Координатный стол КТ 70

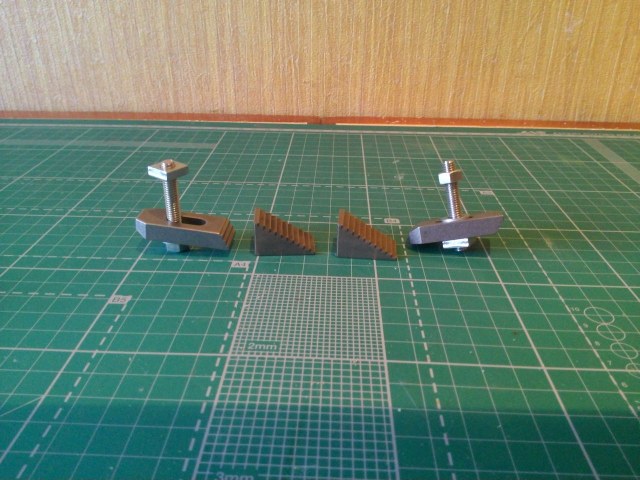

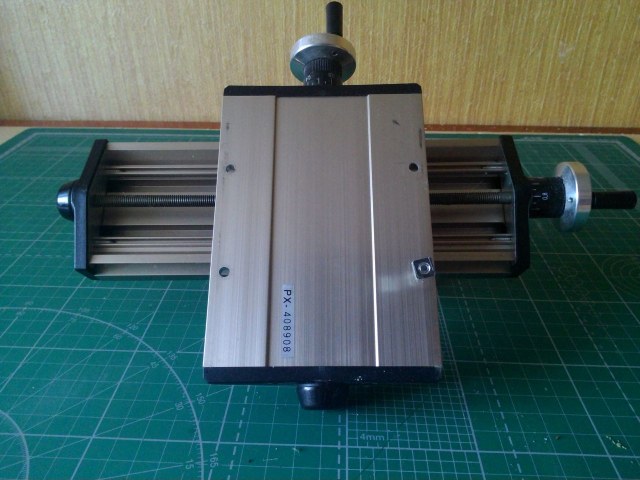

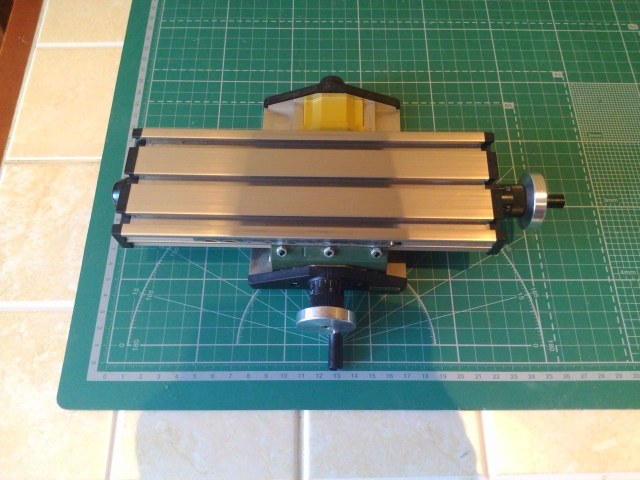

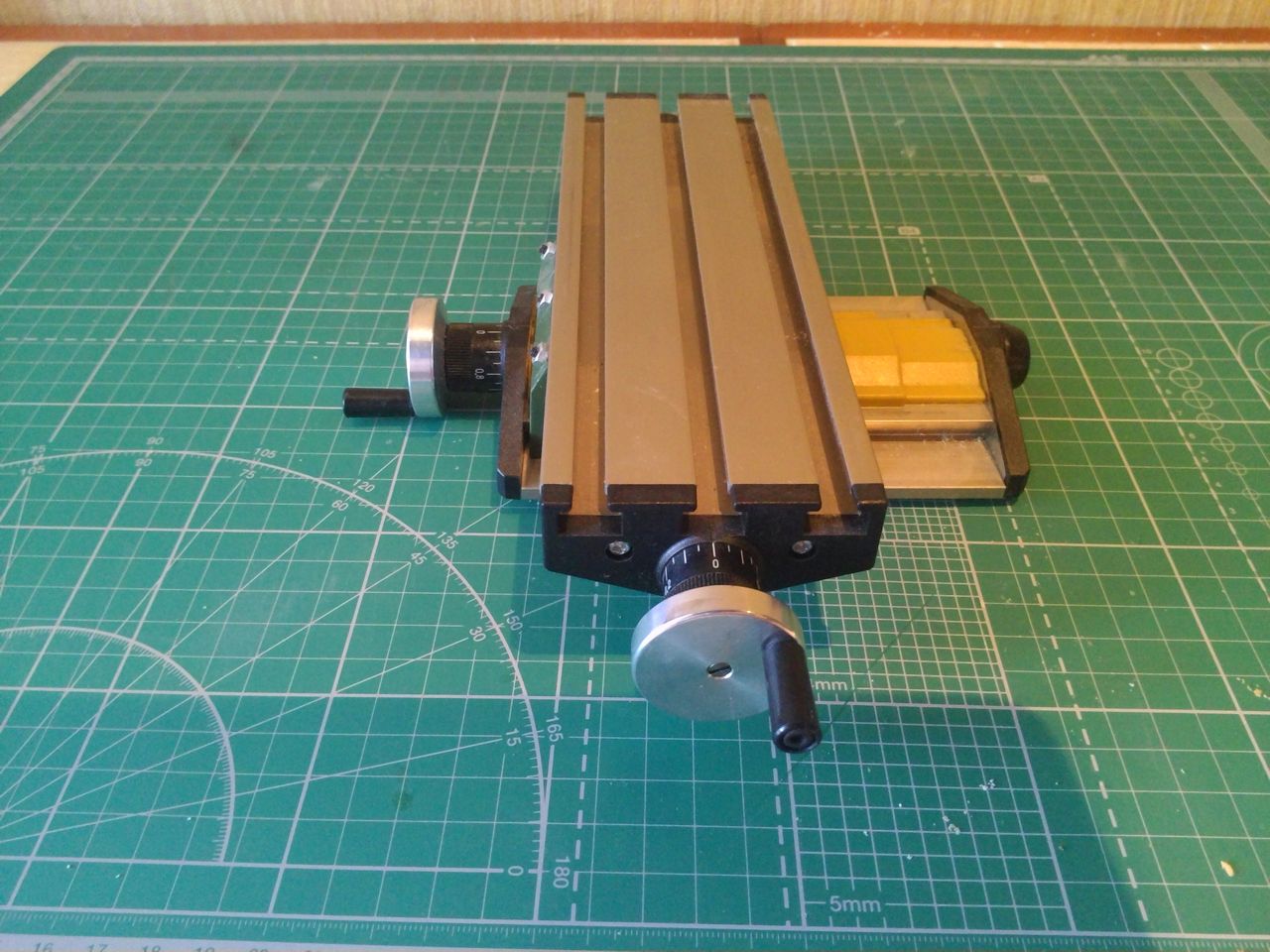

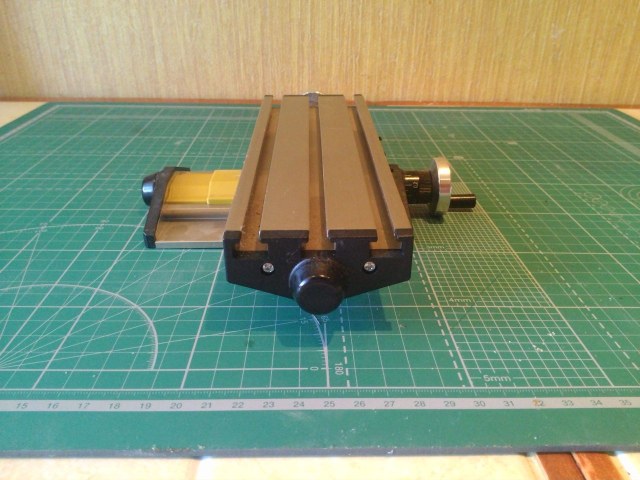

Координатный стол Proxxon. Артикул - 27100. Изготовлен из литого под давлением алюминия. Предназначен для совместного использования с другими изделиями одноименной фирмы (сверлильные станины MB140 и MB200, сверлильный станок TBM 220, крепеж к ним входит в комплект стола), при желании возможно установить на другие похожие изделия после их небольшой доработки.  Предназначен для закрепления обрабатываемой заготовки во время фрезерной обработки и сверления. Для крепления используются как входящие в комплект ступенчатые зажимы, так и приобретаемая отдельно делительная головка (артикул - 24264), которая может устанавливаться в горизонтальном и вертикальном положениях, чем увеличиваются возможности по применению. Для крепления зажимов и делительной головки в столе предусмотрены три Т-образных паза (12х6х5 мм). Продольная и поперечная подача заготовки осуществляется маховичками, полный оборот которых дает перемещение стола в 1 мм, на маховичках нанесены риски с ценой деления в 0,05 мм. Шкалы на маховичках могут крутится отдельно, для выставления нуля перед обработкой заготовки. Есть подвижная линейка в пазу на лицевой стороне стола, которая имеет деления от нуля до 5 см в обе стороны. Размеры стола 200х70х43 мм, регулировка по горизонтальным осям: 134 и 46 мм, размеры основания: 130х225 мм. После приобретения потратил минут 10 на регулировку соединения ласточкин хвост (спереди и сзади по три винтика с контровкой), с тех пор работает нормально. Не предназначен для тяжелых работ со сталью, все таки это хоббийный интрумент, да и изготовлен из литого алюминия. Есть маленький люфт в продольной подаче, не критичный. Умельцы, ловящие десятки и сотки, выбирают этот люфт шайбами.
