т-34\76 1940 г.
Автор: Сергей
16 034 просмотров
- Производитель:
- MSD
- Год выпуска:
- после 1960
- Масштаб модели:
- 1:35
- Тип бронетехники:
- Танки
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945

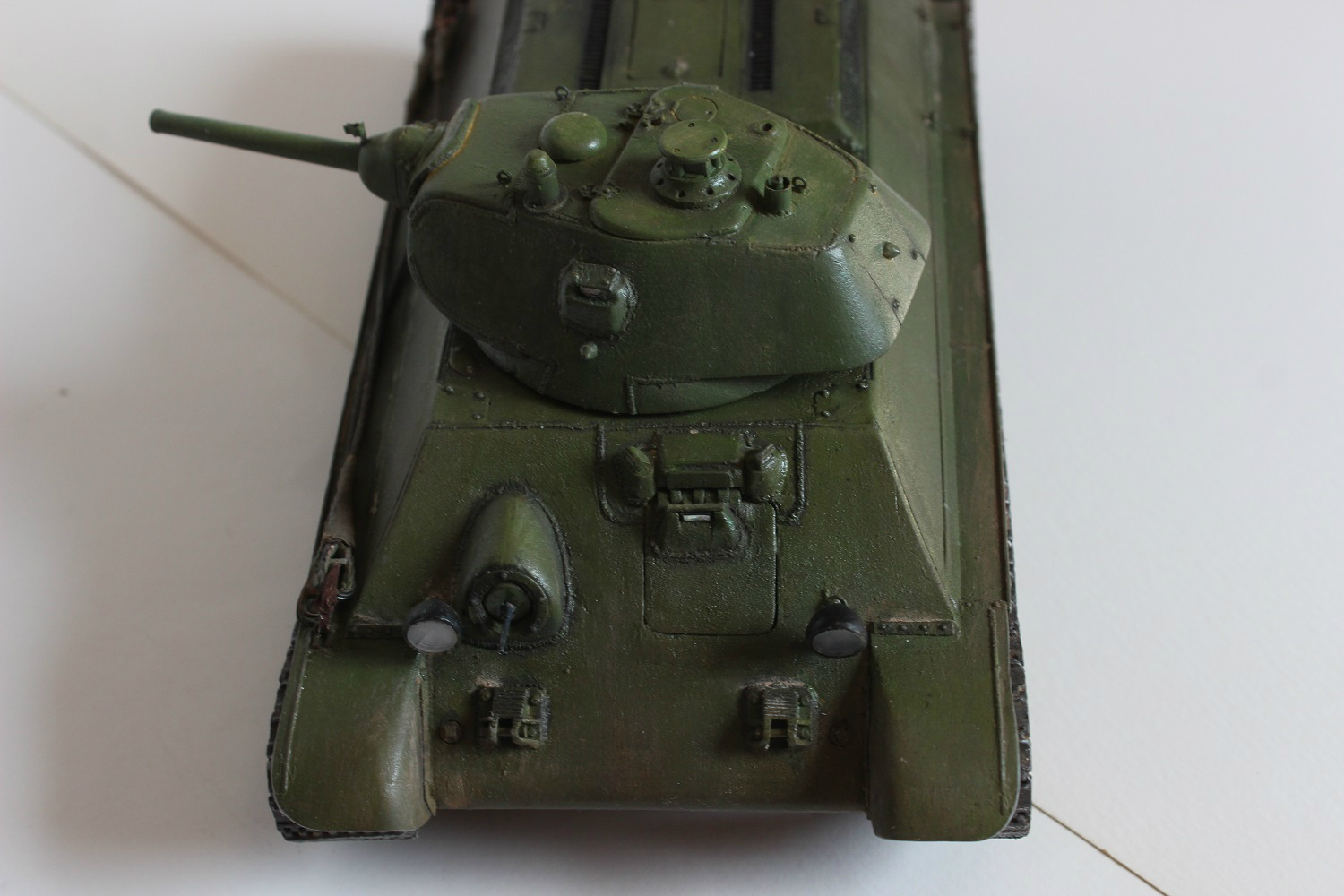

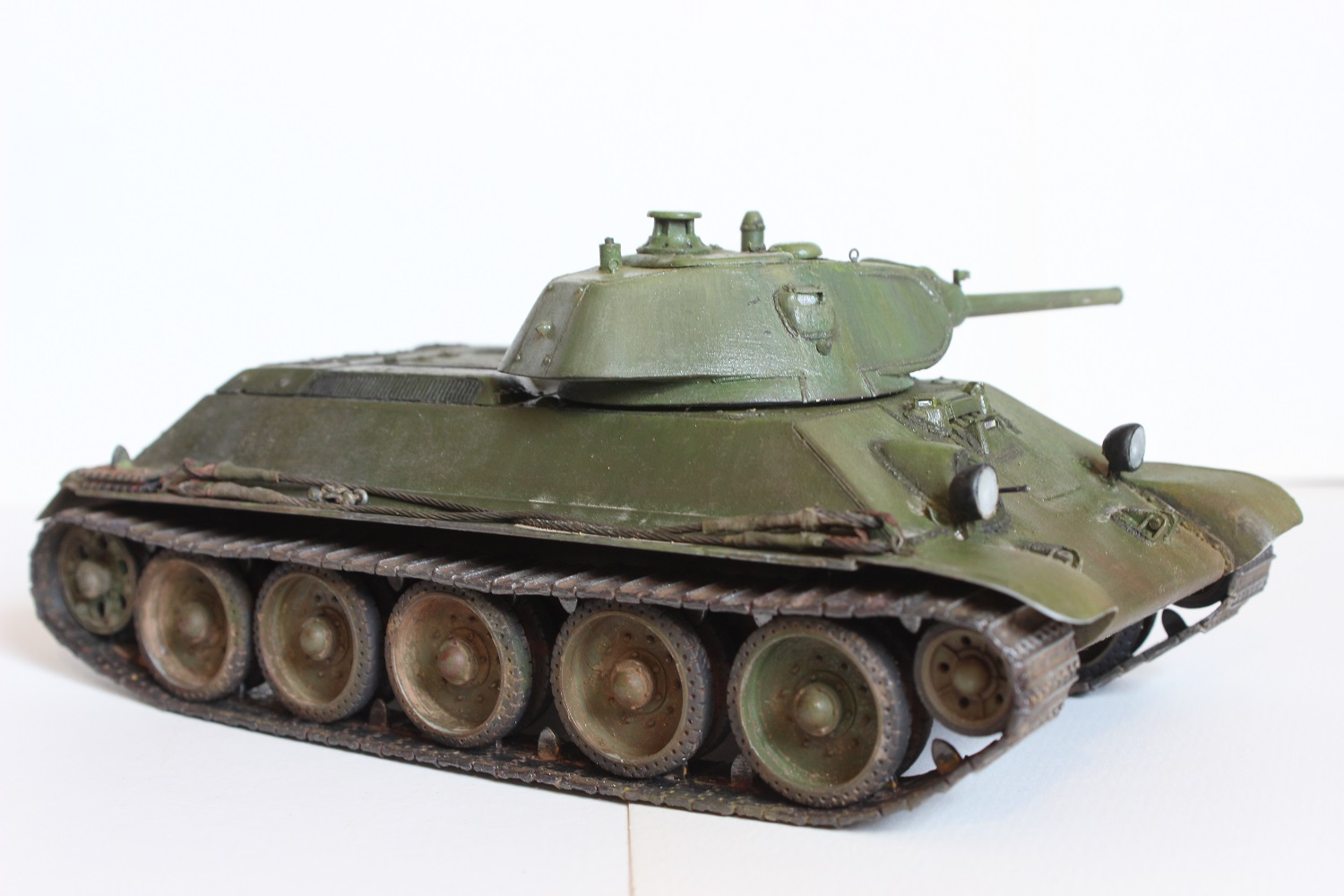

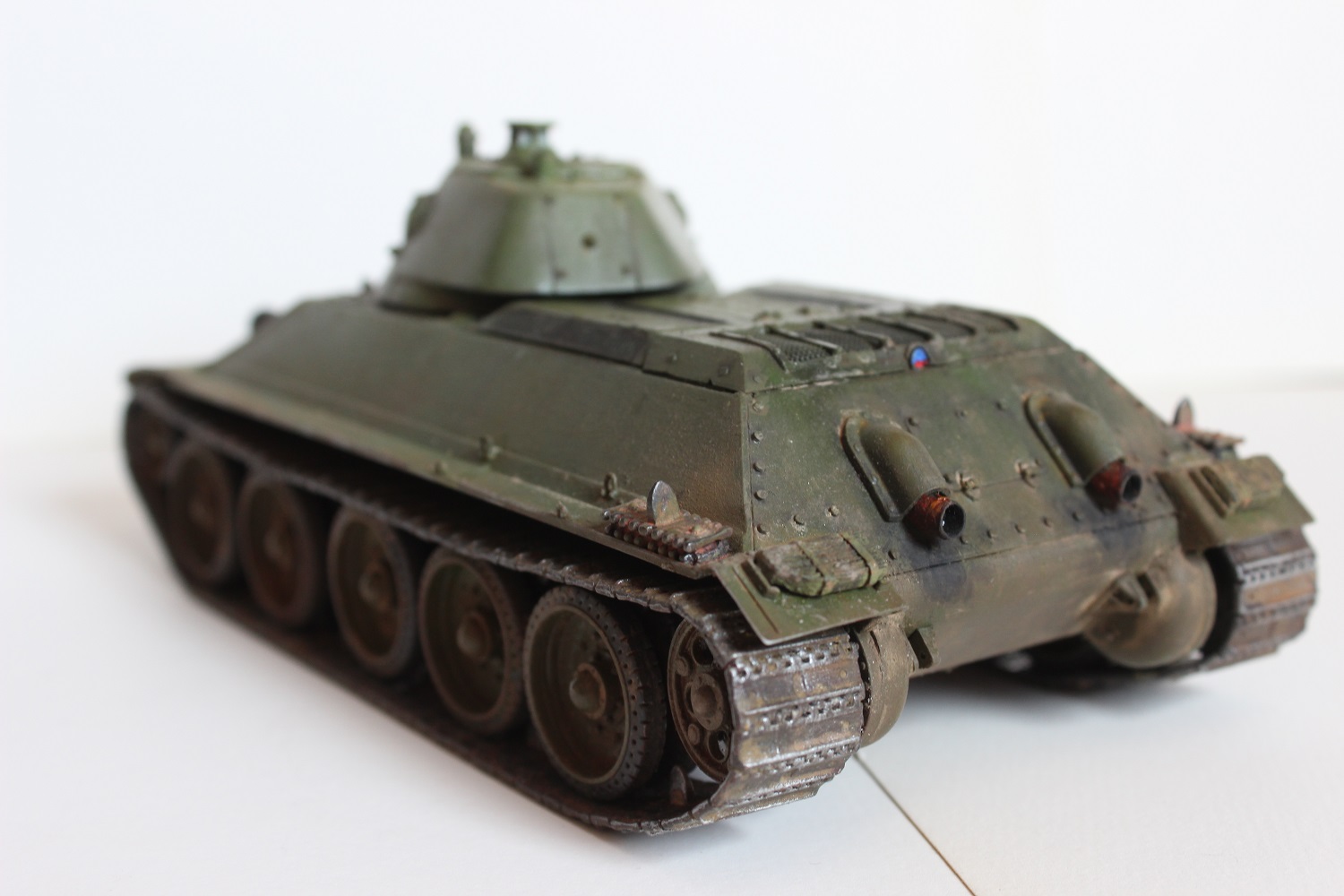

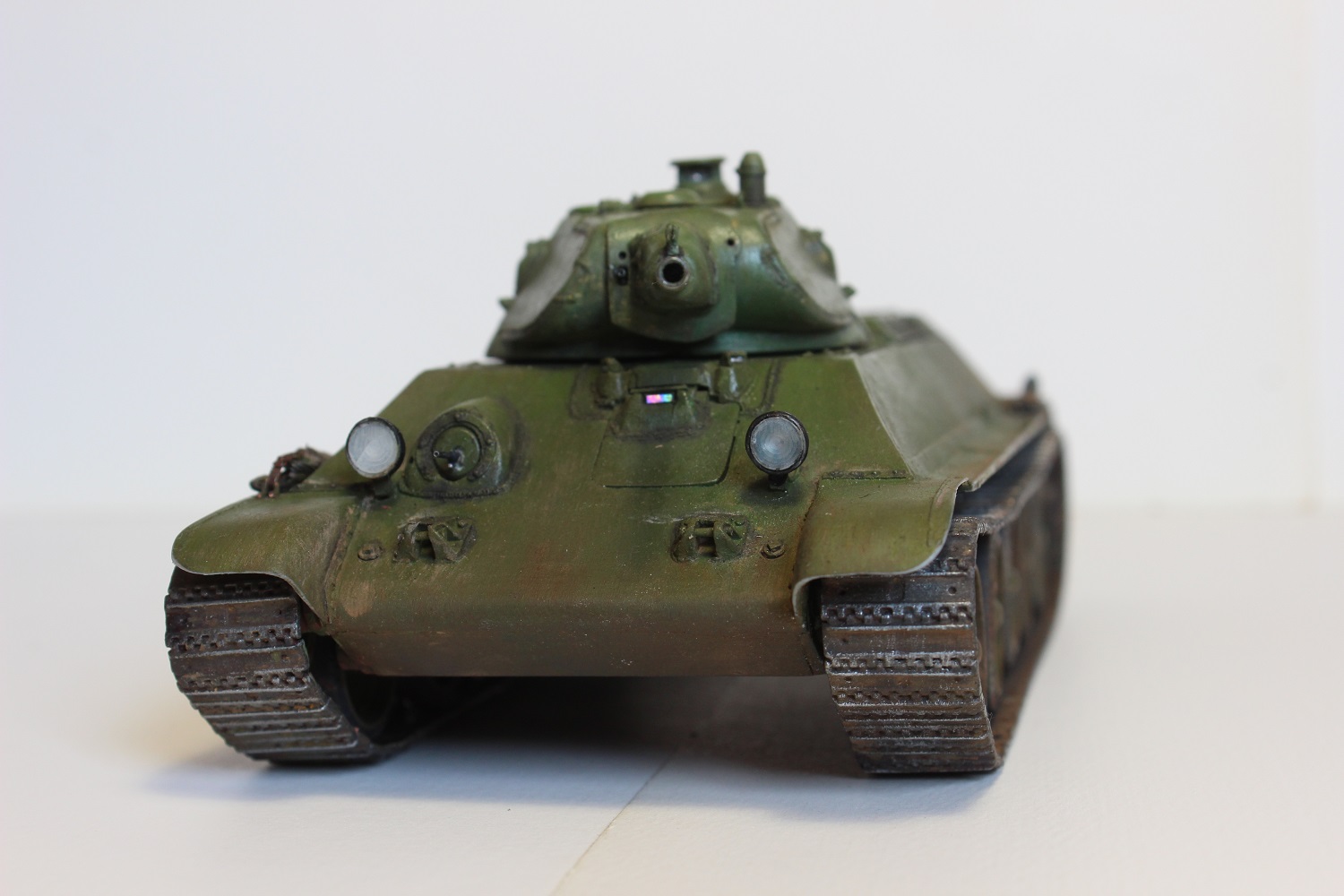

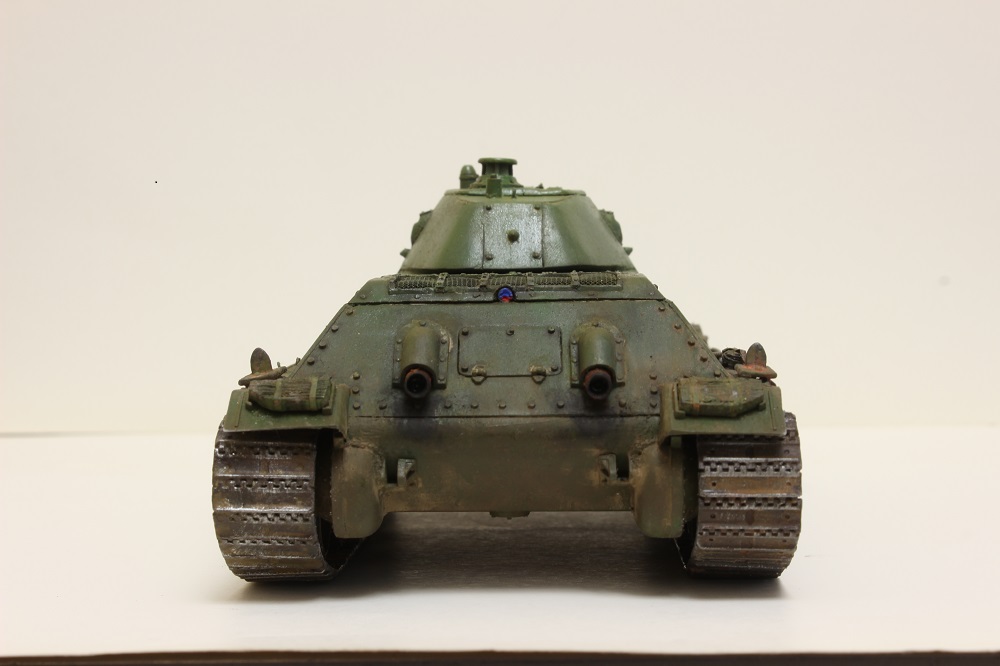

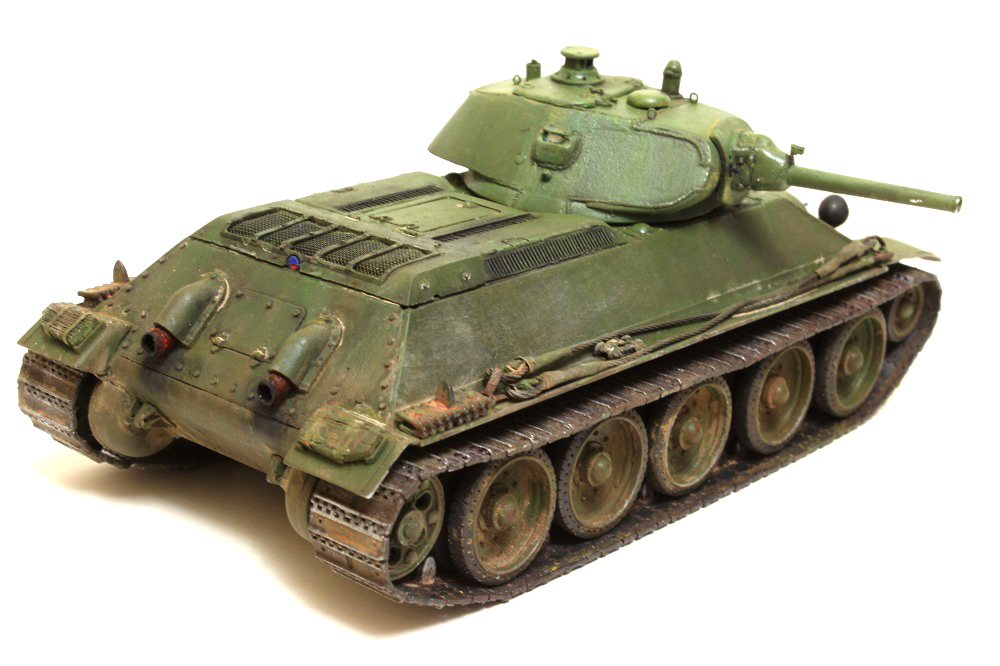

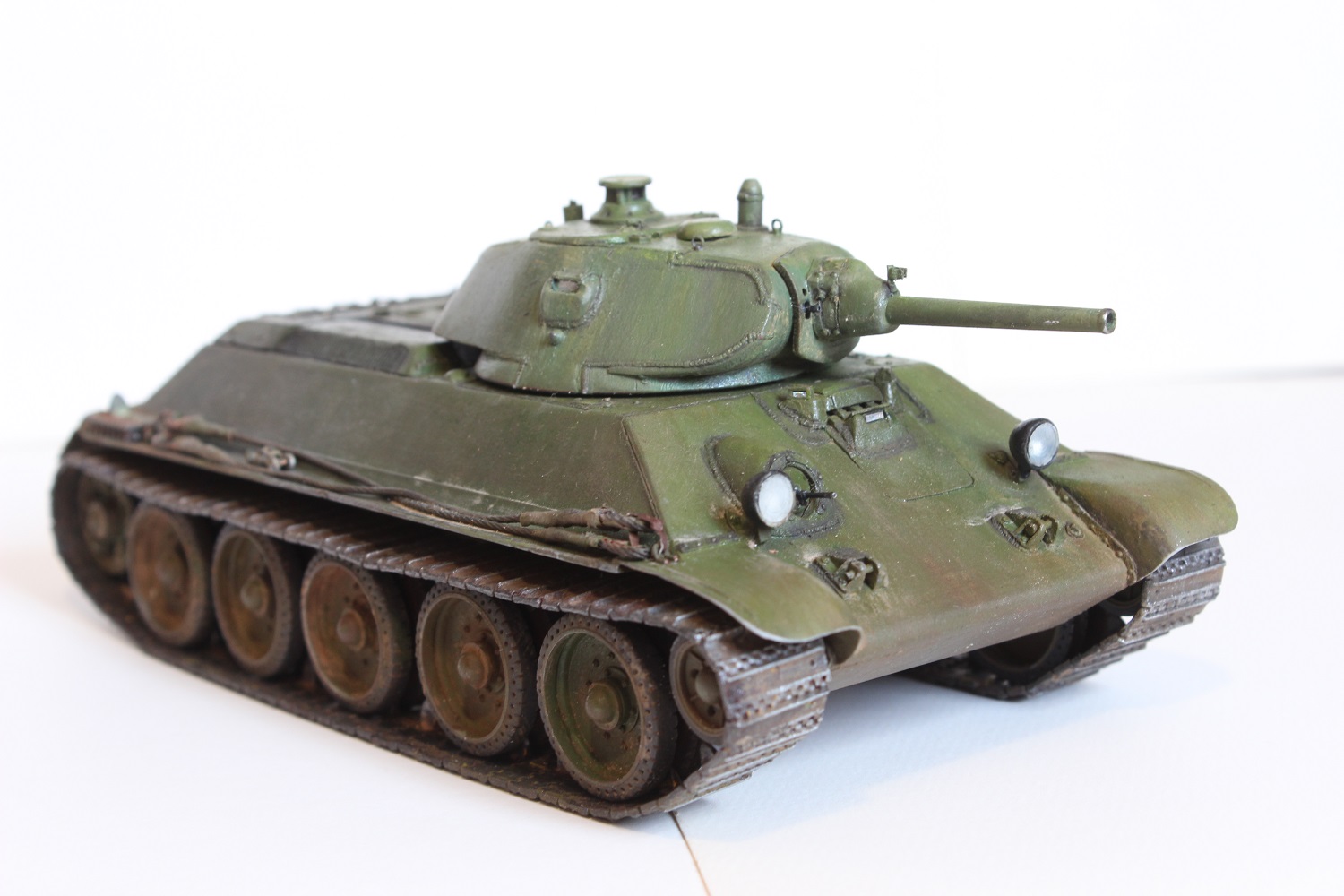

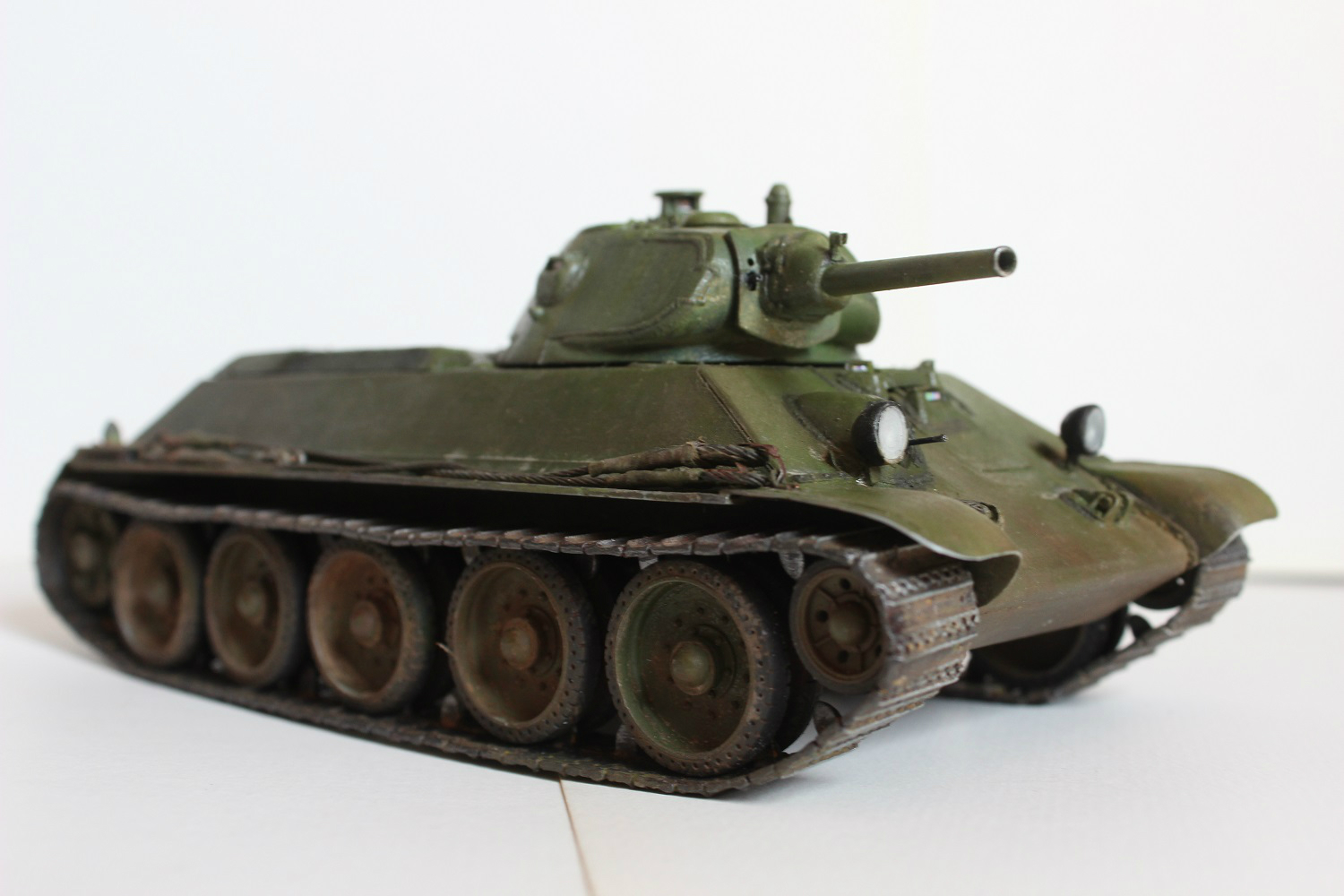

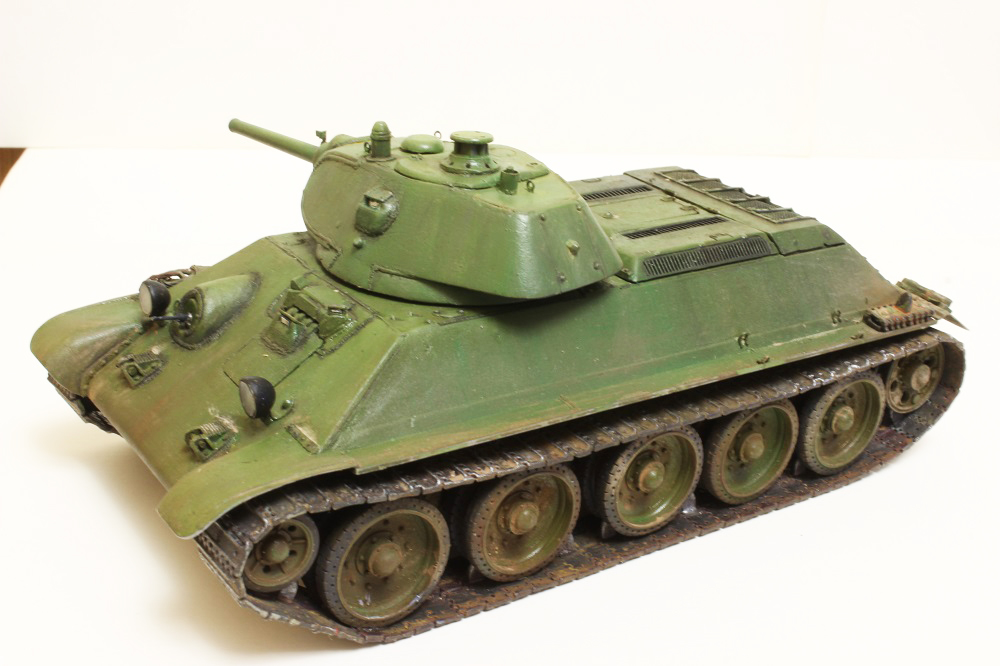

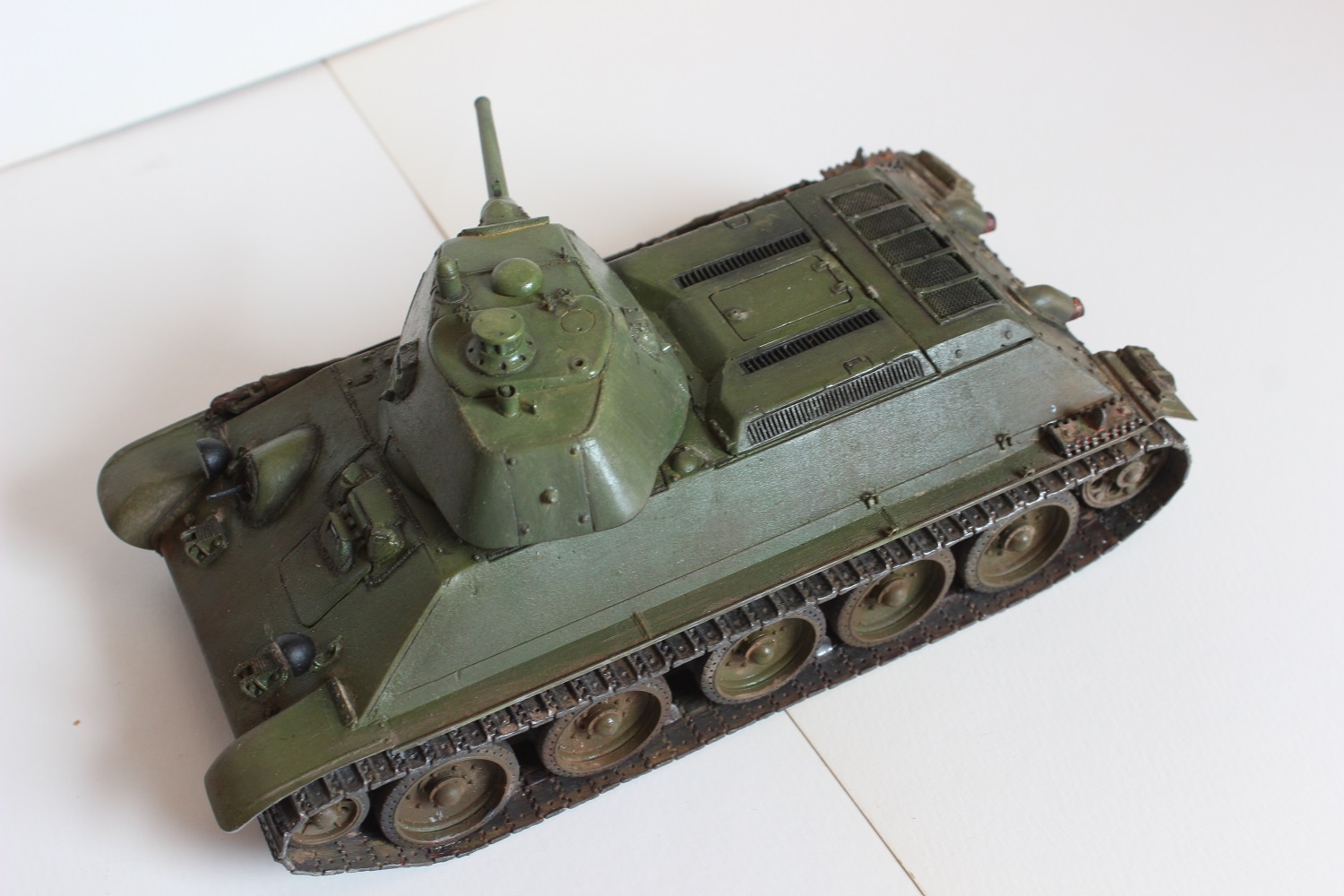

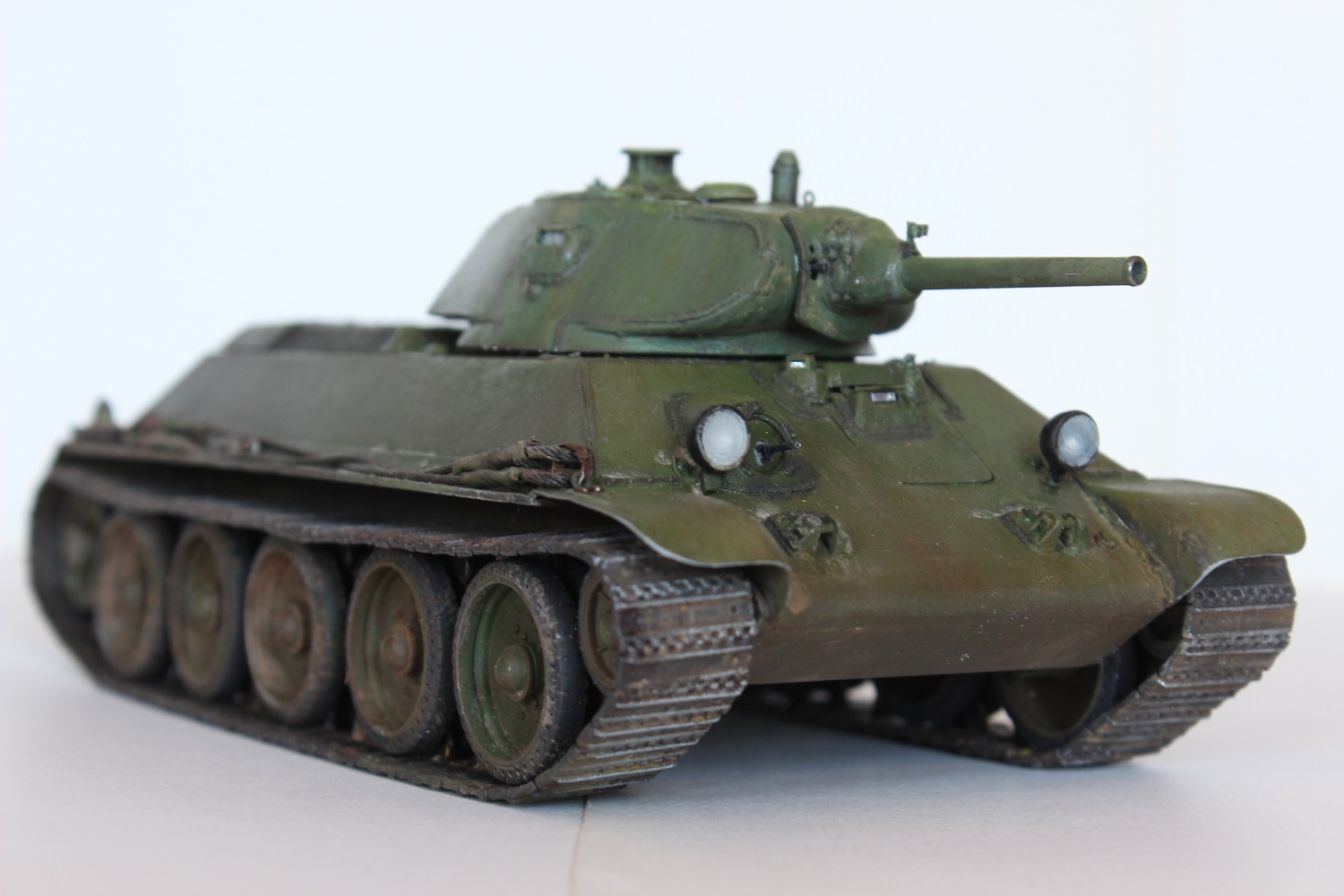

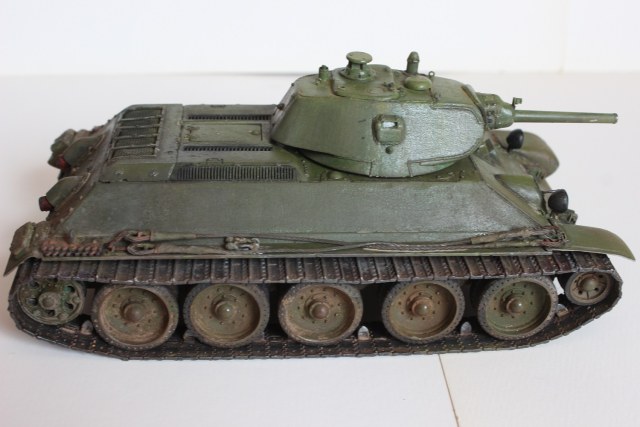

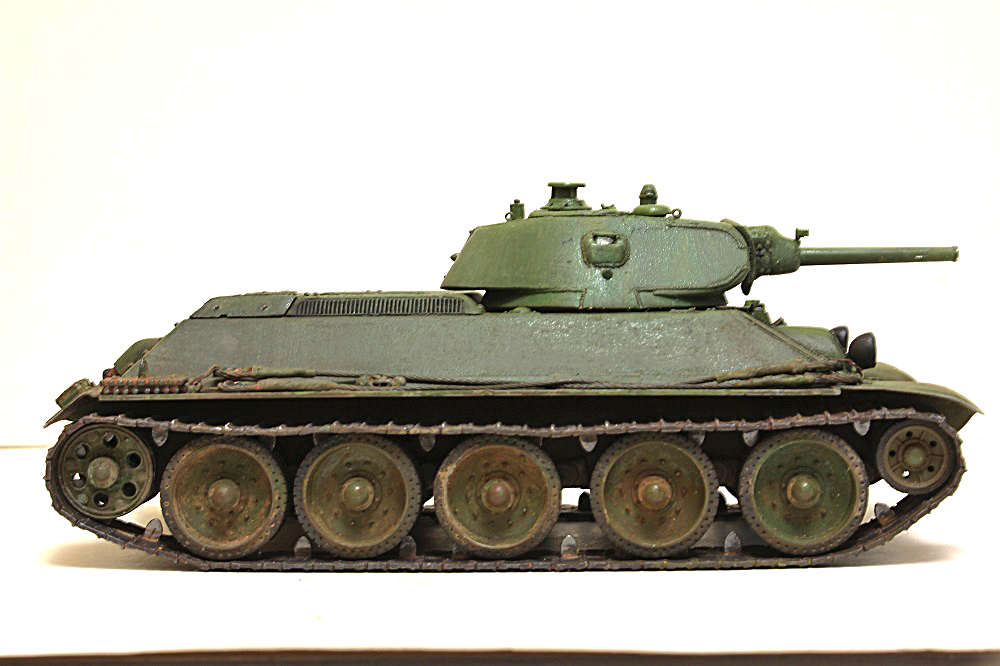

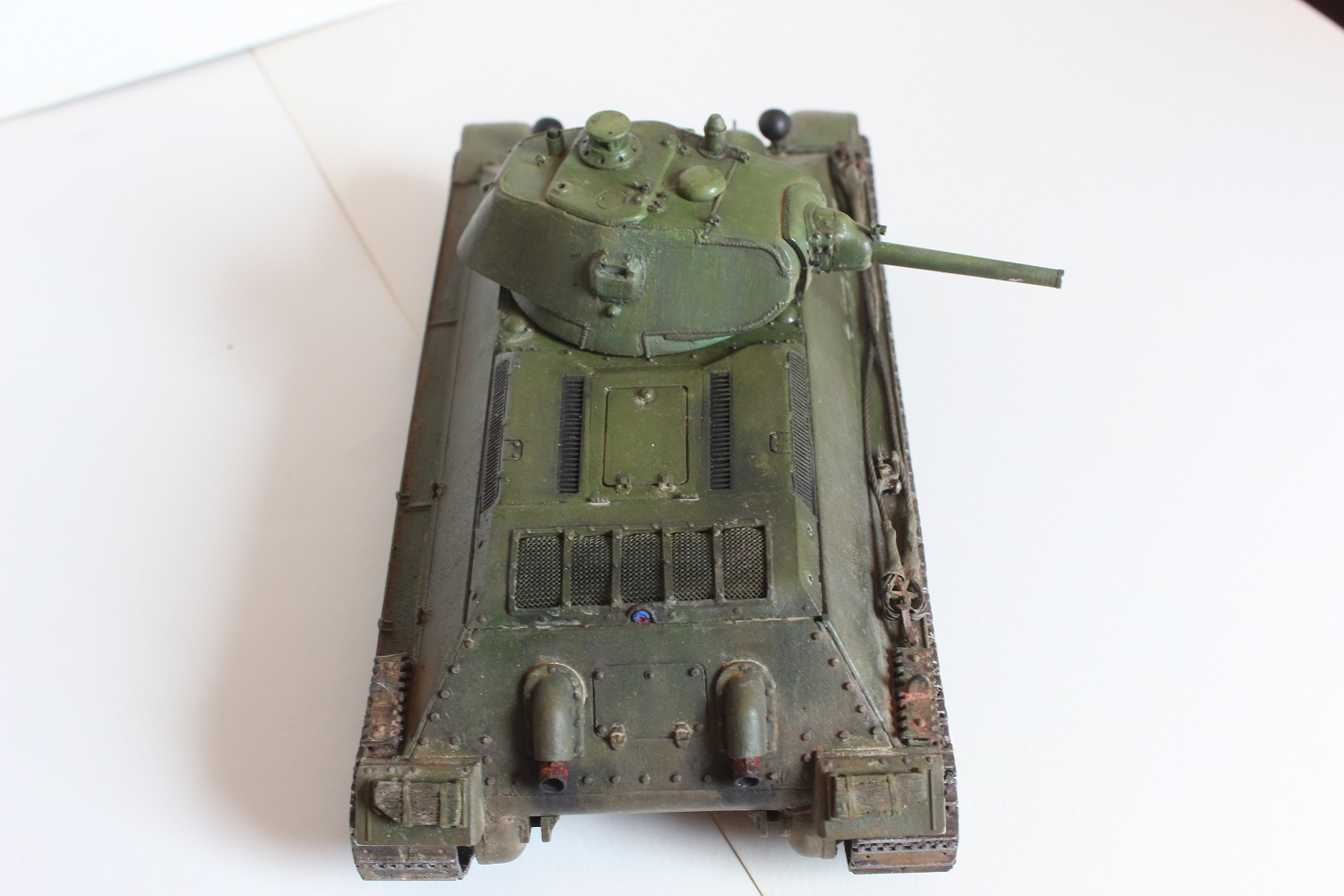

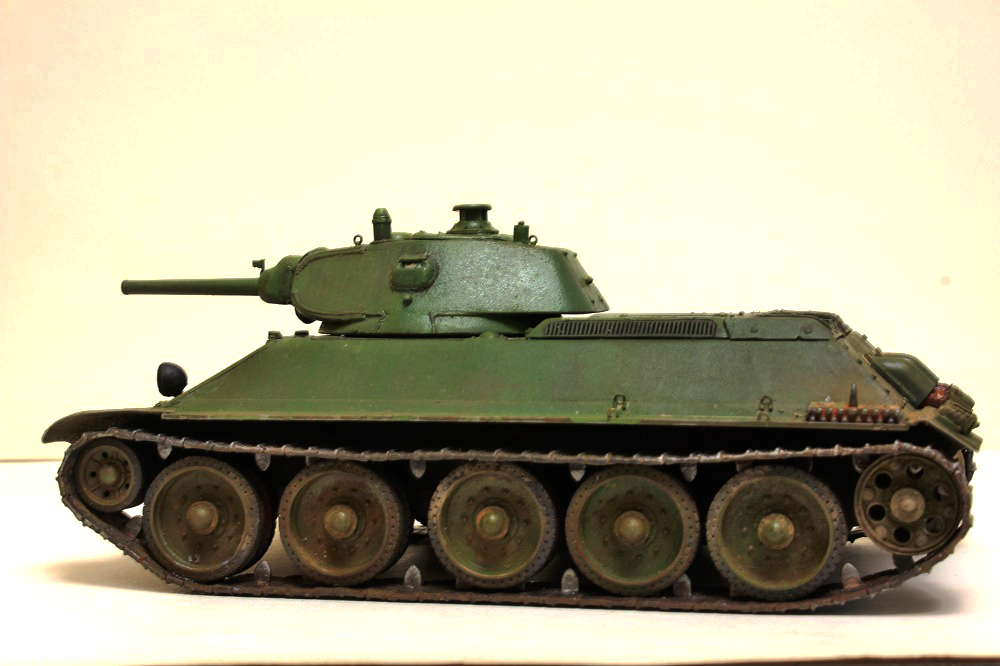

Всем доброго времени суток. Выставляю на Ваш суд модель Т-34\76 выпуска 1940 г. Модель от многоуважаемой фирмы MSD. Попытался изобразить одну из первых машин с гнутым лобовым листом. По возможности переделал МСДешную башню. В работе использовал самодельный ствол, трос из хозмага, иглы от шприцов и проволоку ( пулемёты ). При покраске принимали участие краски ХО-МА, ЛАДОГА, пастель. Критика, замечания приветствуются.
Оценки
Войдите, чтобы оценить работу.
Комментарии (41)
На сайте с 13.12.2010
81 16
привет!
на вскидку, пока только критика. но сами просили.
с покраской пока у Вас не важно. мне понравилась только ходовая... в остальном впечатление, что красили кисть.
по сборке:
- не совсем аккуратно собрана... особенно на стыках, какие то непонятные отверстия по бокам крышки МТО..
- Вы при сборке этой машины должны помнить, что они собирались до войны и по качеству сборки были самые лучшие, а у вас как самая зачуханная СТАЛИНГРАДКА...
по мат. части есть вопросы :
- почему нет ни топливных баков, ни остальных "обвесов"?
- кожухи картеров даны как на машинах с 42 года, они должны быть более угловатые,
- нет пробок и т. д...
мой Вам совет... если есть желание что то стоящее собрать, посмотрите как собирают коллеги, изучите их истории сборки...
удачи!
На сайте с 17.03.2011
68 1707
За работу с доработками над Макетом респект! Однако башню плоховато обработали, проще было взять литой "пирожок" отдельным набором и его перепилить, проще было бы.
На сайте с 25.11.2013
13 68
их и не было .
На сайте с 13.12.2010
81 16
ну так их и сделать не сложно... или спросить у коллег, у кого то да есть лишние от ДРАГОНА.
вот Вам пример, как происходит сборка:
http://karopka.ru/forum/forum188/topic20244/?PAGEN_1=1
На сайте с 25.11.2013
13 68
На сайте с 04.11.2013
12 198
:-)))
На сайте с 19.02.2013
118 6891
)))
На сайте с 13.12.2010
81 16
http://karopka.ru/community/user/10016/?MODEL=220051
просветите будьте любезны, когда же?
на данной фотографии присутствуют крепления для баков и прочее...
На сайте с 13.12.2010
81 16
на ВСЕХ скрийных машинах НЕ БЫЛО? или на какой то конкретно? НЕ БЫЛО И НЕТ?)))
На сайте с 13.12.2010
81 16
как, совсем? ))) и шанса и шпор...?
На сайте с 13.12.2010
81 16
для особо сведущих и весёлых)))
На сайте с 13.12.2010
81 16

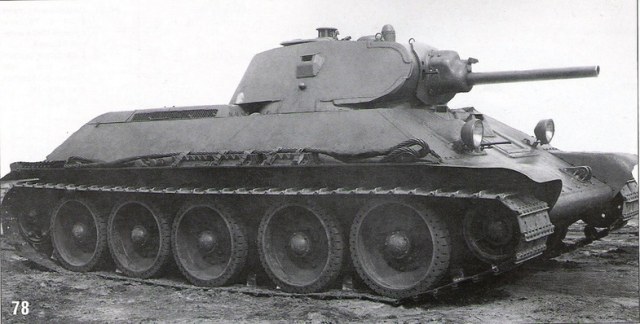

НА ФОТОГРАФИИ:
Танки А-8, А-20, Т-34 (обр. 1940г.), Т-34 (обр.1941г.)
http://www.liveinternet.ru/users/4184717/post194243163/
На сайте с 13.12.2010
81 16
Таблица №11 Перечень конструктивных изменений по машине Т-34 (по дополнительному соглашению №4-529):
"15. Разработать установку четырех топливных баков по два на каждом крыле танка. Емкость — 30—50 л каждый. С ноября 1940 г."
http://mahrov.4bb.ru/viewtopic.php?id=8460
И ПОСЛЕДНЕЕ,ПИСАТЬ - " А баков и обвесов нет потому что
их и не было ." не серьёзно. ЕСЛИ У ВАС МАШИНА ПРИВЯЗАННАЯ ПРИ ПОМОЩИ ФОТОГРАФИИ К КОНКРЕТНОЙ МАШИНЕ, ТОГДА ПРУФ В СТУДИЮ (с пояснениями), ЕСЛИ НЕТ, ТО ОНА ДОЛЖНА БЫТЬ С БАКАМИ и ШПОРАМИ И ПРОЧИМИ ДОМКРАТАМИ...
На сайте с 28.04.2011
51 504
Машин без обвеса в инете пруд пруди.
На сайте с 28.04.2011
51 504
Одно только, где крепление под ремешки шпор, да и сами шпоры.Если можно, фото в студию,где ваш танк с таким люком мехвода.
На сайте с 02.02.2015
0 126

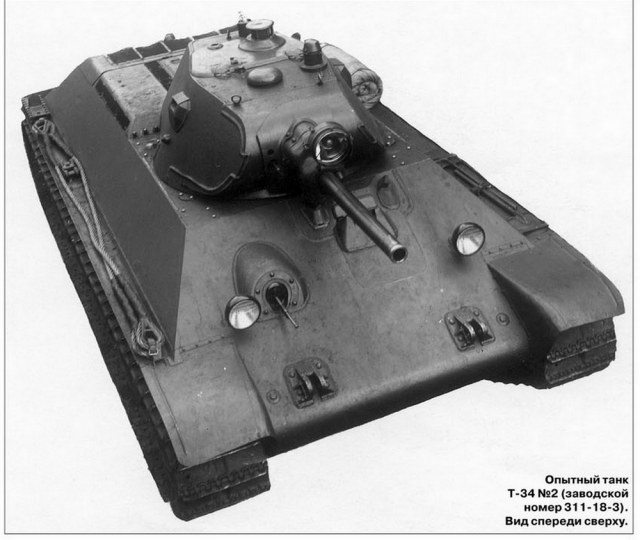

Сергей, укажите в описании работы, что это опытный танк из установочной серии, тем более, что именно его Вы, судя по всему, и пытались построить. Тогда не будет лишних вопросов про шанец, ЗИП и шпоры.
p.s.: Но даже в том случае если это войсковая машина, никаких доп. топливных баков и домкратов на ней не может быть по определению.
На сайте с 25.11.2013
13 68

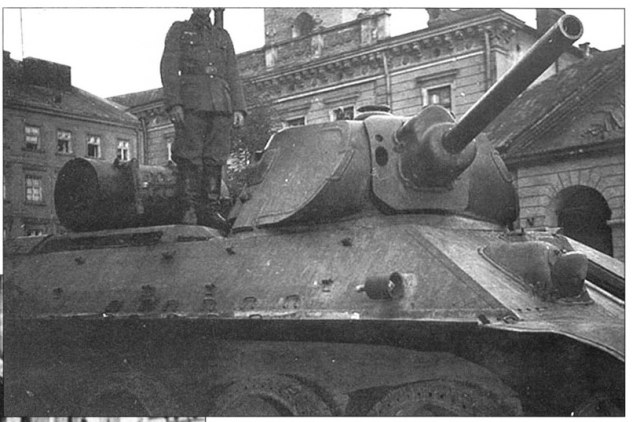

Александр и Oddity75 спасибо за отзыв. Да попытался сделать танк без носовой балки ориентируясь на похожие фото, в том числе и на это (троса). На других фото была машина и без лопат и без брезента. В описании написал, что это один из первых т-34 с гнутой плитой. Про установочную серию не подумал.
На сайте с 24.07.2008
3 5932
Понравился триплекс мехвода и запыление логично. Краски всё же многовато, да и Макет даёт очень замыленную башню, которая в итоге вместе с окрасом даёт такой эффект залитости. На фару и боковые щели башни лака или прозрачного пластика пожалели.
Всё как у меня. На будущее, если красите кистью разводите краску до консистенции молока или даже воды и красьте в несколько слоёв, не стараясь с первого раза всё покрасить и закрыть.
На сайте с 02.02.2015
0 126
Именно поэтому замечание про отсутствие фото прототипа абсолютно верное )))).

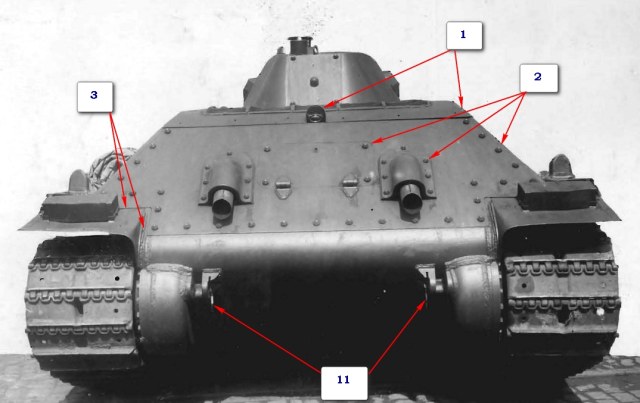

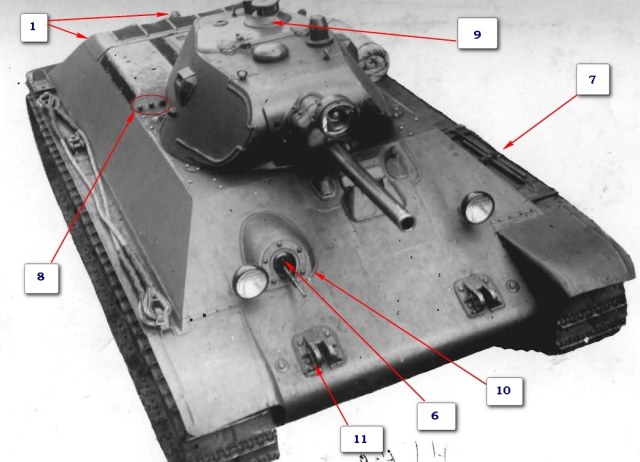

Но раз с прототипом определились ), то немного "критики":
1. Неверная конфигурация крышки над ТО, отсюда не поместившийся колпак заднего фонаря.
2. Неверная форма головок болтов на ВКД. Болты должны быть с "пулестойкой" головкой.
3. Неверное для данной машины крепление задних грязевых щитков.
4. Неверная (упрощенная) конфигурация боковых жалюзи воздухозабора. Отсутствуют шарниры жалюзи.
5. Отсутствуют планки и болты крепления жалюзи.
6. В "яблоке" курсового пулемета отсутствует отверстие для прицела.
7. Отсутствуют лопаты и ремешок для их крепления.
8. Неверное для данной машины крепление крыши над МО.
9. Обратите внимание на отсутствие видимого крепления прибора кругового обзора.
10. Бронировка курсового пулемете на ранних машинах не имела "подошвы".
11. На модели отсутствуют планки, фиксирующие палец и вырезы в буксировочных приспособлениях под них.
На сайте с 02.02.2015
0 126
На сайте с 25.11.2013
13 68
Да краски вроде не много наносил. Скорее всего переборщил с лаком. И спасибо за отзыв.
На сайте с 25.11.2013
13 68
Да уж, многое упустил.Но сделать стопроцентную модель видимо выше моих способностей. И если честно никогда к этому не стремился. Но на будущее постараюсь учесть. По 10 пункту. Что за "подошва"?
На сайте с 02.02.2015
0 126
Да уж скажите. То что Вы переделали башню уже дорогого стоит. А в остальном дело наживное, было бы желание.

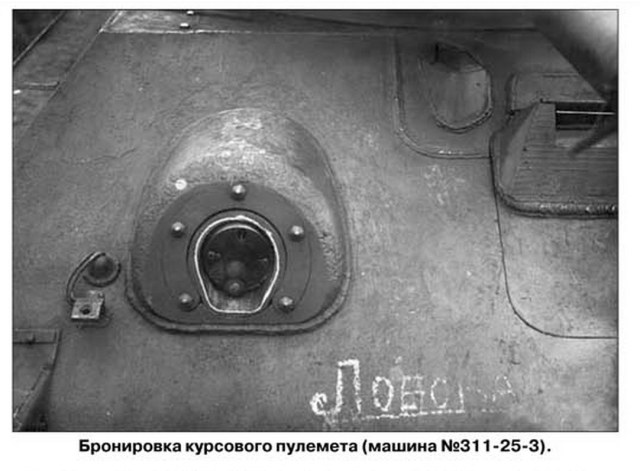

Вот как должно быть на Вашей машине:
На сайте с 02.02.2015
0 126

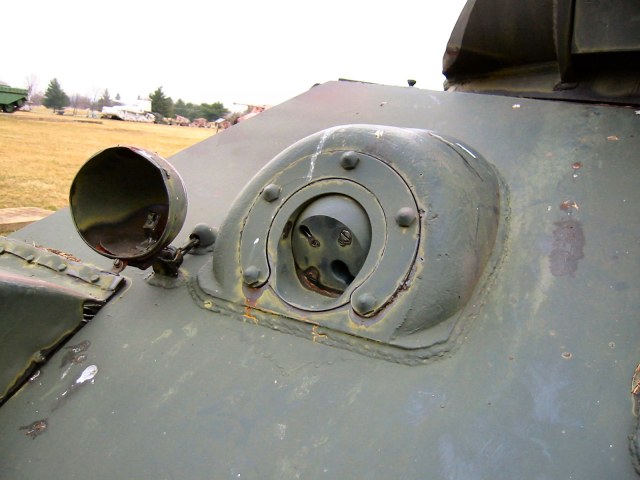

А вот как выглядит бронировка курсового пулемета на более поздних машинах:
На сайте с 25.11.2013
13 68
Oddity75, ещё раз Вам спасибо.Не обращал внимания, но и специально не делал. Видимо не очень удачный сварной шов сделал.
На сайте с 13.12.2010
81 16
да, Вы правы, но тогда не стоит писать, что машины выпуска 40 года, априори НЕ ИМЕЛИ баков и прочего...а просто сослаться на какое то фото. на них, видать, машины первой серии...
На сайте с 25.11.2013
13 68
На сайте с 25.11.2013
13 68
На сайте с 02.02.2015
0 126
Если взглянуть на фрагмент чертежа (вид сверху) из Альбома, то очевидно, что никакой угловатости картеров не существует:
На сайте с 02.02.2015
0 126

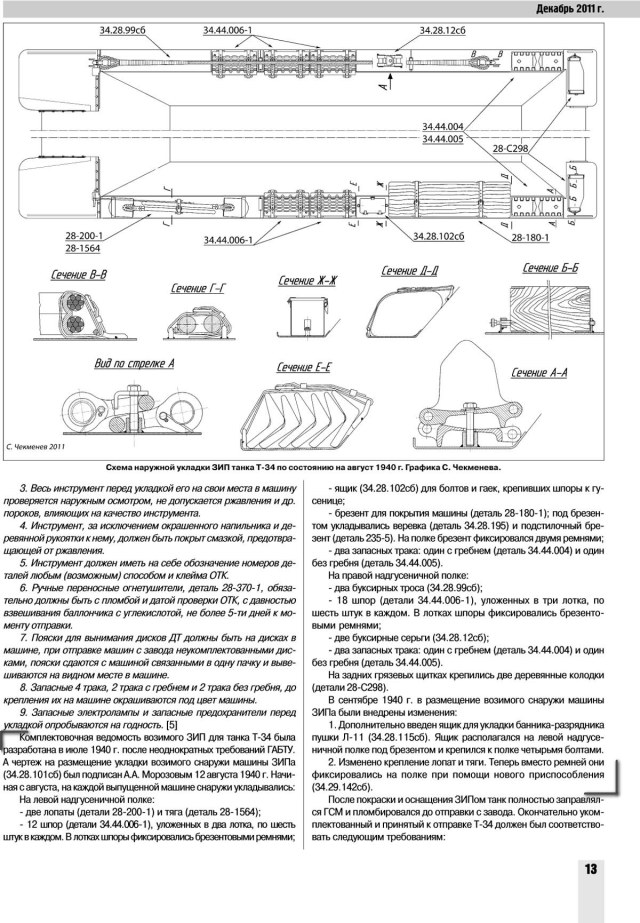

Что касается "шанца". Вот что писал А. Макаров в "Хрониках первых тридцатьчетверок".
Обратите внимание на отсутствие домкратов в ЗИП'е и на способ крепления брусков на грязевых щитках, сечение Б-Б.
На сайте с 18.02.2013
4 1395
Сергей, конечно же любая модель не идеальна, но делать раннюю тридцатьчетверку из Макета, при наличии отличного исходника от Дрегона, сейчас не нужно. Эта модель от MSD кривая, в отличии новых наборов башен, кстати их "гайка" по геометрии намного точнее дрегоновской. Я тоже планирую сделать подобную Т-34 в обозримом будущем. Для этого нужно приобрести Т-34 обр. 1940, или 1941: 6092, или 6205 соответственно. Башню от ЗИПа:
http://armor35.ru/index.php?productID=18778
И траки от МК:
http://armor35.ru/index.php?productID=5280
Похвально, что Вы взялись перепилить Макет, но ИМХО игра не стоит свеч. Не обижайтесь.
На сайте с 25.11.2013
13 68
Слава, ни каких обид. Я всё прекрасно понимаю.Конечно Дрегон лучше, но мне нравится пытаться сделать что то именно из MSD или В.Э. или ЗВЕЗДЫ и не использовать при этом допнаборы. Вот такой вот мазохизм.
На сайте с 22.12.2011
145 226
Сам такой...
С уважением - Олег.
На сайте с 13.12.2010
81 16
спасибо за информацию! она как всегда у Вас на высоте.
На сайте с 13.12.2010
81 16
значится, я Вас не верно понял...
в таком случае это модель РАННЕГО выпуска 40 г...
ок, я не собирался Вас обижать..так что если что то не так, без обид.)))
На сайте с 19.10.2010
143 3312
Эх, ну "общий вид" всё же подкачал. Я поначалу принял модель за 72-ой...
На сайте с 25.11.2013
13 68
Согласен. Ни каких обид.
На сайте с 25.11.2013
13 68
Это радует. С уважением - Сергей.
Повернутые люди на 34, как будто конец света наступил, если есть ошибка...
Ничего вы не понимаете, Иван
! Конец света наступил, потому, что мы все повёрнутые, если не ничего не понимаем и не видим ошибки Т-34 ))!
На сайте с 24.11.2009
107 12519
Какой-то он неряшливый весь, как сборка, так и покраска. Песочница.
