МБД2-67У 1/72

Приветствую, каропчане!


Сегодня обозреваю очередную новинку от Advanced Мodeling, на этот раз МБД-2-67У в масштабе 1/72. Обзор на этот же девайс в 48-м масштабе я выкладывал совсем недавно: http://karopka.ru/community/user/9176/?MODEL=400425
В соответствии со сложившейся традицией, начнем обзор с изучения матчасти.
Наше общее хобби, это не только пластиковые детали и афтемаркет от различных производителей. Настоящего моделист должен проявлять интерес к истории авиации, знать конструкцию самолета и иметь хотя бы элементарное представление о функционировании систем. Поэтому, без лишнего занудства начинаем...

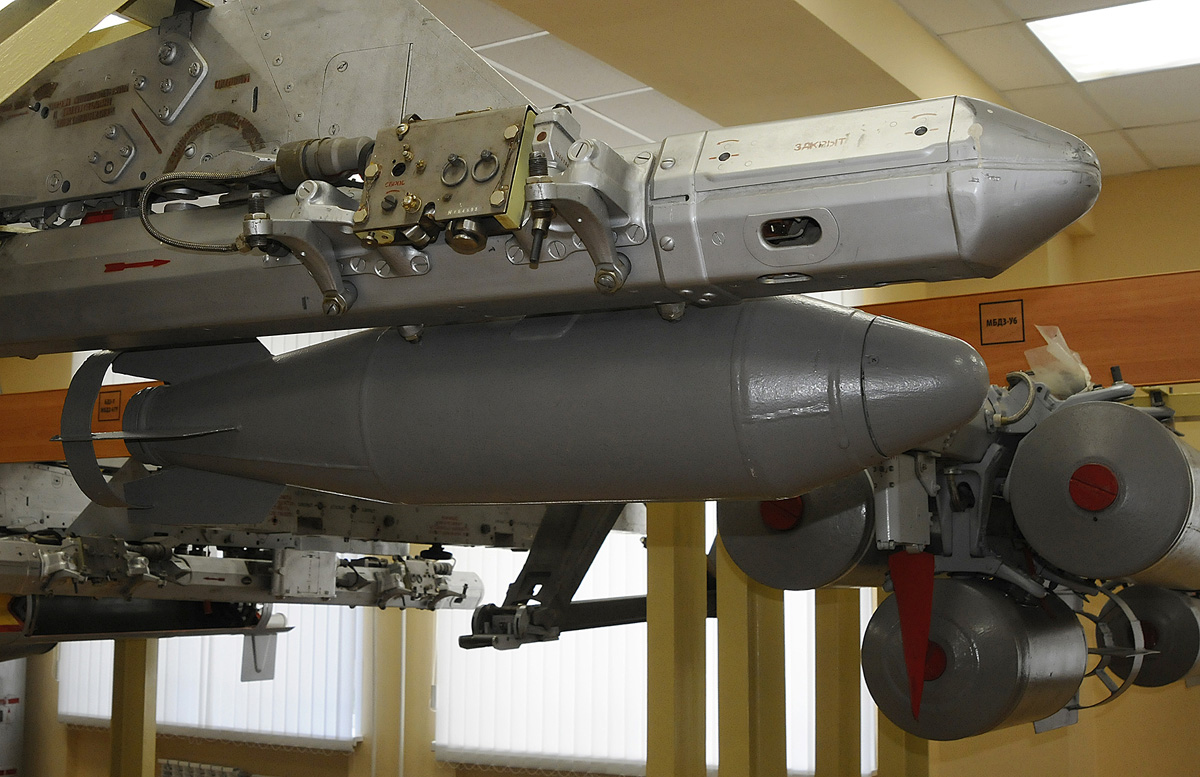

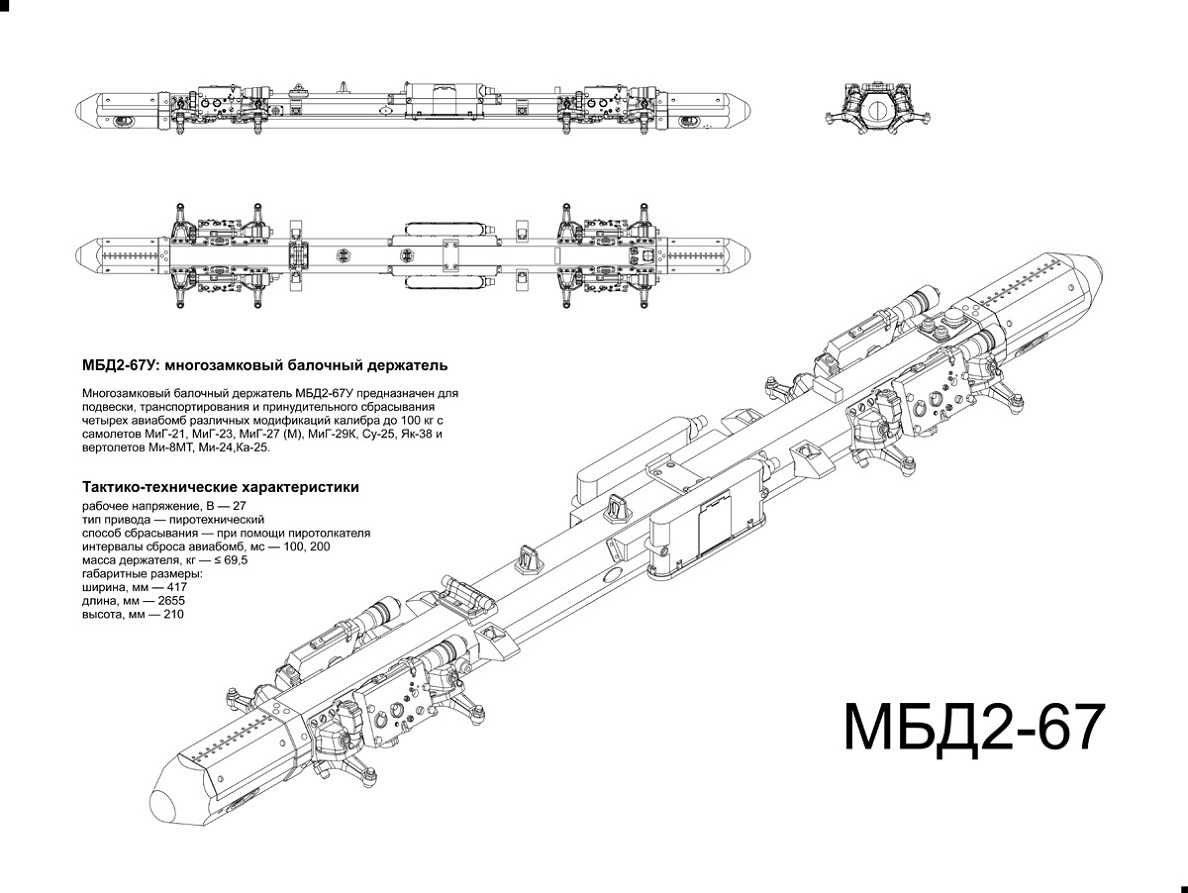

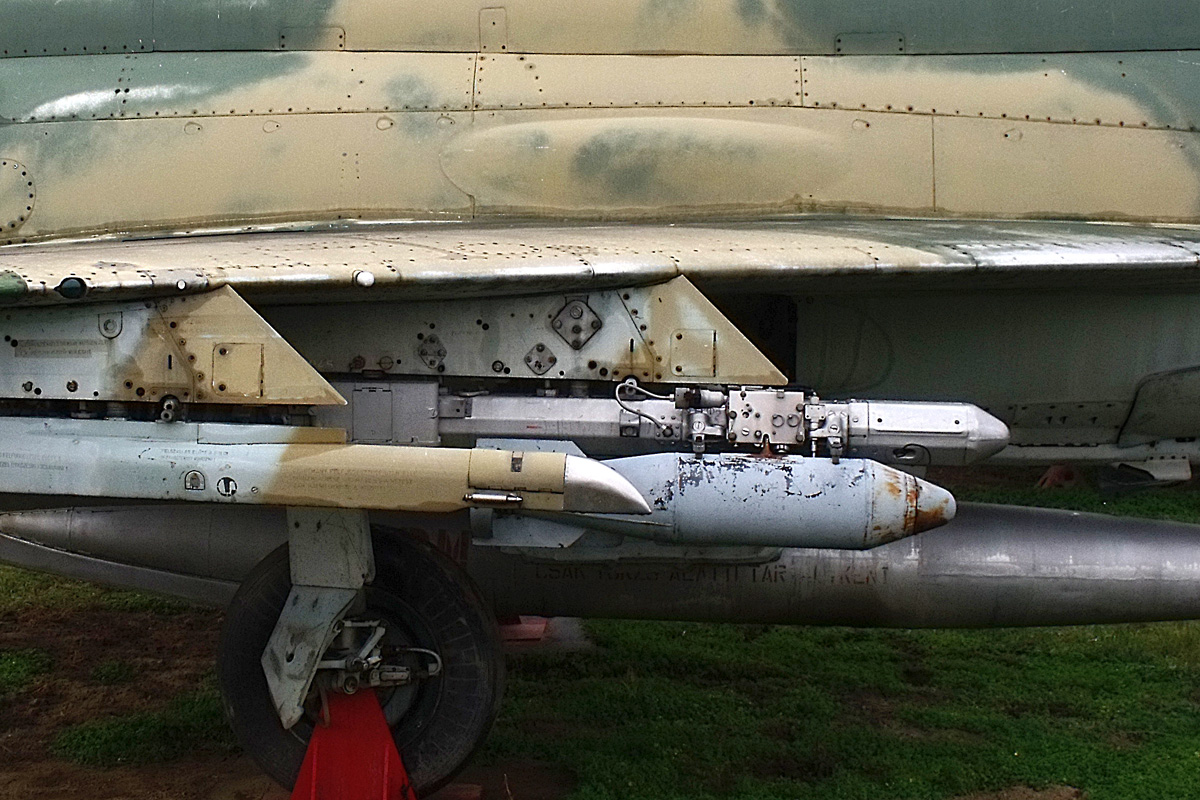

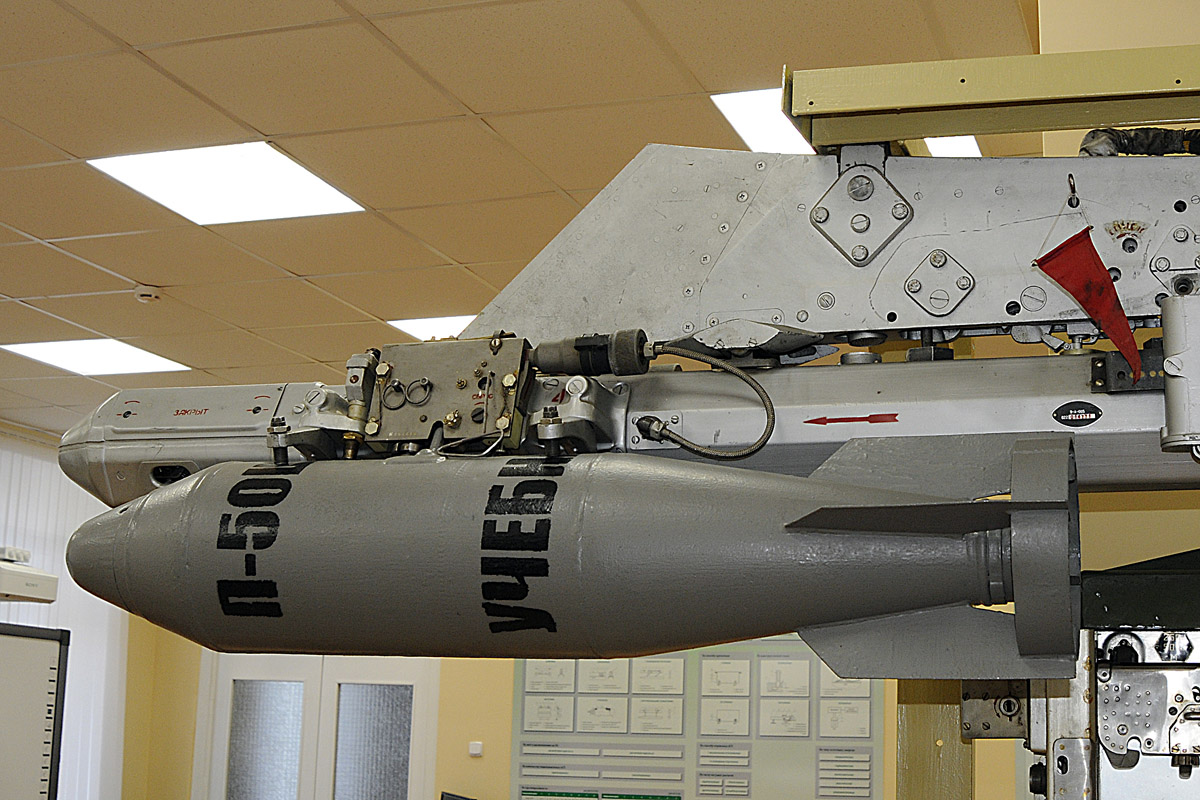

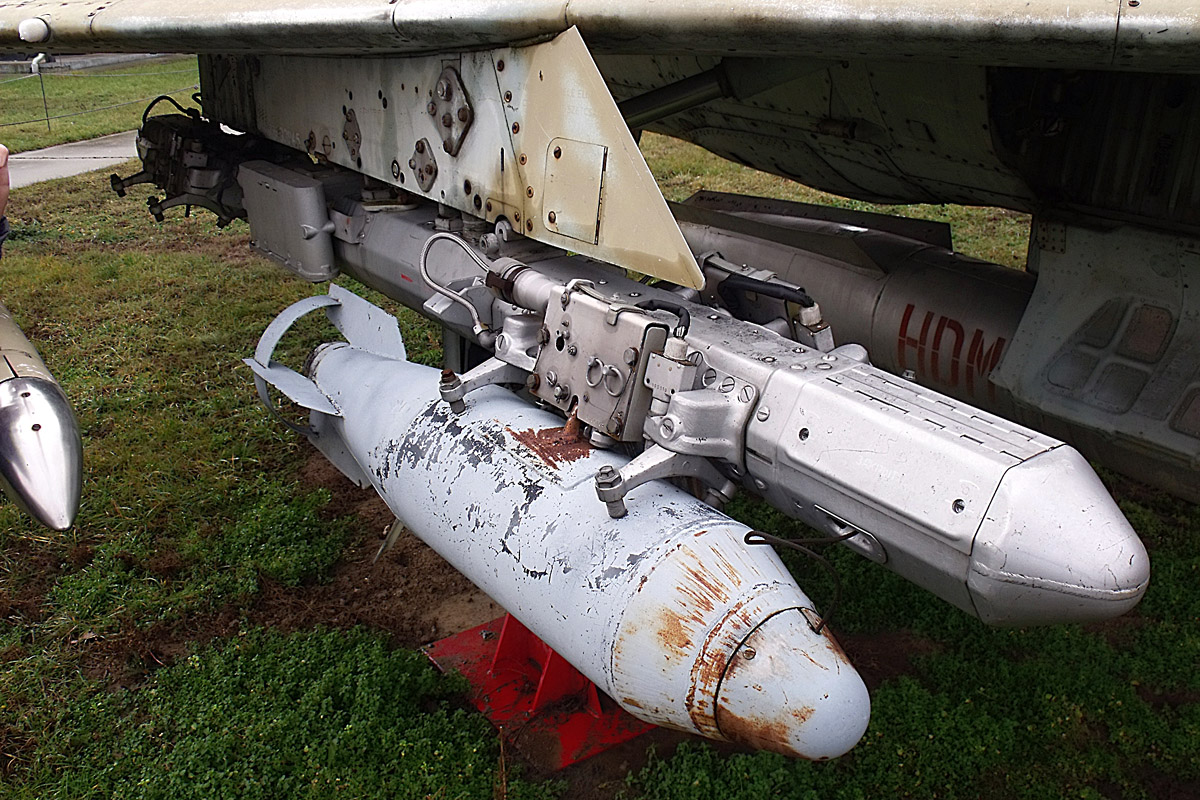

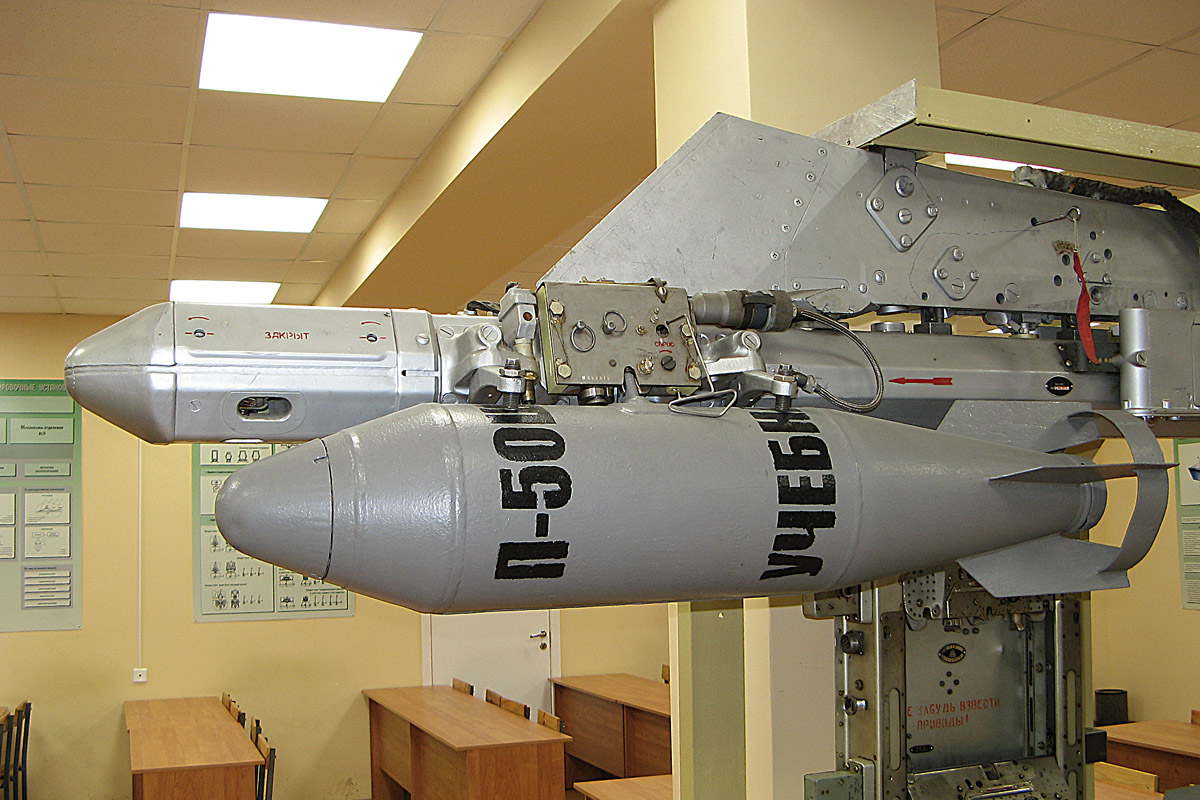

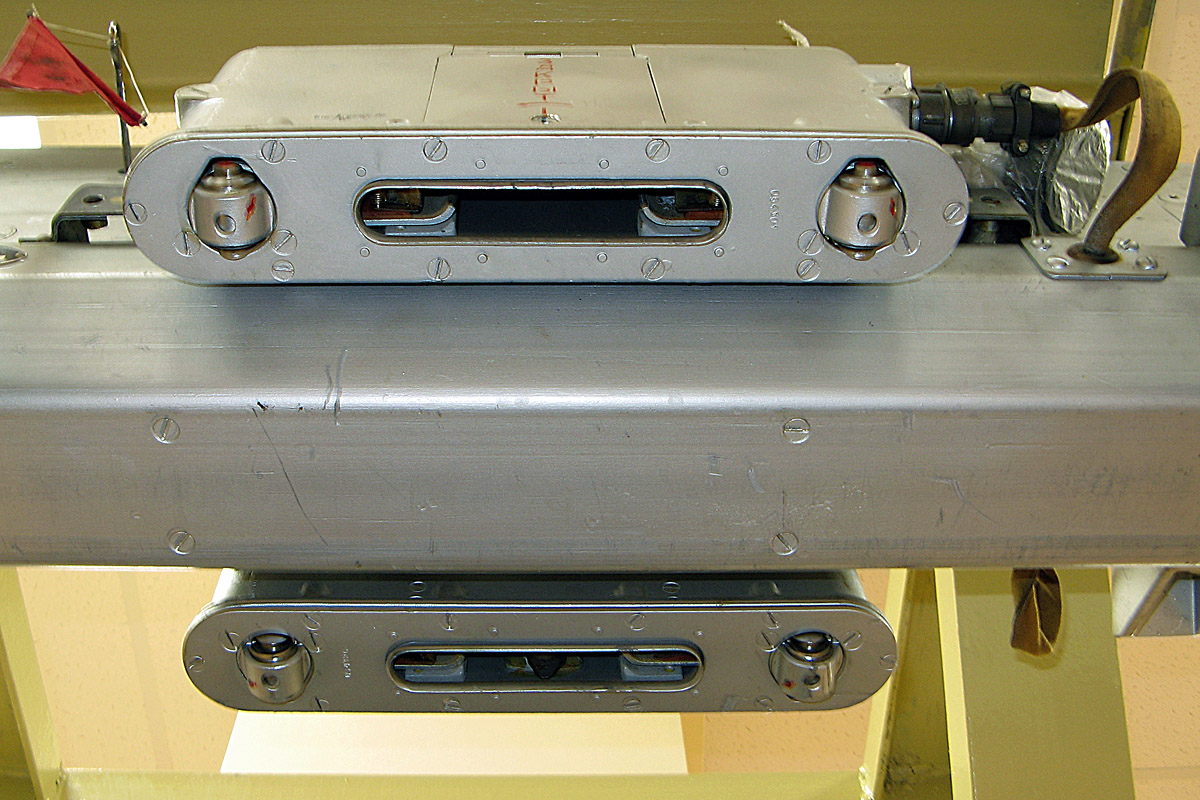

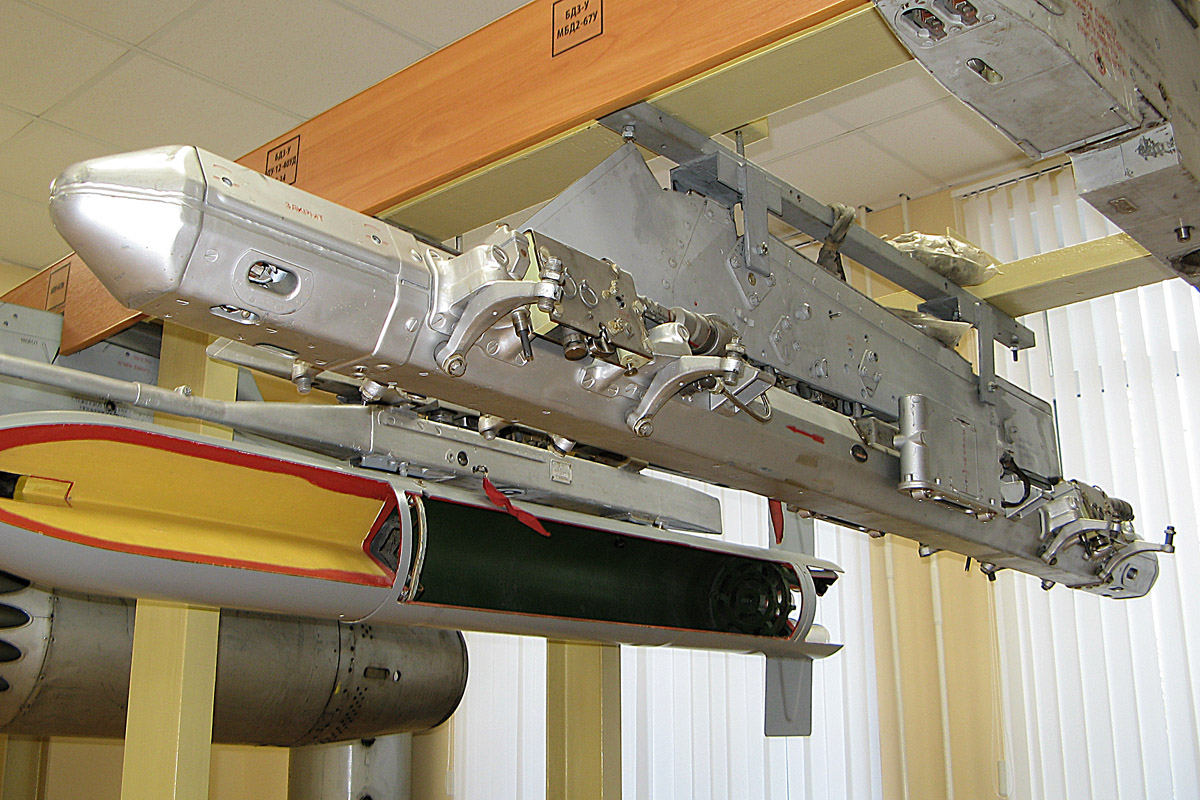

 МБД2-67У предназначен для подвески, транспортирования и принудительного сбрасывания четырех авиабомб различных модификаций калибра до 100 кг (цифра два в маркировке означает вторую весовую группу бомбового держателя, до 100 кг) с самолетов МиГ-21, МиГ-23, МиГ-27 (М), МиГ-29К, Су-25, Як-38 и вертолетов Ми-8МТ, Ми-24, Ка-25
 МБД2-67У обеспечивает сбрасывание авиабомб серией с принудительным отделением. Интервал серии устанавливается переключателем на держателе перед полетом. Предусмотрено два фиксированных интервала разгрузки: 0,1 и 0,15 с.

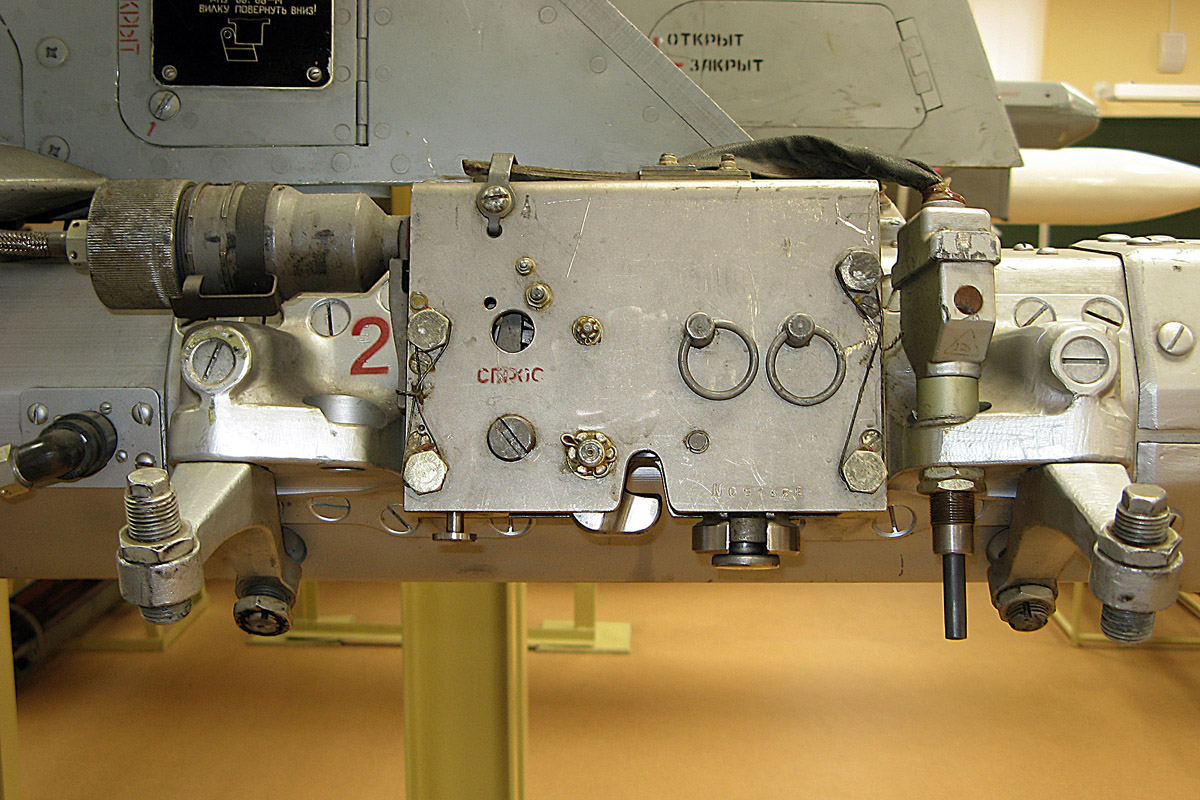

 Интересной конструктивной особенностью балочного держателя МБД 2-67У является пиротехнический привод замка с принудительным отделением грузов. В патронник пиротехнической камеры ставится пиропатрон ППЛ, который является источником  энергии. Под действием пороховых газов освобождается запирающий рычаг и серьга. Давление пороховых газов приводят в движение шток, создающий отталкивающее усилие для отделения боеприпаса. Все замечательно, но после каждого применения камера снимается и моется теплой водой с мылом. При этом, камеру сгорания и поршень со штоком необходимо чистить не позже, чем через 24 часа после применения, при повторных полетах с интервалом менее 12 часов чистку разрешается не проводить. Хлопотно, одним словом… Техники не сильно любили этот балочный держатель, хотя он отличался высокой надежностью, обеспечивал применение авиабомб в течение 30 суток без снятия их и проведения дополнительных проверок и регулировок держателя, 500 пиротехнических сбросов авиабомб в течение назначенного ресурса 2400 летных часов и срока службы 25 лет.

Вернемся к обзору набора АМС 72009.

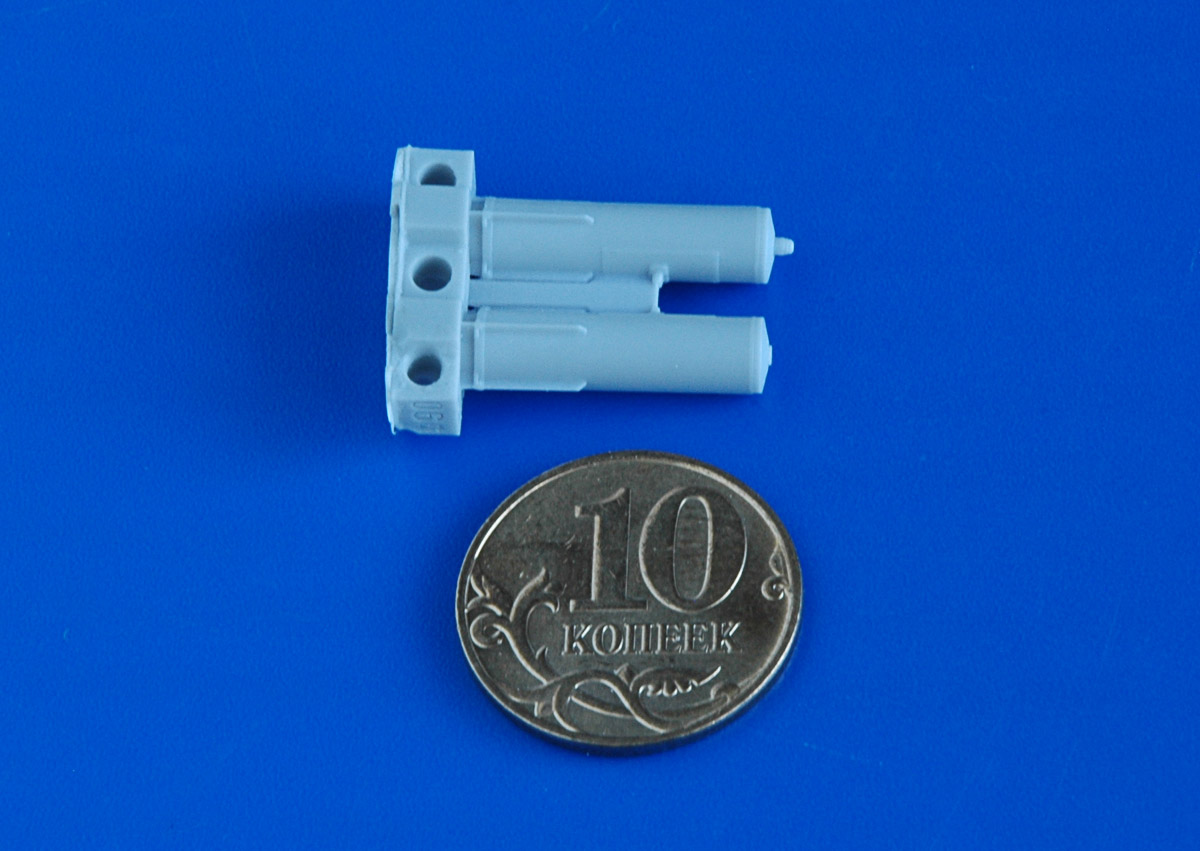

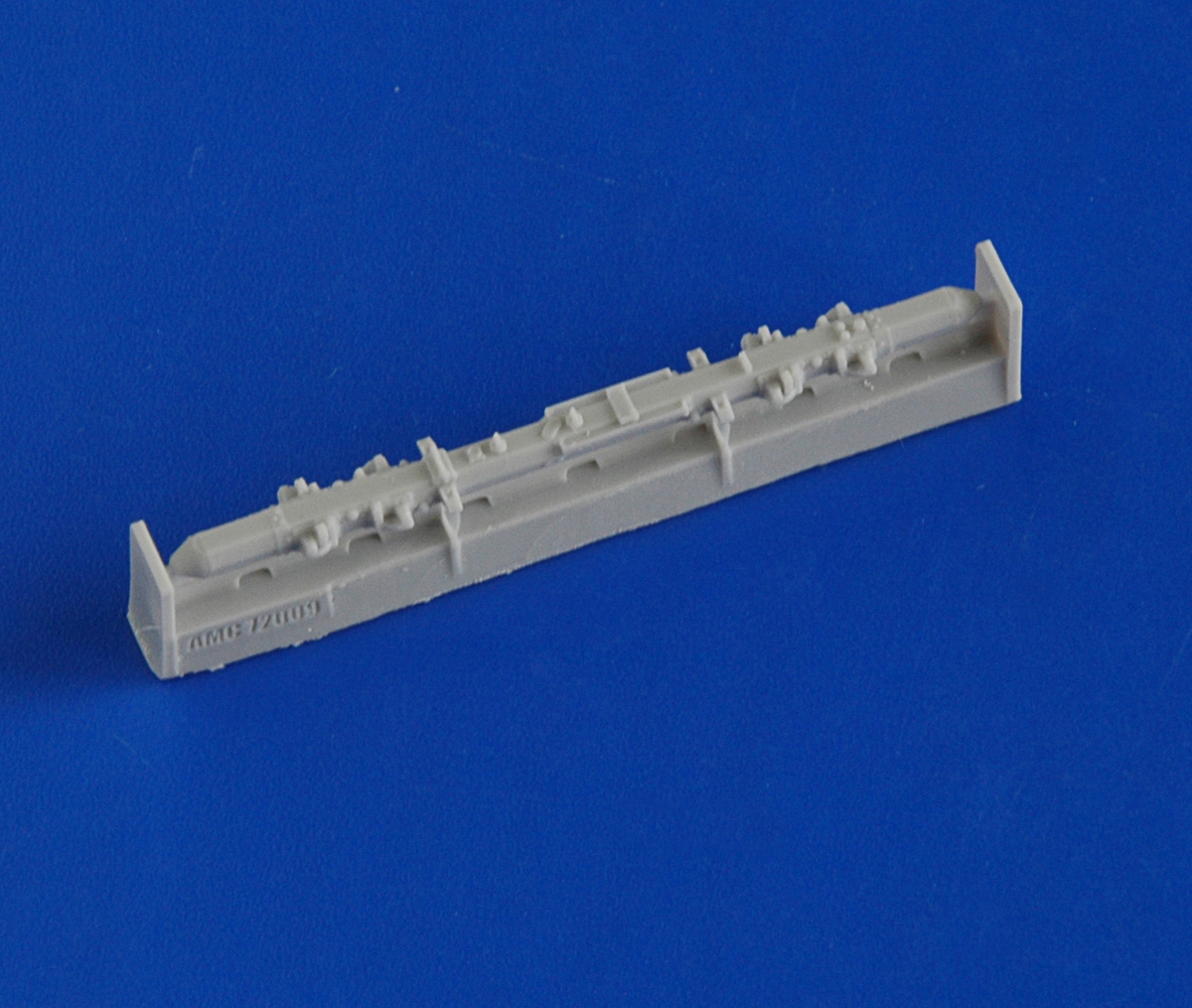

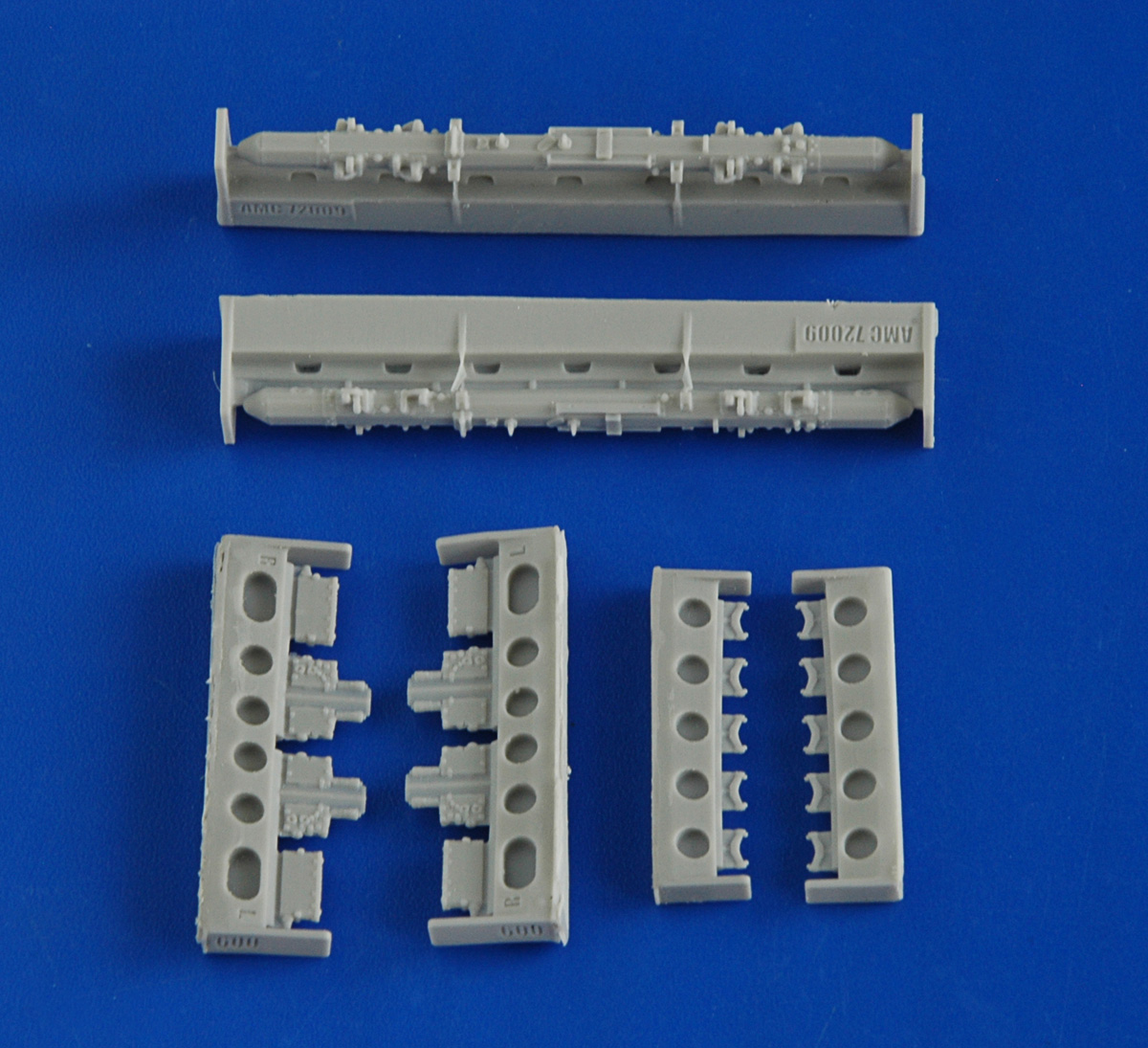

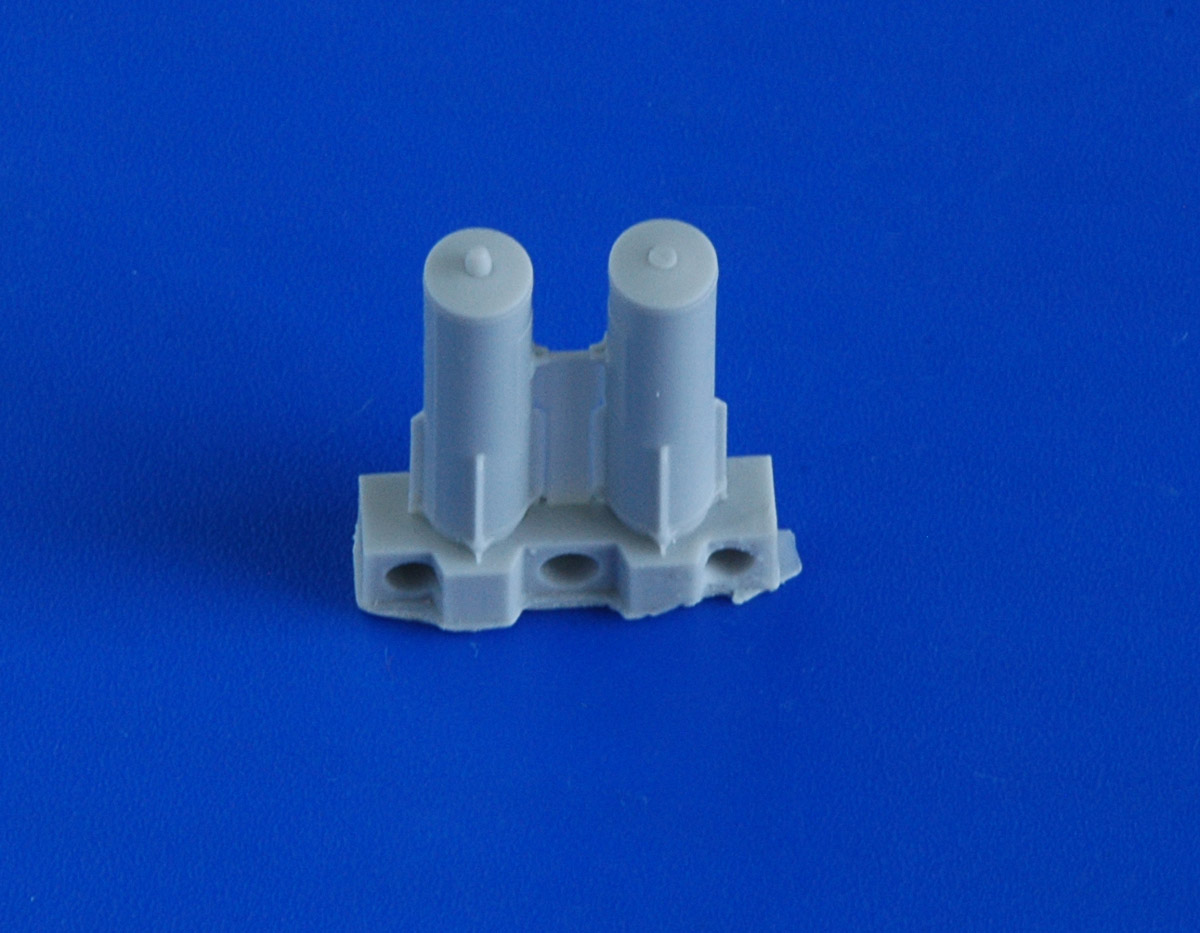

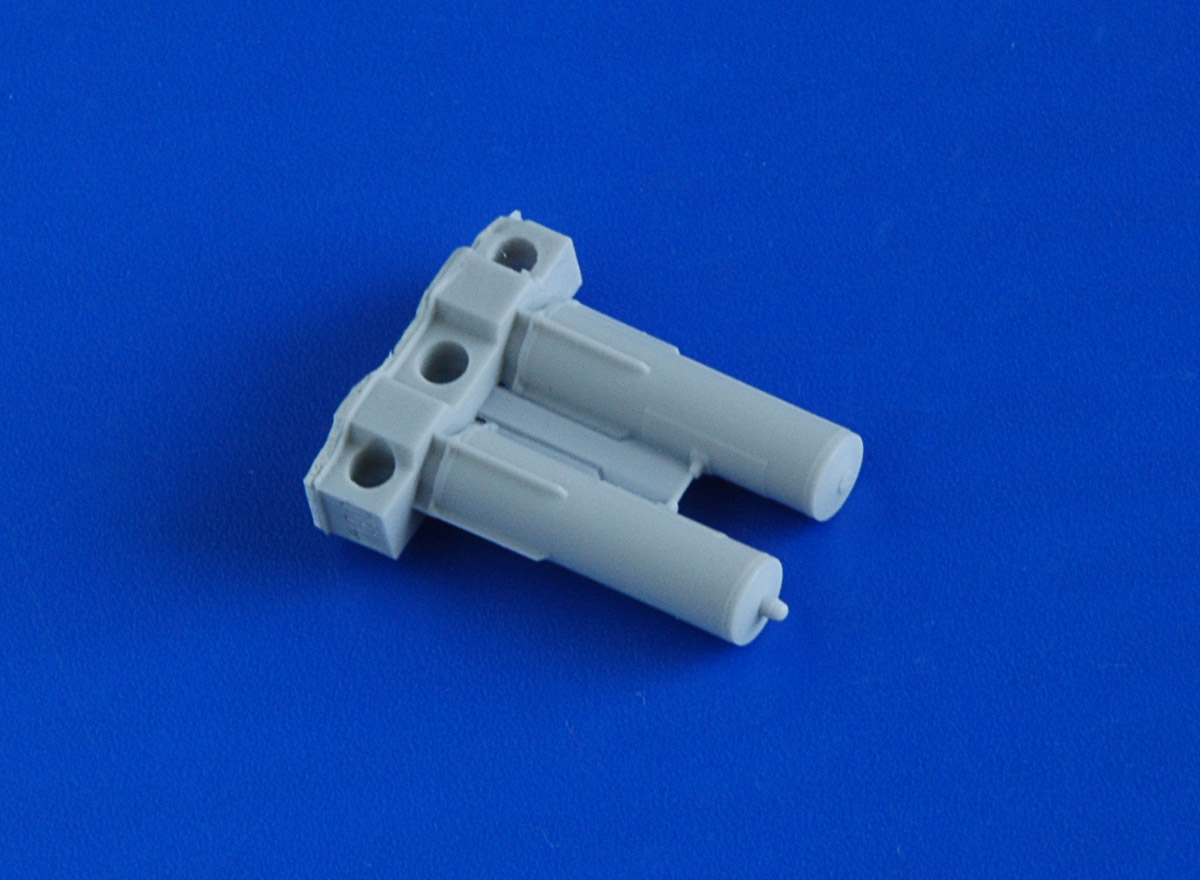

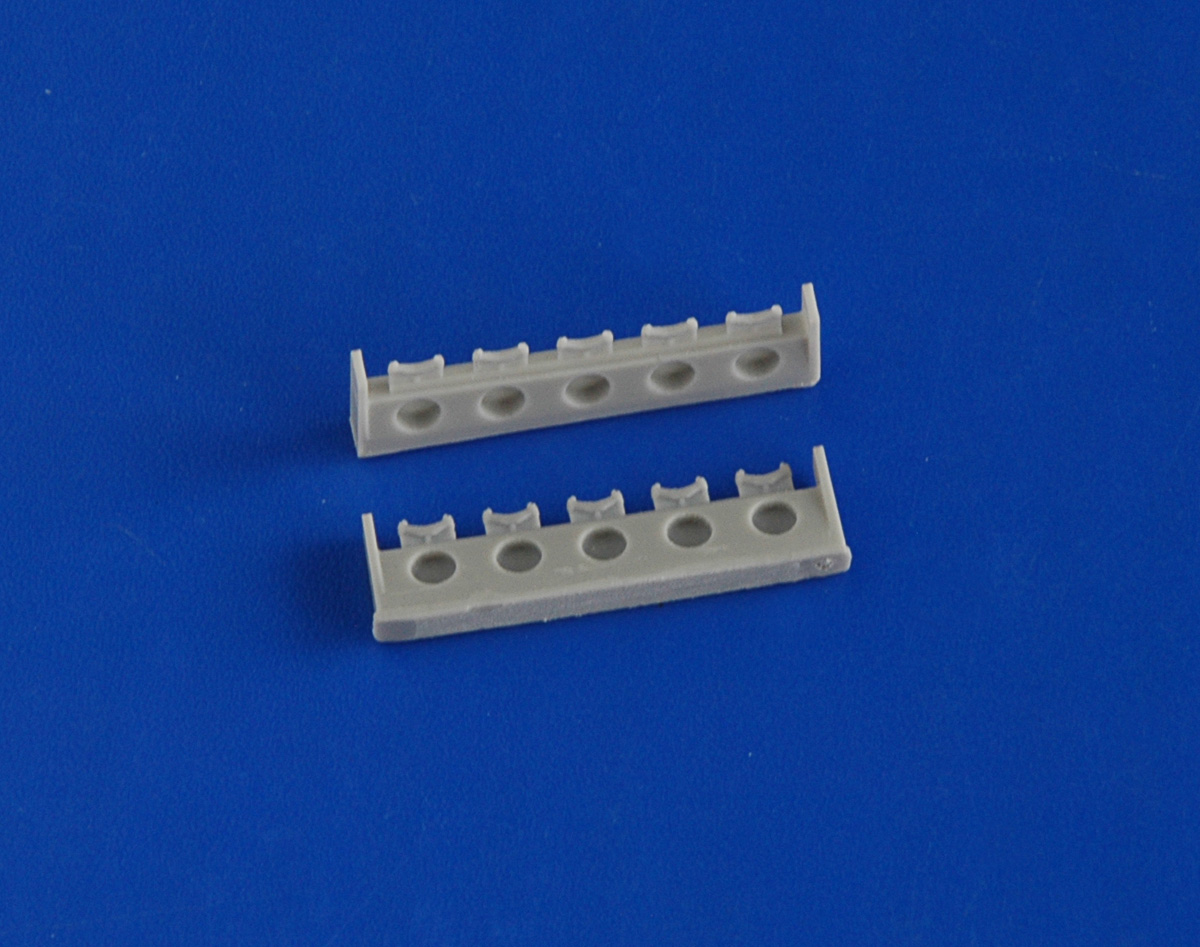

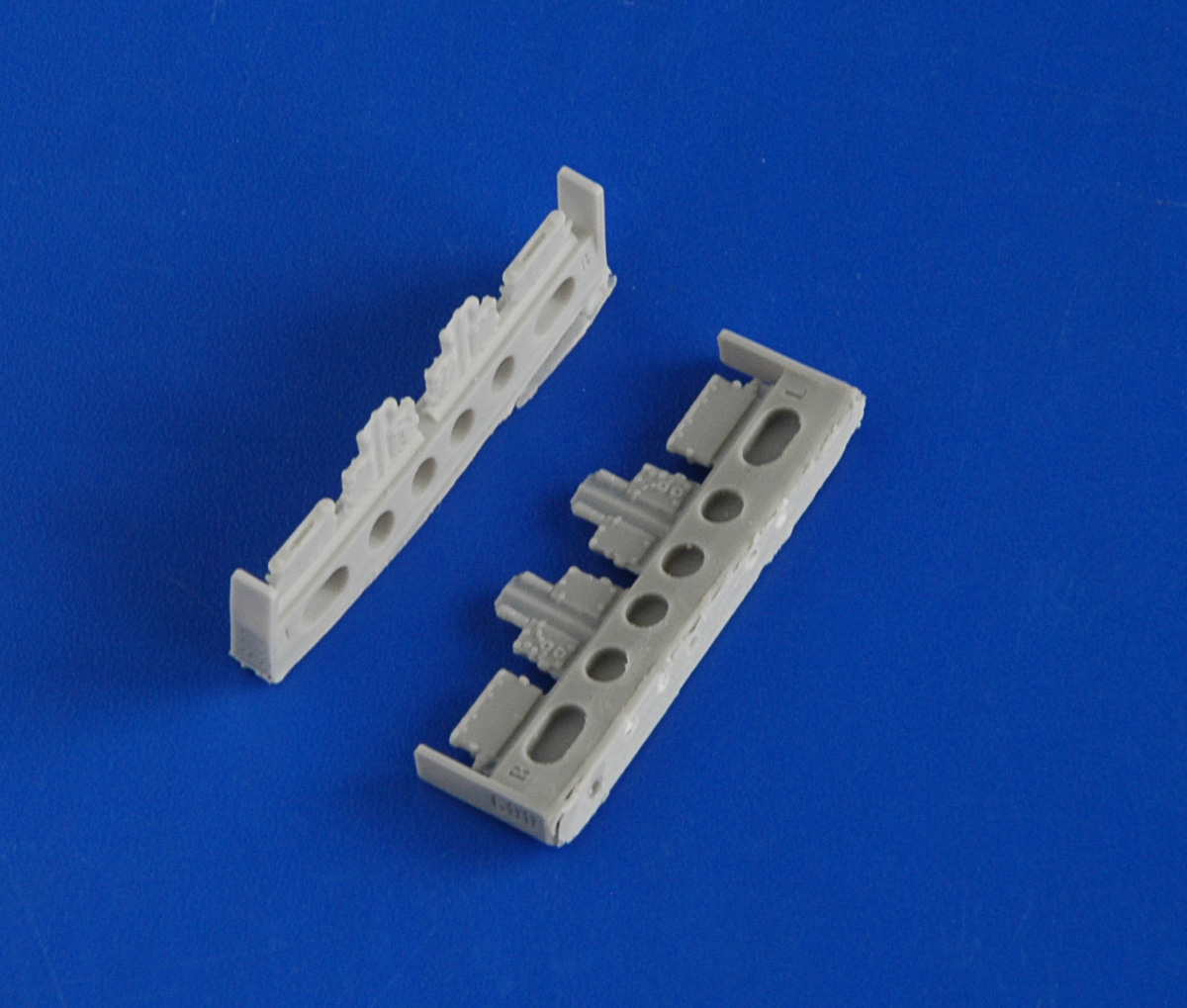

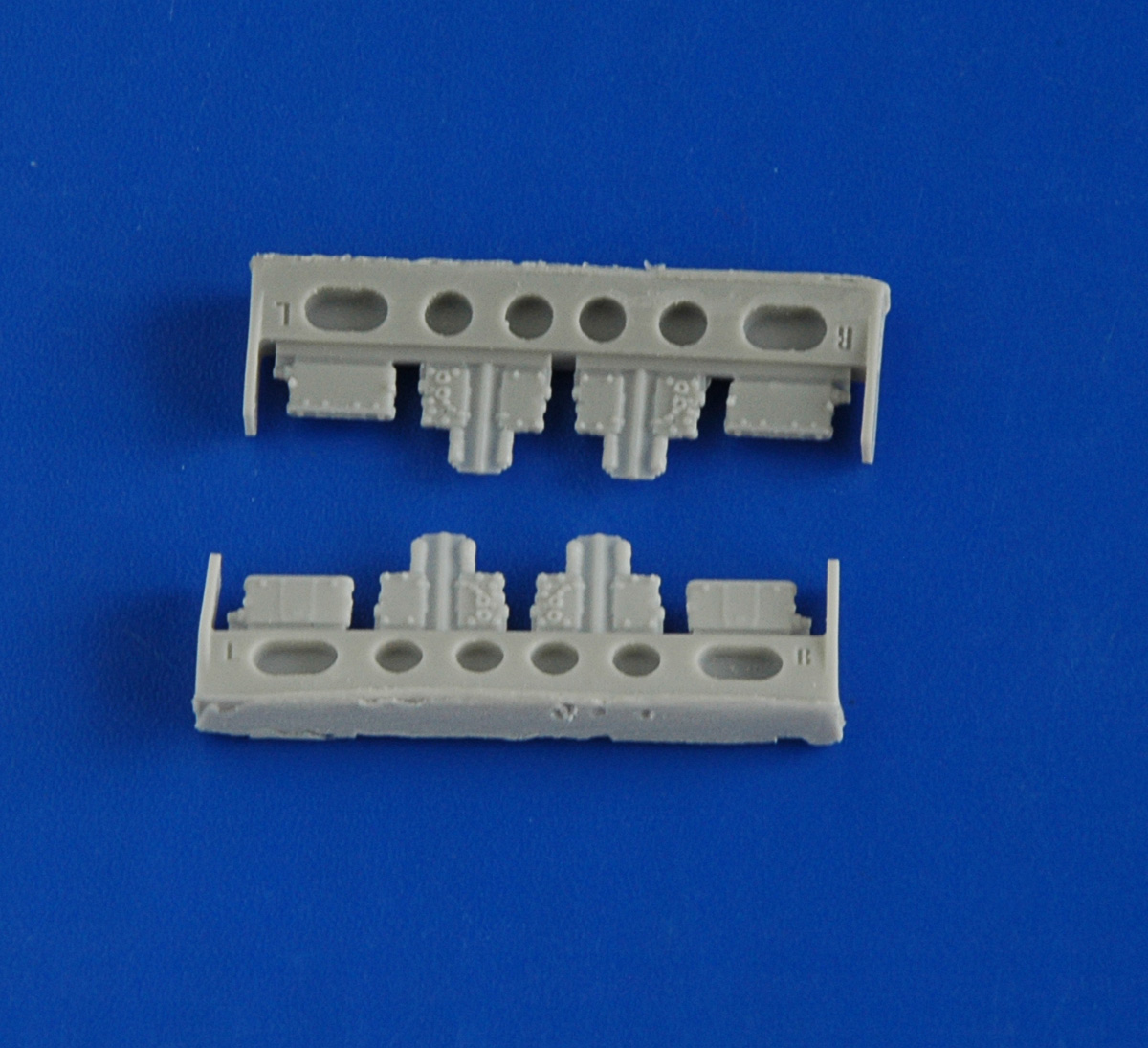

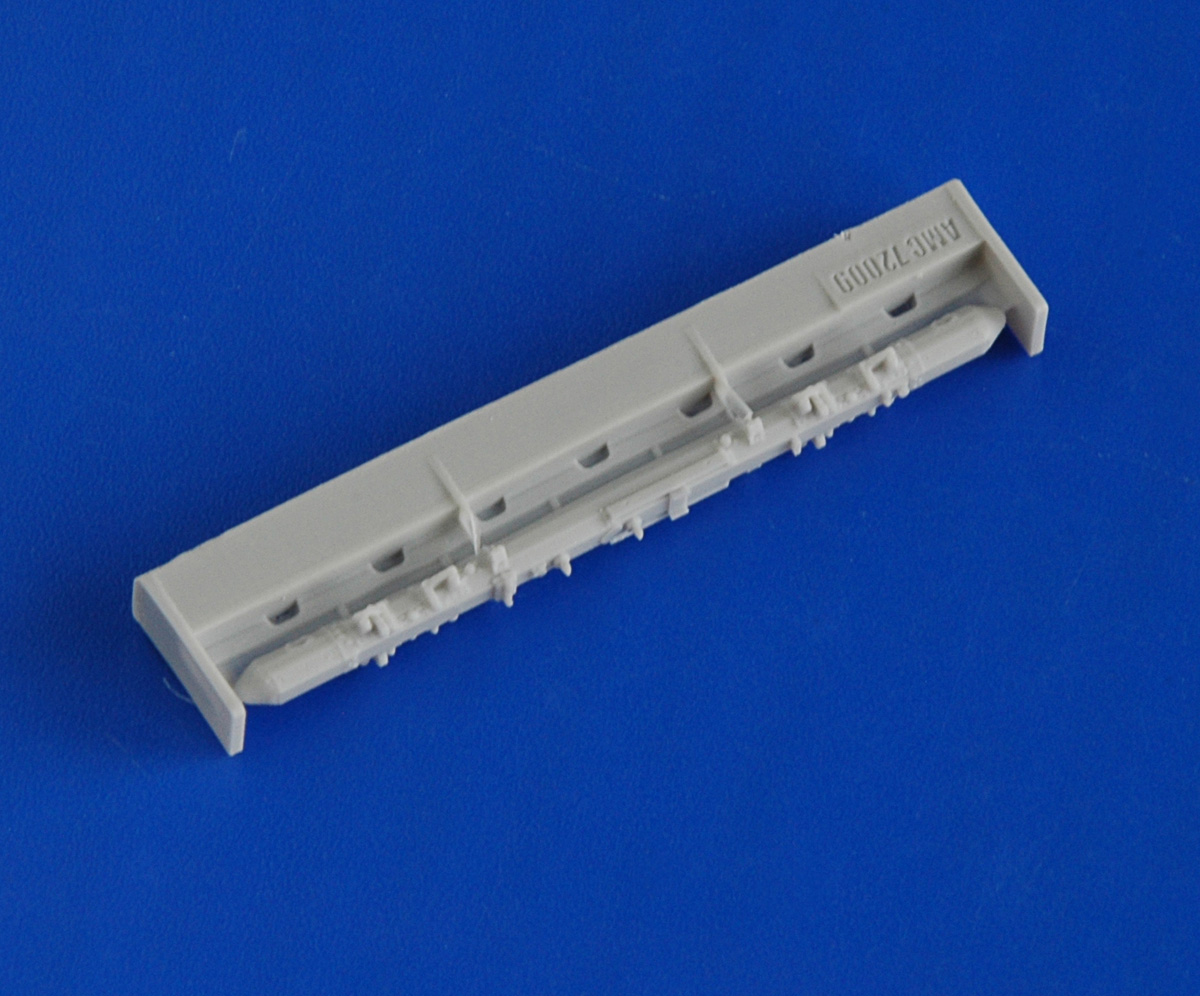

В стандартной упаковке даны детали отлитые из серой полиуретановой смолы. В комплекте два литника балочного держателя, два литника с замками и блоками МПИ-МВН (механизм подачи импульса и механизм взрыв/невзрыв), четыре литника с ухватами и четыре авиабомбы САБ-100МН.

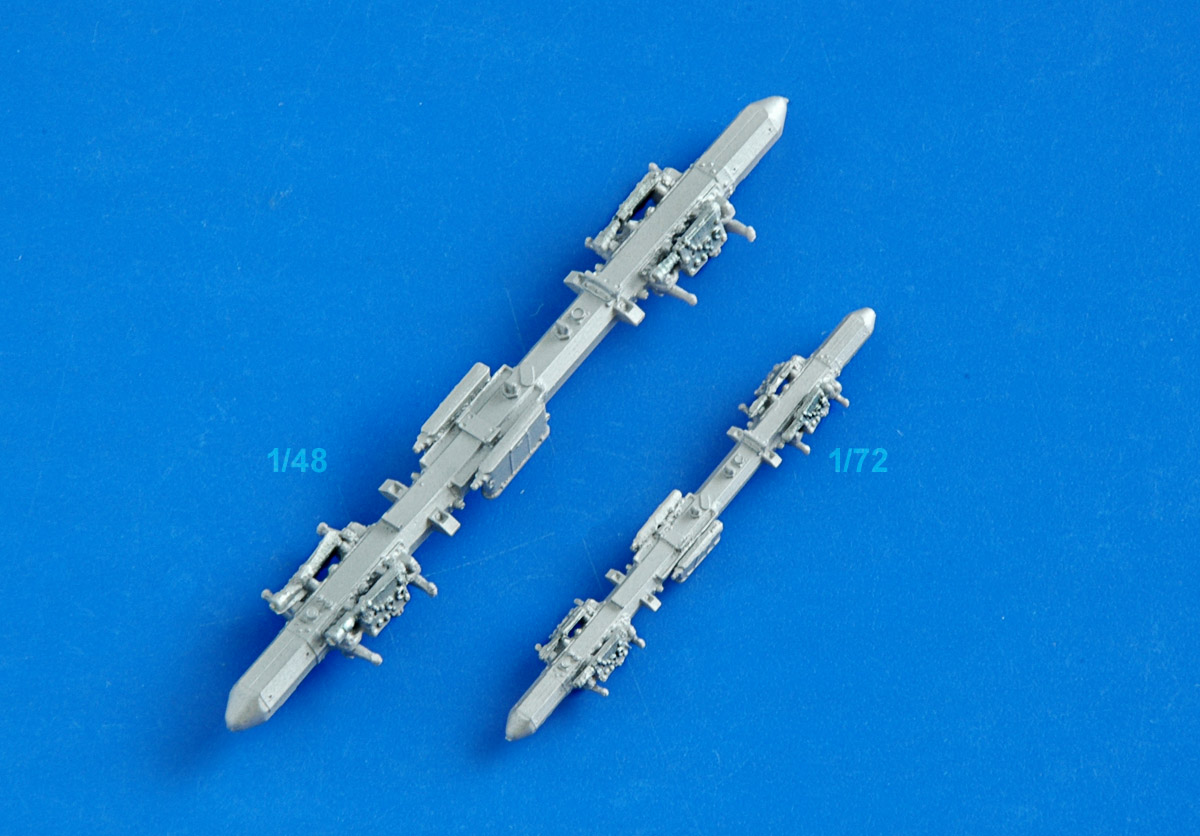

Впечатляет деталировка она в 72-м масштабе идентична той, что и в 48-м. Замки, ухваты авиабомб и блоки МПИ-МВН выполнены отдельными деталями, которые без особых проблем отделяются от литника. Технологические перья имеют толщину меньше 0,1 мм и легко удаляются.

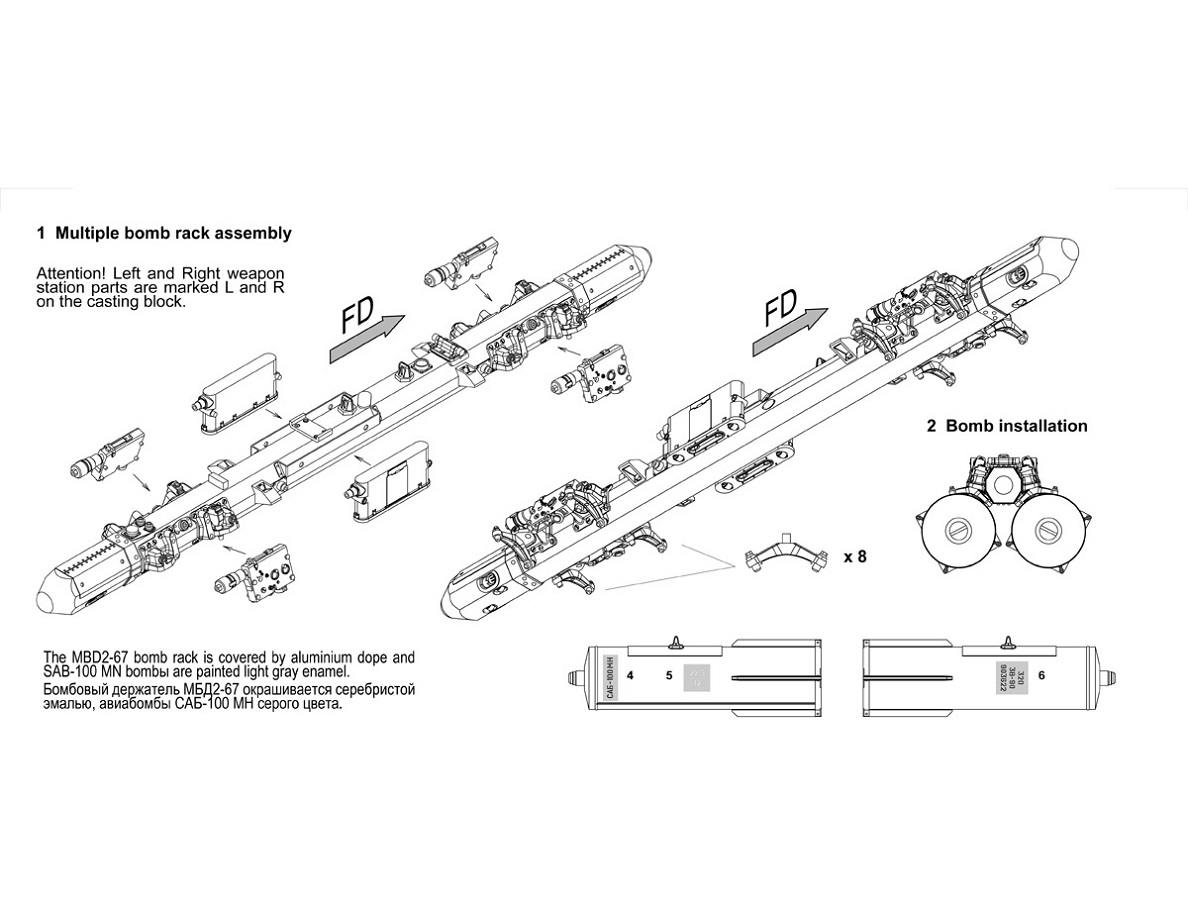

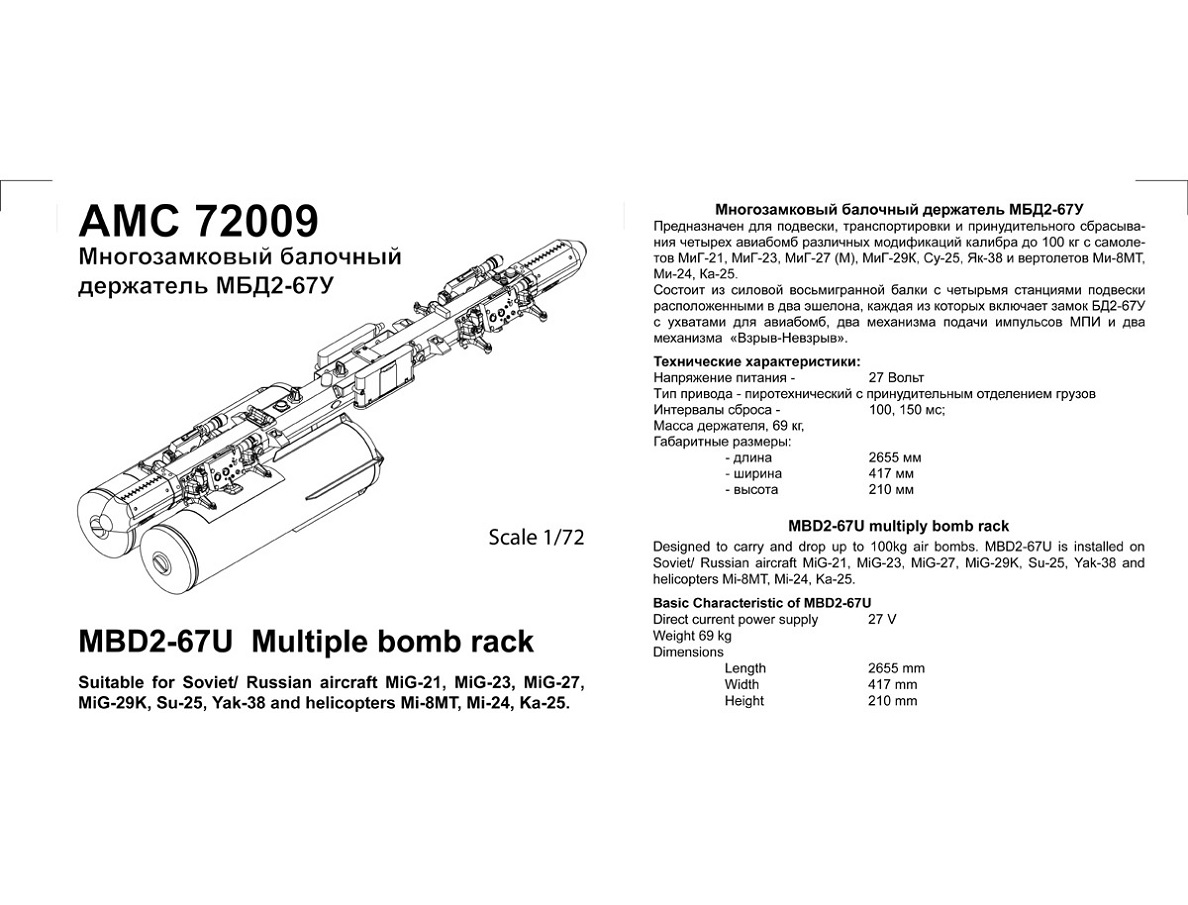

В инструкции дана подробная информация по сборке изделия, но по собственному опыту, должен сказать, это работа требующая самоотречения. Все детали мелкие, компоновка изделия достаточно плотная. Внутренний край ухвата ложится на грань шестигранной балки. Для правильного позиционирования ухвата, на балке сделано небольшое углубление, но для достижения лучшего результата желательно срезать верхушку болта-упора. Пришлось повозиться, но результат стоит затраченных усилий.
Еще одной проблемой стало фиксирование бомб к уже собранному МБД.
Помучившись с 48-м масштабом, я уже с самого начала решил, что и в 72-м крепить САБы к МБД буду на штифты. Сверлом 0,3 мм просверлил отверстия в САБах и в замках на балке для штифтов из тонкой иглы. На штифтах бомбы сели, как родные.

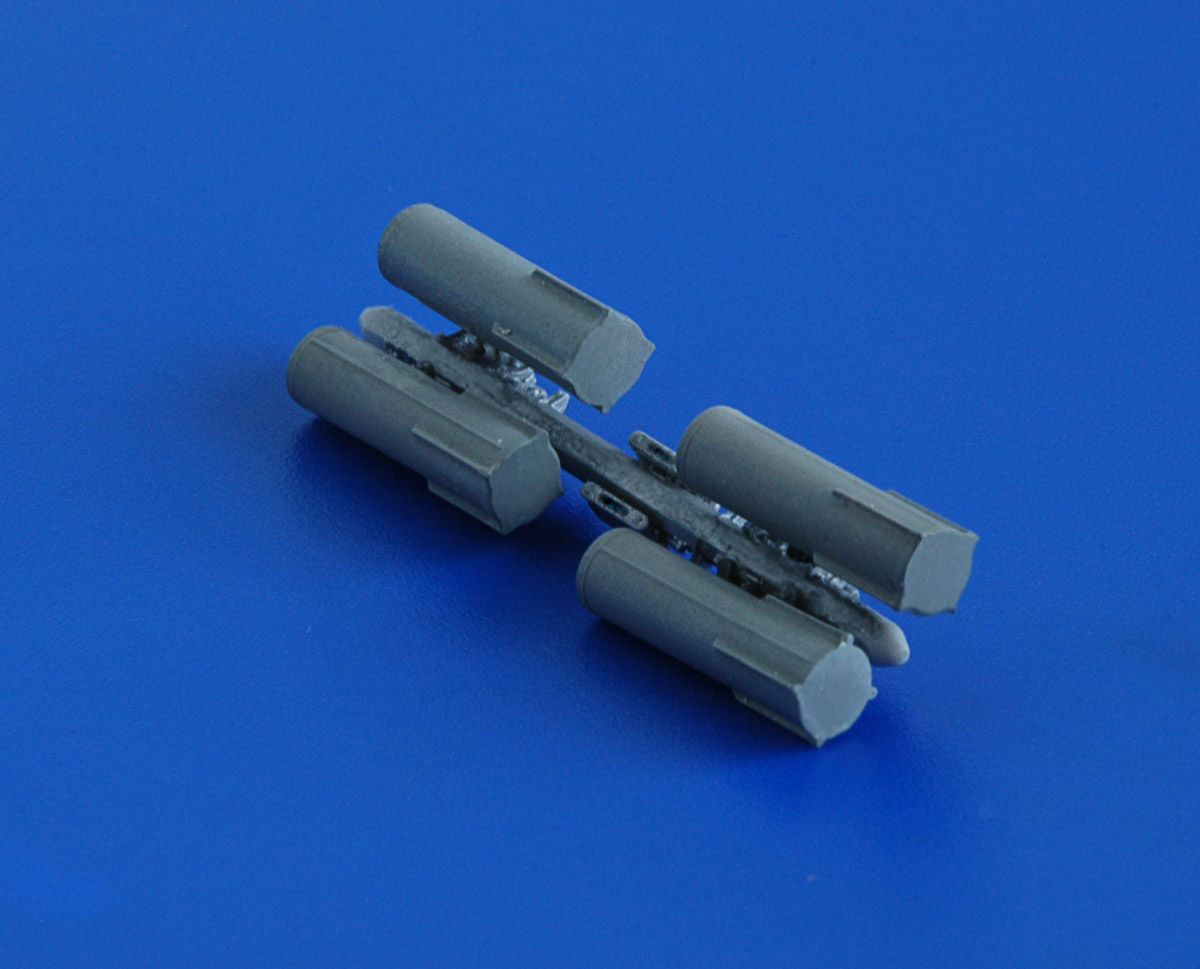

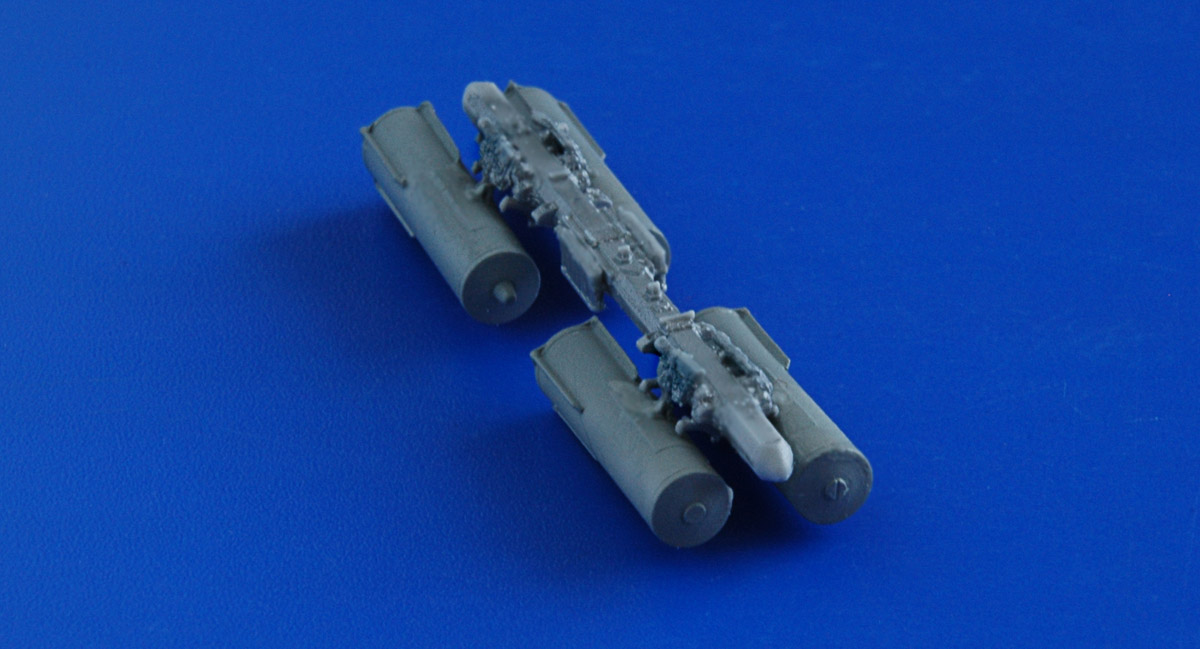

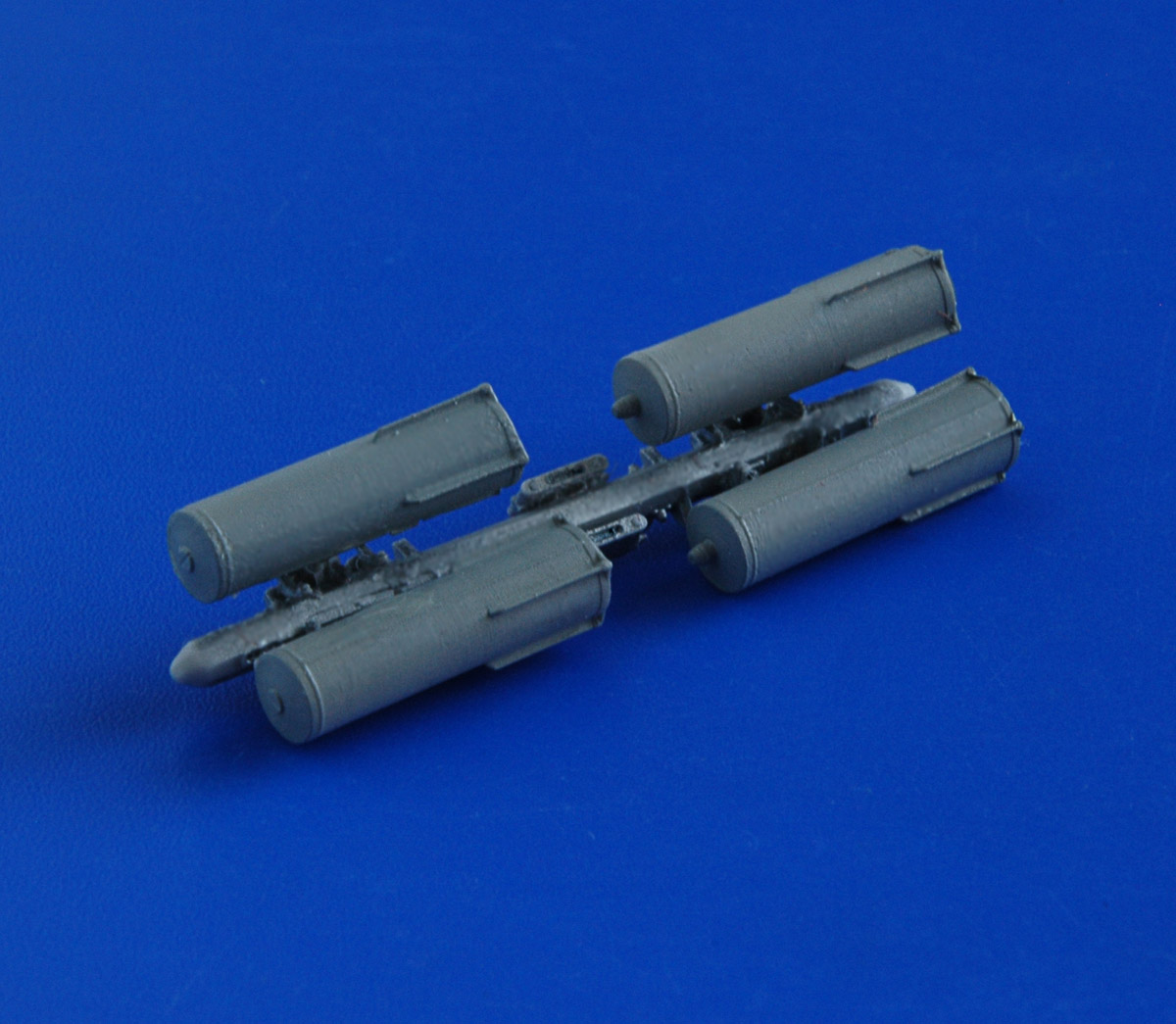

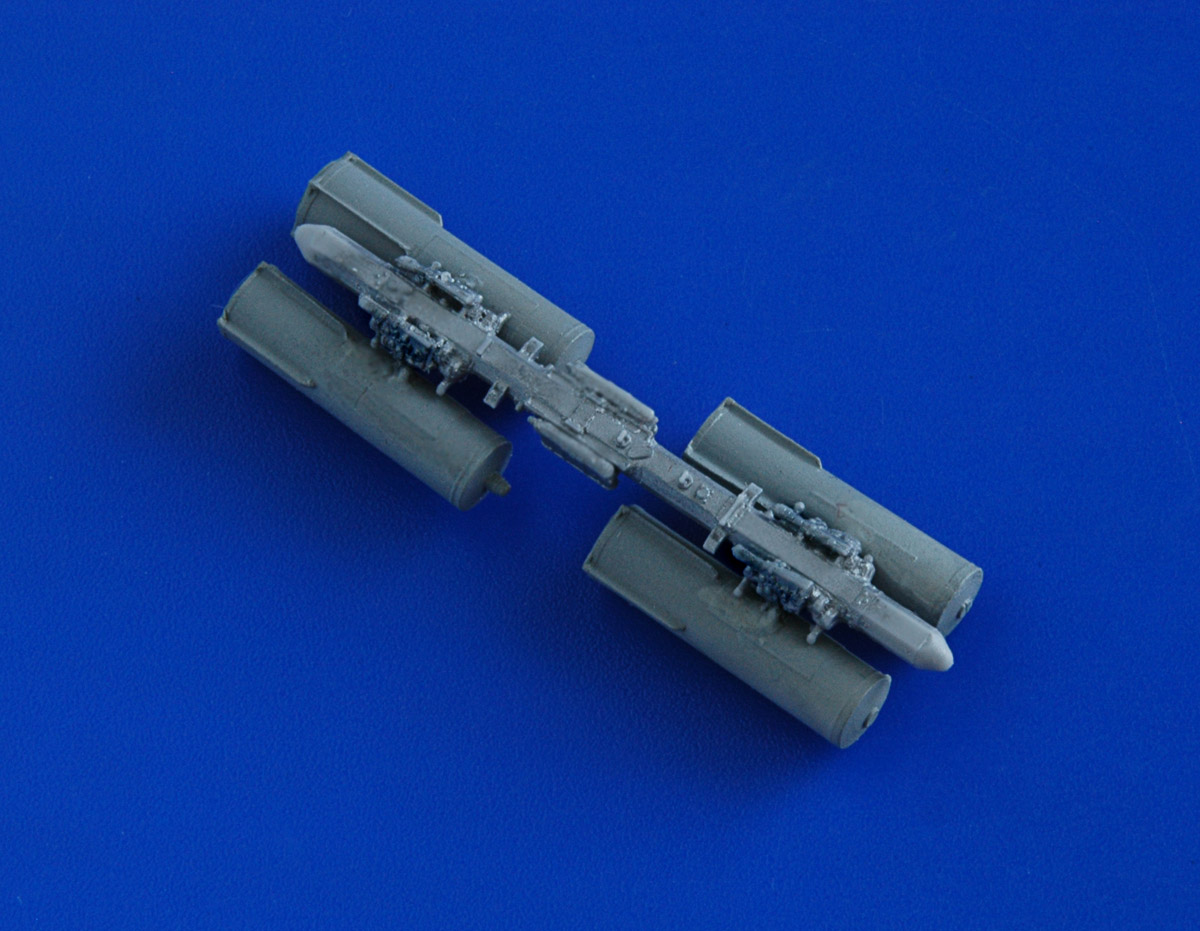

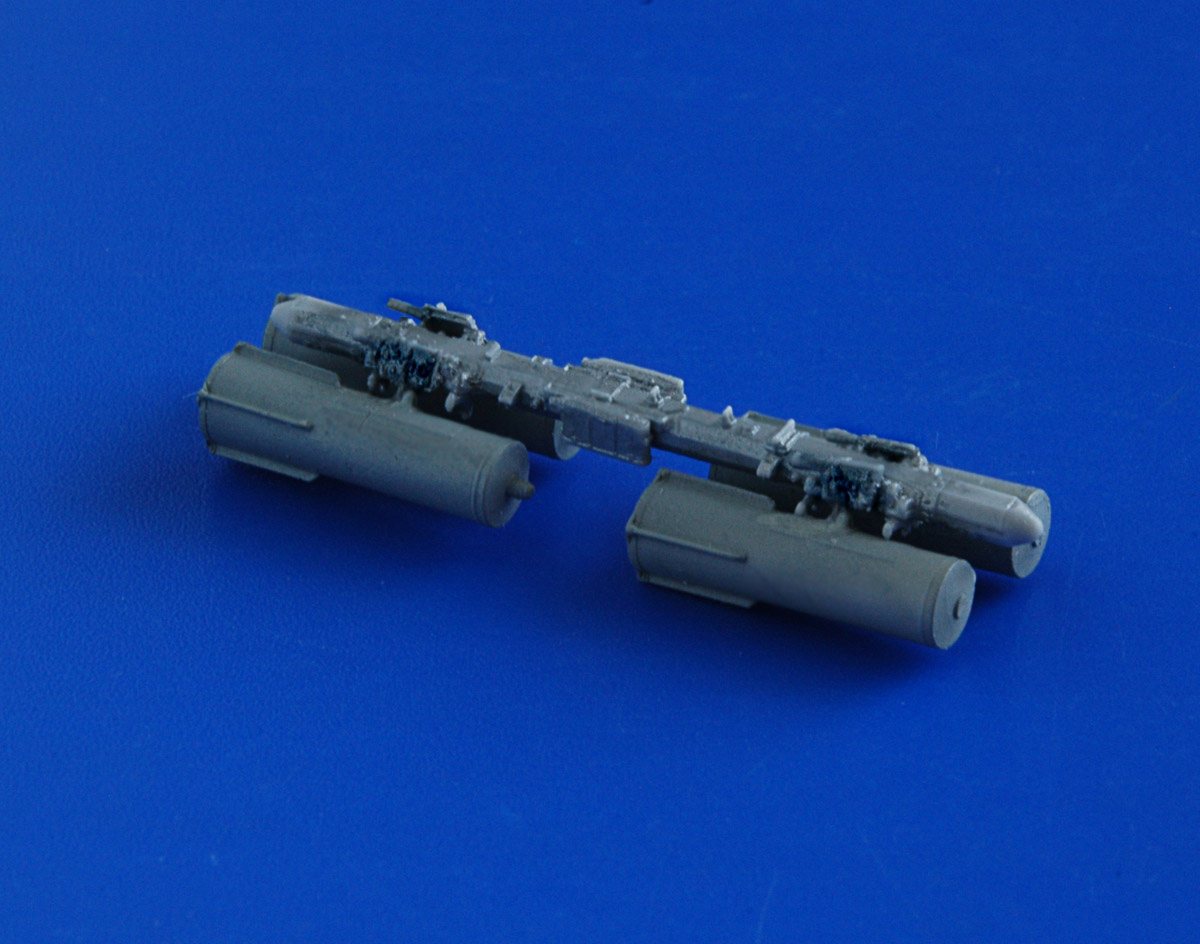

Результат работы представляю на обозрение.

Отличный набор! Рекомендую только опытным моделистам!
