С-24Б 1/48

Приветствую, каропчане!
 Вновь возвращаюсь с обзором очередной новиyки компании АМ.

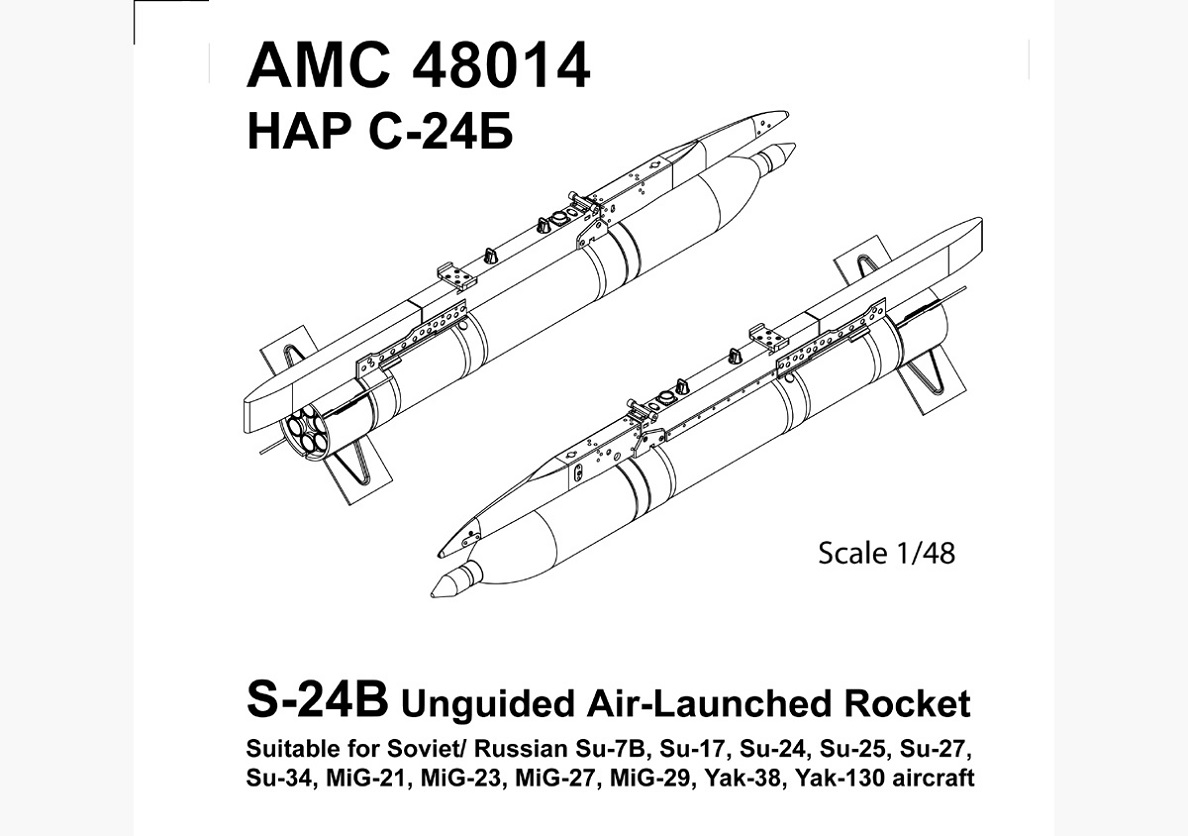

 На этот раз, набор АМС 48014 НАР С-24Б с авиационной пусковой установкой АПУ-68.


 Не могу точно сказать, как маркетологи компании АМ создавали каталог продукции, но складывается впечатление, что с самого начала была создана четкая структура будущего каталога, и каждому типу боеприпаса отведено свое место.
 Чувствуется, что ребята много лет проработали в оборонной промышленности и структура каталога чем-то напоминающая справочник вооружений находящихся на снабжении ВВС. Судите сами, четкая логика прослеживается в разделе УР позиции 48227-48230 это изделье 69, 711, 712. 713, 714. Аналогичная картина с НАР-ами. АМС 48012 Блок НАР Б-8М, 48013 Блок НАР Б-13Л, 48014 НАР С-24Б. Не нужно ходить к гадалке, чтобы догадаться, что номер 48015 уже зарезервирован для НАР С-25 в различных вариантах.
 Ладно, не будем забегать вперед, пожелаем компании АМ успешной реализации всех задуманных проектов и вернемся к обзору нового набора.

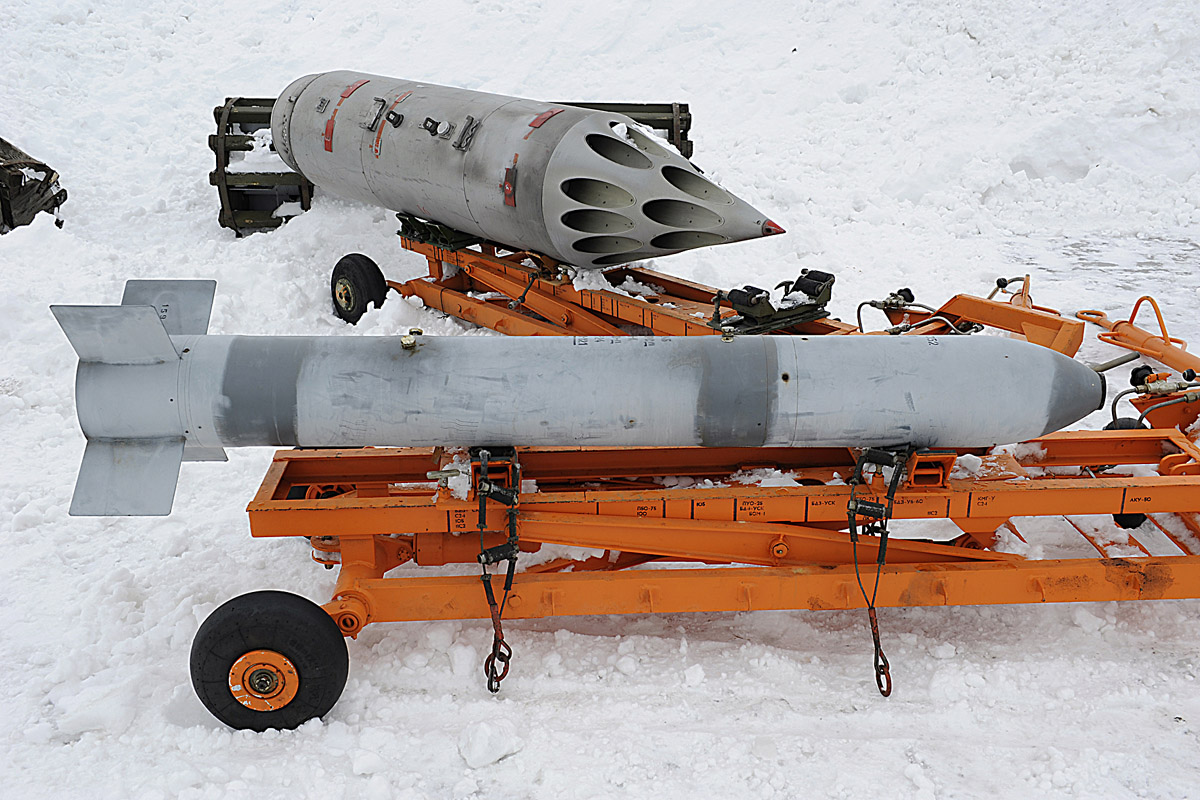

Неуправляемая авиационная ракета С-24Б предназначена для поражения военно-промышленных объектов, легкобронированной техники и живой силы противника.
Тяжелая НАР С-24Б калибра 240 мм оснащена осколочно-фугасной боевой часть частью, подвешивается на авиационные пусковые устройства АПУ-68.
За этими сухими строчками из технического описания стоит многолетняя история одной из самых эффективных систем авиационного вооружения. Разработанная в конце 60-х, эта ракета и в эпоху управляемого оружия не утратила своего значения. Типы самолетов в арсенал ракетного вооружения, которых входит НАР  С-24Б внушительный: Су-7B, Су-17, Су-24, Су-25, Су-27, Су-34, МиГ-21, МиГ-23, МиГ-27, МиГ-29, Як-38, Як-130, вертолеты Ми-8 и Ми-24. К данному списку можно добавить МиГ-17 и МиГ-15 бис, на которых проходила отработка боеприпаса. Нельзя не упомянуть Ил-28Ш оснащенный целой батарей НАР.
 Высокая эффективность и универсальность С-24 была подтверждена во время боевых действий в Афганистане и с декабря 1987 года, было предписано включать их в состав вооружения самолета Су-25 при вылете на любые задания. Можно рассказать еще много интересного про историю создания и боевого применения легендарного боеприпаса, но я бы порекомендовал всем моделистам прочитать  замечательную статью И. Приходченко и В. Марковского опубликованную в журнале М-Хобби (выпуски 2/2014 и 3/2014). Лучше чем там, не скажешь.


Вернемся к набору вооружения АМС 48014 компании АМ.

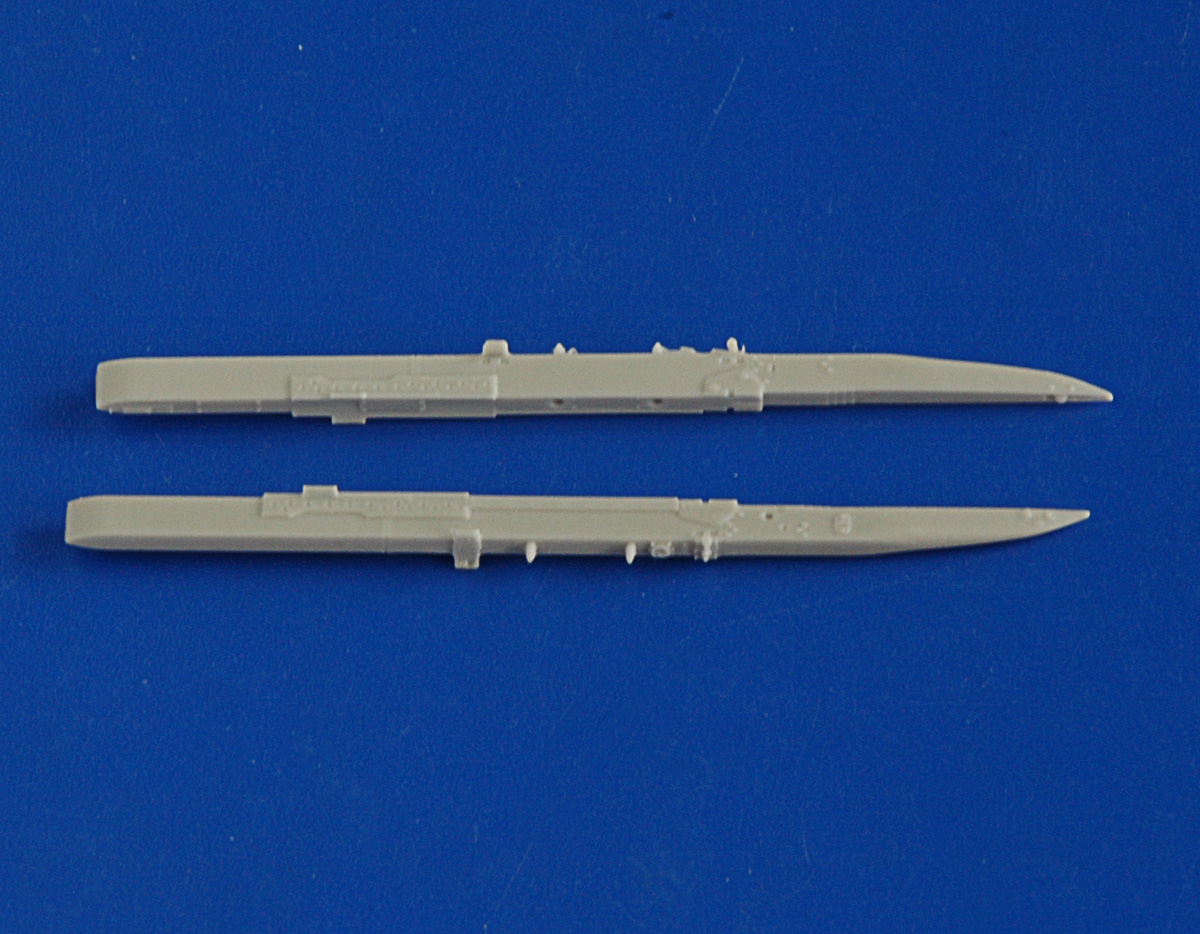

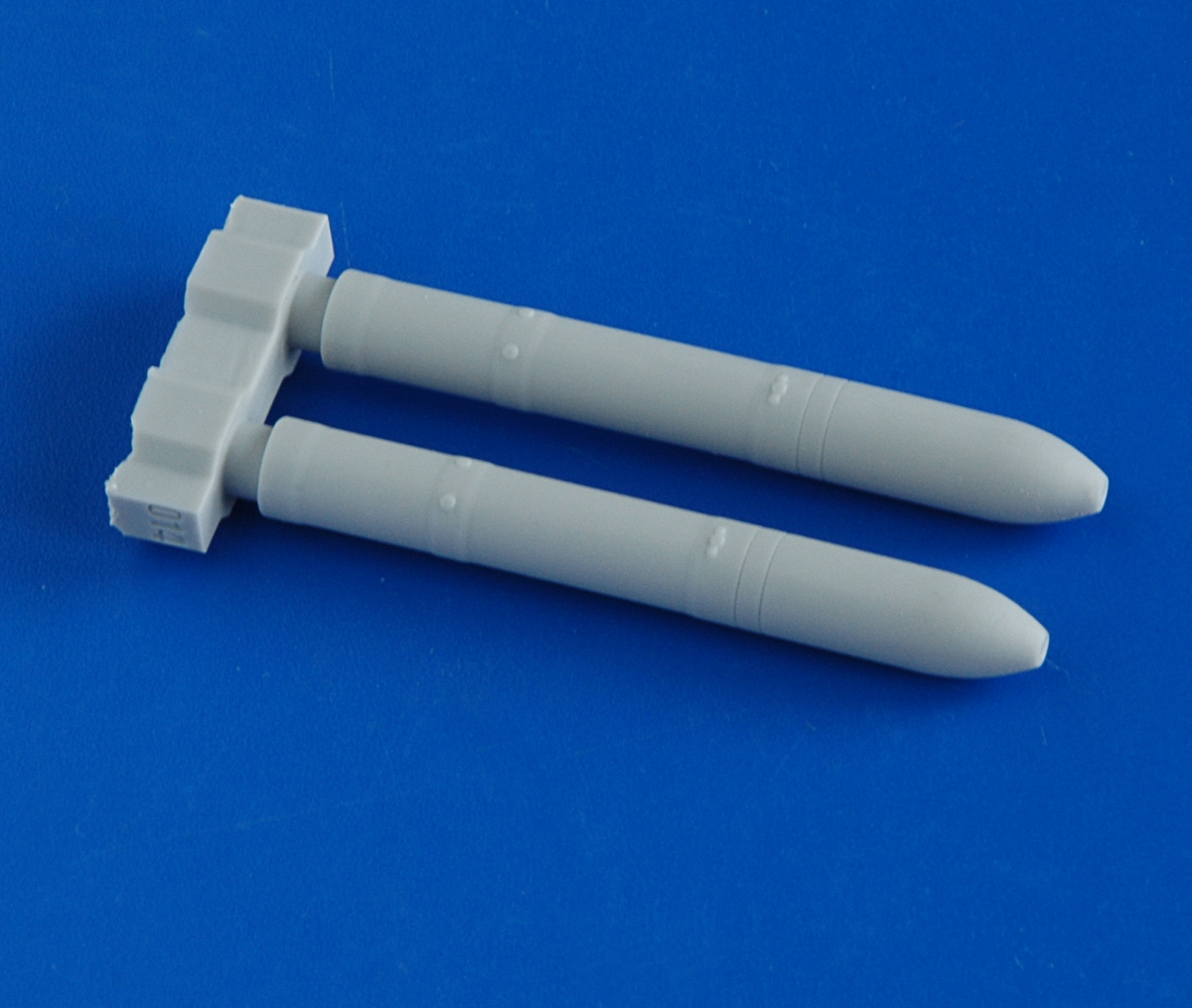

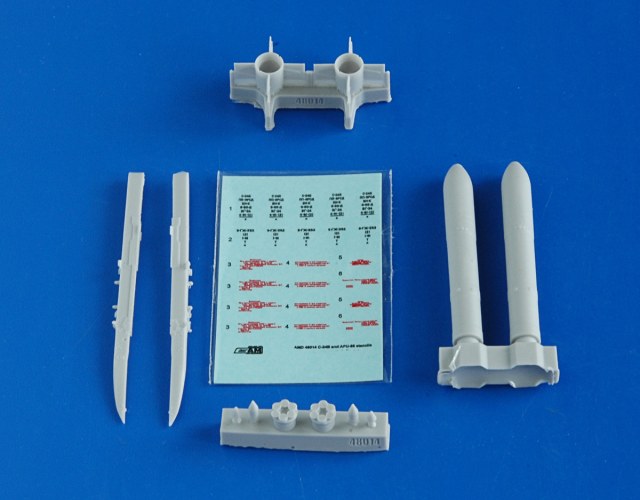

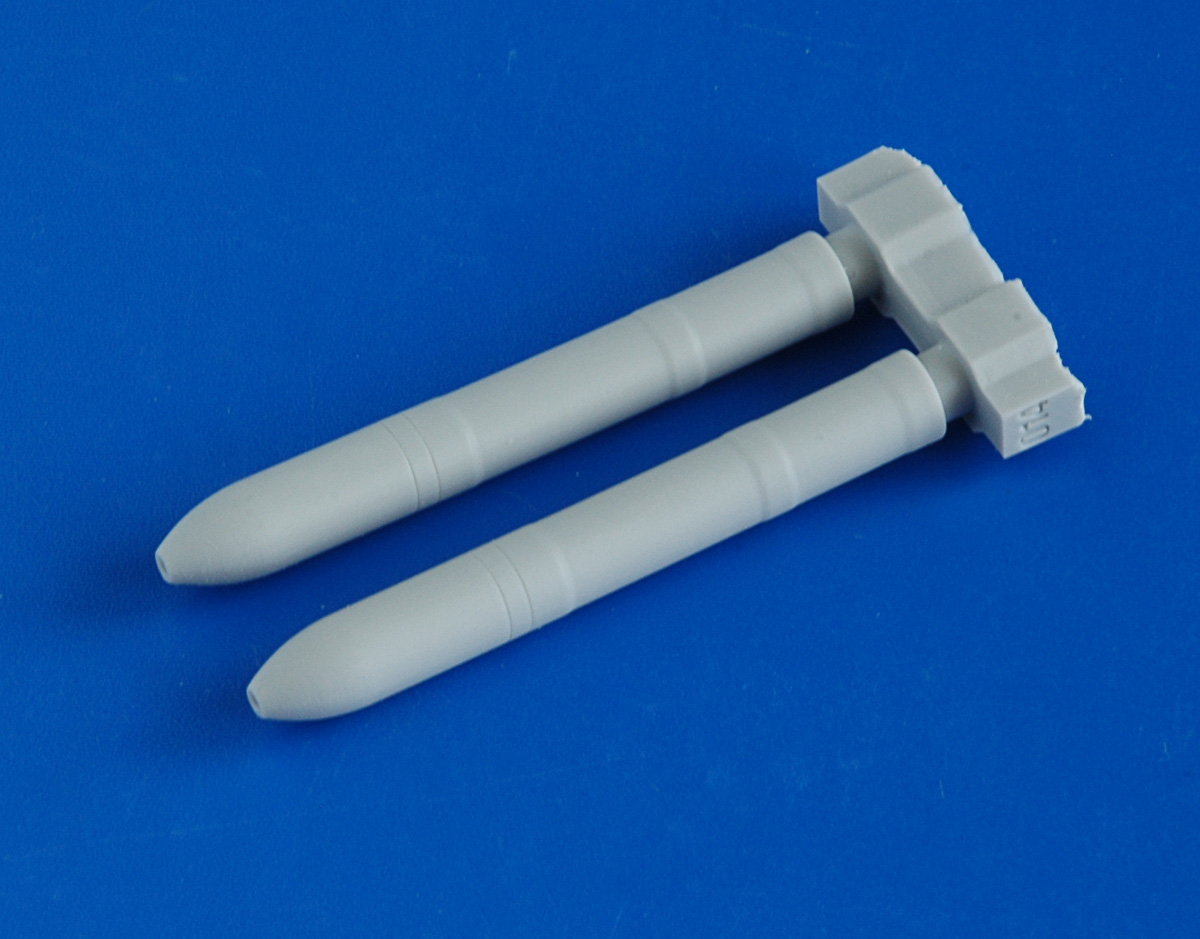

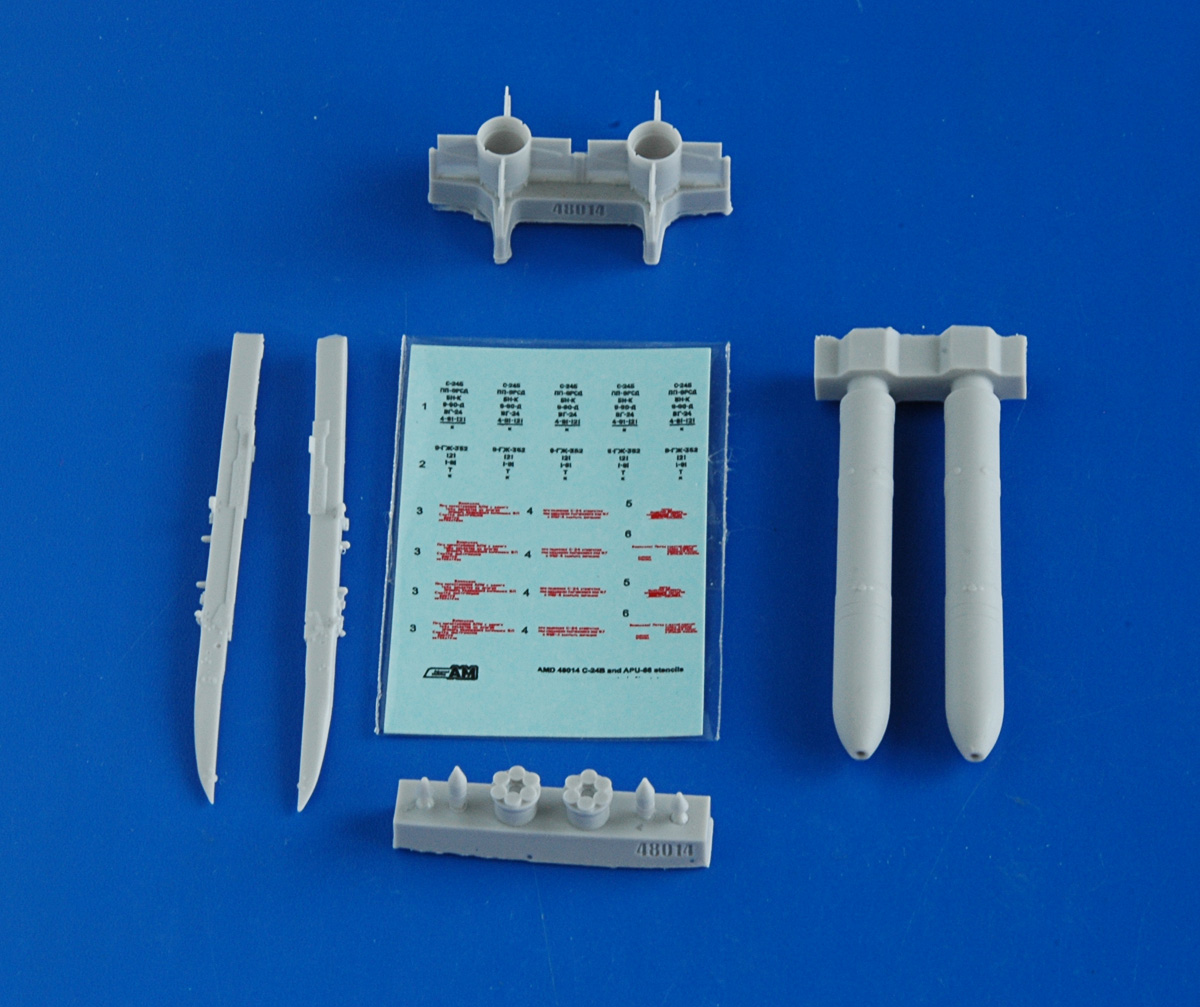

В ставшей уже привычной упаковке с логотипом АМ лежат детали, отлитые из светло-серой полиуретановой смолы. В комплект входит набор деталей предназначенных для сборки двух НАР С-24 с пусковой установкой АПУ-68 (всего 5 литников), небольшая декаль и подробная инструкция.

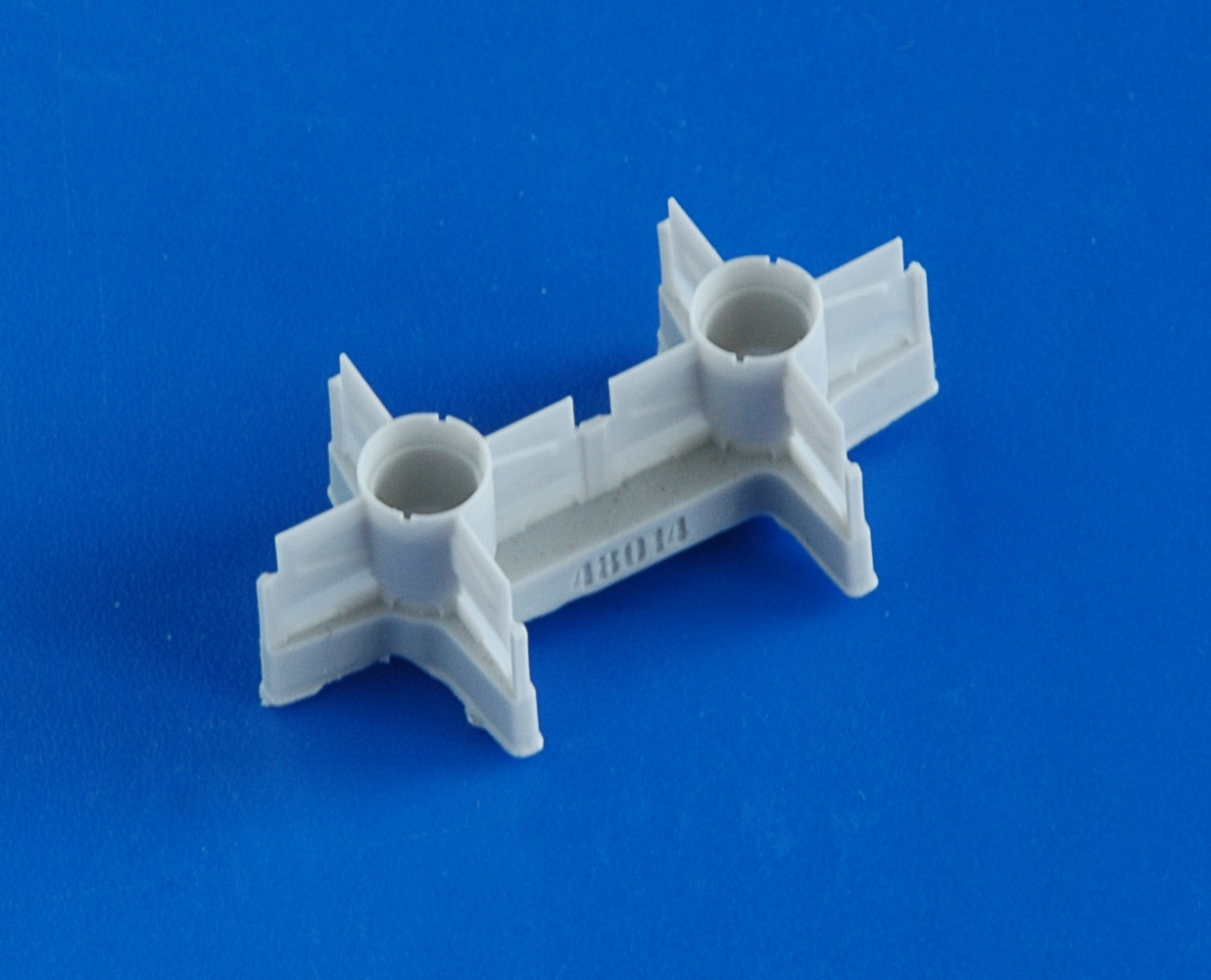

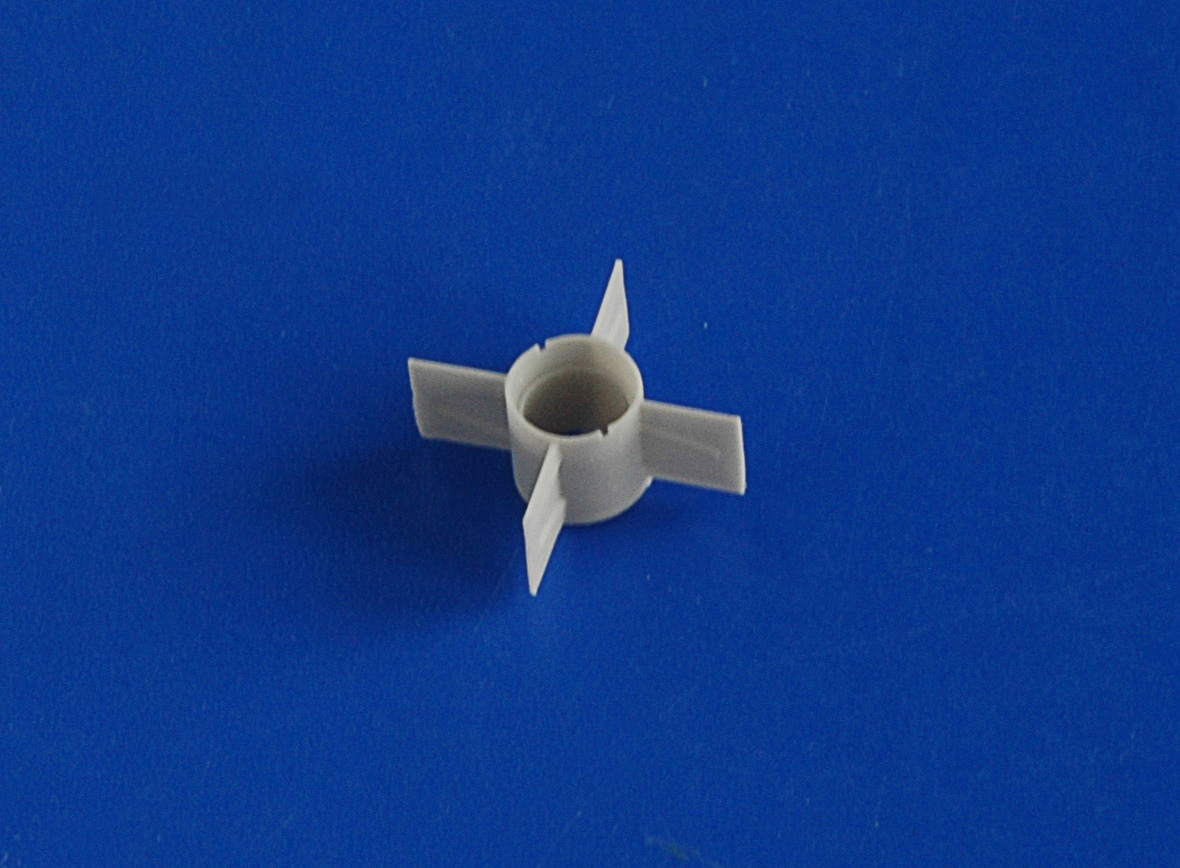

В первую очередь бросается в глаза неожиданное технологическое членение. Отдельной деталью выполнен узел стабилизаторов. Это технологическое решение позволило сделать деталь пустотелой для установки корпуса НАР с одной стороны и соплового блока с другой.

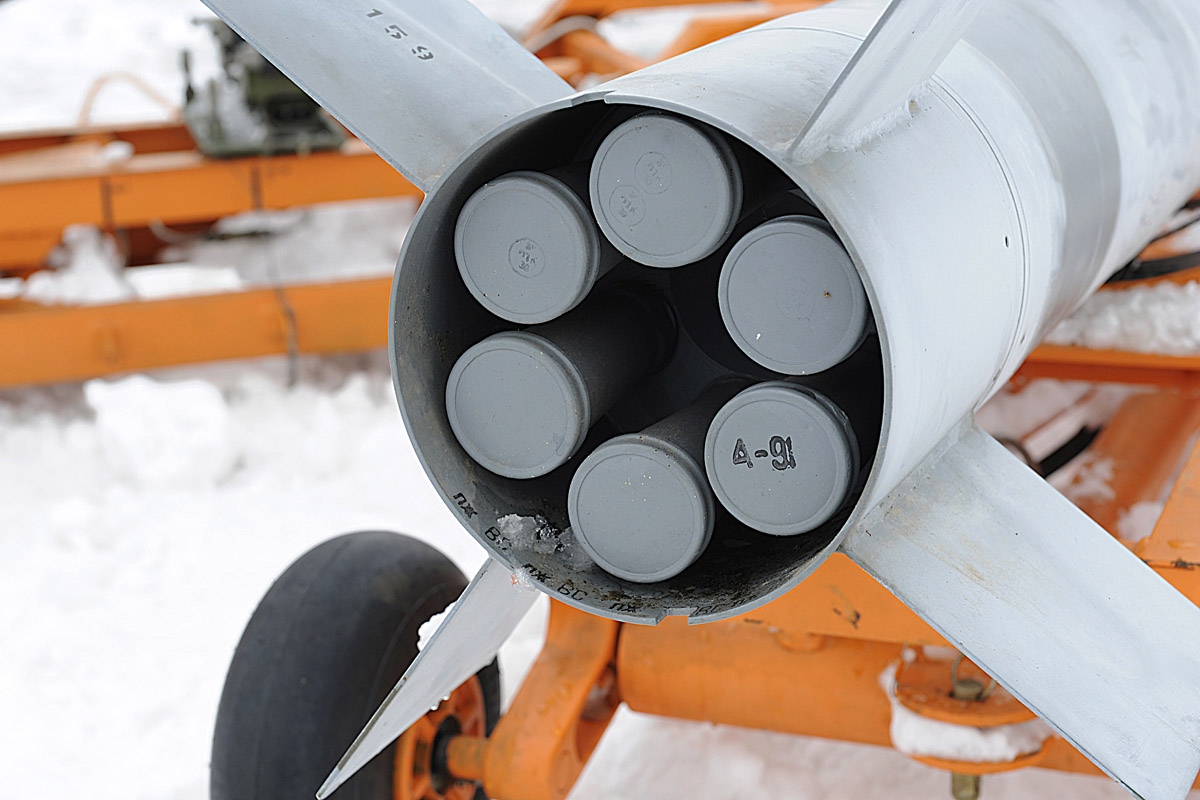

 Можно поспорить относительно целесообразности, но с моей точки зрения, все получилось очень хорошо. Разработчикам мастер-модели удалось хорошо проработать перья стабилизатора с характерными выштамповками, и добиться правильного положения соплового блока относительно кормового среза (на реальном боеприпасе срез сопла утоплен на 20 мм относительно донного среза корпуса).Кто то из производителей афтермаркета имитировал сопла фототравленой пластиной (диск с шестью пятачками), но это не серьезно. Смотрится гораздо хуже.


 Скажу честно, я немного робел, когда обрабатывал тончайшие детали, но оно стоило этого. Сначала аккуратно отделил узел стабилизаторов от литника, затем ножом удалил тонкие технологические перемычки. Очень удобно обрабатывать деталь надев ее на хвостовик сверла диаметром 3,7-3,8 мм. У меня под рукой не оказалось сверла нужного диаметра, я поступил просто, взял сверло диаметром 3,5 мм и для плотной посадки детали намотал полоску бумаги (3-4 слоя). Держать и обрабатывать удобно, а вероятность повредить перья минимальная. Используемая смола достаточно пластичная и напоминает привычный полистирол. Работать с ней приятно, не смотря на экстремально тонкие перья (толщина 0,1-0,12 мм) все получилось хорошо. Пара движений наждачной бумагой (зернистость 800), контроль торцевой поверхности и узел стабилизаторов готов. Дальнейшая сборка никаких сюрпризов не принесла.

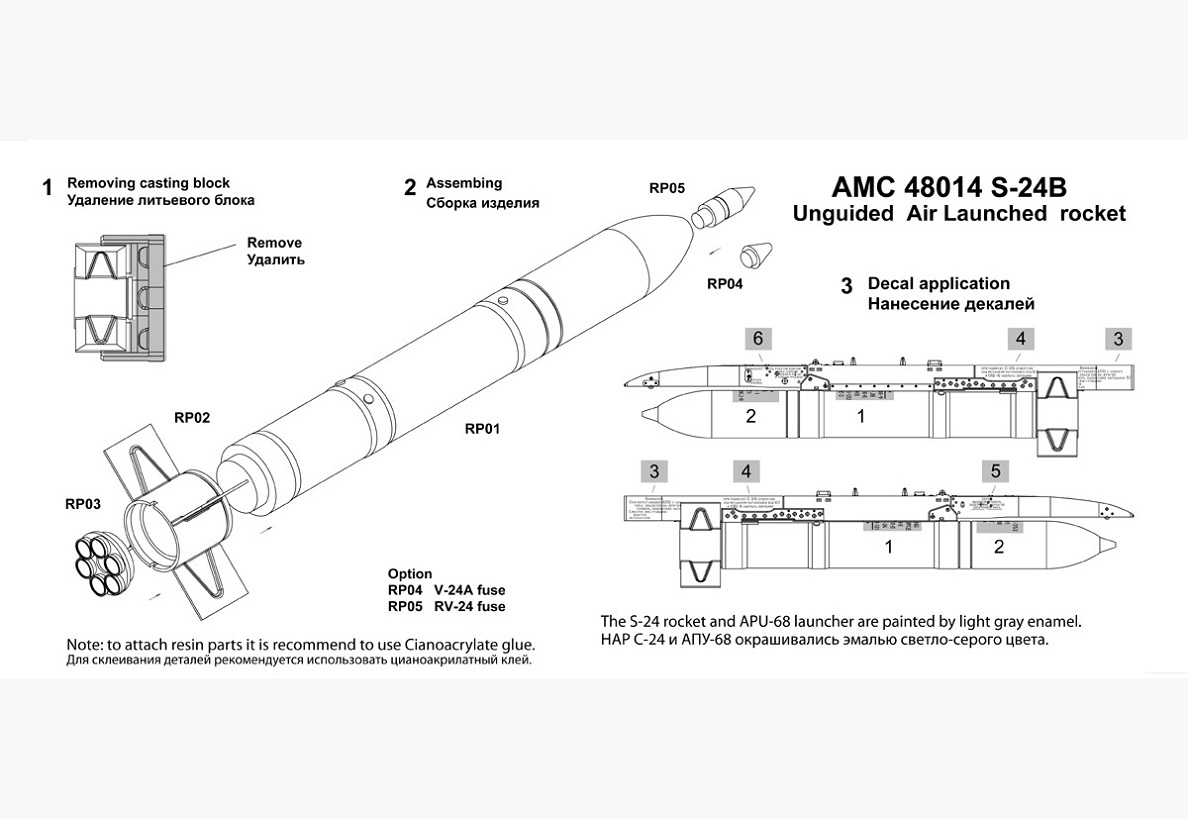

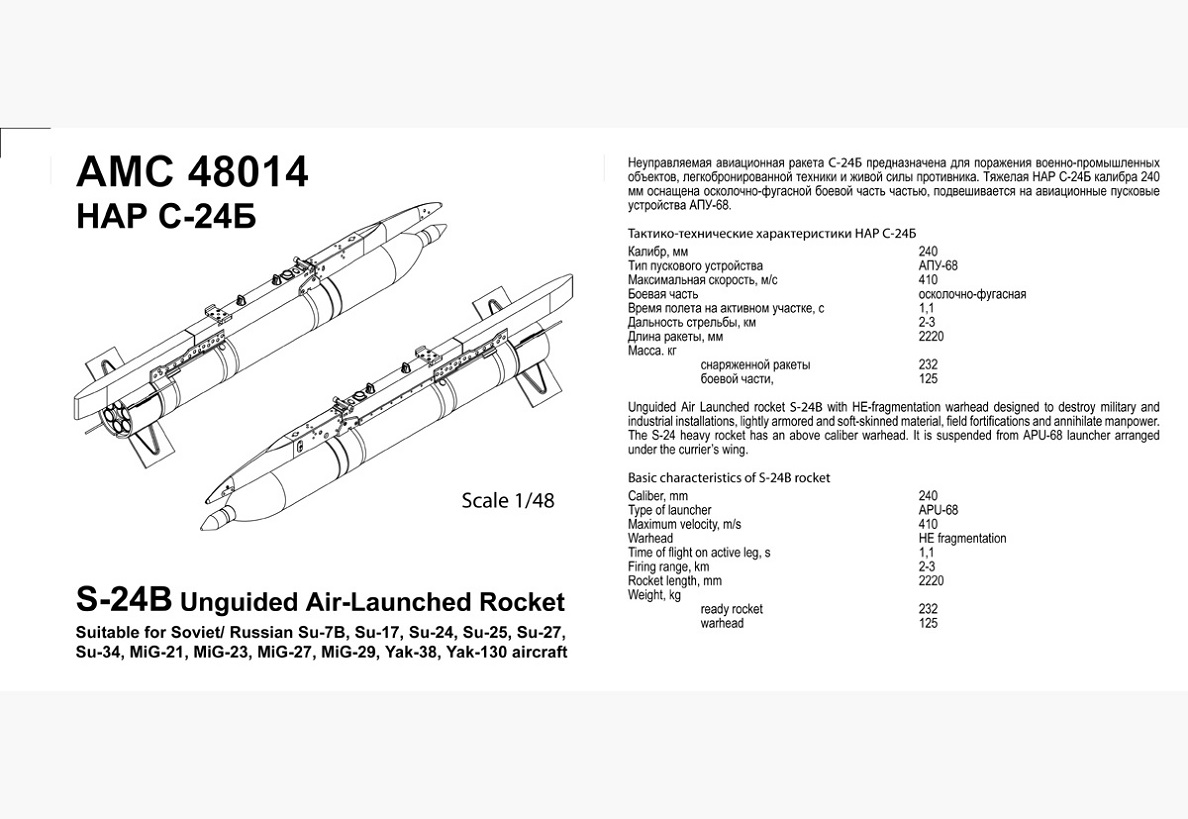

В инструкции указано как правильно позиционировать детали относительно друг друга. Будьте внимательны!

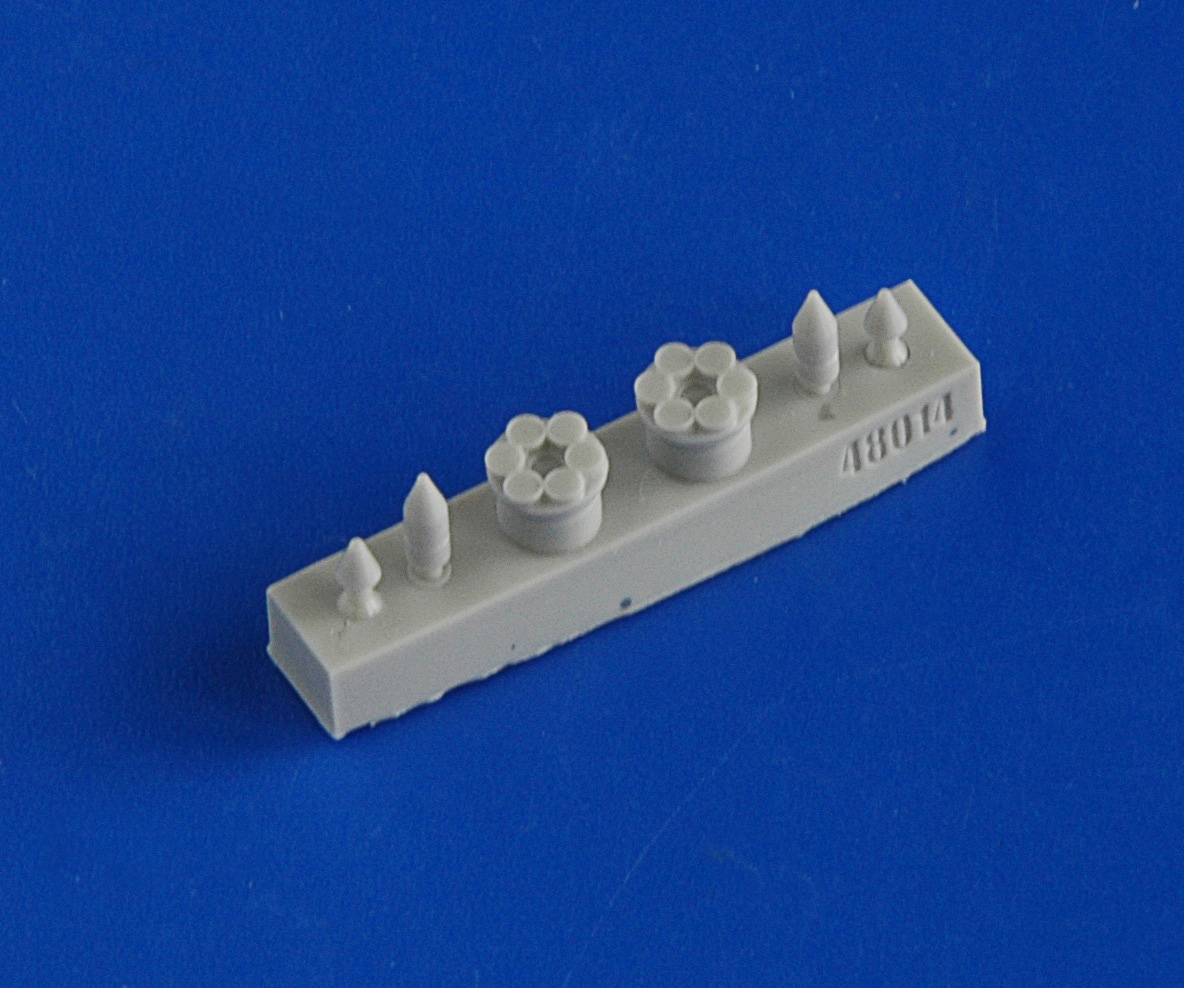

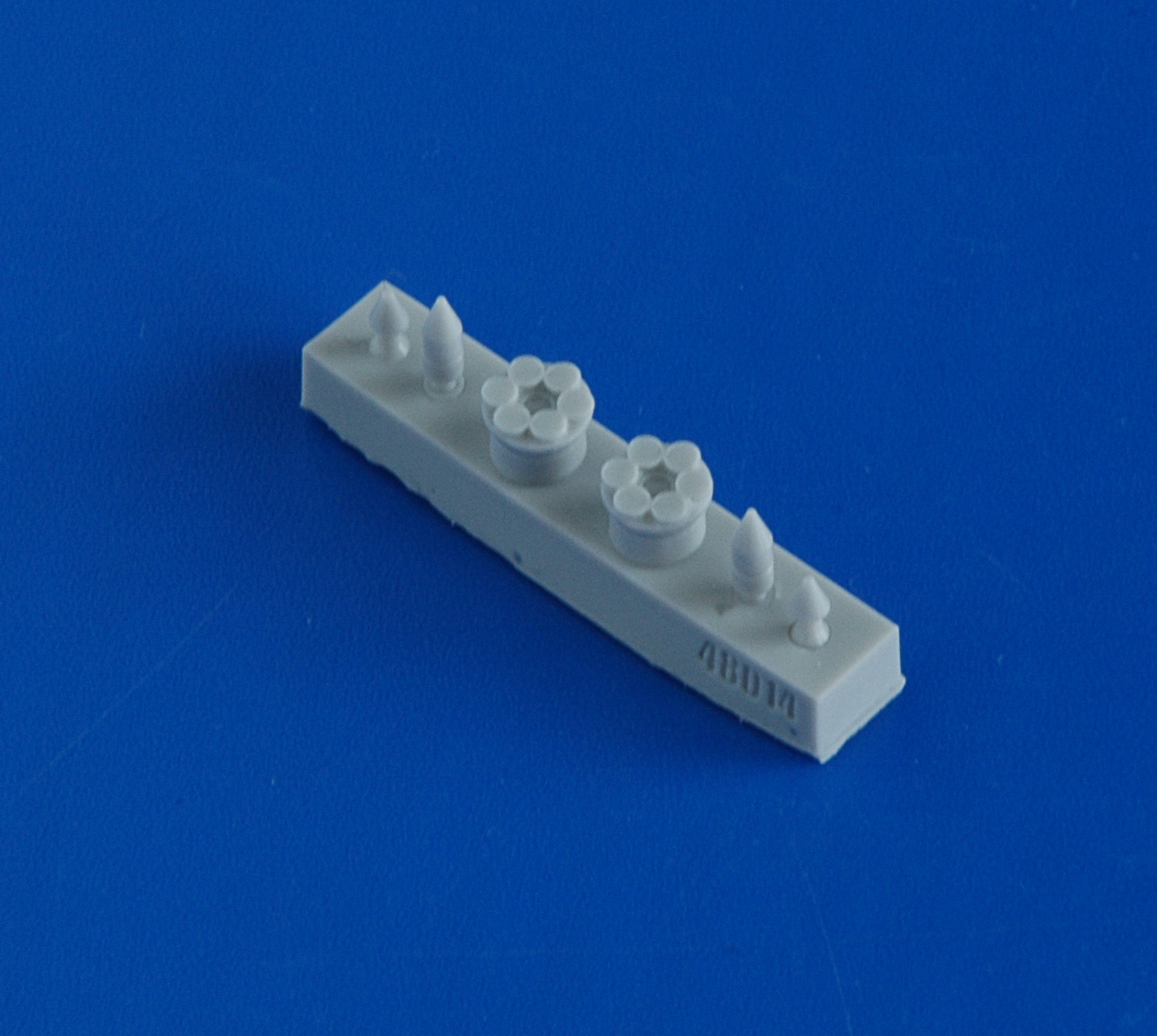

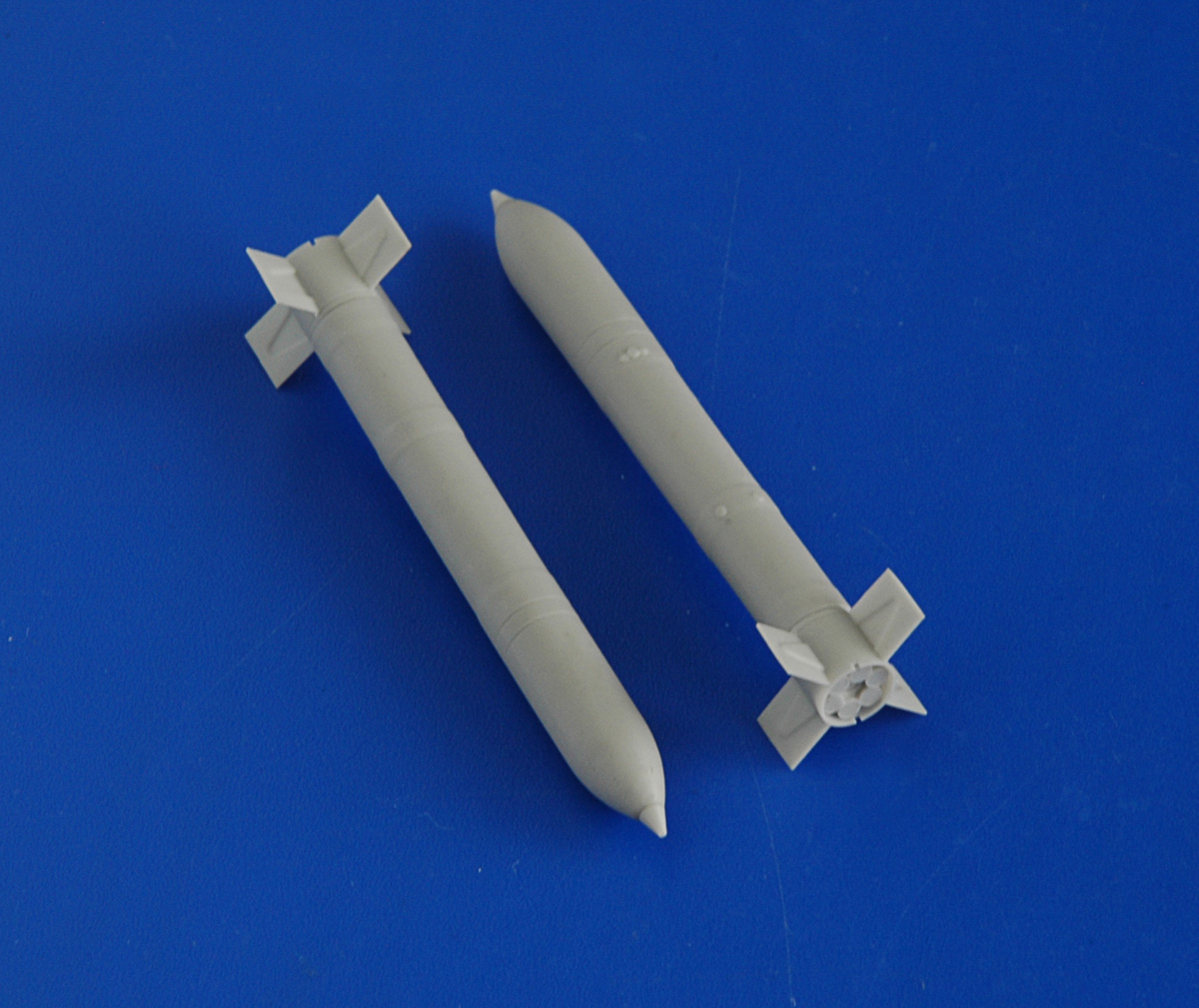

 Комплектацией предусмотрена возможность установки двух типов взрывателей В-24А или РВ-24. На мой взгляд, В-24А смотрится более гармонично, его я и поставил.

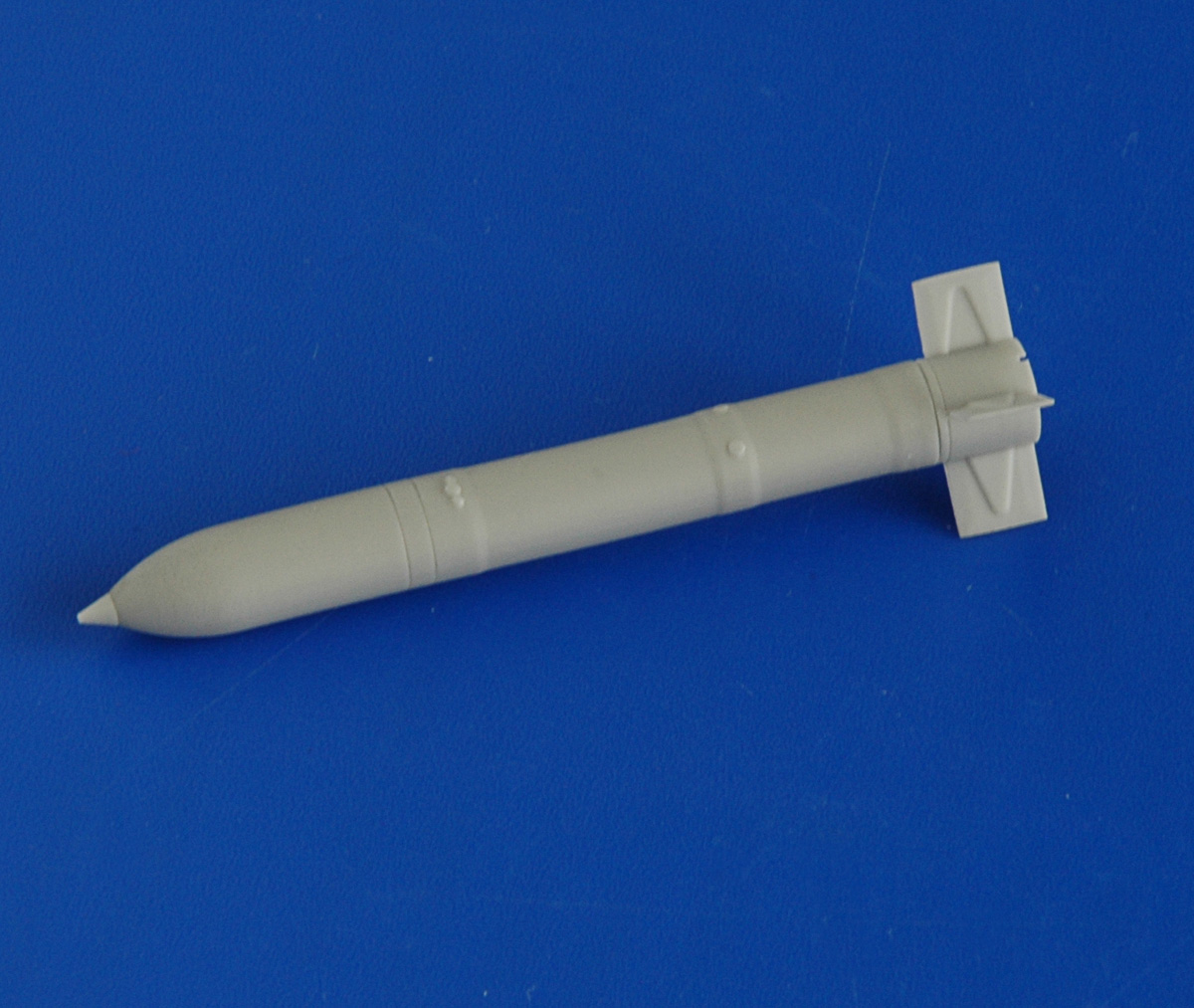

 Хочу лишний раз отметить, что при разработке 3D модели были промерены реальные образцы НАР С-24 и использована оригинальная техническая документация. У любителей ловить сотые доли миллиметра вопросов возникнуть не должно.


Отдельно несколько слов о декалях. Маркировка НАР лаконична,  на светло-сером корпусе черной краской нанесен тип боеприпаса, завод и год снаряжения. Я не поленился и проверил, на декали АМ все сделано как положено.  Сильно порадовали технические надписи на АПУ-68. Красный цвет не самый лучший для воспроизведения мелких элементов, укрывистость краски не та, но производители декалей совершили казалось бы невозможное, надписи высотой около 0,4 мм уверенно читаются. Класс! Поля прозрачного лака немного великоваты, но это не проблема для моделиста.

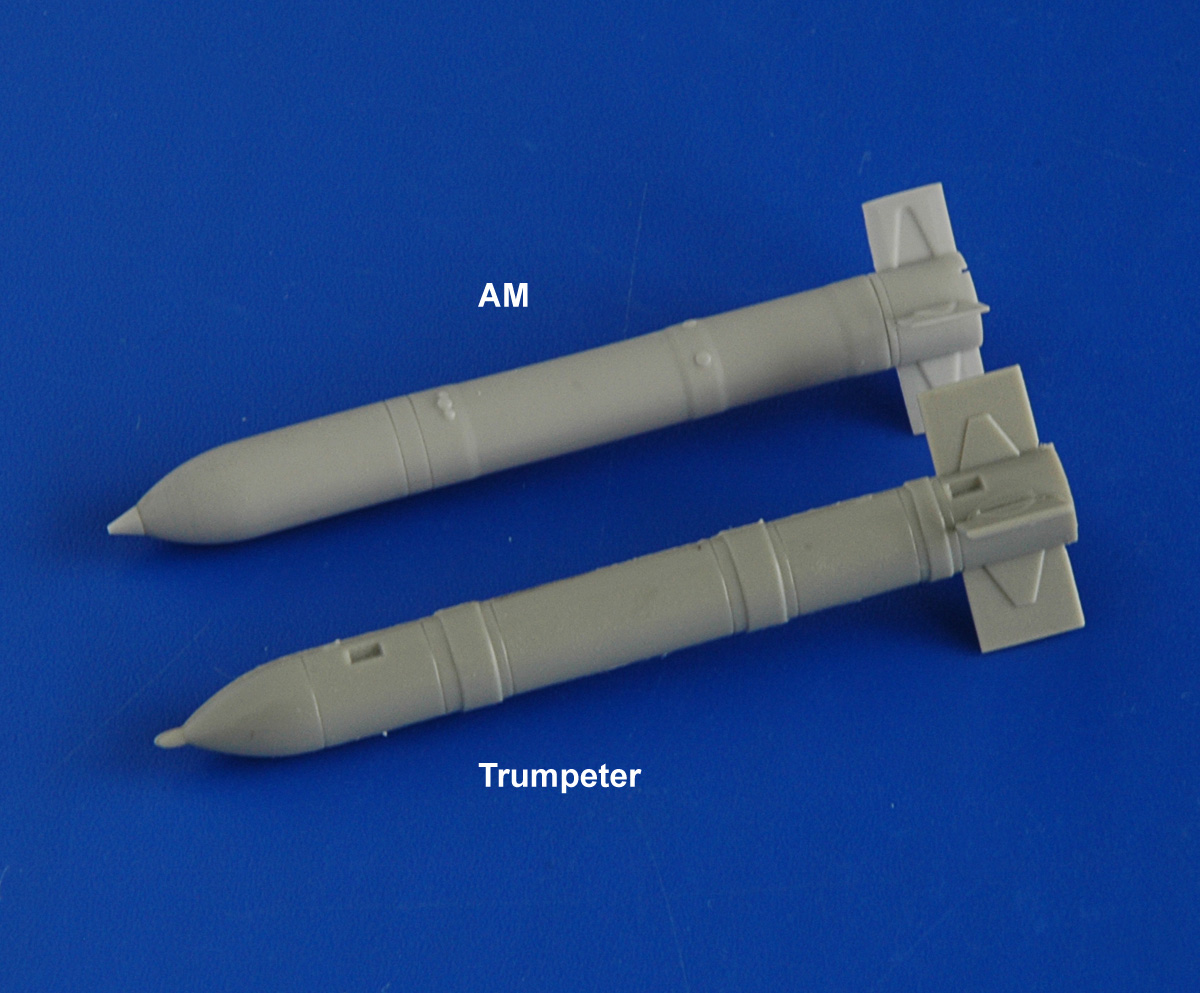

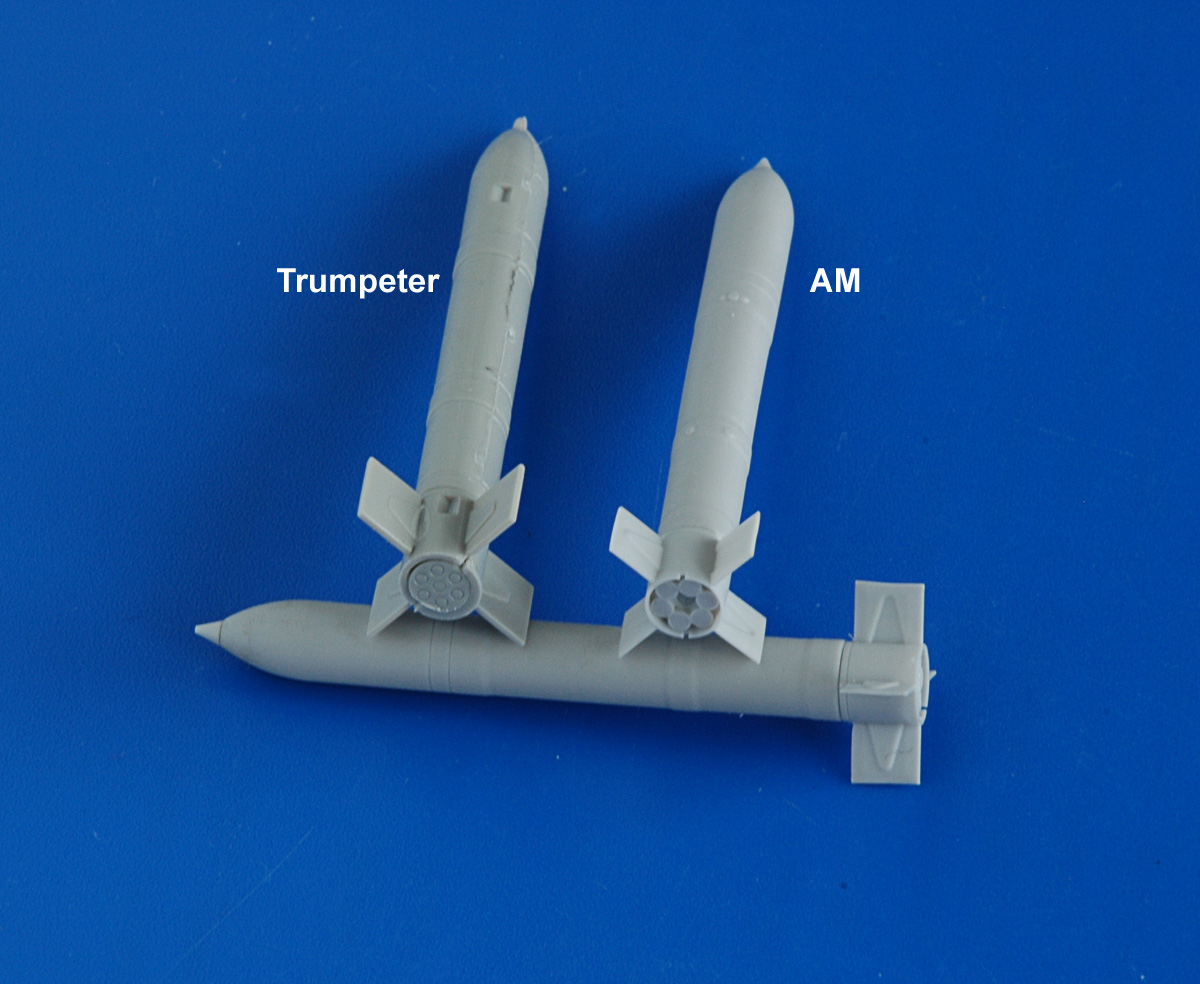

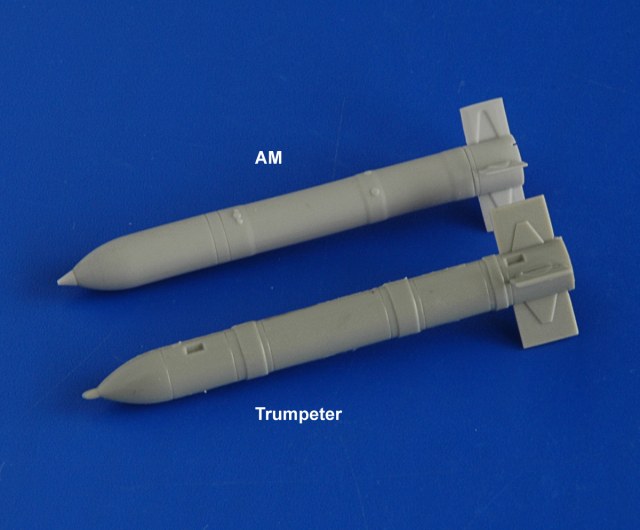

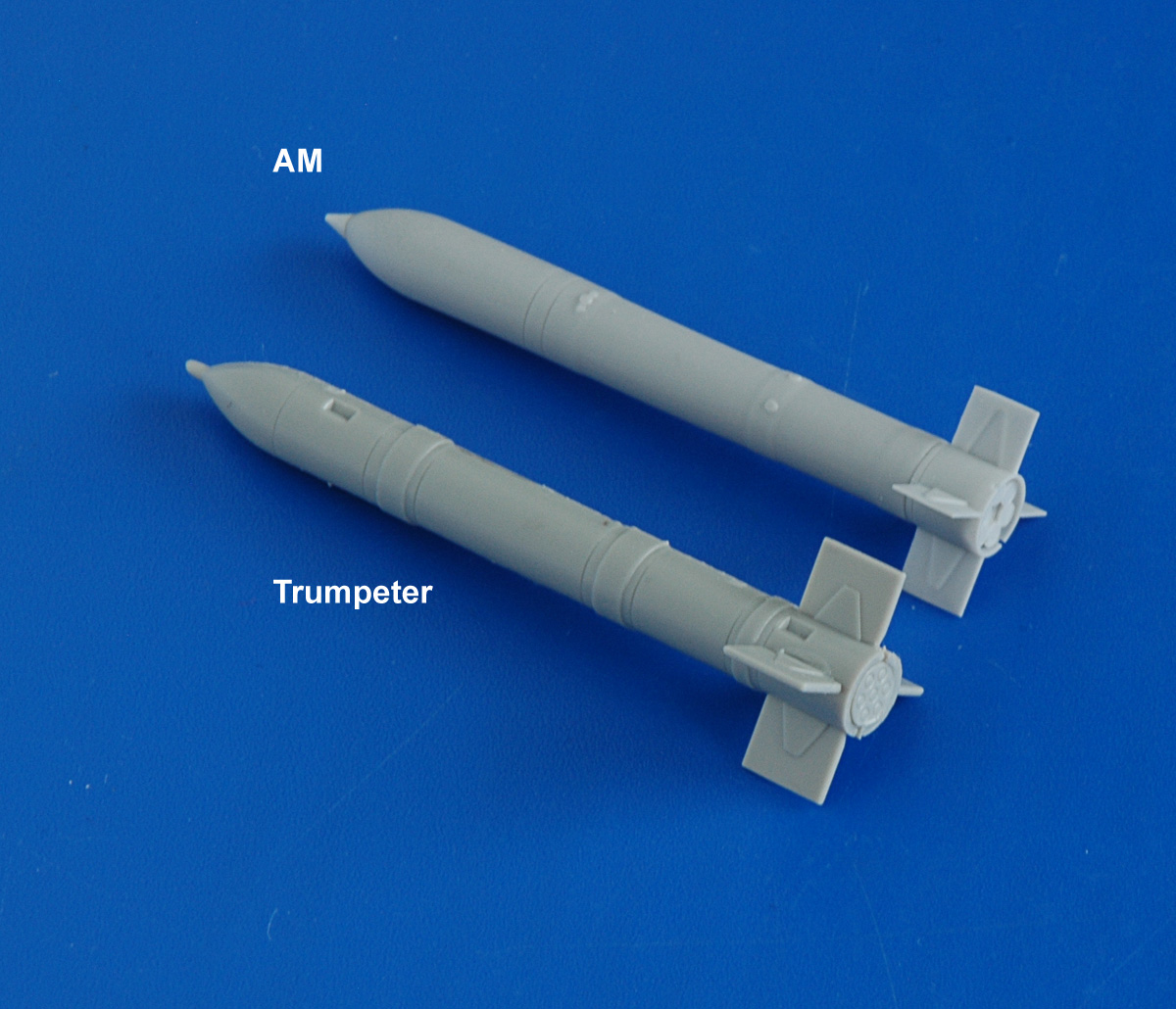

Для наглядности, добавил несколько сравнительных снимков с С-24Б от Трампетеровского Су-24М.


В заключении могу сказать, что арсенале моделистов появился еще один прекрасный набор вооружения в 48-ом масштабе. Настоятельно рекомендую всем!
