КАБ-500Л 1/72

Приветствую, каропчане!

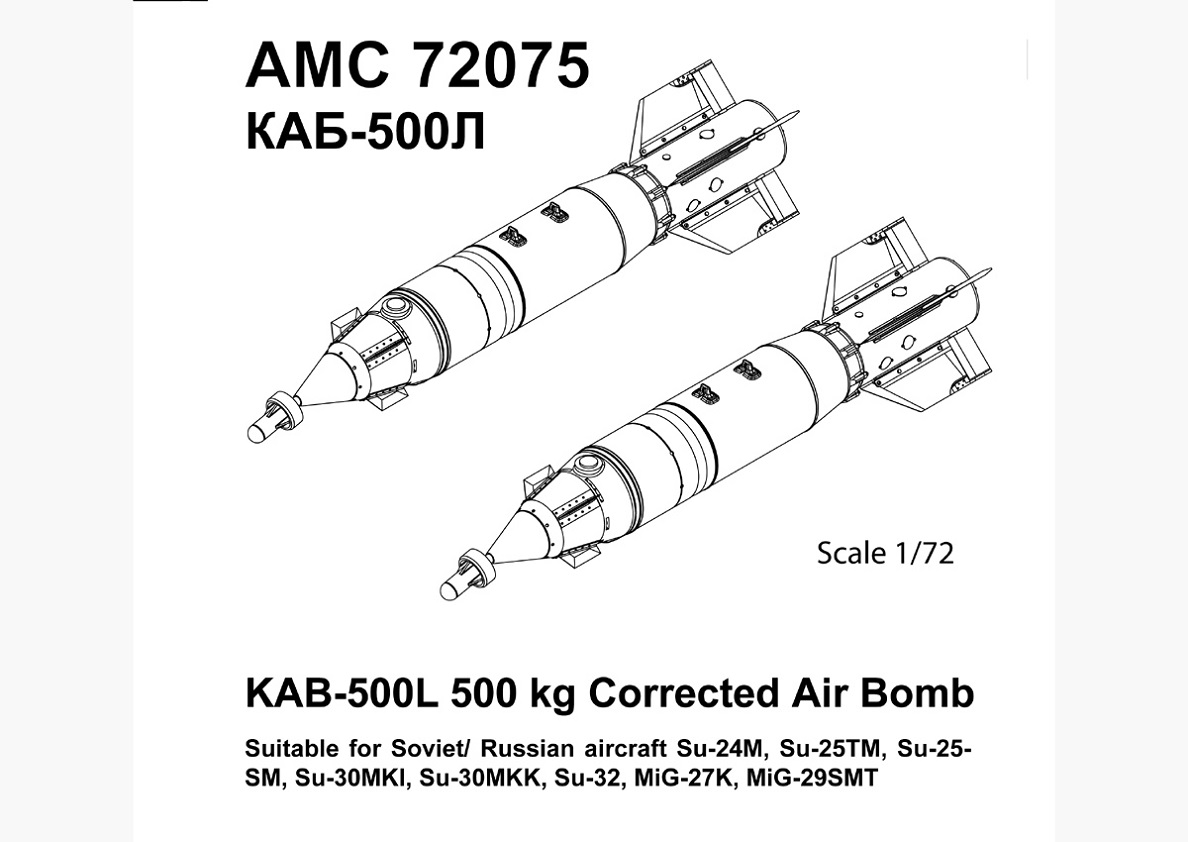

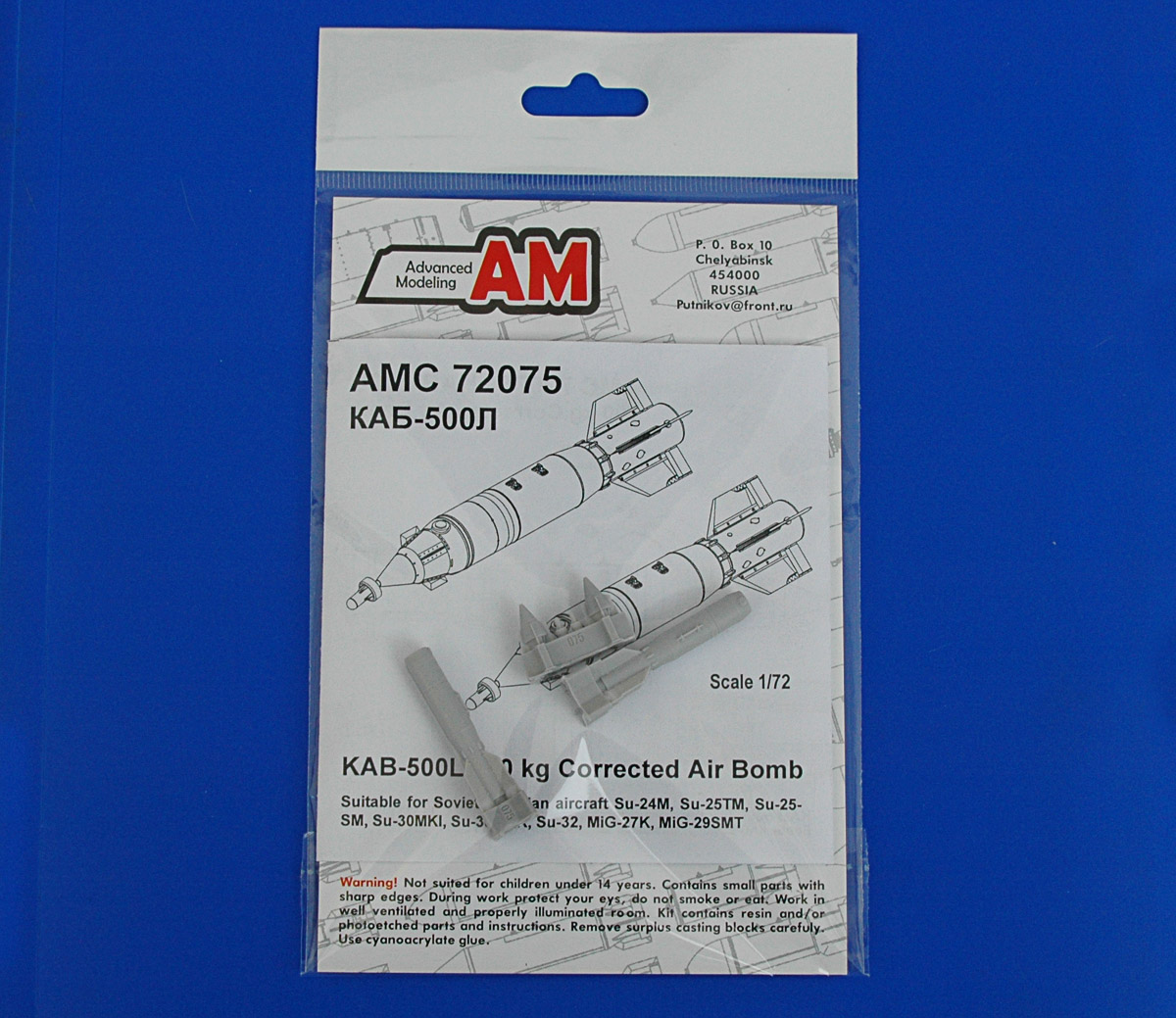

Продолжаю обзор новинок компании АМ – АМС 72075 КАБ-500Л.
Совсем недавно я выкладывал обзор на этот боеприпас в 48-м масштабе (http://karopka.ru/community/user/9176/?MODEL=391470). Настало время 72-го.

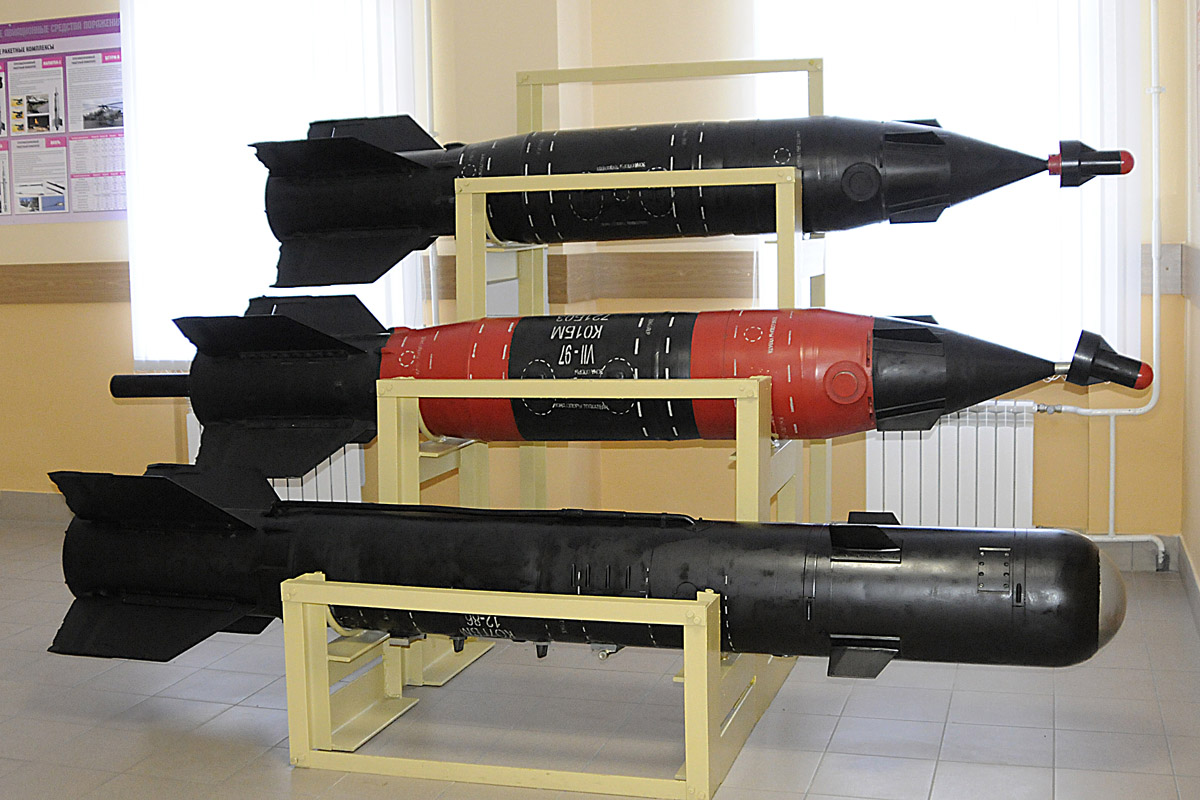

Корректируемая авиационная бомба КАБ-500Л калибра 500 кг предназначена для поражения широкой номенклатуры наземных и надводных стационарных целей. Система наведения бомбы на цель - по отраженному лазерному излучению системы лазерного целеуказания.


КАБ-500Л состоит из корпуса, лазерной флюгерной головки самонаведения, устройства электрического взведения взрывателя, блока системы управления, боевой части, турбогенераторного источника энергопитания, взрывателя, рулевого привода, блока рулевой автоматики.
 В лазерную полуактивную флюгерную головку самонаведения входят координатор цели, закрепленный на карданном подвесе на корпусе головки, и электронно-вычислительное устройство, расположенное в конической части корпуса. Дальность захвата цели - 5-7 км при метеорологической дальности видимости 10 км.
 Блок системы управления включает автопилот и четыре рулевых привода, работающих на горячем газе, вырабатываемом турбогенераторным источником питания. Он стабилизирует бомбу по крену, тангажу и курсу и осуществляет управление по сигналам головки самонаведения.
КАБ-500Л входит в состав комплексов вооружения самолетов фронтовой авиации  Су-24М, Су-25ТМ, Су-25СМ, Су-30МКИ, Су-30МКК, Су-32, МиГ-27К, МиГ-29СМТ, Як-130.
 Подвеска бомбы на самолете осуществляется с помощью универсального балочного держателя серии БД3-У.

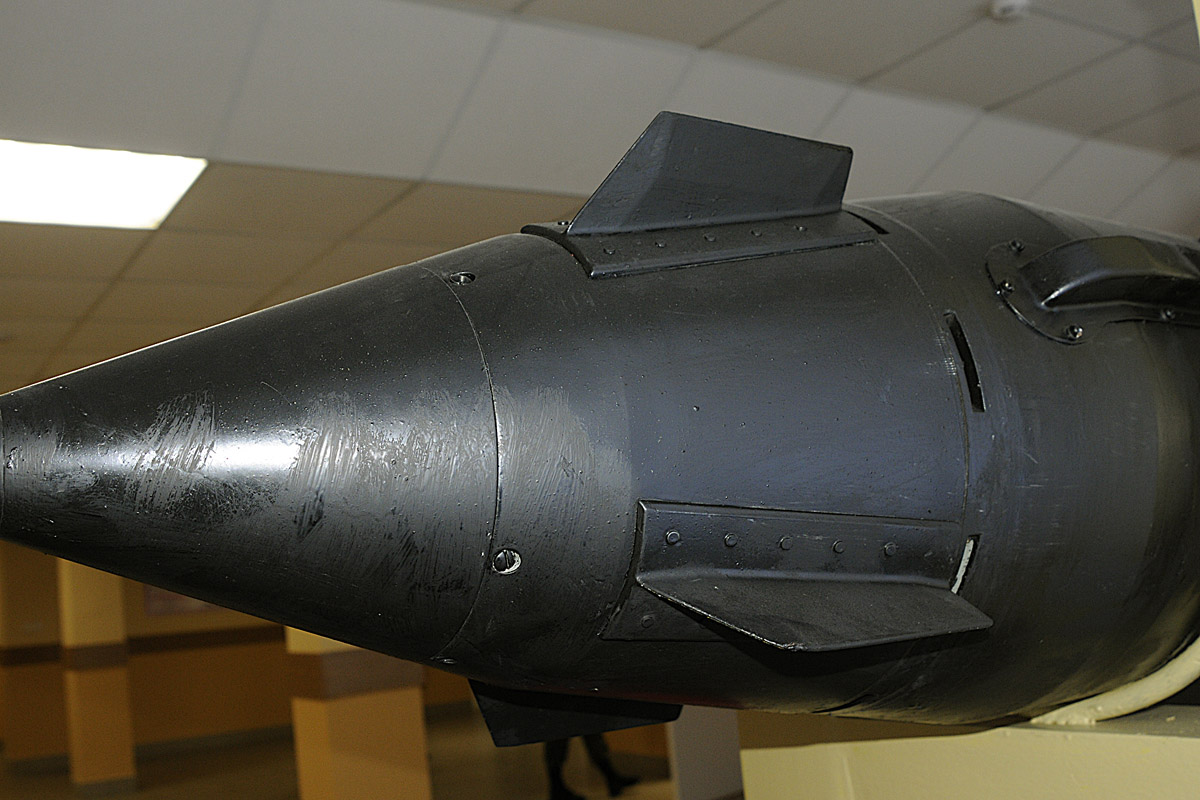

 Интересной особенностью КАБ-500Л является близкая к нейтральной устойчивость бомбы, которая обеспечивается соответствующим выбором геометрических размеров и местом установки дестабилизаторов и стабилизаторов. Это решение позволило получить высокую маневренность авиабомбы (со значительными перегрузками) при рулевых агрегатах малой мощности.

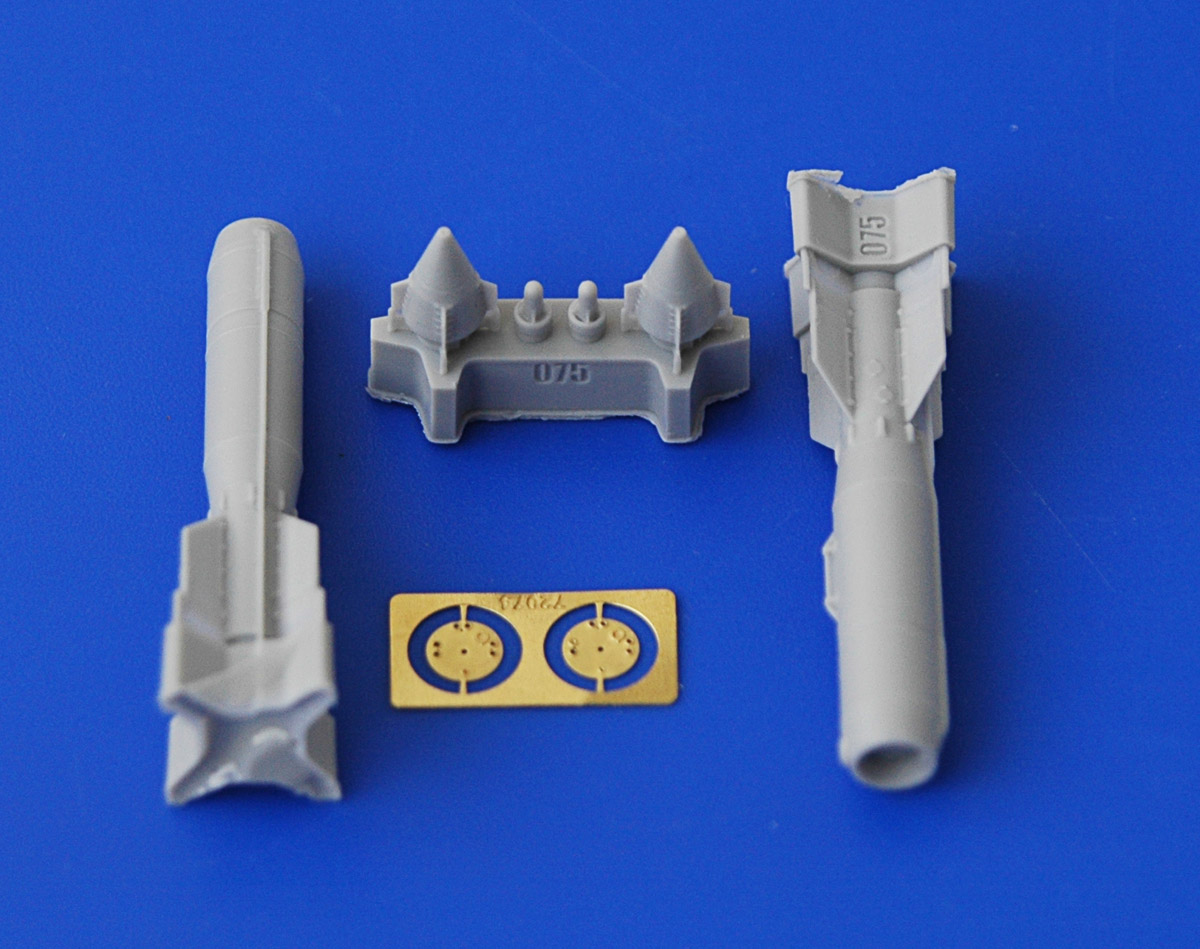

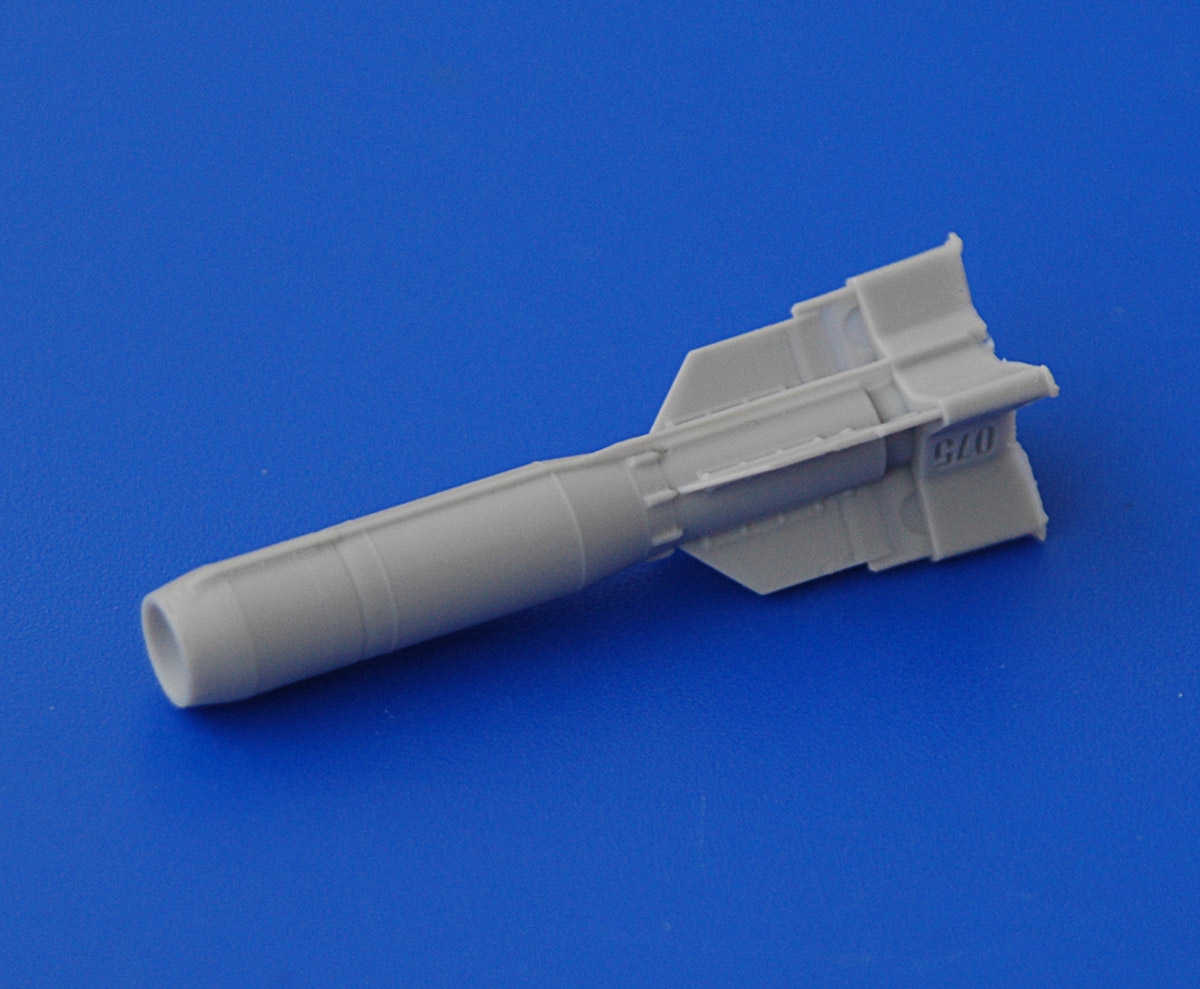

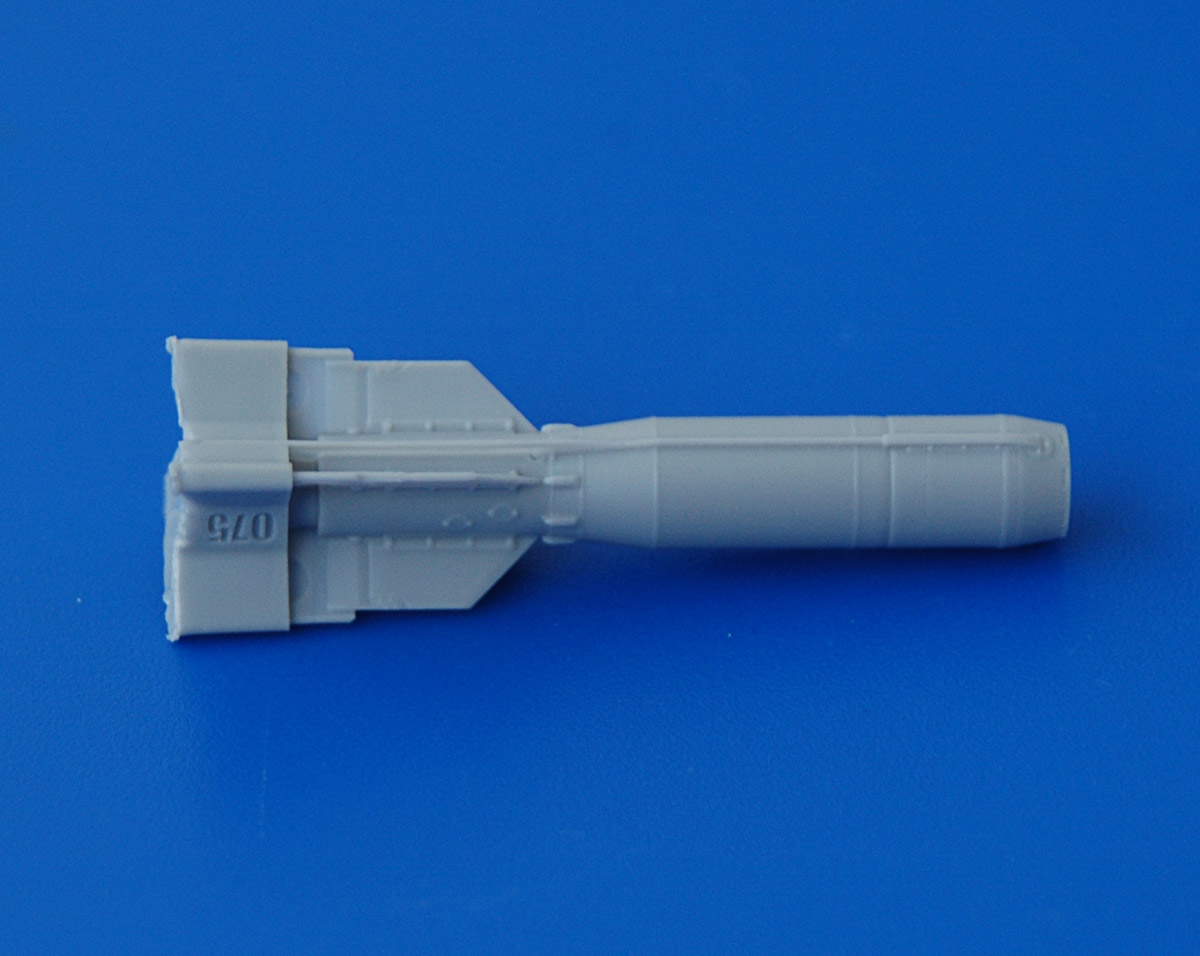

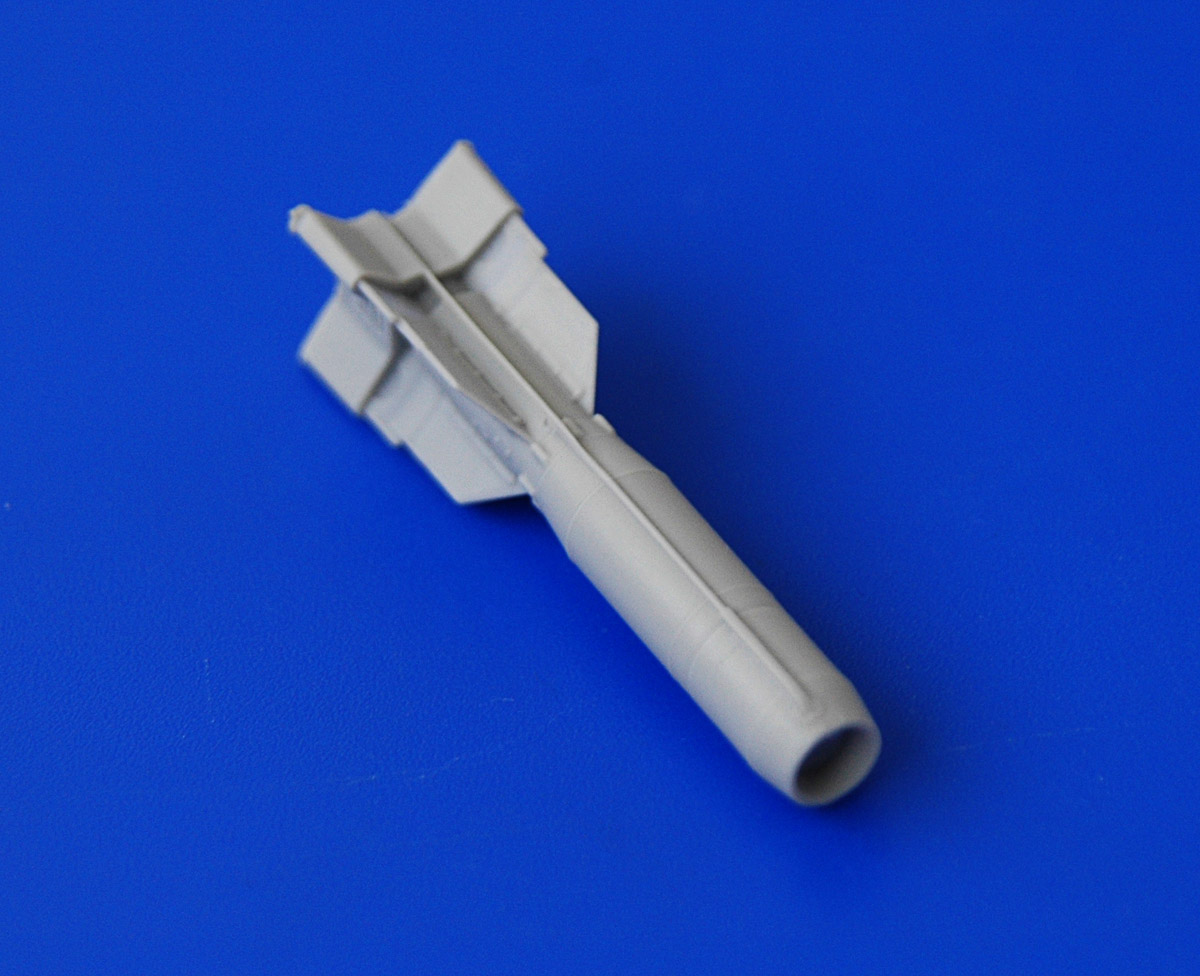

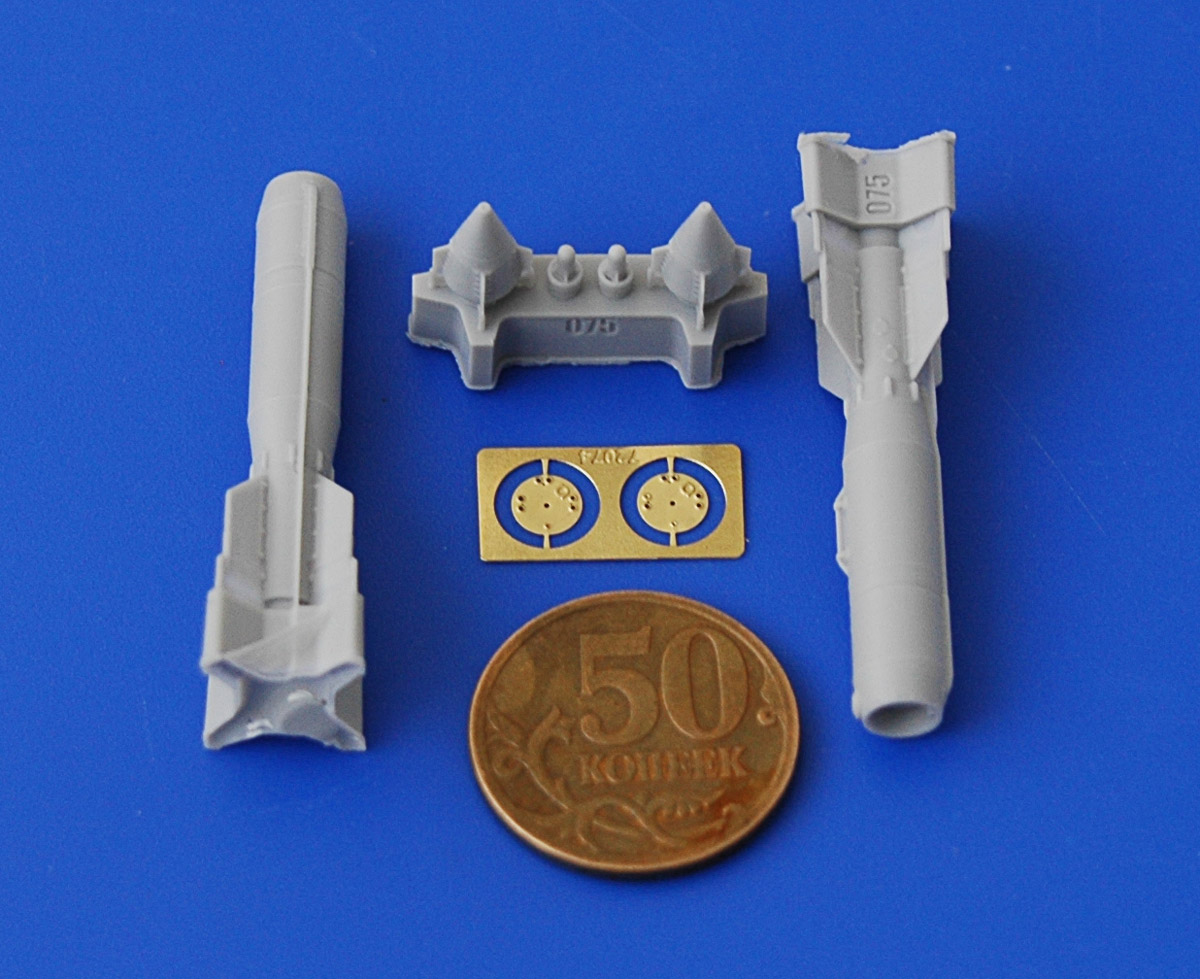

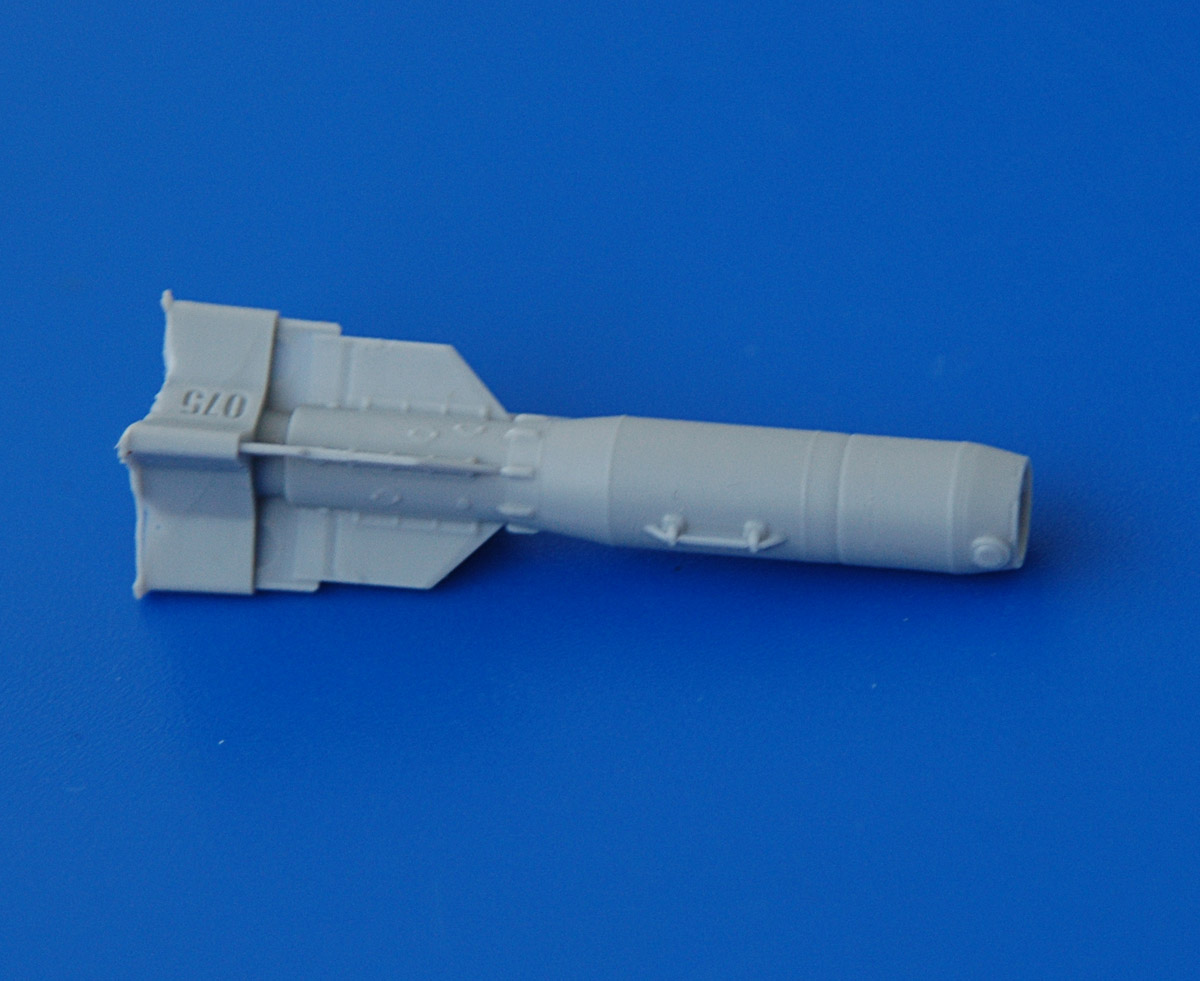

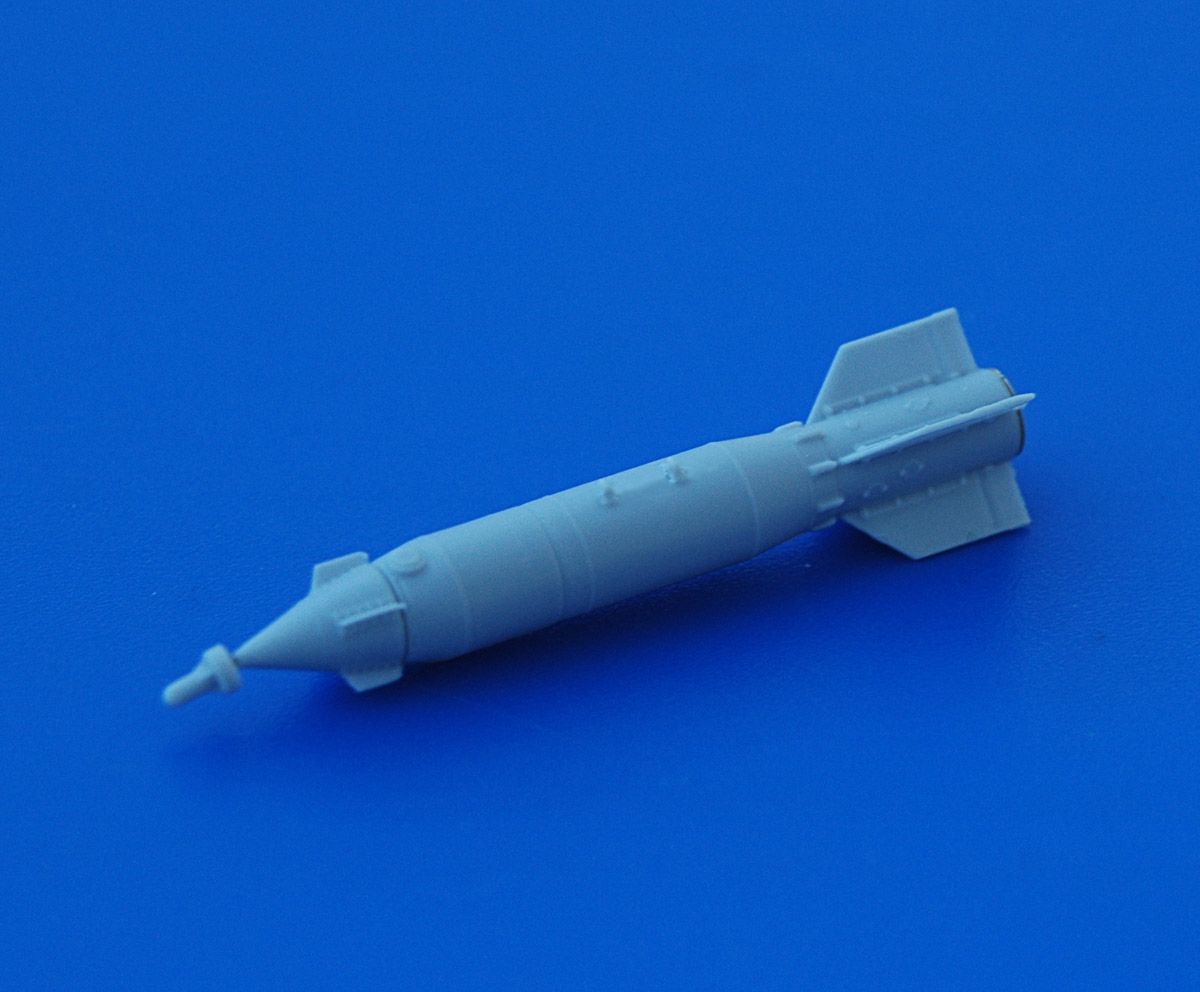

Комплект деталей АМС 72075 позволяет собрать две авиабомбы КАБ-500Л. Детали отлиты из светло-серой полиуретановой смолы. В комплекте поставляется небольшая фототравленая пластина. Корпус бомбы и перья стабилизаторов отлиты в одну деталь.

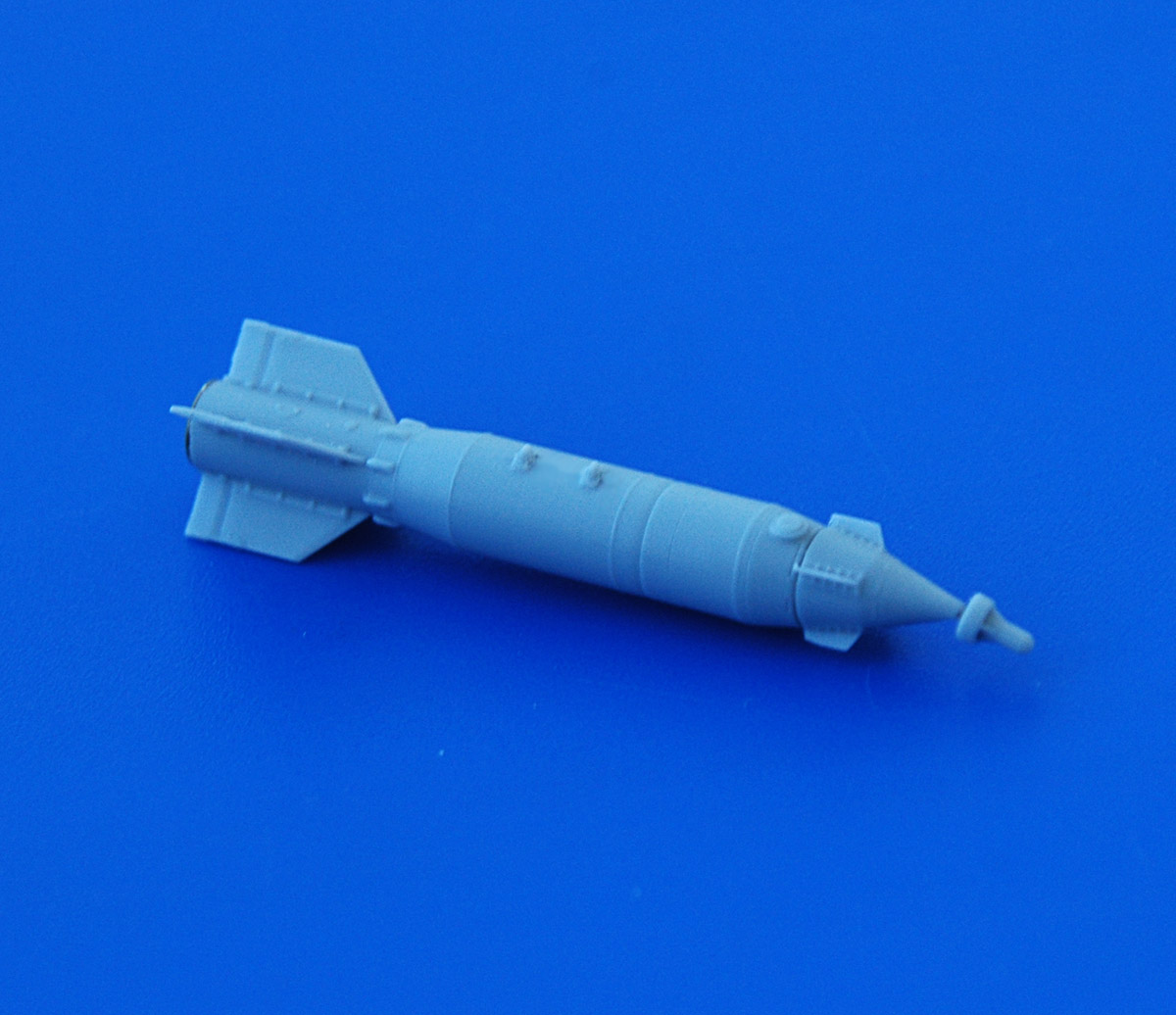

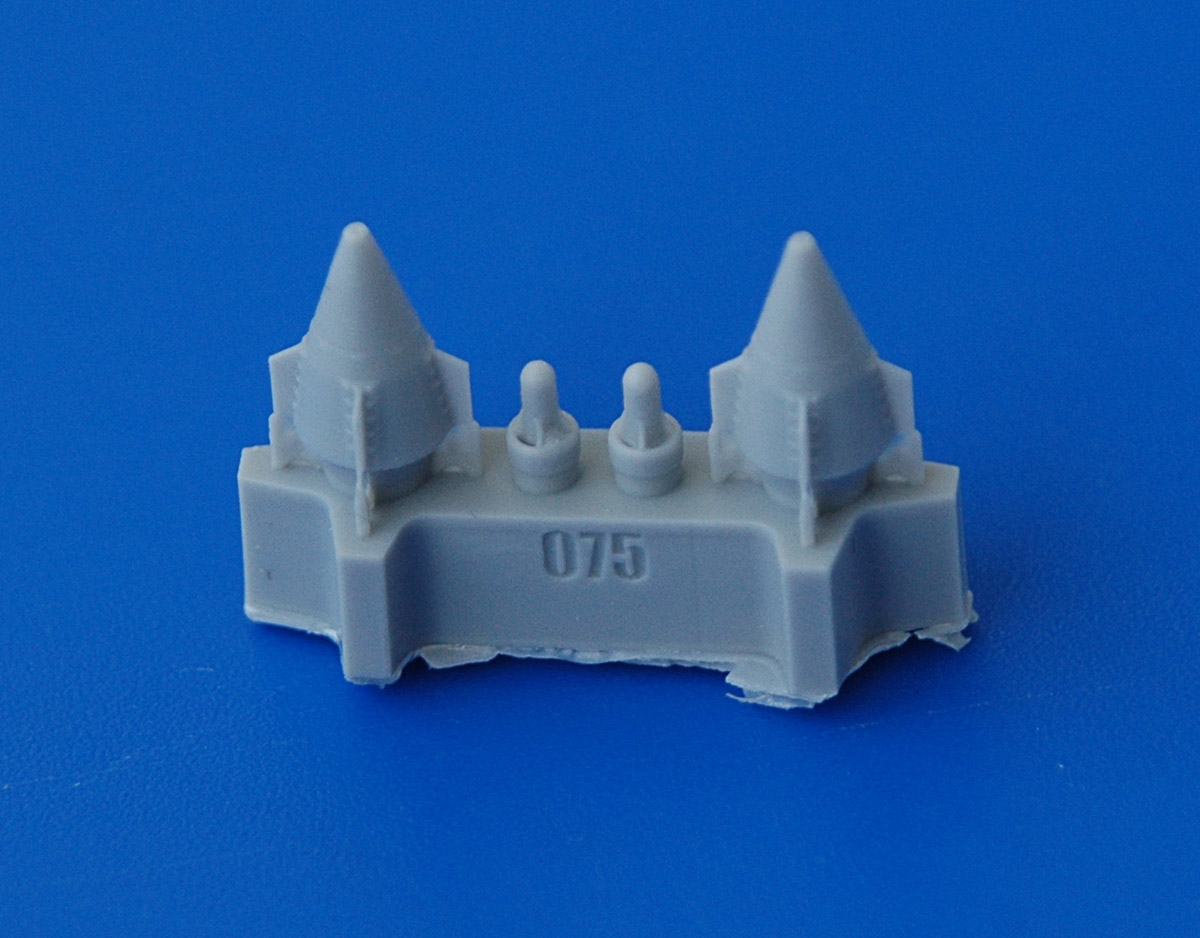

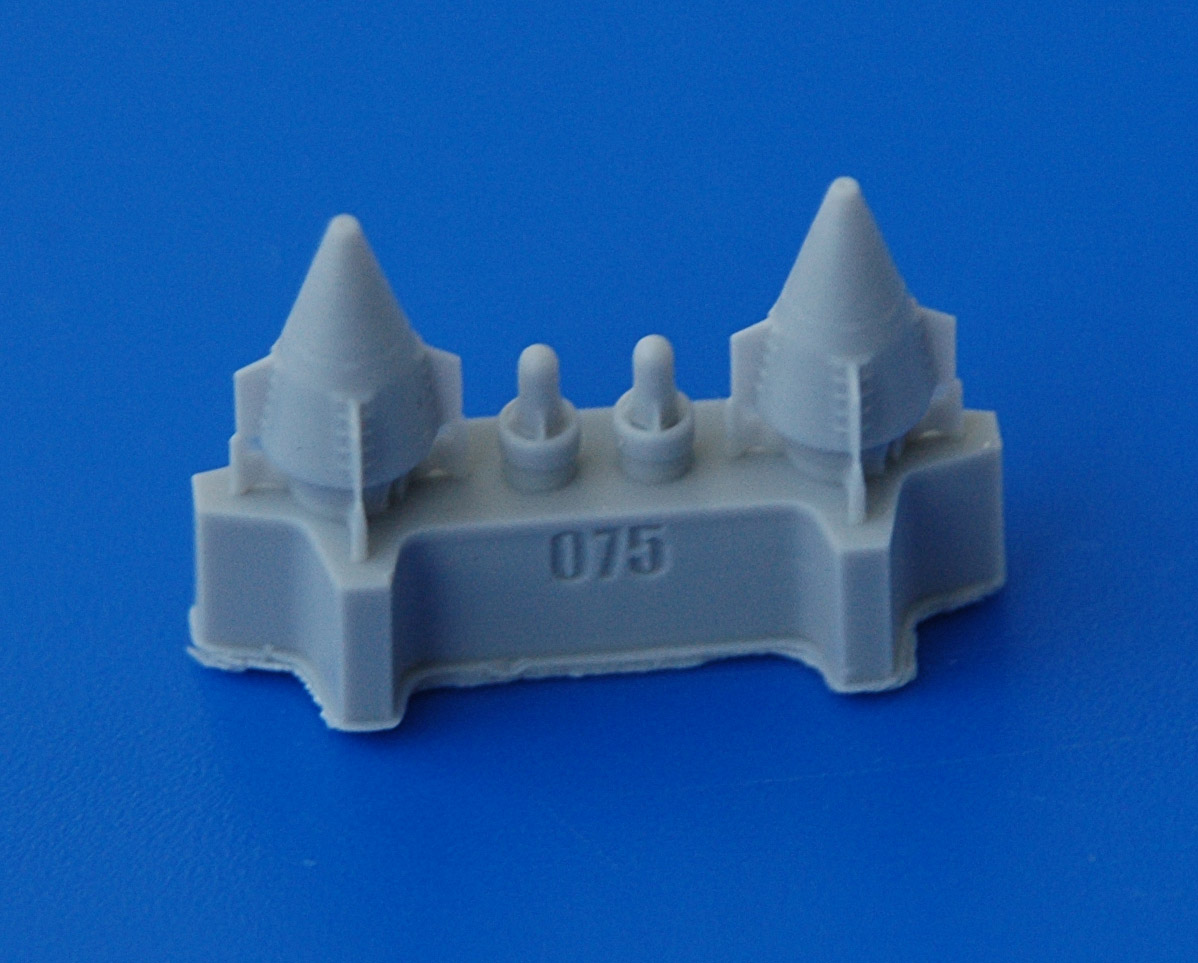

Головная часть выполнена отдельно. Уровень проработки и качество литья деталей традиционно высокие.

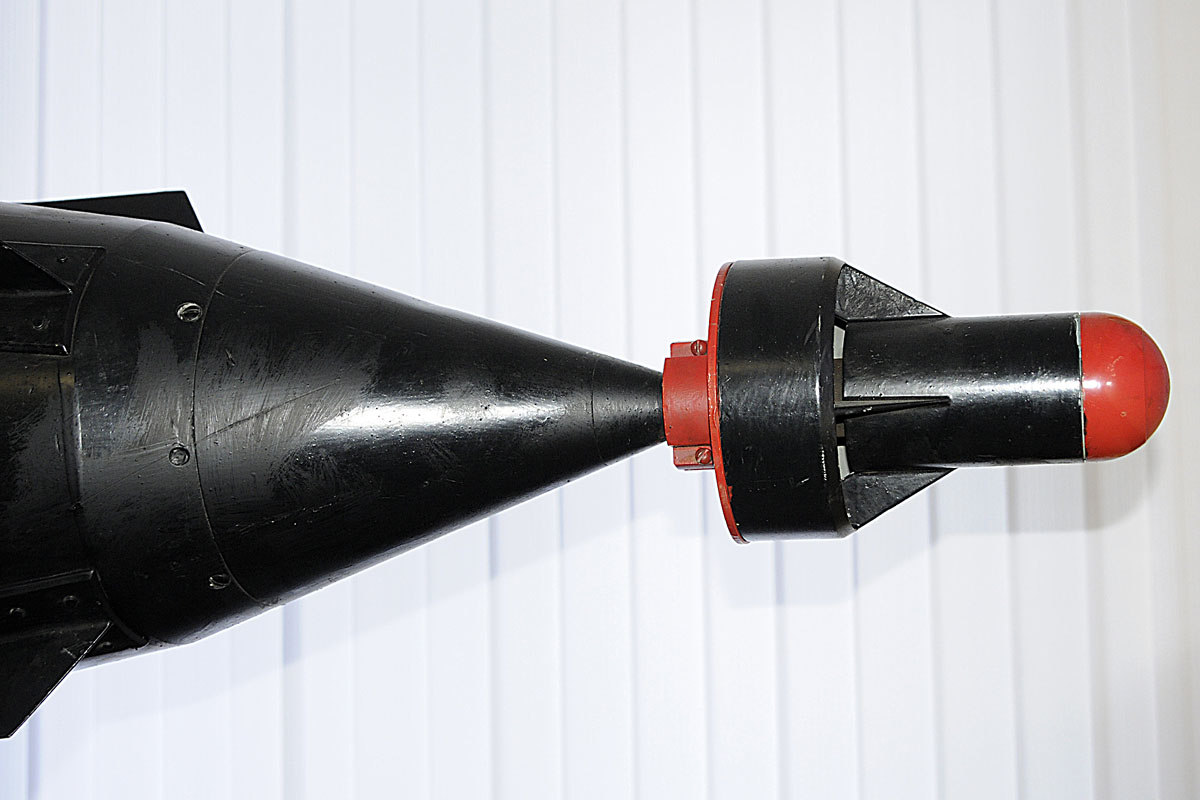

Флюгерная головка самонаведения крепится к головной части с использованием небольшого куска медной проволоки. Это позволяет позиционировать головку под нужным углом (по продольной оси при установленном фиксаторе или уныло повисший "конец" при свободном карданном подвесе) и защищает изделие от случайных повреждений. Отломать деталь практически невозможно, только свернуть. Хорошее решение!

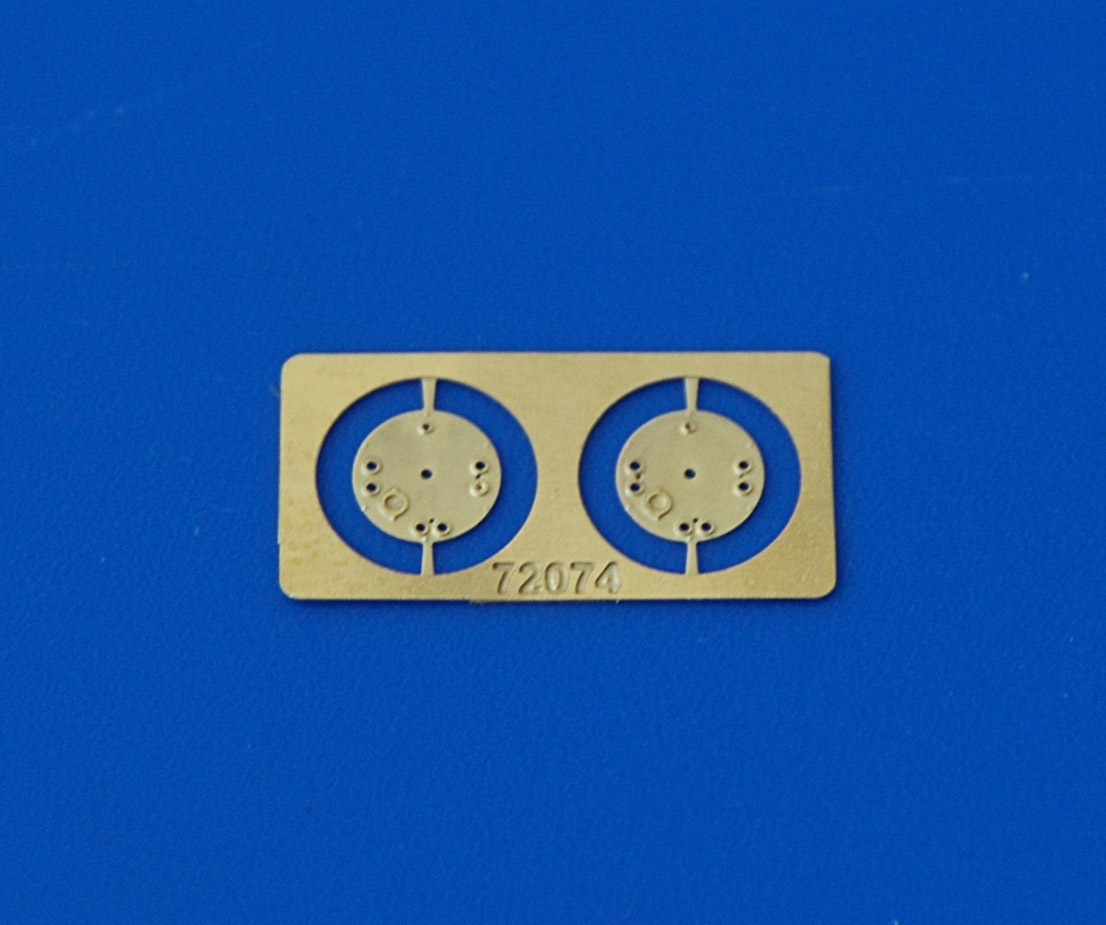

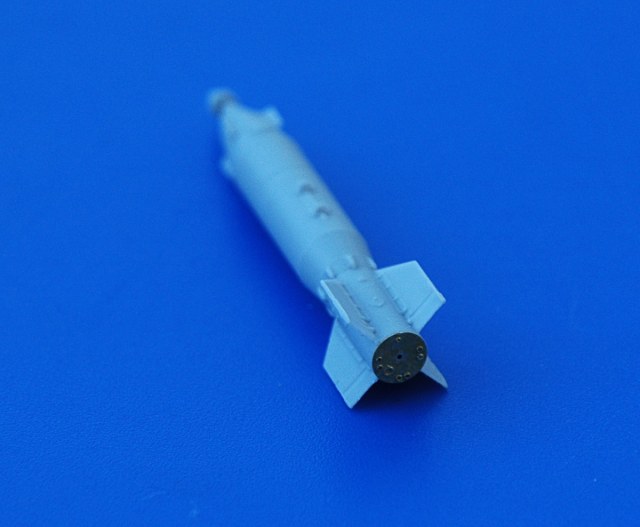

Унификация ряда отсеков авиационных бомб семейства КАБ-500 нашла свое отражение в уменьшенной копии. Набор очень похож на раннее выпущенный 72074 (http://karopka.ru/community/user/9176/?MODEL=386864) и также комплектуется небольшой фототравленой пластиной позволяющей имитировать сопловую часть турбогенераторного источника электроснабжения.

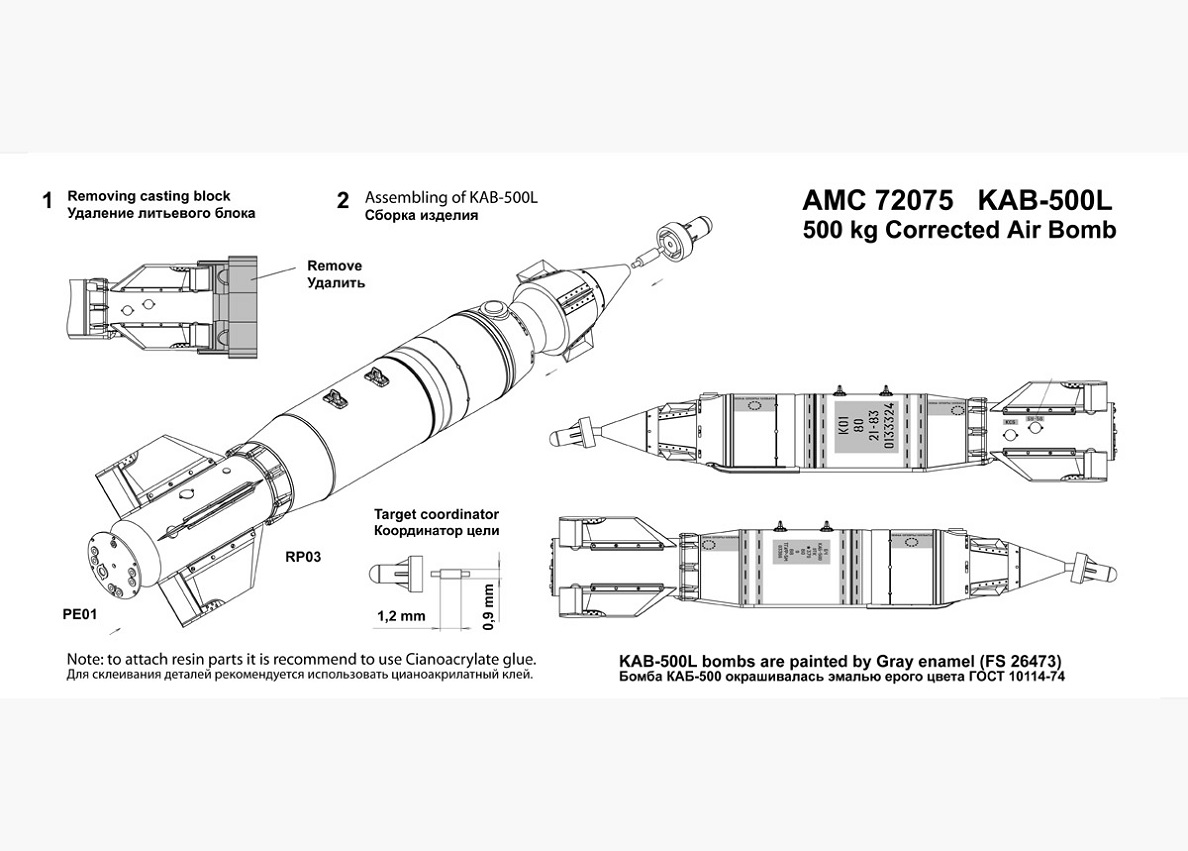

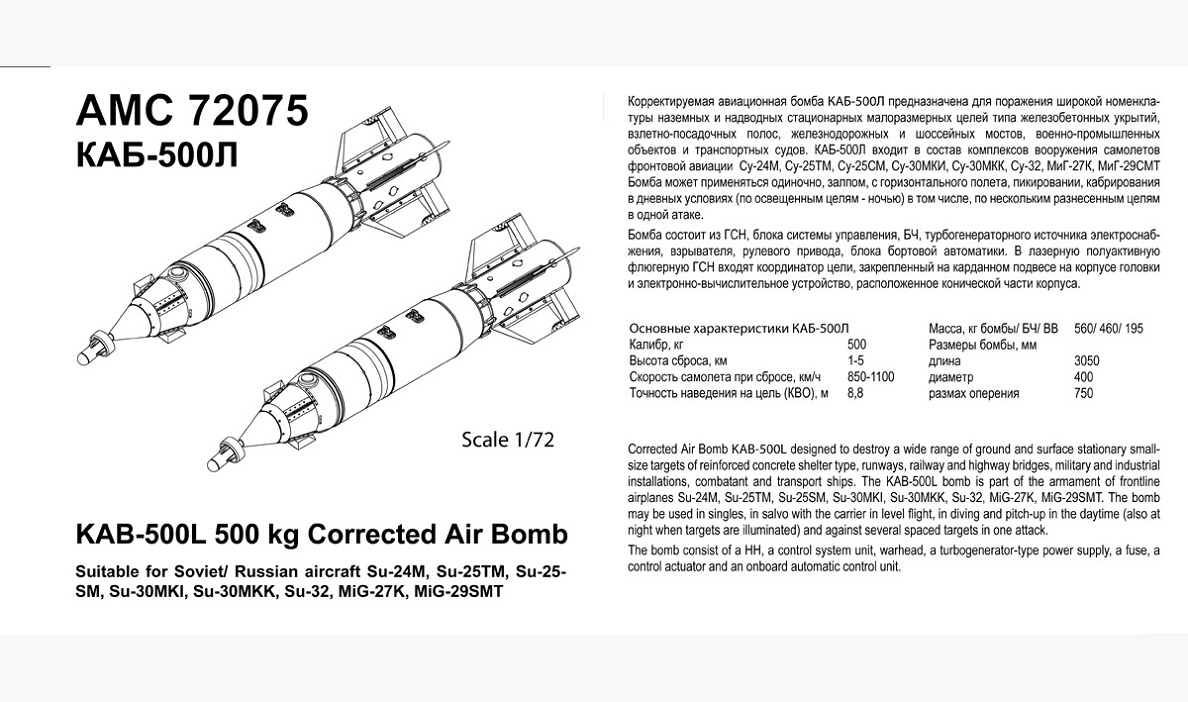

Подробная инструкция дает информацию по сборке и покраске изделия.

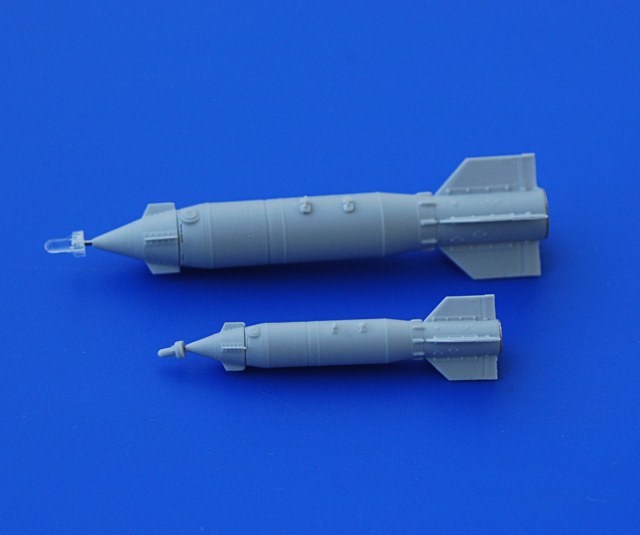

Для сравнения привожу фото КАБ-500Л в 72-м и 48-м масштабах.

Прекрасный подарок моделистам накануне для рождения компании АМ!
