Восстановление старого маневрового BR106.
- Производитель:
- Old Piko/авторская.
- Масштаб модели:
- 1:87
- Тип:
- ЖД
Сегодня речь о старой модели Piko, маневровый тепловоз серии BR106. Возраст "останков" данного экземпляра ~ 30 лет.

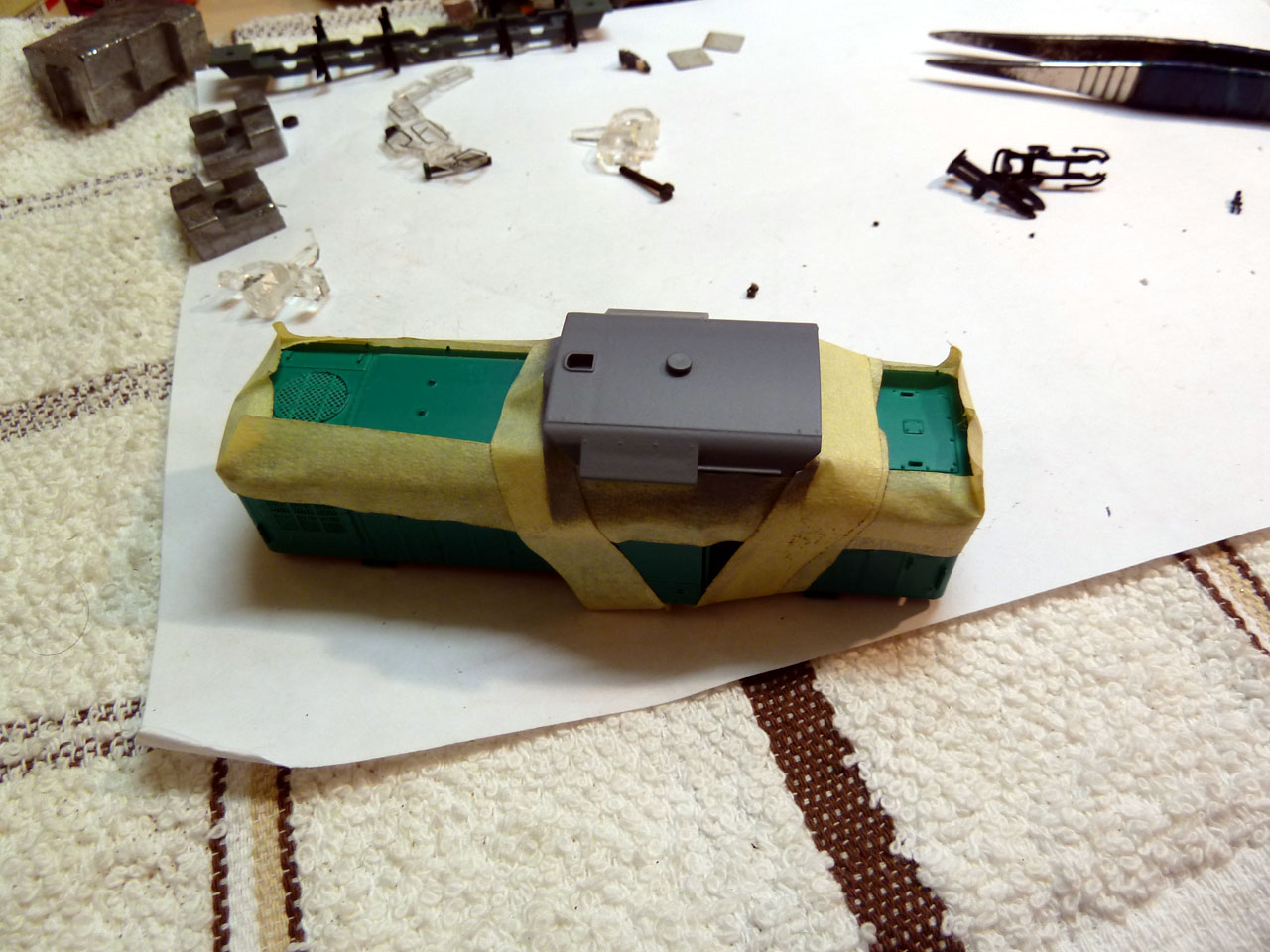

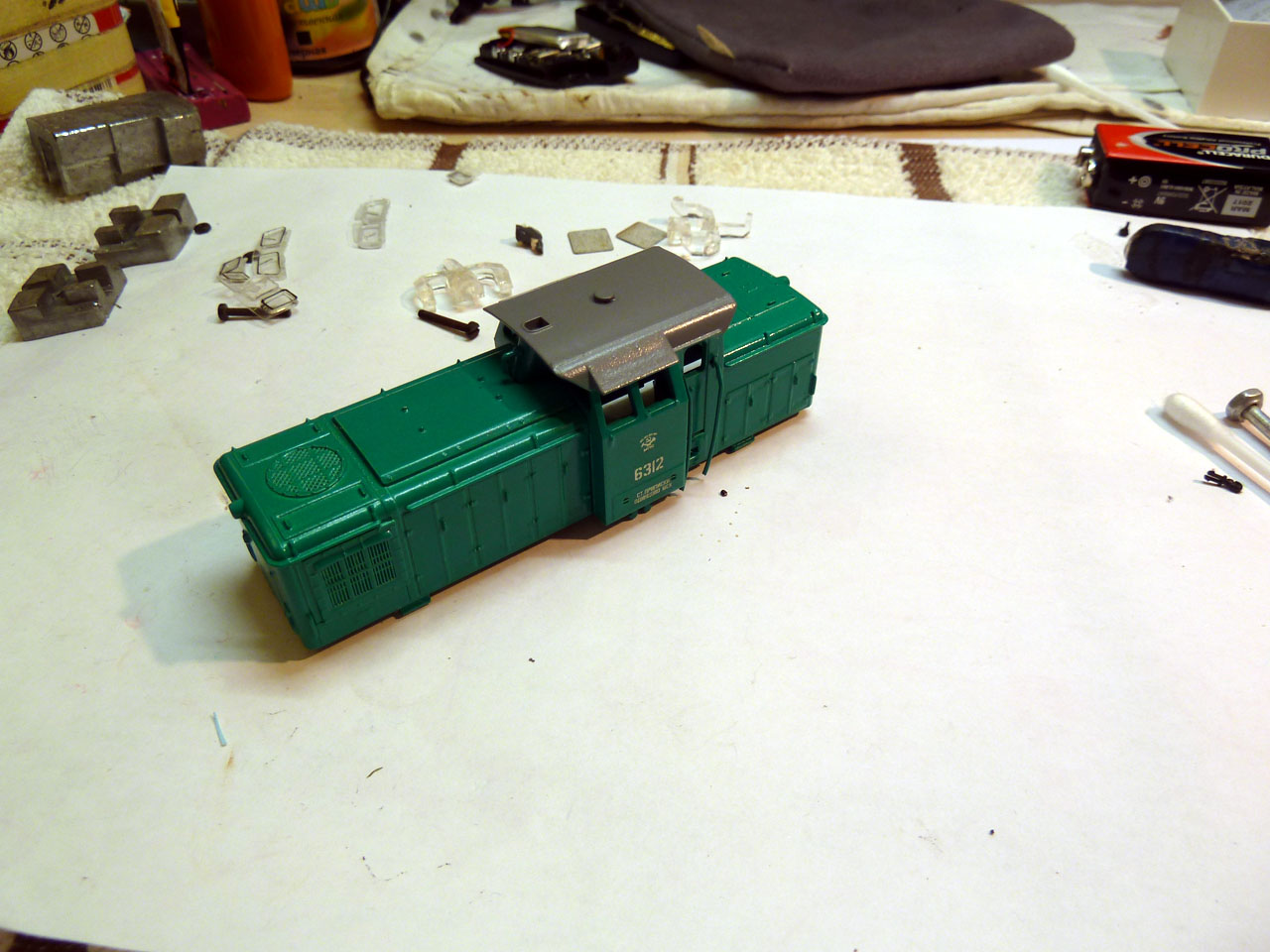

Есть у меня "волшебная коробочка",где лежит много много старого лома. От корпусов до электровигателей. Все это ждет своего часа - на восстановление. Восстановление подразумевает....ну скажем так - заводской капитальный ремонт. Приводится в порядок ходовая часть. В место лампочек освещения, ставятся современные свето диоды. Сама модель, рама, кузов - полность перекрашиваются.
На выходе получается практически новая модель,как с завода (и даже чуть лучше). Что касается приписки к дороге. Практически все мои модели, получают окраску
МПС СССР, даже если нет прямых свидетельств об их эксплуатации на наших дорогах. Ведь в теории,любой европейский локомотив, мог быть закуплен для испытаний, в единичных экземплярах.

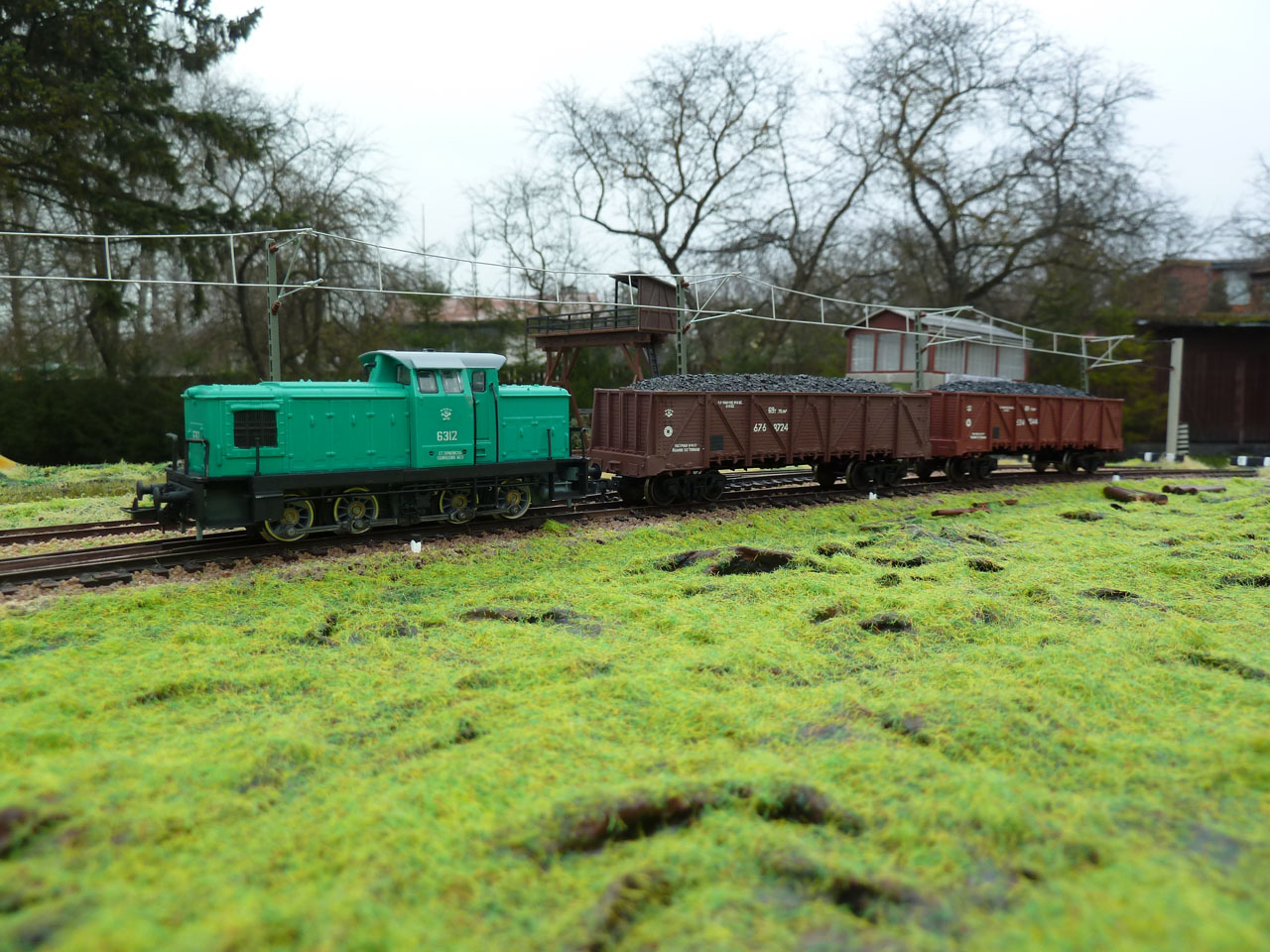

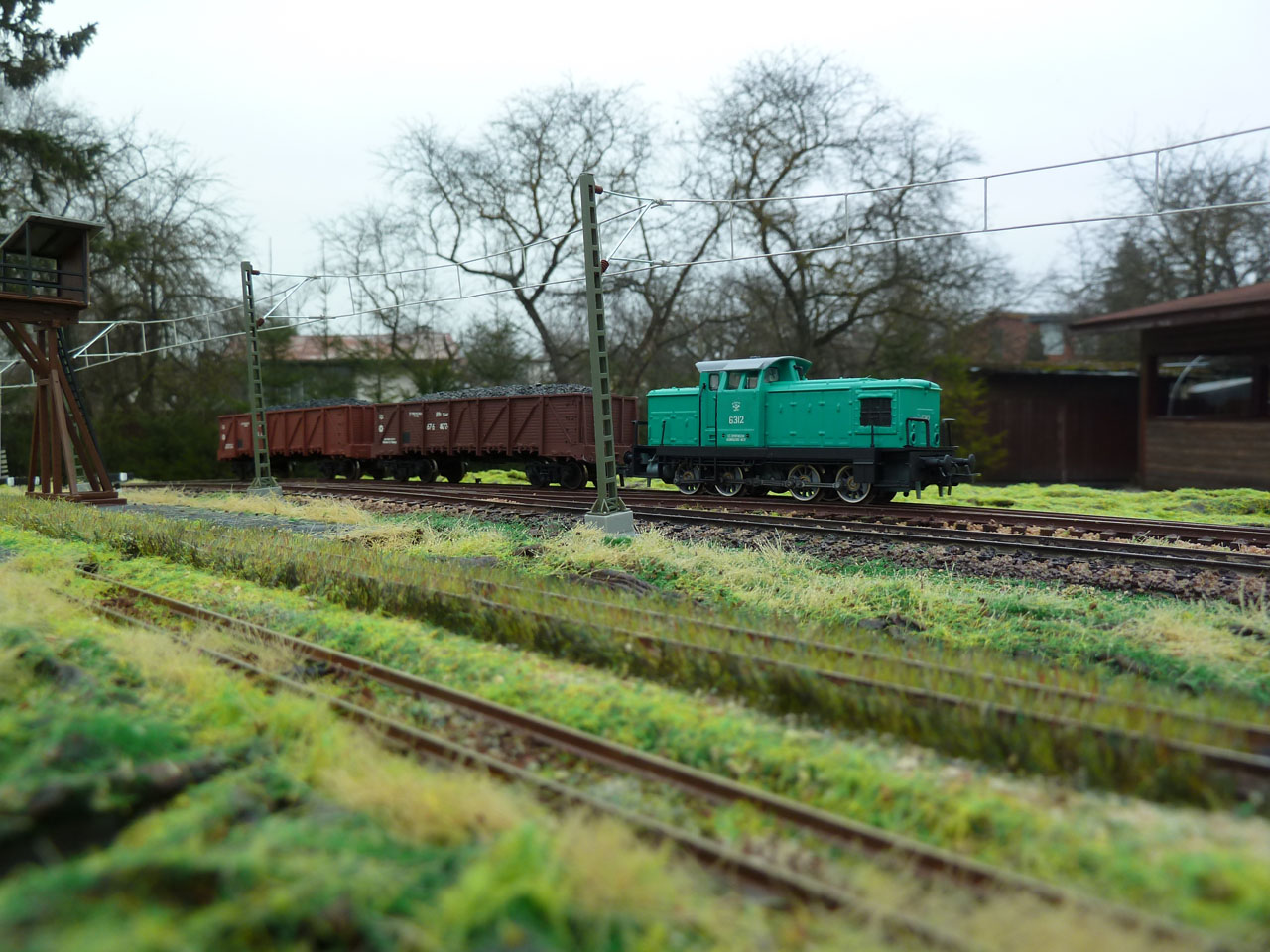

На видео,обкатка восстановленного локомотива типа BR106.

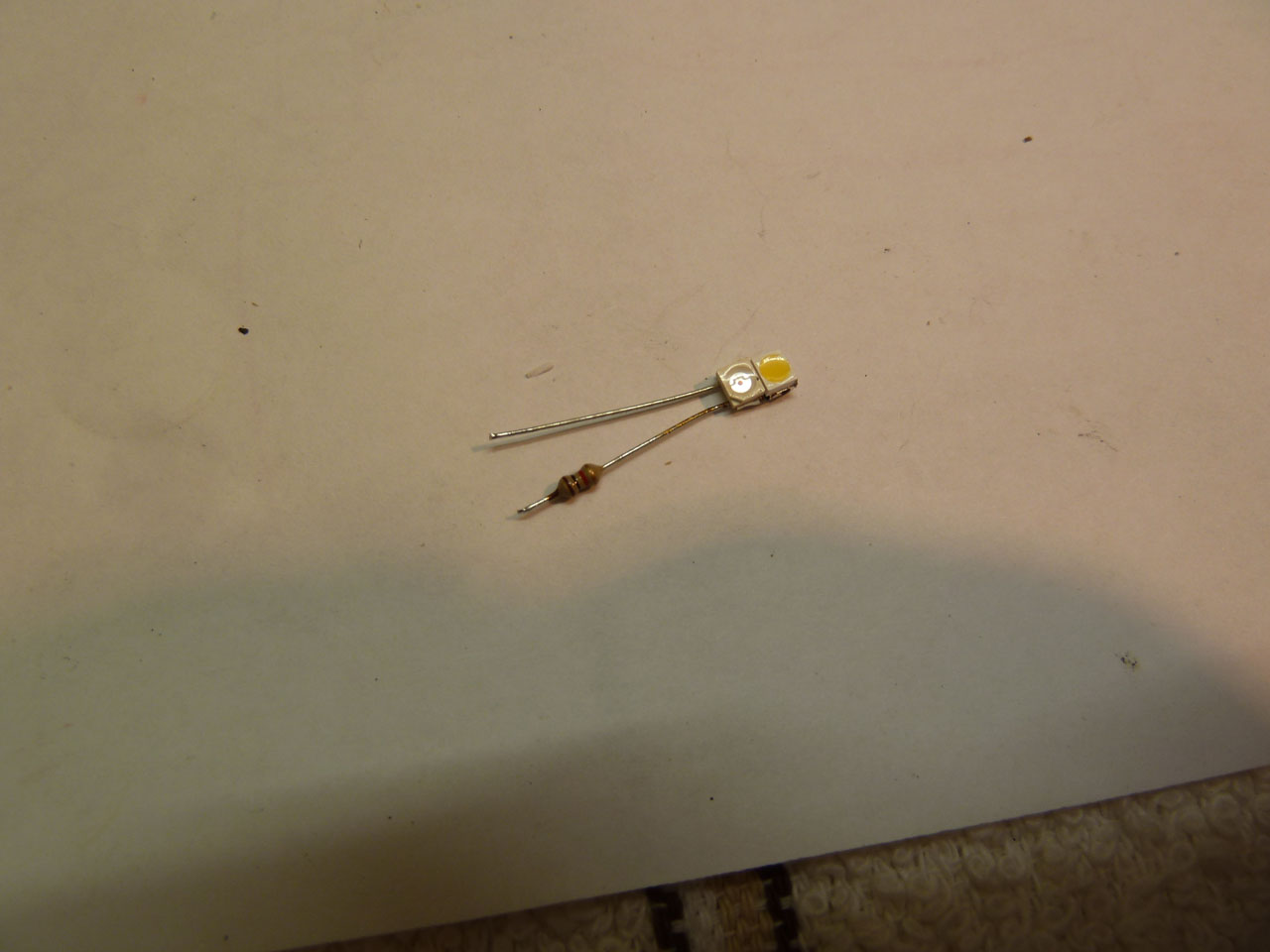

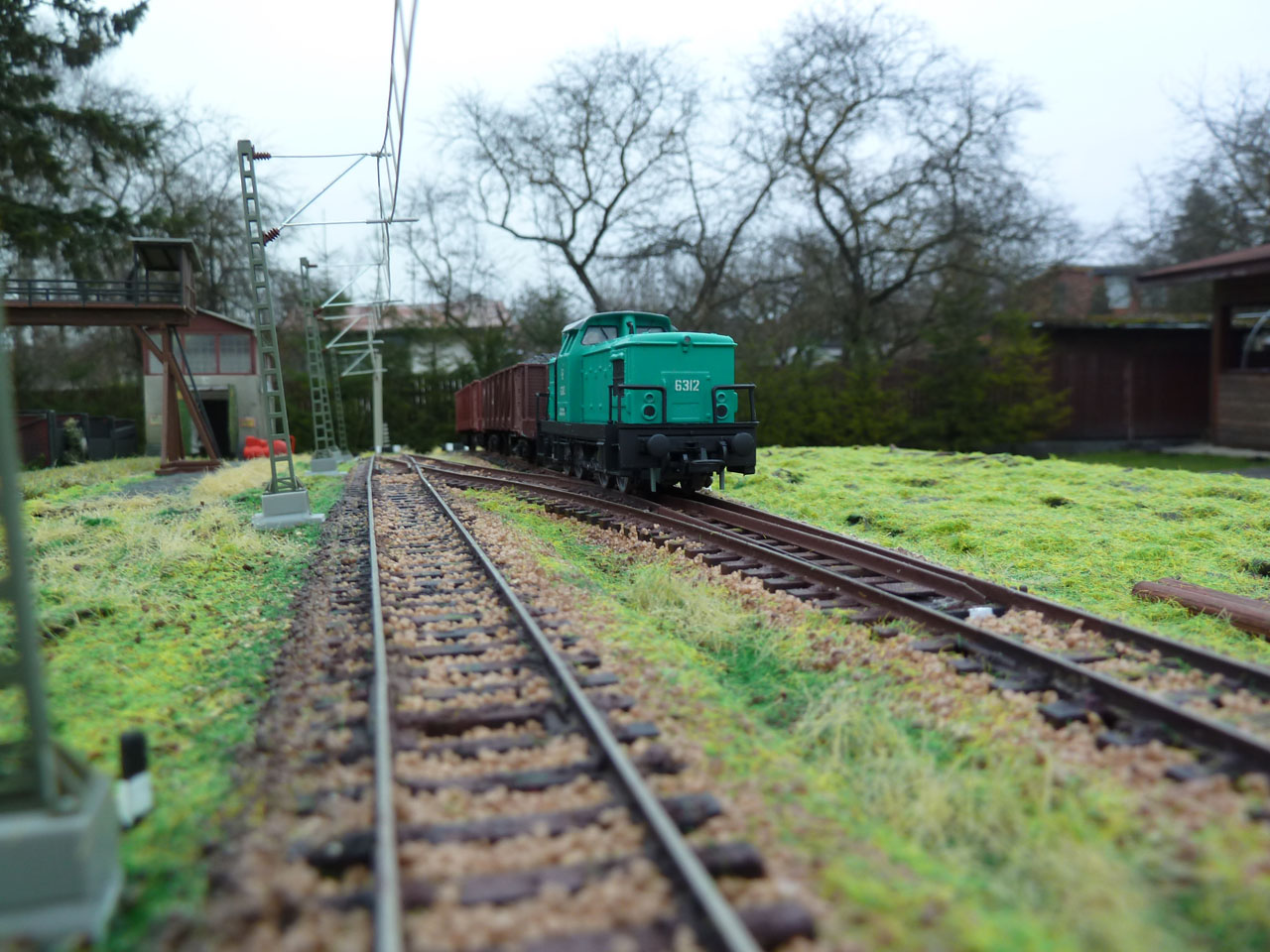

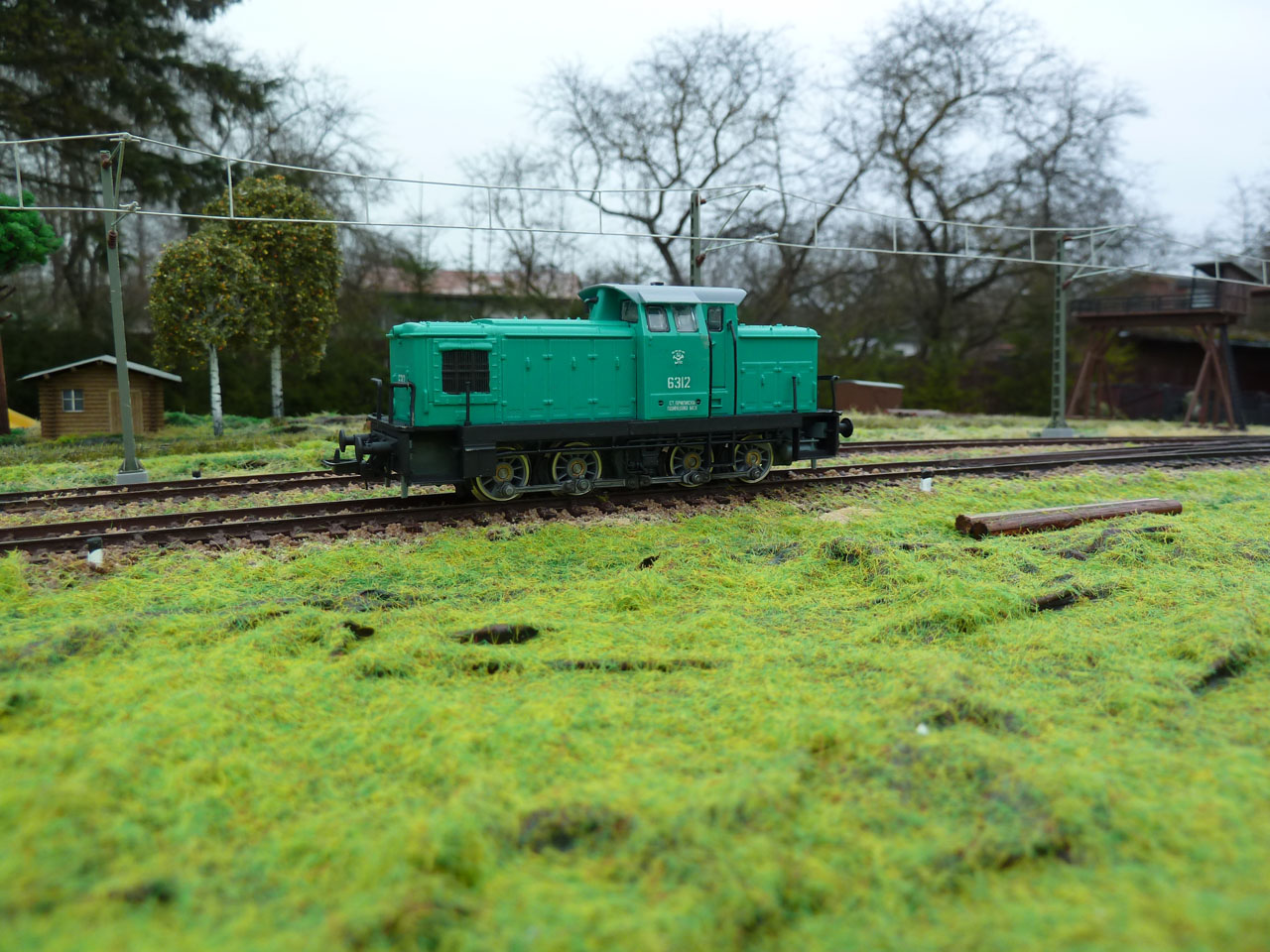

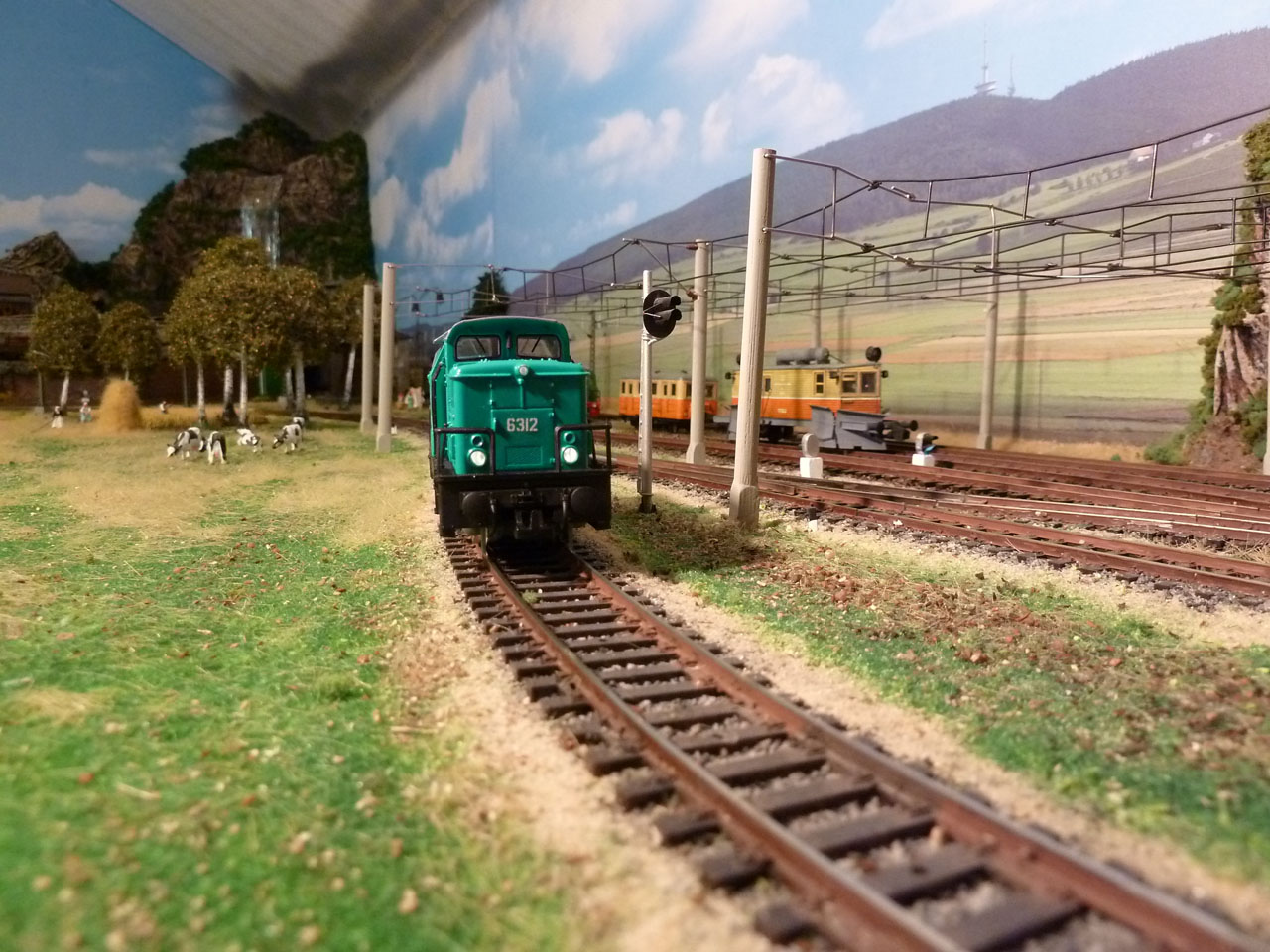

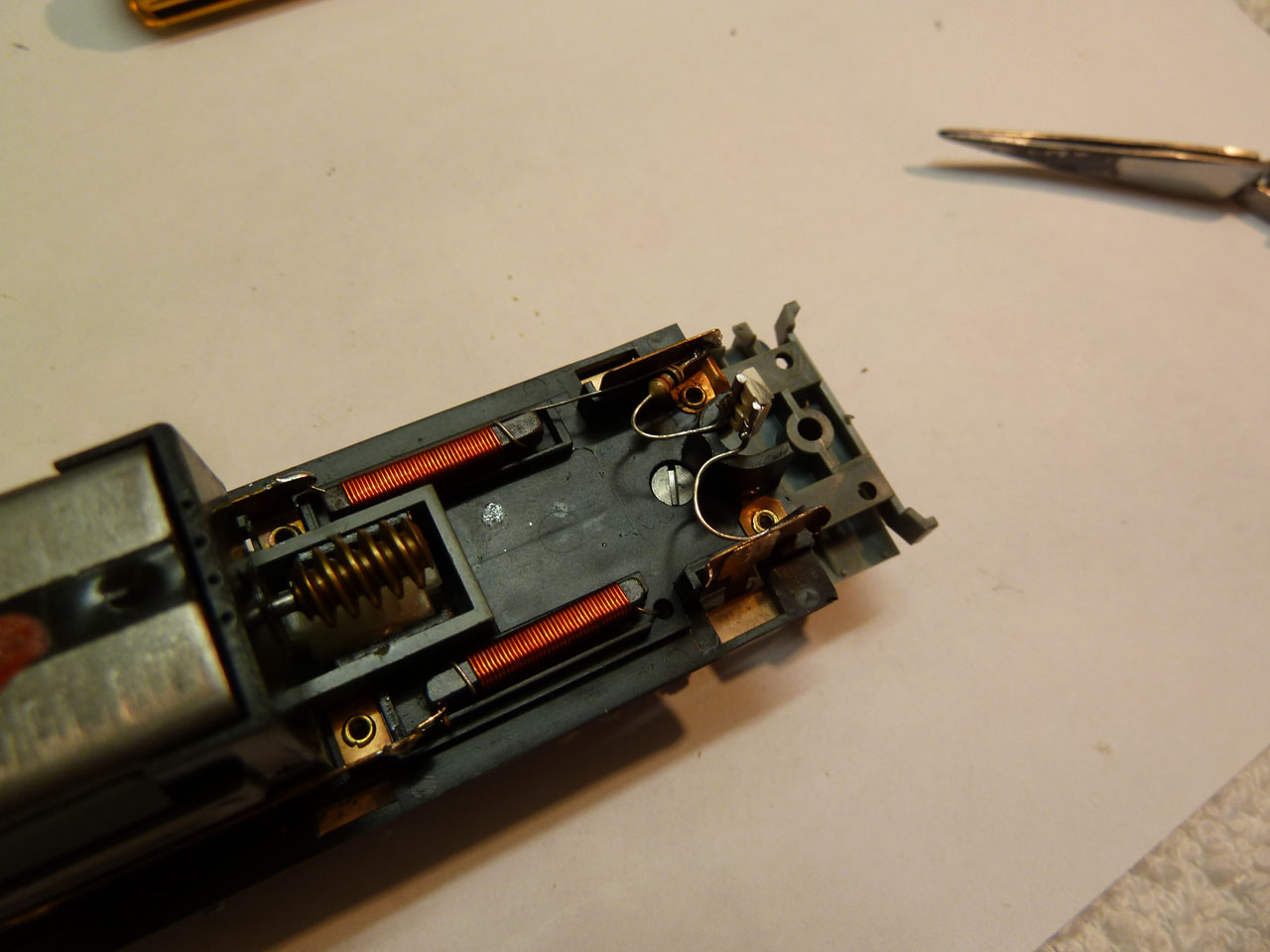

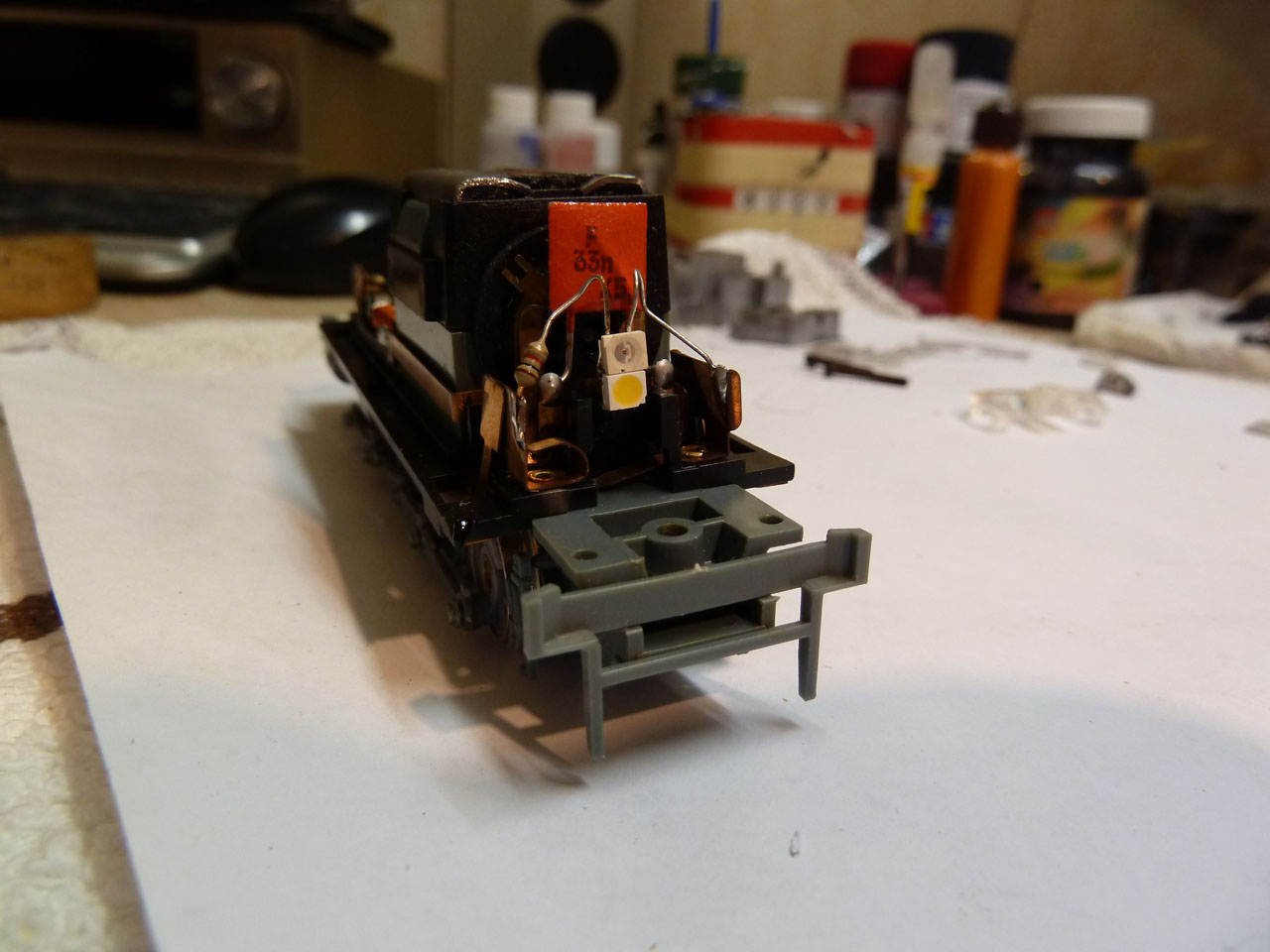

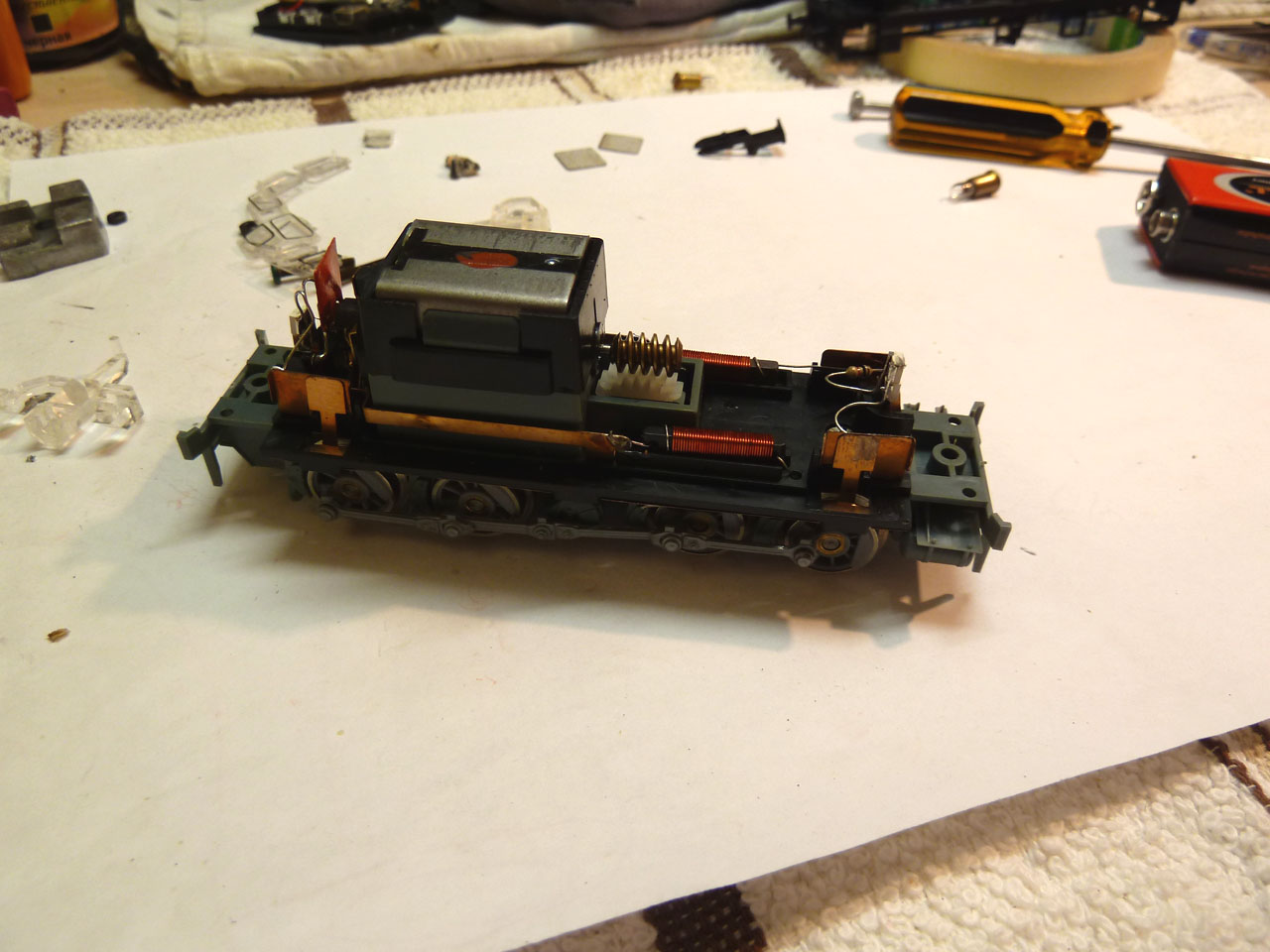

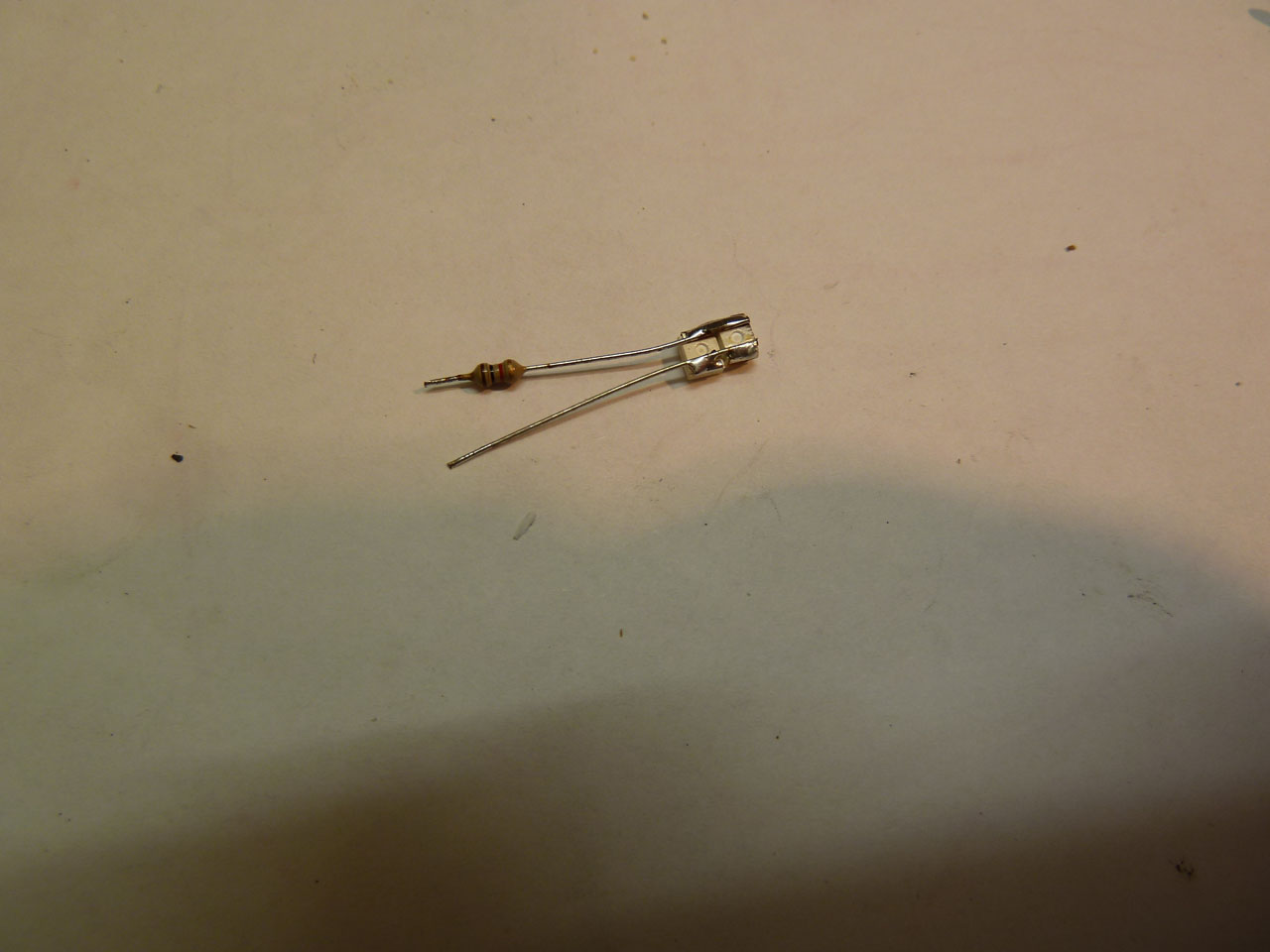

На фото,несколько фрагментов изготовления освещения на светодиодах, одним блоком,а на последних фото, уже полностью собранный вариант.
https://www.youtube.com/watch?v=0VJiyECRtwc
Оценки
Войдите, чтобы оценить работу.
Комментарии (28)
На сайте с 28.11.2011
59 46
Прекрасная работа!
На сайте с 18.07.2010
368 21797
Согласен полностью.
Сам пытаюсь восстанавливать и перекрашивать старые советские модели самолетов...
Спонсор
На сайте с 07.03.2007
47 4337
Нравится.Очень красиво.
На сайте с 20.07.2010
117 639
Хорошо, что старые модели получают новую жизнь!
На сайте с 01.08.2012
92 115
На сайте с 05.09.2012
3 17
Как хорошо, что у вас такие ловкие руки. Красота получилась! Очень понравились в макете ржавый паровоз на узкоколеёке. И кресло в центре макета!
С уважением.
На сайте с 01.08.2012
92 115
Спонсор
На сайте с 20.03.2014
110 402
Всё сделано очень здорово!!! Смотрел видео - ещё нагляднее!!!
На сайте с 01.08.2012
92 115
Весь этот сайт,просто офигительный ! Смотрю на работы танкистов,диорамщиков, авиационщиков, автомобилистов, корабельщиков - есть на что посмотреть и чему по учиться.
Спонсор
На сайте с 30.08.2011
95 118
Давно не заглядывали....я уж думал бросили нас...ТВ насмотрелись....жд веточка жиденькая такая, а без вас худо ваще!!!!
А мне понравился тепловоз....наши Муромские напоминает....
Спонсор
На сайте с 21.10.2011
129 2288
Как всегда, на заглядение.
На сайте с 06.03.2007
0 2249
Тваю дивизию... сначала подумал, что реальный маневровик отреставрировали....)))
Автору респектище...
На сайте с 01.08.2012
92 115
Он и есть настоящий. Едет же? Только маленький. :-)
Спонсор
На сайте с 16.09.2012
11 4821
Да... прям на руки просится...
и как Вы только надписи на нем делаете? декали или принтер?
Обожаю эту ж/д тему!
С уважением, Владимир.
На сайте с 12.01.2011
0 5600
Ощущается шарм времен СССР! Классно!
На сайте с 15.11.2014
0 0
Круто исполнено!!!!!!Мои поздравления!!!!
На сайте с 01.08.2012
92 115
На сайте с 03.07.2014
3 0
Очень нравятся все Ваши работы. Просто класс)
На сайте с 20.02.2011
0 12
Отличная работа.
А как с шумностью восстановленных моделей?
У меня в наличии имеются как старые локомотивы Piko, BTTB, так и новые, тот же Piko, Kuehn. Новые шуршат по рельсам, слышно как пыль под колесами скрипит, а старые уж больно шумно передвигаются, трясутся как в конвульсиях, искрят. Чистил-чистил не особо помогло. У вас после ремонта как с этим дела обстоят?
П.С. Рельсы новые, профильные.
На сайте с 01.08.2012
92 115
Да, старые модели чуть шумнее, но не критично.
Профилактика ходовой части,для получения плавности хода, должна быть основательной.
Произвести ПОЛНУЮ разборку редуктора ! ПОЛНУЮ ! Выгерсти из него всю грязь/пыль/мусор.
Все подвижные точки,смазать - тип ЦИАТИМ 201 или аналогичной густой смазкой.
Особое внимание - электро двигателю. ПОЛНАЯ РАЗБОРКА ! Чистка коллектора и щеток.
Щетки при необходимости - заменить. В двигатели обычно редко кто лезет глубоко,
но именно там,из за грязи коллектора/щеток - 90% всех проблем (рваный ход,дерганье,искрение).
На сайте с 20.02.2011
0 12
Разобрал BTTBшный BR 92. Двигатель, трансмиссию, ходовку... Глаза боялись, руки делали. Промыл спиртом, по контактам и коллектору прошелся двухтысячной наждачкой, смазал литолом.
Субьективно, не особо изменилось в плане звука, но трогаться стал плавнее и меньше дергаться. Нашел в сети, что тиллиговский трогается при напряжении 3В, БТТБшный - при 5В. Мой уже начинает ползти при 2В.
Вроде не плохо.
Спасибо за совет.
На сайте с 01.08.2012
92 115
Однако дергаться модель не должна. Следующая проблема (у вас,судя по описанию)с токосъемами.
Где то явно плохой контакт с колесными парами. Внимательно изучить - где износ ? Иногда помогает
полировка поверхности катания на колесных парах.
На сайте с 20.02.2011
0 12

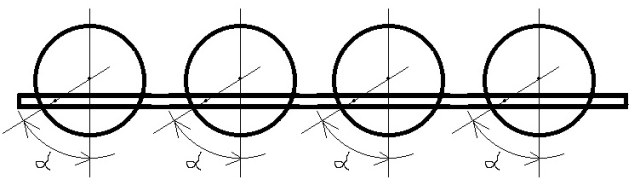

Там другой интересный момент. Эта планка, которая на настоящих паровозах приводит в движение колеса, тут играет декоративную роль. Углы отклонения крепления ее осей к колесам(альфа) от вертикалей проведенных через оси колес должны быть (в теории) равны. А тут, т.к. пластиковые колесики прокручваются на оси (я сам это пробовал, когда снимал колеса), эти углы ушли. В результате этого планка подклинивает колеса, либо колпары болтаются в корпусе, в результате чего паровоз раскачивается при езде. Я вроде как долго и нудно подстроил эти углы и ход стал плавней.
Так же, думаю, не хватает маховика как на современных моделях. Он бы многое решил, и придал благородство ходу.
На сайте с 01.08.2012
92 115
Есть тонкость. Я с этим сталкивался на старых моделях. Когда угол поймать не получается, я просто с оси выкусывал или удалял одну из не критичных шестеренок.
В итоге - колесная пара приводится в движение только дышлом (декоративной планкой -как вы назвали). У меня примерно треть старых моделей так едет.
Главное правильно увидеть, какую шестерню можно удалить из привода безболезненно для ходовых качеств.
На сайте с 09.06.2015
0 0
Работа классная! Подскажите где можно найти - как правильно установить подсветку к жд моделям! По типу как на фото.
На сайте с 01.08.2012
92 115
Вам сюда. Регистрируйтесь и получайте информацию:
http://forum.modelldepo.ru/forumdisplay.php?f=122
На сайте с 06.06.2025
0 0
Владимир, приветствую Вас!)
На сайте с 01.08.2012
92 115

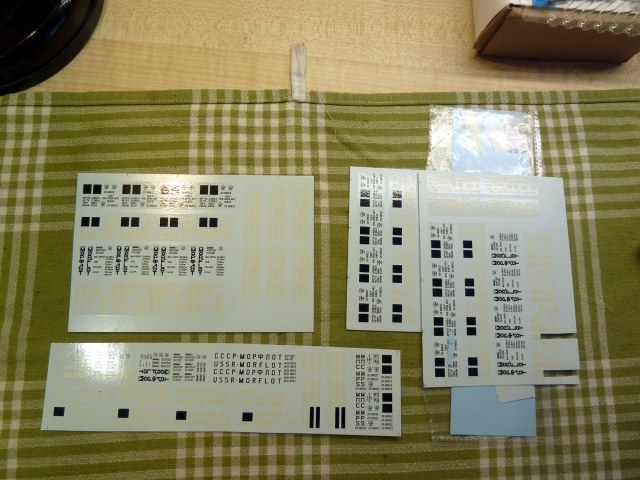

Бегемот. Ростов-на-Дону.
