Изготовление круглых просечек

Автор: Роман Карабут Размещено: 05.08.2014 · D@N 5 684 просмотров
Производитель:
Самодел
Масштаб модели:
1:72
Тип афтемаркета:
Металл
Тип инструмента:
Ручные
Тип обзора:
Афтермаркет

Приветствую уважаемое сообщество! Хочу поделиться своим опытом в маскировании круглых деталей. Для этой цели каждому уважающему себя джедаю жизненно необходим набор круглых просечек. Может эта тема и стара как мир, но может быть кому и пригодится.
  Итак, идем в магазин радиодеталей и покупаем там телескопическую антенну понравившегося диаметра, или несколько антенн понравившегося диаметра. Тратим на них от 30 до 100 с небольшим целковых. Недорого, верно?
  Затем по фото:

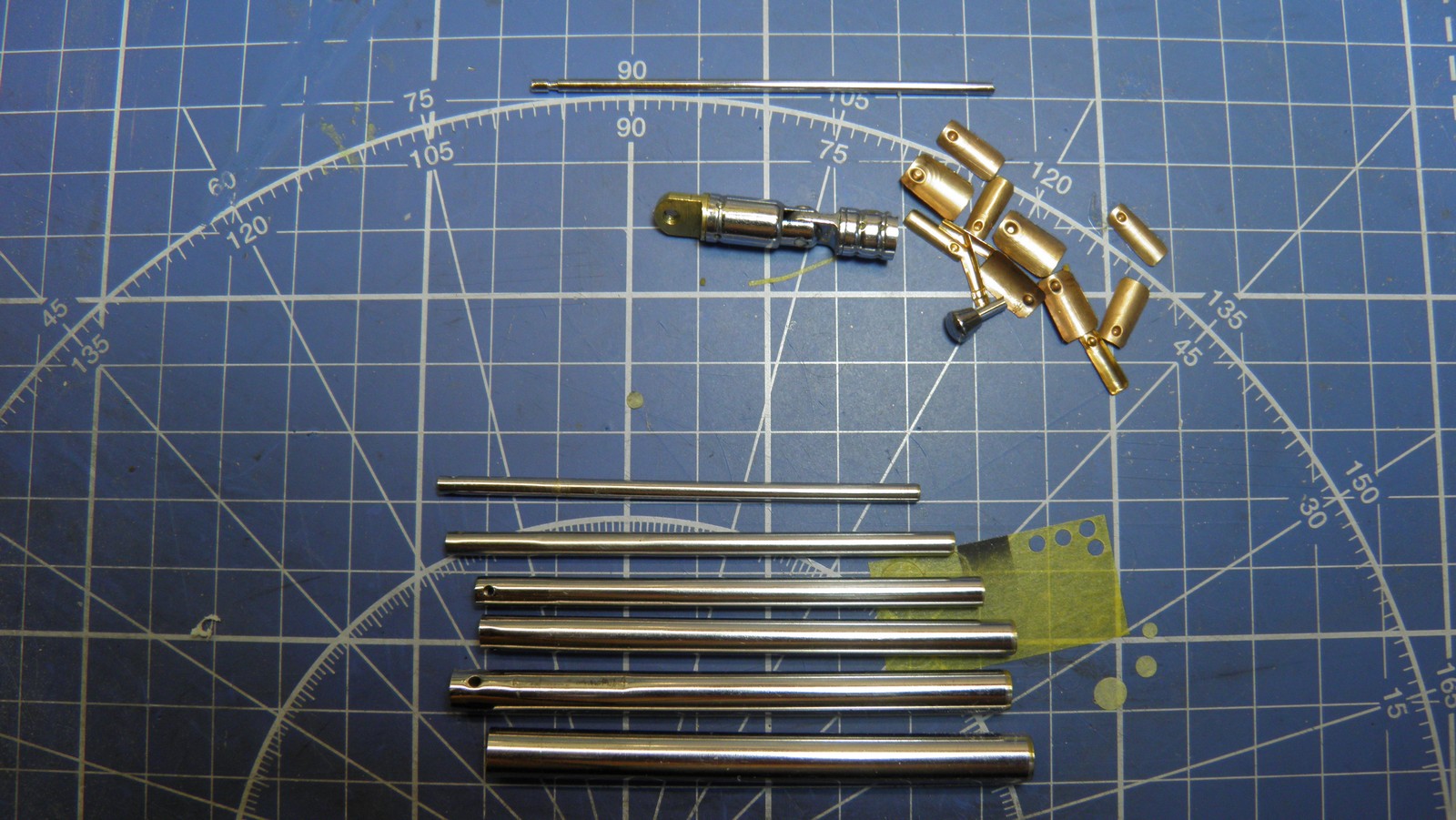

1. Разбираем антенну, ненужное и мешающее отрезаем (на фото   это все лежит сверху);

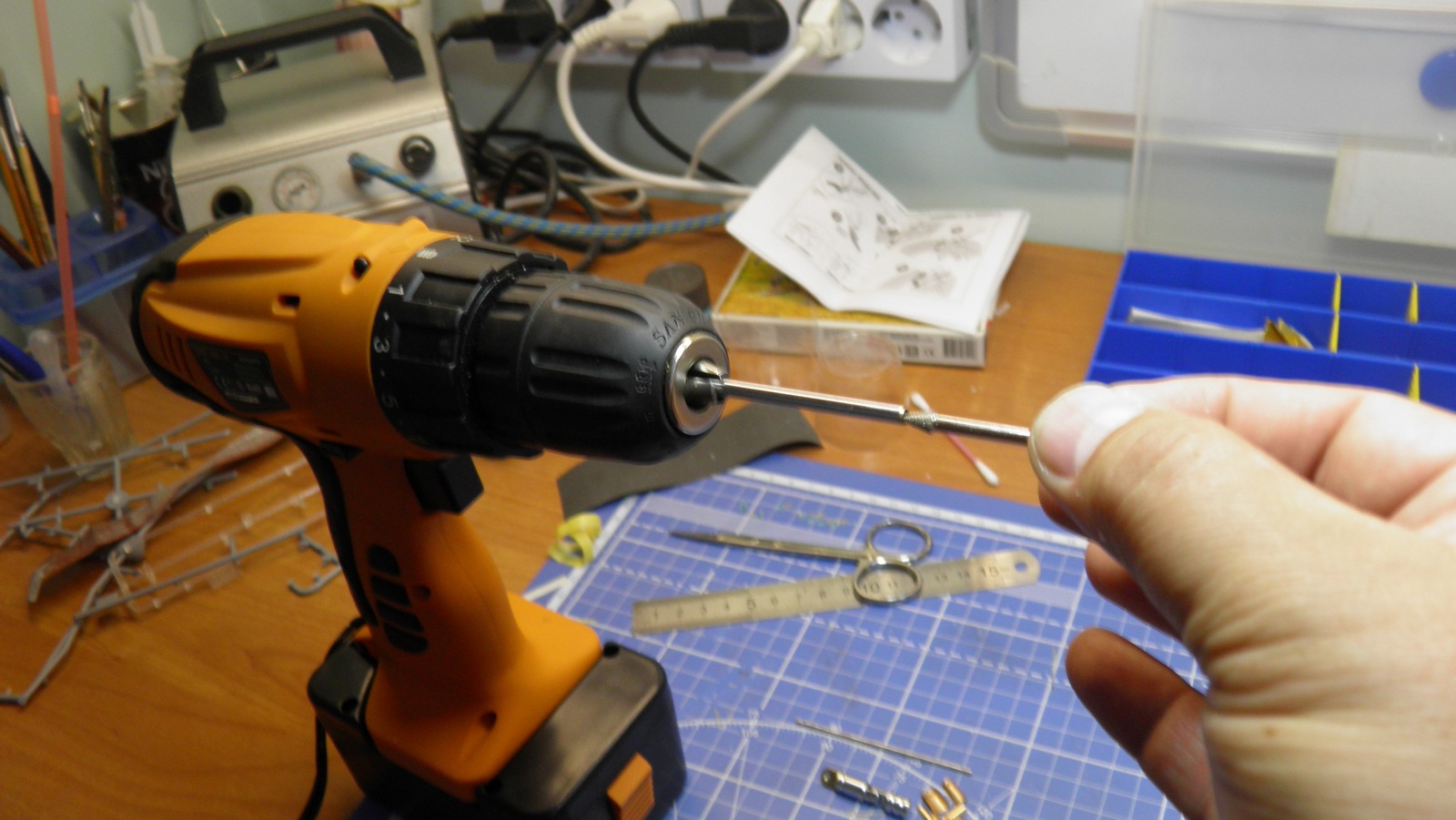

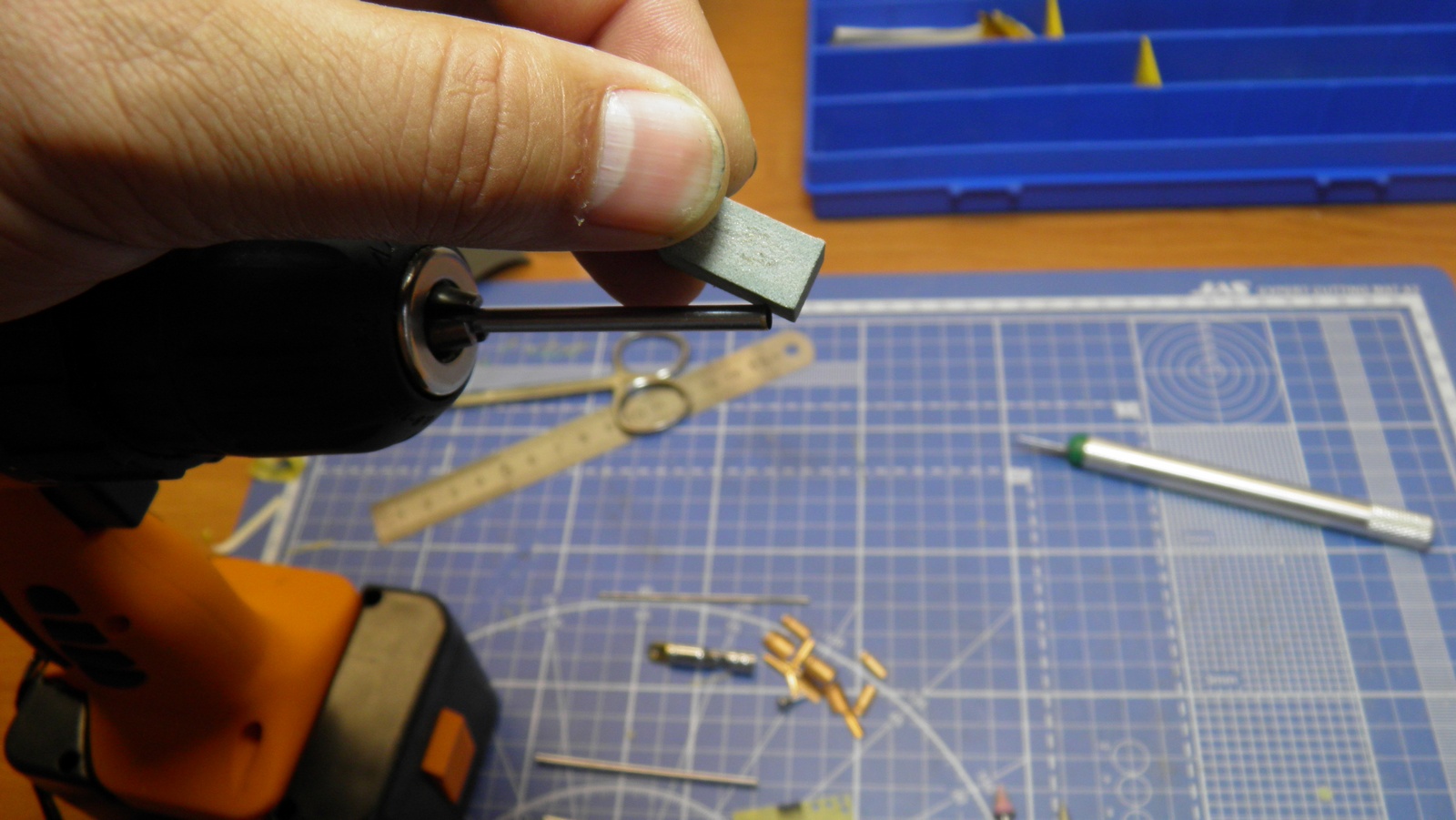

2. Несильно зажимаем деталь в цангу предварительно заряженного  шуруповерта и, прижимая под углом к детали брусок для заточки чего-либо, несильно, чтобы деталь не согнулась, снимаем фаску.

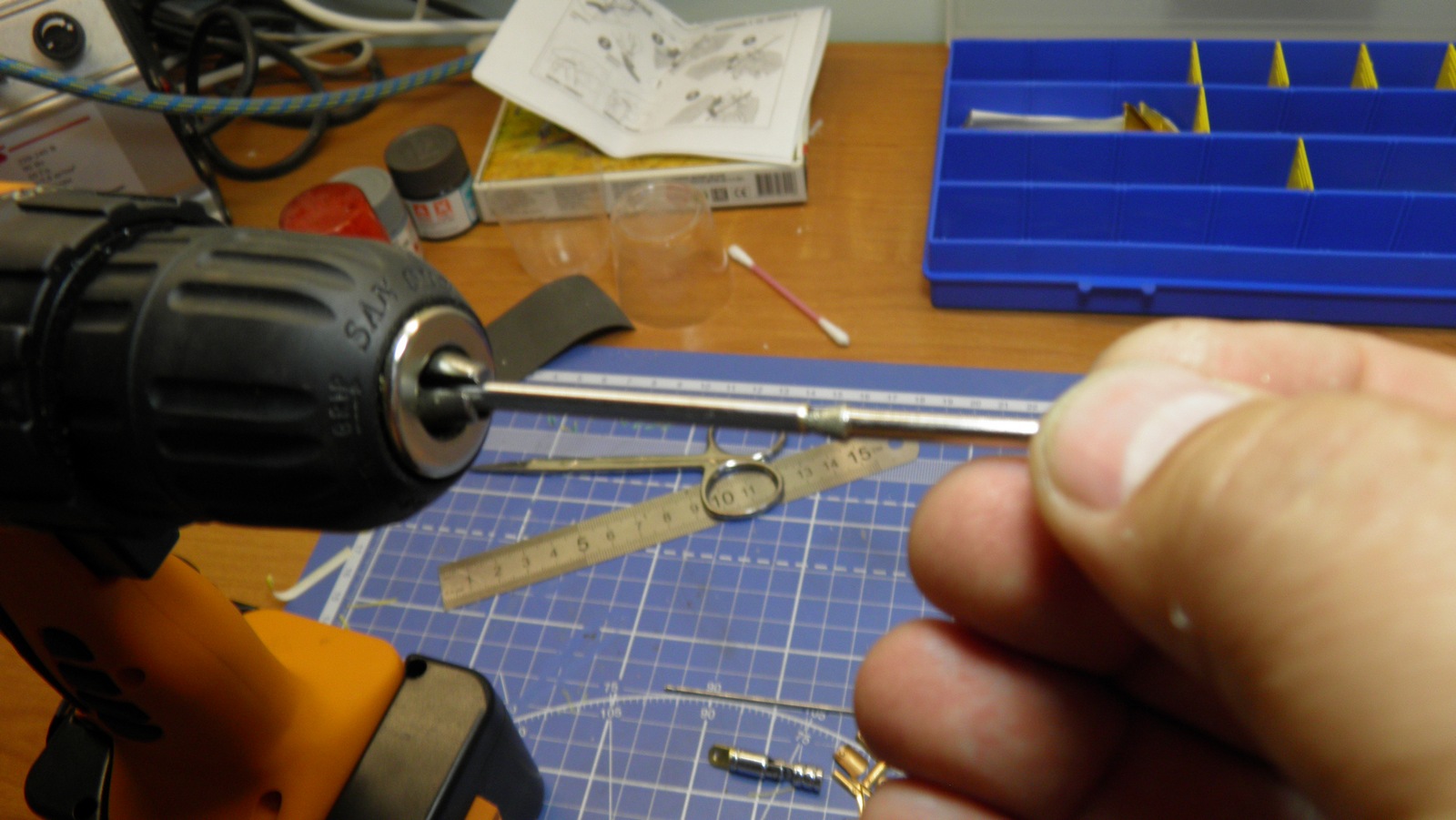

3 и 4. Изнутри трубочку тоже надо подточить. Делаем это конусными  шарошками. Шарошки эти можно купить отдельно, но мне повезло, у меня они уже есть в комплекте бормашины. Думаю надфили тоже сгодятся.

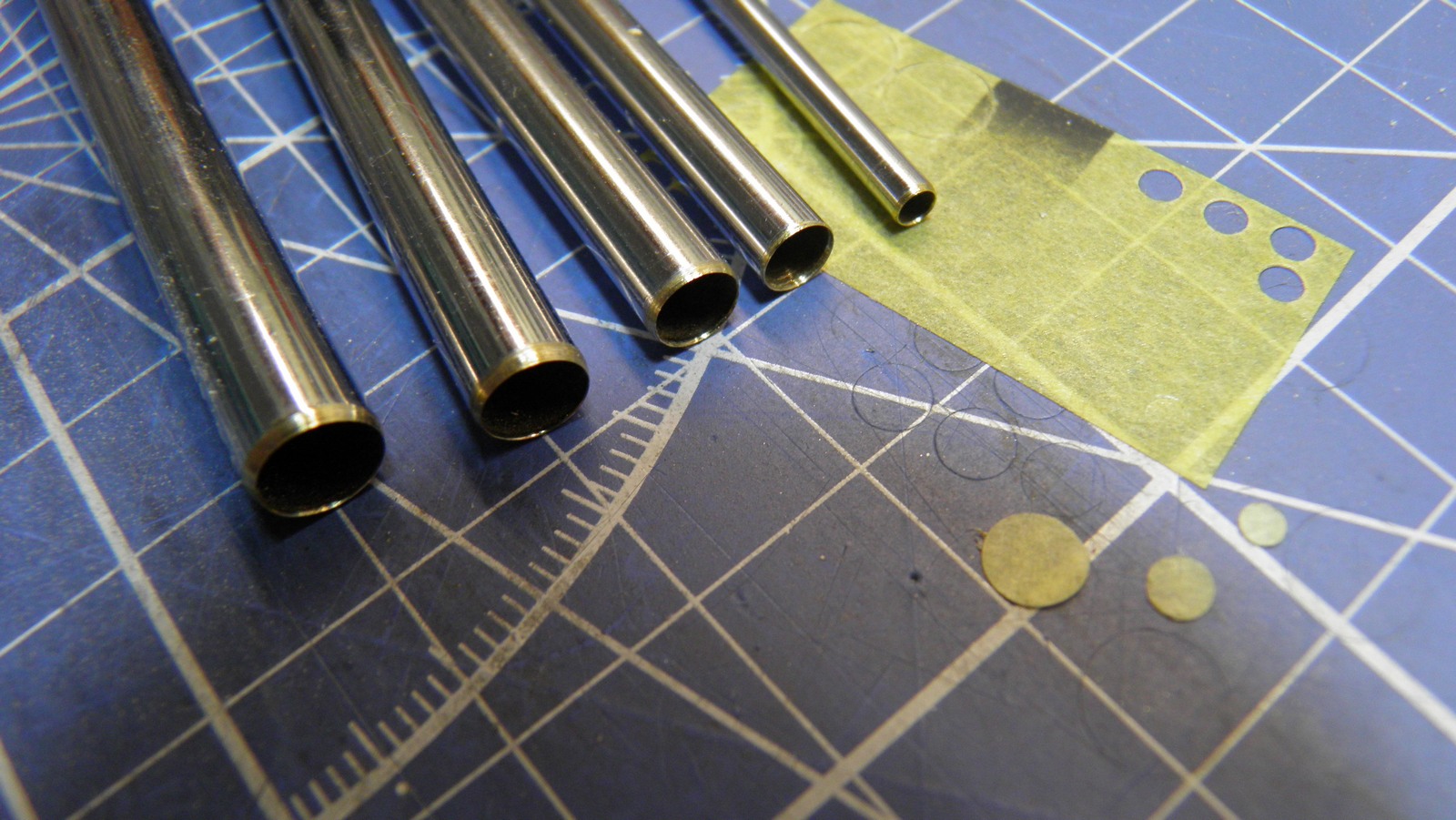

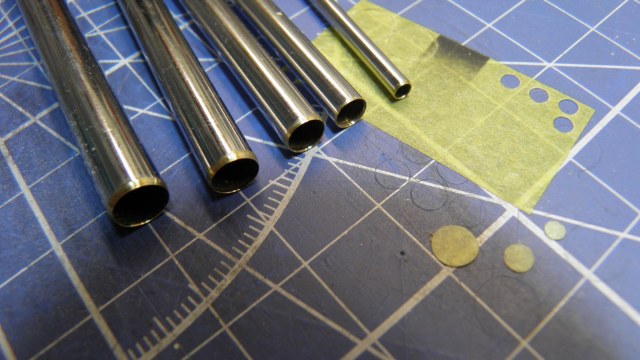

5. Добиваемся более-менее острой заточки. Готово!

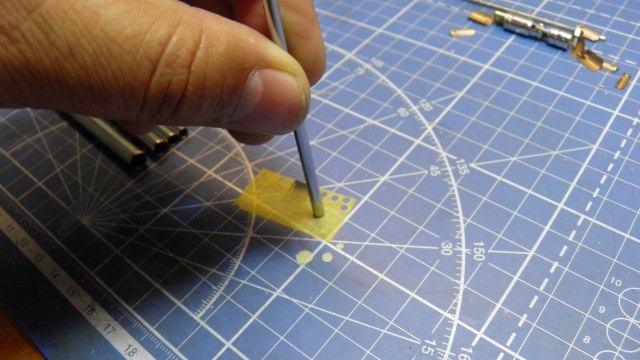

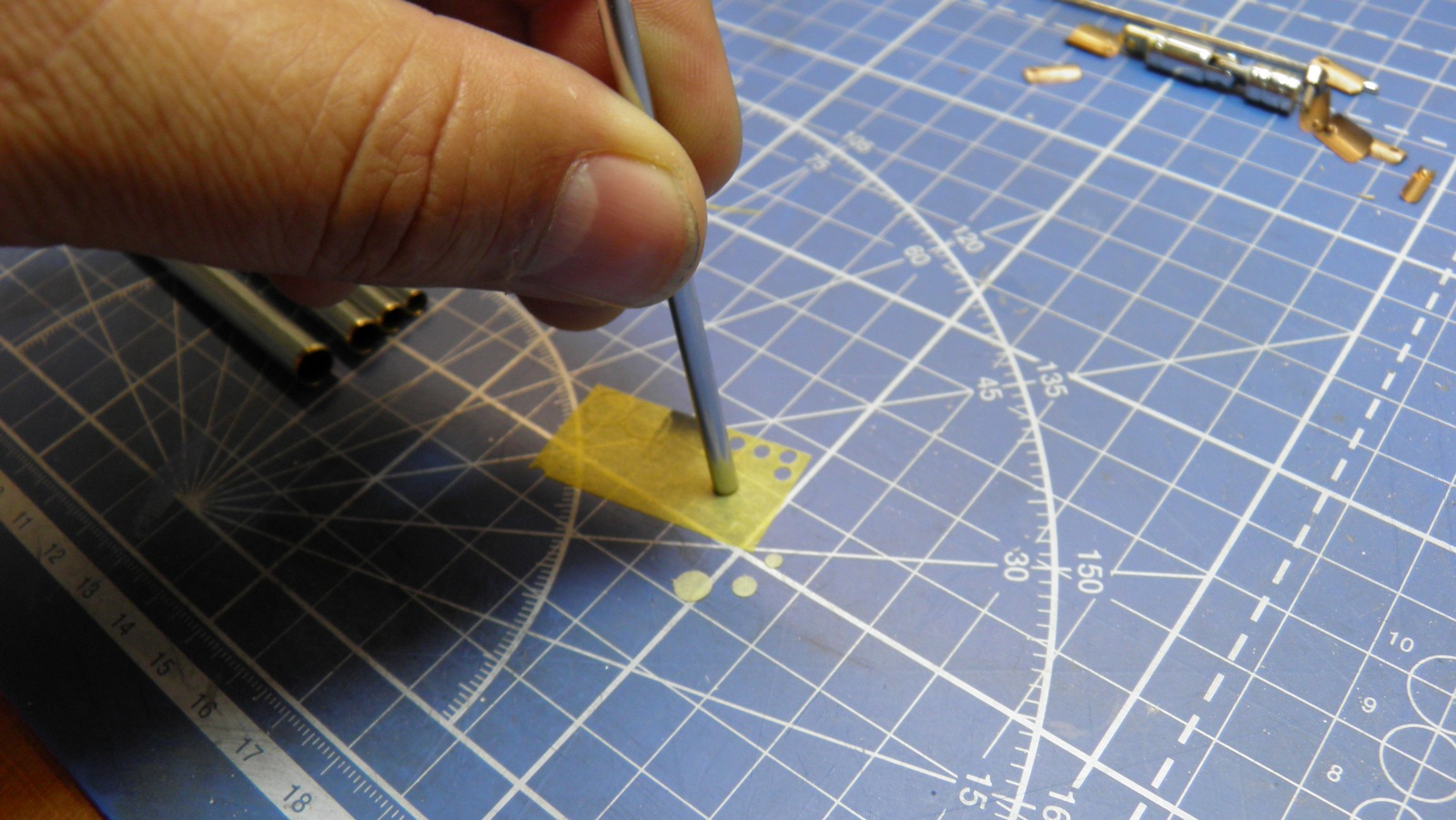

6. Режем кружочки нужного диаметра в тамиевском скотче.
  Как-то вот так быстро (час-полтора со сборами и вздохами), легко и непринужденно можно изготовить прекрасный инструмент, для облегчения своей "тяжелой" модельной жизни. ))) Можно, конечно, сверху в трубочку что-то воткнуть, чтобы ладонь не резало, фантазируйте сами. И юзайте на здоровье!

Оценки

96,42 из 100
Исполнение: 98,50 Окраска: 98,33 Матчасть: 98,67
6 голосов Все оценки

Войдите, чтобы оценить работу.

Комментарии (11)

Stas Stas

На сайте с 29.01.2010

68     2906

Несколько лет уже таким способом различные деталюхи круглые и овальные вырубаю из дошипласта и прочего тонкого материала, еще использую иглы от шприцев и систем. Так что данный инструмент не только для скотча сгодится.

Игорь Захарченко Игорь Захарченко

На сайте с 28.04.2011

24     861

А я то думаю, зачем я четыре сломанные антенны храню, берегу, а оказывается не зря!!! Спасибо!!!

?
Гость
Гость

идея с антеннами толковая. спасибо за совет

Борис Волконский Борис Волконский

На сайте с 01.02.2012

43     1182

Я уже озвучивал,но повторюсь.Я пользуюсь приспособой из двух пластин оргстекла стянутых двумя пружинами.Сверлится сквозное отверстие нужного диаметра ,материал зажимается между пластинами и дальше легкий удар хвостовичком сломанного такого же сверла.Прерасные кружочки.Винил,тонкий картон,фольга /латунь,бронза,медь ,алюминий/.самый маленький диаметр 0,3,самый большой можно без ограничений у меня 1,5.А трубочки слишком слабые,4-5 вырубок и надо затачивать.

Андрей Бутко Андрей Бутко

На сайте с 12.11.2012

6     154

На мой взгляд данный подход очень актуальный для окружностей с радиусом менее 1-2 мм. Когда больше, я измерительный циркуль использую. Правда, бывают края не очень аккуратные, но если приловчиться, то нормально получается. Еще хочу в обычный циркуль как-то лезвие вставить, но пока руки не доходят

Владимир Кузьмин Владимир Кузьмин

На сайте с 09.07.2013

53     122

А я для покраски шасси использую трафареты для нарезания расшивки. В этих наборах есть трафареты кружков различного диаметра. Подбираешь нужный , всё остальное прикрываешь скотчем, плотно прижимаешь к детали (благо трафареты изготовлены из очень гибкой стали) и задуваешь аэрографом. Очень полезная вещь , например для 144-го масштаба. Экономит время и силы.

Дмитрий Дмитрий

Спонсор

На сайте с 15.10.2012

17     69

Для вырезания в тамиевском скотче круглых отверстий или круглых дисков для иллюминаторов я использую обычные пробойники. Продаются во всех инструментальных магазинах и имеют большой диапазон диаметров. Только не пробиваю, а прокручиваю от руки. Получается очень ровно. Предварительно конечно, как и автор, скотч наклеиваю на модельный коврик.

АА
Александр Антонов

На сайте с 27.01.2014

16     3685

Я уже озвучивал,но повторюсь.Я пользуюсь приспособой из двух пластин оргстекла стянутых двумя пружинами.Сверлится сквозное отверстие нужного диаметра ,материал зажимается между пластинами и дальше легкий удар хвостовичком сломанного такого же сверла.Прерасные кружочки.Винил,тонкий картон,фольга /латунь,бронза,медь ,алюминий/.самый маленький диаметр 0,3,самый большой можно без ограничений у меня 1,5.А трубочки слишком слабые,4-5 вырубок и надо затачивать.

Вообще ничего не понял из описания, но что то интересное (Вы уж извините...)
А можно ссылочку?

Дмитрий Дмитрий

Спонсор

На сайте с 15.10.2012

17     69

Я уже озвучивал,но повторюсь.Я пользуюсь приспособой из двух пластин оргстекла стянутых двумя пружинами.Сверлится сквозное отверстие нужного диаметра ,материал зажимается между пластинами и дальше легкий удар хвостовичком сломанного такого же сверла.Прерасные кружочки.Винил,тонкий картон,фольга /латунь,бронза,медь ,алюминий/.самый маленький диаметр 0,3,самый большой можно без ограничений у меня 1,5.А трубочки слишком слабые,4-5 вырубок и надо затачивать.

Но, насколько я понял, маски из скотча таким способом не сделать.

Борис Волконский Борис Волконский

На сайте с 01.02.2012

43     1182

Сделать можно все.Надо просто на скотч предварительно наложить бумагу-подложку от того же винила или от двухсторонки.
Еще есть кроме вырубок щипцы с пробойниками от 2.0 и до 4.5,к сожалению Китай последнее время,а значит....и,кстати совет по ним: "наковаленка " у них металлическая.Я обычно наклеиваю \или просто подкладываю/ кусочек оргстекла,жесткого винила или полиэтилена и /вот это ВАЖНО/ выравниваю просечку,чтобы угол 90 был с поверхностью наковаленки за счет люфта,а после щелчка-звуковой "сигнал" прорезки - рекомендую заготовку повернуть вправо-влево.
Саша,внимательно прочитай еще раз и потом посмотри в технологиях мои "лекции".Там было фото приспособы.

Игорь Захарченко Игорь Захарченко

На сайте с 28.04.2011

24     861

Там было фото приспособы.
а здесь видео использования подобной приспособы http://www.youtube.com/watch?v=ngoFVIGCl2w смотреть с 17-ой минуты...
