Домашний макет №2 (H0/H0e 1:87).
- Производитель:
- Авторская работа.
- Масштаб модели:
- 1:87

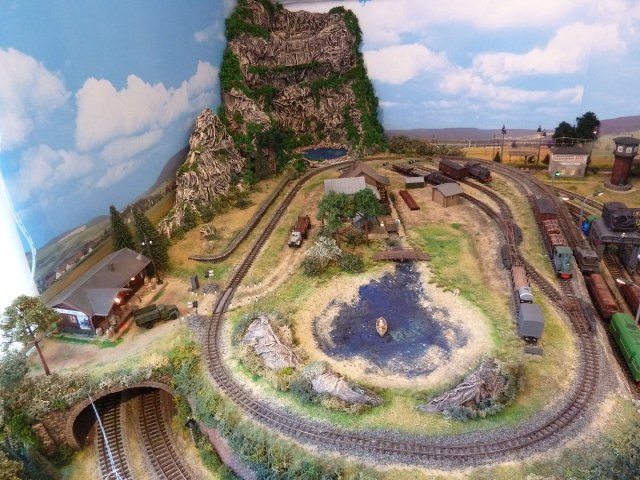

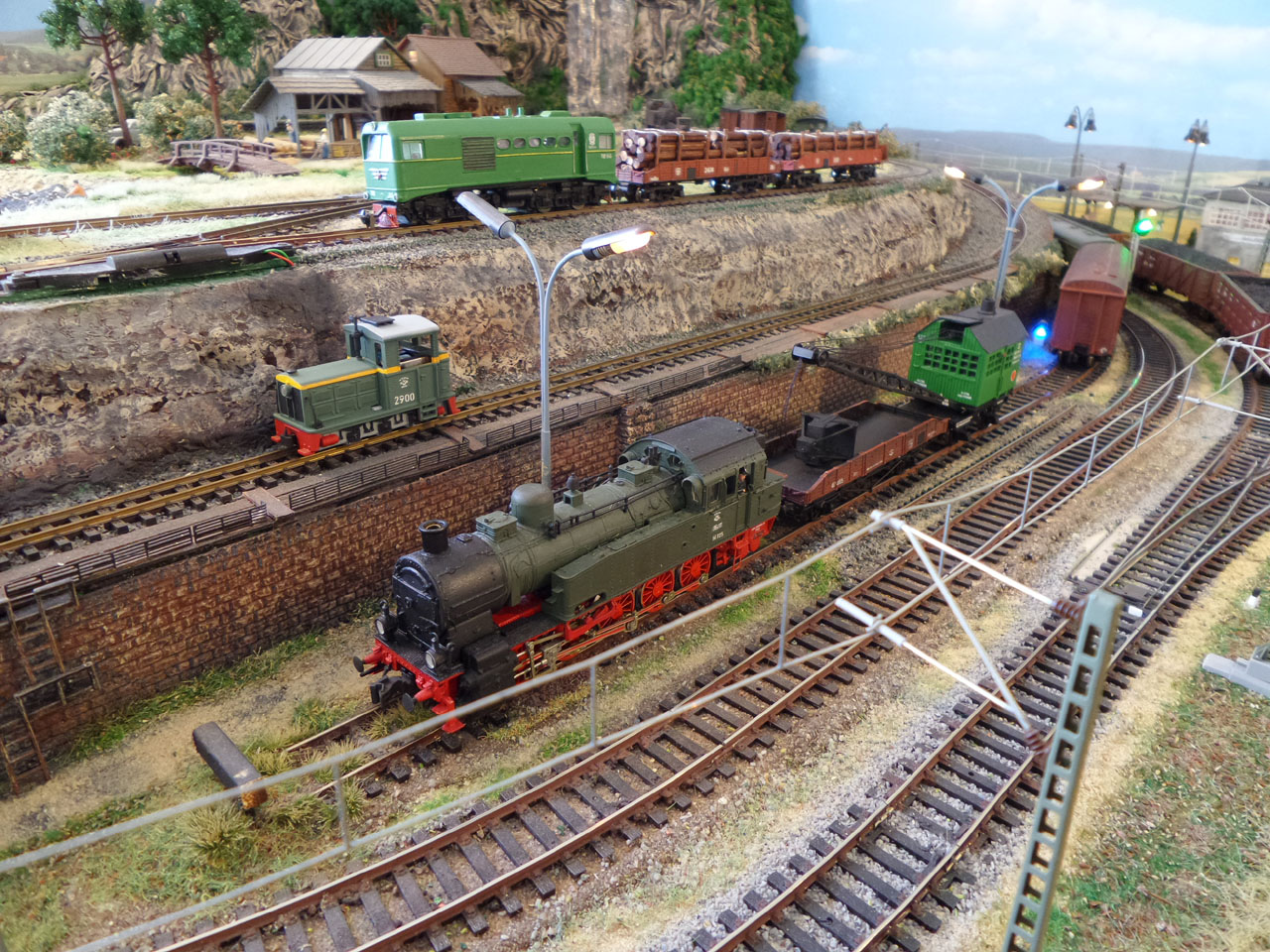

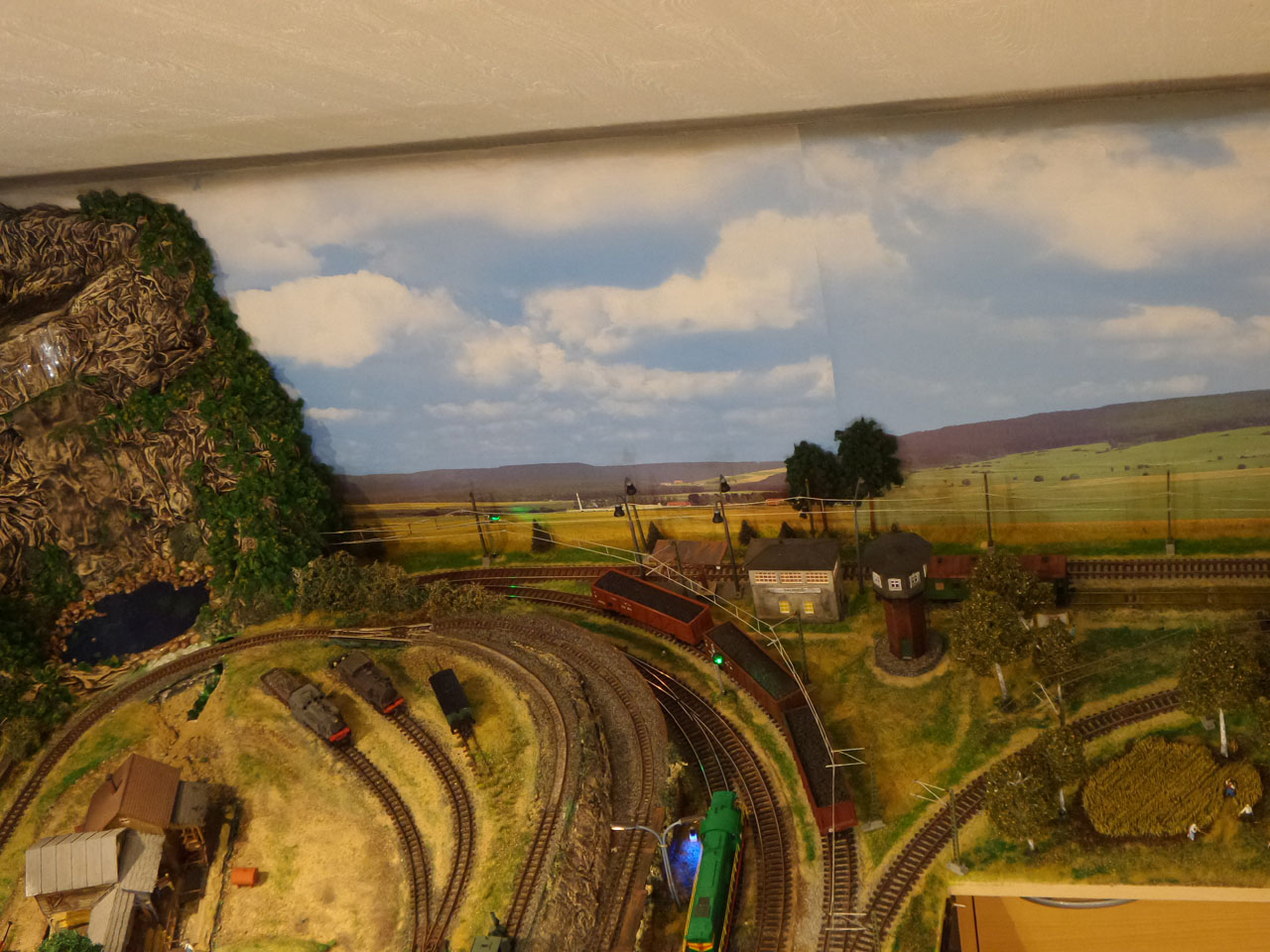

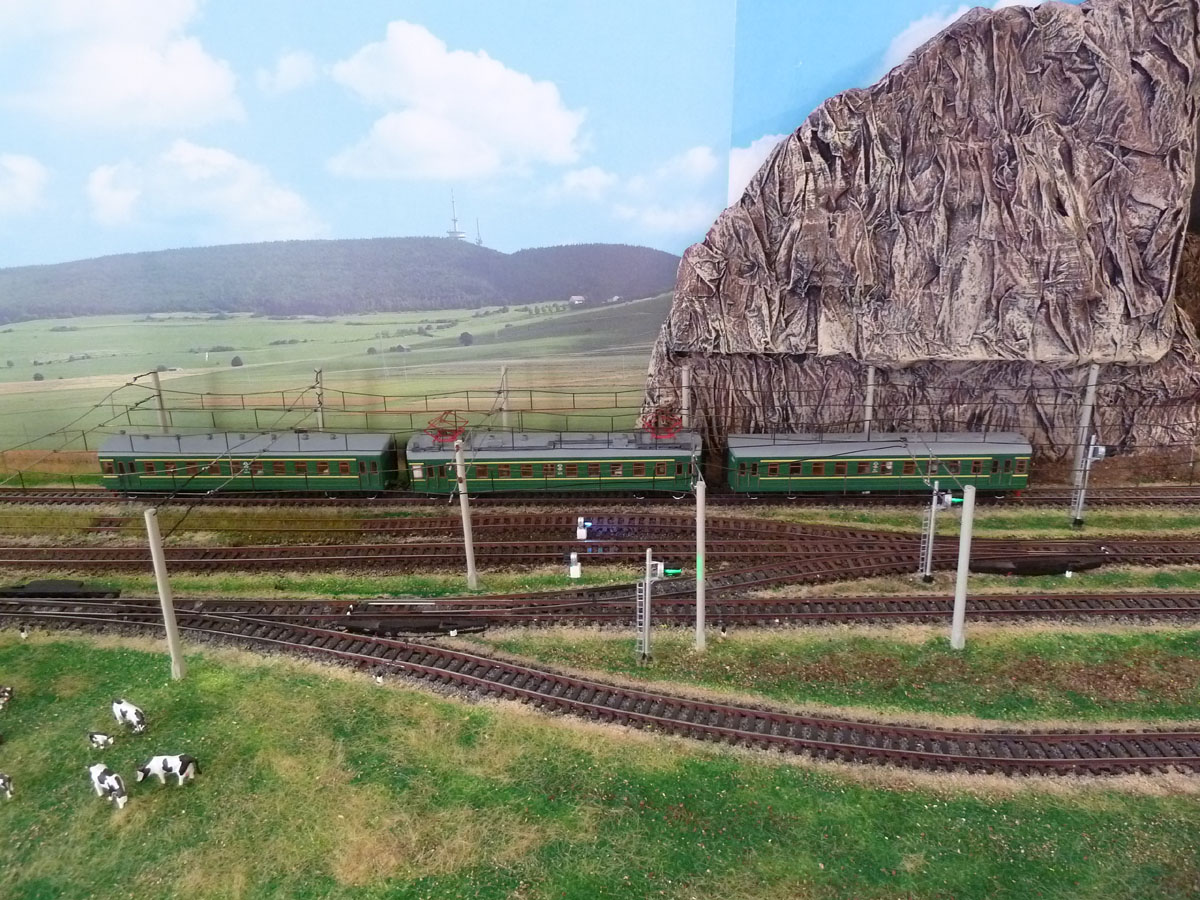

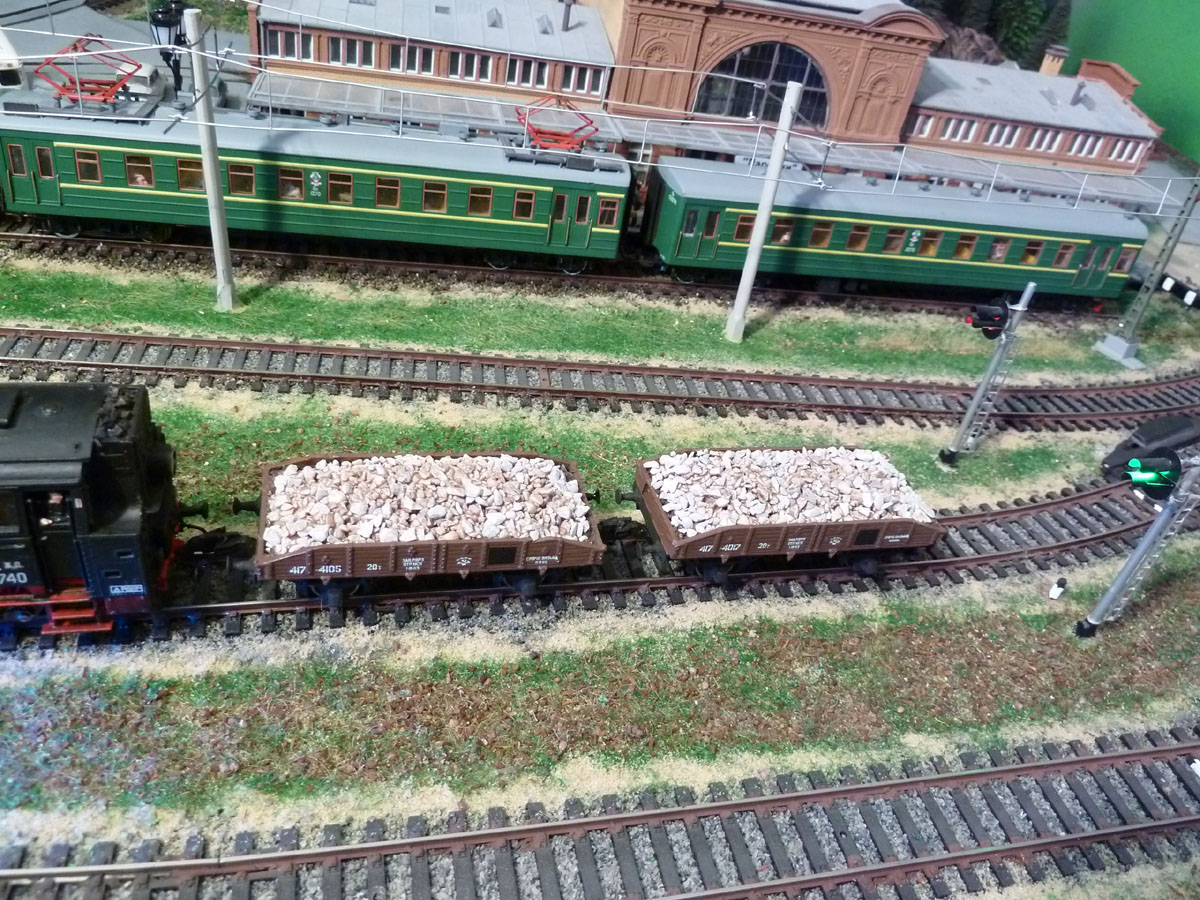

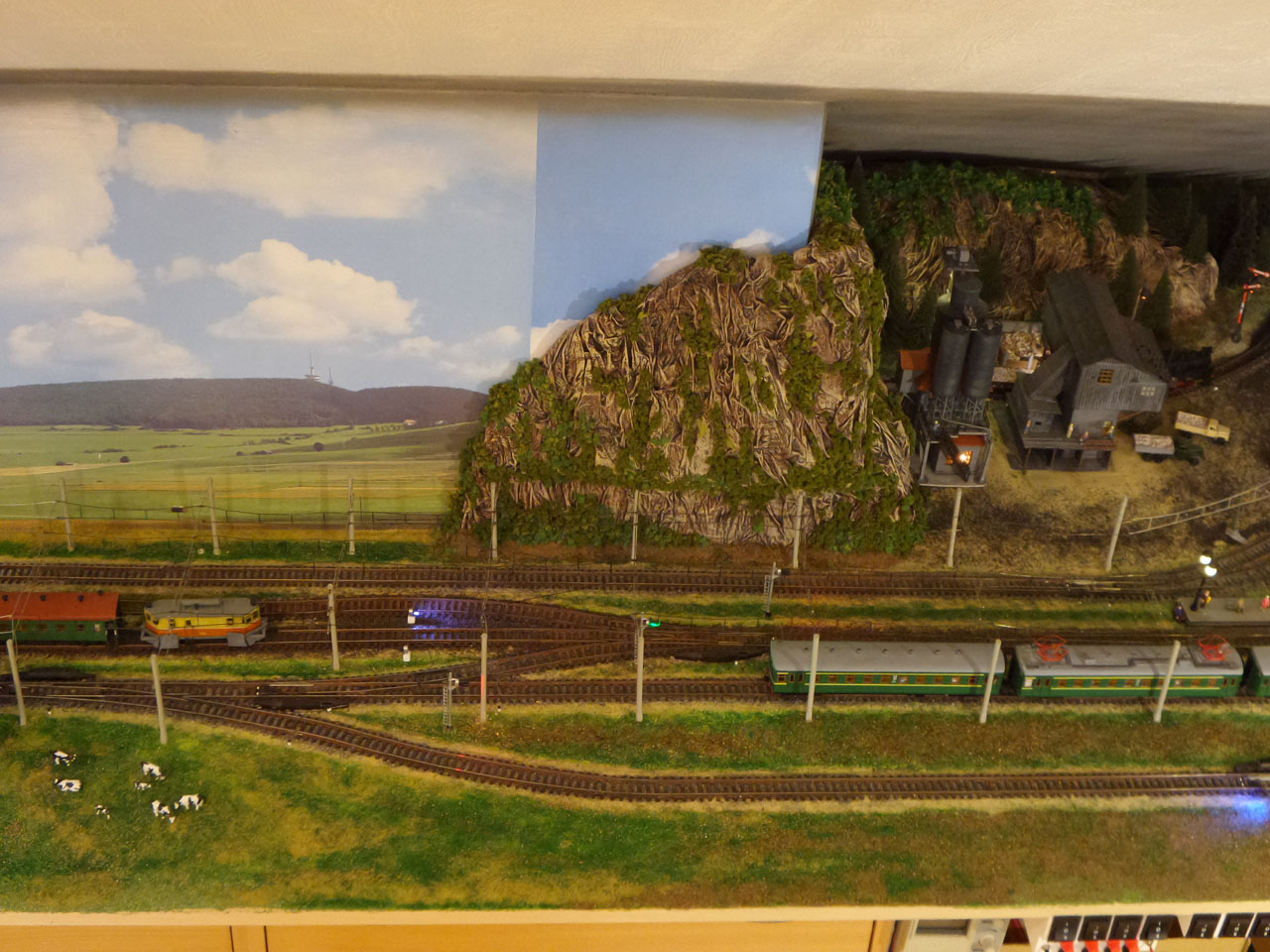

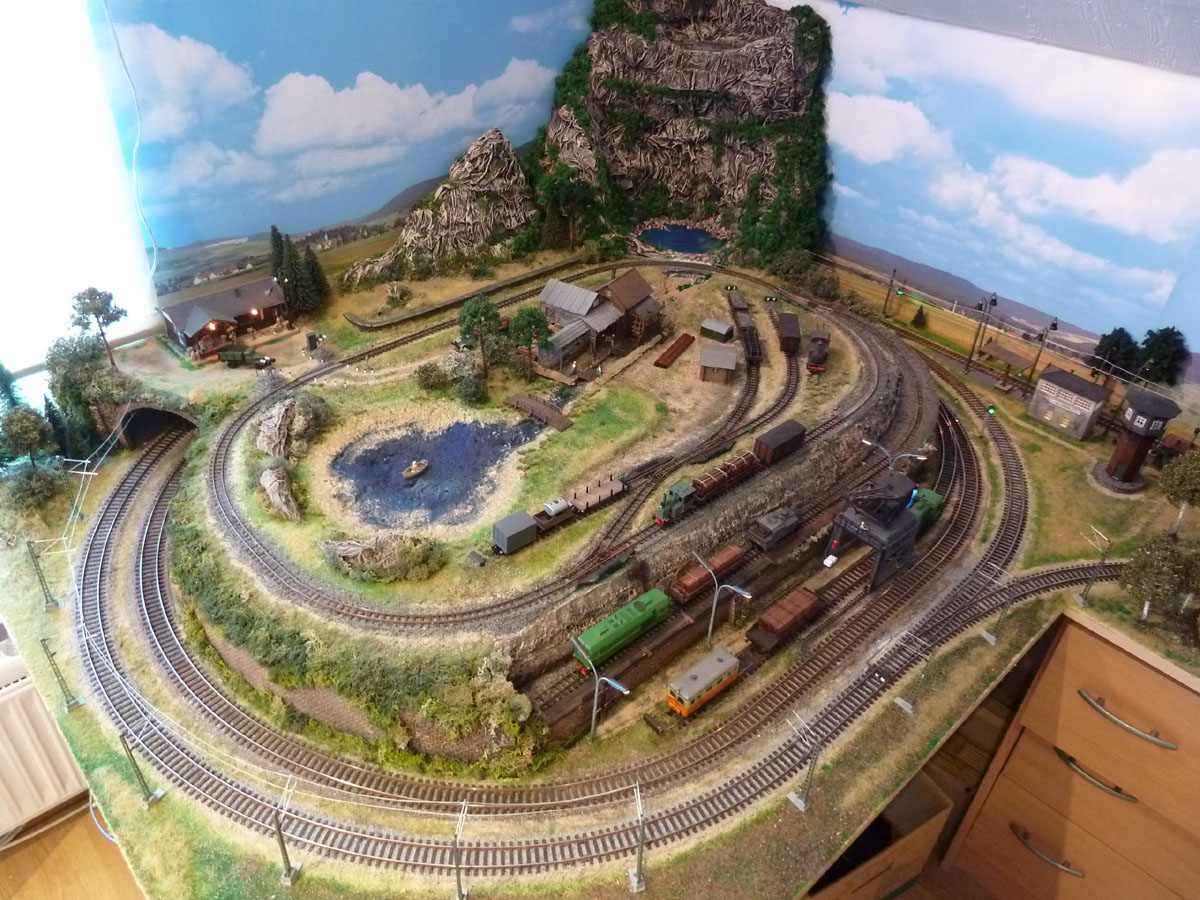

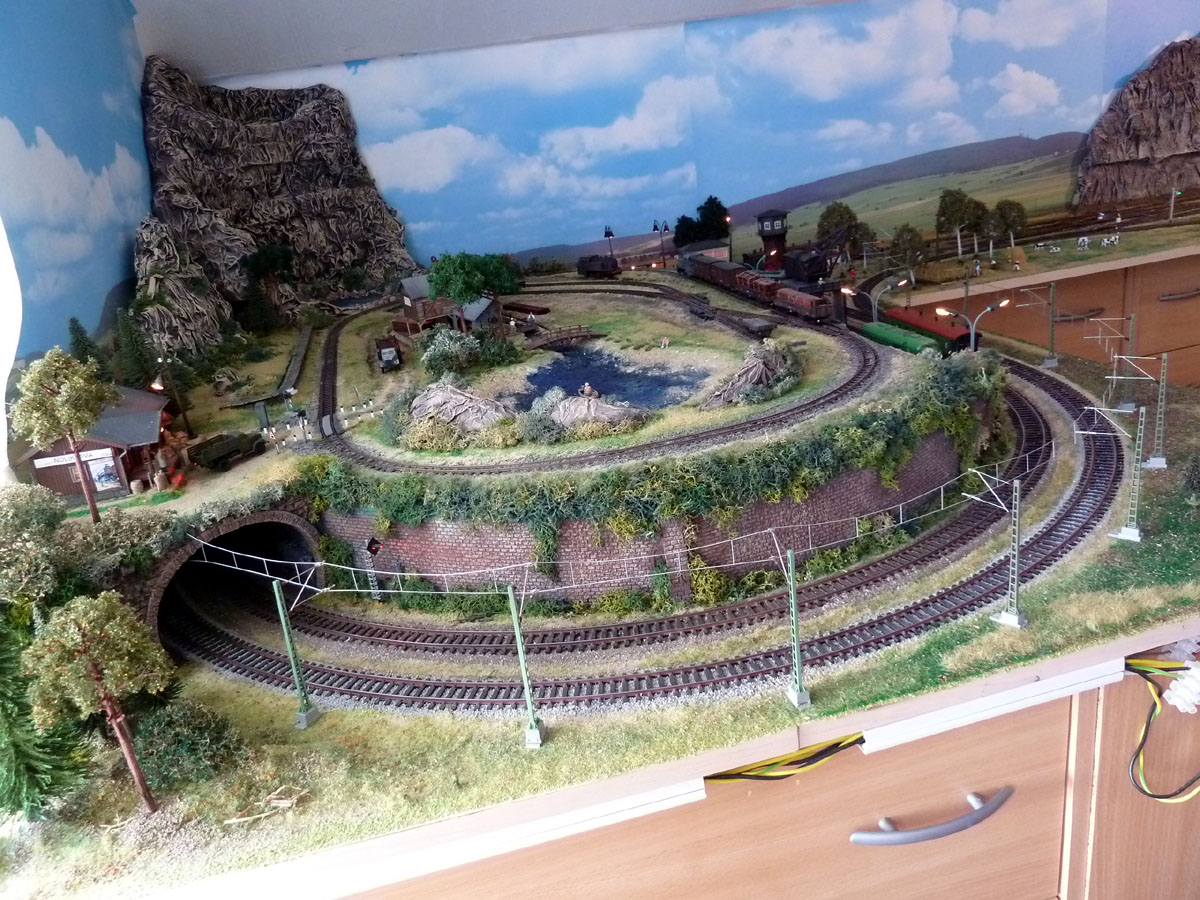

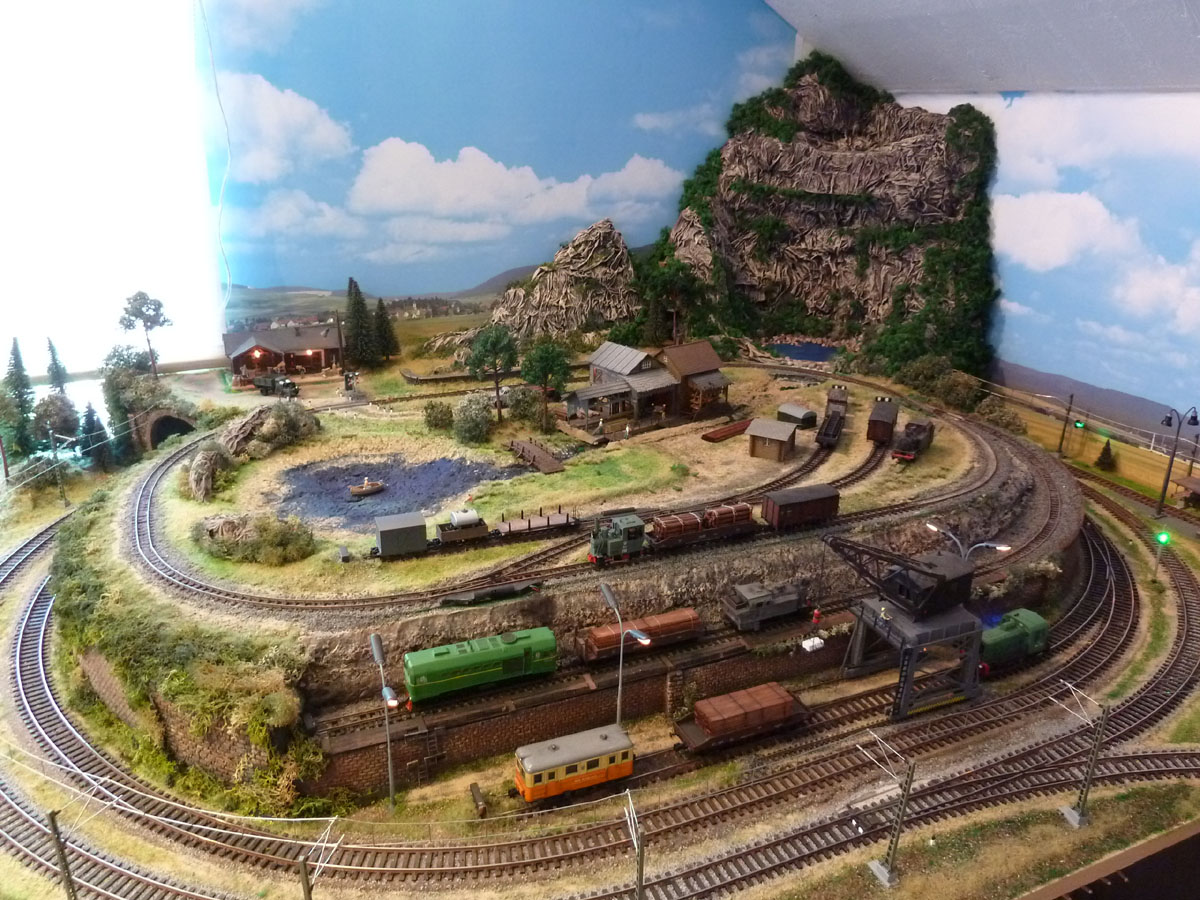

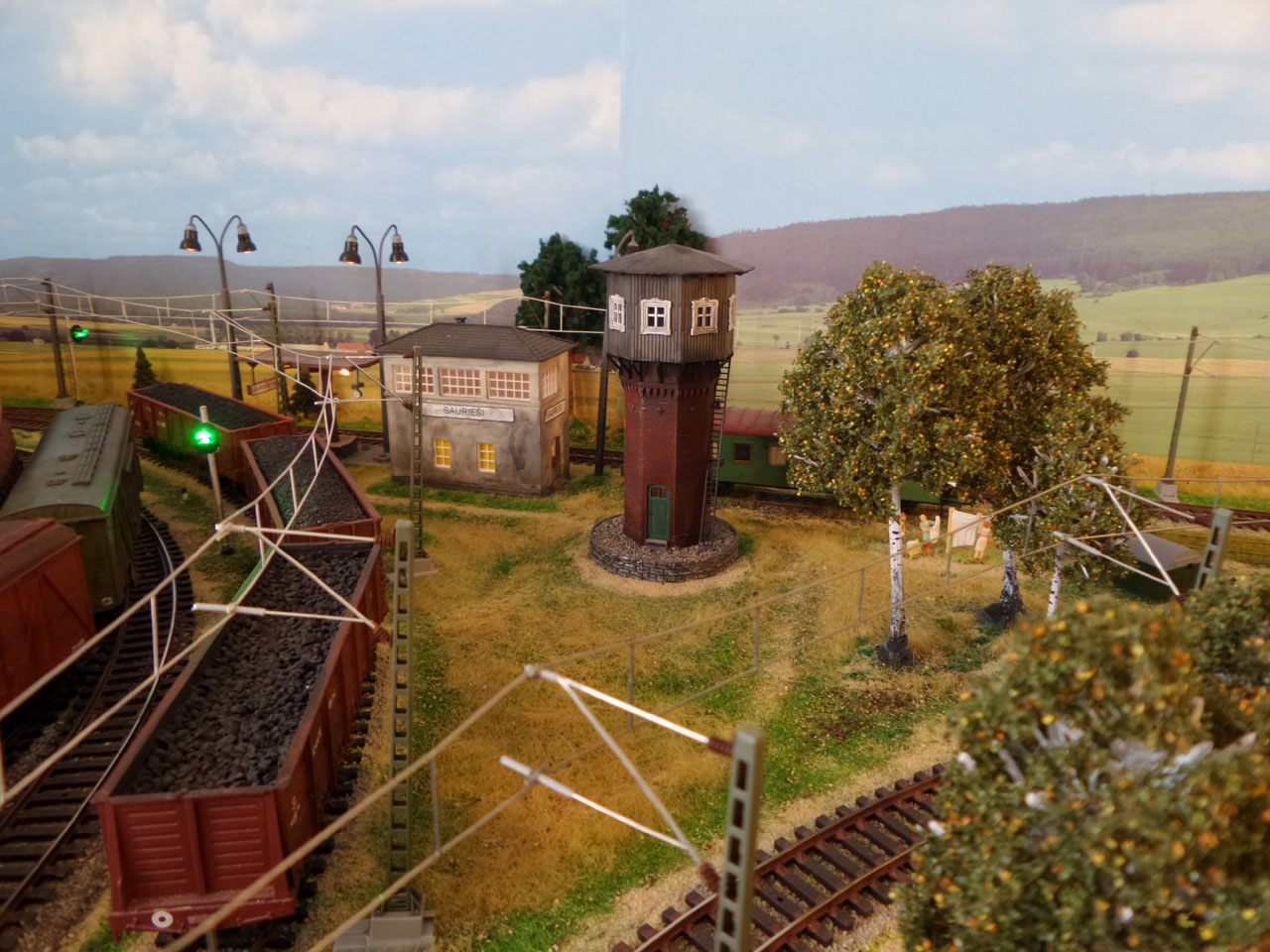

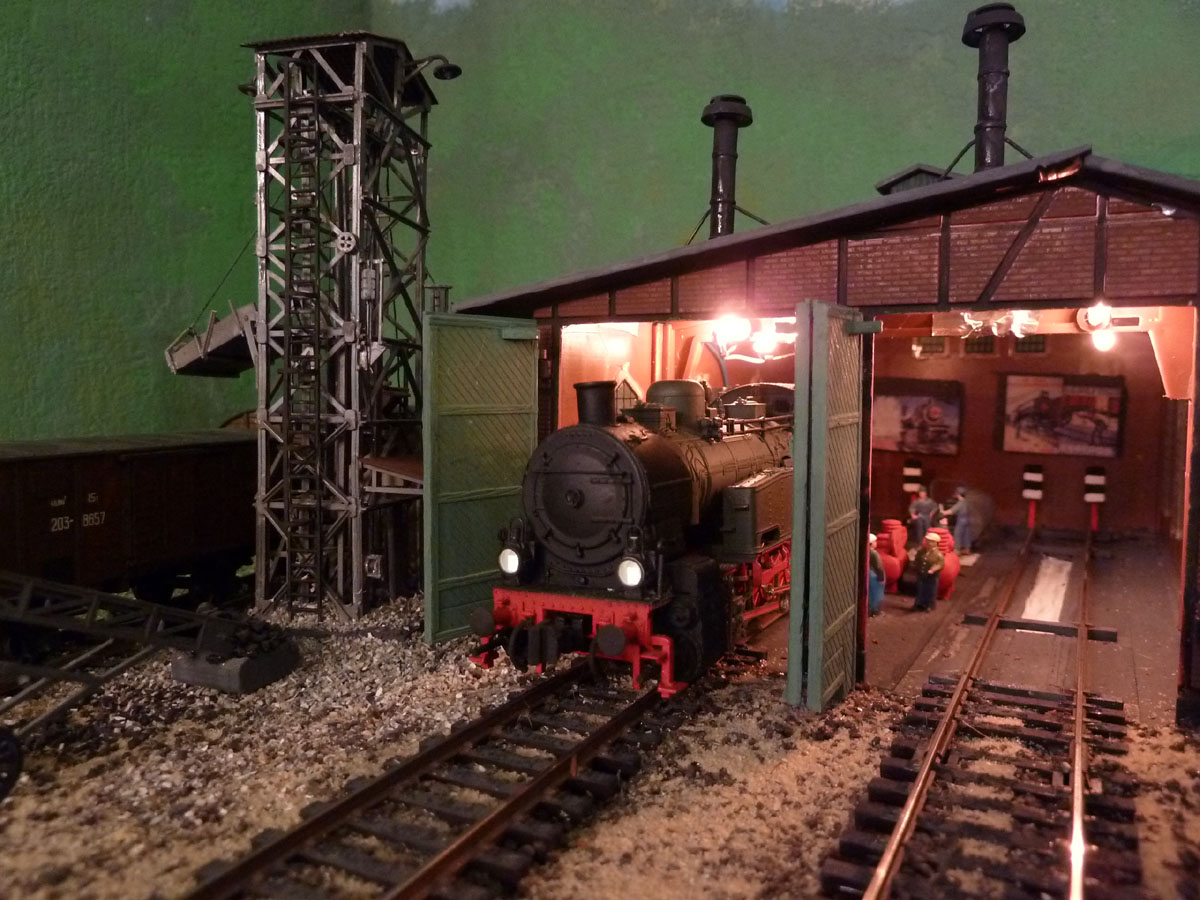

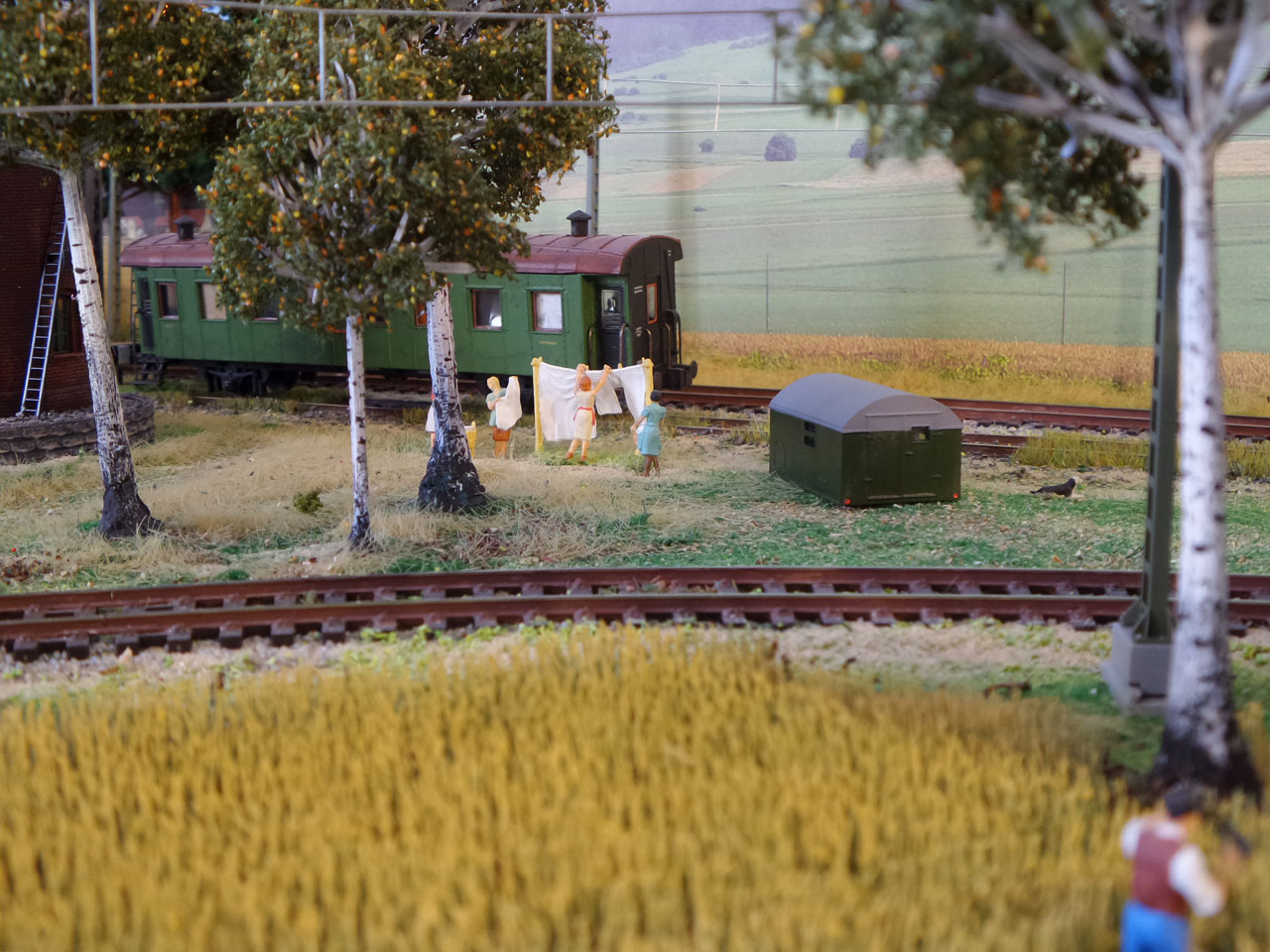

Стройка нового макета близится к завершению.
Еще нет контактной сети, реки,водопада и озеленения гор.

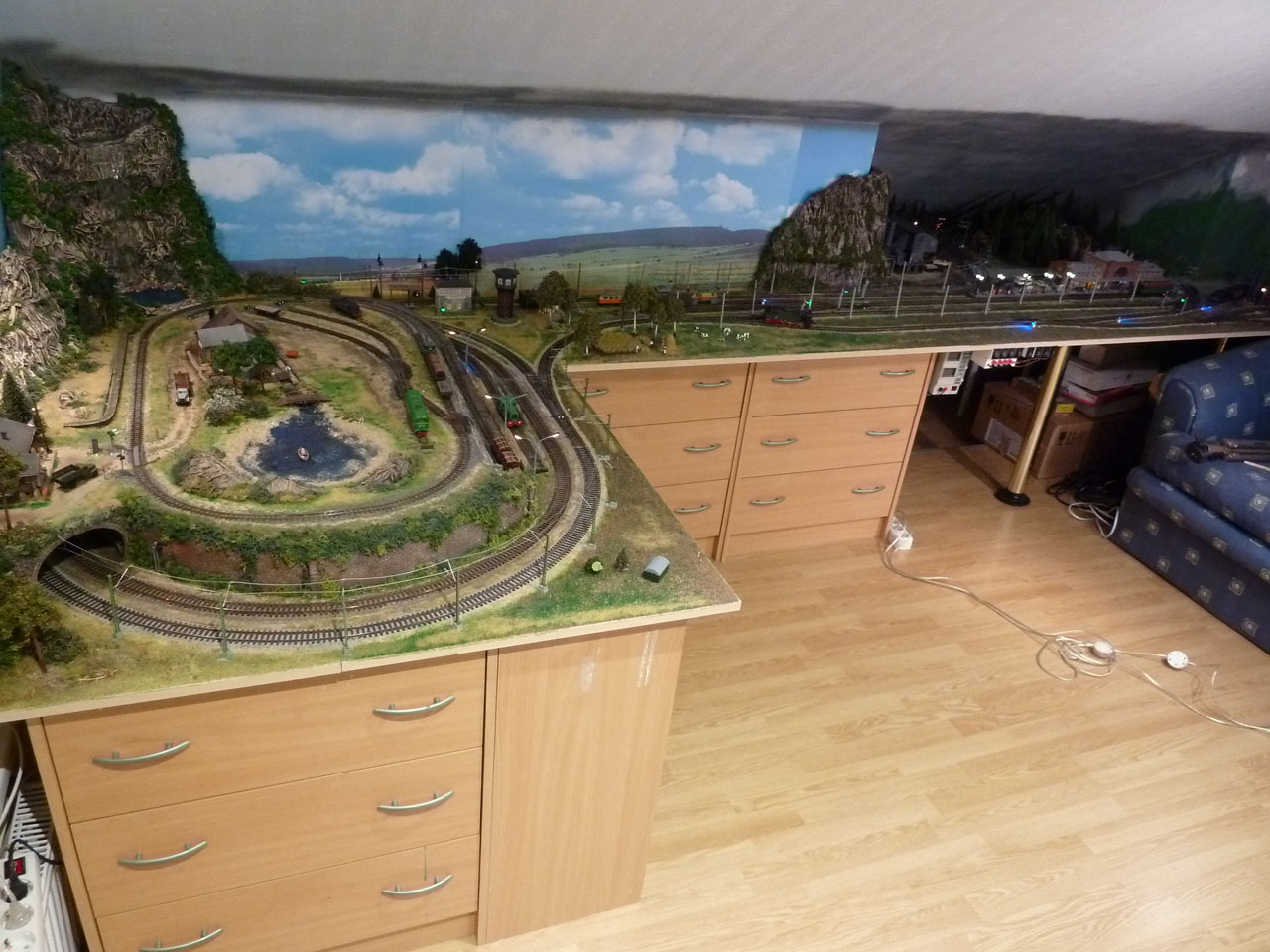

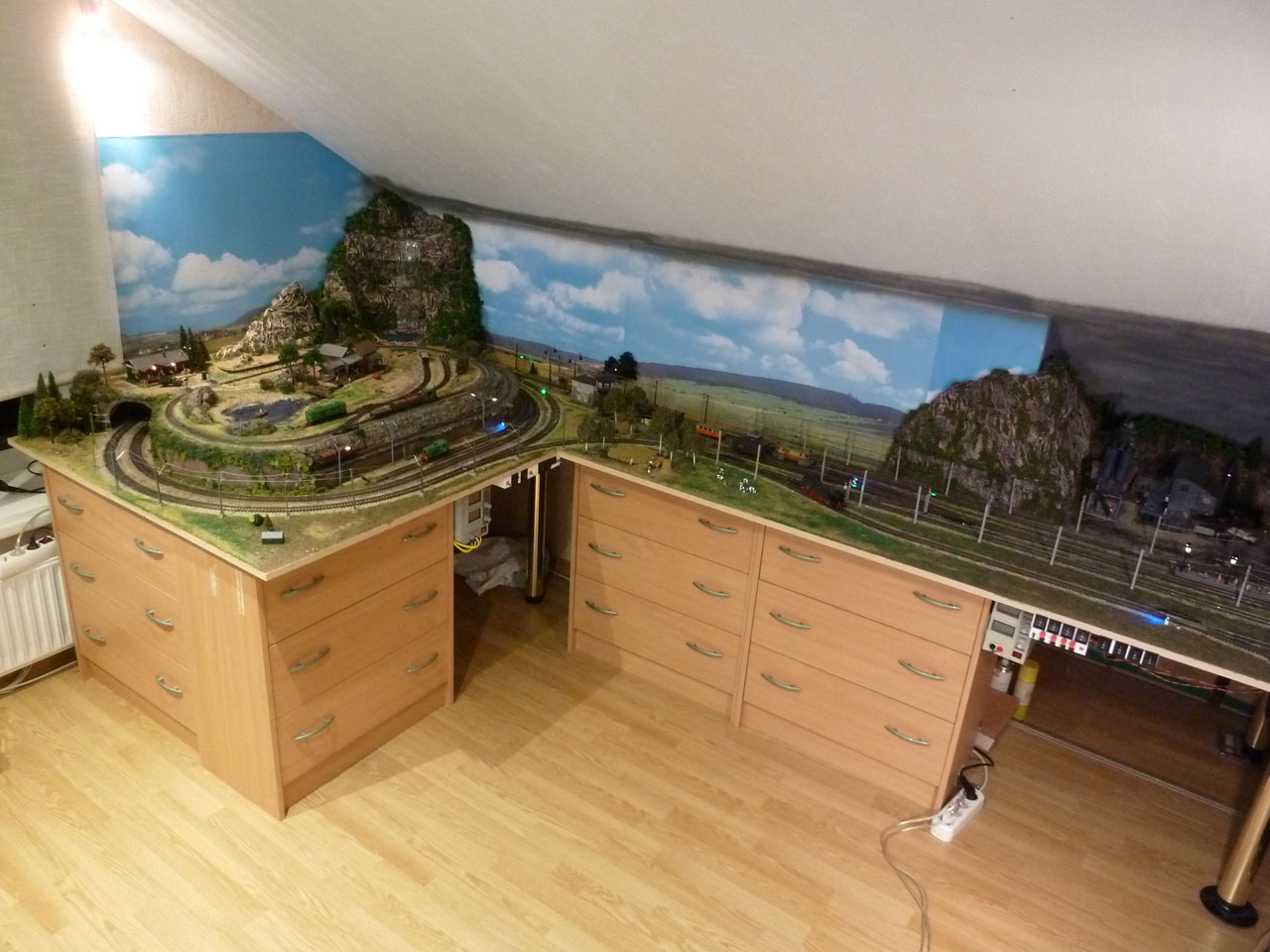

Но общий план уже виден.

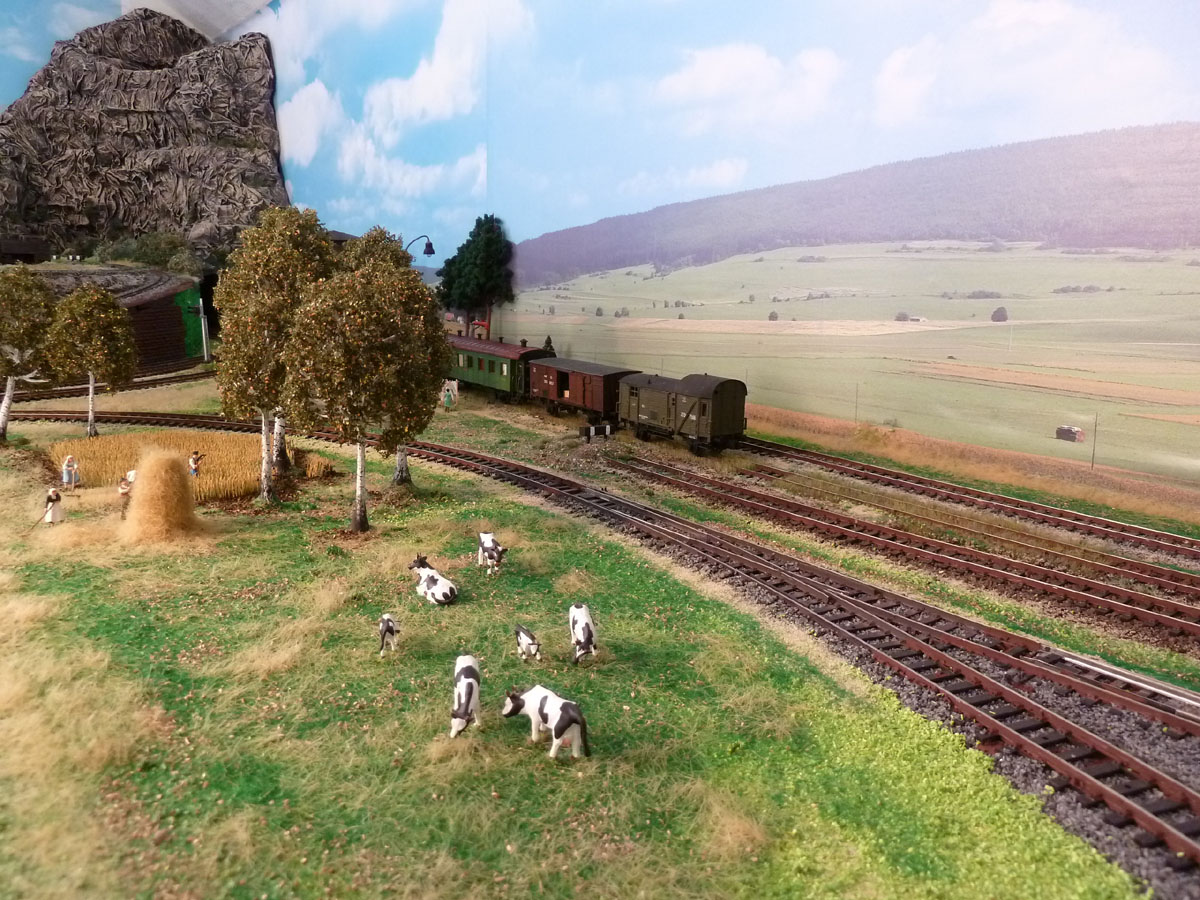

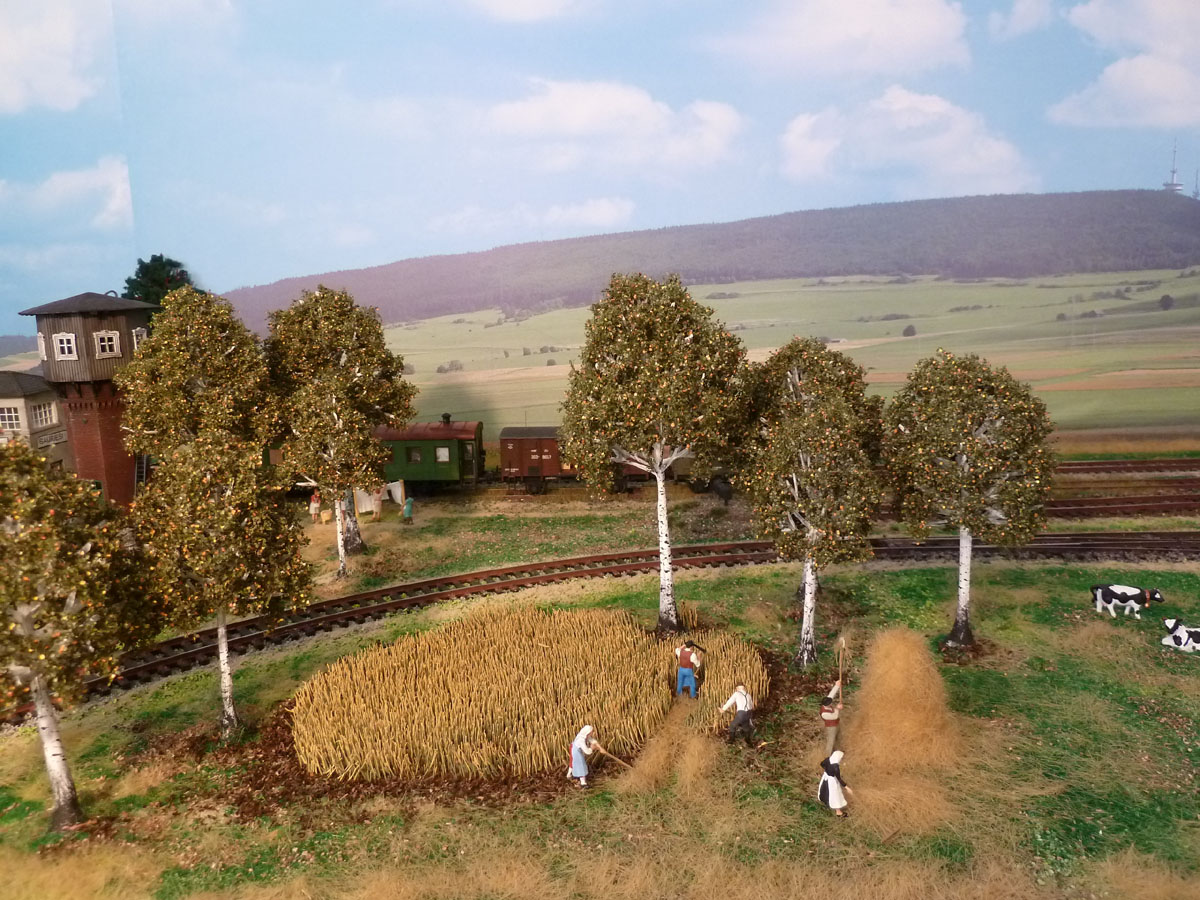

Тема макета - лето,условная Европа, без конкретной привязки к стране,
чтоб можно было катать самый разнообразных подвижной состав.
Но есть некоторый уклон,ближе к тематике периода СССР.

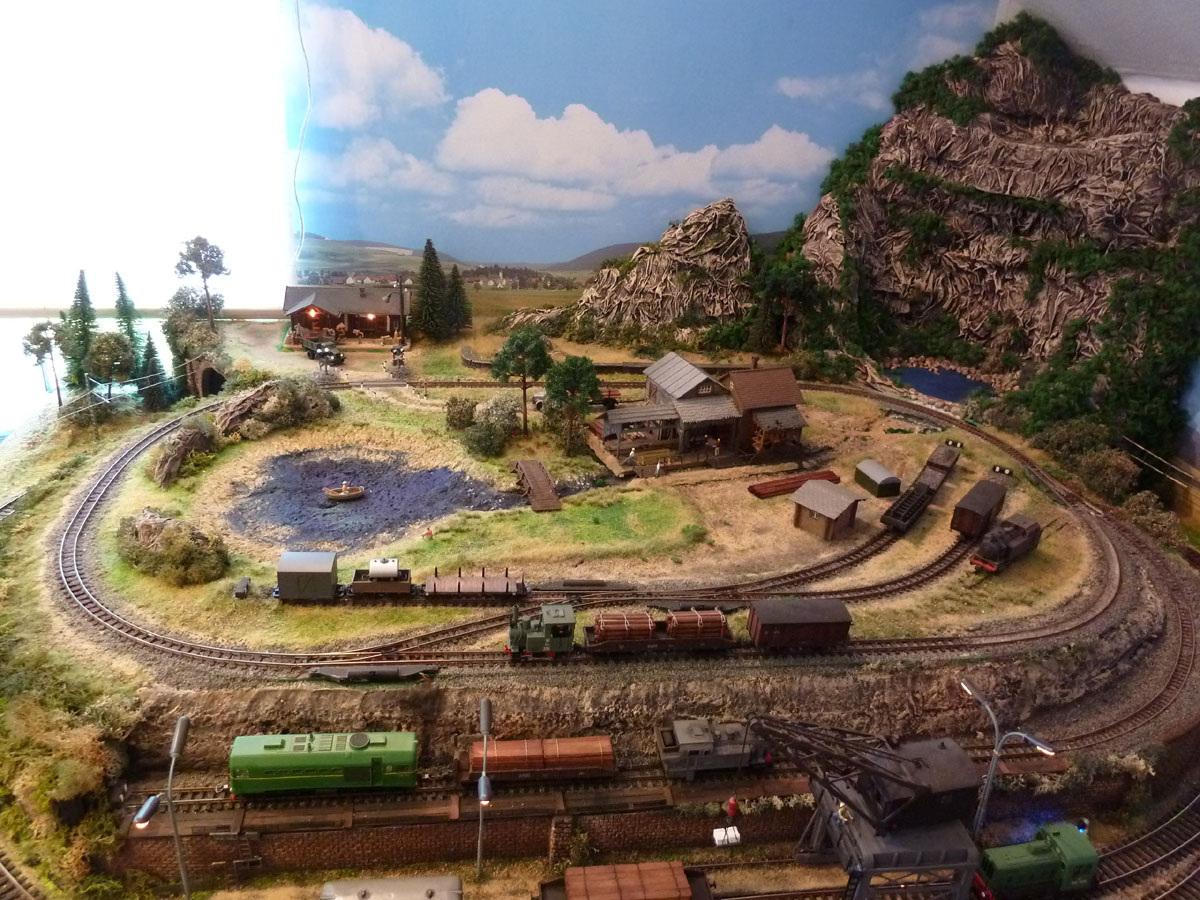

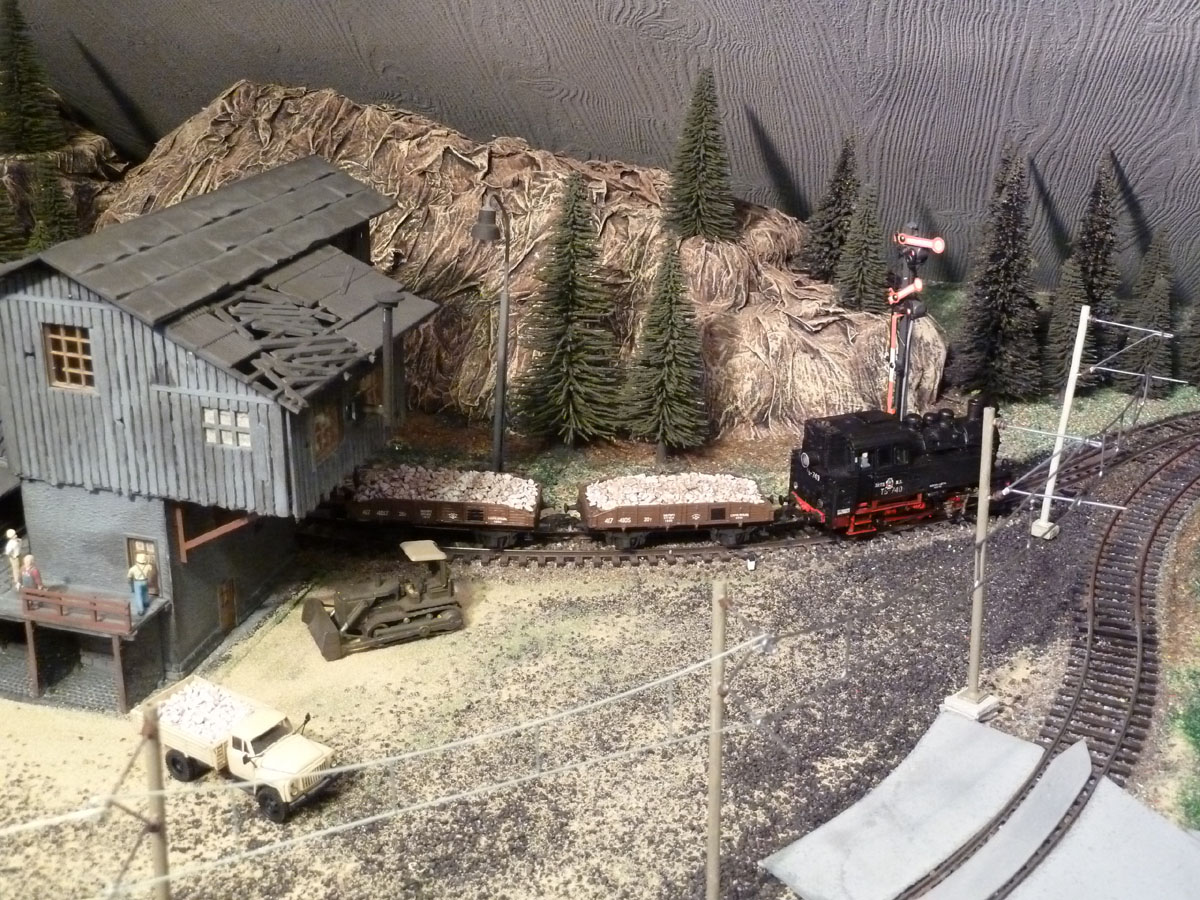

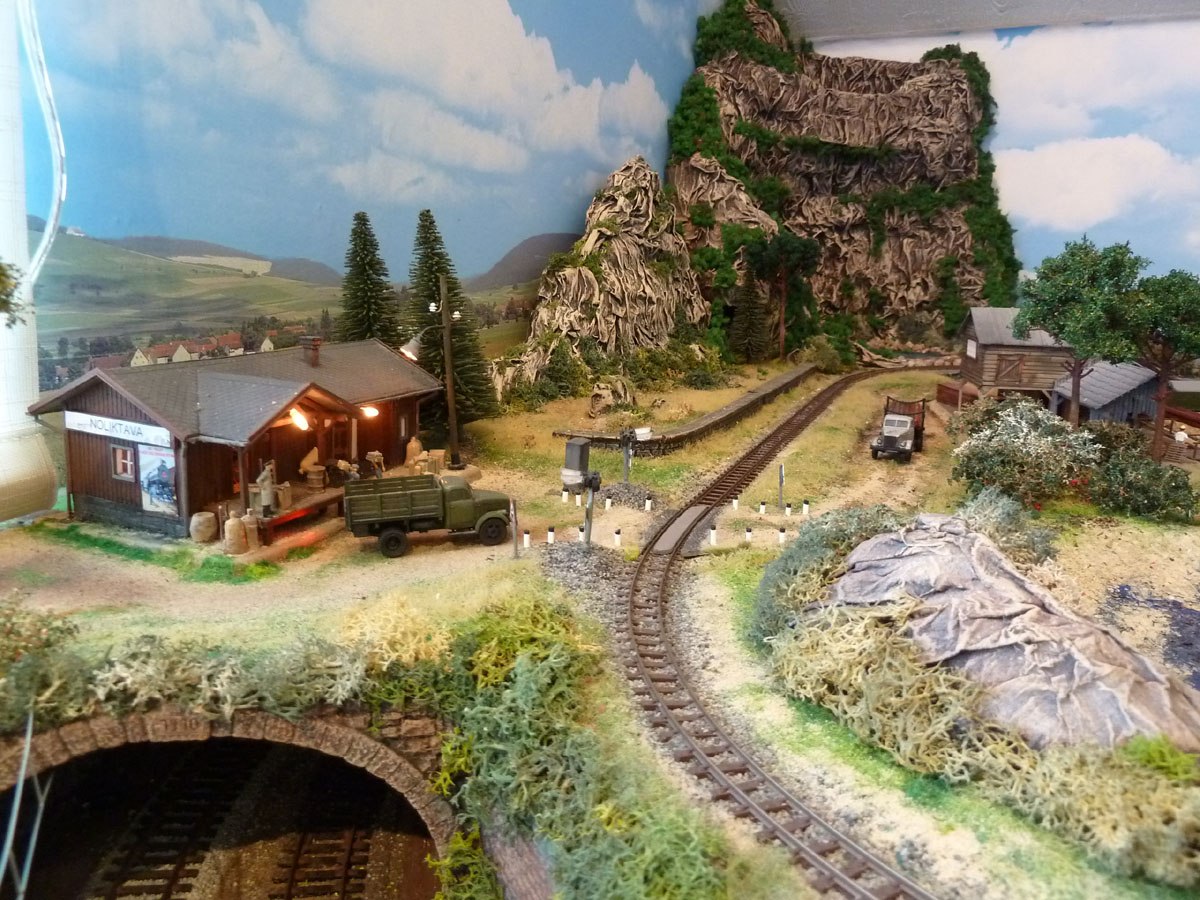

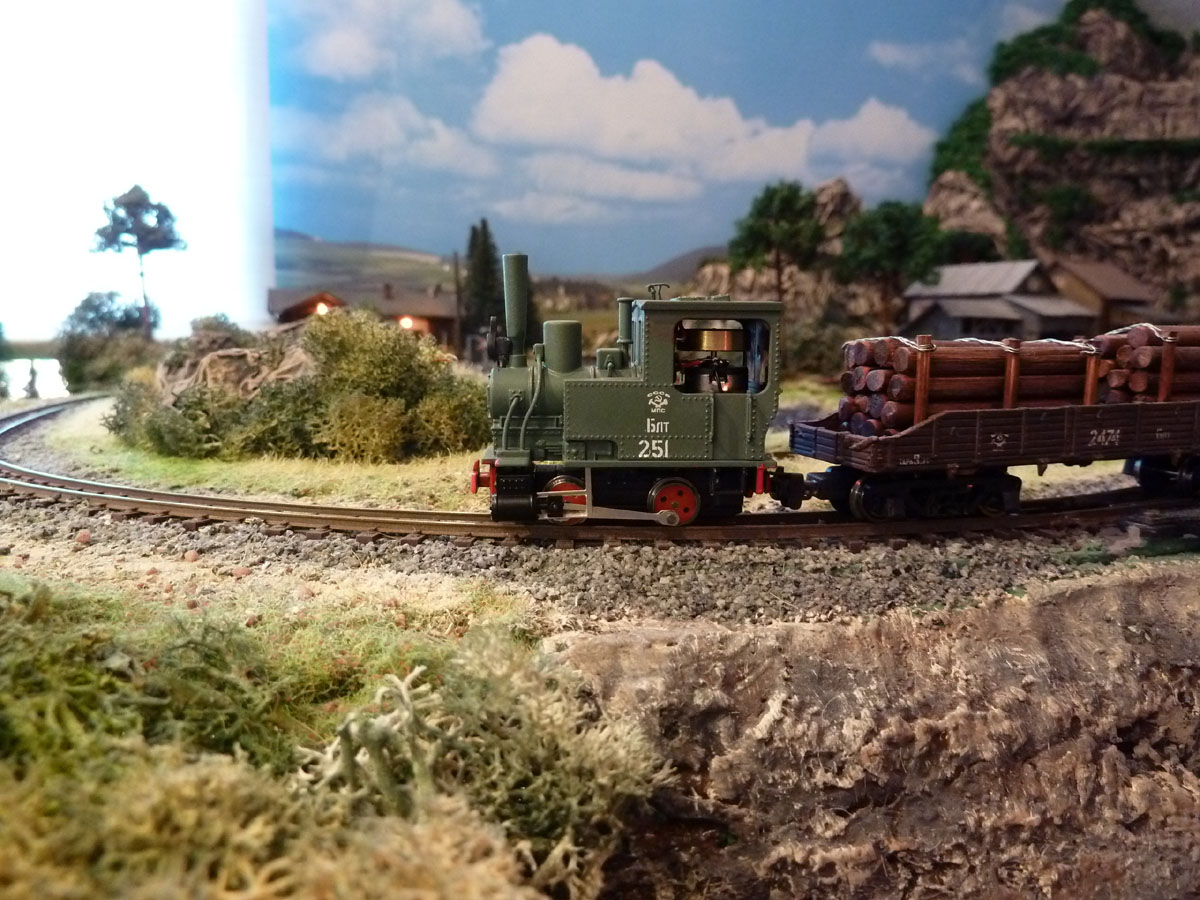

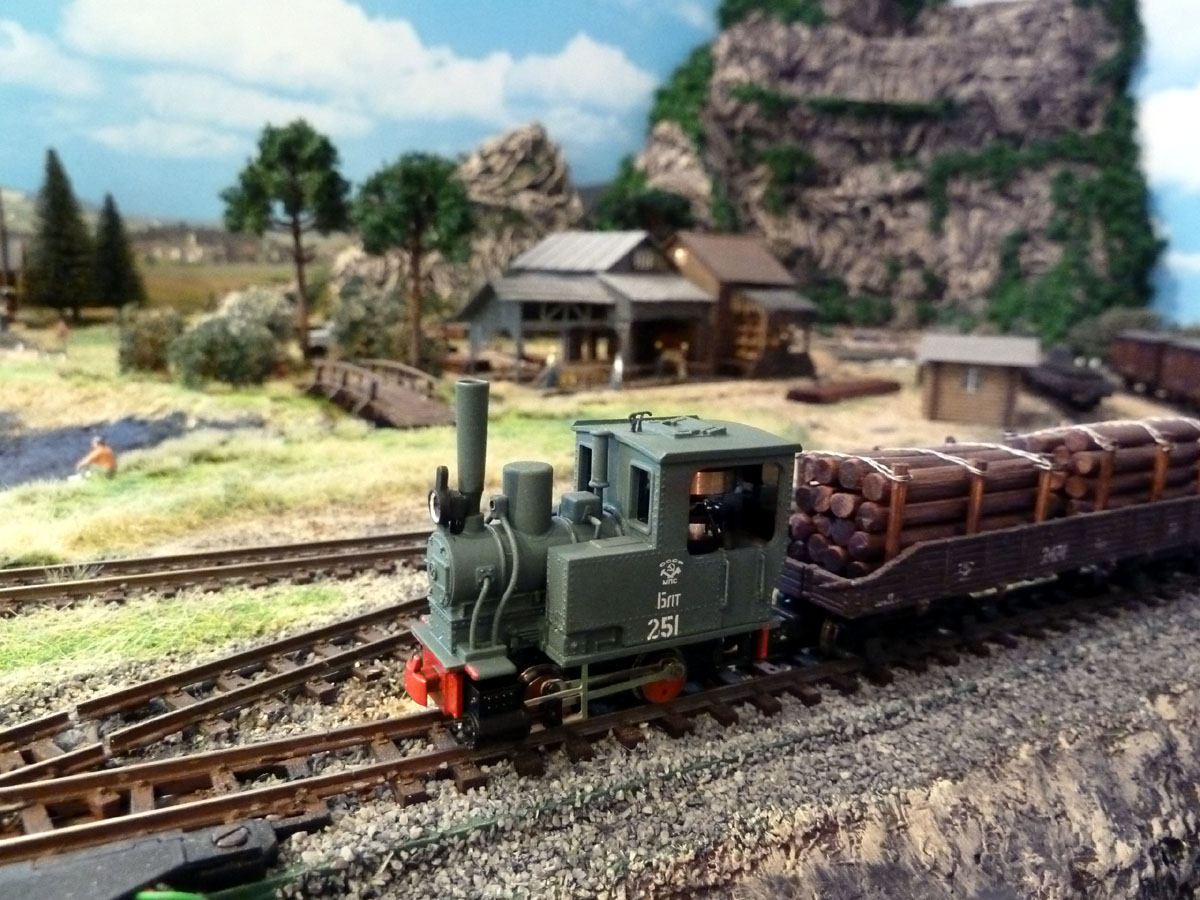

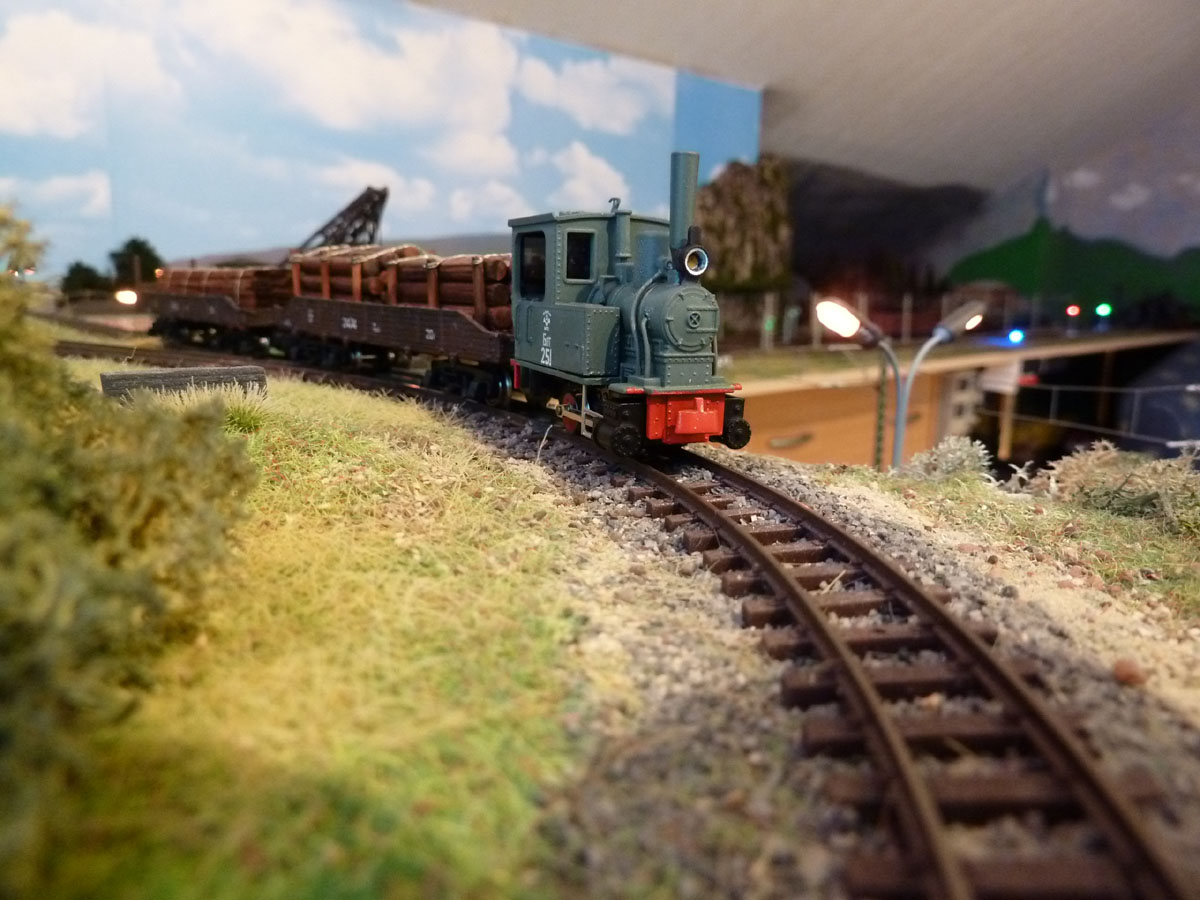

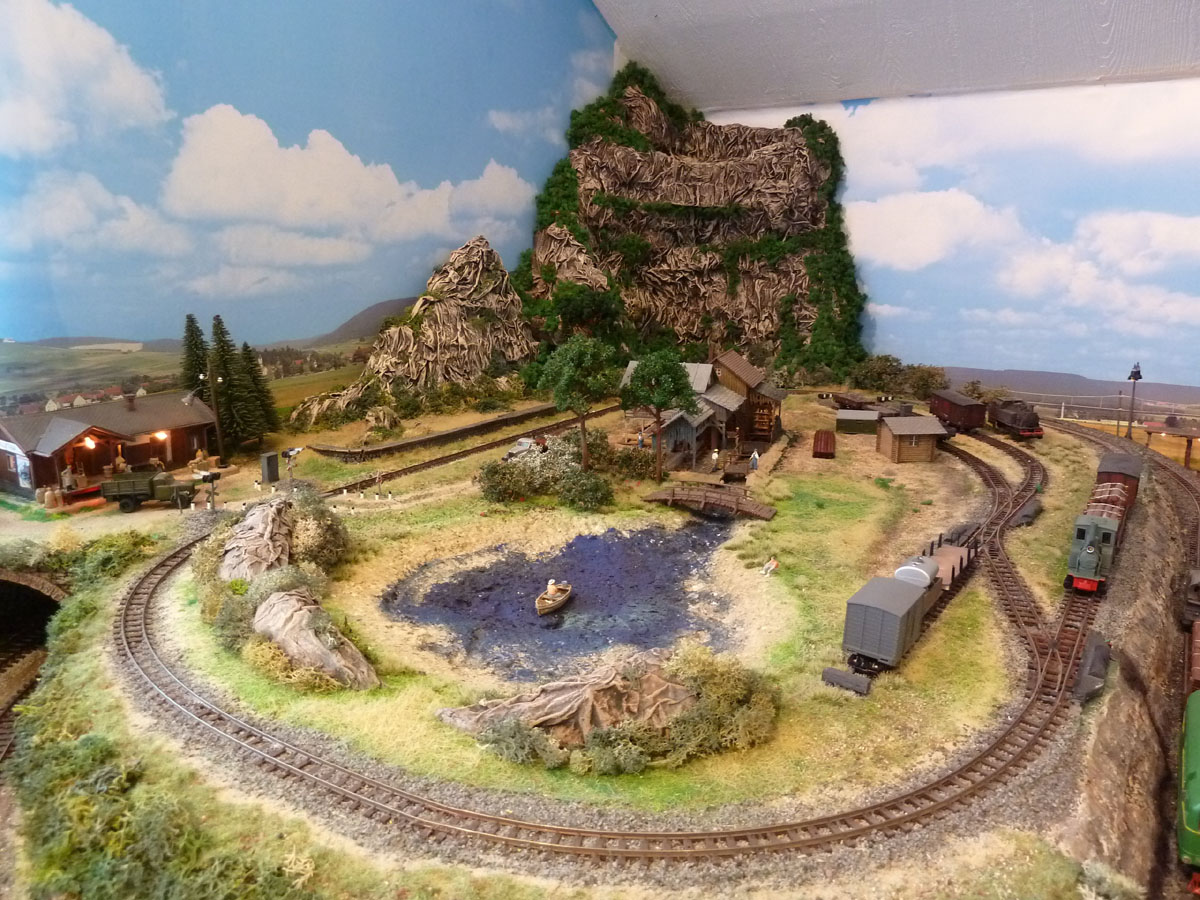

На верхнем уровне,с левой стороны,расположена узкая колея 750 мм,
но масштаб тот же - 1:87.

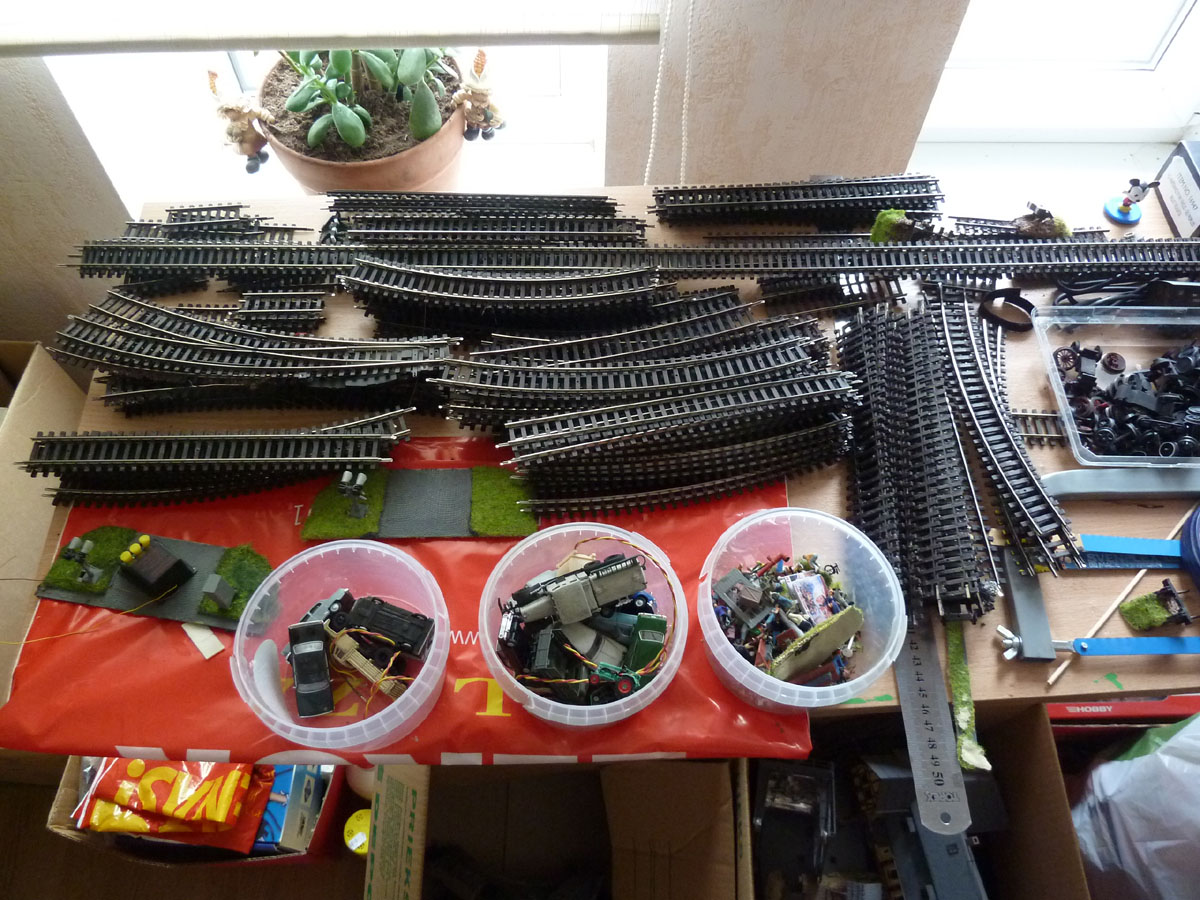

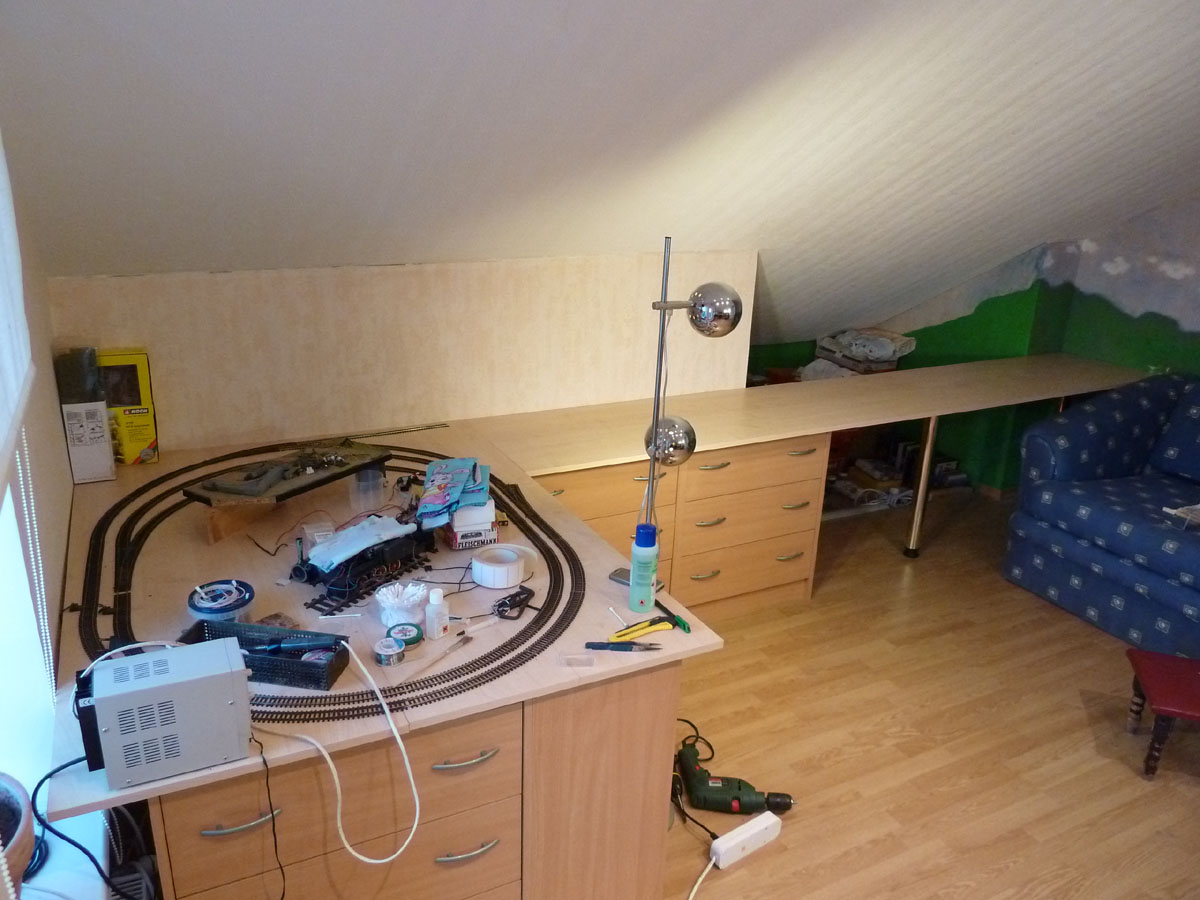

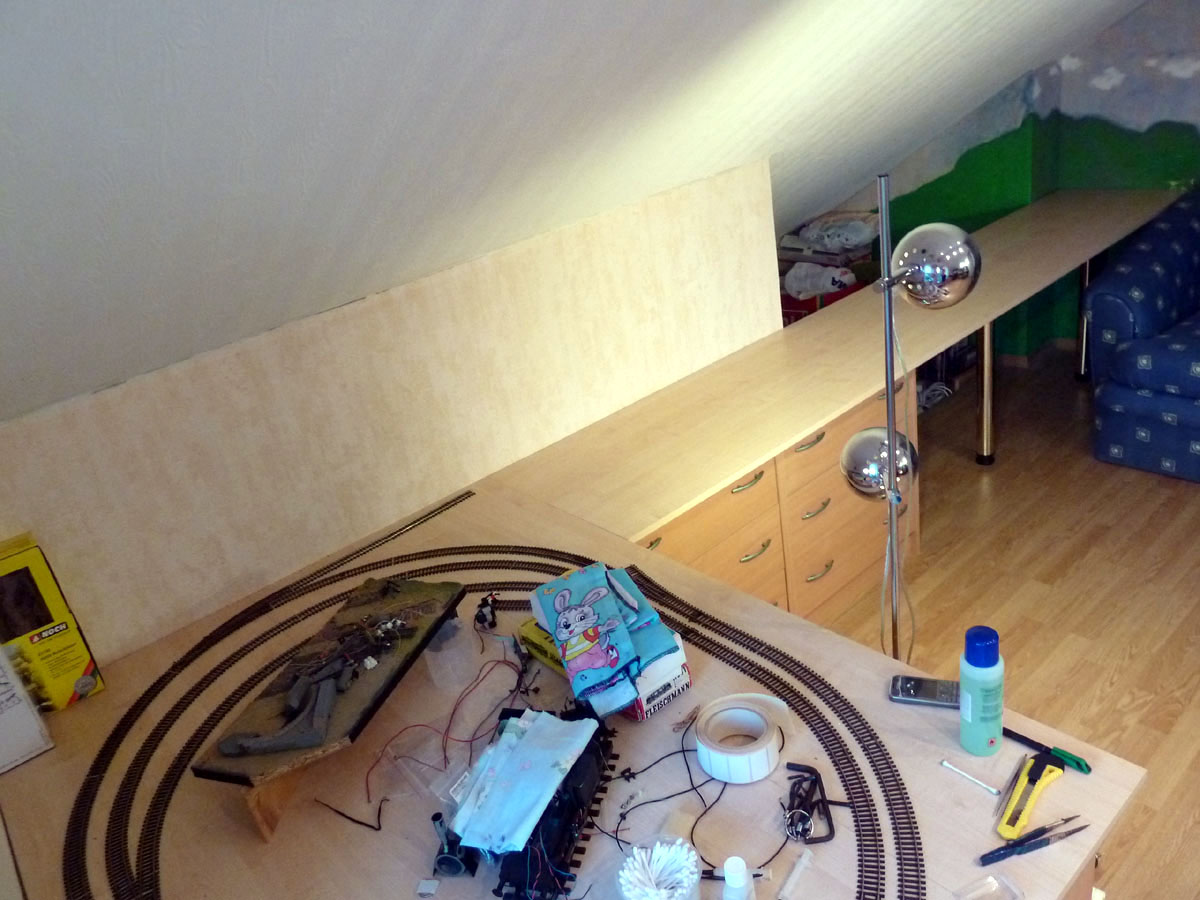

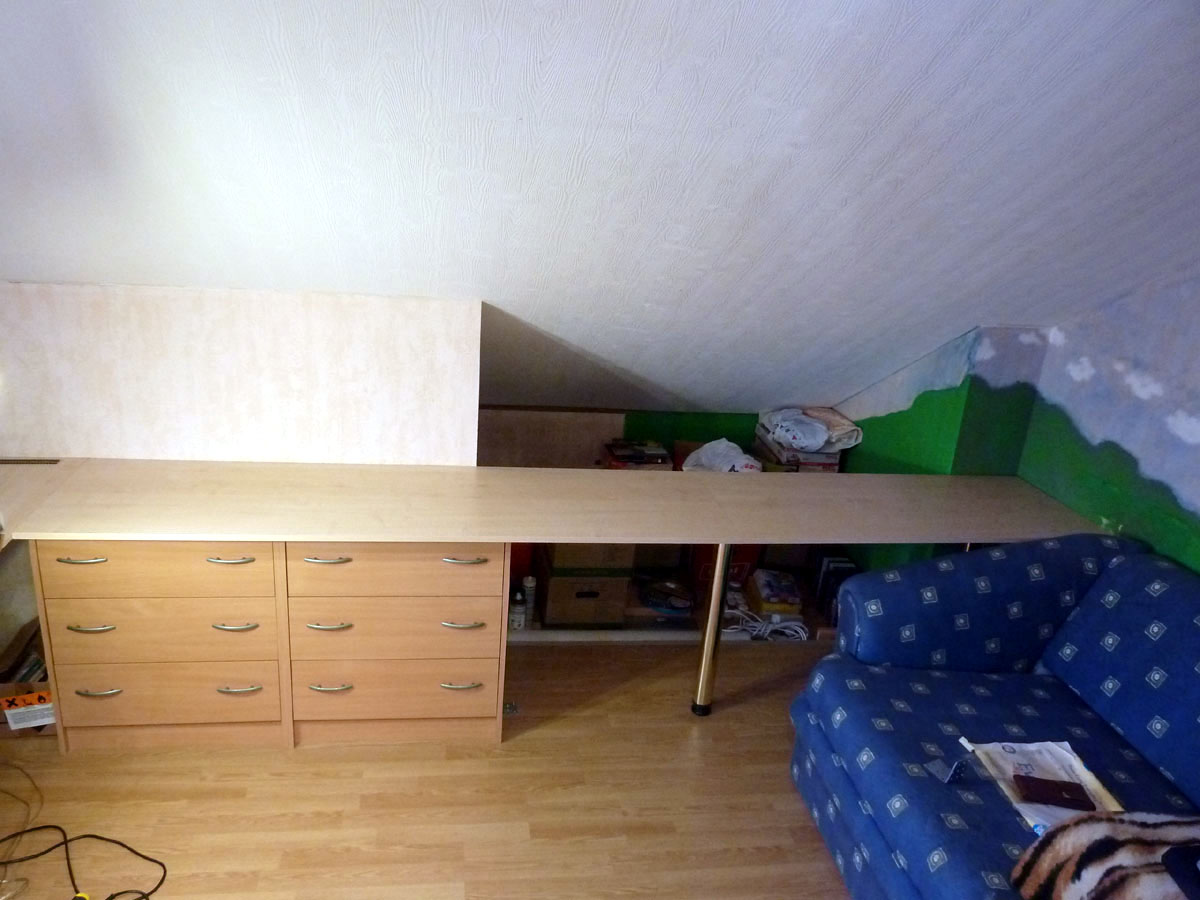

На последних фото - как все зарождалось.
По мере продвижения стройки к завершению, фотографии будут
добавляться.
-------------------

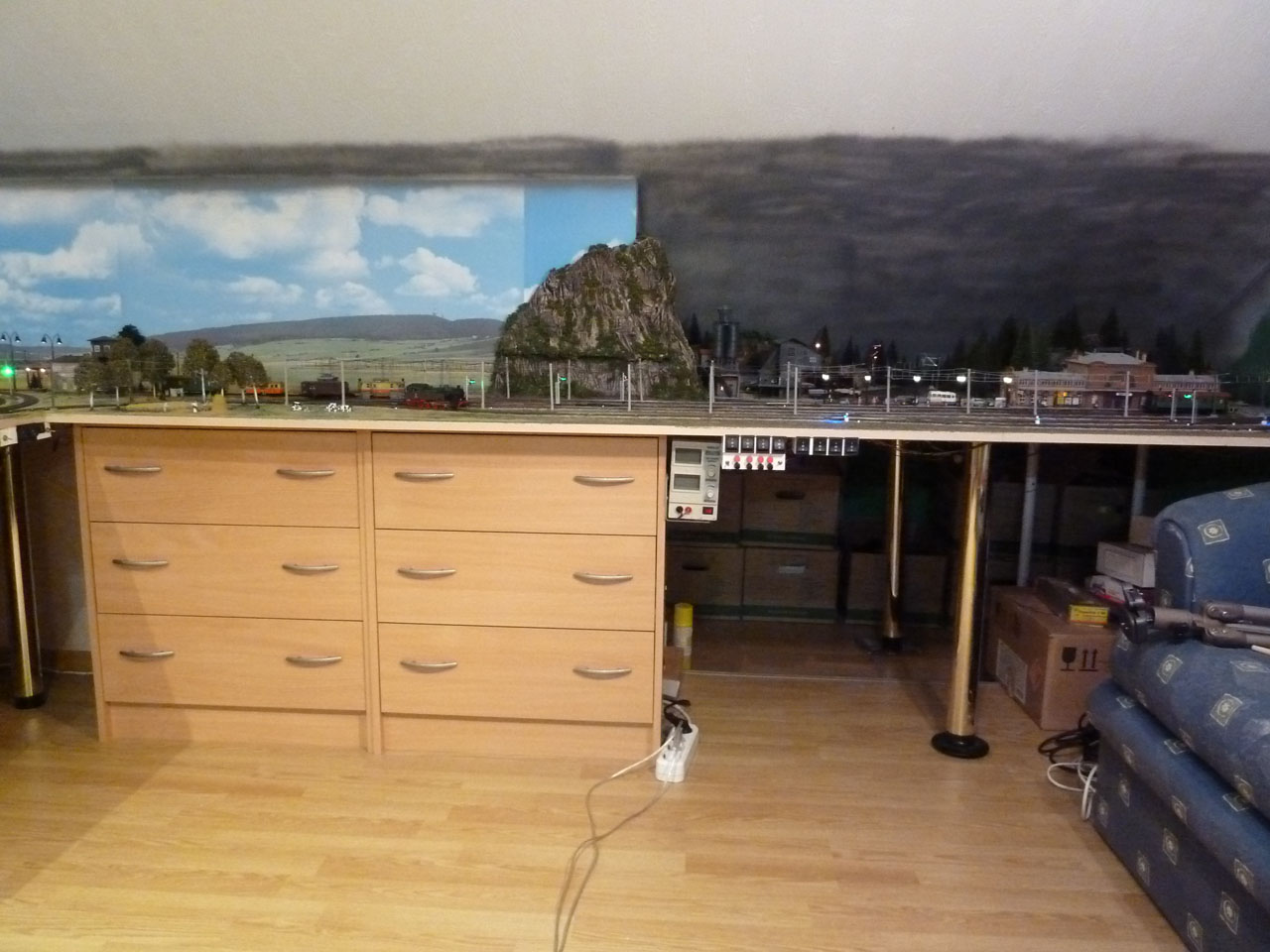

Несколько слов об управлении макетом:

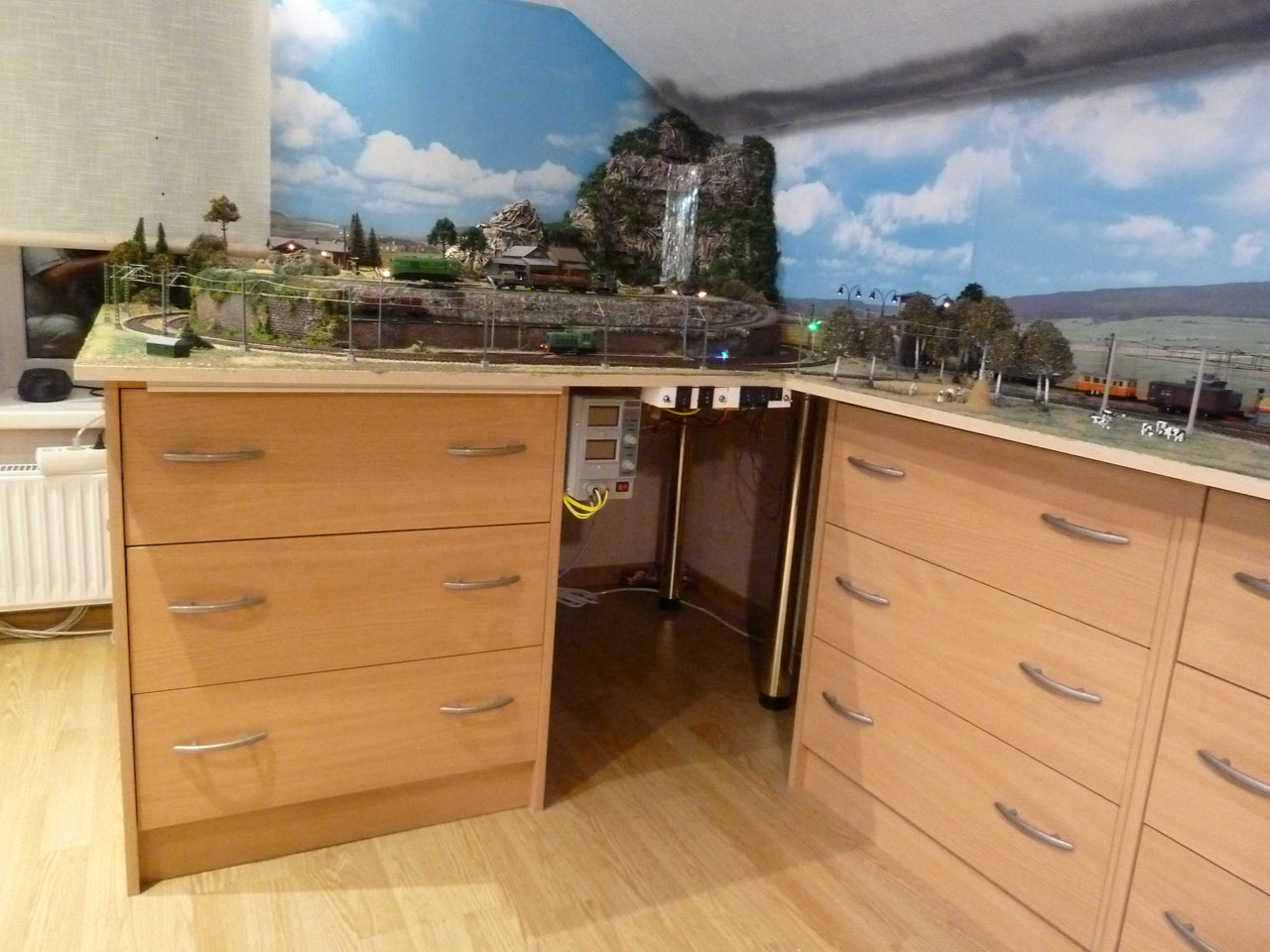

За основу питания для подвижного состава, мной взяты БП, с ЖК дисплеями. В системе макета их два. Очень хорошо себя зарекомендовали в работе. Есть встроенная защита от КЗ (короткое замыкание). Выдает ток до 3.0 А. Плавная регулировка питания от +0.1 до +15.0 V. Эти БП хорошая замена обычным блокам типа кирпич. Цена вопроса (в наших краях) 60 евро.

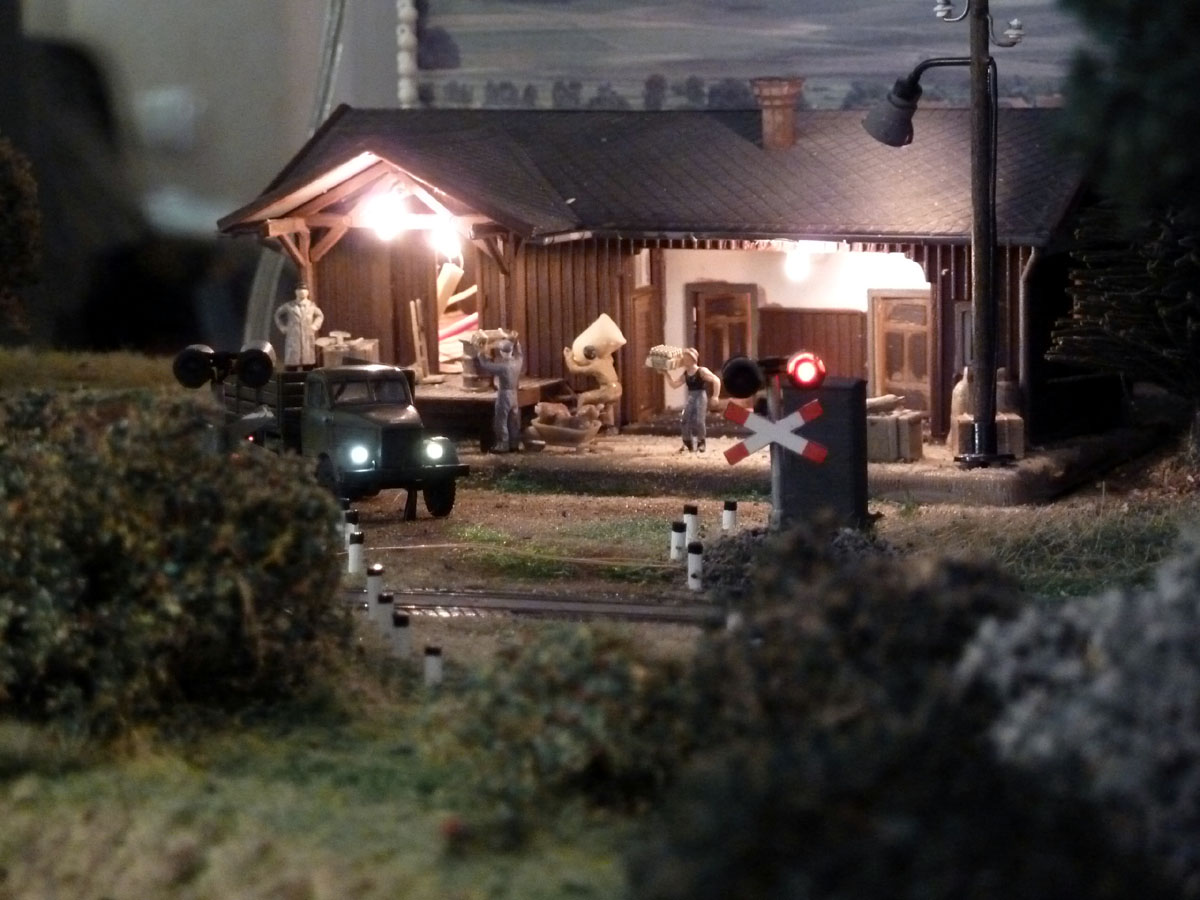

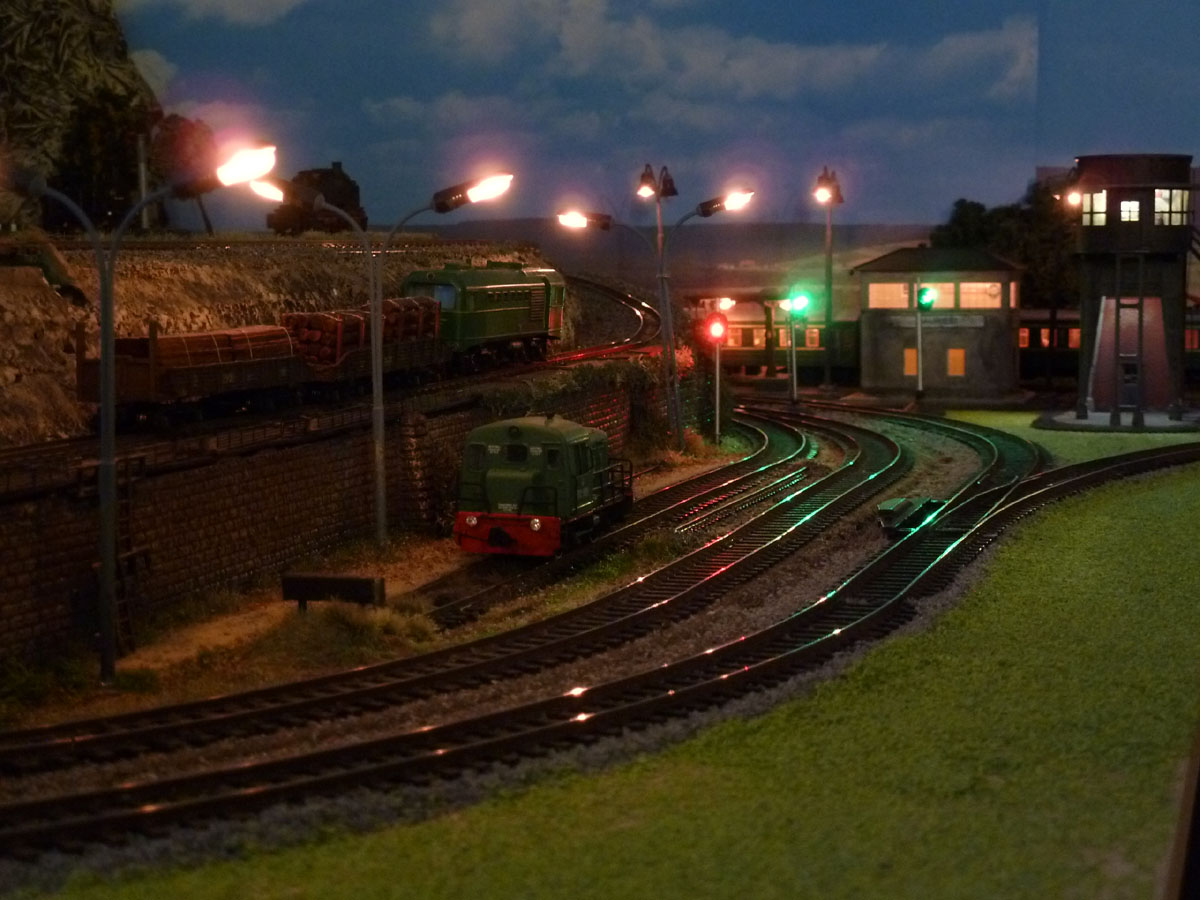

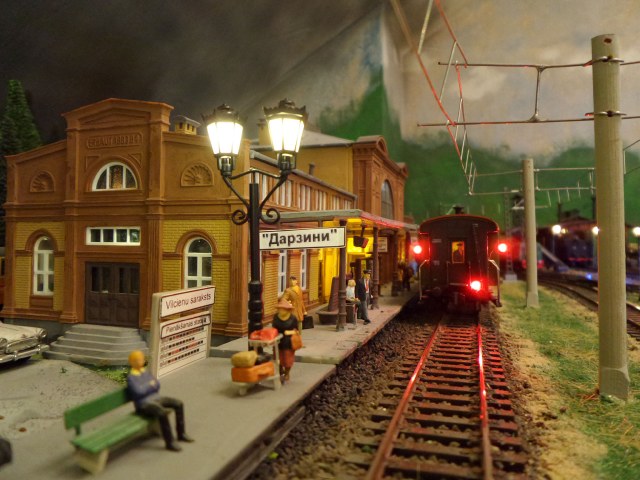

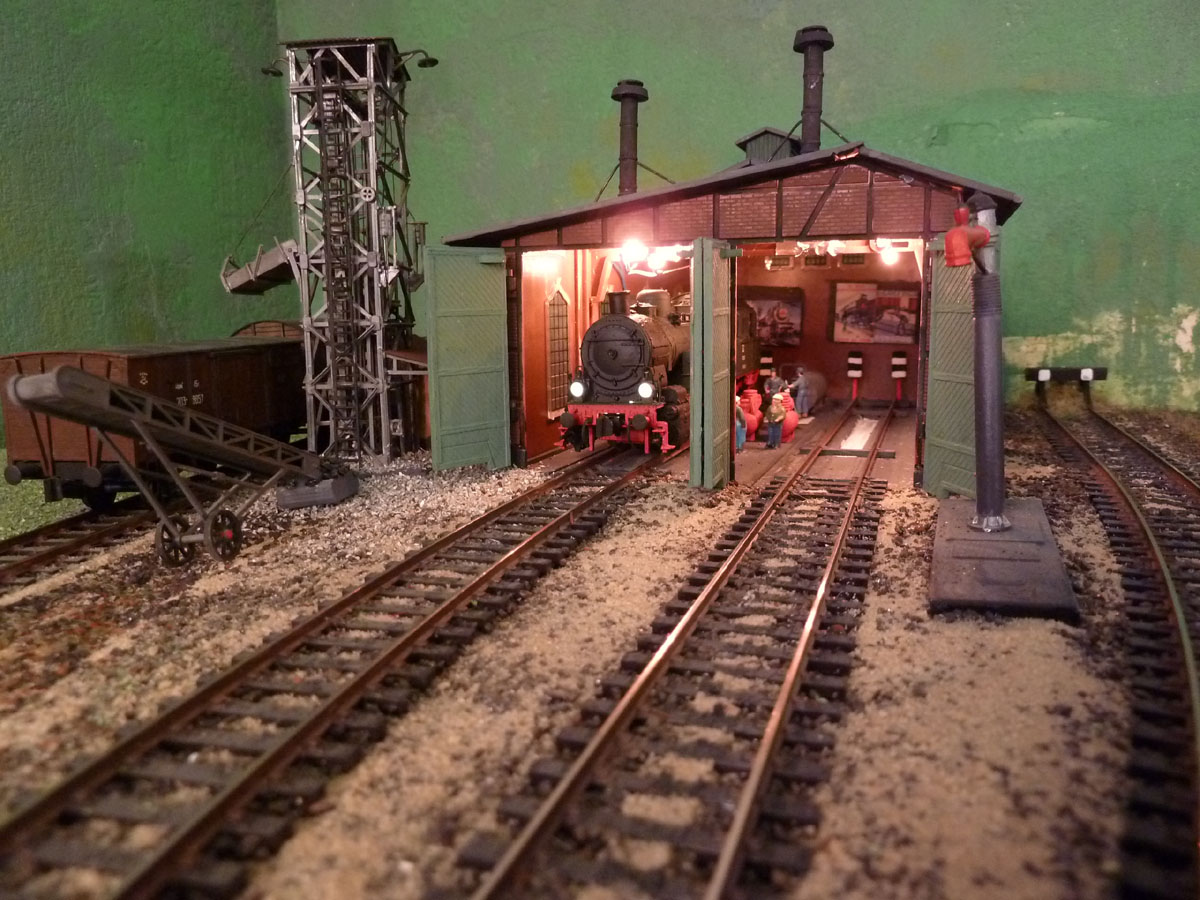

Подсветка зданий, светофоры на путях и переездах, управление стрелками - сделаны на отдельной шине питания. Установил под макетом трансформатор ~16V,5А. Для этой задачи разобрал старую зарядку для АКБ автомобилей.
-----------
P.S.
Почему не перехожу на цифру ? Не вижу в ней ни какого смысла,на таких маленьких площадях, как мой макет.
Тратить $ ради того,чтоб было ??? Не мой путь. Единственный бонус - это звук. НО ! В тот момент, когда мне попался тепловоз со звуком, который идеально проехал по моему АНАЛОГОВОМУ макету,издавая достаточно верные звуки - начиная от момента трогания-разгон-торможение-остановка, цифру,как таковую, вообще отодвинул в долгий ящик.
Звуковая часть решается на аналоге, подбором нужного звукового декодера.
07.08.2014.

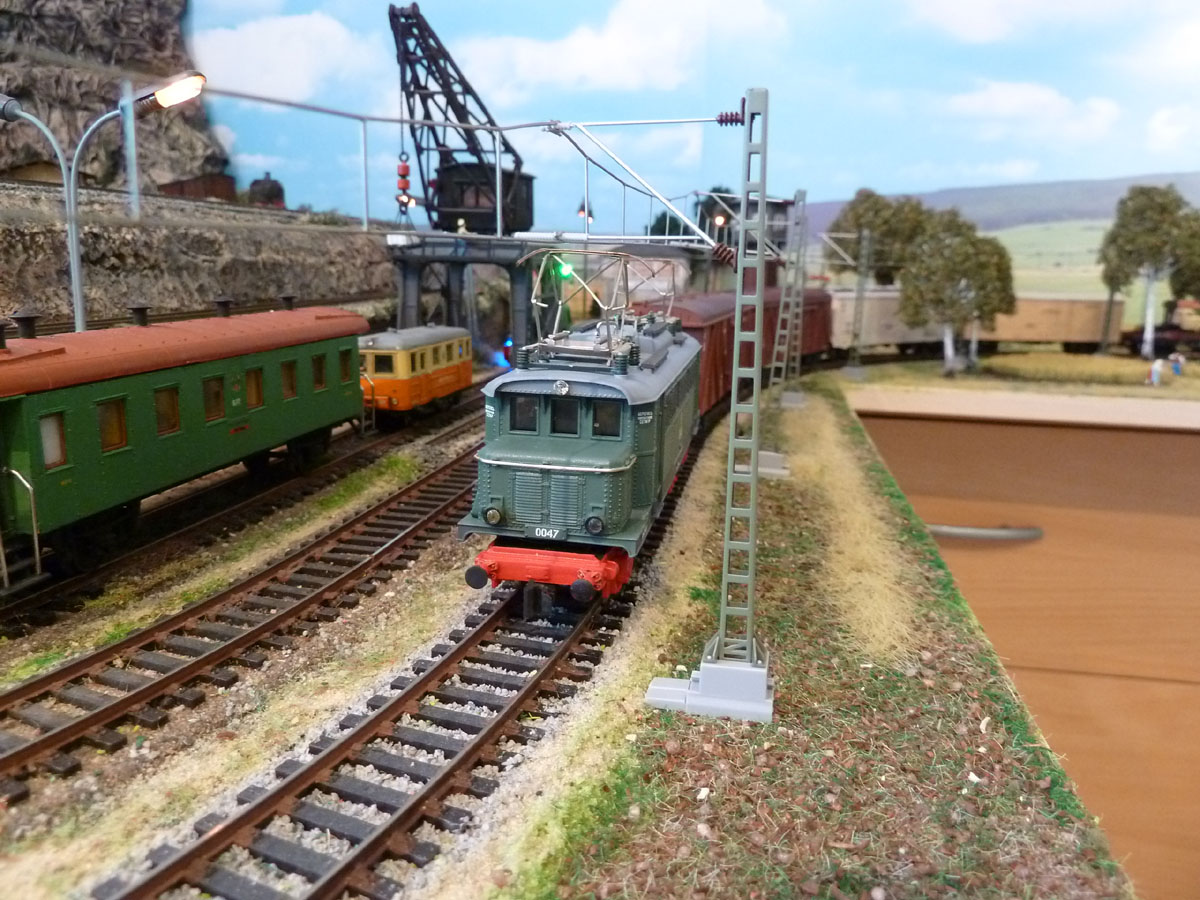

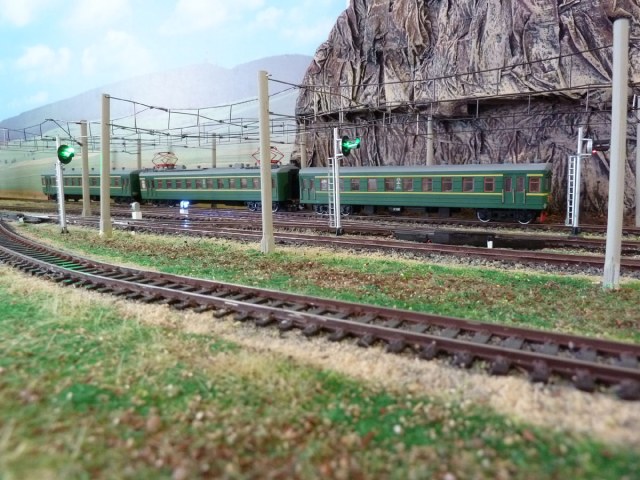

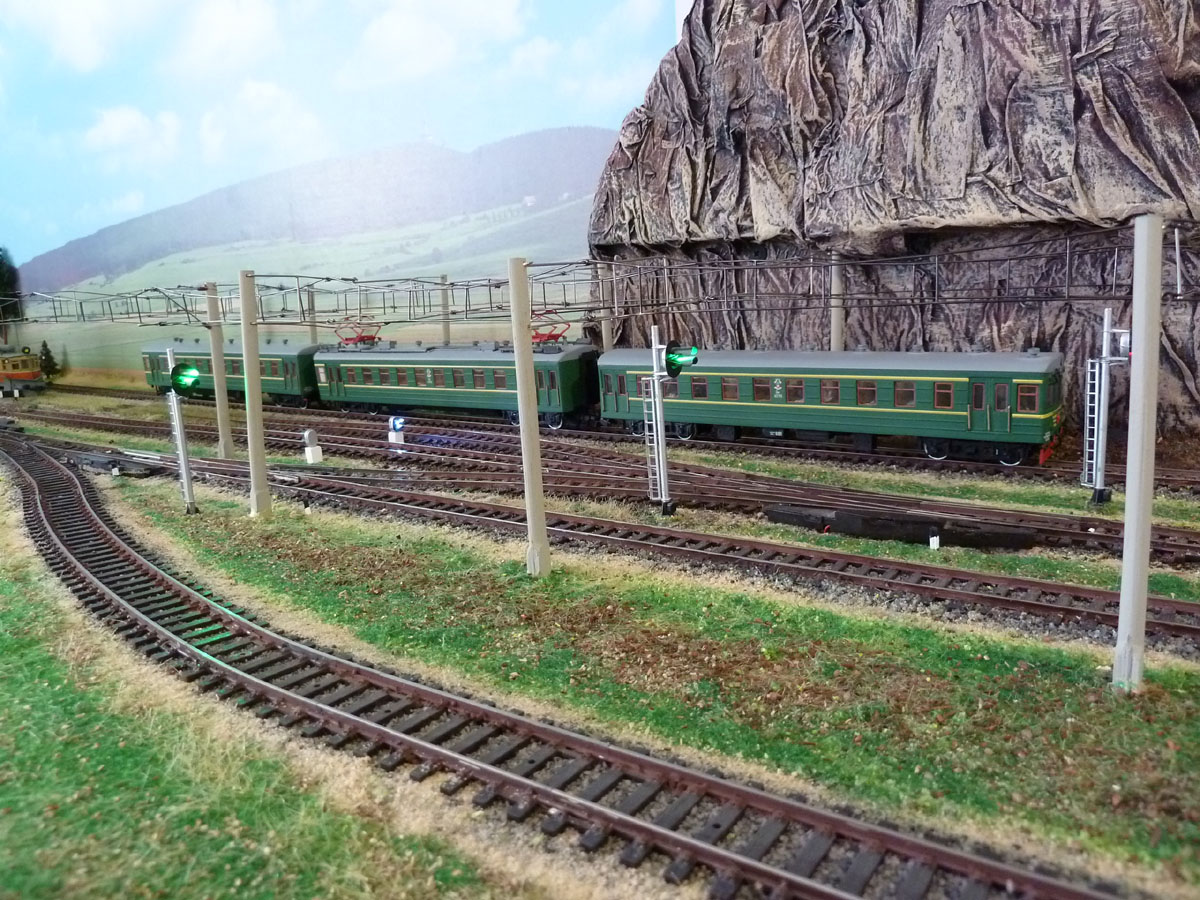

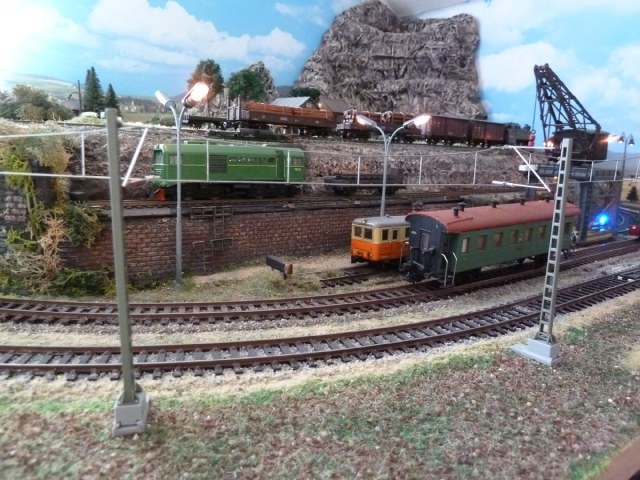

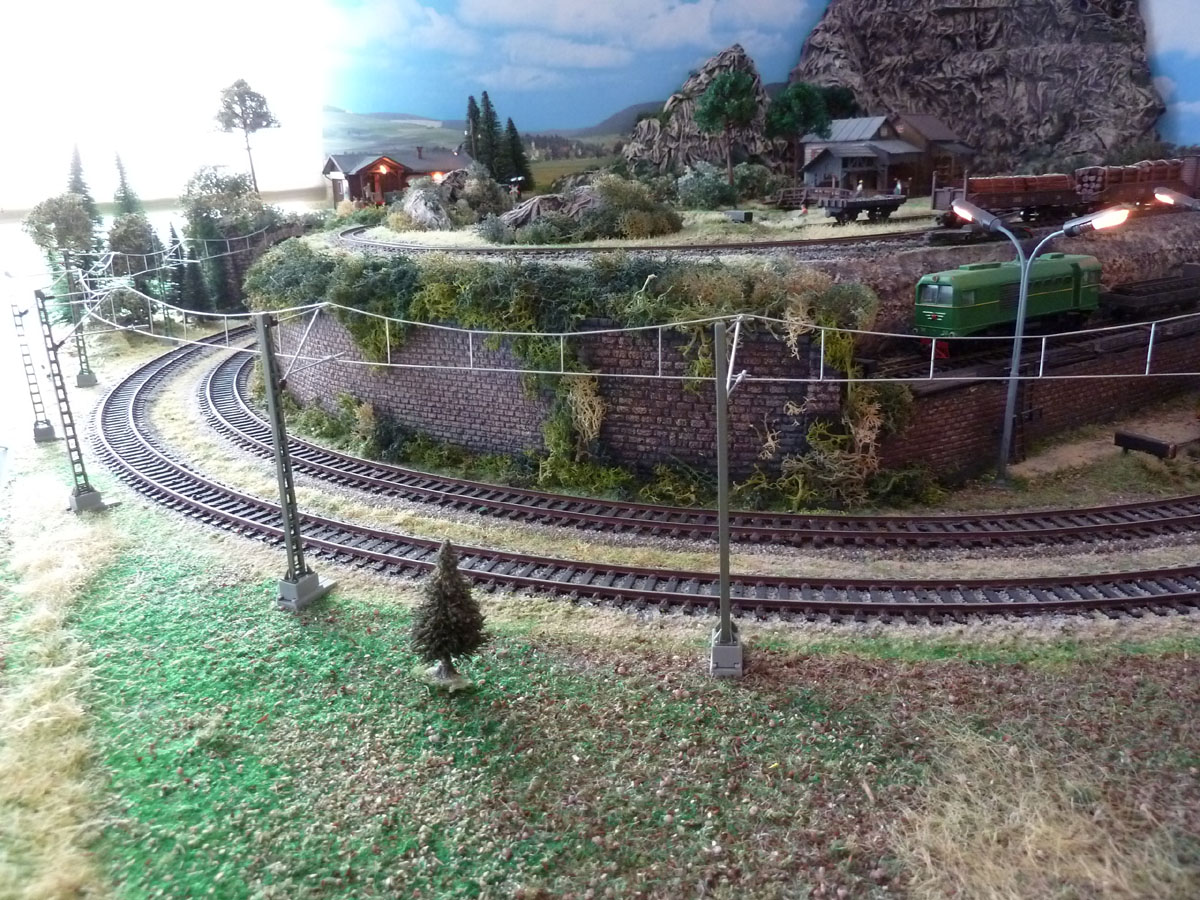

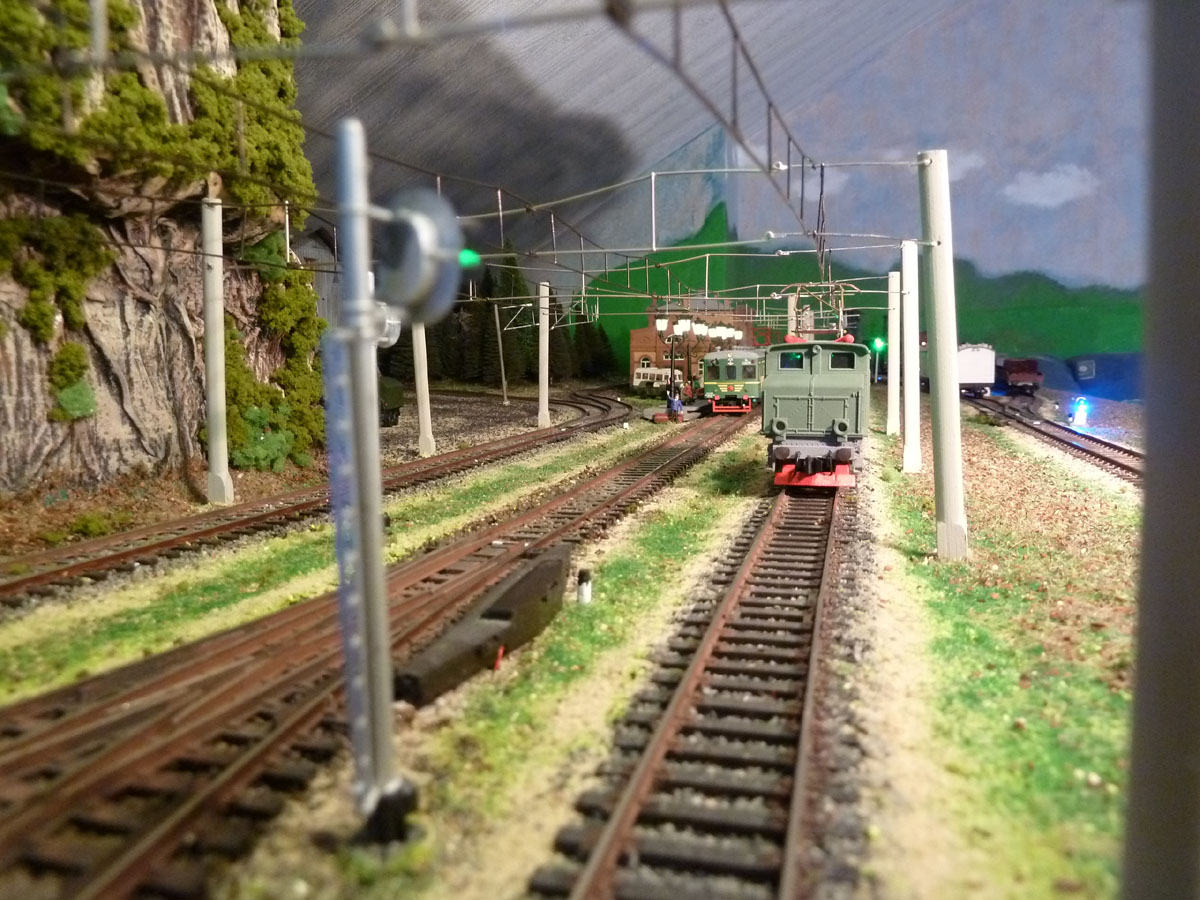

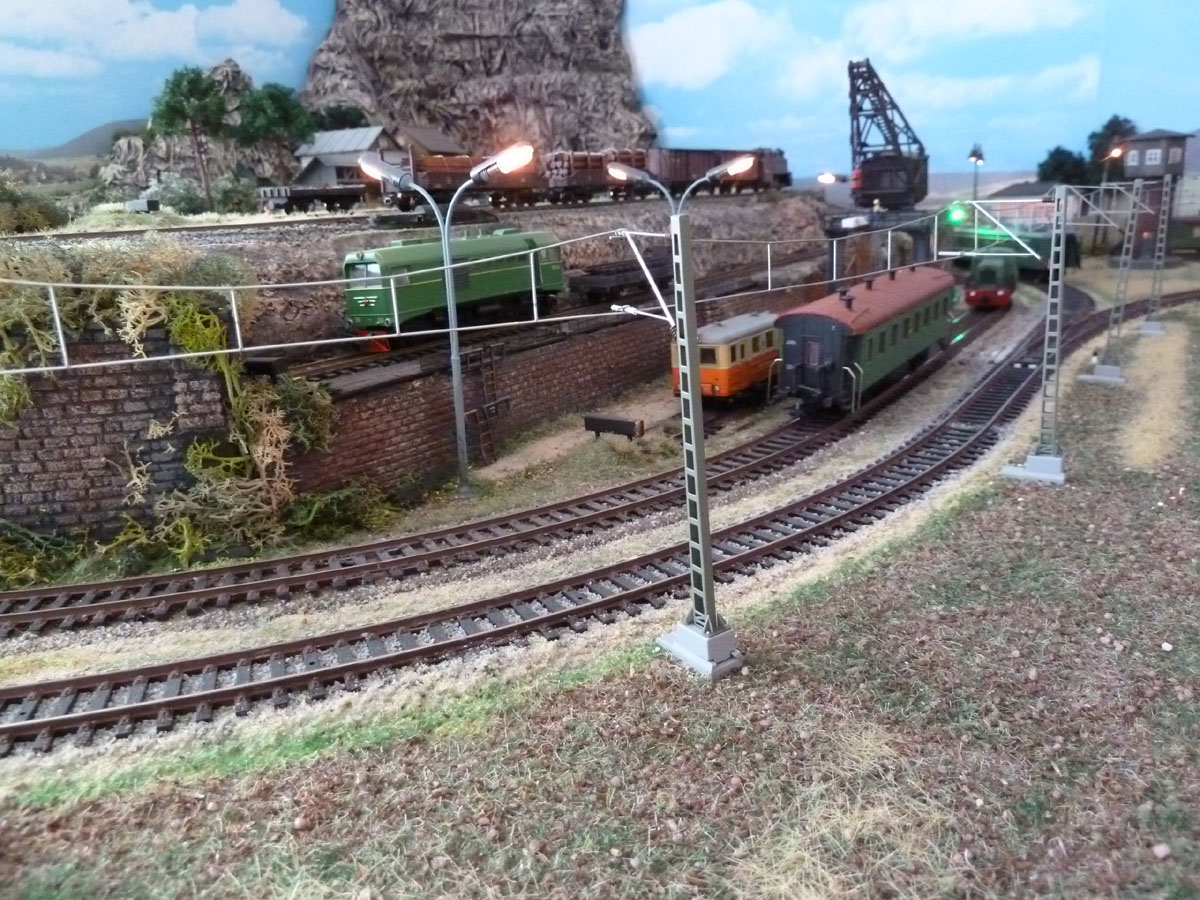

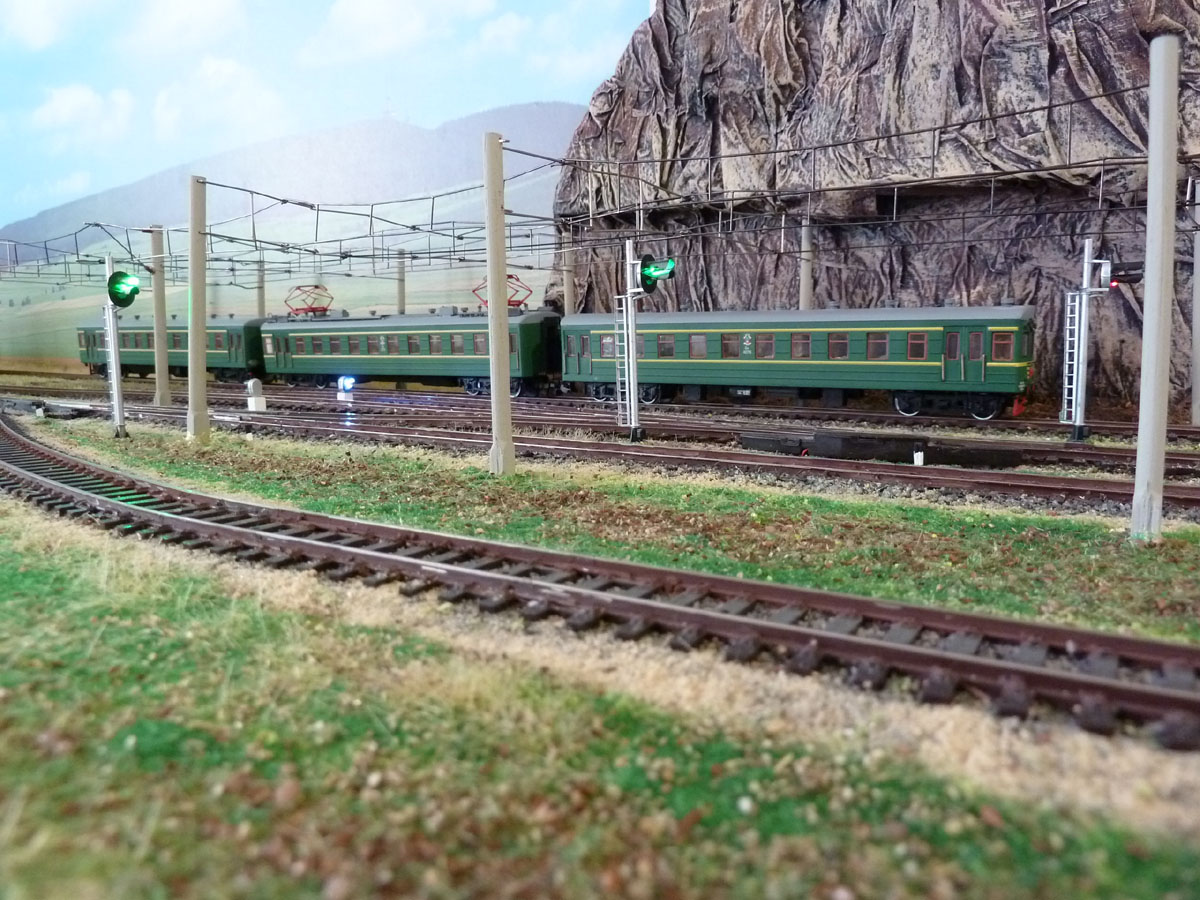

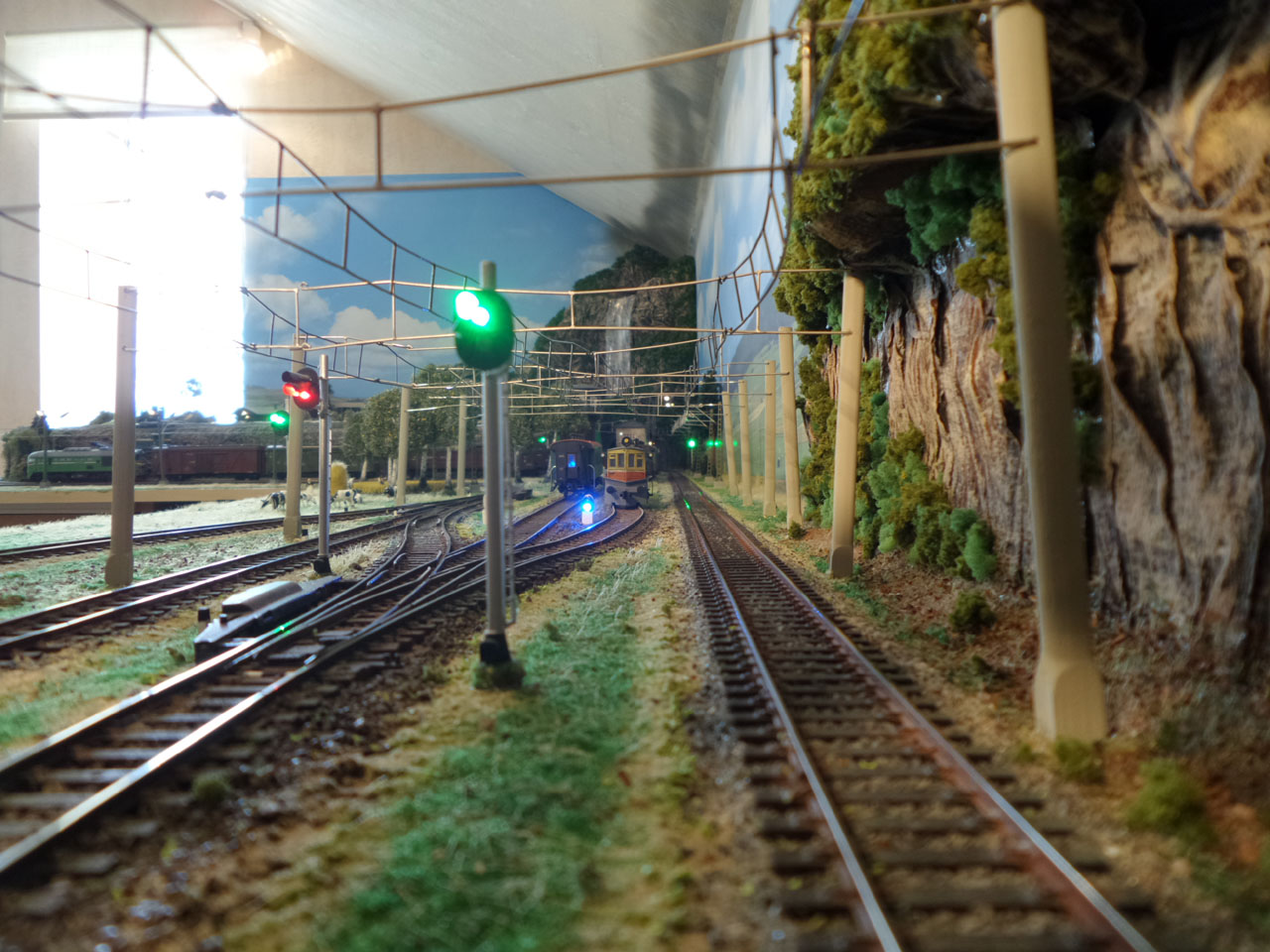

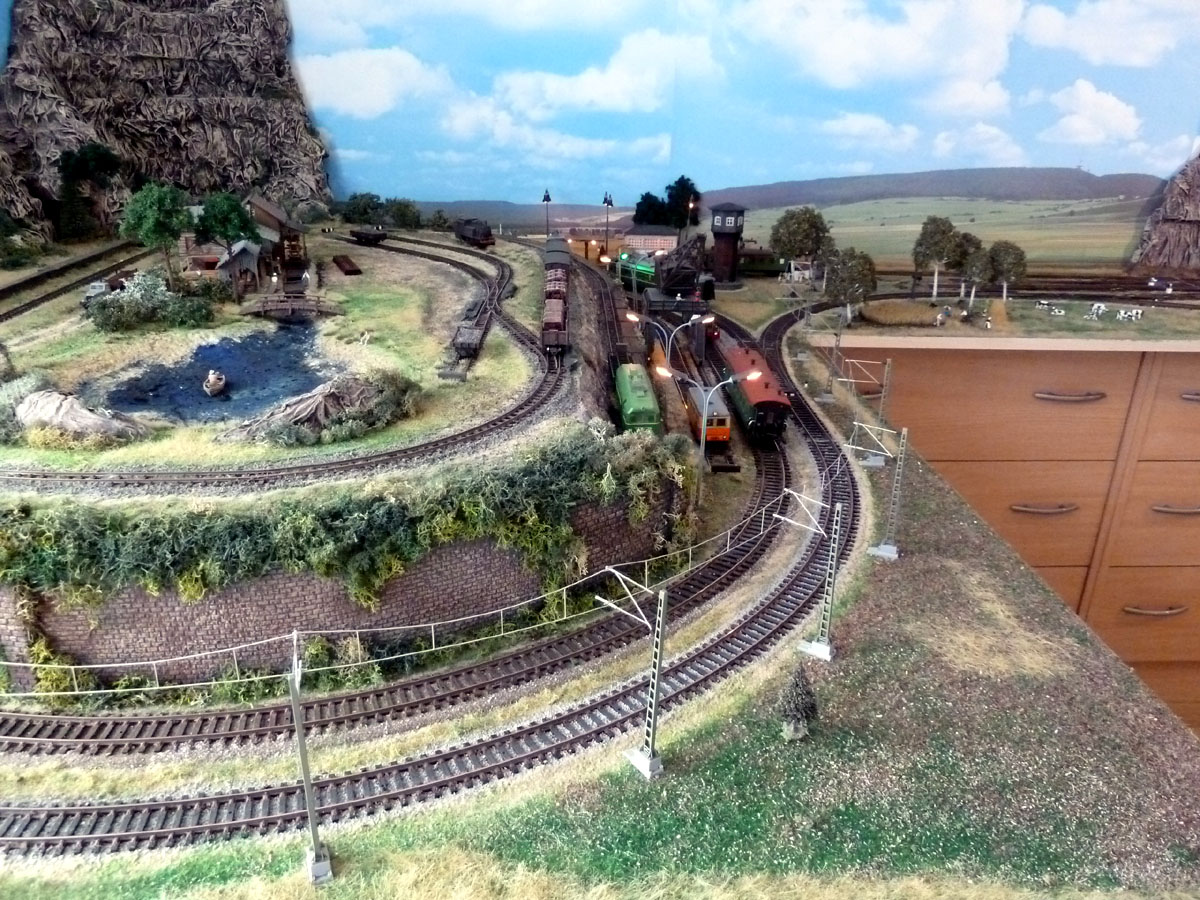

Начало установки контактной сети.
Новые фото добавлены.
08.08.2014.

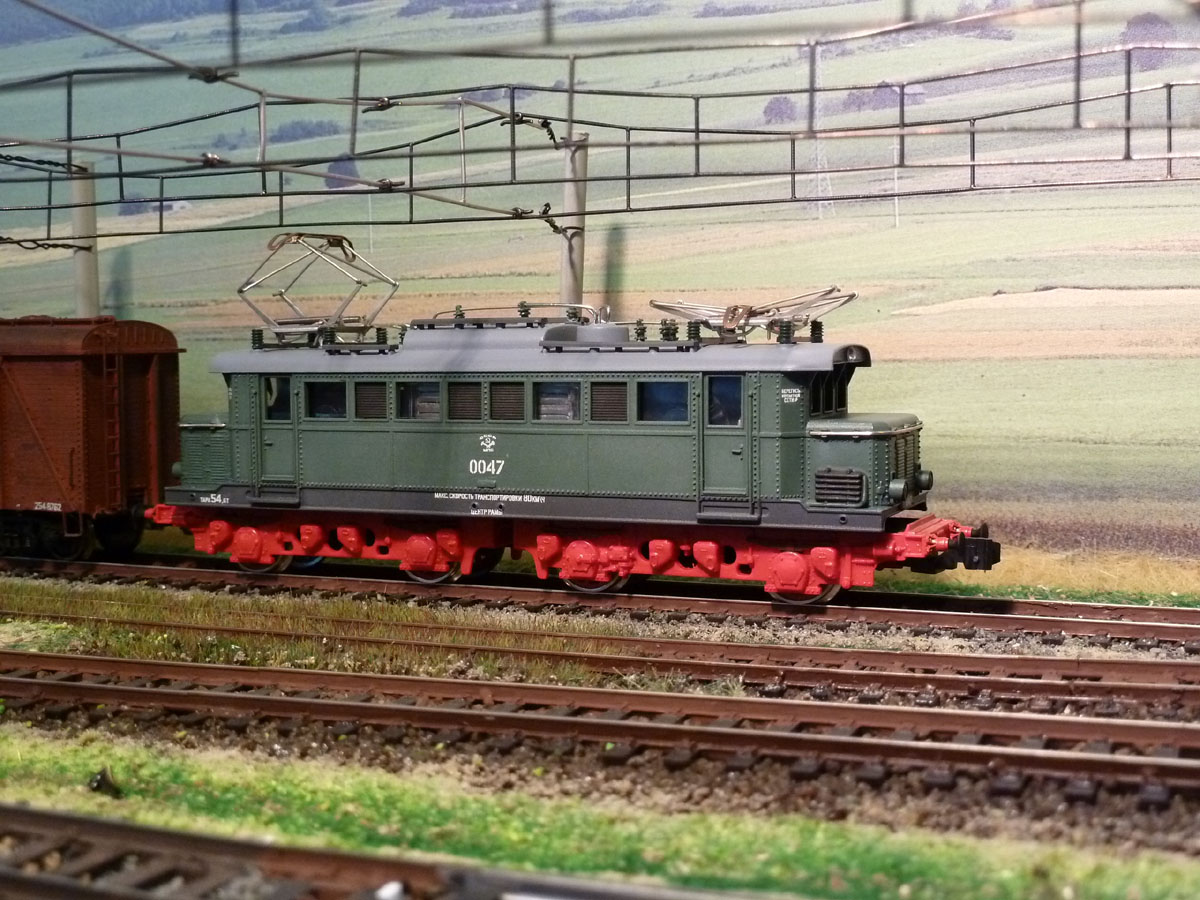

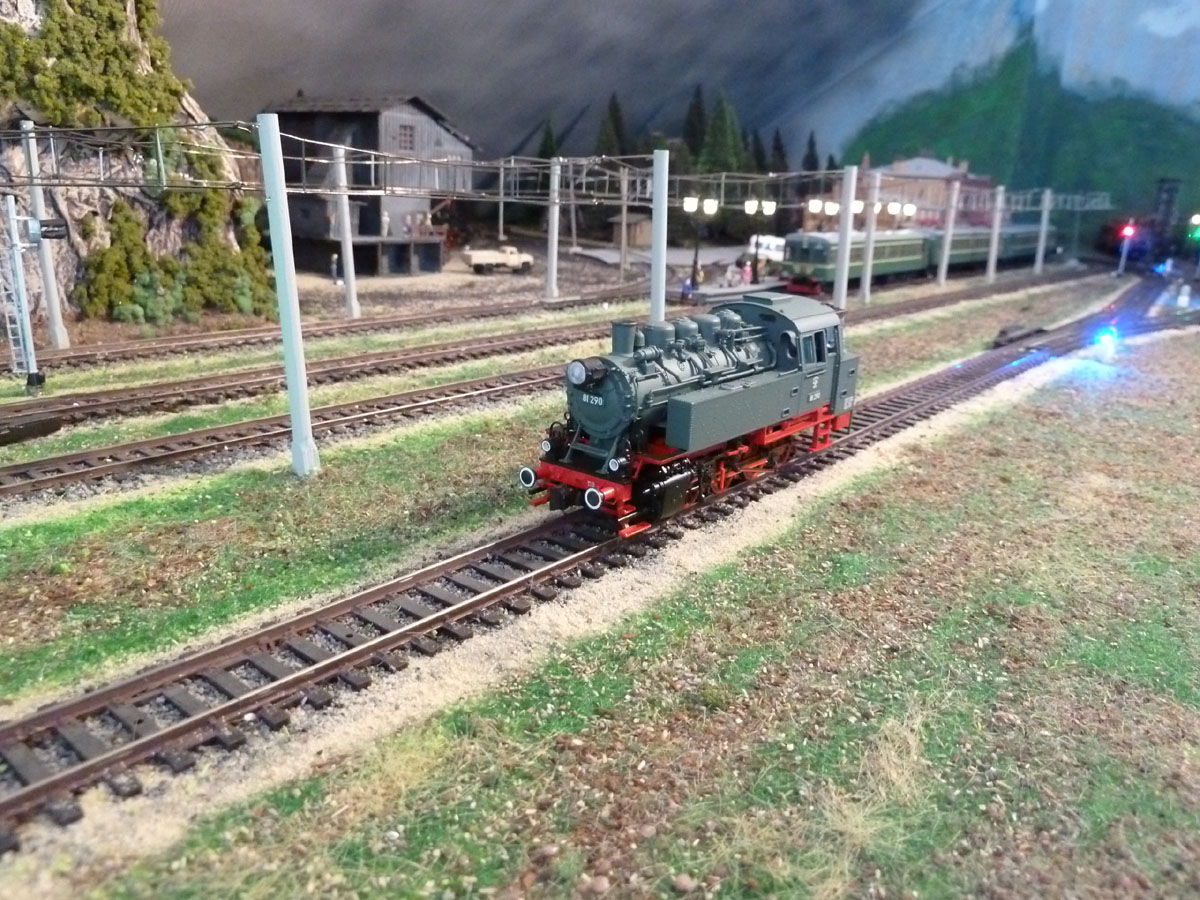

Продолжение монтажа КС.
Новые фото добавлены.
06.09.2014.
Добавлены новые фото и видео.
Приятного просмотра.
Видео:
https://www.youtube.com/watch?v=TpM50WfbE7k
https://www.youtube.com/watch?v=Y6rM3l7I9vM
https://www.youtube.com/watch?v=r91ulXnqwy4
https://www.youtube.com/watch?v=_Au3i9hzcVQ
Оценки
Войдите, чтобы оценить работу.
Комментарии (46)
Спонсор
На сайте с 25.03.2012
38 5768
горы явно не похожи на горы
На сайте с 01.08.2012
92 115
читаем описание - Еще нет контактной сети, реки,водопада и озеленения гор.
А какие типы гор вы видели ?
Думаете что Уральские, выглядят точно так же, как Польские Карпаты ?
А Татры совсем не похожи на Украинские Карпаты. А Видземская возвышенность в Латвии,
совсем не такая,как Валдайская.
Это по аналогии - как вчера на одном из форумов был разговор - про паровоз серии 55.
Серия то 55, только 55 G7.1, совсем не похож на 55 G8.1,кроме колесной формулы 0-4-0,общего ничего нет. Вот как то так.
На сайте с 18.07.2010
368 21797
По картинке сразу же вычислил автора. Бесподобно!
На сайте с 01.08.2012
92 115
....работы еще много осталось. Горы недоделанные,без зелени,тоскливо.....
Но остальное уже эксплуатирую.
Спонсор
На сайте с 25.03.2012
38 5768
Я отлично знаю, что горы все разные. Если не сложно, покажите фото гор, на основе которых вы черпали вдохновение и вопросы уйдут
На сайте с 01.08.2012
92 115
....исходя из вашей позиции,можно вообще ничего не строить,ибо все будет "по мотивам",и не соответствовать реальности. А так,выбирайте сами,что нравиться:
0%B3
0%BE
1%80
1%8B+
0%B5
0%B2
1%80
0%BE
0%BF
1%8B&client=firefox-a&hs=d7B&rls=org.mozilla:ru
fficial&channel=sb&tbm=isch&tbo=u&source=univ&sa=X&ei=ipbWU
POafV4QS5poHYDg&ved=0CB4QsAQ&biw=1280&bih=900
https://www.google.lv/search?q=
Спонсор
На сайте с 25.03.2012
38 5768
Вы, конечно, извините, но это неуважение к зрителю. Не хотите получать отзыв отличный от хвалебного - не показываете работу. Показываете - готовьтесь ко всему. На этом сайте есть великолепные работы, по натуральности почти не отличающиеся от реальности. Я попросил фотку с которого делалась модель, а вы отвечаете как маленький ребенок у которого конфетку забрали. Не хотел вас обидеть - это аналогия поведения.
На сайте с 18.07.2010
368 21797
Анатолий Печников, а как насчет вот этого?
На сайте с 18.07.2010
368 21797
Или вот этого?
На сайте с 18.07.2010
368 21797
Или это?
На сайте с 01.08.2012
92 115
2 (Grafanatoly)
Все работы делаю для себя и внуков. Отзывы ? Свои работы прежде всего показываю для тех,кому интересно жд направление. Возможно что кто то,что то найдет в моих работах познавательное для себя. Вы же конкретно прицепились к реалистичности. Нет её - реалистичности. Все "по мотивам",собирательные образы из увиденного во время поездок. Весь моделизм - компромисс,и сплошные условности. Когда кто то видит "блох" в моих работах и просит реальную фотку прототипа чего либо - отправляю по ссылкам,выбирать самостоятельно. Нет у меня времени,доказывать каждый раз - что тот или иной фрагмент - мог существовать на самом деле.
На сайте с 01.08.2012
92 115
2 SAURON
Спасибо за поддержку.
Может и правда рано выставил макет ?
Реально не хватило отделочных материалов......
В августе дострою.
Спонсор
На сайте с 25.03.2012
38 5768
Ладно, удачи вам. Кто не слышит критики - расти не сможет
На сайте с 11.11.2013
88 1349
Игорь, супер.
Молодец. Я в молодости тоже пытался сделать что-то подобное. Но тогда не было ни таких модельных материалов, ни технологий. Были наборы PIKO с 16 мм колеёй и редкие вбросы в Центральном Детском Мире разных дополнений в виде стрелок, вагонов, домиков и вокзалов. Стоило не так дорого, но было редкостью. Сейчас цены кусачие, но всё лежит. Помню, возвращаясь со службы в ГСВГ, все везли домой чемоданы с кросовками, конфетами. Это было в 80-х. А я привёз целый чемодан вагонов, локомотивов, стрелок и т.д. Помню, как дрожал над чемоданом на пересылке. Это было моё сокровище. Так что тоже в теме))))))
Восхищён Вашим ТРУДОМ!!! И успехов в создании "Вашего железнодорожного мира".
Получается замечательно.
На сайте с 04.11.2013
12 198
Сколько труда! Браво!
Мне очень понравилось!
На сайте с 26.09.2008
0 2421
Это не критика, а удар поддых!!!! После титанической работы кто то приходит и говорит - "друг, а у тебя столы не подходят к цвету стен".
На сайте с 20.12.2011
16 283

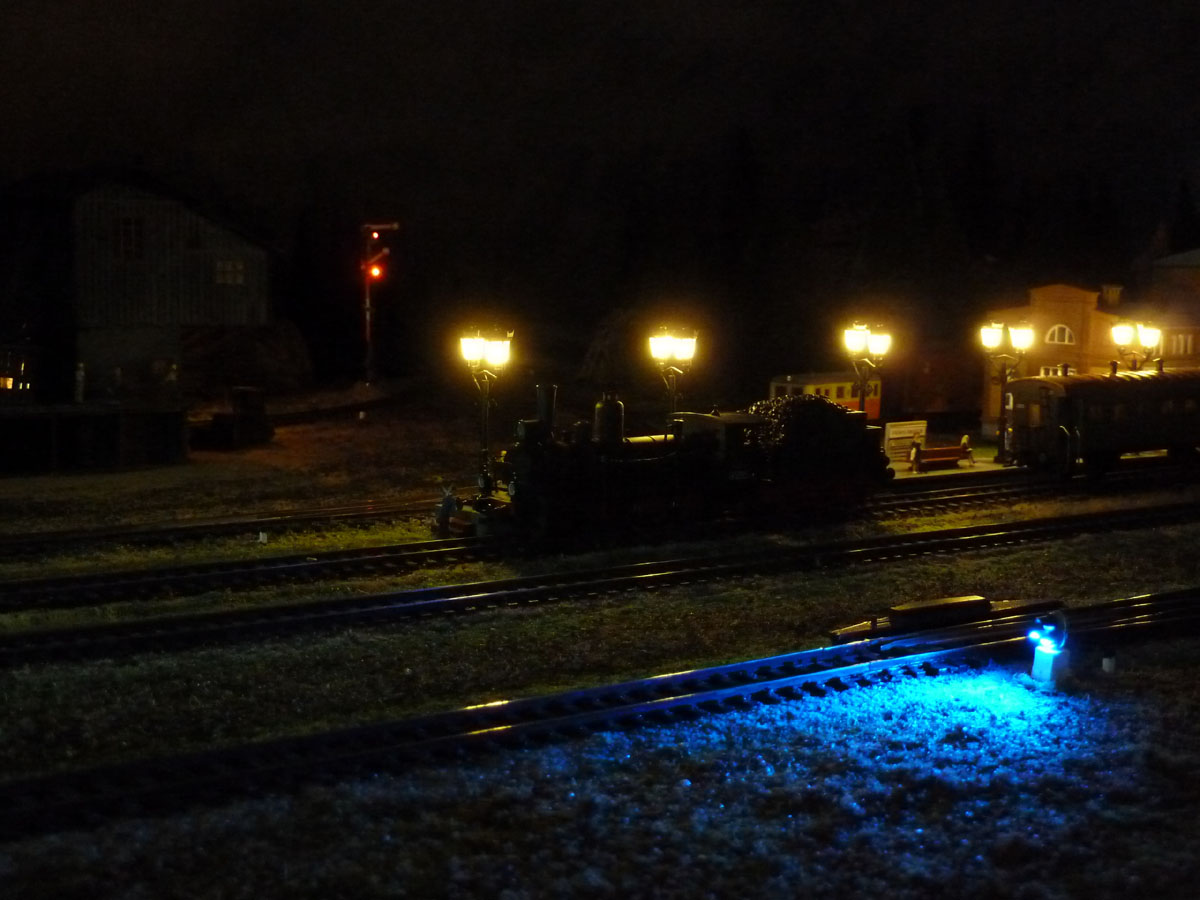

Красота! Ночные фото поражают натуральностью.
На сайте с 30.06.2009
23 1386

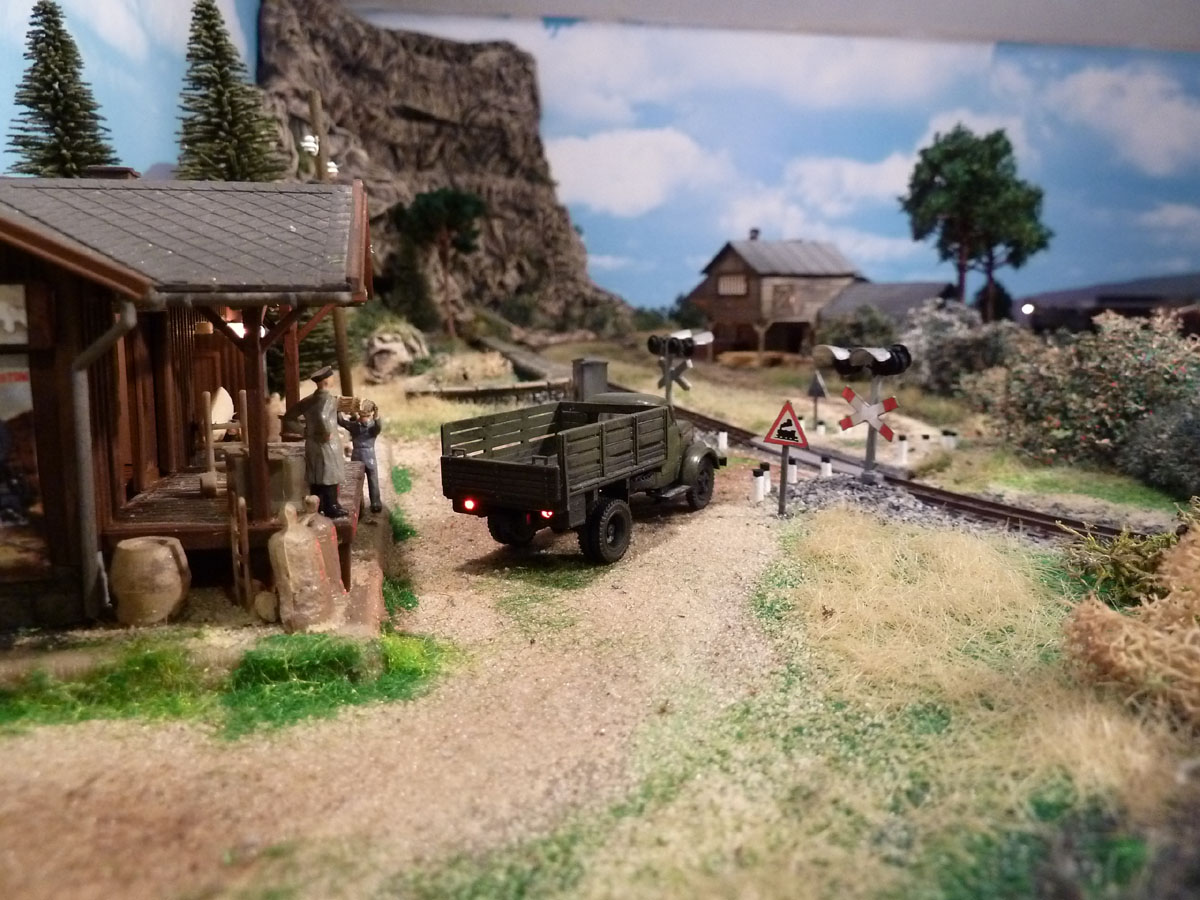

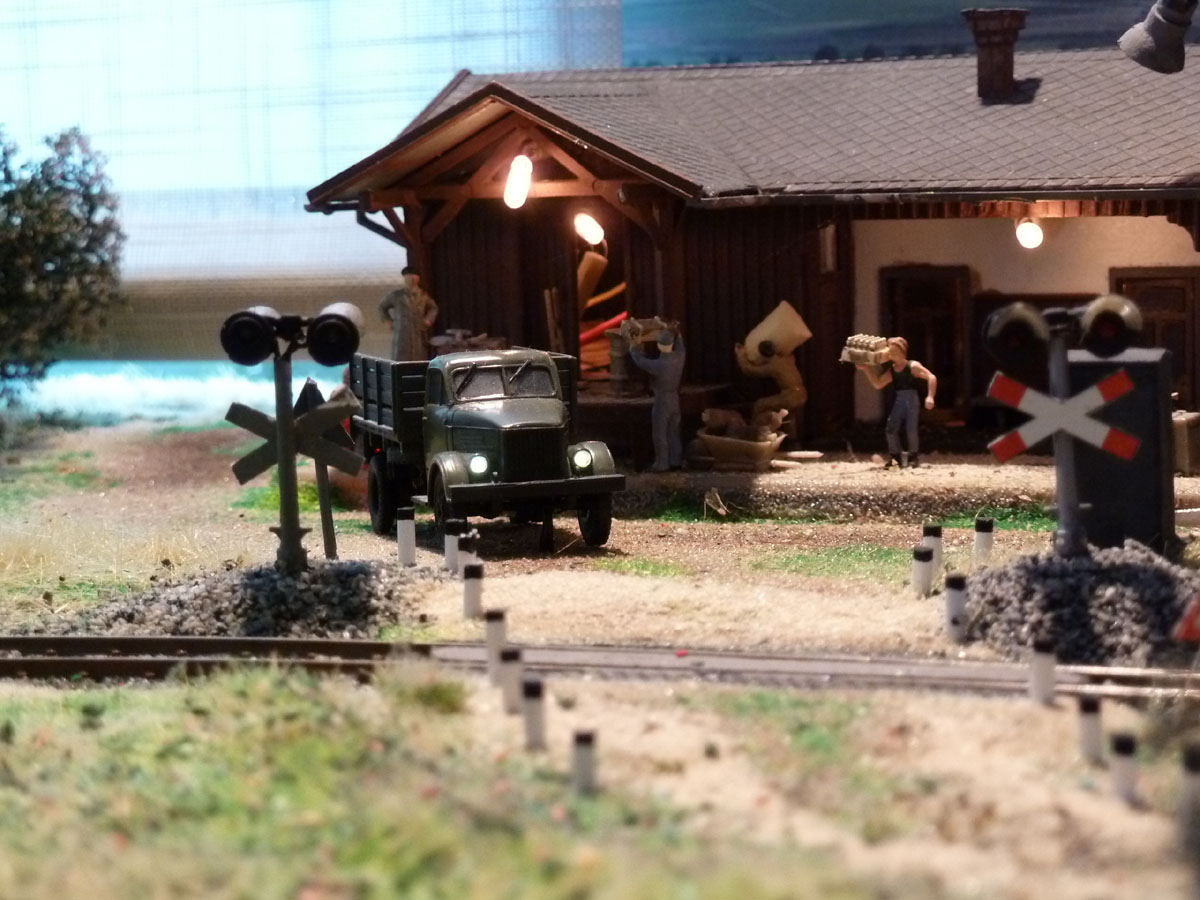

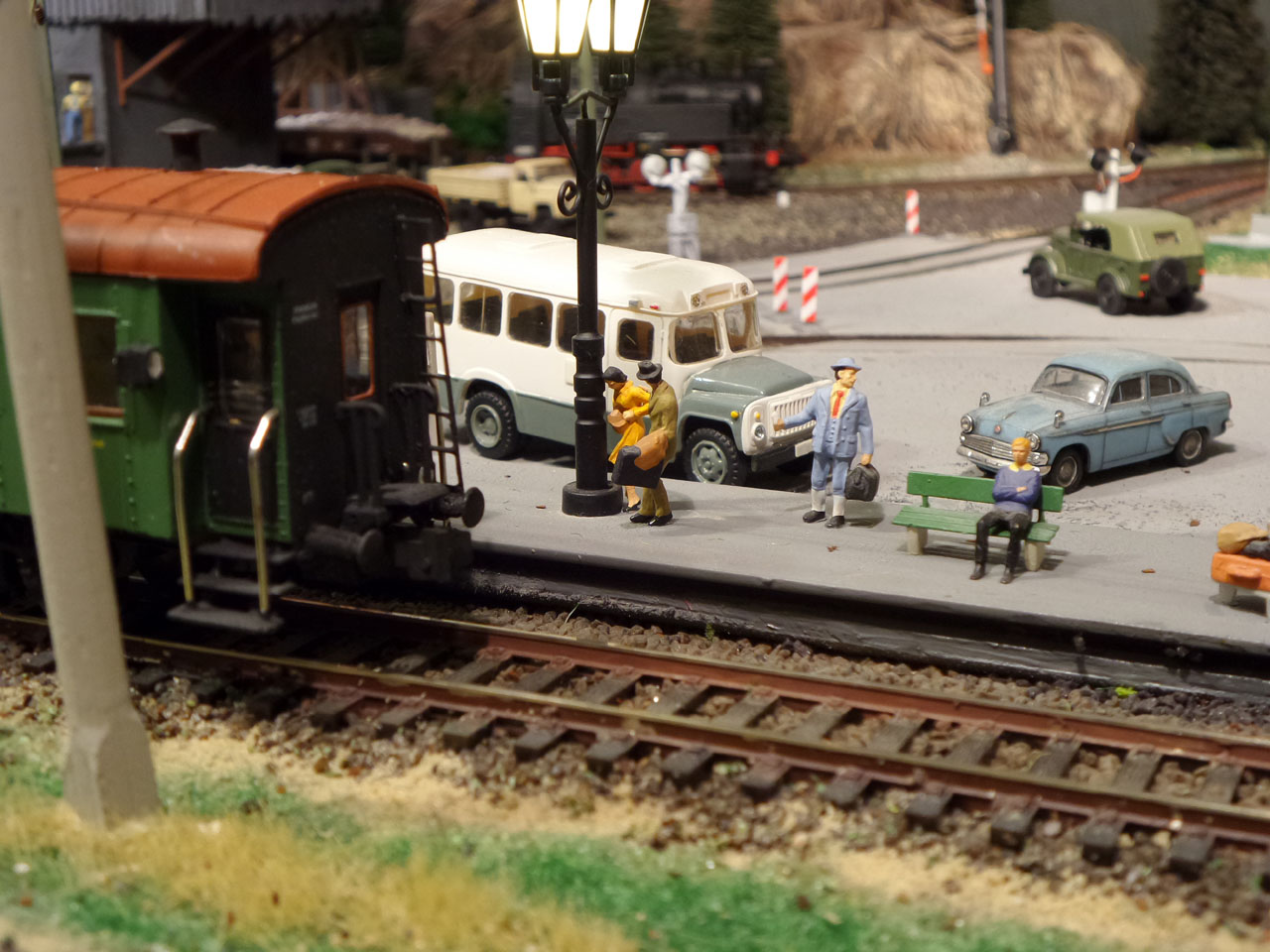

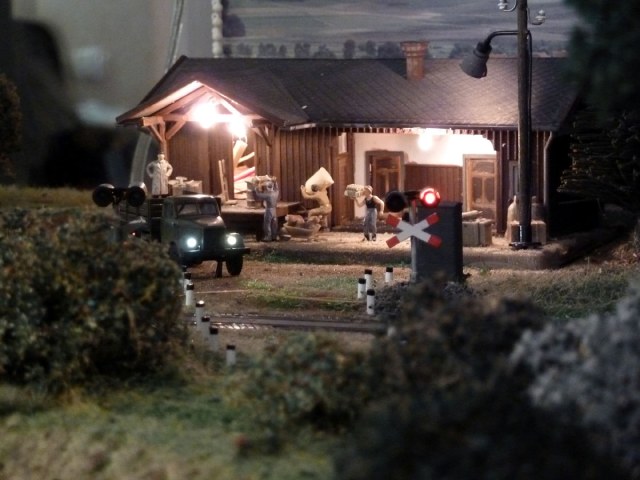

Игорь, меня просто "убили" в хорошем смысле светящиеся задние габариты на ГАЗ-51. Детализация макета и насыщенность разных зон бытовыми сценами по моему мнению очень хороша и уместна.
На сайте с 08.12.2010
50 379
Очень классно!!!В детстве мечтал такое сварганить....
Спонсор
На сайте с 05.05.2011
119 1429
Красота! С подсветкой вообще шикарно смотрится!
На сайте с 17.02.2014
22 1820
Красиво! Особенно ночь. Титанический труд. Да и финансово похоже весьма затратно.
На сайте с 19.05.2014
3 0
Работа прекрасная, трудоемкая, колоссальная…
Это впечатление на все детство!
Сам участвовал в таком проекте…
На сайте с 04.11.2013
12 198
Класс!
Класс! Очень нравиться!!!
Превосходно.
Спонсор
На сайте с 09.03.2008
35 9249
Шик!
На сайте с 16.12.2013
28 13
Я просто в шоке!!! Высший класс! Подобное видел только в музее "Гранд Макет Россия", НО там это делалось бригадой из кучи работников, а тут... Нет слов! Браво!
На сайте с 02.09.2013
0 0

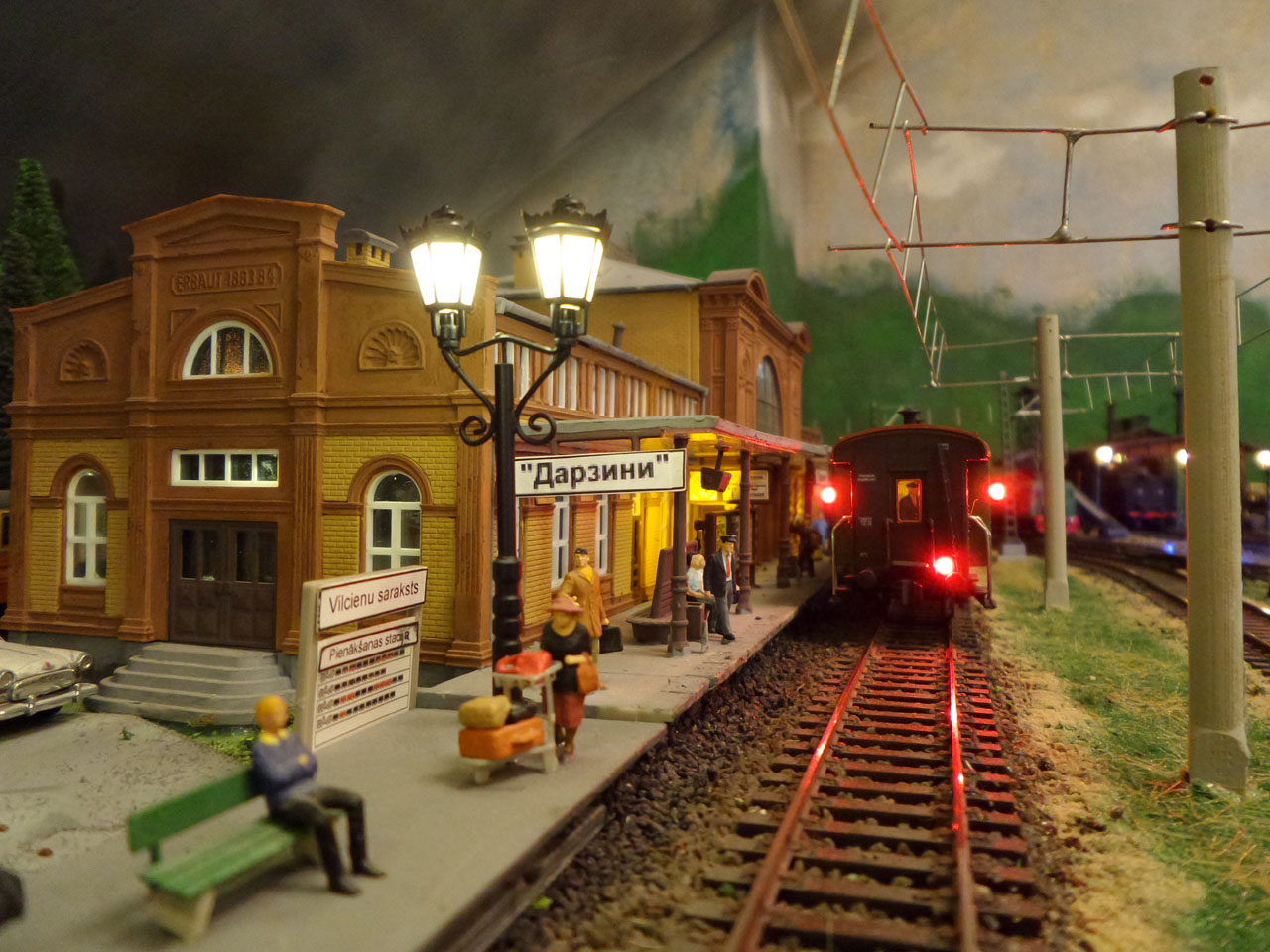

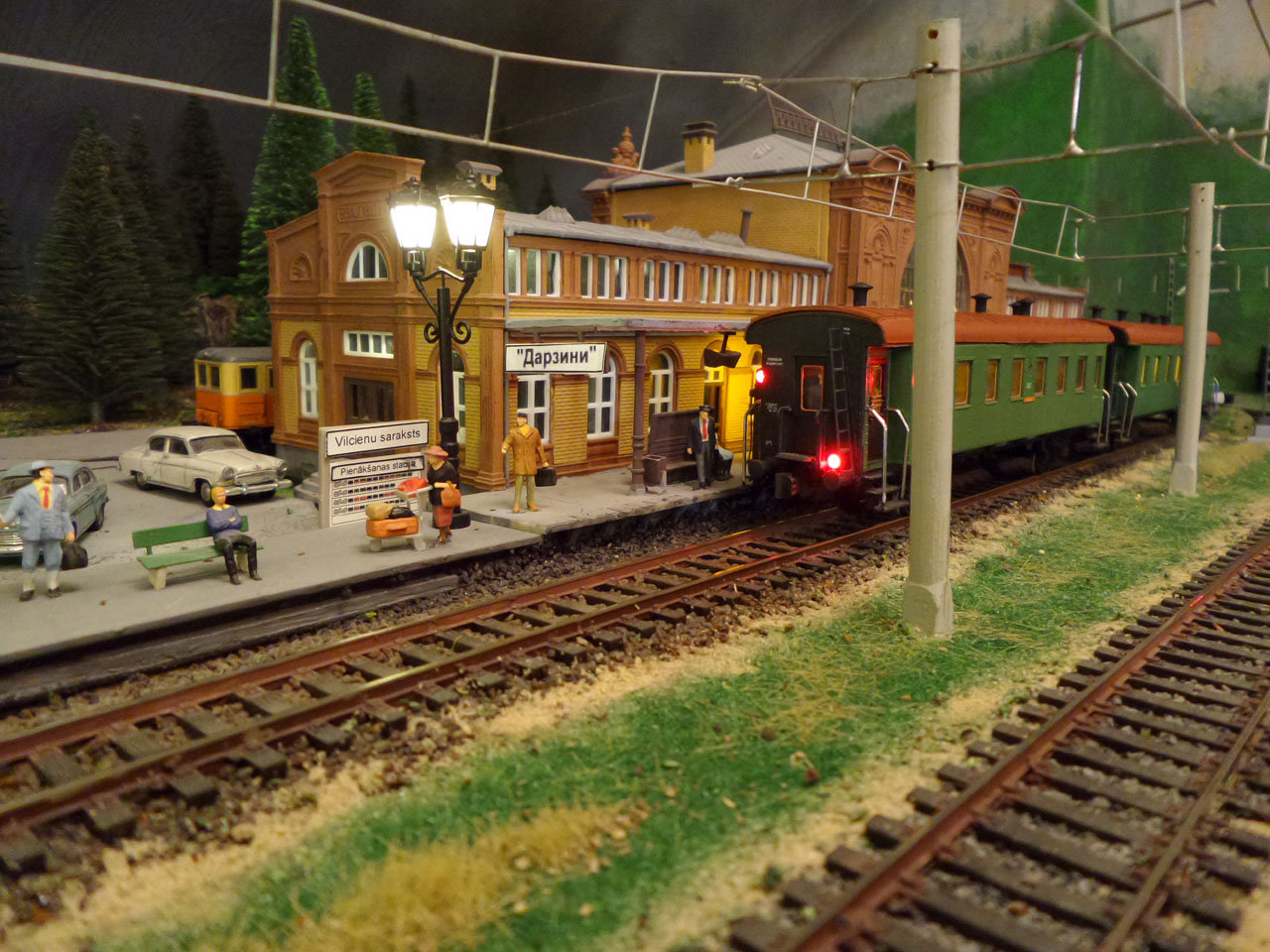

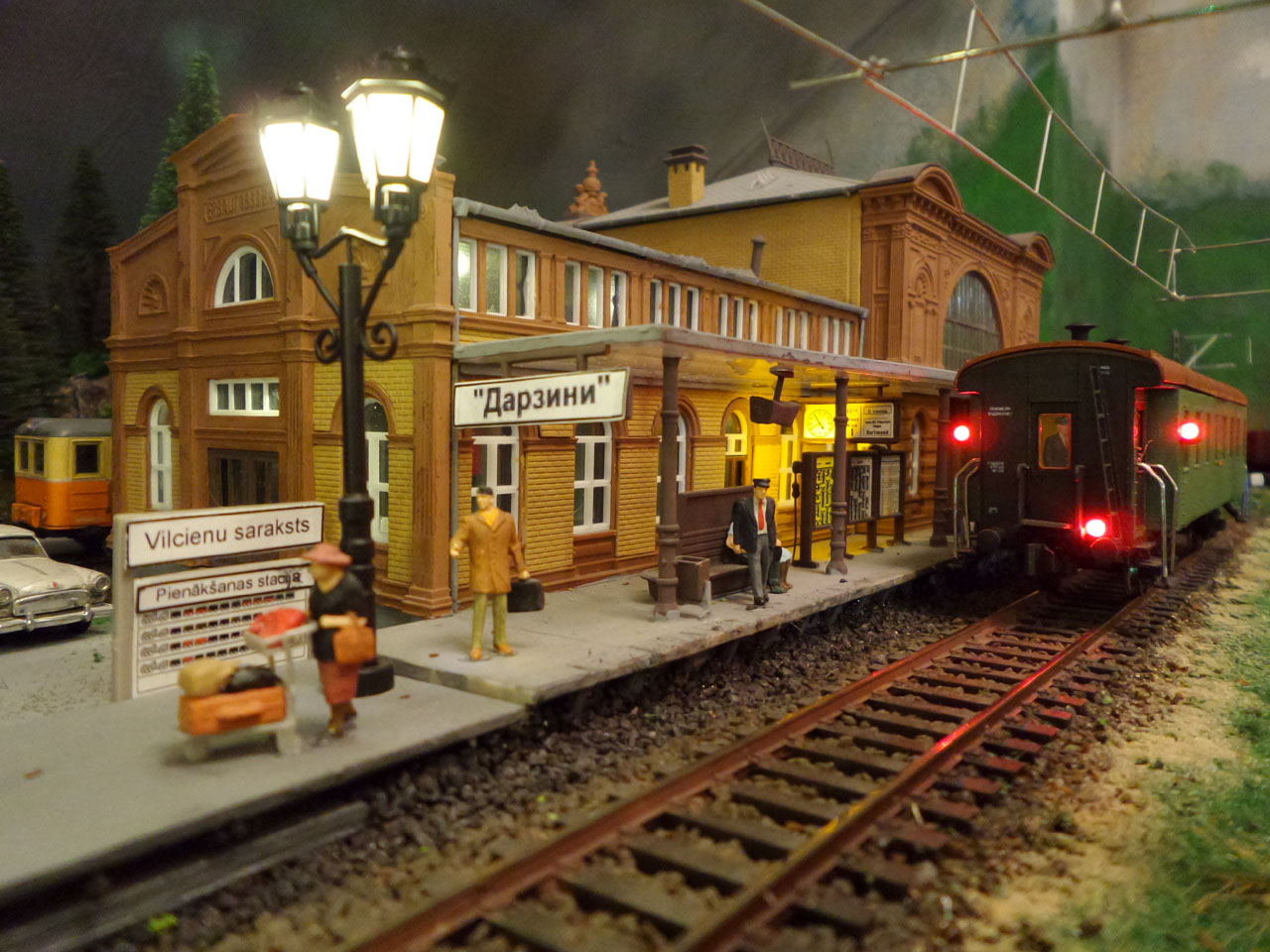

Великолепно! Даже захотелось в Дарзини съездить
) Такая железная дорога-хрустальная мечта моего детства. Помню в Москве в "Лейпциге" в начале 80-х видел подобную роскошную вещь. Что-то около тысячи рублей, кажется.
На сайте с 01.08.2012
92 115
Я на Гранд Макет в Питер,поставил не мнее 350 вагонов,тематики МПС РФ и СССР. :-) Домашний макет строили в двоем с супругой.
На сайте с 09.07.2009
127 1110
Отличная работа, вот бы еще видео посмотреть по окончании!
На сайте с 16.12.2013
28 13
Ого! Приятно познакомиться с человеком, принимавшем участие в стройке музея! Респект и уважуха!))))
На сайте с 30.07.2014
0 1
Круто! Особенно в ночном варианте!
На сайте с 22.02.2009
0 376
ЗАВИДУЮ ВАМ ИГОРЬ ПО БЕЛОМУ У ВАС СВОЯ ИГРОВАЯ ЕСТЬ
На сайте с 14.11.2013
16 204
Здорово! Вы воплотили мою мечту детства... Была у меня железная дорога со стрелками и тупичками и с электрическими паровозиками (дядя из загранплаванья привез). Мальчишки во дворе так завидовали! Все хотел сделать сделать что-то подобное. Даже нашел книжку в библиотеке, начал делать и понял, что не осилю. Да и сейчас не осилю
. Спасибо за приятные впечатления и воспоминания!
На сайте с 31.07.2012
21 1586
Очень круто! Жаль мало общих планов на фото. Напомнило музей миниатюр в Гамбурге, у меня есть по нему обзор, посмотрите, если интересно.
Спонсор
На сайте с 19.12.2010
9 5486
ещеб сюда вот такой составчик бы.
Спонсор
На сайте с 19.12.2010
9 5486
как раз период СССР
На сайте с 23.11.2012
18 0
Добрый день.
Очень хорошо всё сделано. Мне понравилось (есть с чем сравнивать). У меня вопрос по стрелочным сигнальным огням, а они не должны быть бело-лунные или красные?
Александр.
На сайте с 01.08.2012
92 115
Только из Минска вернулся. Принимал участие в выставке моделей жд. Пишите,договоримся на осмотр. :-)
На сайте с 01.08.2012
92 115

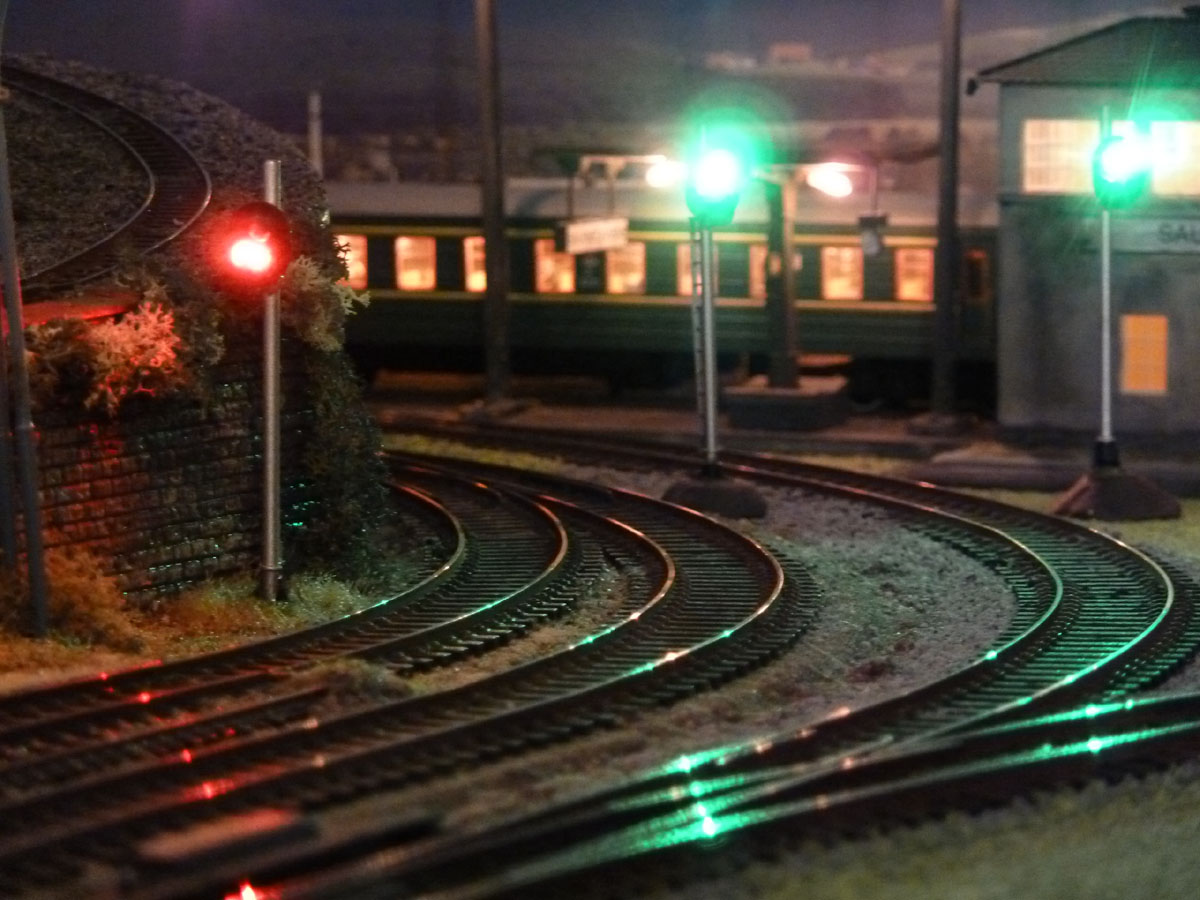

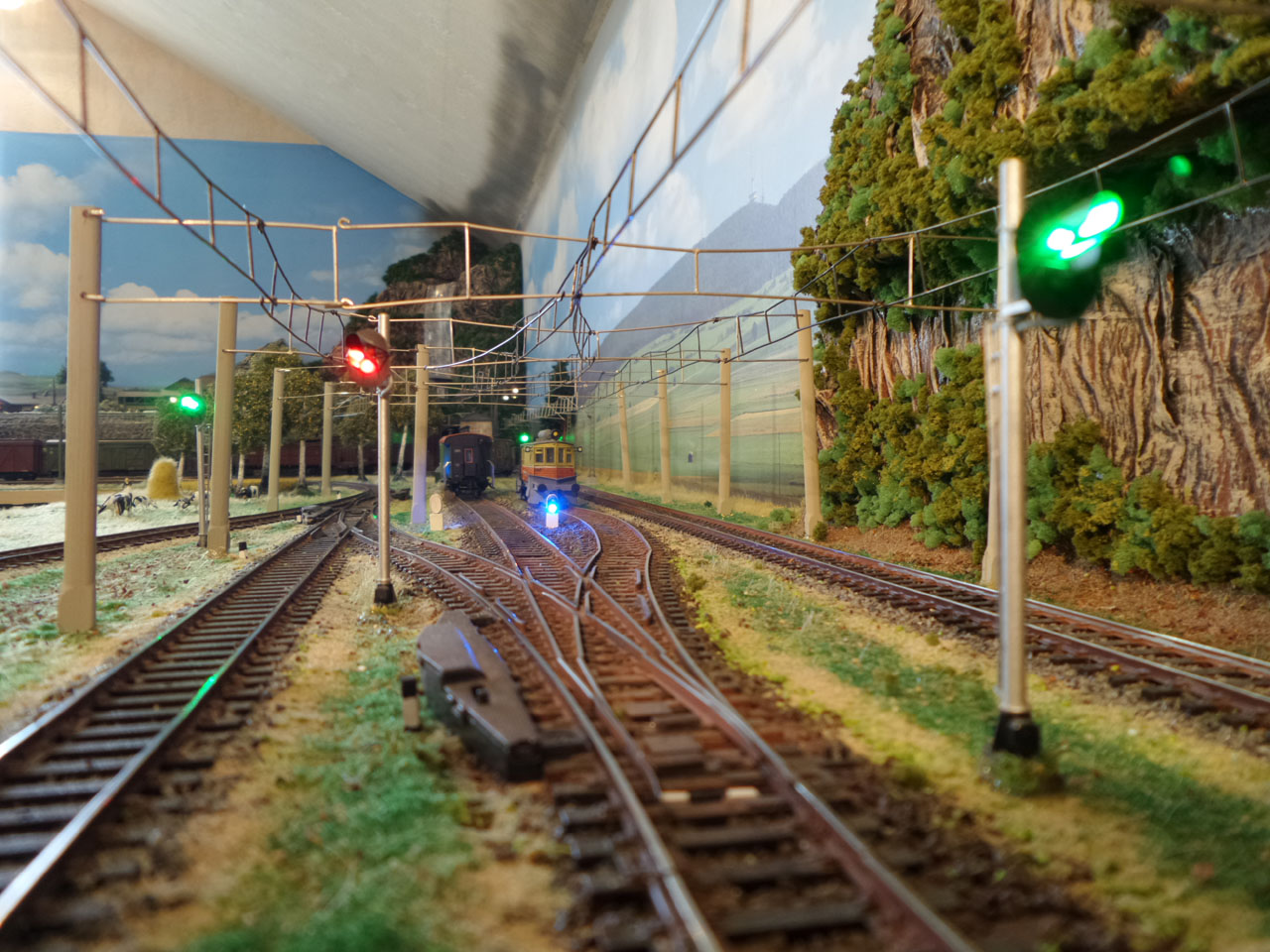

Минимальные требования старался соблюсти в этой части. Маневровые (карликовые) белый/синий, входные и выходные красный/зеленый. В обозримом будущем добавлю еще три пятисекционных. на данный момент начать монтаж контактной сети. Фото добавлены.
На сайте с 23.11.2012
18 0
Игорь, спасибо.
На сайте с 01.08.2012
92 115
Показываю.
На сайте с 03.06.2015
0 0
Офигенно! Тоже о таком мечтаю!
Спонсор
На сайте с 05.08.2010
103 18697
Бесподобно! Как я раньше этого не увидел! Тёзка - вы МАСТЕР!
Спонсор
На сайте с 05.08.2010
103 18697
А видео, вааще улет!
На сайте с 01.08.2012
92 115
...так я здесь уже второй год обитаю.

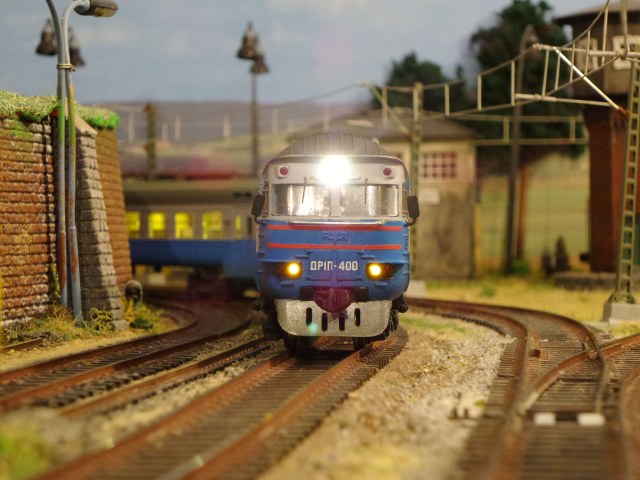

Вот недавно закончил еще одну версию поезда ДР1П-400.
Свежее кино про него:
https://www.youtube.com/edit?video_id=Nfc2SweuT5k&video_referrer=watch
И фотка.
