Компрессор Hand-Made
Автор: Александр Лазукин
2 670 просмотров
- Производитель:
- Hand-Made
- Масштаб модели:
- 1:35
- Тип инструмента:
- Компрессоры
- Тип обзора:
- Инструмент

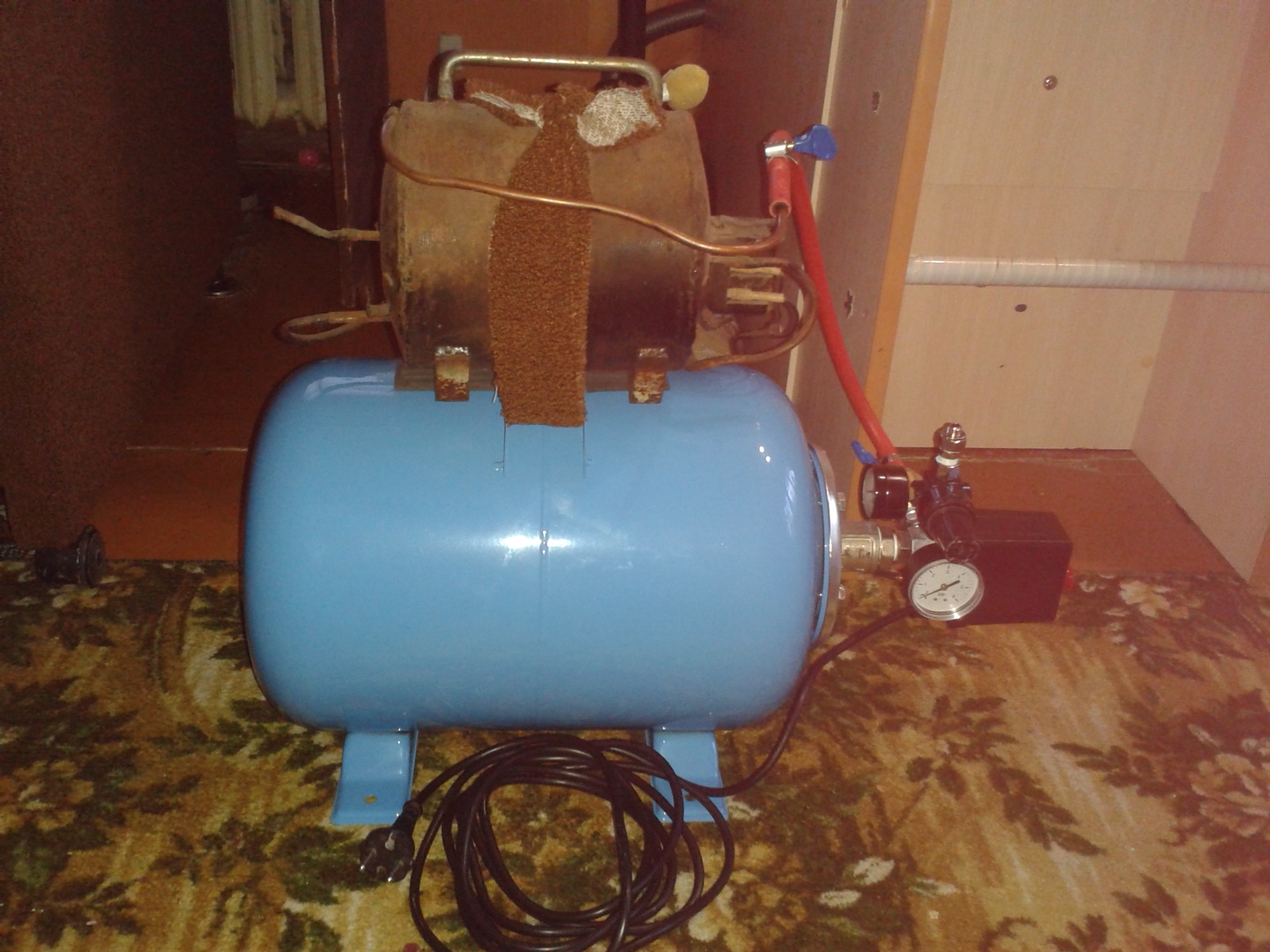

После печального знакомства с продукцией Джаз, решил собрать себе компрессор из холодильника.На этот шаг толкнуло куча пересмотренного видео и инфы в нэте и желание создать что-то, что будет работать и радовать. В общей сложности на комплектующие было потрачено около 3000-3500 руб. Не так чтобы и дёшево ,но и недорого.
Итак что было куплено:
1. гидроаккумулятор

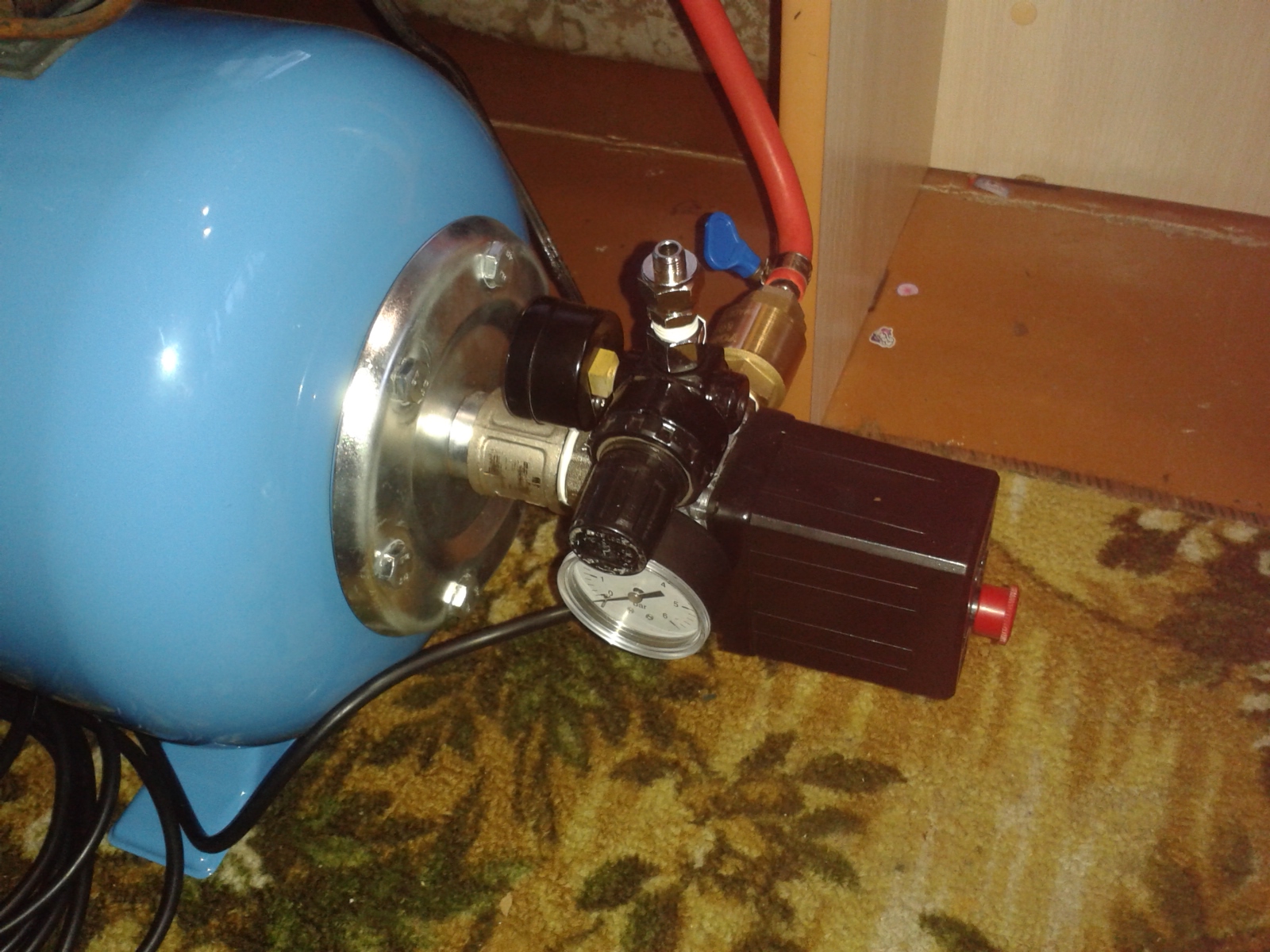

2. реле давления
3. редуктор
4.по мелочи: муфты, переходники, клапан обратного давления и хамутики.
Осталось правда прикупить ещё масловлагоотделитель, фильтр на забор воздуха и по нормальному закрепить мотор))) но это мелочи (агрегат опробован и испытан радости полные штаны))))). Позже добавлю фото доделок.
Оценки
Войдите, чтобы оценить работу.
Комментарии (25)
На сайте с 14.04.2013
2 44
Хороша машинка! У самого такая же уже два года - не жалуюсь, и соседи кстати тоже. Как вариант могу подсказать(если есть возможность)- обратный клапан припаять на верху бачка, а внизу сливной кран - тогда масловлагоотделитель не потребуется. На вход можно поставить автомобильный топливный фильтр, на выход миоловский влагоотделительный фильтр за 250 руб.
На сайте с 21.04.2014
2 2
Спасибо за добрый совет, дорабатывать буду обязательно.
Спонсор
На сайте с 02.10.2011
21 81
пользуюсь таким уже года з ни каких нареканий. мой вам совет прикрутите основание с колесиками будет намного удобнее его передвигать он ведь очень тяжелый
На сайте с 04.10.2011
4 3889
компрессор на верху зря...масло будет в ресивер гнать..я поставил компрессор вниз не очень компактно зато всё масло на месте...ему мощи подняться в ресивер не хватает))))
На сайте с 21.04.2014
2 2
Спасибо всем, а вот насчёт колёсиков и по поводу масла стоит задуматься. Спасибо!
На сайте с 31.08.2010
29 3998
Да уж. Ребята из Джас очень оригинальные. Чего стоит система соединения головки цилиндра с ресивером. Такая запредельная тупость просто вымораживает. Почему нельзя было использовать накручивающийся гибкий шланг? Это ведь проще и надежней.
На сайте с 27.02.2012
7 961
http://karopka.ru/community/user/15372/?MODEL=329090
нафига по сто раз одно и тоже барахло выкладывать по сто раз?
Ну и что компрессор из холодоса ? и что в нем такого особого? у процентов 40 моделистов такой, давайте все свои кухонные комбайны выложим.
На сайте с 20.01.2010
12 3665
Вы не правы, коллега. У меня тоже нечто аналогичное, но не похожее на это. Каждый видит сборку по-своему и, может быть, кто-то почерпнет для себя удачные решения.
На сайте с 12.11.2012
6 154
Внушительный агрегат!
Но как-то дорого получилось, за такие деньги можно "Миол" простенький взять, даже с ресивером (хотя, его надобность сомнительна, как я понял).
На сайте с 21.04.2014
2 2
Может и так, но миол шумноват( а для квартиры это не пойдёт) вот и пал выбор на такой агрегат. Да и как уже было сказано в описании:желание создать что-то, что будет работать и радовать.
Бантик очень эротичный. А какое реле давления? и давление отсечки?
На сайте с 04.03.2011
8 1285
Масляные поршневые компрессоры всегда были и будут лучше всяких там мембранных.
Они малошумны, у них хорошая производительность и они долговечны. Я например не помню, чтобы мой, как сказал oleg2009, кухонный комбайн ломался, в отличии от того же "Миол".
Вот такой, например, стоит всего 27500 рубликов.
На сайте с 21.04.2014
2 2
Реле от "Фубаг", а настроил до 6 атмосфер, подкачка с 2. ( бантик потом заменю на нормальный крепёж))))
На сайте с 17.01.2013
2 0
Вот это да?... Я считаю-мало шума,ЦЕНА(весомый фактор)
На сайте с 14.04.2013
2 44
Не не не! Компрессор же помимо масла еще и конденсат способен гнать(и гонит собака!))), а ресивер дополнительно и выполняет функцию влагоуловителя-отстойника. Так что пусть уж масло с конденсатом стекают в ресивер, а не обратно в движок.
На сайте с 27.02.2012
7 961
Вот это да?... Я считаю-мало шума,ЦЕНА(весомый фактор) [/QUOTE]
а я считаю немаловажно пройти по ссылке какую я дал , в обзорах есть уже компрессор из мотора от холодильника похожей конструкции , тока без бантика , вот я и заинтересовался , нафига по сто раз одно и тоже...
Да http://karopka.ru/forum/forum257/topic7166/ вот еще на форуме для очень интересующихся есть тема, там этих компрессоров как на чермете движков, изучайте если надо
пи си ни чего против самделошного компрессора не имею ( у меня пока такой же, не жалуюсь ) , просто зачем в обзорах два одинаковых агрегата?
Кстати ваш же агрегат там и лежит в обзорах)))
На сайте с 21.04.2014
2 2
Ну вы тут и развели демагогию, ну выложил( захотелось мне, а вот бантик я смотрю многим понравился, даже не знаю убирать теперь его или так оставить))))
На сайте с 12.11.2012
6 154
Зачем так радикально? Каждый выкладывает что может, на его взгляд, чем-то пригодиться другим людям. Агрегаты совсем не одинаковы, т.к. процесс творчества одного человека не может совпадать один в один с процессом другого, ибо все мы разные
Вы еще учтите, пожалуйста, что к большому нашему сожалению, поиск на "Каропке" работает, очень мягко говоря, неэффективно. Когда хочется сделать обзор и похвастаться новшеством в красивой коробочке, приходится в ручную перелопачивать ВСЕ обзоры подряд как минимум за два последних года...
С удовольствием обзор прочитал, хотя сам в корне не согласен с автором
Ну не знаю даже, мой "Миол" третий год честно работает, пока проблем нет. И совсем не шумно, из кухни в коридоре уже почти не слышно, хотя двери нет
Вопрос надежности актуальный, конечно, жизнь покажет...
Мне показалось, компрессор автора обошелся дорого и получился громоздким. Для меня второй аспект не менее важный, чем первый
В целом, отличный обзор, есть что почерпнуть!
На сайте с 21.04.2014
2 2
Андрей Бутко в целом с вами согласен. Можно было просто купить и не заморачиваться, но хотелось сделать самому. А по габаритам и правда великоват получился, но это из-за того что ресивер на 24 литра( меньше найти не смог так чтоб с ножками и с платформой под установку мотора)И всё таки агрегатом доволен работает тихо и воздуха на долго хватает))))
На сайте с 14.11.2011
43 574
*агрегат интересный*не понятны наезды на Jas-Miol/работаю с ним уже три года-отличная машинка*
Спонсор
На сайте с 04.04.2011
6 63
у меня затраты на самодел вышли 1800р
1) Реле - 500р.
2) Редуктор - 350 р.
3) Фильтр влагоотделитель - 150 р.
4) Фурнитура - ~500 р.
5) Шланги - ~100 р.
6) Подставка и обода - ~200
Не считал всякую мелкую фигню, типа герметика, фума, проводов, воздушного фильтра
компрессор и баллон от огнетушителя бесплатно достались
На сайте с 21.04.2014
2 2
А мне пришлось покупать Компрессор и болон( зато Мужик который продавал компрессор отдал в придачу ещё 1 в подарок)))) Вот и получилось такая цена.
На сайте с 27.02.2012
7 961
а я мотор нае... позаимствовал у соседа , он холодос у двери поставил старый , думал я не найду)))
ой и огнетушитель у главного механика позаимствовал
а да и реле давления у сантехников нашел
регулятор первый правда пришлось купить за 300 р вроде, потом у механиков в цеху позаимствовал крутой с фильтром отстойником
короче не особо дорого вышло)))
На сайте с 21.04.2014
2 2
Повезло. Раньше у деда в гараже много чего можно было найти,а как не стало гаражика и взять негде( нахалявку))))
На сайте с 14.04.2013
2 44
чуть поболее и два года назад. Но я доволен своим монстром, даже покрасил с его помощью свою шестерку.
