Т-34/76 "Гайка"
- Производитель:
- Звезда
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:35
- Тип бронетехники:
- Танки
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945

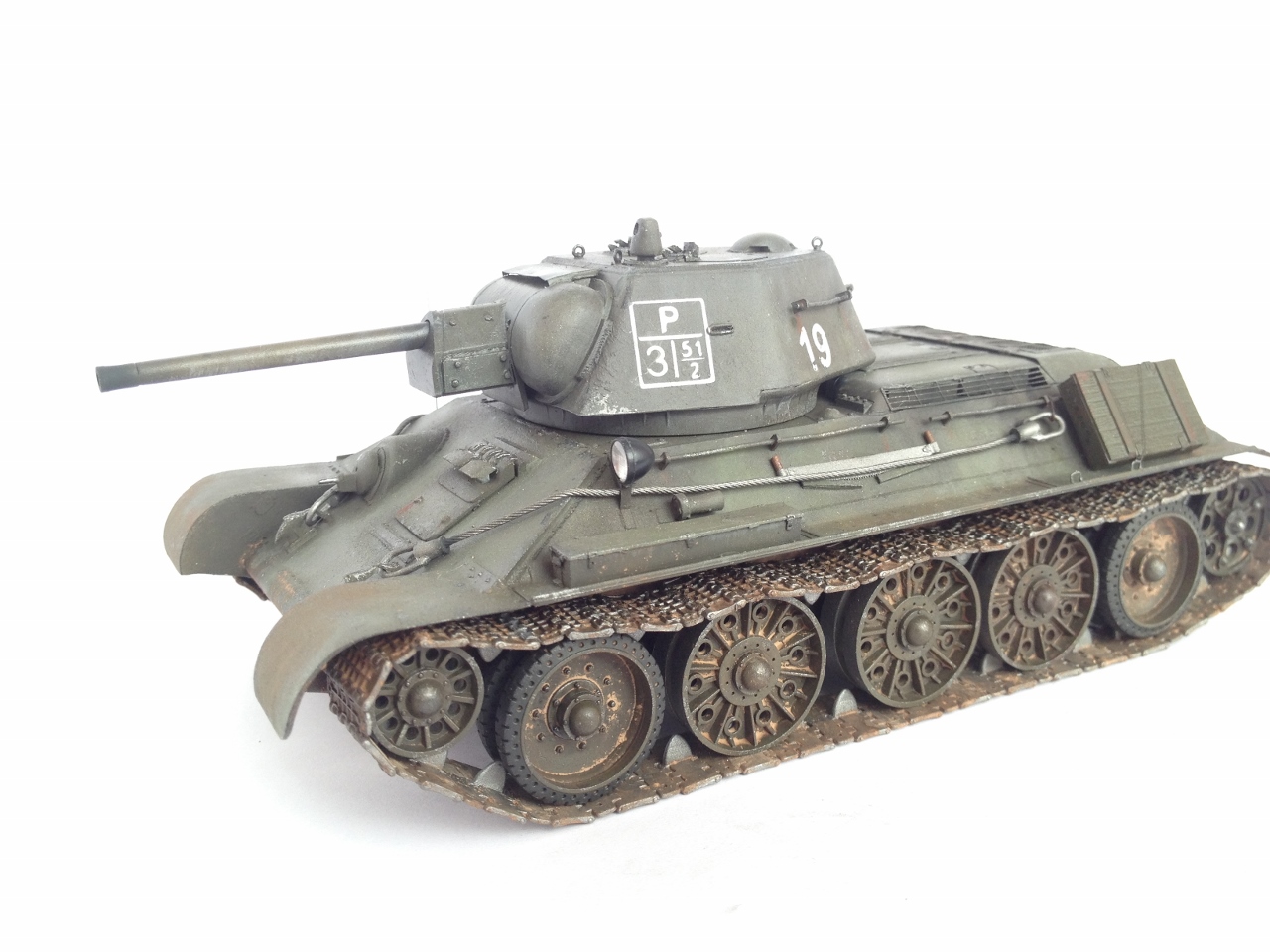

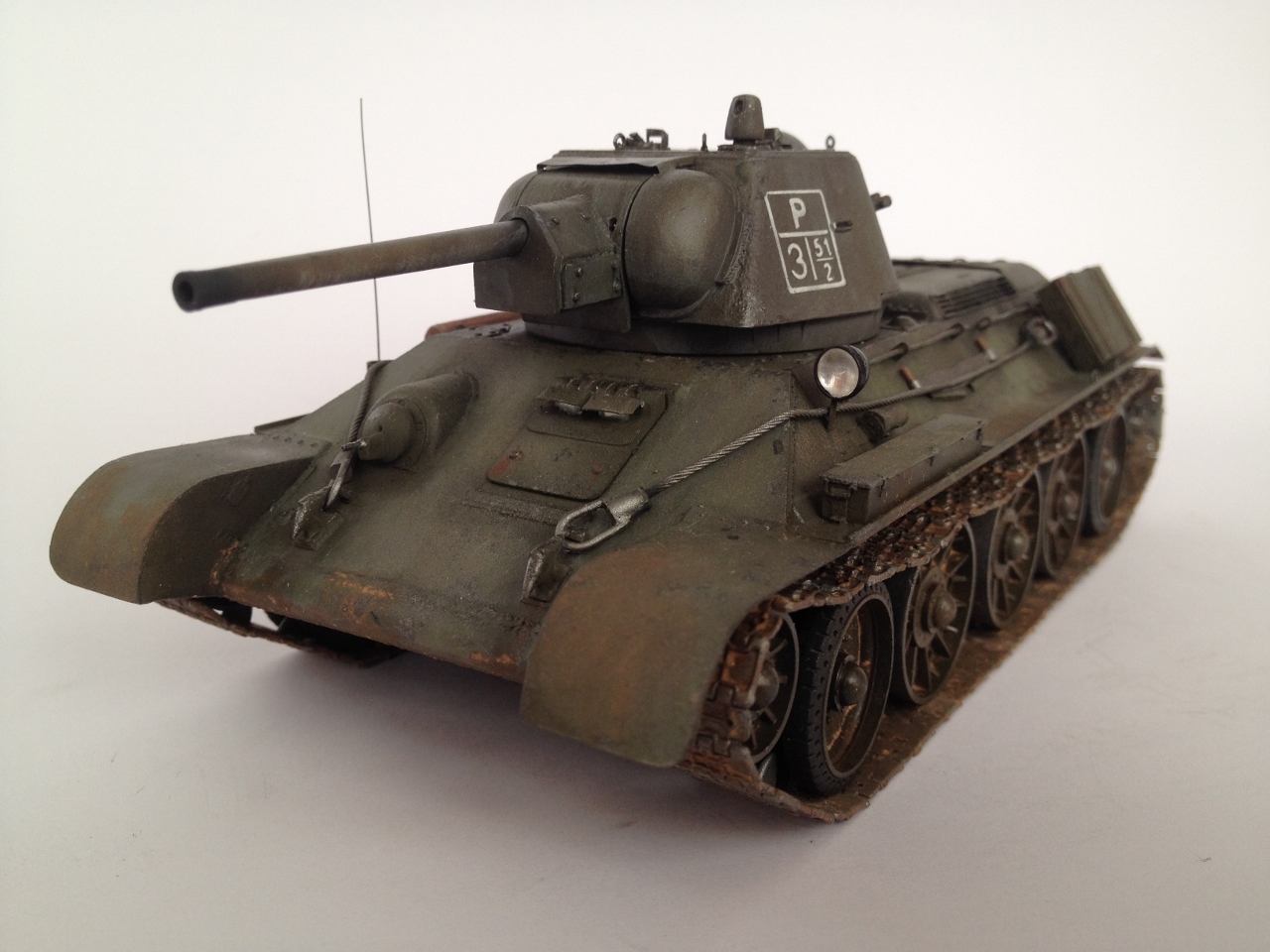

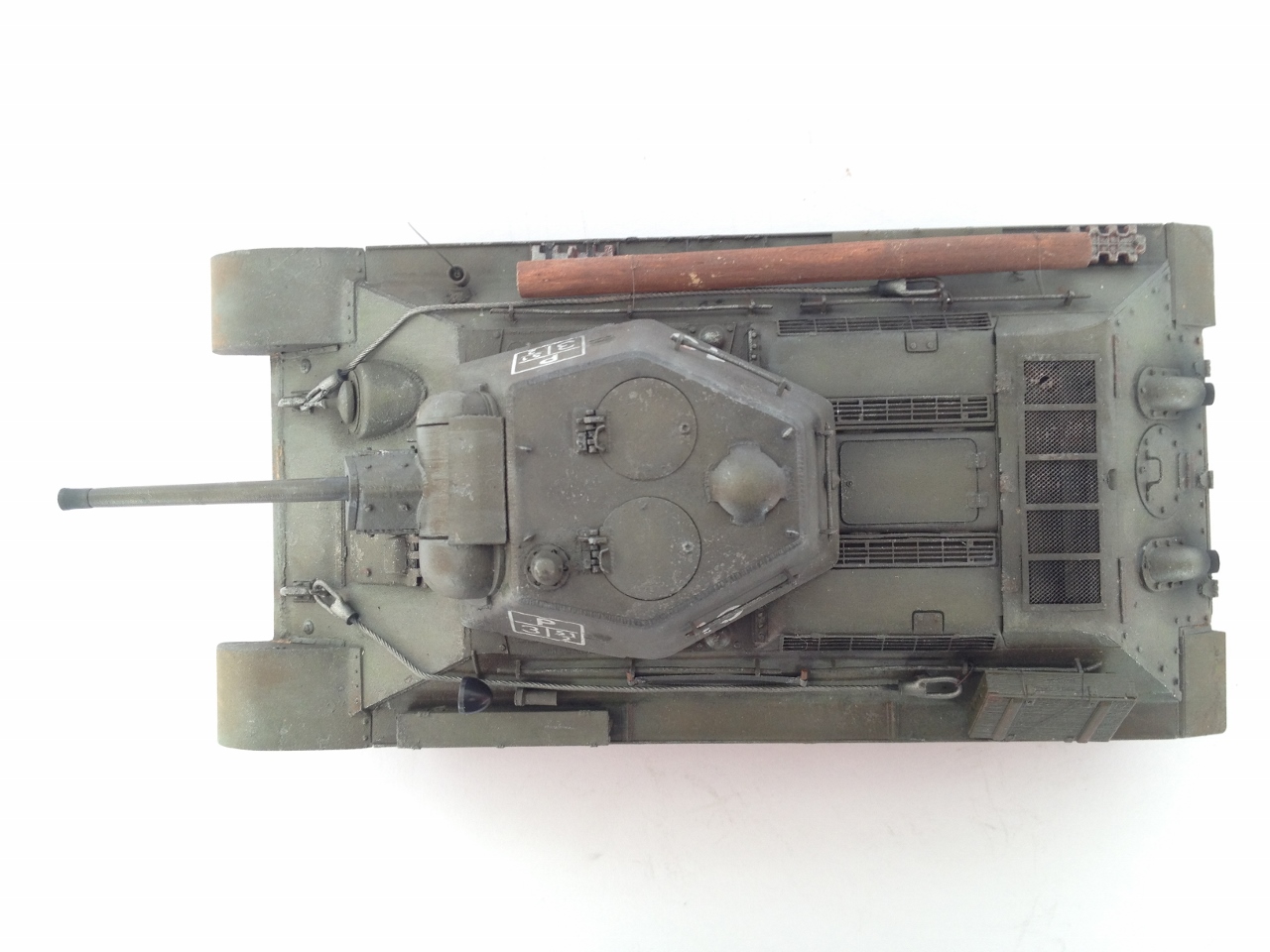

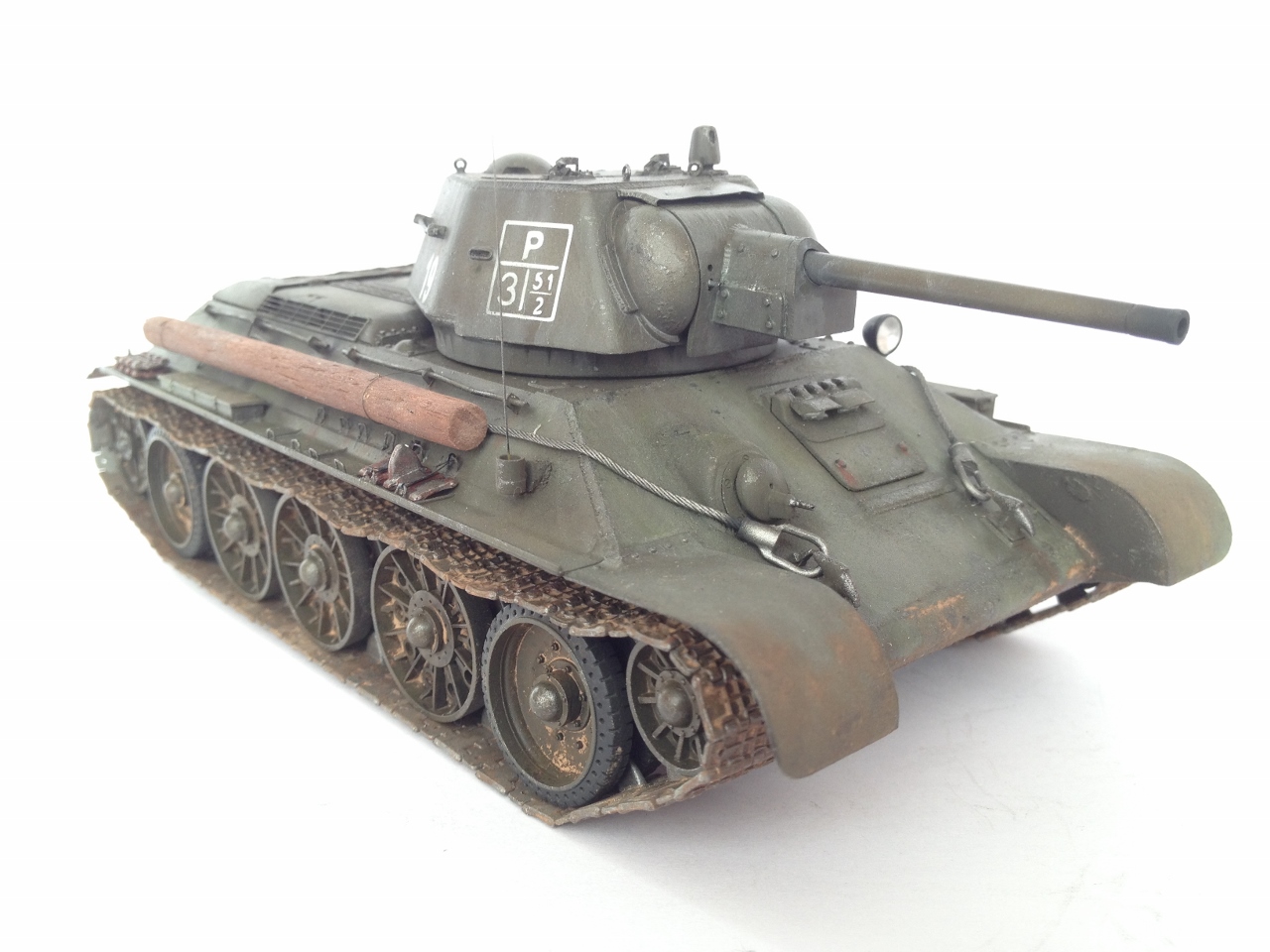

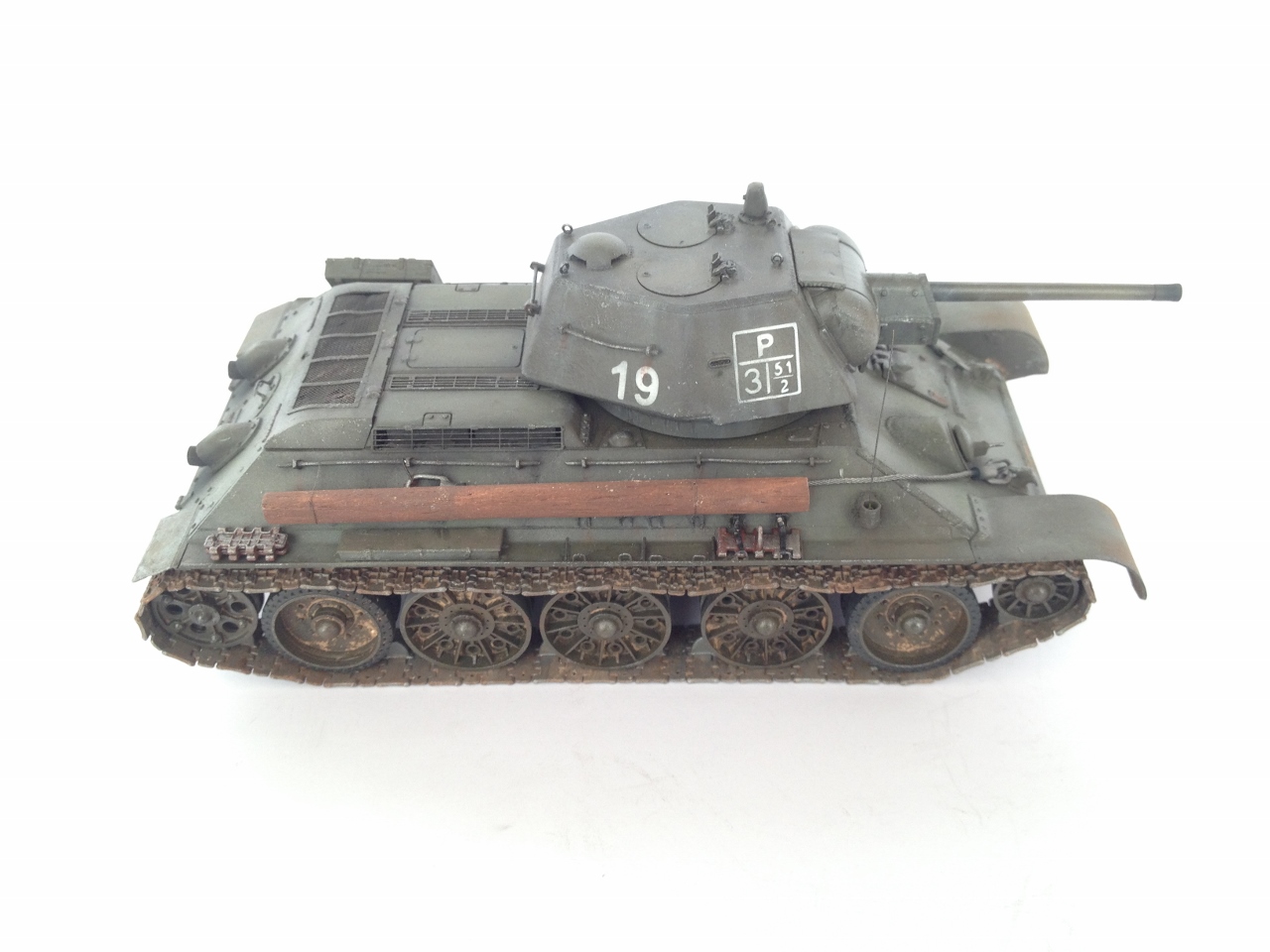

Всем доброго времени суток!

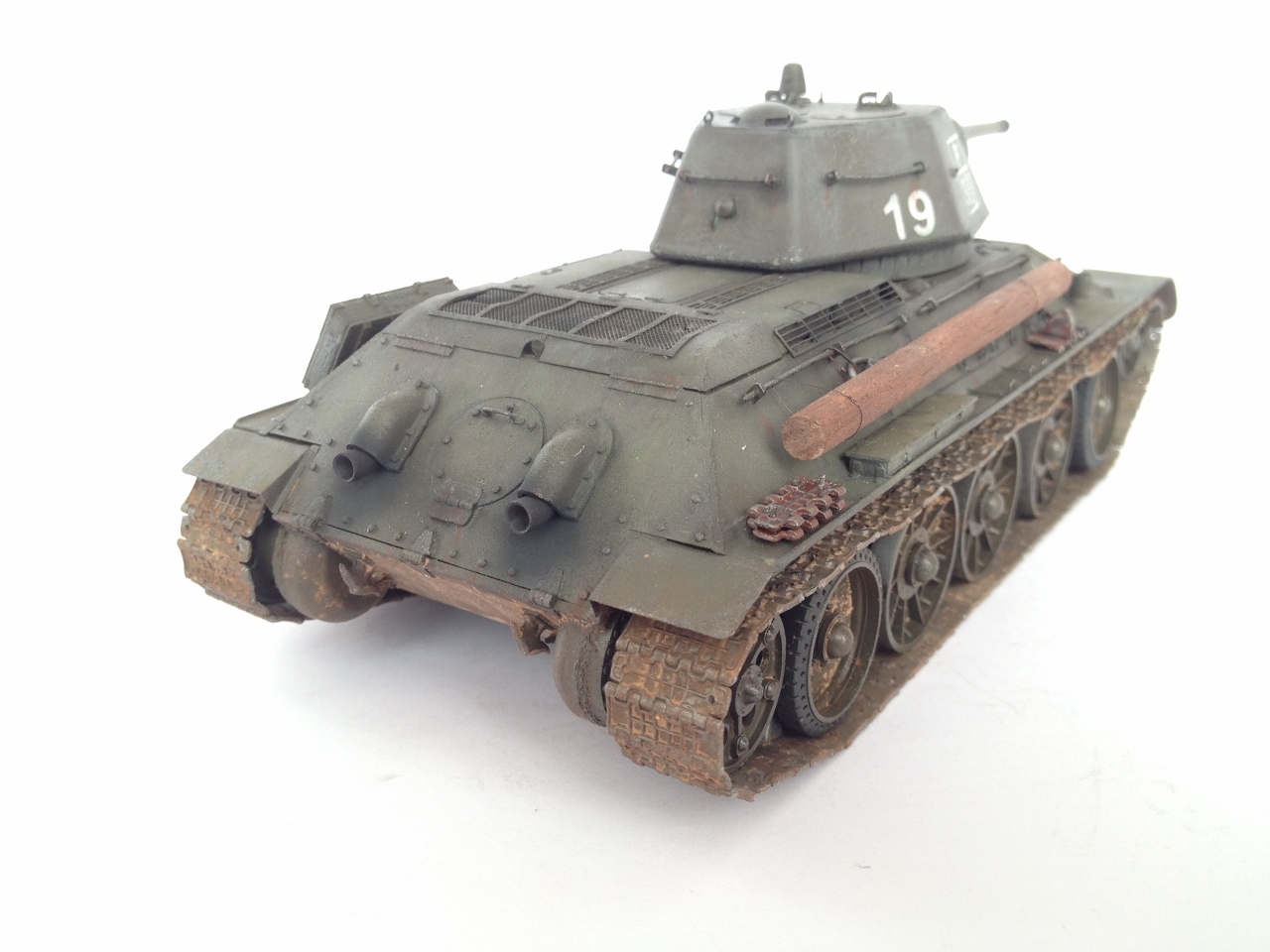

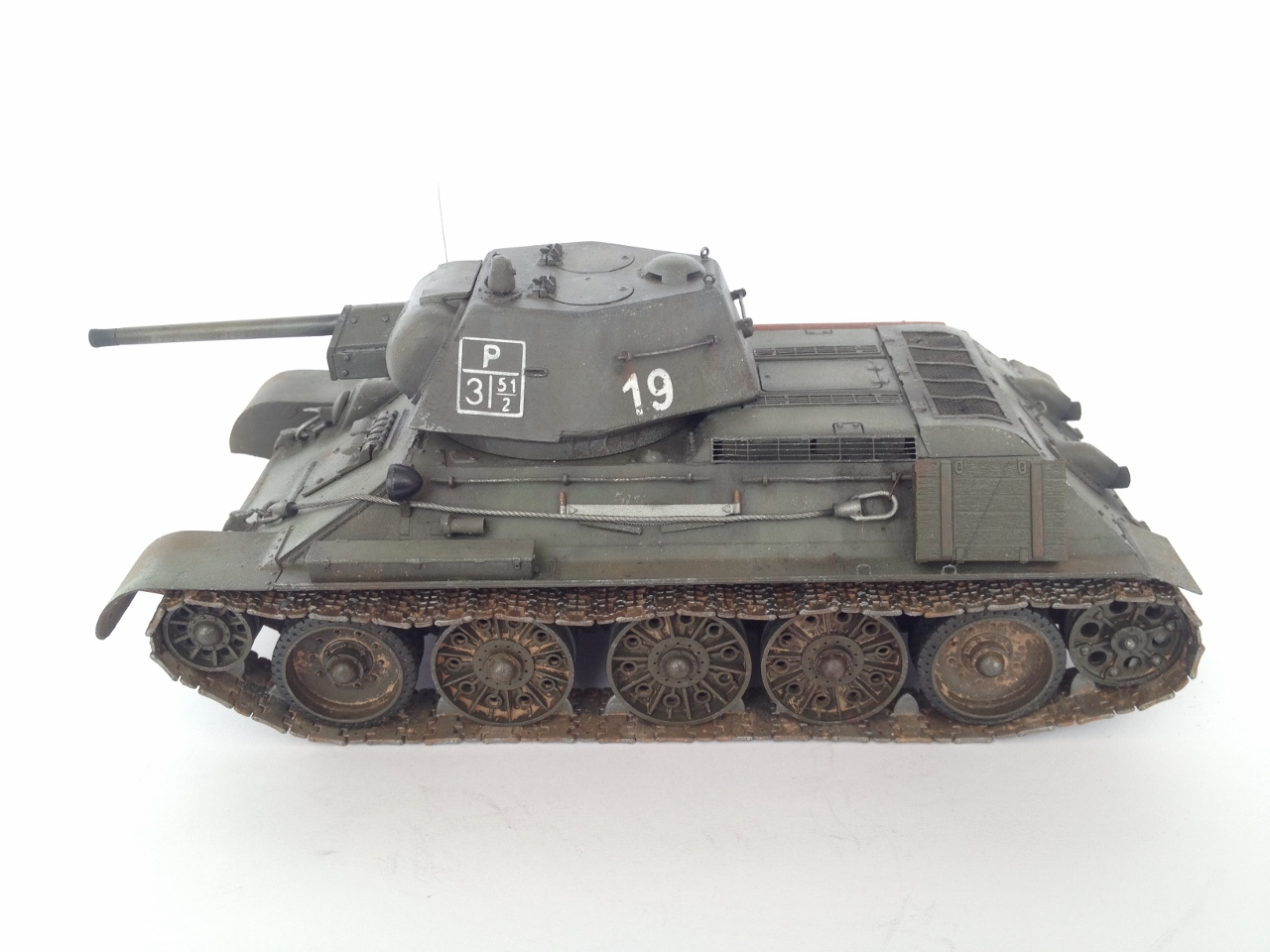

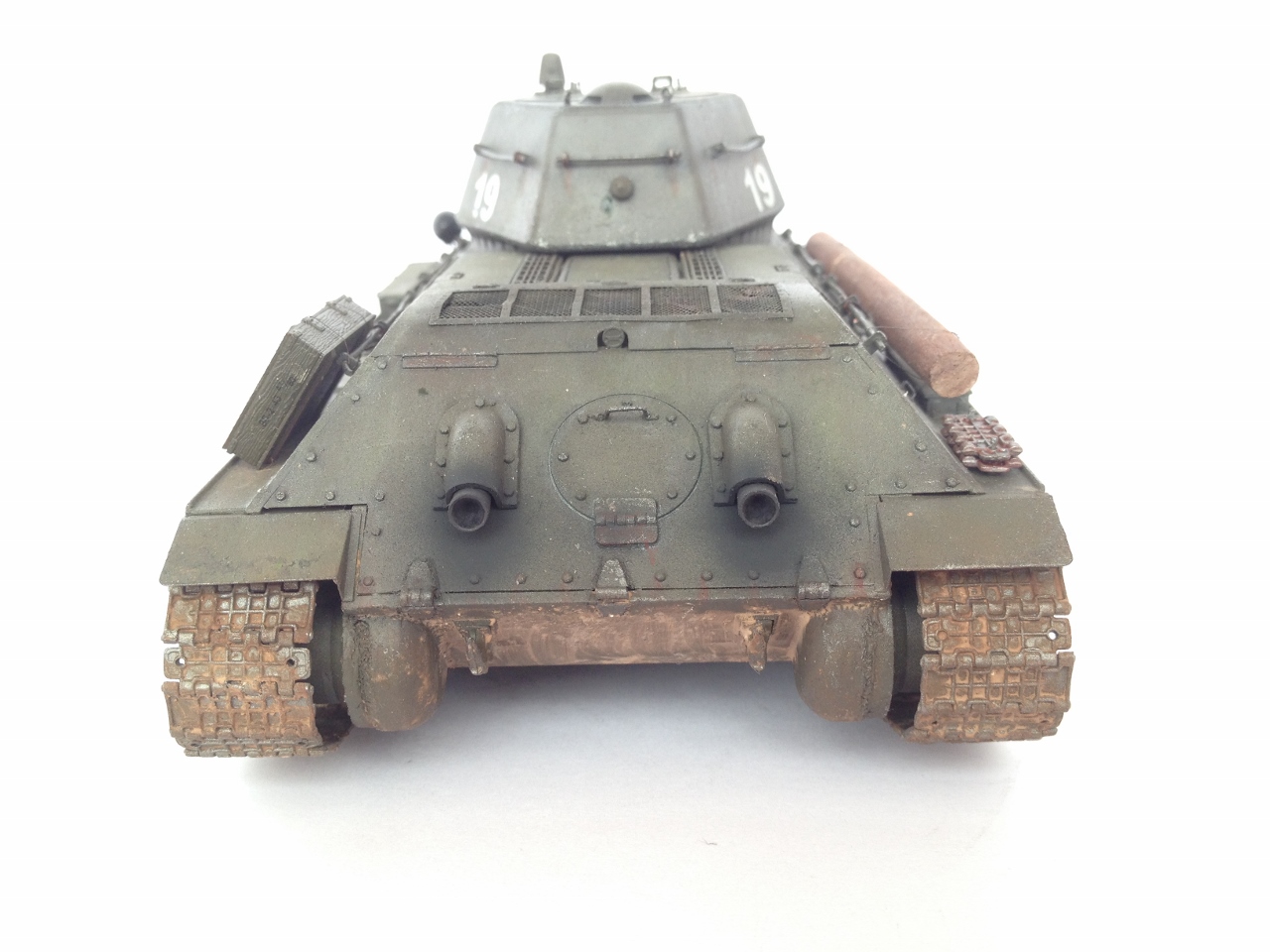

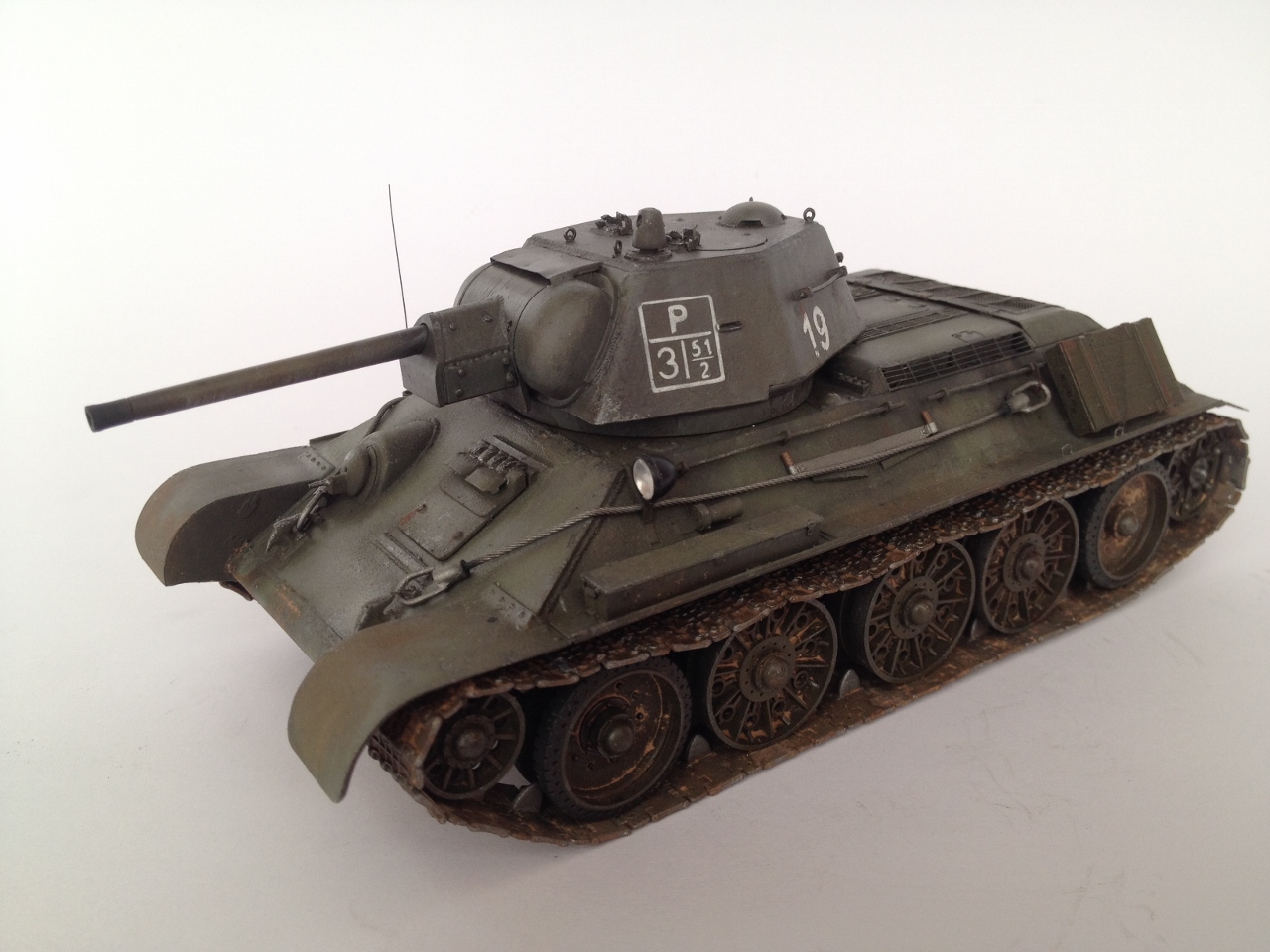

Размещаю свою вторую модель.
Модель строилась с той же привязкой ко времени, что и Тигр.
Прохоровка, 12 июля 1943г. 5-й Гвардейский мехкорпус
По качеству набору ничего говорить не буду, до меня уже все сказано, но стыкуется нормально, матчасть требует доработок.
Из доработок:
- сточены все ненужные элементы
- добавлены сварные швы
- заменены / перенесены болты
- поручни из проволоки и доширакпластика
- реснички из доширакпластика
- перенесена маска курсового пулемета
- вырезаны верхние решетки
- отбойник на маске орудия из пивжести
- доработаны элементы люков
- перенесен и доработан бронеколпак прицела
- переделан стык ВЛД и НЛД
- укорочена бронировка глушителей
- заменены стволы пулеметов на иглы
- высверлено место установки башенного пулемета
- добавлена недостающая петля на крышке МТО
- переделана бронировка редукторов
- проведена проводка к фаре

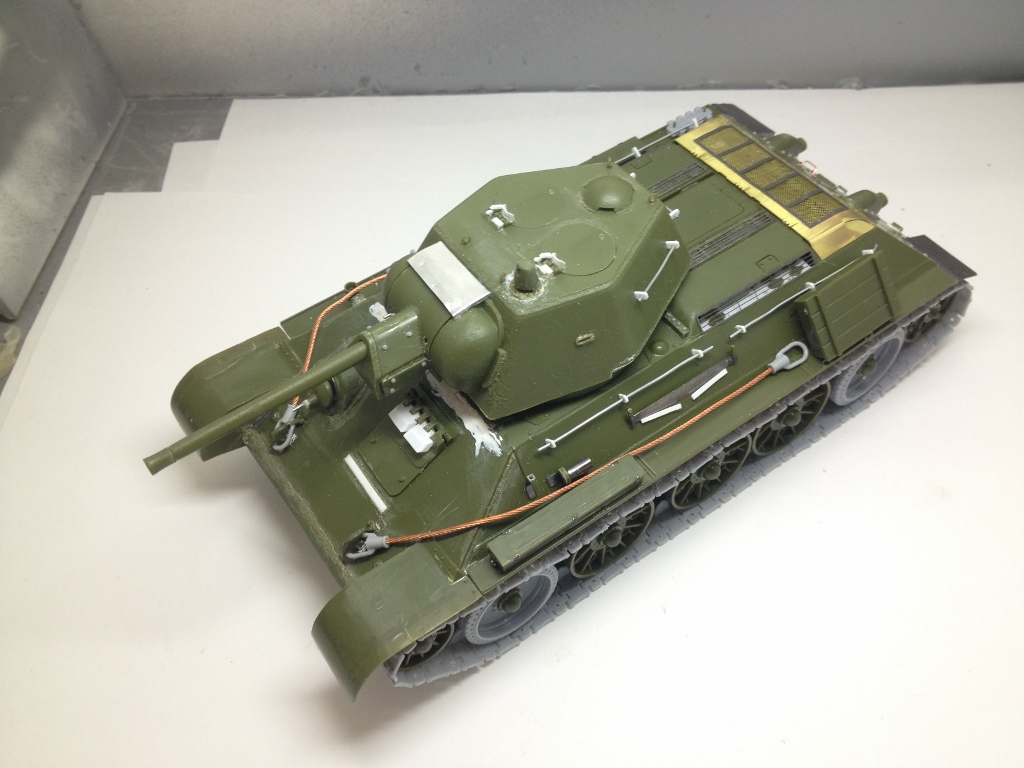

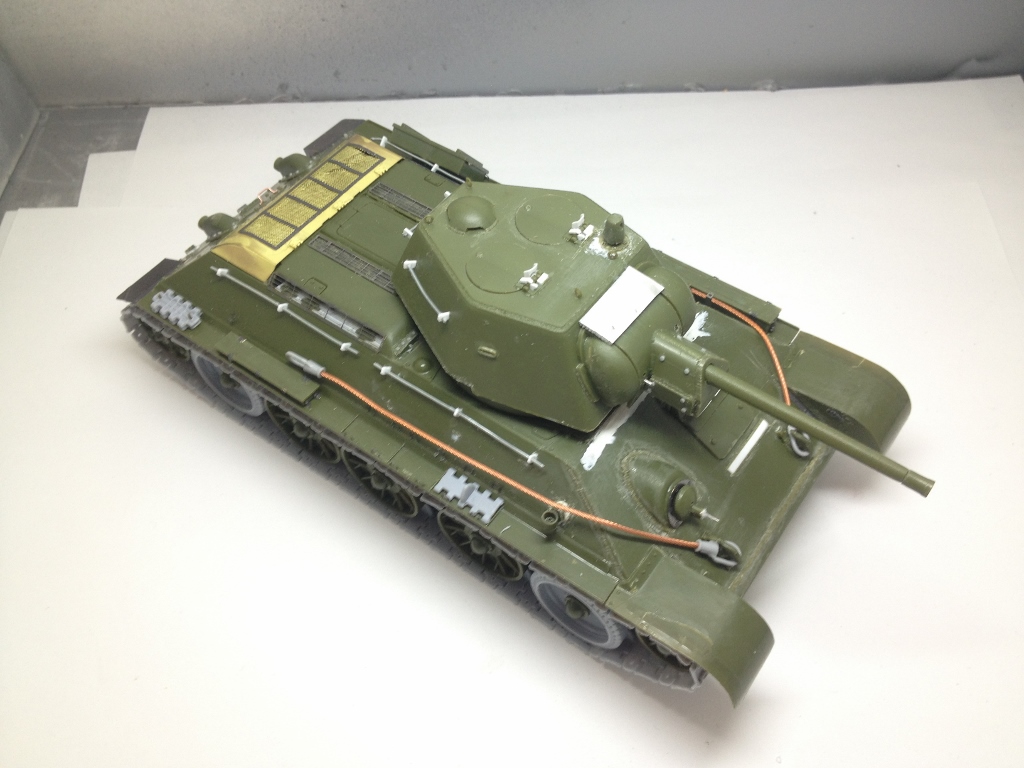

Возможно, что-то уже забыл... для этого приложил фото перед покраской.
В модели использовал травление от Eduard (решетки, крылья, мелочевку) и Aber (крышка). Траки и часть катков от MSD. Фара - ELF. Тросы - Eurika. Ящик - MiniArt. Бревно самодельное)
Модель красилась акрилом Tamiya, смывка из масл. краски и Wilder, масляные точки, пигменты Mig и пастель разных тонов.

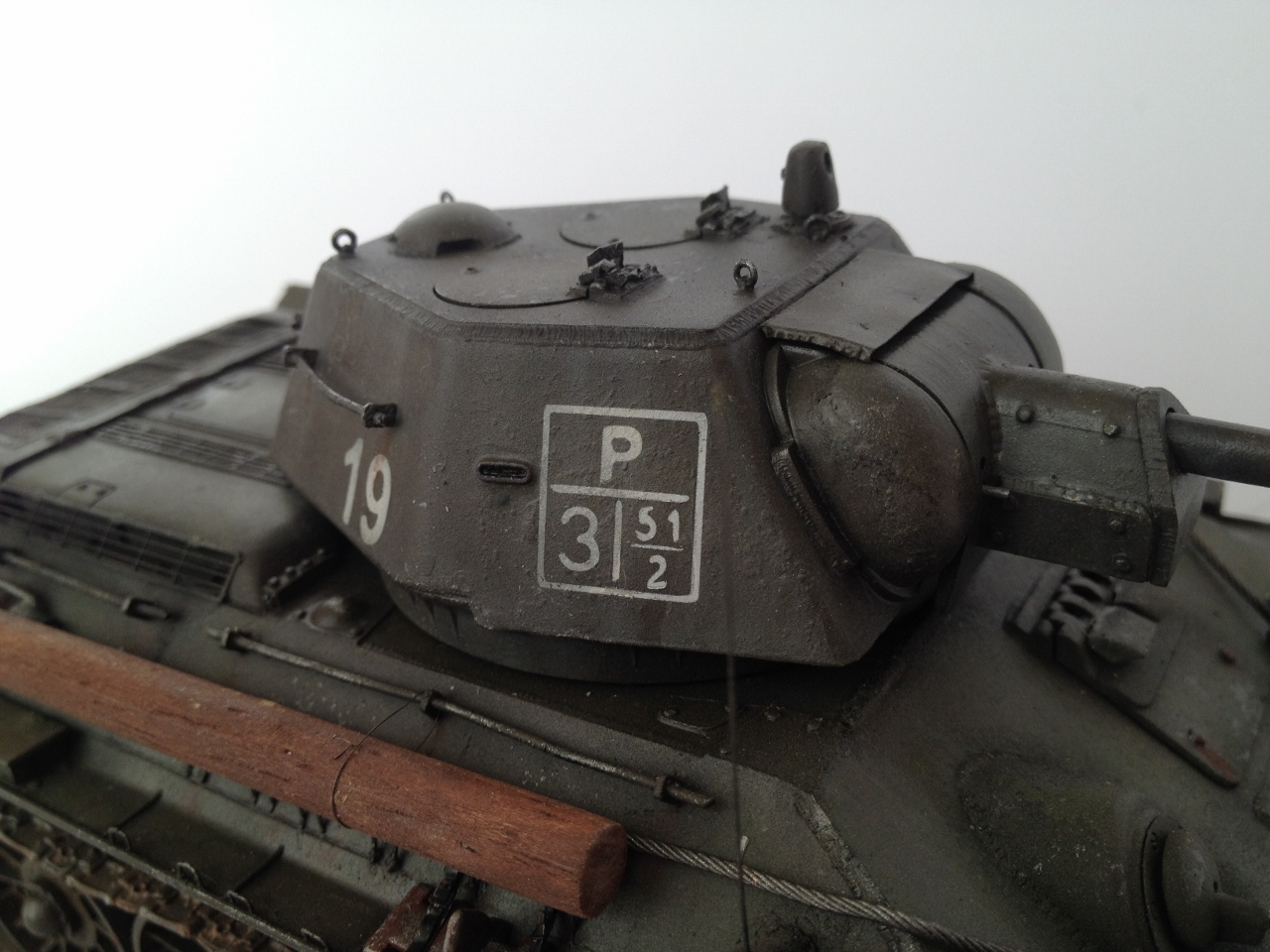

Тактические обозначения наносил с помощью самодельной маски.
П.С. Огромное спасибо всем, кто помогал мне в стройке: Оберон, Игорь (Panzer 72), Алексей Ромадин, Юрий Флоров, PanzerShrek
Вам отдельный респект!
Саму сказку о стройке можно почитать тут: Т-34/76 (Прохоровка)
Оценки
Войдите, чтобы оценить работу.
Комментарии (22)
На сайте с 28.04.2011
51 504
Хороша 34ка.
Ящик зип как бы не правильно стоит задом на перёд.
На сайте с 16.04.2010
7 234
красивая гайка!
На сайте с 21.08.2010
13 2727
Отличная 34-ка!
На сайте с 14.11.2012
94 534
Передние крылья у "Звезды" сделаны по-моему не верно, их можно было чуток укоротить.
На сайте с 12.08.2010
70 1605
проблема не в крыльях,а в размещении ленивца
На сайте с 24.07.2008
3 5932
"Супрее не бывает!"
))), есть кое-какие досадные мелочи - вроде толщины выхлопных патрубков, или зелёной кормовой фары или высокой посадки командирского перископа.
Модель просто отличная - пример того, что можно выпилить из Звезды, а если добавить историческую привязку, то вообще модель из ряда вон - пример для всех.
На сайте с 24.07.2008
3 5932

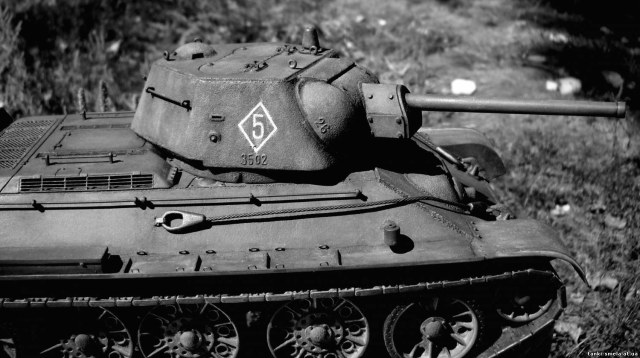

Кстати, Михалыч, а почему не выходит попасть на сайт, указанный на приведённой вами фотке?
На сайте с 28.04.2011
51 504
Александр не твоя ли модель предоставлена в качестве показа как должно стоять крыло КОЛИСЬ)
Спонсор
На сайте с 24.04.2011
15 4612
Здорово вышла машина... особый респект за тактические знаки! Брызговики... всё собирался написать да не написал... спилить их надо было... хотя ещё не поздно...
На сайте с 21.10.2013
3 295
Спасибо за комментарии. По брызговикам, наверное, уже не буду трогать. Потому как где пилить, там и красить. Боюсь в цвет не попасть и еще хуже сделать.
Спонсор
На сайте с 06.05.2011
0 106
Проделанная работа вызывает уважение. Респект.
На сайте с 18.02.2013
4 1395
Нет перегородки между люками, косячная бронировка качаюшейся части пушки, кривые буксирные крючья.
Передние брызговики переразмерены, лючьки для доступа к кривошипам не на месте.
Проводку к фаре я не разглядел. Повреждение на сетке МТО не убедительно.
Ходовая сомнительна. Бревно похоже на телефонный столб.
Окраска на четыре с минусом. ИМХО.
На сайте с 21.10.2013
3 295
Очень интересно, можно с примерами в виде фото?
На сайте с 02.09.2010
2 30
А что за комбашенку Вы имели ввиду? На Вашем танке ее нет.
На сайте с 18.02.2013
4 1395
Фотографий и так достаточно, причем в свободном доступе. Благо на дворе XXI век и интернет добрался до всех, даже очень отдаленных уголков нашей необьятной родины.
Про косяк защиты ПУ и качающейся части пушки (деталь D3 в инструкции) я указывал в ходе вашей стройки. Надо было либо наращивать мяса на правой щеке, либо заменять на что-то более приличное. Сделайте фотографию вашей модели строго анфас, сразу будет понятно исправляли ли вы этот косяк или нет.
Звездовские брызговики сильно выдвинуты вперед, как и у старой тамии. Не верите мне, сравните с чертежами. Расположение лючьков можете посмотреть на Легионе:
http://legion-afv.narod.ru/T-34-76_MoscowCMMF.html
http://legion-afv.narod.ru/USSR/T-34-76/T-34-76_MoscowCMMF/T-34-76_MoscowCMMF_044.JPG
Проводки к фаре нет...
Про буксировочные крючья от звезды народ уже столько тер на раазных форумах, что рассказывать об этом еще раз вам персонально, нелогично.
Про ходовуую, опять же, я вам писал в ходе стройки.
По окраске, на мой вхгляд, не попали в цвет. Хотя это дело десятое и строго ИМХО.
На сайте с 21.10.2013
3 295
Имел ввиду бронеколпак прицела, почему написал комбашенка не знаю ))
Сейчас поправлю, спасибо.
На сайте с 21.10.2013
3 295
Слава, при всем уважении, я всю свою сказку перечитал и не нашел где про все это вы писали.
Может в тех сообщениях, которые вы зачем-то подтерли?
По щеке только сейчас понял о чем речь.
По брызговикам согласен, но трогать уже не буду.
По ссылкам совершенно другой танк, так что по люкам все ок.
Проводка к фаре есть, советую смотреть внимательней.
Крючки точил, возможно, не до конца сточил) Главное крючки вопросы вызвали, а упоры на люках - нет ))
По ходовой, прочитайте в ветке про стройку, там нашлись фотографии всех вариантов.
По покраске, конечно, на вкус и цвет все фломастеры разные. Очень хотелось бы посмотреть как Вы красите.
На сайте с 24.07.2008
3 5932
Слава стремится к совершенству - это можно понять, я тоже был максималистом в плане матчасти.
Замечания насчёт брызговиков справедливы, так же как и местоположение ленивца. В остальном согласен с Автором.
Опять же приводил фотку Алексей Ромадин, если не ошибаюсь, гайка с ком.башенкой и ранними катками с кольцом усиления - так что ходовая хоть и не типична, но допустима.
Кстати Слава, если не затруднит, помоги найти внятную фотку фальшь бронестакана прибора наблюдения заряжающего, пожалуйста.
http://karopka.ru/community/user/12707/?MODEL=363540
На сайте с 18.02.2013
4 1395
Мне, почему-то показалось. что мои сообщения Вы игнорируете, вот и подтер.
Танк по ссылке конечно другой, один из последних пирожков выпущенных на УВЗ, но грязещитки были абсолютно одинаковами и на Т-34 пр-ва 1944г. и на этой машине.
Крючки нужно было менять, ибо точить их бесссмысленное занятие.
По поводу ходовой, я имел ввиду, что катки что у макета, что у звезды- некопийны.
Я не зря на писал- ИМХО, по поводу окраски. Лично мне показалось, что Вы не попали в цвет. Это мое личное мнение. Сугубо личное. Хотя, возможно все связанно с неудачным фотографированием. Хотите посмотреть, посмотрите когда придет время. Надеюсь я Вас не обидел своей критикой. Удачи в следующих проектах.
На сайте с 18.02.2013
4 1395
Так ведь я не навязываю своего мнения автору. Тем более, оно ведь вполне может быть и ошибочным.
Фотографию, если найду, скину в личку. Посмотрю обязательно.
На сайте с 21.10.2013
3 295
Слава, вот зря подтер ) Когда строишь, трудно сразу учесть все комментарии, что-то забывается. Потому я в процессе стройки возвращался к теме и заново читал все мне написанное. Если бы все комментарии остались, то были бы учтены. По поводу копийности, мне кажется, все равно в 35 масштабе невозможно получить 100% копию, потому потуги с очень мелкими деталями считаю бесполезными, имхо. На фотографиях по ссылкам я смотрел на люки, думал по их душу фото приведено.
И ни в коем случае не обижаюсь, это все нормальная критика, так что все ОК)
На сайте с 24.07.2008
3 5932
Отлично - здоровая критика и адекватное отношение - это залог успеха. А вот насчёт цвета я бы поспорил - если брать шаблонный 4БО, то всё справедливо, но в литературе неоднократно встречал термины "закопчённая до черноты тридцатьчетвёрка", применительно к ходовому/боевому танку, а не подбитому или "грязь полностью изменила цвет танка" и подобные.
