БТ-7 обр. 1935г.
- Производитель:
- Восточный Экспресс
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:35
- Тип бронетехники:
- Танки
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945

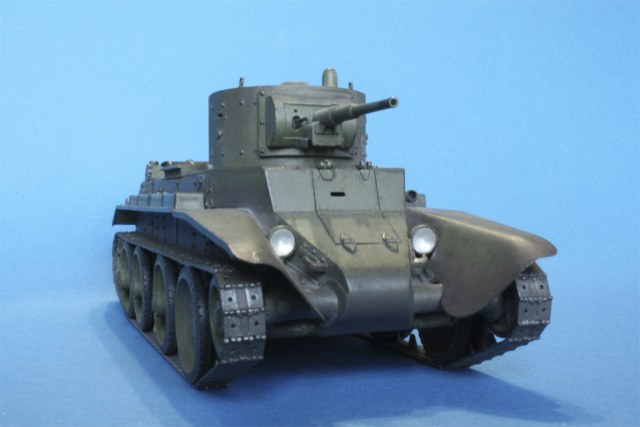

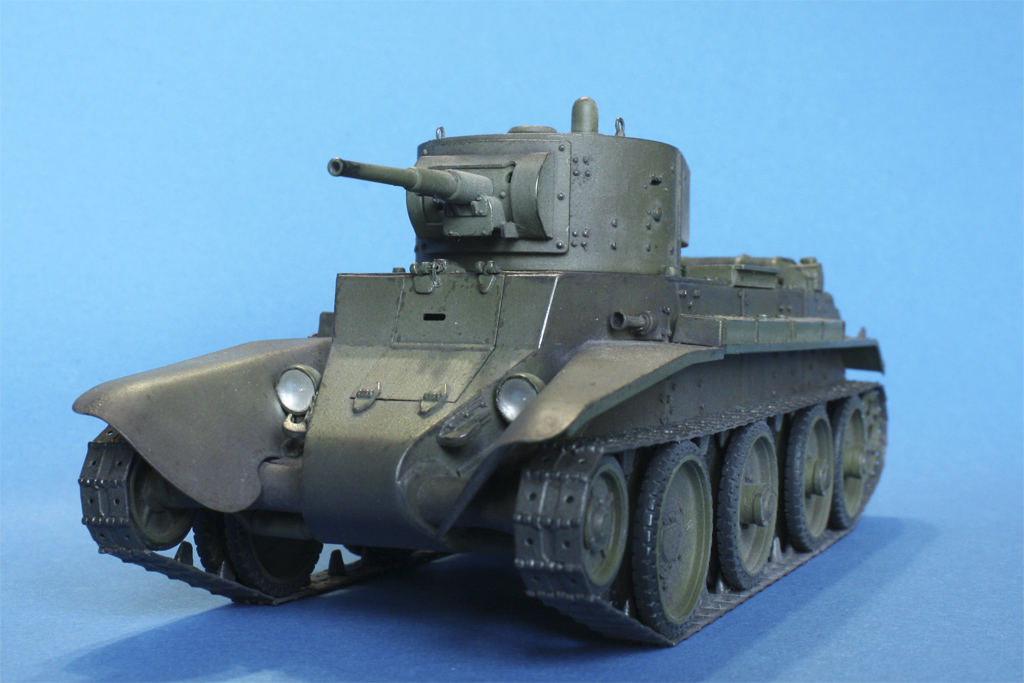

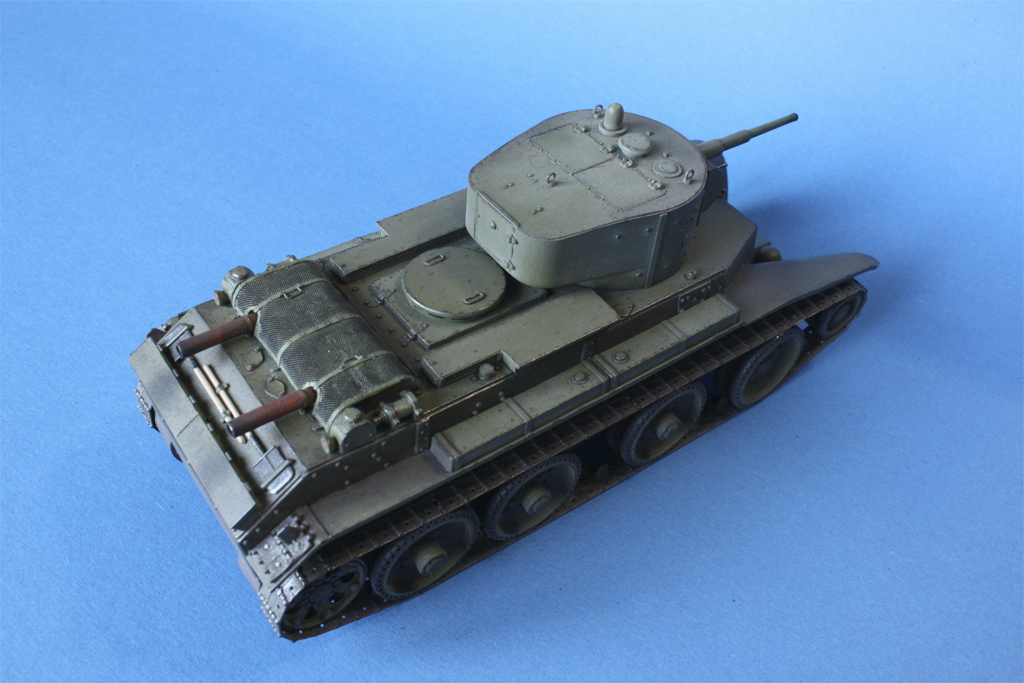

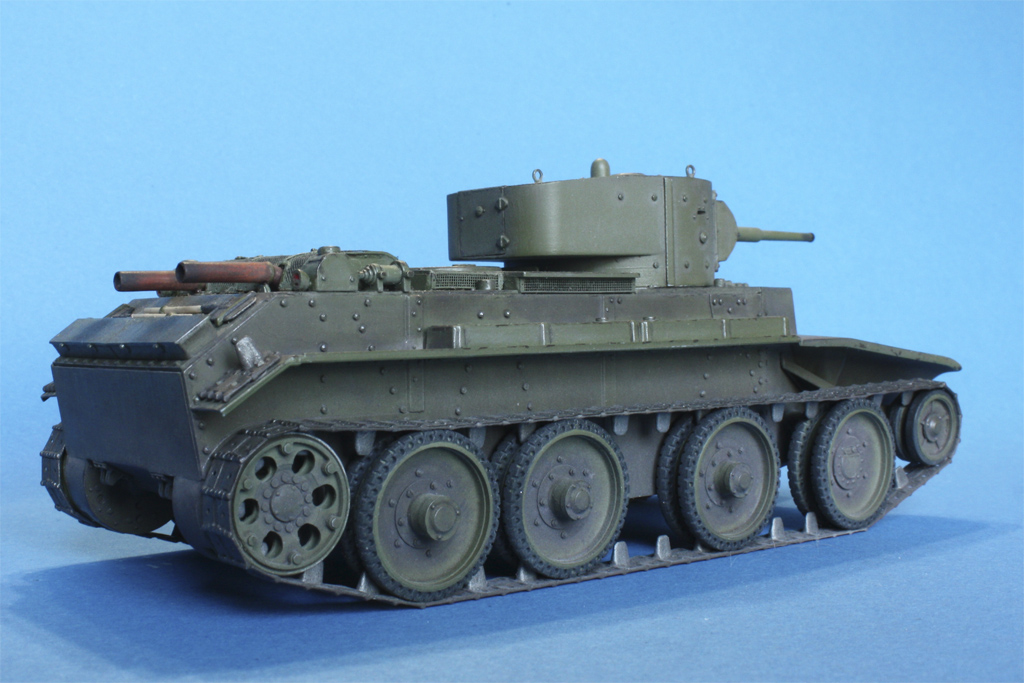

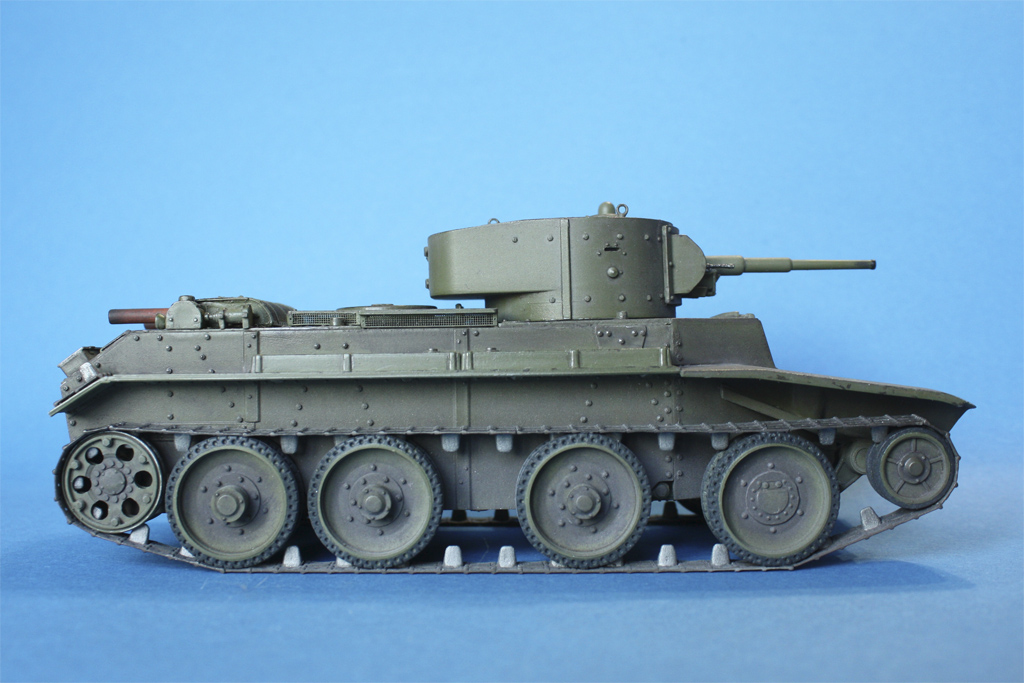

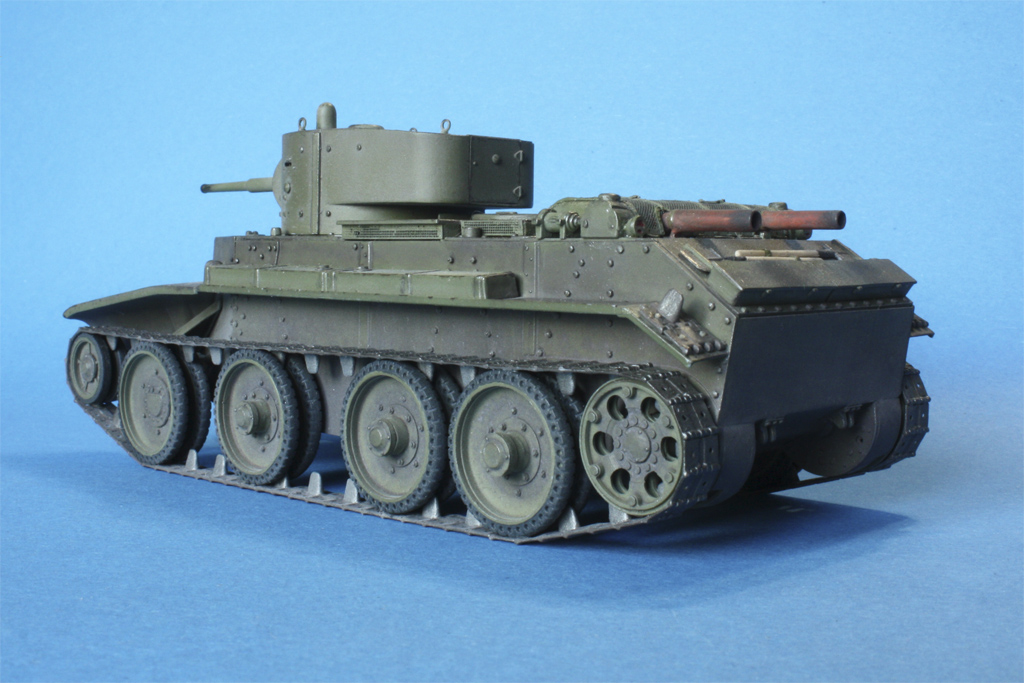

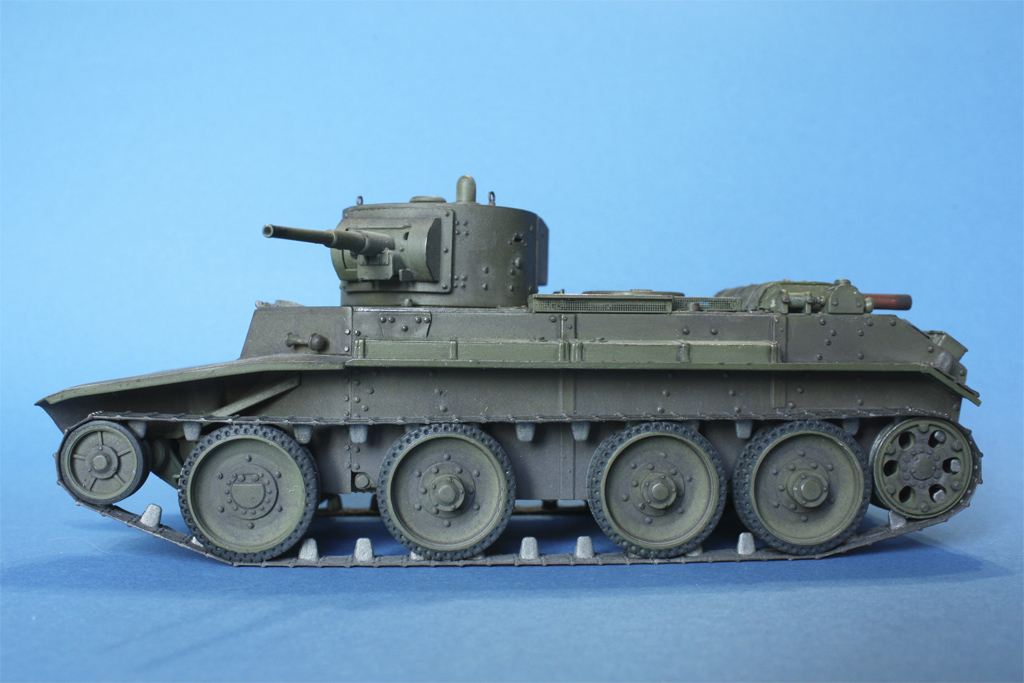

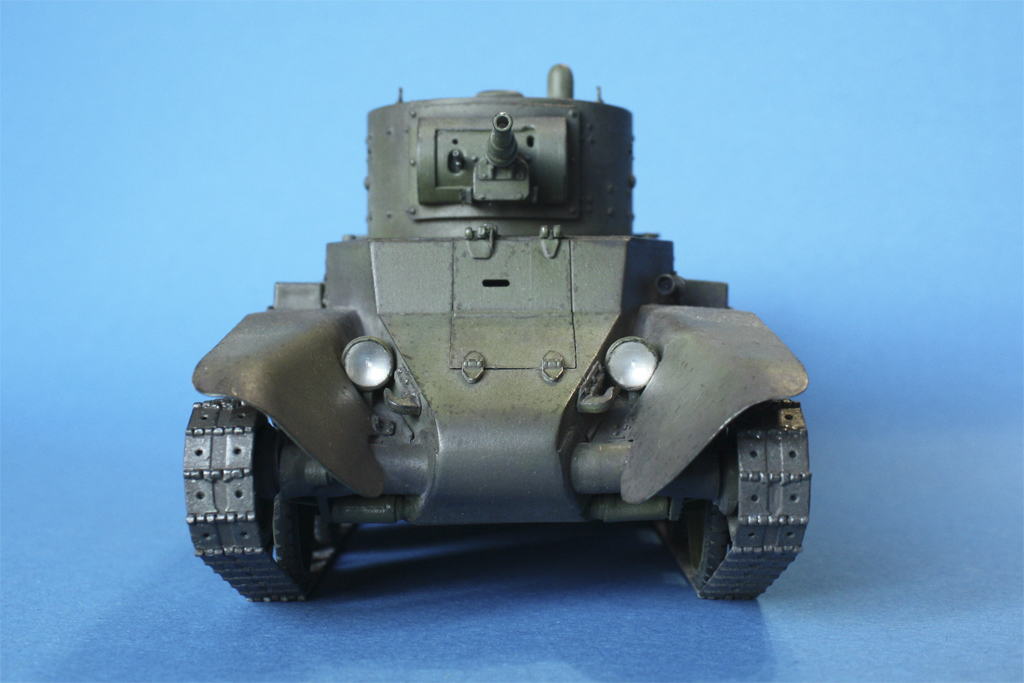

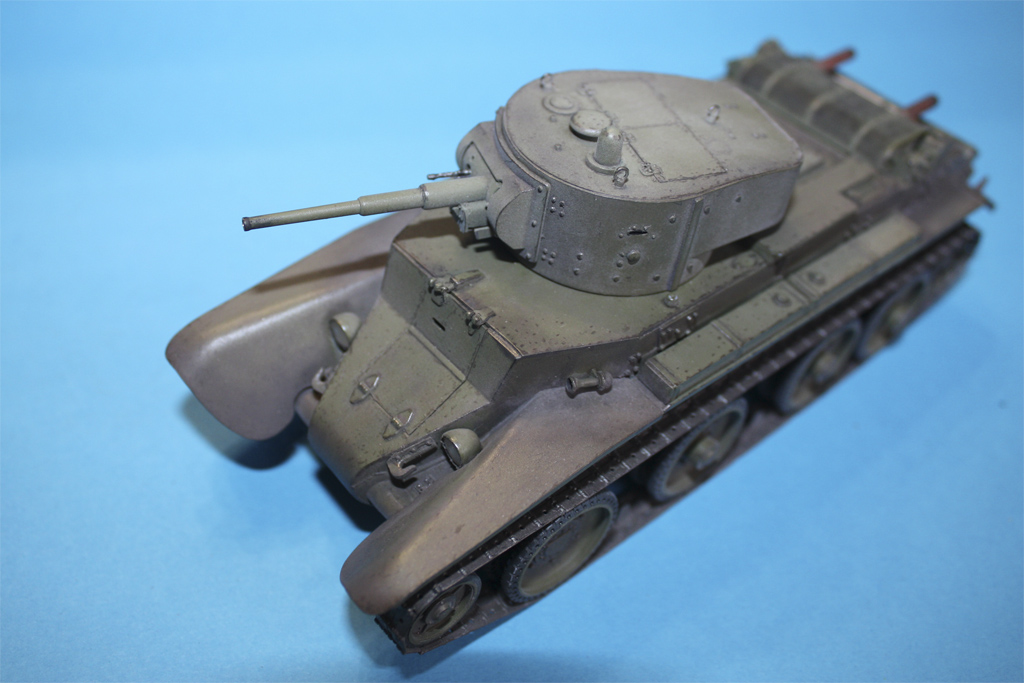

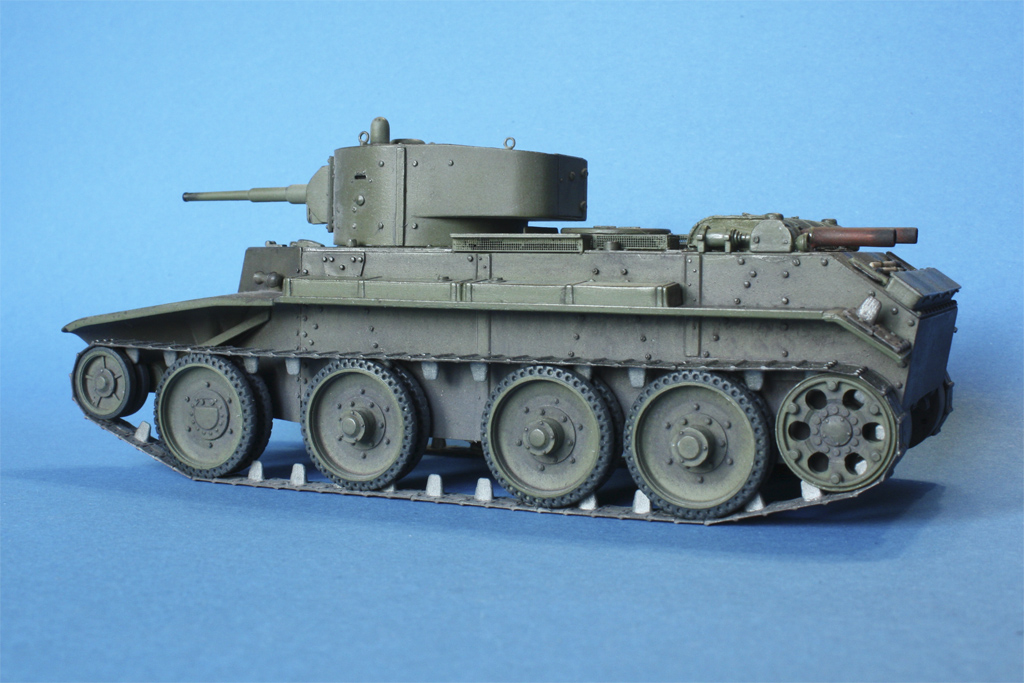

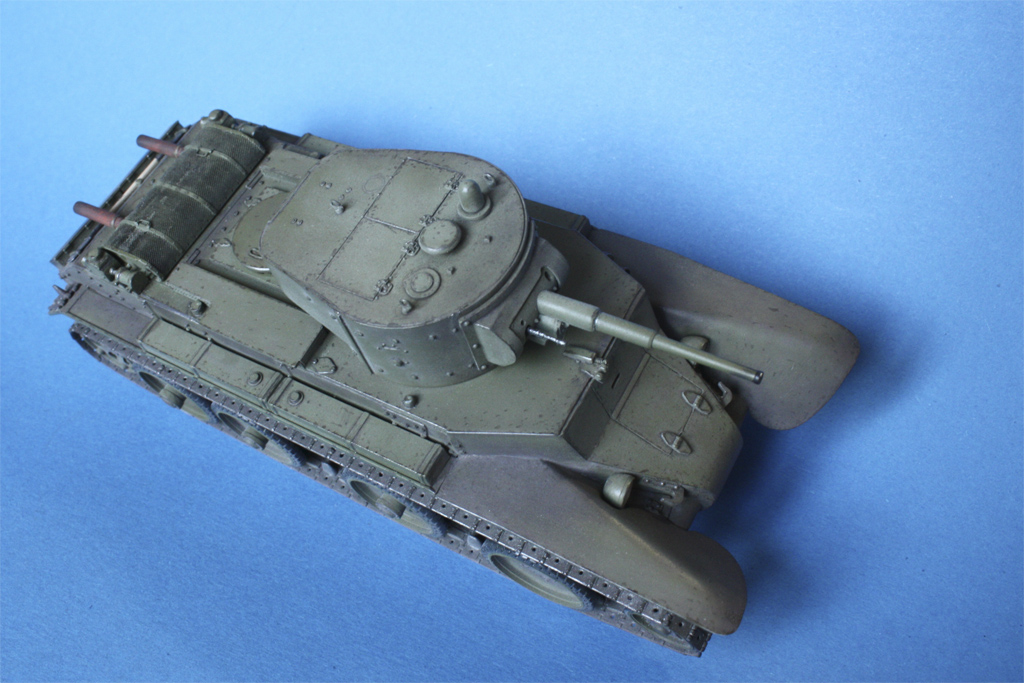

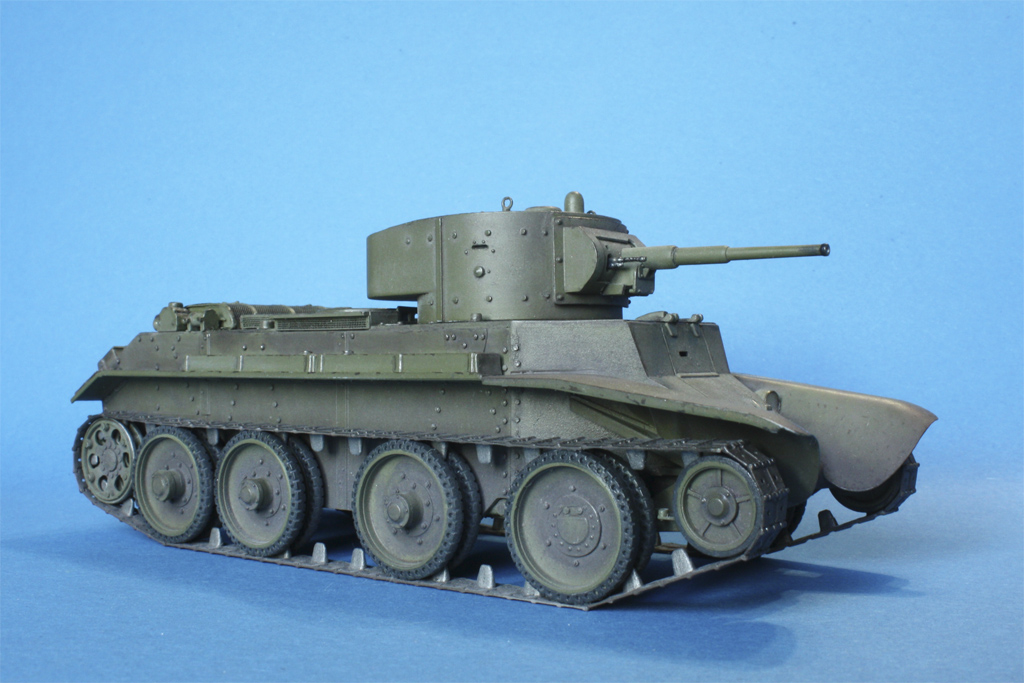

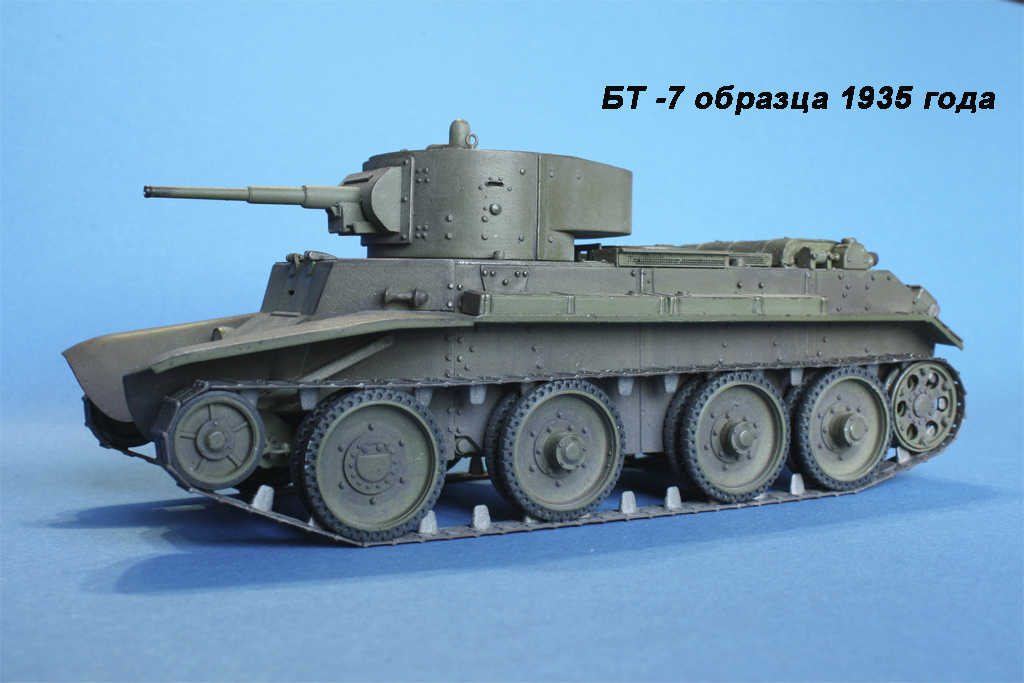

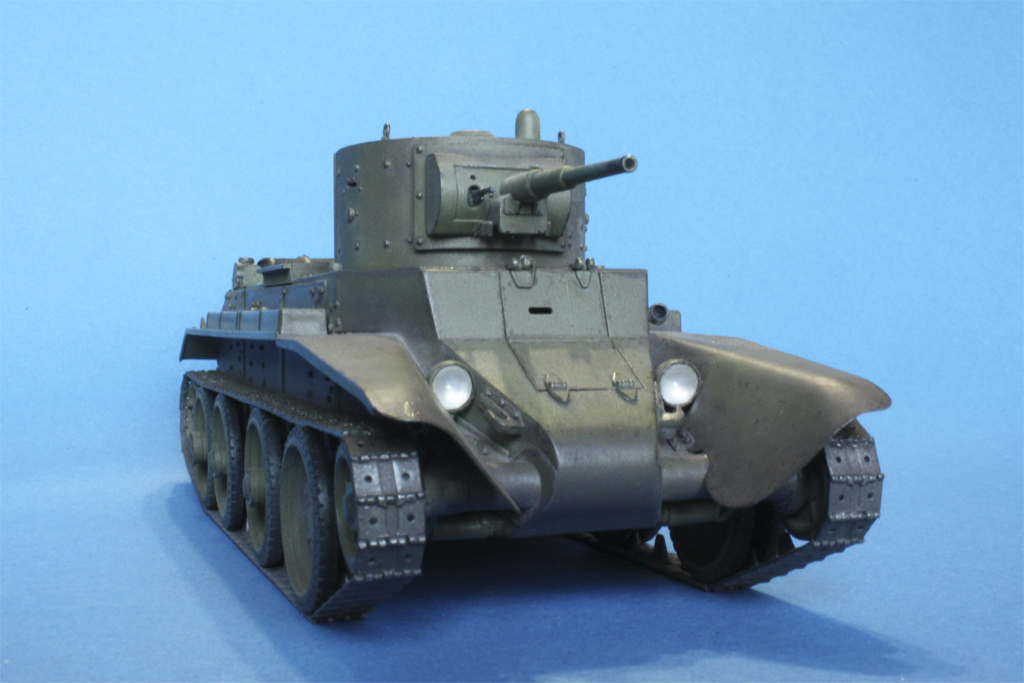

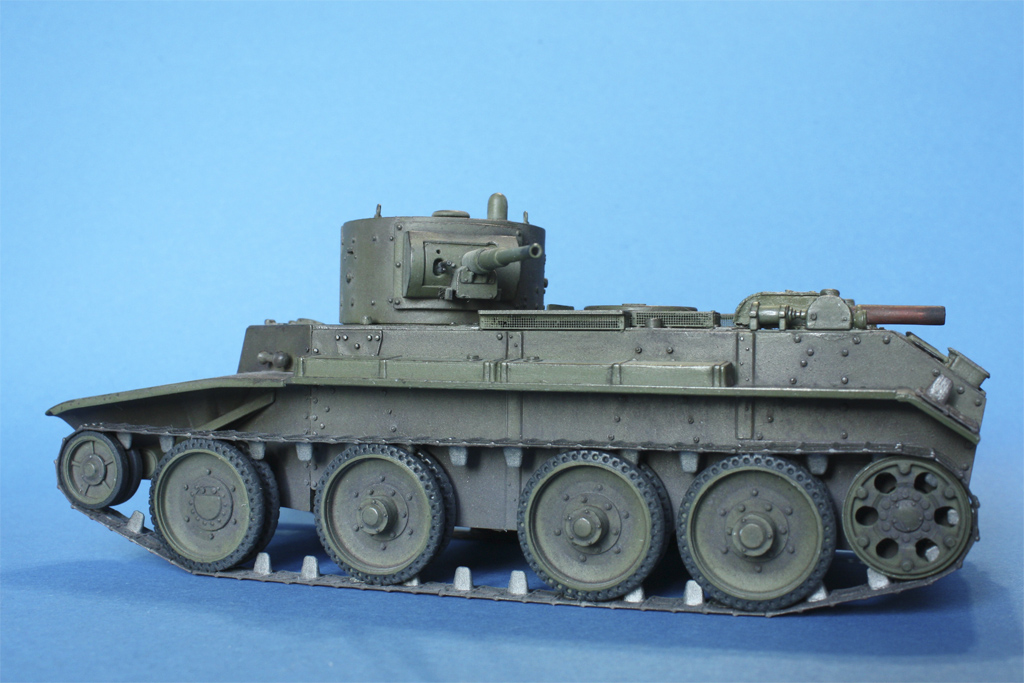

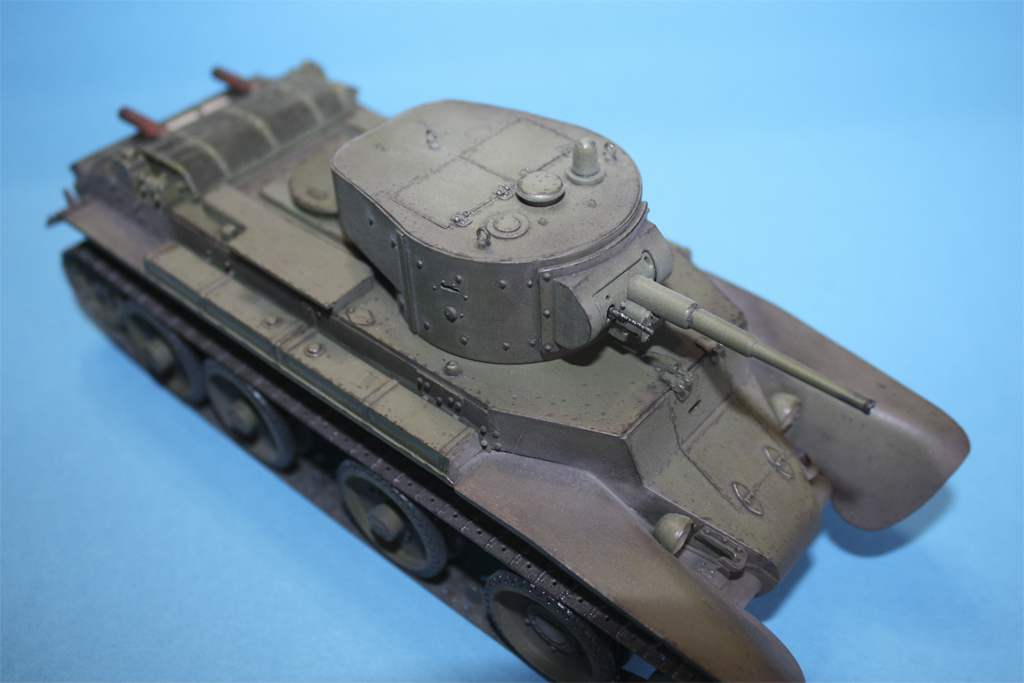

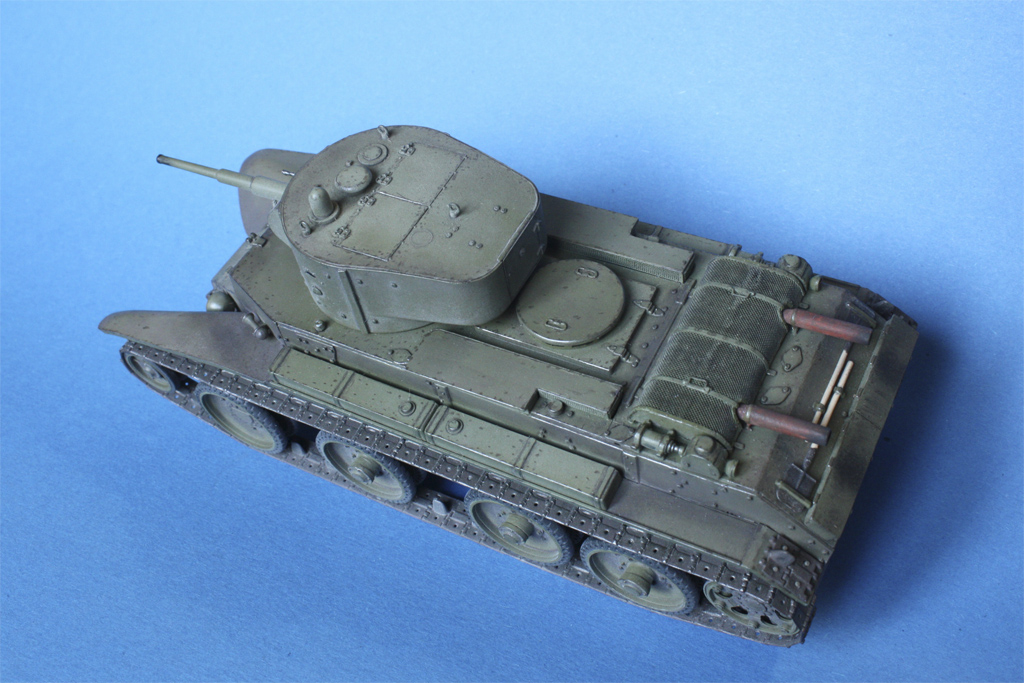

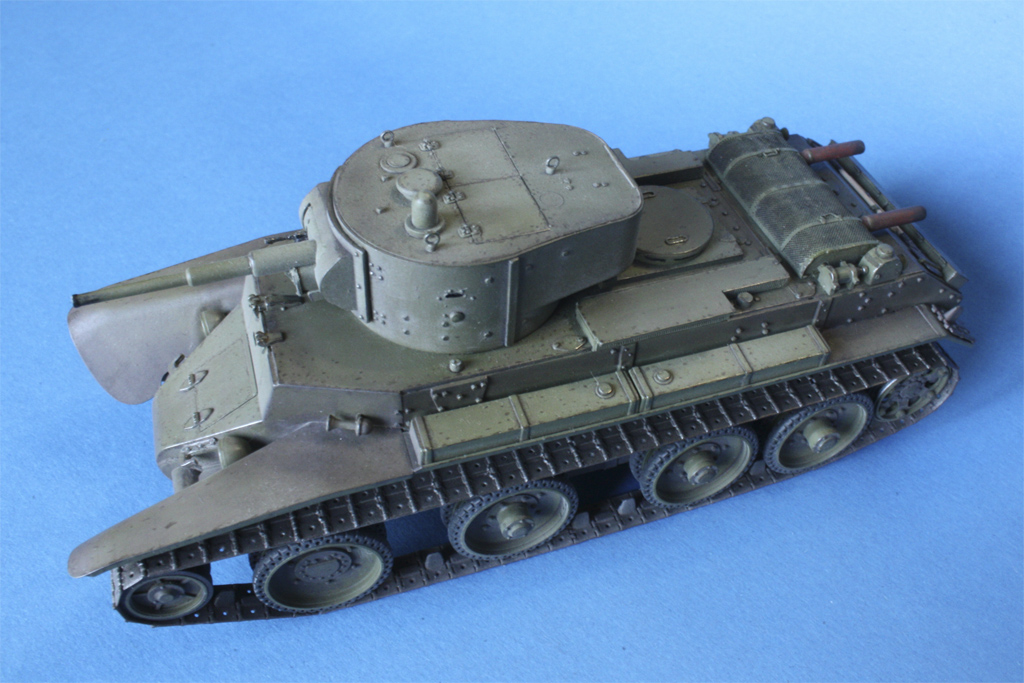

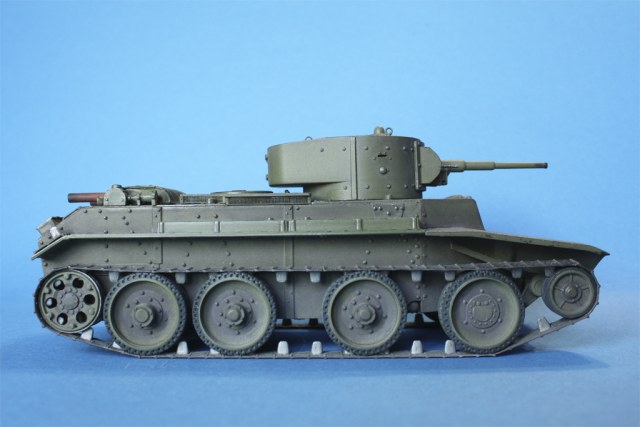

Здравствуйте, коллеги! Предлагаю вашему вниманию БТ-7 образца 1935 года (ранняя версия).
На нашем сайте не так много размещено данной модели (именно от ВЭ), и я решил её изготовить. Модель собиралась не легко, т.к производитель не позаботился о тех кто собирает их модели, поэтому пришлось дорабатывать:
Корпус не стыковался низ с верхом, пришлось пилить;
Крылья сточил до необходимой толщины;
Изготовил стопор (амортизатор) для люка м/водителя;
Пушка и пулемёт покупные;
Изготовил новый люк для воздушного фильтра;

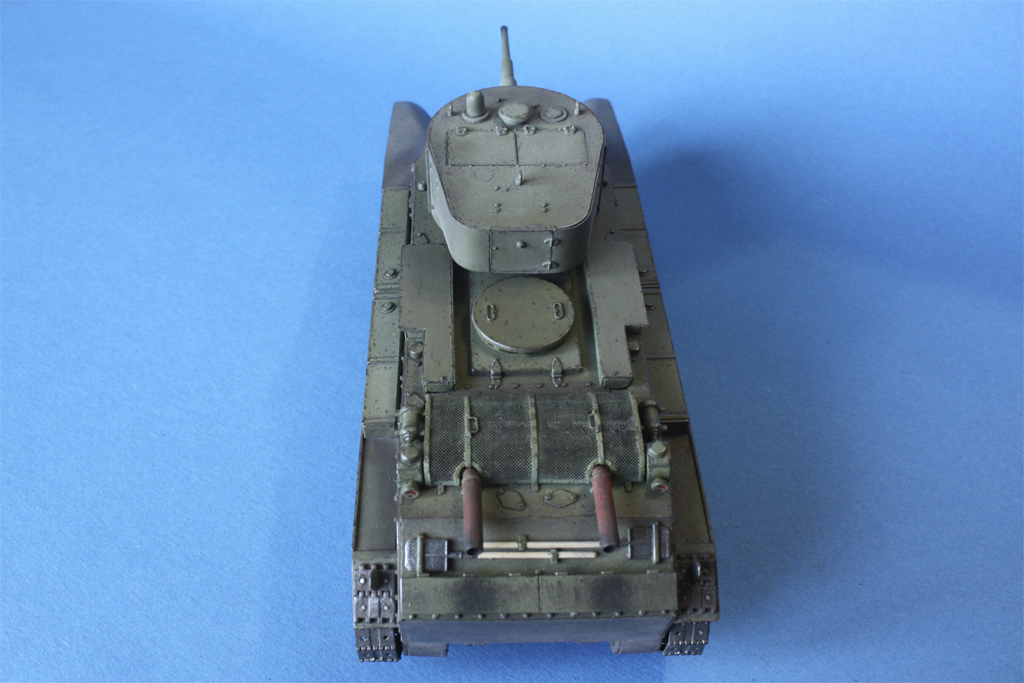

Поставил травлёные сетки на воздухозаборники;

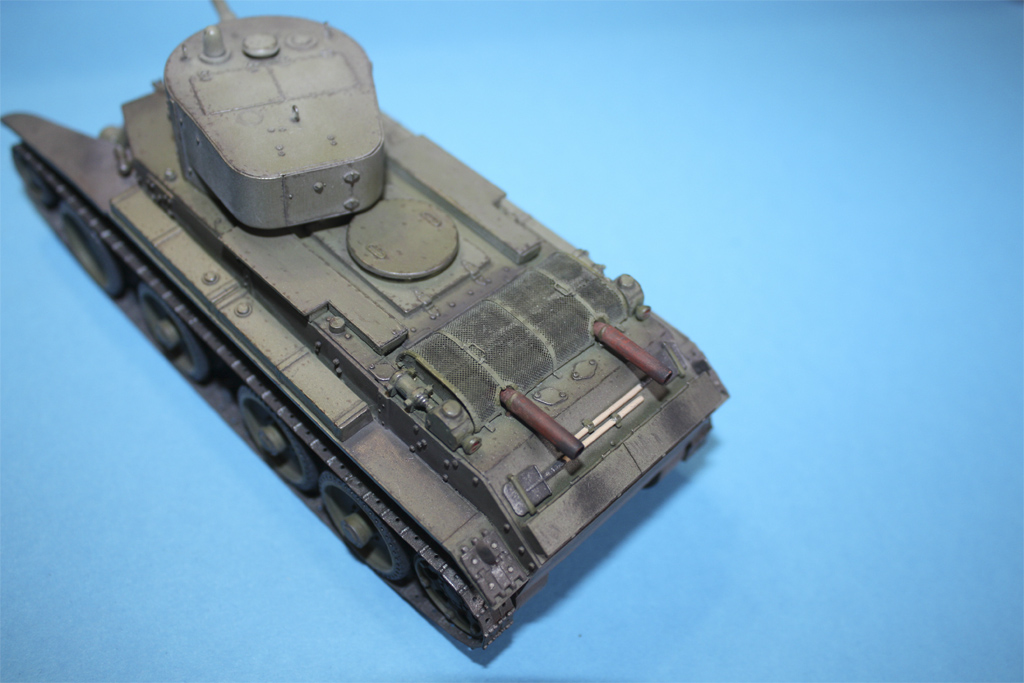

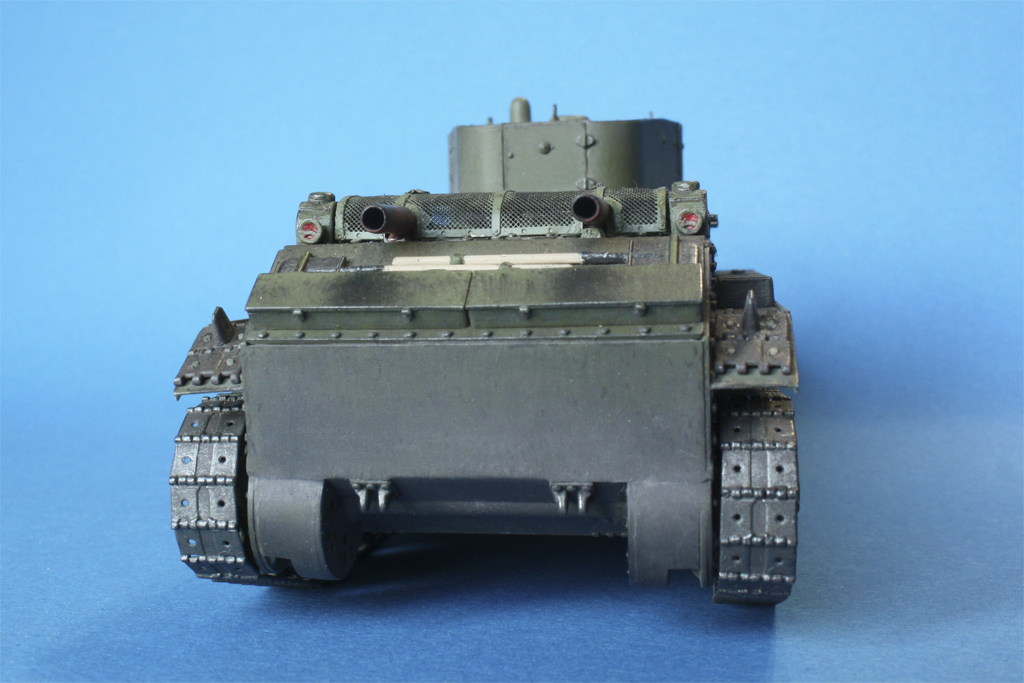

Поставил травлёную сетку над глушителями;
Поставил недостающие клёпки на корпус, башню, буксировочные крюки;
Зап. траки закрепил болтами;
Фары Эльф.
Опознавательные знаки не наносил, т.к. на многих танках тех времён их не было.
Красил Акан 4БО, погодные потёки Акан, пигменты МИГ.
При изготовлении старался учесть основные замечания, которые были у предыдущих коллег-моделистов.
Приглашаю к просмотру.
Оценки
Войдите, чтобы оценить работу.
Комментарии (58)
На сайте с 28.04.2011
51 504
Сань чёткая работа.
На сайте с 15.10.2011
1 20
Работа понравилась, матчасть не обсуждаю, так как в БТ- "ноль"
))) Окраска и аккуратность сборки хорошие.
Одно единственное замечание (может это цветопередача??)заптраки сливаются по цвету с корпусом.
На сайте с 14.11.2012
94 534
Спасибо, Александр.
Траки, в том числе запасные, покрашены в грязно-коричневый цвет, затем обработаны металликом XF-56.
Спонсор
На сайте с 03.11.2012
284 5712
Красивая БТха.
На сайте с 11.09.2010
91 9766
Визуально все сделано просто отлично. С матчастью конечно не все так радужно, но тоже неплохо.
На сайте с 19.10.2010
143 3312
Ну, АлАР - по-моему, и матчасть на высоте. Особо понравились траки. Сетка ТО - вообще асолютный образец для копирования. Единственный замеченный минус - габариты не красные/красные, а красные/синие
На сайте с 21.08.2010
13 2727
Всё очень достойно,аккуратно и красиво!
На сайте с 14.11.2012
94 534
Спасибо за отзывы!
Отличная работа.
На сайте с 14.11.2012
94 534
Юра, я просмотрел почти все БТ-7 на нашем сайте (и на других), все с красными фонарями, и я поэтому так сделал.
На сайте с 19.04.2012
54 1093
Здорово и убедительно получилось.
Спонсор
На сайте с 24.04.2011
15 4612
Красаветс!
Спонсор
На сайте с 18.04.2011
117 2765
Хороша машина вышла! Сам тоже пилил ВЭ, так что работа проделана большая, а, главное, очень удачная...
На сайте с 21.02.2013
43 129
Матчасти не знаю, а визуально работа на высоте!
На сайте с 14.04.2013
2 44
Хорошая БТшка! Люки случайно на башне не переделывали? И травление чье использовали?
На сайте с 11.09.2010
91 9766
- крышки ступиц ленивца - три клепки вместо пяти;
- трапецивидные бронезаслонки отверстий доступа к регулировочным колпакам первой пары вертикальных пружин есть, а быть не должно;
- крепления ящика ЗИП отсутствуют;
- ящиков ЗИП два вместо одного;
- неправдоподобное крепление черенков лопат;
- традиционное отсутствие бронезаслонки заливной горловины правого, заднего бортового бака;
- маска пушки без сварных швов;
- неправдоподобный лючок флажковой сигнализвции;
Но повторюсь. По визуальной части все красиво. )))
+1
На сайте с 14.11.2012
94 534
Люки не переделывал, а травление от Абера.
На сайте с 14.11.2010
7 338

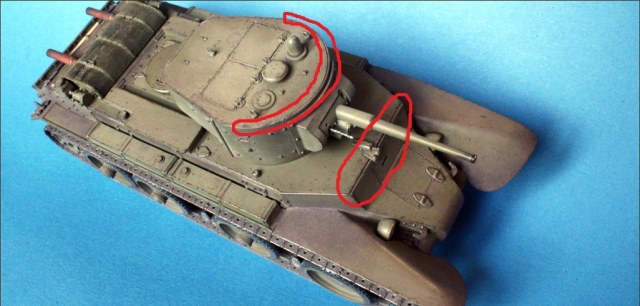

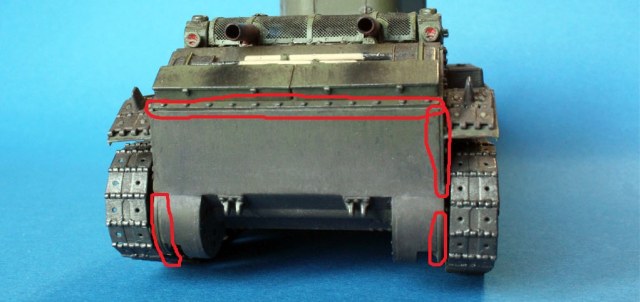

Вы меня конечно извините, но я не понимаю комментарии про отличную сборку. Я не берусь обсуждать матчасть, там более чем много неточностей. Я понимаю что у ВЭ не все гладко со стыкуемостью, но когда я вижу щели на стыках, это извините песок.
На сайте с 14.11.2010
7 338
И тут
На сайте с 14.08.2011
18 148
Хорошая работа, Александр! Мои поздравления.

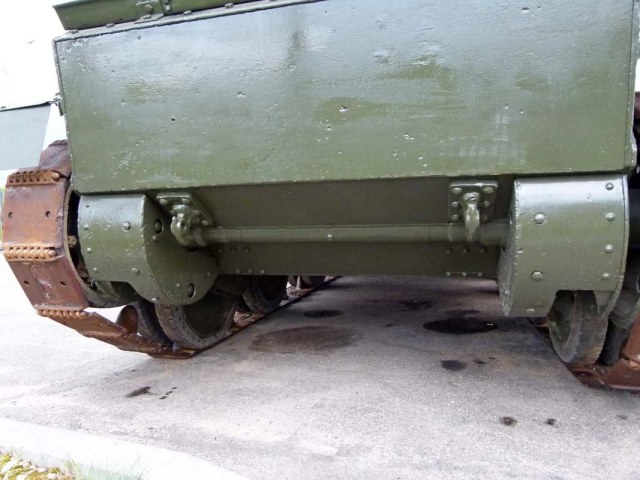

У оригинала там тоже "щели"
На сайте с 31.12.2011
83 3117
Хорошая работа! Красиво получилось.
На сайте с 14.11.2010
7 338
Естественно были щели так как на болтах, а не на сварке, но давайте не будем забывать про масштаб щели на модели и оригинала.
На сайте с 14.08.2011
18 148
Про масштаб "щели" - это сильно. Все щели на оригинале микрометром вами проверены? Вы еще самолетчикам в 1/72 про расшивку фюзеляжа это скажите.
Главное ведь щели были? Были. Ну, может кое-где они смотрятся толще чем надо. Но мы ведь и смывки всякие и прочие высветления применяем для усиления щелей-выступов-впадин. В целом же модель выглядит, имхо, хорошо, поэтому, что уж сразу "песок"...
На сайте с 14.11.2010
7 338
А давайте будем делать щели в 1-1,5мм на модели и хрен с ним с этим масштабом, каму он нужен? Главное что щели были. Ну это я так, для размышления.
Хорошо, предоставьте фото где есть эти щели, особенно интересует фото с маленькой щелочкой на стыке верха корпуса и передним броне листом.
На сайте с 14.08.2011
18 148
А еще чего-нибудь желаете? А то я метнусь. Я вам указал на другие щели, которые вы, не подумав, приплели прицепом.
На сайте с 14.11.2010
7 338
Желаю, вы ярый защитник этой модели, предоставте фото и я соглашусь с тем что это великая работа без косяков достойна галереи. Метнитесь, будьте столь любезны
На сайте с 14.08.2011
18 148
Не наглей.
На сайте с 14.11.2010
7 338
А в чем наглость, это вы предложили, а я согласился. Отвечайте за свои слова, за язык вас не тянули.
На сайте с 14.08.2011
18 148
Может хватит? Имейте смелость признать, что "щели" на корме вы приплели не в тему. Вас как раз по этому поводу за язык и притянули.
На сайте с 14.11.2010
7 338
Хорошо, Щель на корме было, 1) НО здесь она слишком большая, как я уже писал выше можно делать щели в 1,5мм и говорить что они там были, 2) я не увидел фото с остальными щелями (кстати на модели есть косяки со стыкуемостью практически по всему верхнему листу.
На сайте с 14.08.2011
18 148
То что на башне и спереди. Там сварка. Не знаю, как вам удалось на имеющихся фотографиях модели разглядеть именно щель. Ну, правда как? Я, например, четко вижу, что стык деталей выделен смывкой и все.
Михалыч мне конечно друг, но в данном случае это не причем.
На сайте с 14.11.2010
7 338
Значит я слепой, но я там вижу именно щели и уж тем более не сварку
На сайте с 14.11.2010
7 338
И тогда возникает вопрос, почему там сделана сварка, да еще и такая явная, а на носу не сделана или сделана но практически незаметна?
На сайте с 14.08.2011
18 148
Ну, вот ведь какой дотошный))) Пусть на это автор отвечает, я как мог отбился)
На сайте с 17.01.2013
7 133
Классная работа!
На сайте с 14.11.2010
7 338
Дело не в дотошности. Просто мое мнение (именно мое, с ним могут быть не согласны) таково что есть такие критерии по которым можно сразу отвергнуть работу в песок. Я не говорю о матчасти так как её соблюсти просто нереально не на одной модели если только эта модель не в масштабе 1 к 1, я не говорю о покраске (если конечно модель не залита толстым слоем краски), я говорю о качестве сборки, такие вещи как следы толкателей, незачищенные следы прессформ, не выведенные стыки и в следствие чего щели, это явные и грубые ошибки. На данной модели я вижу щели и поэтому мое мнение что это работа начального уровня, то есть песка.
На сайте с 11.09.2010
91 9766
Денис, покажите мне пожалуйста пункт в правилах Каропки, где указано, что в галерею проходят модели только исторически достоверные и без косяков в матчасти.
Вы ревнитель матчасти и стремитесь делать свои модели соответственным образом - честь Вам и хвала.
Но не все люди имеют такой же подход к моделизму. И Вы не в праве их за это осуждать.
А если желаете, то Вам дорога не на Каропку, а в Тигриный угол, к ортодоксальным заклепочникам.
На сайте с 14.11.2010
7 338
АлАР я не говорю о матчасти, я говорю о качестве сборки, перечитай еще раз мой предыдущий комментарий.
На сайте с 23.01.2011
10 26
Модель очень понравилась! А на счет вышесказанного я вижу только чуть сдвинутые детали. Щелей там НЕТ. Я за галерею!
На сайте с 14.11.2012
94 534
Отвечаю Денису Гайсину: Если бы у моей модели были щели, я бы просто её не показывал, я очень серьёзно подхожу к моменту показа моделей. На данной модели стыки двух бронелистов, которые, как уже заметили коллеги, подчёркнуты смывкой.
Спасибо всем за комментарии.
На сайте с 14.11.2010
7 338
Ну чтож, значит мне пора к окулисту, так-как я вижу несостыковки в корпусе которые выделены смывкой.
На сайте с 19.04.2012
15 115
Очень красивая модель!!!Завидую!
На сайте с 21.07.2010
19 2771
Понравился танк. У меня вопрос: а как быть с бронеполосками на башне? На БТ-7 их должно быть две на каждом борту. Или могли быть с одной, как на БТ-5?
На сайте с 14.11.2012
94 534
Просмотрел фотки БТ-7 35 года и обнаружил, что на некоторых танках эти полоски есть, видимо разные партии были. Я ориентировался на ПРОФИ нашего сайта, у них второй полоски тоже нет.
И ещё, я читал полную энциклопедию по Т-34, так там чуть-ли не каждый день что-то меняли на производстве, т.е модернизация шла быстро и сразу. Может быть здесь такой-же случай? Для меня никакого труда не составит эту полоску сделать.
На сайте с 11.09.2010
91 9766
Две. У меня например этот момент тоже не отражен ((
На сайте с 22.12.2011
200 104
Смотрел на максимальном увеличении и линзах. Нет там не каких щелей.
Хорошая работа.
Яркий пример, когда работа не очень (стандартная окраска), но удачные фото, преподносят ее с хорошей стороны.
Спонсор
На сайте с 04.05.2009
59 860
Отлично!
На сайте с 14.04.2013
2 44
Спасибо за информацию. А у меня в таком же наборе почему то на башне один люк круглый, второй квадратный, поэтому и спросил.
На сайте с 14.11.2012
94 534
Спасибо большое за комментарии. Казалось, что почти всё предусмотрел, но всё-таки кое-что пропустил. Зато буду теперь точно знать: что не так.
Спонсор
На сайте с 03.04.2012
0 148
Прекрасная работа! Взял на заметку, а то свой БТ-5 с прошлого года не закончу...
На сайте с 11.09.2010
91 9766
У Вас просто не такой же набор )))
На сайте с 14.11.2012
94 534
АлАР, спасибо тебе за подсказки, про ящик знал, но не разглядел на чертеже-схеме, крепления к ящику не сделал, но хотел, на ленивце три болта вместо пяти - просто не обратил внимание, я не ожидал, что производитель модели "ВЭ" настолько упустил этот момент, мне даже захотелось всё это исправить. Спасибо за внимание к моей работе.
На сайте с 09.12.2010
5 191
Хорошая работа. Нагар на стволе смущает своим наличием.
На сайте с 11.09.2010
91 9766
Позволю себе процитировать самого себя: "Верных чертежей, схем и т.п. в широком доступе не существует, поэтому в качестве источника информации надо использовать только фото".
Всегда рад помочь по теме БТ.
На сайте с 12.03.2012
0 77
До Вас я думал самый педантичный на форуме это АлАР, но Вы переплюнули и перетролили всех. Человек из отрыжки сделал шикарную модель, попробуйте повторить хотя бы на таком уровне именно ВЭ!
На сайте с 13.04.2012
3 9
Модель точно шикарная! Респект автору.
