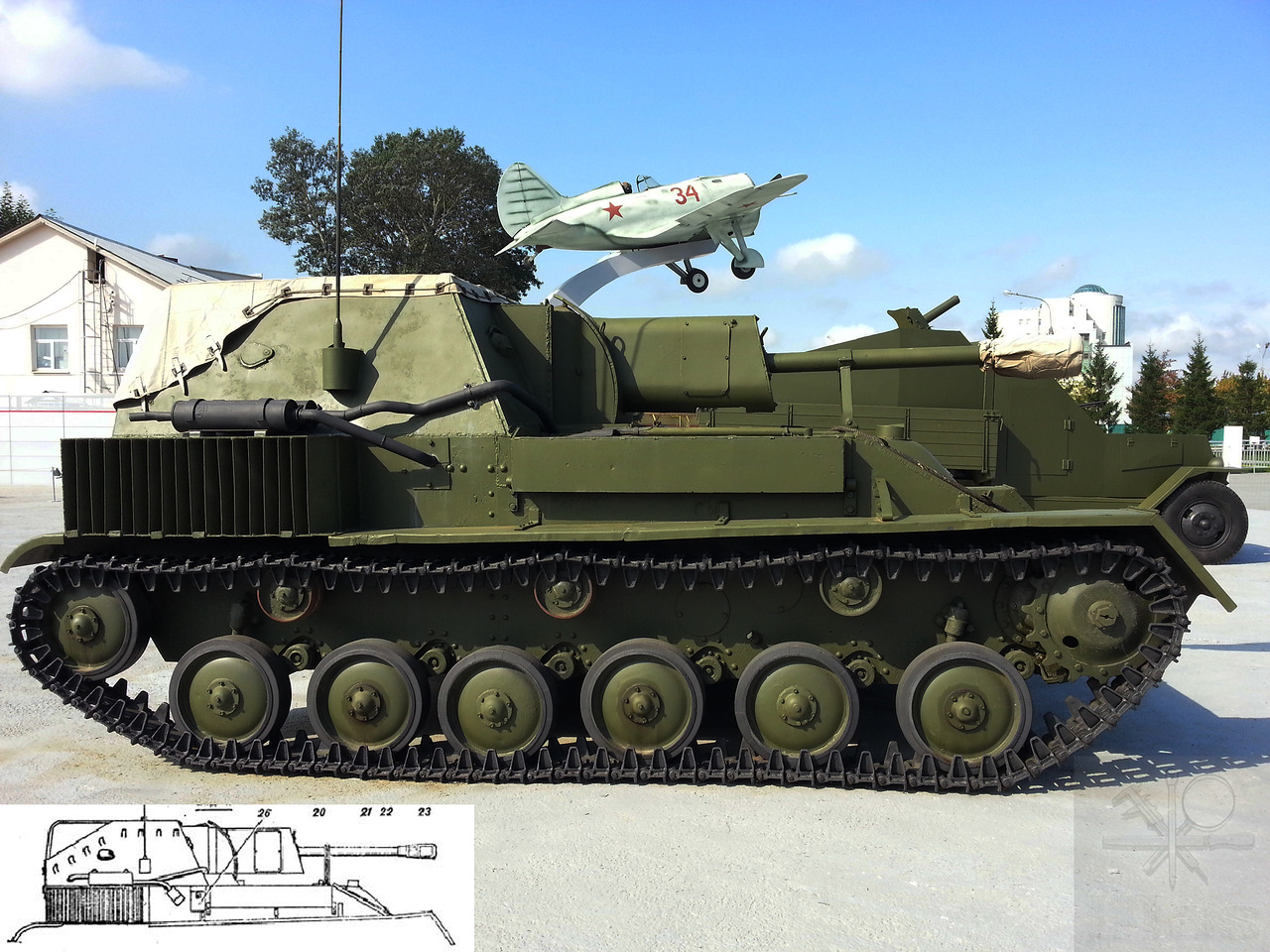

СУ-76М (Музей БСУ)
- Производитель:
- Музей Боевая Слава Урала (Верхняя Пышма)
- Тип модели:
- Действующие
Информационная табличка к экспонату:

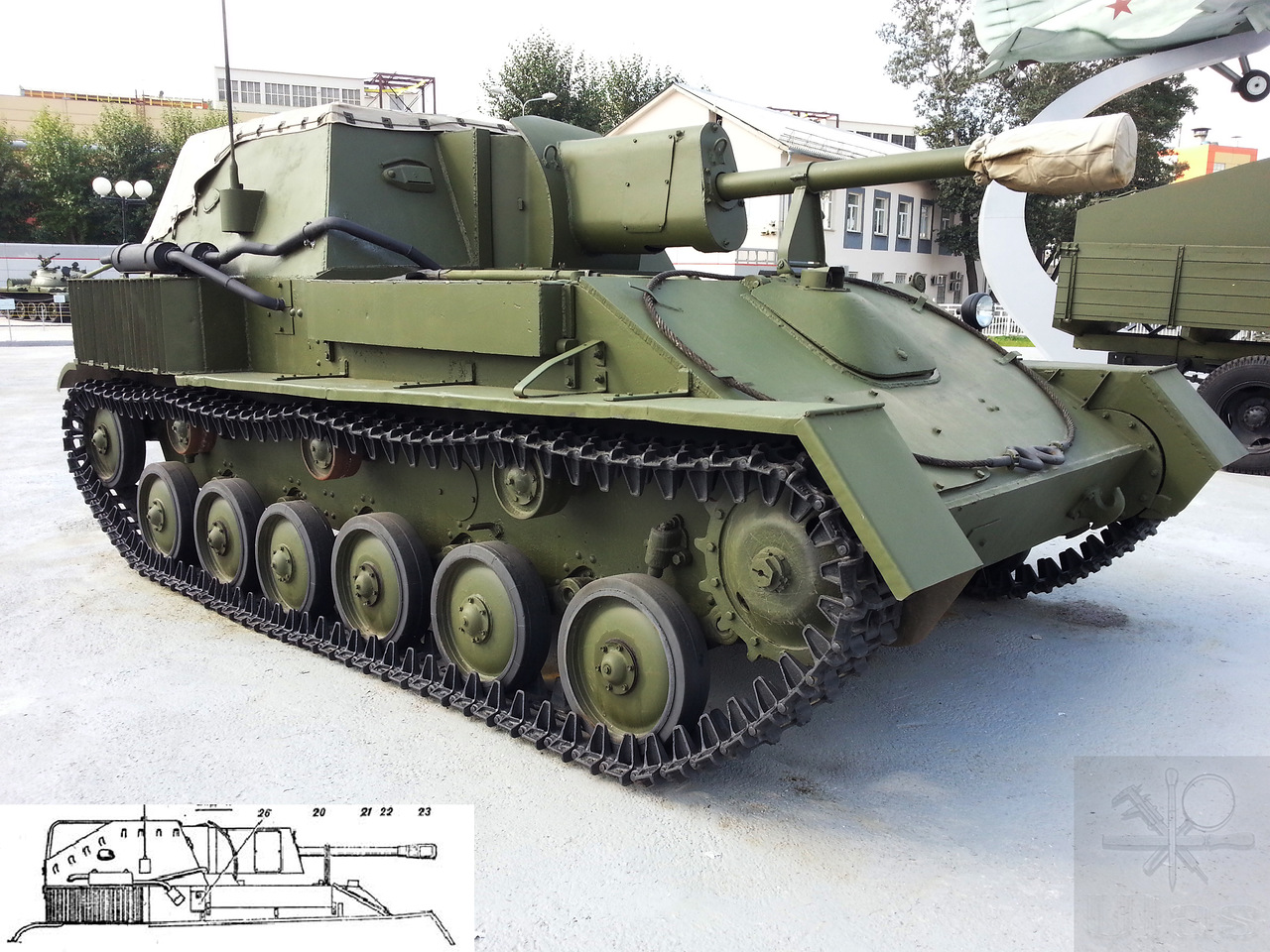

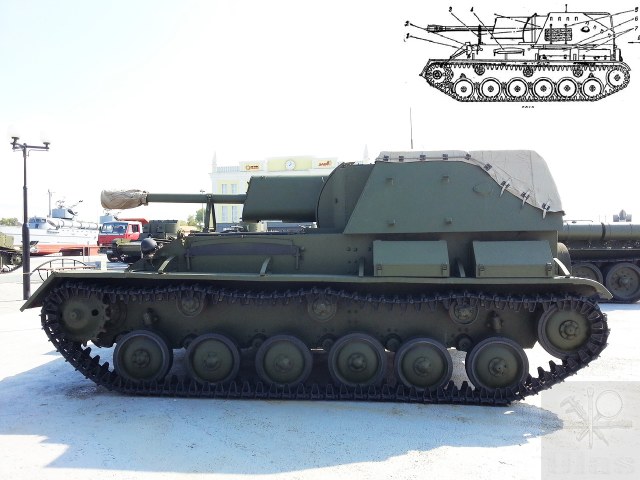

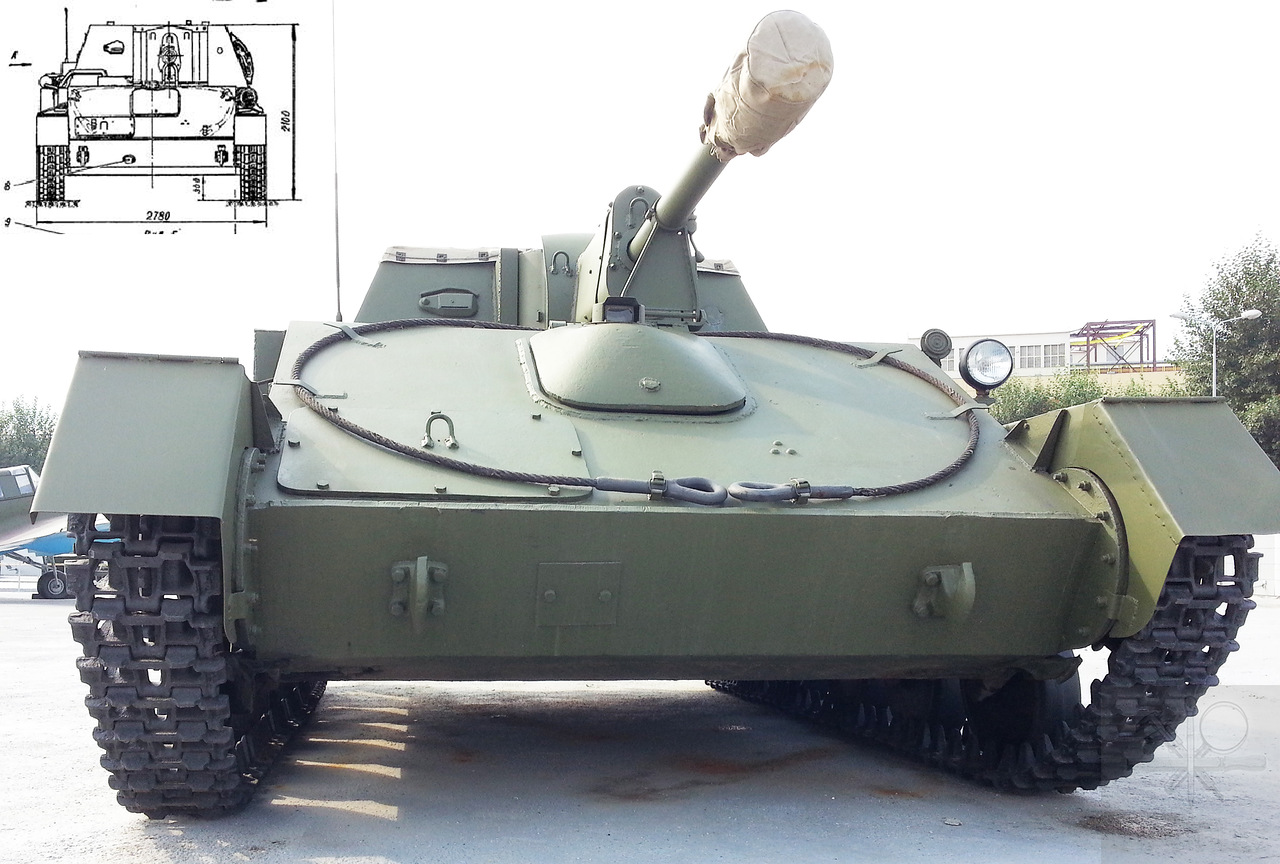

76-мм самоходная артиллерийская установка СУ-76М обр.1943г.
Годы производства: 1943-1945 гг.
Всего изготовлено: 13 932 шт.
Боевое применение: Великая Отечественная война, военные конфликты второй половины ХХ века.
Экипаж: 4 чел.
Боевая масса: 10,2 т.
Длина - 4,9 м, ширина - 2,7 м, высота - 2,1 м, клиренс - 300 мм.

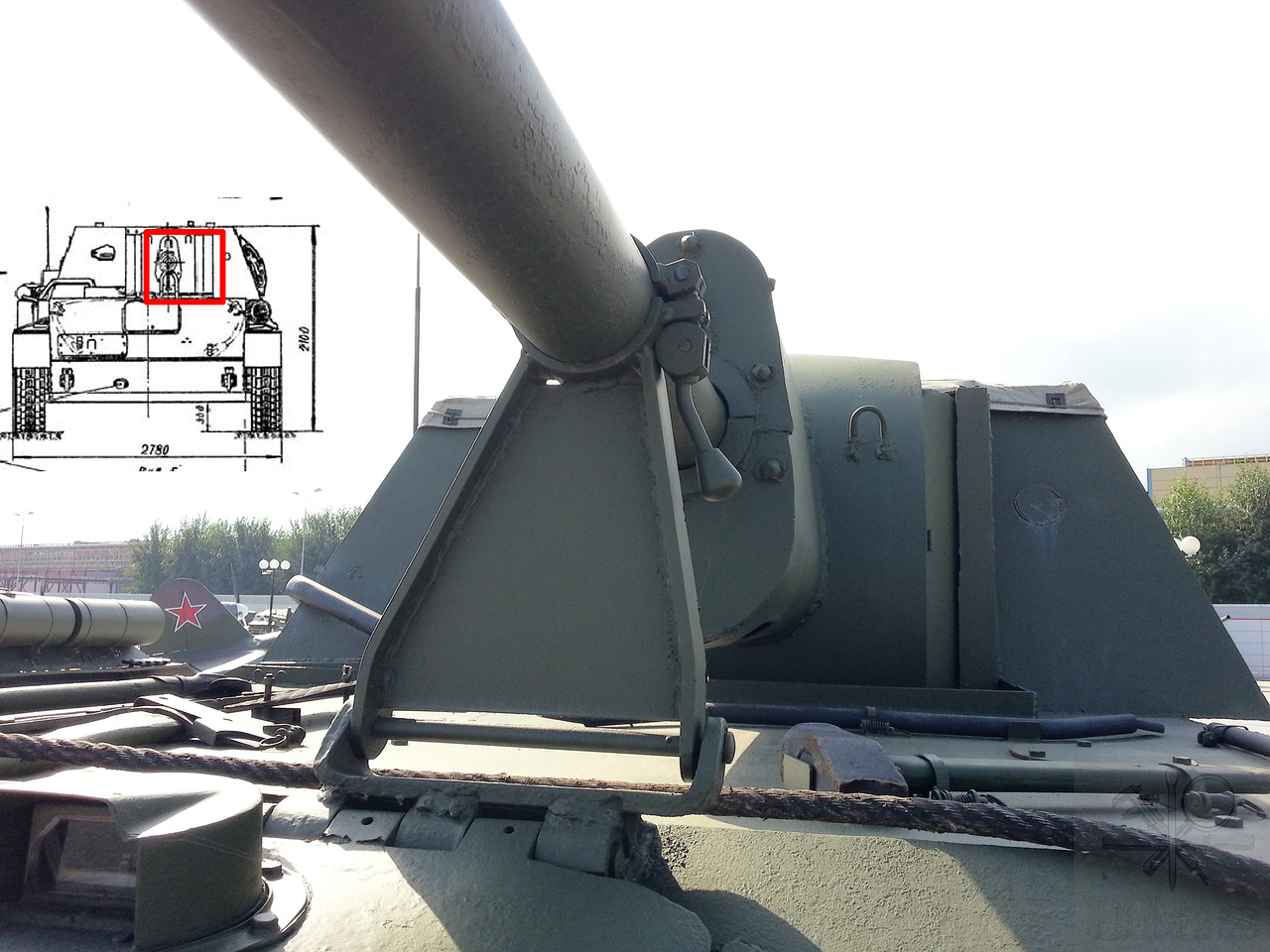

76-мм пушка, заряжание унитарное.
Бронепробиваемость (под углом 90 рад.): на дальности 500 м - 70 мм, на дальности 1000 м - 60 мм, боекомплект 60 снарядов.
7,62-мм пулемет, боекомплект - 945 патронов.
Скорострельность: 20-25 выстр./мин.
Максимальная дальность стрельбы бронебойным снарядом: 13,2 км.
Основные типы боеприпасов: бронебойные, осколочно-фугасные, подкалиберные снаряды.
Вооружение экипажа: два пистолета-пулемета ППШ, пистолеты ТТ, гранаты Ф-1.
Толщина брони: лоб корпуса - 35 мм, борт - 15 мм, днище - 10 мм.
Двигатель дизельный, мощность - 140 л.с.
Максимальная скорость движения по шоссе - 44 км/ч.
Запас хода по шоссе - 250 км.
