A6M2b Zero - сухопутный "нолик"
- Производитель:
- Airfix
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:72
- Страна-производитель:
- Япония
- Модель времён ВМВ:
- 1939–1945

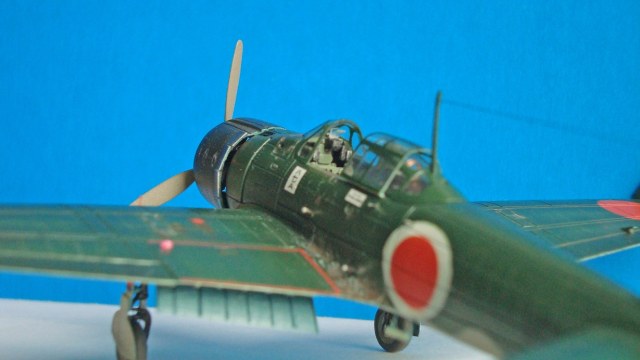

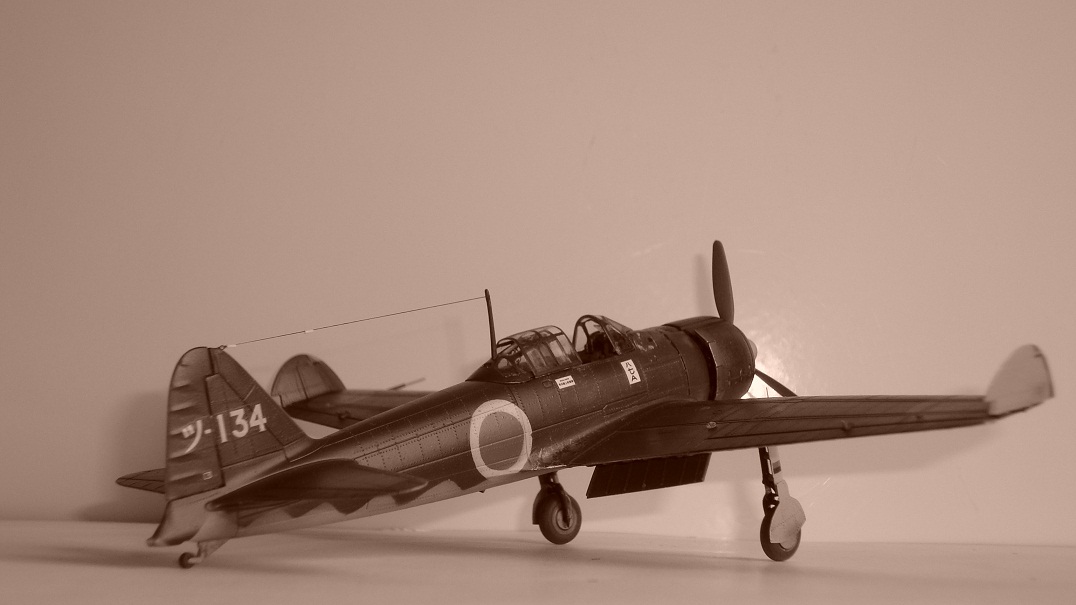

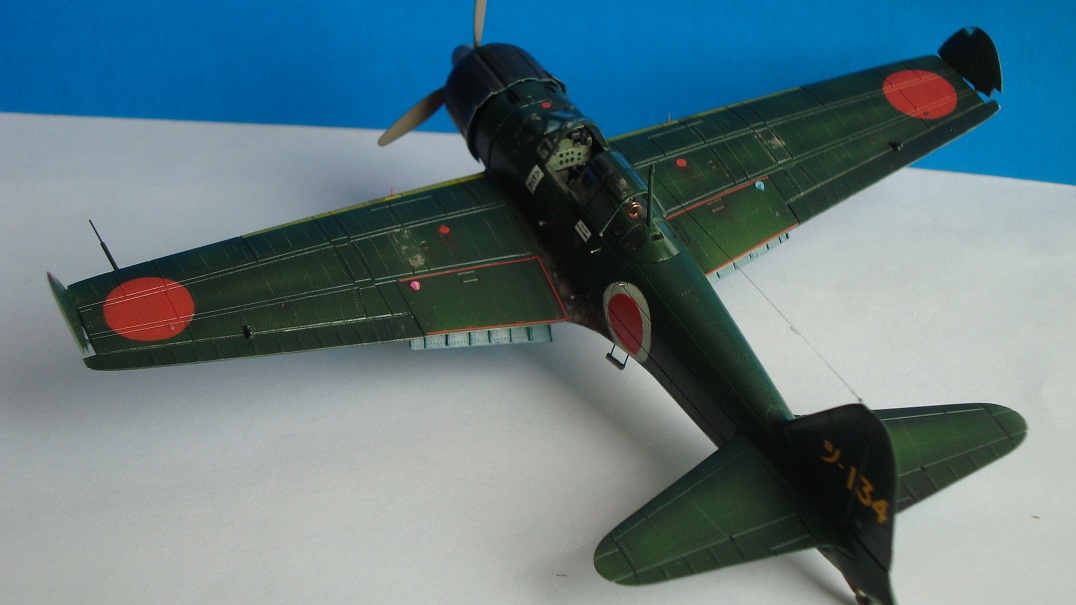

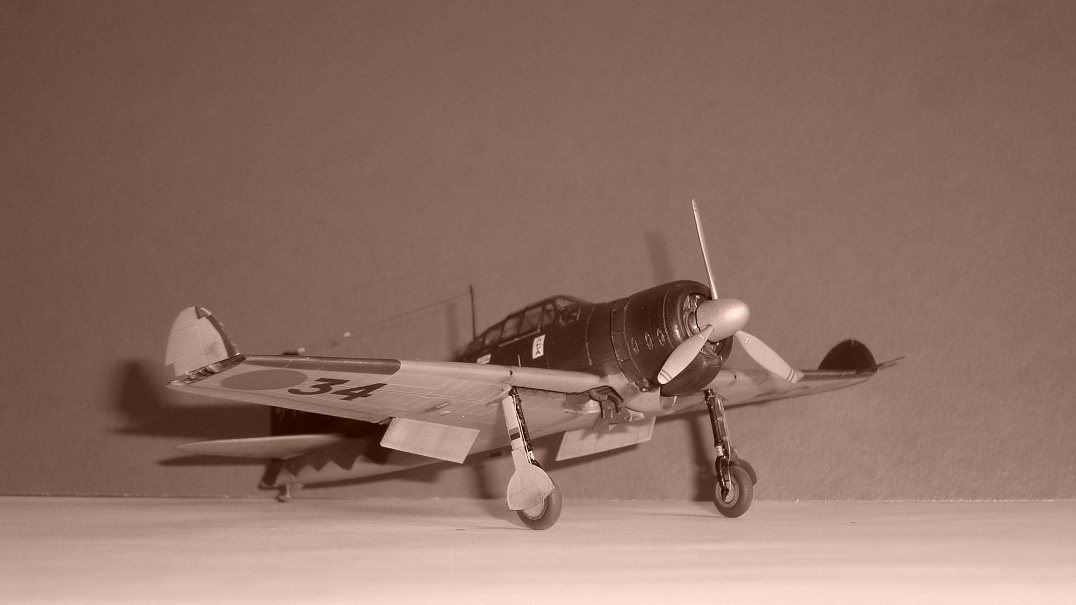

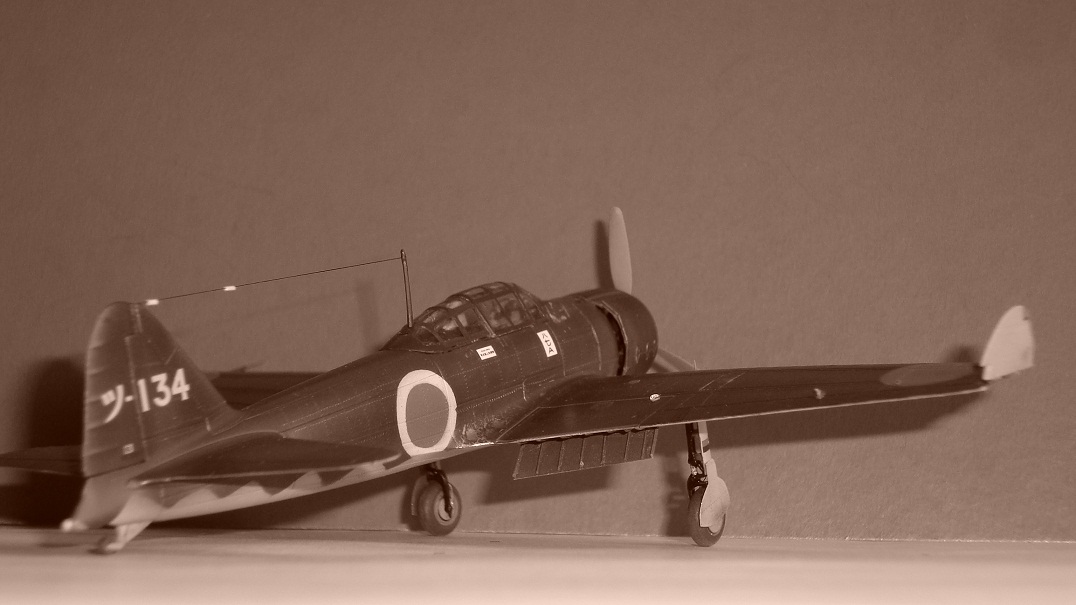

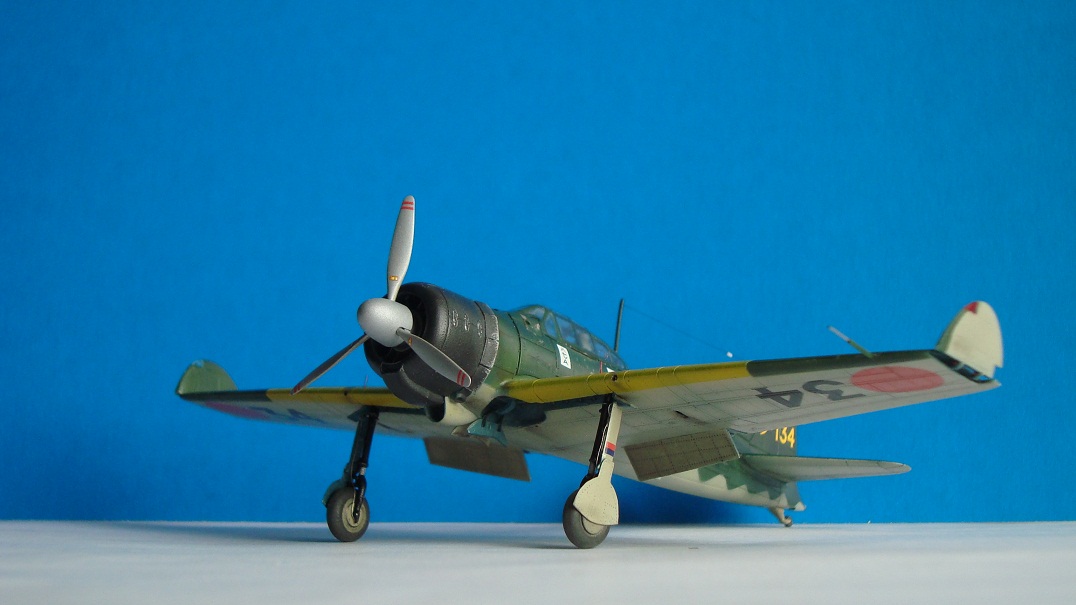

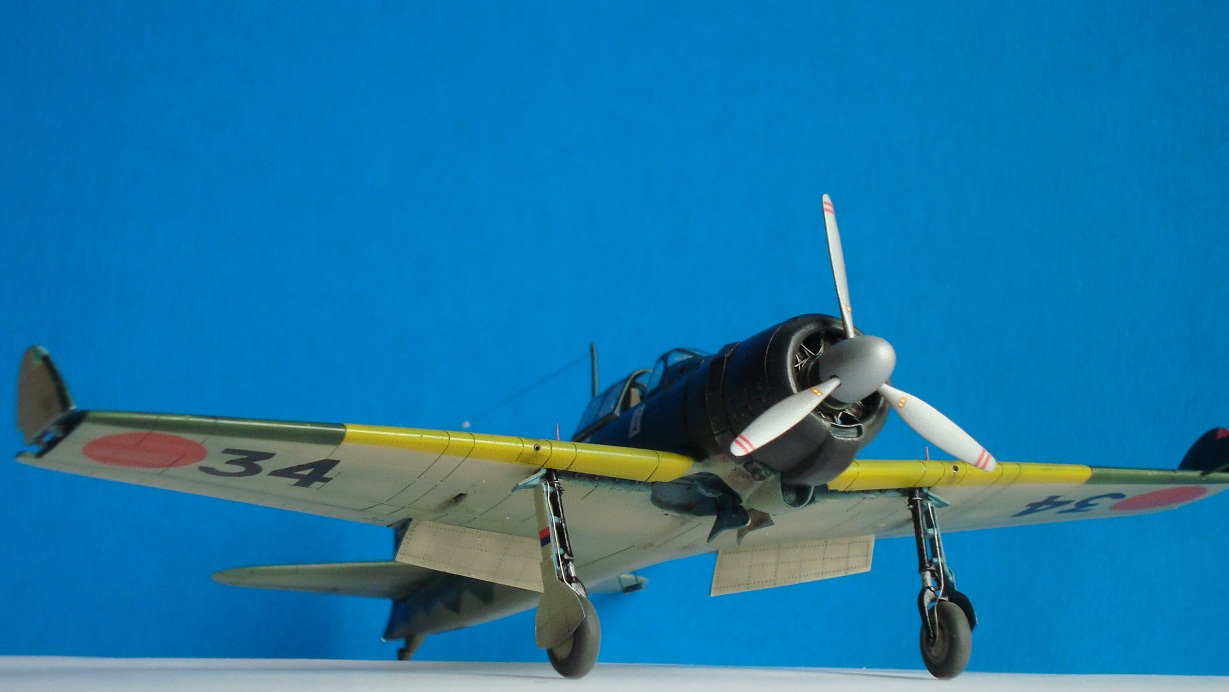

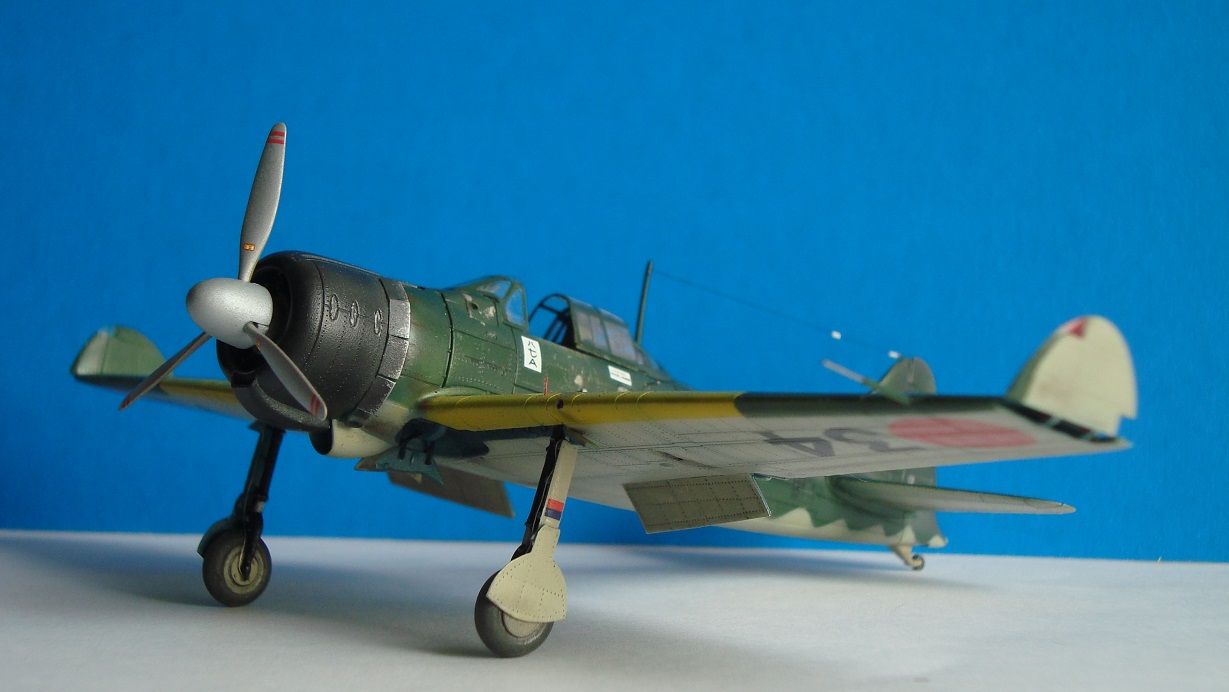

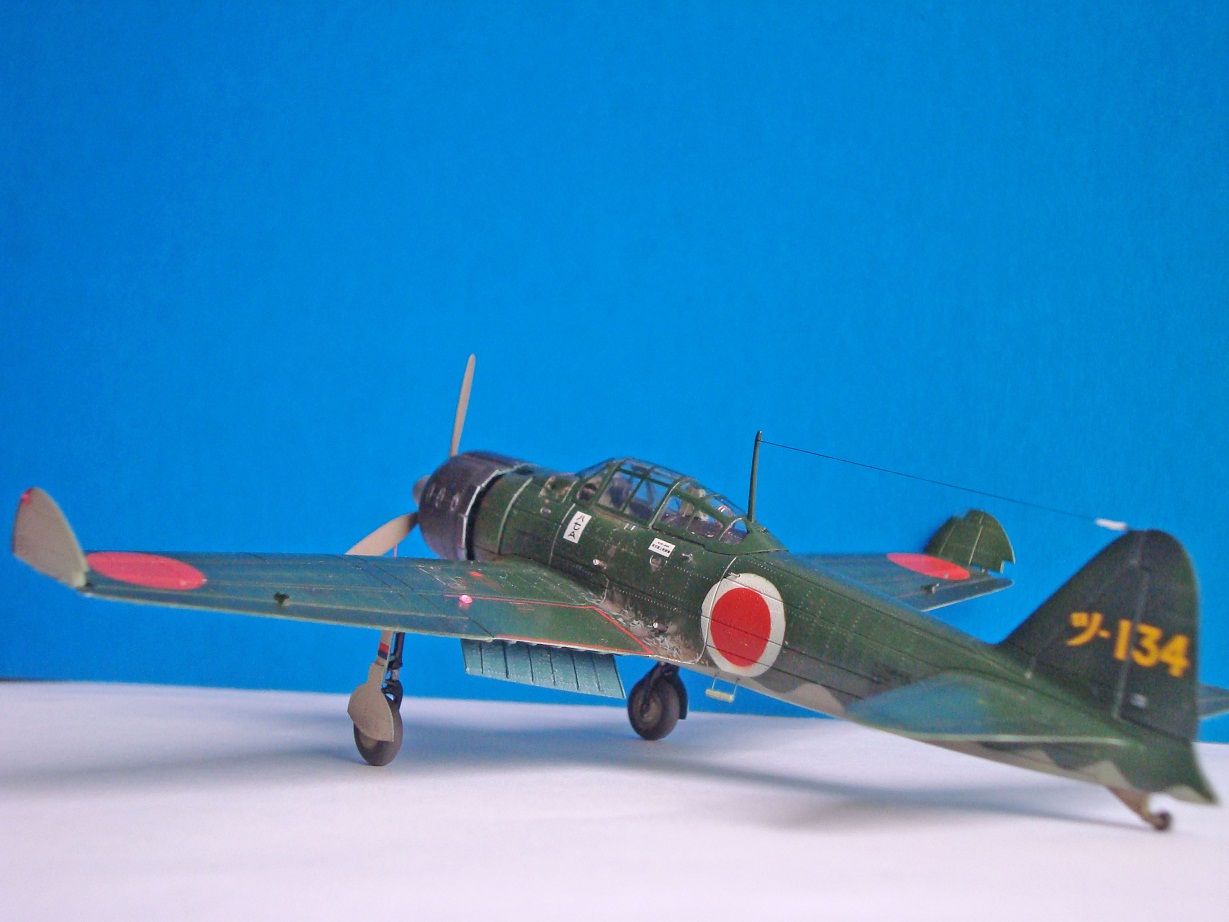

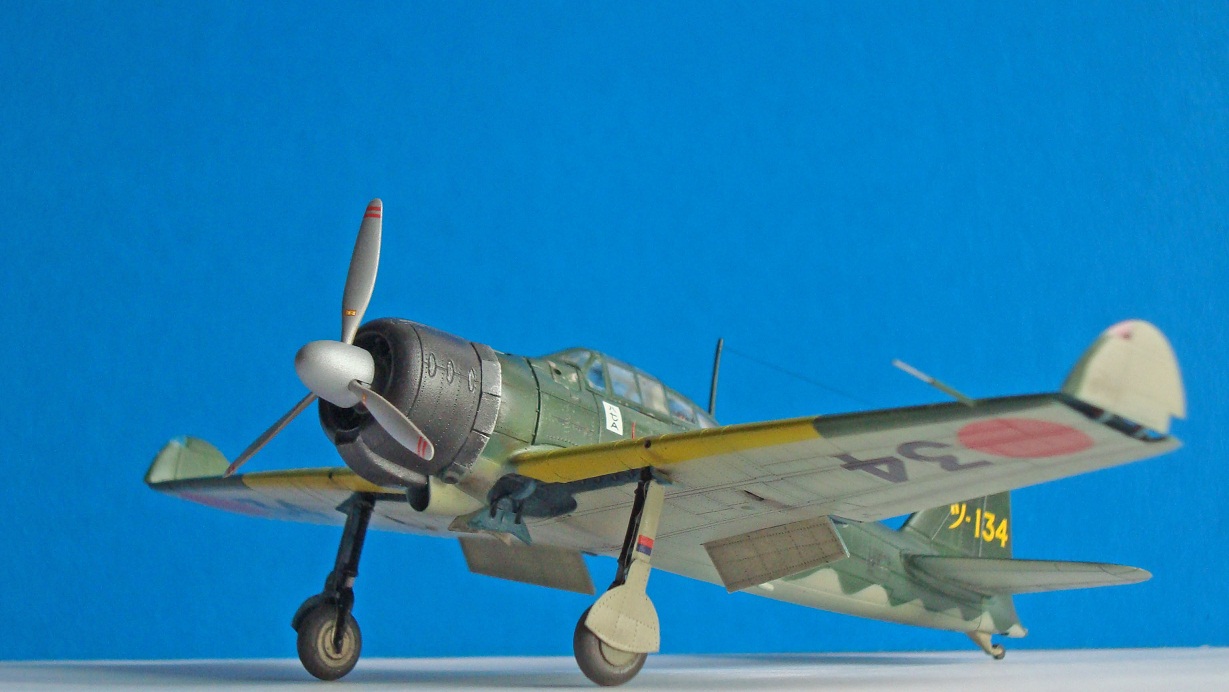

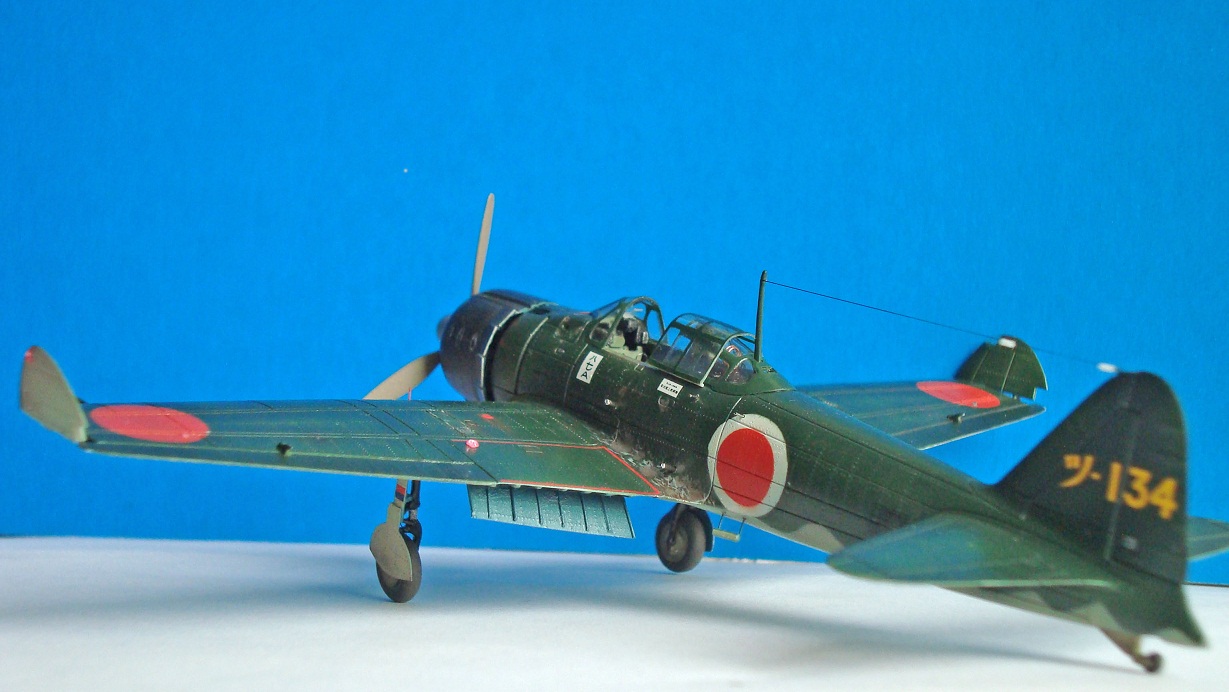

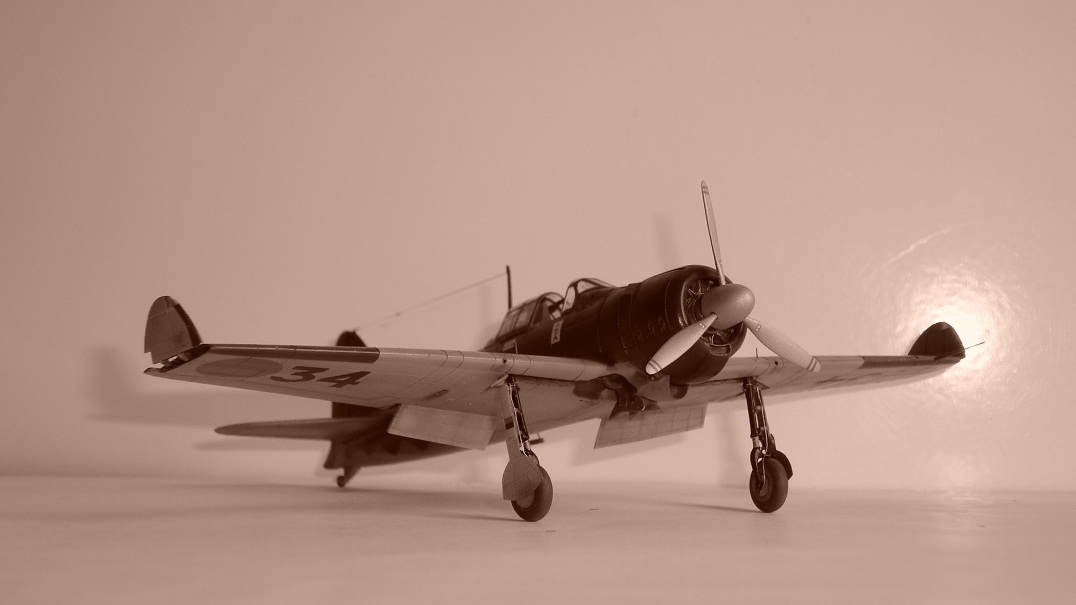

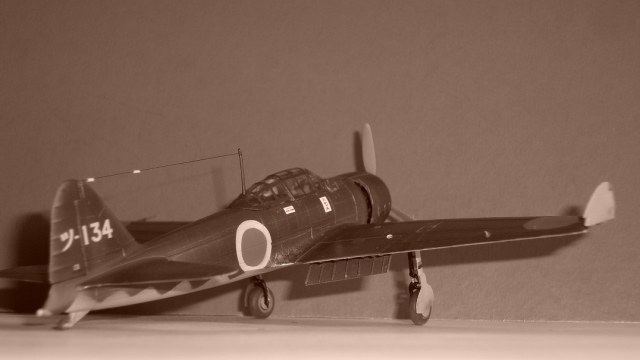

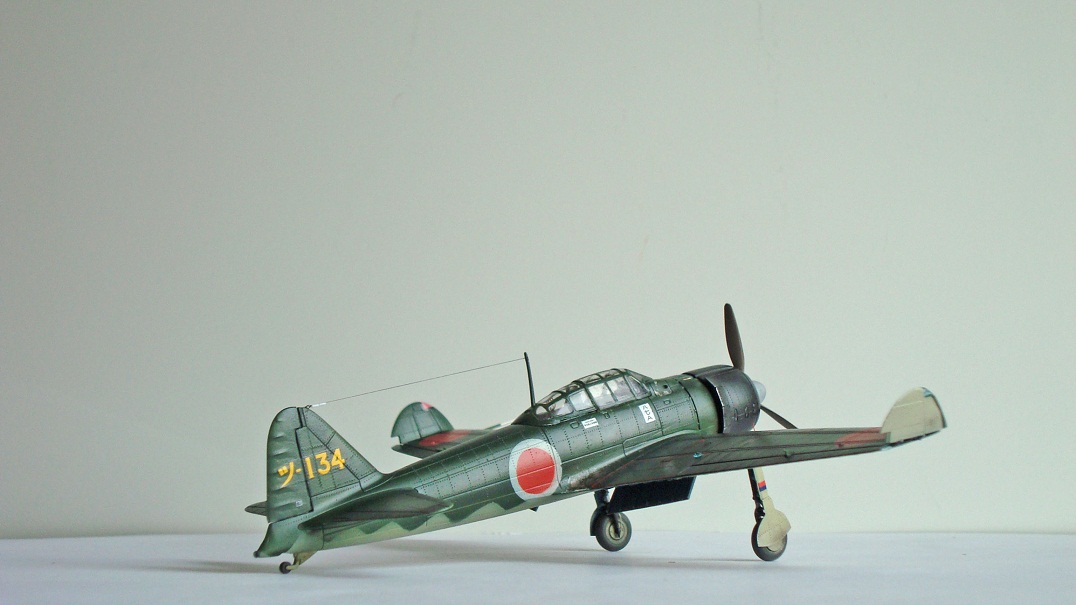

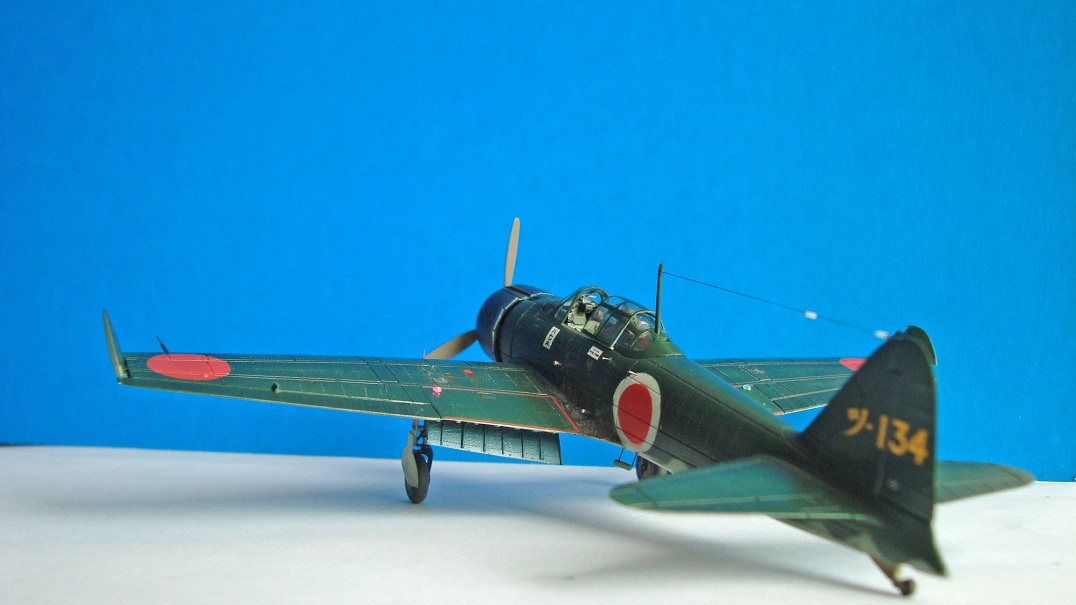

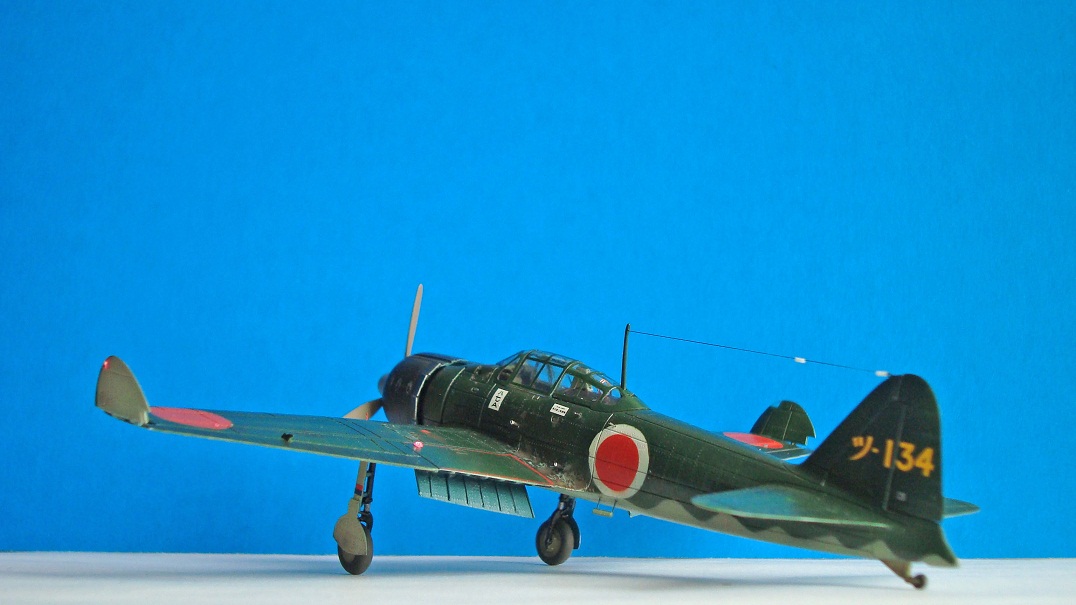

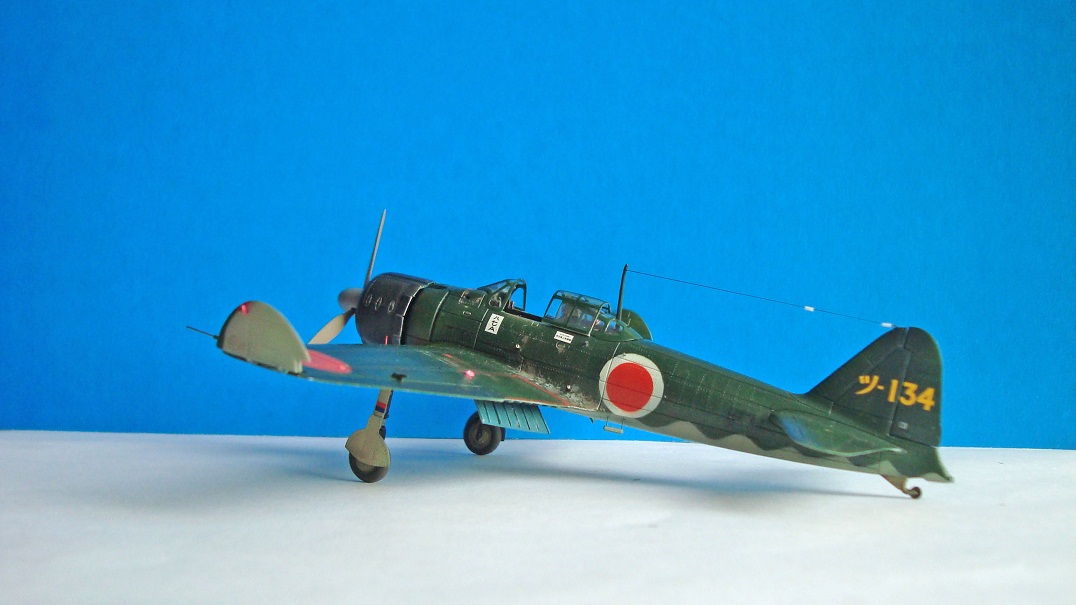

Собирал как обычно, немного добавил от себя. Малость процесса запечатлено на фото.

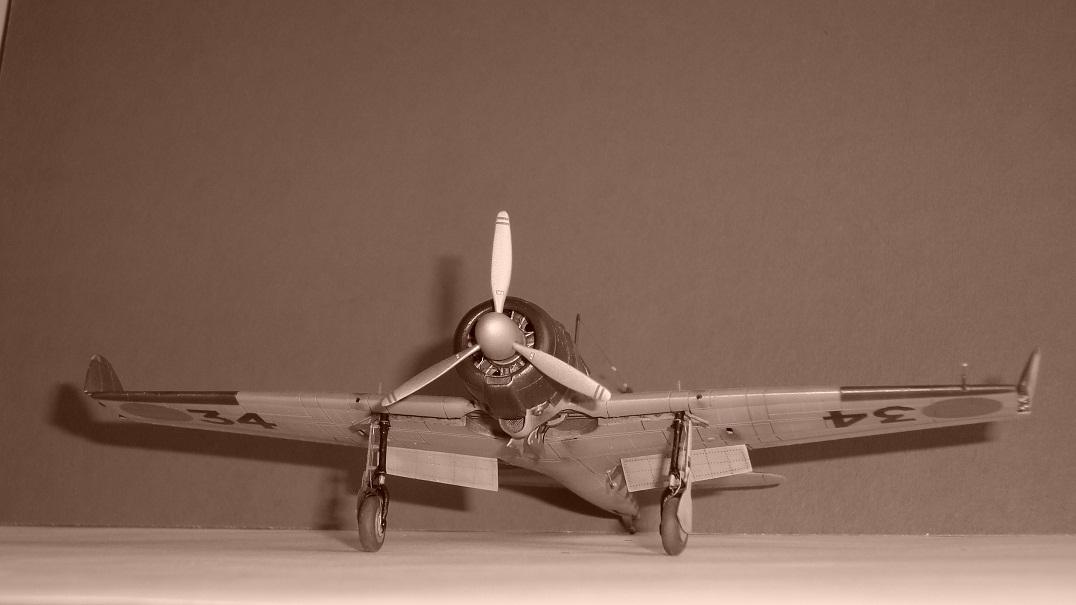

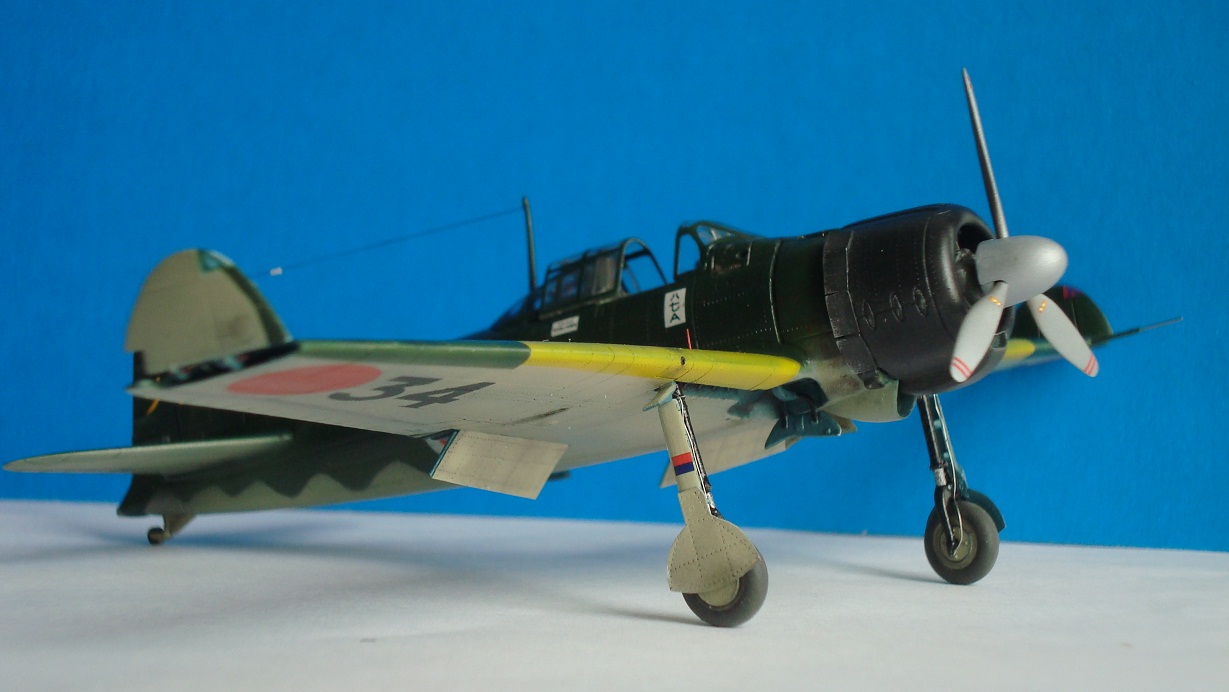

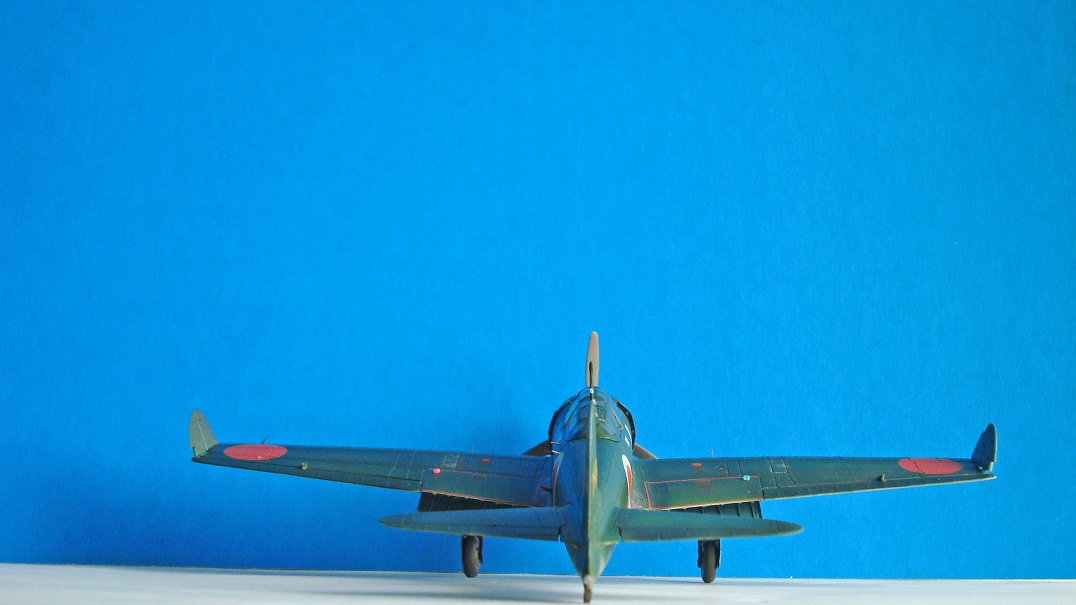

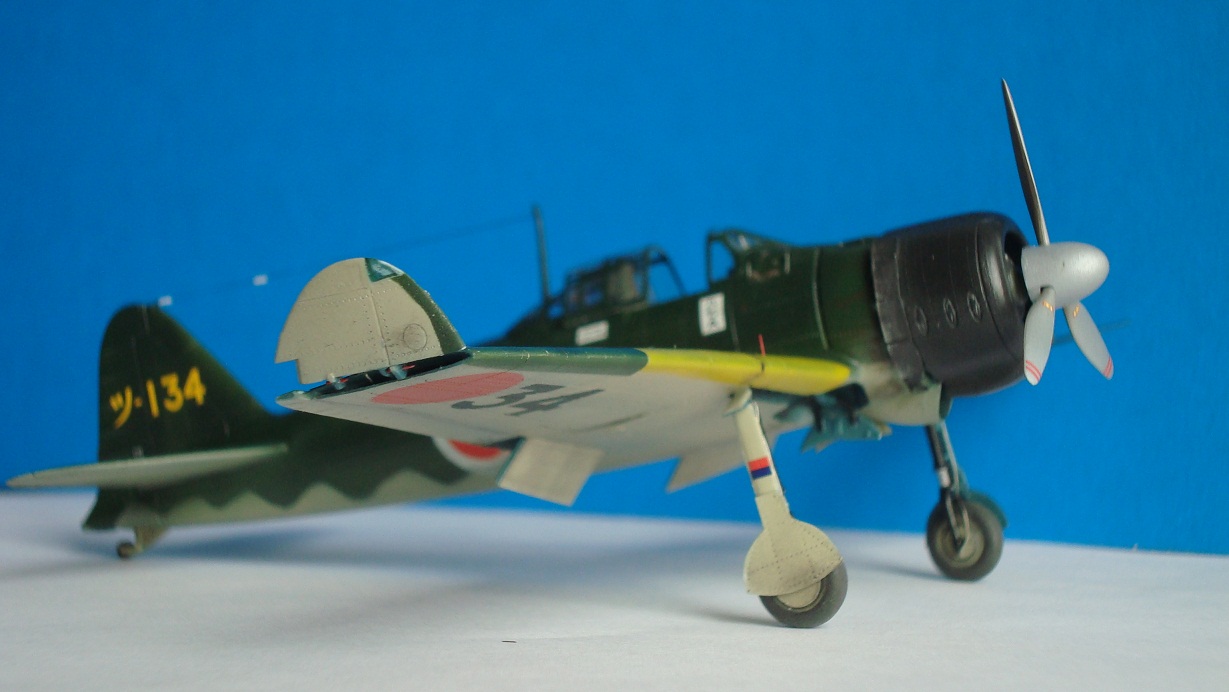

Про законцовки - пусть будет плановое ТО), или замена проводки БАНО. Само-собой, на суше иначе их откидывать смысла не было.

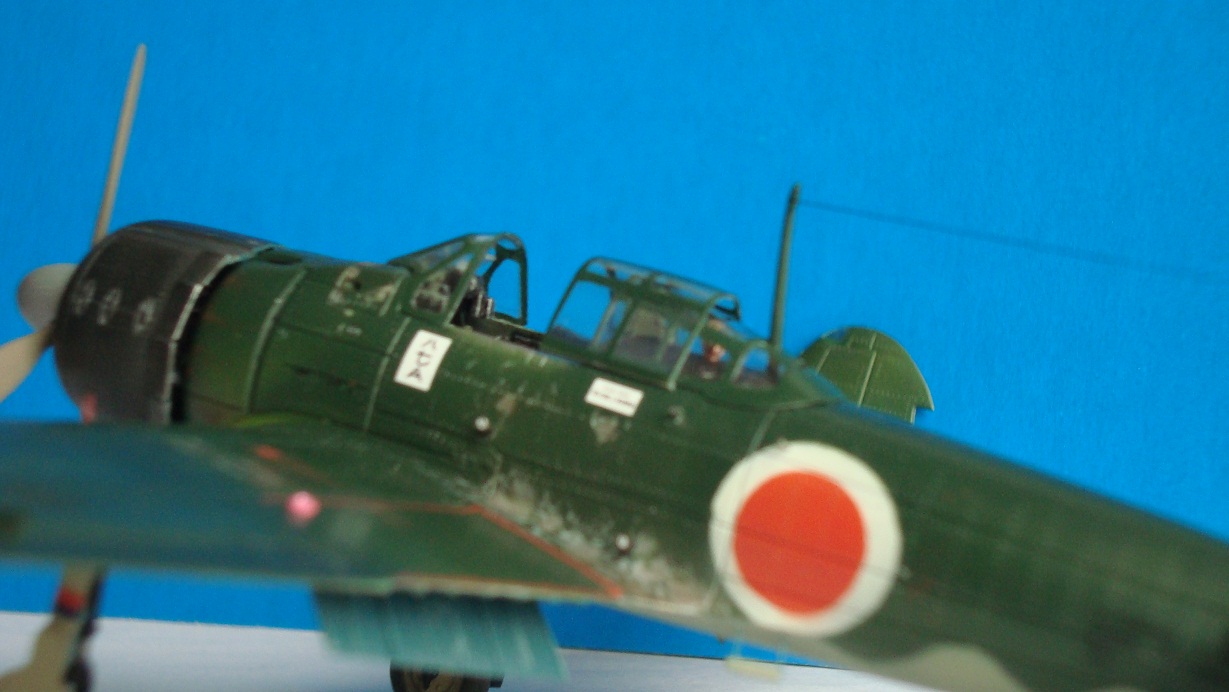

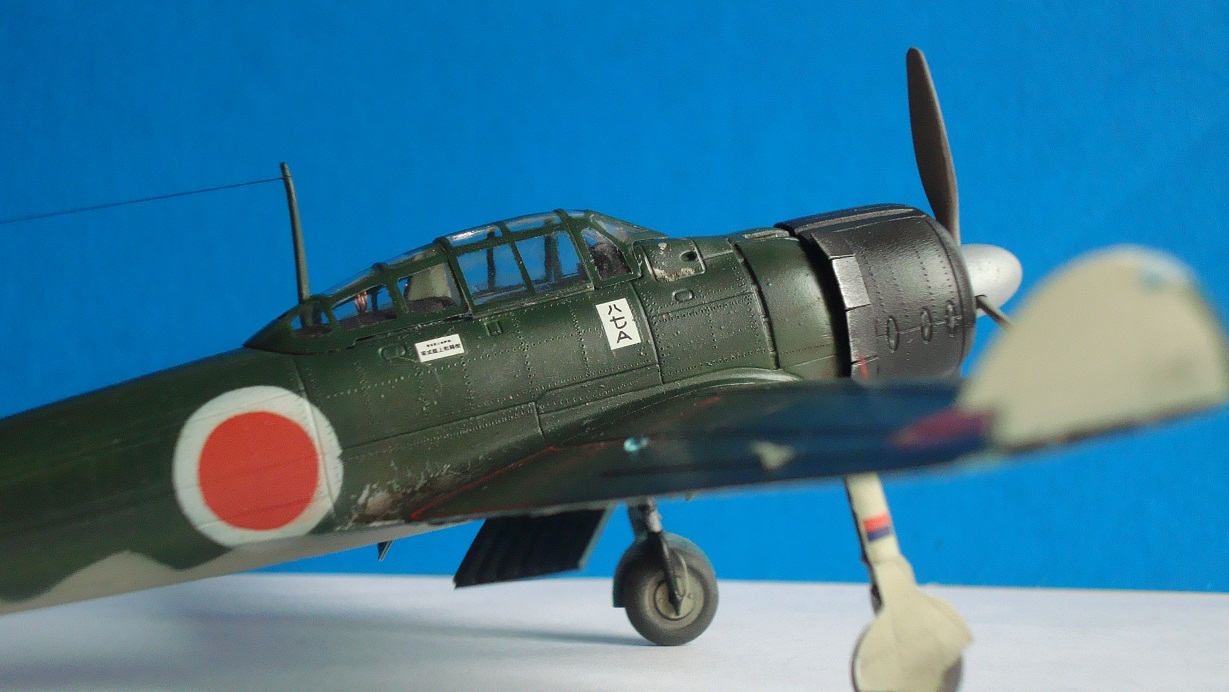

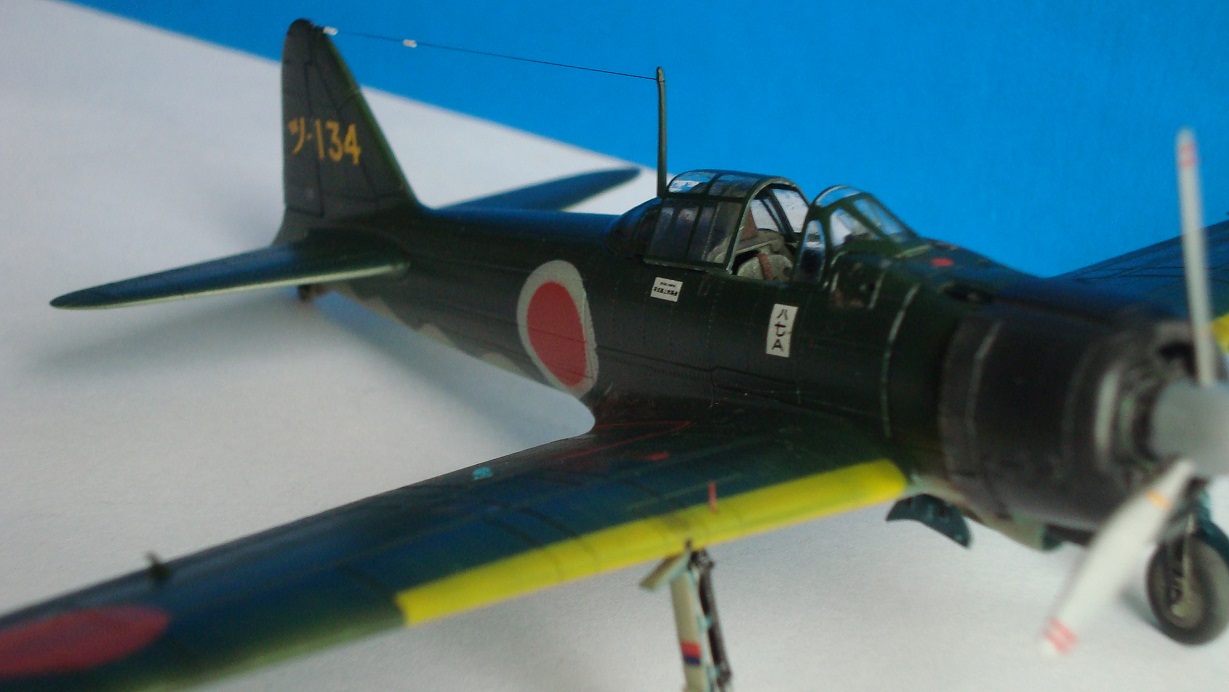

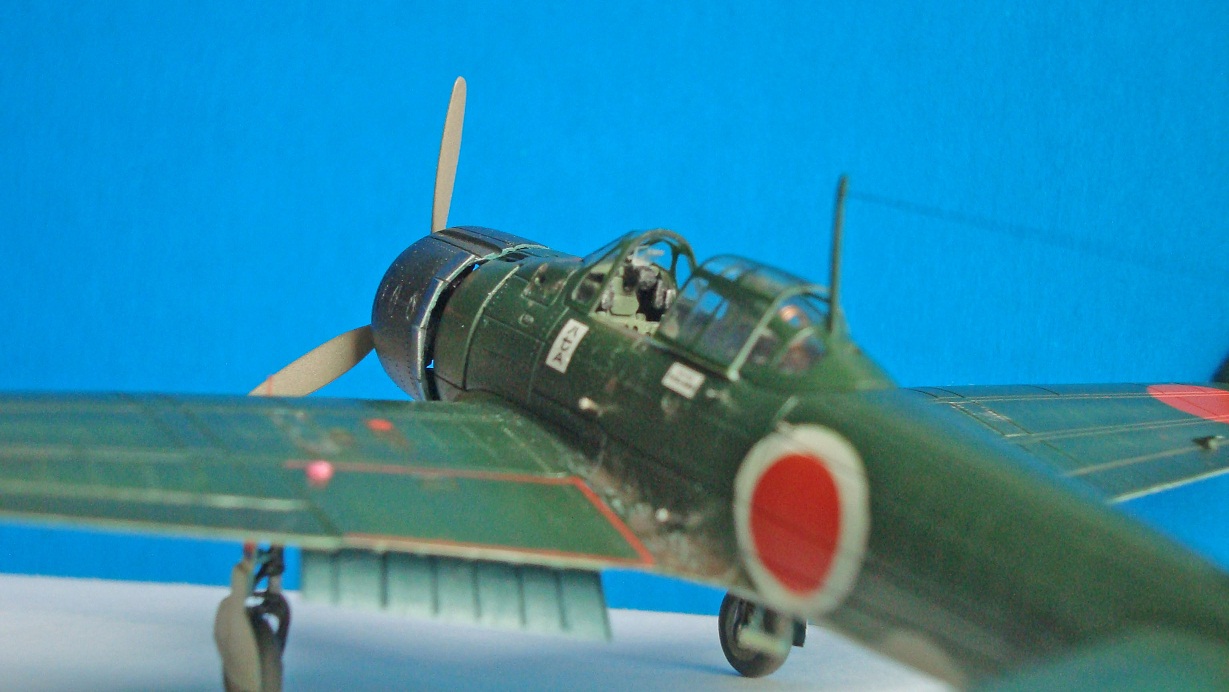

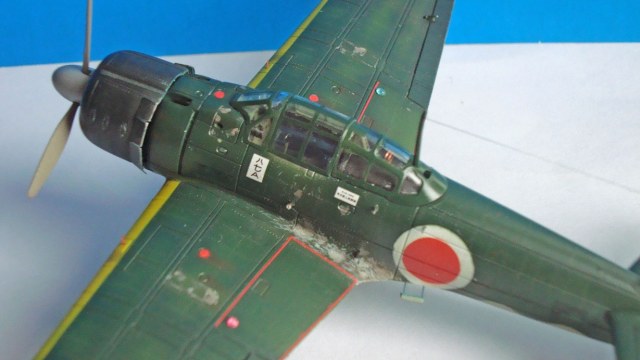

Фонарь сделал из сборной солянки, родной распилил и добавил сдвижную. Ниши не трогал - глядя на заготовки, понял - сильно их углубить не выйдет из-за толстого пластика и тонкого профиля. Надо же как-то свою лень отмазывать)).
Из основных доработок:

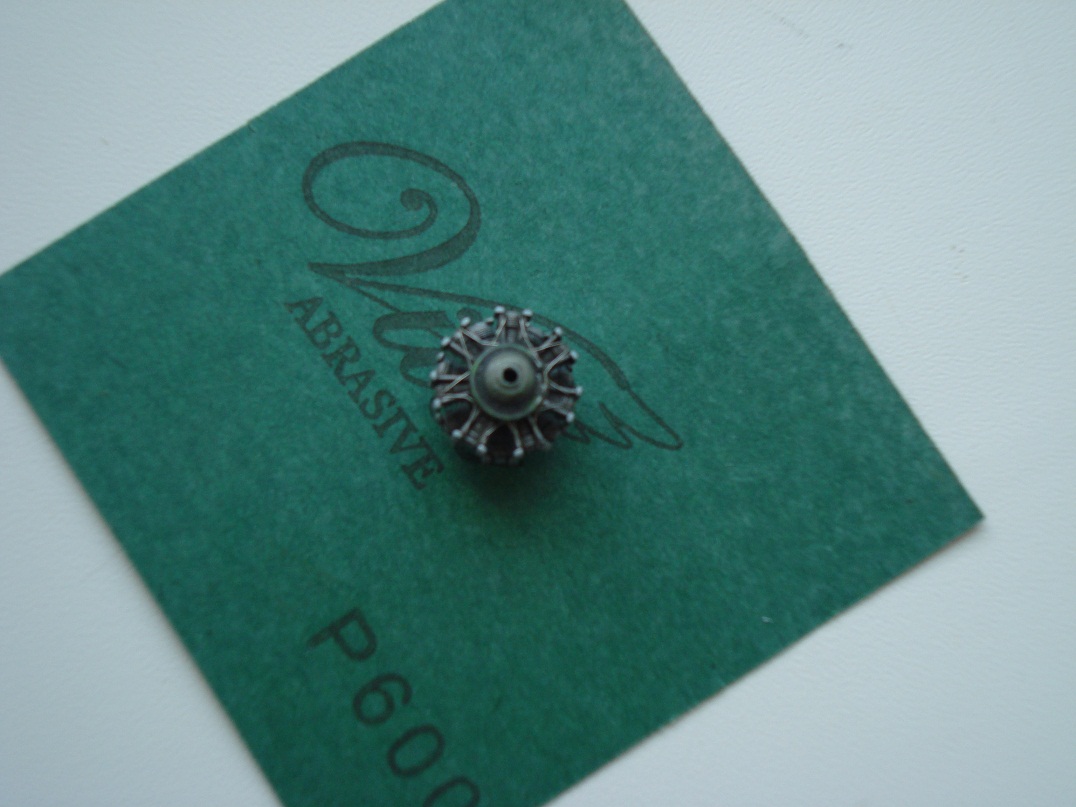

Двигатель (проволочка разного диаметра)

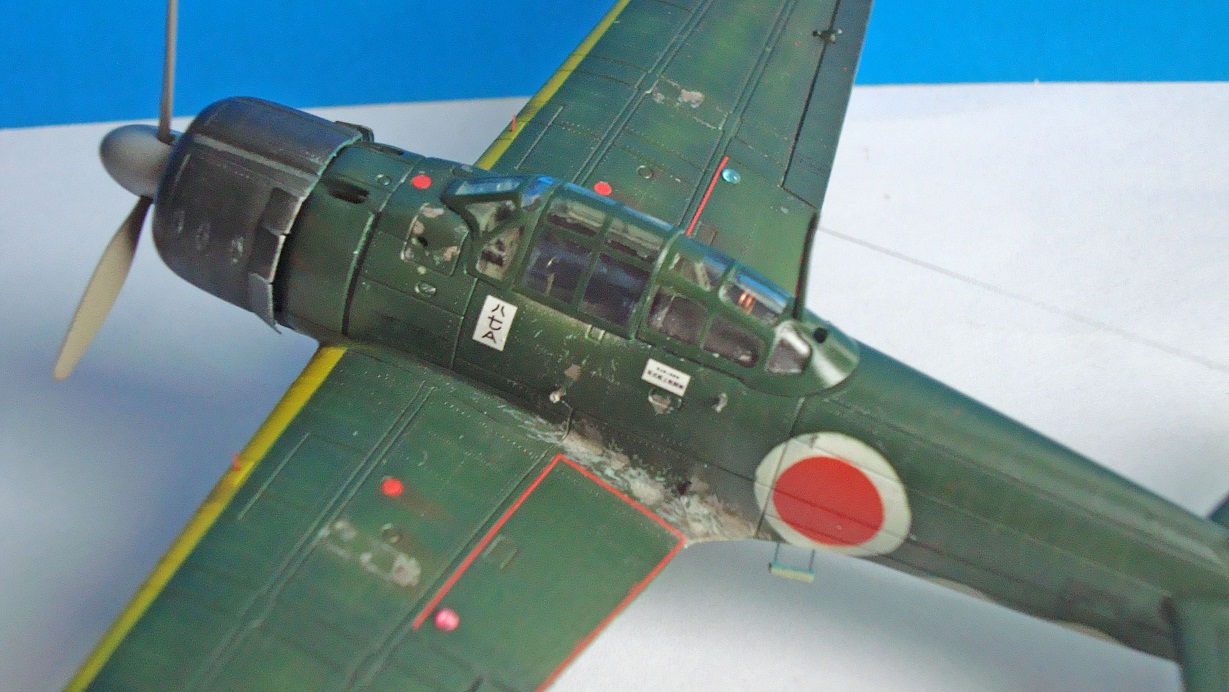

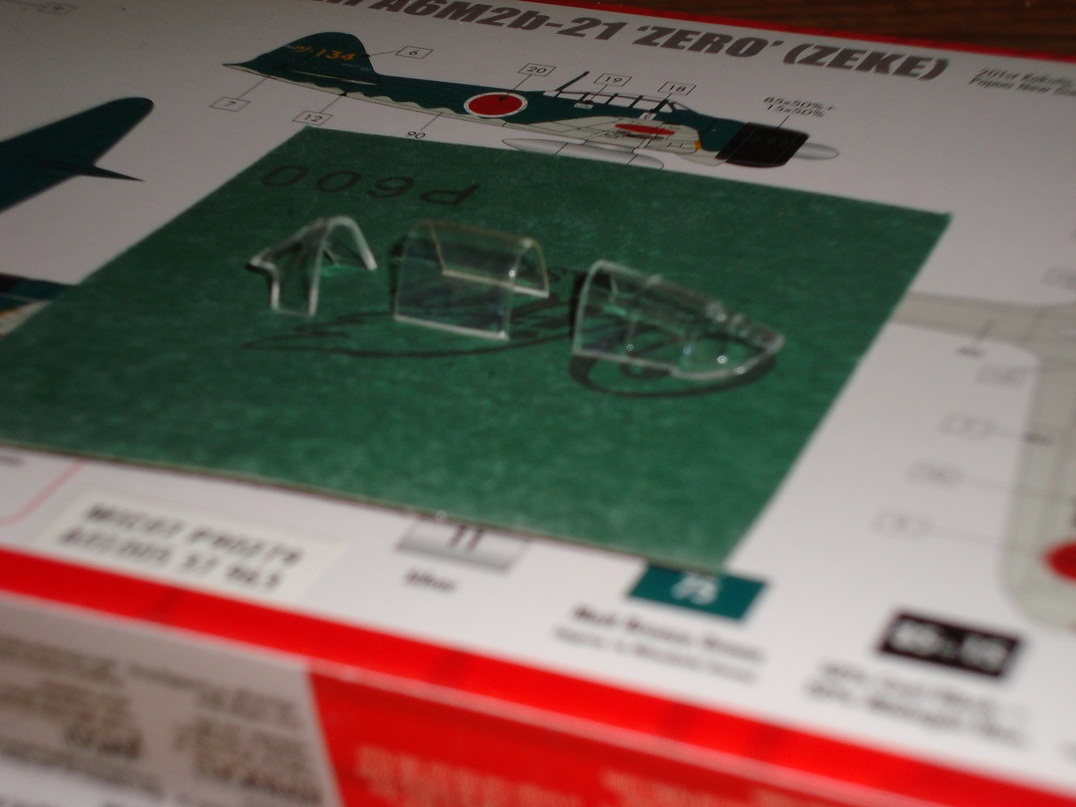

Фонарь (распил родного и сдвижка из остатков ваки, направляющие - из тянутого литника). Родная часть фонаря сточена изнутри по толщине, зафутурена.
Трубка Пито - иглы от шприцев
Пулеметы и крыльевые пушки - иглы

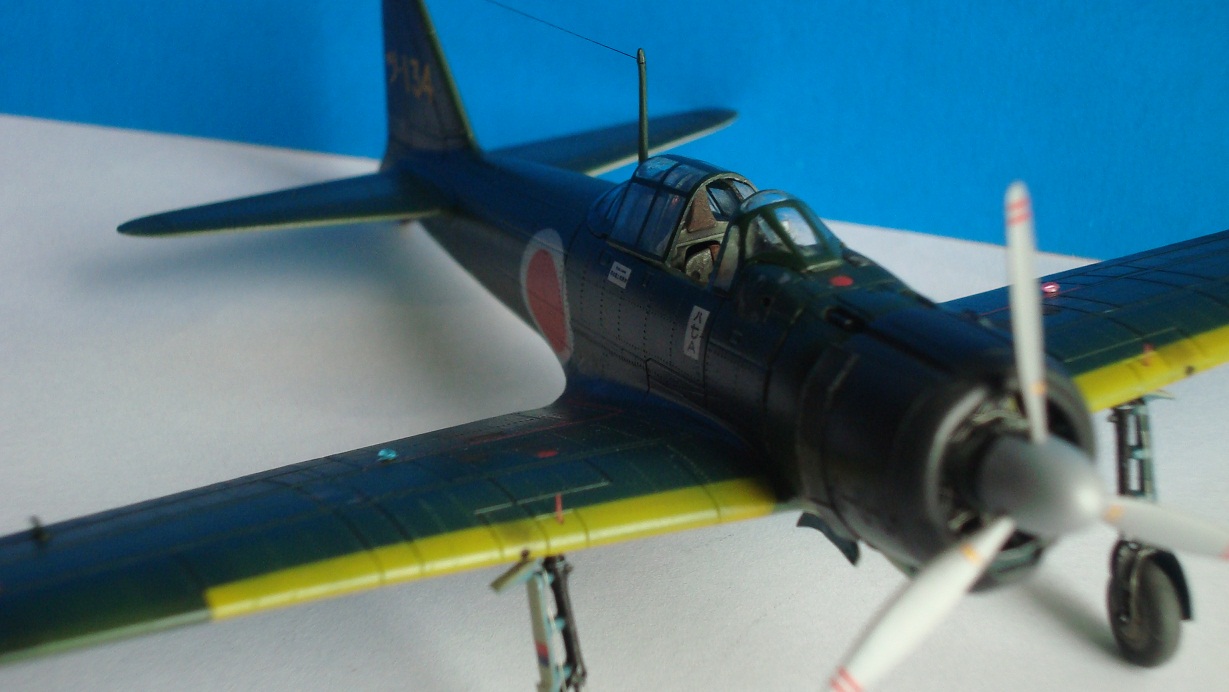

Антенна - чулки, изоляторы - тянутый чупа-чупс

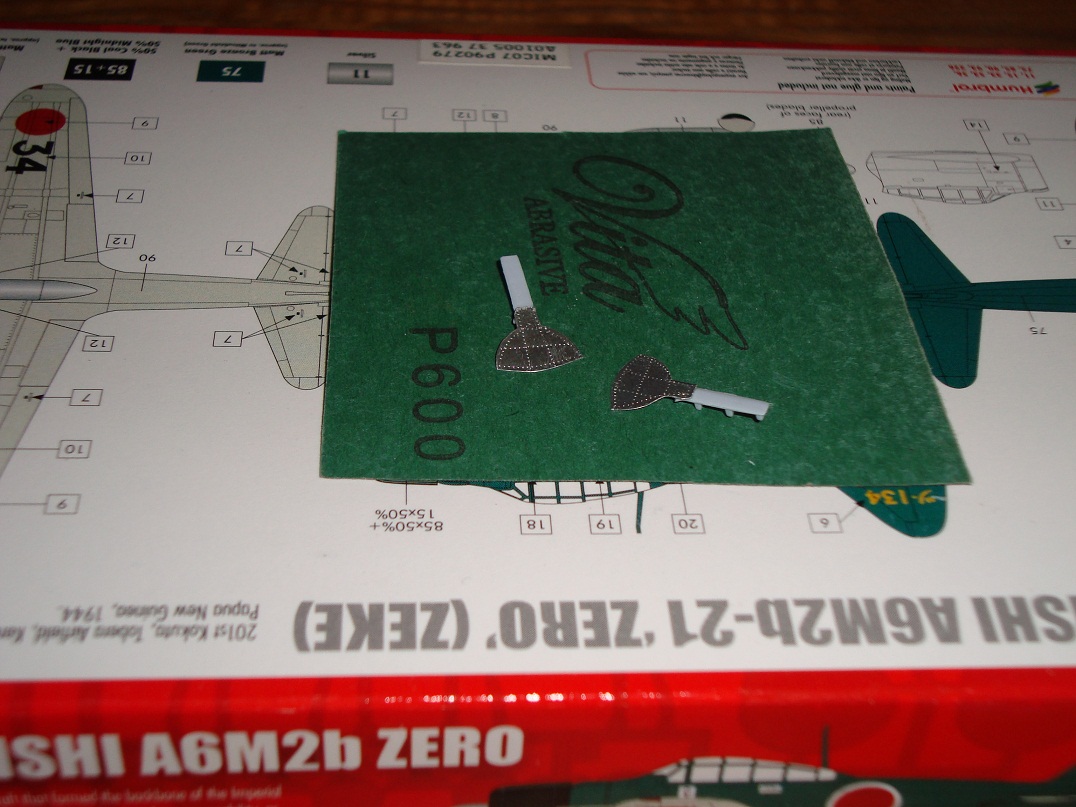

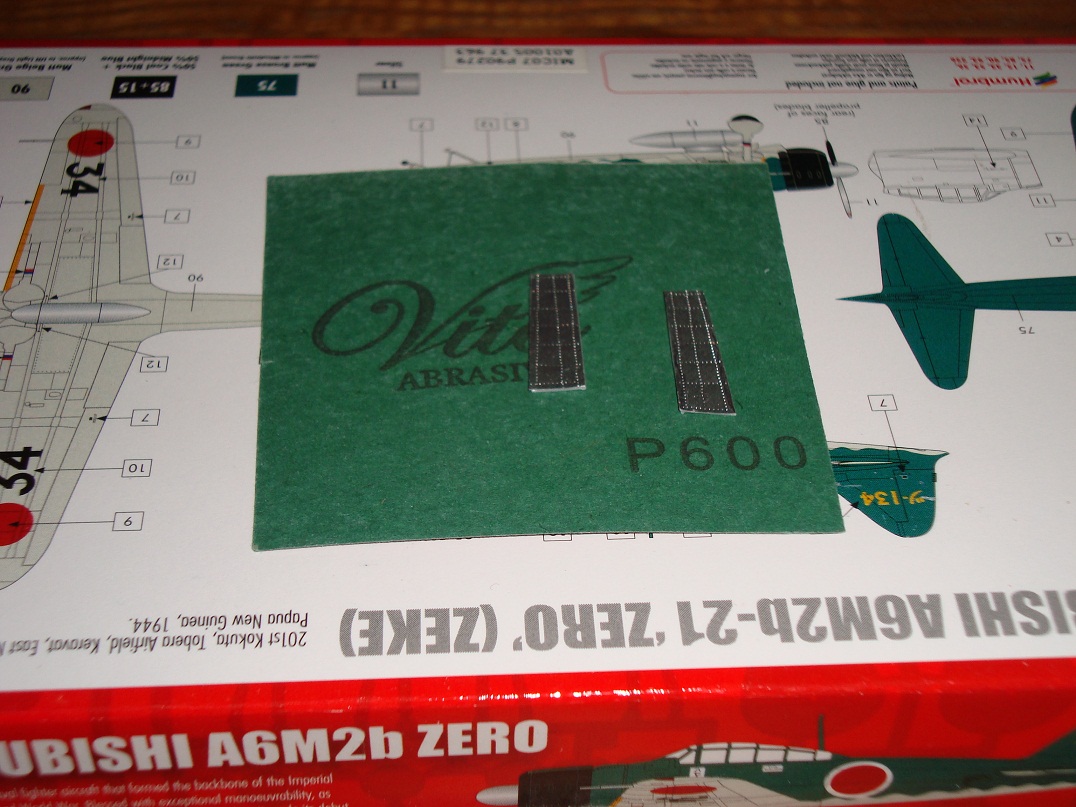

Щитки посадочные - пивжесть, силовой набор - тянутый литник на супере.
Щитки шасси - половина - родные но прилично уменьшенные по толщине, часть - пивжесть.
Проводка на шасси - проволочка.
БАНО - шпажки, зажигалки. Задний - прозрачный тянутый.

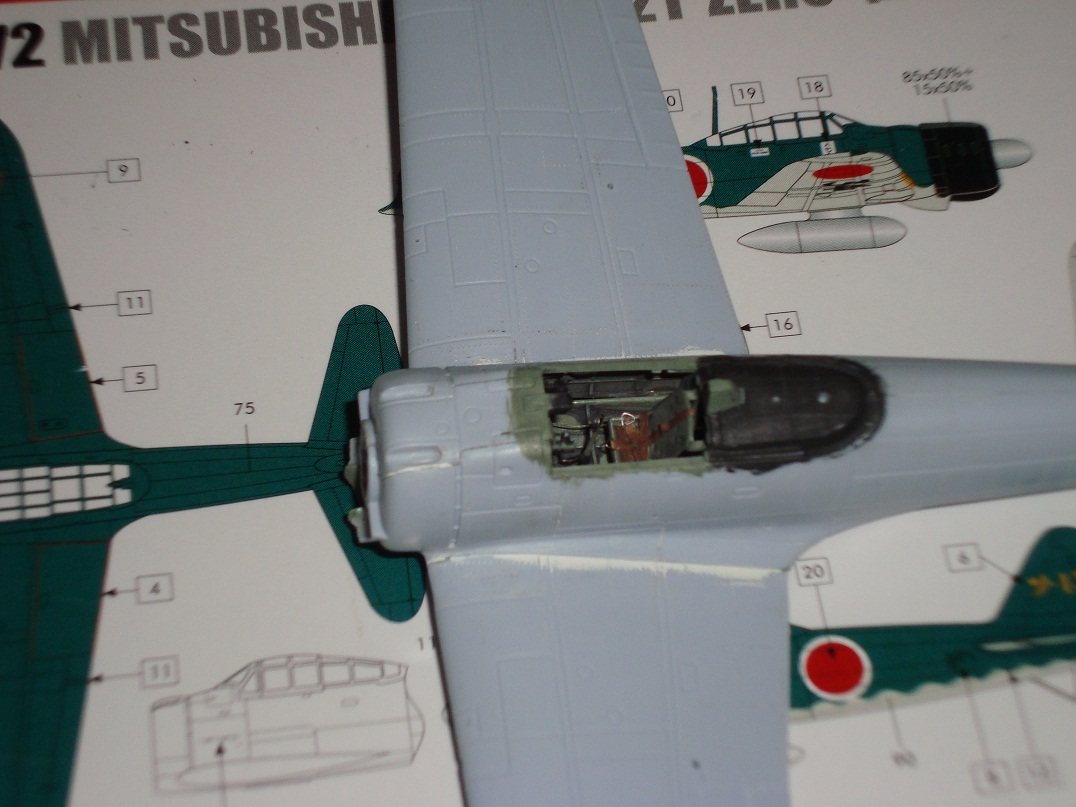

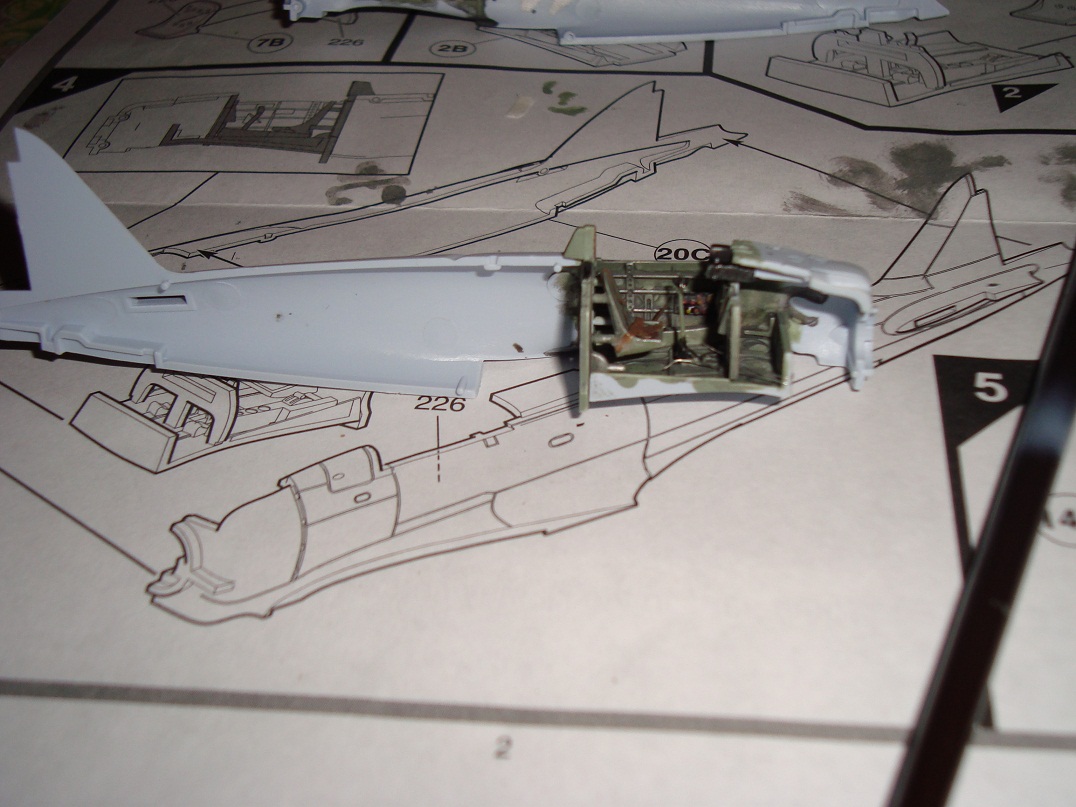

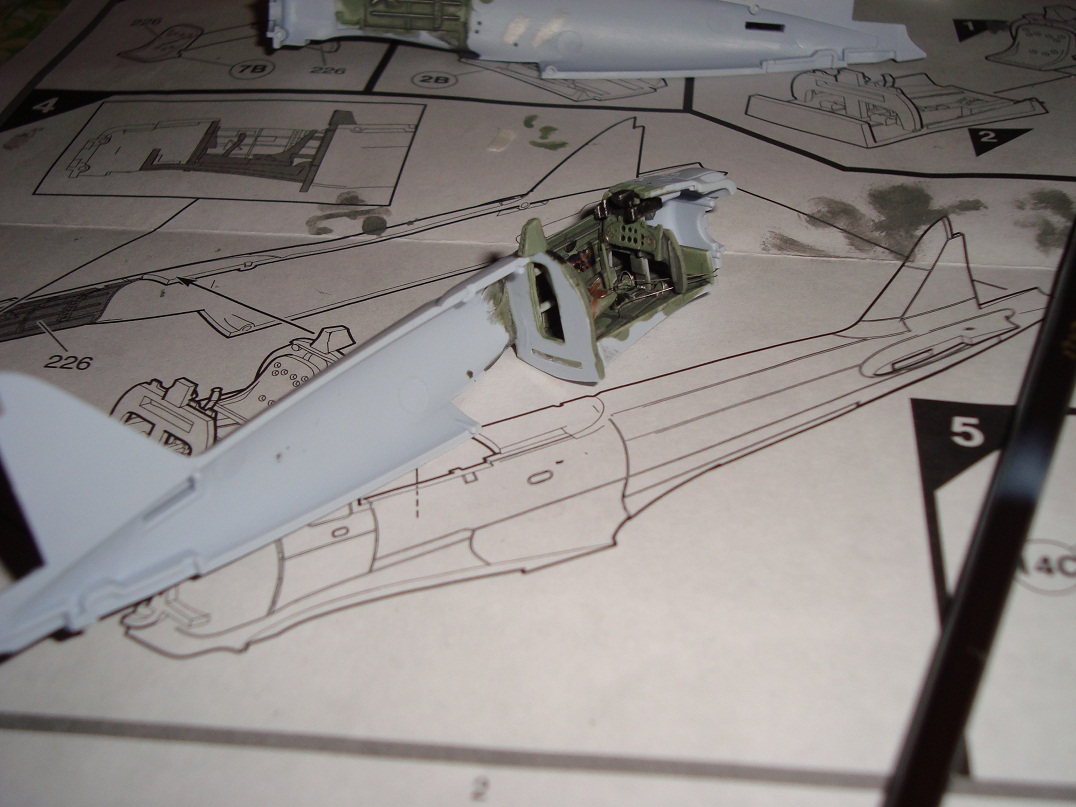

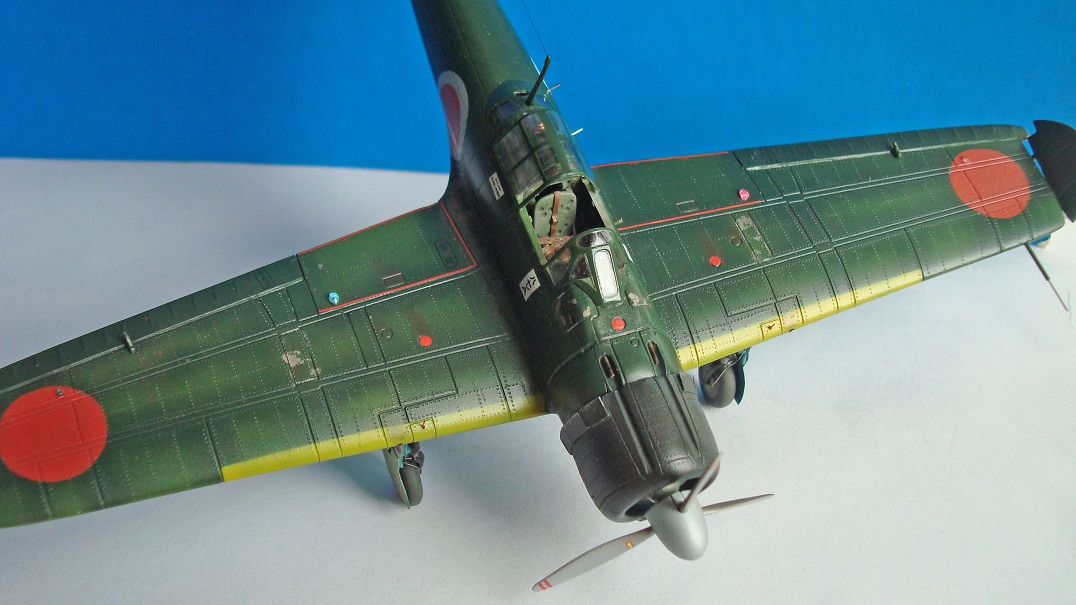

Рабочий кабинет - немного доработал проводку, педали, приборка из жести, прицел из литника, прозрачного пластика и проволочки.
Ремни - крашенный малярный скотч, пряжки - проволока.
Подножка, скобы из игл, проволоки и тянутого пластика.
Чайная сеточка в заборник.
Солдатики - окрашенные щетинки.

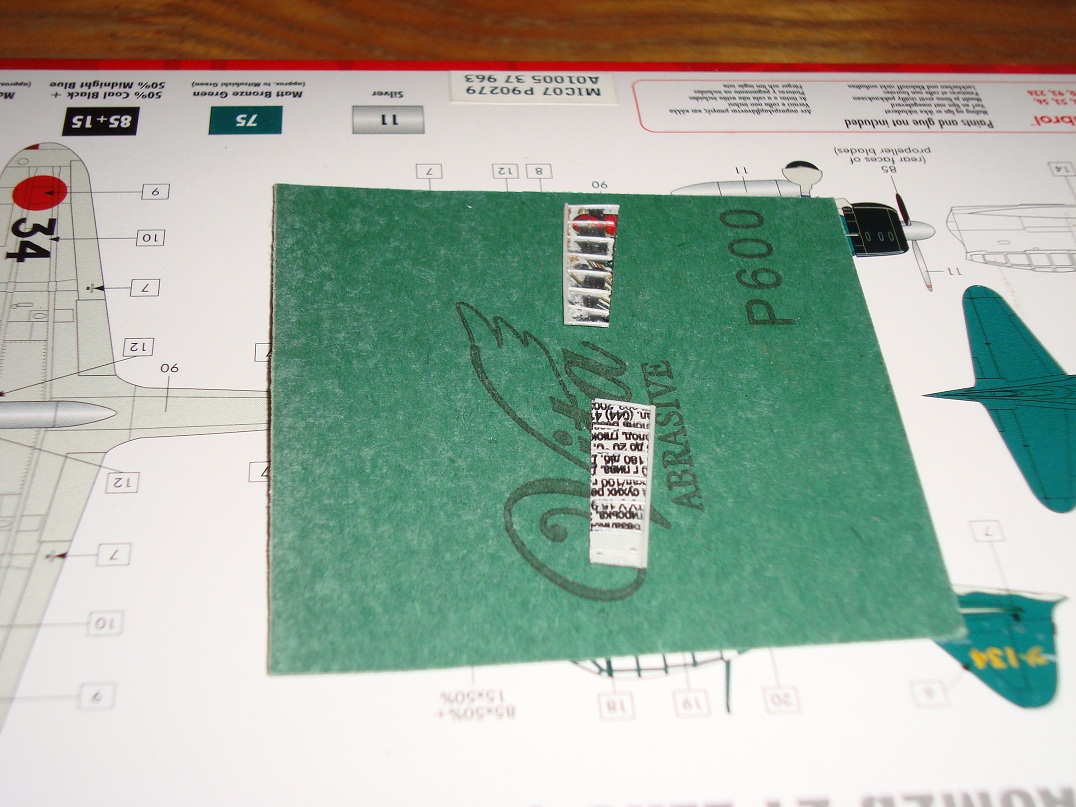

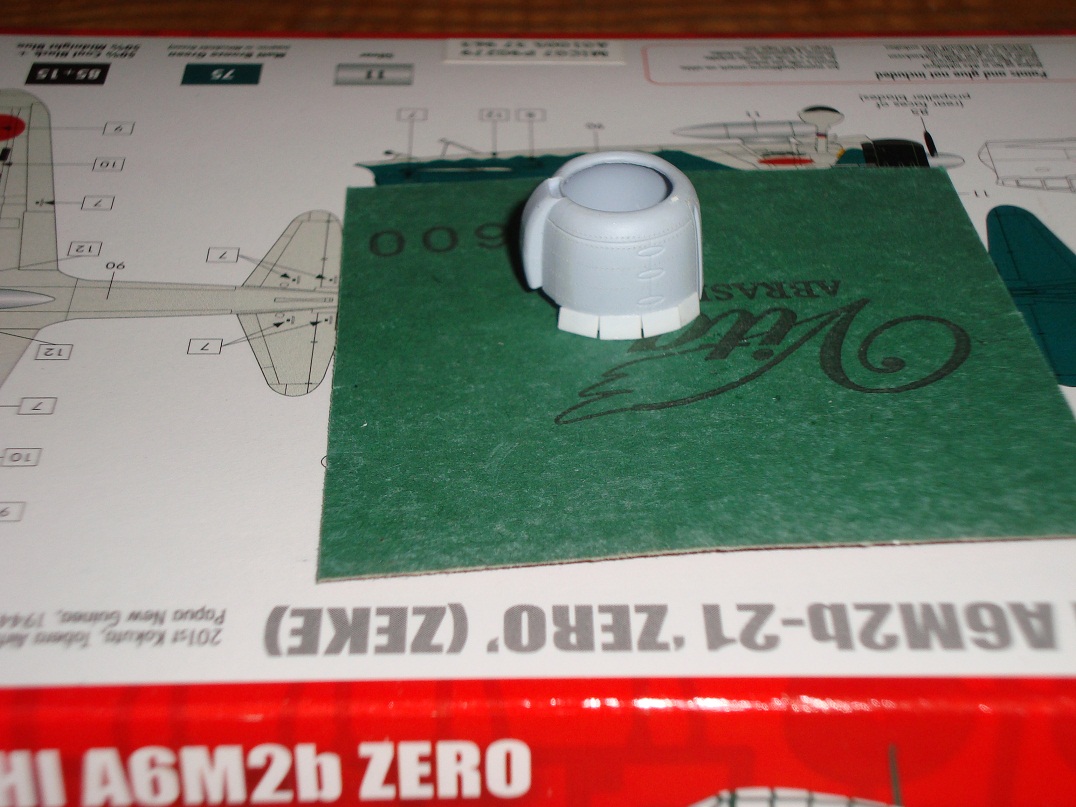

Жалюзи капота из упаковочного пластика.

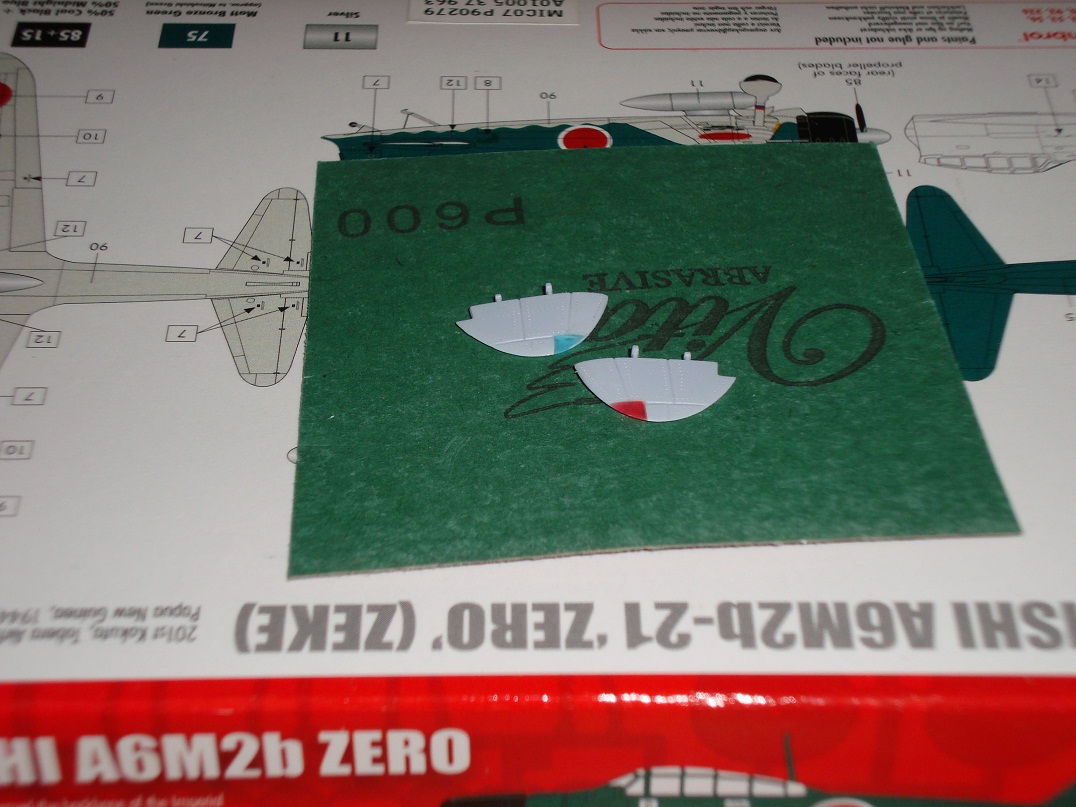

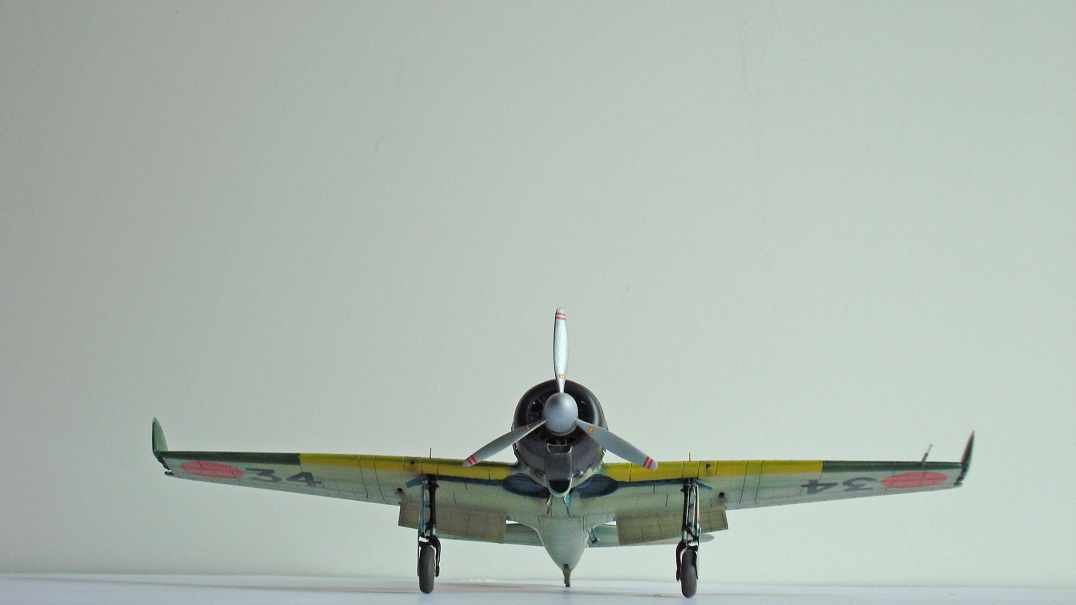

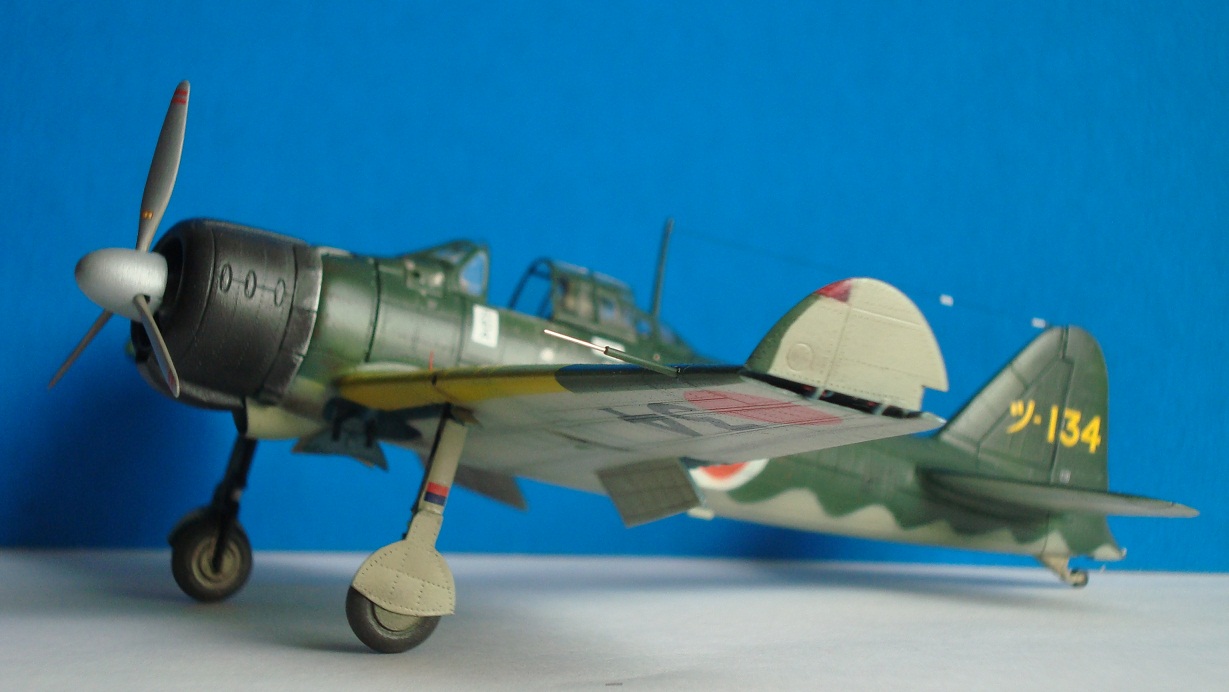

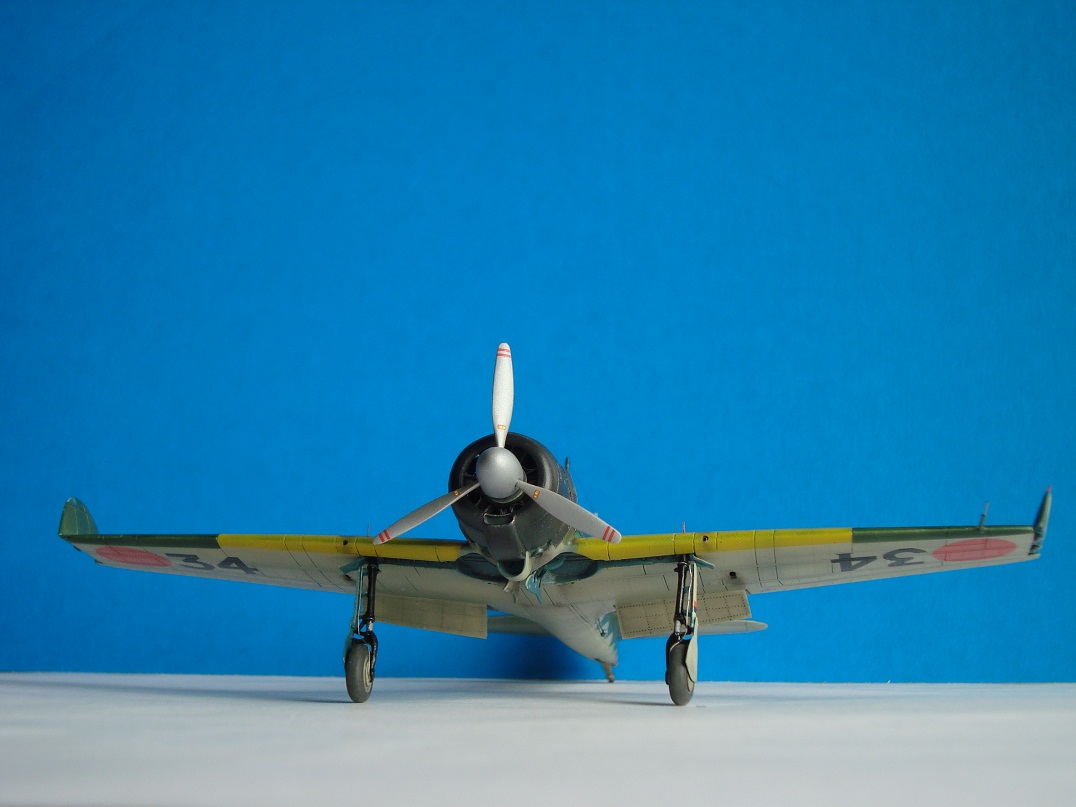

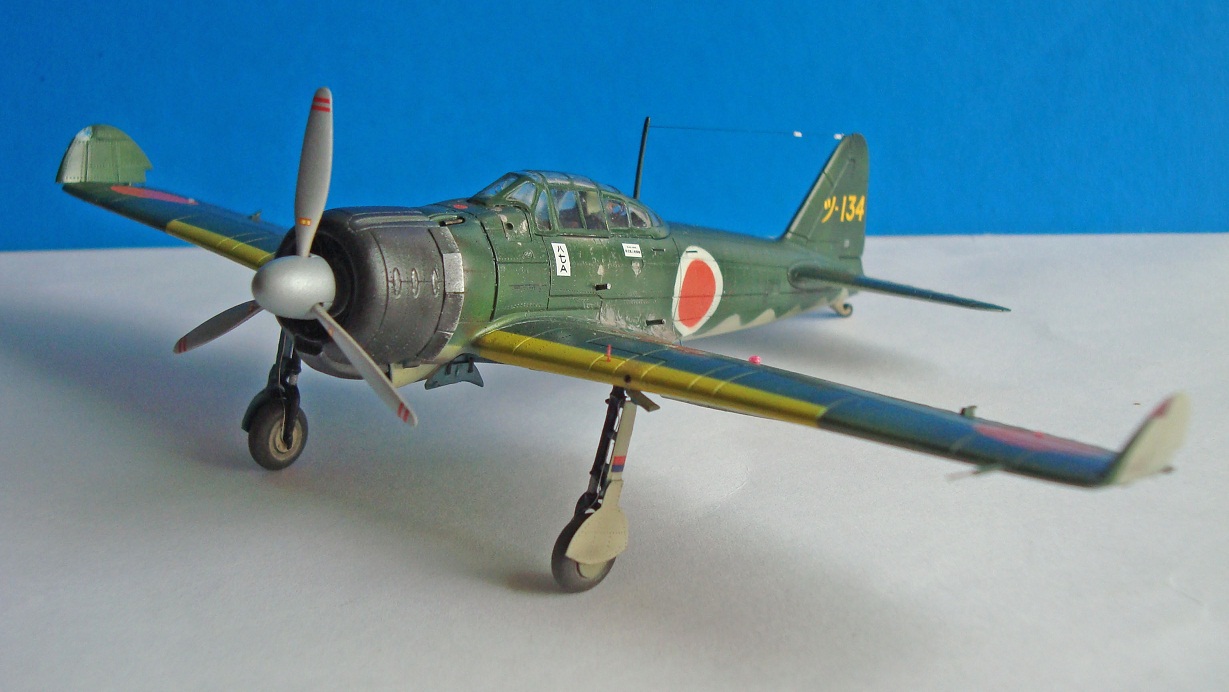

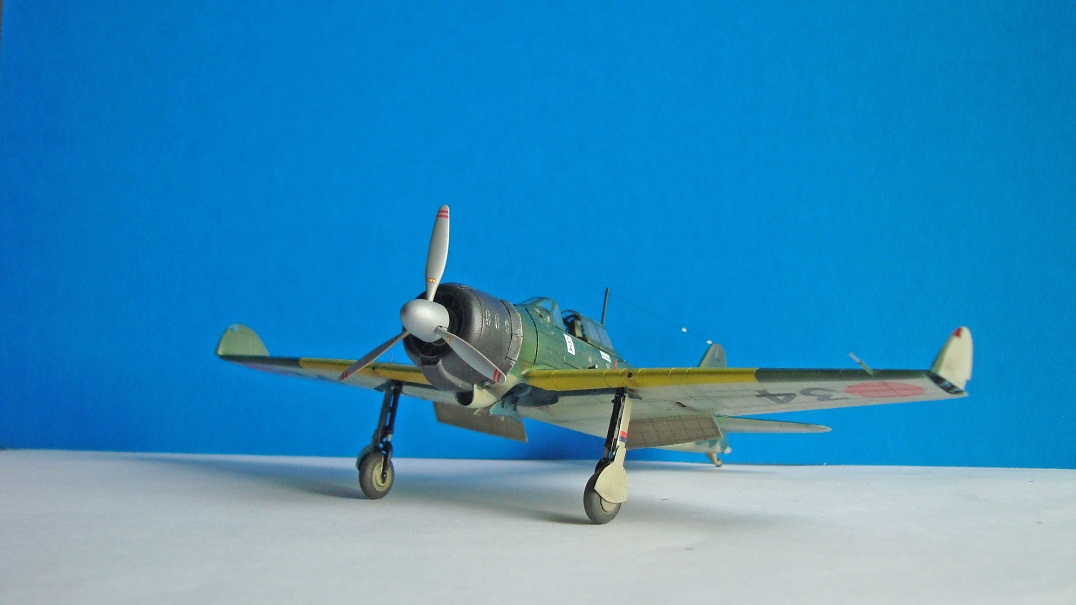

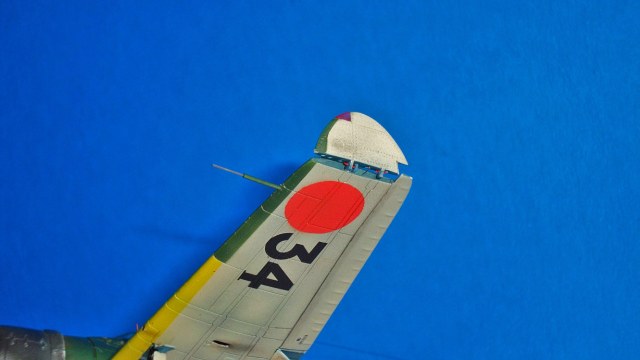

С имитацией законцовок воевал таким способом: крыльевая часть до склеивания половинок крыла была обточена до масштабной толщины торца. Сами законцовки рассверлил, закрепил на 1 кронштейне из тянутого литника, ограничители (вроде так) сымитировал из щетинок, добавил проводку, направляющие уменьшил в размере.

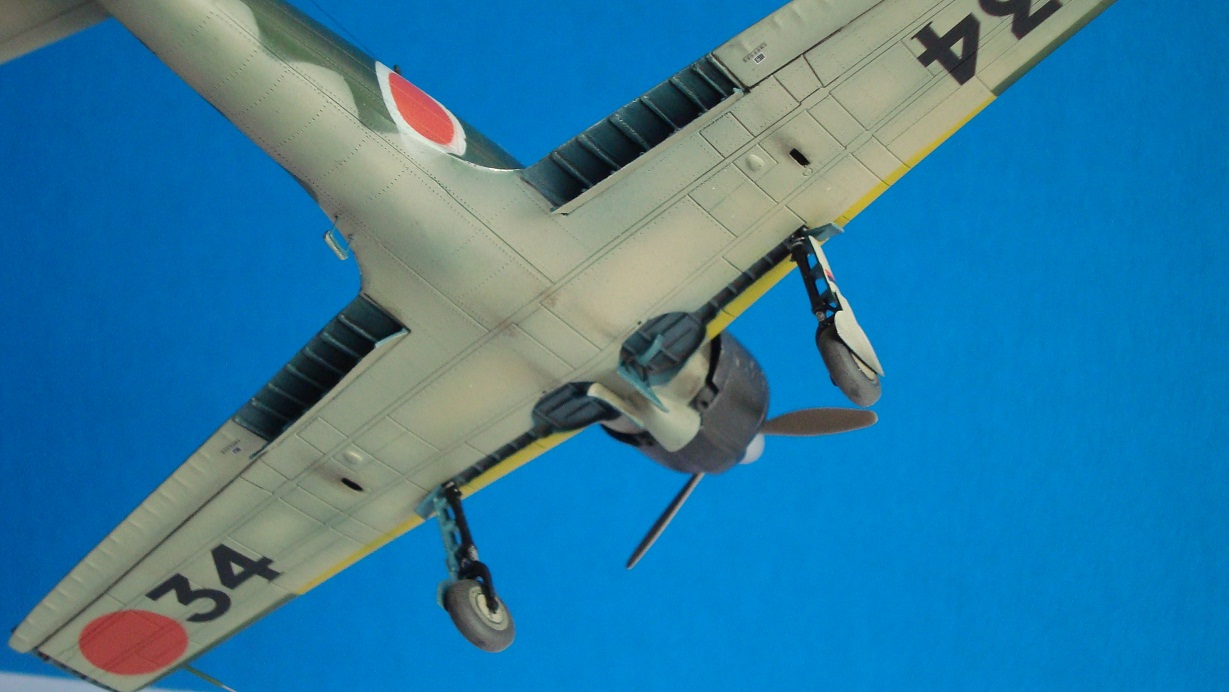

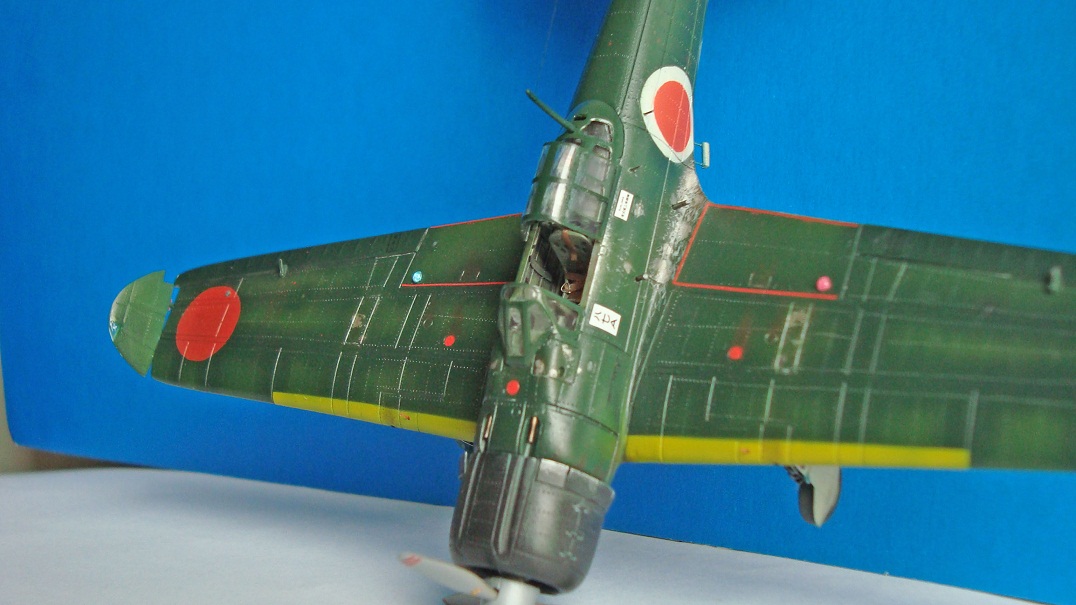

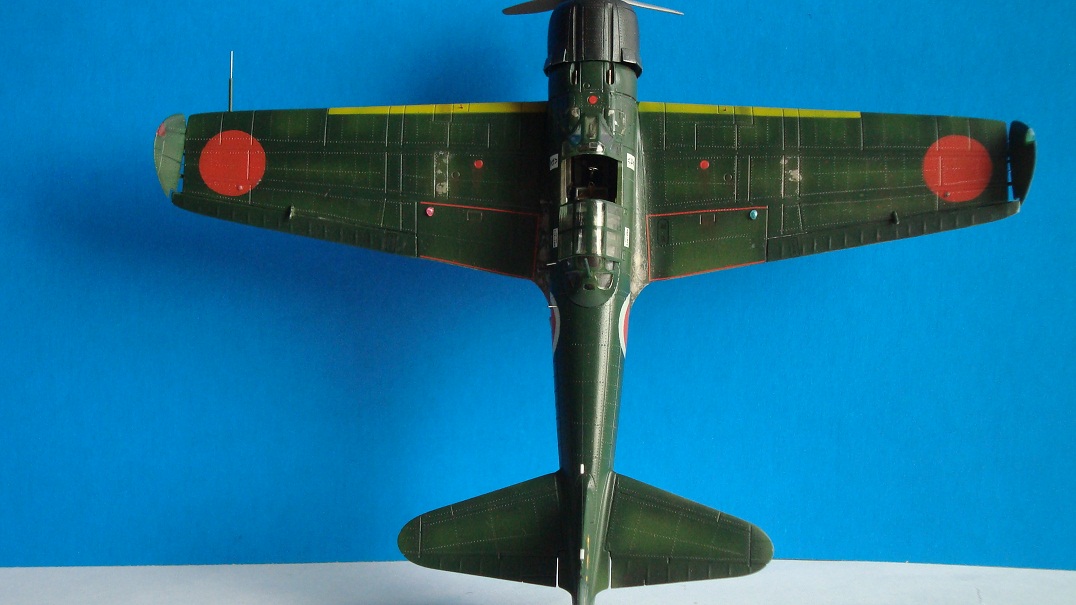

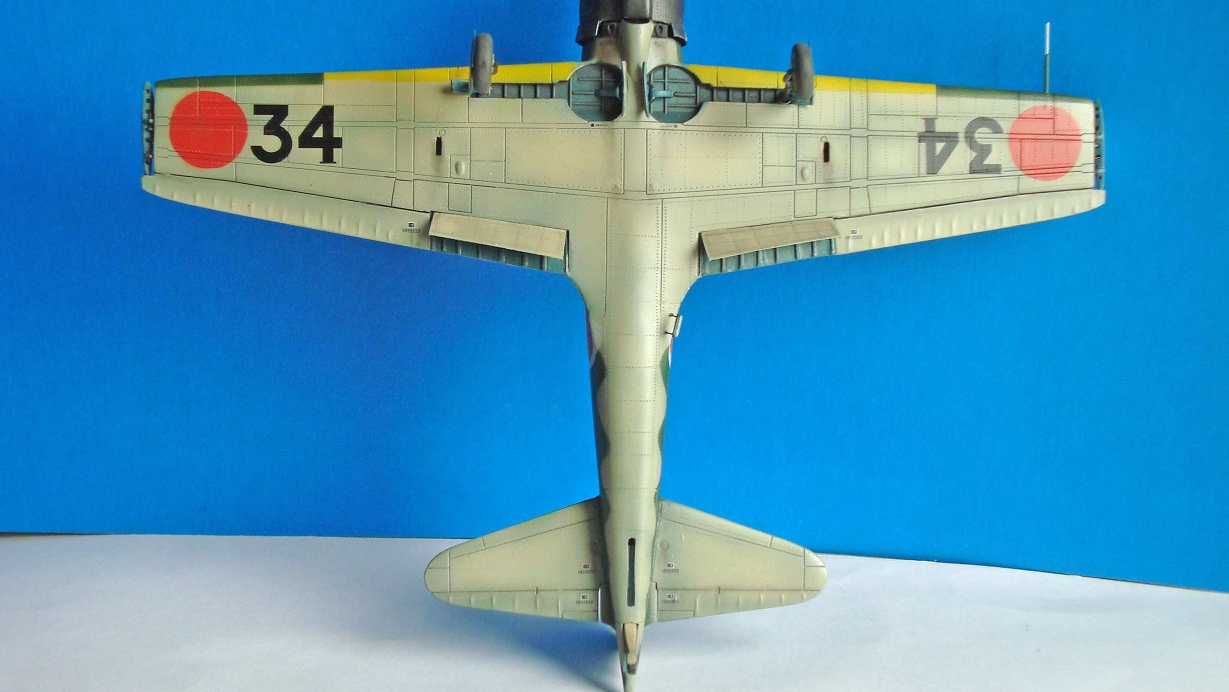

Расклепал аппарат до сборки, местами углубил (на отклоняемых поверхностях) и добавил расшив.
По окраске - нитра, прешейдинг, футура, матовый. Пастель.
ОЗ - через трафарет. Номера - дека.
Жду мнений и обсуждения - на вопросы отвечу.
Оценки
Войдите, чтобы оценить работу.
Комментарии (42)
Спонсор
На сайте с 24.03.2013
10 444
Отлично!
от меня три придирки
1. цвет аотаке (и в зависимости от производителя есть нюансы окраски ниш и щитков - хотя если были кап ремонты то может и все быть в аотаке),
2.цвет тыльной стороны лопастей (коричневый) и сам цвет лопастей - нужен годный алюминиевый металик.

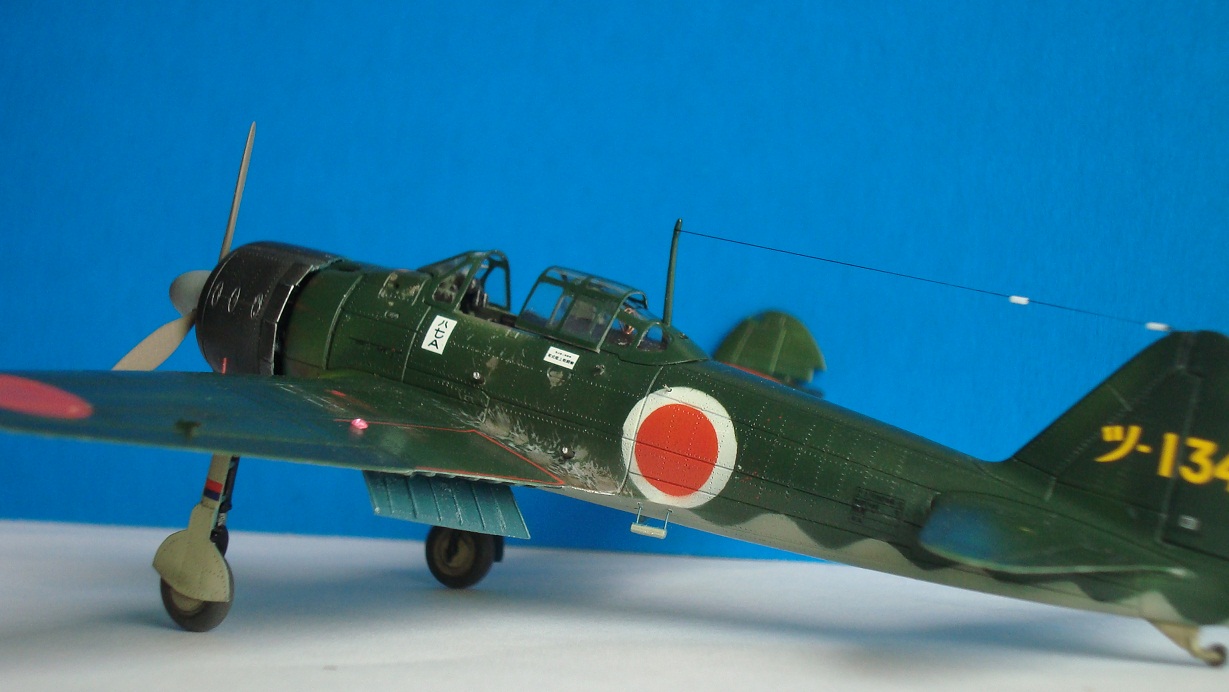

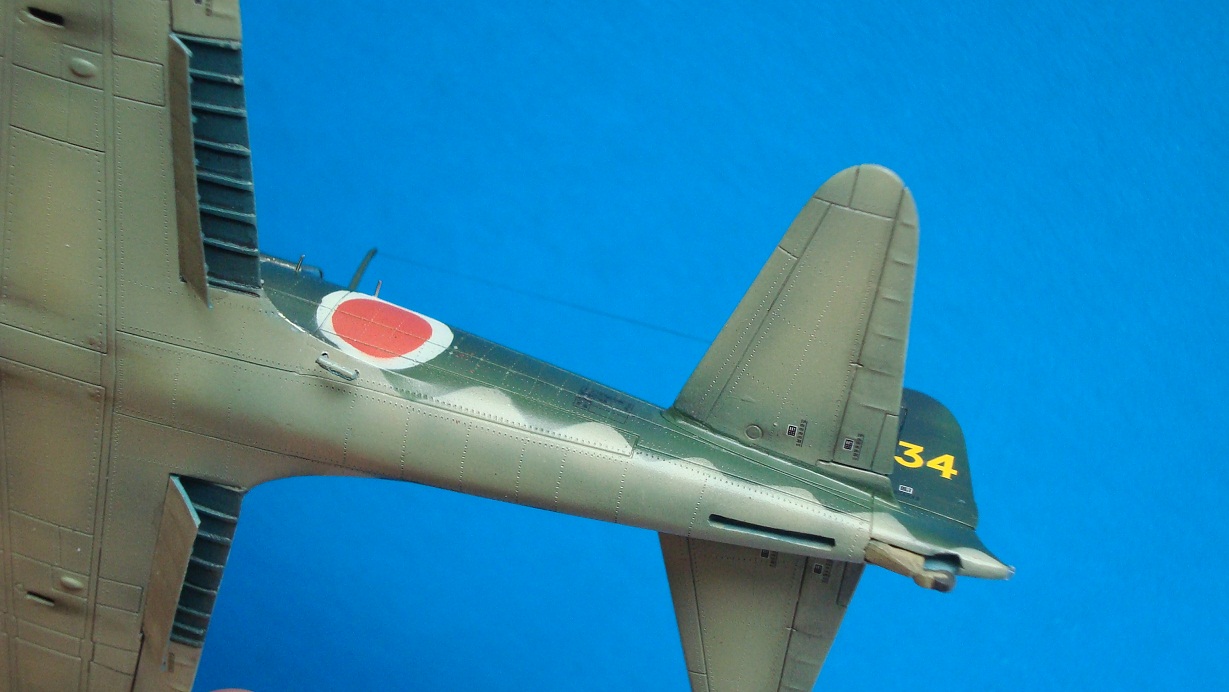

3. У хиномару на фюзеляже очень толстая окантовка, и размер не тот - есть на эту тем отличная статья на Дише.
Доработки сделанные вами отлично оживили Фикс!
На сайте с 11.07.2013
30 1
Понравился ваш Зеро! Согласен с коллегой- с Хиномару что то надо предпринять!
Андрей,классный ноль!Понравилась работа с мелочевкой(подножка,посадочные скобы).Выпущенные закрылки и клепка то же пошли на пользу модели.Не понравился только фюзеляжный хиномару,что уже озвучил Олег.Мне кажется,можно попробовать найти в залежах декалей красный круг большего диаметра и перевести его на модель.Понимаю,будет не масштабно,но(ИМХО) смотреться будет лучше.
На сайте с 30.12.2010
90 294
Спасибо, Олег. По порядку:
1.Аотаке или нижние поверхности - по архивнымч/б фото сильно не разгонишься, заметен лишь тёмный или светлый оттенок ниш)). Поэтому - к аотаке. Тем более, что машина датируется 44-ым годом.
2.Цвет лопастей изнутри - таки коричневый. Освещение слабое, вытягивал шопом. Как получилось...

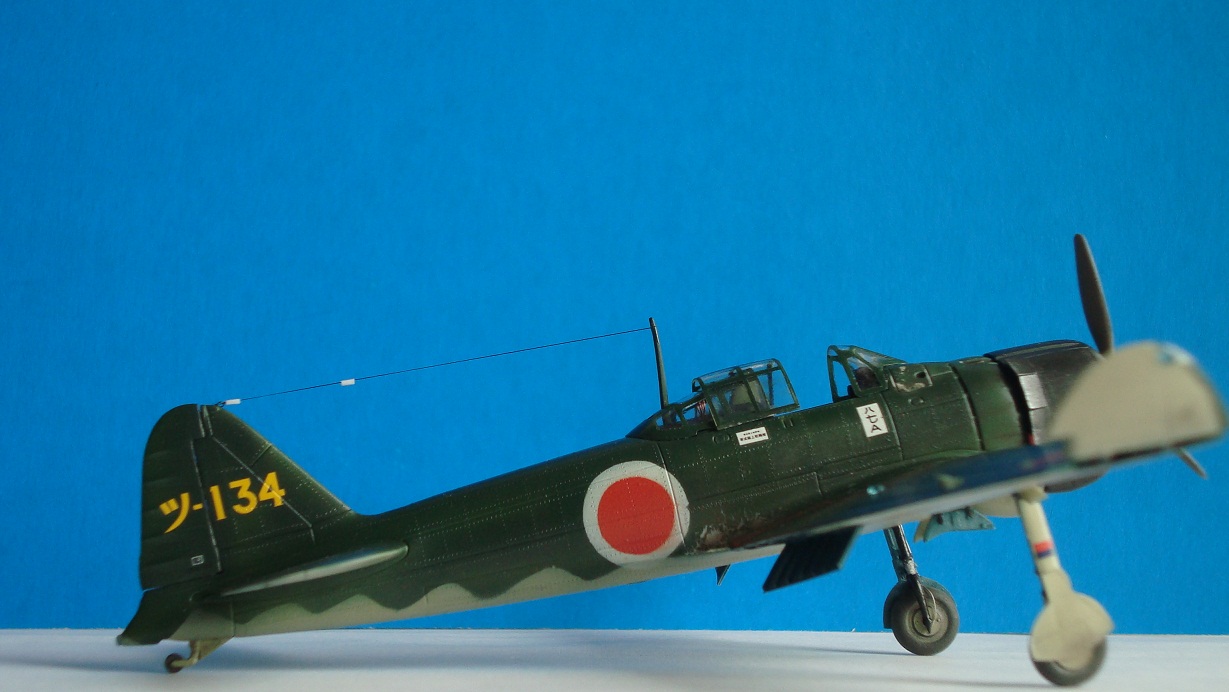

3.С размерами окантовки, судя по фото прототипа, всё ок. Проблема в другом - красный мал не по размеру. Раздобуду трафаретик по моему размеру - обязательно поддую.
На сайте с 30.12.2010
90 294
С деками можно, но, скорее всего, - они забьют клёпку. С трафаретами, думаю, дело 5 минут на всё...
На сайте с 13.02.2012
0 187

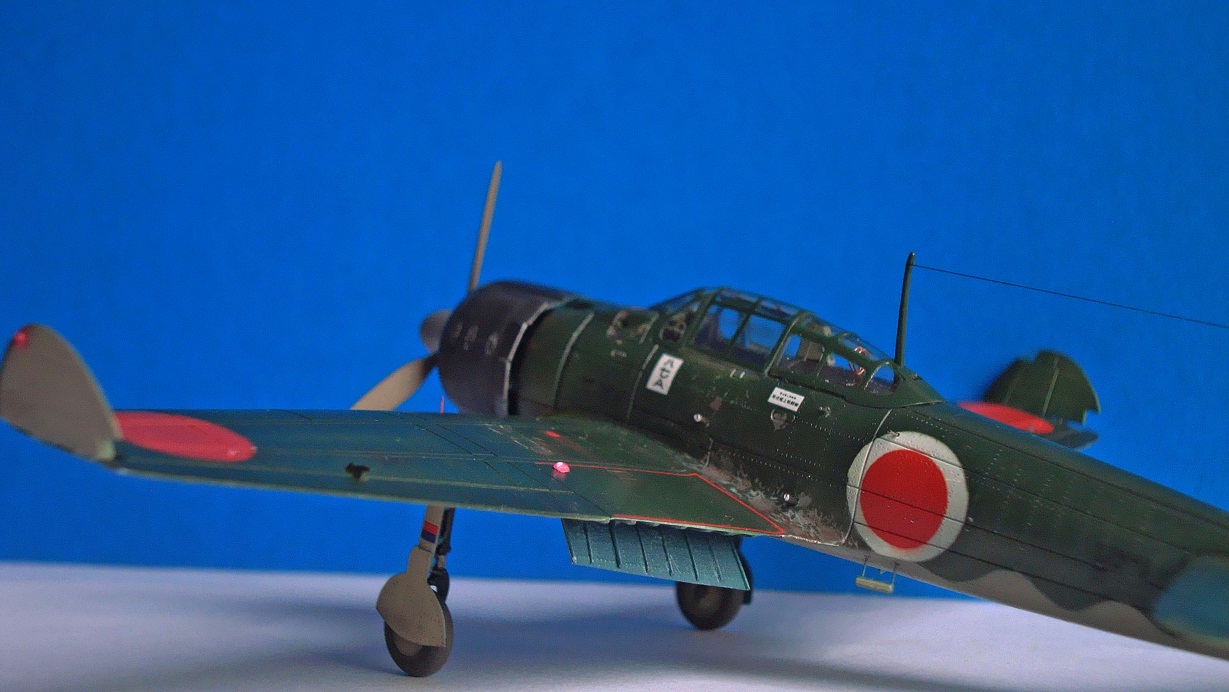

А здорово получилось, просто замечательно. Даже забавно что как минимум два человека из одного города решили сделать эту модель с убранными крыльями. Вы классно сделали закрылки и открыли кабину. Хотелось бы увидеть фото стыка крыла с его отклоняемой кромкой в фокусе.
На сайте с 30.12.2010
90 294
Пару часов убил на сессию и узлами вытянуть в качестве не смог. Поэтому, делюсь тем, что есть...
На сайте с 30.12.2010
90 294
На сайте с 30.12.2010
90 294
Со стороны крыла срезано до минимального по толщине размера и заглушено через несколько мм

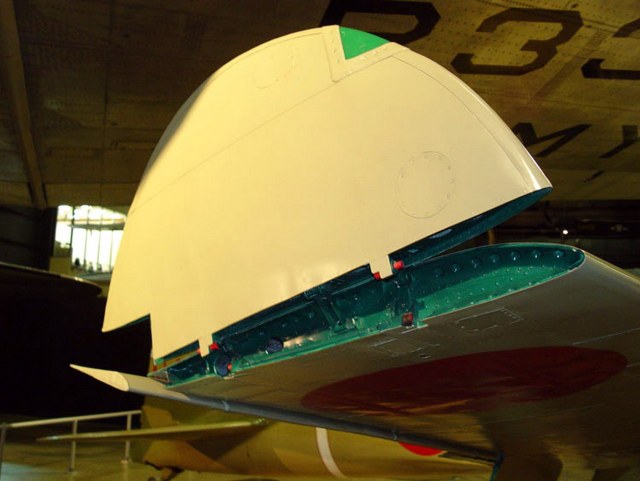

Ориентир был на это фото, но тут ни замка, ни проводки:
Молодец, дружище - хороший рывок вперед. Отличная работа.

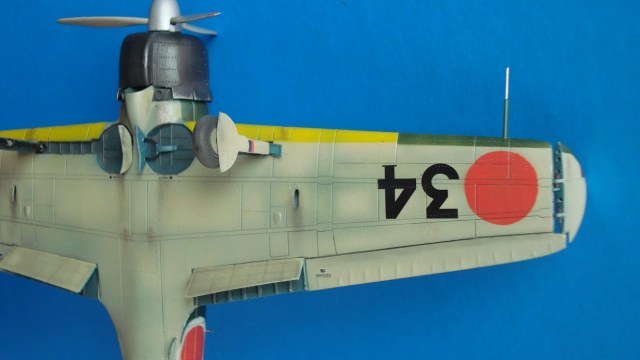

Ты нашел подтверждение на номера снизу на крыльях?
Расшивку на центроплане снизу слегка упрощена. И рули высоты надо было почетче выделить - сливаются с общей расшивкой.
Поверчу вживую, покажу еще пару-тройку местов :-)
С уважением,
Игорь
На сайте с 28.01.2013
22 3726
Понравилась Ваша модель, а недостатки несущественные и поправимые.
На сайте с 29.08.2010
94 318
присоединяюсь... отличная модель!
На сайте с 30.12.2010
90 294
Привет!Подтверждений железных не нашел, доверился боковику и производителю. Хоть на фото прототипа их нет - думаю, дорисовали со временем или после ремонта(не факт, что фото 44 года). С ними смотрится эффектнее, что ли, поэтому слепо доверился)
Элероны вывел скрайбером, рули - забыл).
Спонсор
На сайте с 30.06.2012
137 5311
Без комментариев!!! Отлично !!!
Спонсор
На сайте с 24.03.2013
10 444
О, а судя по маркировке это ведь учебная машина? Где то мне попадались 21 тип учебные - у них оранжевое брюхо
)
Отличное изготовление, в матчасти не силён. Прекрасная фотосессия.
На сайте с 30.12.2010
90 294
А хз как там у них под конец войны с красками дело было... По архивным фото уверенным на 100%, конечно, быть нельзя, но судя по всему, на некоторых - "обычный" низ.
На сайте с 30.12.2010
90 294
На сайте с 30.12.2010
90 294
Вот, кстати, одно из подтверждений, что на суше с законцовками баловались (нашел еще несколько нормальных по теме):
На сайте с 13.02.2012
0 187
В лесу их точно прятали, а значит, можно и законцовки убрать, для удобства. Всё сделано законно и логично.
Эстет
На сайте с 18.07.2010
368 21797
На сайте с 01.08.2010
25 1943
Отличная работа. Пойду,куплю Эйрфикс.
На сайте с 09.10.2009
402 1762
Отличная работа. Вопрос по матчасти : я не очень силён в японцах , но в памяти как-то отложилось что одна законцовка поднималась вверх а вторая опускалась вниз.
На сайте с 29.07.2010
12 7
Зачетная модель получилась! Поздравляю!
На сайте с 30.12.2010
90 294
Я бы сказал, что это почти идеальный набор фикса в категории цена - качество. Из тех, что видел. Деталировка неплохая, внешне - вроде похож)). И эжто всё - за 50 грн (6$)
Для сравнения лежит фиксовая "Дина" - реально скудный и "неподъемный" комплект, всё очень бедно и коряво. Но, поборемся...
На сайте с 30.12.2010
90 294
Спасибо Гоше за оперативную подстраховку и всем за обсуждение)).
На сайте с 09.10.2009
402 1762
Дины есть отличные и недорогие у LS. Все модификации.
С внутренним кроем. По деталировке начинки соизмеримы с фиксом.
Администратор
Эстет
Спонсор
На сайте с 17.10.2010
724 9624
Андрей, всё понравилось.
Насчёт оттенка "аотаке" споры никогда не утихают, недавно опять повторились и на КАРОПКЕ.
ответная часть щитков - полунервюры на верхней половине крыла в наборе такие были или сам делал? немного толстовато выглядят. Проводка на стойках к тормозам, кажется, по другому шла
Эстет
На сайте с 09.02.2010
56 3089
рукопашные доработки как всегда на уровне, очень понравился нолик, по поводу проводки на стойках согласен с Борисом, немного не так должно быть.
На сайте с 30.12.2010
90 294
Попробую забить поиск в магазинах - интересно собрать хотя бы 2 и 3-ю модификацию, а про ЛС не слышал вообще.
На сайте с 30.12.2010
90 294
Ребята, спасибо за отзывы!
За полунервюры - не трогал ниши вообще, себе дороже.

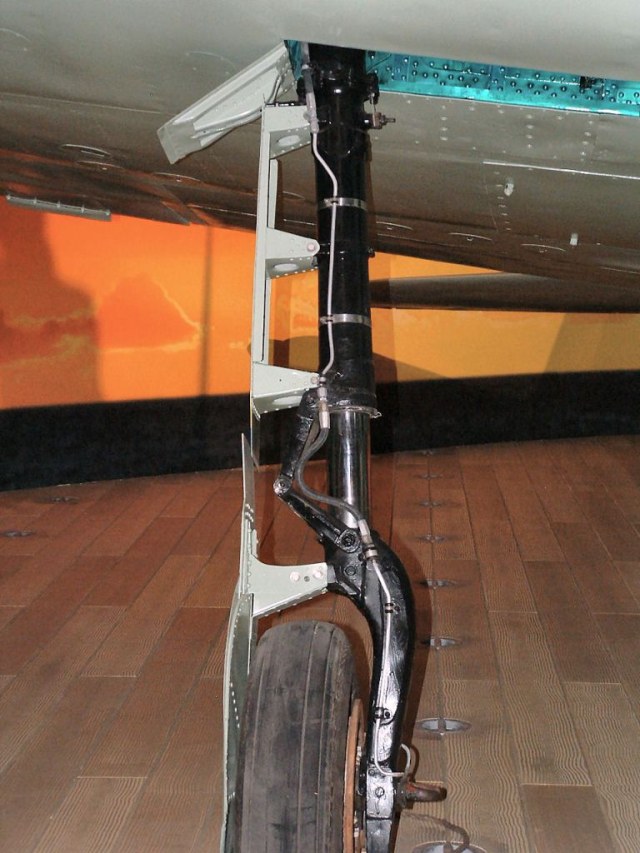

За проводку - одно из фот, на которые глядел
Эстет
На сайте с 09.02.2010
56 3089
на это фото коллеги уже попадались, в оригинале должно быть через круглые отверстия.
На сайте с 30.12.2010
90 294
Ну, в принципе, поправимо. Исправимся))
На сайте с 31.12.2011
83 3117
Хорошая работа, мне понравилось!
На сайте с 09.08.2010
38 12370
Какой КРАСИВЫЙ "японец" получился! Посмотрел с огромным удовольствием...
Маладца!
Желаю, Андрей, и дальше творить подобные ВЕЩИ!
На сайте с 30.12.2010
8 812
Классный японец, Андрей!
На сайте с 30.12.2010
90 294
Ребята, душевное спасибо! Положительные отзывы не только добавляют самооценку, но и дают ни с чем не сравнимое ощущение, что ты на правильном пути))
На сайте с 30.12.2010
90 294
Боря, только дошло что ты имел ввиду щитки посадочные, а не шасси). Конечно, не наборные, сам выскабливал. Там силовой набор из тянутого литника по толщине чуть больше инсулиновой иглы. Грубовато? Ну, не знаю, Зеро-то мал в 72 масштабе
Эстет
Спонсор
На сайте с 04.01.2011
65 2000
Андрей, хороший Зеро! Шланги можно и переделать, где-то натыкались на это фото, на каком-то форуме, как раз там люди доказывали что видимо в музее неправильно замастрячили и приводили доказательства.
На сайте с 30.12.2010
90 294
Переделать - не проблема, главное - желание найти).
Самое интересное - у самого лежит куча материала по Зеро, когда ставил шасси - набрёл сразу именно на эти закосячнные 2-3 музейные фото с разных ракурсов.
