Здравствуйте, коллеги!

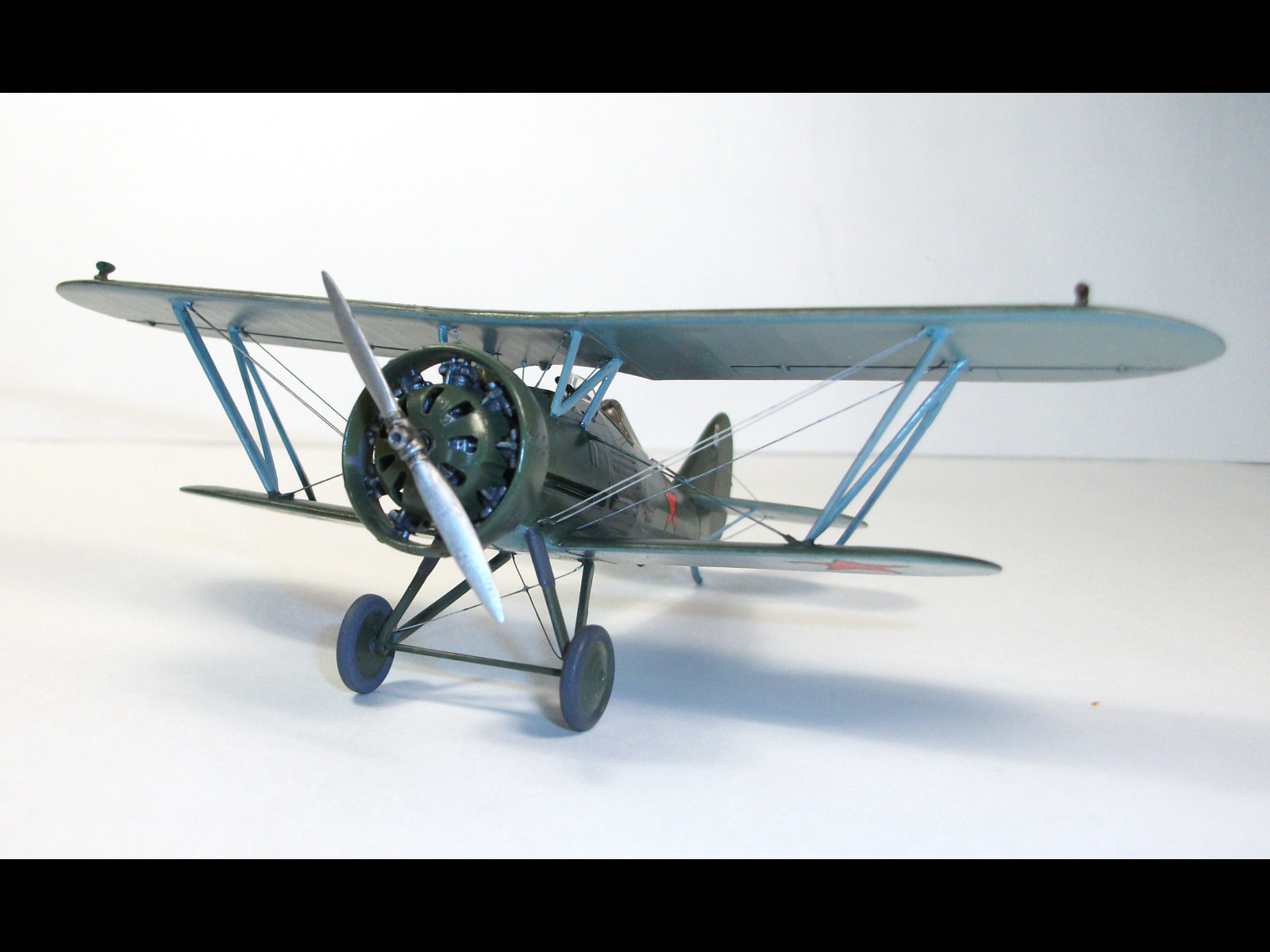

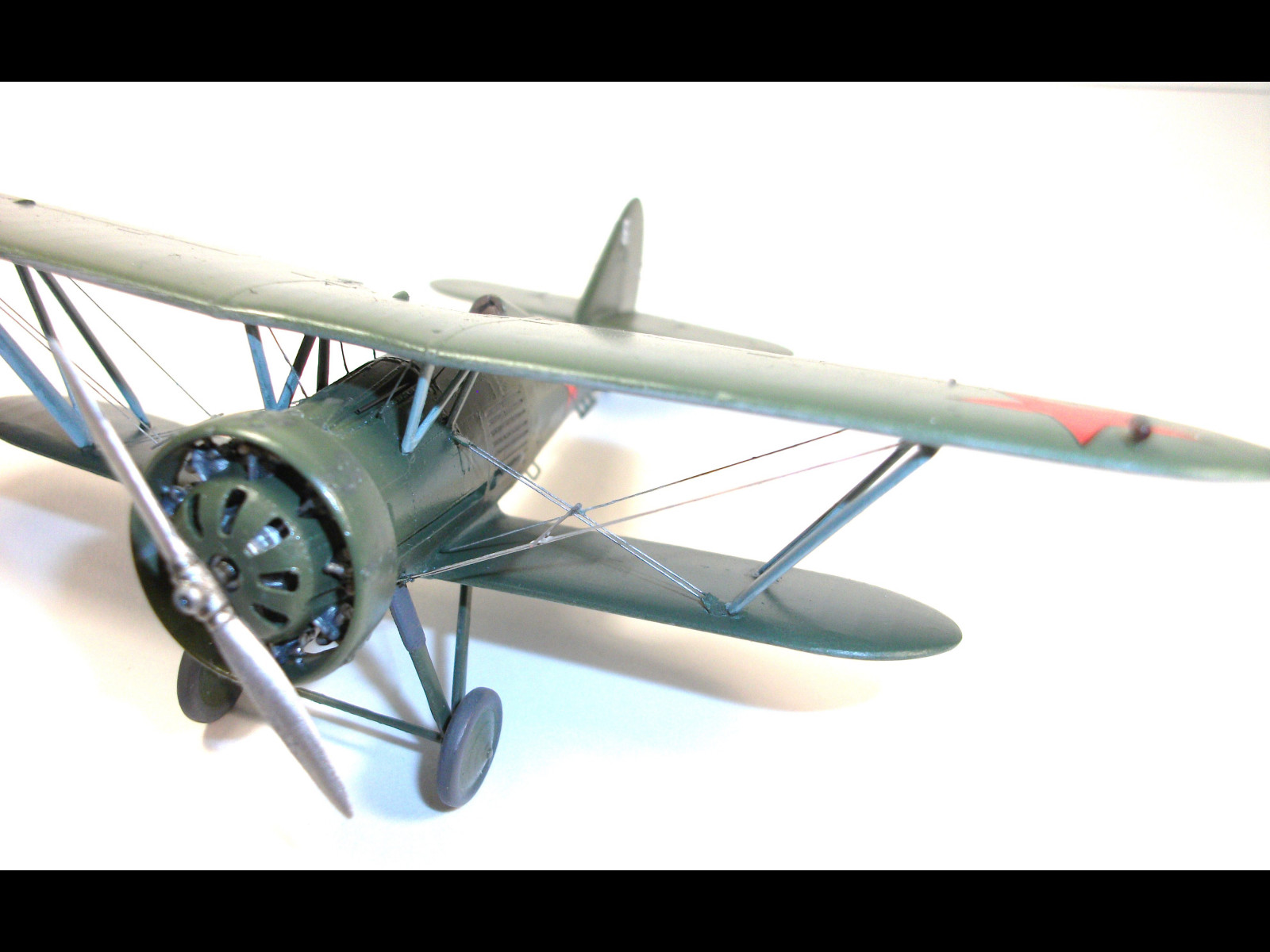

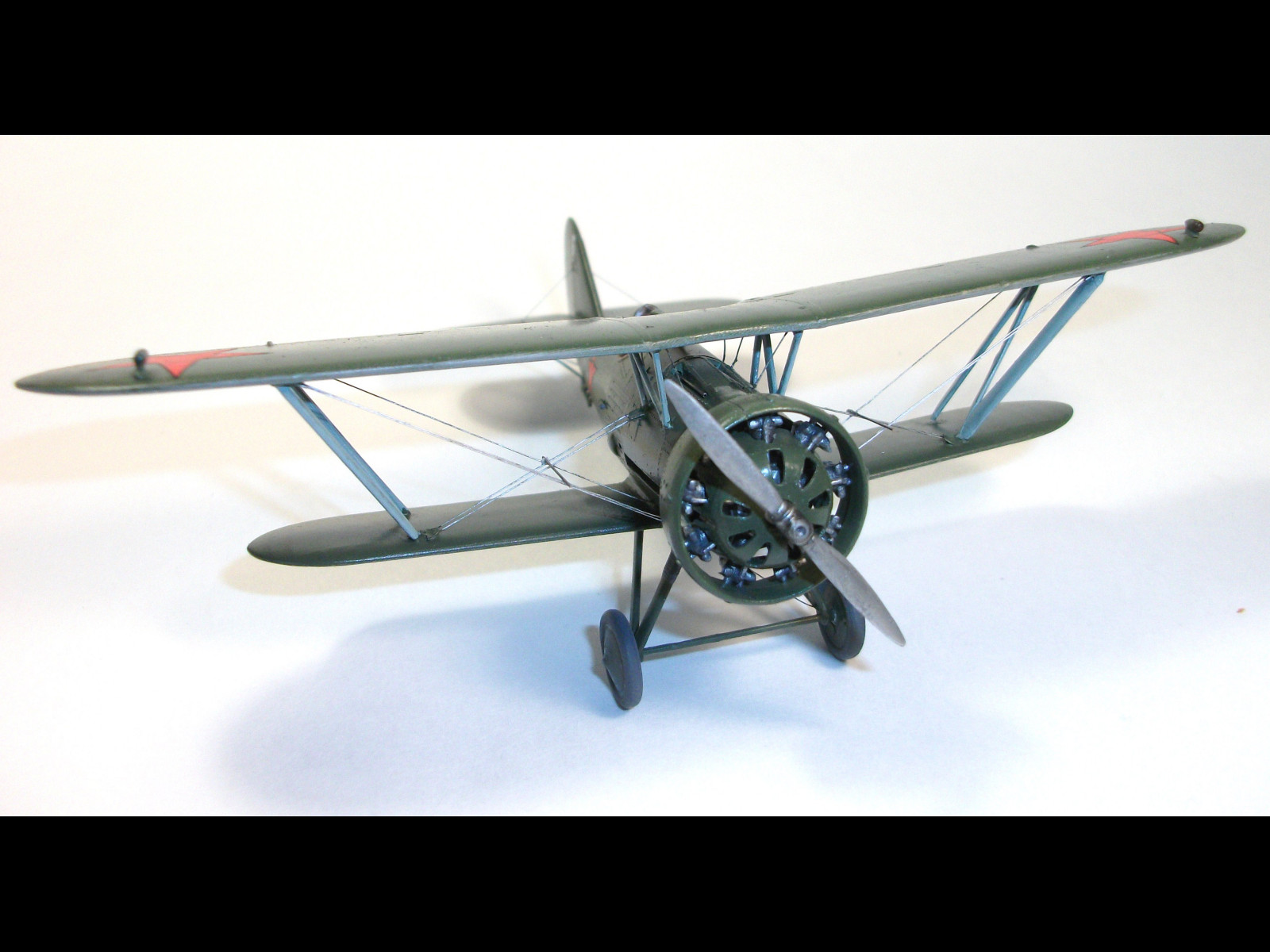

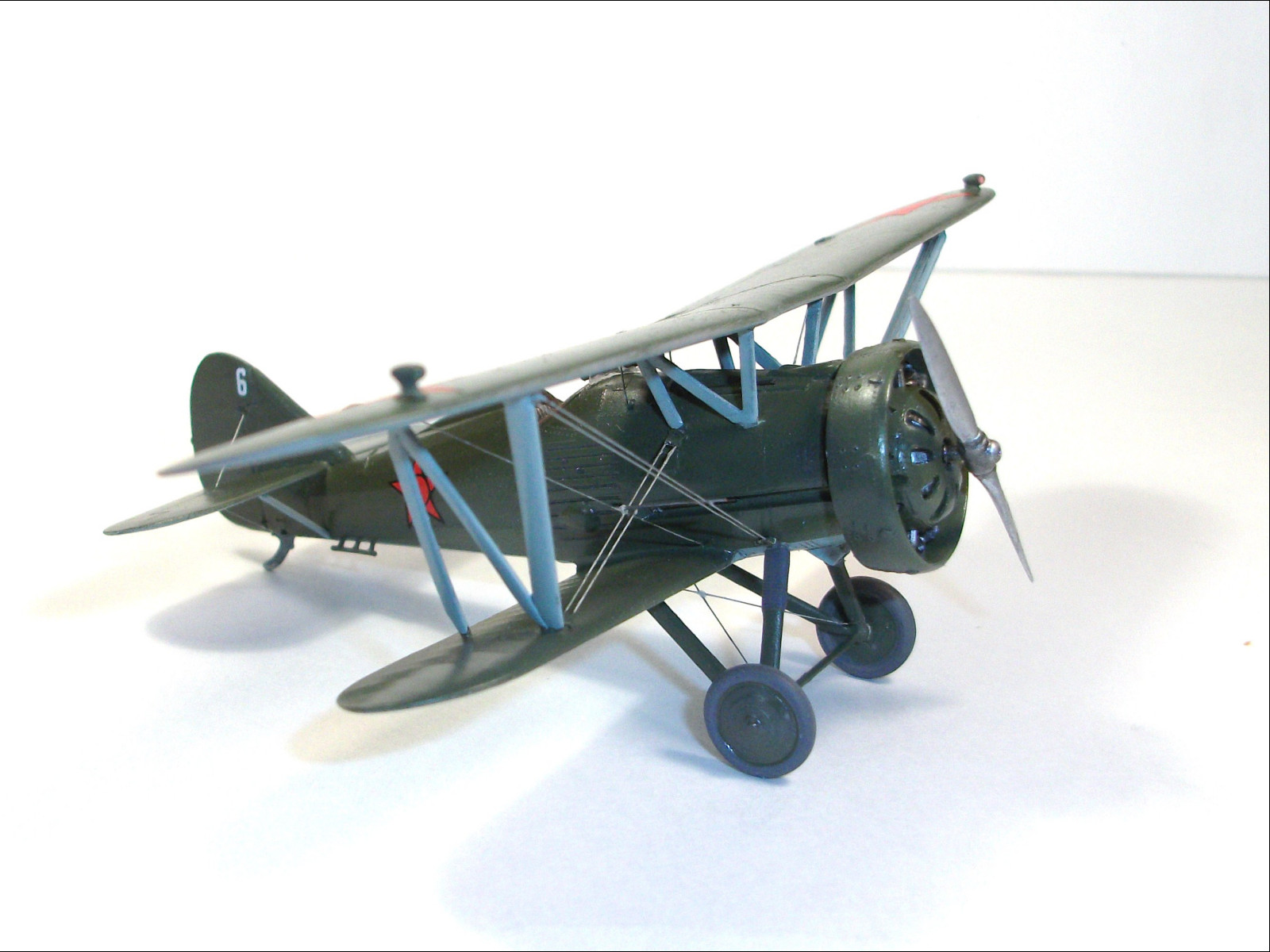

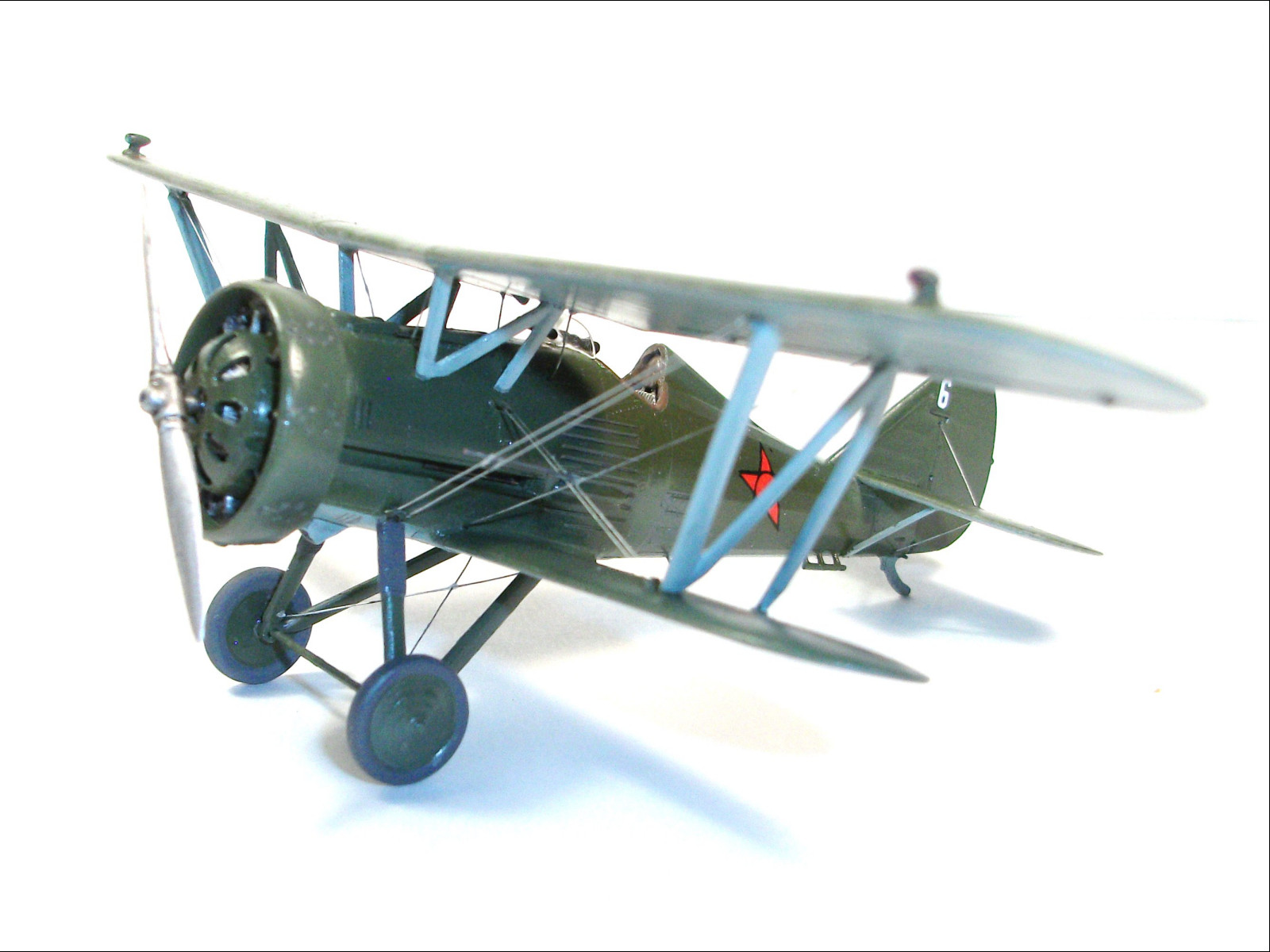

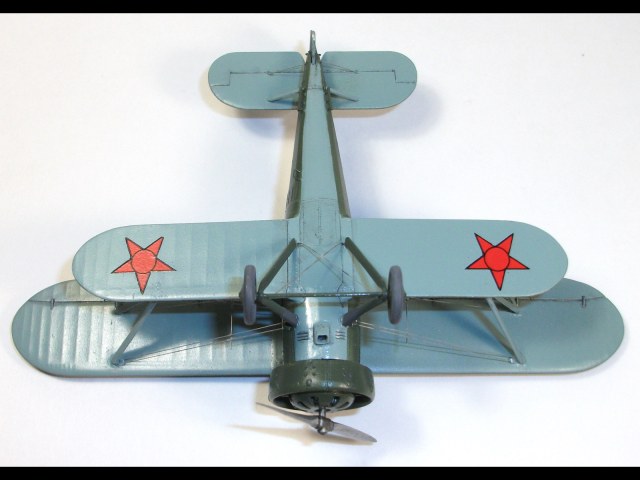

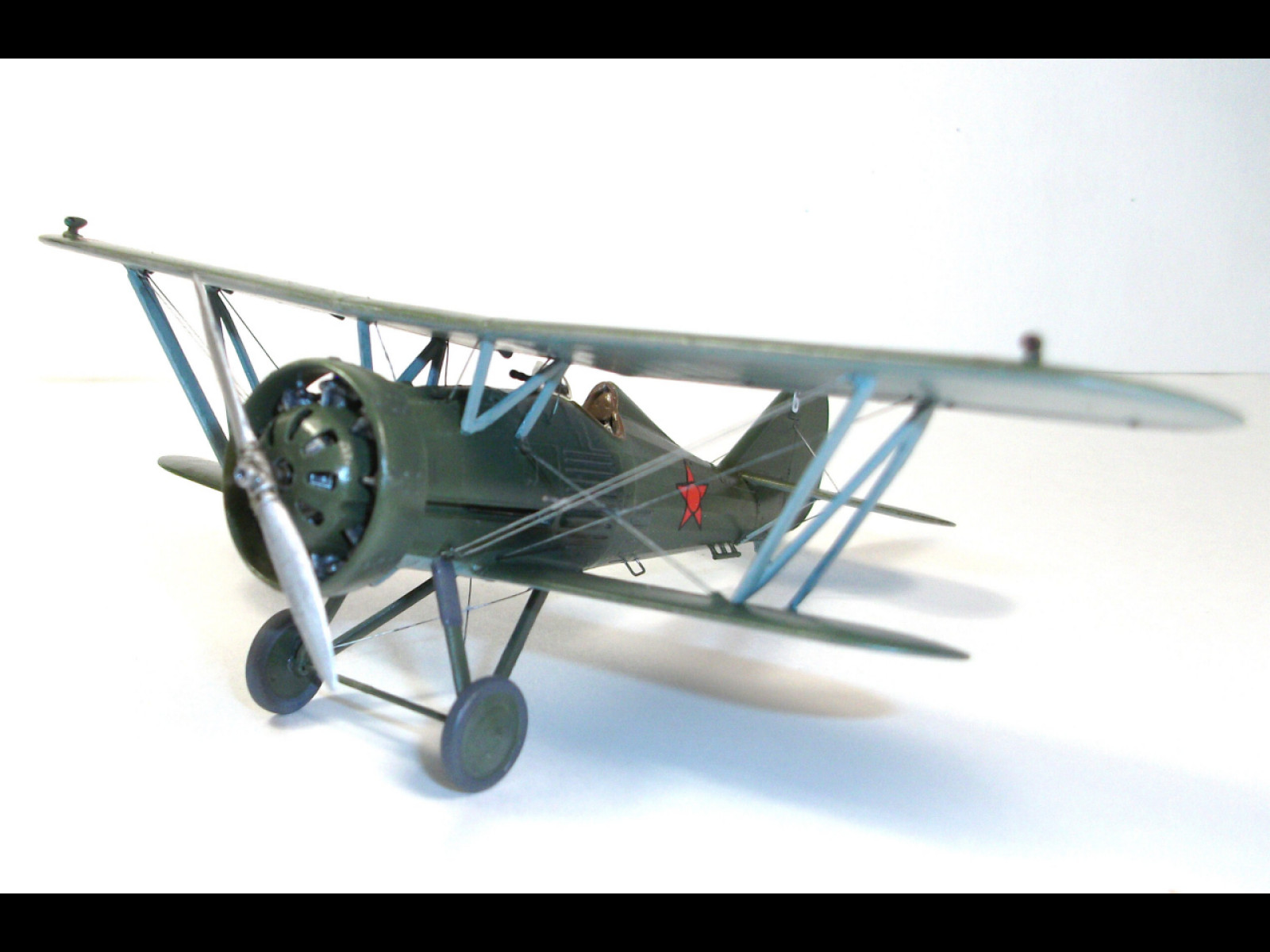

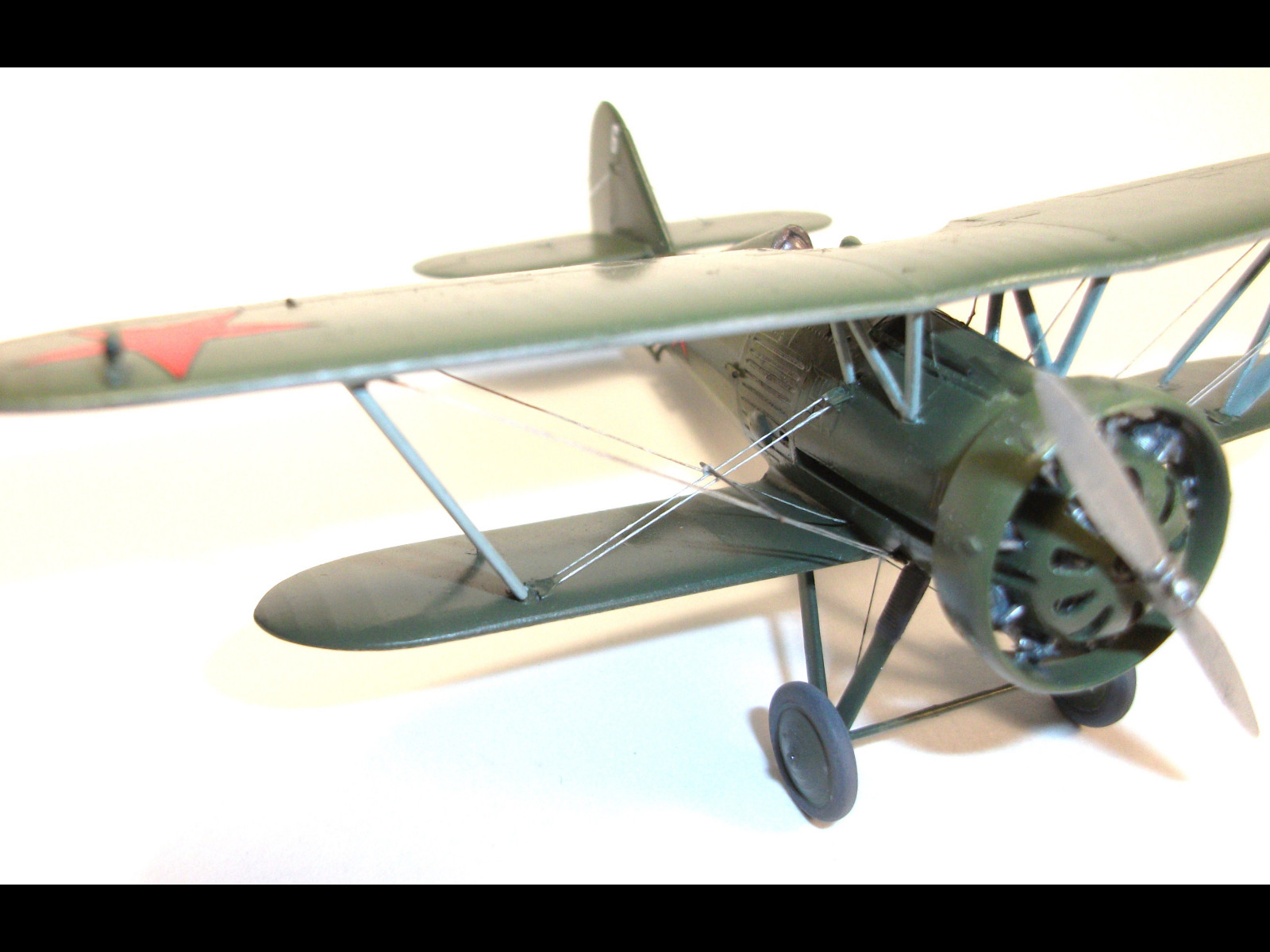

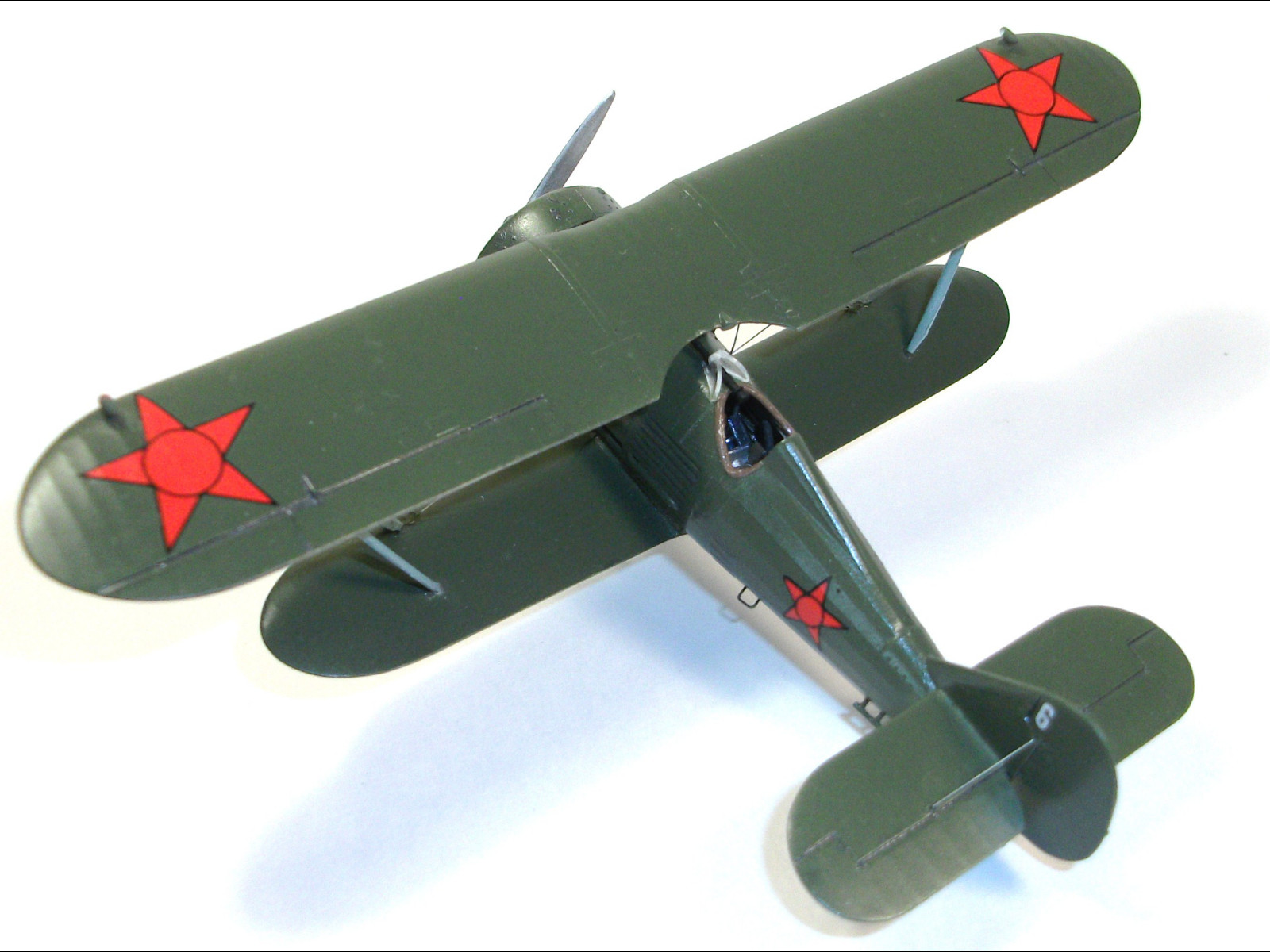

Не прошло и недели, как я с очередной моделью. На этот раз Поликарповский истребитель И-5 от ай си эм.

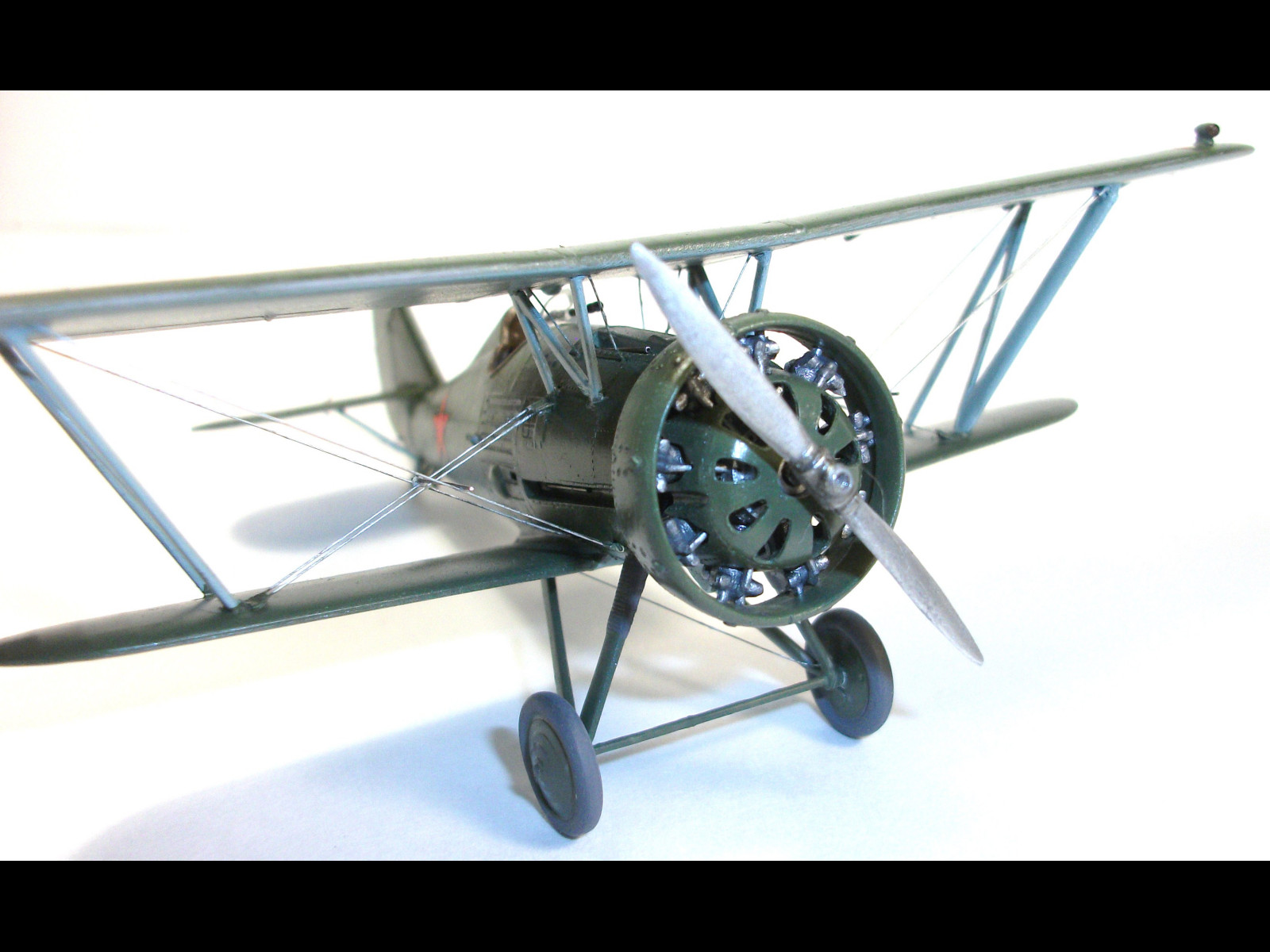

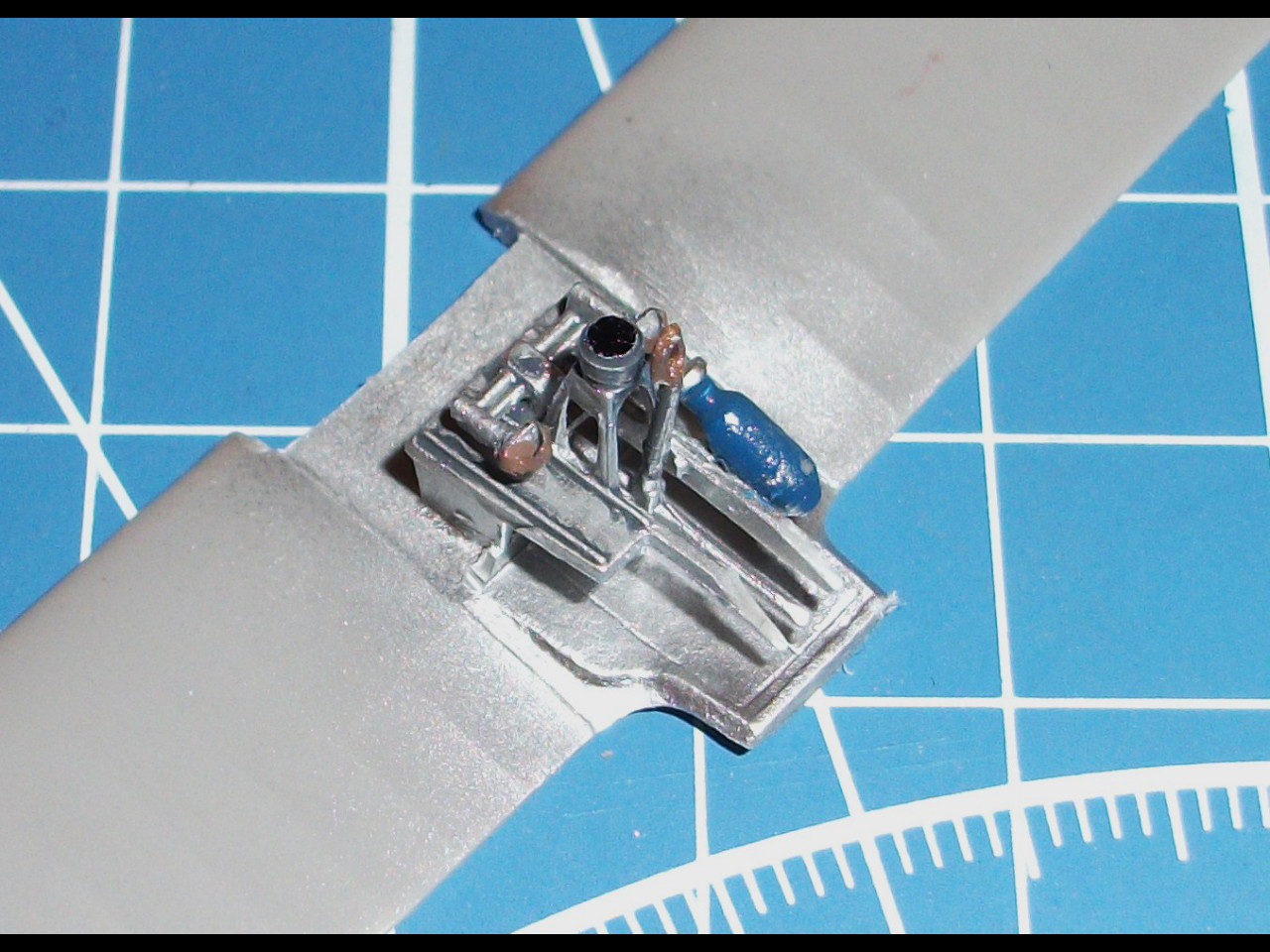

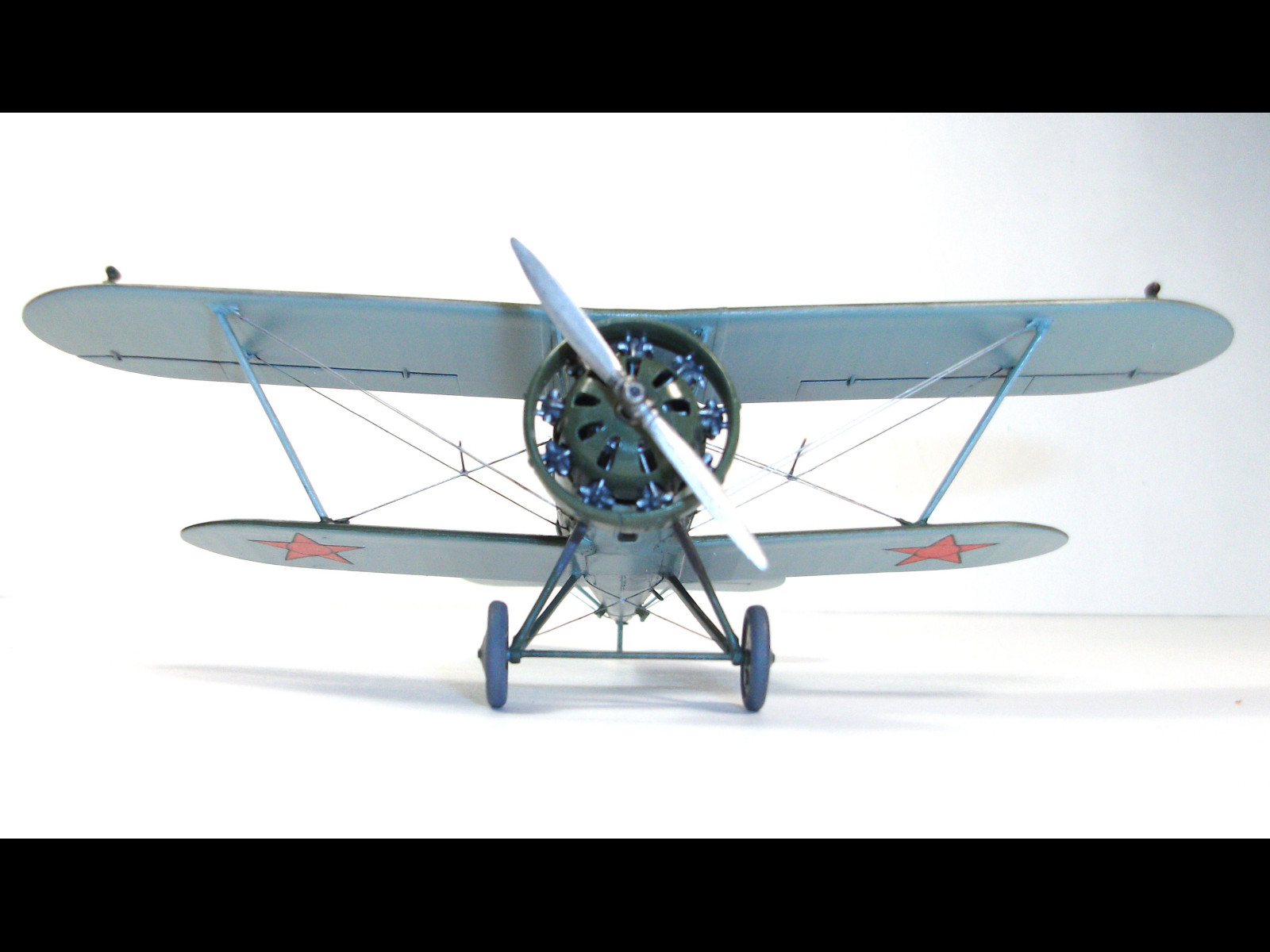

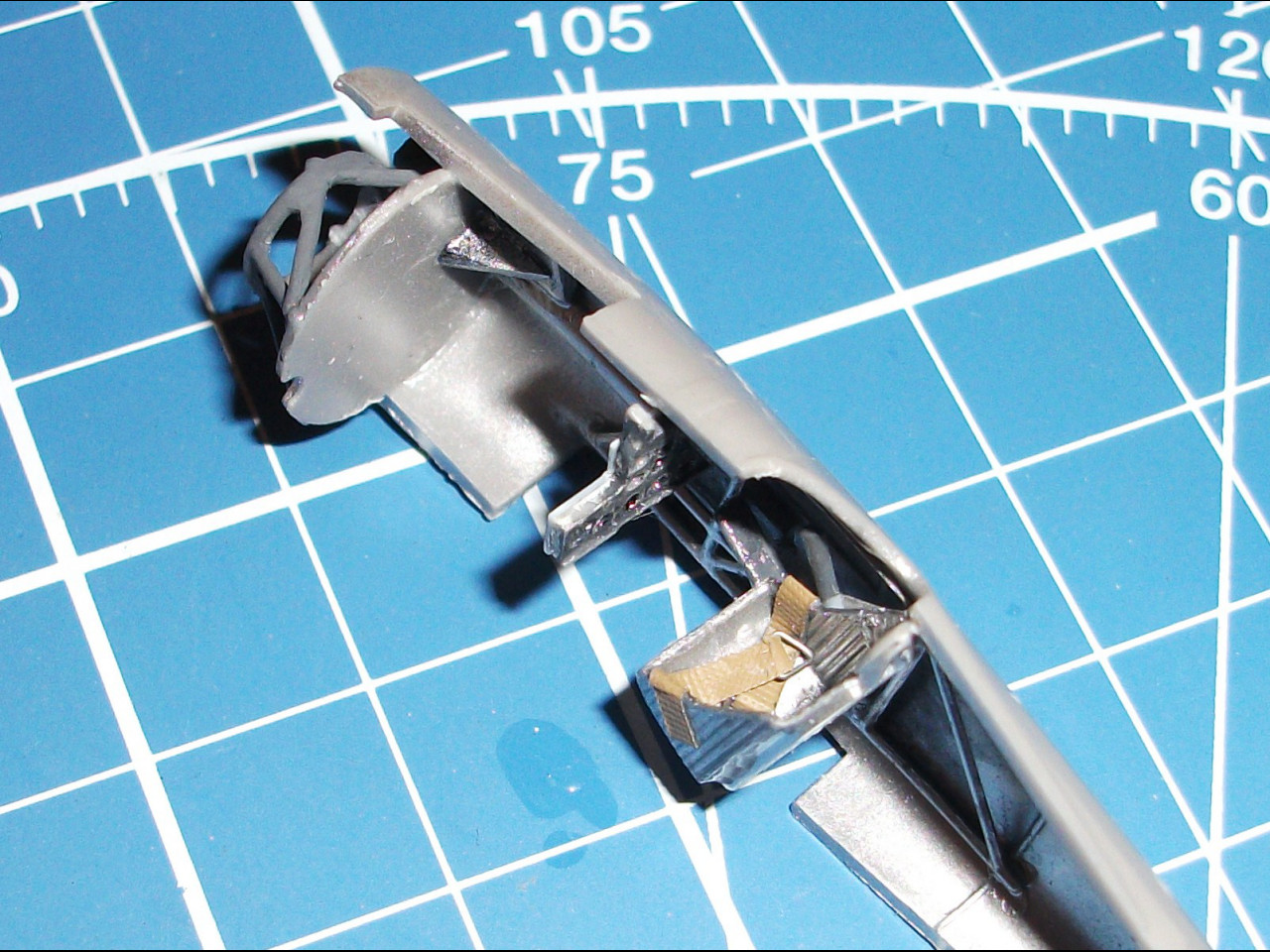

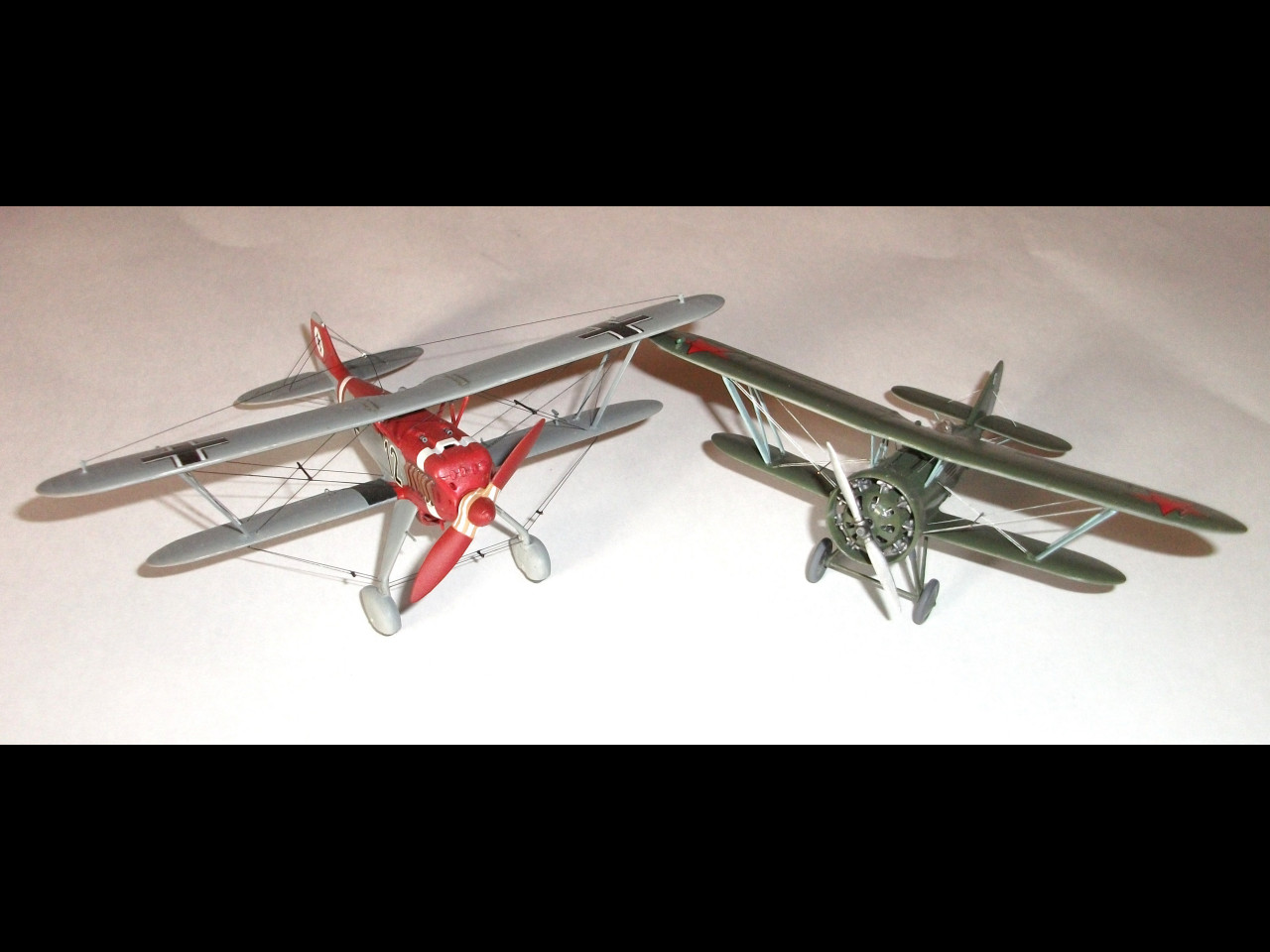

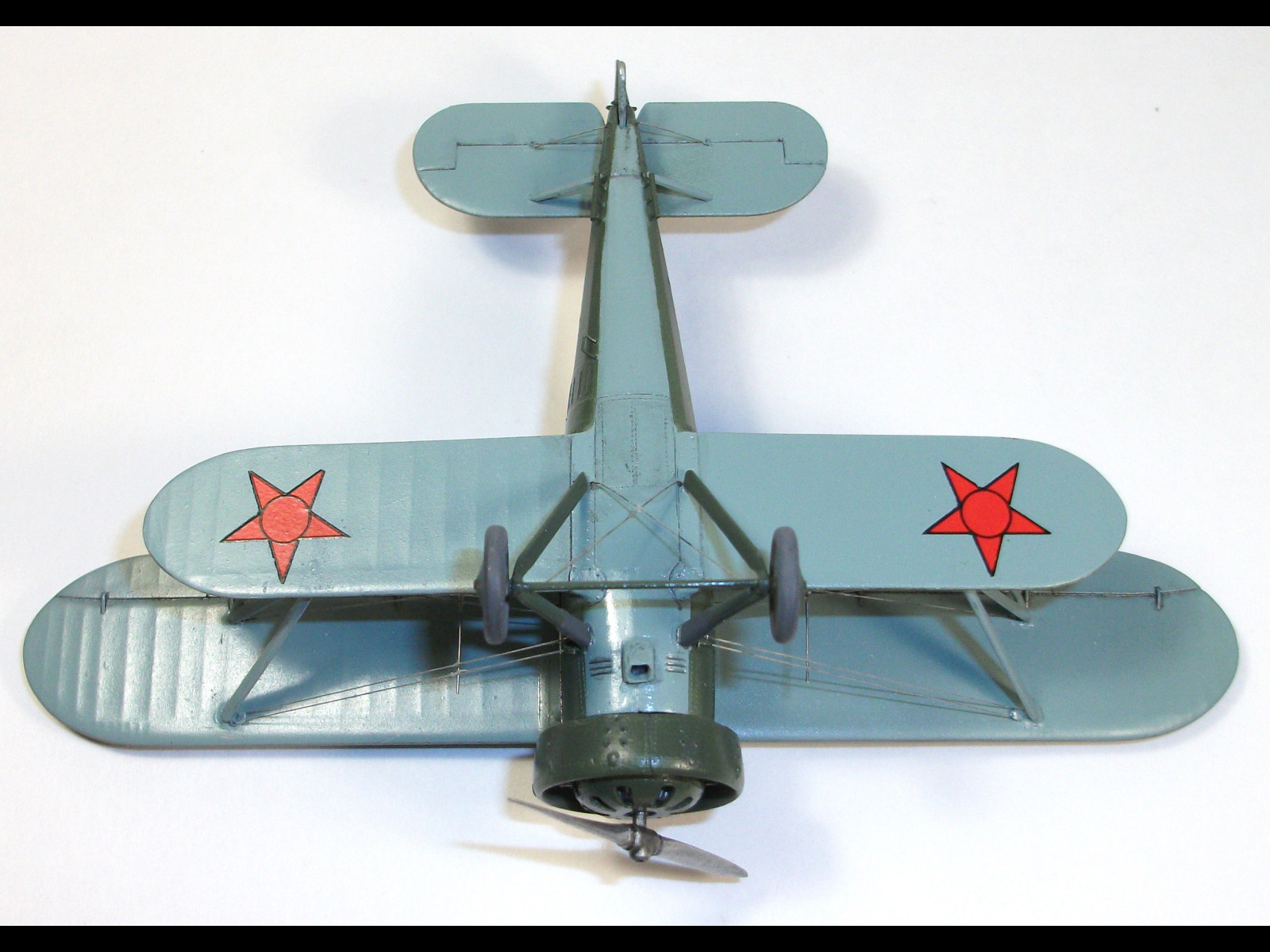

Модель самодостаточна в плане деталировки, поэтому доработок немного: привязные ремни пилота, кислородный баллон, слегка доработанная приборка, АНО, стволы пулеметов из инсулиновых игл. Проблем с бипланной коробкой не возникло, благо был опыт с Не-51. Расчалки из швейной мононити. Единственный вопрос у меня вызвал воздухозаборник карбюратора снизу, за кольцом Таунсенда. на модели он упрощен до нельзя, а по схемам и фото никак не мог понять его устройство, поэтому оставил, как есть.

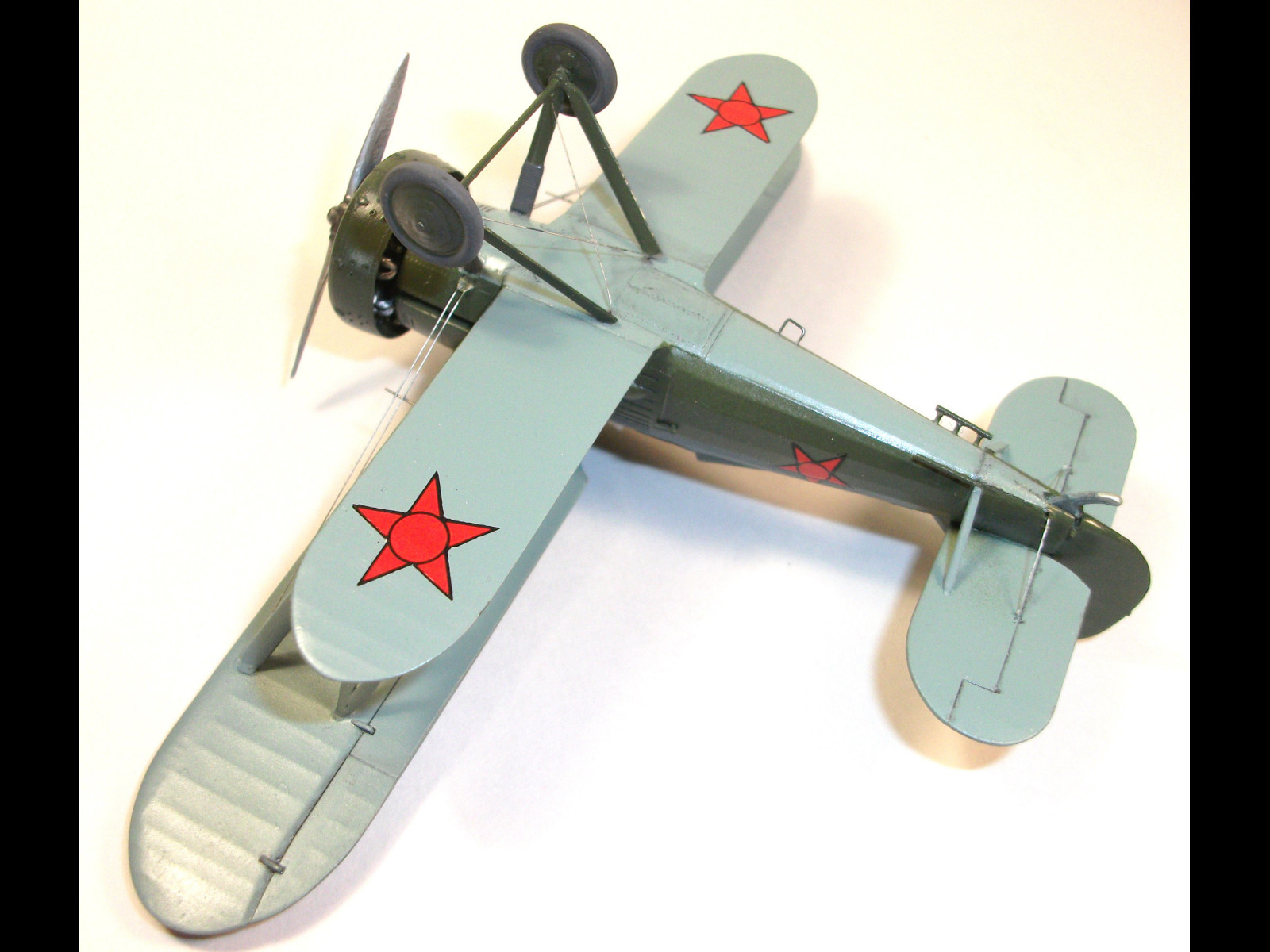

Модель загрунтована, окрашена тамиевским акрилом. Совет тем, кто будет собирать сей аппарат. Будьте осторожны с декалями - они тонкие и хрупкие (две звезды и номер рвались). Расшивка темперой на разбавителе №4. Затем задул полуматовым лаком.

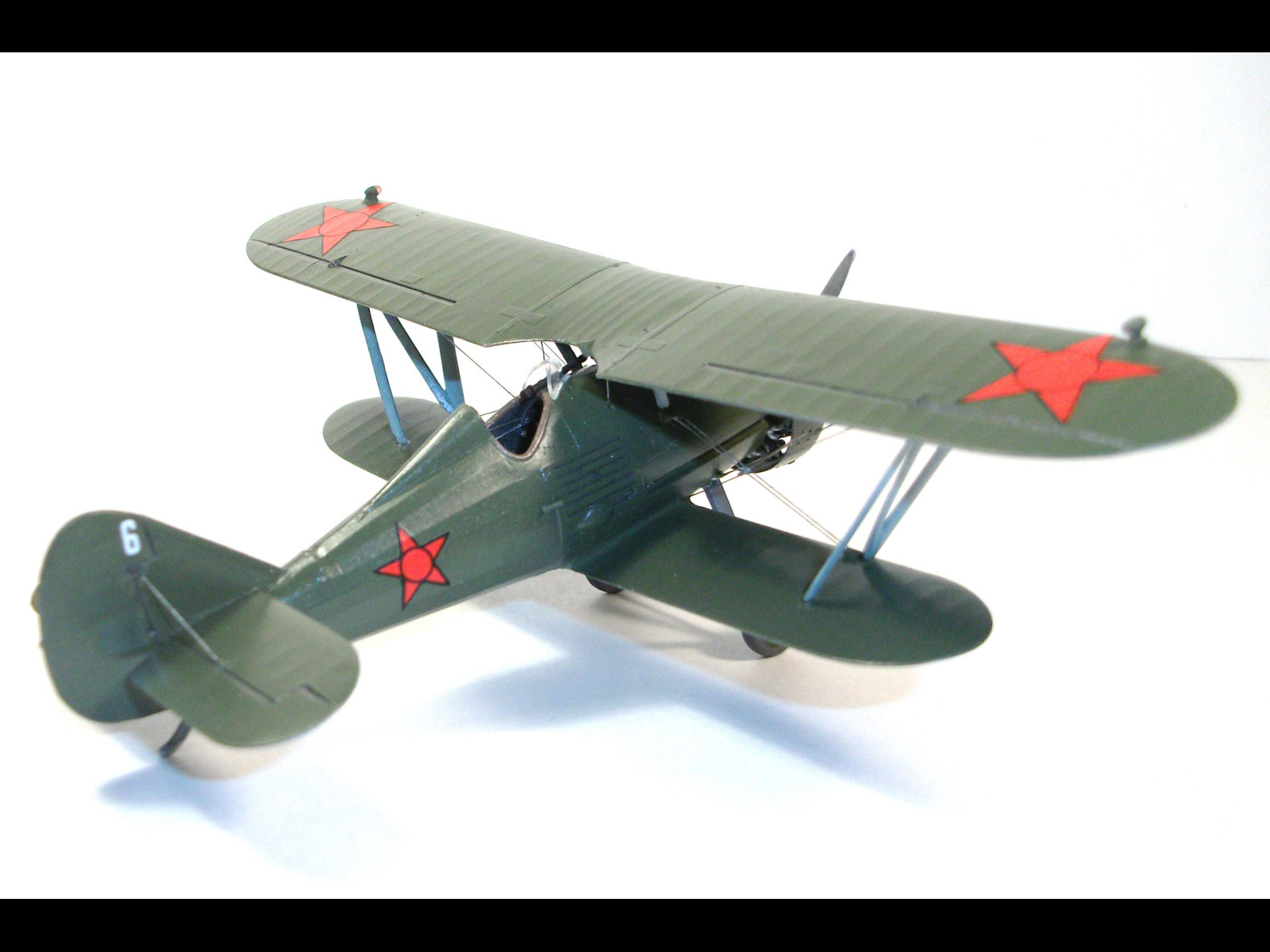

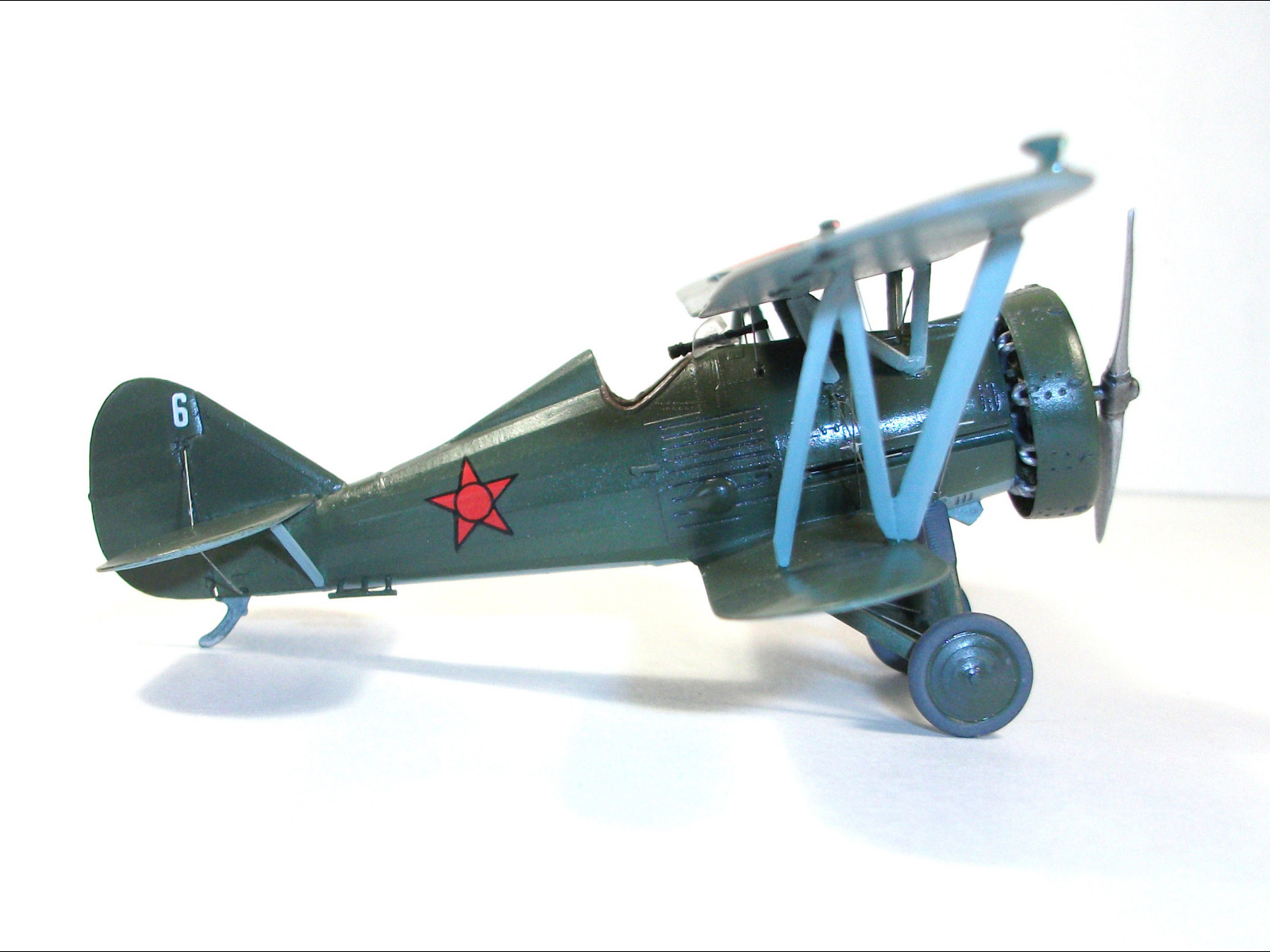

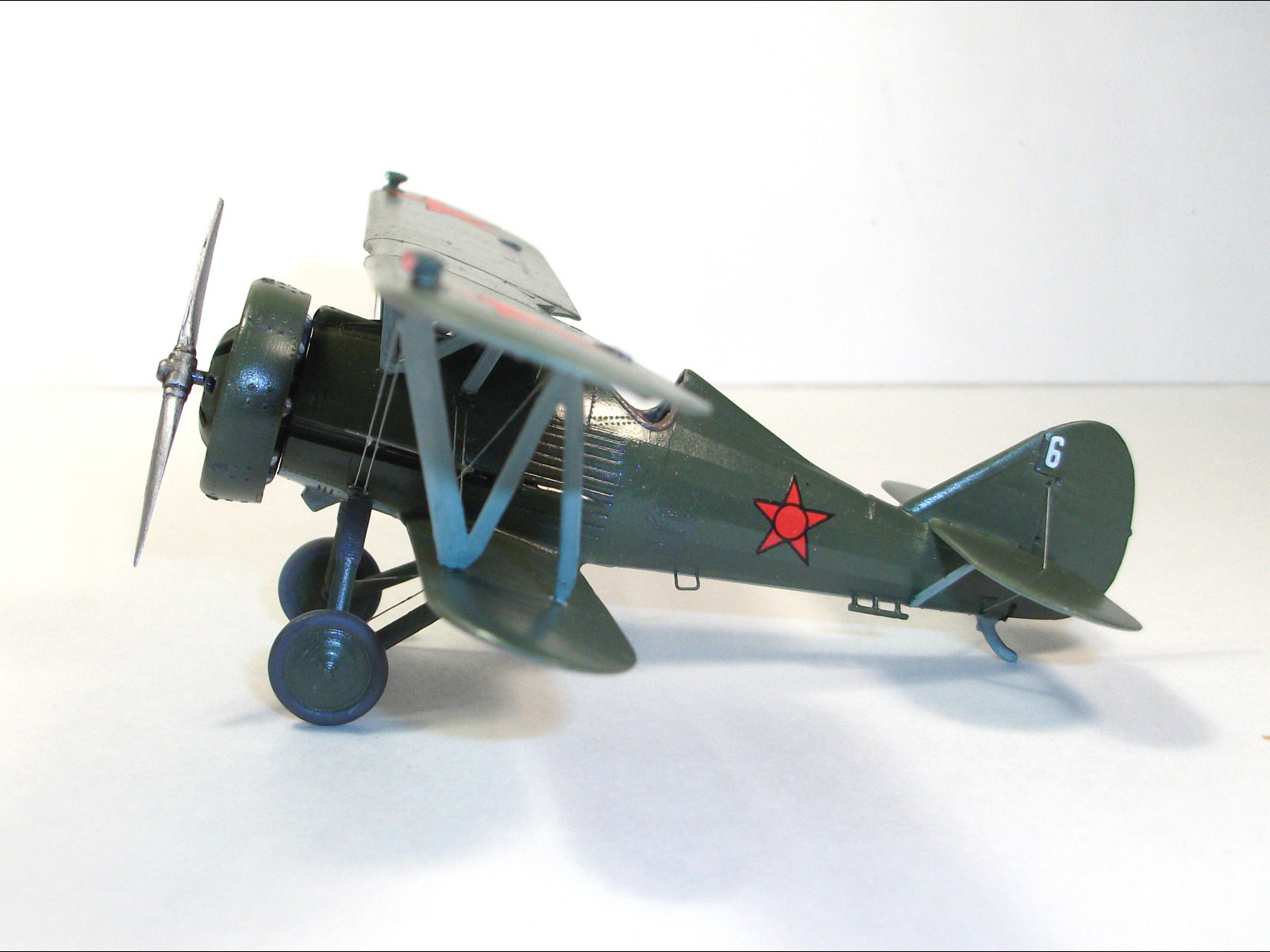

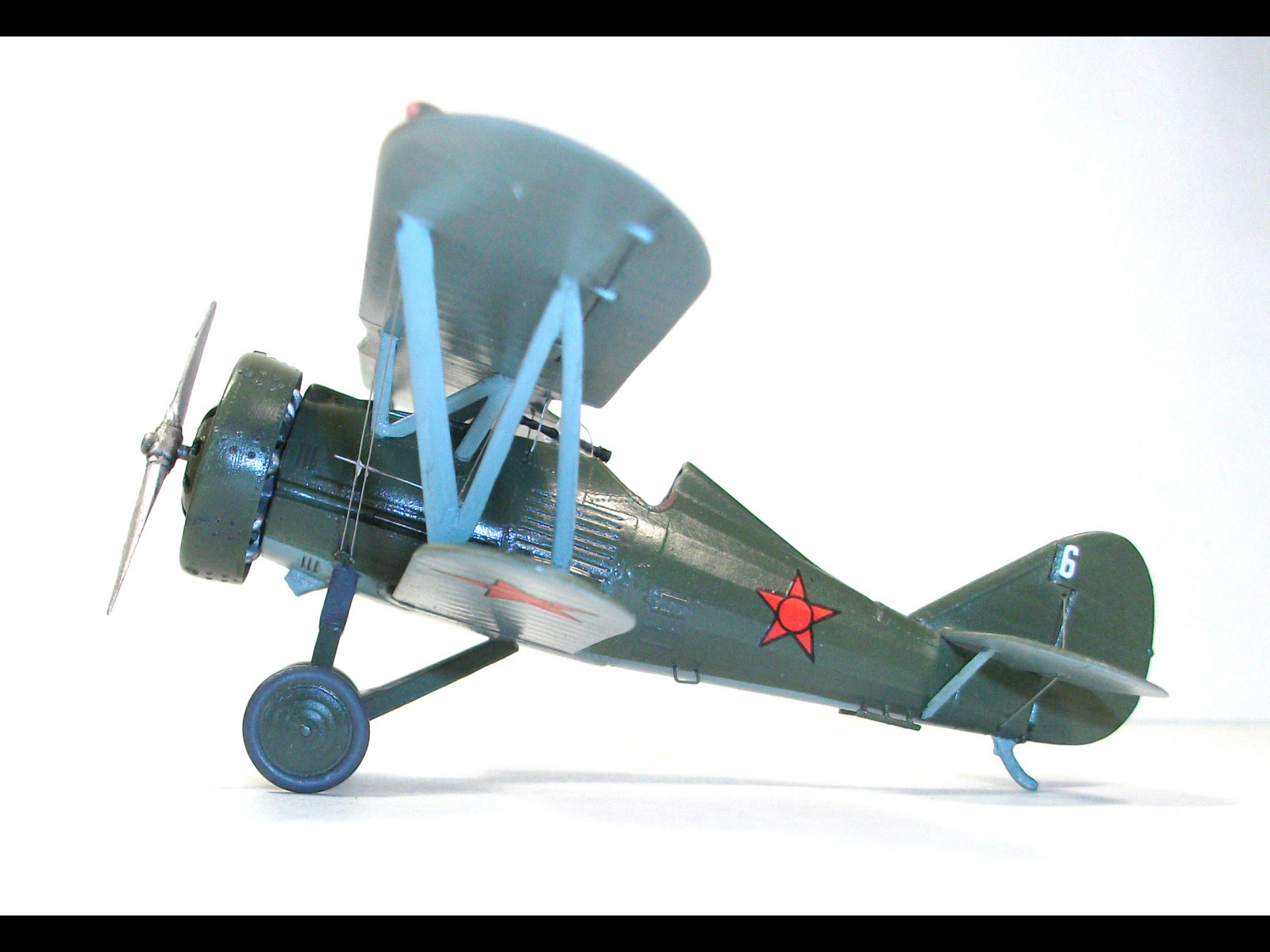

Данный борт из 11-го штурмового авиаполка ВВС Черноморского флота, октябрь 1941 г.
Приятного вам просмотра! С уважением, Андрей (gud)!
Оценки
Войдите, чтобы оценить работу.
Комментарии (36)
На сайте с 16.03.2012
88 514
Классная модель. Для 72 вообще супер. С расчалками пришлось помудохаться мне кажется.
На сайте с 16.03.2012
88 514
Андрей, а АНО, сами изготовляли, или ЭЛЬФ?
На сайте с 29.08.2010
94 318
повозиться пришлось на Не-51, поскольку технология была еще не отработана и приходилось всему учиться самому... с И-5 было уже проще...

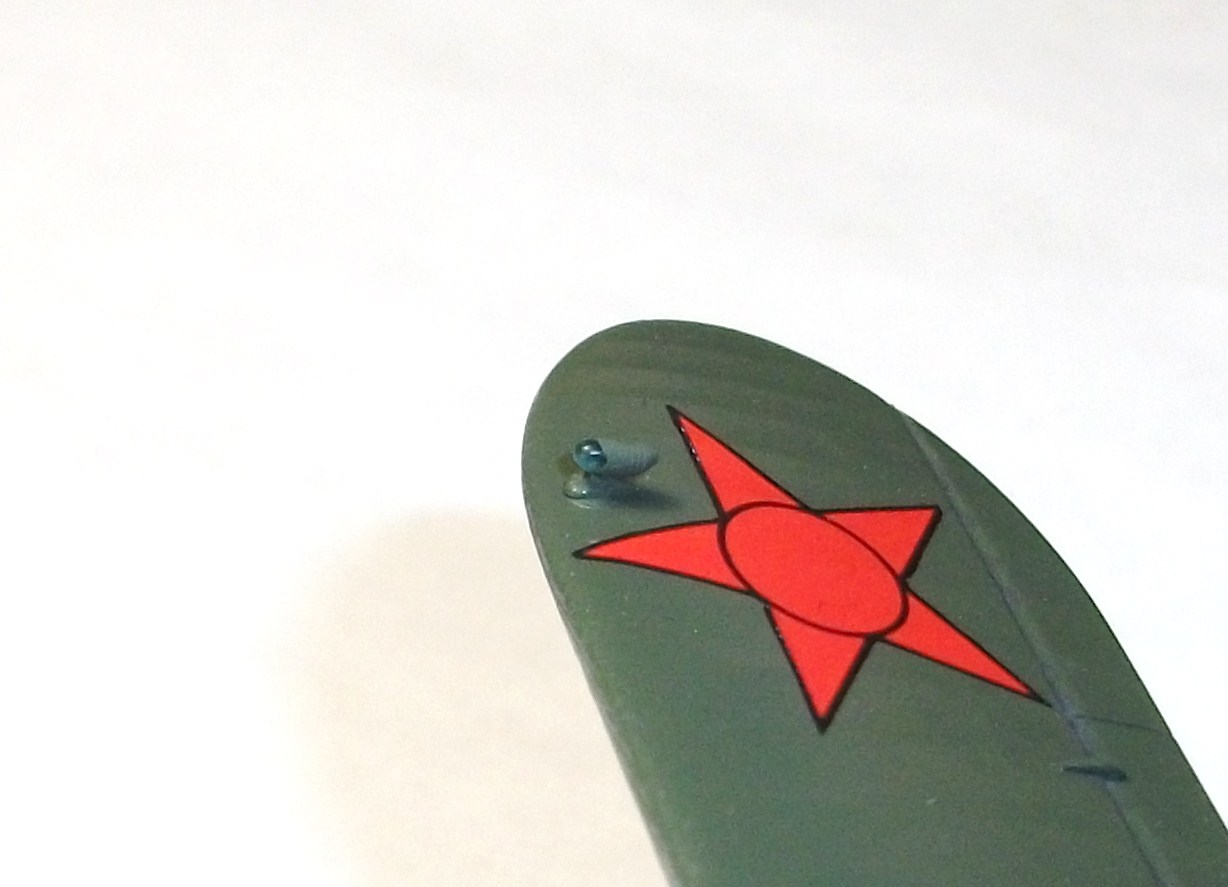

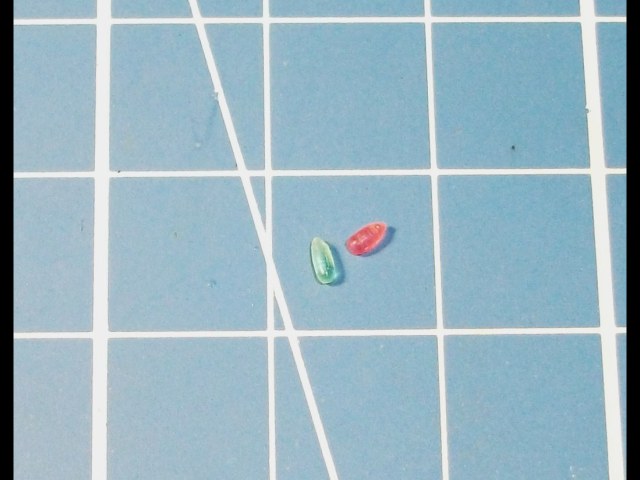

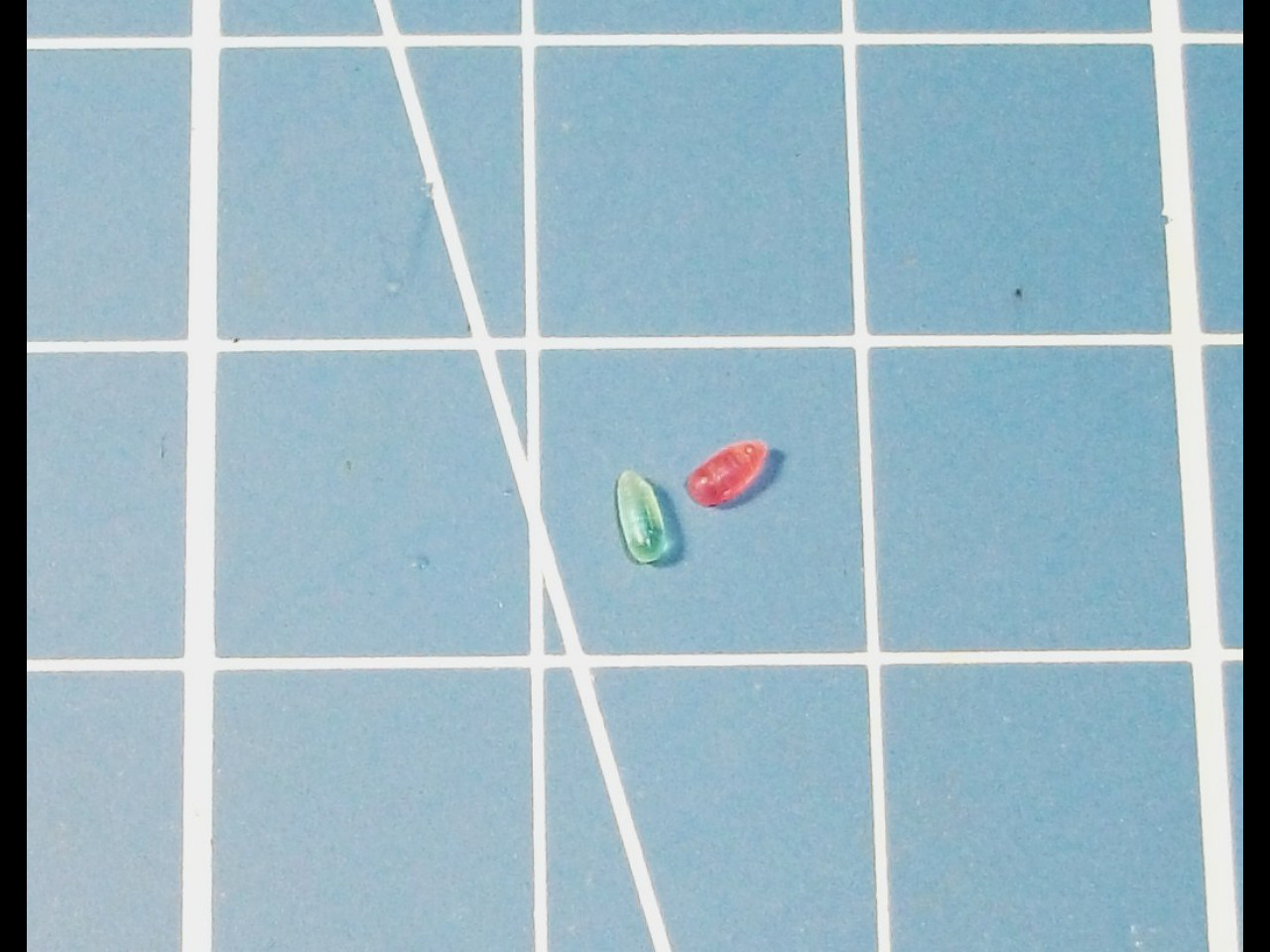

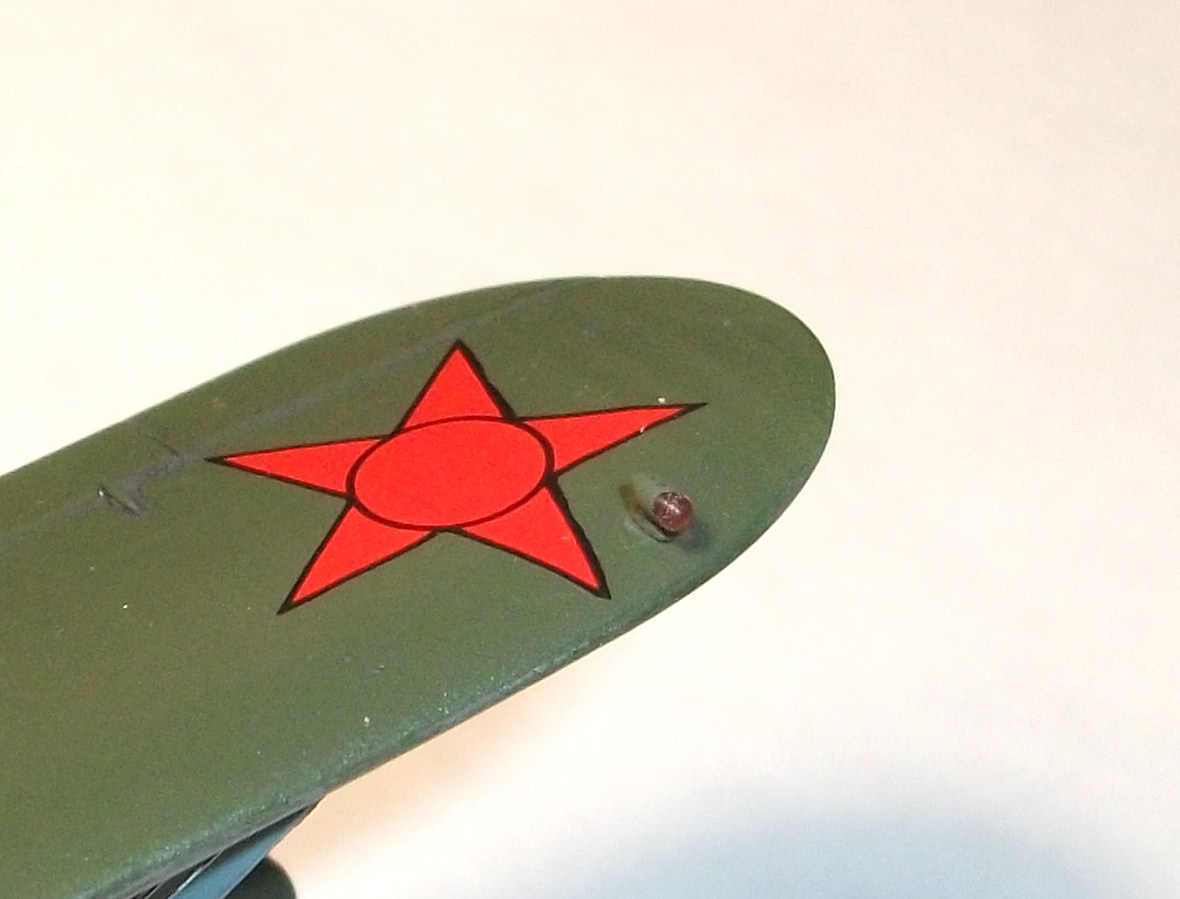

АНО вытачивались из кусочков красной и зеленой зажигалок на бормашинке... на фото есть...
На сайте с 06.05.2013
128 2616
Очень хорошая модель, жаль "звездочка" на левом борту "падает".
Спонсор
На сайте с 24.03.2013
10 444
Замечательный самолет, отличное исполнение!
На сайте с 16.03.2012
88 514
А привязные ремни из чего?
На сайте с 29.08.2010
94 318
окрашенная тисненая фольга из сигаретных пачек, пряжки из проволоки...
На сайте с 30.12.2010
90 294
Хорошо смотрится работа, только вот с козырьком что-то решать нужно было: инороден...
На сайте с 01.08.2010
25 1943
Красиво! С козырьком из пленки смотрелось бы естественней. А вот со стойками - родные использовали или сами изготовляли?
На сайте с 29.08.2010
94 318
стойки родные... а что с ними не так, позвольте спросить?
Спонсор
На сайте с 03.08.2010
64 2551
Хорошая работа.
Родные,поворотные, которые были на одном или нескольких И-5,в том числе Павлова. Здесь надо было самому изготовить.
На сайте с 01.08.2010
25 1943
С ними все так. Просто на немце в описании - люминий. Хочу собрать И-5 ,поэтому и поинтересовался - не придется ли стойки переделывать?
На сайте с 29.08.2010
94 318
Вадим, проясните пожалуйста, что значит поворотные? что-то я не понял...
На сайте с 29.08.2010
94 318
ааааа, так Вы про крыльевые стойки... на И-5 родные, а на Не они очень тонкие, поэтому я сразу их переделал...
На сайте с 01.08.2010
25 1943
Поворотные - на ряде машин ,устанавливались для улучшения управляемости ( могли вращаться вокруг своей оси ), В большой серии передние стойки уже.Но вдруг это - экспериментальная машина ?
Спонсор
На сайте с 03.08.2010
64 2551
На И-5 испытывали поворотные крыльевые стойки для облегчения выхода из штопора. На И-5 "За ВКПб" их видно.
Спонсор
На сайте с 03.08.2010
64 2551
Одновременно с Дмитрием отвечаем))
На сайте с 01.08.2010
25 1943
На сайте с 29.08.2010
94 318
да вот теперь я понял про стойки... читал про этот механизм... я-то поначалу понял, что речь о стойках шасси)
На сайте с 09.10.2009
402 1762
Отличная модель. Смотрится очень аккуратно и красиво.
Спонсор
На сайте с 06.04.2011
34 438
А можно поподробнее про методику расчаливания?
Собираю Ньюпор-11 и потом И-15 хочу. Вот все интересуюсь как лучше сделать расчалки.
На сайте с 17.08.2010
320 137
+1
На сайте с 29.08.2010
94 318

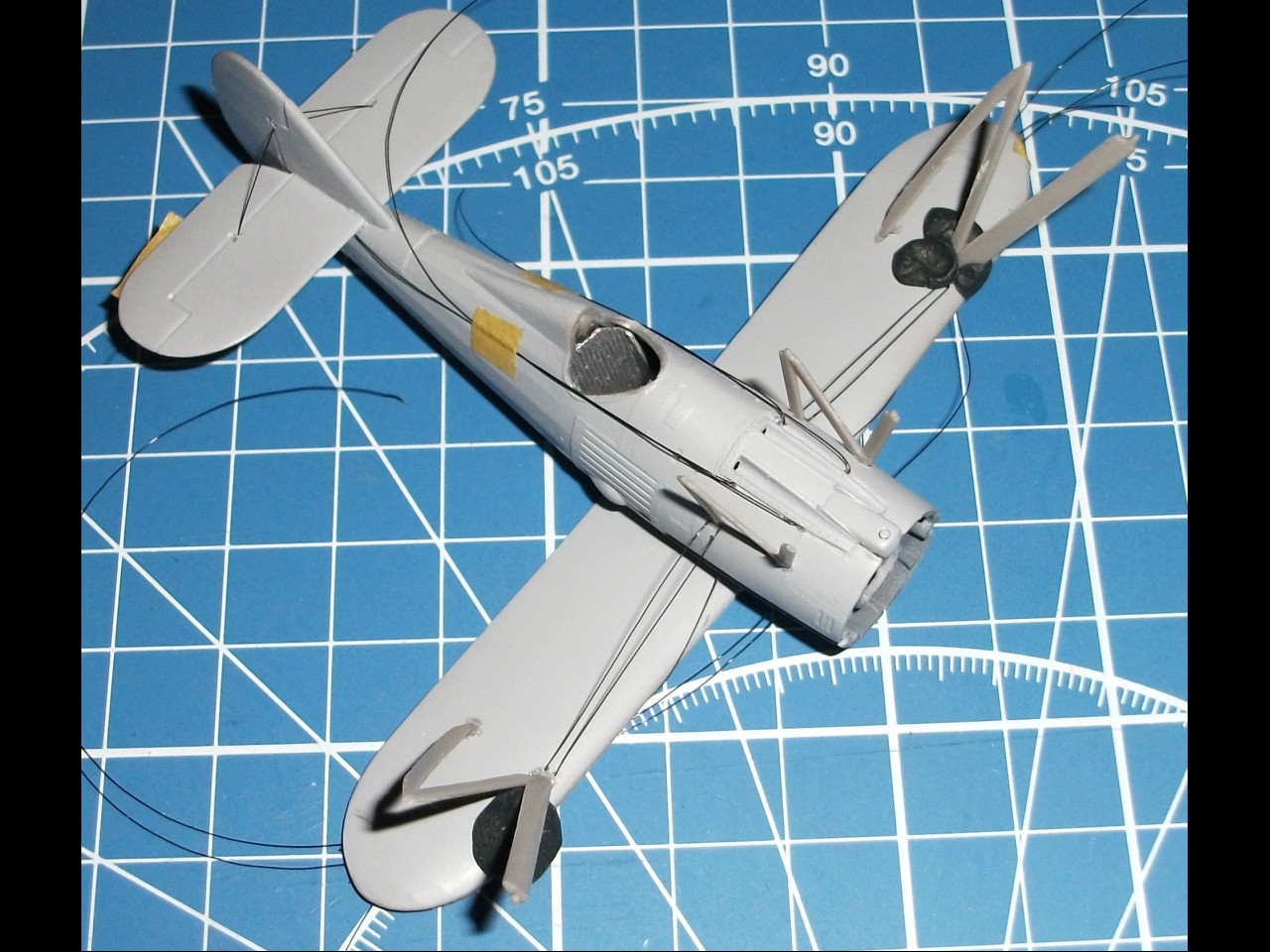

размечаем места сверления под расчалки... я сверлю отверстия большего диаметра, чем сама нить, чтоб пространство в отверстии заполнилось супер-клеем... желательно сделать зинковку (так легче будет вставлять нить)... затем приклеиваем нижние стойки, и пока клей не высох, выравниваем их по посадочным углублениям в верхнем крыле... в этот раз для фиксации их в нужном положении я использовал скульптурный пластилин (он не жирный)... следом вклеиваем те расчалки, которые крепятся к фюзеляжу (если таковые имеются), даем клею высохнуть и вставляем нити в нижнее крыло... натягиваем нить и фиксируем ее фольгой-самоклейкой (я использую именно ее, т.к. у нее клеевой слой очень липкий и по причине того, что швейная мононить плохо тянется)... на кончик иглы берем клей и вставляем в отверстие с нитью, клей должен заполнить отверстие (дополнительно можно посадить по капельке клея на нижнюю и верхнюю поверхность)... группируем расчалки и фиксируем их скотчем, чтоб они не мешали при приклеивании верхнего крыла... далее монтируем верхнее крыло (вариант с И-5) и по мере того, как оно прочно приклеилось начинаем вставлять в него расчалки, натягивая их и фиксируя скотчем или фольгой... тут главное не перетянуть расчалки, это грозит перекосом верхнего крыла (желательно натягивать их по одной, чередуя левое и правое крылья, чтоб избежать перекоса)... затем непосредственно фиксируем их клеем, даем ему высохнуть и по мере высыхании клея, под корень острым ножом обрезаем их... места обрезки шпаклюем (если надо) и зачищаем...

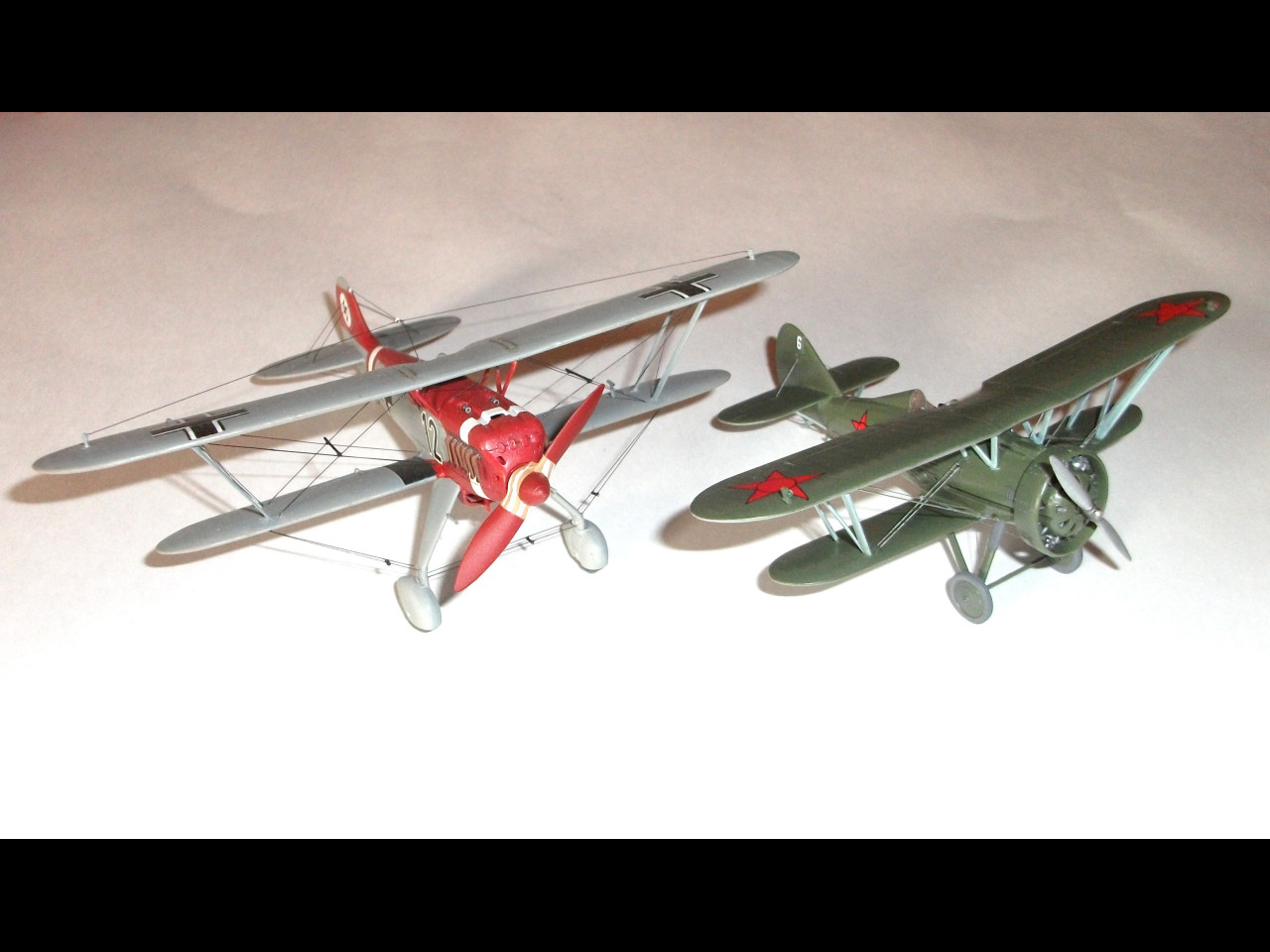

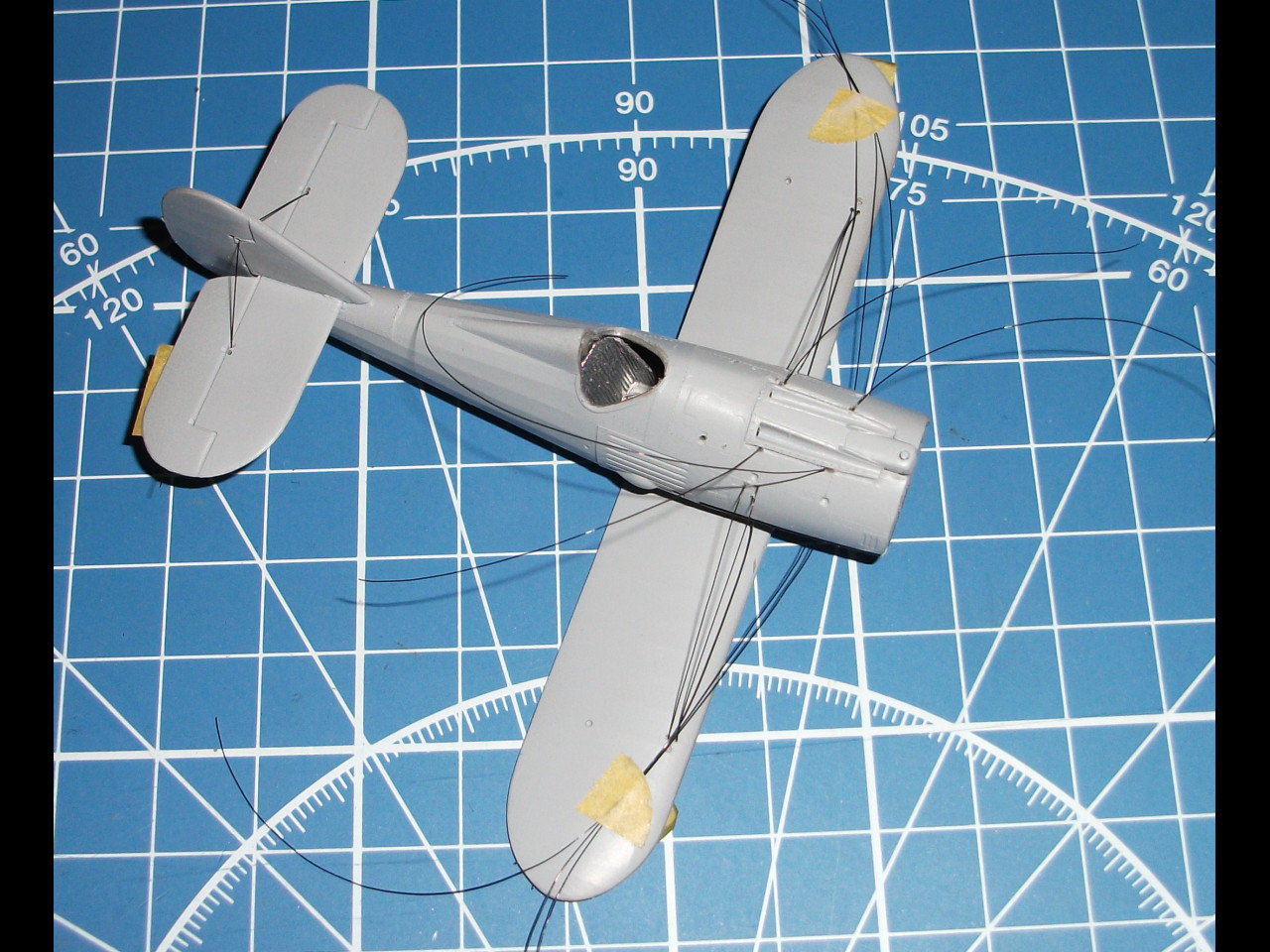

на Не-51 технология была несколько иная (см. фото)... там я вставлял нити в отверстия перед приклейкой верхнего крыла, чтоб не париться со вставлением расчалок на приклеенном крыле (все-таки пространство небольшое и орудовать пинцетом неудобно).... ну и далее повотр операции с натяжкой и вклейкой... в принципе все, будут вопросы, задавайте...
На сайте с 19.02.2009
106 2725
Хорошая модель
Спонсор
На сайте с 15.07.2010
62 482
Понравилась ваша работа, Андрей. хороший самолетик.
Спонсор
На сайте с 26.08.2011
67 880
Хорошая работа
На сайте с 30.10.2011
90 6331
Понравилась модель! С удовольствием посмотрел.
Эстет
На сайте с 18.07.2010
368 21799
Красивый И-5. Фото №25 (с БАНО) вызвало ассоциацию с "Матрицей".
Это касается и других изделий ICM.Эстет
Спонсор
На сайте с 09.01.2011
115 9440
Красивая работа!
На сайте с 21.11.2010
36 27
Класс! Жалко наверно внутренности (баллон и т.п.) замуровывать, или их все-таки видно?
На сайте с 29.08.2010
94 318
[QUOTE]Красивый И-5. Фото №25 (с БАНО) вызвало ассоциацию с "Матрицей".
улыбнуло)
На сайте с 29.08.2010
94 318
практически не видно...
На сайте с 06.12.2010
69 2
Добрый вечер.Андрей модель отличная,мне очень понравилась.С большим удовольствием посмотрел,от меня толстый + как я сам.
