МИГ-21 СМТ

Автор: Владислав Размещено: 20.05.2013 · Phantom1976 6 666 просмотров
Производитель:
Belfest
Тип двигателя:
Реактивная
Тип техники:
Военные
Год выпуска:
после 1960
Масштаб модели:
1:72
Страна-производитель:
СССР–Россия

Доброго всем времени суток!

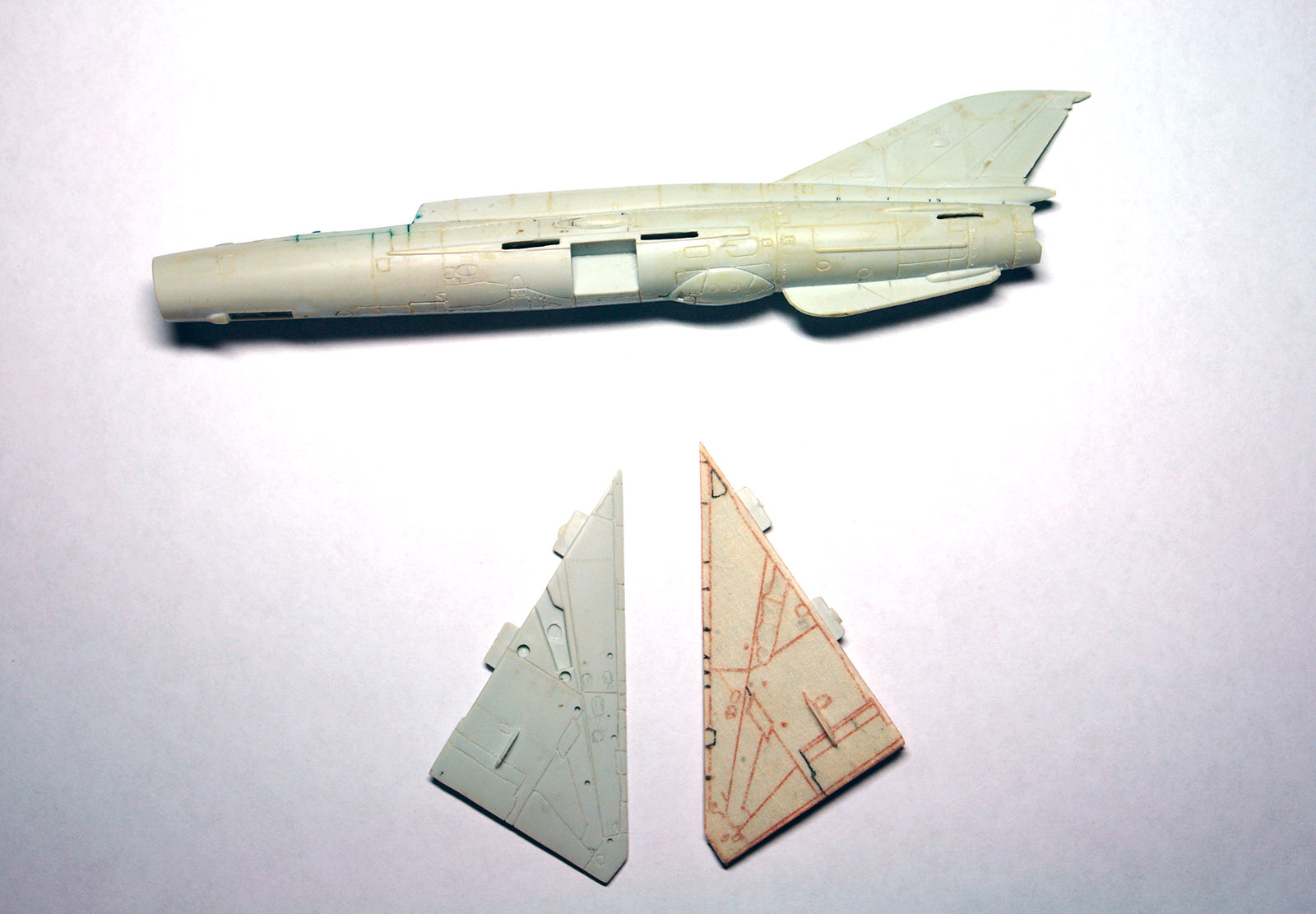

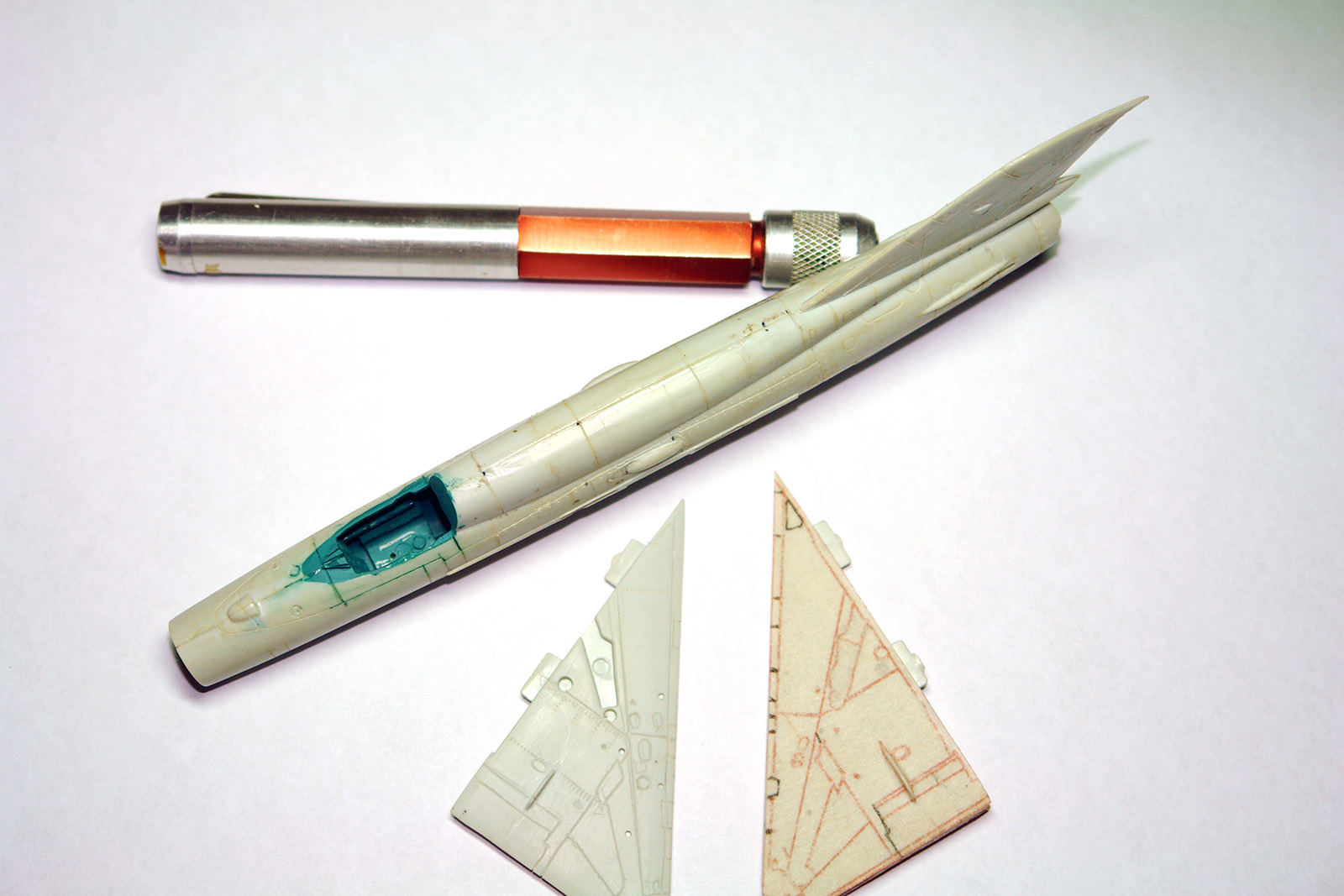

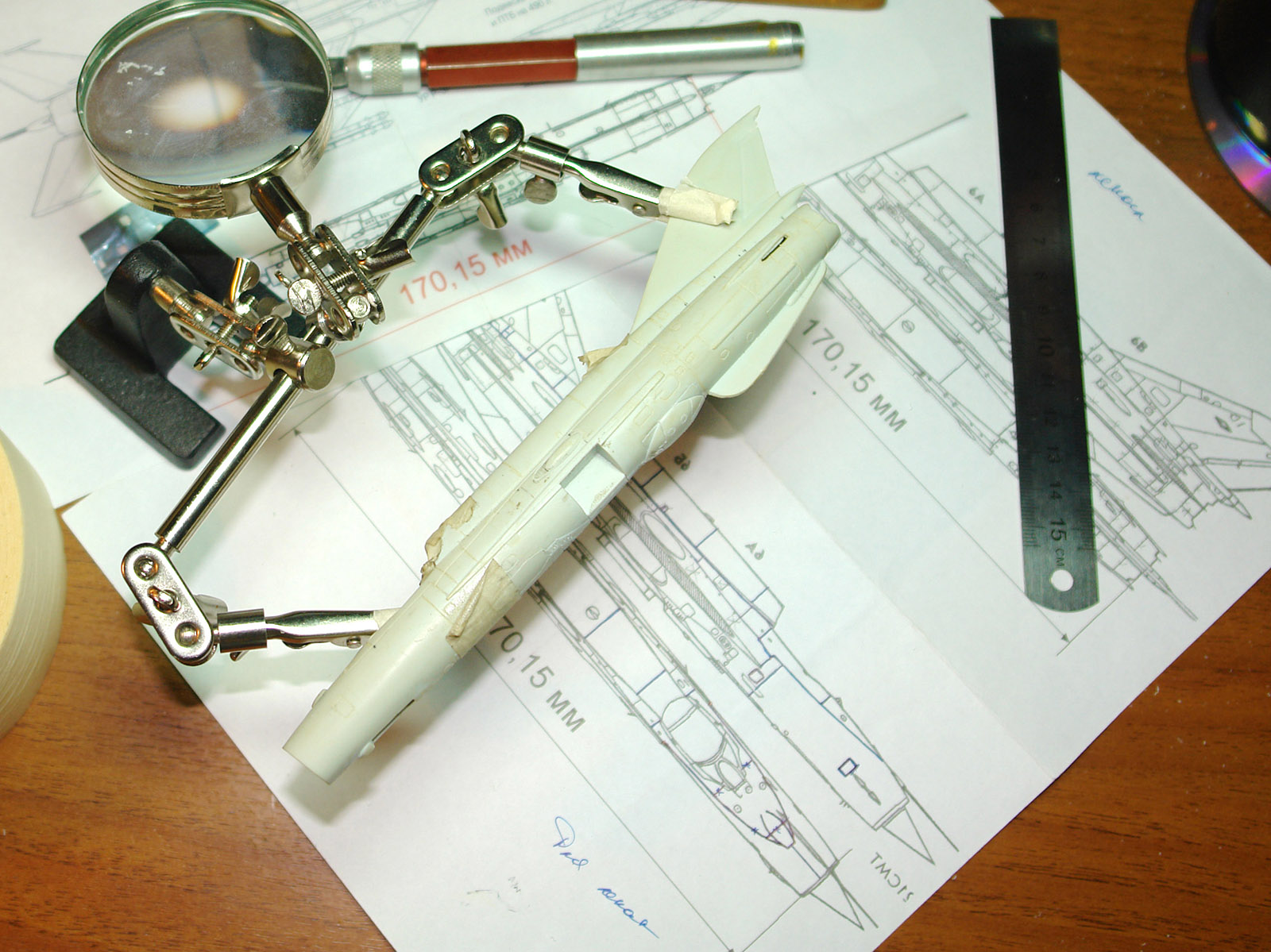

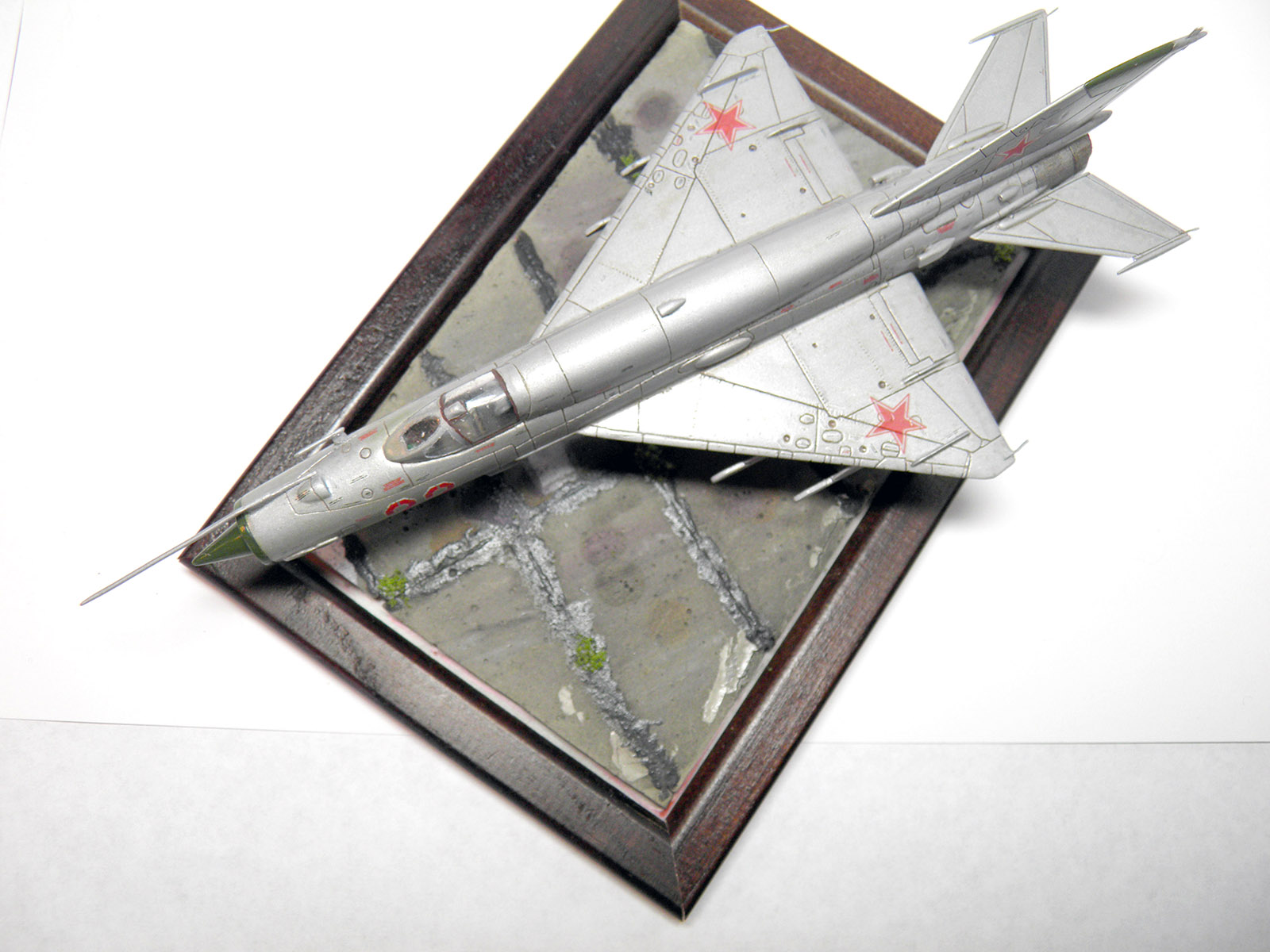

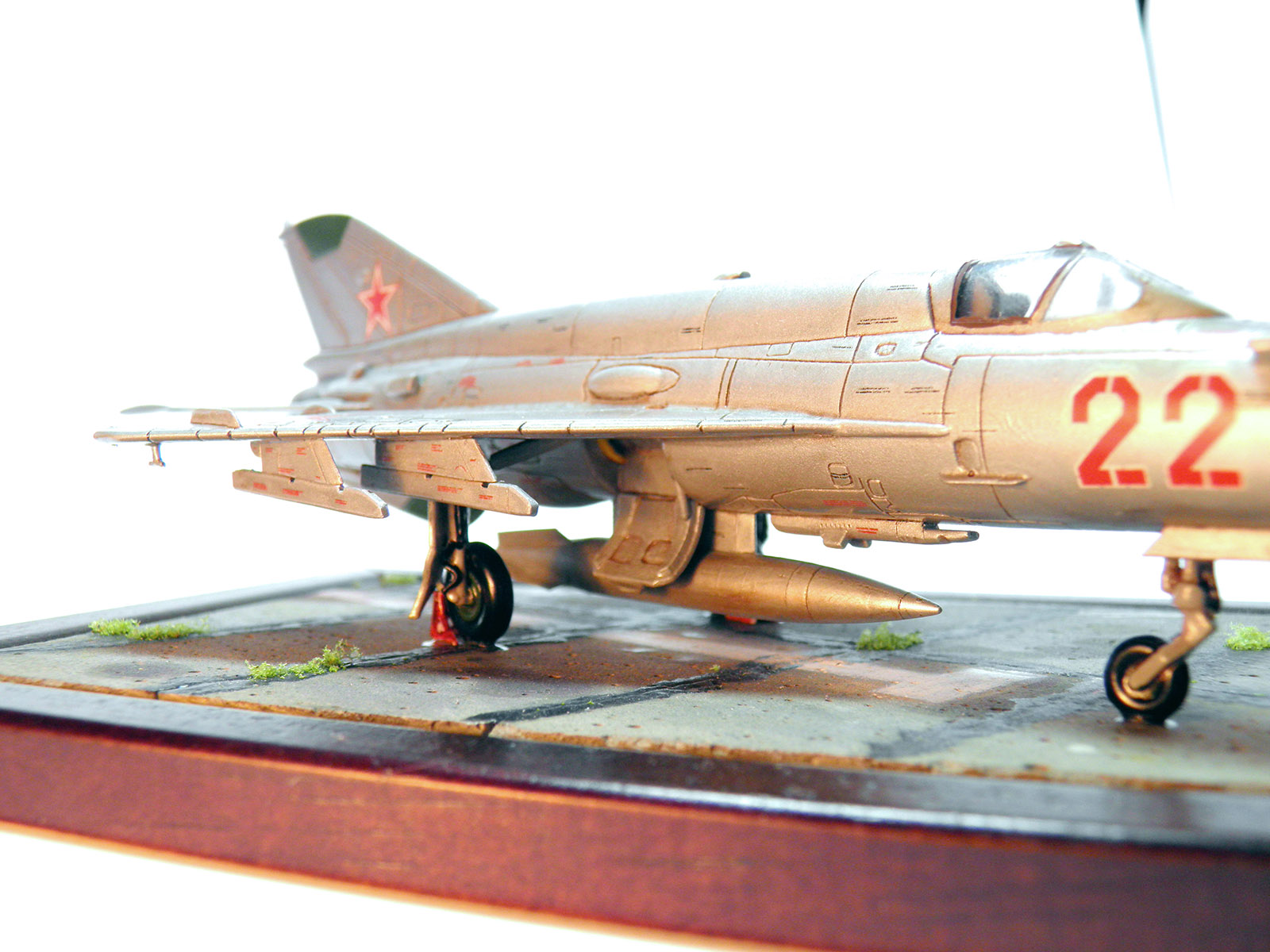

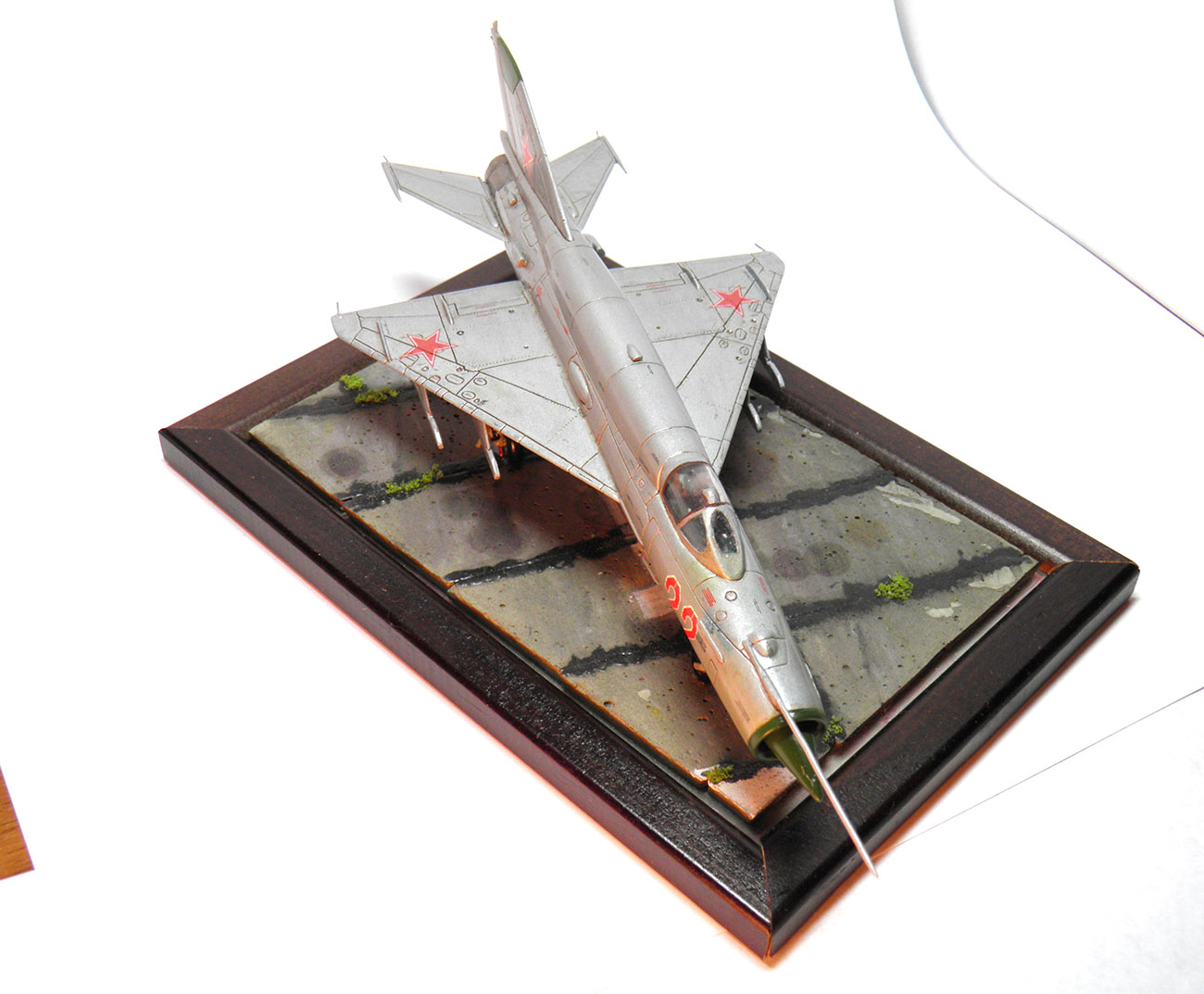

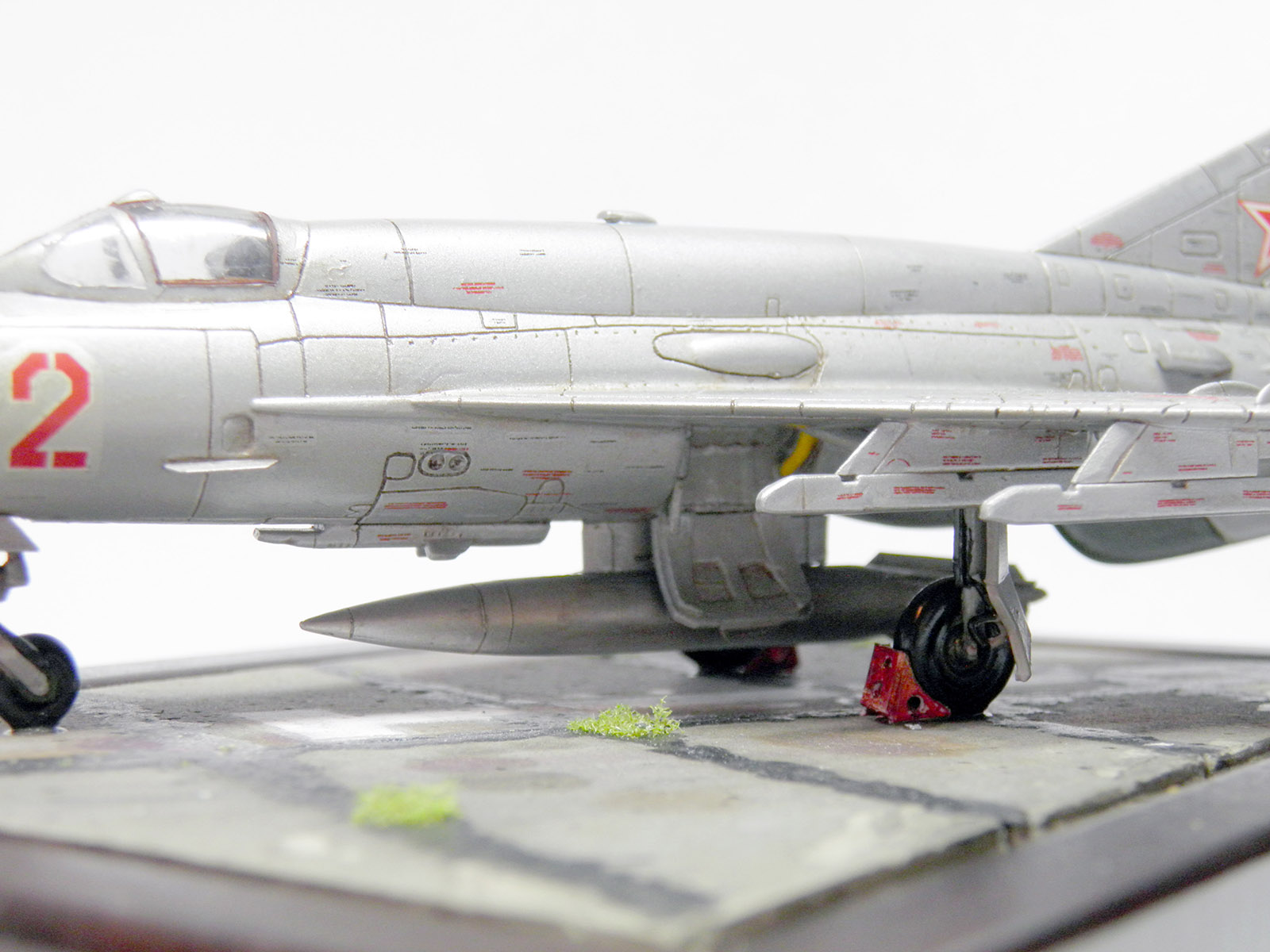

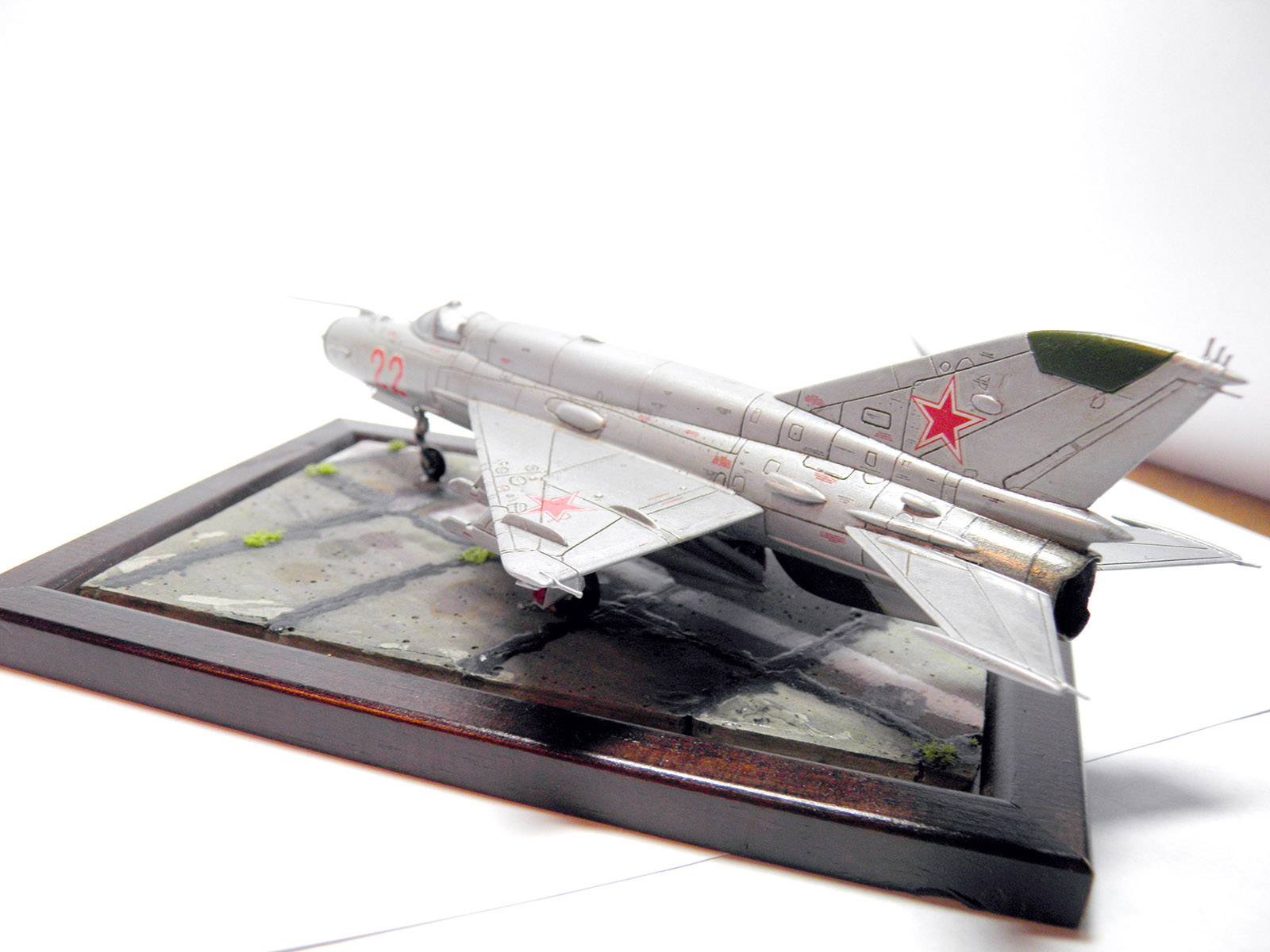

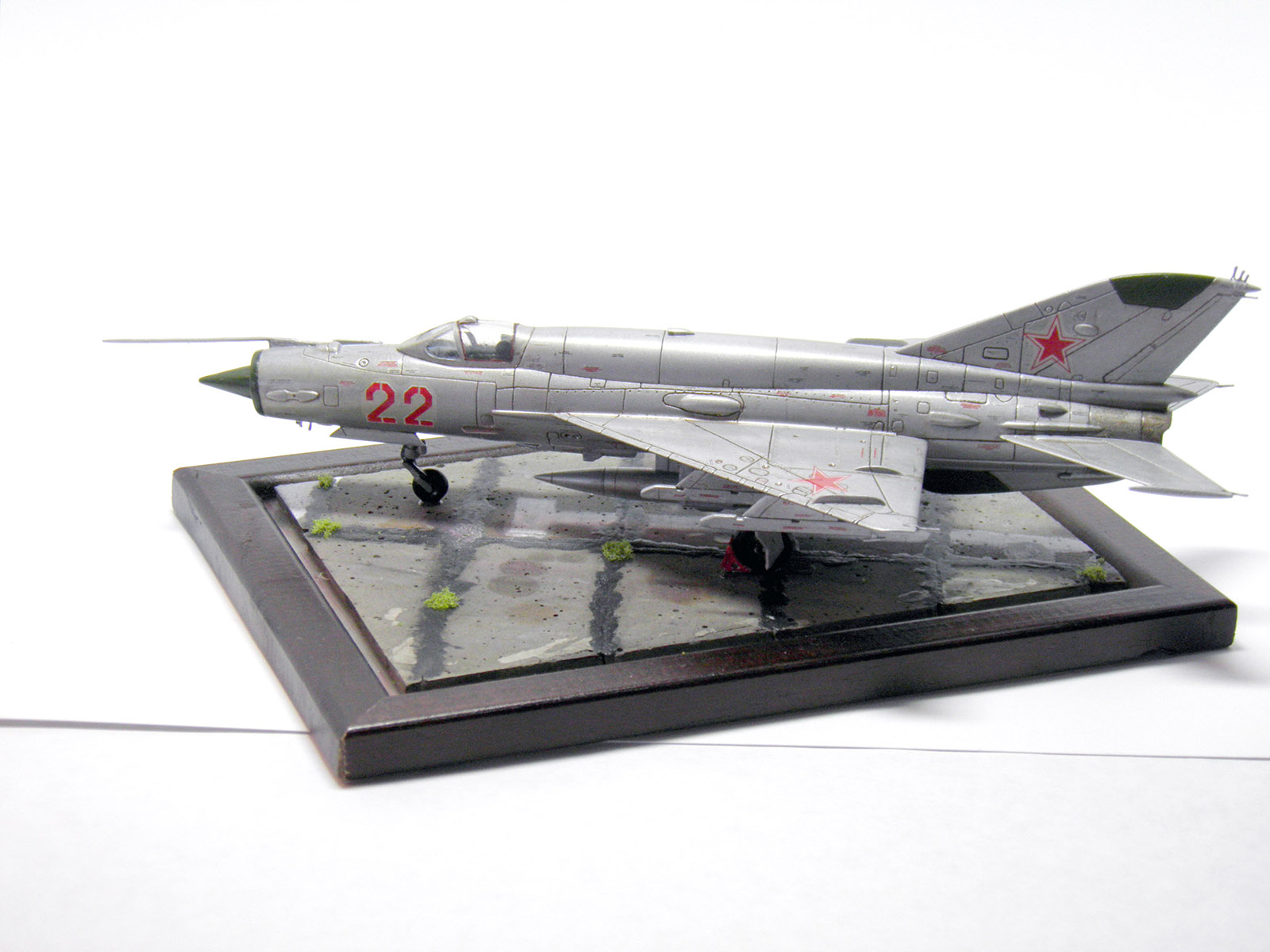

Представляю на Ваш суд свой самый большой долгострой и свой первый эксперимент в области применения различных техник окраски и старения. Сама модель была приобретена в далеком 1993 году за 30 рублей. Коробка не сохранилась, но помню, что было что-то серое и страшное. Своего часа модель дожидалась до декабря 2010 года. Решив возобновить занятие моделизмом решил что пора переходить на новый уровень. Из подобных образчиков времен советского моделизма у меня еще завалялся F-4 «Фантом», но выбор пал на МИГ-21, так как он по проще в формах. Вот и решил я на нем потренироваться  в перерезании расшивки, нанесение смывки, тонировки и т.д. При сравнении с чертежами стало ясно, что он с ними где-то рядом, но не более. Но так как основной целью было отработка вышеописанных техник, поэтому сильно много переделывать не стал. В итоге на модели была удалена имеющаяся внешняя расшивка и по чертежам нарезана новая. Заменен нижний киль, вертикальные элементы на крыльях, добавлены элементы в ниши основных шасси. Также переделал кресло и панель приборов, но за мутным стеклом все равно ничего не видать. Изменена антенна ПВД. Антенны системы «свой-чужой». Дополнил стойки шасси имитацией гидравлики из проволоки. Выскреб внутри люки основных стоек шасси и разделил сами створки на стойках. Немного подточил пушку. Дополнил внутренности сопла двигателя по фотографиям. Перед окраской загрунтовал тамиевской грунтовкой из баллончика. Окраска производилась также тамиевской серебрянкой  TS-17. Зеленые элементы тамиевский акрил. Также применял тамиевские лаки TS-65 и TS-79. Но в процессе напутал с технологией и смывку пришлось делать по полуматовому чтоб не задувать несколько слоев глянца. Смывка тамиевский коричневый акрил. Тонировка маслом. Декали технички «Бегемот». Звезды и номера из того что нашлось в запасниках. В конце все задул TS-79. Роясь в сети решил попробовать сделать летное поле. Сначала использовал технологию вот отсюда - http://www.dishmodels.ru/gshow.htm?p=737. Но возникли сложности  с резкой. А в остальном применил эту технологию. Вроде неплохо получилось. Поэтому собрал каркас нужного размера, разделил его внутри упаковочным пластиком и залил цементом с ПВА все поле целиком. Все устроило только после ошкуривания проявились внутренние воздушные пузырьки. Полученные плитки наклеил на стекло с помощью ПВА. Для имитации гудрона на швах использовал силикатный клей смешанный с масляной краской. Растительность – поролон. Масляные пятна разведенная масляная краска. Затем затонировал маслом и применил технику масляных точек. В конце сделал два башмака под шасси.

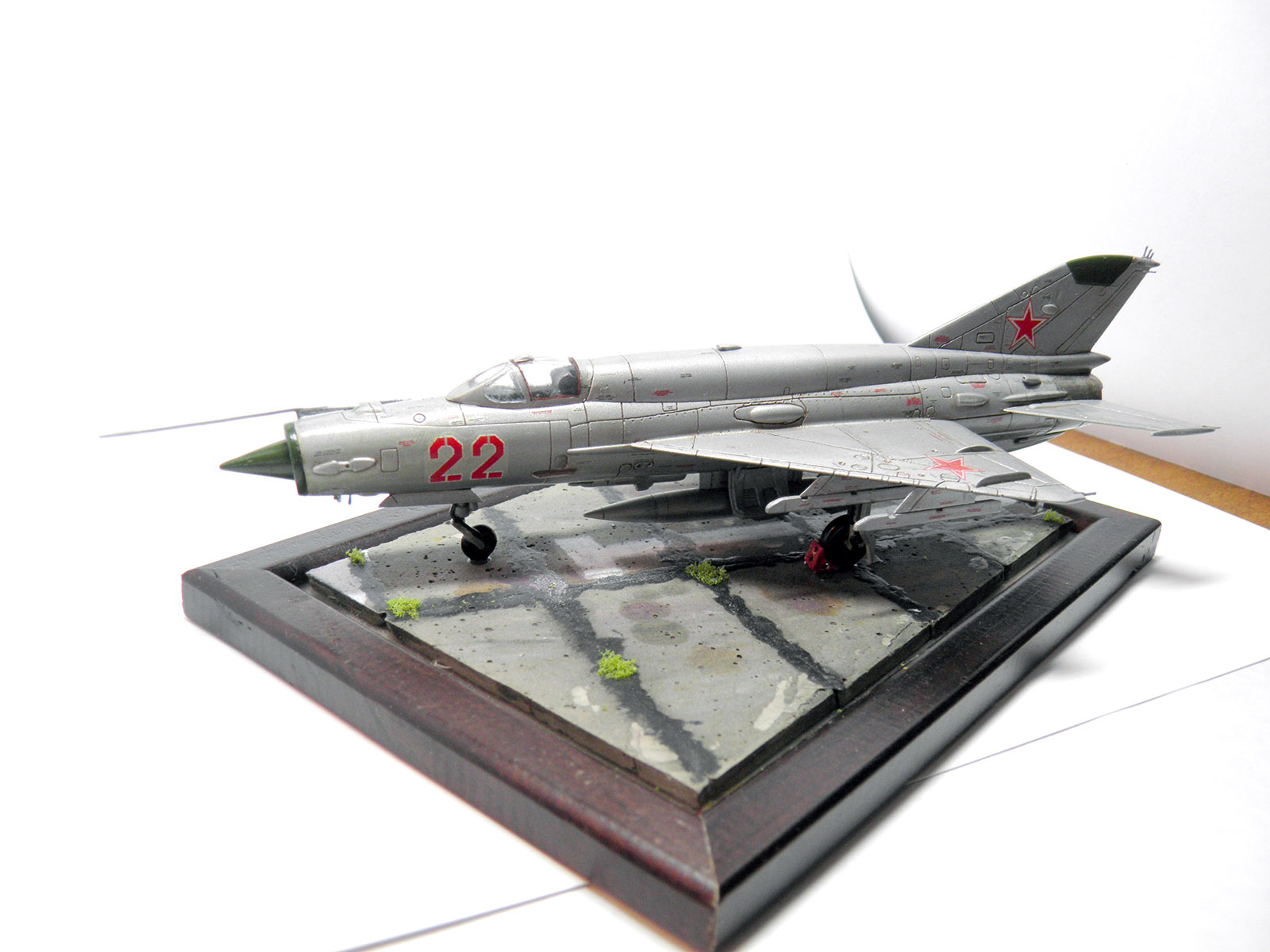

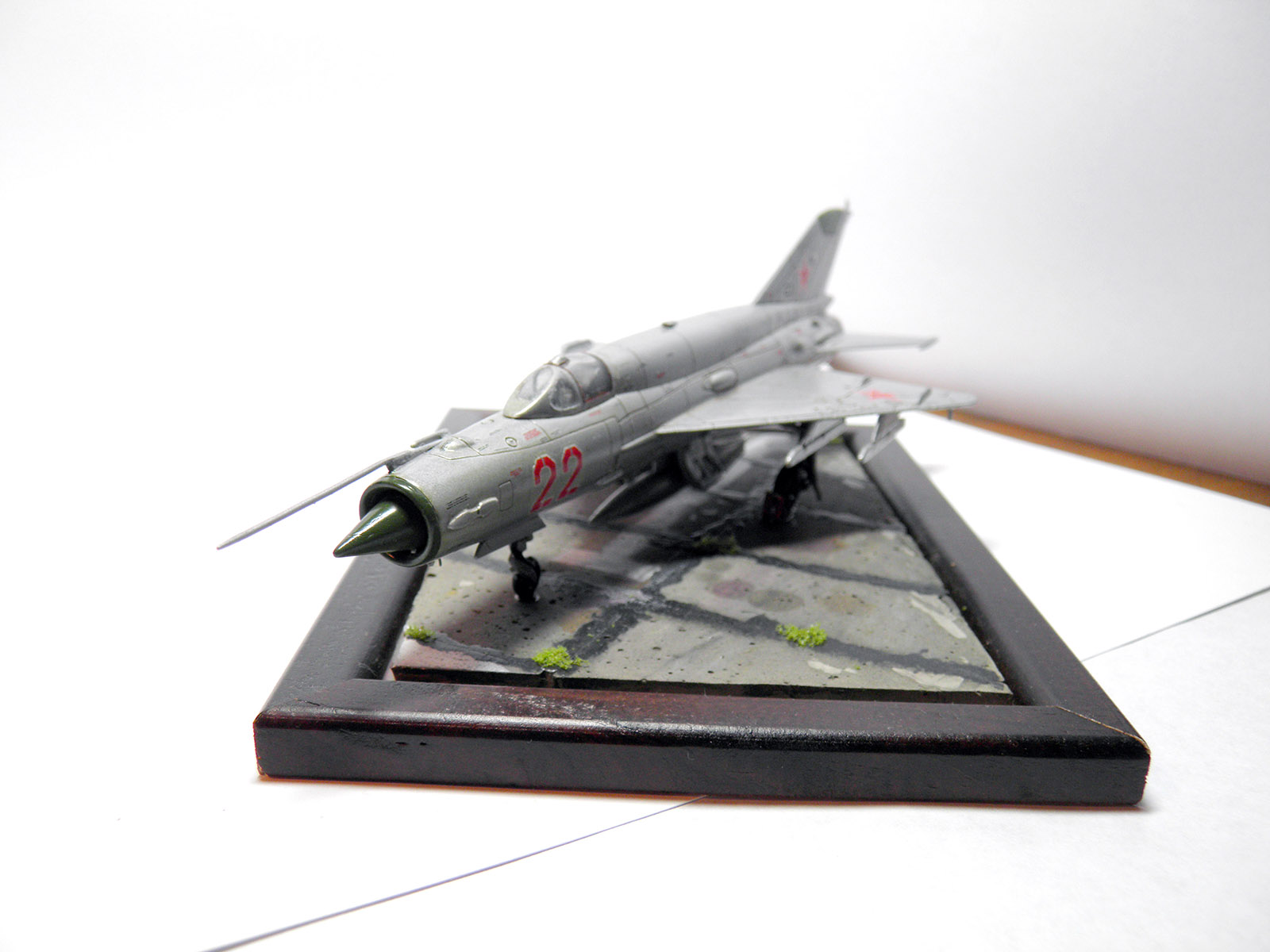

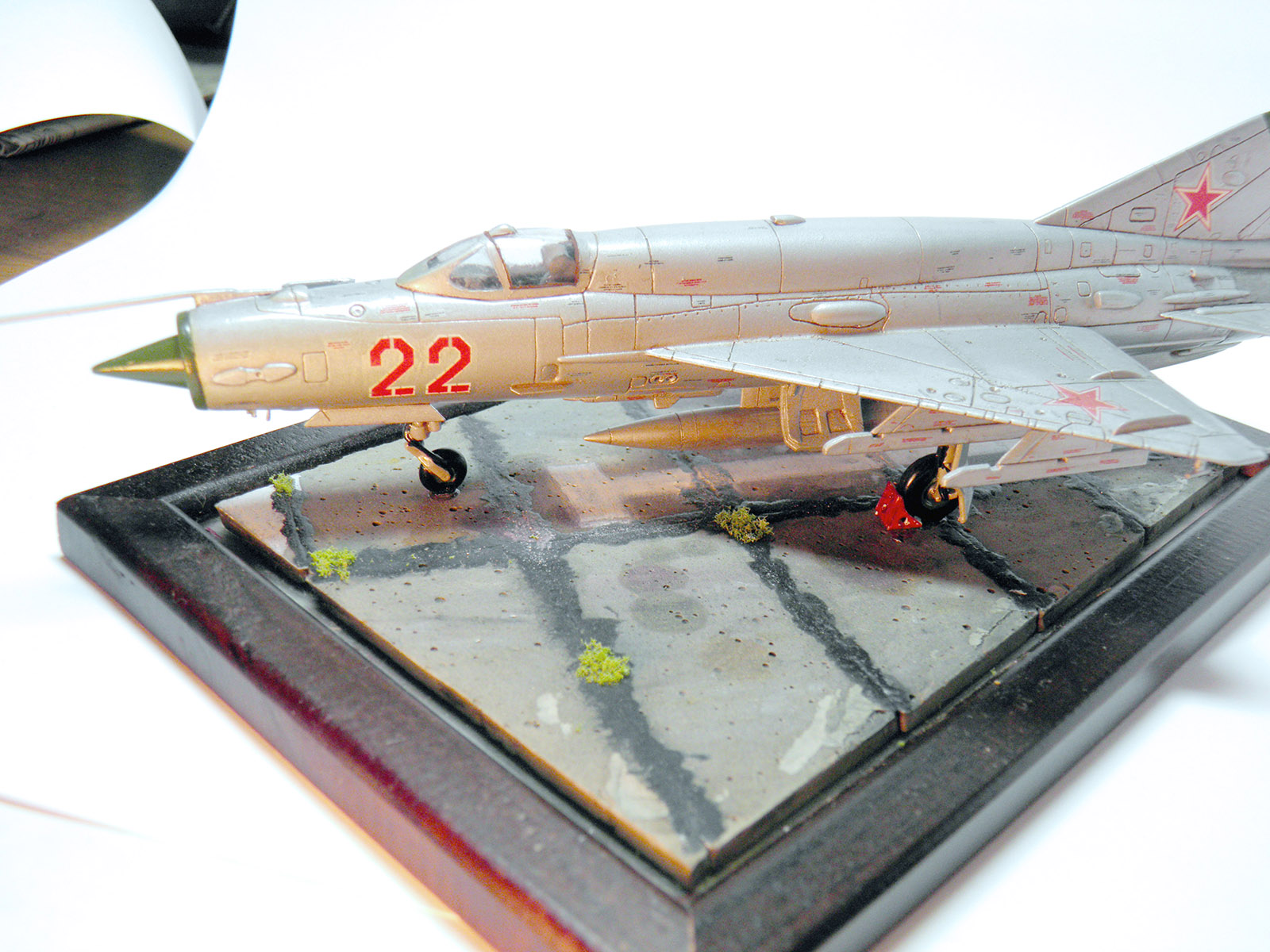

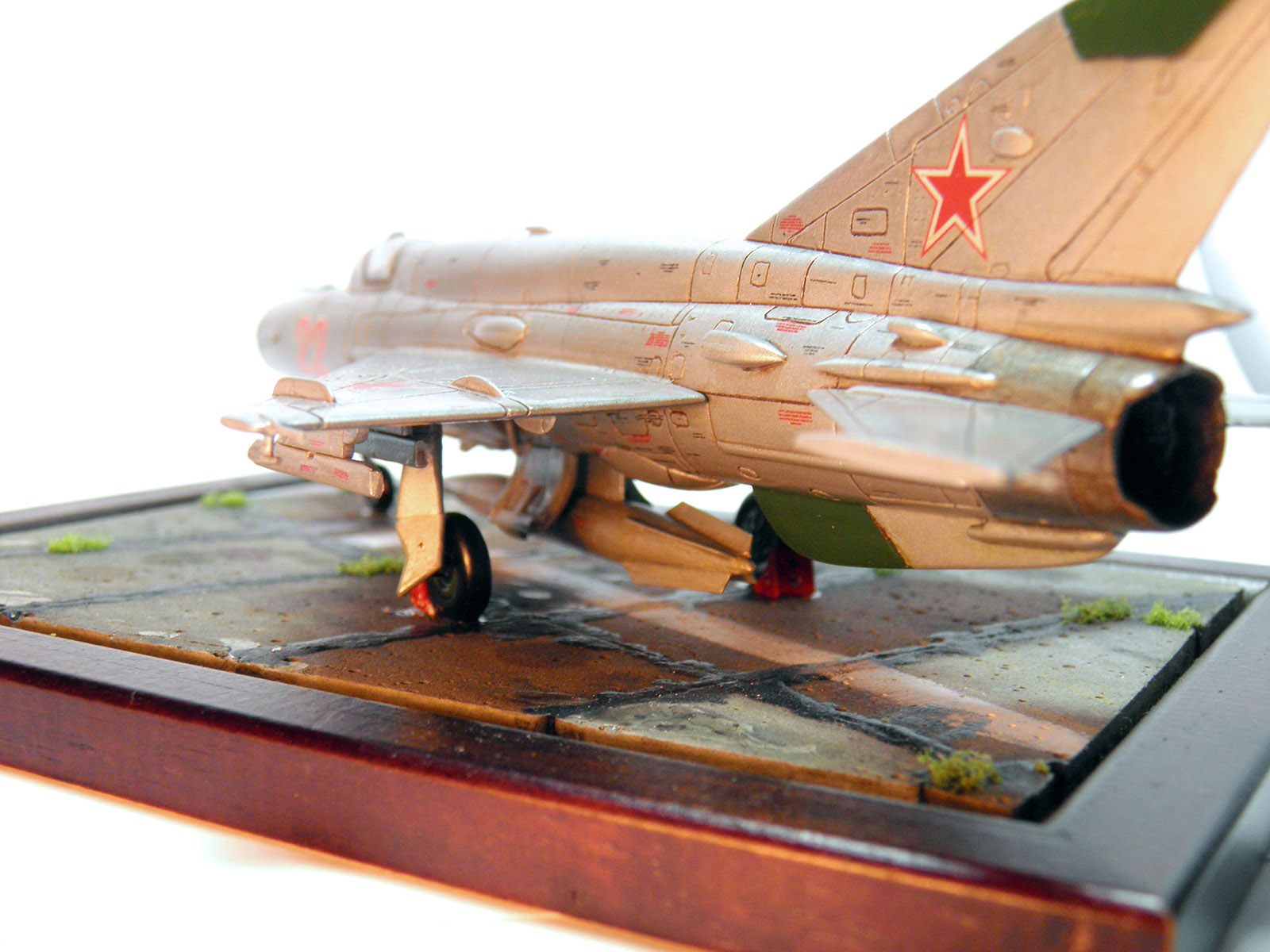

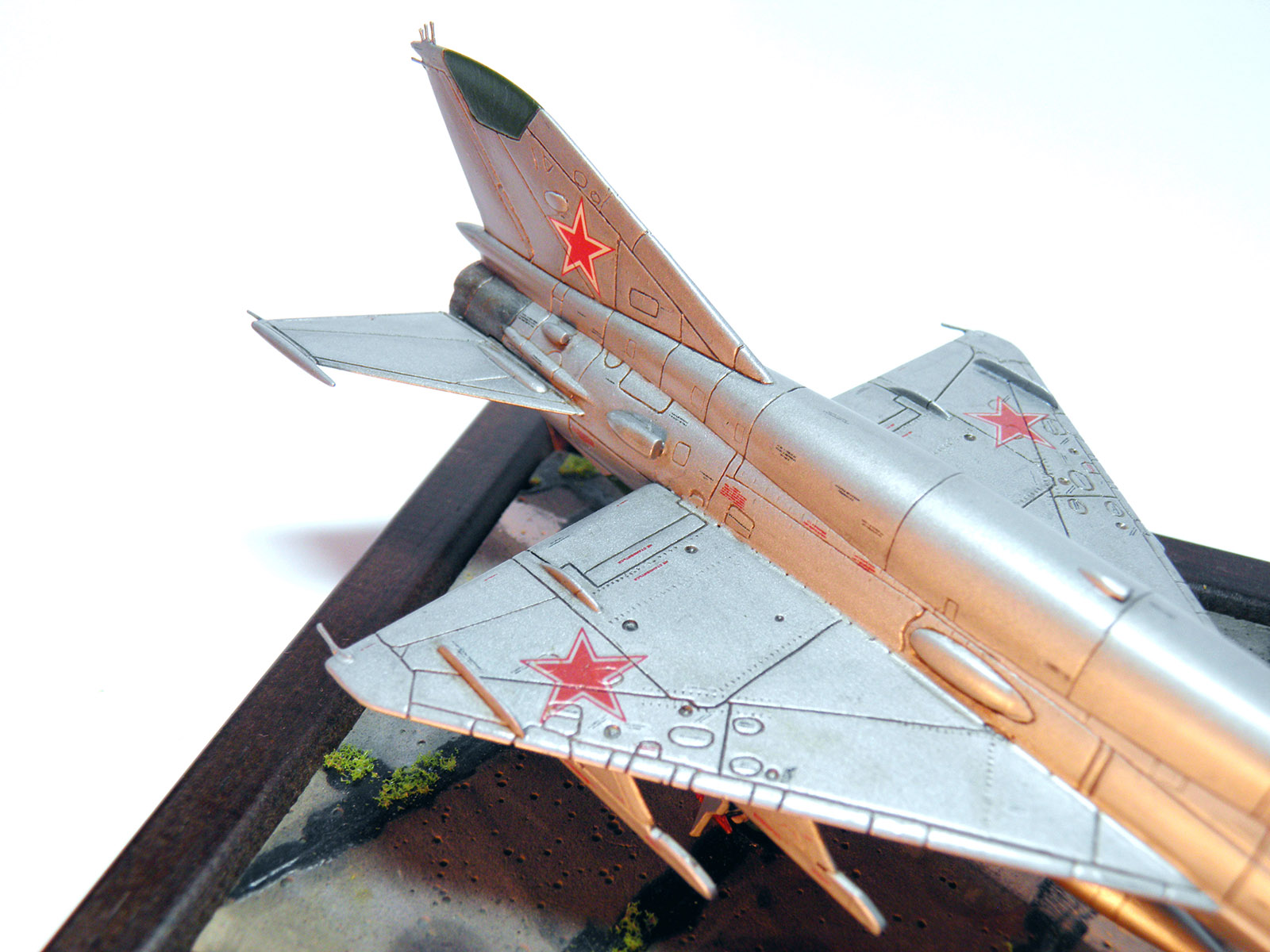

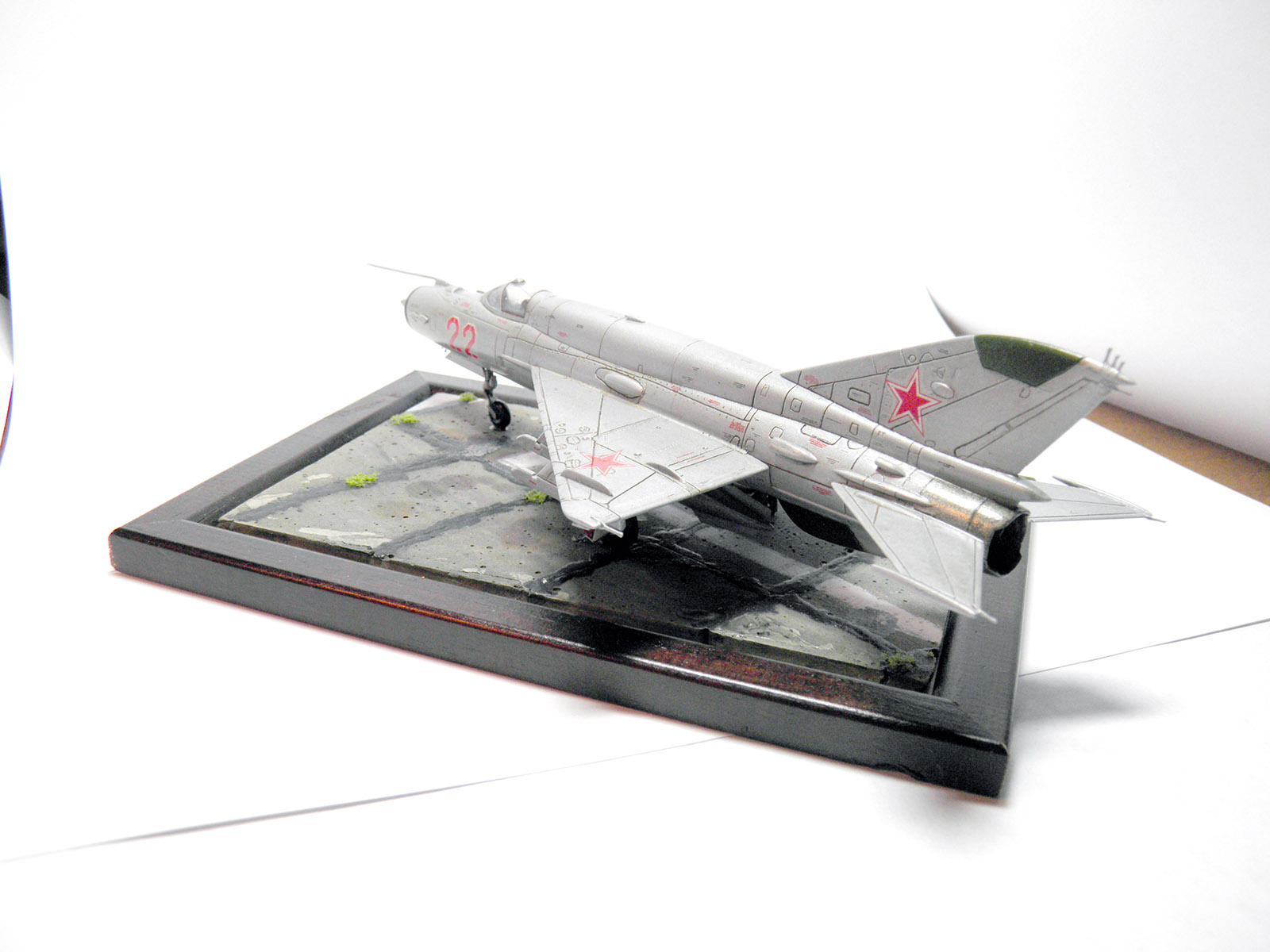

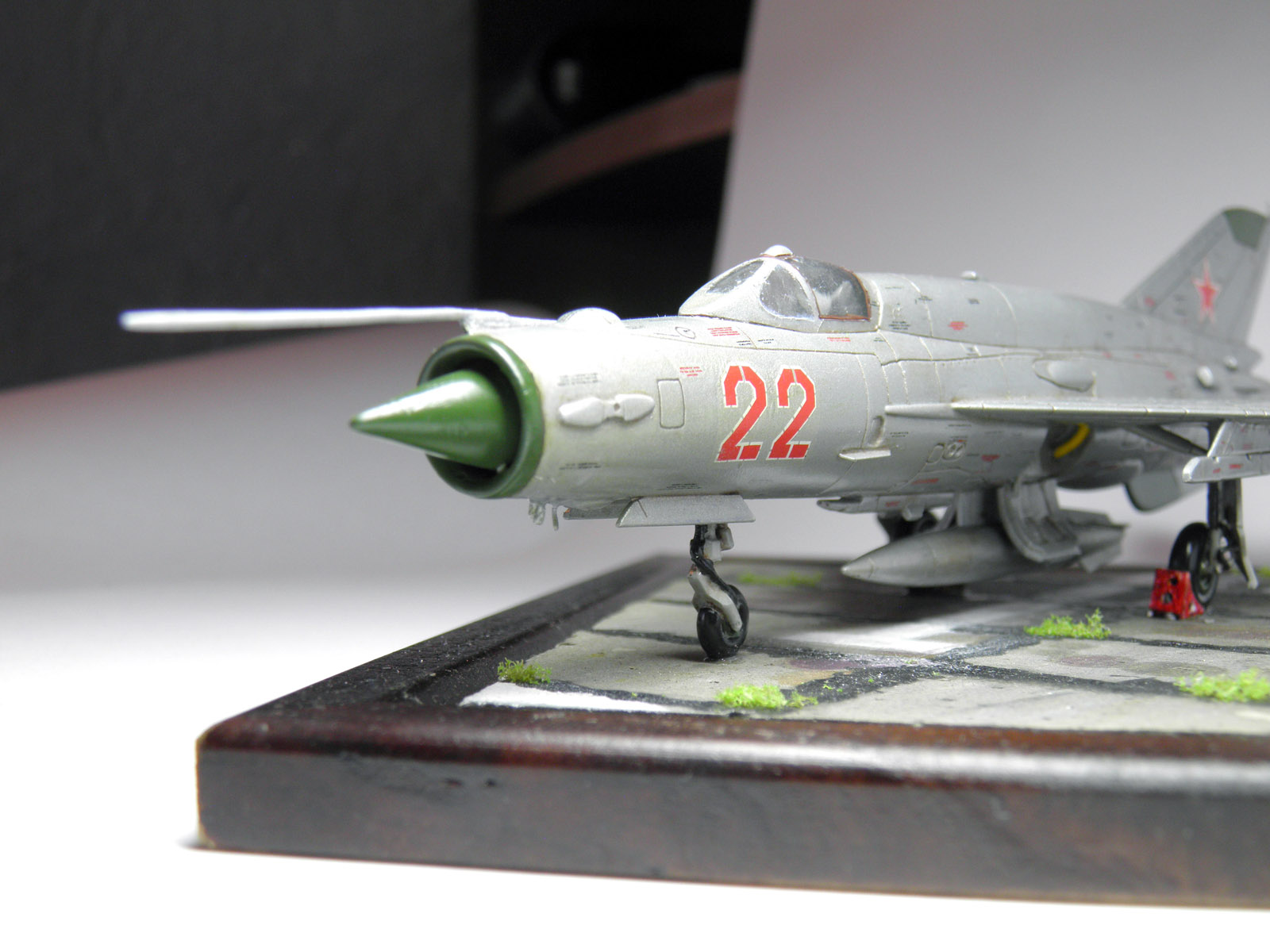

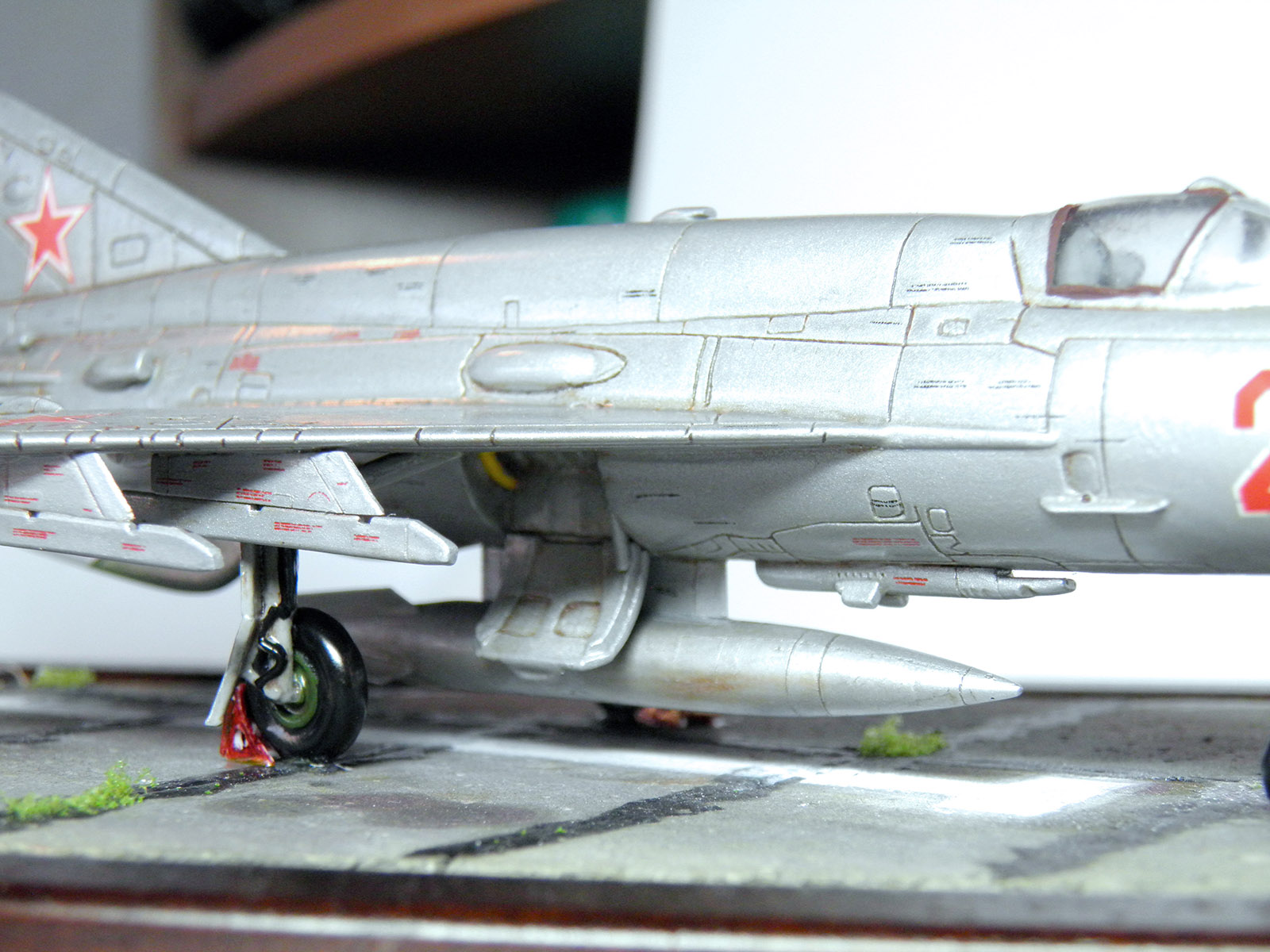

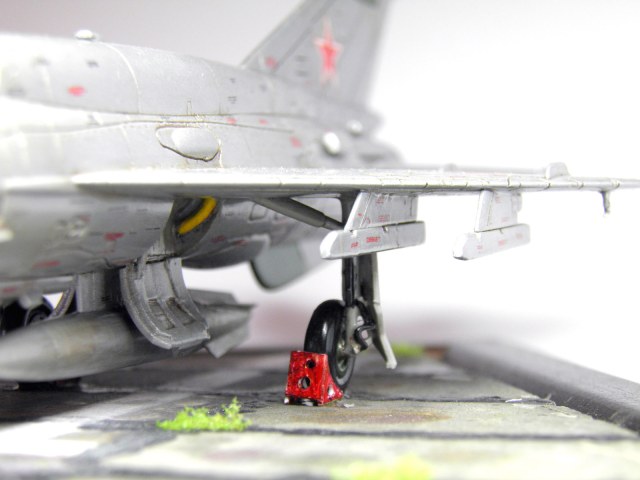

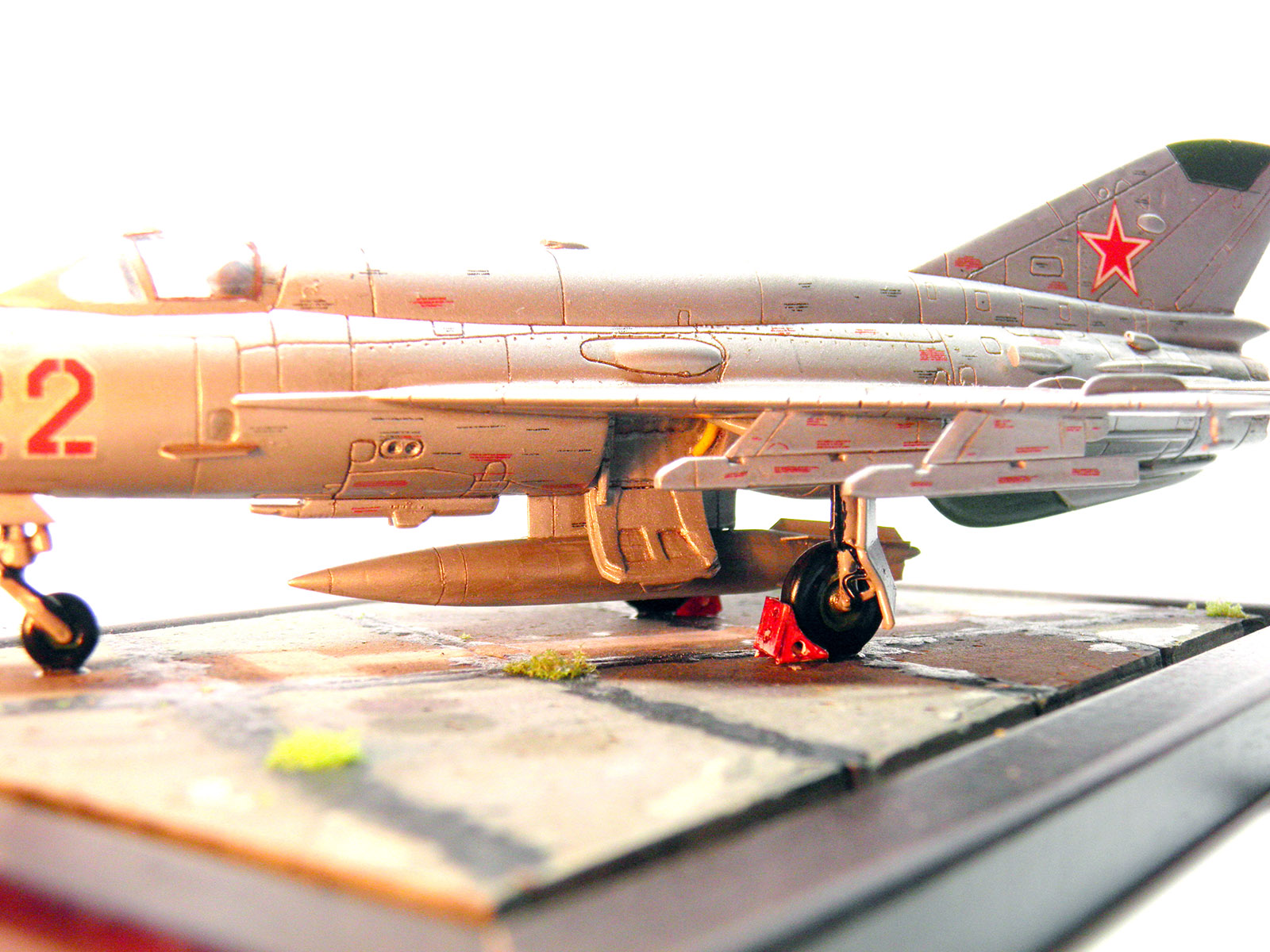

Итог работы перед Вами. Прошу оценить как специалистов, так как это можно сказать экспериментальная модель. С благодарностью приму критику и советы.

Оценки

97,05 из 100
Исполнение: 98,80 Окраска: 99,00 Матчасть: 98,50
11 голосов Все оценки

Войдите, чтобы оценить работу.

Комментарии (23)

Андрей Мухин Андрей Мухин

Спонсор

На сайте с 03.11.2012

284     5712

Хорошо получился,мой тоже своего часа дожидается,нравятся мне эти трубки.Успехов.

Александр Краснюков Александр Краснюков

На сайте с 20.01.2010

12     3665

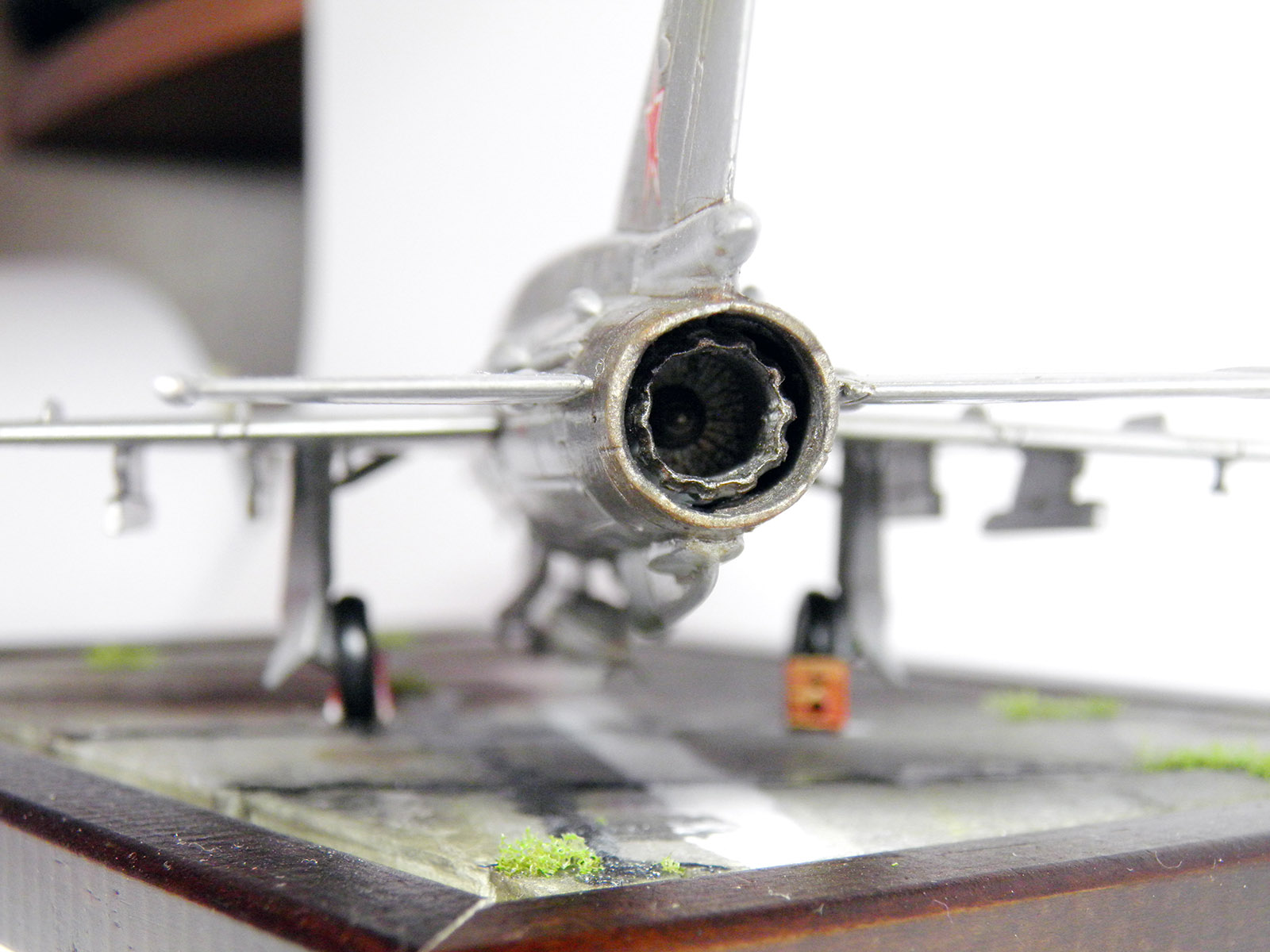

Приятный МиГ, косяки матчасти заданные производителем, конечно никуда не делись, но смотрится хорошо. Расшивка удалась, единственно, зря выделили расшивкой выштамповки под колесо на бортах фюзеляжа, на фото оригинала там стыка листов не просматривается. Немешало бы еще сточить до приемлемой толщины щитки основных стоек шасси и кромку сопла.
Слегка заметна подложка декали б/н. Но, повторюсь еще раз общее впечатление положительное.

SAURON SAURON

На сайте с 18.07.2010

368     21797

Очевидно, это минская модель, выпущенная в 80-х годах и очень хорошая по тем временам. Да и качество литья завод "Мир" обеспечивал хорошее, правда, деки никуда не годились. В 90-х годах данная модель производилась под марками Belfix и Корпак, вероятно, к Вам попала первая. А получилось у Вас здорово!

михалыч 9-13 михалыч 9-13

На сайте с 08.12.2009

42     2320

Если не ошибусь, то его еще паковал алангер, у меня был такой.

Владислав Владислав

На сайте с 13.05.2013

5     36

Спасибо большое на чертежах выштамповки были но на литье размеры как на фюзеляже так и на створках шасси не соответствовали действительности по размерам. решил показать их размеры расшивкой.

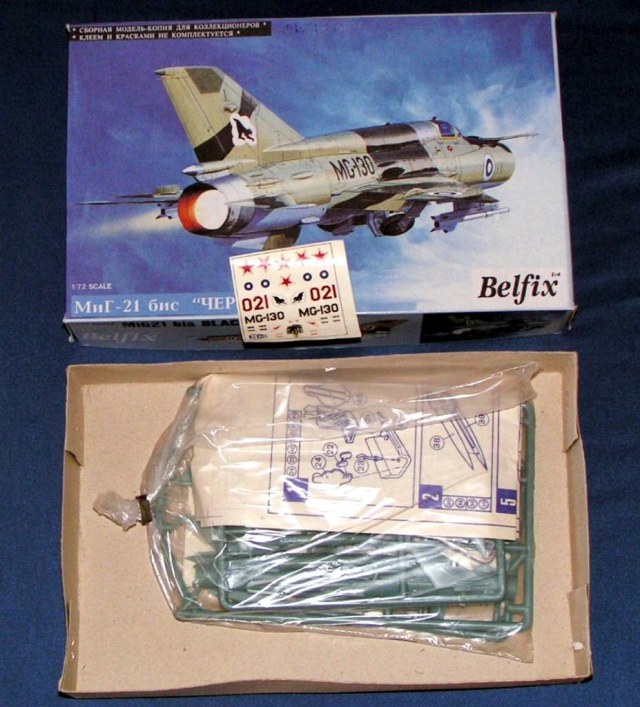

А упаковкаименно такая и была

Александр Ионас Александр Ионас

На сайте с 03.02.2012

232     2206

Точно,узнаю брата Колю...,пластик минской модели! Только ничего в нем хорошего нет,это не относится к работе! Работа-отличная!!!

vbu-21 vbu-21

На сайте с 05.11.2011

41     2

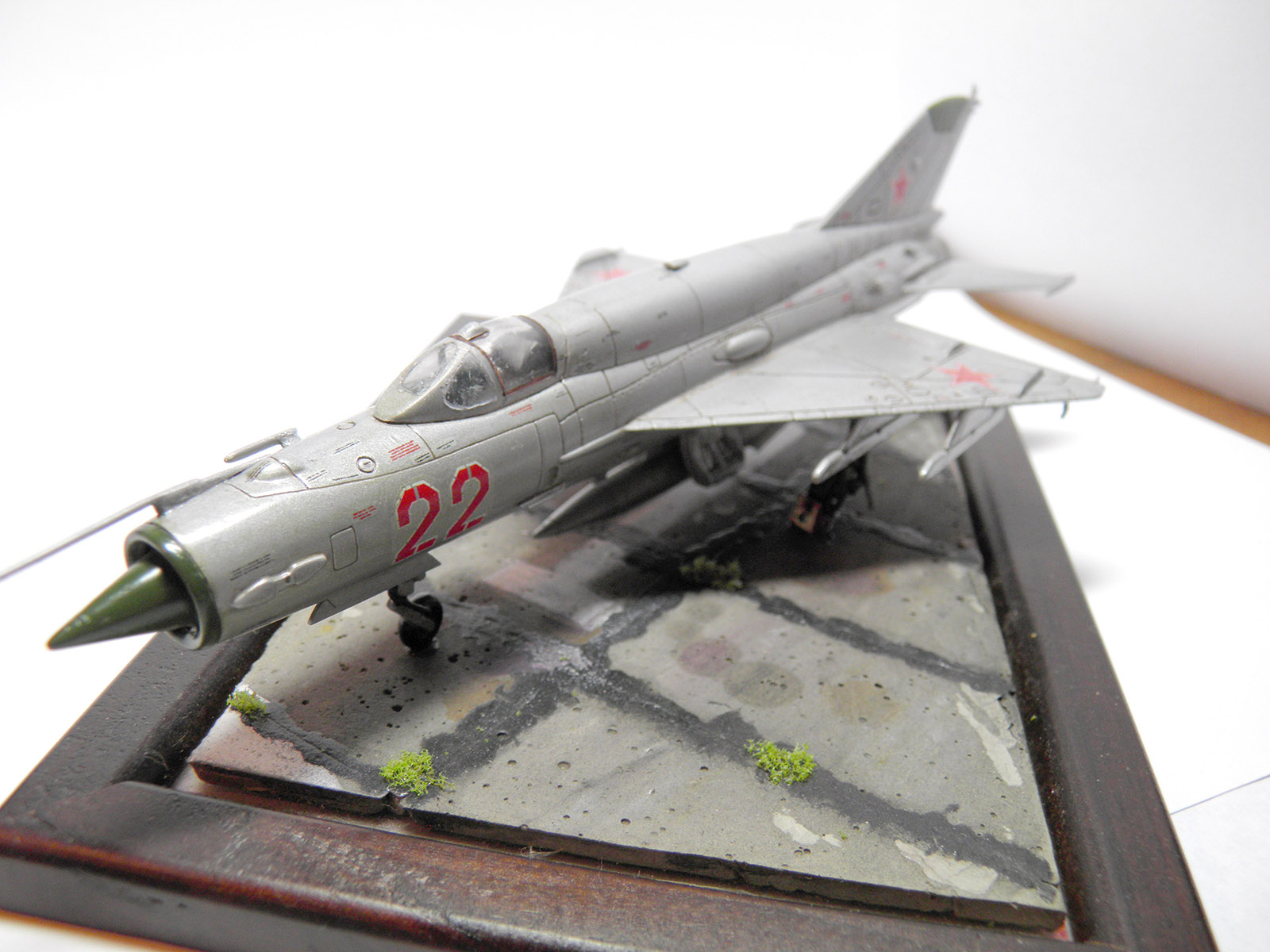

А почему обечайка в носу под углом? Так и должно быть или косяк производителя?

Владислав Владислав

На сайте с 13.05.2013

5     36

А почему обечайка в носу под углом? Так и должно быть или косяк производителя?

косяк производителя. однако на разных чертежах разные варианты на первых модификациях скоса нет. на последующих серийных под углом, правда не под таким большим

Сергей Бусаргин Сергей Бусаргин

На сайте с 06.05.2013

128     2616

Зная что представляет собой исходная модель, то что сделал автор в результате может вызвать только восхищение!

Дмитрий Андрюхов Дмитрий Андрюхов

Спонсор

На сайте с 30.06.2012

137     5311

Смотрится достойно !!!

Георгий Георгий

На сайте с 29.07.2010

48     2098

Отличная работа!
В начале 90-х достаточно часто попадался аналогичный набор (это к тому, что зная каков он был). У вас получилось передать облик МИГа.

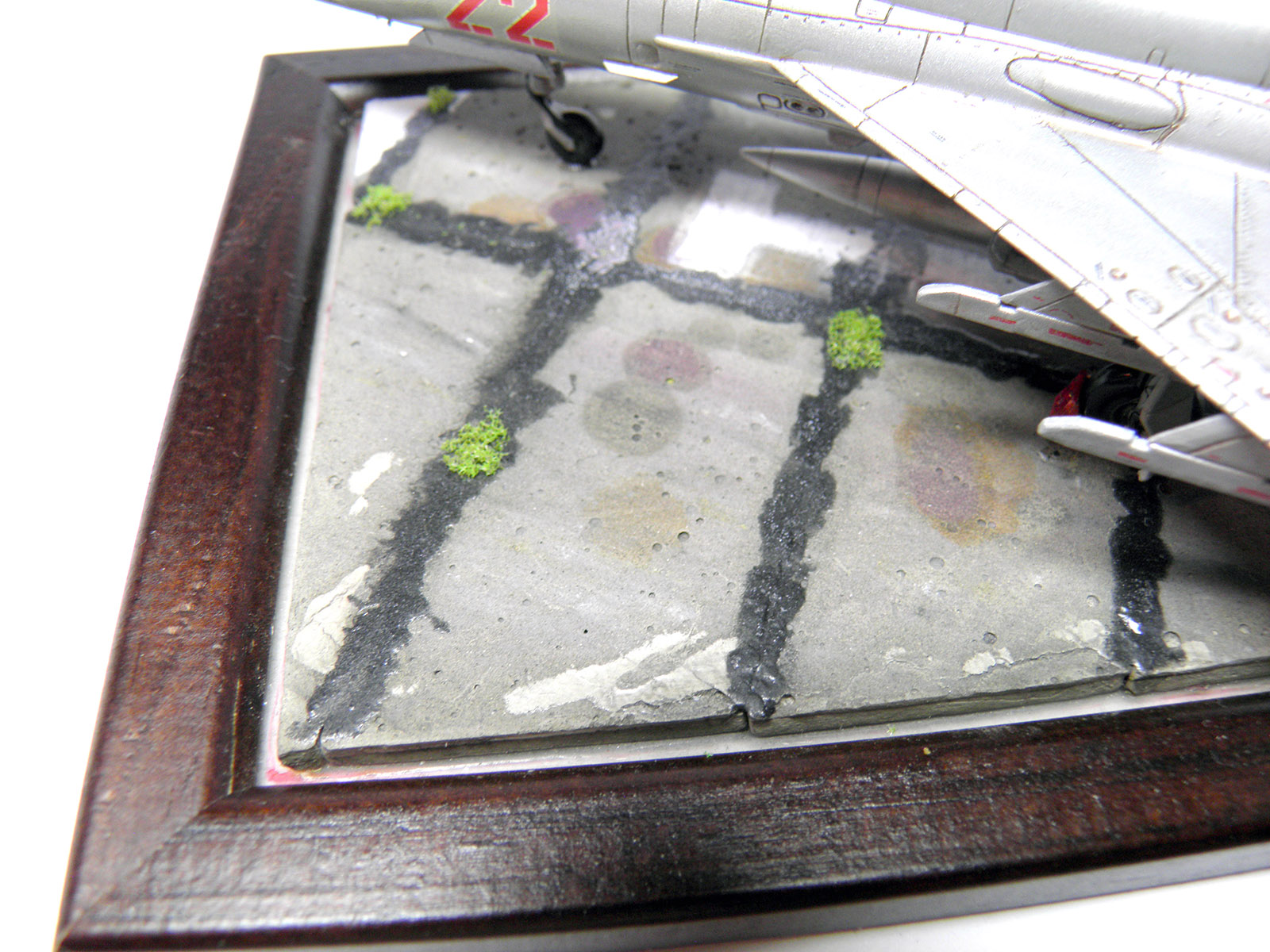

Несколько смущает тот самый "гудрон" на подставке. В остальном все понравилось!

Эландоринда Эландоринда

На сайте с 17.05.2011

0     525

Морочились долго,но и выглядит неплохо.Слегка бы подштукатурить стык лобовой части фонаря с фюзеляжем да лючки овальные поаккуратней и вообще хорошо.В 93 -м мне было 13 лет и в своем Ахтубинске такого производителя не помню,хотя может не хватало на него тех денег...

Владислав Владислав

На сайте с 13.05.2013

5     36

Отличная работа!

В начале 90-х достаточно часто попадался аналогичный набор (это к тому, что зная каков он был). У вас получилось передать облик МИГа.
Несколько смущает тот самый "гудрон" на подставке. В остальном все понравилось!


гудрон решил использовать благодаря этому фото, а то как-то просто летное поле смотрелось.

про лючки согласен. первый опыт был использовал жесть от пивной банки в качестве маски

Дмитрий Петриков Дмитрий Петриков

На сайте с 19.01.2012

20     0

Хорошая работа! Порадовали тех. надписи, а вот пневматики сильно блестят.

And!e And!e

На сайте с 09.02.2010

56     3089

работа понравилась, интересно сейчас таким наборчиком можно где-нибудь разжится?

Рустам Азербаев Рустам Азербаев

На сайте с 24.07.2012

19     2498

работа понравилась, интересно сейчас таким наборчиком можно где-нибудь разжится?

у меня штук 5-6 лежит, еще в чиста совецкой упаковке. Если сильно надо, можно что-то придумать с пересылкой.

Ляш Игорь Ляш Игорь

Спонсор

На сайте с 05.08.2010

103     18697

а вот пневматики сильно блестят.

Причем, очень заметно..
С исходником не знаком, думаю, что ничего хорошего...Следовательно, модель доведена до ума. Но крой местами неровный и широкий. Такой, нужно замазывать и резать по-новой.

Георгий Георгий

На сайте с 29.07.2010

48     2098

Цитата:а вот пневматики сильно блестят.

Причем, очень заметно..
С исходником не знаком, думаю, что ничего хорошего...Следовательно, модель доведена до ума. Но крой местами неровный и широкий. Такой, нужно замазывать и резать по-новой.

Игорь, там крой (на исходнике) наружный был.

And!e And!e

На сайте с 09.02.2010

56     3089

Цитата:работа понравилась, интересно сейчас таким наборчиком можно где-нибудь разжится?

у меня штук 5-6 лежит, еще в чиста совецкой упаковке. Если сильно надо, можно что-то придумать с пересылкой.


хотелось бы что-то придумать)), уж очень мне понравился он в исполнении автора, хотя конечно расшивка довольно сложная..

Владислав Владислав

На сайте с 13.05.2013

5     36

С пневматикой конечно не совсем вышло. красил тамиевской эмалью а потом полуматовый лак. но не совсем перекрыл глянец

Владислав Владислав

На сайте с 13.05.2013

5     36

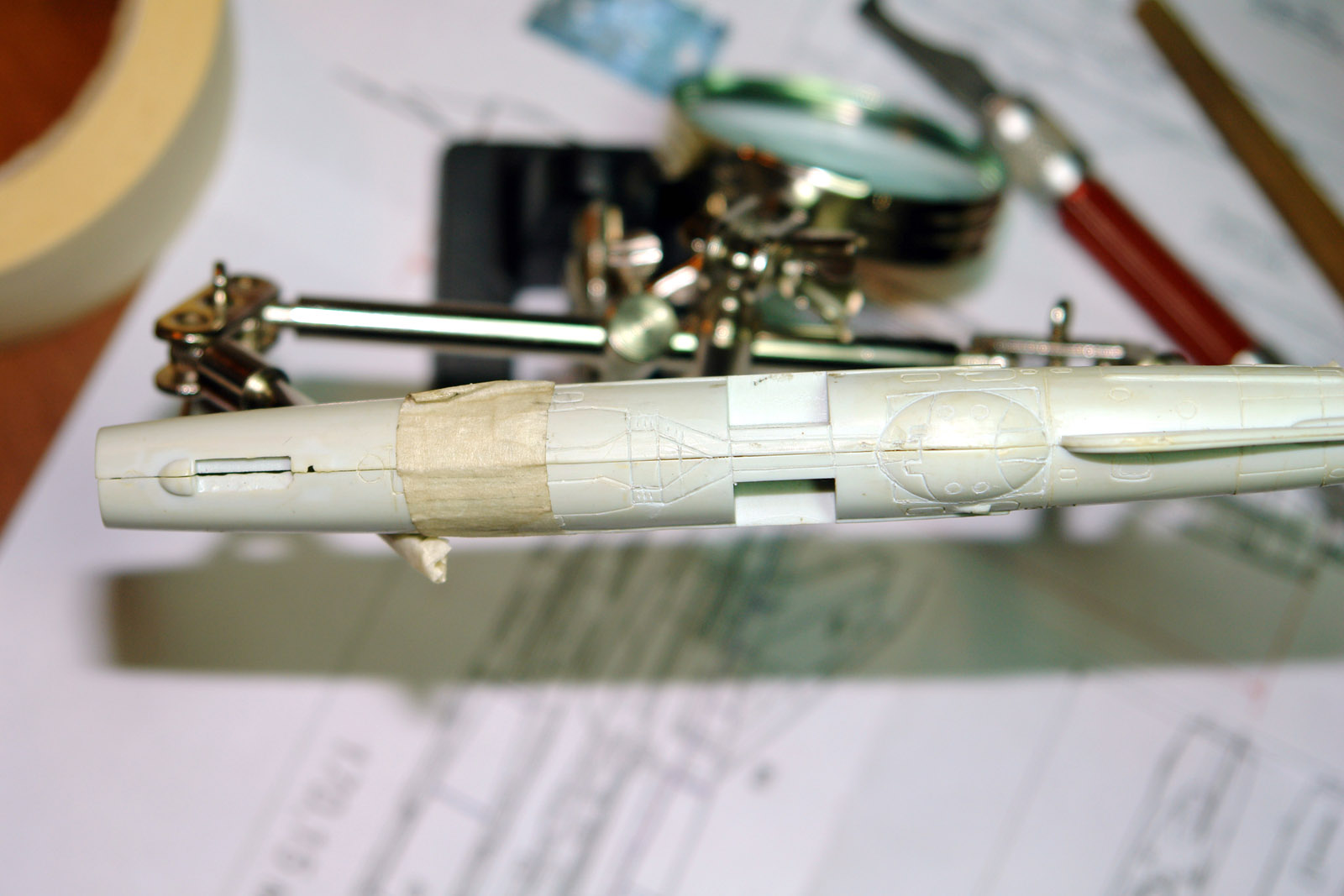

Крой действительно был наружный. пришлось все срезать, шкурить и нарезать по чертежам. но так как исходники с ними не совсем совпадали то результат не всегда получался желаемый

And!e And!e

На сайте с 09.02.2010

56     3089

Владислав, поделитесь чертежами СМТ по которым резали крой и делали клепку.

Владислав Владислав

На сайте с 13.05.2013

5     36

Владислав, поделитесь чертежами СМТ по которым резали крой и делали клепку.

без проблем не могу найти где написать в личку, так что присылайте адрес отправлю - архив на 330 мб
