Римская катапульта

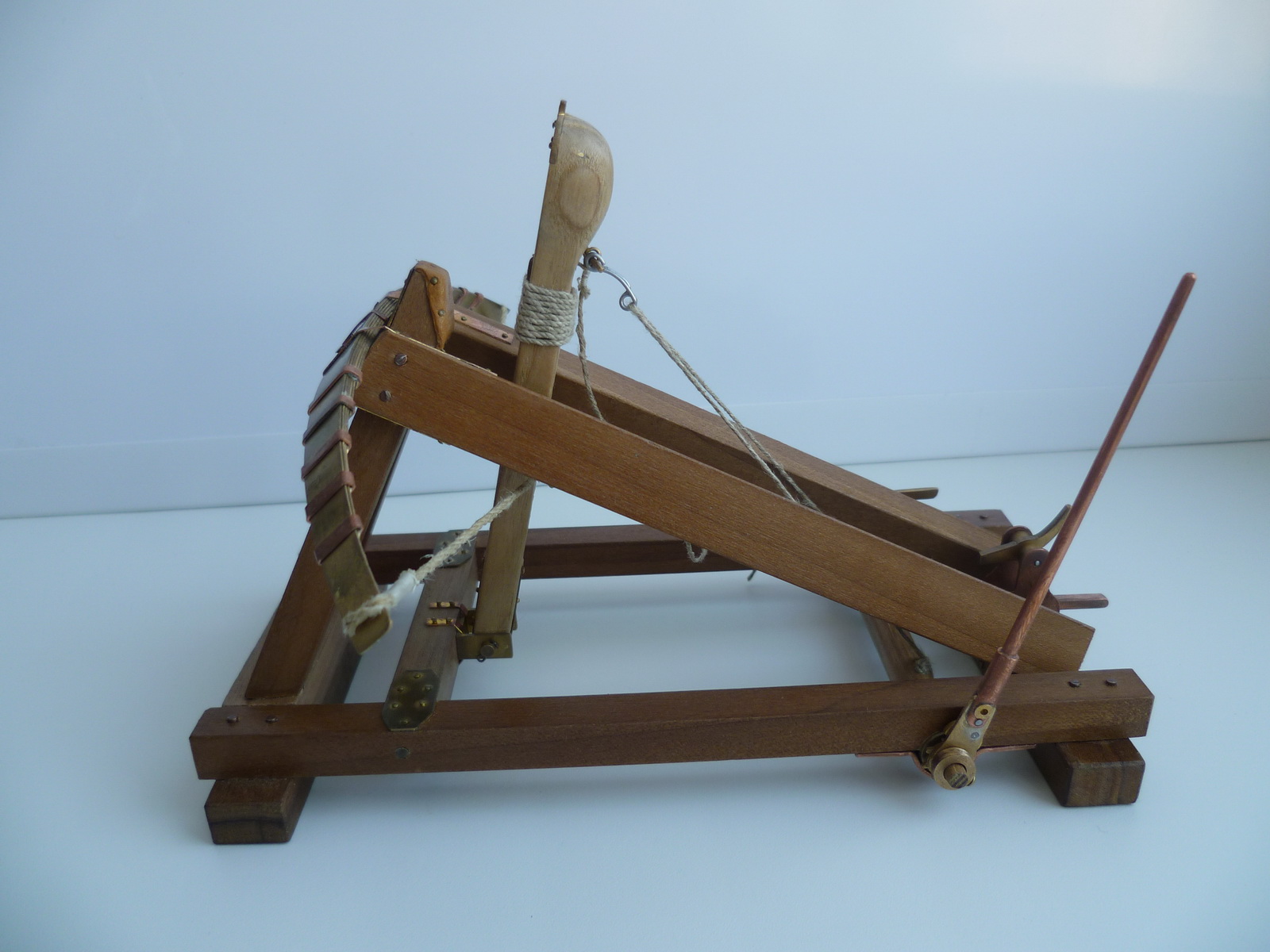

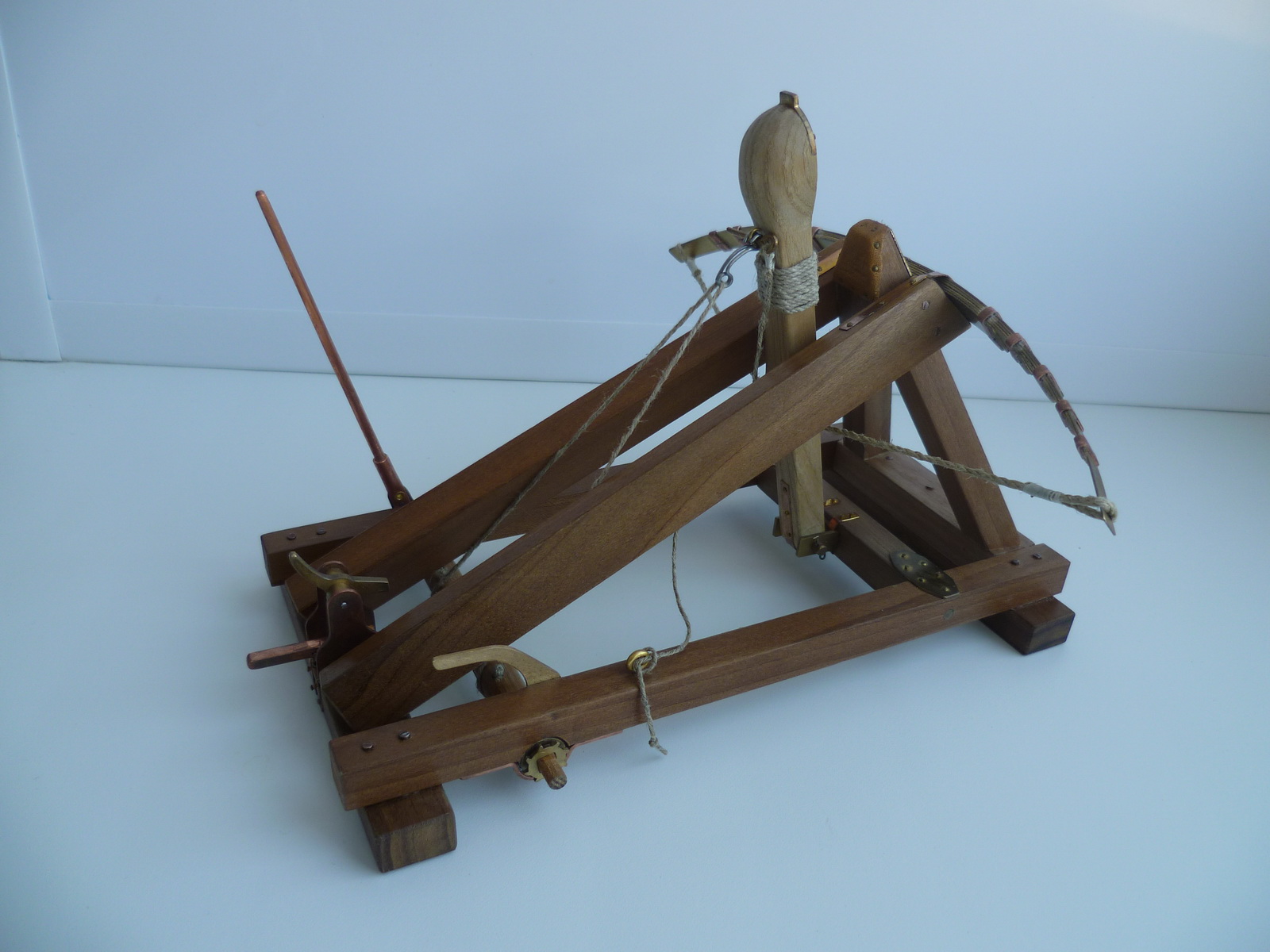

Еще одна модель метательной машины - легкая римскаяй катапульта.
Модель из коробки от MANTUA MODEL (Италия), оригинал на последнем фото. Масштаб 1:17, материалы: орех темный, ясень, латунь, медь, льняная нить.

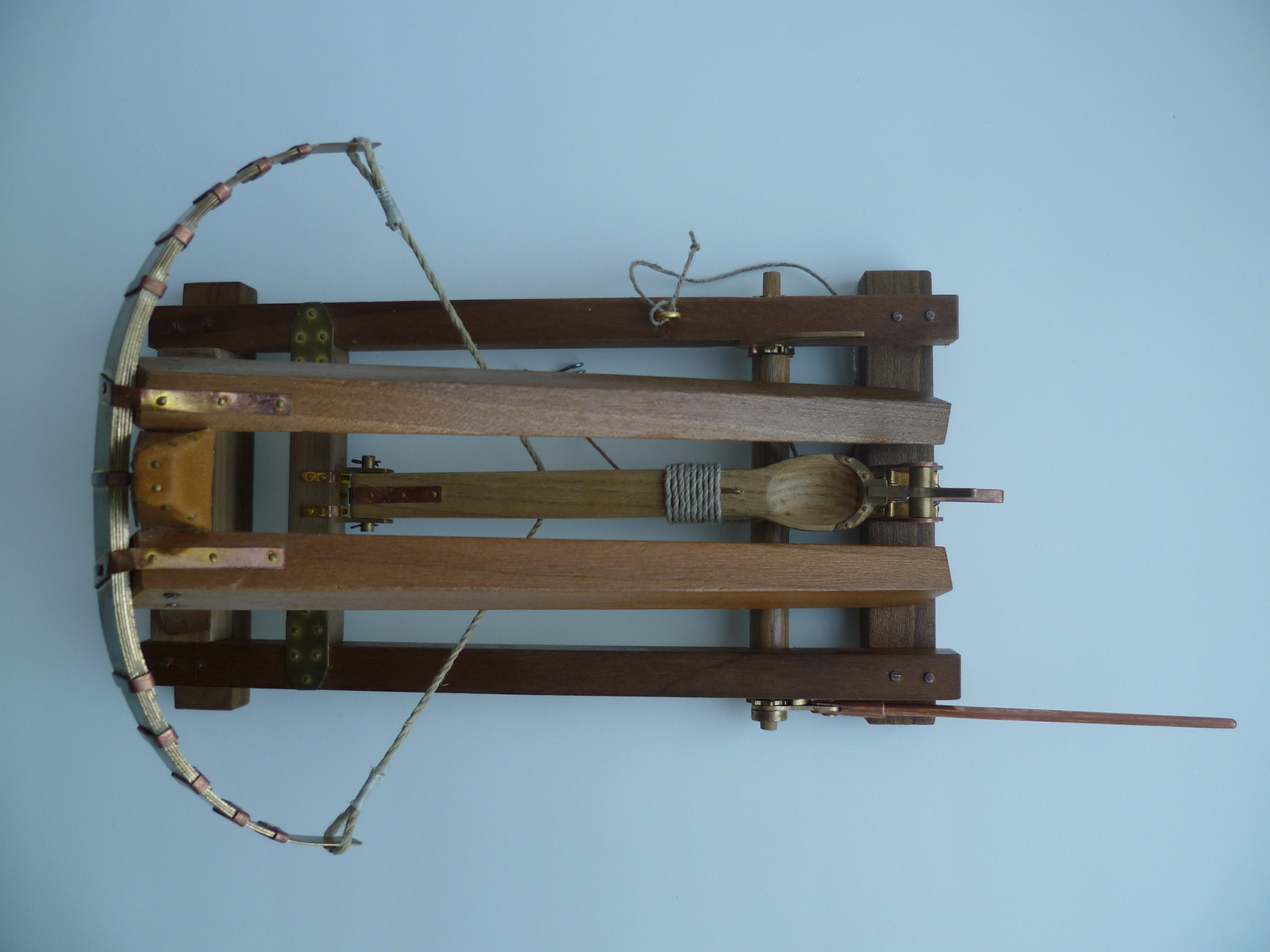

В конструкцию внес значительные изменения. Из родного только рама и то с измененными размерами. Рама на мой взгляд имеет очень рациональную конструкцию, для прочности крепил все детали на шкантах (зубочистки) или грозликами ф1,5
Сделал новый спусковой механизм конструкции Ральфа Пейн-Галлвея и "Книги арбалетов"

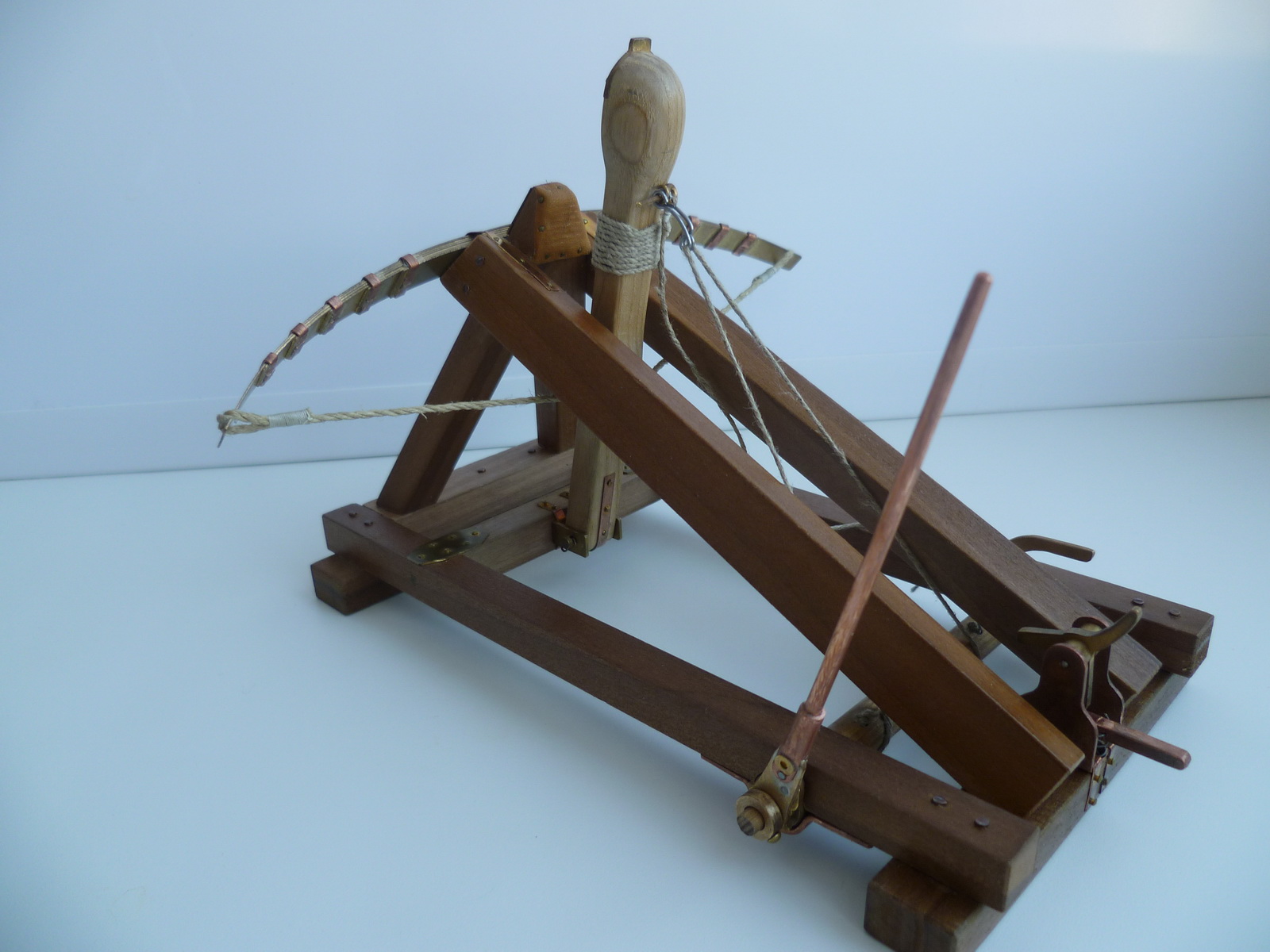

Сделал ворот для натяжения, ворот работает по принципу ручной лебедки.
Храповые шестеренки взяты от будильника.

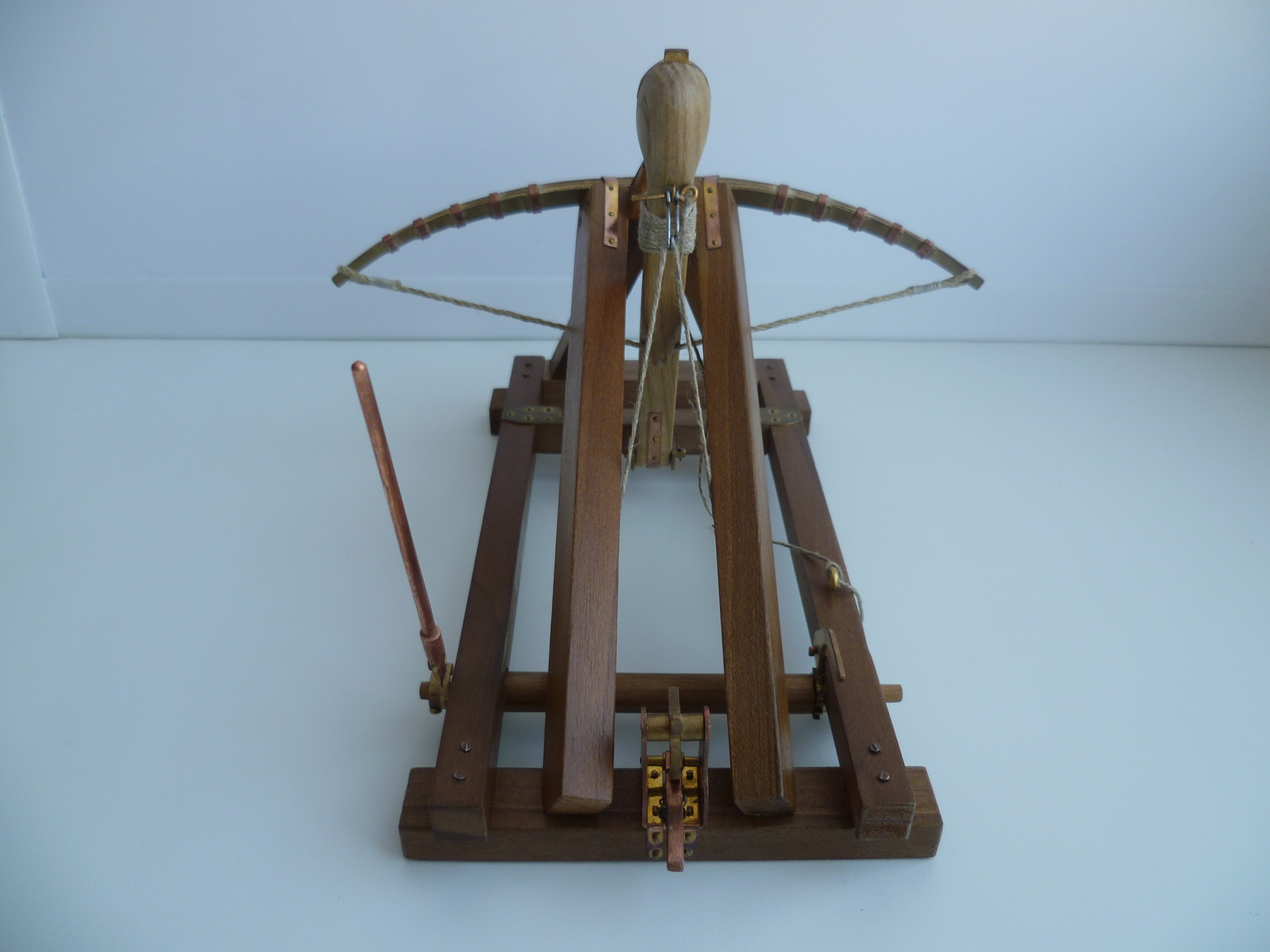

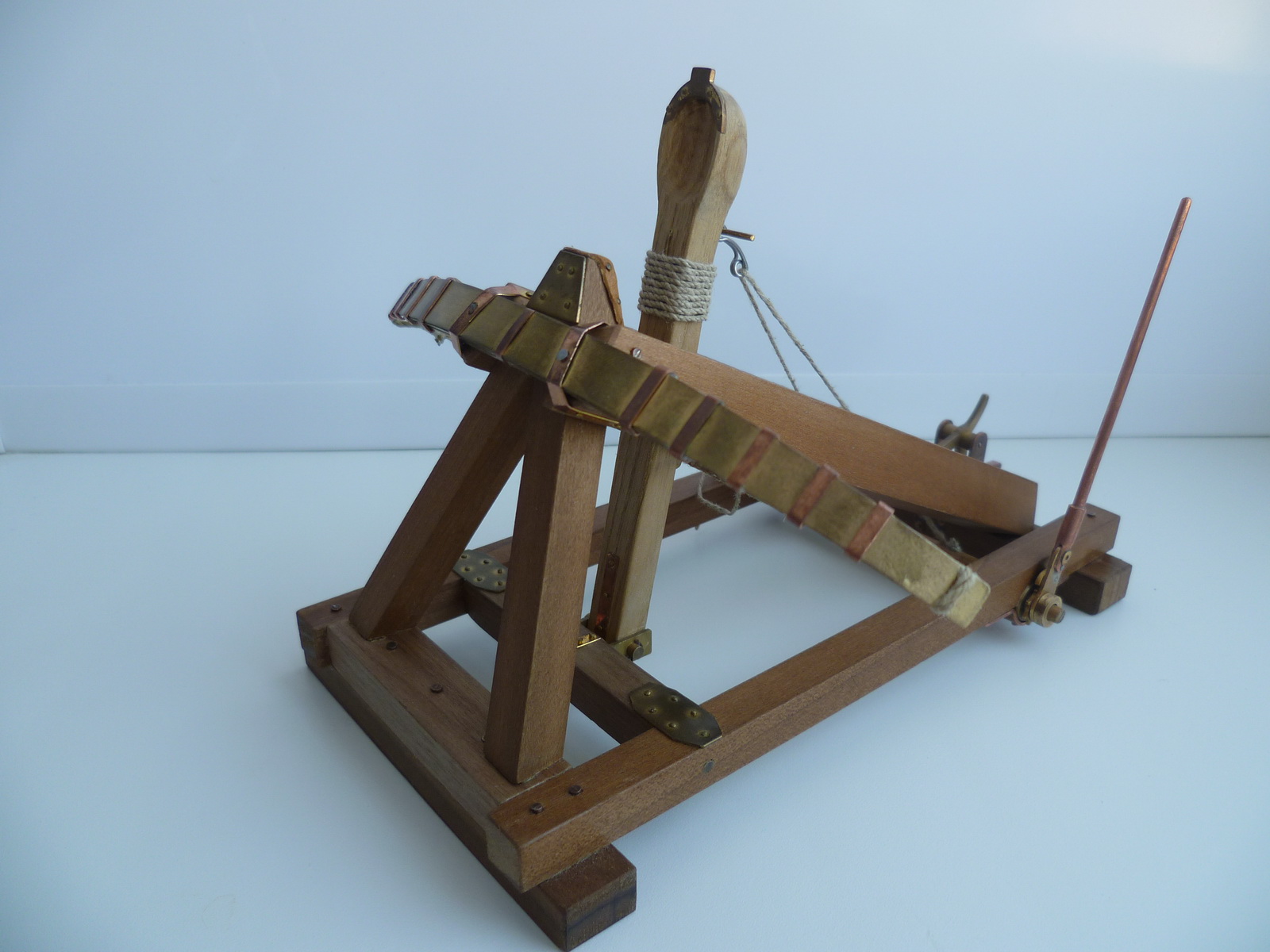

Лук сделал из листовой латуни толщиной 0,5 мм рессорного типа из 6 листов (в наборе идет из фанеры 1,2 мм - 4 листа.)
Тетива - льняная нить ф1,3. Первый выстрел, и сразу сломалась ложка! Но машинка работает супер! Обломок ложки улетел на 2-3 м.
Сделал новую ложку из целого бруска ясеня, идущая в наборе из трех листов фанеры, сразу не внушала доверия.
Выстрелил снарядом массой 3 грамма, таким же каким стрелял из требуше. Снаряд пролетел весь коридор 8м.
Моделью доволен, внесенные изменения позволили улучшить ее с технической стороны по сравнению с оригиналом из коробки.
