Rheintochter (Рейнтохтер)

Коллеги, продолжаю свою экскурсию по авиационным музям мира.
Очередной экспонат - зенитная управляемая ракета Rheintochter.
В ноябре 1942 года фирма Рейнметалл-Борзиг получила заказ и приступила к разработке варианта, получившего кодовое обозначение R1. В сентябре 1944 года начались лётные испытания, которые проходили весьма успешно: из 88 пусков только 4 были неудачными. Однако проект был отвергнут: ракета достигала высоты не более 8000 м, что не позволяло поражать американский бомбардировщик B-17 «Летающая крепость» (высота полёта свыше 10 000 м). Спешно началась разработка модификации «Рейнтохтер R3», но успели выпустить только несколько опытных образцов: война закончилась.

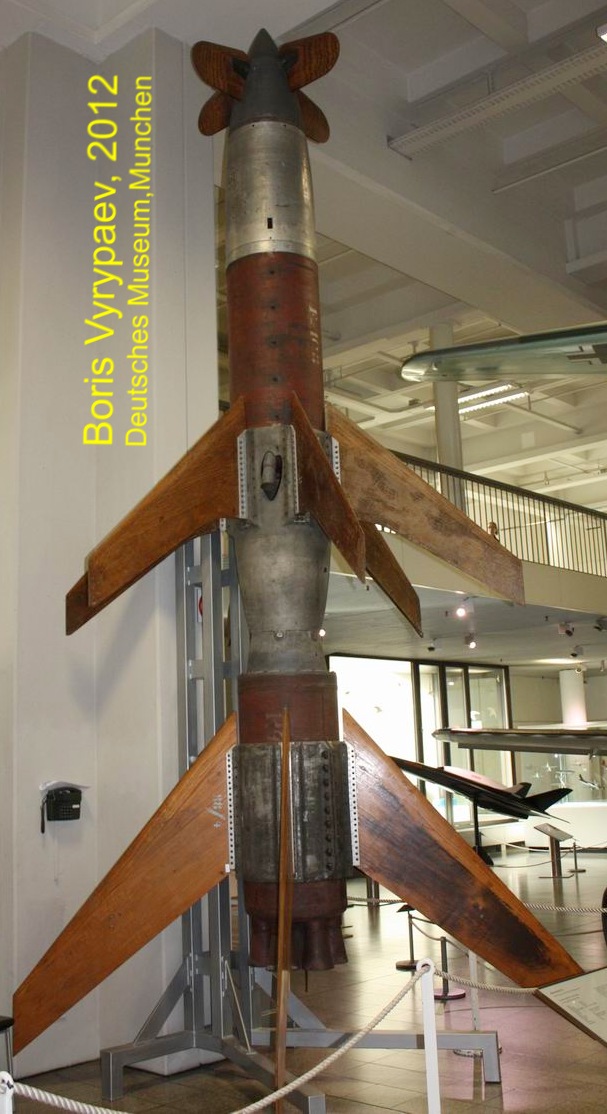

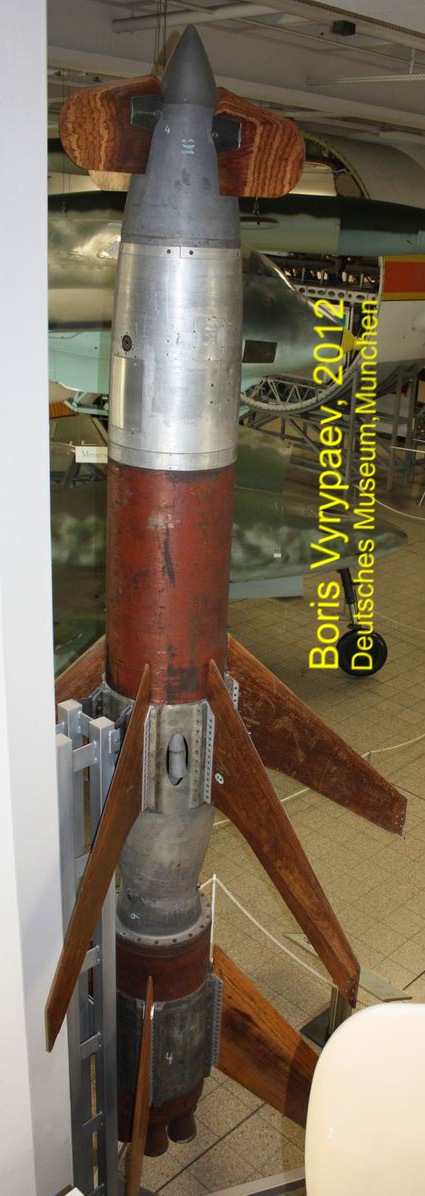

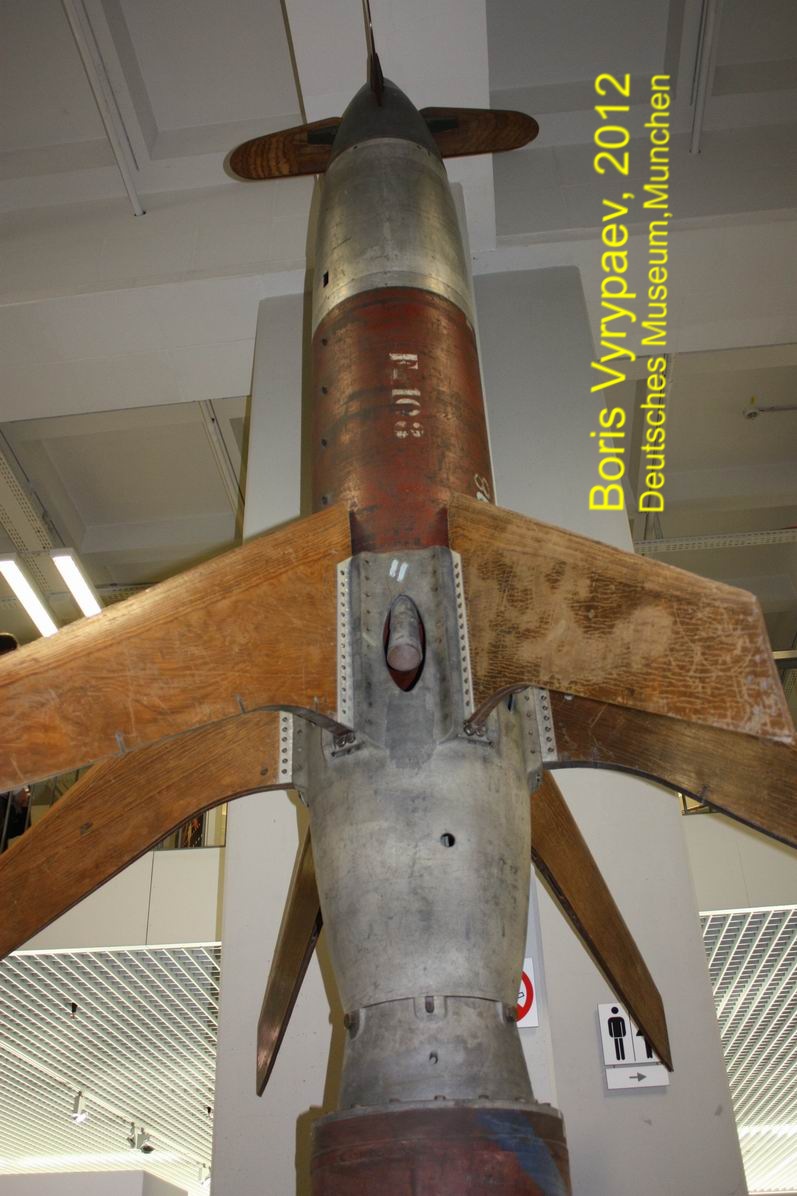

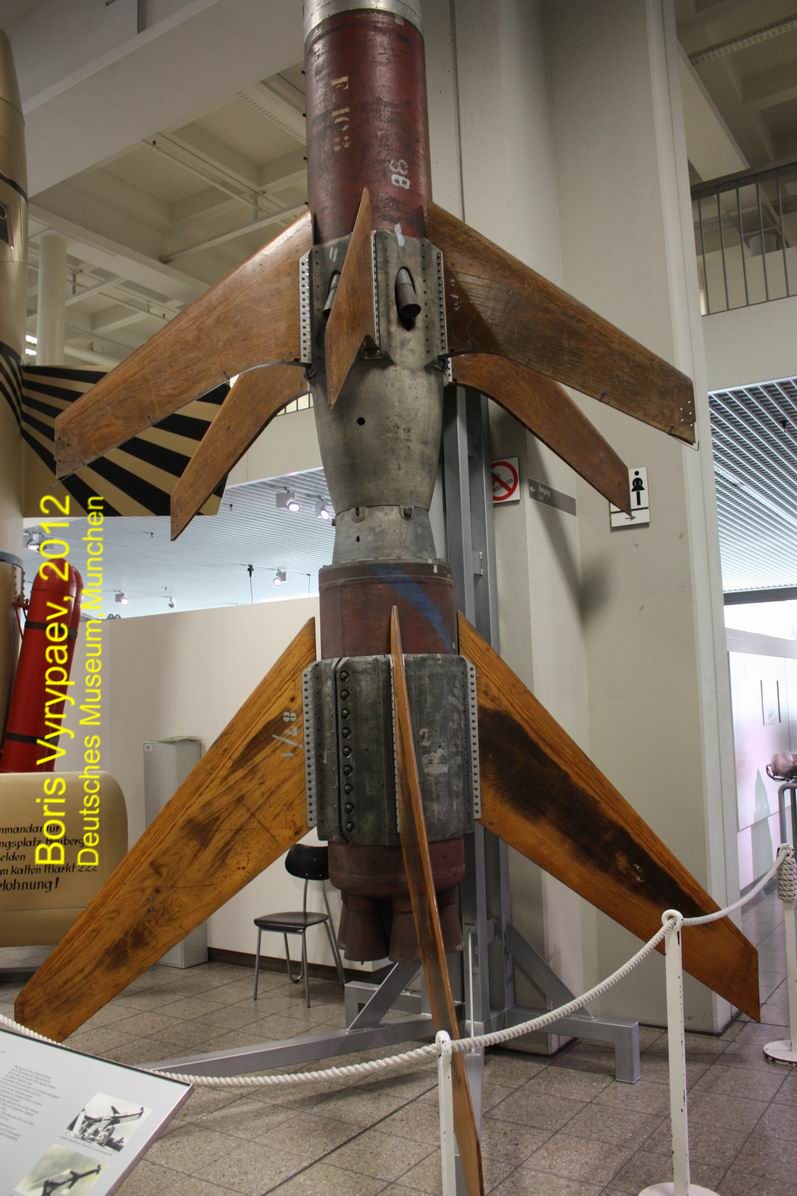

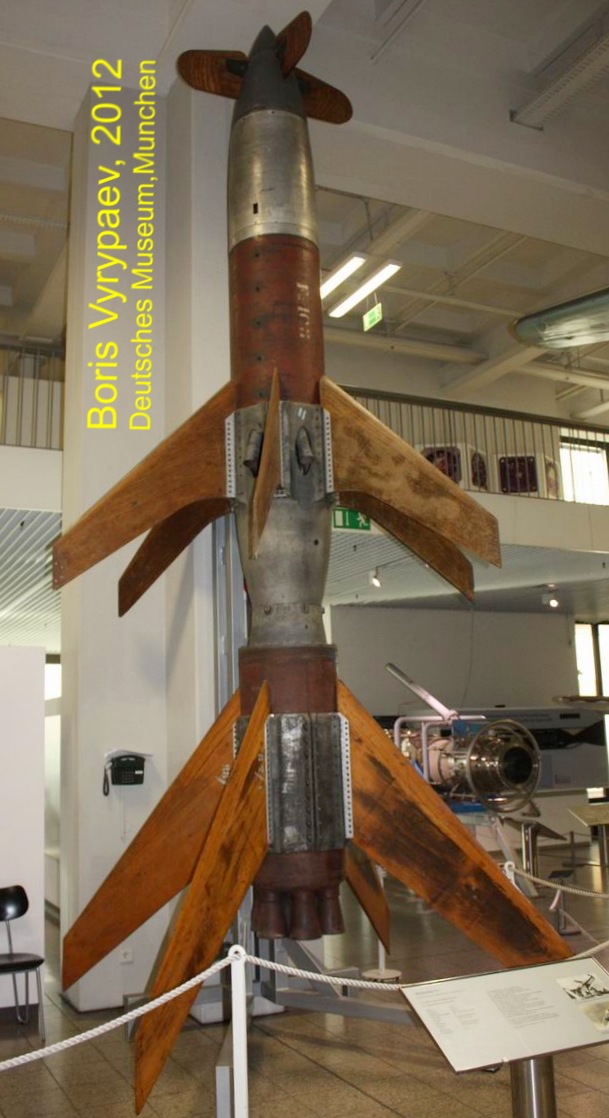

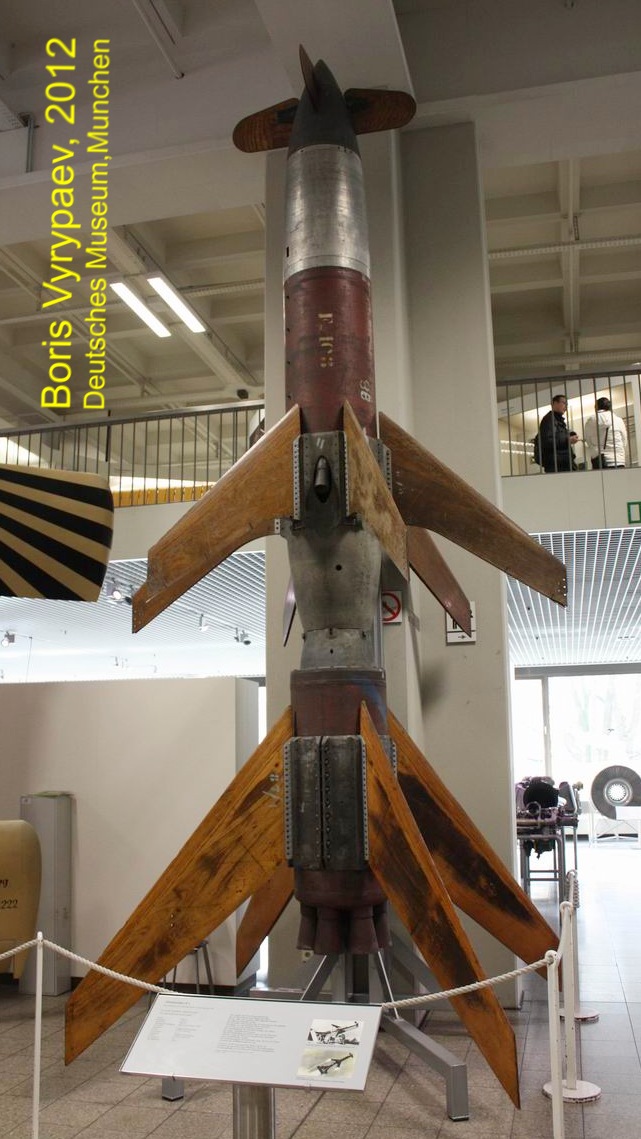

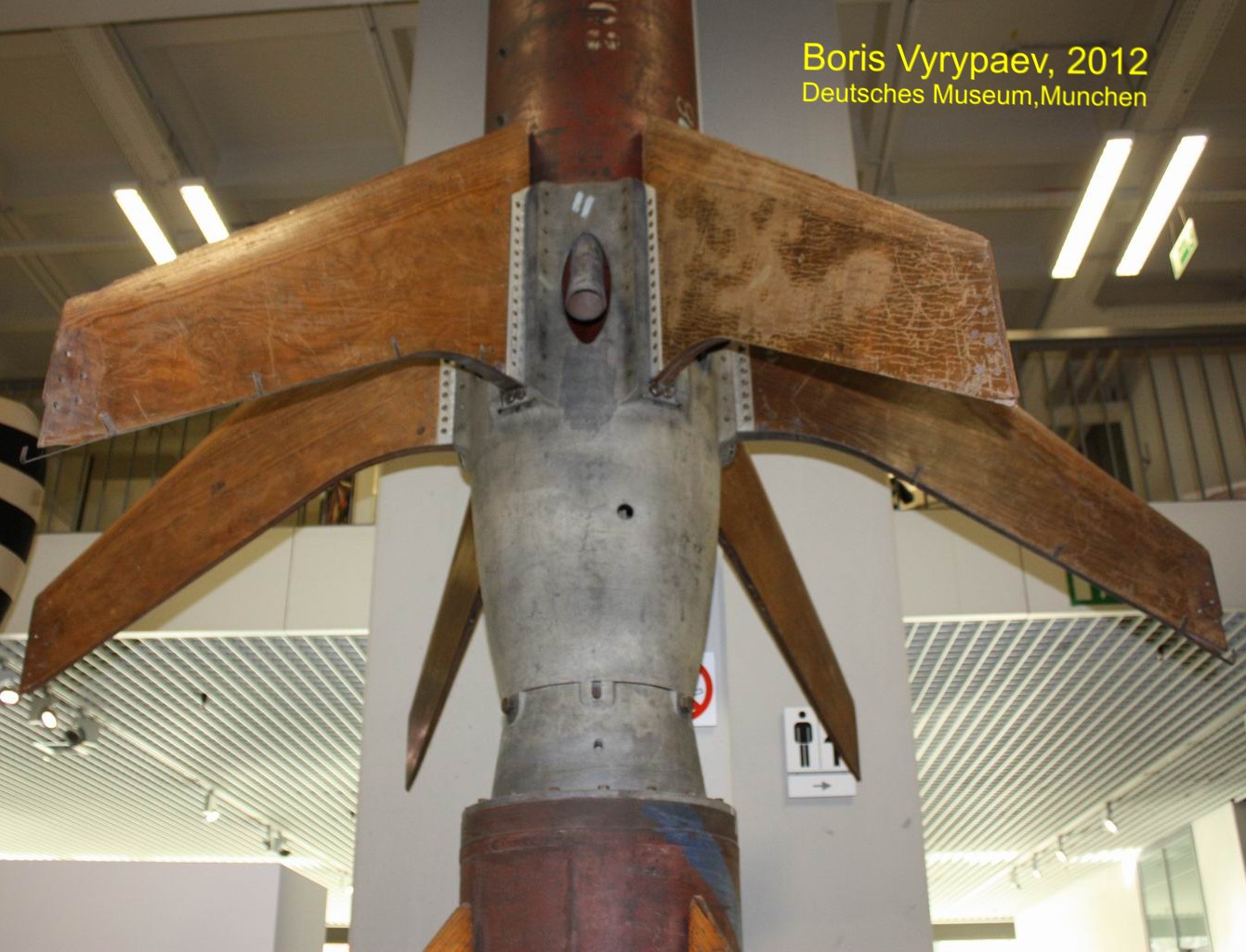

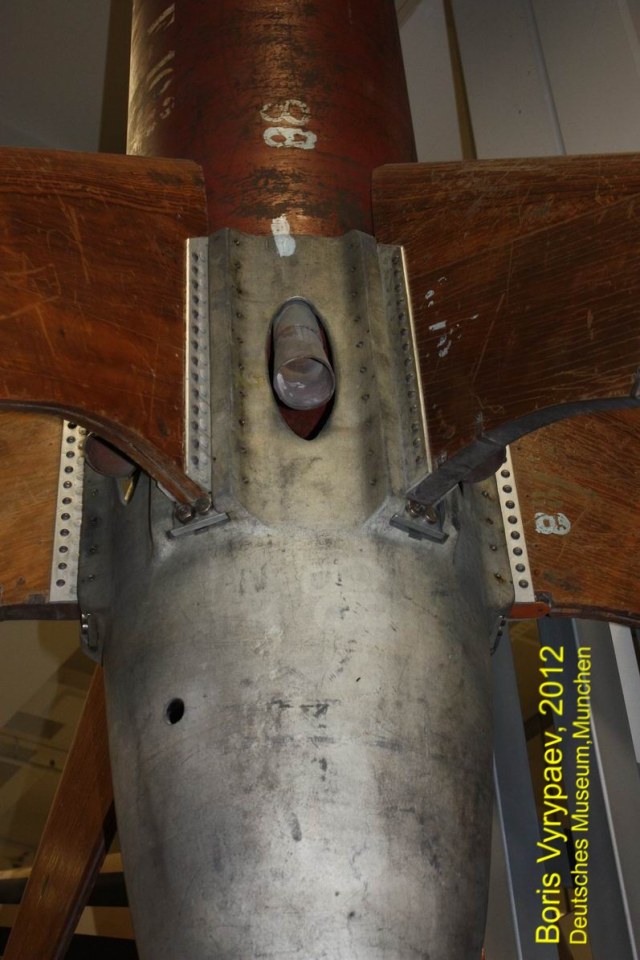

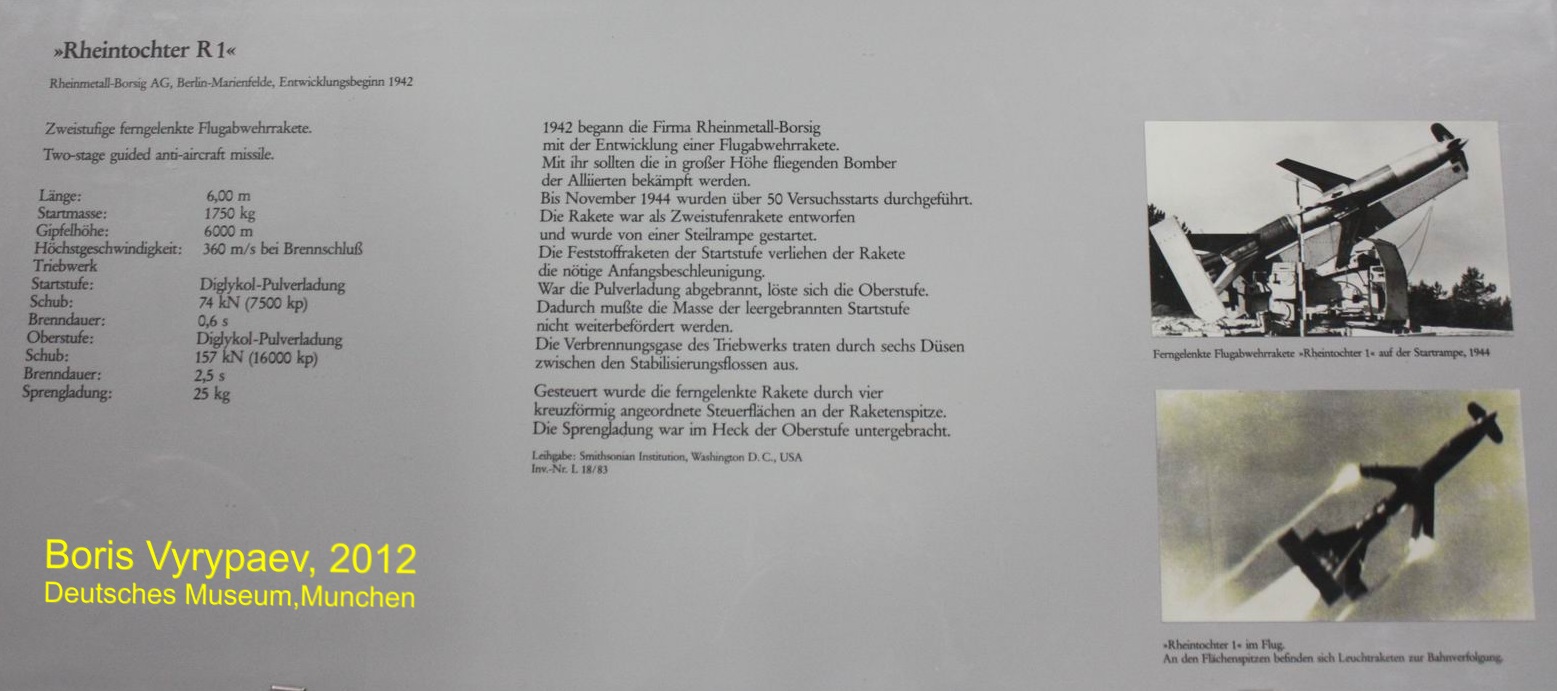

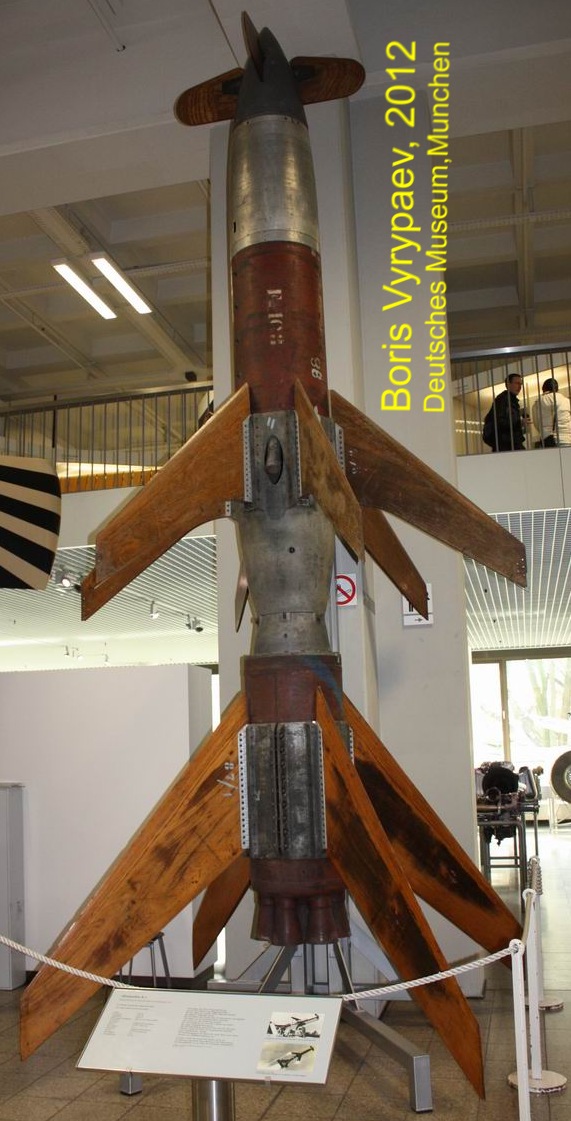

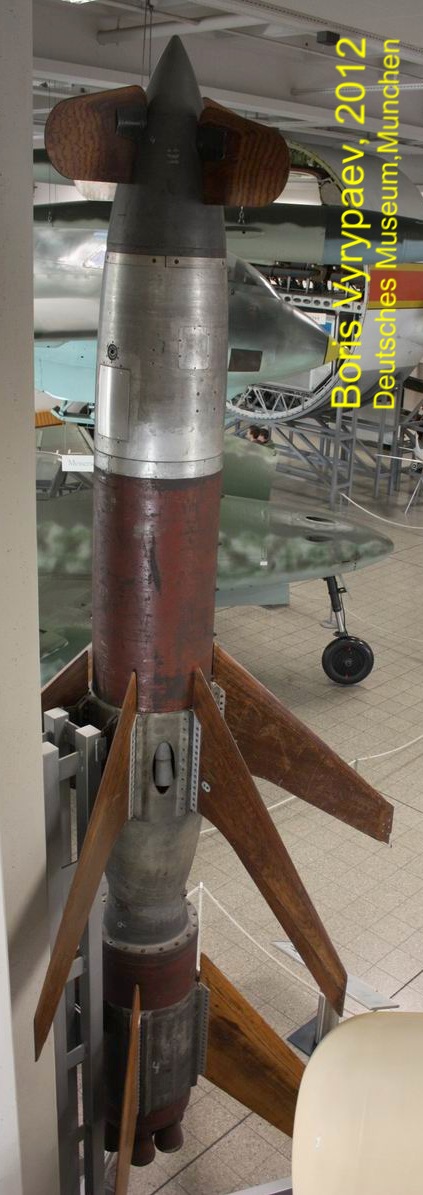

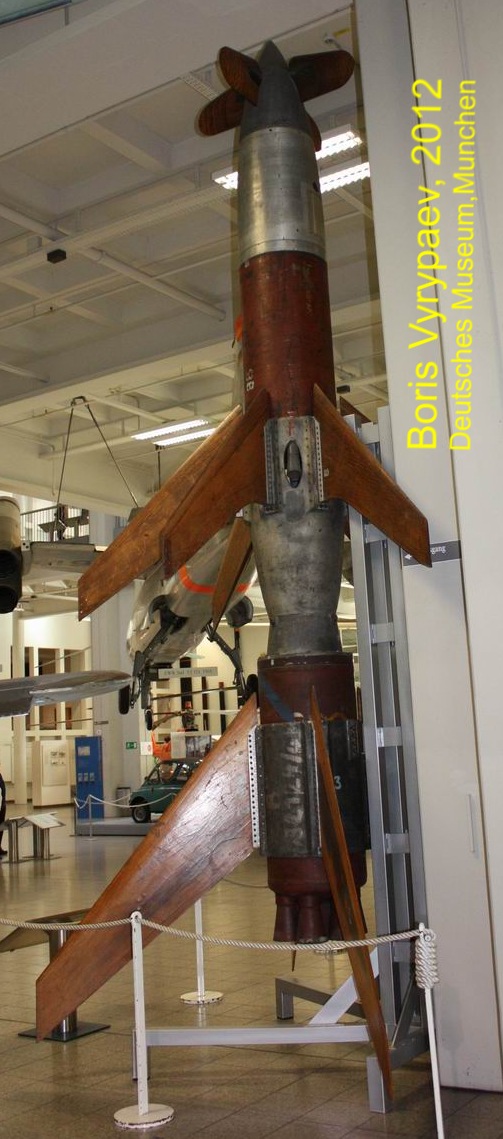

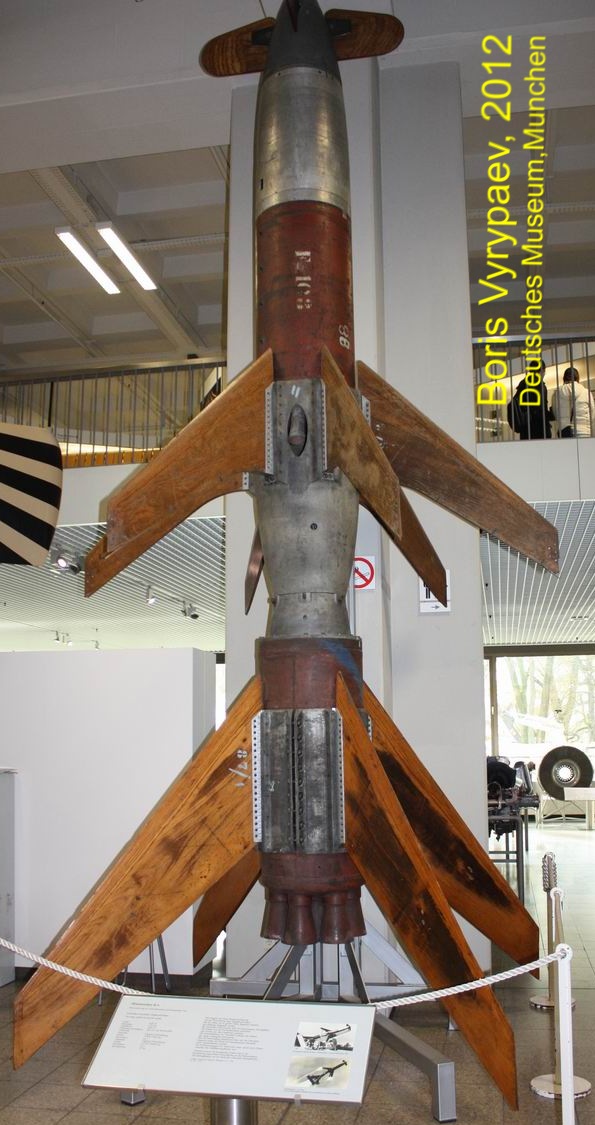

«Рейнтохтер R1»
Конструкция никогда не применявшейся в боевых условиях ракеты «Рейнтохтер R1» содержала сразу несколько идей, опережавших своё время и плодотворно использовавшихся в послевоенное время многими конструкторами ЗУР разных стран.

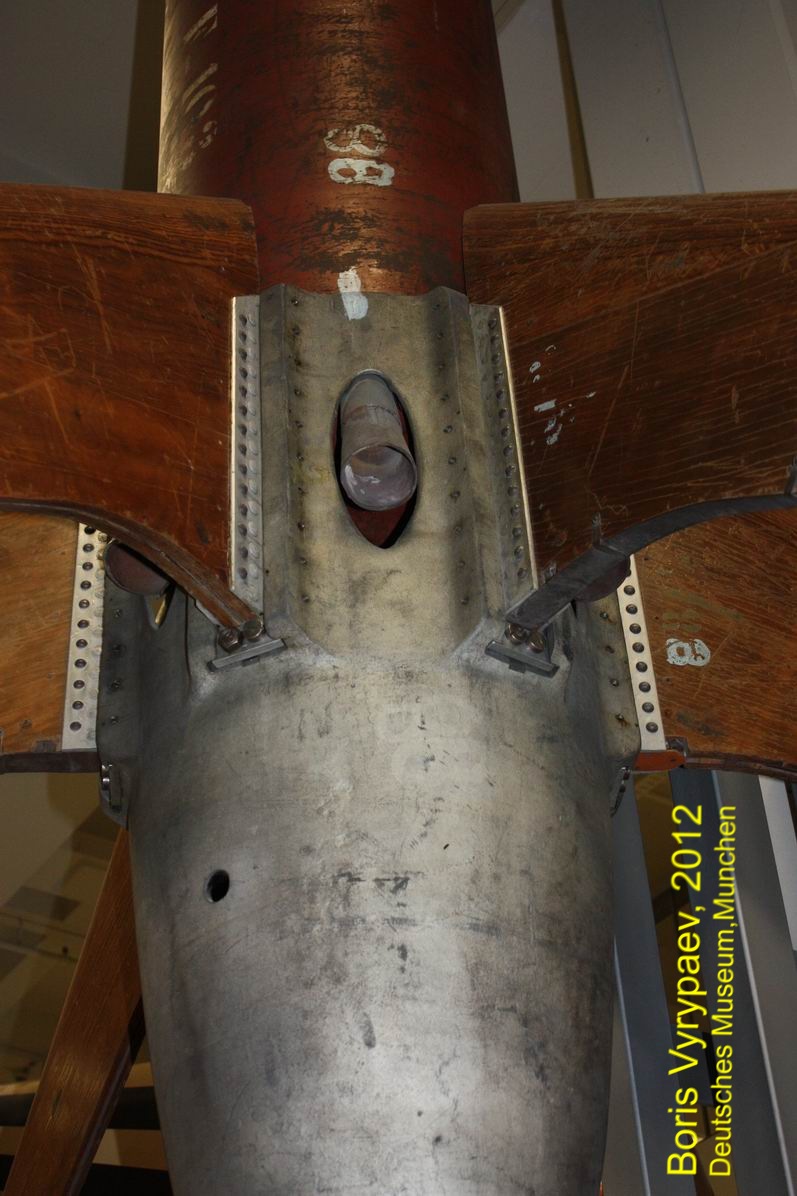

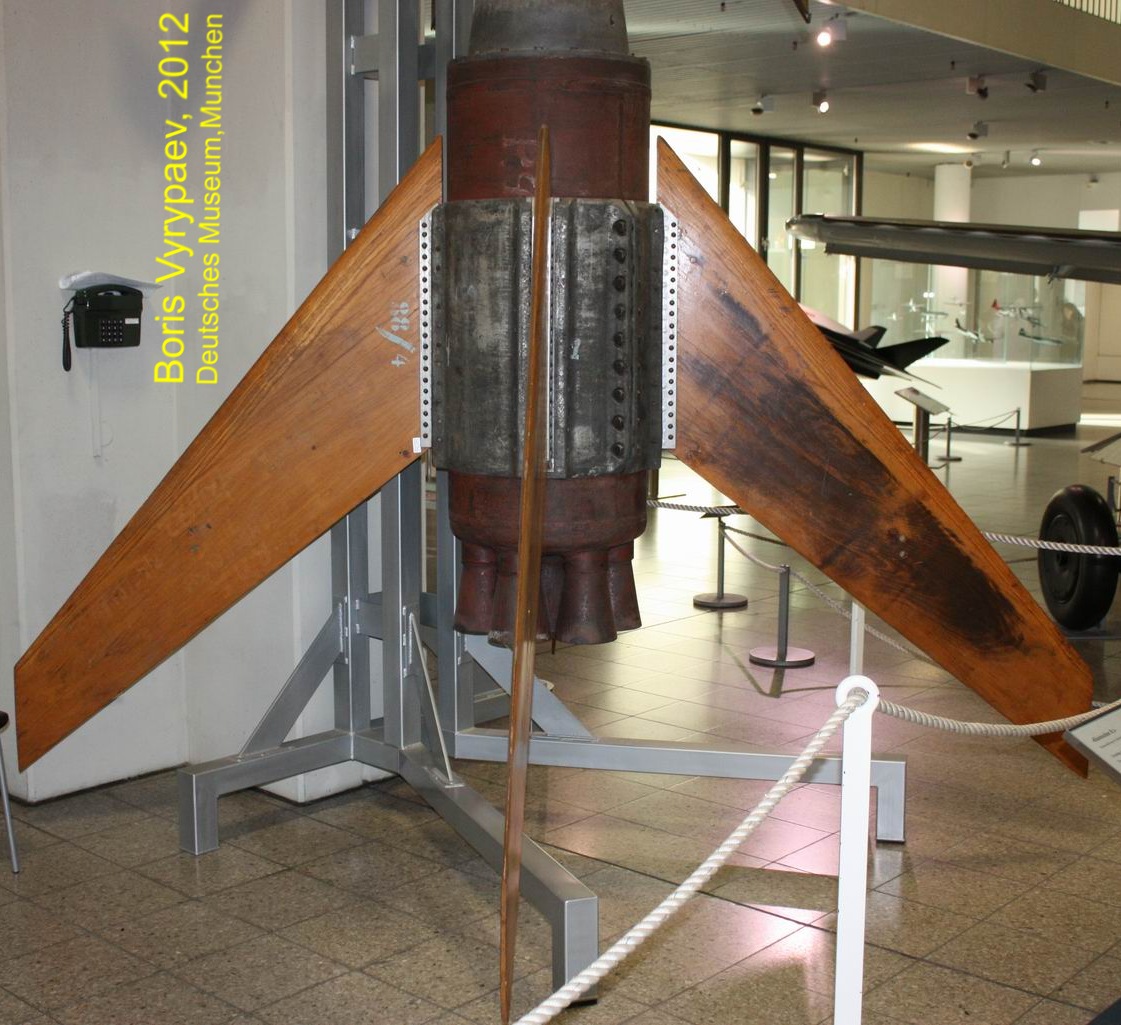

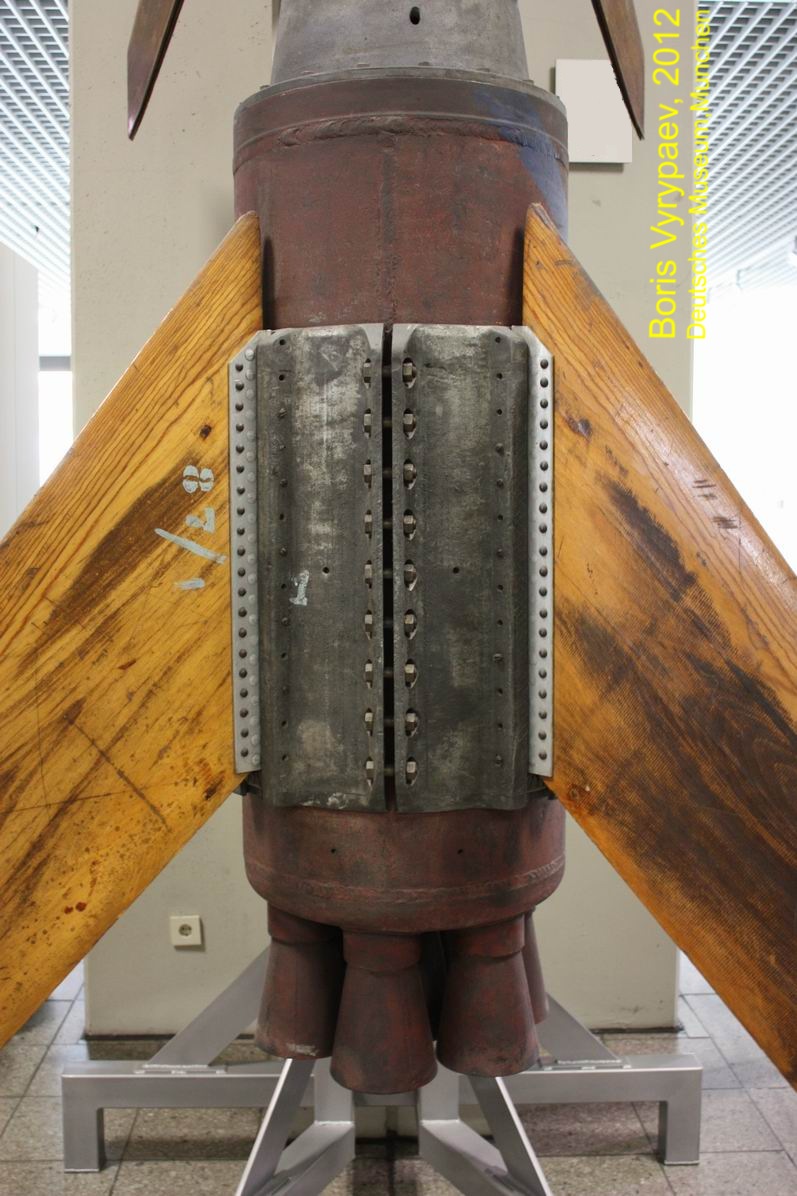

Ракета была первой в мировой практике двухступенчатой с поперечным разделением ступеней, ставшим классическим при проектировании ЗУР.

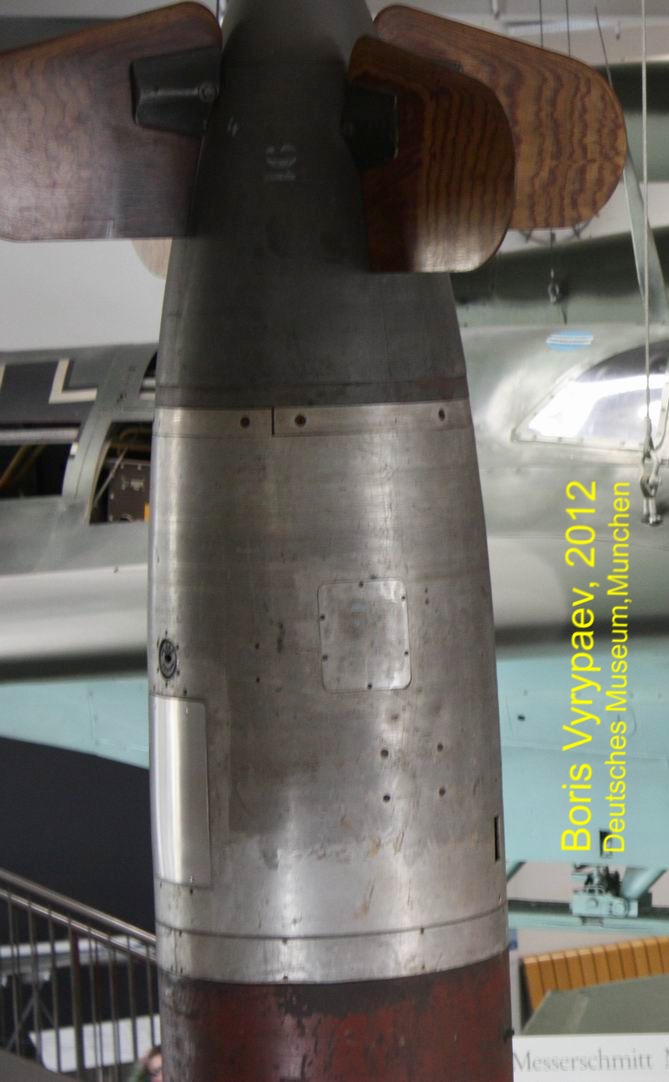

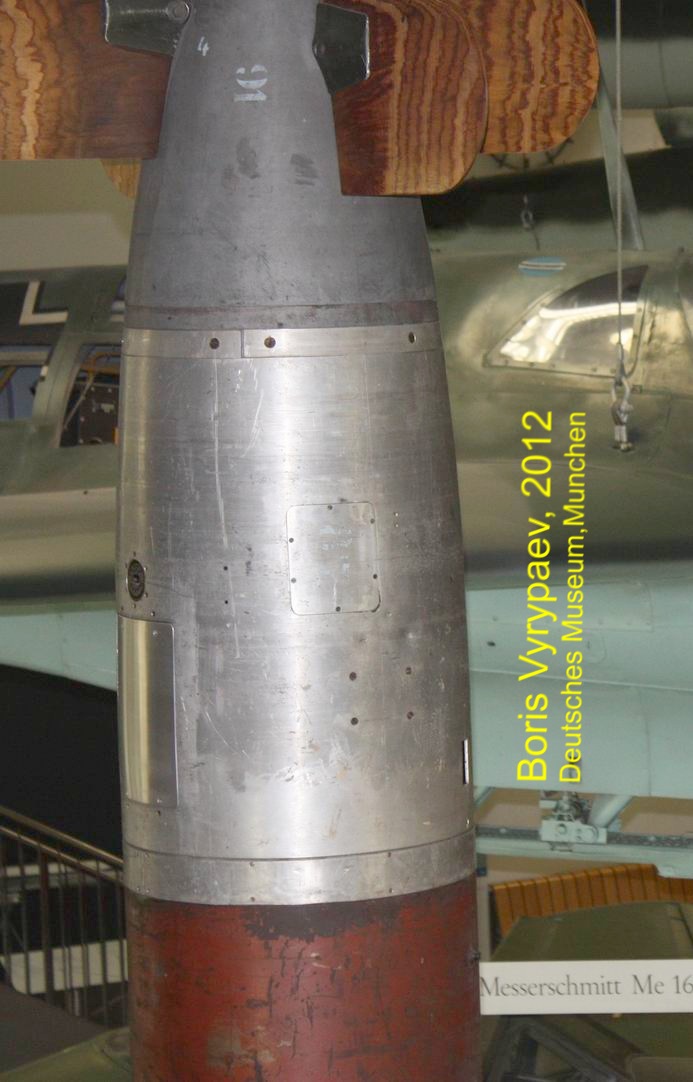

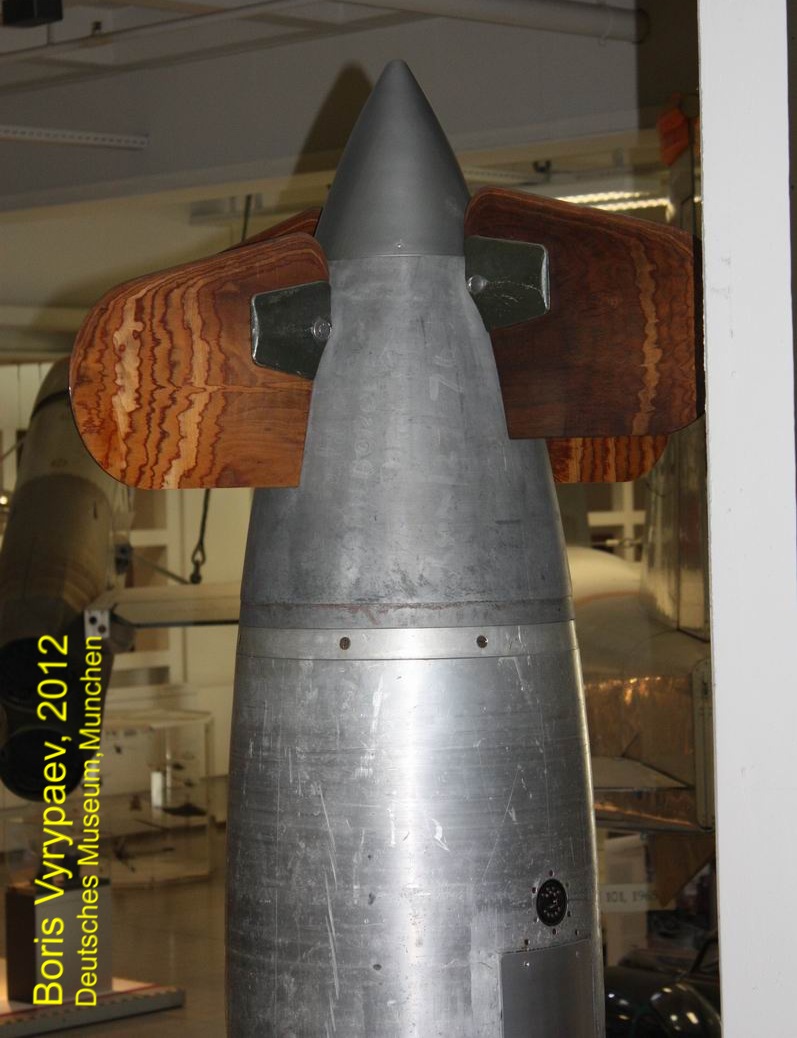

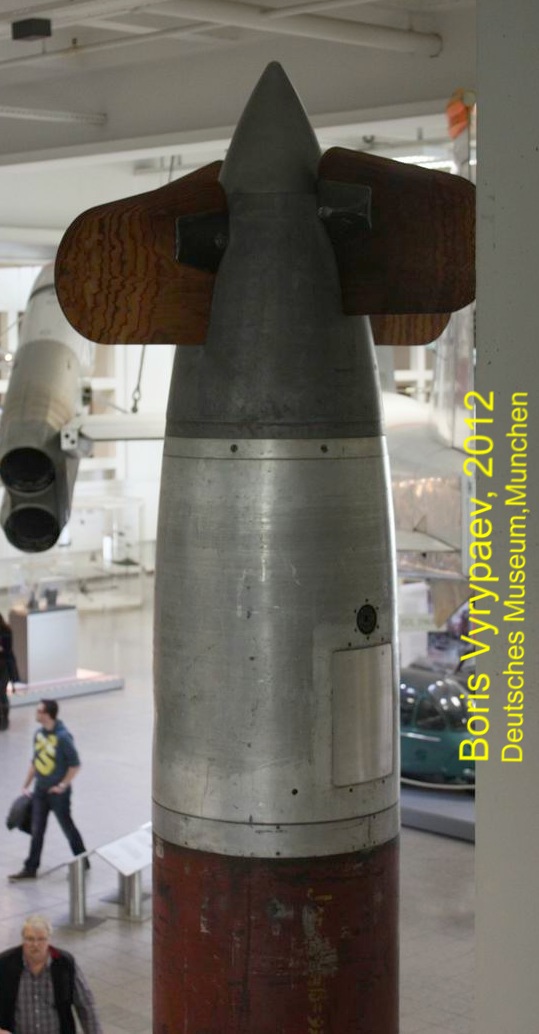

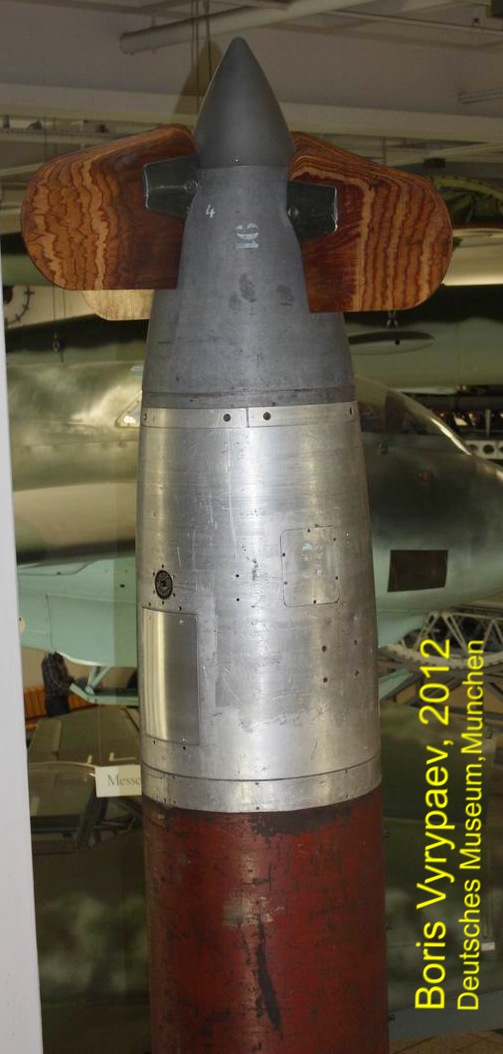

Впервые была использована аэродинамическая схема «утка», нашедшая отражение во многих последующих разработках зенитных управляемых ракет. Отличительной чертой этой схемы является расположение воздушных рулей управления в передней части фюзеляжа, впереди несущих плоскостей.

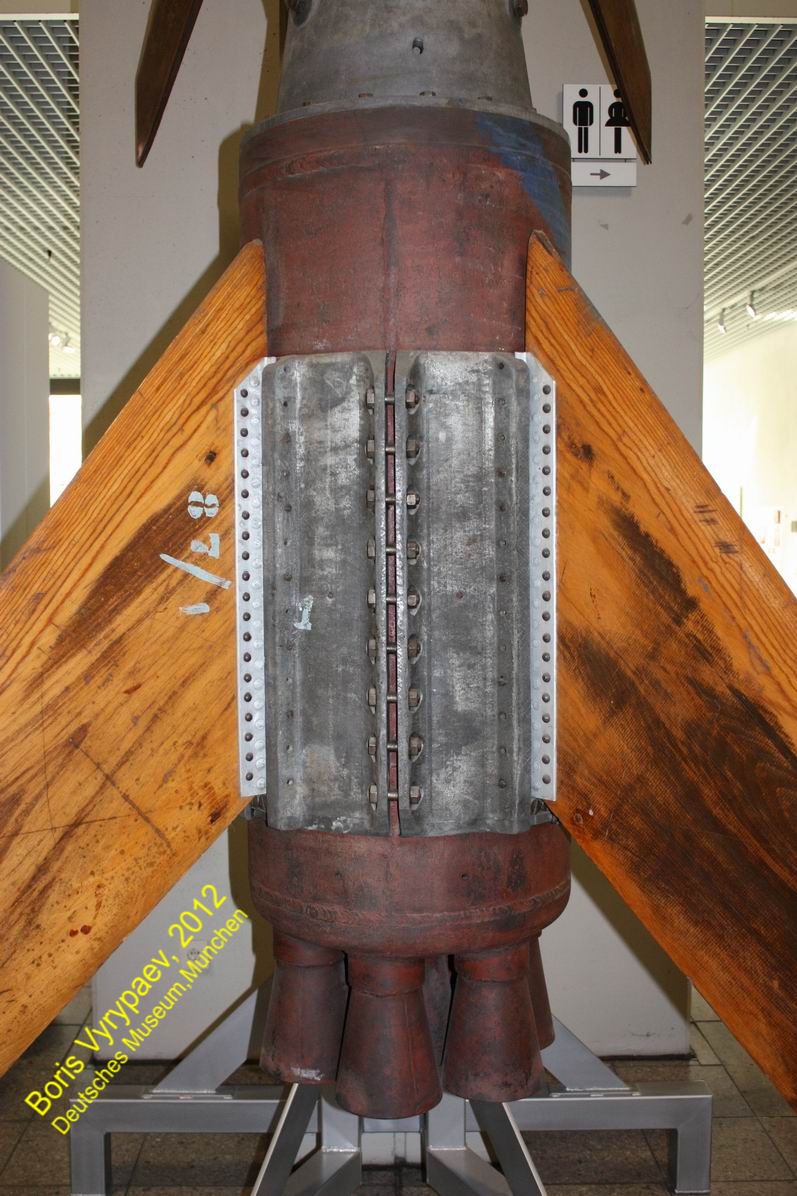

Обе ступени ракеты были твердотопливными, что соответствует самым современным тенденциям при создании ракет военного назначения. Если в 50-е и 60-е годы XX века преобладали жидкостные маршевые ступени ракет (из-за более высоких энергетических характеристик жидкого топлива), то, начиная с 70-х, с разработкой более эффективных образцов твёрдого топлива, при проектировании боевых ракет всех классов предпочтение оказывается именно ракетным двигателям твёрдого топлива (из-за более высокой мобильности и боеготовности). Таким образом, «Рейнтохтер R1» в 1942 году воплощала идеалы XXI века, хотя из-за низких характеристик твёрдого топлива той эпохи эти идеи не удалось развить в должной степени.


«Рейнтохтер R3» принципиально отличается от R1 более мощными двигателями и большей досягаемостью по высоте: двигатель маршевой ступени — ЖРД. Компоненты топлива: визоль (горючее) и азотная кислота (окислитель). Двигатель работает в течение 55 с и развивает тягу 21,4 кН. В качестве 1-й ступени используются 2 твердотопливных ускорителя, которые закрепляются с двух боковых сторон фюзеляжа маршевой ступени и развивают тягу 137,5 кН в течение 0,9 с. R3 достигала скорости 450—470 м/с и высоты свыше 10 000 м. Оснащалась радиовзрывателем.
