Водило буксировочное 01.9800-00. (МиГ - 31)

Приветствую уважаемых коллег!
Дабы переключится на рабочий лад, решил немного отвлечься от капитального ремонта своего Су-24МР  и перед решающей схваткой с Ан – 26 от «А-Модела», сделать вот такой – вот аэродромный девайс.
Сие приспособление, должно было появится гораздо раньше, одновременно с моим МиГ – 31… По ряду причин своевременная сдача в эксплуатацию буксировочного водила для этого самолета затянулась.
Благодаря своему однокашнику, Сергею З., разжился сканами из РТЭ МиГ – 31.  В силу того, что в книжке дано довольно скудное описание приспособления, пришлось напрягать товарища обмерами натурального водила. Огромное ему человеческое спасибо.
Немного сухих цифр о прототипе…
Водило буксировочное 01.9800-00.
Назначение.

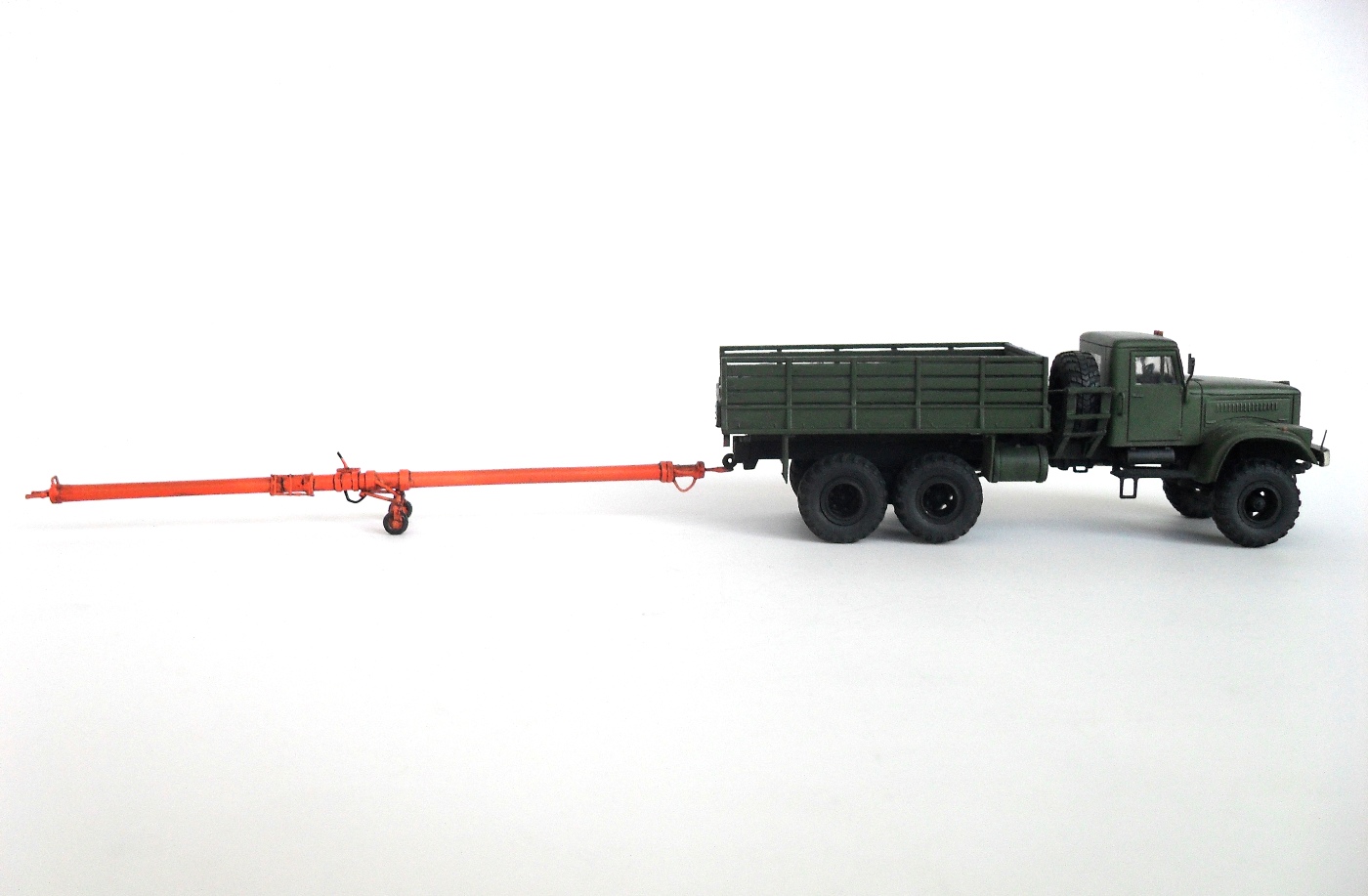

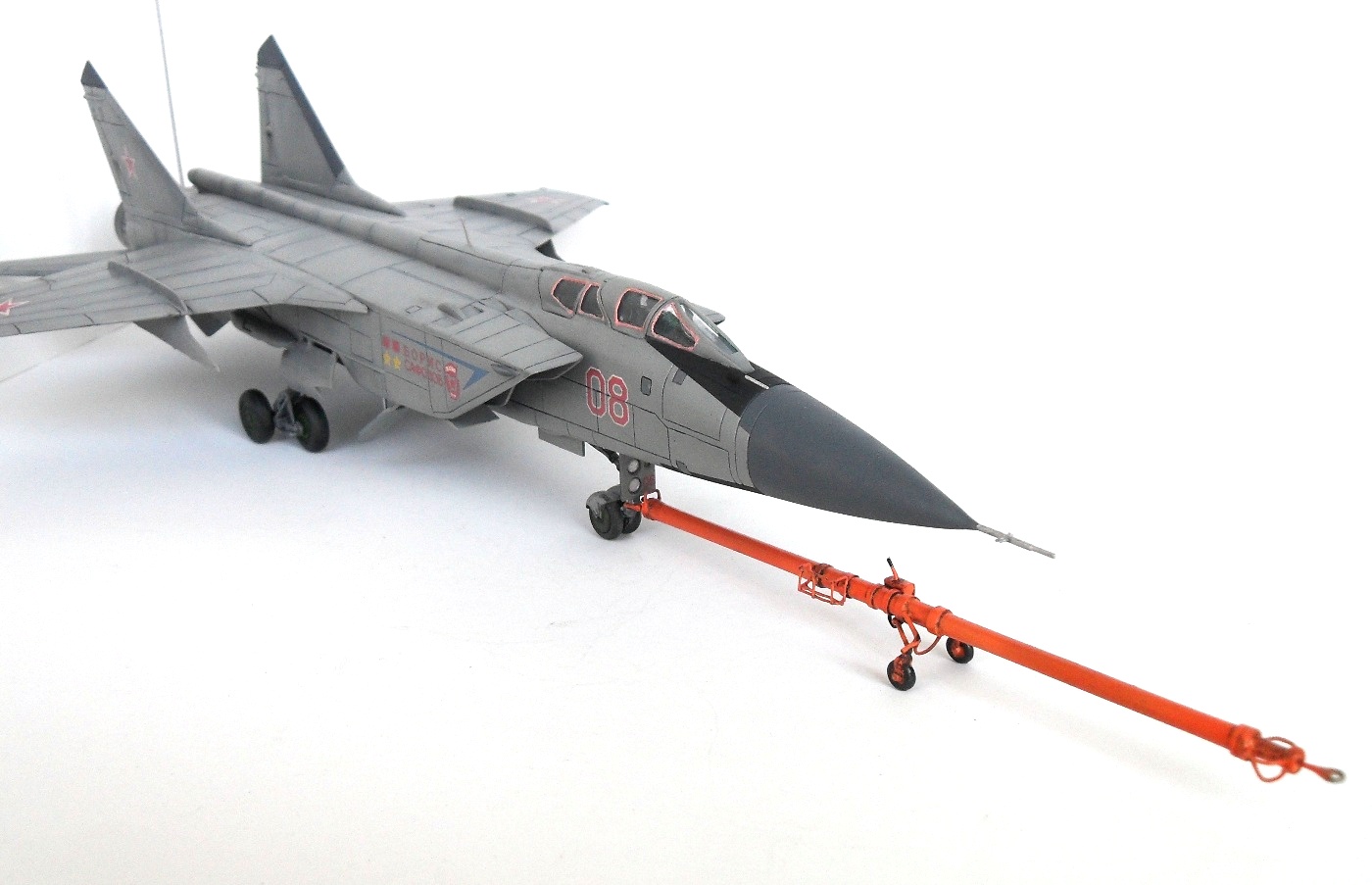

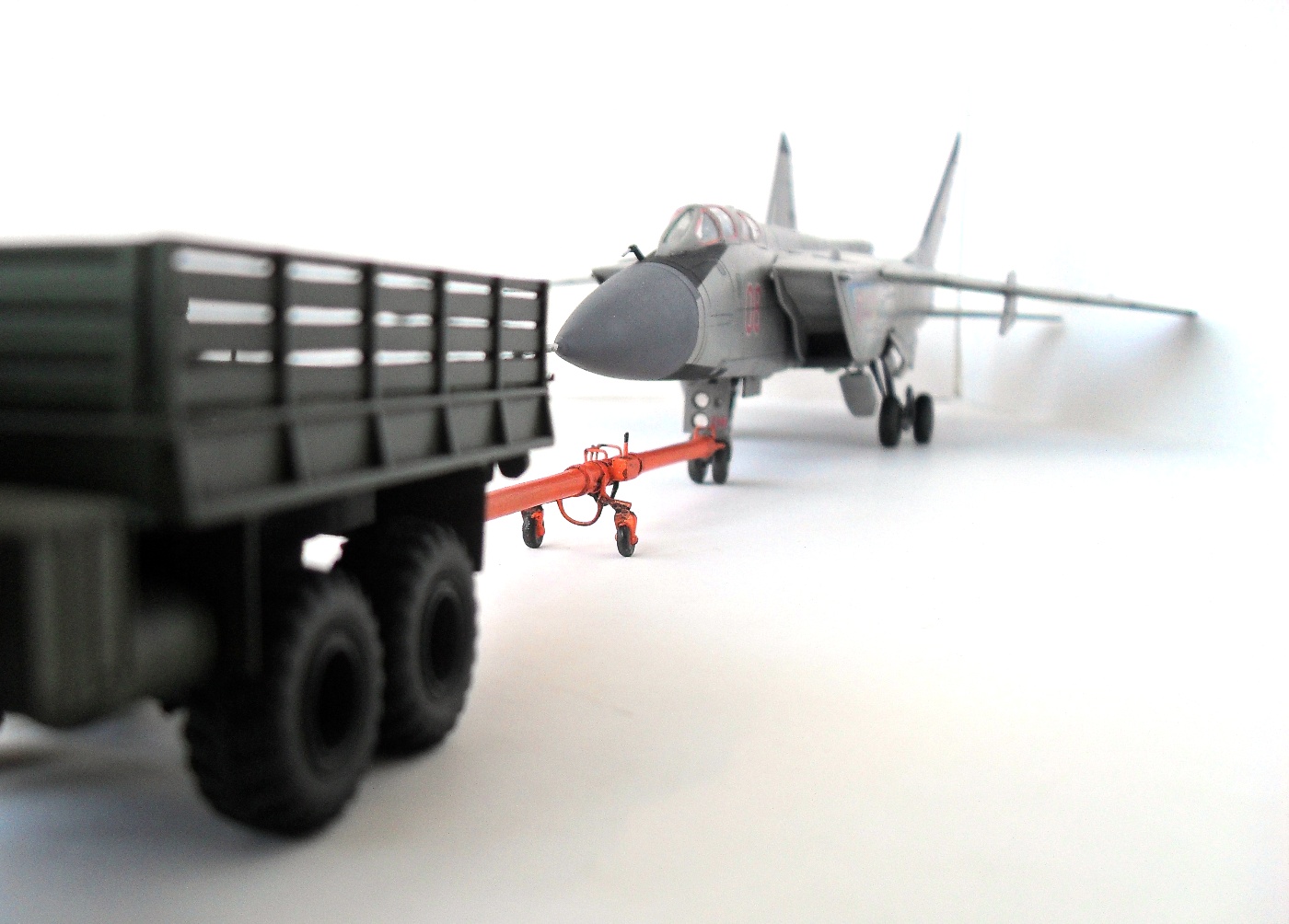

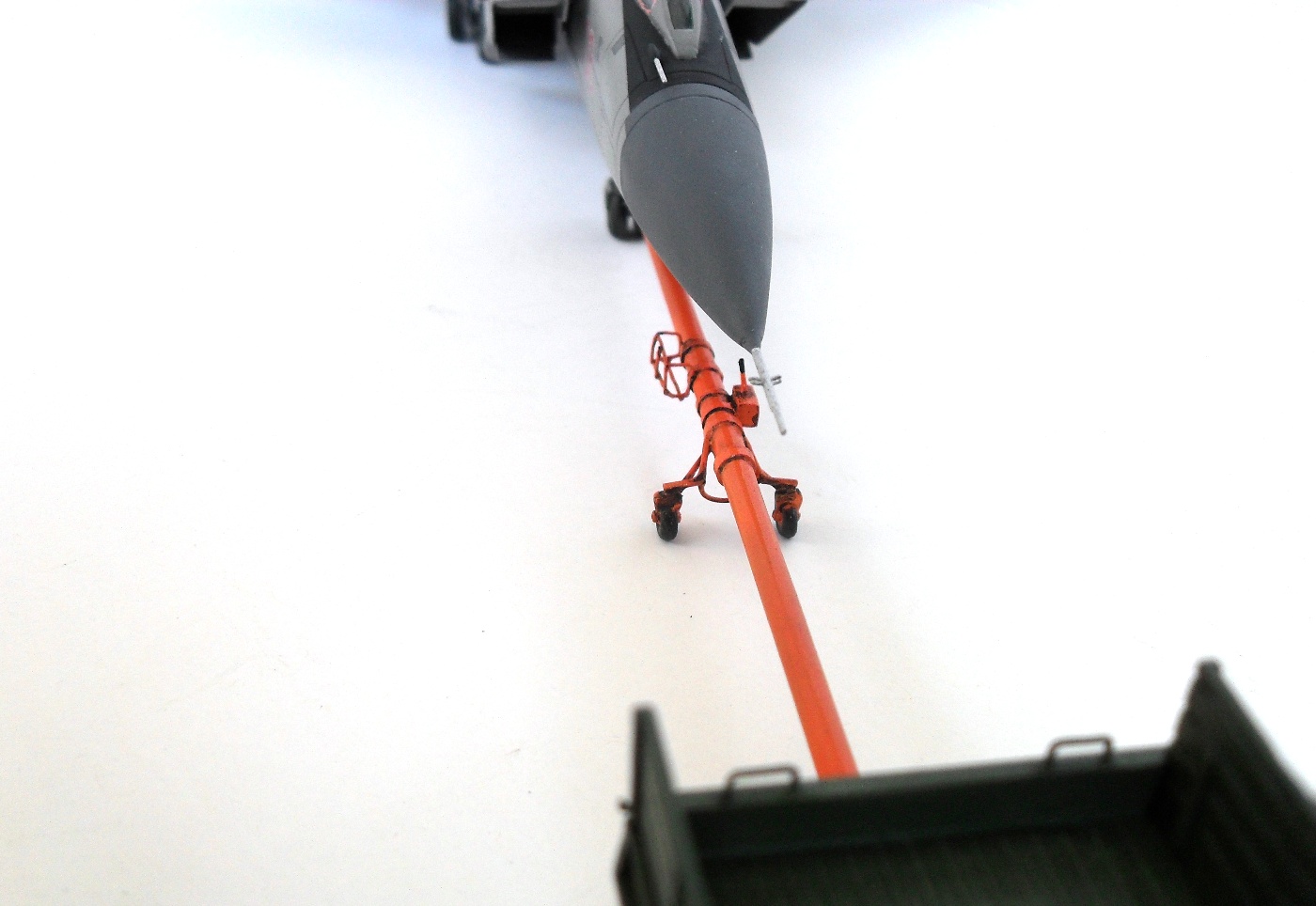

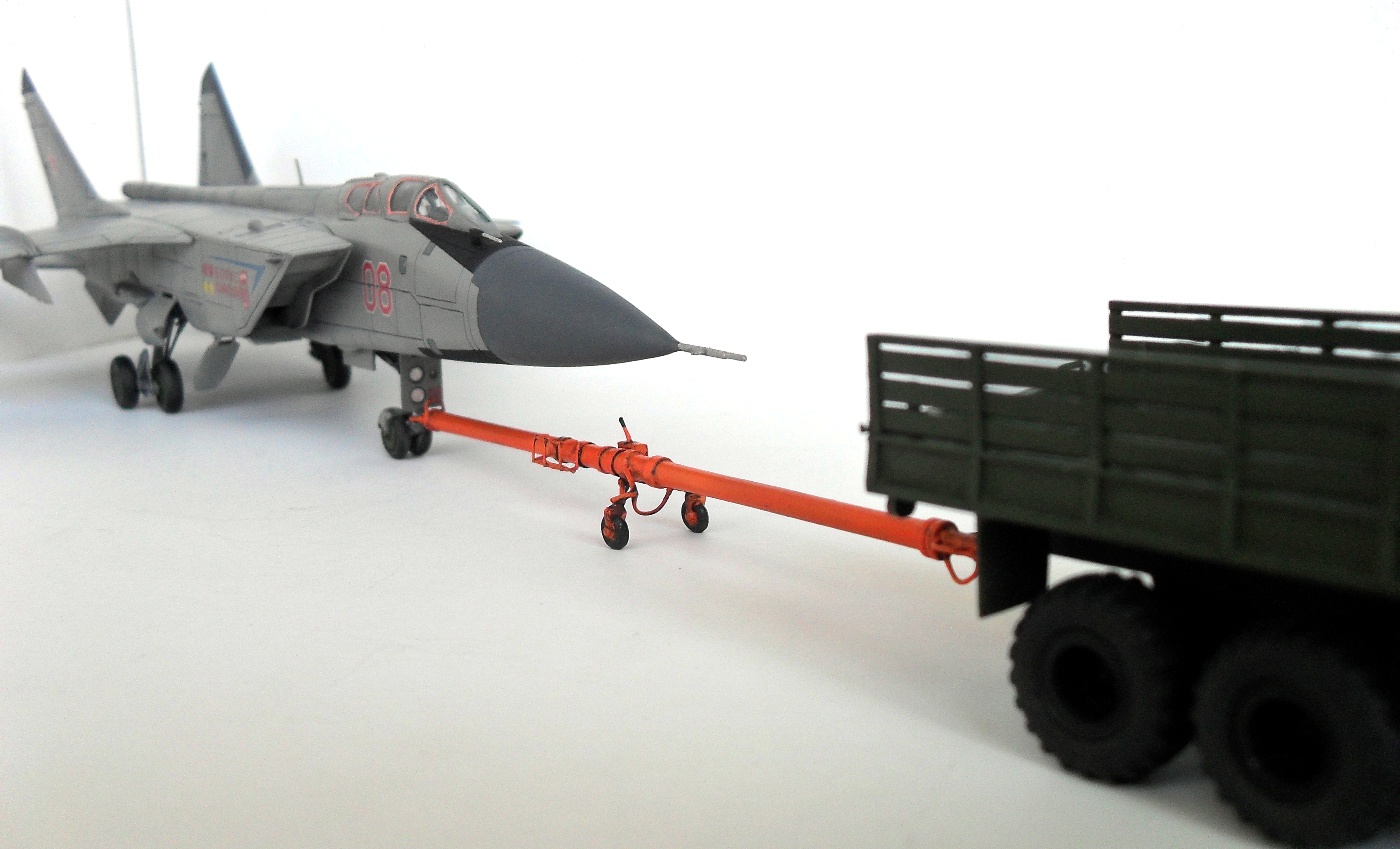

Буксировочное водило предназначено  для сцепки тягача с самолётом  за переднюю стойку шасси и буксировки самолёта.
Основные технические данные.
1. Длина буксировочного водила ..............................................10000 мм.
2. Ширина колеи...............................................................................1000 мм.
3. Высота до оси буксировочного водила:
Н макс…………………………………………………………….1200 мм.
Н мин……………………………………………………………….400 мм.
4. Максимальное усилие на водило
 при транспортировке самолета……………………………………………..12000 кгс.
5. Скорость транспортировки  водила за тягачом…………………….до 30 км/ч.
6. Габаритные размеры (транспортировочные)……………3750х600х500 мм.
7. Угол разворота водила………………………………………………..400 от продольной
    оси самолета.
8. Масса буксировочного водила………………………………………………………380 кг.

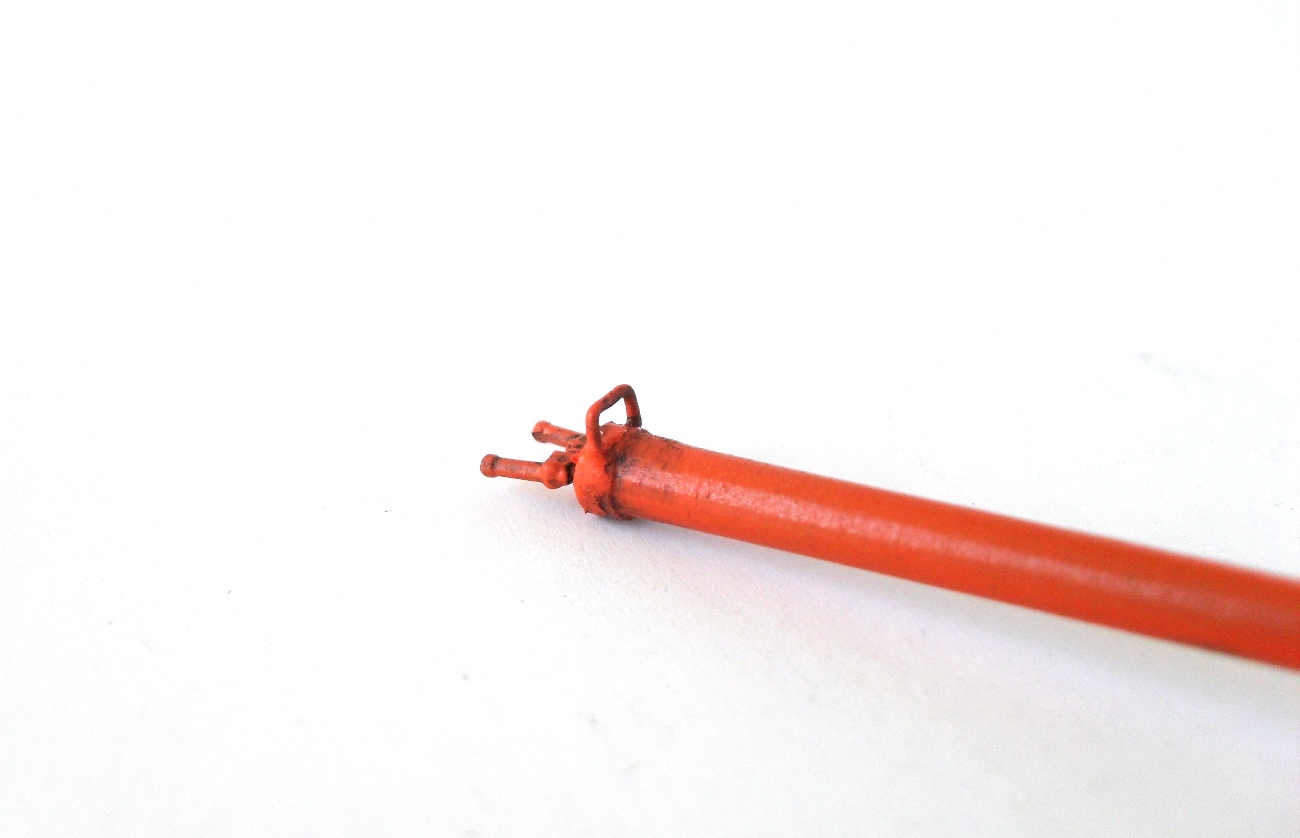

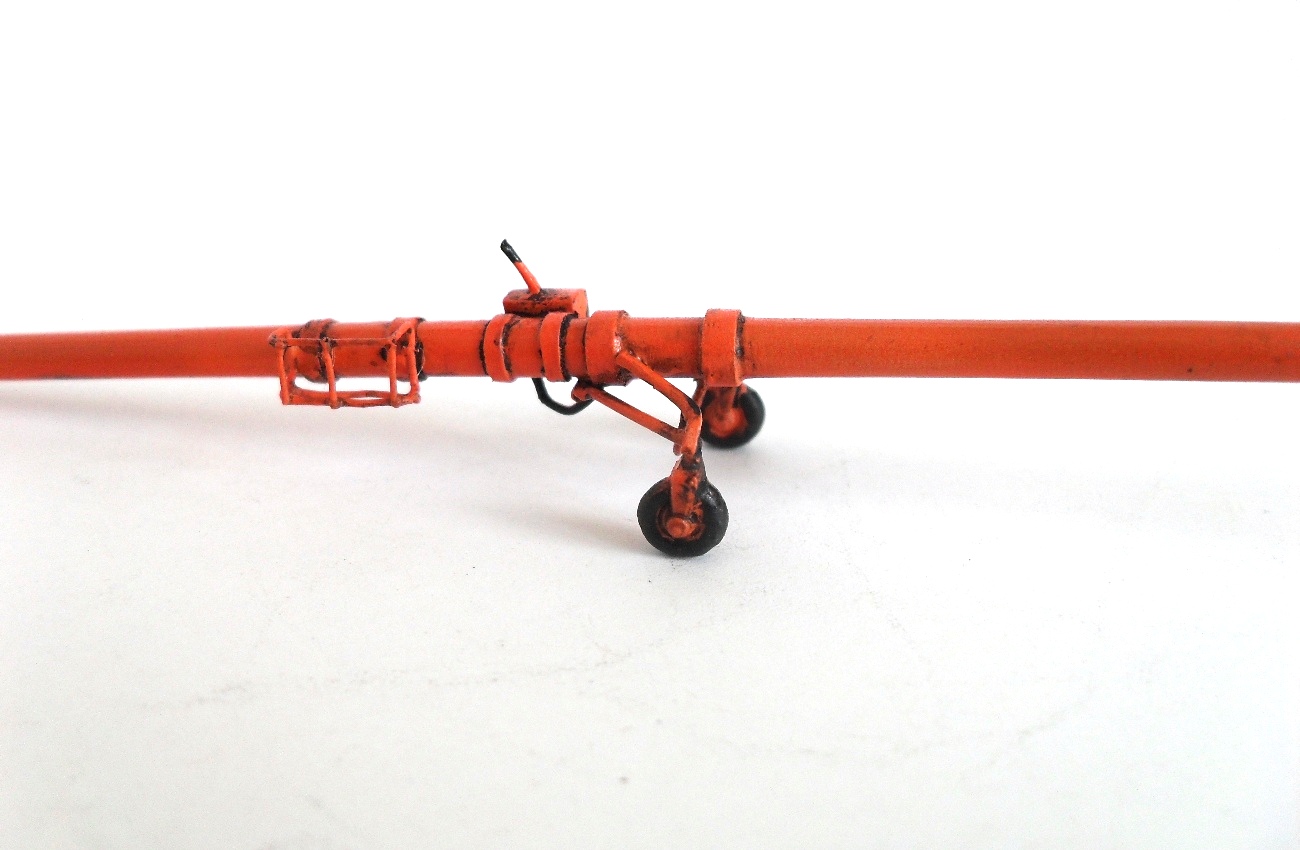

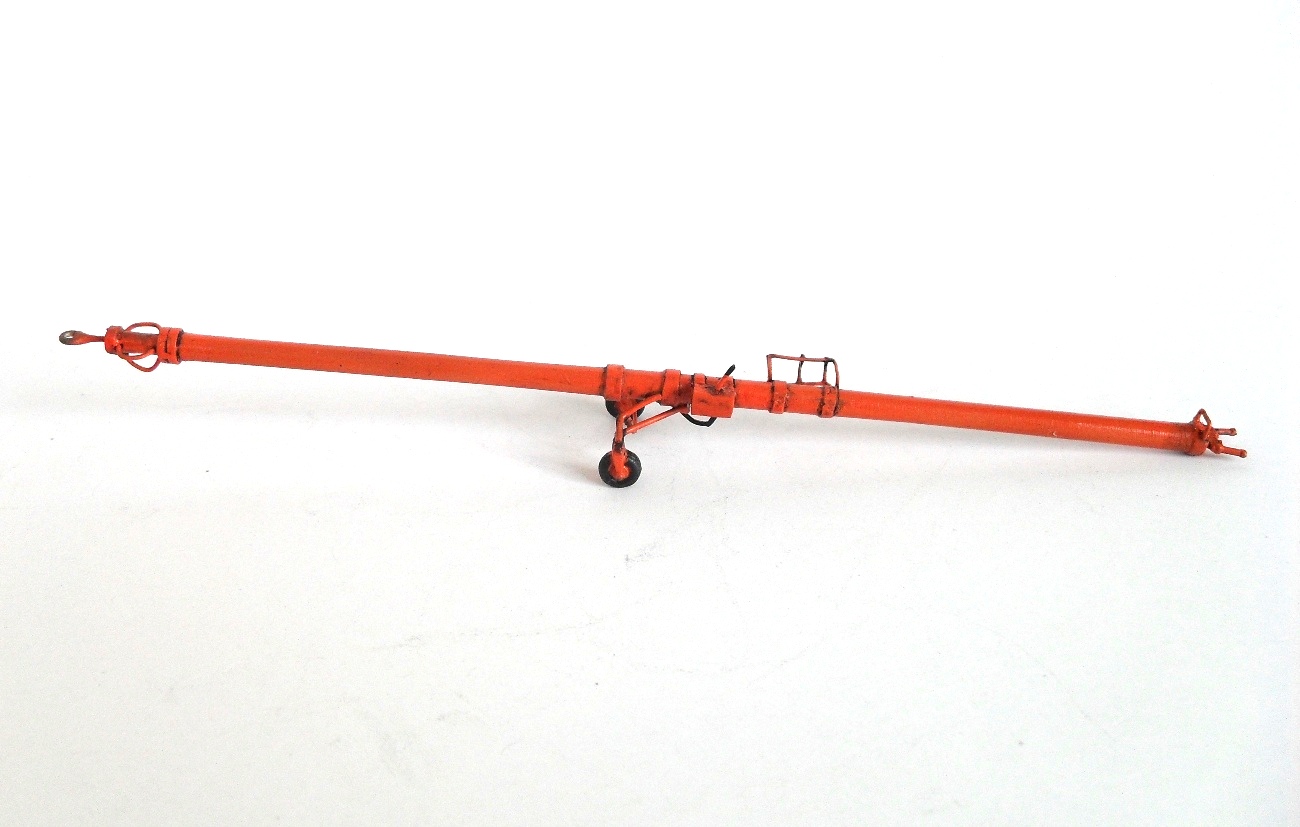

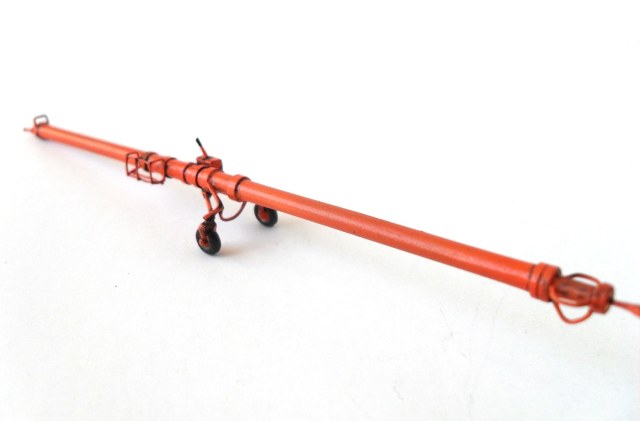

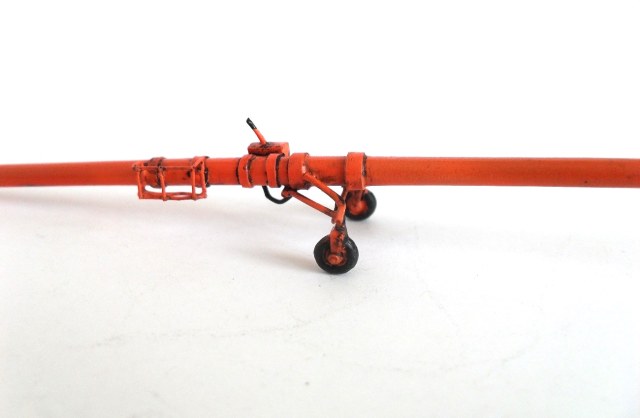

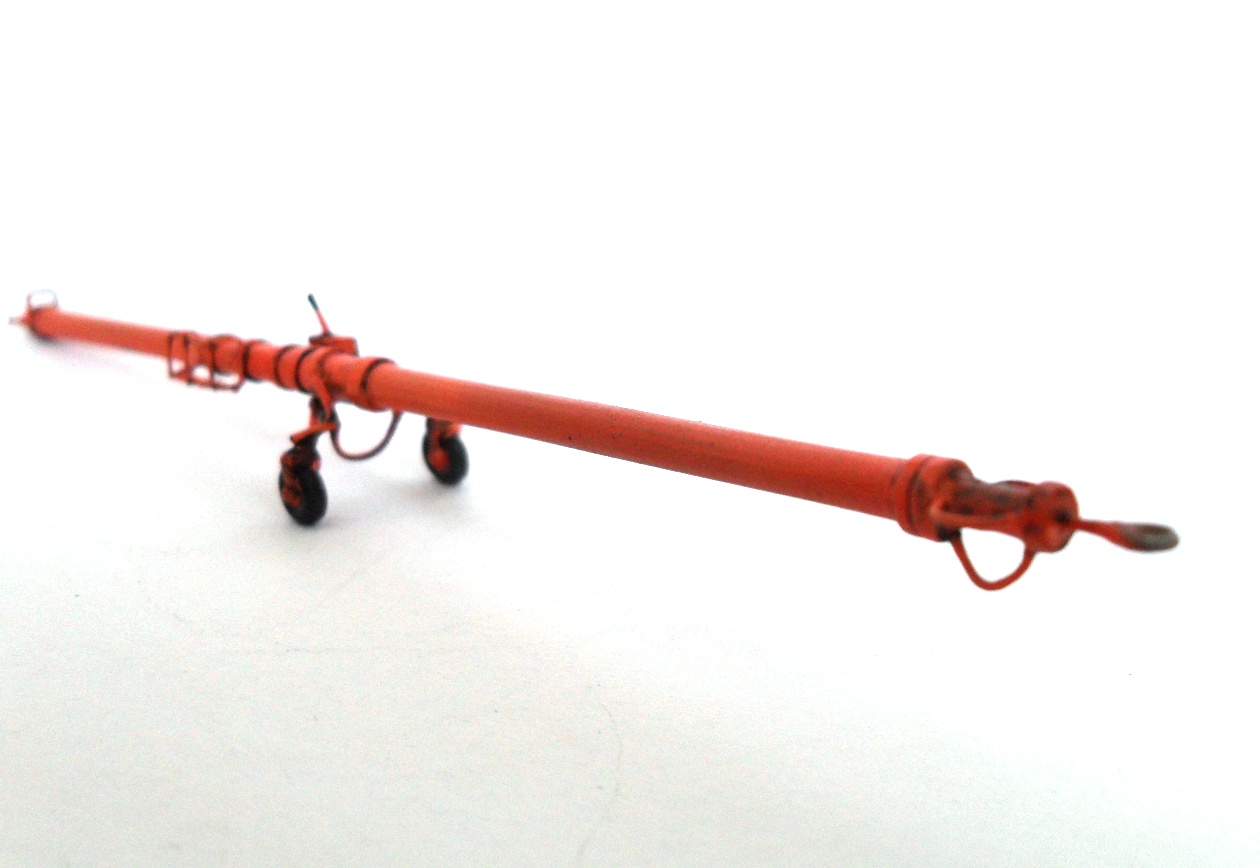

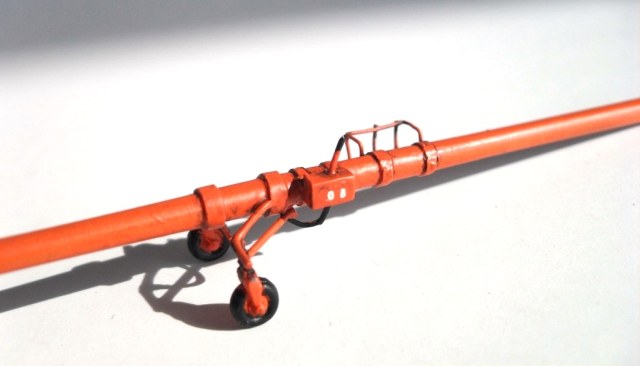

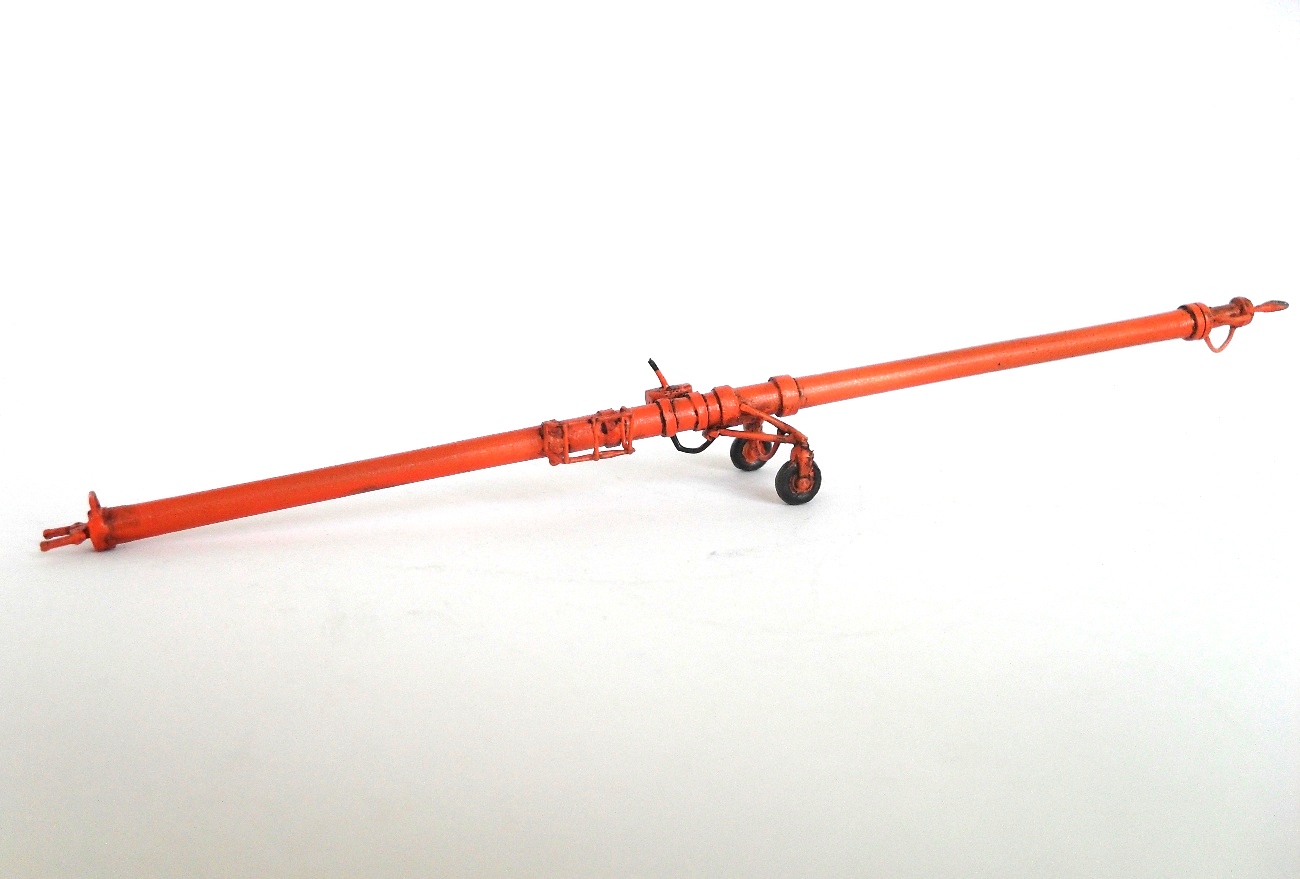

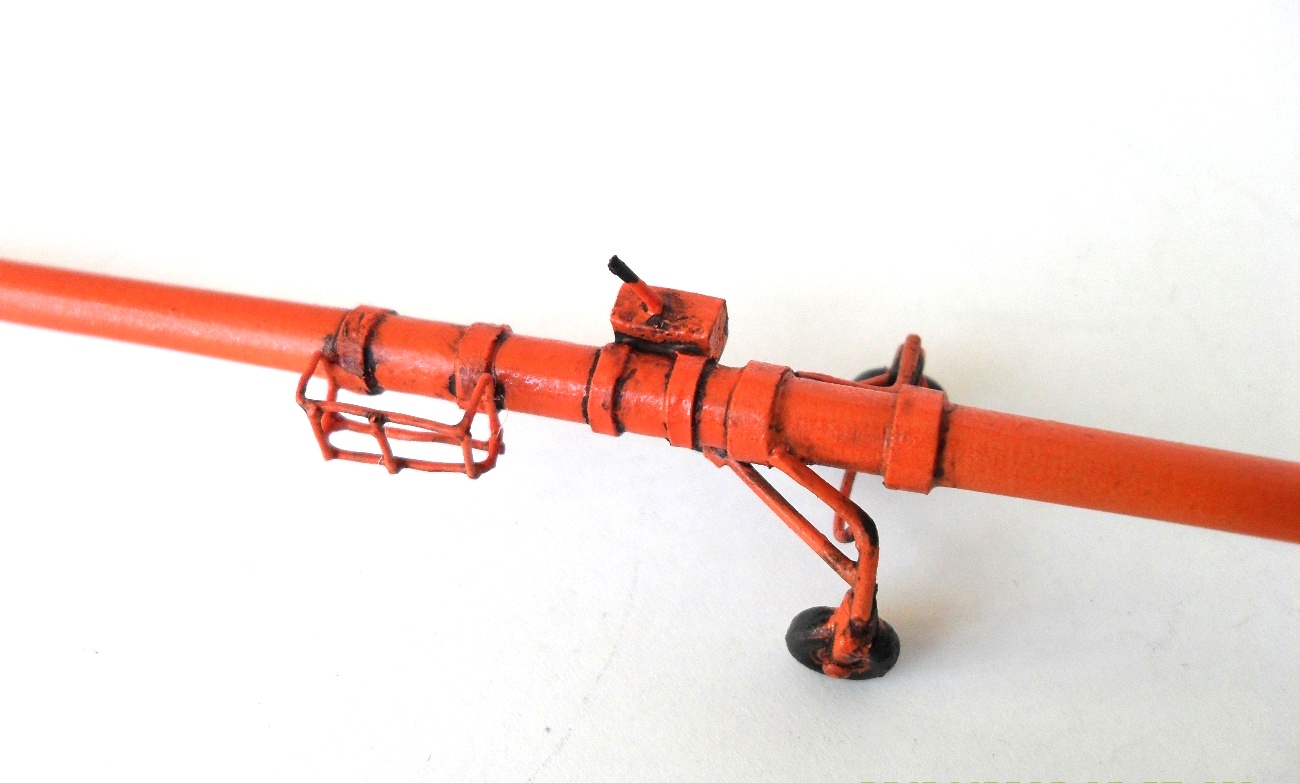

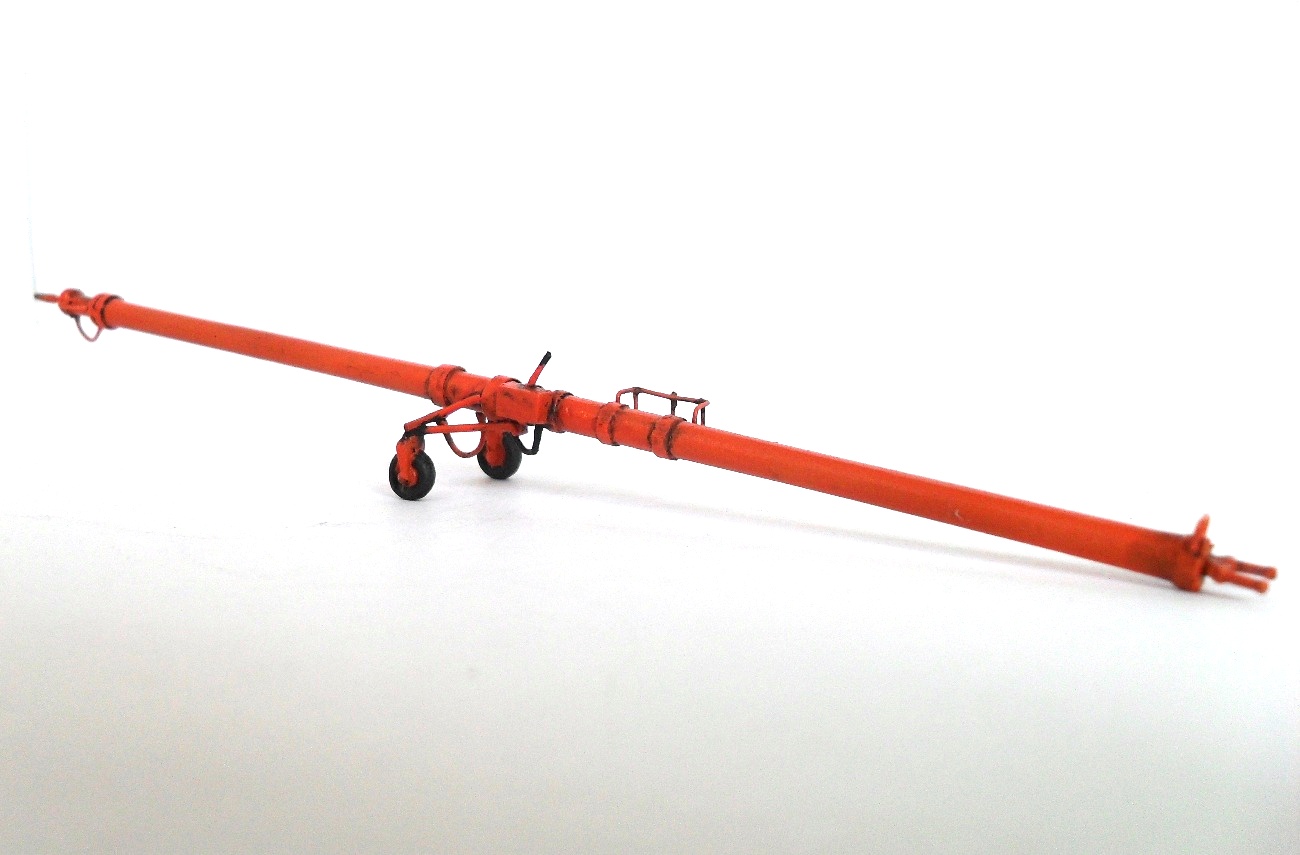

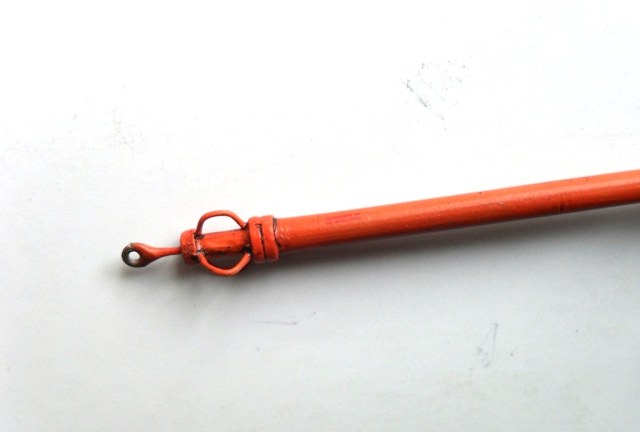

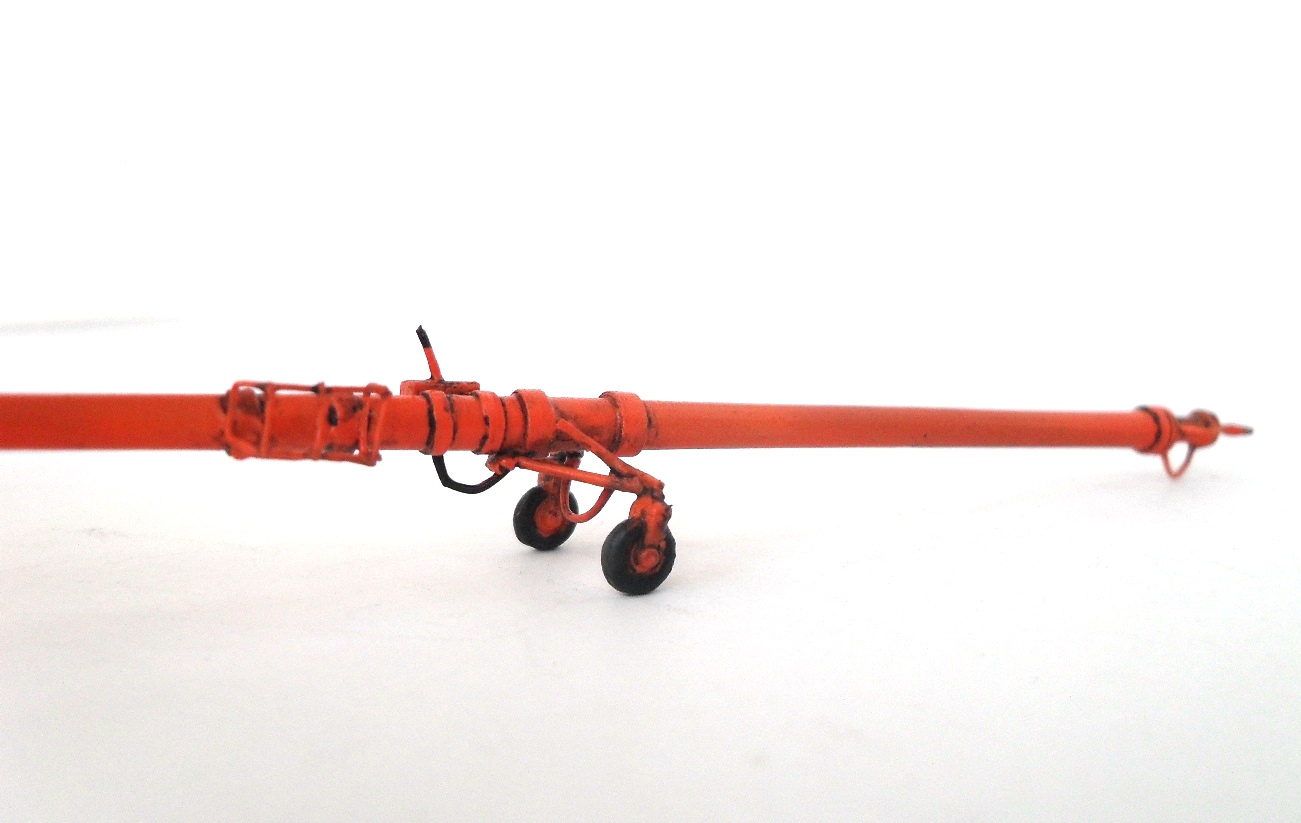

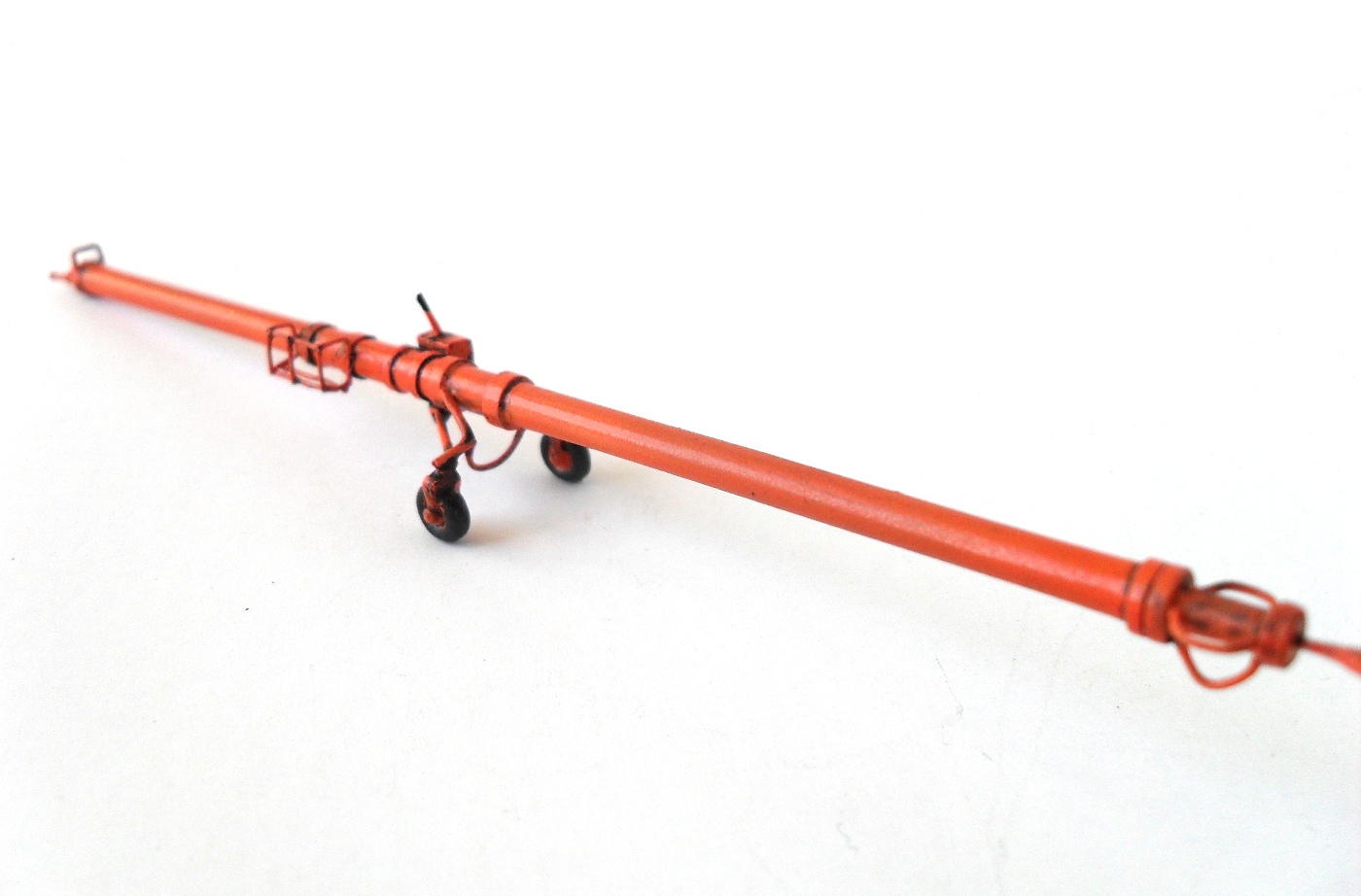

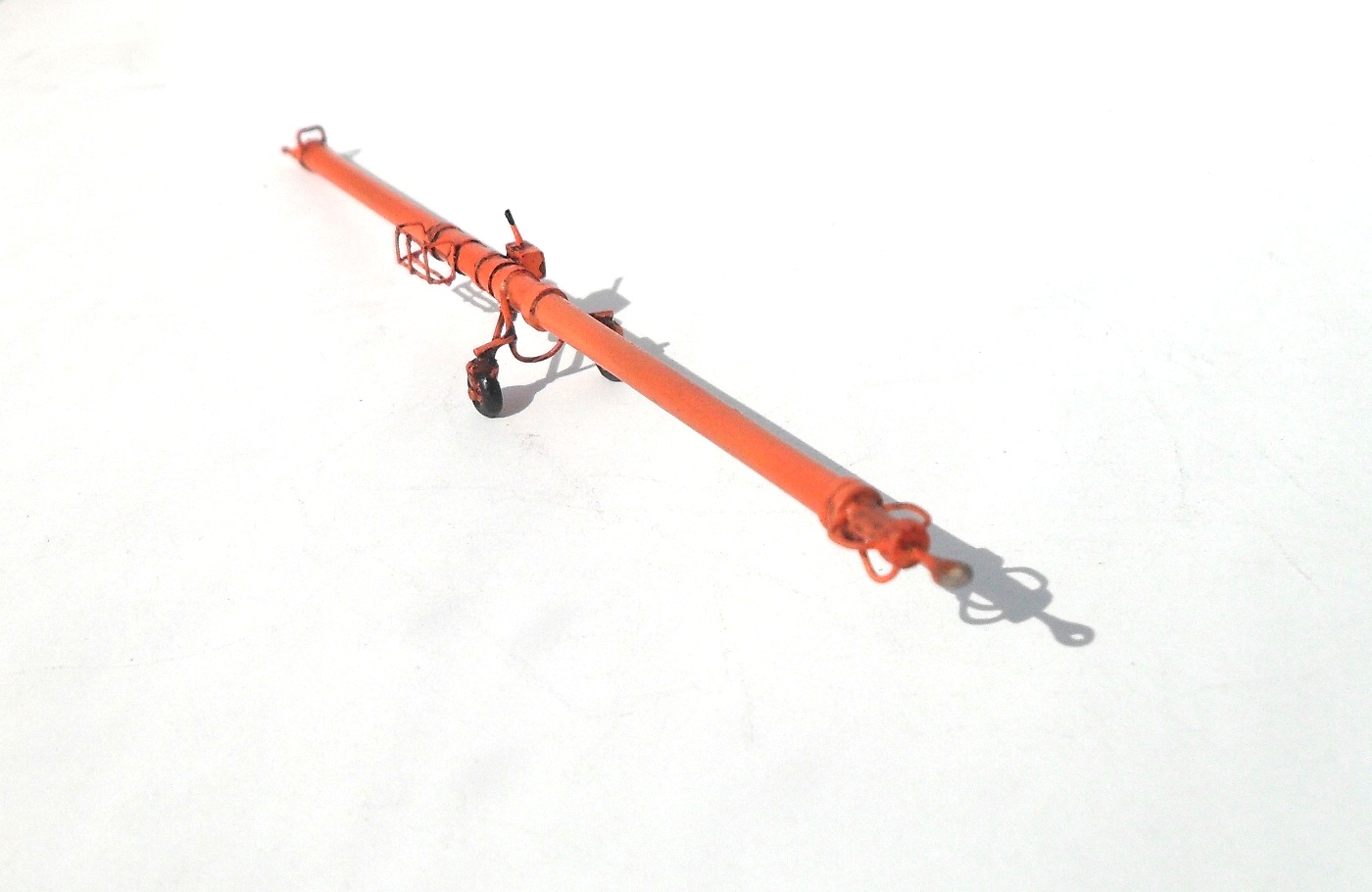

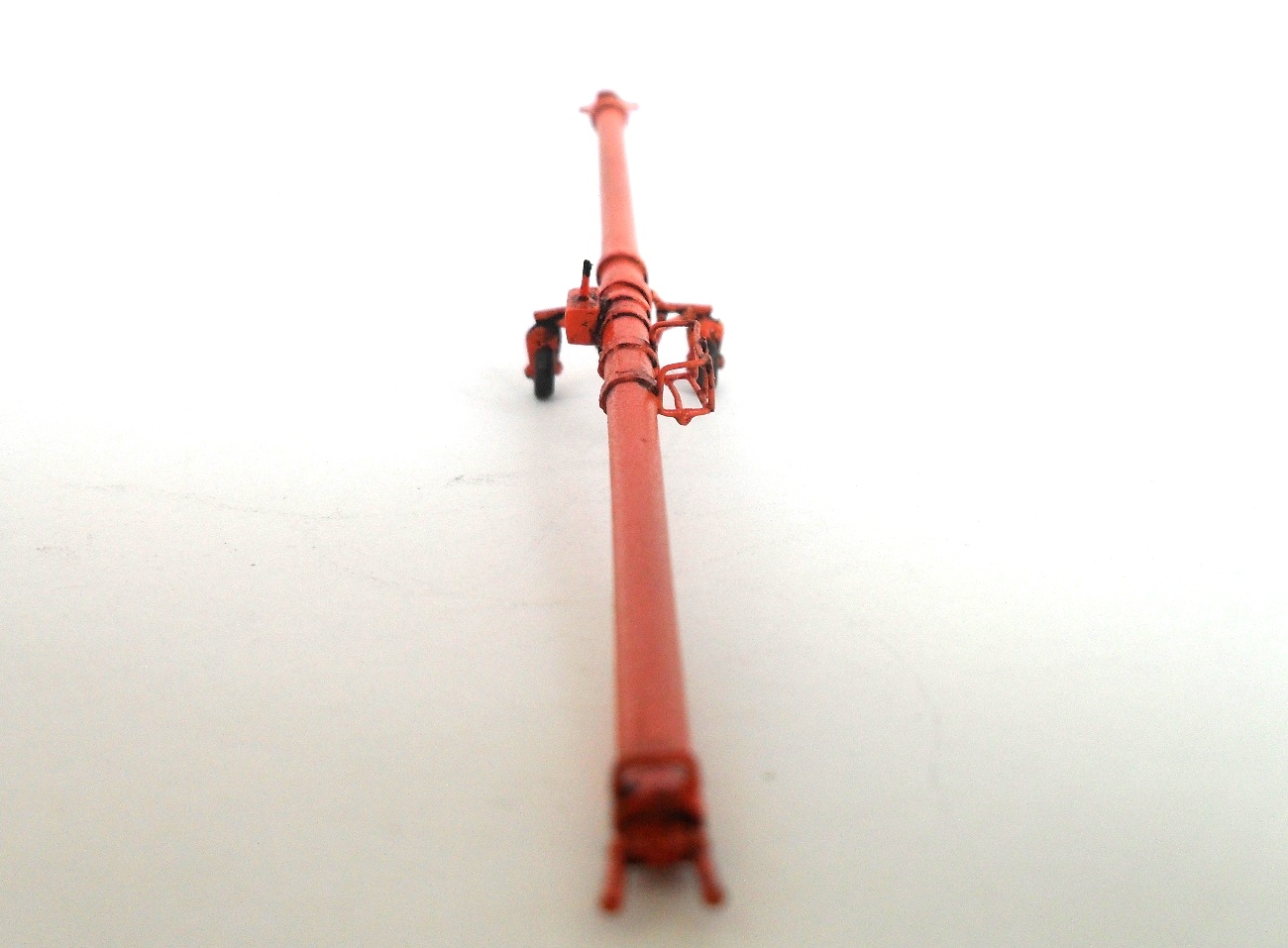

Водило собрано в течении одного рабочего дня из подручных материалов.  Окрашивалось водорастворимым акрилом «Хобби Колор» H-12 «FlatBlack» и H-14 «Orange». Применялась «Футура», коей я теперь обеспечен в достаточном количестве. Смывка гуашь+Фейри. В конце матовый лак – спрей «Тамия».
Вот и все.
Если кому – то понадобятся размеры и картинки, с радостью поделюсь тем что имею…
С уважением.
