Коллеги, продолжаю свою экскурсию по авиационным музям мира.

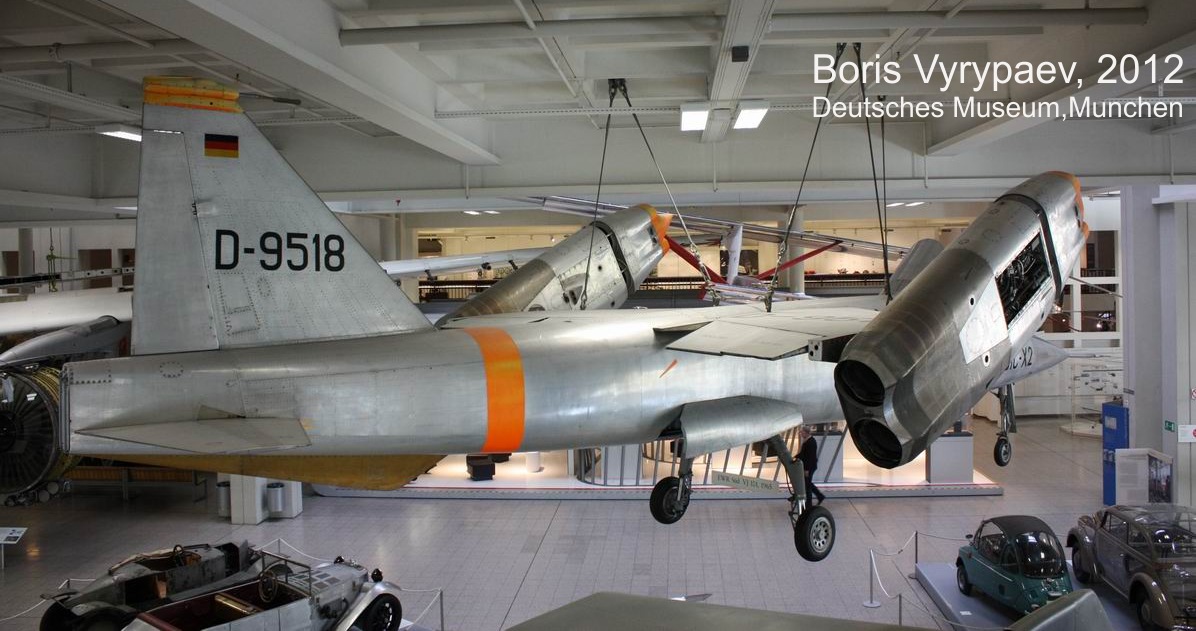

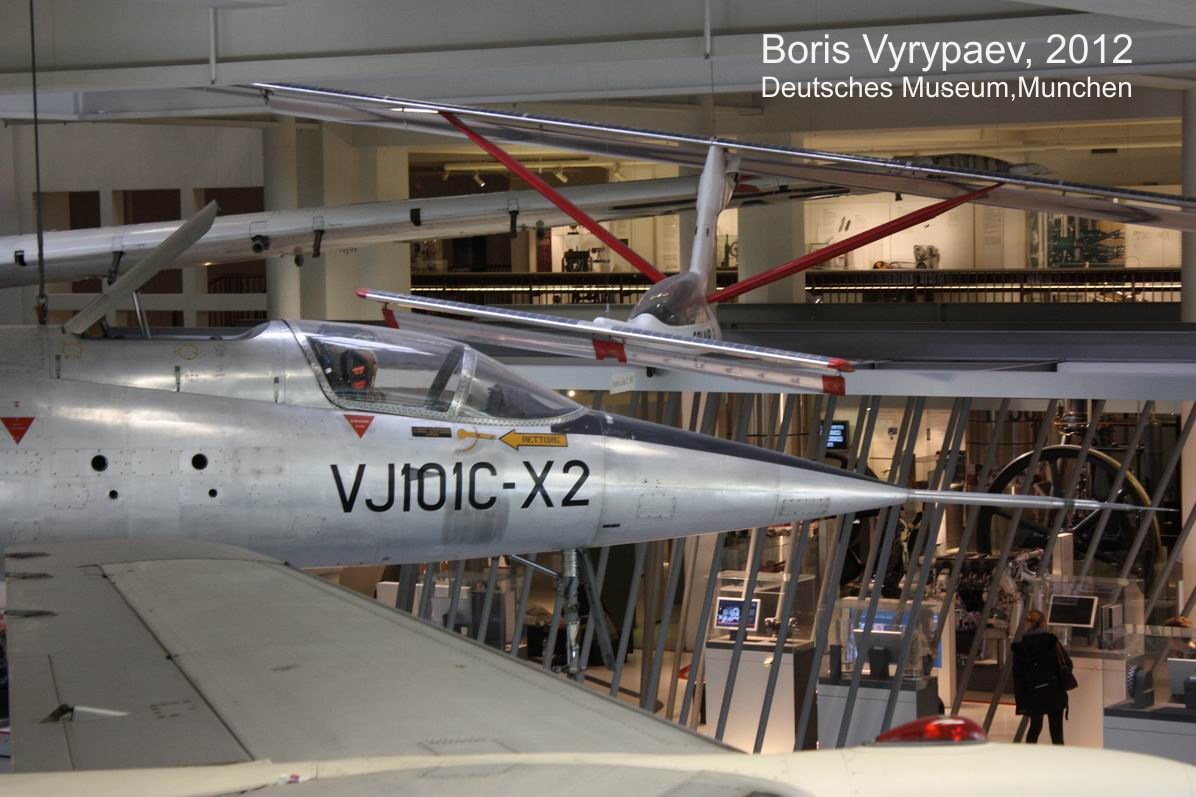

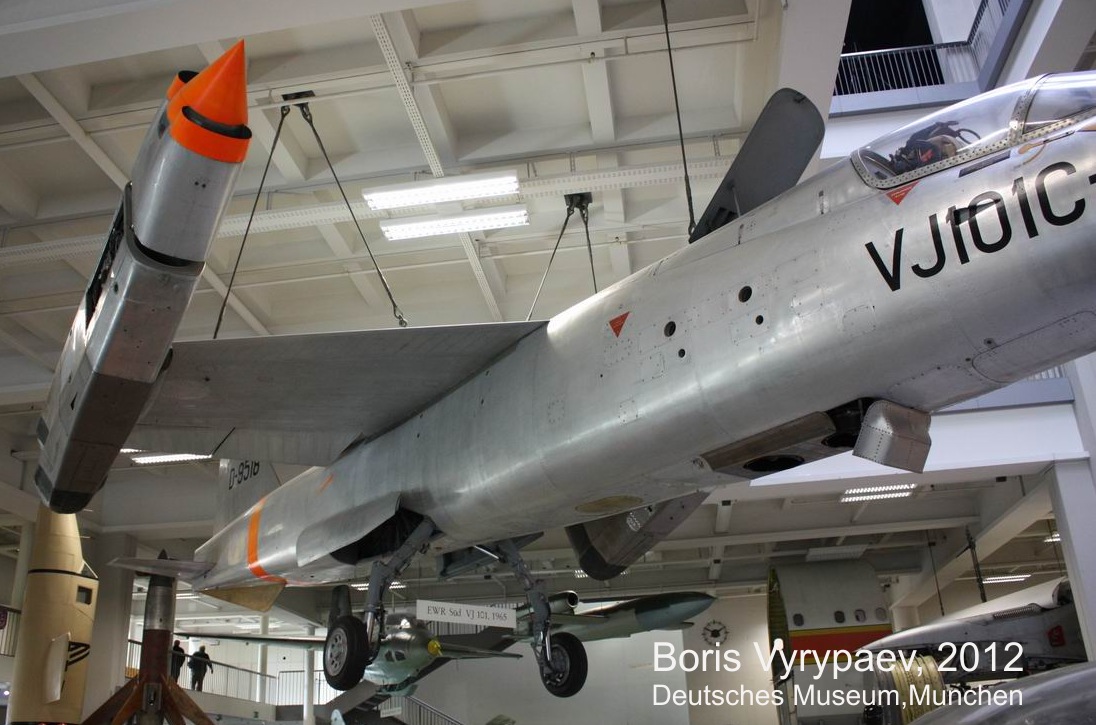

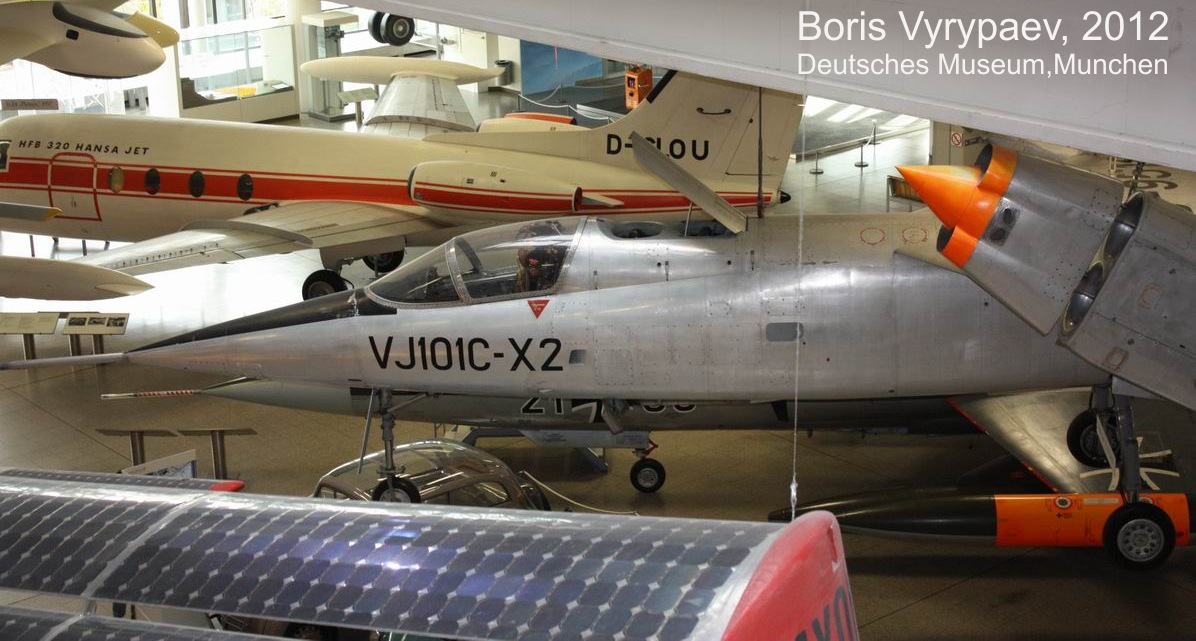

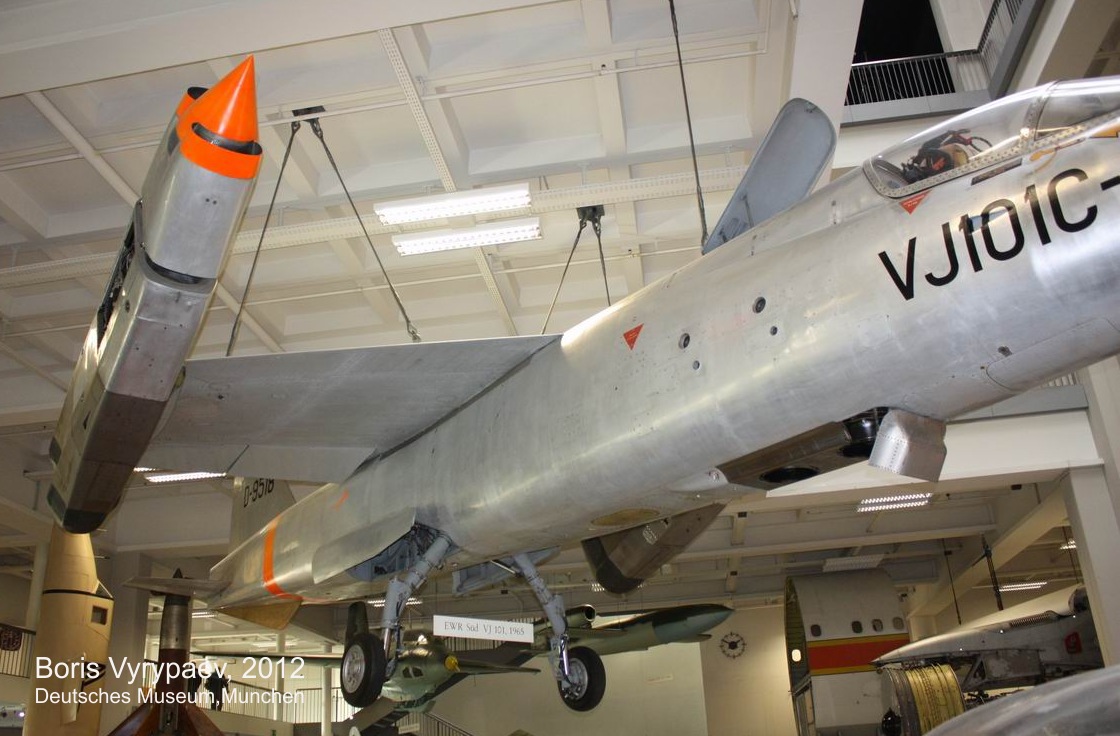

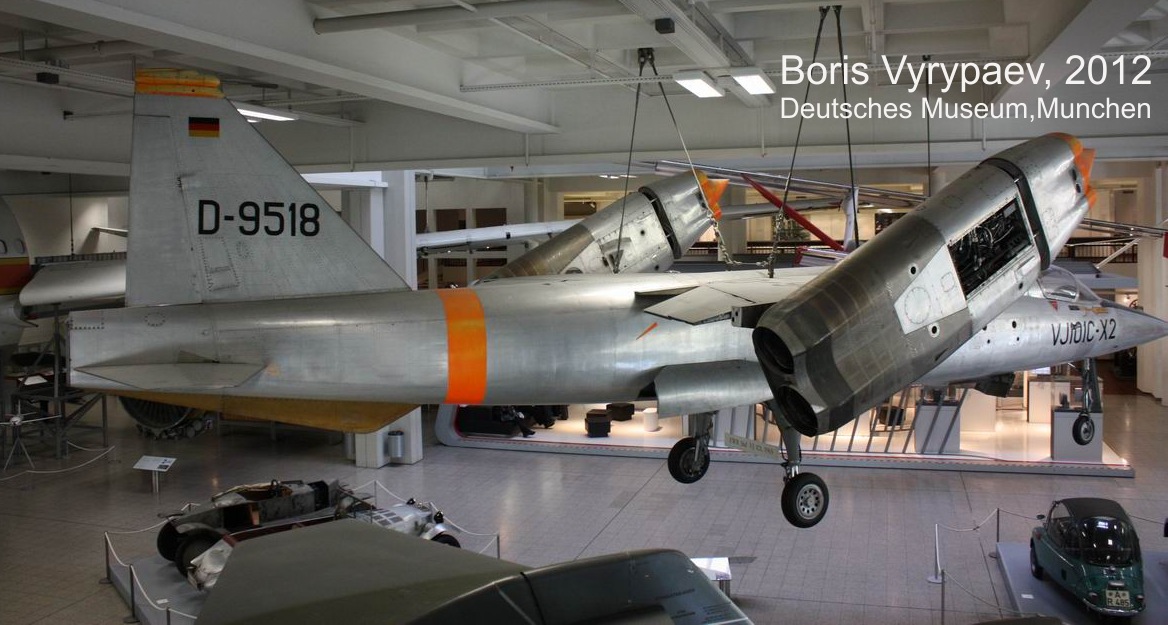

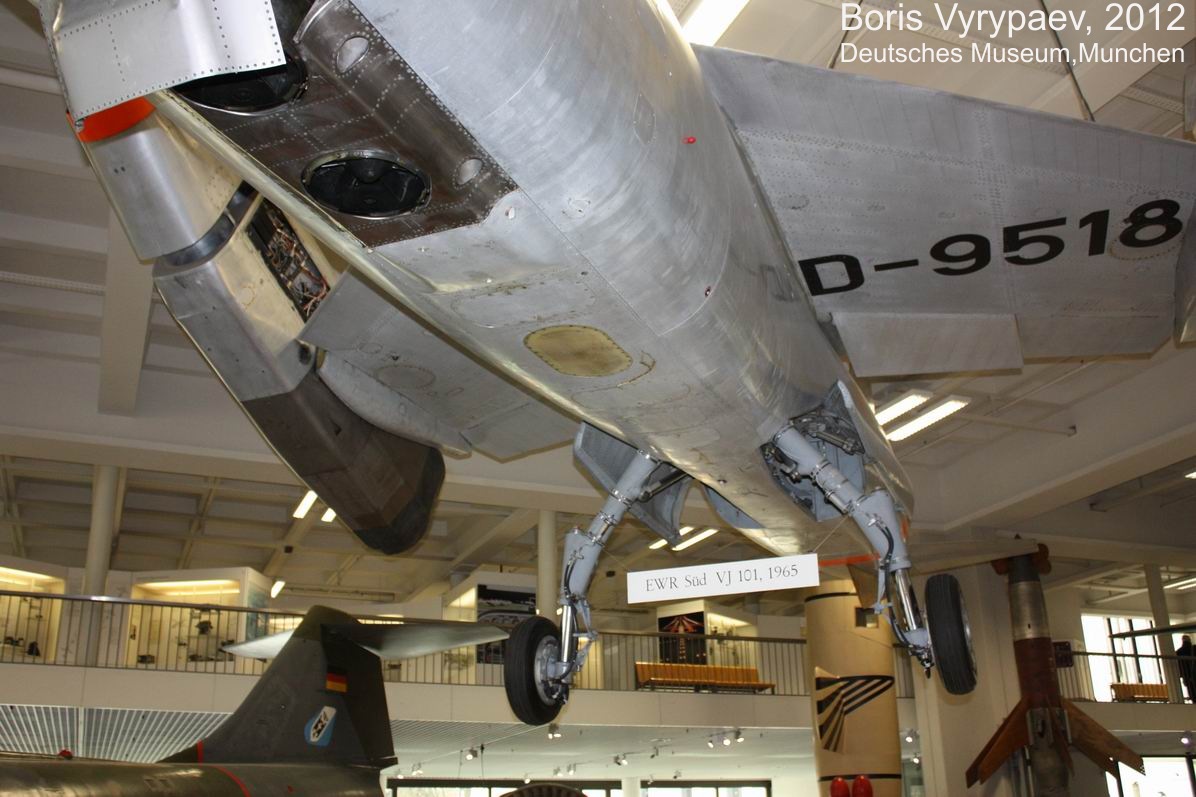

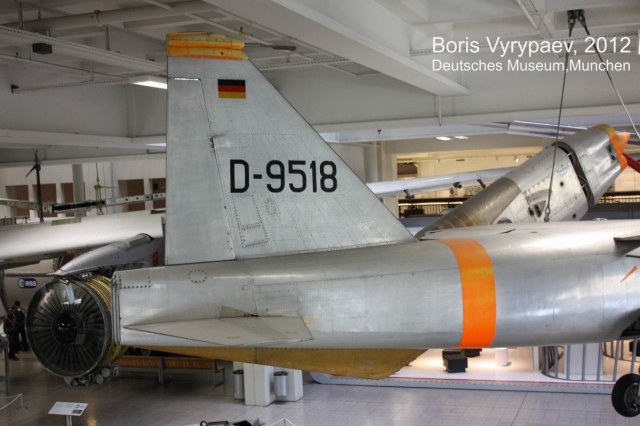

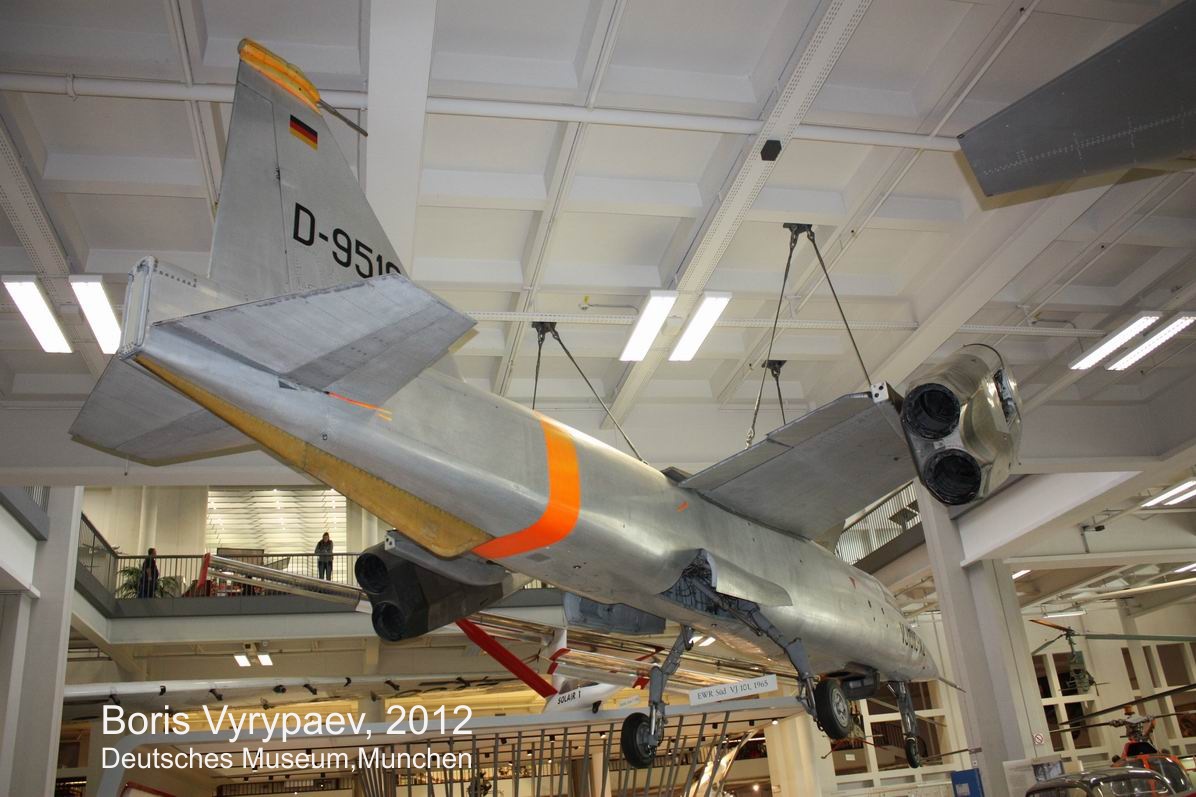

EWR VJ 101 — немецкий экспериментальный реактивный истребитель вертикального взлёта и посадки (СВВП). Участники программы создания-предприятия Heinkel, Messerschmitt и Bölkow (концерн EWR). EWR VJ 101 — первый СВВП, превысивший скорость звука.

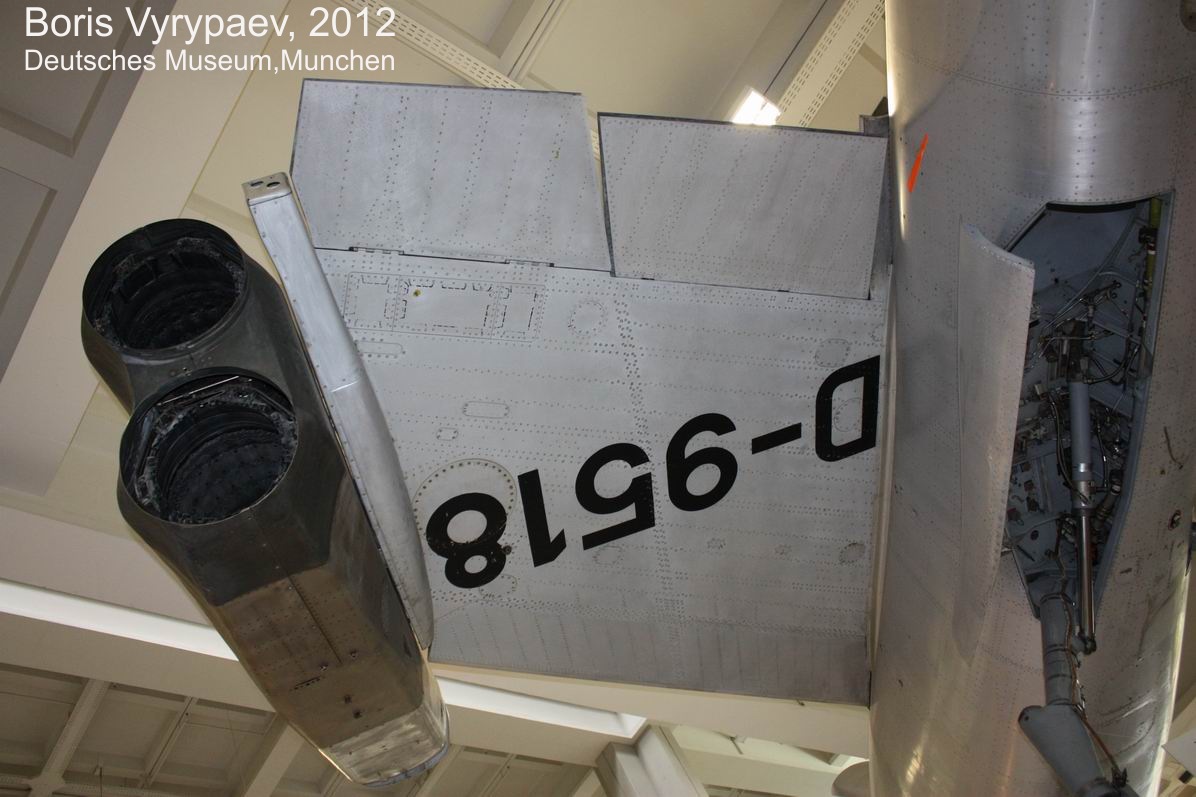

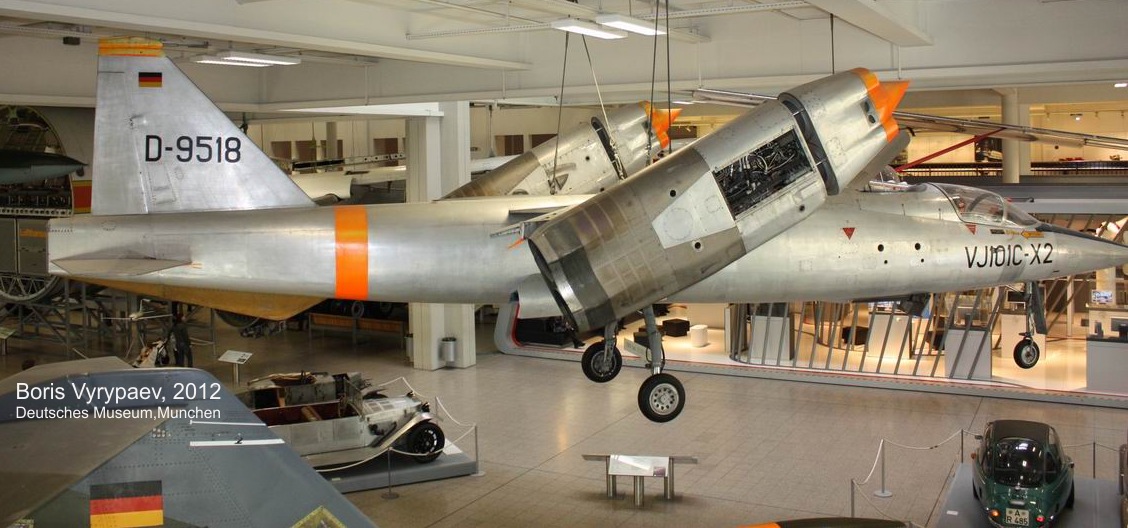

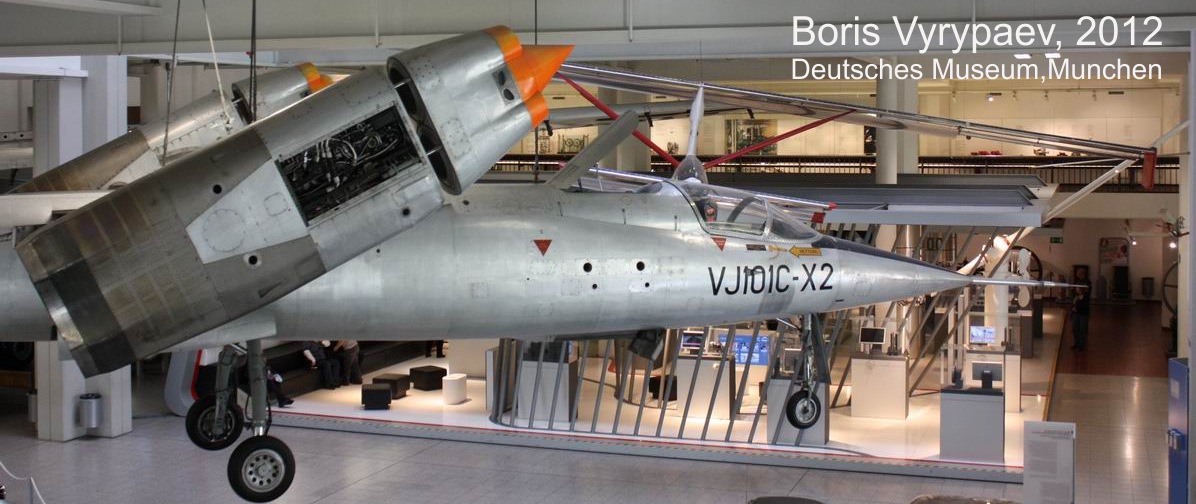

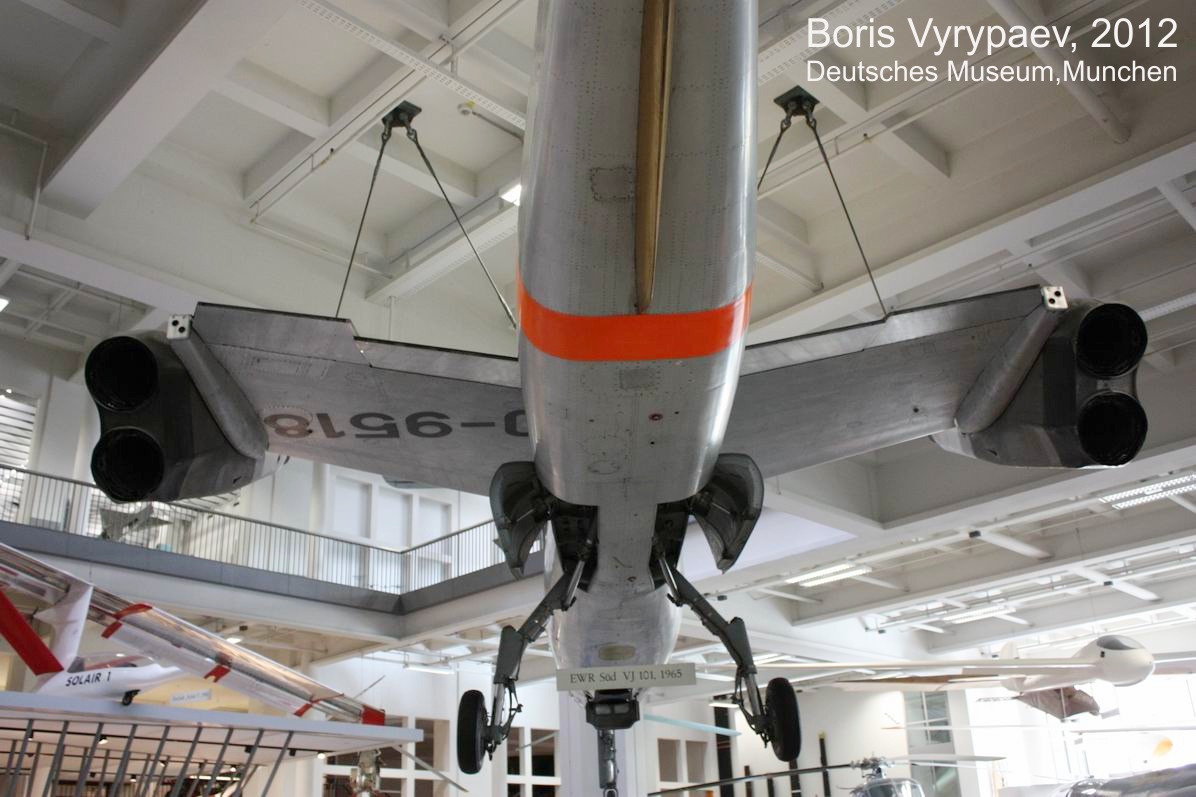

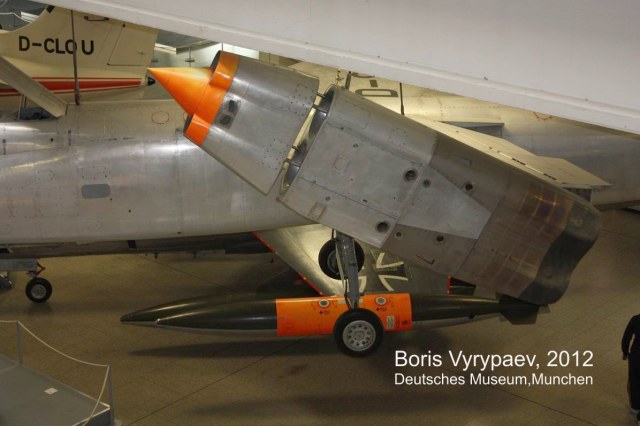

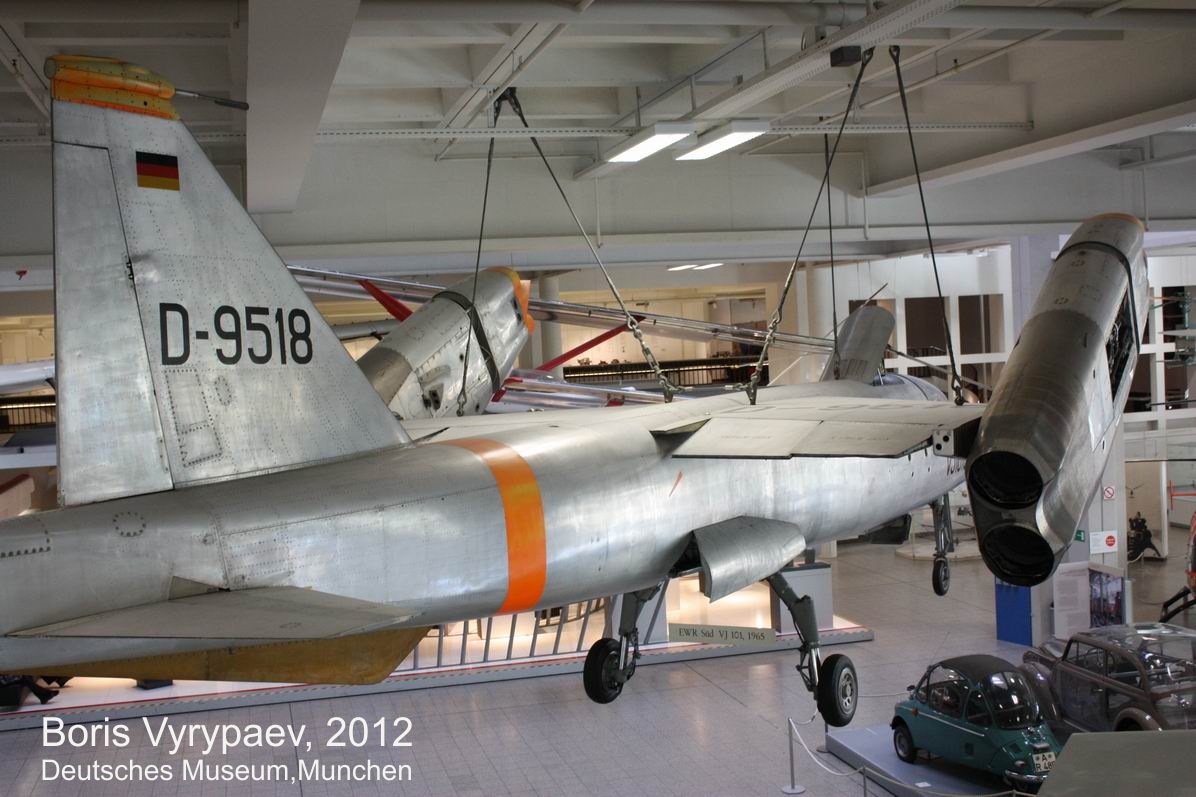

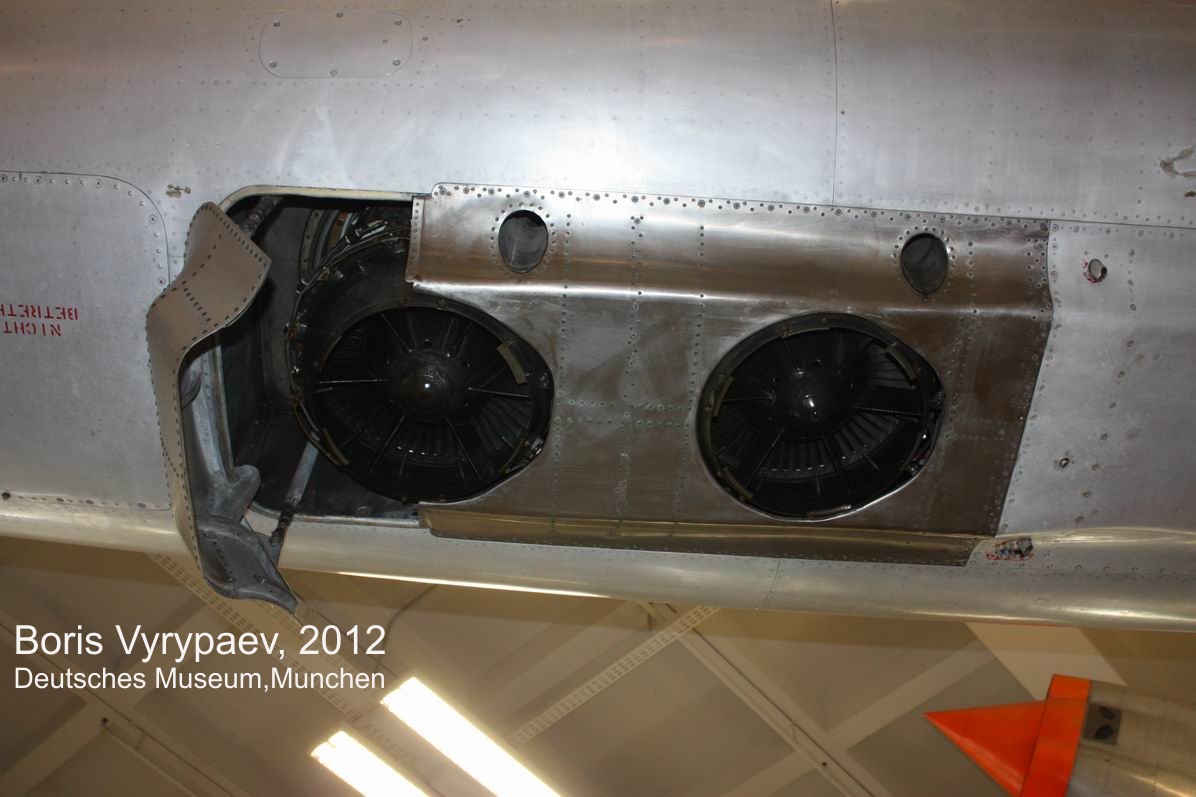

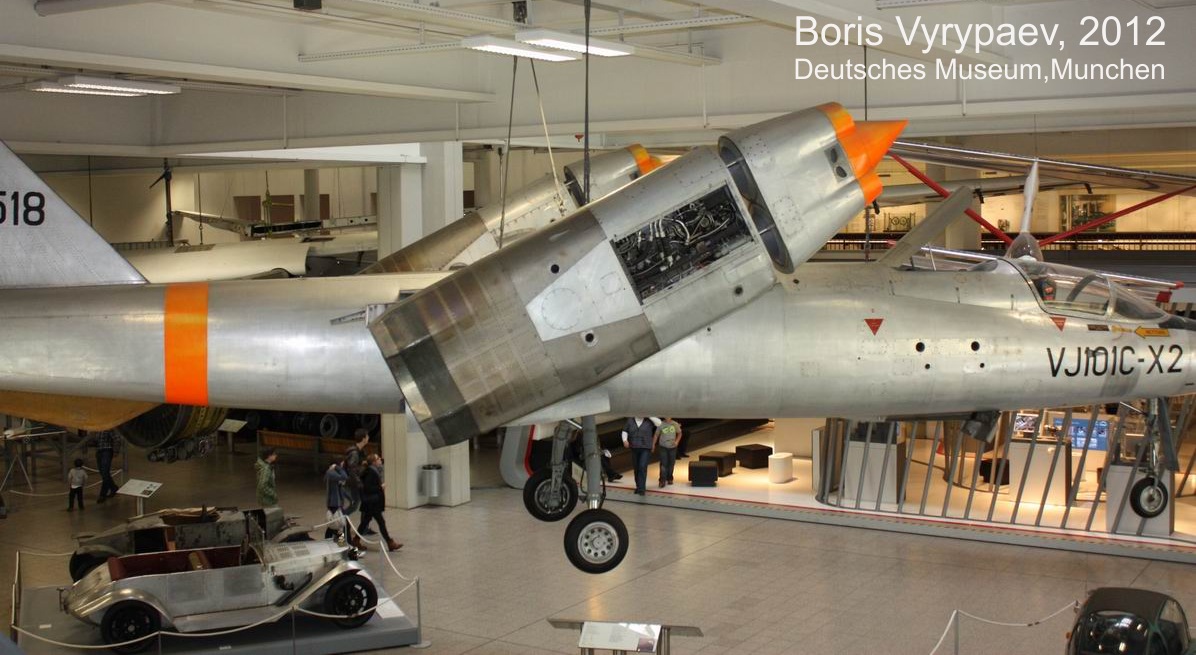

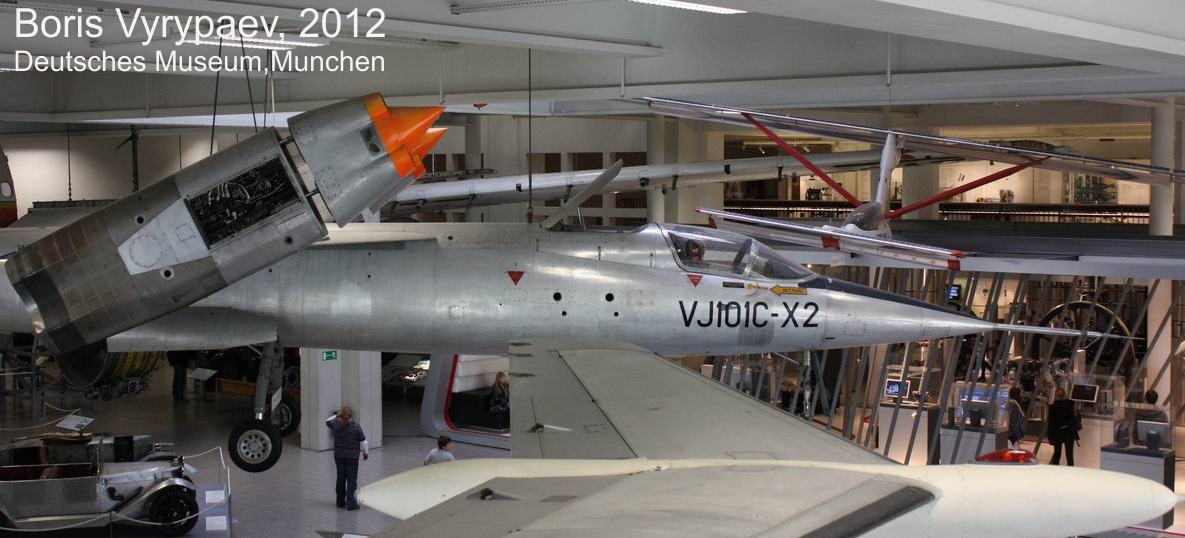

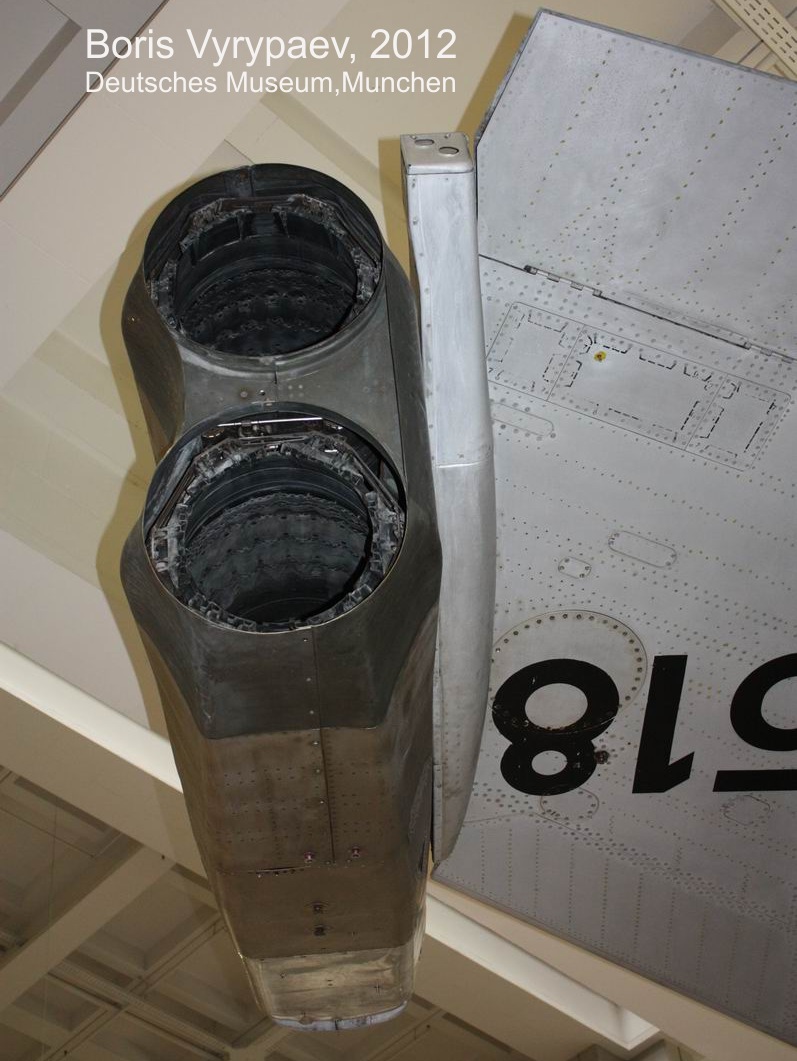

Самолет — моноплан нормальной аэродинамической схемы, с высоко расположенным крылом. Материал конструкции — алюминиевые сплавы. Силовая установка состоит из шести ТРД RB.145 (производство- Rolls-Royce и MAN-Turbomotoren): двух подъемных, расположенных в фюзеляже, и четырех подъемно-маршевых, расположенных попарно в поворотных мотогондолах на консолях крыла. Для маневрирования на режиме висения используется струйная система управления.
Было построено два прототипа: X-1 и X-2. Первый полет в режиме висения машины X-1 проведен 10 апреля 1963, первый переход в горизонтальный полет- 20 сентября 1963. Изделие VJ 101C X-1 совершило 40 полетов, 24 полетов в режиме висения и 14 полных переходов «вертикальный взлет-горизонтальный полет-вертикальная посадка». В ходе этих полетов VJ 101, впервые среди СВВП, преодолел звуковой барьер. Непосредственно после этого 14 июля 1964 произошла авария из-за неисправности автопилота. 29 июля 1964 VJ 101C достиг скорости полета 1,04 Маха без использования форсажной камеры.

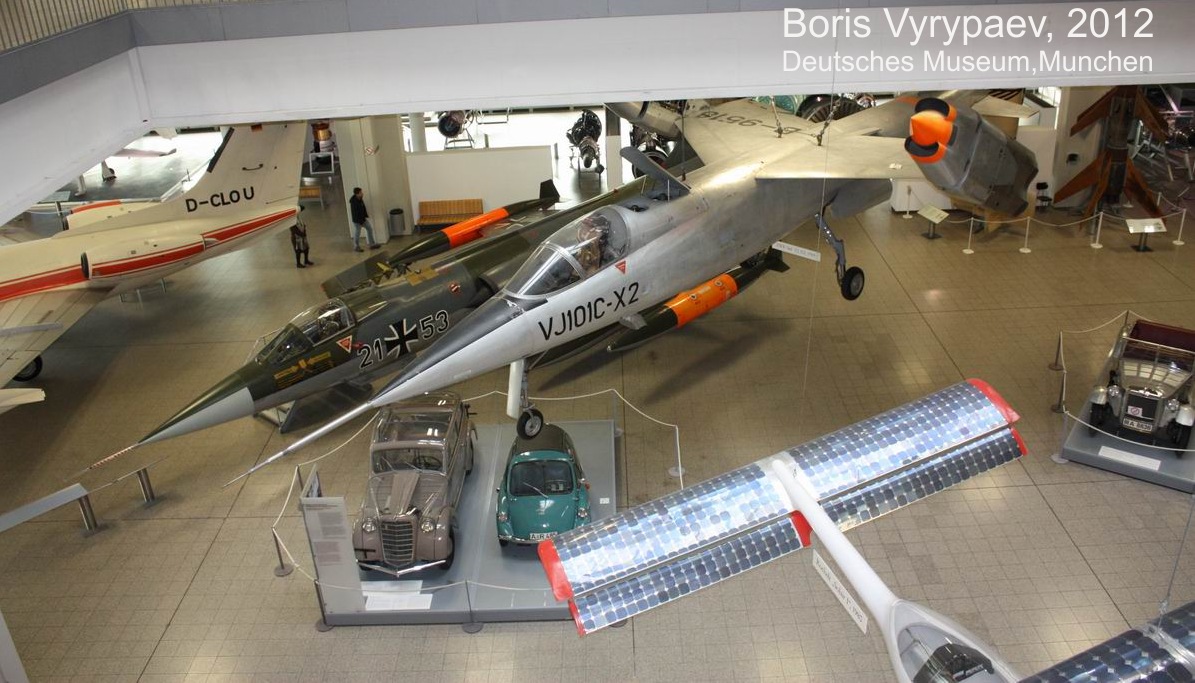

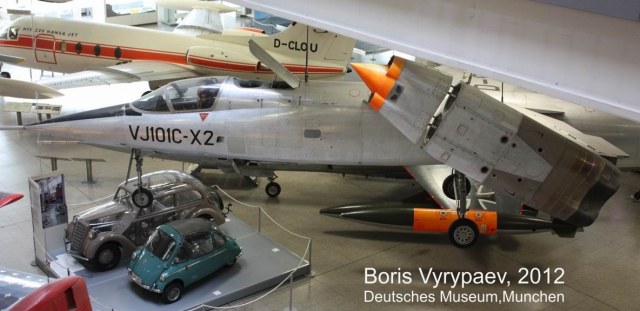

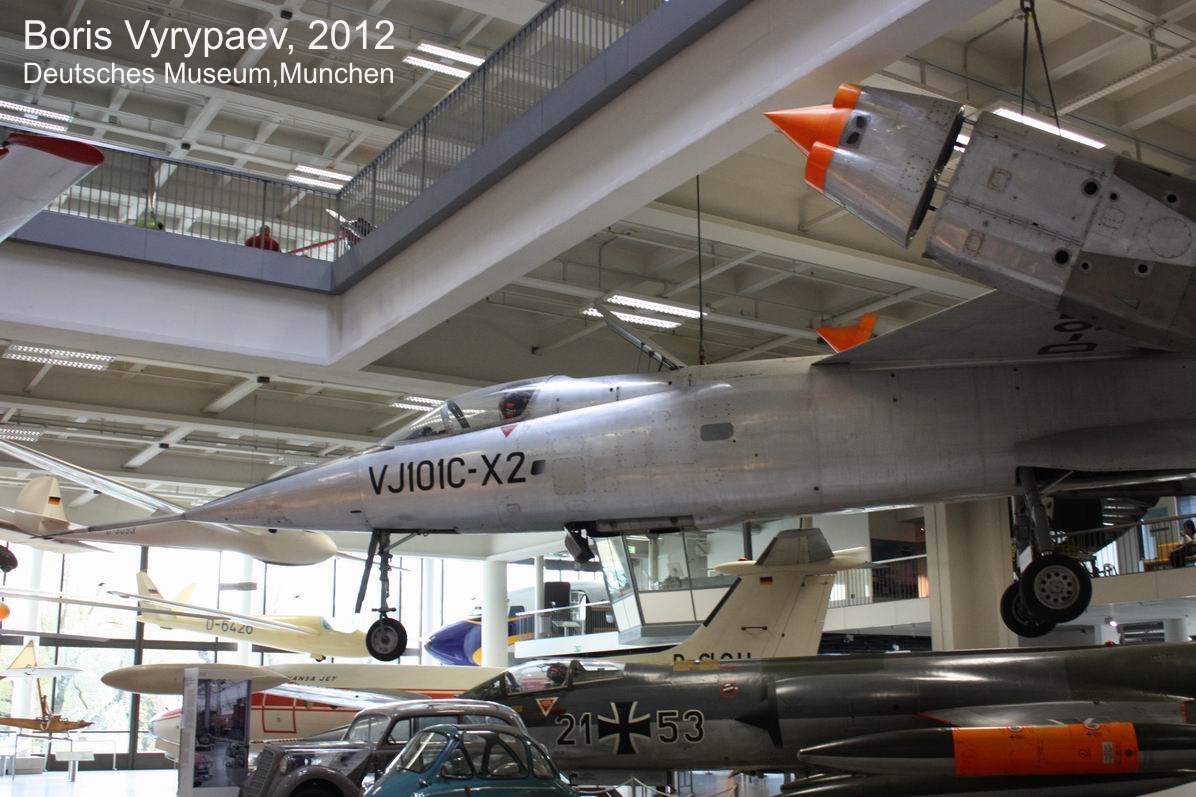

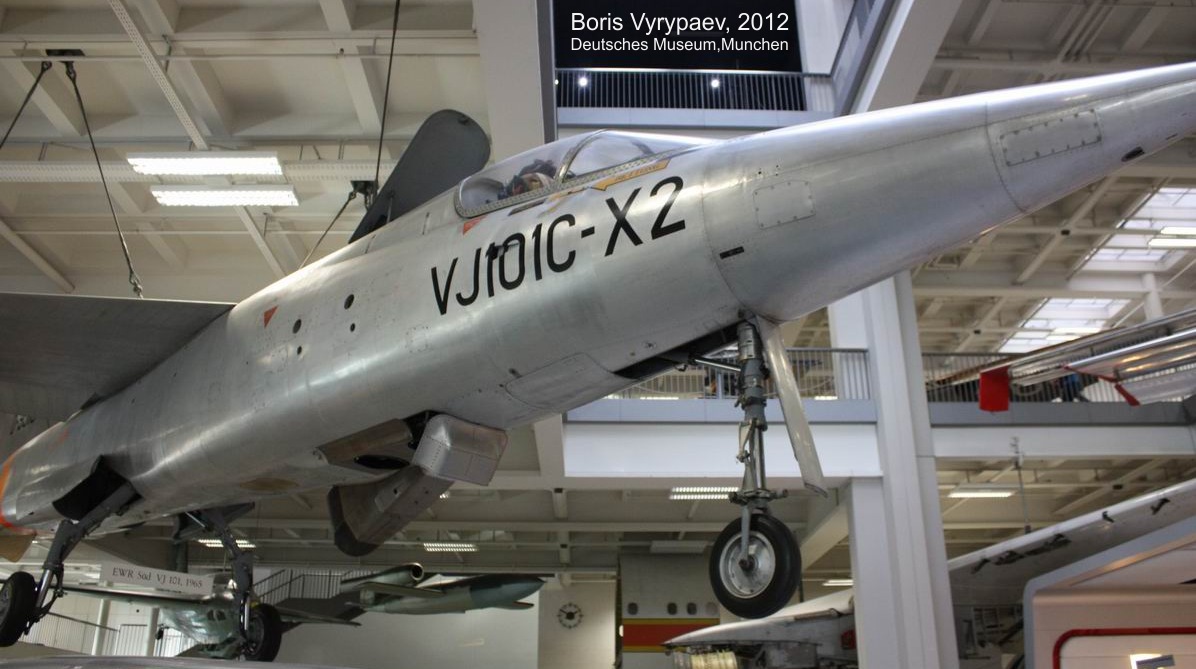

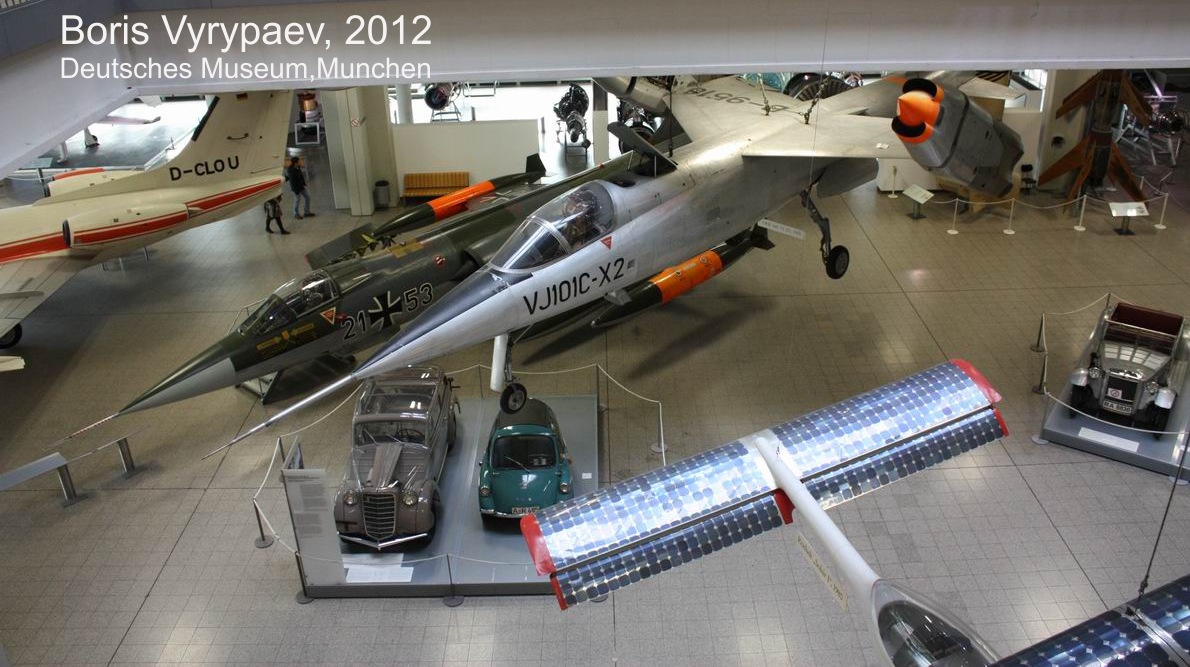

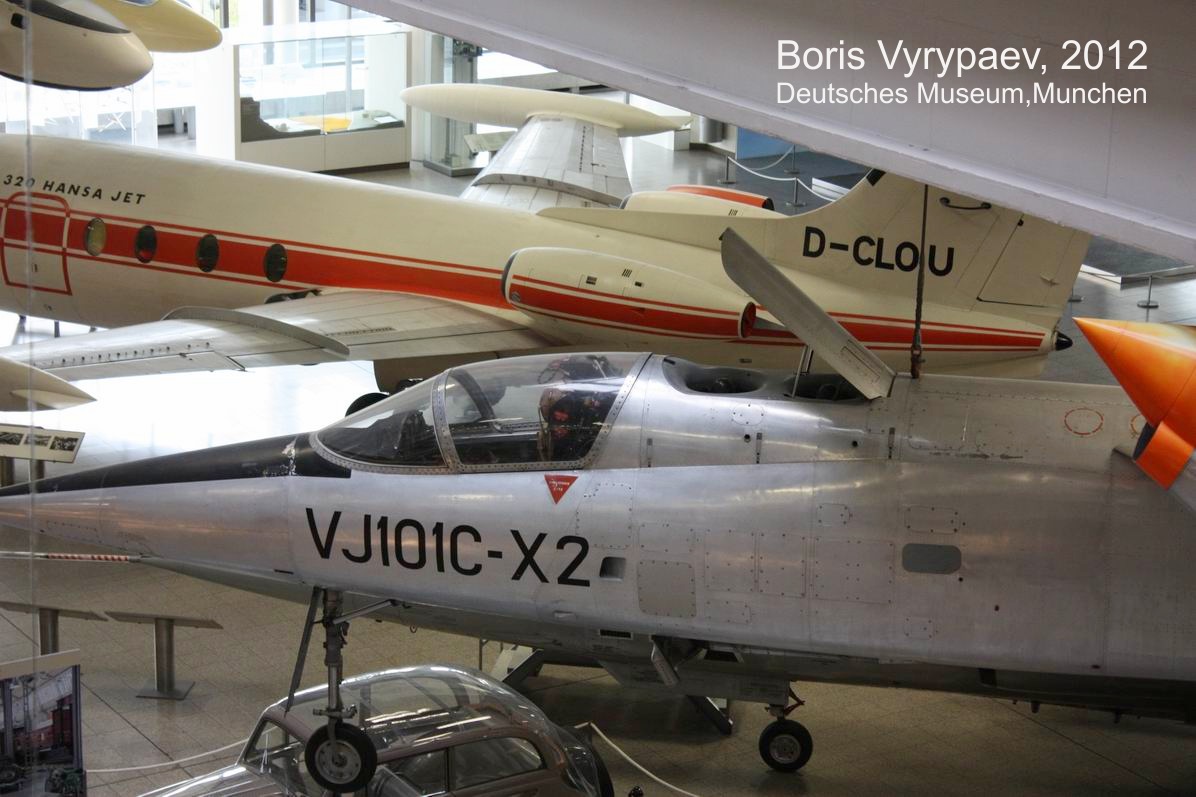

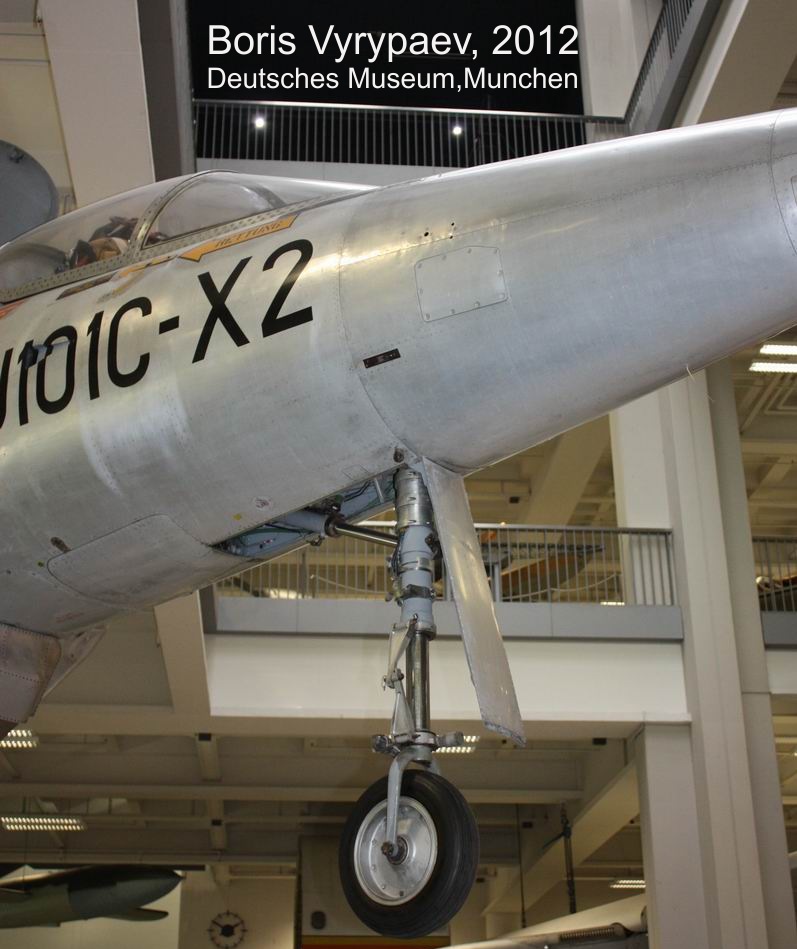

Второй прототип, X2, оснащенный новым автопилотом и форсажной камерой, совершил первый полет 22 октября 1965. Испытания продолжались вплоть до закрытия программы в 1968.

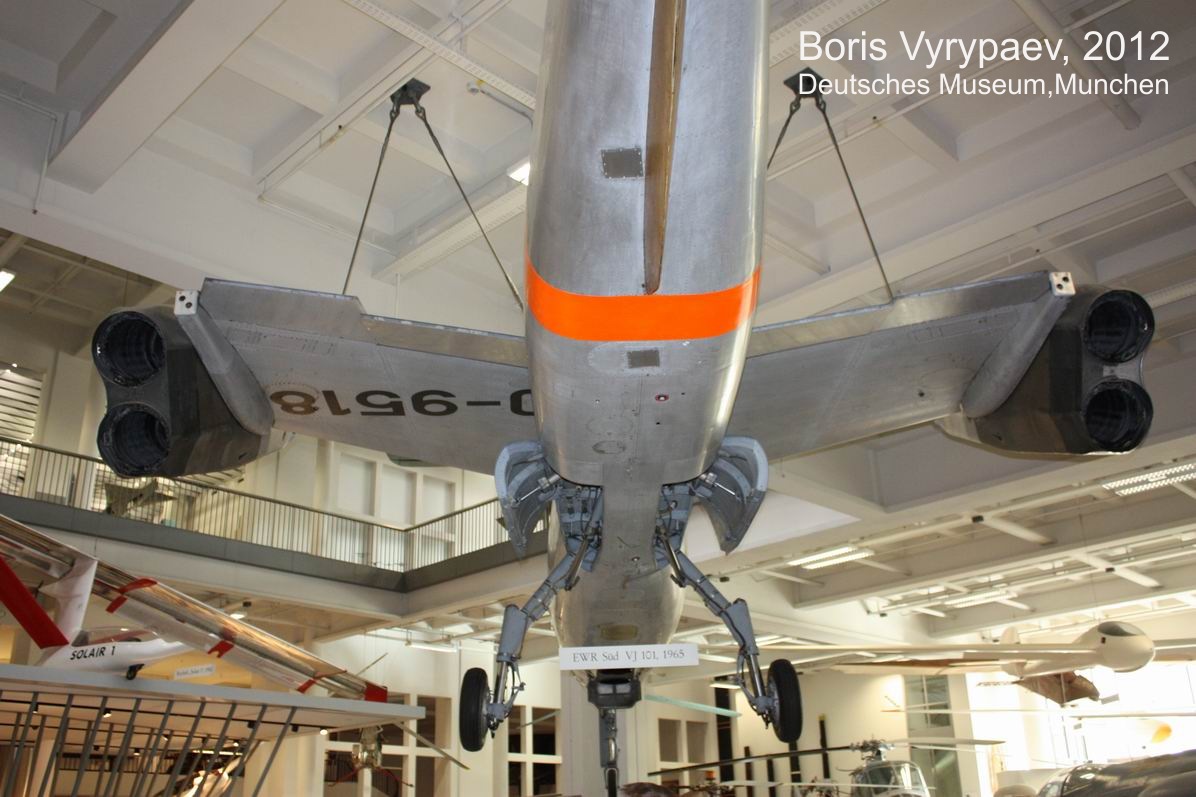

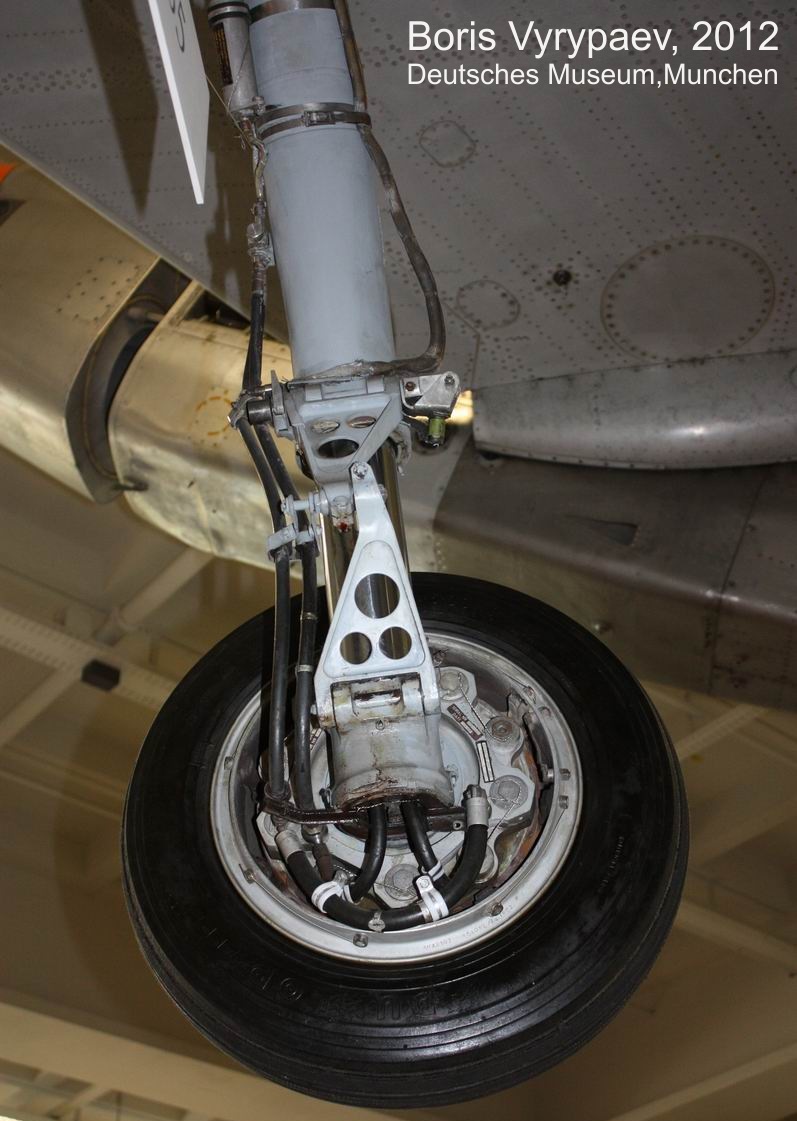

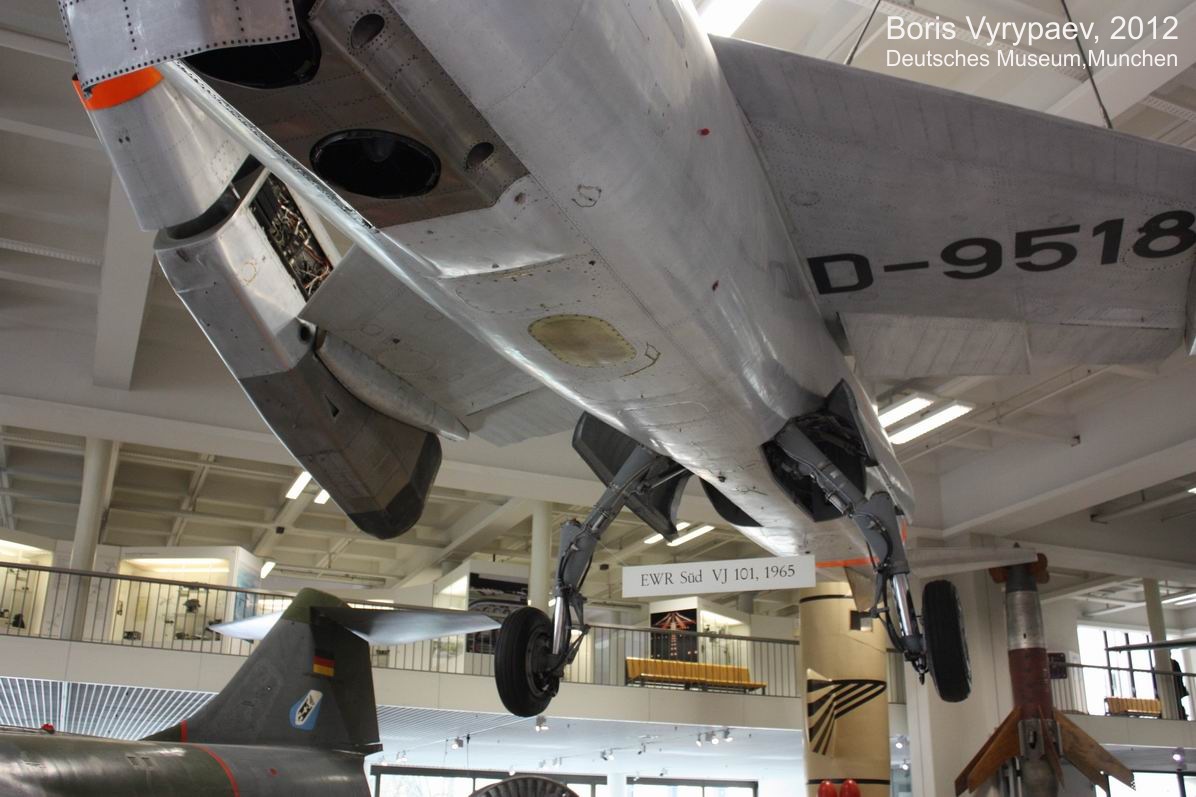

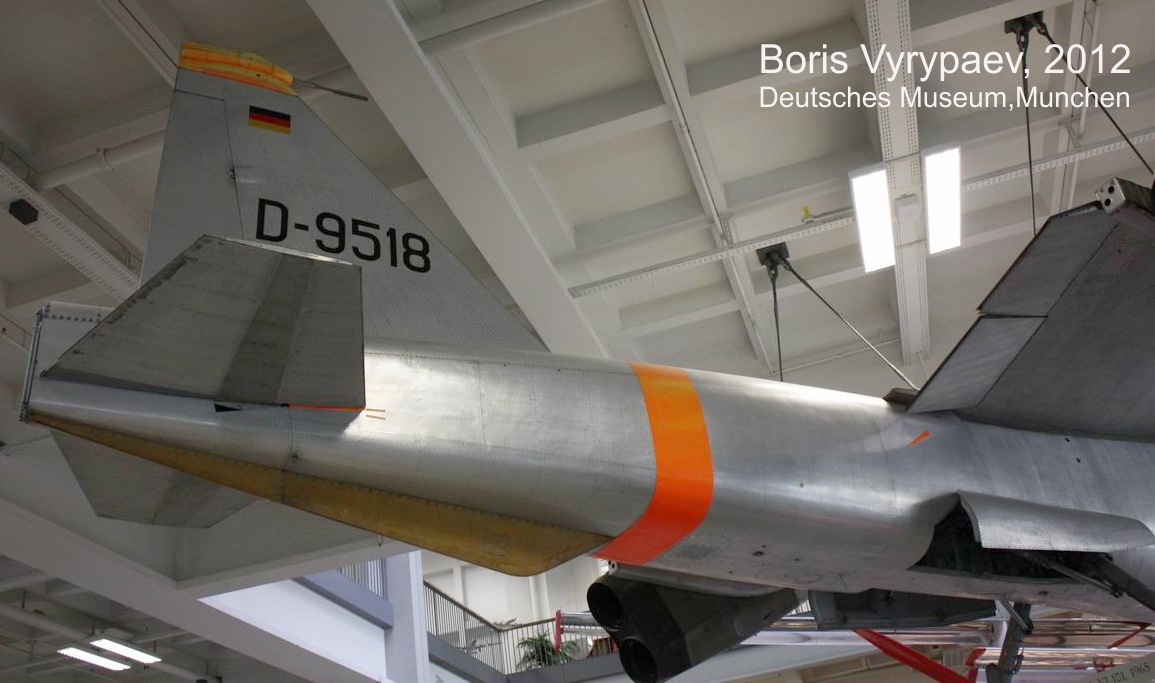

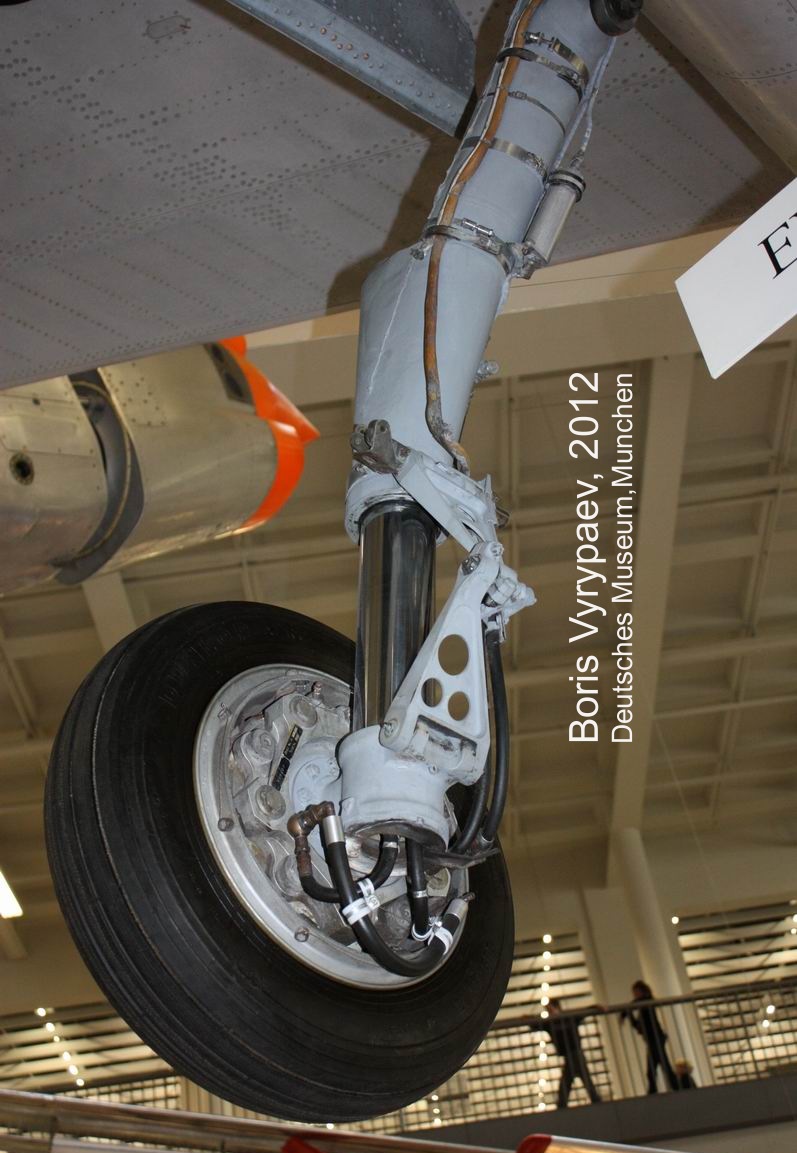

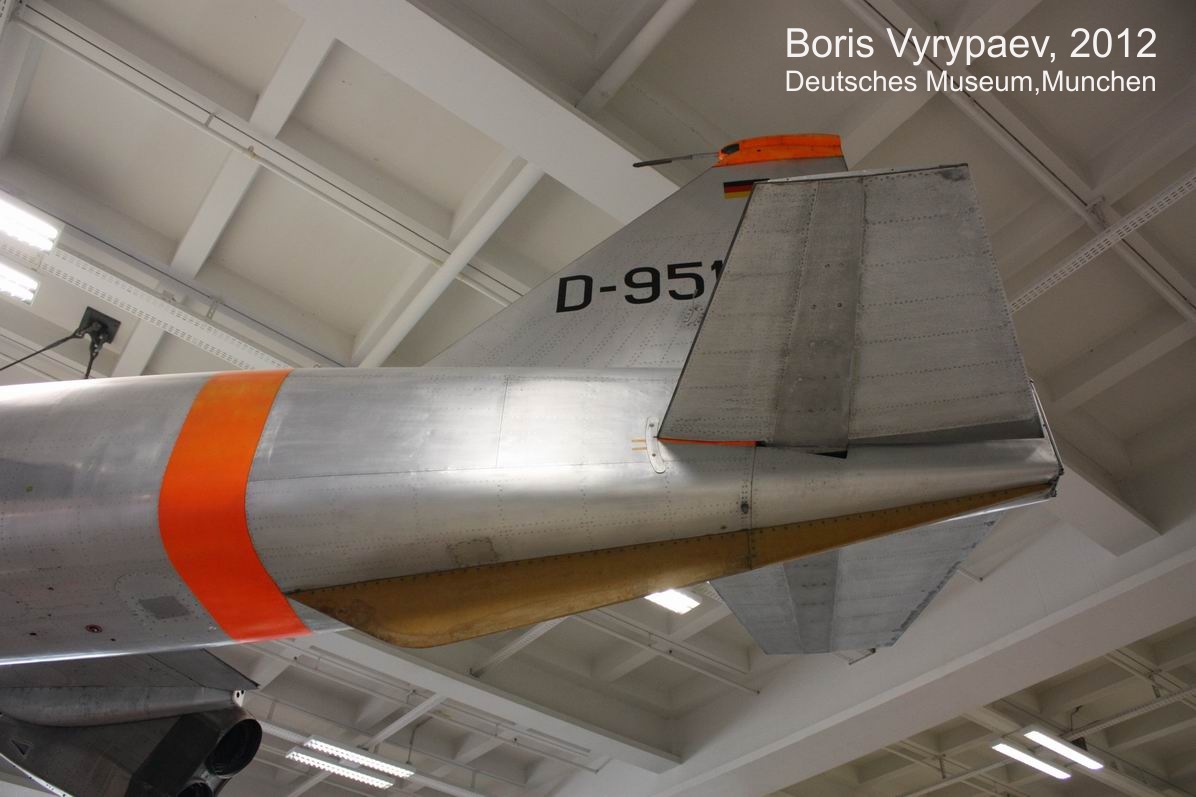

Часть фотографий даны в двух вариантах: съемка велась со вспышкой и без неё.
Про самолёт неплохо написано на Уголке неба
Оценки
Пока нет оценок.
Войдите, чтобы оценить работу.
Комментарии (12)
На сайте с 18.07.2010
368 21797
Необычный аппарат. Эх, жаль, что кроме экзотической смолы модели нет...
Спонсор
На сайте с 17.10.2010
724 9624
Я даже не знал, что на него смола есть
На сайте с 18.07.2010
368 21797
Да, есть от MaModell.
На сайте с 09.10.2009
402 1762
Действительно , экзотика.
На "каропке" такой появится разве что трудами Марaта.
На сайте с 17.08.2010
320 137
Вери интрестинг!
Спонсор
На сайте с 17.10.2010
724 9624
У Марата сейчас в работе, по моей оценке, машин 40, не меньше :-)))))
На сайте с 15.12.2009
59 1405
Эх, дойче музеум. Есть там рядом еще два СВВП экспоната - Dornier Do 31 и VFW VAK-191 .
Первый напоминает самолет-звездолет из какого-нить Стартрека)
Спонсор
На сайте с 17.10.2010
724 9624
Наверное - они сейчас в запасниках.
Общий обзор по музею я делал 2 месяца назад - на снимках видно, что их там нет.
(Что неудивительно - позавчера друг был в авиамузее в Оттаве - и на присланных снимках нет много того, что я там видел в 1999 году)
На сайте с 15.12.2009
59 1405
Нет, они в другом филиале - в Oberschleißheim (это минут 20 на Sке от Мюнхена)
http://turbina.ru/guide/Obershlayskhaym-Germaniya-118698/Zametki/Tchast-3-ya-Otdel-aviatsii-Doytche-Muzeya-v-Obershlayskhayme-62051/
На сайте с 15.12.2009
59 1405

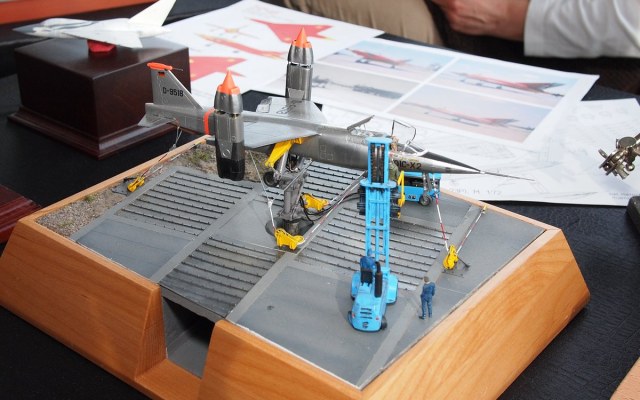

А вот и она, кстати. (снято на выставке)
