электродвигатель самодельный
- Производитель:
- я
- Масштаб модели:
- > 1:24
- Тип:
- Разное

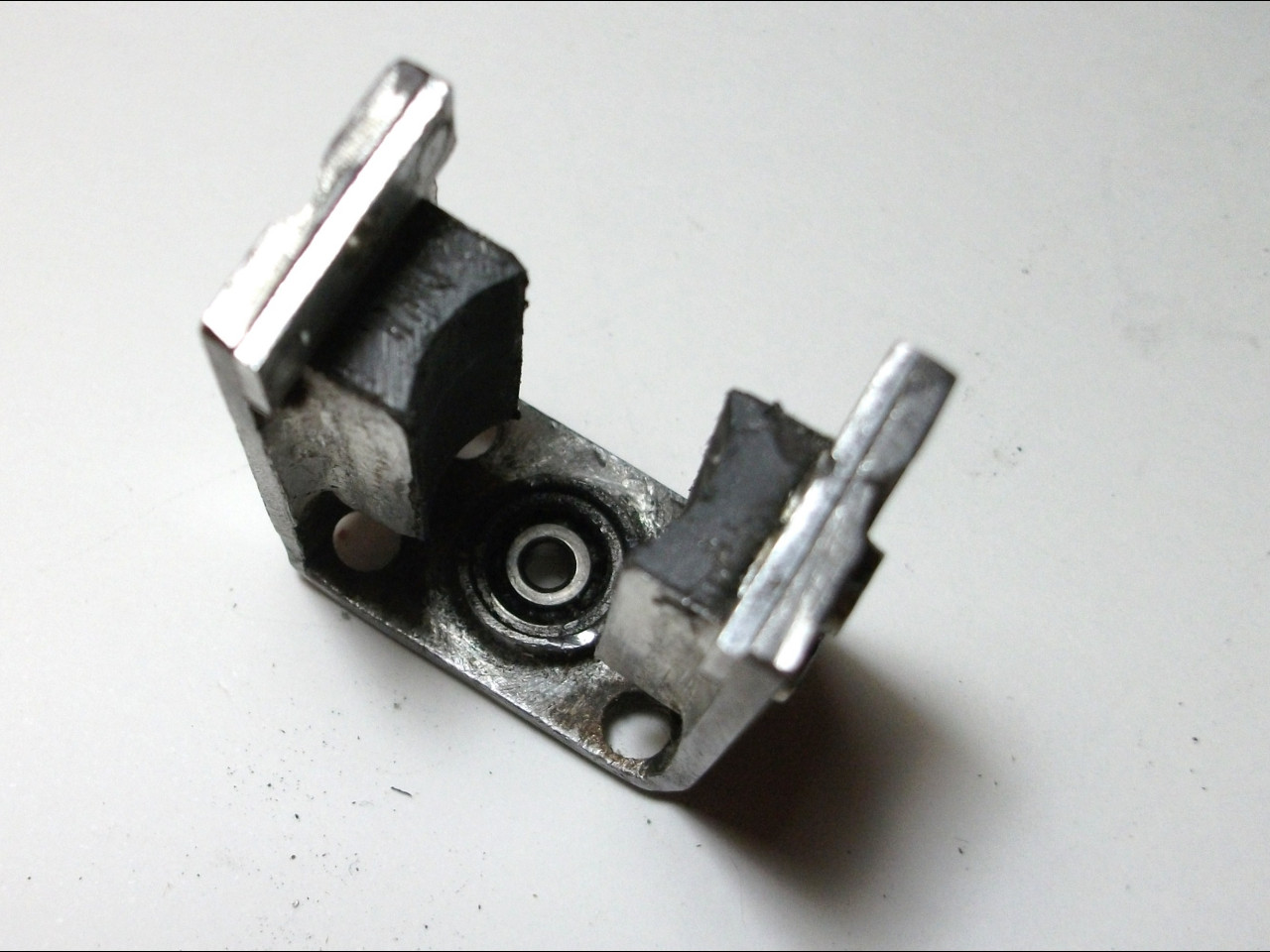

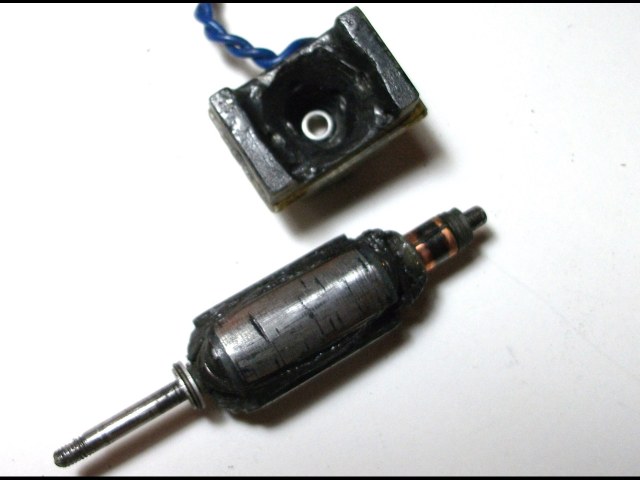

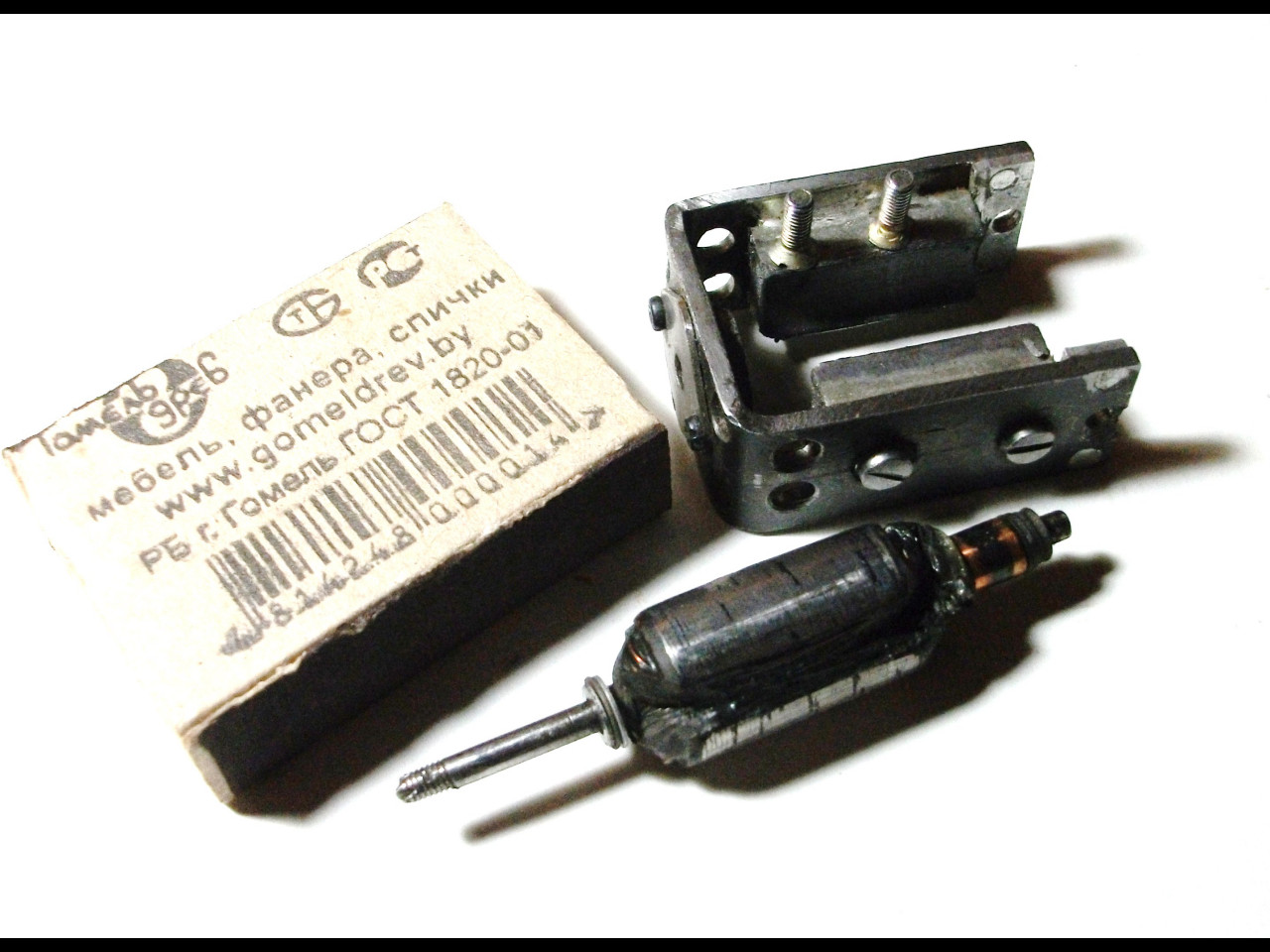

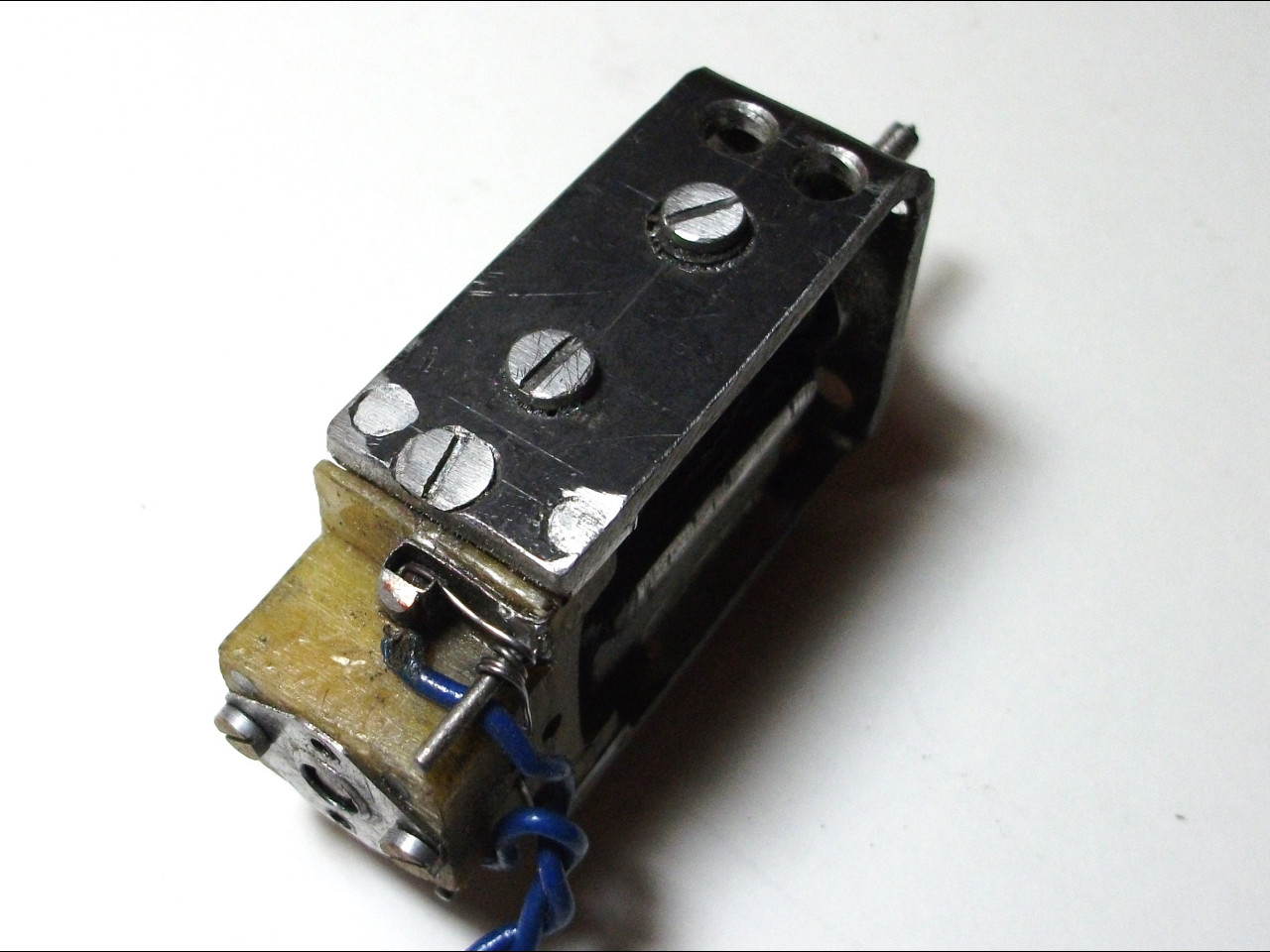

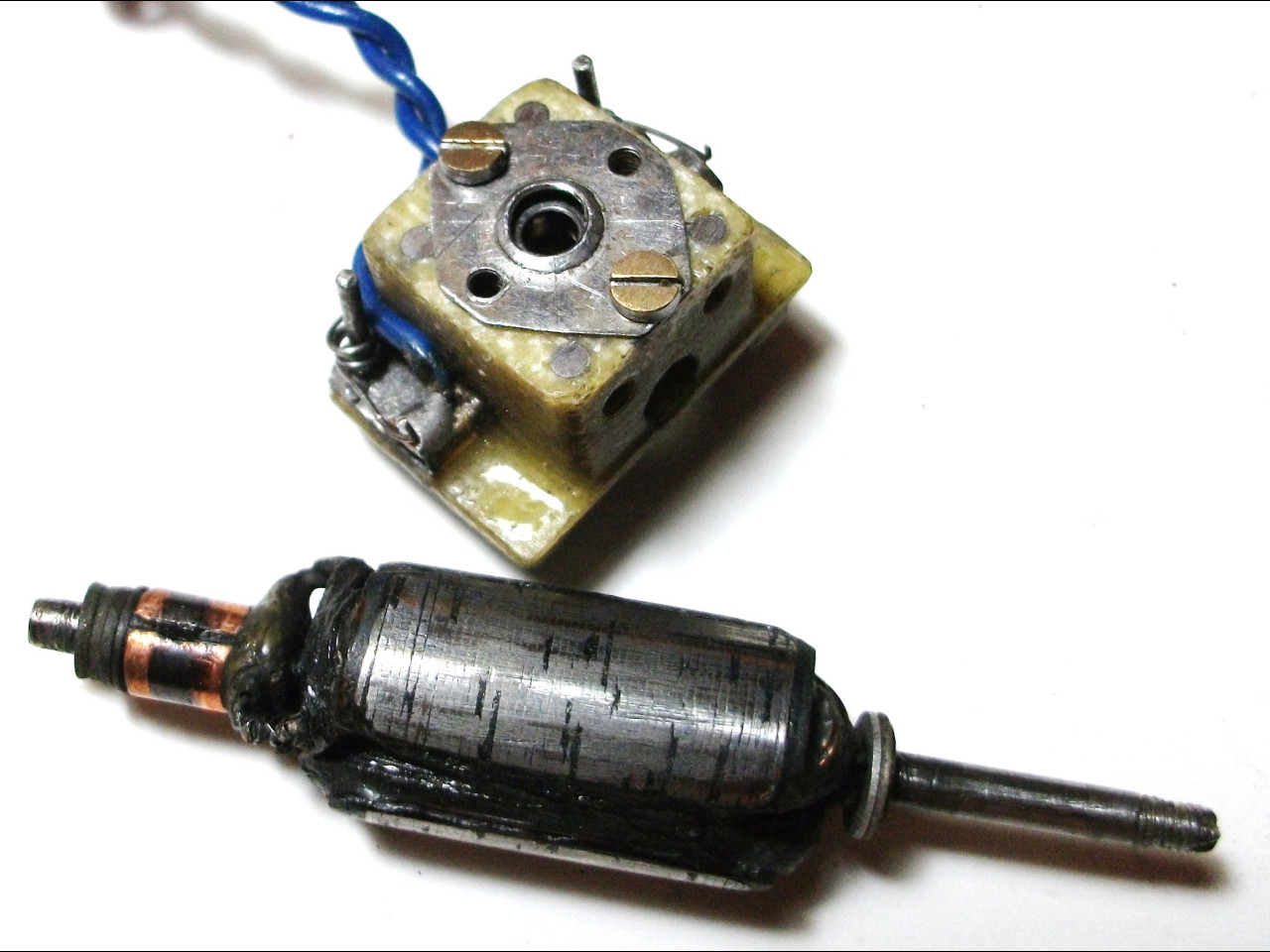

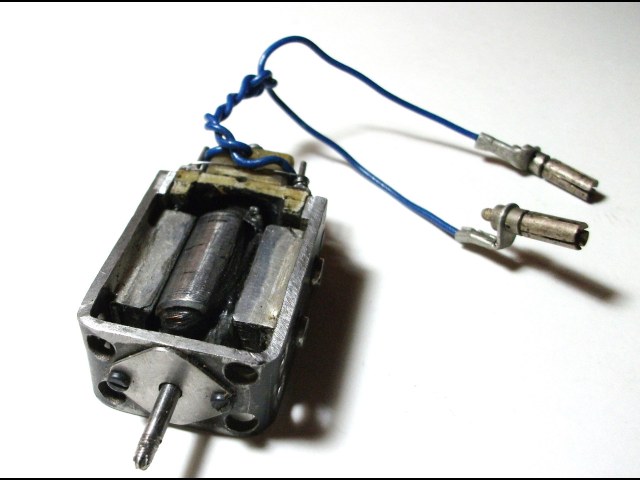

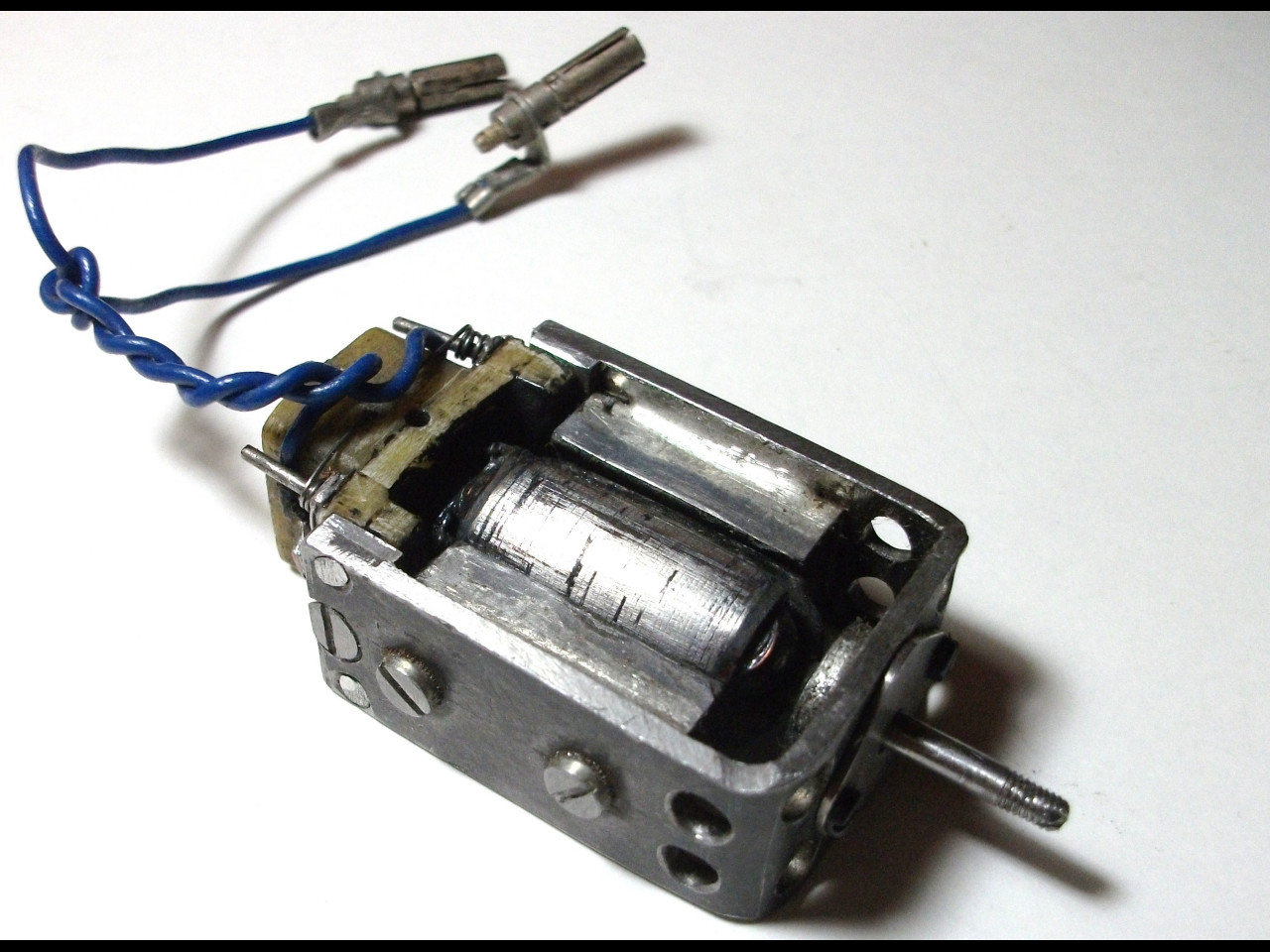

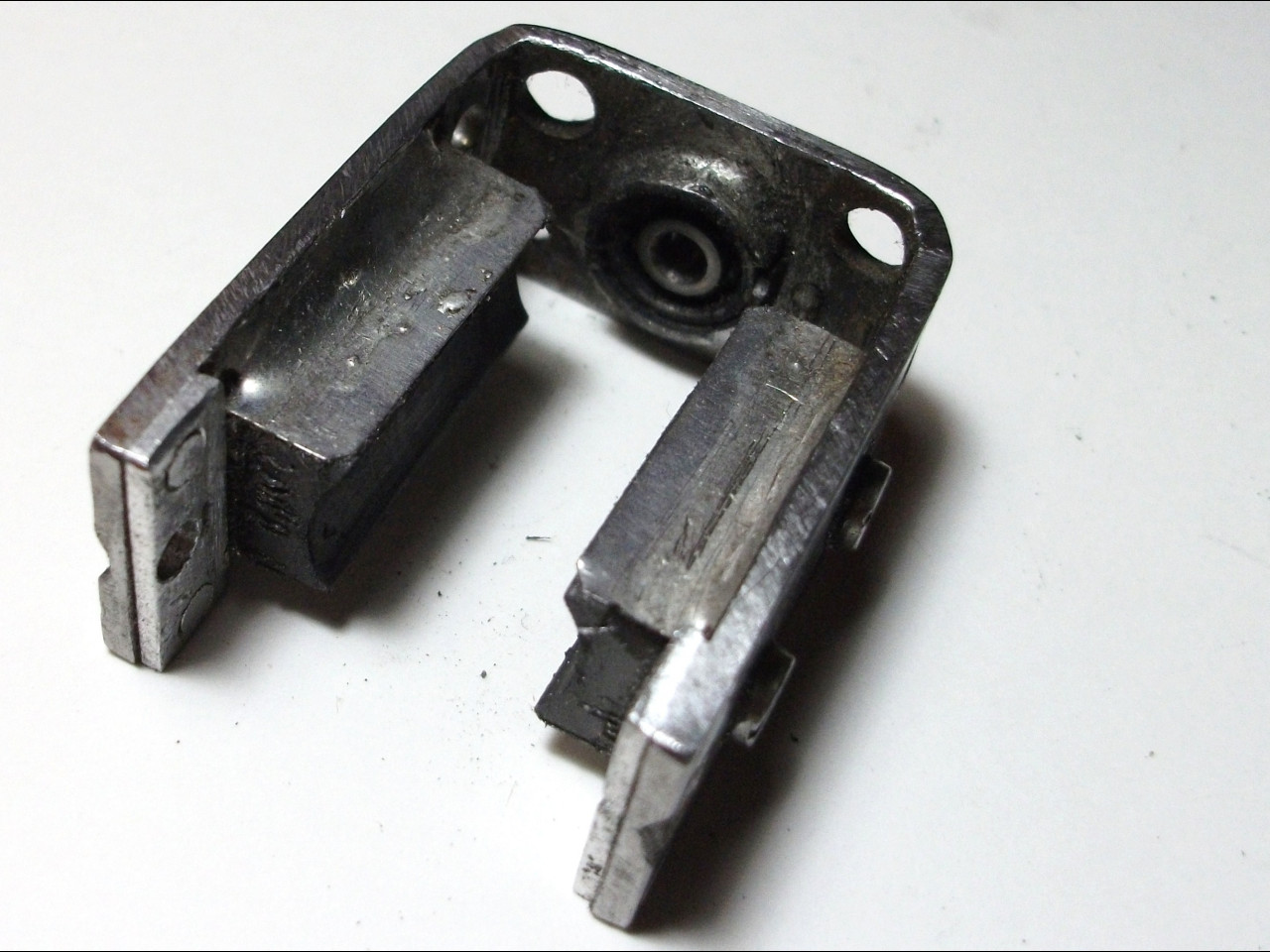

полностью самодел... ротор набран из пластин трансформатора (трансформаторная сталь)... пластины проклеены эпоксидкой, затем все запечено в духовке... пазы для обмотки вытачивались надфилями... обмотка из провода диаметром около 0,25 пролита эпоксидкой... коллектор из текстолитовой трубки с насаженной медной трубкой... пазы прорезализь лобзиковой пилкой... затем ротор был насажен на дрель, отцентрован, и отполирован коллектор... магниты движка из магнитных защелок от мебели... крышка сделана из листового стеклотекстолита разной толщины... склеена тоже эпоксидкой... щетки прижимаются витой пружиной от авторучки... в корпусе и крышке японские подшипники... на ранних движках из-за большого нагрева обмотки ставил вентилятор...
вот, пожалуй и все...
с уважением, Андрей(gud)!
Оценки
Войдите, чтобы оценить работу.
Комментарии (30)
На сайте с 12.10.2011
5 308
Супер!!!
На сайте с 09.01.2012
35 1574
Присоединяюсь!!!
Эстет
На сайте с 03.08.2010
21 2759
А по мощности он как?
На сайте с 29.08.2010
94 318
достаточно тяговит... магниты бы другие.. ниодимовые... у меня в кружке были такие... пальцы горели...
На сайте с 29.08.2010
94 318
если Вы про электрическую мощь, то не знаю... питается от 9 до 16 Вольт...
Спонсор
На сайте с 24.02.2011
32 1902
я с электричеством не дружу...знаю про него только, что переменный ток нет, нет, да шарахнет )))
у меня Андрей к Вам вопрос ЗАЧЕМ???? можно же купить готовый )))
Спонсор
На сайте с 24.02.2011
32 1902
но описанный Вами объем работ потрясает!
Эстет
На сайте с 13.06.2010
8 1128
Работа конечно проведена большая, но присоединяюсь к вопросу - ЗАЧЕМ?
Я тоже делал самодельный мотор, но размером 5Х5мм и это было в 1981 году. Правда он не работал, - я тогда подумал что железо вполне можно заменить алюминием))))
На сайте с 14.11.2010
7 338
Присоединяюсь к вопросу ЗАЧЕМ и еще интересно а как вы его отбалансировали или так удачно попали что биения нету?
На сайте с 29.08.2010
94 318
на тот момент(90-ые годы) ничего подобного не было...
На сайте с 29.08.2010
94 318
все на глаз... поверьте, когда работает, аж свист стоит... если не визг...
На сайте с 29.08.2010
94 318
про
проверка возможностей, своих естественно...
Андрей, примите мои поздравления! Я свыше 30 лет профессиональный электронщик, делал "самопально" многое, так что снимаю шляпу.

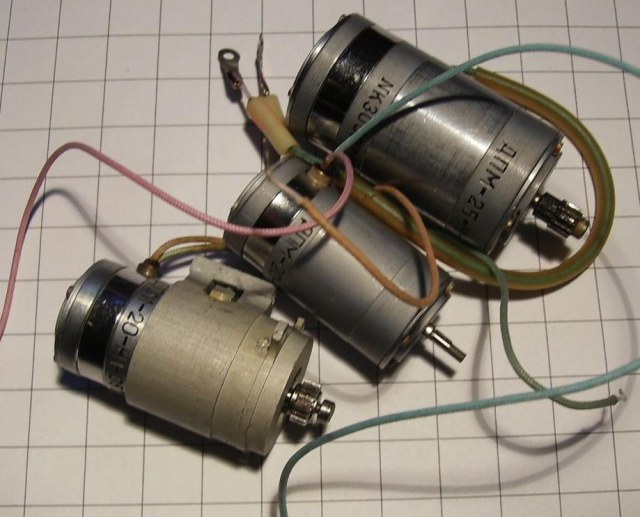

Единственное уточнение: были такие двигатели, и во множестве (и преотличные!) семейства ДПМ/ДПР. Разработаны в конце 70-х-начале 80-х годов (разработчиками получена Государственная премия), напряжение питание от 3 до 24 Вольт. Вот здесь посмотрите: http://vicgain.sdot.ru/eldvigt/eldvigl.html
Сначала были только для "военных для целей". После развала Союза пошли в бытовую сеть продажи. Мало того, есть в продаже и сейчас и даже "на гнилом Западе" (всего только 5-6 евро).
На сайте с 29.08.2010
94 318
были такие двигатели, и во множестве
и мои примите... но мой такой, не единственный... был более мощный, при тех же размерах.... украли, жаль, что не могу показать
Господа, давайте еще подискутируем на тему ЗАЧЕМ мы строим модели. Ведь, чесслово, мы ж со стороны - кучка взрослых мужиков, страдающая никому не понятной фигней, да на полном серьезе, да еще потом достижениями меряются. Причем объяснить ЗАЧЕМ человеку стороннему - не представляется возможным.
Ну, делал человек, круто, блин, и все дела. К чему риторика?
Спонсор
На сайте с 24.02.2011
32 1902
ну мастер тему начал мы подхватили! картинки есть, пива навалом, чего бы не по дискутировать!? ))))
Эстет
На сайте с 18.07.2010
368 21797
+++++
На сайте с 05.09.2010
0 385
жеееесть!
я бы купил подобную штучку...*_*
На сайте с 23.05.2011
5 413
вот это да...
На сайте с 29.08.2010
94 318
а зачем? сейчас в продаже и не такое есть...
На сайте с 28.10.2011
14 170
Сколько сидишь на сайте - не перестаешь удивляться от работ!О__О Модели, модели и тут раз!.. Кто-то и электродвигатель фигачил!)))) И это классно! Снимаю шляпу перед таким запилом. Такому творчеству нельзя пропадать, ваши подвески и движок наверняка бы подошли к какой-нибудь грандиозной работе и сделали бы модель действующей, к примеру: для грузового автомобиля или танка где-то масштабом 1:16, а то и больше!))))
Спонсор
На сайте с 19.12.2010
9 5486
На сайте с 15.12.2009
59 1405
)))Класс!
На сайте с 02.02.2011
12 3
его можно и самолет засунуть, круто будет
На сайте с 18.10.2010
22 2942
...В те времена,когда я был подростком(в 70-е),да и до развала СССР,в магазинах были электродвигатели "для моделей",причём как с одним,так с двумя магнитами(видимо разной мощности),поэтому немало удивлён этой конструкции.Видимо Ваш двигатель сделан,так сказать,"по мотивам" тех "движков" или Вы просто настальгировали по тем устройствам?Принцип действия одинаков,видимо двигатель"ну очень" был нужен.
С Уважением.
На сайте с 29.08.2010
94 318
я помню эти движки, но сделан он не совсем " по мотивам"... принцип везде одинаков, но подход совсем другой... Вы разбирали хоть раз эти покупные движки? такие движки я научился делать, когда занимался в кружке трассового автомоделизма в нашем Дворце пионеров... там все движки были самодельные или переделанные... электричество попадает на коллектор через угольные щетки... обороты (около 20000) и мощность не в пример покупным...
На сайте с 01.01.2011
2 13
а я только отматывал обмотку с магазинных и наращивал якорь, чтобы увеличить мощность, но при этом увеличивался расход электроенергии)))) про это прочитал в юном технике))) там предлагалось из обычного движка для игрушек сделать движок для кордовой модели... электричество на модель подавалось по стальным кордам...
На сайте с 29.08.2010
94 318
тоже вариант... но, я люблю поизголяться, поэтому и делал якорь из трансформаторной стали...
На сайте с 18.10.2010
22 2942
...Как я Вас понимаю,если Вы знали.Я разбирал эти движки,чтобы "добыть" оттуда магниты.Запомнил только то,что там было 3 обмотки(или 4?)и электричество попадало на движок с помощью узких полосок металла.Неэффективно.
На сайте с 03.02.2014
8 899
Сурьёзно!
