Кондуктор для сборки траков КВ/ИС,ВЭ,1/35

Вашему благосклонному вниманию предлагается поделка из серии "Голь на выдумки хитра". Фотографии следует смотреть в оригинале. Для этого выберети опцию "Смотреть оригинал" в окне просмотра


Предыстория

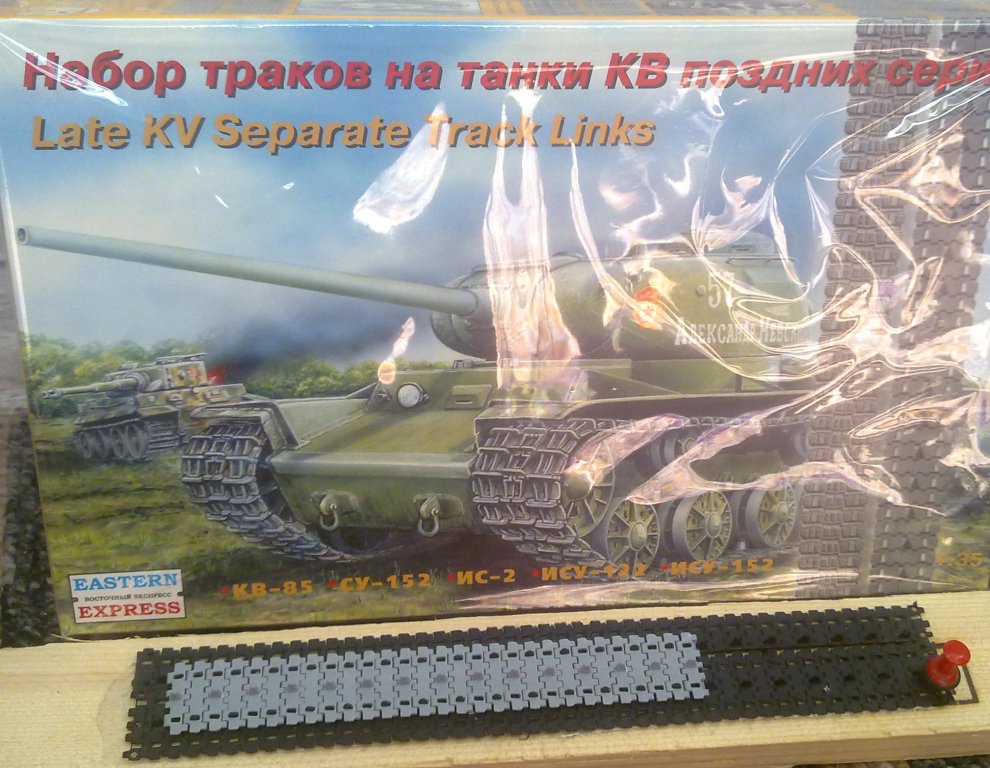

  Получив долгожданные траки для строящейся СУ-152, я обнаружил, что стыкуются они отвратительно, а собирать их на липкой ленте с линейкой жутко неудобно. с грустью посмотрев на наборники от более дорогих и качественных фирм, собираемые с помощью кондуктора, я решил сваять нечто похожее для ВЭ.



Описание конструкции

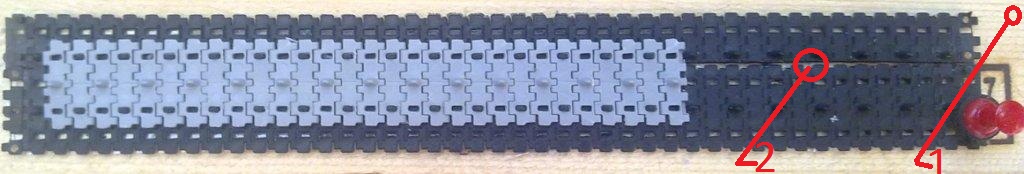

 Конструктивно кондуктор состоит из следующих элементов:
  1. Рейка-основание. Любая деревянная рейка толщиной примерно 15-20 мм и длиной, достаточной для размещения половины гусеничной ленты

2. Направляющие. Изготавливаются из резиновых траков  КВ, идущих по умолчанию в наборе. Одна лента наклеивается на основание (с помощью двустороннего скотча, например), вторая лента обрезается по всей длине до зубьев траков и приклеивается параллельно первой так, чтобы зубья лент были соосны друг другу.

Порядок сборки

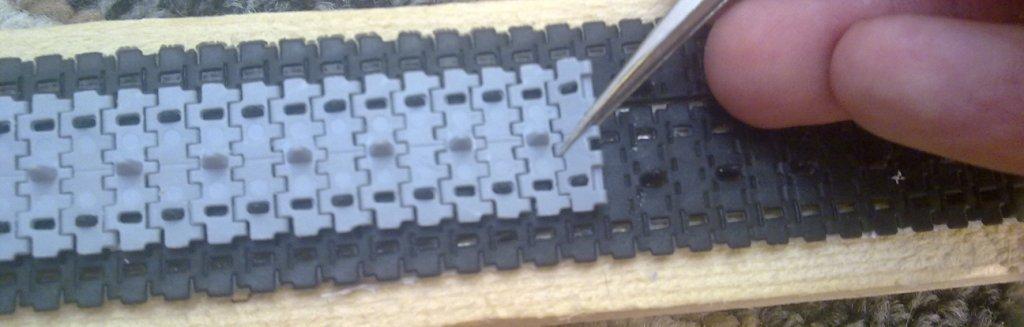

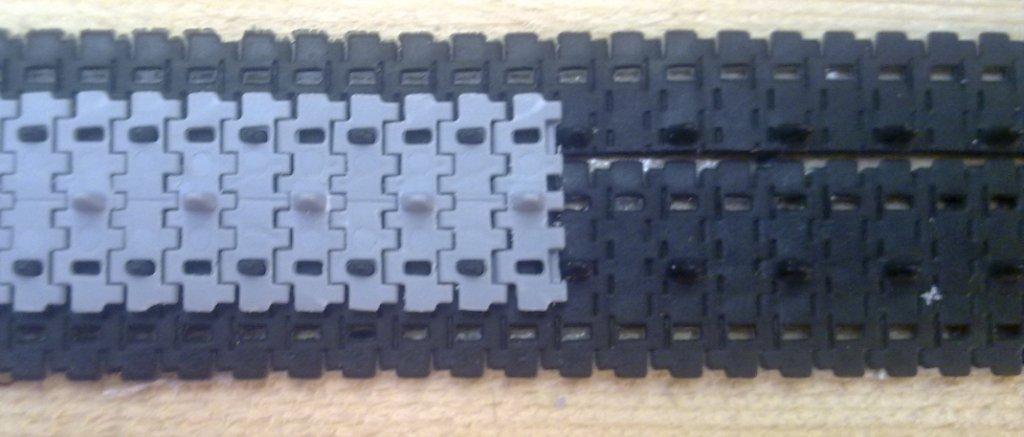

Подготовленные траки укладываются отверстиями на зубья направляющих, причем на зубья лучше всего укладывать траки без зубьев (при этом траки с зубьями будут ложиться между зубьями). Далее из траков формируется лента нужной длины. Плотность удержания траков в кондукторе позволяет производить склейку ленты после ее сборки "насухую".

Достоинства

- простота и дешевизна конструкции

- легкость в изготовлении ( я собрал минуты за 3)

- гусеничная лента после сборки выходит ровной, без изгибов и перекосов.

- легкость в эксплуатации.

- длина гусеничной ленты регулируется полностью по вашему желанию- можно собрать как всю ленту целиком, так и половину ленты, так и отдельные звенья.

Недостатки
Таковых в процессе эксплуатации пока не обнаружено.



Советы
- выравнивать резиновые ленты перед приклеиванием можно тремя-четырьмя траками, уложенными на зубья на концах и в середине лент.
 - проливку клеем ленты по стыкам можно производить после сборки участка "насухую". Бояться, что клей разъест резиновые направляющие, не нужно -у ВЭ резиновые гусеницы ничем не клеятся. Проведены испытания толуолом и стандартным звездовским клеем  -ленты целые. (Полиэтилен такой полиэтилен)

Разумеется, конструкция может быть доработана и улучшена по вашему желанию. Мной лишь предложен способ более удобной и быстрой сборки популярных траков.

Благодарю за внимание!

PS

Стандартным Гусеницам ВЭ наконец-то найдено достойное применение))))



Пять фотографий набрать не удается в силу простоты приспособления.


Update



Дальнейшее развитие конструкции: Кондуктор 3в1
