гнулка
- Производитель:
- самодел
- Масштаб модели:
- 1:35
- Тип афтемаркета:
- Металл

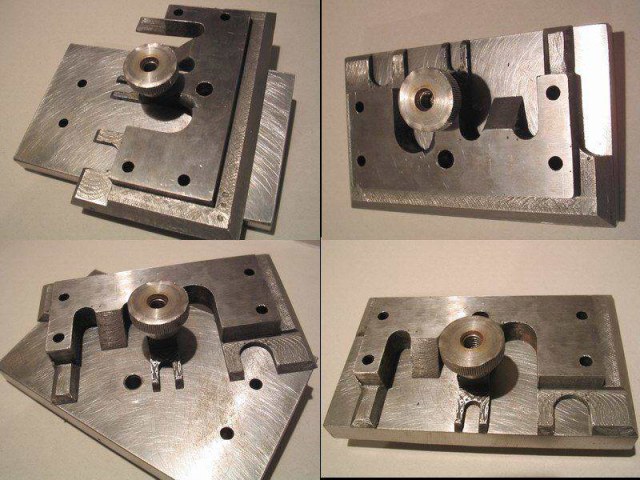

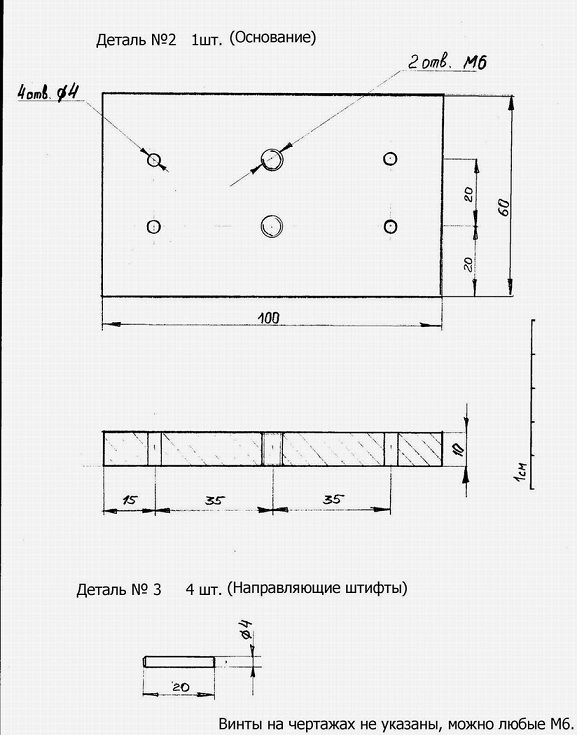

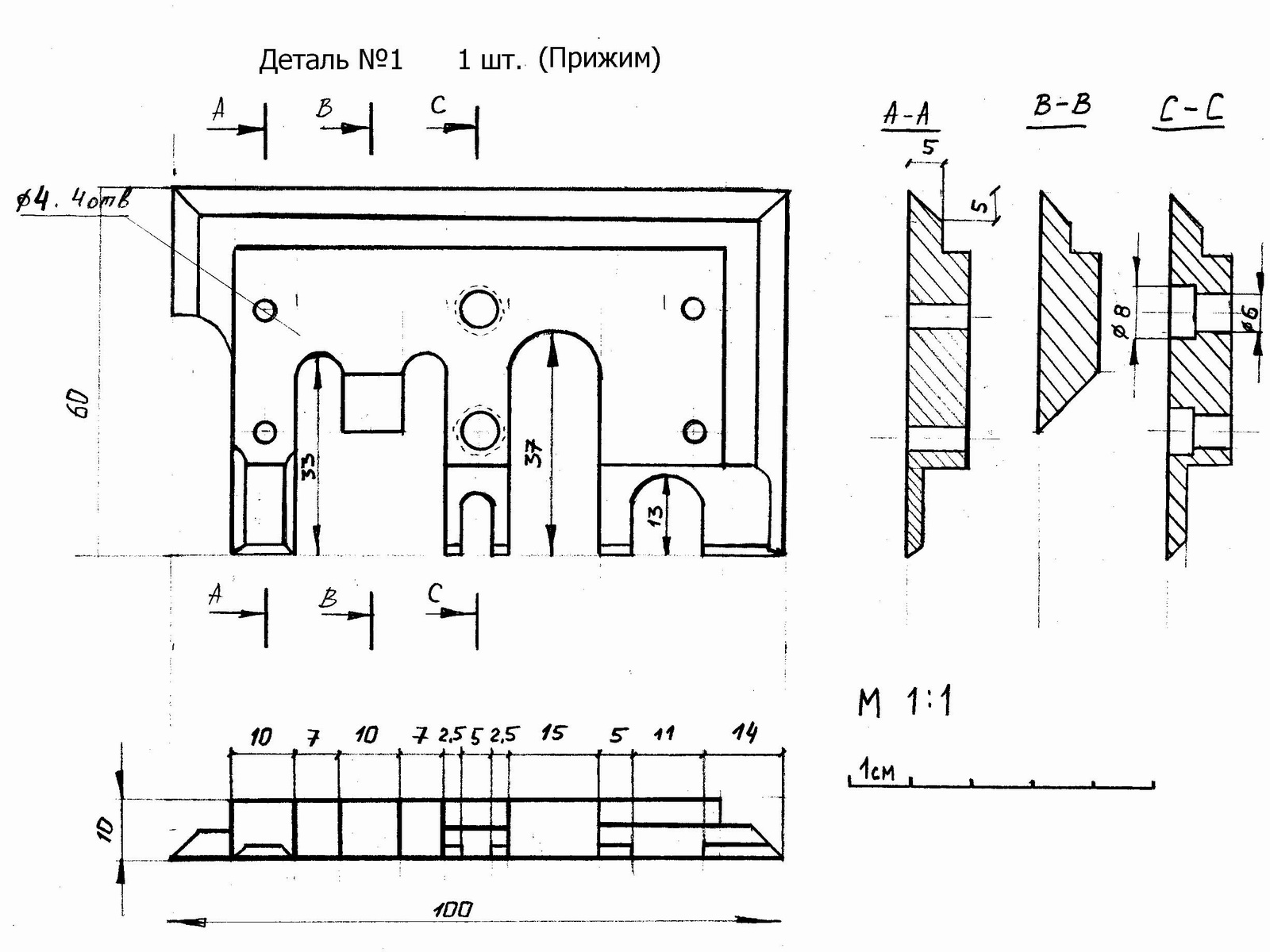

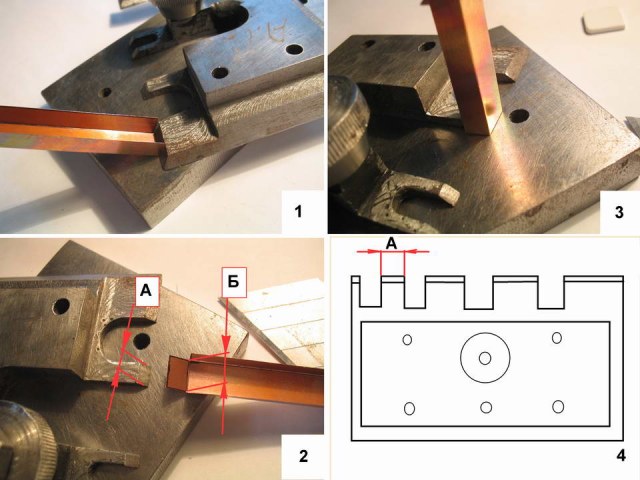

Как - то раз на просторах интернета я наткнулся на очень любопытные чертежи (первые три фото) http://www.dishmodels.ru/gshow.htm?p=988
. Это была гнулка для фототравления, я долго вынашивал идею как бы заполучить такую штуковину т.к. я пользовался очень не удобными плоскогубцами и различными пинцетами и результат меня не всегда радовал. Но буквально две недели назад я узнал, что у моего знакомого отец, работает на каком, то оборонном заводе и может мне изготовить желаемую гнулку. Когда я отдавал чертежи, я ни не ожидал, что результат меня так порадует! С помощью гнулки работа с травлением гораздо облегчается и даже изготовление рабочих петель теперь для меня не составляет особого труда.

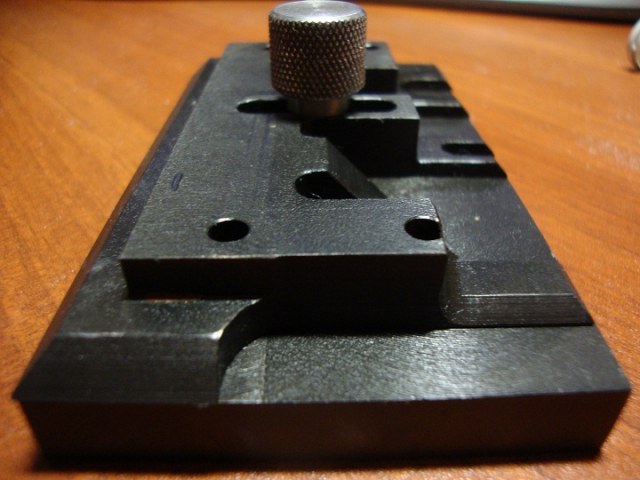

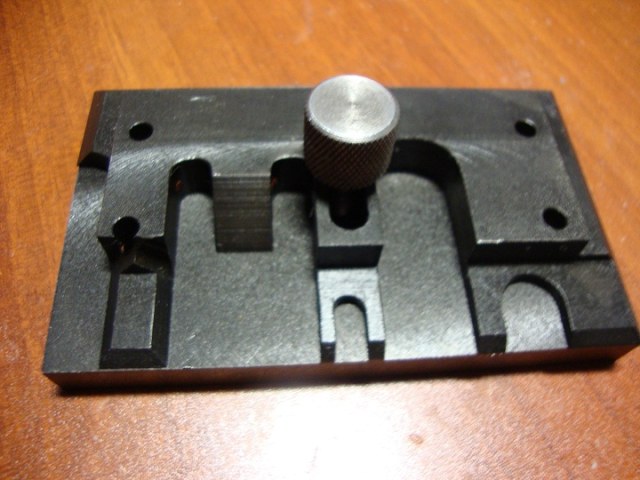

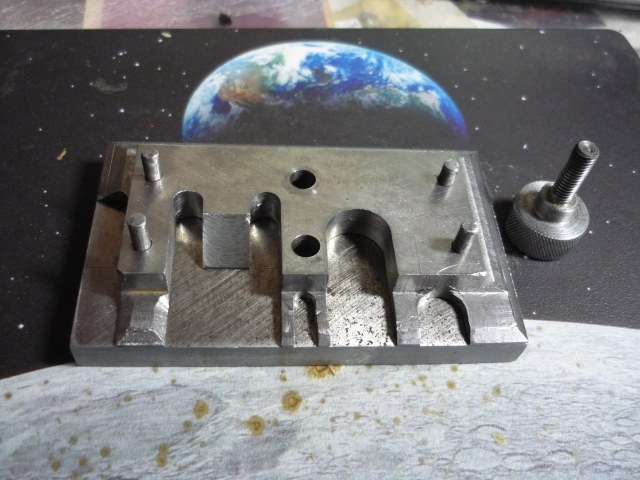

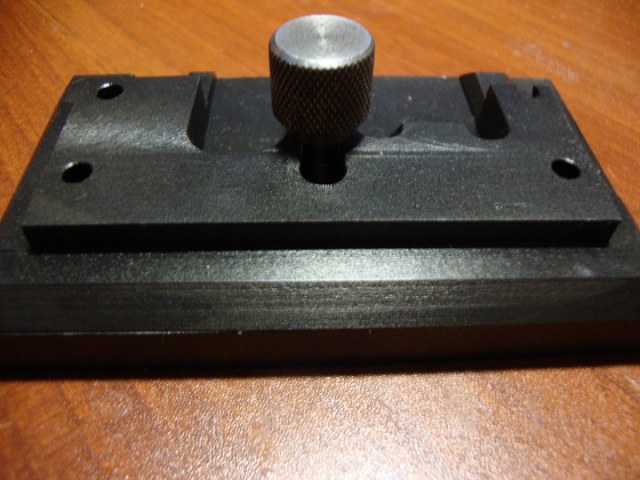

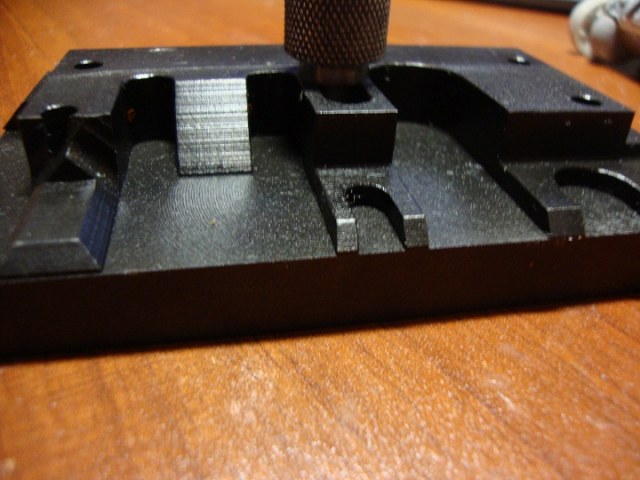

Сама гнулка выполнена из стали весит примерно полтора килограмма, плюс к ней имеются четыре направляющих штыря, что позволяет ровно зафиксировать верхнюю часть в нужном положении.
Нужно отдельно сказать спасибо Алексею Груздеву aka Алекс кторый выложил в сеть данные чертежи!!!
