Ручная дрель и станок для сверления
- Производитель:
- сами с усами
- Масштаб модели:
- > 1:24
- Тип модели:
- Разное
- Тип инструмента:
- Ручные
...Решил внести свои "пять копеек" в копилку опыта строек,глядя на замысловатые "фиговины",демонстрируемые другими моделистами.
...Почему я сделал именно так?Я по профессии слесарь-сборщик радиоаппаратуры,поэтому разобрать и собрать что-то из отдельных деталей абсолютно не вопрос.Главное-правильно совместить нужные детали в правильной последовательности.

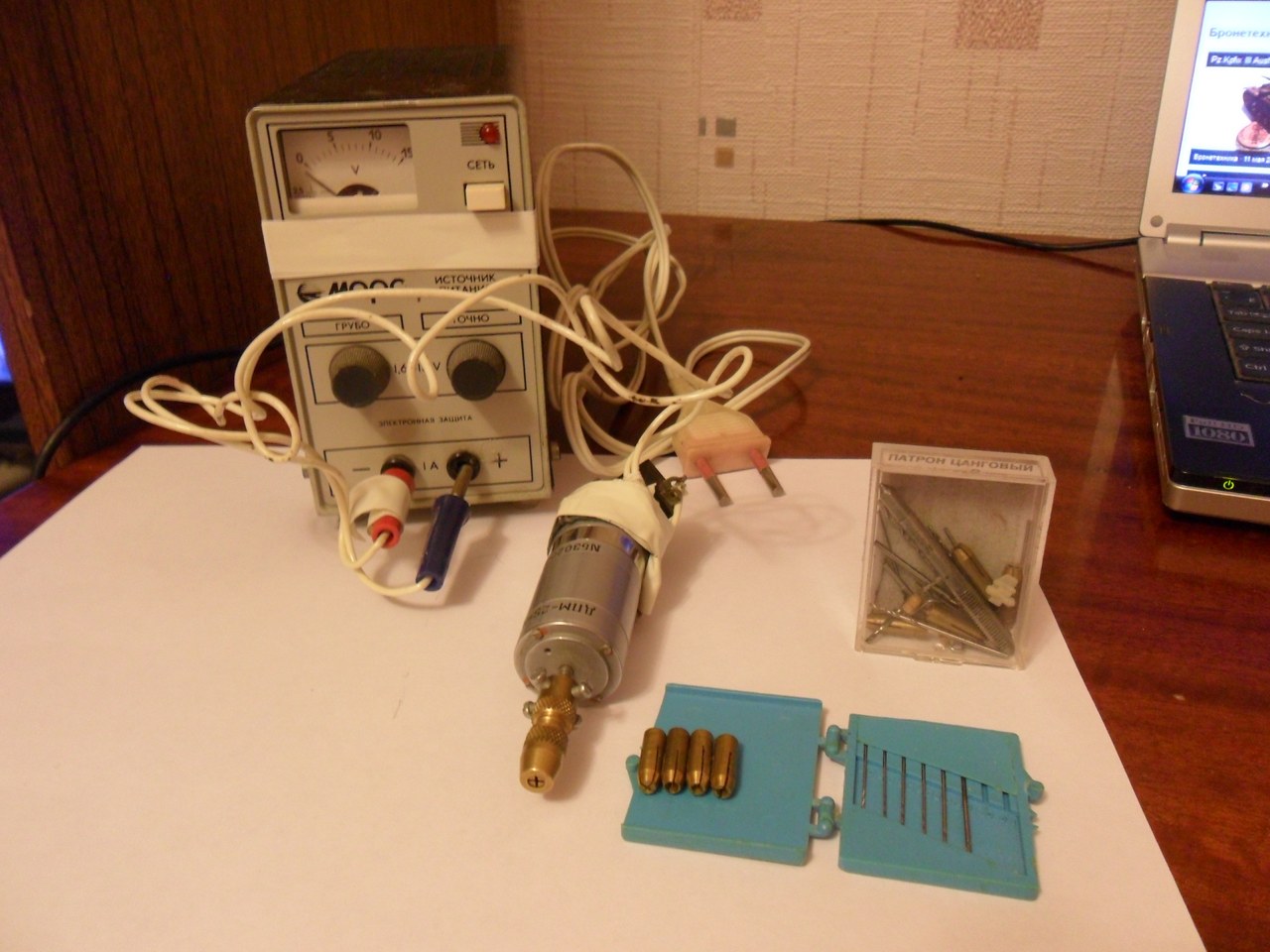

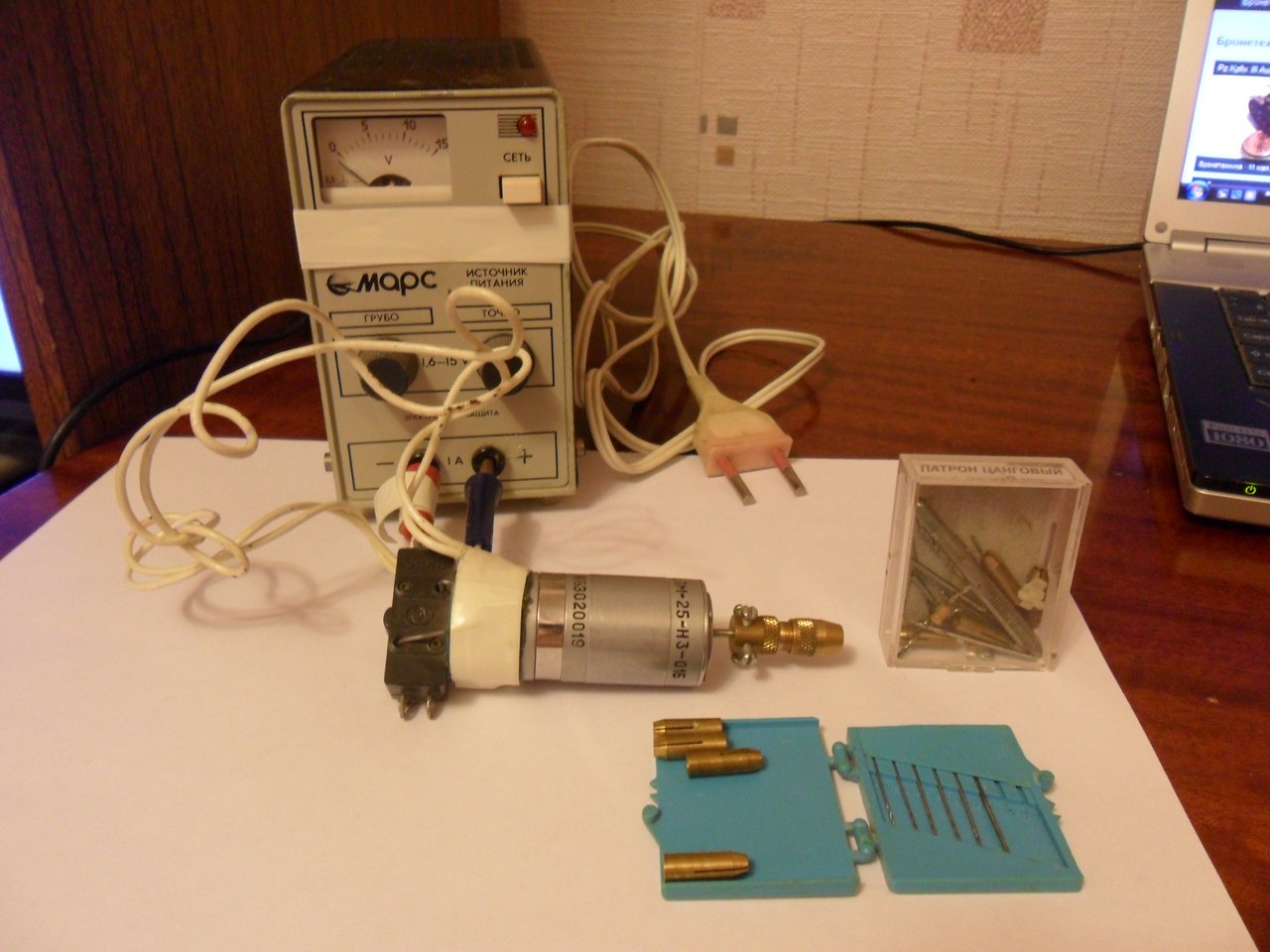

...На первом фото просто двигатель ДПМ(там марка написана) с питанием от 0 до 15 вольт с питанием от покупного блока питания типа Марс"(завалялся в загашнике). Также надет на ось патрон под микросвёрла со сменными цангами(тоже купил).Дольше было приспособить кнопку для удобного сверления.Очень удобно:нажал на кнопку-включился двигатель,перестал давить,двигатель перестал работать.Число оборотов регулируется блоком питания.Очень удобно.

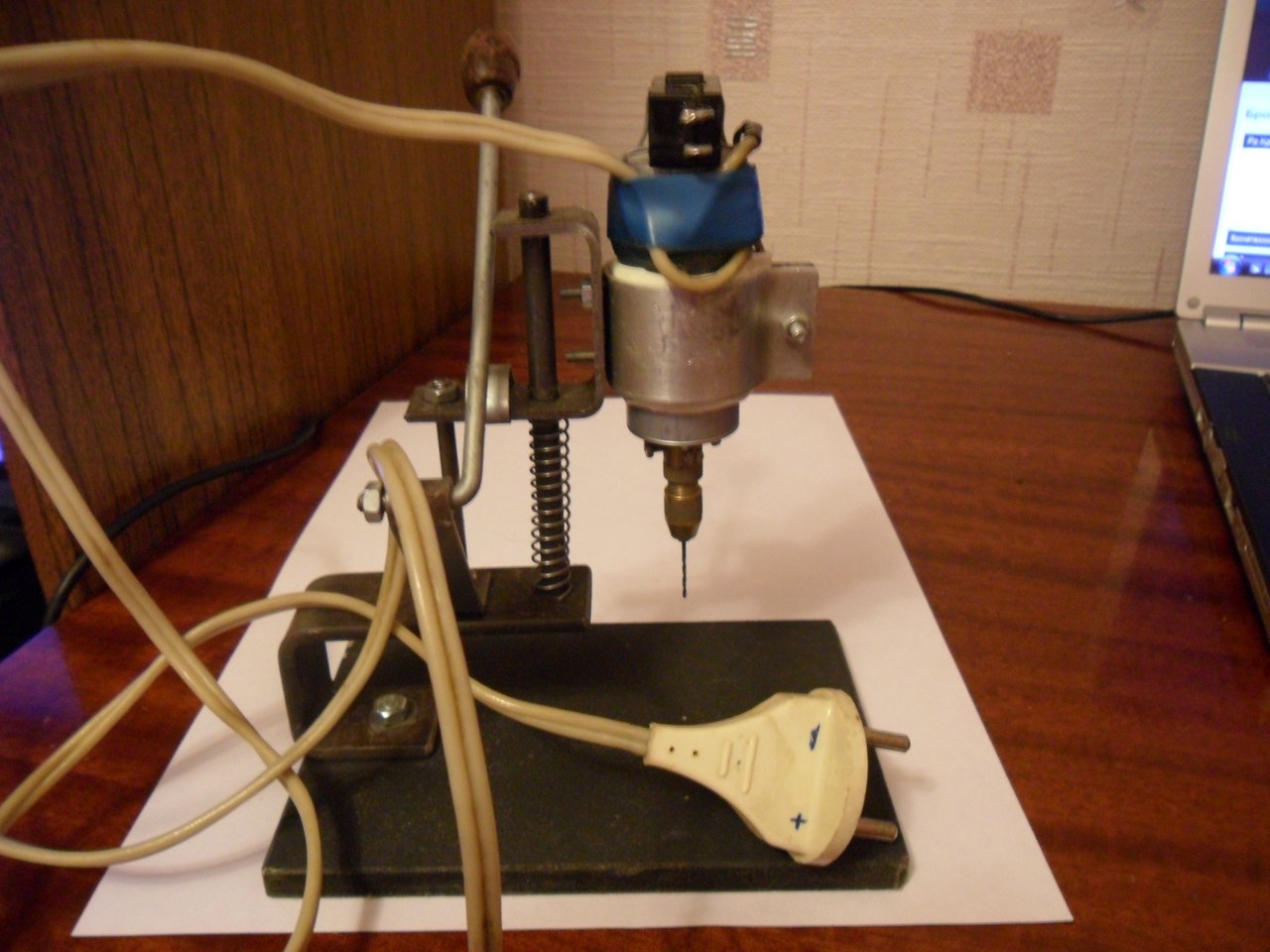

...На последнем снимке аппарат для "для тяжёлых случаев". Это своеобразный станок для вертикального сверления с теми же составляющими.Для удобства написал на вилке плюс и минус,чтобы правильно вставлять в БП. Только кнопка на двигателе в этом случае не нужна.Самое главное для этого прибора,это максимально правильно вставить сверло,чтобы его "не било".
П.С.Пришлось снимки повторять,т.к.нужно снимков не менее пяти.
Оценки
Войдите, чтобы оценить работу.
Комментарии (14)
Спонсор
На сайте с 24.04.2011
15 4612
Отлично, беру на вооружение, у меня почти такая же дрель, а вот станка нет, ума не хватило.
На сайте с 16.08.2010
50 1971
Да! Хорош станок! Взял на вооружение)
Предложение по модернизации - под ось сверла приспособить мини тиски , мелкие детали удобней держать и руки будут целы.
На сайте с 17.06.2010
9 2357
РЕСПЕКТ!!! Полезная и нужная вещь!!!
Спонсор
На сайте с 03.08.2010
64 2551

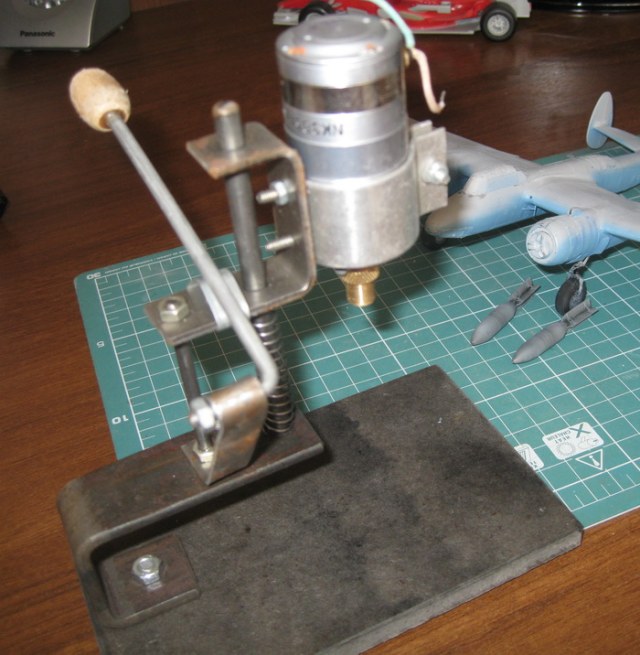

Моторы ДПМ используют питание до 27В. Вот этот станок,который я купил недавно в радиотоварах вместе с мотором. Цена 1300р. Вы же то же его купили(станок)
?
На сайте с 16.08.2010
50 1971
Опа) прикольно......
Спонсор
На сайте с 30.08.2011
95 118
Еще бы маленький фрезер с программным...и пятисотрублевку отпечатать!!!ШУТКА!!!
Алекс - молоток...есть такие штатные станки для дрели....может и до такого дойдет ход
Пора...пора тебе переходить делать модели под заказ...
На сайте с 18.10.2010
22 2942
...Дело вот в чём:станочек я действительно купил.Цена вопроса 360рублей.Примитивно,но очень действенно и функционально.Моторчики у меня завалялись,поэтому покупать не пришлось.
...Откуда Вы такую цену на станок взяли,не представляю.Видимо мотор потянул остальную разницу в цене.Мне повезло.
В Архангельске,в магазине "Бытовая химия" есть специализированный отдел для радиолюбителей,там всякого добра типа этого-навалом.Также в магазине "Полюс",в подвале есть отдел для техно маньяков.Ищите и найдёте.
С Уважением.
На сайте с 12.03.2011
14 121
Замечательно, а то я уже зае...лся вручную сверлить на пальцах мазоли и кожа периодически слазит. а мини дрель фигачит на огромных оборотах и чаще плавит пластик чем сверлит его.
Спонсор
На сайте с 03.08.2010
64 2551

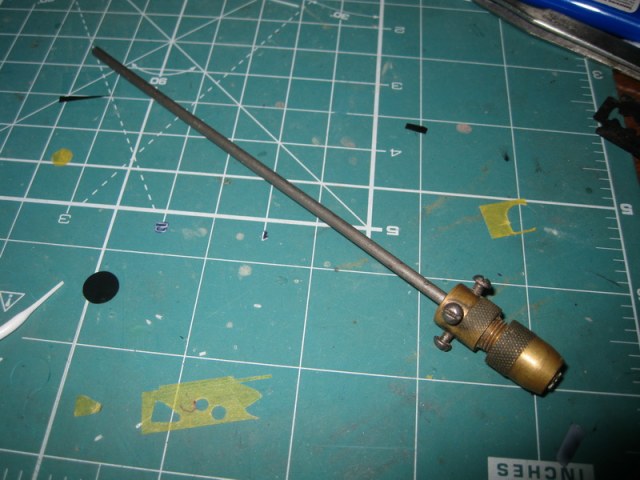

Да,там в стоимости большая часть,конечно это мотор. Но вот основную массу работ по сверлению выполняю вот этой припособой. Ручка-электрод 3мм и обычный цанговый патрон
На сайте с 01.02.2012
43 1182
Наконец кто-то разумно ставит вопрос!Одно замечание-я привык работать "пером" и кнопку на своих сверлилках ставлю в передней части.И более простую,от электроники.Токи там не большие.
А по поводу оборотов-совершенно правильно.Никому эти тысячи не нужны.Давно уже сетевые машины включаю через ЛАТР на пониженное напряжение.Обороты ниже.Циркулярка не плавит полистирол и оргстекло,не жжет дерево.ДПМ-ДПР включаю через транс на 9 вольт,то есть треть от нужного им.И дремели-проксоны отдыхают.У них минимум 4000оборотов и мощи на этих оборотах никакой.Так вот по поводу "карандаша" в другой выкладке-ищу ДПР-12 на 6-12 вольт.Договорится можно любым способом.
Сейчас попроюсь в закромах и покажу свои "сверлилки"
На сайте с 01.02.2012
43 1182
Вот,откопал.Сверлилки-крутилки.
Кнопку видно на правом.А вот это трансформатор на 9 вольт и 6 ампер.Выходов я ему добавил.Все четыре одновременно в работе быть не могут,но включены могут быть.
А вот эта минидрель построена из машинки,для закручивания проводников-был когда-то такой метод монтажа электронных плат.Оборотов очень мало,преобразователь на 110 вольт/амеровский стандарт/.Мощи хватает.вот патрон дремеловский мне не нравится.
А вот вертикально-сверлильный,фрезерный,а как-то раз даже микро-токарный.
Блок питания к нему -компьютерный.Очень рекомендую.Сейчас вещь доступная.Параметры хорошие.Один у меня лежит аж на 42 ампера!Обратите внимание: на двигателе сверху стоит регулятор оборотов с реверсом.И окончательная передача все равно ремешком.Он мягше.
Вот этот шпиндель лег в основу станка.Патрон самый маленький из трехкулачковых с ключом.Три/!!/ подшипника внутри.Поэтому мы с другом моим построили штук несколько таких станков.Опускание -поднимание нормально -зубчаткой,плавное.Пружину на возврат можно поставить,а можно не ставить.Есть фиксация на нужной высоте,а потому пальцевыми фрезами можно работать,только до 4 мм.
Ну и на базе этого шпинделя еще одна прилада для....А для разных целей: микрошлиф,отрез диском,"токарная" обработка надфилем чего-то микро-микро...Основа мощный чугунный диск.Во вторую обойму вставляется этот же шпиндель.
ну или сразу мотор с патроном.
Ну,может кому пригодятся идеи.Шпиндель у нас продается в лавке ювелирного инструмента.
Спонсор
На сайте с 03.08.2010
64 2551
Что-то картинки не открываются
На сайте с 01.02.2012
43 1182
Может в прихожей эти ссылки не работают?И надо перетащить в другое место?Только как?
Перетащил в Инструменты и сразу открылось.Добро пожаловать.
На сайте с 04.03.2012
0 3
гы прикольно люблю разные самопалы
