Дрель Д-1 V1.1
- Производитель:
- Самодел
- Масштаб модели:
- > 1:24
- Тип афтемаркета:
- Металл
- Тип инструмента:
- Ручные
Всем доброго времени суток!
Этот самодельный инструмент был спроектирован 4 месяца назад.

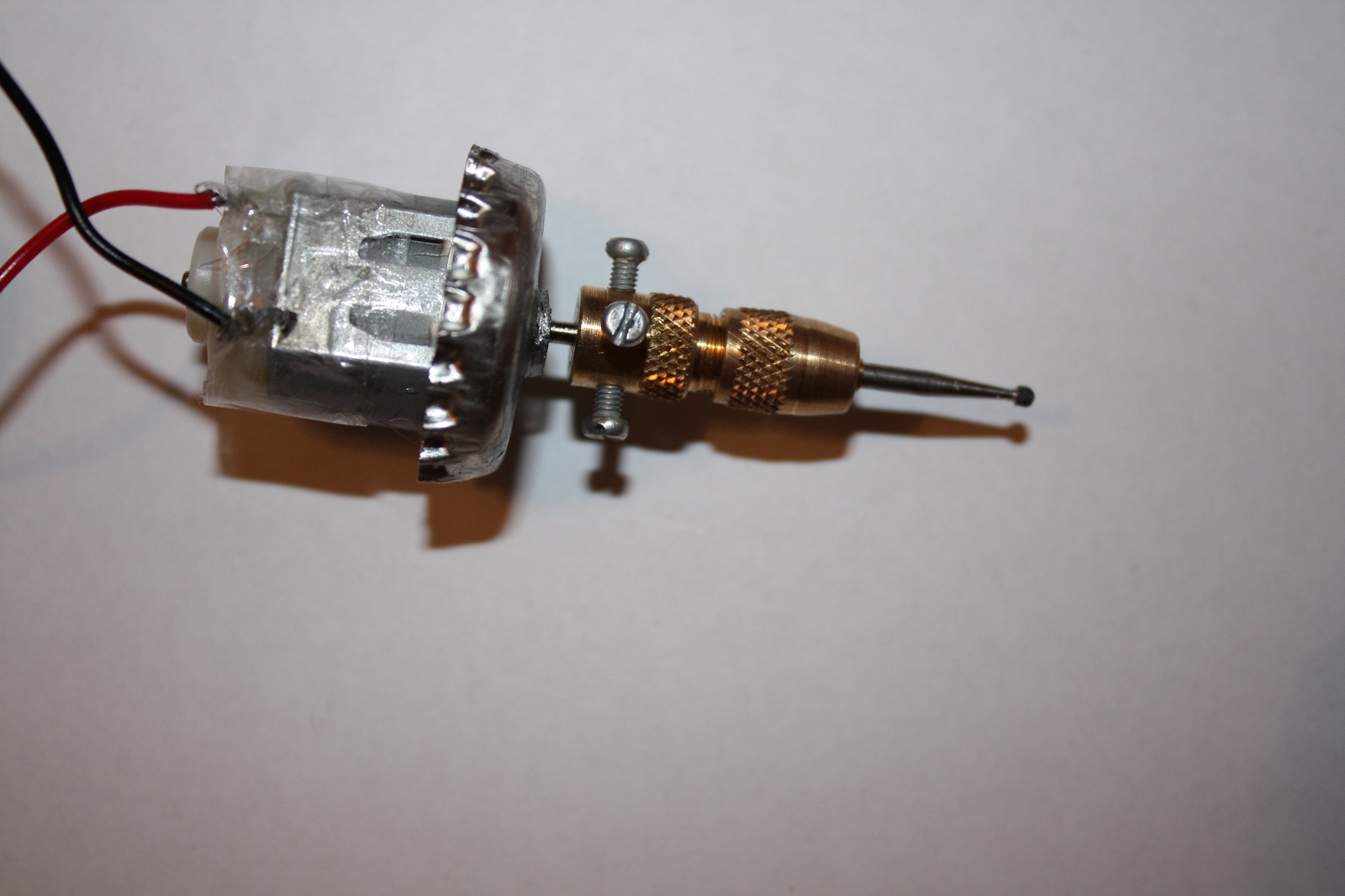

Собран из разных радиодеталей. Схема, как у фонарика. работает от 3 батареек типа R14P UM2 (точно не знаю, как называется). Выключатель, цанговый патрон (куплееный на Митинке), зубнодробилка там же.
Сверлит. Но...
Сборка.

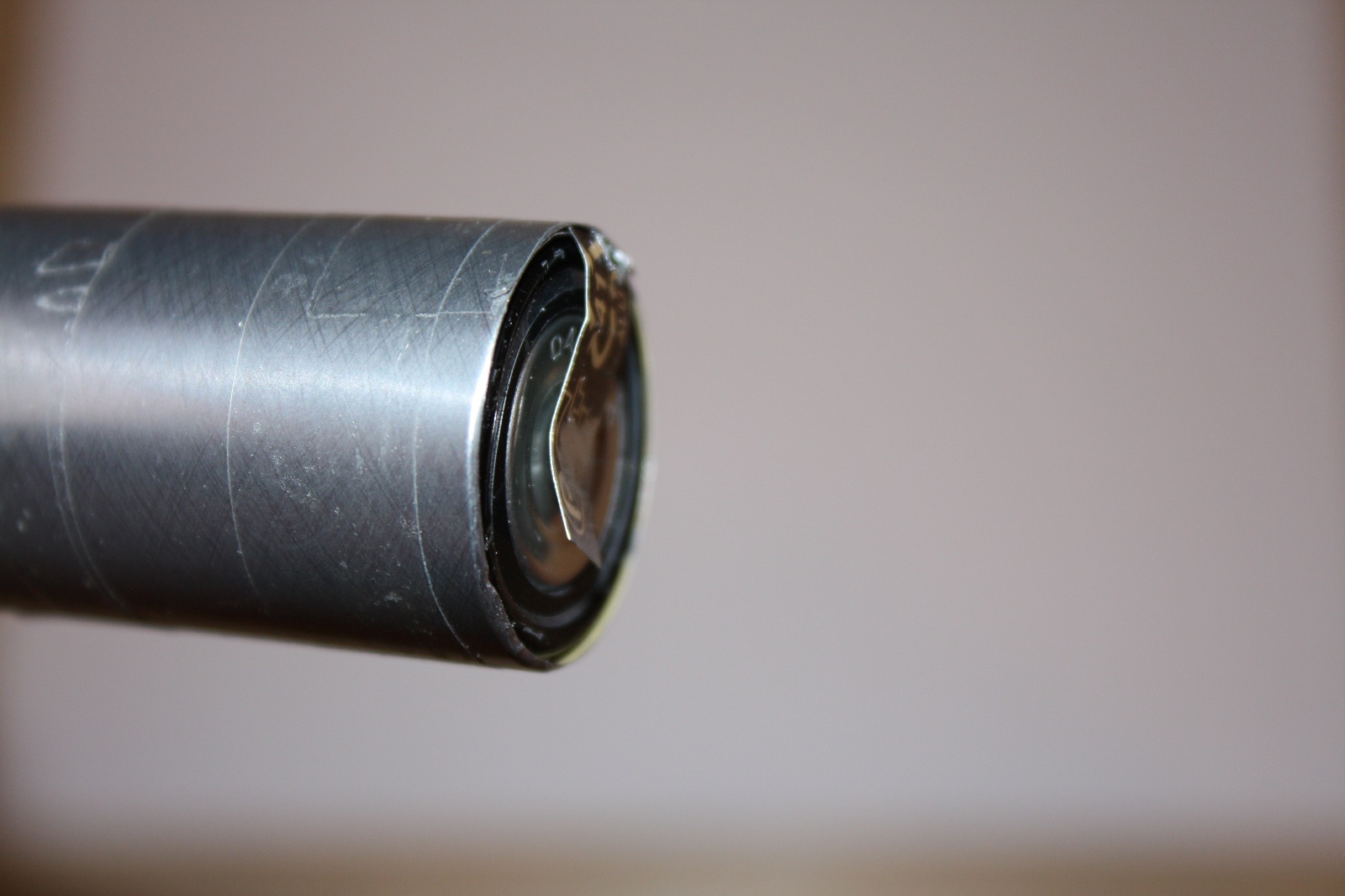

Сперва, я взял банку от газировки или кваса. Отрезал верхнюю часть (где горлышко) и дно. Затем разрезал, чтобы осталась одна жесть. Согнул в трубку по размеру батареек. Взял пробки. Одну от лимонада (плоскую) и одну глубокую, наверное от Черноголовки. Затем сделал в лимонадной пробке дырочку по размеру вала двигателя, и приклеил. Затем примотал выключатель на + и соединил с плюсом батарейки. Поставил в трубке батарейки одну за другой. Минус пустил на корпус.

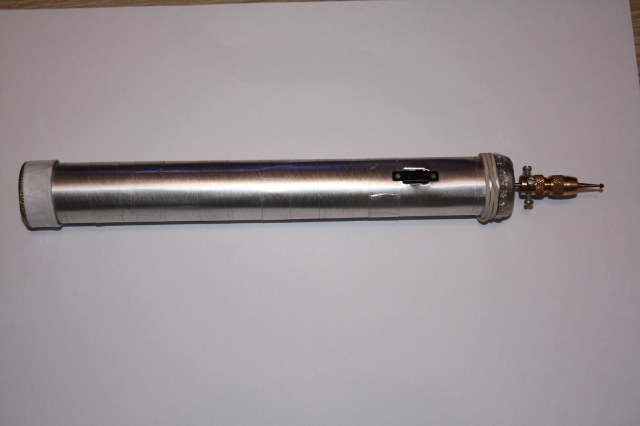

Вот рисунок:
Корпус с минусом батарейки соединил с помощью железки (есть в гадерее. А плюс с выключателем соединил примотав провод на скотч.
В будущем попробую собрать более мощную модель.
Приятного просмотра.
