Oshkosh М1070 + М1000 HETS

    Доброго времени суток, Уважаемые Каропчане!

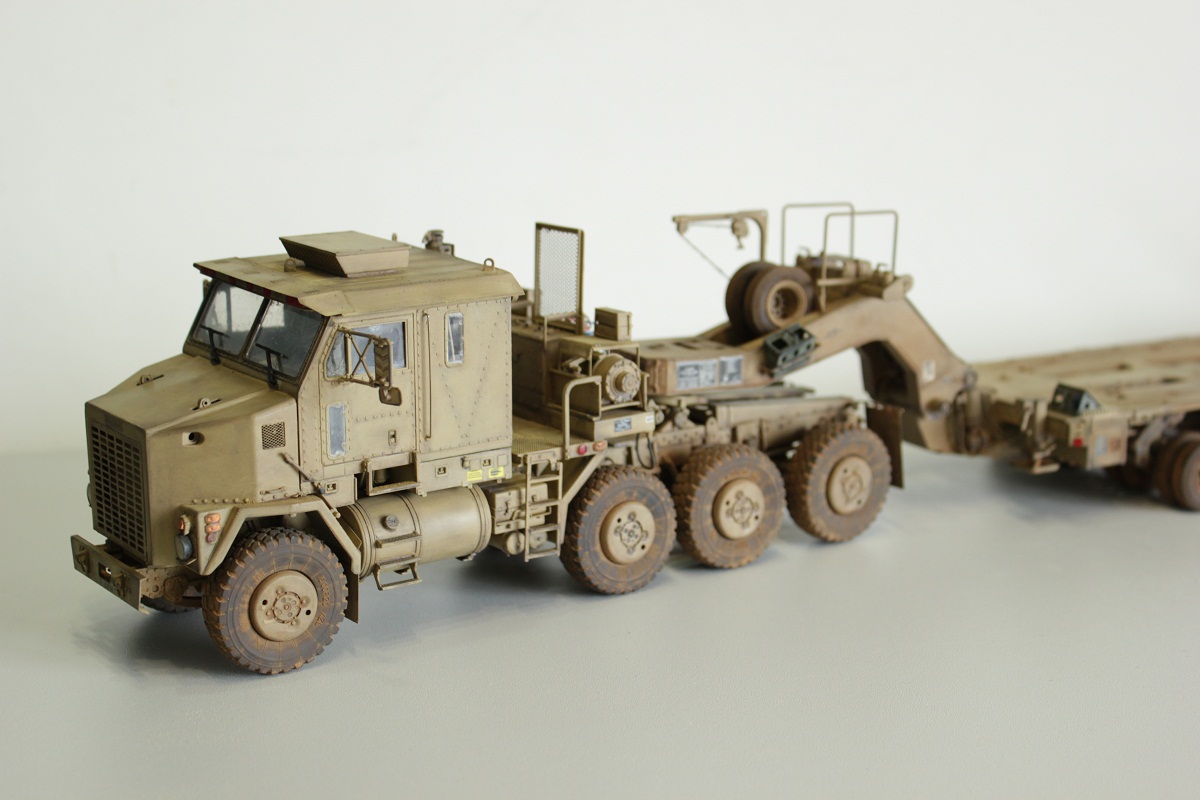

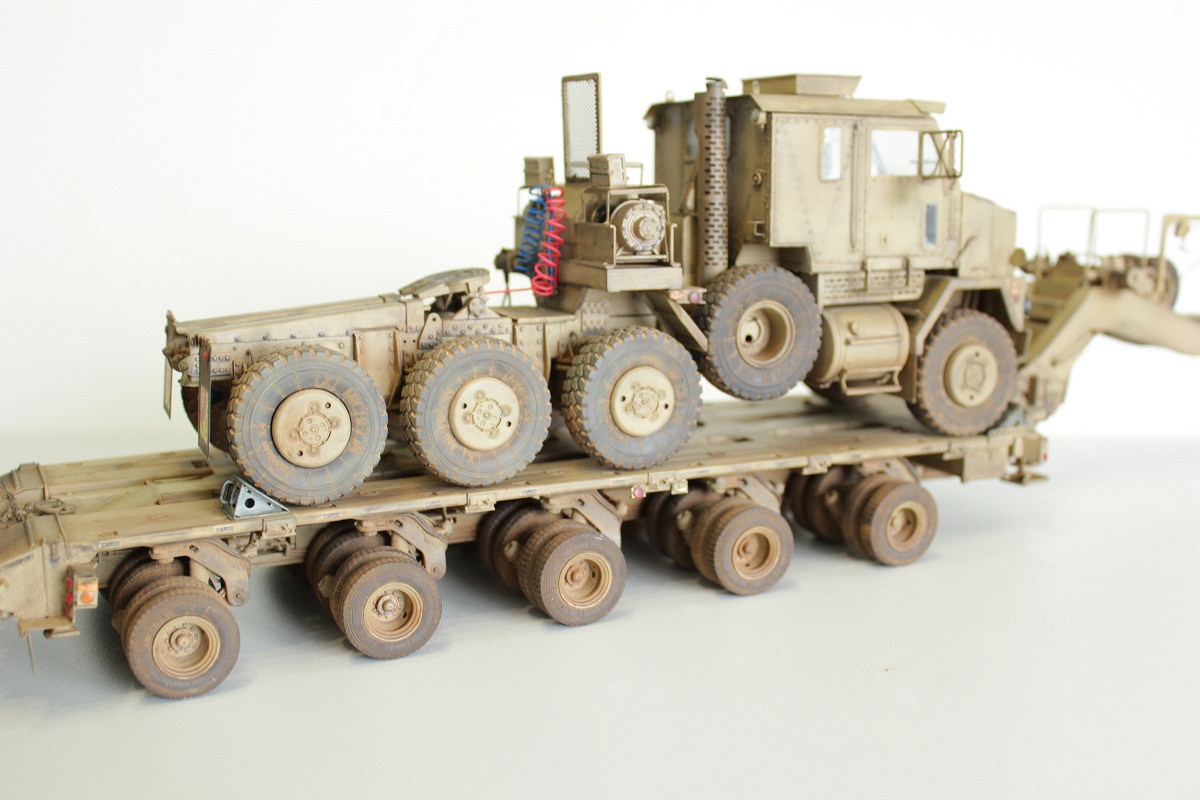

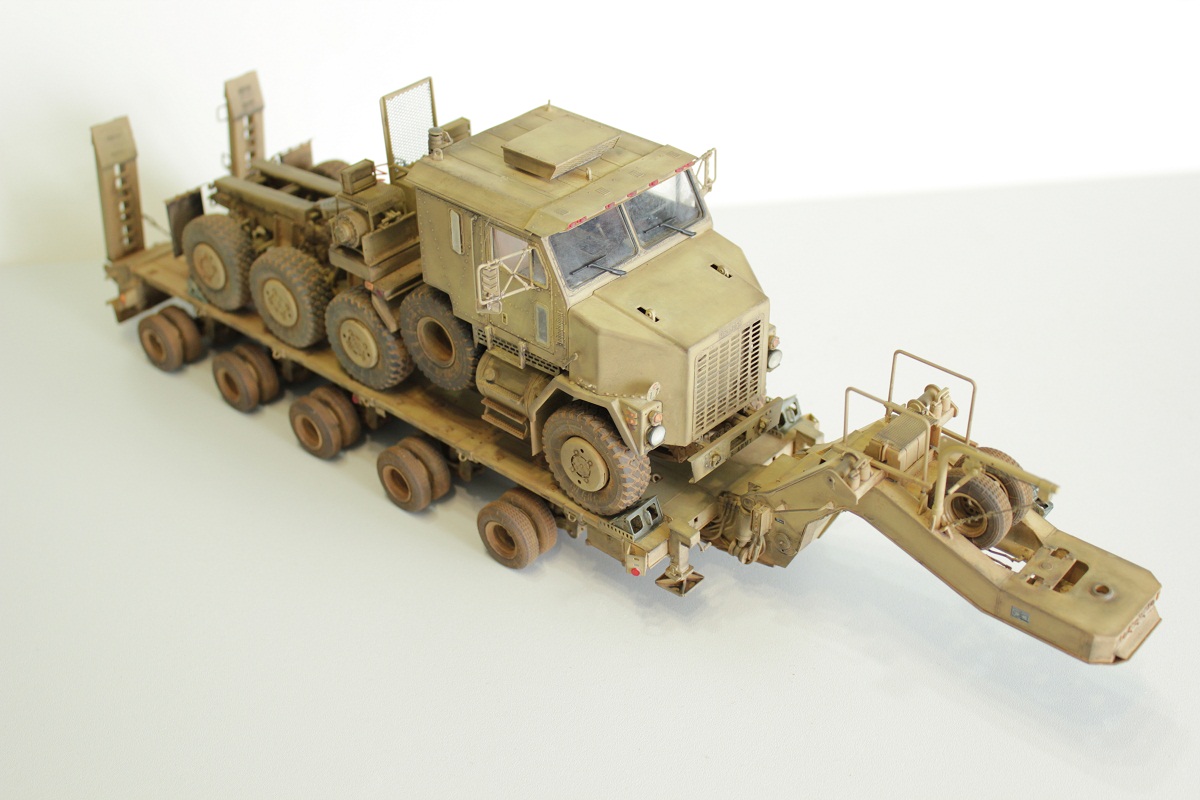

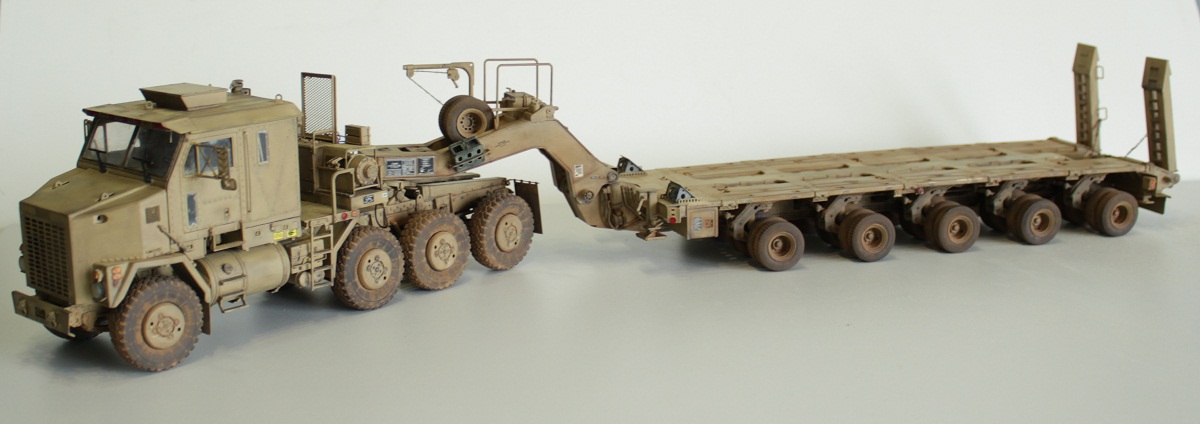

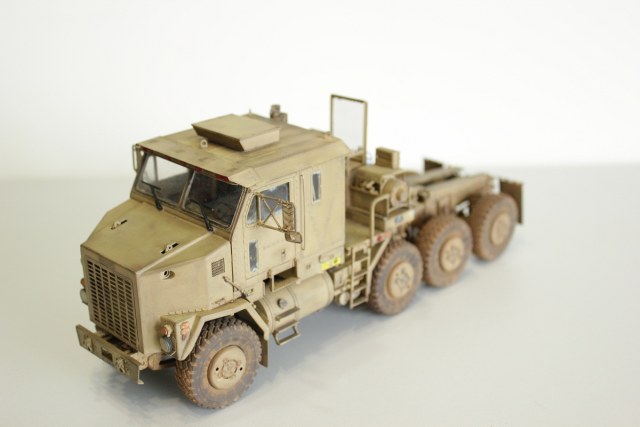

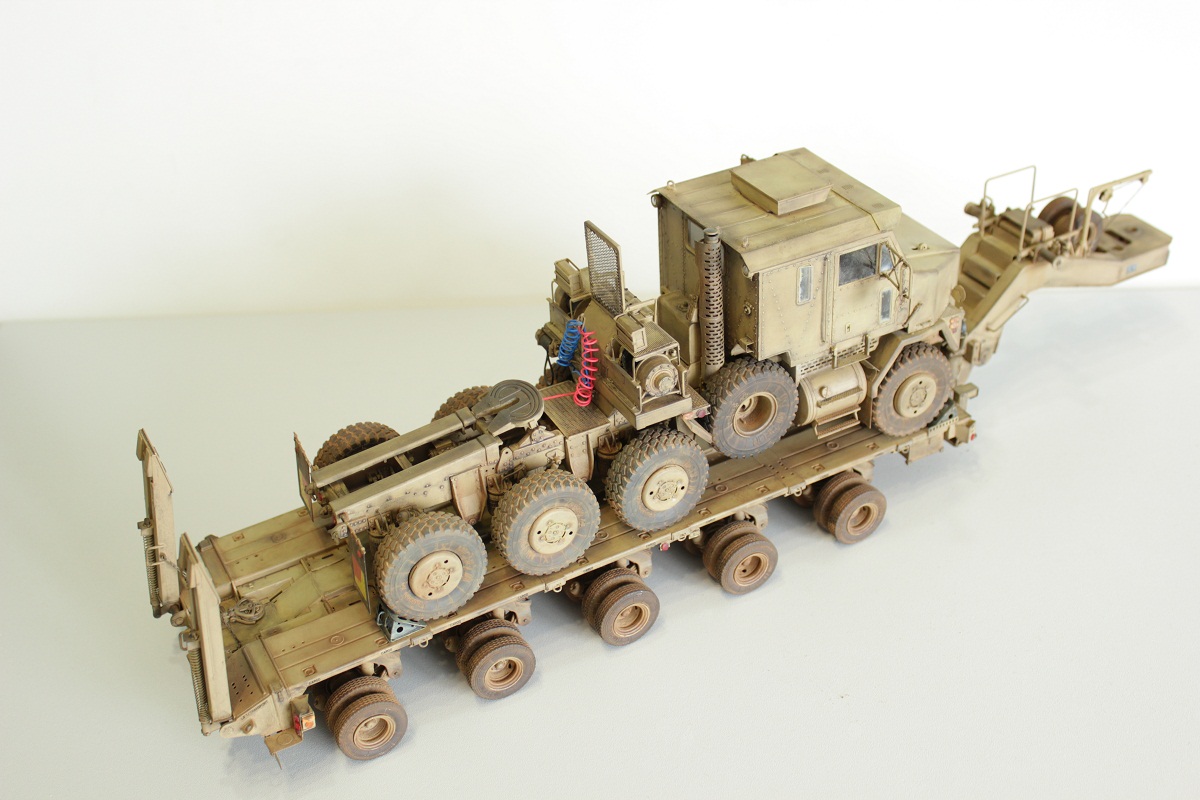

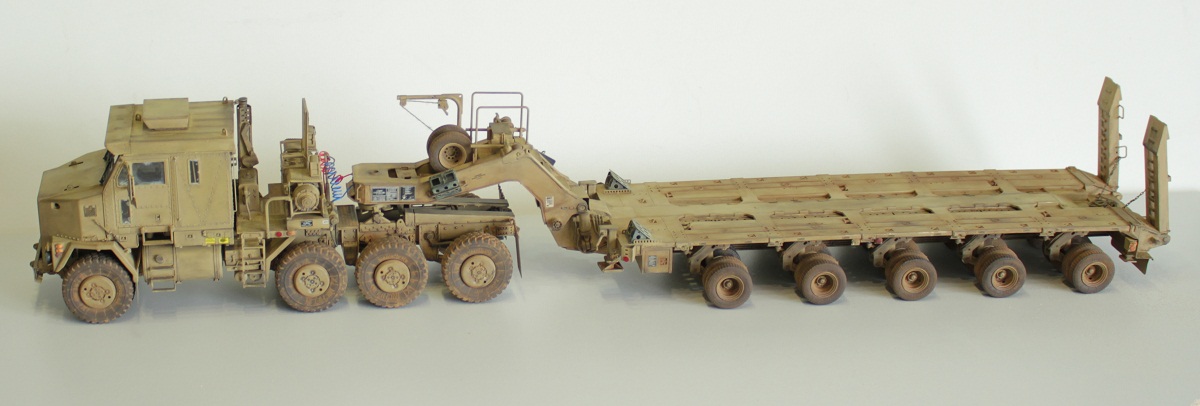

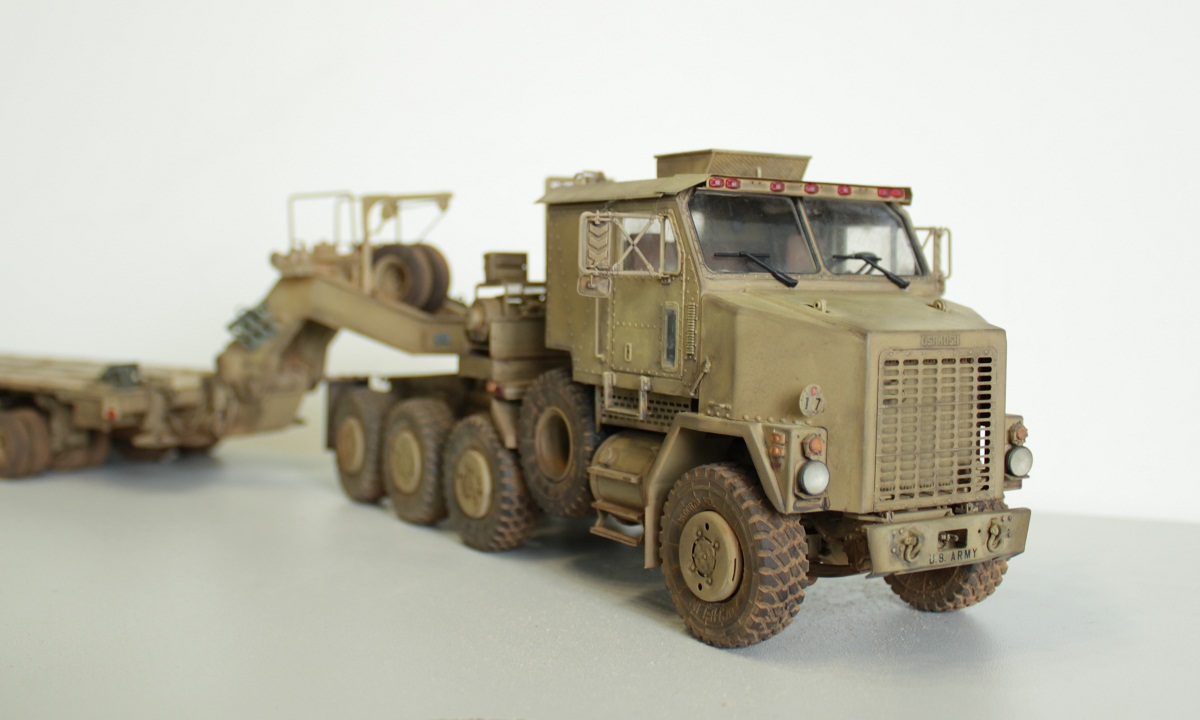

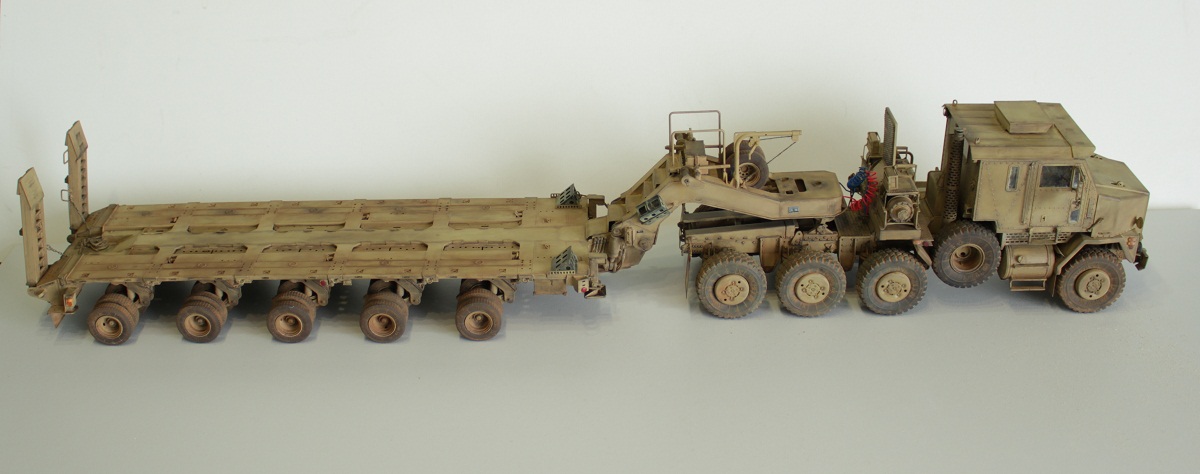

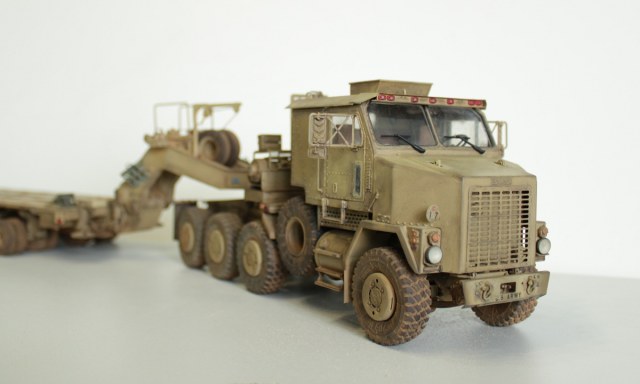

   Представляю Вам своего очередного «мамонтягу» - модель американского седельного тягача Oshkosh М1070 в составе автопоезда с прицепом-тяжеловозом М1000. Прототип модели принадлежит к категории «Системы для перевозки тяжелого оборудования» (Heavy Equipment Transporter System) или HETS. Он появился на свет в 1990 году для выполнения задач по скоростной переброски тяжелой боевой техники и военного снаряжения по дорогам и бездорожью, монтажа специального оборудования и ракетного вооружения. Главным «грузом» является основной американский танк Абрамс М1А1, но «америкосы» грузят на трудягу М1070 и «ХамВи», и «Бредли» и даже вертолёты!

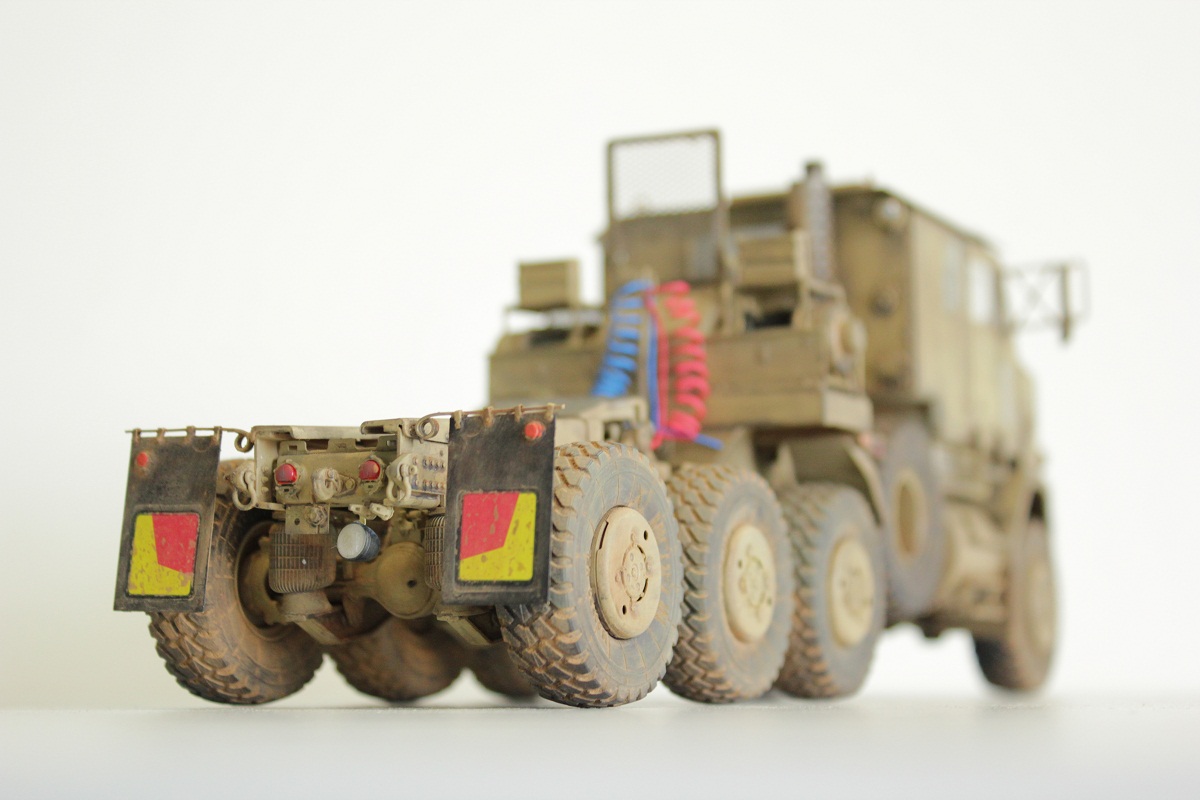

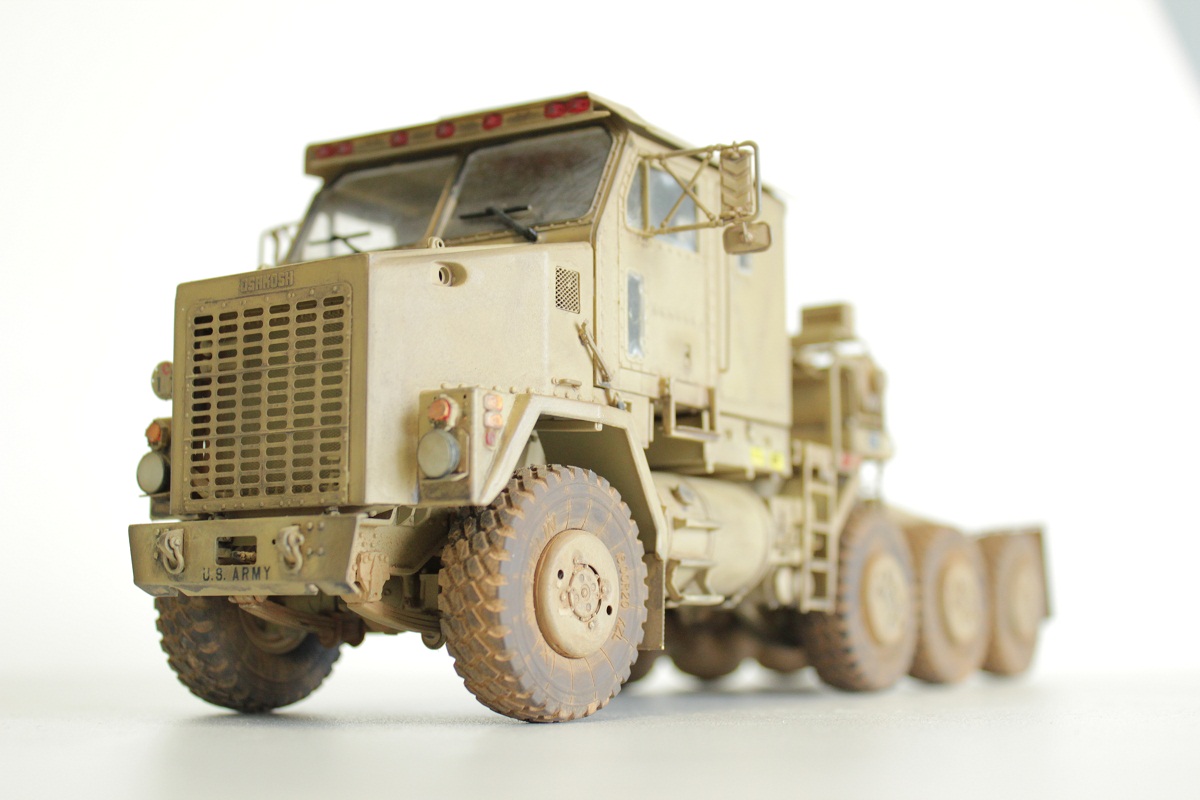

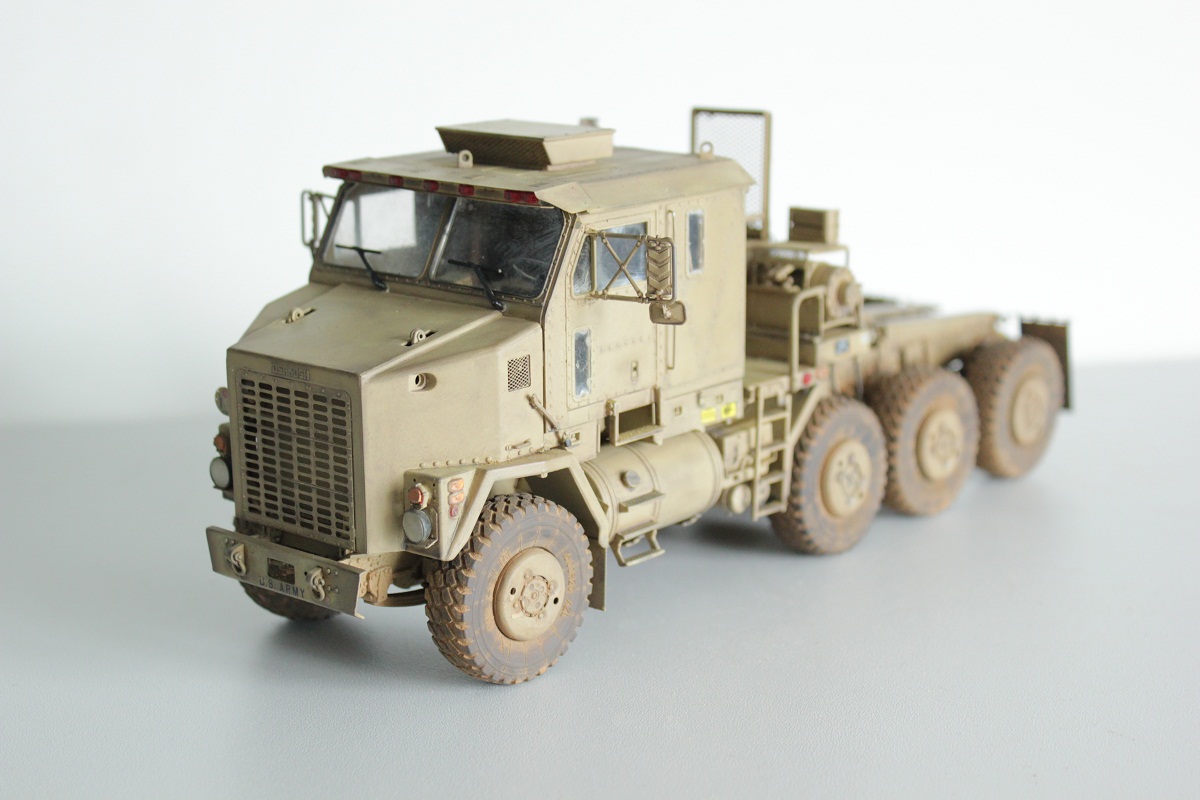

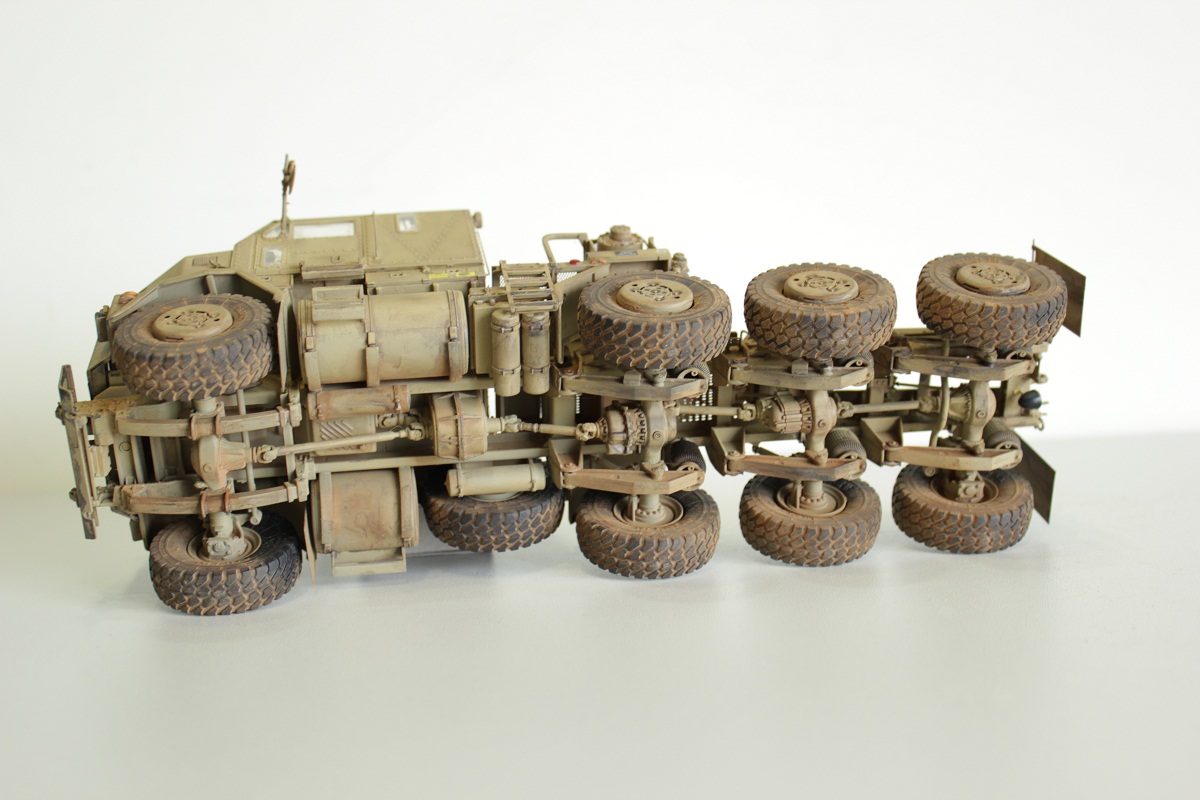

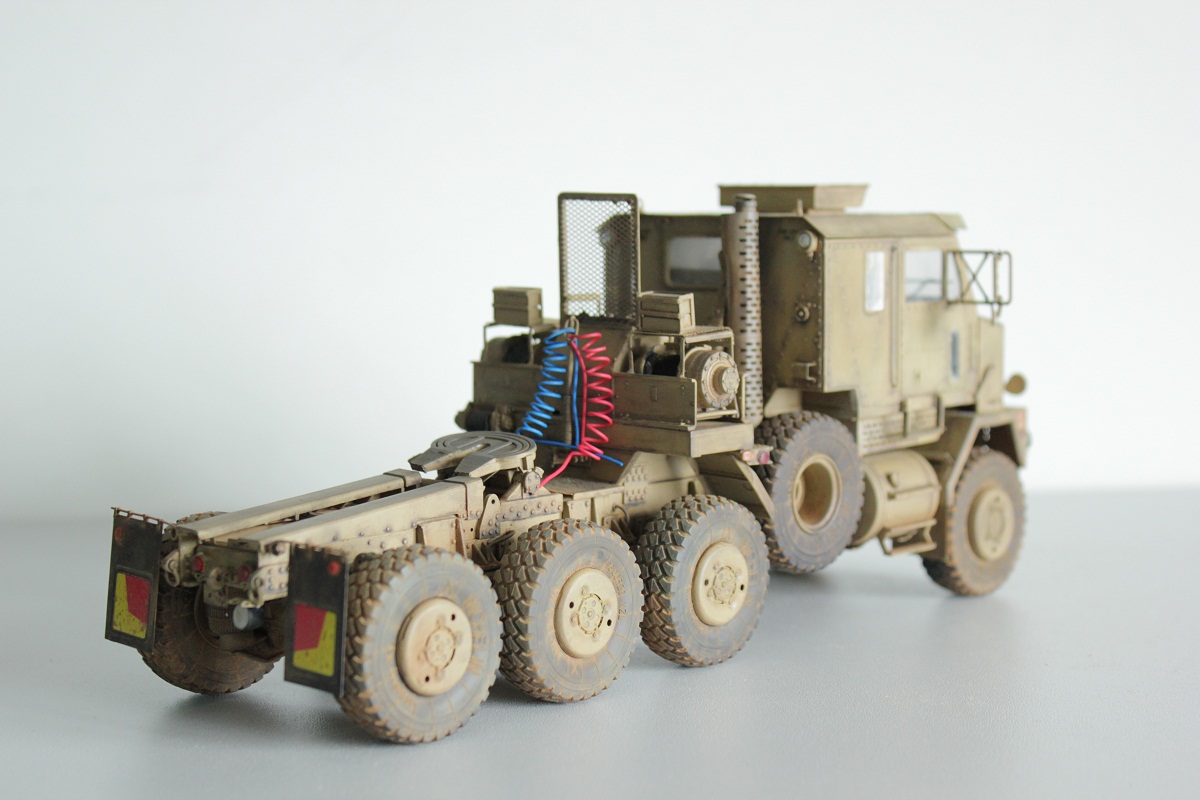

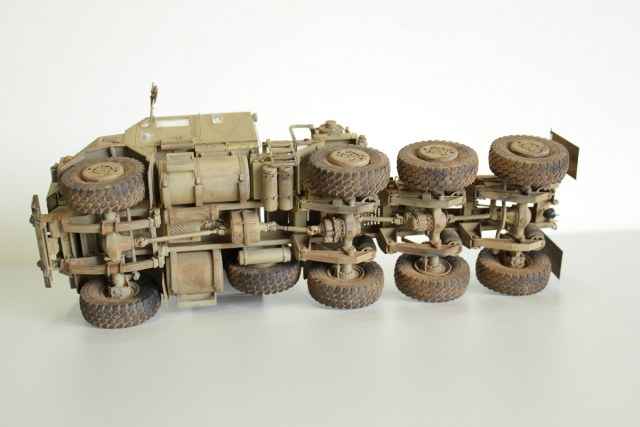

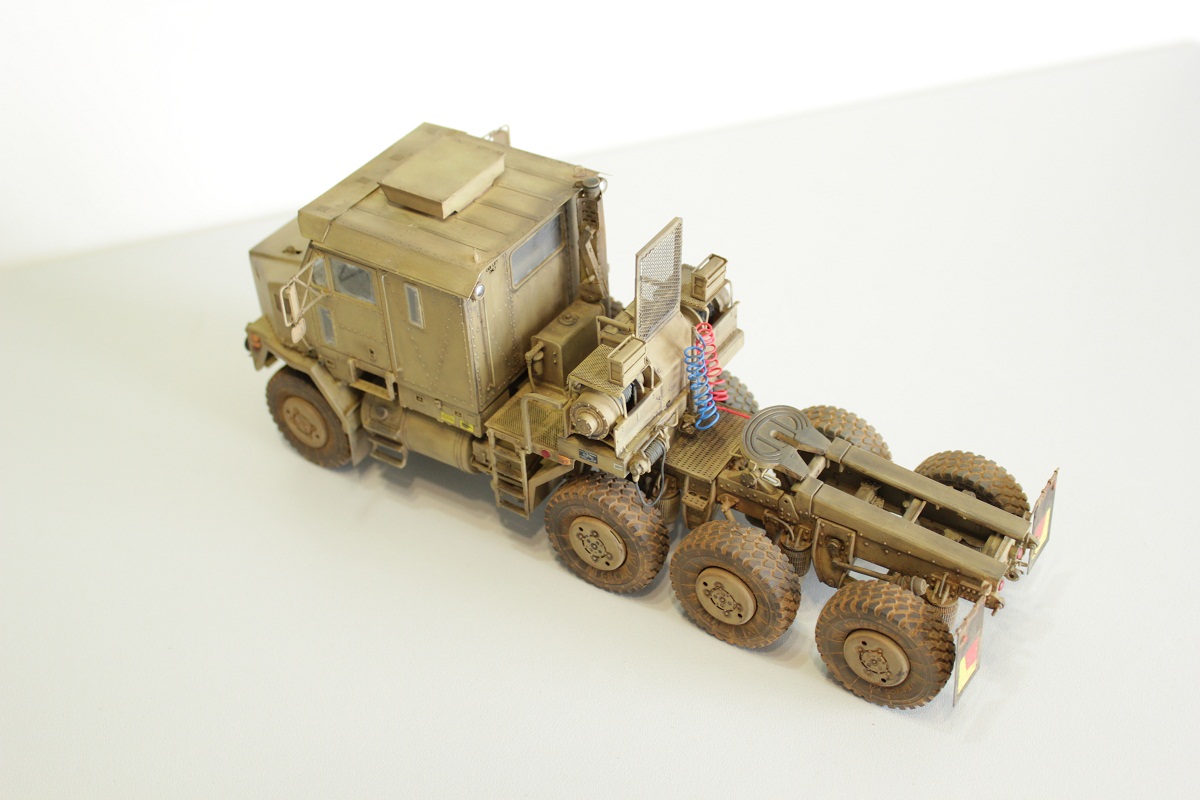

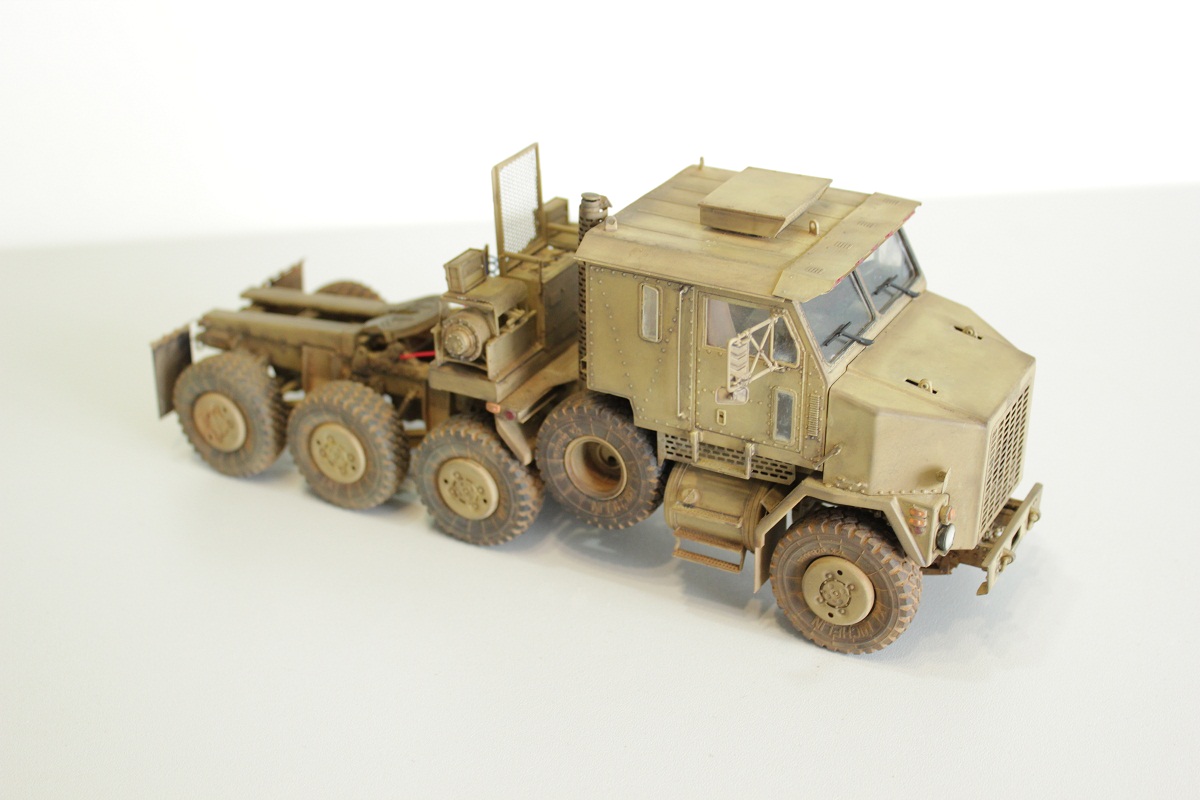

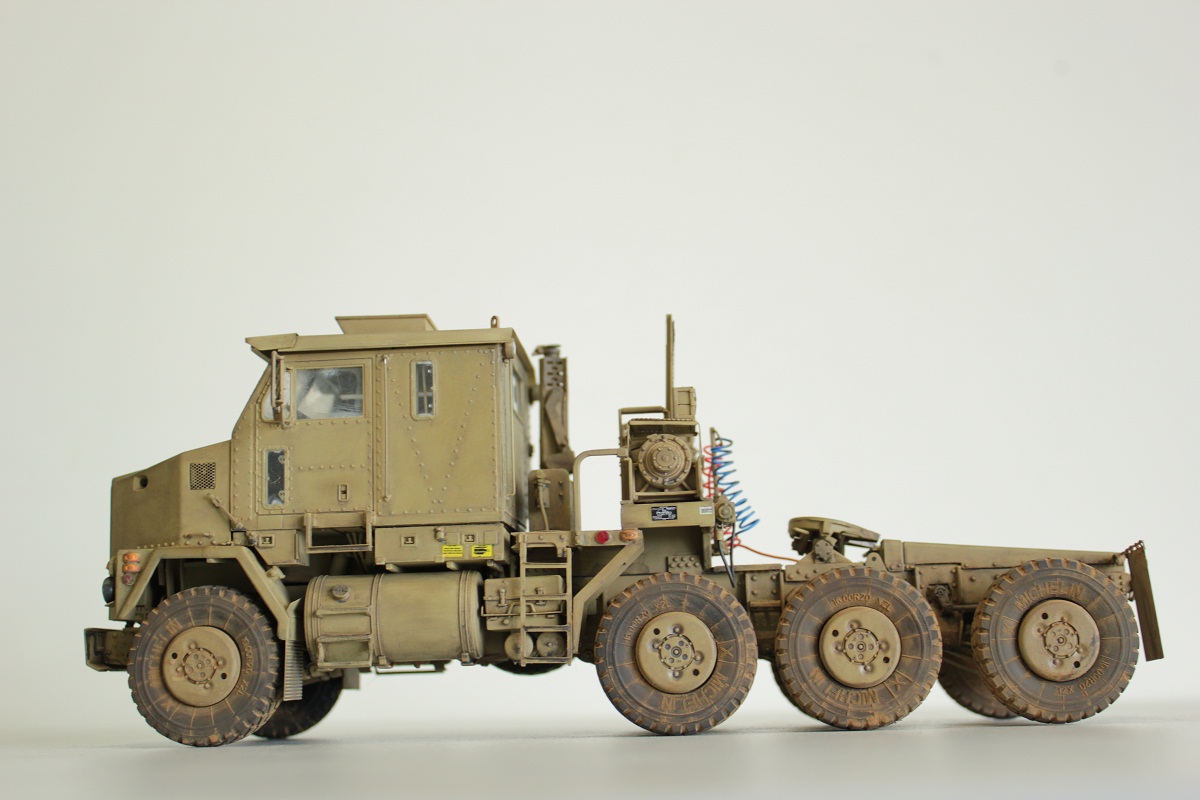

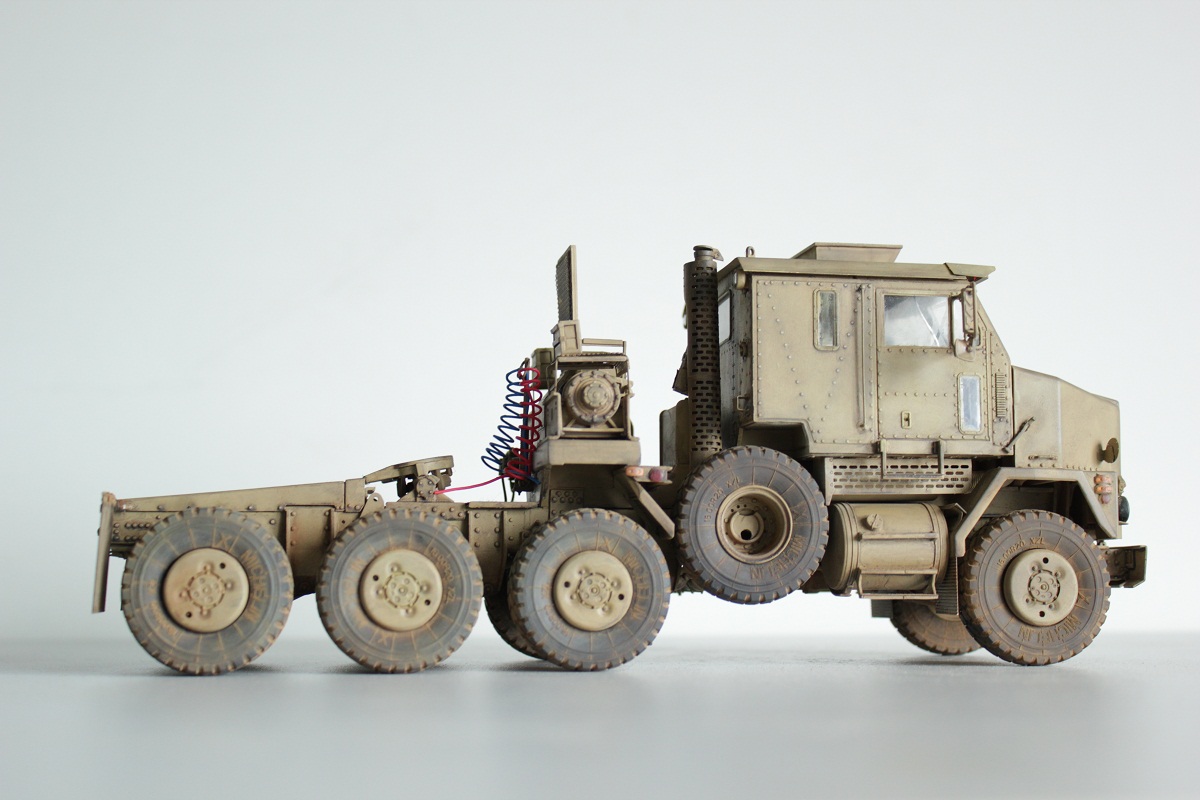

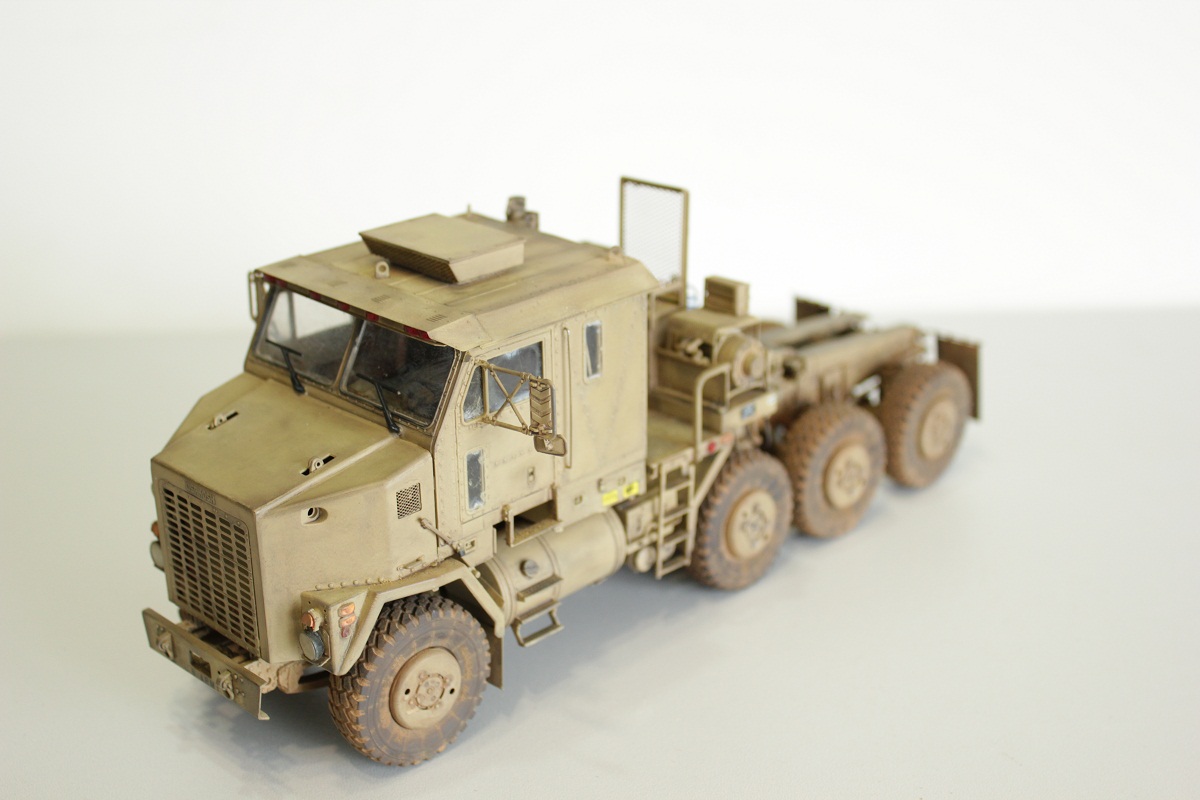

     Тягач имеет колёсную формулу 8Х8, передний и задний мосты управляемые. На тягаче устанавливается дизель, оснащенный турбонаддувом и развивающий мощность 500 л.с., и автоматическая коробка передач. Рама изготовлена из стальных лонжеронов высотой 356 мм и шириной 89 мм. Кабина полубронированная на 6 человек, включая экипаж перевозимого танка. Подвески всех ведущих мостов Hendrickson на полуэллиптических рессорах. Масса тягача – 18,6 т. Длина – 9195 мм и высота – 3735 мм не мешают его перевозке в крупных транспортных самолетах. В стандартное оборудование входят две гидравлические лебедки с тяговым усилием по 25 т и одна вспомогательная 1,4-тонная, а также, система подкачки шин автомобиля и полуприцепа. Общая масса снаряженного автопоезда составляет 105 тонн.

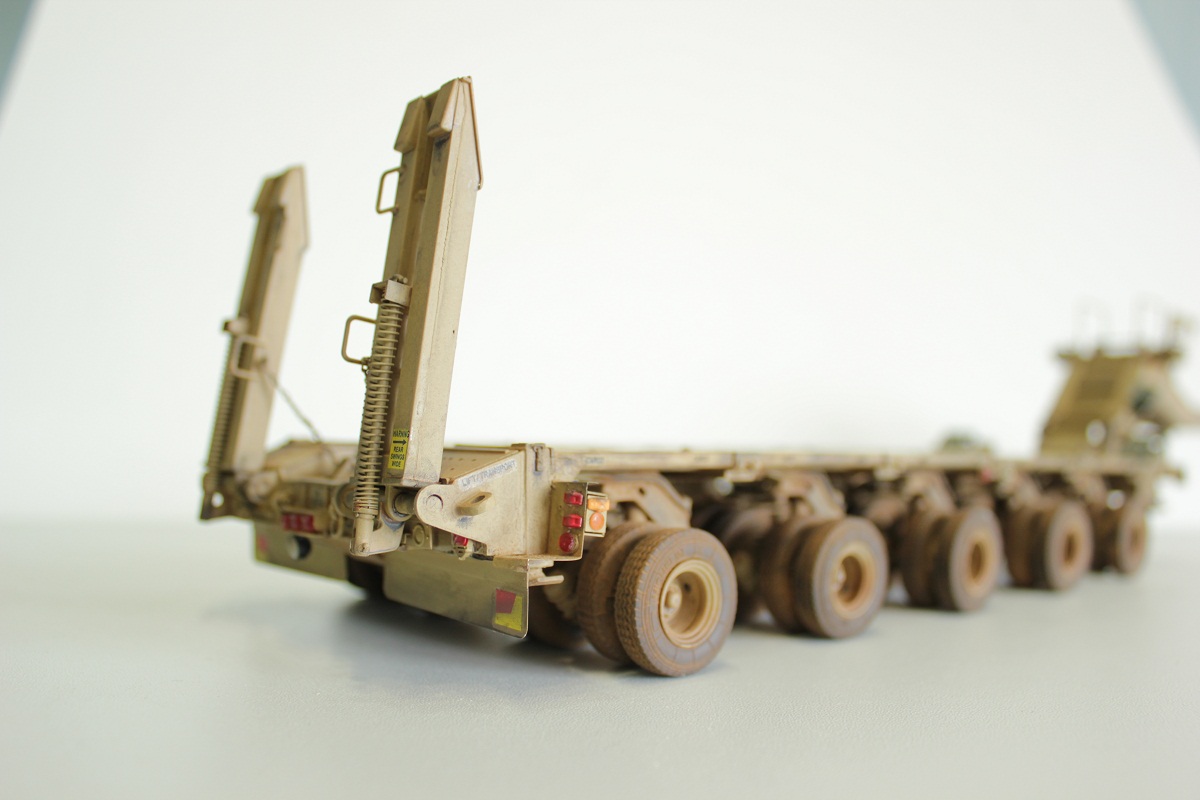

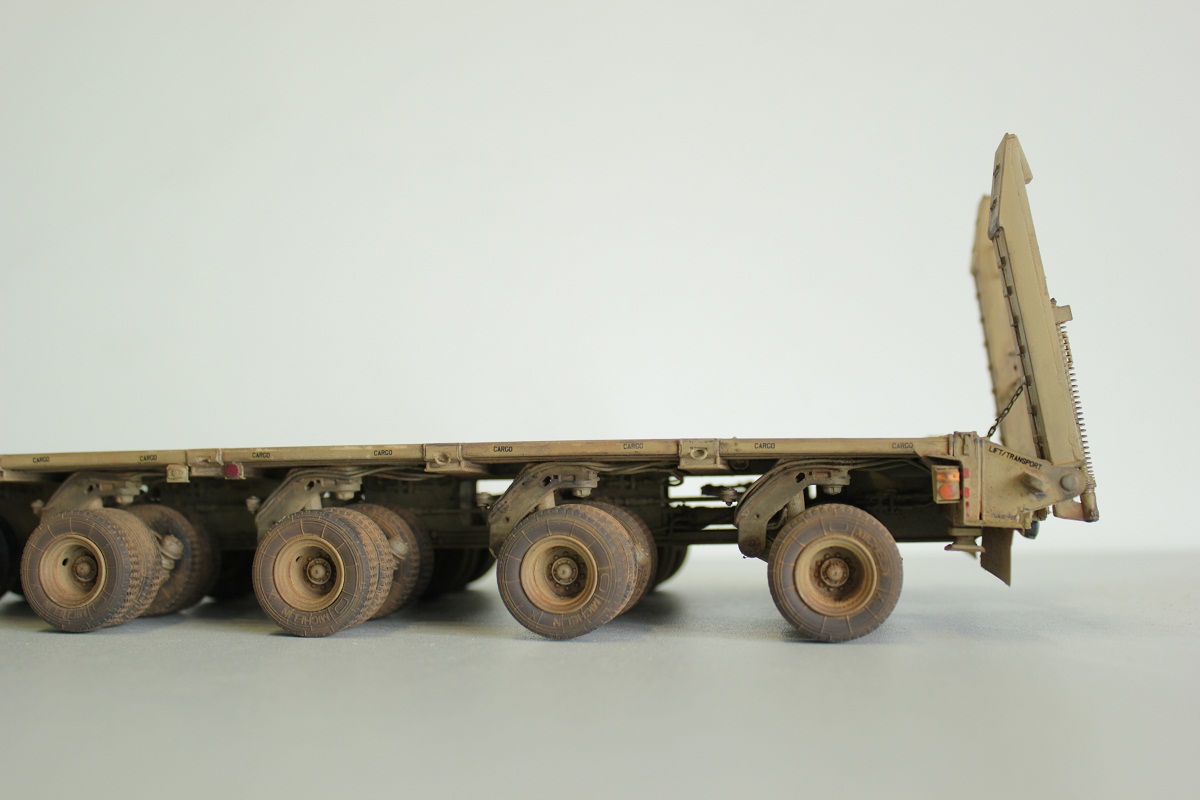

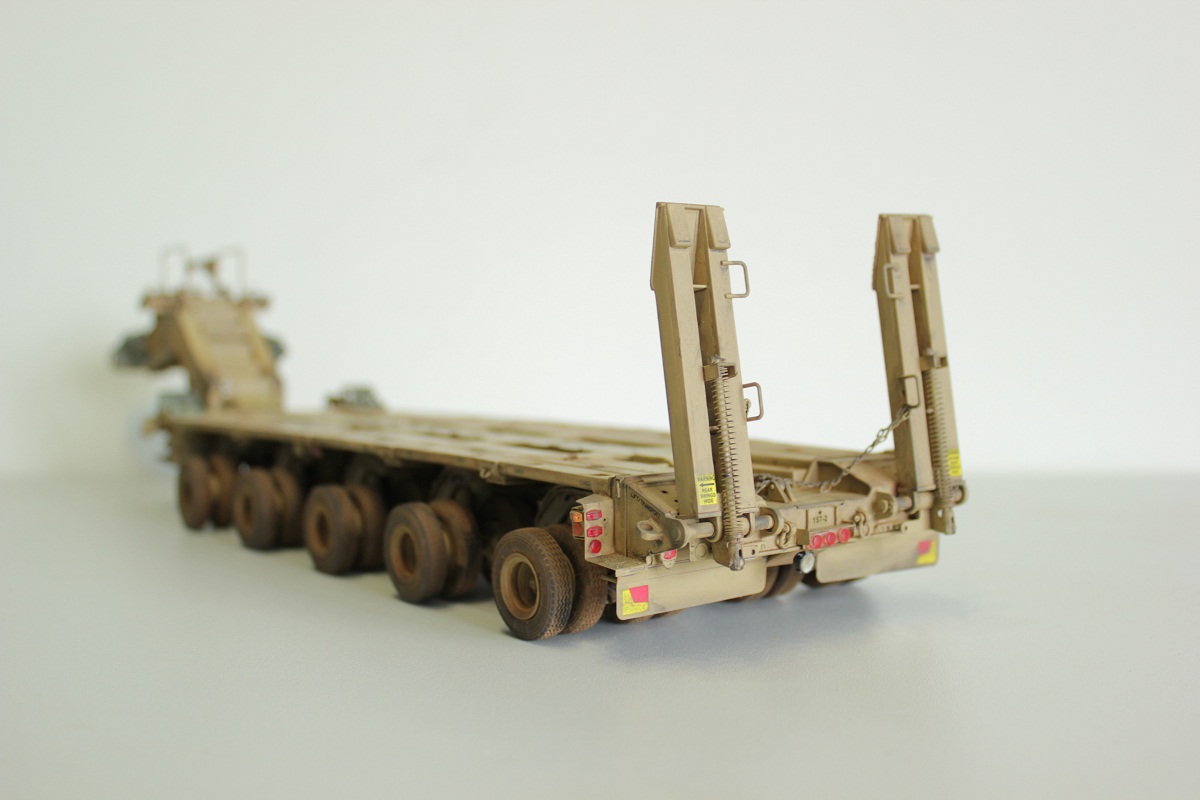

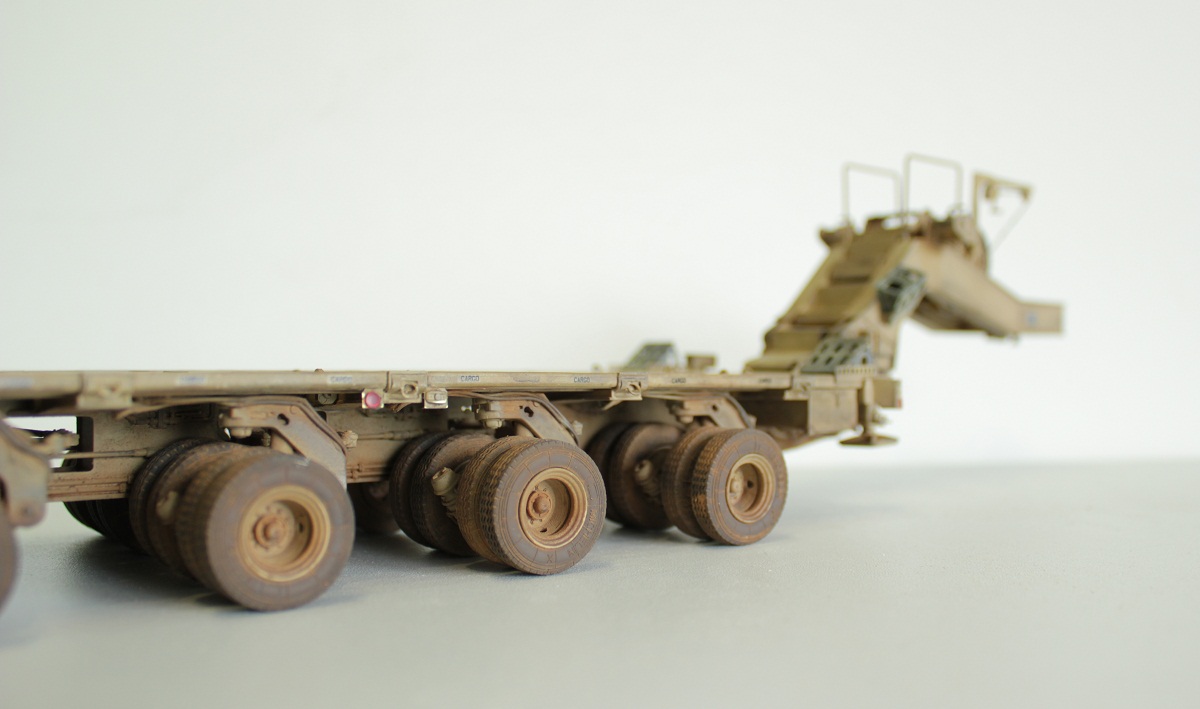

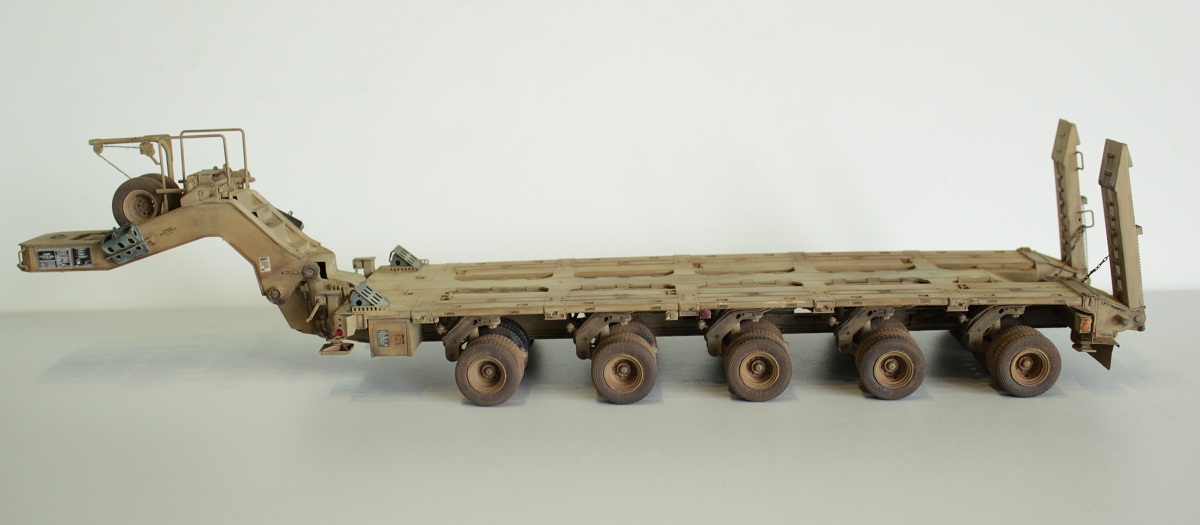

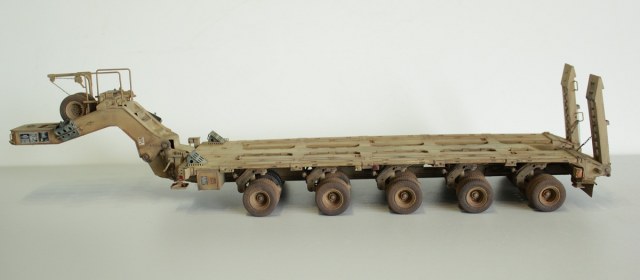

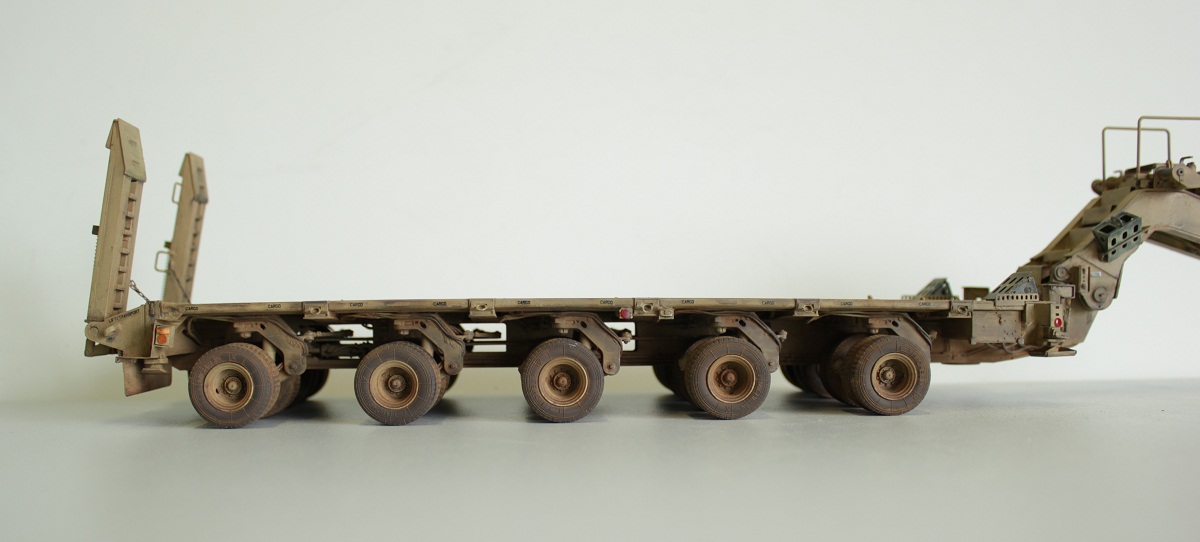

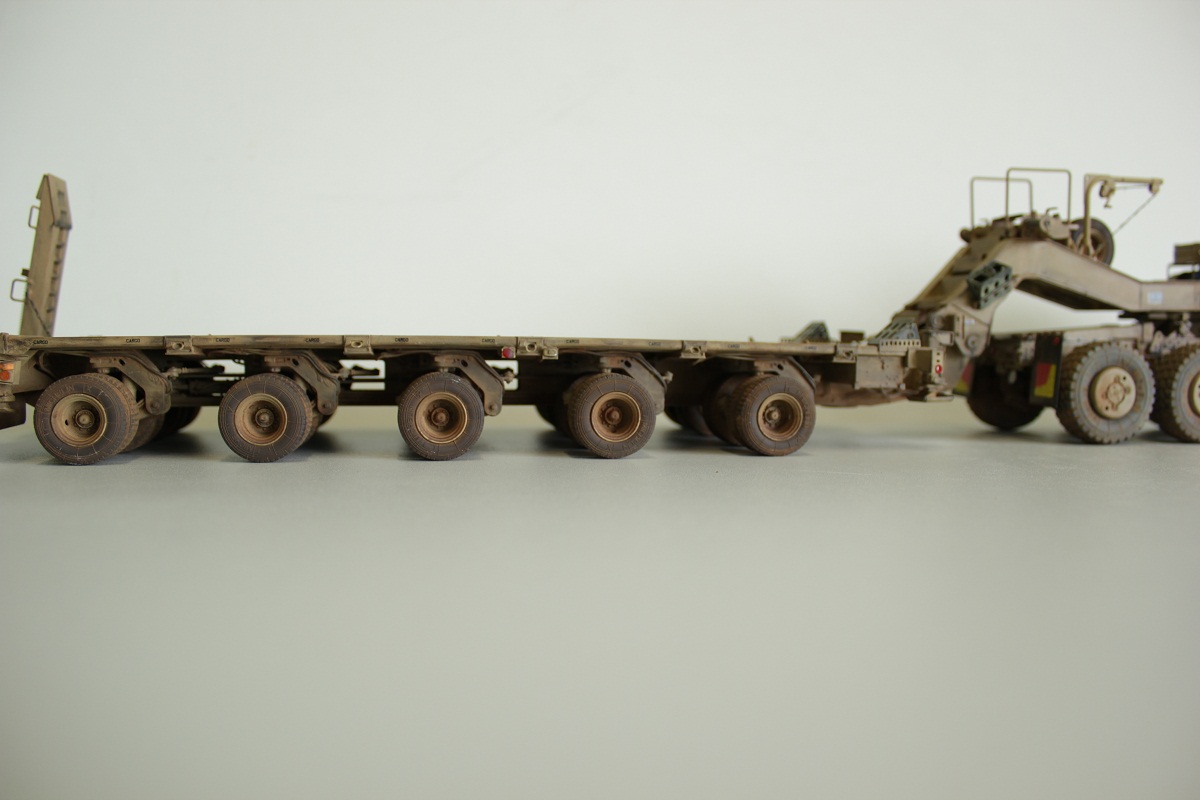

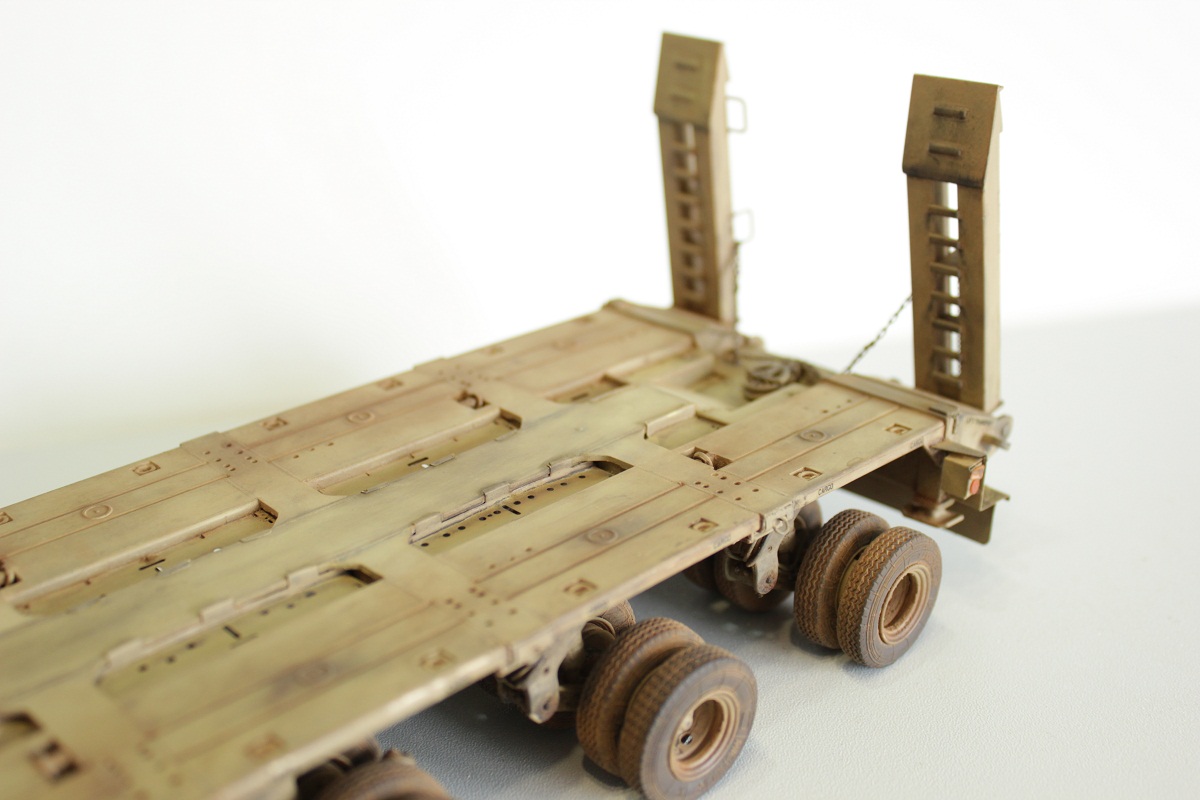

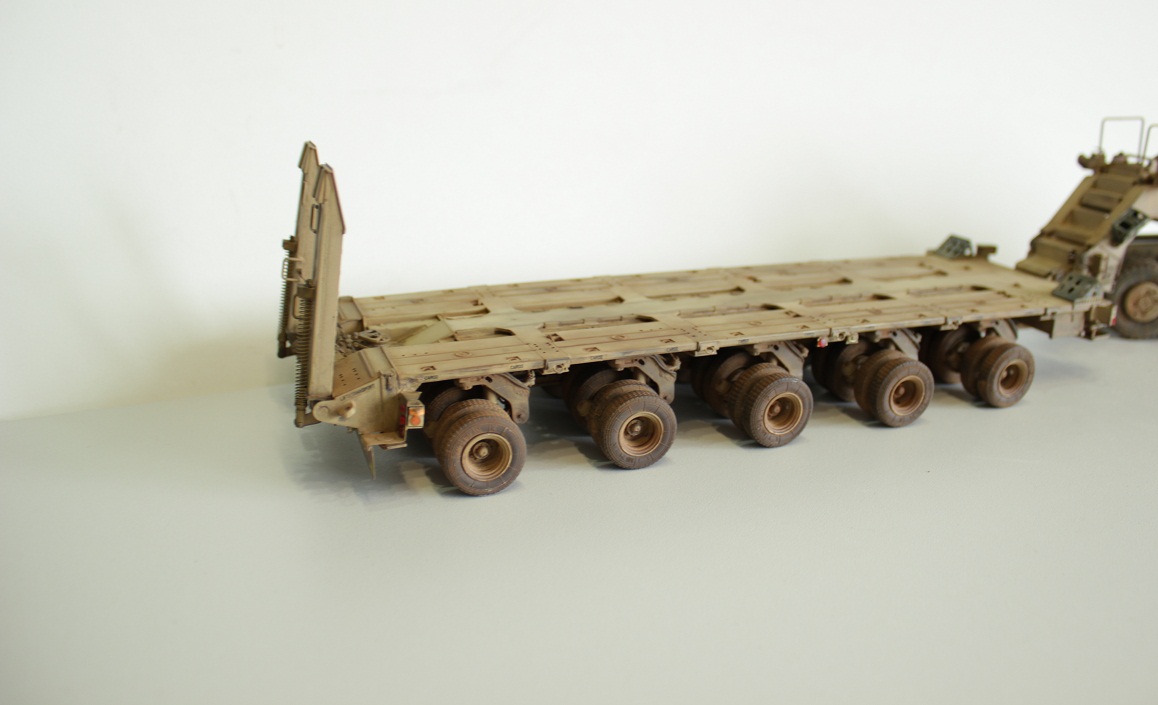

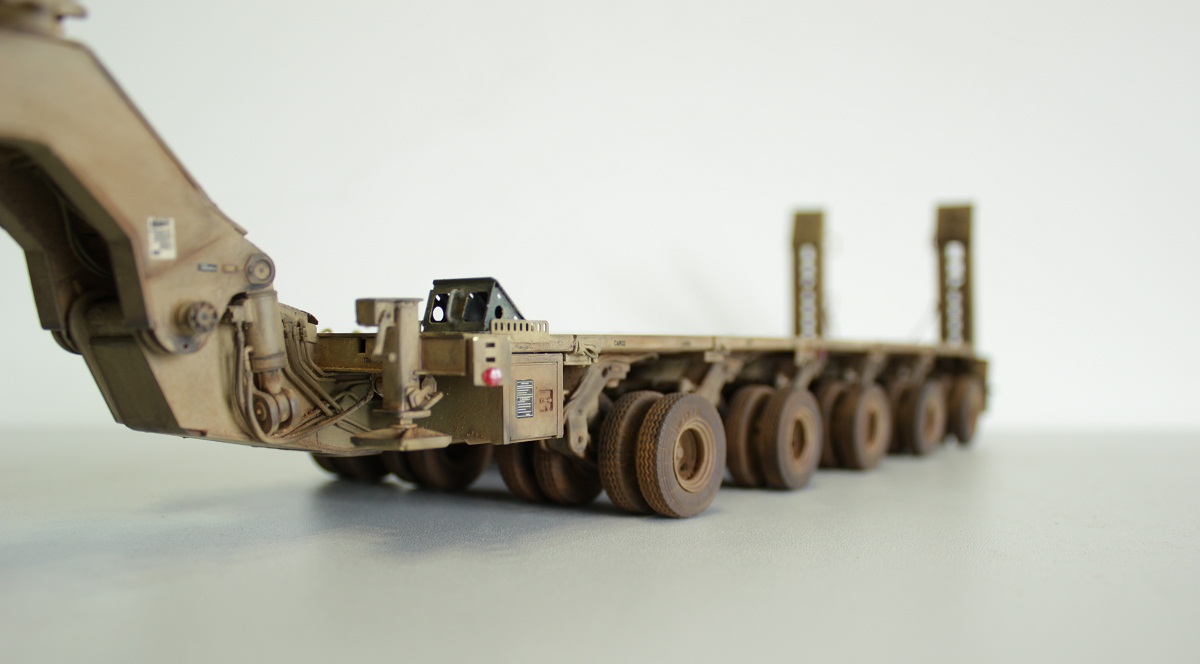

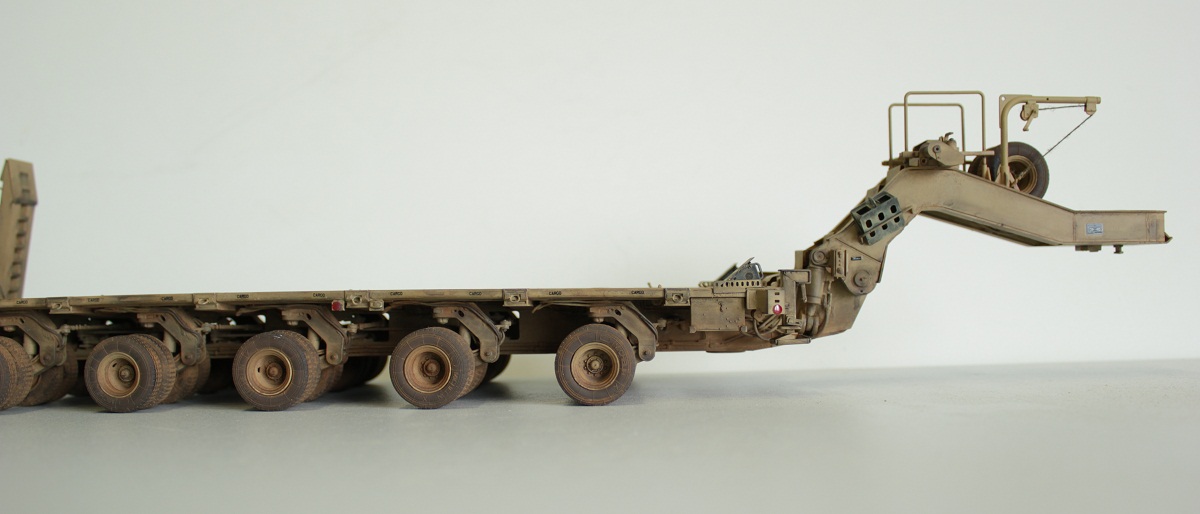

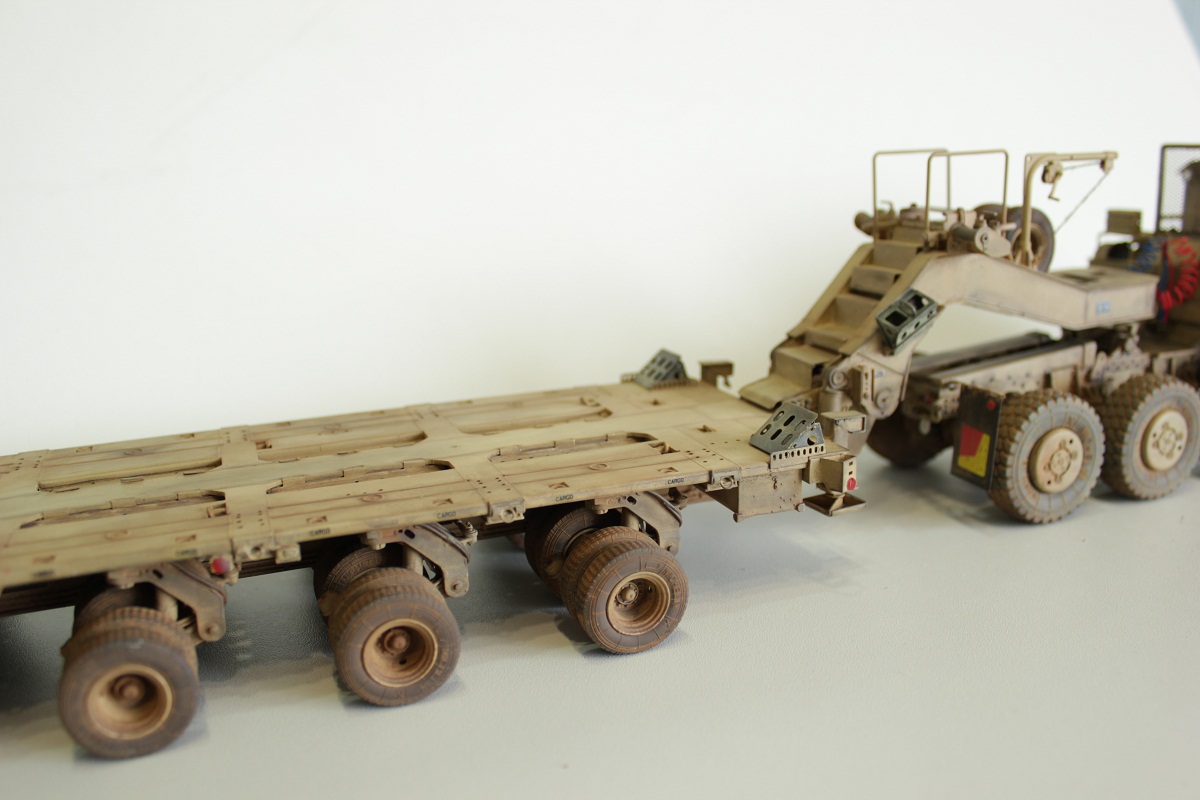

   Немного по «телеге».  М 1000 HETS - гидравлический внедорожный полуприцеп-трал тяжеловоз, предназначен для перевозки неделимых крупногабаритных, в том числе негабаритных и тяжеловесных грузов по дорогам I-V категории с максимальной грузоподъемностью 100 тонн на всех скоростях движения автопоезда. Подвеска колес трала индивидуальная, гидравлическая, изготовлена с учетом передвижения в тяжелых дорожных условиях. Модульная конструкция полуприцепа позволяет составлять тележки друг с другом (как в длину, так и в ширину), что позволяет перевозить грузы, не зависимо от их веса и габаритных размеров.
Характеристики:
 - габаритные размеры полуприцепа Д×Ш×В, мм - 15850×3650×3610;
 - габаритные размеры рабочей площади Д×Ш×В, мм - 10250×3250;
 - снаряженная масса полуприцепа, кг - 22860;

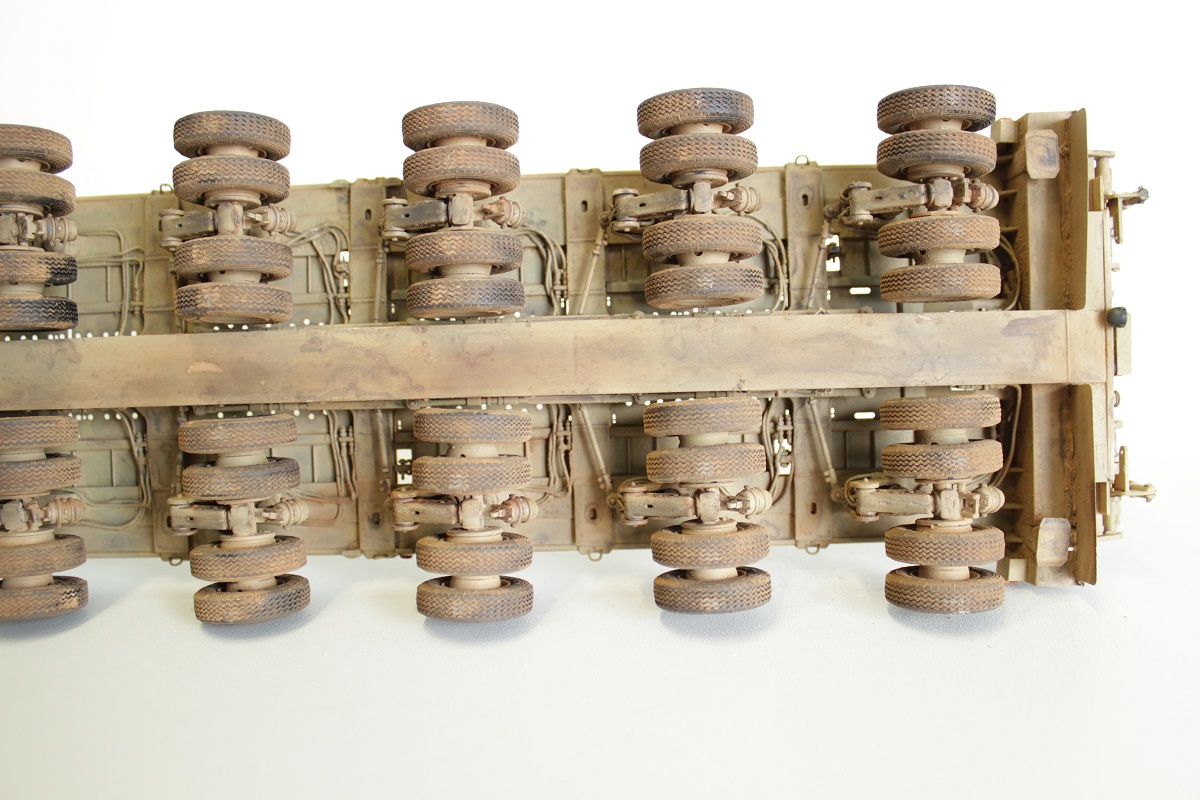

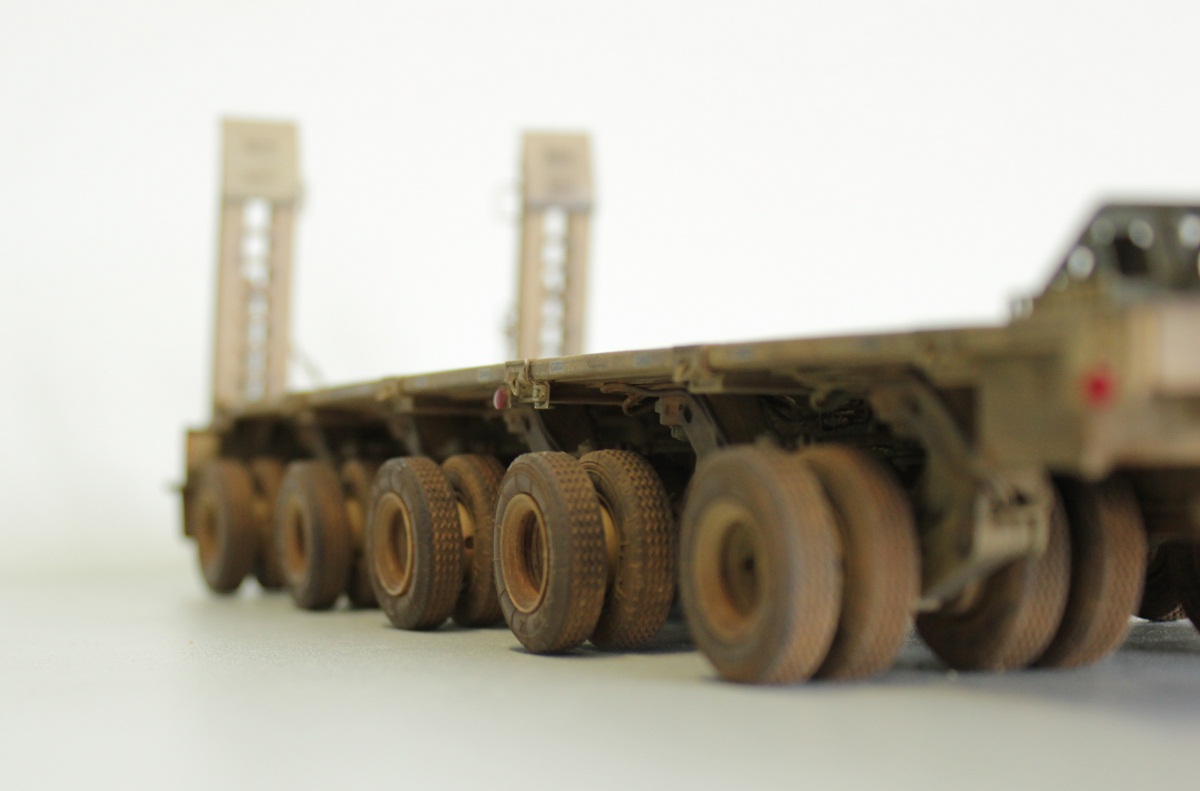

 - индивидуальная гидробалансирная подвеска колес со стойками самолетного типа и  счетверенных колес на оси балансира. Количество стоек 10, по 5 с каждой стороны;
 - подвеска обеспечивает изменение высоты дорожного просвета в диапазоне от 0,4 до 0,9 метра. Погрузочная высота 1100 мм;
 - оси колес управляемые, с приводом от гидроцилиндров поворота с функцией разворота оси для замены внутренних колес;
 - колеса размером 235×75R17.5, количество колес 40+2 шт;

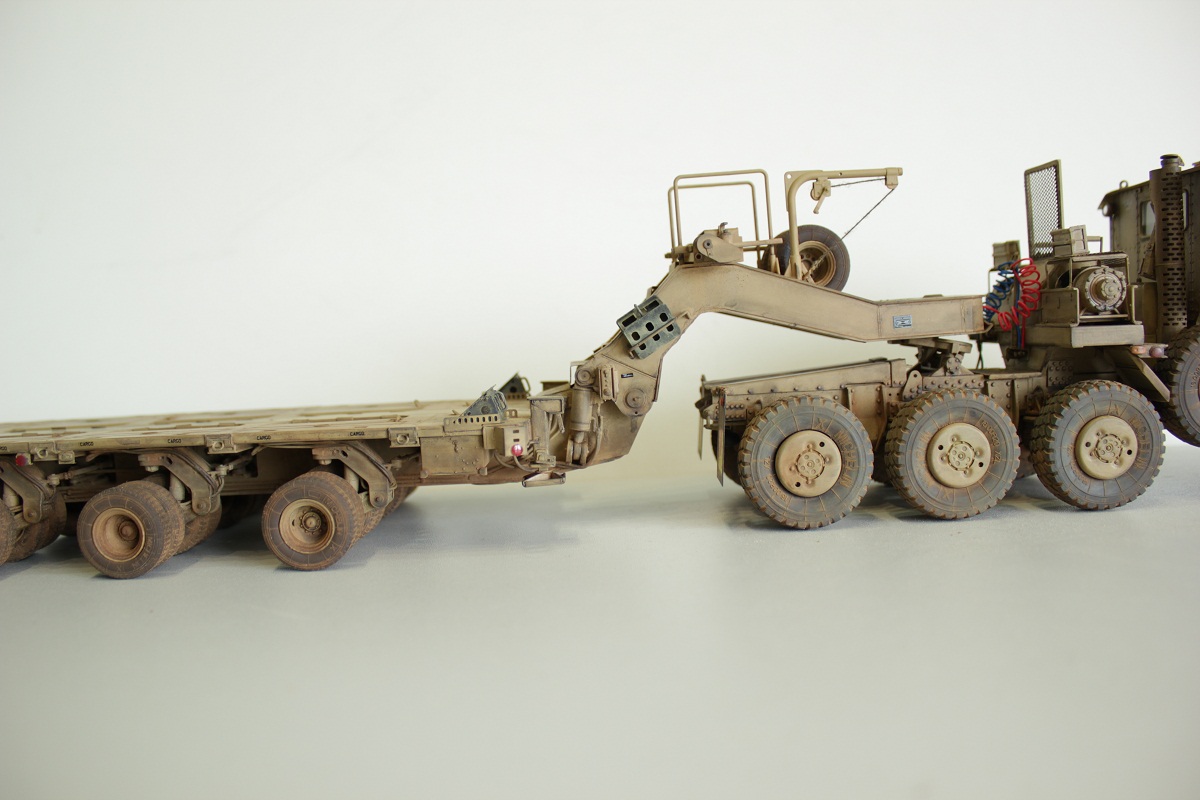

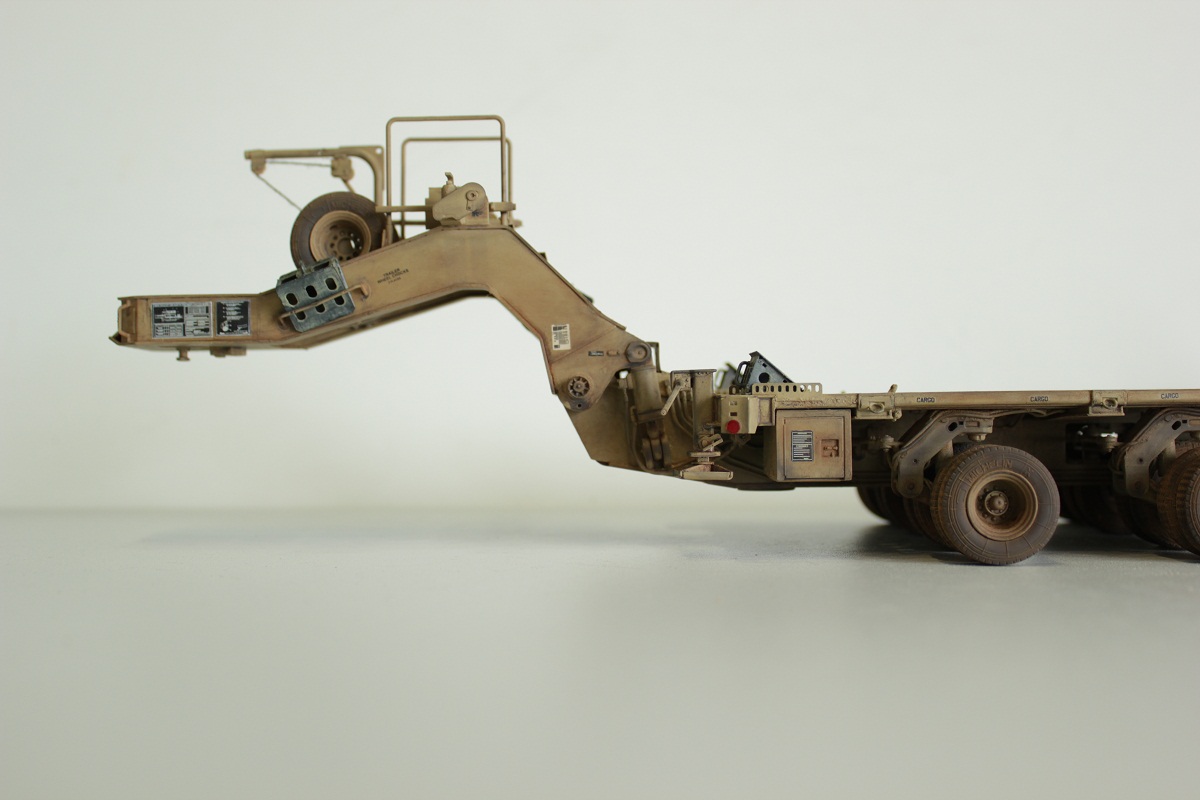

 - сцепной гусь отстегивающийся, регулируемый с гидравлическим компенсатором нагрузки и большими углами артикуляции;
 - насосная станция с приводом от автономного дизельного двигателя Lister LPA2 обеспечивает работу подвески колес и вспомогательных механизмов;
 - поворотный шкворень 3,5 дюйма;
 - нагрузка на ССУ тягача максимальная 18 тонн;
 - тормозная система с пневматическим приводом 2-х контурная S-cam с АБС.
   Автопоезд выполняет остановку и продолжение движения с нагрузкой в 90000 кг на 30% подъеме, удержание скорости в 22, 5 км/ч на подъеме в 6%, преодоление водных преград глубиной 1,5 метра с ходу.  Максимальная скорость при полной нагрузке составляет 75 км/ч, , транспортировка груза может осуществляться при температурах от -50 до +50 без подготовки на запуск.

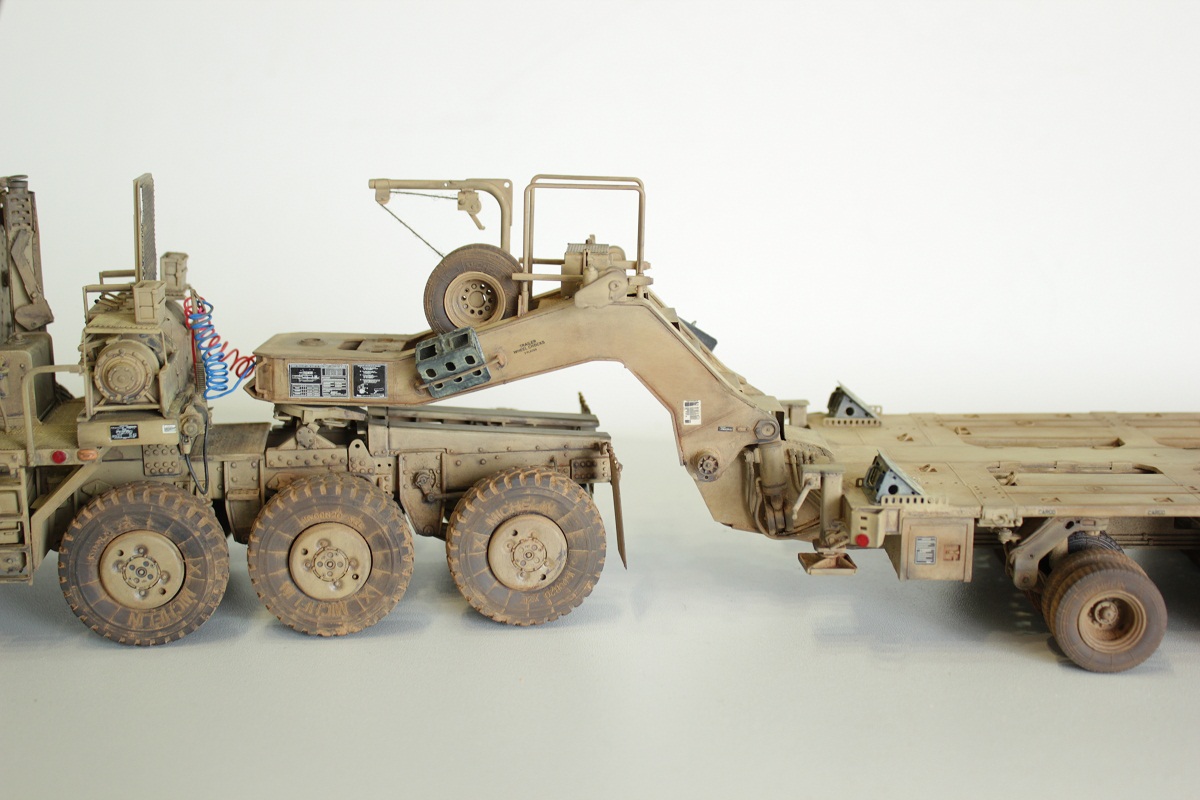

По модели.

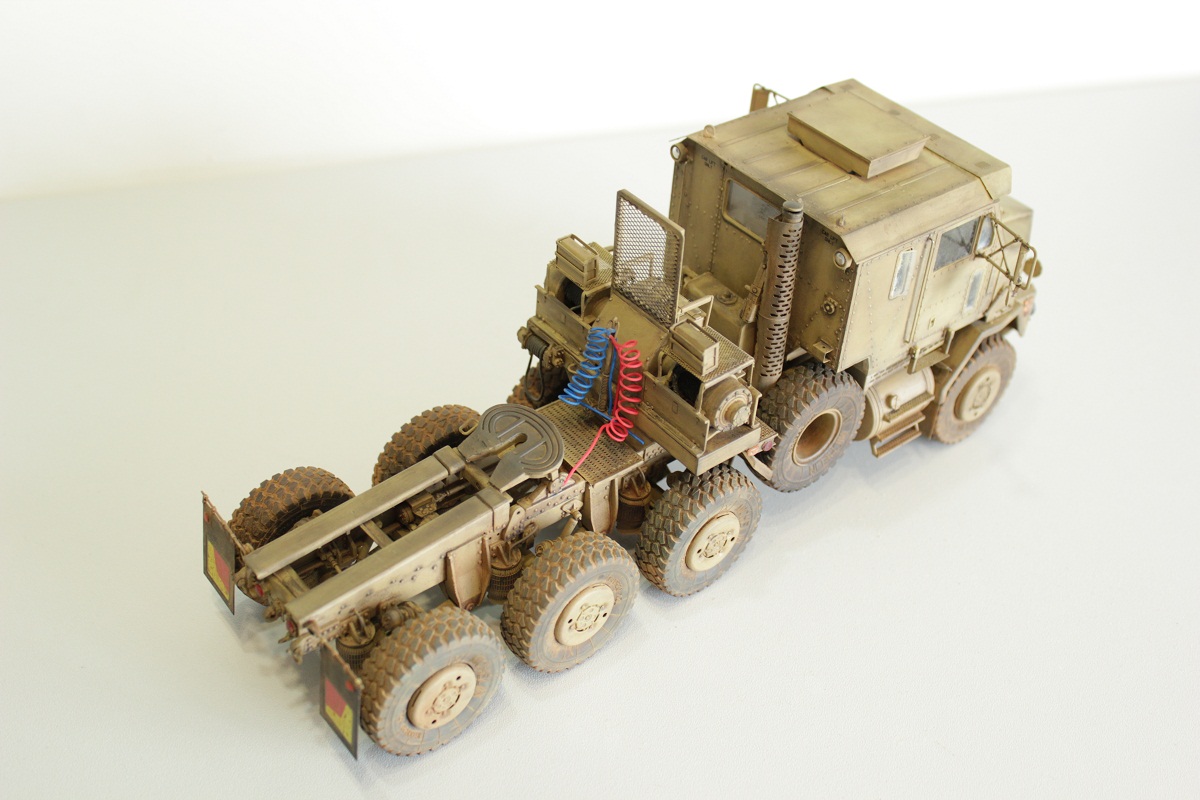

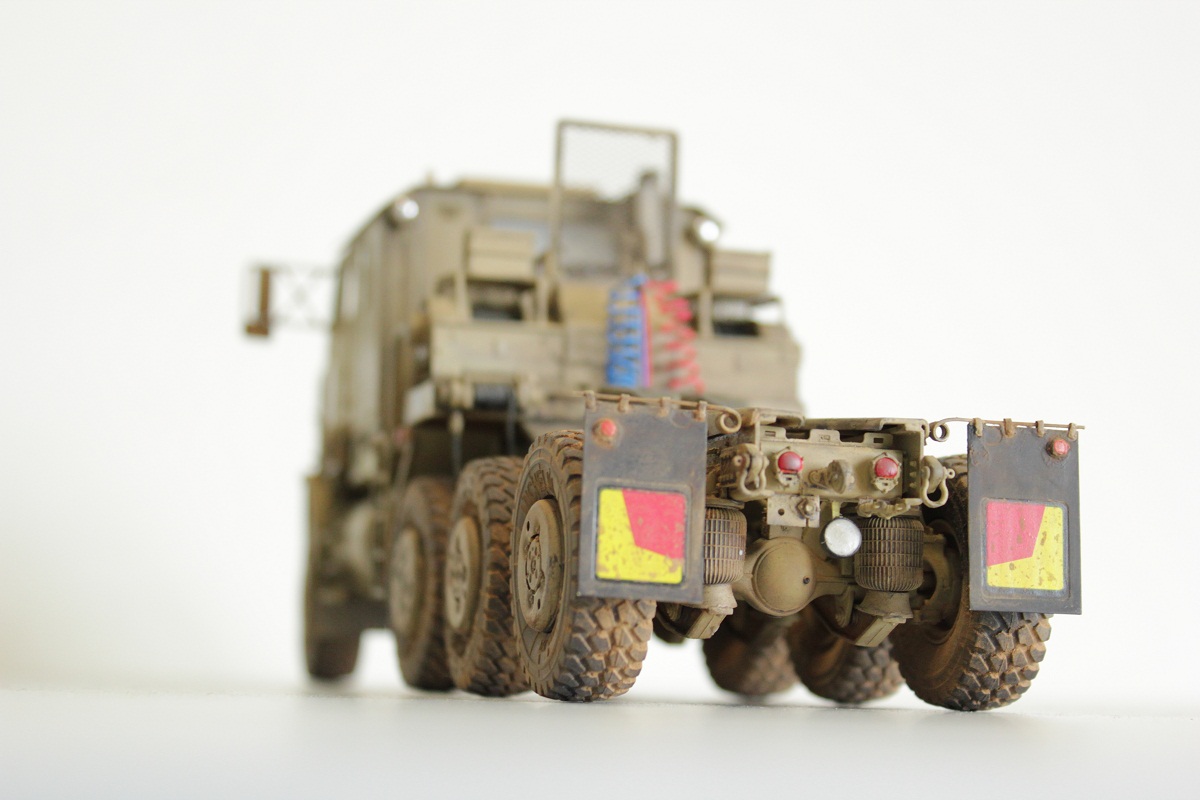

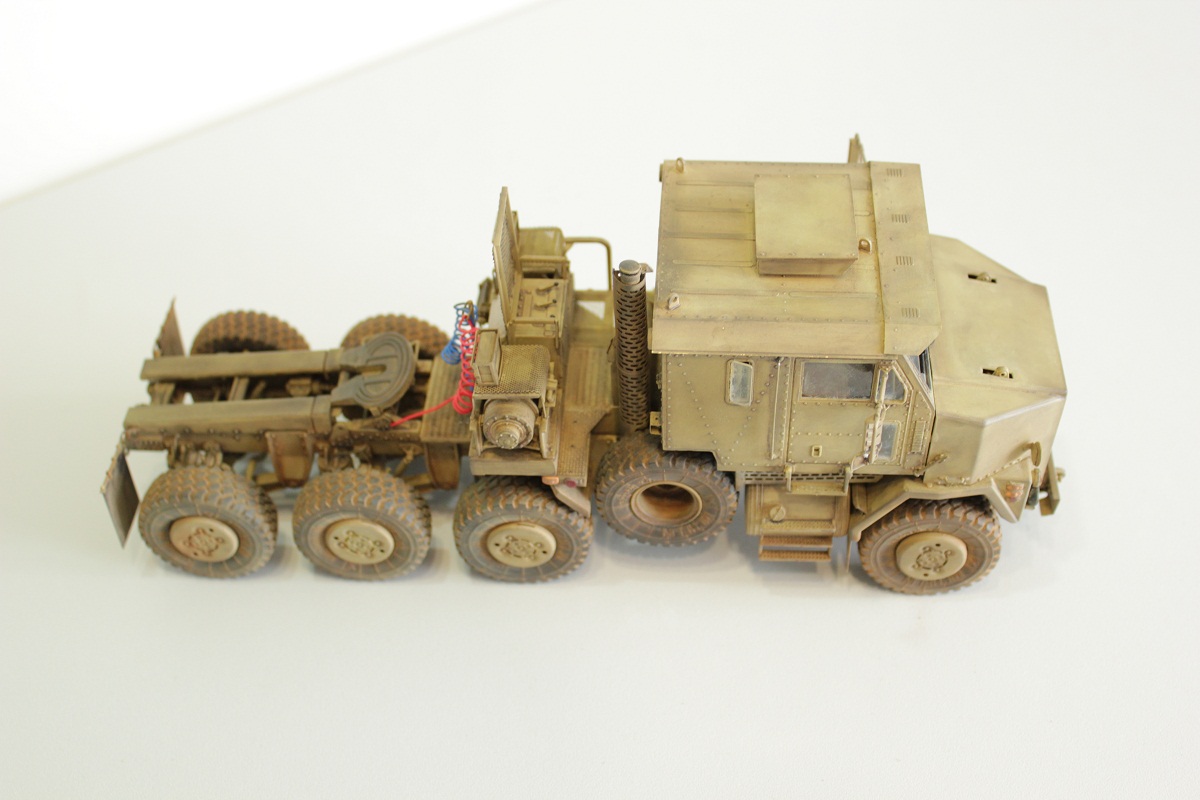

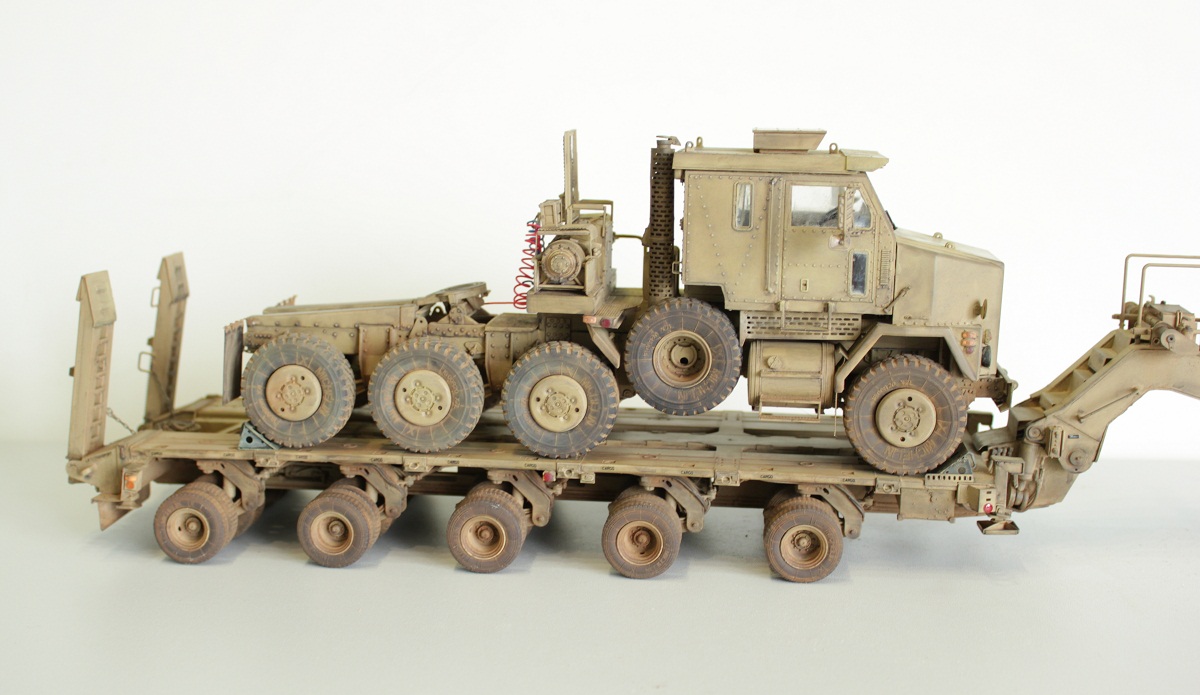

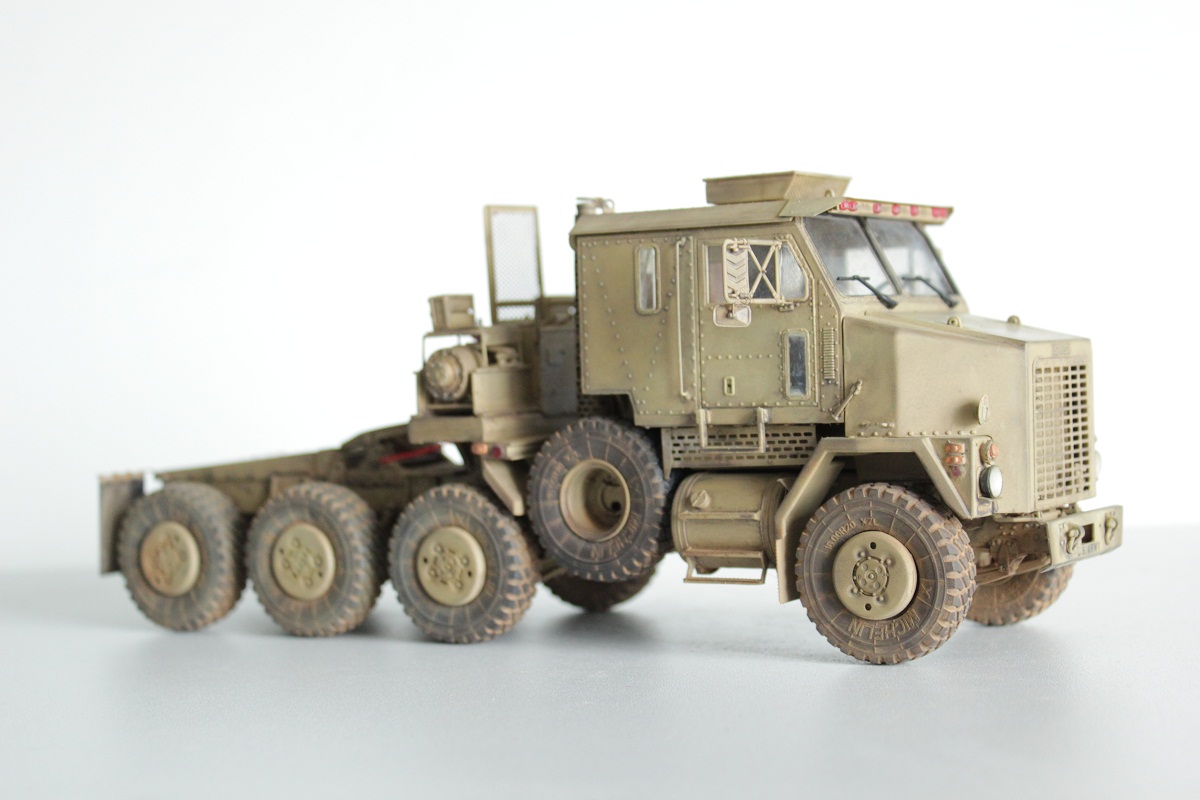

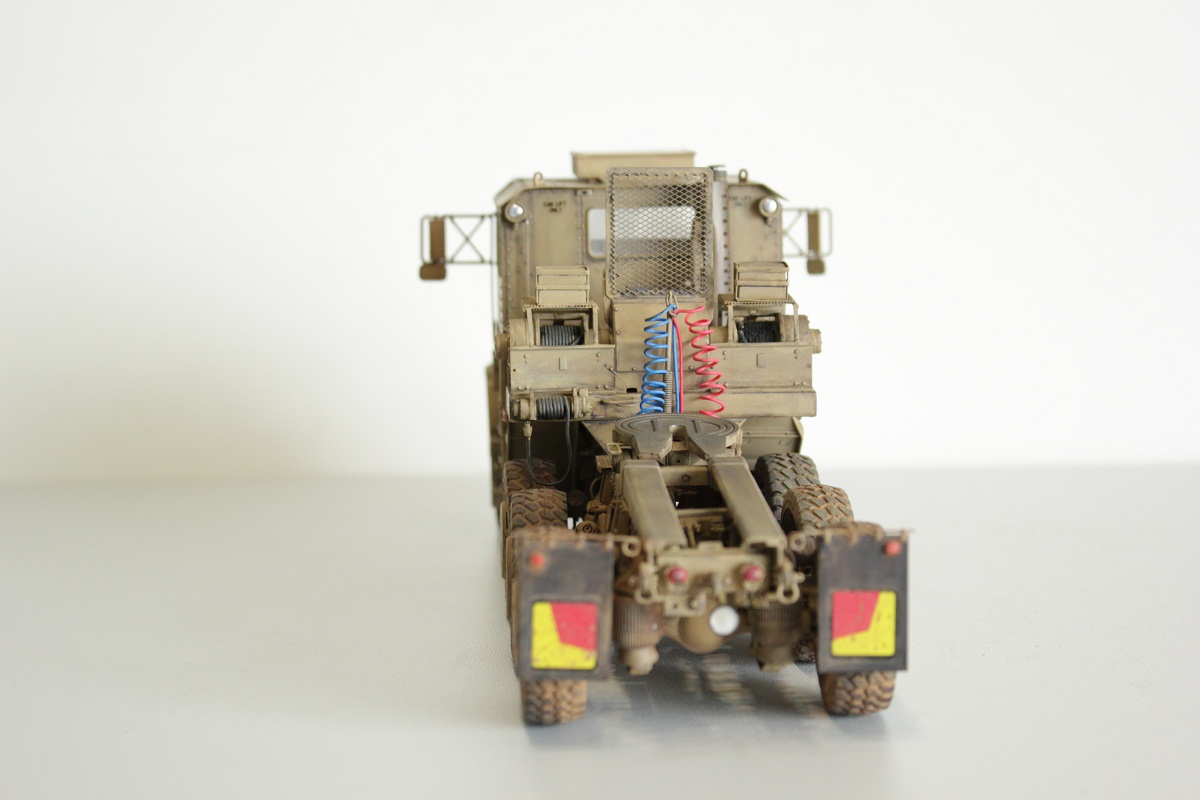

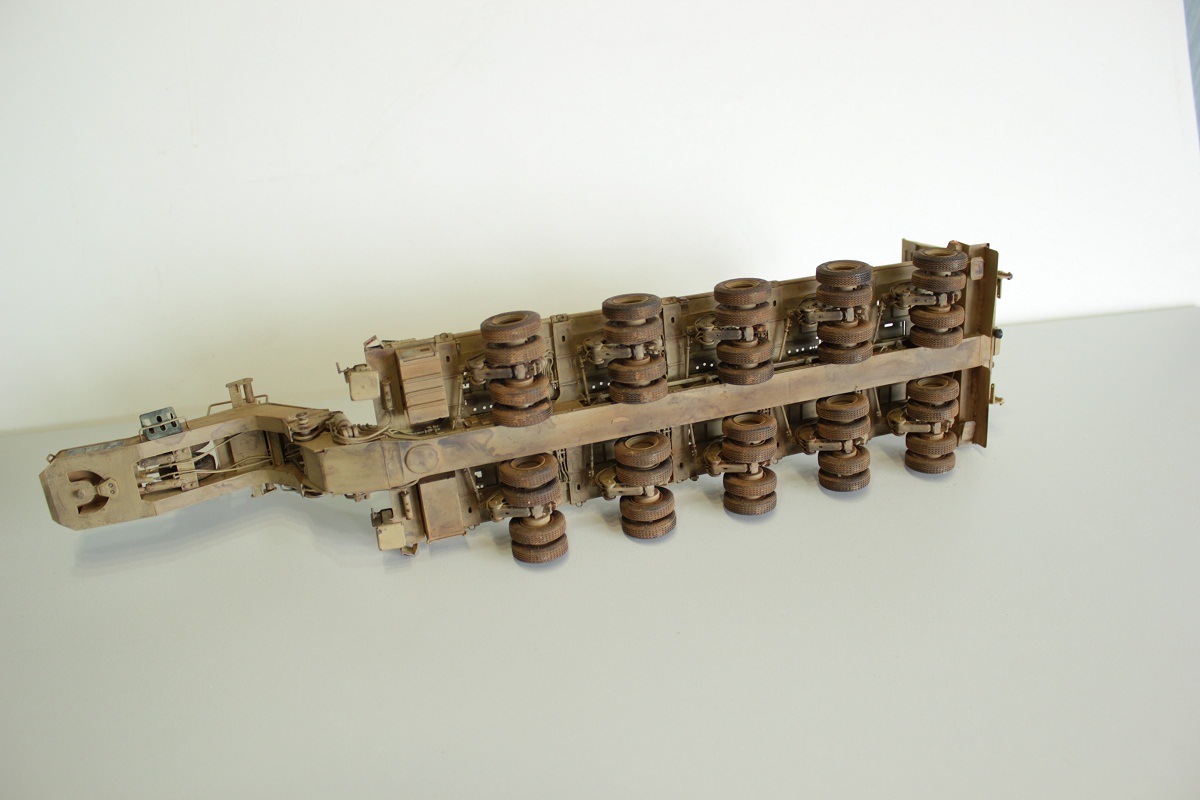

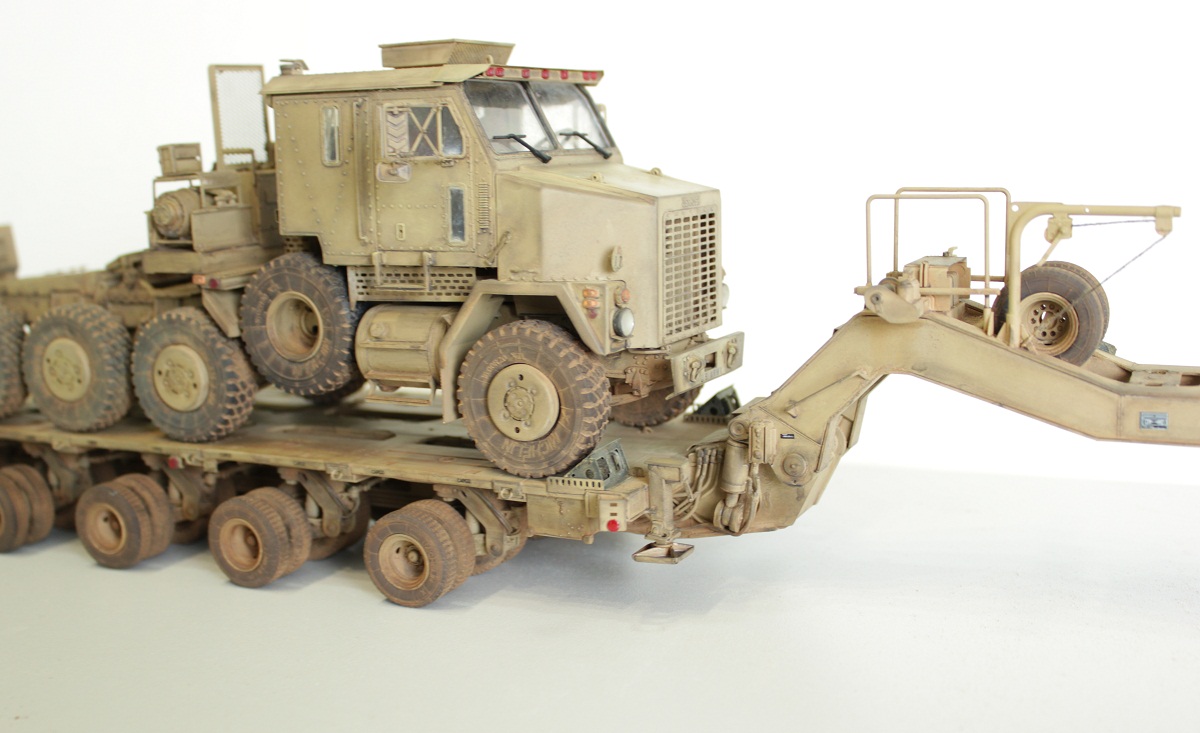

    Набор от «ХоббиБосса» содержит около 1500 пластиковых  деталей, 11 плат фототравления, почти 5 метров мягкого провода для имитации гидравлики и электропроводки. Ежедневная сборка по 4-5 часов продлилась практически месяц. Дополнительные трудозатраты при сборке практически отсутствовали: стыкуемость и качество литья  на уровне. Платформа имеет независимую рабочую подвеску, в комплекте для этого прилагаются пружинки. Окраска – водный «Revell», смывка и пигменты – «MIG», запыление – «Tamiya».

   Приятного просмотра!

P.S. Фото желательно смотреть в оригинале.
