SSN-593 Thresher

Пятая модель 350-го масштаба от Микро-Мира.
Это модель печально известной американской АПЛ "Трешер", погибшей 10 апреля 1963 года.
Прототип:

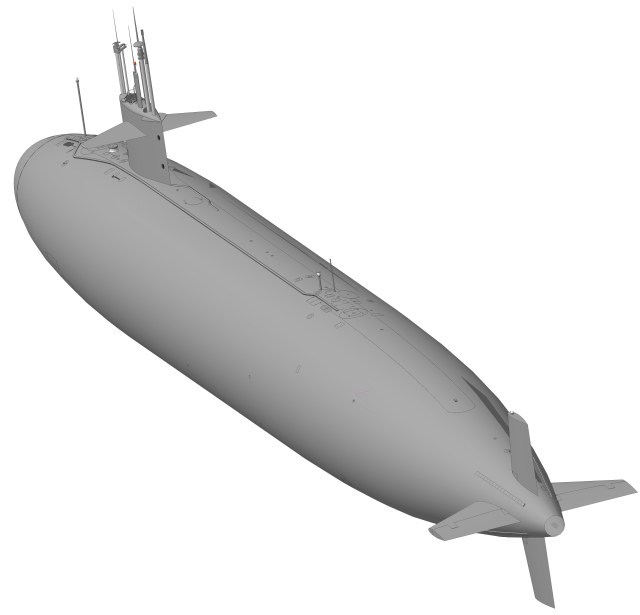

"Трешер" был головной лодкой серии из 14 атомных подводных лодок.
Водоизмещение 3210 т надв., 3420 т. подв.
Длина 84,9м, ширина 9,7 м, осадка 7,9 м.
Глубина погружения 300 м предельная.
Вооружение: 4 ТА Mark 59 (21 торпеда).
Экипаж 96 человек
 После гибели головной лодки всю серию стали называть по имени следующей - "Пермит".
Закладка корабля состоялась 28 мая 1958 года. Спущен на воду 9 июля 1960 года. «Трешер» вошёл в строй 3 августа 1961 года, и будучи головным кораблем проходил обширную программу испытаний. 10 апреля 1963 года затонул со всем экипажем в 350 км к востоку от Кейп-Код на глубине 2560 м. Причиной гибели стал провал за предельную глубину погружения.
 Схема вероятной причины гибели субмарины:

Модель:

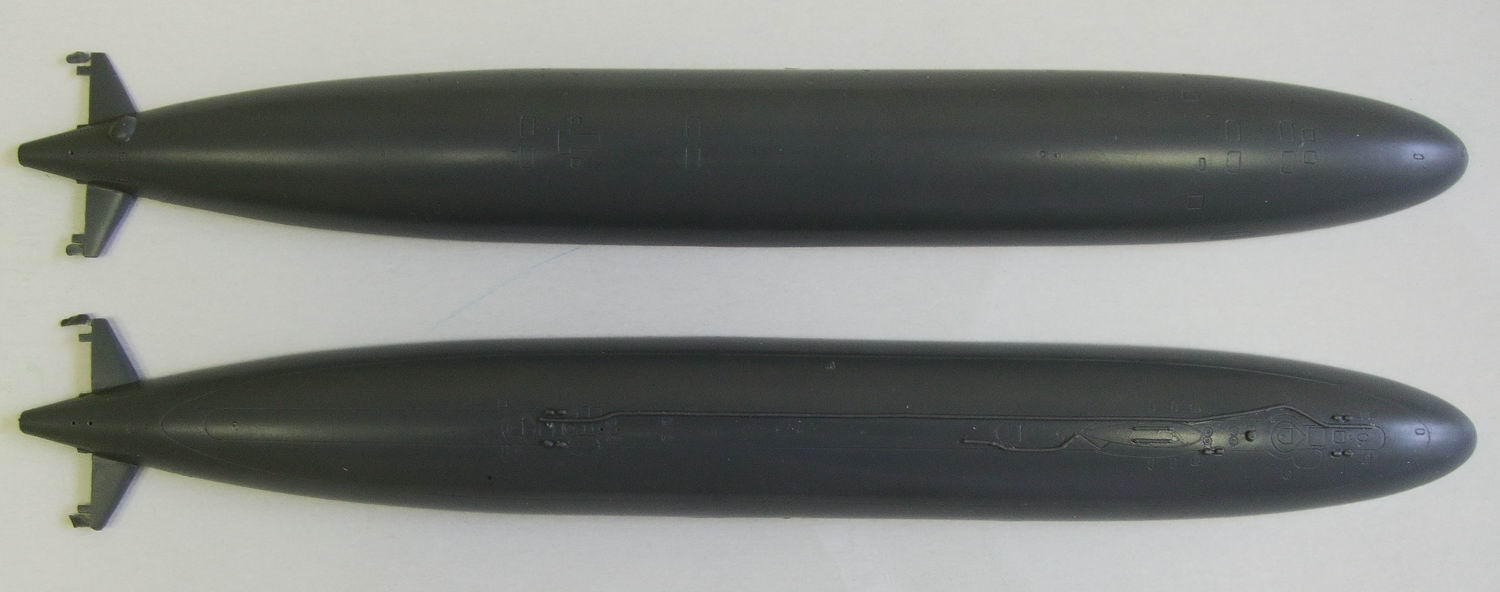

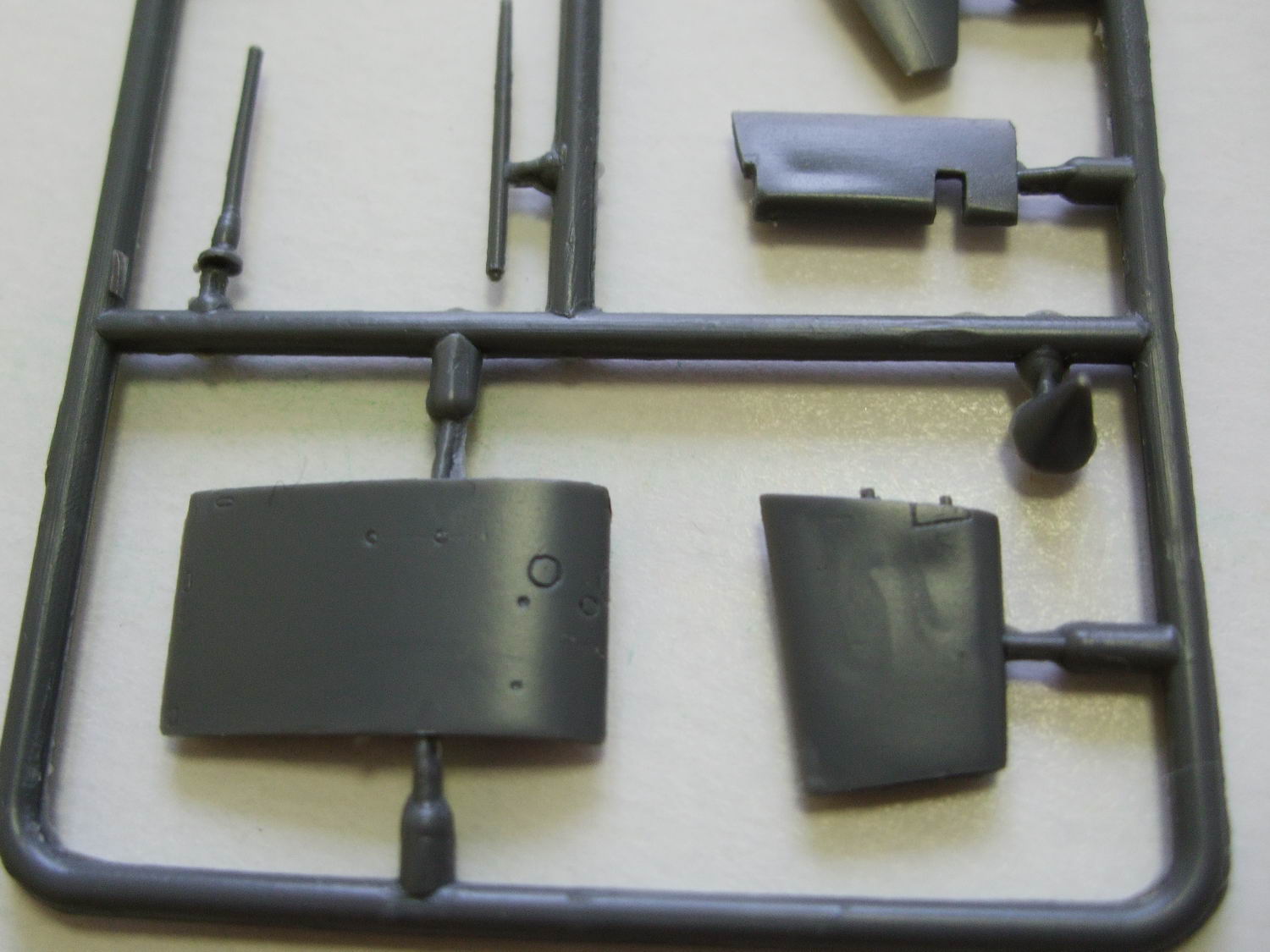

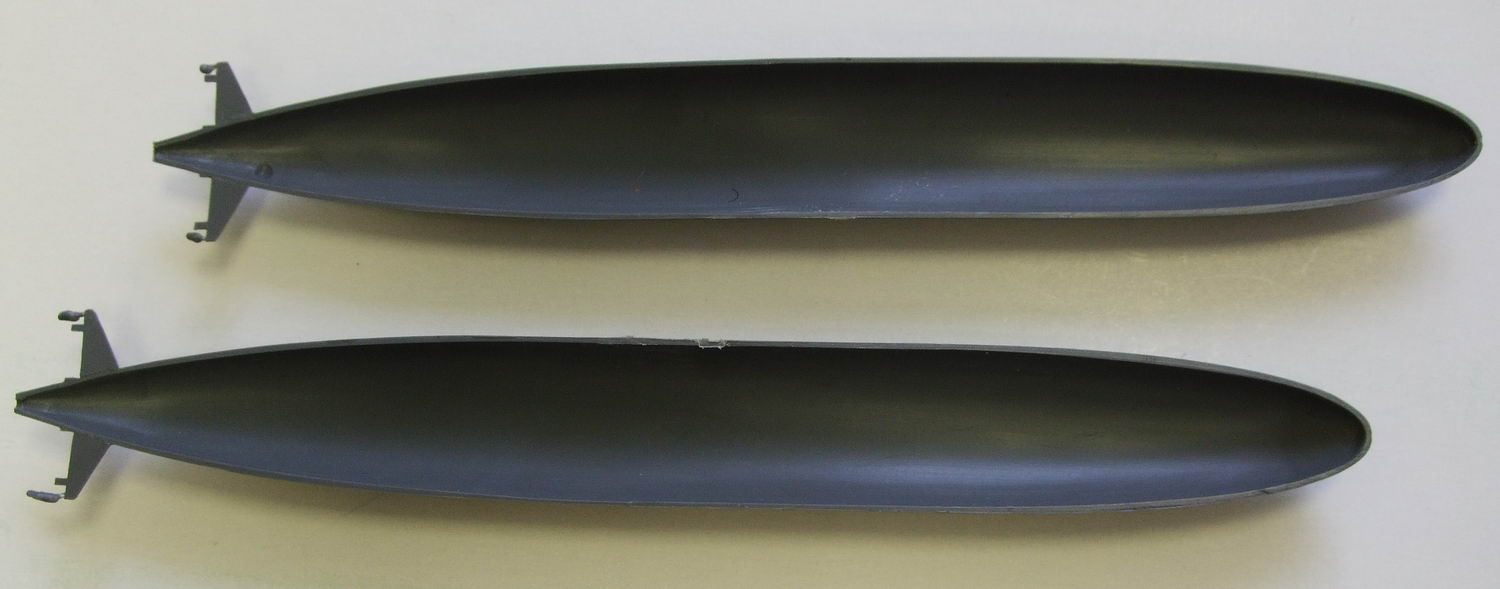

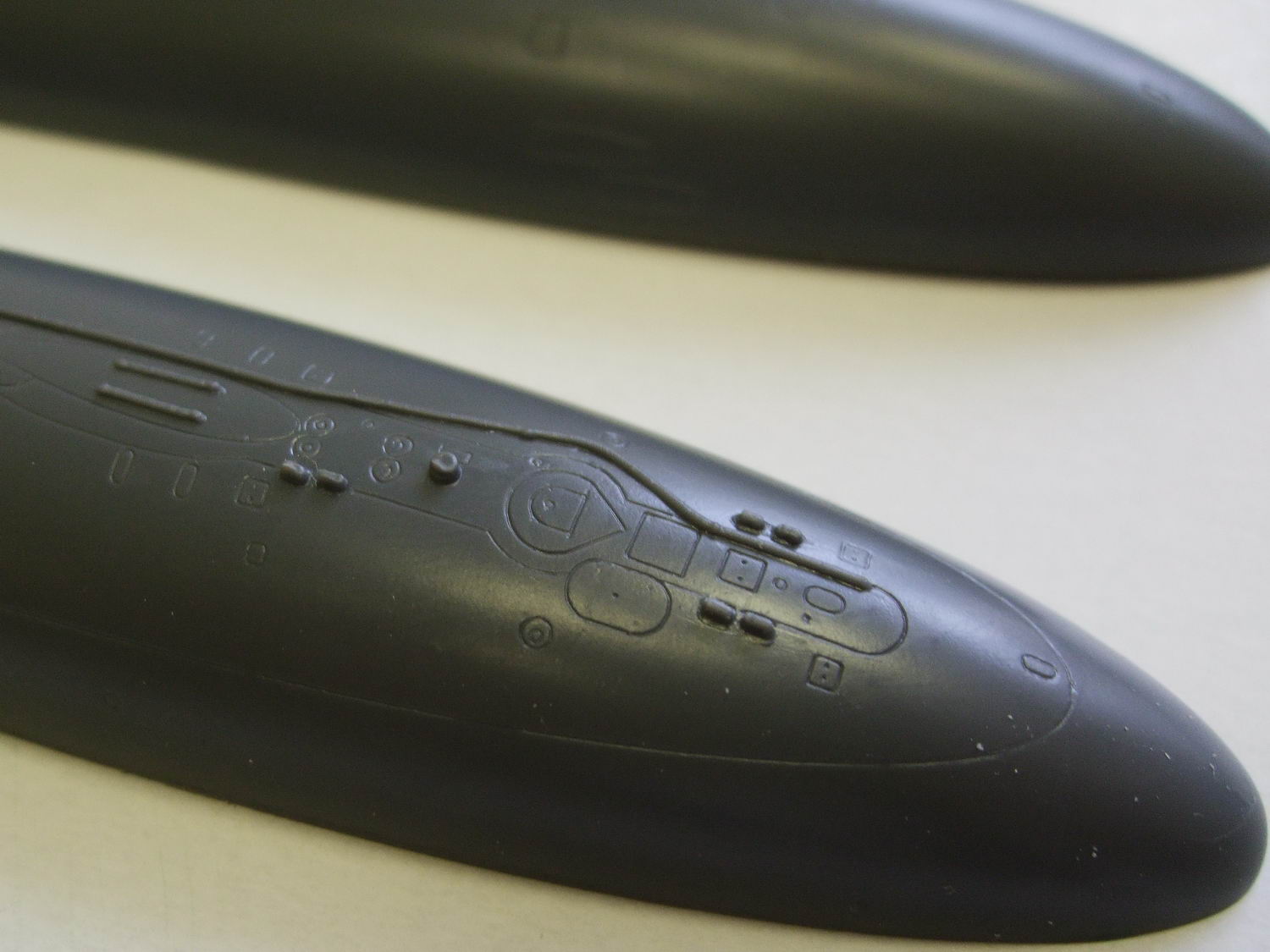

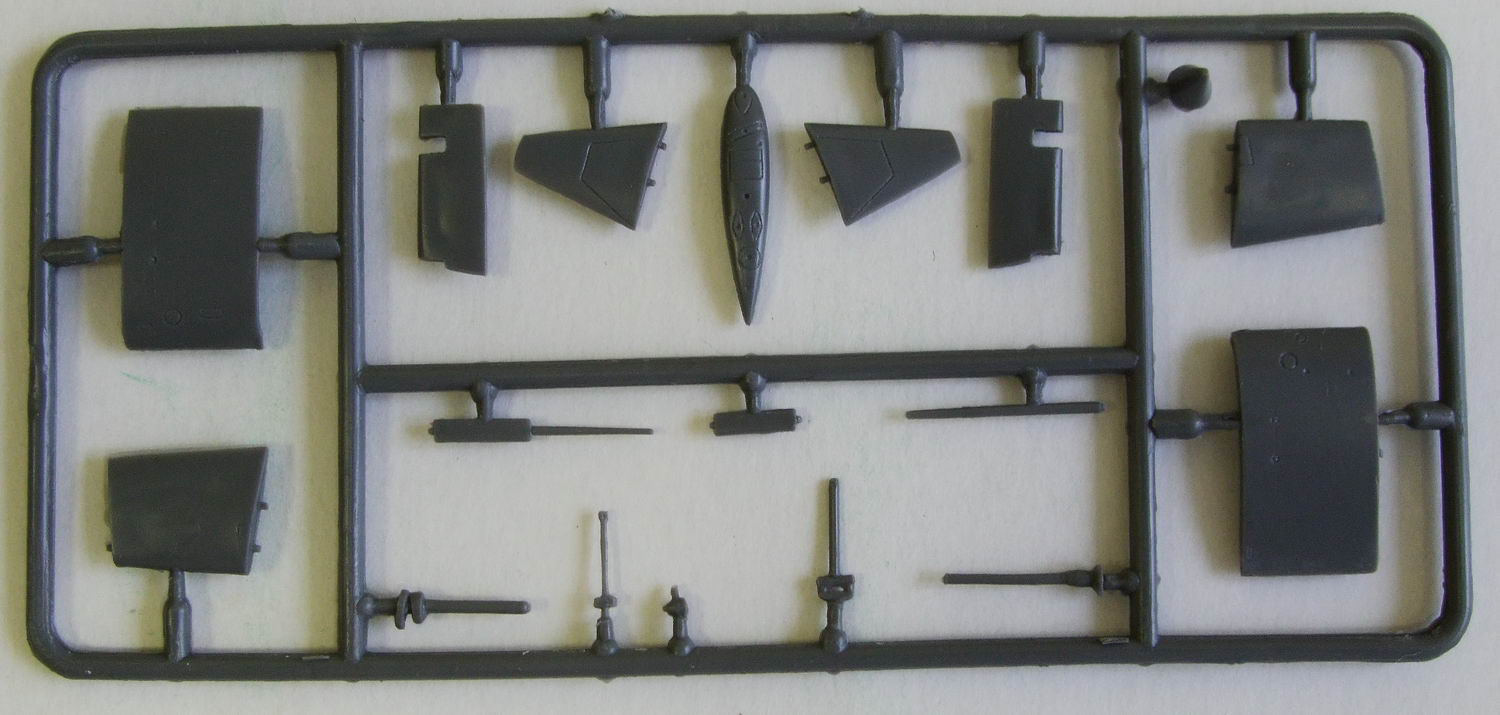

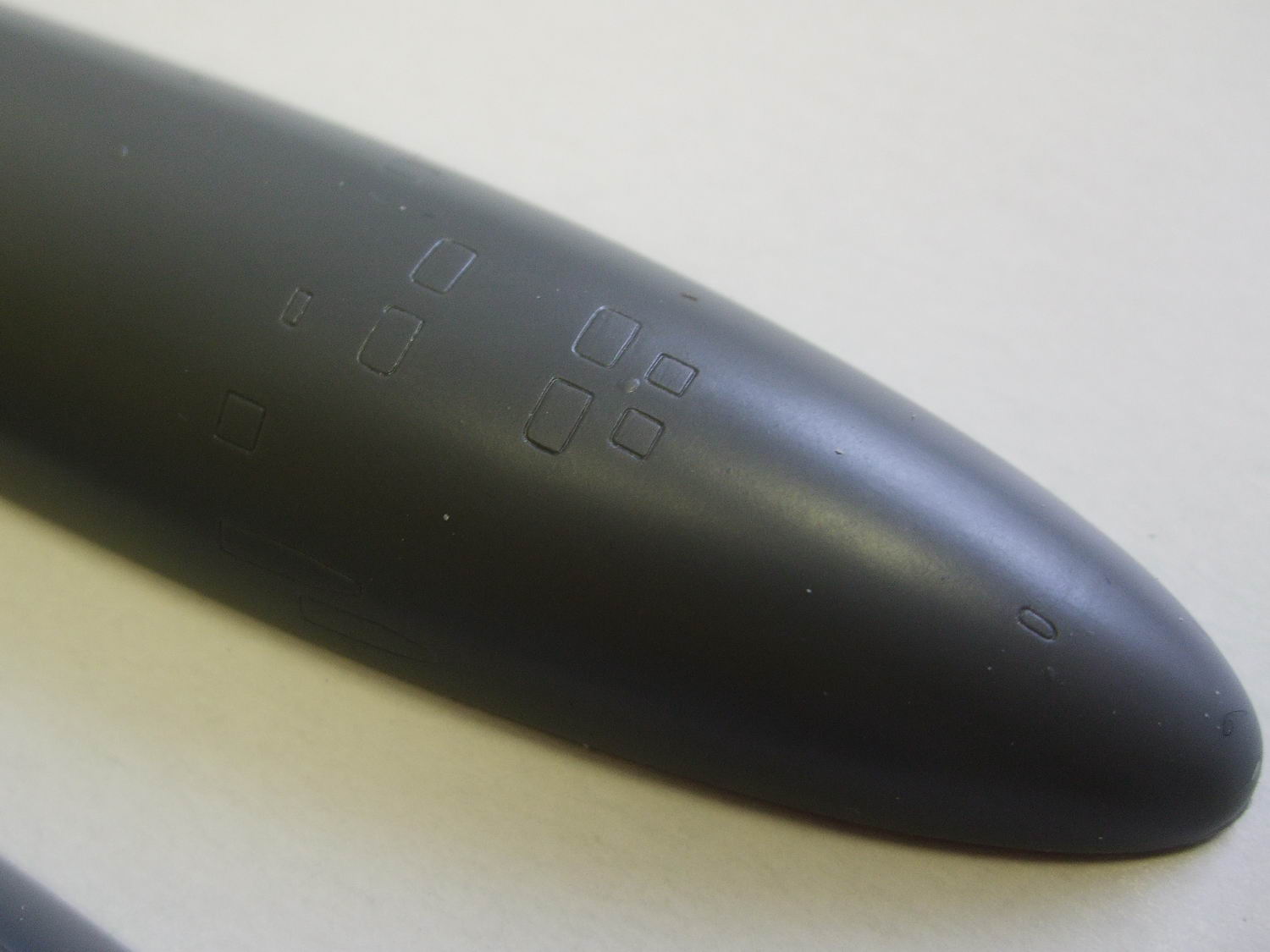

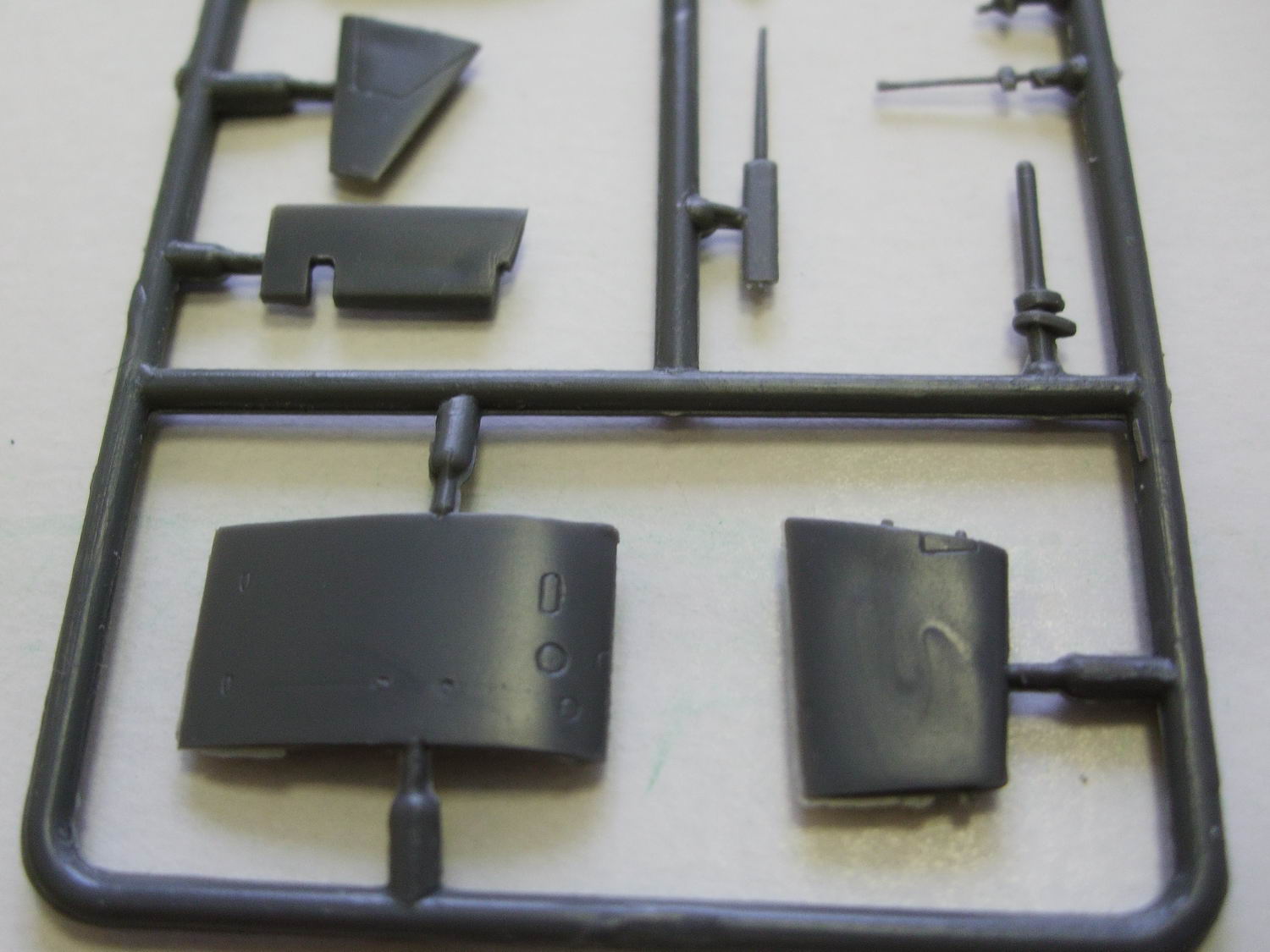

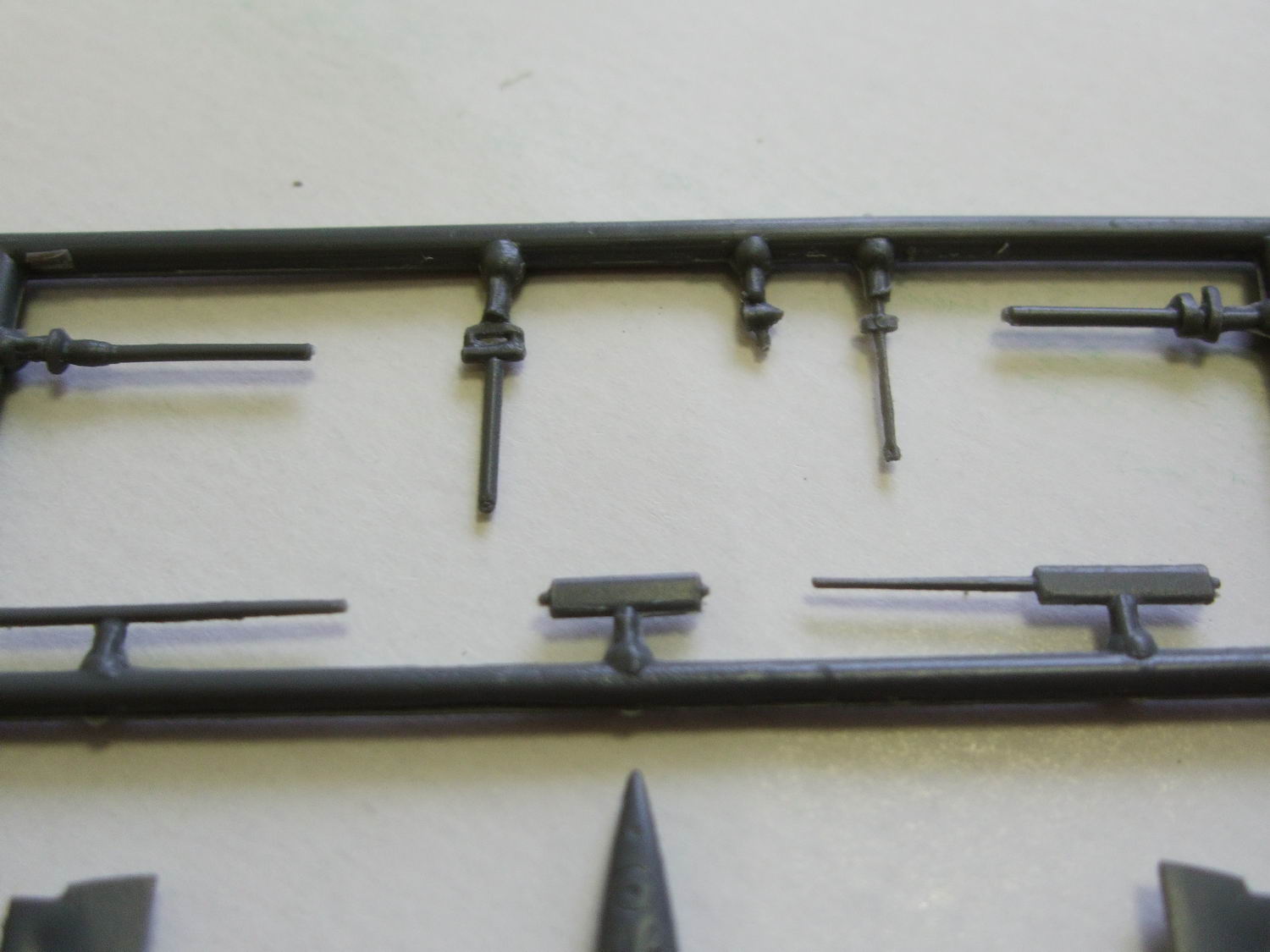

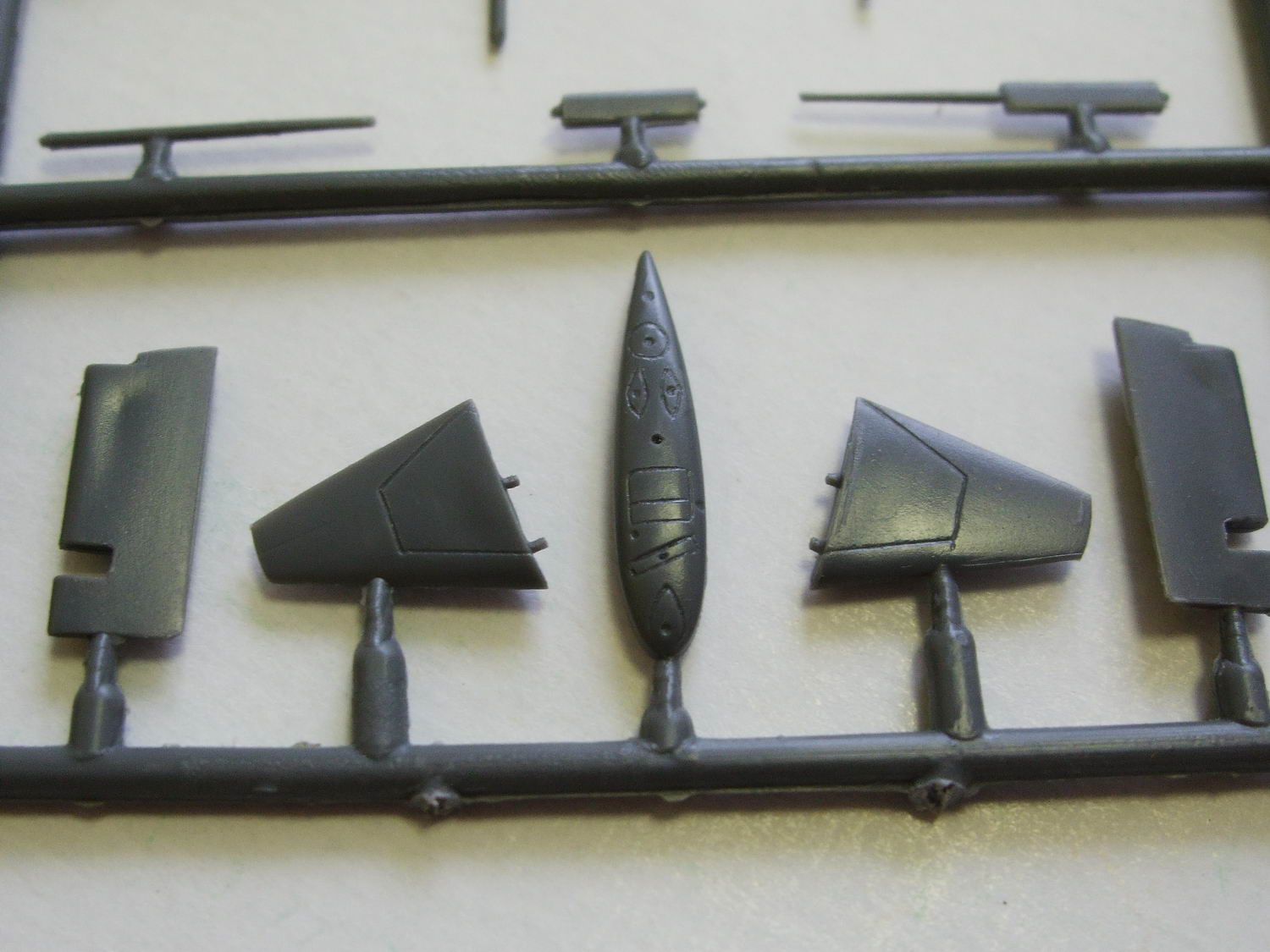

Отлита по технологии ЛНД. Деталей немного, две половины корпуса и литник с рубкой, рулями и выдвижными устройствами. Корпус отлит по схеме "верх-низ" половинки слегка поведенные. Правда отсутствуют направляющие "пупсики", поэтому сборка корпуса потребует внимательности и аккуратности, чтобы не получить "ступеньку" на стыке половинок. Лючки на корпусе и рубке даны посредством внутренней расшивки - она приемлима по глубине и ширине. Правда местами она выглядит неаккуратно. Облой присутствут на мелких деталях - выдвижных устройствах. Обнаружил утяжины на рулях глубины и направления.

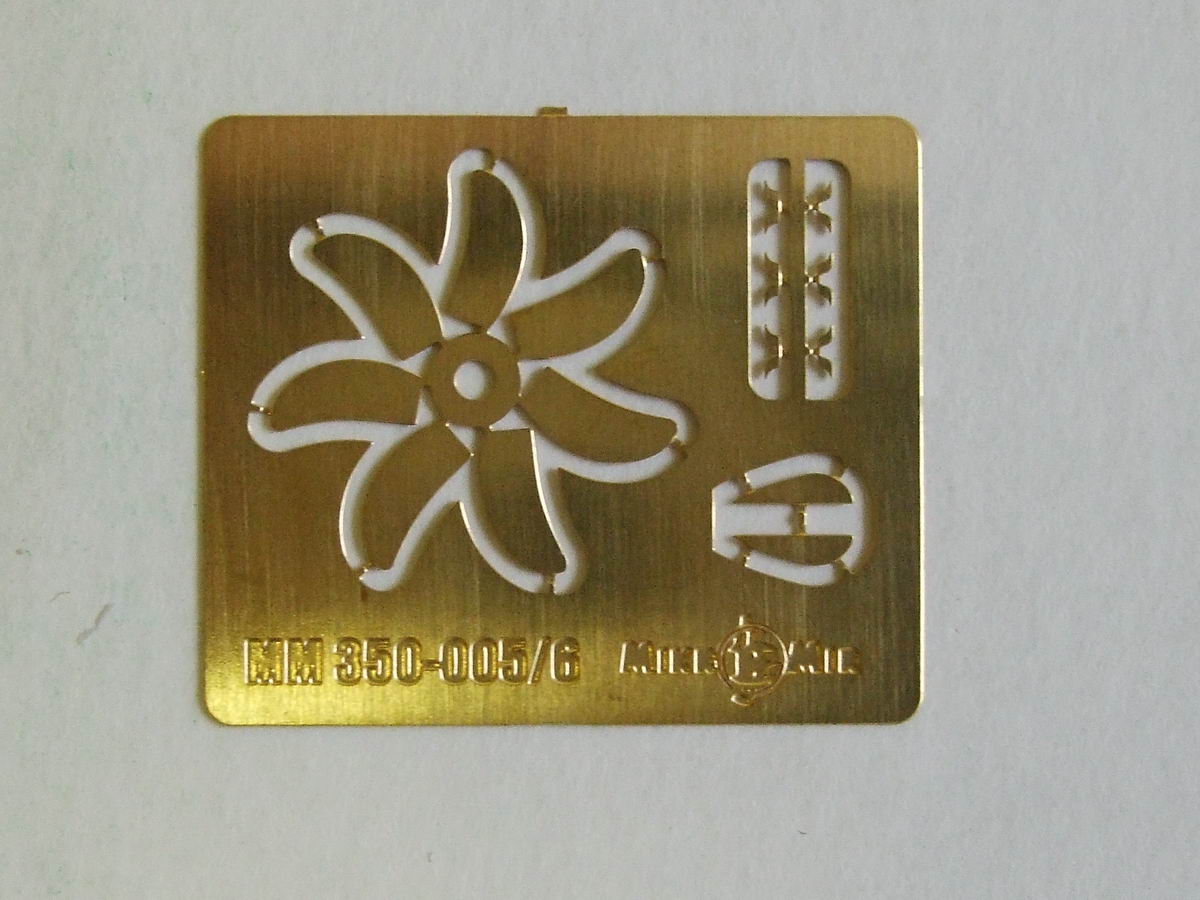

Набор травления унифицирован с таковым для модели SSN-637 Sturgeon и содержит семилопастной винт, кнехты-"утки" и две детали, на рубку.

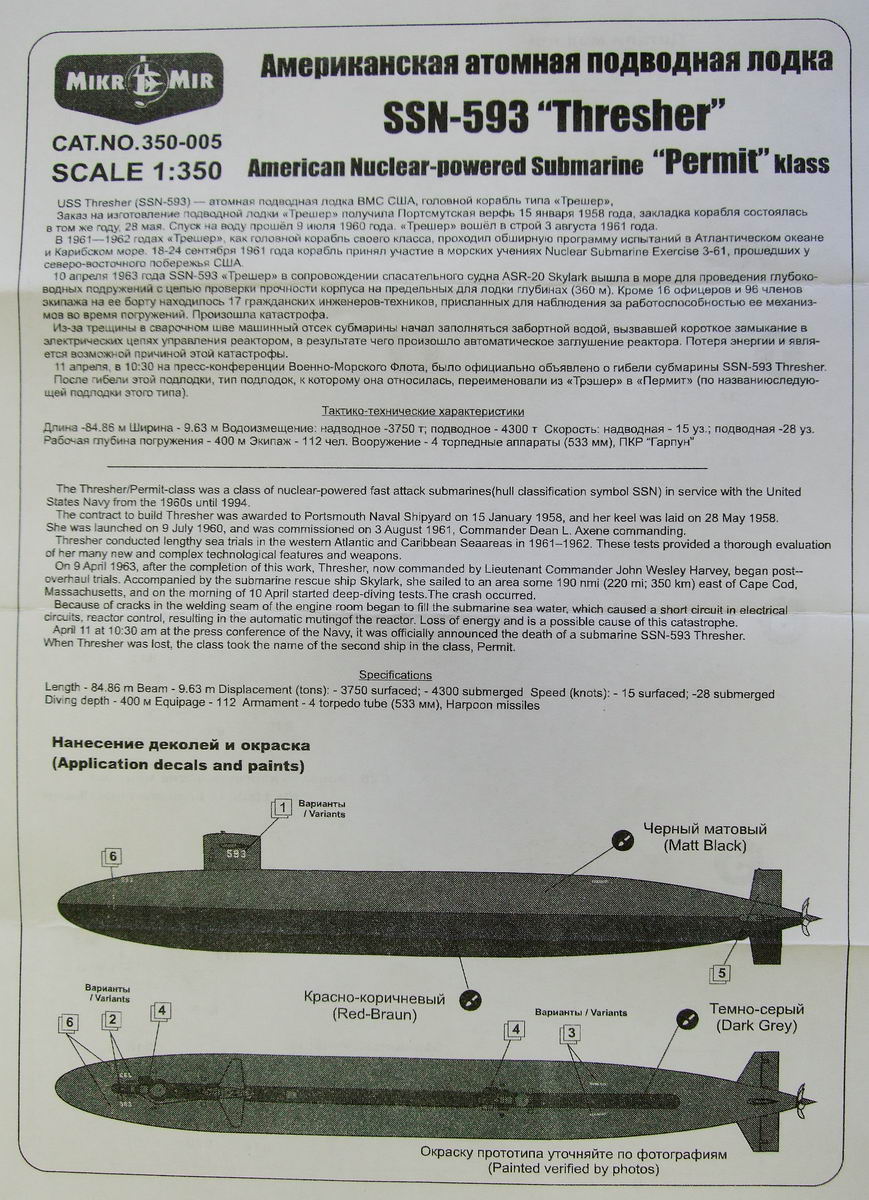

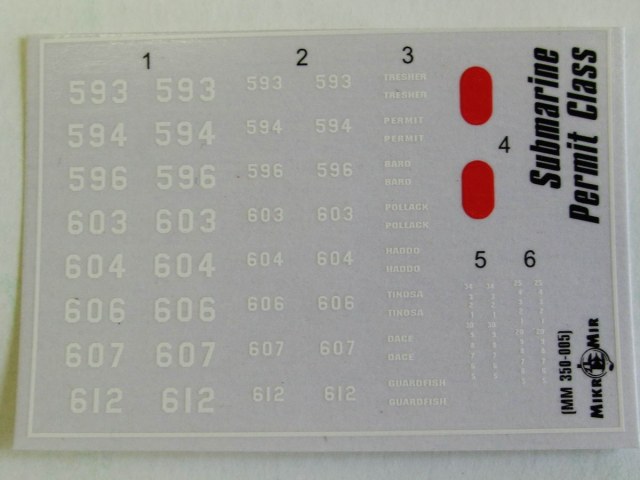

Декаль является сильной стороной набора, также даны ВСЕ тактические номера и названия кораблей серии. Даны марки углубления, аварийные буи. Как себя поведут такие декали на деле покажет сборка.
Подставка стандартная для "Микро-Мира" - блинчик, я буду искать замену.

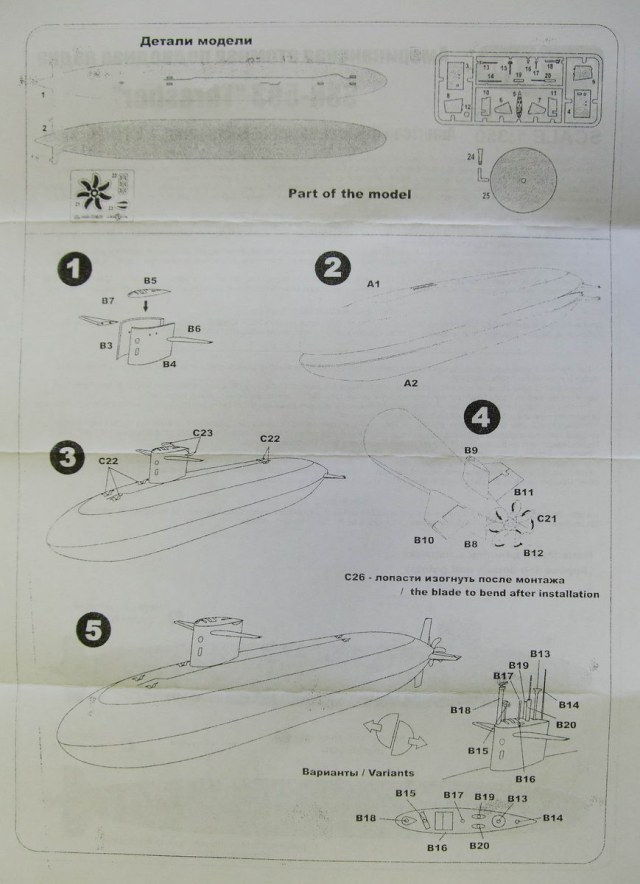

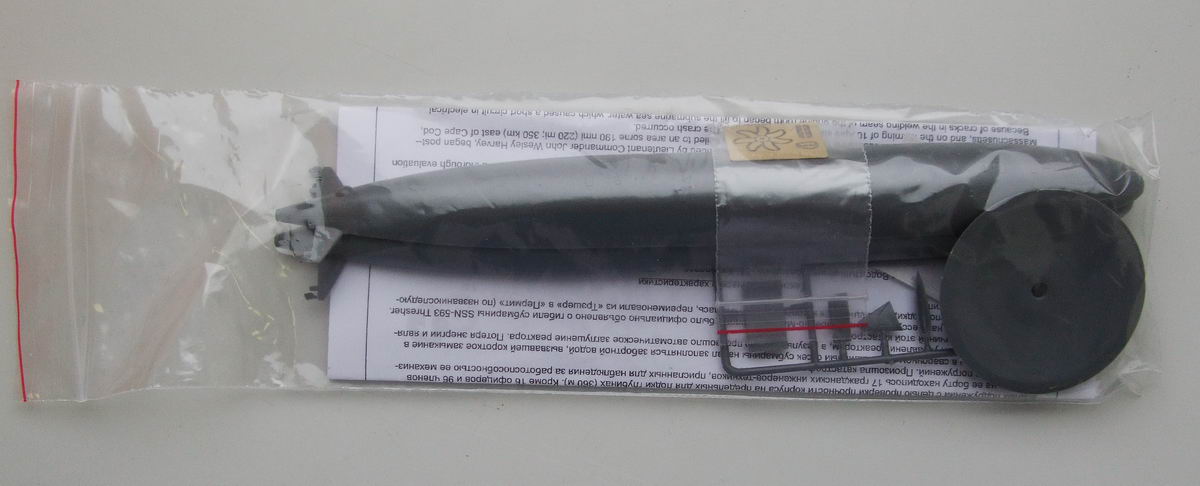

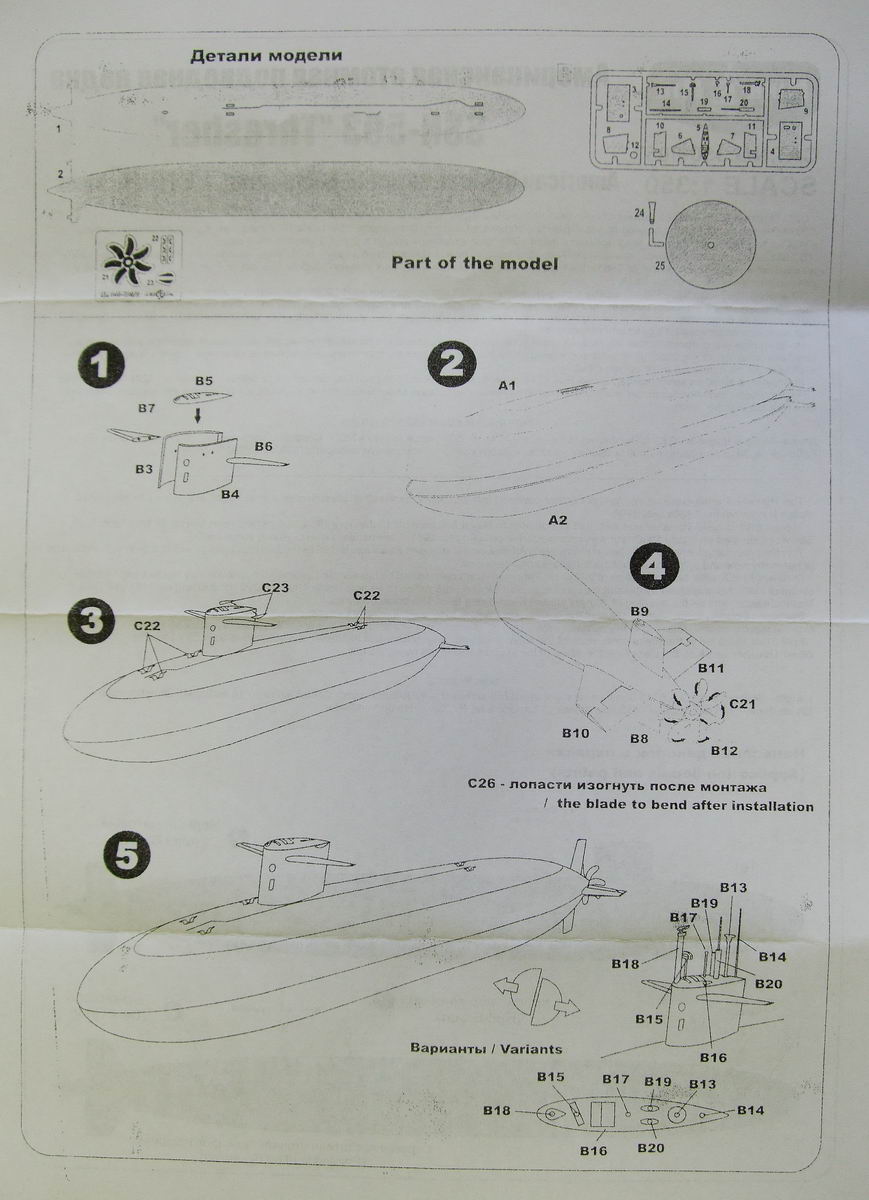

Вот описание того что в коробке, обычно на этом обзоры заканчивают.

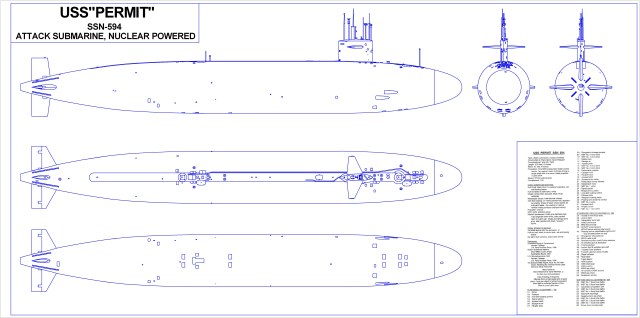

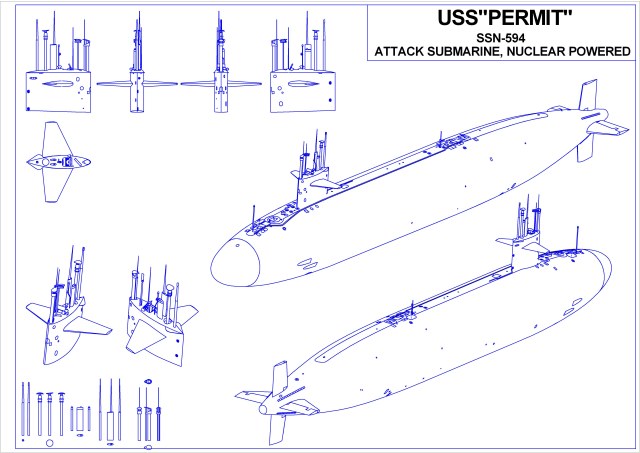

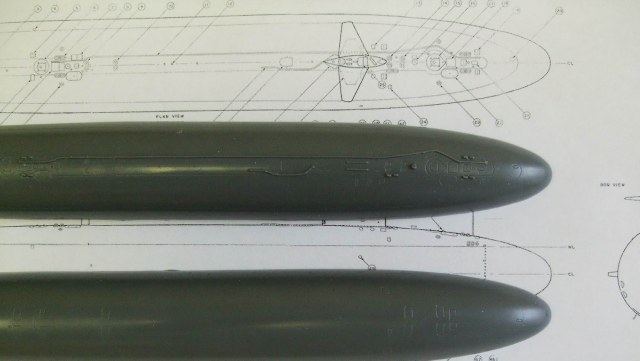

Но оллега das Boot поделился чертежами на данный аппарат, грех было не прислонить пластик к ним. Я перевел чертеж в 350-й масштаб и распечатал.

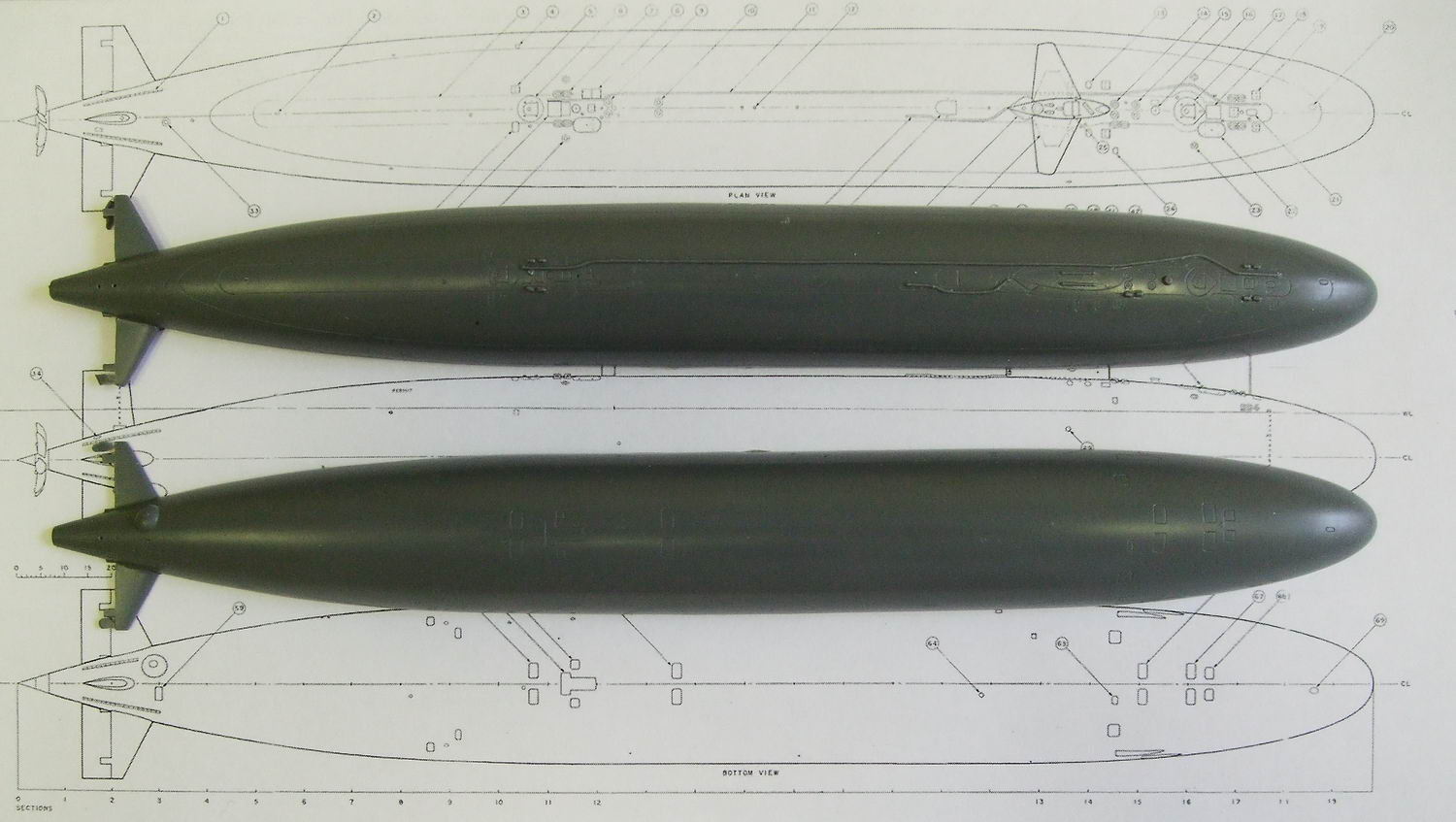

Итак, что мы видим?

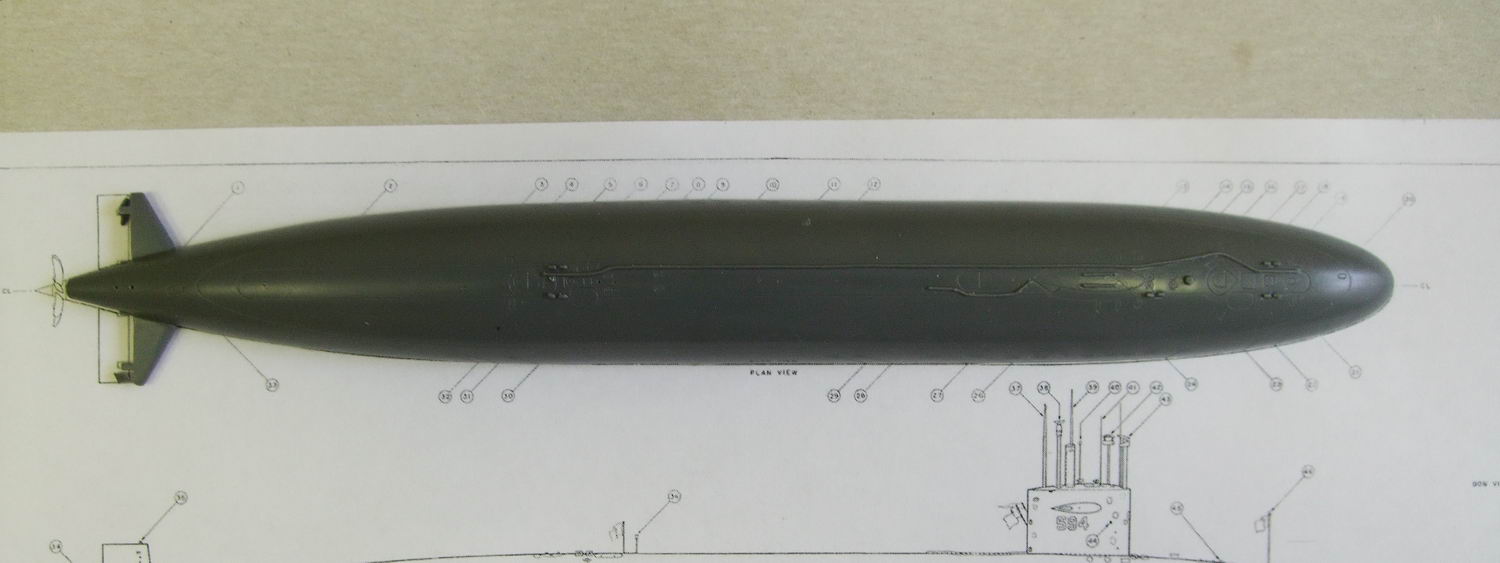

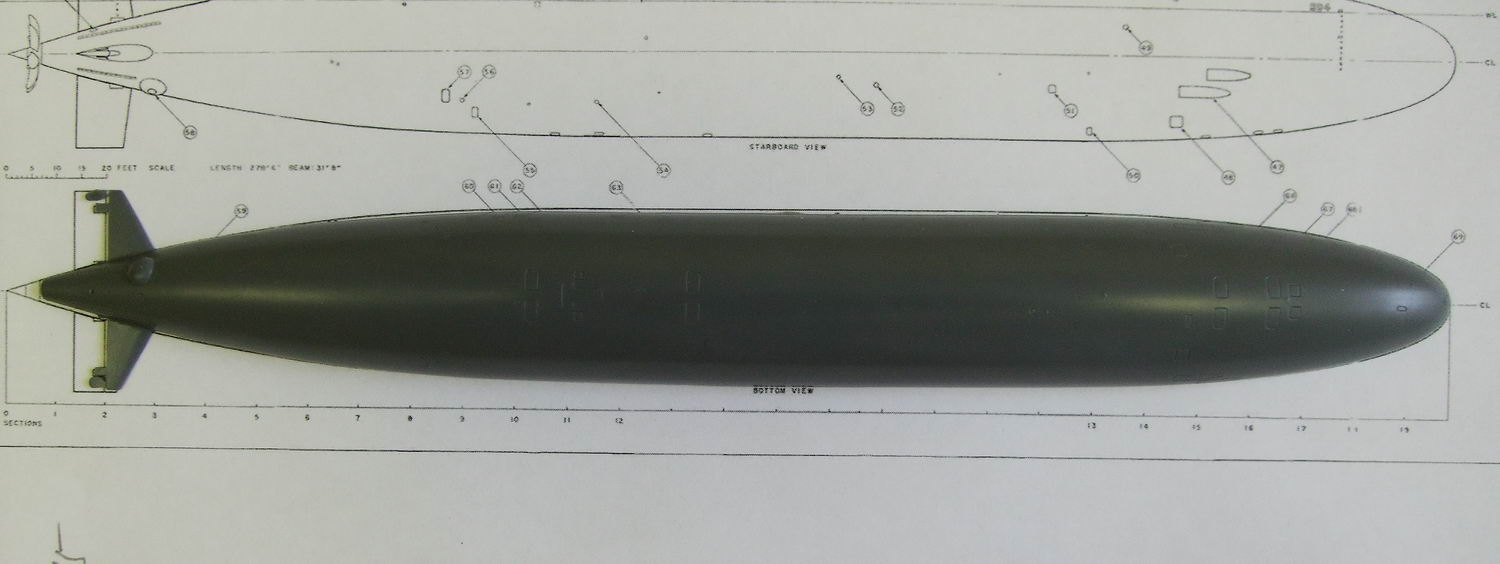

Совпадение по длине - 100%
Совпадение по ширине - 100%

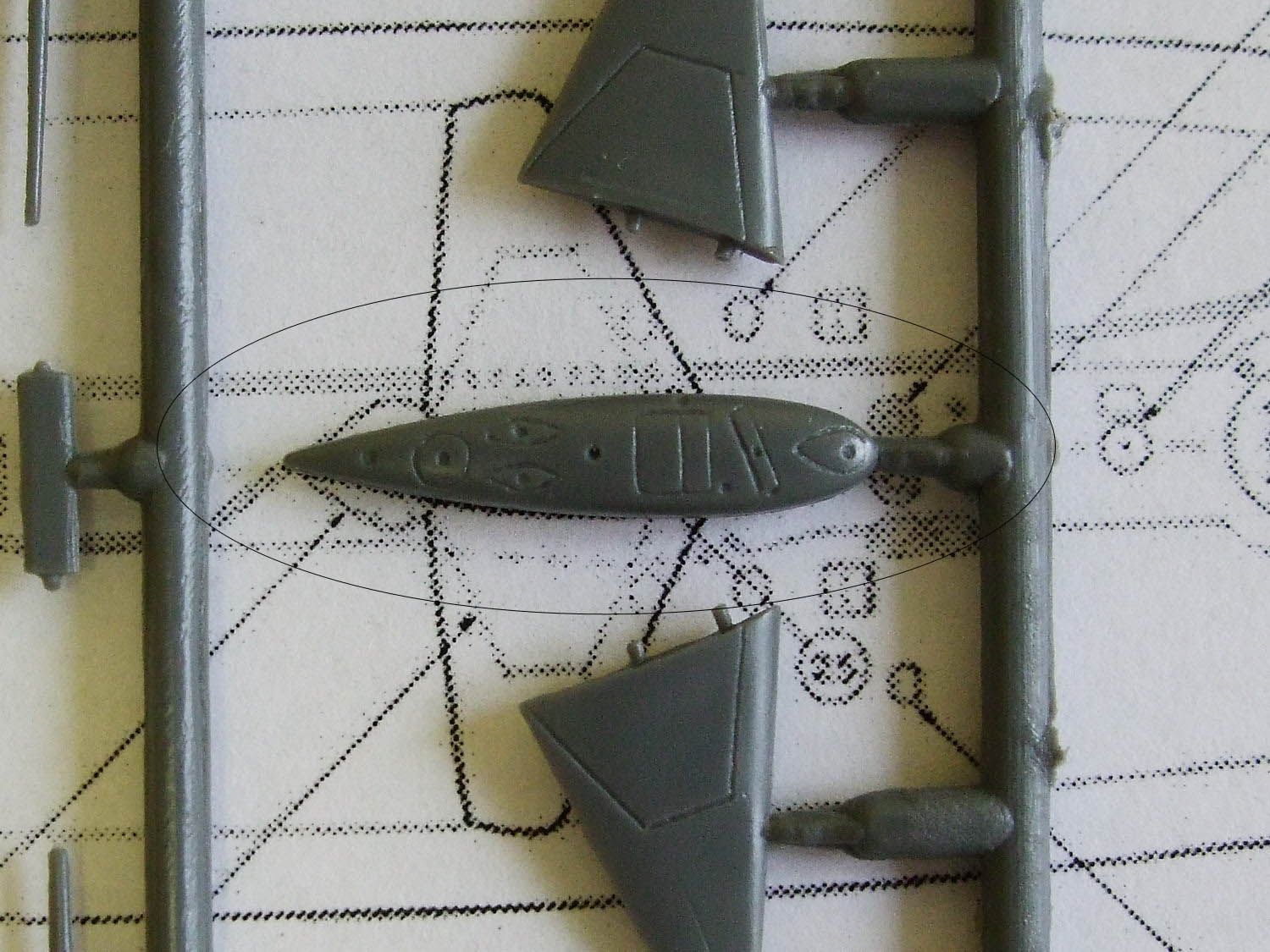

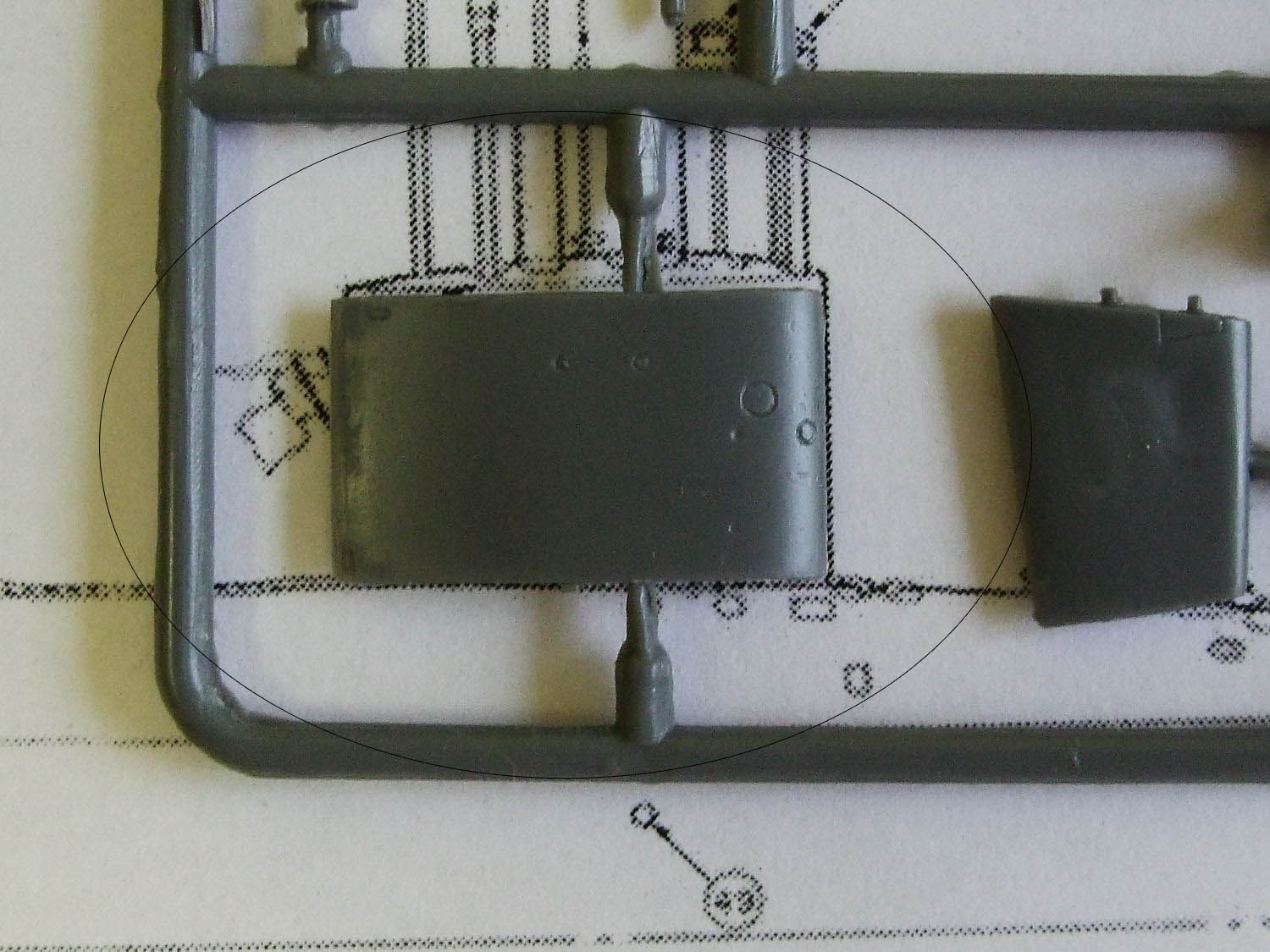

Рубка - 100%

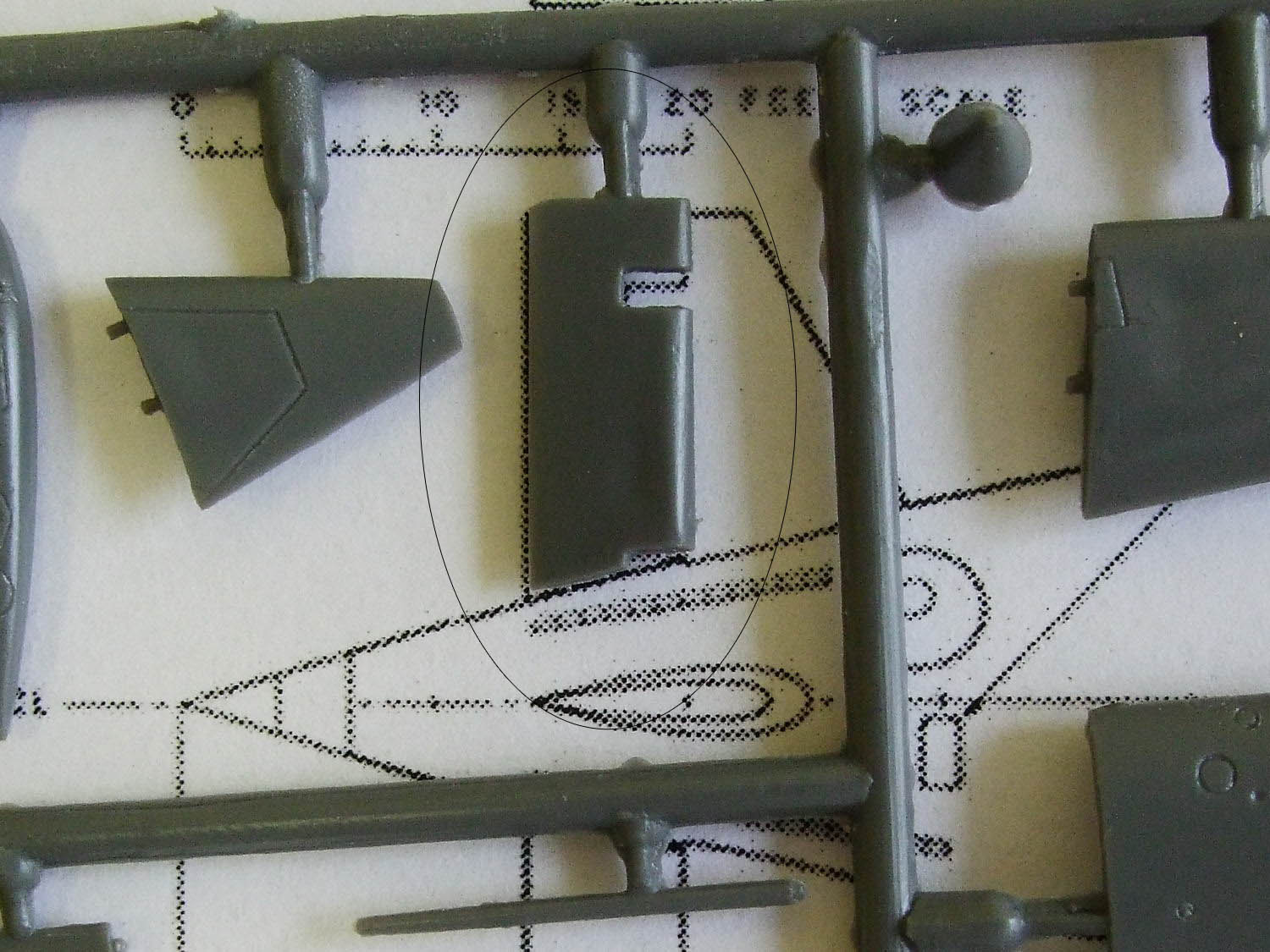

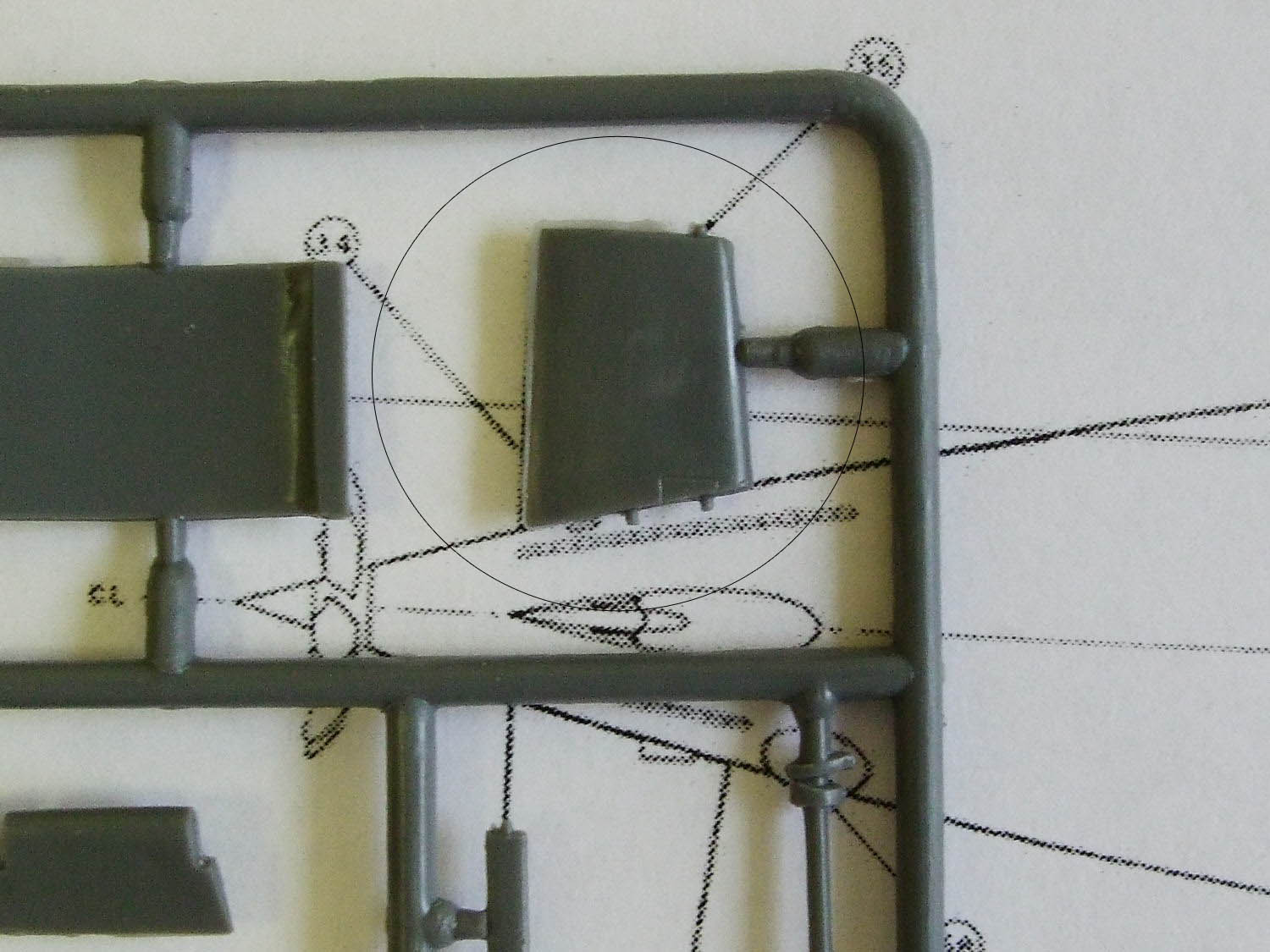

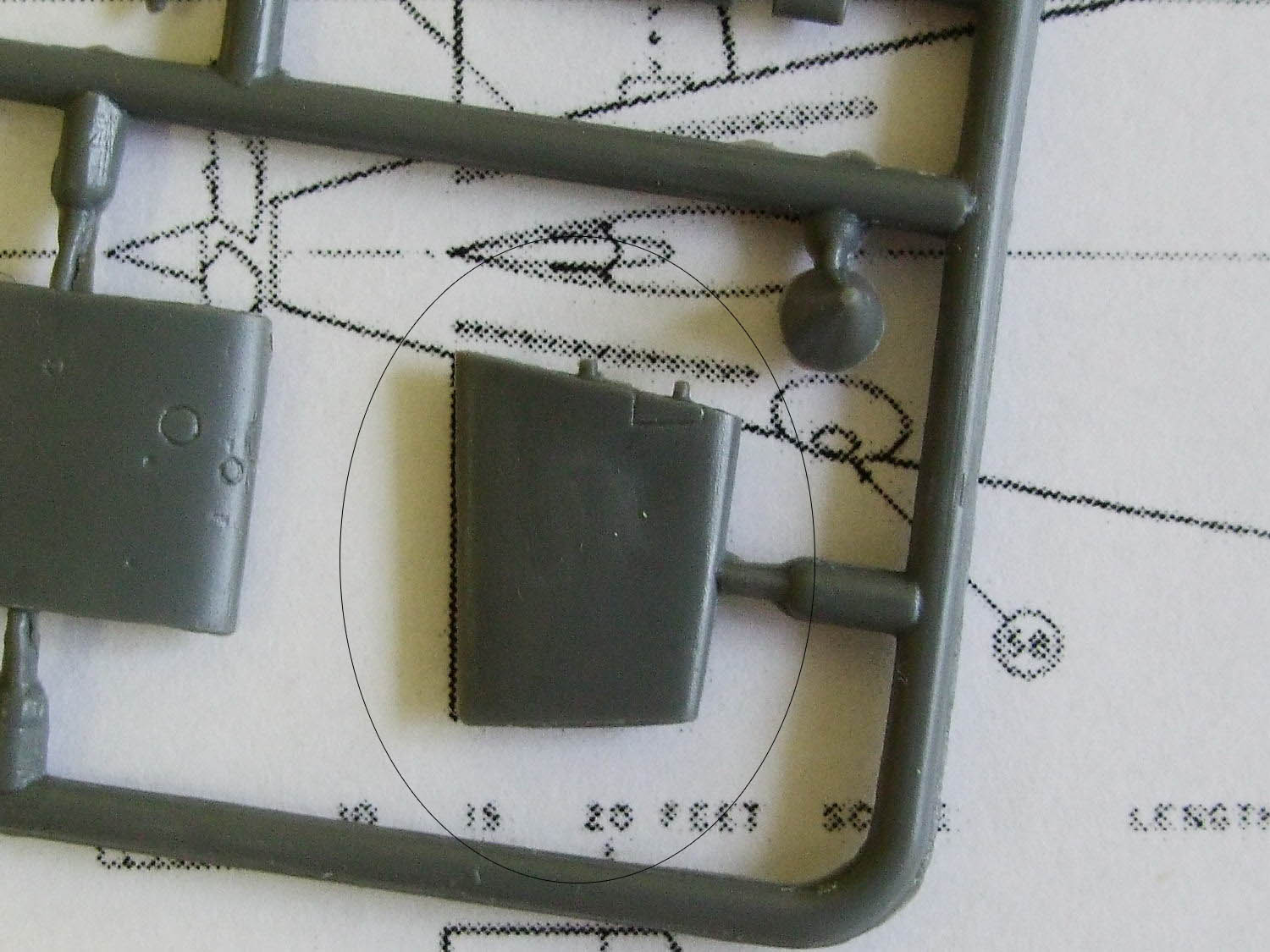

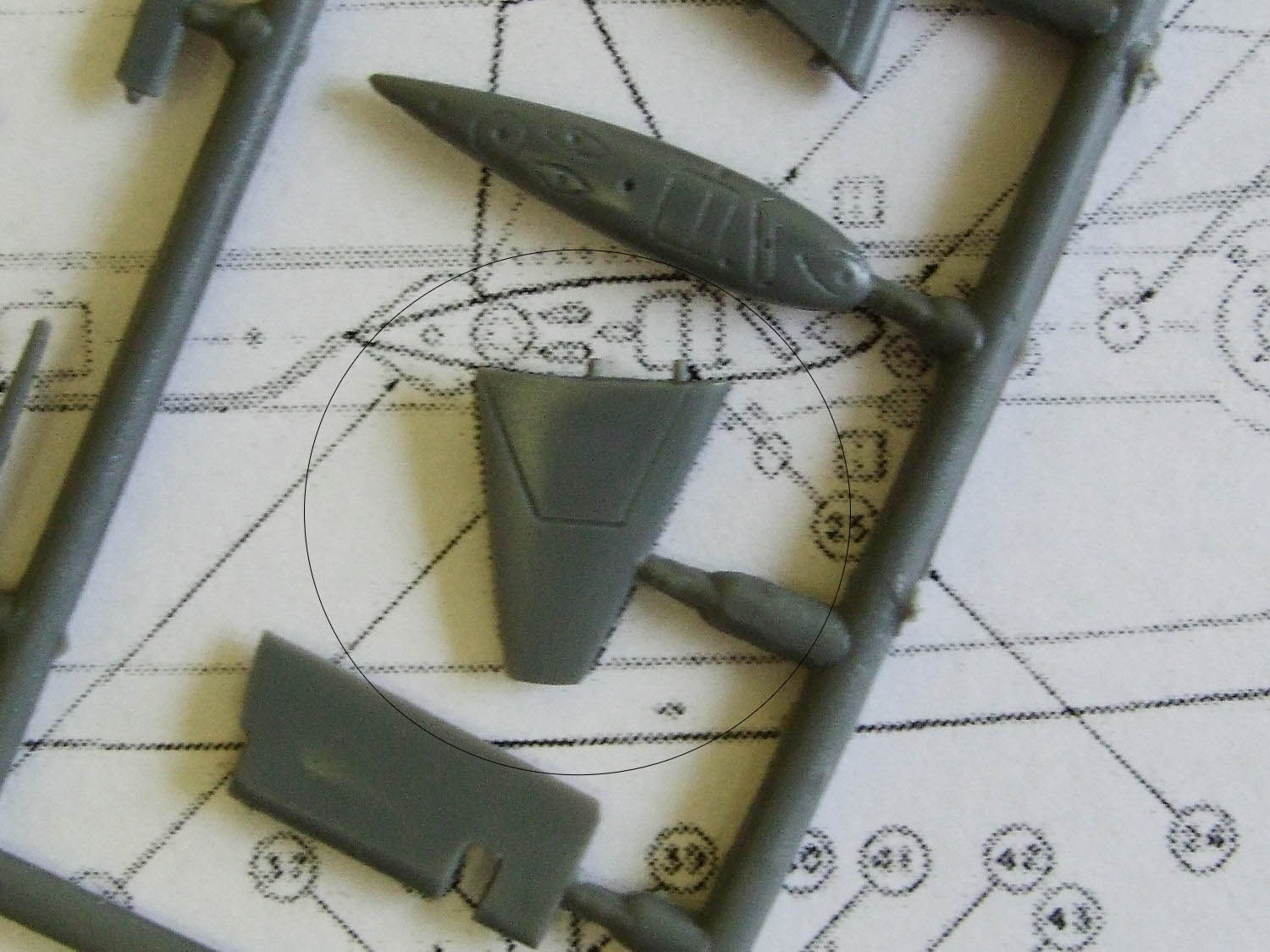

Рули - 100%

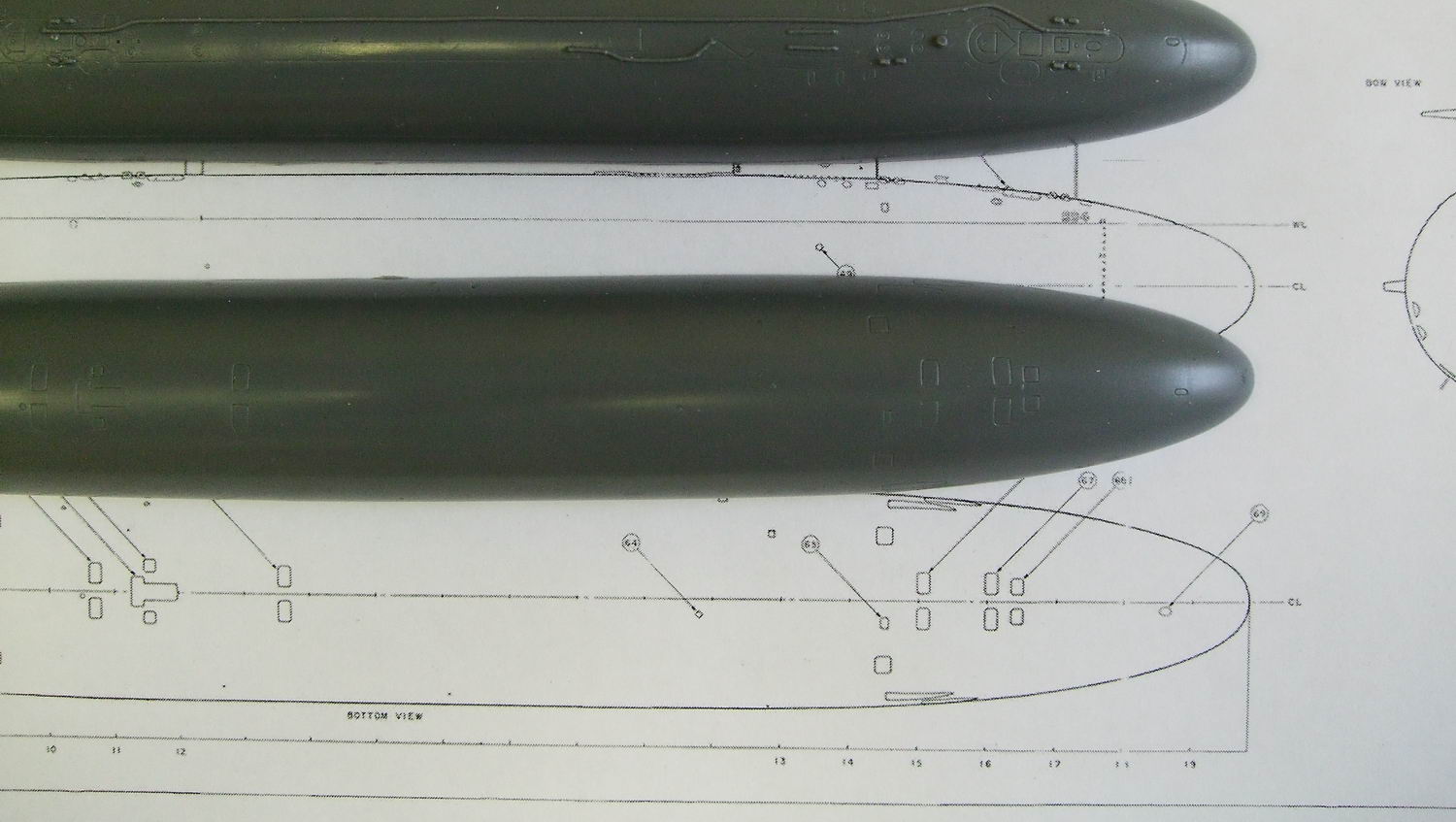

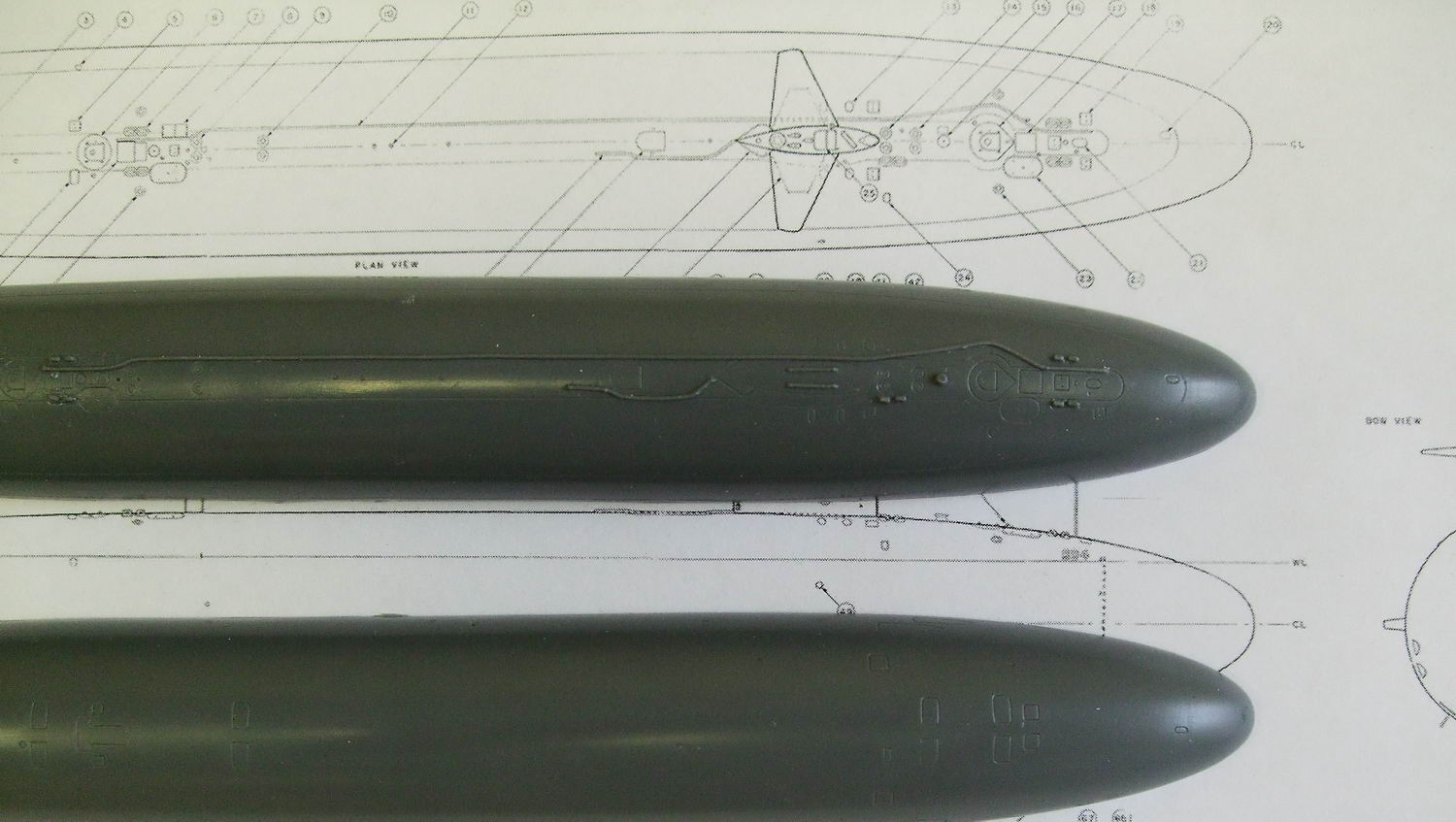

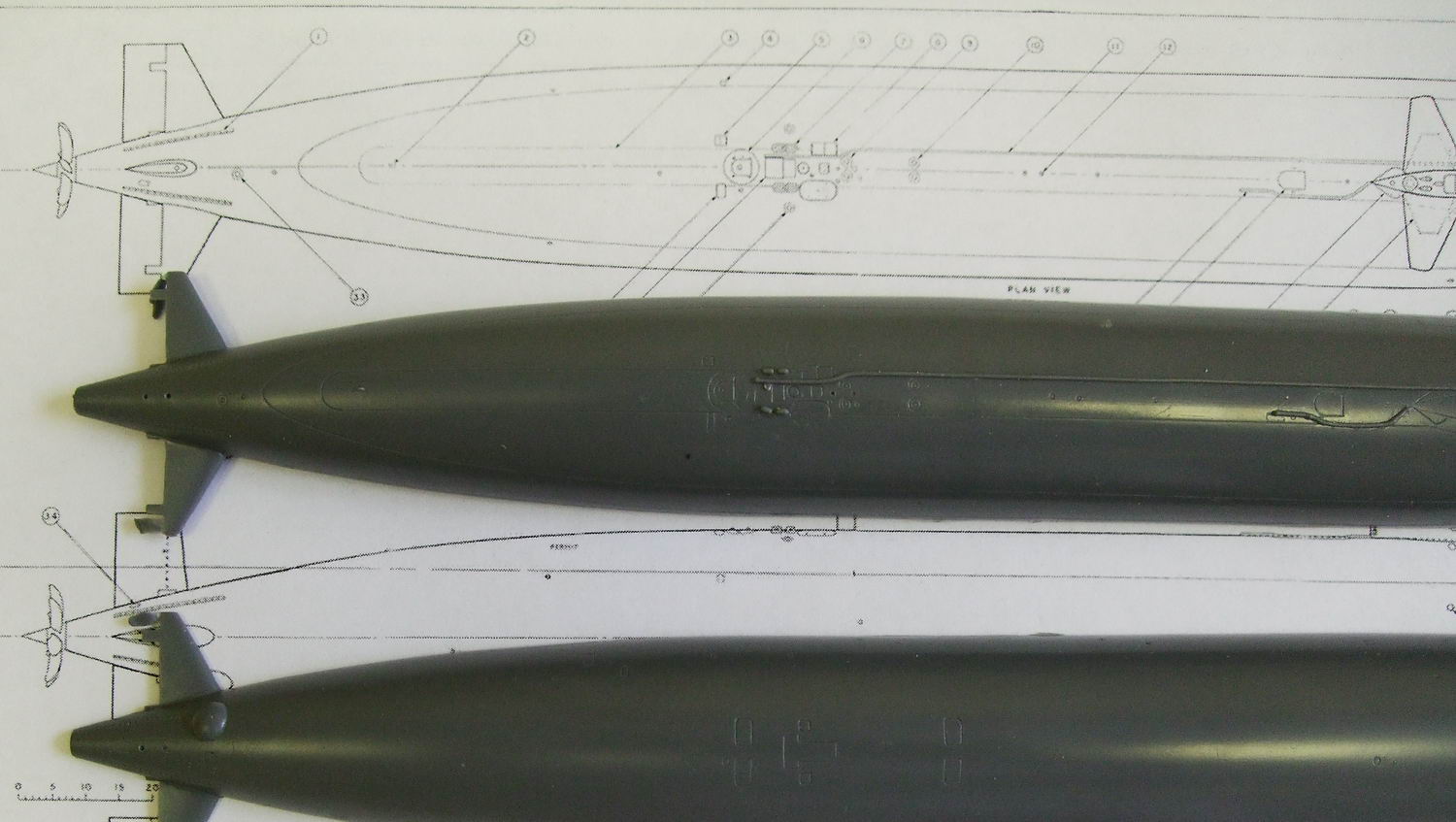

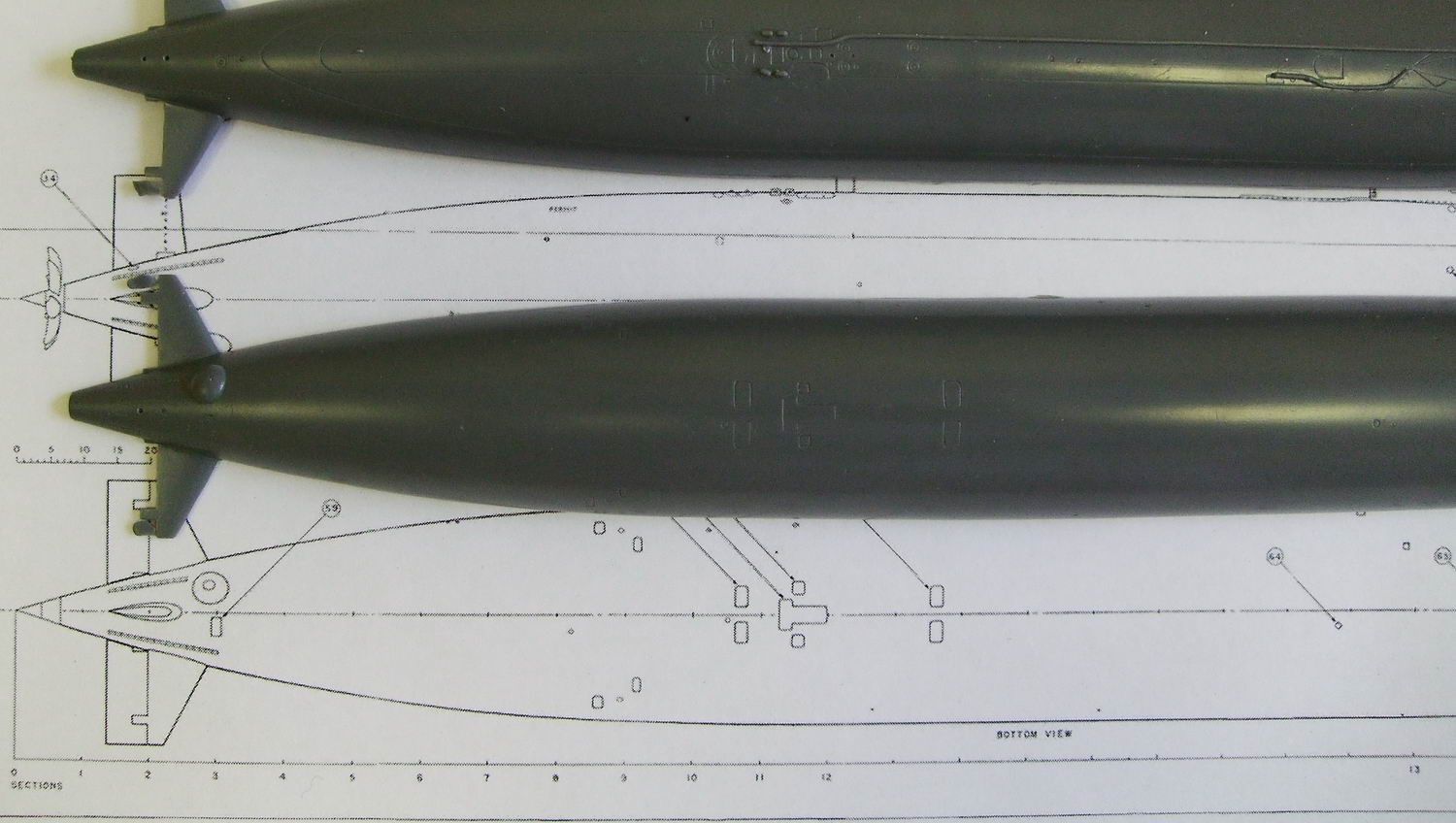

Местоположение рубки совпадает, местоположения люков, шпигатов, совпадают. Единственный "косяк" если можно так выразиться - кормовые рули глубины на модели находятся на 1 мм ближе к носу нежели на чертежах.
Еще ни одна модель побывавшая в моих руках так не ложилась в чертежи.
