Всем добрый день!

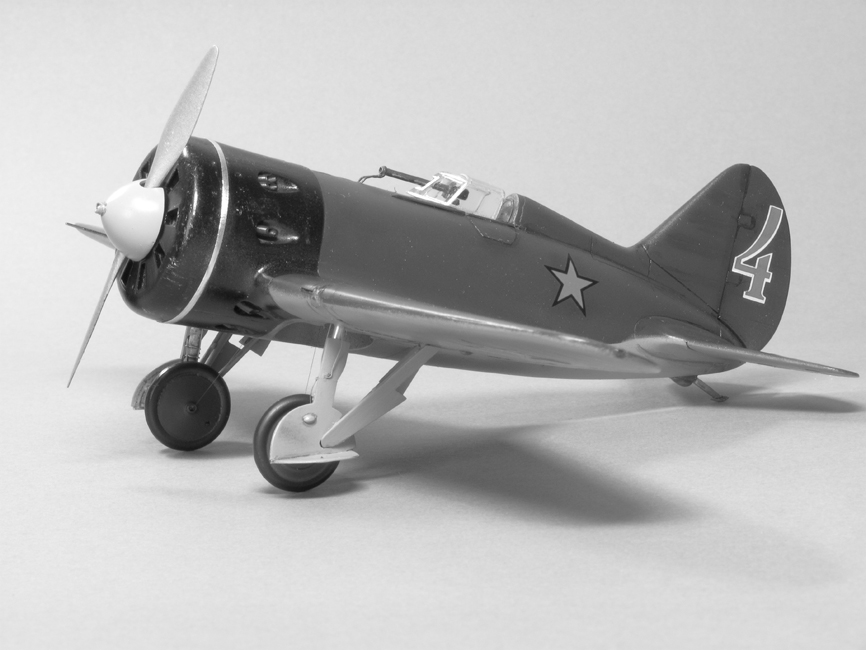

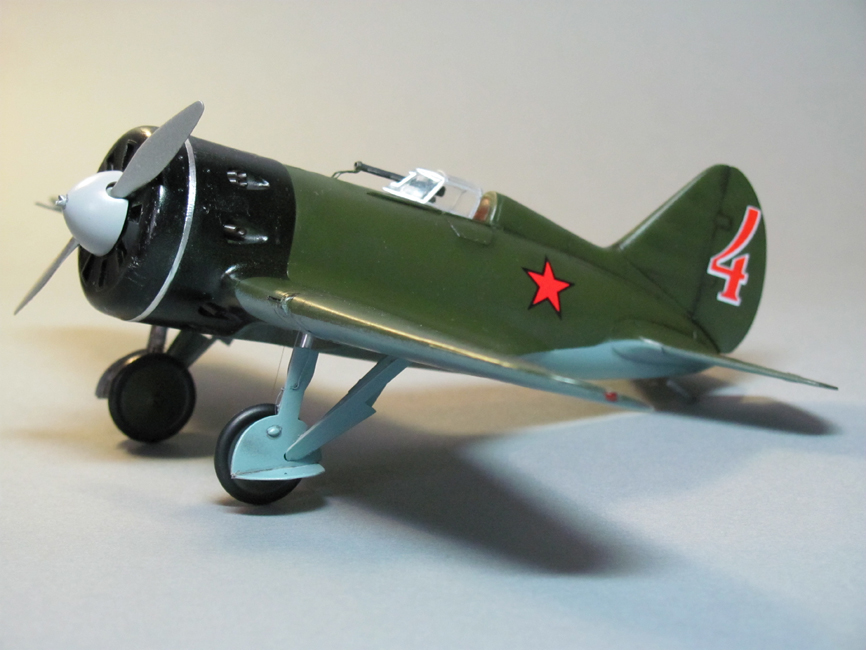

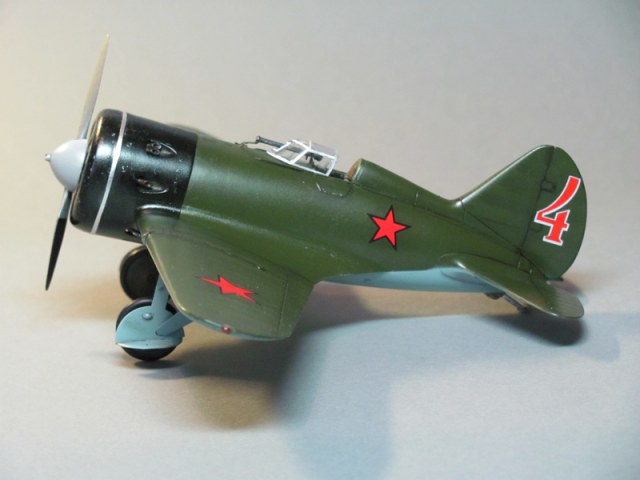

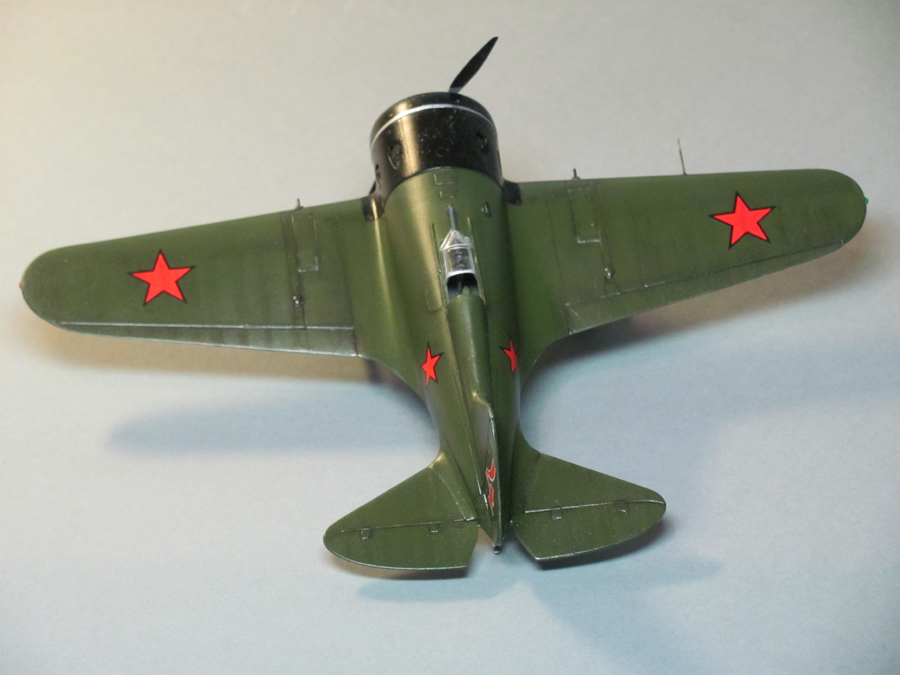

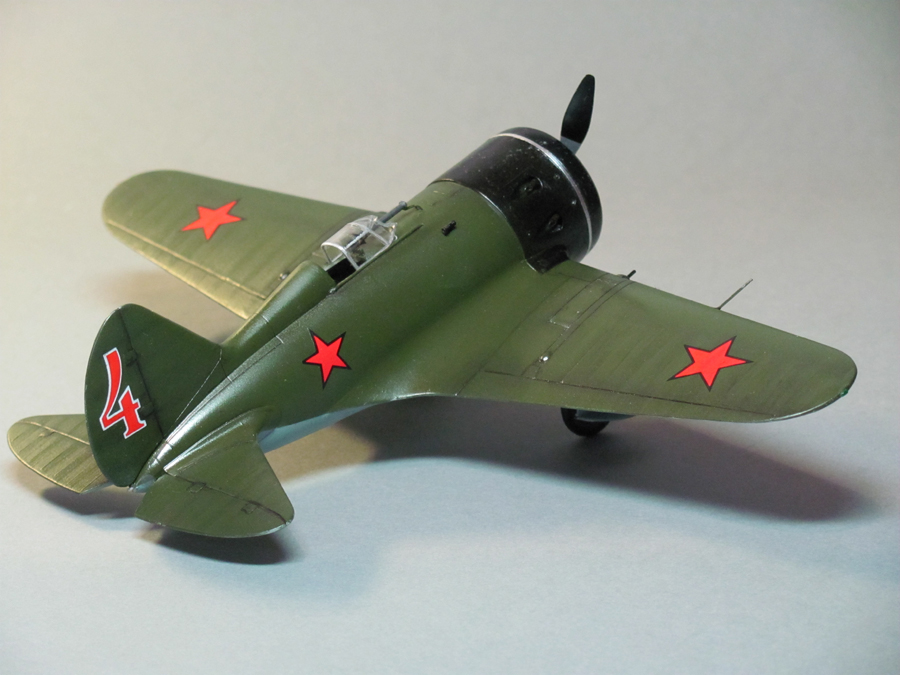

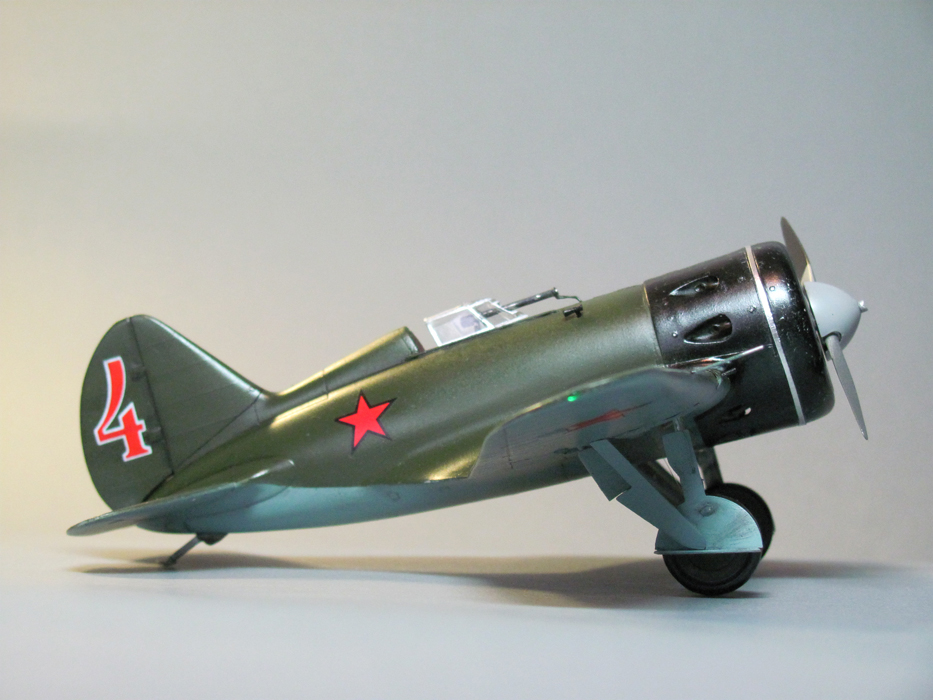

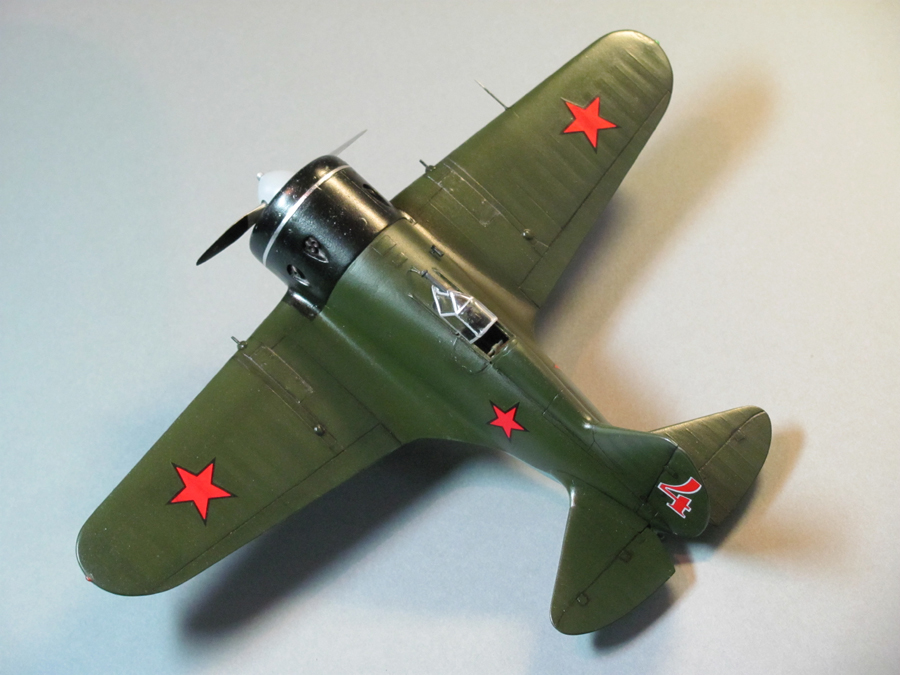

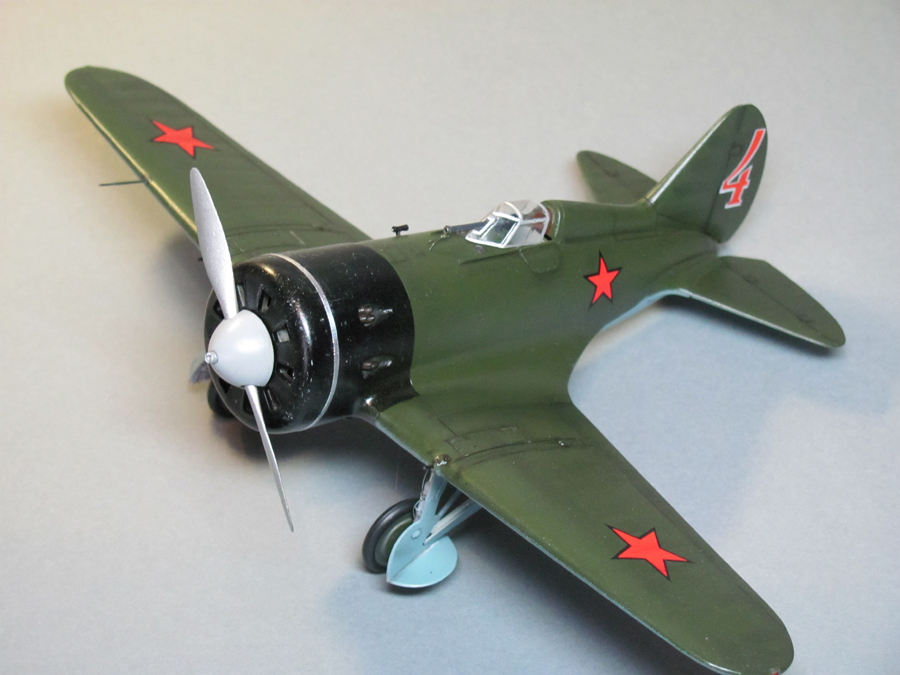

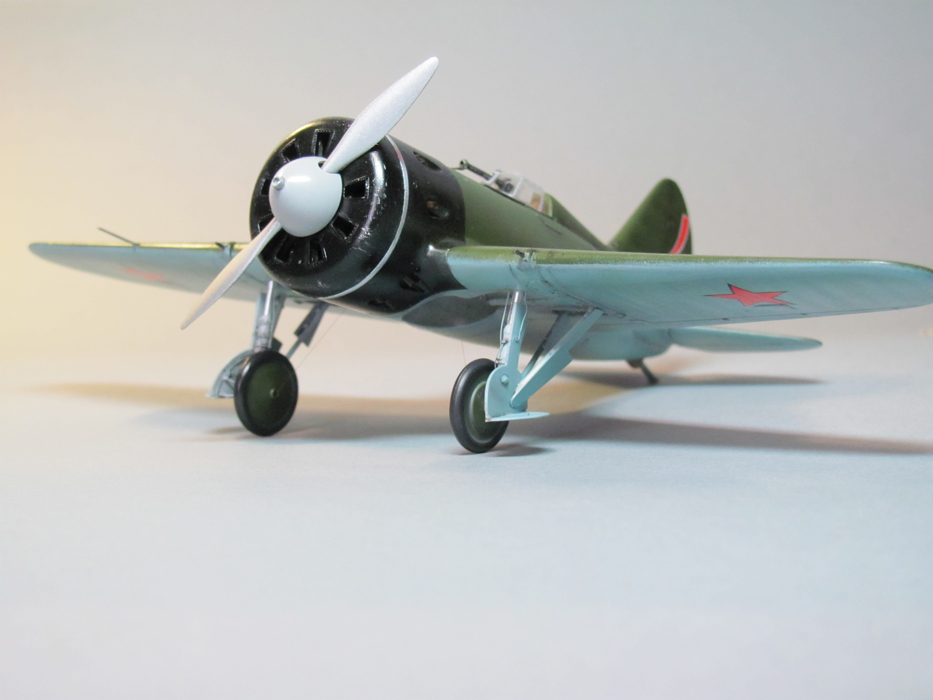

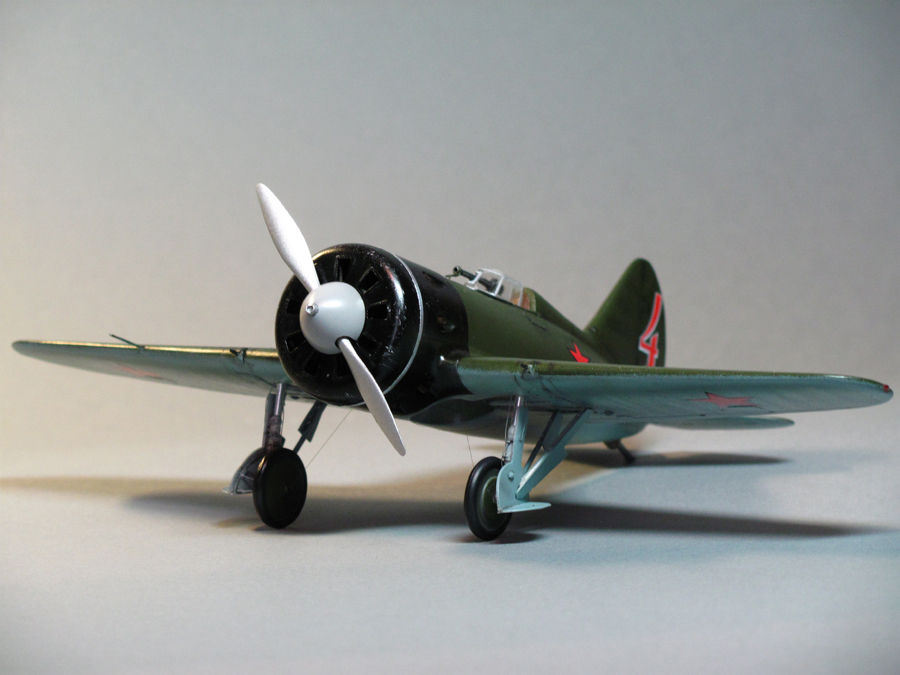

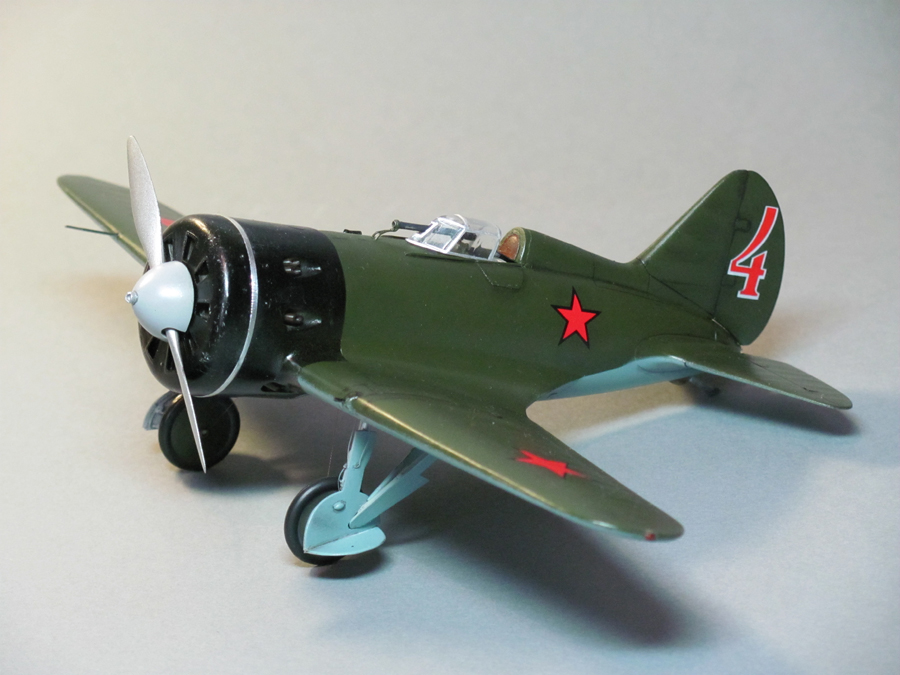

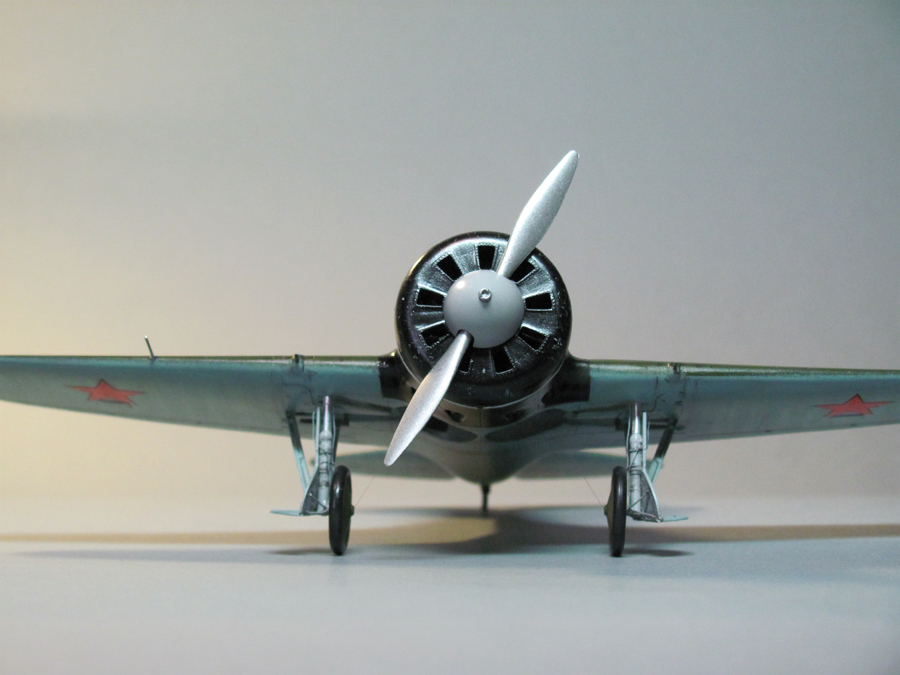

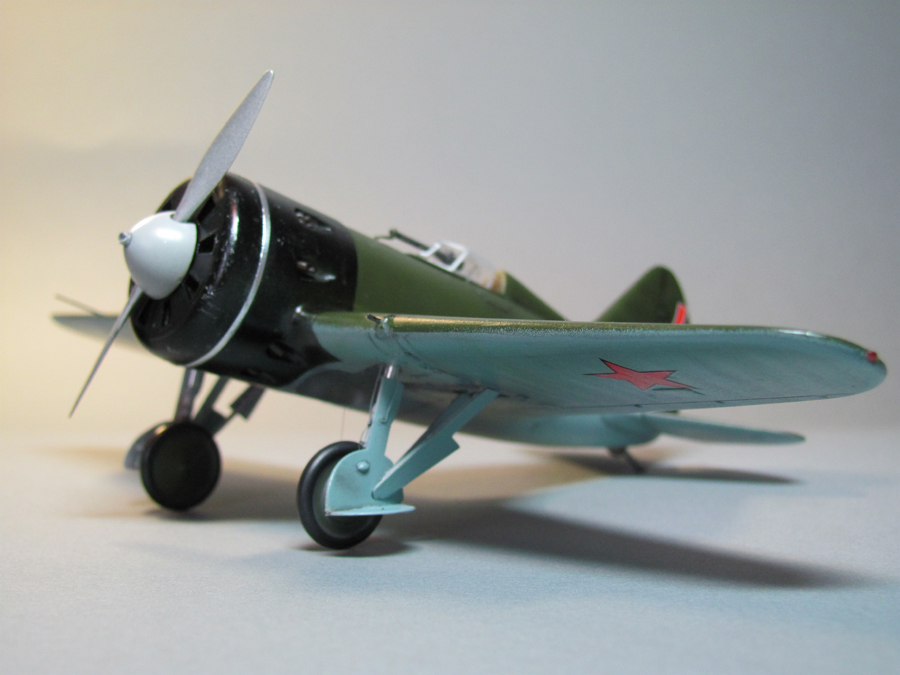

В Новом году представляю модель И-16. Модель собиралась из набора от «Академии» И-16 тип 10. В результате небольших перемен самолет переделан в И-16 тип 5. Самокритично скажу, что в этой модели не все правильно как должно быть на типе 5, а именно: каплеобразные окна выхлопных патрубков должны быть более вытянутыми, на откидном секторе щитка шасси должна быть 2 поперечных ребра усиления, фонарь должен быть несколько крупнее и иметь иную форму в месте выхода прицела (был в наборе и не переделывался), вход в кабину должен быть пошире. Что изменено и дополнено:

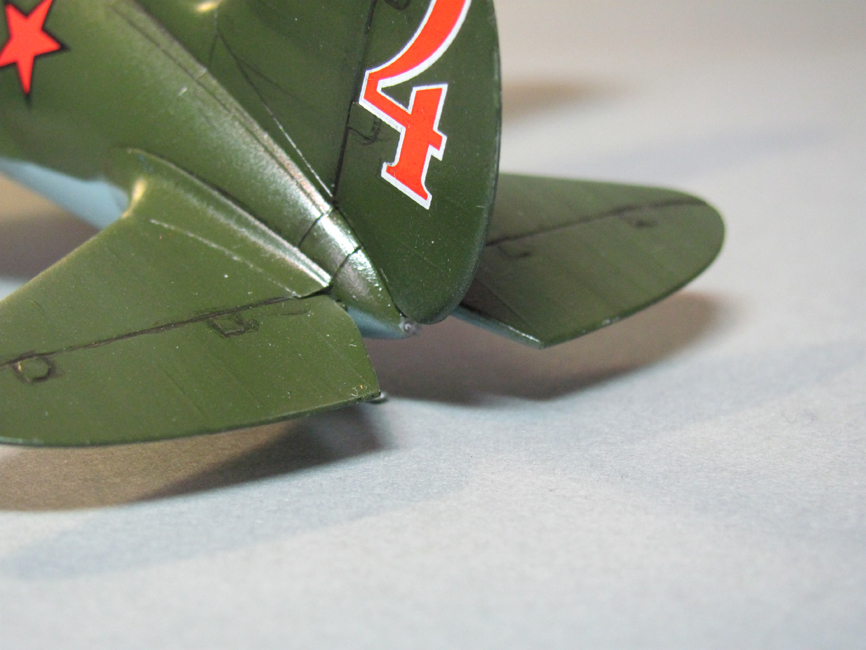

- нанесена имитация провисания полотна на крыльях и стабилизаторе;

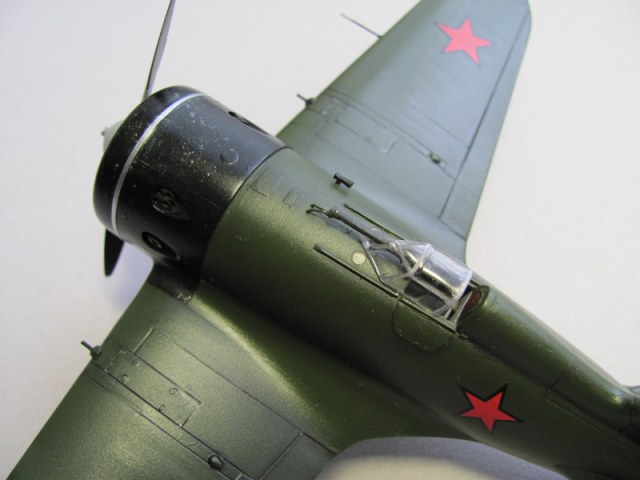

- в капоте из пластика сделаны тоннели охлаждения цилиндров;

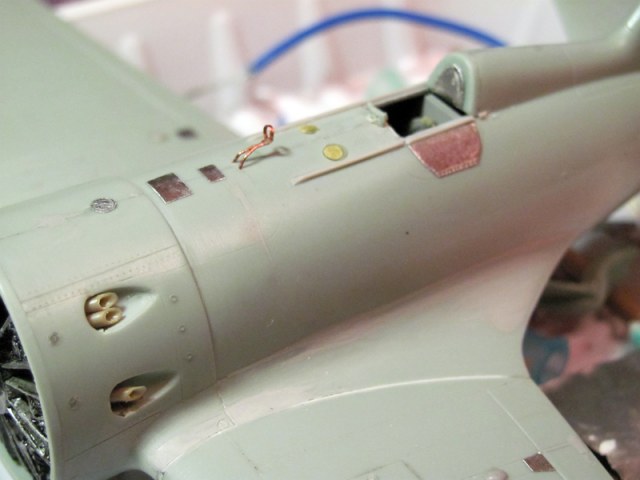

- накладные панели и лючки из алюминиевой фольги;
- внизу на капоте заклеены 2 выхлопных окна и прорезаны 4 новых окна для выхлопных патрубков;

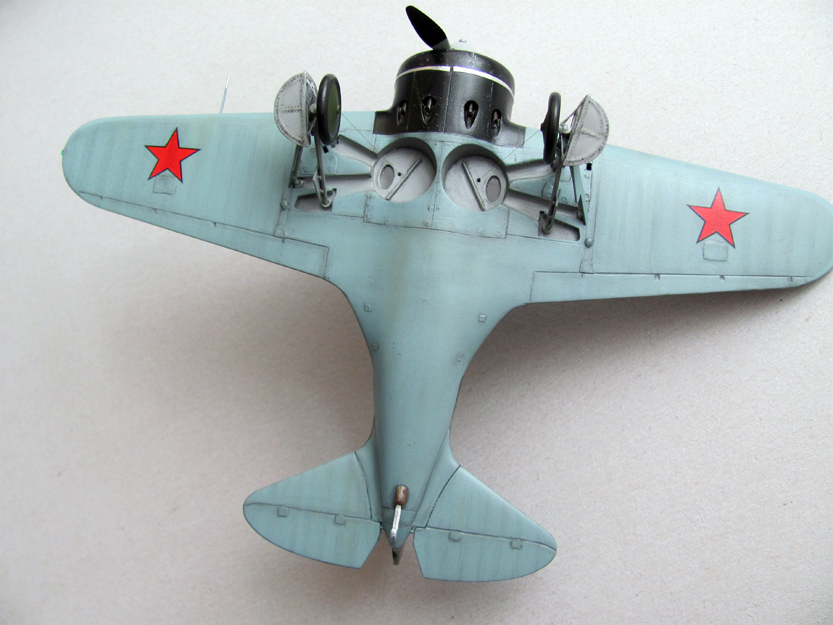

- тросы уборки шасси и тормозная система;

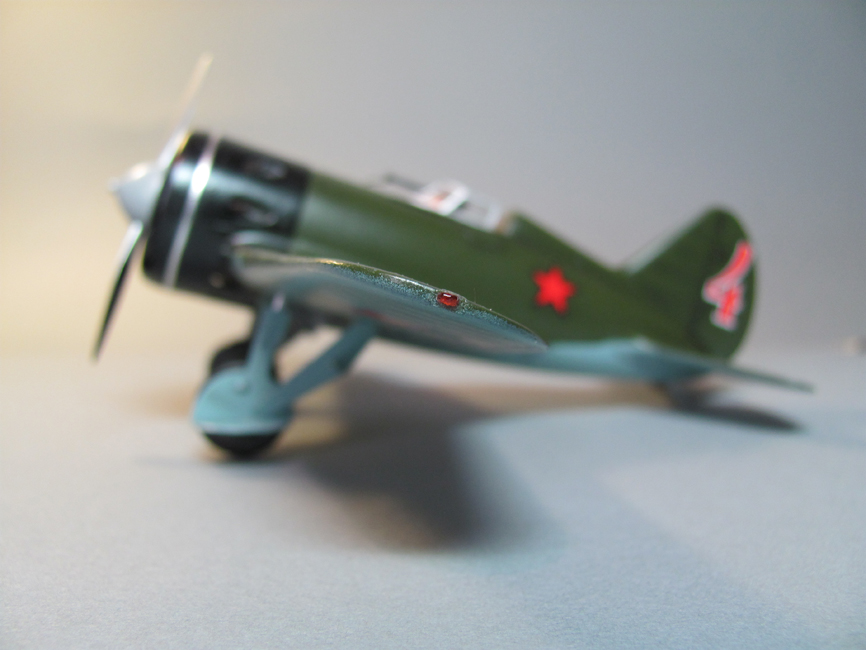

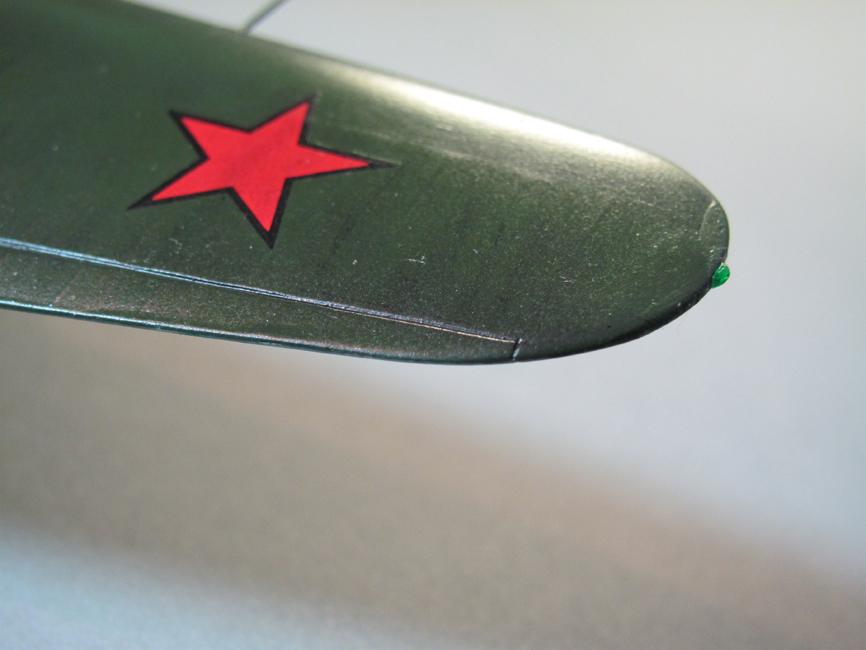

- БАНО из зажигалок;

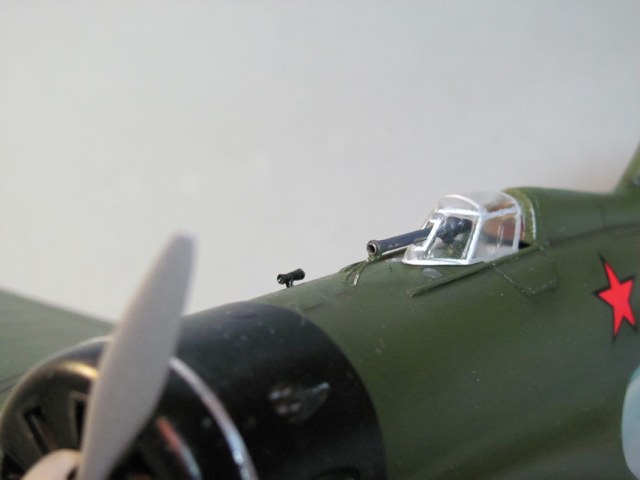

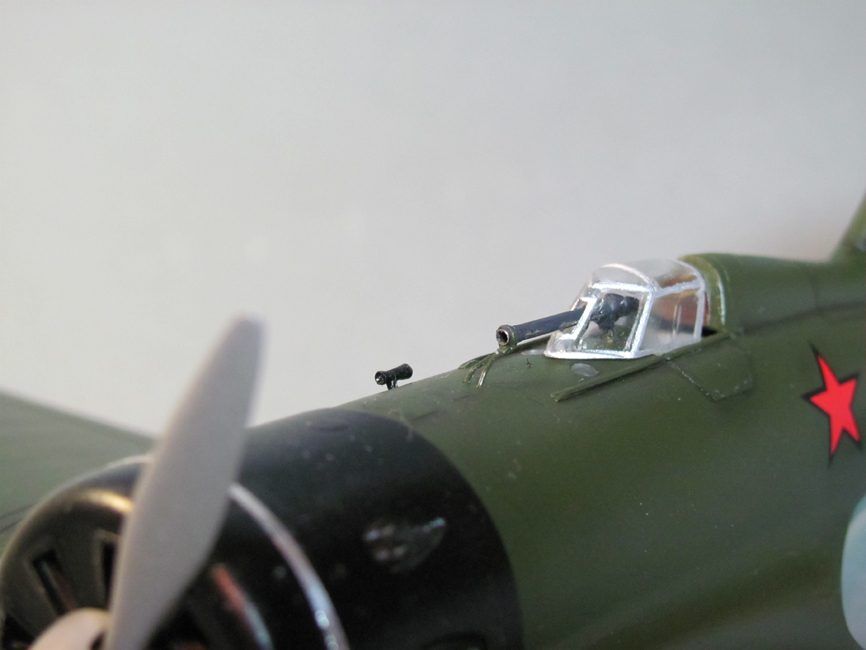

- сделан прицел;

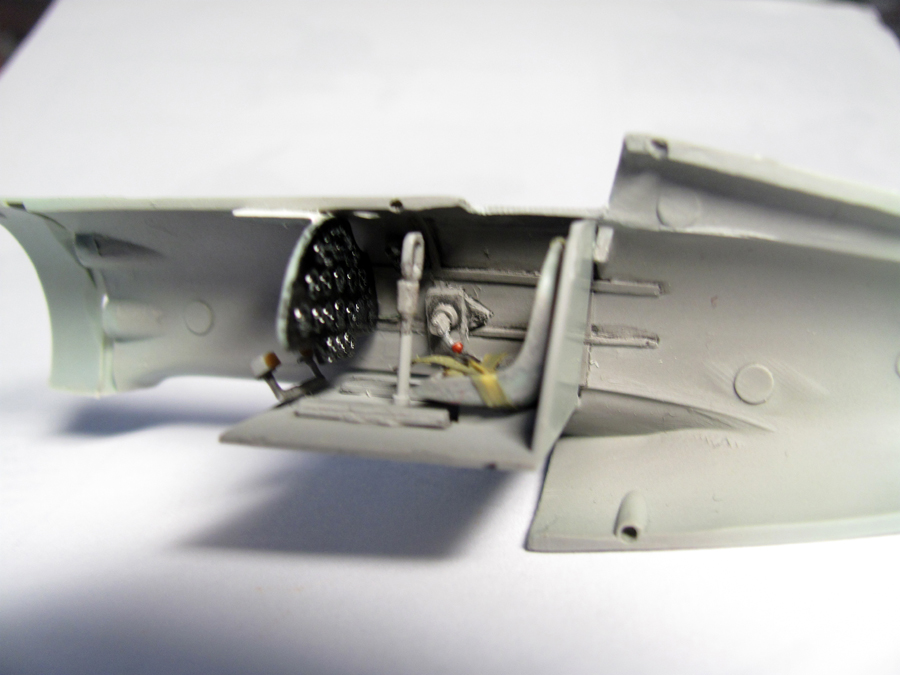

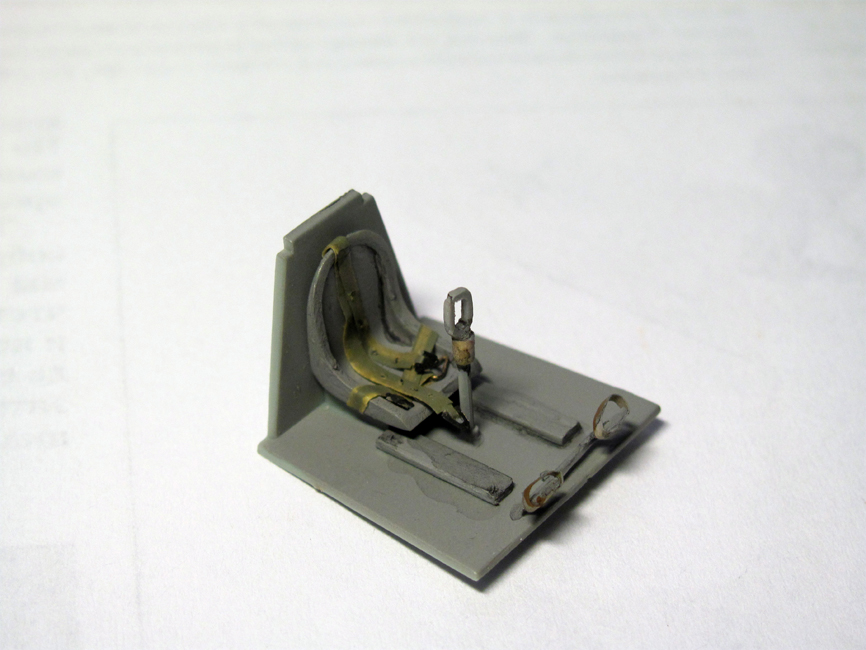

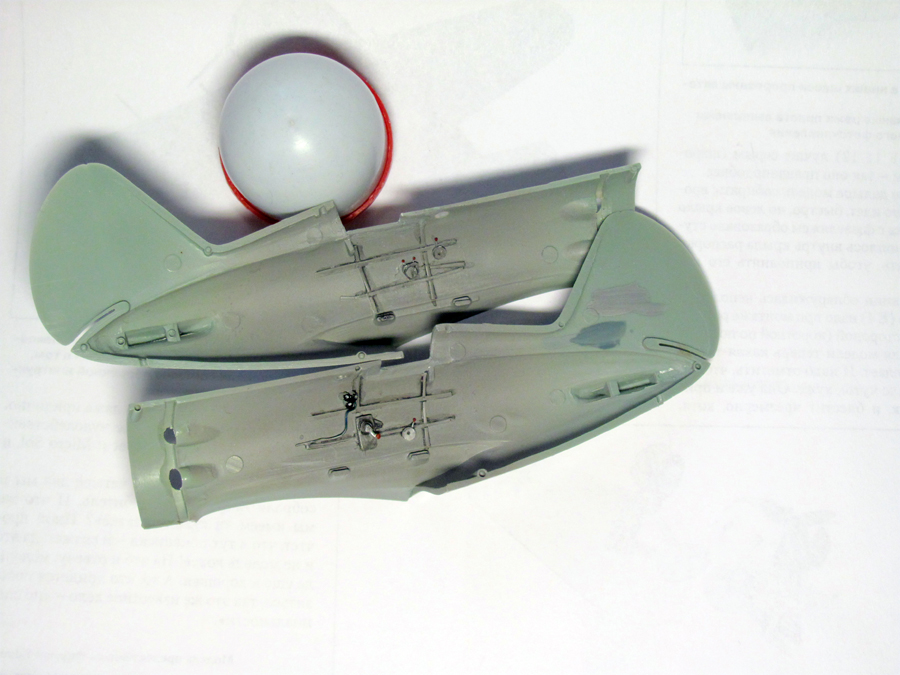

- немного добавлено в кабину пилота силового набора, привязные ремни, приборная доска (этого практически не видно);

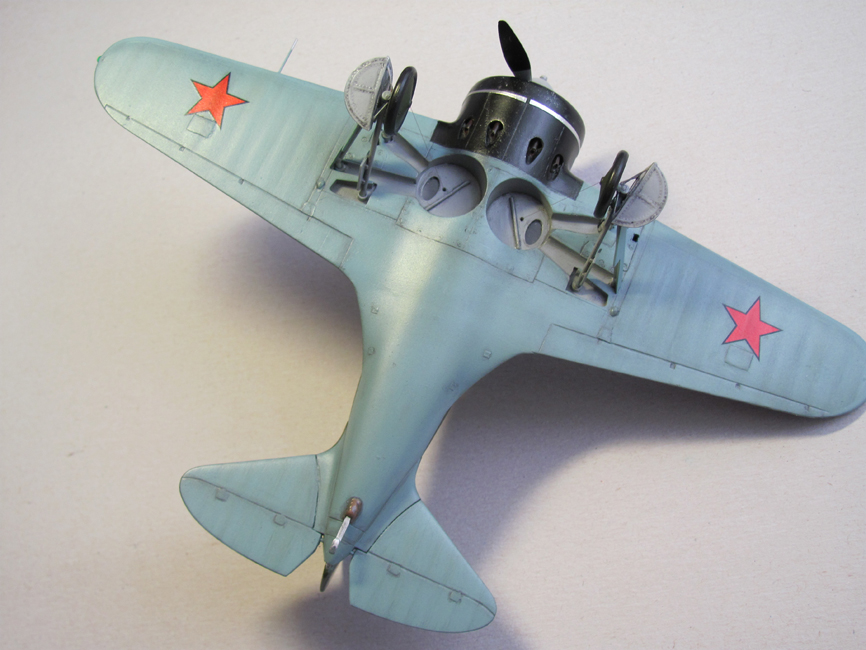

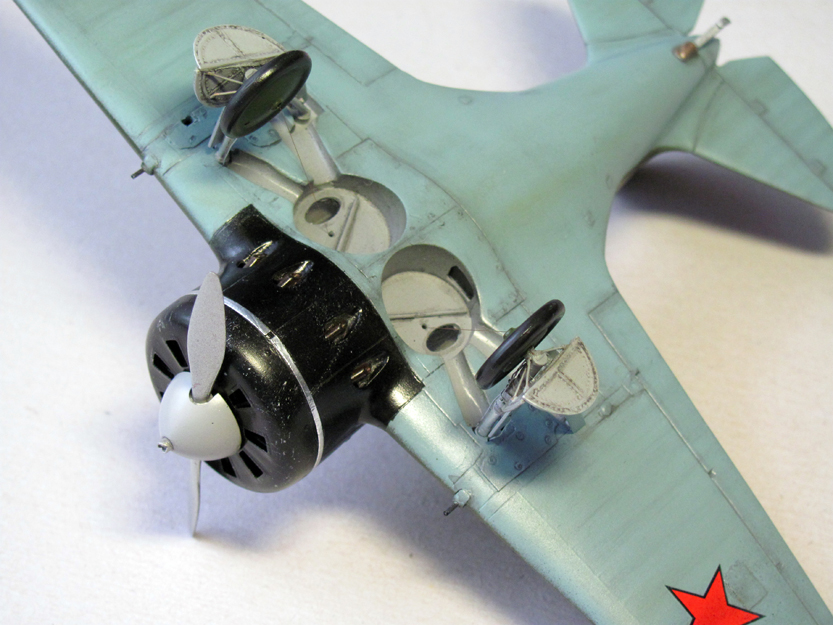

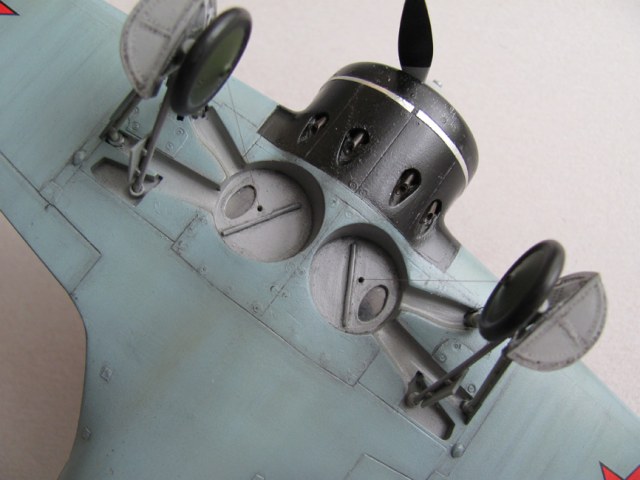

- изменен рельеф чашек уборки шасси и утоплений в крыле стоек шасси;
- прорезаны окна для контроля уборки шасси;
- пулеметы и ПВД из мед.игл;
- сделаны окошки подсветки приборной доски.
Передняя часть капота взята от «Эдуарда». От него же взяты пластиковые патрубки и рассверлены, так как на родной модели они сделаны заодно с капотом (пришлось срезать). Модель покрашена аэрографом эмалями АКАН, покрыта полуматовым лаком от Тамии. Немного тонирована пастелью. Нанесение ОЗ и номера произвольное, т.е. самолет не имеет исторической привязки. Можете критиковать.
С уважением, Александр.
Оценки
Войдите, чтобы оценить работу.
Комментарии (26)
На сайте с 17.08.2010
320 137
Неплохой Ишачок!
На сайте с 29.08.2010
94 318
да, хорош чертяка! сам делал академовский, проблем было достаточно...
РАБОТА НА СЛАВУ! КЛАСС! ЗАЧЁТ!
Спонсор
На сайте с 16.04.2009
21 1234
Отличный ишачок! А закрылки куда подевали? Сдаётся мне надо было матовым лаком покрывать.
Спонсор
На сайте с 15.07.2010
62 482
Спасибо за оценку модели. Относительно закрылков: ранние модификации И-16 тип 5 вместо посадочного щитка имели режим "зависания" элеронов. Потому и нет. Относительно матового лака: довоенные И-16 ухожены и блестят почти как легковые машины. Блеск может и излишнее, поэтому полуматовый лак.
Спонсор
На сайте с 12.05.2010
25 827
Техника сборки и окраски на высоком уровне. Красивая модель.
Да вход действительно маловат - что помешало сдвинуть фонарь
вперед, чтобы срез совпадал с дверцей?
Закрылков на ранних Ишаках не было. Вообще. Они появились только на 10том, и то ими первое время не пользовались.
Спонсор
На сайте с 15.07.2010
62 482
За оценку спасибо, Алексей. Фонарь на модели двигается вперед и назад, в этом вопросе все нормально. Ненормально было то, что фонарь в этом комплекте намного уже по ширине входа в кабину. Пришлось доклеивать полоски полистирола слева и справа по бортам кабины, чтобы садился фонарь. Таким образом кабина получилась зауженной.
На сайте с 10.01.2008
1 3397
Санька, привет!!!
Хороший Ишачок получился!!!
Удачи. Олег.
На сайте с 04.08.2010
86 11641
Хорошая модель,отличная работа,у самого такая на покраске лежит.
Вопрос:-Как накладывали маски для покраски капота в черный цвет? И,чем закрывали молярным скотчем или еще чем?
Спонсор
На сайте с 15.07.2010
62 482
Олег, спасибо!
Спонсор
На сайте с 15.07.2010
62 482
За оценку спасибо, Владимир. Маска для покраски капота и фонаря - тамиевский скотч.
На сайте с 28.11.2011
59 46
Хорошая работа. Удачи!
Саша!
)), который можно однозначно приписать к конкретному типу "ишака". Количество переделок - снимаю шляпу в "восхищении".
Это первый "академовский" ишак из виденных мною (хотя трудно назвать то, что на фото Academy, от него остались разве что колеса, ОЗ и БН
Модель "близка к идеалу". Единственно к чему можно придраться - отсутствие болта-стяжки на стяжной ленте капота (фото снизу), но это легко исправить, приклеив кусочек стальной проволоки 0,5мм сверху.
Спасибо за положительные эмоции!
Новенький такой, и красивый)) Хорошая модель)
Александр, Вы элероны перешивали на более длинные, или так оно и было?
Спонсор
На сайте с 16.04.2009
21 1234
Сорри! Прошу прощения за мою дремучесть...
Отвечу за автора то, что он скромно умолчал: элероны удлинены, зашпаклеваны посадочные щитки, правая дверца влаза и люк радиостанции (от поздних типов), добавлена трубка Вентури и "рельсы" фонаря.
На сайте с 18.07.2010
368 21797
Красивый ишачок, ухоженный такой...
Спонсор
На сайте с 15.07.2010
62 482
Дмитрий, привет и спасибо за оценку модели. Согласен с недостатком, думаю я его устраню. К тому же сейчас доделываю И-16 тип 24 от Эдуарда. Там этот момент тоже учту.
Спонсор
На сайте с 15.07.2010
62 482
Спасибо за оценки и конкретные замечания Геннадию Михееву, Дмитрию Уварову, Андрею Кисилеву,Sauron.
Еще раз спасибо, Дмитрий. Да все так, как ты написал.
На сайте с 04.11.2010
16 69
красив!!!!
На сайте с 28.03.2011
33 509
Очень хорошо получилась модель! С удовольствием смотрел. С уважением-Сергей.
Спонсор
На сайте с 17.10.2010
724 9624
Отличная модель!
Зрелищная. Очень аккуратно сделан - смотрел - любовался
Спонсор
На сайте с 15.07.2010
62 482
Спасибо всем за конструктивную критику и оценку модели.
На сайте с 30.12.2010
90 294
Понравился И-16. Аккуратненький, чистый такой, прям на парад выкатили
