Ан-2 с РТШ СССР-17741 ГАО
- Производитель:
- Моделист
- Тип двигателя:
- Поршневая
- Тип техники:
- Гражданские
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:72
- Страна-производитель:
- СССР–Россия

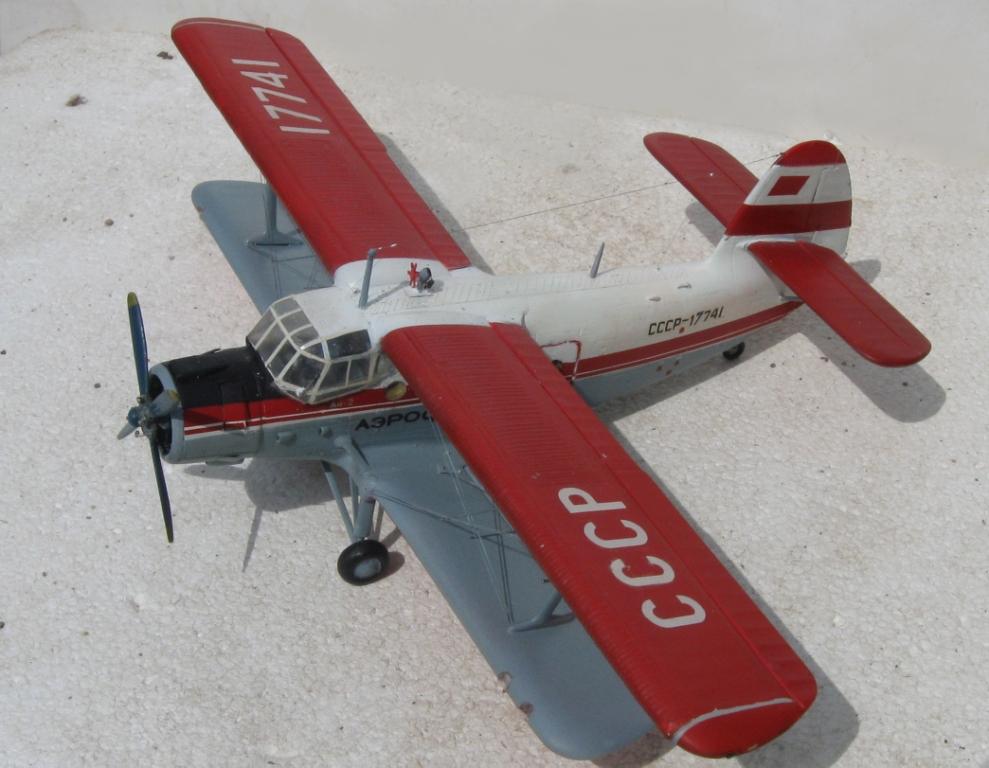

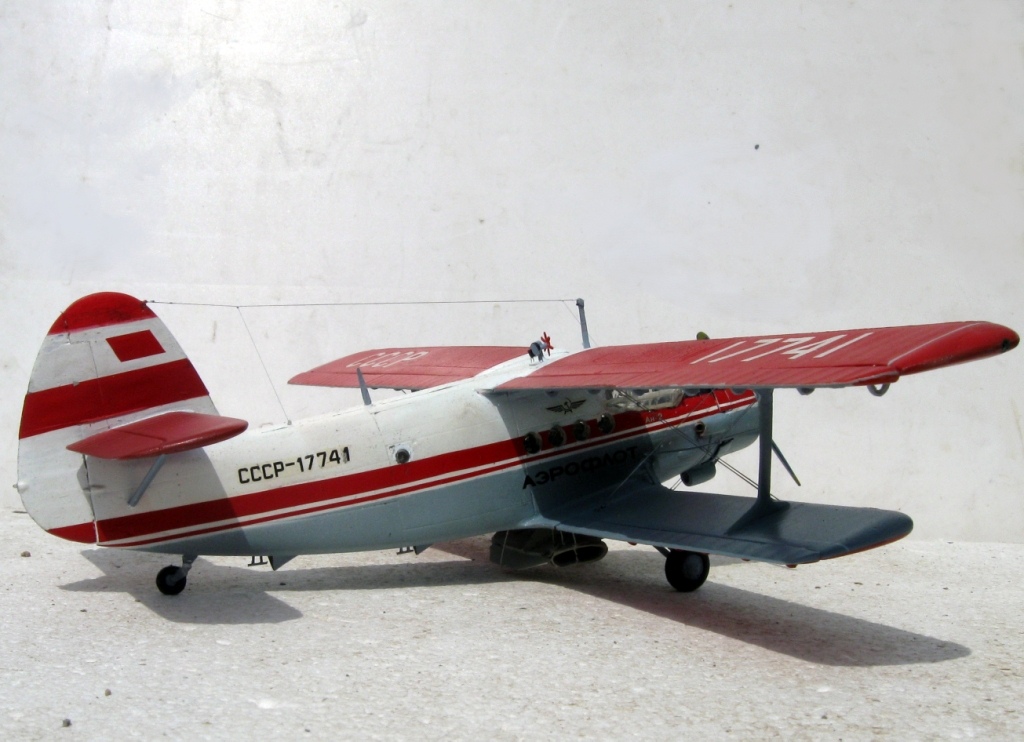

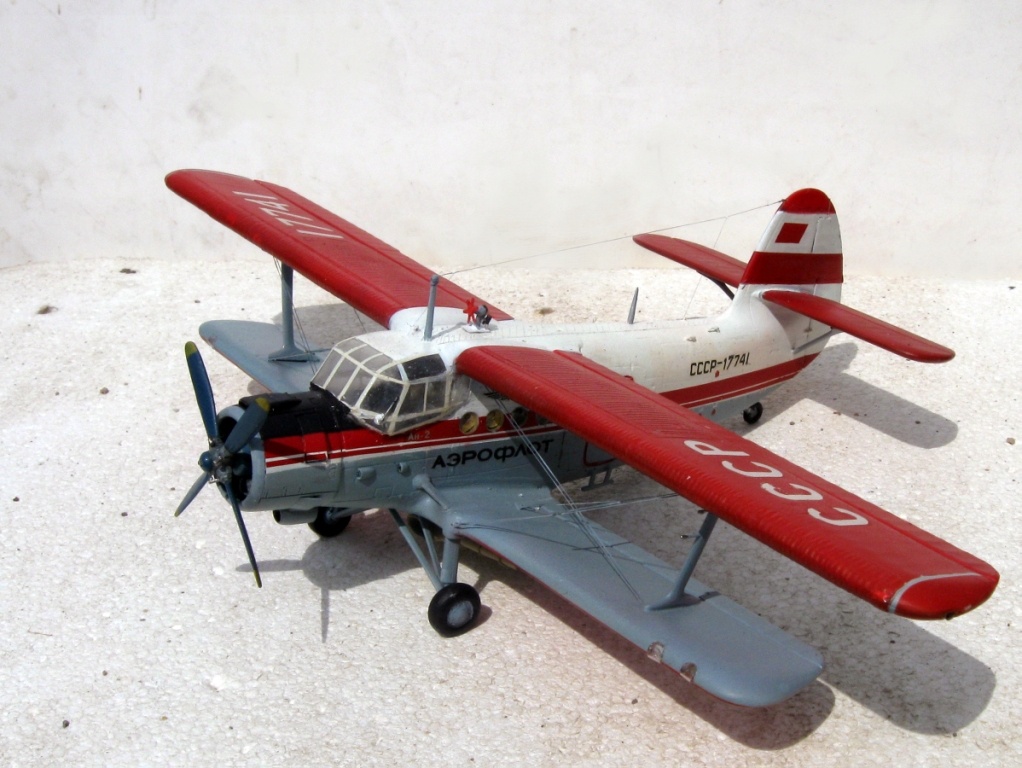

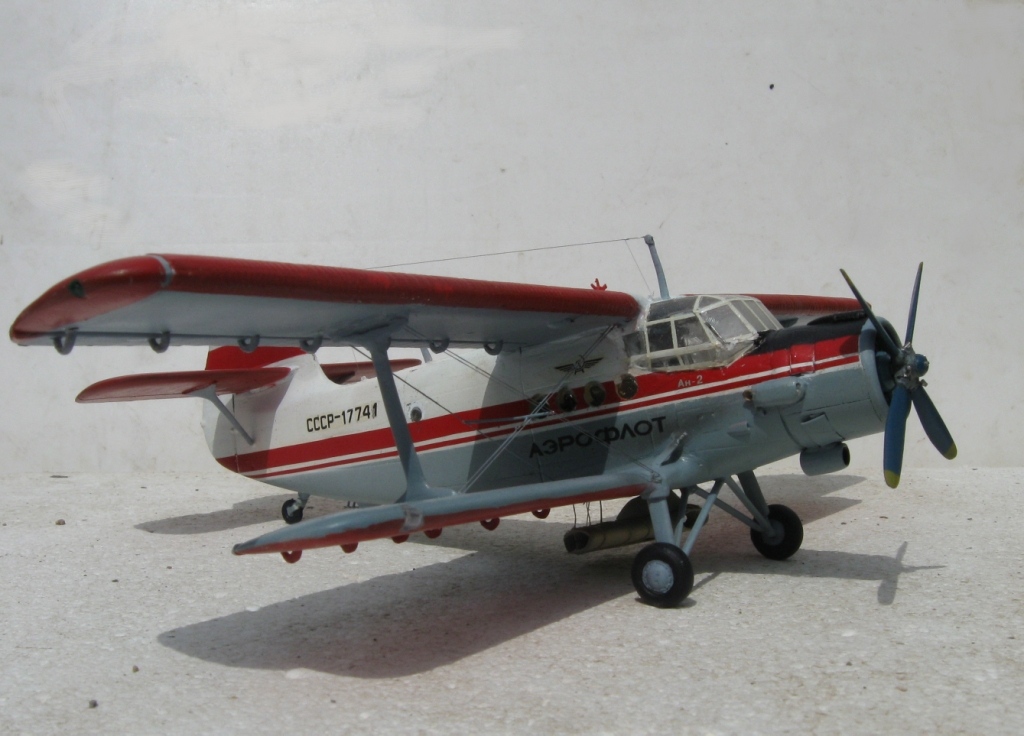

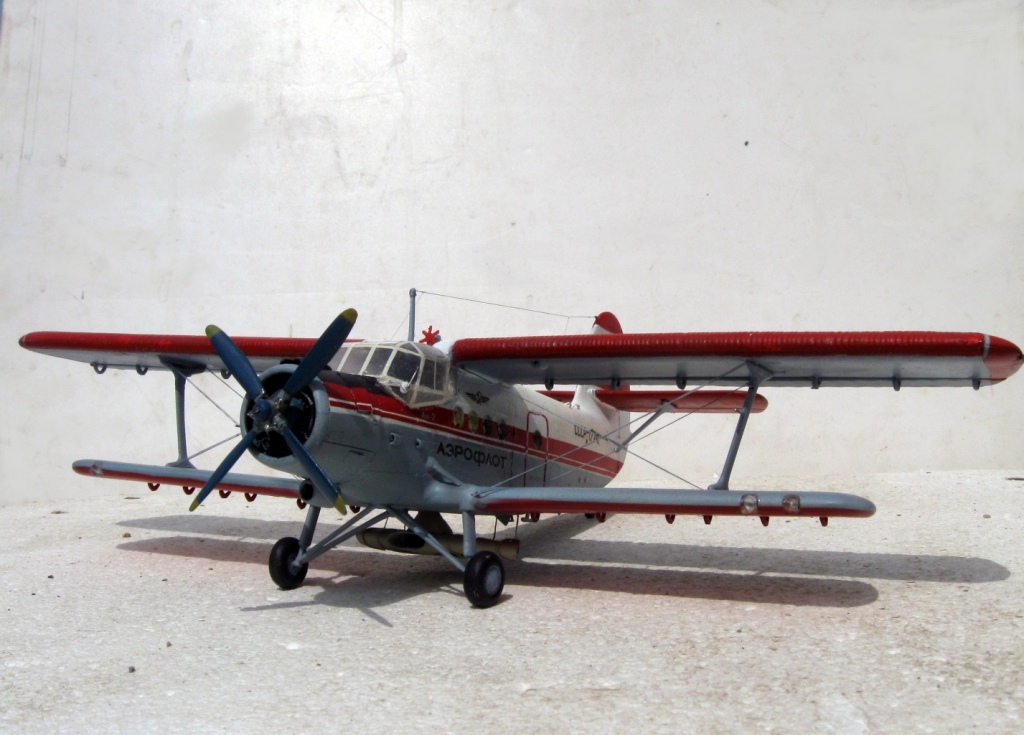

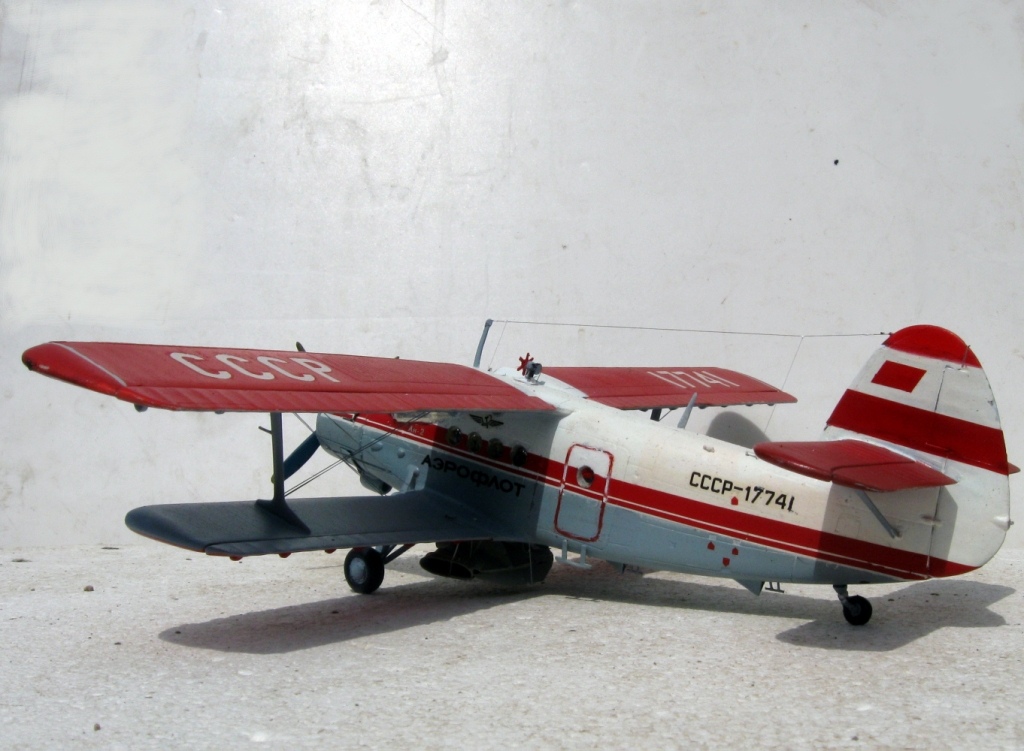

Перепил известной модели от Моделиста(см.Сказки-Ан-2сх).Слегка вогнан в геометрию,но-без фанатизма.РТШ и крыльчатка мешалки-самодельные,расчалки и антенны-нить для биссера.
Окрашен серый-алкидная эмаль,белый-АКАН,красный-нитрокраска НЦ.
Фонарь переделан,но-не очень получился :( Стёкла иллюминаторов-смола "Эпокси-просвет",фары-Эльф+плёнка.
Декаль-сборная,с ручными доработками.
Тонировка,обгадин,выделение расшивки-сааамый минимум(по пожеланию заказчика).
Интересующимся-приятного просмотра.
Оценки
Войдите, чтобы оценить работу.
Комментарии (23)
На сайте с 16.08.2010
57 1526
А он похож на свой прототип!!!
Молодец, Серёга!!!
Спонсор
На сайте с 30.12.2010
0 27772
Замечательная Модель!
На сайте с 18.07.2010
368 21797
Вы таки его выложили... Великолепно!
Спонсор
На сайте с 07.03.2007
47 4337
Коллеги,спасибо!
Что ж делать-я не мастер скоростной сборки и сборки строго под срок:я делаю модель только тогда,когда она "идёт"-т.е.что-то может получиться как надо,а не как получится.Поэтому и сроки постройки многих аппаратов затягиваются на годы...И тем не менее-такой подход для меня-наиболее приемлем.Строится модель больше для души,не для заказчика.Именно поэтому берусь только за то,что смогу построить,именно поэтому недостроями(своими личными) забиты полки.
Данная работа-не совсем то,что бы мне хотелось сделать... Соответственно косяков косяков в ней-мама не горюй... Тут и окраска колёс,и поползшая краска на написанных вручную борт.номерах,и совсем неудачный фонарь(хотя и более правильный чем изкоробочный)... Да и вообще-знатоки найдут более сотни несоответствий оригиналу
Ещё раз-спасибо.За высокие оценки-особо(слабовата модель,честно говоря получилась..По крайней мере-фотосессия на 100%)
На сайте с 08.03.2011
6 7
класс.борт реально выглядит.
Спонсор
На сайте с 22.01.2011
30 10453

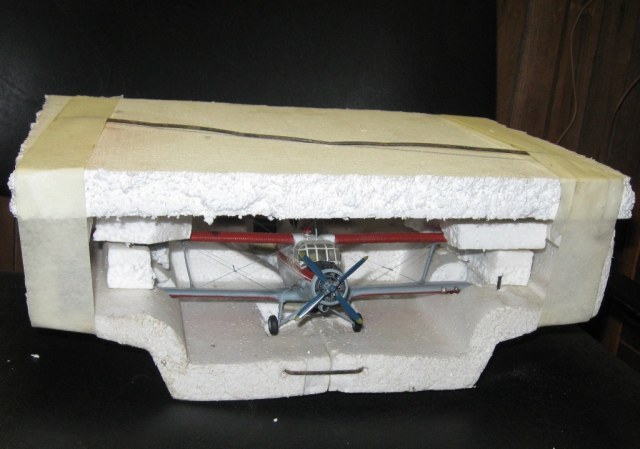

А мне понравился самолетик! Упаковка классная.
На сайте с 23.10.2010
0 194
Здорово!Если не секрет,как делали рёбра жёсткости на люках верхнего крыла?
Спонсор
На сайте с 05.08.2010
103 18697
Хороший сельхозработник)) Да, Сергей кабина несколько портит вид, но не критично. Удачи!
Спонсор
На сайте с 07.03.2007
47 4337
Сергей,спасибо!В "Сказках" тема-
http://karopka.ru/forum/forum259/topic8576/
Там всё описано.
Спонсор
На сайте с 06.04.2011
34 437
Автор сам сознался в косяках. Это радует))
А моделизм – это творчество и оно не должно заключаться в рамки. Отсюда и результат такой. Но ежели самолет делался на заказ и тому кто в этом не шарит, то можно простить. Заказчик доволен? Если да, то цель оправдана! Как и автор. Сказку почитал с удовольствием. У самого лежит этот набор. Хочу сделать борт, на котором летал мой отец. Вот накапливаю опыт на других моделях. Если что, обращусь за помощью. Не против?
Спонсор
На сайте с 06.04.2011
34 437
К сожалению очень видно нарушения V образности крыльев. Остальное по мелочи.
Спонсор
На сайте с 07.03.2007
47 4337
Андрей,не ворпрос!
С удовольствием помогу и советом,и материалами.Обращайтесь в любое время.
Спонсор
На сайте с 07.03.2007
47 4337
Да,это-есть,как я уже и упоминал
Сам по себе косяк заложен в модели-мала высота стоек бипланной коробки,даже если считать верным заданный угол нижнего крыла-верхнее встаёт совсем не так как надо(кстати,по точкам указанным на самой модели-стойки просто не встанут полюбому)
Согласно регулировочным данным самолета Ан-2 и его нивелировки углы поперечного V крыльев: нижнего крыла +4°19, верхнего +3°. Я,конечно,их ловить не стал(кстати,глядя на чертежи-углы кажутся гораздо большими...)
Ссылка на РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ САМОЛЕТА АН-2 ниже
http://www.tosnoaero.ru/library/manual/An-2.pdf
На сайте с 16.09.2008
167 1149
круто,Серега снова Ан2 победил,в который раз уже?Никто не считает,но кажется 18й!
Спонсор
На сайте с 17.10.2010
724 9624
Отличная модель легендарного самолёта. Доработки - сделаны в меру, и восприятие геометрии и пропорций - на мой взгляд идеальное
Спонсор
На сайте с 07.03.2007
47 4337
Костик,не свисти!
В 12-ый!
Спонсор
На сайте с 21.10.2009
48 4348
Сергей, без фанатизма, но очень "вкусно"! Бидон с удобрением очень улыбнул))))
Скоро от нашей авиации останутся лишь наши работы... Я потому наших и собираю, чтобы сказать потом детям - смотрите, на чём летали ваши отцы и деды... и лучше самолётов не было и нет до сих пор! Только они были в 72 раза больше и с душой...
На сайте с 17.07.2010
341 767
Отличный "кукурузник" получился!
На сайте с 06.01.2009
1 362
Хороша модель. ничего не скажешь
На сайте с 08.12.2009
42 2320
Как уже говорил, отлично!
На сайте с 13.04.2007
57 6107
Ну что же - вот у нас появился еще один кукурузник
Молодэц
На сайте с 29.07.2010
0 0
Serg62, здравствуйте.
Моделька понравилась.
Посмотрел и ссылку на сборку. И не увидел, как РТШ сделали? если не затруднит, или фото или напишите, пожалуйста.
Спонсор
На сайте с 07.03.2007
47 4337
Анатолий,увы-фотографий процесса изготовления РТШ нет
Очень быстро делать пришлось-сроки поджимали.Делал из доширакопласта(пластик с крышек лапши).Технология примерно такая:
Если нужны более подробные детали-спрашивайте,отвечу.
1.Делаем оправку-брусок толщиной по внутреннему размеру тоннеля(ширина-не критична,важна толщина).Из тонкого пластика сворачиваем воронку,угол её должен соответствовать углу "штанины",поместив внутрь ближе к выходной части оправку сжимаем воронку,придавая окну форму эллипса.Затем,получив приплюснутое изделие,по чертежу отсекаем лишнее,т.е.оставляем собственно "штанину".Для удержания профиля внутри тоннеля я вклеил продольную перегородку.(Таких изделий делаем 2шт.)Подобным образом изготовляем входной воздухозаборник.Конструкция на точках циакрина собирается согласно чертежу,затем приклеиваем треугольные пластины(образующие заднюю кромку.Щели шпаклюются циакрин+сода.Рёбра жёсткости-тянутый литник.
Собственно-вся эта конструкция у меня сделана очень приблизительно,цель была-обозначить присутствие и достигнуть относительного внешнего сходства.
Обратите внимание на точки установки-они не на продольной оси самолёта.
Надеюсь хоть немного из моего сумбура понять можно
