СУ-34
- Производитель:
- ЗВЕЗДА
- Тип двигателя:
- Реактивная
- Тип техники:
- Военные
- Год выпуска:
- после 1960
- Масштаб модели:
- 1:72
- Страна-производитель:
- СССР–Россия

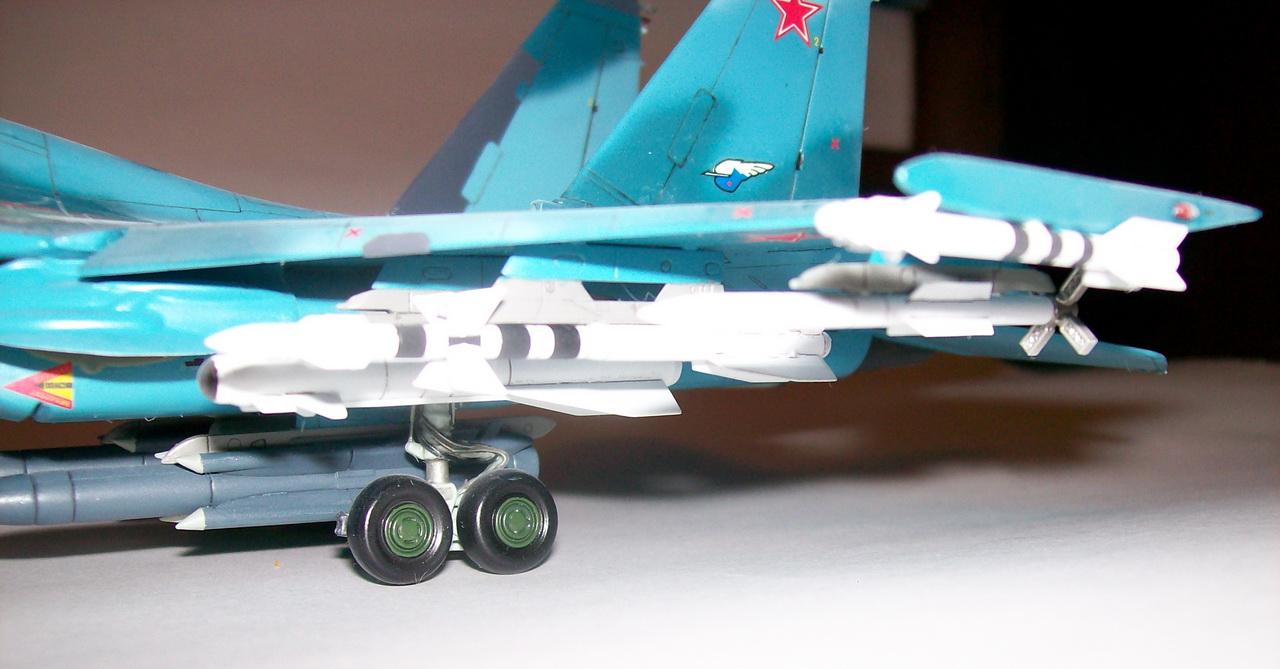

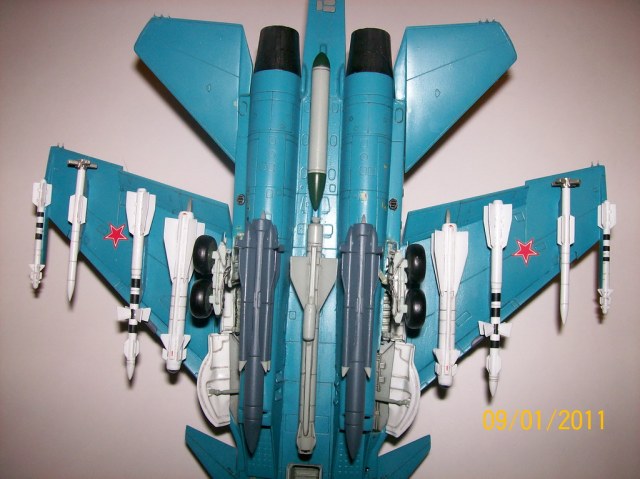

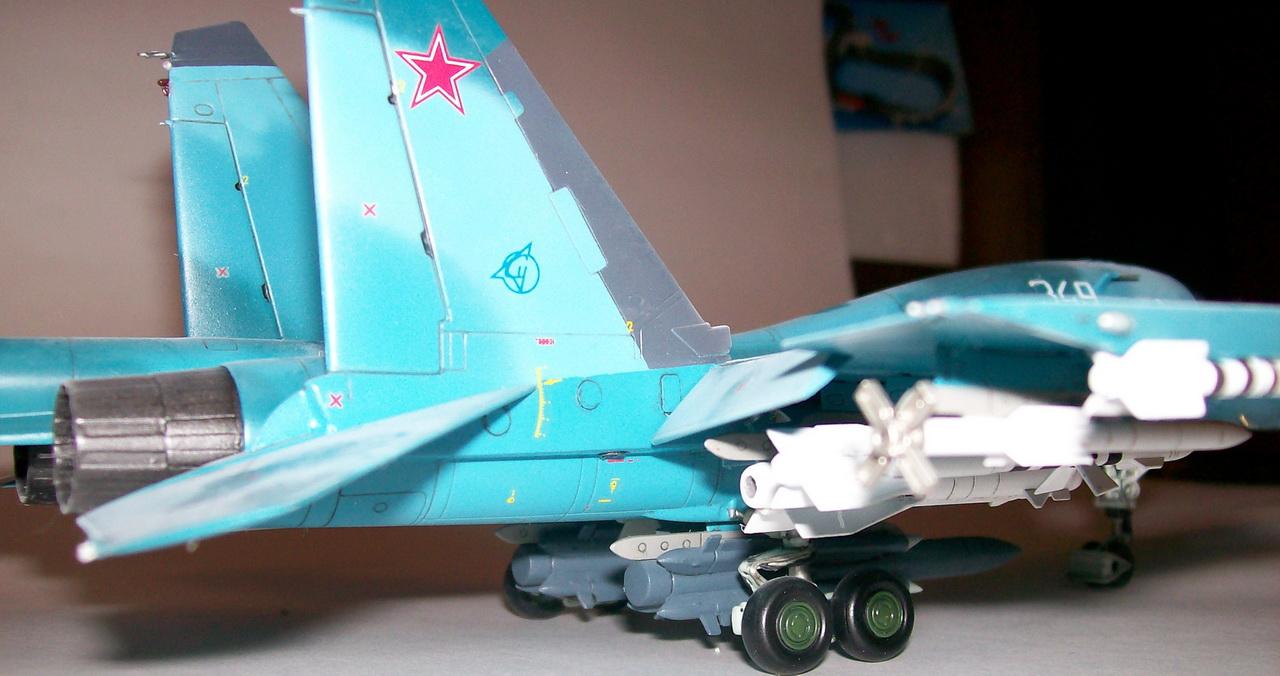

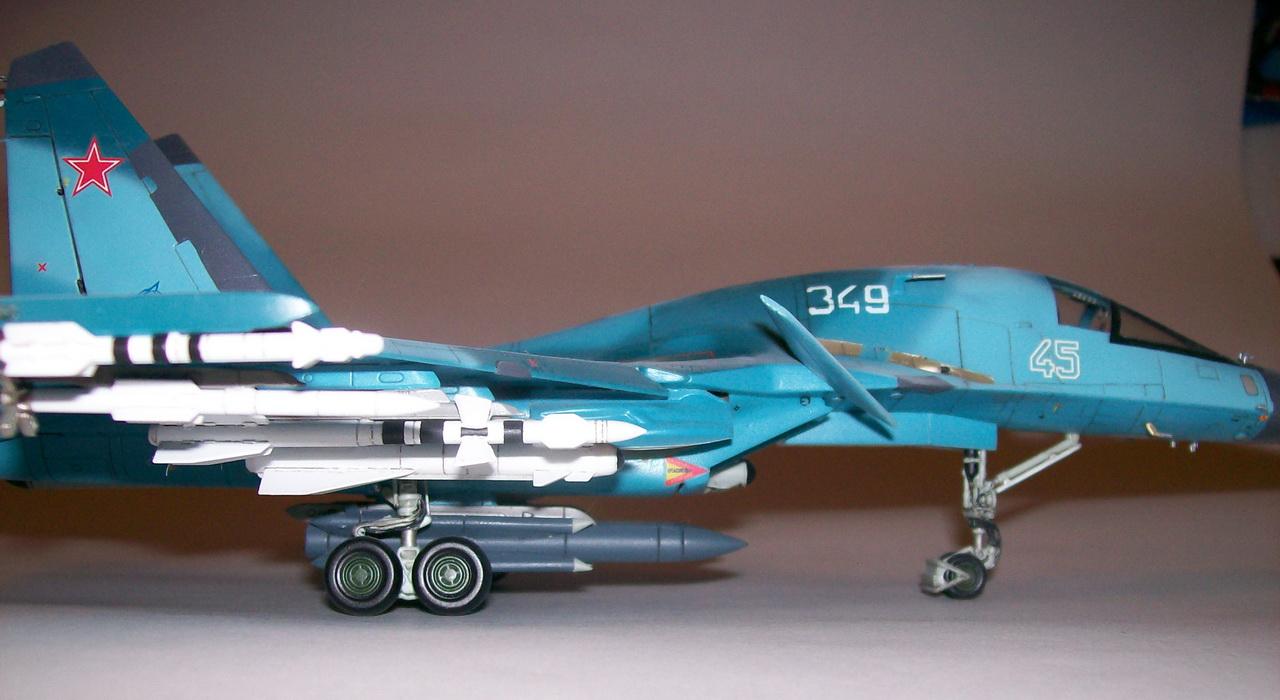

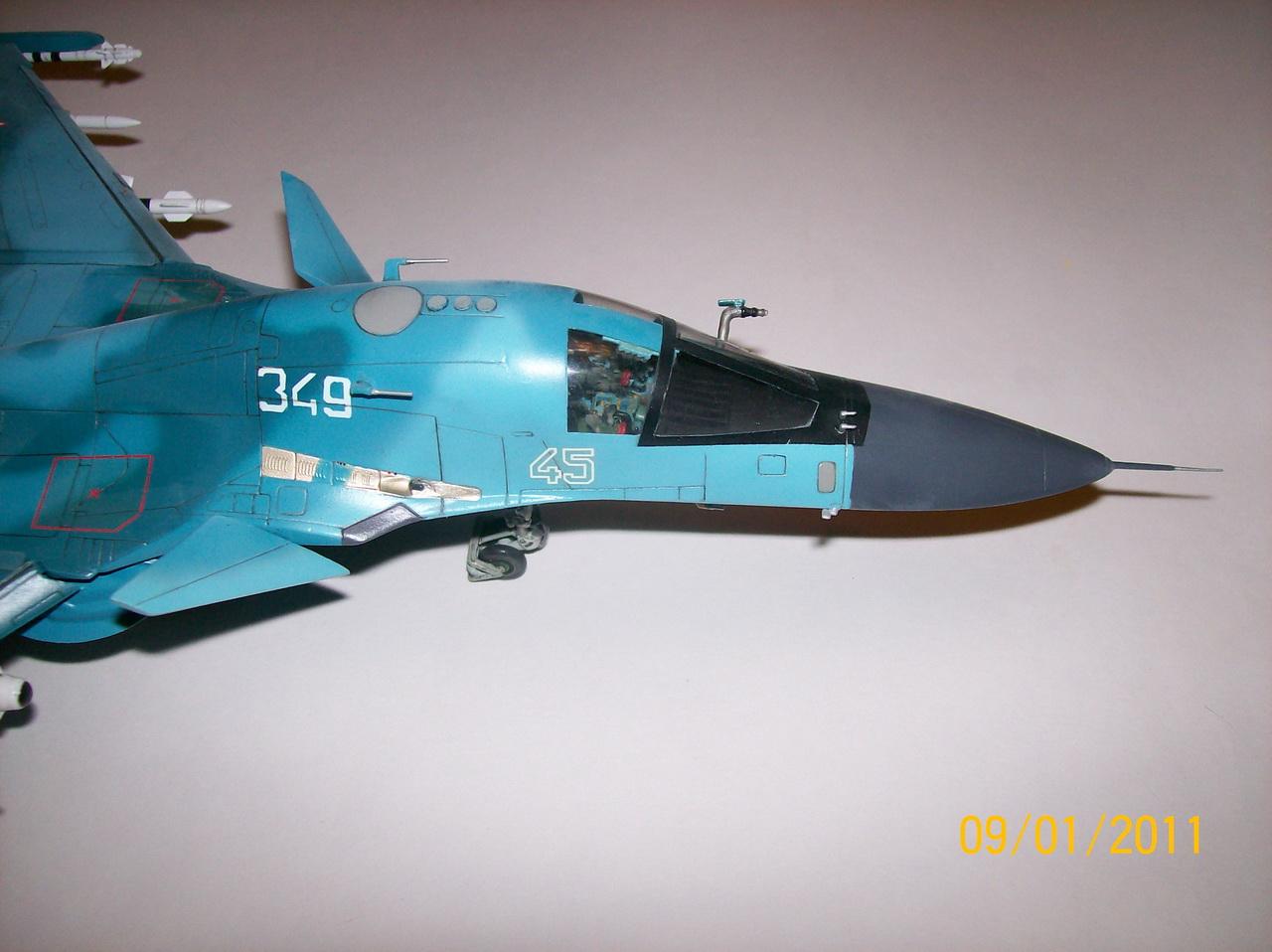

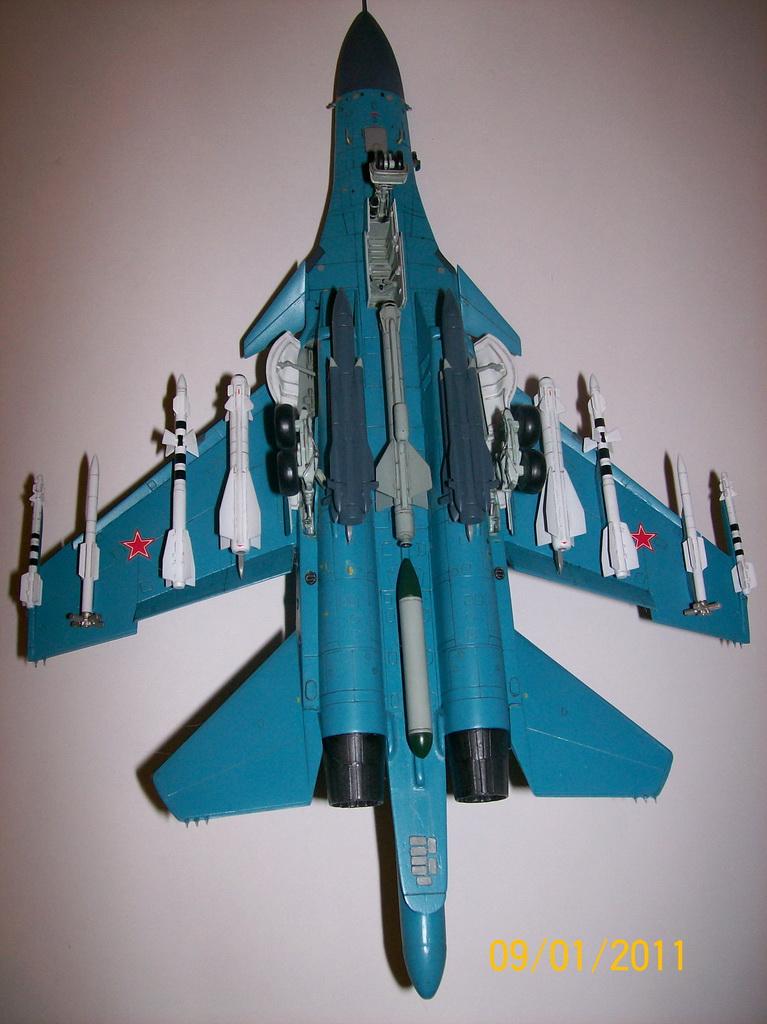

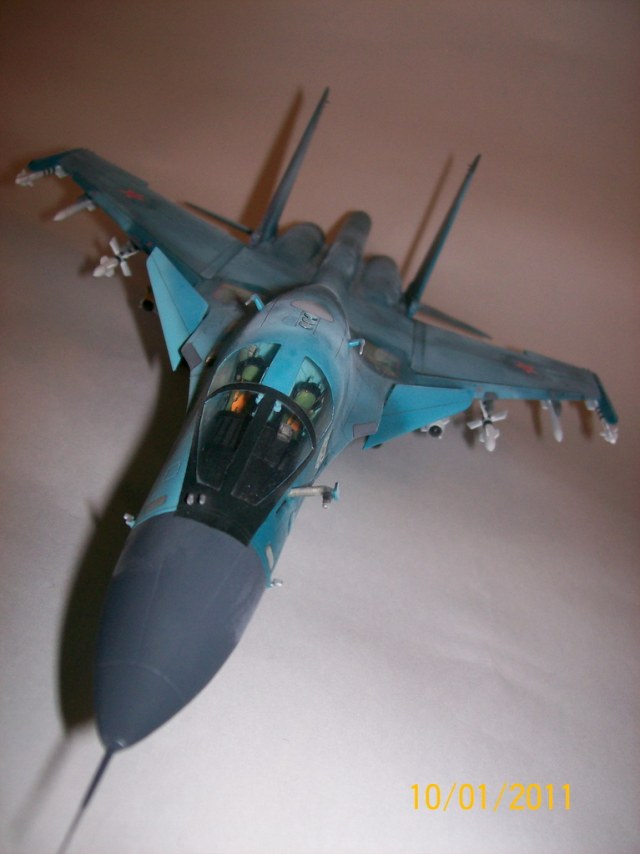

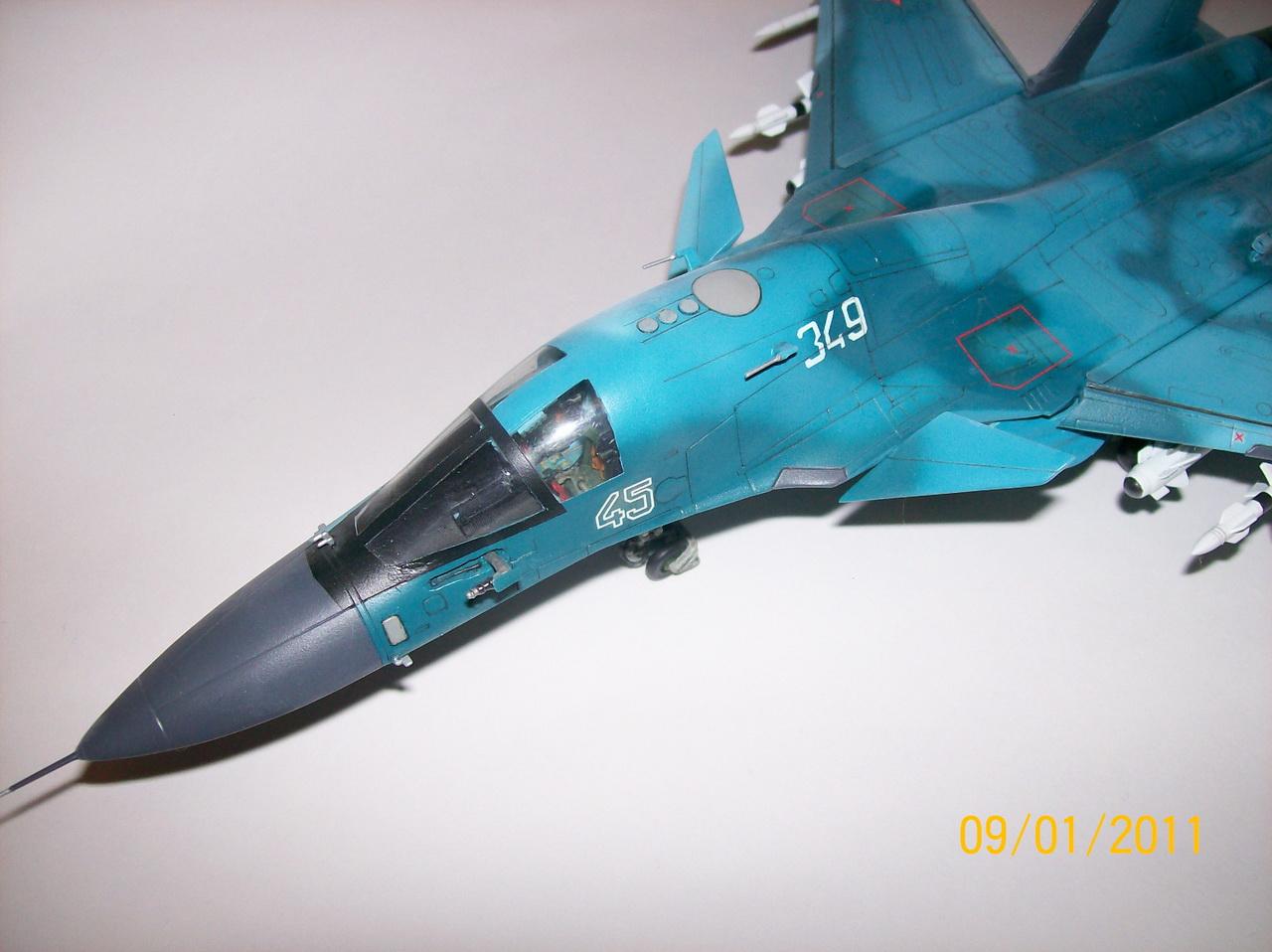

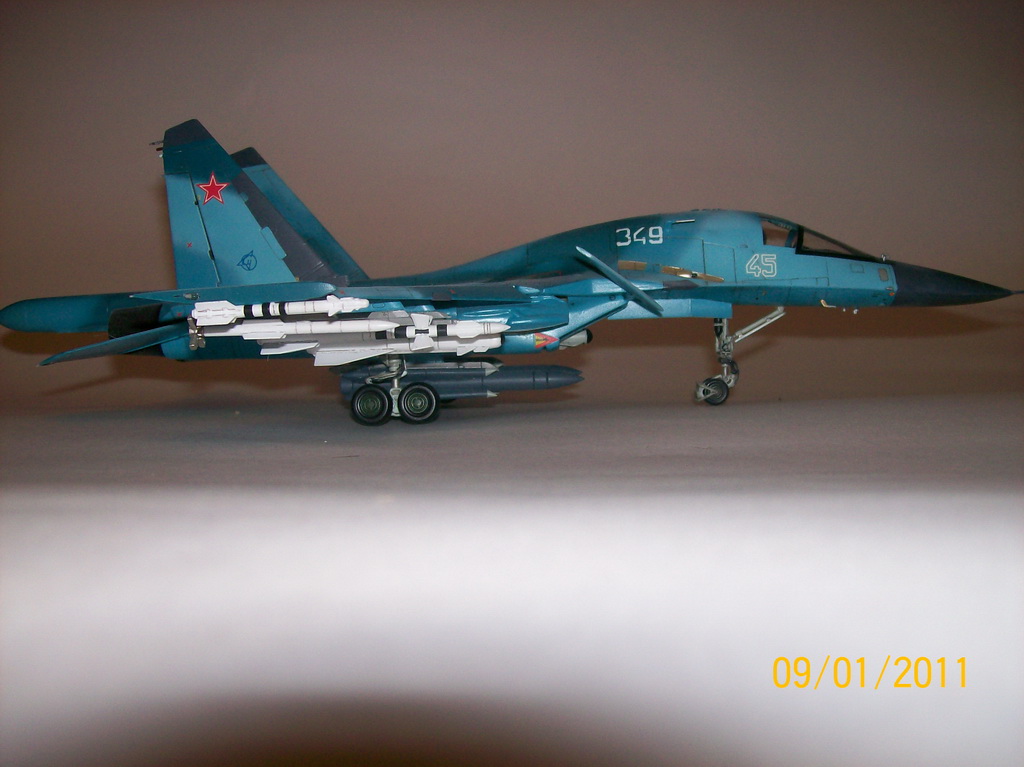

Демонстрационный или стояночный вариант с подвесным вооружением.
Набор от ЗВЕЗДЫ, кабина от НЕОМЕГИ, вооружение ICM. Остальное сделано из стеклотекстолита толщиной 0,1 мм, проволоки различного сечения, рук и смекалки.
Доработки:

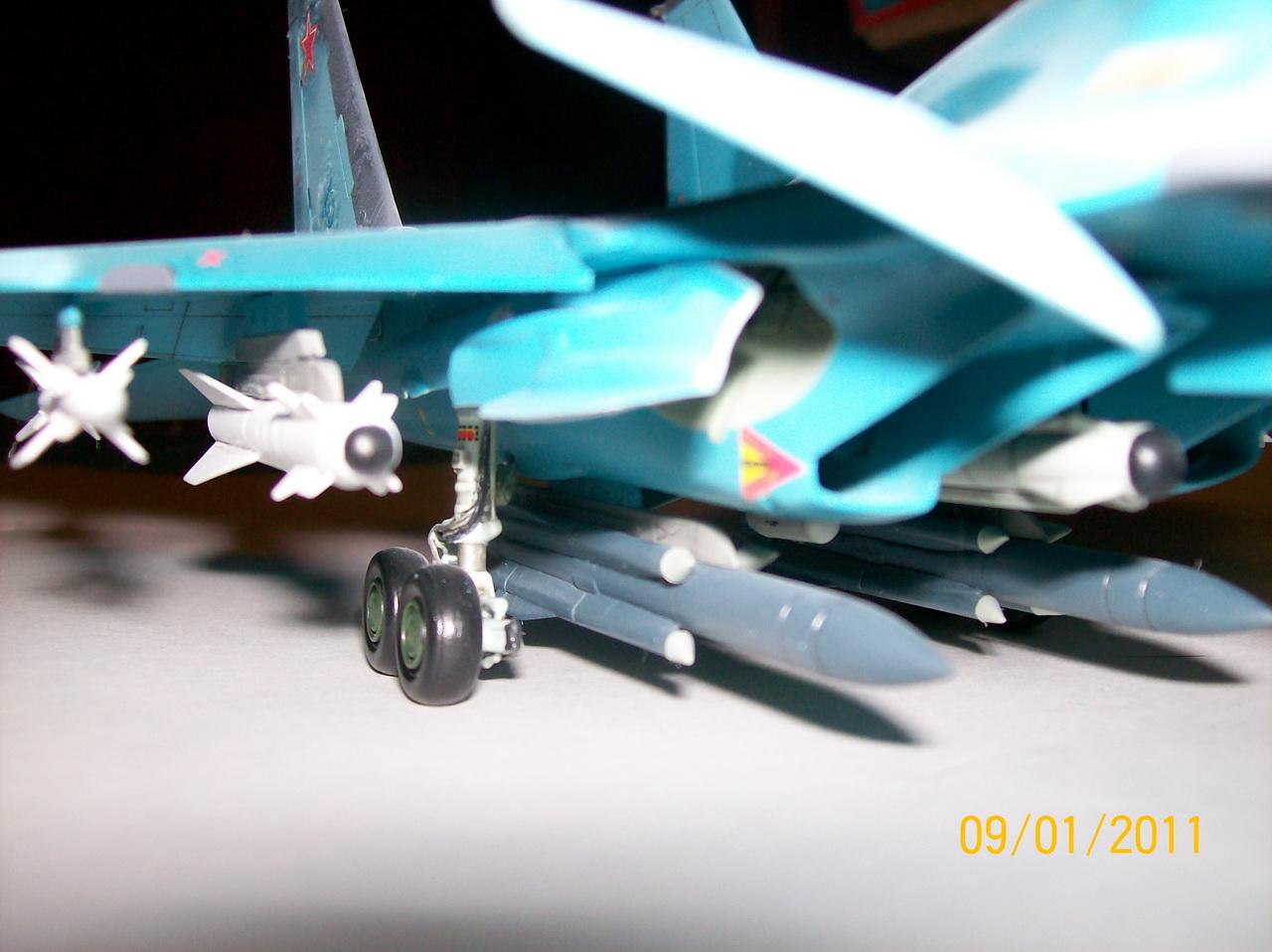

1. Гидроцилиндры поворота передней опоры. Замки убранного положения всех опор шасси.

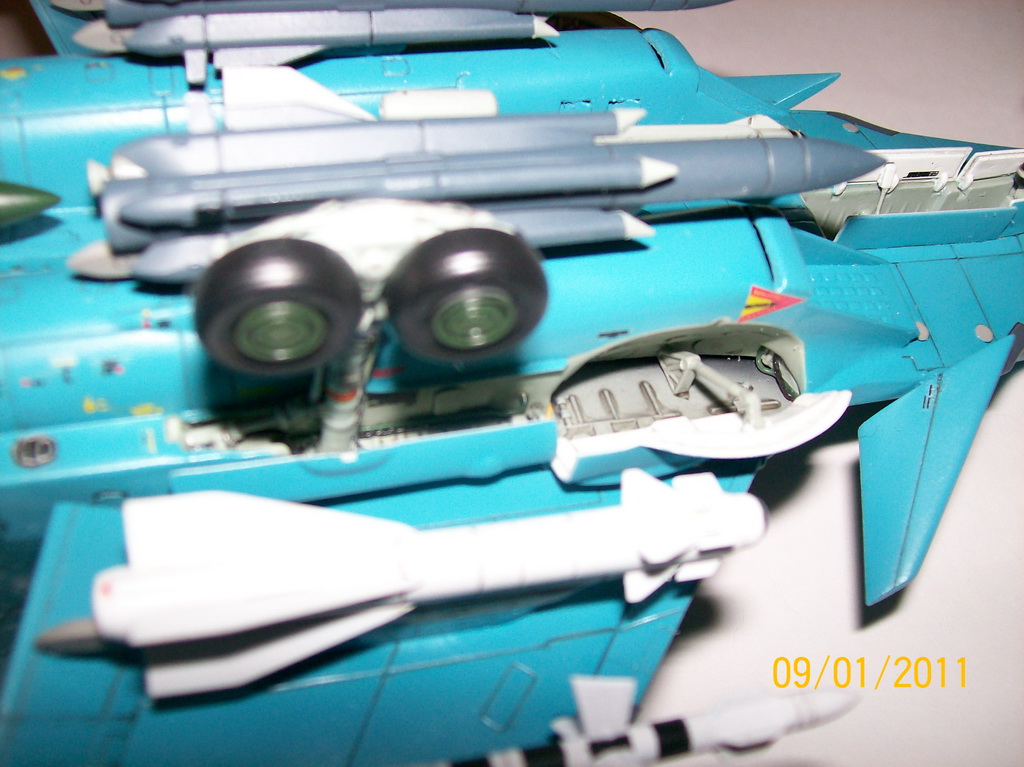

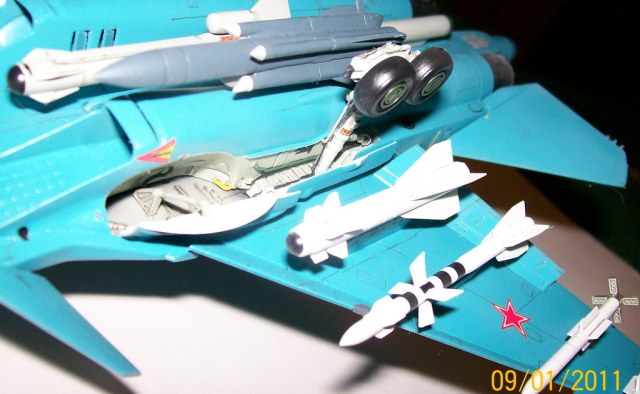

2. Электро и гидро проводка на всех стойках шасси. Электро, гидро, топливо проводы и трубы СКВ в нишах шасси.
3. Тяги открытия и закрытия всех створок шасси. Замки закрытого положения створок шасси.
4. Технологические лючки в нишах шасси и по центральному отсеку.
5. Створки и щели перепуска в воздухозаборниках. ДСЛ в левом воздухозаборнике.
6. ДУС, 2 ДАУ, антенны на килях и в головной части. Радиопрозрачные обтекатели и крышки.
7. Форма аварийных ПВД. Длина основных ПВД. Статикастекатели. БАНО. Турбохолодильники.
8. Ниша штанги дозаправки в воздухе. Блоки выброса тепловых ловушек и отрожателей.

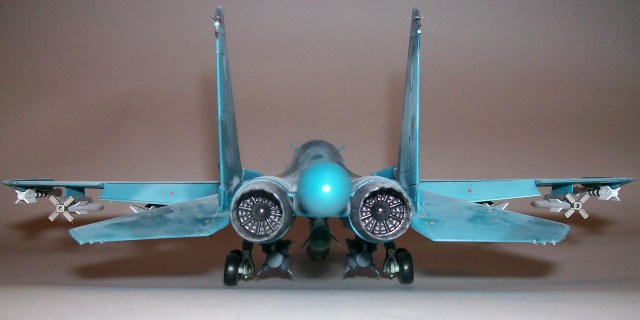

9. Пушка. Сопла. Балка крепления подвесного вооружения по центральному отсеку.
10. Каналы воздуховодов до первой ступени двигателя.
Покраска:

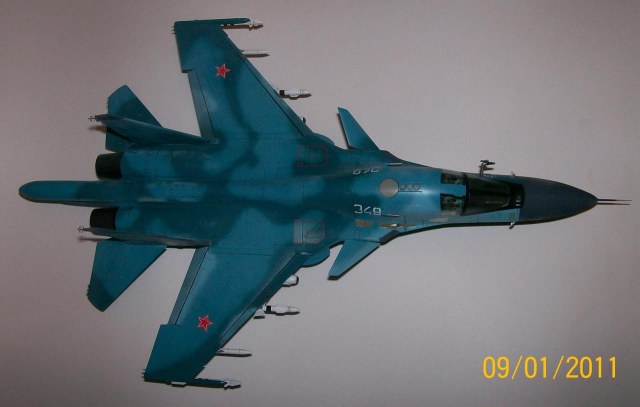

Эмали тамия. Цвета намешанные. 349 нанесено через трафарет. Покрыта глянцевым лаком, нанесена расшивка акрилом тамия. Нанесены декали, потом задута полу глянцевым лаком.
Воссоздавал по фотографиям. Помоиму получилось достоверно.
Оценки
Войдите, чтобы оценить работу.
Комментарии (39)
На сайте с 24.07.2008
3 5932
Мне понравился раскрас - близок к оригиналу, и общая детализация. Хороший самолёт.
На сайте с 23.09.2010
30 564
хорошая работа
На сайте с 11.08.2010
1 87
Это просто супер!!!
Очень хорошая детализация, окраска качественная!
Пять баллов без вопросов!
На сайте с 16.08.2010
57 1526
Согласен с Лео!!! Хороший самолёт и детализация хороша. Но при этом качество покраски оставляет желать лучшего. Да и "брюшко" у СУ-шки явно темновато...
На сайте с 13.09.2010
0 339

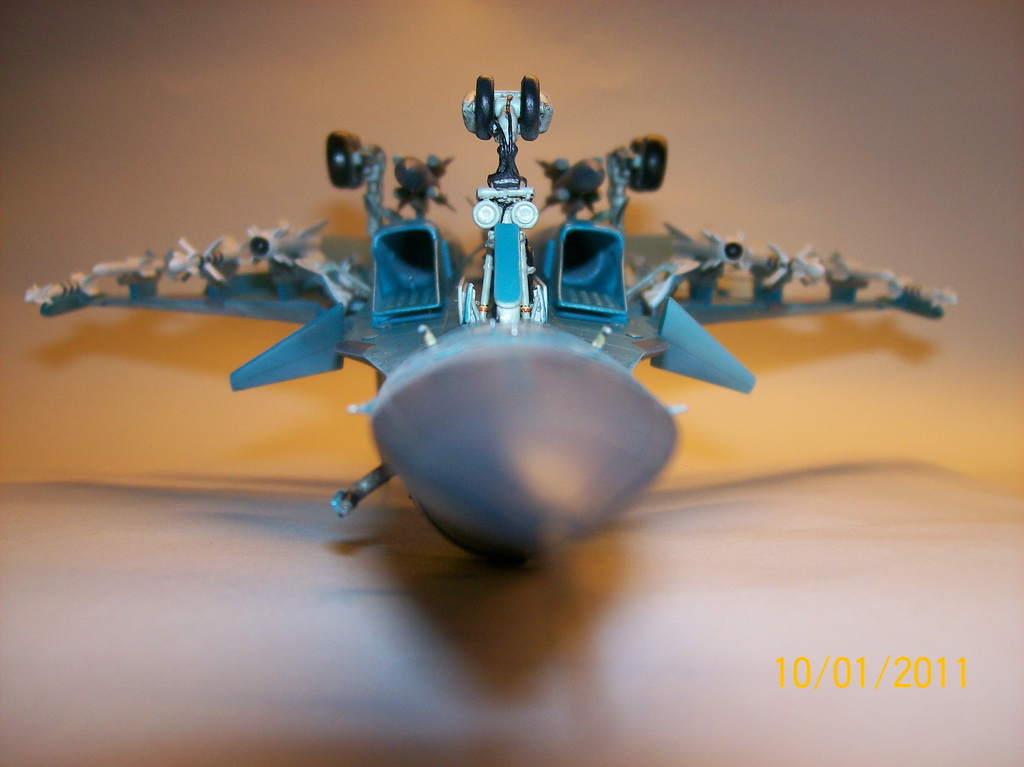

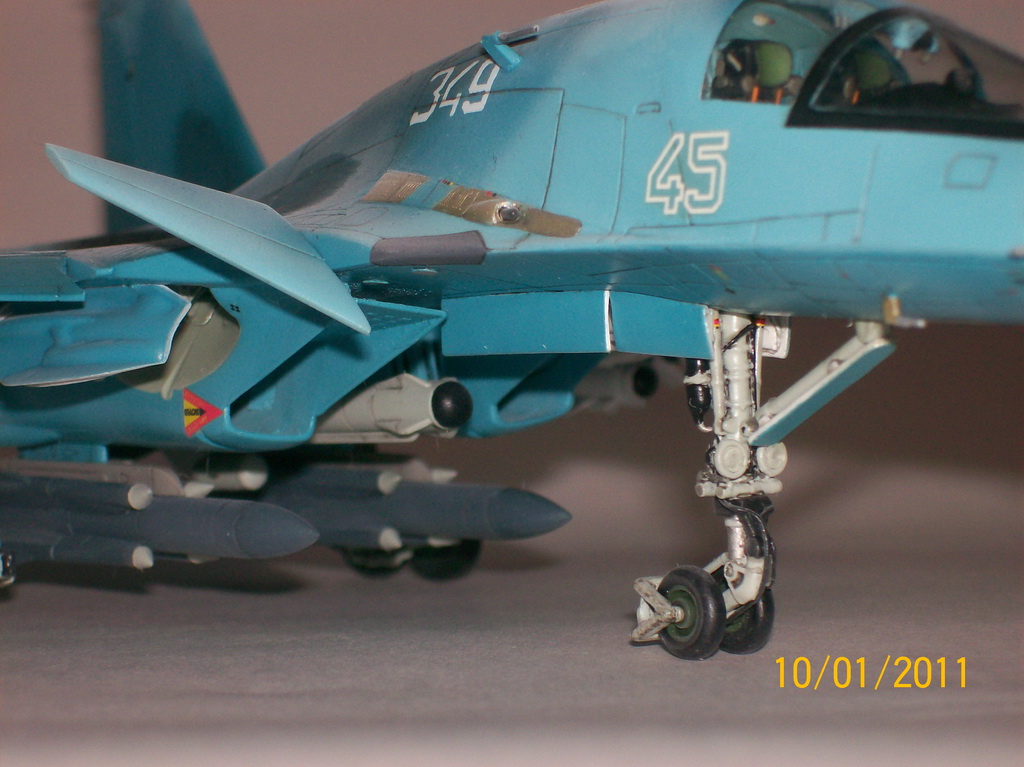

Здорово) Передняя стойка шасси супер)
На сайте с 19.09.2010
4 6
это 4 цветовая схема окраса этих машин.
На сайте с 16.08.2010
57 1526
Так я о ней и говорю... Три цвета на "спине", а самый яркий и светлый на "брюхе". На фото, что я представил -- как раз брюхо Су-34 б/н 45, а на спине 349...
На сайте с 16.08.2010
57 1526
Ну или так как-то вот...
На сайте с 28.11.2010
11 10
СУПЕРРР!!! для 72го! ОЧЕНЬ и ОЧЕНЬ...даже нет слов!
На сайте с 19.09.2010
4 6
Это далеко не 45 борт, на всех фото. Системы ПЛАТАН на нем не стояла и раскрас тоесть цветов был второй схемы а Вы представляете 3 и 4 схемы с 46 борта шли ПЛАТАН
На сайте с 18.07.2010
368 21797
Красивенькая Сушка, смотрится.
На сайте с 19.09.2010
4 6
цветов основного окраса 3, один из трех переходит с брюха на спину. Я говорил про 4 цветовую гамму окраса которая отличается и комуфляжем и наличием термо краски на мотоотсеке.
На сайте с 16.08.2010
57 1526
Никита! Я извиняюсь, где Вы усмотрели, что я представил какие-то схемы раскраски??? Я представил две фотографии нижней части самолёта. Как Вы определили бортовой номер машины по отсутствию вообще каких-либо опознавательных знаков???
Я, конечно, понимаю: Вы живёте в Новосибе, частенько наверное бываете на площадках НАПО. Но и мне приходилось разглядывать сей чудо-самолёт ОКБ Сухого. На МАКСах.
Не стоит так "горячо" реагировать на замечания. Ведь, согласитесь, только здоровая критика совершенствует мастерство моделиста, а не постоянная льстивая похвала. И, потом, это же всё-таки лишь моё субъективное видение Вашей работы. Другие могут и не заметить того, что увидел я...
Успехов Вам.
На сайте с 19.09.2010
4 6

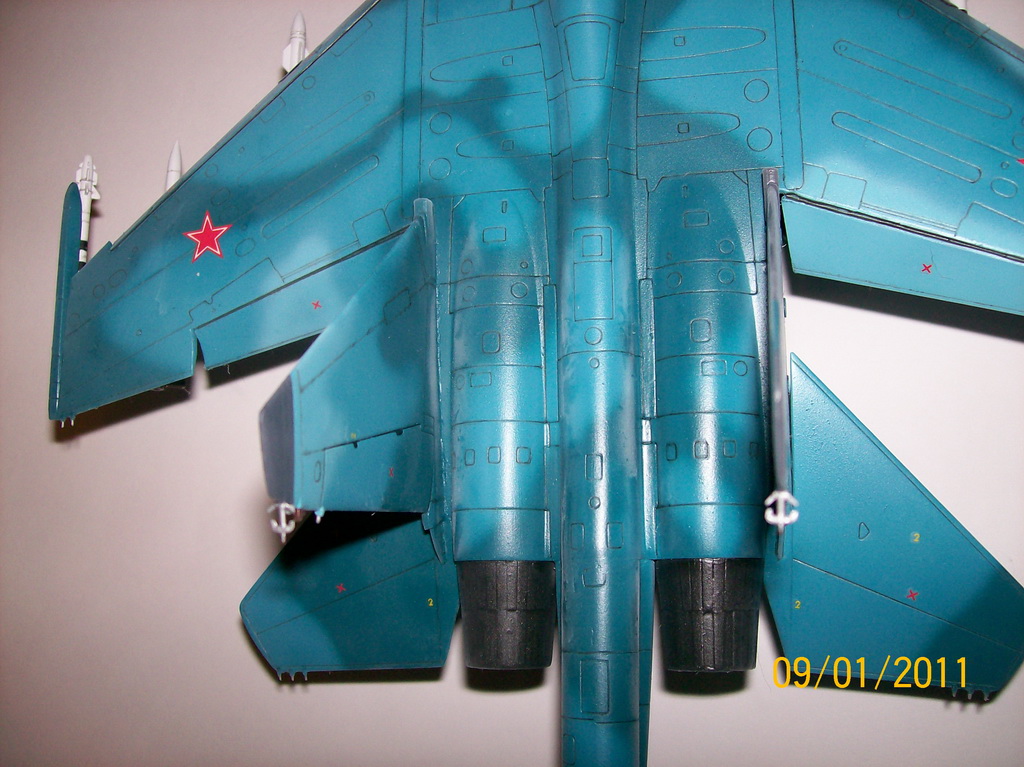

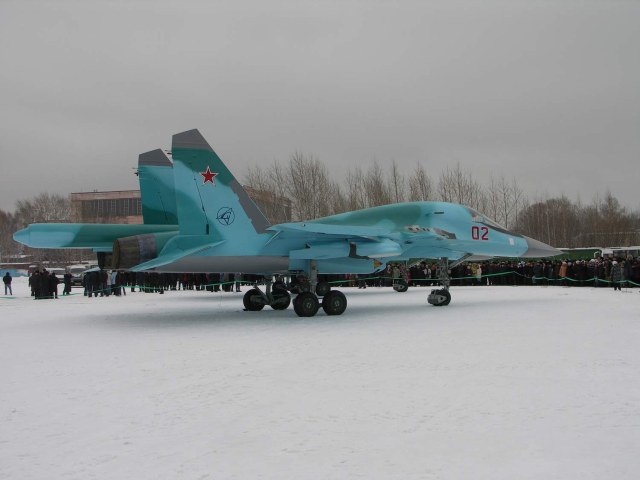

по цвету брюха и наличию термо краски на мотоотсеках которые представлены на первом фото, такое может быть только с 01 борта. 4 схема окраски.

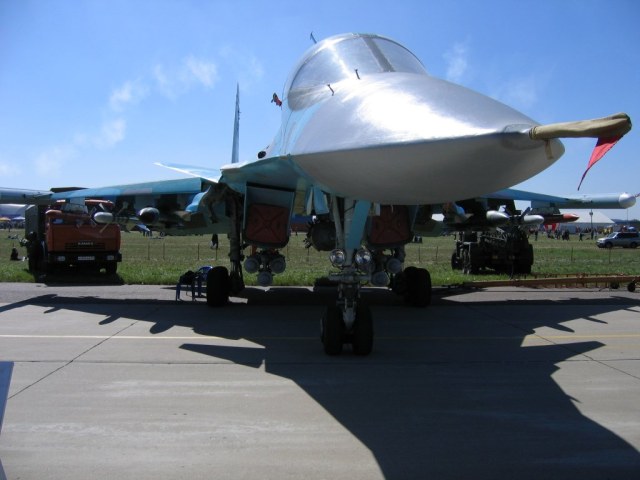

второе фото ВИДНО ОПТИКО ТЕЛЕВИЗИОННУЮ СИСТЕМУ платан, а она устанавливается с 46 борта, летал в двух схемах окраски.
На сайте с 11.10.2009
22 743
Потрясающий уровень проработки! Просто супер! Но при этом:
1. Совершенно чистые шины, можно было бы хотя каплю "прибетонить".
2. Судя по некторым фото создается впечатление, что модель перед фотграфированием минимум год пылилась на шкафу (в особенности такое впечатление по фотке сзади - посмотрите на стабилизаторы).
На сайте с 16.08.2010
57 1526
Снимаю щляпу!!! Тем более - я не лётчик.
Был не прав, вспылил... Значит у меня фото не тех бортов. Это брюхо скорее вот такого самолёта???
На сайте с 16.08.2010
57 1526
А про платан я ващще не в курсе. Нас, в ВДВ, самолёты строить не учили... ))))))))))))))))))
На сайте с 19.09.2010
4 6
Отблеск видимо получился за счет лака и вспышки. Она свежеиспеченная, не успела запылиться)
На сайте с 19.09.2010
4 6
Да именно этого, и второго который за ним стоит)
На сайте с 26.11.2010
4 166
класная модель! хотя есть грубые недочеты. ужасно смотрятся нерассверленные сопла Х-31
Спонсор
На сайте с 06.11.2010
14 7
Здорово,просто класс!
На сайте с 28.12.2010
26 895
Может это грузомакет? Ждем комментарий автора, врятли бы он допустил такую явную ошибку
На сайте с 21.09.2010
31 193
Модель собрана и покрашена на 5.А спорить о цветовой схеме ,это на вкус и цвет-товарищей нет.Самое главное машина похожа сама на себя.
На сайте с 21.09.2010
31 193
Михаилу Успенскому.Миша вспомни как выглядели борта на прыжках рано утром и во второй половине дня.
На сайте с 16.08.2010
57 1526
По-разному, Николай!!! Наши Илы белобокие в 4:50 утра выглядели тёмно-серыми и коричневыми в теневой стороне...
На сайте с 20.01.2010
12 3665
Отличное исполнение по всем критериям оценки.
На сайте с 17.07.2010
341 767
Самолет СУПЕР, очень классно сделано!
На сайте с 19.09.2010
4 6
Х-31ПД приклеил как деревяшки с которыми машина была в ЛеБурже. Другие ставить не стал, с камими был 349 с теми пусть и стоит.
На сайте с 26.11.2010
4 166
а как сделаны антенны на килях?
На сайте с 19.09.2010
4 6
на центральную ось приклеены цианоакрилатом 4 части "рога" антены. Вырезанные из стеклотексталита по шаблону, на законцовке кончик зубочистки обточенный до нужной формы.
На сайте с 08.12.2009
42 2320
Доработки хороши но окраскуа подкачала, да и Р-27 самолет по определению нести не может, ну не способен его радар работать по воздушным целям, а вот Х-59М понравилась- по моему набор ИСМ
На сайте с 26.11.2010
4 166
Спасибо Никита
в задачи истребителя-бомбардировщика входит унечтожение вохдушных целей и радар для этого предназначен, проверьте информацию
На сайте с 19.09.2010
4 6
Может
Поверьте может, еще как может. Причем не один тип ракет воздух-воздух.Р-73, Р-77, Р-27.
На сайте с 29.07.2010
48 2098

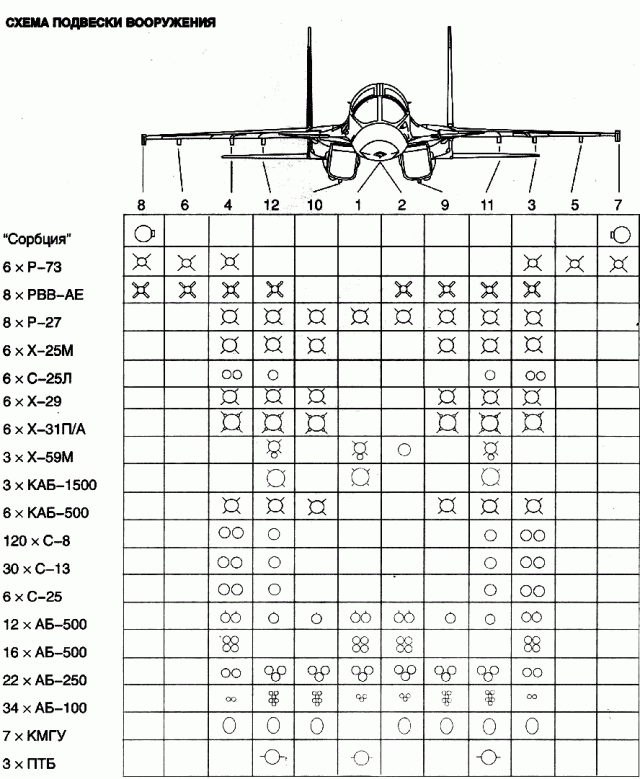

СУ - 34 на самом деле может нести ракеты воздух-воздух, и на самом деле не одного типа ( по крайней мере так пишут):
одна 30-мм пушка ГШ-301 (180 патронов)
Боевая нагрузка - 8000 кг (нормальная - 4000 кг) на 12 узлах подвески:
8 УР класса ⌠воздух-воздух■ Р-73;
6 УР класса ⌠воздух-воздух■ Р-27РЭ или Э;
8 УР класса ⌠воздух-воздух■ Р-77(РВВ-АЕ
6 УР класса ⌠воздух-поверхность■ Х-29Т/Л, Х-25МЛ, С-25ЛД
6 УР класса ⌠воздух-РЛС■ Х-31П либо ⌠воздух-корабль■ Х-31А;
1 многоцелевая УР ╚Альфа╩;
3 УР класса ⌠воздух-поверхность■ Х-59М;
3 корректируемых авиабомбы КАБ-1500Л/ТК;
6 корректируемых авиабомб КАБ-500КР/Л;
3 бомбами калибра 1500 кг, 16 бомбами калибра 500 кг, 36 бомбами калибра 250 кг, 48 бомбами калибра 100 кг, 8 контейнерами КМГУ, 120 ракетами С-8 (в 6 блоках Б-8М1), 30 ракетами С-13 (в 6 блоках Б-13Л) или 6 ракетами С-25.
Теперь по поводу "неспособен его радар работать по воздушным целям"... смотрите сами :
Истребитель-бомбардировщик оснастили навигационным комплексом, включавшим инерциальную систему, средства радионавигации и спутниковое навигационное оборудование. В кабине установили многофункциональные цветные индикаторы на электронно-лучевых трубках, а также индикаторы на лобовом стекле (ИЛС). У лётчиков имелись и нашлемные прицелы, позволявшие осуществлять целеуказание управляемым ракетам (в частности, Х-29Т) при помощи "взгляда", что значительно уменьшало время реакции оружия (это особенно важно в маловысотном полёте). РЛС могла обнаруживать и определять местоположение воздушных целей (в том числе и малоразмерных) на дальностях до 250 км.
На сайте с 29.07.2010
48 2098
выгляди примерно так -
На сайте с 29.07.2010
48 2098
и вот
На сайте с 29.10.2008
8 26

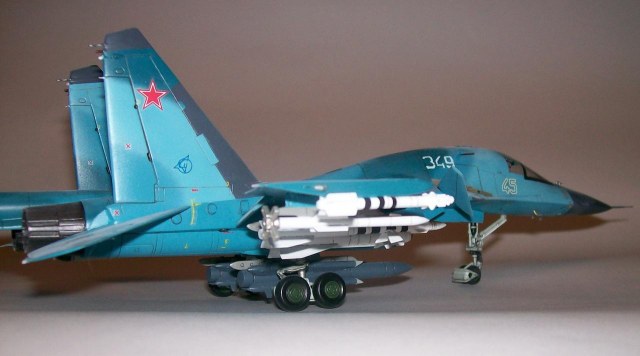

Очень понравилась модель и впечатлил список доработок.Захотелось довести свои дрова до вашего уровня.Смущает несколько угол установки основных опор шасси на фото 3,4.Наверно это от мощной ракетной нагрузки))).
На сайте с 19.09.2010
4 6
Это далеко не полный список) Не хватило терпения написать все, что воплотилось и, что было задуманно))
Спонсор
На сайте с 02.08.2010
43 3405
В споры по матчасти лесть не буду, я в этом не понемаю! Могу сказать по модели,очень хорошо и окуратно сделано!
