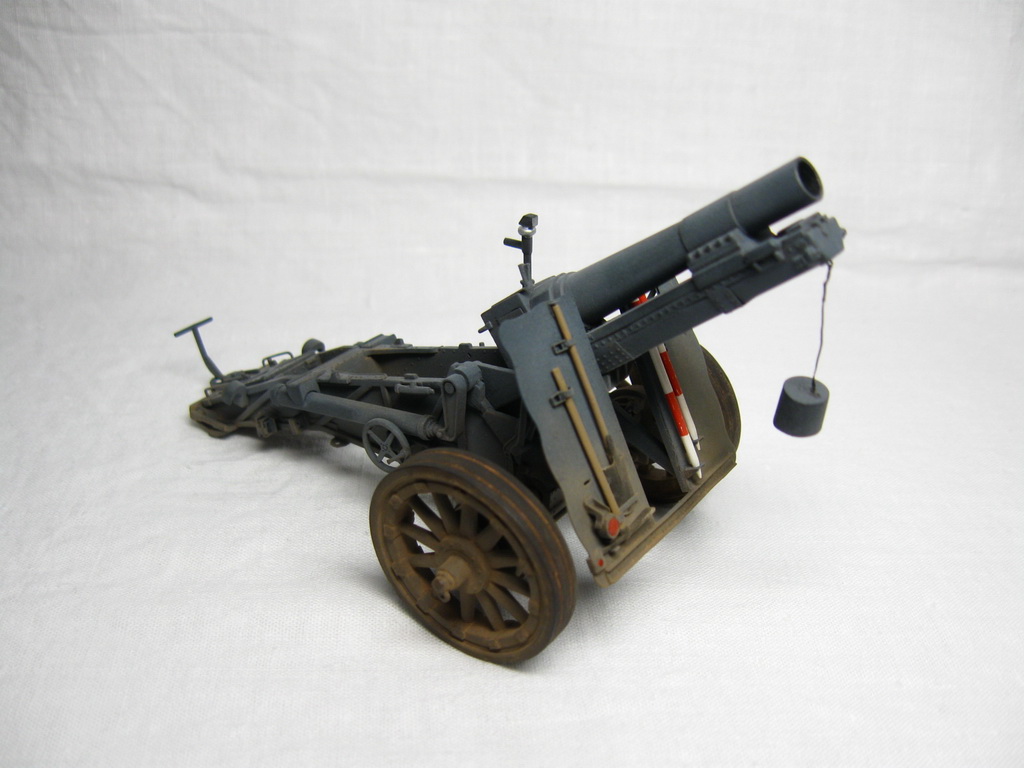

15 cm тяжёлая пехотная пушка s.I.G.33
- Производитель:
- ARK Models
- Масштаб модели:
- 1:35
- Тип артиллерии:
- Ствольная
- Тип:
- Артиллерия

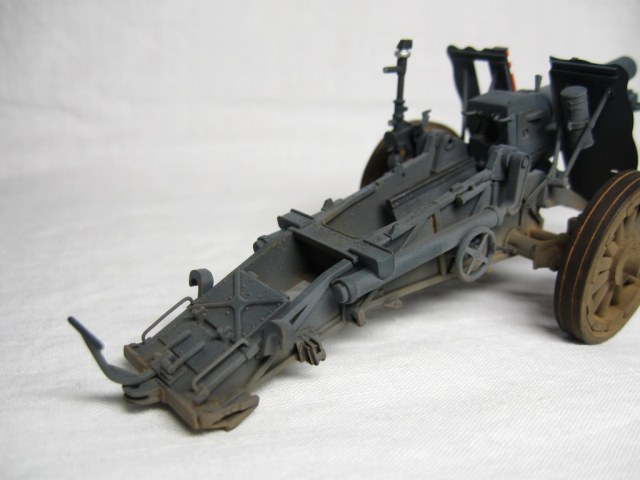

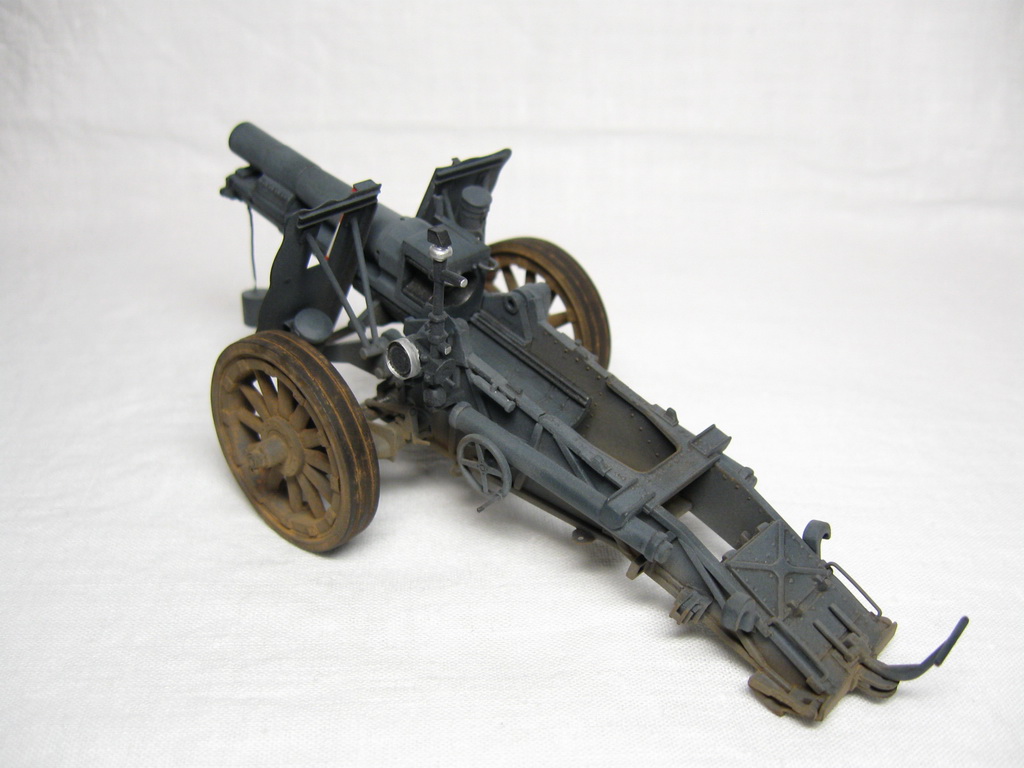

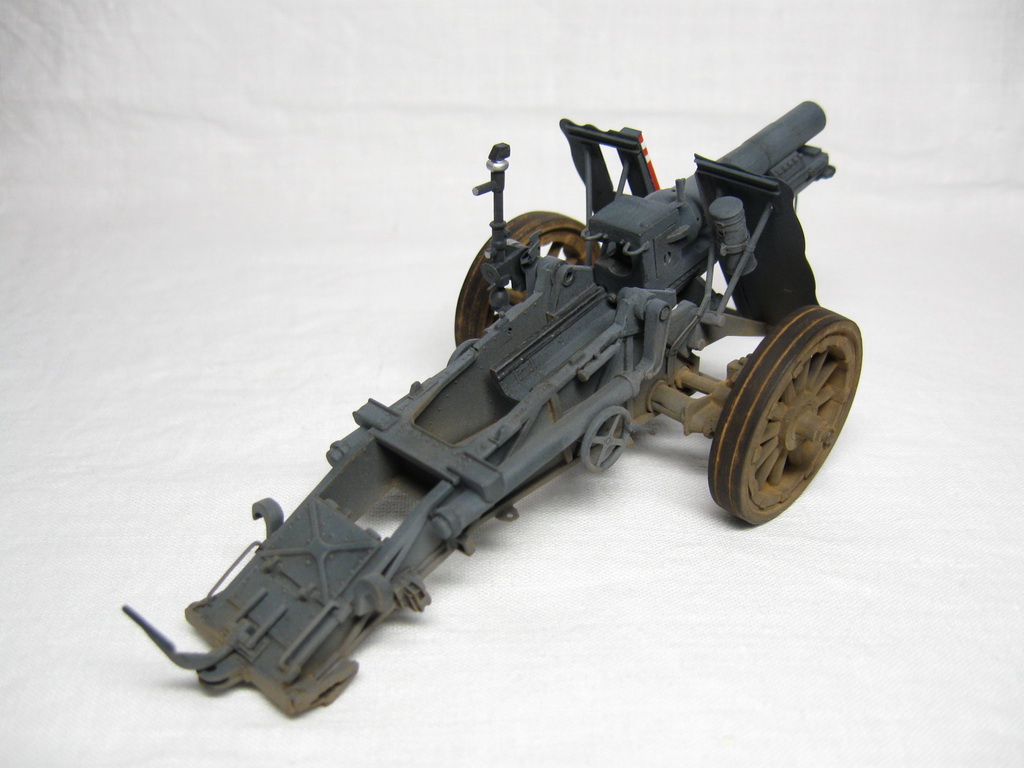

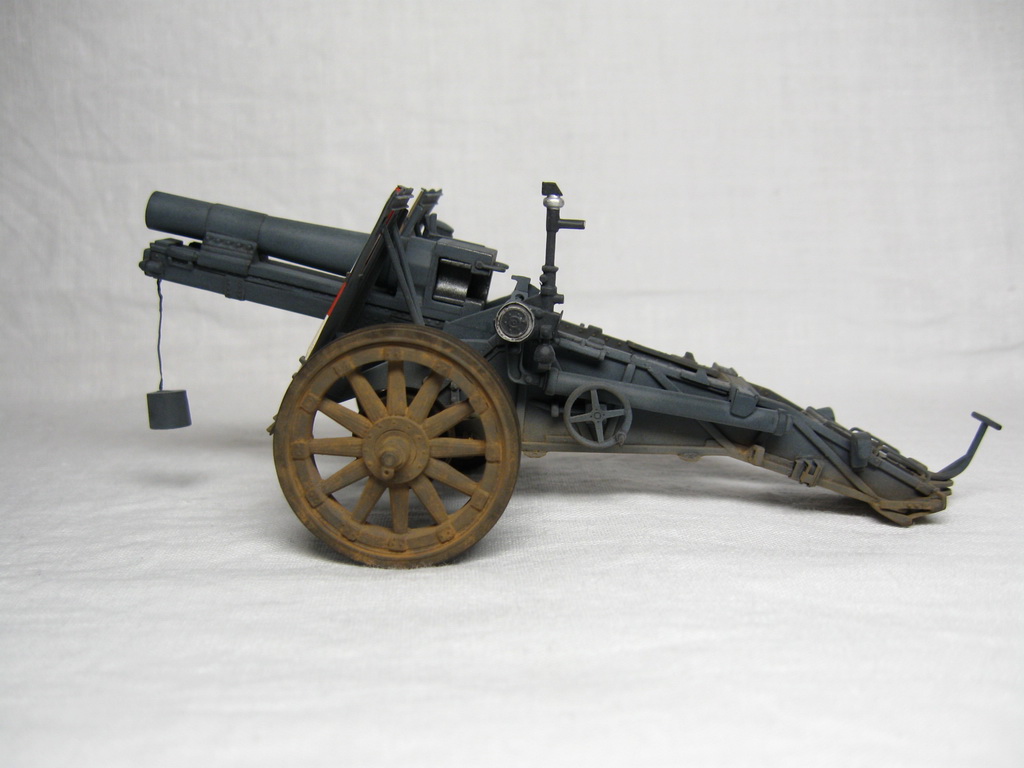

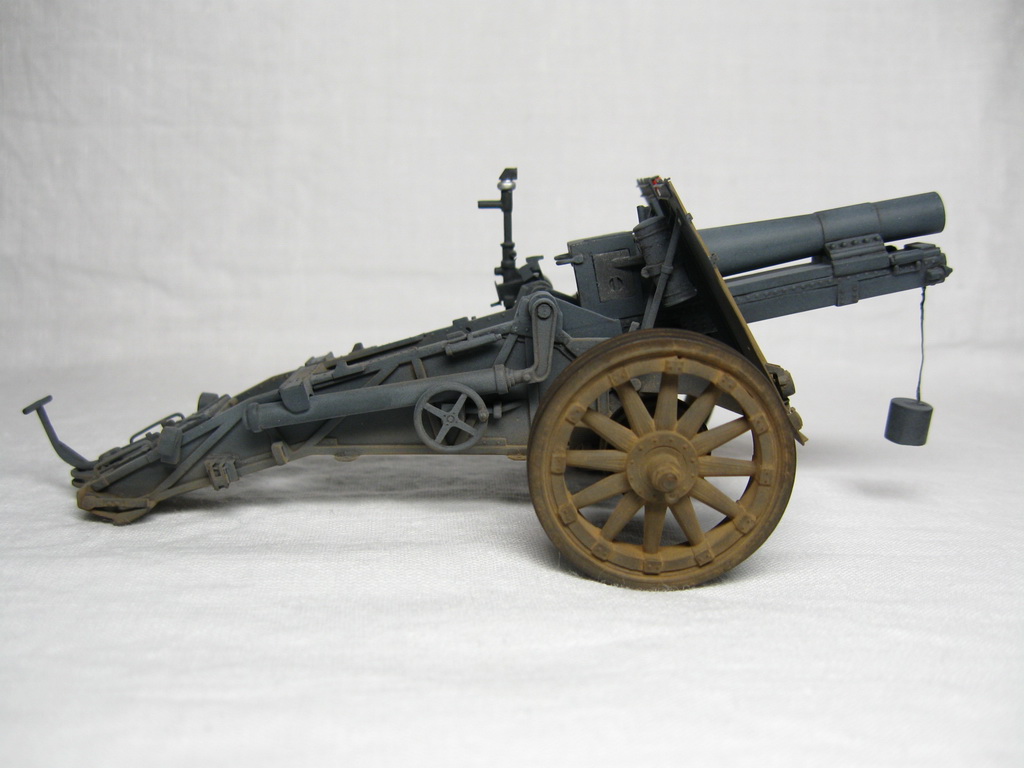

Достаточно дубовый кит. Дополнительно использывал травло от Эдика и точёный ствол РБ моделс. Доработаны колёса, чем руководствывались конструкторы модели непонятно, т.к. резина на колёсах вообще не похожа на реальные, лишний пластик был сточен, а две канавки проточены. Поручни заменены на проволочные, замки шанца травло от вояджера. Окрашено акрилом тамии. Фильтры, смывка, пигменты мига.
Оценки
Войдите, чтобы оценить работу.
Комментарии (31)
Спонсор
На сайте с 20.06.2010
200 4061
Зачётная пушка.
Я смотрю, солидно Вы её доработали. Дорогущая наверное получилась.
5+
На сайте с 05.08.2008
103 2087
Цитата:
Сообщение от Megavolt
Я смотрю, солидно Вы её доработали. Дорогущая наверное получилась.
не в деньгах счастье
На сайте с 09.11.2009
0 19252
извините, но прицел совсем не удался
На сайте с 09.07.2009
127 1110
Ух, классно вышло! Это ее на Бизона ставили?
На сайте с 09.11.2009
0 19252
Да, ее, только колеса были другие.

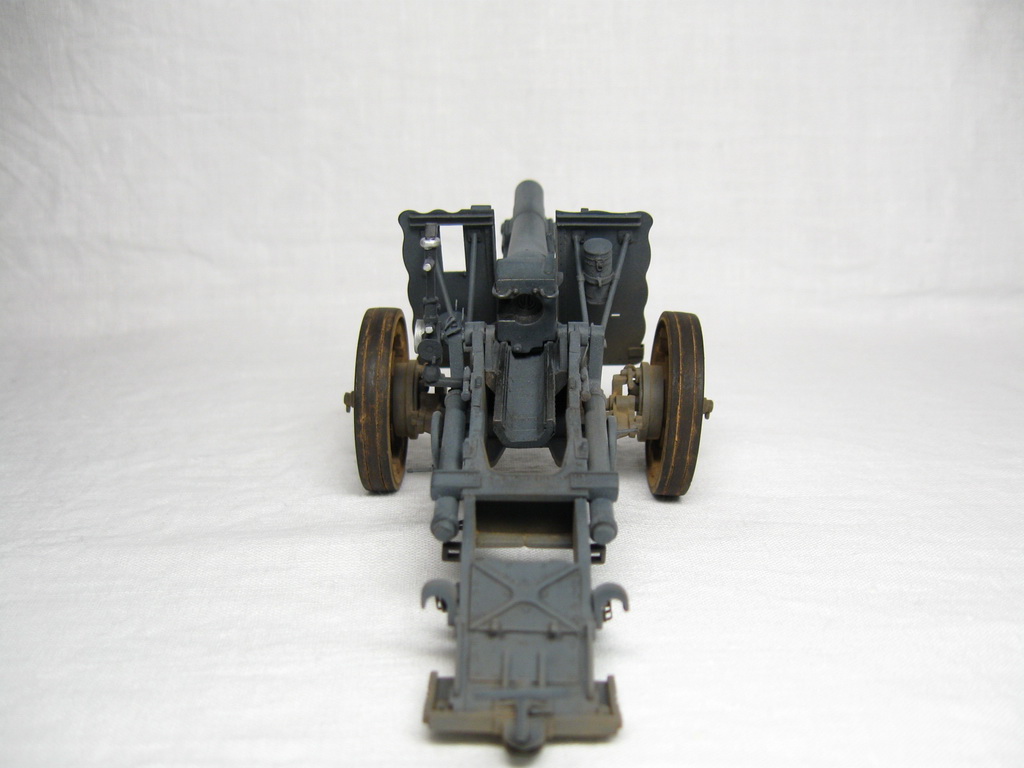

Забыл сказать, когда смотришь на гаубицу спереди, очень бросается в глаза отсутствие гидравлики
На сайте с 25.05.2010
15 5612
отлично получилось
На сайте с 03.07.2010
6 537
Зачетная вещь, 5 однозначно!
Один вопрос: к ней передок не предусмотрен в комплекте?
На сайте с 09.11.2009
0 19252
Извините, но прицел совсем не удался
На сайте с 05.08.2008
103 2087
Цитата:
Сообщение от Svarog
Да, ее, только колеса были другие.
Забыл сказать, когда смотришь на гаубицу спереди, очень бросается в глаза отсутствие гидравлики
Колёса на них ставили аж трёх типов. А покажите присутствие гидравлики и где она должна быть?
На сайте с 05.08.2008
103 2087
Цитата:
Сообщение от Pz.Alex
Зачетная вещь, 5 однозначно!
Один вопрос: к ней передок не предусмотрен в комплекте?
У немцев передки не особо пользовались популярностью, боекомплект возили на тягачах.
На сайте с 05.08.2008
103 2087
Цитата:
Сообщение от Svarog
Извините, но прицел совсем не удался
Сэр вы повторяетесь)))) Знаю, что не получился, он ещё хуже был.
На сайте с 09.11.2009
0 19252
Ну, в основном использовались 2 типа колес - для механической и конной тяги. Т.е. - полностью металлические, либо с деревянными спицами и резиновыми бандажами. Гидравлические амортизаторы располагалась под стволом гаубицы - 2 пневматические магистрали закреплялись в передней части лафета за щитом орудия.
По форме - что-то вроде восьмерки. Если их правильно установить, то даже не придется шпаклевать здоровую щель, которая остается спереди при склеивании половинок лафета (этот косяк есть у всех бюджетных изготовителей этой гаубицы)
Svarog - а разве это банник? Я думал это колья. Уж не знаю для чего, но на банник они вообще не похожи. Что это?
На сайте с 05.08.2008
103 2087
Цитата:
Сообщение от Svarog
Ну, в основном использовались 2 типа колес - для механической и конной тяги. Т.е. - полностью металлические, либо с деревянными спицами и резиновыми бандажами. Гидравлические амортизаторы располагалась под стволом гаубицы - 2 пневматические магистрали закреплялись в передней части лафета за щитом орудия.
Колёс три всё же (спицованное с бандажами, неспецованное с бандажами и неспецованное без бандажей).
По гидравлики, делал с оглядкой на этот пост: http://www.grenadier352nd.com/html_pages/artillerie/gun_photos/hobnails.html а там нет гидравлики.
По основным пунктам уел))))) вот только петли на смотровом люки наружнии и в открытом виде неведны.
На сайте с 05.08.2008
103 2087
Цитата:
Сообщение от Alias
Svarog - а разве это банник? Я думал это колья. Уж не знаю для чего, но на банник они вообще не похожи. Что это?

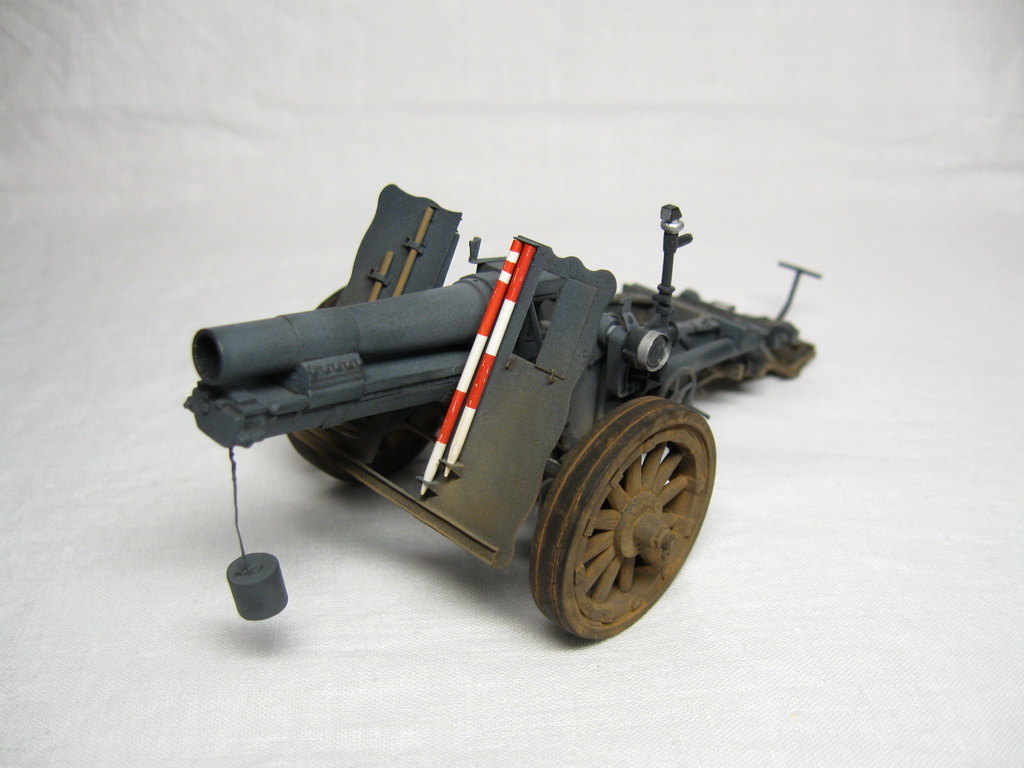

Это топографические шесты.
На сайте с 09.11.2009
0 19252
Коллеги, я канечна ошибся - эти полосатые вехи ессно банником быть не могут, извиняйте
Однако, сверху есть крепление, иначе они бы просто вывалились.
На сайте с 09.11.2009
0 19252
вот как раз "промежуточный" вариант колес: металлические с резиновыми бандажами. Здесь еще довольно хорошо видно, что прицел в адаптере явно отличается от "искоробочного"
На сайте с 09.11.2009
0 19252
Цитата:
Сообщение от partizan
По гидравлики, делал с оглядкой на этот пост: http://www.grenadier352nd.com/html_pages/artillerie/gun_photos/hobnails.html а там нет гидравлики.
пост этот мне тоже понравился. и заодно сильно огорчил, когда собирал Бизона - уж очень много надо пилить самому

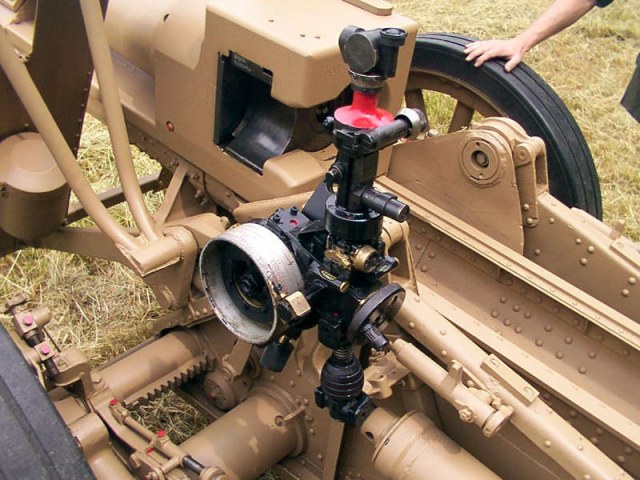

Гаубица у них там хорошо восстановленная, но уже без гидравлики:
На сайте с 16.07.2010
57 7637
На фото от Сварога..Что для настоящей, пусть и музейной гаубицы нормально, то для модели-смерть!-"Смывки не хватает, лопата "пластмассовая"..)))
Это я к тому, что реальная, чистая или просто свежая техника зачастую выглядит скучно, не так "живописно", как в модели..
На сайте с 09.11.2009
0 19252
... зато как удалось передать текстуру древесины )))
На сайте с 16.07.2010
57 7637
Цитата:
Сообщение от Svarog
... зато как удалось передать текстуру древесины )))
это точно)))...
По самой модели..Весьма живо и смотрибельно.."5"
На сайте с 05.08.2008
103 2087

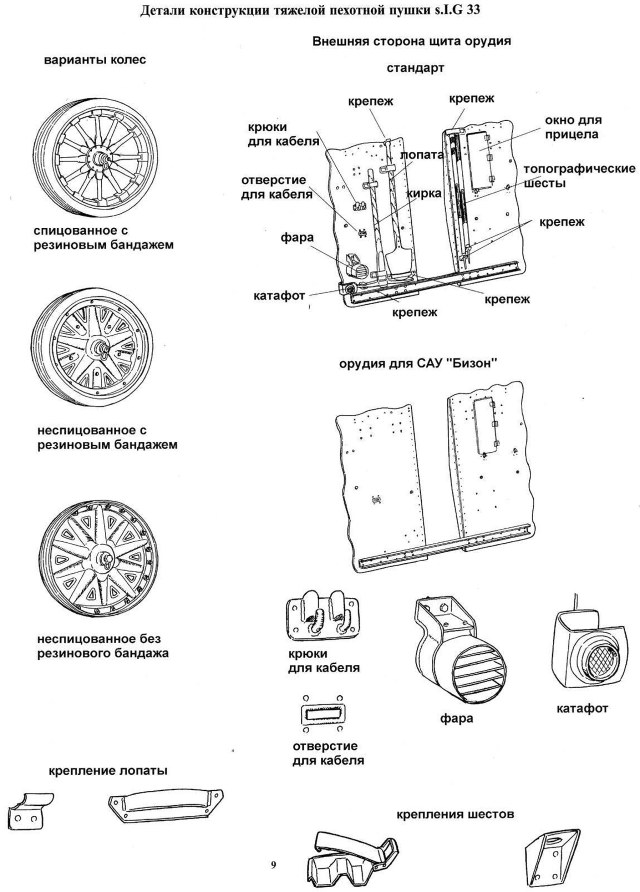

Вот тут неплохая схемка деталей
На сайте с 09.11.2009
0 19252
спасибо, интересная схема.
а для чего кабель на эти крюках?
На сайте с 05.08.2008
103 2087
а вот это загадка, тут на фото как бы две груши висят
На сайте с 09.11.2009
0 19252
скорее, на скакалку похоже
На сайте с 09.11.2009
0 19252
Эй, ктонить знает, что это за груши? )
На сайте с 16.07.2010
57 7637
Svarog, фото бы покрупнее..
На сайте с 16.07.2010
57 7637
Svarog, тут partizan, картинку присылал выше постами....от него и надо добиваться источника)))
На сайте с 16.07.2010
57 7637
Как говорил один персонаж :"Я всё понял.."...На картинке написано.."крюки для кабеля и отверстия для кабеля"..скорее всего это электрические разъёмы для подключения фар (фонарей) при буксировке...?????
На сайте с 09.11.2009
0 19252
Ну вроде логично.
