Противолодочный корабль проекта 1241ПЭ
- Производитель:
- Самодельная

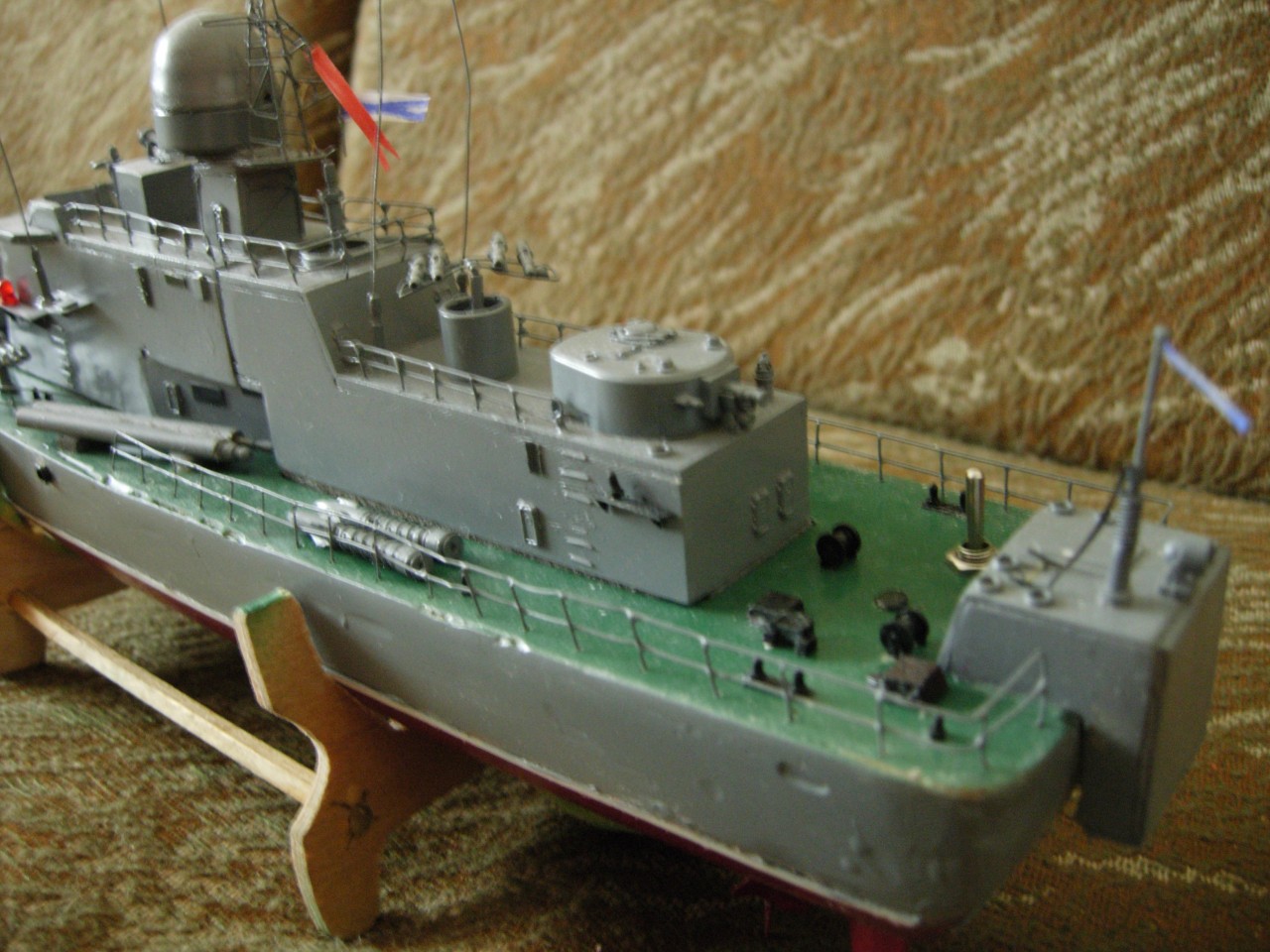

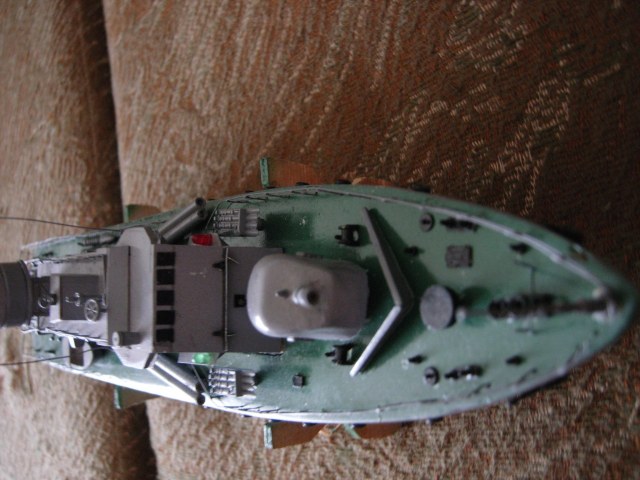

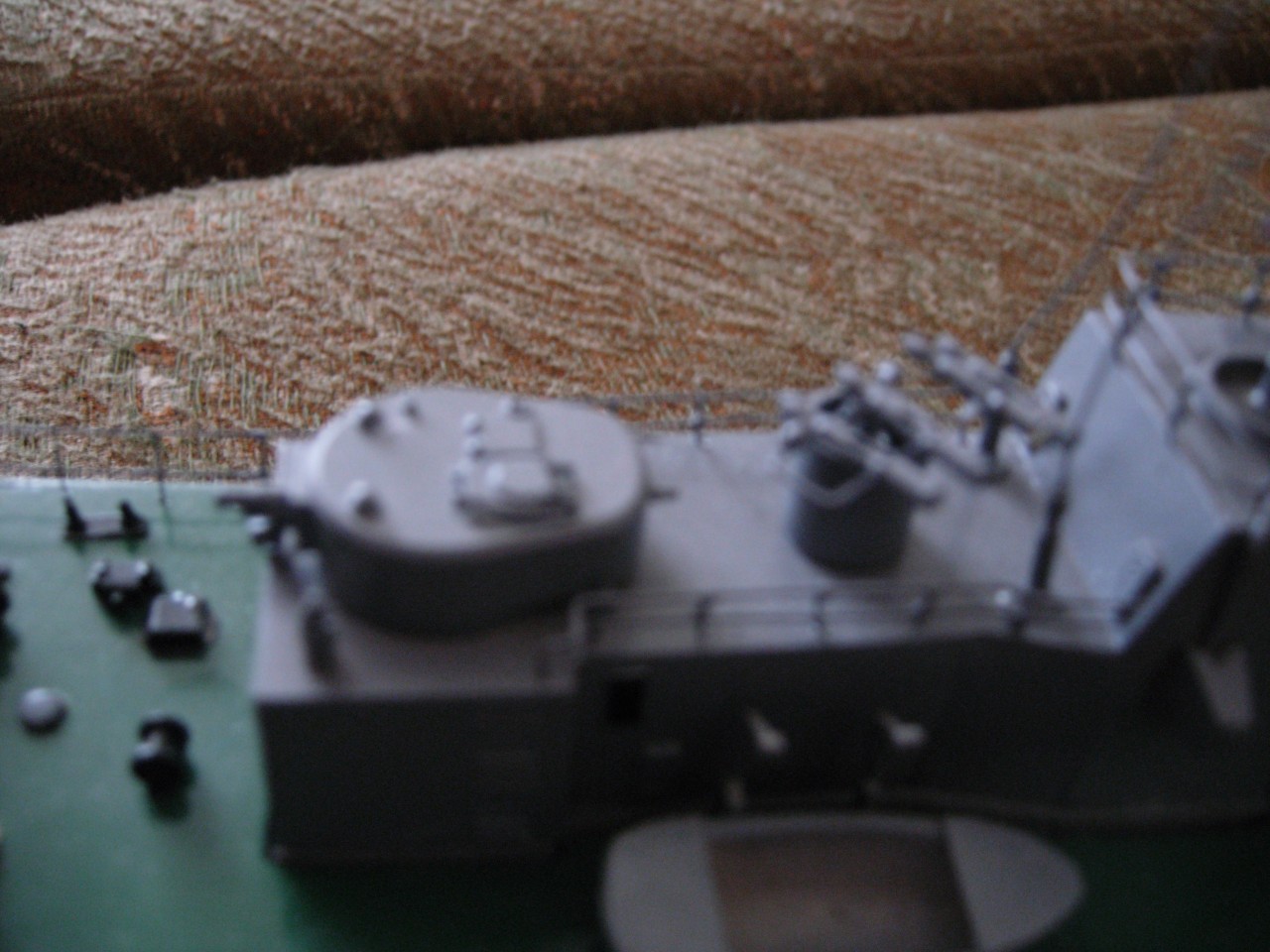

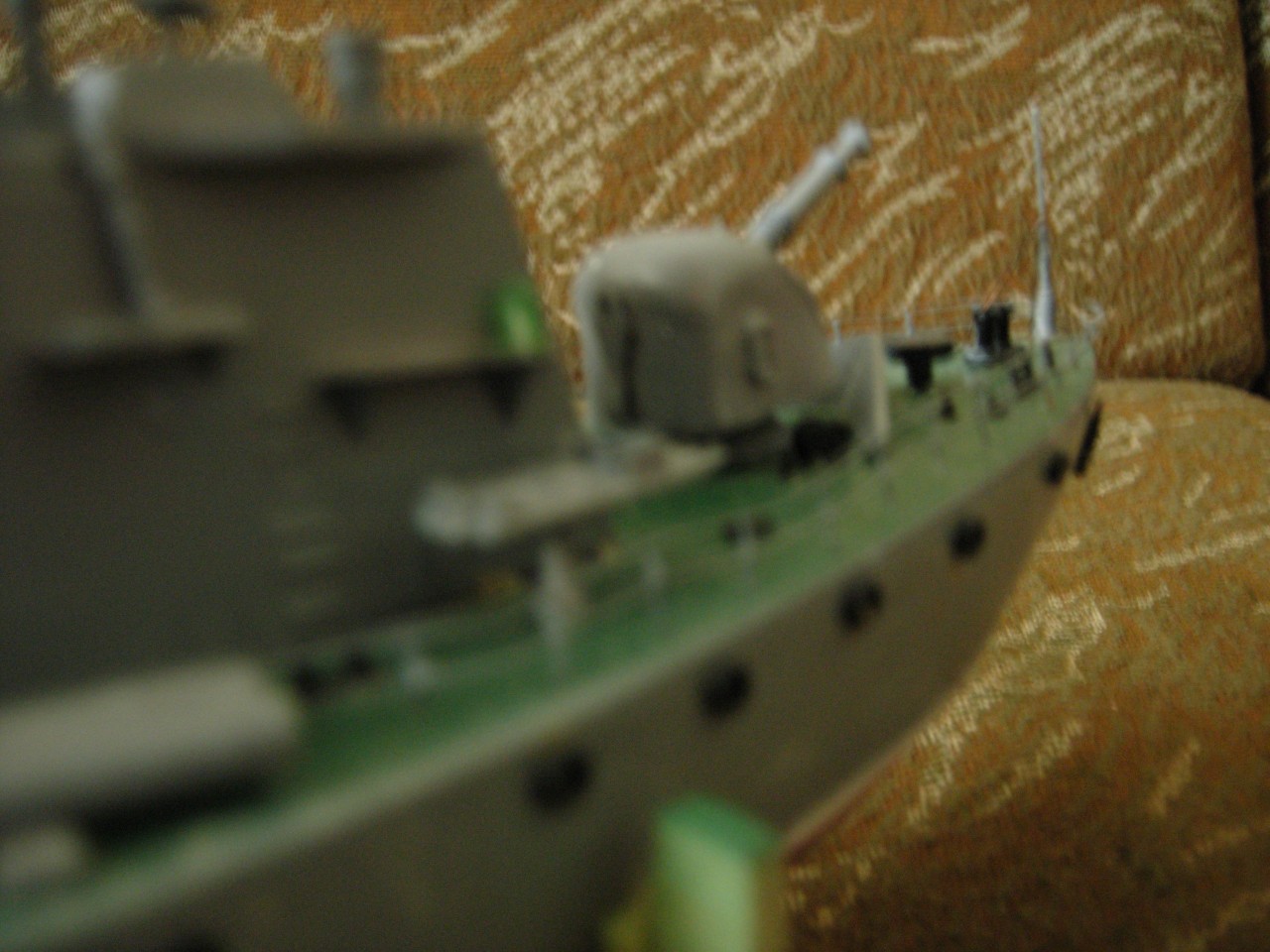

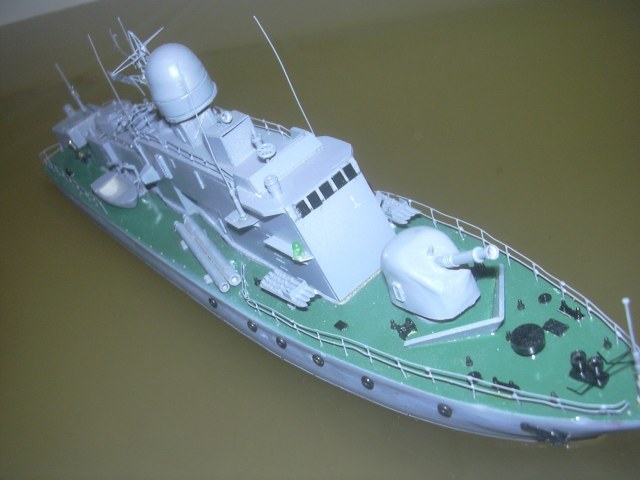

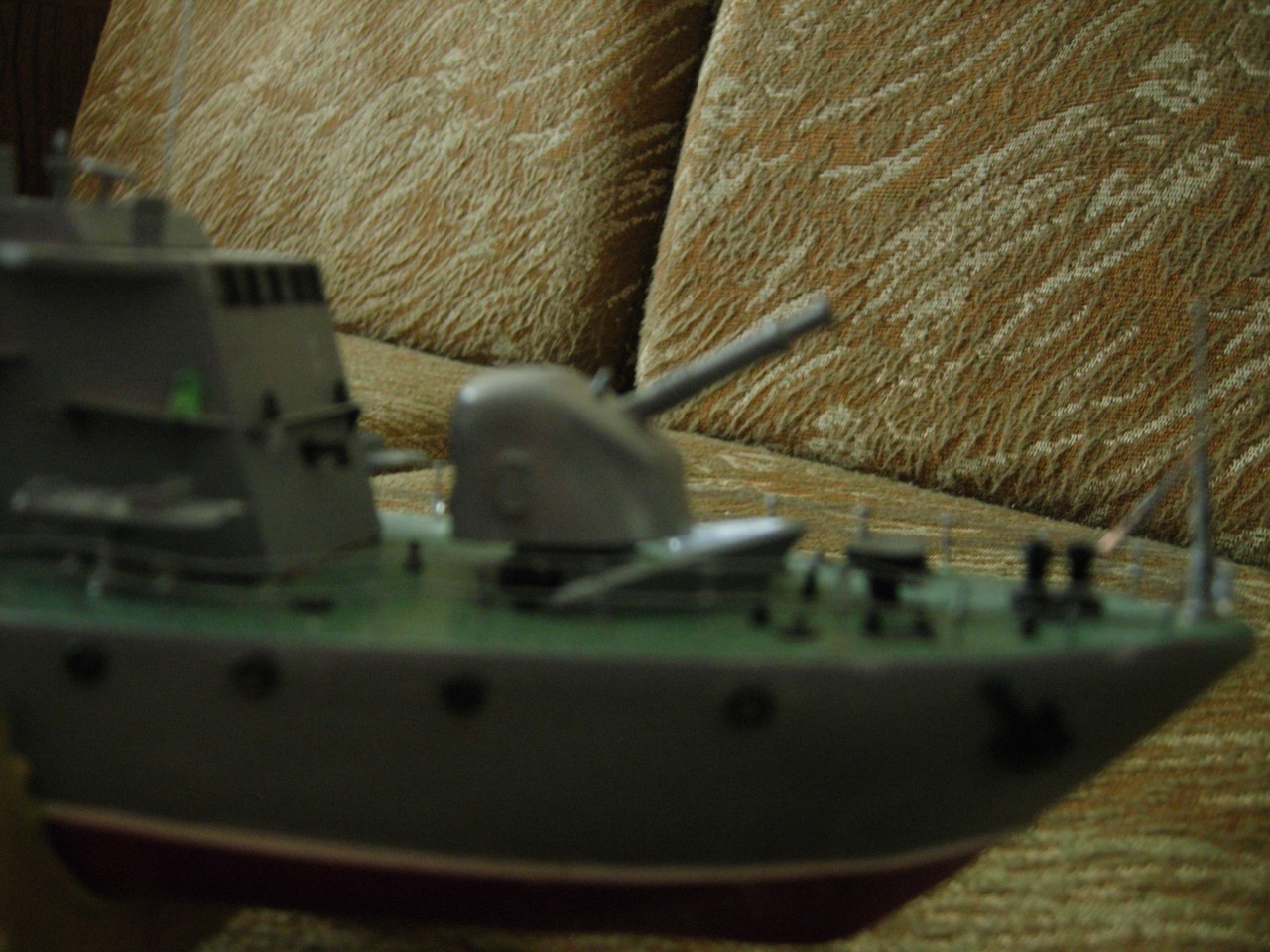

Модель противолодочного корабля проекта № 1241ПЭ, . Модель полностью самодельная. Строилась модель около 9 месяцев. Корпус из стеклоткани, надстройки из полистерола.
Оценки
Войдите, чтобы оценить работу.
Комментарии (49)
Судя по снимкам , модель "школьная" , класс ЕК-500 . На прототип похожа постольку-поскольку ... А в целом - весьма не плохо .
На сайте с 05.09.2007
8 44
Эх. Почти моя тема.
Честно говоря, даный ресурс немного не той, но раз уж Вы решились, то позвольте немного покритиковать...
1. неясны выходные данные, масштаб и прототип.
2. непонятен материал и технология сборки.
3. отсутствует легенда. То-есть, сказано о службе в ВМФ Ирака, но флаги Андреевские. Нипанятна!
4. по самой работе... масштабность у Вас играет. Торпедные аппараты тонковаты, ствол АК наоборот, толст невмеру. Мачта на фоне антены РЛС смотрится мелковато. Леера, батенька - фтопку, адназначна. Я уж не говорю о том, что двухниточные были только у япошек. Иллюминаторы... уж если сделали их на корпусе, надо бы и надстройку облагородить. Ну и черезчурно выглядят кильблоки.
5. окраска тож подгуляла. Шаровый цвет должен быть немного светлее. Главная палуба - металл, как исключение - темнокоричневый. Зеленый - сигнальные мостики и промежуточные палубы. Винты - бронза, дейдвуды - полированный металл.

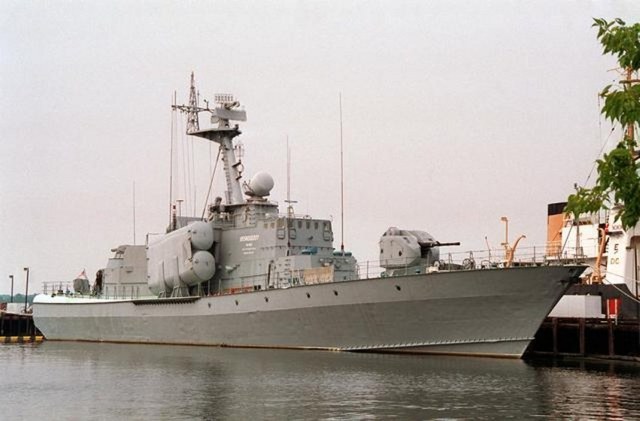

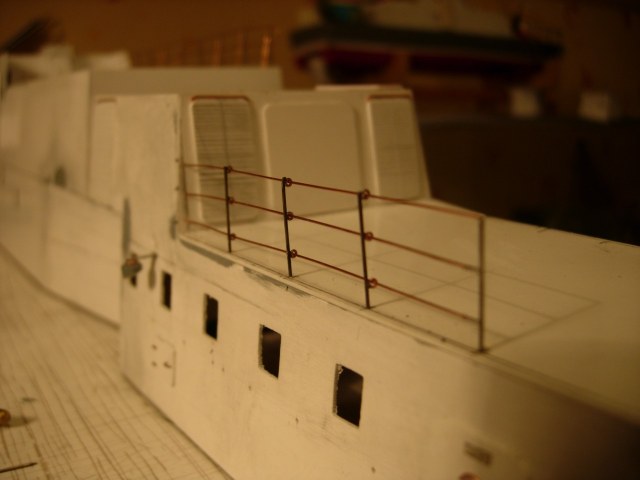

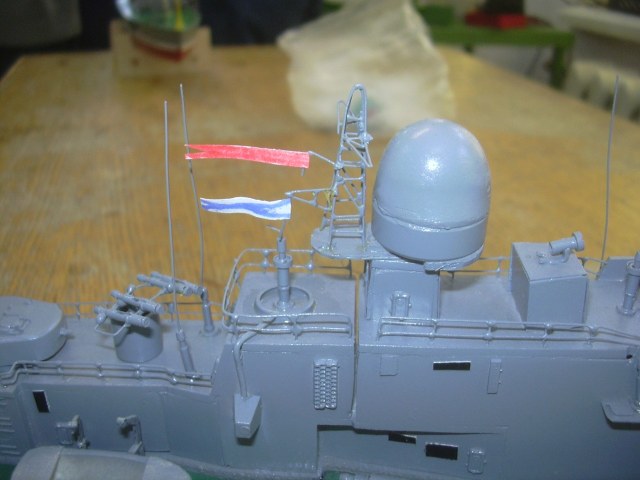

ПыСы: не в качестве похвальбы (хвастаться то особо нечем), а лишь для сравнения и демонстрации того, что я в теме показываю фотку своего самодела (корпус вообще сам рисовал), готового на 95 процентов
http://img118.imageshack.us/img118/8607/94509189nq1.th.jpg http://img118.imageshack.us/img118/5035/84713569cp8.th.jpg http://img118.imageshack.us/img118/5286/90563125tm2.th.jpg http://img118.imageshack.us/img118/9125/22419062io1.th.jpg http://img118.imageshack.us/img118/8040/65006494kt2.th.jpg http://img118.imageshack.us/img118/3041/26044767zt9.th.jpg
На сайте с 12.05.2008
5 35
это моя вторая модель самоделка а класс ЕК-600 и на прототип действительно похожа.
На сайте с 11.04.2007
0 377
Не знаю. Не моя тема. По-моему, коллега UP Marines высказался с точки зрения профессионала, и, тут, не добавить, не убавить.

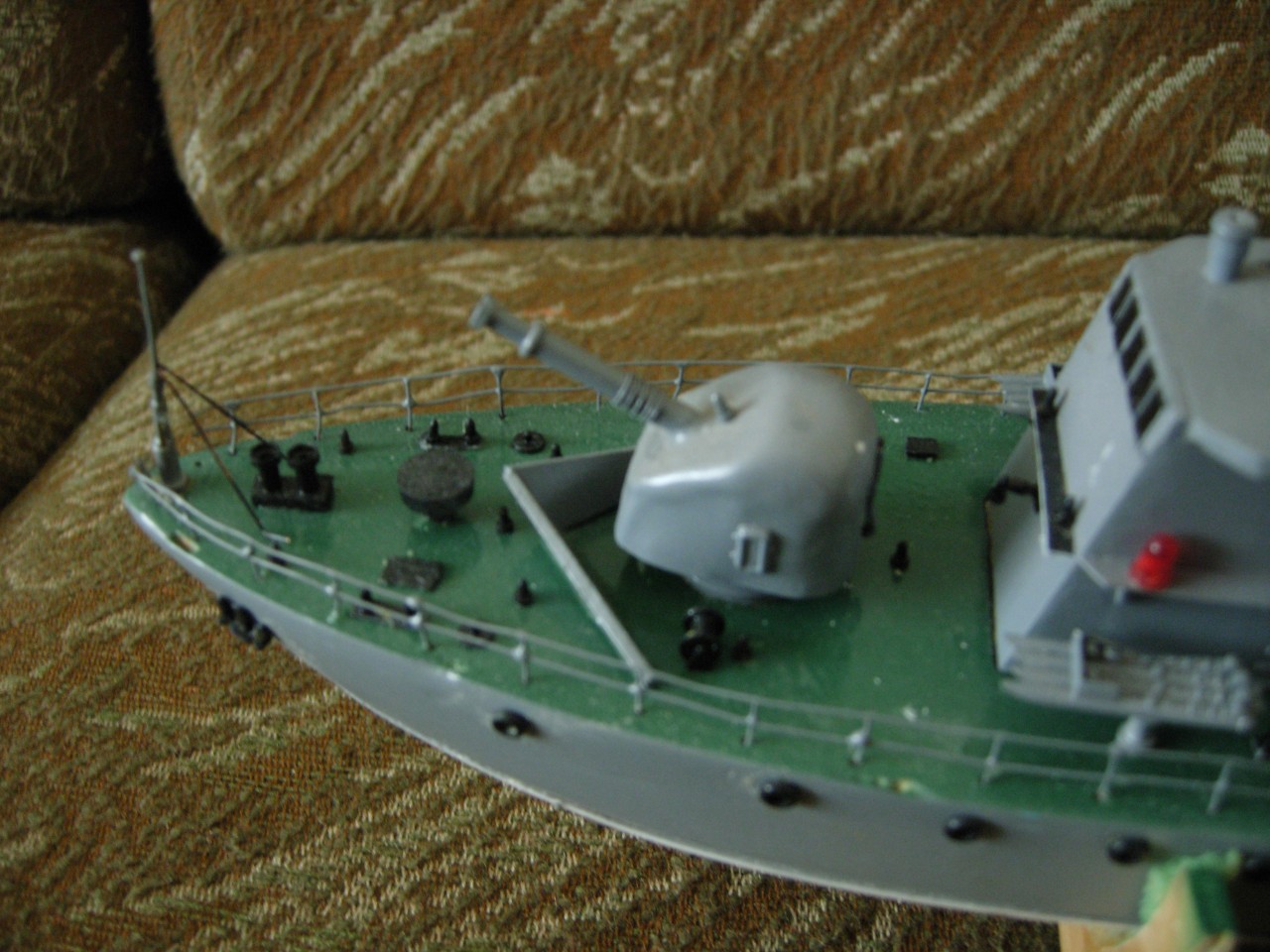

Но, на мой бронелобый взгляд, если, учитывать пропроции, то в передней (носовой, баковой?) башне должно стоять что-то вроде танкой пушки. А если так, то, учитывая размеры башни, то, откат куда?
На сайте с 06.03.2007
0 930
Учитывая, что автору 13 лет-то у него отлично поулчилось. Но если хочется делать модели еще лучше, или переходить к копиям (как стендовім, так и ходовым), то советы UP_Marines очень будут полезны.
Успехов!!!!
Спонсор
На сайте с 17.05.2008
10 765
Молодец парень, а опыт - дело наживное
На сайте с 05.09.2007
8 44
Присоединяюсь к Петру с выражением аграмедного респекта автору модели. Дело в том, что в момент моей критики, автор еще в эфир не выходил, и возраст я не видел.
Что касается самих стендовых моделей, то советую сходить сюда: http://www.homepaper.info/talk/viewforum.php?id=15. Так же, вот здесь http://www.bronarm.ru/forum//index.php?showtopic=2242, аграмедное колличество выкроек кораблей. Взяв за основу картонную модель, будет меньше проблем с масштабностью. Вообщем, приветствуем еще одного коллегу
На сайте с 12.05.2008
5 35
UP_Marines огроменное спасибо за критику в близжайшее время буду исправлять неточтости а андреевский флаг на корабле потому что россия 20 лет назад выкупила этот проект у Ирака
На сайте с 05.09.2007
8 44
Уважаемый, Андрей!
Искренне рад Вашему увлечению моделированию вообще, и Военно-Морским Флотом, в частности. Но все-таки, моделирование, это не только технологический процесс, но и немаленький поиск по Интернету. Советую пользоваться Гуглем (www.google.com). Стоит Вам ввести в строку поиска: "корабль 1241 проекта", как Вы сразу увидите множество ссылок, и эту: http://www.wartechnic.ru/rus/navy/missileships/pr1241/text.shtml , в том числе. Вы сразу догадаетесь, что 1241 проект "Молния" (или Тарантул по НАТОвской класификации) является малым ракетно-артилерийским кораблем (или корветом). Был разработан в Советском Союзе и активно продавался в третьи страны, в том числе и в Ирак.
Еще, я конечно понимаю, что в связи с возрастом, Вы не помните, но 20 лет назад был Советский Союз и Андреевские флаги можно было увидеть только на картинах и в музеях.
ПыСы: надеюсь, что информация о карабле была Вам интересна.
С уважением!
Удачи
На сайте с 12.05.2008
5 35
UP_Marines по 1241 проекту строились как ракетные так и противолодочные корабли
советую прочитать статью вот здесь http://pogranzastava1.narod.ru/sea_1241.html
На сайте с 06.03.2007
0 930
Однако даже там никто не пишет , что данный проэкт выкуплен у Ирака. Проэкт этот советский от начала до конца, и посему никто у Ирака его не покупал. Наоборот.
На сайте с 05.09.2007
8 44
Уважаемый, Андрей!
С большим интересом сходил по Вашей ссылке. Признаю, что данный проект имел место быть. Но, возвращаясь к своему первому мессиджу, напоминаю о неточностях в выходных данных. Ибо, в советском судостроении, как и в прочей военной промышленности, были слегка повернуты на секретности. И внутри каждого корпуса (1241), могут быть весьма существенные различия. Предьявленый мной МРК имел индекс 1241.1, Вы же указываете на 1241.2.
Вообще, наш спор теряет всякий смысл с применением общемировой классификации. А согласно таковой, и Ваш и мой шипец именуется как корабль класса КОРВЕТ Так что, предлагаю мир, дружбу и жевачку!
Также, подумалось о леерах. Если не хотите, или по какой-то причине не можете паять, рекомендую более простой способ. Берете булавки-невидимки и вбиваете их в нужные места. Еще лутьше будет, если предварительно тоненьким сверлом на ~0.5-0.6 сверлите отверствия в нужных, заранее отмеченных местах, затем смочив кончик булавки супер-глю (клей в тюбиках, по умному циклошототамметан) вставляете их в эти отверствия. Для точности и однообразия, используйте кондуктор из кусочка стержня от авторучки, обрезанного на необходимую длину. Выглядит это так: булавка внутри стержня. Чем-то твердым давите на булавку, она уходит в палубу до тех пор, пока это твердое не упрется в кондуктор. Таким образом, все леерные стойки будут одной длины. Особое внимание, обрати на длину стоек. Они зависят от масштаба модели. В реале, стойки от 1 до 1.2 м. В качестве лееров можно использовать нитку. Желательну специальную, модельную, она меньше топорщится. Я использую капроновую нить от бантика. Он тонковат, но в зависимости от требуемой толщины можно в две-три-четыре нити. Технология тоже проста. Берешь две нити и посередине делаешь петельку. Этой петелькой цепляешь за крайнюю стойку на нужной высоте. Слегка натягиваешь и зубочисткой капельку супер-глю. Потом по каждой стойке. На последней просто нахлест и снова клей. Через пол-часа можно обрезать лишнее. Леер получается ровный и аккуратный.
Кстати, как-то довелось пообщатьс с командиром Тарантула из Кувейта
С уважением!
На сайте с 24.01.2009
14 275
У нас в дивизионе, в Кронштадте, 1241.1М (МАЛЫХ ПРОТИВОЛОДОЧНЫХ КОРАБЛЕЙ) 4 штуки было. (За выбор прототипа автору респект)) Но блин ни на одном!!! не было на корме пушечной башни ОТ Т-35!!!
На сайте с 12.05.2008
5 35
Согласен делал модель 3 с половиной года назад( моя вторая модель) и на тот момент как-то не обращал внимания на такие, как мне казалось мелочи)). А у вас случайно фотографий нету этих МПК? Сейчас собираю его-же но в 60 маштабе(93 см)
На сайте с 12.05.2008
5 35
На сайте с 12.05.2008
5 35
На сайте с 29.01.2010
68 2906
Качественных фотографий бы побольше...
А, кстати, зачем башня от танка???
На сайте с 12.05.2008
5 35

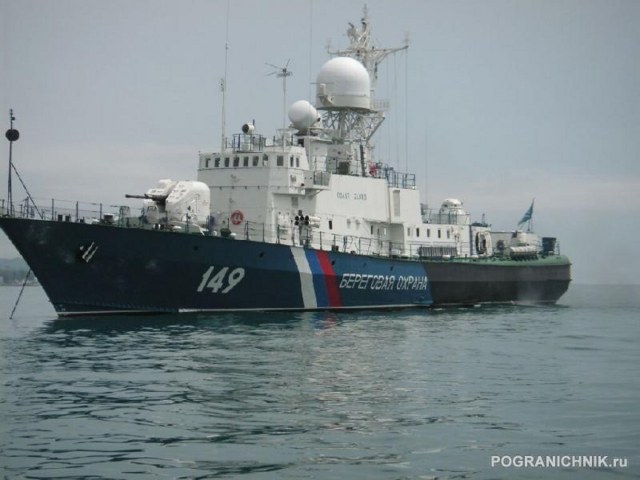

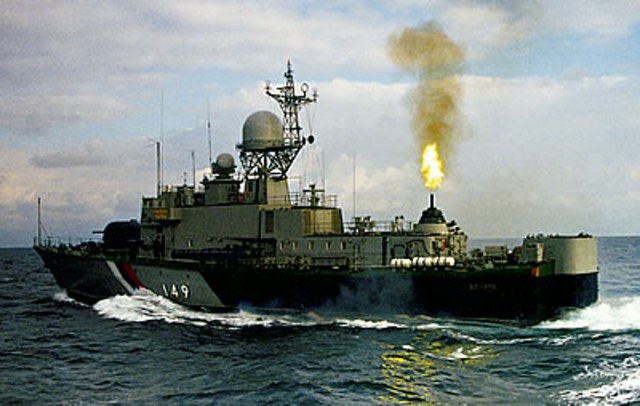

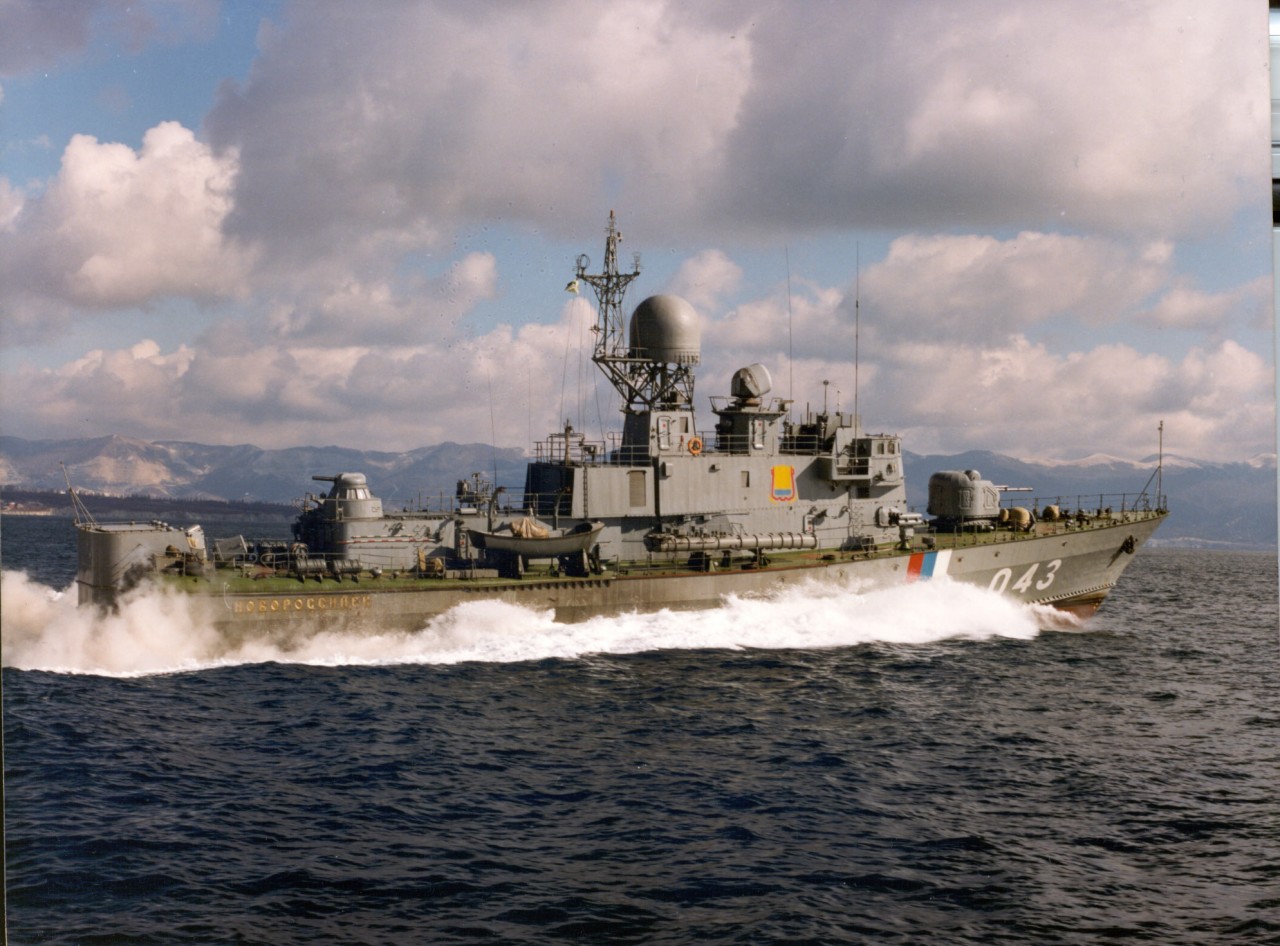

Вот ещё 2 нашёл.
На сайте с 12.05.2008
5 35
На сайте с 12.05.2008
5 35
А сам сейчас понять не могу зачем её туда поставил(наверное думал, что с ней будет красивше))) по идеи-то там АК-630 стоит.
На сайте с 24.07.2008
3 5932
Ух ты! Это от модели и особенно от обилия инфы! Автор, поделись источником такого большого снимка МПК "Новороссийск" - скачать не выходит.
http://www.karopka.ru/forum/forum237/topic6155/
Весь инет облазил - такого не находил, может ещё что-нибудь интересное есть - вроде хороших чертежей или бумажного корабля?
Может и МТЩ "Железняков" есть в бумаге?
На сайте с 24.07.2008
3 5932
Да, советовал бы переснять.
На сайте с 30.07.2010
12 2371
Весьма странный выбор масштаба... и не шестисотка и не девятисотка, а в 1250 обычно все же ближе к максималке делают.
На сайте с 12.05.2008
5 35

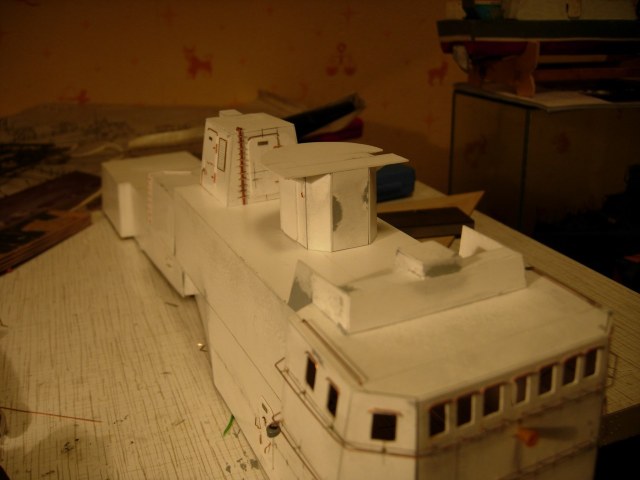

Когда строил эту модель инфой не интересовалсь но сейчас строю "Новороссийск" в 60 маштабе и инфы нарыл достаточно много:
http://navymodel.by.ru/1241/htm.htm - обзор постройки МПК в 100 маштабе. На этом-же сайте и чертёж к нему есть.
А так фотографии на форумах искал. На Балансире есть фотографии.
На сайте с 12.05.2008
5 35
На сайте с 30.07.2010
12 2371
А корпус все же стоит лучше обрабатывать. На стеклоткани автошпаклевка отлично держится и такие крупные недочеты легко убираются.
На сайте с 12.05.2008
5 35
На сайте с 24.07.2008
3 5932
За ссылку конечно респект, но ты вероятно не смотрел мою. И как можно строить без инфы? Хотя бы без теоретического чертежа корпуса?
И где фотке на Balancer?
На сайте с 12.05.2008
5 35
Согласен...
На сайте с 12.05.2008
5 35

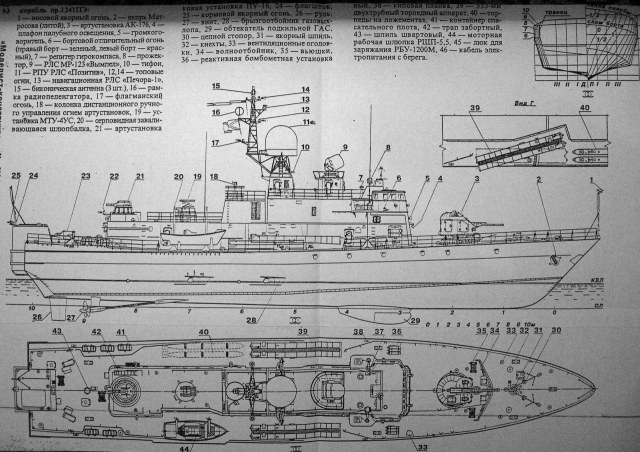

Не я просто не так вырозился, Строил по чертежу из МК но не имел ни одного снимка корабля этого проекта.
На сайте с 24.07.2008
3 5932
Оффигеть сколько инфы, за чертежи особый респект!!! Куда ставить +100!!!
На сайте с 24.07.2008
3 5932
Чертёж из МК? Где??? Эмоционально очень...тут такие находки понимаешь, за 5 минут, сам неделю убил на поиски...
На сайте с 12.05.2008
5 35
Вашу ссылку посмотрел вобщём-то оттуда информацию тоже собирал.
На балансире фотографии брал с темы "Катера 1241 "Молния" там на 9 странице в самом начале 2 качесвенных фотографии, так-же в этой теме можно найти чертежи, проекции корпуса.
На сайте с 12.05.2008
5 35
На сайте с 12.05.2008
5 35
На сайте с 12.05.2008
5 35
Лео (Оберон) (Оберон) если качество чертежей не очень могу на мыло кинуть.
На сайте с 24.07.2008
3 5932
Только сейчас догнал, что МК - это Морская Коллекция, а не Моделист-Конструктор, верно? А номер не подскажешь?
Кстати в вышеприведённой теме я отпишусь о тебе.
На сайте с 12.05.2008
5 35
Делаю в таком маштабе потому-что есть готовая матрица под корпус.
На сайте с 24.07.2008
3 5932
Давай, или просто подскажи номер журнала. Tintagel(сапака)yandex.ру
На сайте с 12.05.2008
5 35
Не не не вы всё правильно поняли это Моделист-Конструктор, если надо могу тот выпуск в электронном виде скинуть.
На сайте с 24.07.2008
3 5932
http://karopka.ru/forum/messages/forum237/topic6155/message162996/?result=reply#message162996
Да лана тебе париться, просто номер его скажи, а я скачаю...
На сайте с 12.05.2008
5 35
Лео (Оберон) (Оберон) отослал.
На сайте с 24.07.2008
3 5932
Мегареспект, но пока по нулям в почте.
На сайте с 12.05.2008
5 35
Эх ладно, неполучается что-то отправить ну и ладно МК 1996 №09.
На сайте с 24.07.2008
3 5932
Огромное спасибо, скачал.
На сайте с 03.08.2010
21 1145
Модель понравилась.
Автору респект и успехов.
За галерею.
На сайте с 29.12.2011
0 3
На сайте с 12.05.2008
5 35

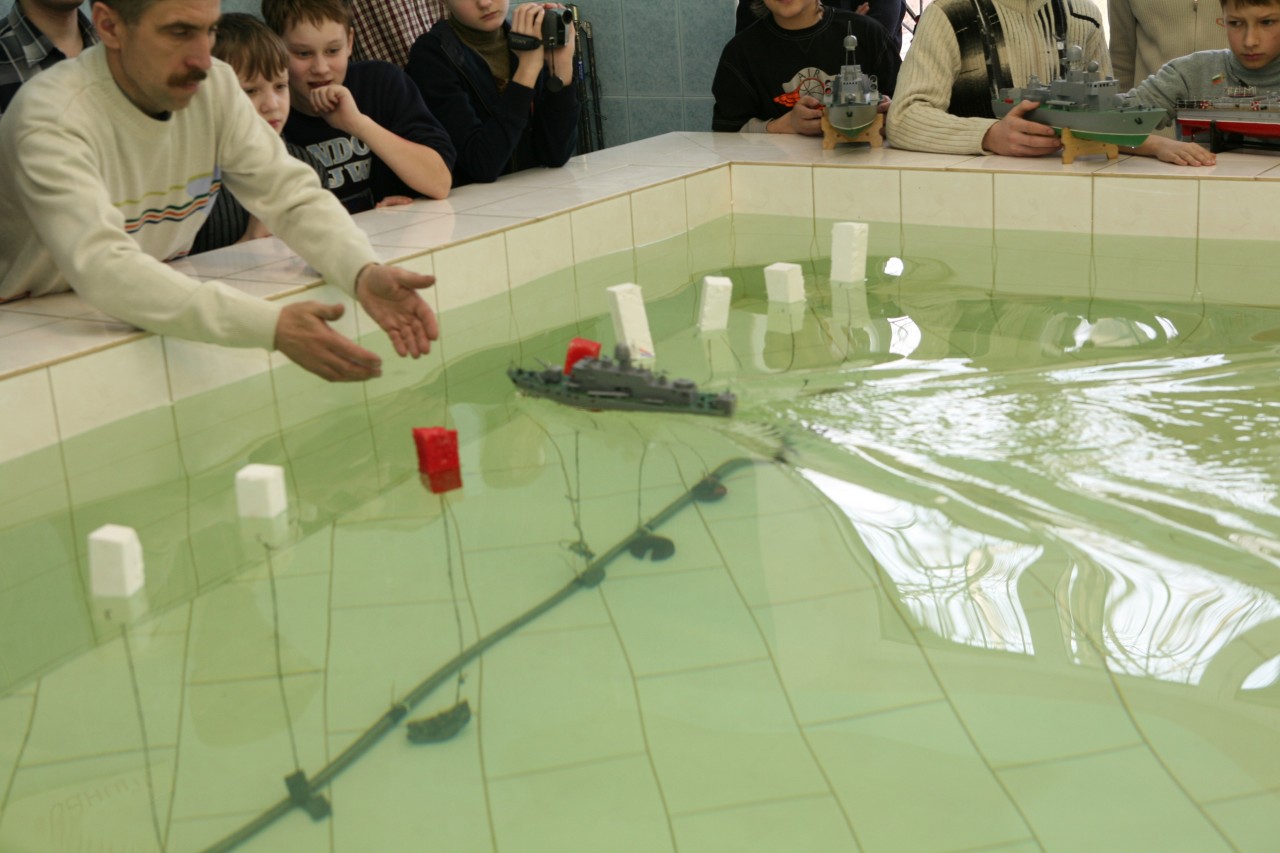

ух ты))) вот это фотография!" Вроде это же Владимир да? С моделью мой преподаватель Барков Евгений Александрович. А какой это год? 2010?
На сайте с 29.12.2011
0 3
Все верно. Лови еще одну.
