@Дмитрий Дмитриев написал:SAA написал:Всё же решился на несколько большую переделку кормовой части. Расширяю ширину кормы для приближения к чертёжным формам. Изготовил и приклеил полоски пластики шириной 1.1 мм для дальнейшего стачивания, жаль что пришлось пожертвовать уже сделанными табличками с название корабля.
Вставлю свои 5 копеек, я бы вам посоветовал не наращивать в корме борта при сохранении мелочевки на палубе. При таком раскладе рельсы и швартовочное оборудование будет слишком далеко от борта.
Я на второй модели пробовал методом расклина. Но у меня вторая будет по ватерлинию.
Барбет все равно под замену, он не на своем месте.
Классно! Жаль что уже сделал. Вот после накопления опыта хочеться забросить и делать заново.
Видимо я в 2017 пересторался с тренировочной постройкой и наделал 3 и 2 прохода сквозных.

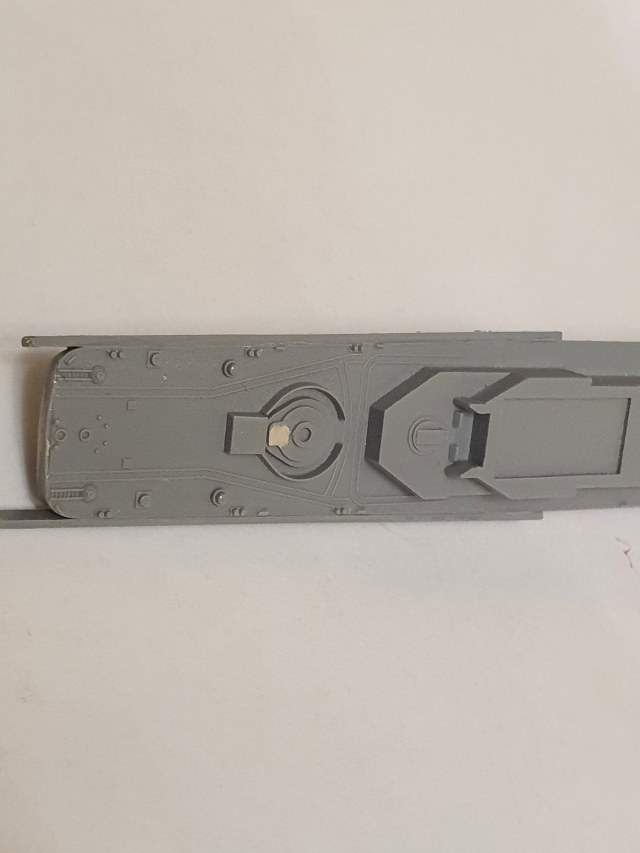

Продолжаю пилить корпус.
Придал характерный еле заметный излом вдоль всего борта, сточил вдвое толщину таких длинных элементов успокоителей качки.
Наращиваю "скулы" бака, для придания им завальцованной формы.
Добрый день!
Я строю аналогичную модель и ориентируюсь на Вашу стройку как на образец, что в некоторых аспектах заставляет и меня доделывать свою модель до более высокого уровня.

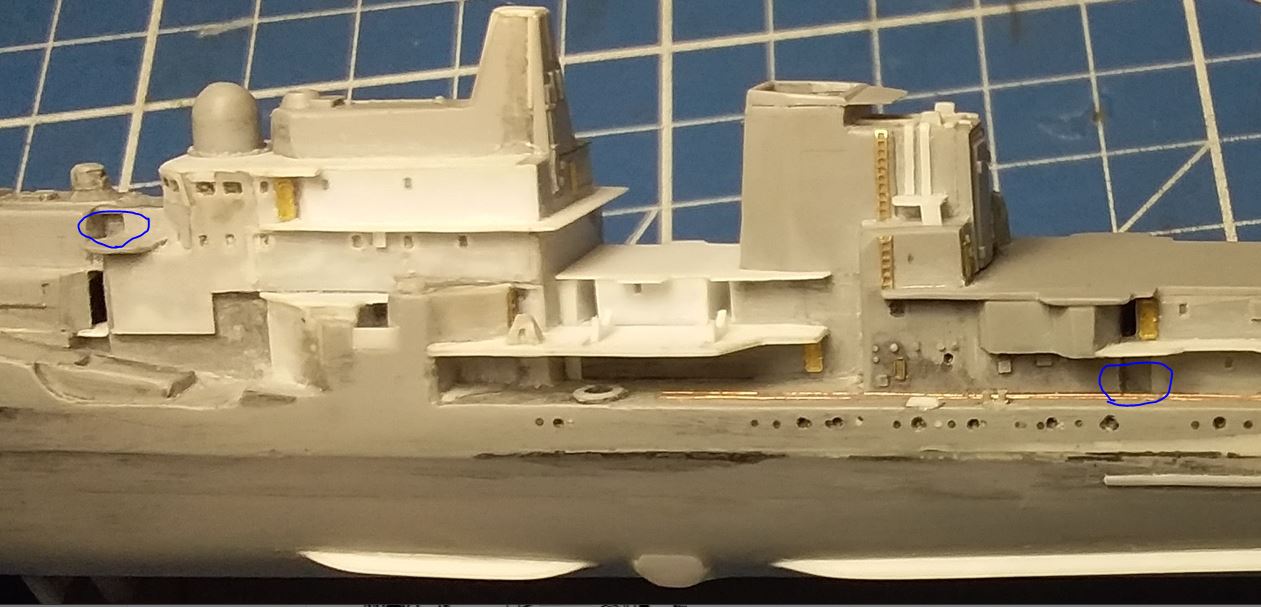

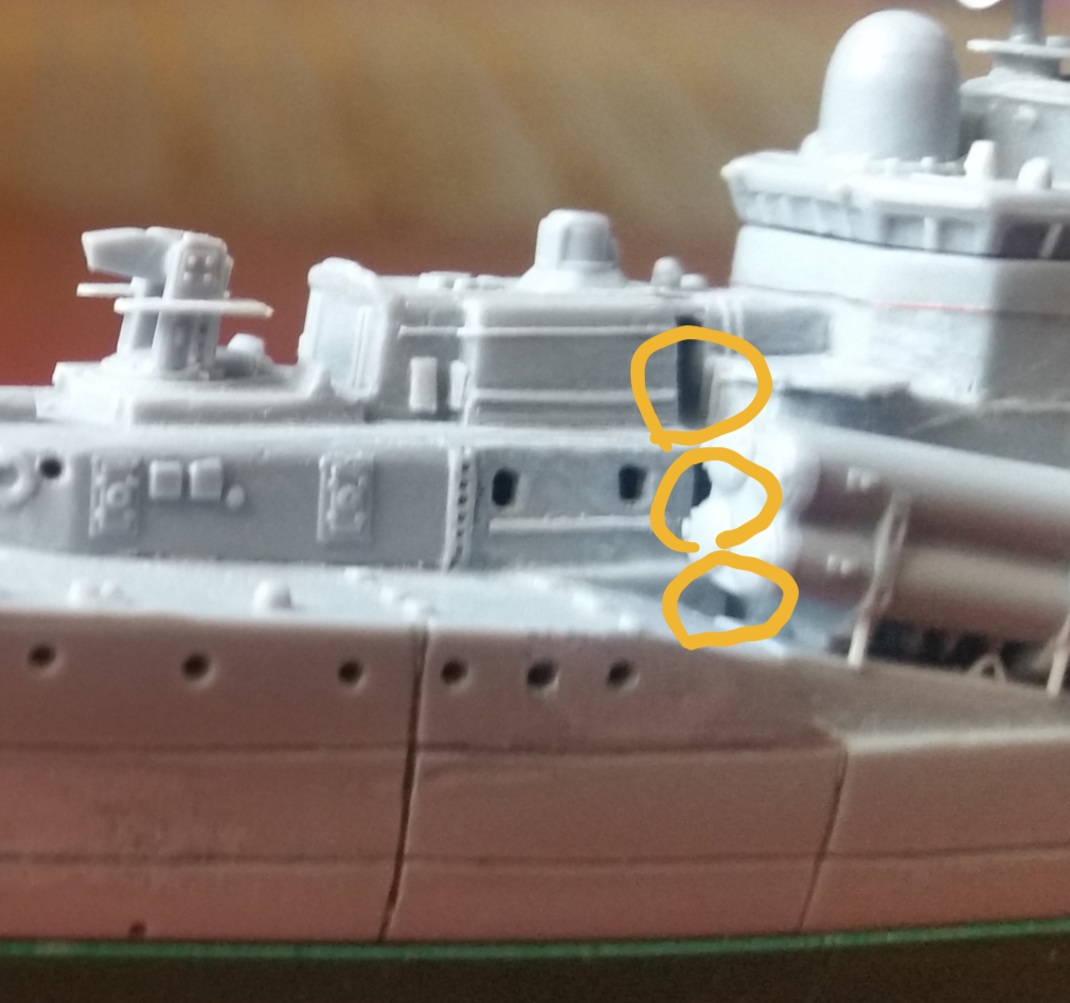

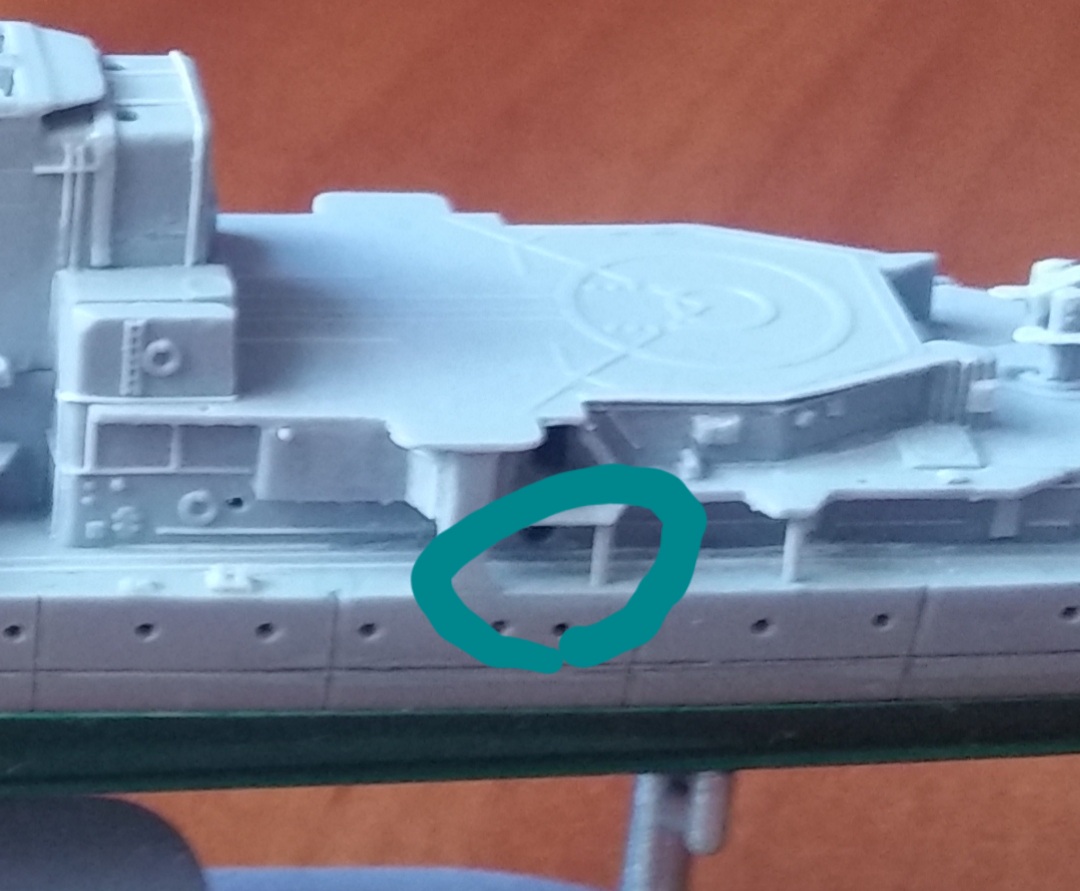

Хотел бы спросить Вас о одном нюансе, Вы достаточно глубоко перепиливаете исходник но я заметил что на Вашей модели отсутствуют два сквозных прохода. Извиняюсь что обращаю Ваша внимание на столь поздней стадии стройки (начал следить 1 назад), возможно Вы это сделали намеренно, ориентируясь по фотографиям, но те фото что я просматриваю они (проходы) там есть.

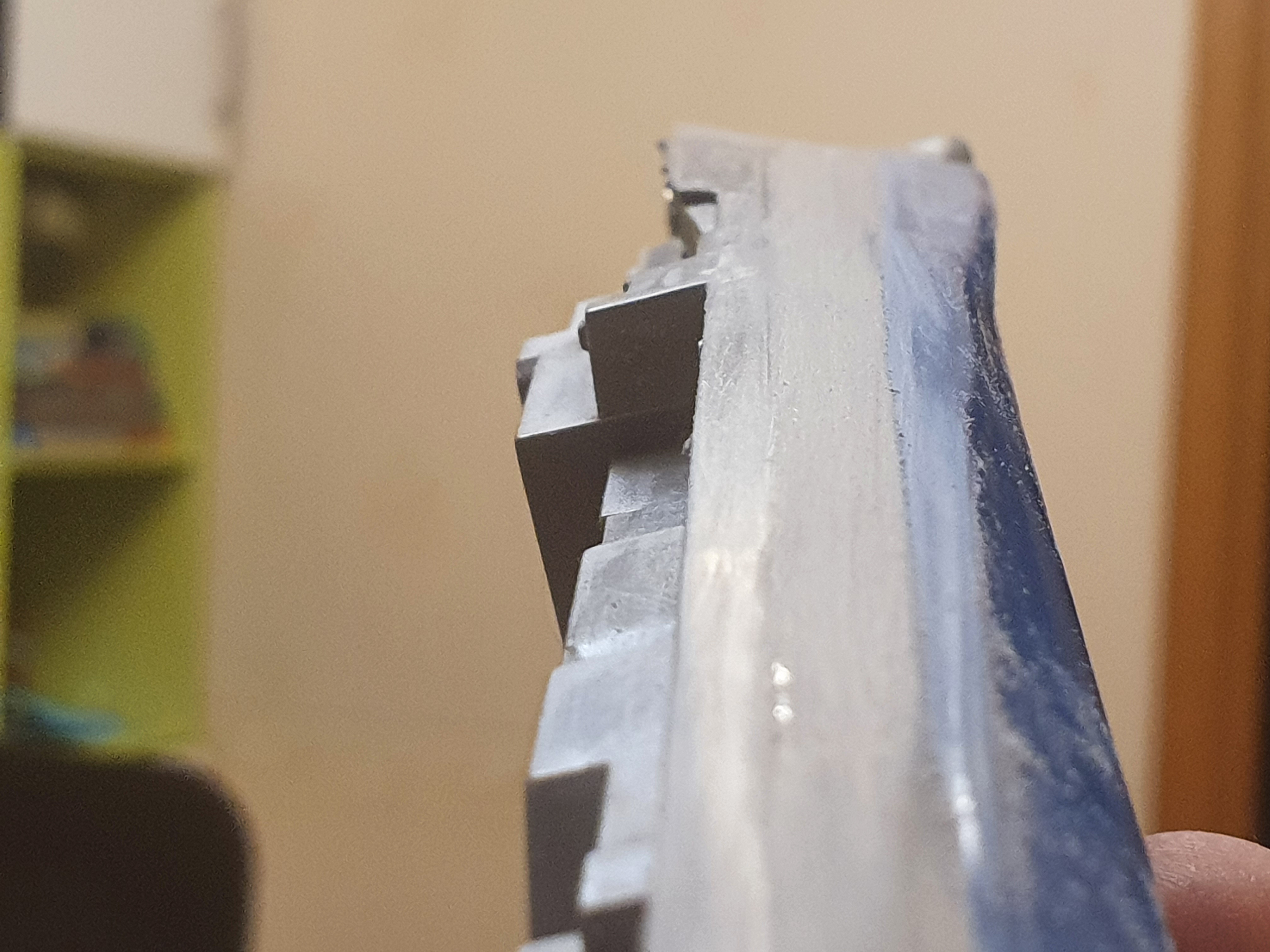

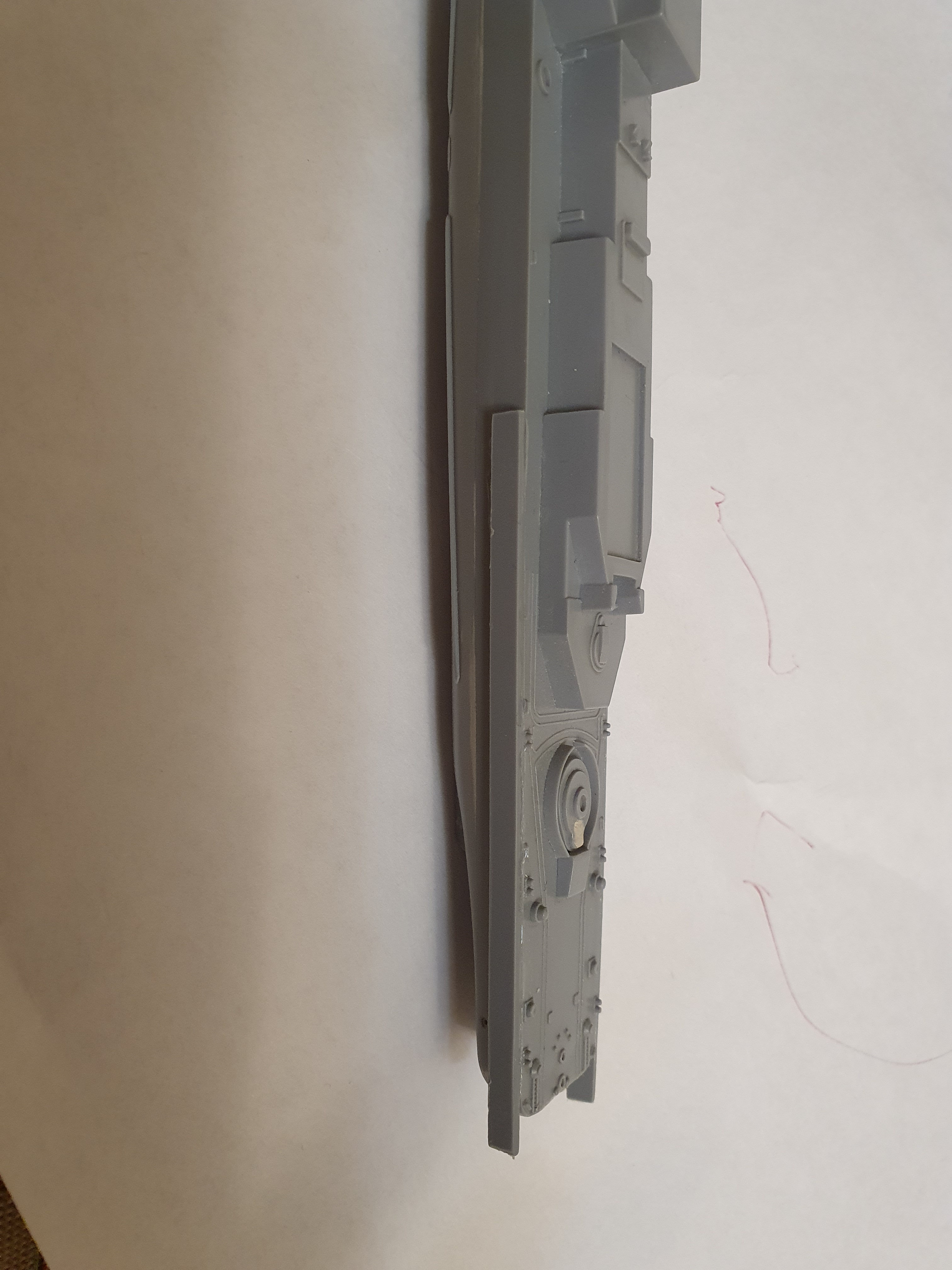

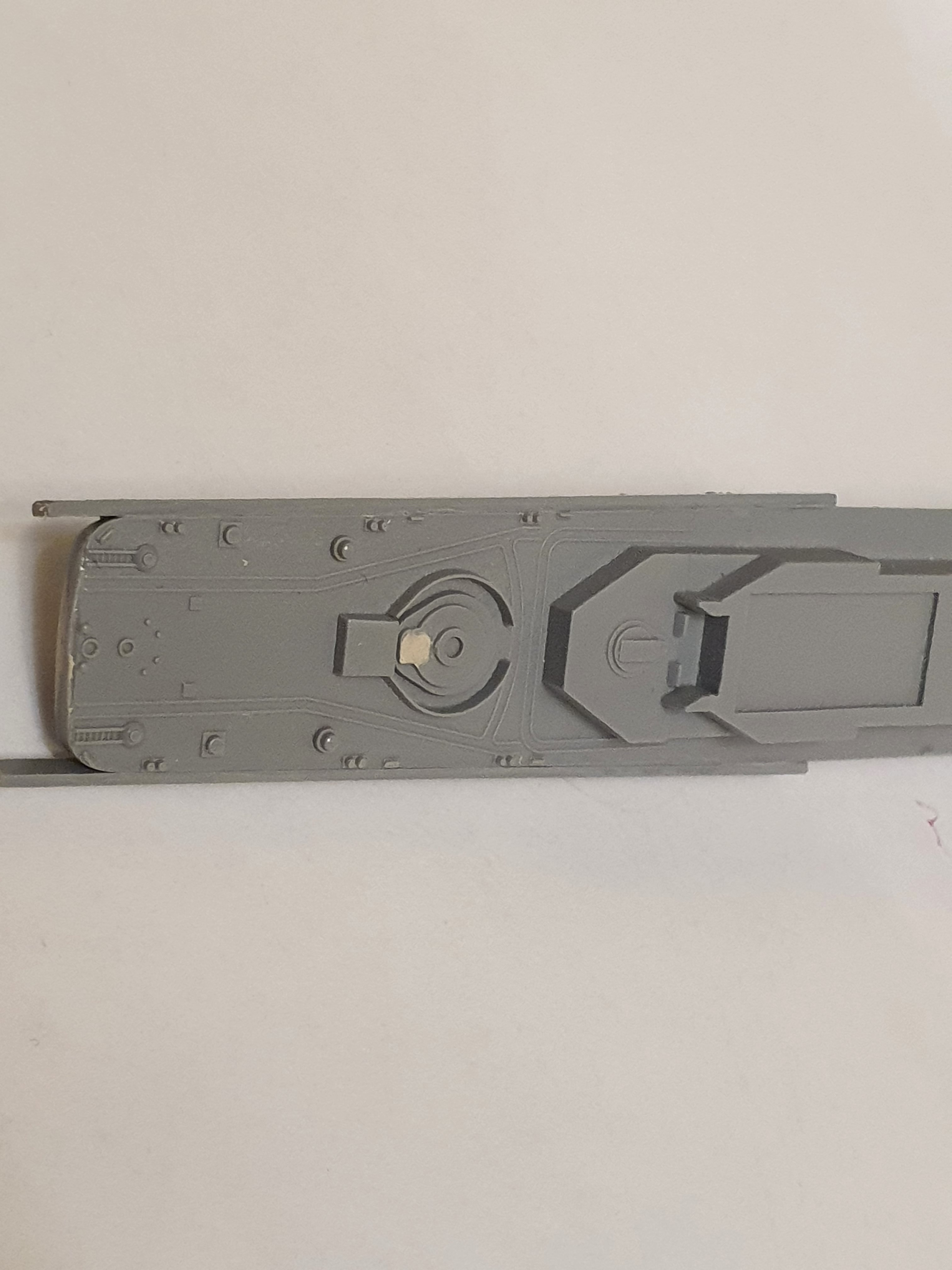

Всё же решился на несколько большую переделку кормовой части. Расширяю ширину кормы для приближения к чертёжным формам. Изготовил и приклеил полоски пластики шириной 1.1 мм для дальнейшего стачивания, жаль что пришлось пожертвовать уже сделанными табличками с название корабля.
@Юрий Флоров написал:Ещё обратите внимание - у самого транца хорошо заметна винторулевая колонка "Поворот-159", она поднимается в шахту, так что можно её не делать, а просто показать её шахту.
Да, да, её сделал (шахту - хвостик -"утолщение"
вместе с переделкой формы кормы.
@Юрий Флоров написал:И чего точно не может быть - так это двух рулей . Надеюсь Вы знаете про этот феерический косяк производителя.
Это да. Не первый раз собираю эту модель, просто с каждым разом на новом витке.
Как то собирал китайский 956ЭМ, вот там я установил два руля, так как не нашёл доказательств или опровержений этому. Все ругались и плевалась но фото некто не показал, а я рассуждал так: так как у 956 ЭМ изменена силовая установка, передаточные механизмы и многое другое, включая состав вооружения по желанию заказчика, то установка двух рулей для уменьшения радиуса циркуляции и надёжности вполне возможно.
Ну в любом случае спасибо за участие и желание помочь.
Я извиняюсь за обилие вопросов, но как для человека не служившего на кораблях хотел бы понять еще 2 момента:
- Иллюминаторы которые размещены на корпусе в местах где этот корпус имеет развал (наклон относительно горизонтальной плоскости), расположены также под углом, в заподлицо с бортом или установлены перпендикулярно горизонту и как бы утоплены в обшивке?
- Судя из чертежа, ряд иллюминаторов расположен в одну линию, параллельно ватерлинии так? или всё же несколько уходит вверх за верхней палубой бака?
Заранее спасибо за ответ!
@Юрий Флоров написал:Чаще всего иллюминаторы на наших кораблях 305 мм.
Спасибо за дельную информацию. Значит сверло 0,45 -0.5.
Где то мне попадалось фото матроса, высунувшего голову, одно плечо и руку из иллюминатора и я так подумал что не мене 50 см.
Добрый день! Знает кто либо диаметр иллюминатора? Скоро планирую сверлить и встаёт вопрос подбора сверла. На мой глаз то диапазон 500 -700 мм, но лучше не гадать.
Продолжаем корпус, изготовил "таблички" под название. На некоторых фото видно что такое имет место быть.
С наздрёй я имел опыт в 700м, на тот момент мне показалось приемлемым, так как глаза видел что нужно немного по другому но руками не мог этого воплотить. На фото 1164. Сейчас продолжаю корпус, как дойду до ноздри, то попробую.
@Гудзоныч написал:Здравствуйте комрады!!!
Вот ещё чуть по "ноздре"..... Думаю сделать колечко и приклеить к нему шток особых проблем не вызовет.Это два фото с Чабана и два с 956.
По отверстию в корме уточняю, выглядет это так (тоже Чабан и 956, По-моему разницы нет)
С нозрёй дойдем и посмотрим, смущает хлипкость такой конструкции, так как делая такое кольцо из тонюсенькой проволки, трудно водрузить на неё шток (700м).
На счёт отверстия, считаете не получилось?
@navy написал:Уважаемый! Вы же сами сказали что у Вас есть фото проекта "Сарыч".... Смотрите внимательно, тогда и вопросы отпадут. На этом проекте /и не только на нем/ есть одна дельная вещь, у нас ее не мудрствуя называли просто "НОЗДРЯ"
применяется для облегчения буксировки и постановки на швартовые, для постановки на бочки в парадном строю. Можно пропускать как просто трос так и цепь.
Гюйс-шток своим центральным штоком встает как раз на ноздрю, а не на верхнюю палубу. Если память не подводит то так последний раз было на проекте 68 БИС. Даже на проекте 56 и 57 уже была "Ноздря" и центральная стойка опиралась на "НОЗДРЮ" а не на верхнюю палубу Вот вам 1134 и там все хорошо видноа вот 1135 и тоже шток упирается не в верхнюю палубу
А вот и "САРЫЧ" все тоже самое
Теперь Вам понятно. что просто просверлить это не то?! Хотя работа Ваша, так что думайте сами и решайте сами.....
Не смею больше докучать
с уважением
Да, теперь я понял о чём вы говорите. Я не знаю буду я делать эту "ноздрю" или нет. Если буду то она закроет это отверстие, если нет то оно пригодиться. Всех благ!
Потихоньку двигаюсэь дальше. Ближе к корме есть необычное техническое отверстие, я не знаю что это такое но имеет форму углубление а в нём отверстие. Наростил корму с изменением её обводов, наростил "хвостик", не знаю как он называеться правильно.
Ну любая модель не идеальна. Просто хочу приблизить на немного к протатипу. Мне нравиться 700 своим миниатюризмом а лучше набора нет. Спасибо, заходите коментируйте.
Почему центральное просверленое мной отверстие "не прокатит"? Мы или не понимаем друг друга или объясните, если есть желание.
@navy написал:Уважаемый, у Вас модель сделанная по мотивам и это далеко не лучшая разработка от китайского производителя / Петр ЗВЕЗДА из той же оперы/
Что разработчик хотел показать на верхней палубе и надстройках.... ну у каждого свой взгляд. Позвольте посоветовать Вам... побродите по просторам сети, там и статей и фотографий просто много, тогда и вопросы сами испарятся
фотографии большого размера, многих это нервирует, но мое мнение чем больше тем виднее...успешной стройки. Если Вас не затруднит, то внимательно ознакомьтесь хотя бы с этим....
https://forums.airbase.ru/2007/05/t55722--eskadrennye-minonostsy-proekta-956.html
с уважением
Добрый день! Фотографий у меня много и о наборе я этом знаю. Просто хотелось поинтересоваться мнением в стиле "а что же всё таки хотел изобразить производитель вот этой Т-образной фигурой" . На данный момент я действительно работаю над корпусом и еще не подошёл момент определения конкретного образца корабля, думаю это будет Бесстрашный. Я не понял зачем Вы мне приложили фото кормы, я до неё не дошёл ещё и конкретно эти фото в моём архиве года так с 2015 есть.

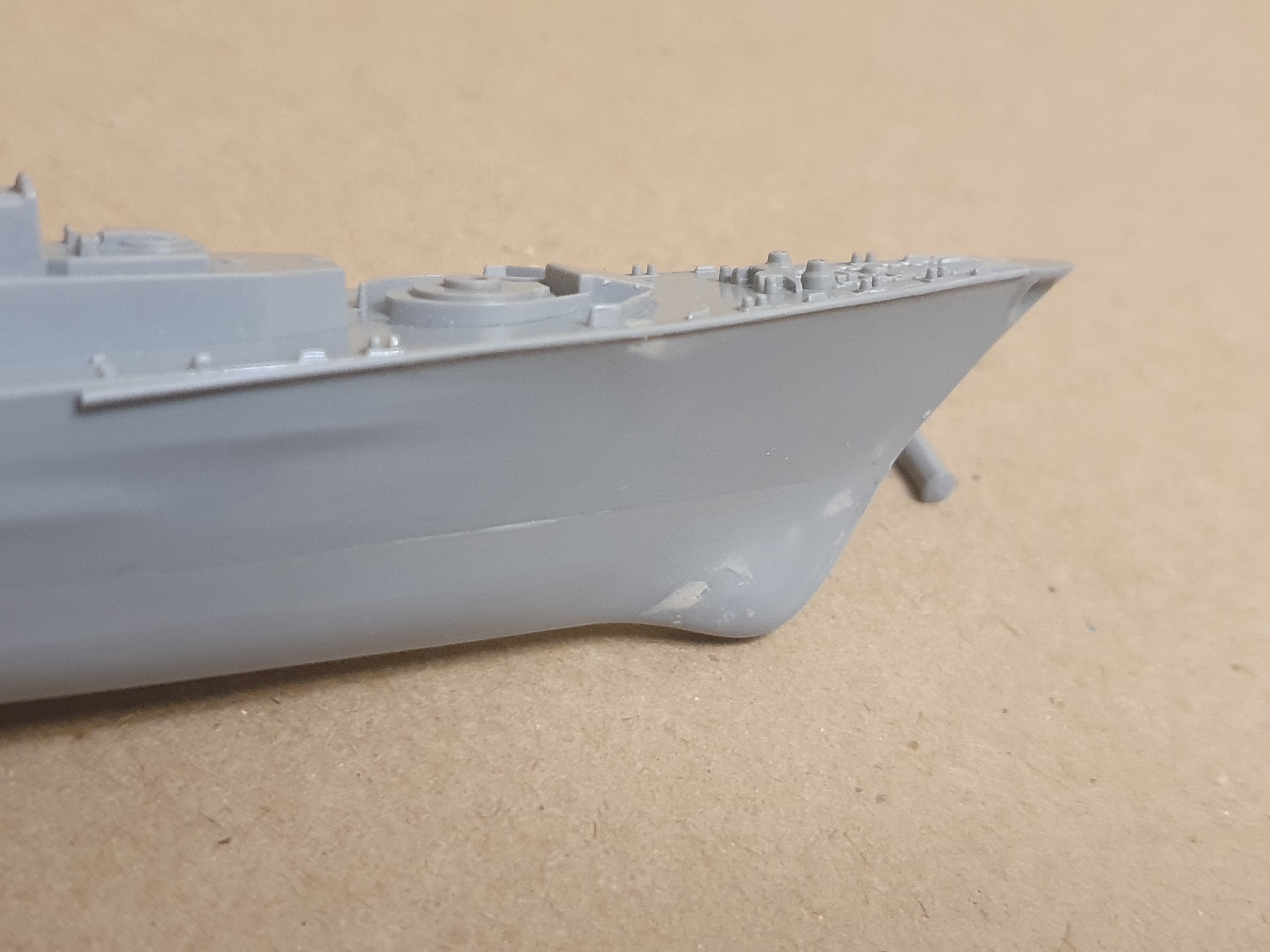

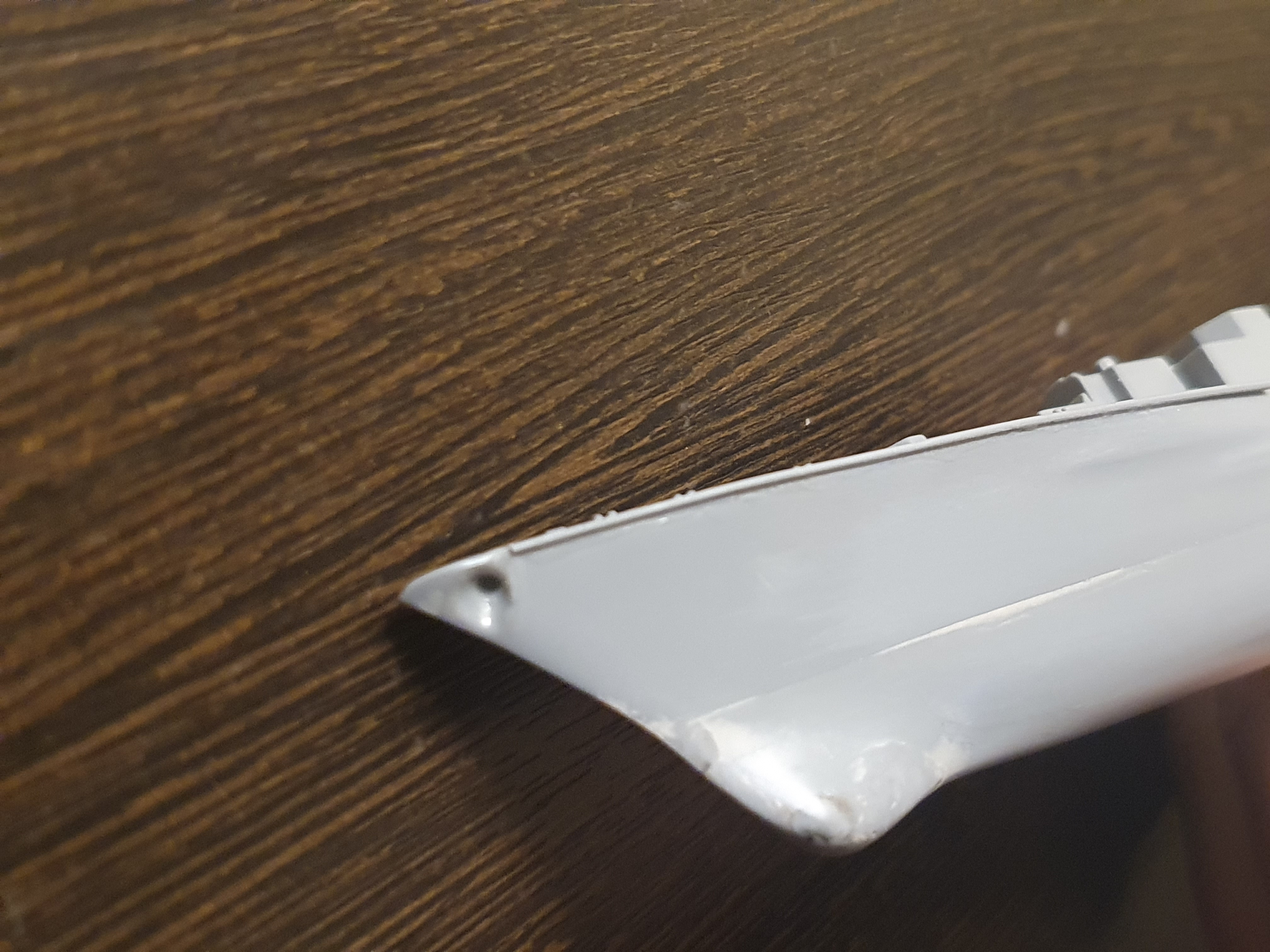

Закончил с форштевнем, клюзами и бульбовым обтекателем.

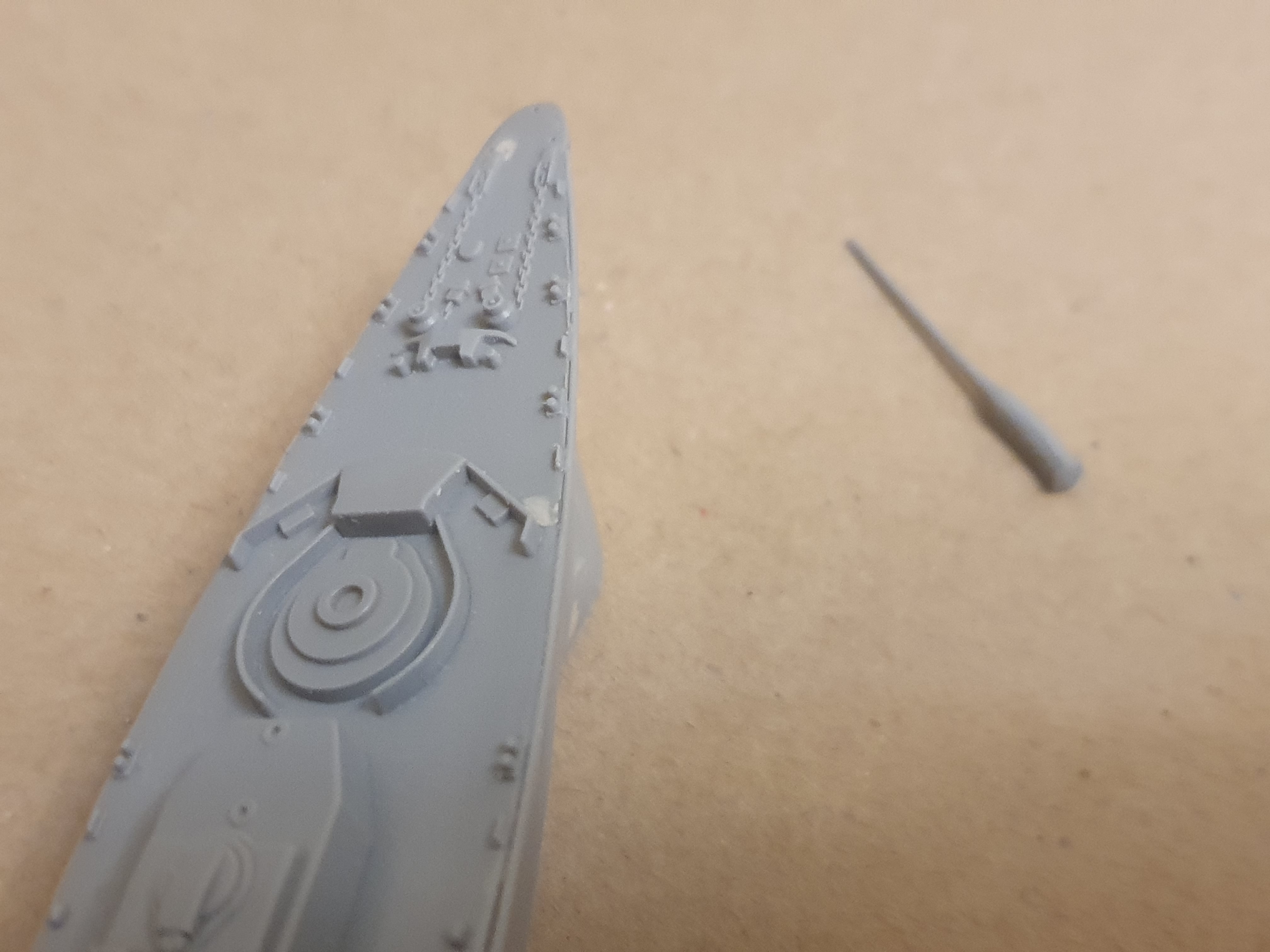

Выровнял в " горизонт" носовую площадку и подготовил места крепления триноги для флага.
Кстати, подскажет кто либо, Т-обазная штука, это и есть сложенная тринога? Так же изготовил "окаёмки" для подруливающиго устройства.
Спасибо!
Планирую собрать две половинки корпуса, вывести форму форштевня и заточить его. Далее сделать клюзы и улучшить форму буля.
Добрый день!
Подскажите, как вы делали клюзы? И если можно фото что из этого получилось?
Добрый день!
Планирую начать не спешную стройку довольно известного набора эсминца проекта Сарыч от Звезды.
Не первый раз подступался к этому набору, но так и не смог его завершить.
Постройку планирую в бюджетном варианте. Способ окрашивание – планирую кистью.
Кому интересно следить за много летней стройкой, с приклеиванием одного элемента за месяц – добро пожаловать.
