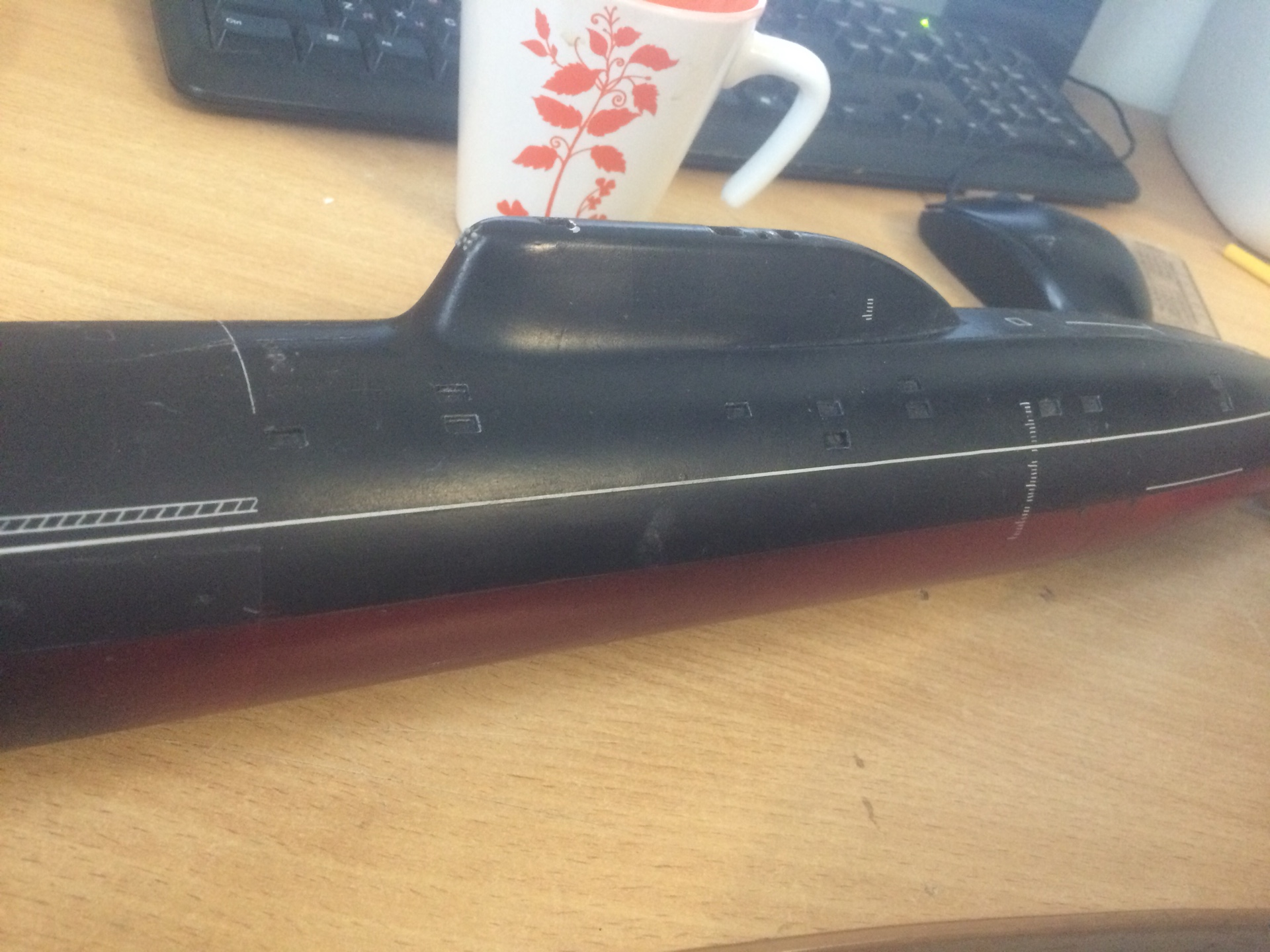

@Олег Игнатович написал:Приступил к нанесению декалей. Вот для наглядности два примера.
С уважением О.И.
Класс!
Когда увидим оконченный вариант?
@Олег Игнатович написал:Основные покрасочные работы подошли к концу, следующий этап: покраска обтекателей ГАС.
С уважением О.И.
Класс!
А КВЛ можно почетче сфоткать,ато не разглядеть?Рваных следов от отдирания не осталось?
Я делал КВЛ из изоленты белой,клеил на ровную поверхность(которую не жалко) брал два лезвия от канцелярского ножа,складывал вместе и прорезал изоленту,получается очень аккуратная полоска 1 мм в толщину.Клеил на лодку, сверху красил,затем счищал краску с КВЛ,получалось очень аккурато...
@Олег Игнатович написал:В дальнейшем это надо будет учесть и использовать грунтовку серого цвета. Ниже привожу результаты проделанной работы.
С уважением О.И.
Классно получается! Это ж сколько терпения нужно,чтобы насверлить такое кол-во шпигатов,еще и заквадратить их.
Неужели от цвета грунтовки зависит качество покраски?
Иваныч,а не лучше ли было необрастайку накладывать на черную грунтовку,предварительно выделив обтекатели светлой грунтовкой,они бы тогда выделялись по цвету?

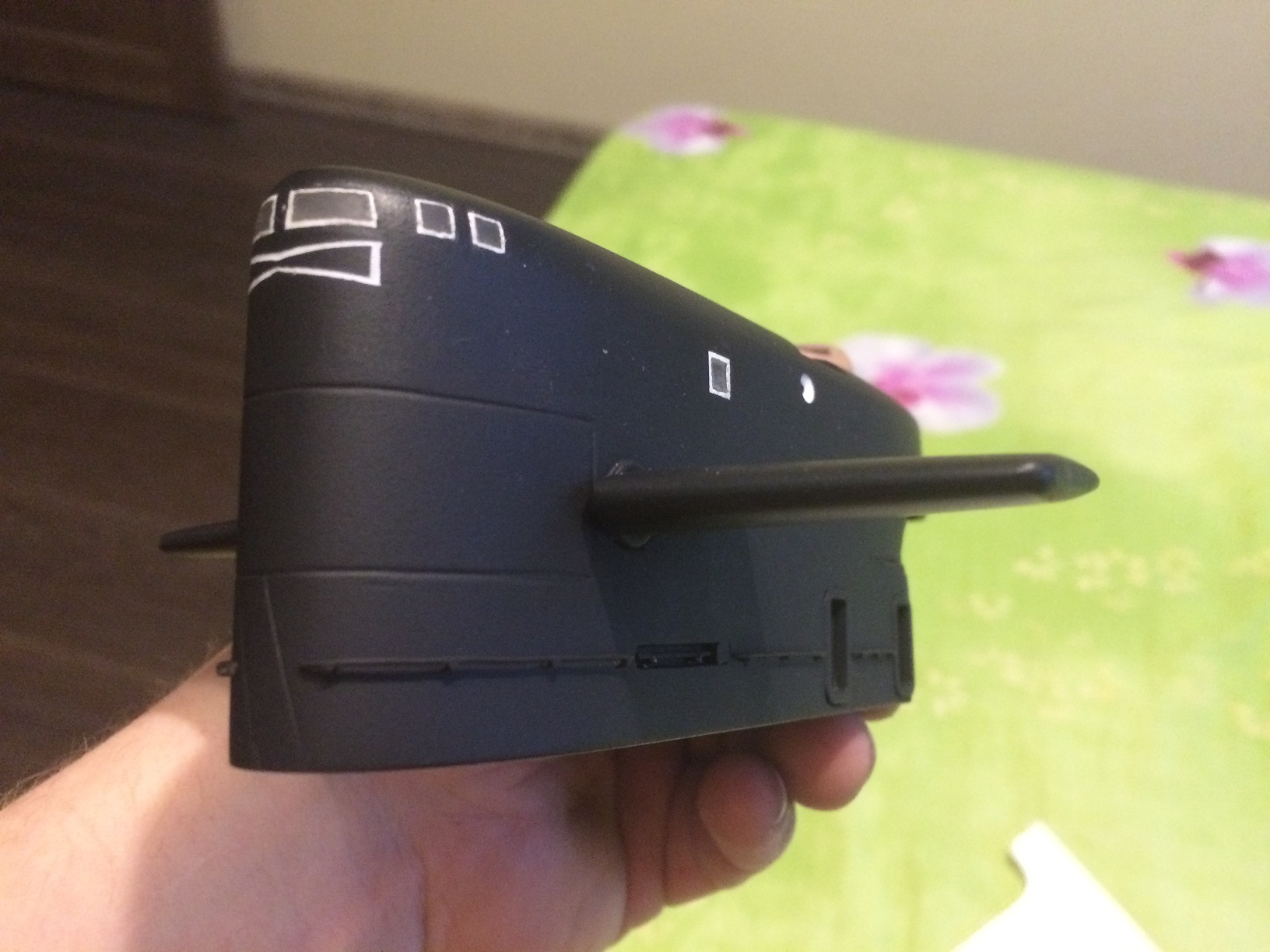

Доделал перила на рубке.
Вроде реалистично получилось...
@Сергей Носов написал:Дмитрий, доброго времени! позволю себе вмешаться, Масштаб впечатляет, исполнение отличное. По шпигатным решеткам неNплохое травление можно подобрать у NORD STAR. Что касается изготовления винтов, то отличный метод предложил в свое время уважаемый Данила. На его основе я с небольшими доработками изготовил винты на К-3. Делать ссылки я так и не научился, поэтому просто выкладываю фото.
С уважением, Сергей
Спасибо Сергей за оценку моего труда и за советы!

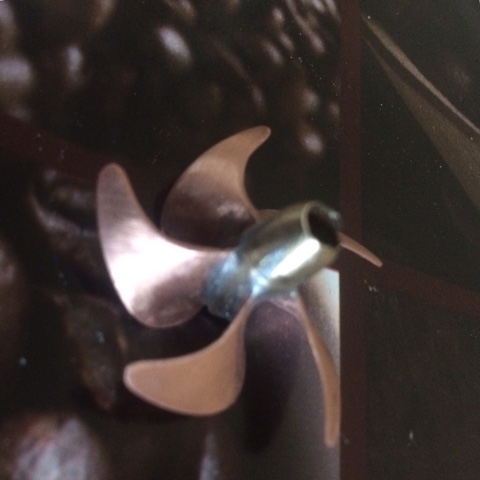

Винт делал по такой же технологии,но мне не понравился его внешний вид,точнее форма лопастей....
@Роман Воротынцев написал:Главное не забрасывать работу, иначе она со временем превращается в пылесборник! По себе знаю!
На счет винтов, думаю стоит все же еще пару попыток сделать!
Купить всегда легче, но не так интересно!
Есть у меня один пылесборник- АПЛ проекта 949 А,в масштабе 1:100,,ждёт своего часа.Когда то начал ,потом за дифицитом времени забросил,теперь специально не возвращаюсь к нему,пока БДРМ не закончу,ато будет как с двумя зайцами
@Роман Воротынцев написал:Лодка сама по себе уникальна! В 91 году на сколько я знаю, произвела 18 запусков ракет из подводного положения! Это достижение еще ни кто в мире не повторил!
Операция бегемот 2,только не 18,а залп 16 ракетами .В 1993 г было столкновение с американской ПЛ грейлинг.Позднее с борта К-407 на околоземную орбиту был выведен спутник тубсат-н.
В конце 2002 г прибыла в Северодвинск для ремонта и почему-то исчезла с экранов радаров.Не совсем конечно,но вот про Верхотурье ,Екатеринбург и Брянск фильмы снимают,а про Новомосковск забыли...
@КЛРоман ВоротынцевПоиск нужных решений в моделировании это как охота или рыбалка, затягивает!
Вы хороший моделист, очень качественная и красивая лодка у вас получается!
Успехов в поисках и строительстве!
Буду наблюдать за вашим проектом, очень интересный он у вас!
Да уж,на поиск решений порой уходит много времени, и нервов.Порой просто руки опускаются и я откладываю работу в долгий ящик...У меня здесь много ещё нерешенных вопросов,например:пробовал самостоятельно изготовить винты,2 попытки неудачные,сейчас чешу репу ,толи купить,толи ещё раз попытаться ?...
Спасибо Роман,за добрые слова! Буду и дальше стараться и совершенствоваться на данном поприще,так как эта тема для меня чрезвычайно интересна.Мне когда то посчастливилось служить строчку на К-407 Новомосковск, именно его облик я и пытаюсь воссоздать в этой модели.
@Сергей Ставилэ написал:Дмитрий, конечно же лучше травленкой,в таком масштабе. Тот же Микродизайн с легкостью сделает такие.(не реклама).
Я не опытный моделист и о таких нужных для нашего дела фирмах как Микродизайн не знал,огромное спасибо Сергей за наводку. Где же вы раньше были,уже бы давно заказал у них нужные мне детали.
Травление в моем случае идеальный вариант,так как шпигатов на БДРМе не одна сотня,и делать их в ручную это тот ещё секс. Еще бы научиться самому этой технологии...
@Роман Воротынцев написал:Да, забыл дополнить, этот метод работает, если у вас есть свободный доступ во внутрикорпусное пространство!
Спасибо Роман за оценку моей работы и совет!
Доступа к внутрянке на моей модели к сожалению нет...
Постройка 667 БДРМ продолжается...
Нарезали мне лазером из акрила вот такой конструктор
Склеил в кучу клеем ЦА
ОВУ ...
А вот и общий вид....
Может подскажет кто,из чего и как можно изготовить шпигатные решетки? Травление,лазерная резка,может еще есть варианты?
Размер решеток в моем масштабе 3,5 мм...
@Роман Воротынцев написал:Отличный проект
Спасибо!
@Олег Игнатович написал:Дмитрий Богданов написал:Будем резать ракетную надстройку со всеми прибамбасами...Но чертежи вроде имеются или я чего то не понимаю?
С уважением О.И.
Чертежи есть,но они плоские,а лодка то объемная...Темболее мне нужны отдельные фрагменты ,сам я могу чертить только в пейнте,так что братилсяя к нашему общему другу
Буду резать каркас,и обшивать его пластиком.
Так же будут вырезаны крышки РШ на палубе, лючки ,желоб под леер- и т.д...
@Олег Игнатович написал:Дмитрий Богданов написал:Хотелось бы заняться ракетной надстройкой,дабы корпус имел оконченный вид,но жду чертежи для лазерной резки...
Что мы будем резать с помощью лазера? Интересно...
С уважением О.И.
Будем резать ракетную надстройку со всеми прибамбасами...
Хотелось бы заняться ракетной надстройкой,дабы корпус имел оконченный вид,но жду чертежи для лазерной резки,поэтому занимаюсь мелочевкой...
Из меди выточил манжеты штанов и трубу ГПБА
Вытачивал из бронзы,с помощью вот такого импровизированного токарного станка...
@Сергей Ставилэ написал:Дмитрий Богданов ,
Здравствуйте!А я видел Ваши работы на "авибазе",впечатляет! На том же сайте сейчас ведется стройка БДРМ,случайно не Ваша?
Здравствуйте!
Наверно мой БДРМ,я на авиабазе больше БДРМов не видел.
@Сергей Ставилэ написал:А вот и она!Удачи Вам, с таким масштабом можно и RC модель сделать.
Спасибо Сергей! Где ж я в моем болоте RC запускать то буду?Это стендовый БДРМ,будет на полке стоять и глаз радовать...
@Олег Игнатович написал:Дмитрий! Приветствую тебя на просторах "Каропки". Надеюсь, что БДРМ будет достойным экспонатом в галереи сайта. Думаю что любители подплава будут с интересом наблюдать за постройкой модели и давать дельные советы.
С уважением О.И.
Спасибо за радушный прием!
Постараюсь оправдать надежды!
Работы тут ещё не паханное поле,так что помогайте,советуйте,критикуйте,буду только рад!
@Олег Игнатович написал:А можно из спиц для вязания, есть алюминиевые и из других металлов, отполировал и не отличишь от из нержавейки.
С уважением О.И.
Ну да, на меня порой как на дурака люди смотрят,когда я в" магазинах приемущественно для женщин" то пуговки ,то колпачки от помады разглядываю для своих судомодельных увлечений
,они то не знают...А вообще,я бы не полировал штанги,а наоборот снял глянец,ведь у настоящих лодок штанги ПМУ со следами эксплуатации...
Масштаб продиктован именно диаметром трубы используемой для корпуса,искал подходящий для постройки материал,ничего лучше не нашел...
@Олег Игнатович написал:Штанги из медицинских игл различного диаметра.
Дмитрий! Как поживает твой БДРМчик? Надеюсь ты поборол винты? Удачи тебе.
С уважением О.И.
Понял,но для моего БДРМа игл такого размера ещё не изобрели наверно,думаю сделать из телескопической антенны
Винты пока не поборол,хочу сделать примитивную приспособу для фиксации лопастей при пайке...
Пока подготавливаю лопасти ,придаю загиб,обтачиваю по толщине в нужных местах...

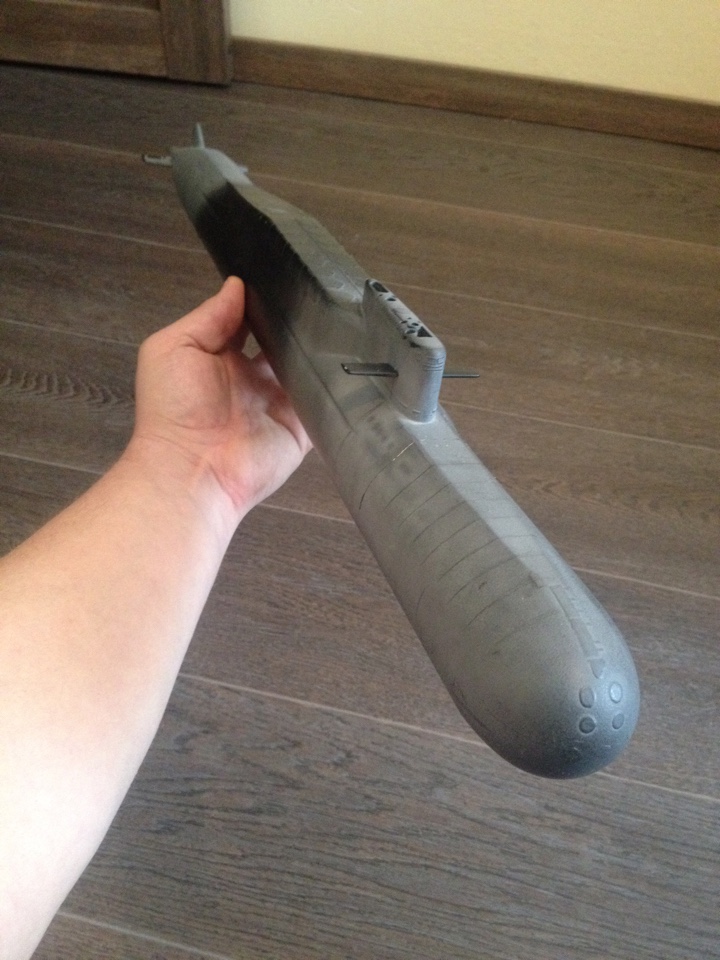

Попробовал сделать расшивку носовой настройки,получилось не без косяков конечно,но в реале смотрится лучше,чем на фото...
Доброго времени суток!
Представляю вашему вниманию свое детище РПК СН "К-407 Новомосковск" в масштабе 1:114.
Так как опыта работы со смолами и стеклотканями я не имею ,решил делать свою лодку из пластика,купил трубу для кухонной вытяжки диаметром 102 мм-это мидель корпуса
Носовую и кормовую оконечность делал так,нарезал и склеил каркас ,обклеил его обечайками из листового пластика заранее изогнутыми под форму корпуса
выровнял шпатлевкой для пластика..
.
ОВУ тоже из листового пластика..
.
Киль площадку выводил из шпатлевки
На сегодняшний день все выглядит так...
@Олег Игнатович написал:На сегодняшний день пароход выглядит так:
Изготовил кнехты как можно более масштабно. Знаю, что шляпка имеет другую форму и перемычку в отверстии, но в 350 это уже слишком, я не ювелир. Насверлил в корпусе кучу различных отверстий разного диаметра. Одно отверстие = одному сверлу (требуется перезаточка).
Ограничусь имеющимися на данный момент ВУ. Изготовить остальные в масштабе 350 не сумею, а делать что то подобное не позволяет совесть.
На сегодня всё.
С уважением О.И.
Добрый день Иваныч!
Классный БДРчик получается!
ПМУ для такого масштаба просто превосходные,из чего сделаны их штанги?
@Сергей Ставилэ написал:Сделал тесты с трубой. Верхний слой трубы действительно почти не держит,отклеивается "на ура",но вместе с клеем и отдирается верхний слой полиэтилена. Я зашкурил трубу,буквально сняв верхний слой,приклеил пластик и все держится отлично.Так что, вариант с трубой я до сих пор рассматриваю.
Здравствуйте Сергей!
Я когда-то делал БДРМ из такой трубы..
.
Не скажу,что этот материал (полипропилен по моему) хорошо обрабатывается,при шлифовке грубой нождачкой на нем остаются глубокие рытвины, вывести их довольно муторное занятие,приклеенные клеем на основе цианакрилата элементы держатся хорошо , автомобильная шпатлёвка к нему прилипает нормально, правда краска держится паршивенько.Не идеальный материал ,но при желании все получится!
