Ну последнее что было сделано, посажены метелки конского щавеля, расставлены фигуры солдат (правда с лежачими сильно намучились...) и набросали гильз из проволоки...

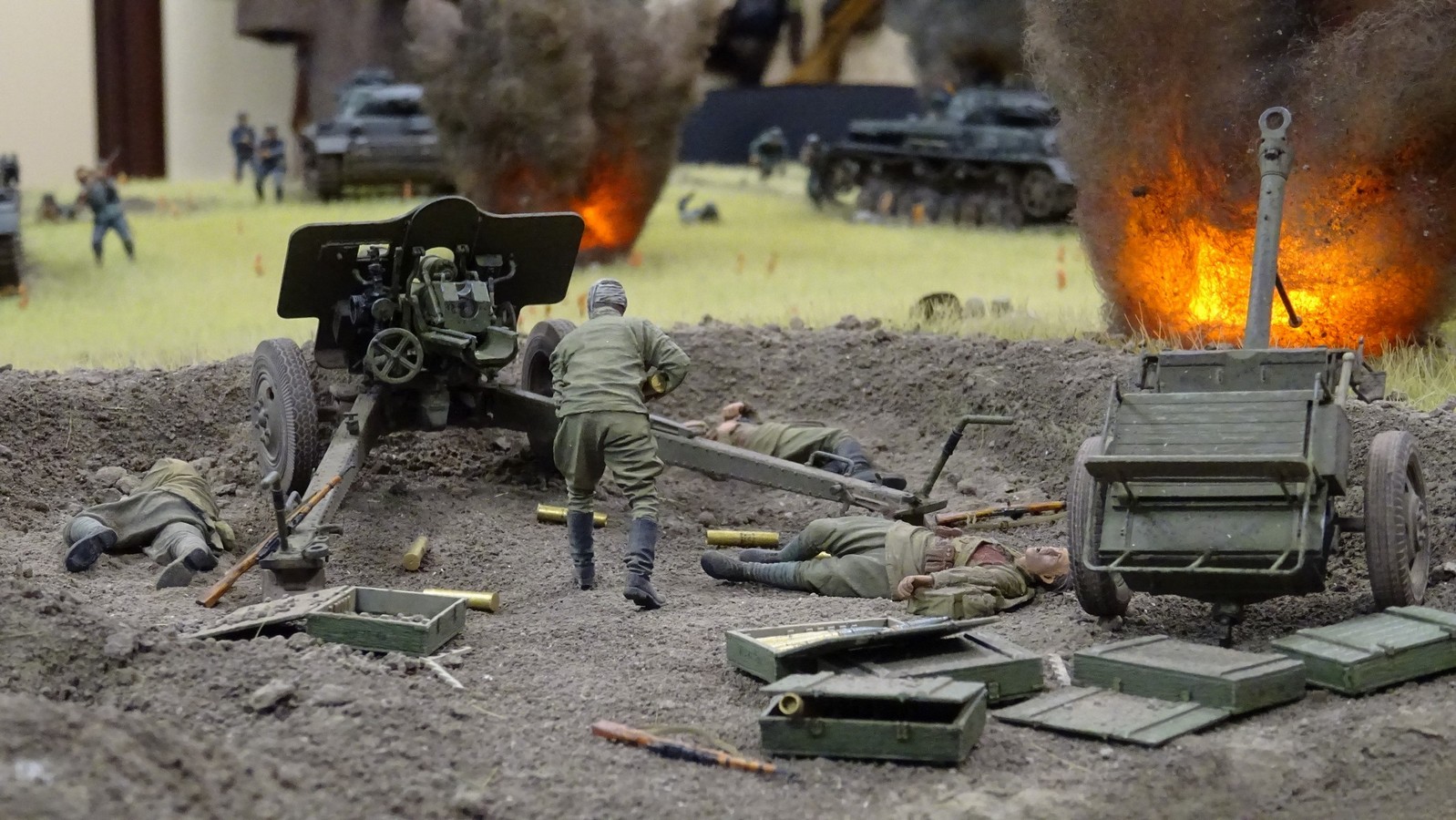

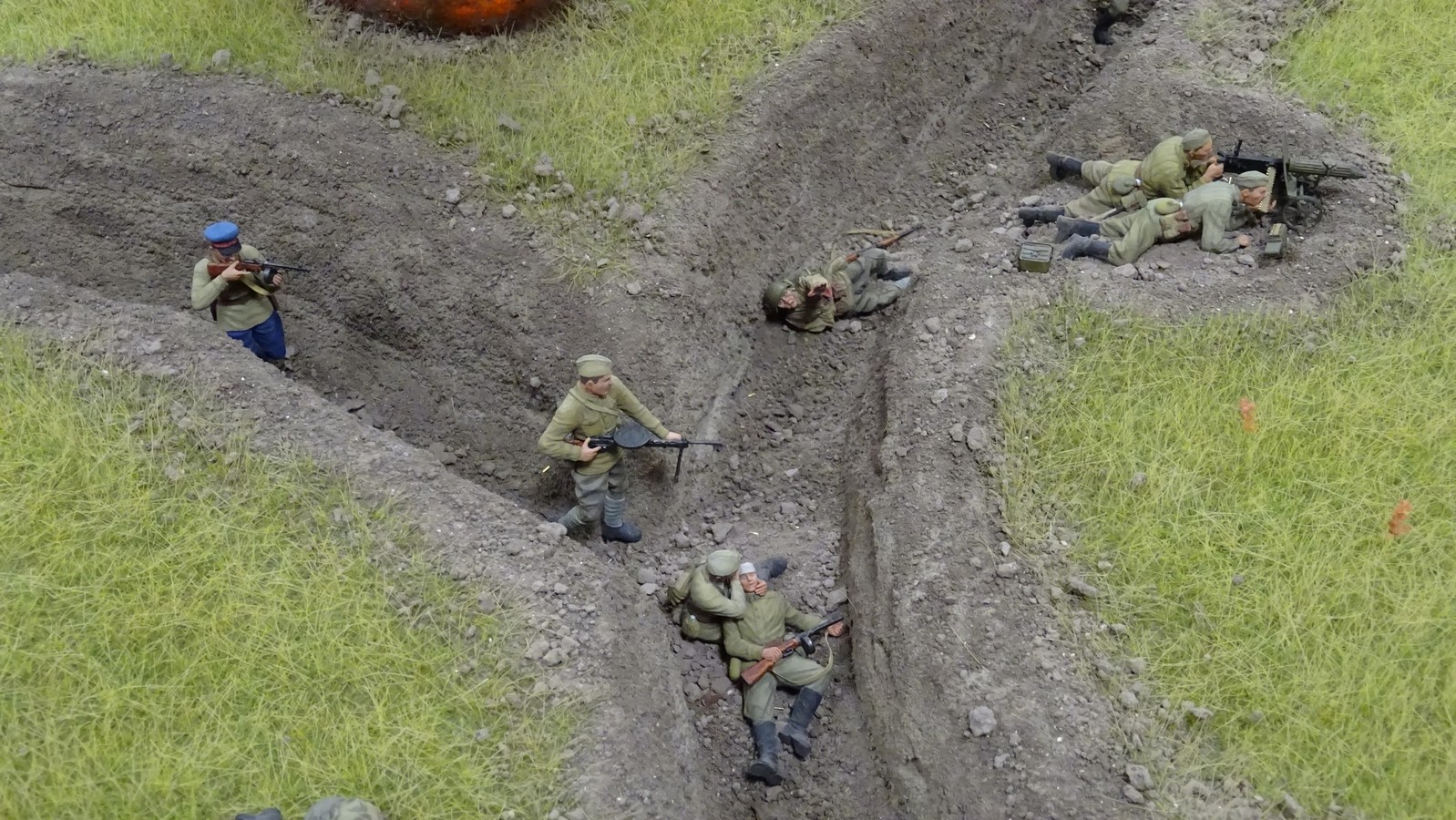

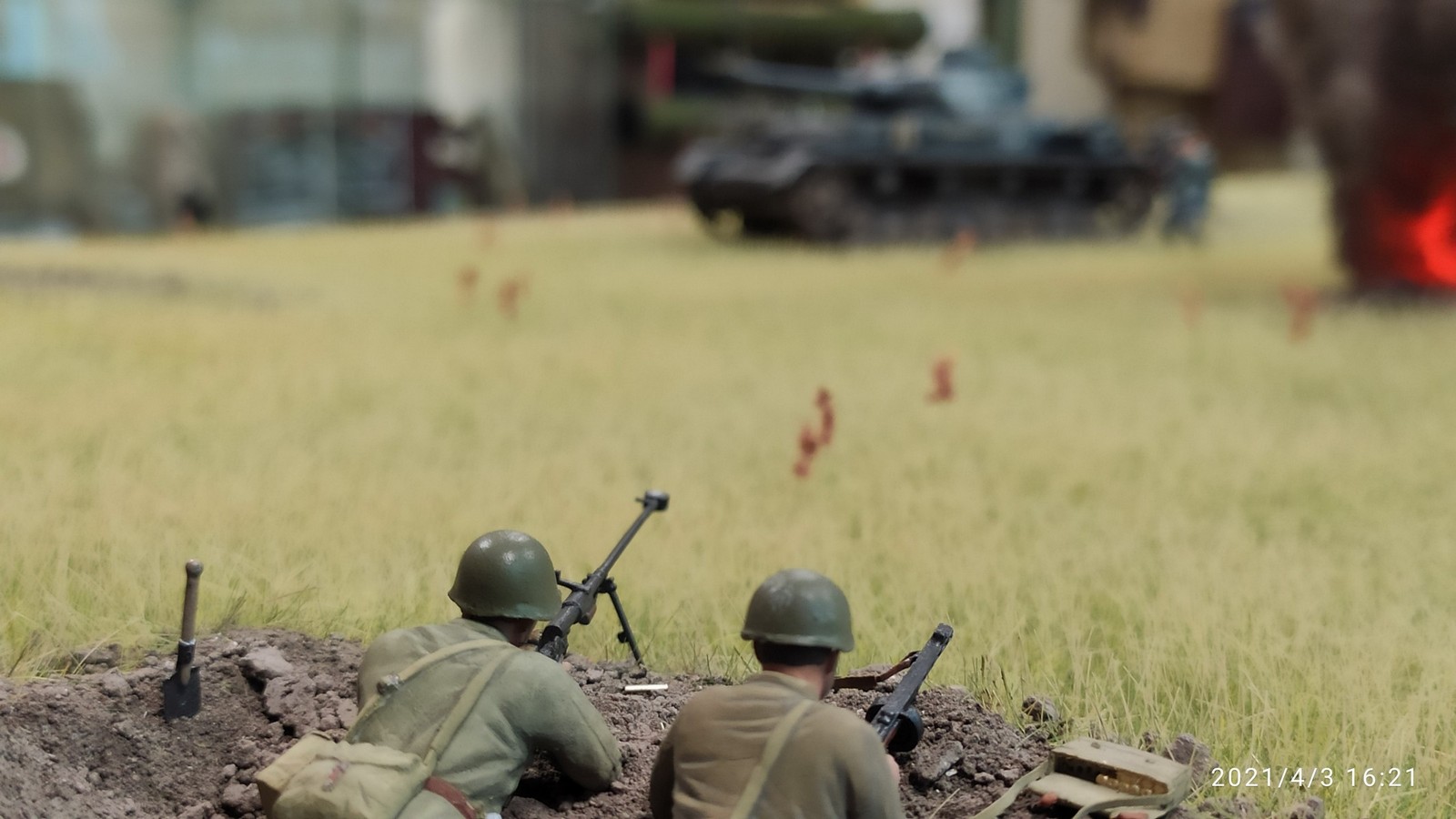

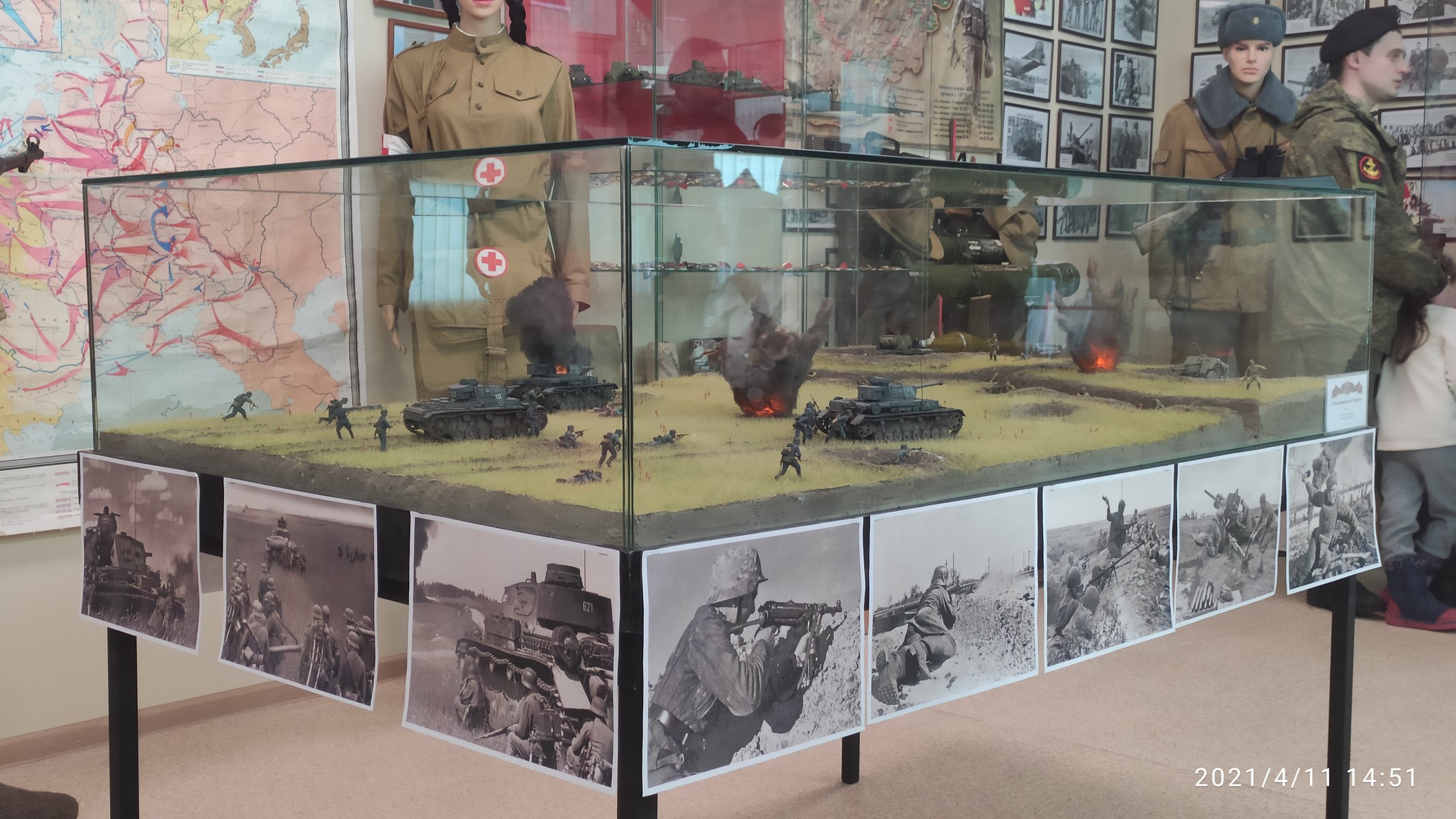

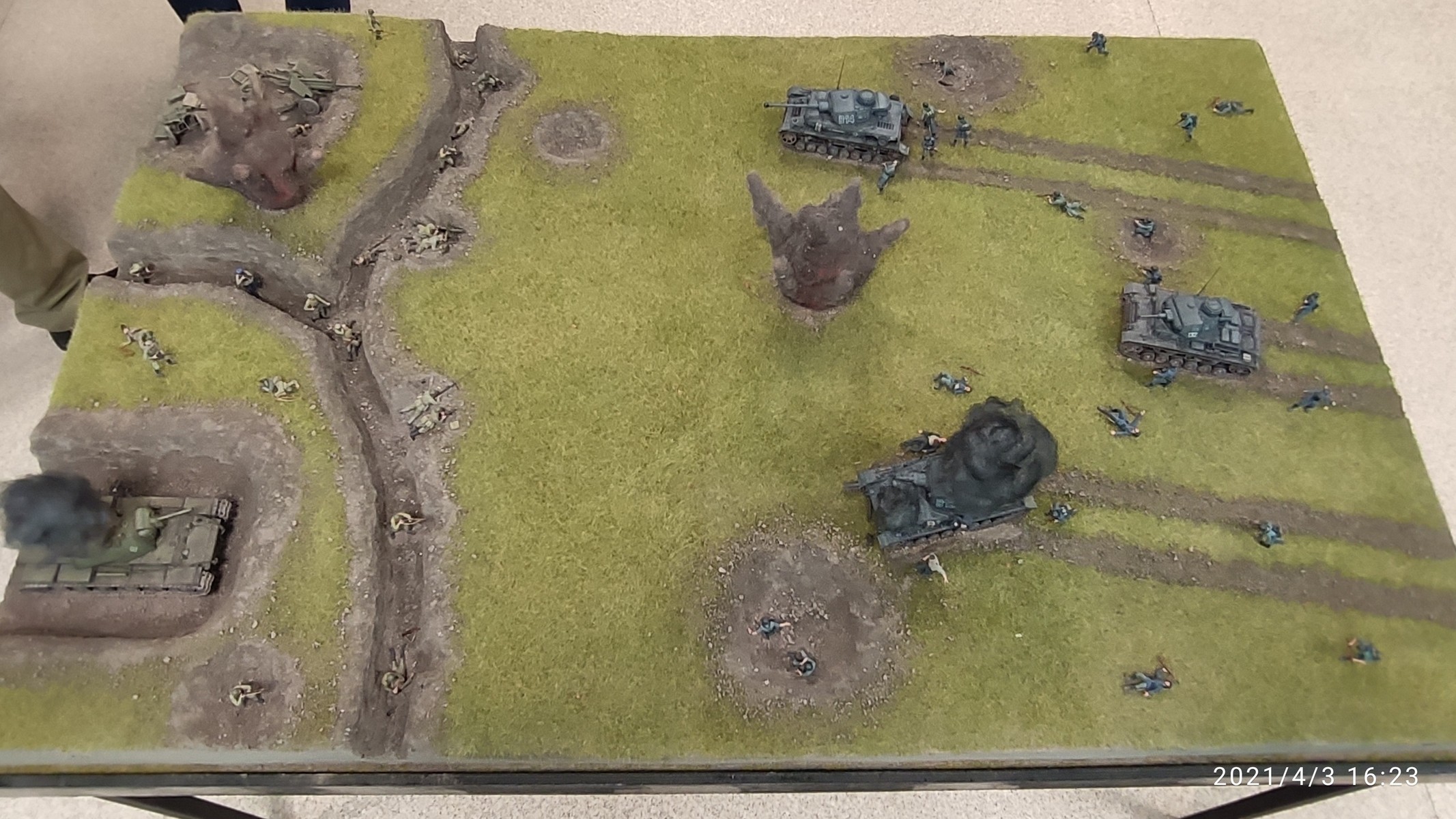

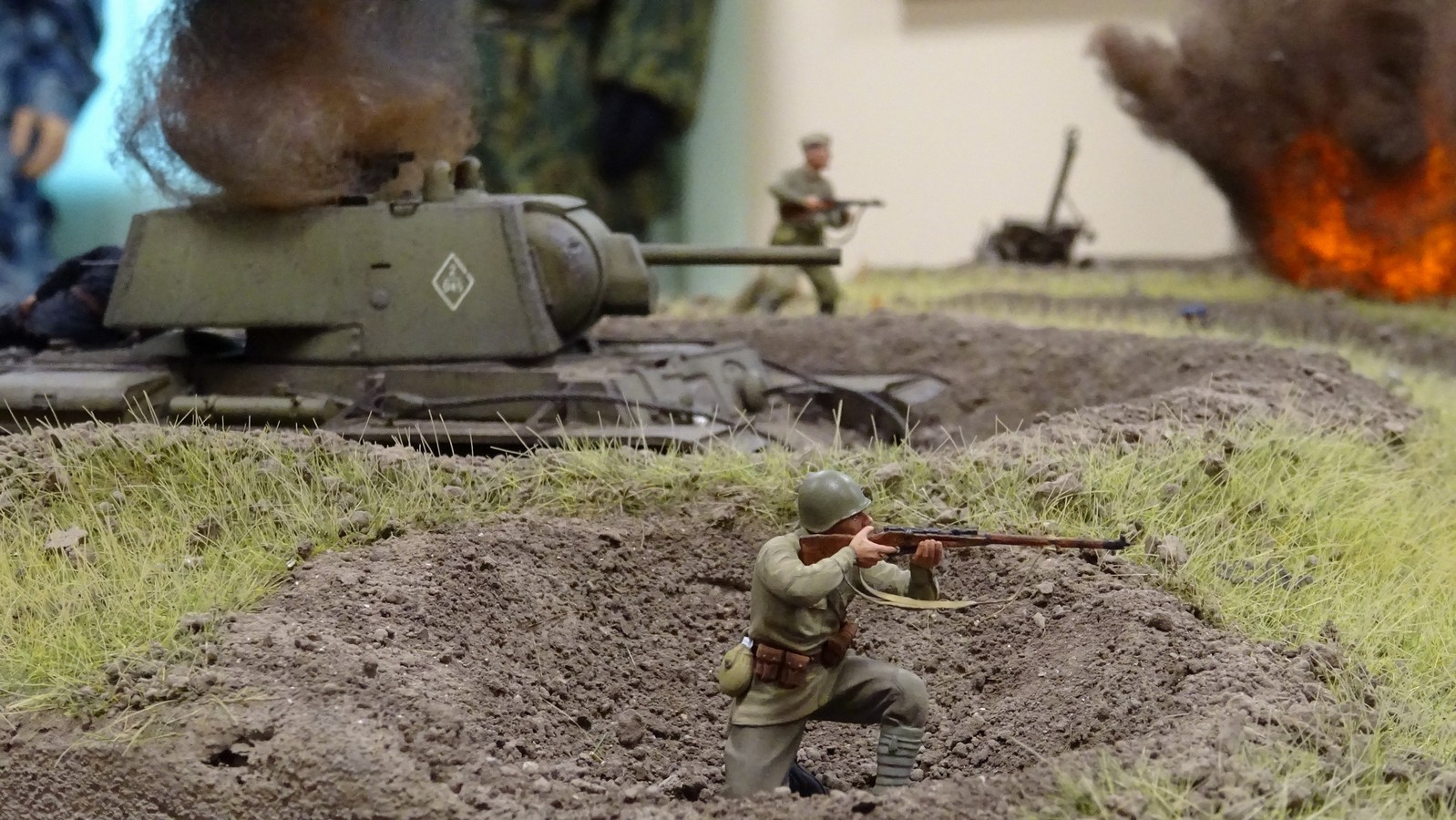

А теперь хочу вам представить конечный результат.
















































Вот такая получилась история, надеюсь вам понравилось.
И конечно хочу поблагодарить всех кто поддерживал и учувствовал в создании диорамы .
Я надеюсь благодаря нашему труду нынешнее и подрастающее поколение, будет отчетливо помнить, что было сделано нашими дедами для того чтобы над нами было мирное небо.

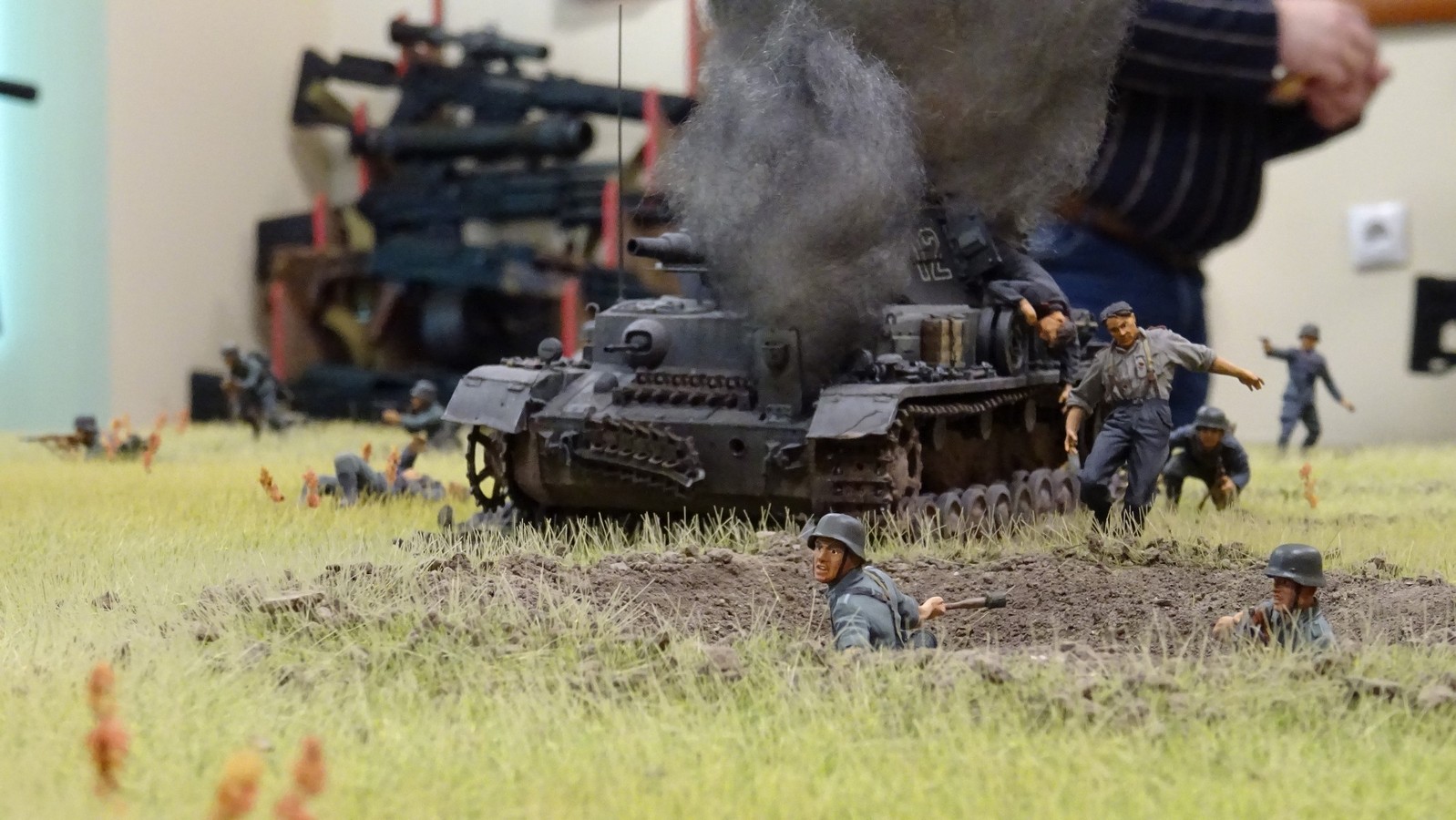

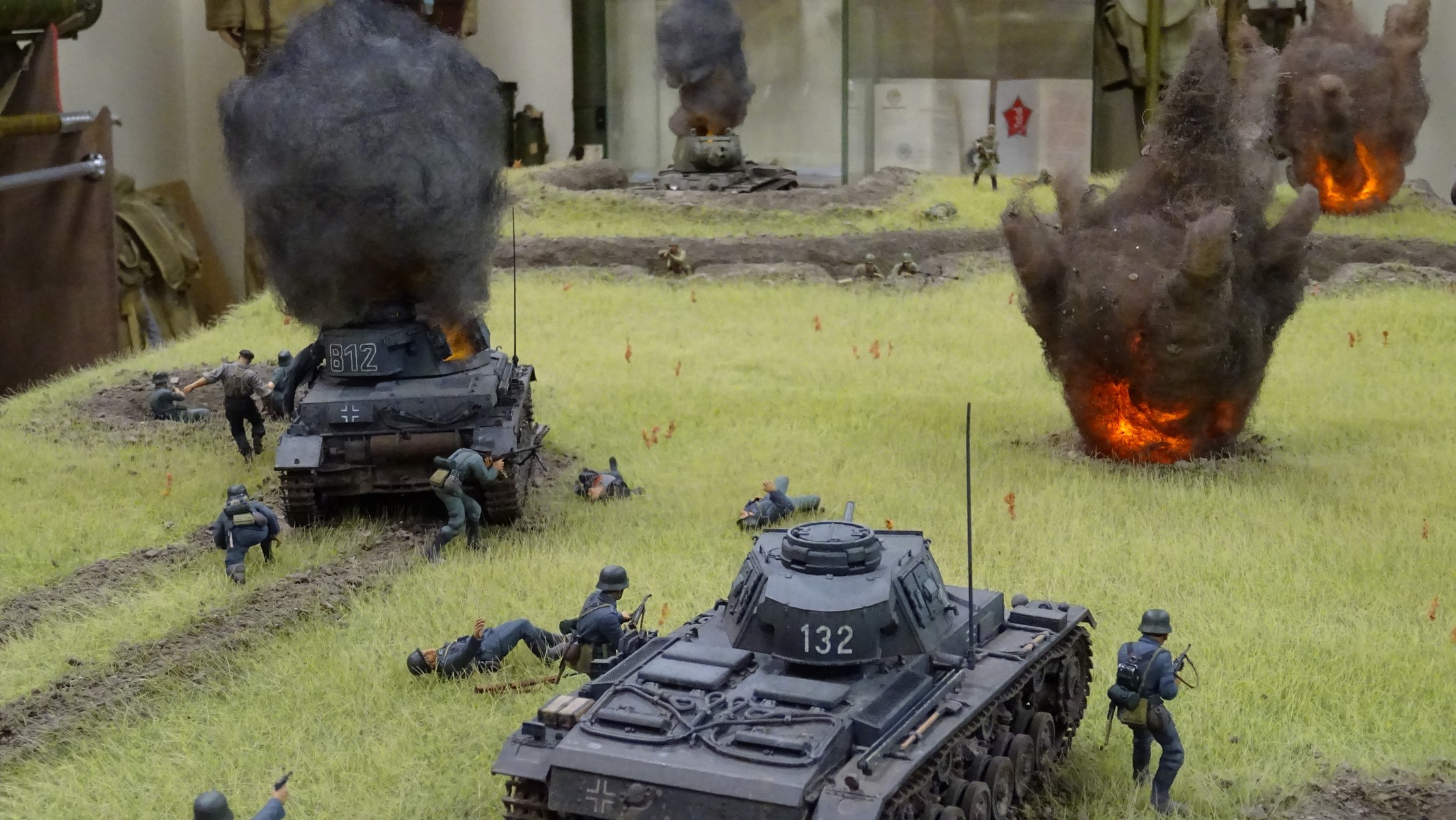

Для того что бы сделать диораму более живой, решено было сделать пару взрывов.

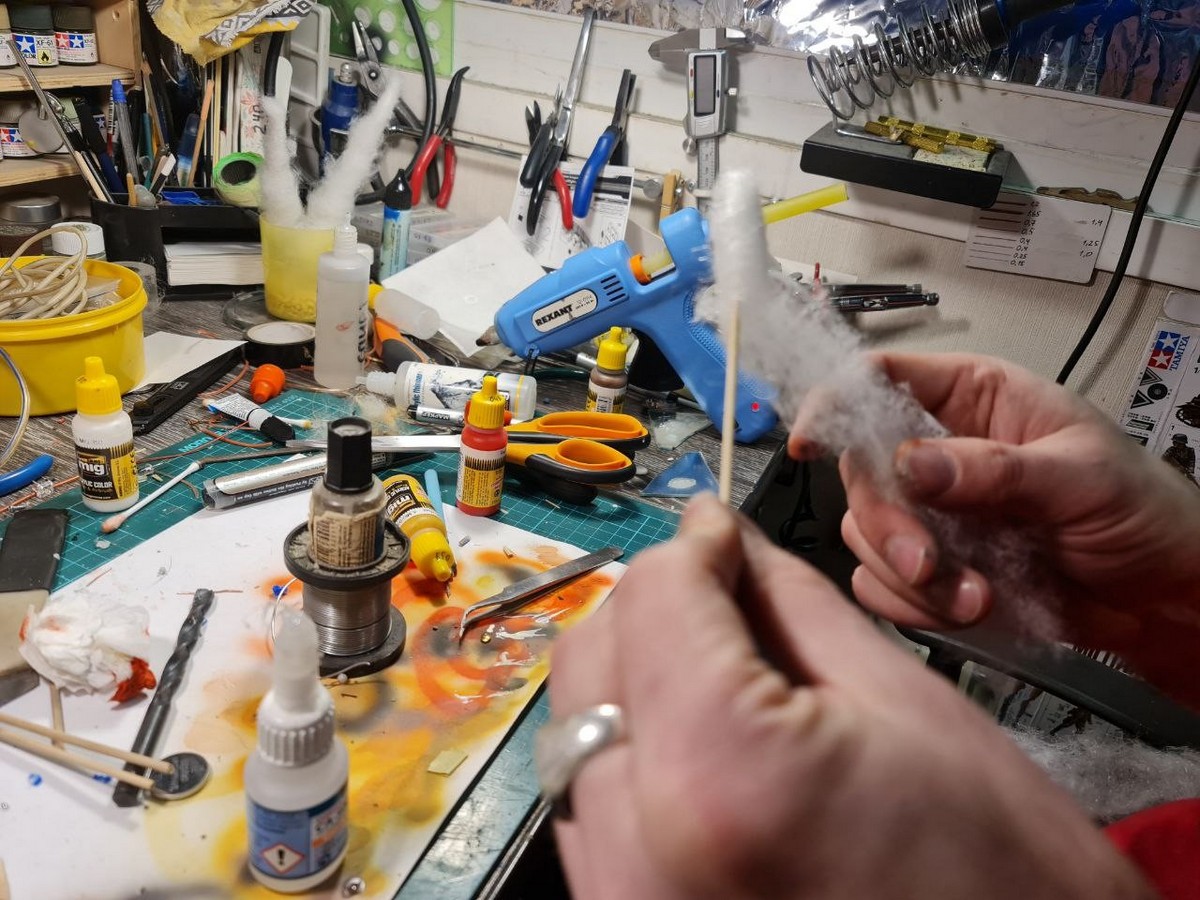

Взрывы (как и дым пожара) был сделан из синтепона намотанного на бамбуковую шпажку.

А для того чтобы они были более натуральными, я подсветил их светодиодами.

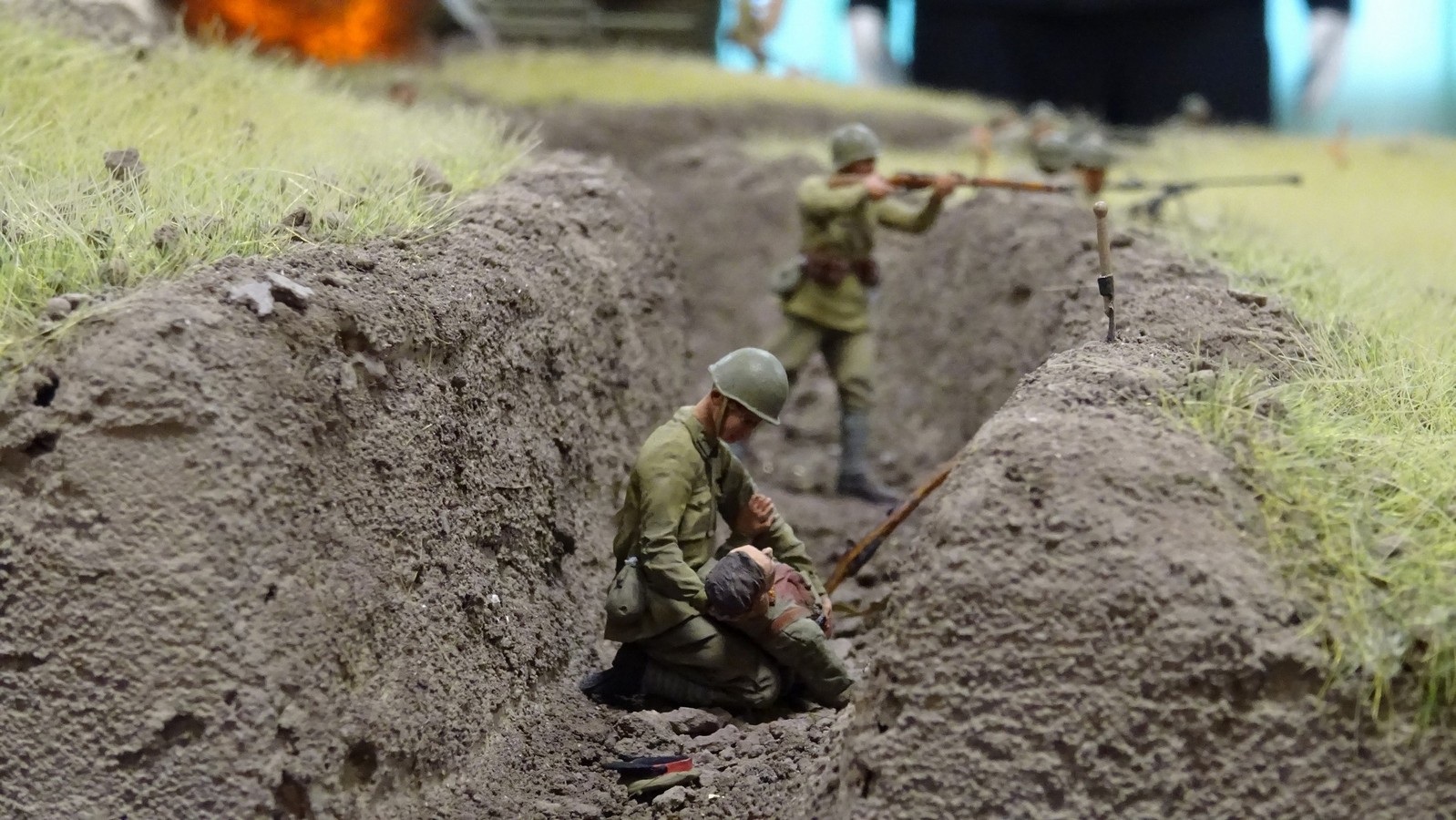

Долго ломал голову как изобразить землю наиболее реалистично, посмотрел разные видео, полистал форумы, но результат чаще всего не устраивал.
Ни песок, ни земля, ни молотый кофе, не передавали естественную структуру земли в окопах и воронках.
Как обычно решил изобрести что-то сам...
Взял побольше алебастра (гипса не было) и начал придавать ему земляной цвет, с помощью перемолотых в кофемолке пастельных мелков.
Затем взял старенький противень для выпечки, увлажнил поверхность из опрыскивателя и насыпал тонким слоем полученную смесь. И так слоев 5-6.
После сушки (1-2 часа) соскреб все это шпателем и растер руками. Получилась очень натуральная земля с комьями, на мой взгляд, то что надо.
Ну и оставалось только насыпать эту землю на все необходимые участки, смазав их перед этим раствором ПВА.

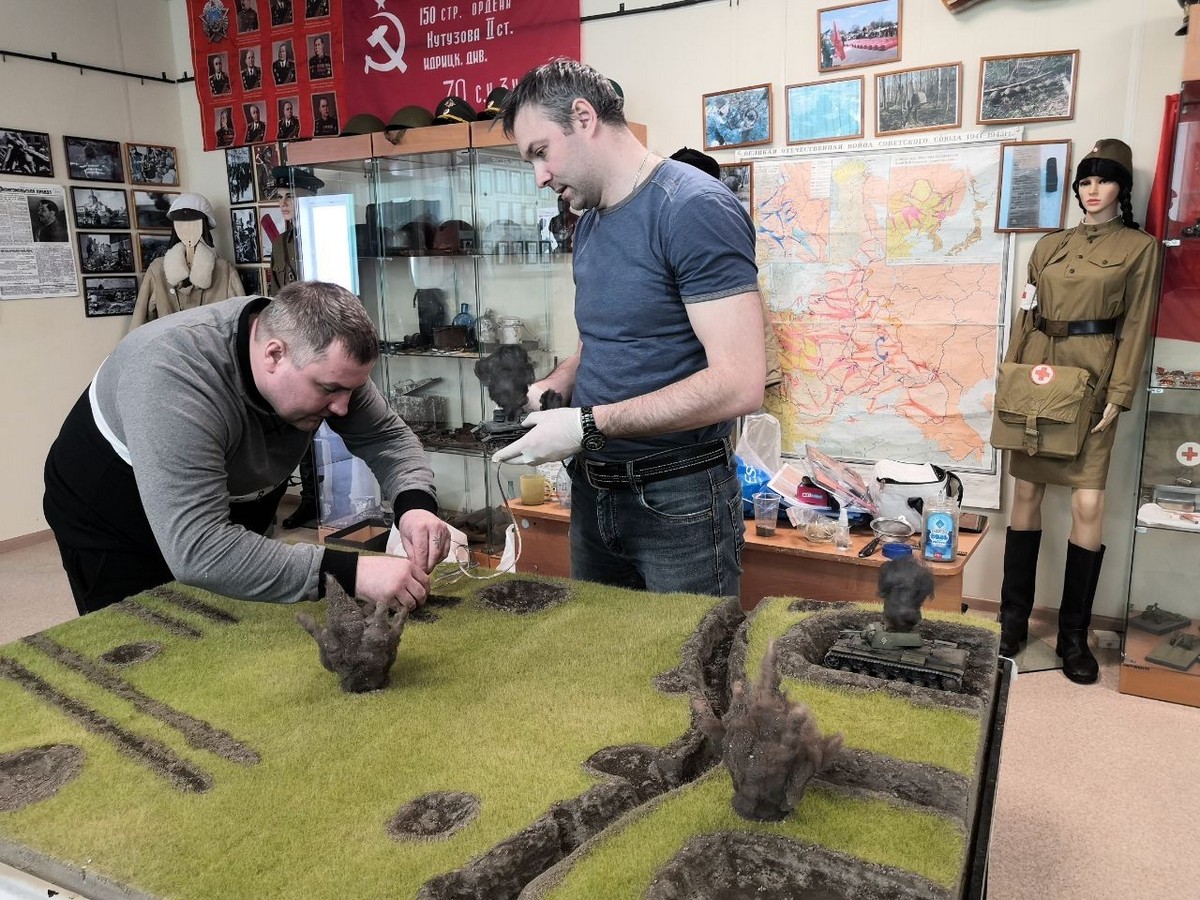

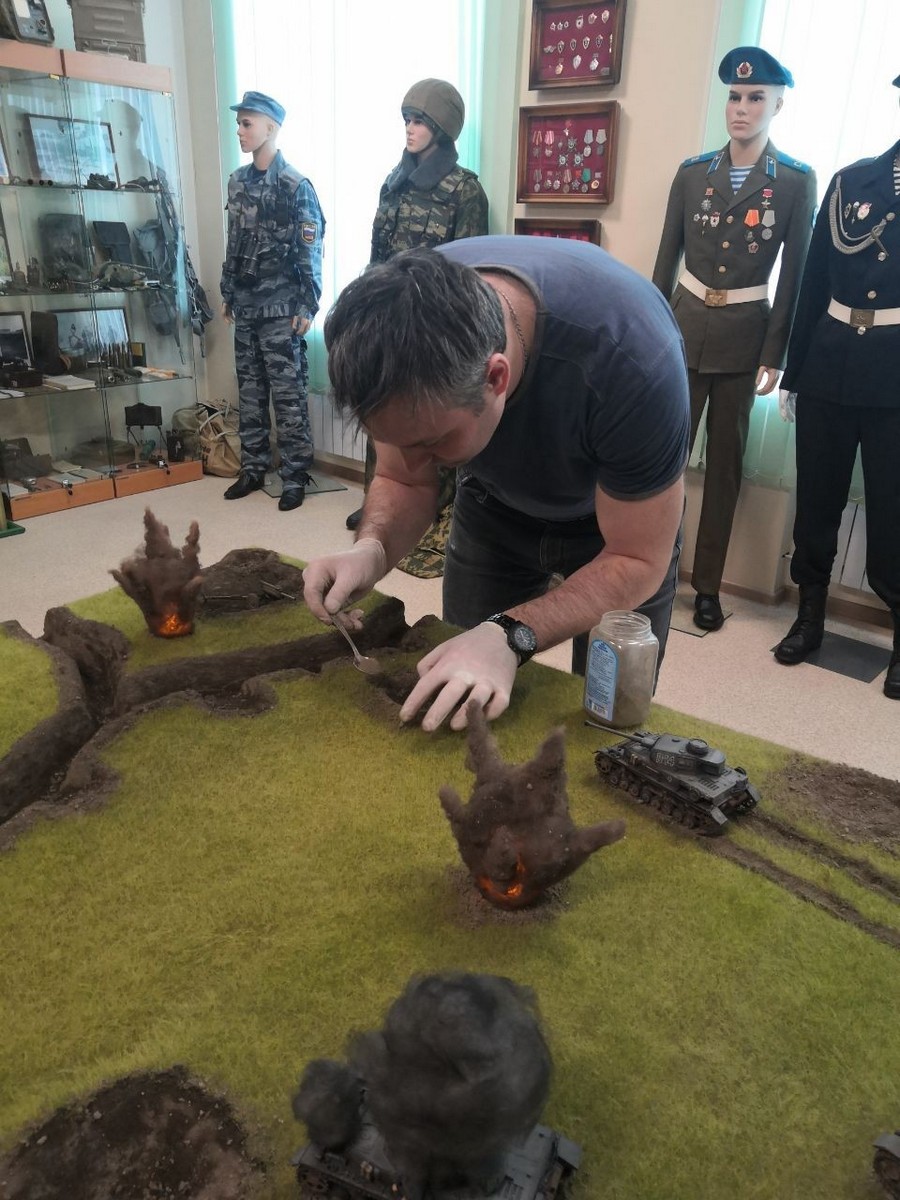

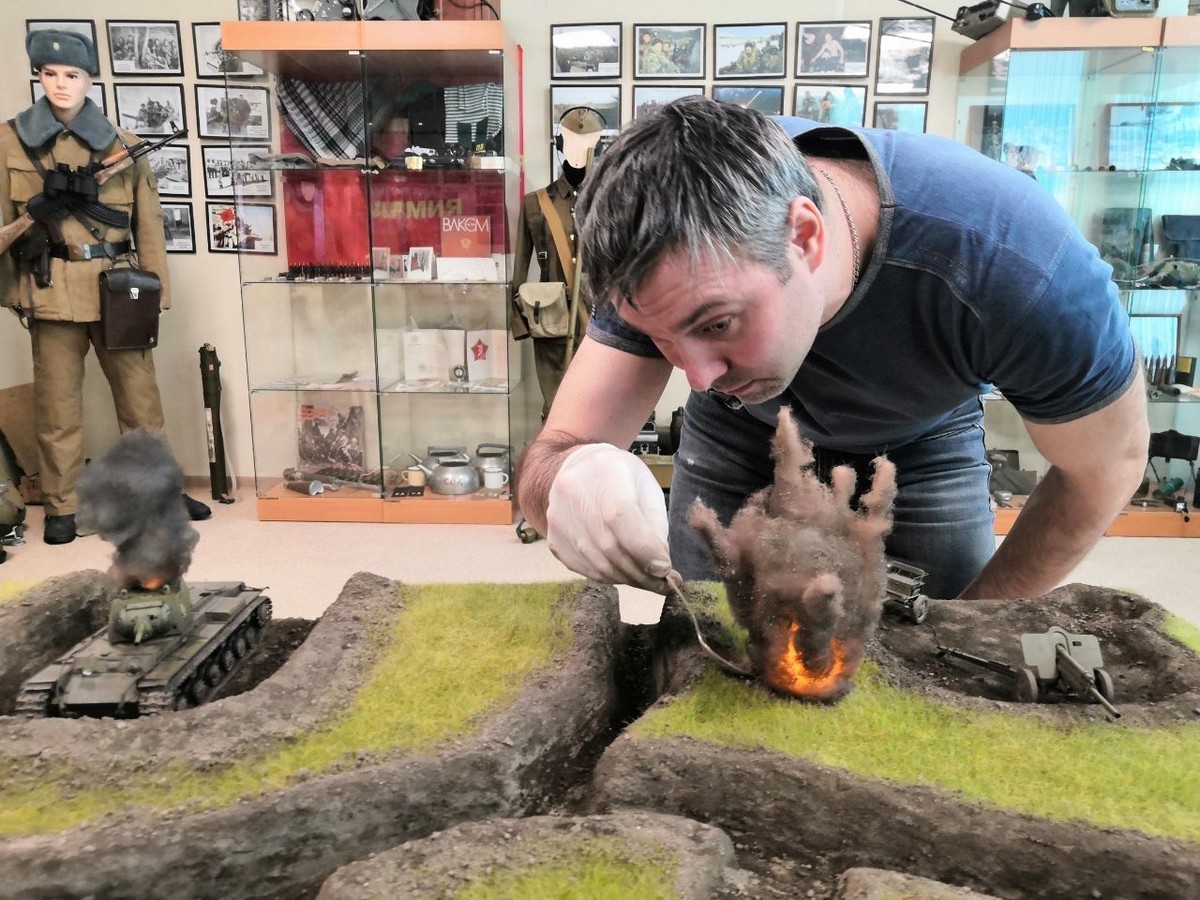

Это мы с Иваном устанавливаем технику

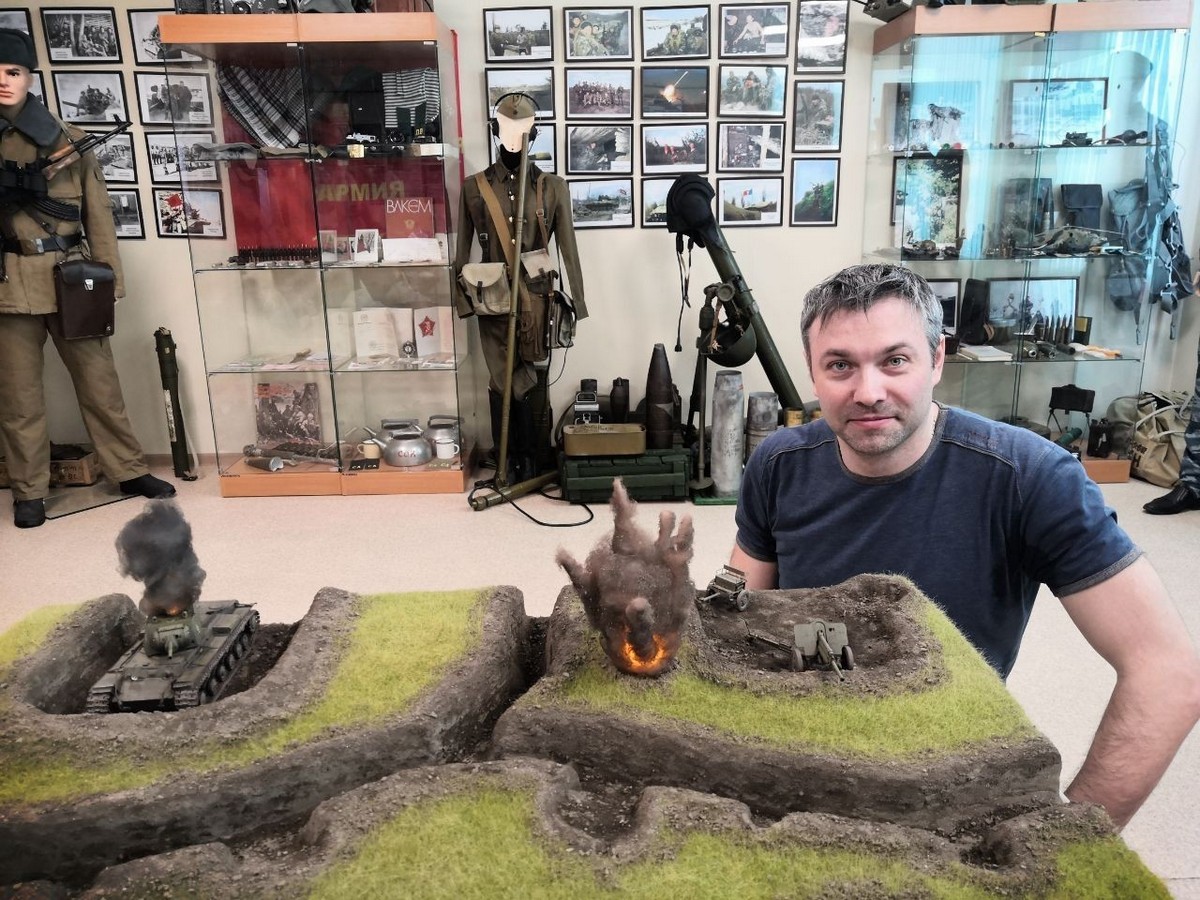

А это я


Ну и теперь собственно расскажу как делалось само основание...
Делали его вместе с Иваном.

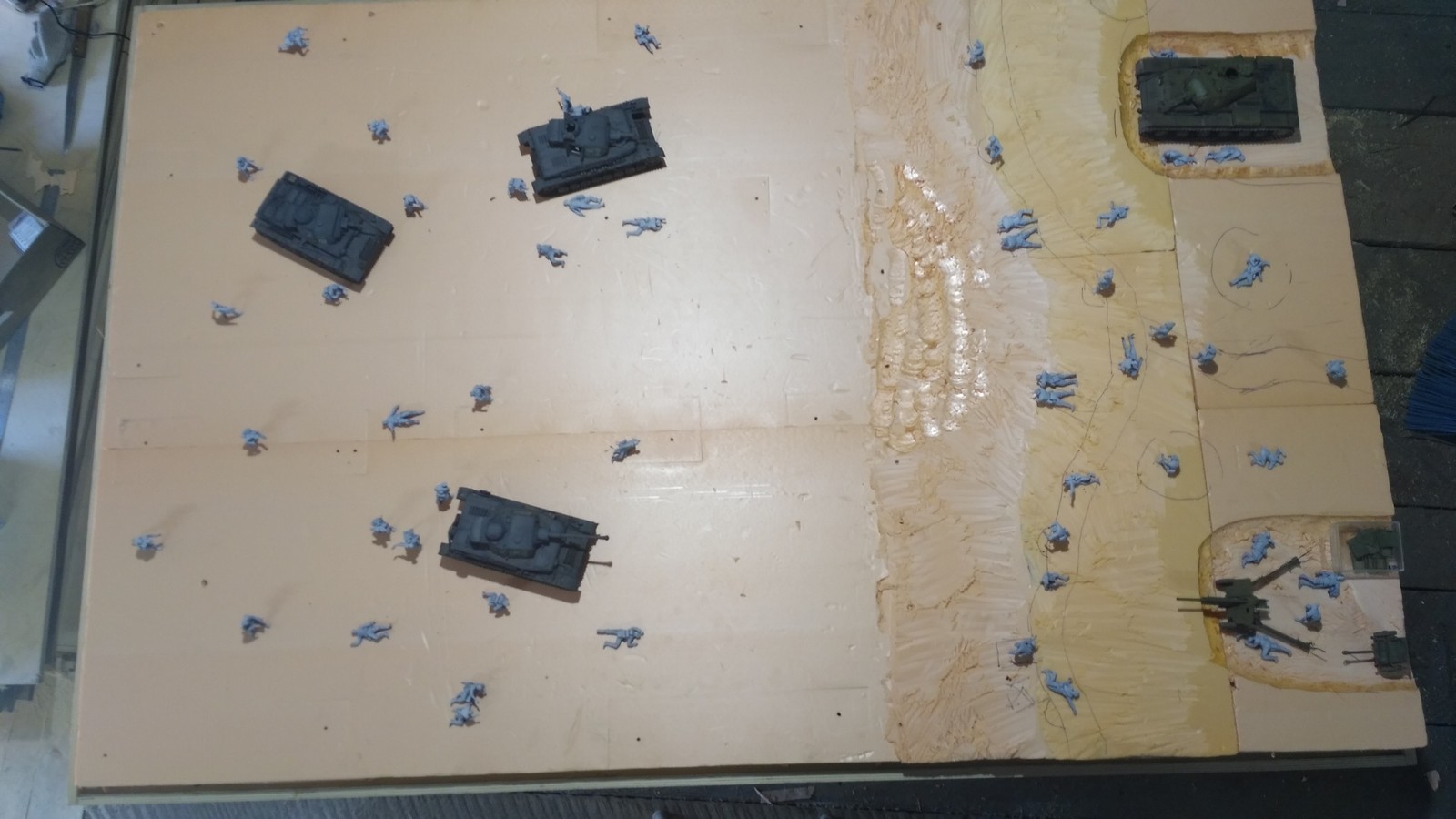

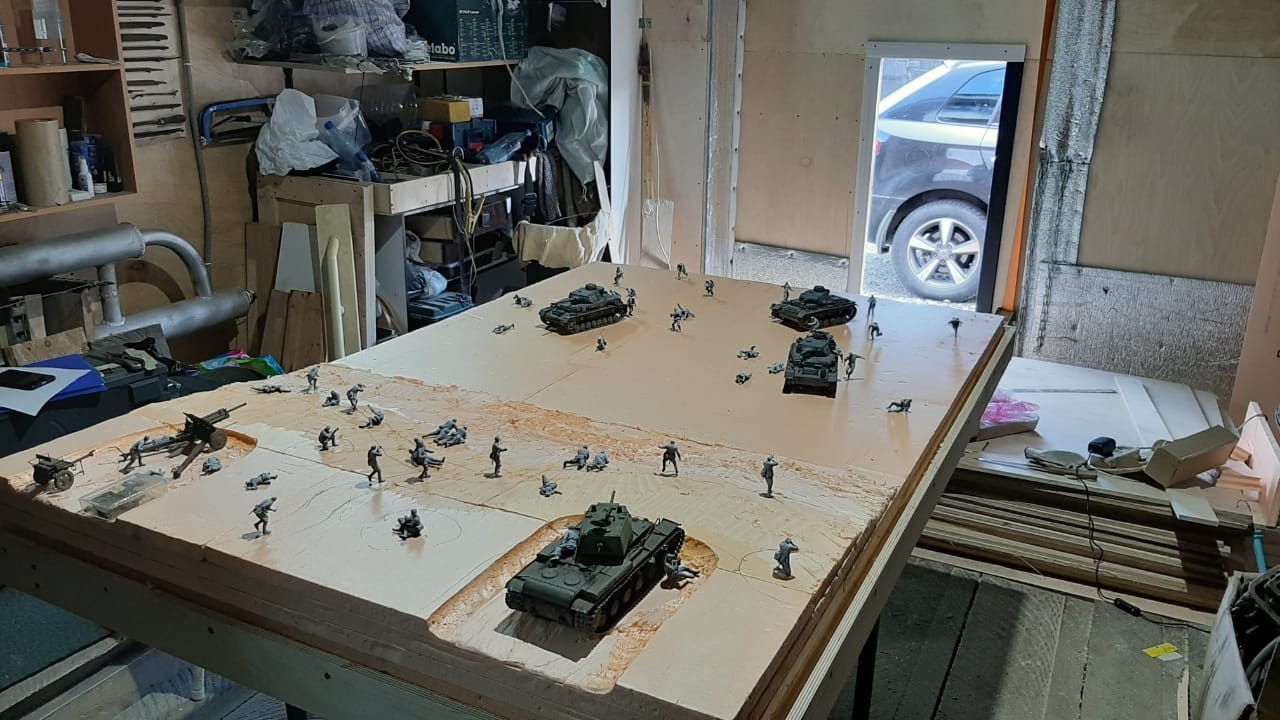

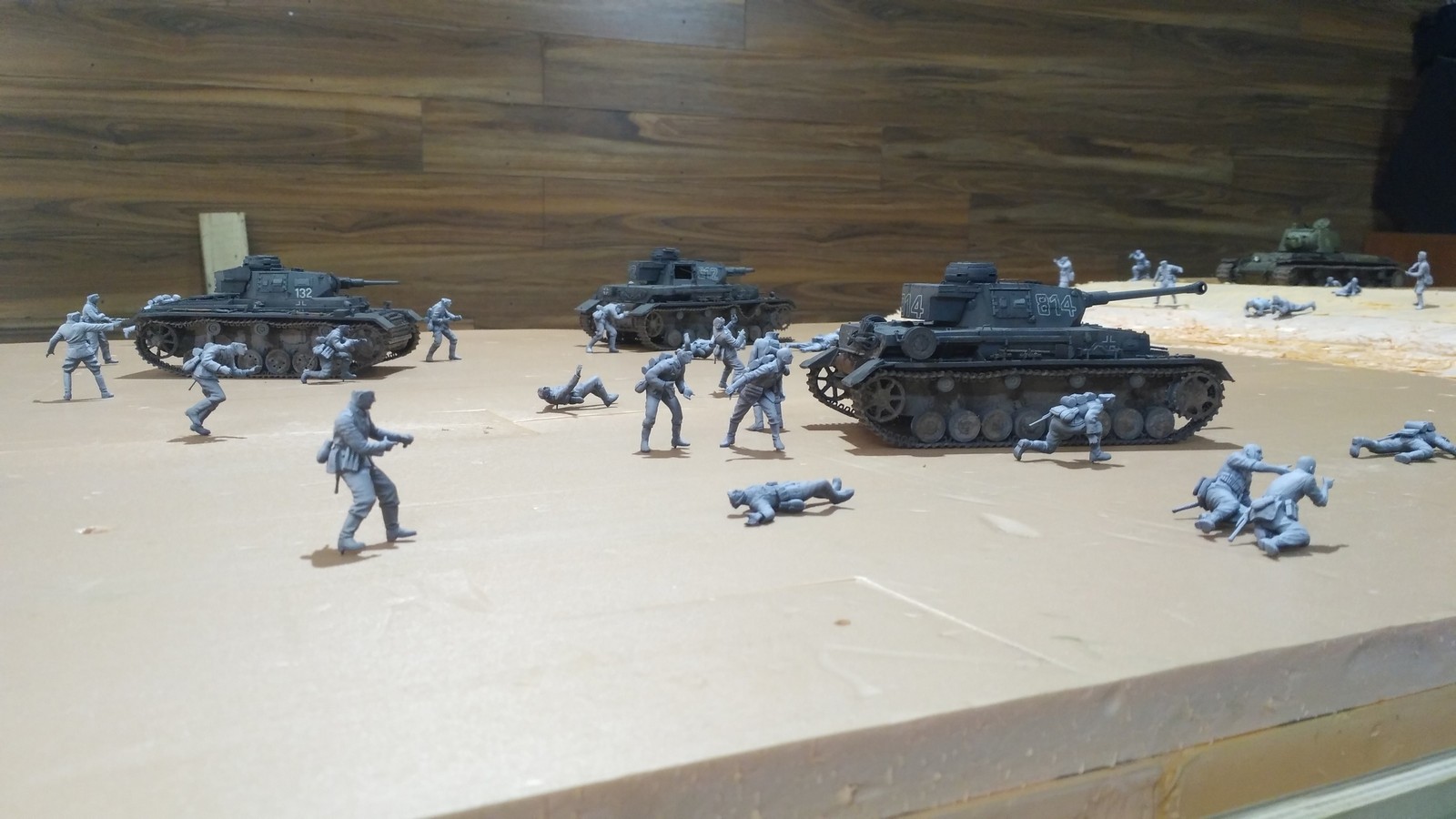

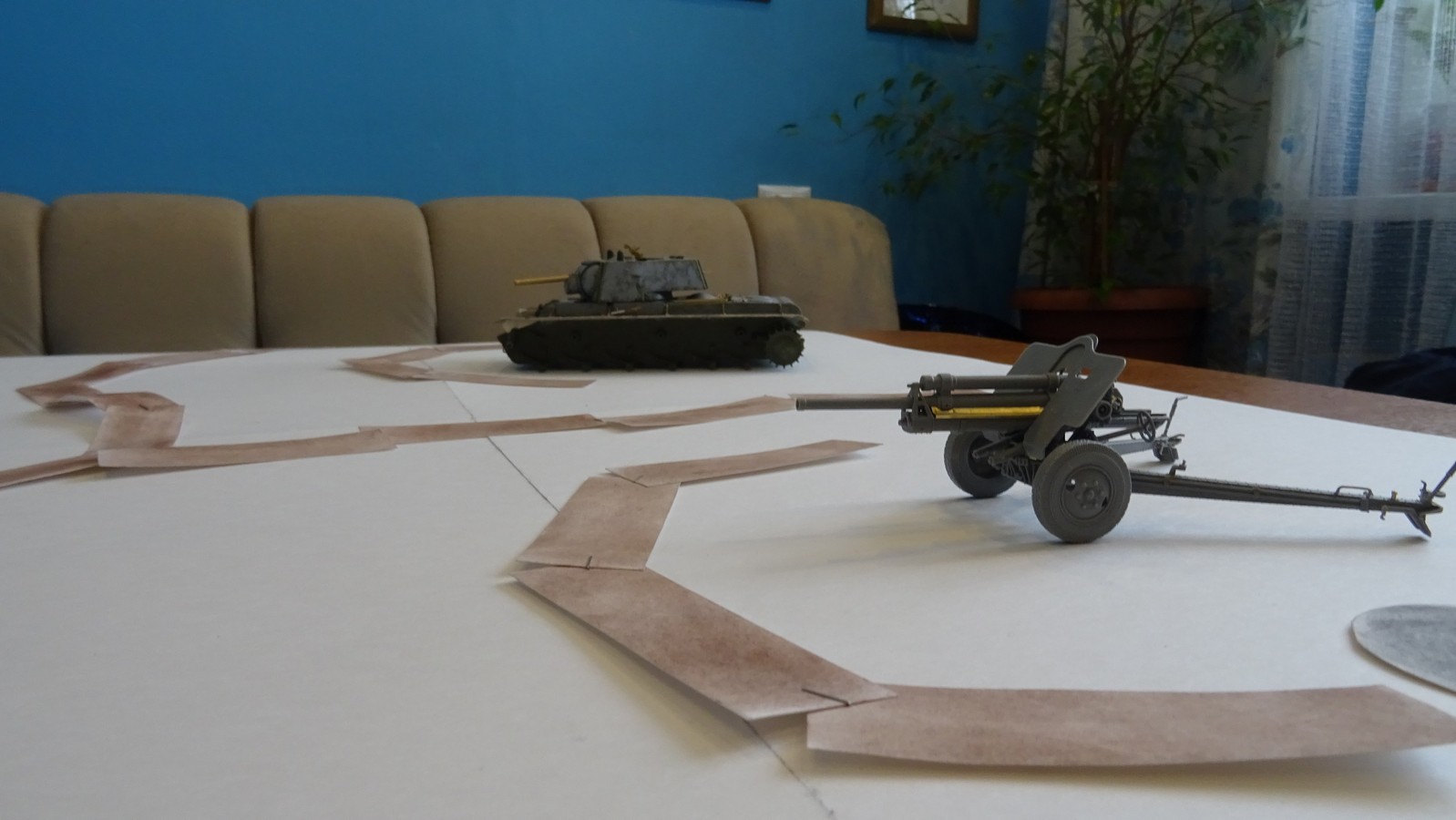

Сначала нужно было определится с расстановкой техники и миниатюр, что бы примерно представлять как и что будет.

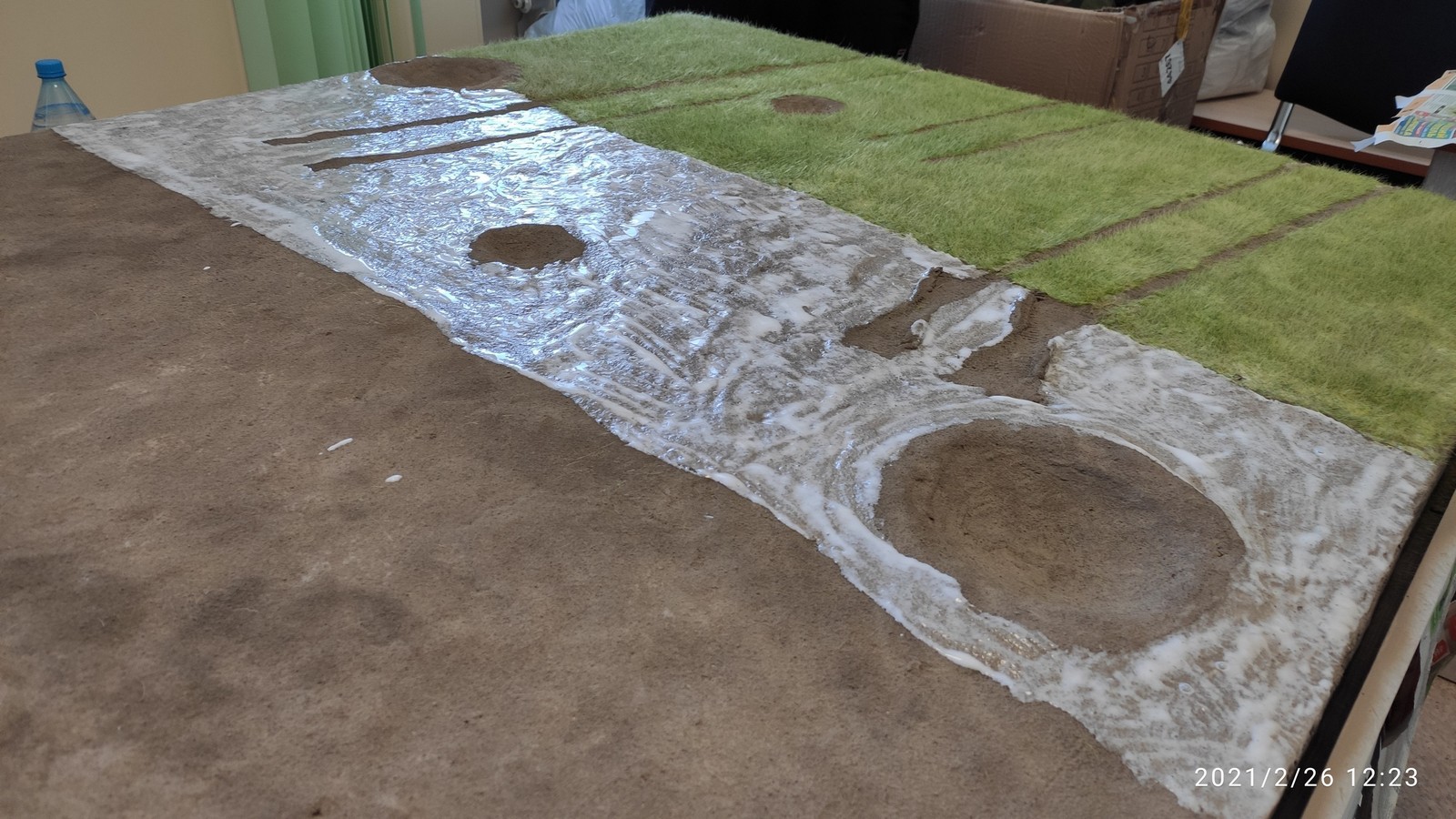

Для изготовления диорамы использовалась фанера, в качестве основания, и листы пеноплекса.

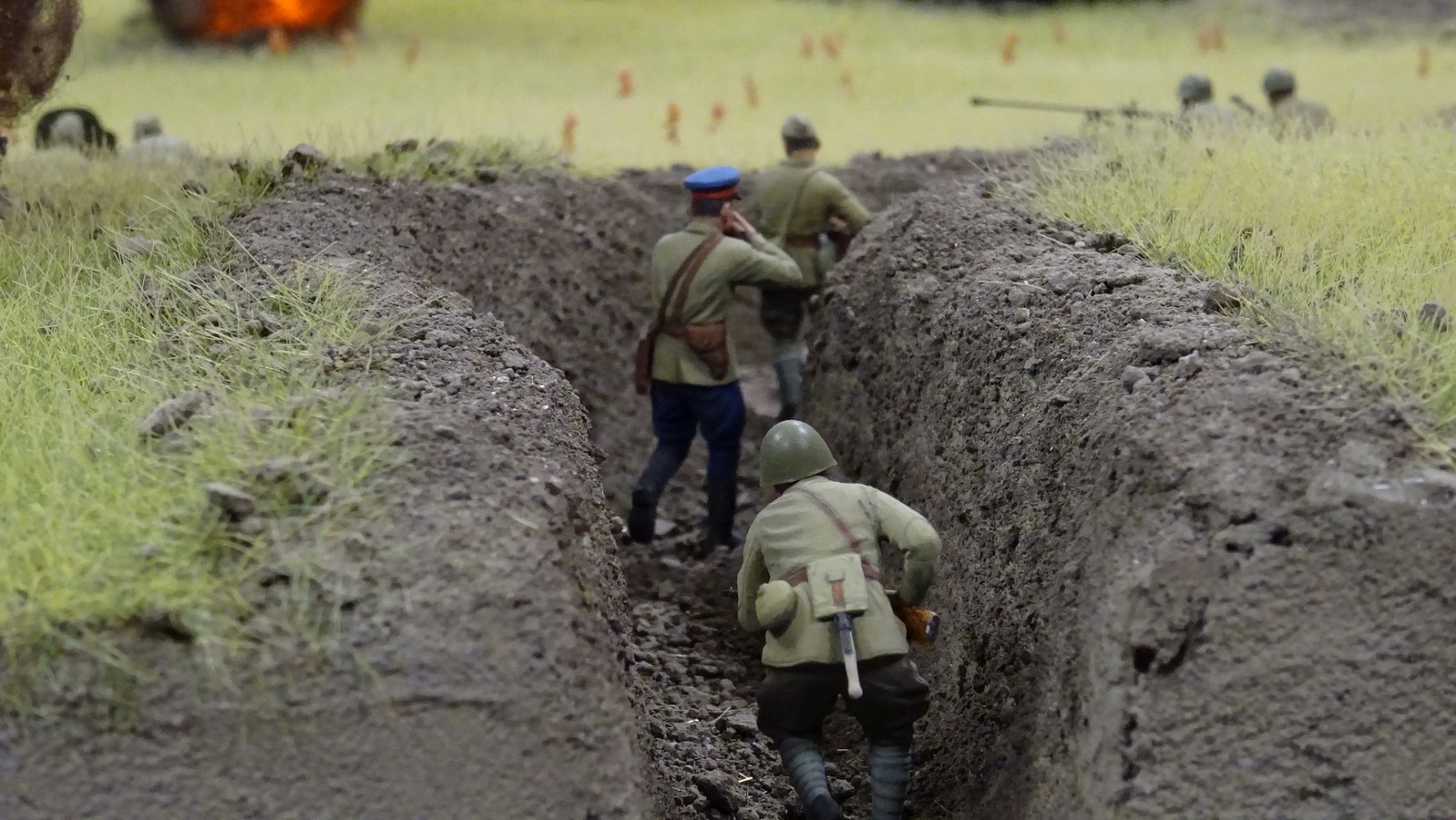

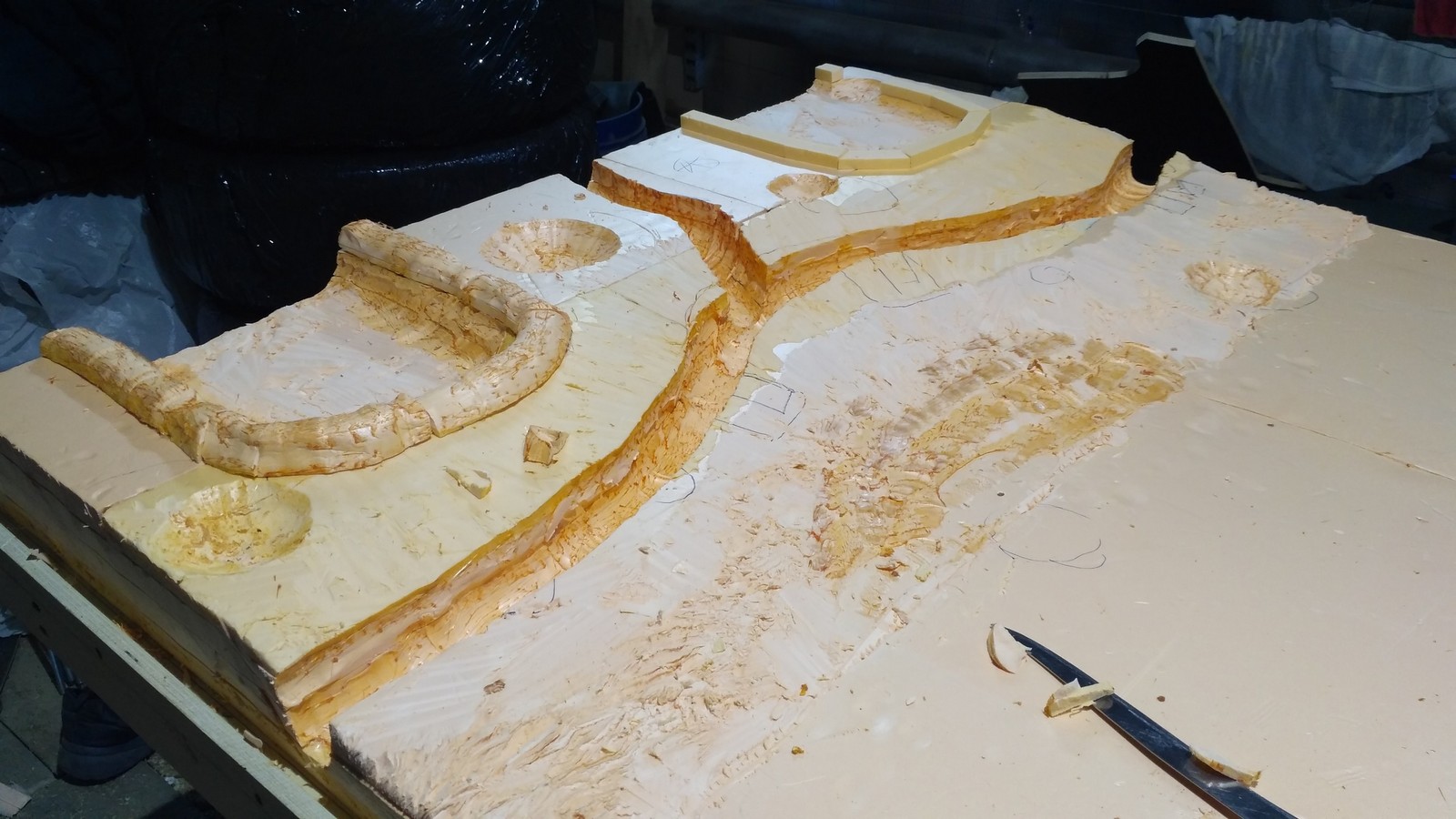

Далее с помощью ножа придавалась форма ландшафту, а с помощью терморезака делались окопы и капониры.







Для имитации наваленной земли и заполнения углублений, использовал салфетки вымоченные в ПВА.

А после высыхания дополнительно все выровняли гипсовым раствором.

После того как вся грязная работа была завершена, диораму перевезли в музей.
Там ее покрасили гуашью под цвет земли.

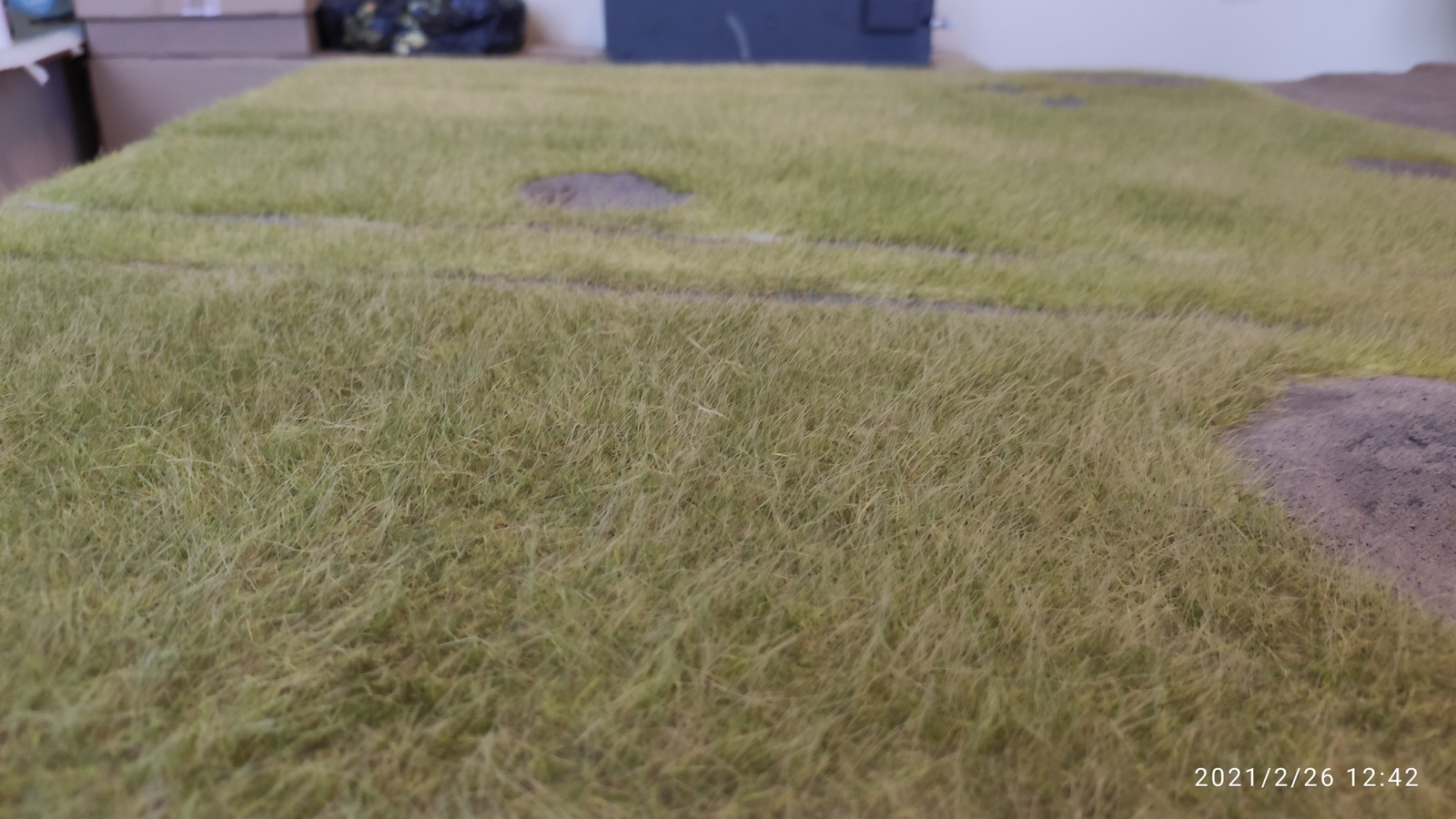

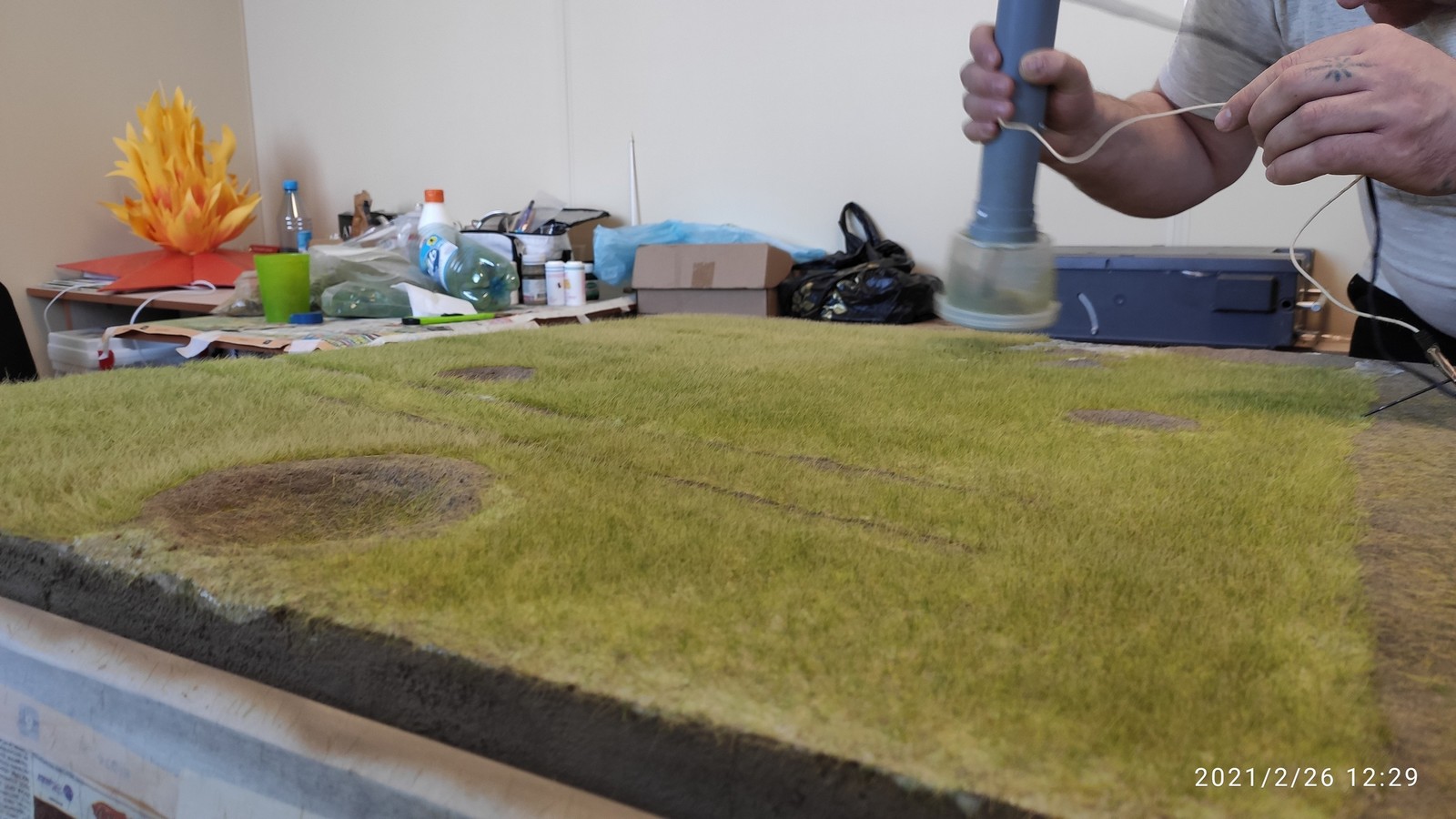

И начали высаживать траву с помощью самодельного флокатора...

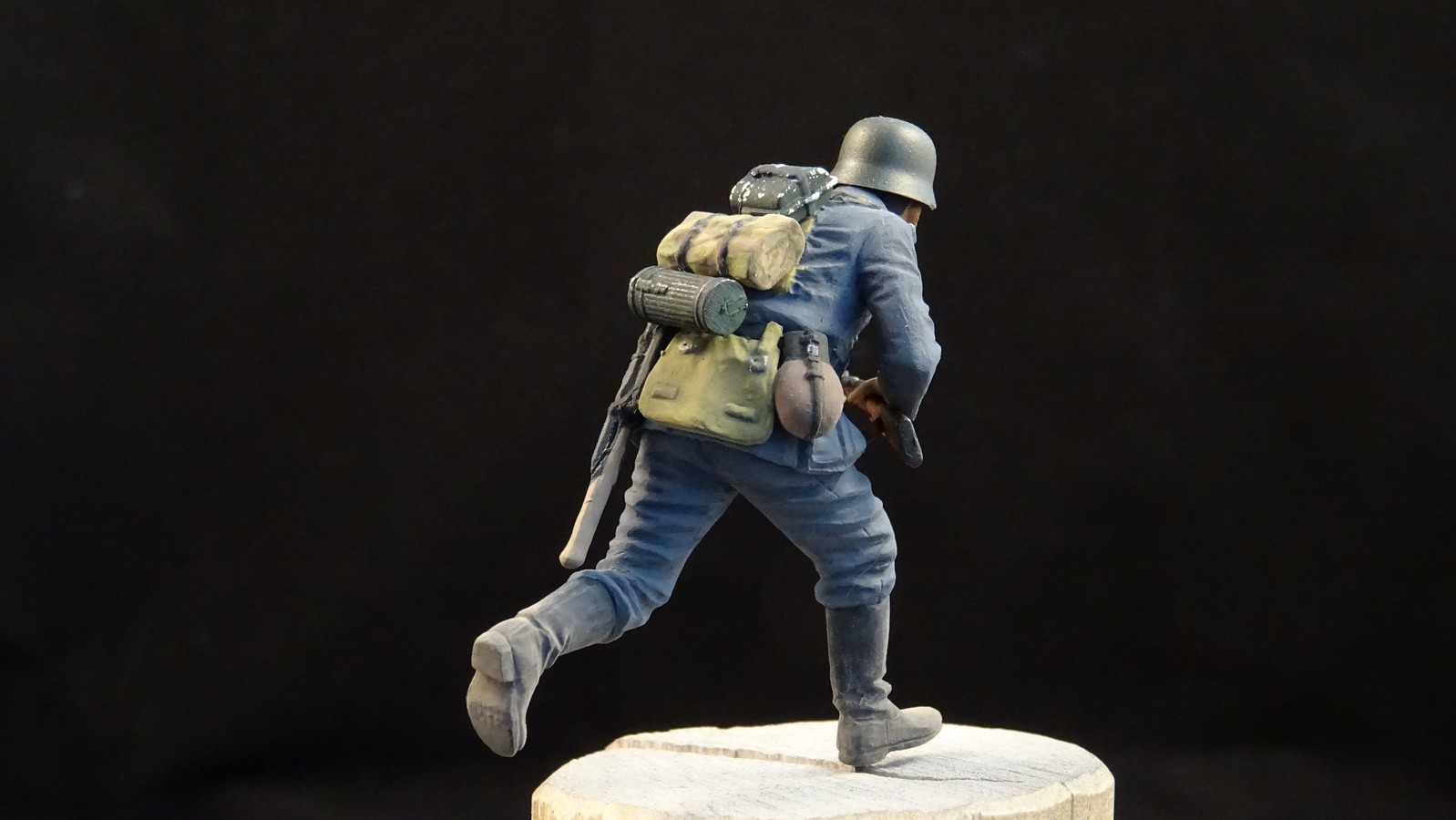

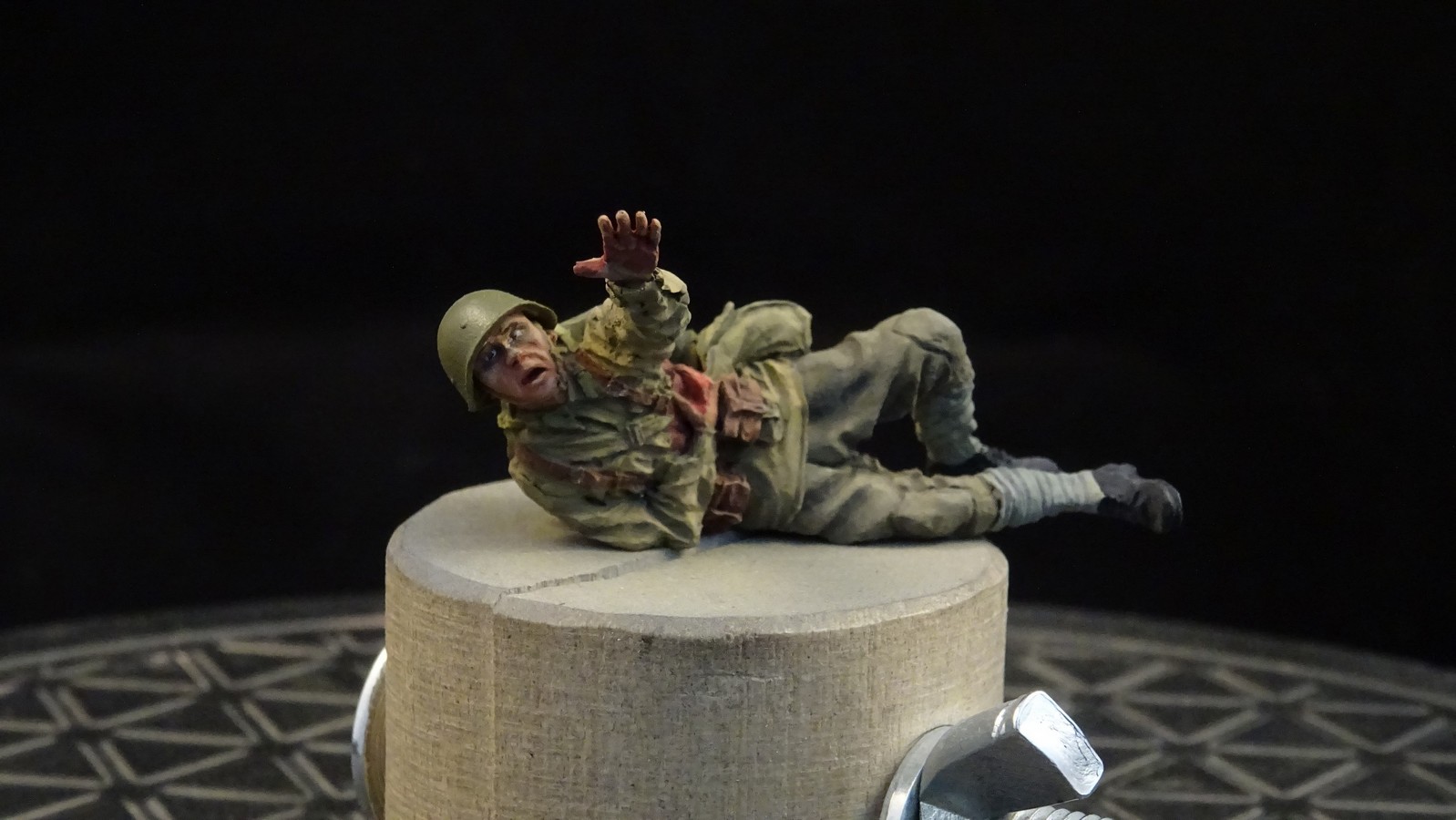

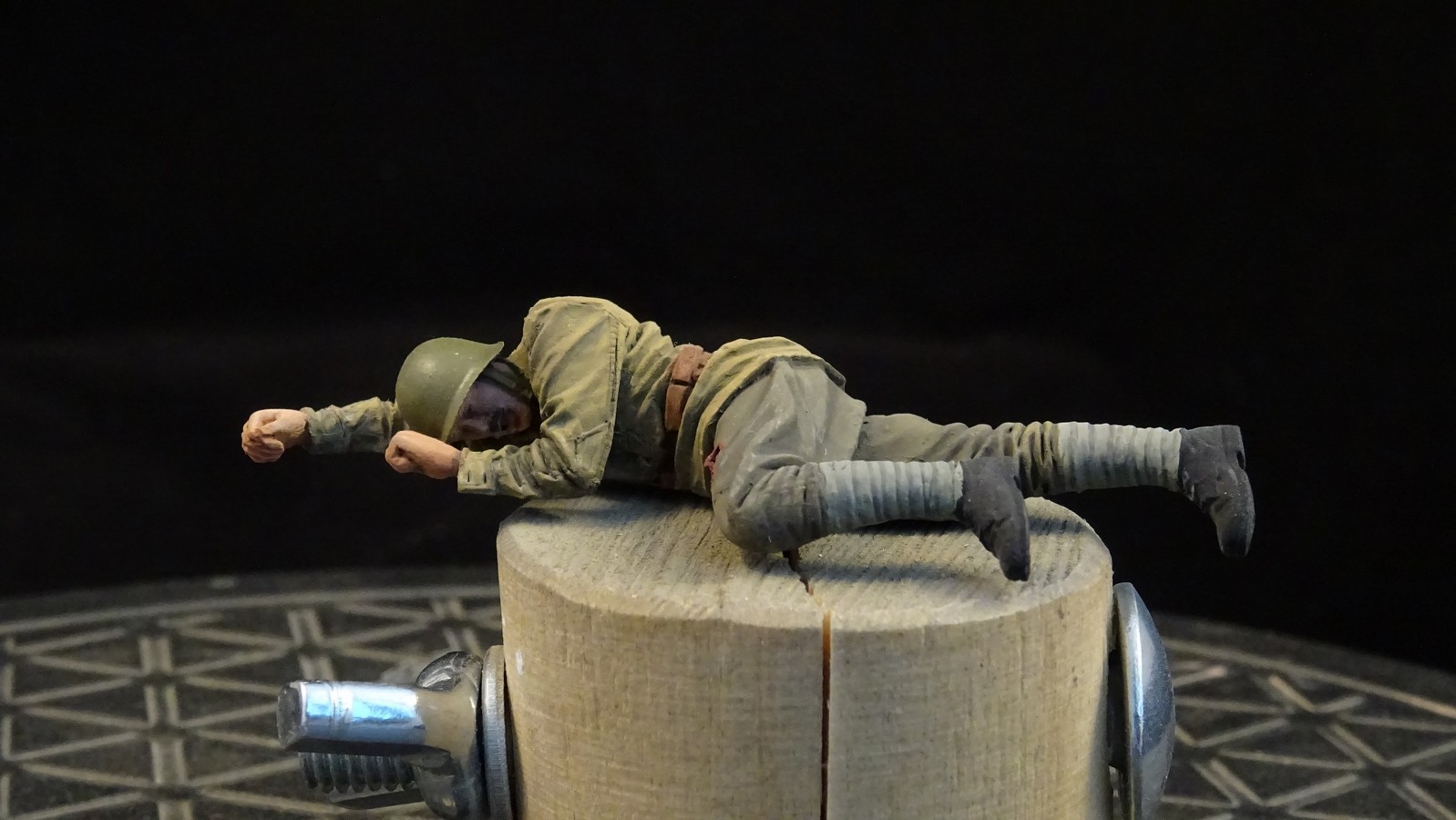

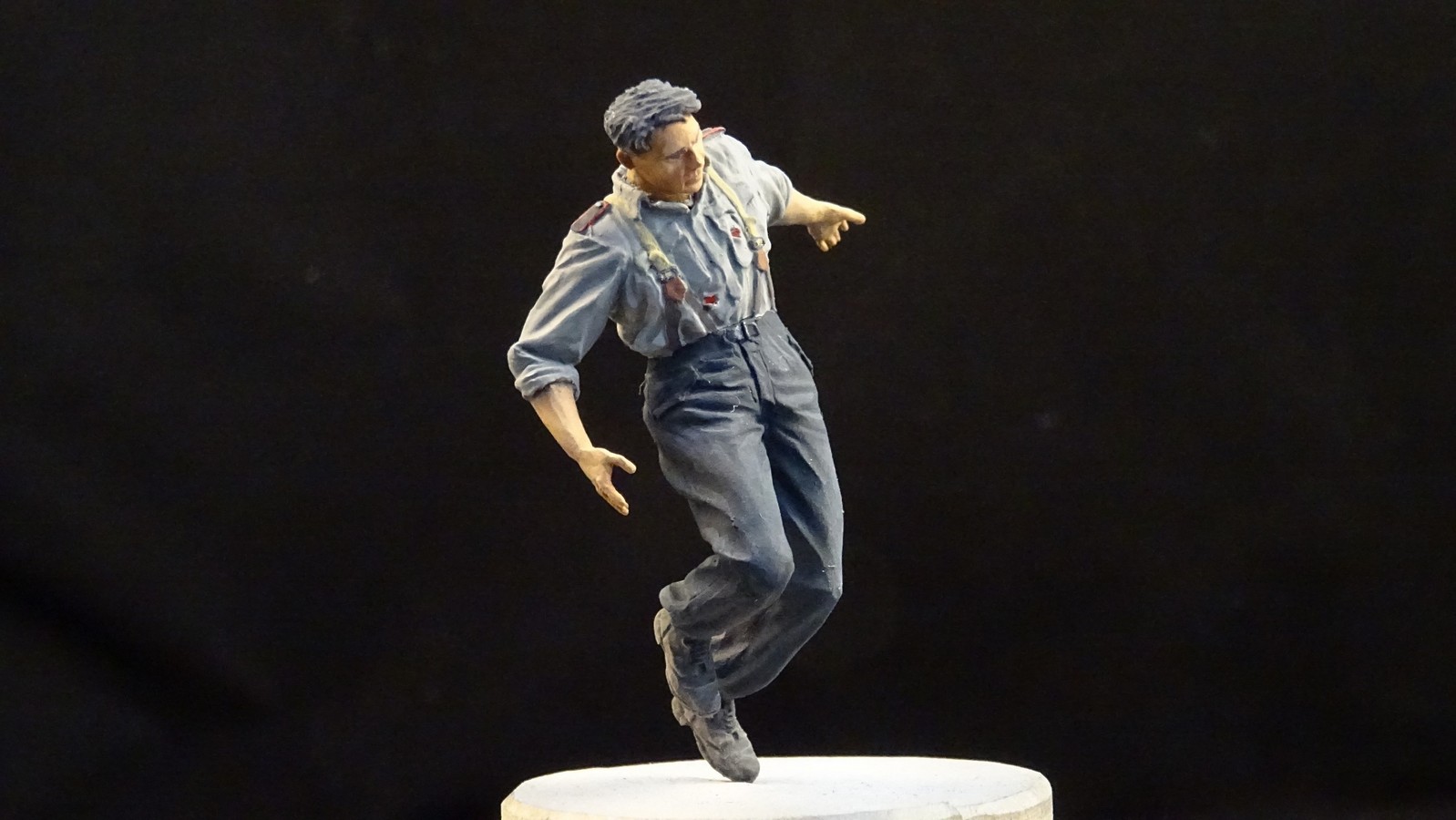

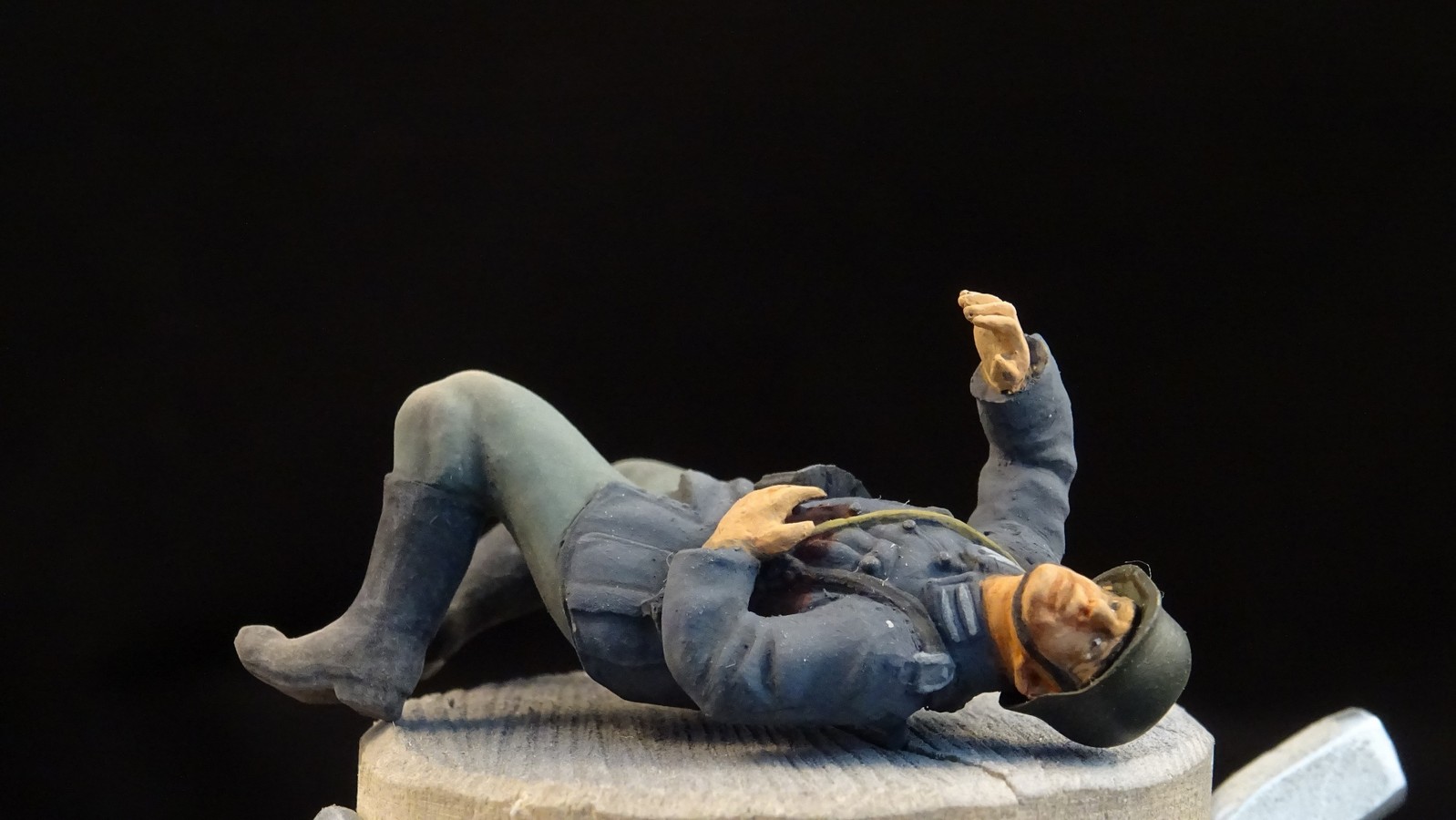

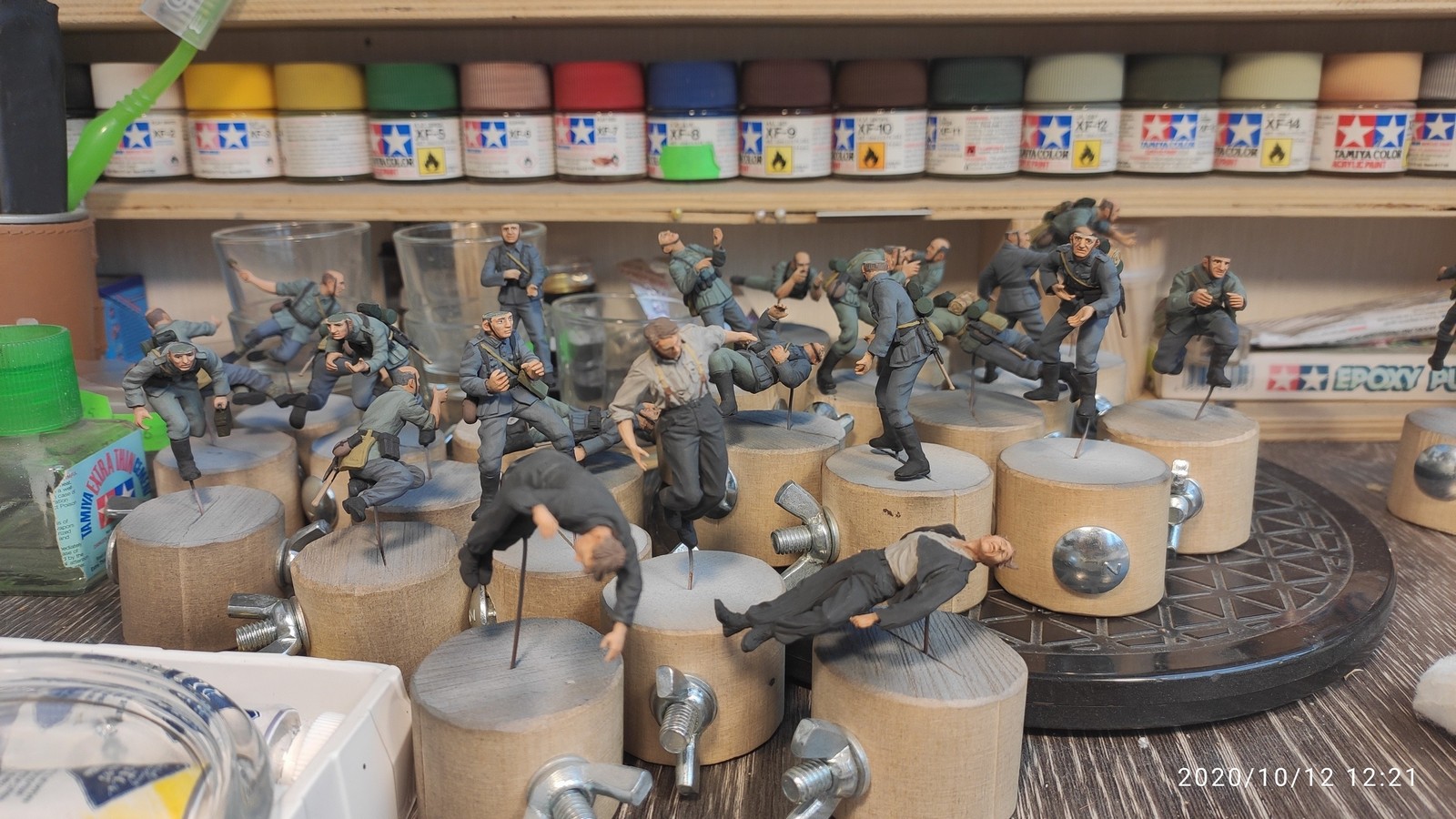

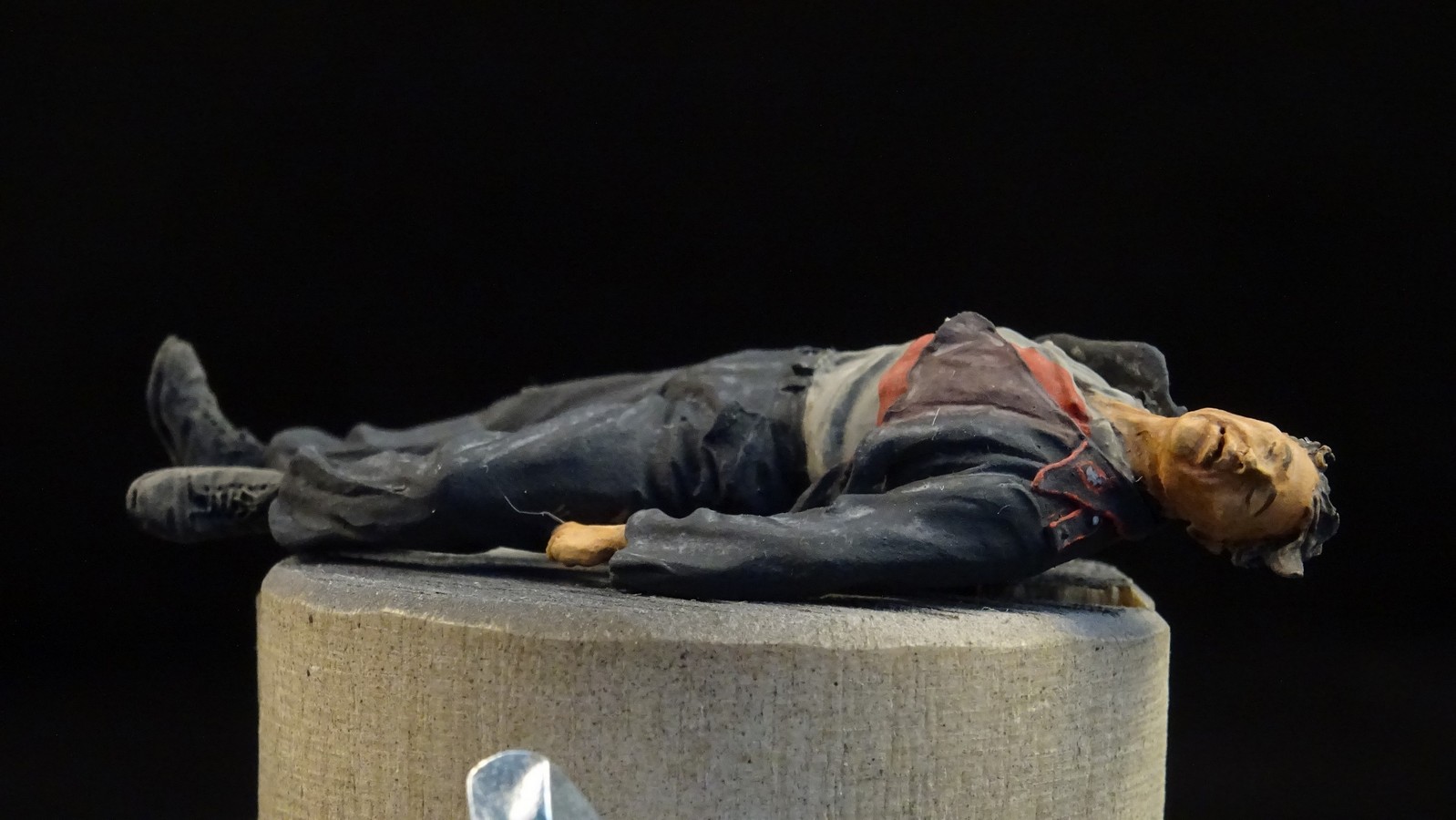

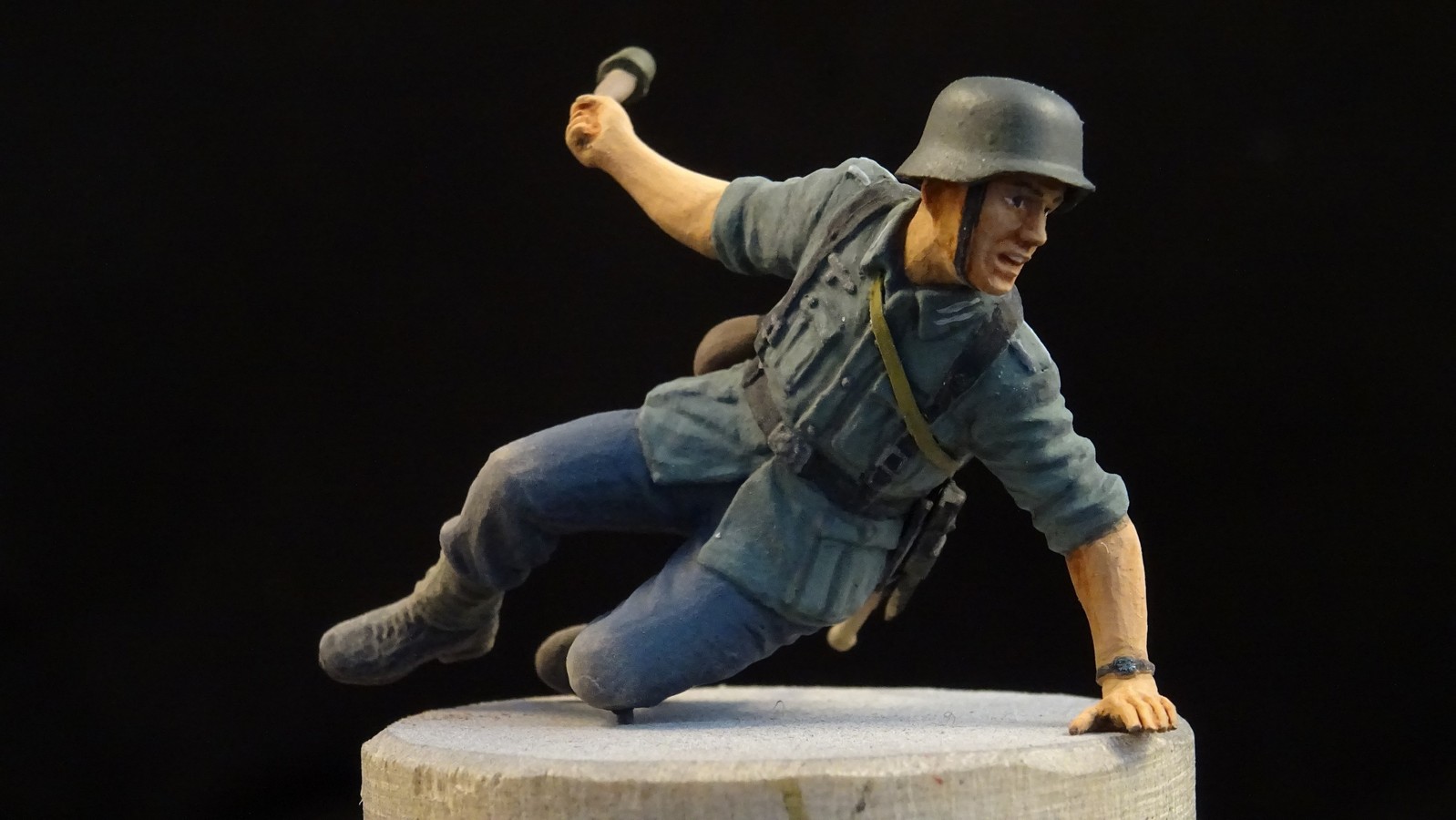

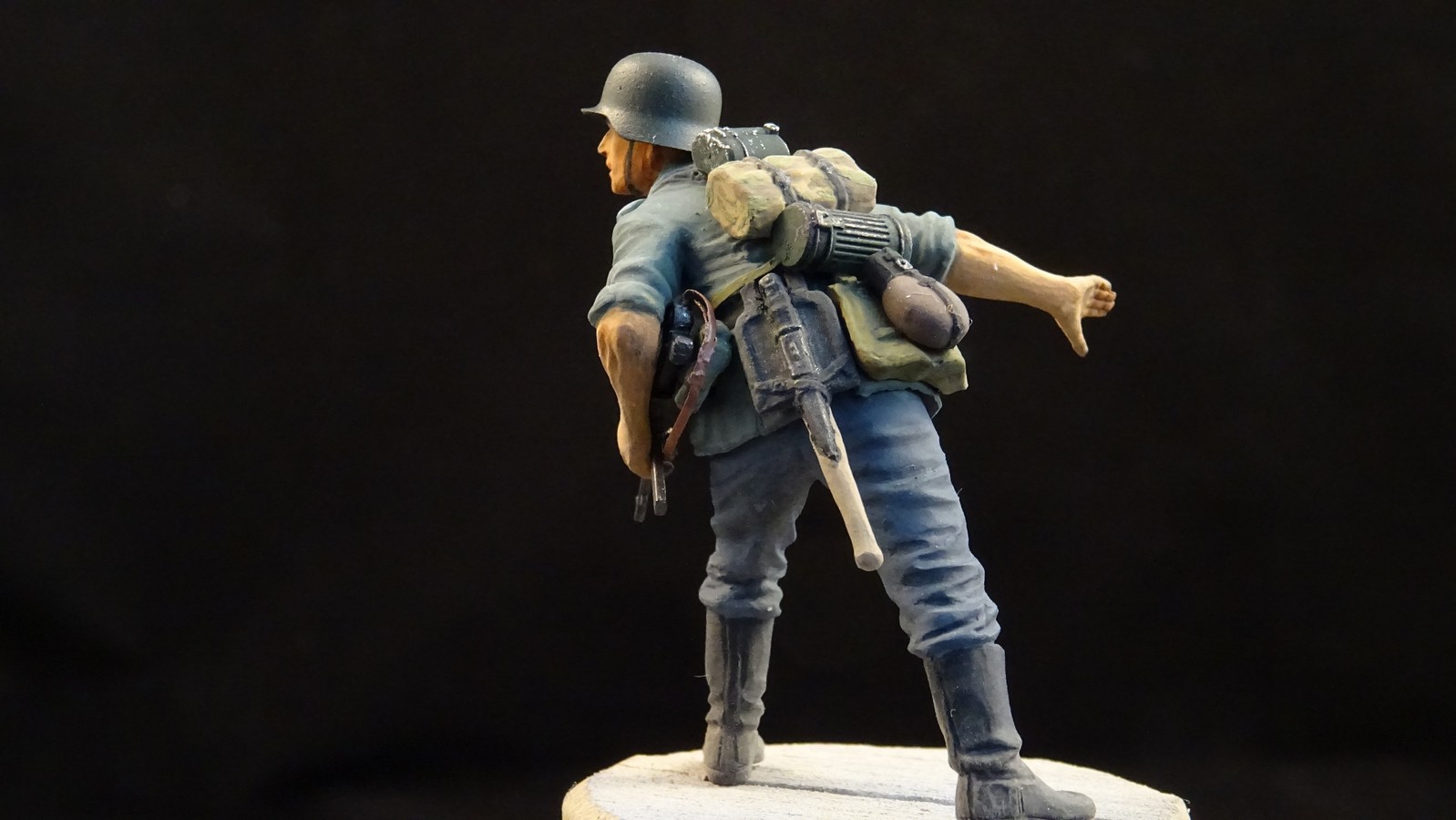

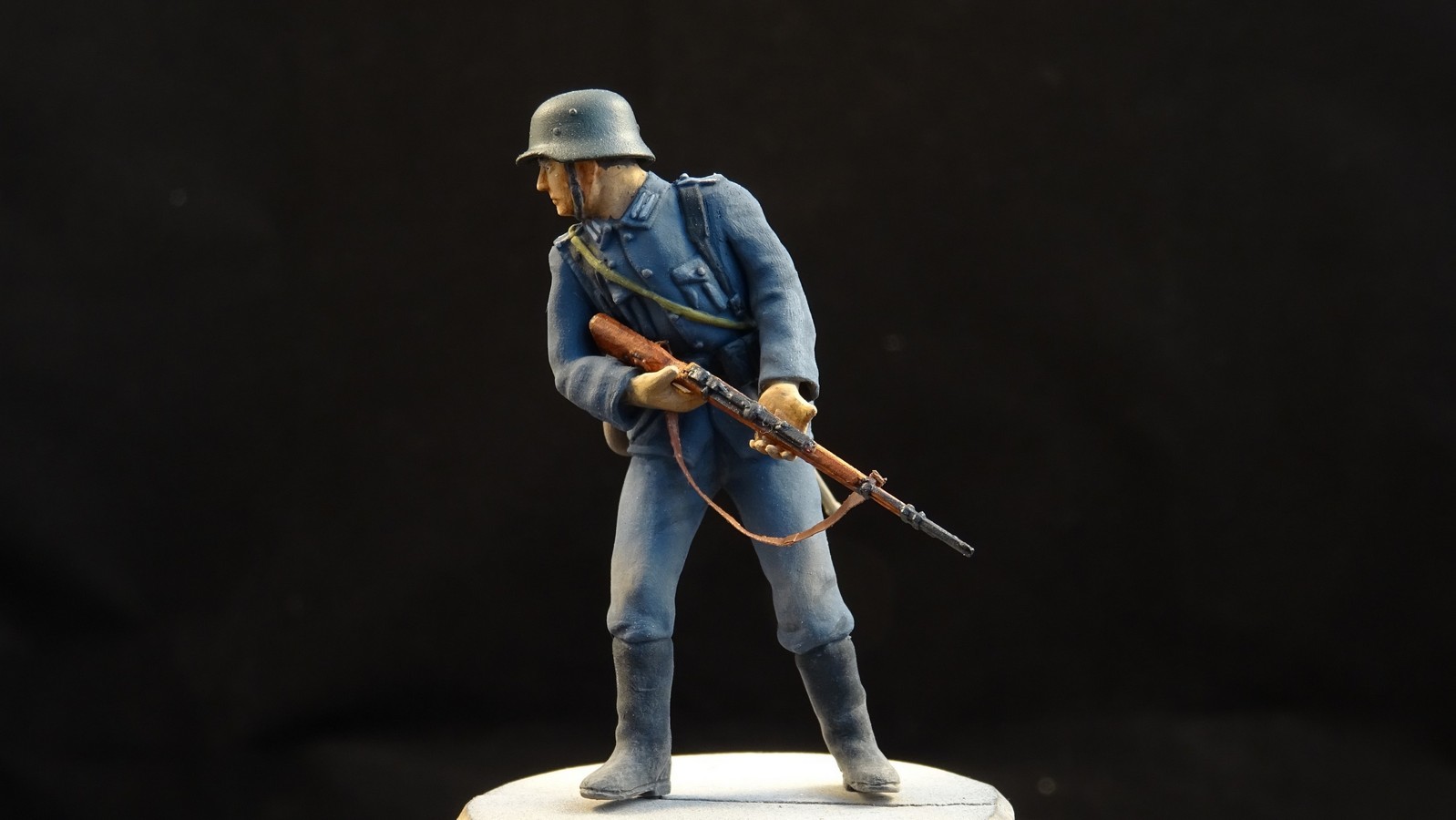

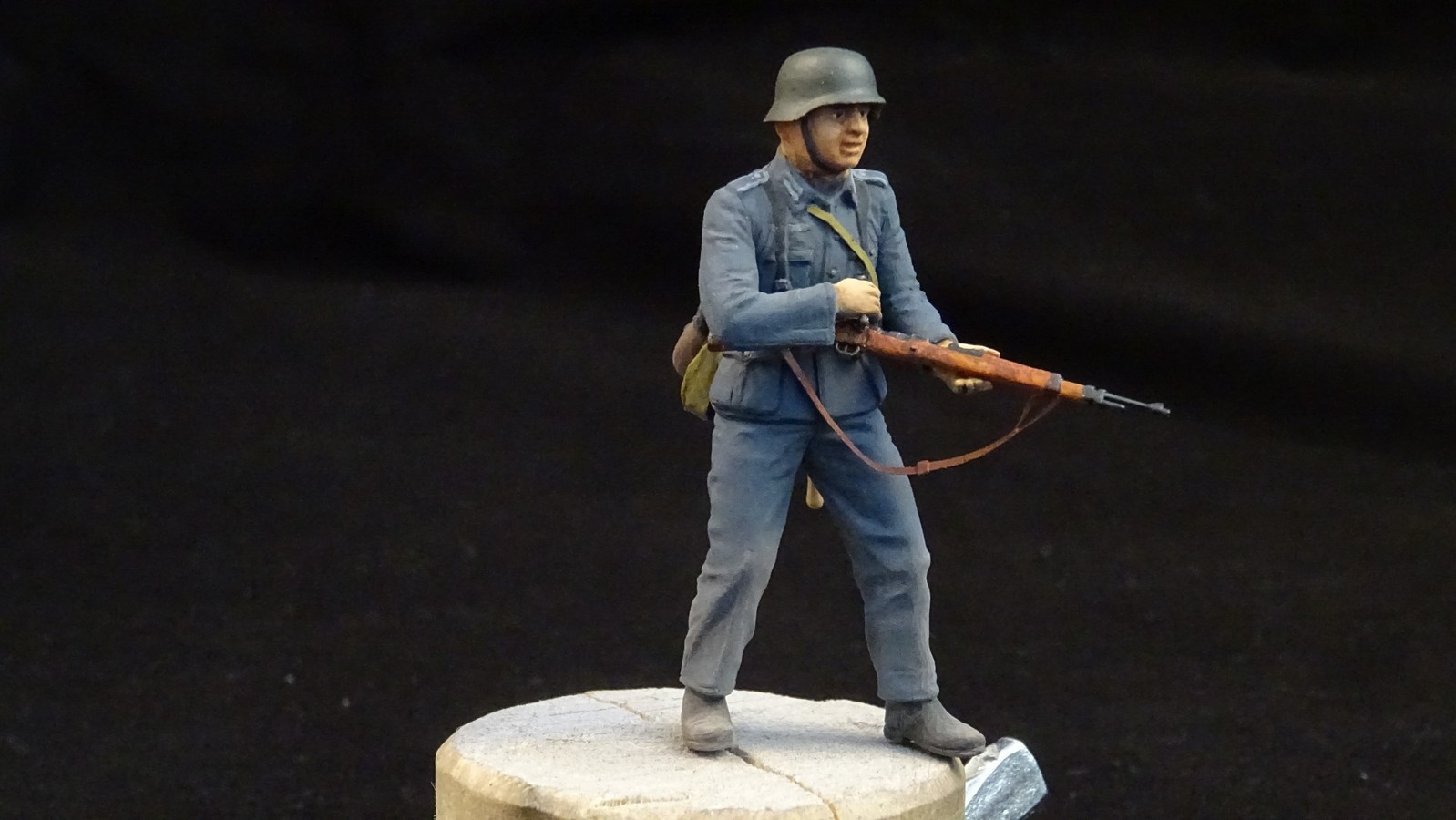

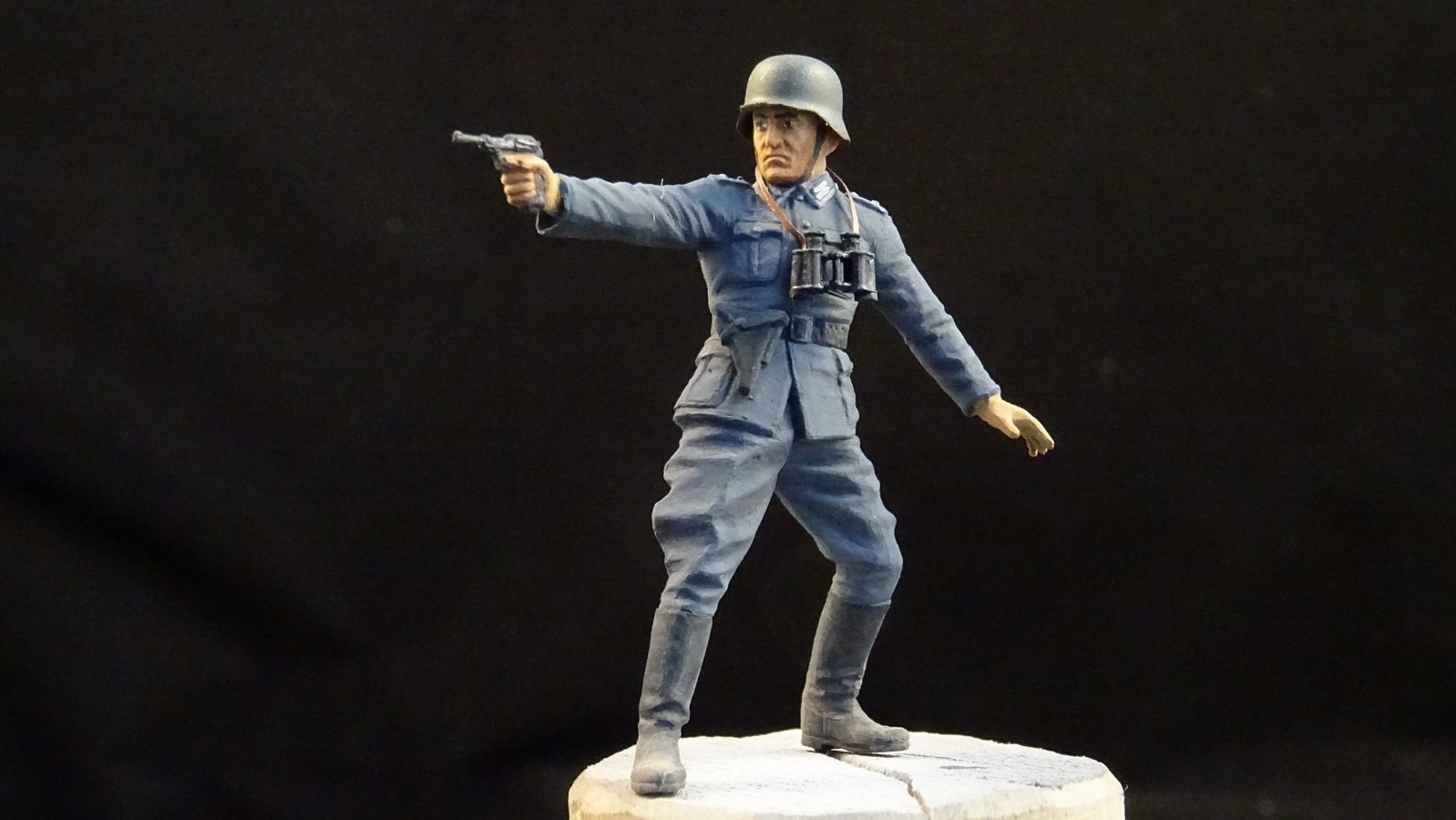

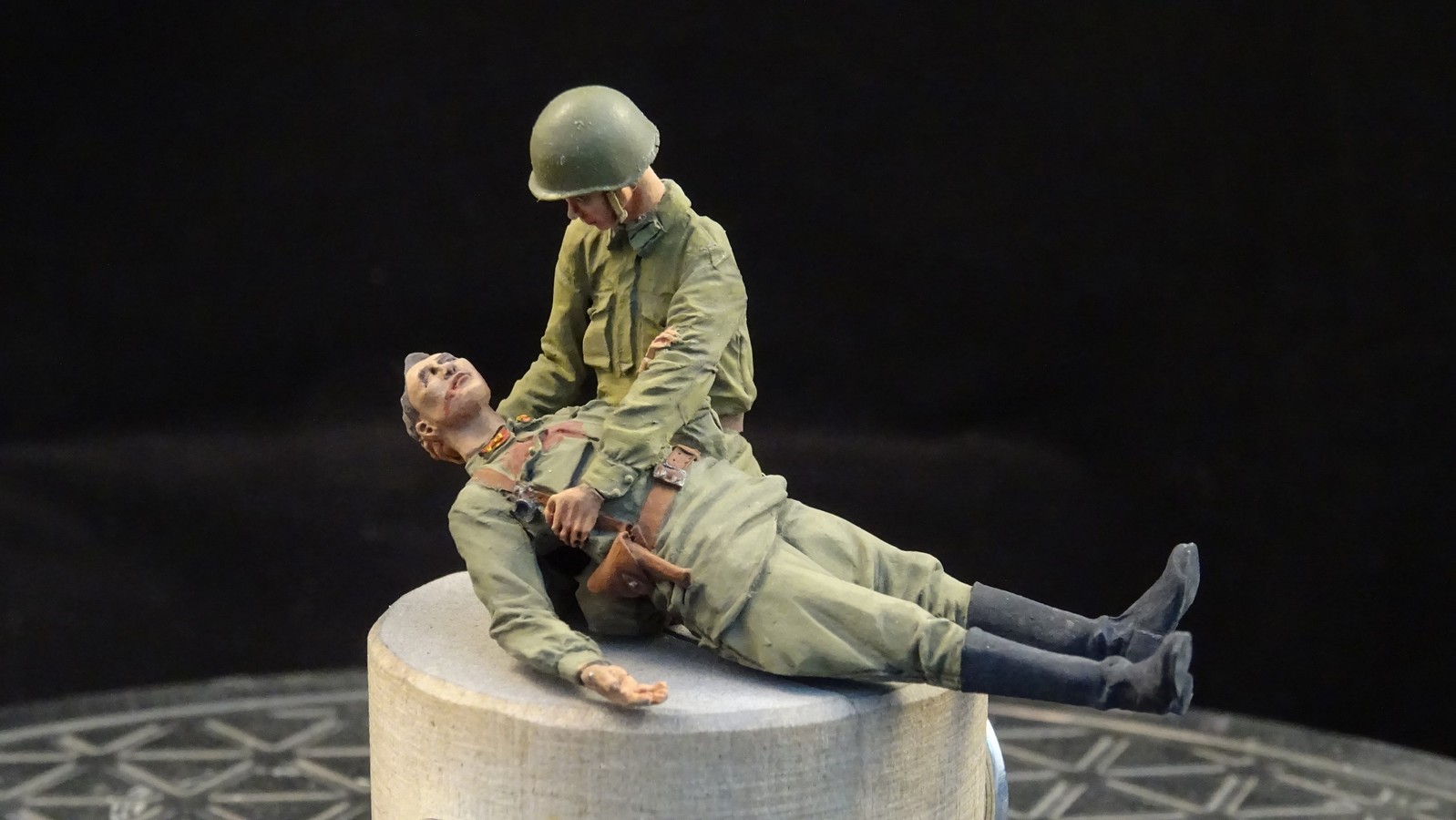

Все фигурки раскрашивались в ручную, кисточкой, постоянно в увеличительных очках, и заняло все это достаточно много времени.
Я конечно старался изобразить солдат наиболее натурально, но как говорится, что получилось то получилось.


































Самых страшненьких решил не показывать

Т.к. ни кто из участников стройки не имел опыта росписи миниатюр, пришлось осваивать это не простое занятие самому.
Для этого естественно насмотрелся разных уроков с Youtube и прочих форумов. На тот момент у меня была только акриловая краска, ей и начал пробовать. Однако результат конечно меня не устроил, т.к. не получалось добиться плавных переходов между тонами, и в целом акрил сложно корректировать, только перекрашивать.
Подумав как можно решить эту проблему, решил попробовать другие краски, темперные. Вот с ними дела пошли гораздо лучше.
Это водорастворимые краски, легко разбавляются для изменения тона и насыщенности цвета, и после высыхания имеют матовую фактуру, очень похожую на ткань.
Необходимые оттенки краски для формы, лиц и снаряжения легко получались при смешивании. Однако и тут не обошлось без приключений, например форму и снаряжение немецких и советских солдат пришлось перекрашивать раза четыре, т.к. после высыхания оттенок немного менялся и отличался от того что я намешивал.

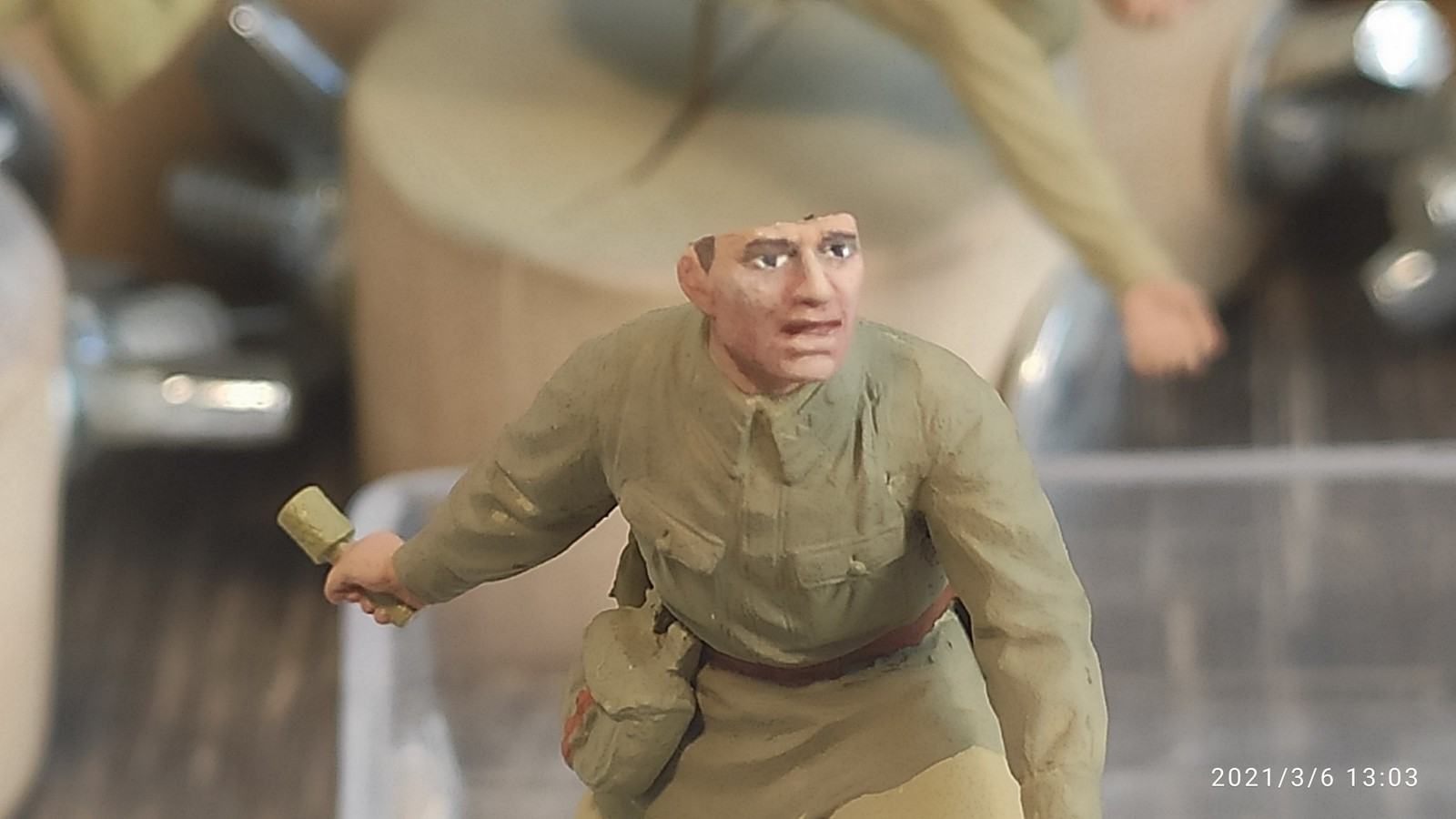

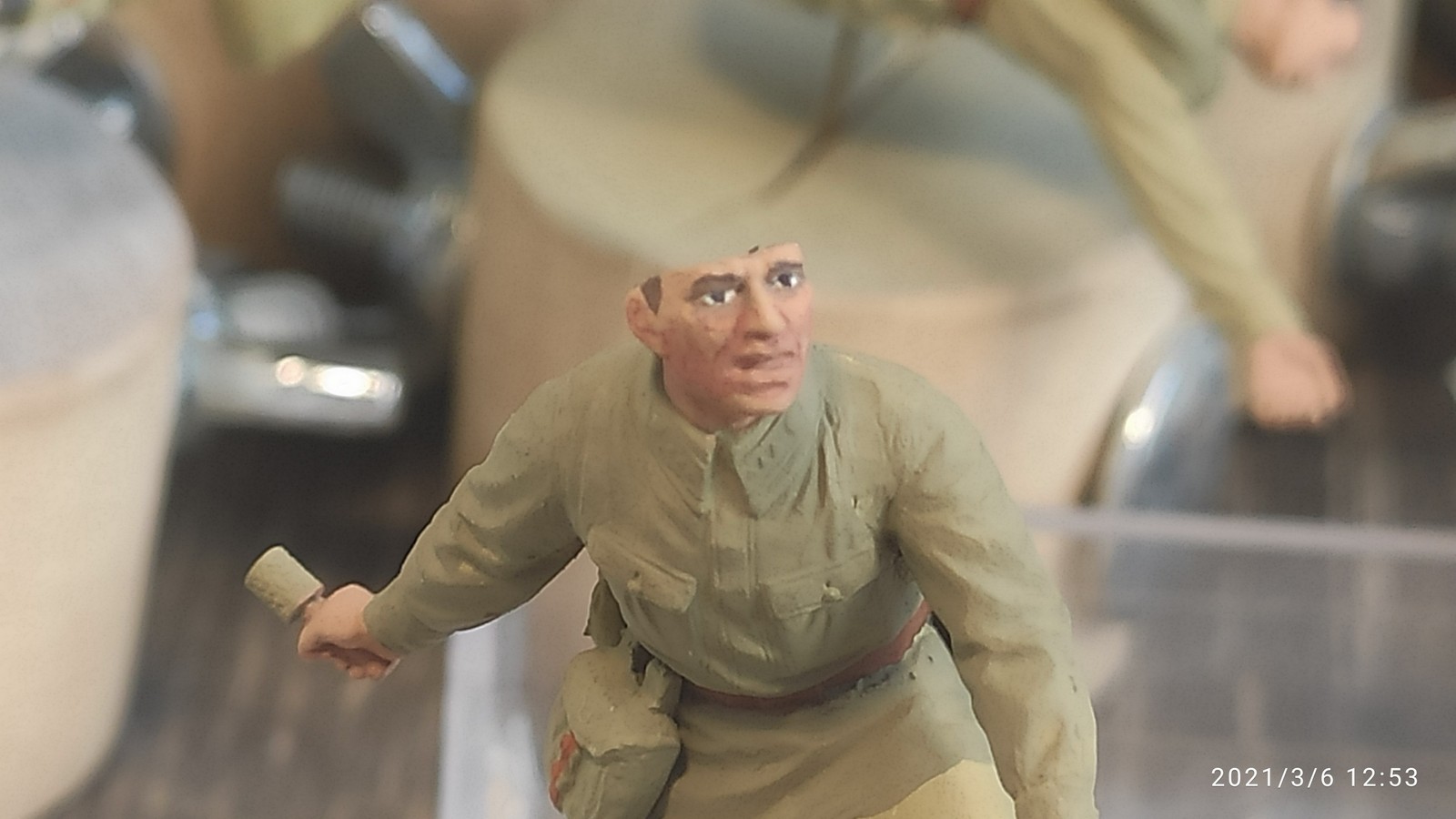

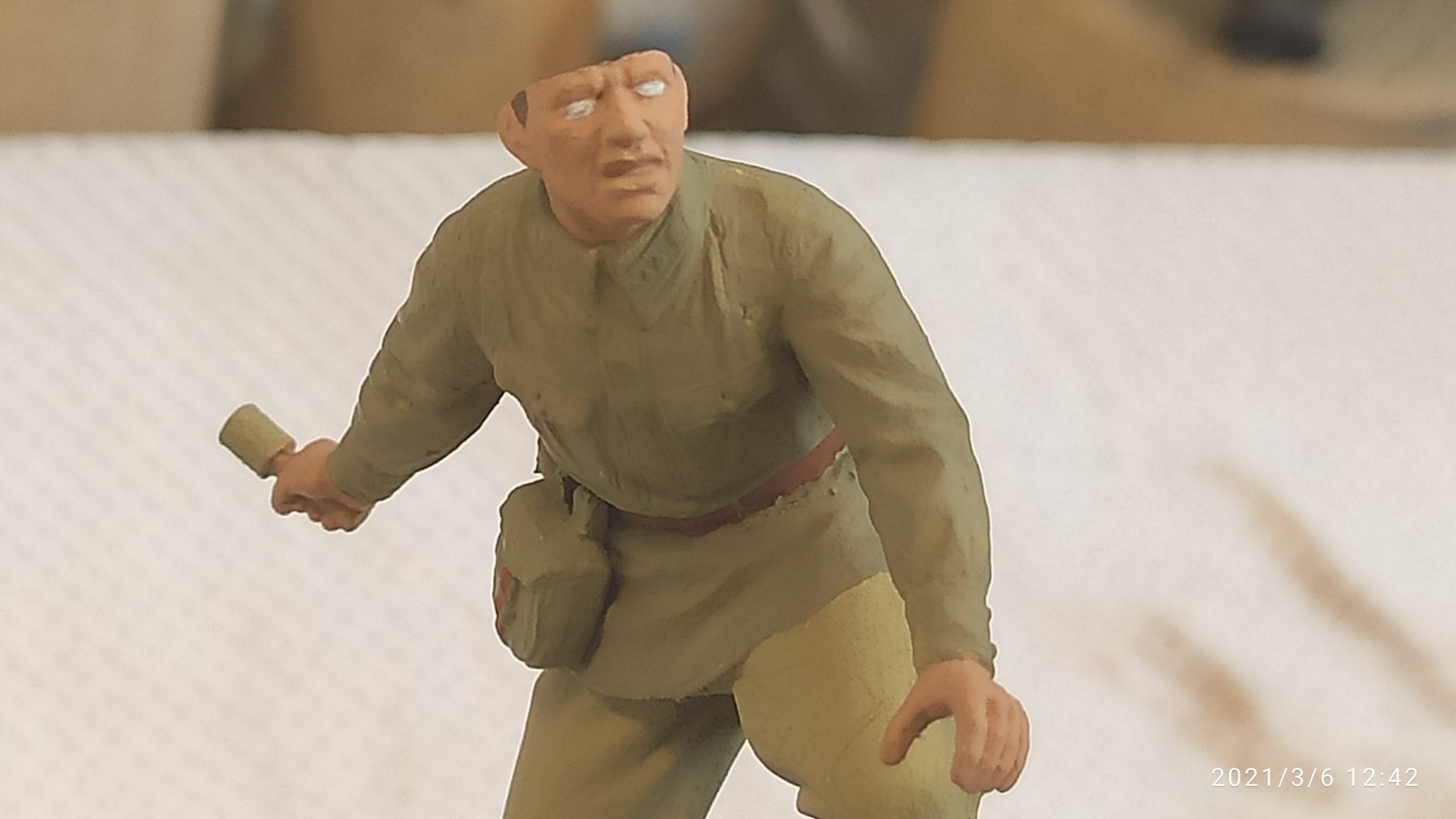

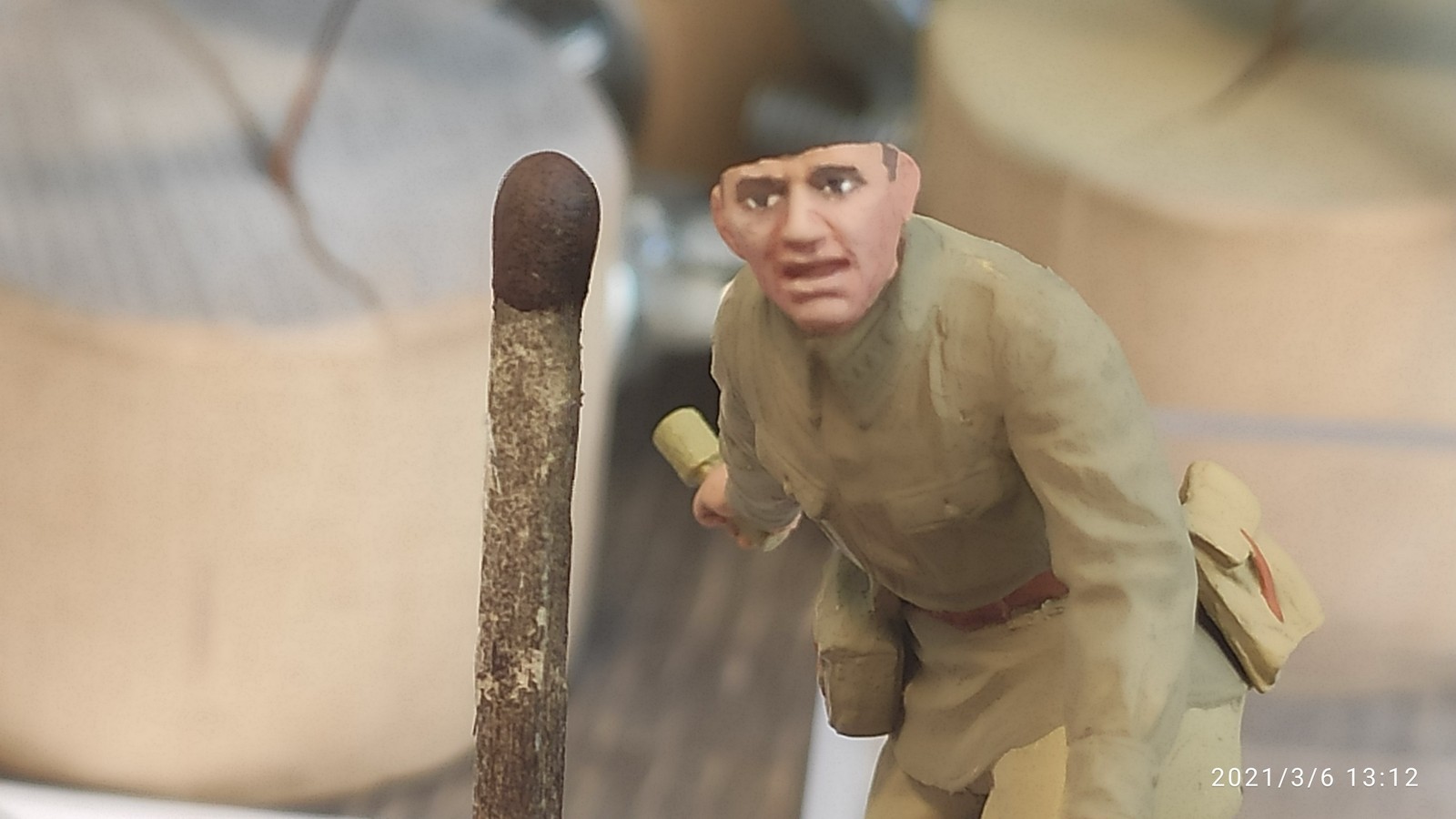

Но конечно самое интересное было при росписи лиц, мало того что размер головы был чуть больше спичечной головки, так еще и форма лиц (благодаря стараниям производителей) в некоторых случаях просто ужасна. И как бы я ни старался придать лицам естественный вид, получались какие-то идиоты...

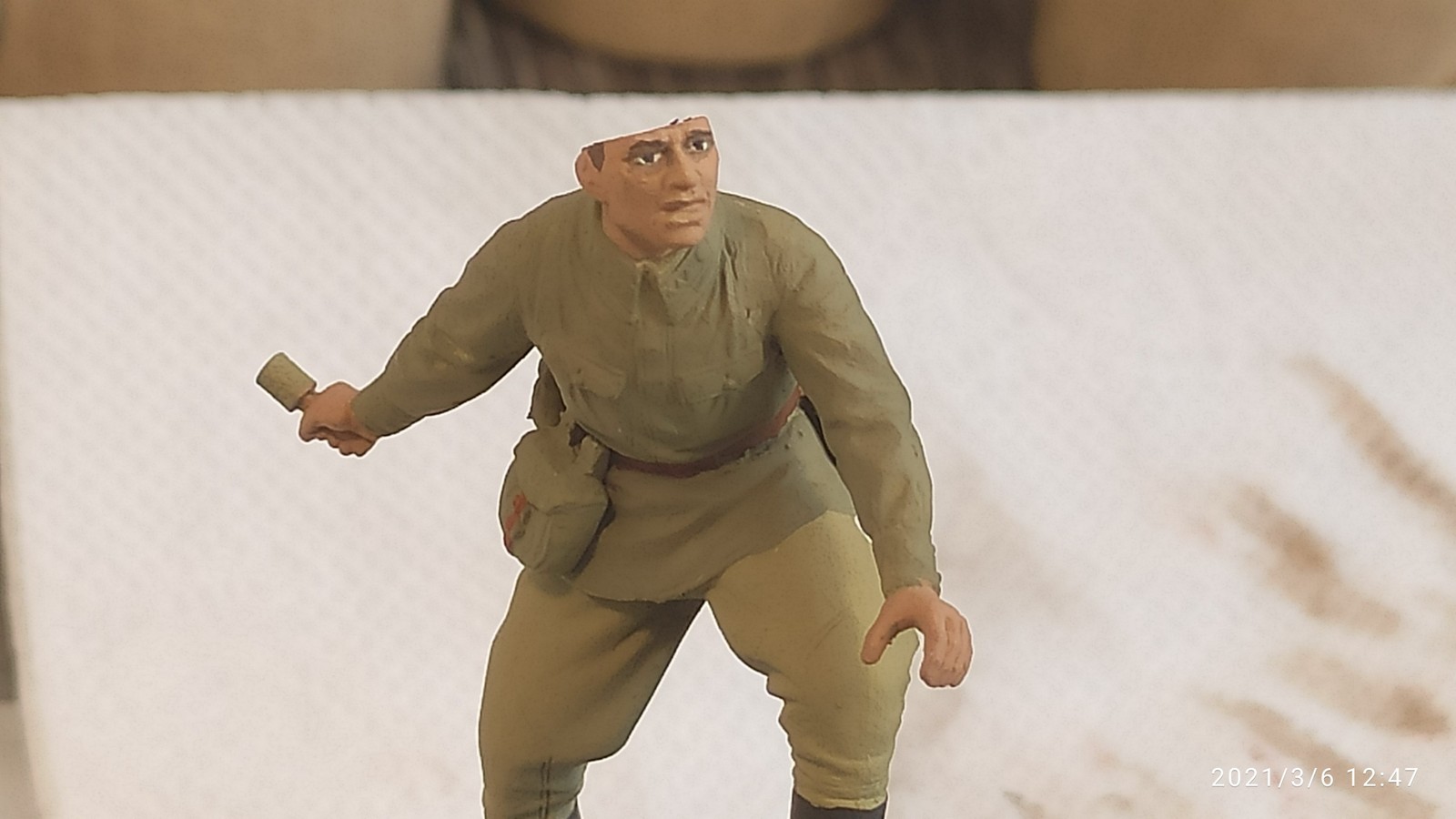

Посмотрев различные гайды по росписи лиц вывел для себя достаточно простой способ:

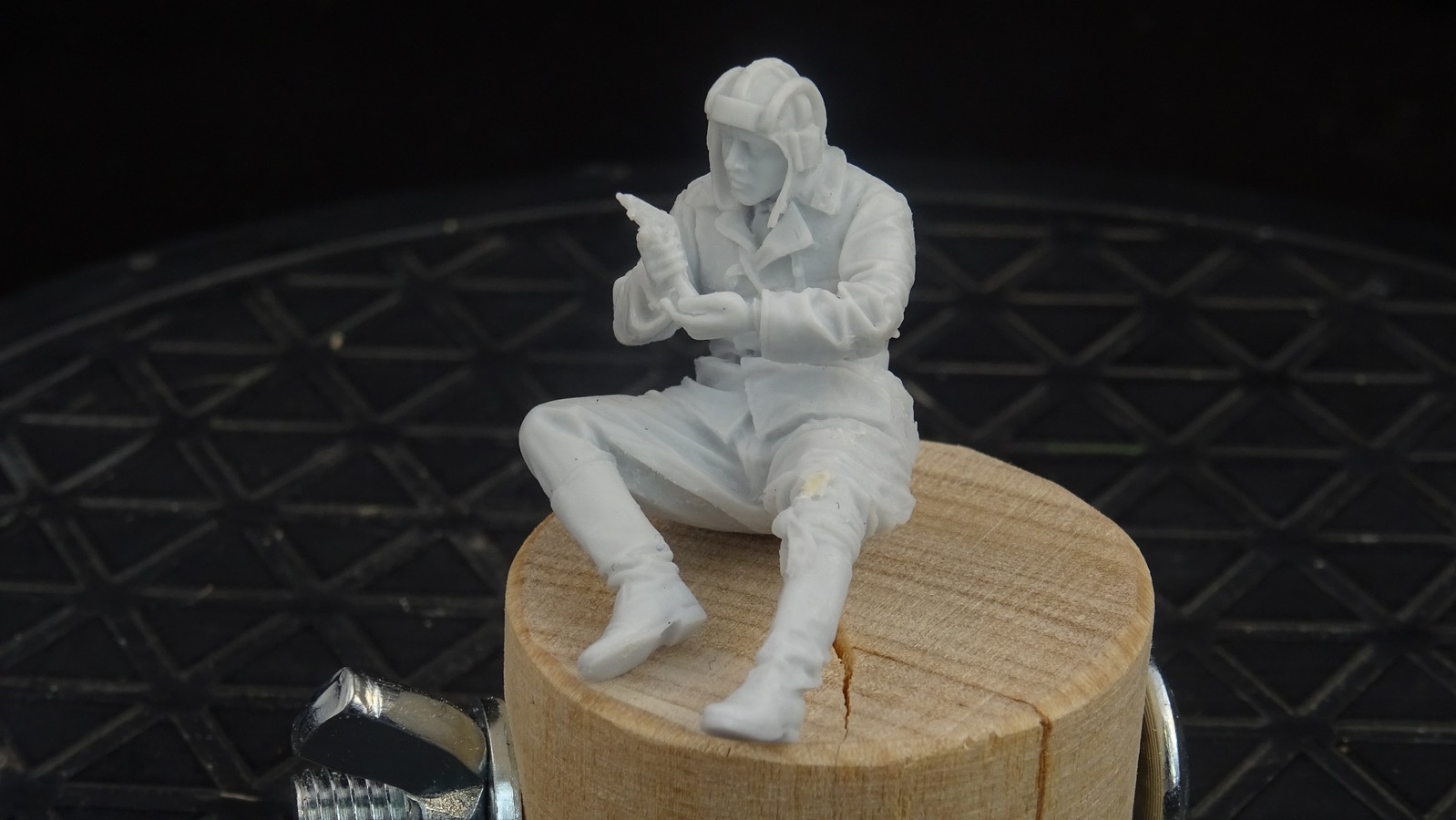

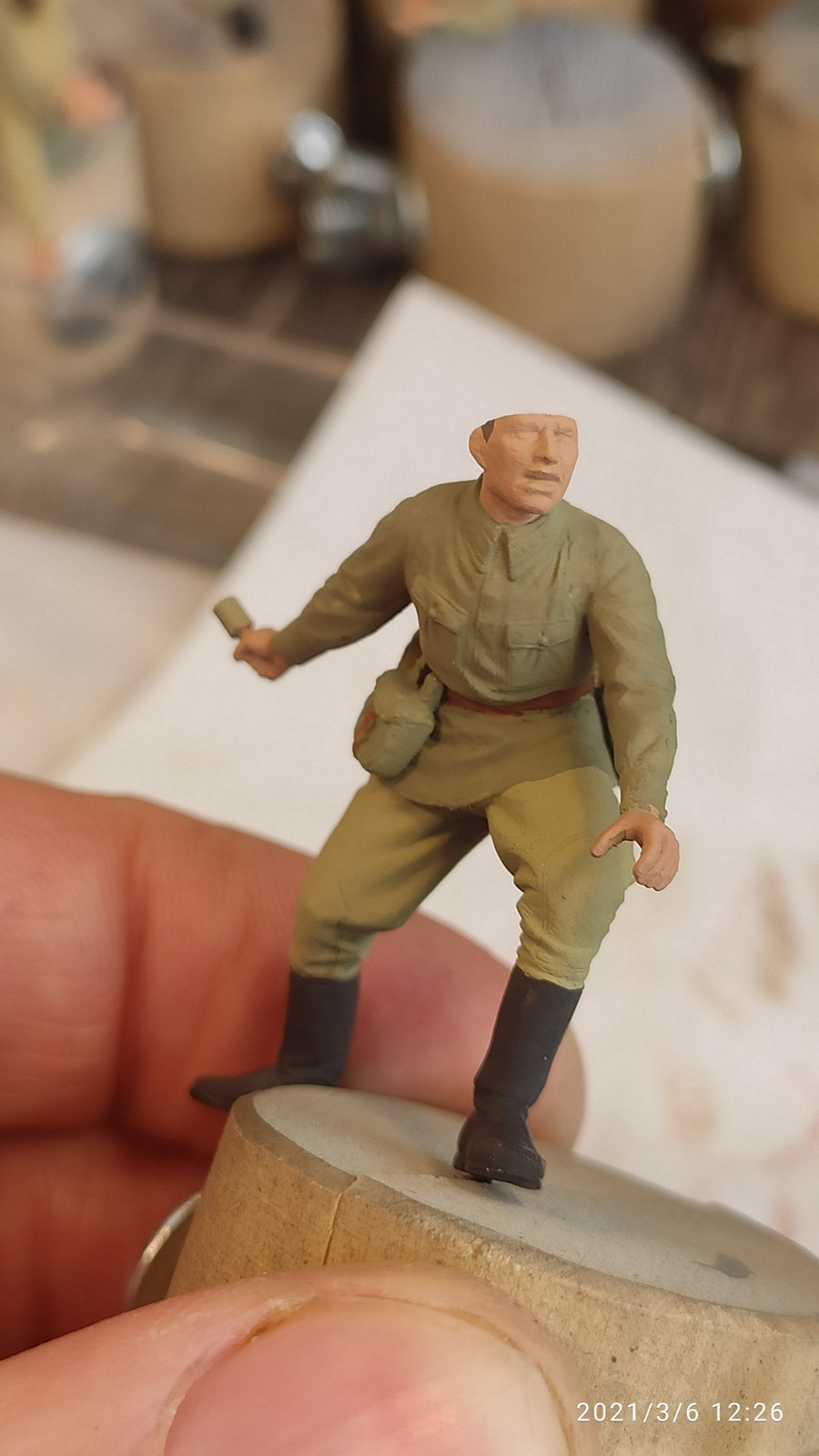

Сначала миниатюра покрывалась базовым слоем краски, раскрашивалась форма, снаряжение и лицо.
Затем белой краской красятся глаза.
Черной краской выделяются зрачки.
Темно коричневым цветом рисуются брови, а темным телесным, выделяется область вокруг глаз. Это позволяет подкорректировать форму глаз и придать им глубину.
Далее красно-коричневым оттенком выделяются ушные раковины, щеки, полость рта и область вокруг носа и губ.
Затем светлым телесным выделяются выступающие части лица: надбровные дуги, скулы, переносица и крылья носа, губы и подбородок.
После этого, цвета растушёвываются влажной кистью для сглаживания цветовых переходов.

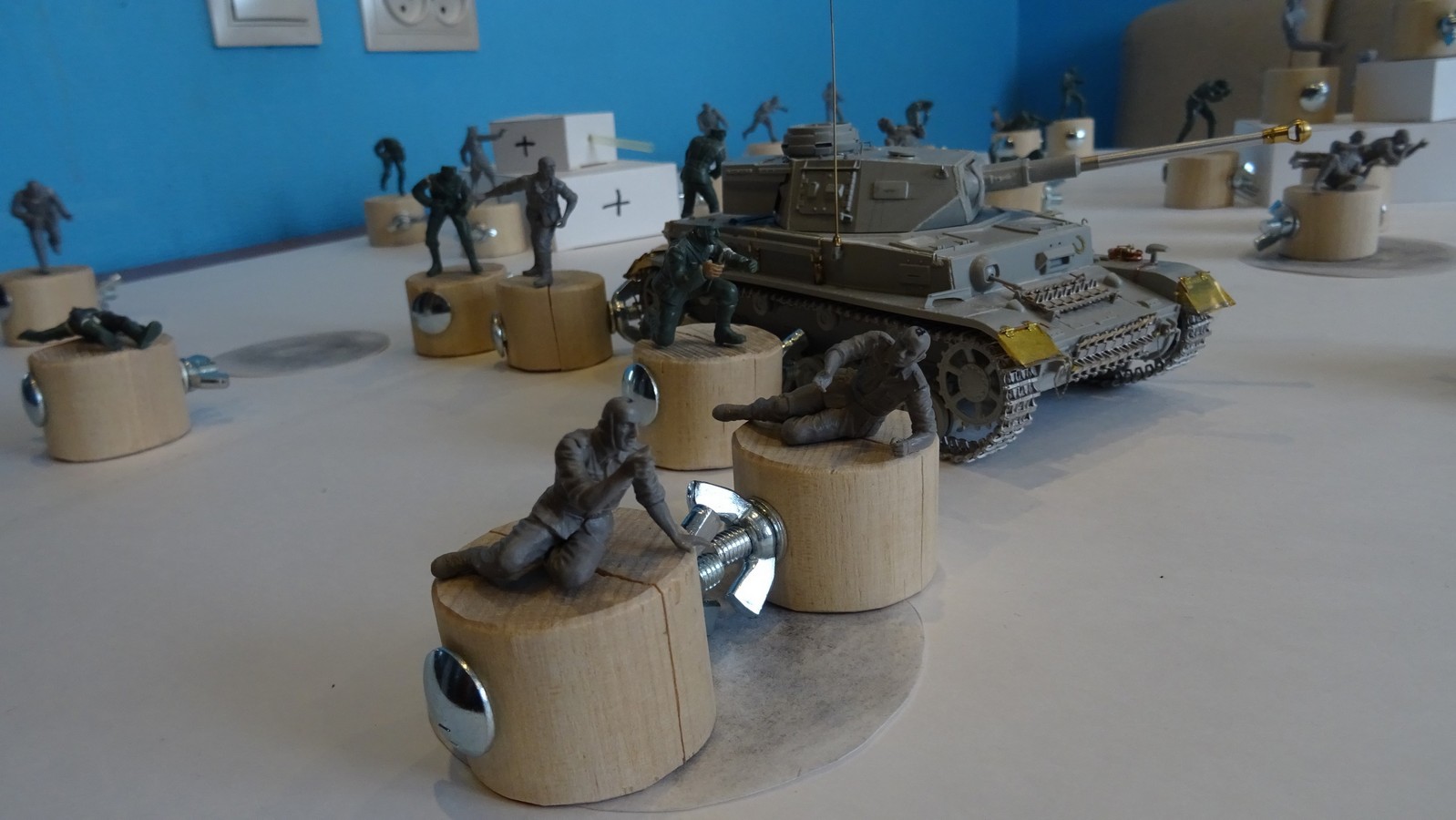

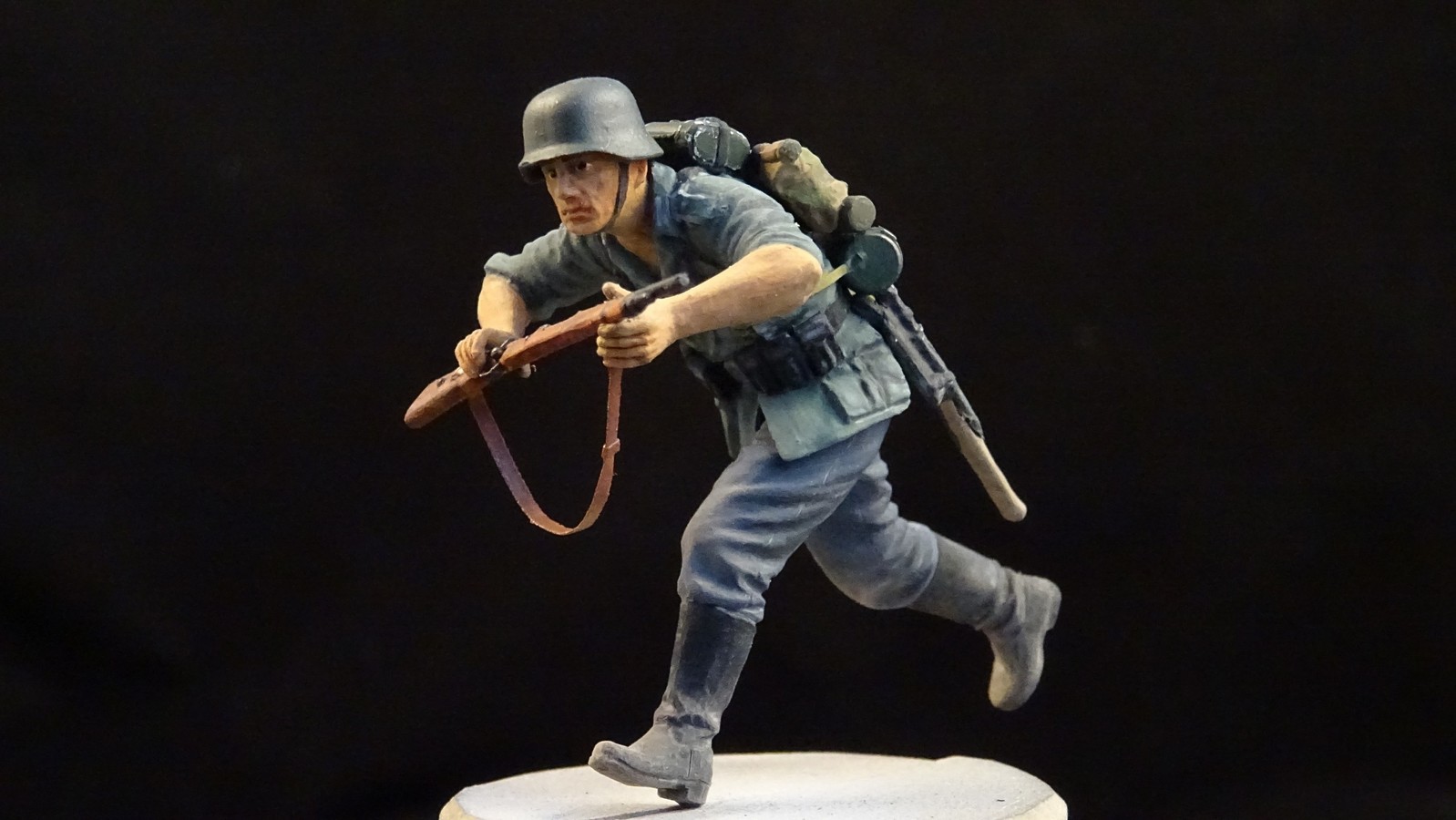

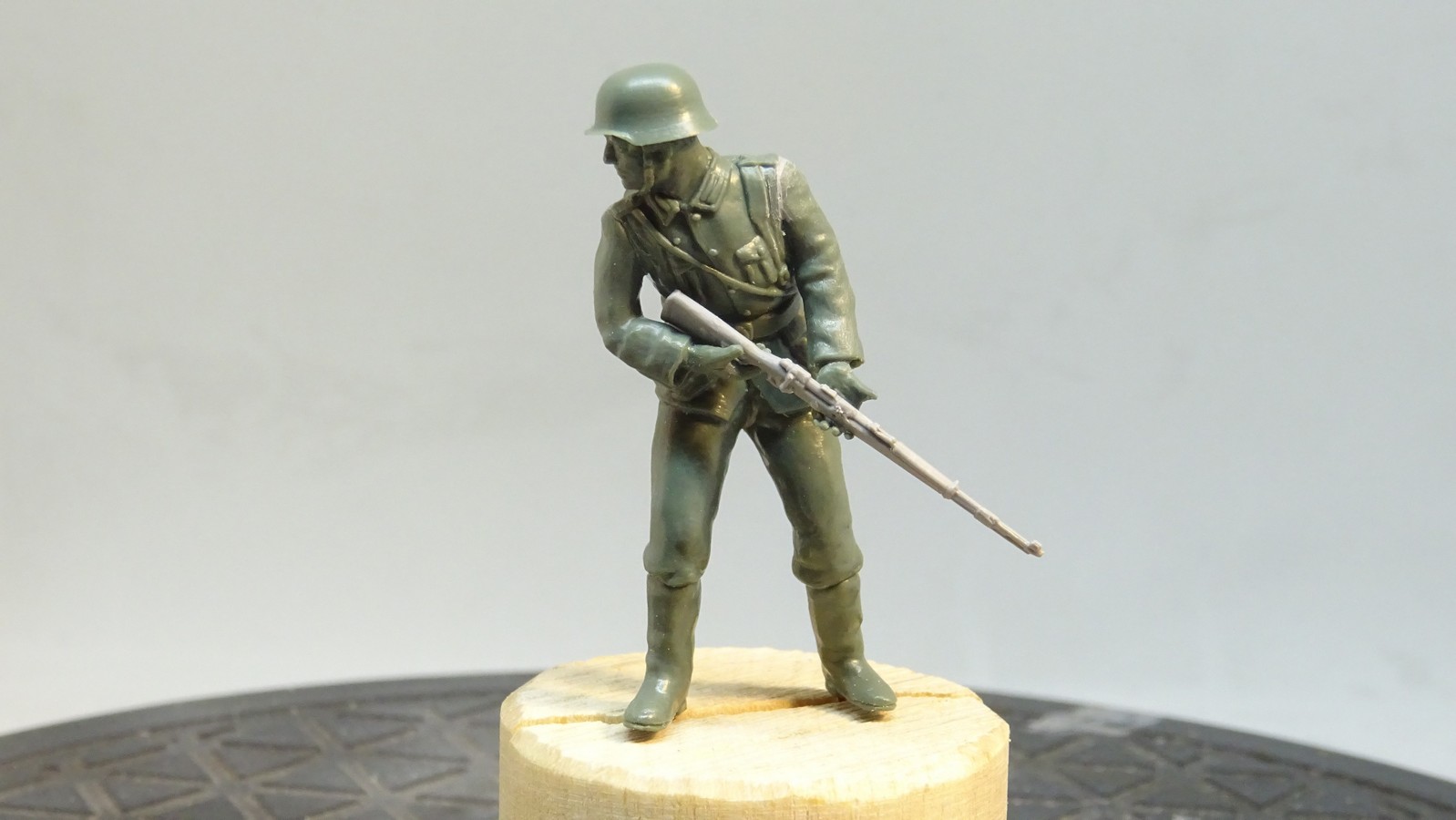

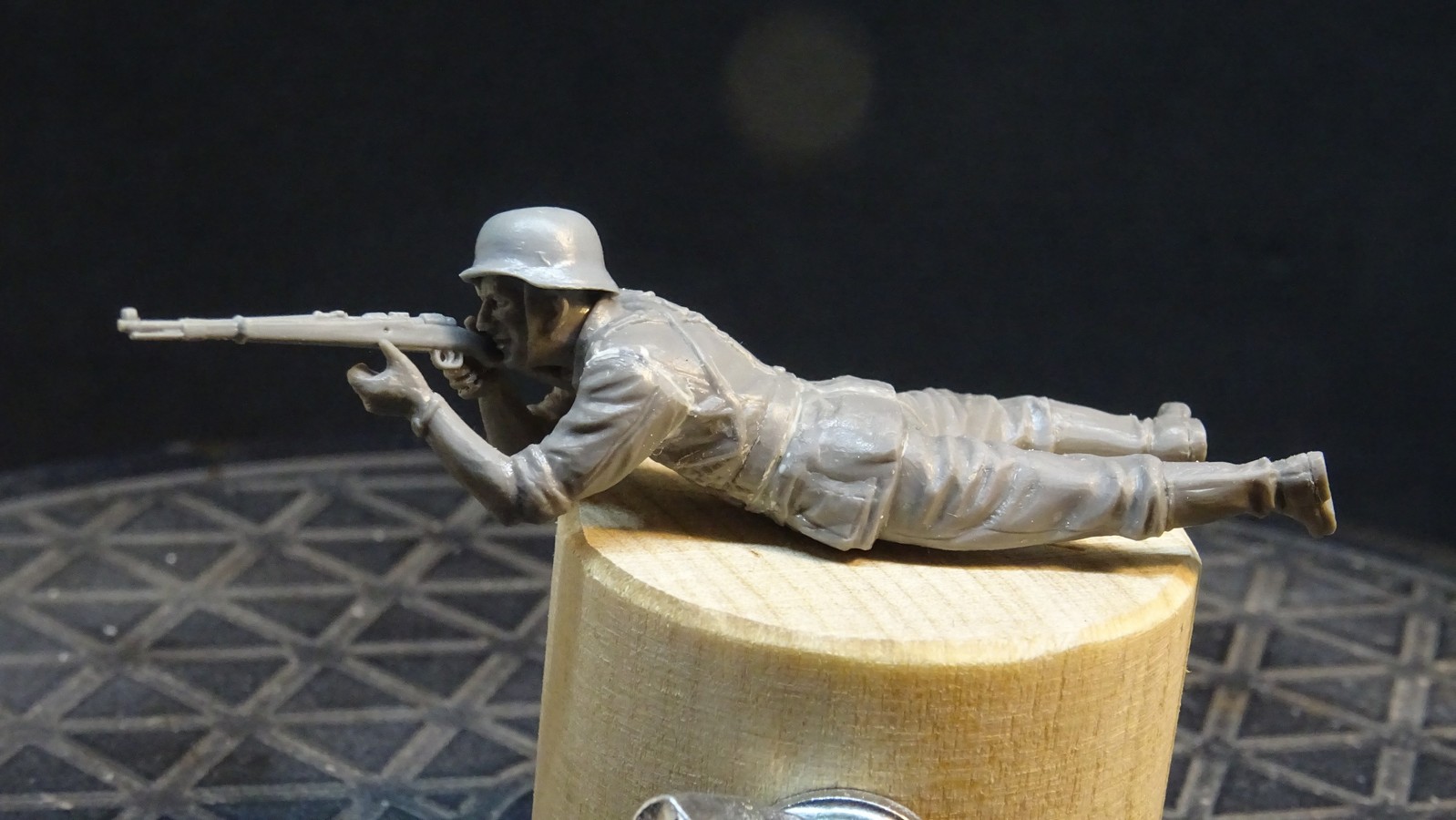

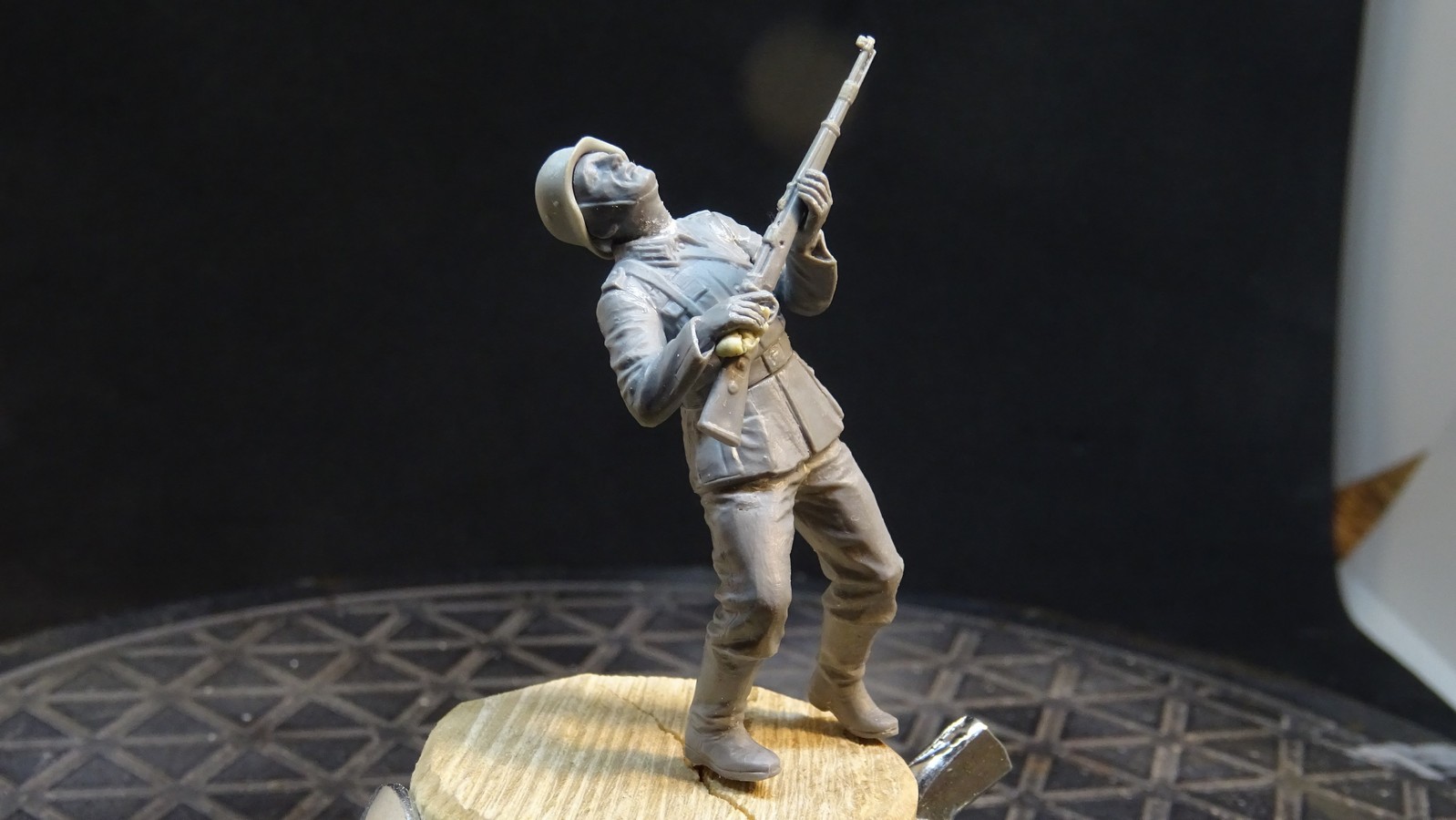

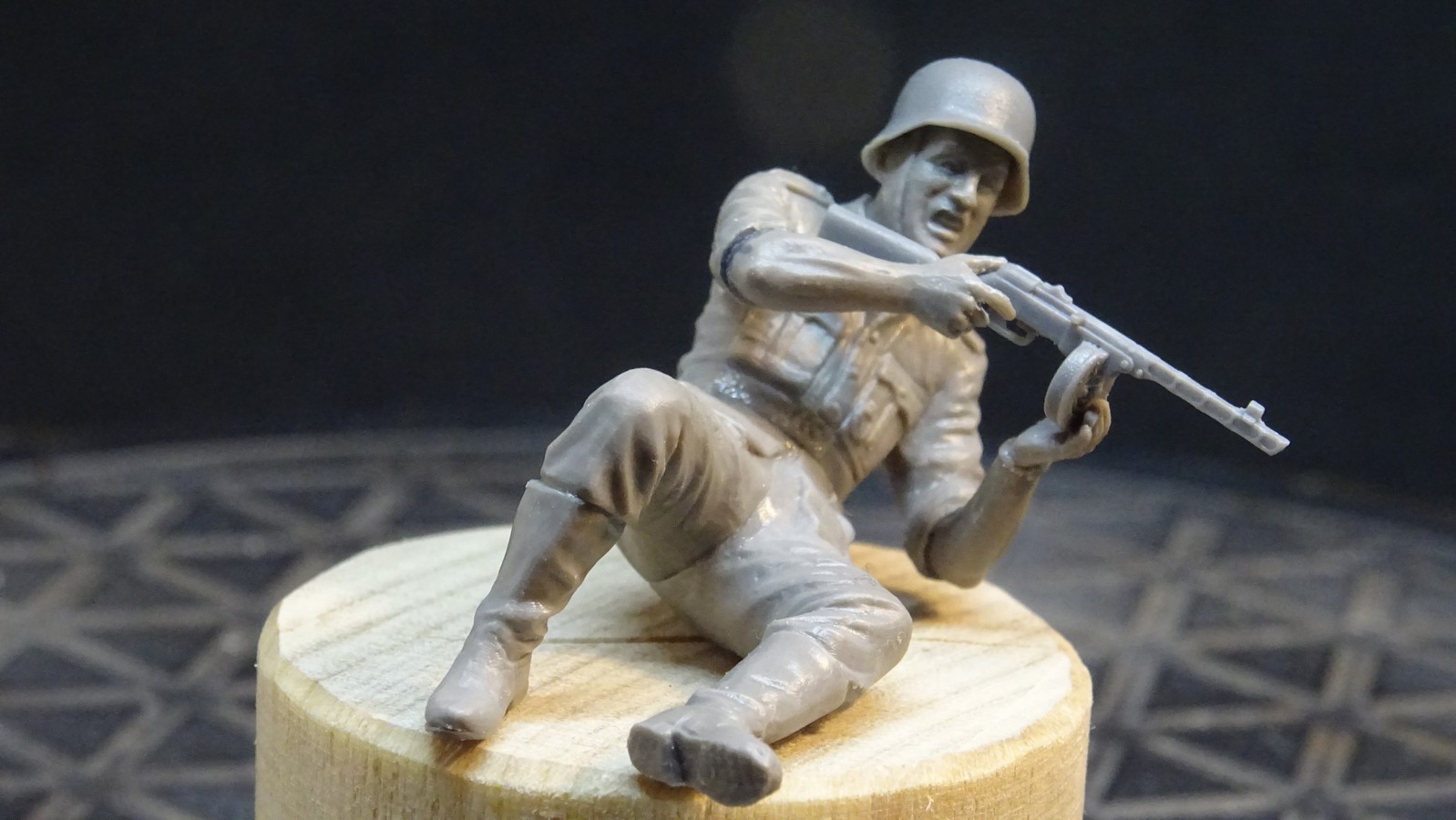

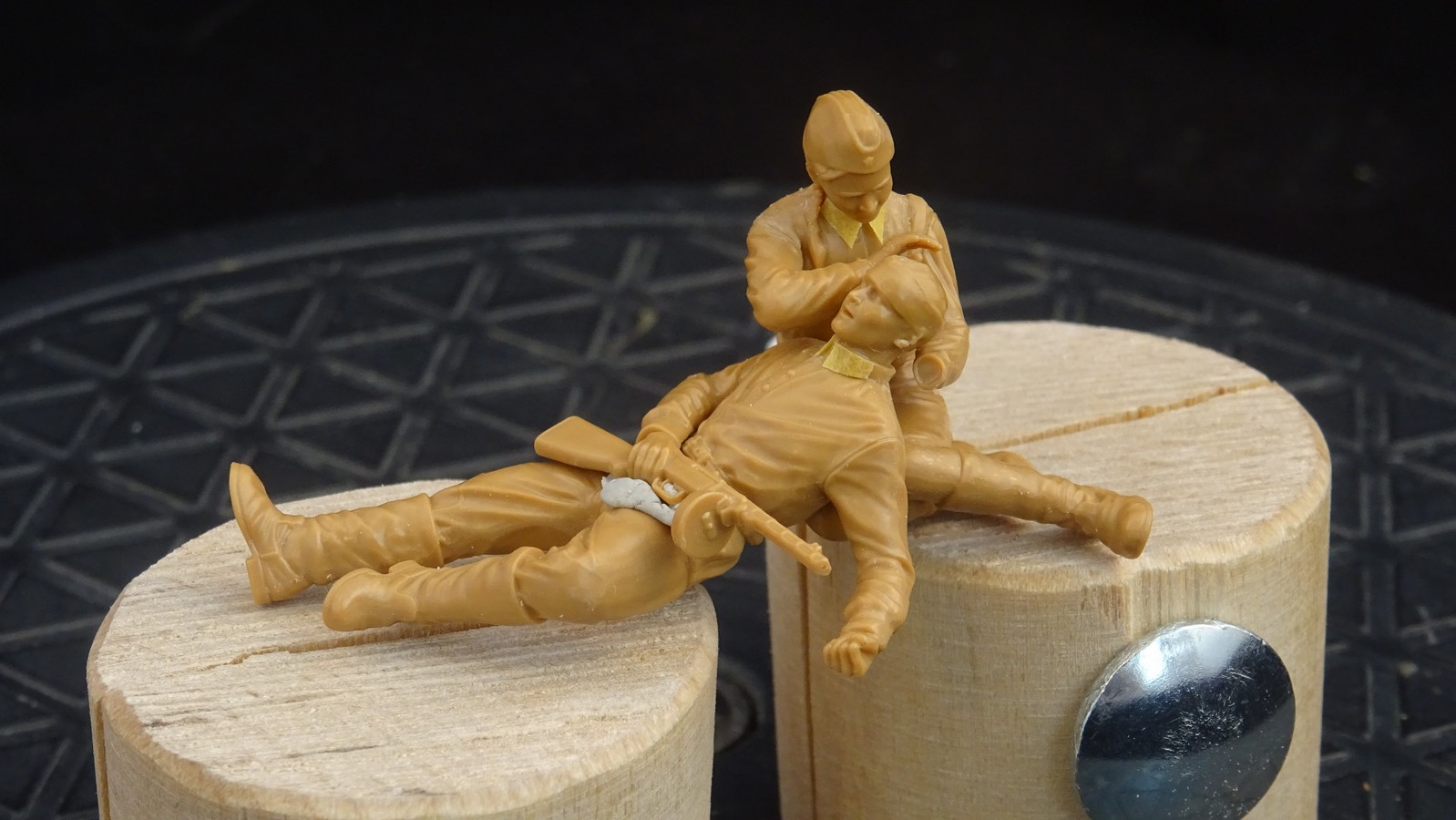

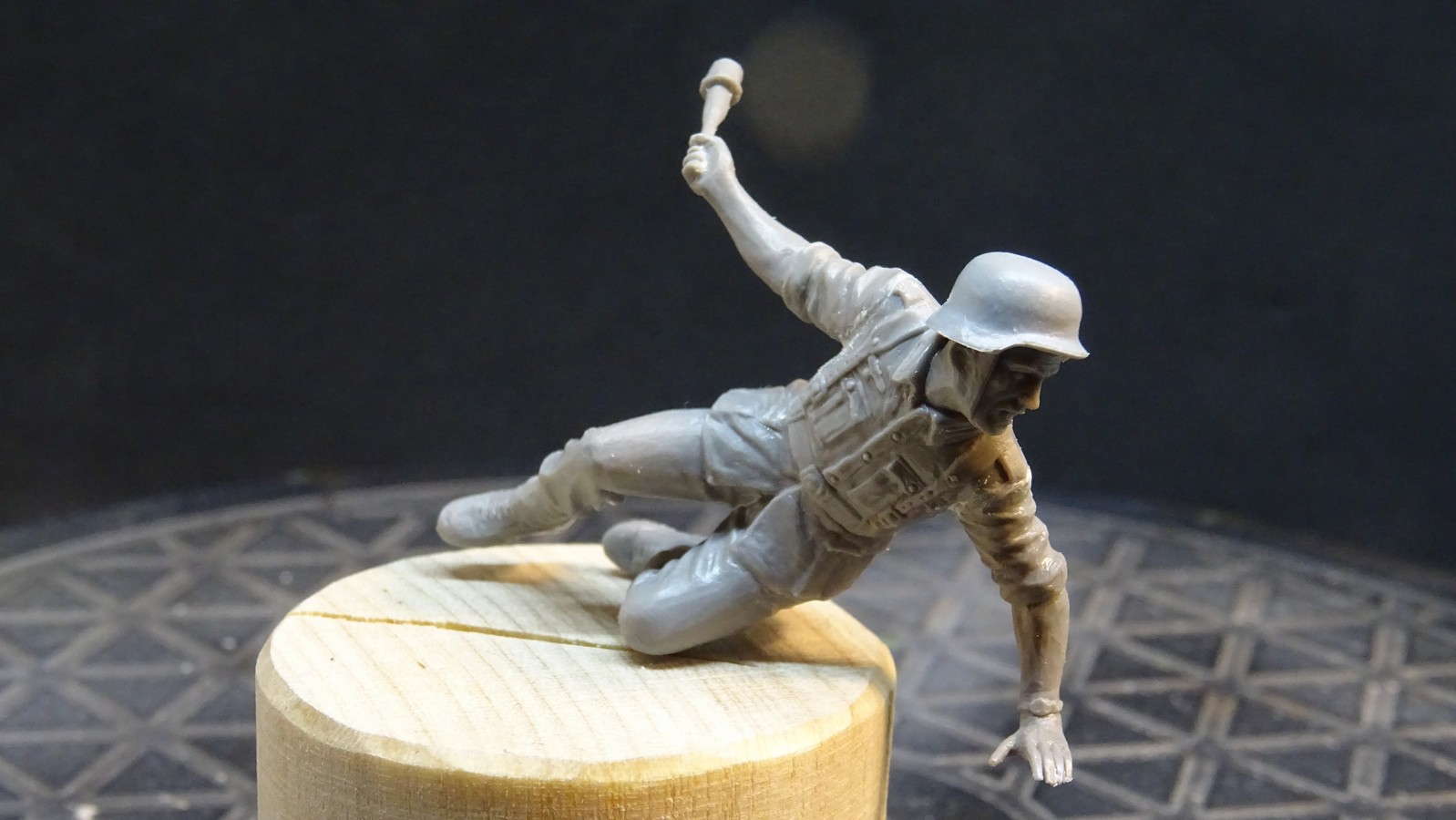

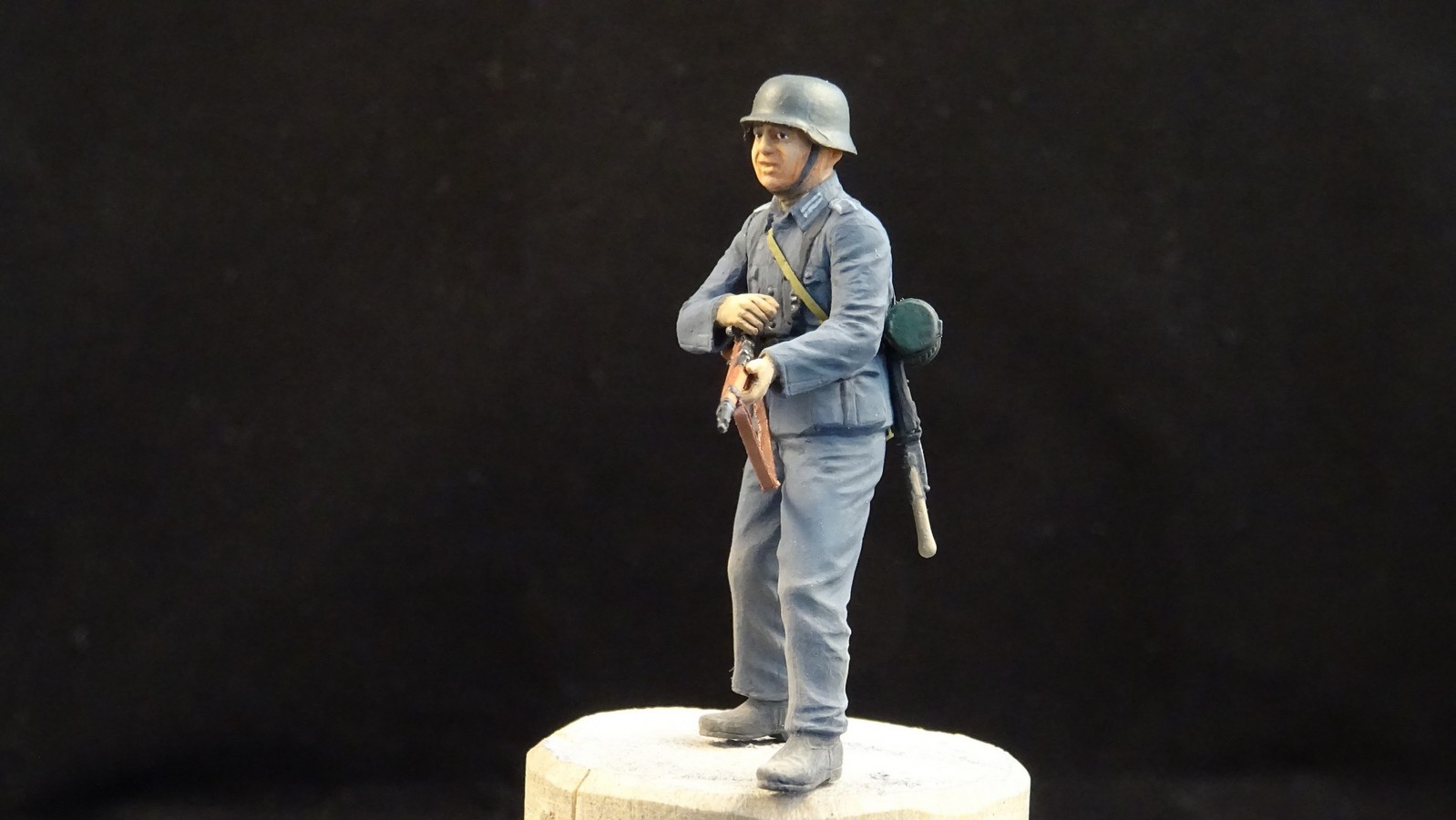

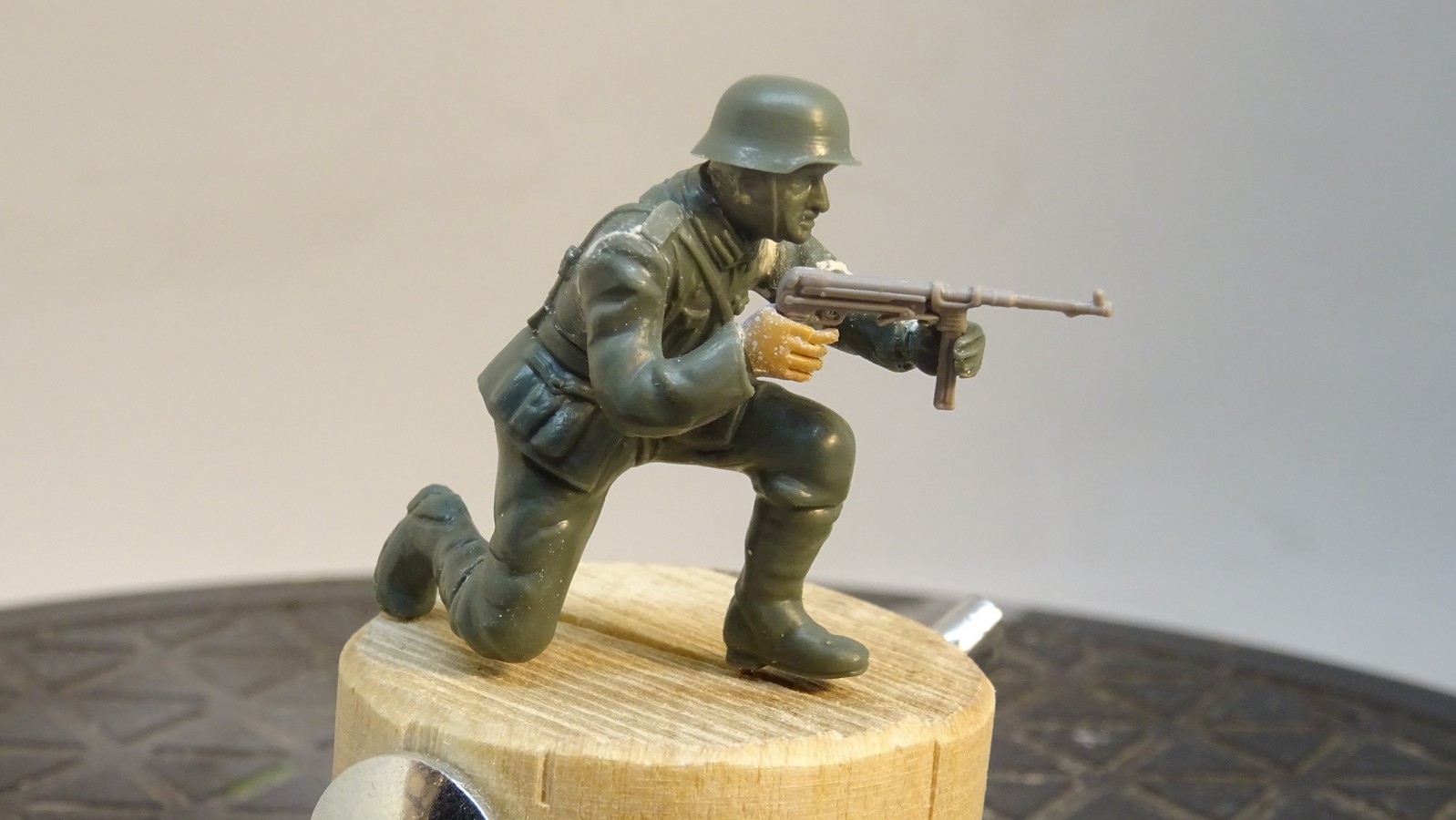

Ну и наконец пехота. Для меня это был самый сложный этап, т.к. опыта покраски миниатюр у меня не было.

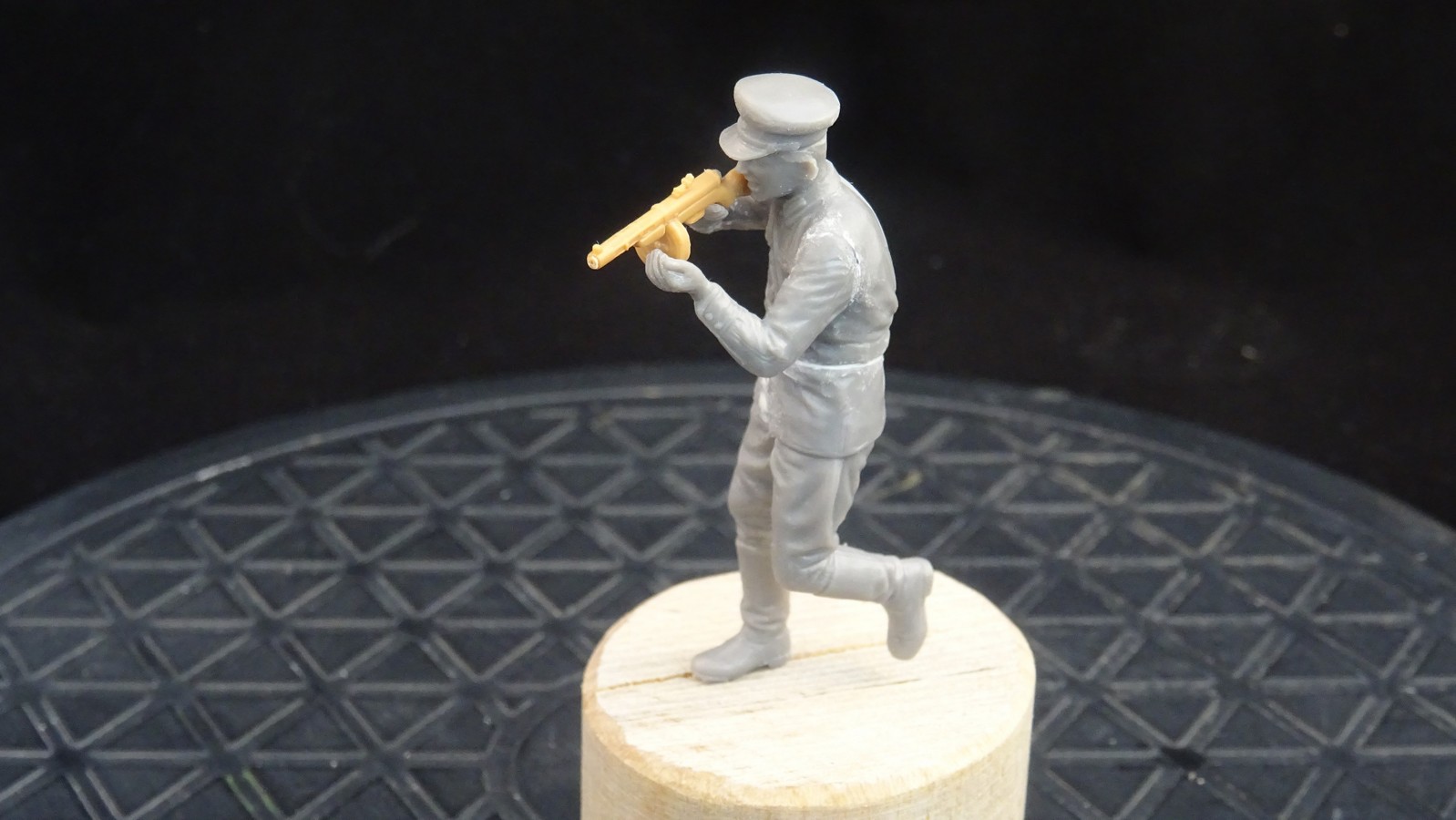

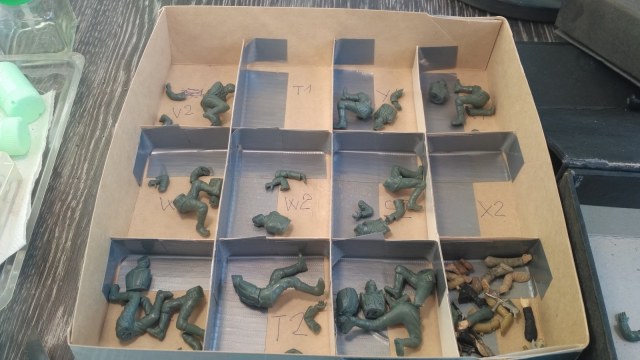

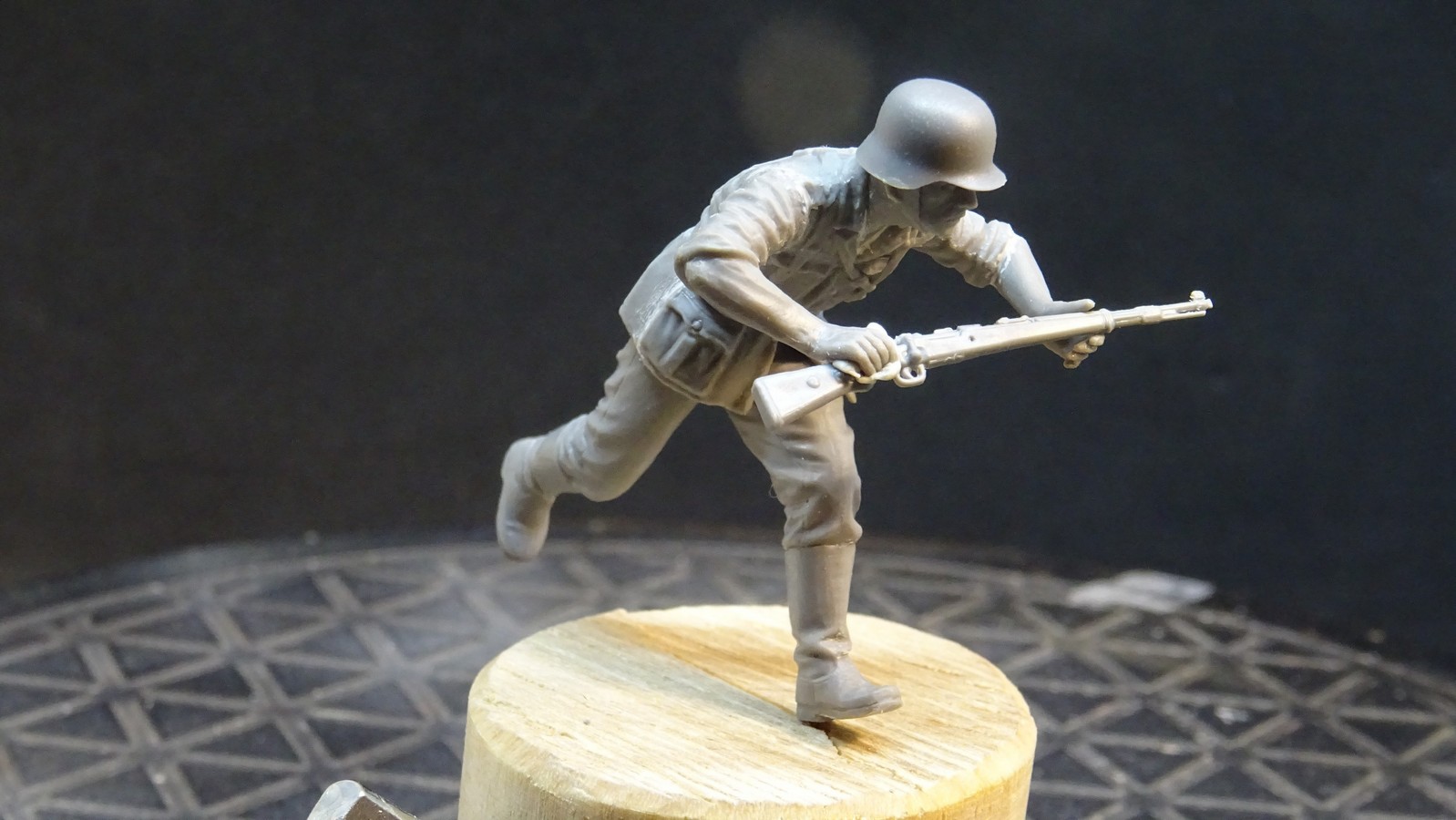

Для создания "массовки" пришлось запастить достаточно большим количеством наборов разных фирм, чтобы набрать нужное число бойцов. Причем некоторых бойцов ждал конкретный запил, дело в том, что нужных поз пришлось добиваться комбинируя части тела разных солдат. Пилились руки, ноги и туловища, в итоге удалось собрать более менее приличные отряды.


Некоторые фигуры были отлично изготовлены, а на другие (например старые наборы Звезды и Тамии) без слез не взглянешь.

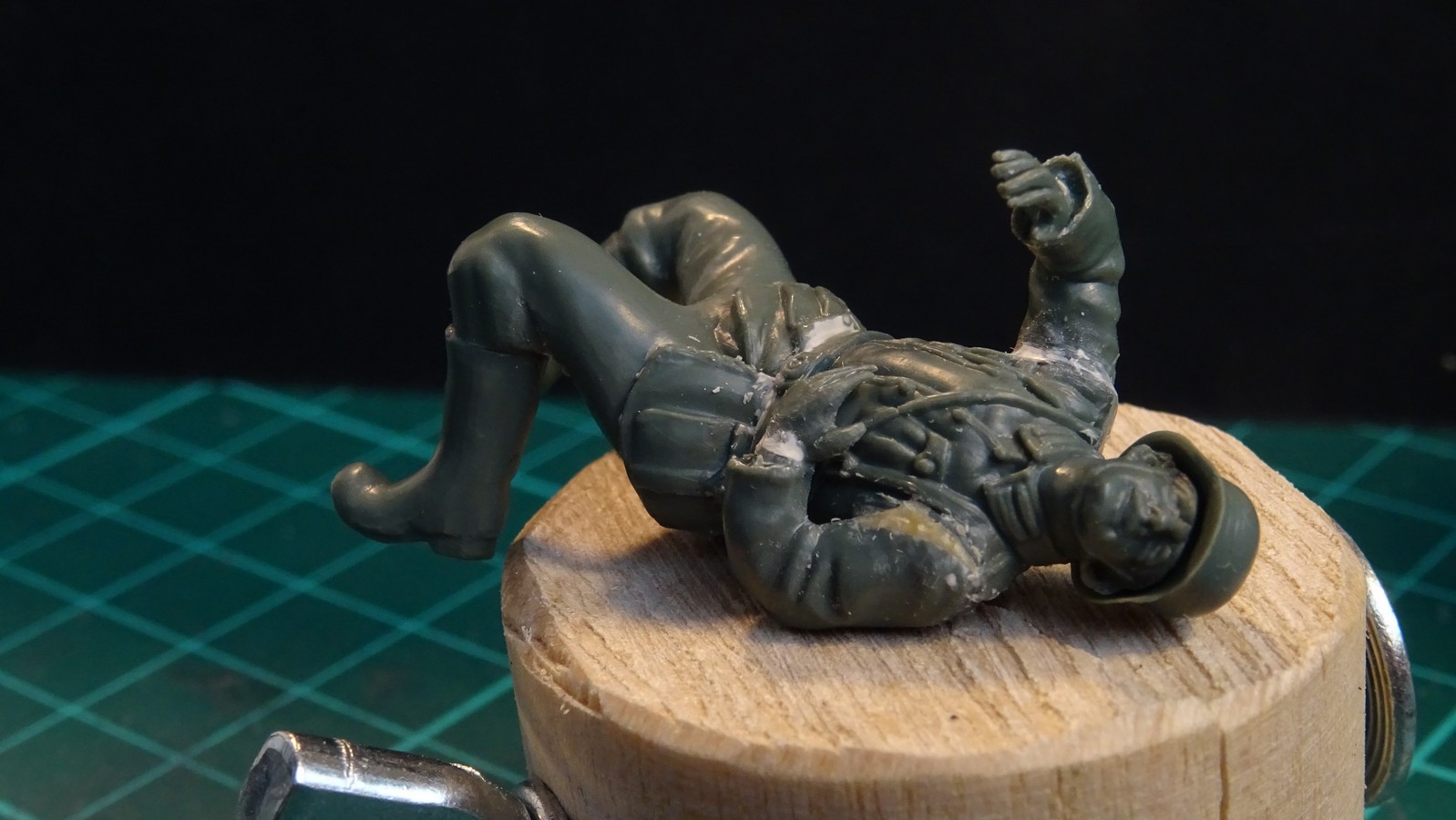

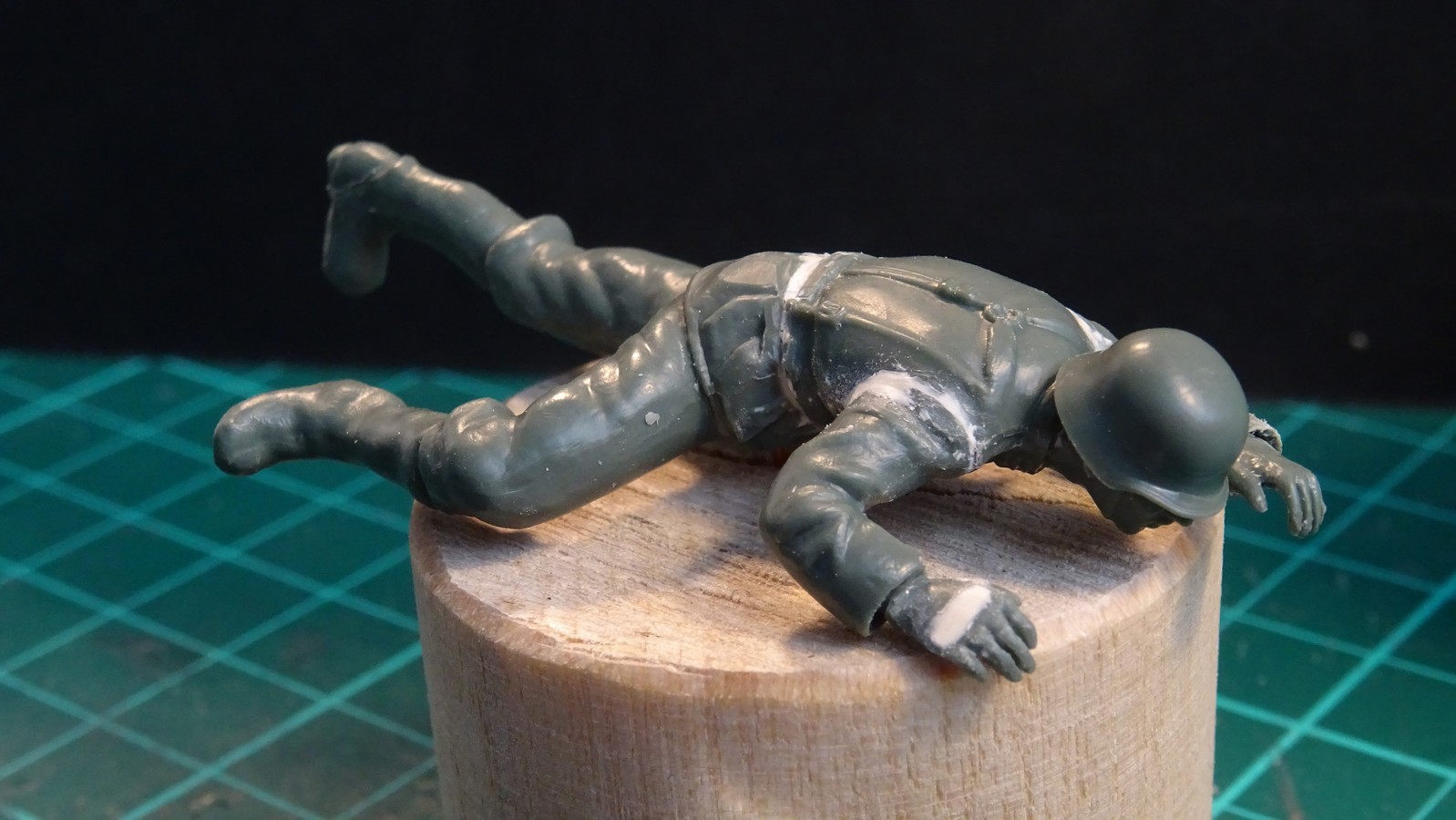

У некоторых бойцов пришлось срезать погоны и мастрячить петлицы, чтобы знаки отличия соответствовала временному периоду.





















Максим красился без особых изысков, почти как "Броня".

С деревянными частями винтовок и ППШ пришлось помудрить, но в этом вопросе помог пятый том Энциклопедии бронетехники от Mig Jimenez.
Металлические части оружия были окрашены Тамией FX-84 Dark Iron, потом черная смывка и пигмент воронёная сталь + карандашный грифель.




После сборки техники настало время браться за пехоту, но сначала решил повозится с оружием...

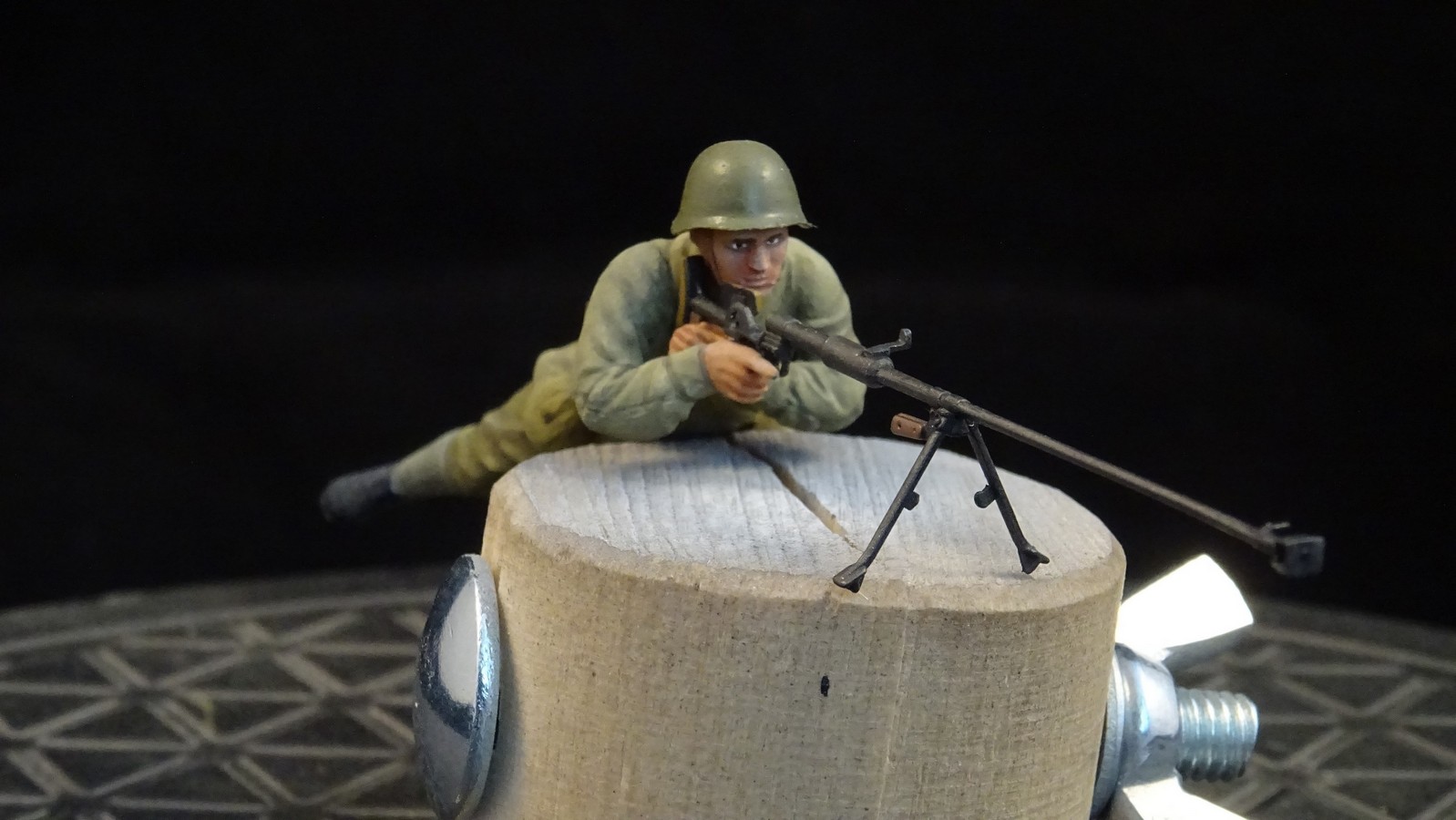

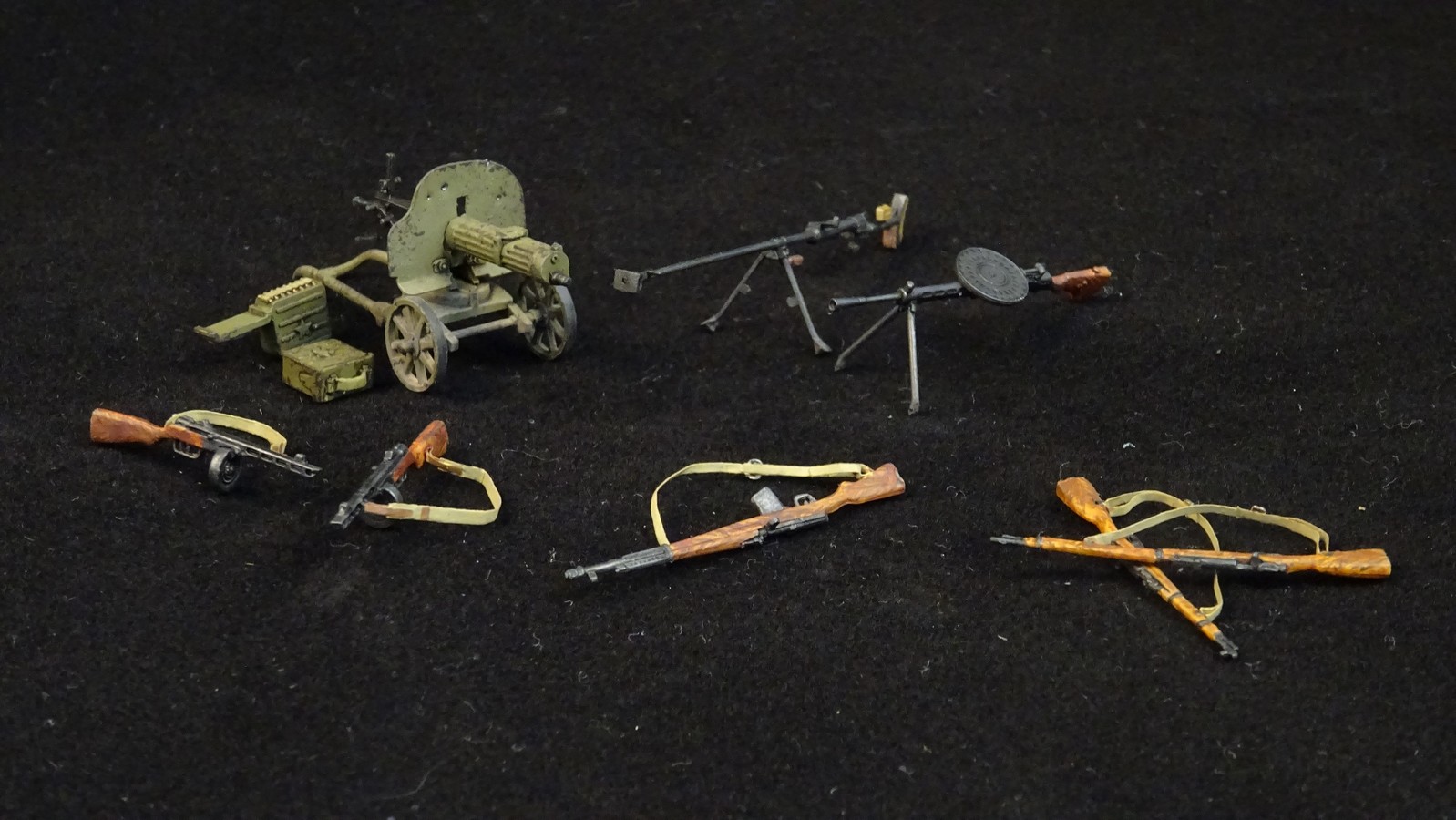

Советская пехота будет вооружена пулеметами Максим и ДП-27, ПТРД, Мосинки, ППШ и СВТ-38, не считая пистолетов.

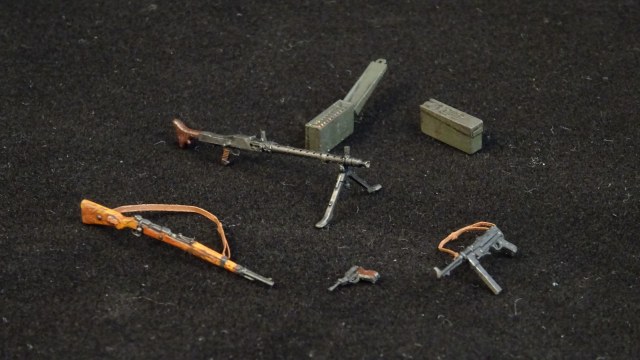

У немцев MG-34, Маузеры 98К, Р38.

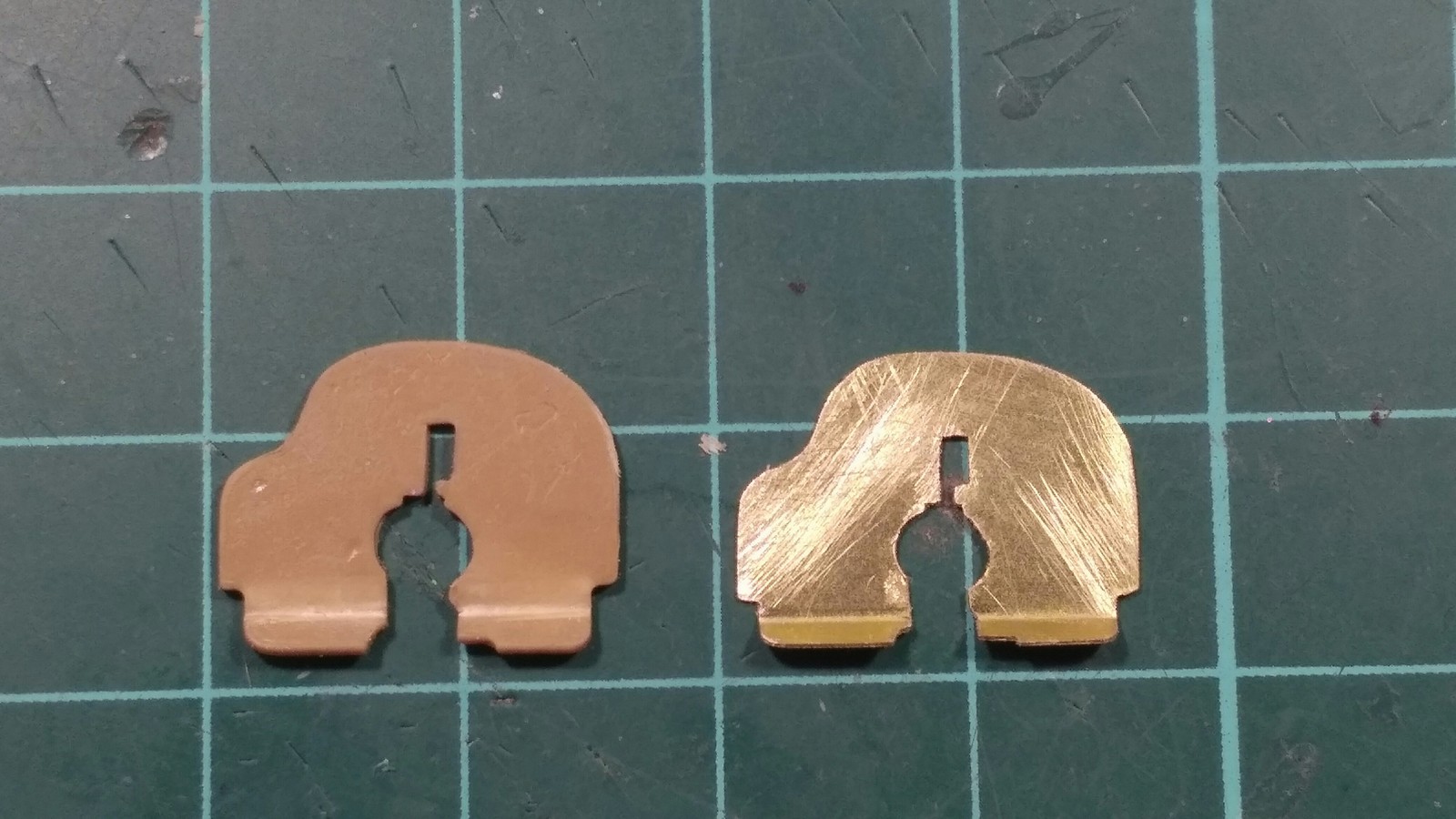

Максимушка шел от набора звезды №3584 - Советские пулеметчики, но в нем меня категорически не устраивала толщина бронещитка, которая в пересчете на реальные миллиметры доходила бы до 25-30 мм, а это уже броня легкого танка.

В итоге пришлось запилить самому из листа латуни, подходящей толщены.

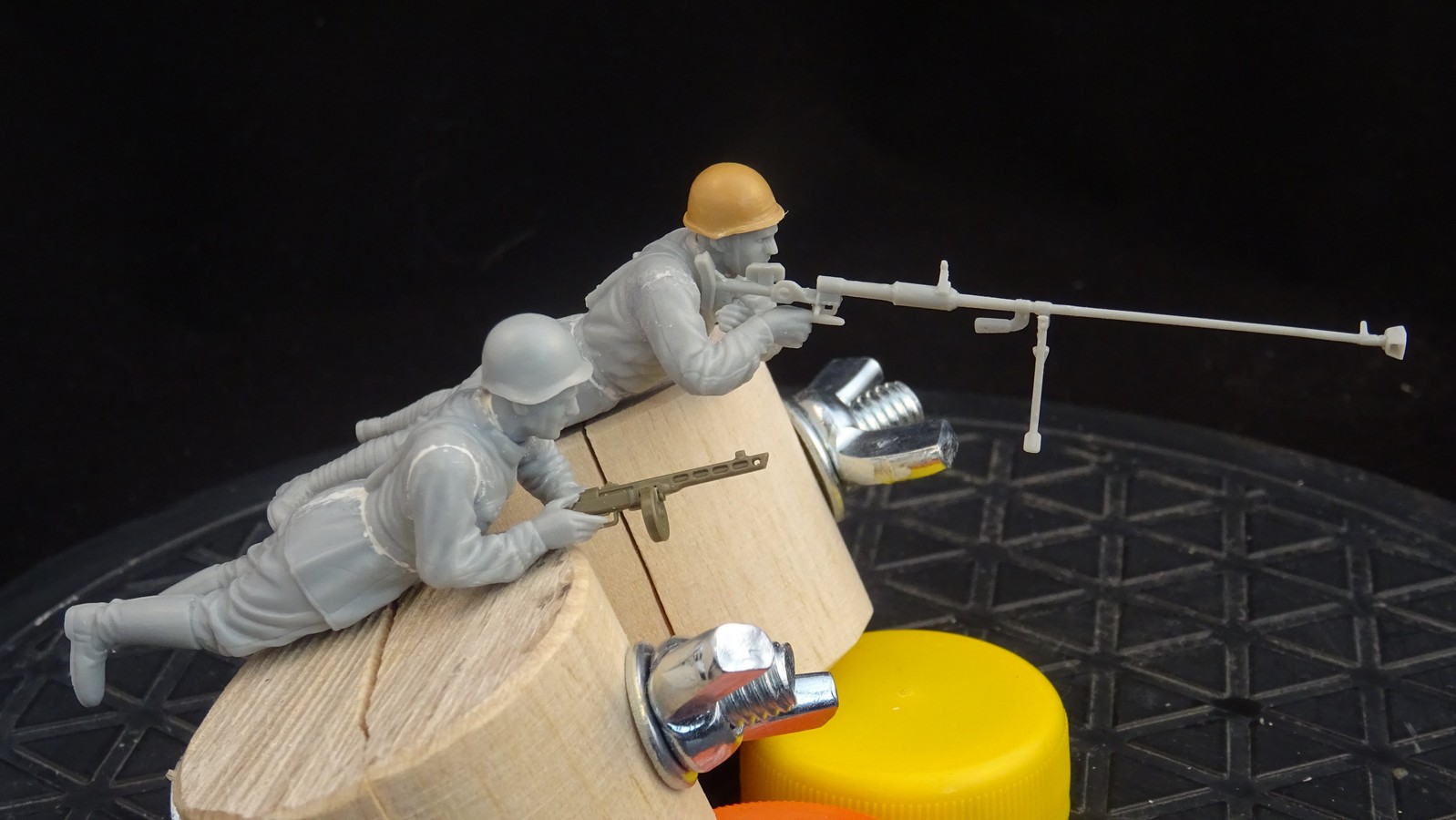

Пришлось повозится и с личным оружием пехоты, так как ремней на них естественно не было.
Читал что ремешки хорошо получаются из свинцовой фольги, но за неимением оной пришлось мастерить из модельного скотча.



Вот и Сашка подтянулся, несмотря на отсутствие времени, умудрился каким то образом собрать 2,5 танка, спасибо тебе Санек.

Кстати, коллеги, у меня ни как не получается разместить модели в галерее, на последнем этапе фотки так и не добавляются, написал в поддержку но ответа пока не было, может кто подскажет в чем косяк.

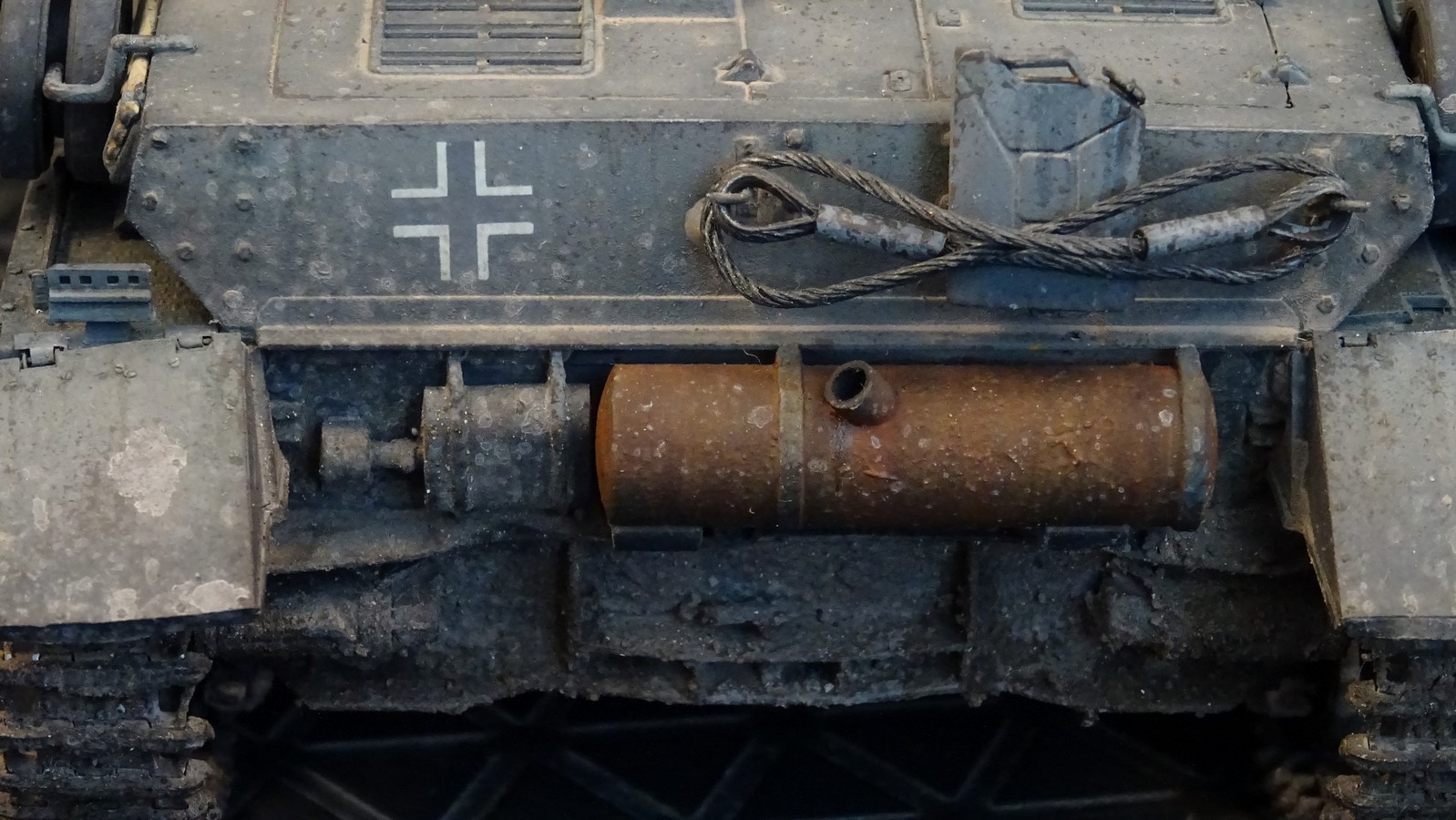

Ну и последний танк присутствующий на диораме...

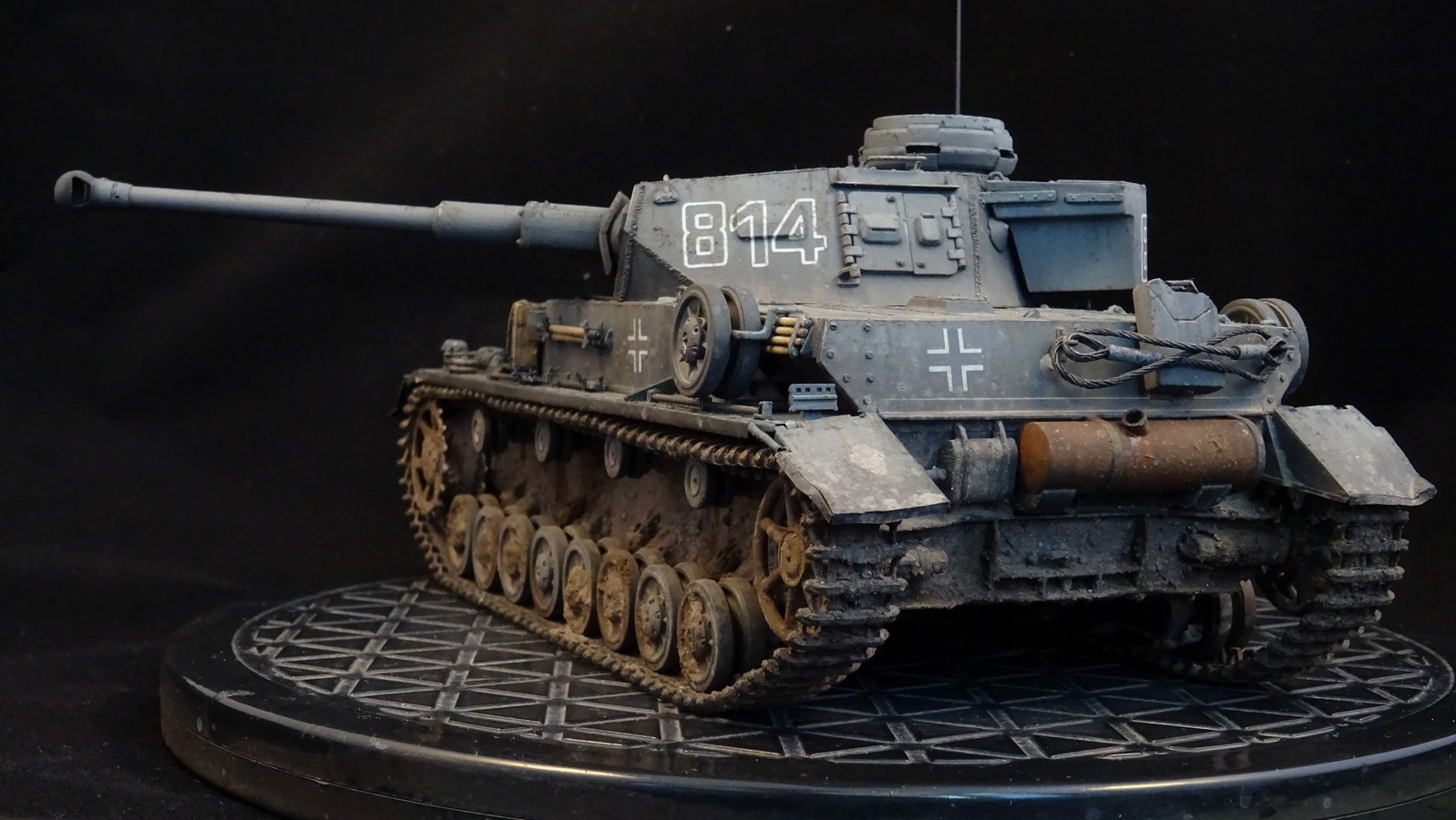

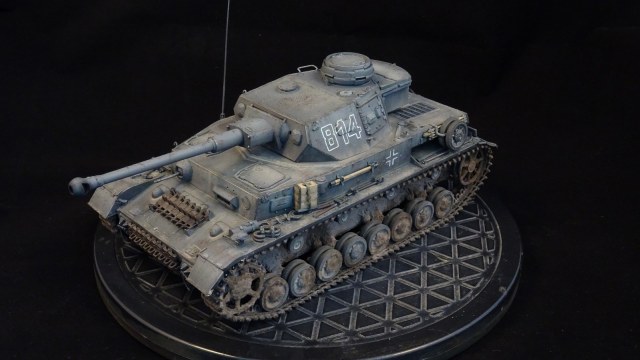

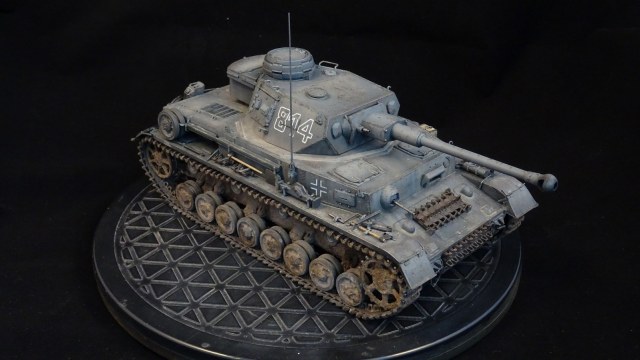

Немецкий средний танк Pz.Kpfw. IV Ausf. F2

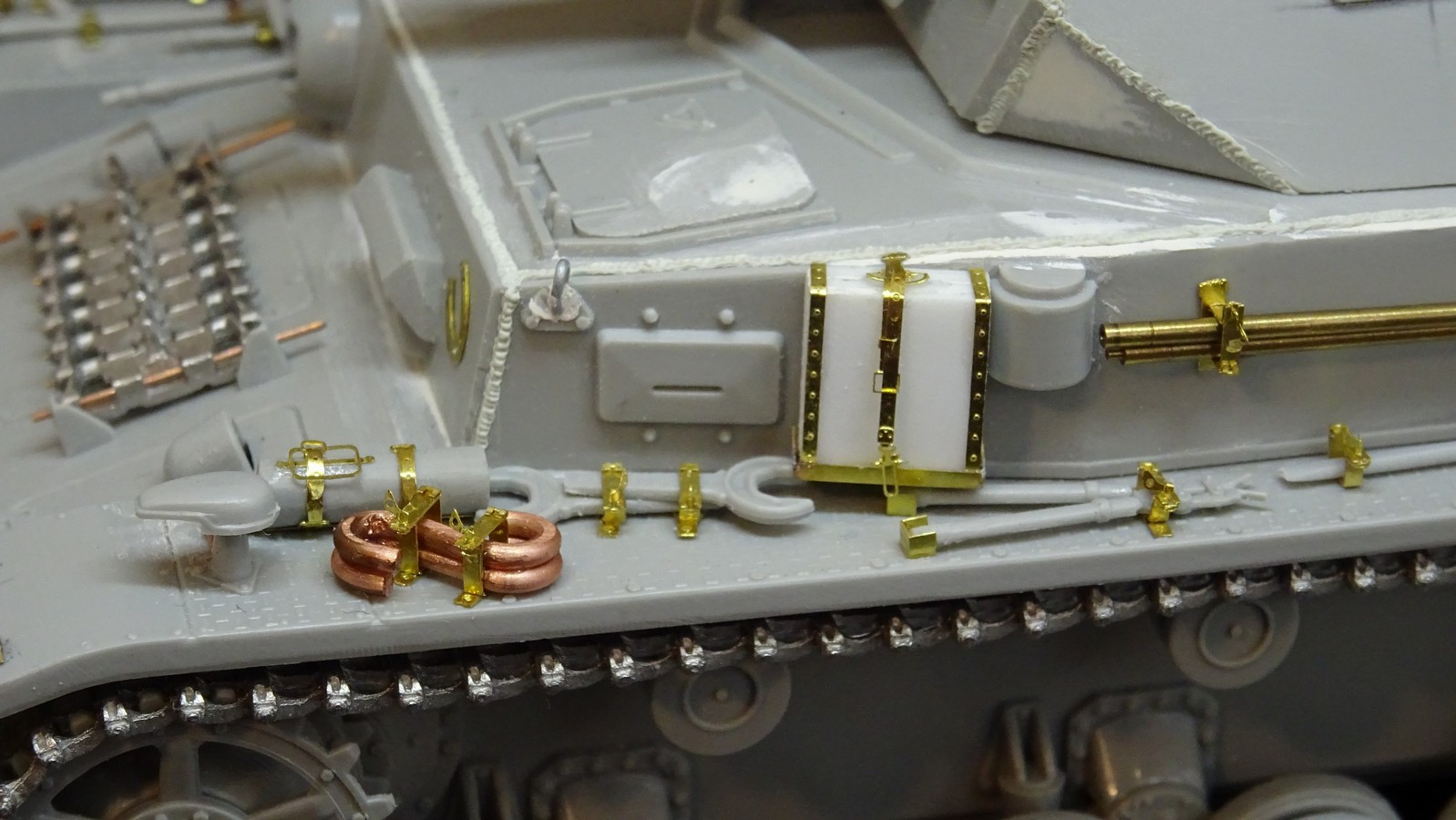

Модель так же как и предыдущий собрана из набора фирмы Italeri №6548. Из дополнений так же металлический ствол, металлические гусеницы и наборы фототравления.

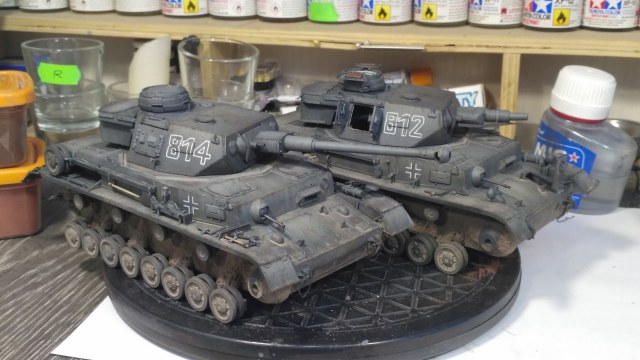

Кстати оба танка собраны одним человеком, Александром, а я только красил.

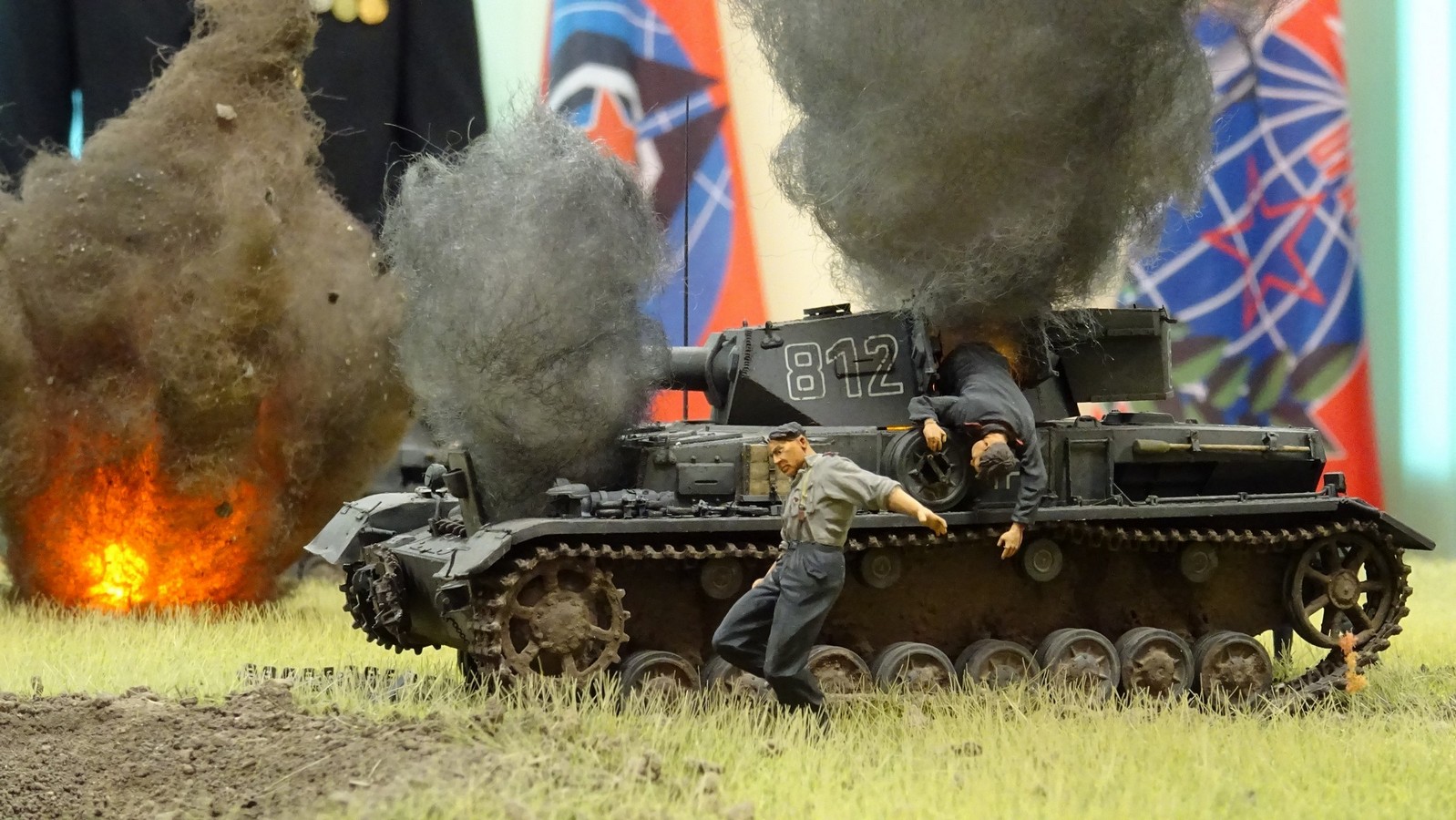

Как вы поняли по внешнему виду, танк будет подбитый, техника изображения пожара такая же как на КВ.

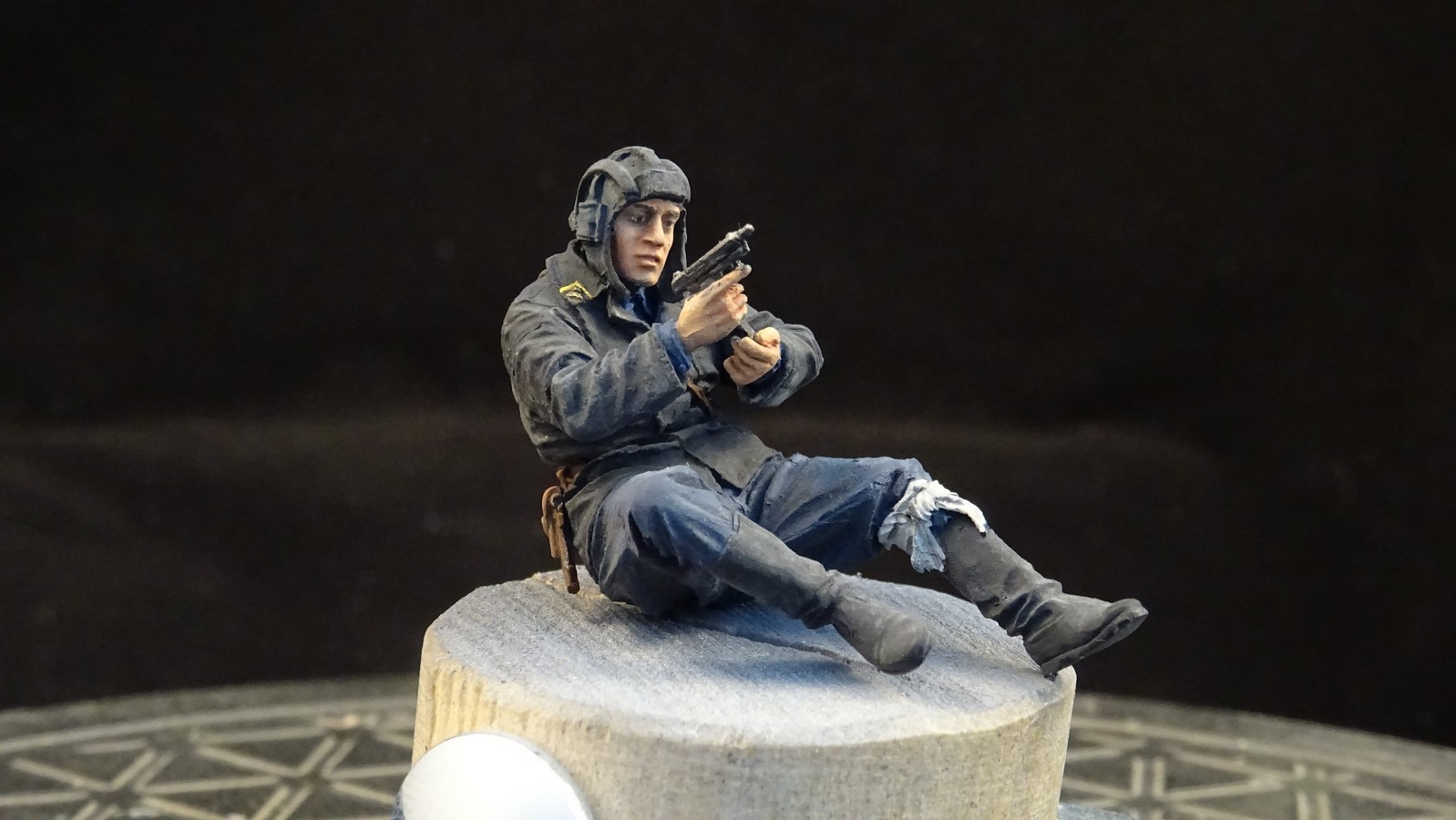

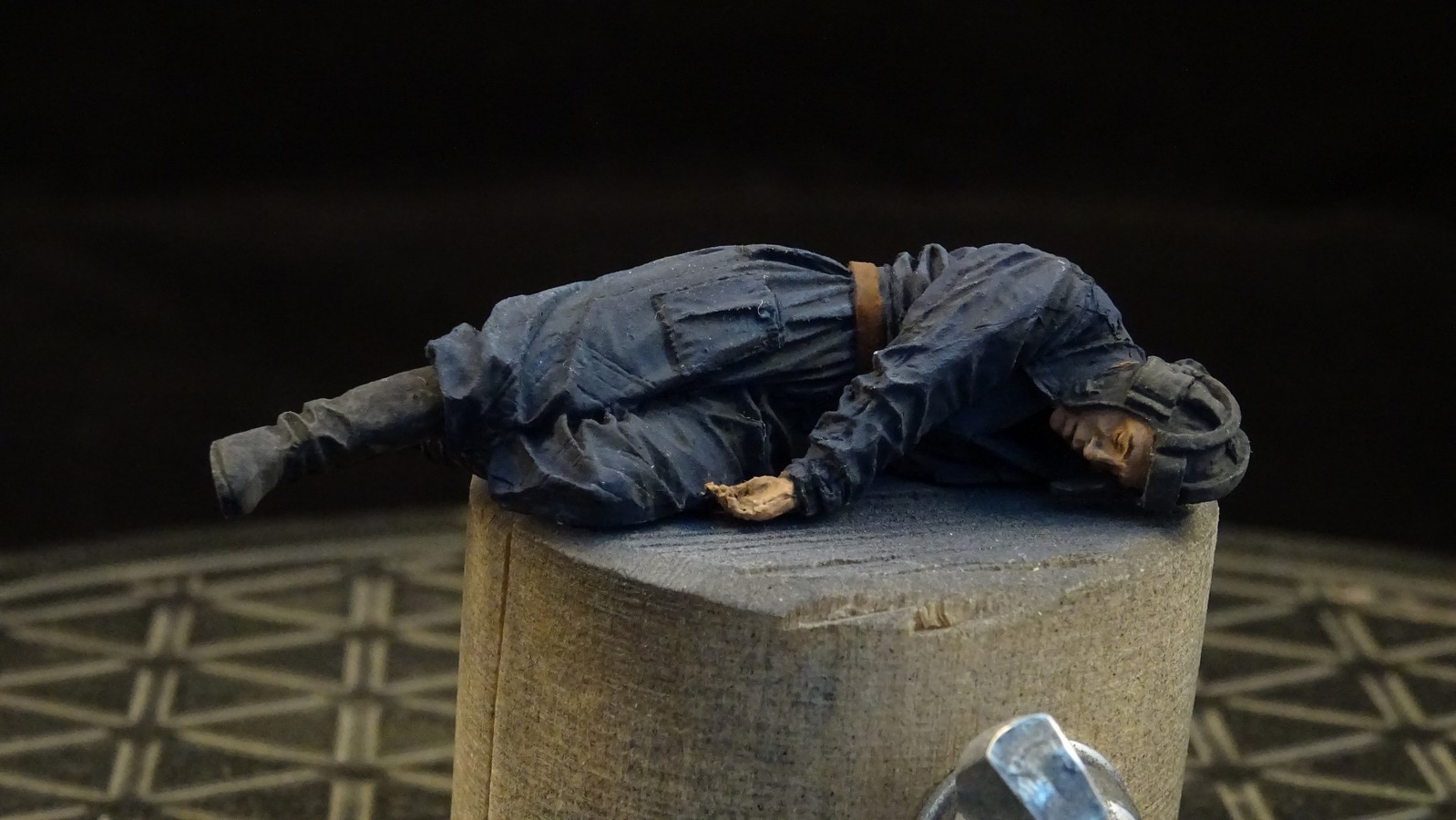

Фигурка немецкого танкиста фирмы Tank.




Следующий...

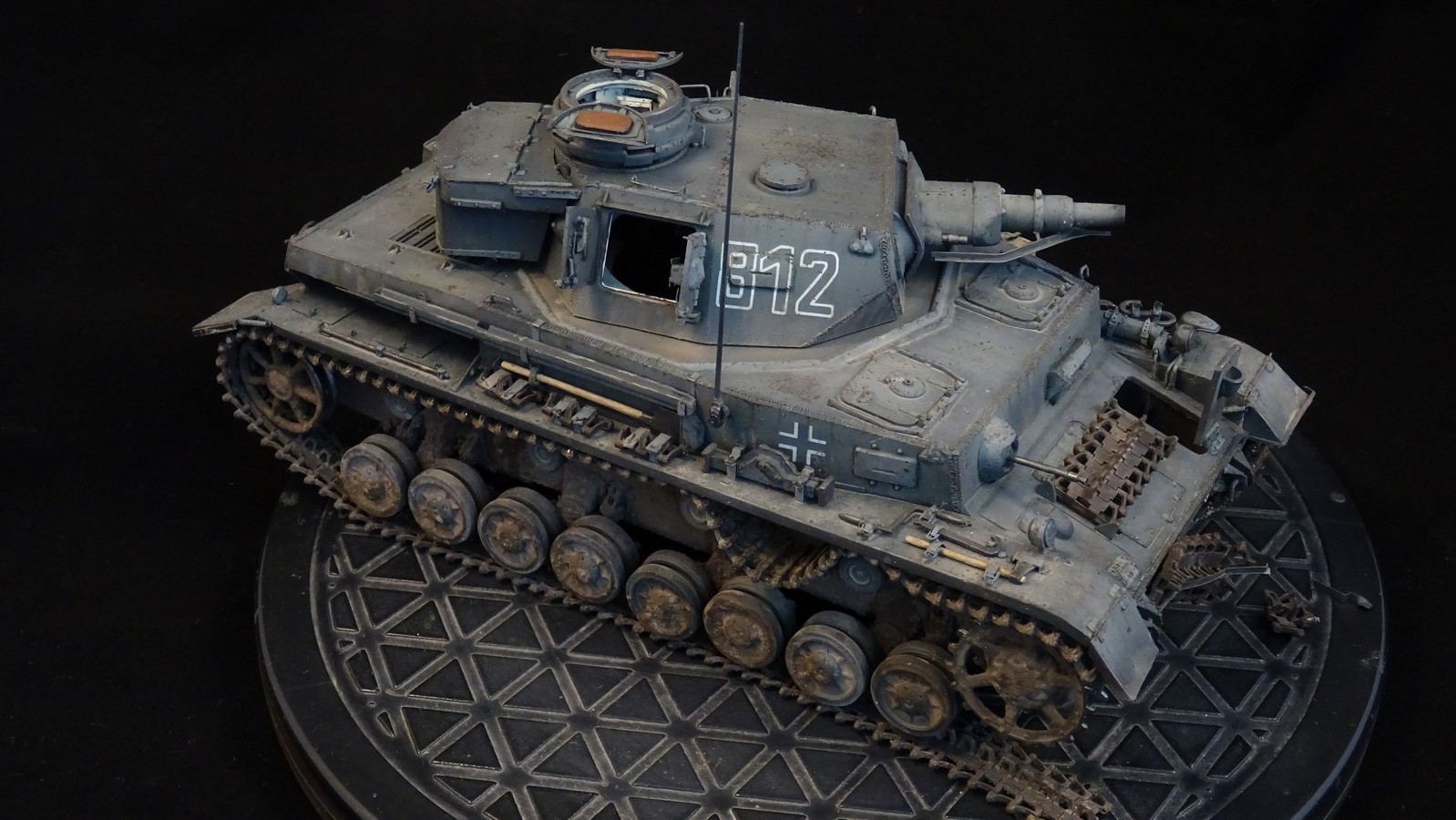

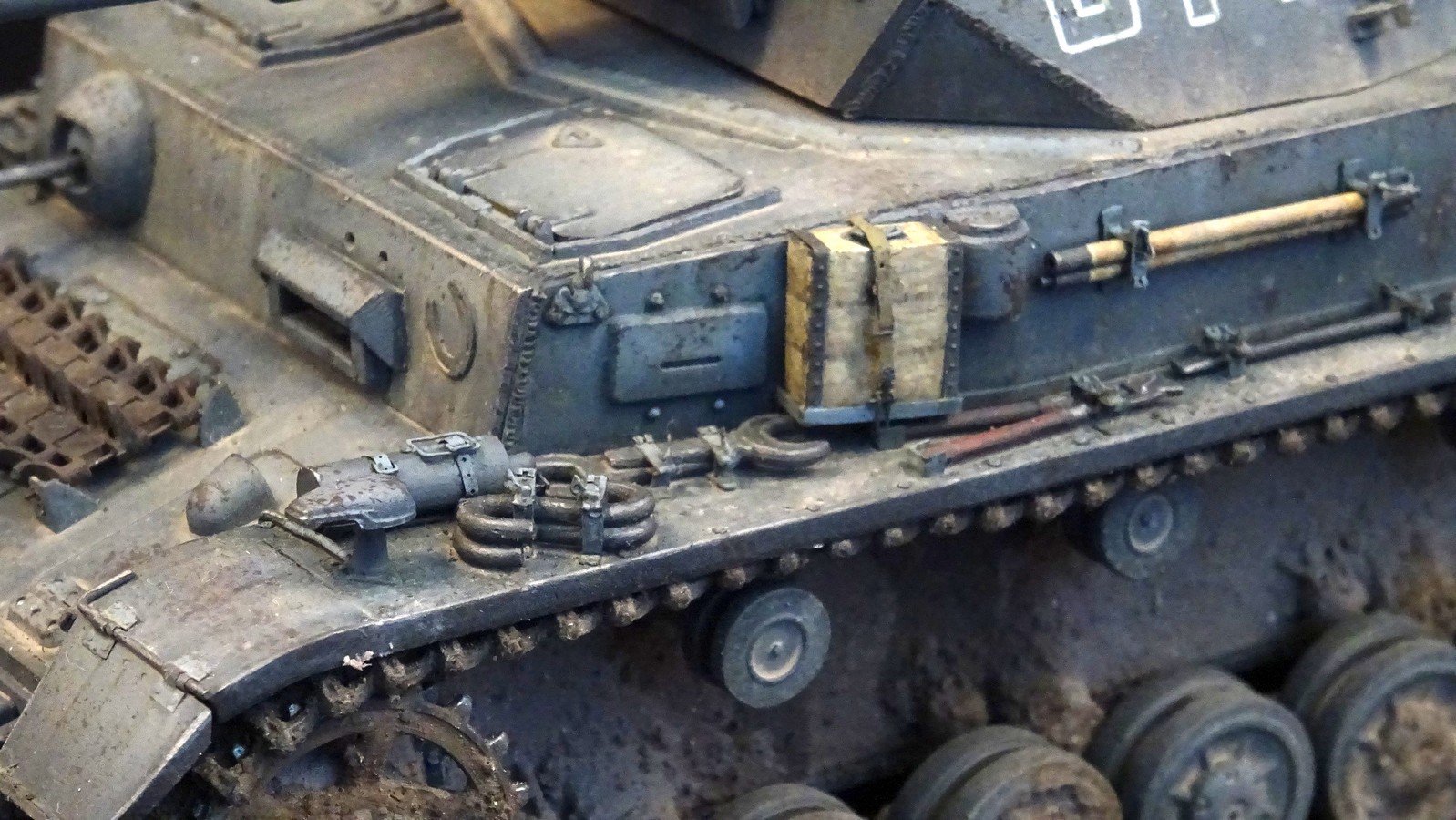

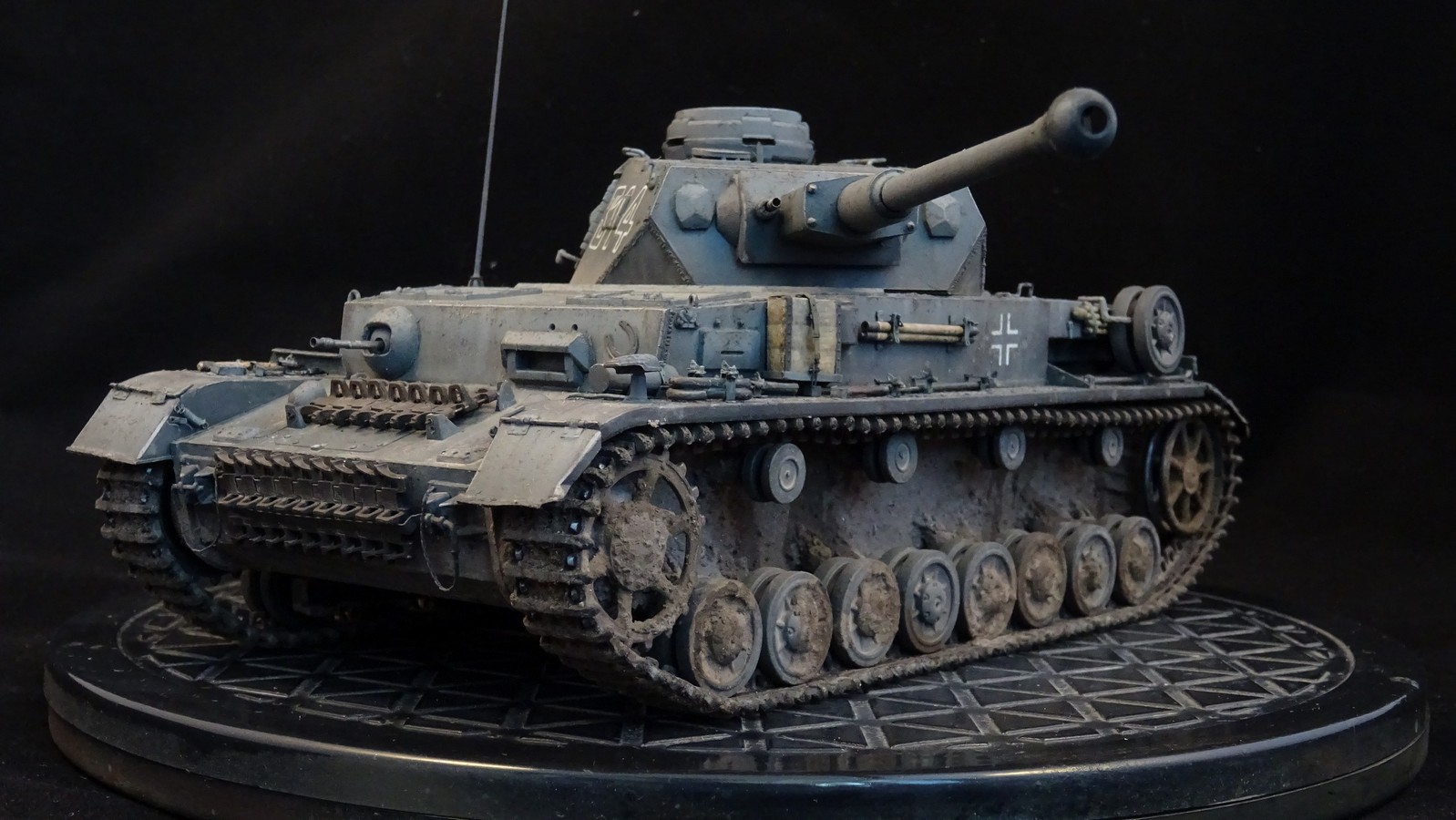

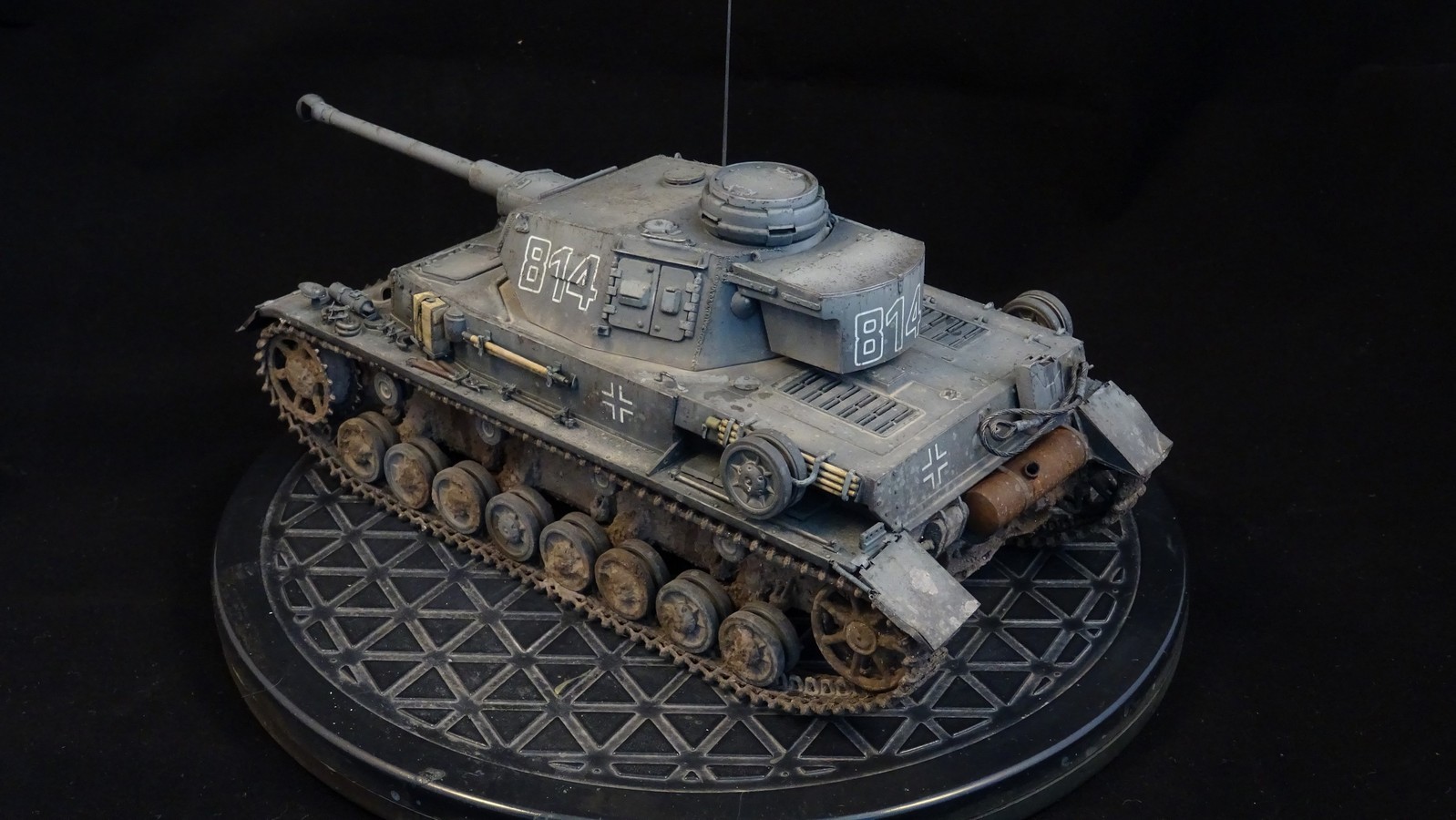

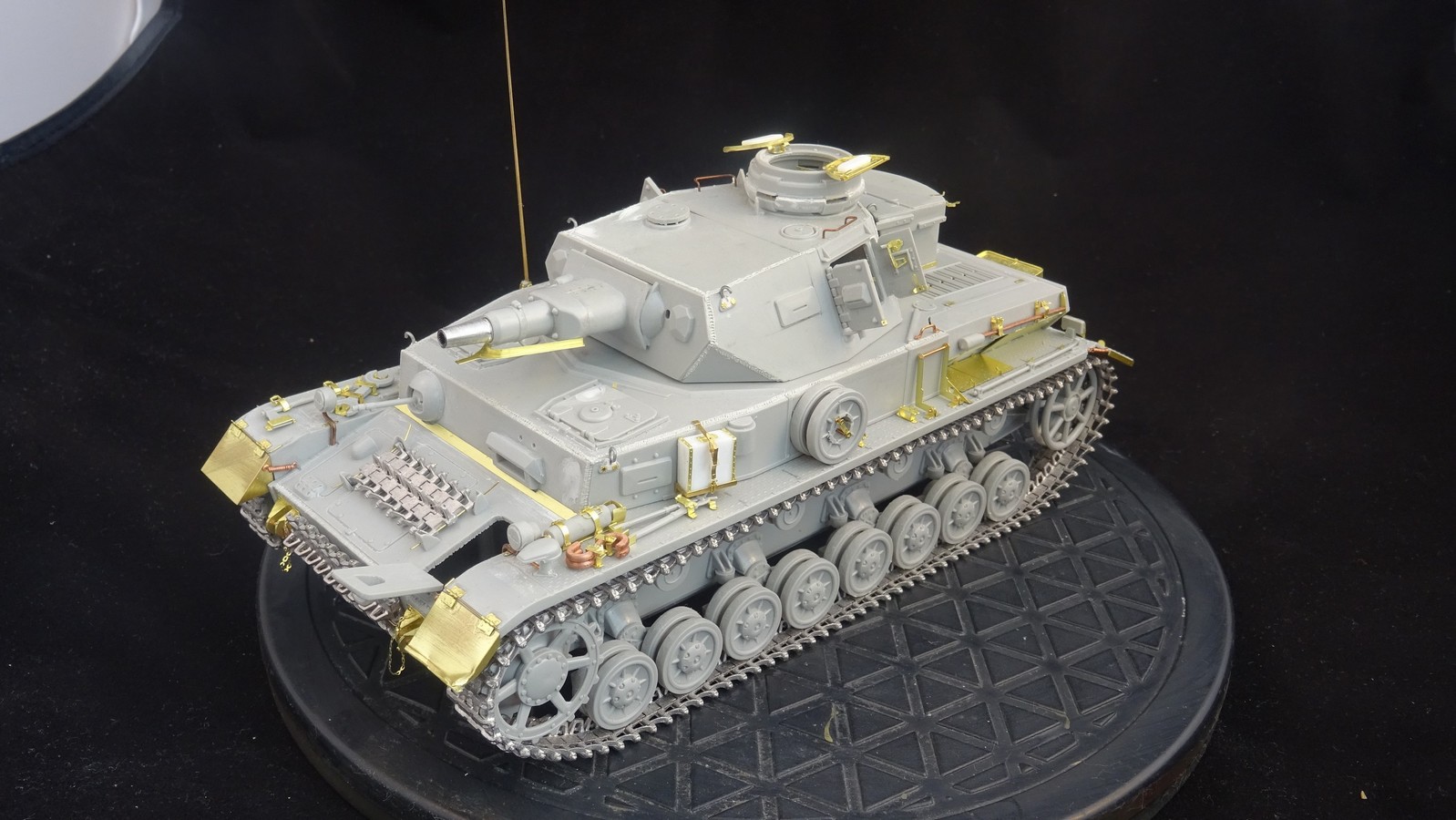

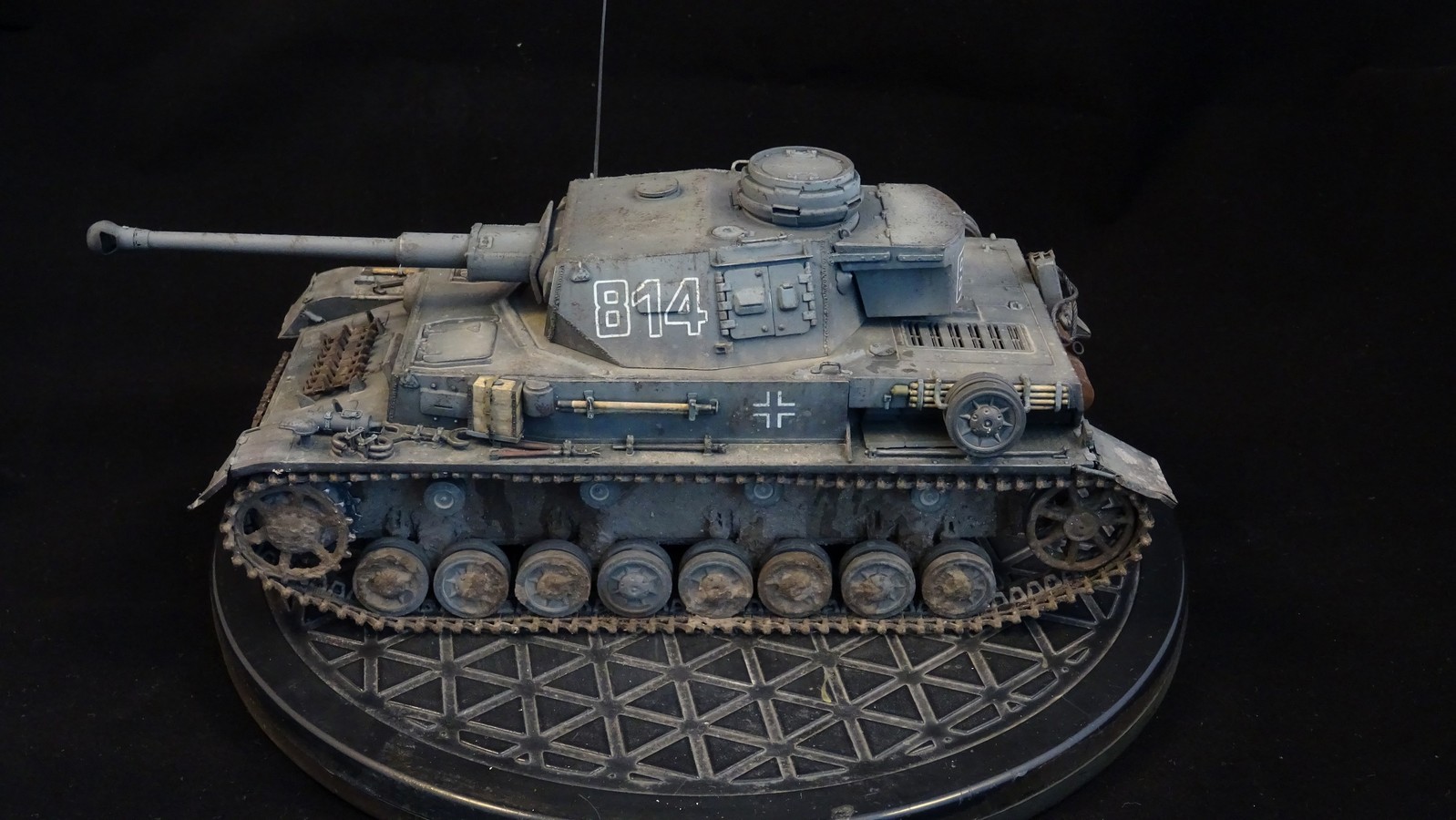

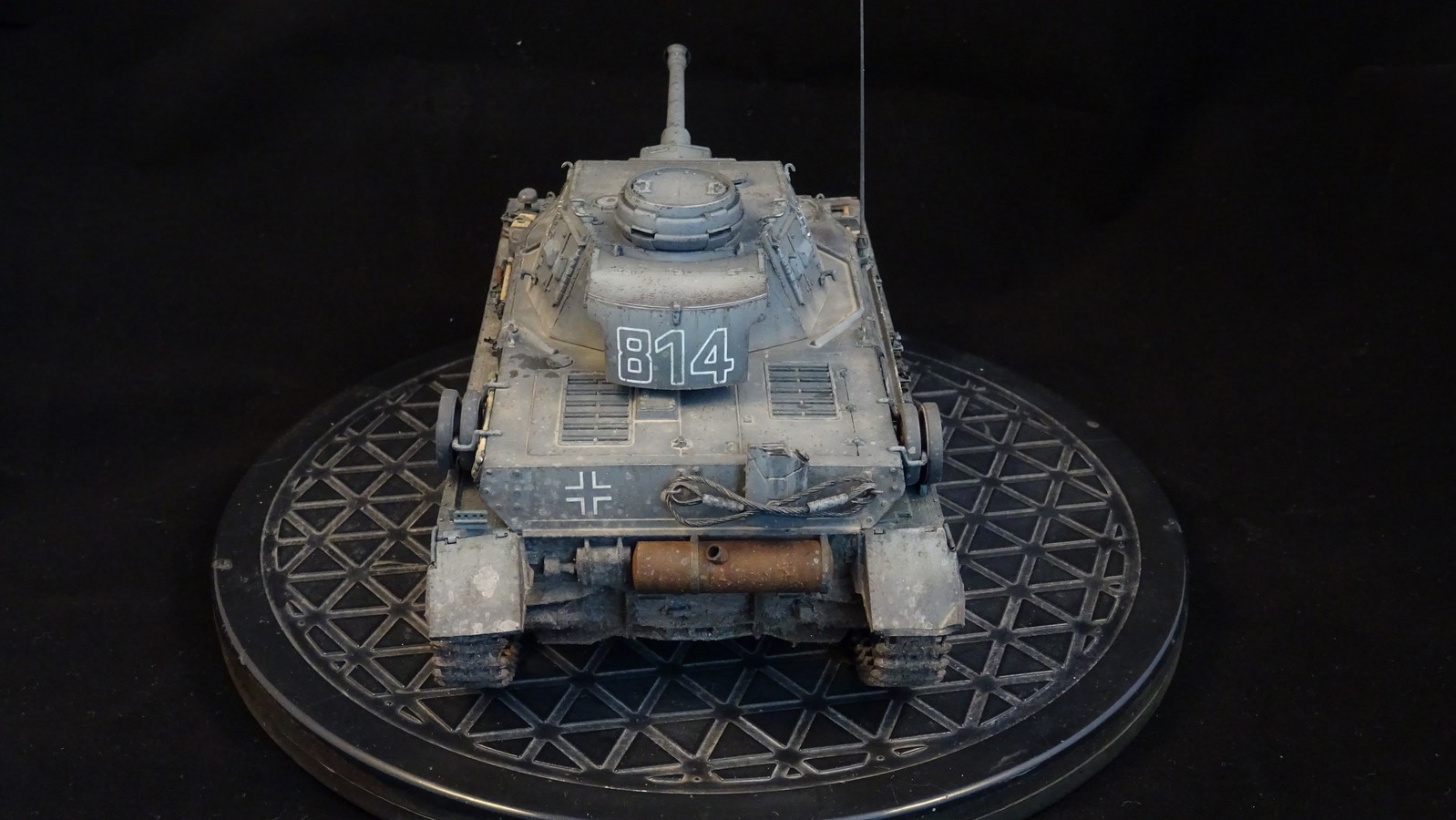

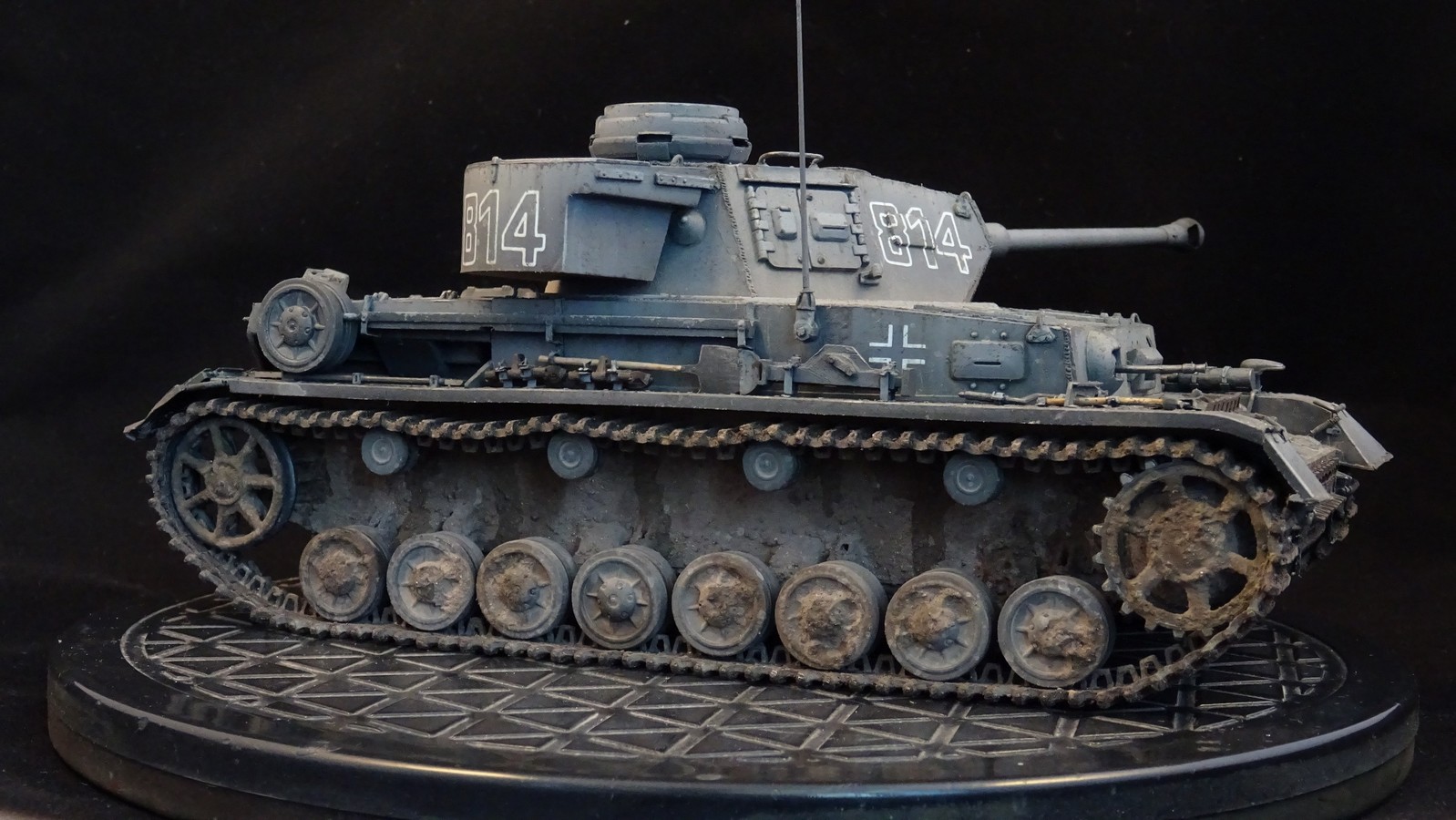

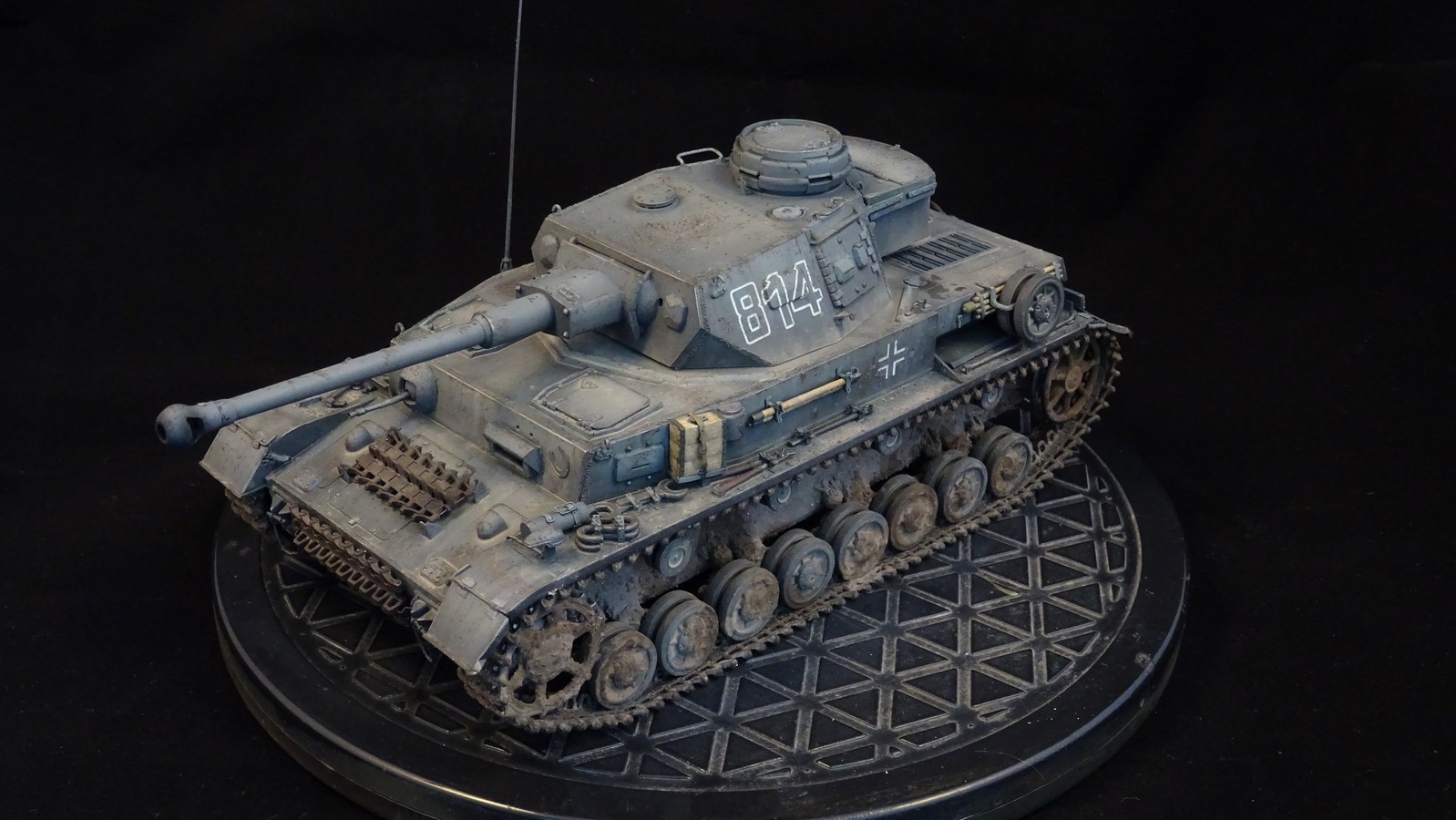

Немецкий средний танк Pz.Kpfw. IV Ausf. F1

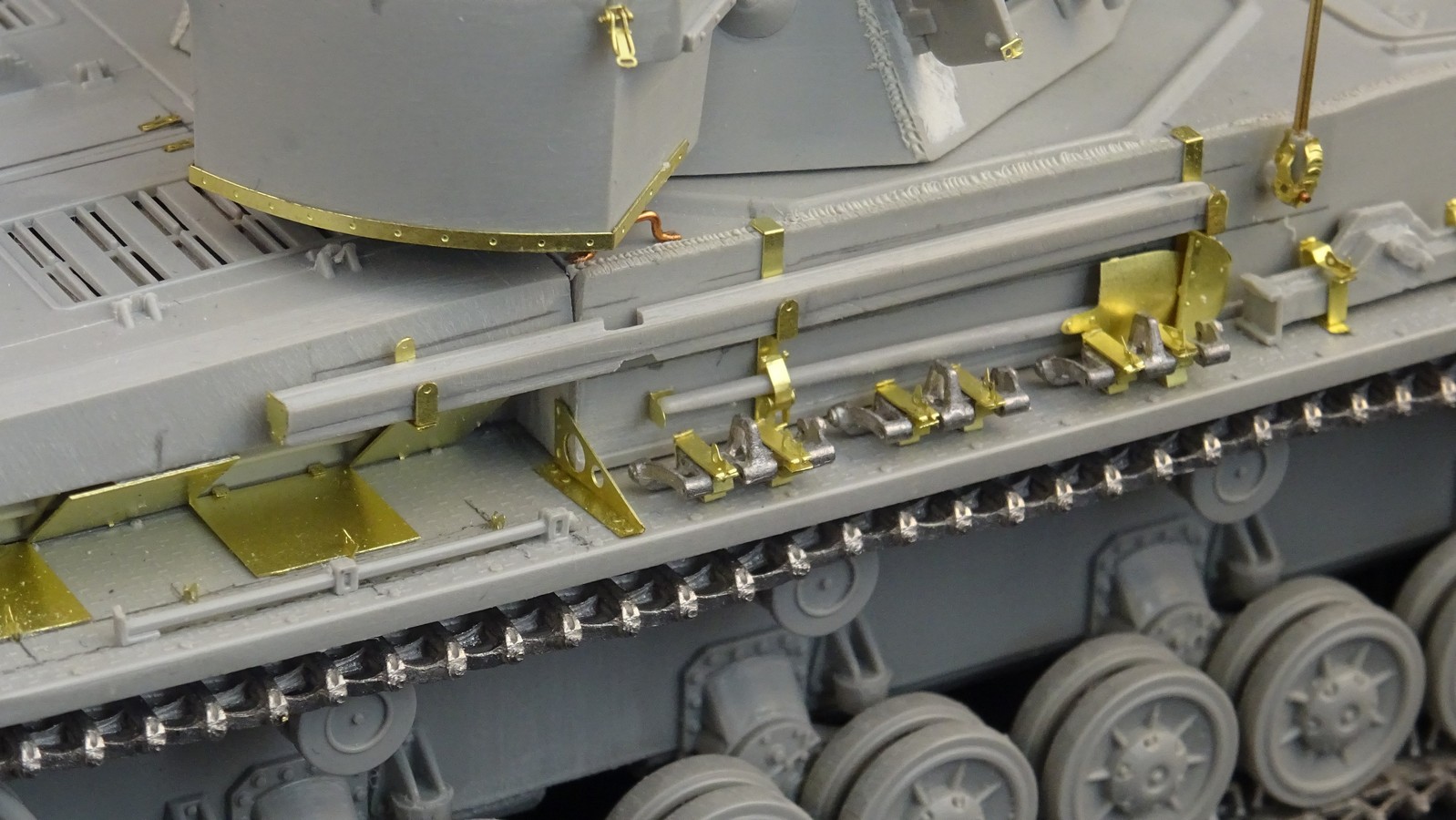

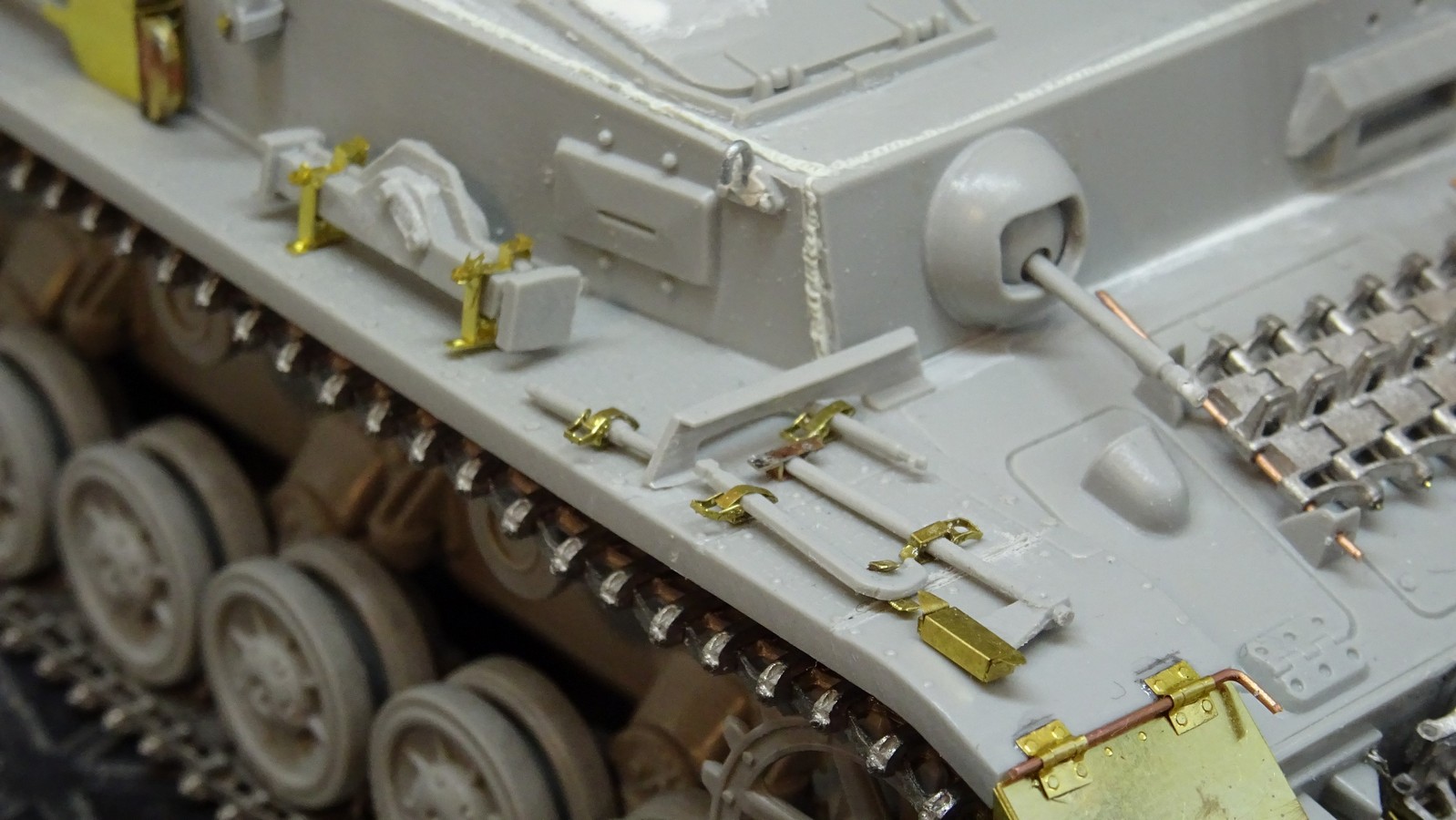

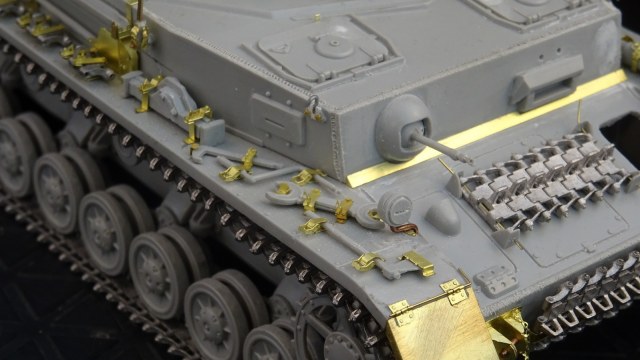

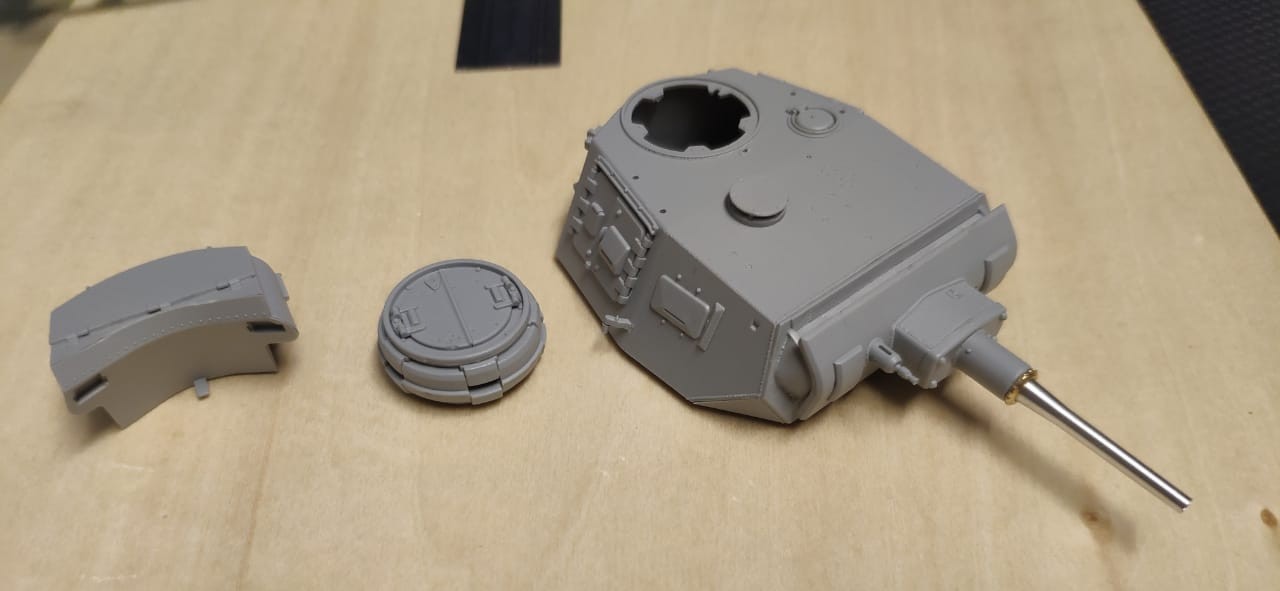

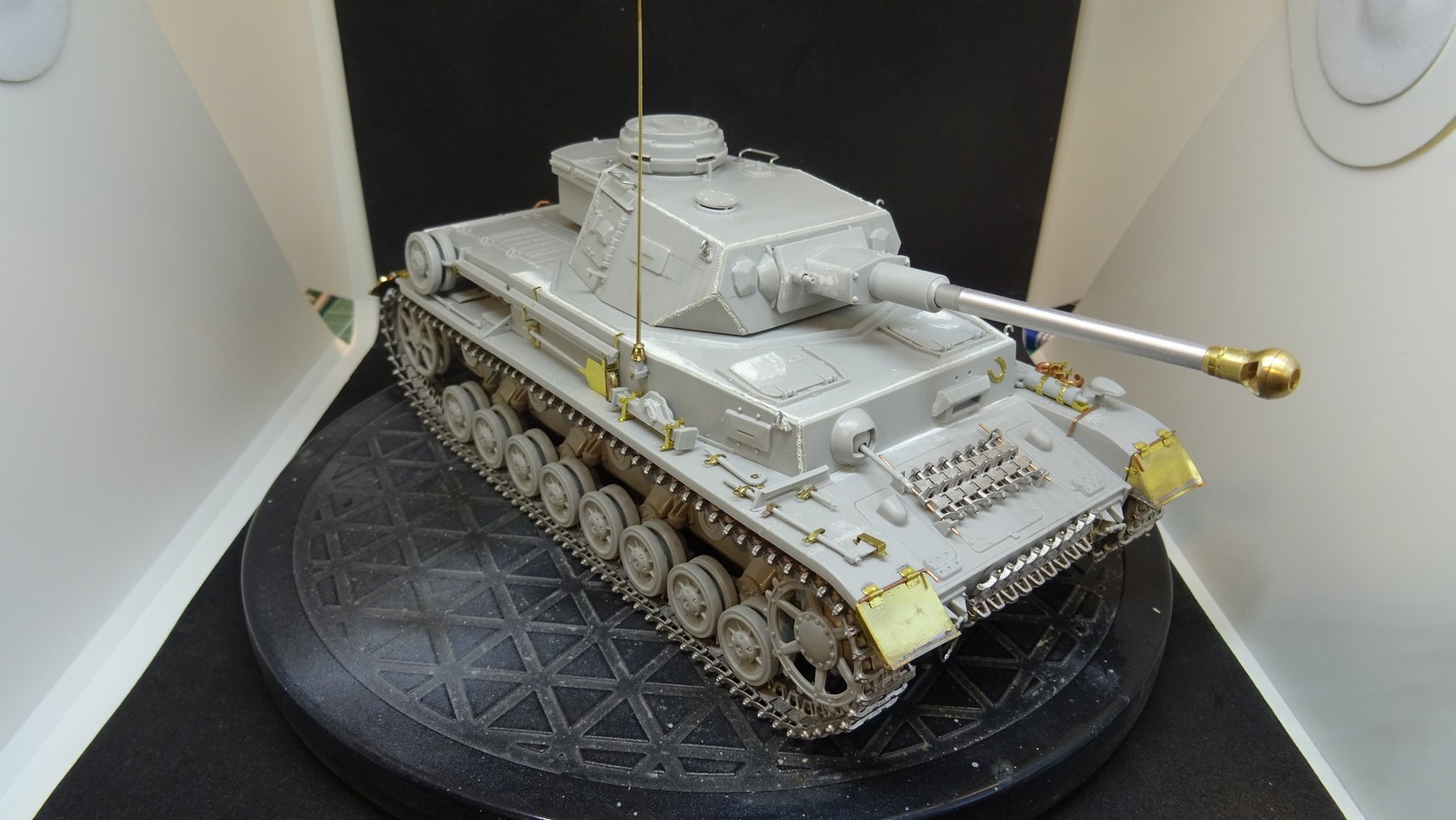

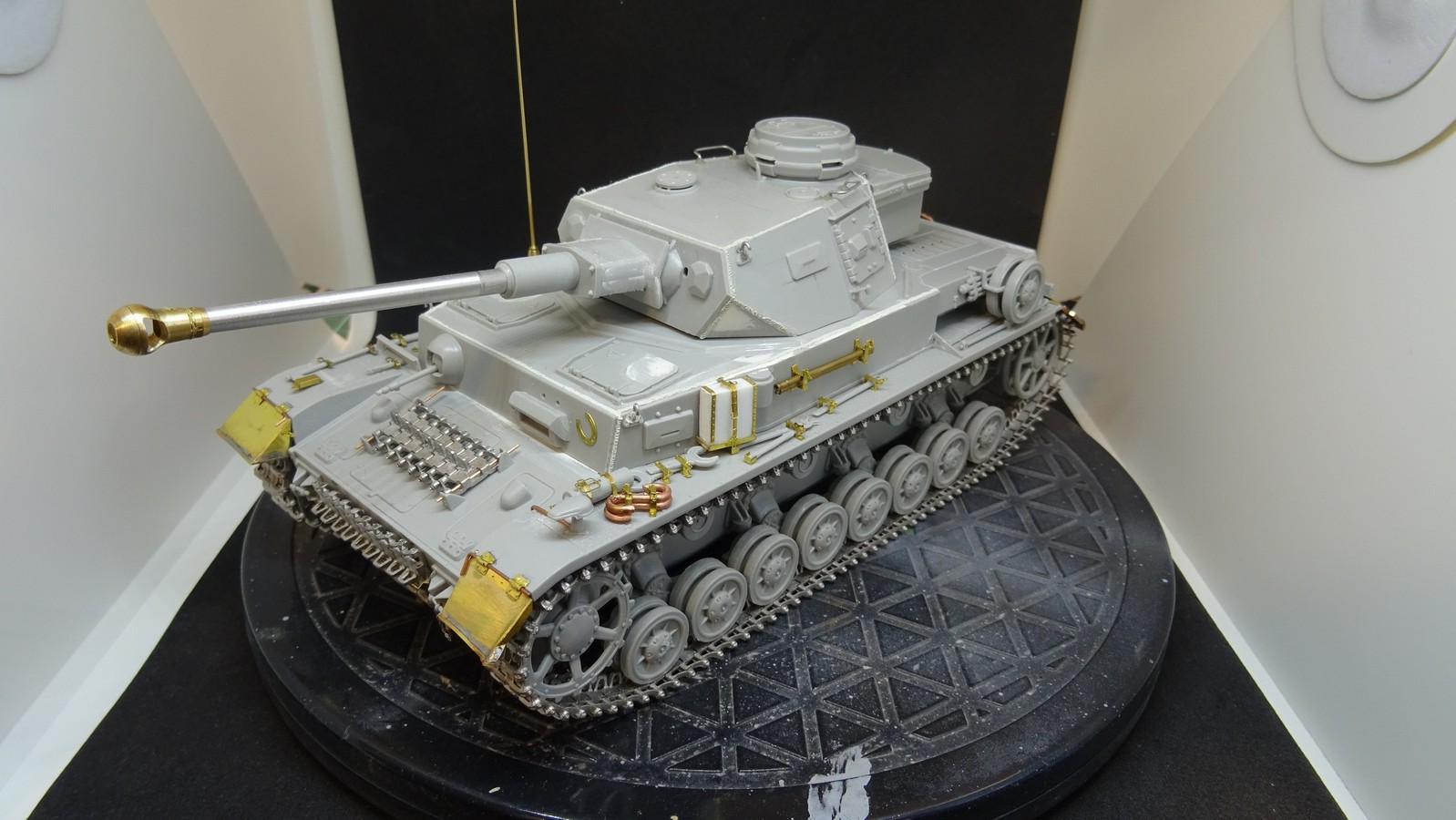

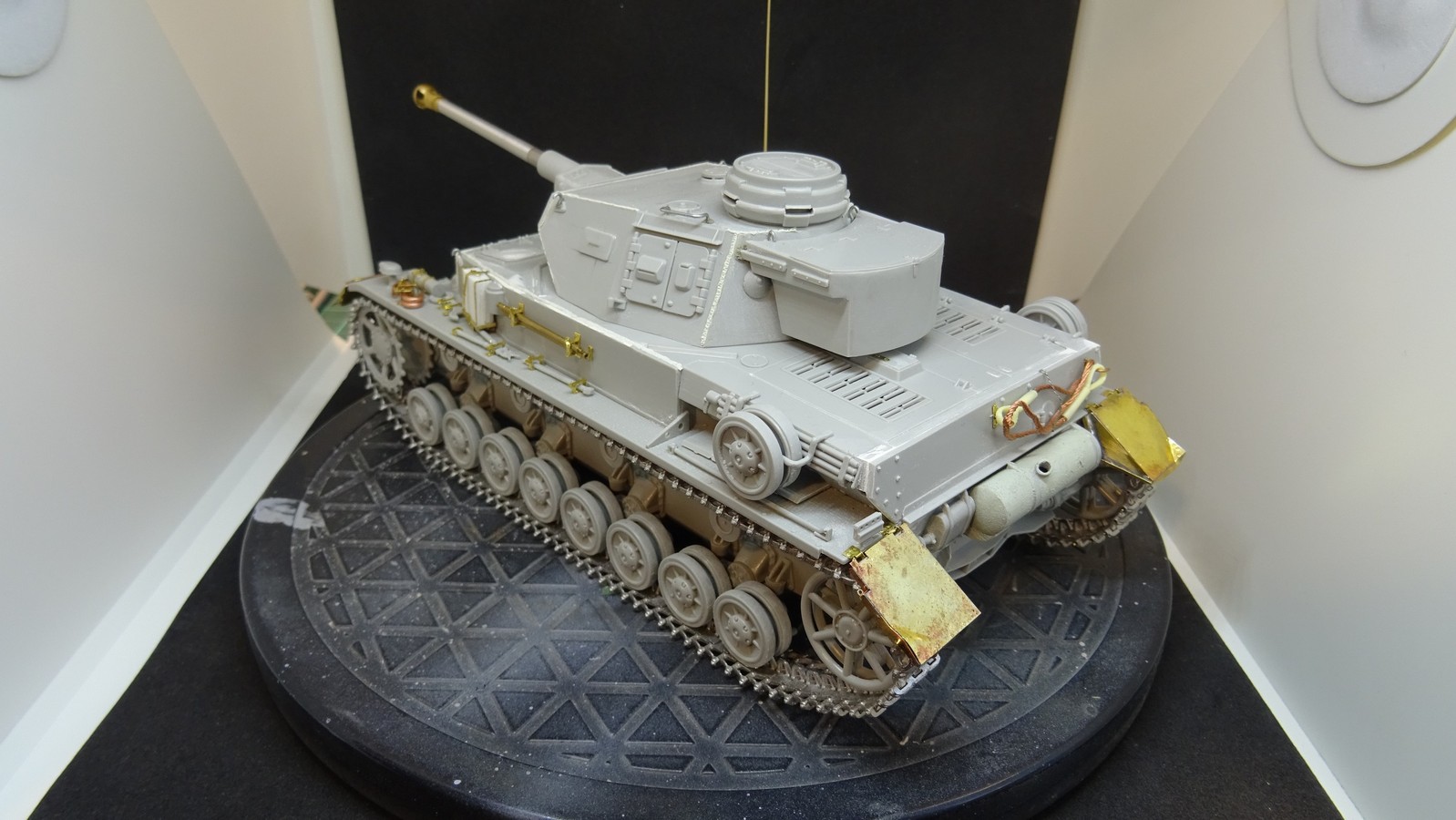

Модель собрана из набора фирмы Italeri №6548. В качестве дополнений металлический ствол орудия, металлические гусеницы и наборы фототравления от Aber.








Ну а росписью занимался уже я, технология та же что и с КВ, краску использовал Tamiya.

Ну а теперь пойдет немецкая техника, первым будет...

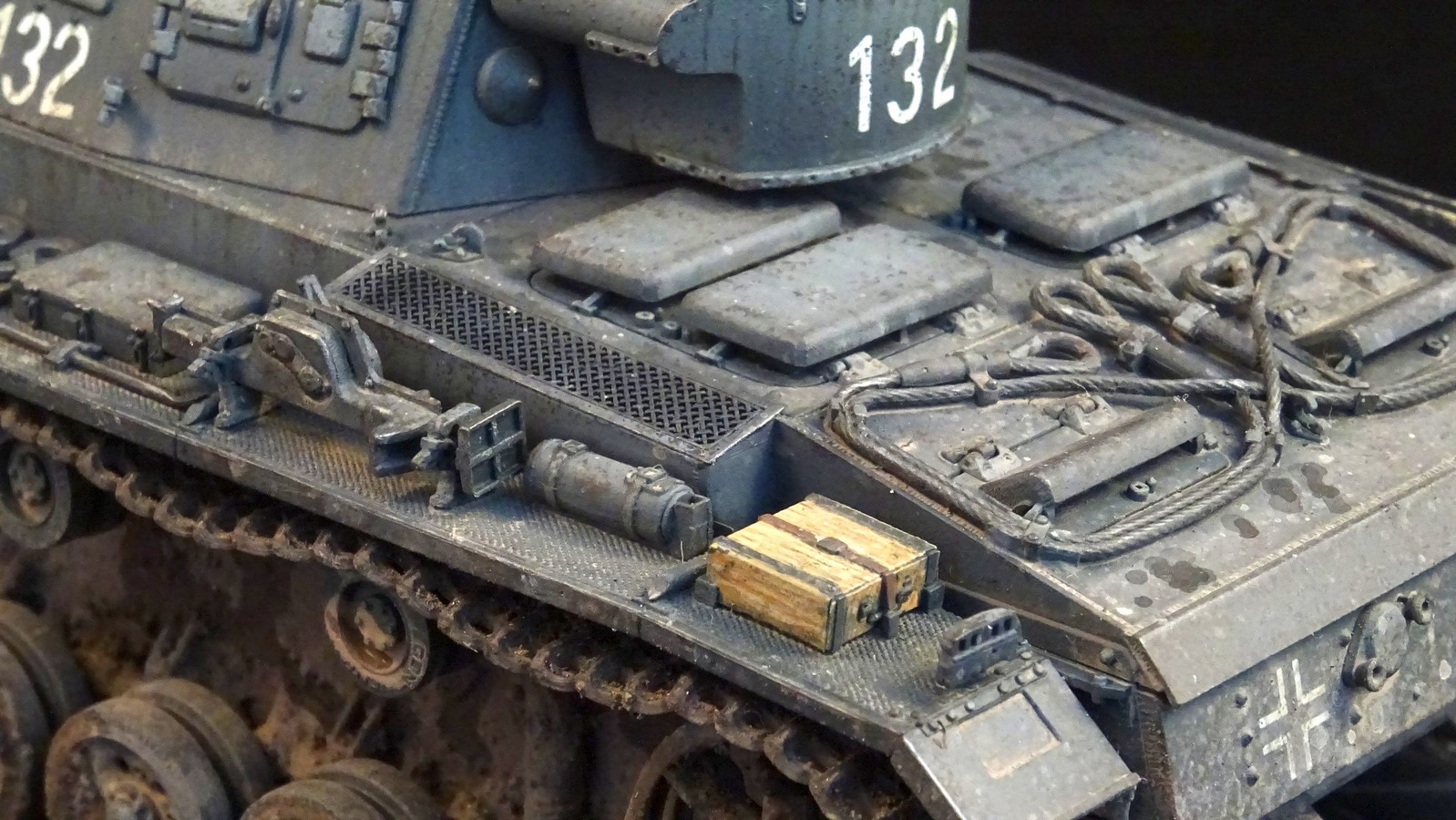

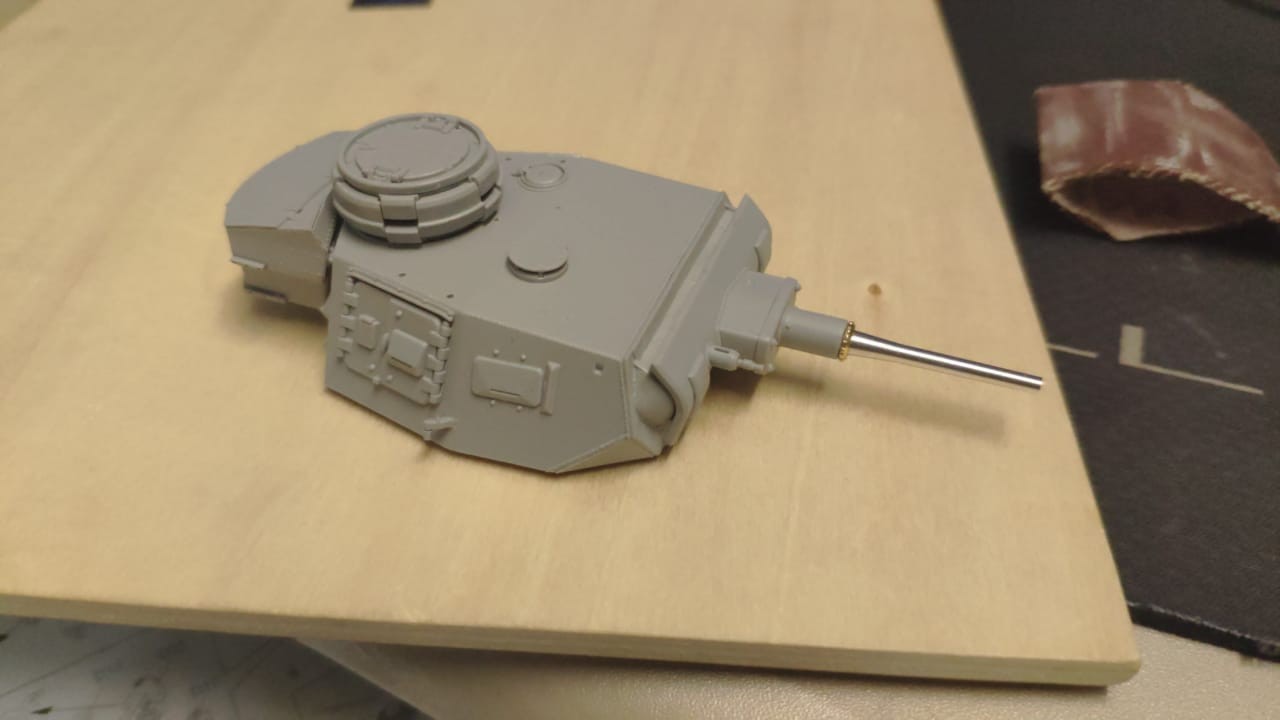

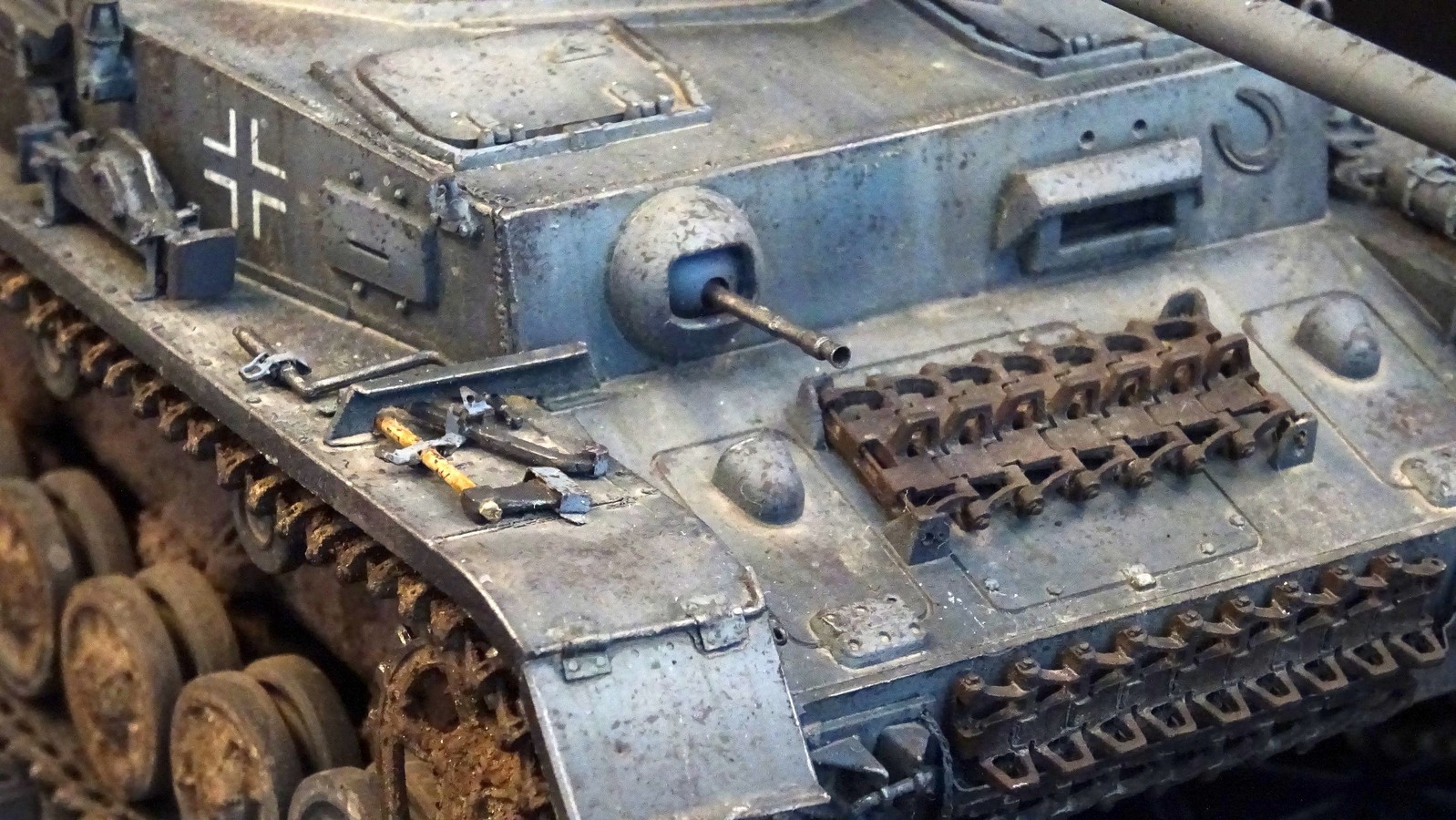

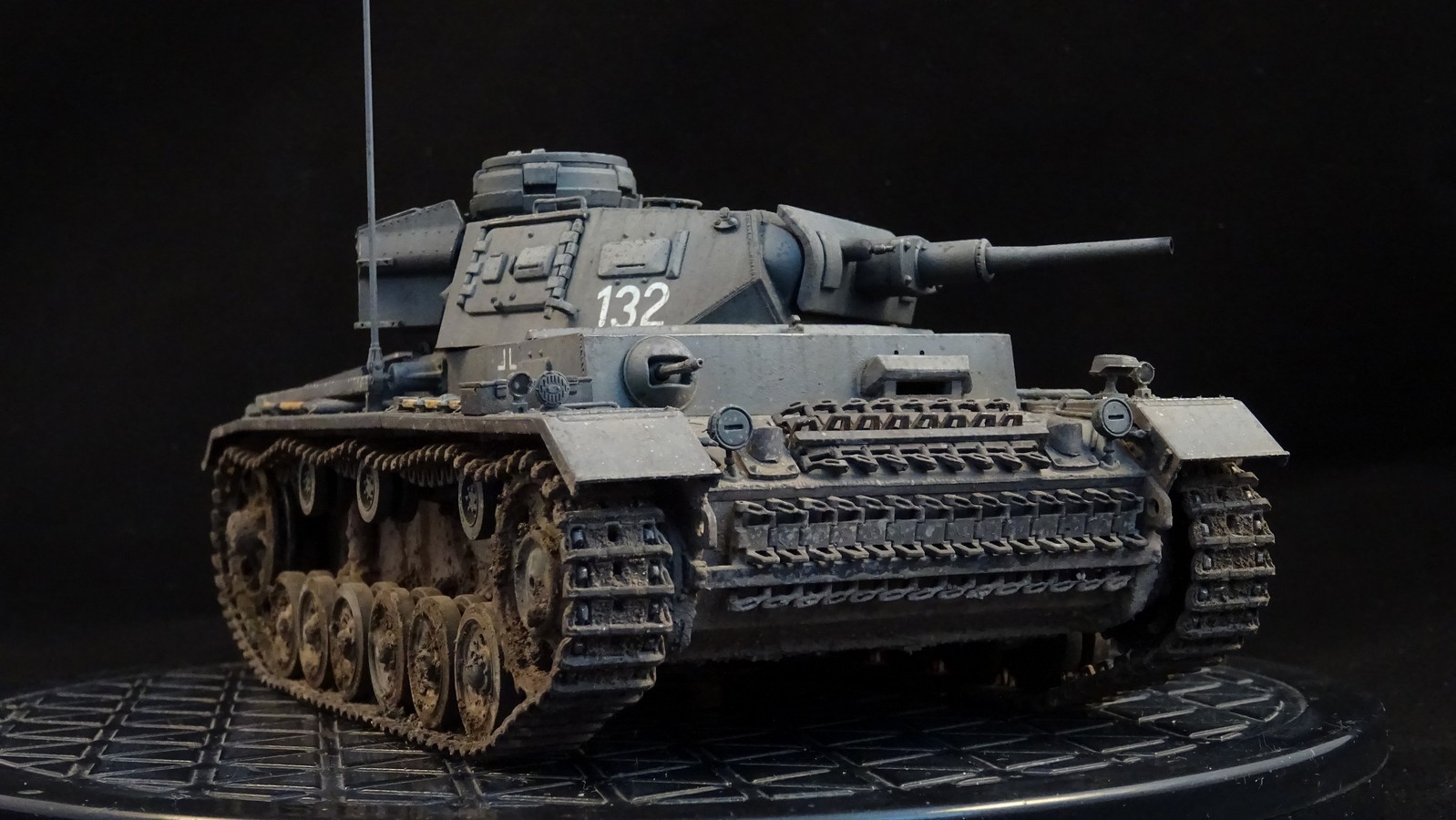

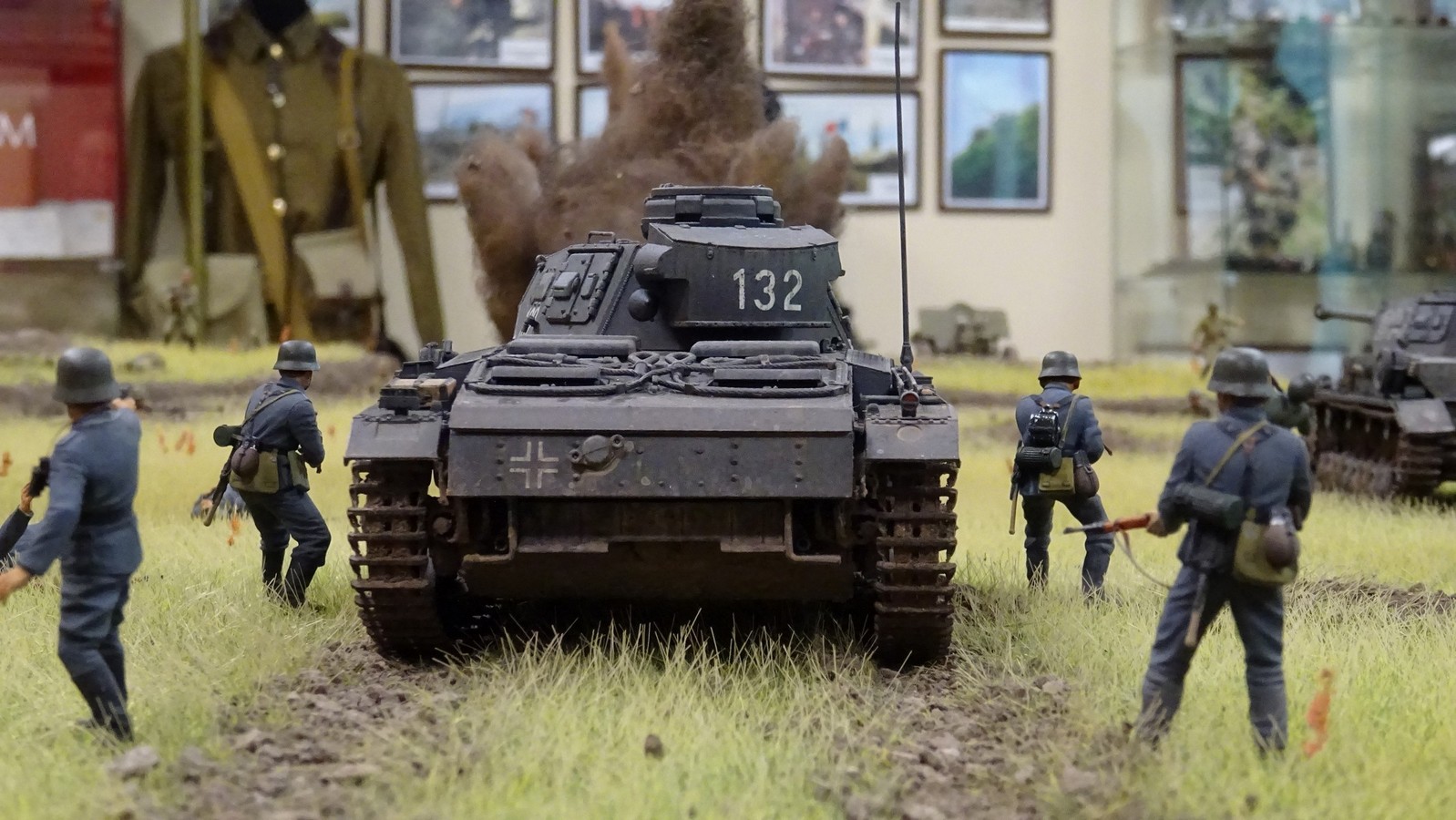

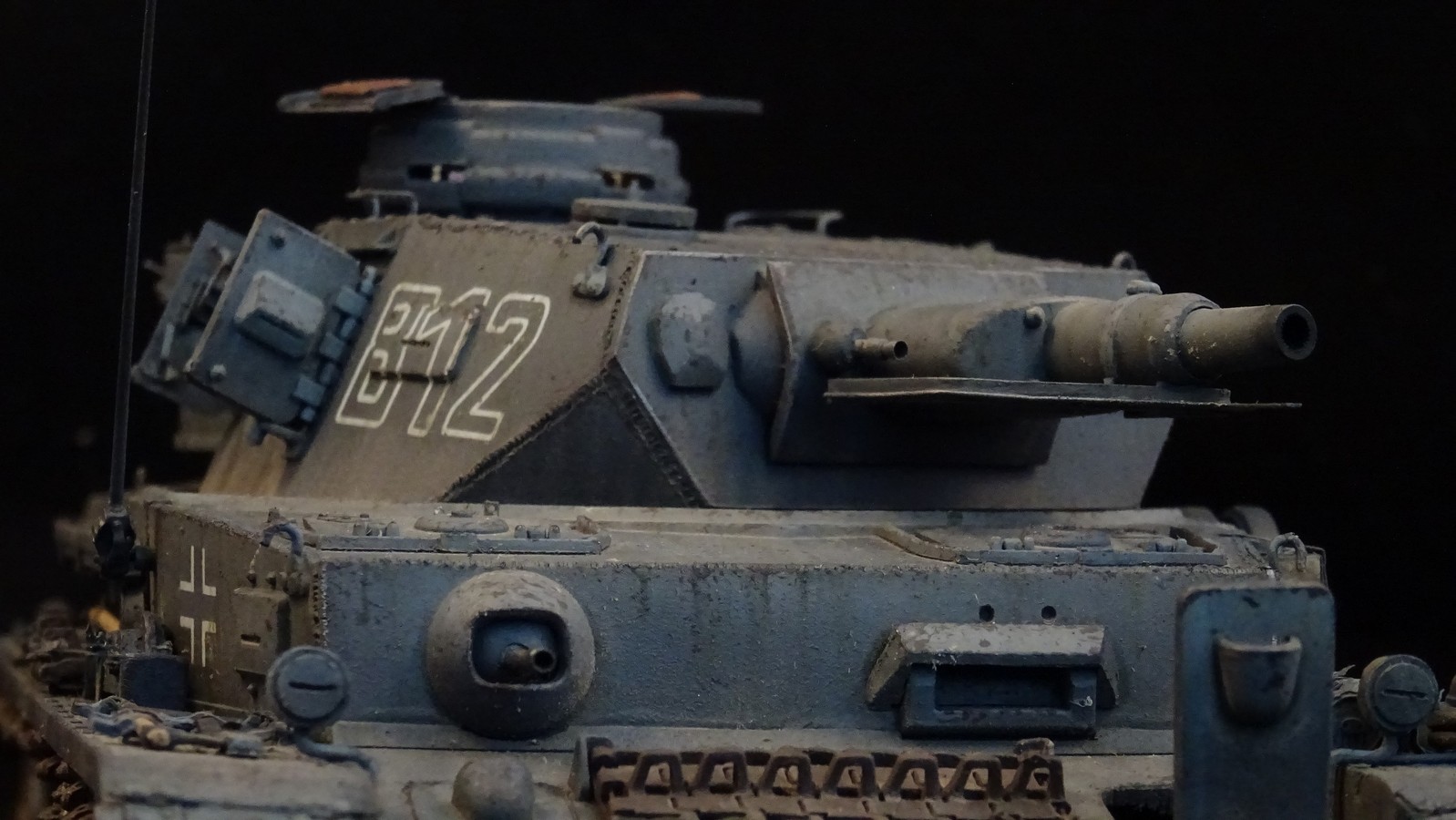

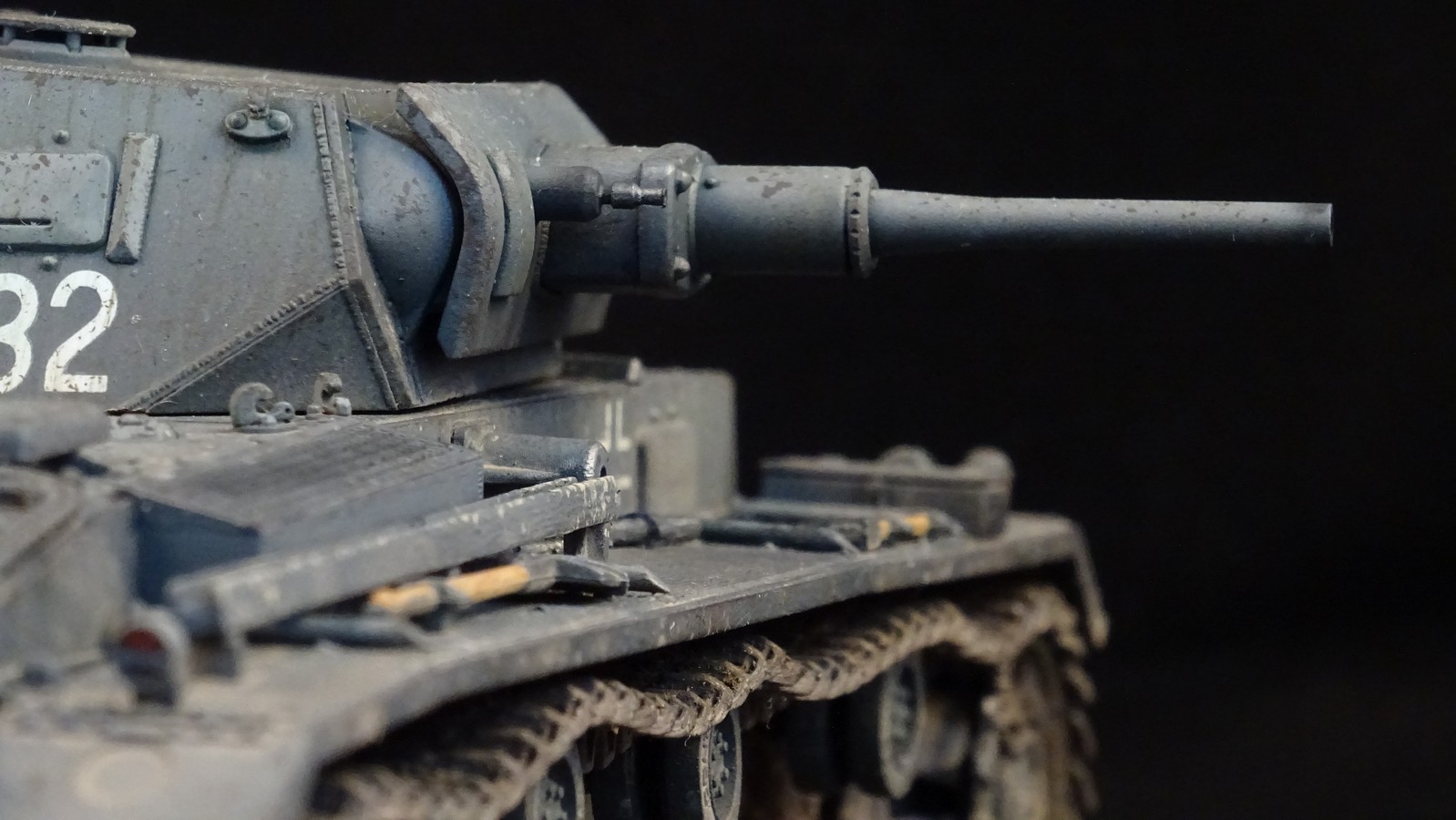

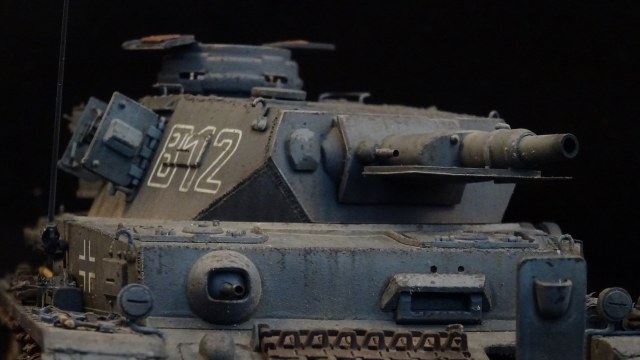

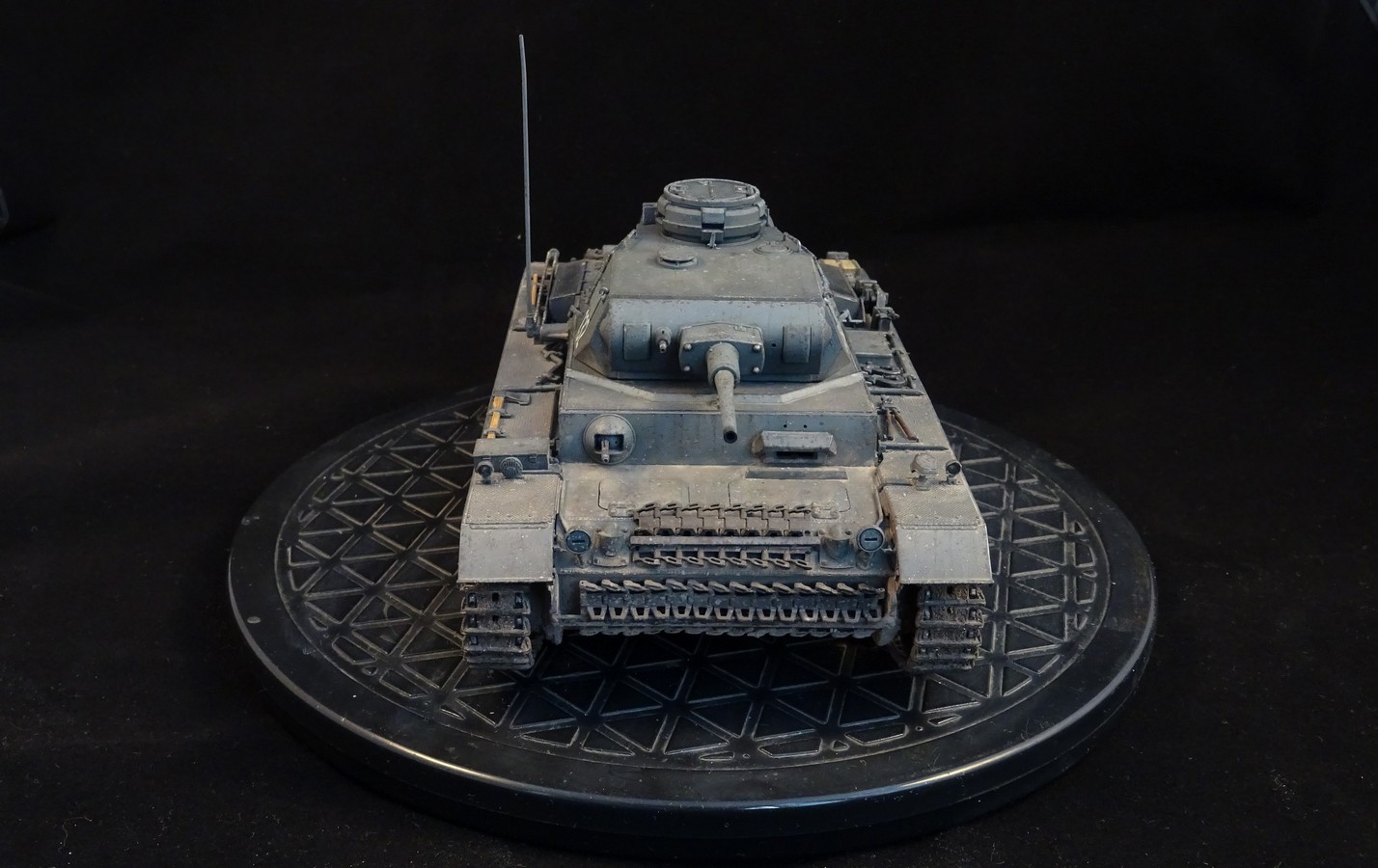

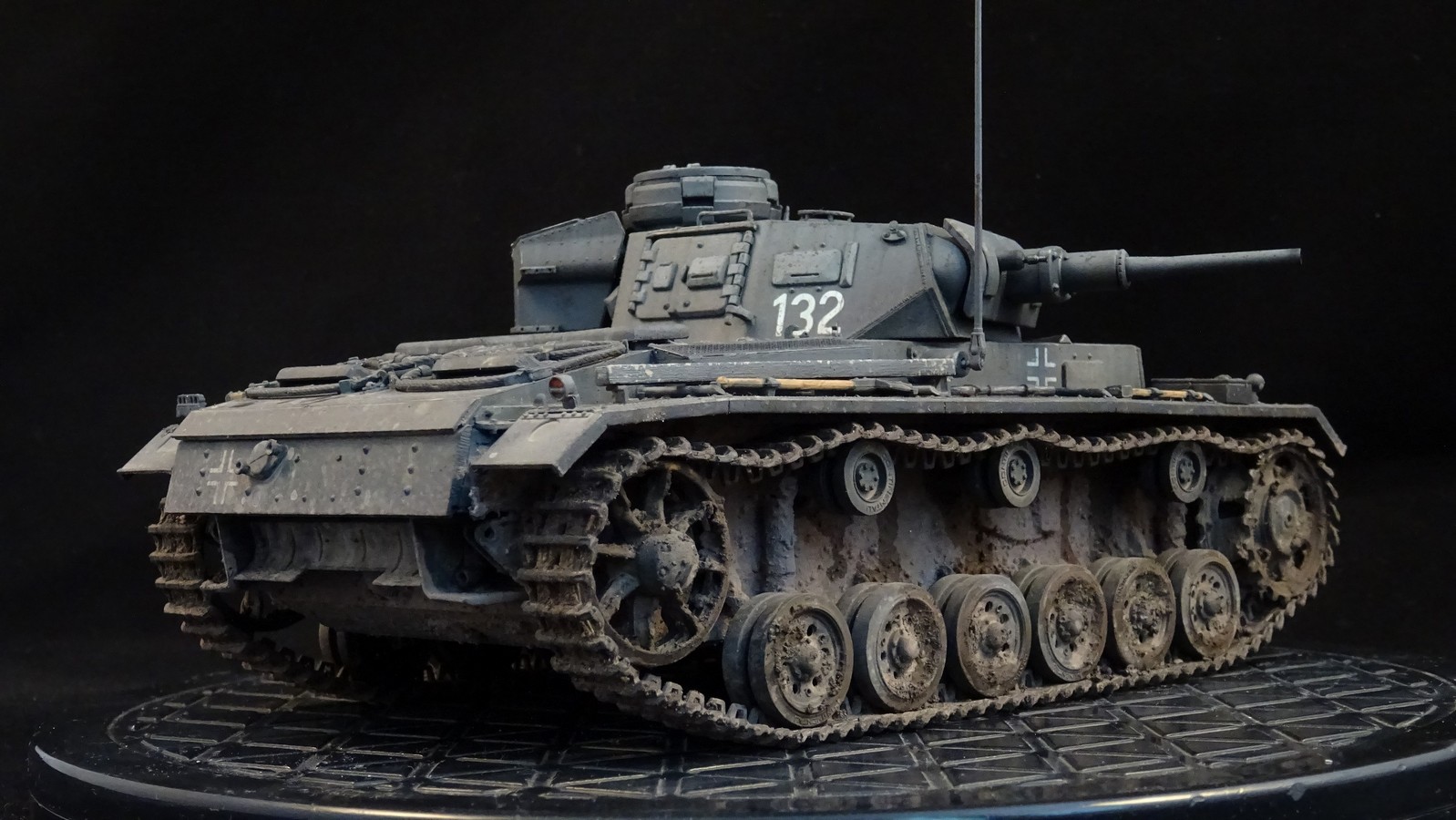

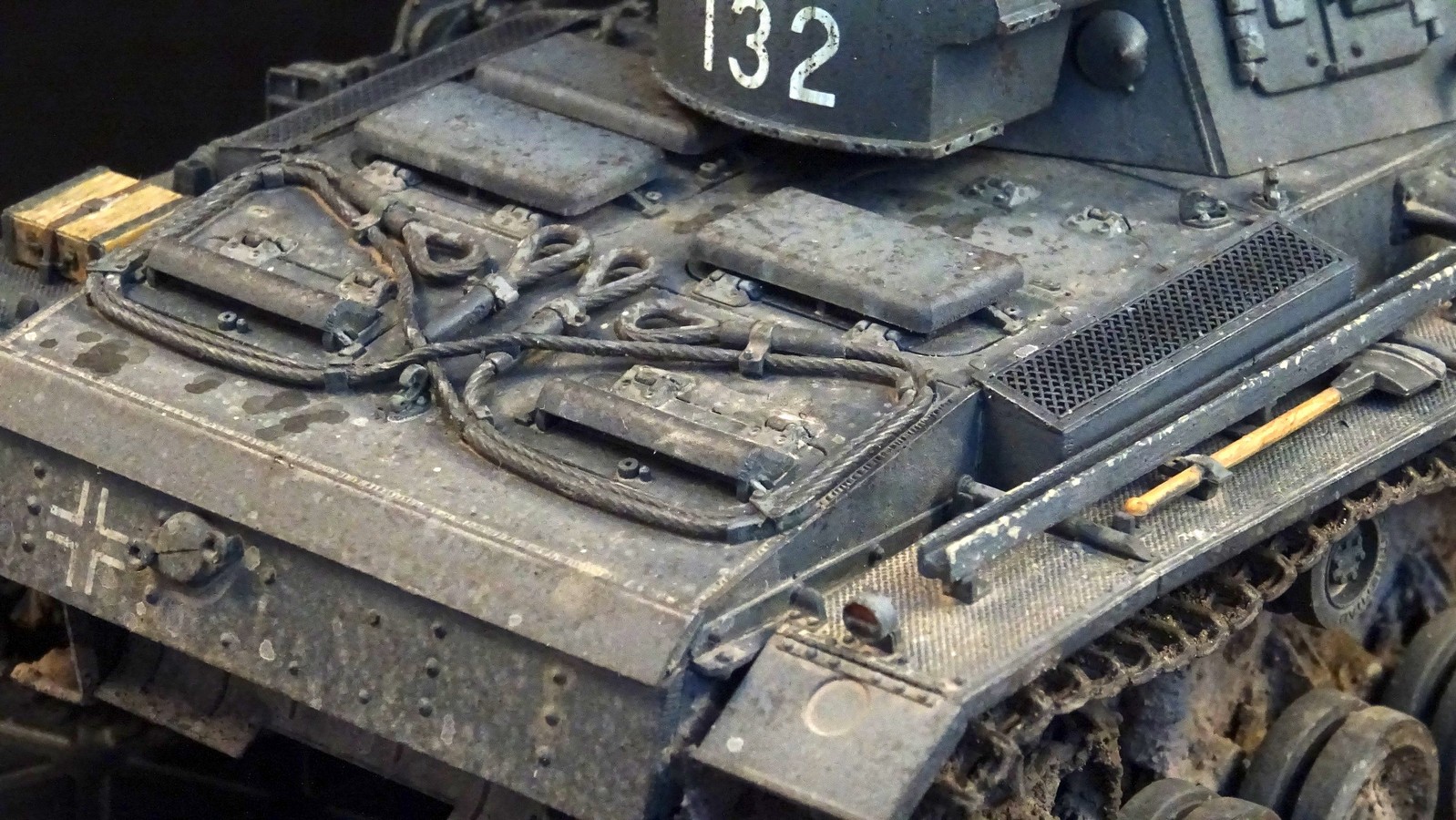

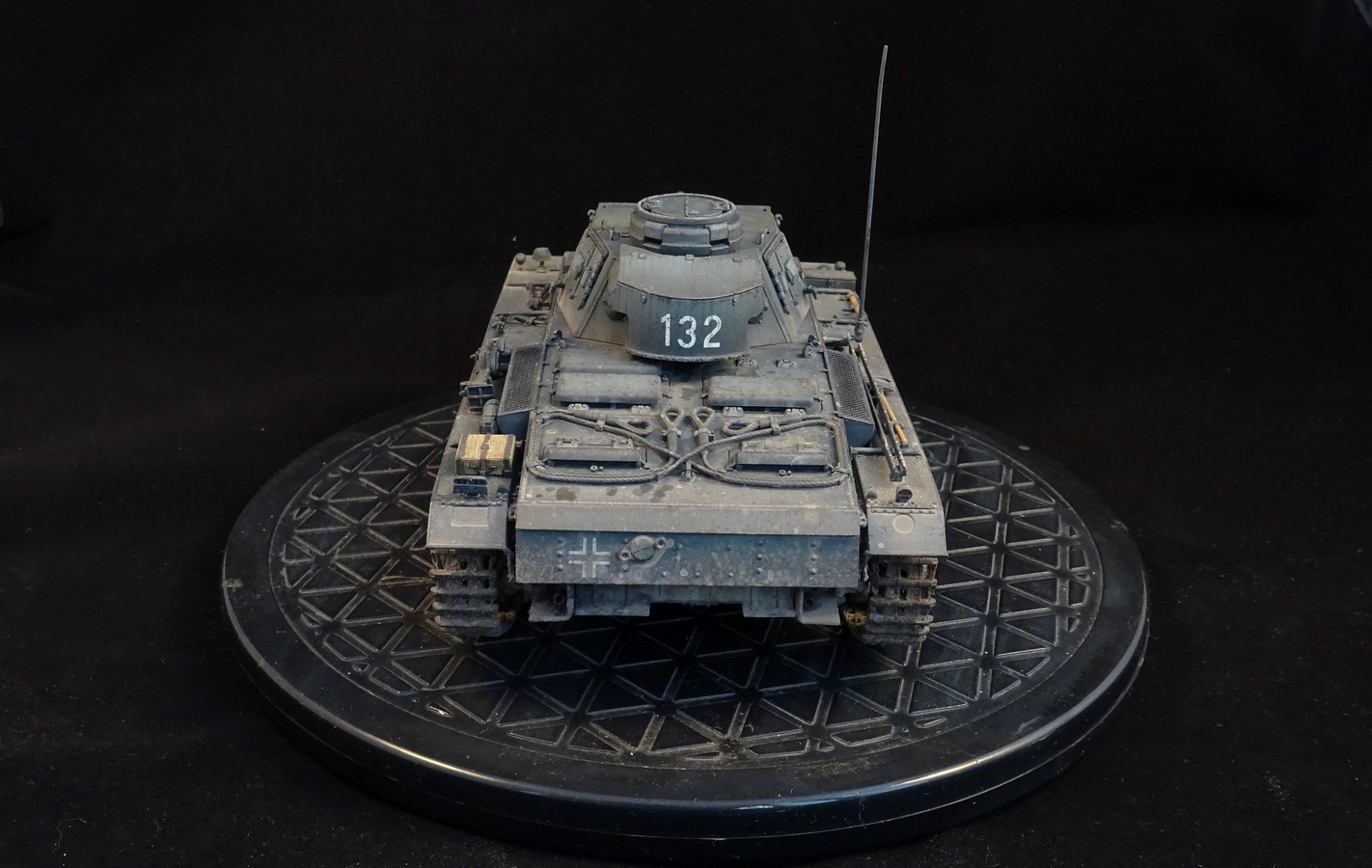

Немецкий средний танк Pz.Kpfw. III Ausf. J

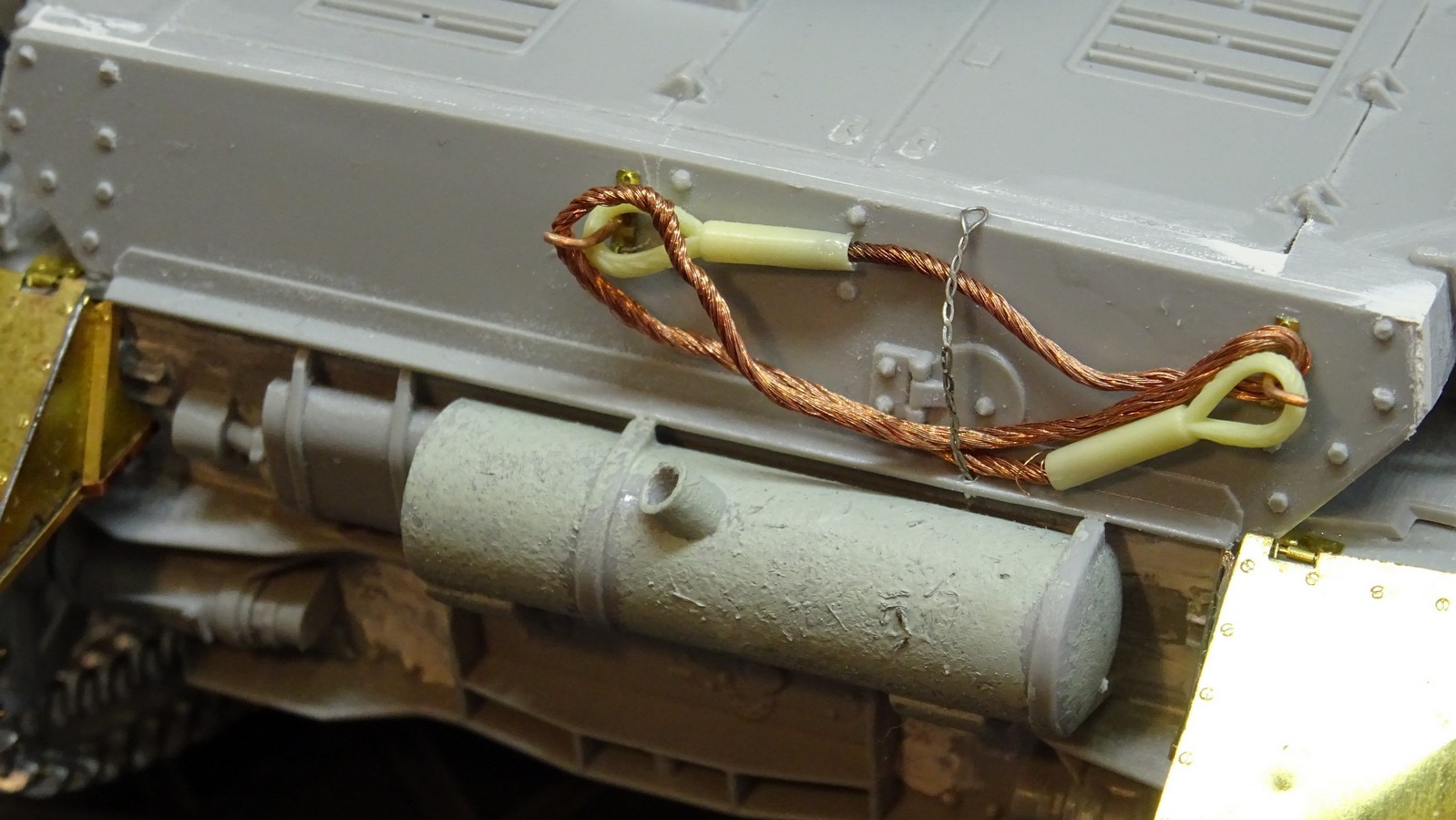

Модель собрана из набора фирмы Dragon №6463. Изготовлена модель очень качественно, с высокой степенью детализации, поэтому из дополнений использовался только металлический ствол орудия.

Сборкой модели занимался не я а два моих коллеги, оба Александры.





Принцип окраски был такой же как и с КВ.
Сначала грунт с прешейдингом


Ну а дальше как обычно, базовый цвет, смывка, сколы, масло и грязь.











Передок так же был облагорожен




Ну и конечно сделаны все остальные необходимые атрибуты, снаряды, гильзы и ящики

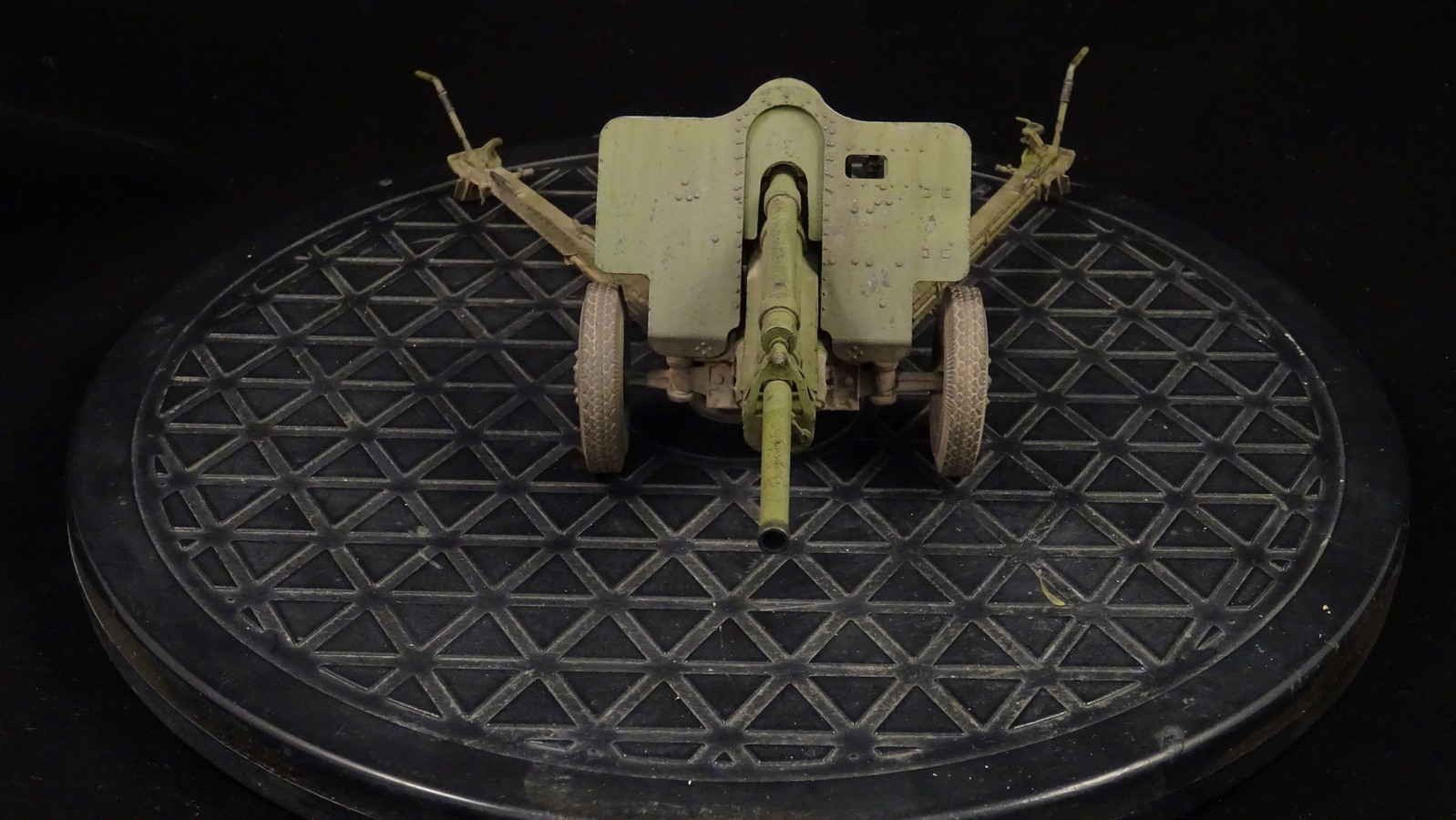

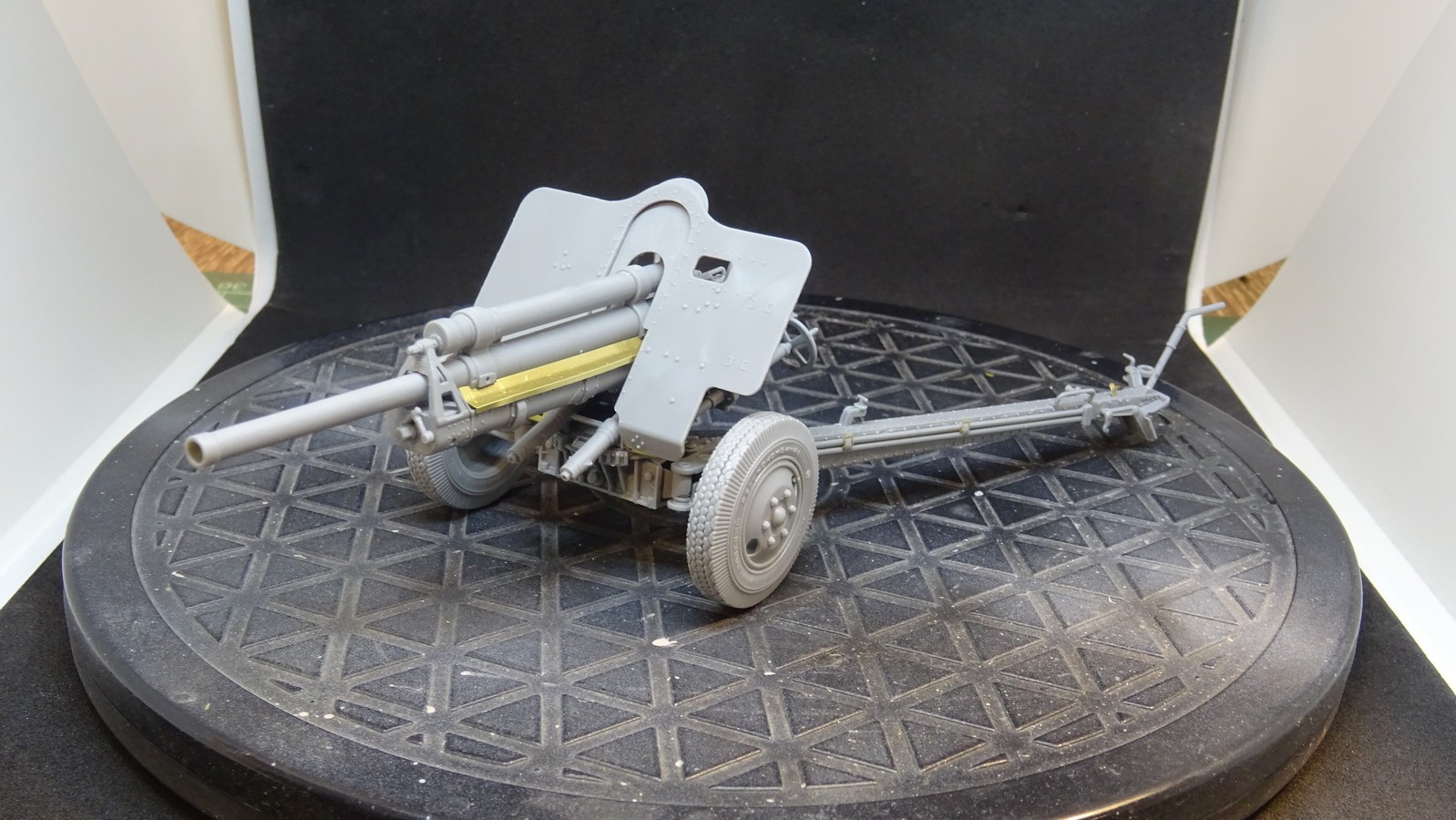

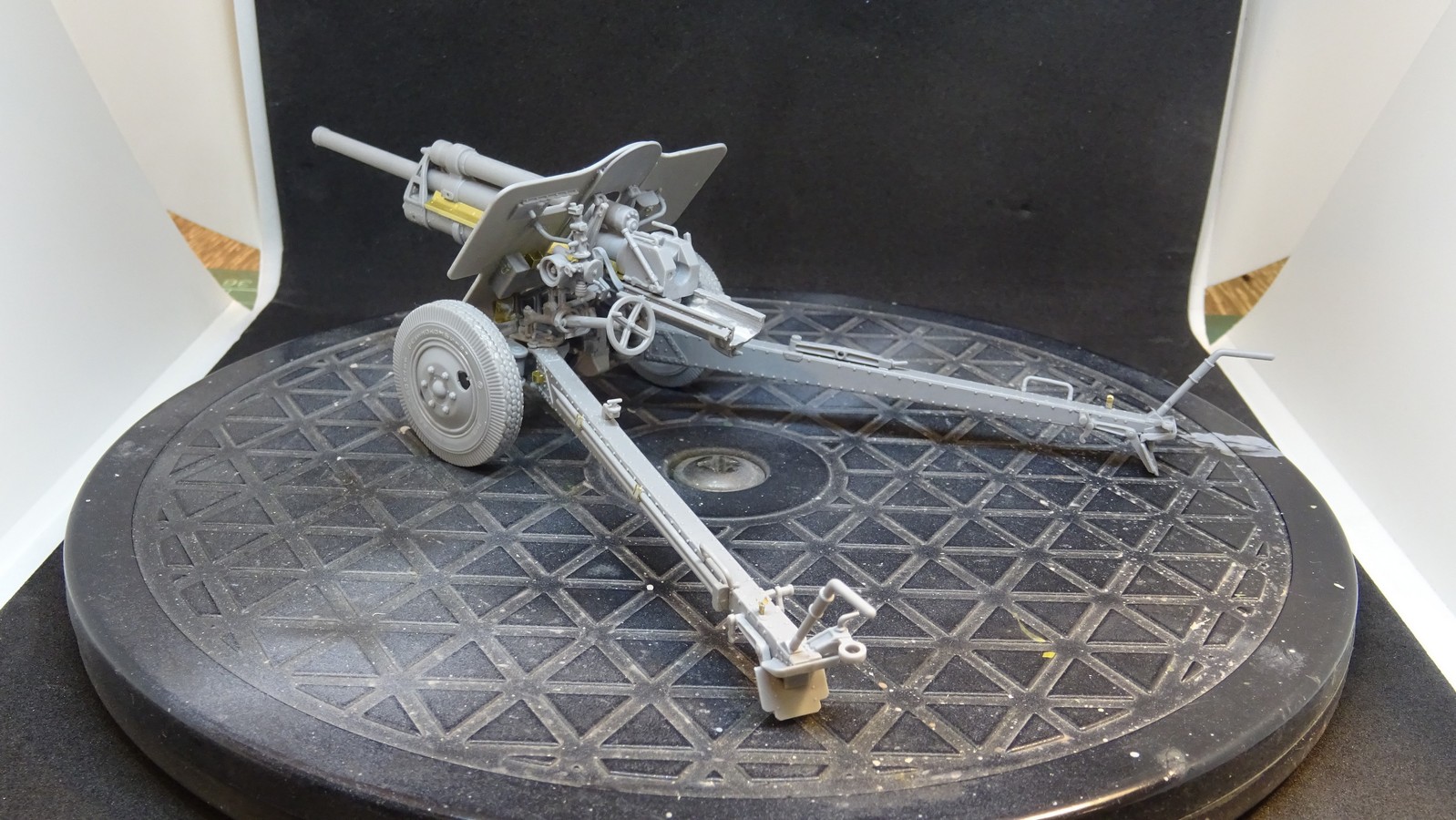

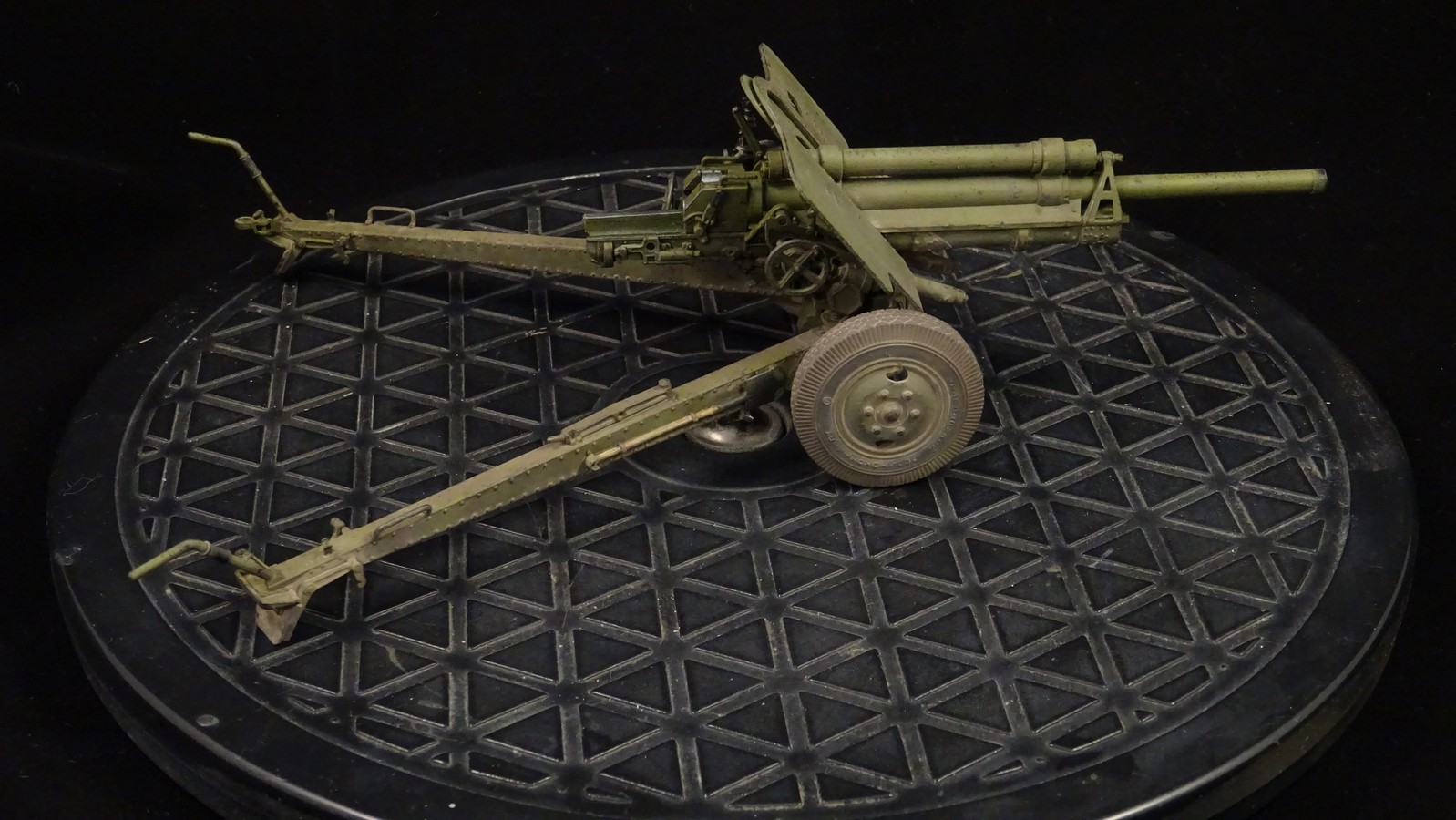

Советская дивизионная пушка Ф-22-УСВ


Модель собрана из набора фирмы Mini Art №35129. Сборка оказалась достаточно трудоемкой из-за большого количества мелких деталей. Пушка собиралась «из коробки» без дополнений и доработок.

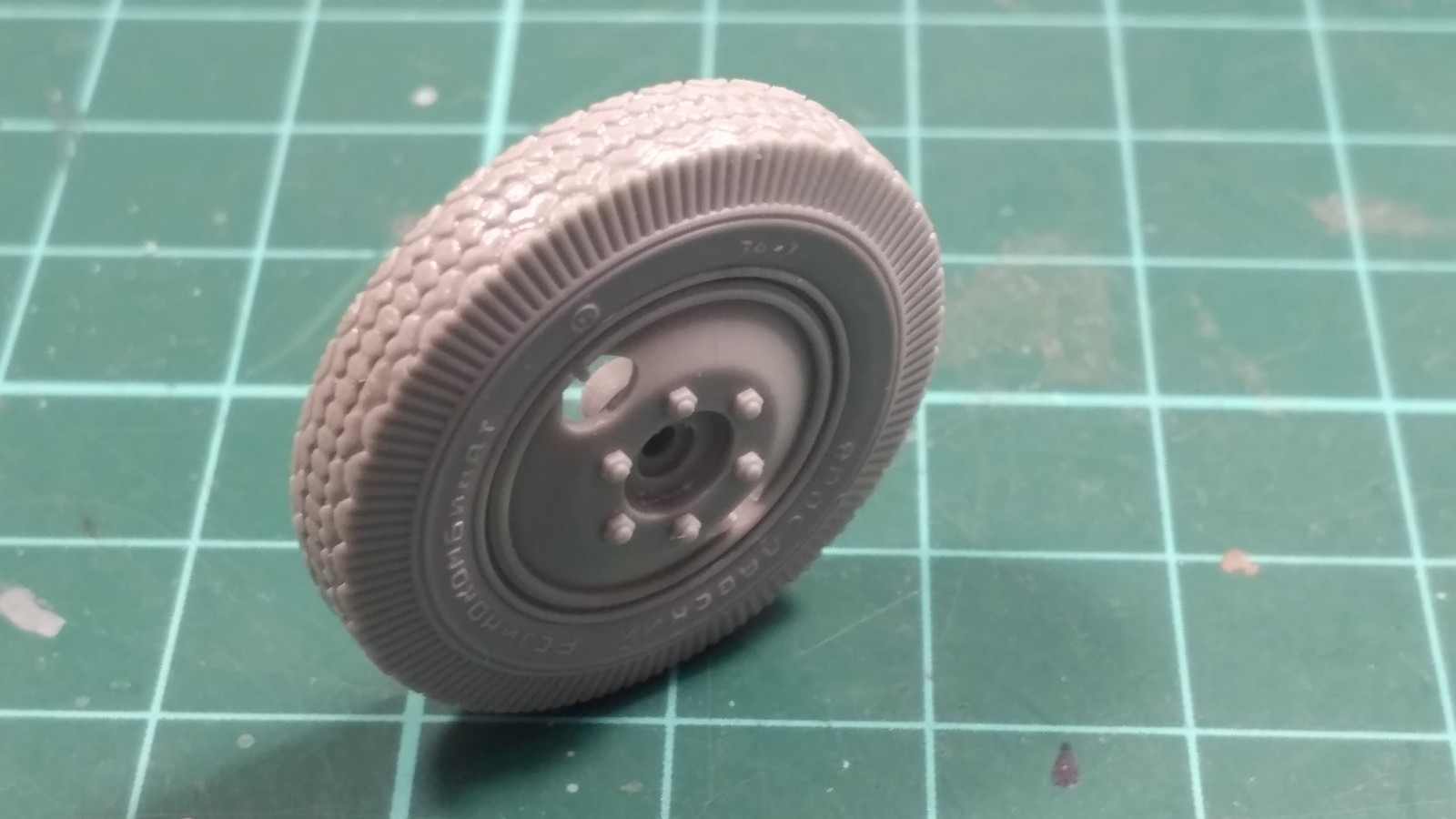

 Фирма производитель выбрала достаточно интересны способ сборки колес


В наборе шло небольшое количество травленых деталей

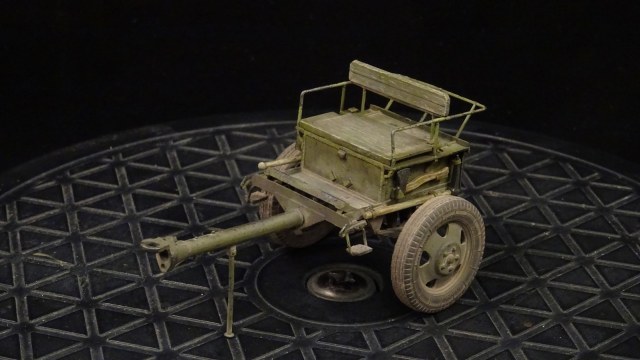

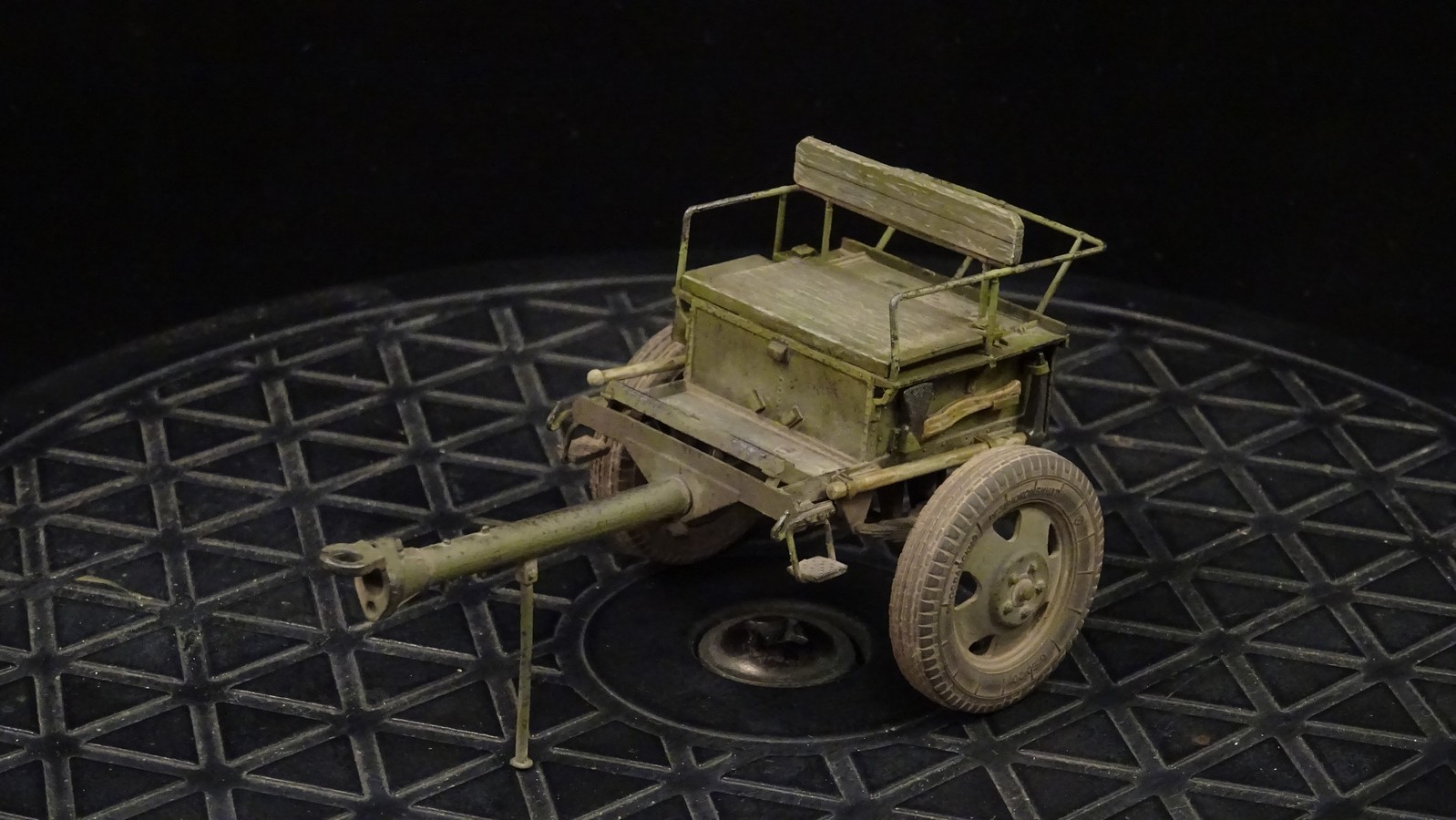

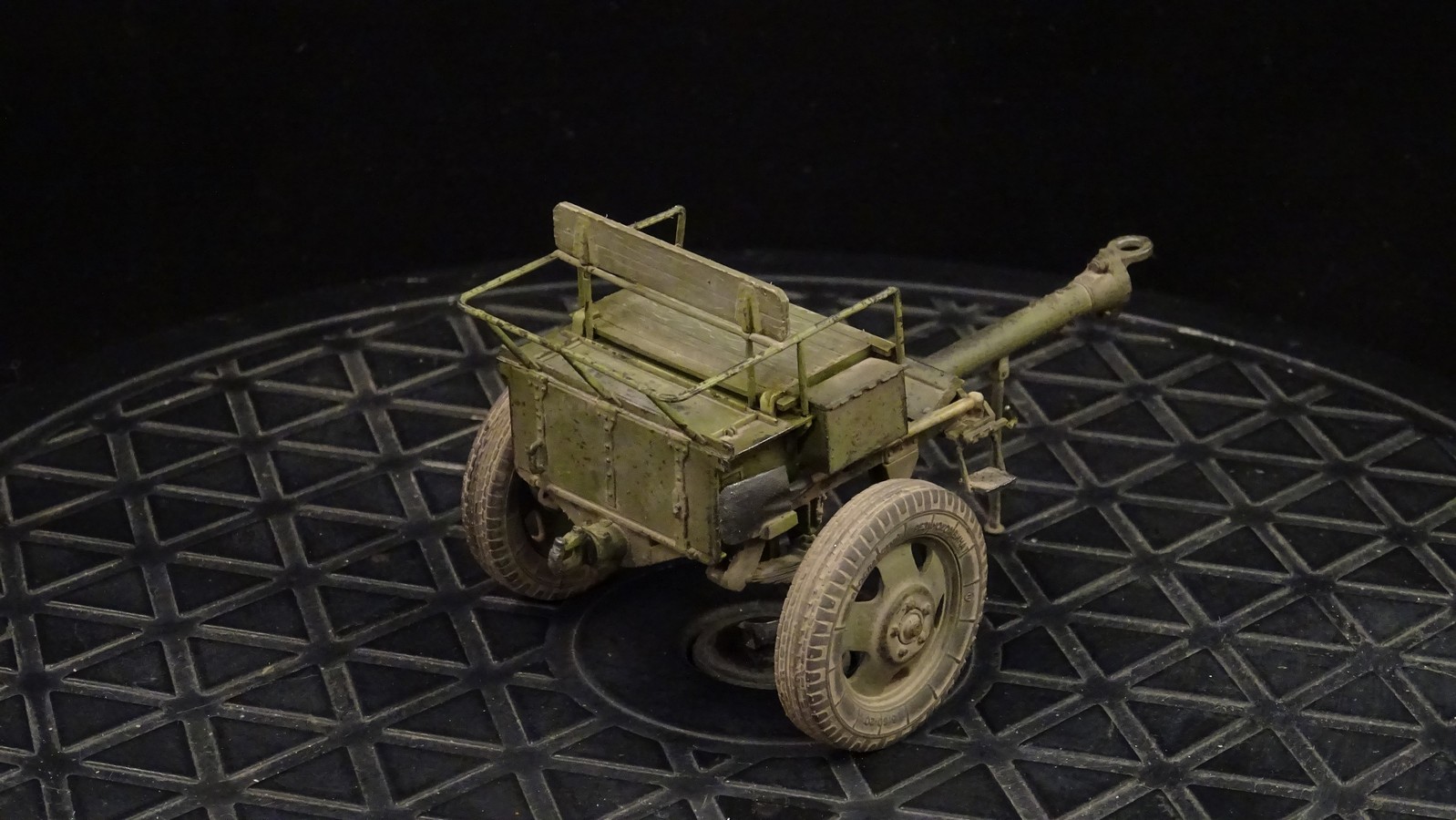

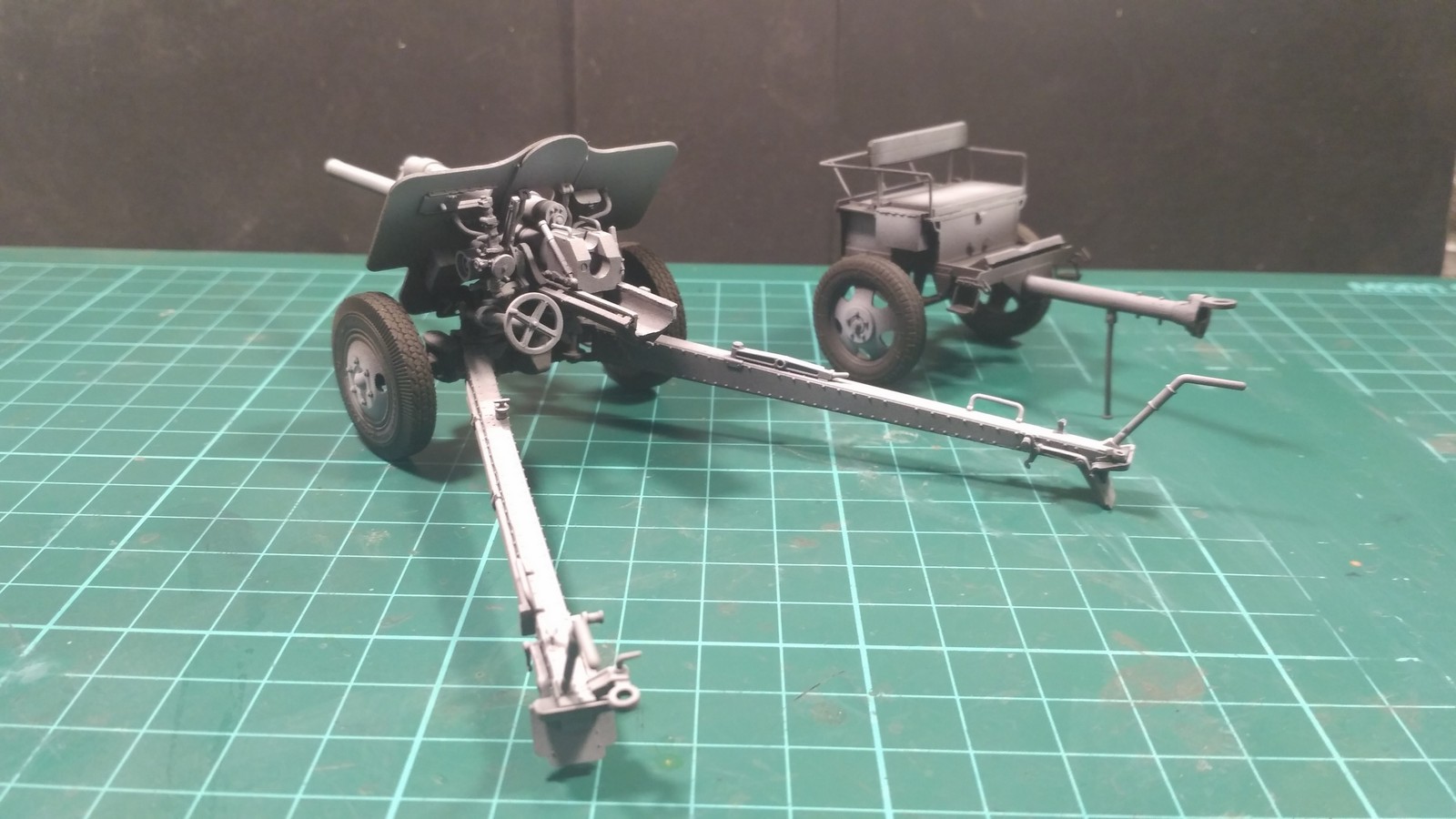

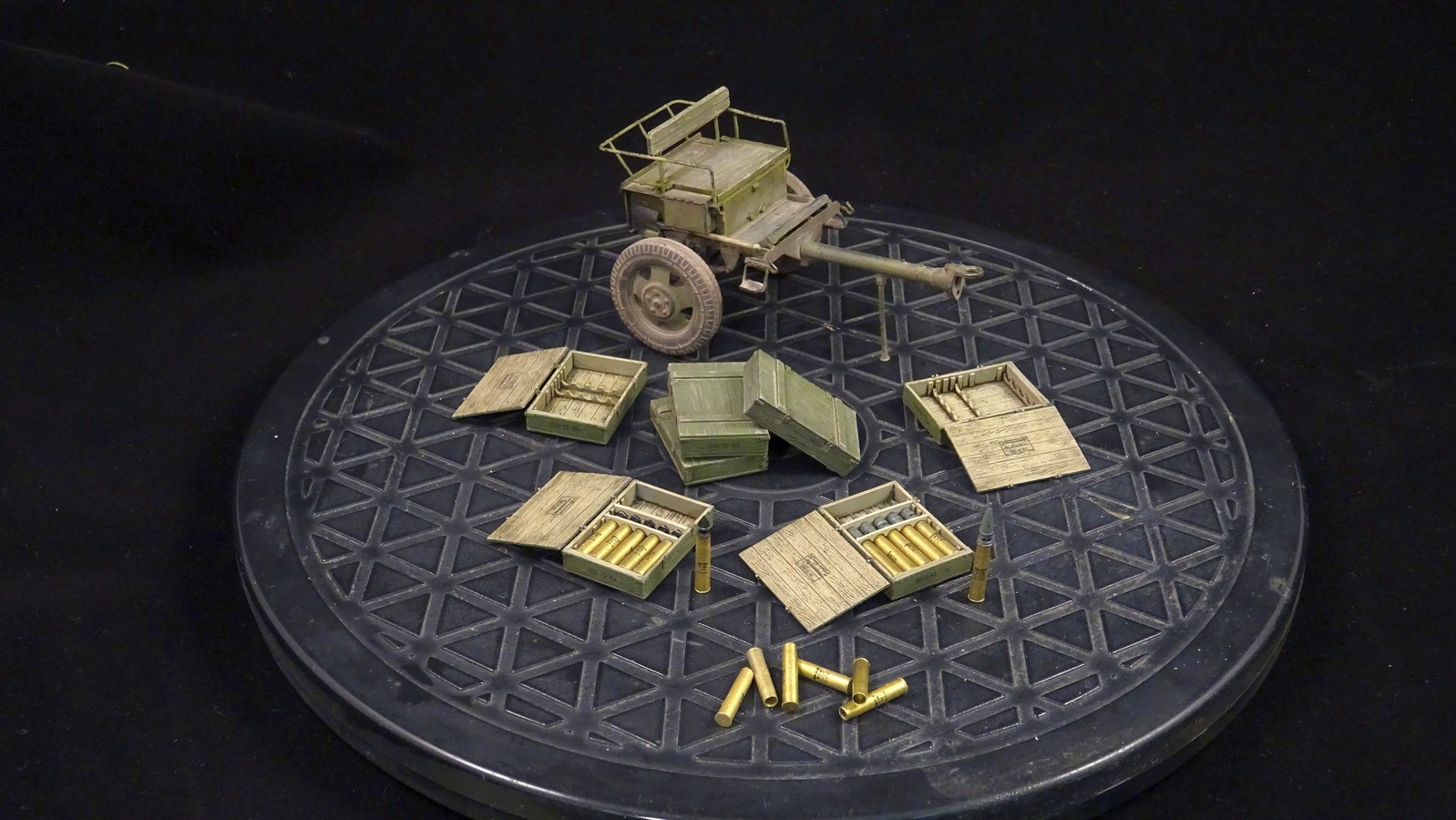

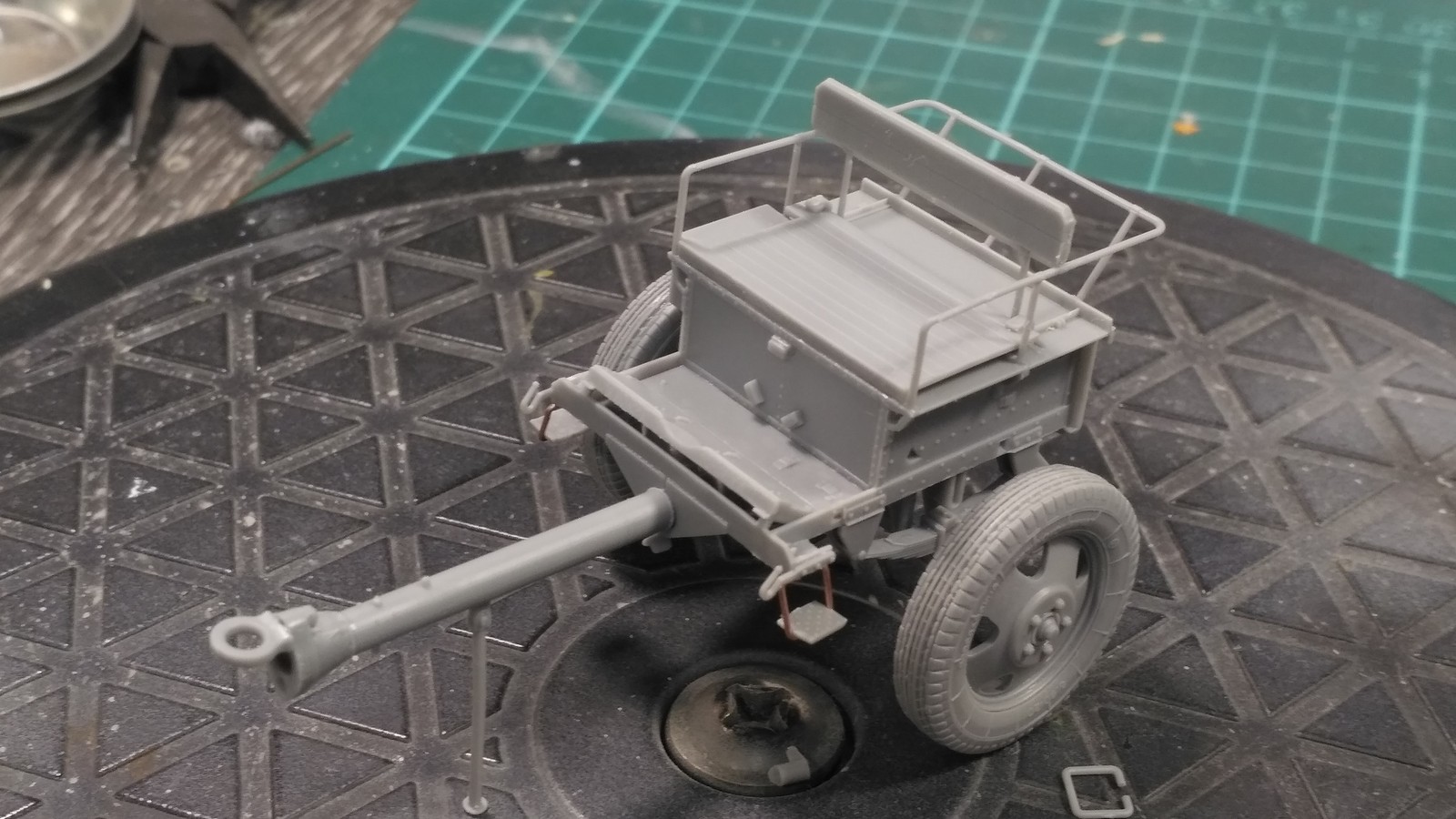

В наборе помимо орудия шел еще передок (надеюсь я не перепутал название этой телеги)

По нашему замыслу на диораме советские войска отражают атаки немецких войск и на текущий момент уже понесли тяжелые потери...

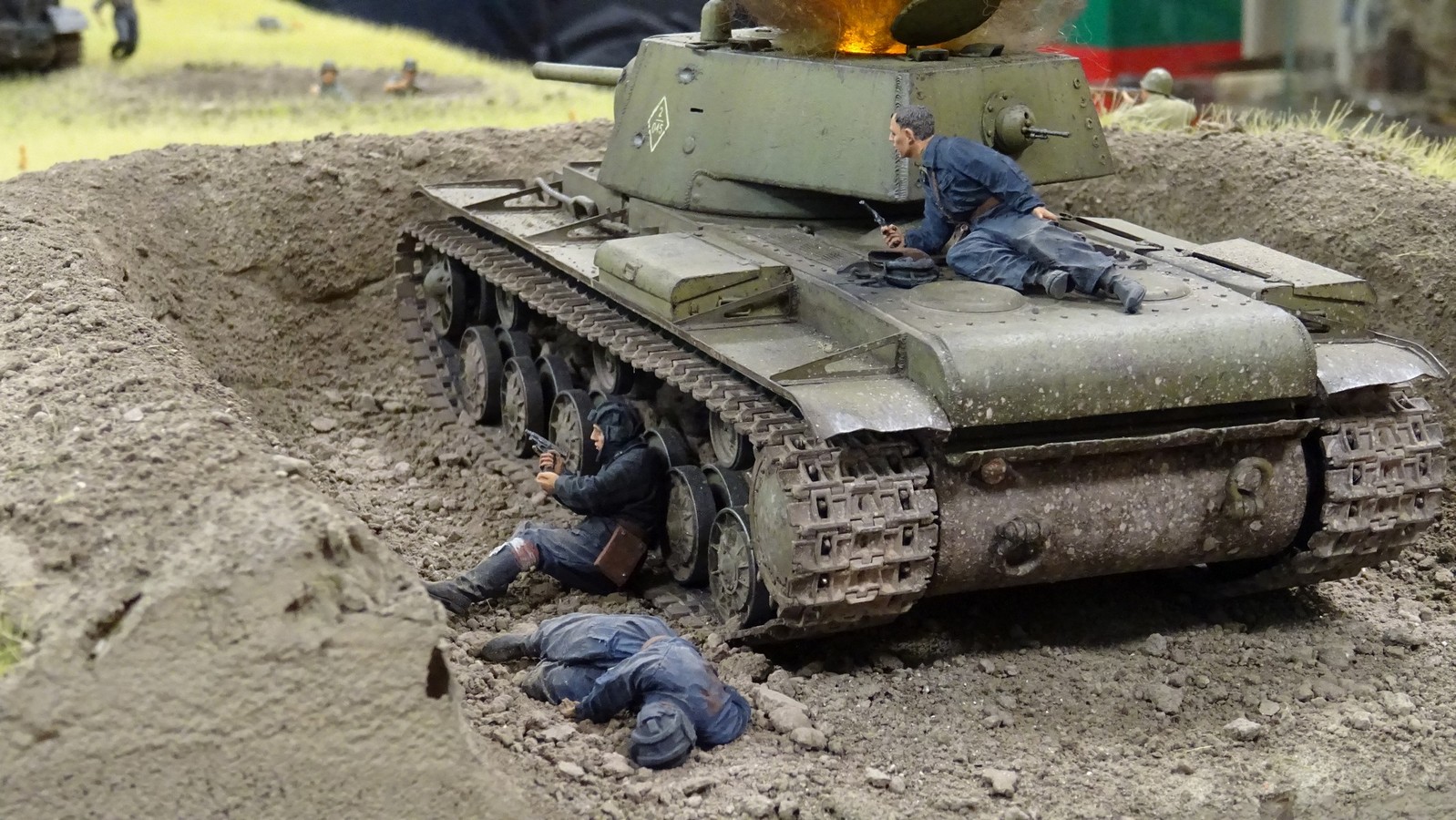

Так например в результате взрыва погиб практически весь расчет 76 мм орудия, а КВ был подбит в ходе боя.

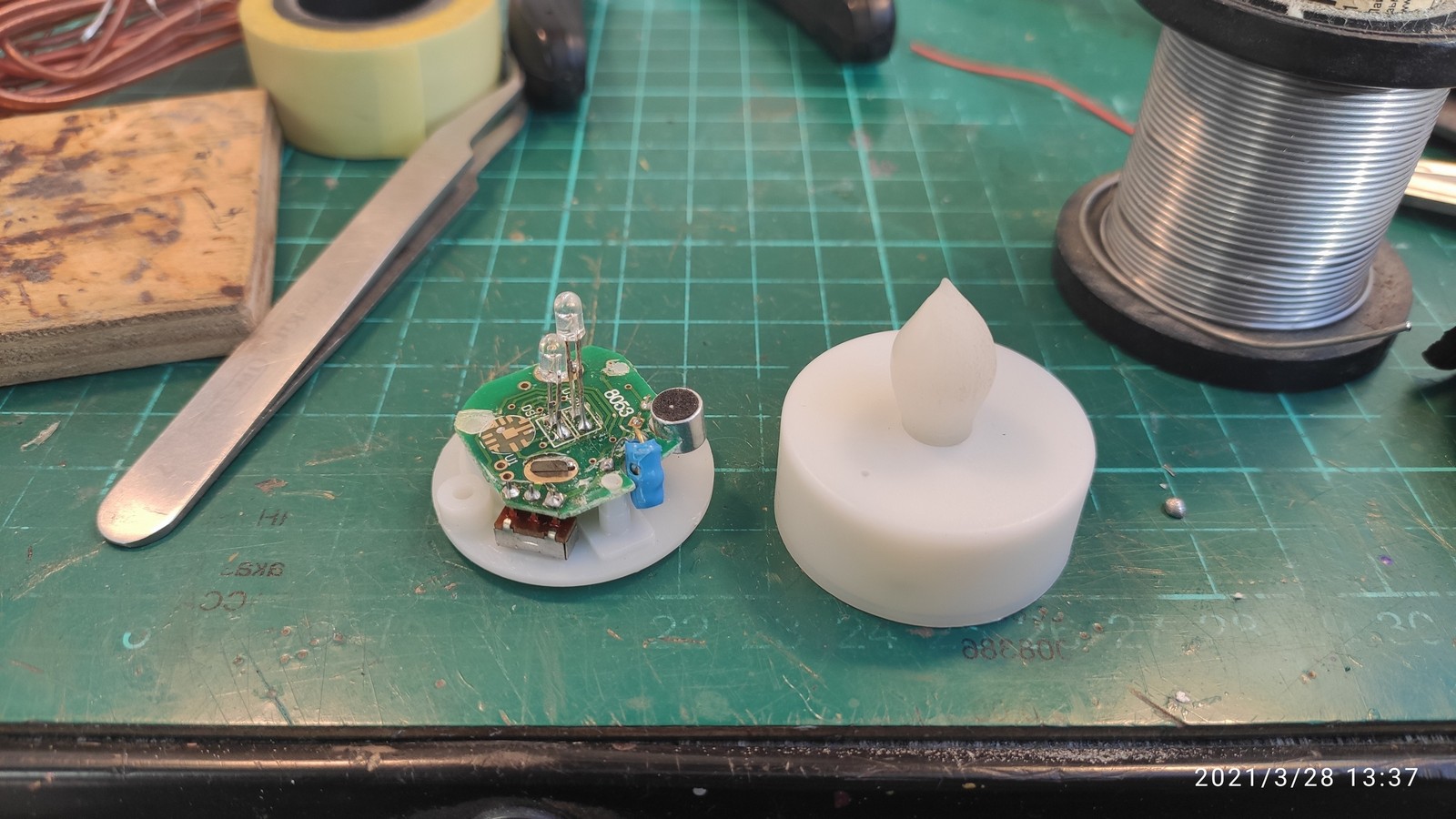

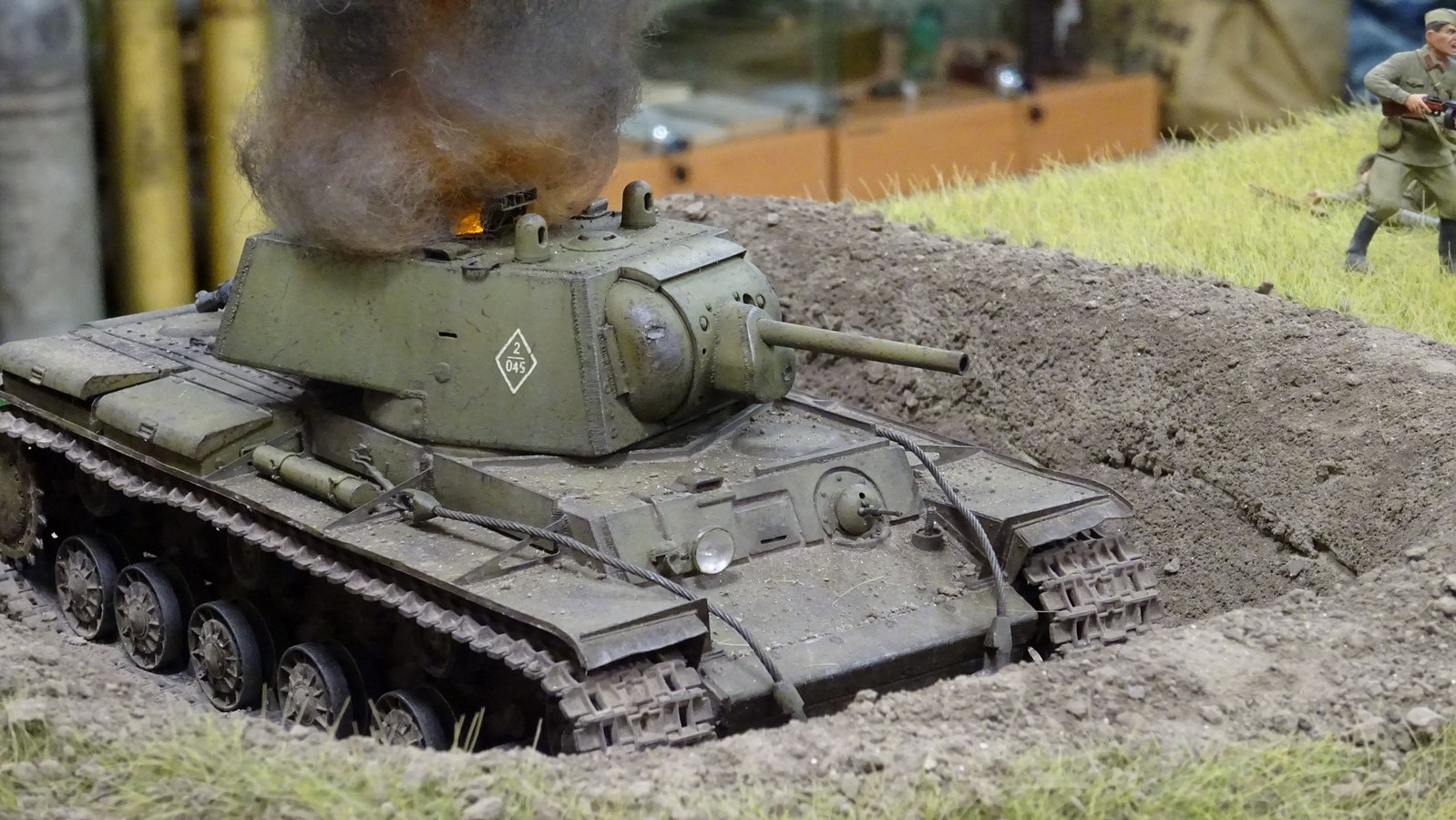

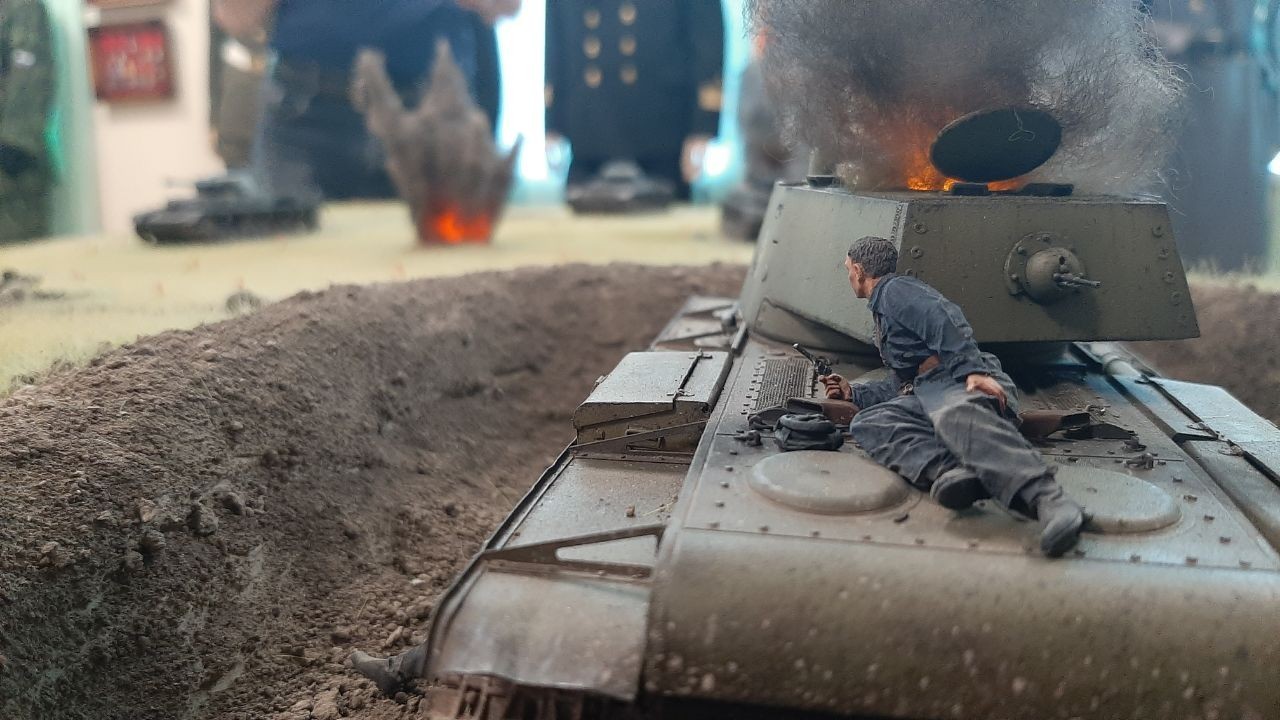

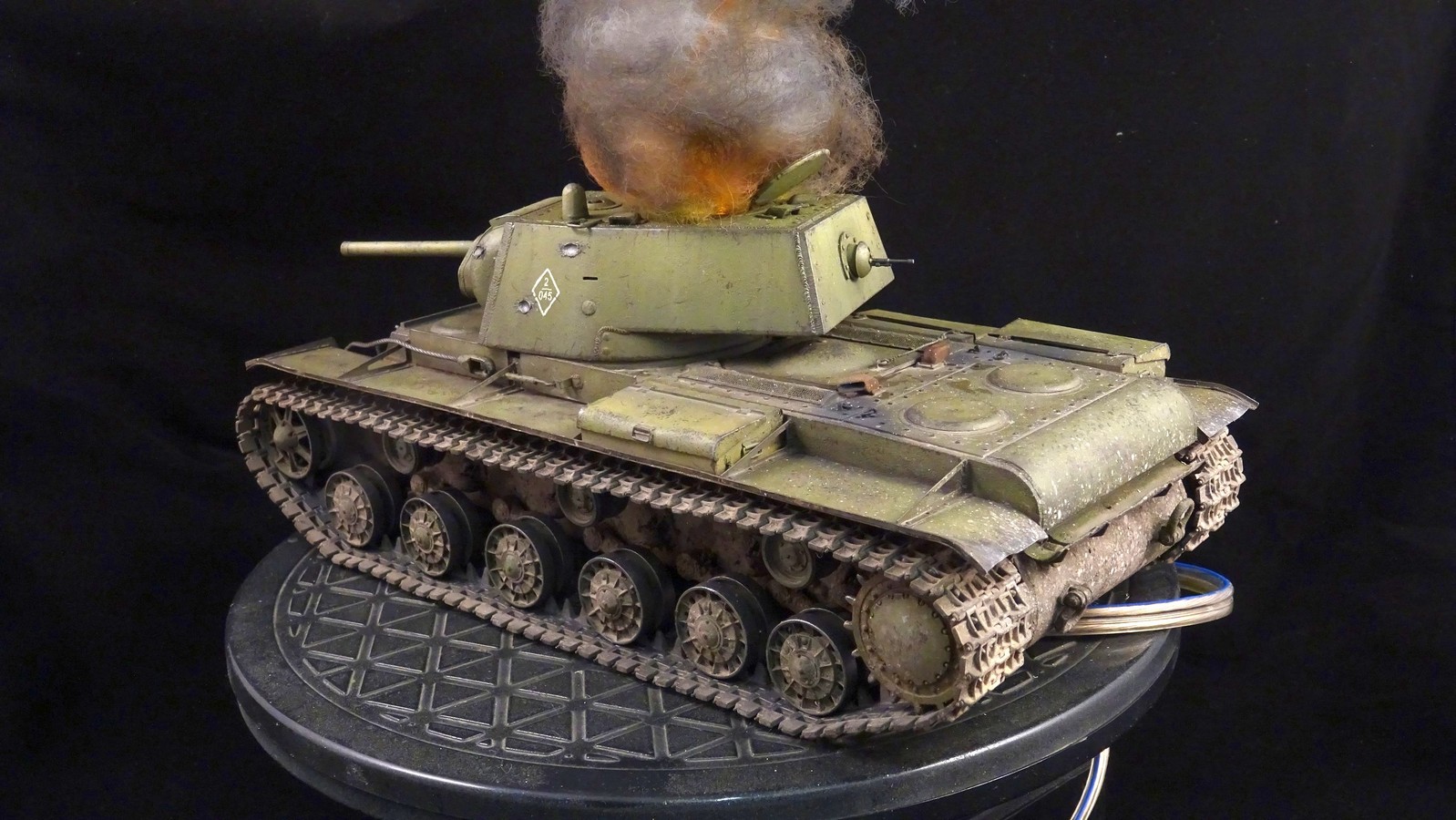

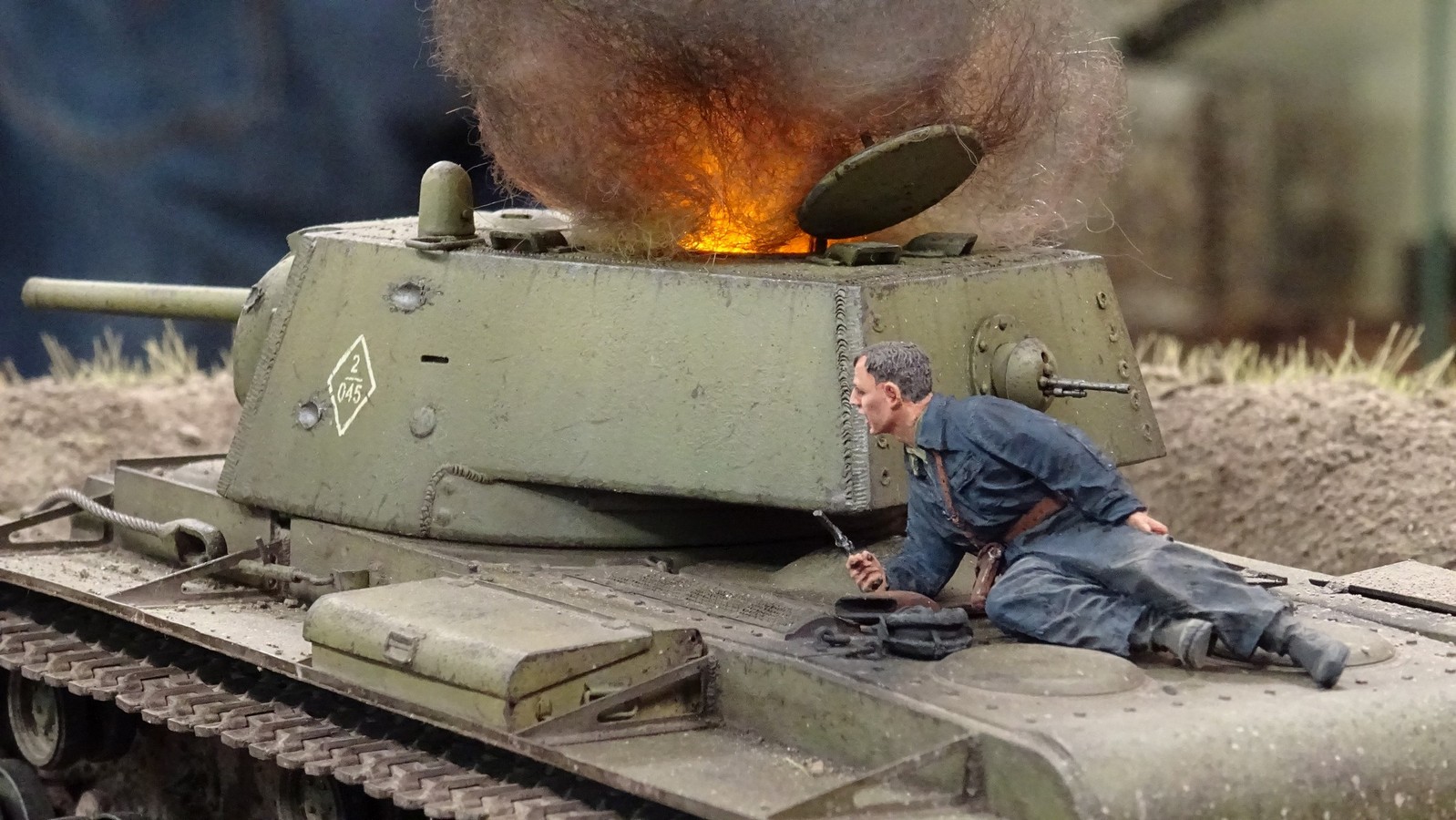

Для имитации пожара в танке я решил использовать светодиодный светильник типа "свечка"

А для дыма использовал покрашенный синтепон.

В целом получилось неплохо, особенно если смотреть в живую (или на видео которое может быть тоже сброшу).

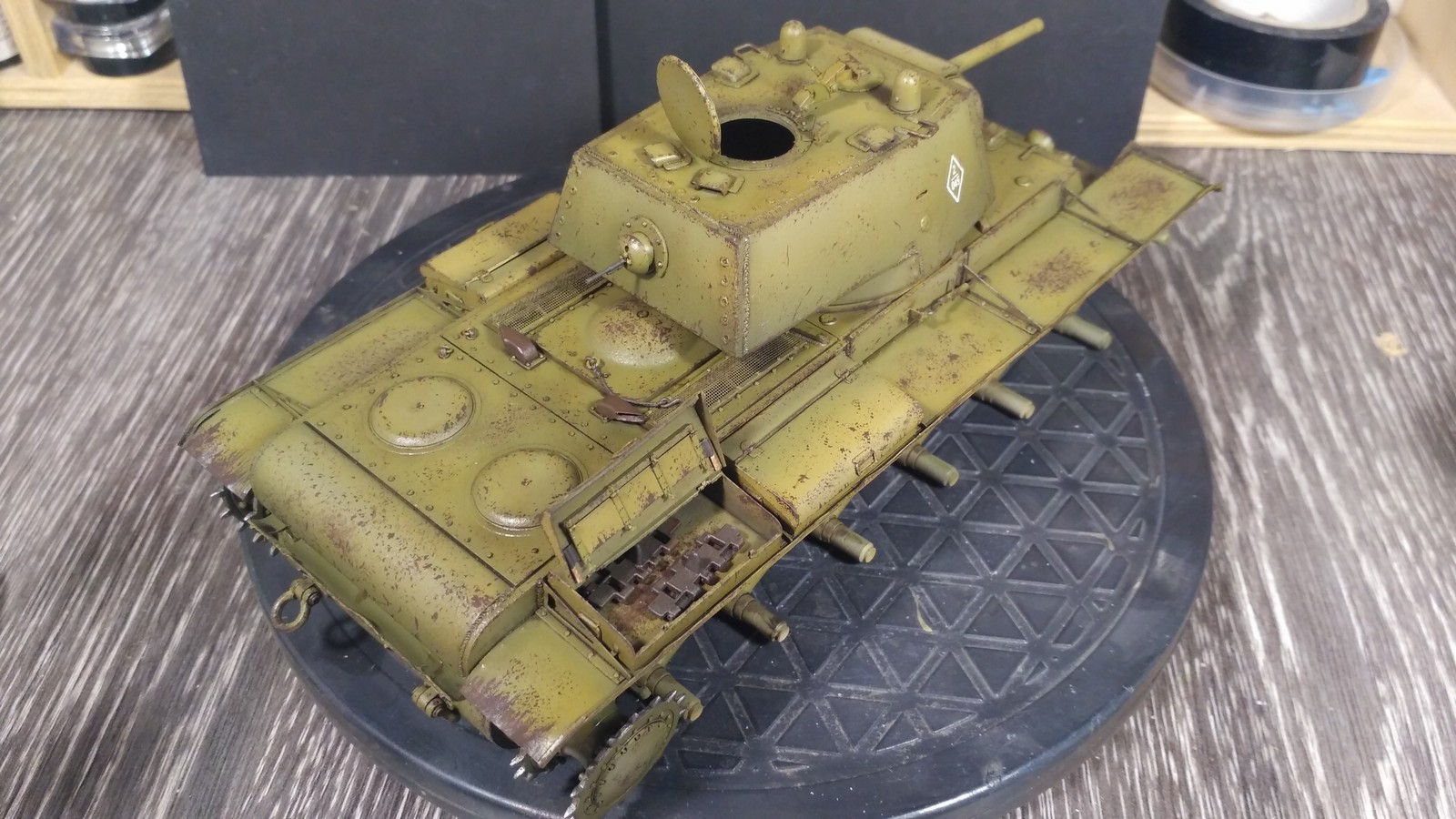

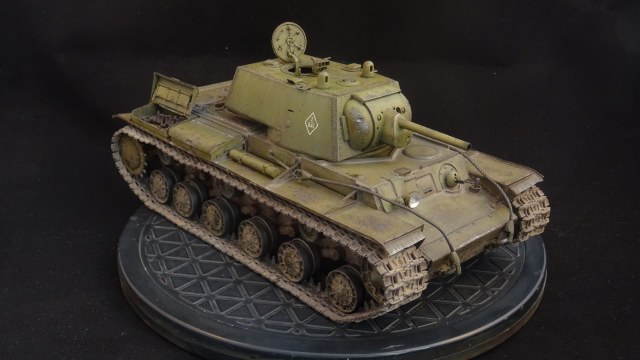

После всех положенных манипуляций по доведению модели до ума, КВ готов отправится на диораму...


@Дмитрий Петров написал:

Земляк, так опять же - Диорама уже сделана и стоит? Или таки работа еще ведется? Если сделана - должнО б смотреть в Галерее.

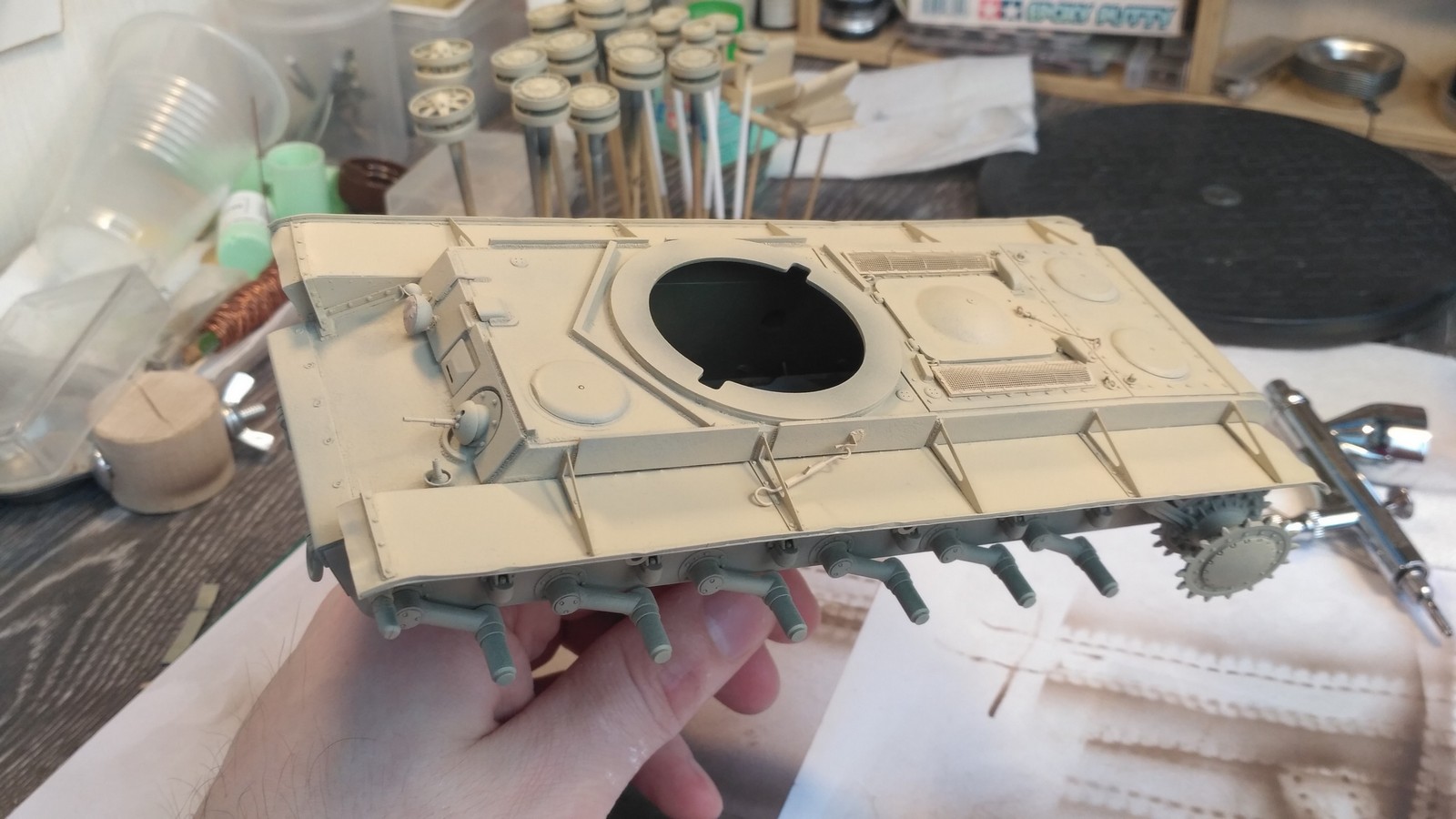

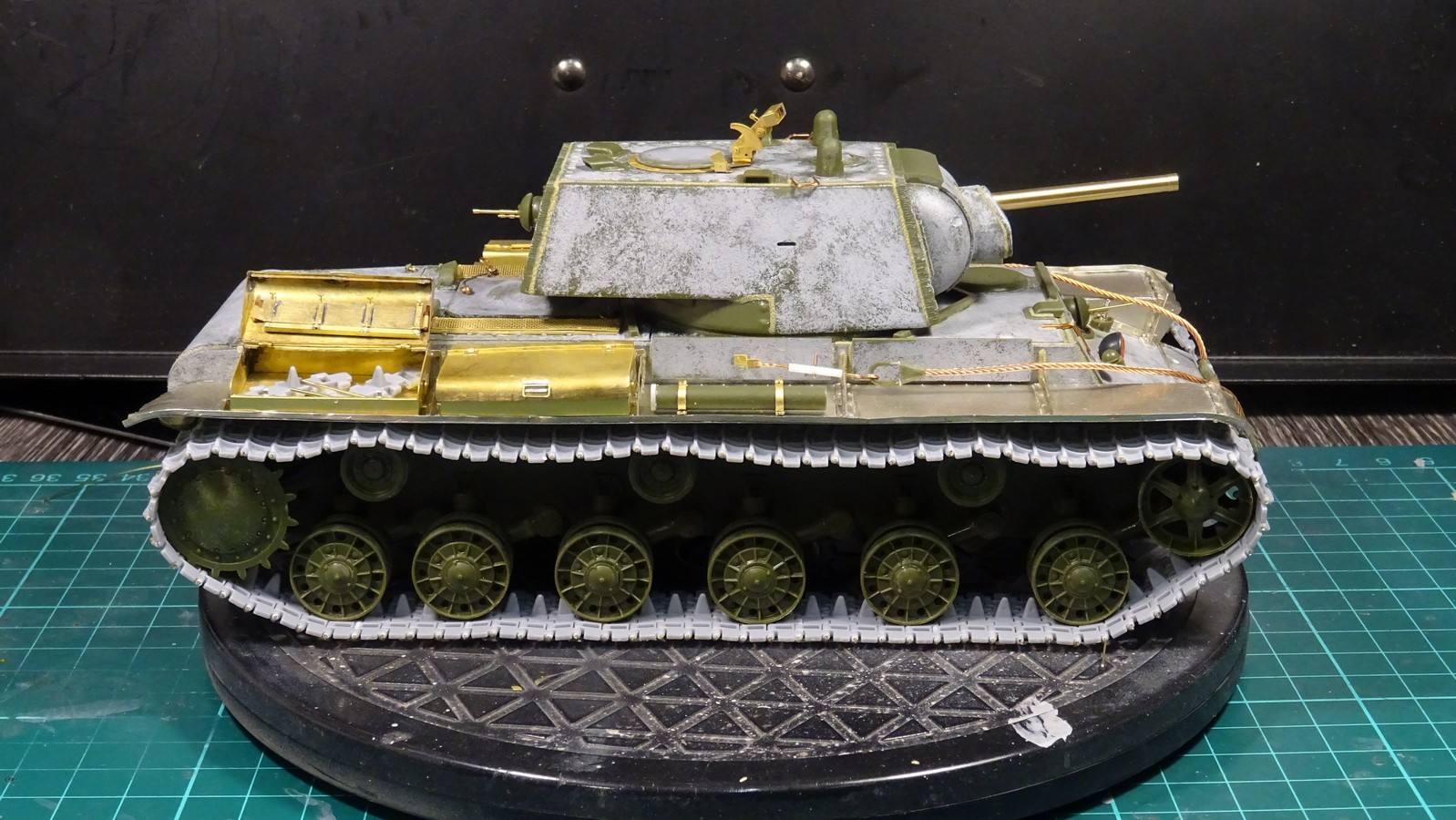

После сборки настало время малярных работ, для начала конечно грунт

Решил задуть песочным от АК, мне его девать некуда, т.к. перешел на черный и белый

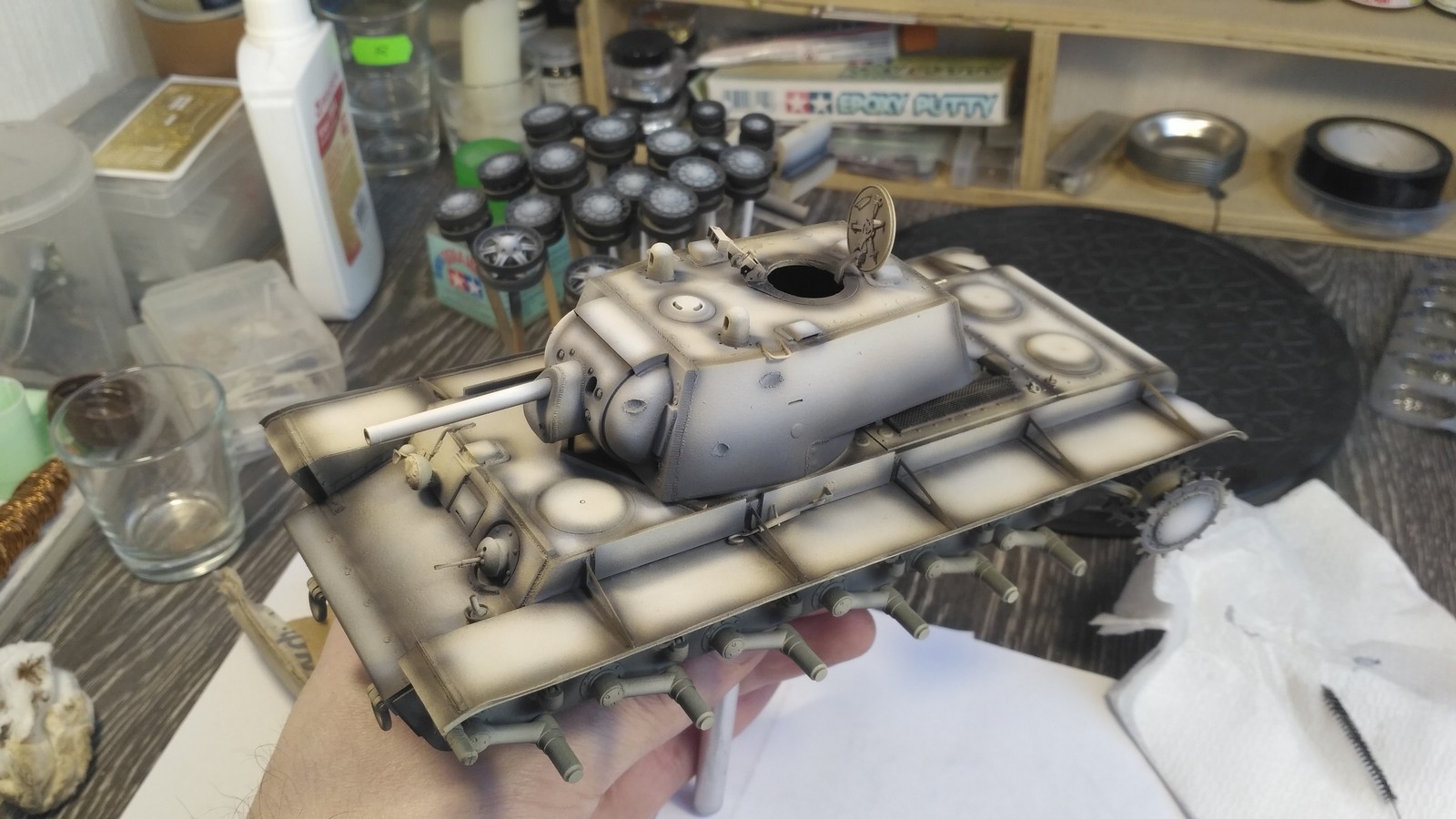

Затем сделал прешейдинг

И нанес базовый цвет

Использовал краску Ammo MIG 932 (если память не изменяет) разбавленную Транспоратором от того же Мига.

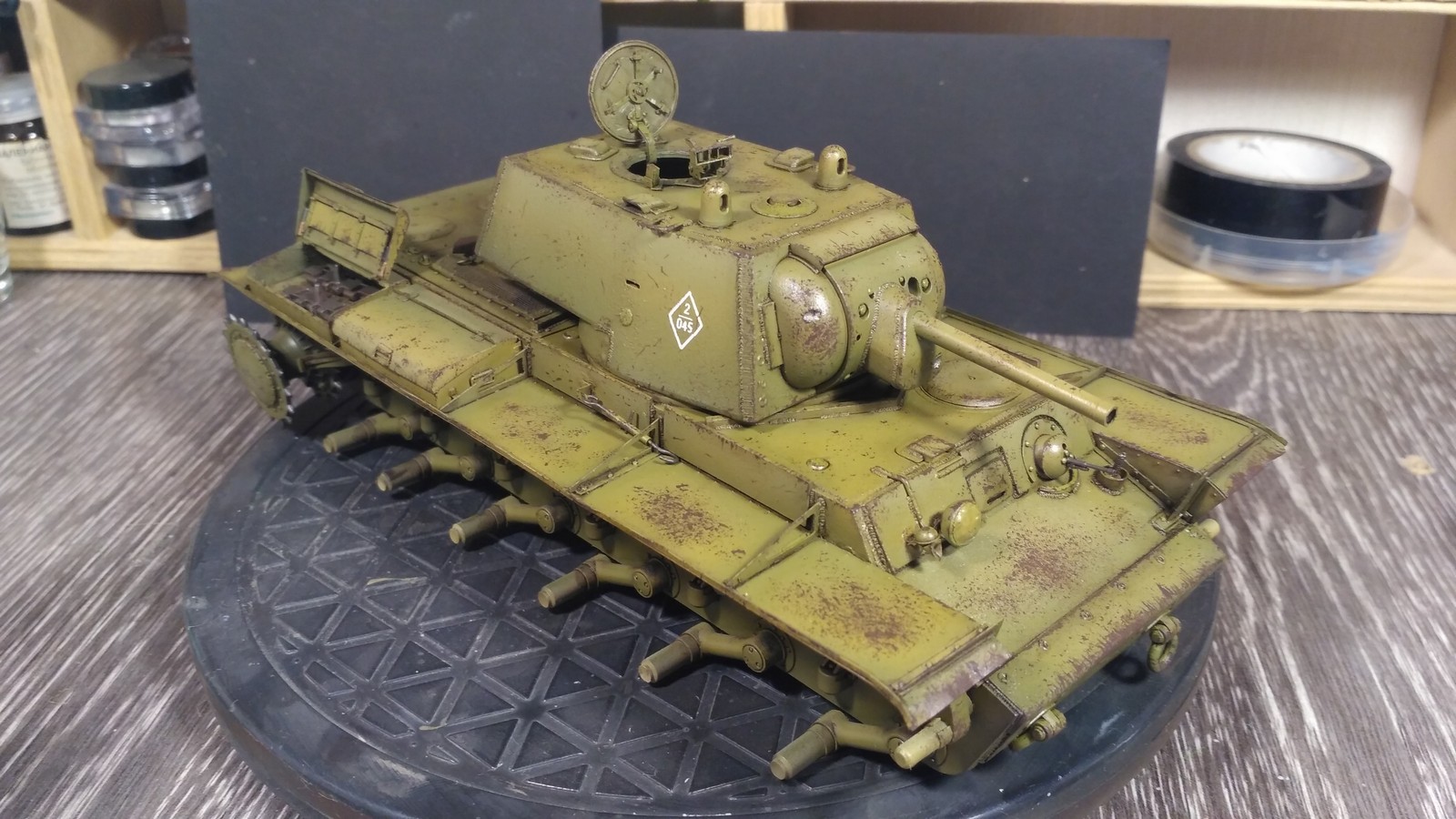

Следующими этапами были сухие декали, смывка и сколы

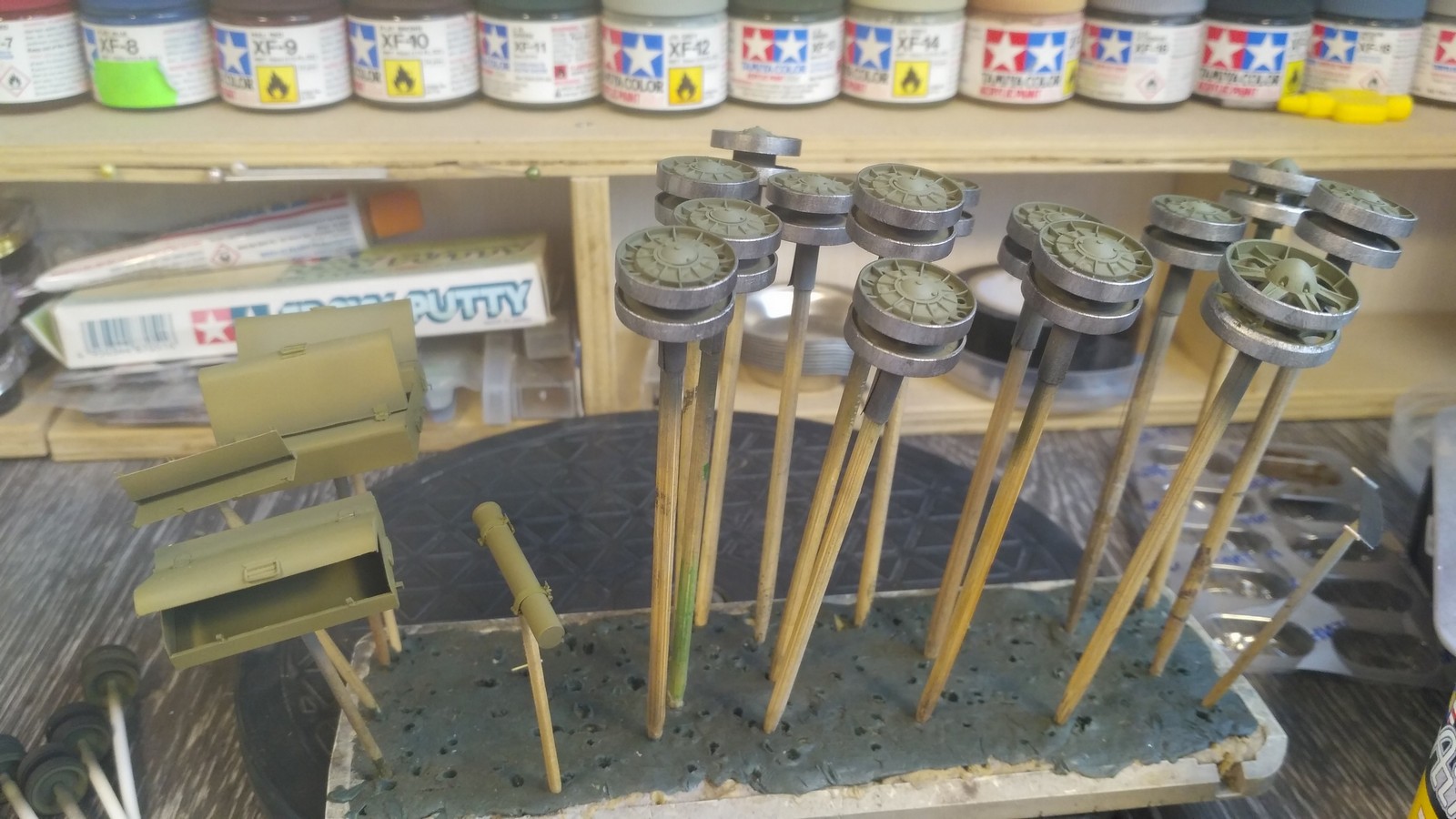

Катки так же подготавливались

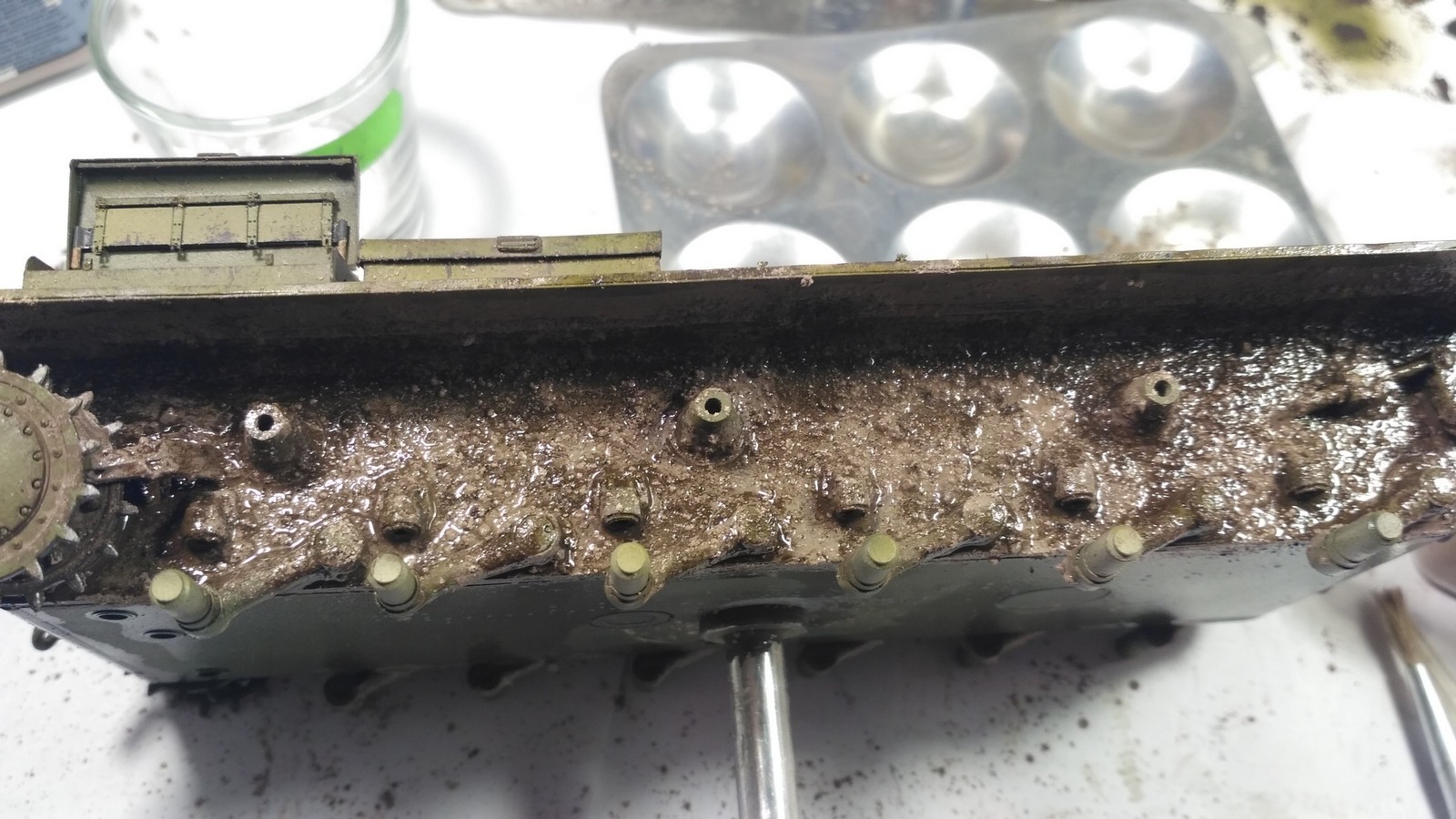

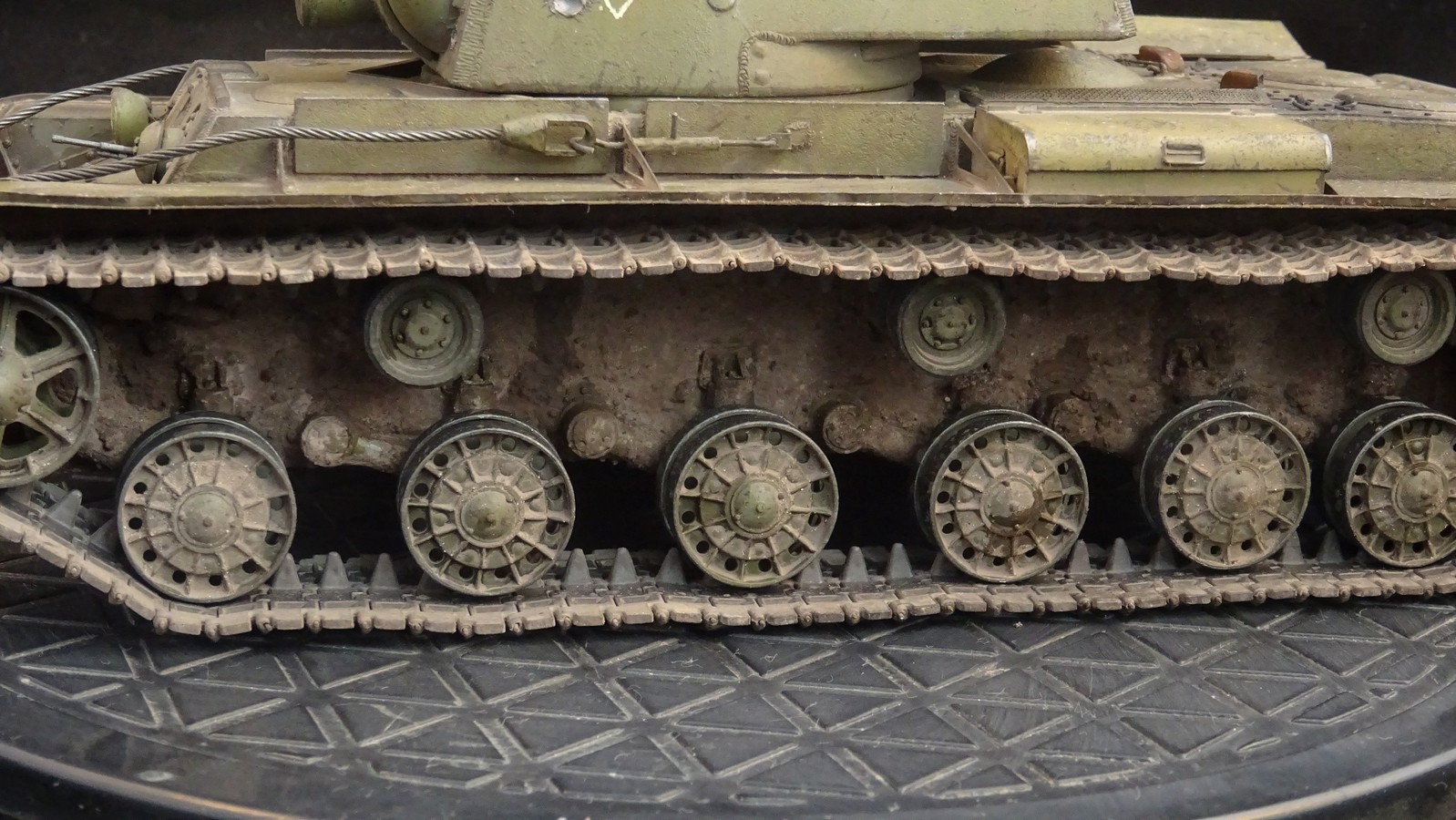

Грязь на ходовую наносилась пигментами Wilder и фиксировалась фиксатором от Миг

Корпус так же был подвержен легкому загрязнению, делался очень легкий (сильно разбавленный) раствор пигмента и уайт-спирита, наносился в углы и стыки, а после высыхания излишки удалялись косметической губкой.

Пробовал делать такой раствор на воде, но пигмент почему-то сильно схватывался и плохо оттирался.

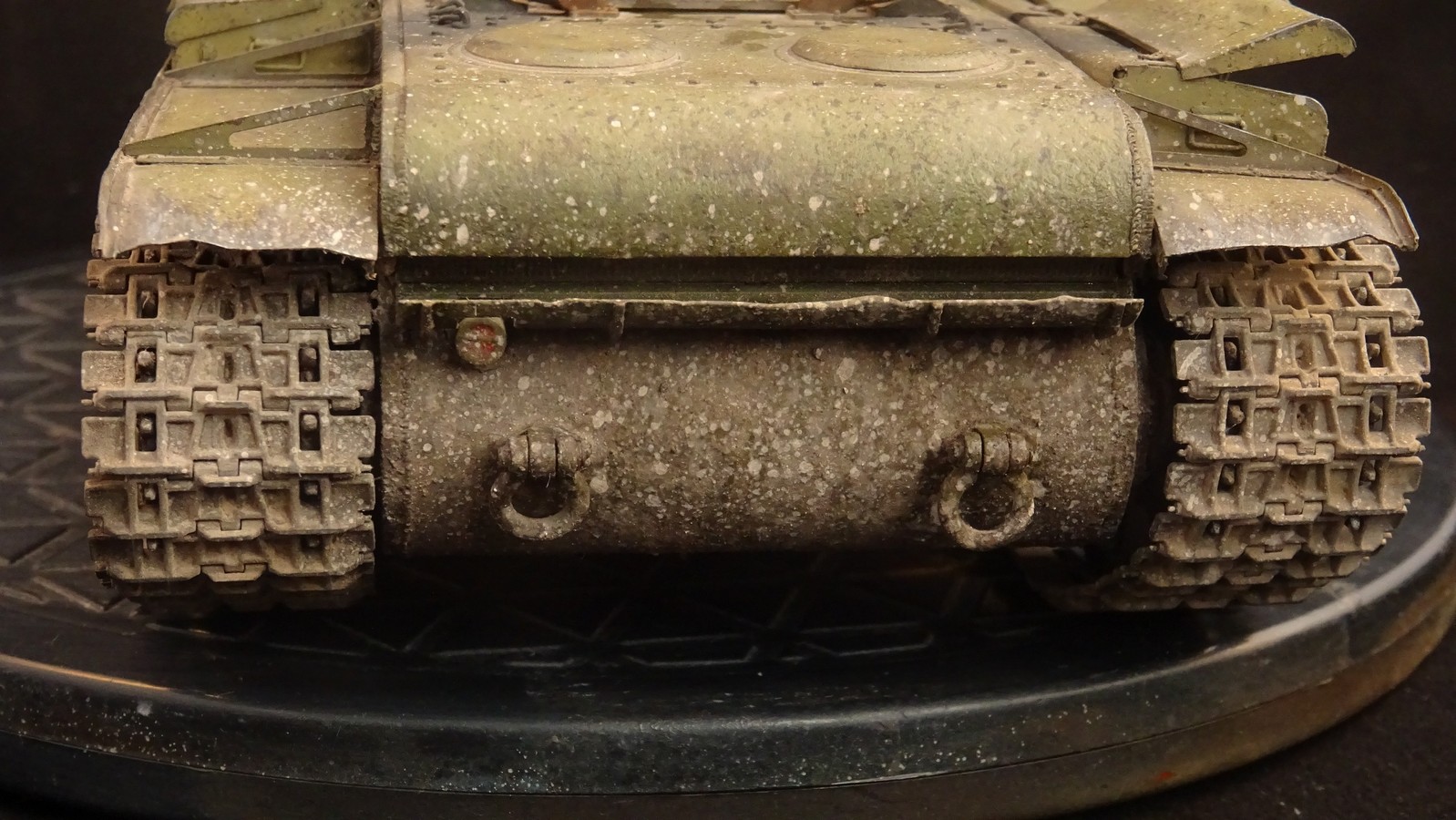

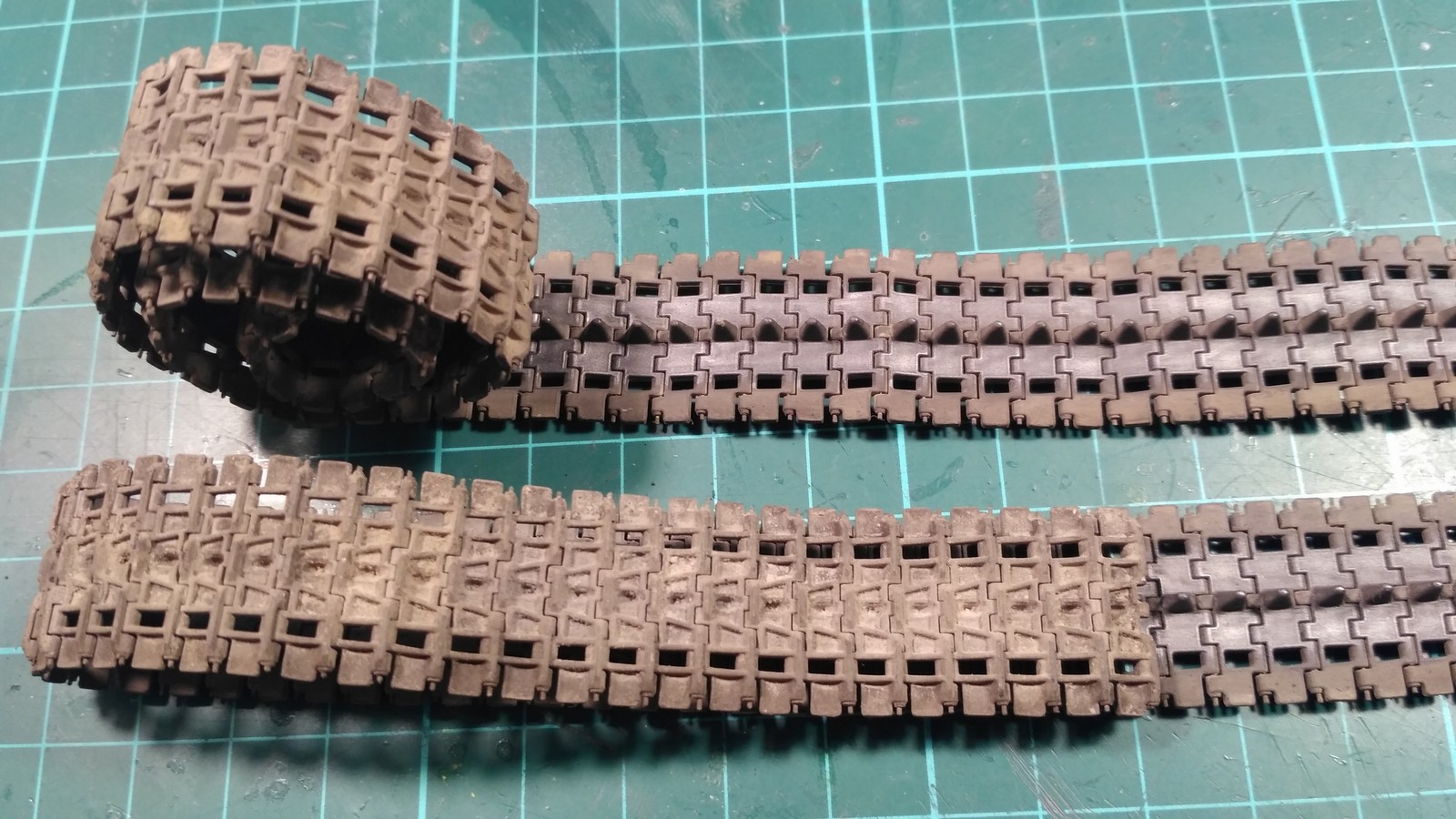

Ну и конечно не забыл про гусенички.
Сначала грунт для траков

Потом пигменты


[JUSTIFY]В сборке моделей техники нам помогали еще два моделиста, обоих зовут Александрами. Для того чтобы бронетехника была максимально похожа на прототипы, были приобретены наборы дополнений, такие как металлические и пластмассовые гусеницы танков, металлические детали экстерьера и стволы орудий. Покраской решено было заняться одному человеку, мне, чтобы готовые модели имели единый стиль оформления.[/JUSTIFY]


Итак, начнем…

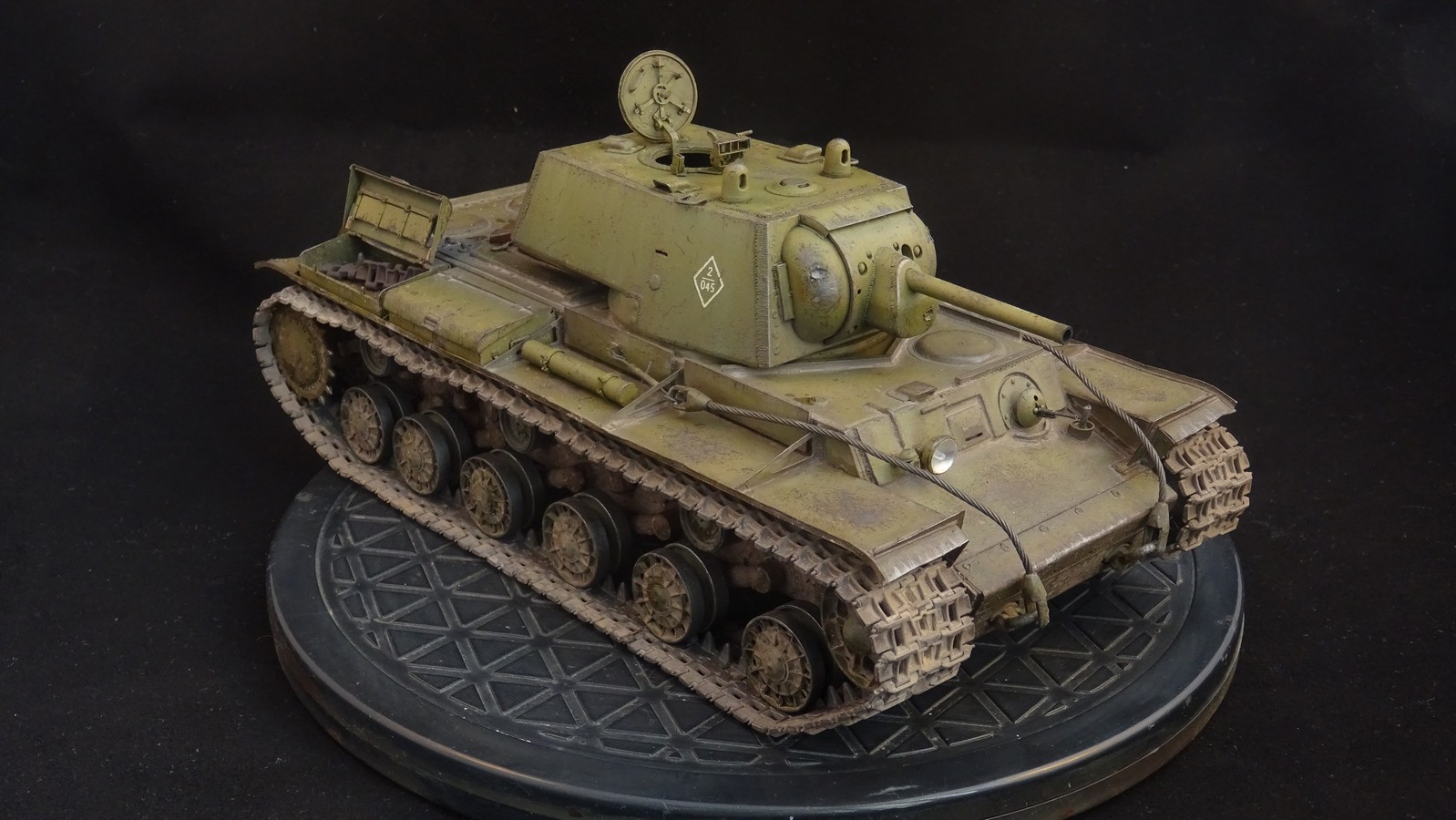

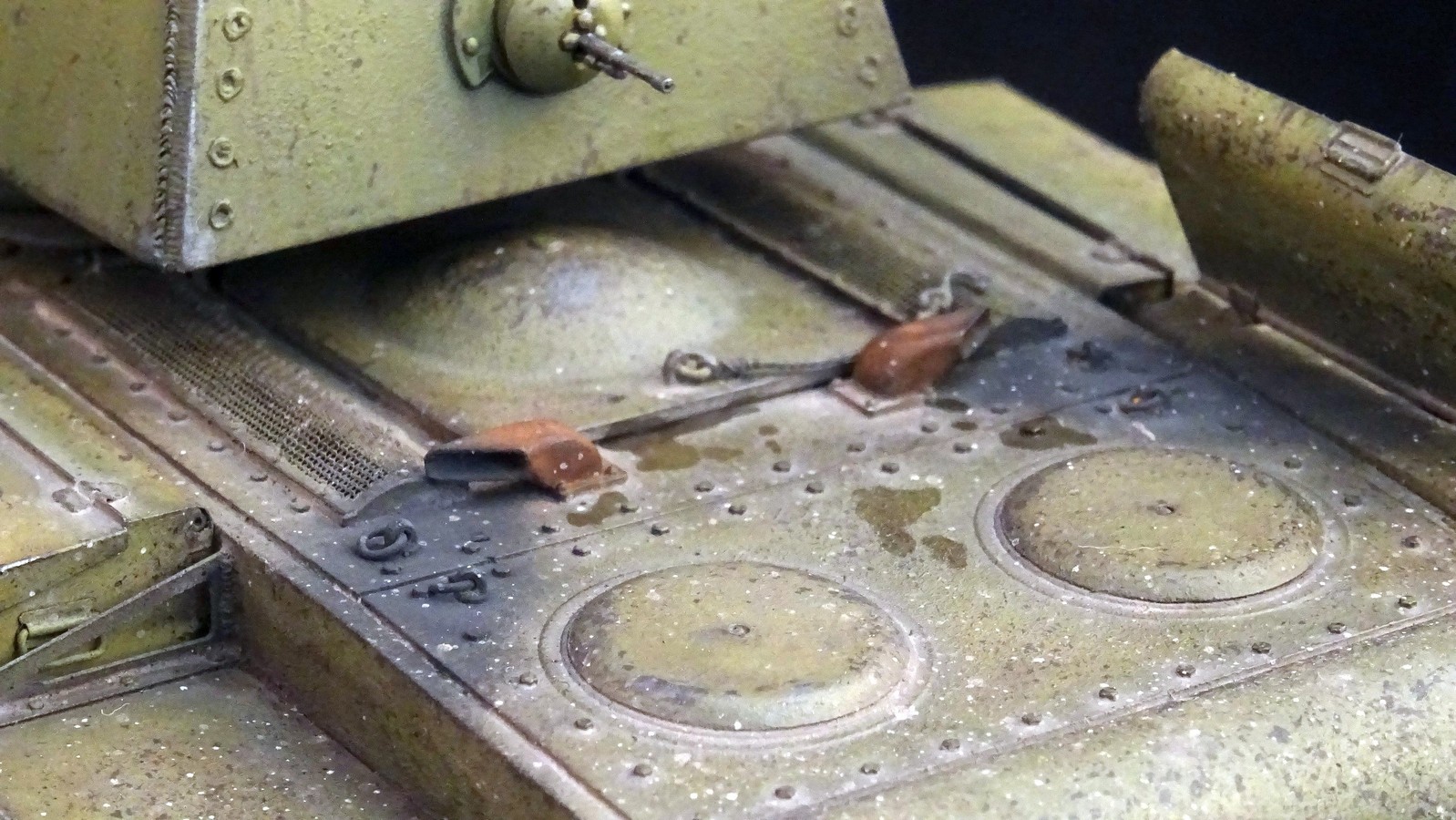

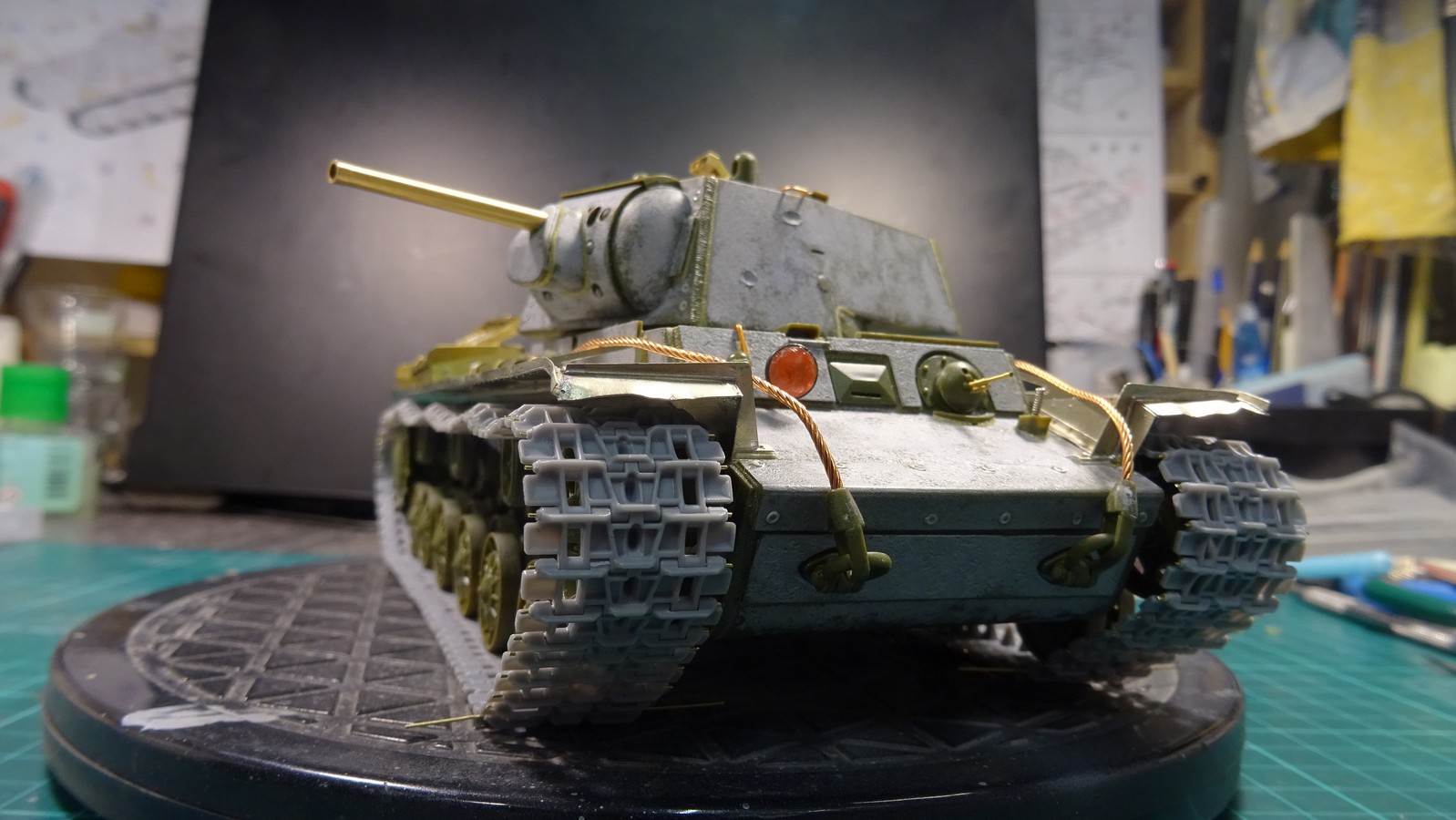

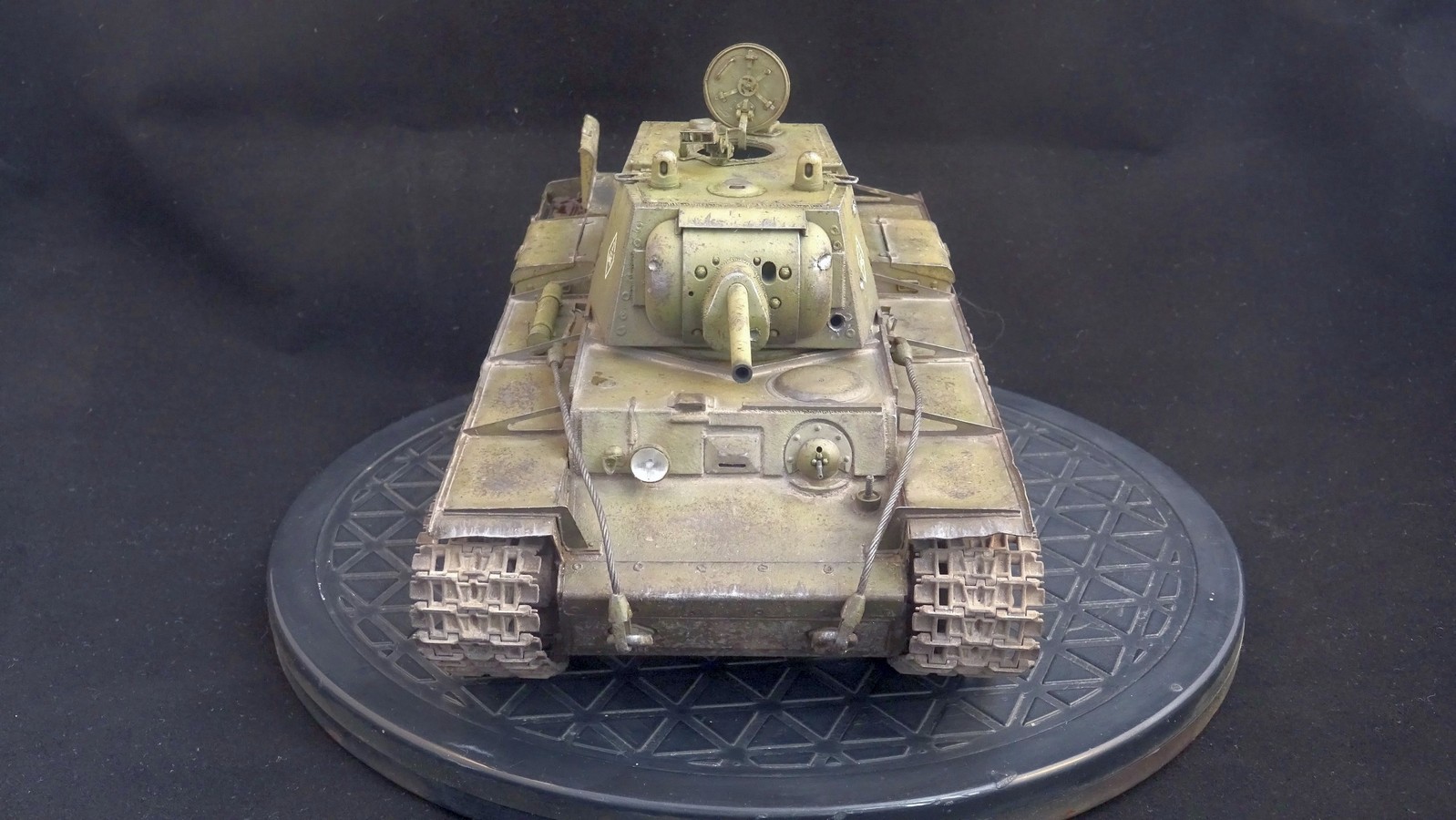

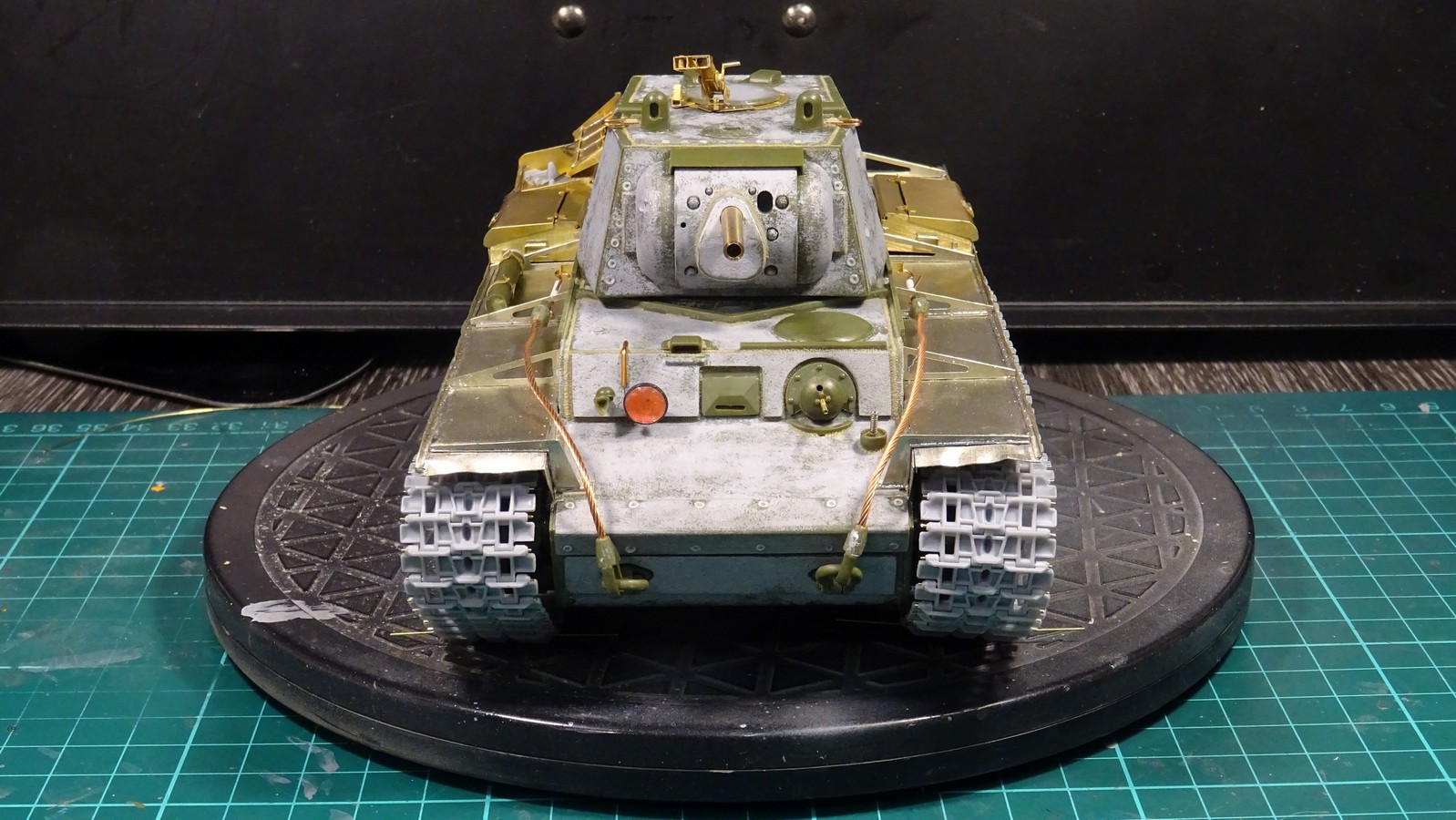

КВ-1
Модель собрана из набора фирмы Звезда №3539. Так как этот набор достаточно старый, он потребовал значительного количества доработок. Набор был дополнен травлением от Eduard и Микродизайн, а также металлический ствол орудия и пулеметов.

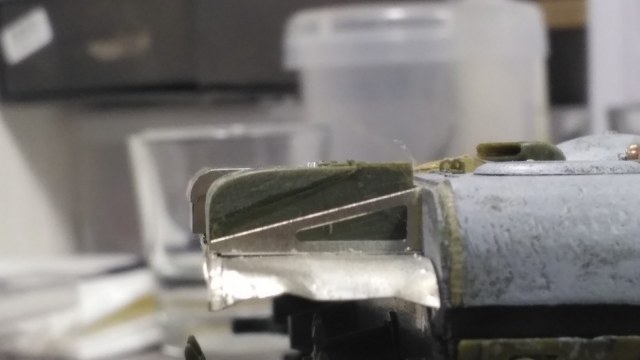

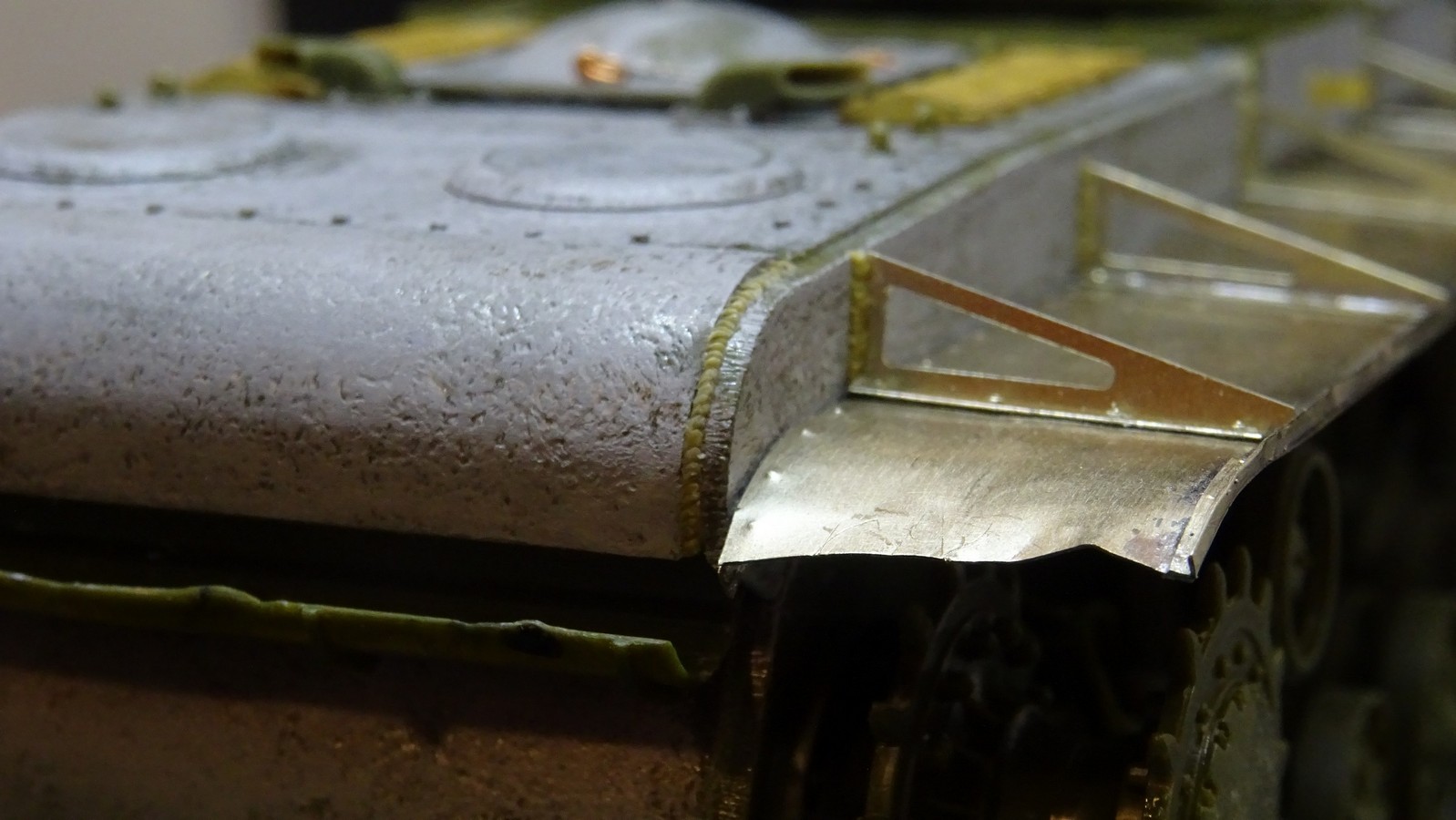

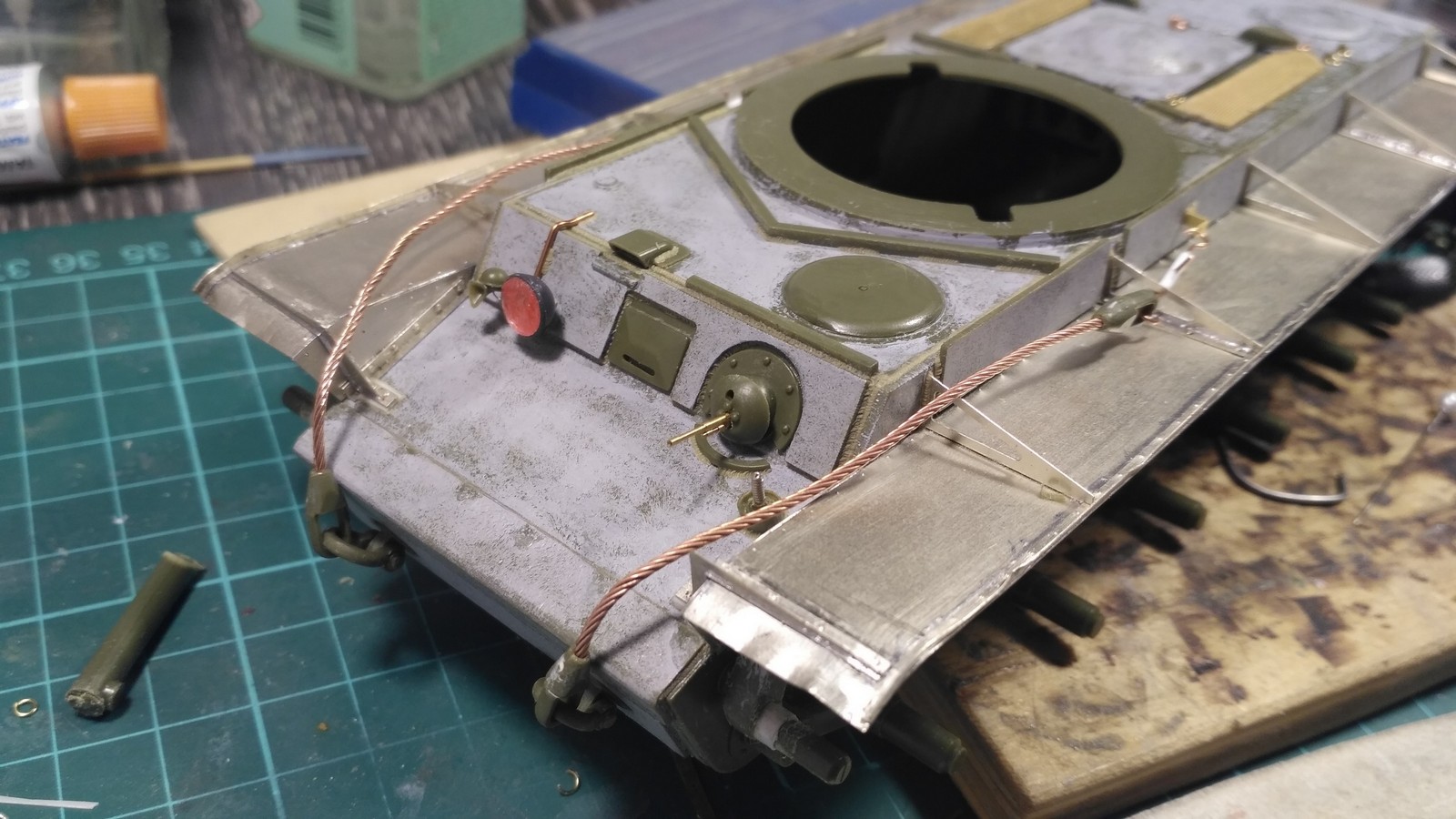

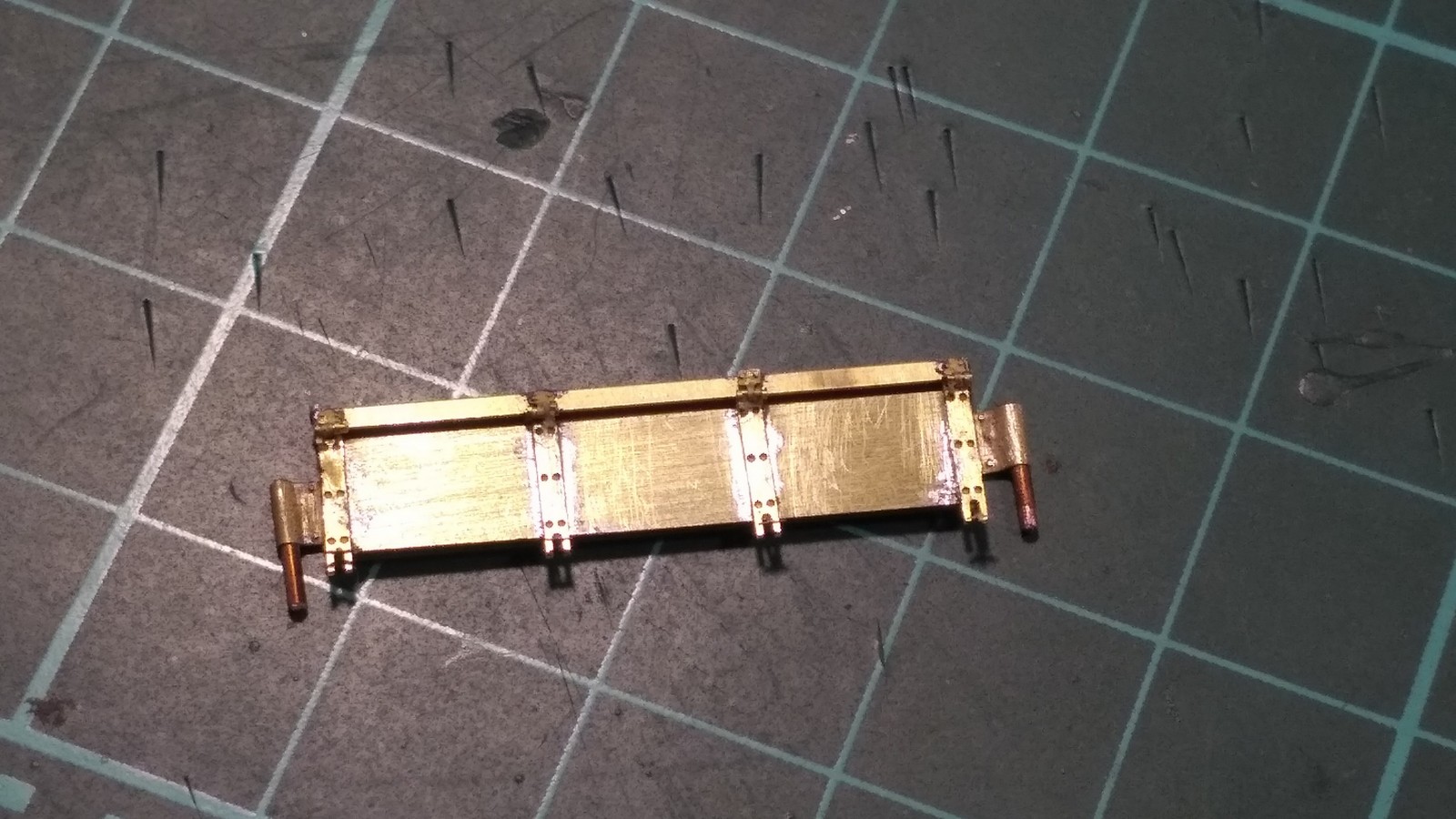

С помощью модельной шпатлевки была сымитирована структура катаной брони. Надгусенечные полки заменены на металлические, в таком виде они имеют более натуральную толщину, и на них легче изобразить следы эксплуатации и дефекты.


К сожалению поздно заметил (вернее поздно узнал) что надгусеничные полки не выходили за габариты корпуса, но переделывать уже не стал.

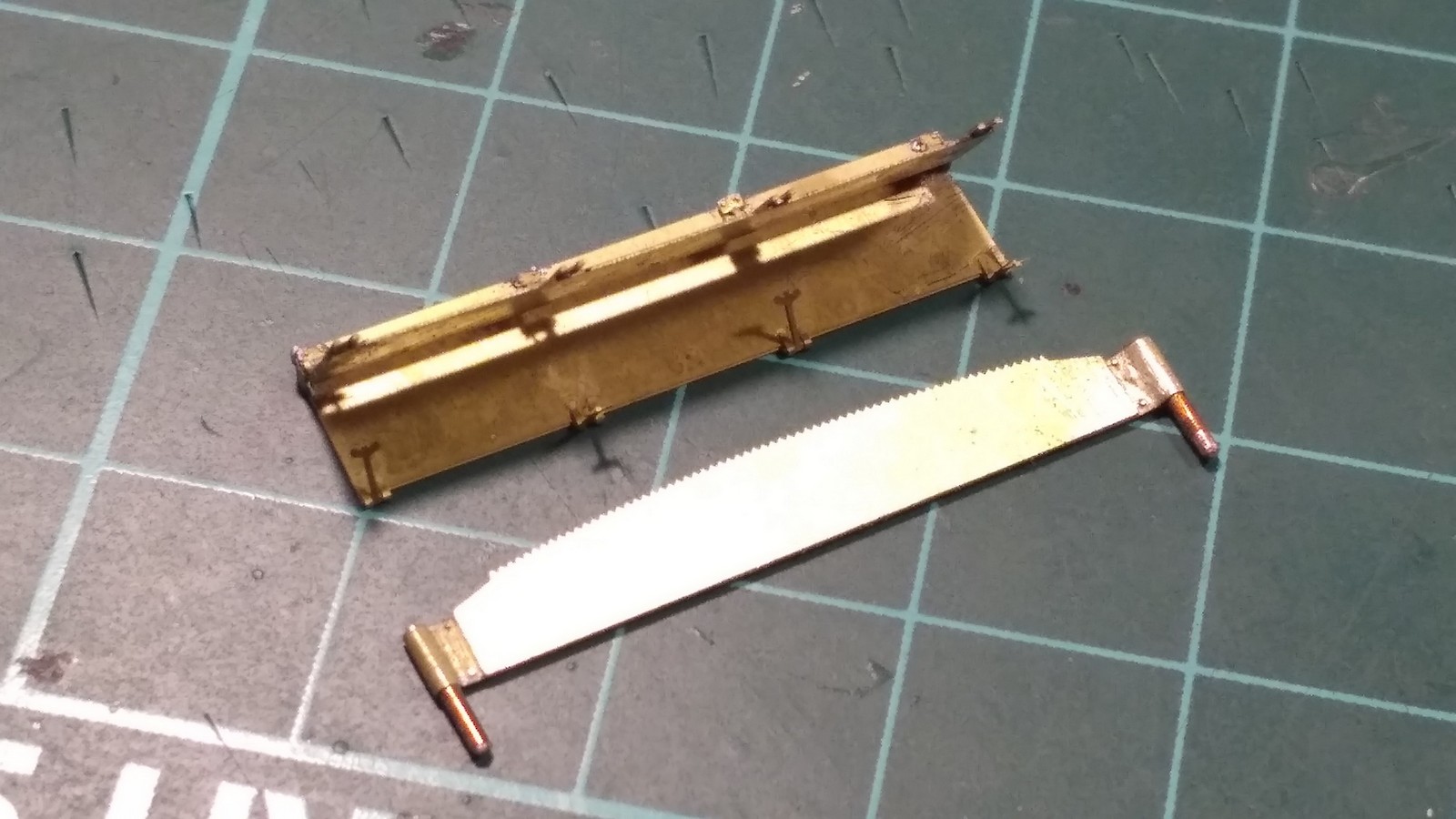

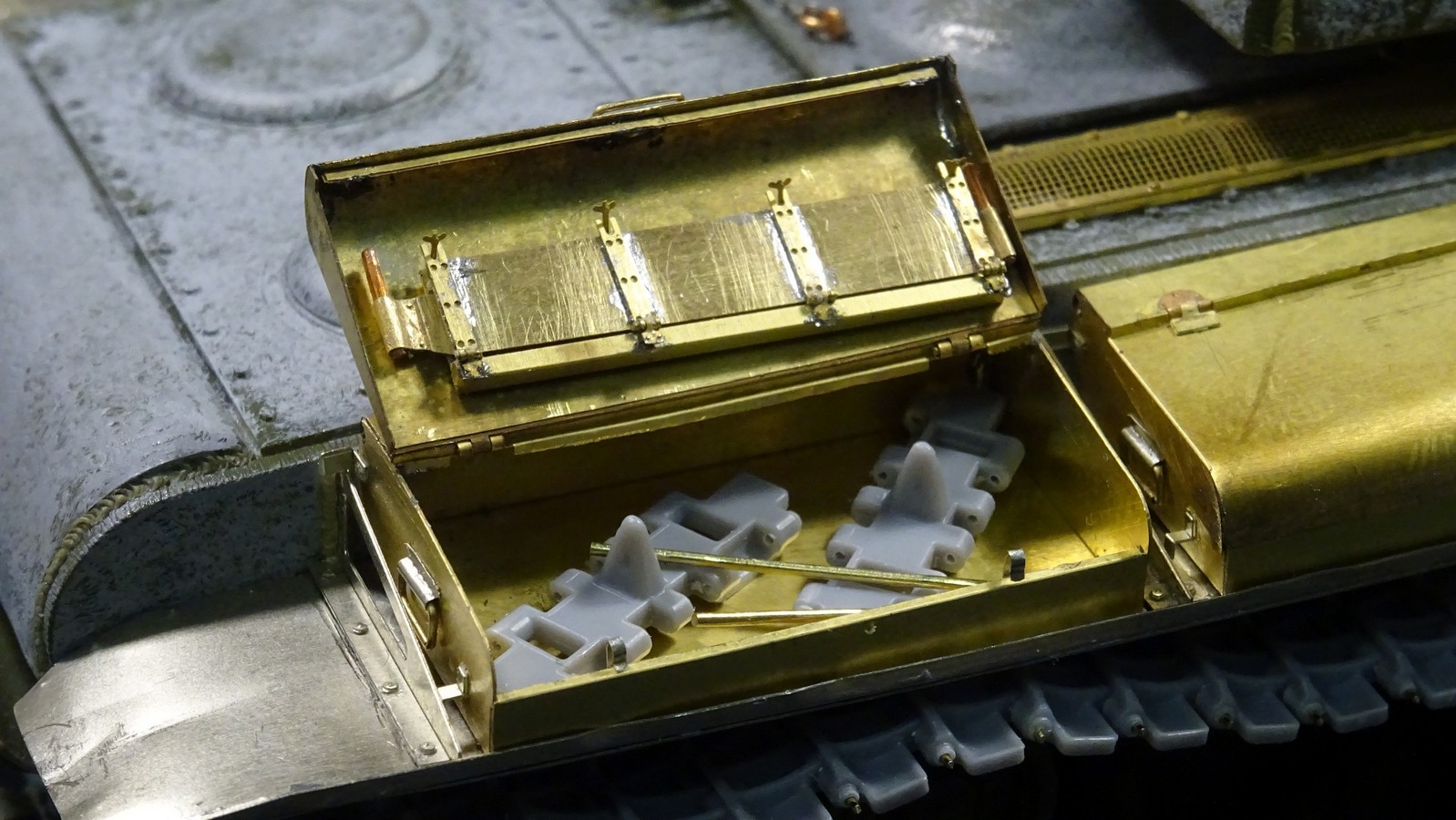

В процессе стройки выяснилось, что выбранные ящики ЗИП оказались шире полок и не влезали в них...

В качестве альтернативы был выбран набор от Микродизайн

Эдуард слева, Микродизайн справа. По ощущениям хочу сказать, что Эдурд в плане сборке оказался гораздо приятней, т.к. метал там более мягкий.

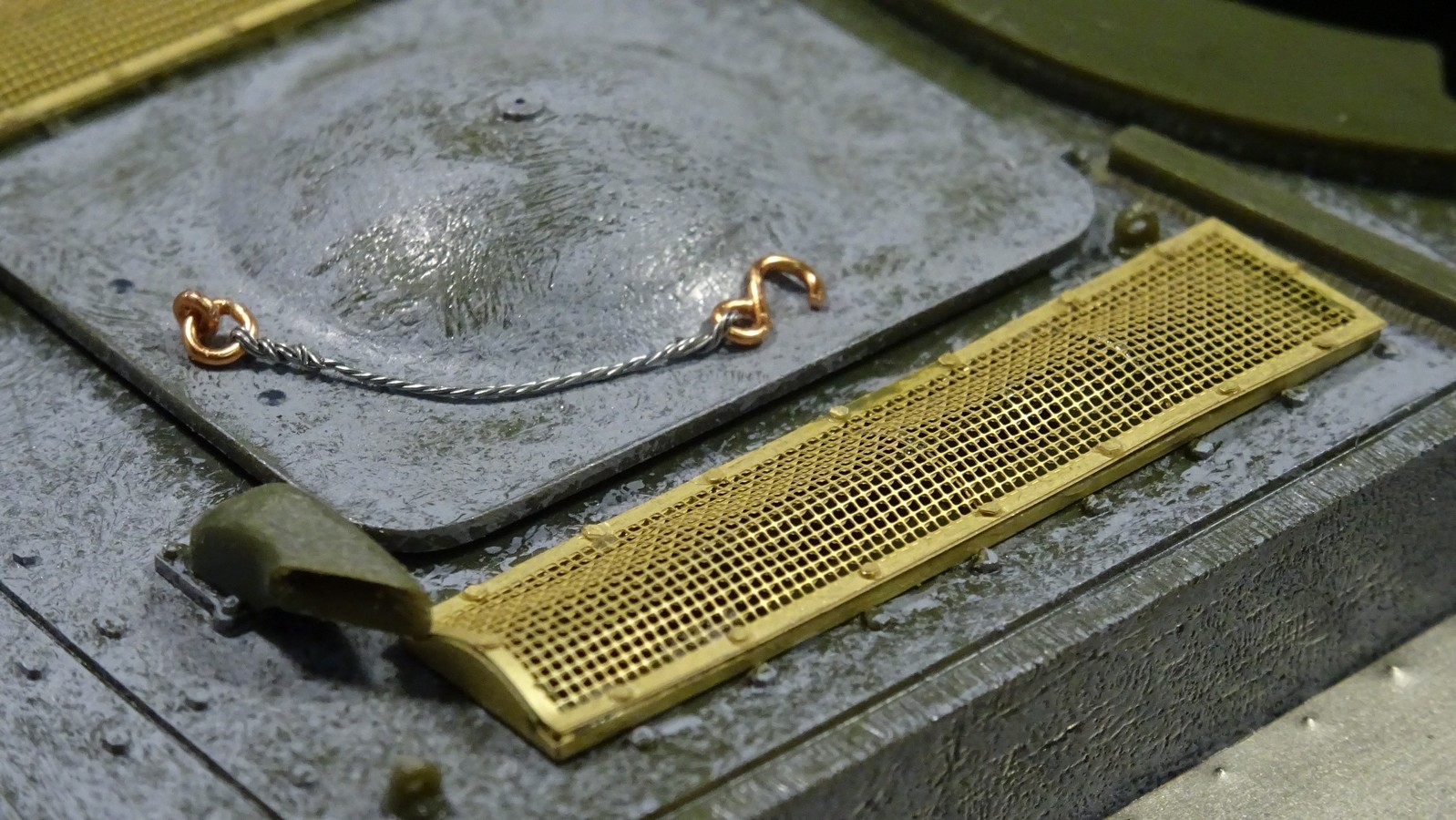

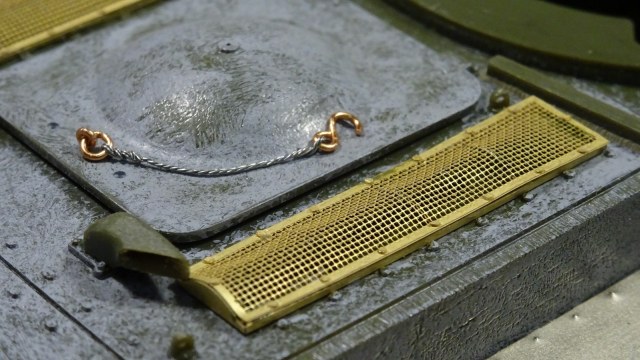

Решетки МТО заменены на металлические, так же, как и трос с крюком для удержания люка.

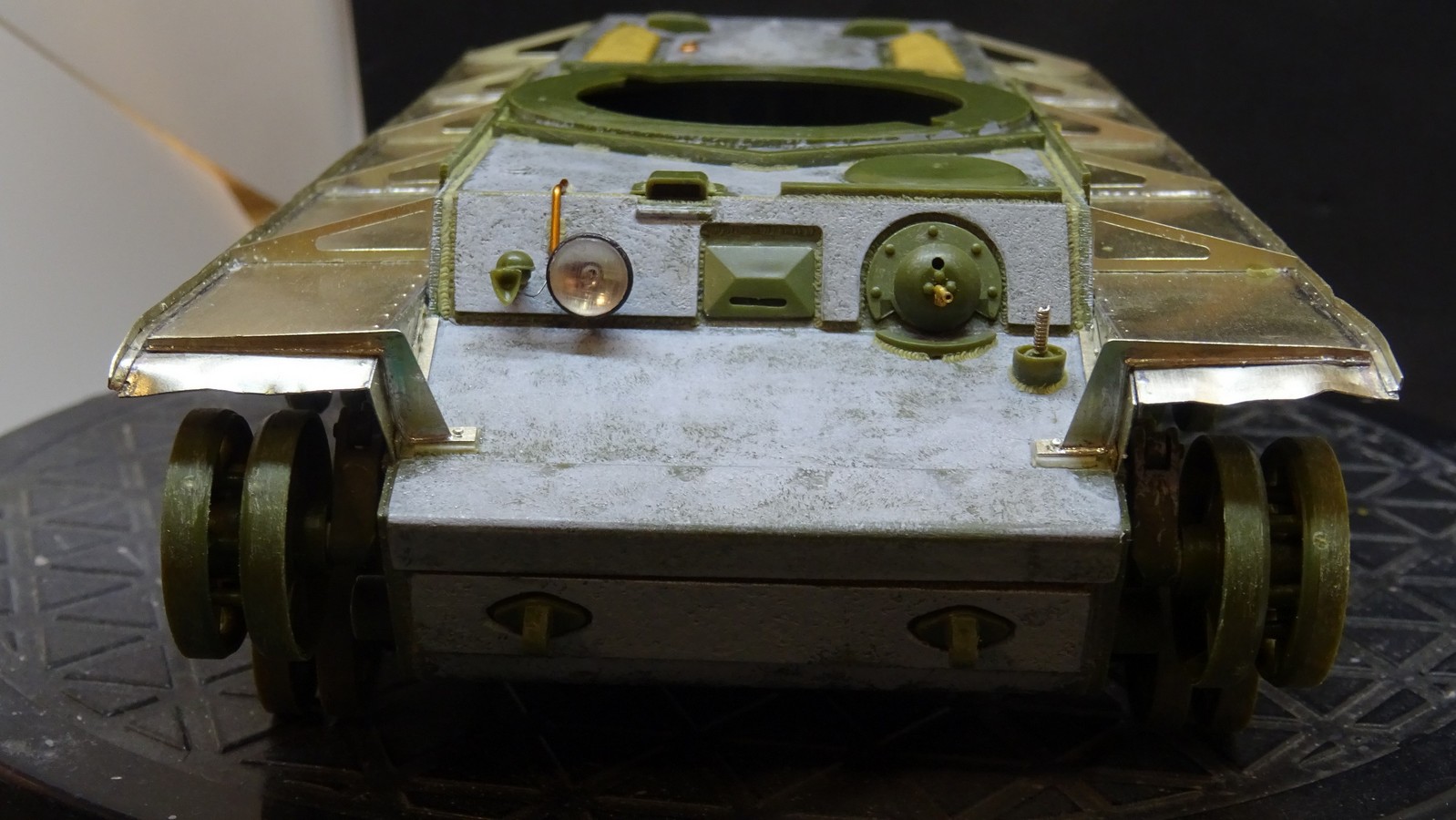

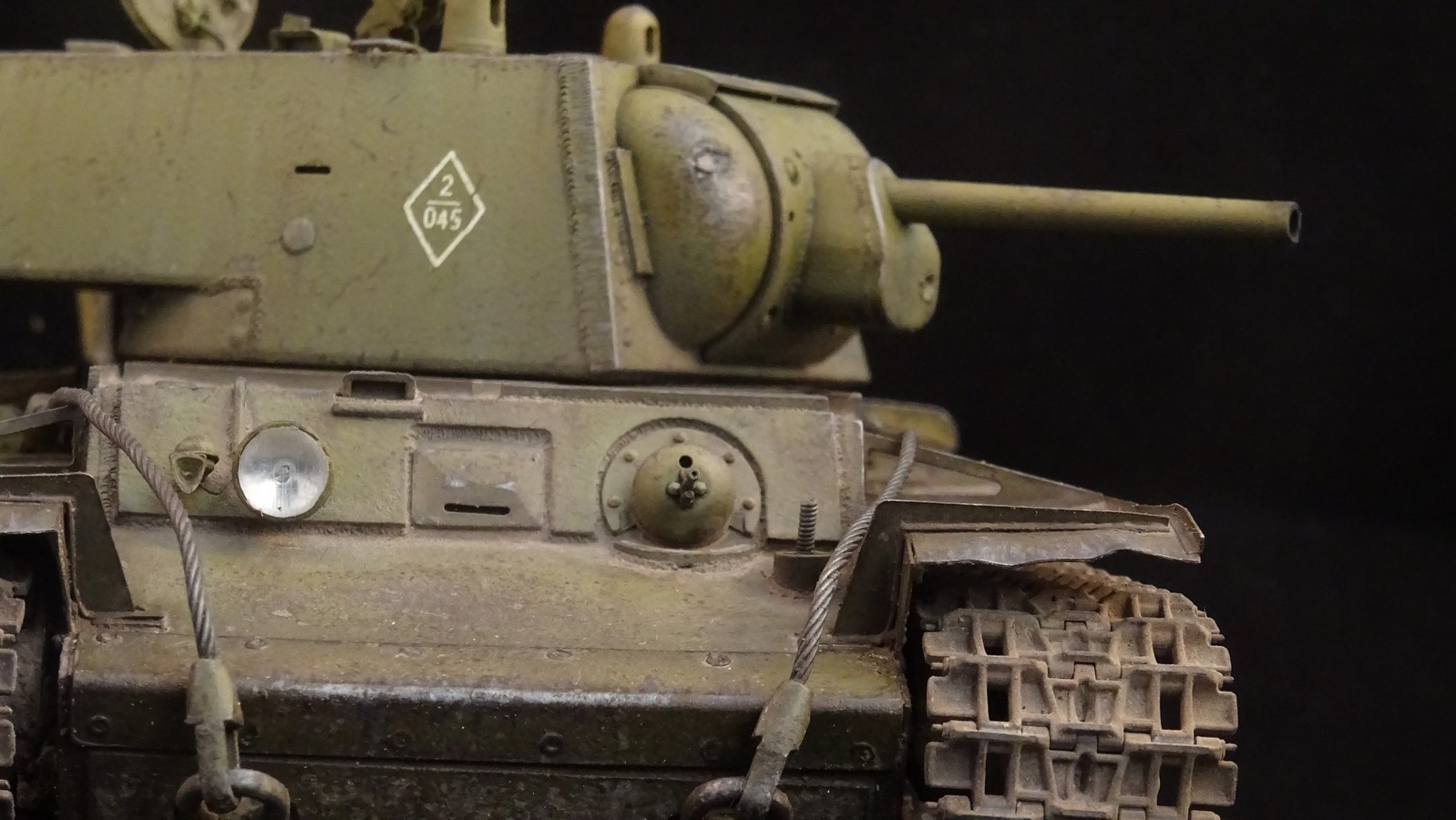

С помощью двухкомпонентной шпатлевки сымитированы сварные швы. Фара заменена на более реалистичную, проволокой изображен кабель для фары и клаксона.


Ствол пулемета ДТ заменен на металлический, антенный ввод сделан из куска гитарной струны.

Талреп для крепления буксировочных тросов, был изготовлен заново, как и сами тросы.

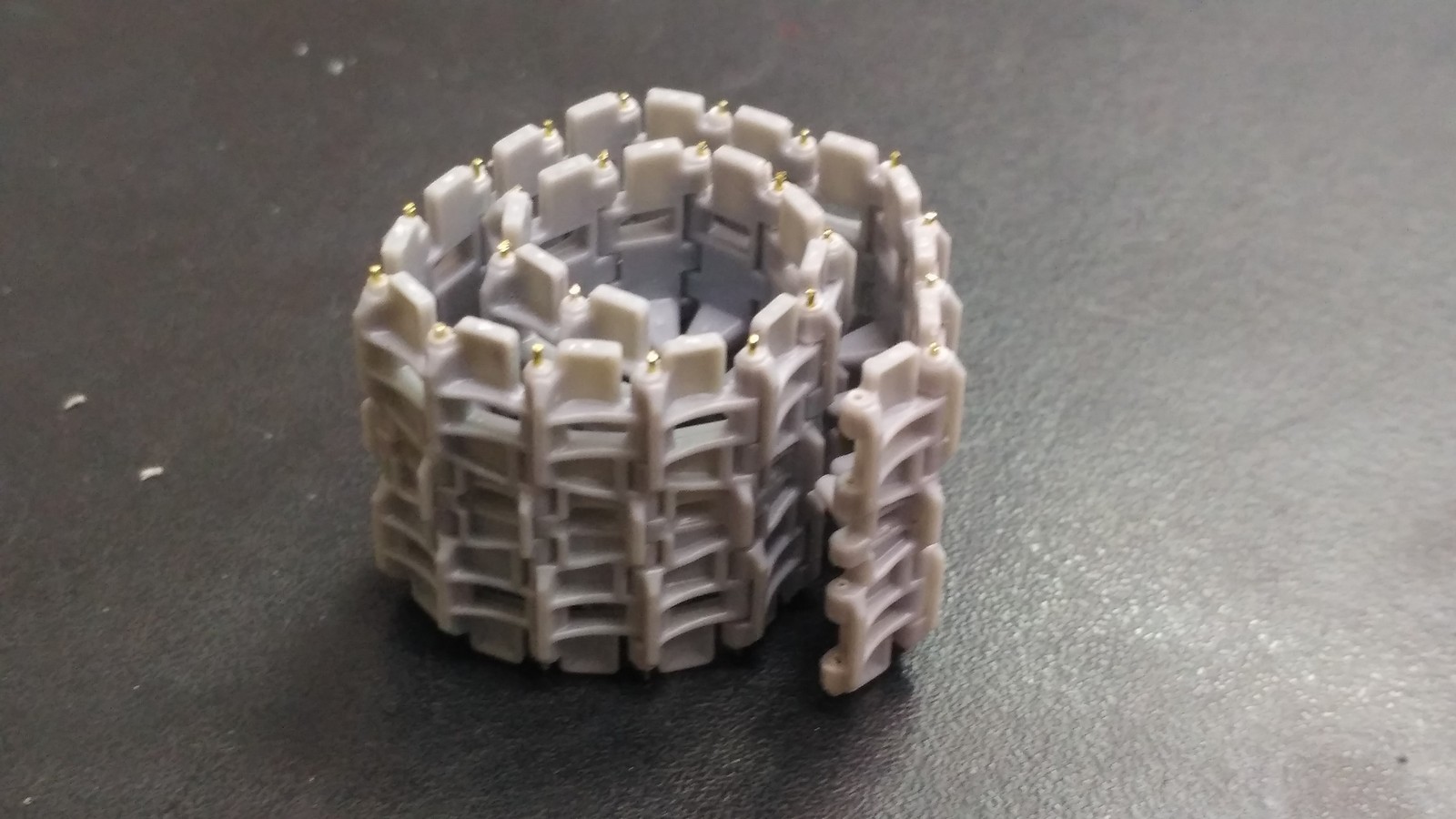

Родные гусеницы были заменены на новые, для того чтобы сделать их рабочими, пришлось каждый из 172 траков (количество взял из Википедии, т.к. сколько их реально было, я забыл) высверливать с двух сторон сверлом 0,45 мм, после чего соединять их проволокой.

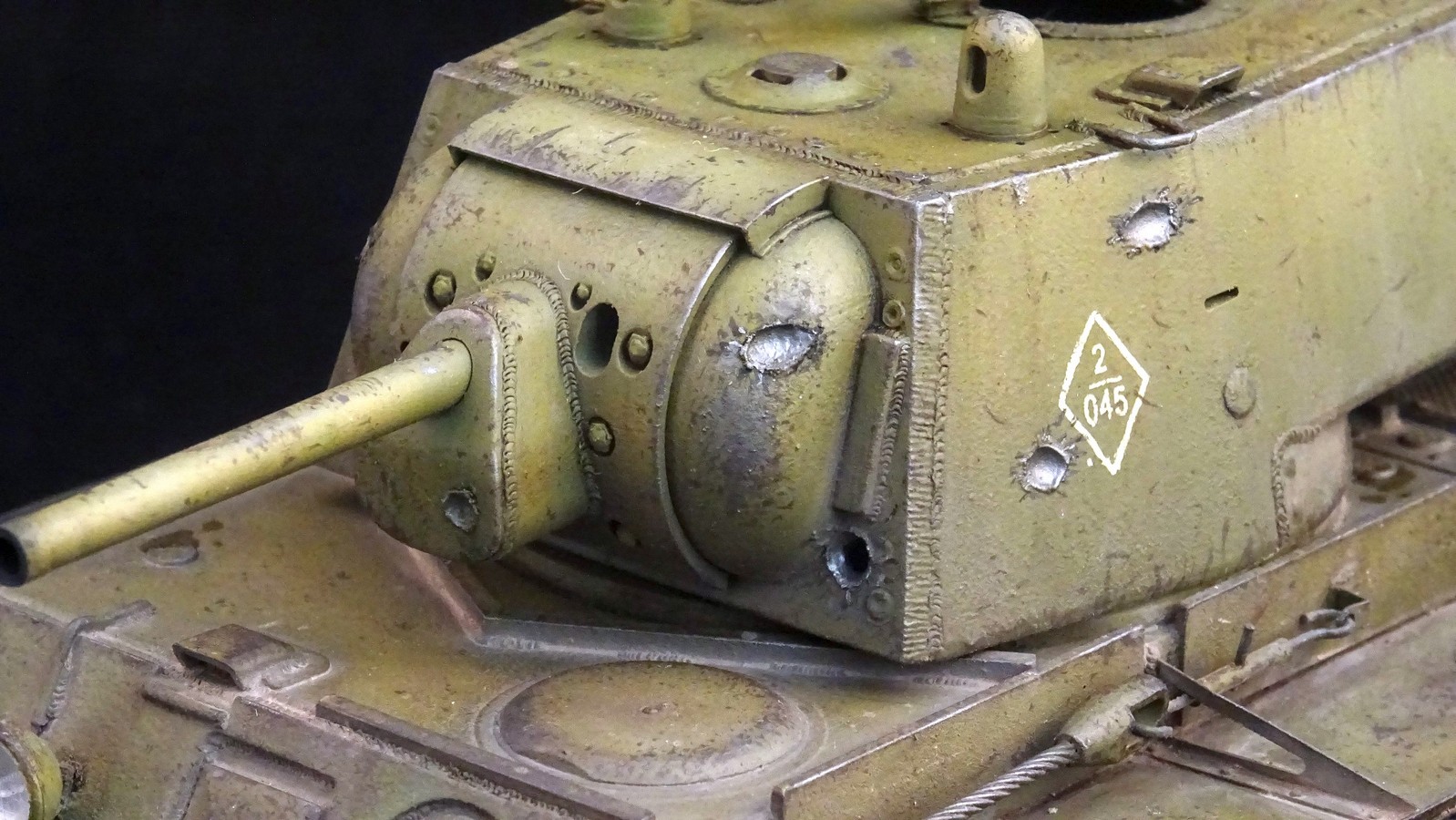

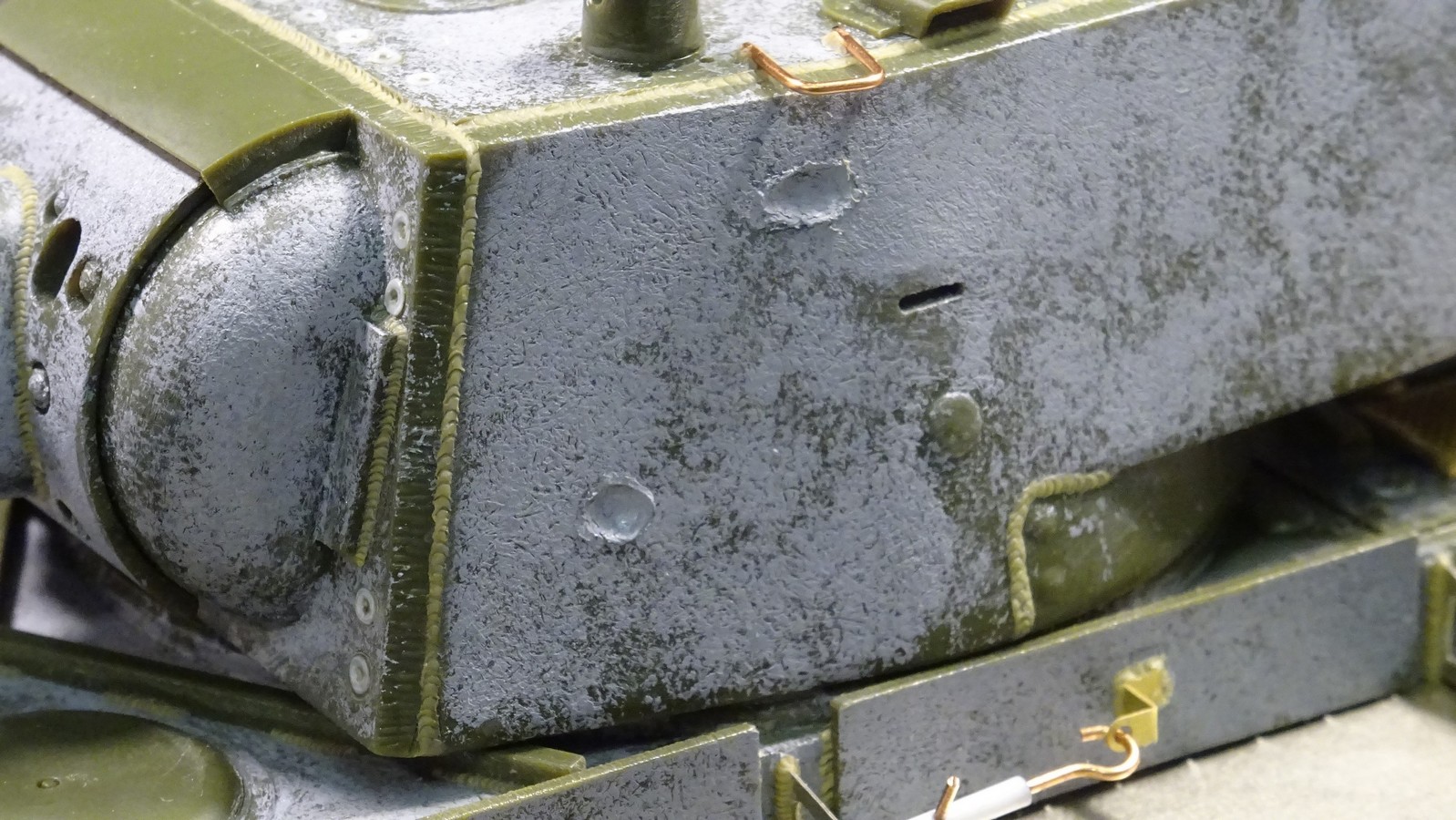

На башне решил изобразить следы рикошетов, ориентировался на фотографии и Youtube/



На башне установлено крепление для зенитного пулемета, без самого пулемета, т.к. ставили их редко.











Добрый день коллеги и неравнодушные зрители, хочу рассказать Вам историю создания диорамы для Норильского Музея боевой славы.

[JUSTIFY]На самом деле история этой диорамы уже окончена, и диорама выставлена в музее, но финальный итог работы я покажу в самом конце, после рассказа о всех этапах сборки. Надеюсь, будет интересно…[/JUSTIFY]

[JUSTIFY]Идея создать что-то подобное родилась у моего друга и коллеги, Ивана, который являясь ветераном Чеченской войны состоит в Боевом братстве города Норильска, силами которого и создан музей. Идея родилась еще в сентябре 2019 года, и мы планировали сделать диораму к предстоящей 75 годовщине победы в Великой Отечественной войне. Но события 2020 года внесли значительные коррективы в наши планы, это и коронавирус которым мы с Иваном переболели, и сложности с приобретением необходимых моделей и материалов, да и просто не рассчитали силы, т.к. занимались этим делом впервые. В итоге работа заняла чуть больше полутора лет, и закончили мы ее в апреле 2021, соответственно и приурочена она была уже к 76 годовщине.[/JUSTIFY]

[JUSTIFY] Диораму решено было делать в 35 масштабе, достаточно крупной, но в то же время простой в плане изготовления основания и ландшафта, например поле с окопами. Поразмыслив над тем какой же из эпизодов Великой Отечественной, было бы наиболее интересно построить, решено было изобразить собирательный образ боев в излучине Дона летом 1942 года. Эти бои известны в отечественной историографии как Воронижско-Ворошиловоградская оборонительная операция, фактическим итогом которой стало появление приказа НКО №227 «Ни шагу назад!».
[/JUSTIFY]

[JUSTIFY]На тот момент немецкие войска быстро продвигались на южном фланге советско-германского фронта, где намеревались прорваться к Кавказу и выйти к Волге в районе Сталинграда, разорвав тем самым фронт обороны советских войск на две изолированные части, а затем полностью разгромить Красную Армию и выиграть войну в целом. Однако, несмотря на очередную утрату Красной армией стратегической инициативы, несмотря на колоссальные потери в живой силе и технике, войска Красной Армии продолжали оказывать врагу упорное сопротивление. Бои в излучине Дона стали своеобразной прелюдией к самому решающему сражению Второй Мировой Войны – Сталинградской битве.[/JUSTIFY]

[JUSTIFY]В качестве локации, на которой будет изображен бой, был выбран участок донской степи, где заняли оборону советские войска. Размер диорамы составляет 1 м на 1,5 м, что в 35 масштабе соответствует участку фронту 35 на 52 метра. Из техники на ней представлены три средних немецких танка — это один танк Т3 версии J c 50 мм орудием, и два танка Т4 версии F1 и F2 с 75 мм орудиями. С советской стороны в капонире расположены тяжелый танк КВ и 76 мм дивизионная пушка Ф-22 УСВ. Количество пехоты с двух сторон, в общей сложности порядка 50 человек.[/JUSTIFY]

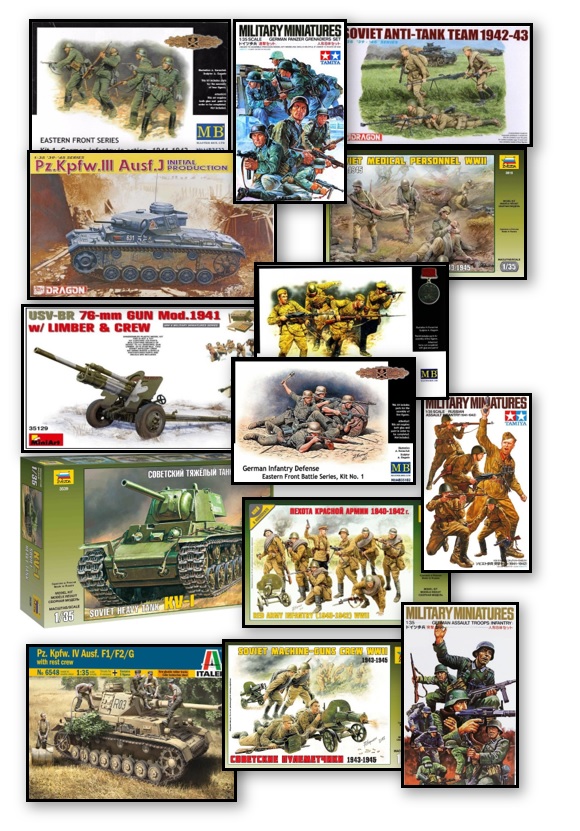

В постройке были использованы наборы моделей:
Звезда 3539 – Советский тяжелый танк КВ-1
Dragon 6463 - Танк Pz. Kpfw.III Ausf.J Initial Prod
Italeri 6548 - Танк Pz.Kpfw. IV Ausf.F1/F2/G EARLY WITH REST CREW
MiniArt 35129 - Пушка УСВ-БР 76-мм обр. 1941
И большое количество разных солдатиков фирм Звезда, Tamiya, Master Box, а также смоляные наборы.

0,6, 0,7, 0,8 мм должно хватить. Еще использовал круглые пластиковые палочки 1,0 мм для замены осей на крышке МТО и и корме танка

я для своего Леклерка на I-modelist.ru болты заказывал от фирмы MasterClub (рекомендую)

Добрый день, коллеги, с любопытством буду наблюдать за стройкой, потому что, так же как и вы собираю Leclerc (правда мне уже осталось только покрасить).
Кстати в книжице указаны ссылки на сайты, которые мне тоже помогали, правда на некоторые доступ почему-то был закрыт, но от туда я скачал полезную табличку танков Leclerc с указанием их №, собственного имени и модификации. Она во вложении, буду рад если пригодится. Кроме этого там была коллекция фотографий практически всех выпущенных танков Leclerc (по крайней мере французских).
