изучая бушприт столкнулся с непоняткой по бакштагам
имеем
1 фото музейной модели
как видим бакштаги есть , но по некотрым параметрам модель сделана несколько упрощённо и некоторого такелажа не имеет

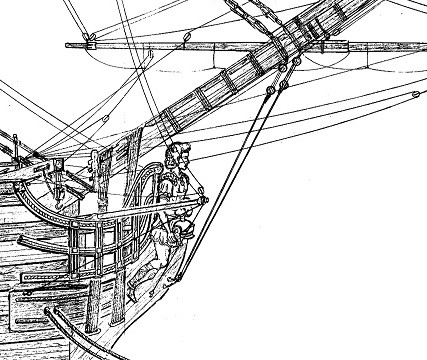

2 чертежи от модели мамоли   здесь как видим бакштагов уже нет, вопрос где истина и на что ориентироваться

мне со спицами видимо не везёт, два последних набора имеют изгиб похлеще чем  на фото, и он у них от времени появился

а по бушприту да есть риски, но очень надеюсь на его ватер-штаг как противотягу если судить по чертежам

Дим если точнее фор--стеньга, а вообще я пока надеюсь это исправить такелажем, гибкость вроде позволяет, а дерево надо ещё купить. хотя если не выйдет то заменю.

я пока больше заготавливаю дырочки под рымы ,  обвязку пушек , лодок  некоторые палубные надстройки типа ящиков флагов и  световых люков

потихоньку доправляю покраску и некоторые мелочи, хеллер делал модель не с чертежей а  с модели из музея ,которая долгое время была учебной, в итоге сравнивая  чертежами которые нашёл сейчас добавляю некоторые мелочи

@Дмитрий из Тулы написал:

Максим , привет. Позволь немного критики, и в основном по окраске. Не понравился цвет палубы, русленей и окраска кормы. По палубе абсолютно не выразительный желтый цвет - я бы сильнее выделил фактуру досок и сделал бы палубу более тёмной. Руслени как будто вообще не красились очень "пластиковый" цвет выбраню. А по корме - очень много мест где синий цвет наплывает на другие цвета, позолота не качественно прокрашена, да и общее ощущение неряшливости создаётся.

цвет палубы на фотках и правда странно выглядит, видимо телефон сыграл дурную шутку,  попробую завтра на фотик переснять , на самом деле там довольно контрастная расшивка и фактура хотя и относительно светлая. с цветом русленей аналогично,  более того я его использовал и на сирене и и в жемчужине, так что очень странно

зы, золото от звезды с каждым разом расстраивает всё больше и больше , начинаю подумывать заменить его бронзой благо по цвету дико близки а вот ложится последняя намного лучше

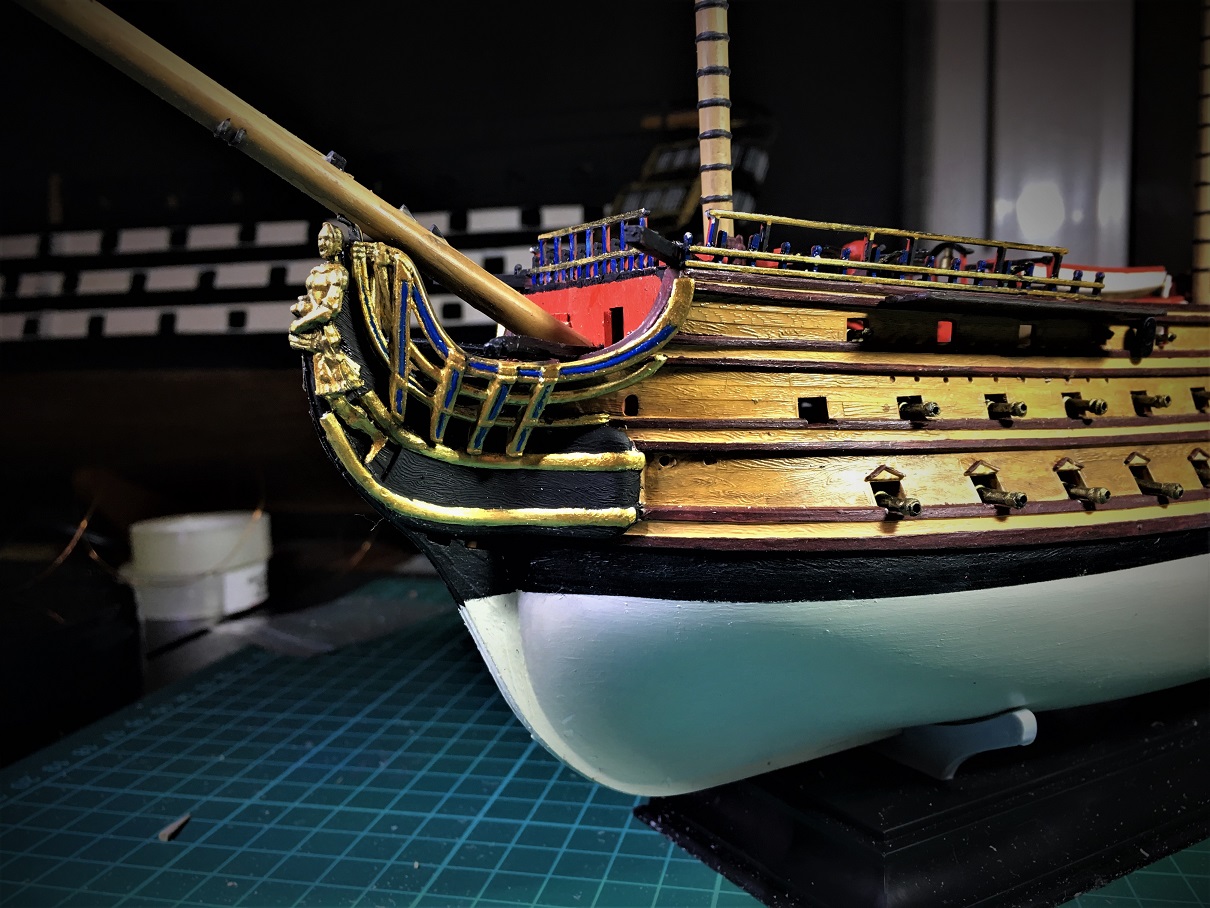

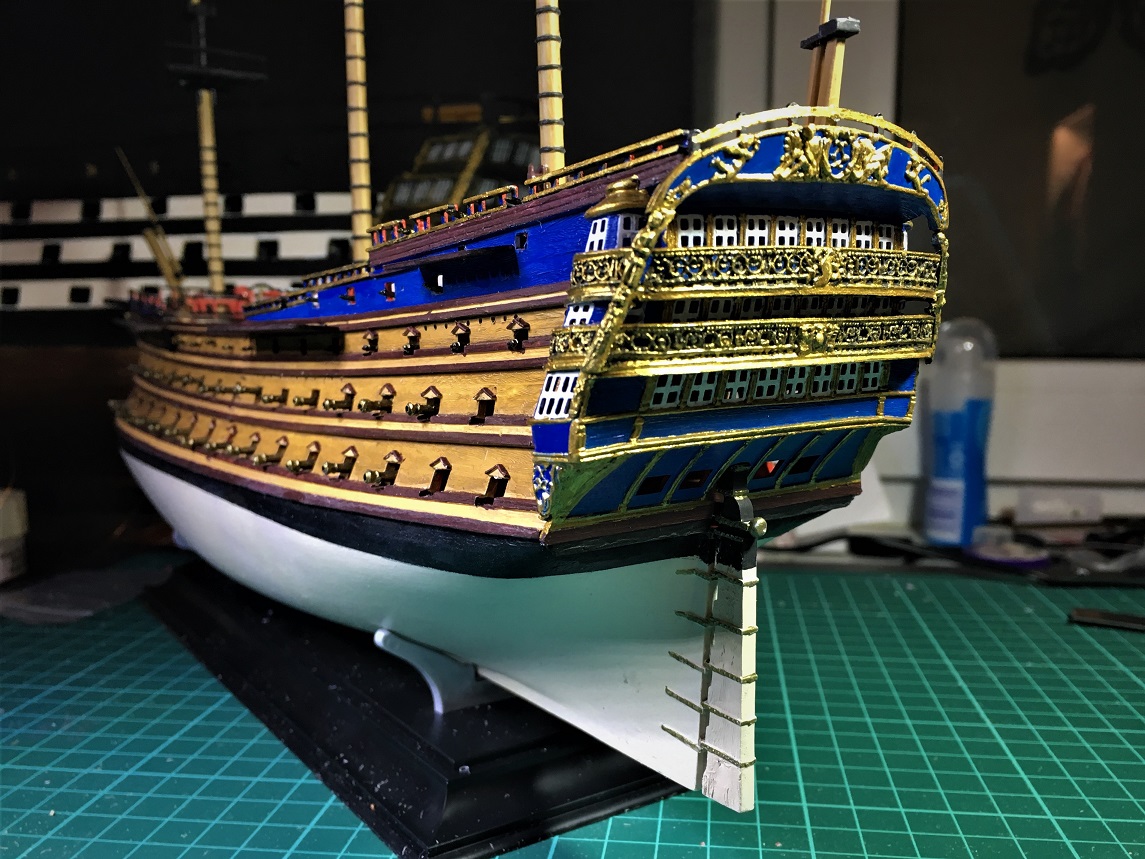

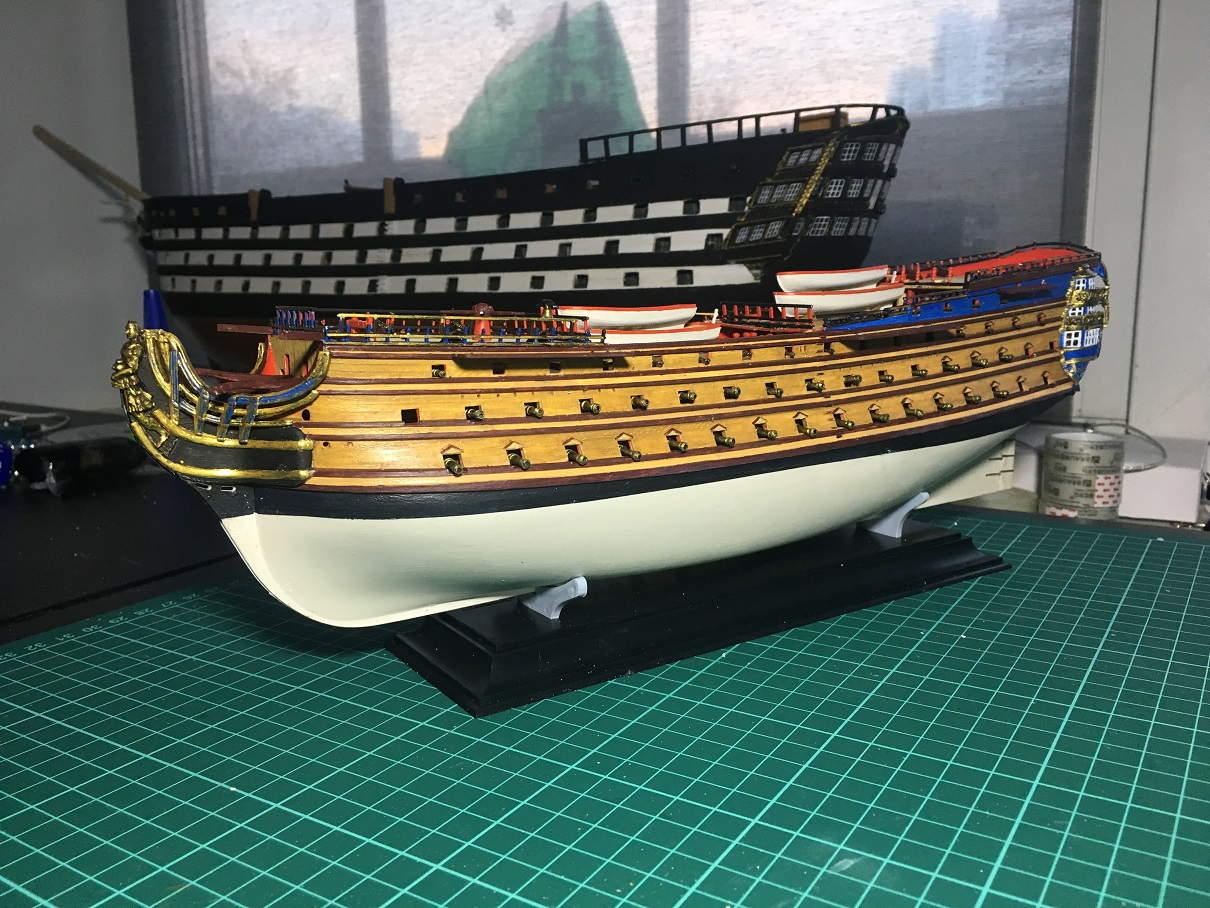

немого фоток со стройки, в принципе основная сборка корпуса завершена, осталось немного подкорректировать раскраску, решить с обвязкой пушек и некоторыми элементами которые производитель решил не делать

руслени стоят над третьей полуоткрытой орудийной палубой ,  на неё из 16 портов 4 козырька хотя руслени накрывают только 8 из них

на две нижнии палубы приходится 33 порта и всего 20  козырьков

Мдя , поспешил я хвалить хеллер, артиллерия оказалась сплошным расстройством.

1. литник так убит . смещение есть и оно довольно сильно сказывается на удлинителях стволов
2. производитель почему то решил что полный комплект пушек нам не нужен поэтому  каждого типа пушек примерно на 4 - 5 меньше чем надо на борт
3  крышки портов только на 2 орудийные палубы , разных размеров но полный комплект , получается на третьей будут просо пустые места
4  декоративные козырьки у портов вообще даны очень выборочно  , две палубы по 10, одна по 4 на борт, это при наличие 17 орудий на борт, видимо расчёт что их клеют только на закрытые порты,  так что над расположение тоже поломать голову в инструкции всё очень условно

блин писал с телефона не заметил подмены штифт на шкив %)

короче нужны идеи как понадёжней прикрепить пушки , кроме как насквозь на гвоздик, ибо попадать в ствол сквозь верхнюю палубу то ещё удовольствие

изучая корпус задался вопросом , как обезопасить себя от потери артиллерии в его недрах.
в отличие от сирены тут не полноценные внутренние палубы а их части вдоль бортов изначально выплавленные с корпусом , соответственно если для верхней фальш палубы шкивы не проблема то на нижней подлезть и точно их расположить довольно сложно.  кто что предложит?

@Korabel написал:

Максим написал:

ну судя по описанию в инструкции 1780

Ну тогда это он в Парижском музее; http://rubens.anu.edu.au/new/france/paris/museums/musee_de_la_marine/ship_models/r ­oyal_louis/

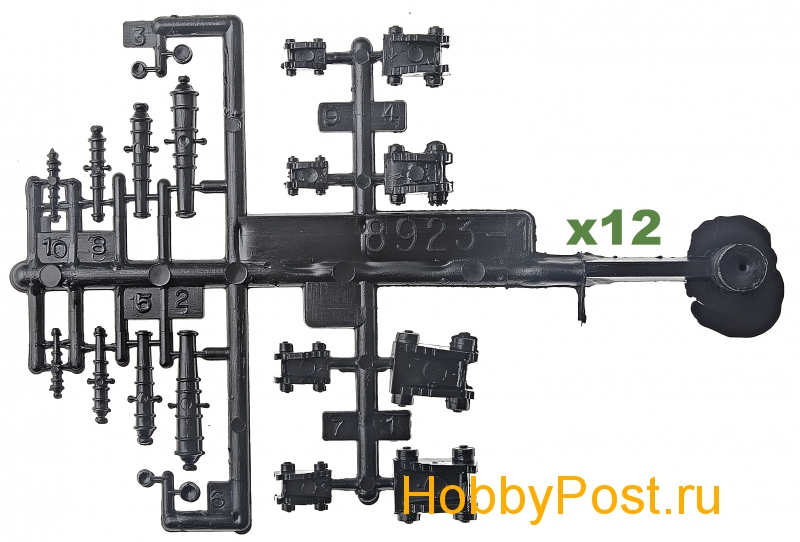

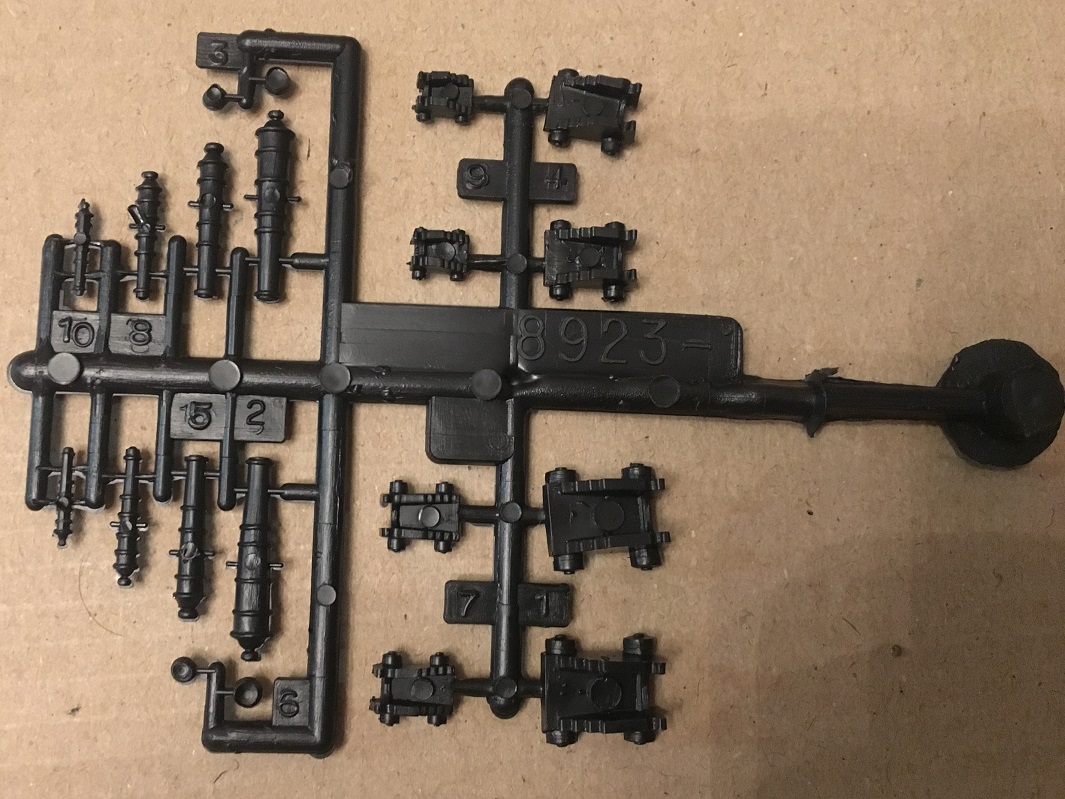

зы на тему литников прикладываю два фото одно моё второе с какогото сайта

@Korabel написал:

А какой из "Луисов" у вас (год постройки). У французов было четыре парусника с таким названием.

@Andrey Stan написал:

читал на скале за банкротство, давненько уж. отсутствие новых разработок лишь подкрепляет мнение, что кто то просто пакует остатки, или даже пользуется формами для литья (выкупили может торговую марку), периодически выбрасывая на рынок модели.

@Дмитрий из Тулы написал:

Максим , приветствую. Я в зрительном зале.
А обзор этого набора будешь делать? Если да, то я бы на сайт выложил бы к себе с твоего позволения.

@Andrey Stan написал:
"свеженький", вроде писали эллера нет давно, обанкротился..

FLYING CLOUD,
LEIF ERIKSSON & TORF KARLESFNI
LA GRANDE HERMINE
Royal Louis
CAP HORN

других разделах модельки тоже  появляются, возвращаются

ну и как я писал состояние литника пушек   возлагает надежду на обновление форм,   на гладиаторе народ жаловался на сильное смещеение , как и на сирене наблюдалось , тут вроде нет такого , завтра получше по изучаю, по фоткаю

Приветствую Форумчан, попробую запустить  ещё одну сказку, продолжив французскую тематику, на этот раз свеженький набор от Heller , Король Луи  в 200 масштабе,  на самом деле набор не такой уж и свежий , это перезапуск довольно старого набора,  по сути однокорпусник модели Гладиатор, но с историческими корнями. Коробка большая, моделька размером с сирену, первоначально похоже что литник с пушками обновили,позже изучу получше.

Сразу оговорюсь что стройка будет неспешной, это не единственный корабль на верфи, для меня это возможность немного разбавить деревяшку,но обещаю  постараться сделать не хуже сирены.

по такелажу выше дали ссылку, в архиве по готе обрати внимание на чертежи в тифе

Игорь Шейнин пишет:

Мой совет по цветовой гамме.
По меньше белого на палубе. Перила, кофель-нагельные планки(кроме нагелей), пяртнерсы (место прохода колонны мачты в палубе) рустерные решетки(по желанию) наверное лучше покрасить в цвет темного дерева.

про кисть и без скотча, можно ведь избавиться от непрокрасов и относительно грубых наплывов краски, так сказать немного подравнять,
про обработку стыков и толкателей это на будущее , врятли уже станете переделывать

на сколько планируете упрощать такелаж ? в принципе рекомендую поискать в сети польские чертежи, там довольно хорошо отображено что куда тянуть , если надо могу потом дать ссылку.

если тросы плести не планируете то в качестве нитей без обработки можно использовать капрон или полиэстр, с вязать ими сложней но ворсистости поти не бдет и выглядит акуратней

ну и да раз на будущее выкройки парусов от арка малы, лучше самому расчитать по месту

navy пишет:

Сам не видел, но один человек утверждал (прямо пяткой в грудь колотил себя), что Лебедь небольшой партией был в продаже в Москве и только там.

может чловек гворил не про ревеловского лебедя ?

Игорь Шейнин пишет:

Черный Лебедь, это та же Жемчужина только с заменой носовой фигуры. И эта фигурка обходится покупателю в двойную цену.

пока уменя временный простой, просто для новости теперь ёрную жемужину делает и Рэвел
https://www.revell.de/en/products/model-building/ships/sailing-ships/id/05699.html

Игорь, позвольте не согласиться, в данном случае оба края стоят четко в гнездах, верхний край ( сделаный шариком глубже уже не входит, так сделана форма, в живую это видно получше, на фото немного меняет эфект чернения на бронзе

Основная несостыковка была на передней планке, но там проблема решалась углублением посадки собственно гнезд и выравнивание планки по краю, но там они сверху вообще никуда не входили

доустановил ванпутенсы

пытаюсь решить какие ванты ставить, пластиковые или на родные юферсы сплести из ниток

мог и перемудрить, делал больше под смотрибельность чем под функционал....
от пушки, на задние кольца лафета, потом ослабленный к центру лафета и натянутый в борт (совместил так сказать несколько схем которые вели от задней части пушки так сказать)

а логика производителя в принципе позволяла поставить пушки через одну так сказать в режиме перезарядки, хотя мне это показалось несколько спорным вариантом

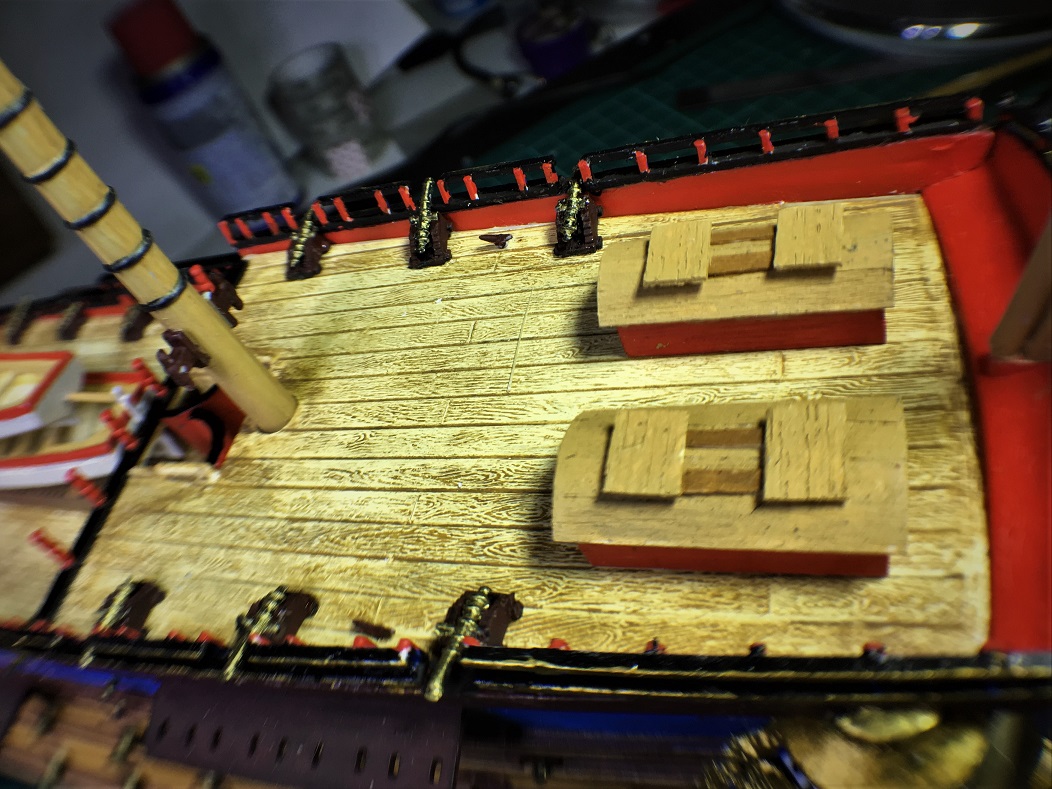

и так, прдолжая мучить детали изкоробки установил артиллерию на верхнюю палубу

можно на ты

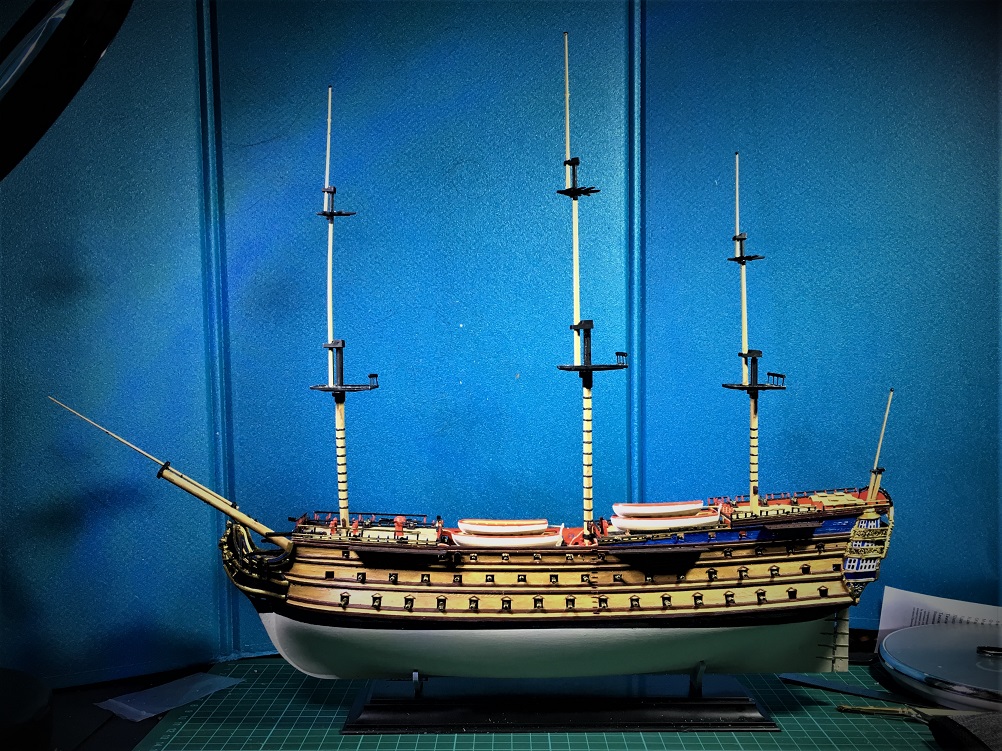

я придерживаюсь принципа по максмуму использовать содержимое коробки, поэтому максимум укреплю рангоут изнутри спицами

Андрей, а что именно интересует ?
краски мастер-акрил от звезды

золотые элементы, сухая кисть поверх матового чёрного
цвет верхнего борта просто подбор краски путём смешения
палуба и борт , светло песочная база, под матовый лак, потом смывка дреесным и чёрным поочерёдно , оттенок подгоняется количеством воды при разбавление и тем сколько дадим подсохнуть, тут главное не передержать, акрил очень быстро сохнет. нанесли чуть подождали и стёрли салфеткой, остатки краски останутся в расшивке и выделят текстуру, по завершению фиксируем ещё раз лаком, чем сделаем раскраску глубже

днище тот же принцип но основа белый и смывка пожиже

ну и да, поскольку эмитируем дерево а оно выцветает неравномерно то слои краски делем максимально тонкими и смывку наносим неравномерно

дверь встала без проблем , но её амбарность убивает при общей стилистики корабля, потому думаю что делать

ванпутнесы буду смотреть по месту, хотелось оставить заводские , но на крайняк есть проволка, так что что нить придумаю

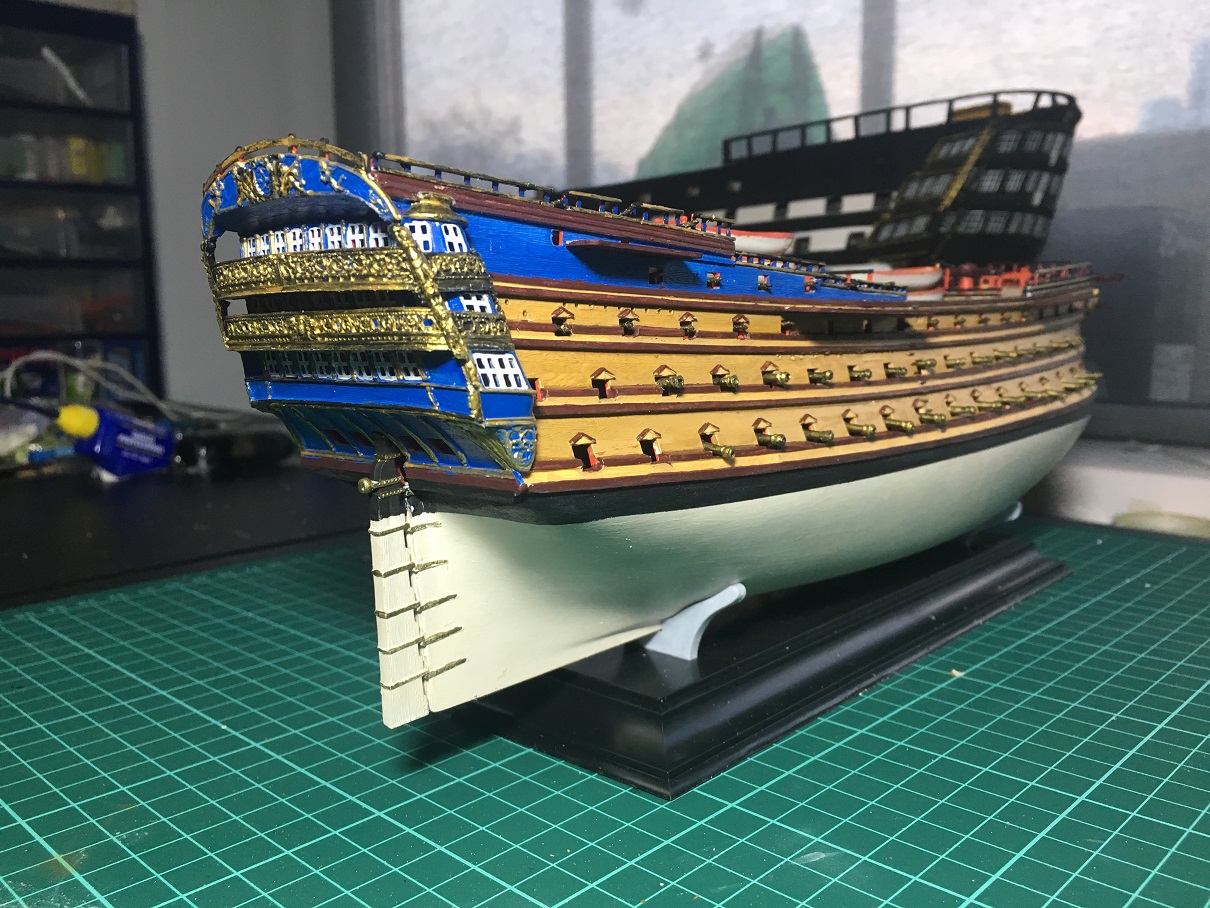

маленький отчёт о предварительной покраске

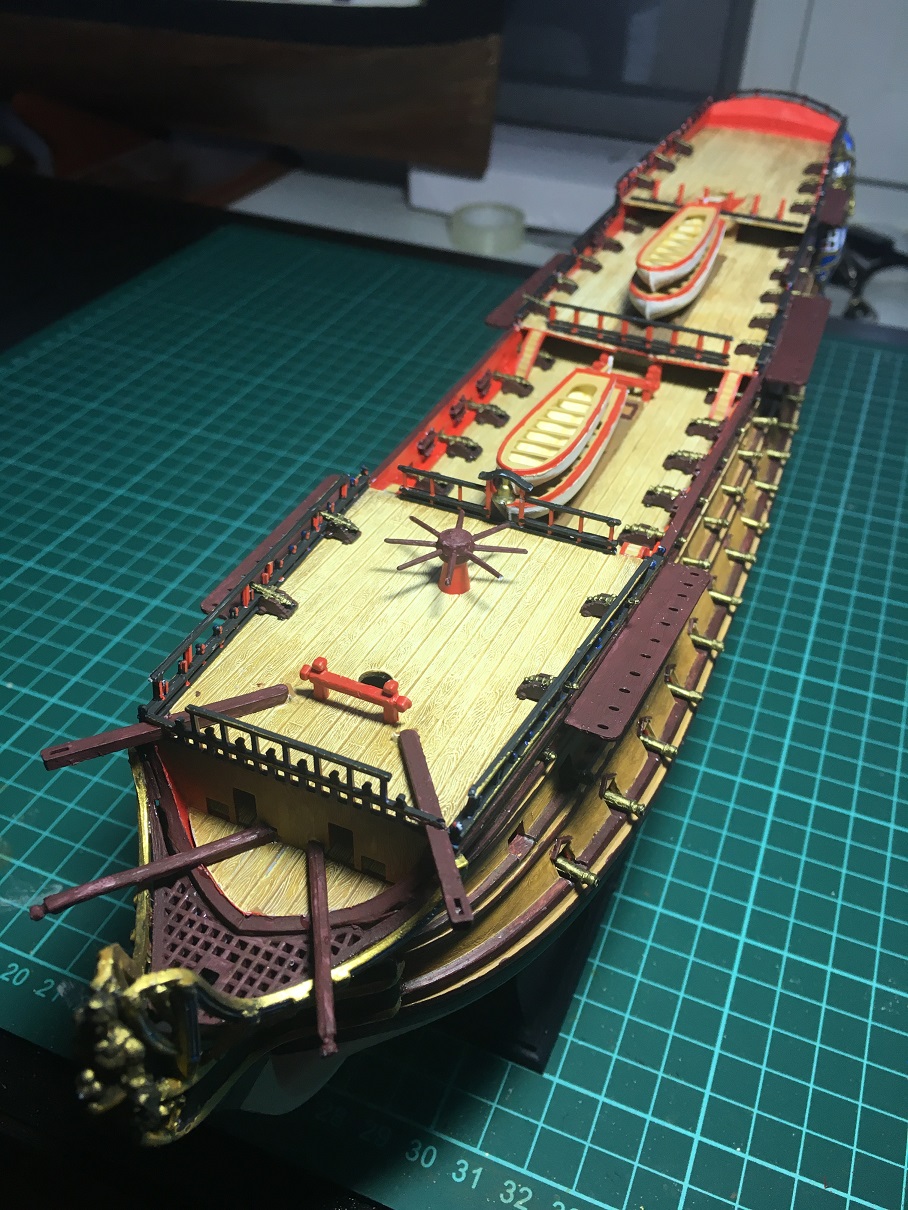

немного о том как идёт сборка

navy пишет:

Максим а покрупней фото нет?

есть стройка http://www.wettringer-modellbauforum.de/forum/index.php?page=Thread&threadID=50055&pageNo=1

Антон ну тут смотря чего хотеть в данном случае у меня скромные желания упирающиеся в некотрые мелочи и перекрас, в конце концов если рассуждать логически, то этот корабль дело свершившиеся, не проклятие же шпиль под грот вытащило, и не проклятие сделало галерею там где она есть.А вот сделало тёмным его именно проклятие, в принципе лишиться блинды или утлегаря корабль мог тоже при проклятие, его ведь сперва пустили на дно

Юрину стройку ирландца видел,жаль с ноября там тишина

готовое пока только у немцев понравилось
но там уровень перепила несколько больше чем я готов сейчас реализовывать , а проект хотелось бы закончить до лета ,хотя чем больше собираю инфу под свои идеи тем меньше в это верю

Собственно покупался набор когда начинал строить готу, и уже тогда знал что раскрашивать буду не в родной чёрный, ну не нравится он мне, как и вся тема проклятия...

но к завершению готы на полке появились коробочки сирены и глории, а позже в очередь встали ваза , солей и в углу тихо примостились две коробки патворка... в итоге выбирая что строить следующим, осознал что если сейчас не возьмусь за диснеевское творение то суждено ему сгинуть на полках ибо потеряю к набору интерес окончательно, и так поехали.

Идеи по основному раскрасу уже есть, хотя если подкините ссылки на интересные проекты буду рад.сейчас идеи лежат на уровне увеличения золота и чёрного (тёмно синего) верха как у повелителя морей , хотя идеи плавают и пока не уверен. но полосатость точно нет, немолодой корабль + 13 лет под проклятием не должен был стартовать с модой Нельсона

с штурвалом и рулём вроде тоже ясно, подправить не сложно, с шпилем сложнее поэтому наверно оставлю
а вот корма и бушприт вызывают массу вопросов.
Корма под каютой кажется слишком пустой с этим буду что то делать .
ну а бушприт почему то строго ассоциируется с чем то сломаным, как если бы корабль лешился блинд стеньги или утлегари, кто что думает о возможности их существования ?

в остальном буду придерживаться из коробочности и по максимуму использовать то что дала звезда , ну может кроме парусов
