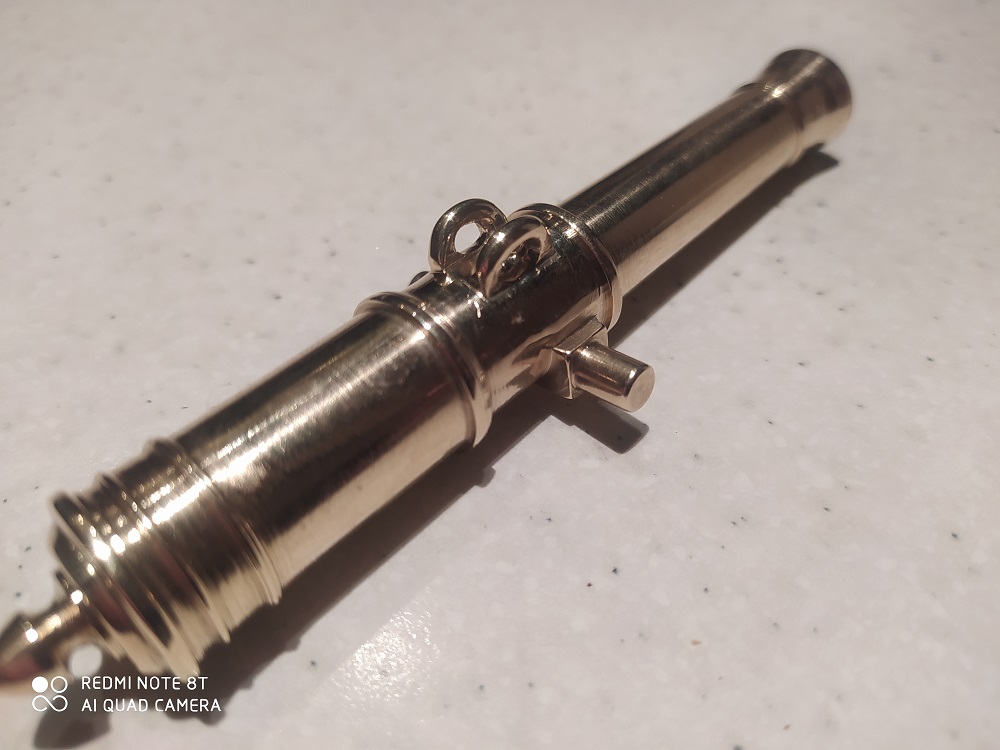

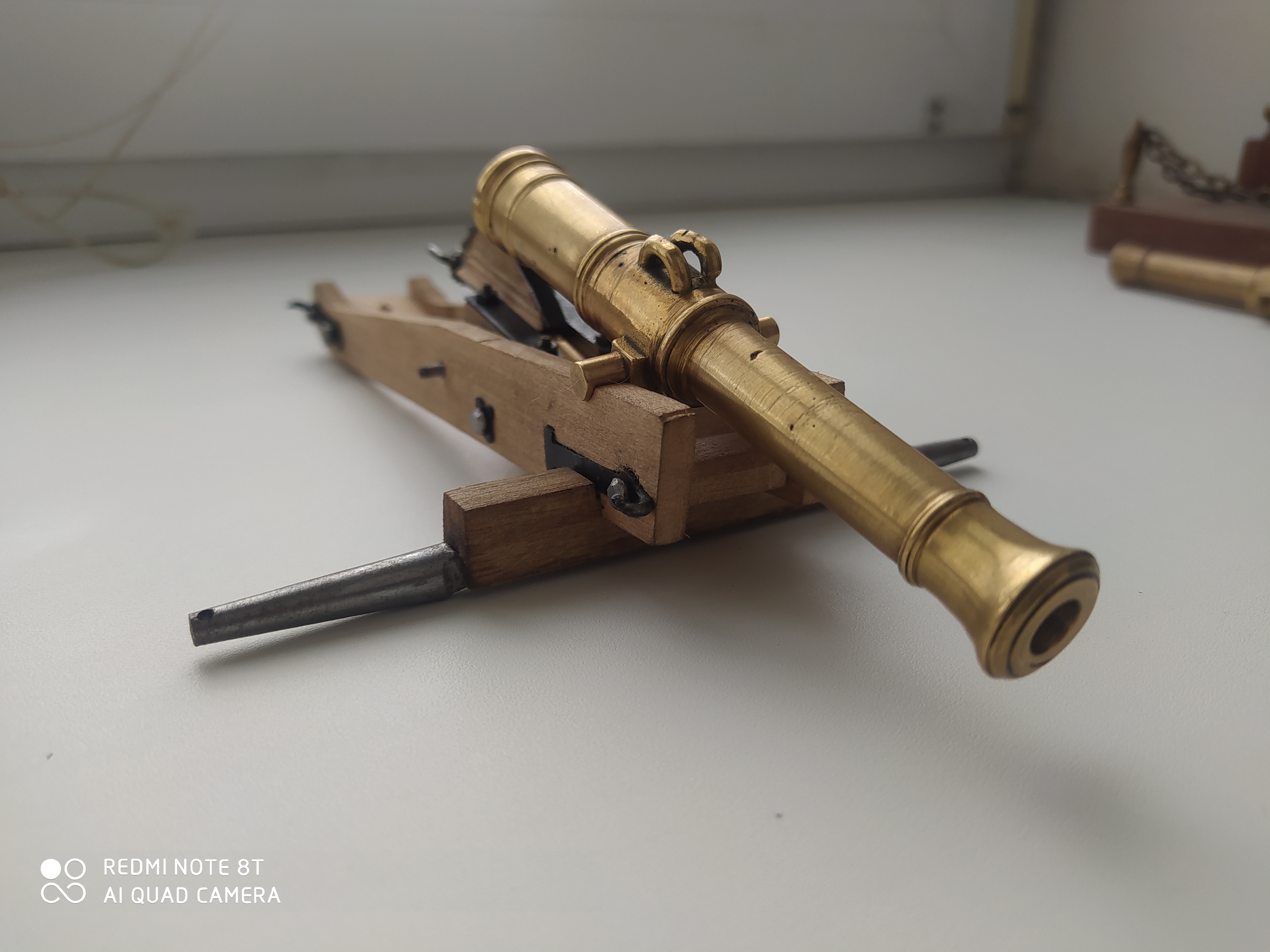

Изготовил по заказу очередной ствол пушки.

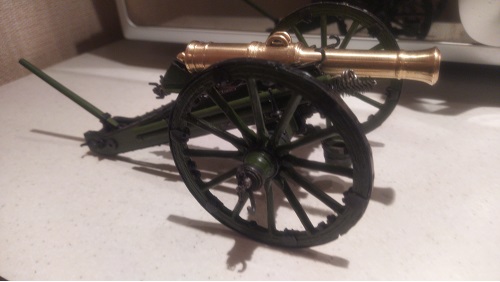

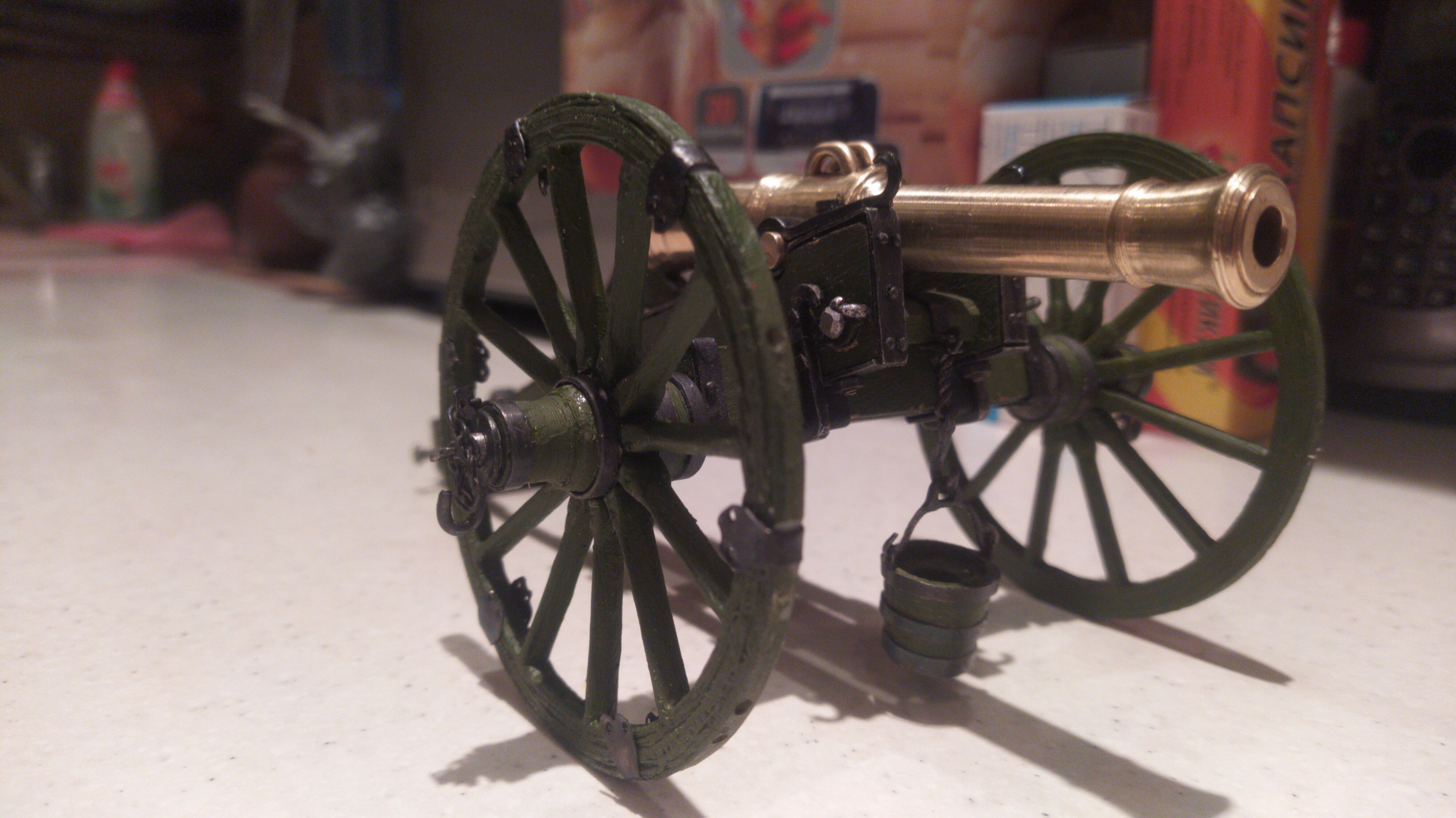

Ну вот и закончил сегодня свою 6ти фунтовую пушку. Отфоткаю и размещю фотографии.
Последние усилия. Скоро в прихожую.

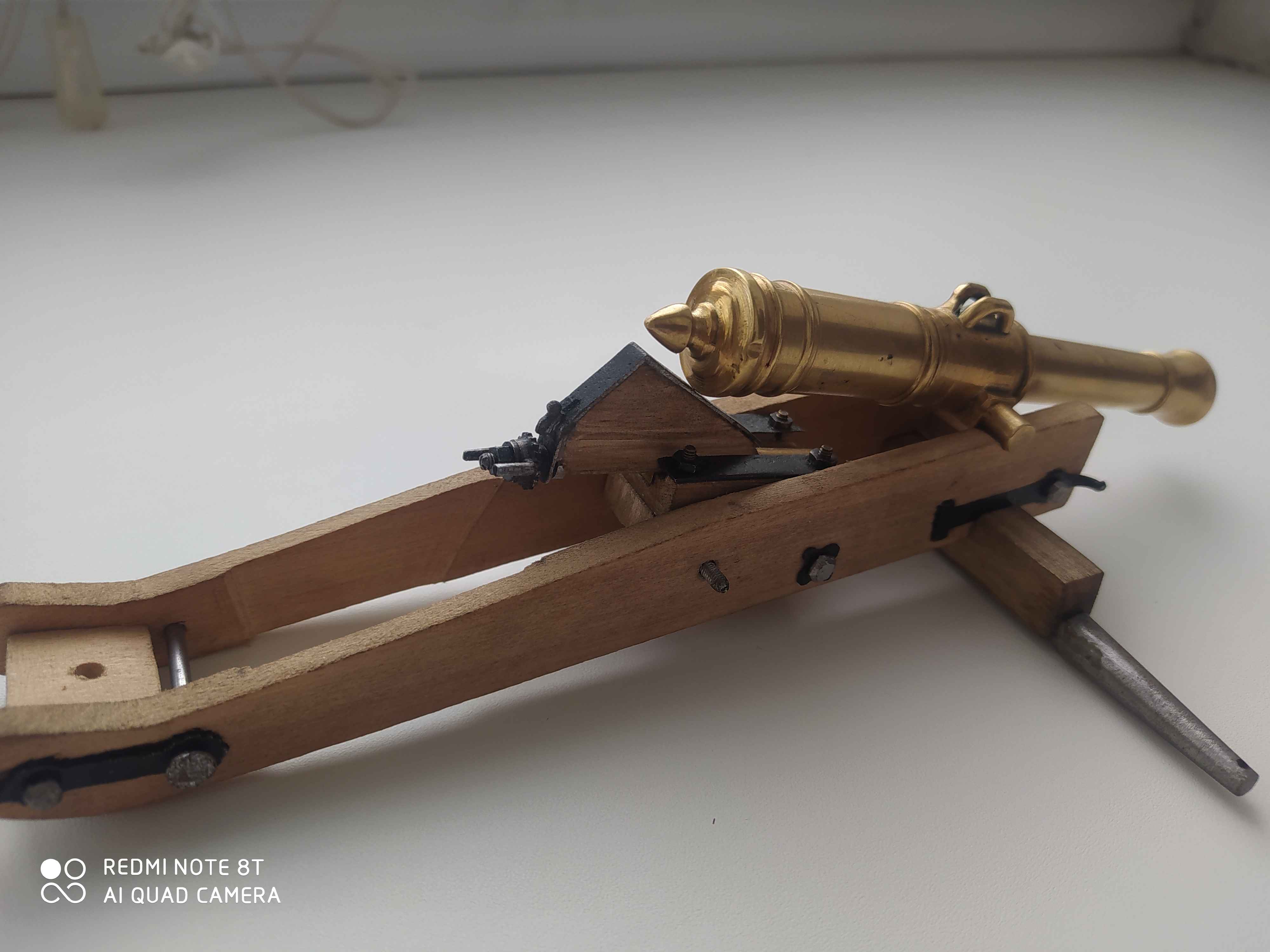

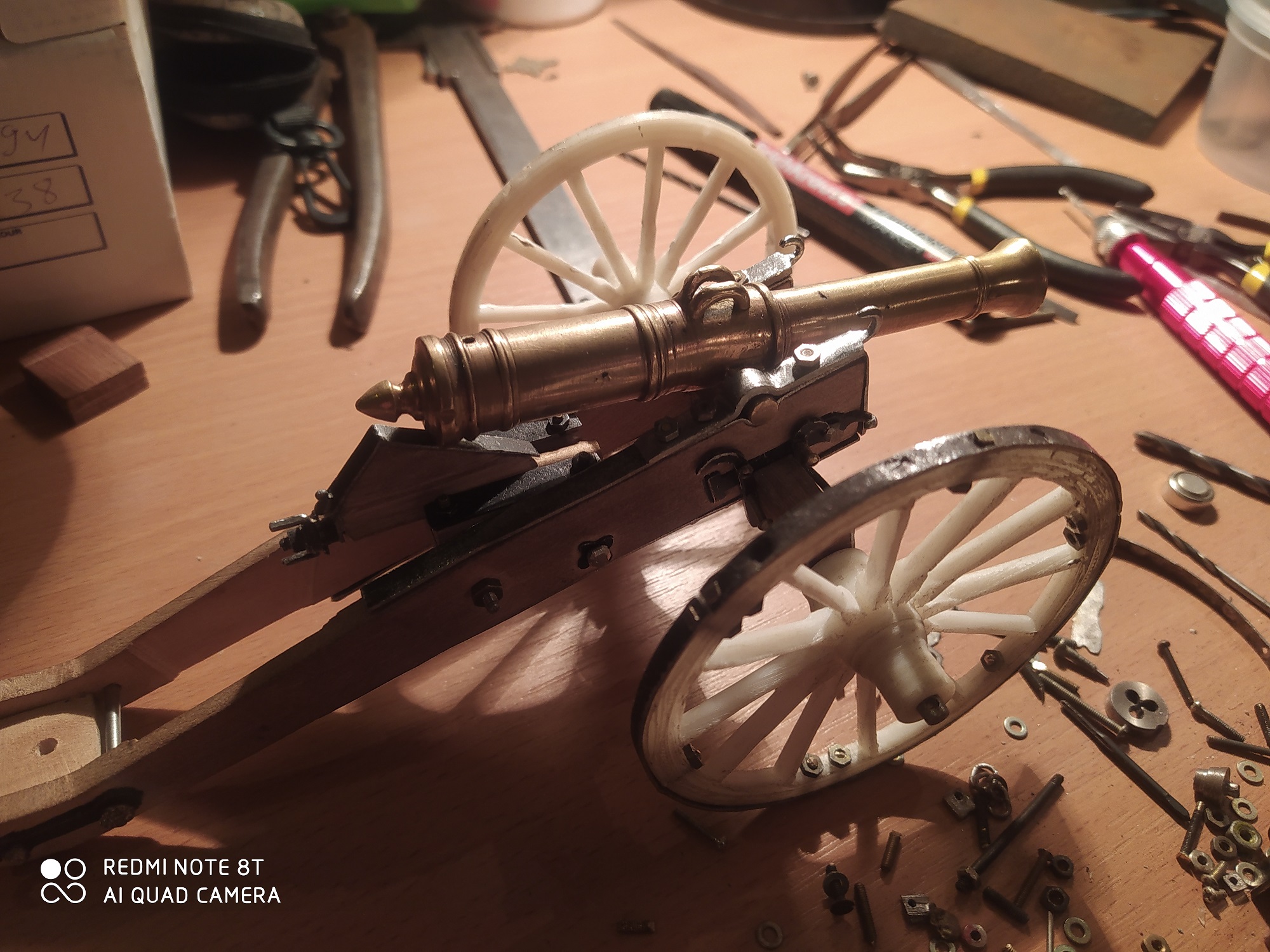

Потихоньку выхожу к финалу. Одеваю в железо.еще доводка воронение покраска. Но конец уже виден.
Настала осень и взялся за достройку 6 ти фунтовой пушки образца 1805 года.
@Владислав Гладнев написал:Привет Денис ! Сын смотрит положительно, ему нравятся мои работы, но это не его (пока по крайней мере....) . Он увлечен сильно химией с 4-го класса, немного биохимией....... Своя тема, свои заморочки......., может со временем к нему что нибудь такое и придет, а может свое так и будет......... Всему свое время......
Вот абсолютно то же самое. Видать природа в детях не повторяется. Мой отец был помешан на физике и математике. Я сам увлекался и увлекаюсь историей. А сын ударился в спорт и компьютеры. Так что дети могут от нас перенять какие то навыки и умения, а вот путь у них в жизни похоже свой.
А сын как смотрит на увлечения отца? Помогает или равнодушен? Мой все спрашивает а это сколько стоит? Вроде только недавно стал более уважительно смотреть на «замуты» отца после выставки в Дмитрове, где была моя модель.

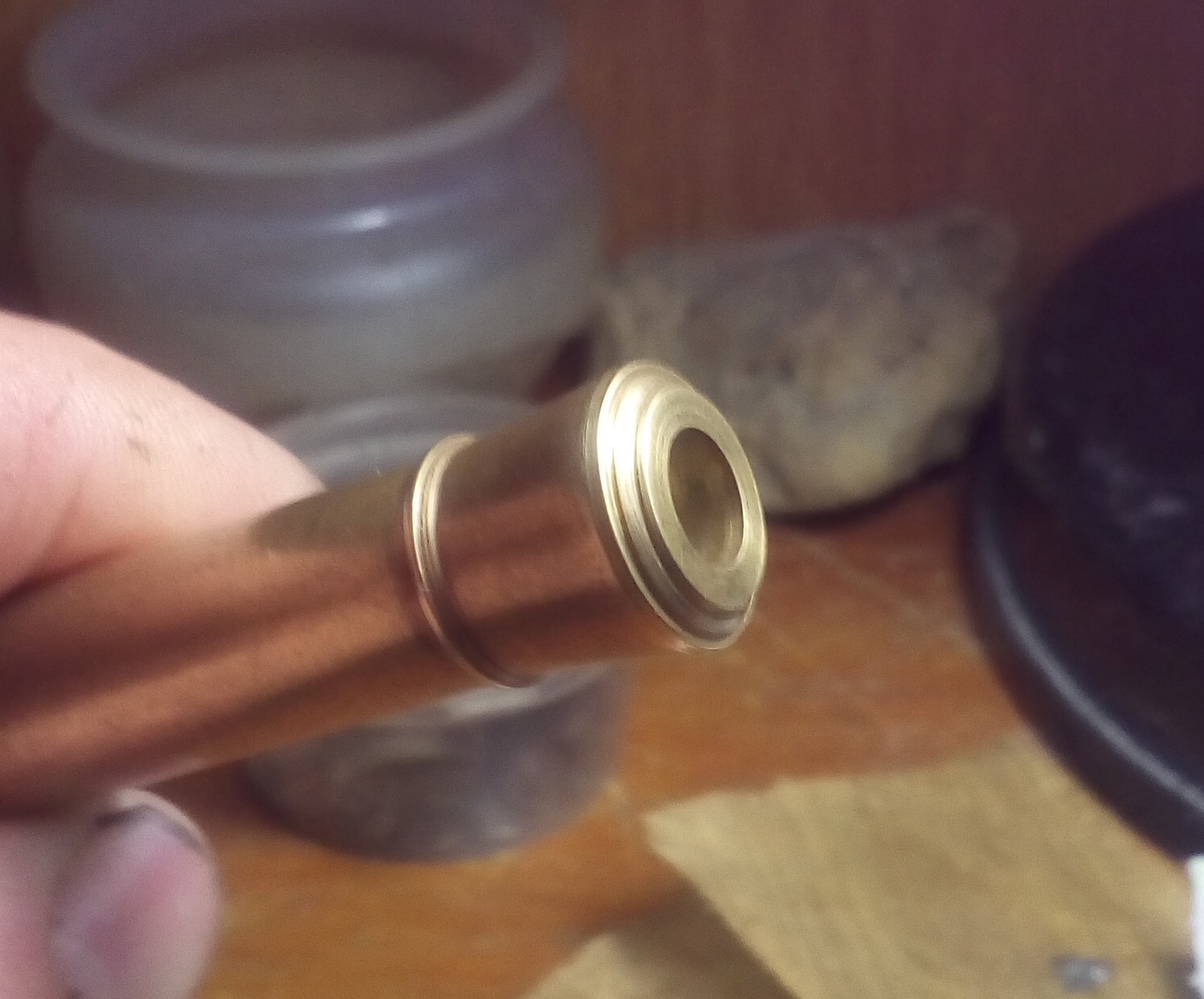

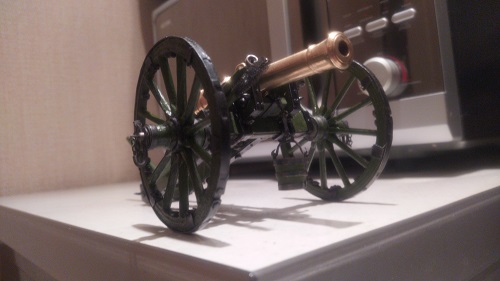

Владислав, я когда говорил про дульный срез, то имел ввиду довольно сложную форму оконечности ствола. После сверления калибра делал срез первым делом. Несколько диаметров и плавные переходы-самое на мой взгляд сложное. Именно этой деталью можно испортить впечатление от модели. На фото срез 6 фунтовой пушки масштаба 1 к 15.
Отлично вышло поздравляю! Отлично просто для первого раза. В следующий раз обратите внимание на размеры и самое сложное это дульный срез. У меня тоже он через раз получается.
@Владислав Гладнев написал:Спасибо Денис ! Работы конечно не закончены по пушке...... еще мелочевка есть, но важная....... И недостатки конечно есть, слишком все мелко чтобы один в один сделать, но старался очень близко к оригиналу....... Я не Левша, , но не смотря на все мне самому результат нравиться, хотя я очень боялся что не получится....... еще вносит свое отсутствие достаточного времени.....
Ещё один момент. А пушки французов окрашивались или нет ? Российские до 19 века были в основном красные а морские просто смолились. Я вот вроде у реконструкторов видел они окрашены в серый или серо болотный цвет. Впрочем для морского варианта могли и просто смолиться. Мне кажется можно просто в темный цвет затонировать.
Поздравляю с окончанием работы над пушкой. Получилось великолепно. Есть конечно небольшие недостатки, но на таком масштабе это большое достижение. У меня на масштабе 1к15 с трудом получилось оформить дульный срез единорога близкий к оригиналу и намучился с формой и размером спиц.
@Александр Зенкин написал:Единорог - супер!
Спасибо на добром слове. Я вот сам критикую товарищей что слишком тщательно подходят к моделям а сам тоже вот думаю переделывать ряд деталей. Гайки переразмерил на 2 -3 мм. Шайбы фигурные под оси подушек вертикального клина наводки тоже переразмерил мм на 5-6. Но, зараза, надо все исправлять. Слава богу, меня никто по срокам не неволит. Все исправлю.
@Дмитрий Агафонов написал:Борисов Денис написал:Ну вот деревяхи готовы. Теперь железо,железо, железо. Затем бронза, кожа, веревка. Потом все разобрать, загрунтовать и покрасить.
И еще раз. Только восторг и восхищение!
Спасибо большое на добром слове. Знаете,как ввязался в эту стройку,так и остановиться не могу. Более того, приходится делать полноразмерные рабочие детали из толстого металла. Очень геморройно, но затраченные усилия и время требуют добить этого монстра.

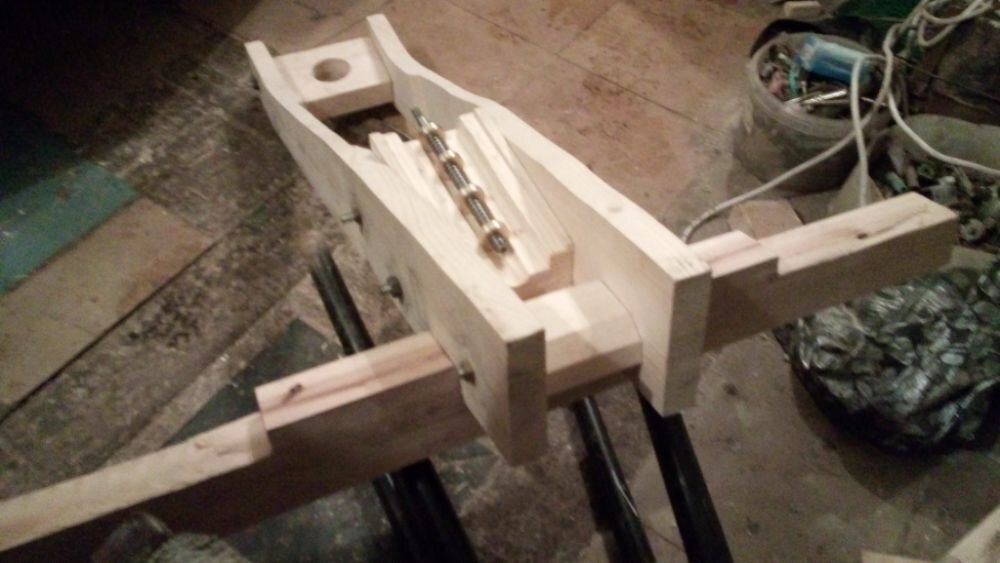

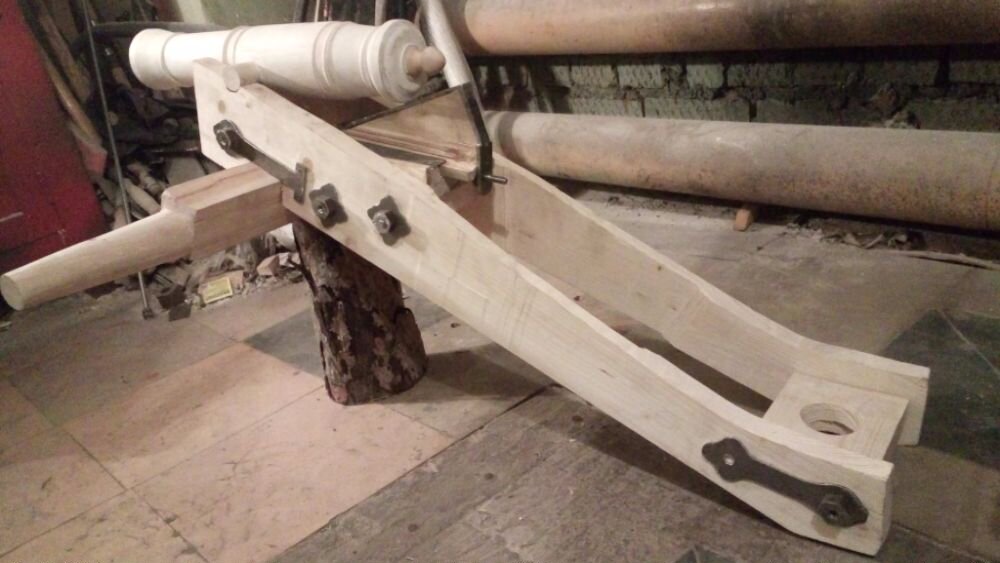

Ну вот деревяхи готовы. Теперь железо,железо, железо. Затем бронза, кожа, веревка. Потом все разобрать, загрунтовать и покрасить.
@ЭВладислав Гладнев написал:Привет Денис ! Спасибо за внимание. Ствол буду точить однозначно на токарнике (благо он есть) по материалу пока не определился.... может даже из железа и завороню.......... По ка до них дело дойдет определюсь........ Со стапелем понятно без него не соберешь колесо, тем более что спицы тут не прямые........... А вот обод как раз и буду делать секторами, пусть заморочно, но..... фанера смажет весь эффект -направление волокон древесины куда деть ? Да и из простой фанеры выточить тонкое кольцо просто нереально..... А по поводу вида пушки, скачал как то книгу по артиллерии там есть французы моего времени...... да и простые они на этом судне без всяких изысков и заморочек........ Еще раз Денис большое спасибо за участие, мнение и советы со стороны очень важны, что бы стройка шла правильно !
Все же немного поспорю. Пушки в то время окрашивались. Березовая фанера хорошо зашкуривается грунтуется и красится. Если вы захотите делать секторами, обязательно нужно делать шкант на каждую деталь, в том числе и на спицы. Просто на клею держится плохо и при сборке усилия на распор разваливают всю конструкцию. Шкант я делал из медной проволоки и сверлил торцы деталей ручной дрелью. Один раз досверлился. Сверло 1 мм сломалось, рука сорвалась и аккурат большой палец с ногтем проткнуло. Если вы все же решите идти по самому сложному пути, то посоветую сделать или купить маленькие струбцинки минимум 3 штуки. Ступицу колеса не топите в кондукторе, ставьте на торец а обод поднимайте на нужную высоту на подкладки. Больше 2 спиц на сектор трудно ставить. В общем подумайте ещё раз про целиковый обод. Сэкономите много сил и времени.
У вас все хорошо получается. Ствол пушки, если вы не хотите боевой вариант, не заморачивайтесь и делайте на токарном станке из любого материала, даже из дерева, например бука. А вот колеса _ это я вам скажу самое сложное. Обязательно сделайте маленький стапель, разметьте все контуры колеса и расположение спиц. Не вздумайте, как я на первой пушке, делать колеса секторами - замучаетесь, а возьмите фанеру и сразу вырезайте обод. Ступицу колеса закрепляете болтом на стапеле и вперед мучиться со спицами. Если пожелаете, то посмотрите как я это делал. И внимательно поизучайте как выглядели французские пушки, чтобы не заделать российский единорог или средневековую кулеврину. От всей души желаю вам успеха!
@Радмир Насыров написал:Виталий аkа Daknyaz написал:С таким масштабом, можно было бы и ствол выточить из бронзы)
Мы же в России! Привлекут ещё за изготовление огнестрельного оружия)

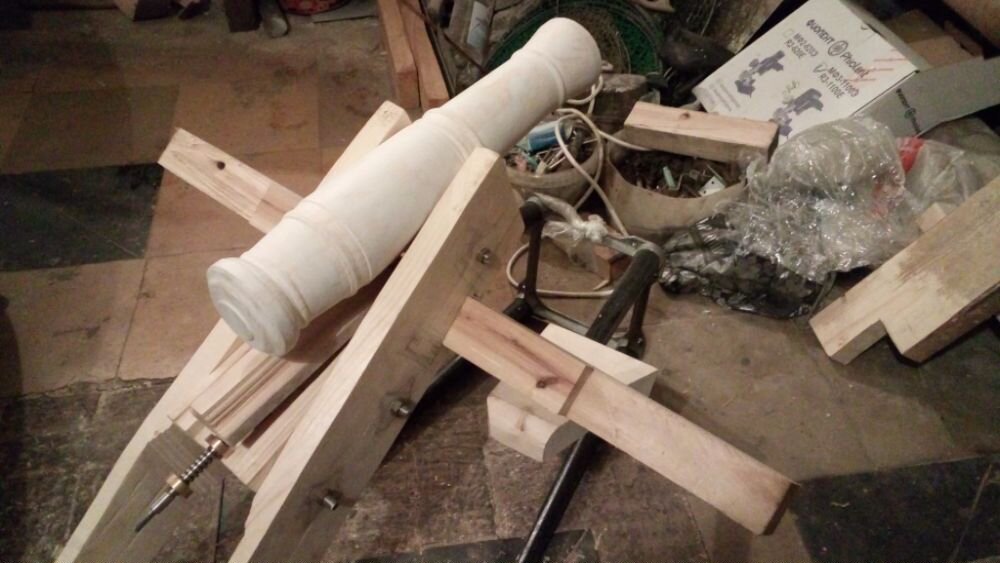

Из бронзы, из латуни или из алюминия - это все возможно. И привлечь могут только за ствол, из которого есть возможность выстрела. По этой логике можно даже за деревянную пушку посадить. На один не слишком серьезный, но вполне себе боевой выстрел хватит. В старину делали одноразовые пушки из дерева и на Западе, и на Востоке. А посему канал ствола сверлиться или отливаться будет не больше чем на 5 см. Что же касается цельнотельной пушки длиной 50,5 см это нужен оочень немаленький станок. У меня, к сожалению, нет возможности использовать такую технику. А платить немалые бабки за такое изделие не слишком охота. Этот ствол пушки я выточил из клеенной колонны из 4 частей. Это, кстати, стало основной причиной отказа от идеи сделать модель 1 : 1. Масштаб же 1:2 оказалось осилить можно, хотя и с трудом. Обрабатывать железные детали и листы толщиной по нескольку мм. или см. далеко не одно и то же что работать с фольгой. В изделии намеренно использую старинное железо на некоторые детали. Это и гвозди и кольца и скобы и прочий инвентарь, собранный на старых деревнях и поселениях. На пушку хотел вообще поставить старинную железную ось, типа под конную артиллерию, но приятеля жаба задушила, не отдал, хотя подошла бы идеально. Точно такая же как в музее. А посему выполняется вариант деревянной оси с железной оковкой, как в чертежах. Сегодня снял со стапеля первое колесо и примерил к оси. Смотрится обалденно ощущение что перед тобой вполне боевая пушка. Хотя и трудно, но энтузиазм пока не гаснет.
Ничего не скажешь шедевр !

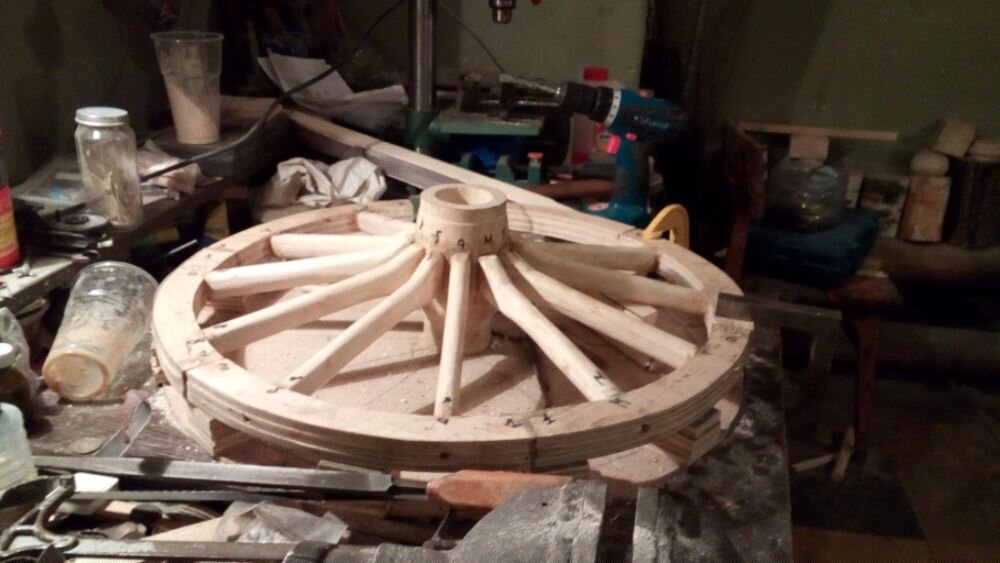

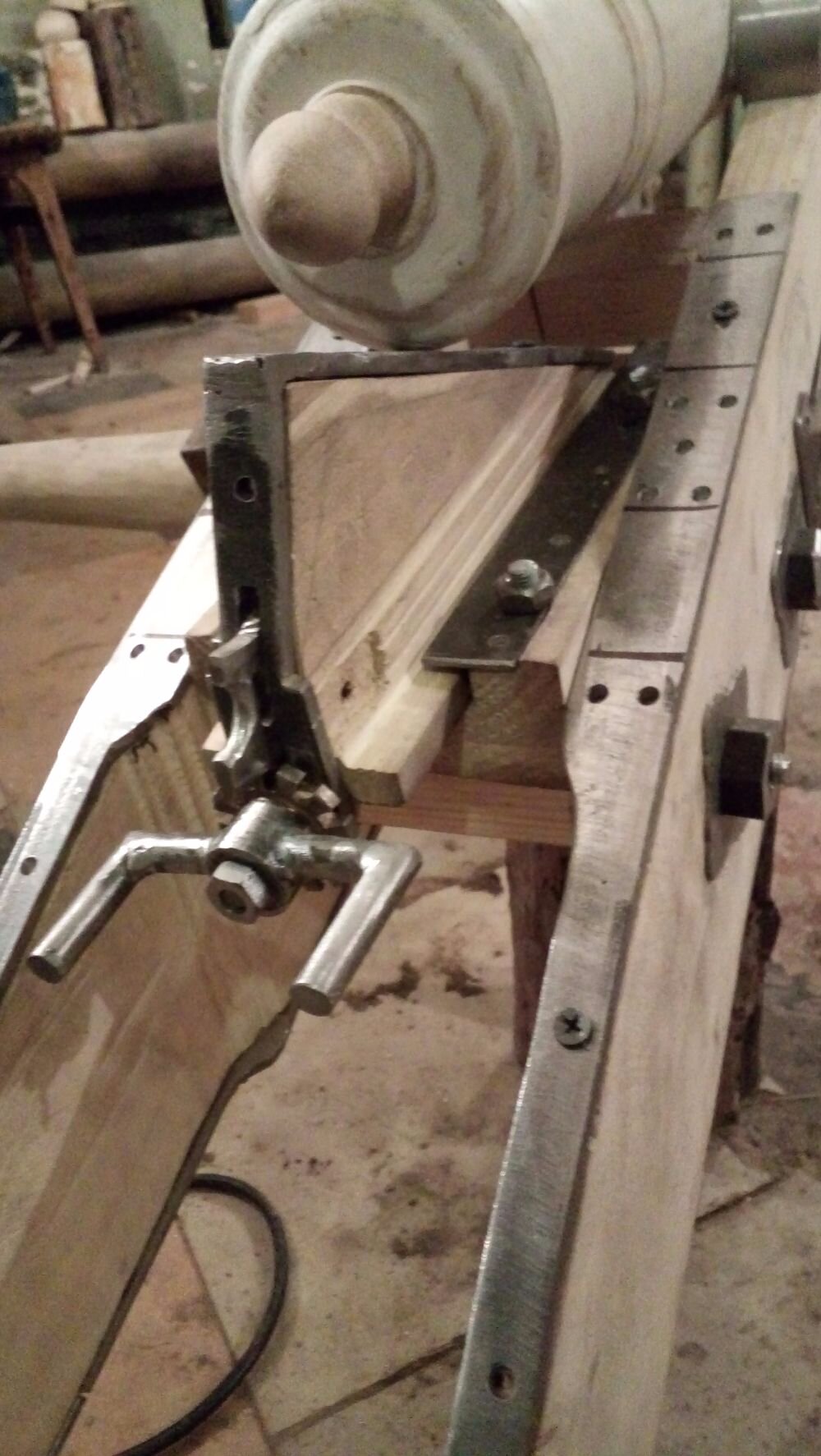

Вот ковыряю дальше орудию. На фотках собранный механизм клина вертикальной наводки со стопором и храповиком. Все работает крутится и стопорится. Осталось установить механизм фиксации стопора храповика и собрать начистовую все детали. И колесо в части деревянной почти собрано. Теперь зачищать подгонять и одевать в железо.

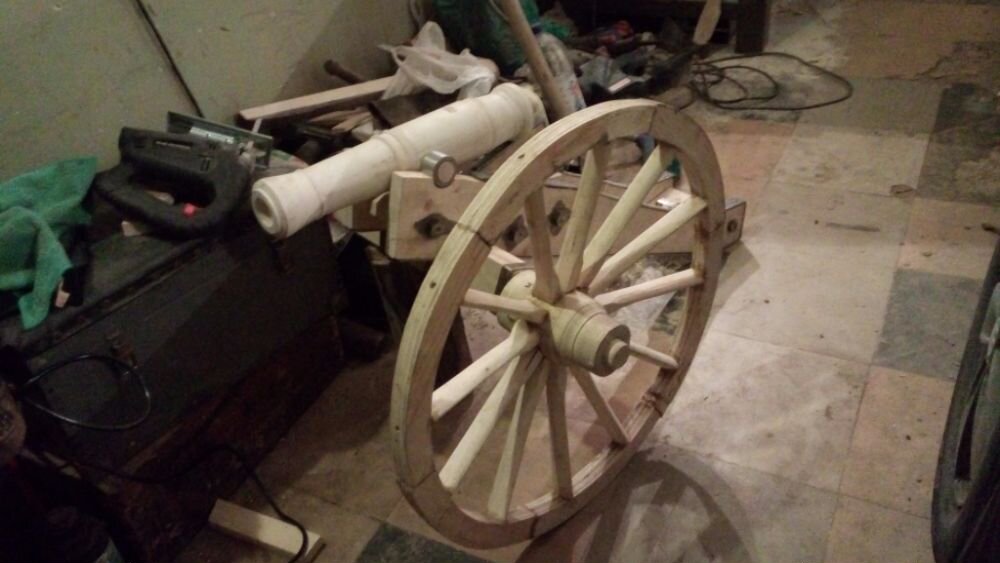

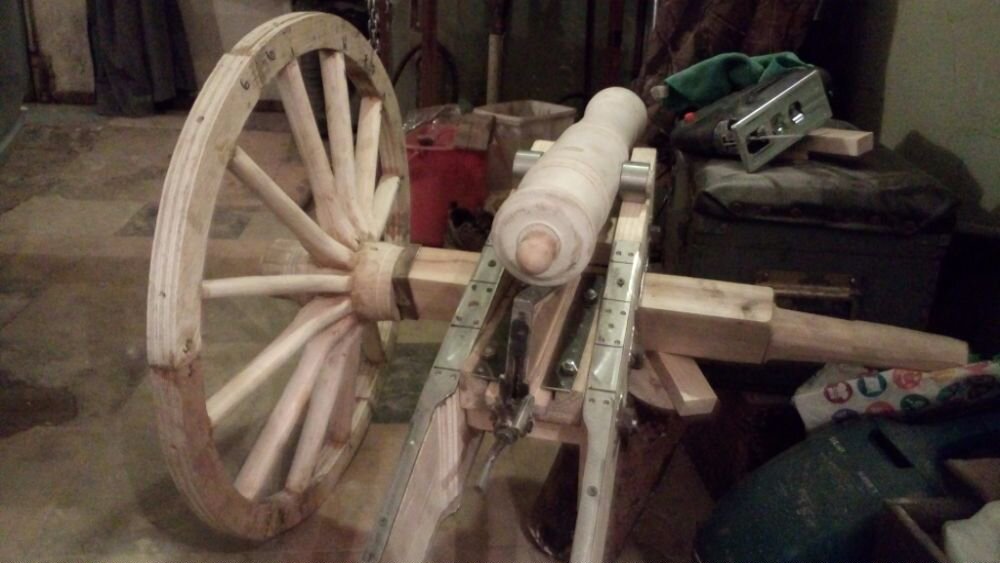

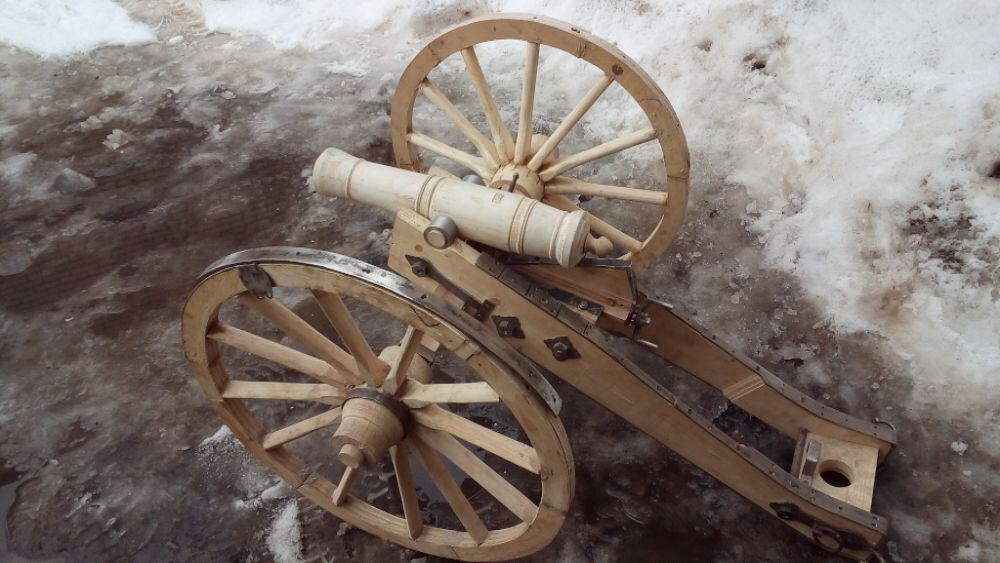

Потихоньку обрастает железом.
Приветствую Ваш титанический труд. Смотрю на Вашу работу и понимаю как самодельщик самодельщика. Терпения и усидчивости! Главное работайте когда есть настроение. Самое сложное- это браться исправлять свои же косяки. Удачи Вам!
Ну и еще продолжил постройку царь - пушки.
Я всегда был уверен что корабелы и паровозники это самые маньяки из моделистов. Удачи в постройке и с НОВЫМ ГОДОМ!!
@Дмитрий Агафонов написал:Борисов Денис написал:Вот потихоньку строю модель в масштабе 1 к 2
Ого, это ж какую надо полочку для моделей
Ну это во двор дома.

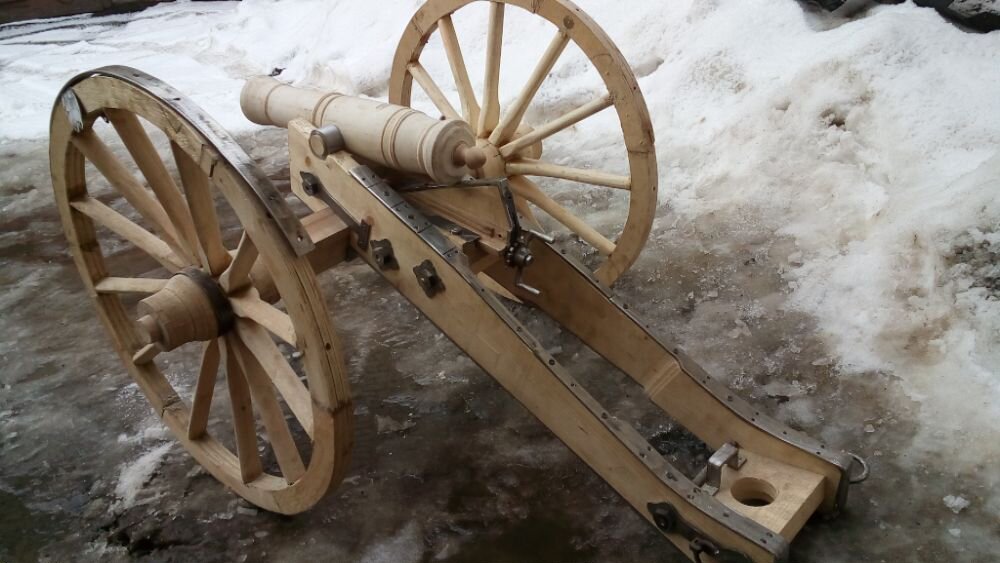

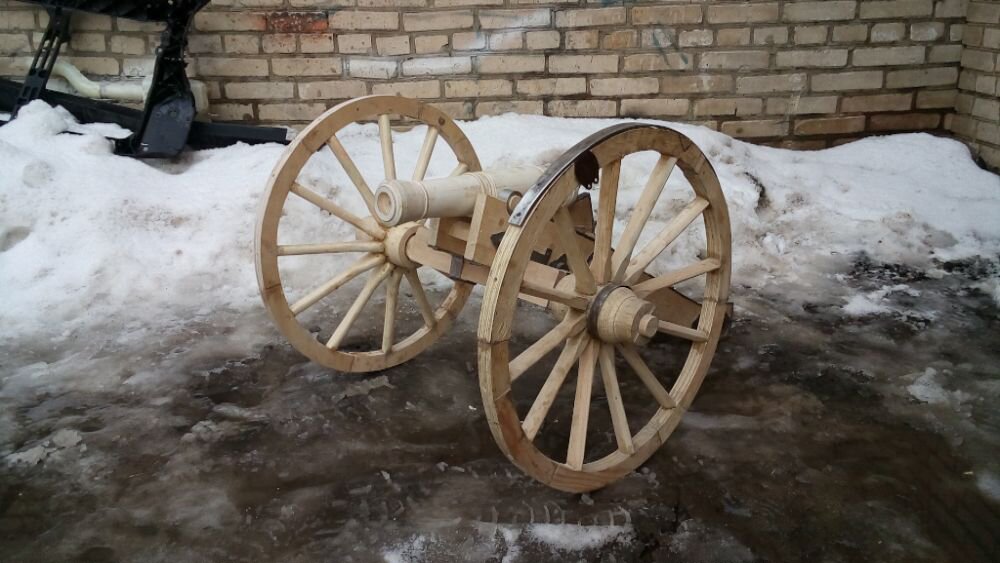

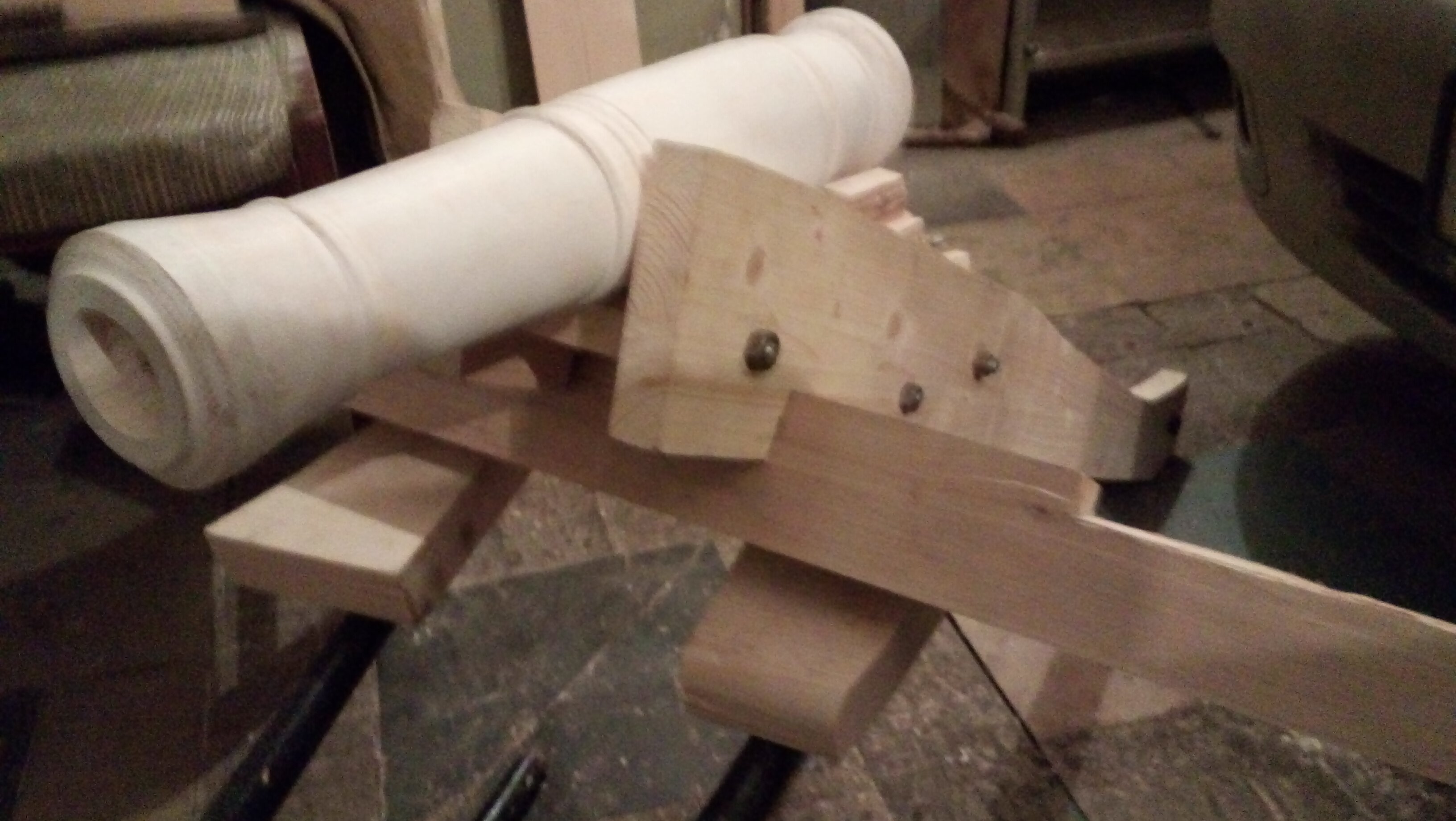

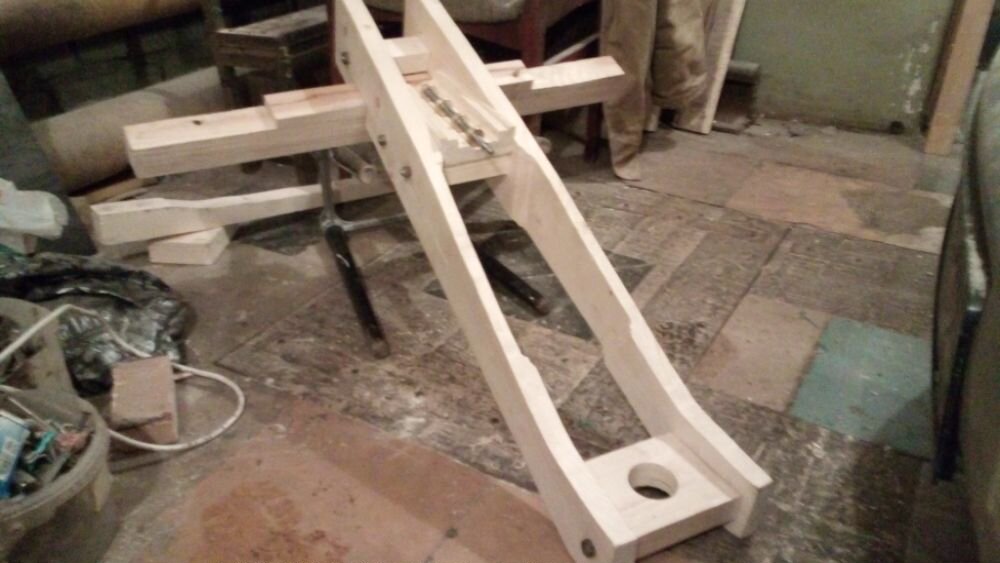

Вот потихоньку строю модель в масштабе 1 к 2
@Athlon написал:Борисов Денис написал:все мои модели дезактивированы, то есть стрелять не могут.
Это печально....
Что поделать, не хочется проблем с органами правопорядка. А такой путь мои изделия проходят для того, чтобы называться хоть и маленькими но все же настоящими пушками. Хоть в чем то они будут отличаться от пластмассовых наборов. Где нибудь в Америке я бы этого не делал, но у нас все может быть. Еще припутают куда нибудь. Вот сейчас работаю параллельно с мелким масштабом и с моделью масштаба 1 к 2, и честно говоря, получаю совершенно другие эмоции. Это совсем все по другому, И инструменты и сама работа. Материалы правда те же и порядок работ тот же. Так я на этой модели ствол вообще из дерева сделаю.Причем без канала ствола. Только обозначу на 5 см. Но интереса нет. Наоборот, переполох. Поэтому наверное не буду ее светить. Делаю на продажу как крупную видовую модель. Но лафет будет без дураков.
@Михаил Кукота написал:Мой первый и последний кораблик.
Надо что-нибудь запороть, чтобы больше не просили
_________________________________
Скажем дружно - НА ХРЕН НУЖНО!!!
А что не так? Нормальная незаконченная работа. у меня таких несколько тоже. Полежат полежат, потом опять потихоньку точу их, переделываю косяки. Это нормально.
Зря наверное начал этот пост. Тема для "каропки" не подходящая.
@Борисов Денис написал:Виктор Цымбал написал:maks62 написал:Борисов Денис ,дружище упаси бог делать запальное отверстие в твоей копии...а то узнаешь очень много из уголовного кодекса...бандитов с кучей оружия мы не увидим а тебя точно покажут в новостях...с припиской боевик даиш
Как бывший следователь - целиком и полностью поддерживаю. Как адвокат - .... пожалуй тоже.
Да вы что, и в мыслях не было изготавливать огромный бабахер. Цельнотельный ствол из дерева или пластика, крашенный под бронзу. я же не совсем из ума выжил.
И еще добавлю, точнее повторюсь, все мои модели дезактивированы, то есть стрелять не могут.
@Виктор Цымбал написал:maks62 написал:Борисов Денис ,дружище упаси бог делать запальное отверстие в твоей копии...а то узнаешь очень много из уголовного кодекса...бандитов с кучей оружия мы не увидим а тебя точно покажут в новостях...с припиской боевик даиш
Как бывший следователь - целиком и полностью поддерживаю. Как адвокат - .... пожалуй тоже.
Да вы что, и в мыслях не было изготавливать огромный бабахер. Цельнотельный ствол из дерева или пластика, крашенный под бронзу. я же не совсем из ума выжил.
