Как я уже написал в общей теме, к окончанию конкурса не успею, но публикацию решил продолжить вне рамок конкурса - вдруг кому полезно будет.

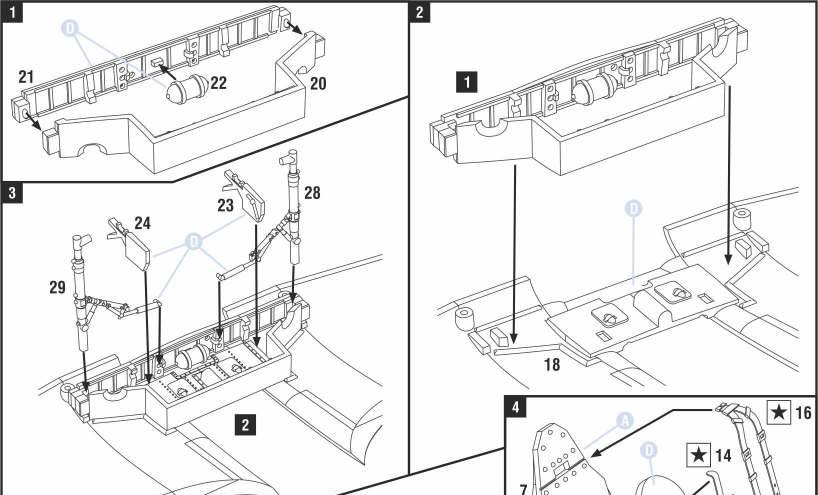

Начал с ниш шасси. Изучение инструкции и пластика привело к печальному выводу: стойки шасси нужно крепить до полной сборки крыла. Обычно я это делаю в самом конце. Но в данном случае, если делать по инструкции:

т.е. детали 23 и 24 устанавливать после сборки колодца и стоек шасси, шпаклевать их стык нужно будет также потом. Ну и красить тоже, соответственно. Поэтому я решил клеить 23 и 24 к 21-й (переднему лонжерону) в самом начале. Ну почти Было сделано:
1. Срезаны имитация кронштейнов крепления подкосов на детали 21.
2. Просверлены кронштейны из набора фототравления и приклеены по месту. Повторно рассверлены уже после установки.
3. С цилиндра высокого давления срезана имитация хомутов, он был обточен и просверлен с торцов для последующего крепления имитации гидравлики.
4. В переднем лонжероне и полуцилиндрическом выступе верхней половины крыла (18) просверлены отверстия для установки имитации трубы циркуляции охлаждающей жидкости.
5. Сама труба выгнута из отоженной медной проволоки 1.2мм.
6. Для того, чтобы труба в принципе могла пройти там, где должна, цилиндр высокого давления нужно устанавливать гораздо глубже, поэтому выступ для его крепления срезан.
7. Установлен цилиндр высокого давления с хомутами из травления.

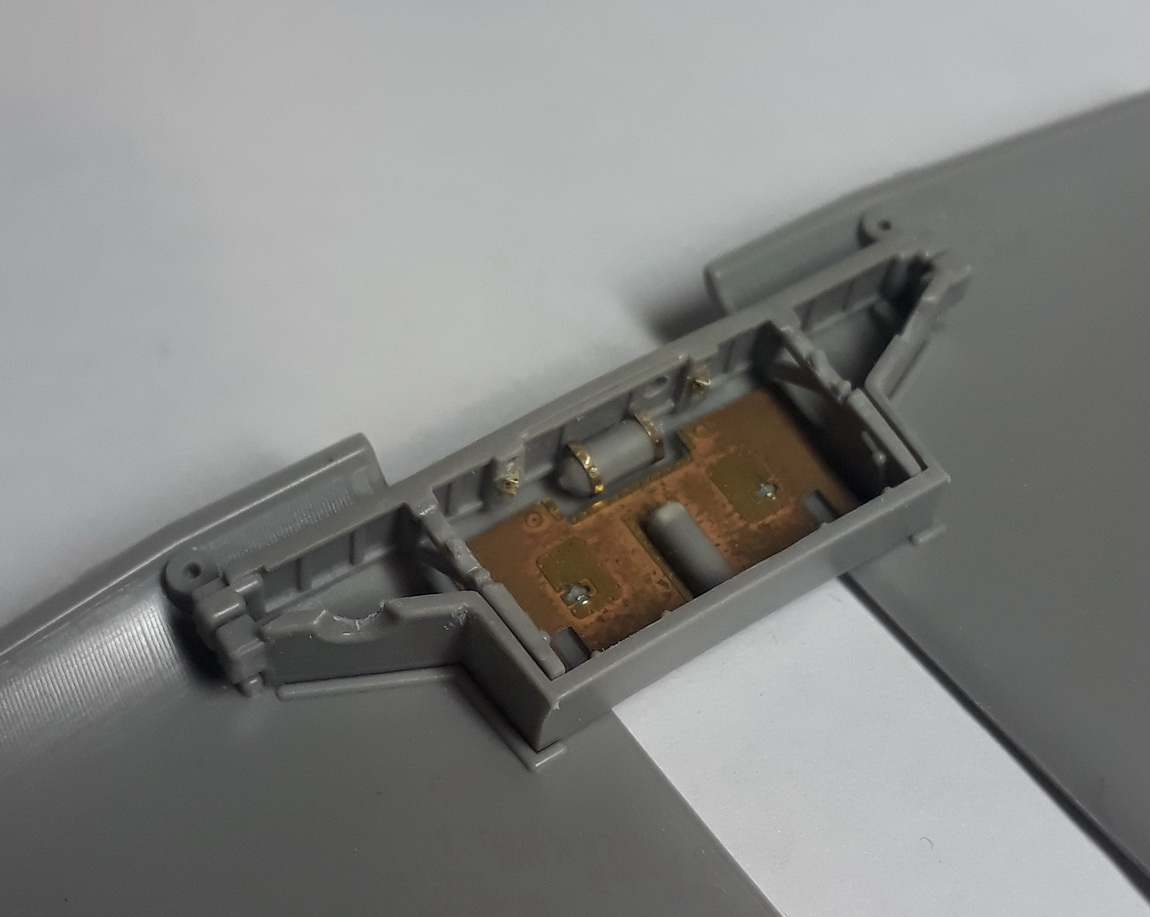

8. Заодно срезан рельеф в нише колодца на верхней половине крыльев и наклеена деталь из фототравления, с выдавленными "замками", удерживающими шасси в закрытом положении.

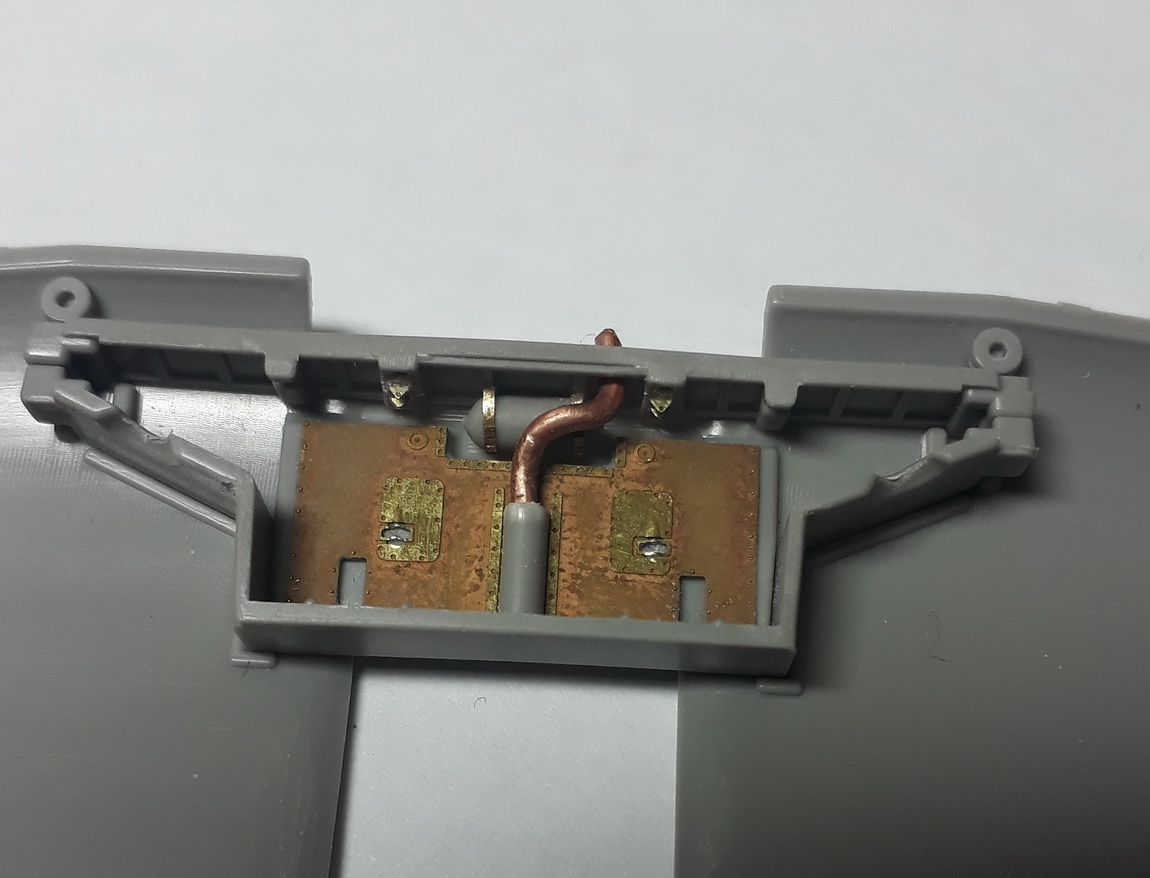

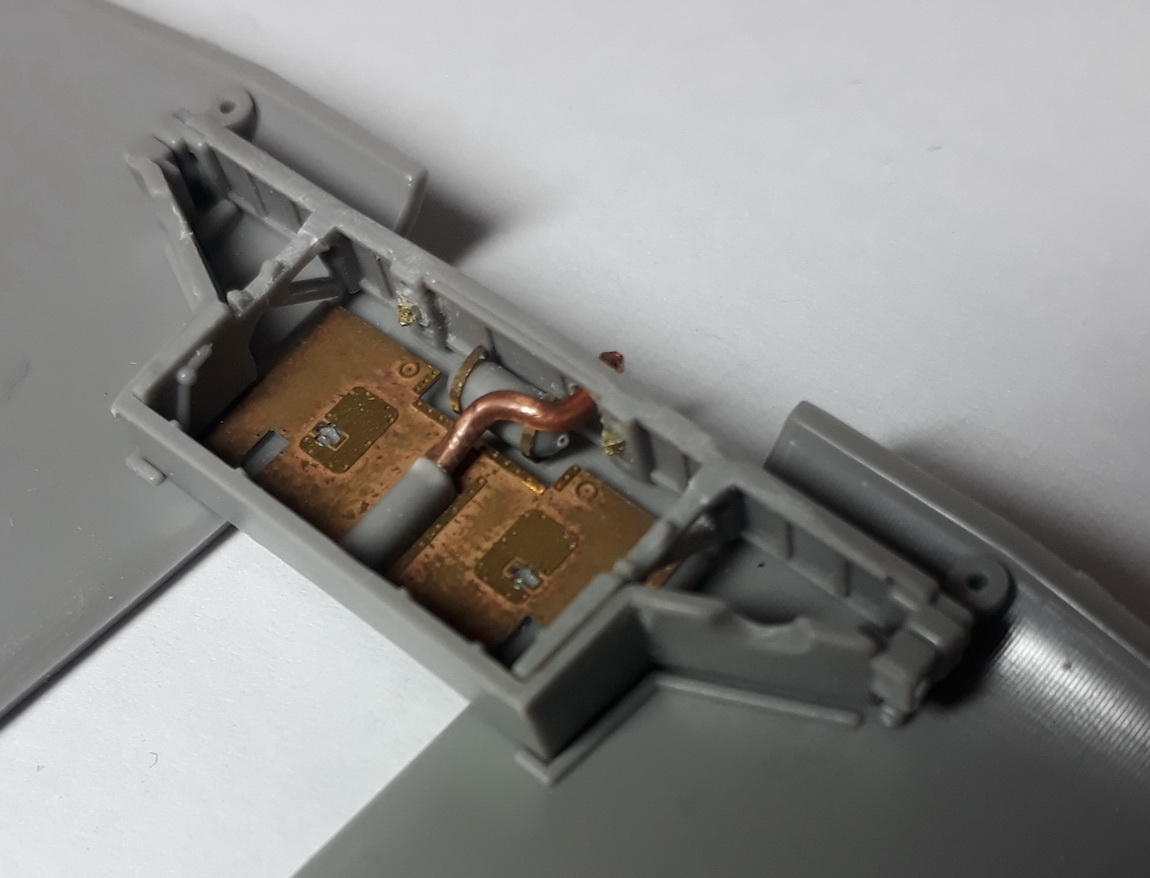

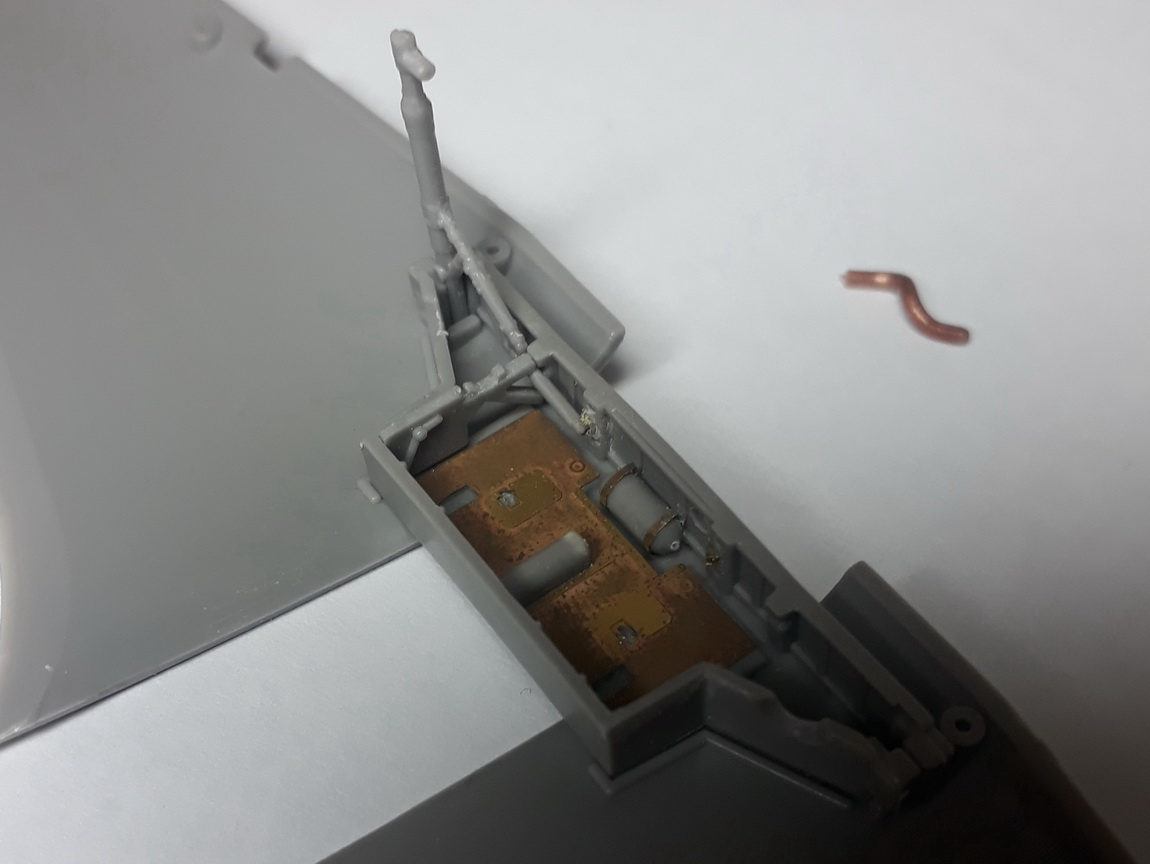

9. На следующем фото тестовая "сухая" сборка колодца:

И еще:

Здесь установлена и стойка, и часть нервюры с "окном" (24). Виден стык с передним лонжероном.
Поэтому 23 и 24 приклеены к 21 уже на этом этапе:

а затем зашпаклеваны:

(все остальное пока - "сухая сборка".
Таким образом, далее планирую окрашивать отдельно передний лонжерон, стойки шасси (включая глянец, смывку и полумат), к ним крепить имитацию гидравлики (на гидроцилиндрах подкосов), затем стойки крепить к переднему лонжерону, а уже затем собирать колодец и докрашивать - включая "подкраску" стыка переднего лонжерона и "дна" колодца. Если делать по инструкции, то я не вижу простого способа все прокрасить, при этом замаскировав штоки гидроцилиндров и амортизаторов шасси. А замаскировать собранный узел переднего лонжерона гораздо проще.

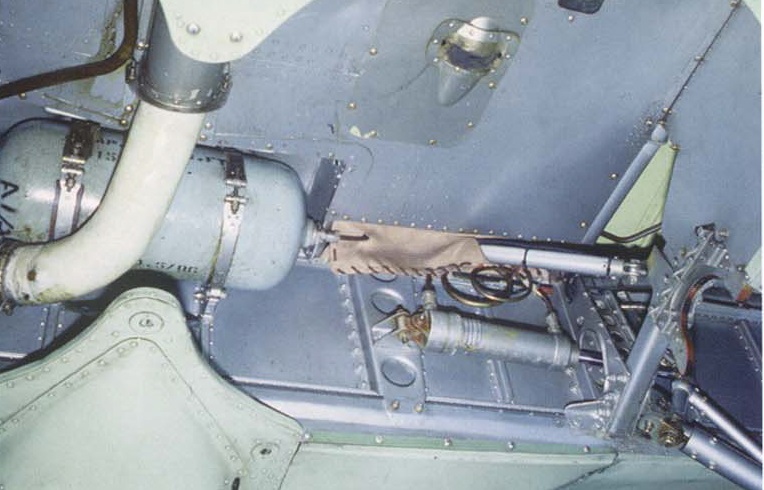

Если у кого-то найдутся более подробные, чем в "Walk_Around_14_-_Hawker_Hurricane" фотографии трубопроводов гидроцилиндров шасси, буду весьма признателен. Пока отчаянные попытки понять, как там что проходит, приводят меня к мысли накрутить что-то похожее, а концы спрятать под "брезентовыми" (?) чехлами. В отношении чехлов также есть вопрос: в том же "Walk_Around_14" есть фото, где они закреплены шнуровкой:

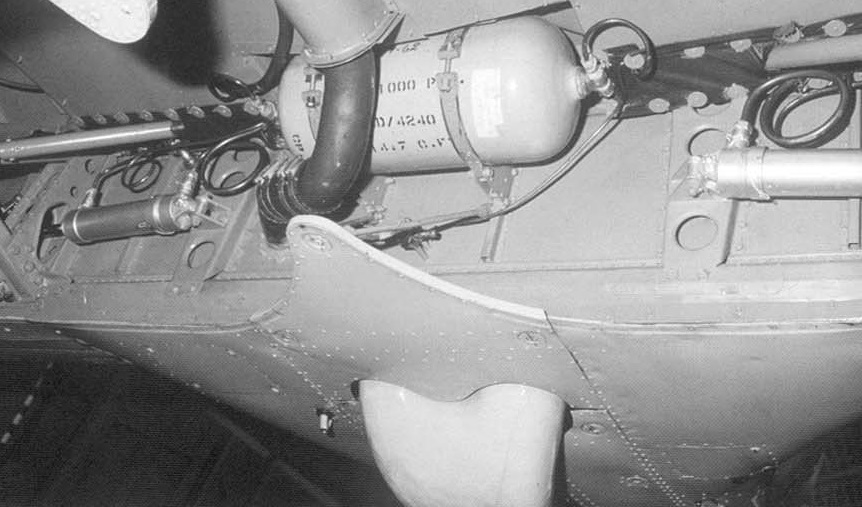

и рядом же - болтами:

Понять, как именно идут трубки, очень сложно. Схема гидросистемы, наверное, помогла бы.

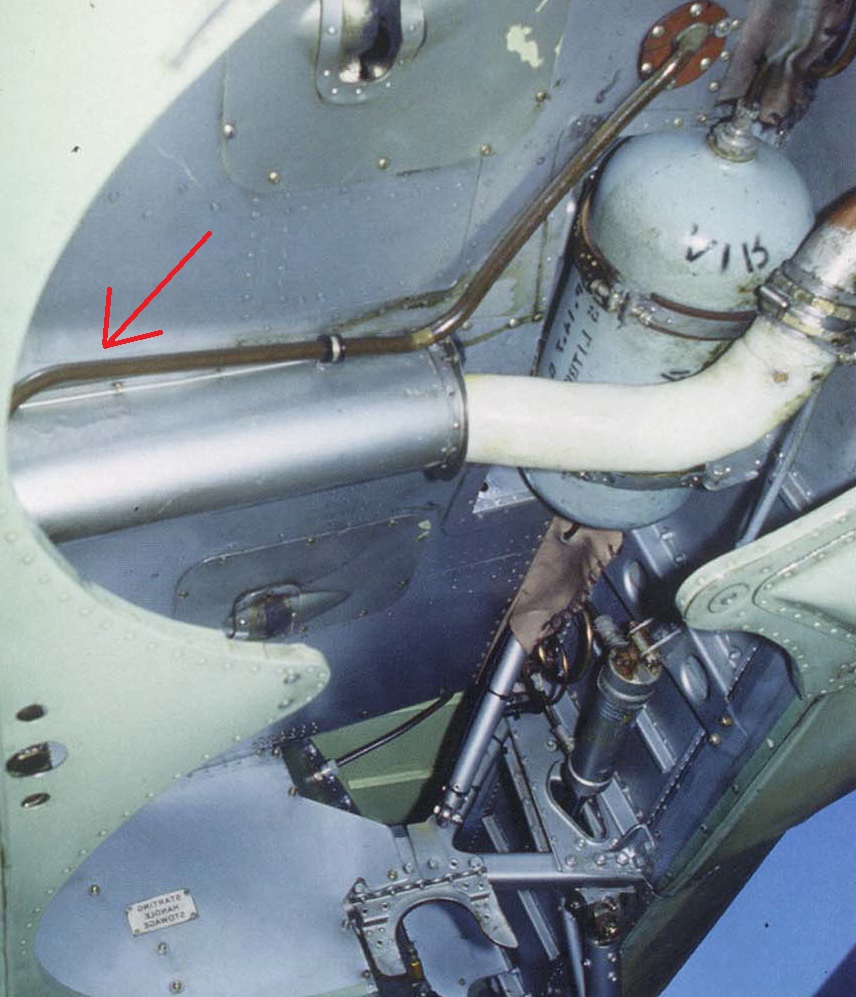

И еще один вопрос: куда за пределами фото уходит трубка, отмеченная стрелкой:

Кстати, это фото в журнале зеркальное - кто будет на него ориентироваться, будьте внимательны!
Пока все, продолжение следует...
ЗЫ. Сборку в соответствии с инструкциями на модель и травло буду просто сопровождать фото

Приветствую всех! Каюсь, но хоть сам и поднял вопрос о продлении, но сам же не успею - жизнь внесла таки свои коррективы. Тему стройки бы я продолжил, возможно тем, кто будет делать эту же модель потом, будет интересно. Если требуется освободить эту ветку, также прошу перенести.

@Сергей Маматов написал:

Керим Джемилев, в книге "Walk Around №14" про это написано так:

@Сергей Маматов написал:

Керим Джемилев, в книге "Walk Around №14" про это написано так:

"Отверстия охлаждения генератора", если верить гугл-переводчику.

Изучение матчасти привело еще к двум вопросам. На левом борту под выхлопными патрубками есть пара маленьких патрубков:

1. Кто-нибудь знает, для чего они?
2. Передний из них на разных фото выглядит по-разному: входное отверстие развернуто вперед или выходит ровно. Ищу закономерности. Пока заметил, что повернут вперед на тех машинах, у которых кок позднего типа или как у Спитов.

@Сергей Маматов написал:

Керим Джемилев, на чертежах его нет.

@Андрей написал:

Тут коллега тоже харики делает: https://karopka.ru/forum/messages/forum189/topic31680/message1490190/#message1490190
В этой теме давал ссылку на Мк.1. Приборка там была.

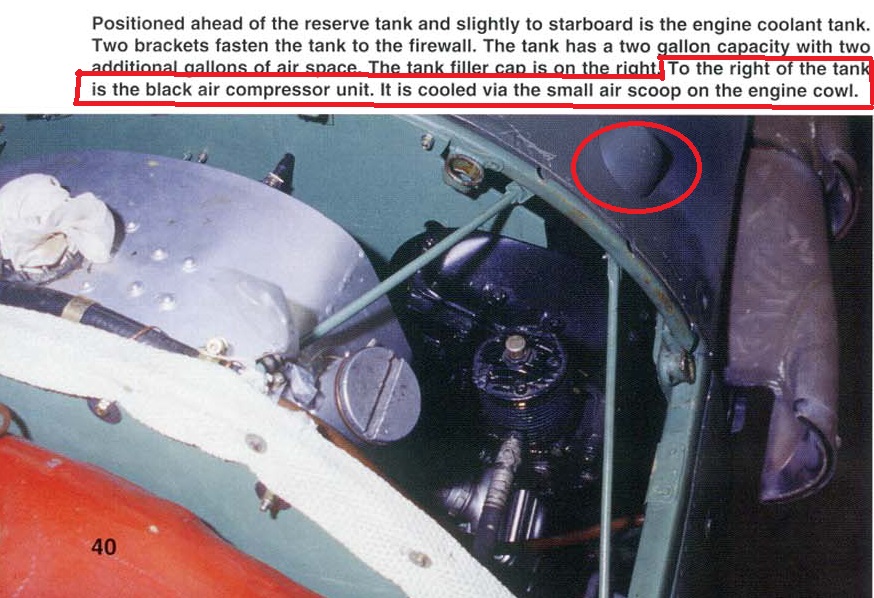

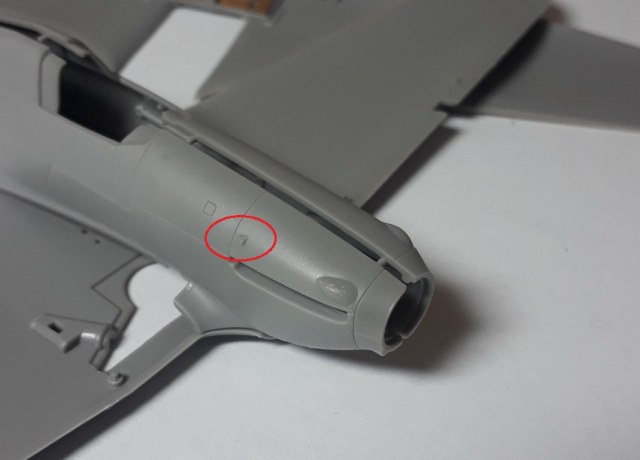

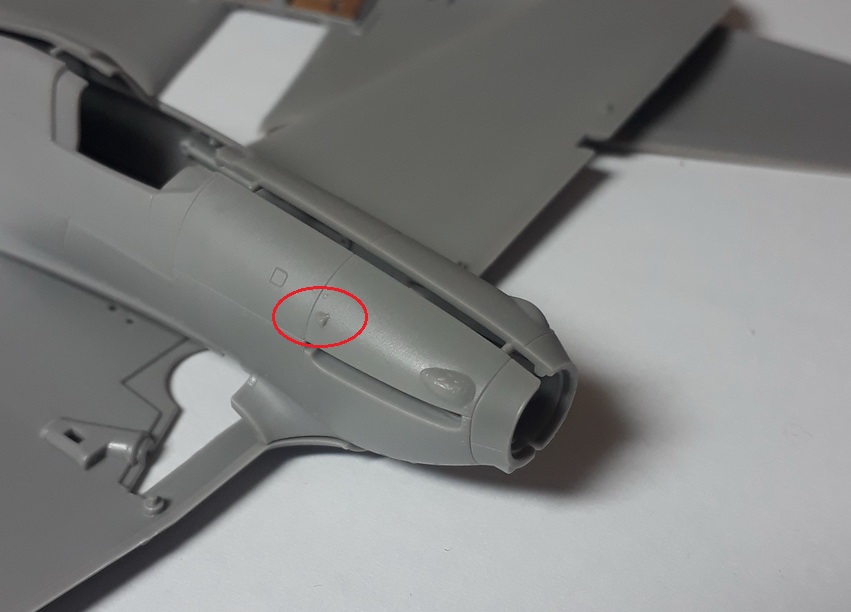

Сейчас изучаю материал и нашел странное. На фото ниже я обвел предположительно воздухозаборник, который уже собрался рассверливать (от чего он, интересно?). На фото Mk.II я его наблюдаю. А вот у Mk.I пока не нашел.

@BorisV написал:

Странно.Здесь есть тоже, Мк1

Начало:

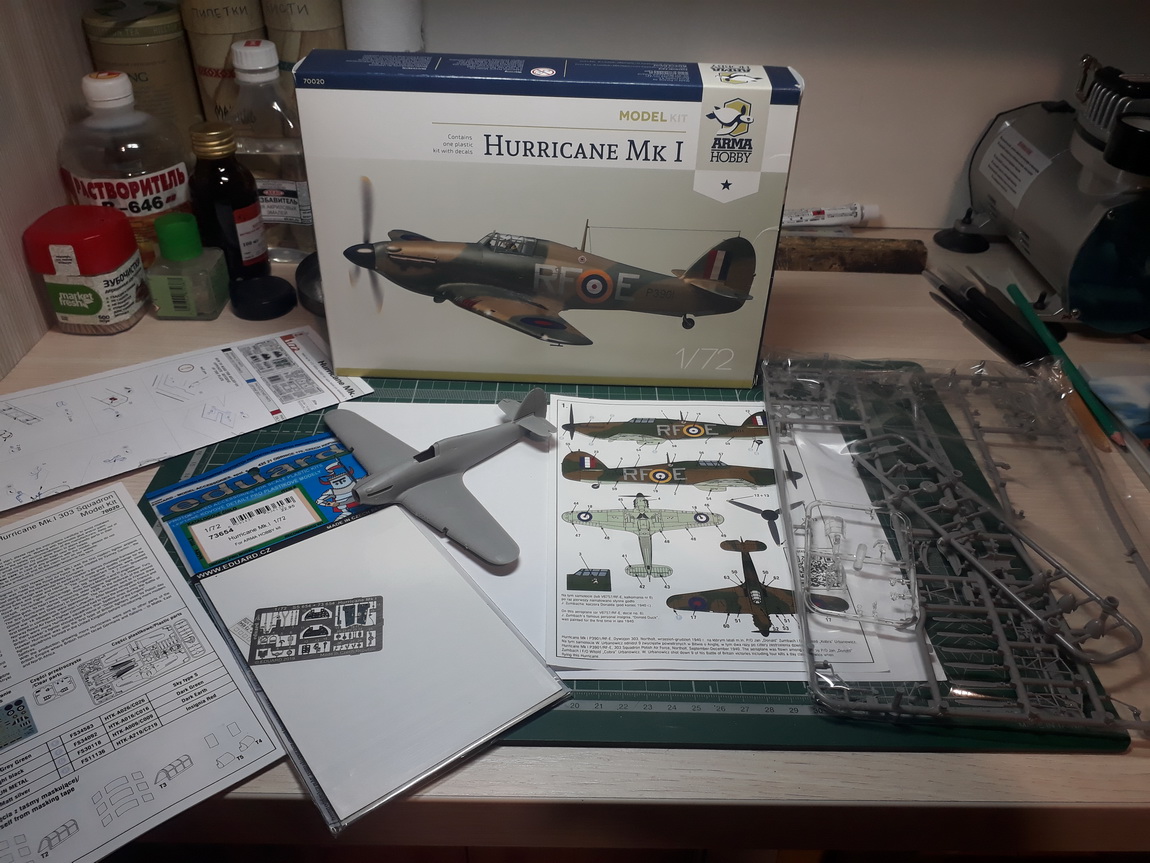

1. Сама модель: Arma Hobby. 70020 Hurricane Mk I - 303 Squadron PAF
2. Фототравление: Eduard. Hurricane Mk. I 1/72. Кат. номер: 73654
3. Валк со Скалы на финский Mk.Ia

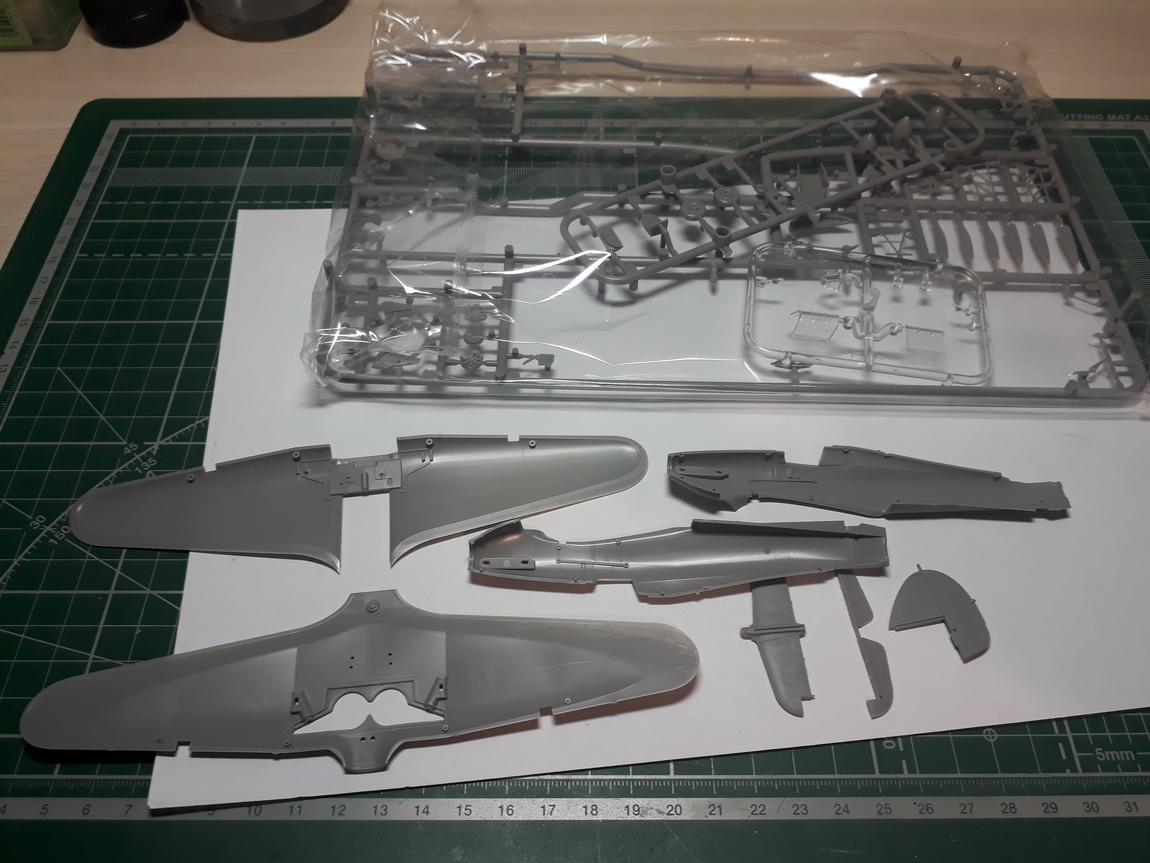

Фото, фиксирующие начальное состояние, прилагаю. Не смог удержаться - сразу после покупки (которая состоялась задолго до решения участвовать в конкурсе) не смог удержаться и снял "крупняк" с литников, увидев, с огромным удовольствием, как "заготовка" собирается "всухую"

Приветствую, коллеги по хобби!
По случаю продления сроков конкурса подключаюсь к процессу.
Буду собирать борт RF-E - вот с серийным номером пока есть вопросы, с ответами на которые рассчитываю на вашу помощь. Производитель помимо моделей дает неплохие исторические справки на прототипы. Конкретно по RF-E:

• Hurricane Mk I P3901/RF-E, 303 Squadron Polish Air Force, Northolt, September-December 1940. The aeroplane was flown among others by P/O Jan „Donald” Zumbach i F/O Witold „Cobra” Urbanowicz. W. Urbanowicz shot down 9 of his Battle of Britain victories including four kills a day claimed twice when flying this Hurricane.
  On this aeroplane (or V6757/RF-E) J. Zumbach’s famous personal insignia, "Donald Duck”, was painted for the first time in late 1940.

Вообще в 303 Sqn было 3 борта с тактическим RF-E. Я хочу сделать 3901, но хотел добавить эмблему с "Дональдом Даком". Смущает 2 момента:

1. "or V6757/RF-E" - нет ли у кого подтверждения/опровержения, могла ли она быть на 3901?
2. "was painted for the first time in late 1940" - не будет ли нарушением правил конкурса представить борт, участвовавший в БзБ в варианте окраски, который "предположительно" соответствует ноябрю-декабрю 1940?

Но вопрос остался не раскрытым Организаторы, что решили?

Приветствую, уважаемые!
Стало немного меньше командировок, и появилась возможность любимому хобби чуть больше времени уделить. И как раз есть варианты для "Битвы за Британию". Печаль только, что времени осталось маловато. С другой стороны, в примечаниях к правилам сказано:
"По просьбе двух или более участников, срок окончания конкурса может быть перенесен, но не более чем на один месяц"
Посему выступаю одним из таких двух участников. К тому же в 72-м масштабе аншлага пока не наблюдаю - вдруг еще кто подтянется?
