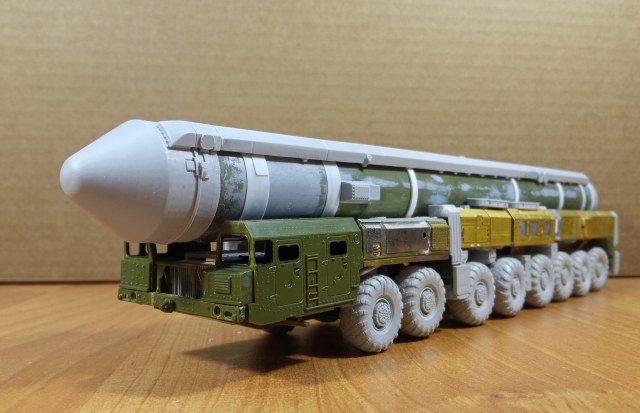

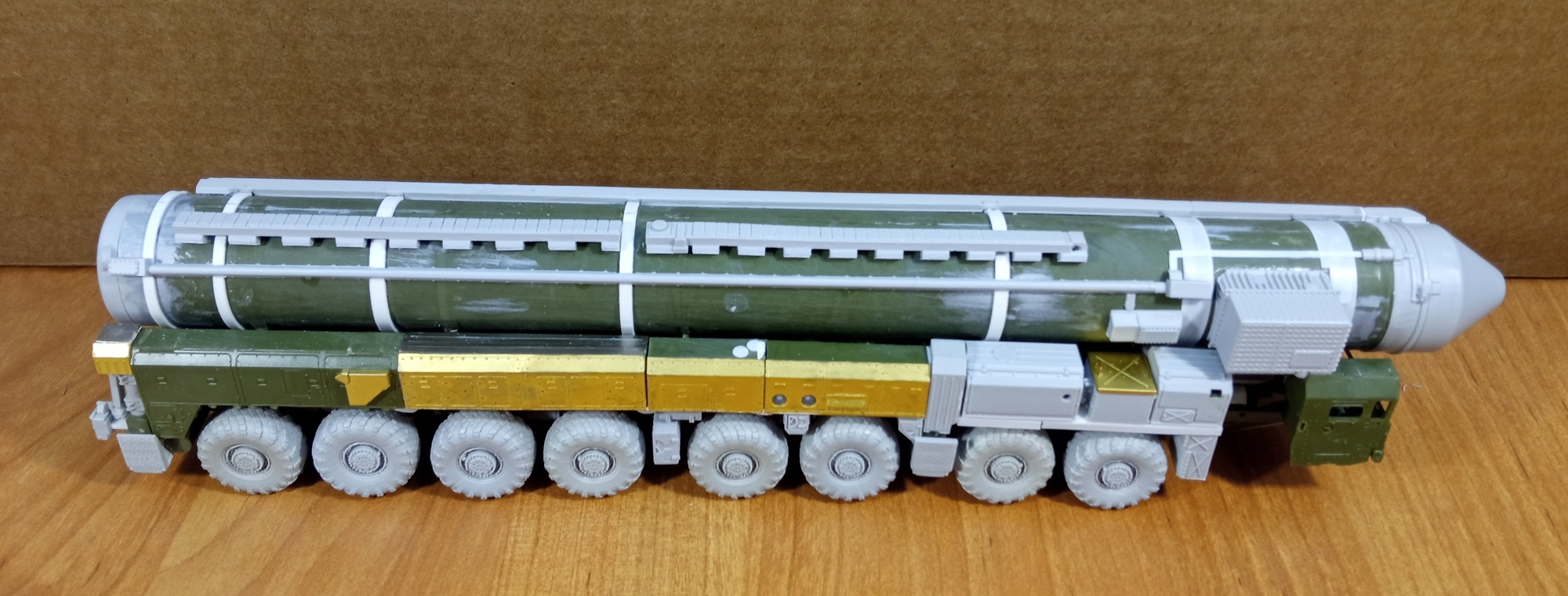

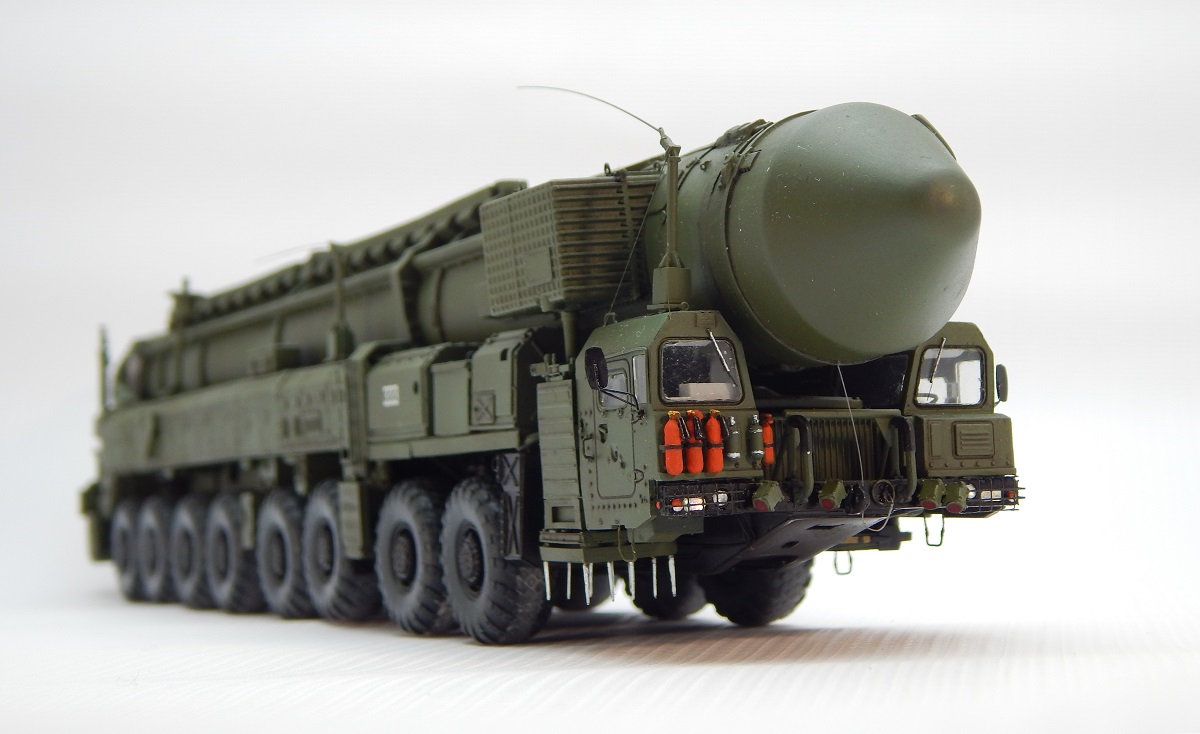

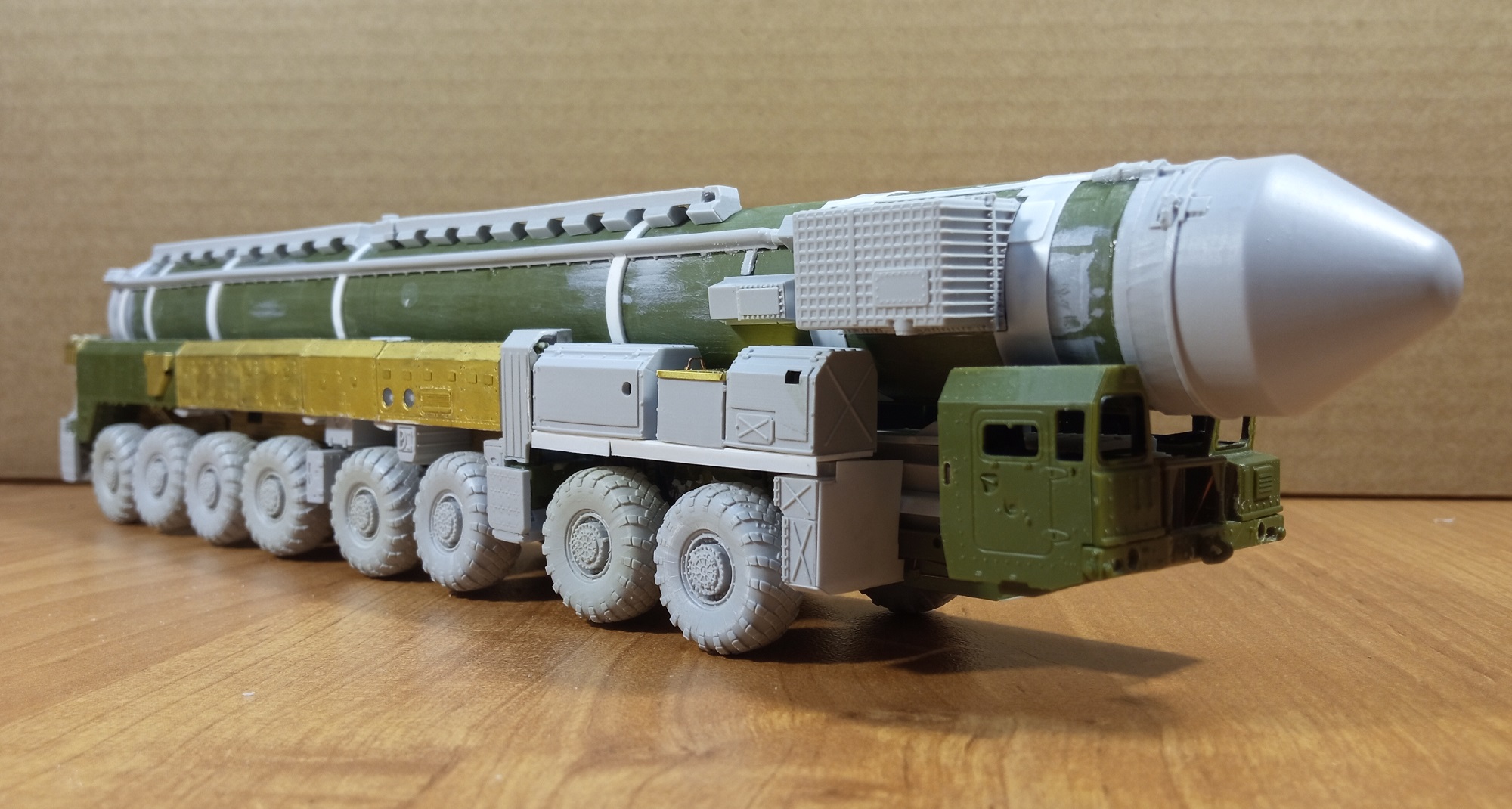

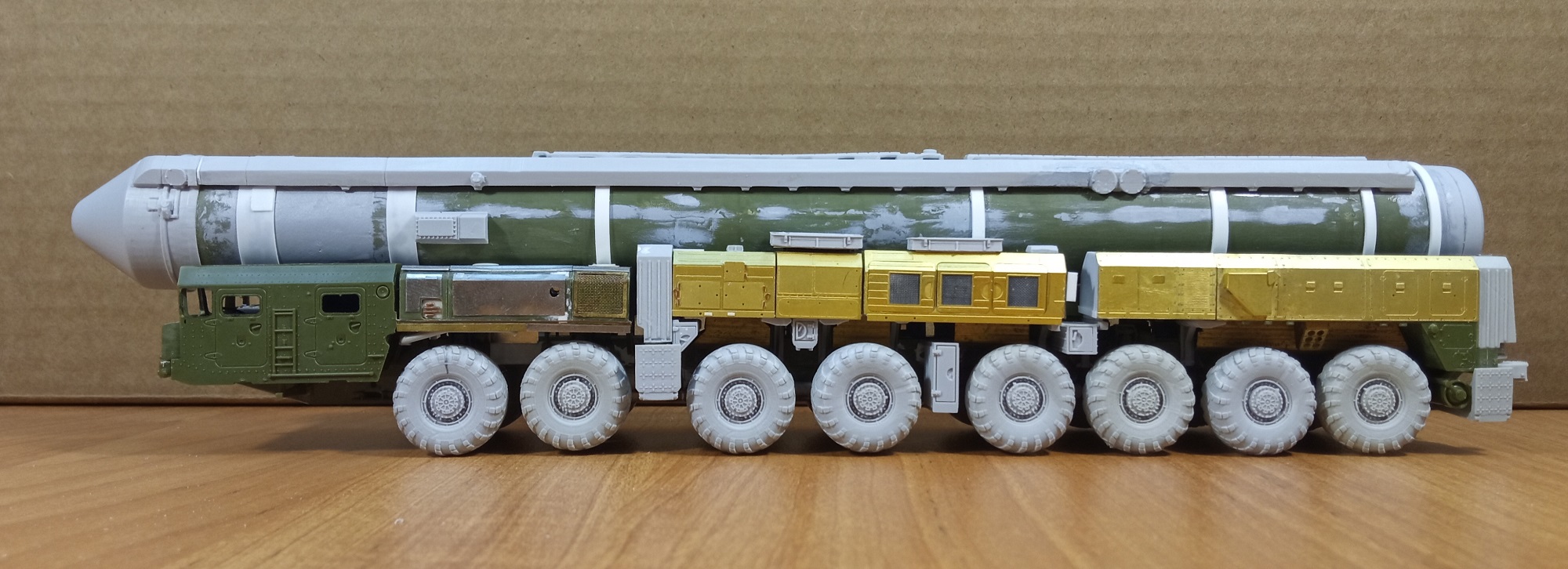

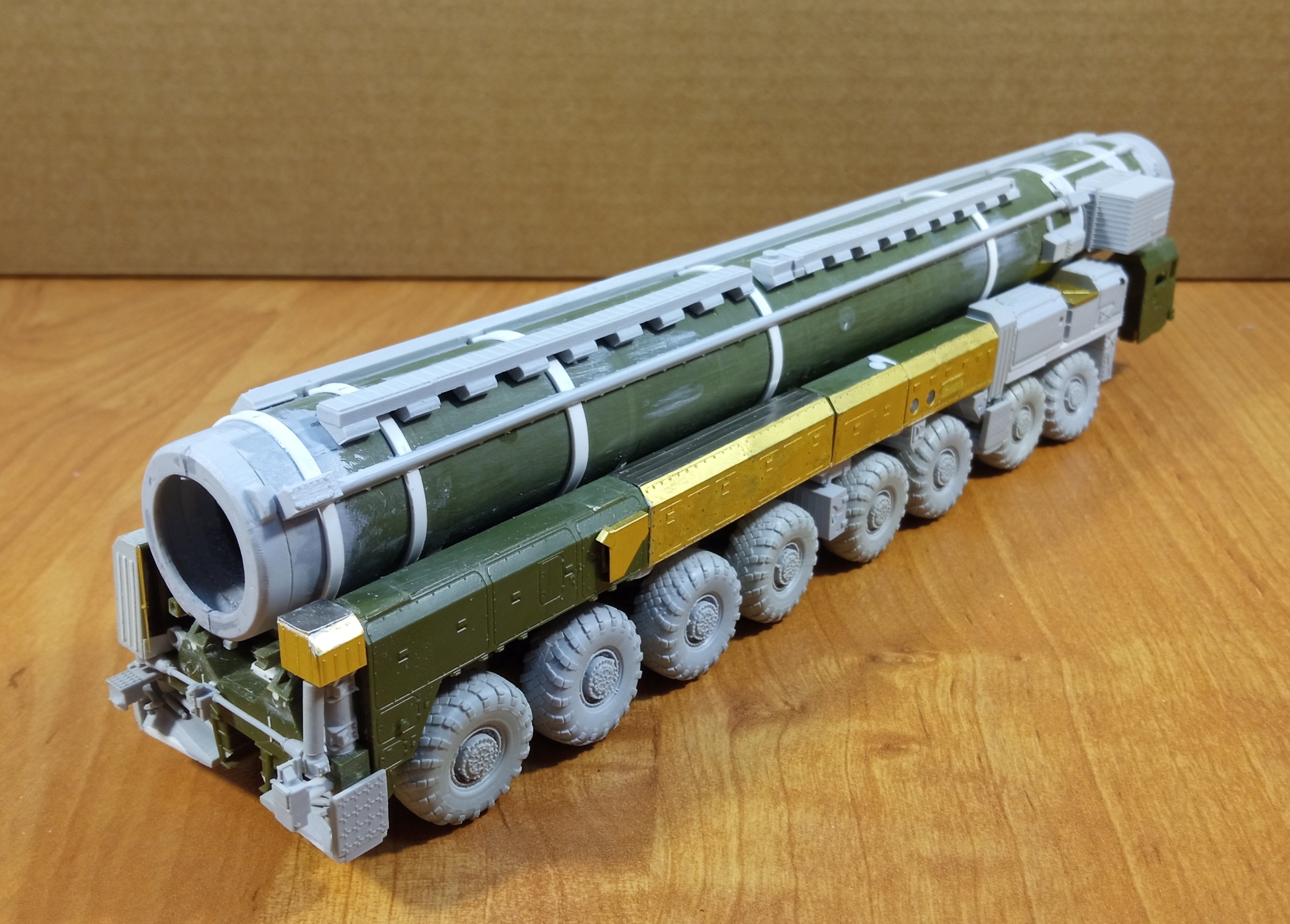

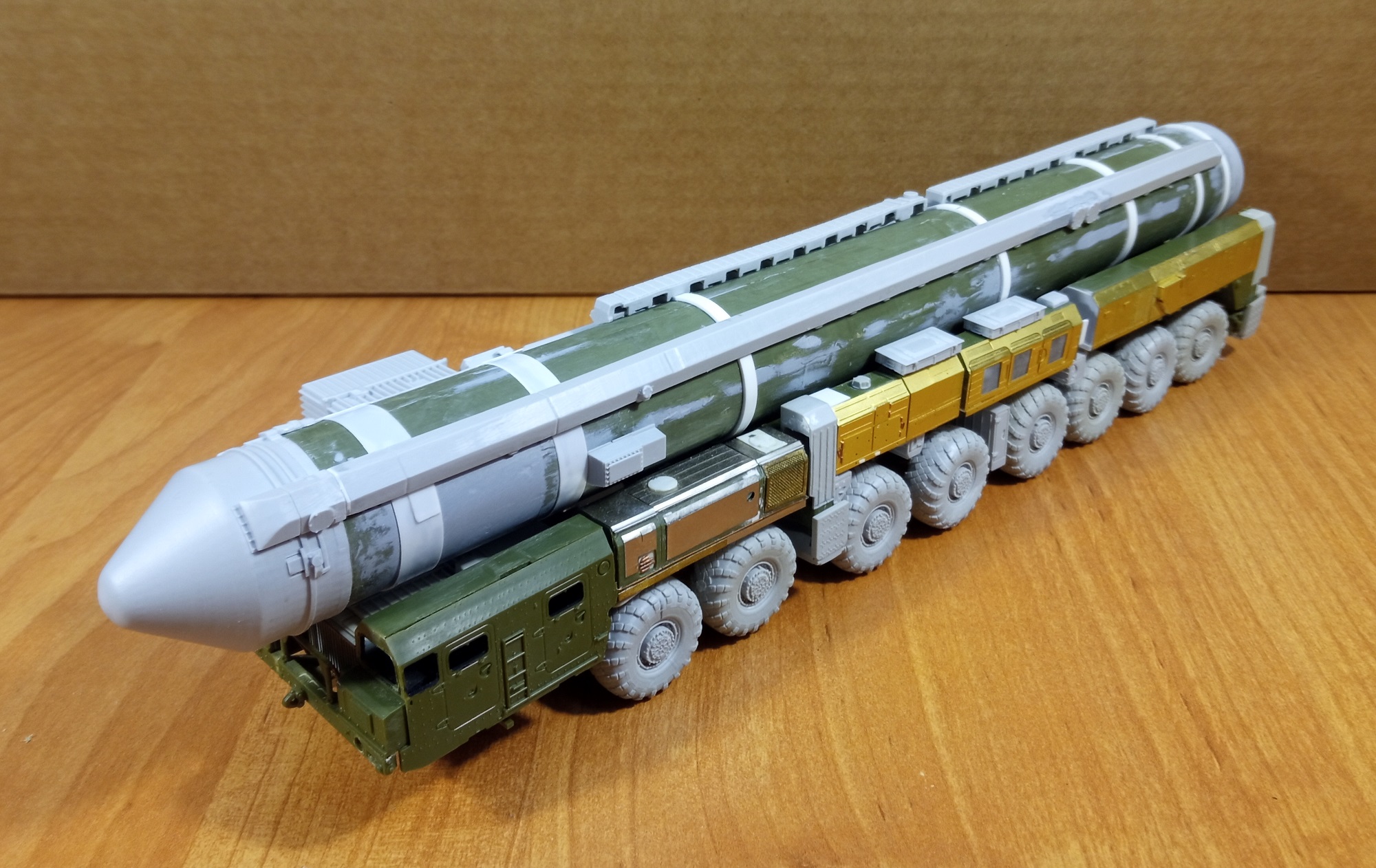

Модель готова, https://karopka.ru/community/user/20552/?MODEL=684516 проект закрыт.
Заявление конечно может громкое, но наверное это первая и единственная масштабная модель данного ракетовоза!
Стройка длинною в шесть лет завершена. Модель полусобранная, на половину покрашена была на длительный период похоронена неведомо где вместе со всем нажитым модельным барахлом. В моделизм был отложен на длительный период, но тут подвернулся случай, и я решил что если не завершу проект сейчас, то не закончу никогда.
Многое конечно увы не реализовано, времени на детализацию нет, поэтому докрасил и собрал на том этапе где когда-то остановился.
Сказка окончена!
В ход пошло старое известное травло от Norht Star Models придавая более живой вид моделе

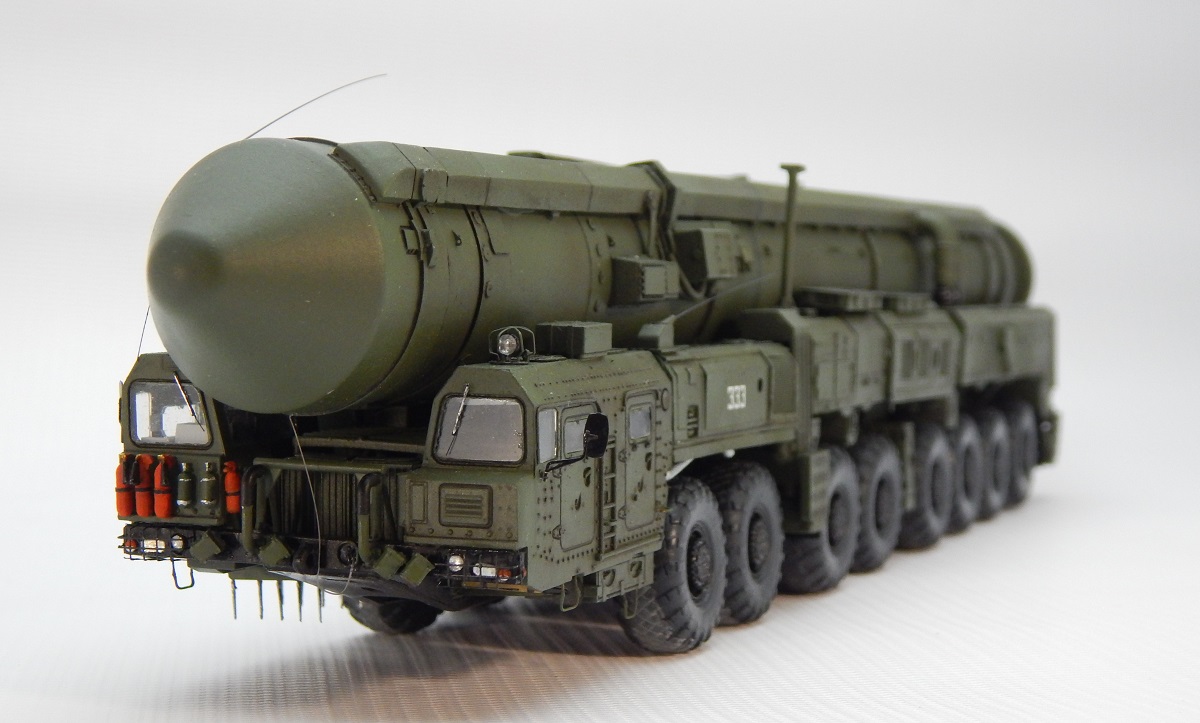

Для ТПК по технологии отработанной еще на Тополе (фото прилагаю) сплёл кабели, но по более быстрой технологии. Тогда у меня ушло пару дней, сейчас же порядка пары часов.
В действии рама сработала даже на модели при первой же попытке.
Суть ее такова - при подъеме ТПК срабатывают приропатроны на замках удерживающих крышку и та падает на раму. На Пионере и Тополе крышка падает прямо на землю, а на данной машине из-за укороченного ТПК такой вариант невозможен. Предполагаю что на крышке еще быт трос удерживающий ее на раме и не позволявший крыске спрыгнуть с рамы .

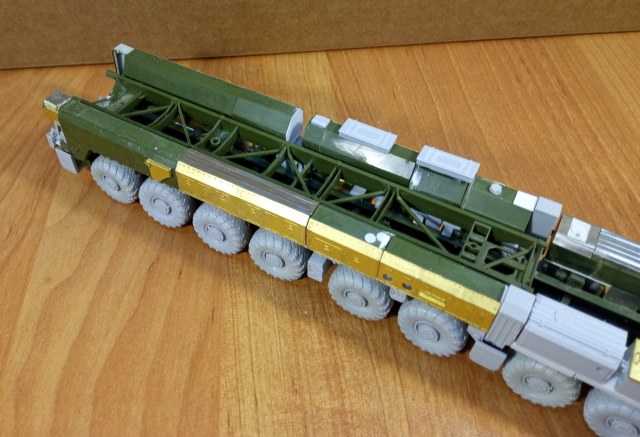

Необычных отличительный элемент данной пусковой установки это рама между кабинами для удерживания крышки ТПК

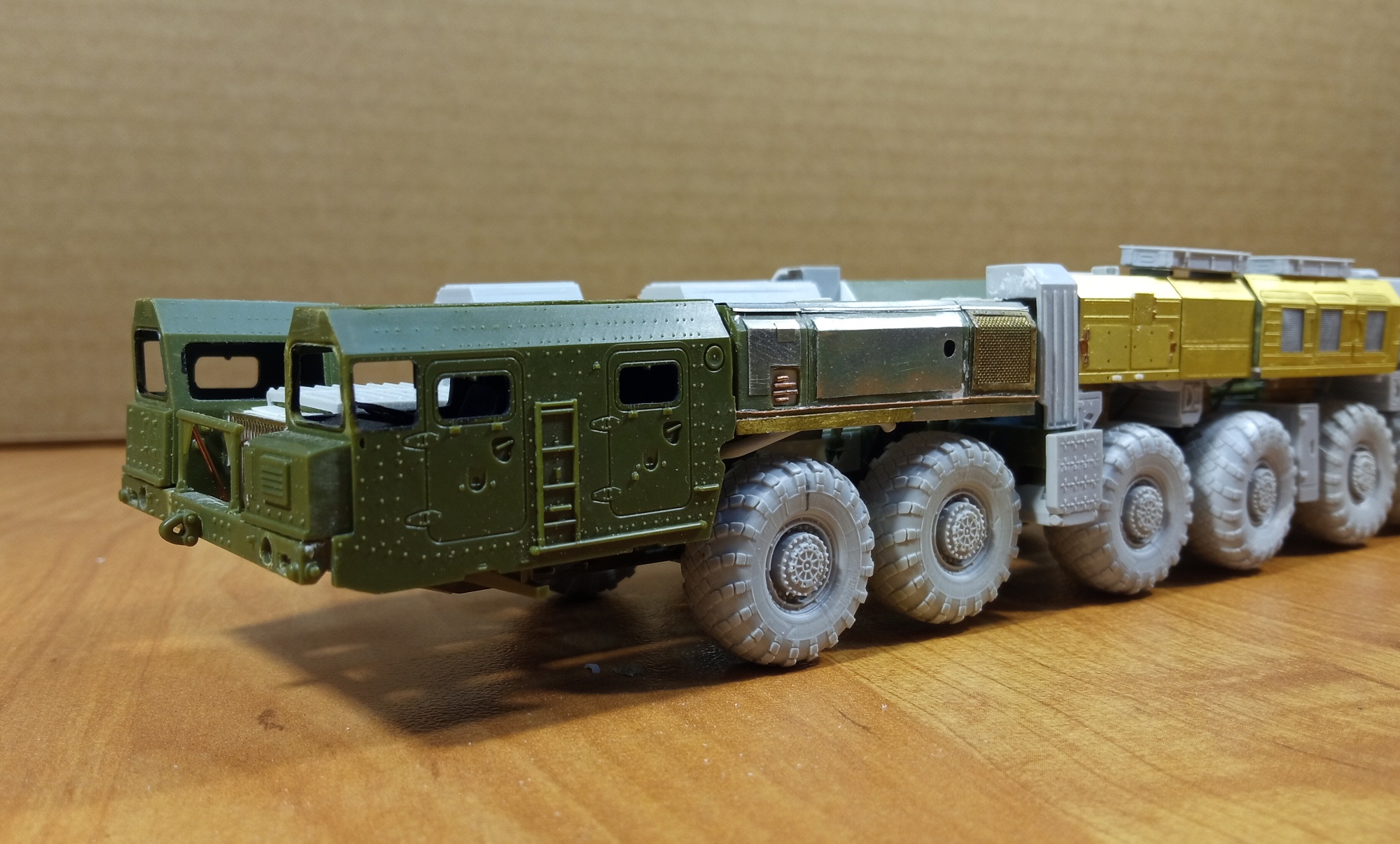

По шасси МАЗ-7916 наткнулся на фото мертвой техники как раз с той самой базы ликвидации и задворной стоянки ремзавода предположительно где то под Минском. Из интересного для стройки на фото разглядел доп решетку перед радиатором и отсутствие люка на крыше кабины командира
Ковыряясь на просторах интернета нашел пару любопытных фото:
1. ТПК перед ликвидацией - тут отчетливо видна задняя часть ТПК и пороховой аккумулятор давления, которые очень похожи на ТПК Тополя но немного другие;
2. Фото со страницы про комплекс Темп-2С, на фото перегрузочный агрегат с ТПК как раз такой же как на Пионер-3.
Фото многое проясняют и будут очень полезны при стройке, еще пару пробелов по комплексу прояснились.

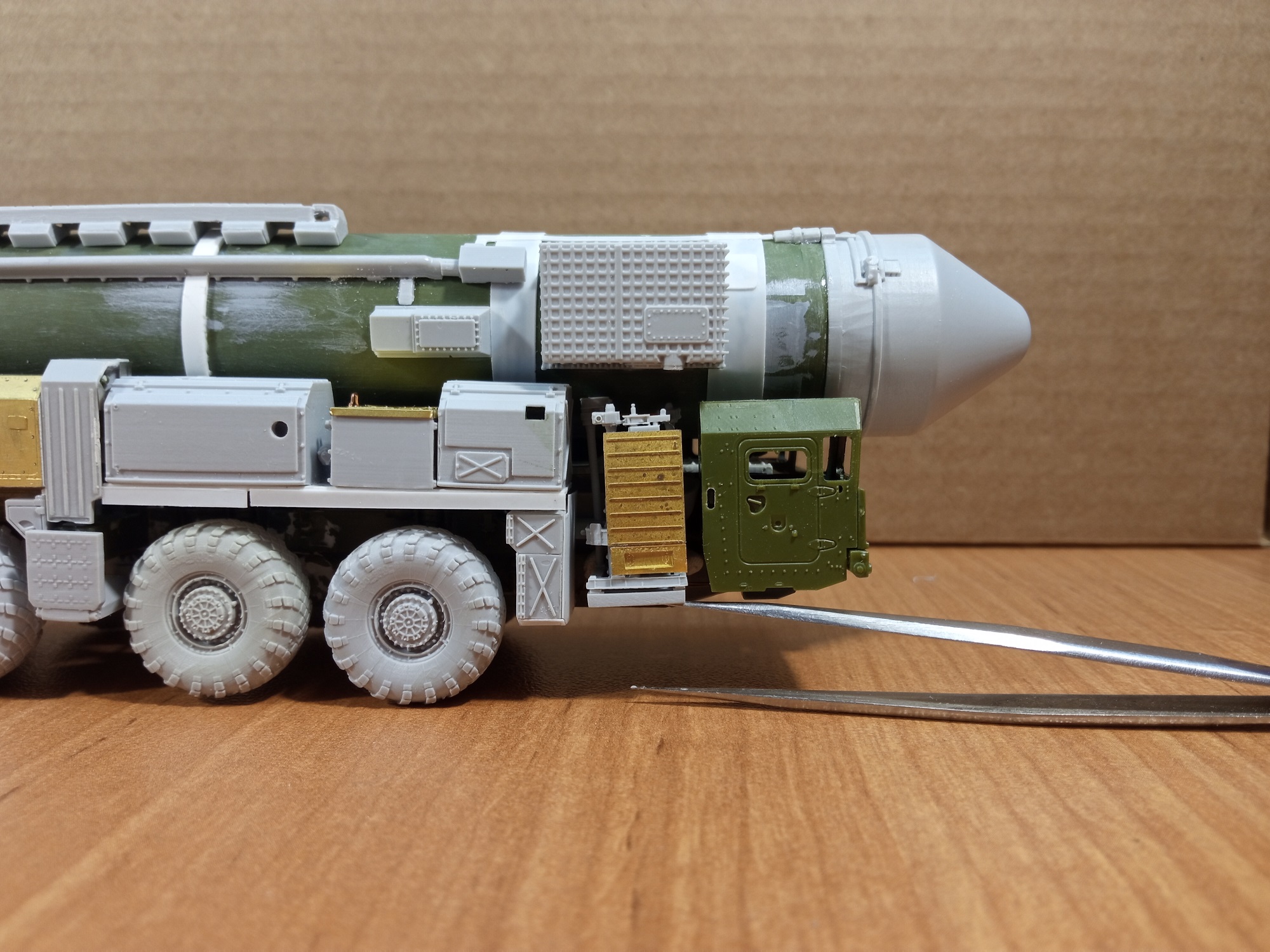

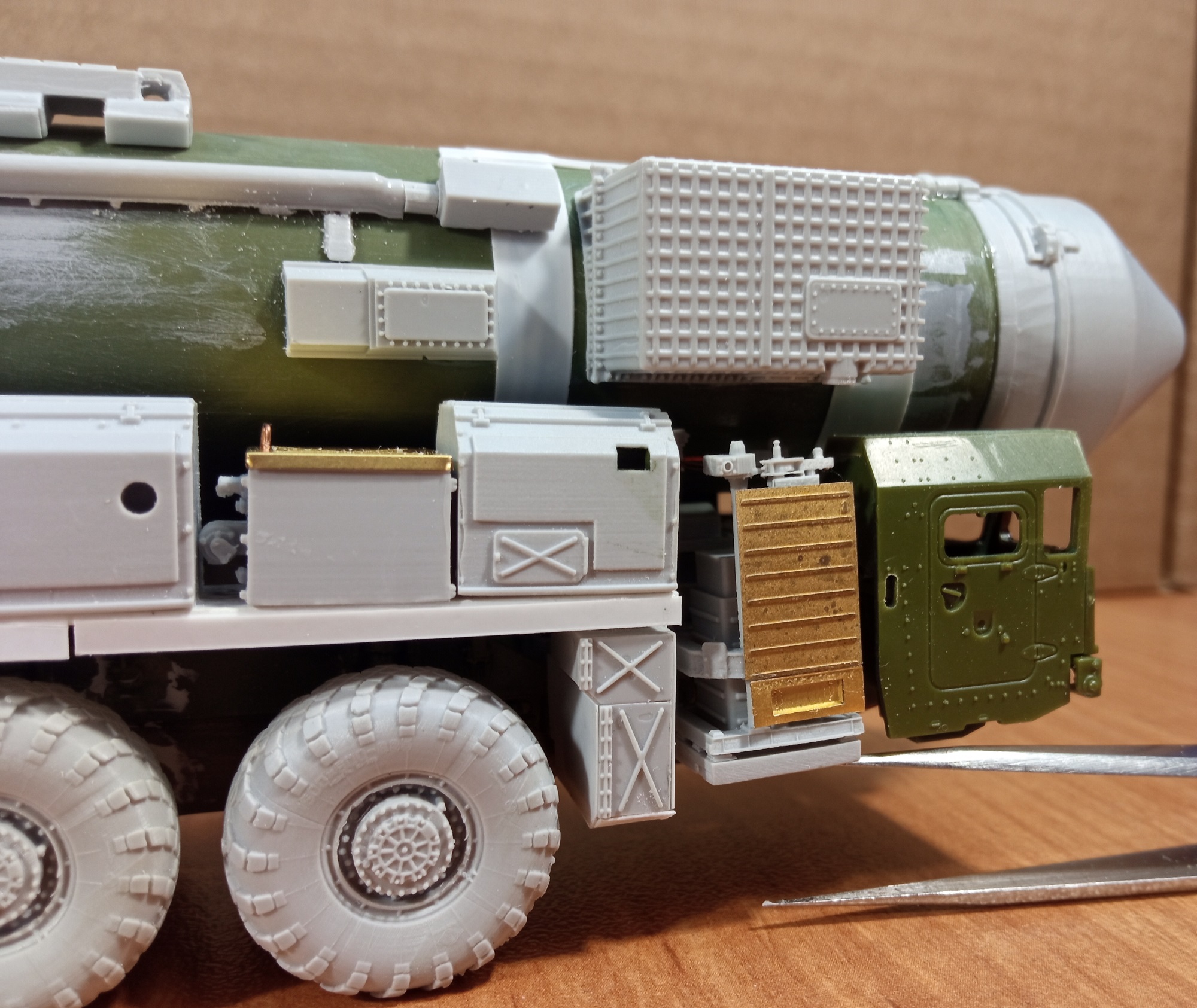

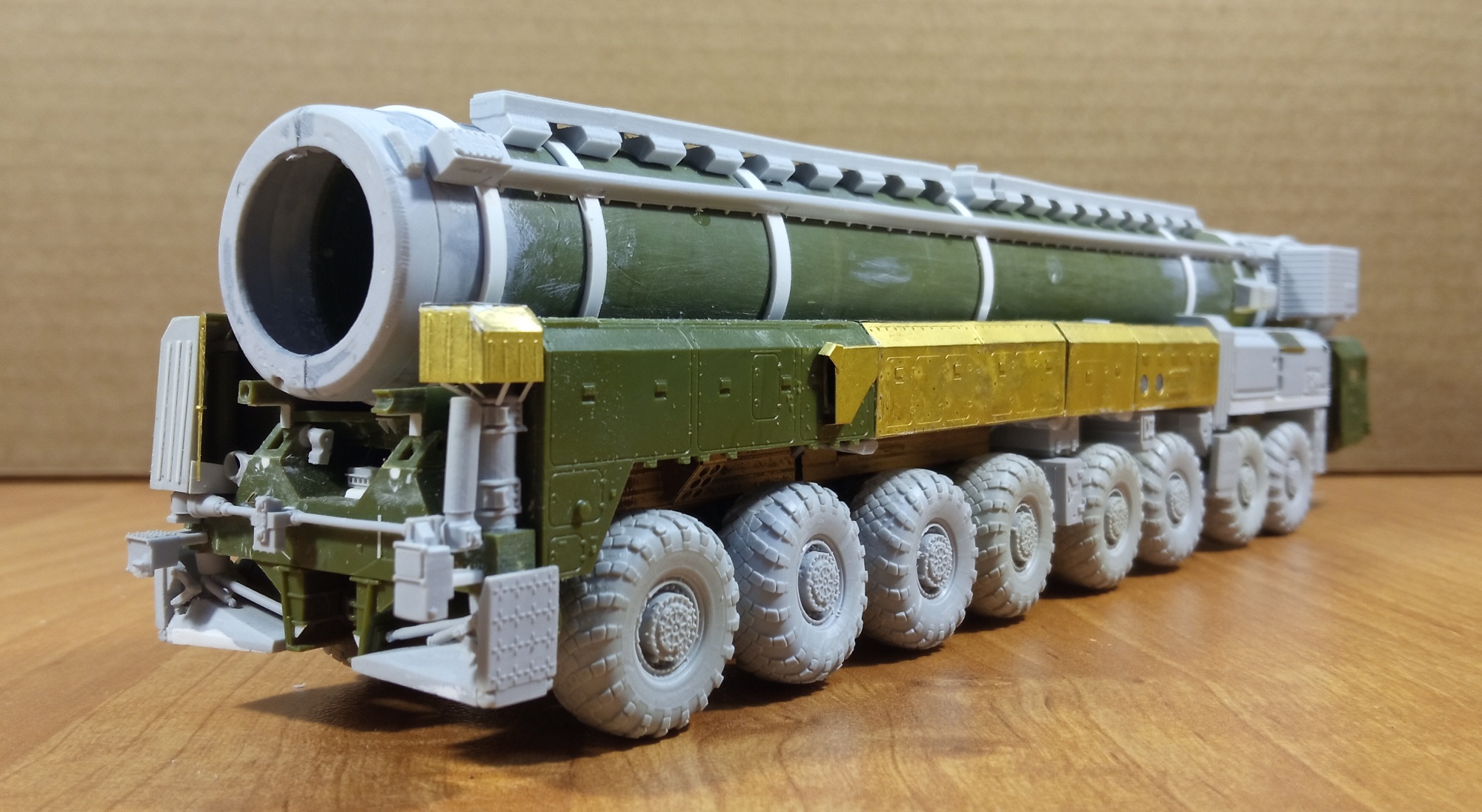

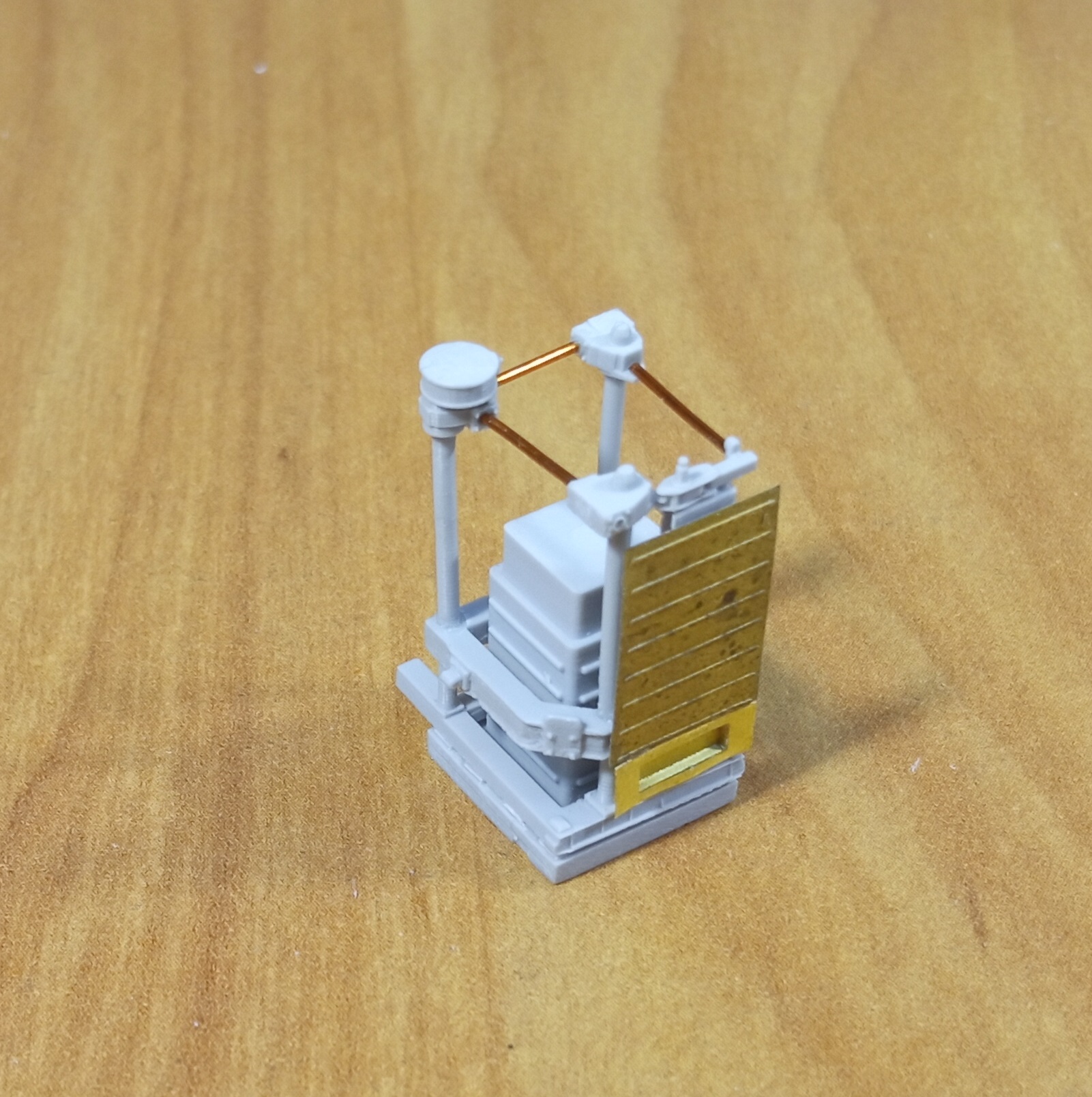

АГК в общей композиции
Сравнение с исходником от Звезды
Сделал АГК в походном положении, в прошлый раз была версия когда АГК опущен на домкратах на землю
В этот раз что то вышло лучше, что то чуть хуже но результатом лично я доволен
Домкраты и рама
АГК на данной машине такой же как и у Тополя поэтому опираясь на свою предыдущую сказку по Тополю за три вечера изготовил его без особых проблем.
Всем доброго времени суток!
Паралельно запилу по Ярсу тут работы тоже сдвинулись с мертвой точки.

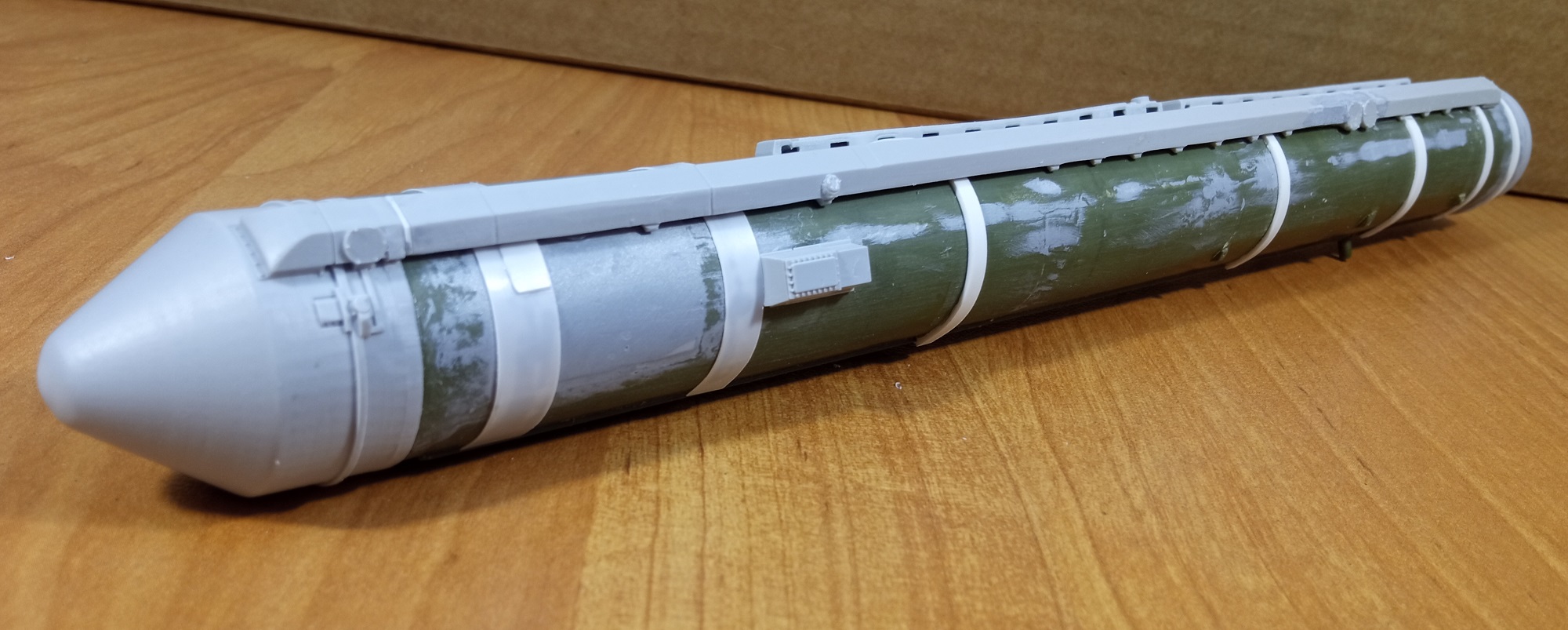

Допилил все бункера, перепилил ТПК

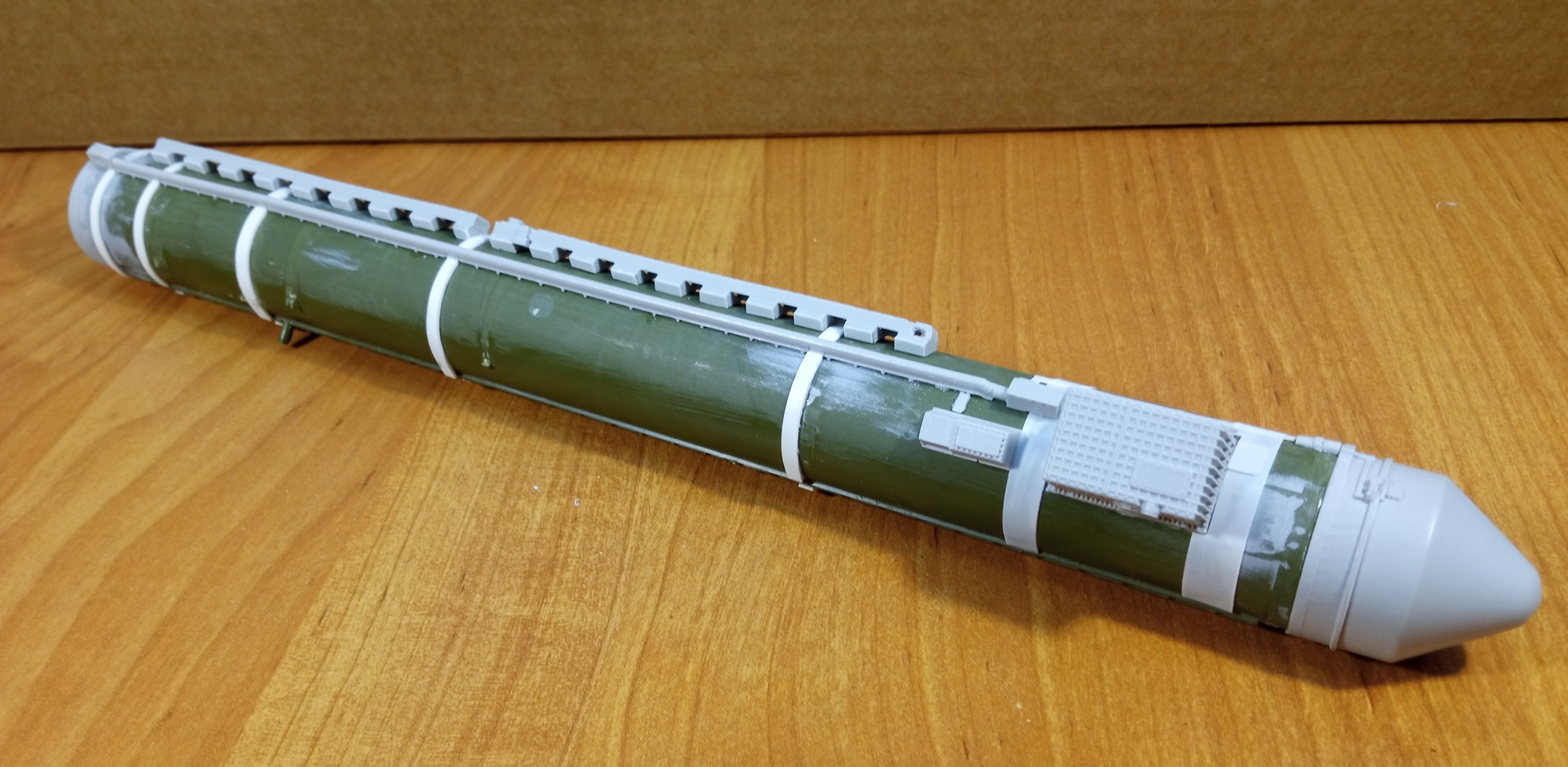

ТПК пока не завершен, еще много мелочей предстоит на него установить

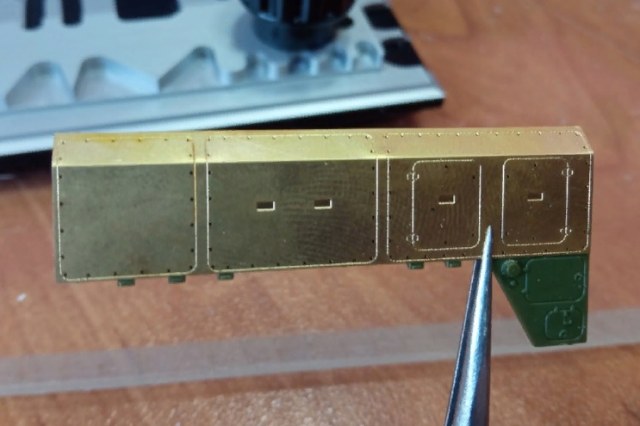

АГК подвергся незначительному запилу - низ травленого щита

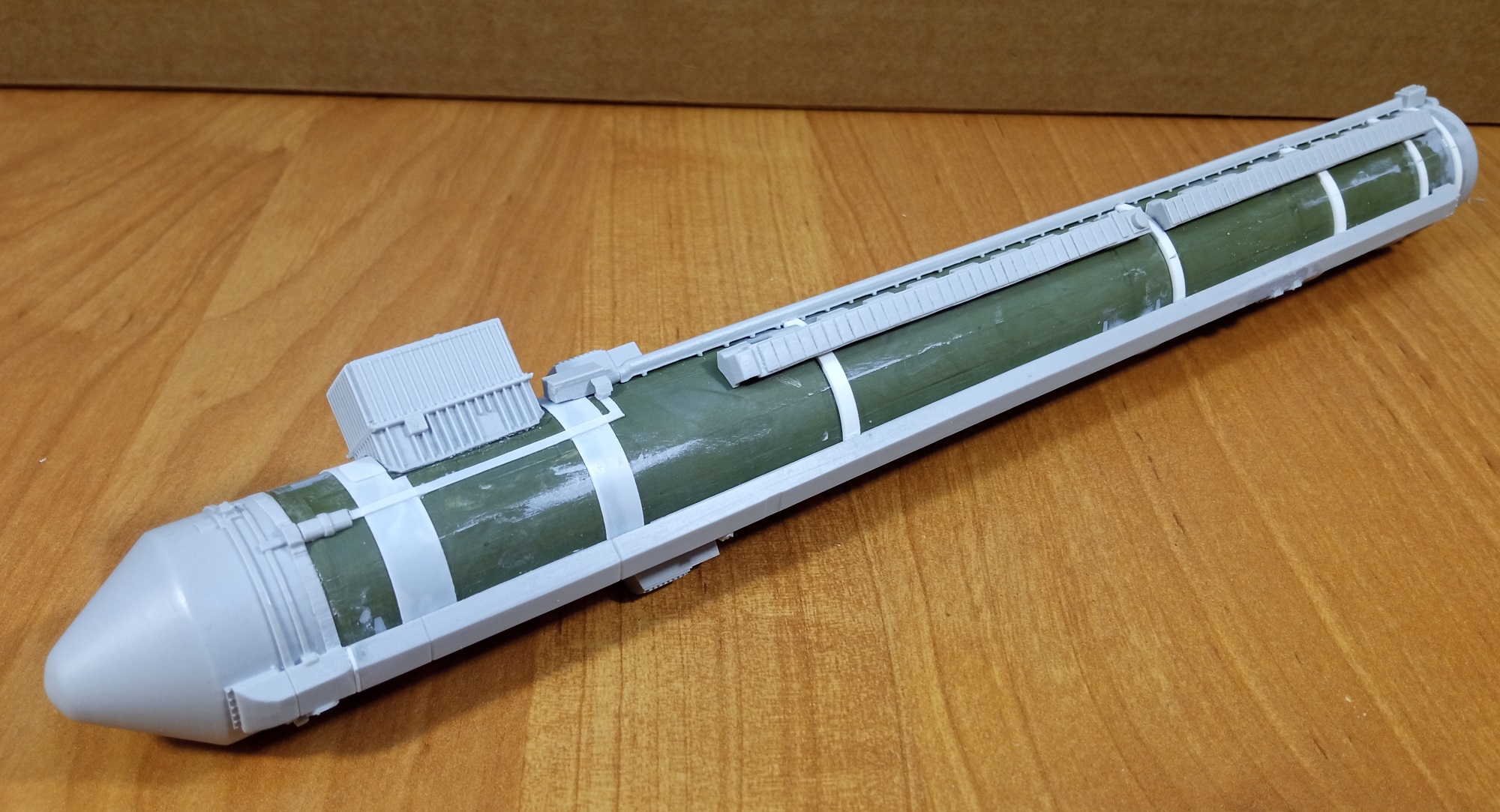

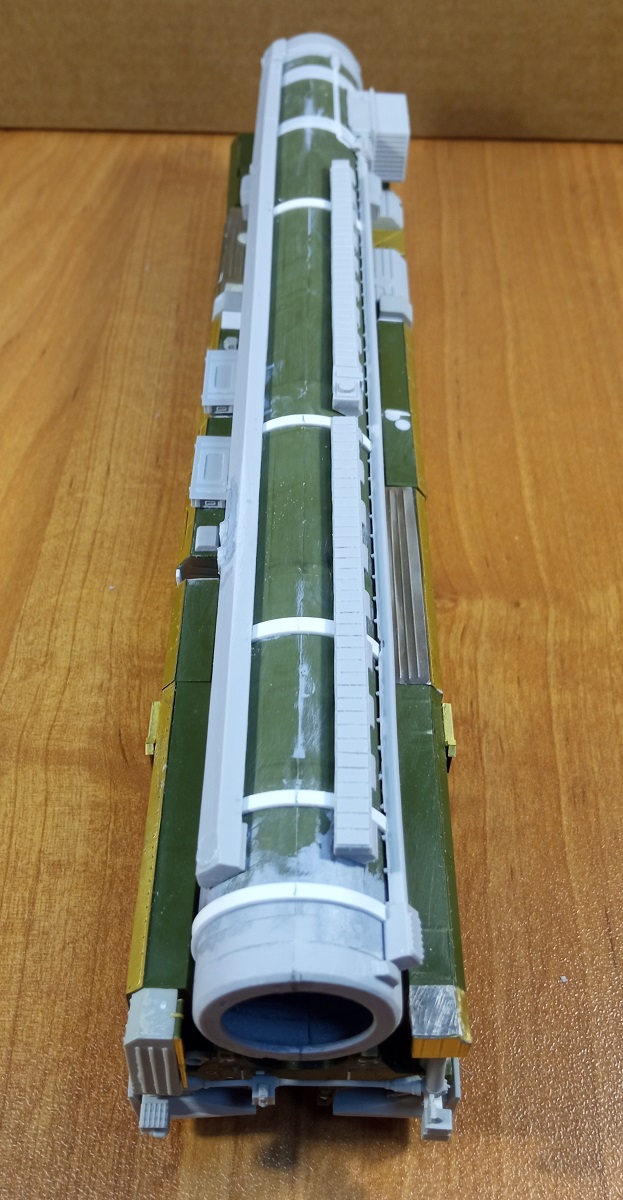

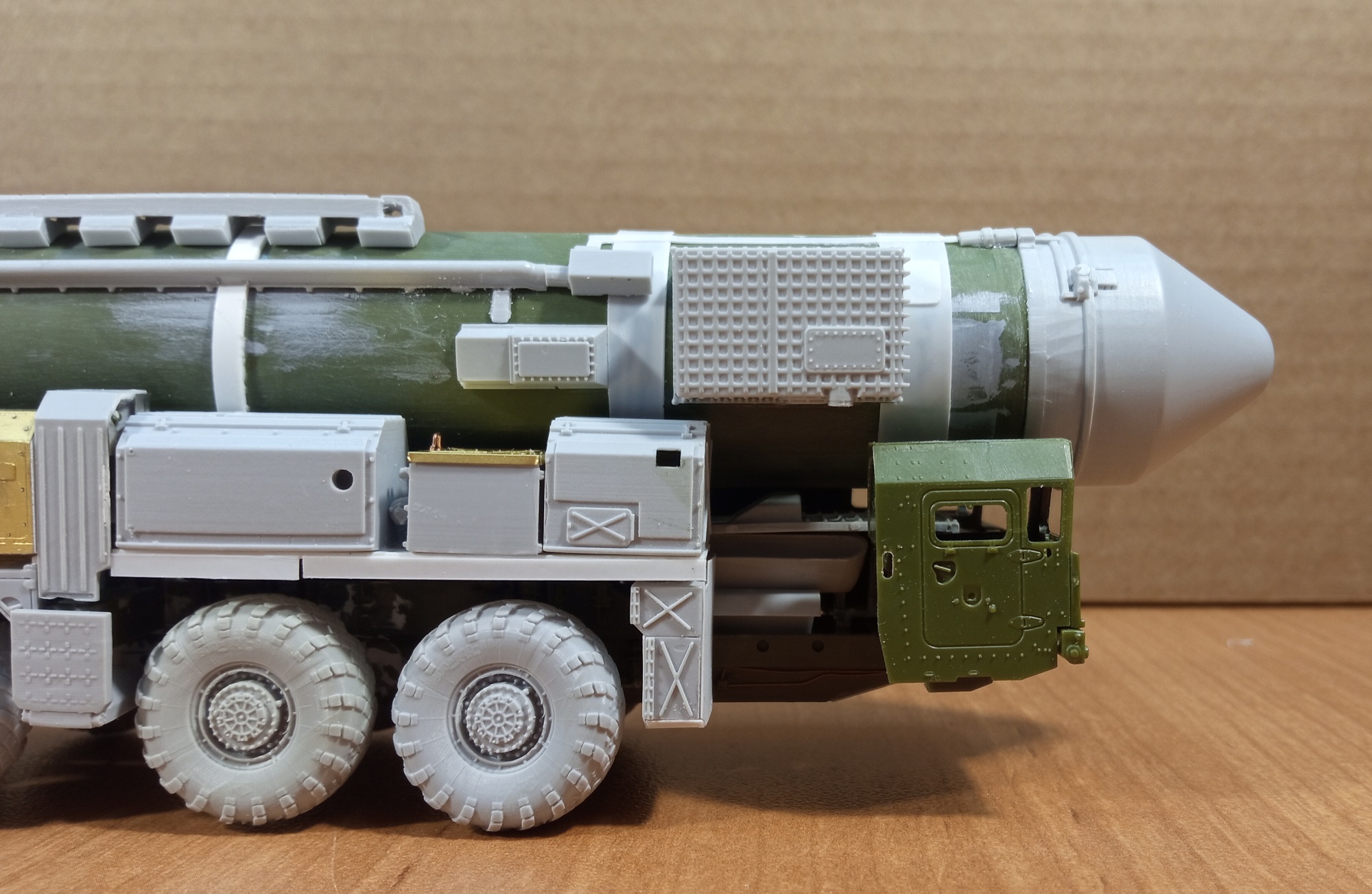

Транспортно пусковой контейнер тоже от Звезды с частичным обвесом от исходного набора. Обвес исходника тоже пришлось пилить и доводить до ума

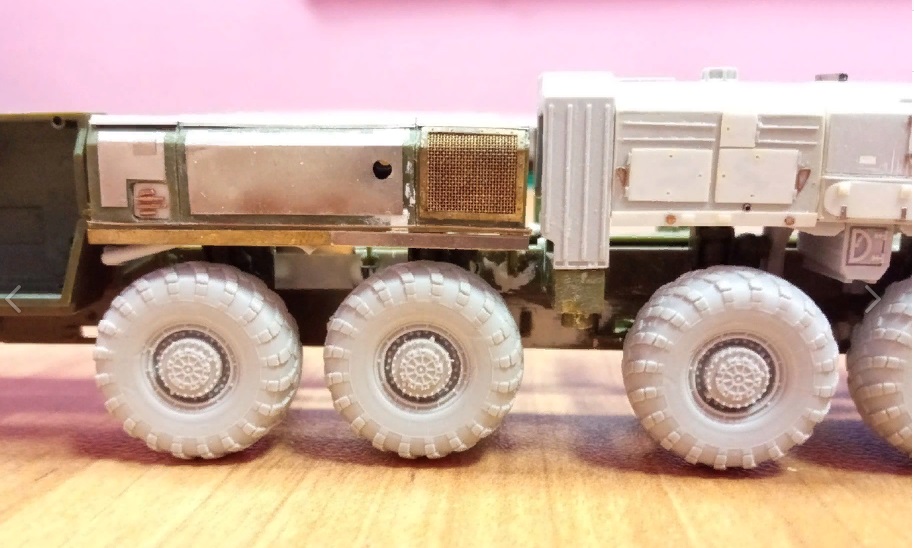

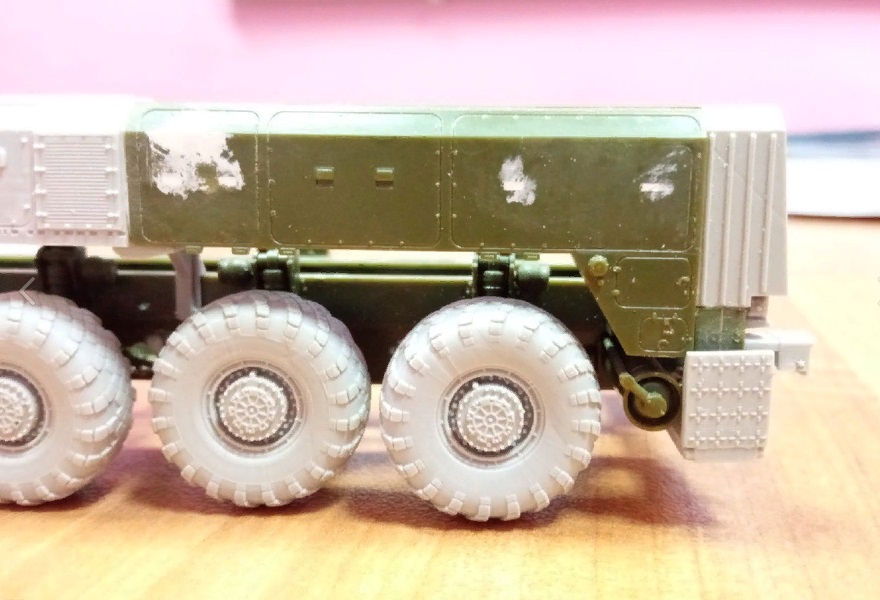

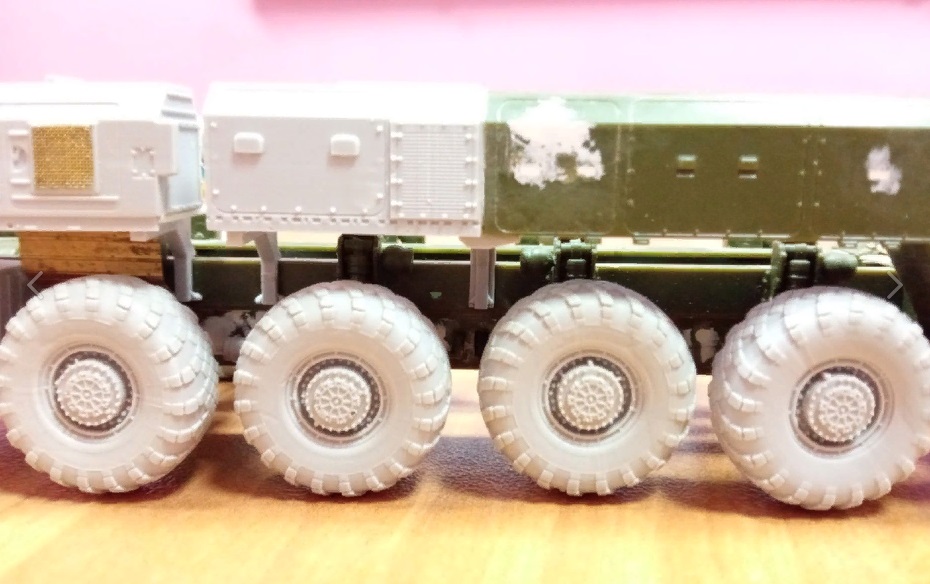

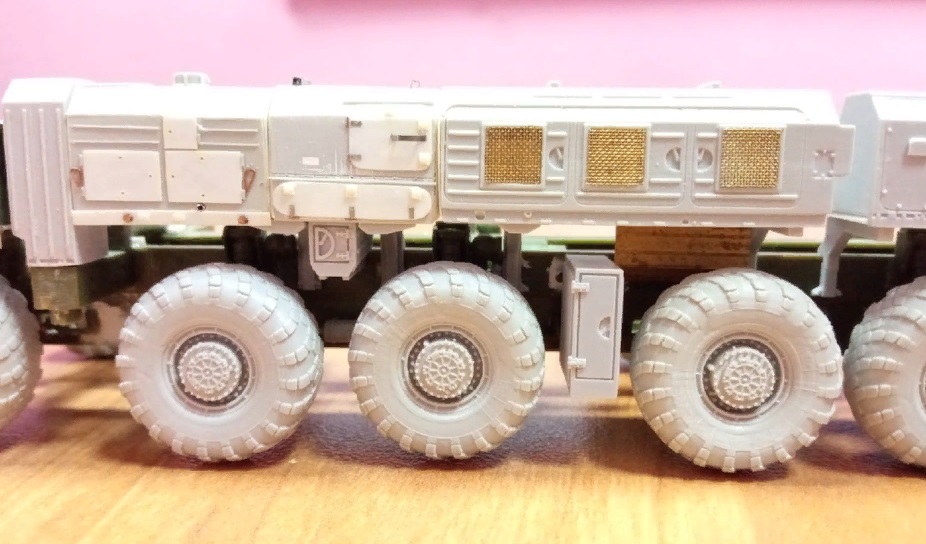

Работа над бункерами завершена, за исключением мелочей (поручни, отливы, крючки и т.д.) так как приходится модель крутить, вертеть. Мелочушка будет финальной стадией. Местами конечно некоторые бункера слегка кривоваты, это тоже исправлю ближе к финалу.

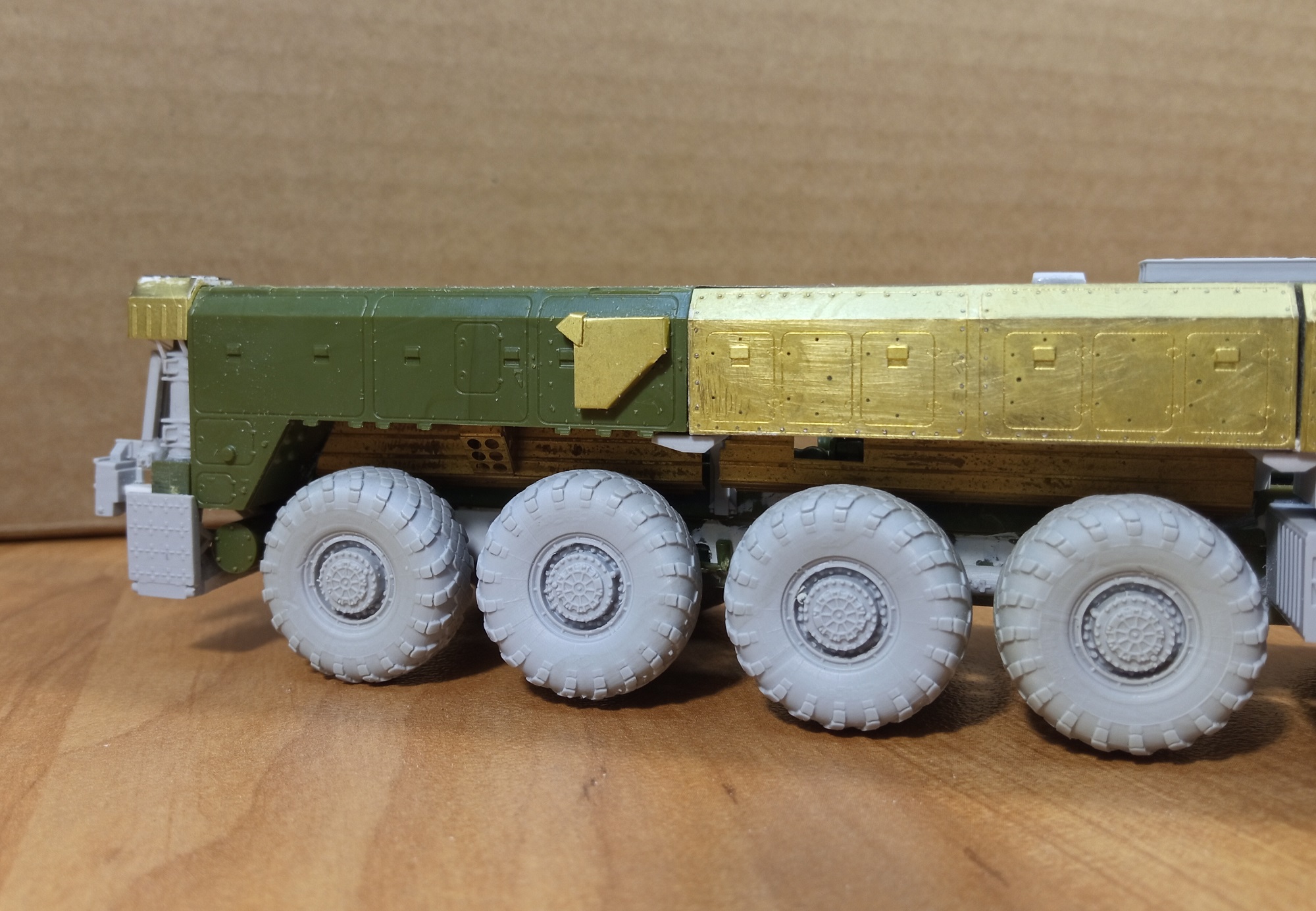

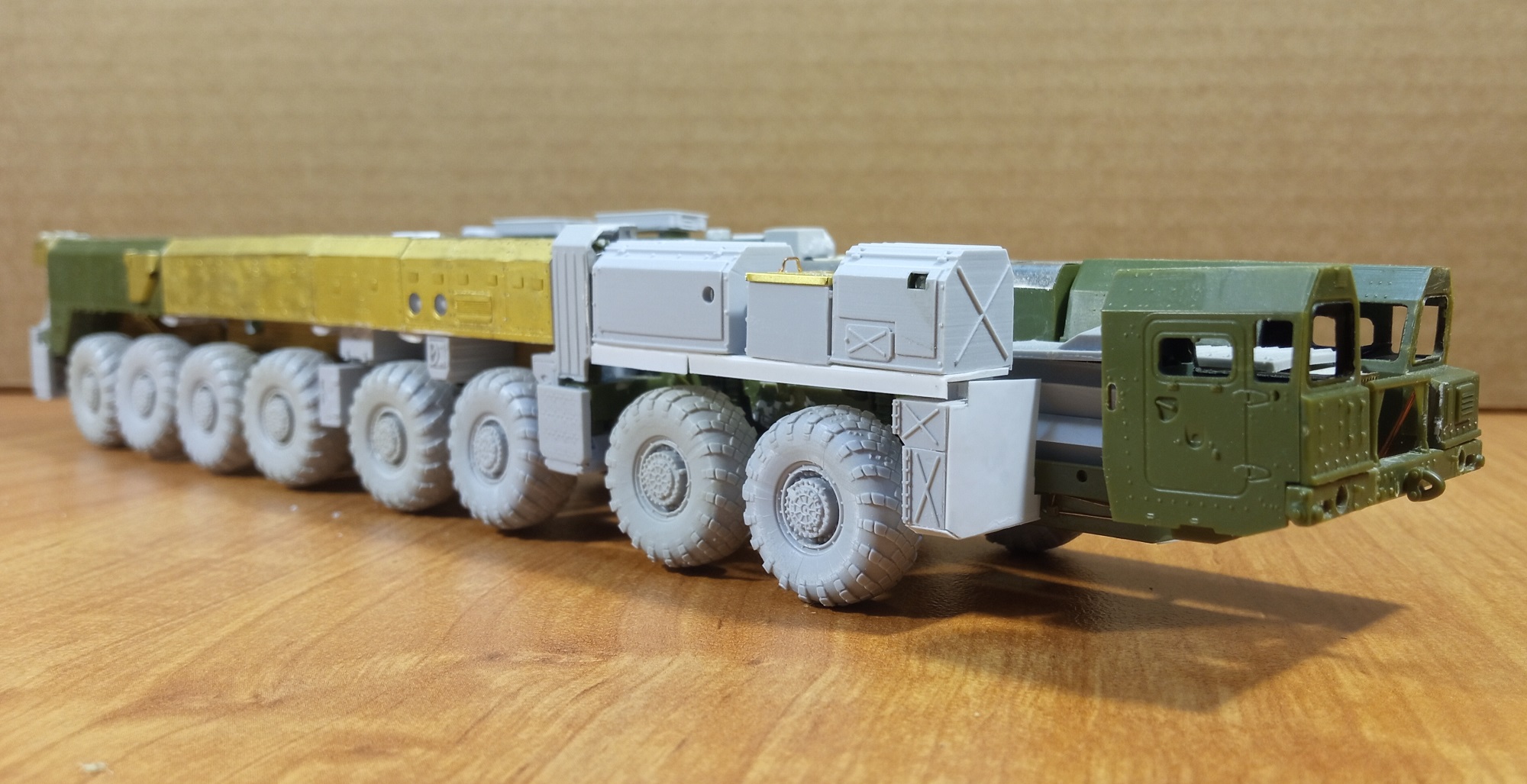

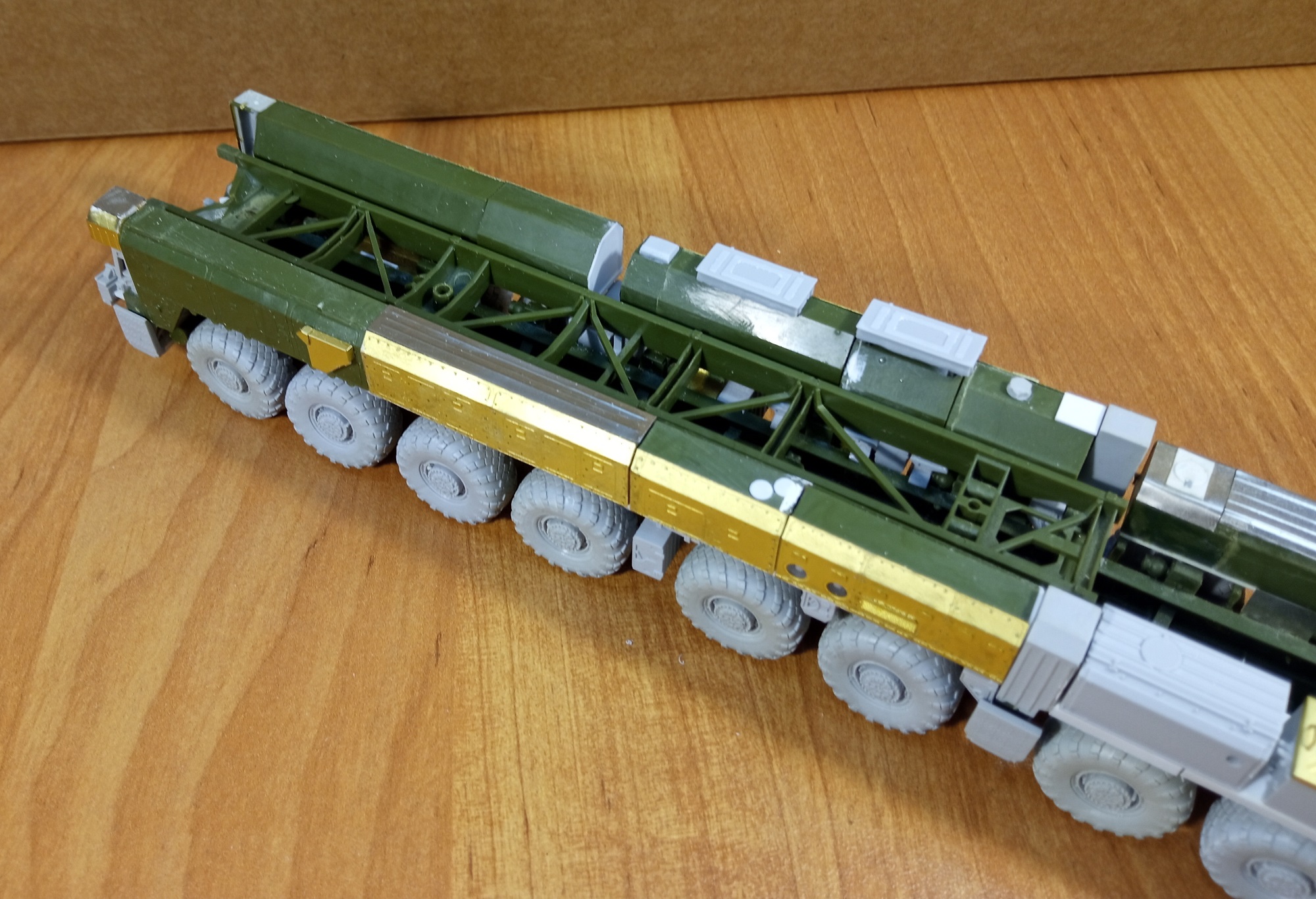

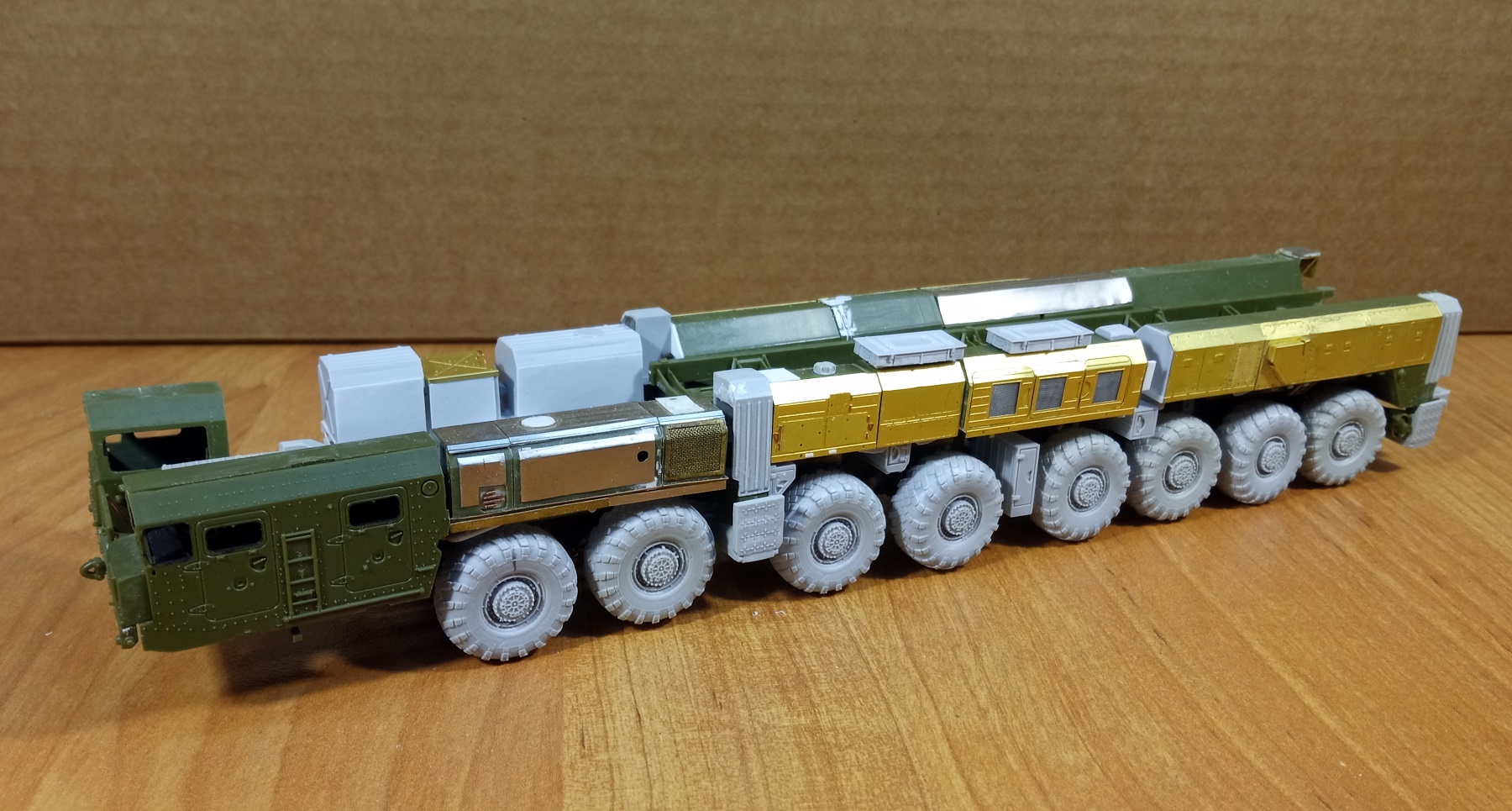

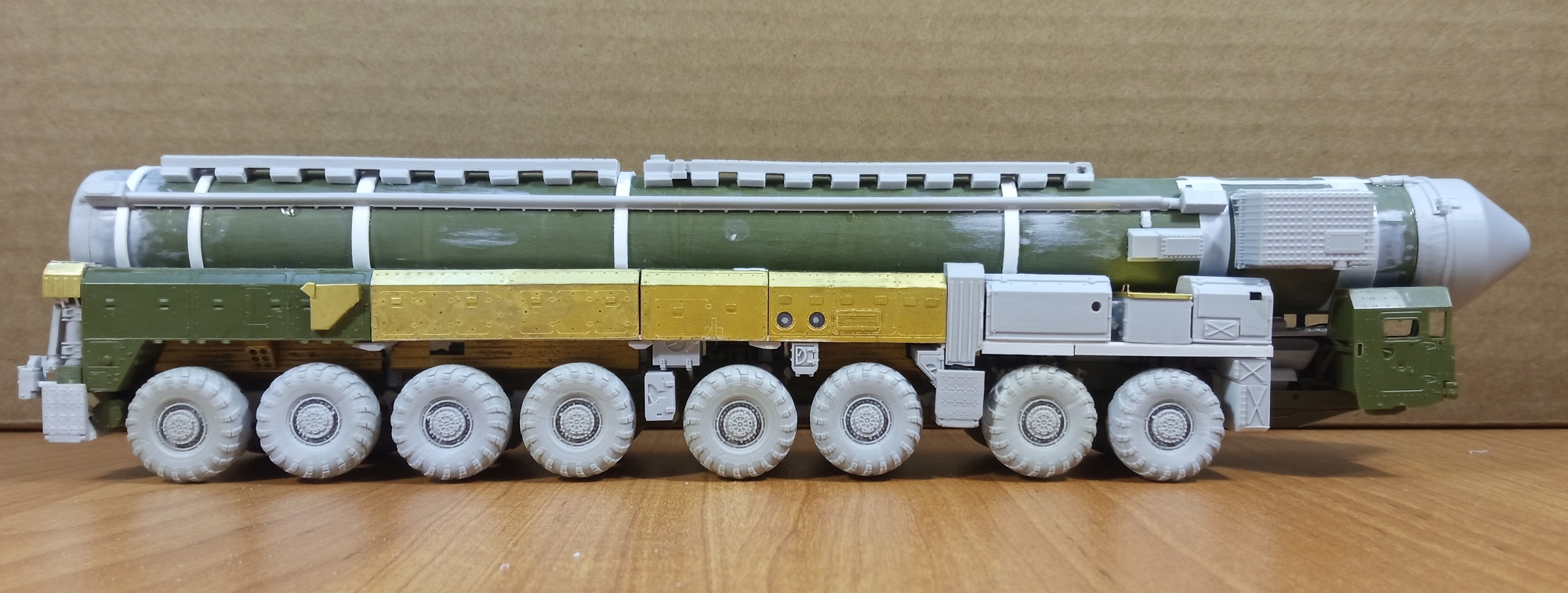

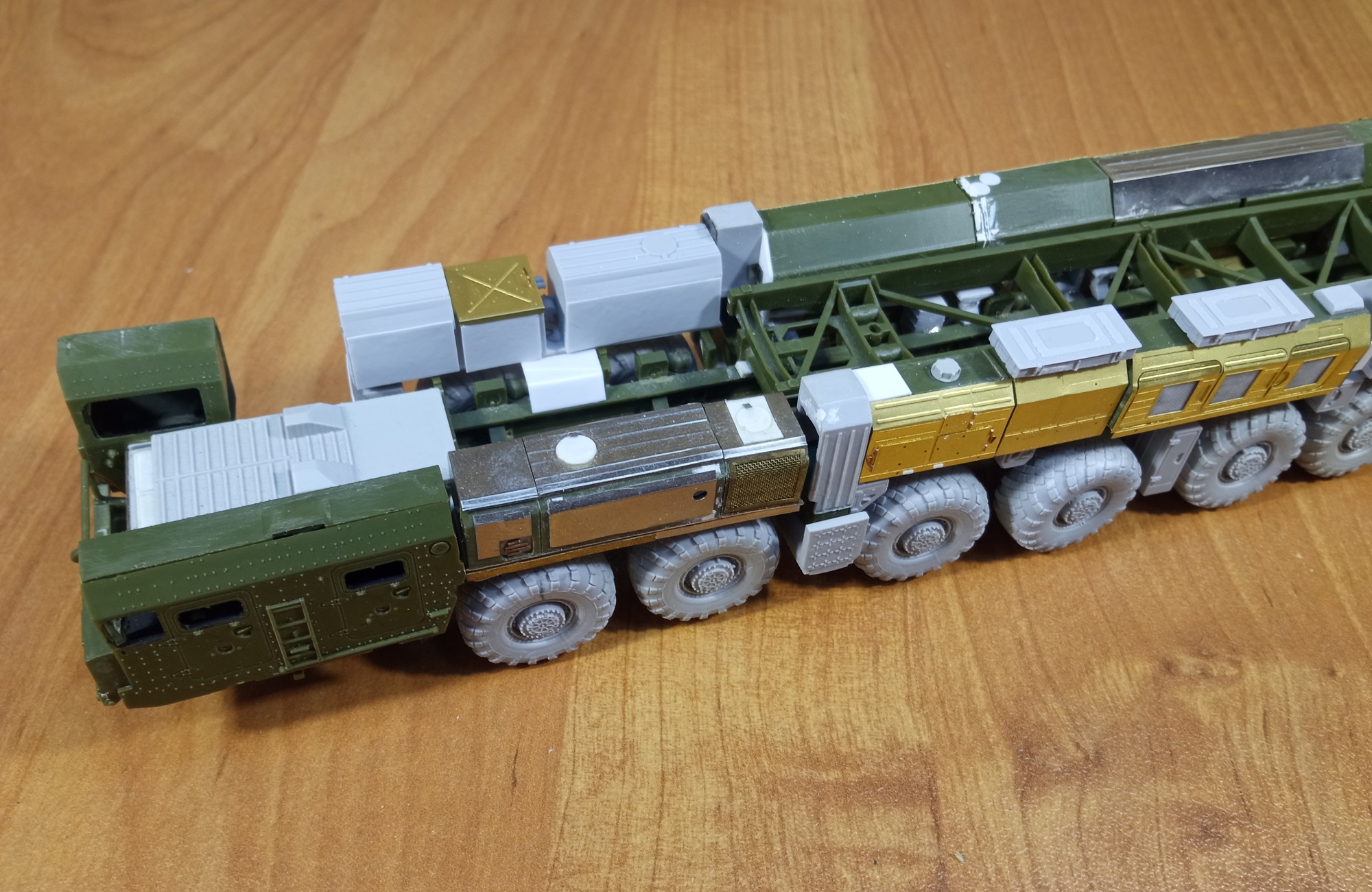

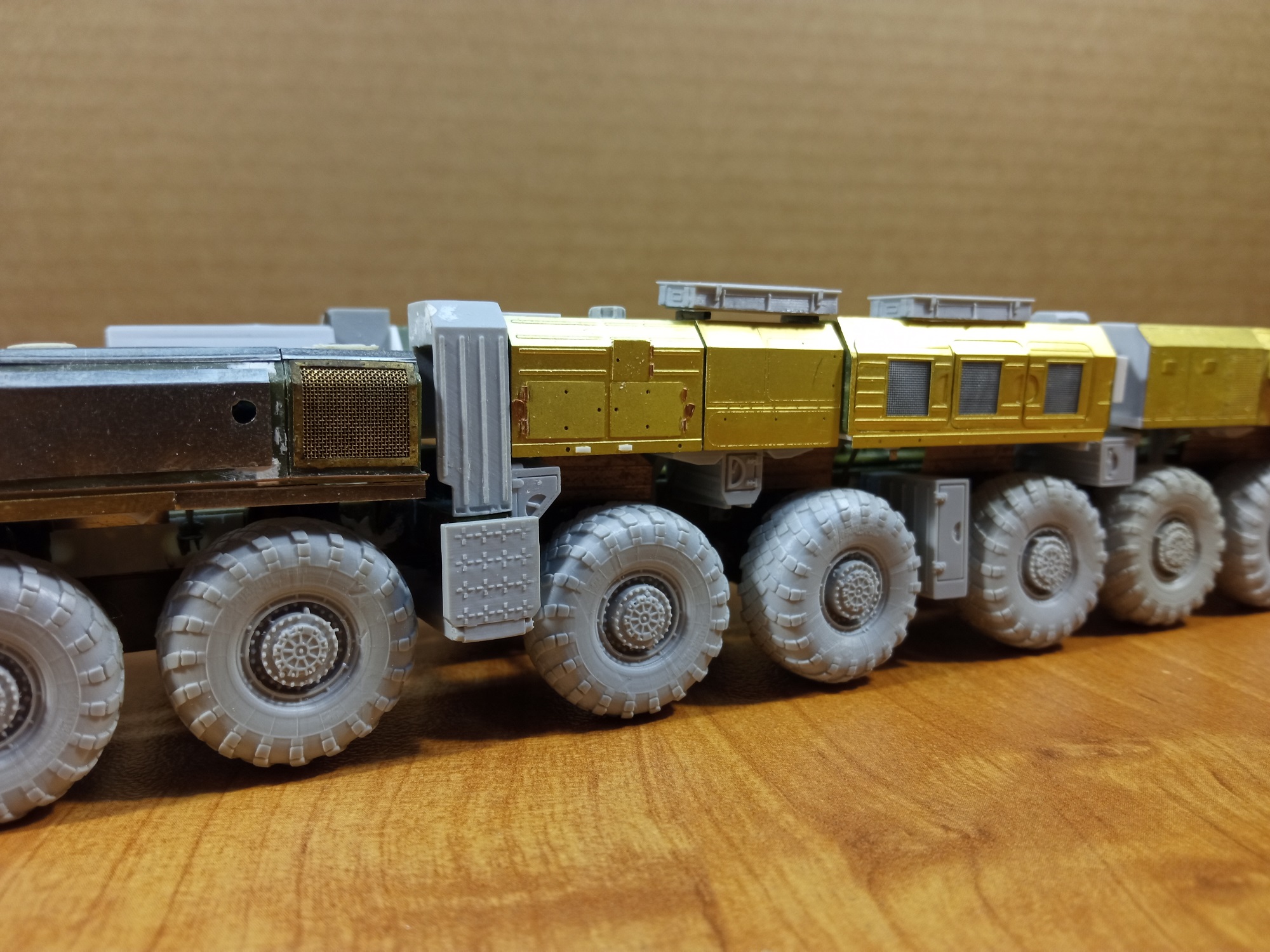

Ну и собственно текущая наработка. Левый борт.

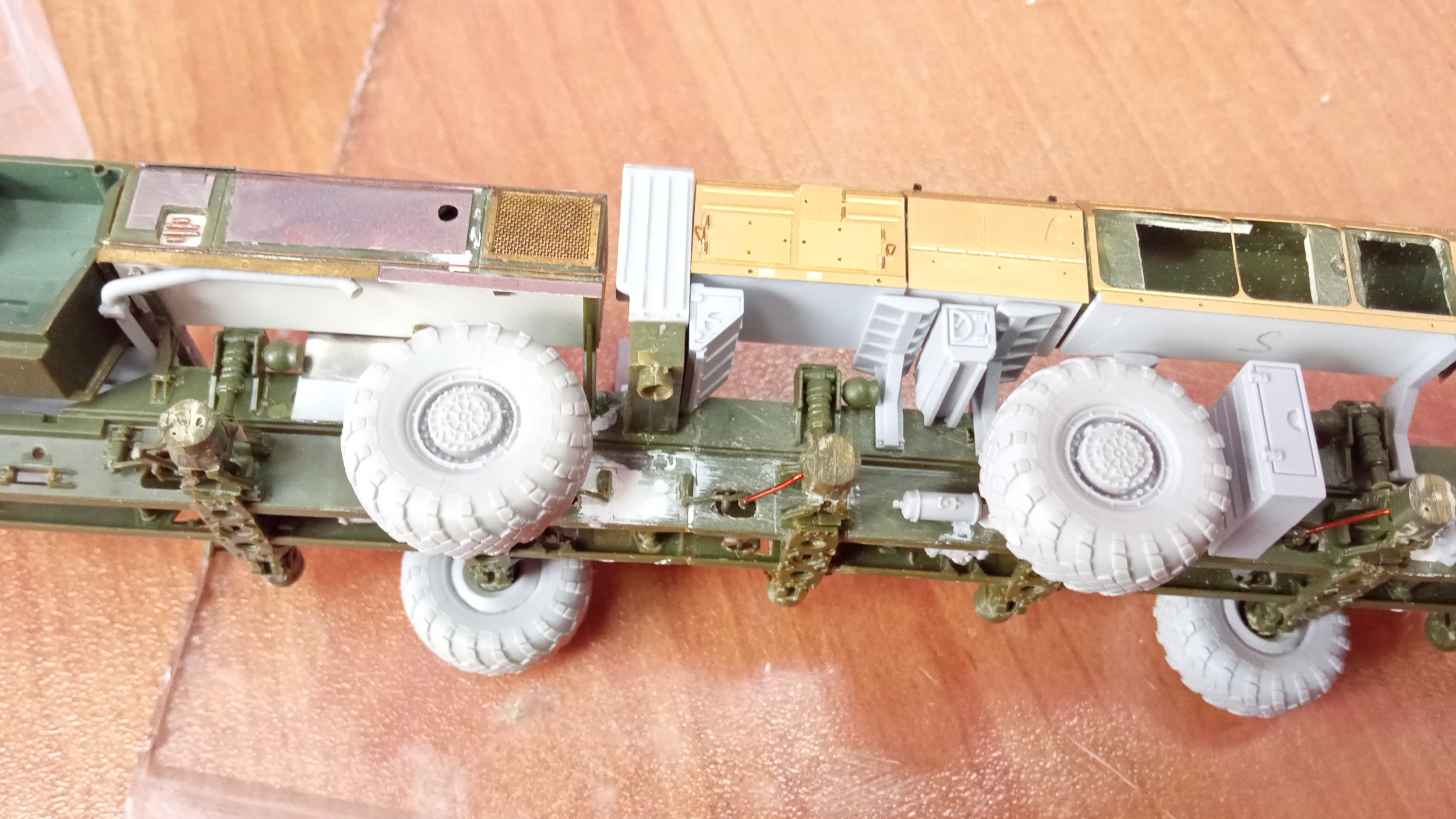

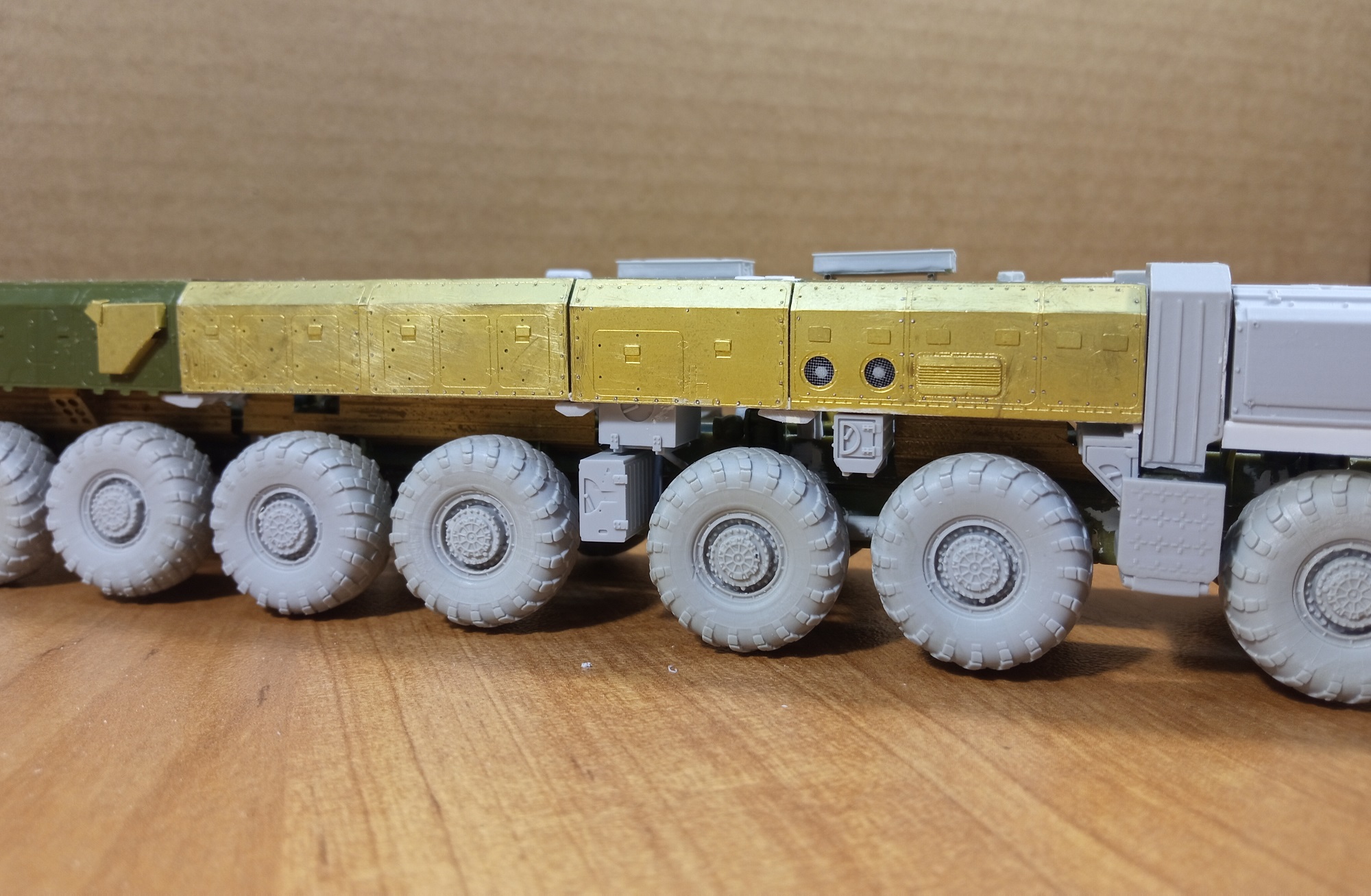

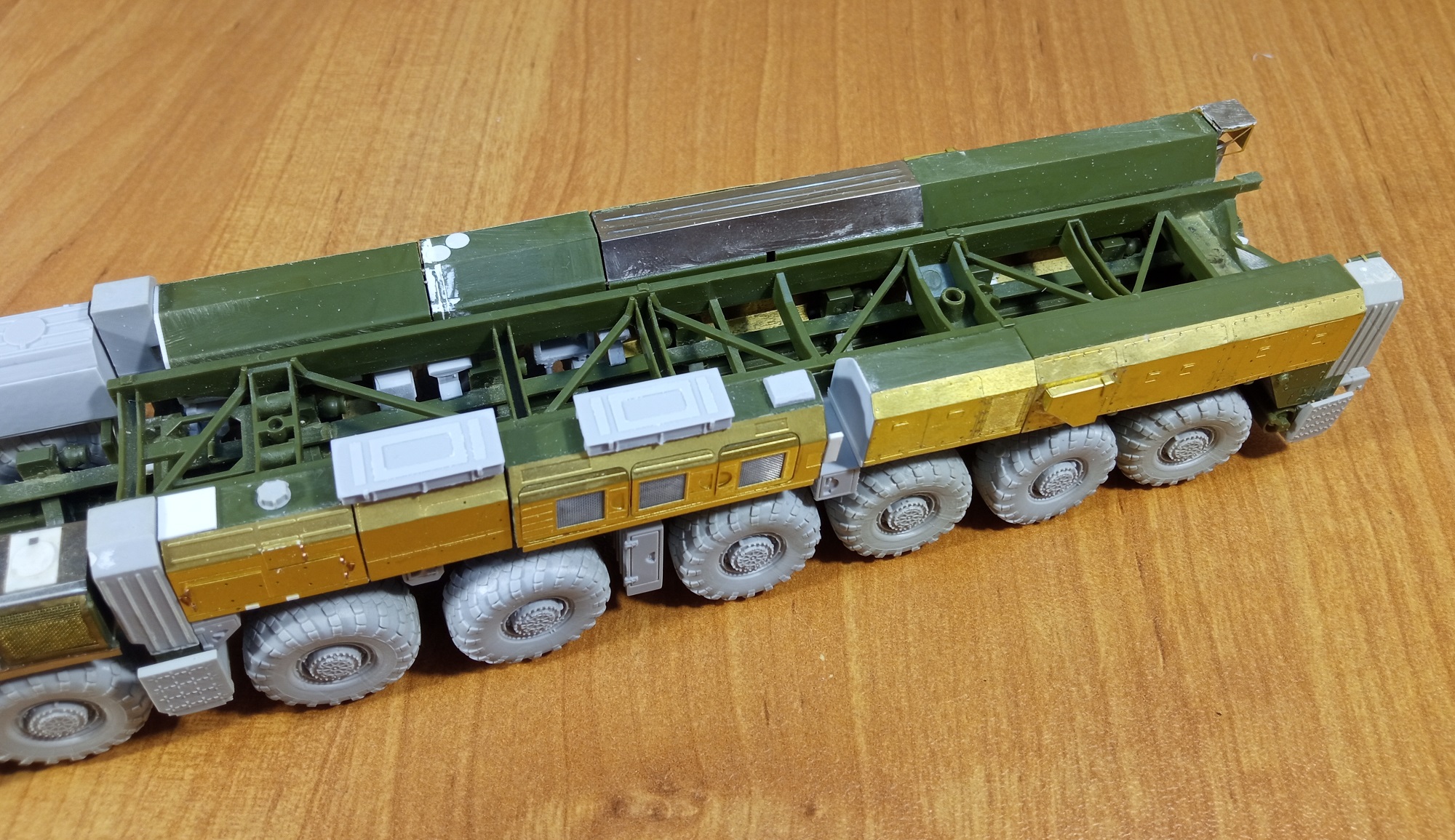

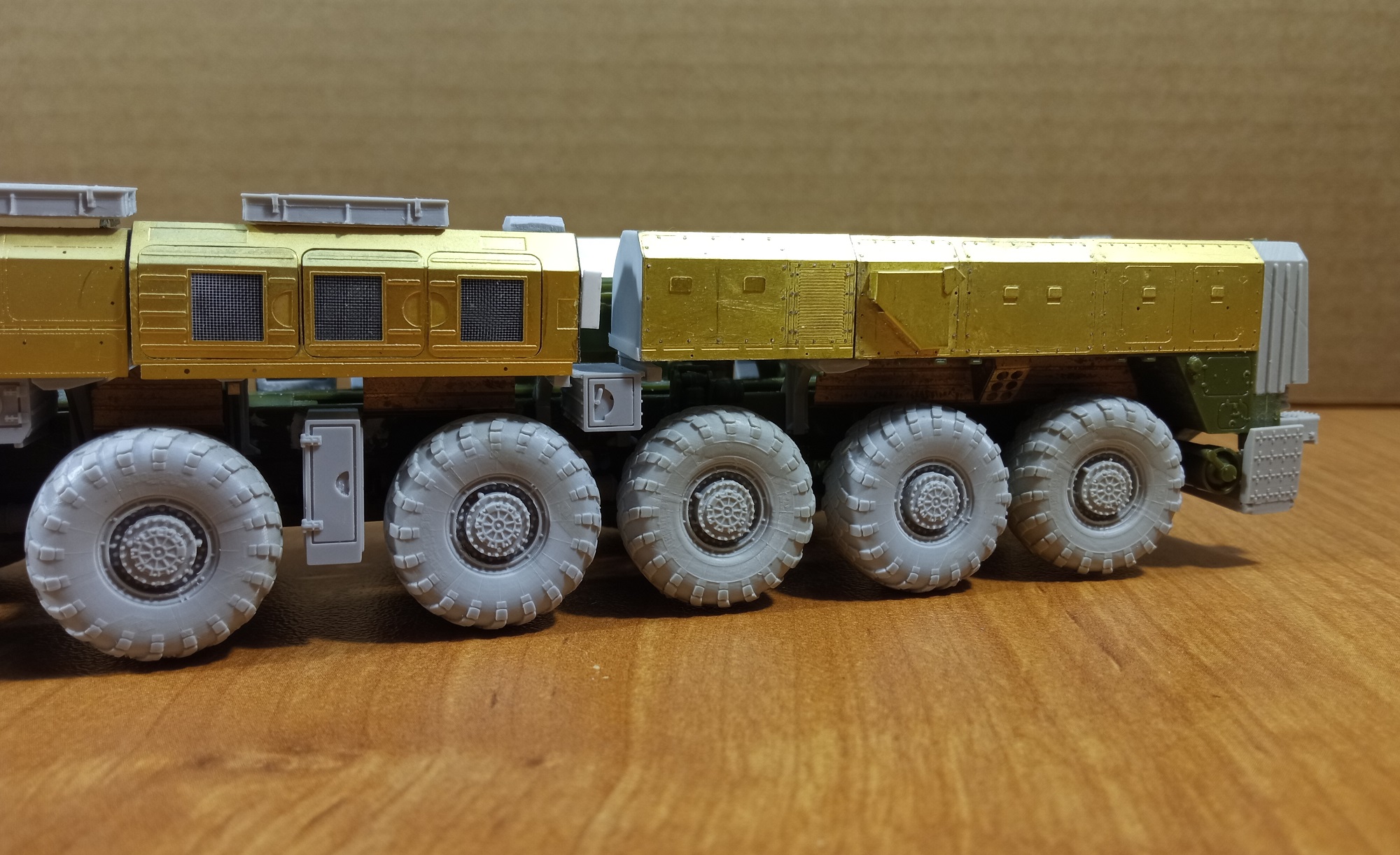

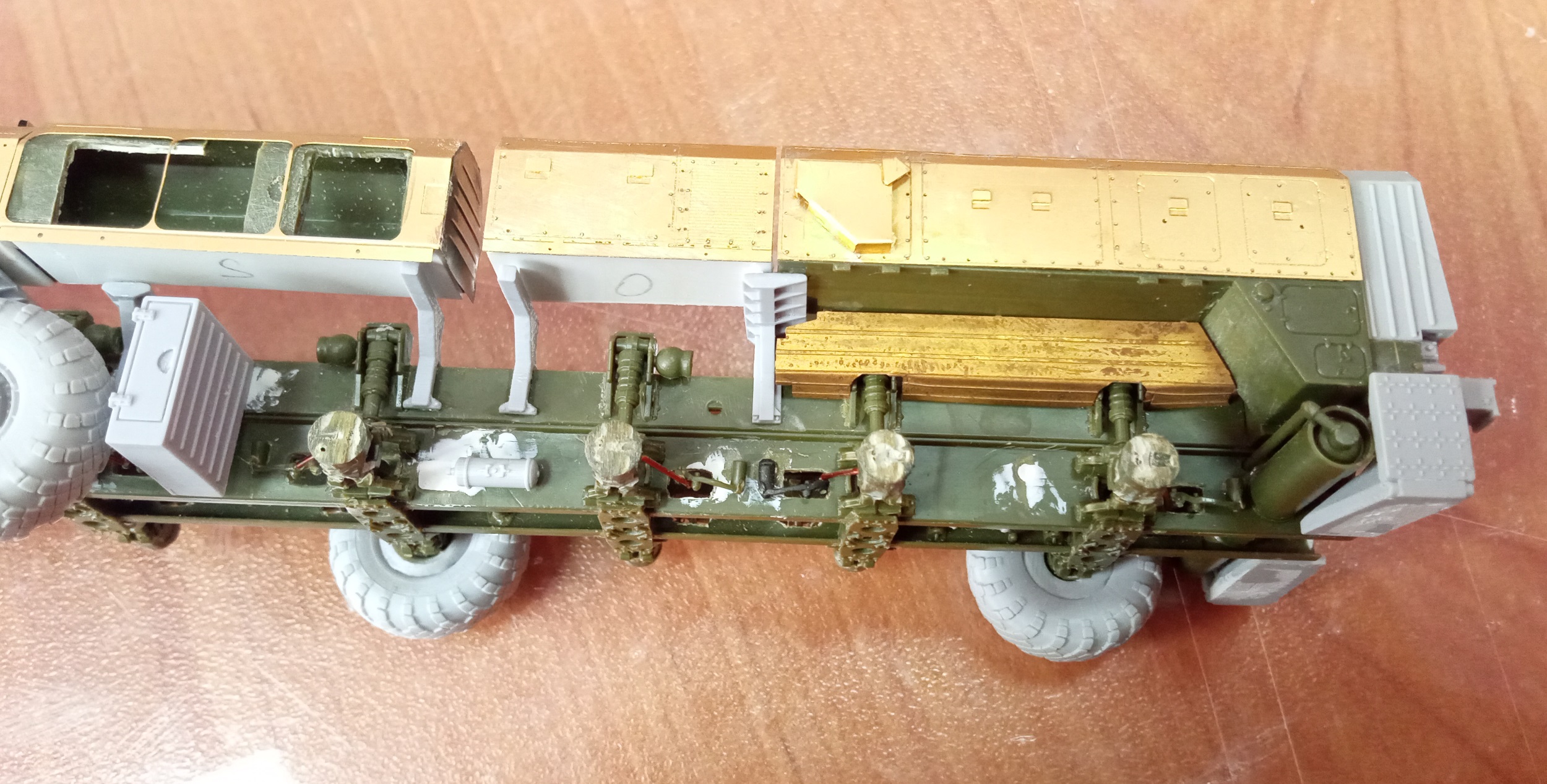

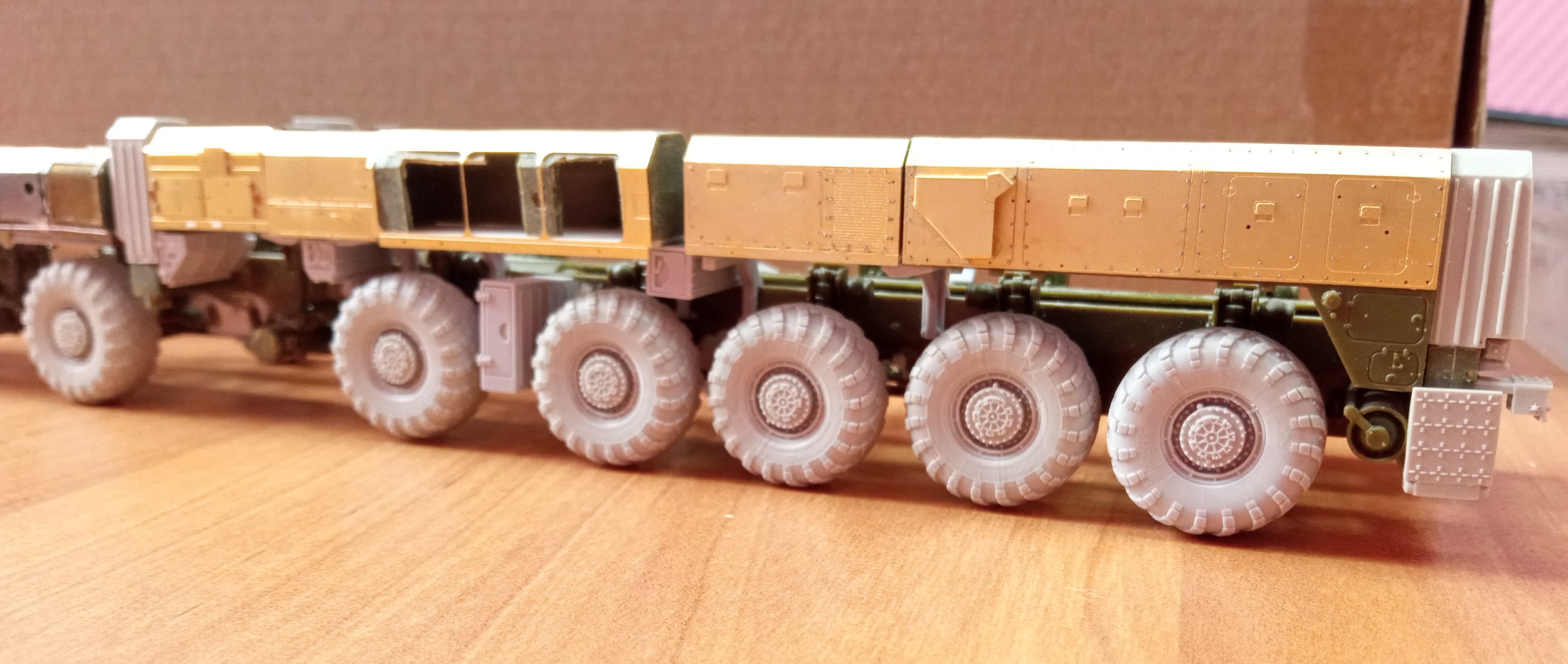

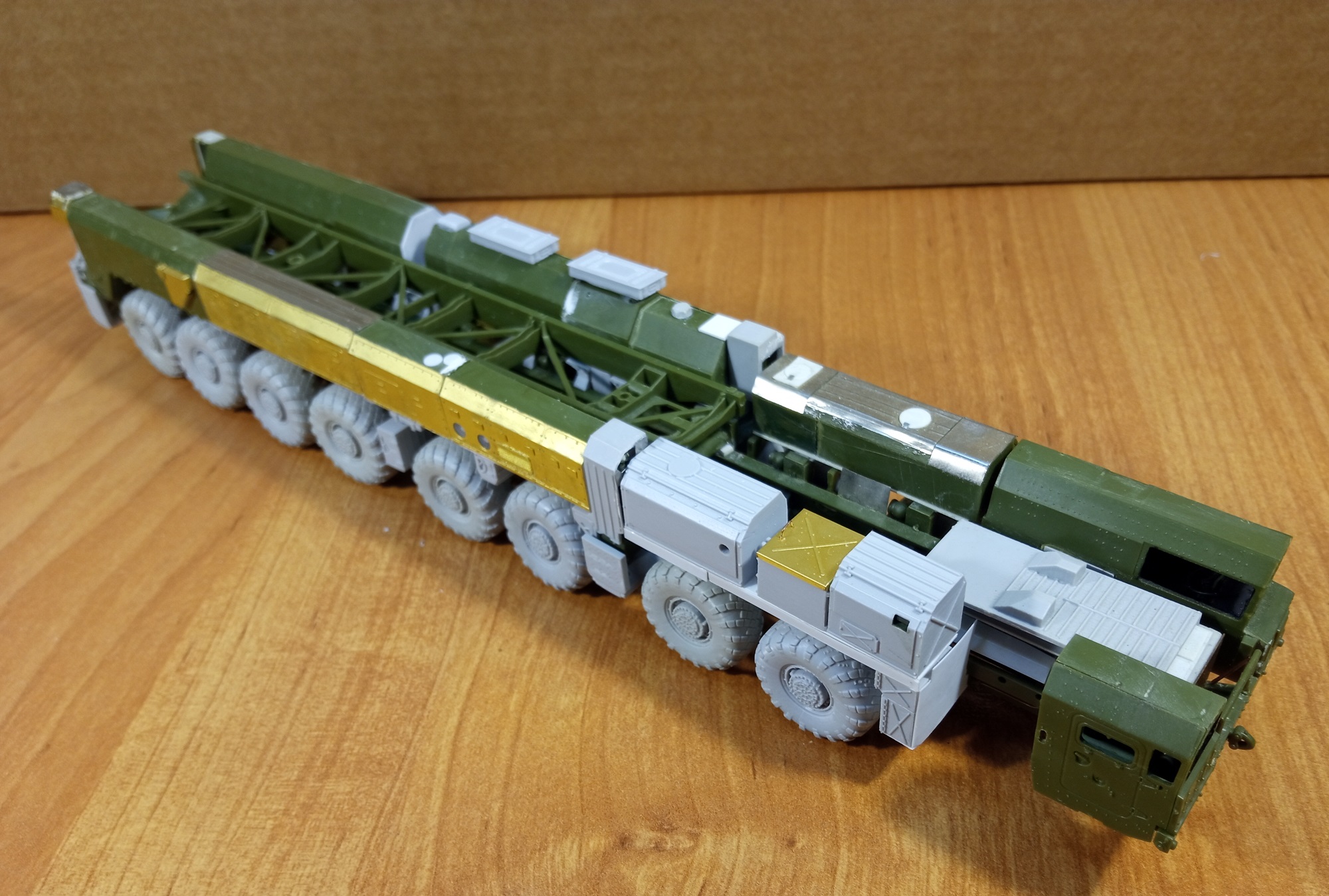

Весь левый борт практически собран. На сегодняшний день положение запила таков.

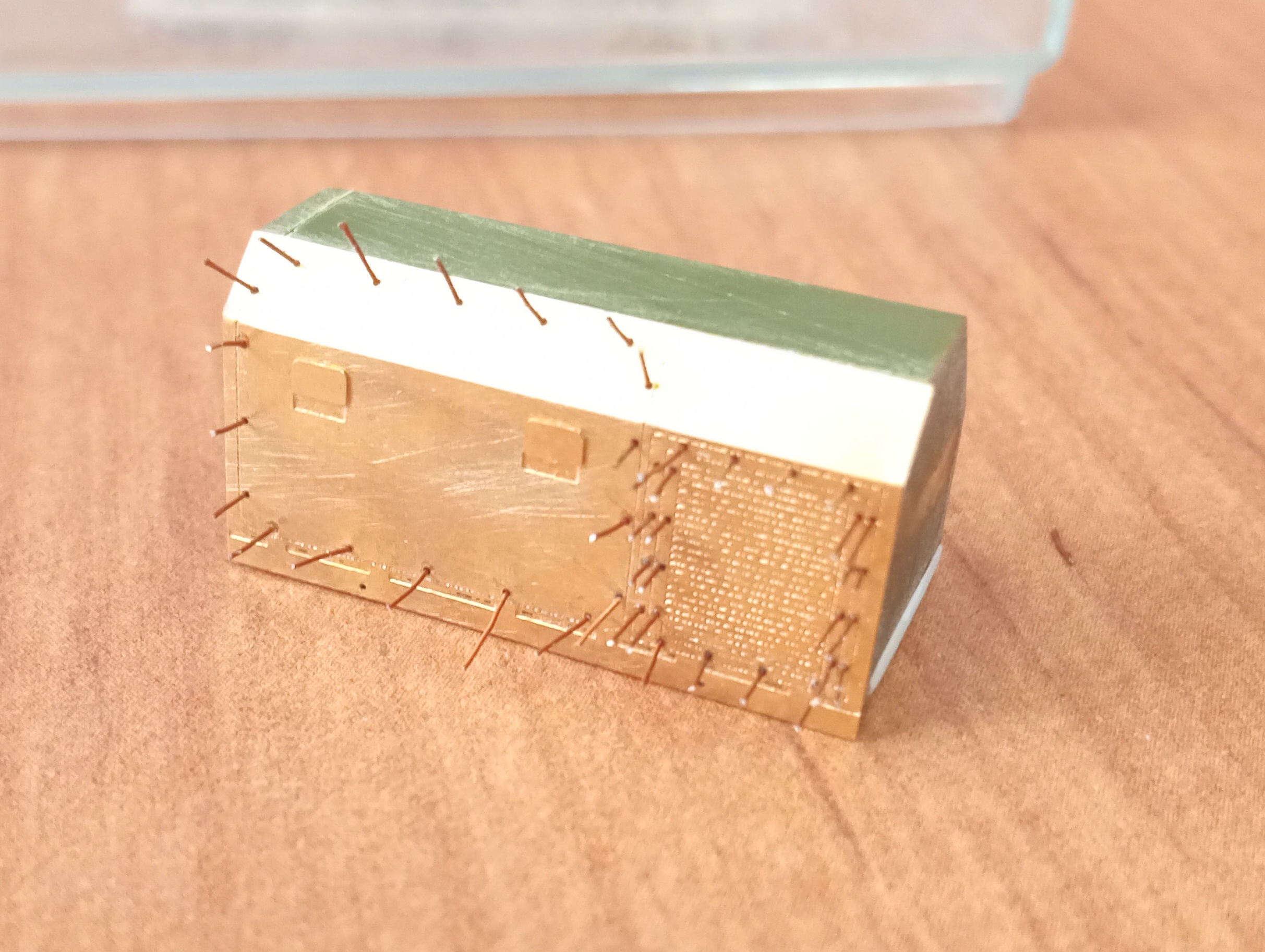

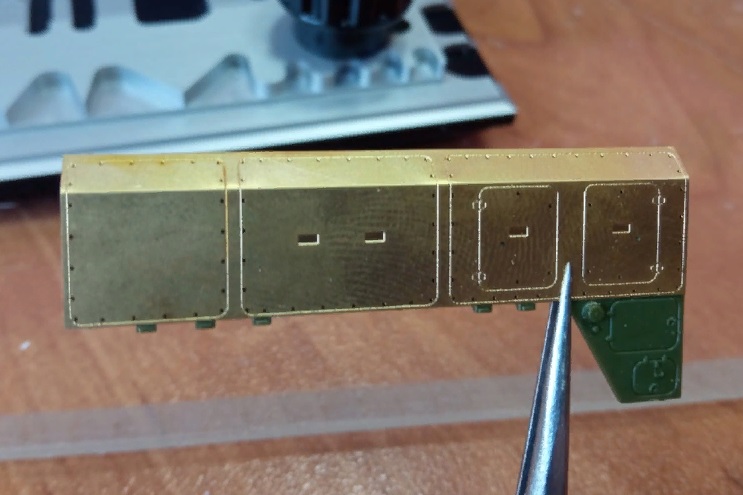

Далее используя корпуса двух наборов Тополя от Звезды и травленые лицевые стенки пошла сборка. Клепки пришлось делать по отработанной ранее технологии при сборке Пионера
Всем доброго времени суток!
С данного момента сказка из перепила набора W-Model переходит в статус конверсия набора от Звезды. К сожалению переименовать сказку невозможно.
Поясняю: теперь в мусорку вслед за рамой и кабинами, отправляются все бункера и транспортно пусковой контейнер.

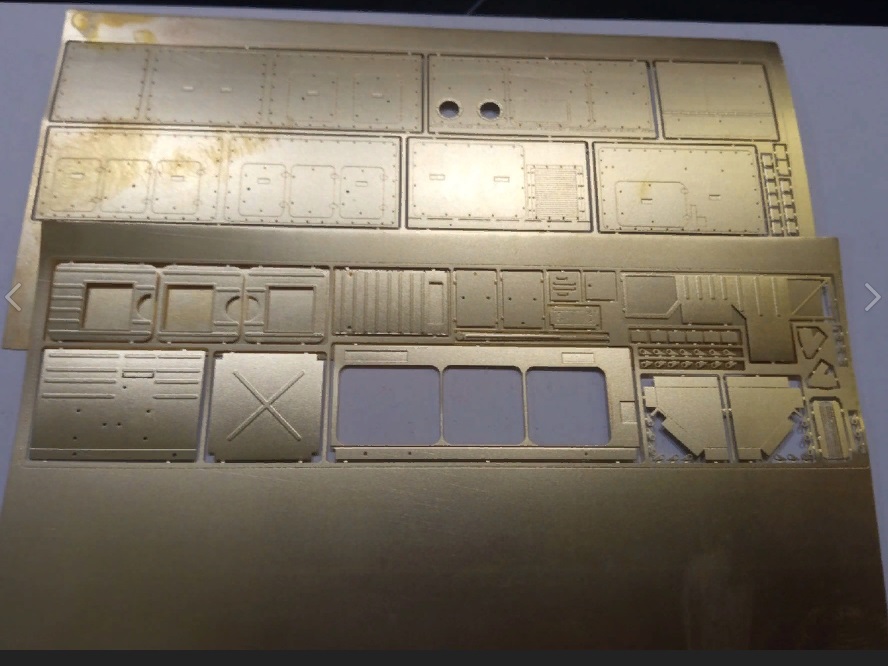

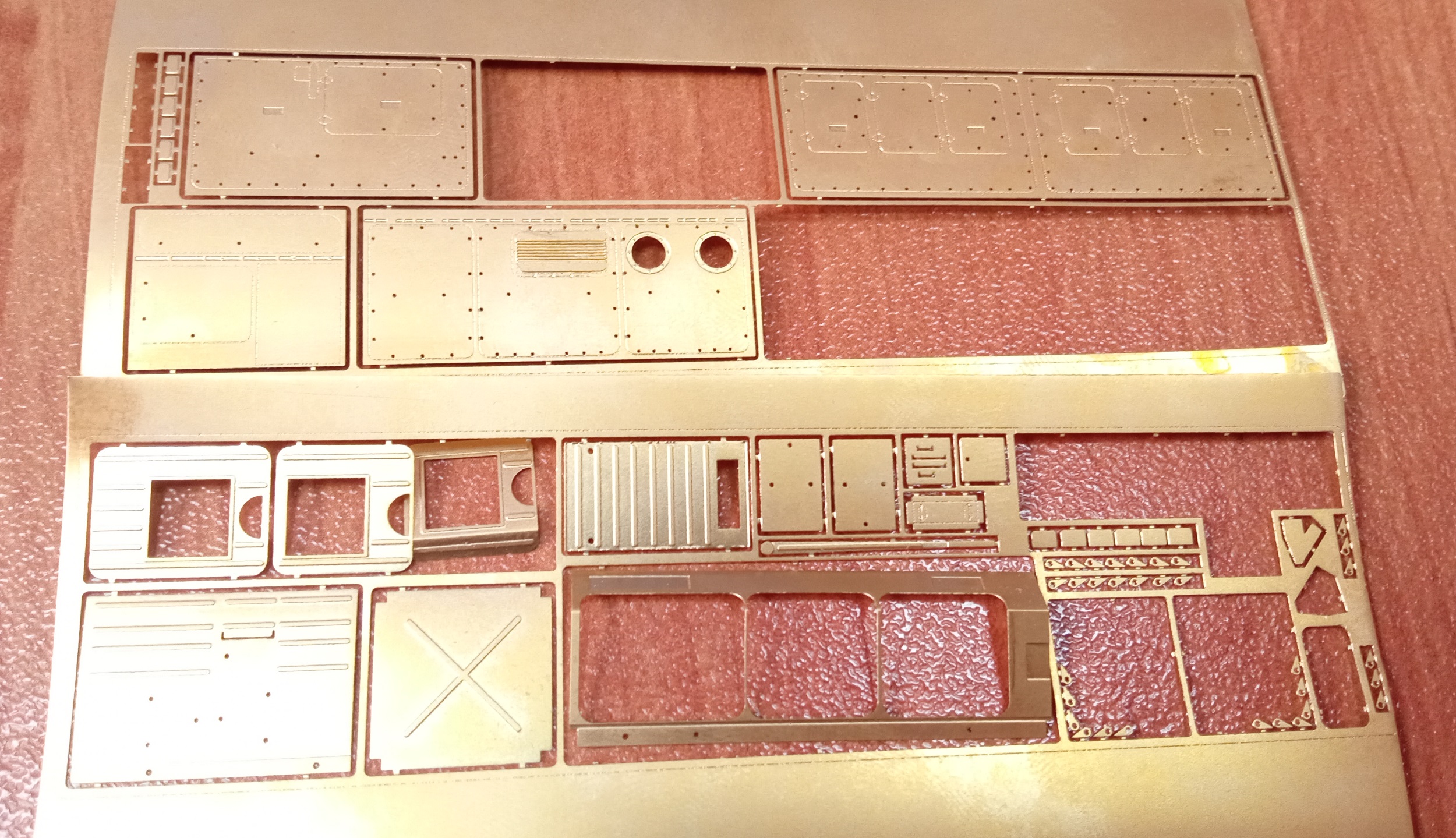

После предварительной установки бункеров выяснилось что они слишком широкие и положить раму ТПК между правыми и левыми бункерами невозможно. Тут конечно можно было сточить у бункеров задние стенки и проблема решена, но дальше изучив детально фото прототипа оказалось что геометрия, и рельеф ряда бункеров производителя не соответствуют действительности. Было решено использовать бункера от Звезды и потратить кучу времени чтобы заново уже самому отрисовать лицевые стенки бункеров для изготовления в травле.
Коллеги, друзья, гости сайта всем доброго времени суток!

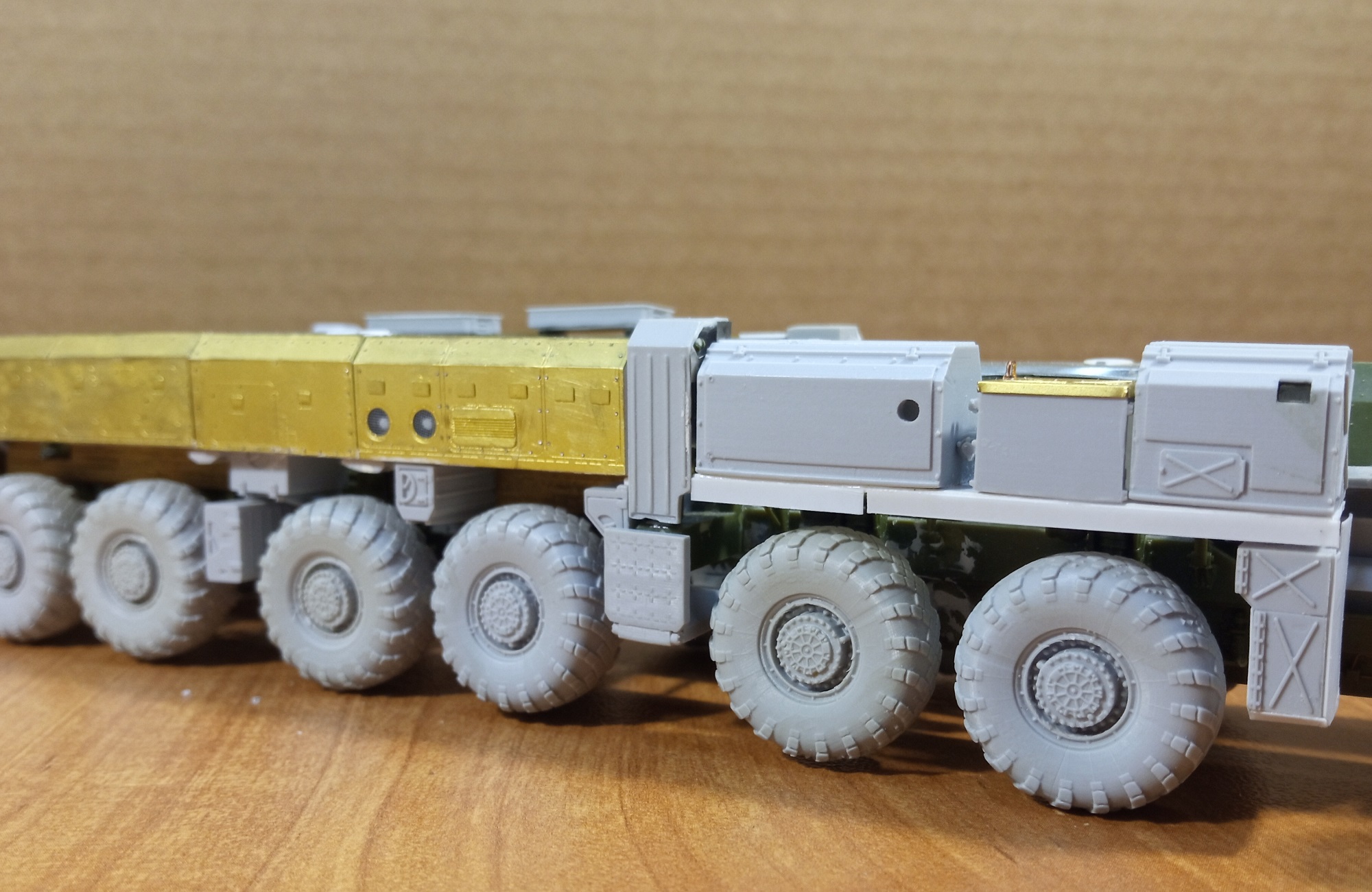

Стройка Ярса заглохла почти больше чем на год, но вот столько времени спустя "лед тронулся". Работы пока идут очень вяло и с такой же скоростью будут продолжаться. Вот что успел пока сделать: предварительно установил ранее перепиленные бункеры с использованием кронштейнов от исходного набора. Кронштейны оказались слишком широкие и их пришлось укорачивать на 3-4 мм.
