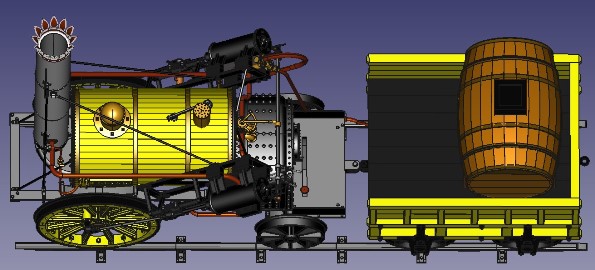

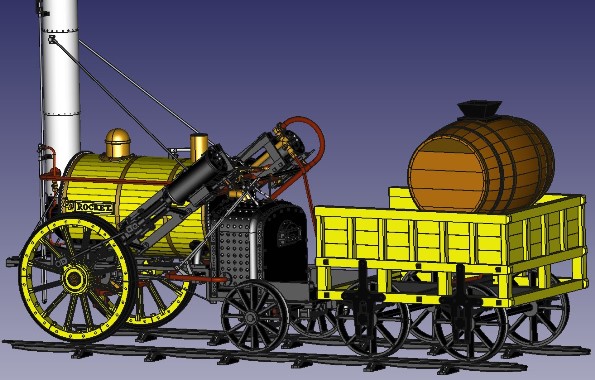

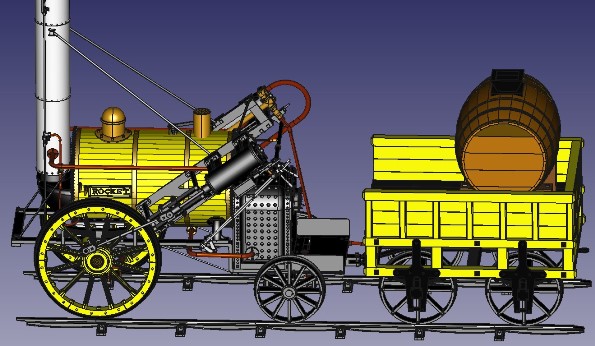

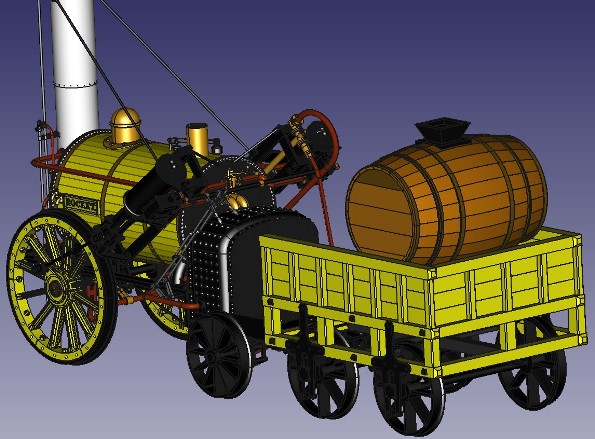

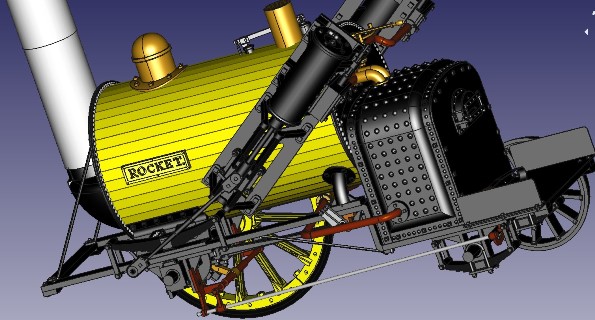

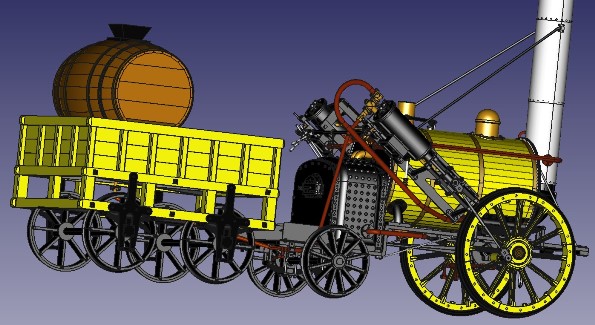

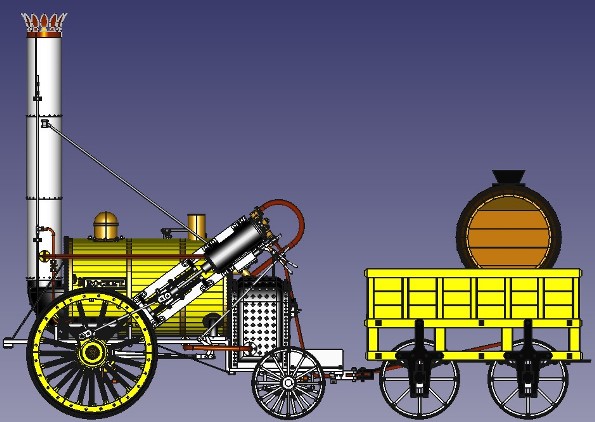

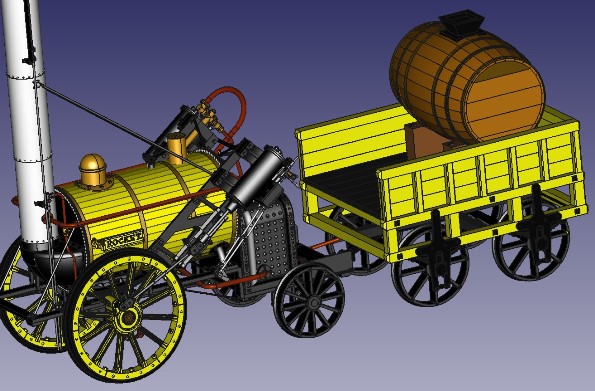

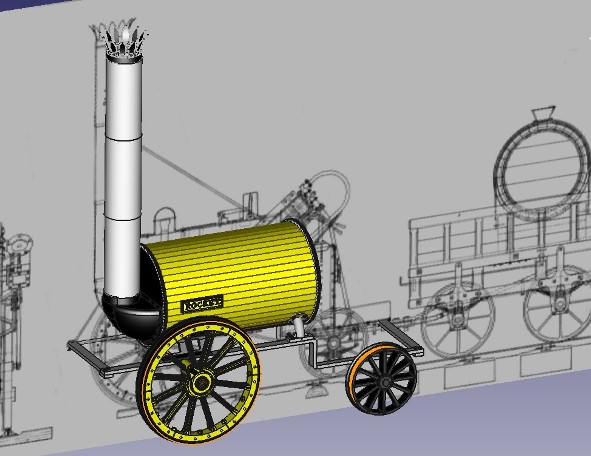

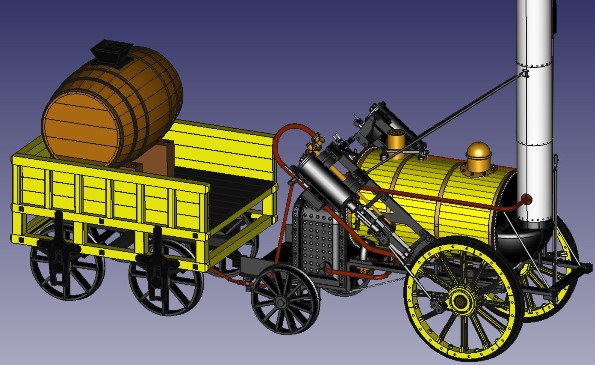

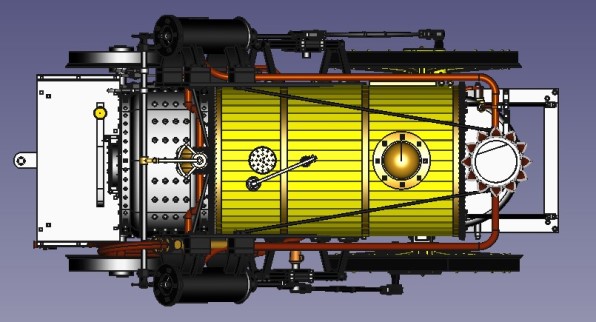

3Д паровоза с тендером готово, вот теперь можно начинать стройку

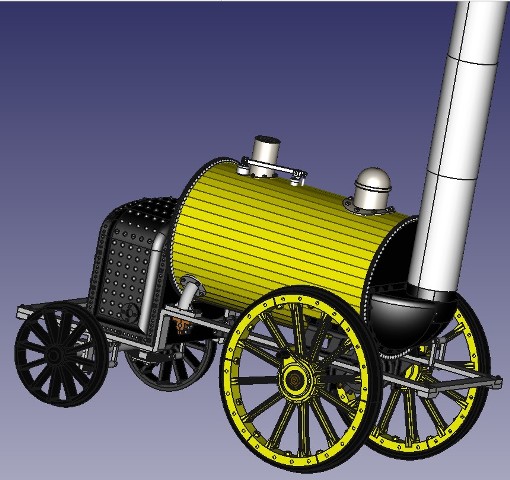

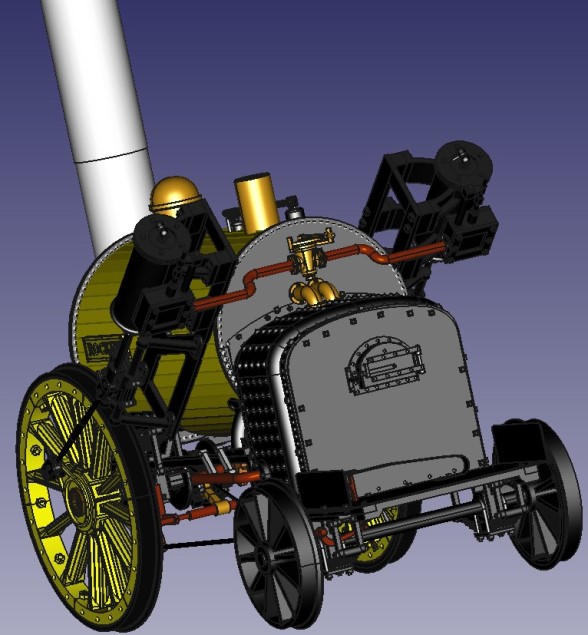

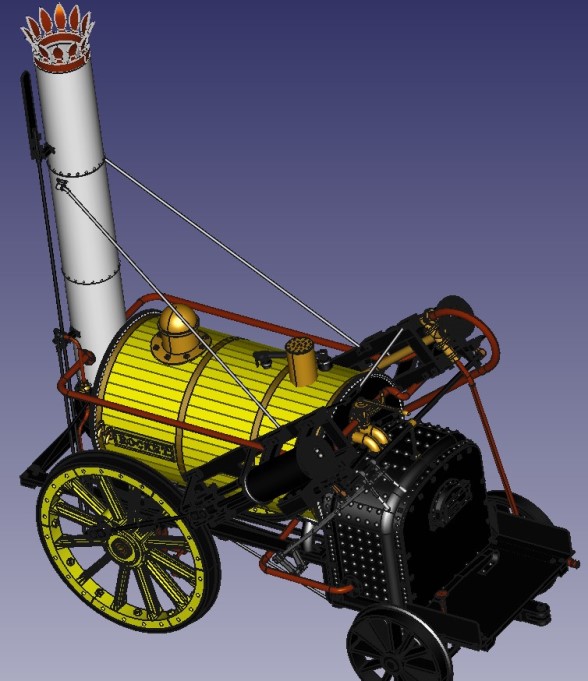

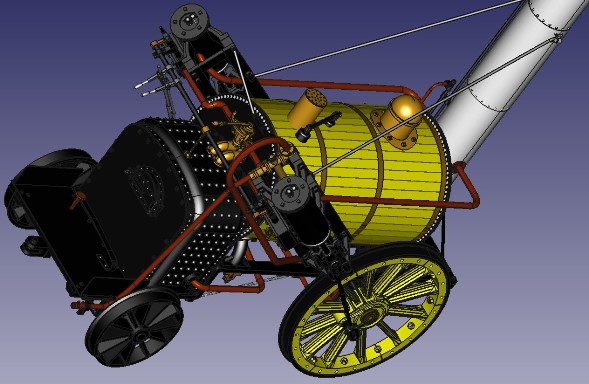

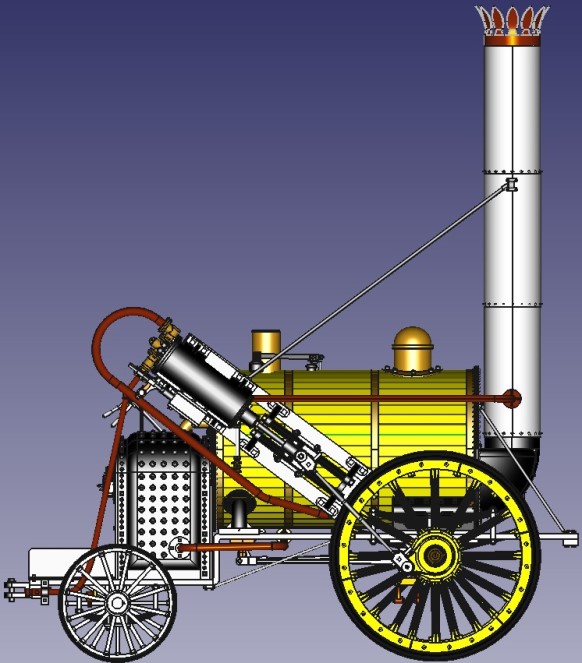

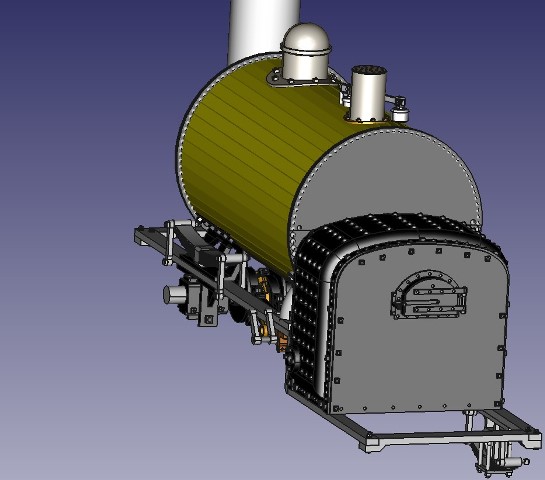

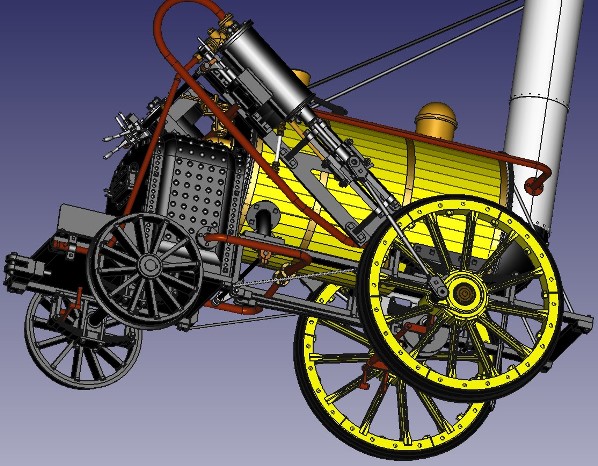

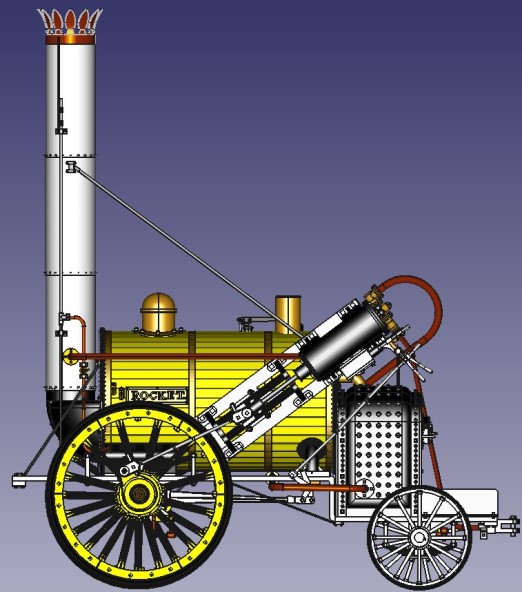

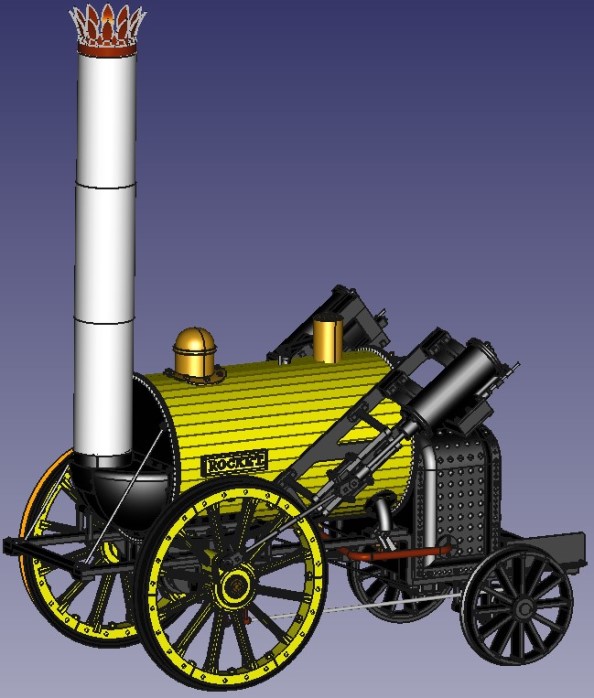

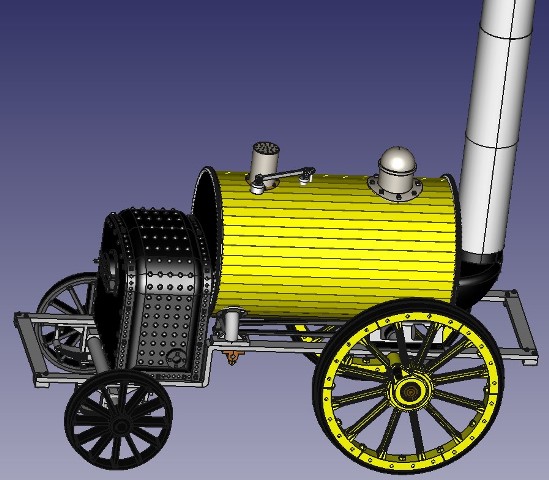

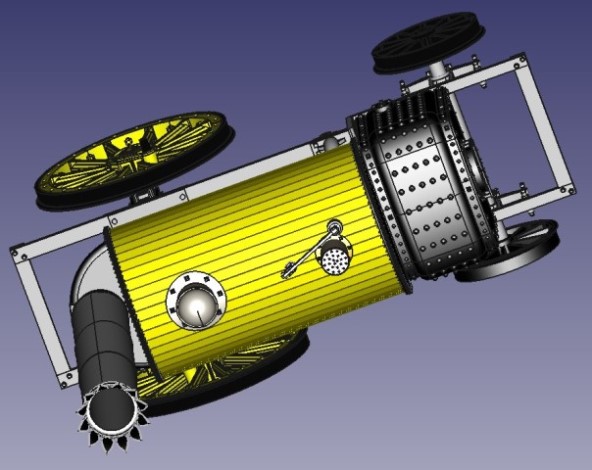

3Д локомотива готово, осталось нарисовать тендер и можно начинать стройку

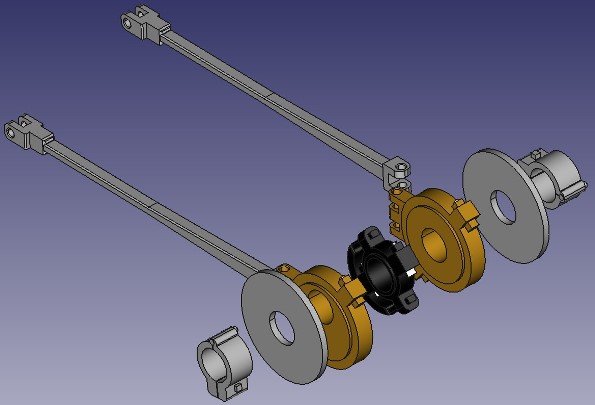

@=PUH=kitt написал:на рис. rocket_072.jp видно, что каждый привод отдельно приводит в движение свой рычаг. Да, они сидят на одной оси, присмотритесь, там трубка с большим диаметром привод на одну сторону (на левую по ходу), а ось - на правую.
Но это тоже модель, но уже на живом пару, что было на прототипе я не знаю.Вот ещё 3Д с ютубы:
https://www.youtube.com/watch?v=NBUZzxUekrQ
там видно как отрабатывает этот механизм.
Благодарю Вас за информацию по этому паровозу, позже постараюсь доработать этот механизм в 3Д.
@Юрий Сотников написал:Жень вот в действующей модели у тебя есть
Потом изучу более подробно этот механизм и доработаю его в 3Д.
@Слесарь Железнюк написал:У вас, наверно, уже целая коллекция 3д моделей интересных машин.
Пока только стараюсь сделать 3Д этого паровоза, а до этого делал 3Д паровоза Черепановых.

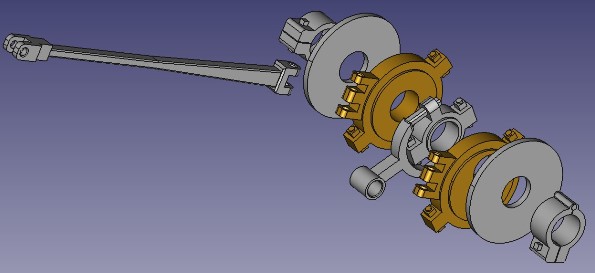

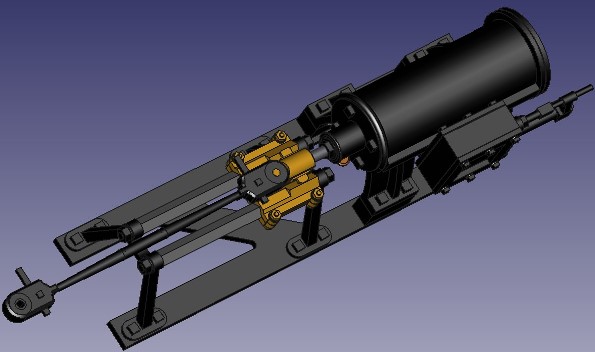

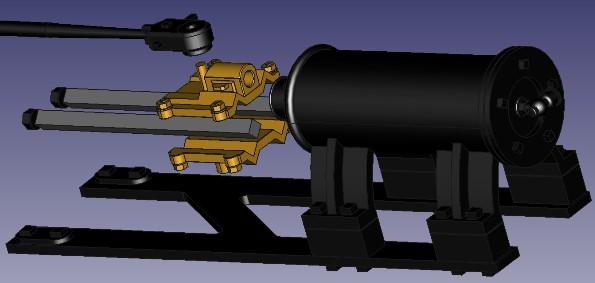

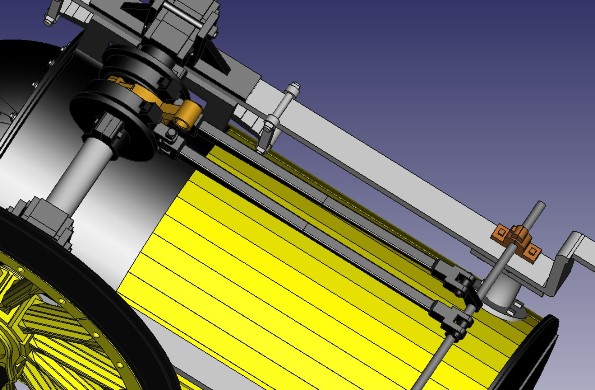

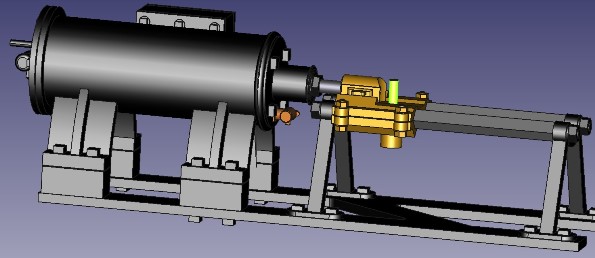

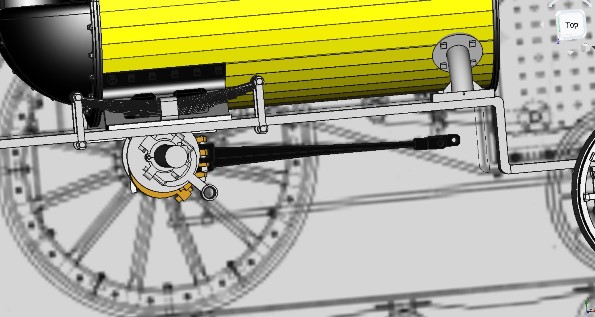

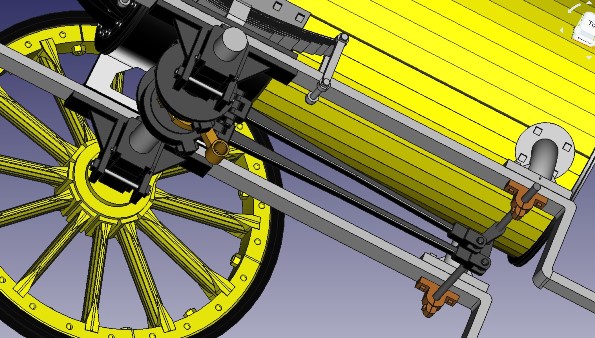

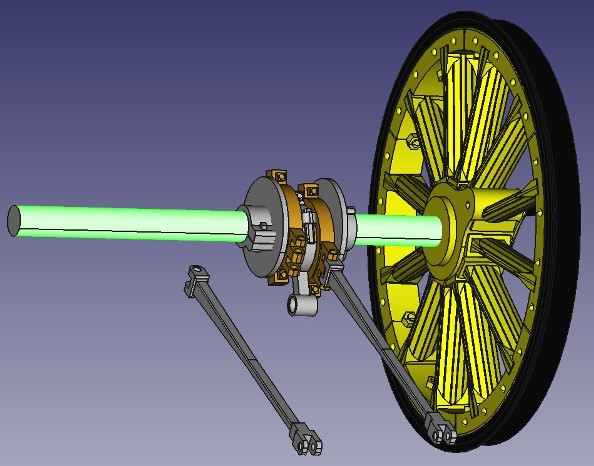

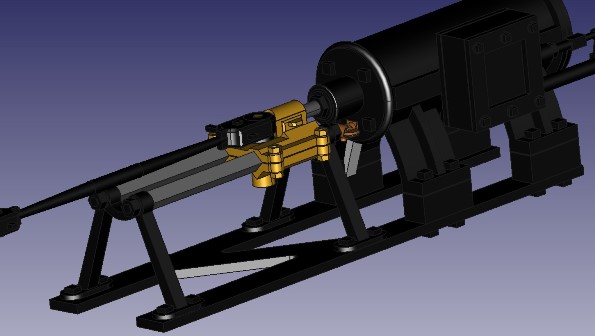

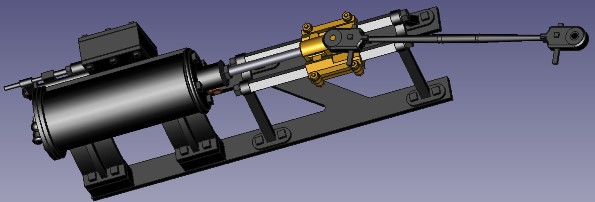

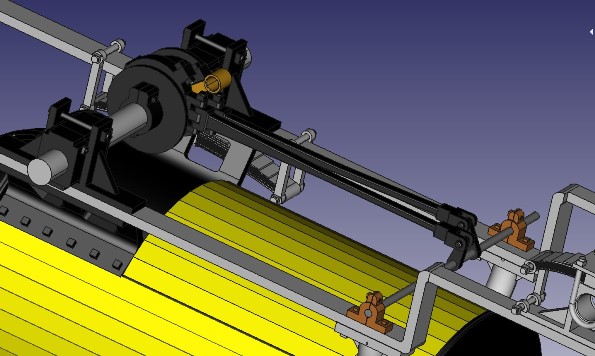

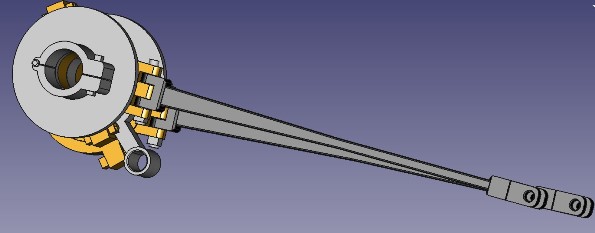

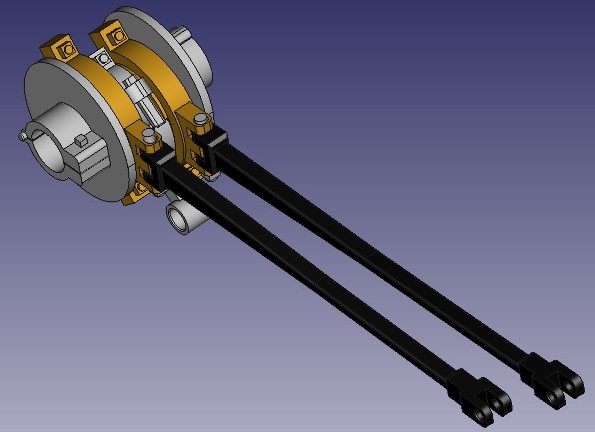

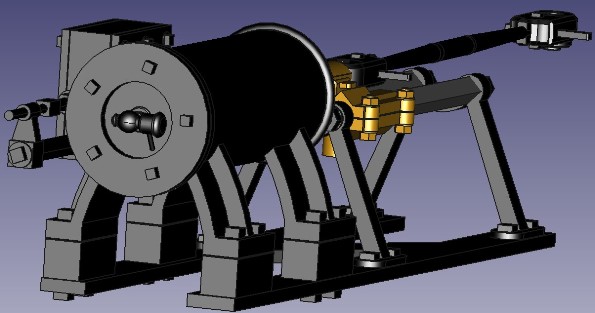

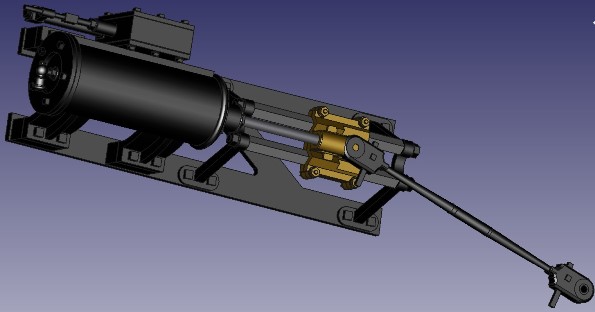

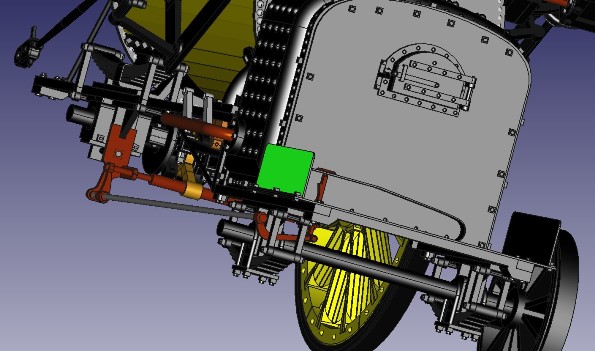

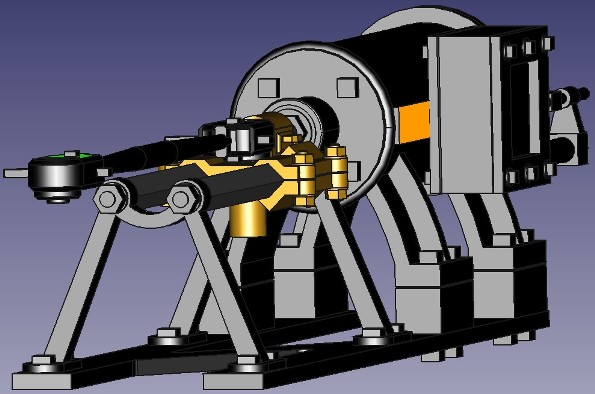

@=PUH=kitt написал:что-то не то с тягами привода механизма золотника.
так как нарисовано (№8,№7) - работать не будет.есть в сети такая 3-дэшка:
https://grabcad.com/library/stephenson-s-1829-rocket-1
Может что-то и не то с тягами

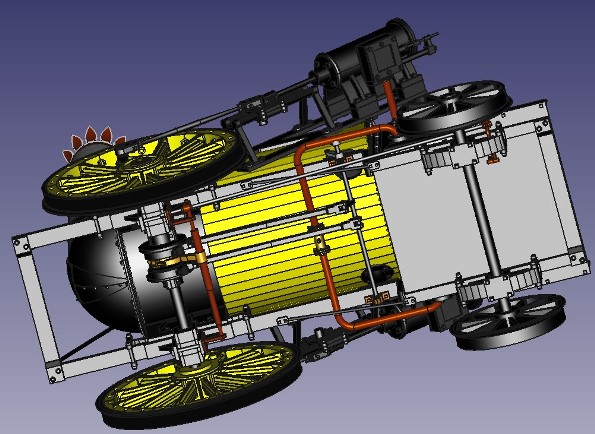

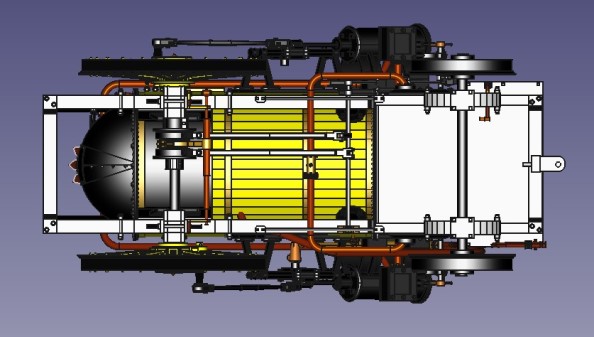

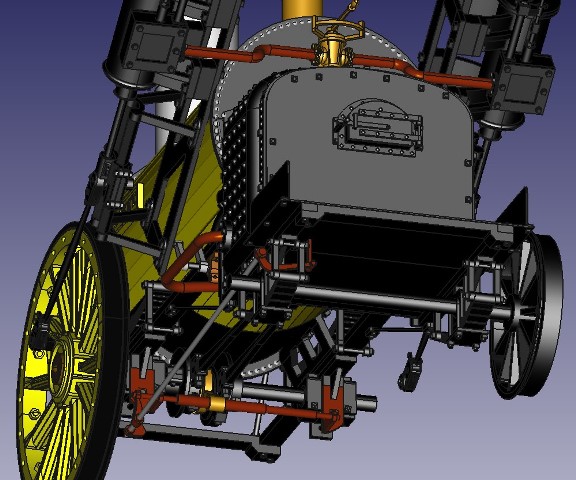

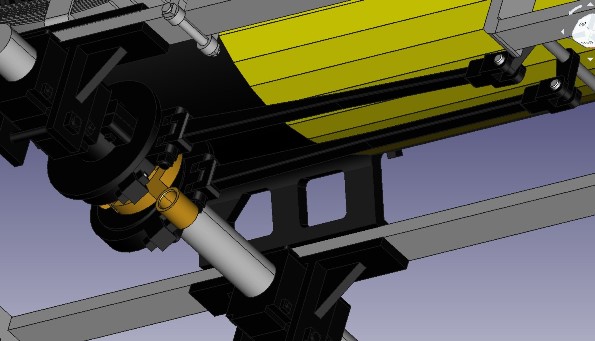

Нужно хорошее фото снизу этого паровоза, где четко видно как все устроено с тягами привода механизма золотника.
@Юрий Сотников написал:Жень я в трепетном восторге,на выходе это будет БОМБА !!!!!! Не спеши успеешь запилить
Стараюсь не спешить
Снова рисую в 3Д и уже не могу дождаться, когда начну клеить, пилить и красить этот паровоз.))
@Василий Белов написал:Приветствую, какую красоту вы замыслили. Хотел такой же собрать в бумаге. С удовольствием буду наблюдать вашу сборку.
Наблюдайте, буду рад вниманию к моей стройке.
Я тоже наблюдаю за вашей стройкой паровоза Pm3.
@Юрий Сотников написал:Ох брат ,ты не представляешь в каком я восторге !!!
Рад твоему вниманию!
@Юрий Сотников написал:Колесики ну просто изумительные !!! Мастер есть мастер

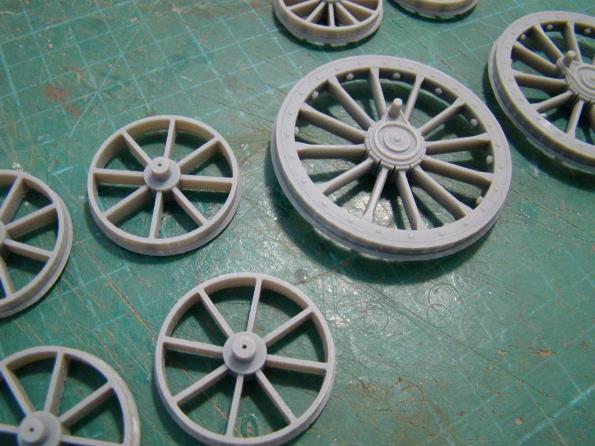

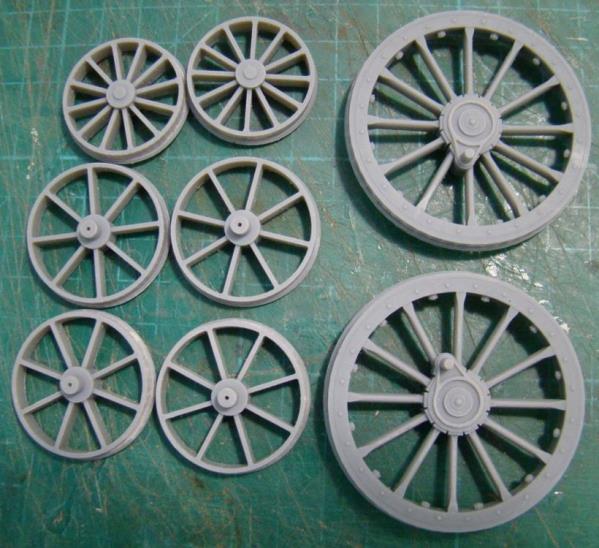

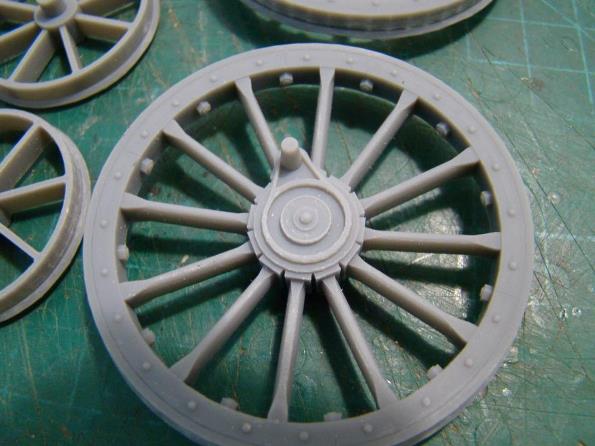

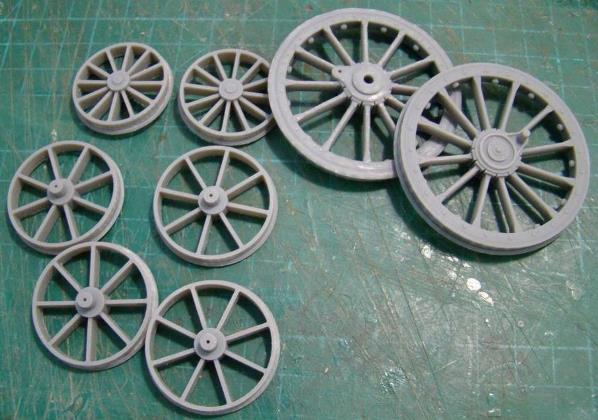

Да, колёсики хорошо напечатались, на днях постараюсь их покрасить.
@Юрий Сотников написал:Ох как хорш !!!!! Жень очень здорово !!!
Согласен, красивый паровоз, мне тоже нравиться
)) Спасибо Юра!
@Юрий Сотников написал:Жень ВОТ !!!!!!!!!!! Теперь просто СУПЕР !!!!!!!!!!
Спасибо, Юрий!

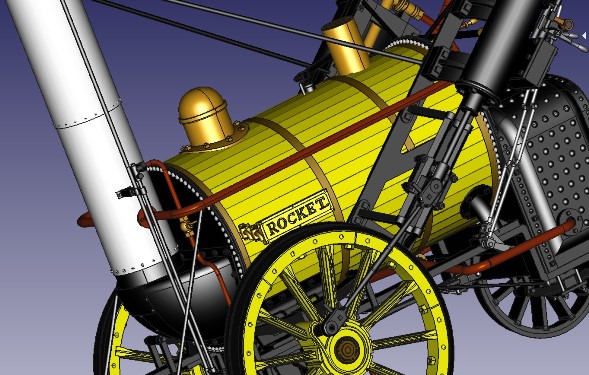

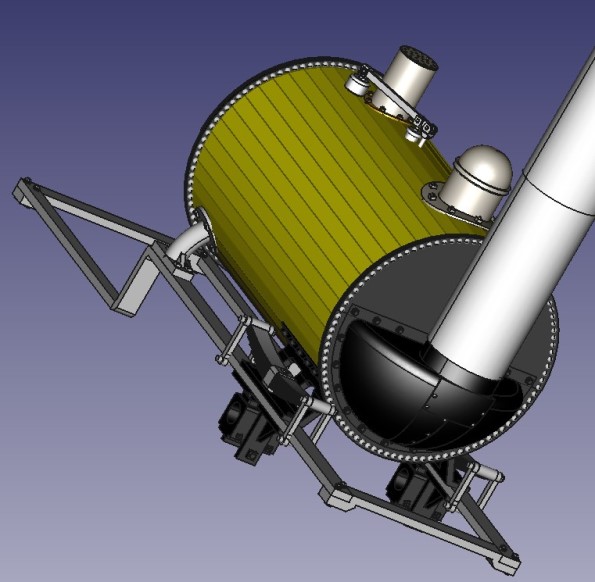

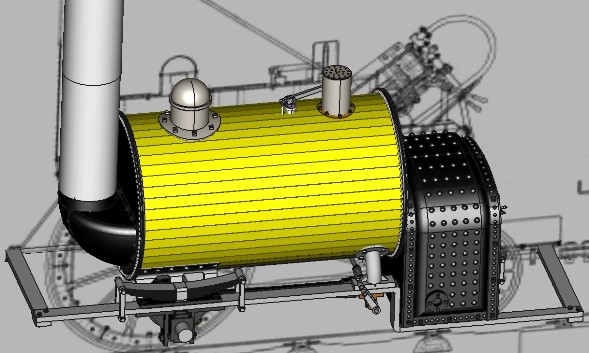

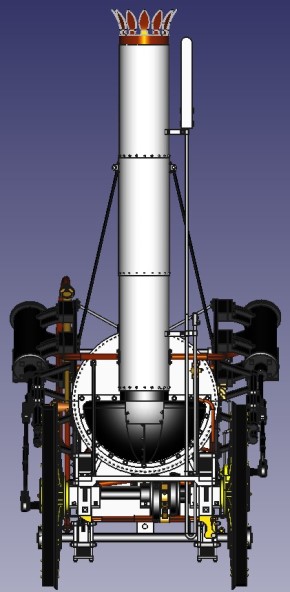

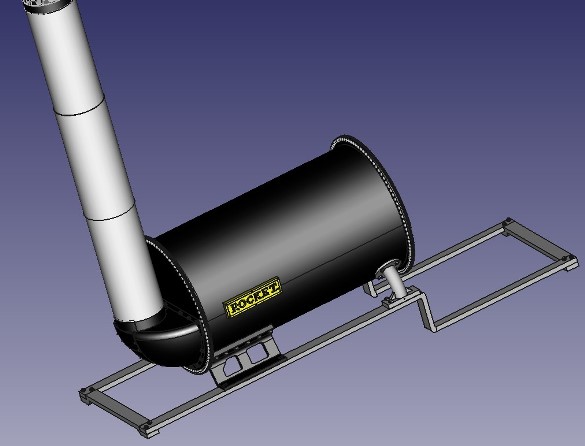

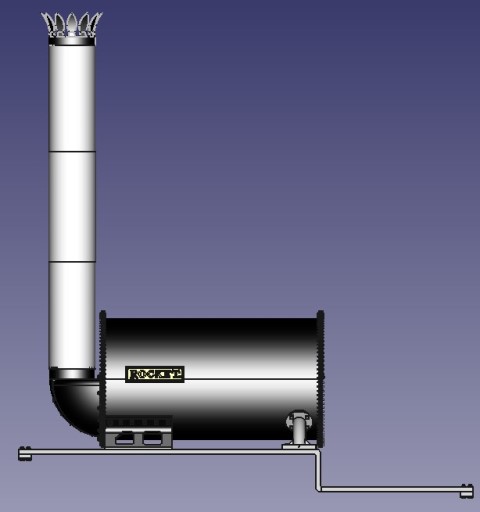

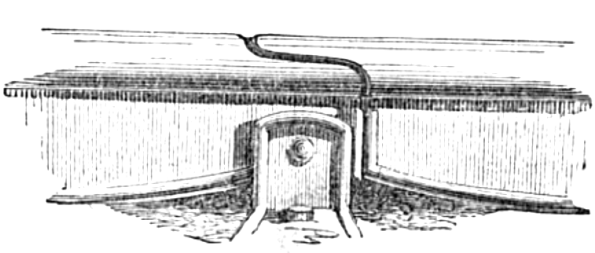

@Юрий Сотников написал:Жень у основания ты на трубе сделал конусную накладку,а там сразу переход без этого конуса спереди и стоит на клепке накладка
Да, пока у меня нет опыта в 3Д, но я учусь

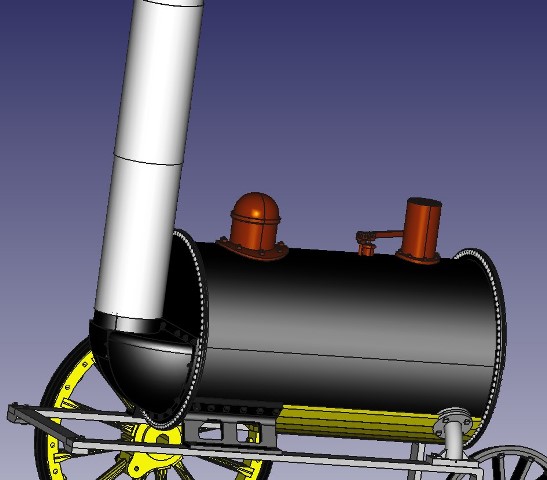

Честно говоря я уже второй день, стараюсь правильно нарисовать это основание и вот, что у меня получается. В любом случае, когда буду делать модель, то постараюсь сделать это основание трубы правильно, как на фото.
@Анатолий Печников написал:А какой масштаб будет?
Масштаб 1:25
@Анатолий Печников написал:Делай желтым. На фоне остальных паровозов будет отлично смотреться.
Я тоже так подумал.
@Юрий Сотников написал:Wolk33 написал:а может оставить хотя бы бочку с водой деревянной?
Жень очень даже можно у тебя эти фотки есть они в папке фото из музеев
Да, точно, есть и такие фотки.
@Юрий Сотников написал:Жень реплика паровоза желтая и во многих источниках упоминается желтый цвет,мое мнение надо желтенький все же
Значит буду красить в желтый цвет!
Юра, а может оставить хотя бы бочку с водой деревянной?

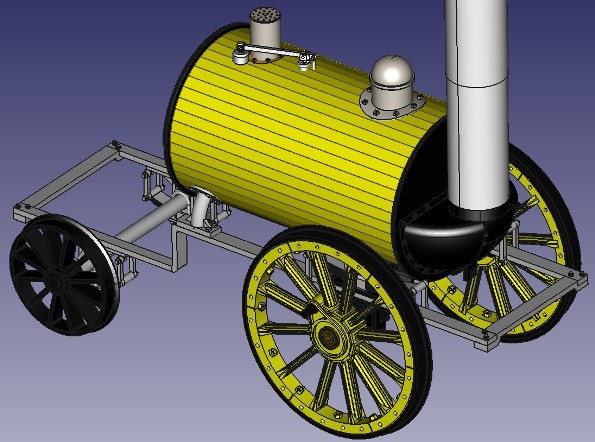

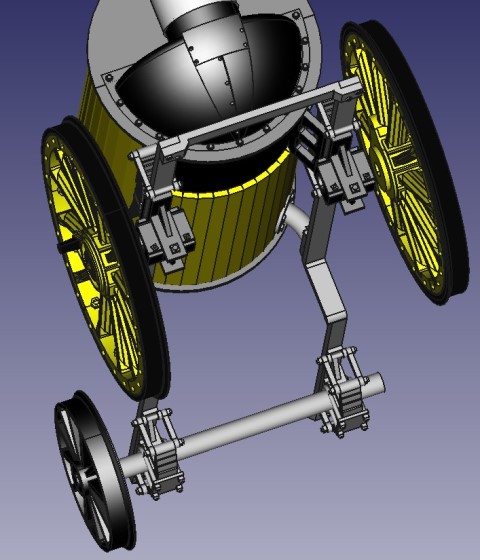

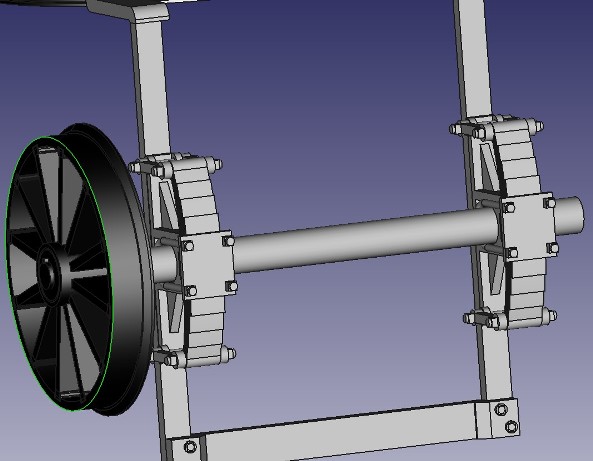

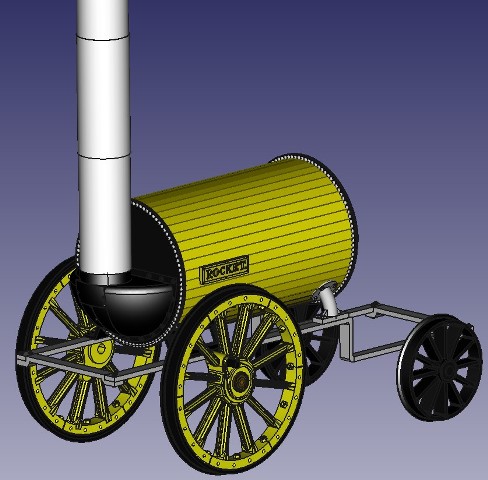

Нарисовал колёса в 3D.
Теперь думаю, делать внутреннюю часть передних колёс из дерева(груша), а потом нанести тонировку желтой масляной краской или же напечатать эти колёса на 3D принтере?
А может не красить в желтый цвет деревянную часть паровоза, тендера и бочки с водой, а просто состарить дерево, вообщем пока не могу определиться.
