Доброго всем времени суток, коллеги и интересующиеся.
В целом, у себя на странице в ВК я уже это все выкладываю, и думаю кто-то видел.
Решился я таки на перепил Камаза-4310 от ICM в гражданку...
Хочется на полку поставить ранний 5511, оранжевый, красевый.
Начал я с подгонки 3Д-печатных запчастей от масштаба 1/35 к ICM...

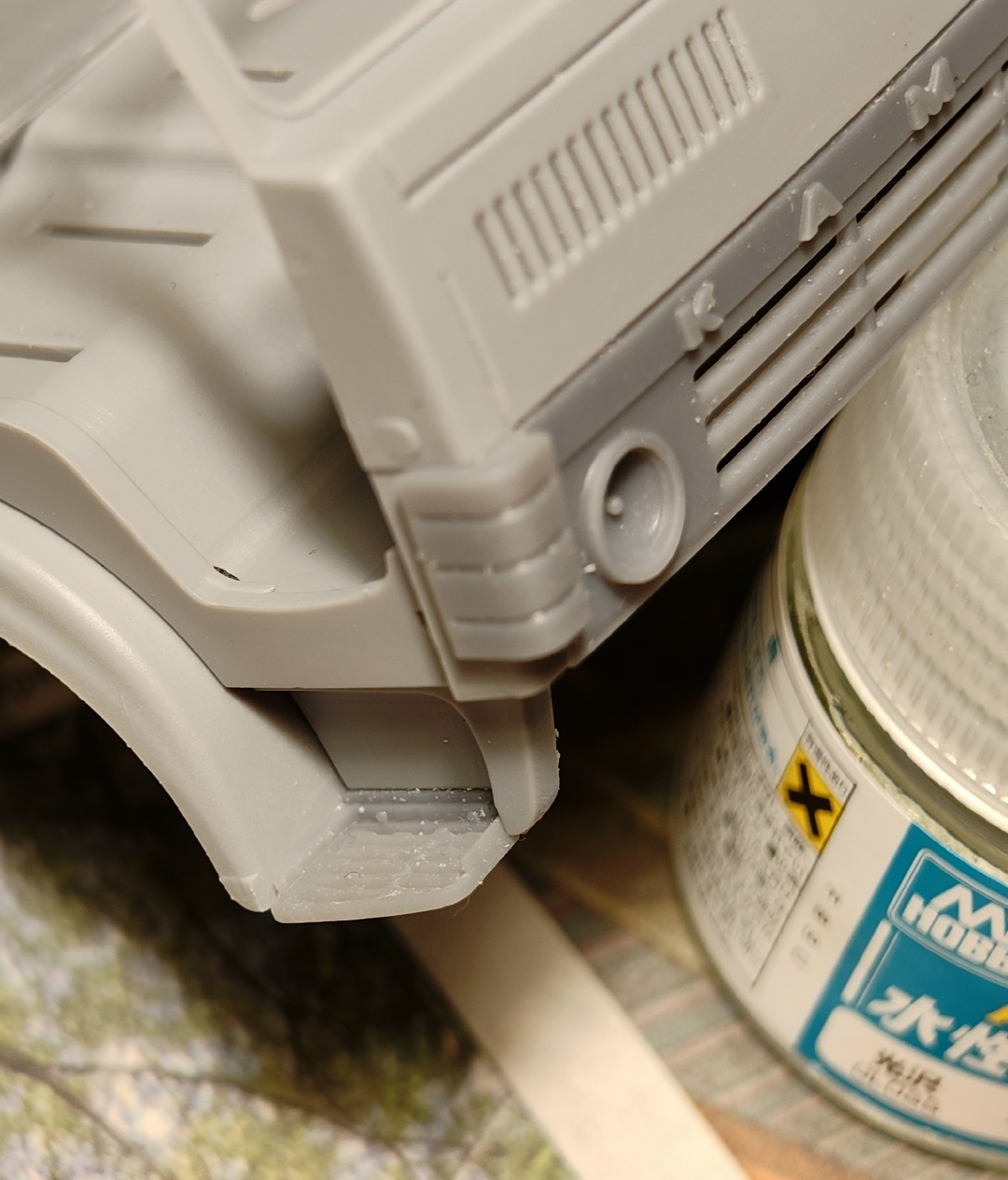

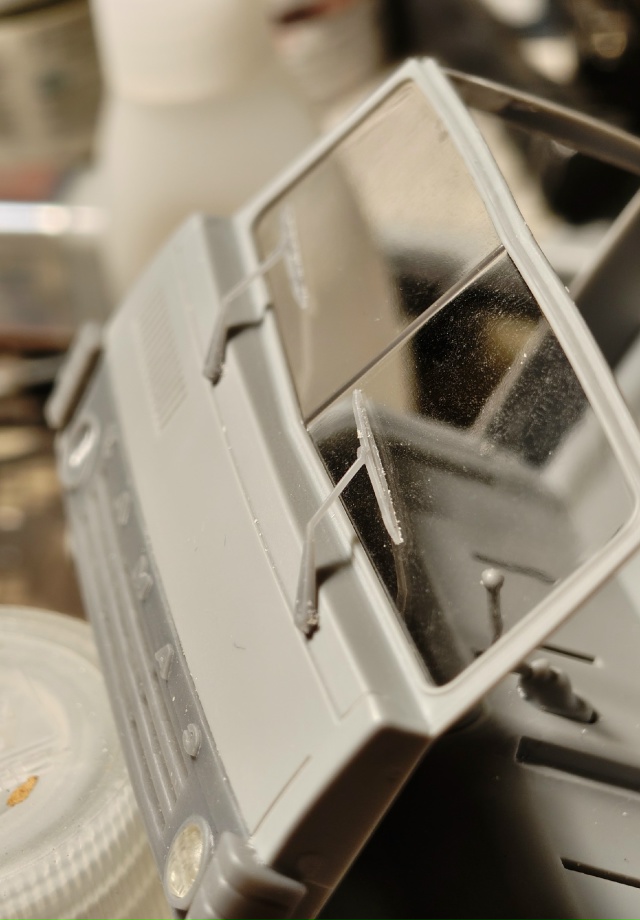

Подножки, дворники, обтекатели воздуха, облицовка радиатора с нормальными фарами и надписью "КАМАЗ"...
Пока так. Потихоньку постараюсь не забрасывать тему...)
Ну поехали.

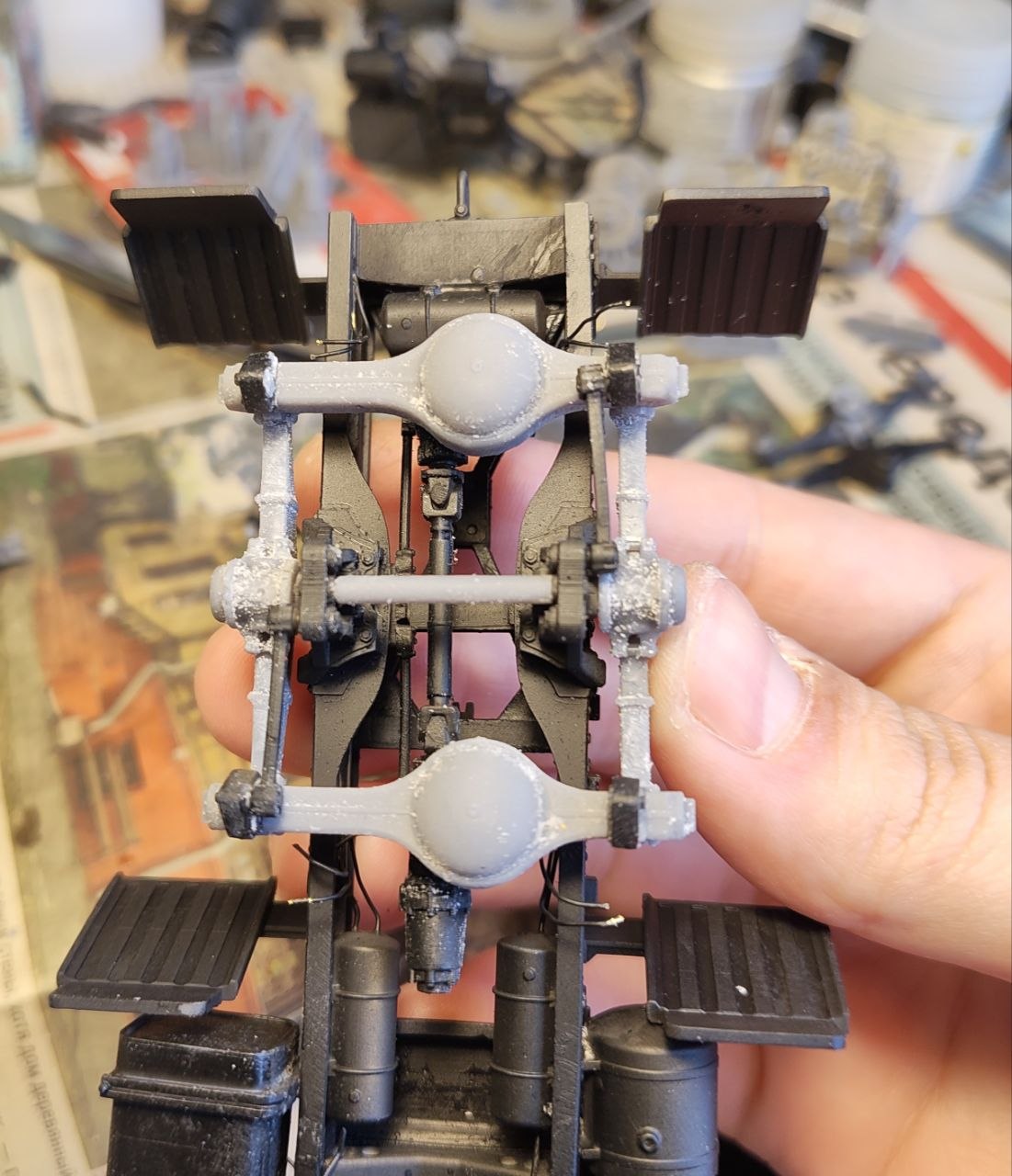

Первые примерки куска рамы, задних мостов и передней балки вместе с имитацией внутренней части тормозных барабанов и тормозными камерами.
Раму чуть повело в процессе работы, сам косорукий.
Ну и ошибся в установке поперечины над задними мостами, пришлось...выламывать. Еще придется доделать.
Уже готова задняя крышка на моторный отсек(родная в мусор)

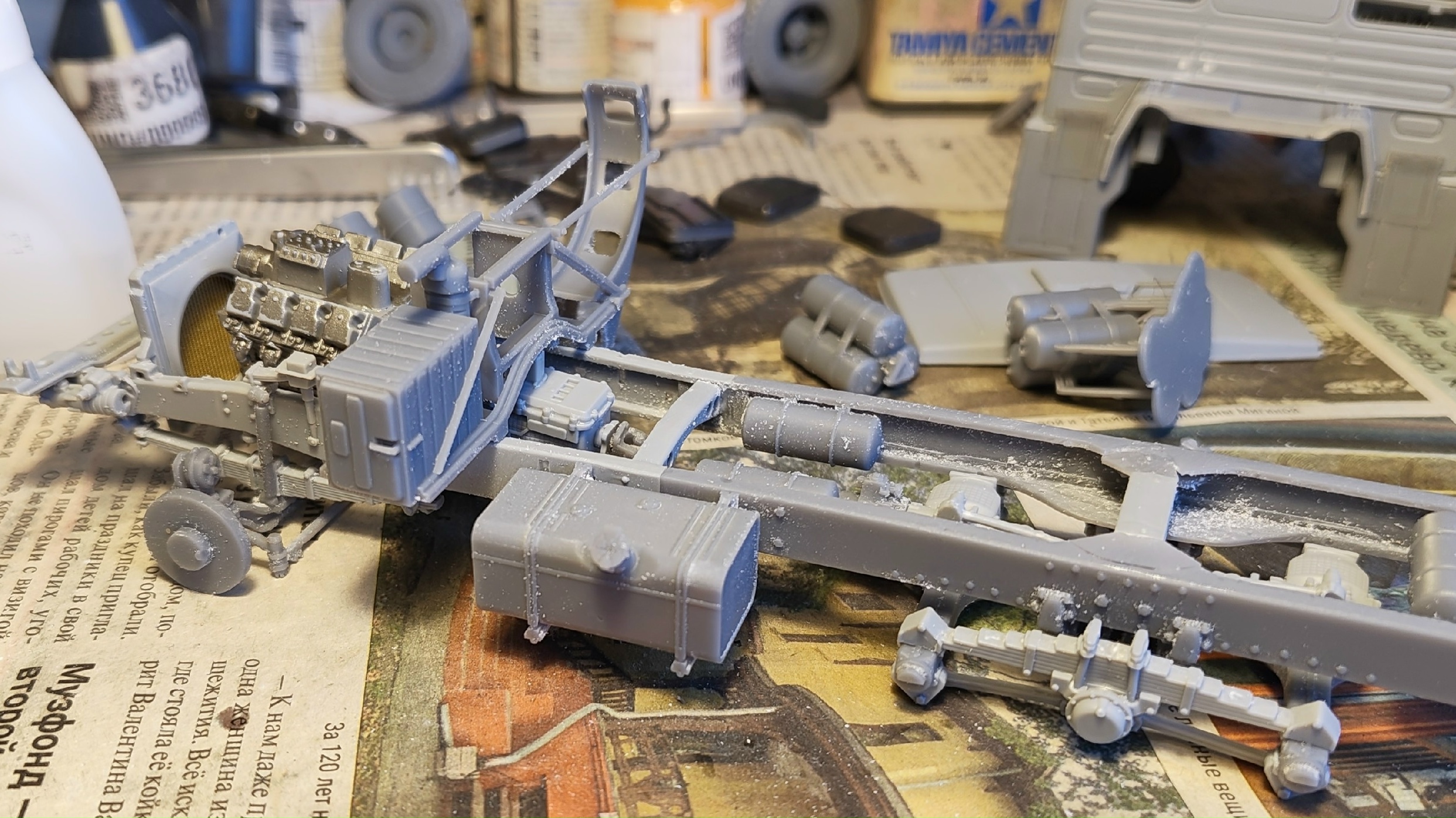

Новые баки - на 170л и на 250л.
И блок ресиверов.
Сейчас в процессе замена аккумуляторного ящика, доработка поворота моста( деталь от гидроусилителя к мостам, не помню как называется)
Дальше - доработка воздушного фильтра и подготовка деталей кузова.
Интересно! Я тоже семь лет назад переделывал 4310 в 5410. Не так филигранно, конечно. Да и принтеров тогда не было. Пилил из того что было под рукой.
Свежее обновление)

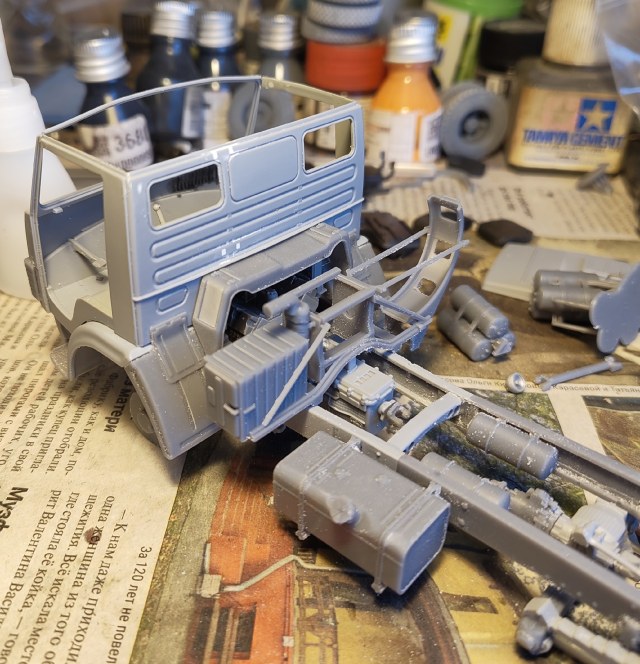

Бак, закабинка для раннего кузова.
Ну и задняя крышка моторного отсека тоже новенькая)

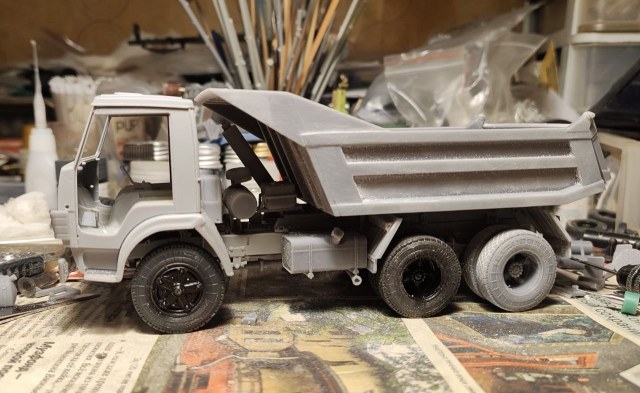

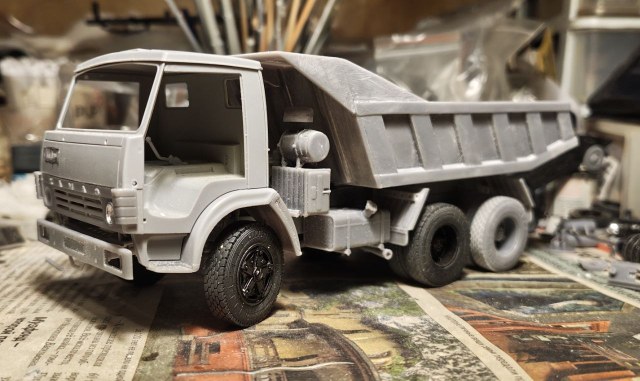

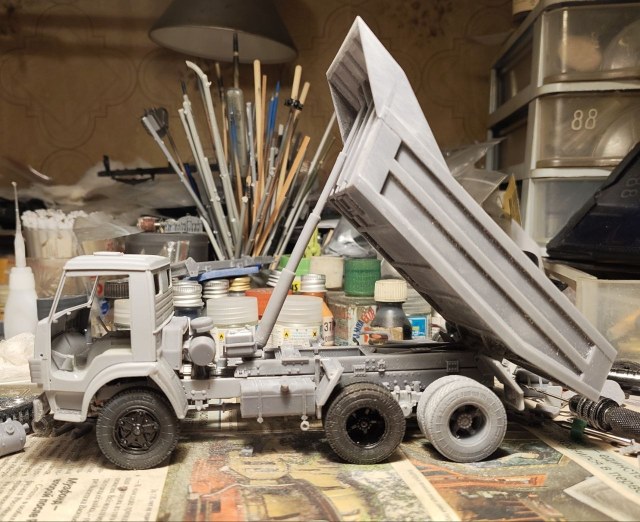

Примерка трех вариантов кузова.
Ранний 5511 с закабинкой
5511 с горизонтальным ребром жесткости
55111 раннего образца

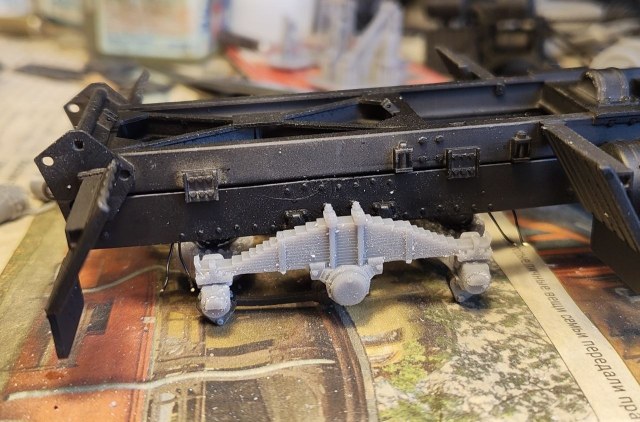

Ну и в ВК мне чуть напомнили, что рессоры все же нужно поменять. Готово.
Сама модель в работе вот по этой фотографии, поэтому бампер будет уже более позднего образца.
Понравилась фотография тем, что на машине еще старые шины И-252 на задней оси и запаске. В целом других привязок нет)
SolidWorksR.A.V.E.Design написал(а):В какой программе моделируется, на каком принтере печатается?
Saturn 4 ultra
Ну как четвёрка, много хлопот с ней? Тоже вот хожу вокруг да около неё, но смотрю на конструкцию столика и думаю, а как его отмывать? У меня Сатурн 2 8К и там всё отмывается легко и просто без заморочек, так как столик фиксируется на одном штоке. Почём брали четвёрку и давно ли? Сильно привередлива к смолам? В читубоксе меньше настроек стало под этот принтер? Посоветуете ли мне его после двойки? Стоит покупать?Сергей Никитин написал(а):Saturn 4 ultra
Был до этого 3 Ultra, сейчас оба стоят.R.A.V.E.Design написал(а):Ну как четвёрка, много хлопот с ней? Тоже вот хожу вокруг да около неё, но смотрю на конструкцию столика и думаю, а как его отмывать? У меня Сатурн 2 8К и там всё отмывается легко и просто без заморочек, так как столик фиксируется на одном штоке. Почём брали четвёрку и давно ли? Сильно привередлива к смолам? В читубоксе меньше настроек стало под этот принтер? Посоветуете ли мне его после двойки? Стоит покупать?
С 4кой(сразу замечу, вторая редакция, который Ultra 16k) СИЛЬНО проще, чем 3кой.
Мыть сам стол чуть сложнее, хотя пальцы спокойно влезают в просвет.Главное- что такое выставление стола я забыл.
Подогрев ванны со смолой вообще кайф.
Настроек меньше - нет скоростей подъема-опускания стола.
Плюс наличие Wi-fi тоже оказалось крайне полезной фичей.
Скорость печати сократилась в 2 раза.
То, что печаталось на 3ке 8 часов теперь печатается 4-4.5
Смолы использую ровно те же, что на 3ке - Кубики-водомойки. Сейчас на ABS-Like перешел, поприятнее в постобработке.
Прозрачная тоже Кубик-водомойка. Внезапно не желтеет(проверил, "забыл" на пару недель на окне на солнечной стороне)
Брал на распродаже, 35к если правильно помню.
Уже почти год стабильно работает, 0 проблем.
Единственное, что пленки советую брать все же ACF к нему. Результаты печати более приятные.
Да, я по первости долго игрался с настройками засветки нижних слоев - очень уж "влипали" в стол.

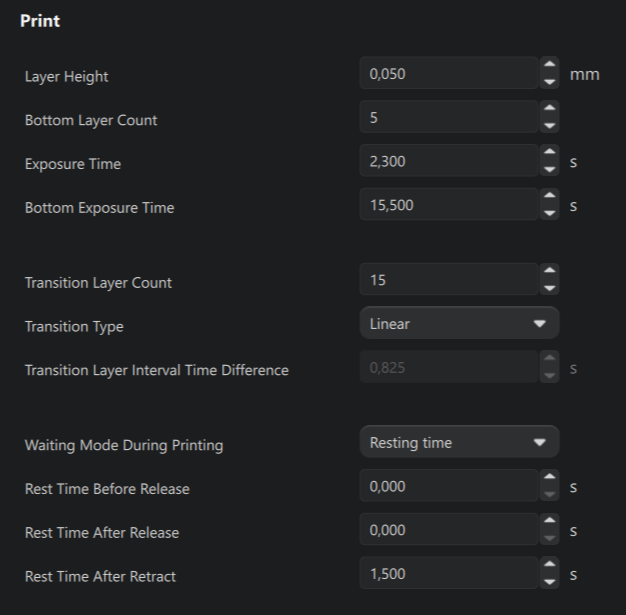

Настройки вот, если интересно.

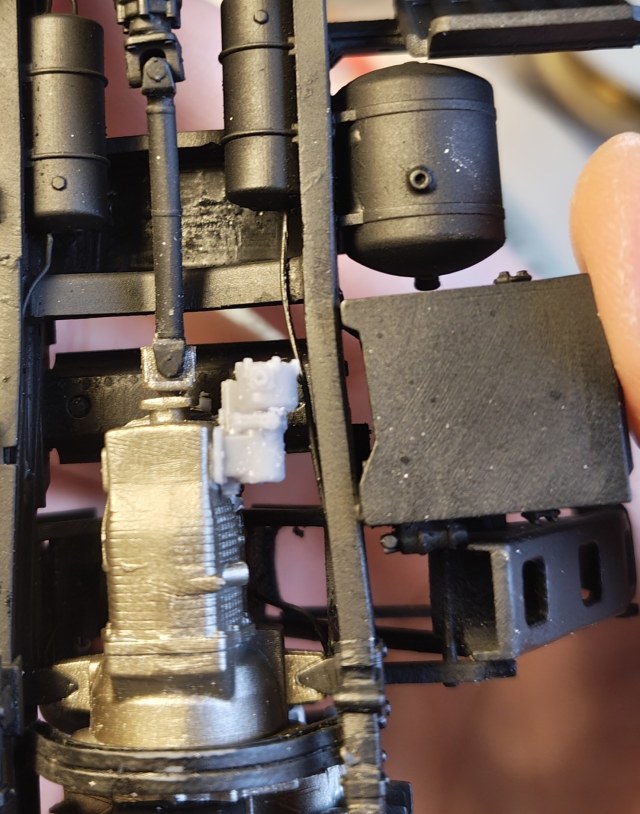

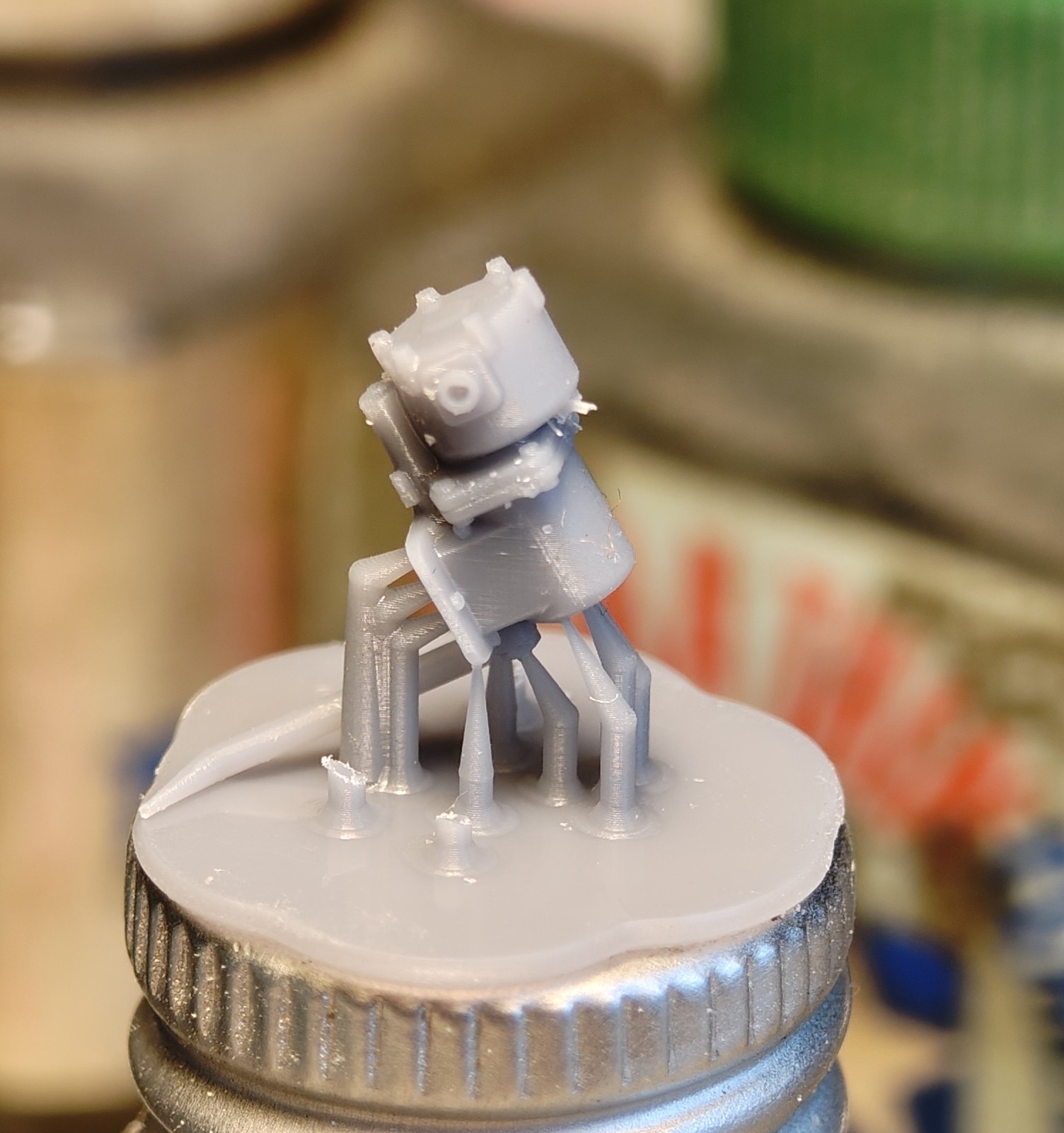

Маленький апдейт. Решил сделать хоть какую-то имитацию подачи масла к штоку. И на схеме обнаружил полное отсутствие КОМ с насосом. Ну...теперь он тоже есть)
Вот такая деталюшка вышла:

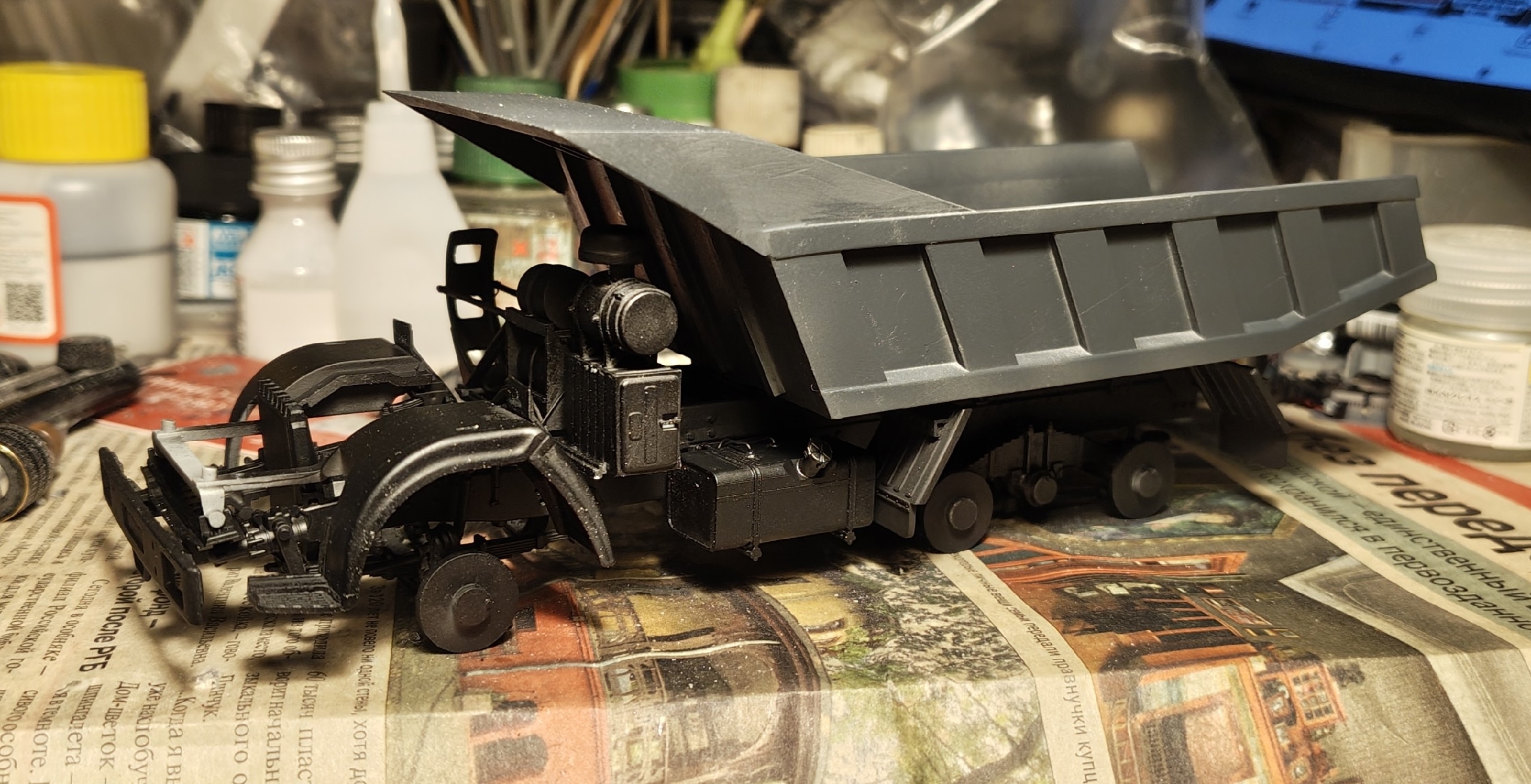

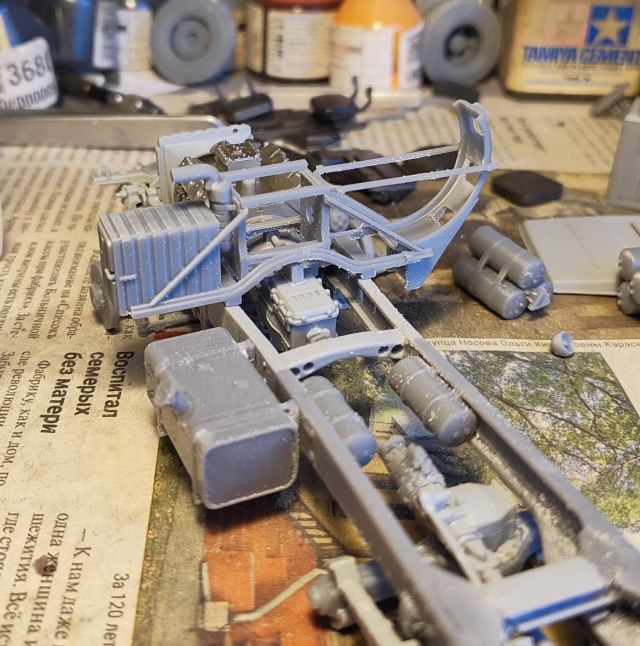

Рама уже в основном цвете, кузов тоже.
Решено было сделать его серым.

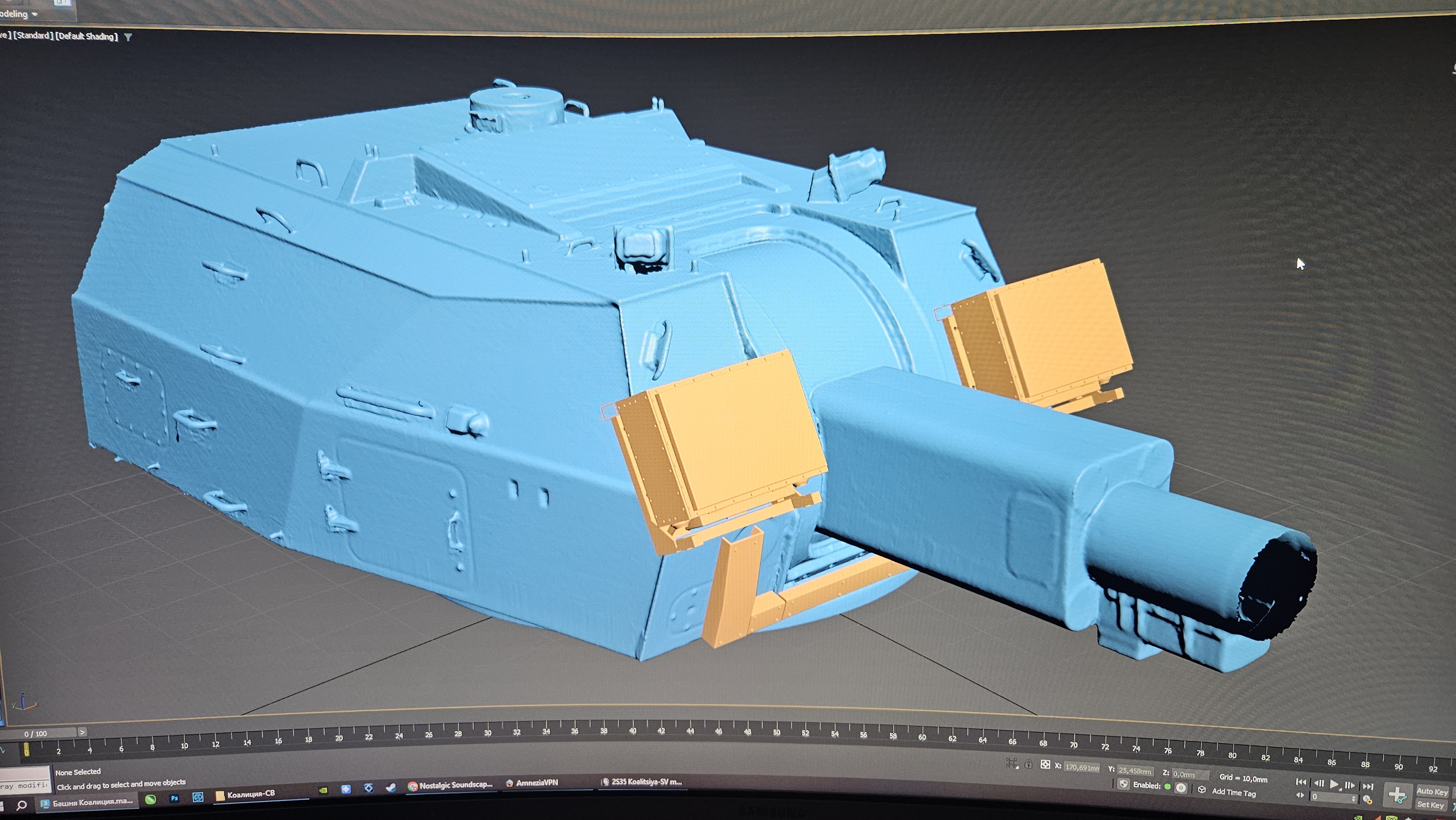

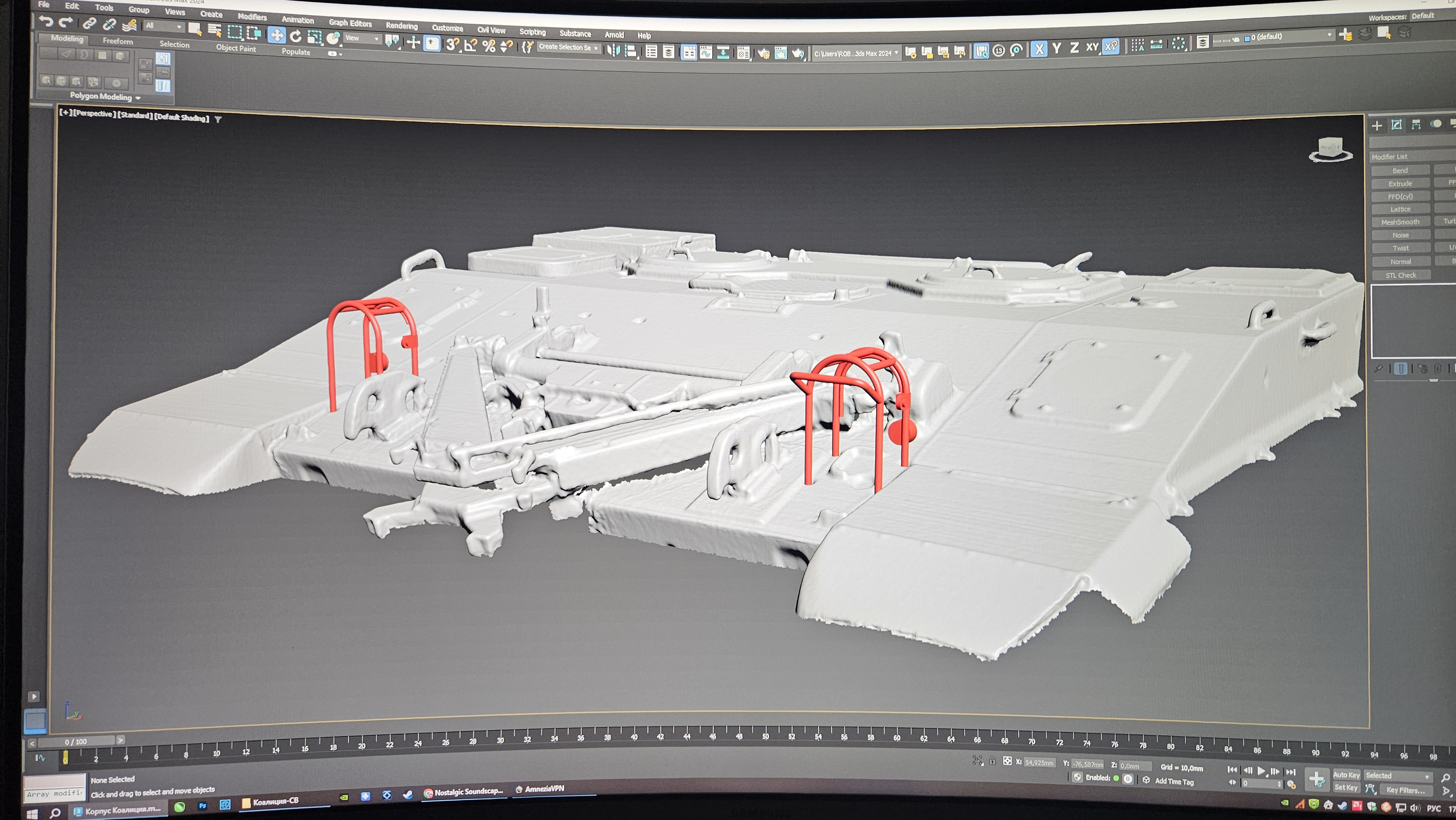

Спасибо за развёрнутый ответ по принтеру. Дождусь скидок и тоже куплю себе его. Очень уж нравится ощущение, когда сам можешь решить любую проблему с детализацией и не тратить нервы, деньги и время на заказ дополнений к модели. Всё ограничивается только фантазией. Сейчас собираю Коалицию от Звезды в 1/35 и решил сделать вариант с доплеровскими радарами, но как оказалось, у версии с радарами есть и другие отличия и навороты, которые тоже пришлось изготовить и напечатать. Без принтера и многолетних навыков в работе CGI я никогда бы не сделал ничего подобного. Кстати, недавно купил себе сканер Creality Raptor и теперь мне не нужно ничего замерять. Я просто сканирую модель и работаю с точнейшей опорной геометрией. Сканер взял на распродаже за 53000, включая пошлину. Очень рекомендую.
Простите, а что за фары Вы использовали? А то у меня тоже такой от ICM лежит и я бы тоже заменил на такой афтермаркет!
Свои, 3Д-печатные.Анатолий Петров написал(а):Простите, а что за фары Вы использовали? А то у меня тоже такой от ICM лежит и я бы тоже заменил на такой афтермаркет!
На страничке ВК(ссылка есть в профиле на Каропке) все есть.
Всегда пожалуйста.R.A.V.E.Design написал(а):Спасибо за развёрнутый ответ по принтеру. Дождусь скидок и тоже куплю себе его. Очень уж нравится ощущение, когда сам можешь решить любую проблему с детализацией и не тратить нервы, деньги и время на заказ дополнений к модели. Всё ограничивается только фантазией. Сейчас собираю Коалицию от Звезды в 1/35 и решил сделать вариант с доплеровскими радарами, но как оказалось, у версии с радарами есть и другие отличия и навороты, которые тоже пришлось изготовить и напечатать. Без принтера и многолетних навыков в работе CGI я никогда бы не сделал ничего подобного. Кстати, недавно купил себе сканер Creality Raptor и теперь мне не нужно ничего замерять. Я просто сканирую модель и работаю с точнейшей опорной геометрией. Сканер взял на распродаже за 53000, включая пошлину. Очень рекомендую.
Спасибо за рекомендацию по сканеру, уже присматривался.
Да, это самый кайф - когда можешь сделать практически любую деталь для модели сам(было бы время, желание, и инфа о прототипе) =)
