Здорово! Пушки - просто класс!
Но мы же без ложки дегтя не могем. Не возникала мысль эти пушки пустить на другой проект, а на этом поставить карронады? Вопрос свуязан с тем, что на палубе нет места для отката пушек. Во всяком случае по фотографиям создается именно такое представление.

Домашняя судоверфь: https://vk.com/club236993090

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

Спасибо. Поэтому пушек и 6 а не 8   . В середине надо было рустеры меньше делать, а так да для отката совсем мало места.

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

Продолжение фантазии на тему Балтиморских шхун  . Поставил якоря. Добиваю юферсы. Думаю делать ли полную обвязку пушек или так оставить, и добавить ли еще по пушке на борт (правда им откатывать некуда  )
для полной картины. После займусь кормовой шлюпкой. Скачал пару книг по такелажу и парусам для понятия что к чему, ну хотя бы примерно  .

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

Только косяк на первой пушке по правому борту заметил - исправим.

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

Юфферсы поставил, якоря на местах. займусь шлюпкой что по корме висит.

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

Пробую делать шлюпку по способу Константина Фомина. У него отработано на "Палладе" и "Двенадцать апостолов".

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

Продолжаю "грызть" шлюпку. Обшил снаружи планками белого клена. Имитация киля - орех. Внутри выбрал объем проксоном и вклеил имитацию шпангоутов, и далее все что необходимо еще добавлю.

Fedot Fedot

На сайте с 07.03.2007

7     2408

Как так ровно удалось выбрать внутри?!

Лучшее - враг хорошего.
Привет из Владивостока!

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

Привет. Сначала проксоном и борофрезой. Потом наждачкой руками и чисто на интуиции  .

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

Покрыл маслом внутрянку. Осталось перо руля, весла, петли руля там, 2 рыма да уключины. Вот такое "корытце" выходит

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

Шлюпка на своем месте. из общей картины корабля вроде не выбивается. еще раз накинул несколько палубных элементов "насухо". Теперь по плану - рангоут. Начну с бушприта, а там как пойдет. Вопрос о попадании команды в трюмные помещения на этой посудине остается открытым. Так же продолжает витать идея команды челобреков на палубе и поднятия пиратского

флага какого нидь Эдварда Тича или Эдварда Лоу.

Леонид Белоусов Леонид Белоусов

На сайте с 28.02.2013

9     202

Отлично получается!

Но у шлюпки руль надо снять и положить рядом с веслами.

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

Спасибо. Да, я в курсе про руль :-). Здесь и без этого косяков навалом.

Алексей Костин Алексей Костин

На сайте с 08.05.2011

7     1

Какая красота, божечки. Вот уж действительно, "каша из топора"

Про попадание под палубу - хороший вопрос. Возможно, люками обойтись, как тут на баке? Но я полный профан в парусниках, еслишо

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

08.05.2026, 15:50 ред. 08.05.2026, 15:51

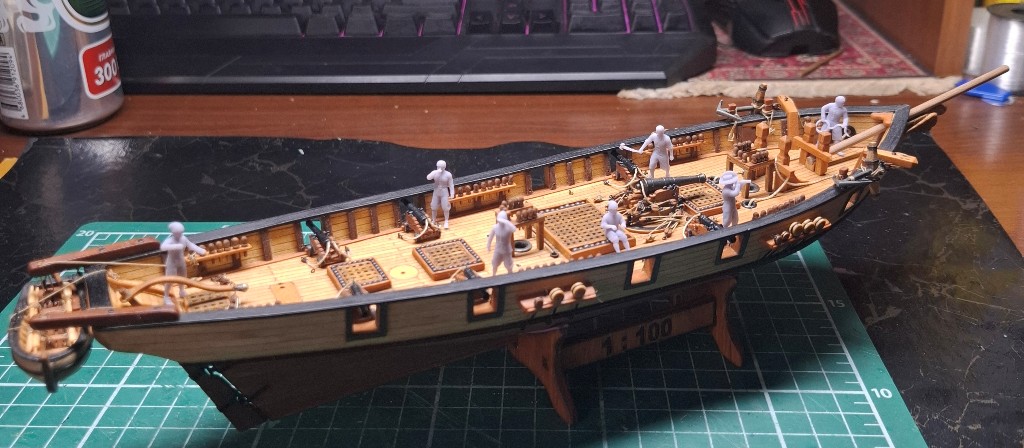

Во, набрал будущих "джентельменов удачи"

Сергей_1 Сергей_1

На сайте с 16.09.2015

0     570

08.05.2026, 19:54 ред. 08.05.2026, 19:55

Как то джентльмены смотрятся великовато...

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

09.05.2026, 03:46 ред. 09.05.2026, 03:47

Да есть немного. высота фигурок 21мм. Они больше бы для 90 го масштаба подходят. А так вроде глаз не режет.

КО
КОС1904

На сайте с 24.04.2016

54     1074

Все смотрится просто отлично, но немного портят вид нагеля на бортовых кофель -нагельных планках. Диаметр их слишком большой почти как ствол пушки.

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

Спасибо. За нагеля знаю :-). Там вся посудина - такая. Я вот опять задался очередным вопросом - нафига там в кормовой части брашпиль воткнут. Вот чего им там накручивать.

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

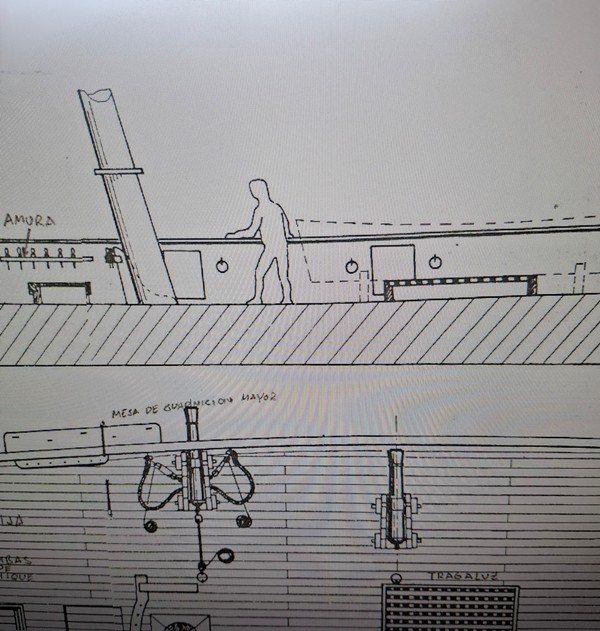

И еще по размерам человеков. Вот картинка, ну и у меня почти так же.

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

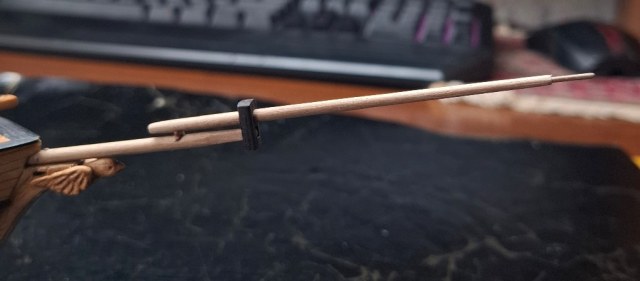

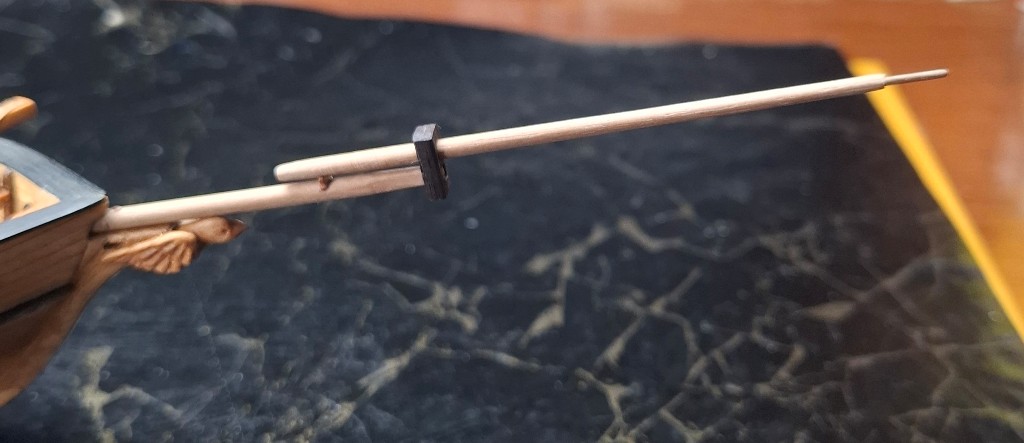

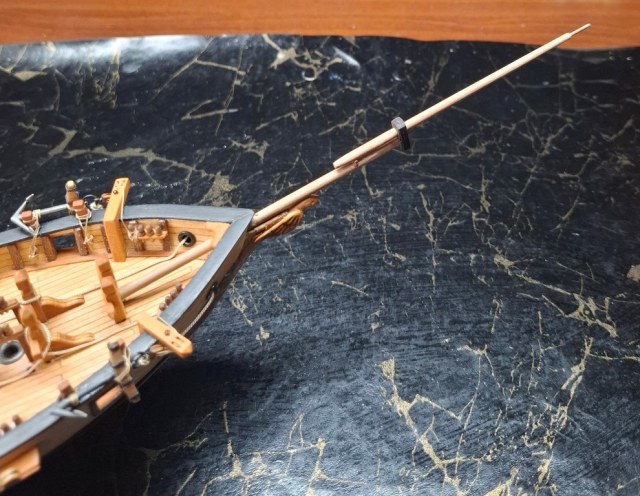

Начал делать бушприт.

Юрий Сотников Юрий Сотников

На сайте с 22.02.2023

33     652

Жень просто изумительно !!!

Евгений Цельнов Евгений Цельнов

На сайте с 03.10.2016

6     1428

Константин Редькин Константин Редькин

На сайте с 13.12.2012

4     1415

14.05.2026, 18:10 ред. 14.05.2026, 18:10
КОС1904 написал(а):

немного портят вид нагеля на бортовых кофель -нагельных планках

Готов поделиться своей технологией простого изготовления тонких и прочных нагелей для моделей масштаба от 1:200 и крупнее. Может быть, кому-то и пригодится.

  1. Нарезаем проволоку нужного диаметра на отрезки, в 3-4 раза длиннее будущих нагелей (можно меньше, но с длинными удобнее работать на последних шагах). На получившиеся заготовки надеваем тонкие кусочки ПВХ-оплетки или проволочные колечки.
  2. На место соединения проволоки и колечка капаем каплю жидкого суперклея, которая создает переход от рукояти (головки) к заплечикам. Если переход кажется не очень выраженным, капаем еще. Если клей не очень жидкий и растекается неровно, можно повращать заготовку вокруг своей оси.
  3. Обрезаем верхнюю часть заготовки по высоте рукояти.
  4. Наносим на верхнюю часть рукояти каплю густого ПВА. Не обязательно пытаться получить совершенно ровный, как на картинке, шар. Просто после высыхания ПВА должно получиться более-менее симметричное относительно оси нагеля утолщение со сглаженными краями. Нужно учитывать, что ПВА при высыхании сильно усаживается, поэтому для крупных нагелей может потребоваться не одна капля.
  5. На переход между каплей высохшего ПВА и проволокой наносим жидкий суперклей, который, стекая, образует плавный переход от утолщения к узкой части рукояти. Чтобы суперклей растекался как надо, можно понаклонять заготовку туда-сюда, удерживая за длинный конец.

    5а. (на картинке нет) получившиеся почти нагели окрашиваются в нужный цвет (древесный, черный, коричневый, "под металл" и т.п.). Тут для удержания тоже пригодится длинный конец заготовки.

  6. Рабочая часть (стержень) кофель-нагеля обрезается на нужную длину.
При неспешной работе за 2-2.5 часа (не считая времени на высыхание клея и краски) спокойно делается сотня нагелей. Из этой сотни поначалу отбраковывается процентов 20%, но когда рука "набилась", неподходящих нагелей получается 5-7 на сотню. Тем более, что добиваться идеальной "одинаковости" кофель-нагелей не смысла - все равно их значительная часть будет закрыта снастями

На фото внизу справа - результат для парусника в масштабе 1:100 "в жизни"

И эти же нагели на модели
