Какой смысл просить что-то показывать

Чтобы сделать модель лучше.

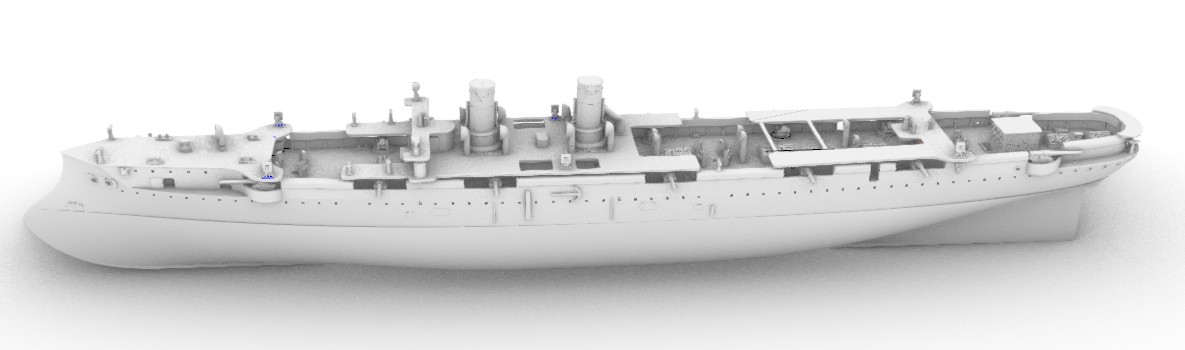

Дело потихоньку движется, "Корнилов" обрастает деталями.

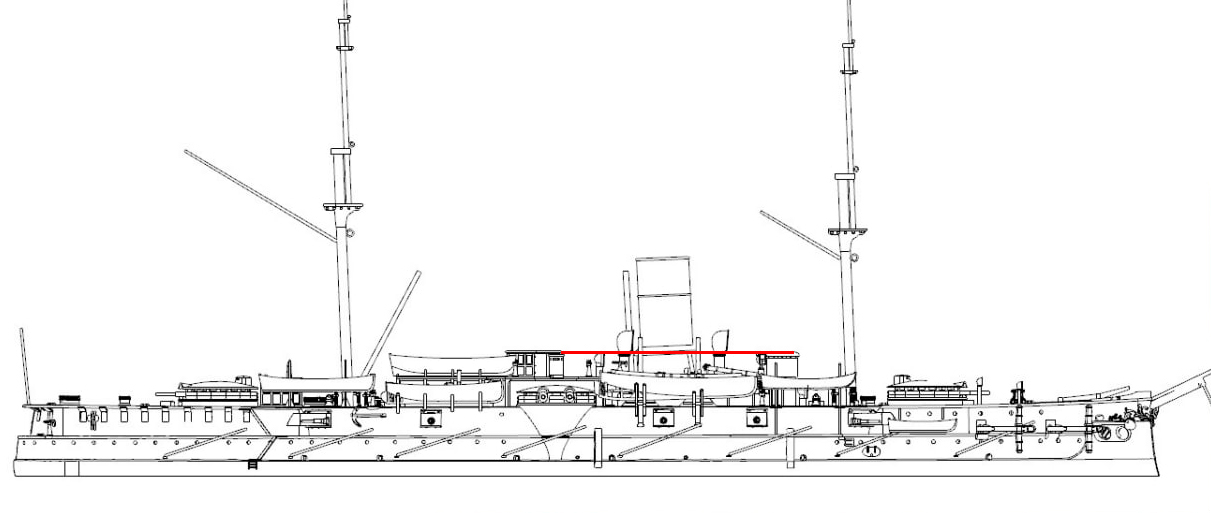

В теме нашел вот такой чертежик. Основанный, как я понимаю, на тех же "архивных материалах", что и " "Адмирал Корнилов" " ("Адмирал Корнилов" - в двойных кавычках).

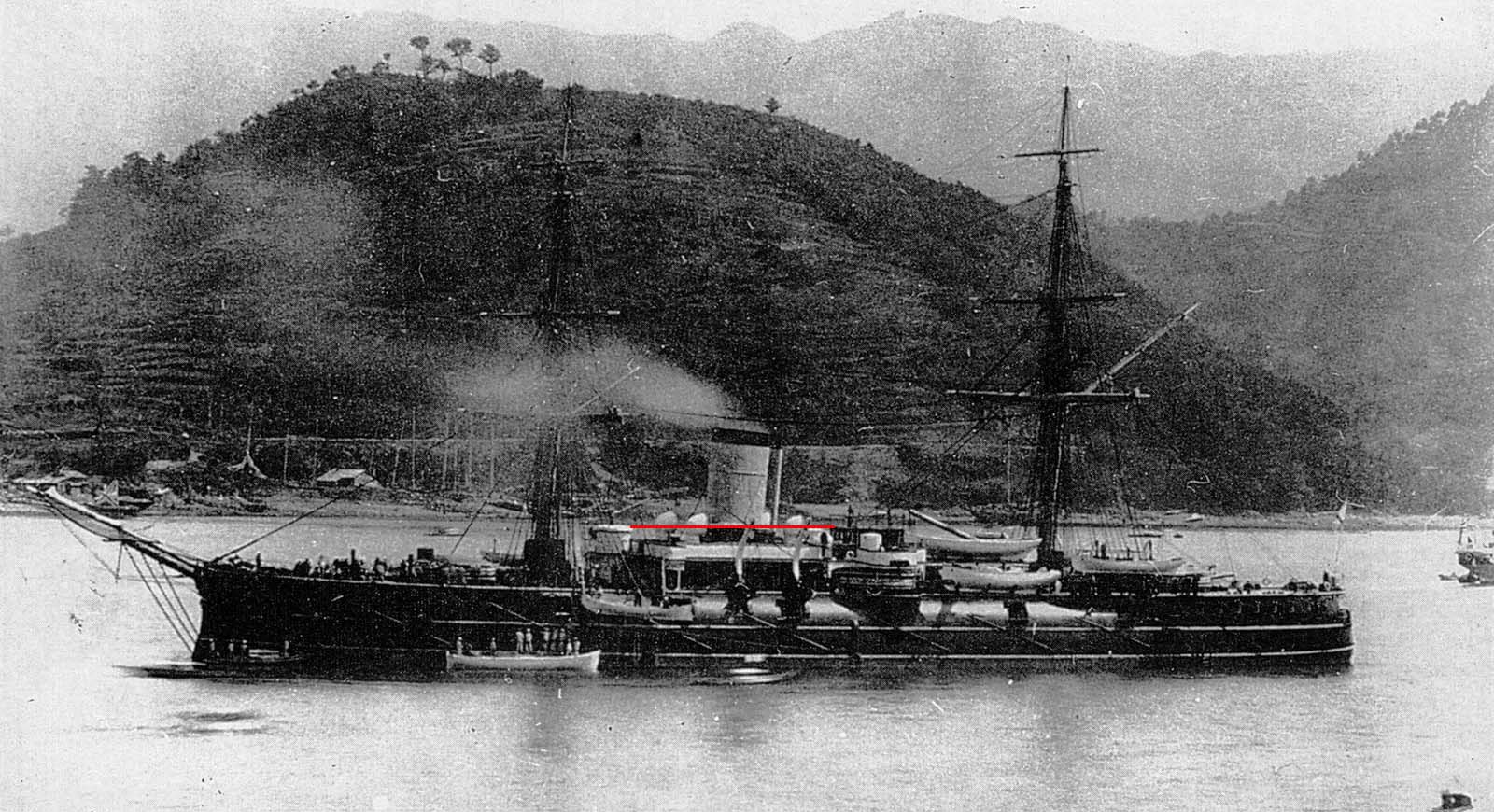

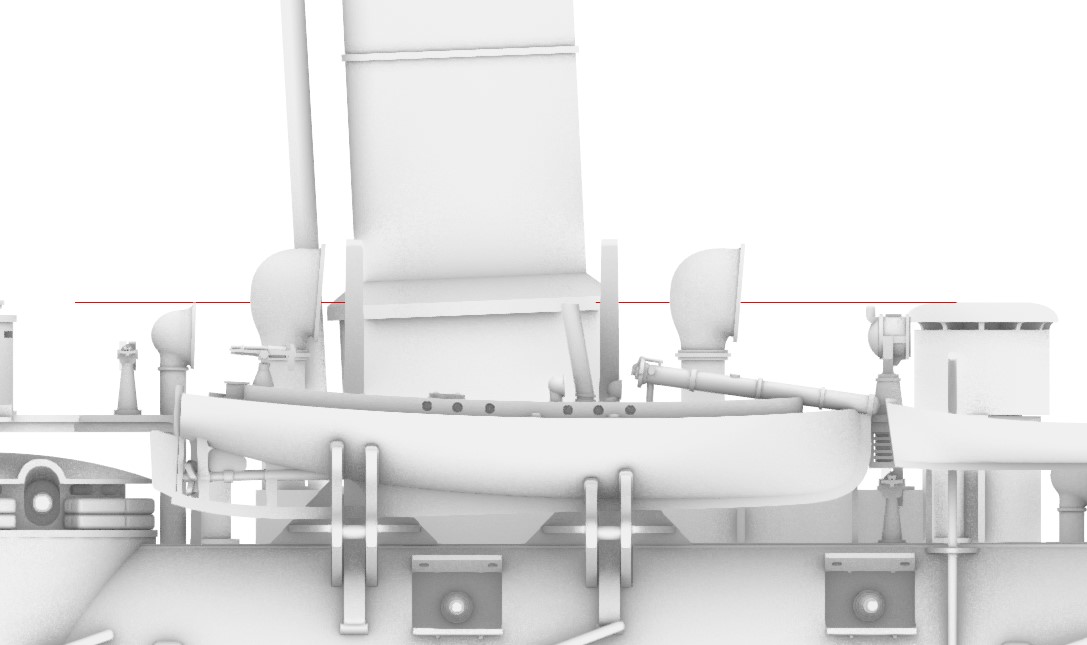

Смотрим на уровень, где красная линия "режет" вентиляторы. Также смотрим на фоту, где красная линия "режет" вентиляторы.

Но, на самом деле, в чертежике, а именно он, как я понимаю, лег в основу "модели", если это не 2Д проекция самой модели, есть много чего еще, в том числе по корпусу, после чего любой честный человек отозвал бы и заменил проданные модели с возмещением нанесенного ущерба или вернул бы деньги. Я не буду это все расписывать здесь. Пишите в личку, не хочу, но придется расстроить тех, кто это купил. С уважением.

Смотрим на уровень, где красная линия "режет" вентиляторы. Также смотрим на фоту, где красная линия "режет" вентиляторы

Ну что тут поделаешь, если у человека сплошные проблемы. То, что ему надо подучить устный счет, геометрию и алгебру, мы уже видели. Про стереометрию я уж и не говорю...
Специально для тех, кто в танке: на картинке - вид сбоку, на фотографии - сбоку-сверху. Впрочем, объяснять Диме, как будет проходить "линия реза вентиляторов" при таком виде - впустую тратить время (он все равно слышит только себя). А умные люди поймут, что к чему, и как должны проходить какие линии.

Я не буду это все расписывать здесь.

Ну, это понятно. Как только Дима начинает что-то "расписывать", сразу вылезают его некомпетентность и ограниченность. Что поделать, не все получили нормальное образование...

Смотрим на чертежик и на фоту, где красная линия режет вентиляторы.

И это мелочь по карманам - вентиляторы.

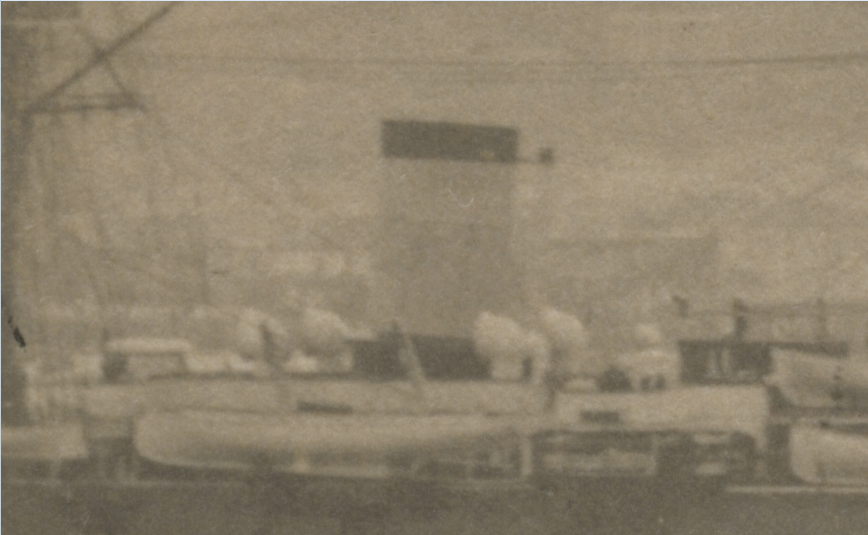

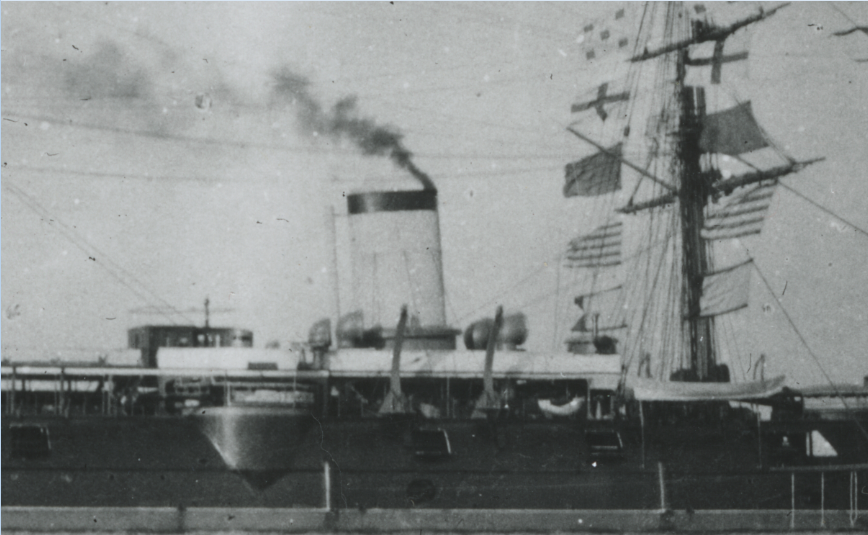

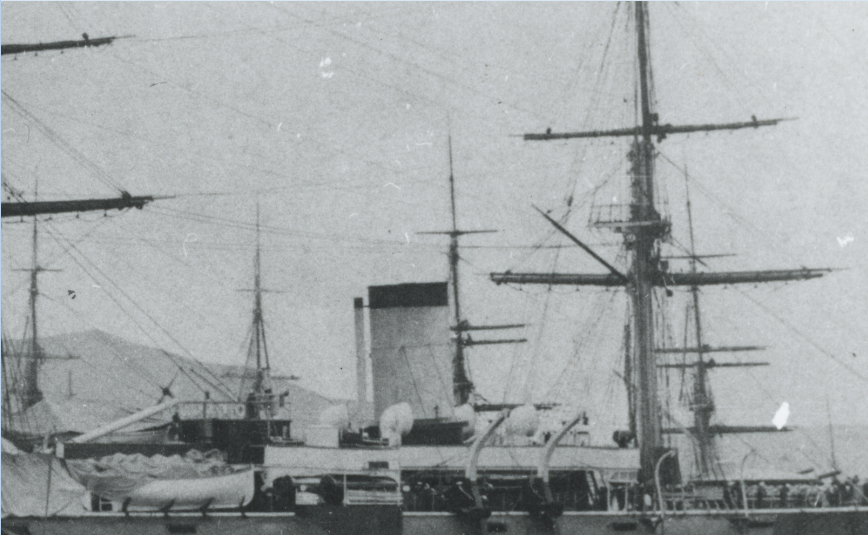

Константин! Ось равтрубов вентиляторов проходит чуть выше линии "горизонта" по крышам боевой и штурманской рубок. Это хорошо видно на всех фотографиях и особенно на фотографиях корабля сделанных в горизонтальной позиции. Вы взяли высоту вент.раструба с чертежа, а она там показана в проектном виде. В реале раструбы были немного ниже.
Вот несколько примеров...

В реале раструбы были немного ниже.

Опустил раструбы на 0.5мм. Так лучше?

есть много чего еще, в том числе по корпусу, после чего любой честный человек отозвал бы и заменил проданные модели с возмещением нанесенного ущерба или вернул бы деньги.

Я тоже вас безмерно уважаю и готов (если, конечно, хотите) показать отличия вашего "Цесаревича" от того, что было на самом деле.

Так лучше?

Да, так лучше.

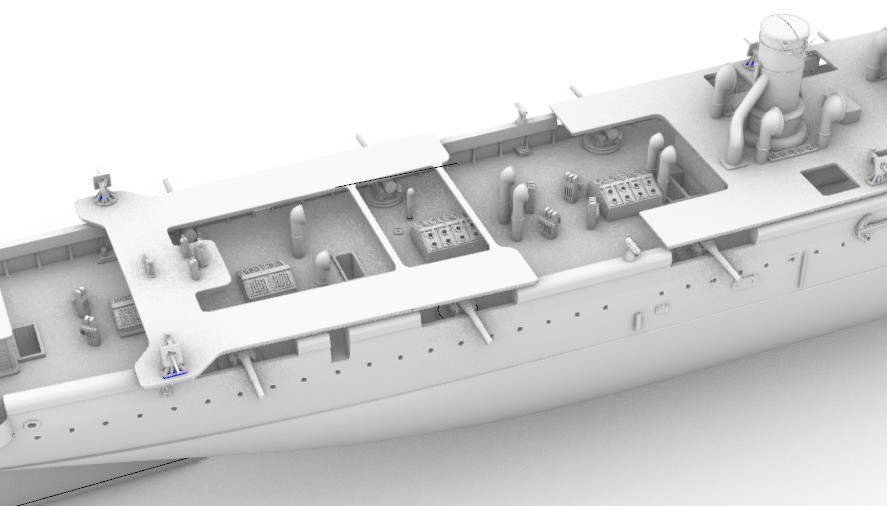

Коллеги, нужна ваша помощь по "Корнилову"

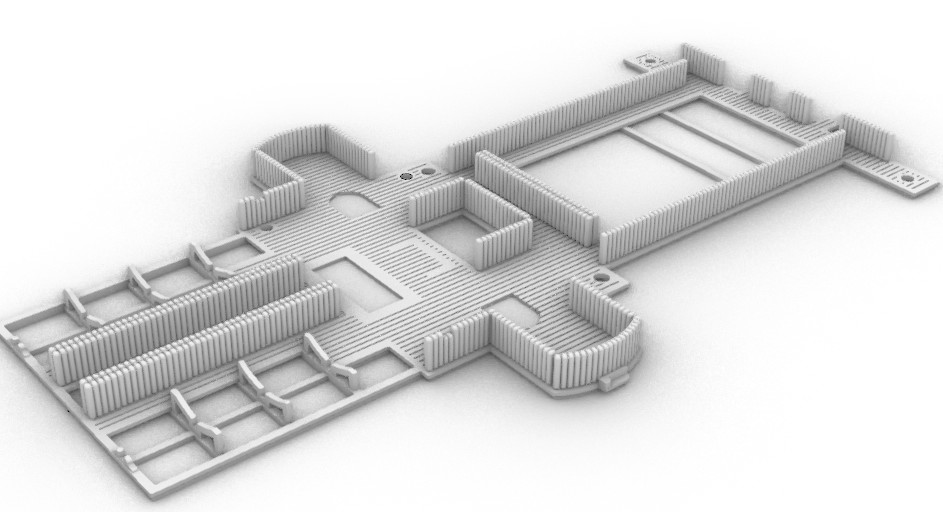

Дошел до мостиковых площадок и понял, что по их конструкции есть разночтения.

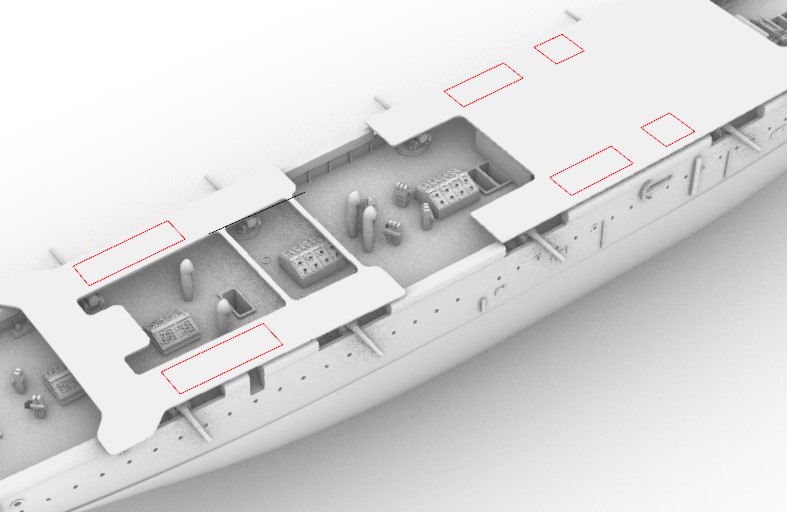

С одной стороны, в одном из предписаний МТК указывалось для облегчения проделать в них отверстия и люки, "где это представляется возможным". На модели из ЦВММ такие отверстия есть - показаны на рендере красным.
С другой стороны на архивных чертежах-схемах этих отверстий не нашел. На фотографиях орудийной палубы, ориентируясь на тени, таких отверстий не увидел. К тому же есть пара фотографий, где примерно на местах этих отверстий стоят люди. К тому же при строительстве "Адмирала Корнилова" на предписания МТК не очень-то обращали внимание.
Пока склоняюсь к тому, чтобы отверстия не делать. Но может быть у кого-то есть иная информация? Заранее спасибо!

Не стоит во всём доверяться модели из ЦВММ, там не всё так как было на корабле. На реконструкции Пахомова люки показаны только на центральной навесной палубе. Луками могут быть решётчатые настилы, которыми могли увеличить освещение пространства верхней палубы, которое перекрывалось большими навесными палубами.

На реконструкции Пахомова люки показаны только на центральной навесной палубе

В том то и дело, что я их и там на фотках не разглядел

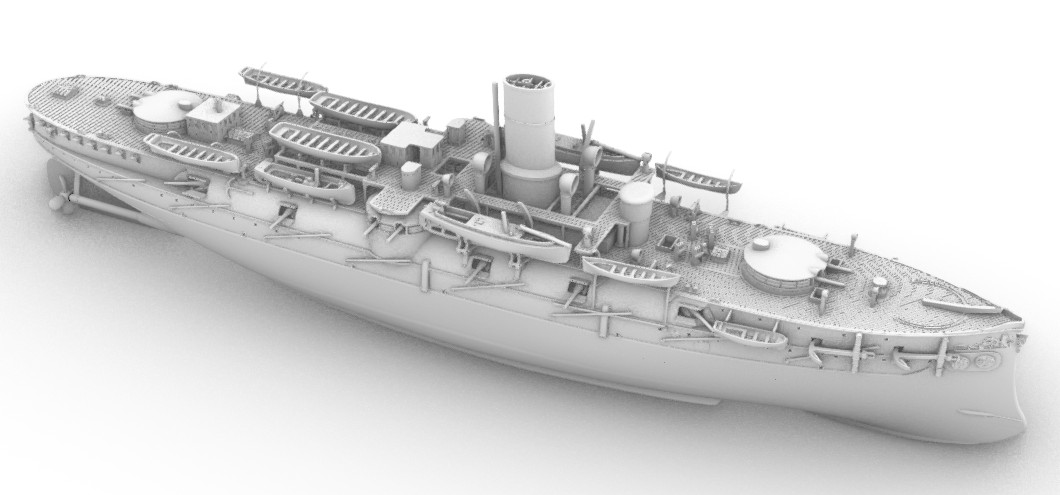

С подачи Алексея Никитина провел улучшения "Адмирала Нахимова" и провел работу над ошибками:
- подкорректировал обводы носовой части, кормового подзора и нижней части спонсонов;
- добавил дверцы на рубки для приборов гальванической (торпедной) стрельбы;
- добавил перегородки внутри паровой трубы;
- заменил прожектора на такие, которые стояли на начальном периоде службы (без шторок и их электропривода
- увеличил ниши под сходными люками;

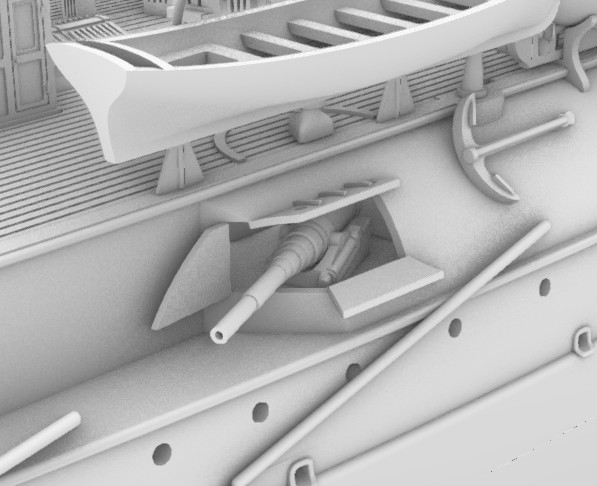

- увеличил ниши за пушечными портами, для "заполнения" этих ниш нарисовал пушки со станками;
- нарисовал комплект коек для установки на мостик.

Наверное, проект можно считать завершенным.
Эксперименты с печатью крышек пушечный портов и кормовых окон показали возможность их уверенной печати при толщине от 0.15 до 0.2мм, т.е. сравнимой с толщиной фототравления. Фототравленные леера, трапы и ванты выпускаются многими производителями, поэтому рисовать и травить их отдельно для "Нахимова" не вижу смысла.
Так что возвращаюсь к моделированию "Корнилова".
Заказы на "Нахимова" в вариантах "по ватерлинию" и "полный корпус" принимаются.

Продолжаю работу над "Адмиралом Корниловым"

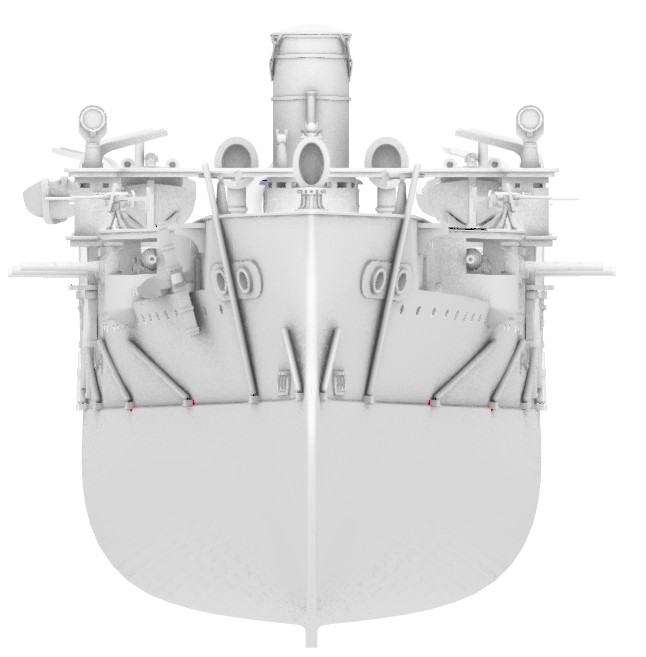

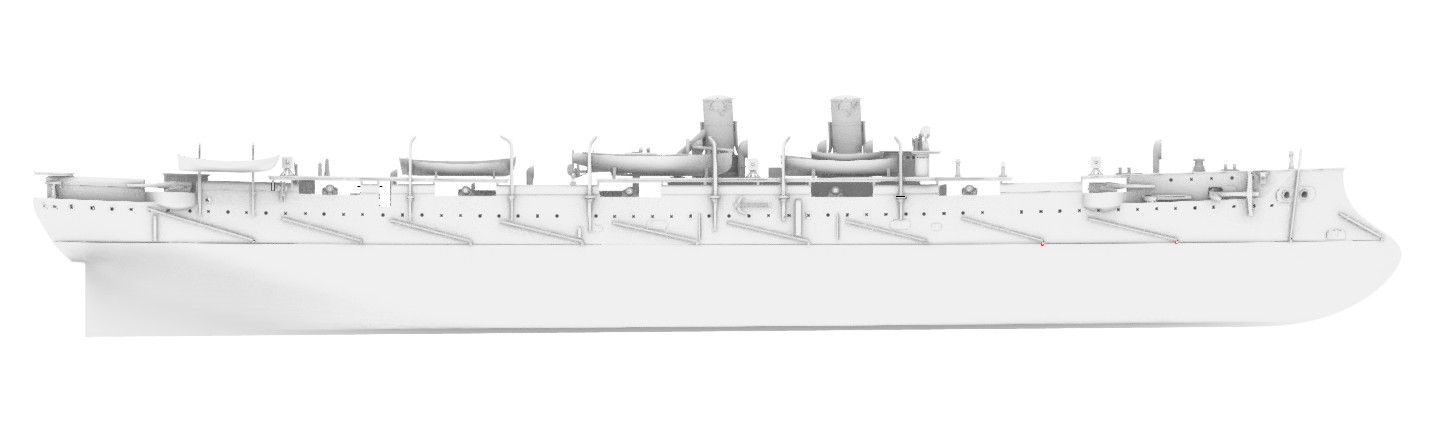

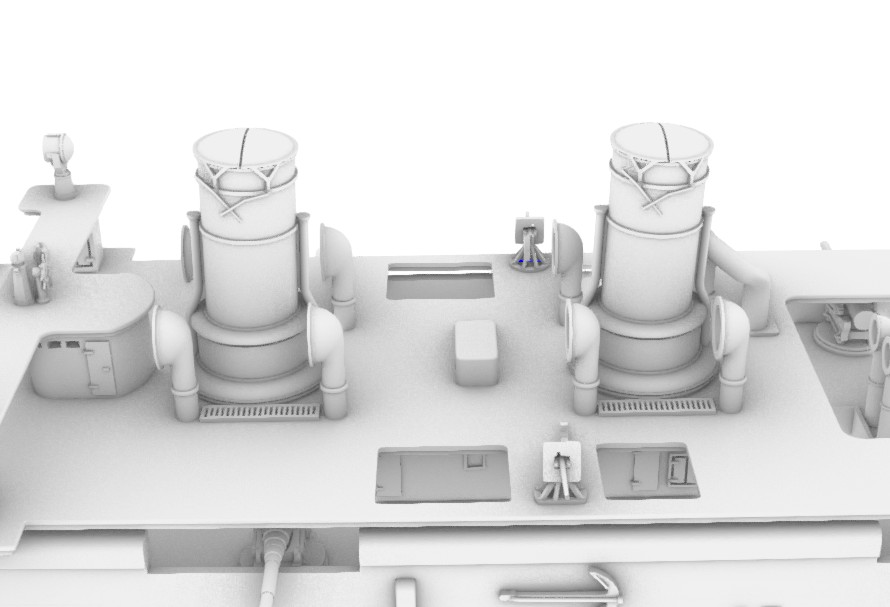

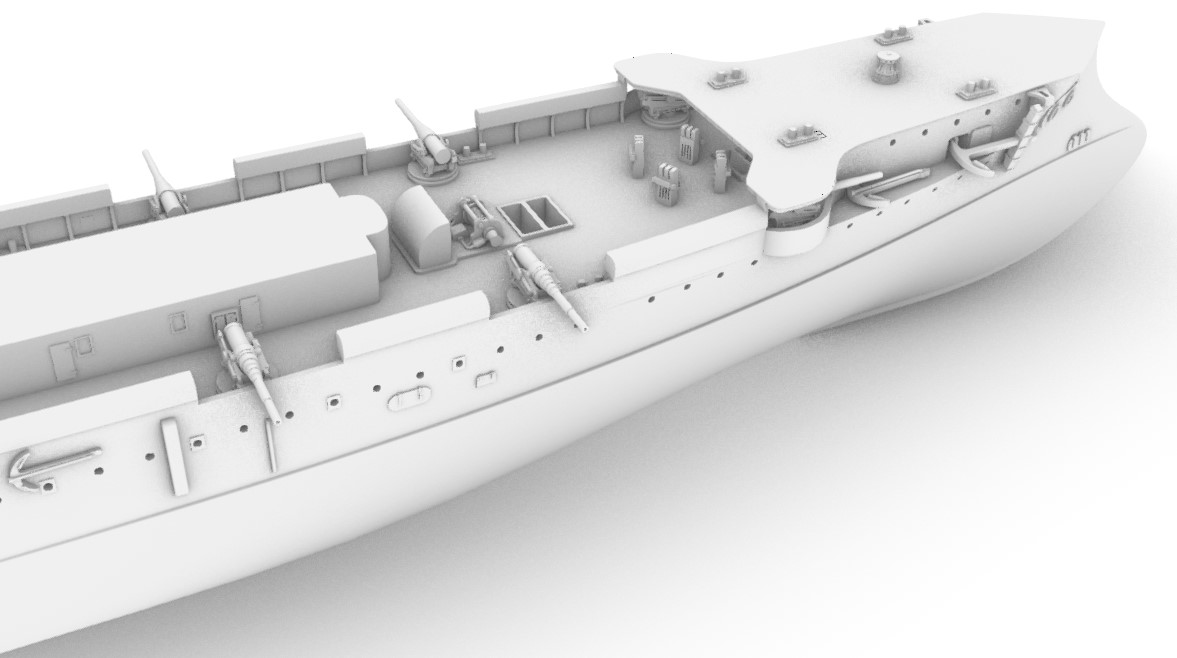

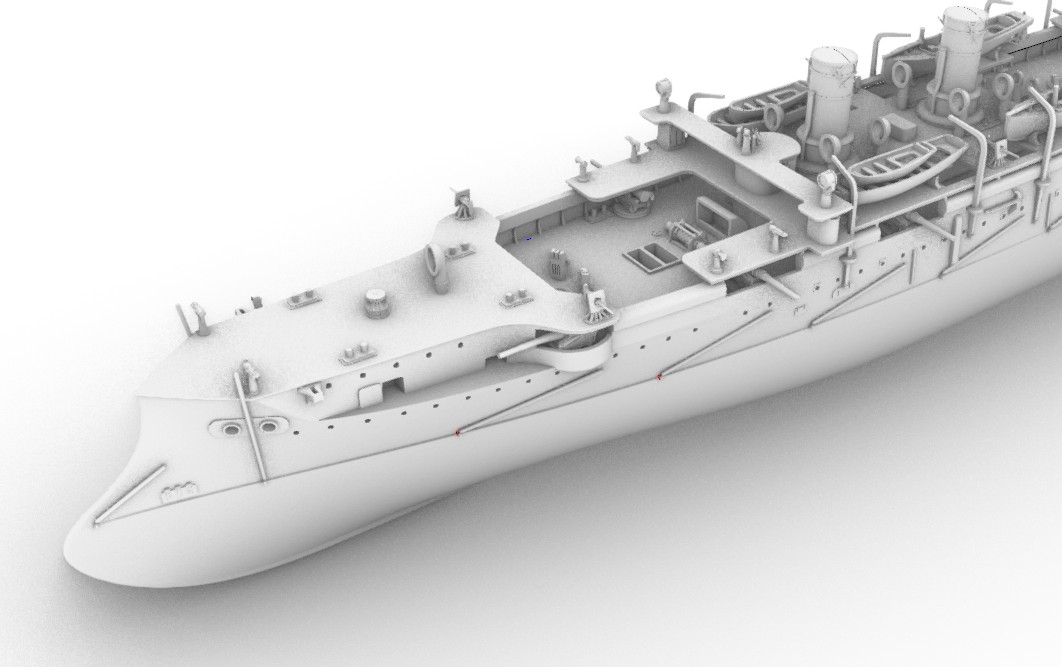

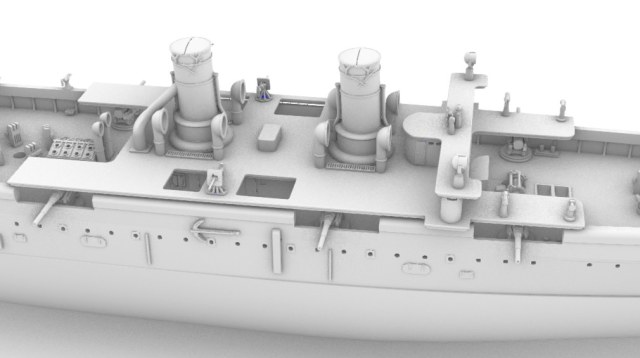

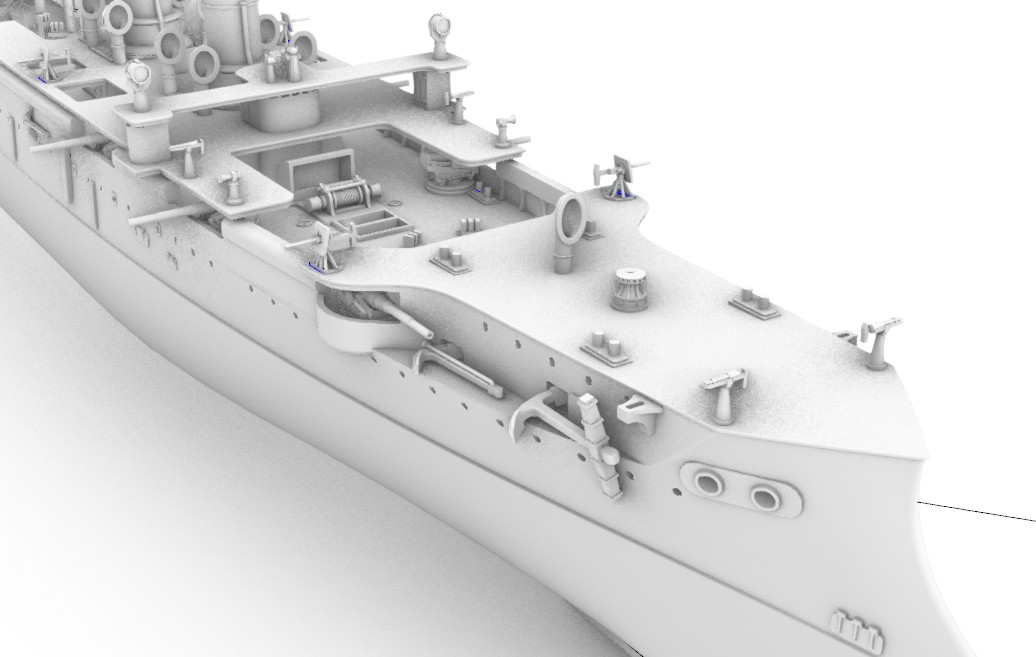

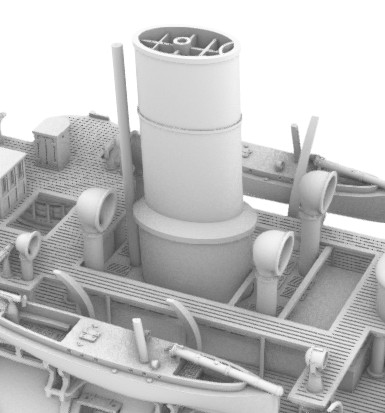

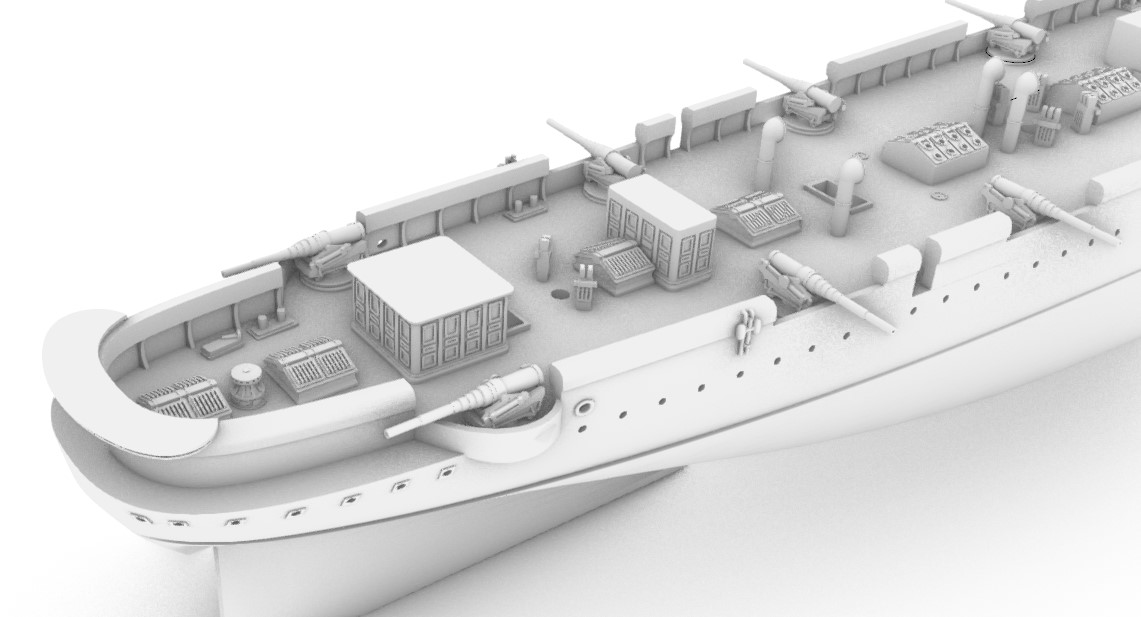

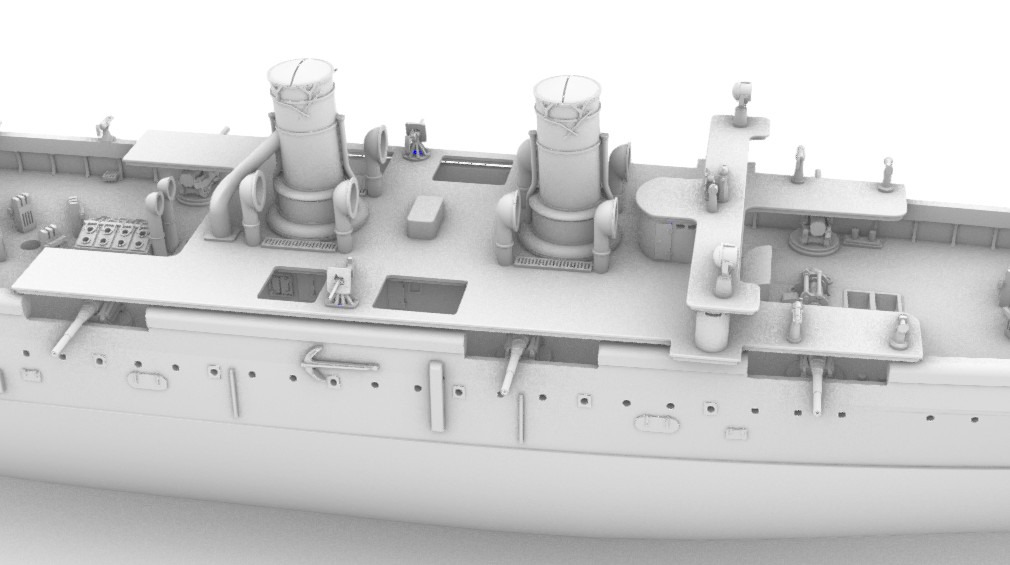

Отрисованы мостиковые площадки, трубы, раструбы вентиляторов и противоминная артиллерия. На очереди плавсредства, потом рангоут, затем деталировка ниже ВЛ, потом расшивка палубы и мостиков.
Трубы пока нарисовал с капотами (т.е. на период до 1882 г.) - показалось, что так интереснее. Но в окончательном варианте планирую и трубы без капотов.

Появился вопрос к знатокам.
На чертежах и некоторых фото "Корнилова" четко просматриваются 5-ствольные 37-мм "Гочкисы" (орудия №№ 1,2, 4, 5, 9, 10, 13, 14). Но на более поздних фото  эти "Гочкисы" уже одноствольные. Кто знает, когда произошла замена одних на другие? Или тоже класть в набор и тот и другой варианты?

Наконец-то руки опять дошли до "Корнилова"

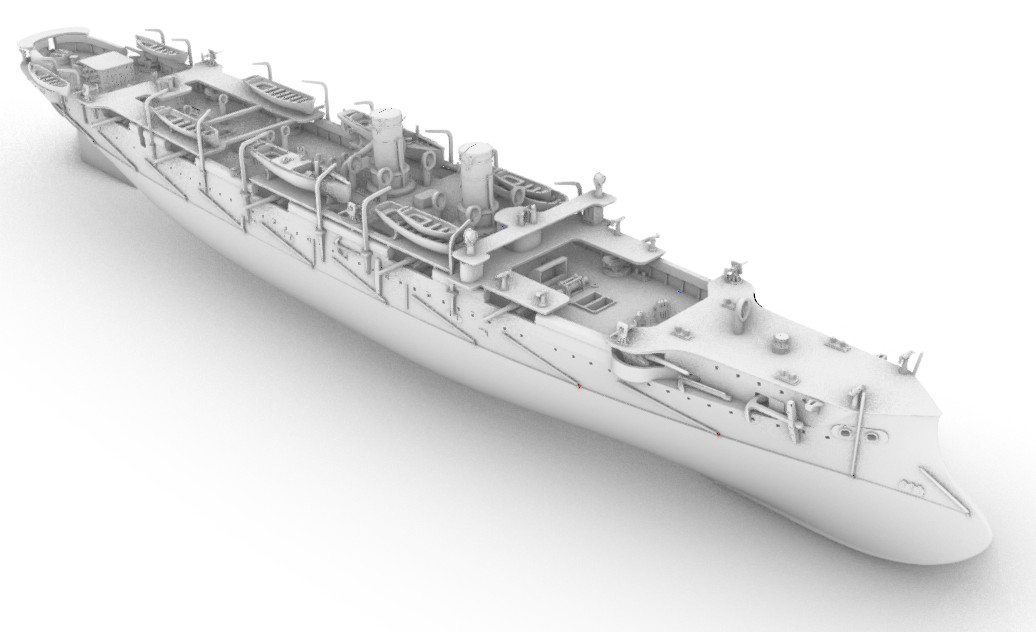

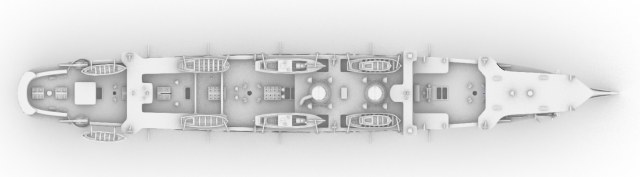

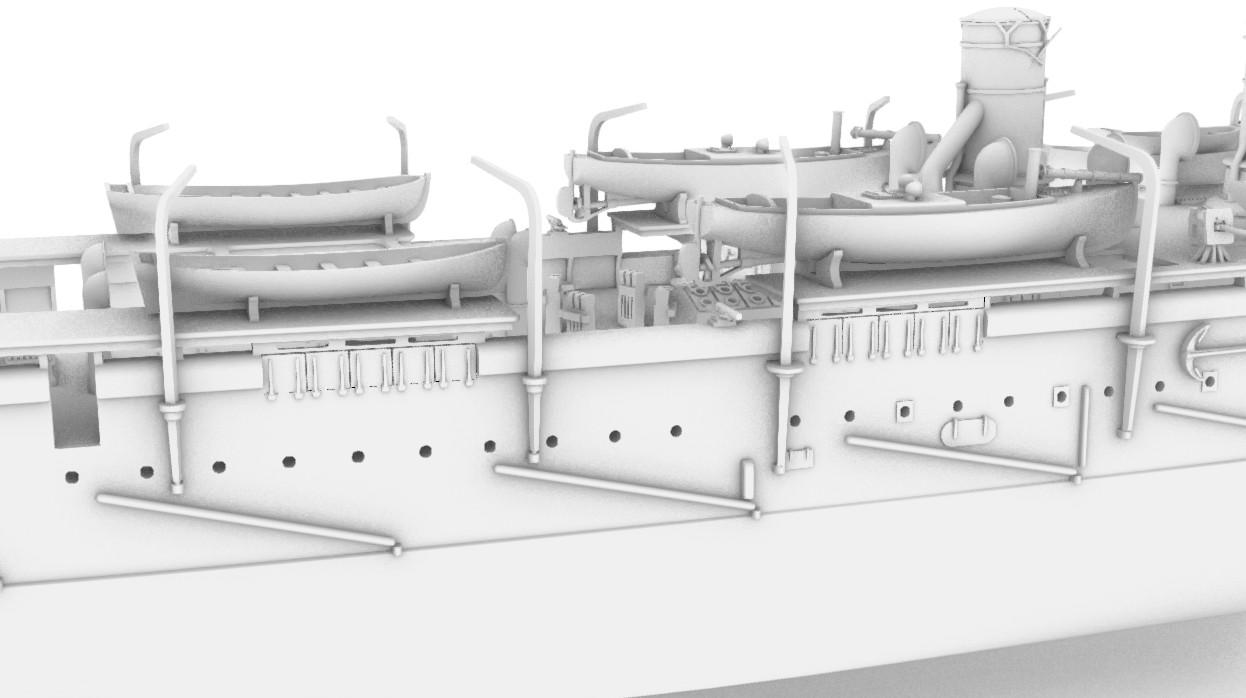

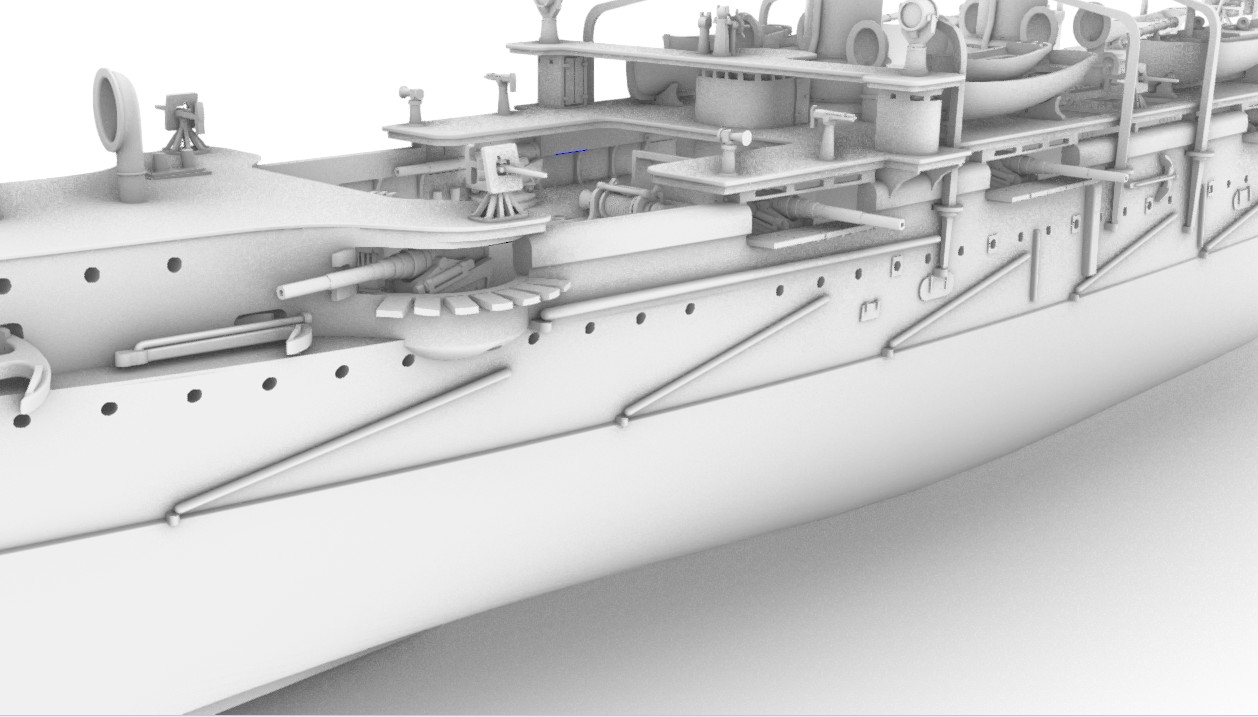

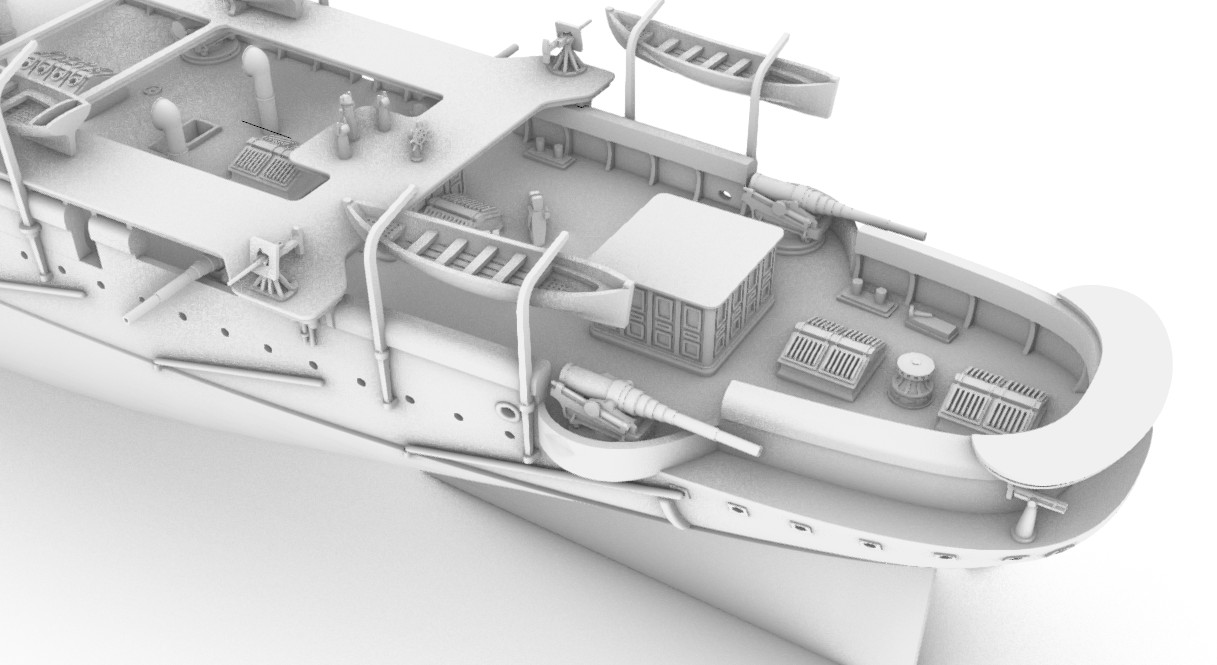

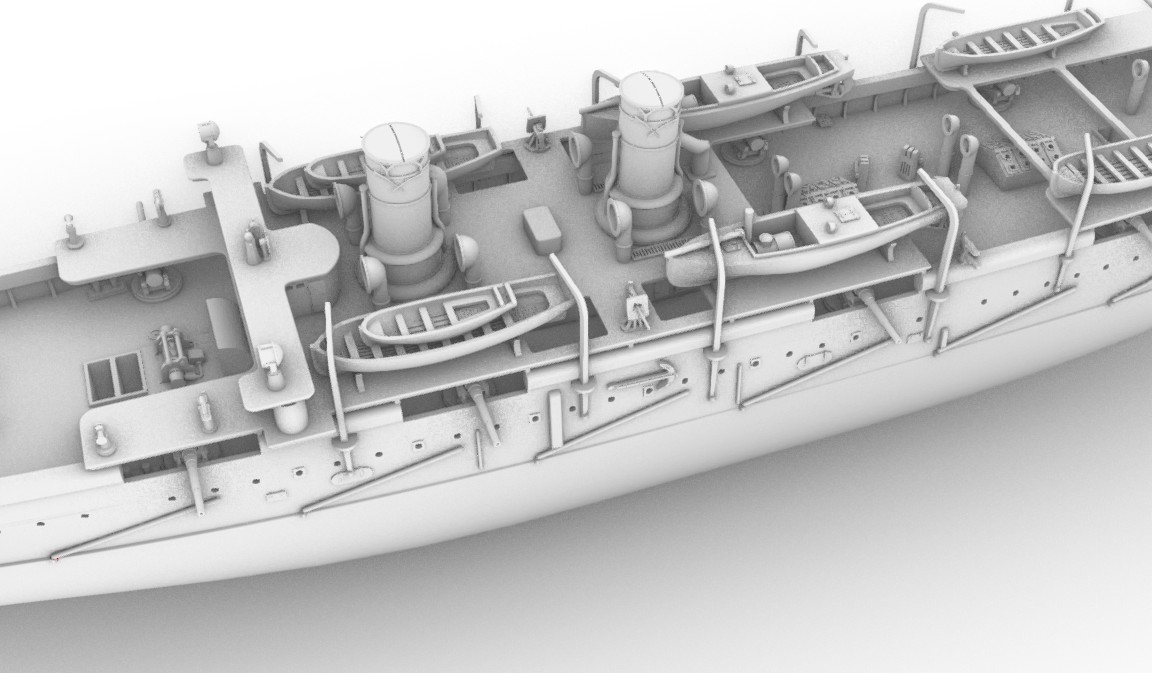

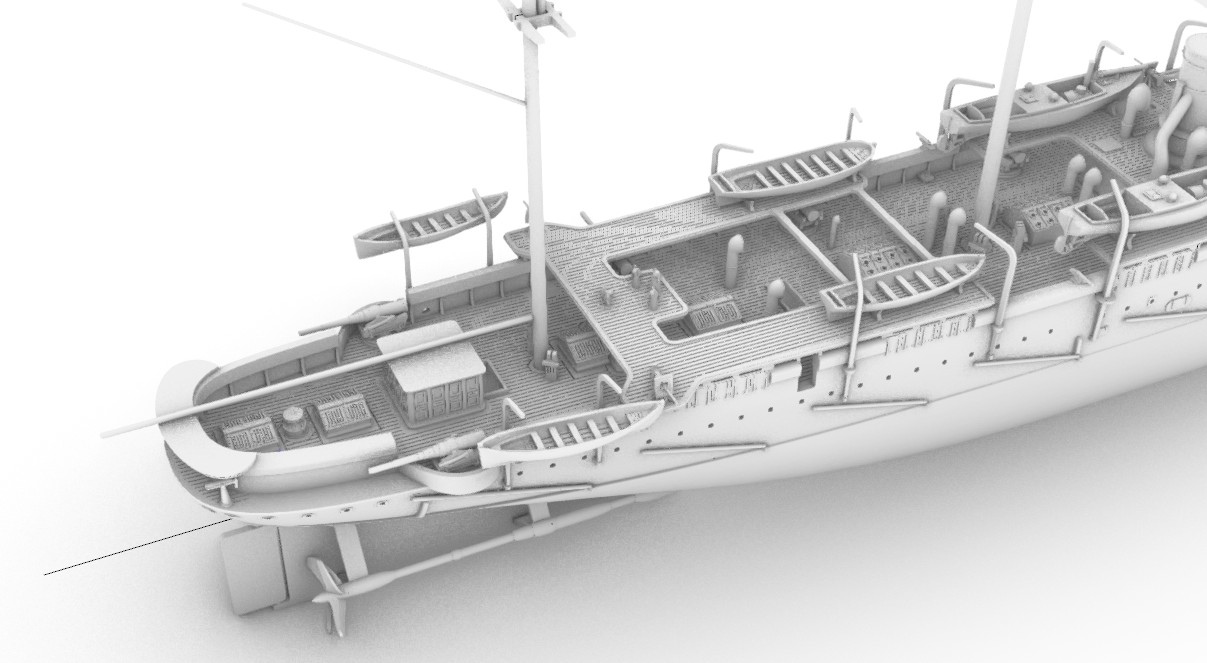

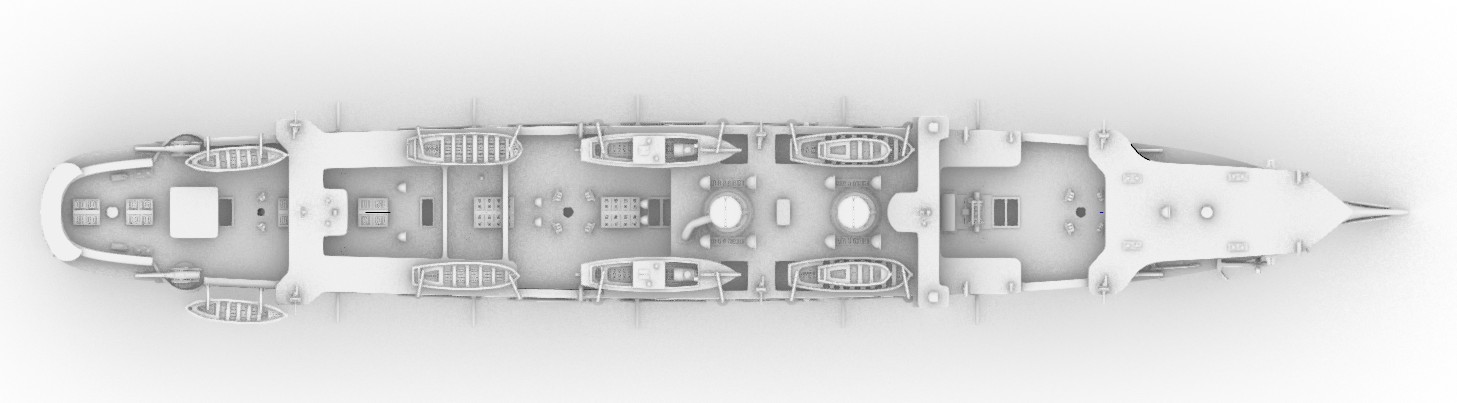

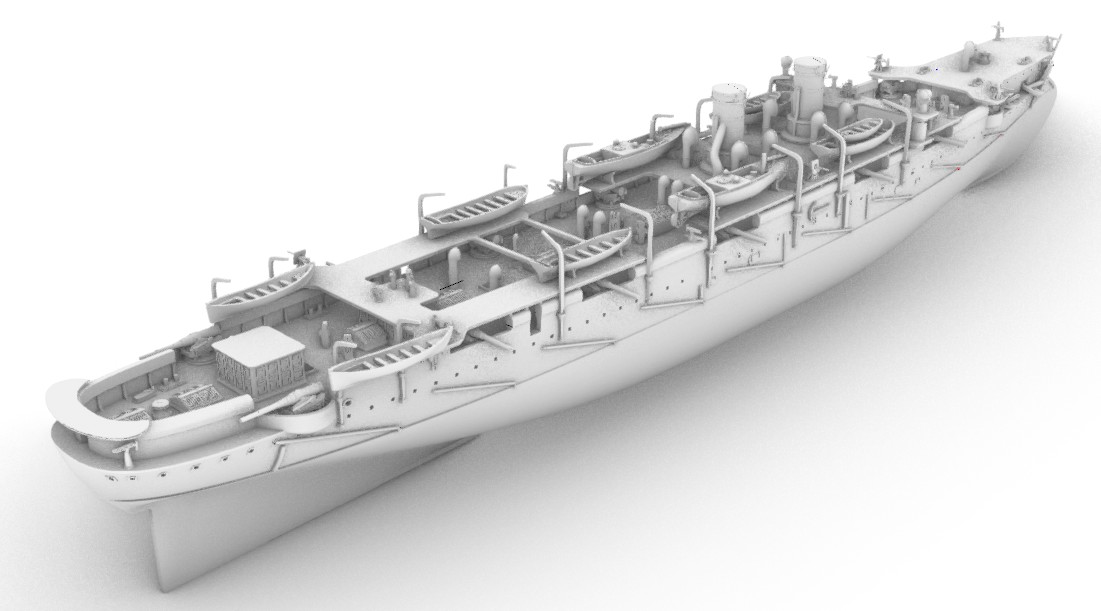

Нарисовал шлюпки и катера, шлюпбалки, минные выстрелы с площадками для их крепления.
Если ничего не забыл, то осталось отрисовать только пушечные порты, винто-рулевую группу и рангоут. После этого можно будет заниматься разлиновкой палубы и размещением деталей по площадкам для печати.

Константин

Смотрю, отрендерено с AO. В чём делали модель?

В чём делали модель?

В "Носороге".

В "Носороге".

Это так называемая Рино? Скажите, можно ли ее самостоятельно освоить? И где ее можно скачать?

Fedot

Да, это "Рино". На мой взгляд осваивается эта прога достаточно легко (хотя с 20-летним опытом 3Д-проектирования могу быть необъективным).
Интерфейс довольно дружественный, интуитивно понятный. Есть много видеоуроков, в том числе на форуме "Верфи на столе" был замечательный цикл видеоуроков по проектированию корпусов кораблей. Полюс есть как минимум несколько коллег, которые ей пользуются и при необходимости могуит что-то подсказать.
Где можно скачать сейчас - не знаю. Вообще-то она платная (и не дешевая). Но мы не станем поддерживать страны с недружественными правительствами, поэтому дистрибутивом и "ломалкой" могу поделиться, если в личку пришлете Вашу почту. У меня версия 6 русифицированная, может быть у кого-то из коллег есть поновее.

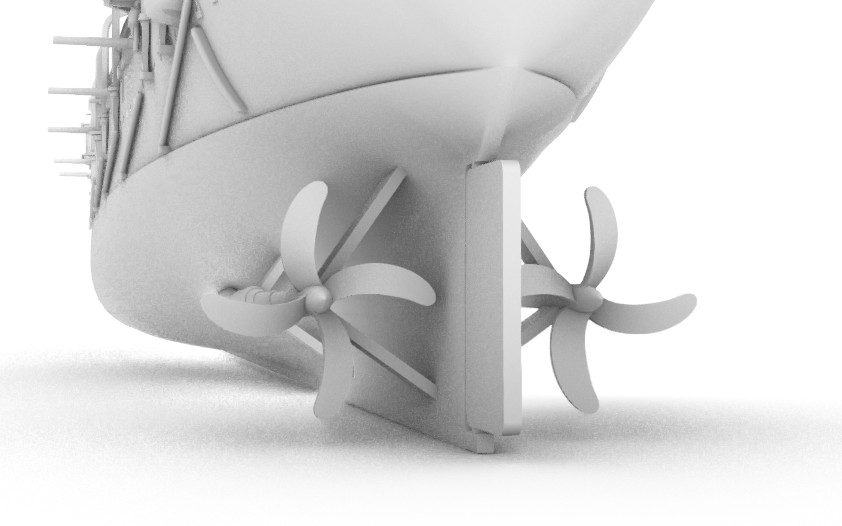

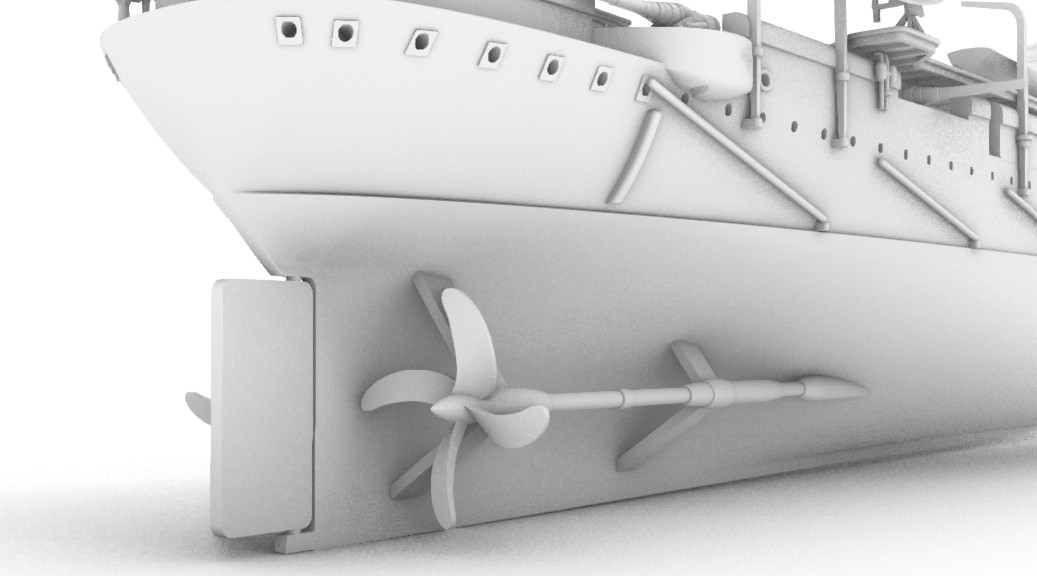

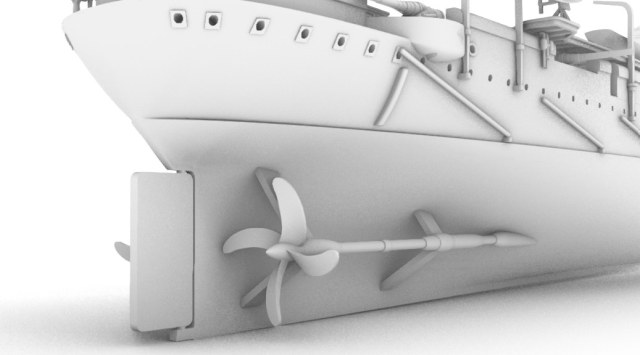

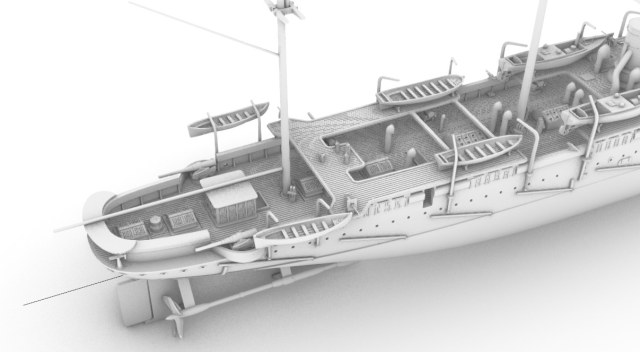

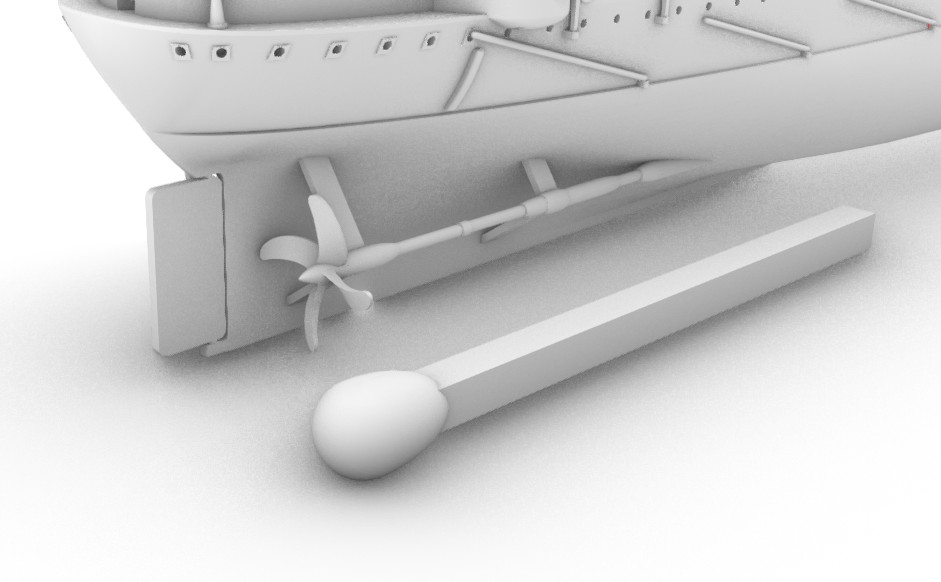

Добавил винто-рулевую группу

Понимаю, что сейчас самое время высказать замечания, что "руль не обтекаемый" и "лопасти винта слишком толстые", поэтому нарисовал рядом спичку в натупальный размер :-)

Медленно, но уверенно приближаемся к завершению.

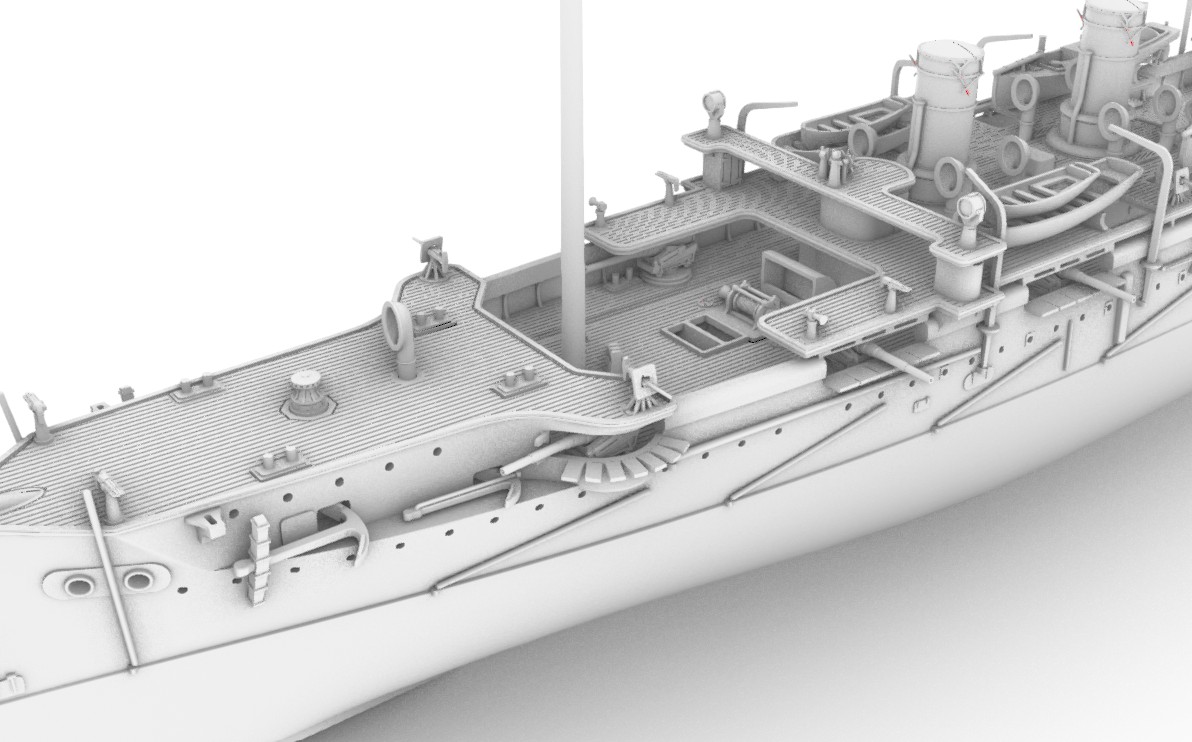

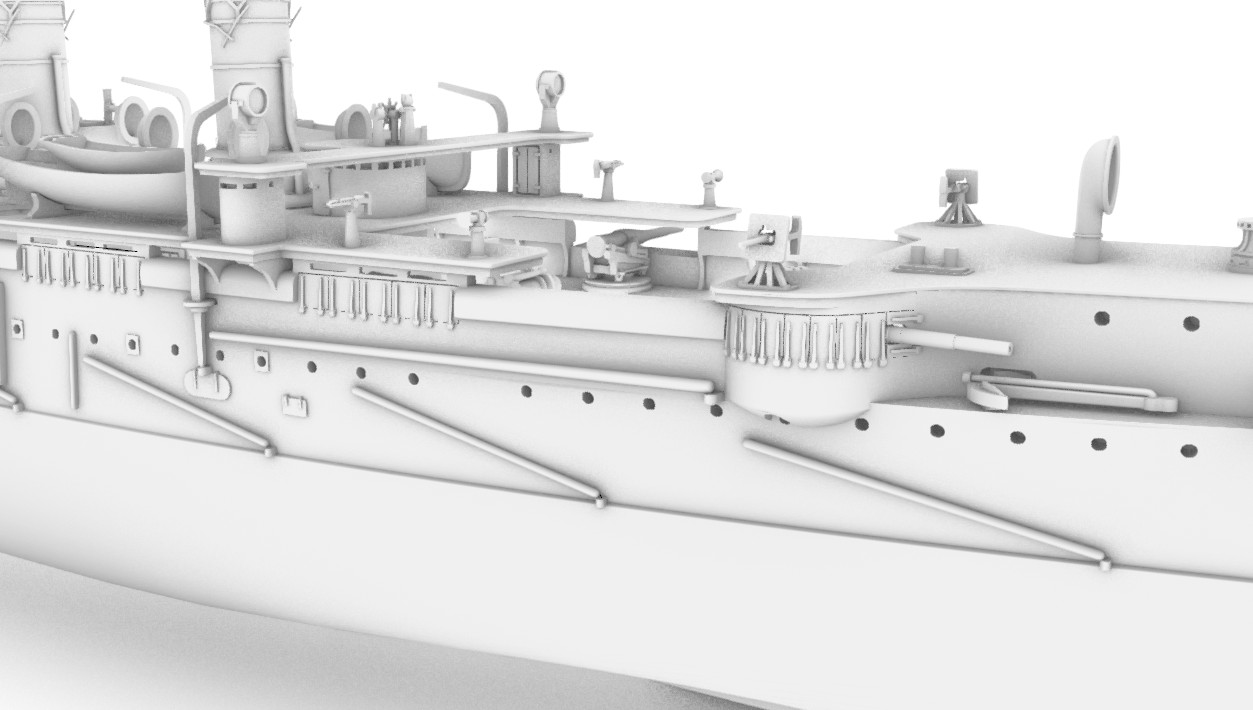

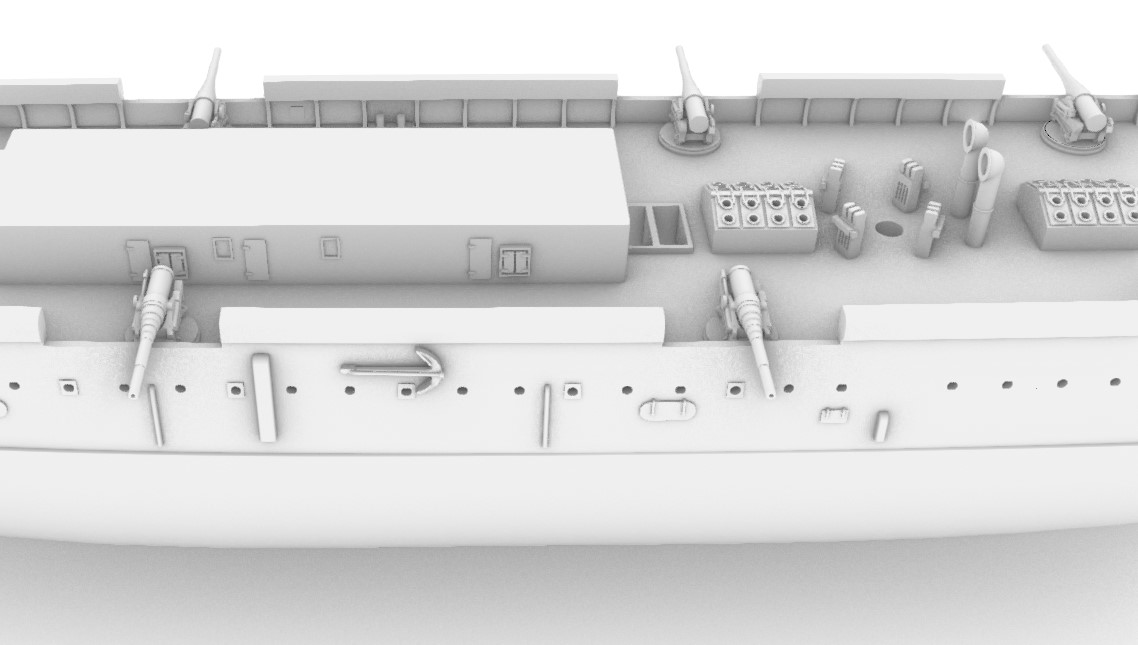

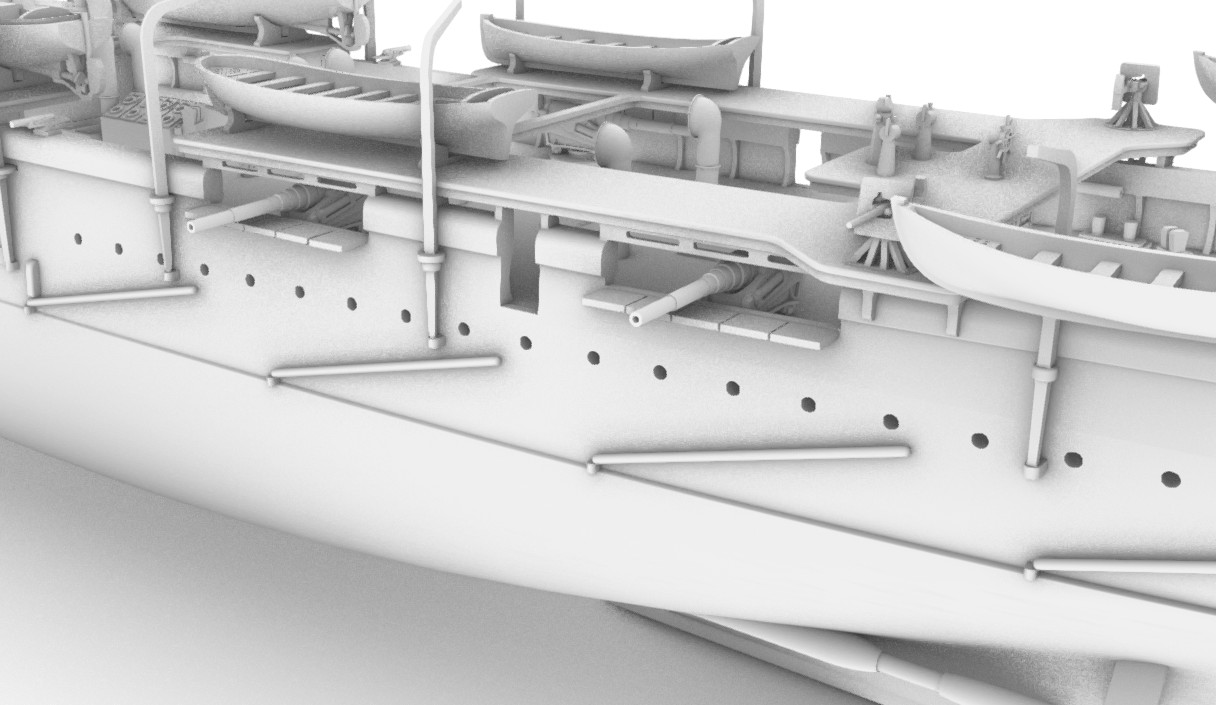

Добавил верхнюю защиту и крышки пушечных портов. Предусмотрена возможность сборки как с закрытыми, так и с открытыми крышками.

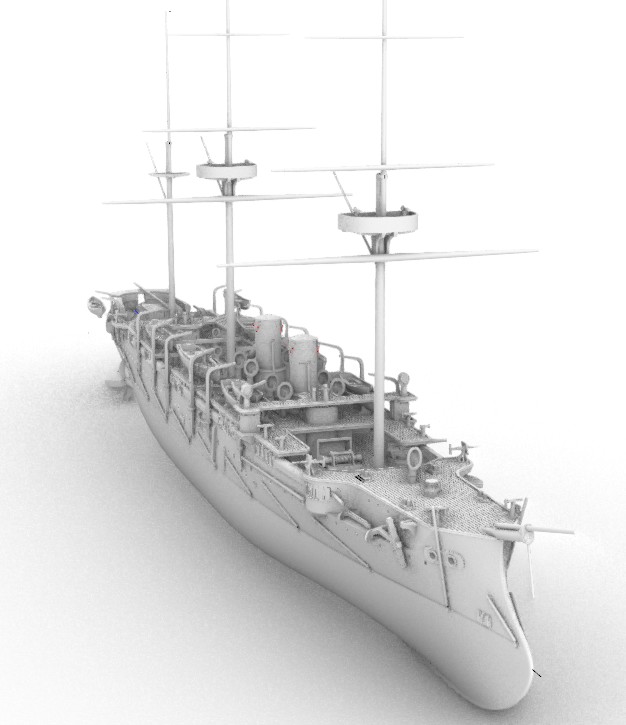

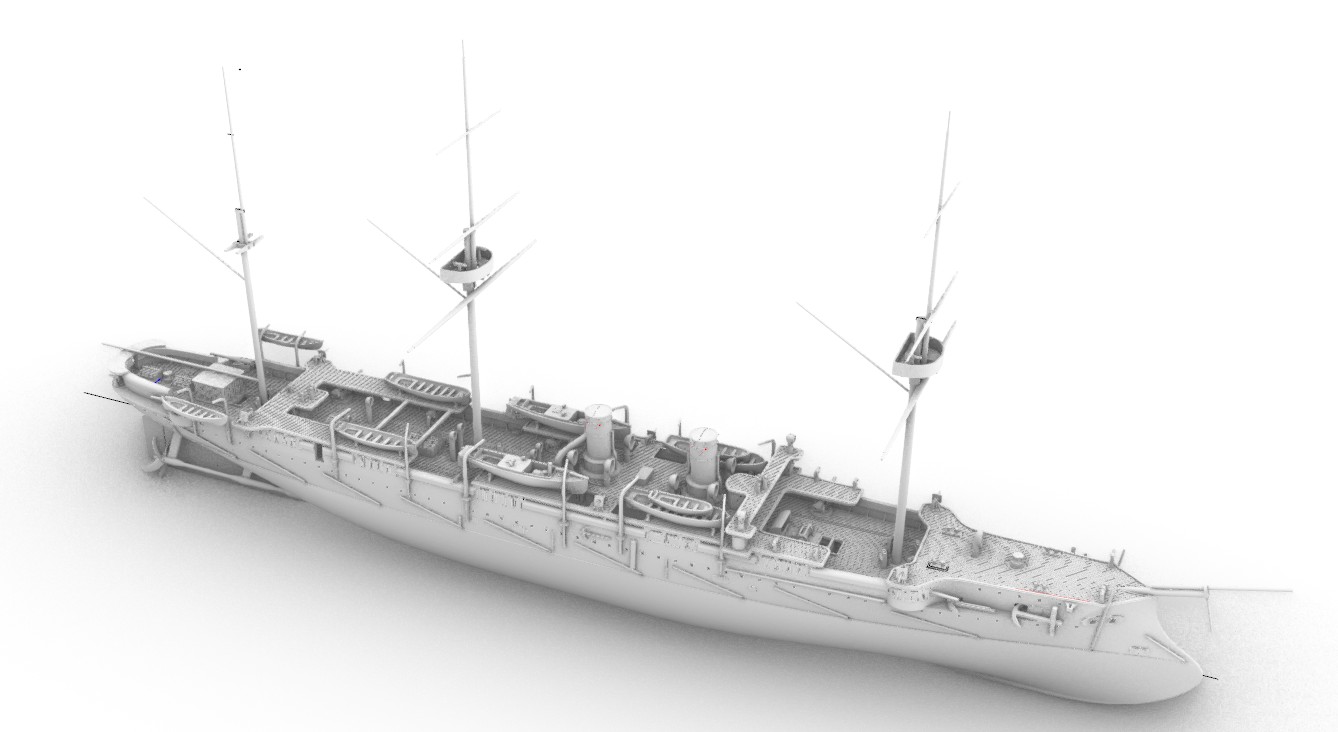

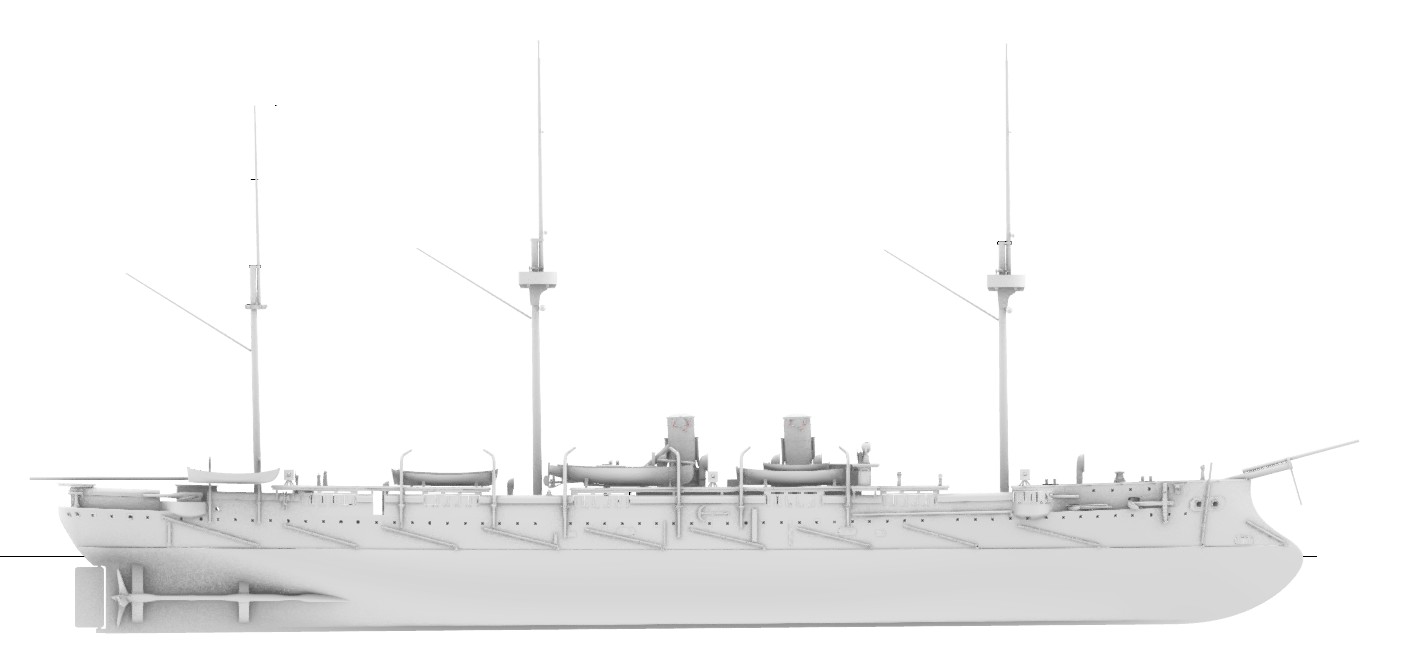

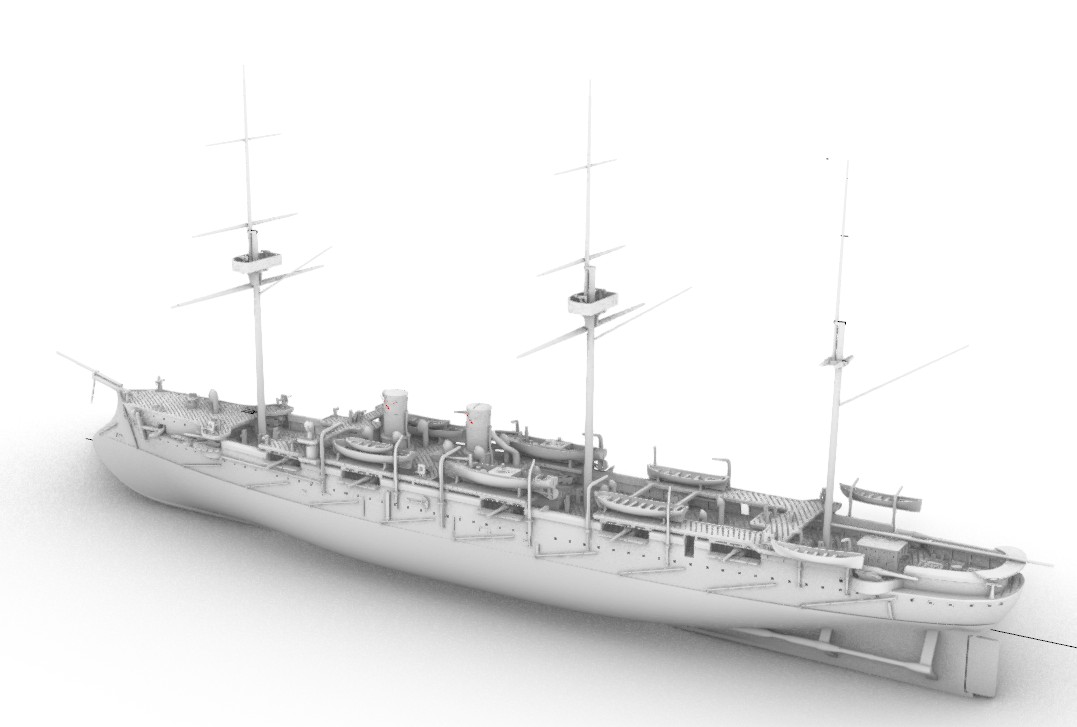

Модель крейсера "Адмирал Корнилов" завершена. Осталось подготовить файлы к печати, но это уже другая история.

Как всегда, заказы принимаются.

А теперь начинаются муки выбора нового прототипа для моделирования.
Выбираю из четырех крейсеров: "Владимир Мономах", "Новик", "Богатырь" и "Громобой".
Может быть Вы, коллеги по хобби, что-то подскажете?

Я за "Громобой"!!! Много вопросов по нему есть, и хотелось бы увидеть его в 3Д.

Ну, полноценного 3Д не обещаю. Как обычно, отрисовка деталей будет не 100-процентно точная, а с учетом масштаба и технологических возможностей печати.

Я Громобой или Богатырь возьму.

"Громобой" пока откладывается - его сейчас в 350-ом качественно рисует Рюрик. Подожду, когда некоторые вещи можно будет подсмотреть у него   "Богатырь" тоже подождет - не могу пока найти в продаже второе издание Сан Саныча по "Богатырю".

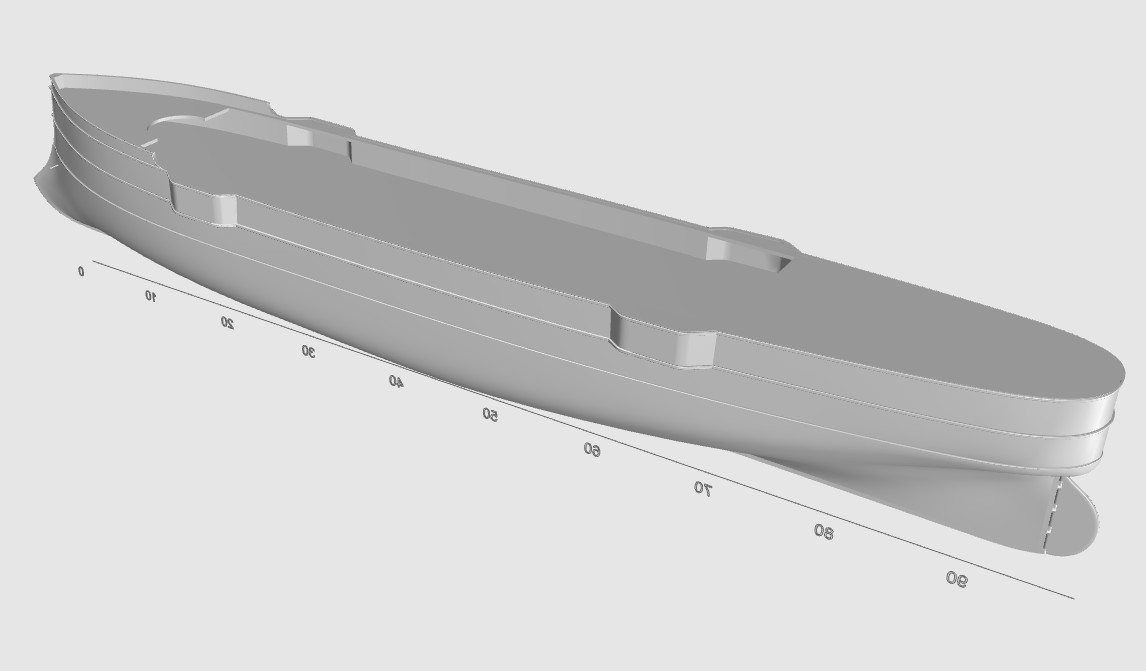

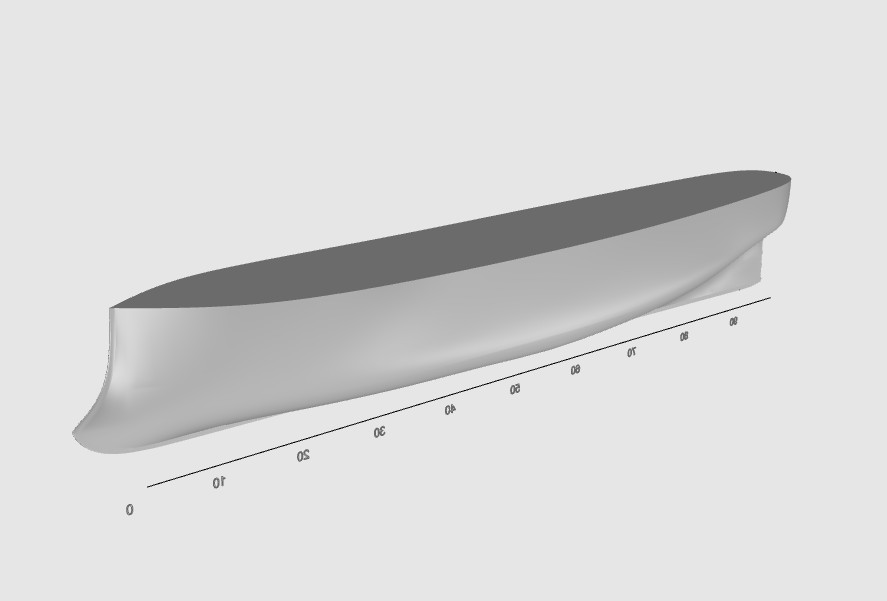

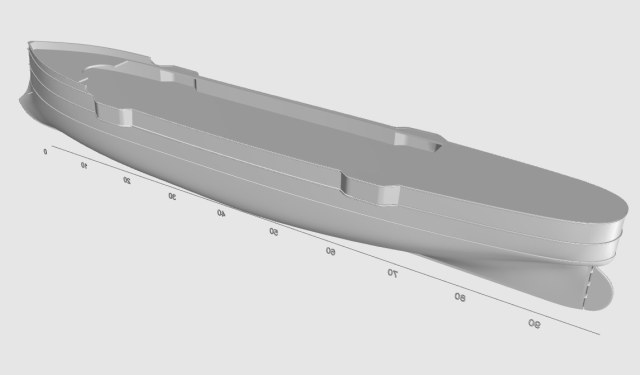

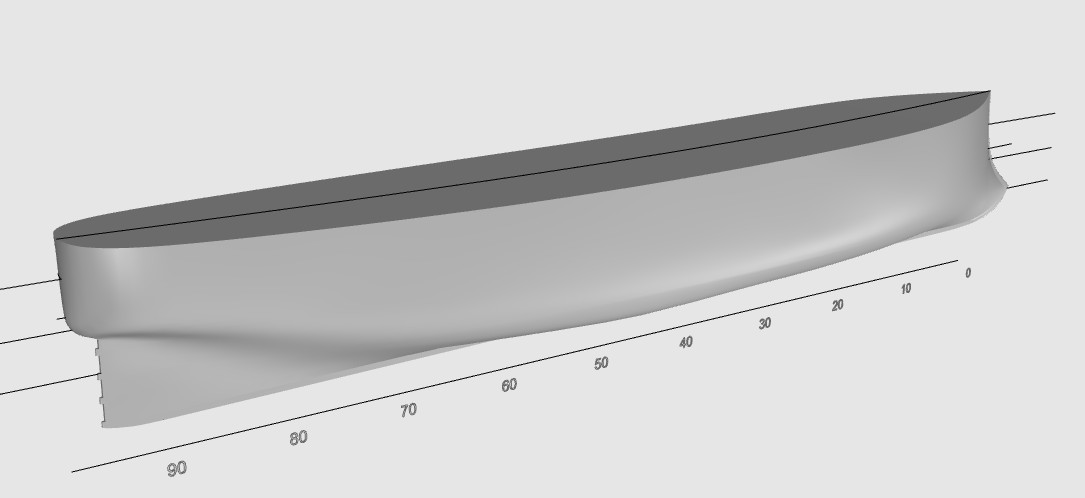

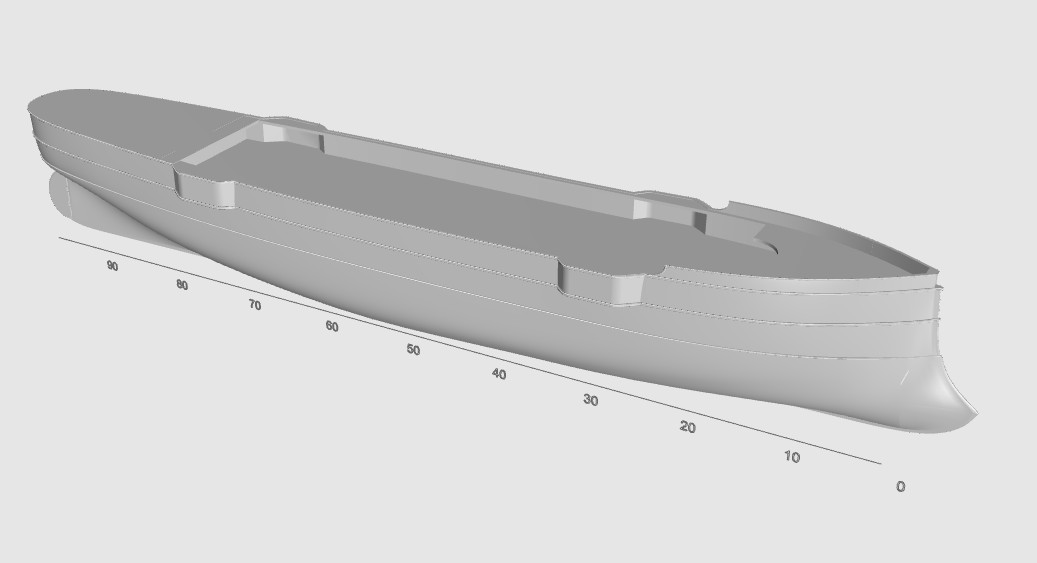

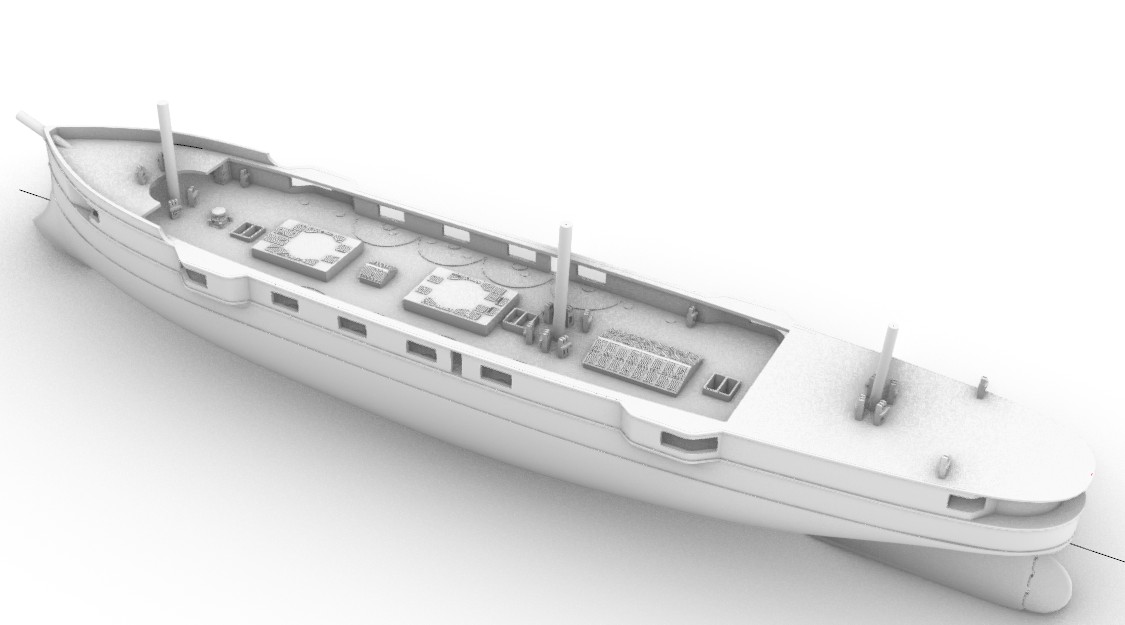

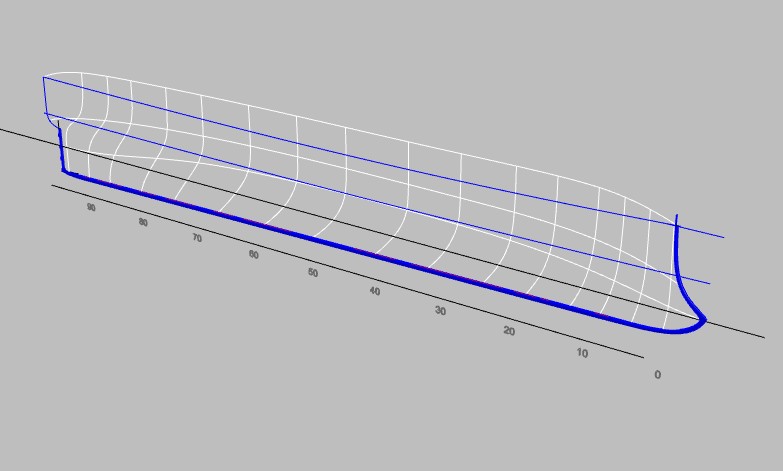

Итого: взялся за "Мономаха". Пока состояние такое:

Итого: взялся за "Мономаха". Пока состояние такое:

Жаль, что не "Донской", хоть и родственник.

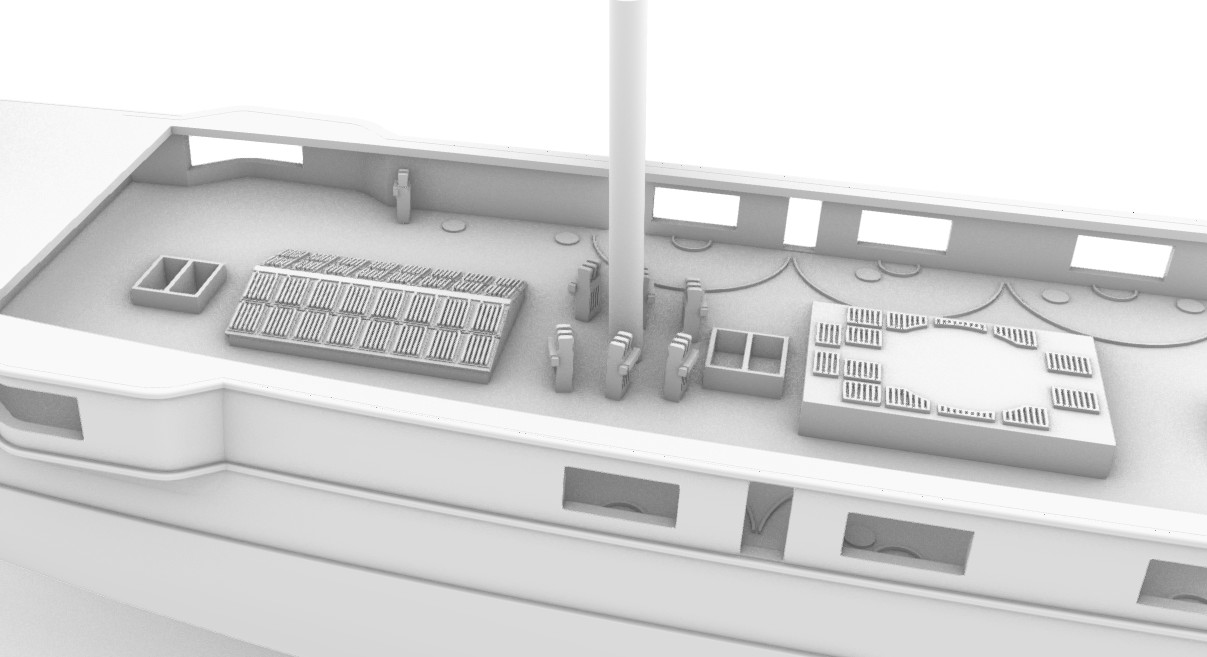

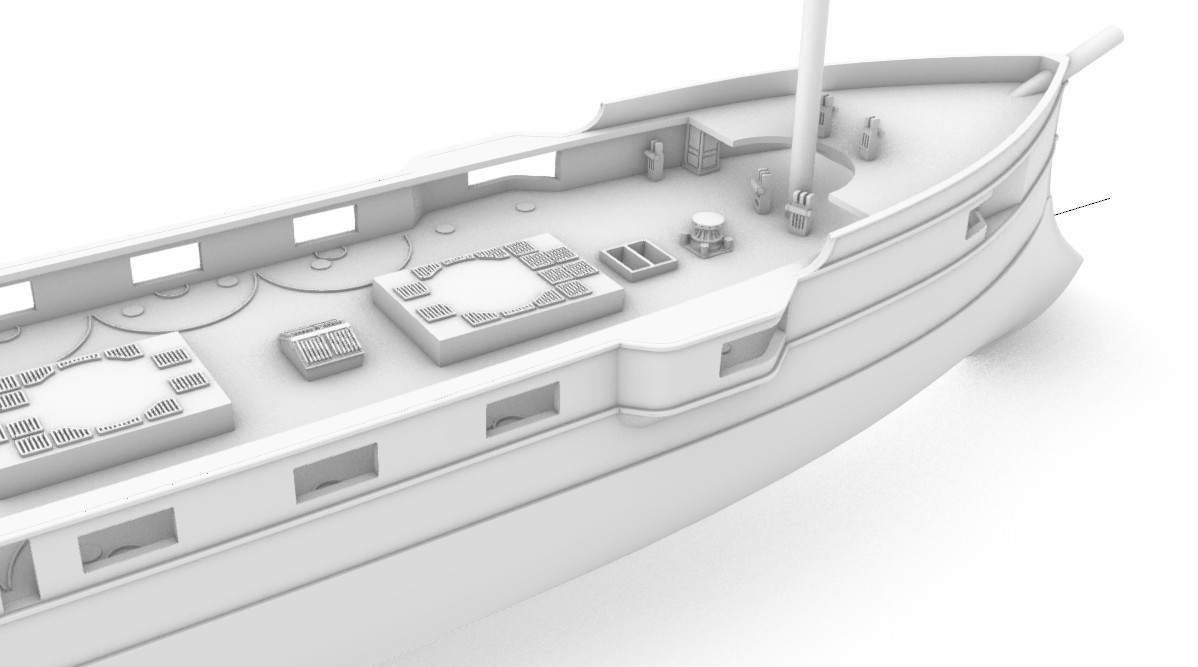

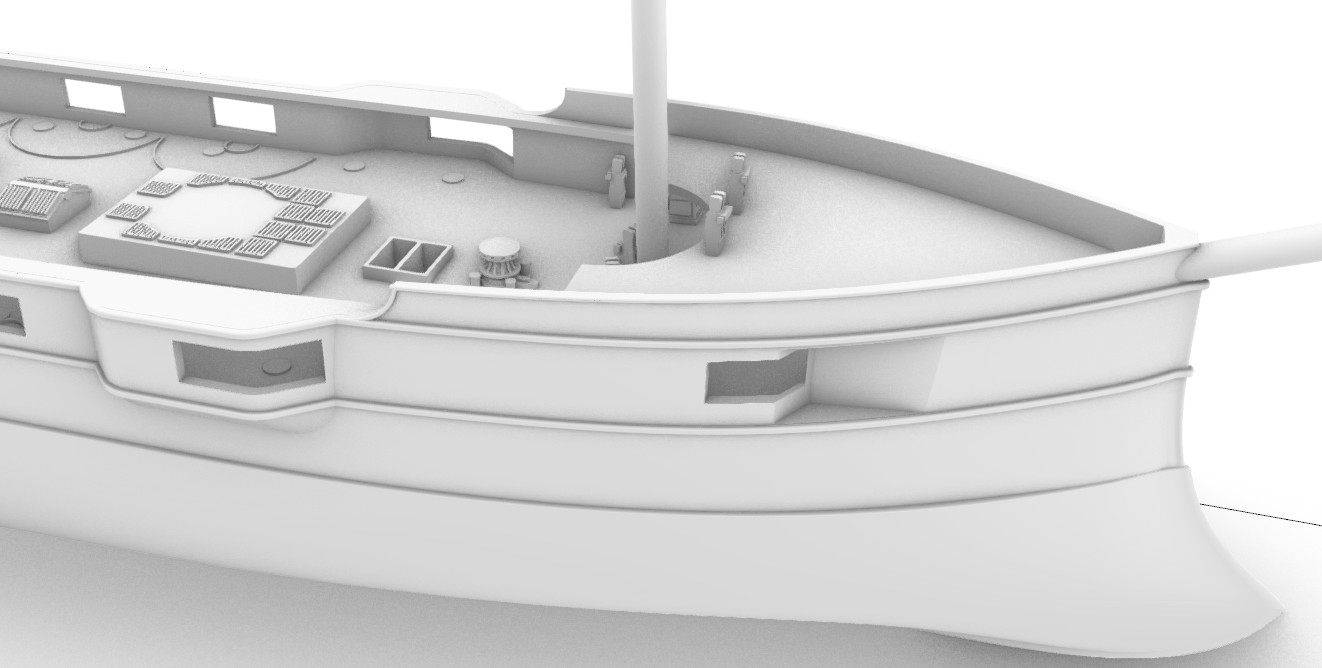

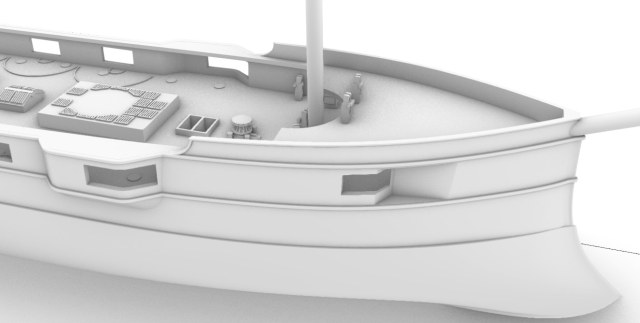

Нарезал на "Мономахе" пушечные порты и постепенно заполняю батарейную палубу
