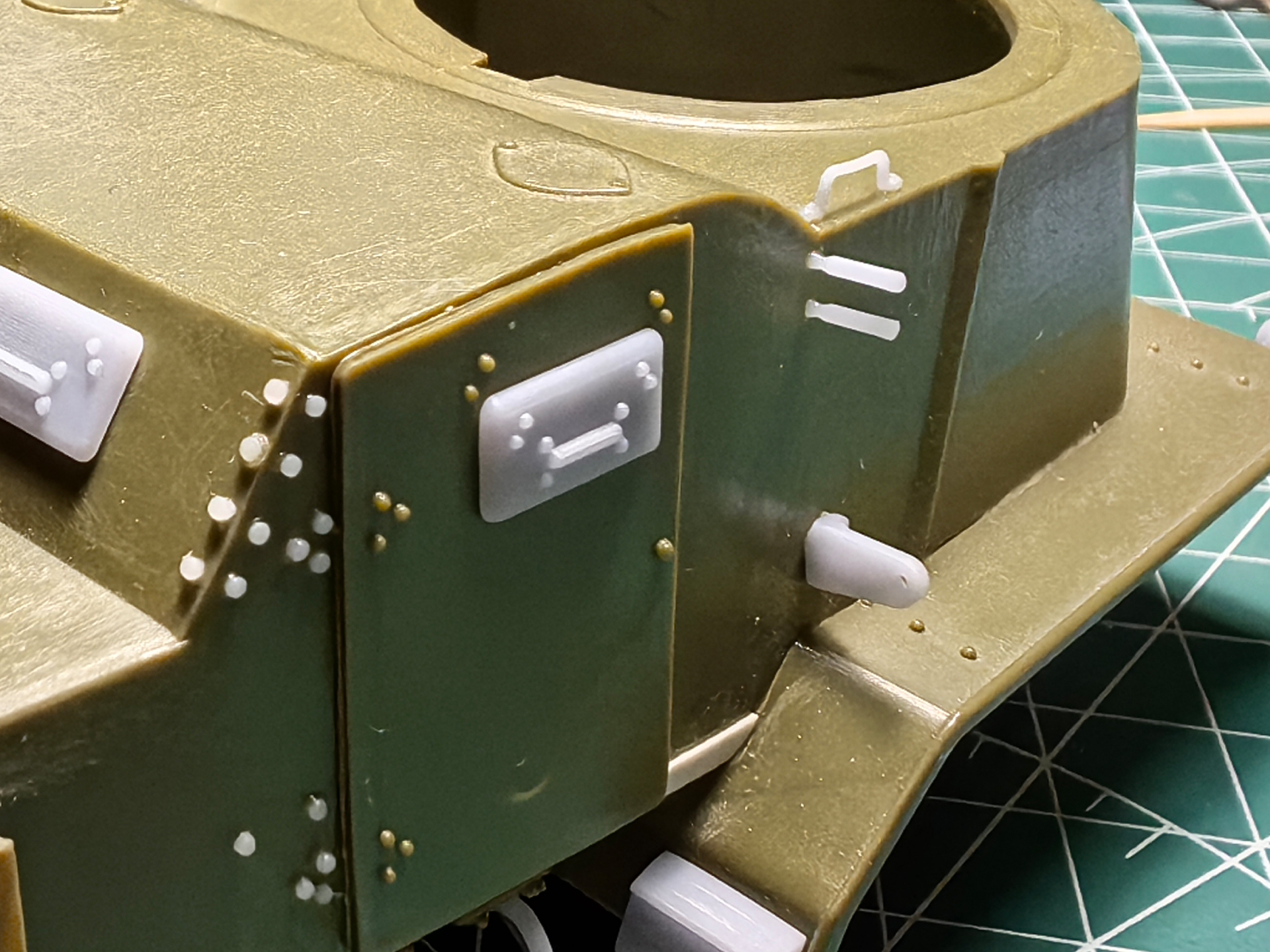

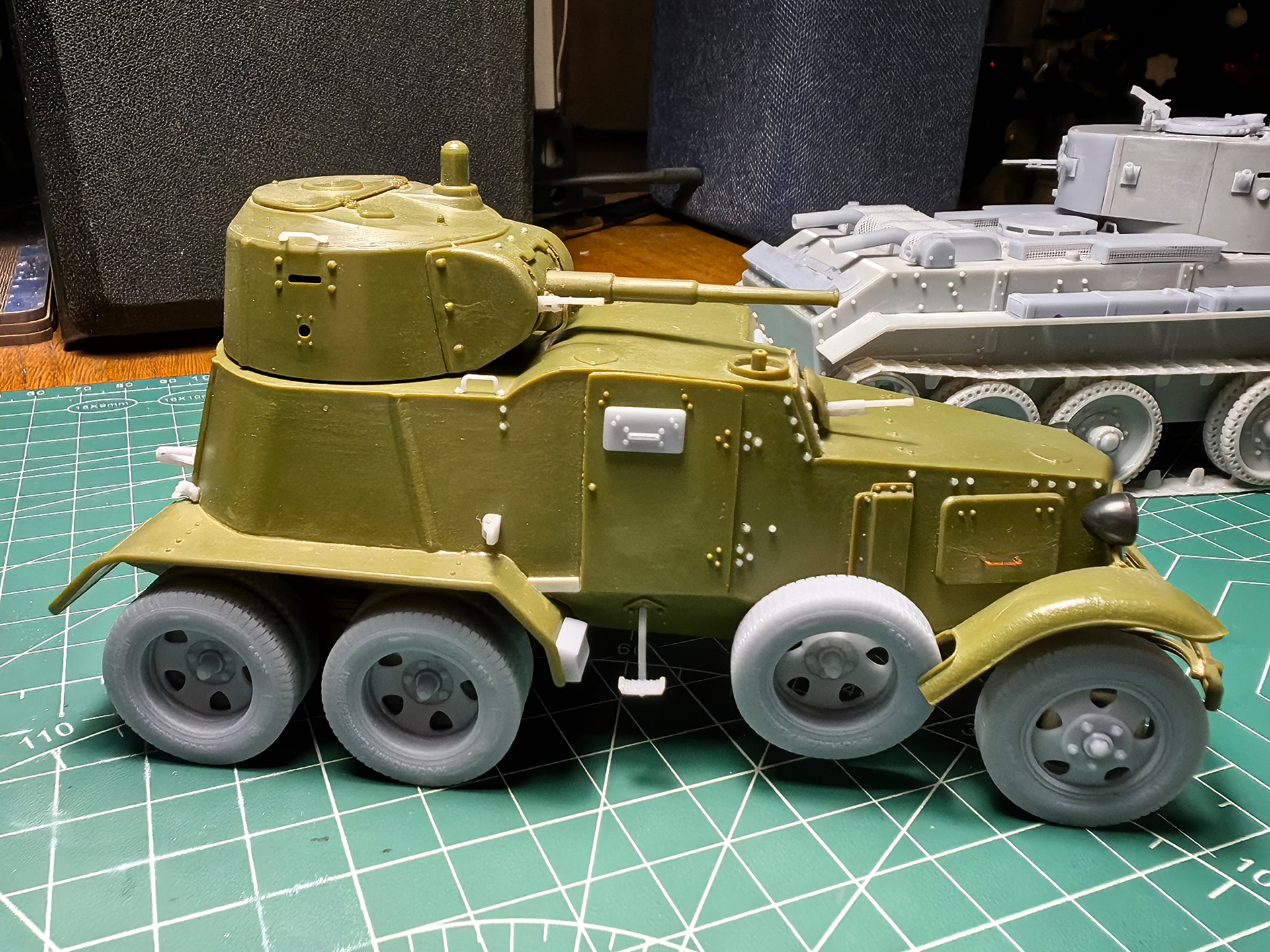

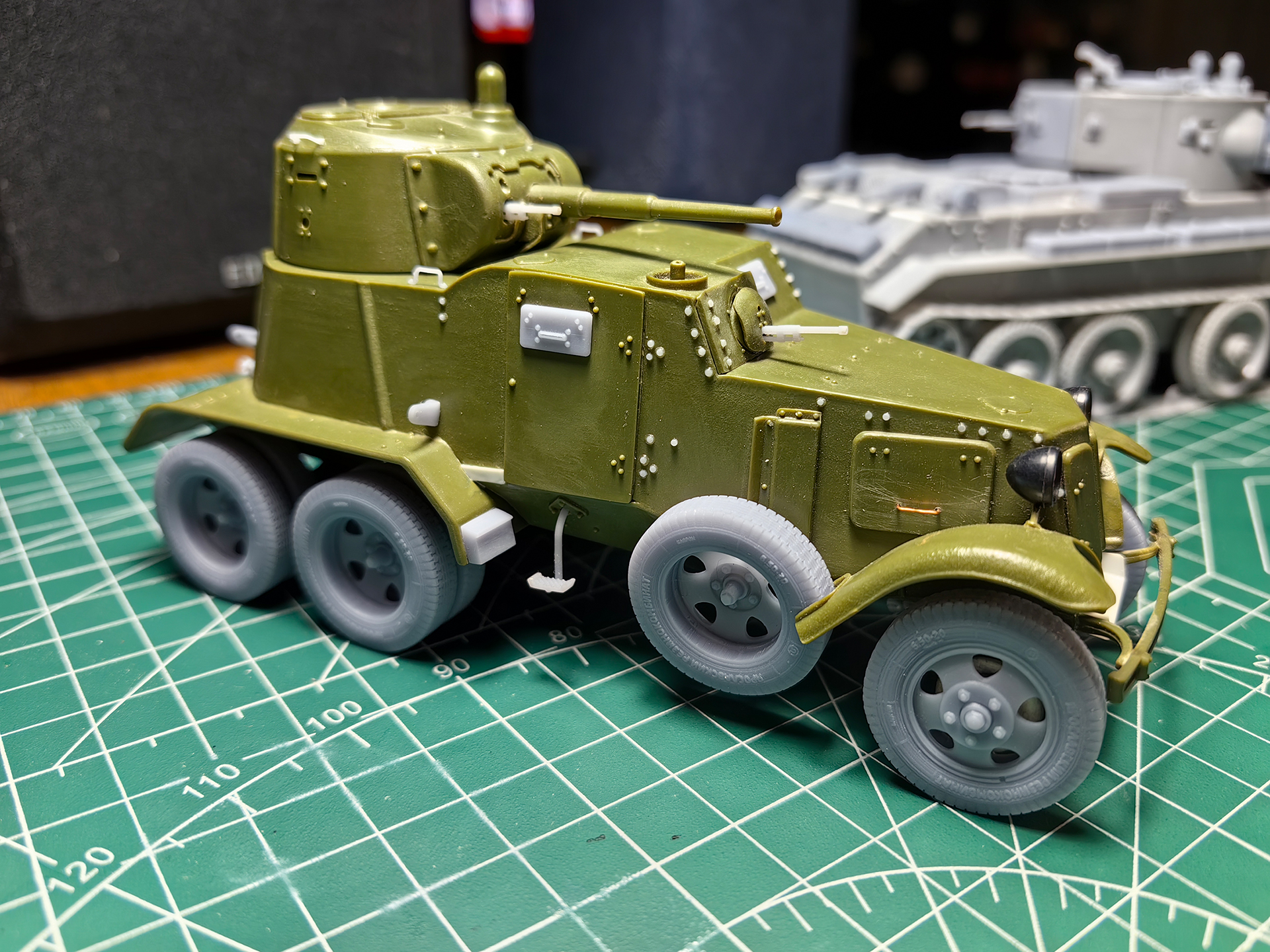

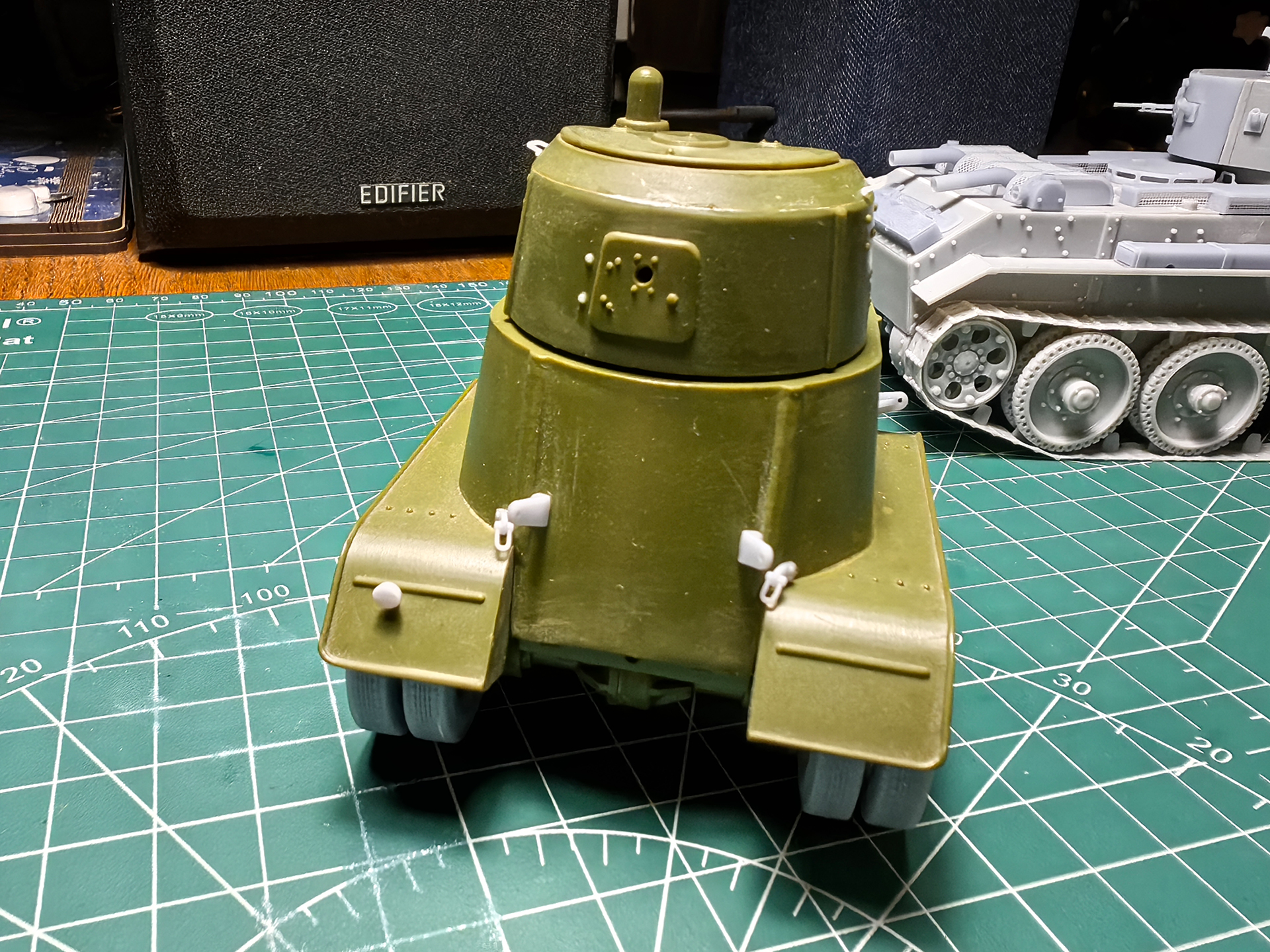

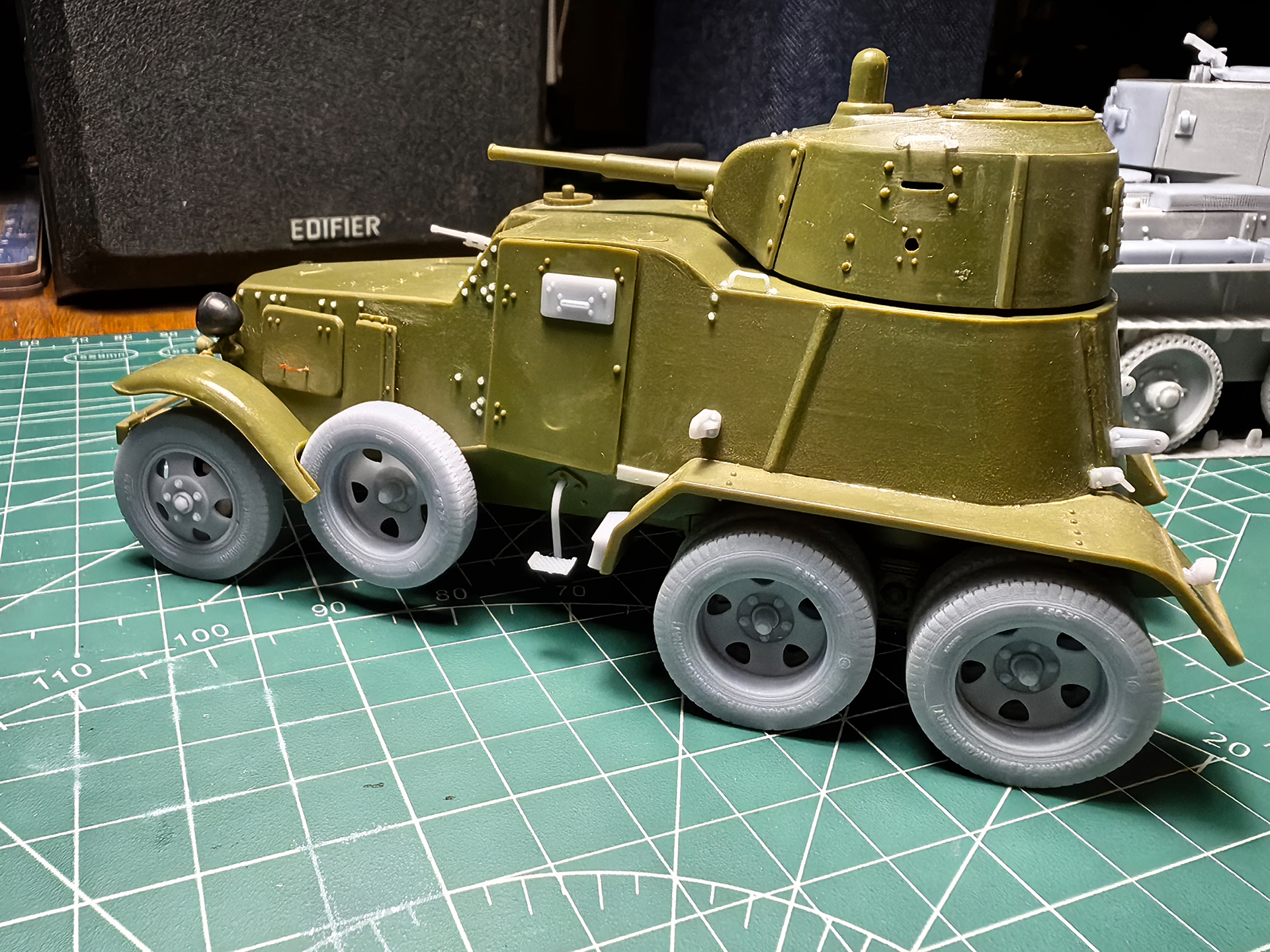

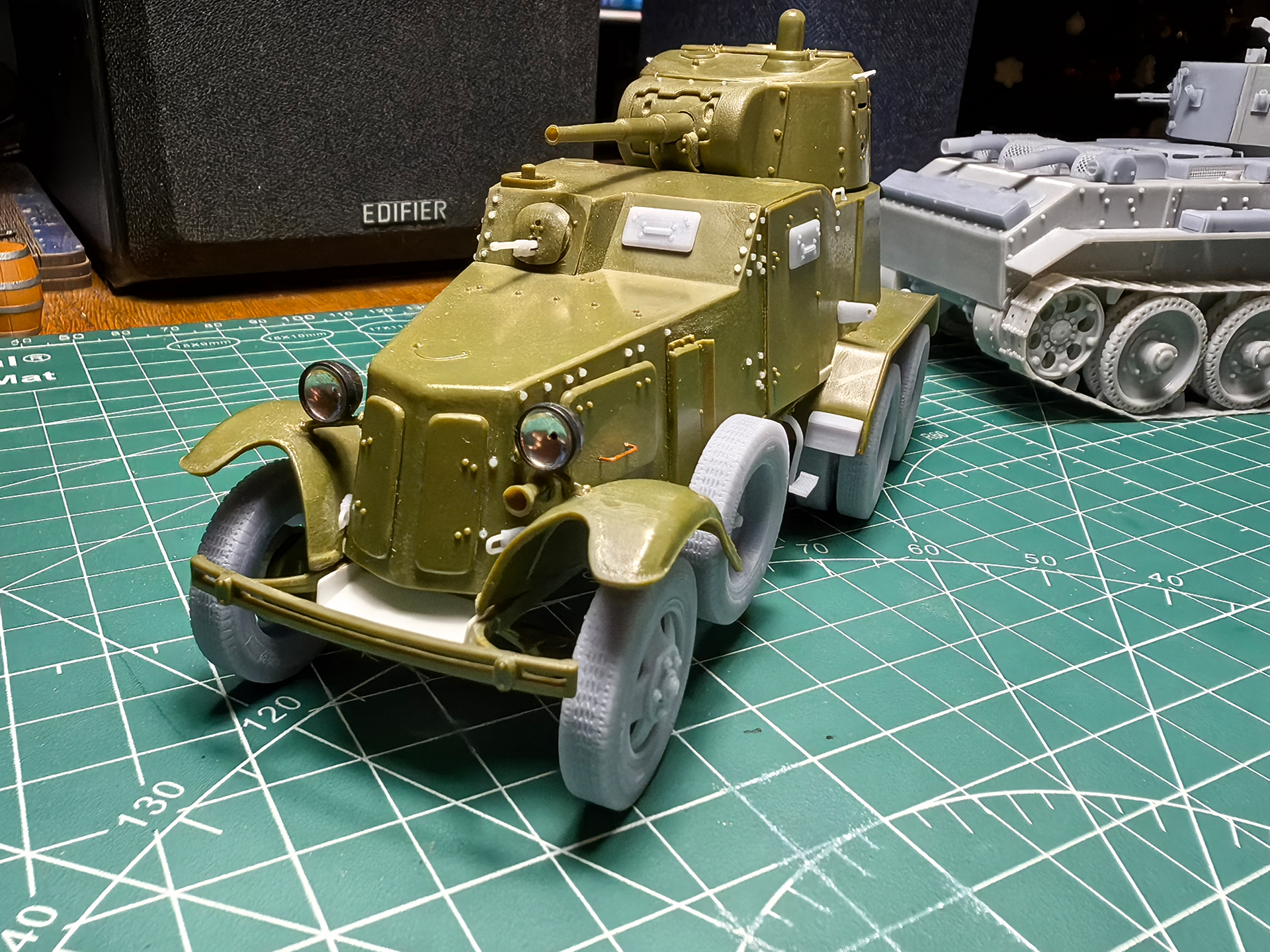

Ну и тестовая сборка перед покраской. Доработки закончены. Итог что переделано: колеса, лючки, передние и задние коуши, пулеметы, ручки, маленькие ящики на крылья, крипления гусениц, задняя фара, частичная клепка. Может что забыл уже).
Доброго дня. К сожалению поздновато увидел Вашу стройку, тем не менее позволю ряд замечаний, возможно какие-то еще можно успеть устранить до покраски.
1. Неверная маска ДТ. Такую дополнительную бронировку ставили только на БА-10М, у Вас же БА-10А и бронировка должна быть ранняя кольцевая.
2. Не виден поперечный стык бронелистов на капоте сверху (там, где ряд заклепок).
3. Наружный гудок (клаксон) на БА-10 не устанавливался.
4. Бампер судя по толщине сделан из бронешвеллера.
5. Тоже самое с креплениями овероллов - их толщина завышена раза в два.
6. Неверные задние буксирные серьги. Они состоят как бы из из двух уголков, приклепанных к корпусу БА, у Вас же уголок один (наружный).
7. Родные звездовские крылья имеют неверные вырезы (слишком глубокие), На прототипе вырезы гораздо меньше.
8. Бронелисты выступа с бронировкой ДТ имеют неверные углы, но на данной стадии это уже не устранить. Тоже самое про задний бронелист - его радиус больше положенного, но это уже тоже не устранить.
Вот навскидку, что бросилось в глаза. При желании это все можно устранить без больших затрат.
В свое время я пилил звездовский БА-10 и все подробно расписано в стройке. Там же есть ссылки на работы коллег, которые до меня проводили глубокий запил этого кита. Посмотрите, может возьмете что полезного.
Модель https://karopka.ru/community/user/24113/?MODEL=569944
Стройка https://karopka.ru/forum/forum432/topic30076/
С уважением.
Да фоток в инете предостаточно.
На ранних БА-10А была в виде кольца
А на БА-10М ставилась дополнительная бронировка, как у Вас в модели Звёзды.
Дмитрий Быченков, Потом стала такая в виде кольца с лепестками
Спасибо огромное, сделаю такую.

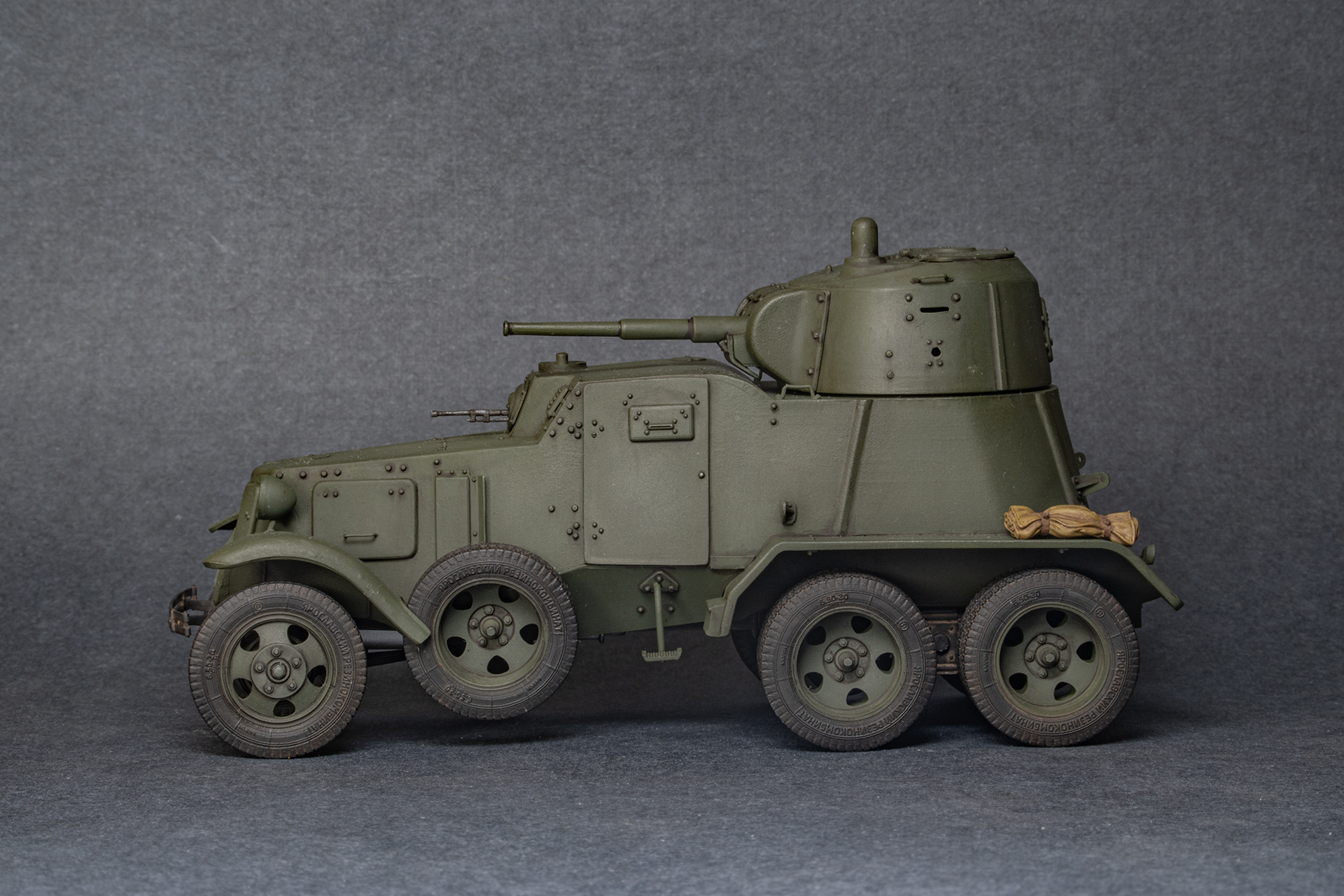

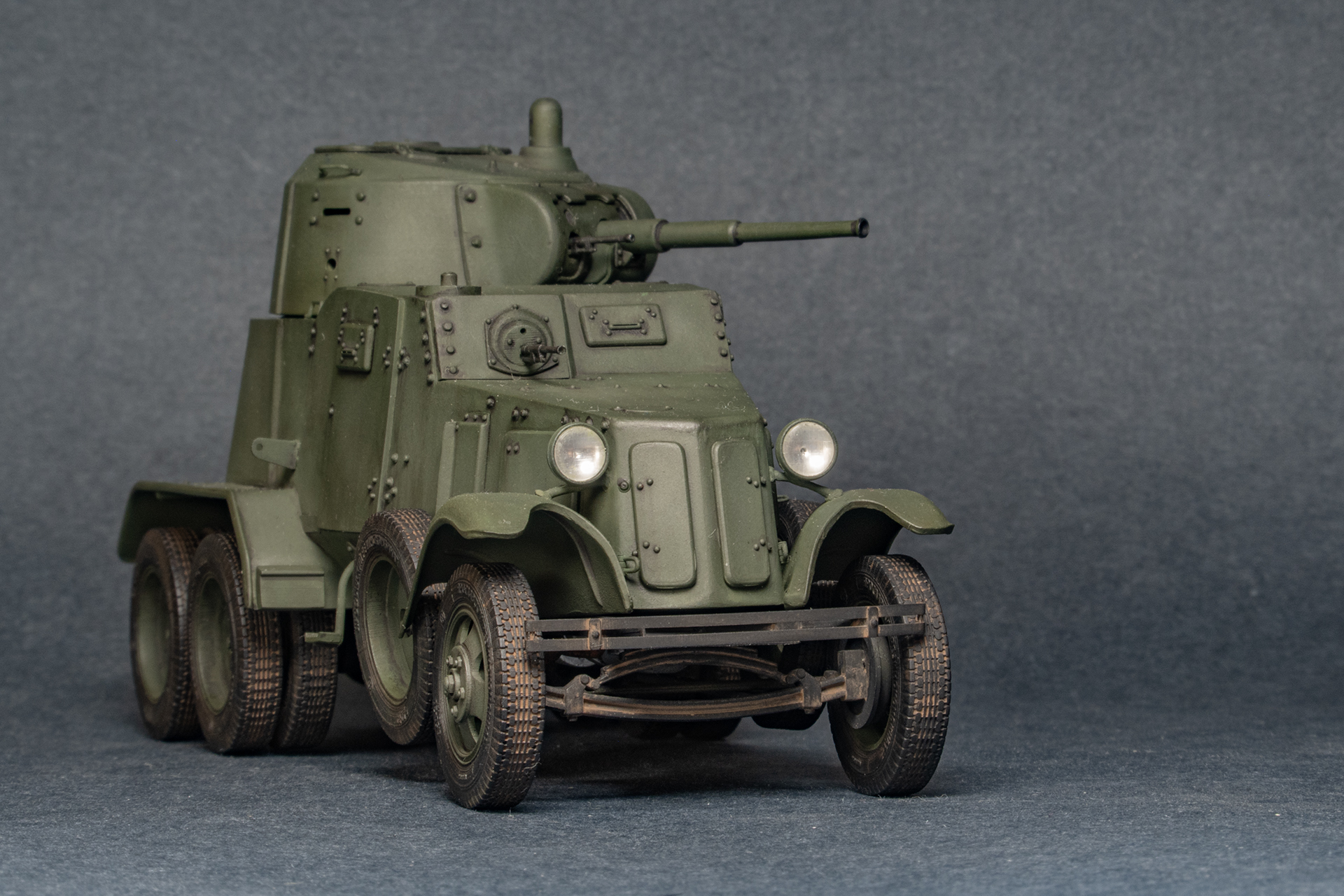

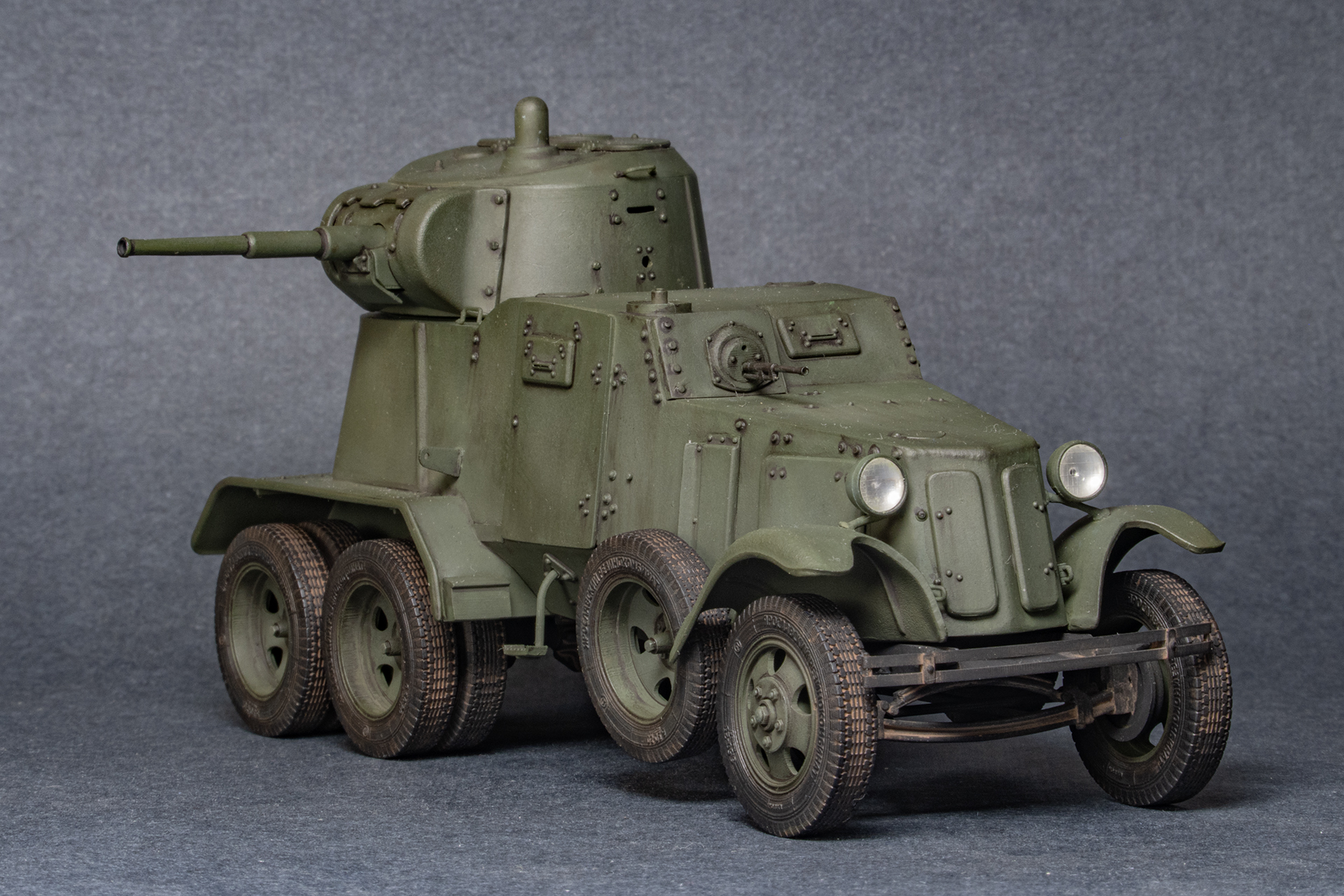

Готово. Исправил маску пулемета, бампер, крепления овероллов. Удалил наружный гудок (клаксон).
Saluza Secundus
Да, художка удалась. А что же никто не подсказал про бронетолщину крыльев?
