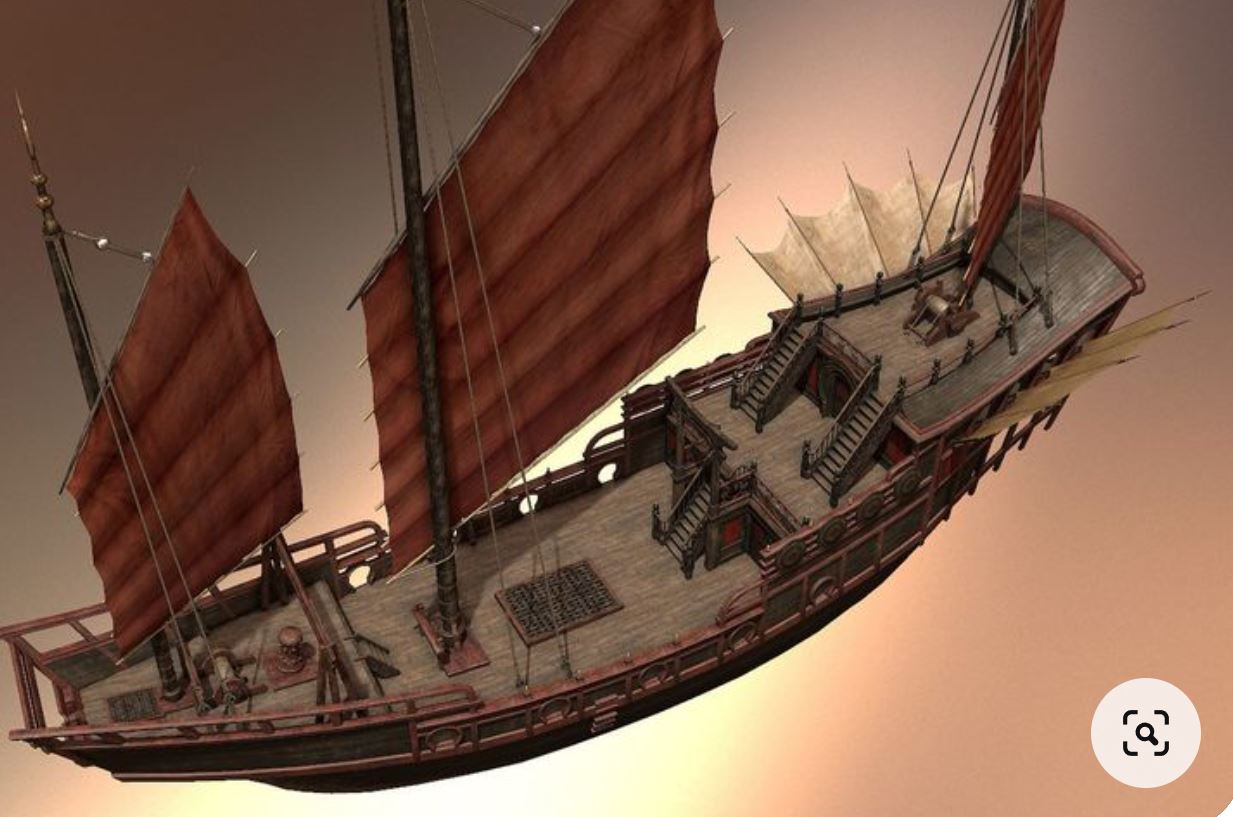

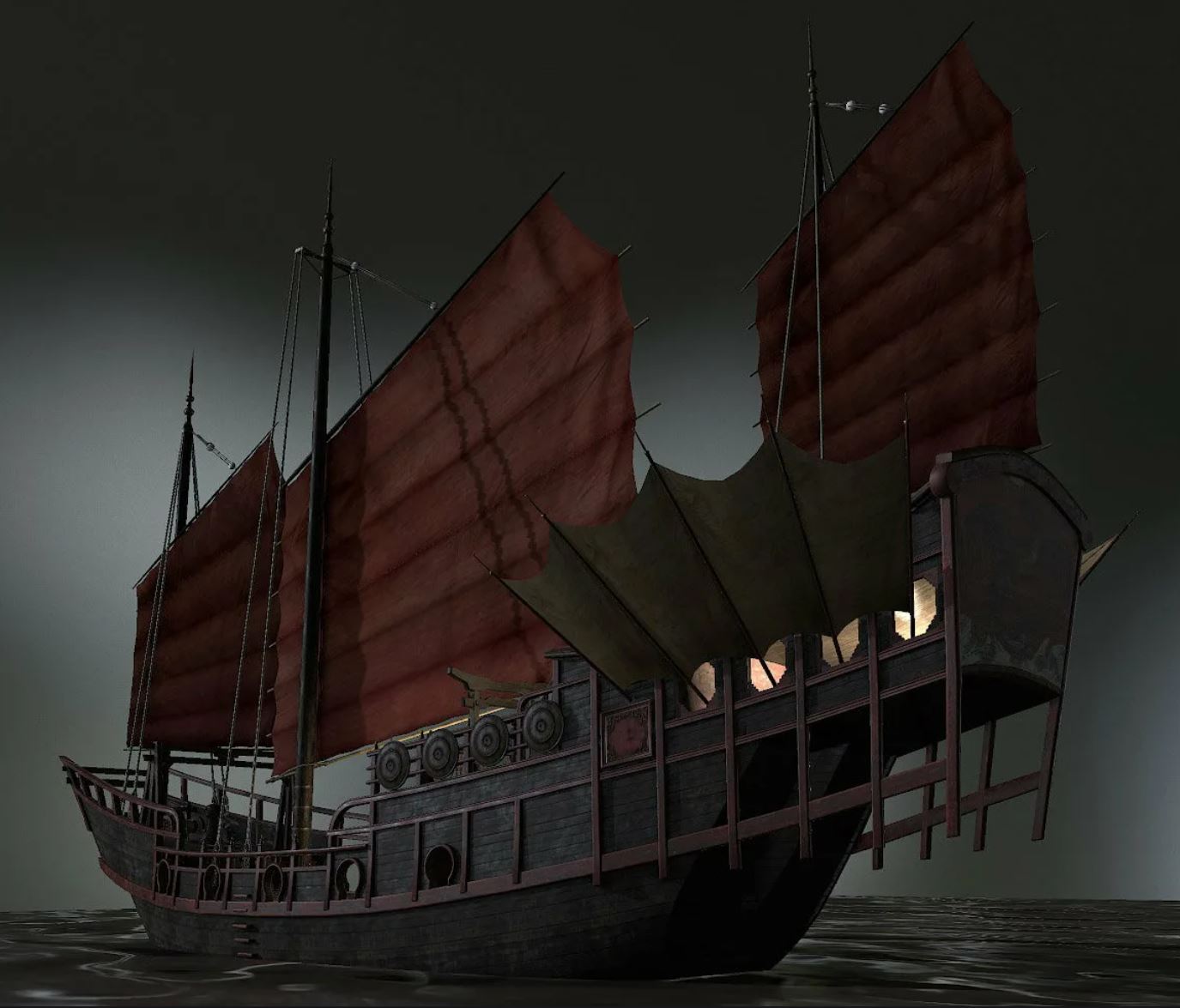

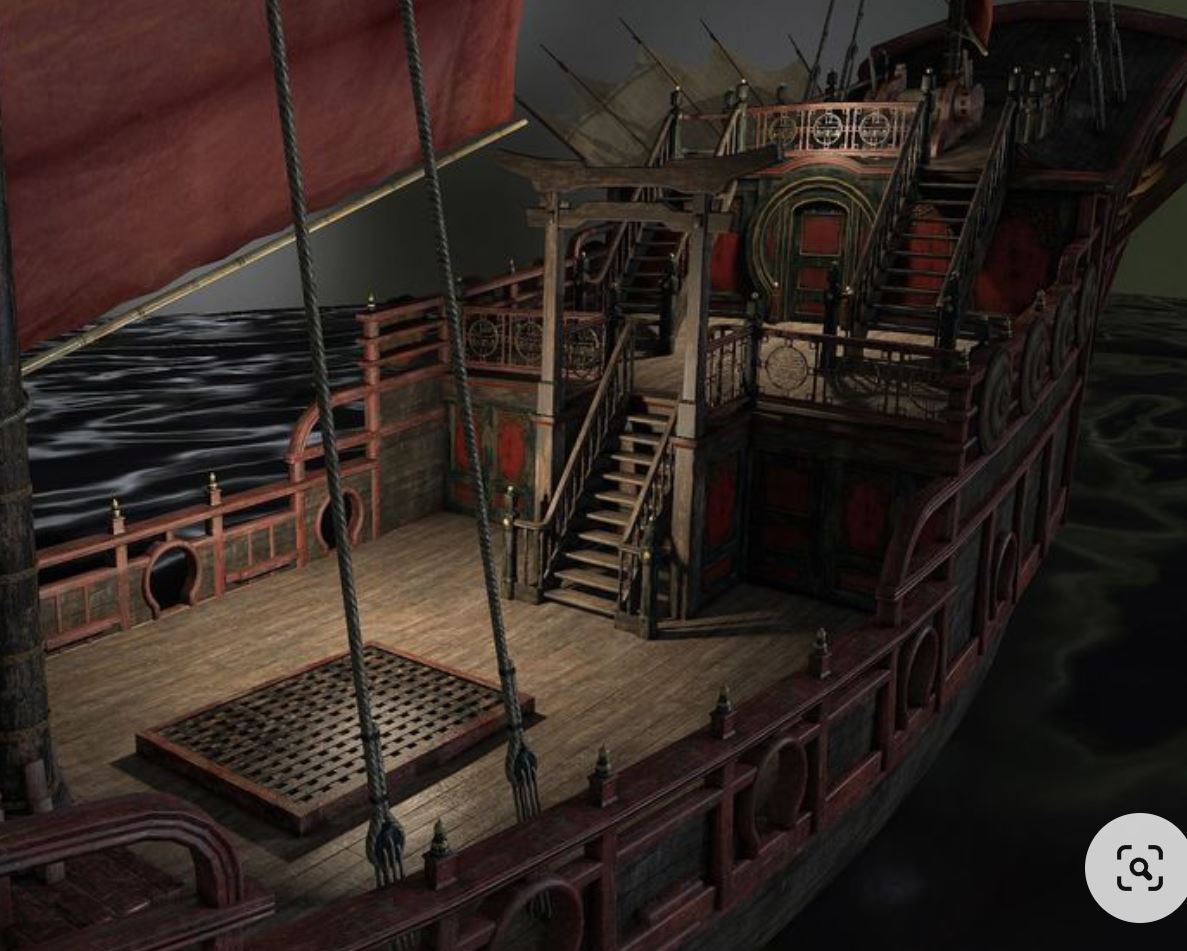

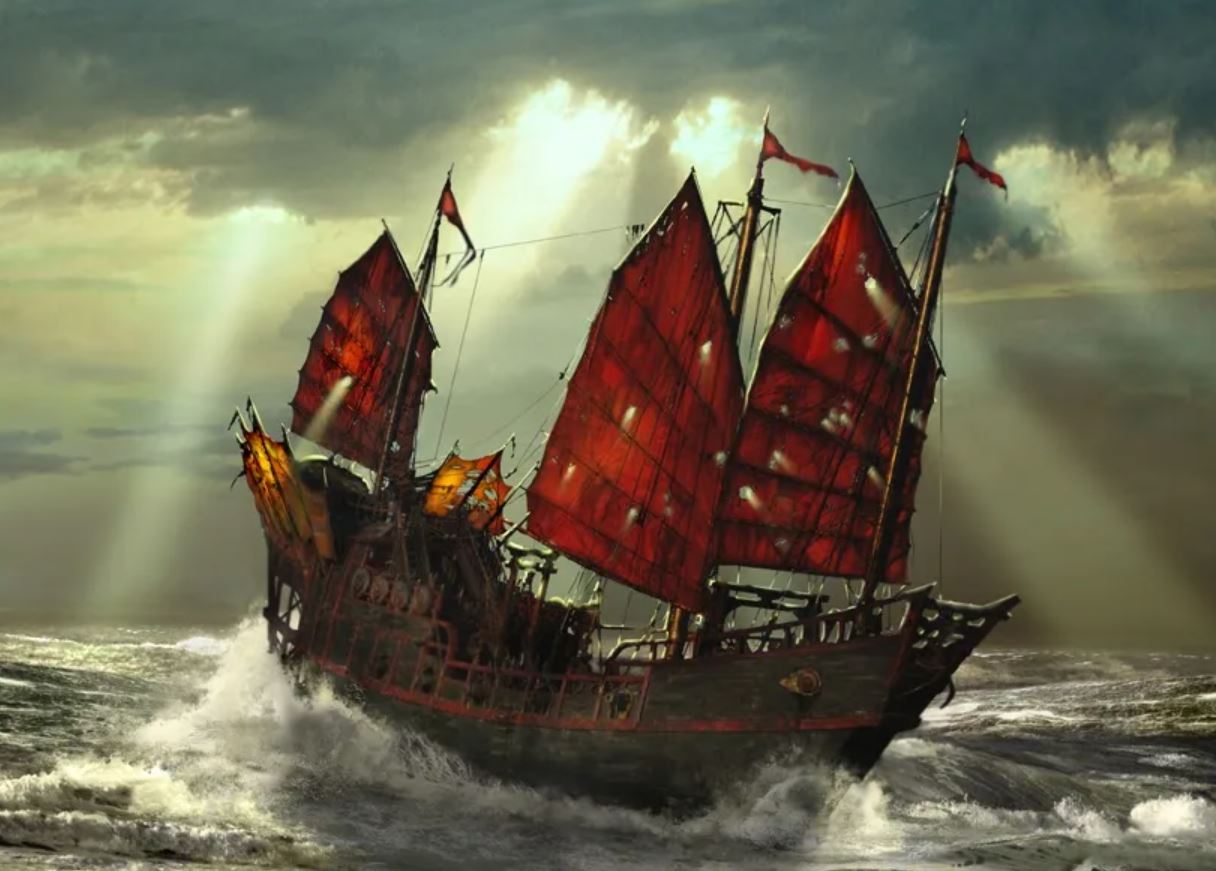

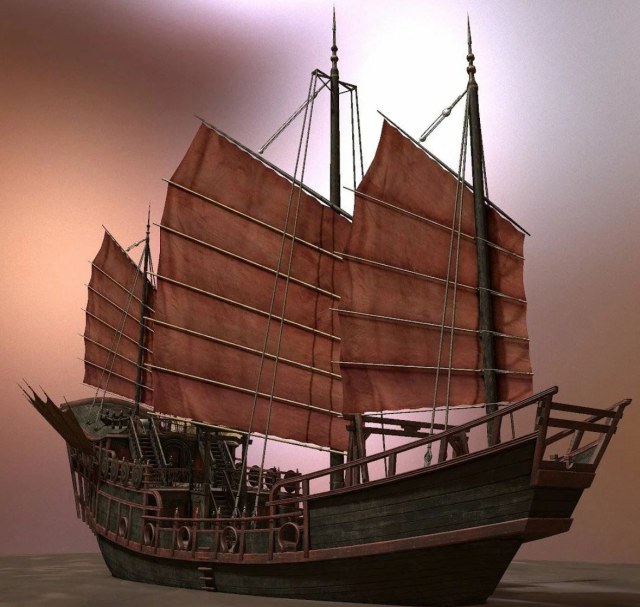

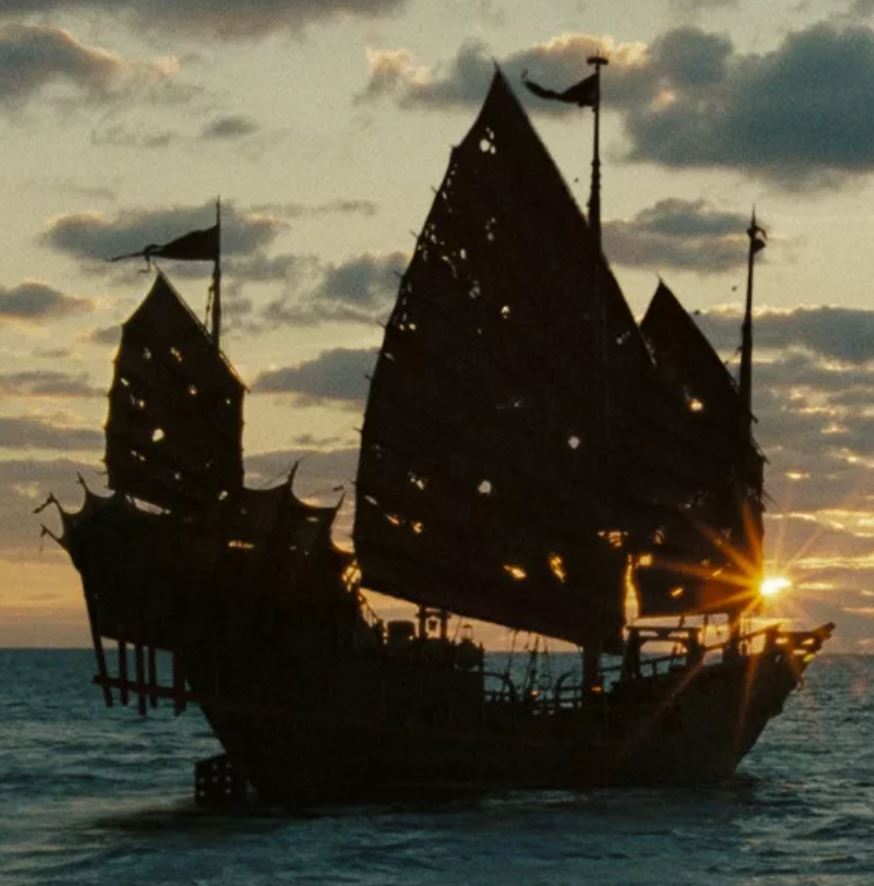

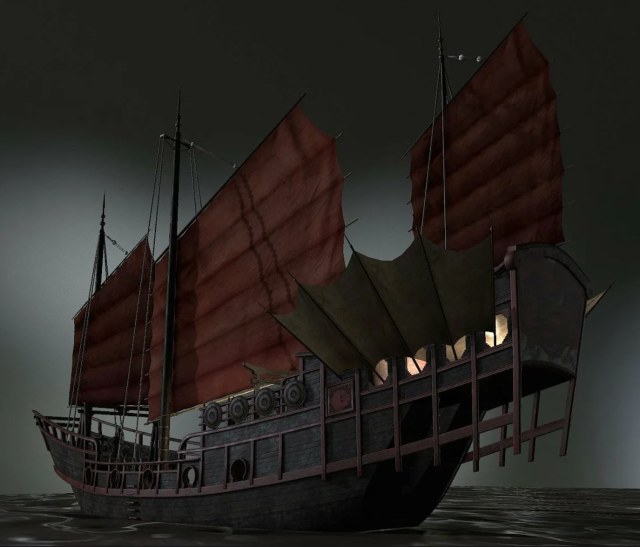

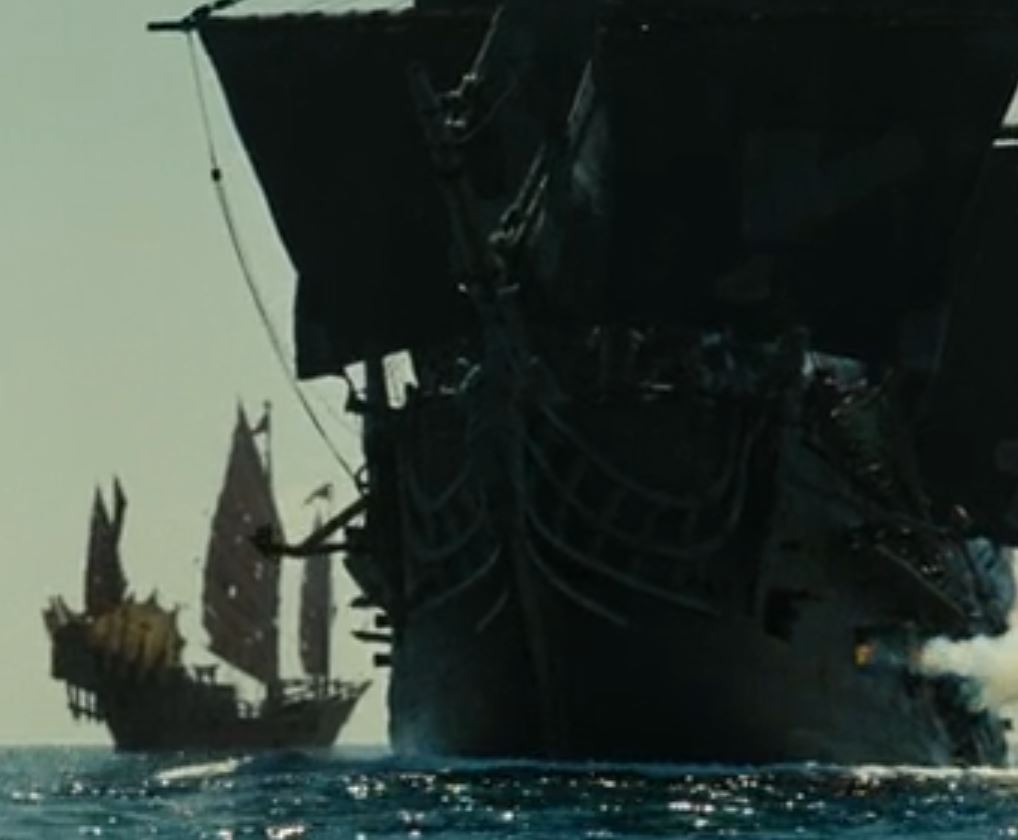

Всем привет. Решил оторваться (временно) от паровозов и немного расширить тему ПКМ проектированием и сборкой корабля Сяо Фэня. Ода беда - во всем фильме всего 3 кадра, где он боле-менее виден!! Ну и пара фоток с палубы. Также, есть несколько изображений с рендеров +/- похожих на оригинал. Инфы - зашибись как много. Короче, будем сочинять
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

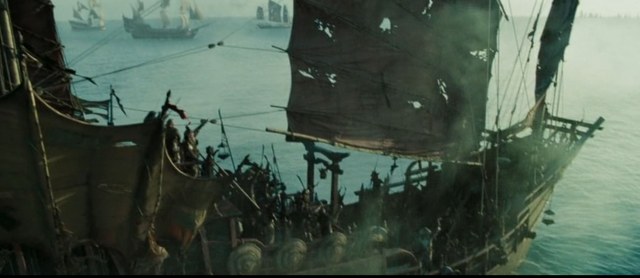

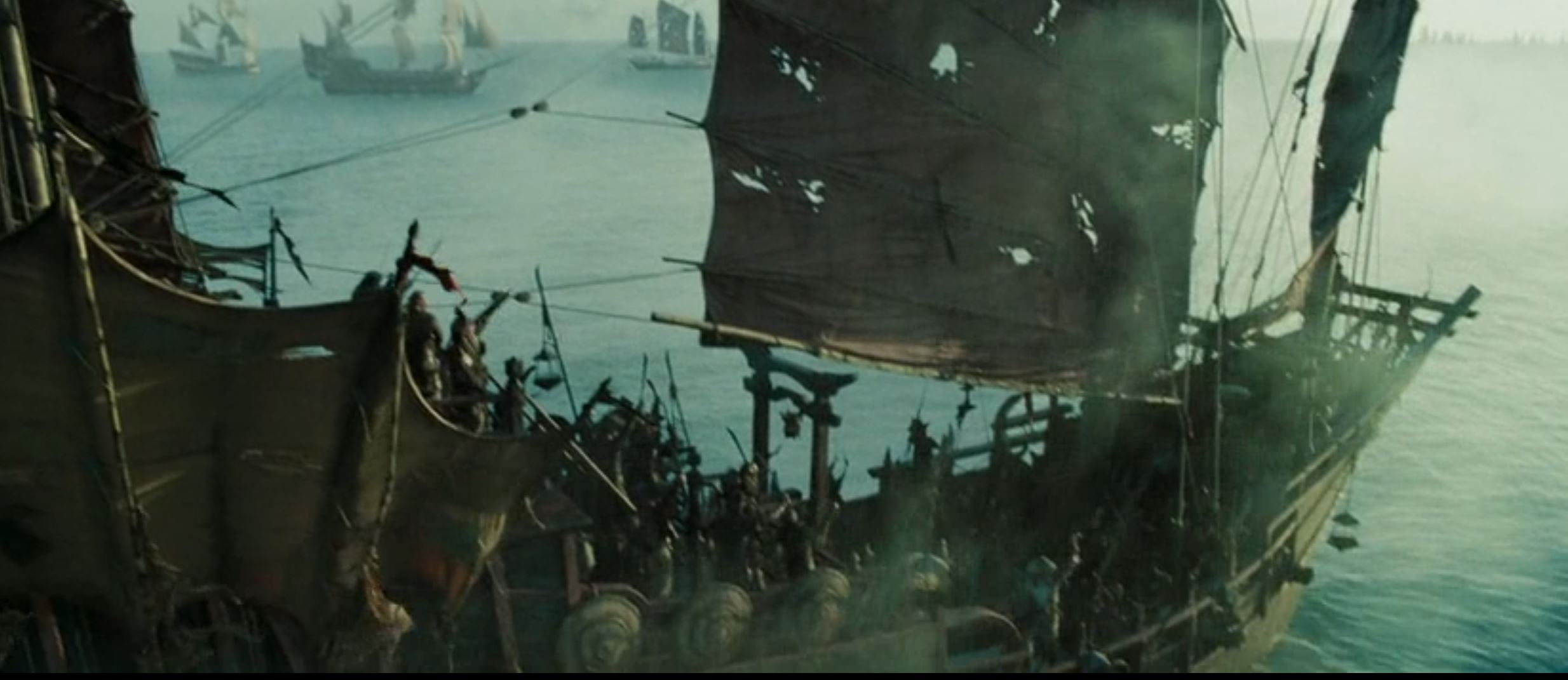

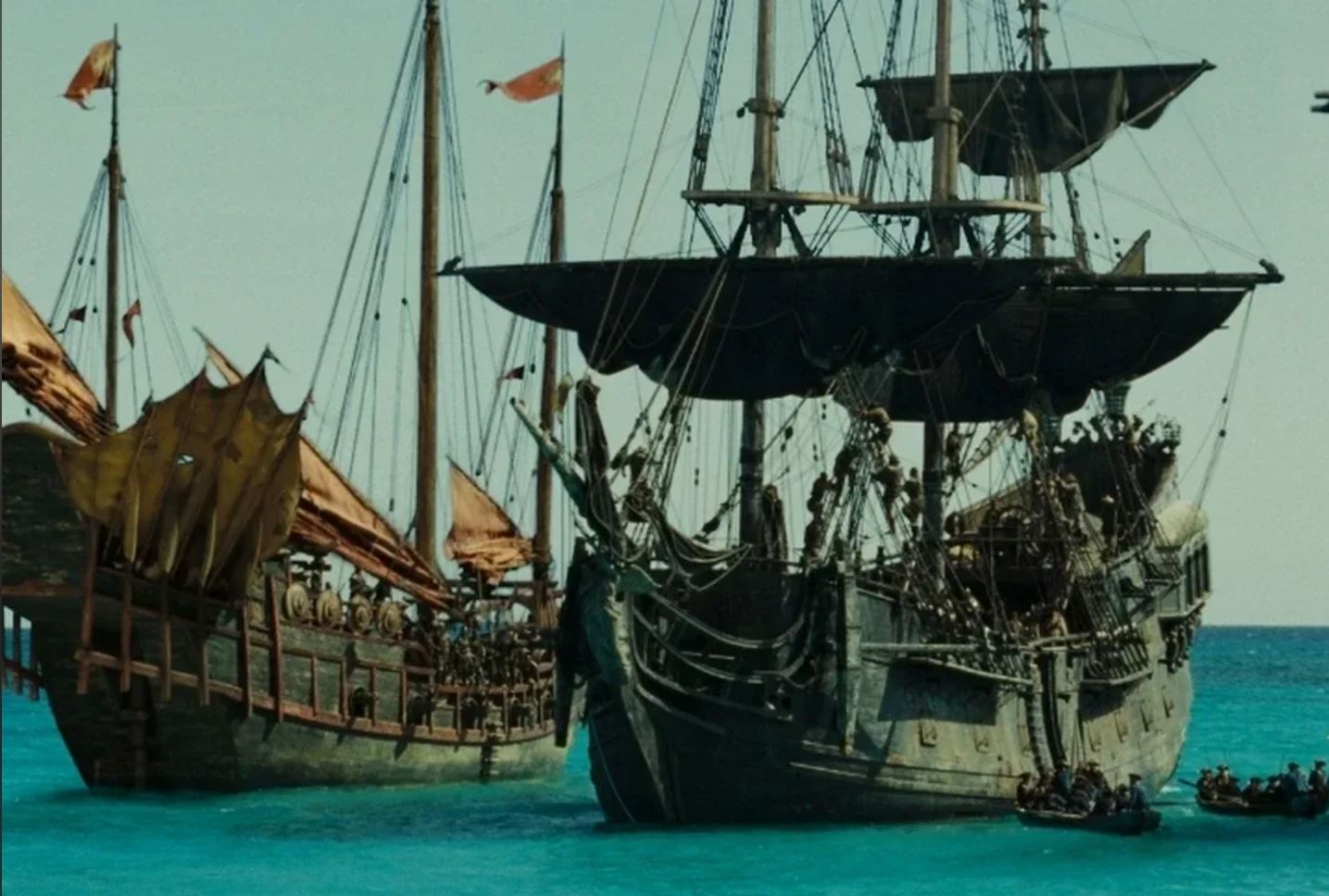

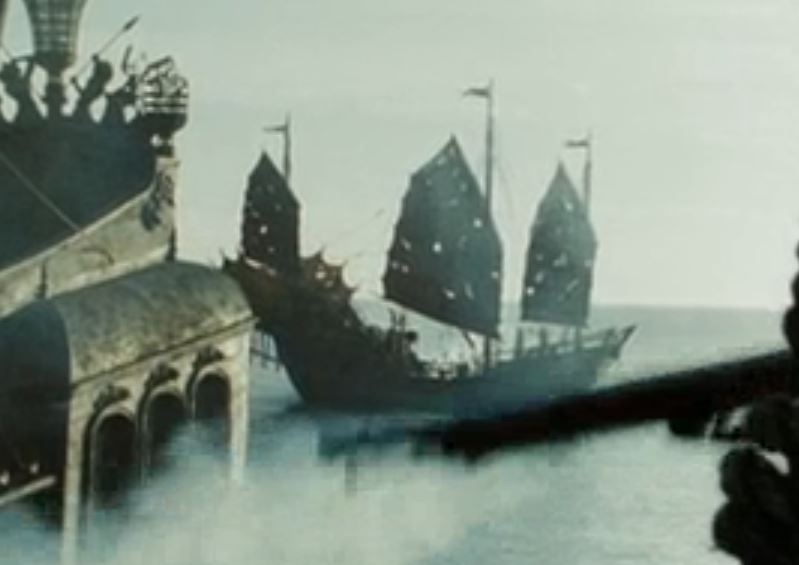

Виноват. Есть еще 4 кадр. Ну все, теперь дело точно пойдет в гору!
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

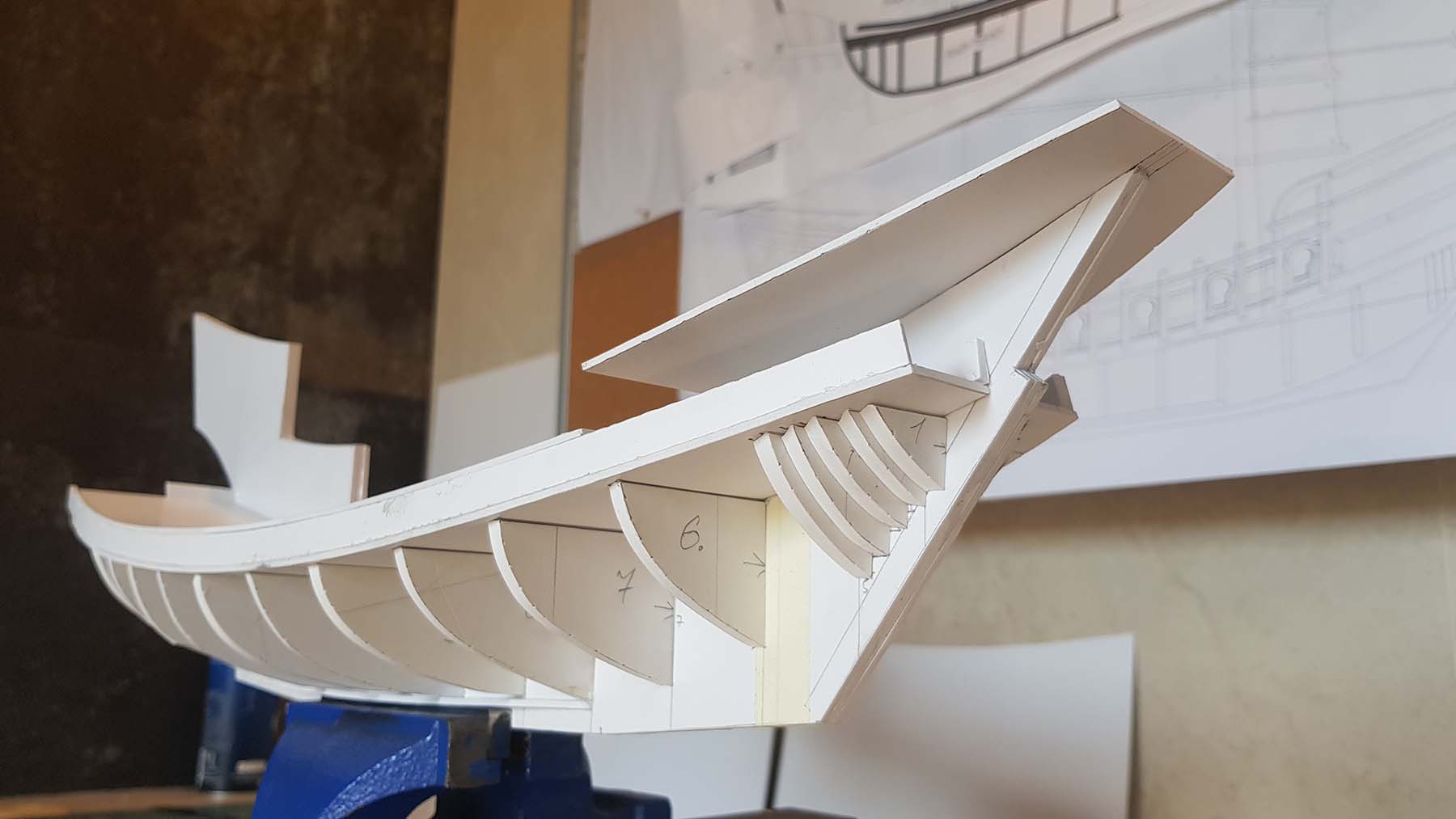

Технология будет обкатанная годами - корпус делаем из ПВХ (каркас 5 мм, обшивка и палубы 2 мм), а затем отделываем (уже красиво) линейками
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

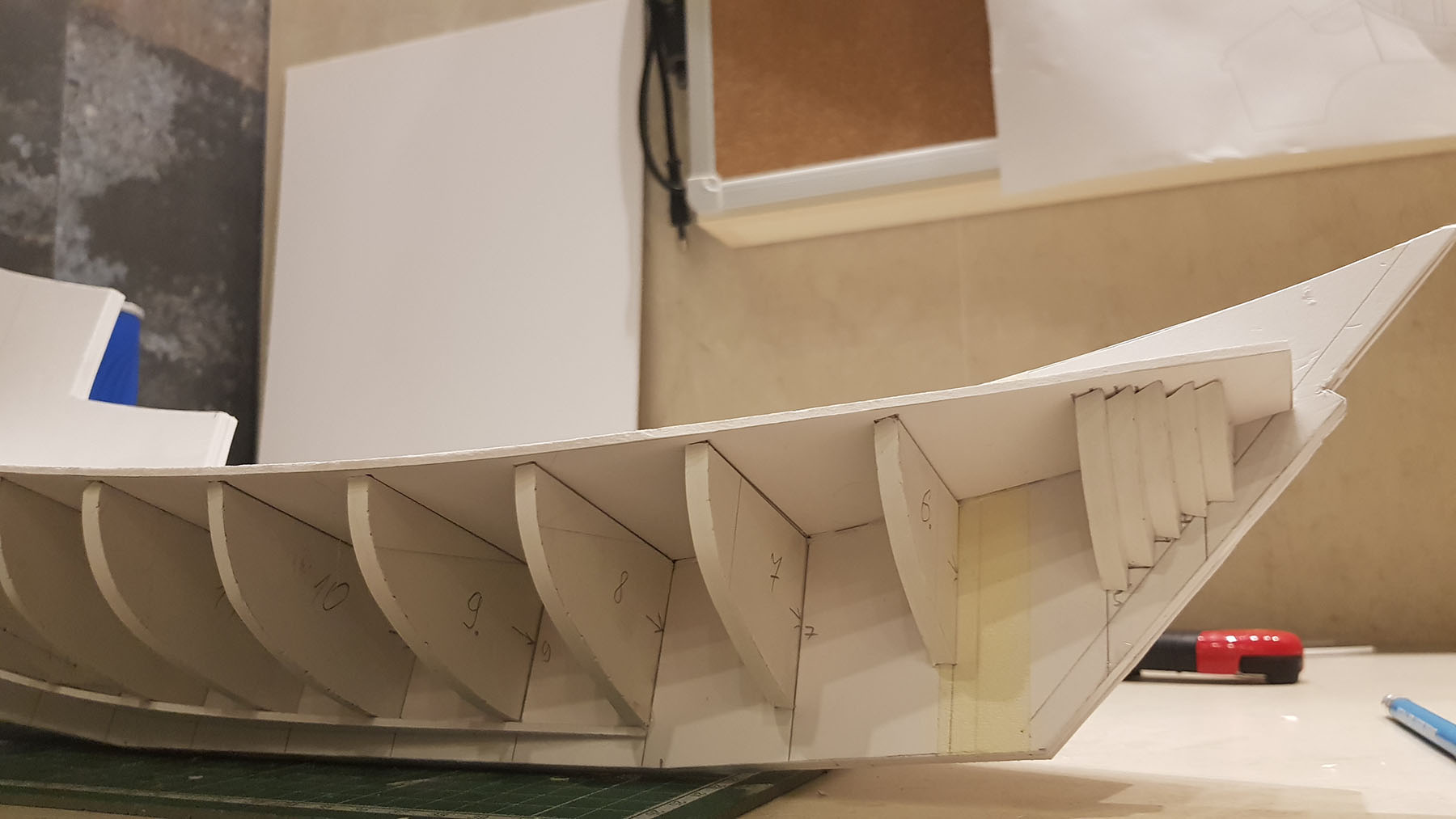

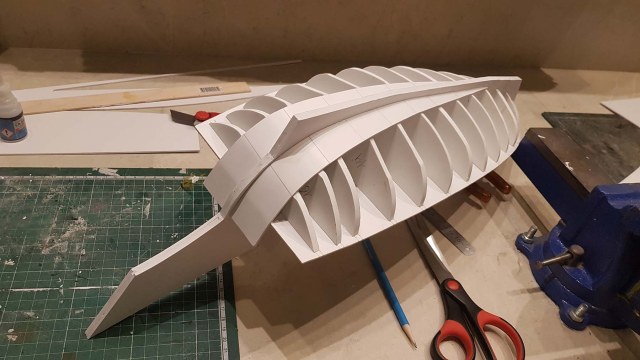

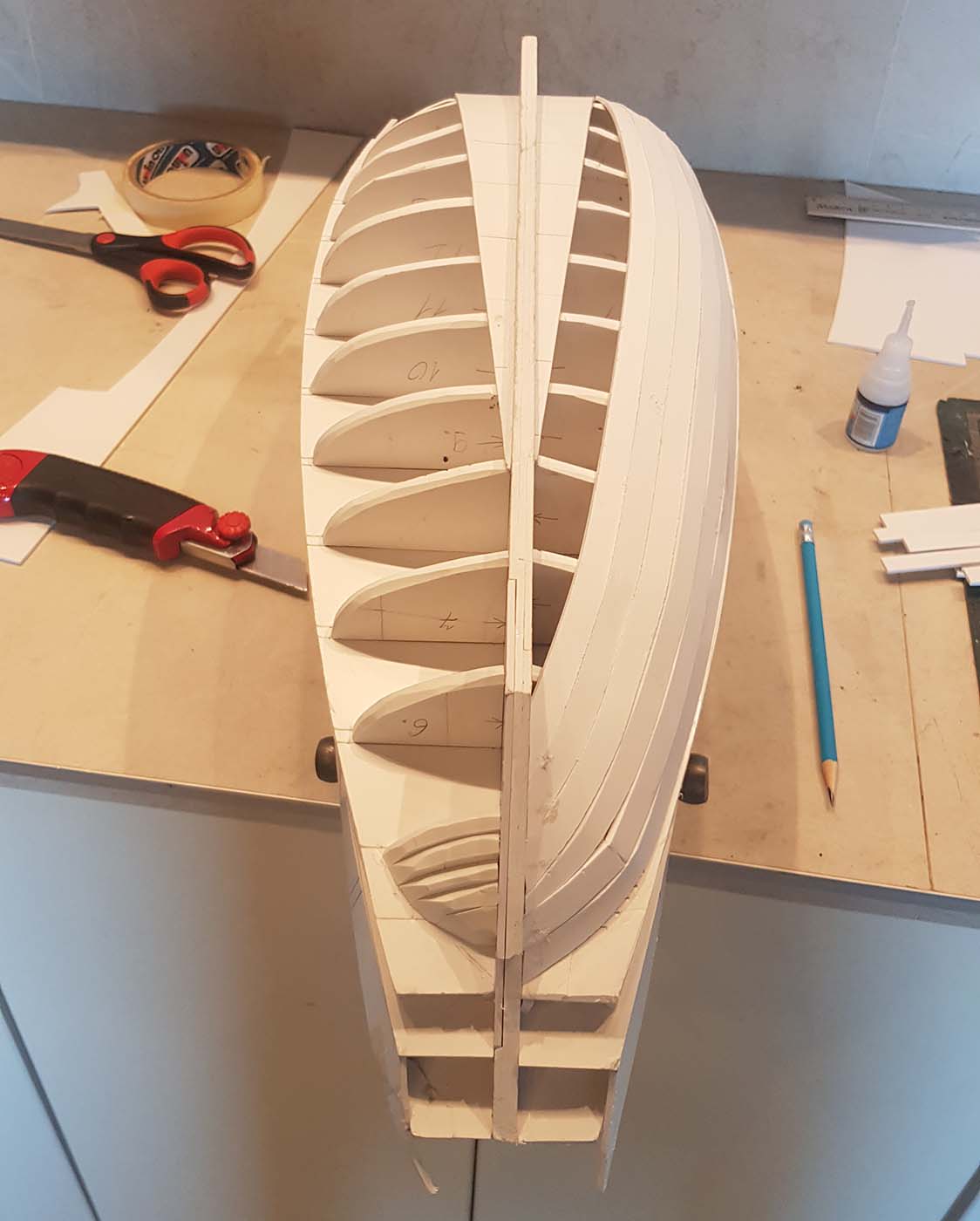

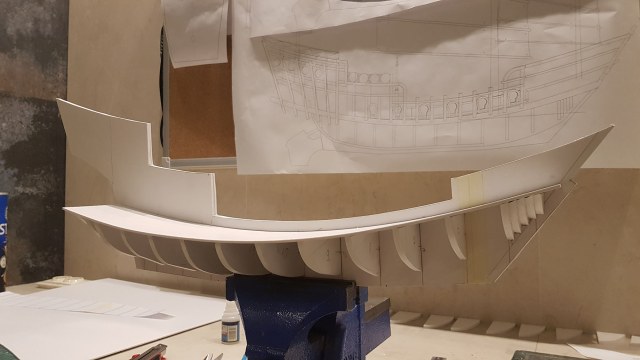

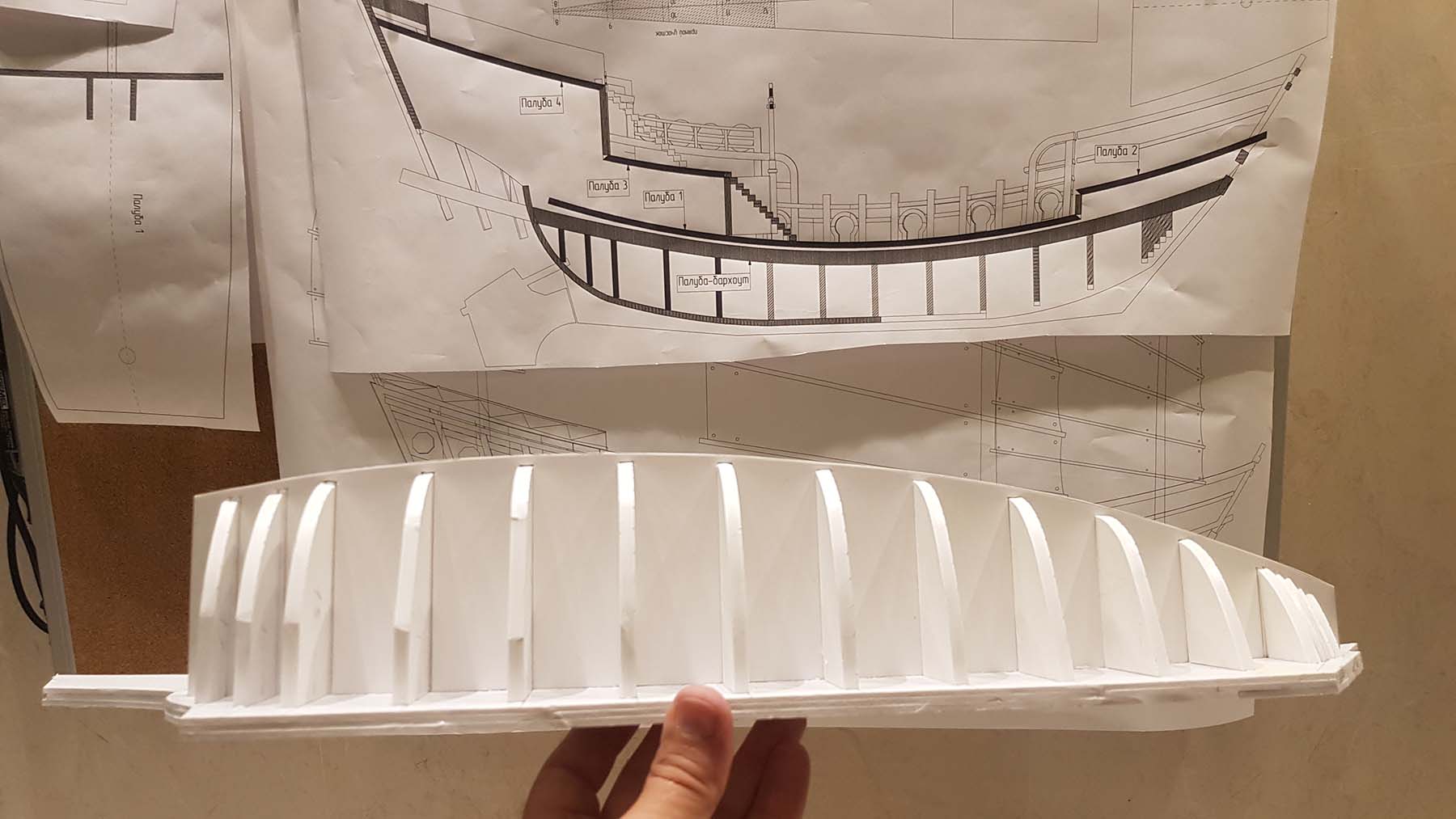

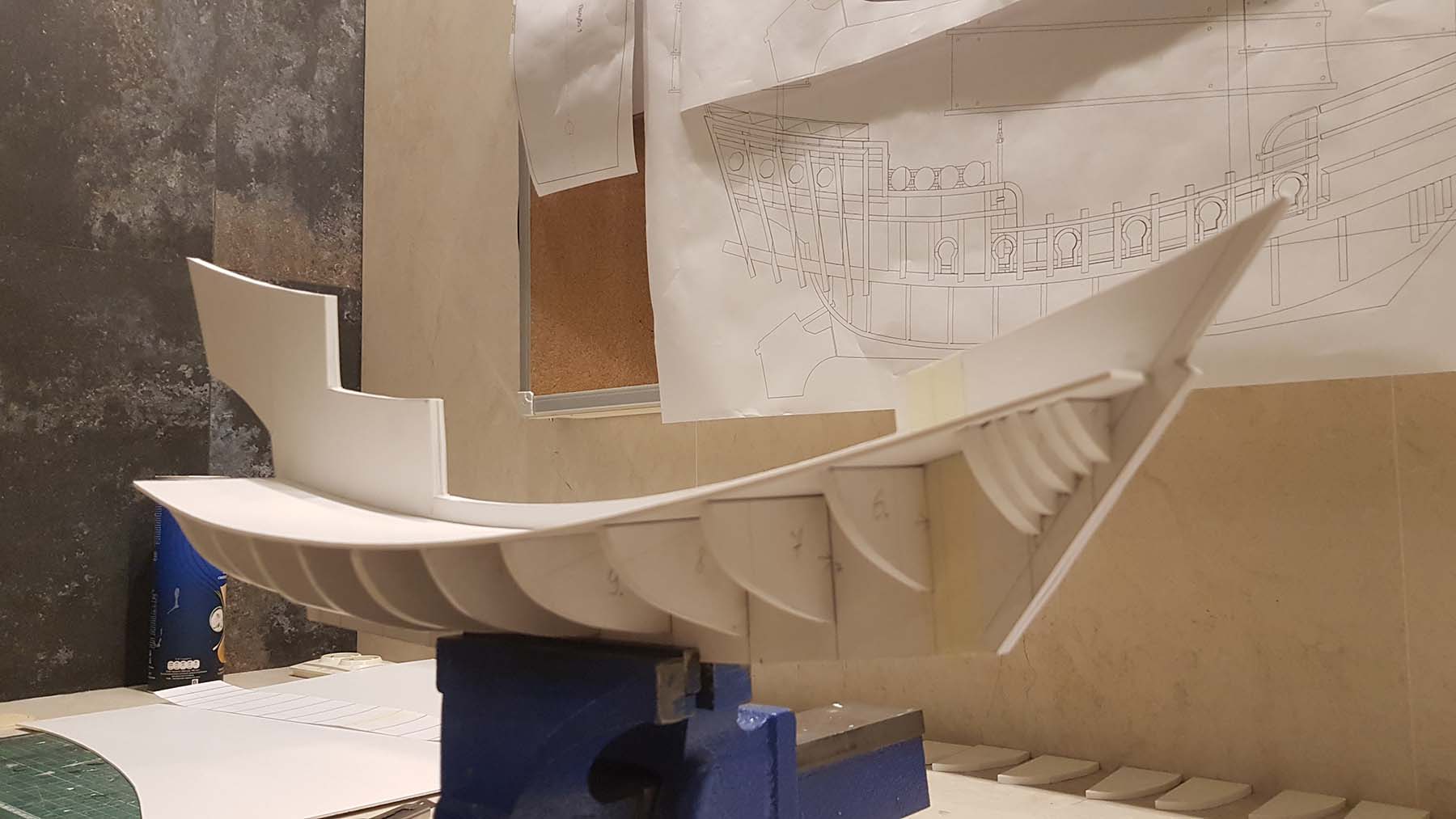

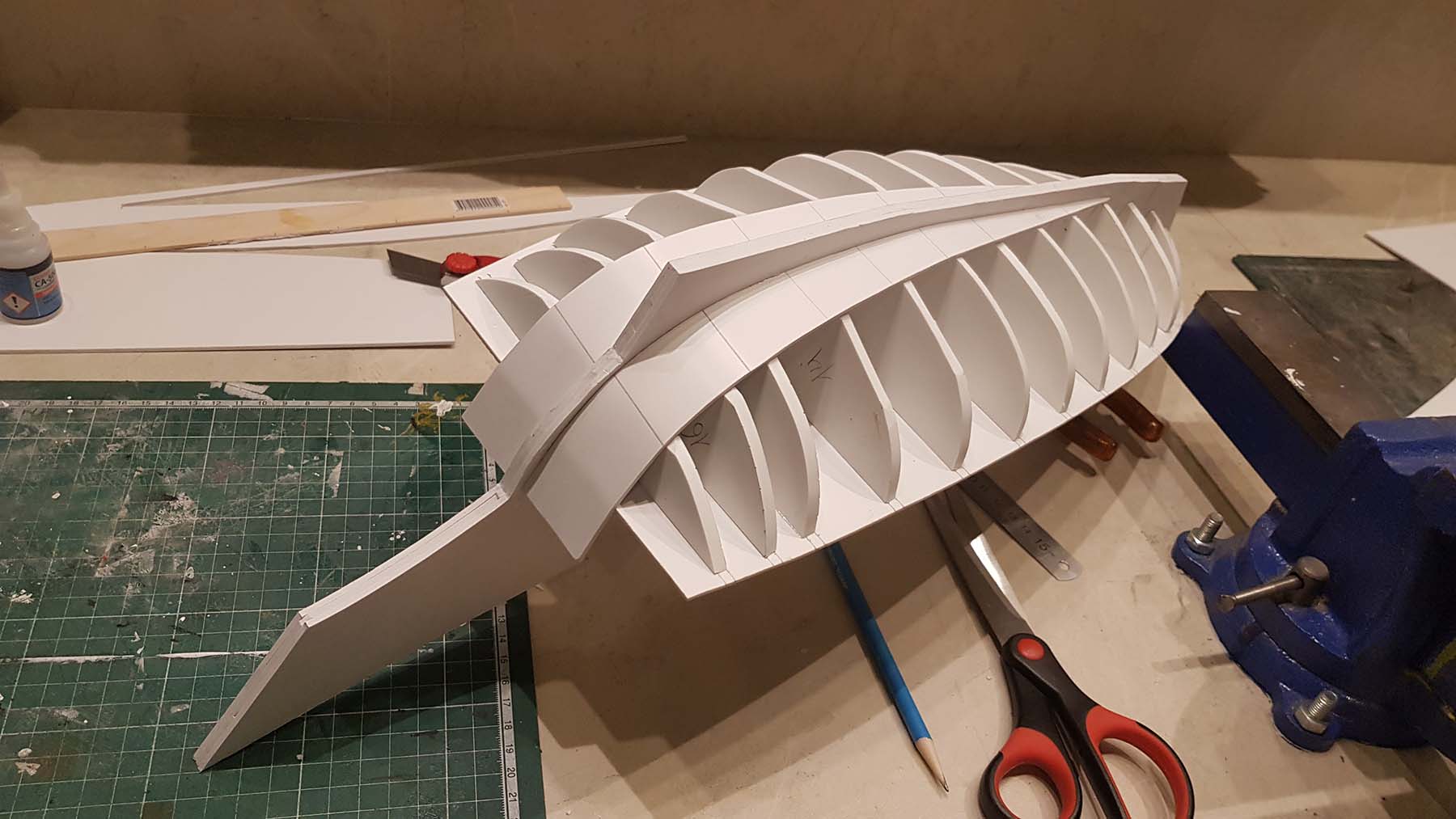

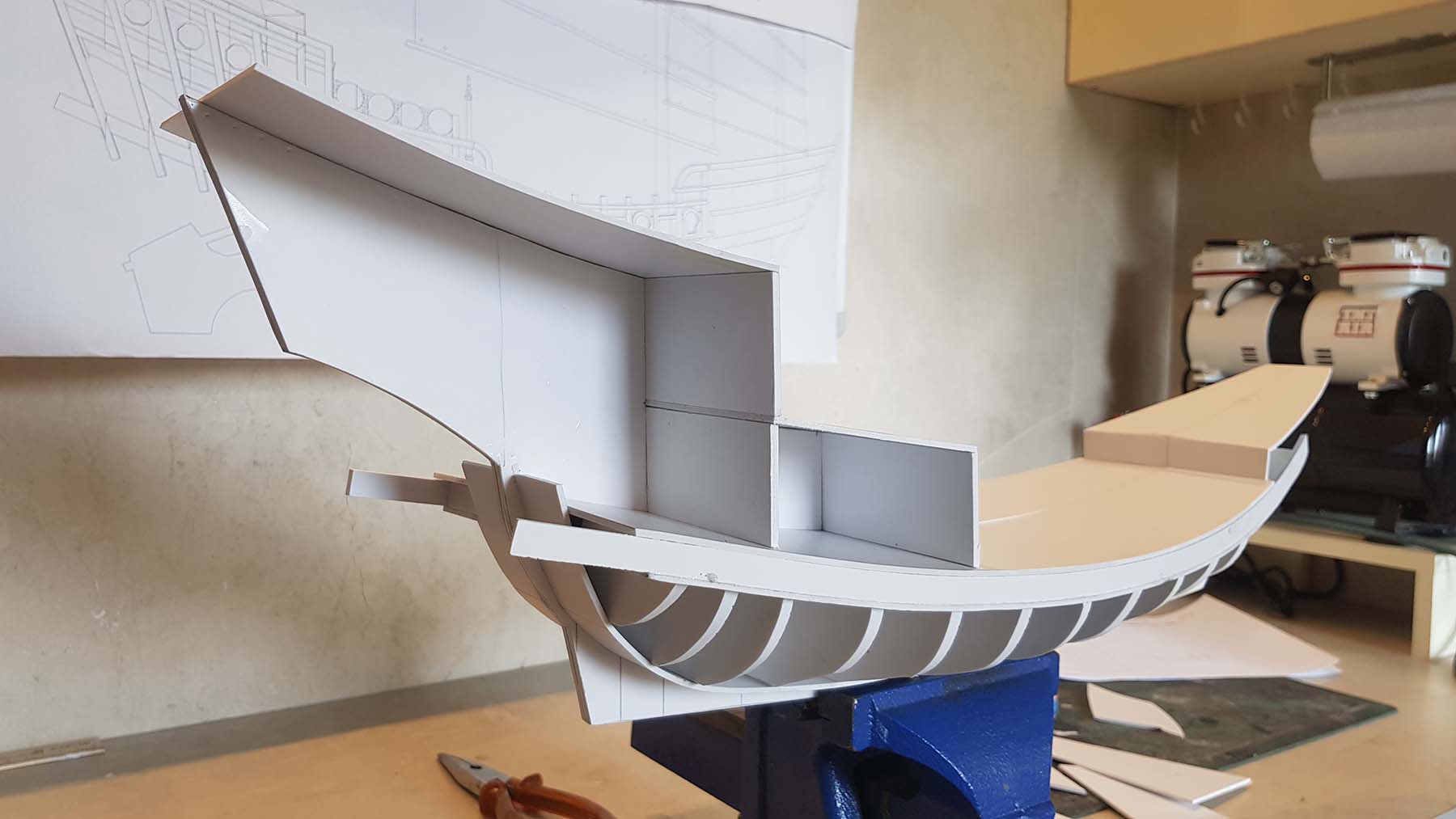

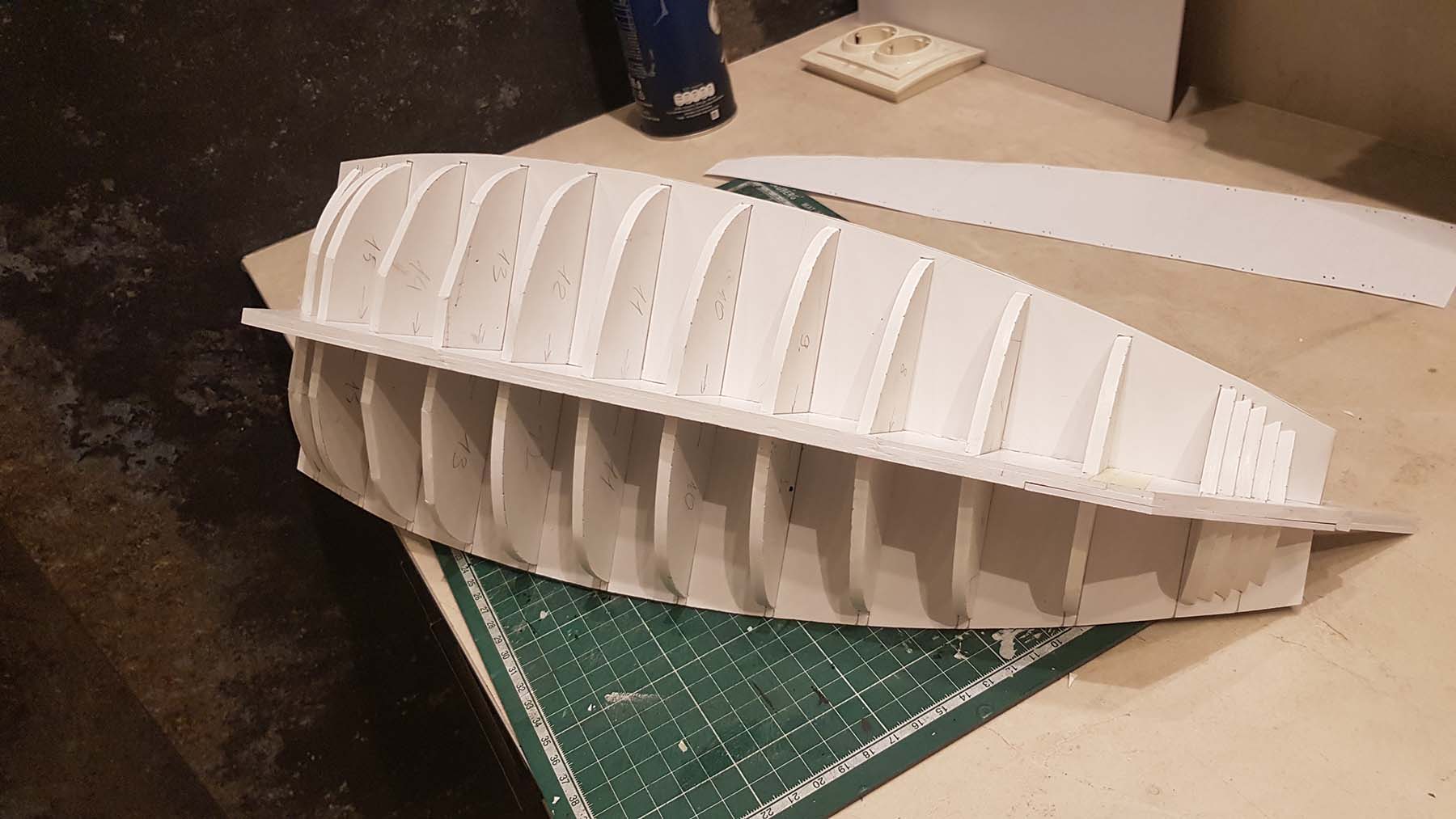

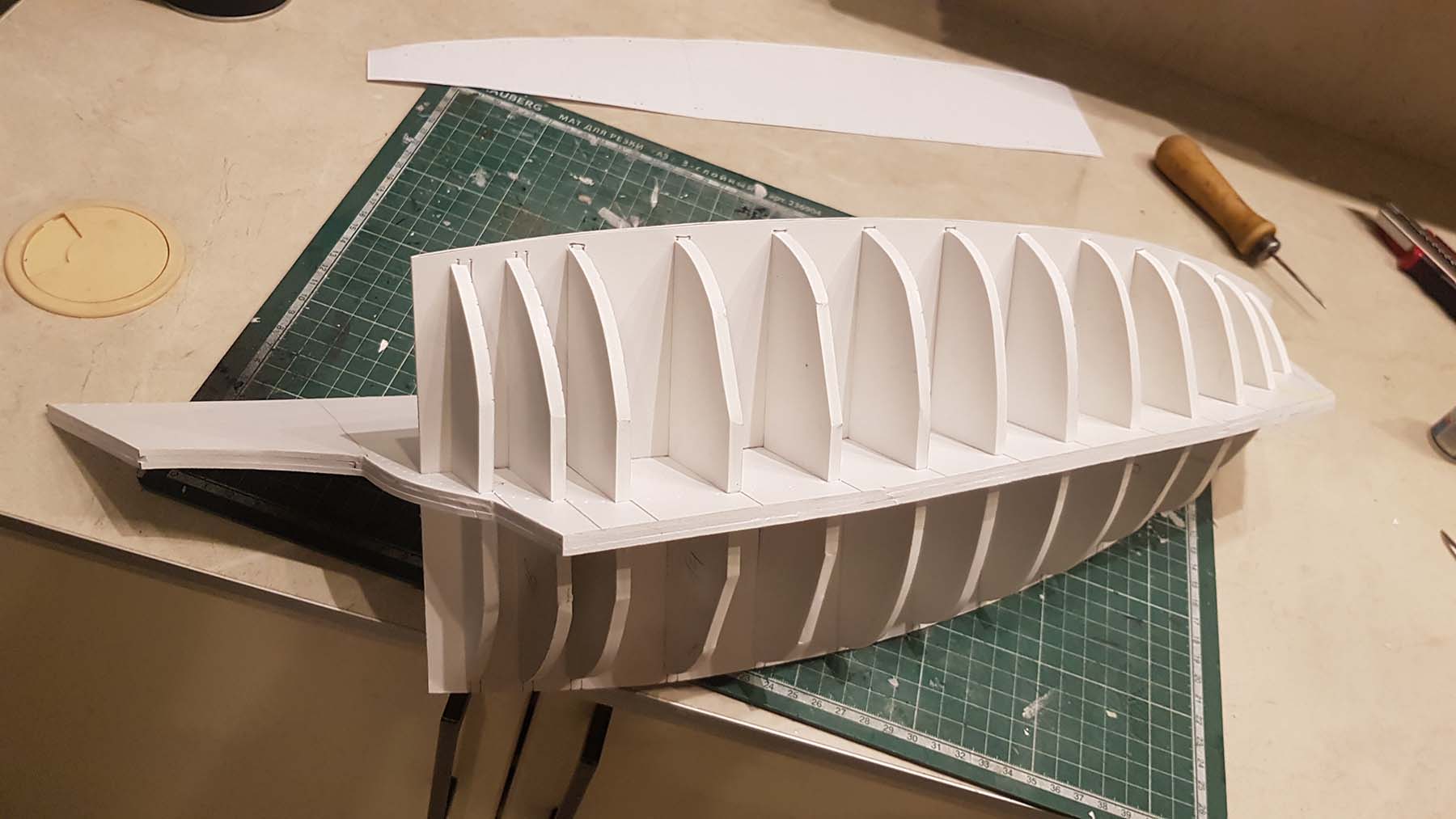

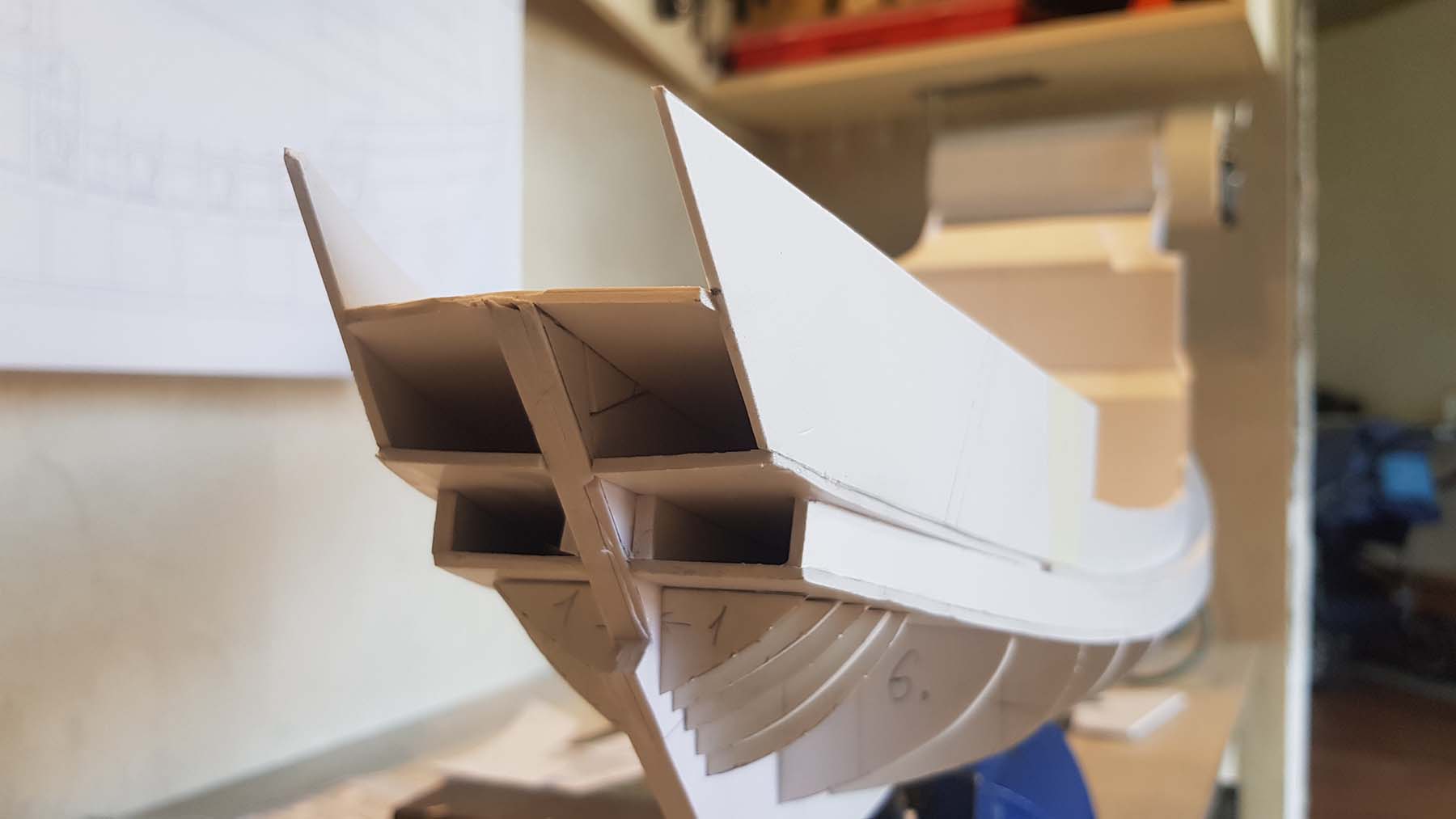

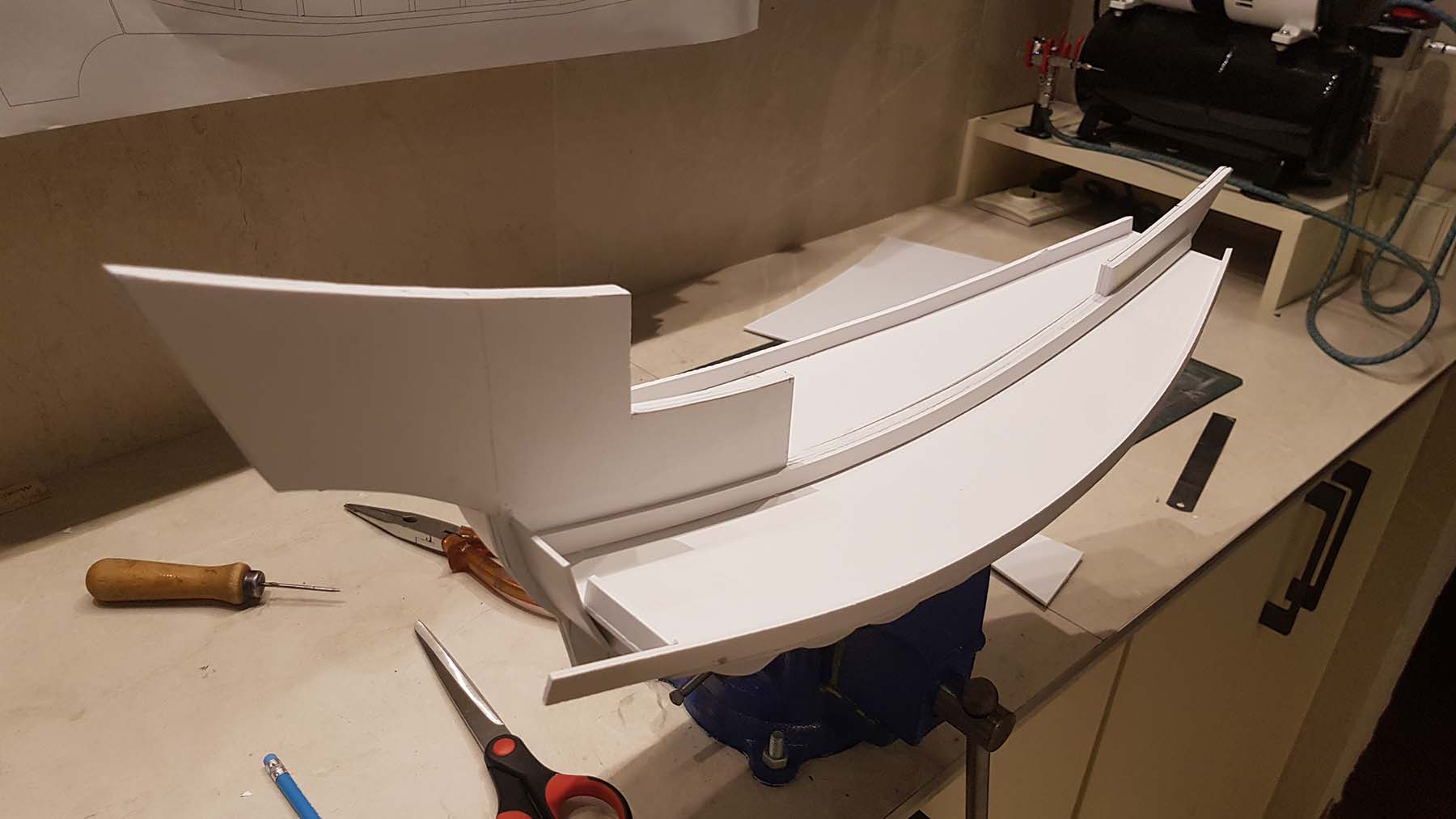

Чертежи делал 2 месяца, все достало, решил начать строить и попутно корректировать их отлавливая места несостыковок. Короче как всегда - решим по месту. Шпангоуты ставлю с обеих сторон от не разрезной килевой рамы. Так и быстрее в работе и проще резать. Нижняя палуба является ребром жесткости не позволяющем изогнуть каркас
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

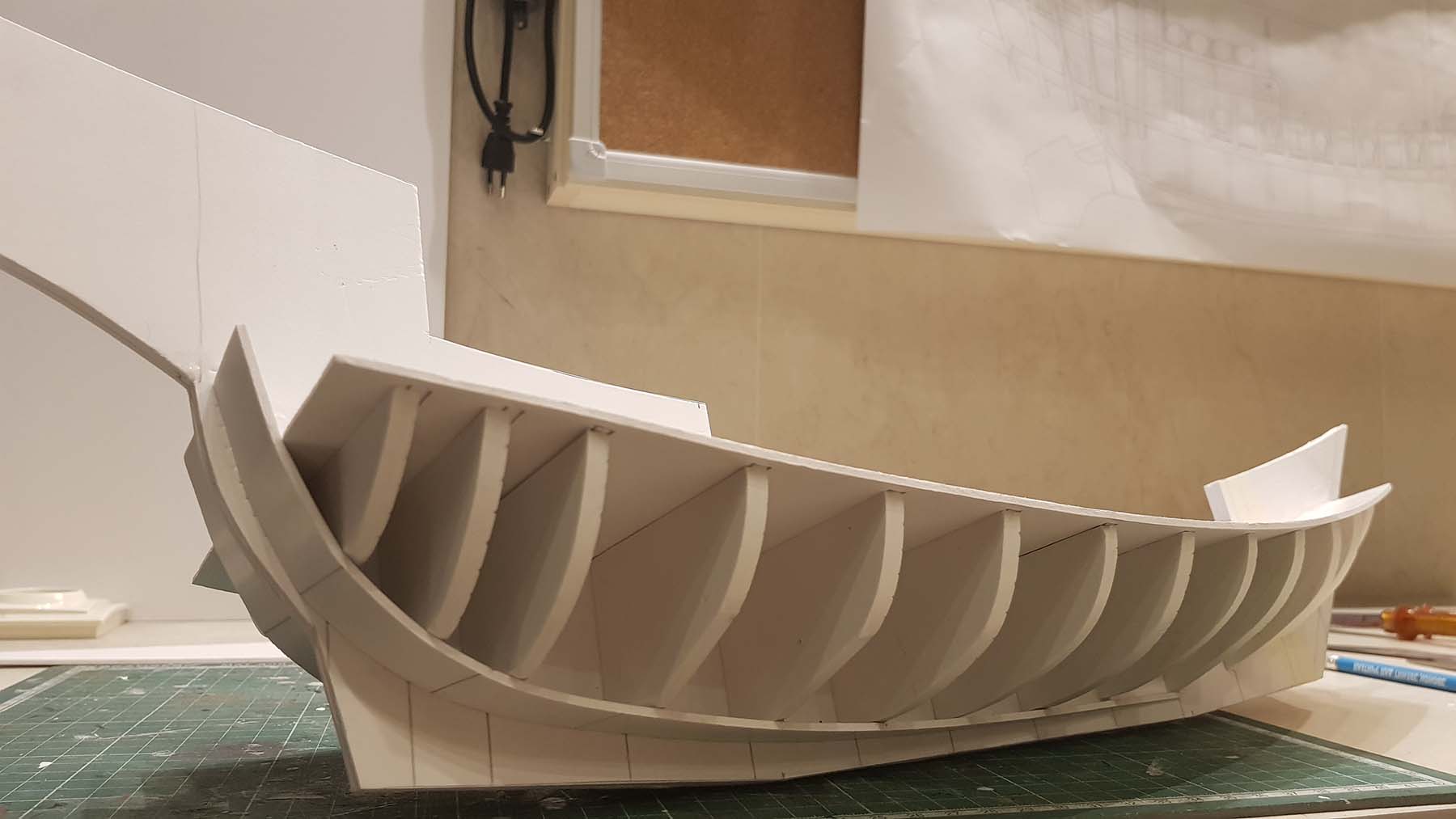

Задняя часть обшивки, читай "подгузник"
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

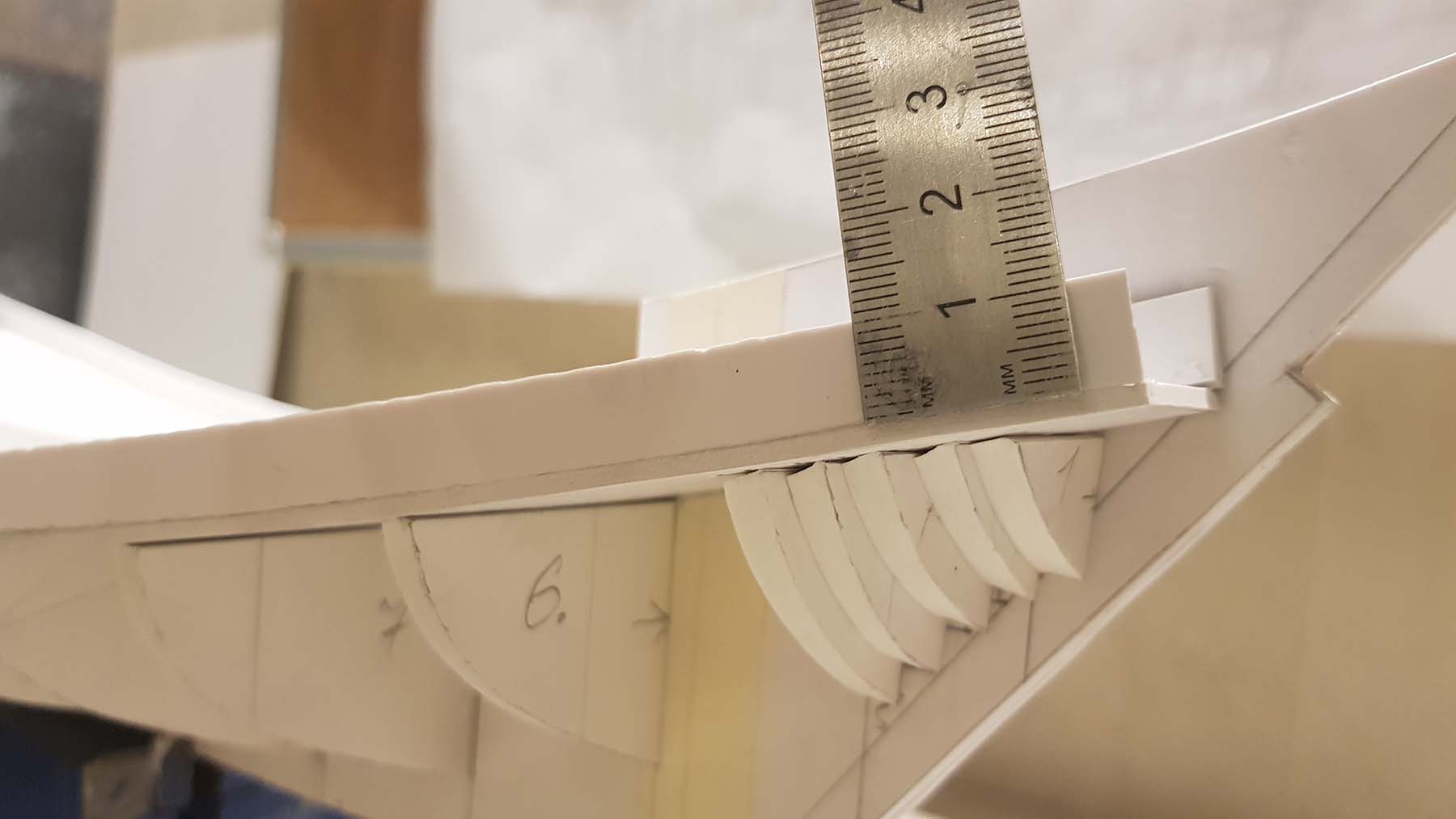

Бархоут тут сильно развит, но я его дополнительно уширяю для большей выразительности корпуса
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

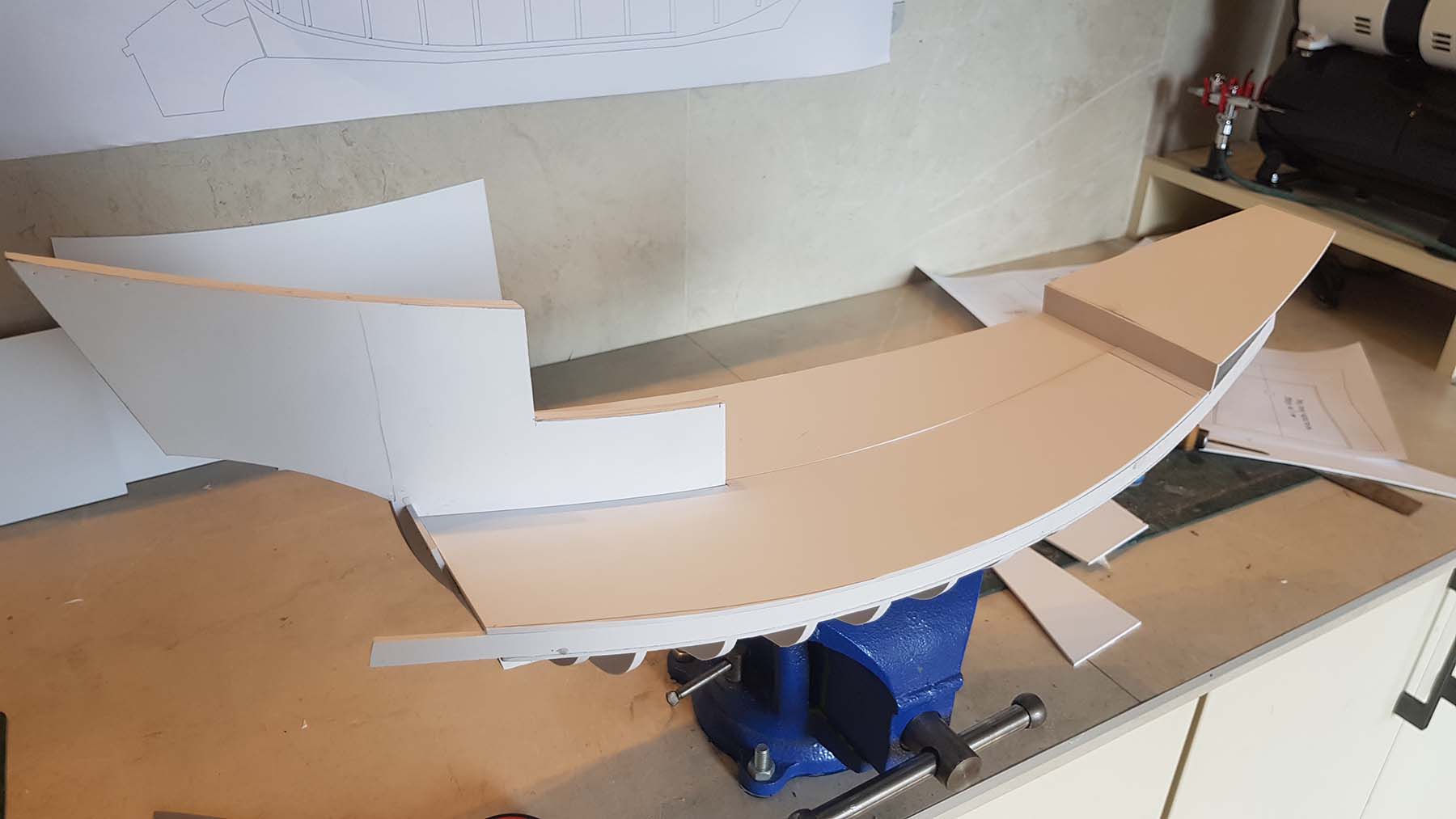

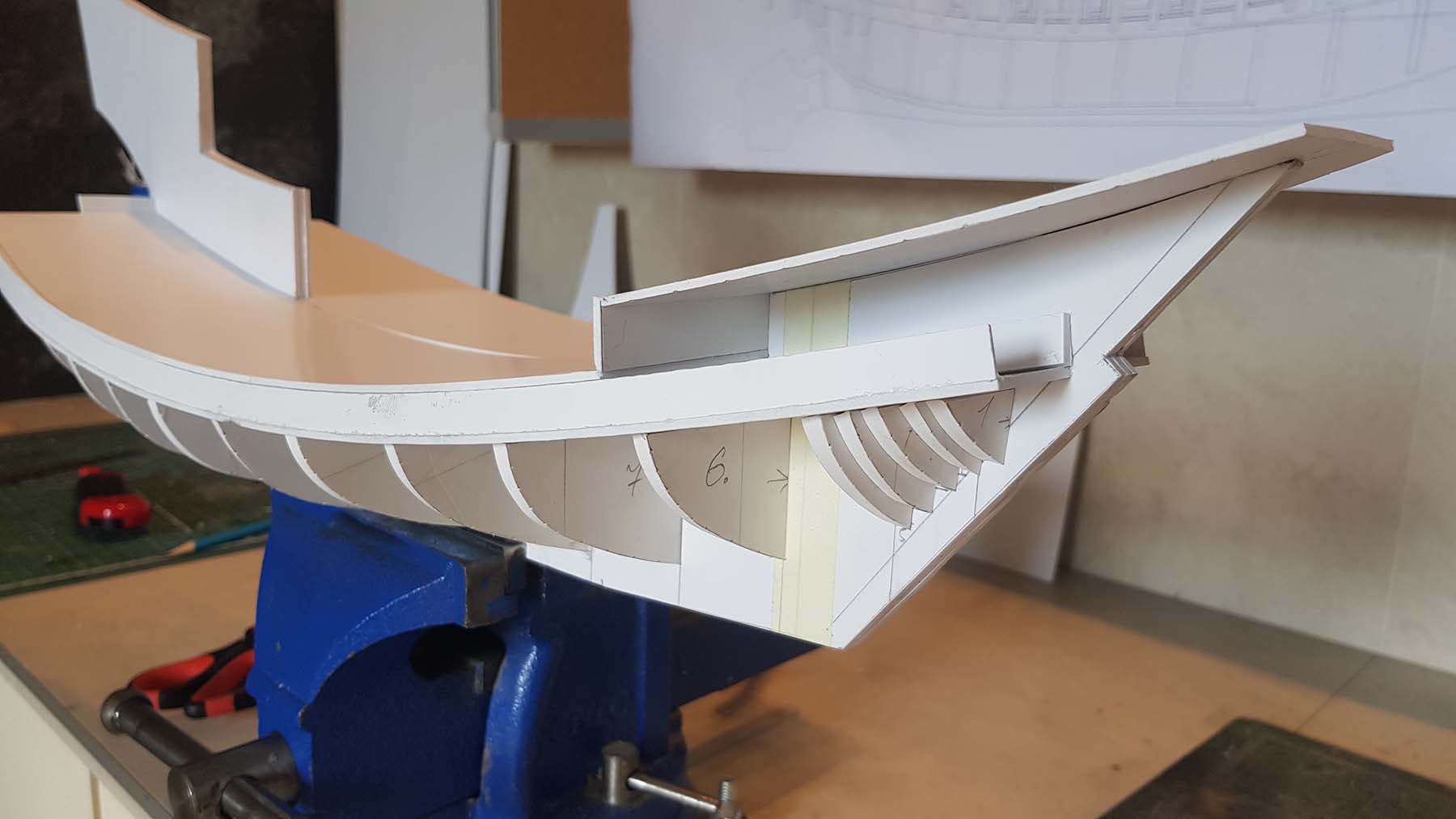

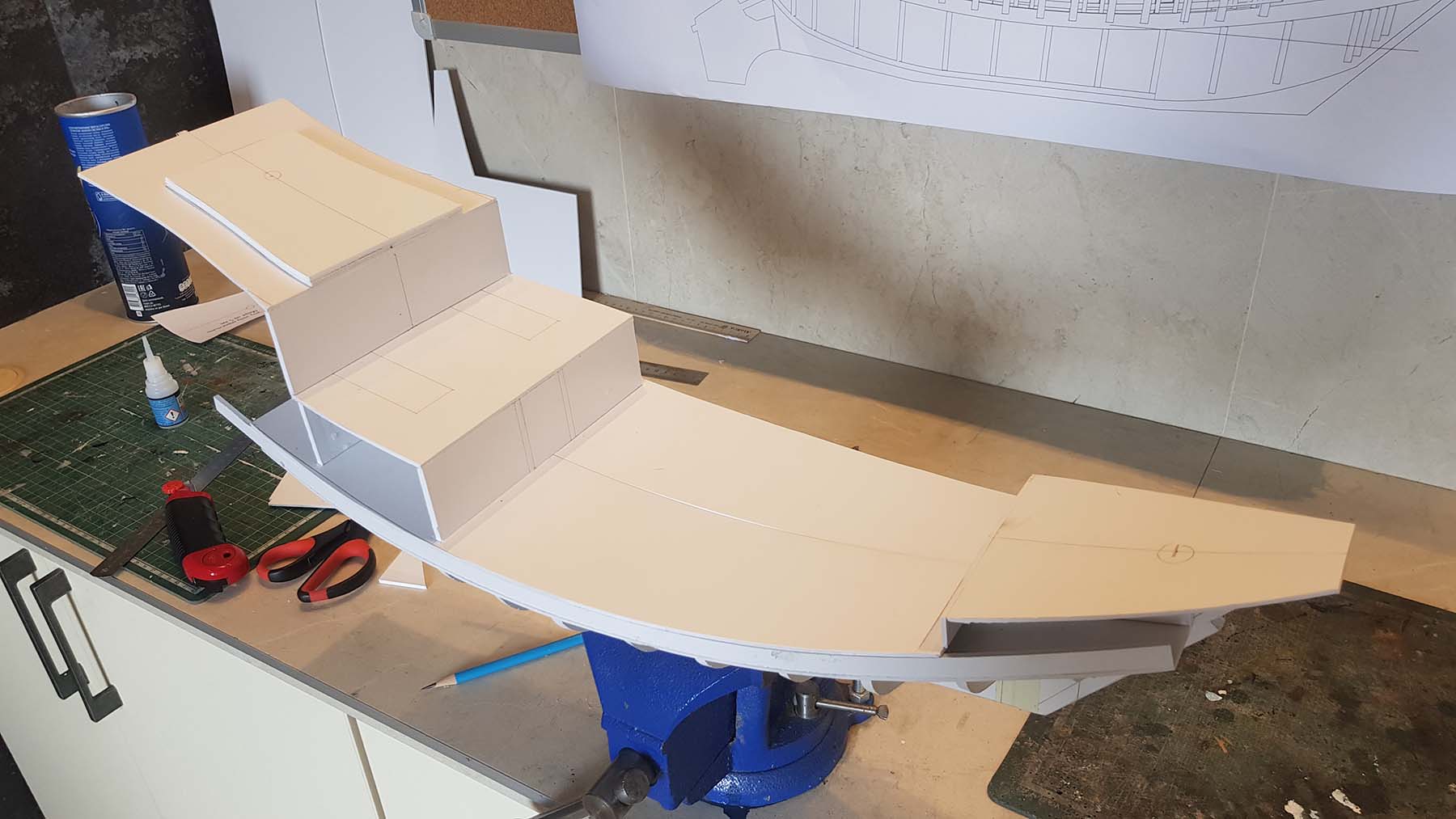

Ставлю нижнюю орудийную палубу. Она является одновременно и верхом бархоута
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

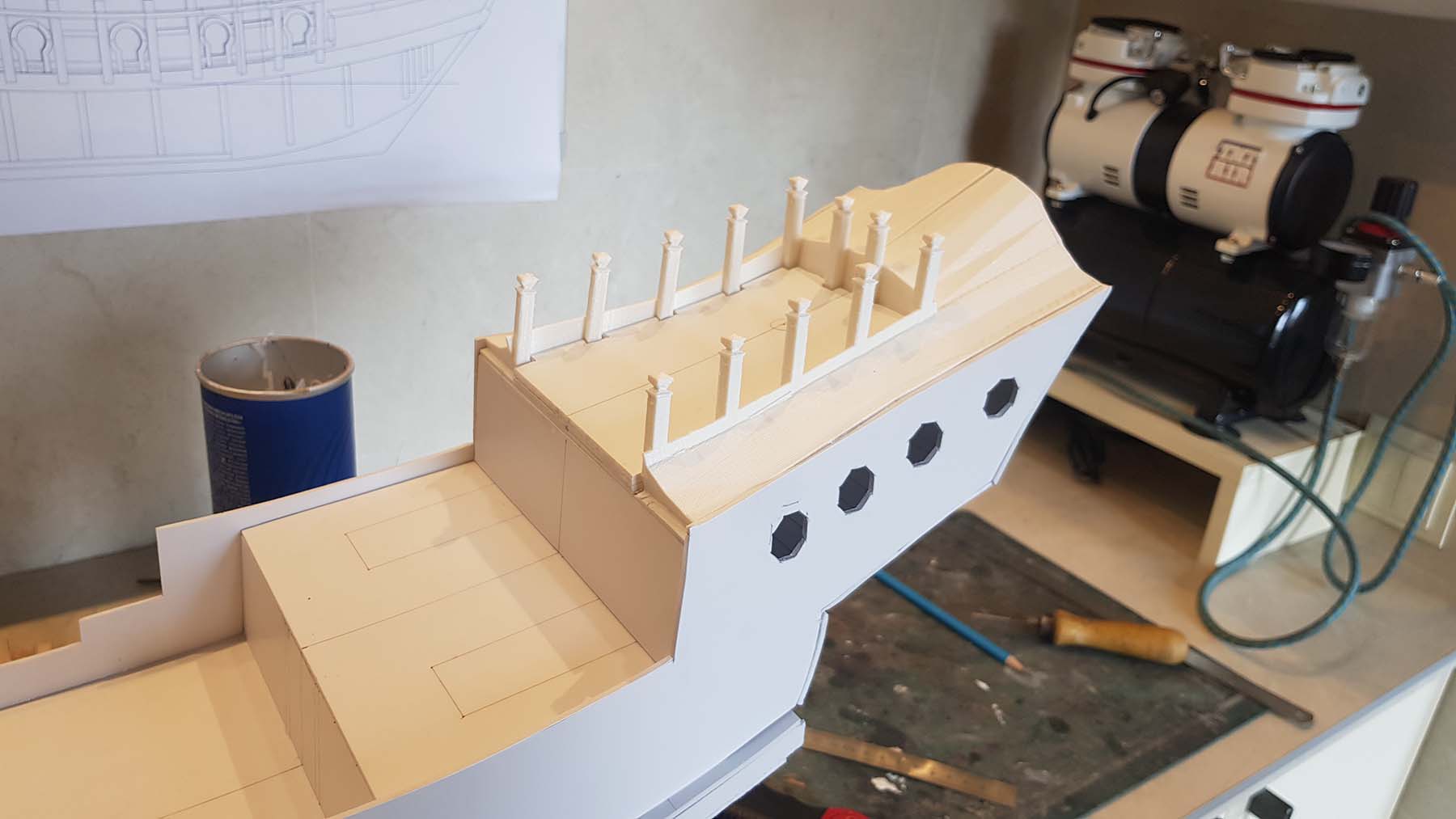

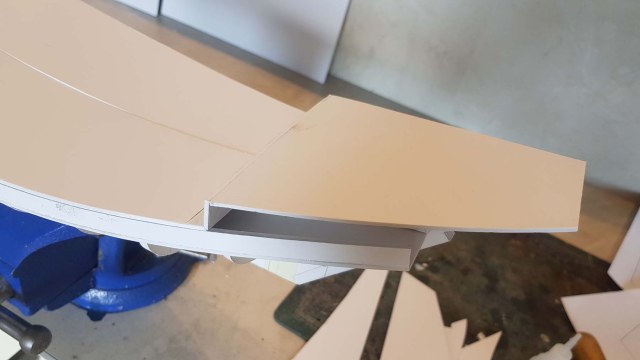

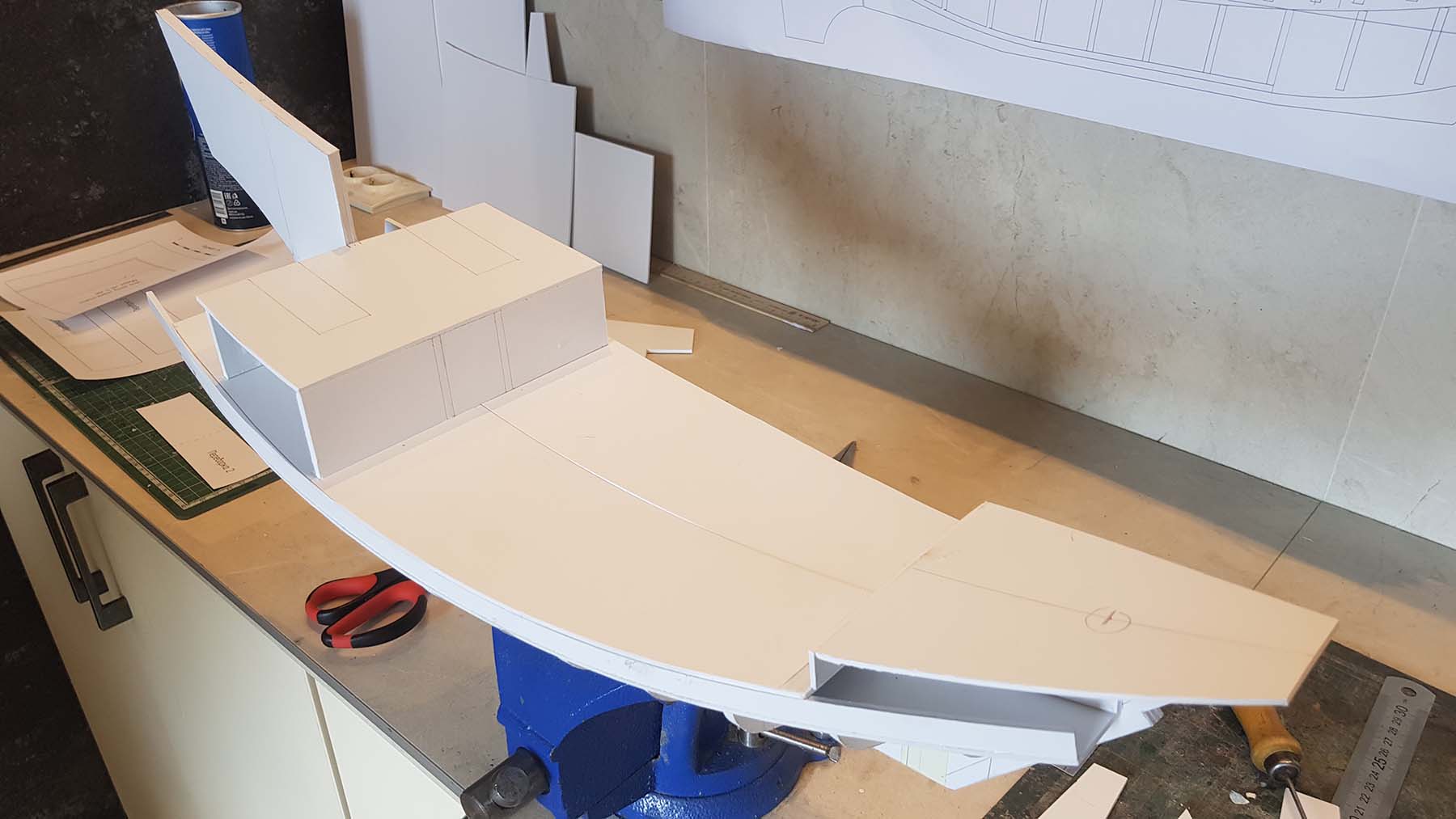

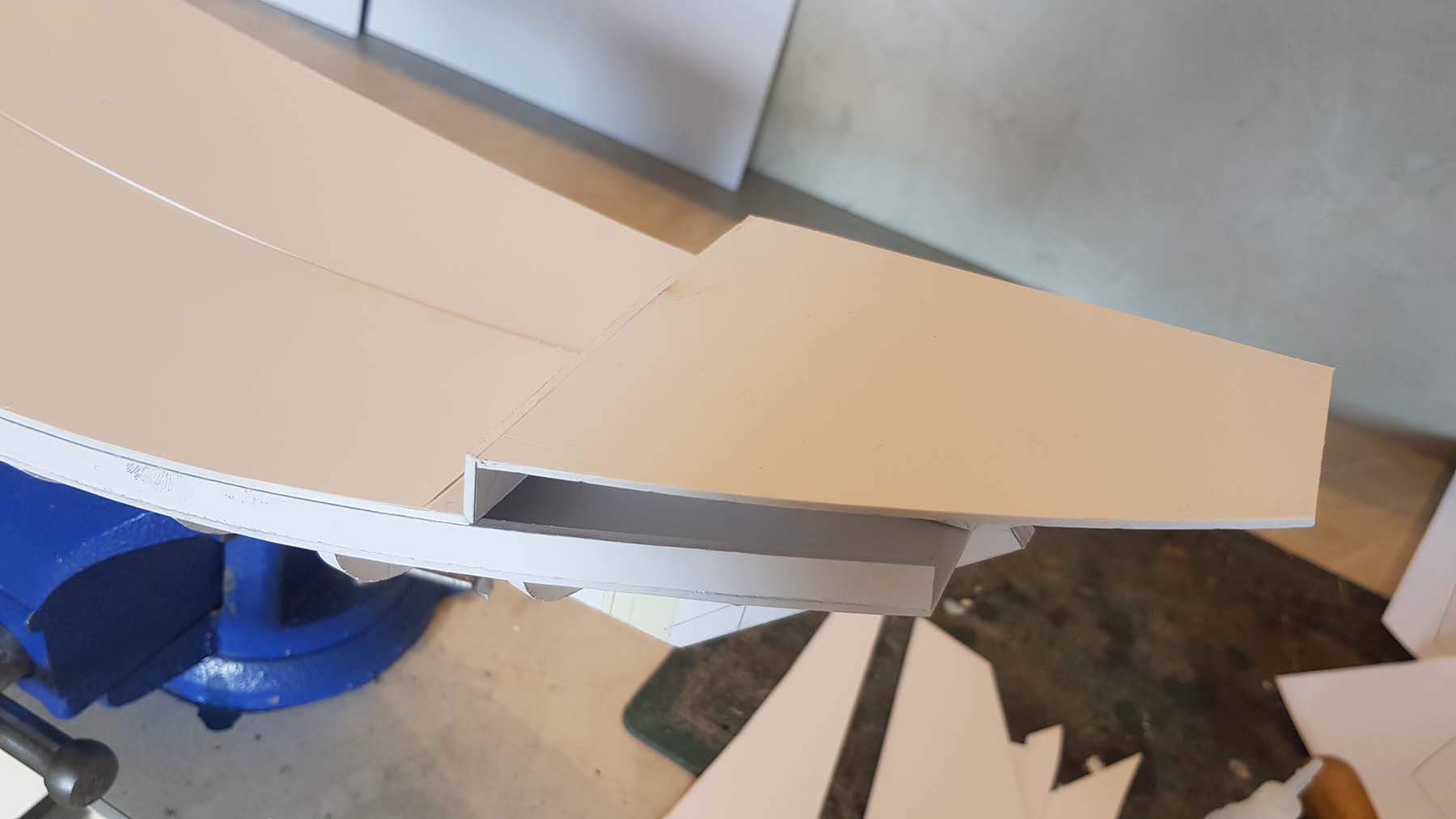

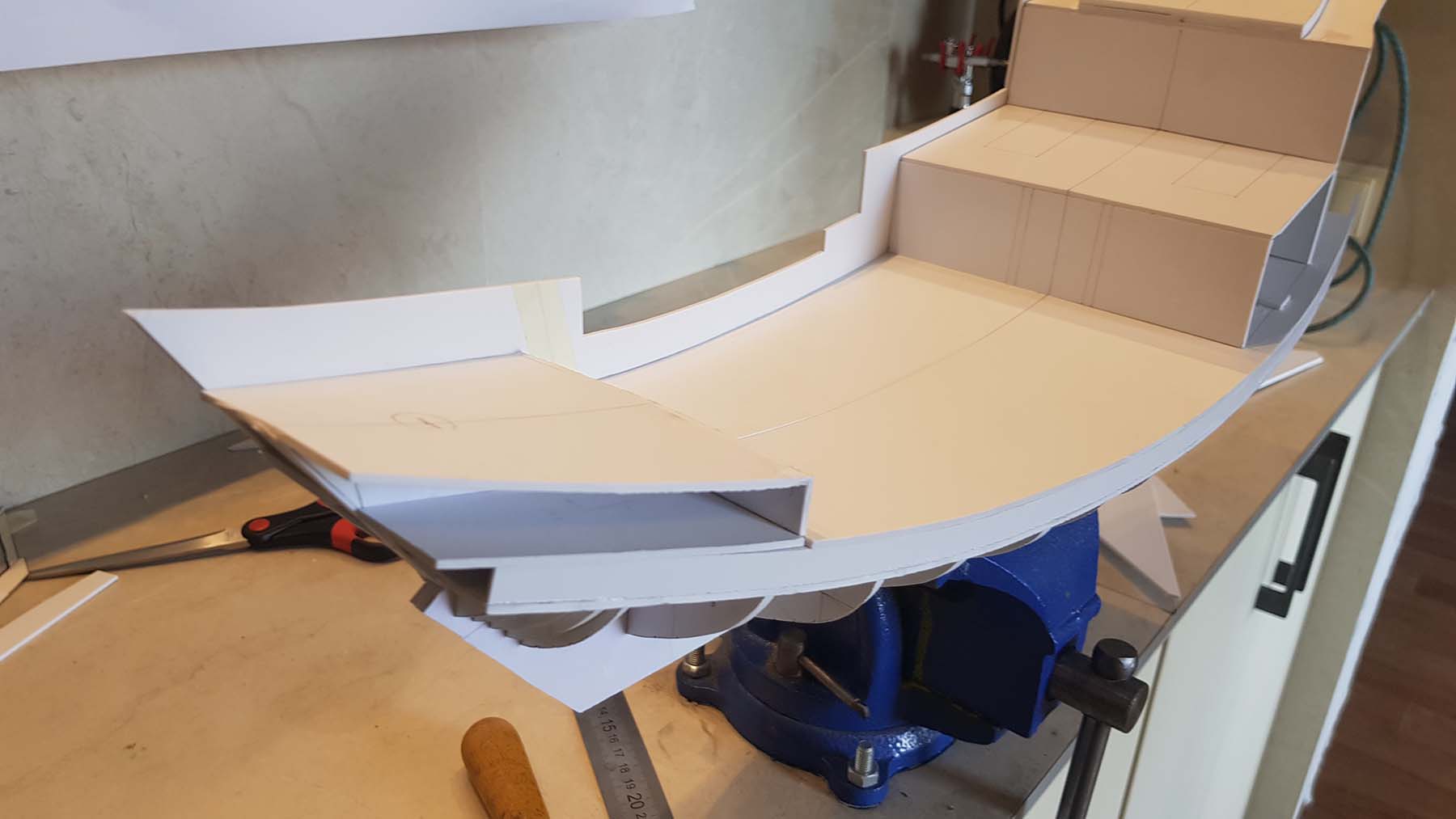

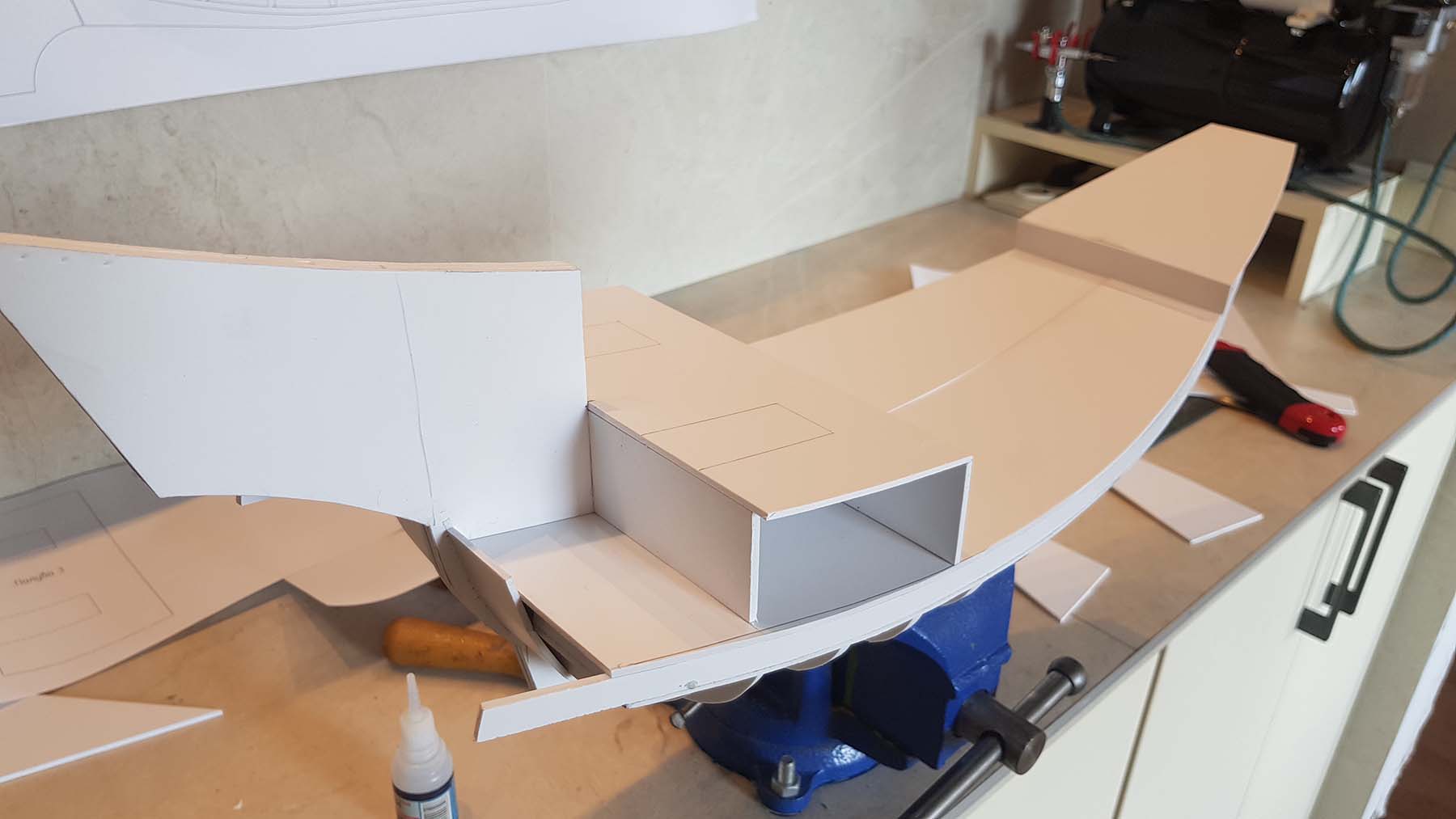

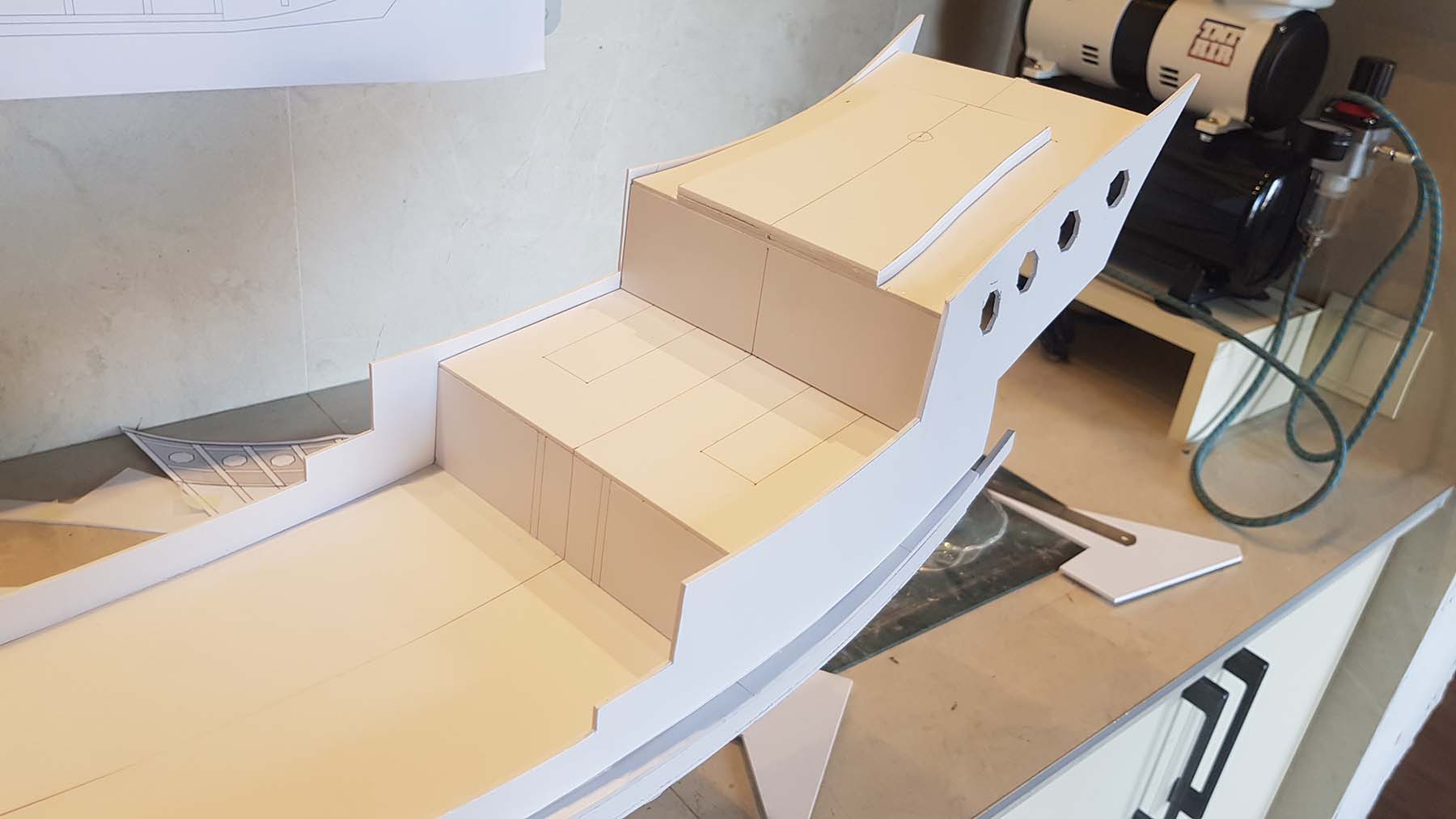

Носовая палуба
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

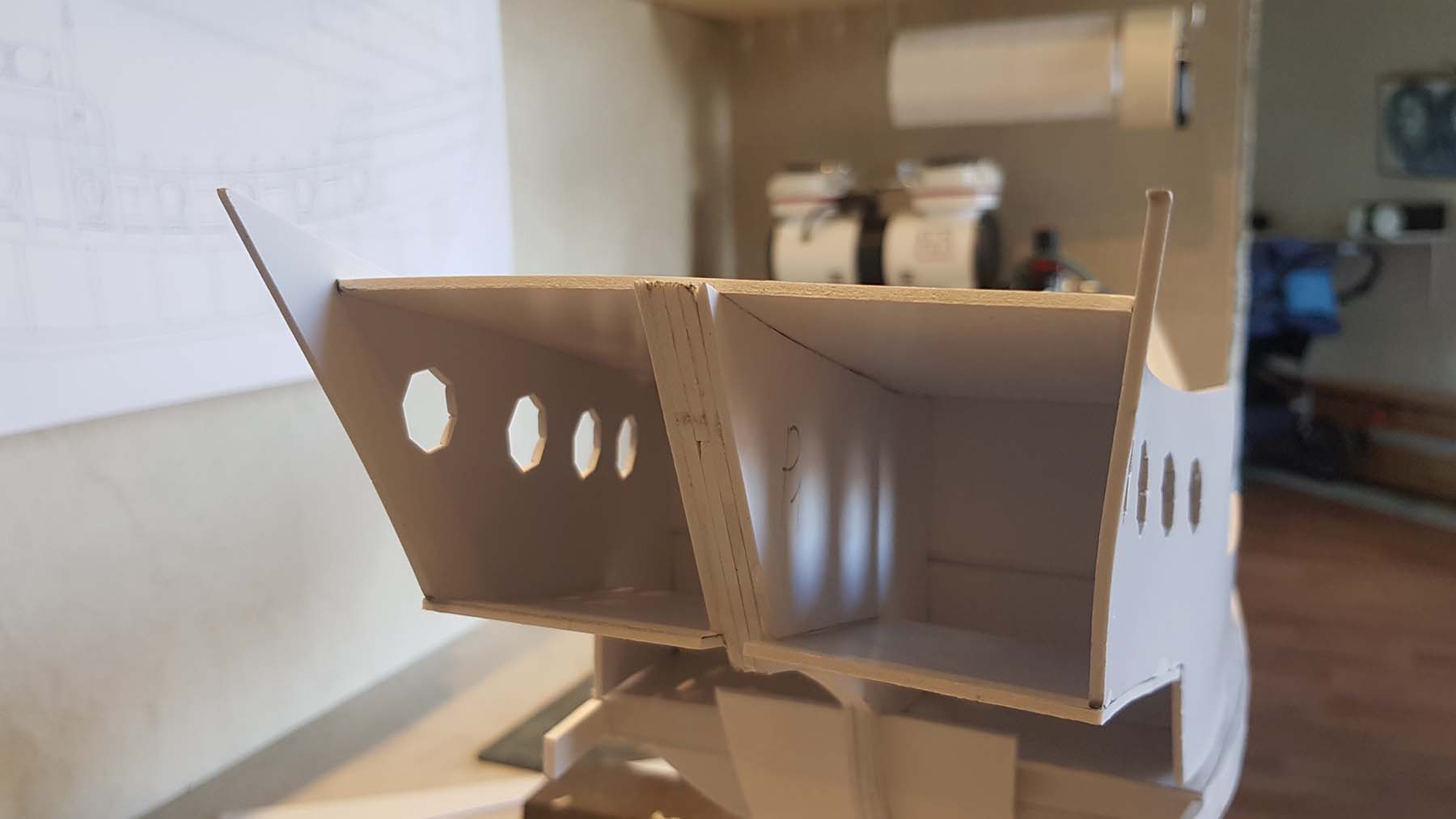

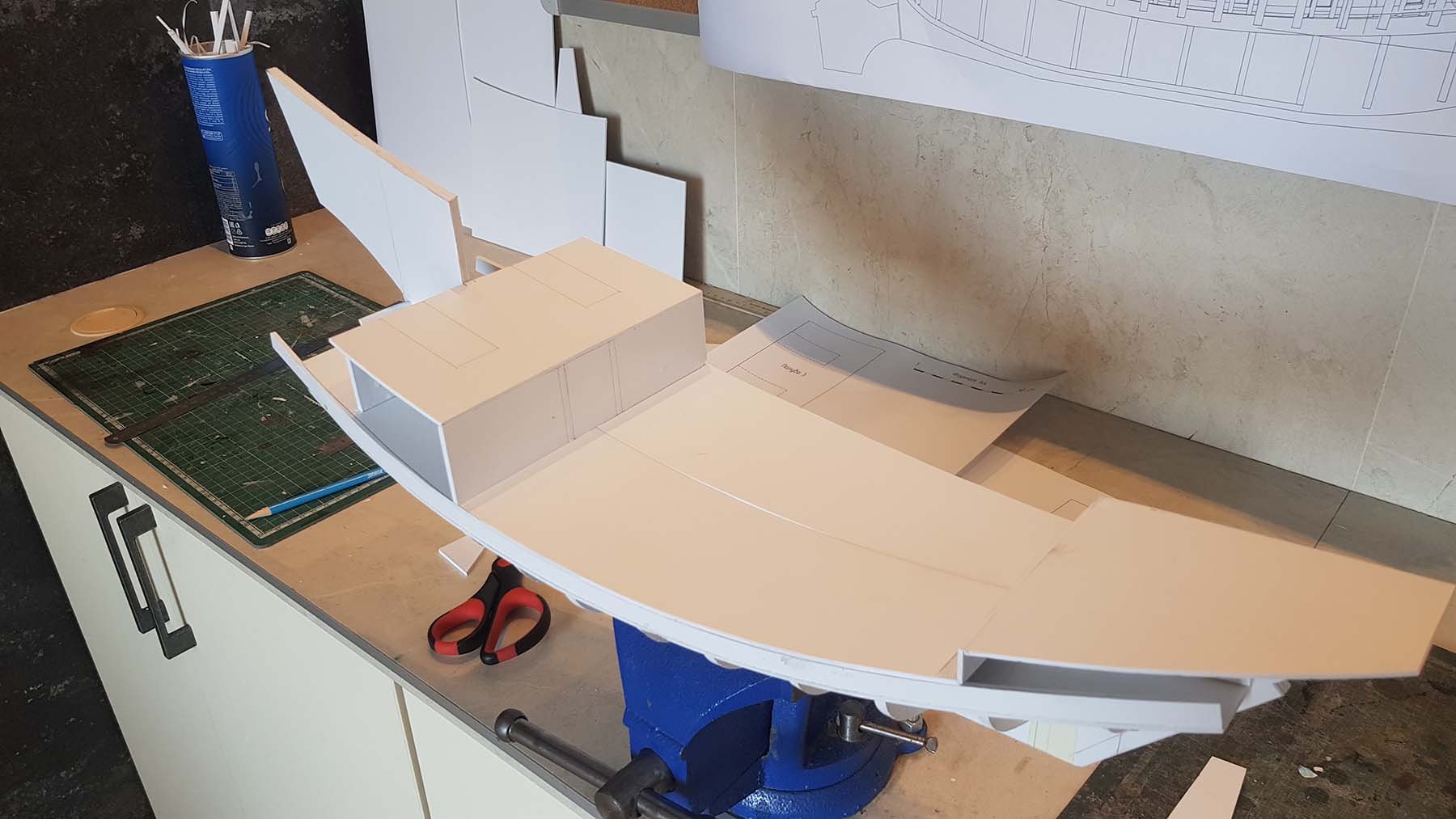

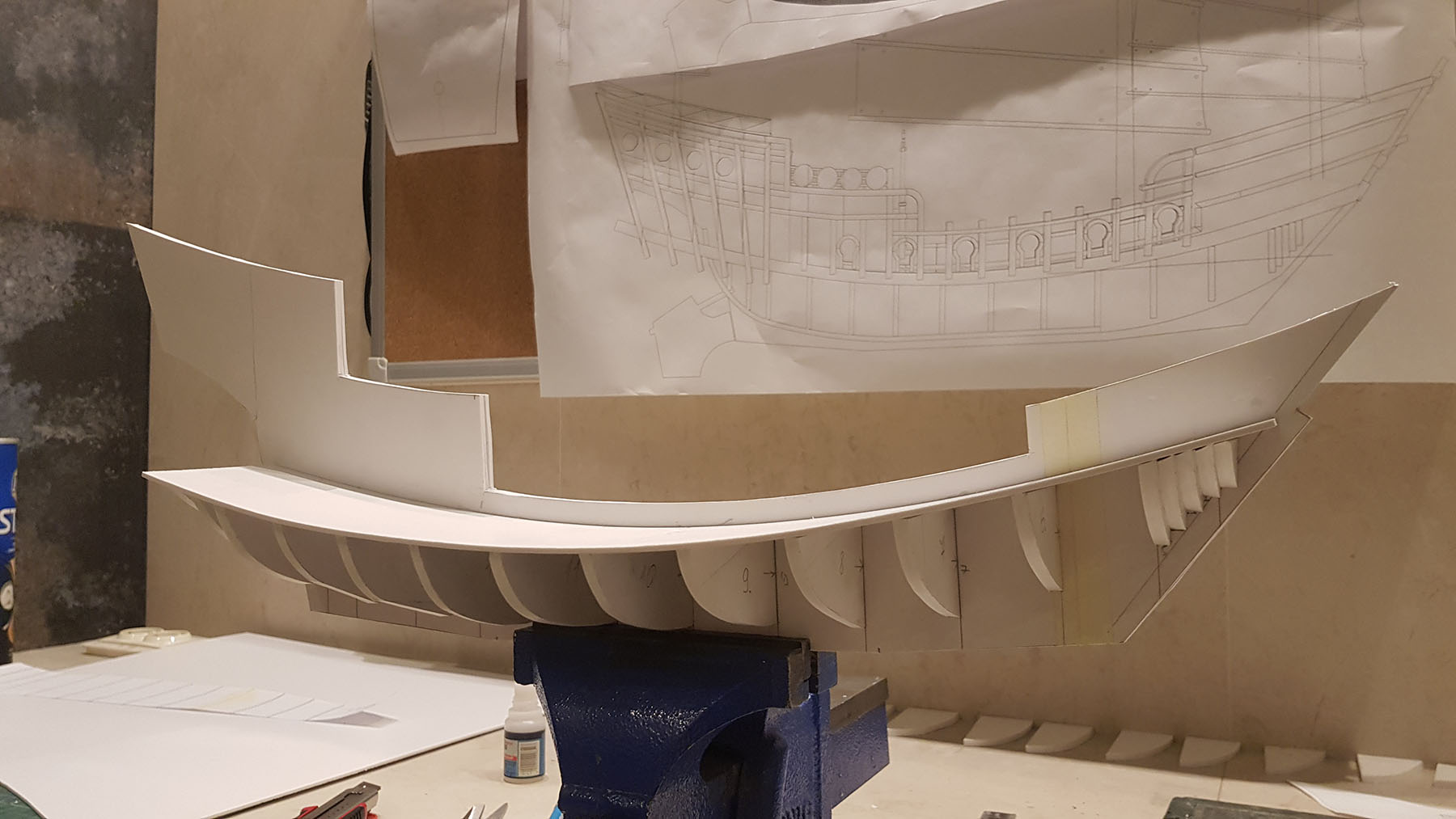

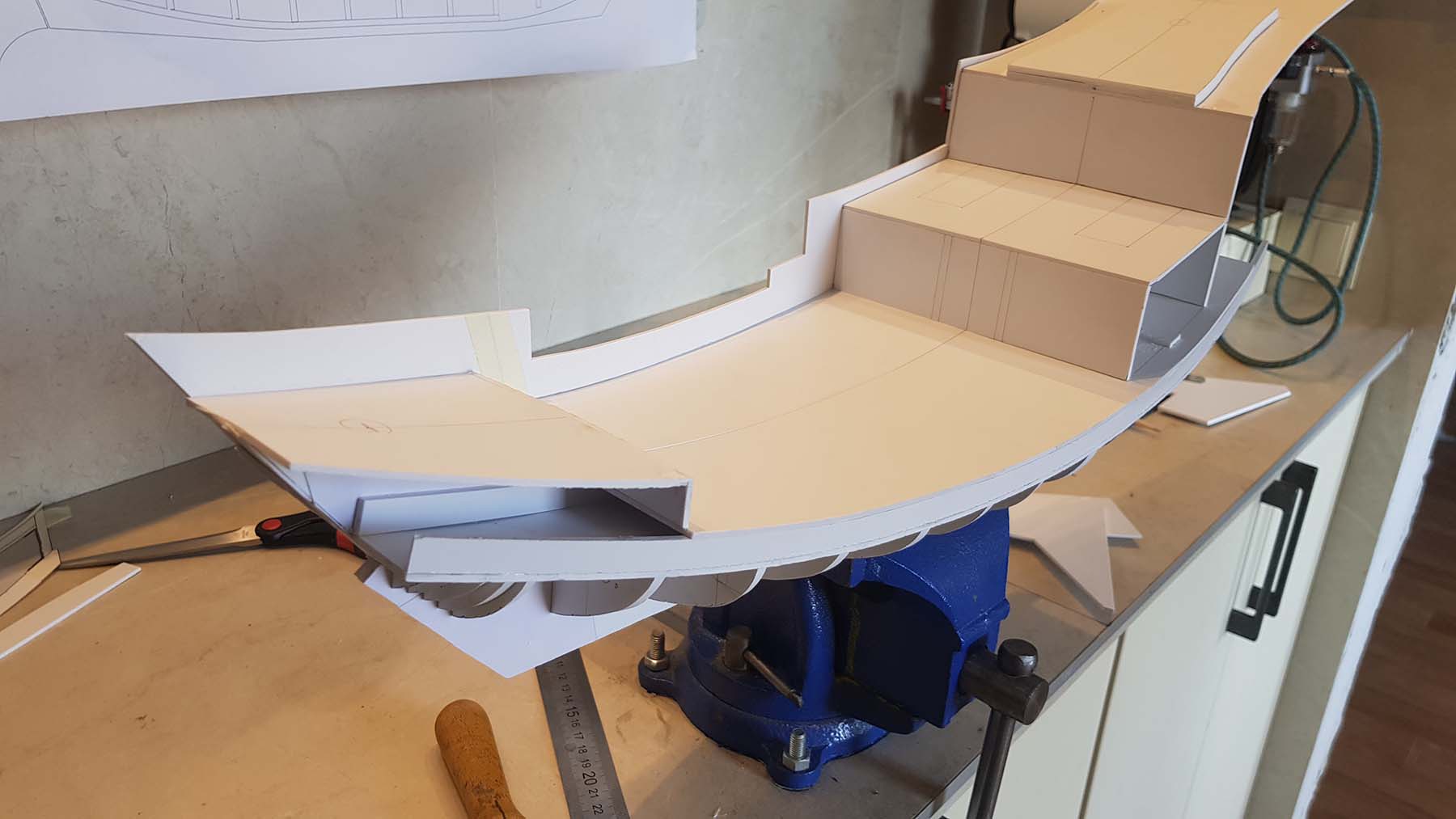

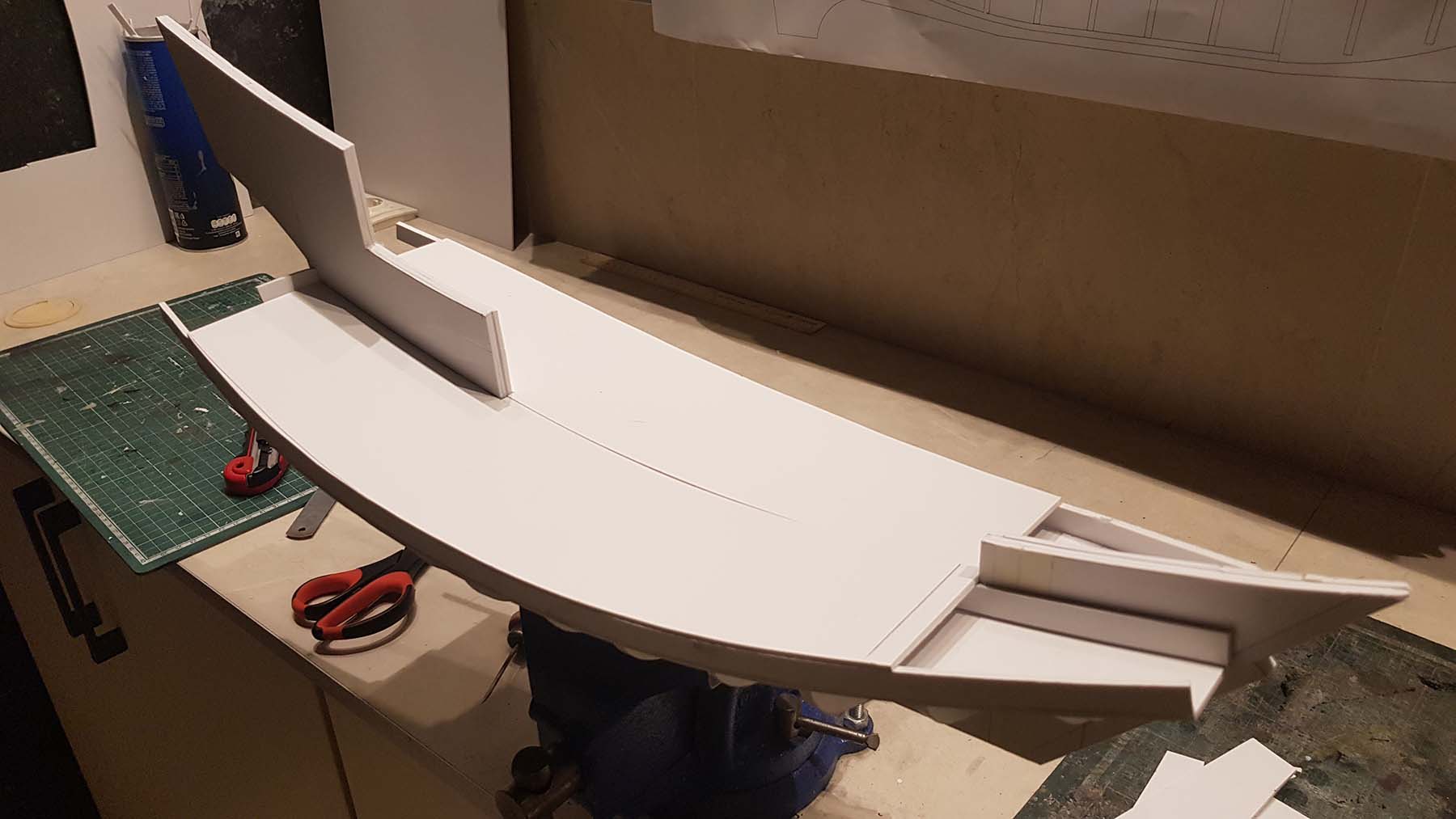

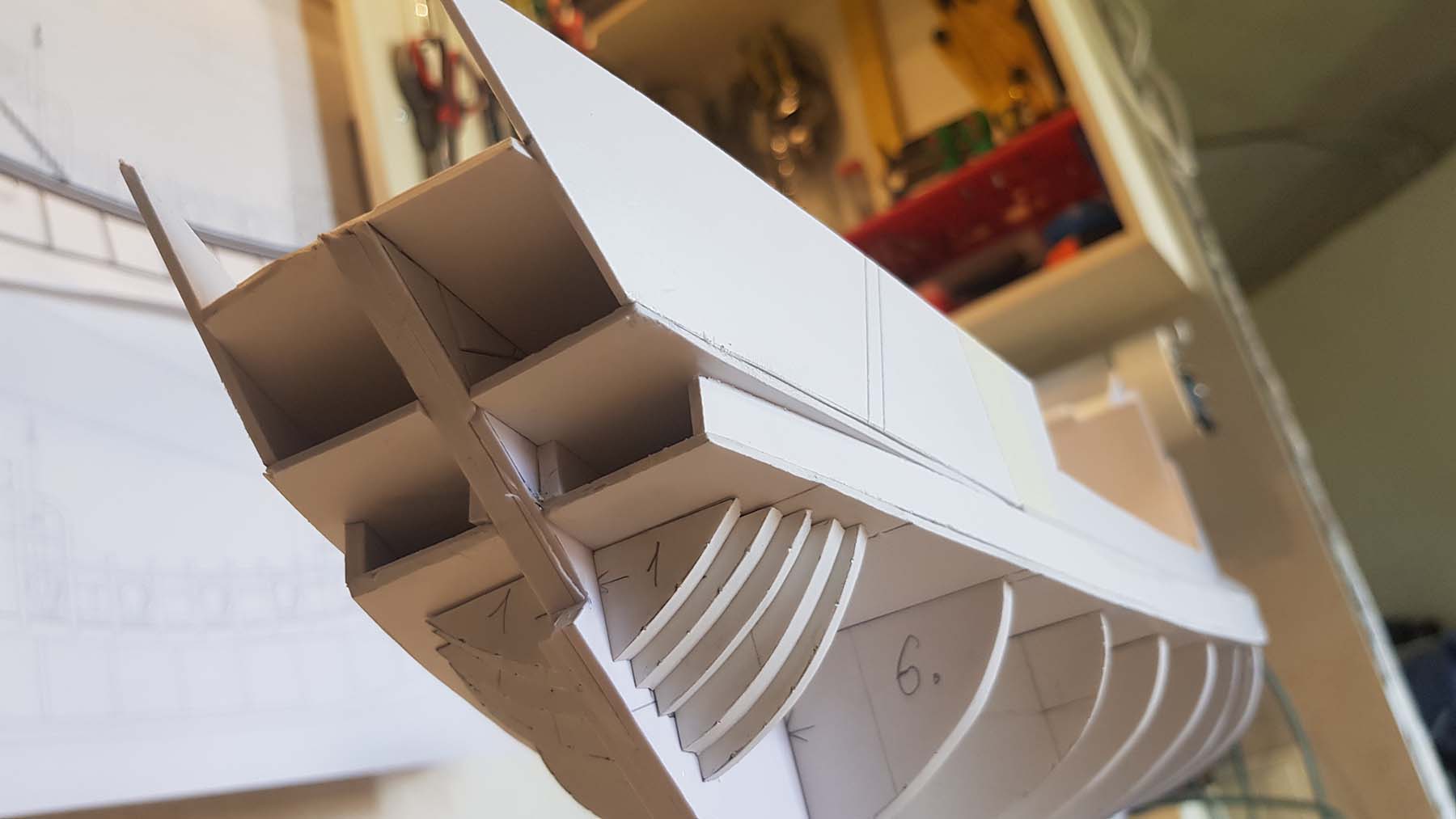

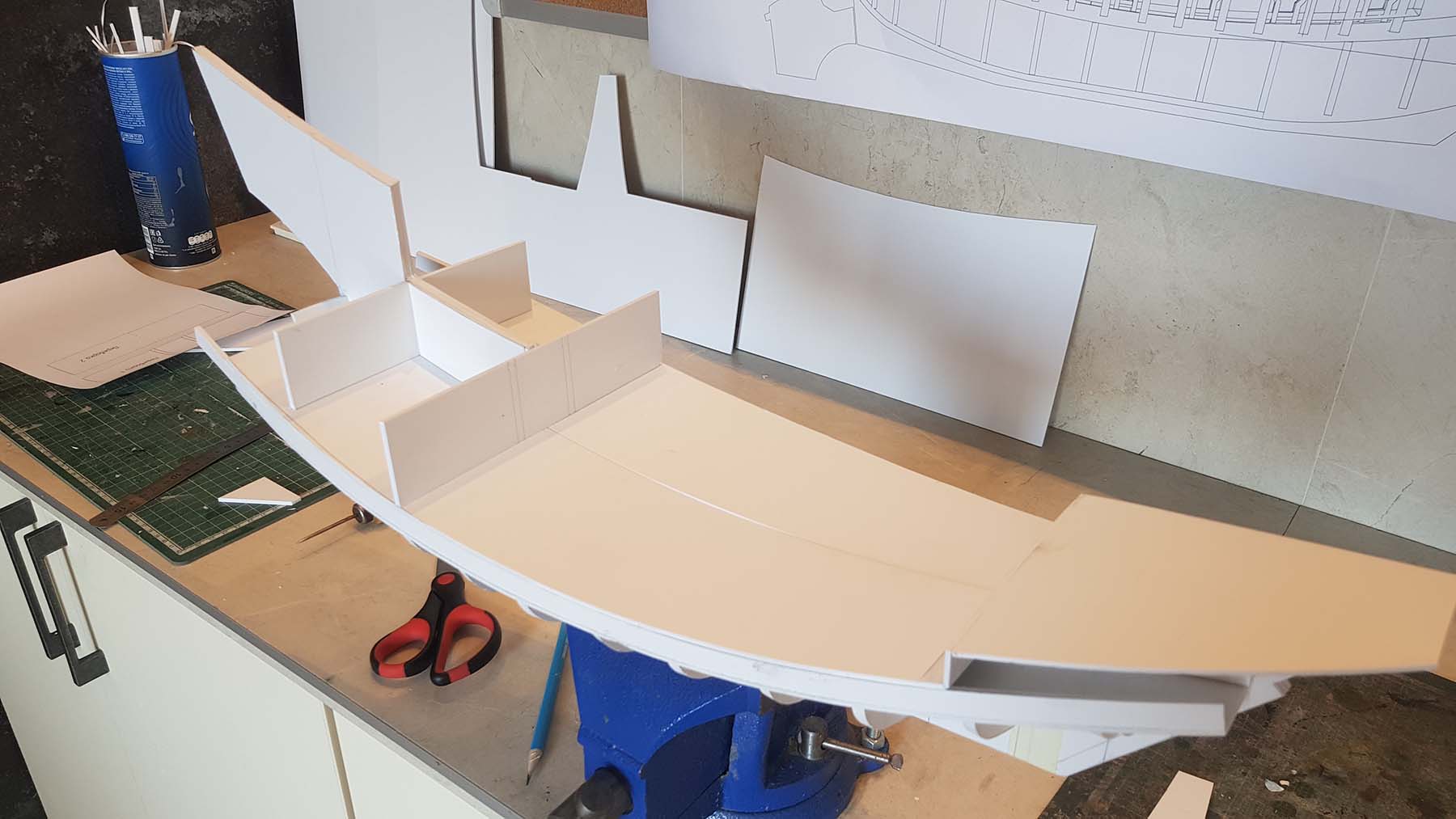

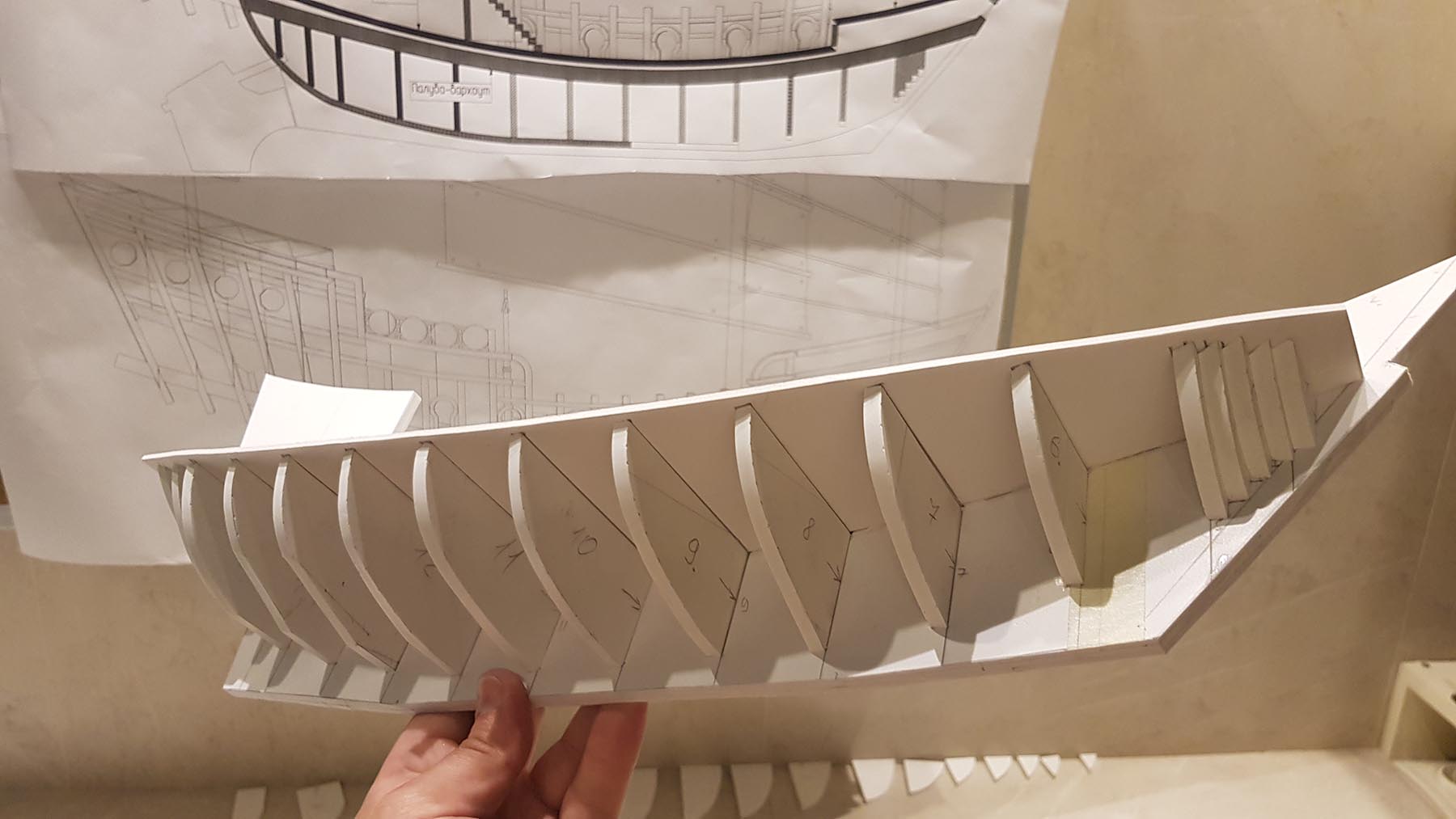

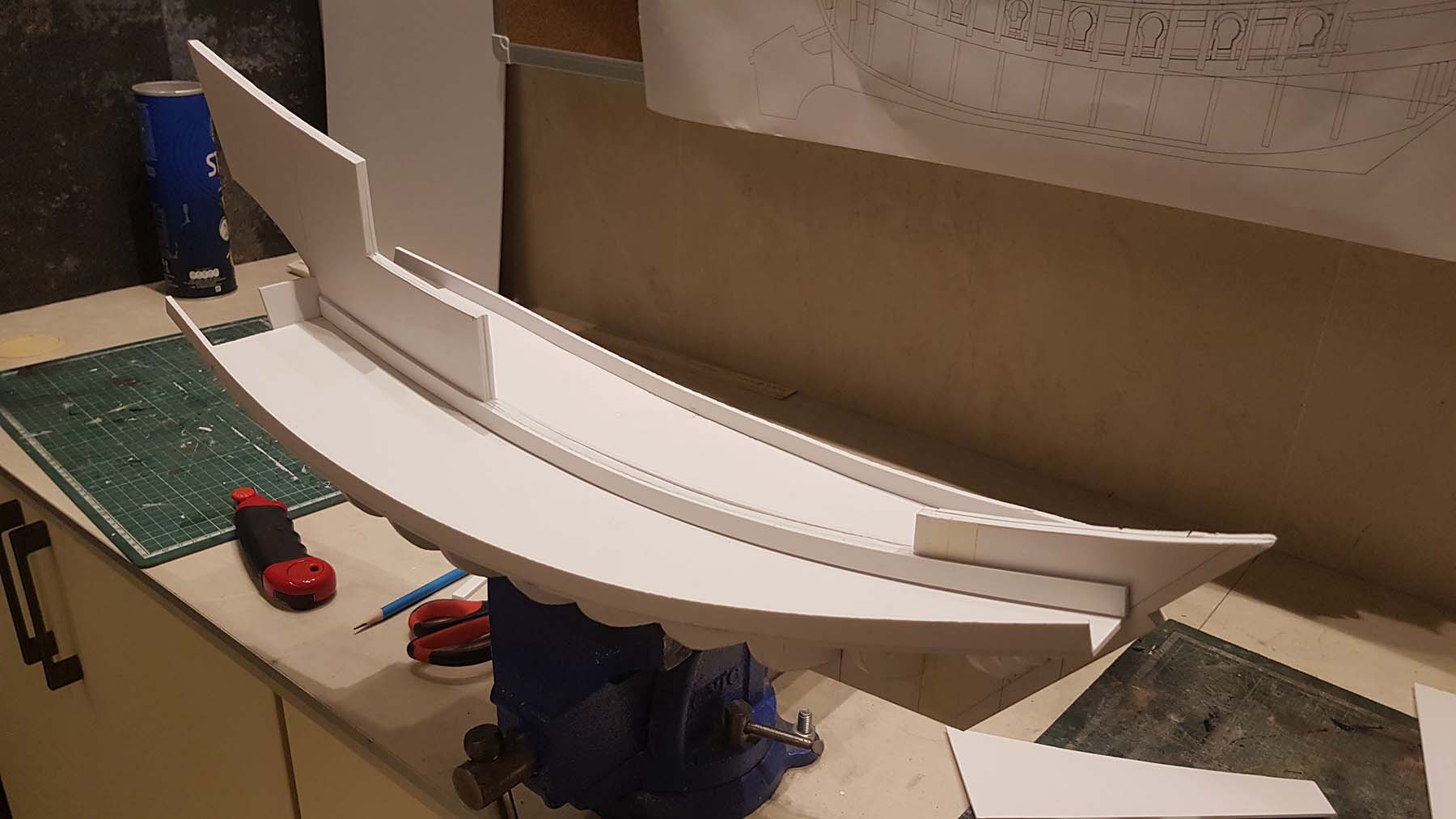

Поставил основные переборки и верхние палубы
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Игорь Шейнин
Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))
Администратор
Эстет
Спонсор
На сайте с 22.01.2011
30 10463
Приветствую. Удачи в постройке.
Гравировать имена чемпионов на наградах...работа требующая самоотречения
Толковый совет опытного товарища гораздо ценнее обычного поиска в интернете...

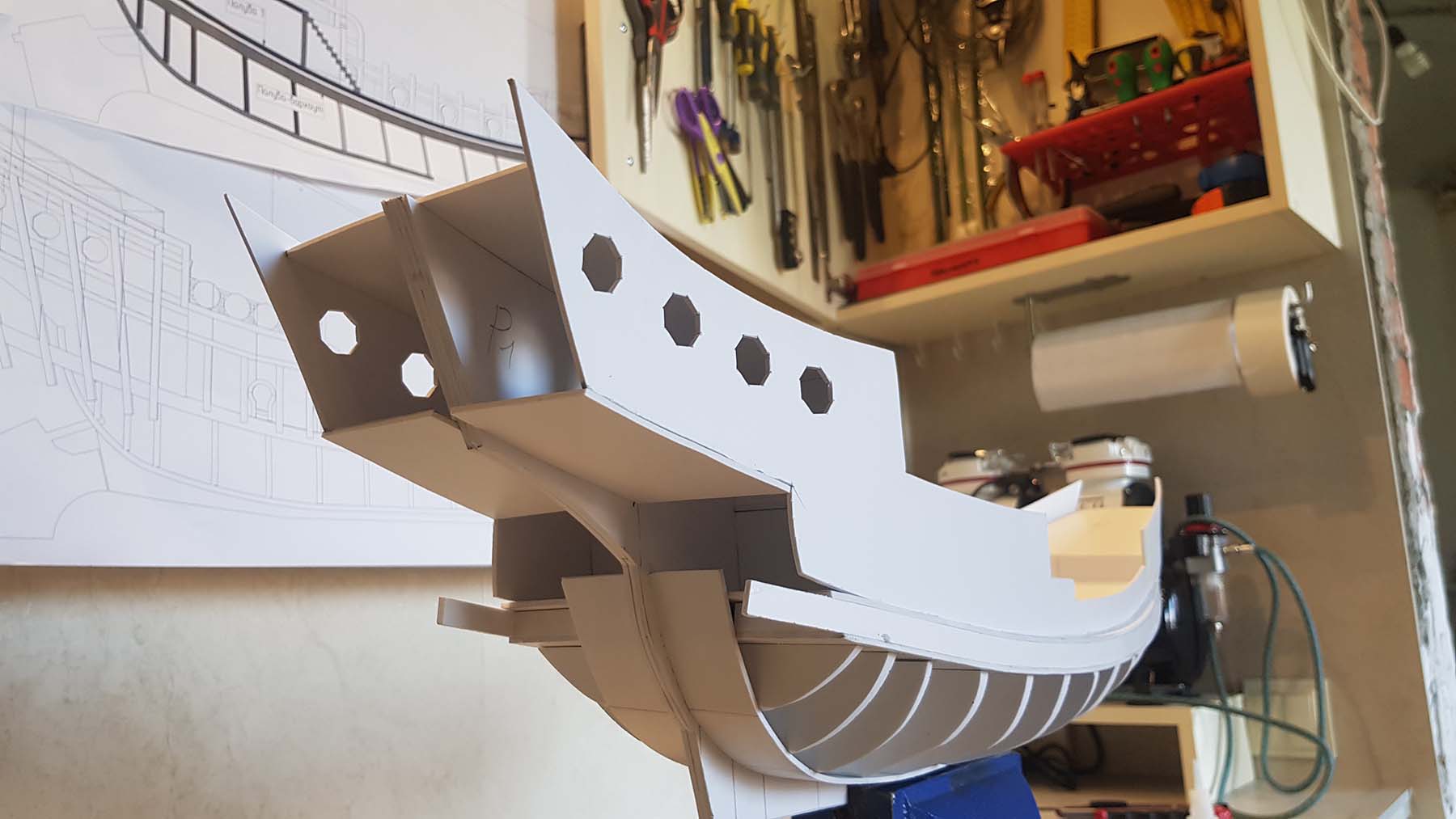

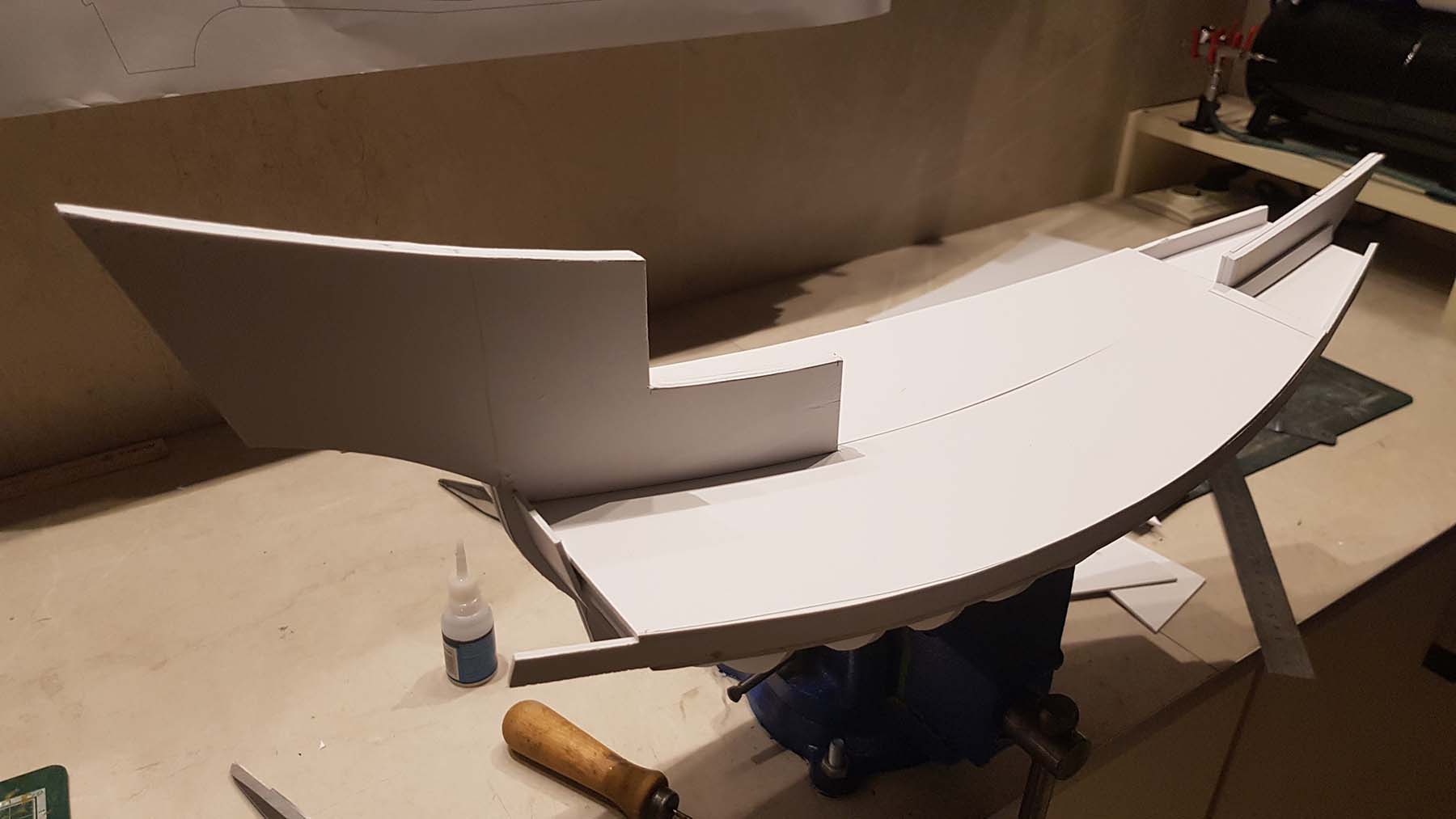

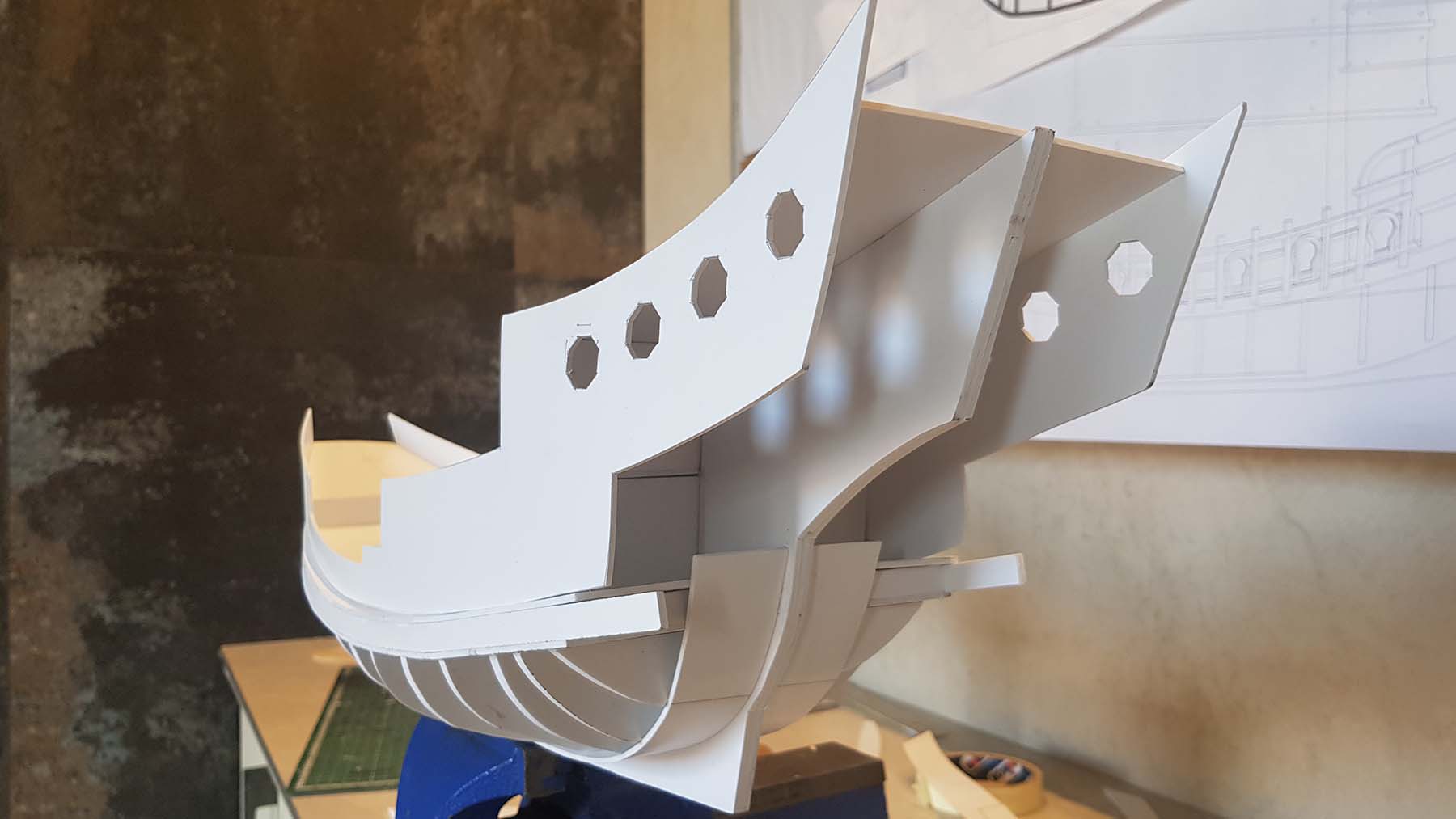

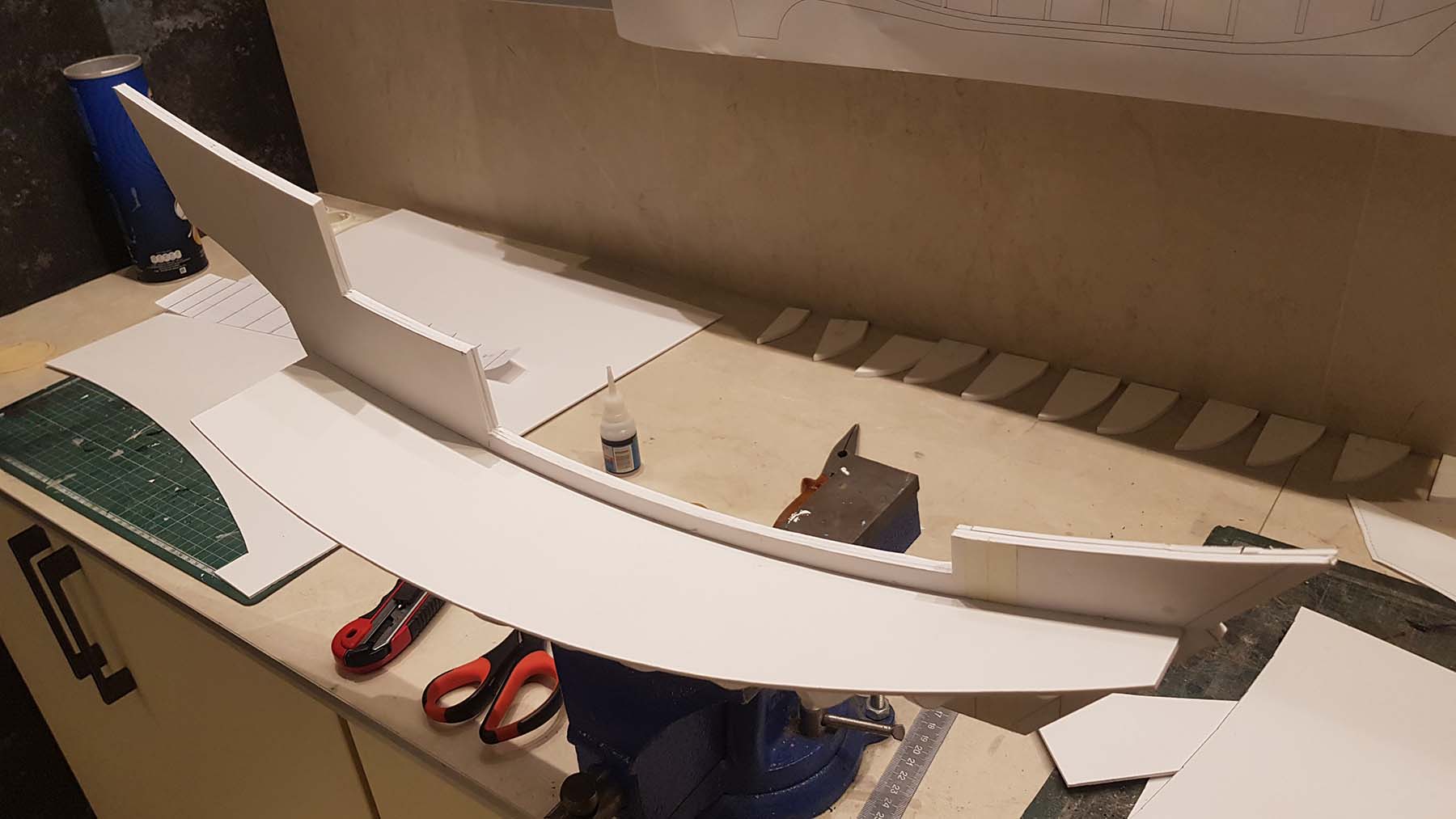

Поставил борта
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

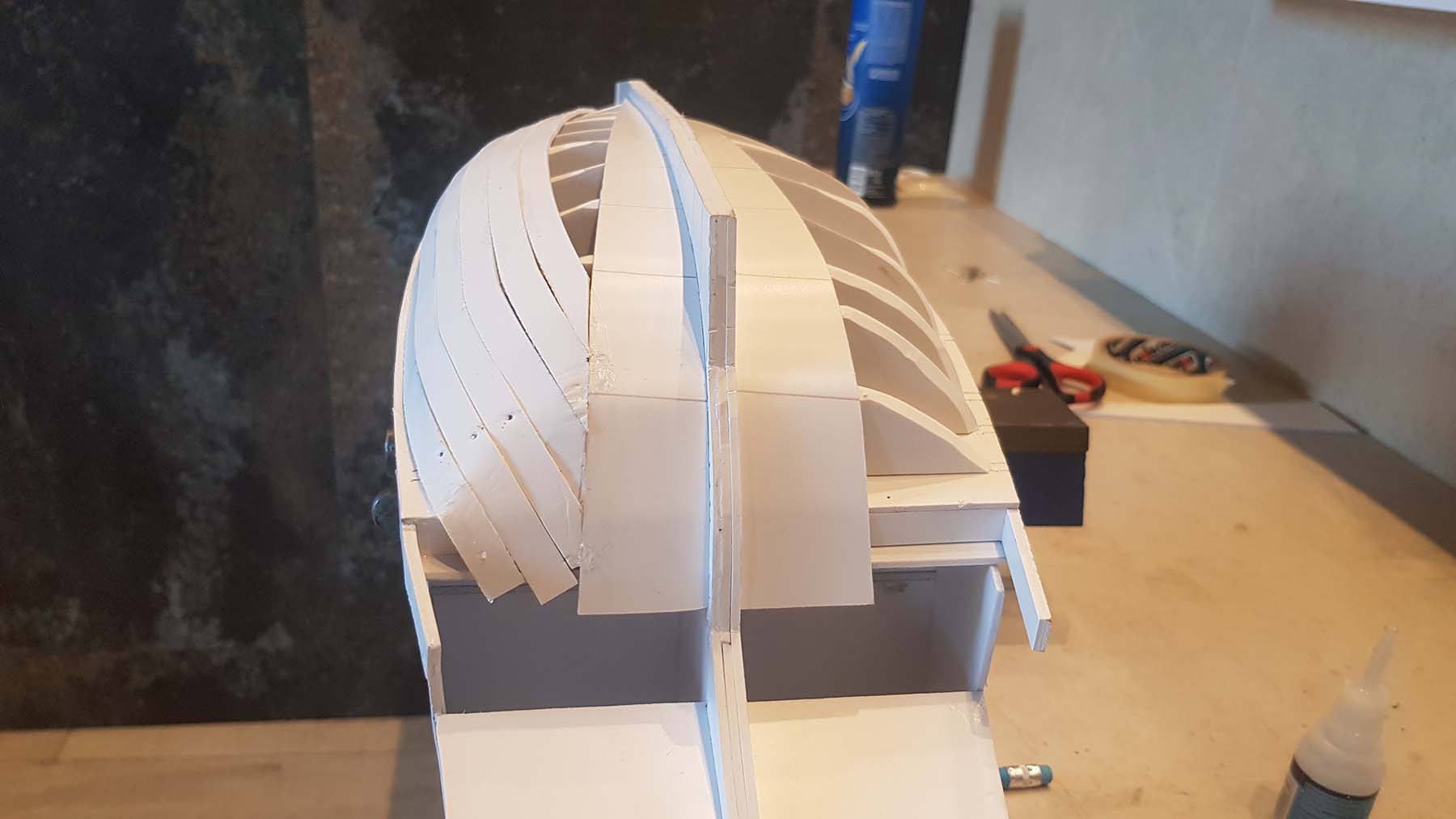

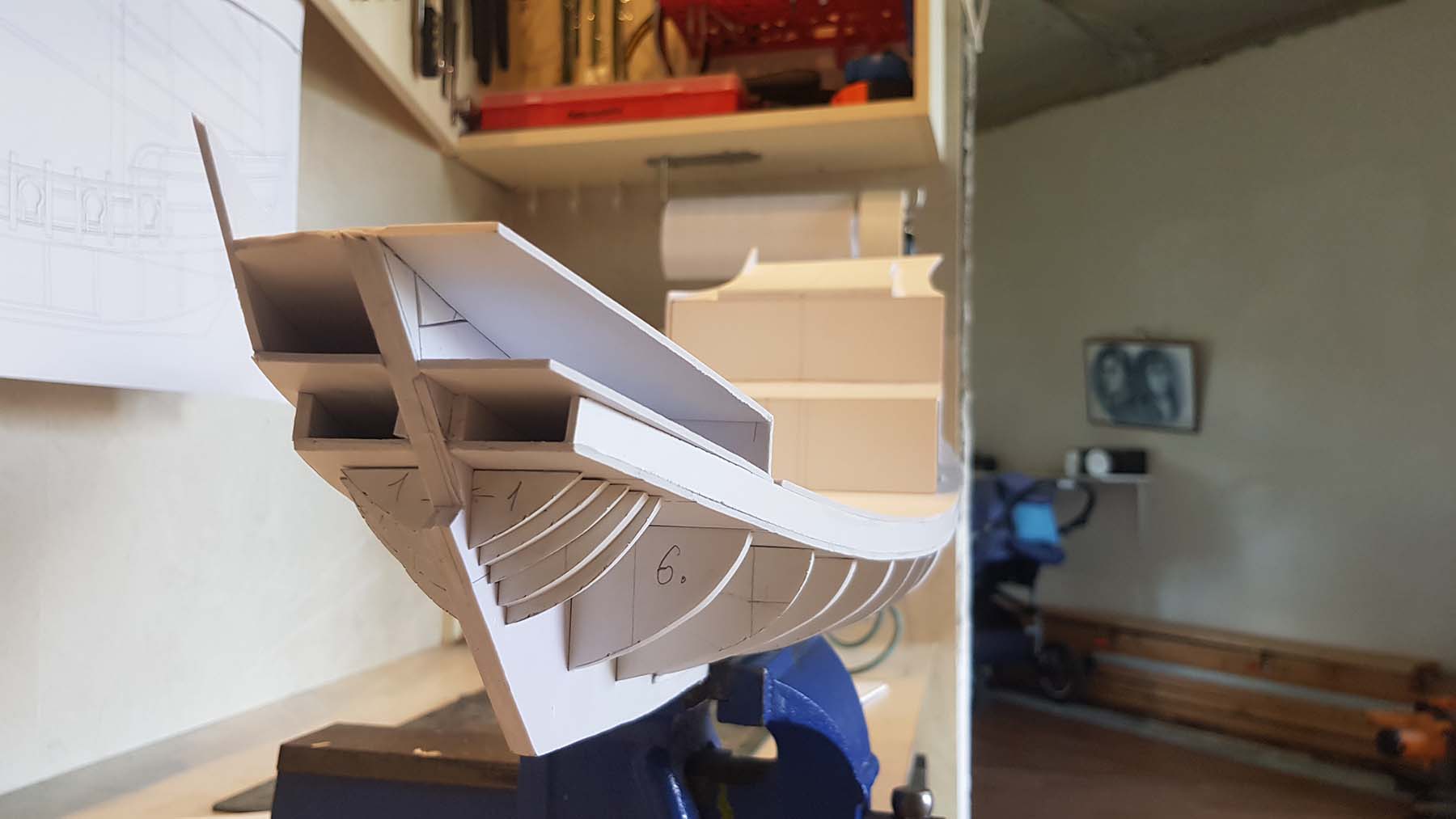

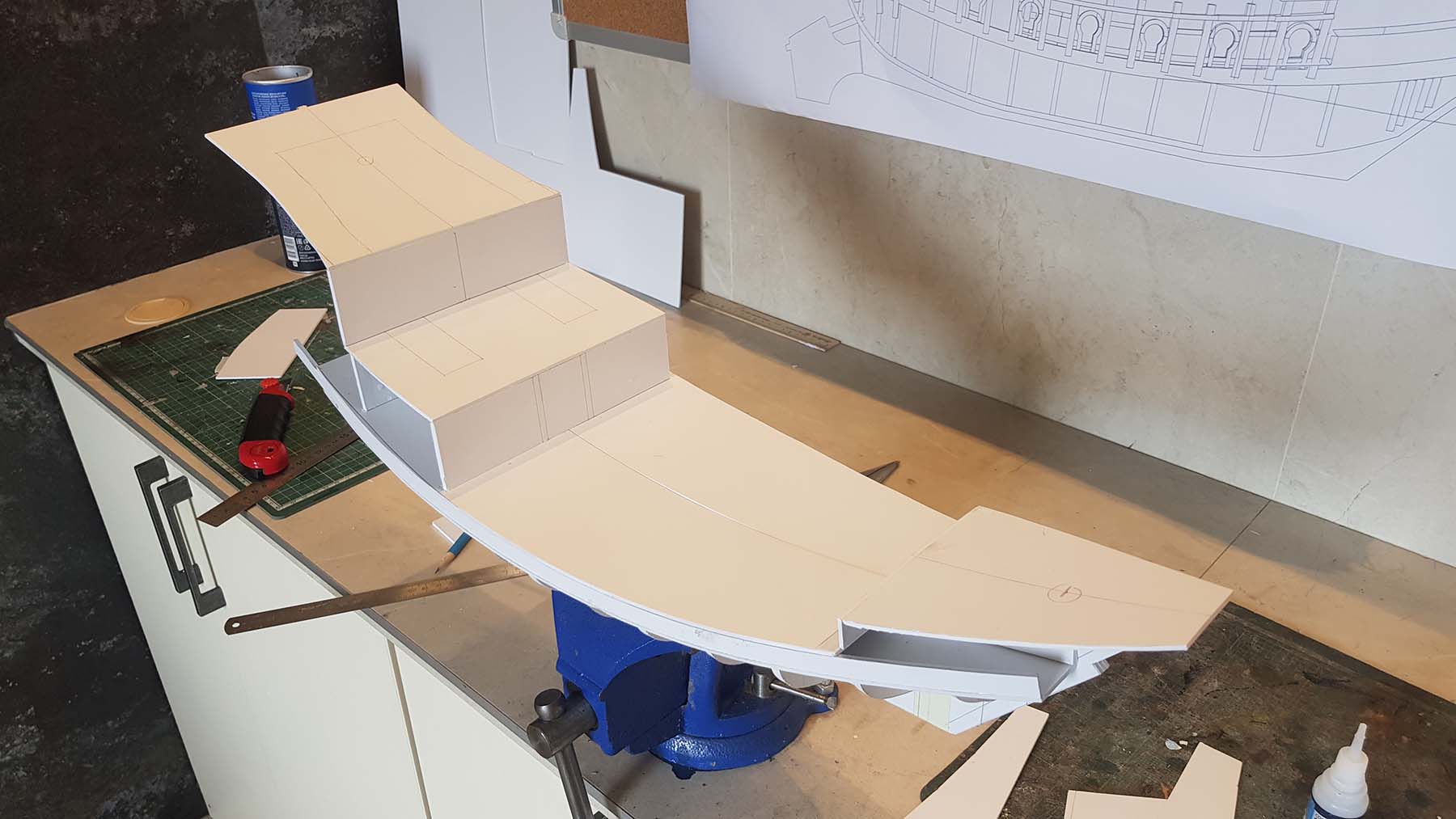

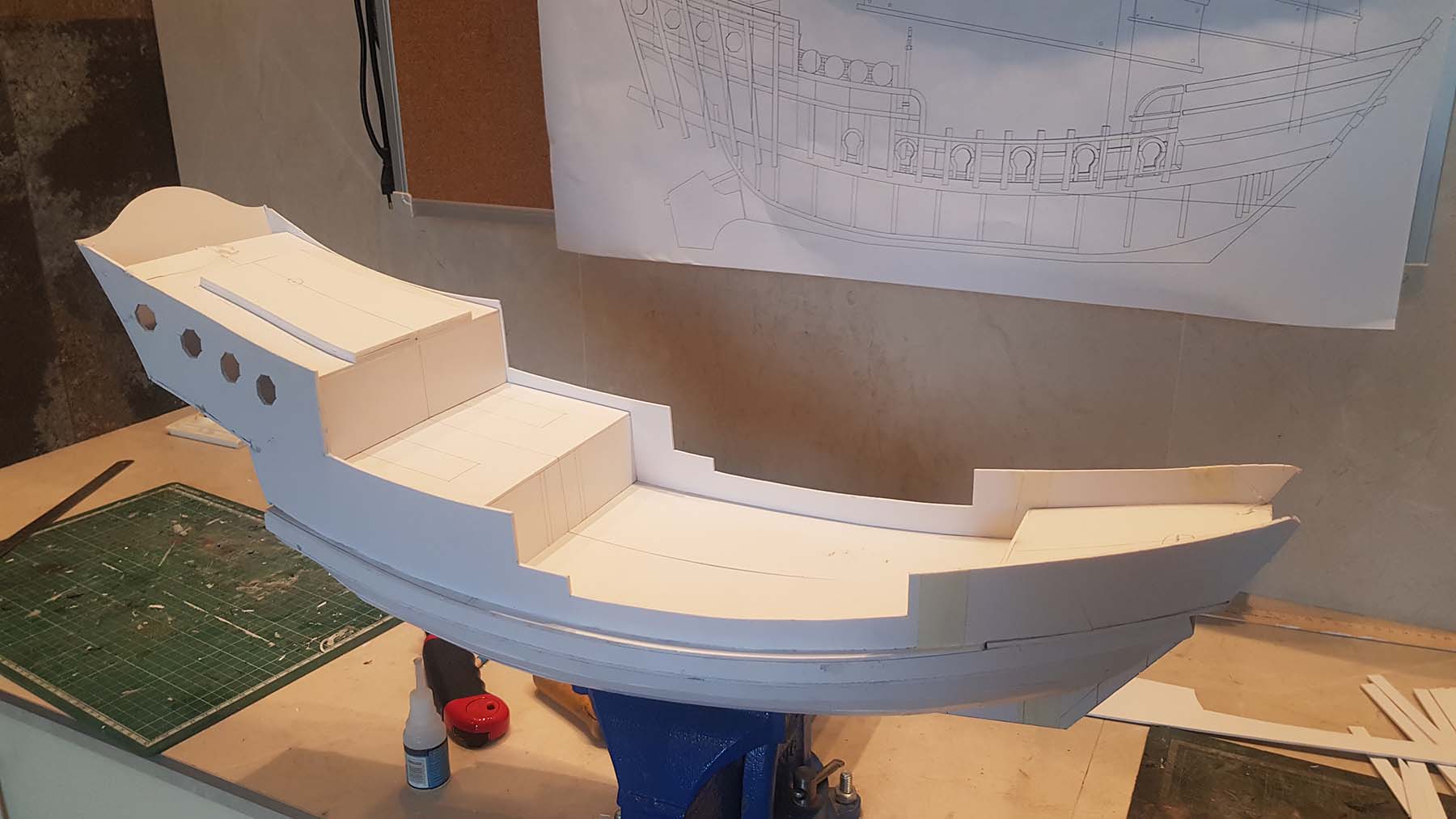

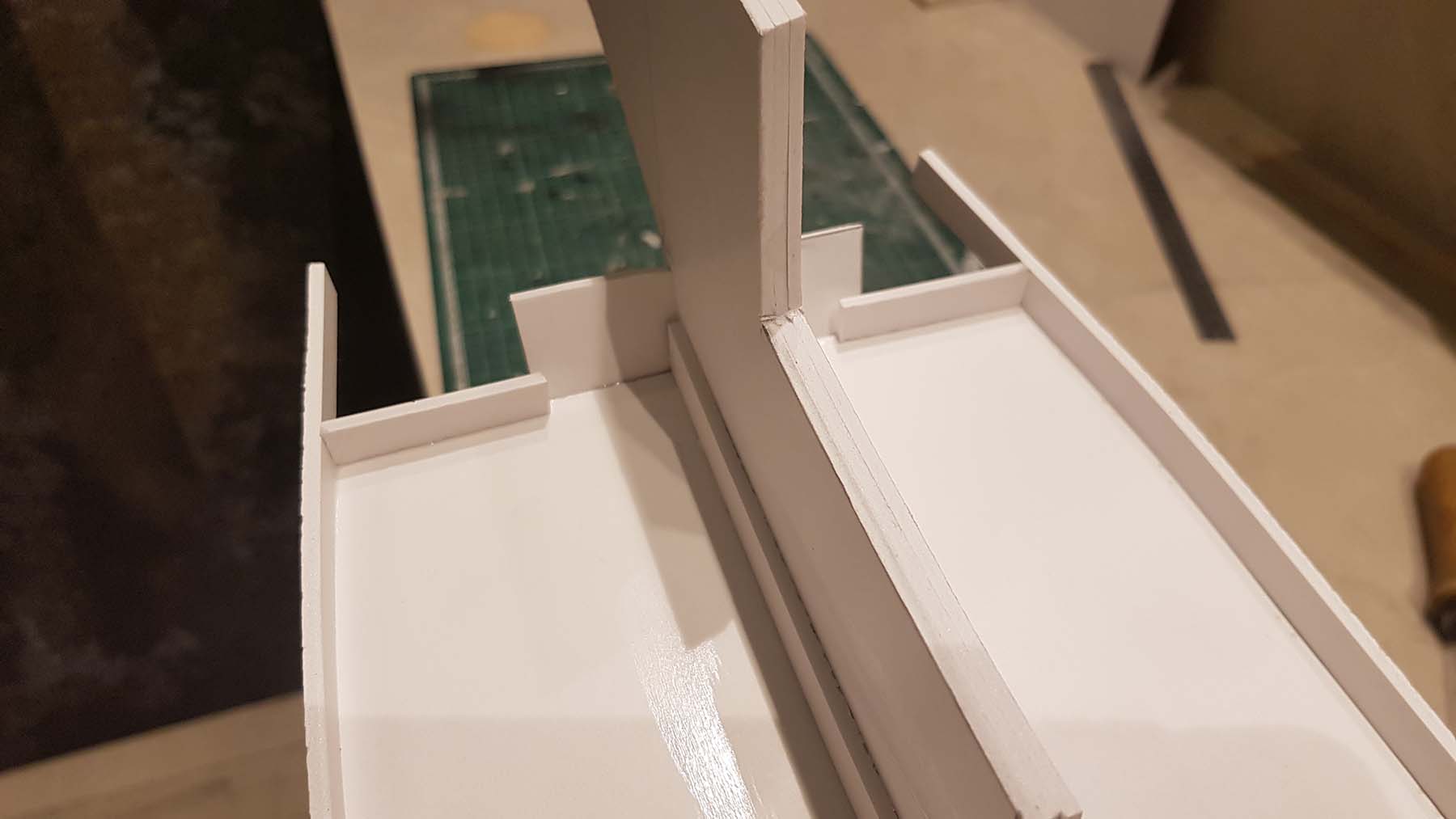

Корма
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

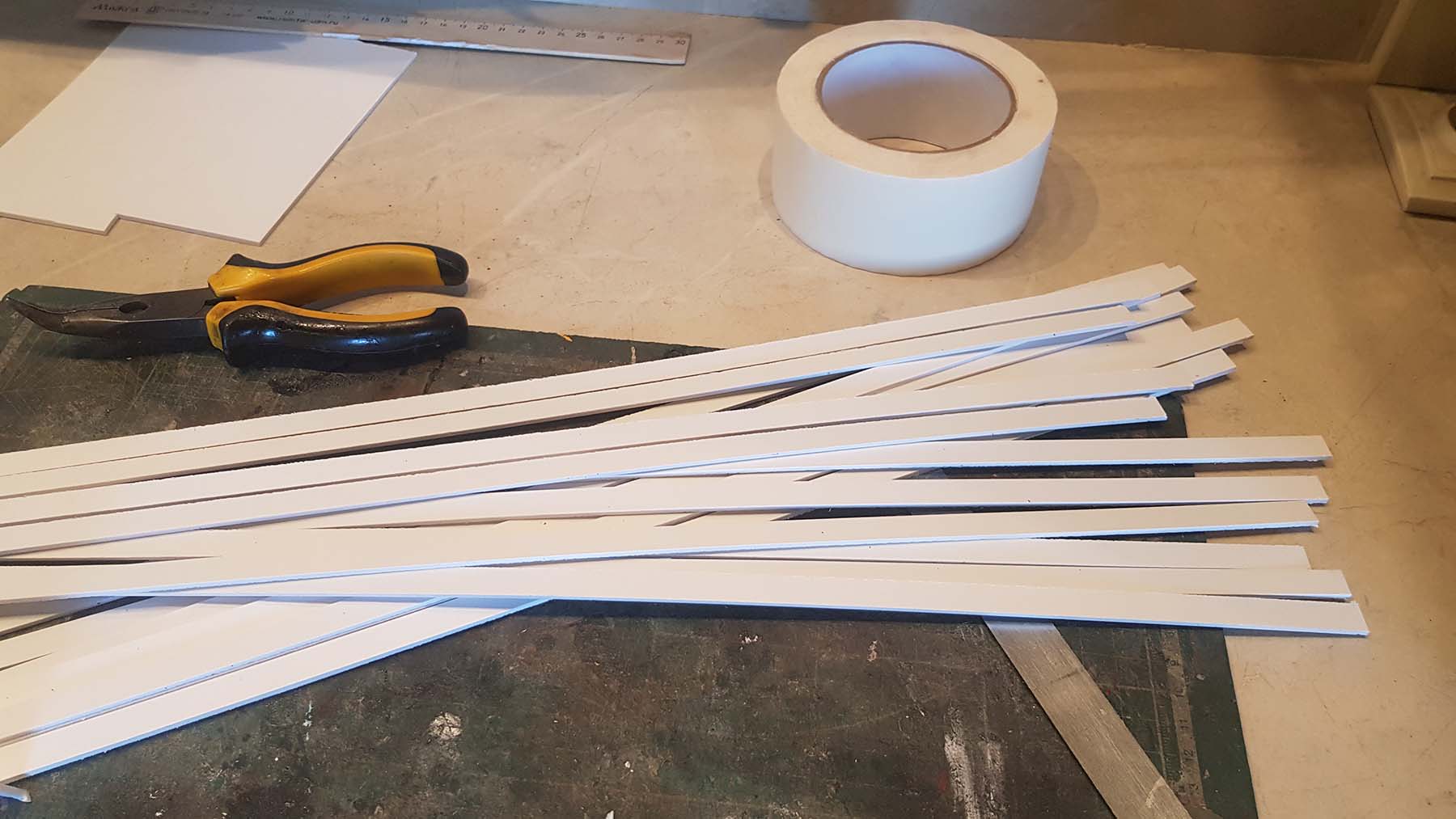

Нарезал планки по 1 см шириной из пластика 2 мм
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

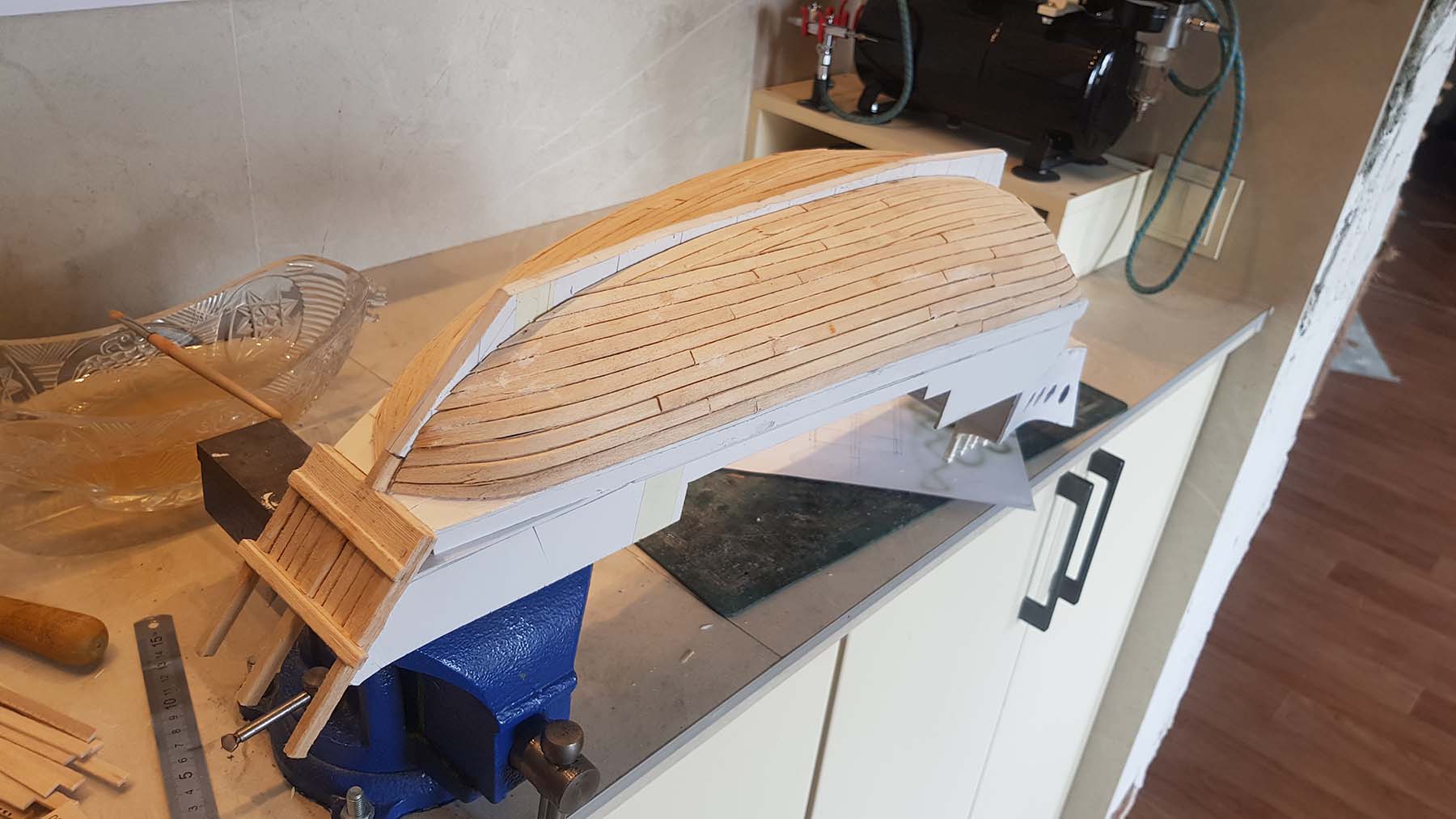

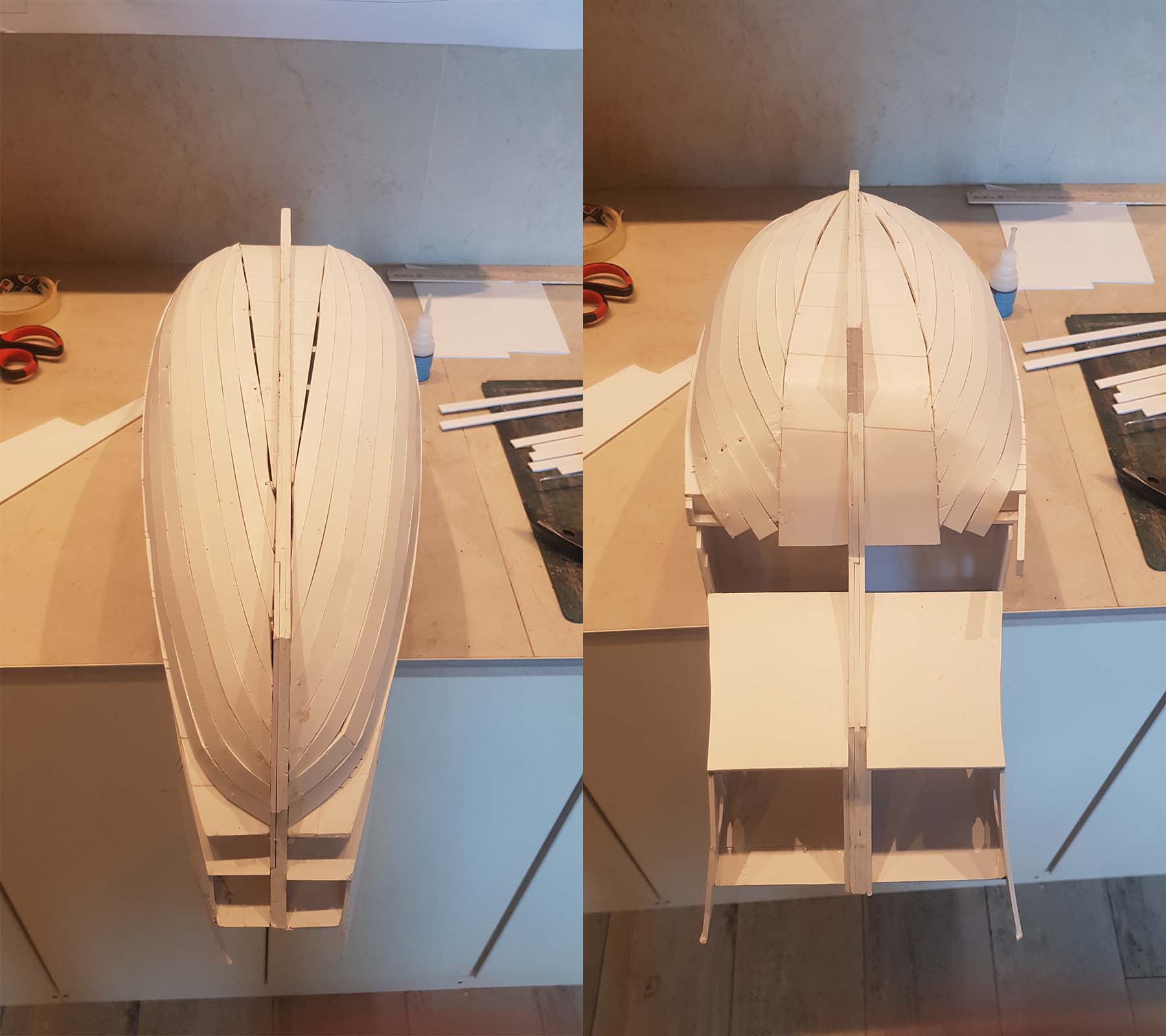

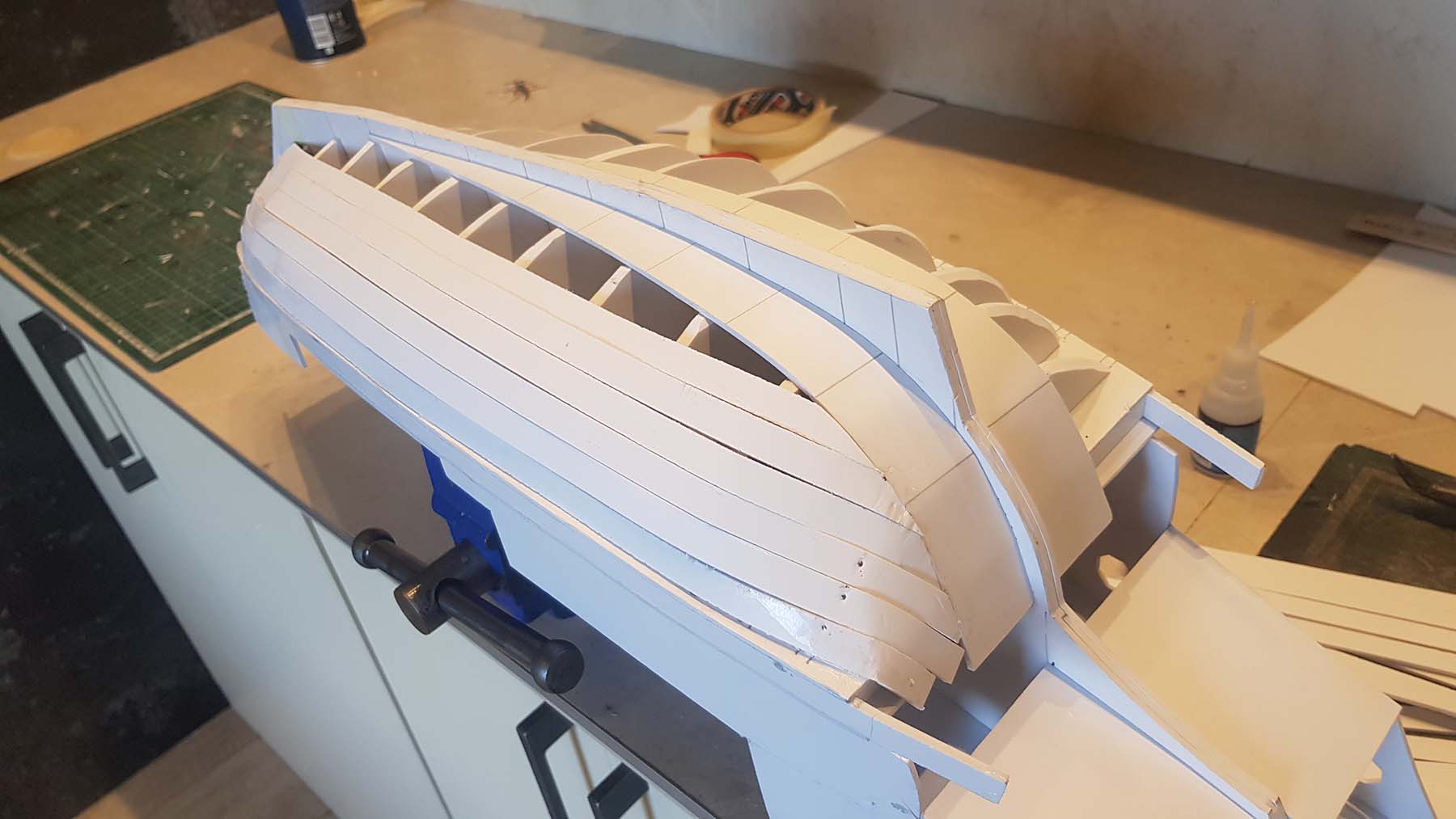

И обшил всю нижнюю часть корпуса
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

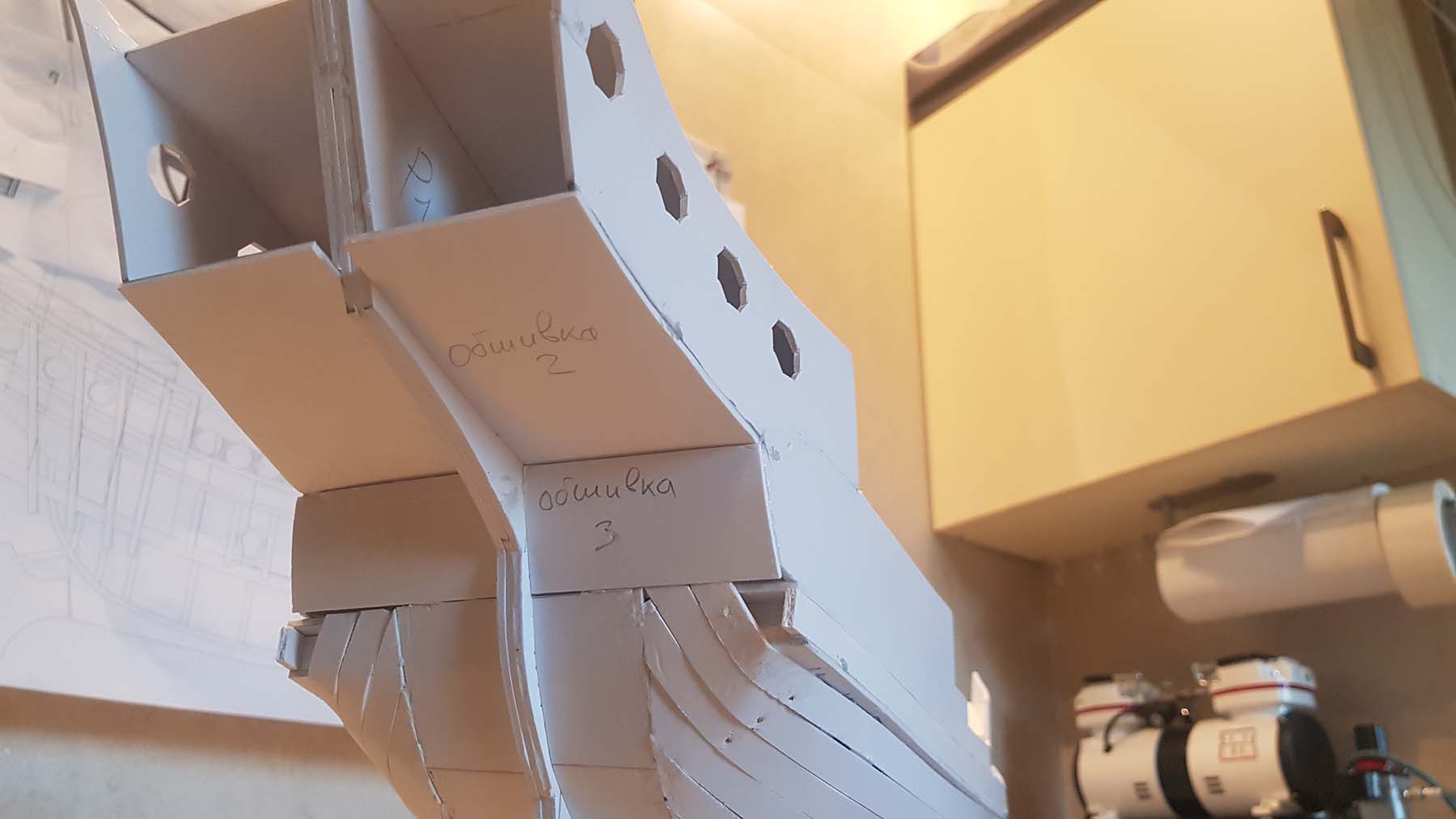

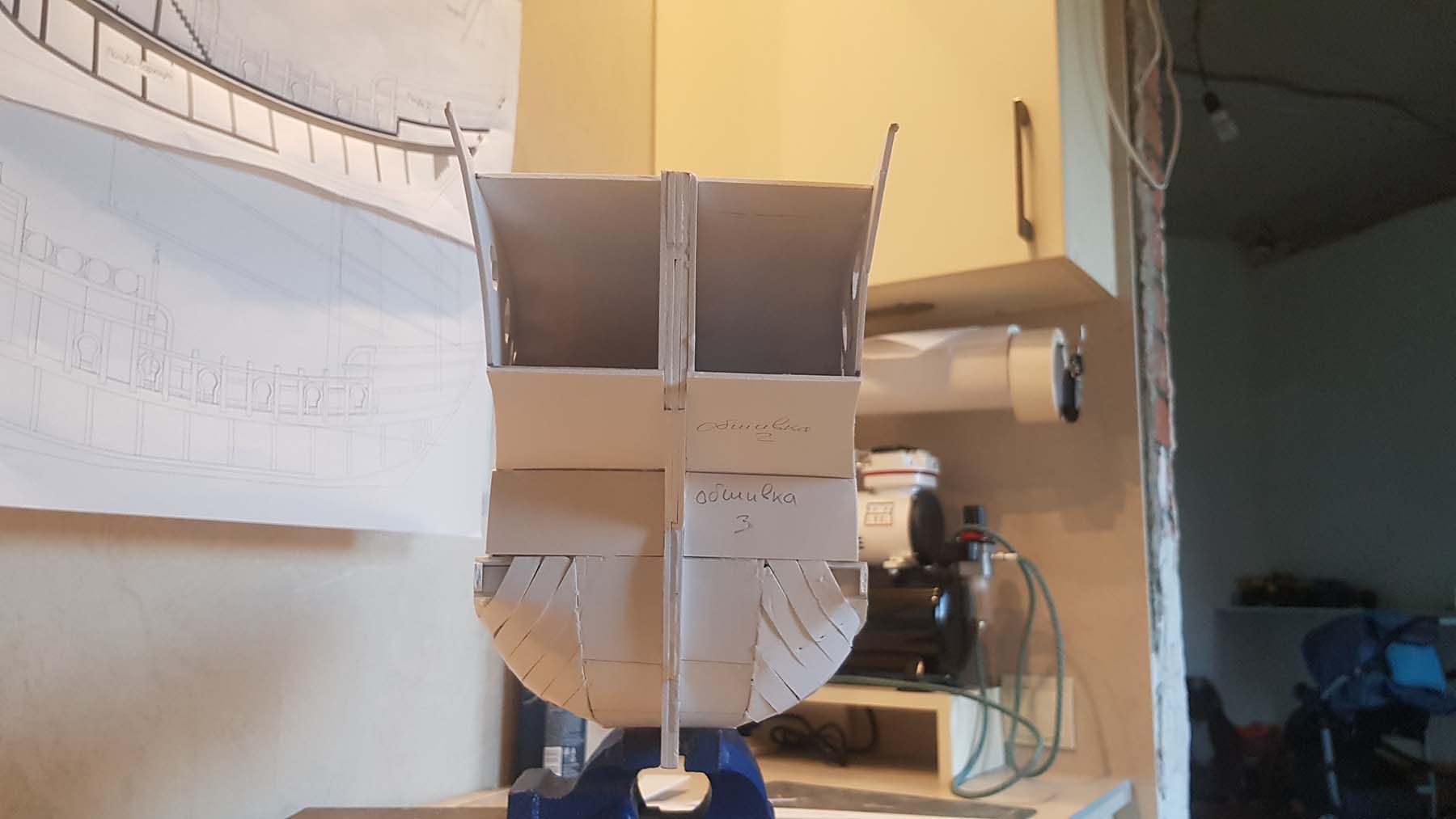

Кормовой подзор
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Еще немного фото
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

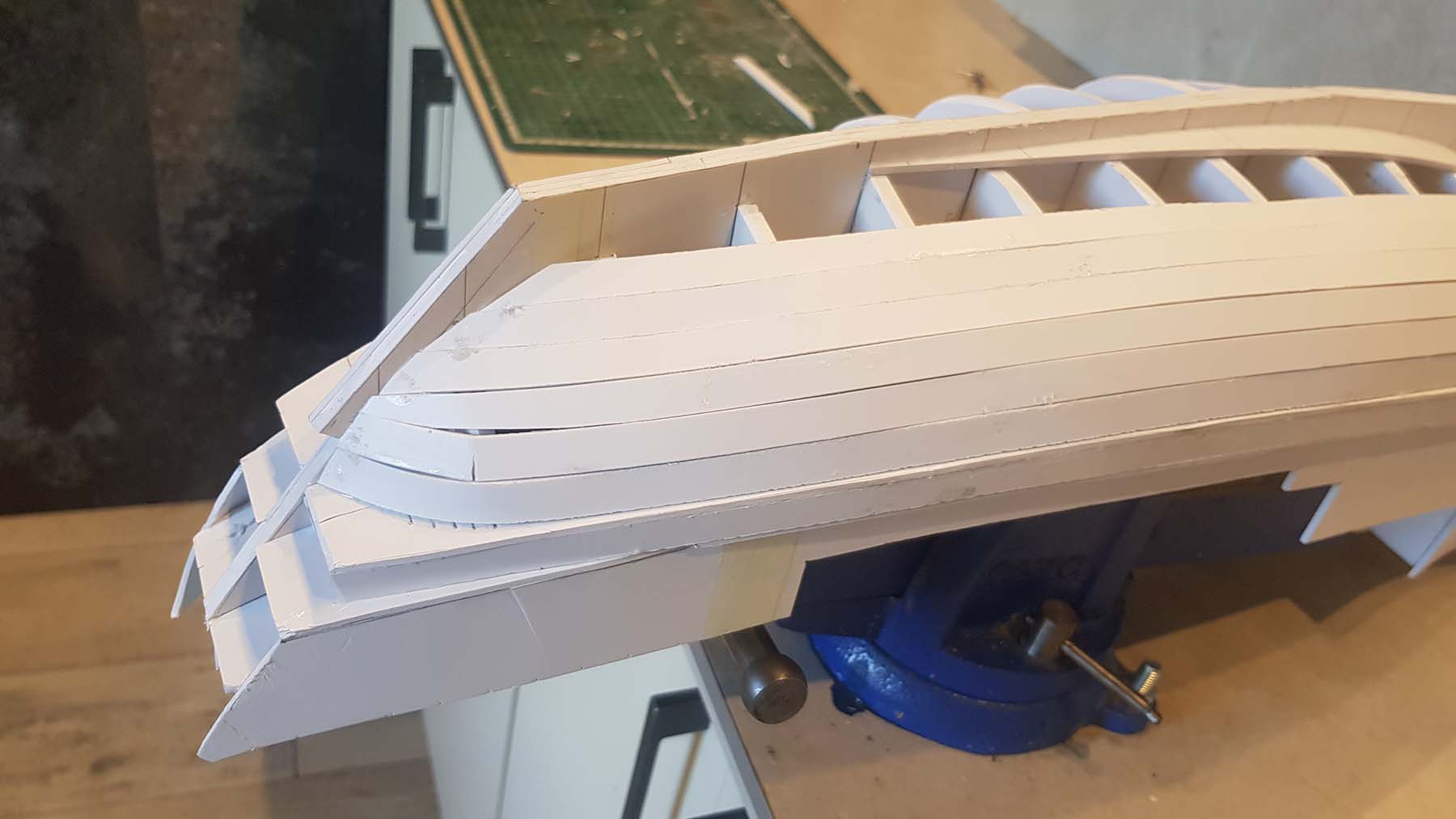

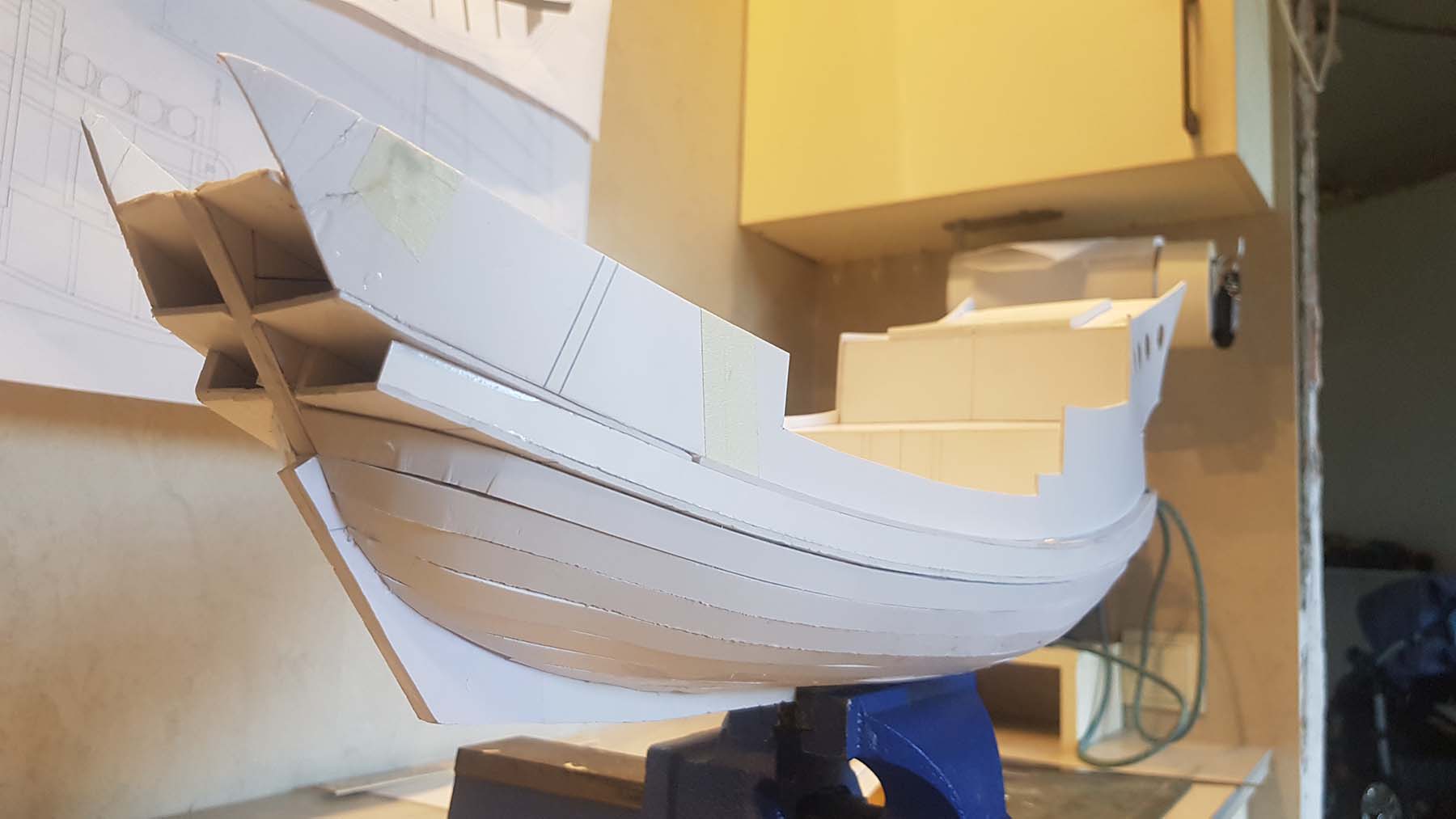

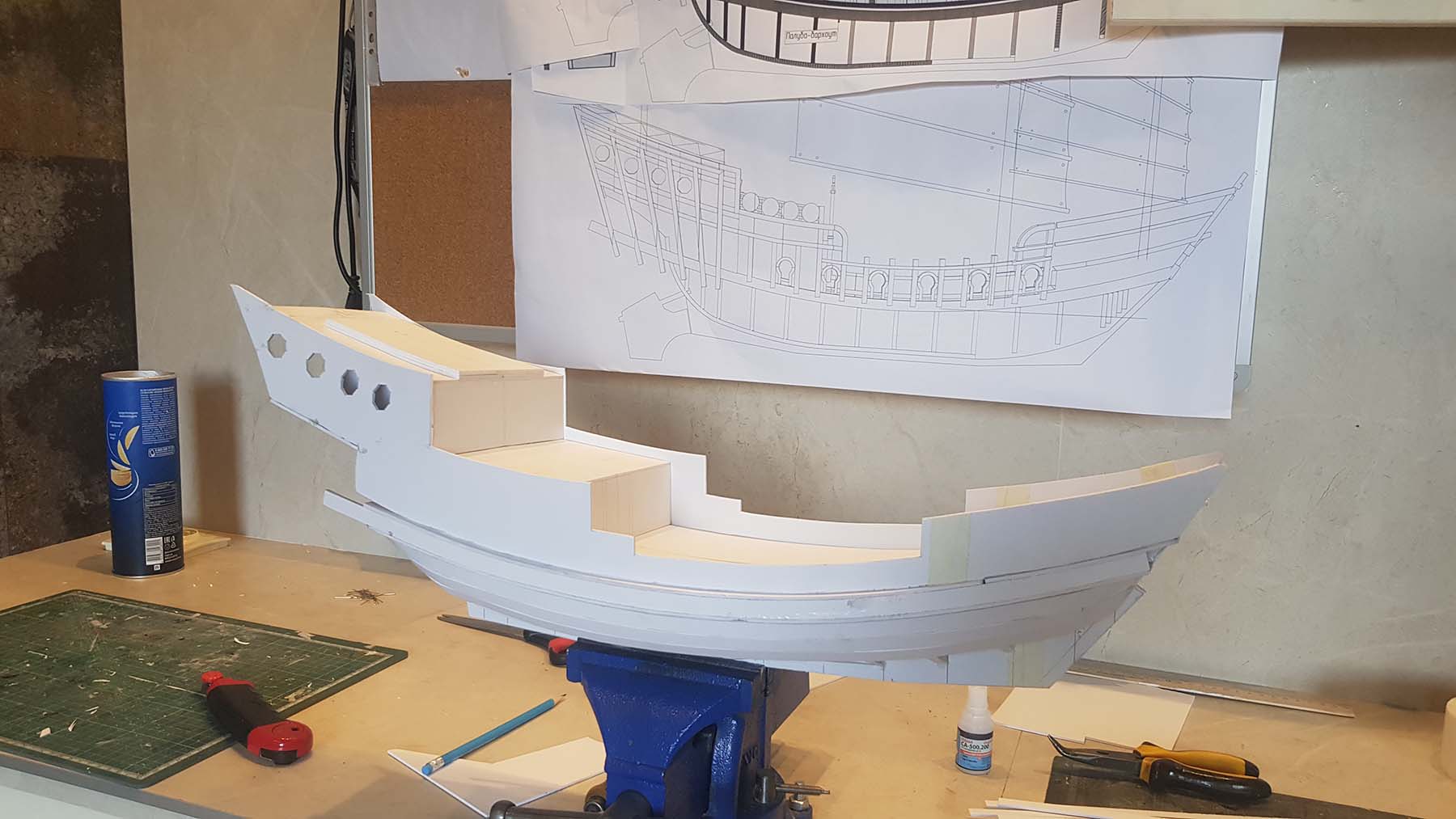

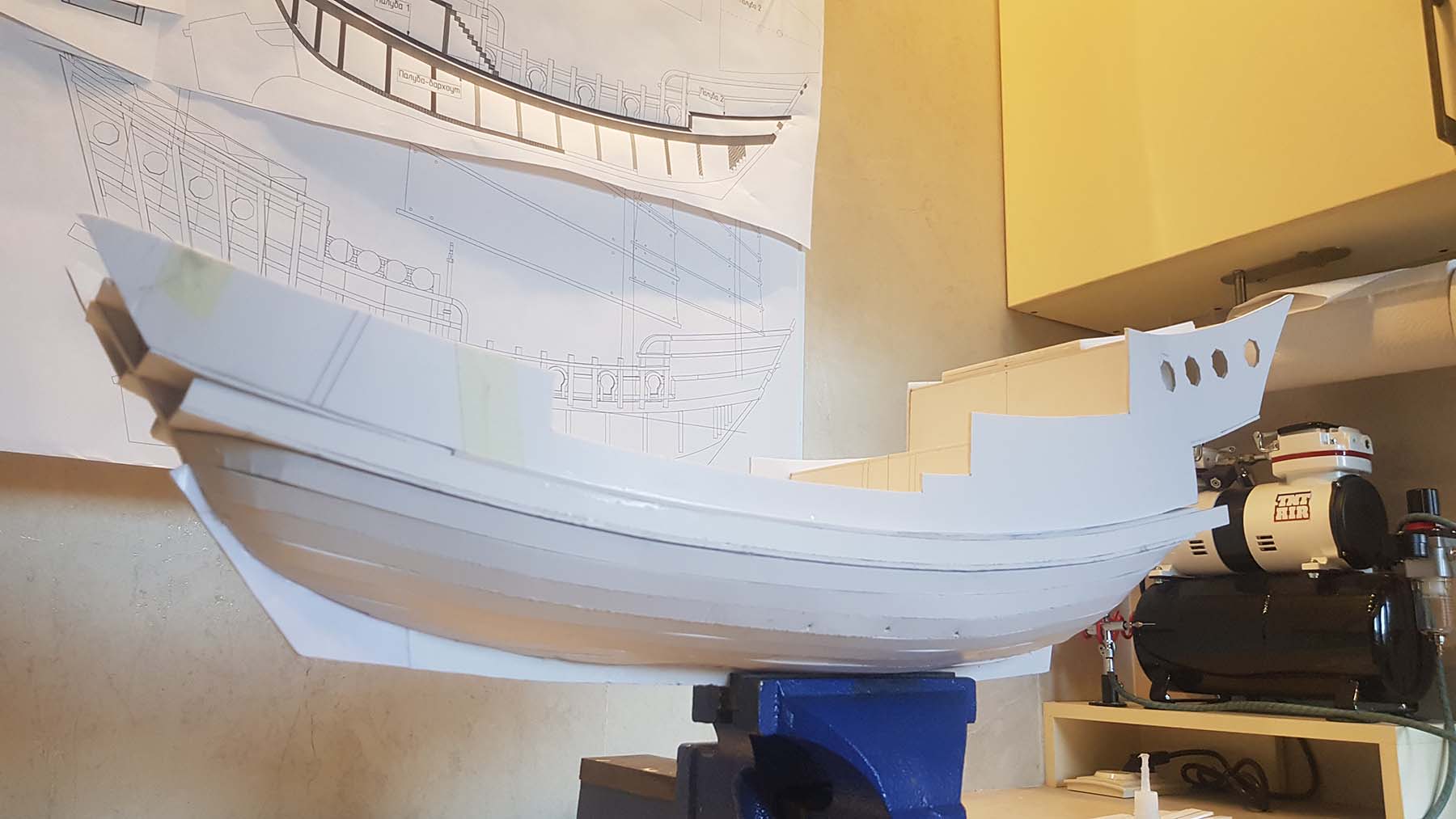

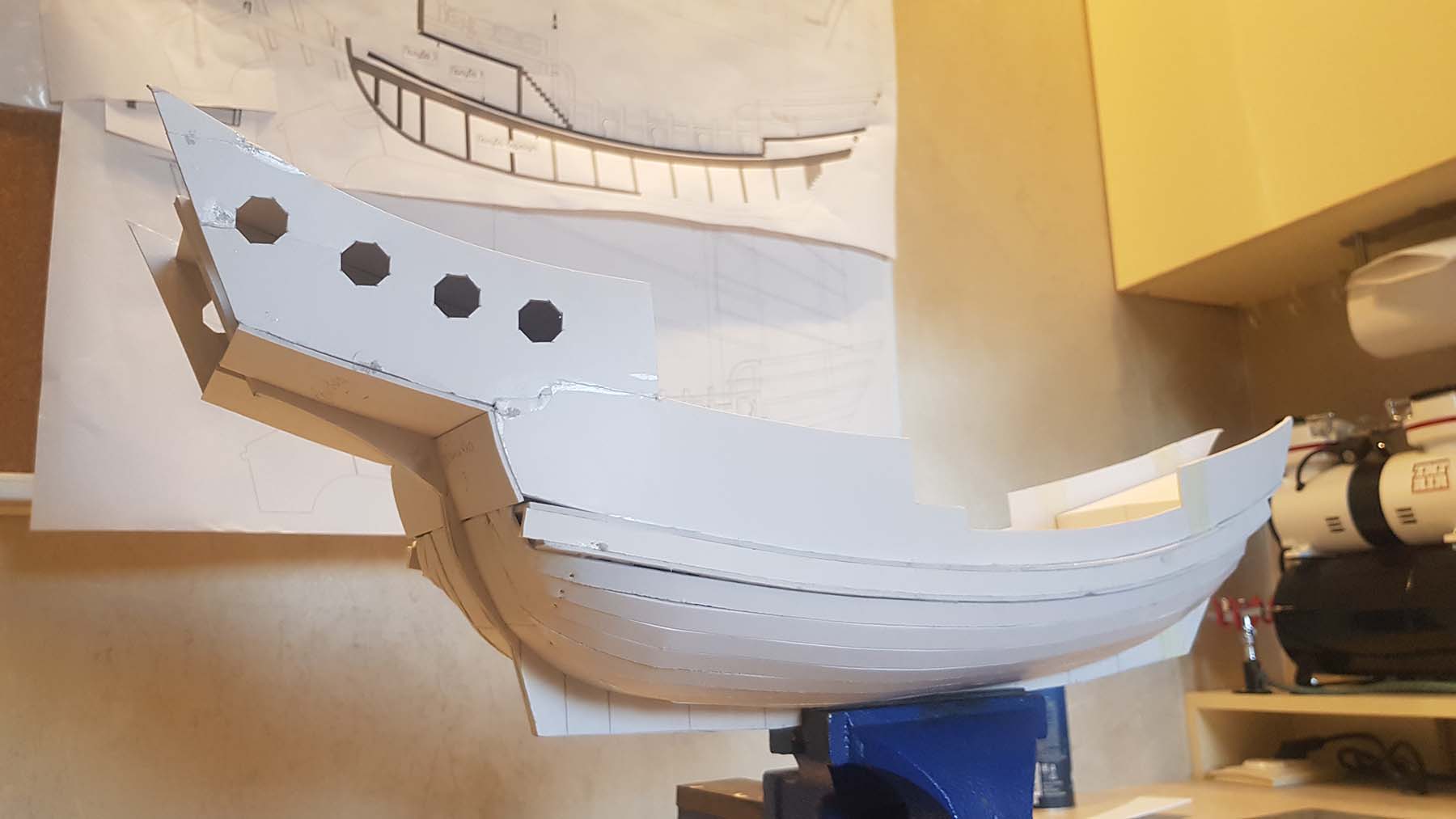

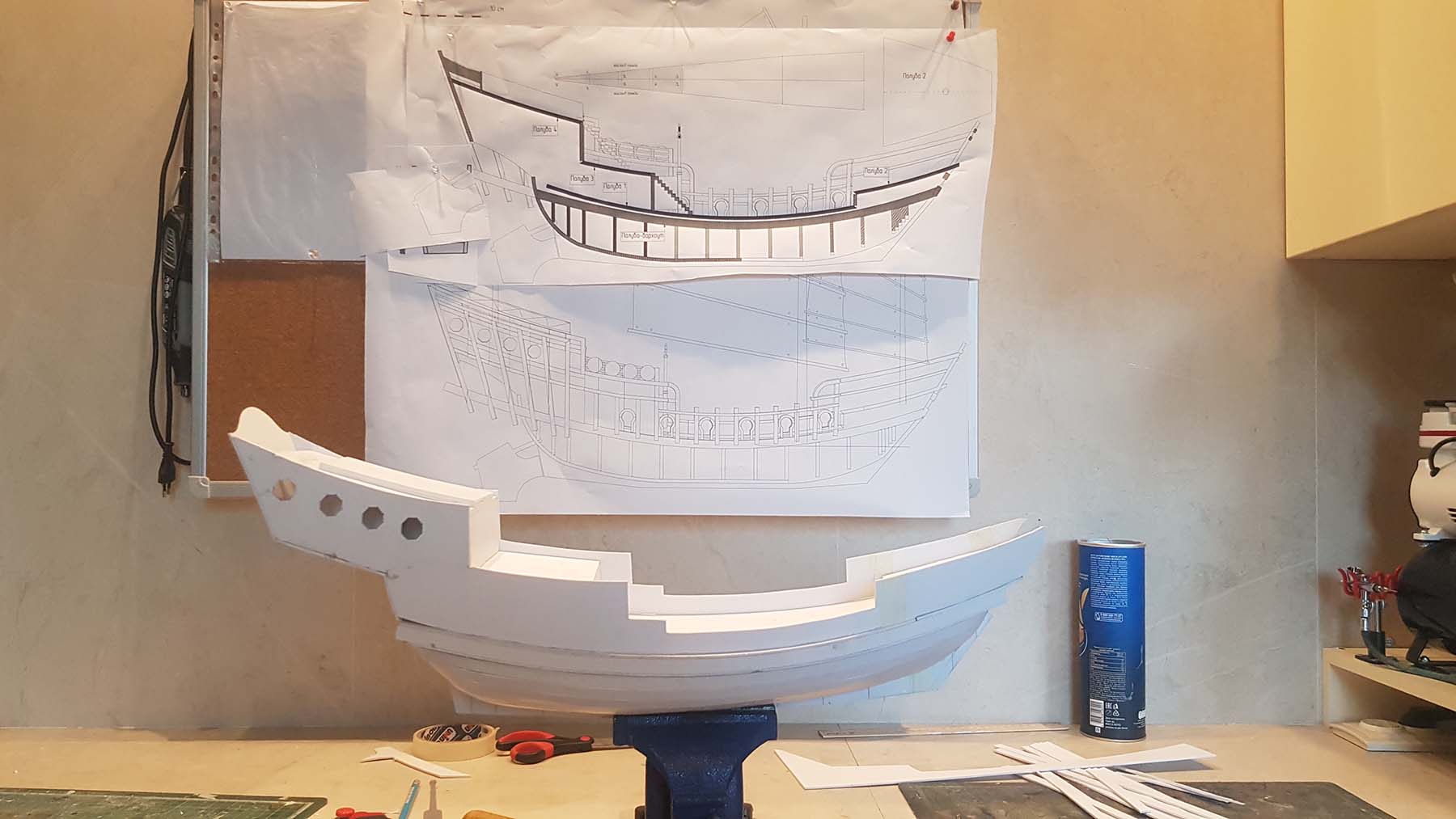

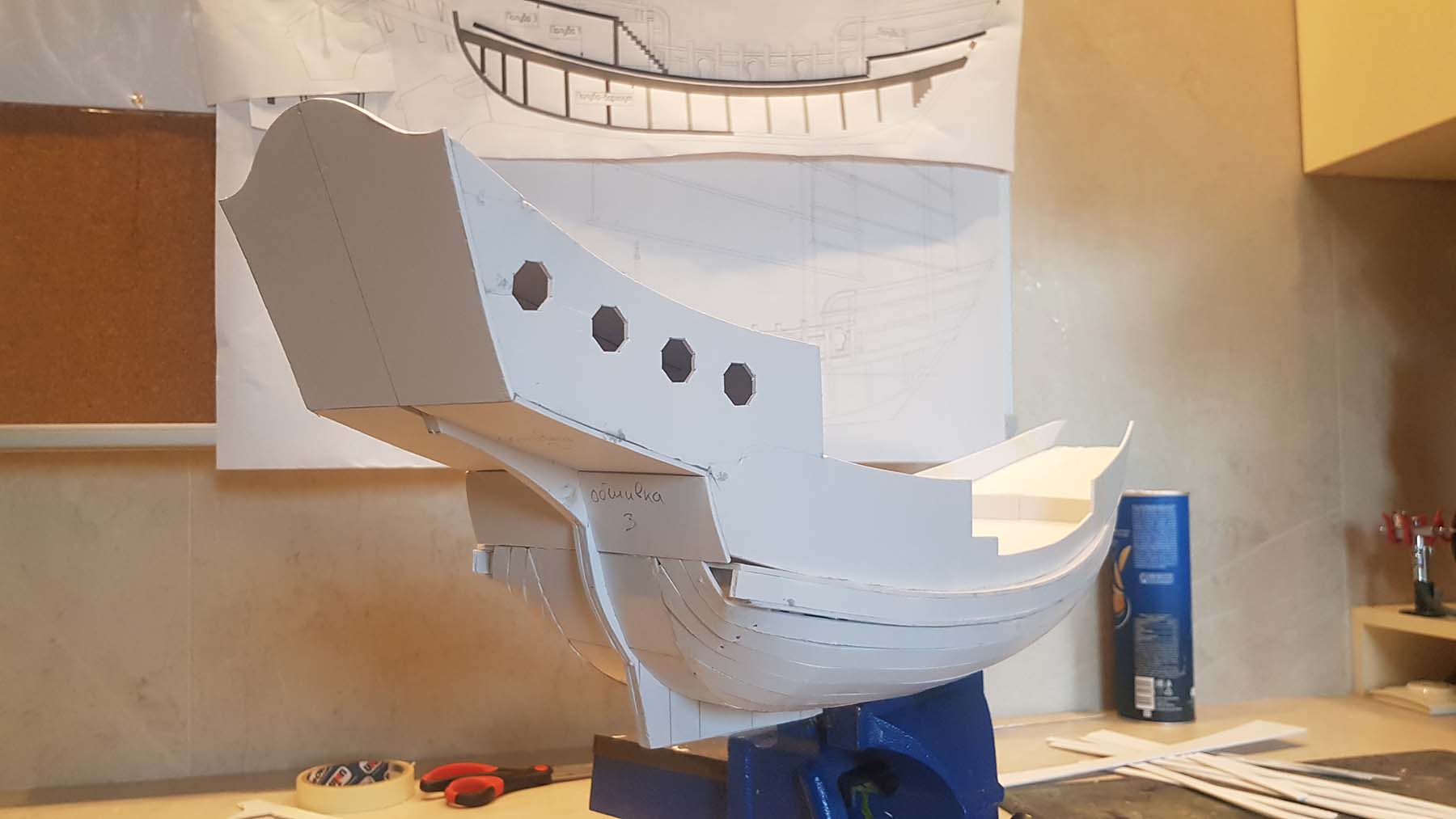

Вот так в общих чертах выглядит корпус
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

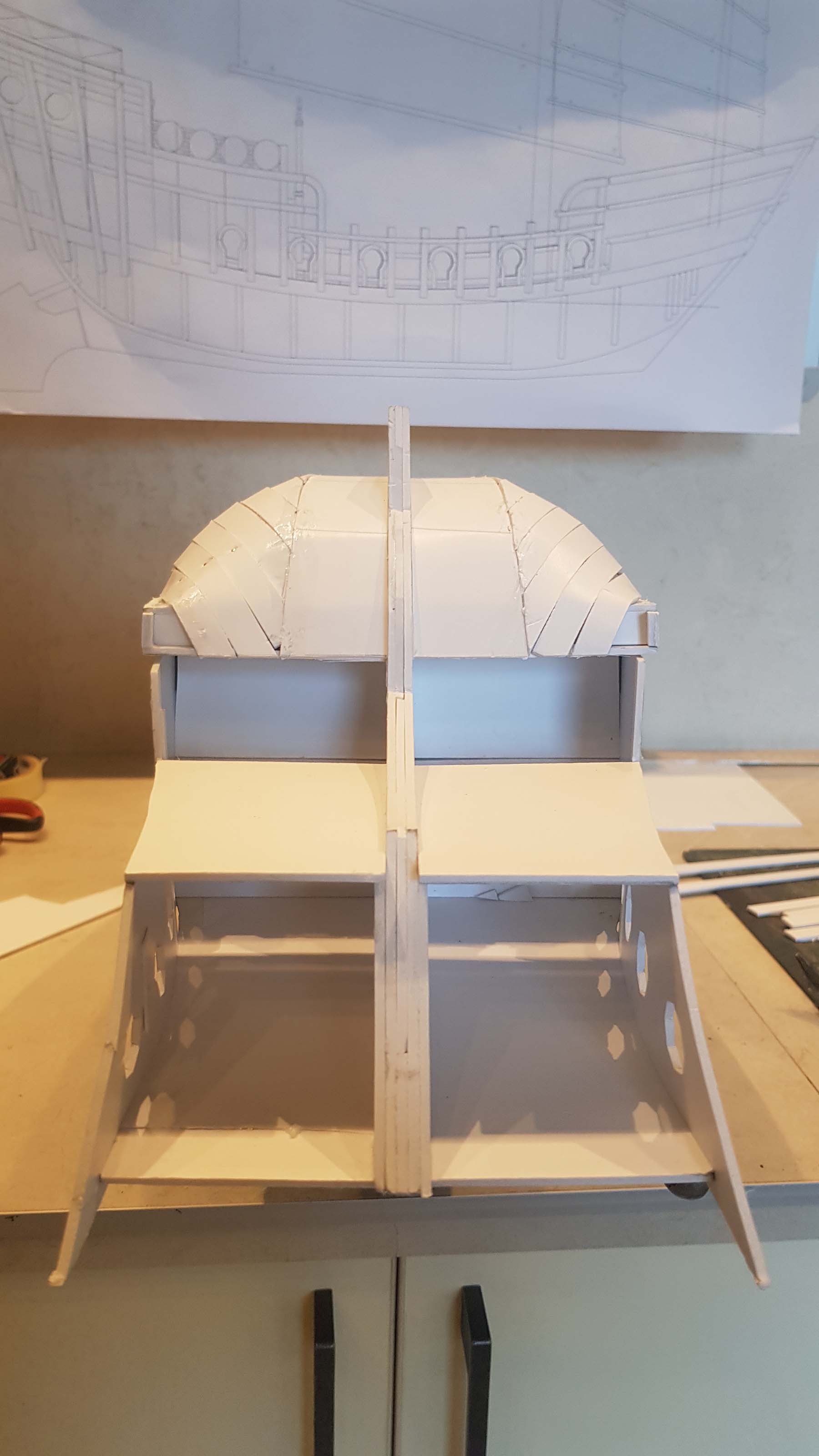

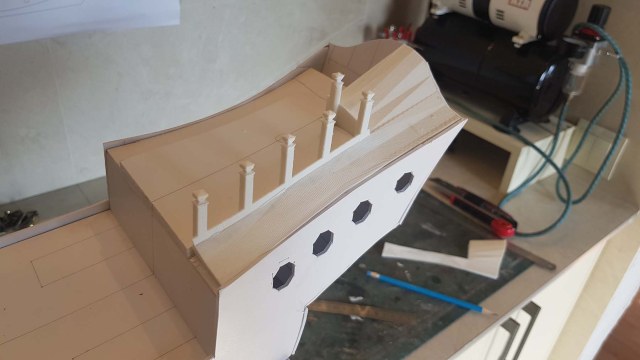

Далее, сделал болванку под кровлю кормовой части. Потом эта форма будет обшиваться гонтами черепицы
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

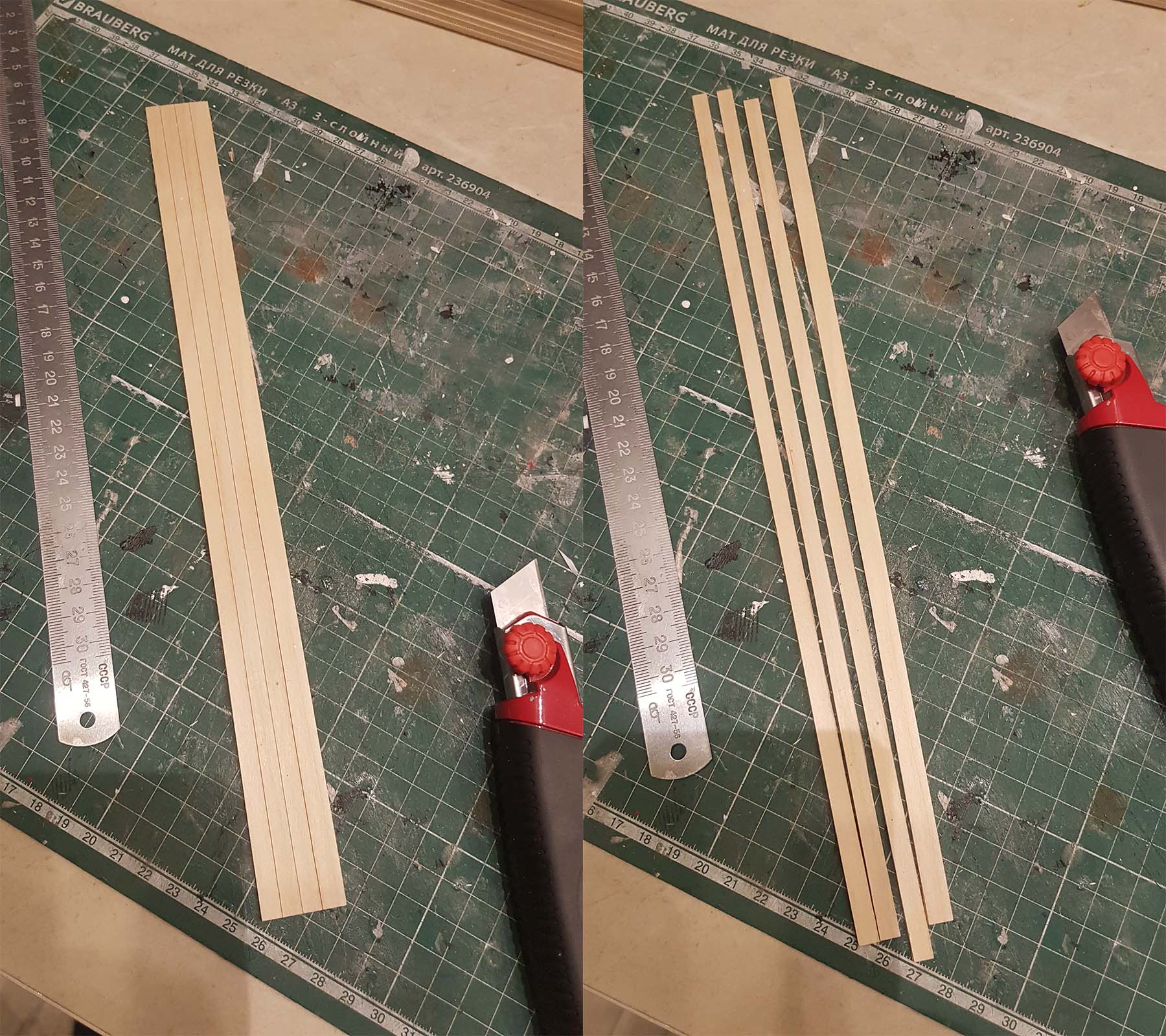

Начал нарезку линеек на доски чистовой обшивки
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Из одной линейки выходит 3 доски по 6 мм и одна по 7 мм, что удобно для применения в разных местах
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Игорь Шейнин
Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))
Администратор
Эстет
Спонсор
На сайте с 22.01.2011
30 10463
Анатолий, приветствую! А в названии темы "Корябль .." написание через Я ошибка или так задумано? Если ошибка исправить?
Гравировать имена чемпионов на наградах...работа требующая самоотречения
Толковый совет опытного товарища гораздо ценнее обычного поиска в интернете...
Ошибочка закралась.
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
А как изменить?
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

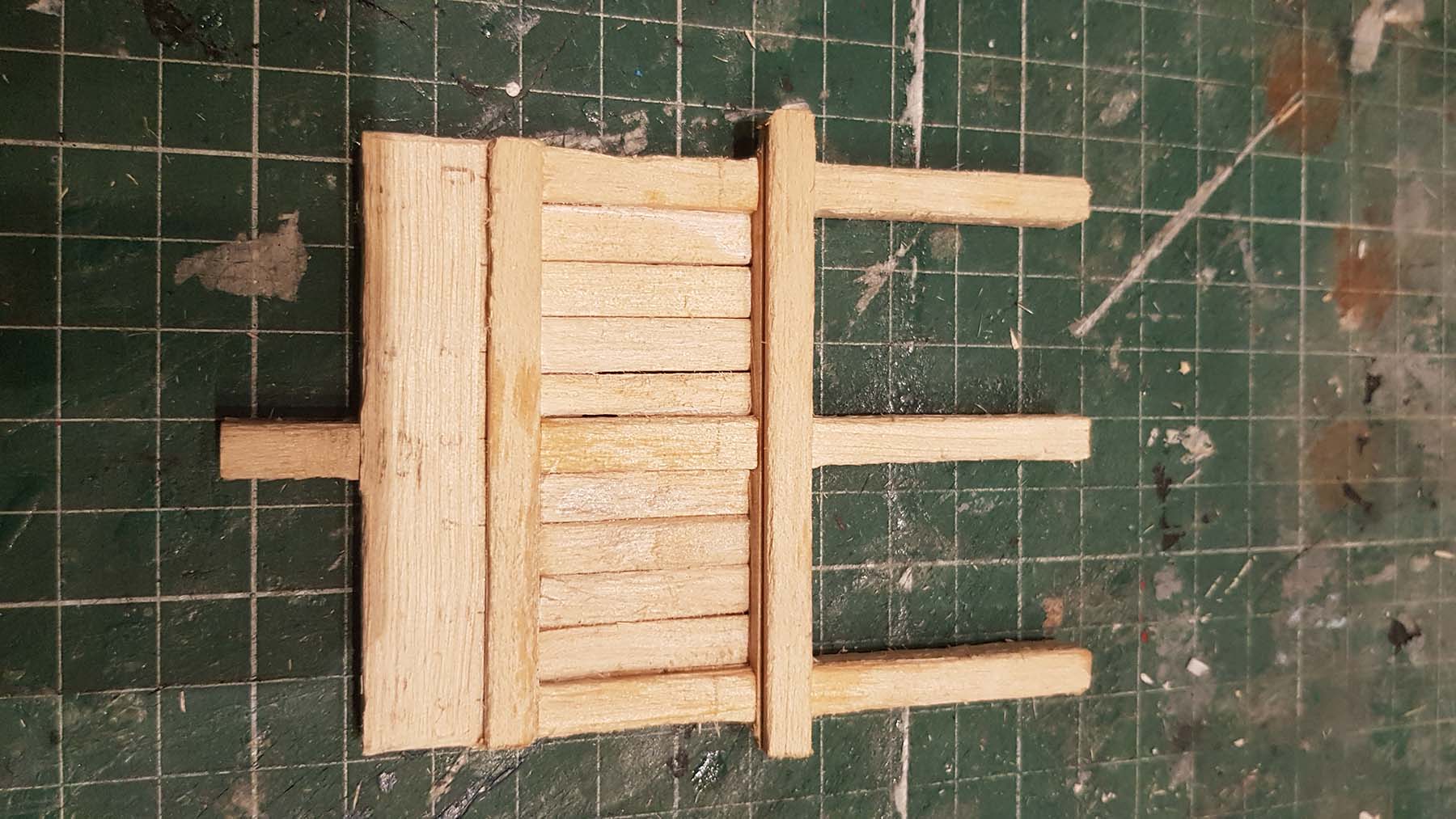

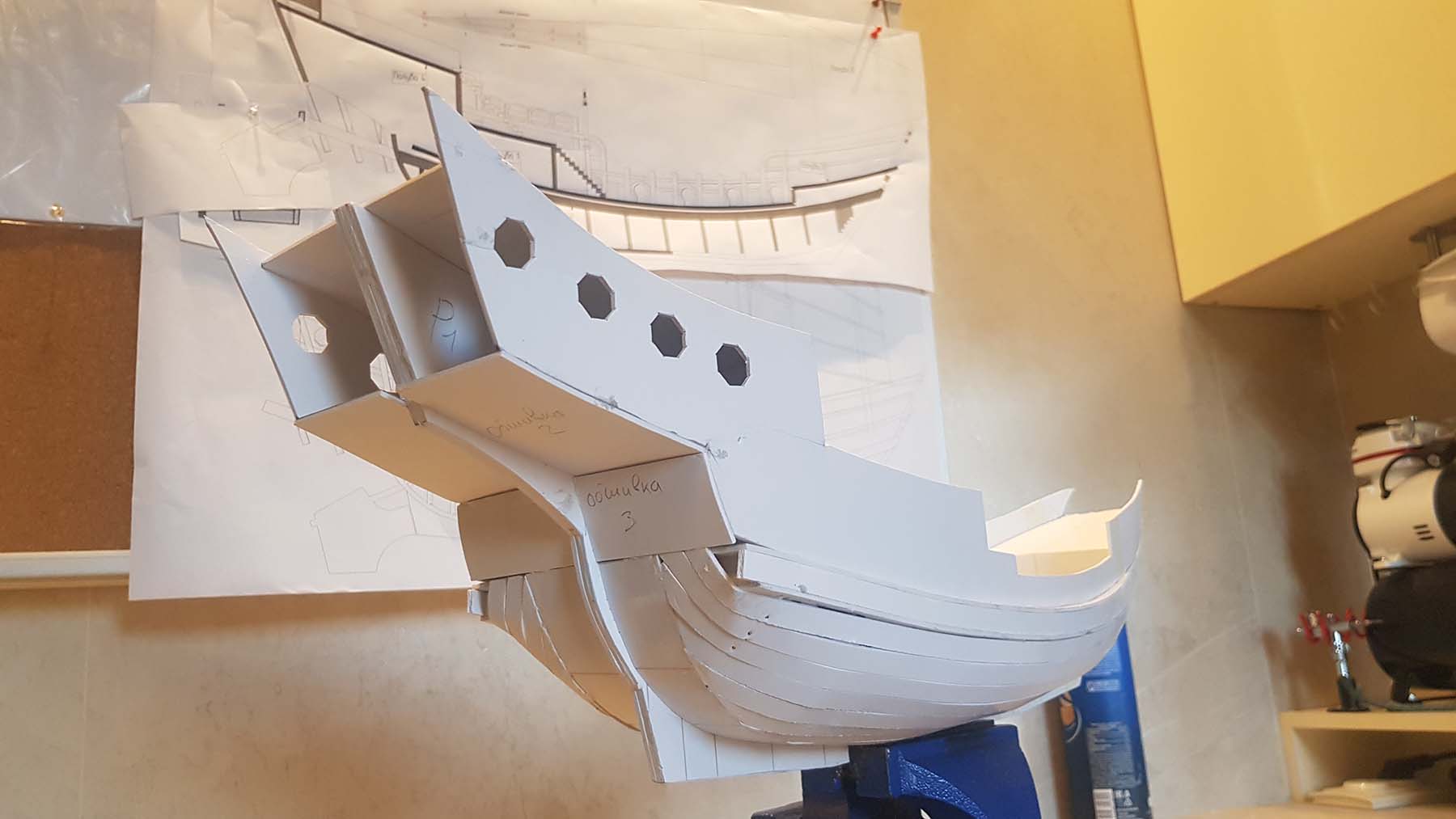

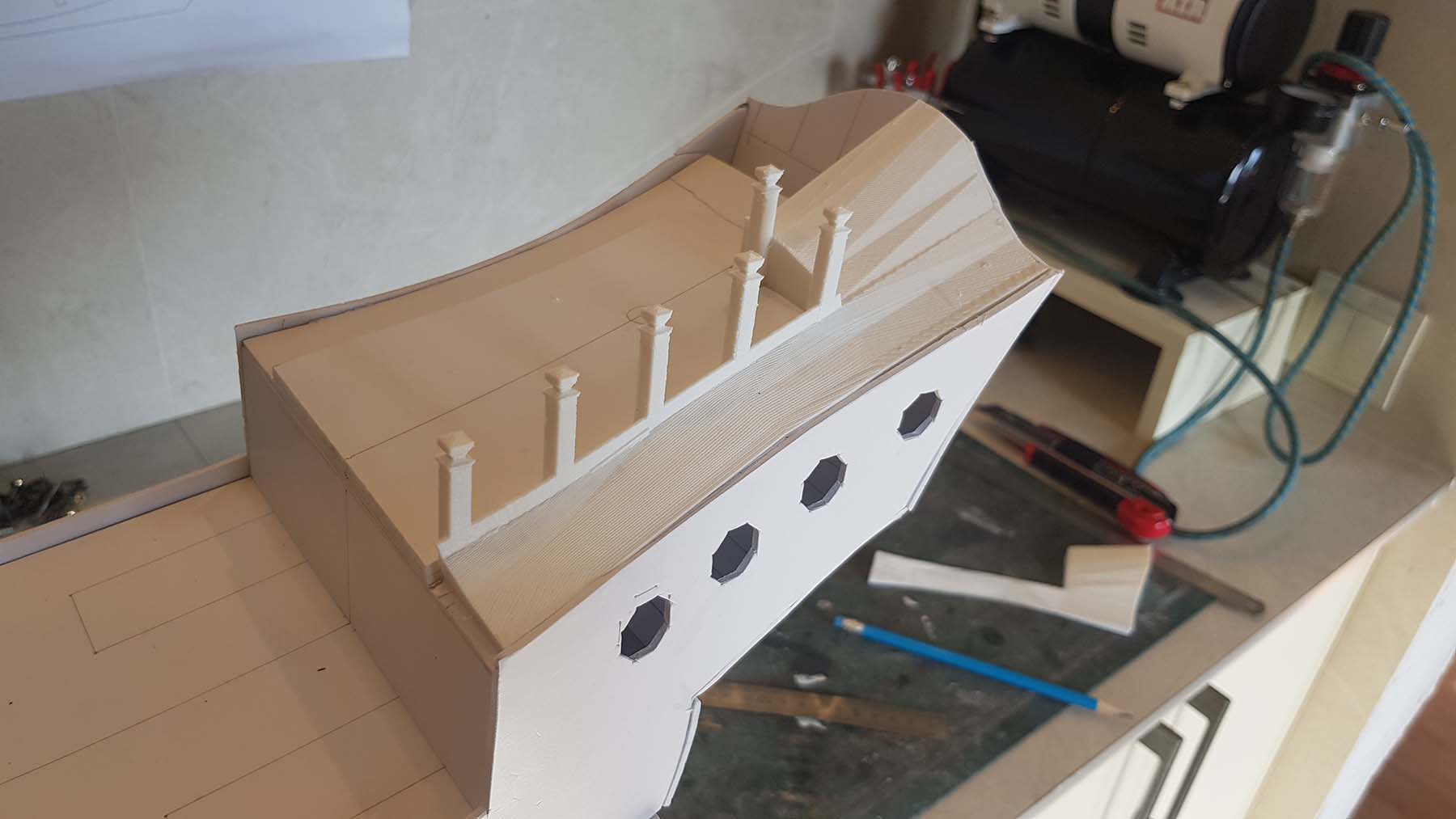

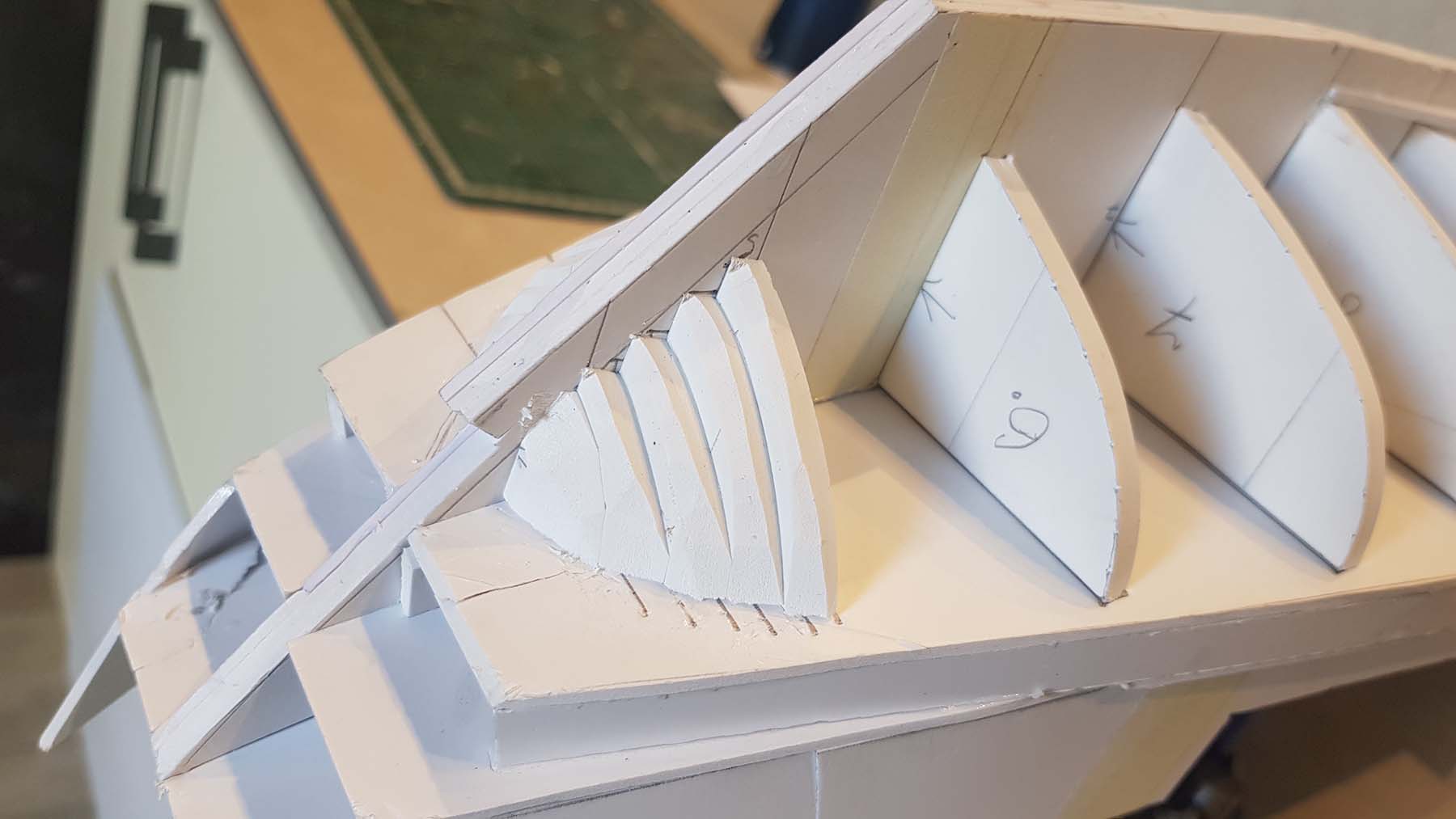

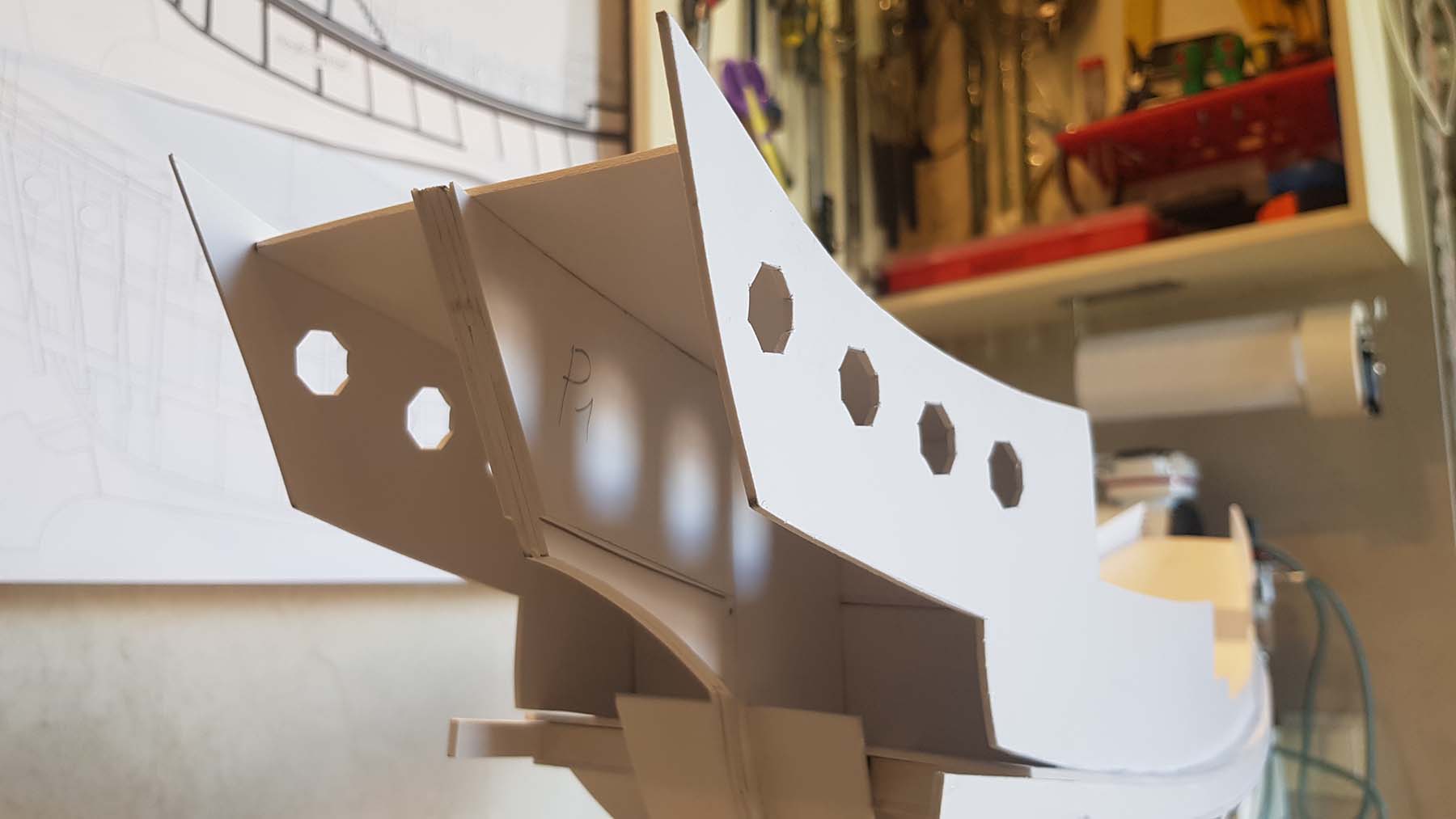

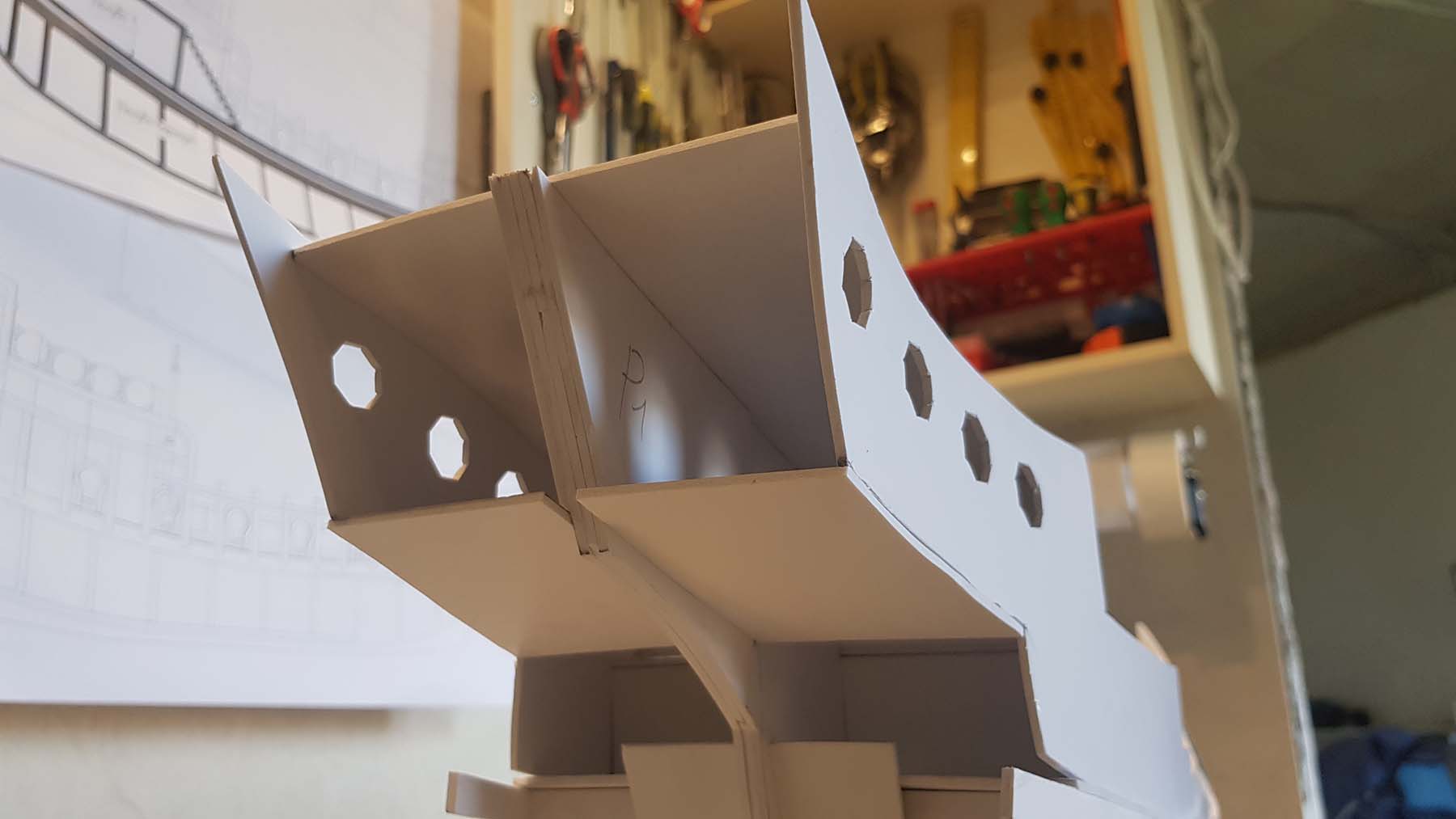

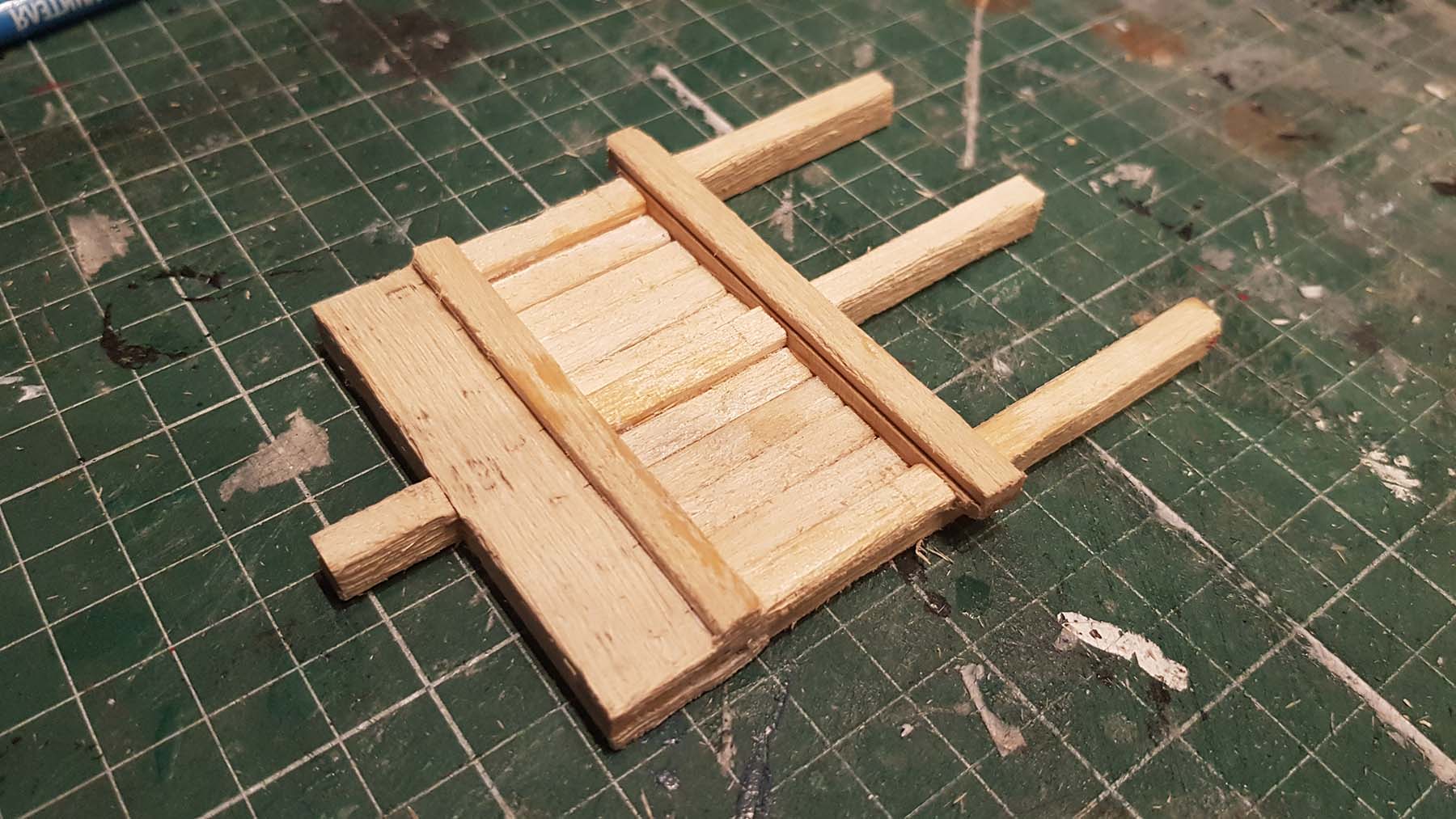

Сделал носовой щит. Не знаю как назвать эту деталь
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

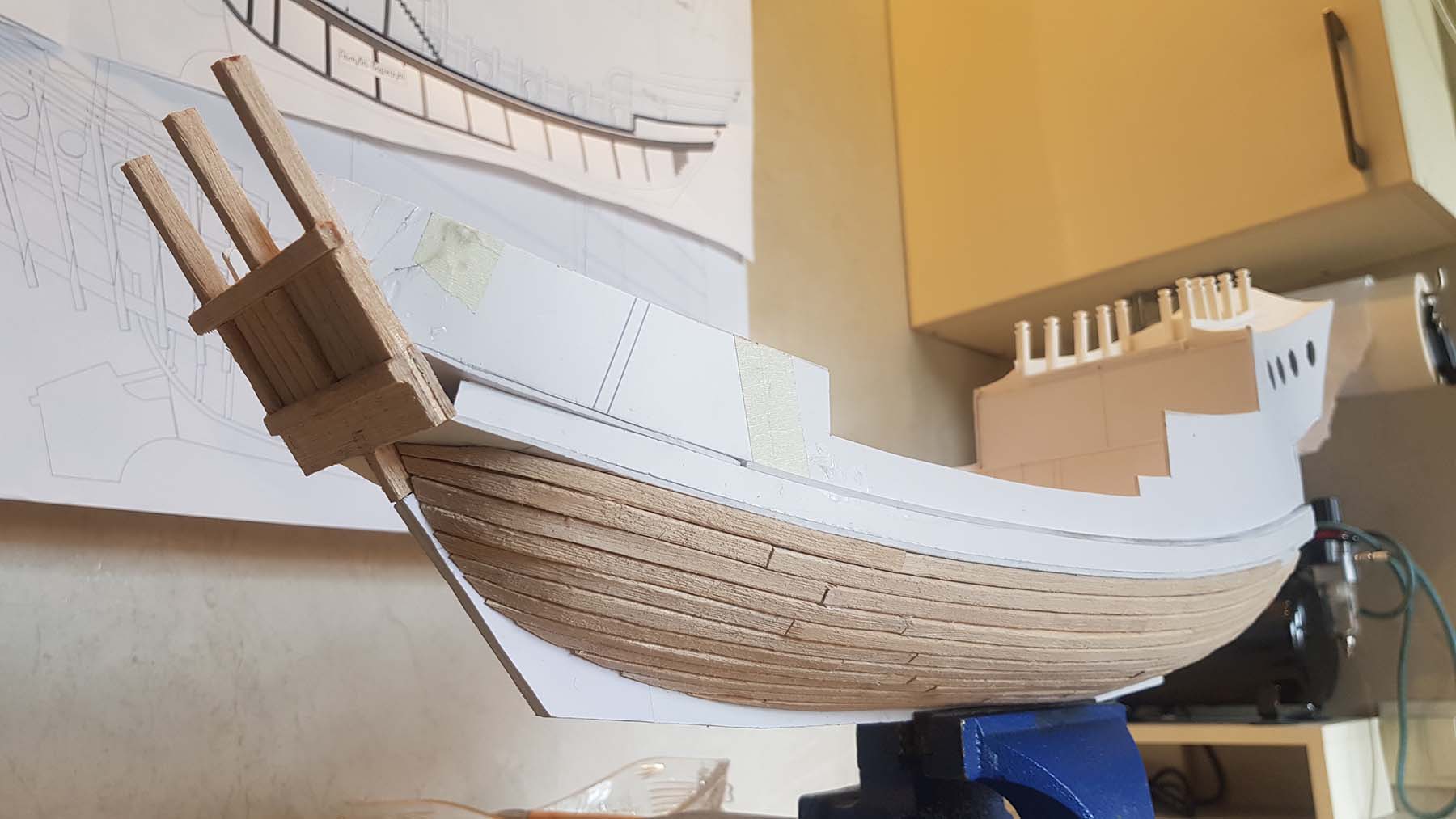

Далее, обшил нижнюю часть корпуса. Далее его надо целиком пройтись обдирочной фрезой сняв то что выступает, ну а затем несколько слоев разных обрастаний.
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Игорь Шейнин
Эстет. Это меня так друзья обозвали. Хотя я себя таковым не считаю))
Администратор
Эстет
Спонсор
На сайте с 22.01.2011
30 10463
А как изменить?
Исправлено.
Гравировать имена чемпионов на наградах...работа требующая самоотречения
Толковый совет опытного товарища гораздо ценнее обычного поиска в интернете...
Спасибо, Игорь
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

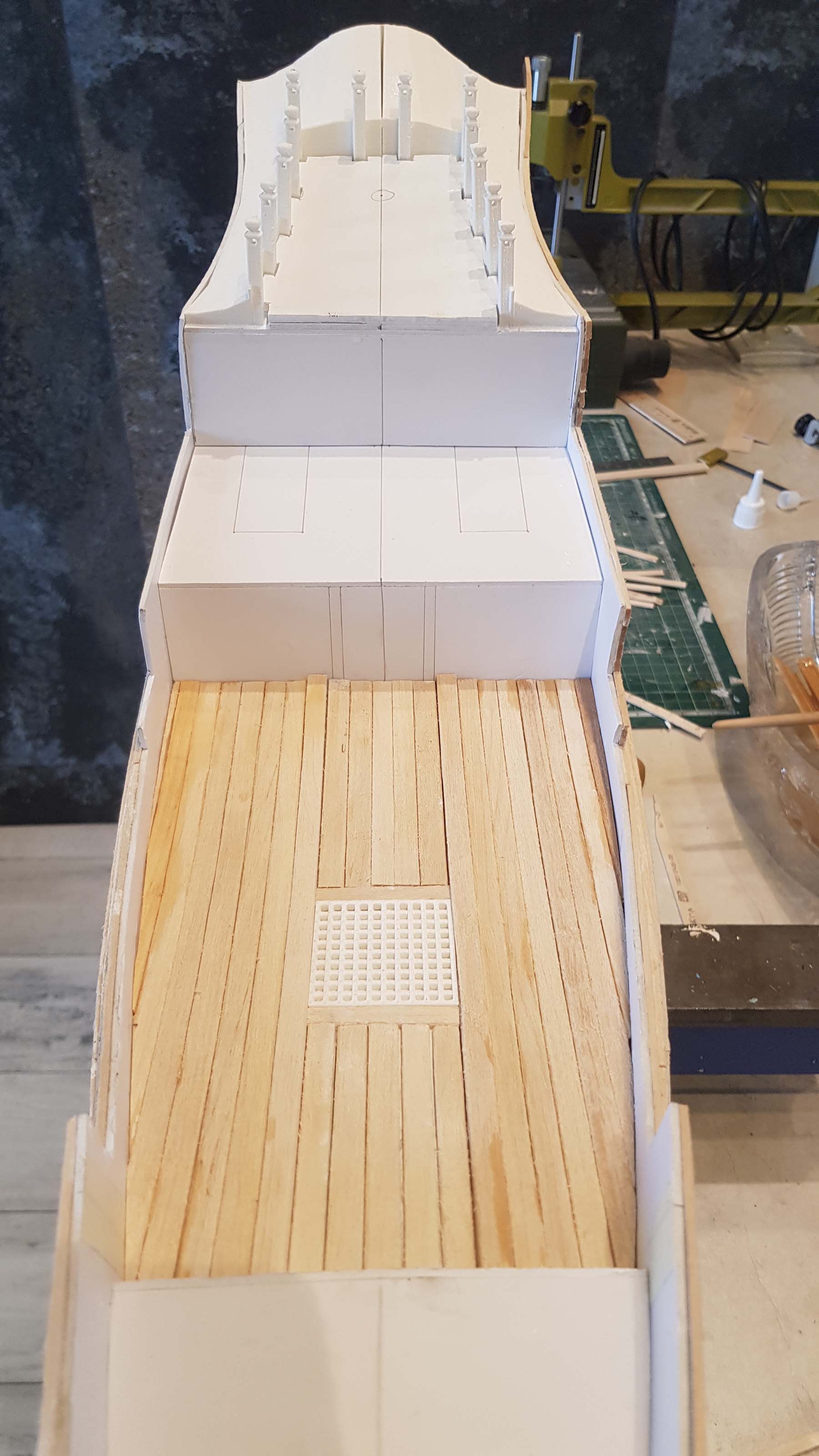

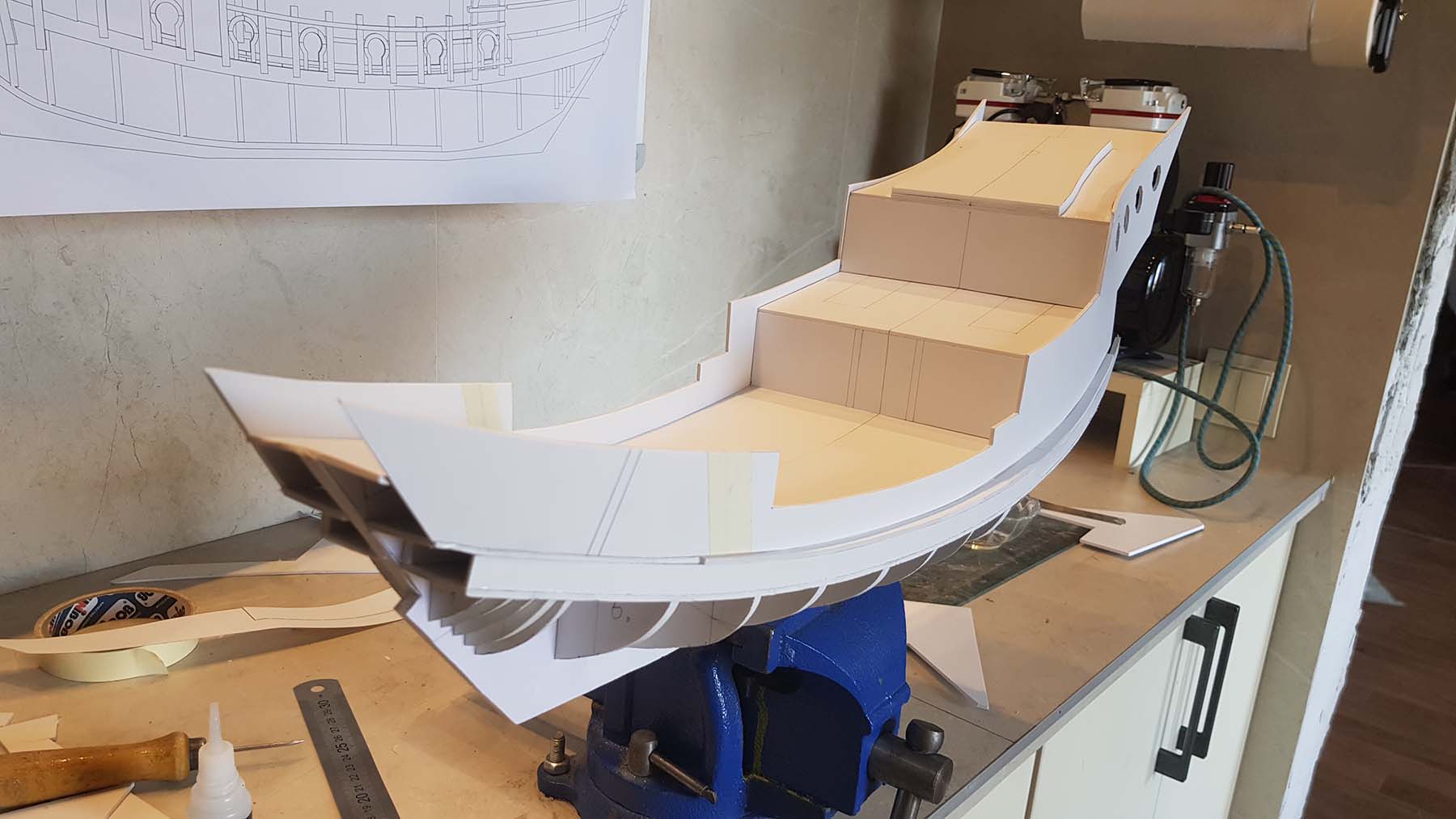

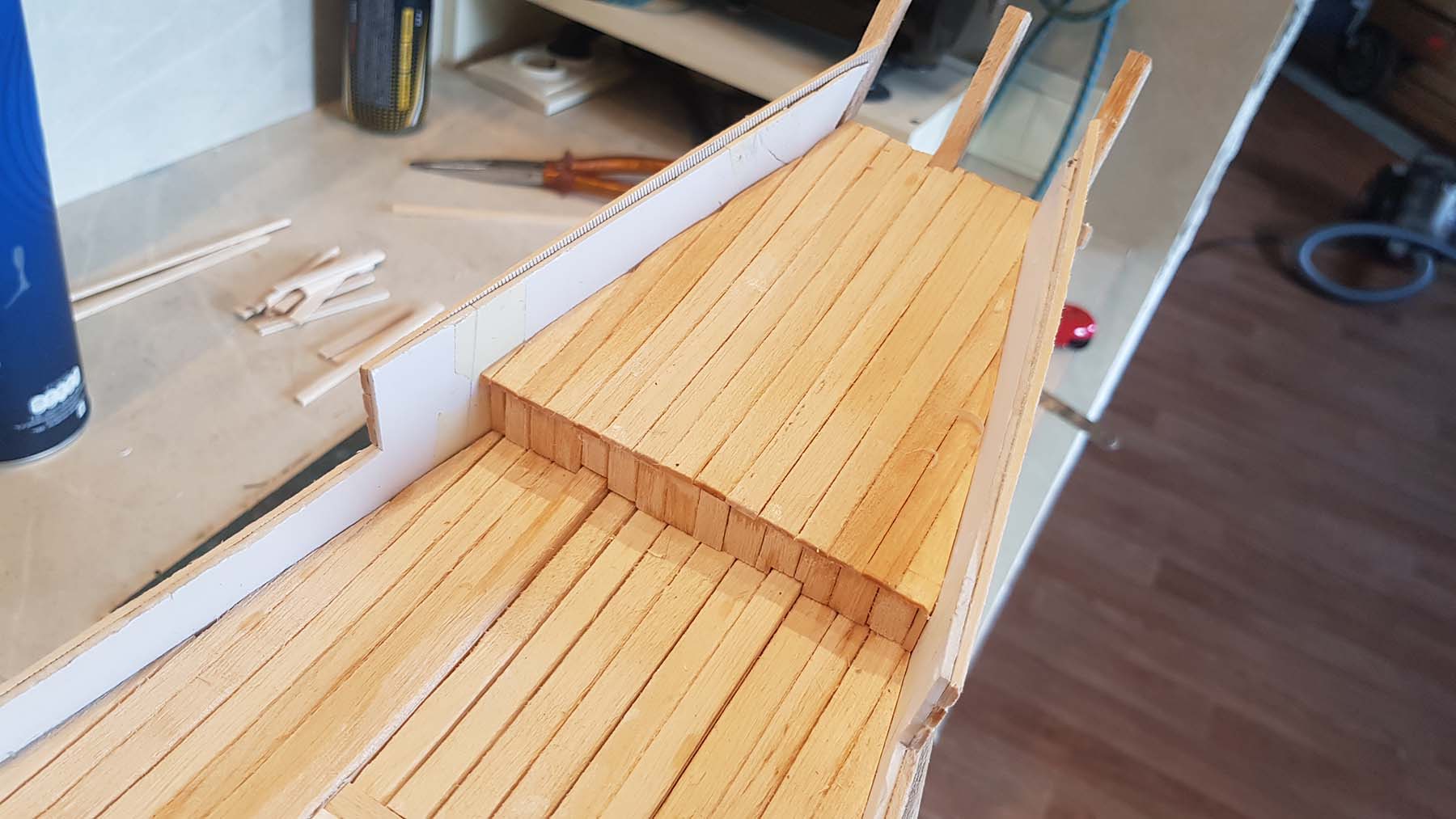

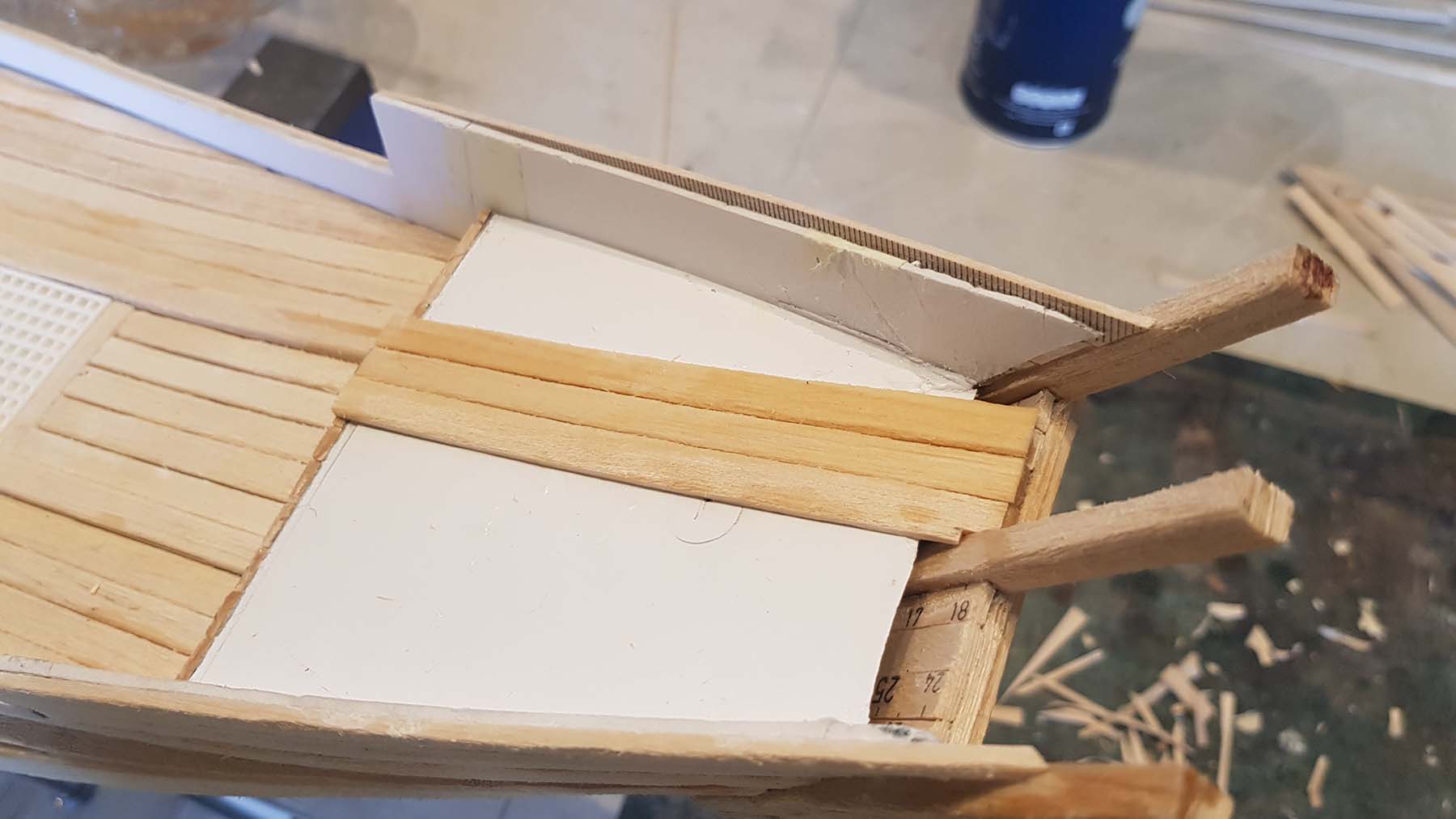

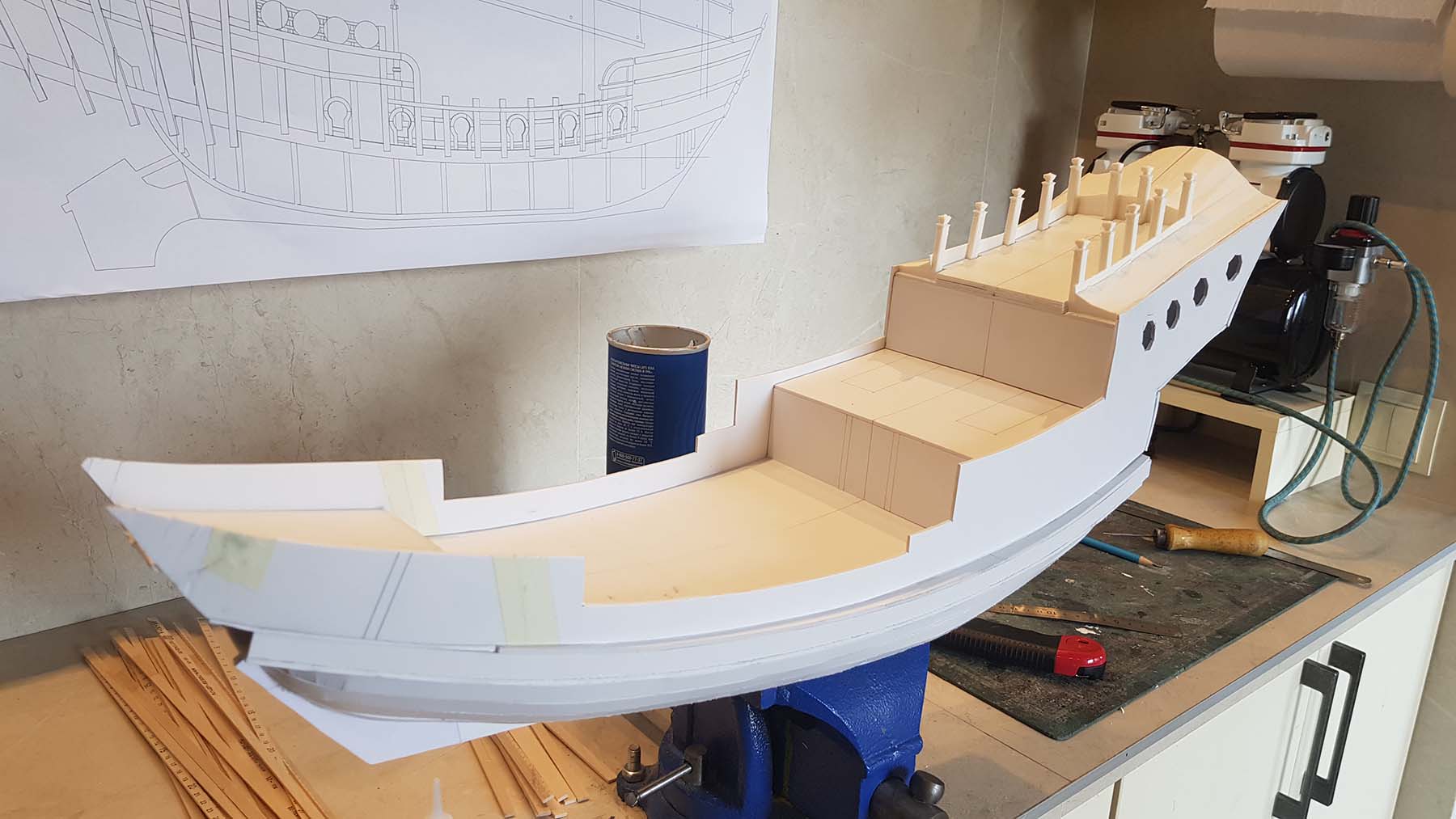

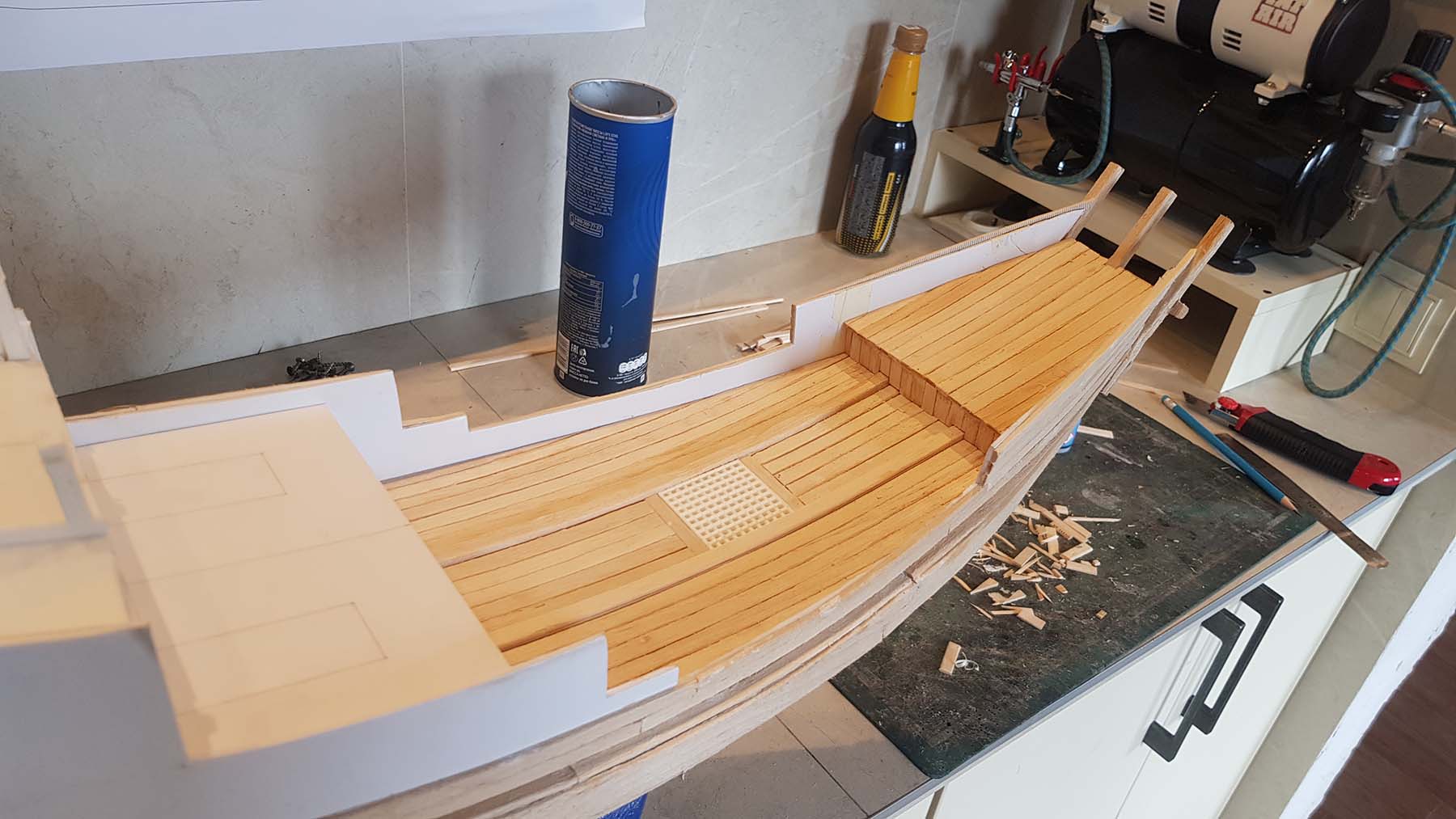

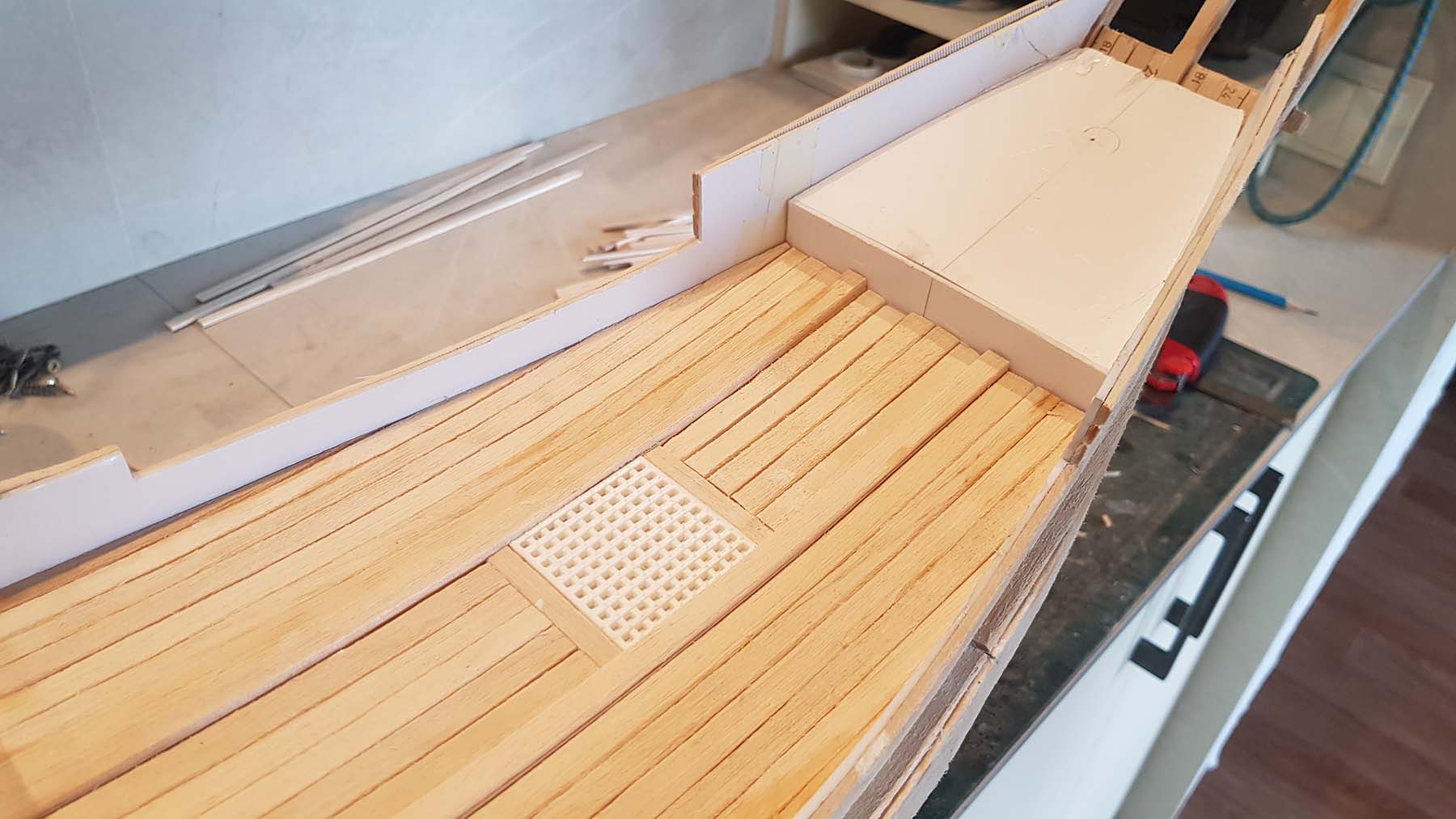

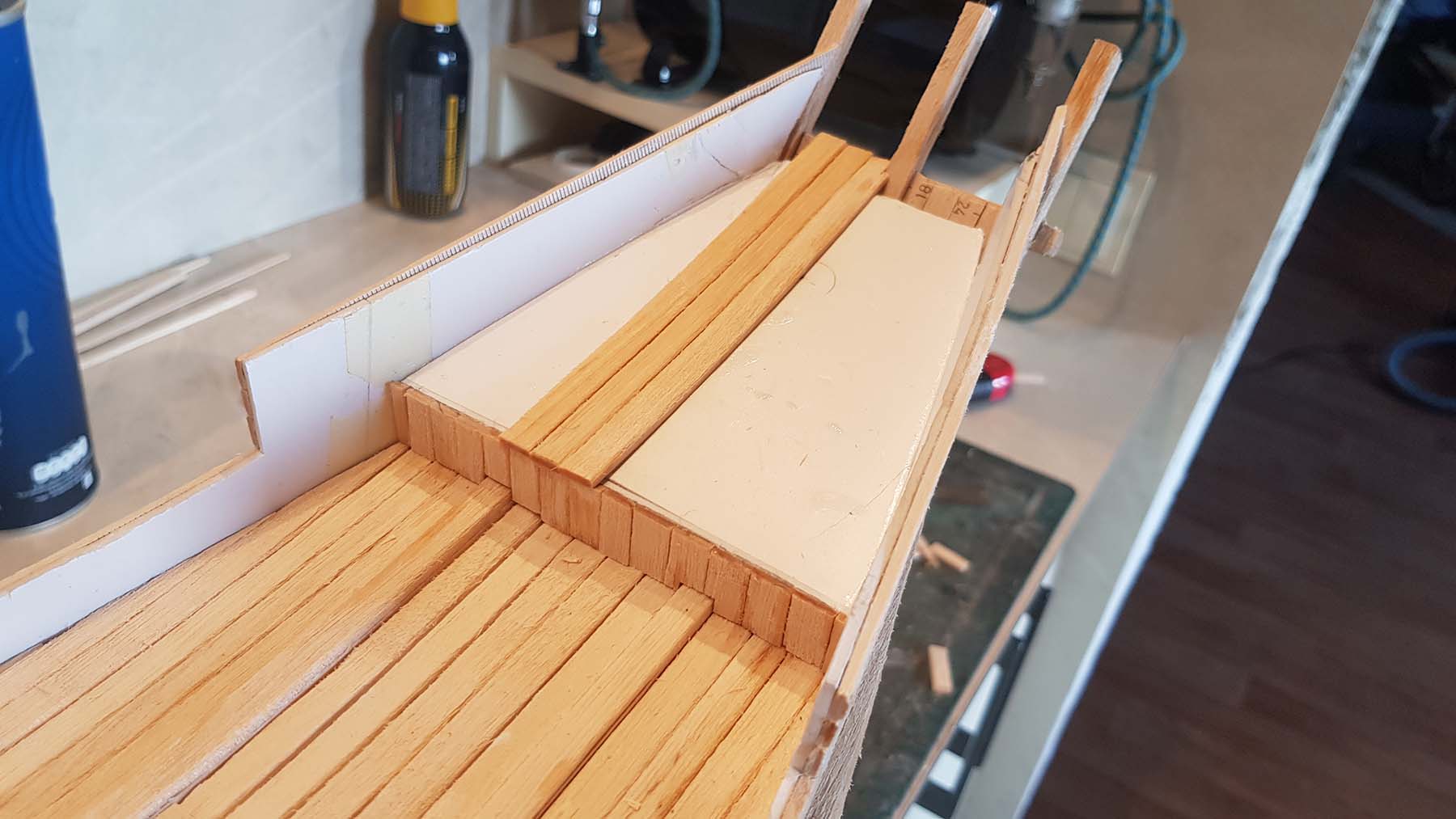

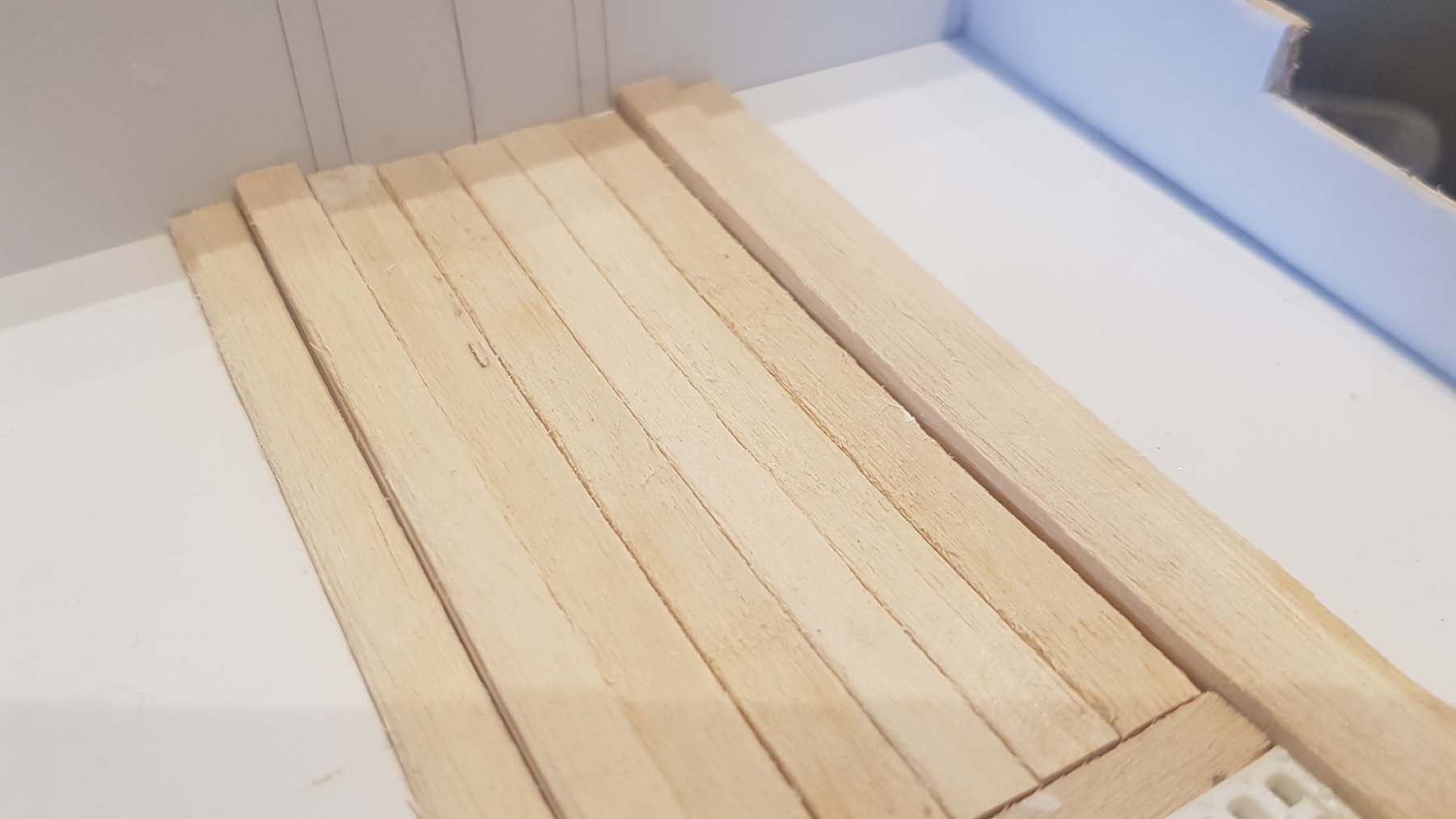

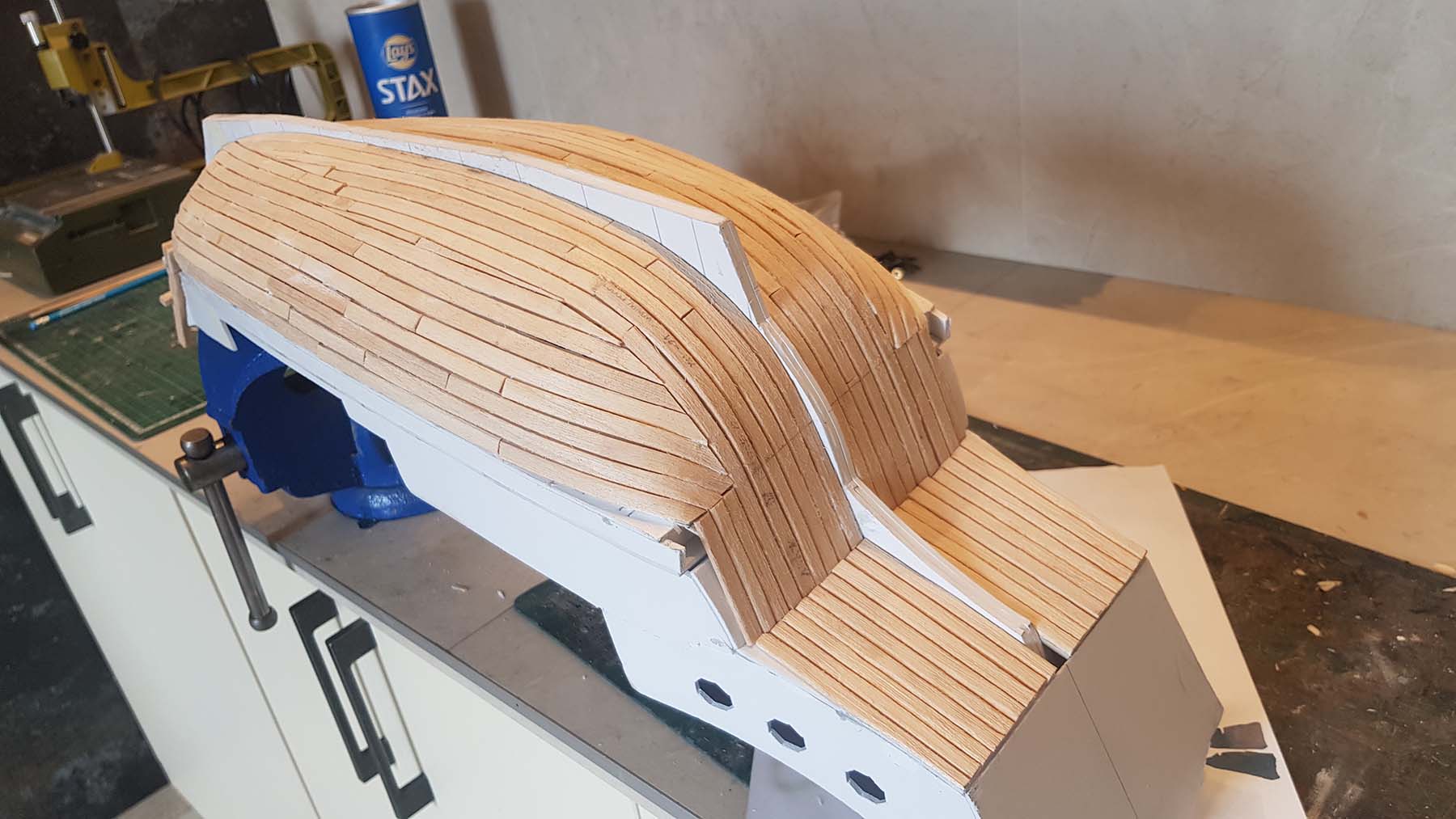

Начал обшивку палуб
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

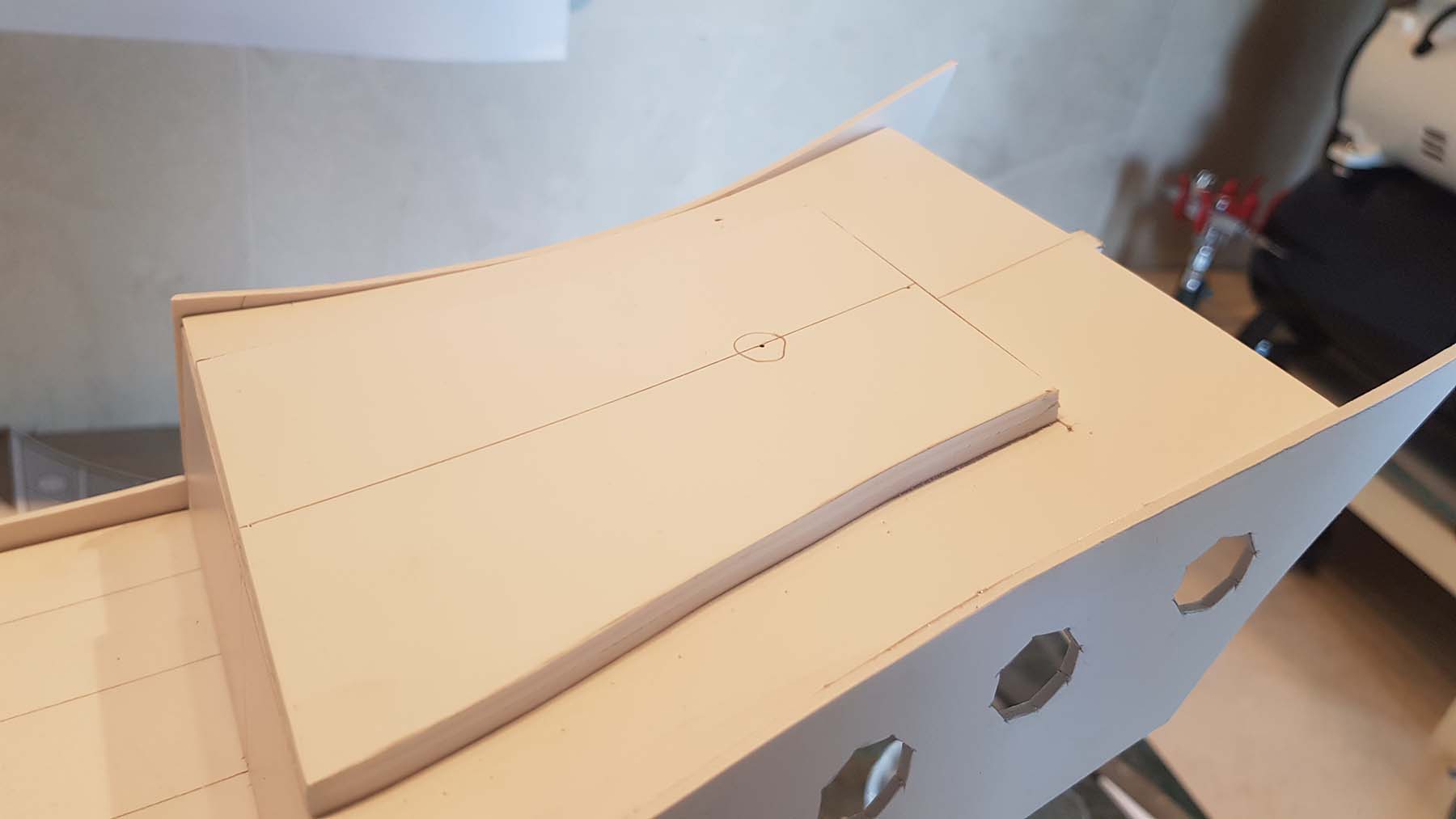

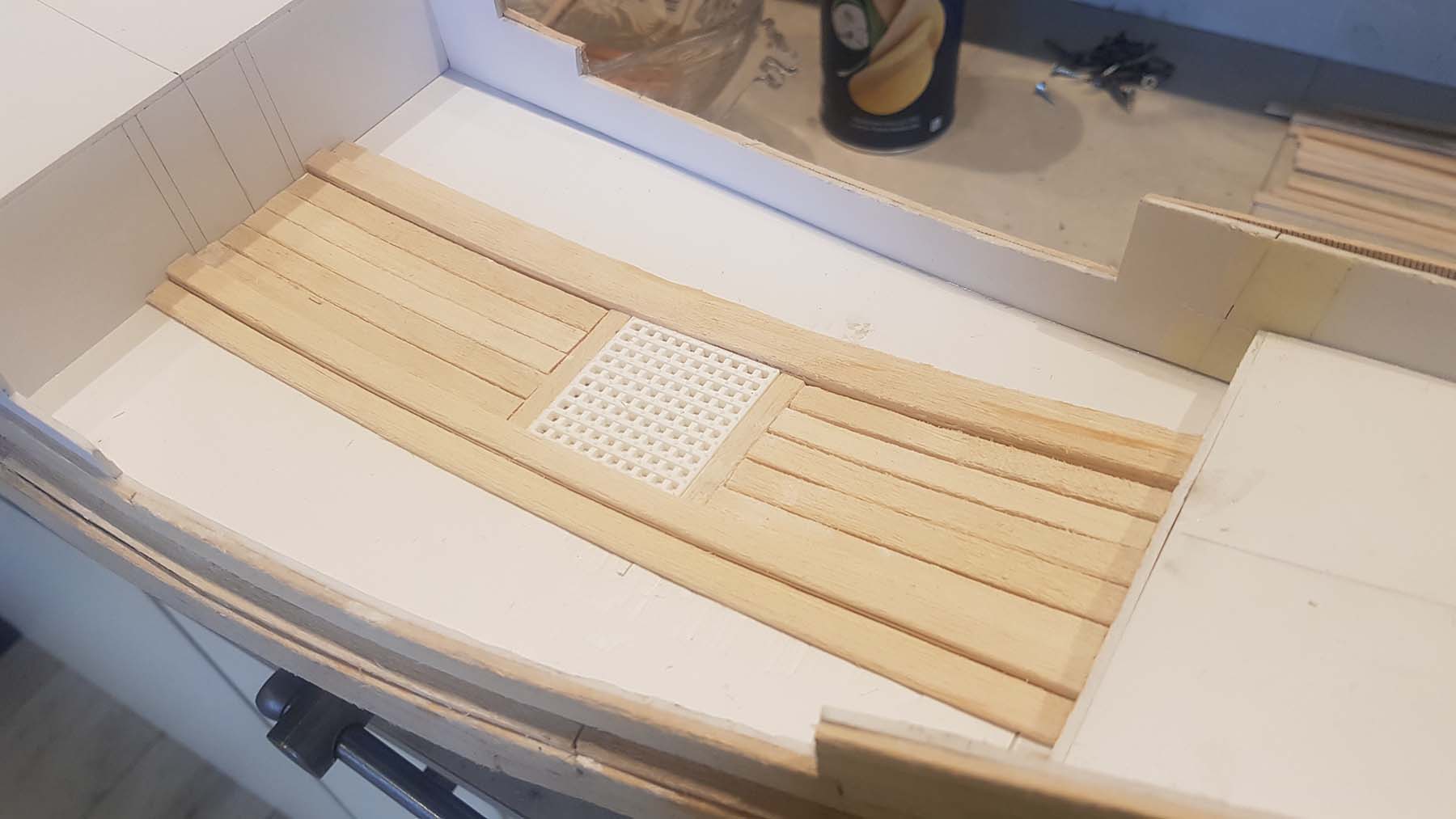

Далее носовая палуба
