Всем привет !!! Монитор Хасан закончен,на железнодорожной пушке осталось две цепочки (жду).Ну и пока сидит творческая муза решил построить мортиру Карл.Модель как всегда из бумаги+новшество для меня 3Д печать.Напечатаны будут гусеницы и катки.
За основу будут взяты отредактированные сканы польского издательства бумажных моделей GPM ,модель дана в хорошей деталировке,но доработок будет огромное количество.
При изучении этих пух обнаружил,что они отличаются ходовой частью,начав читать литературу выяснил,что у прототипа ходовая часть состояла из 8 опорных и 8 поддерживающих катков, у серийных машин - из 11 опорных и 6 поддерживающих.Более интересно выглядит ходовая с 8-ю катками там больше деталей в подвесках,с этой ходовой и буду строить поэтому и выбор пал на сей журнал,так как в нем мортира именно с 8-ю катками.Судя по разной инфе мортира с 8-ю катками именовалась как Ева или Адам,ну в процессе постройки еще определюсь как ее обозвать.
Итак фото обложки журнала

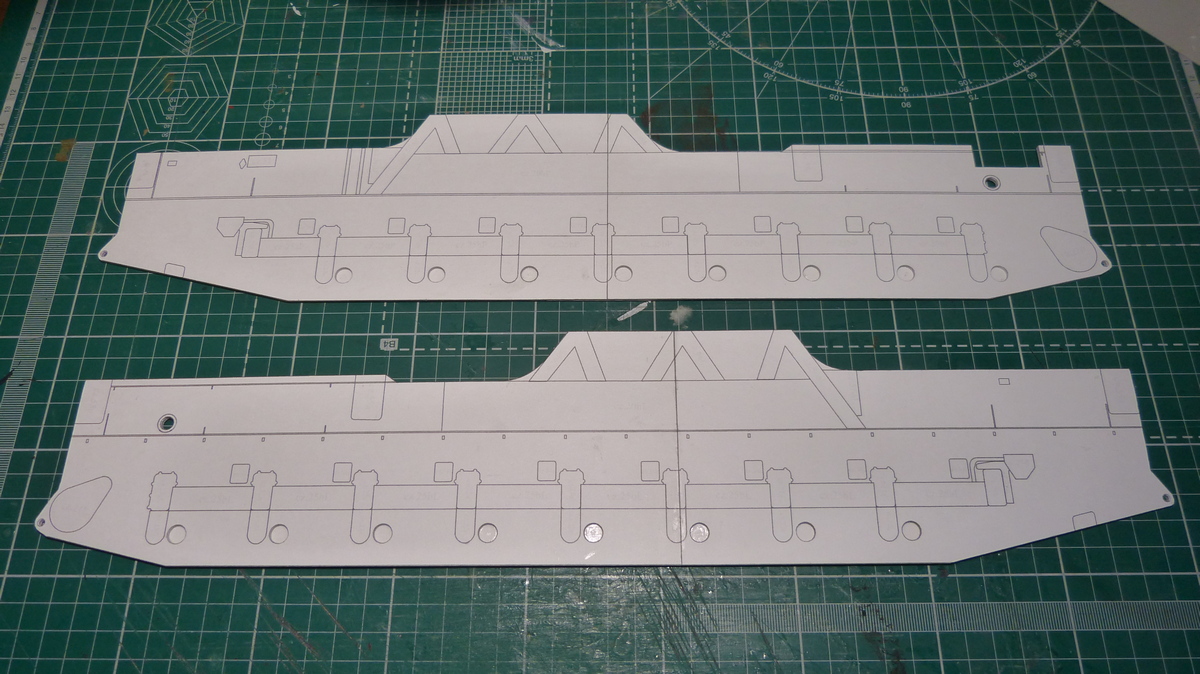

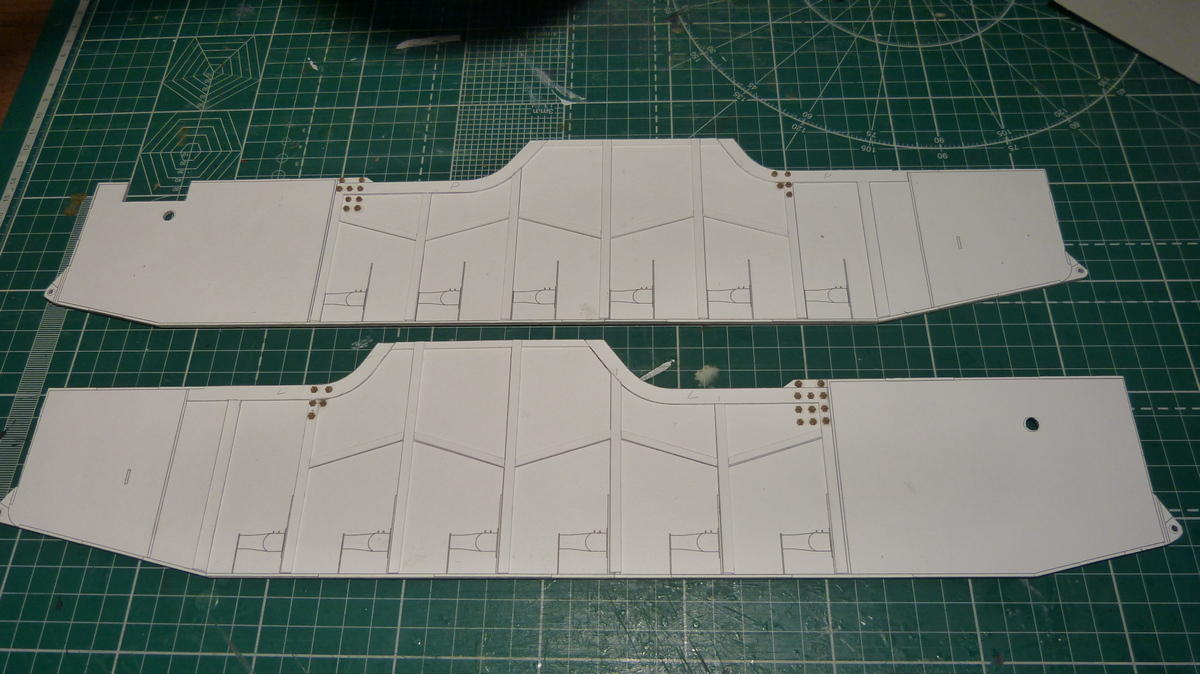

Ну и начало положено,боковые листы корпуса

На ЖД платформах будет? Или "самоходом"?

На ЖД платформах будет? Или "самоходом"?

Иван будет просто сама мортира,с тележками мне ее ставить не куда 116см

Ого, не хилые размеры, успешной стройки.

выкинул боковинки корпуса мортиры ,прокрутил в башке этапы постройки корпуса как я задумал и записал в блокнотик по пунктам

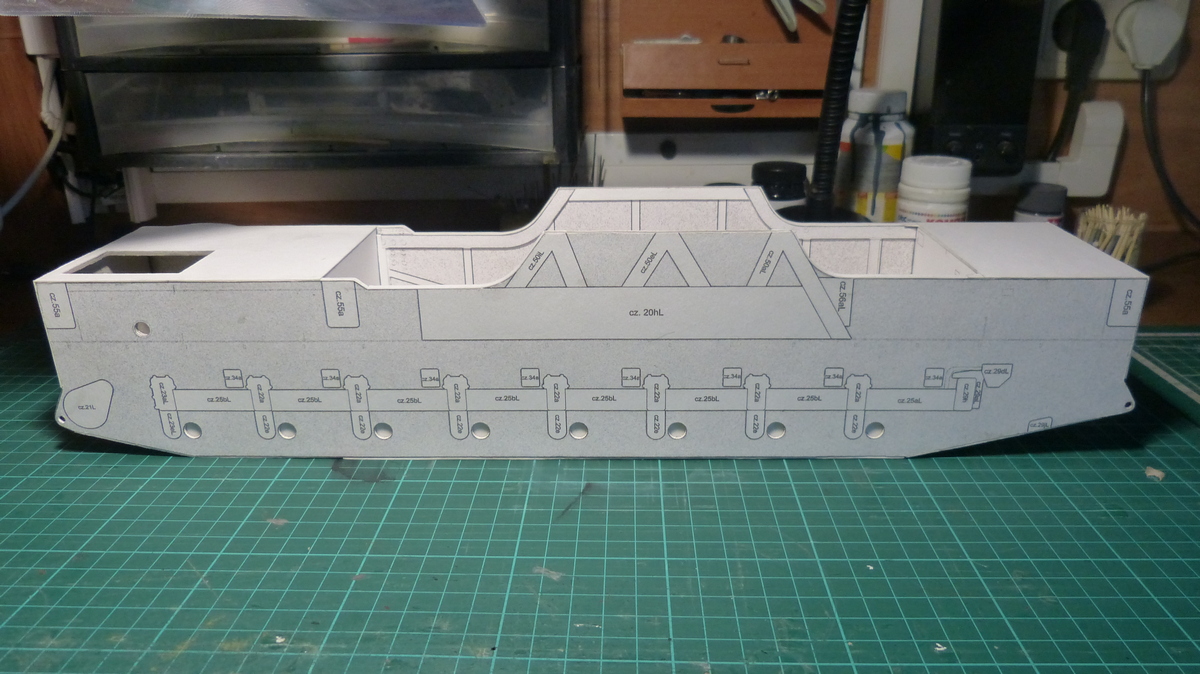

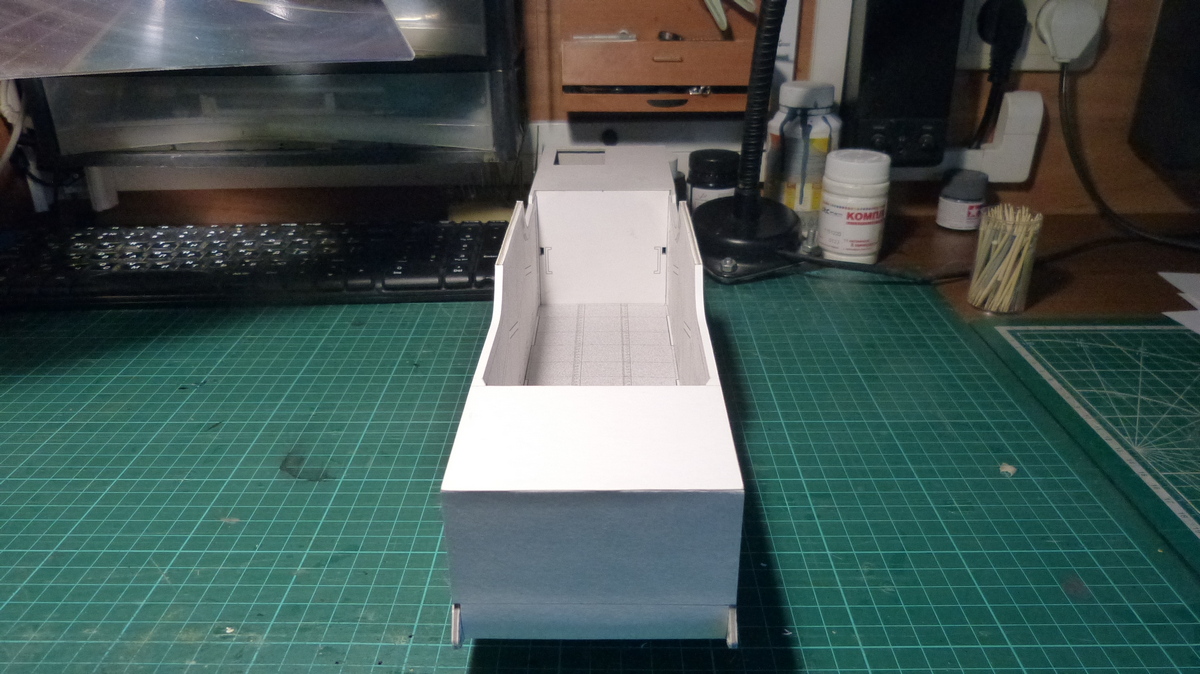

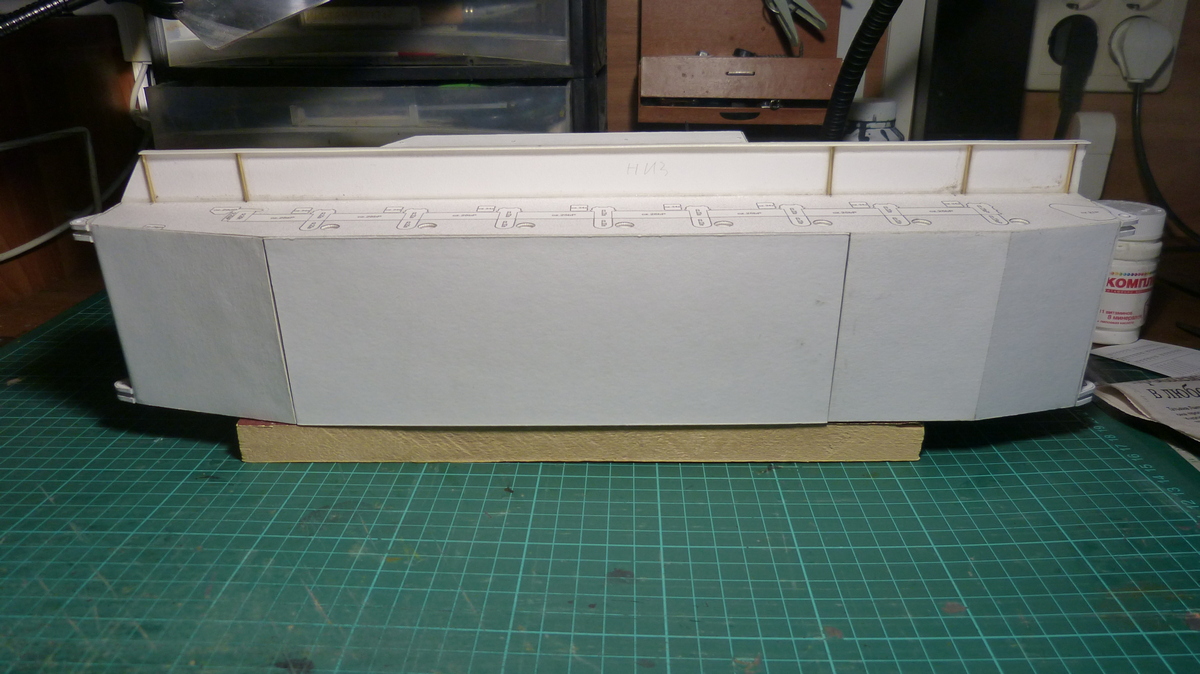

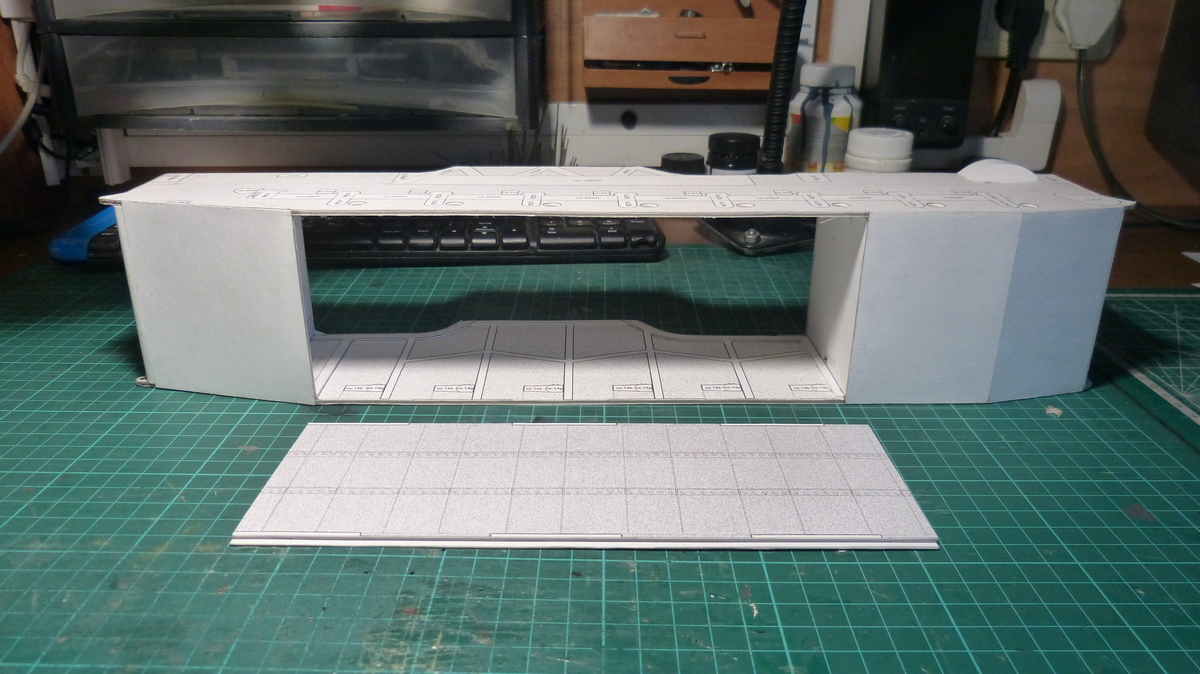

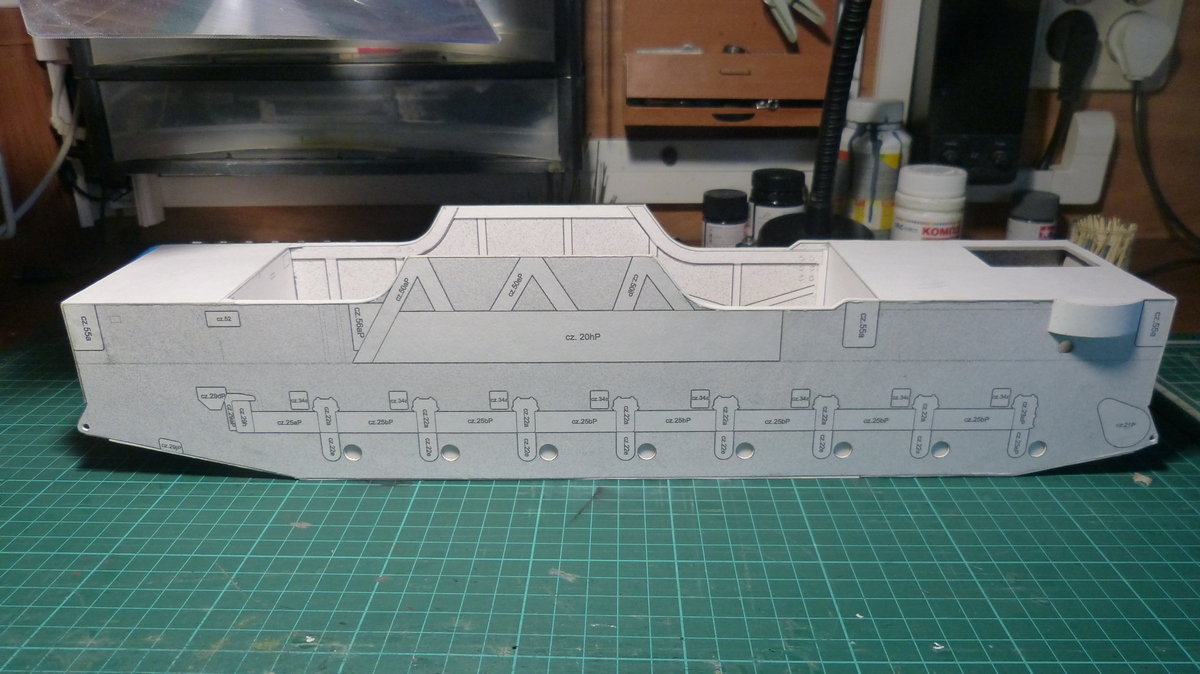

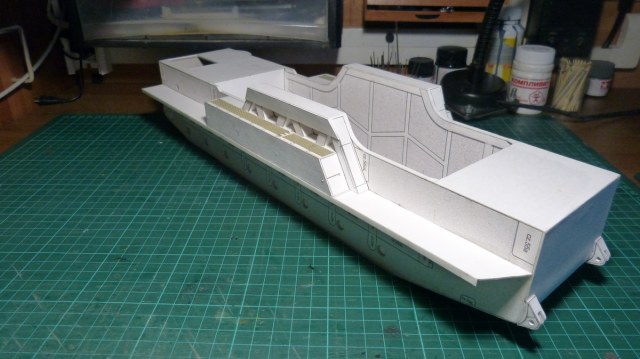

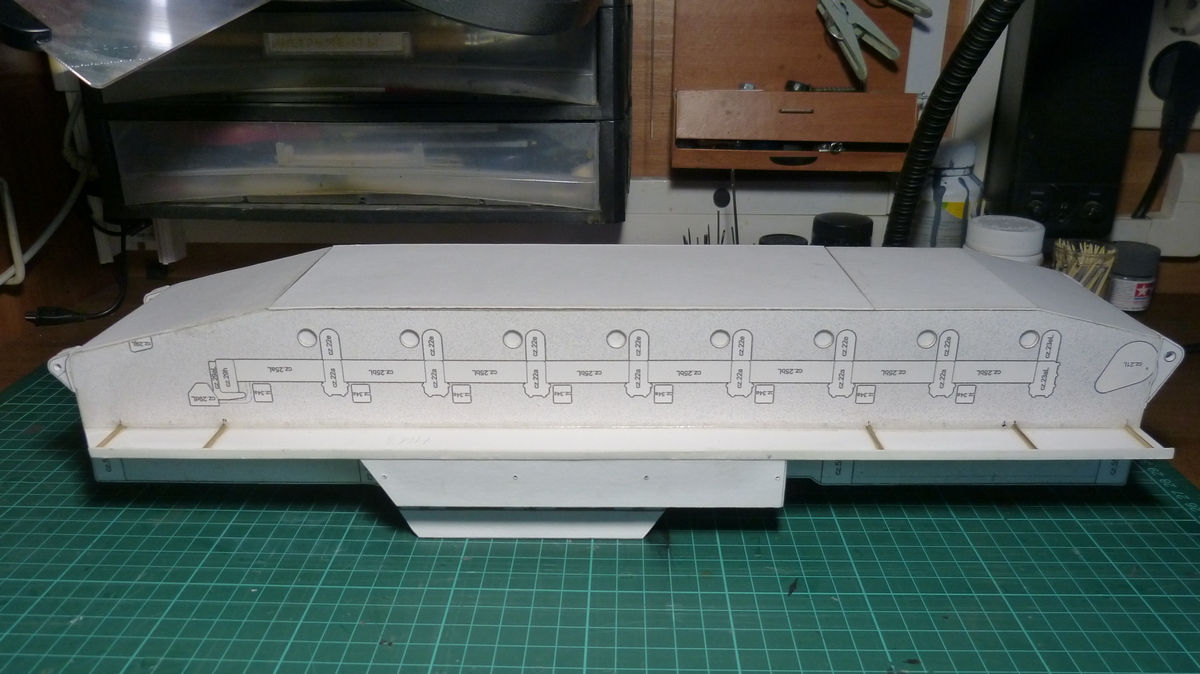

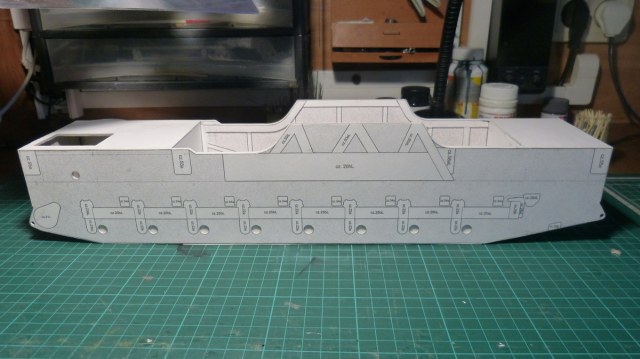

ну короче с третьей попытки получилось ,все сканы все отрисовки с разными размерами пришлось повозиться,

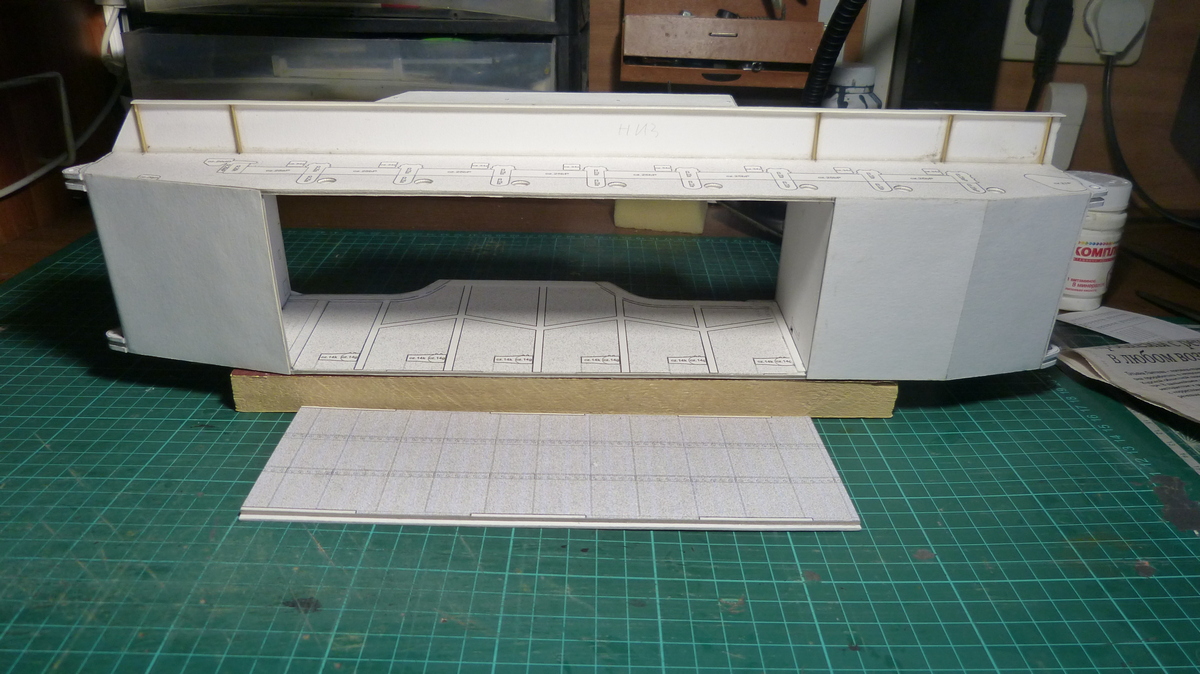

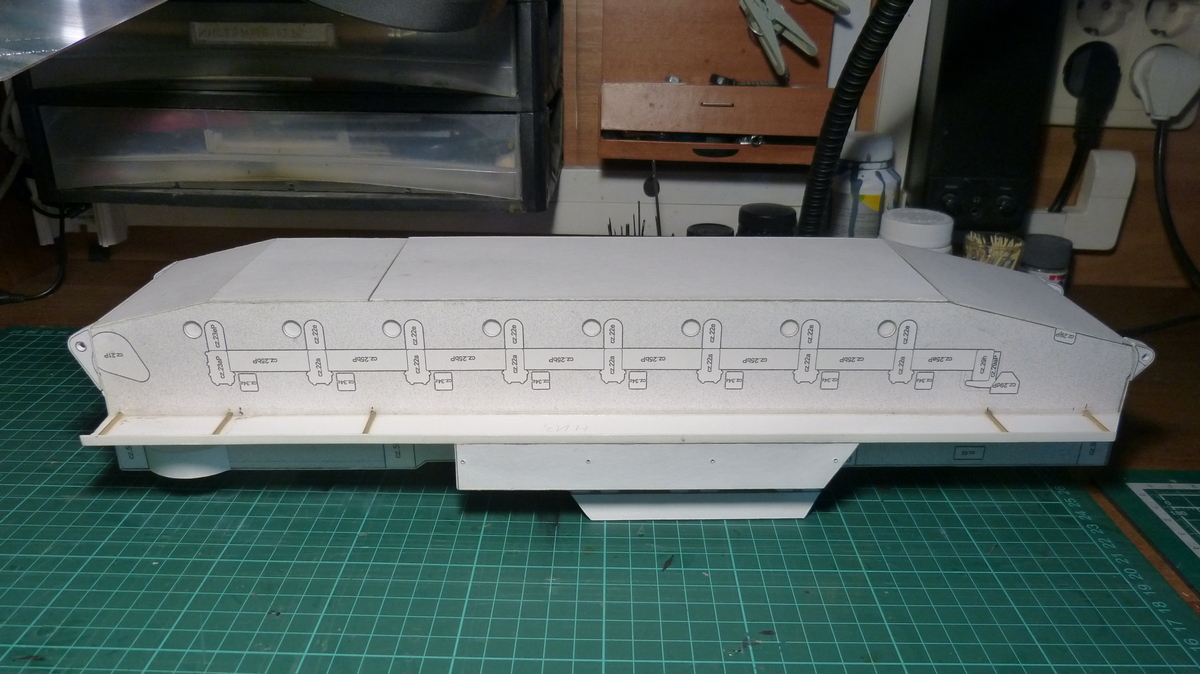

днище съемное для удобства монтажа торсионов

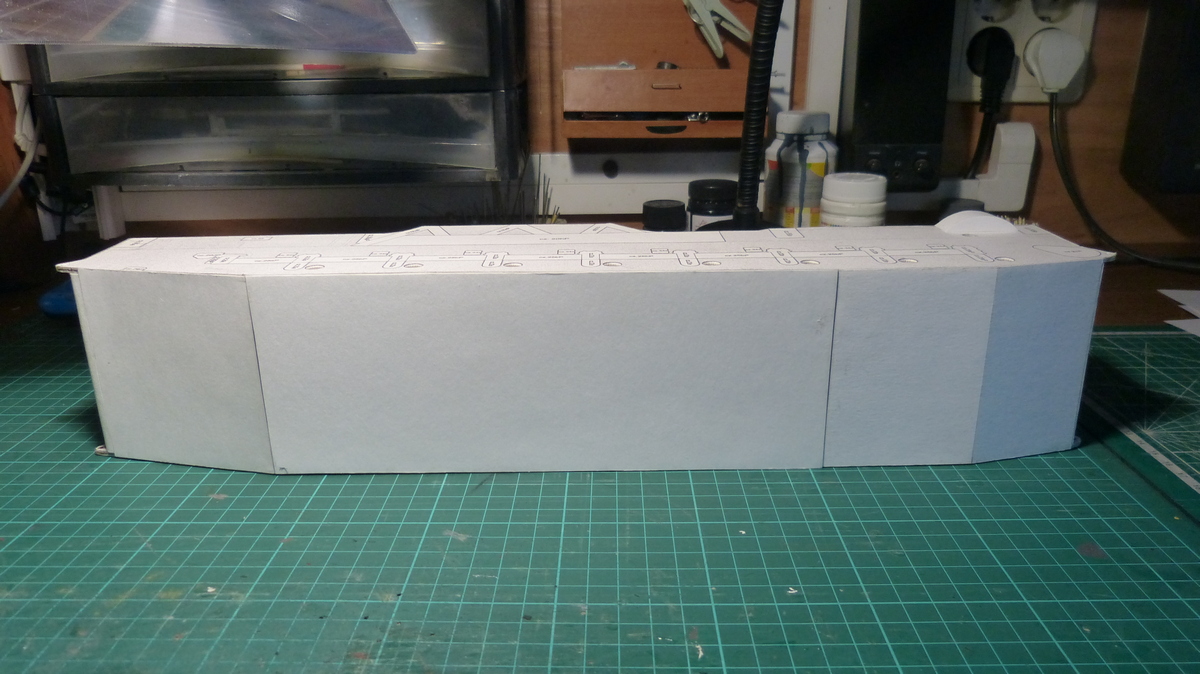

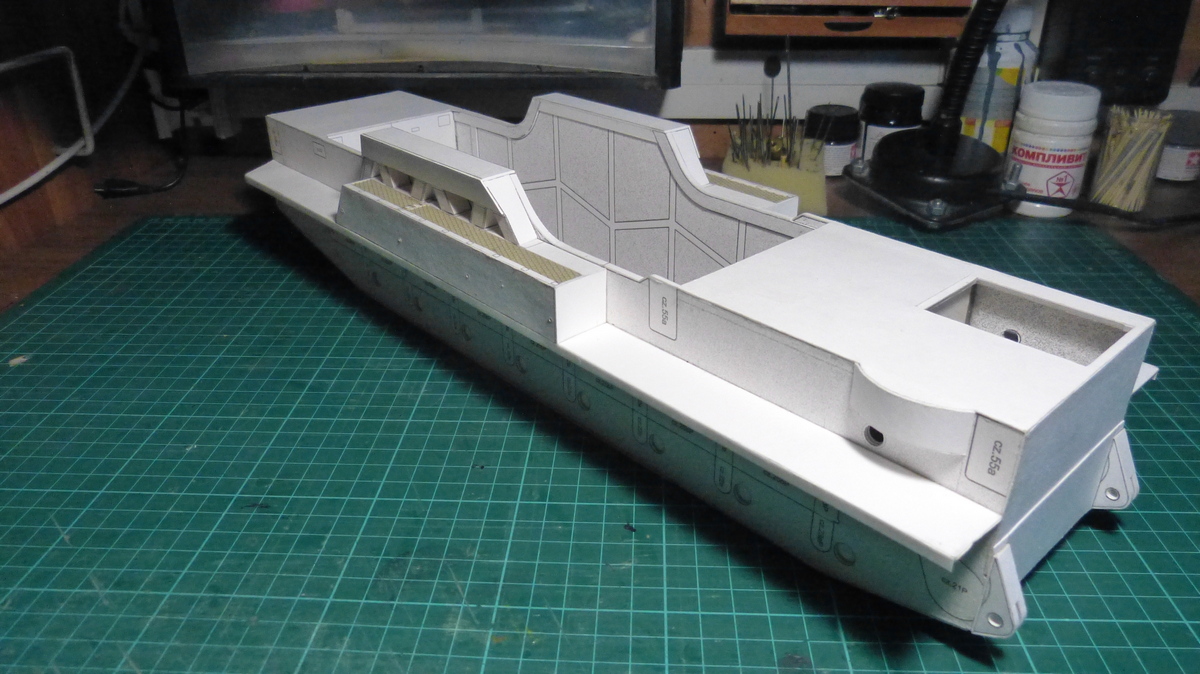

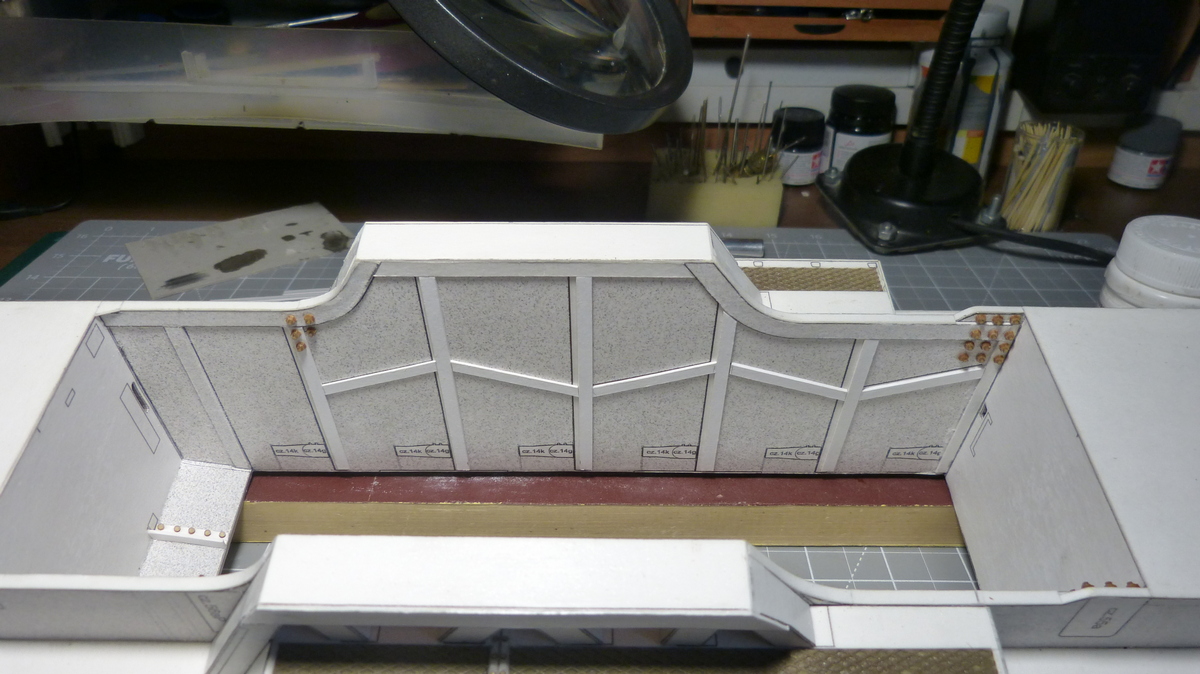

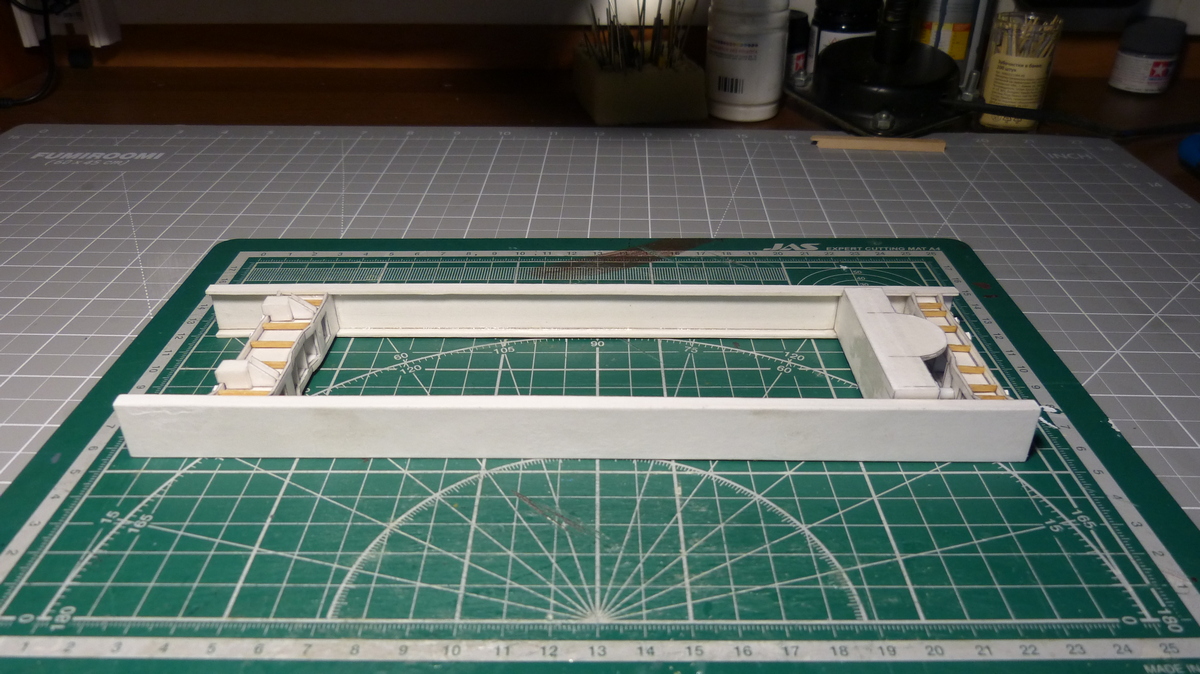

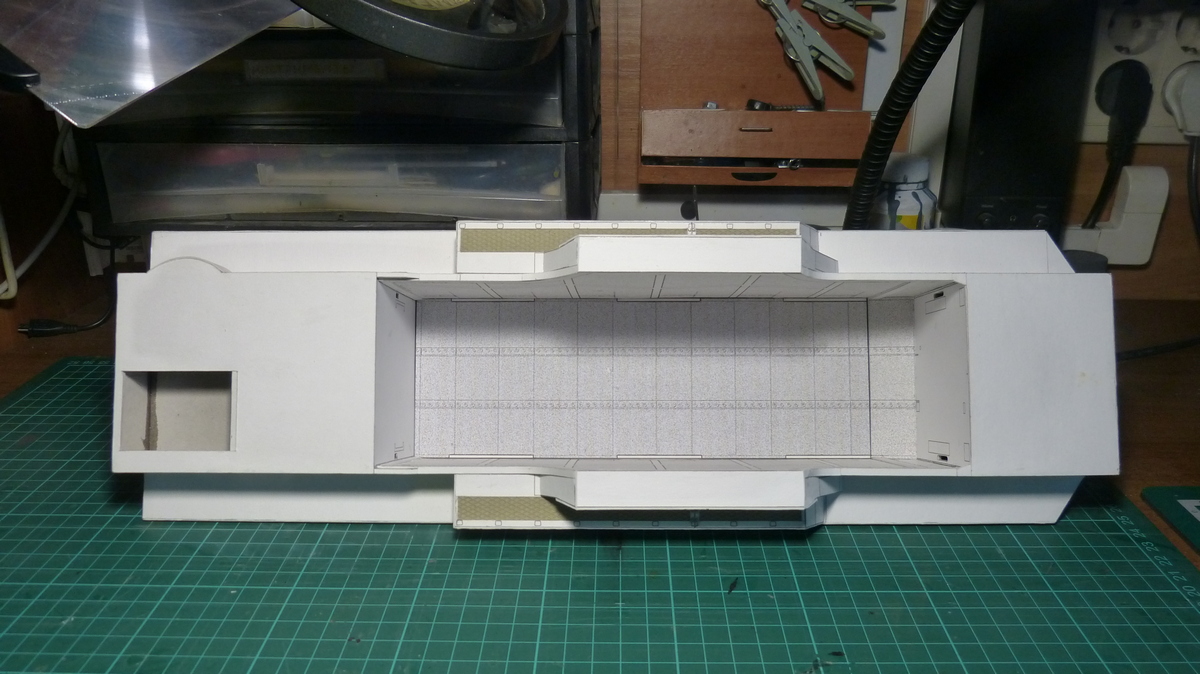

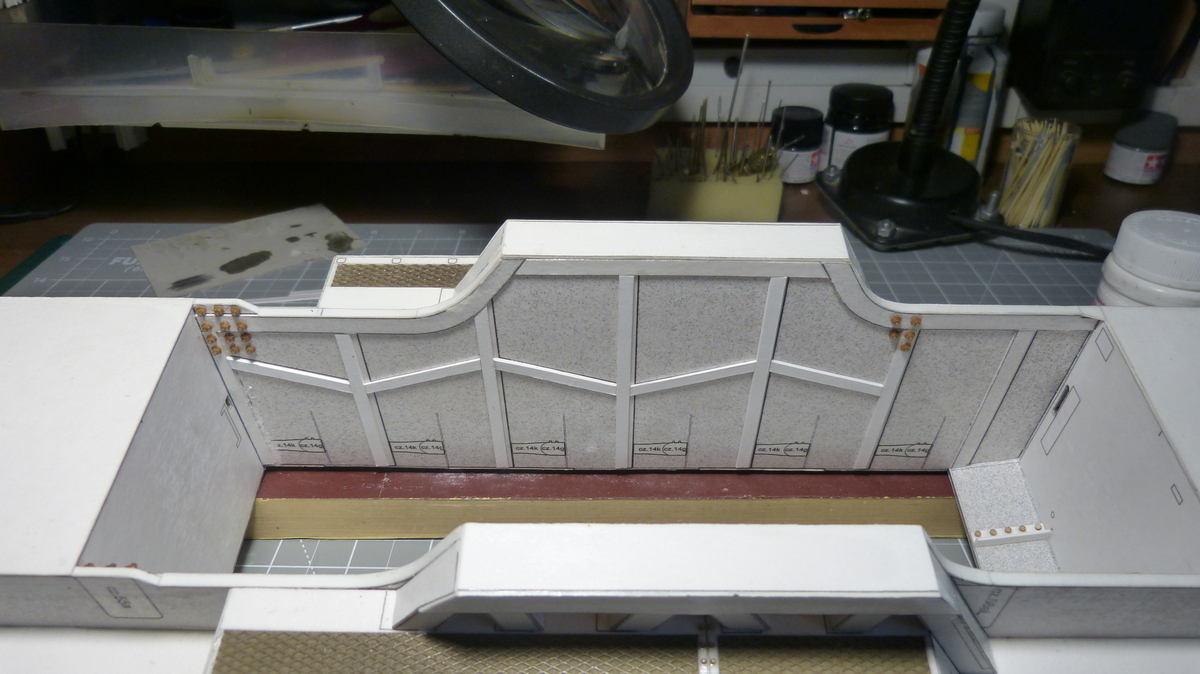

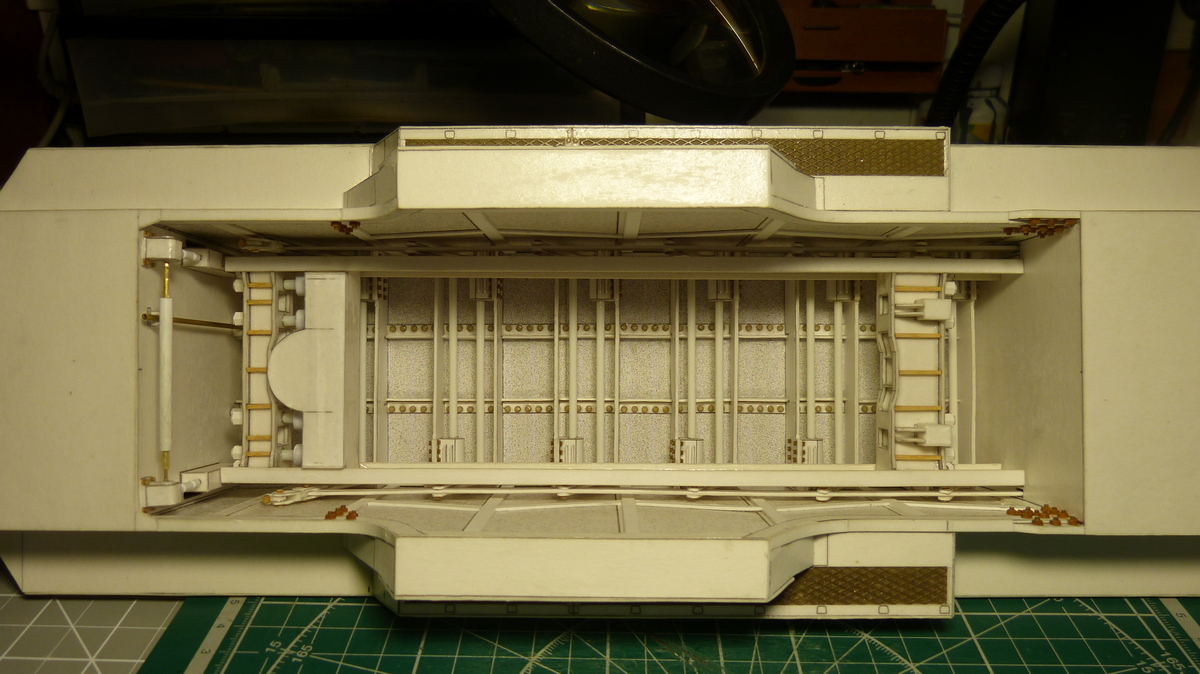

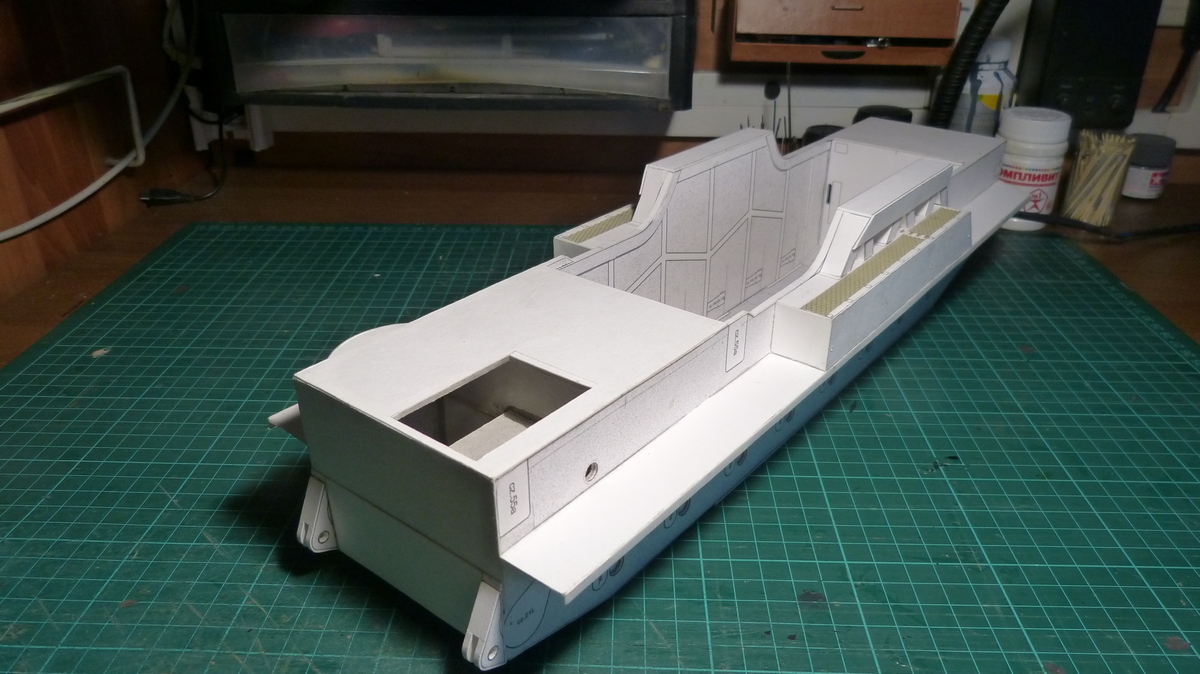

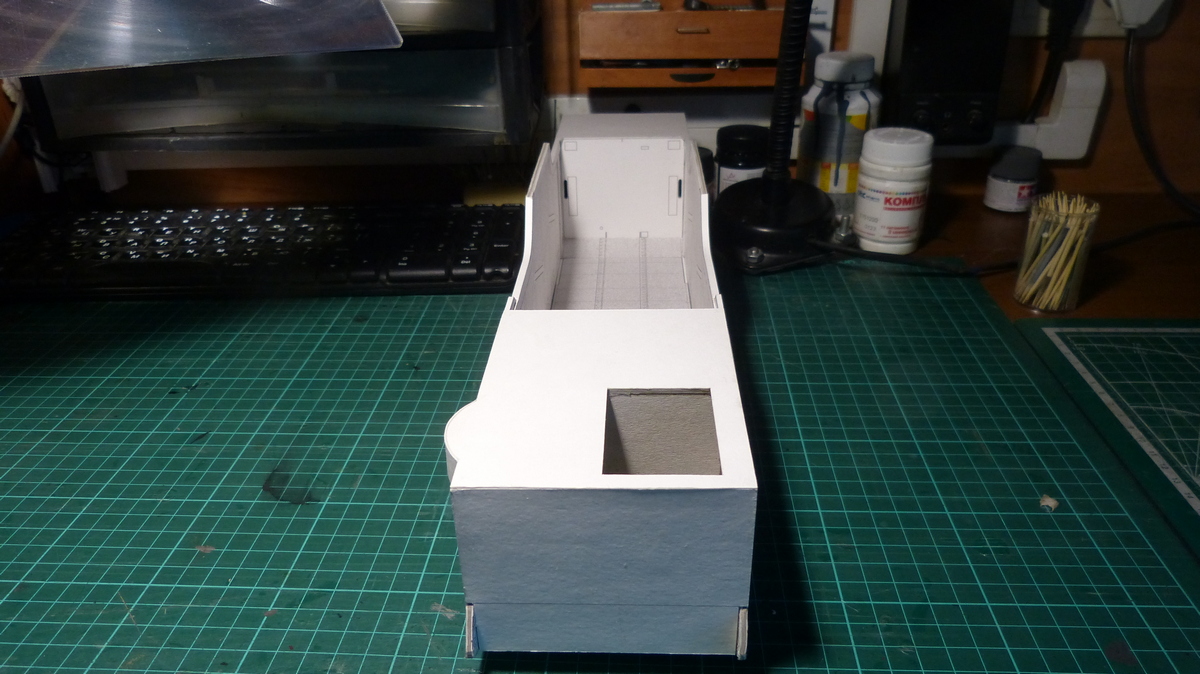

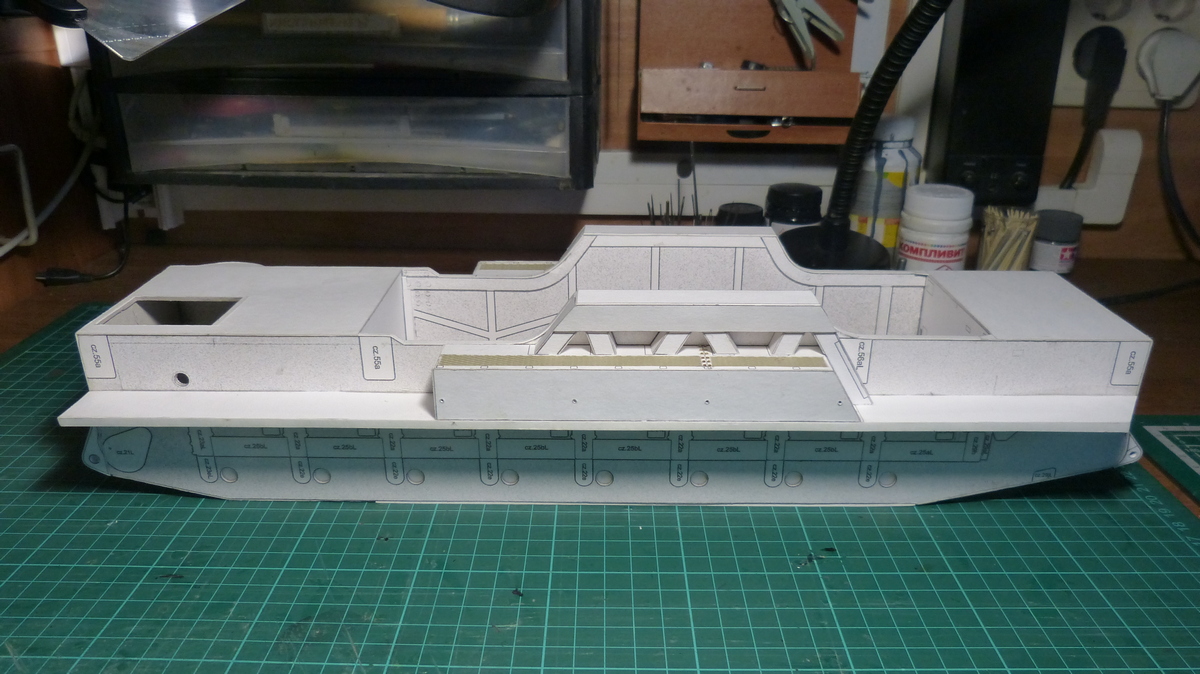

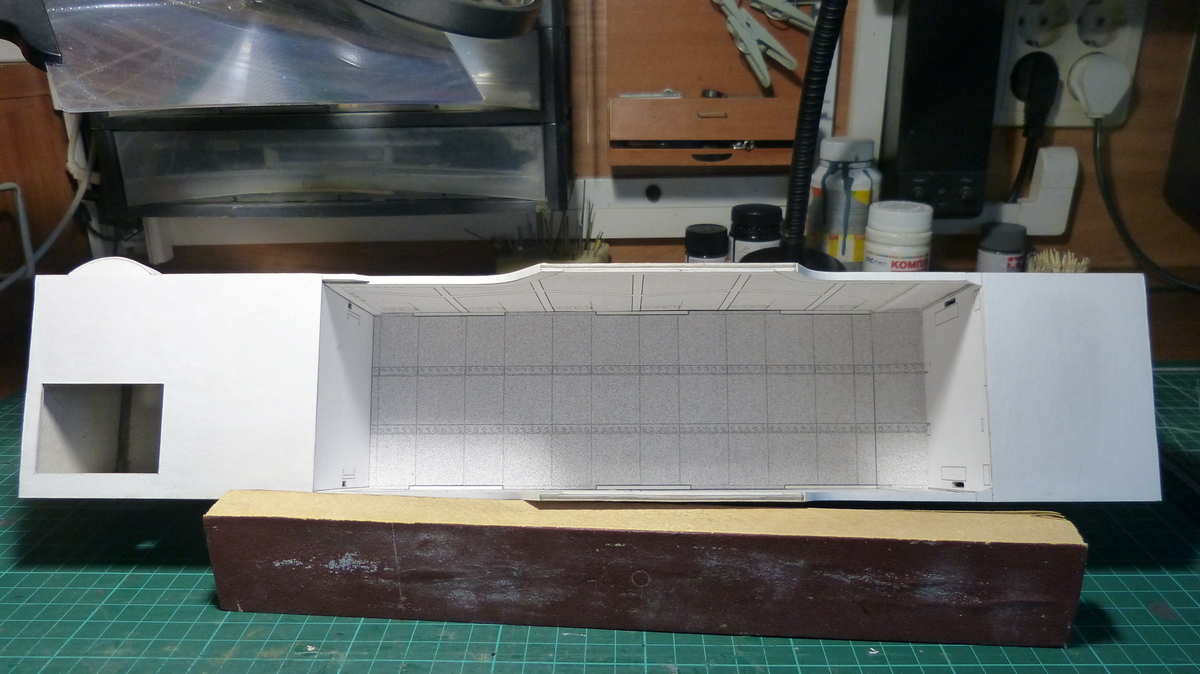

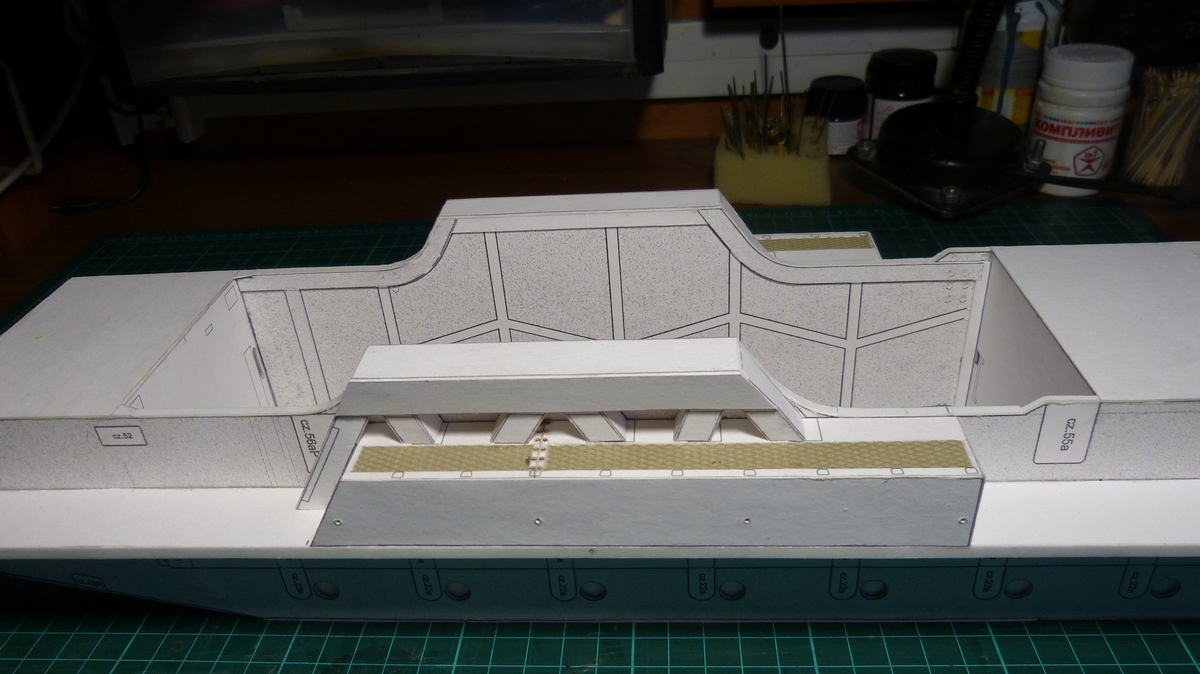

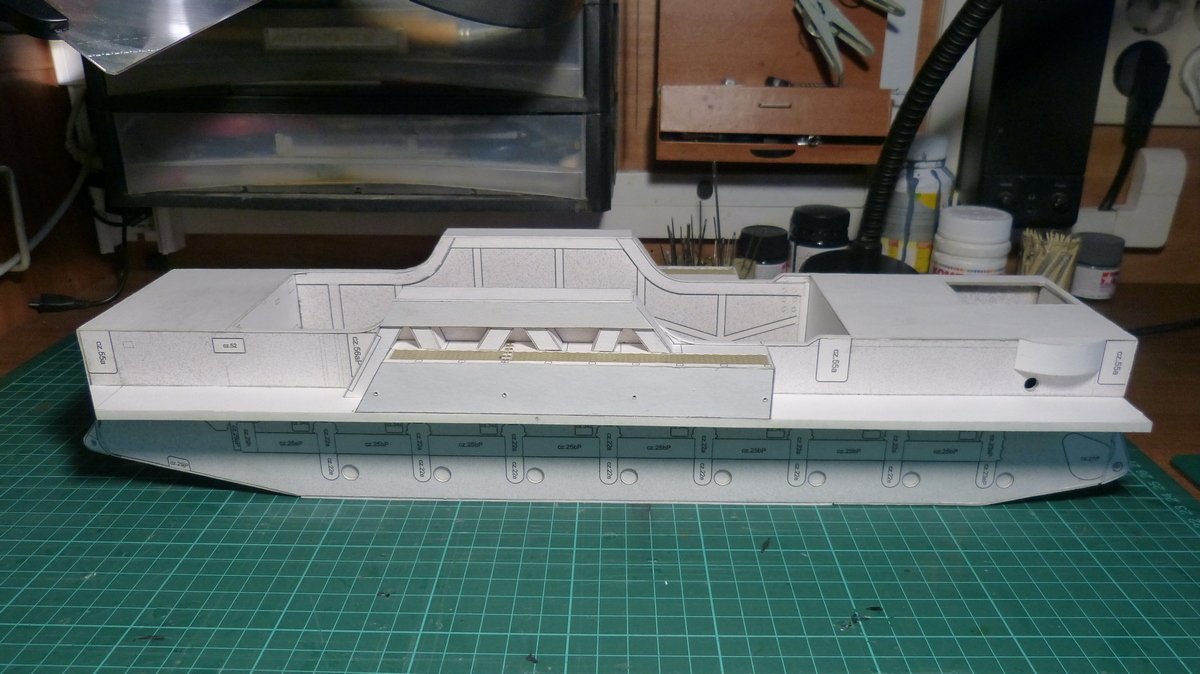

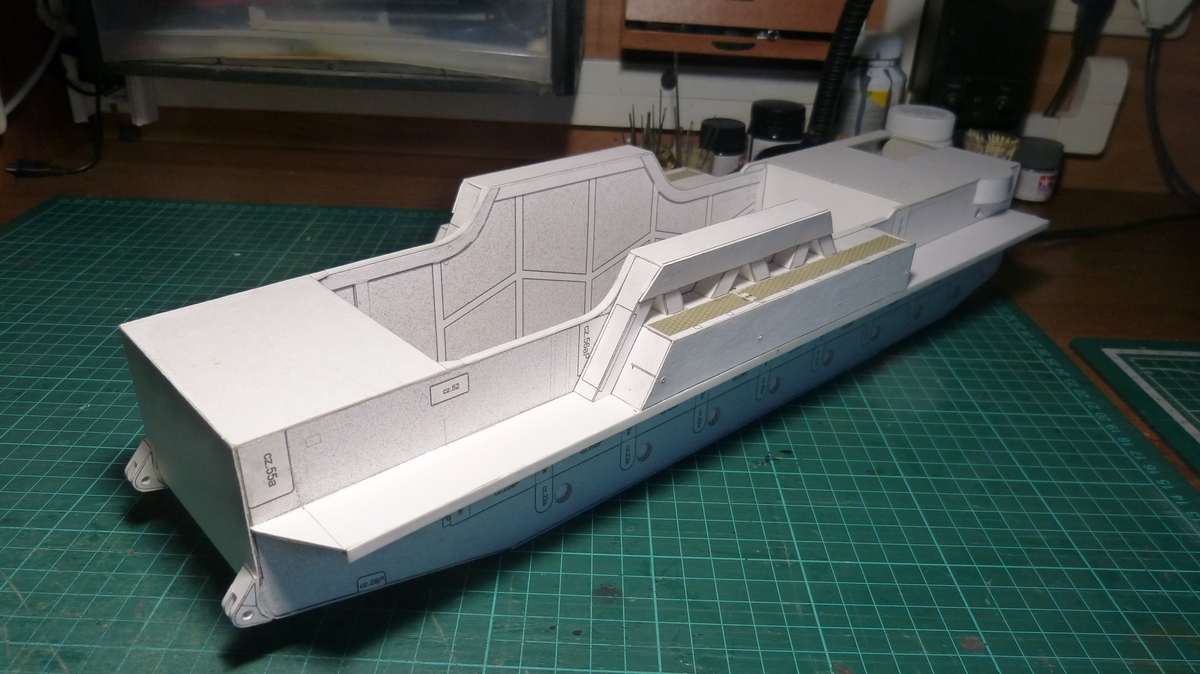

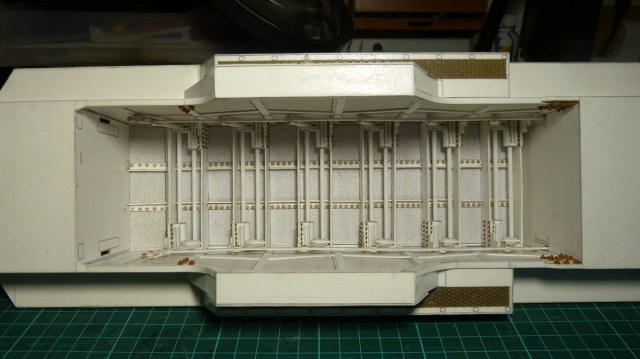

ну короче победил я корпус,получилась так скажем четвертая попытка,пришлось еще раз кой чего разобрать переделать,потом по новой сделал днище,поставил настилы  ,вставил в нишу кабины вставку шоб при монтаже не провалилась

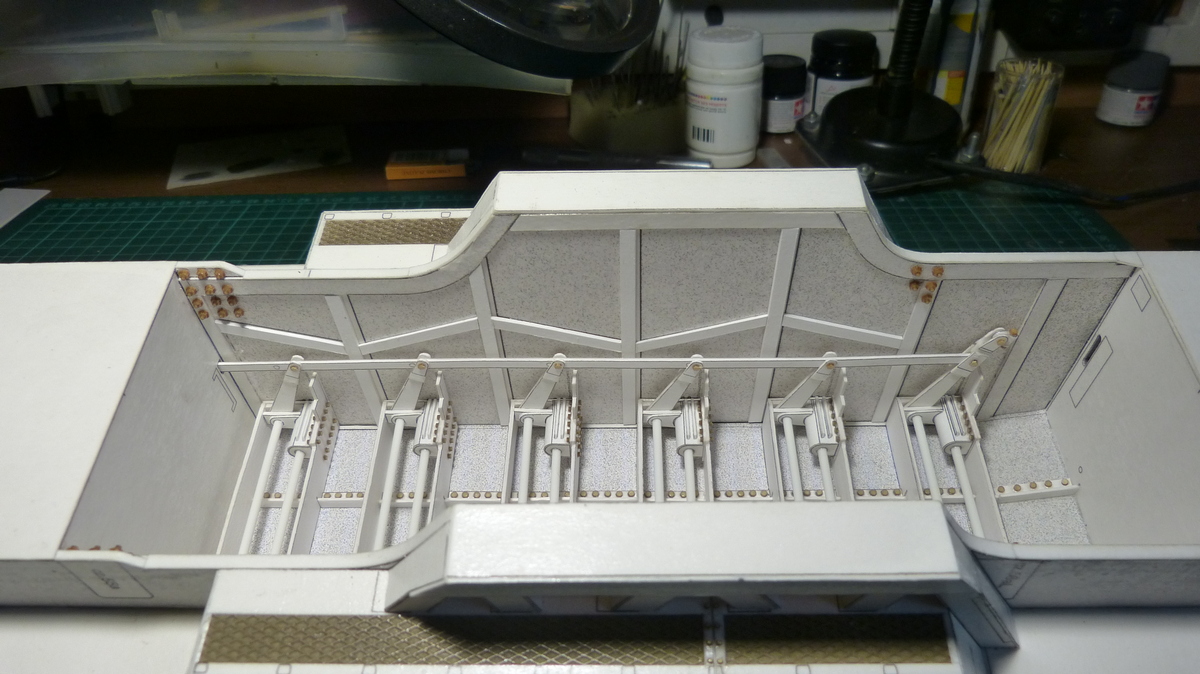

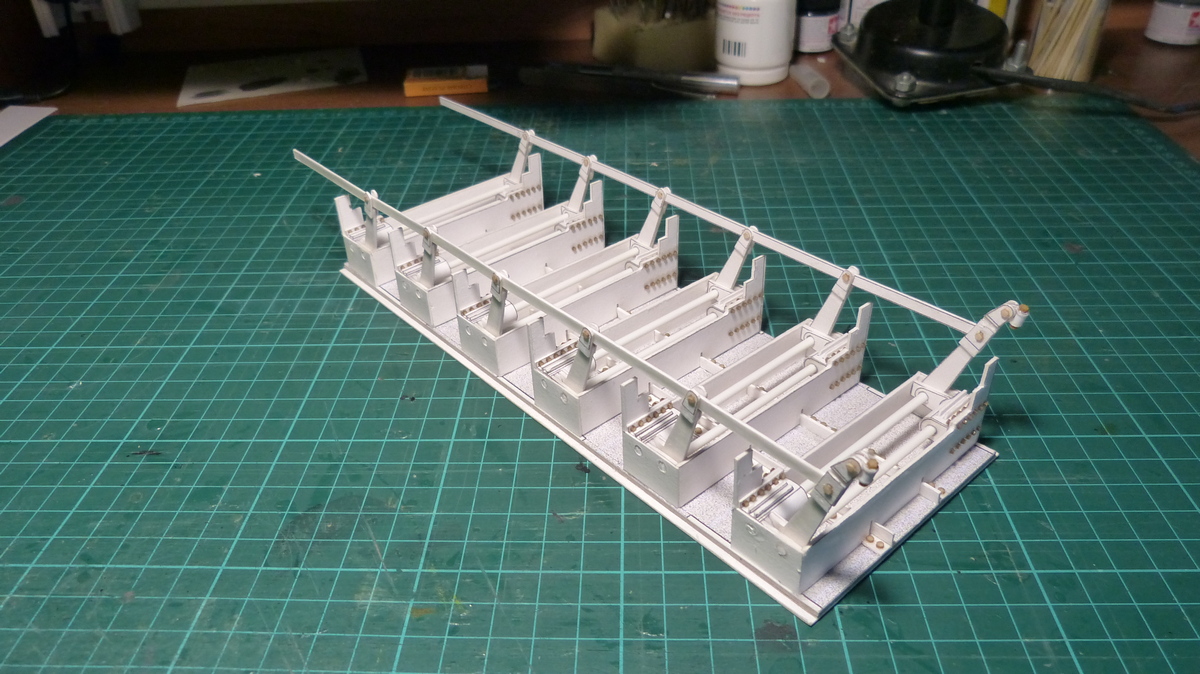

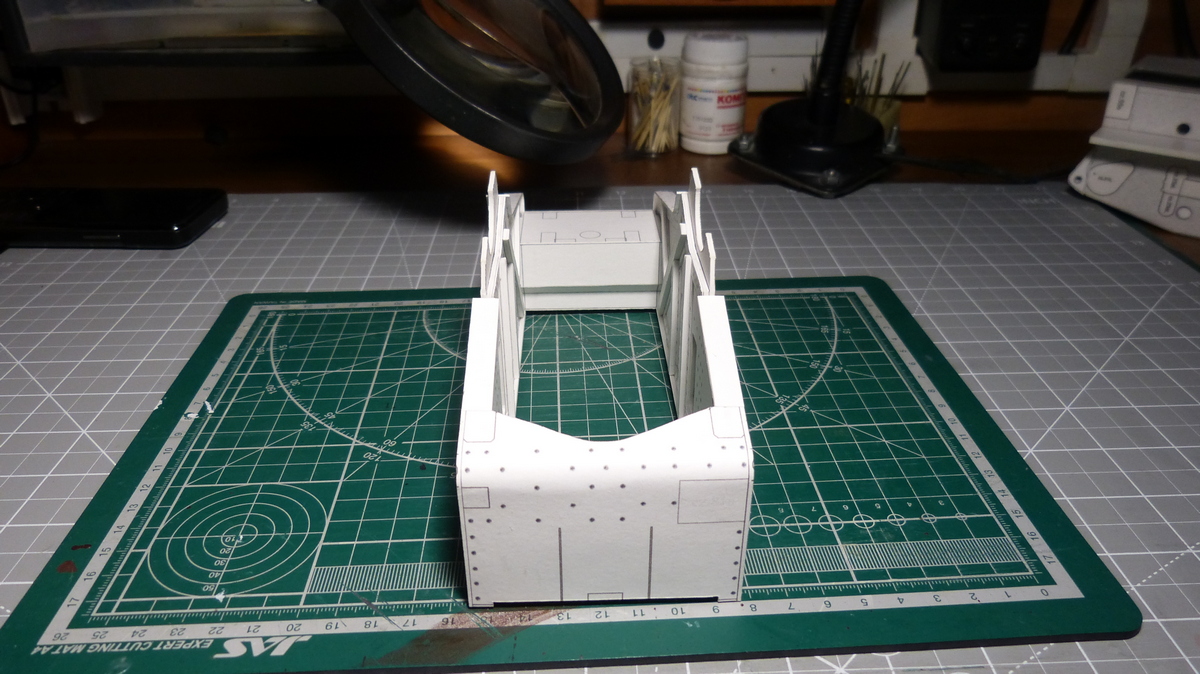

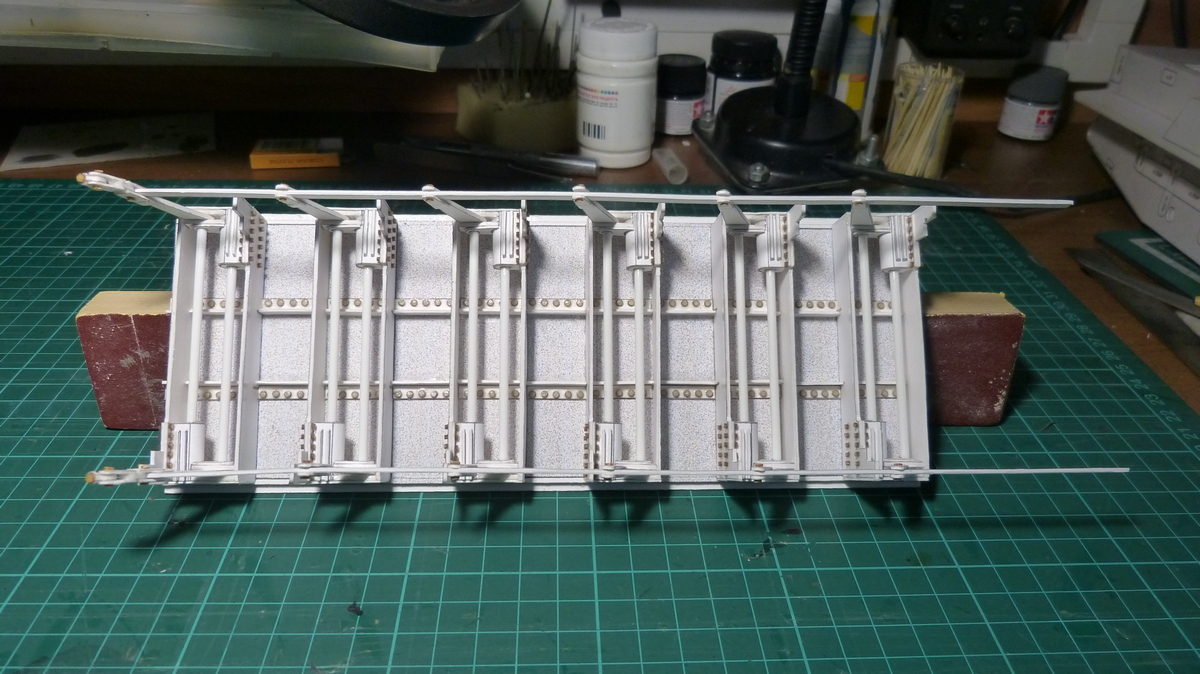

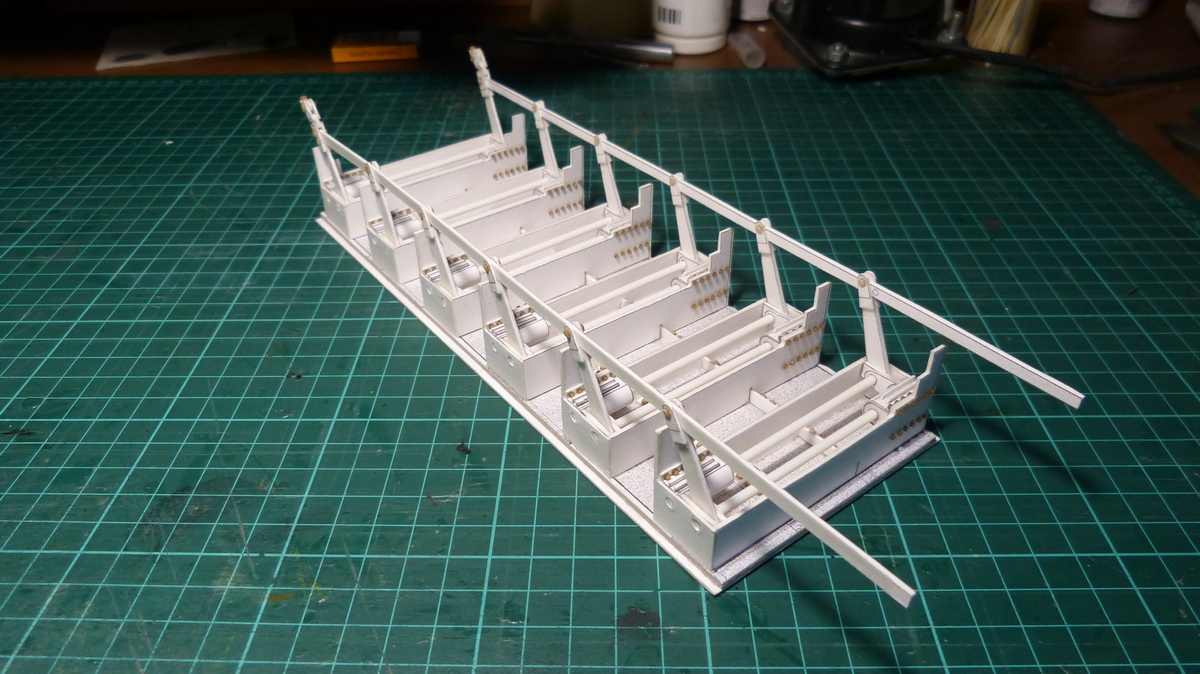

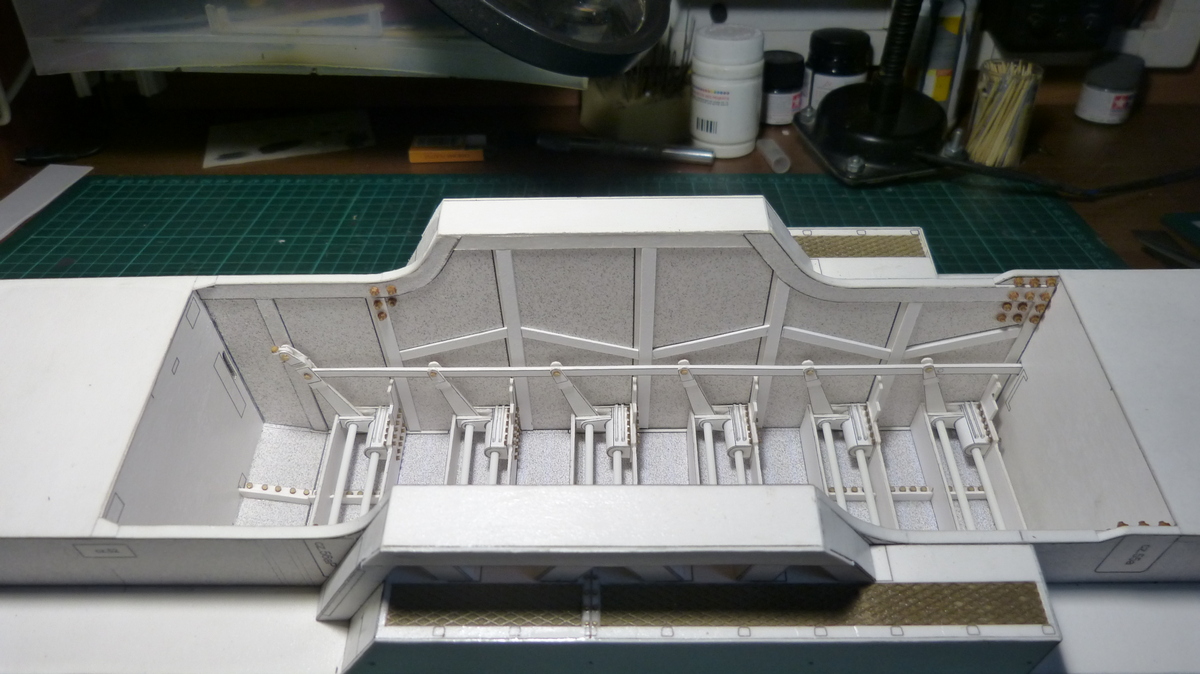

начал нутро

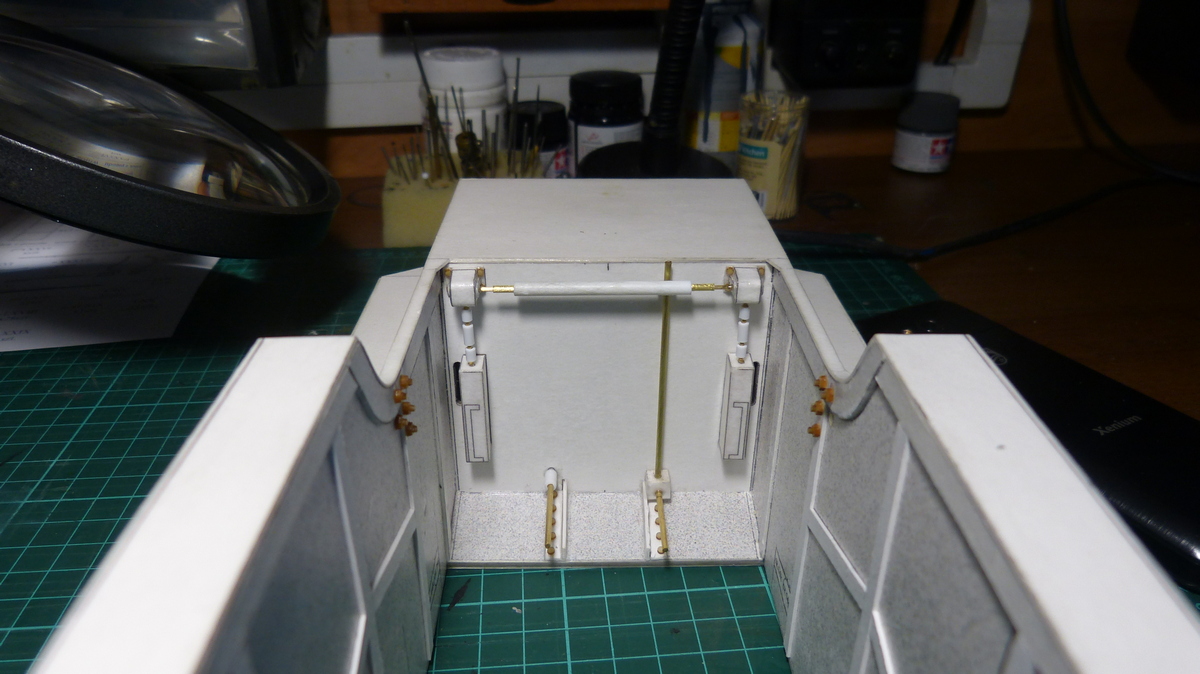

еще деталюх

Круто! Очередная масштабная (я имею ввиду размеры) работа!
У самого така пластиковая лежит от "трубача", буду следить за вашей стройкой.
Удачной постройки!

Юра ЖГИ!! У тебя прямо конвейерная сборка моделей! Даже завидую немного белой завистью!

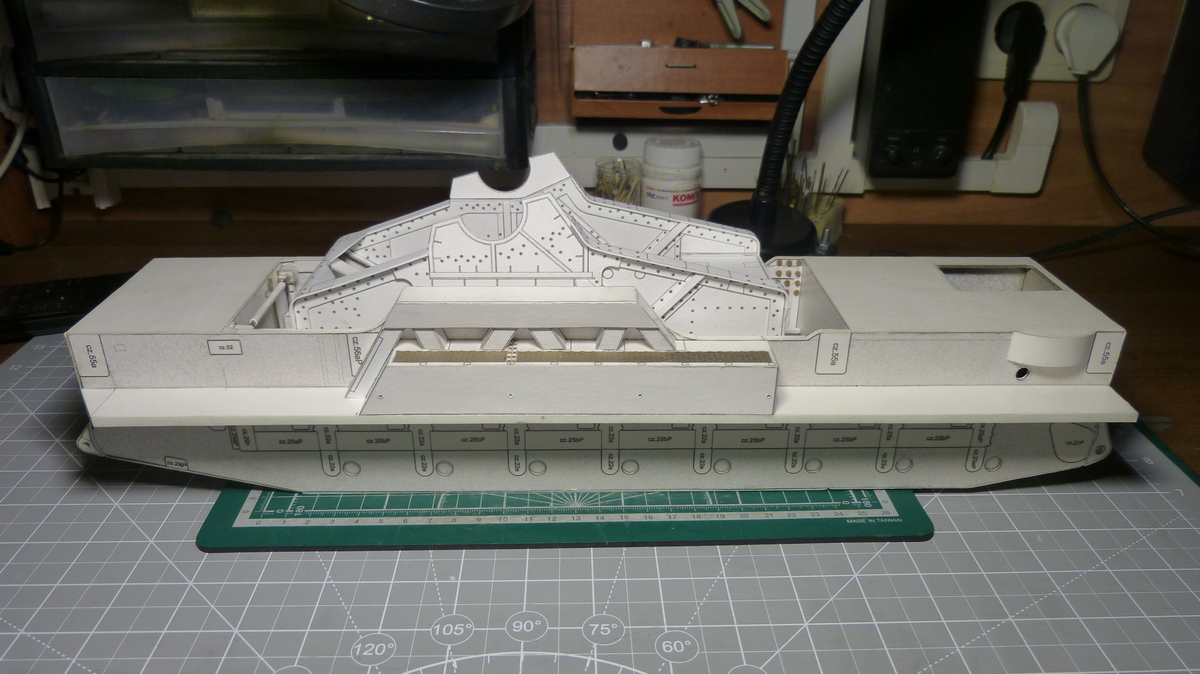

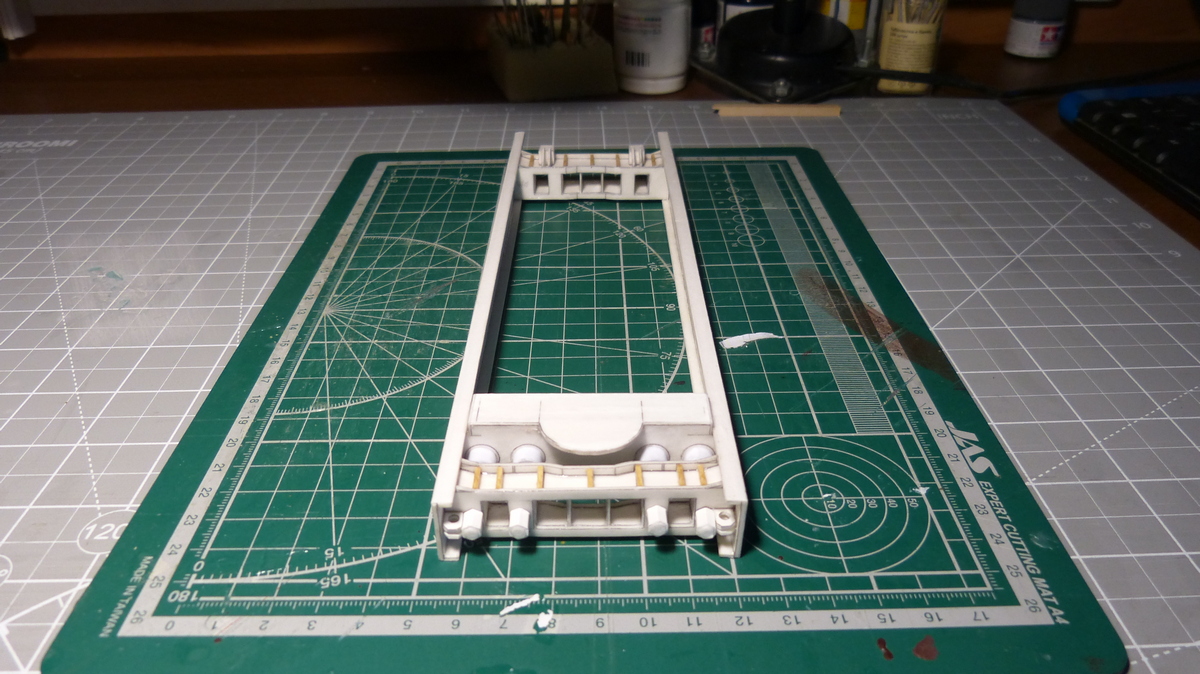

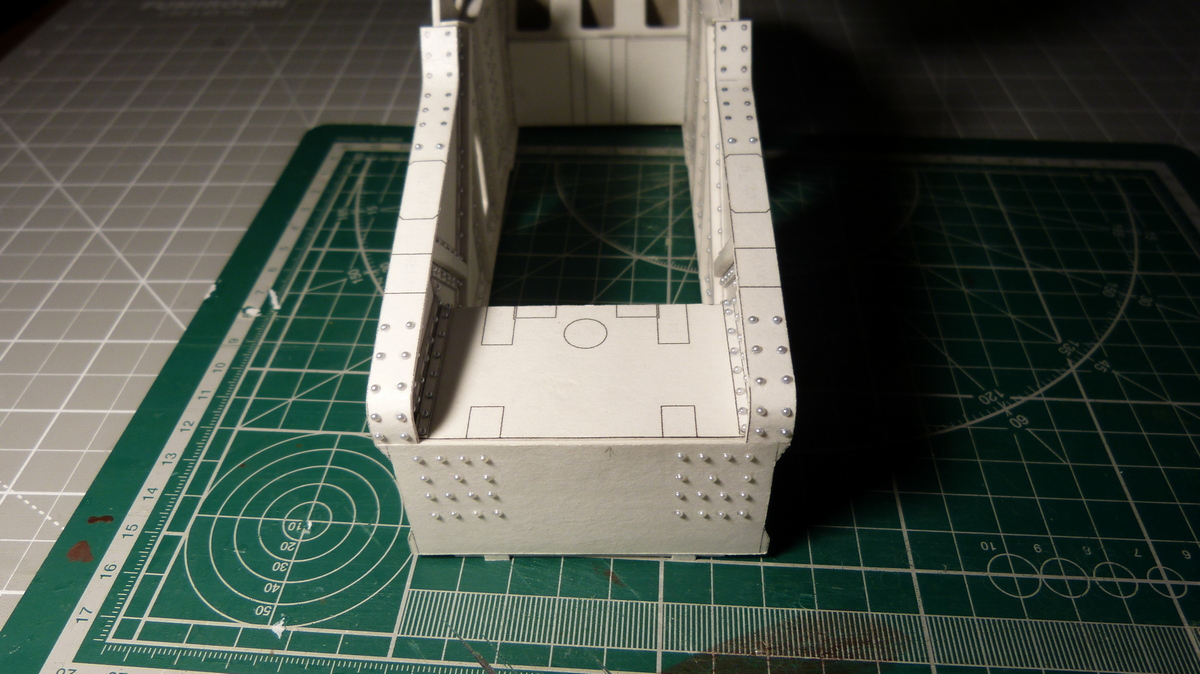

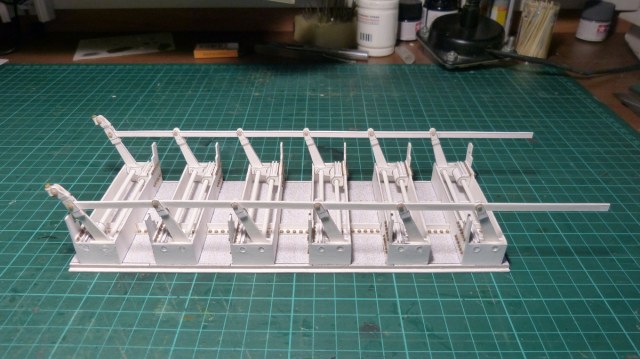

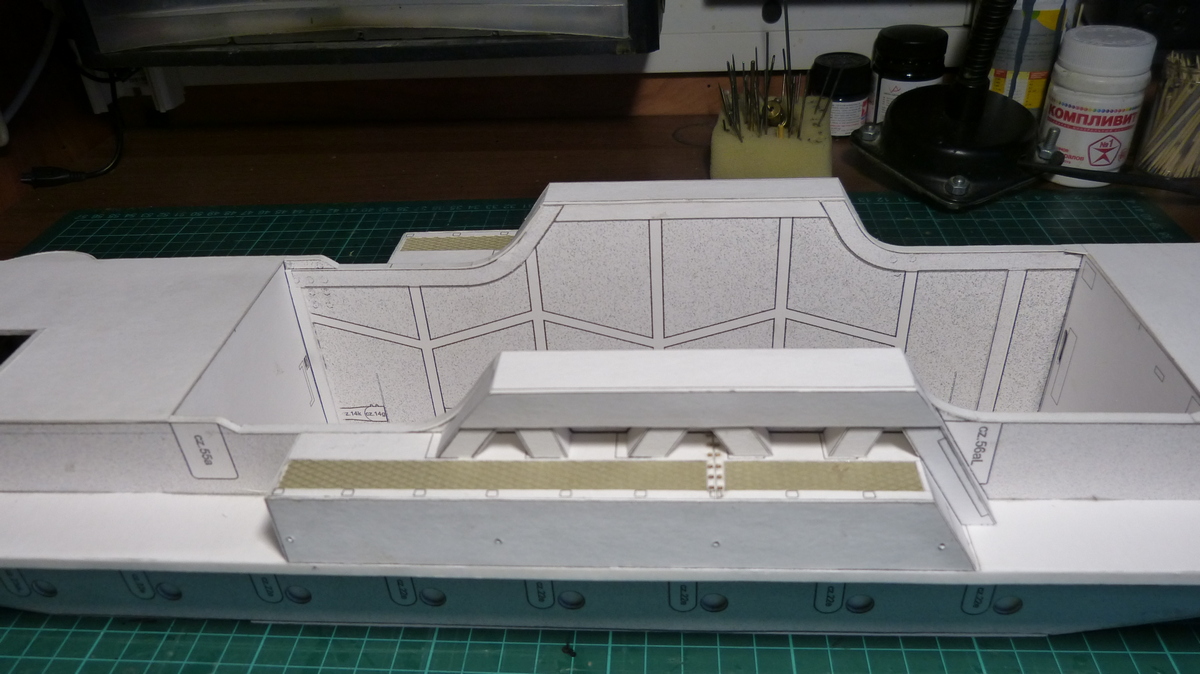

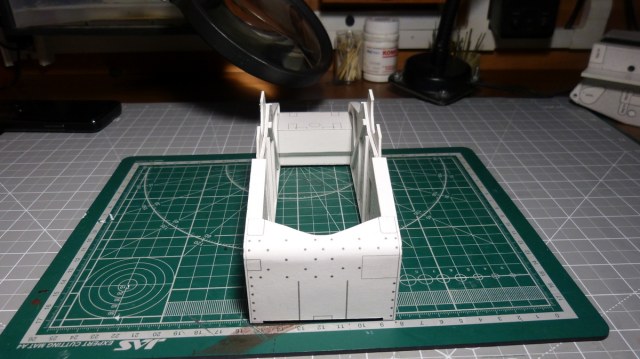

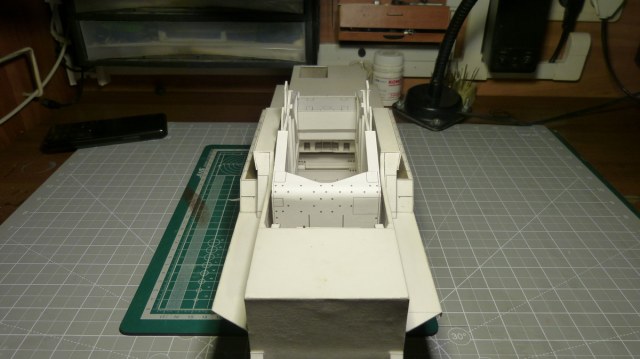

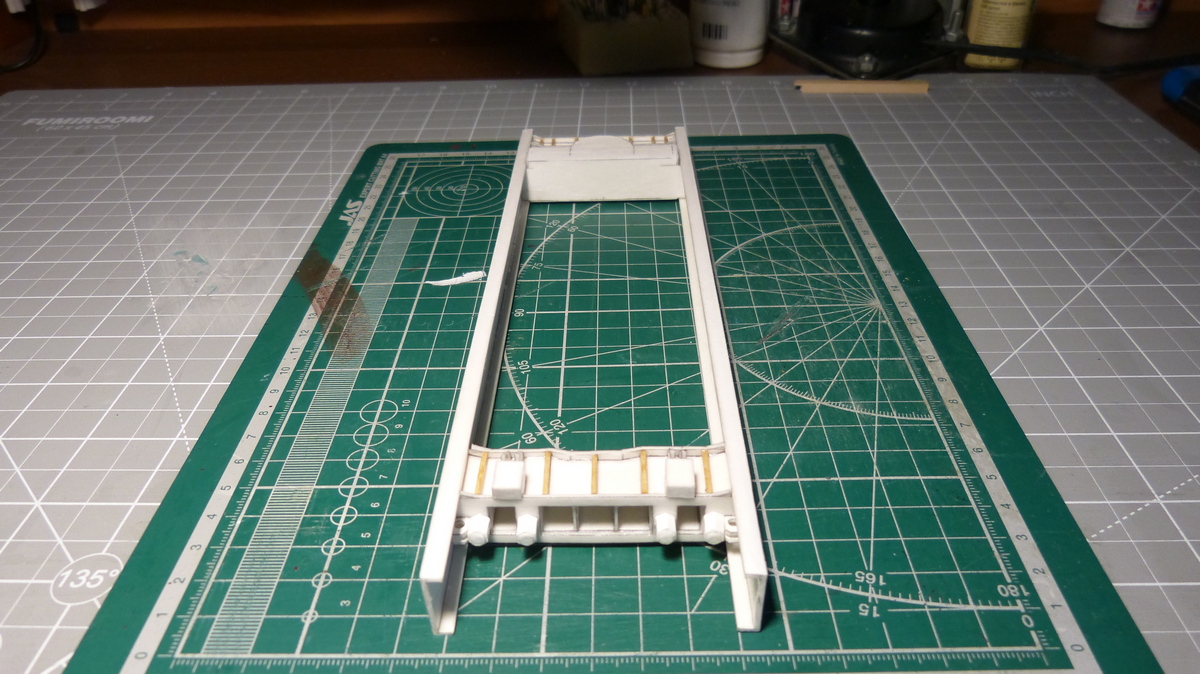

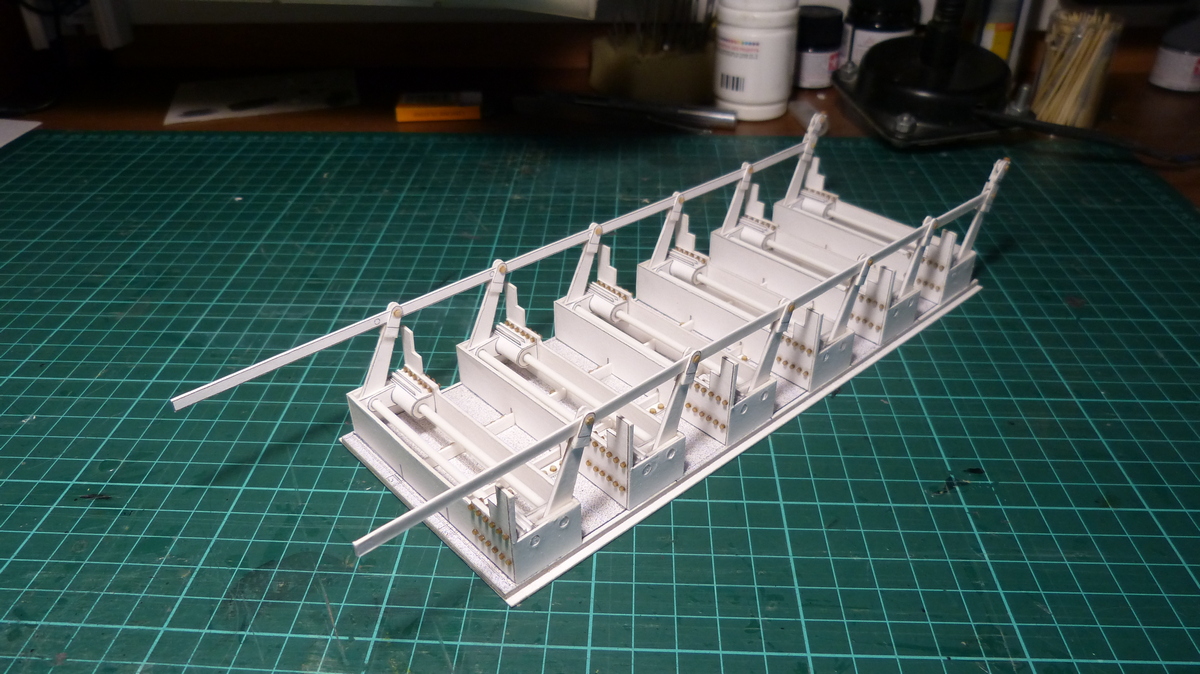

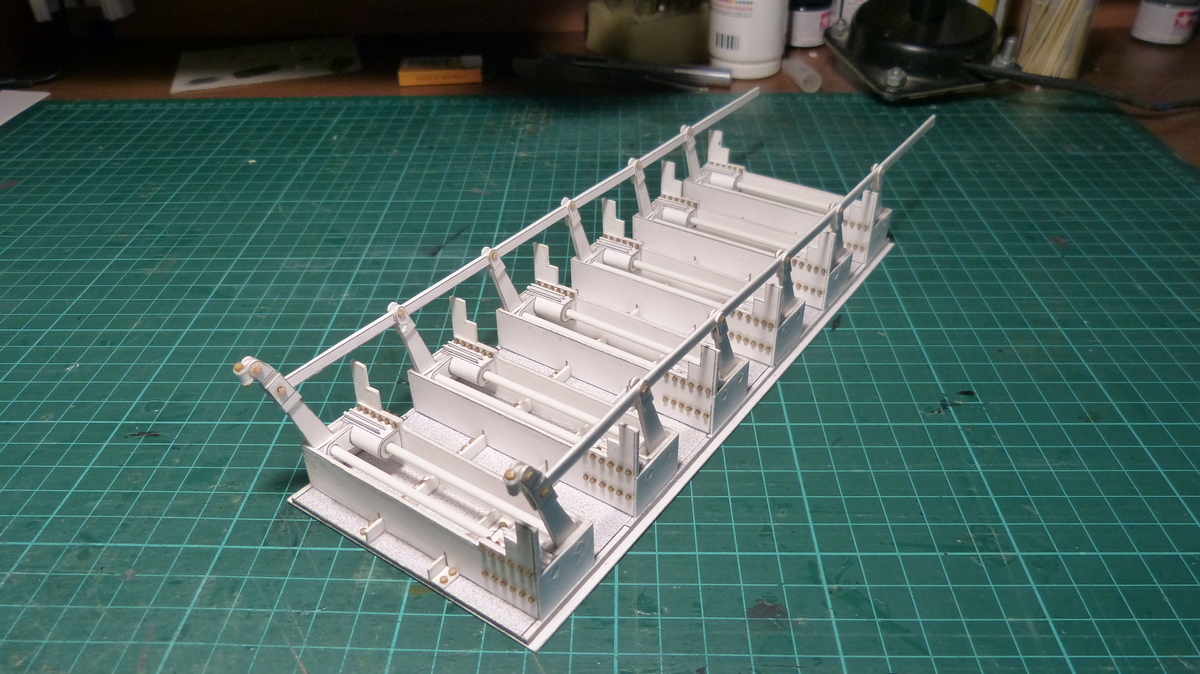

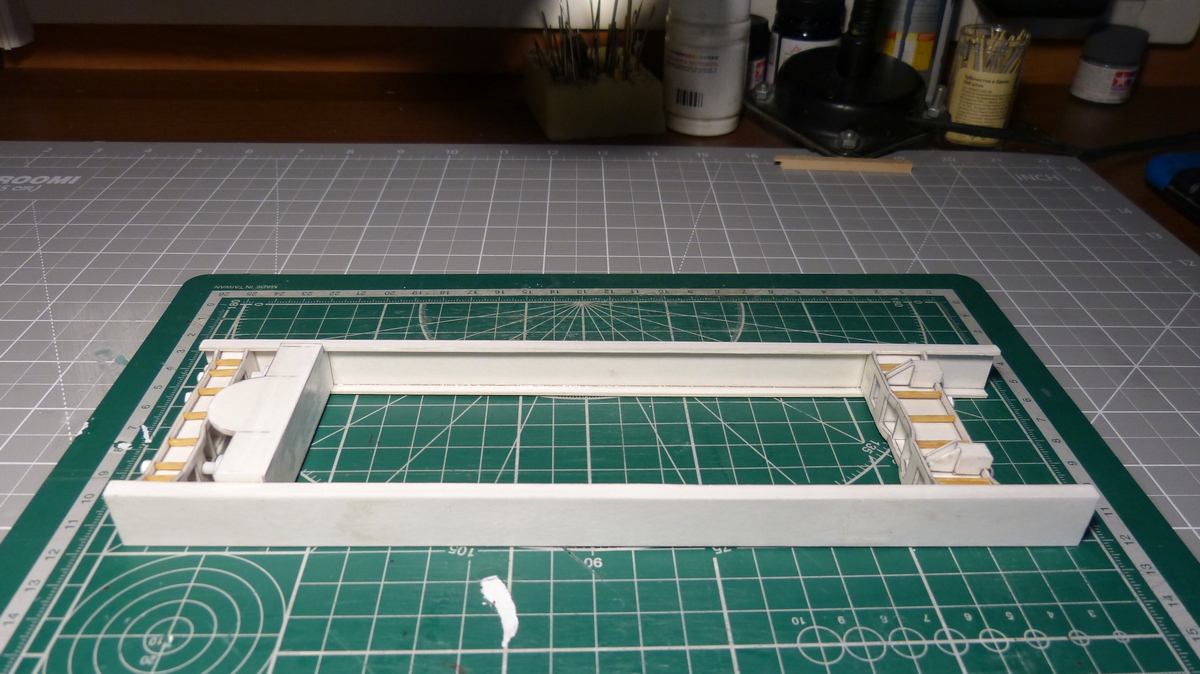

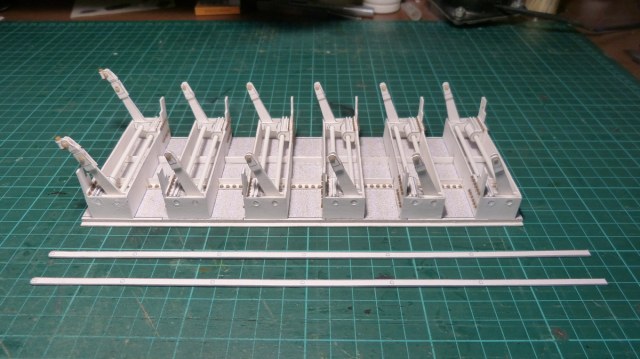

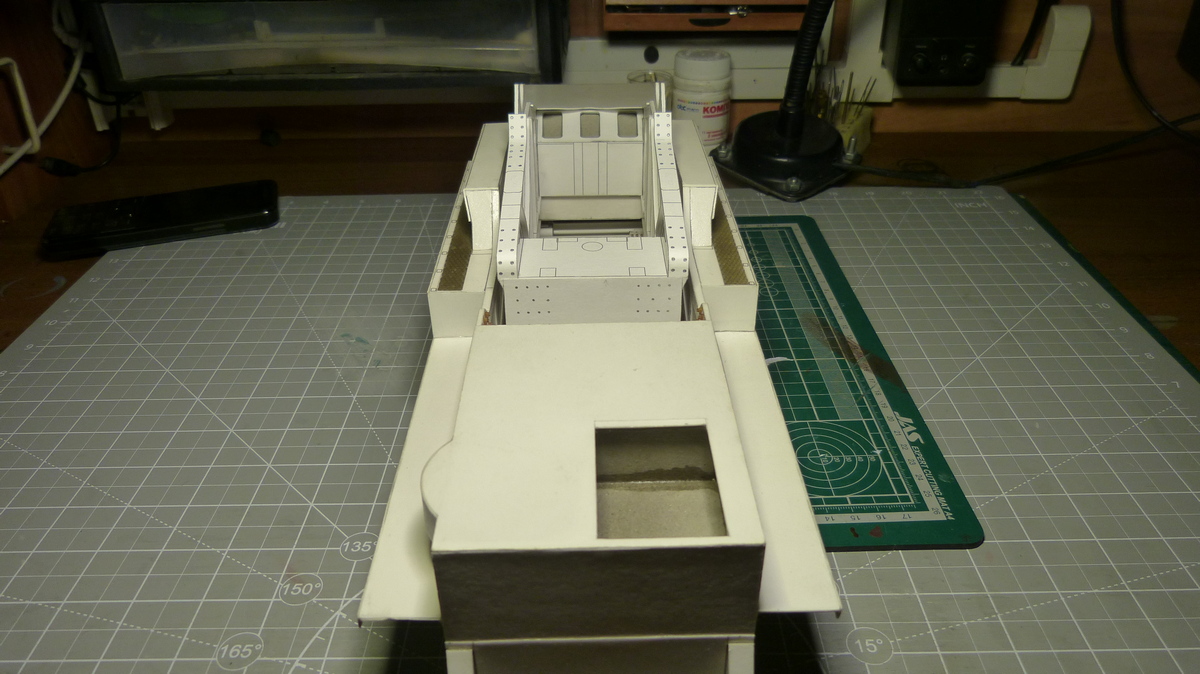

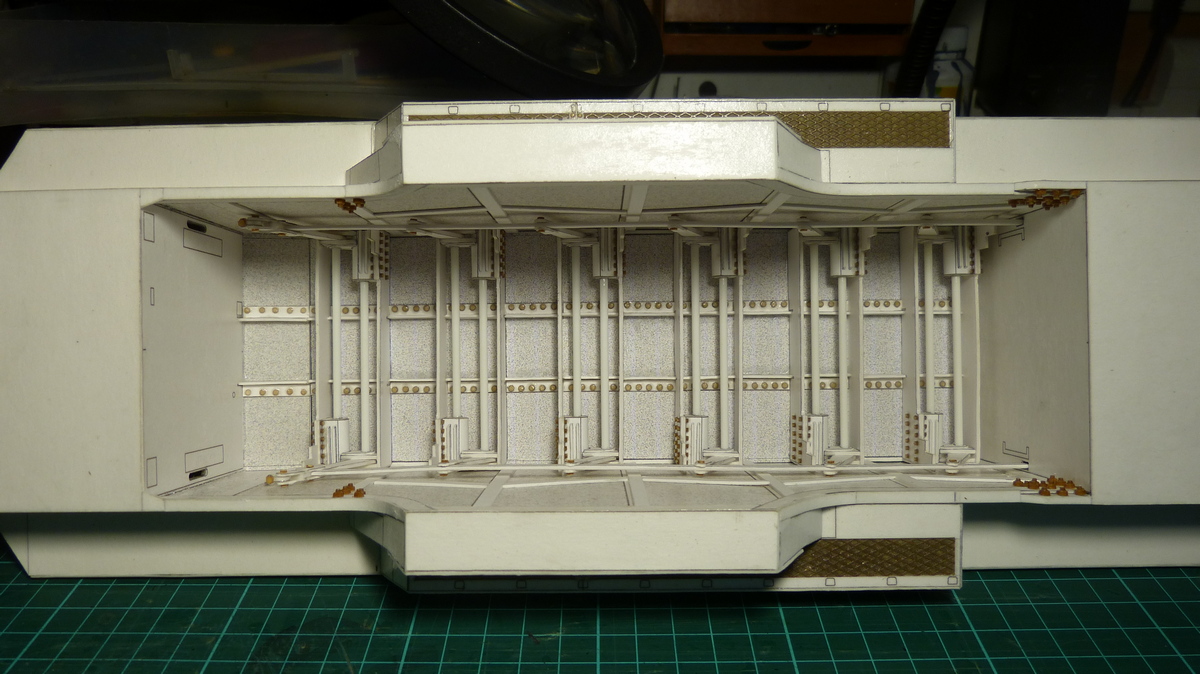

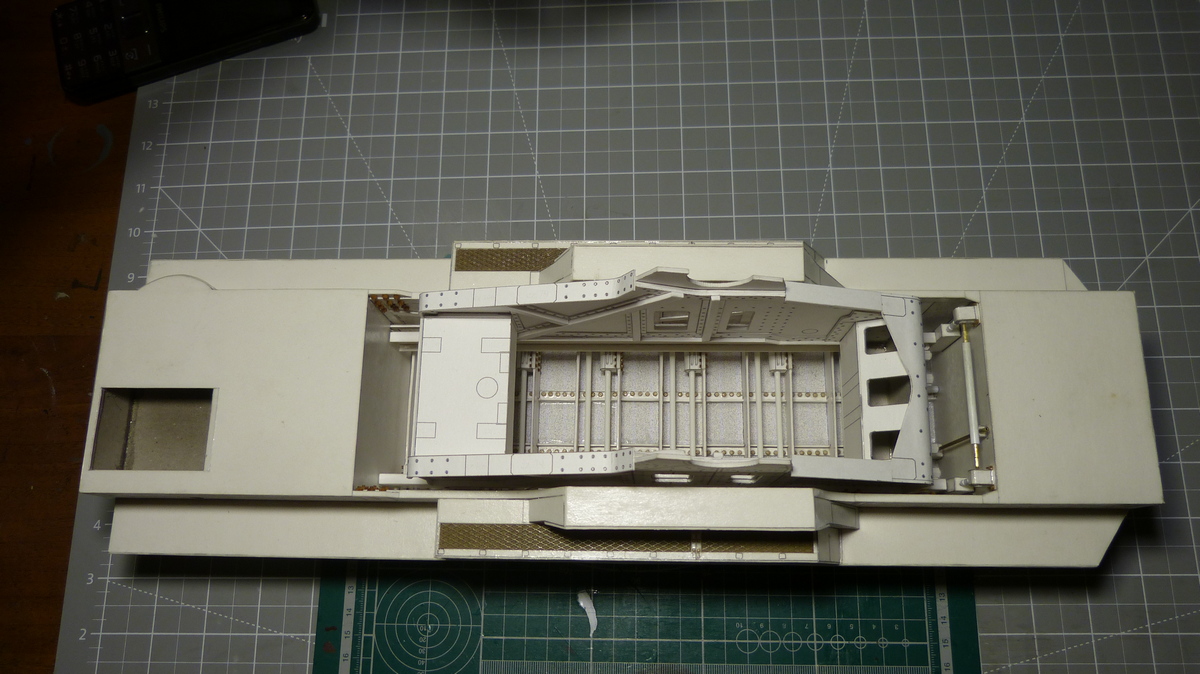

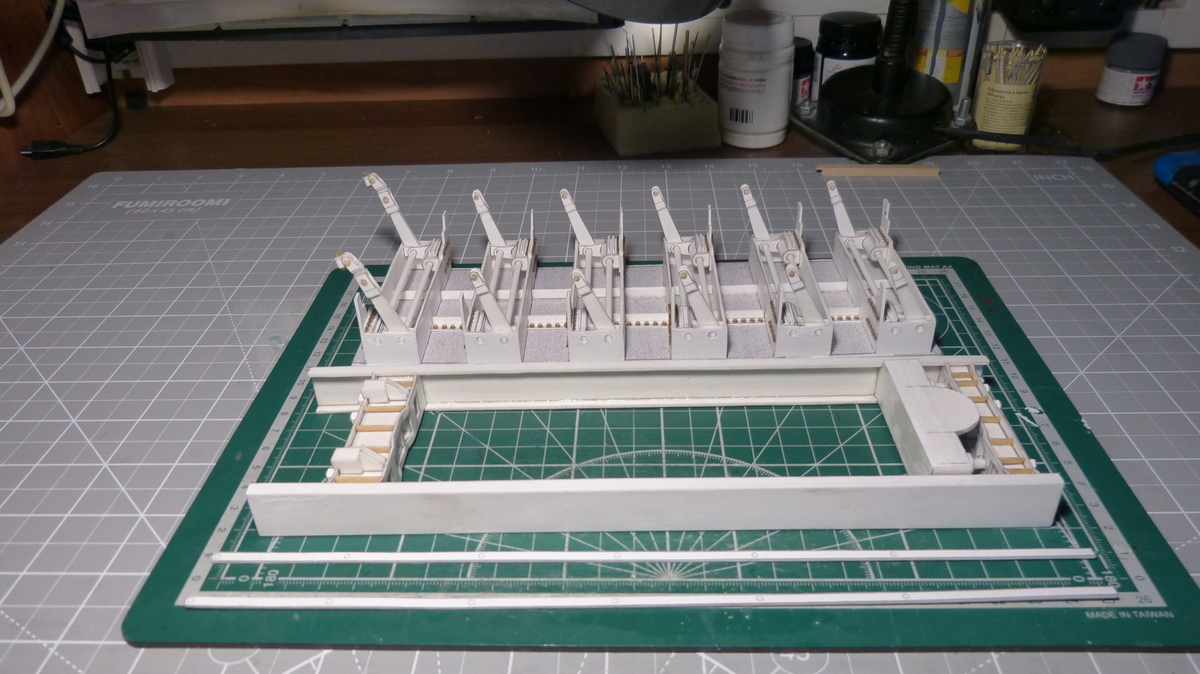

рама на которую лафет ставится,нутро вместе и примерка всего,этот этап закончен,нутро готово ,все разборное

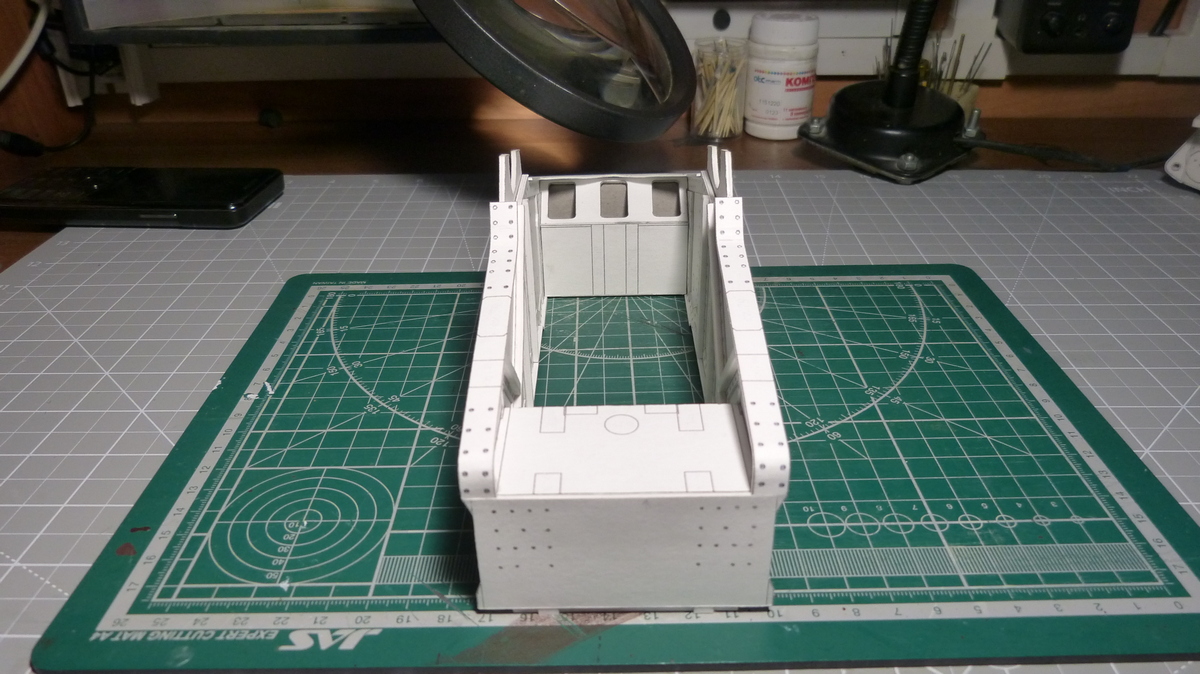

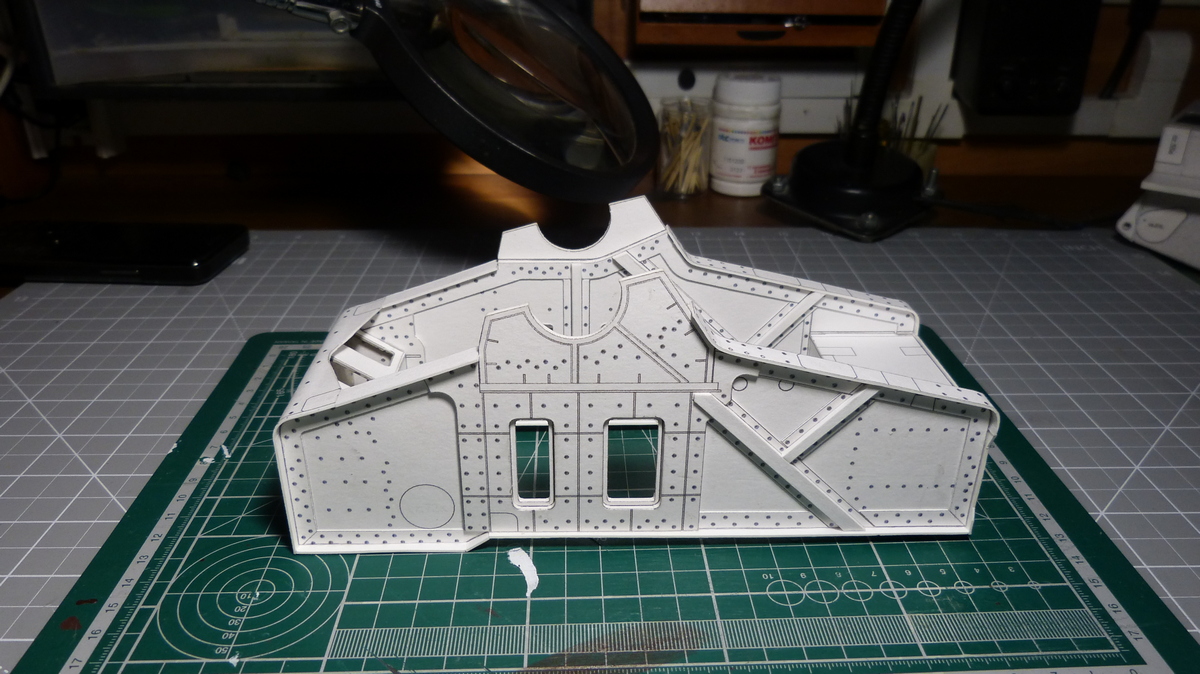

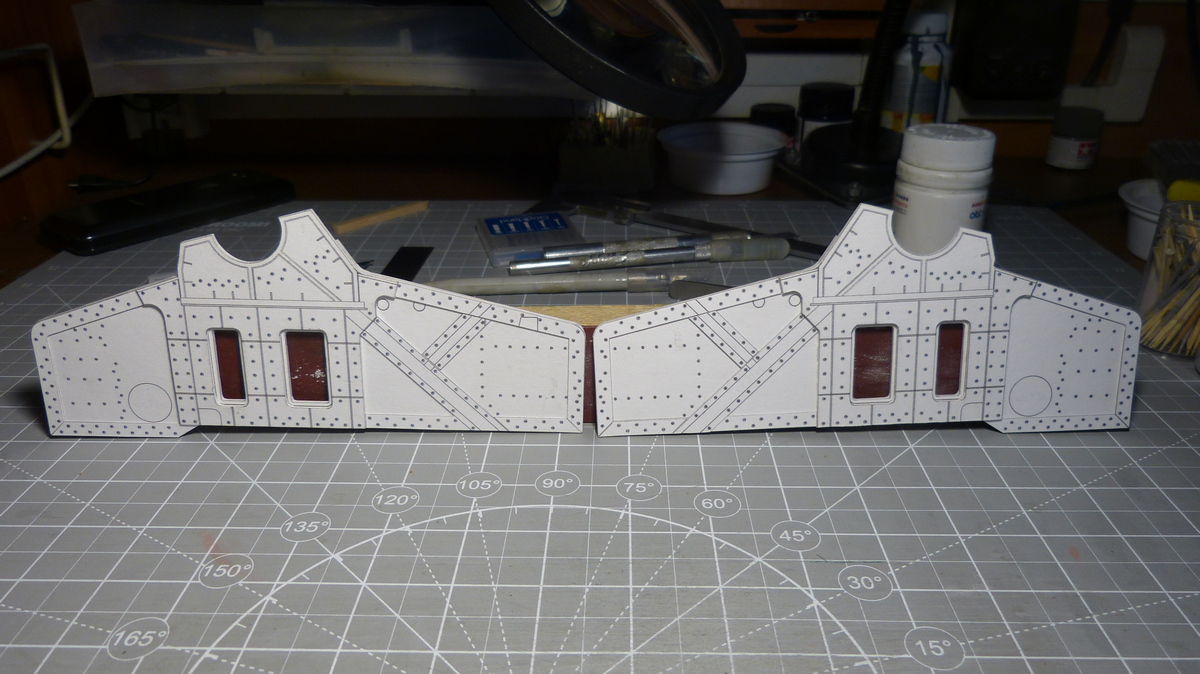

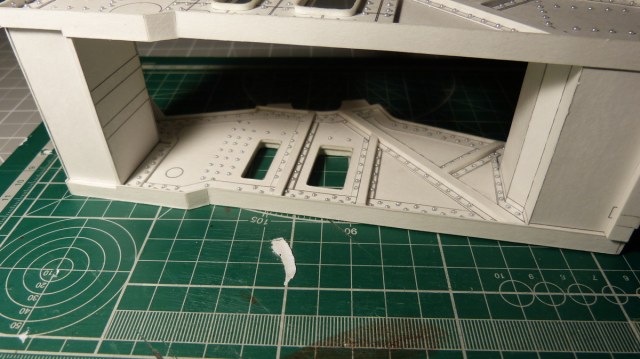

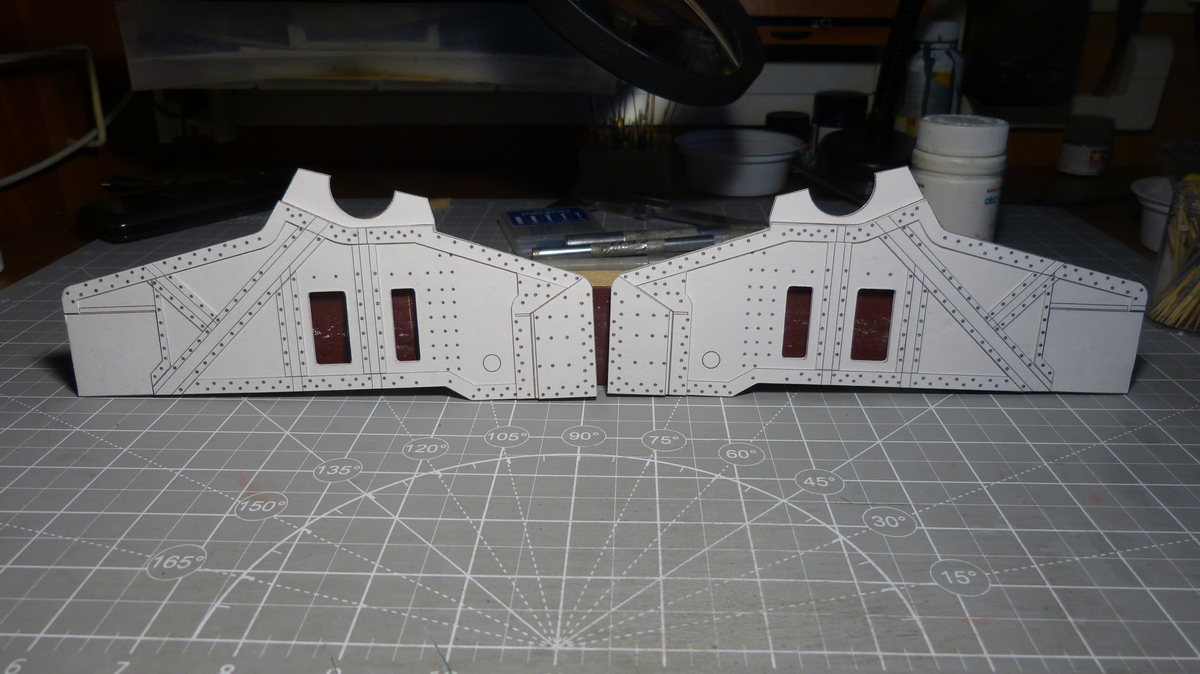

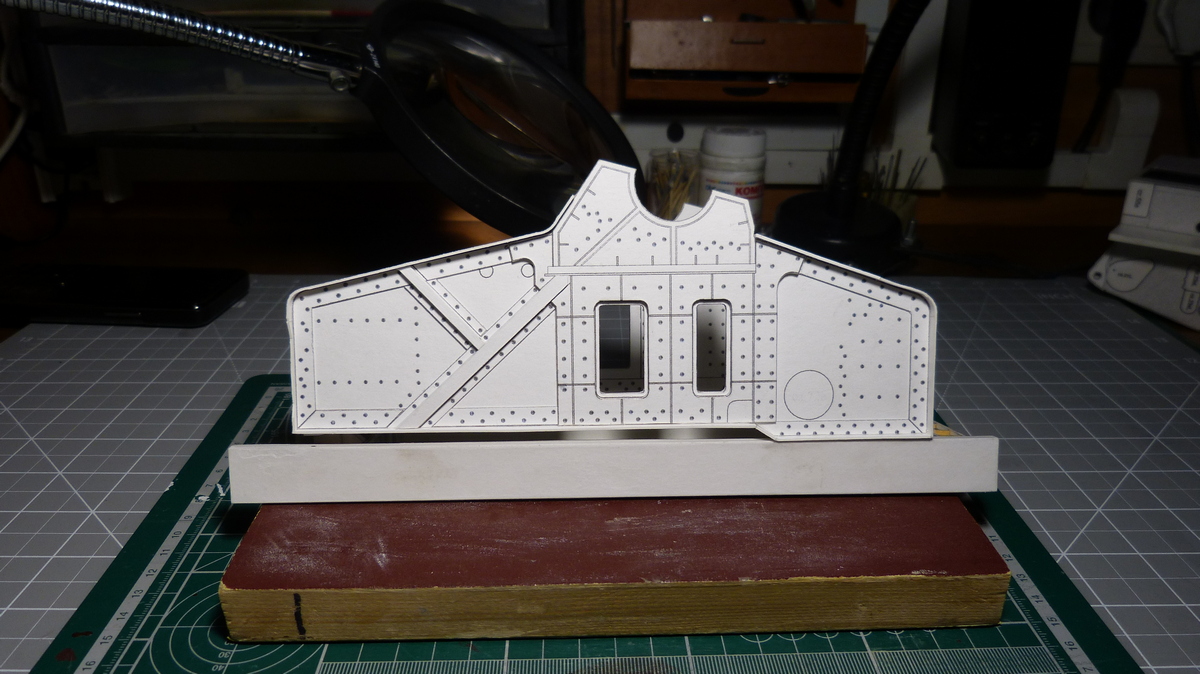

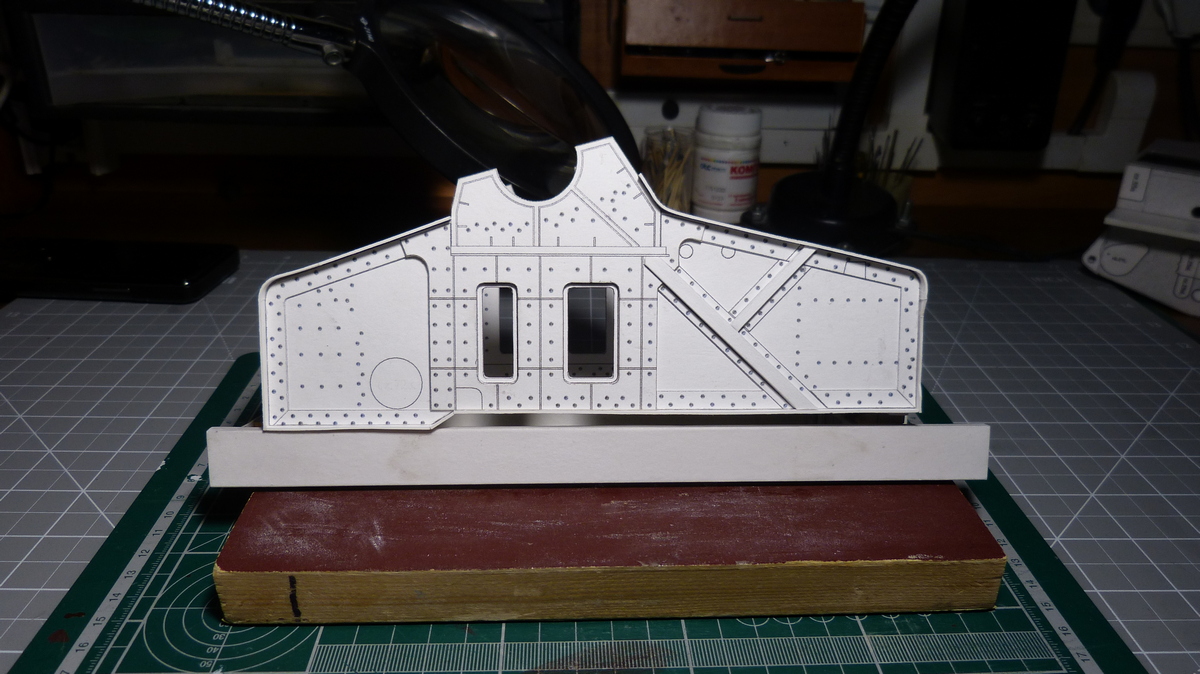

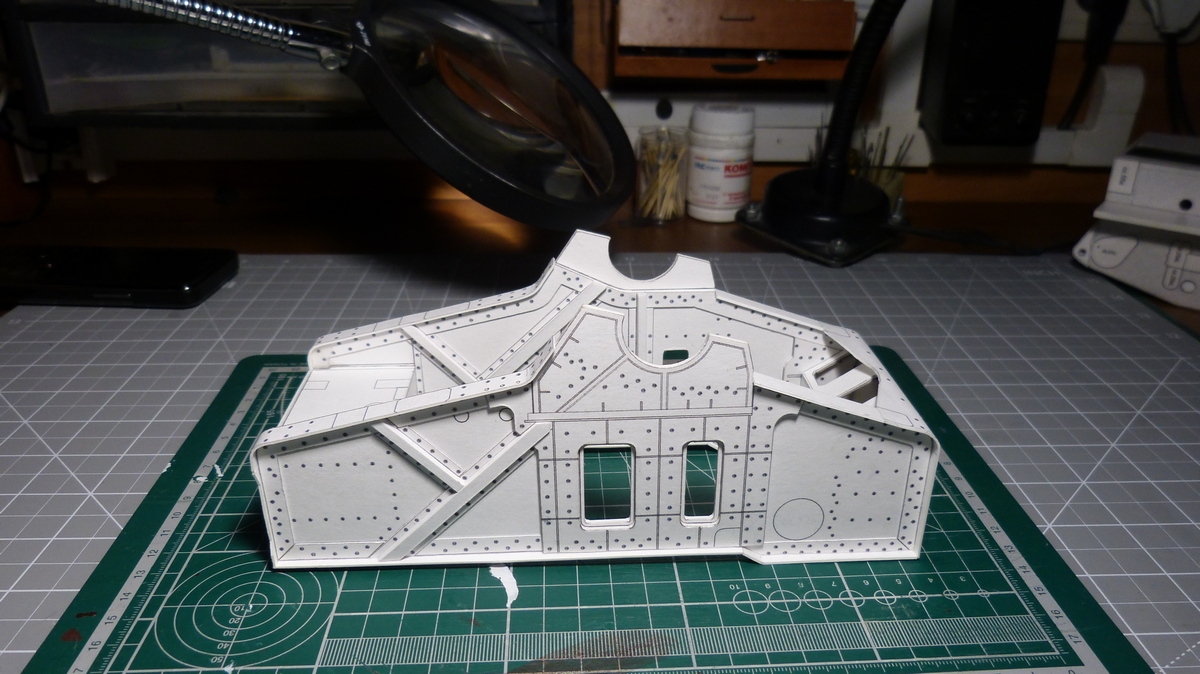

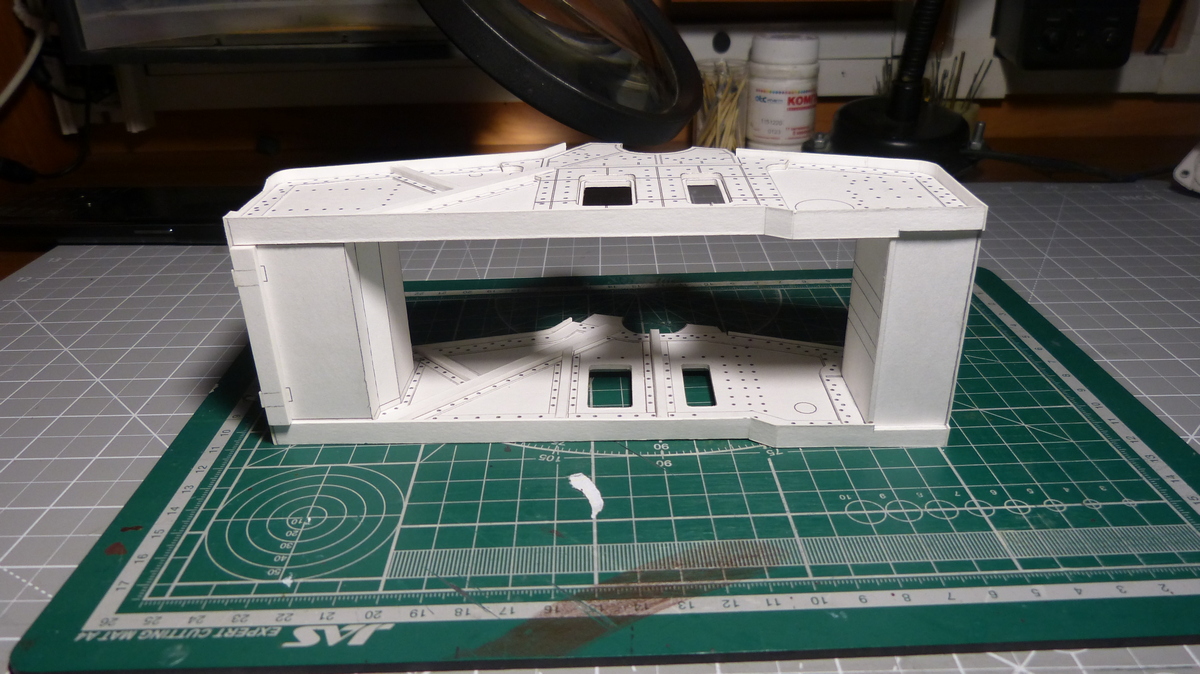

боковинки лафета,теперь поставить заклепки

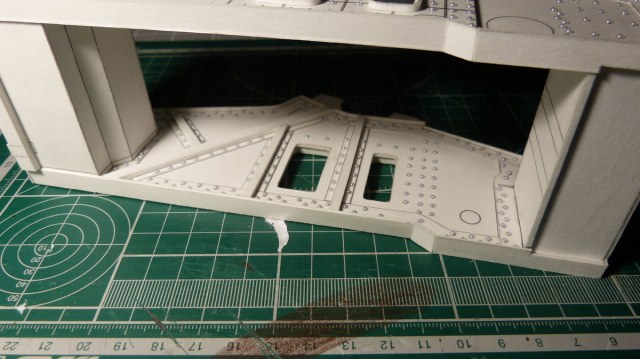

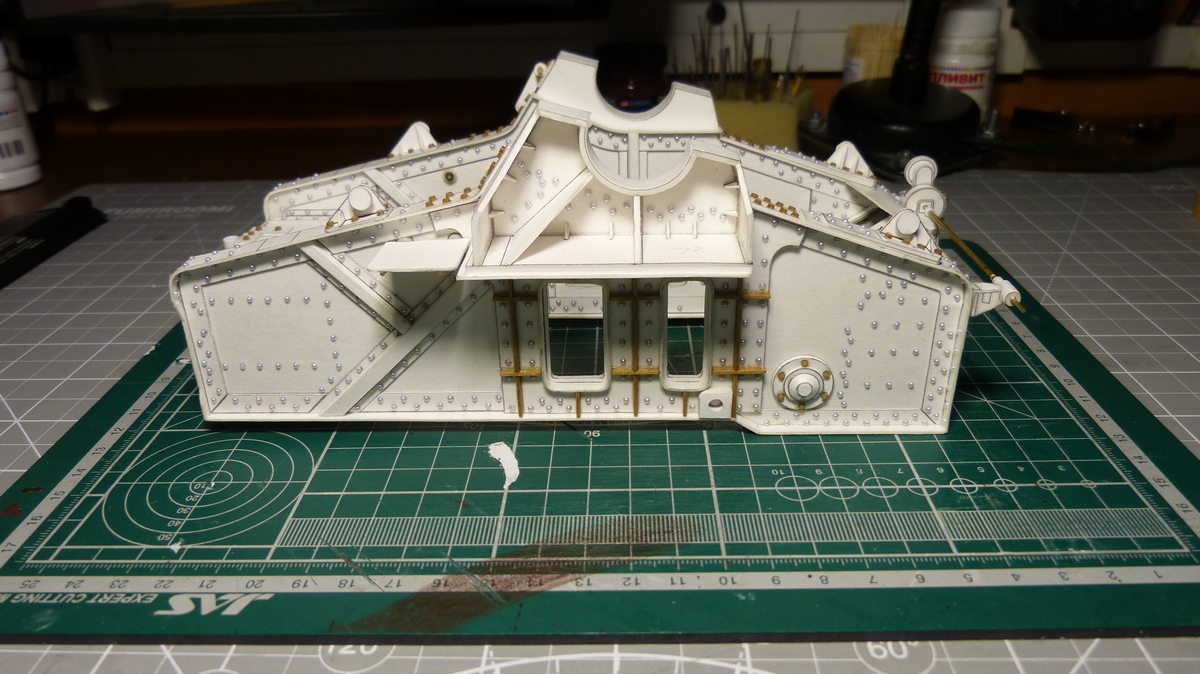

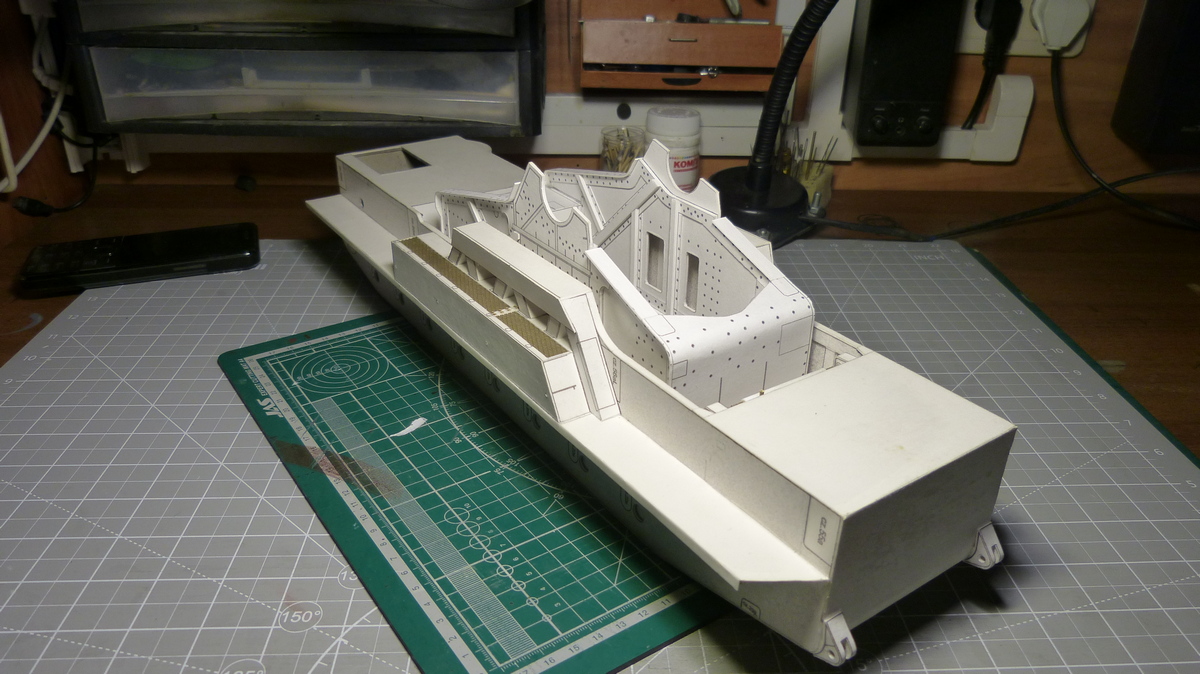

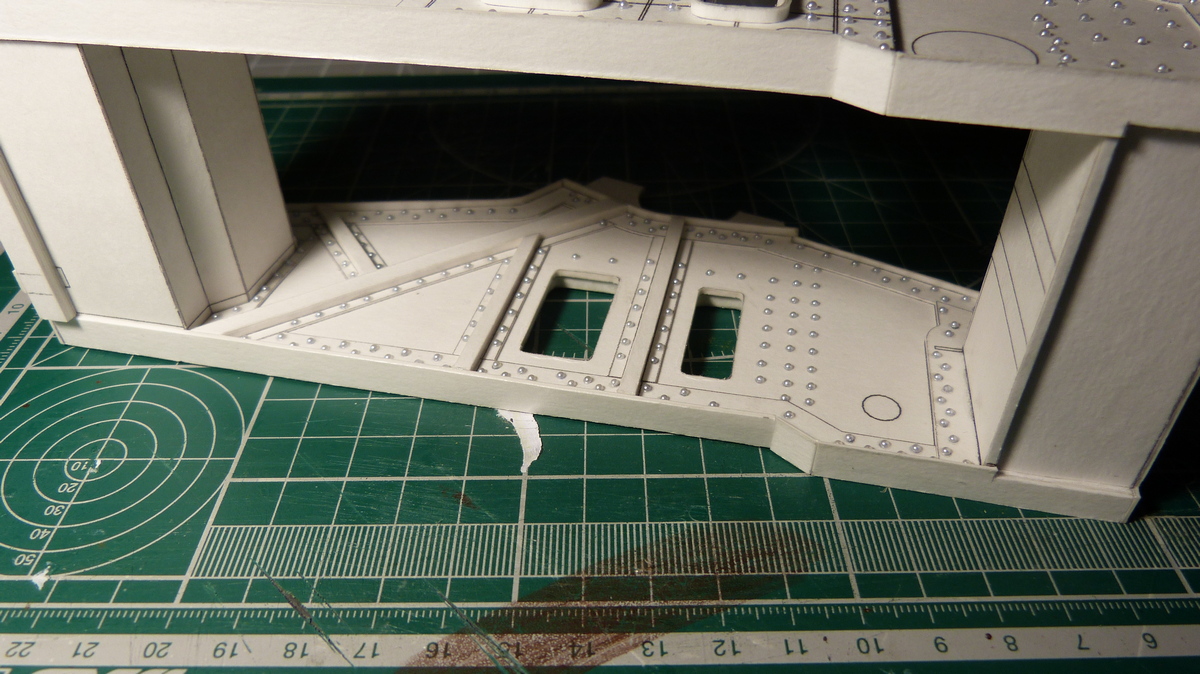

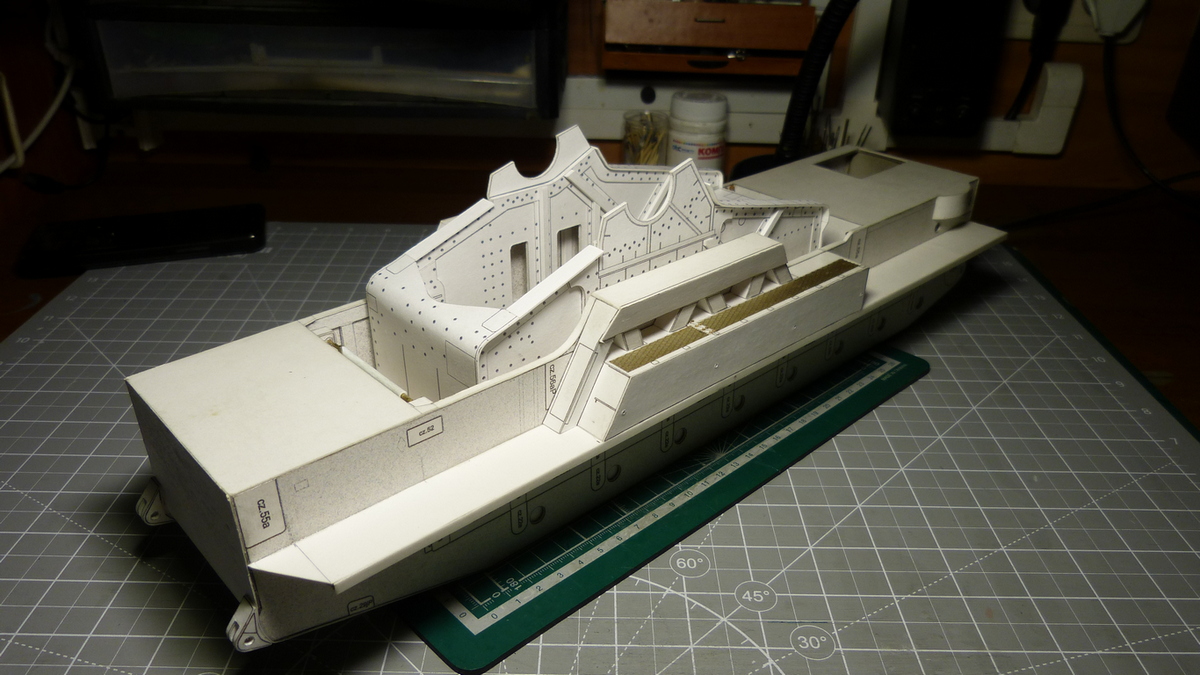

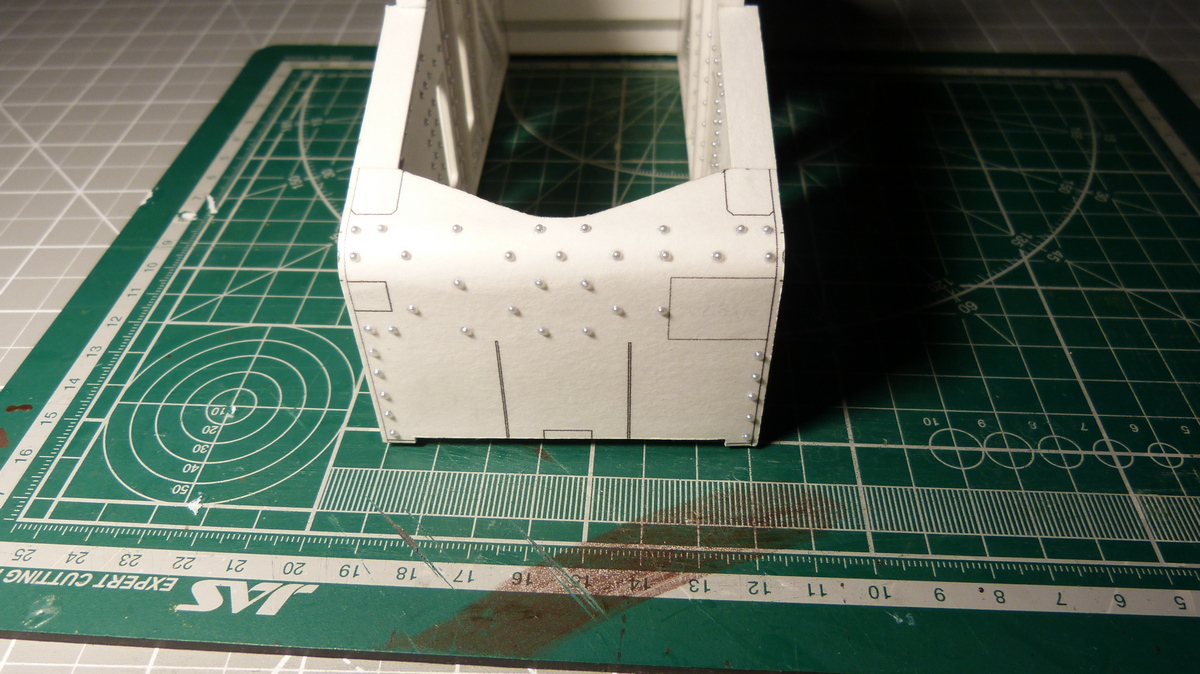

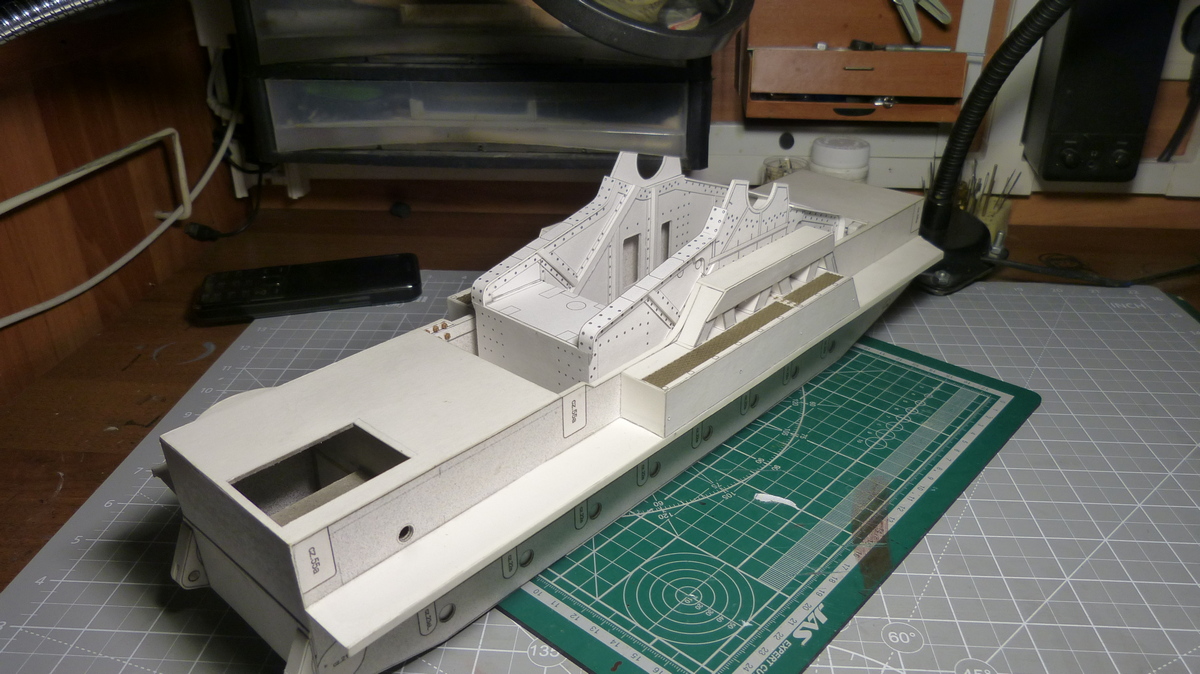

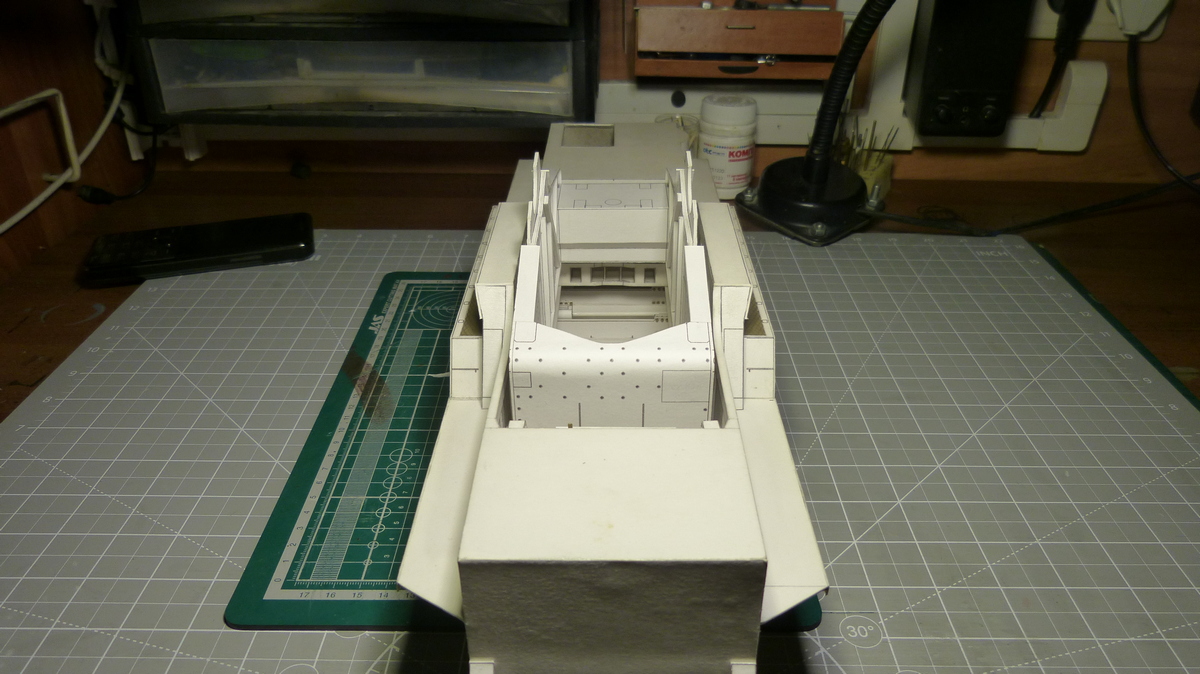

решил проклепать лафет в сборе,повертел вроде везде подлезу,примерил на раму и все вместе

На Али экспресе купил полубусинки 1.5мм ,1000шт.72р.,сразу взял 10 упаковочек.

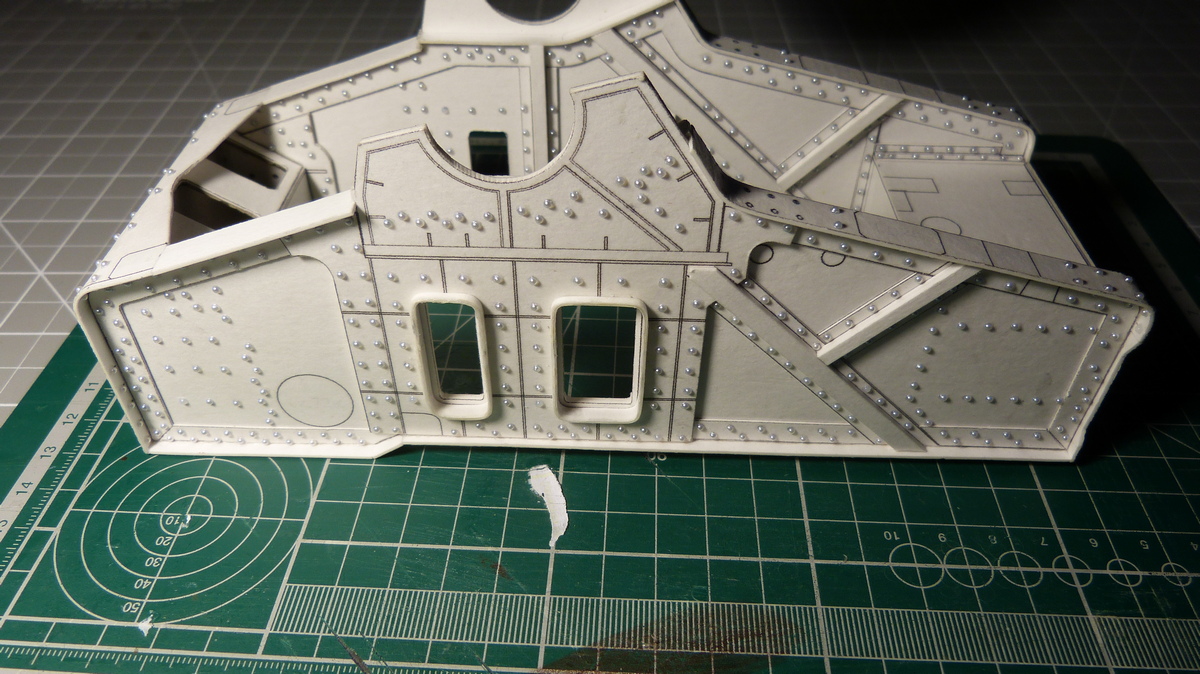

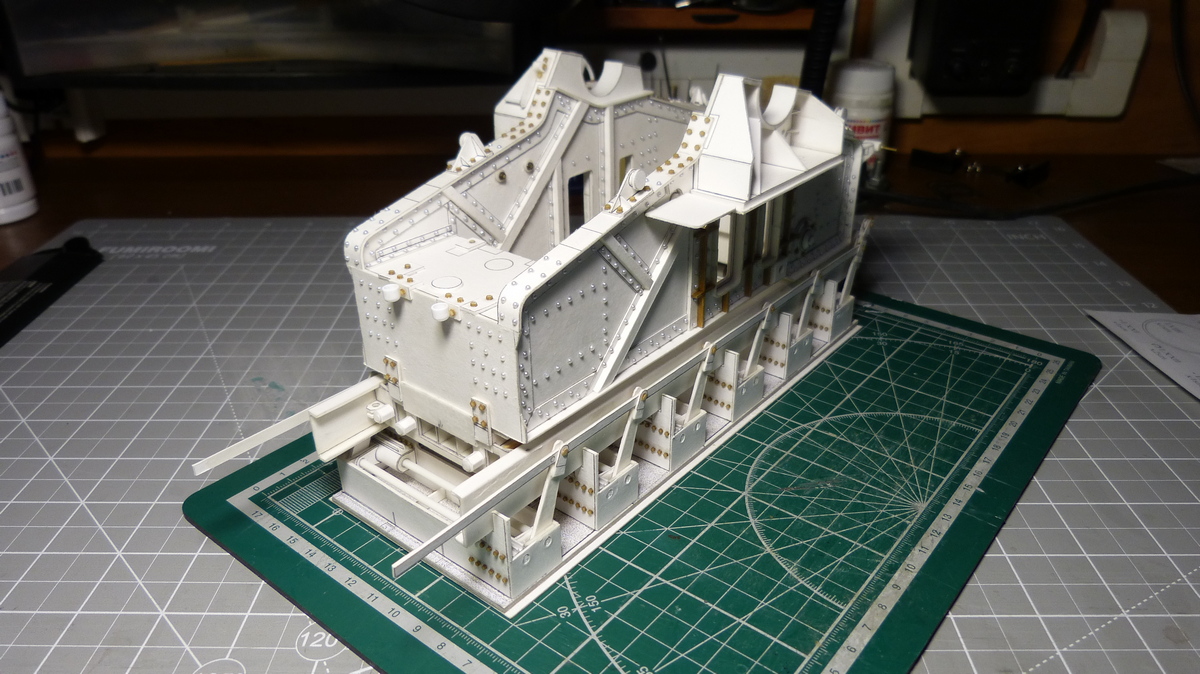

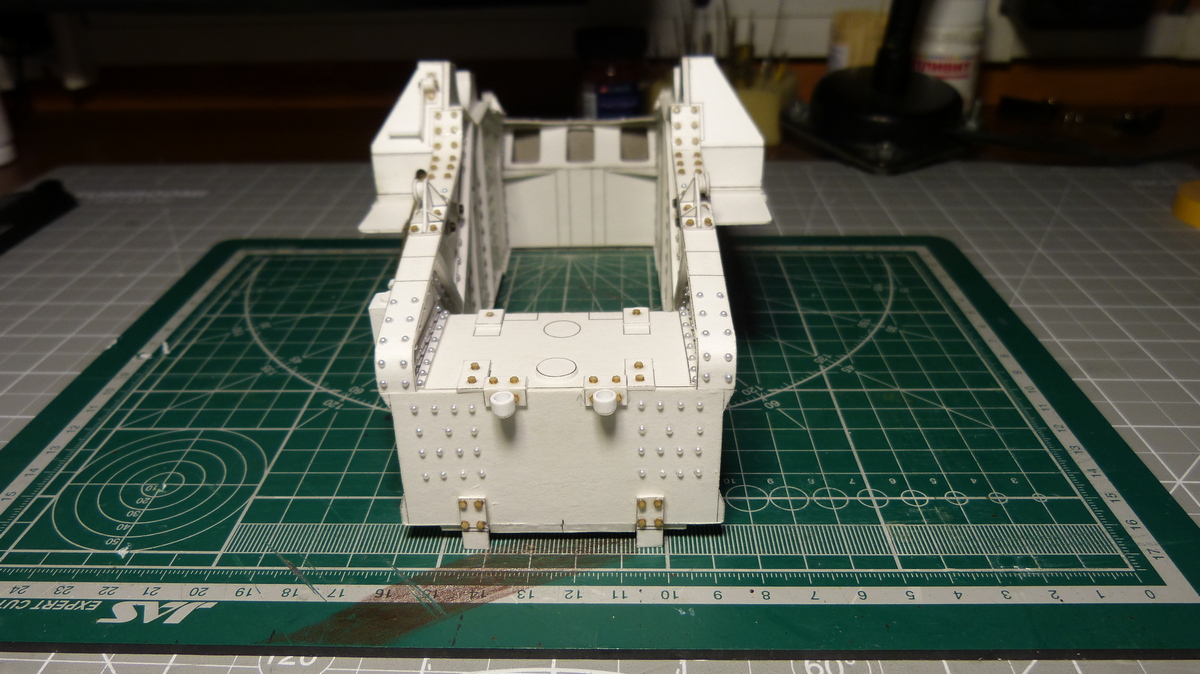

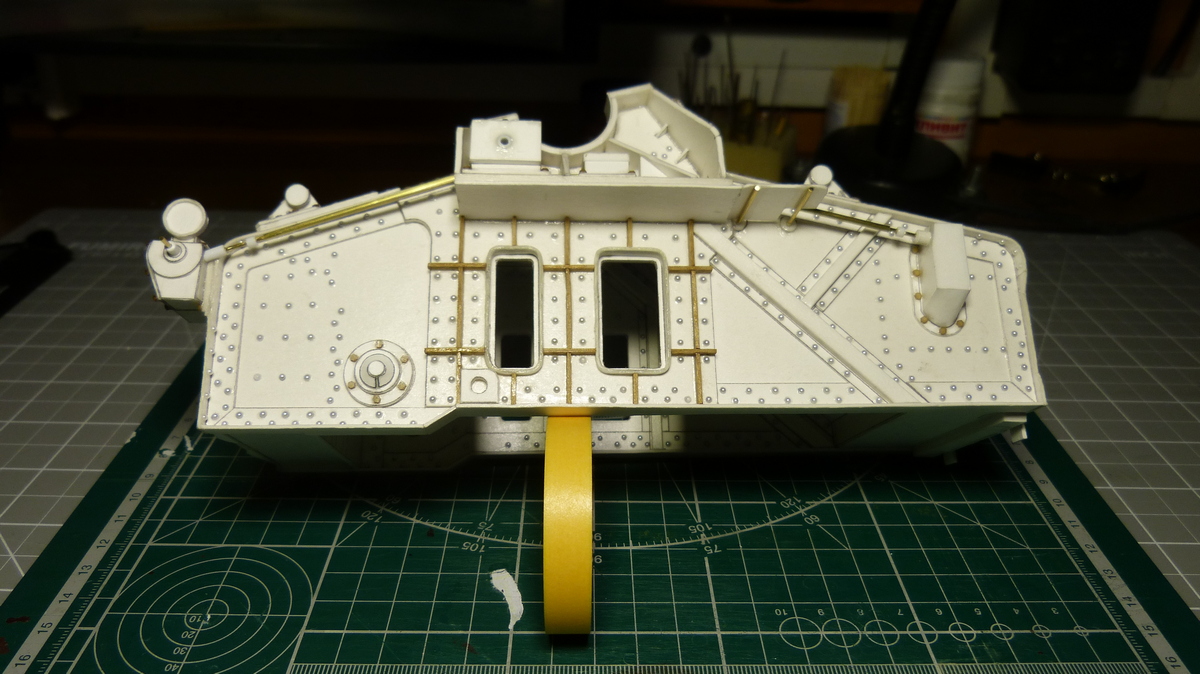

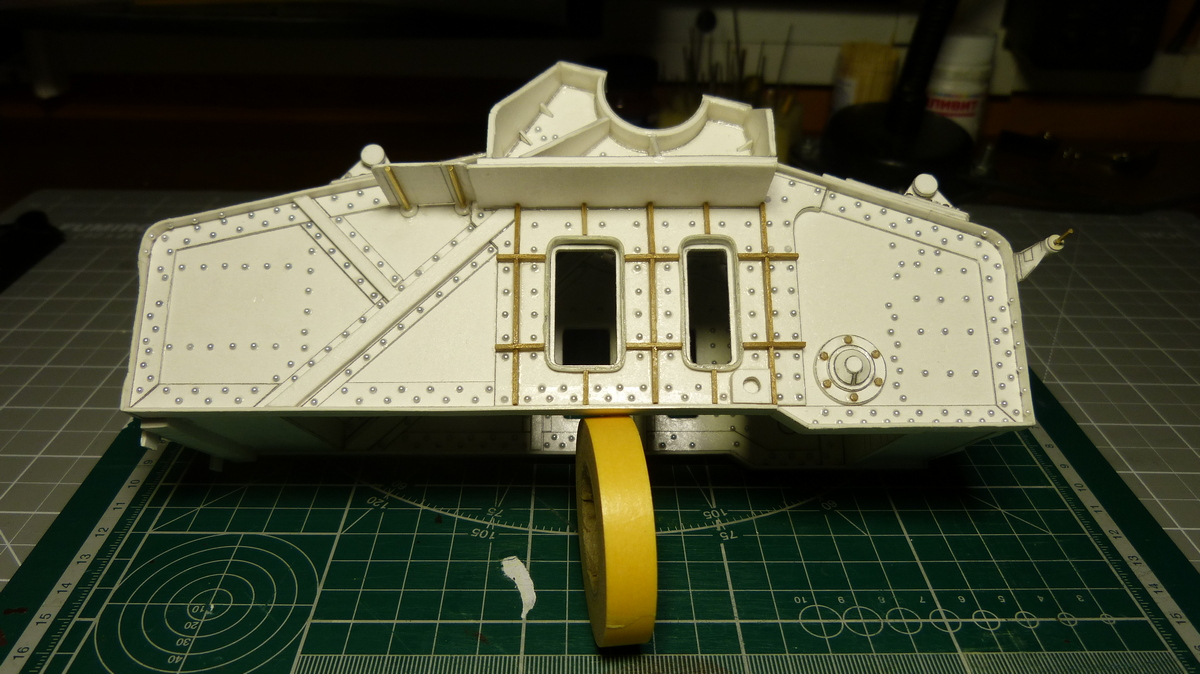

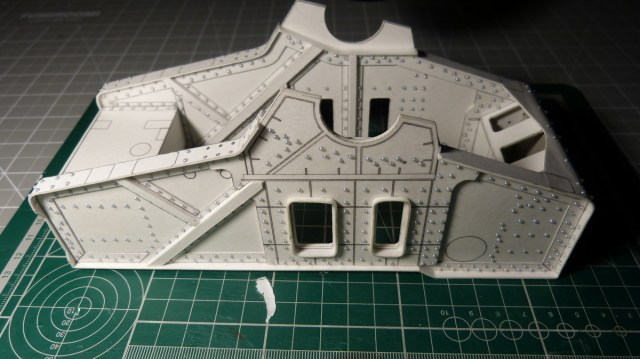

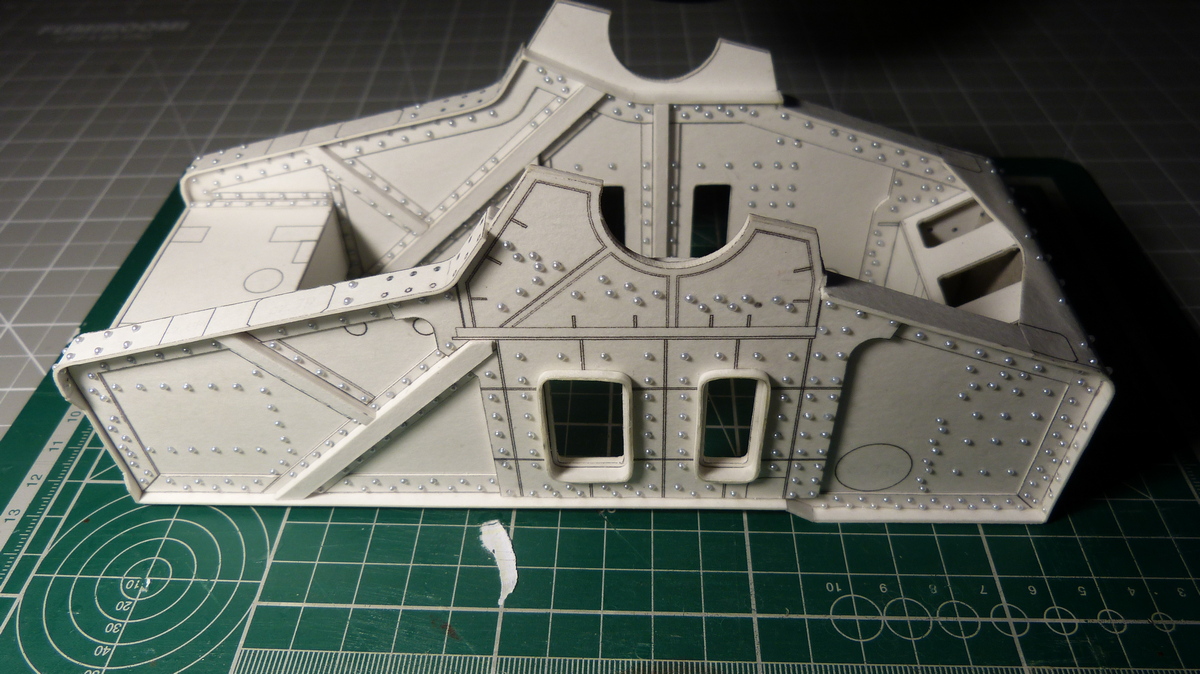

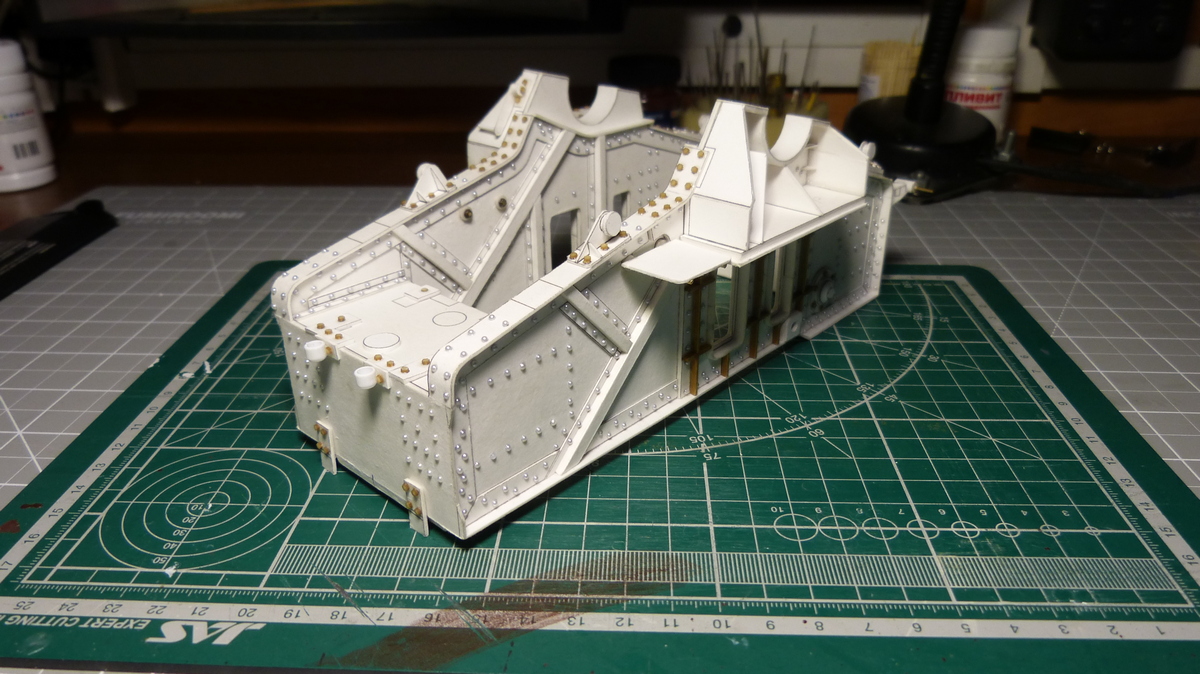

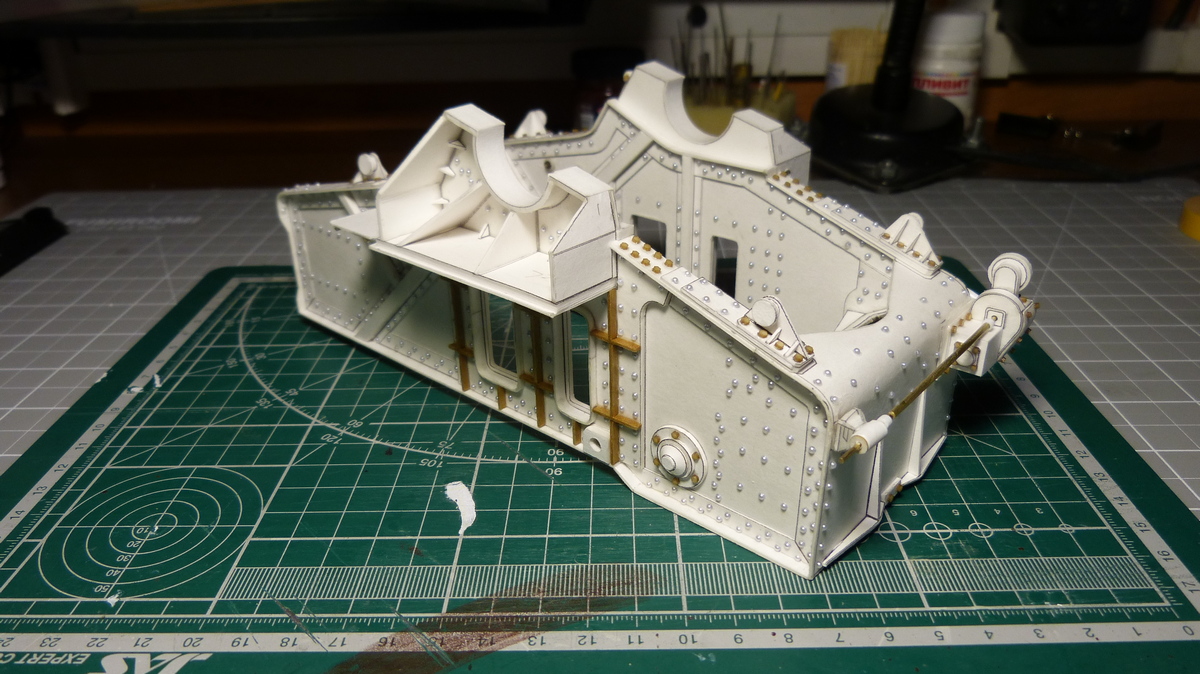

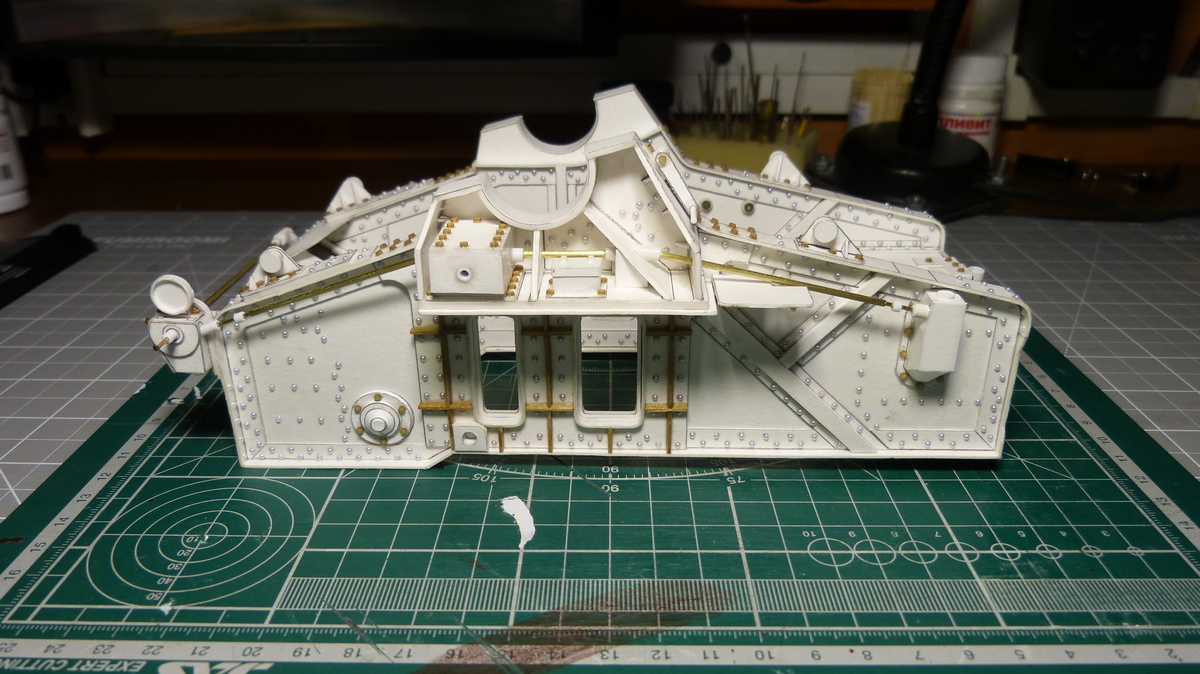

Ну и проклепал ими лафет

а ссылку на полубусинки можно?

Толь вот https://vk.com/away.php?to=https%3A%2F%2Faliexpress.ru%2Fitem%2F4000069313399.html%3Fspm%3Da2g2w.fav...=

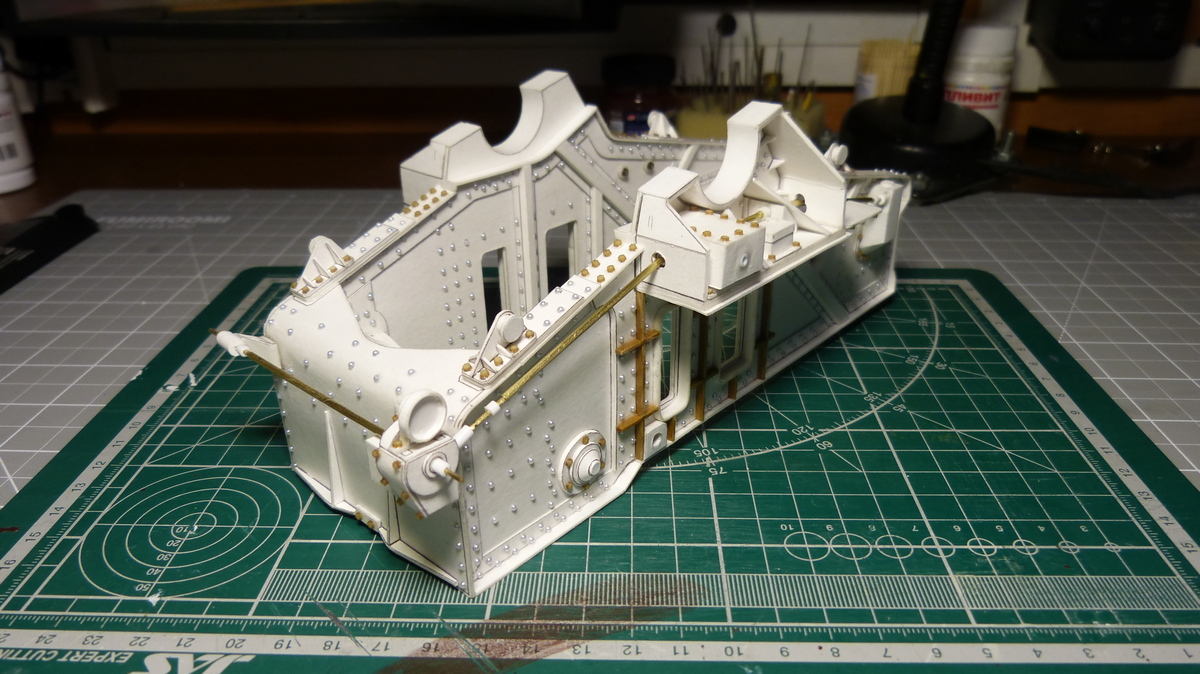

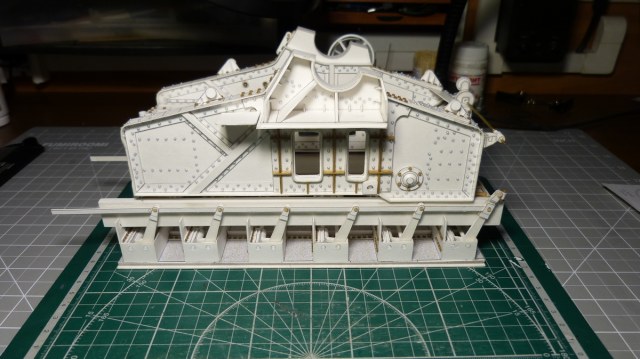

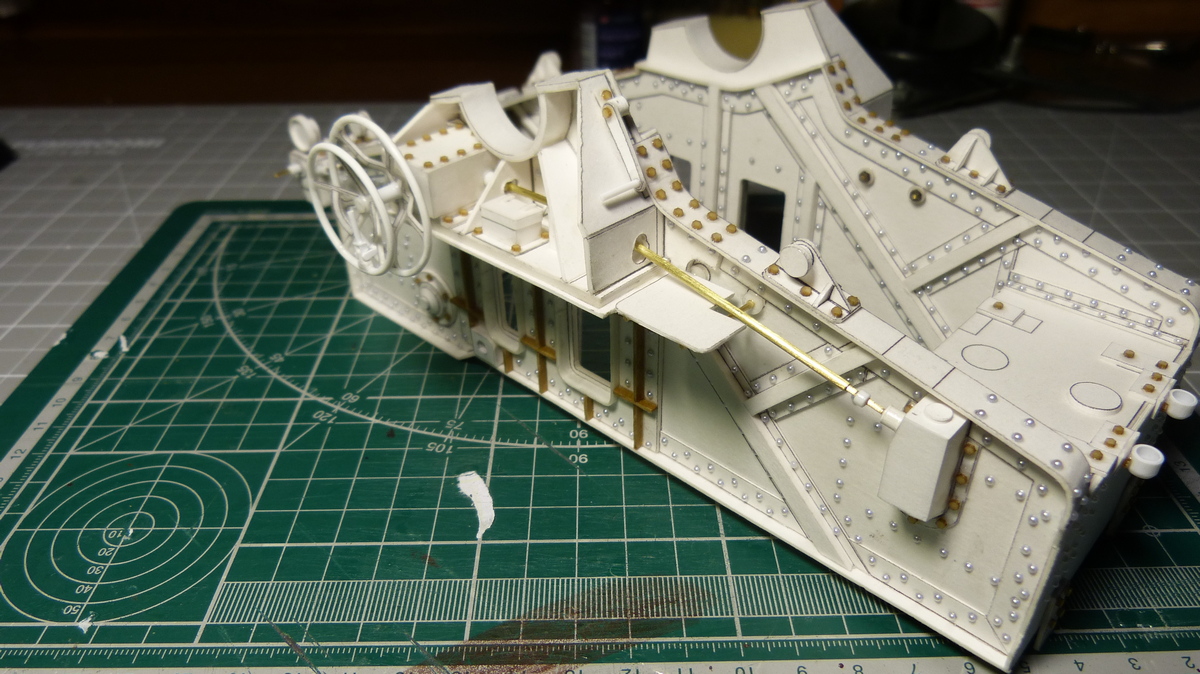

лафет готов,много перечерчивалось подгонялось ну как всегда

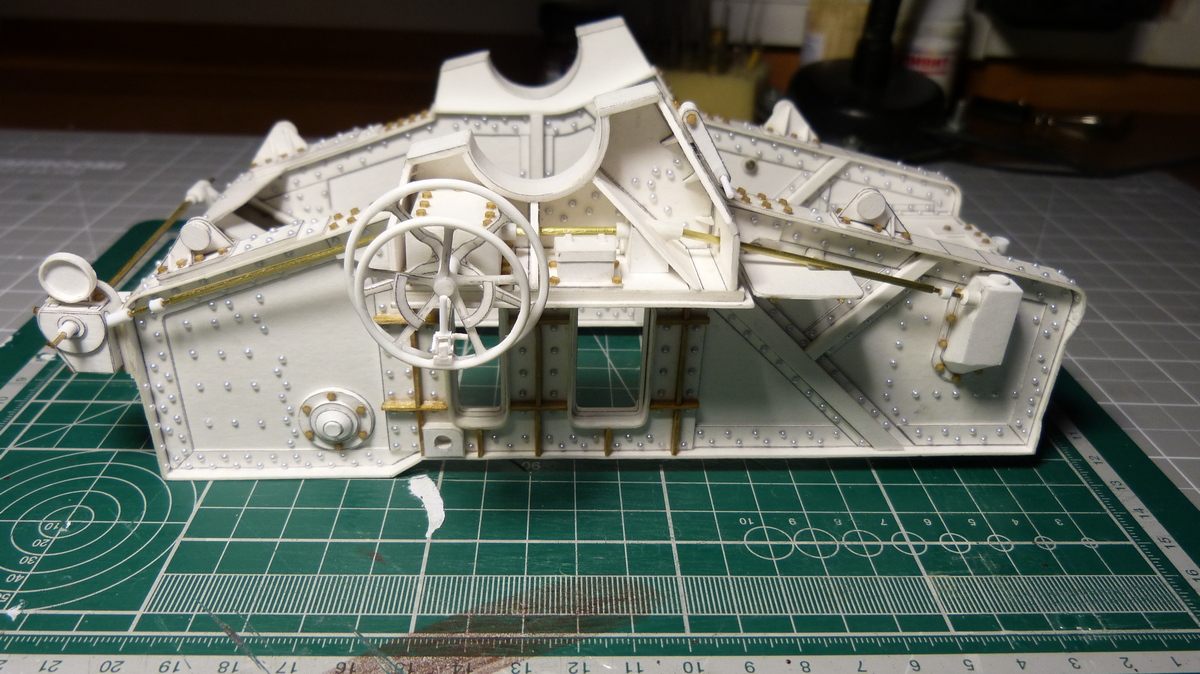

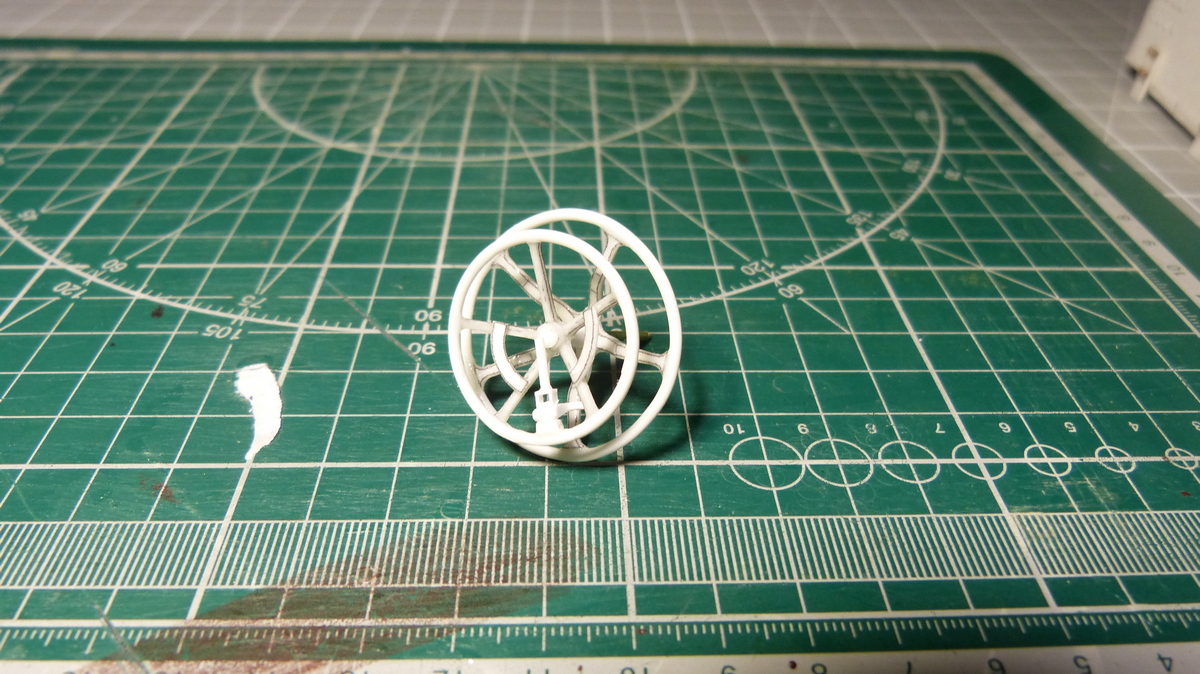

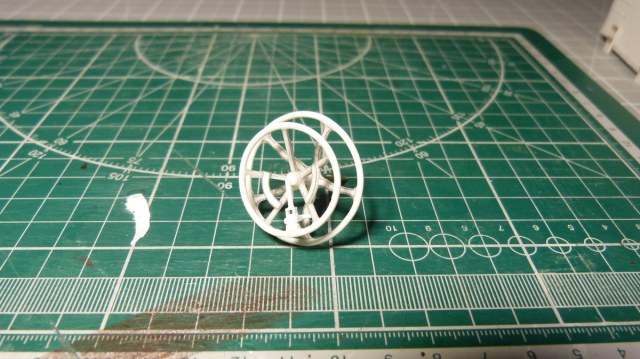

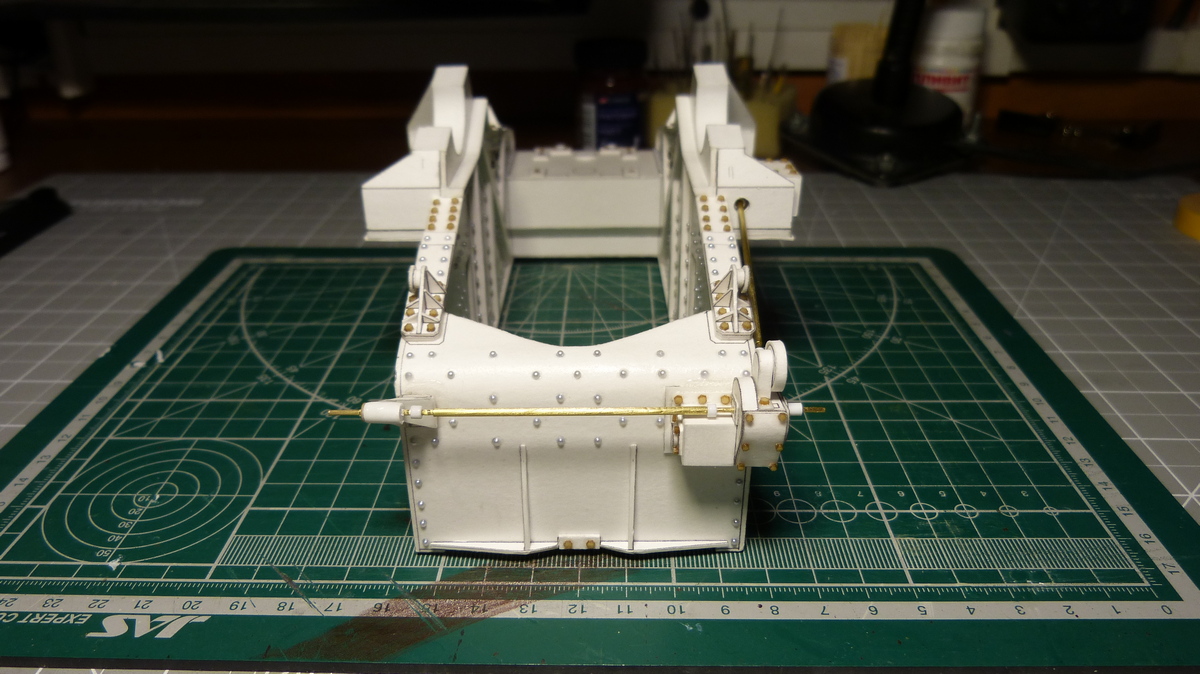

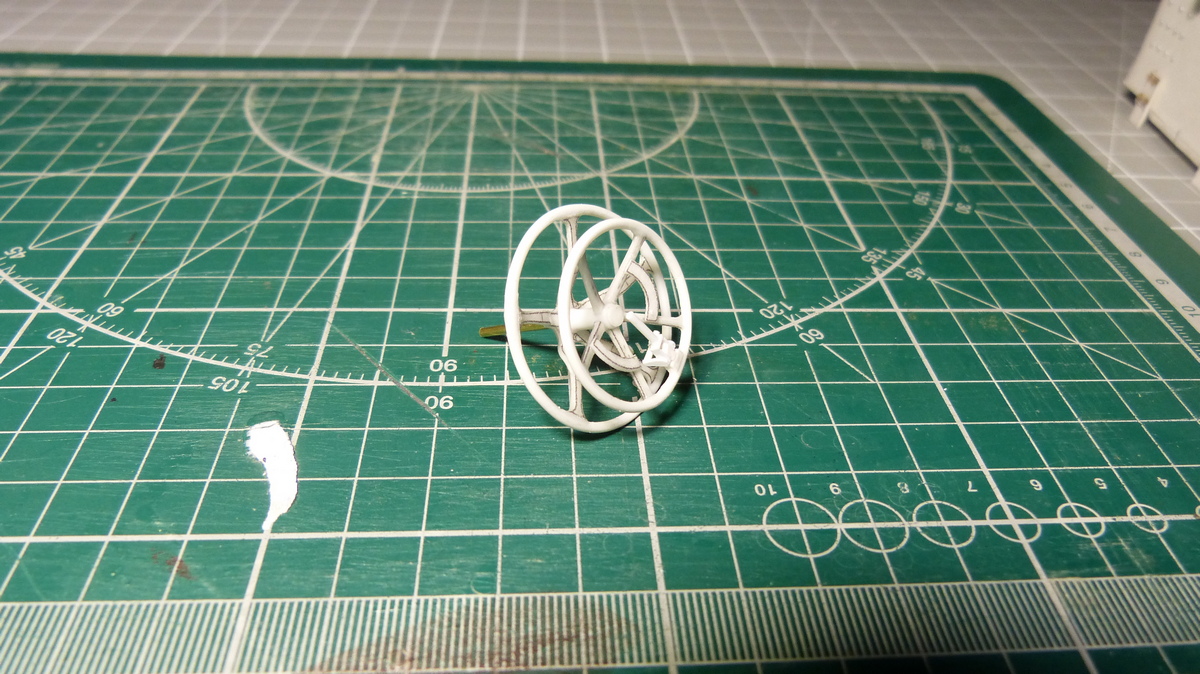

штурвал и примерка

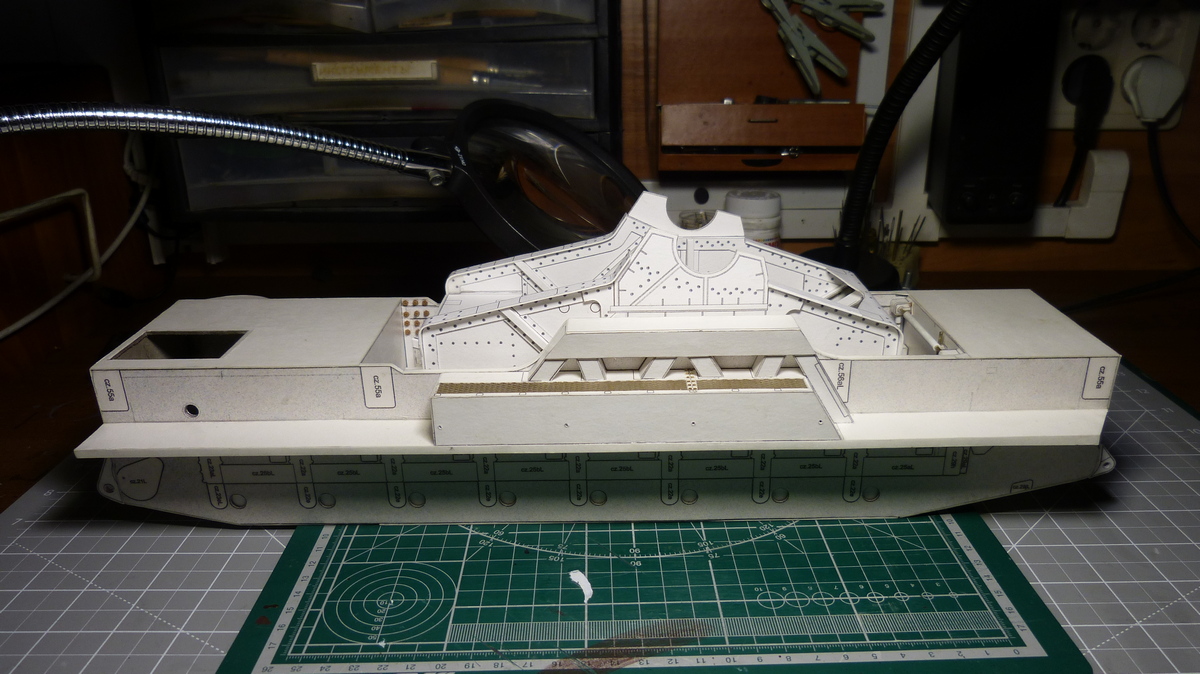

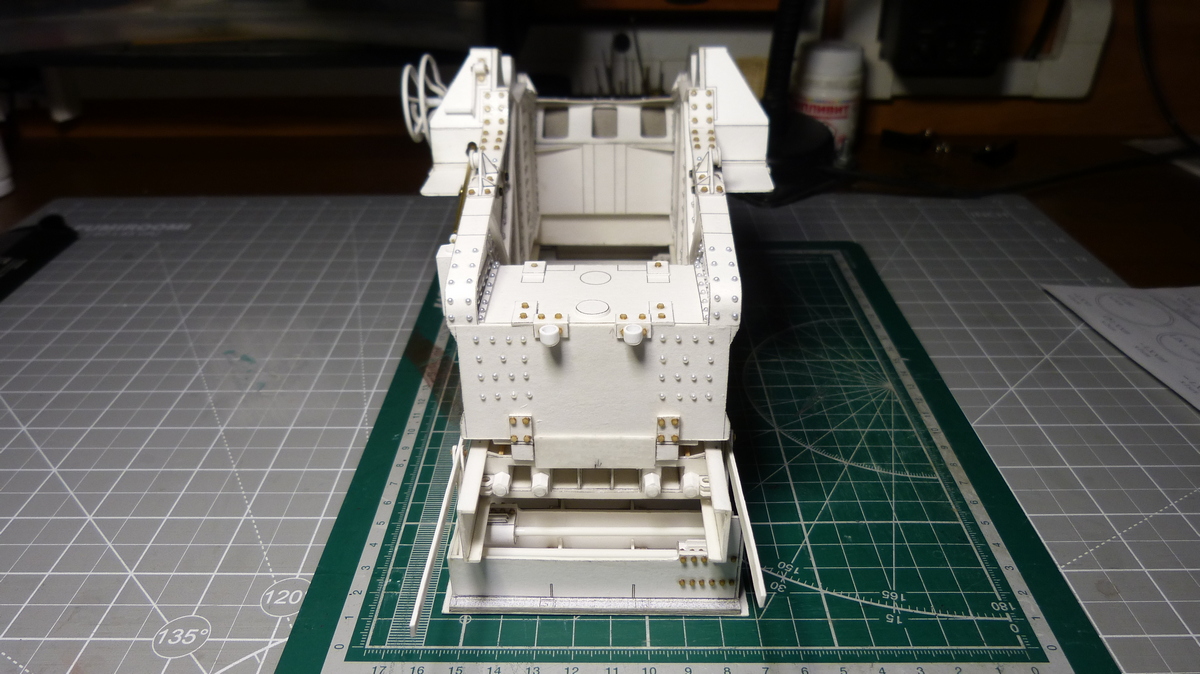

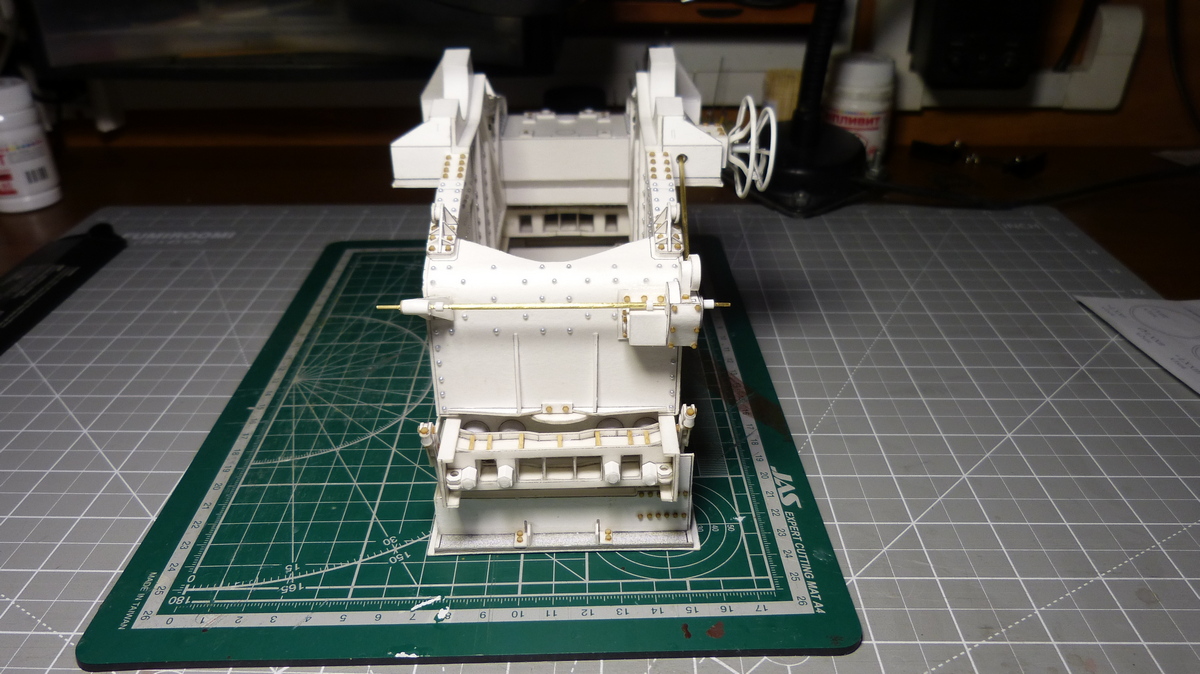

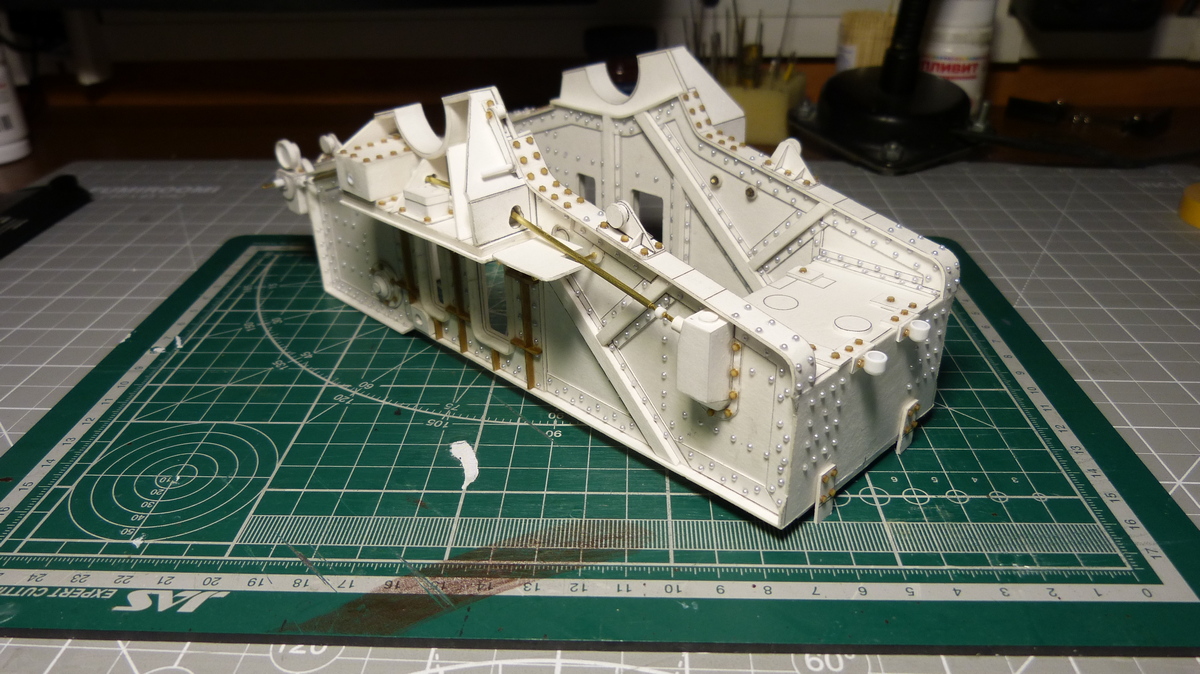

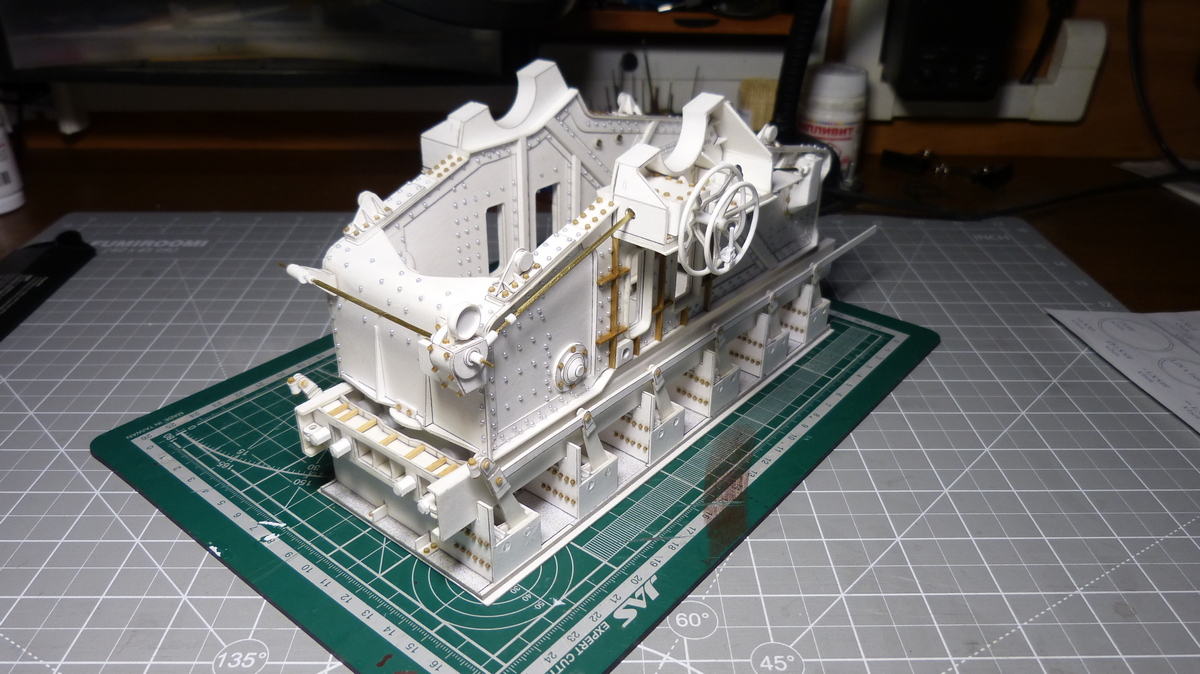

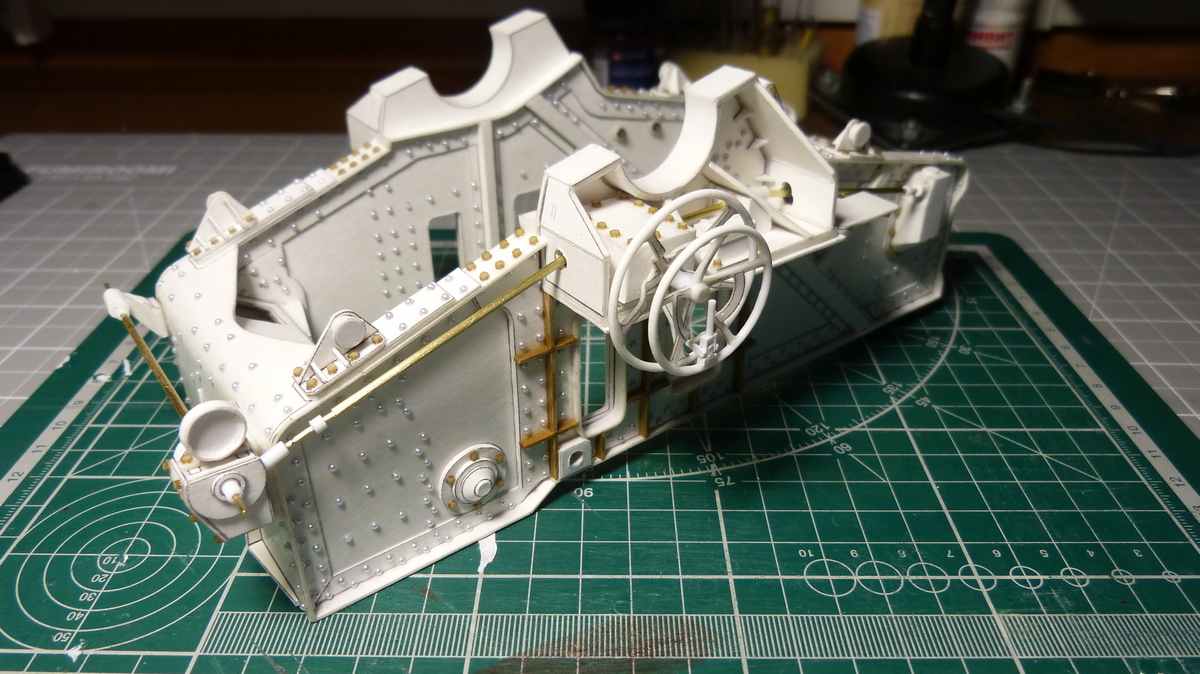

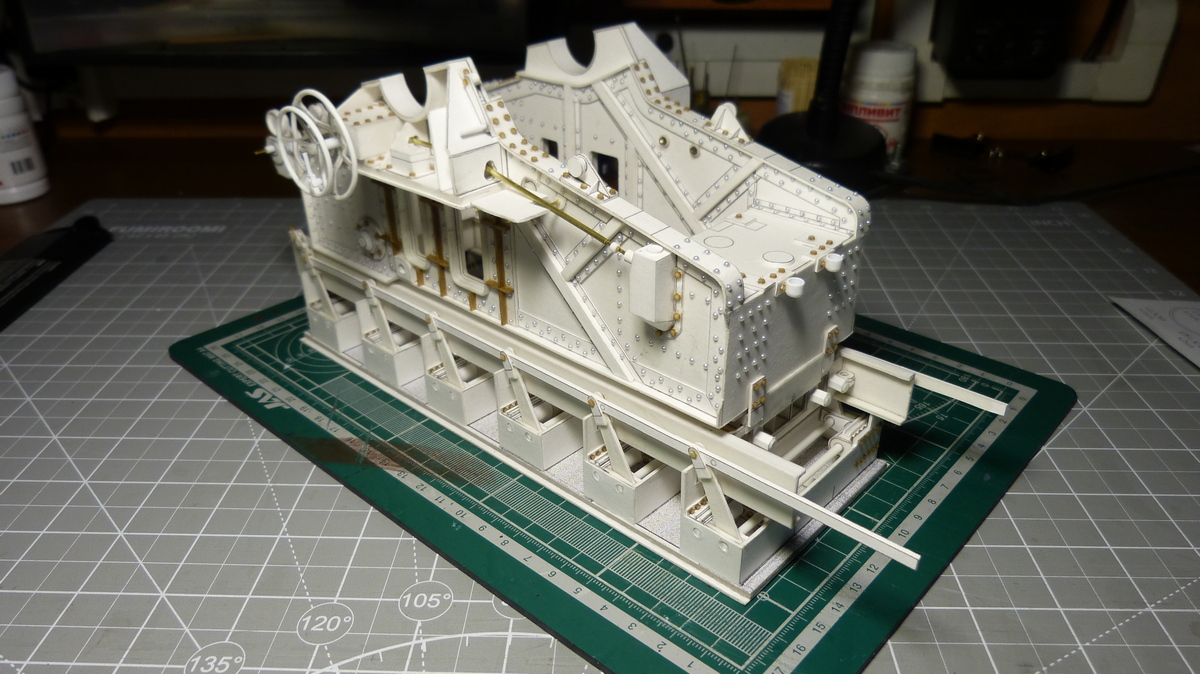

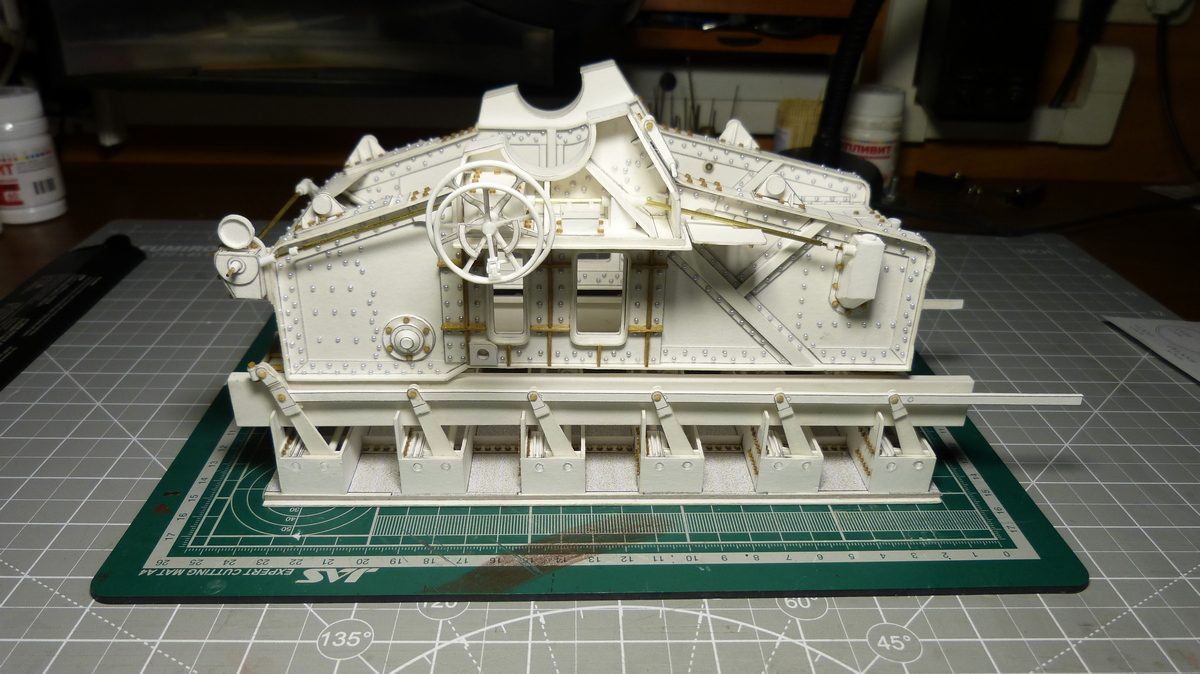

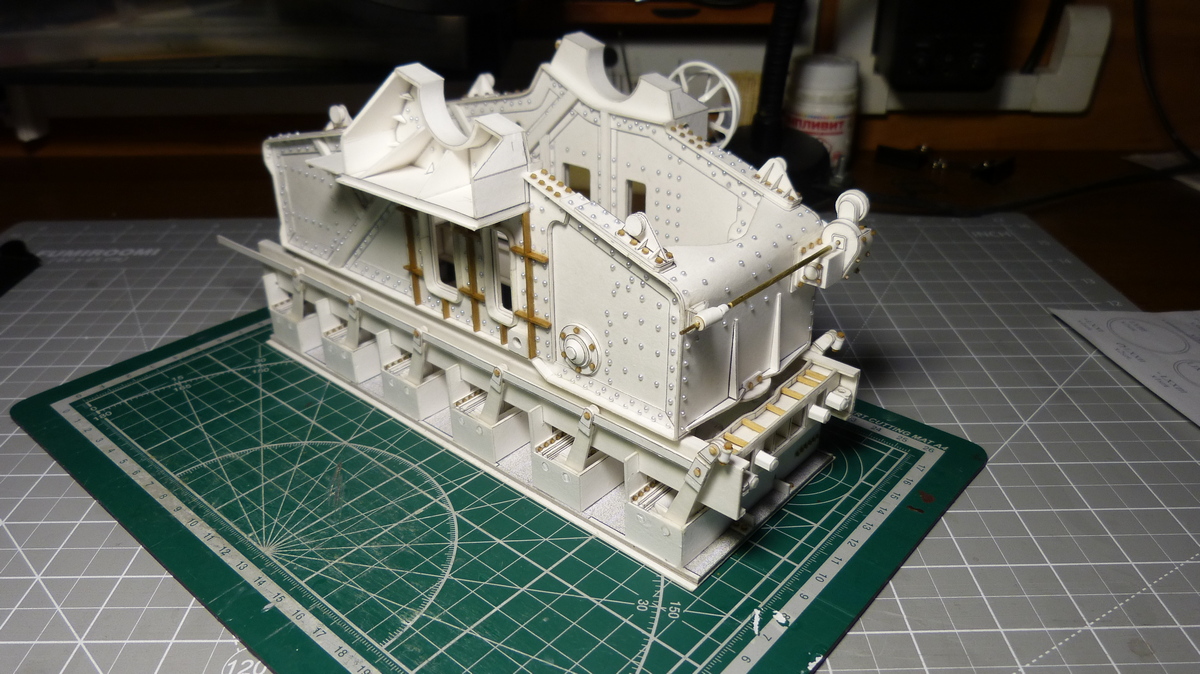

нутро с лафетом готово

Круто!

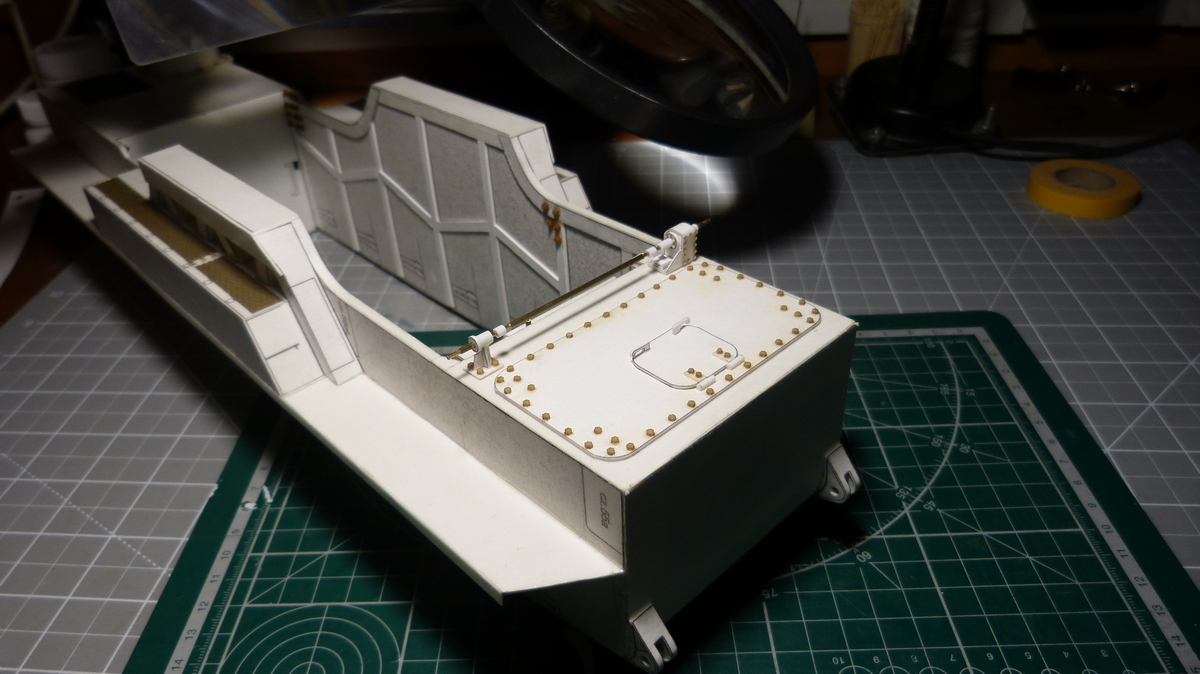

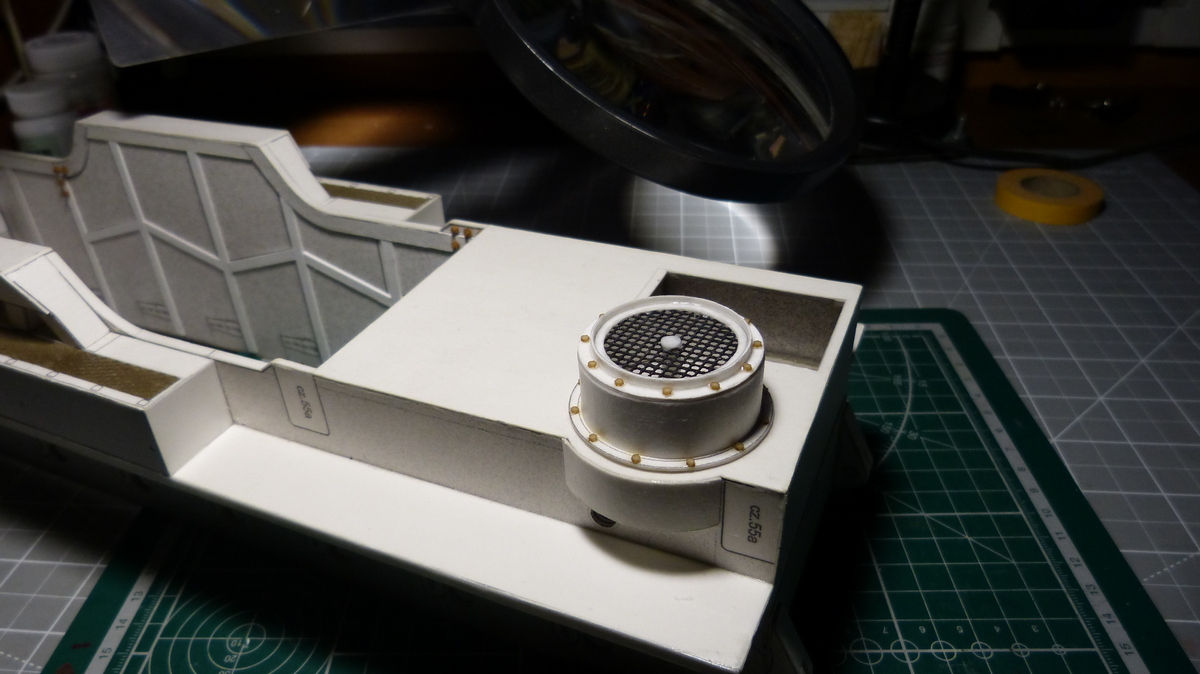

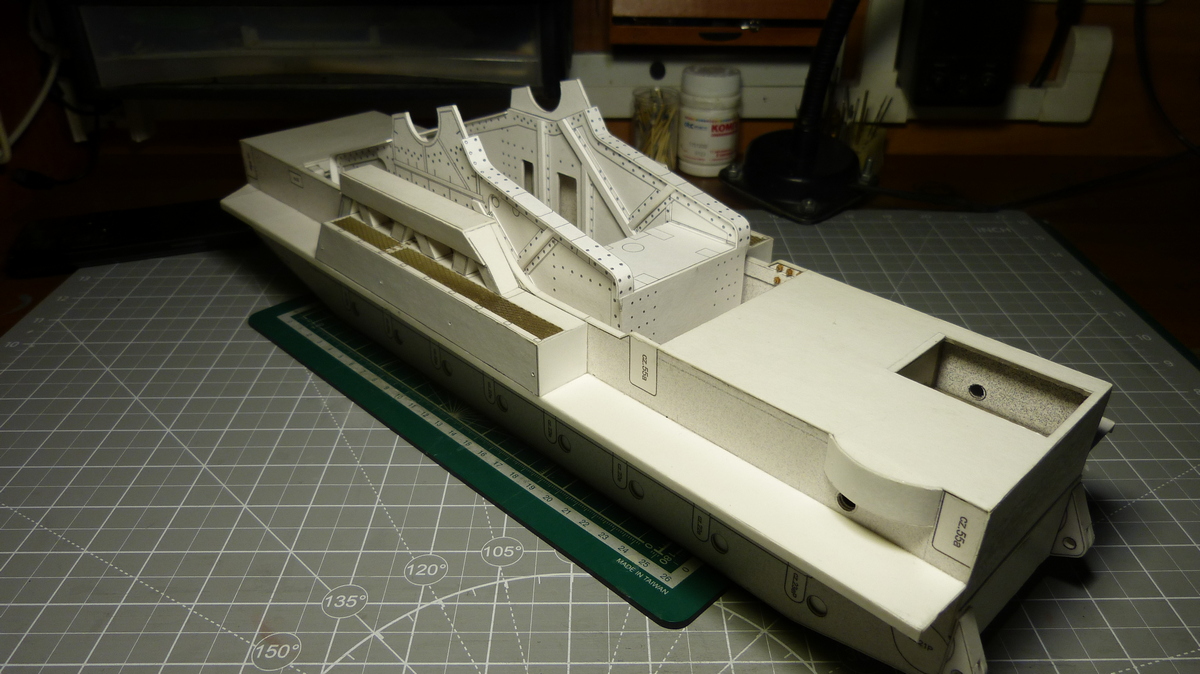

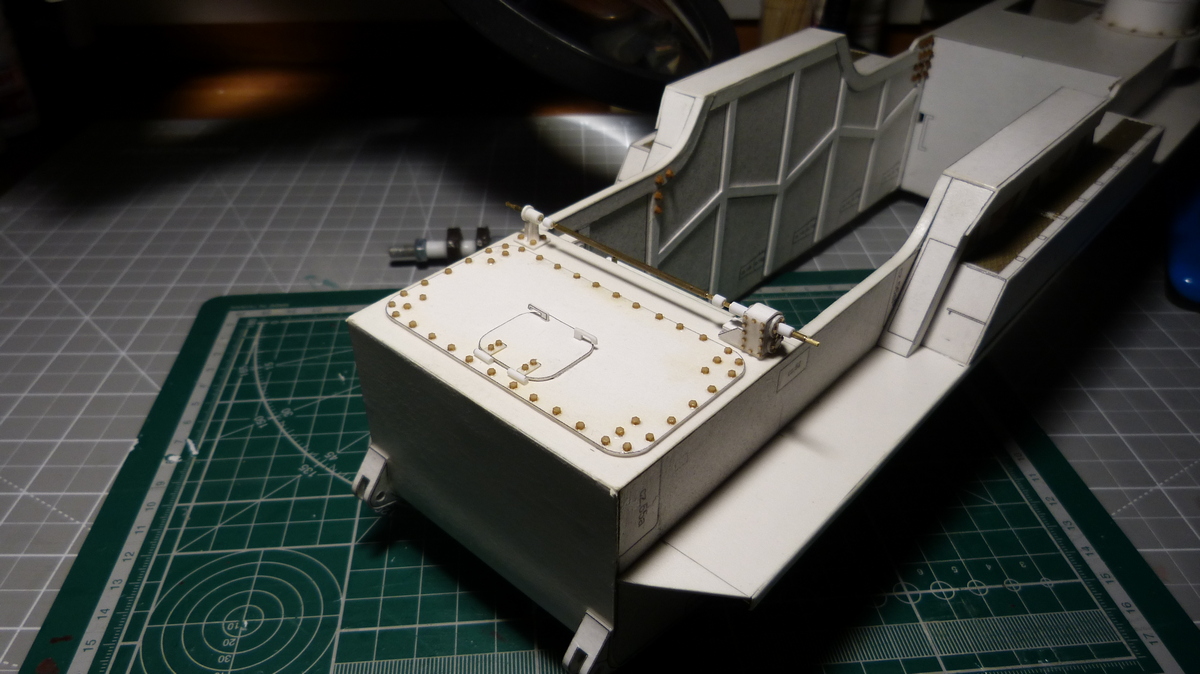

начал обустраивать верхние панели корпуса

А полусферические головки болтов - это полуутопленные бусины?

А полусферические головки болтов - это полуутопленные бусины?

Это полубусинки,Вы наверно тему не просматривали там в сообщении №16 и 18

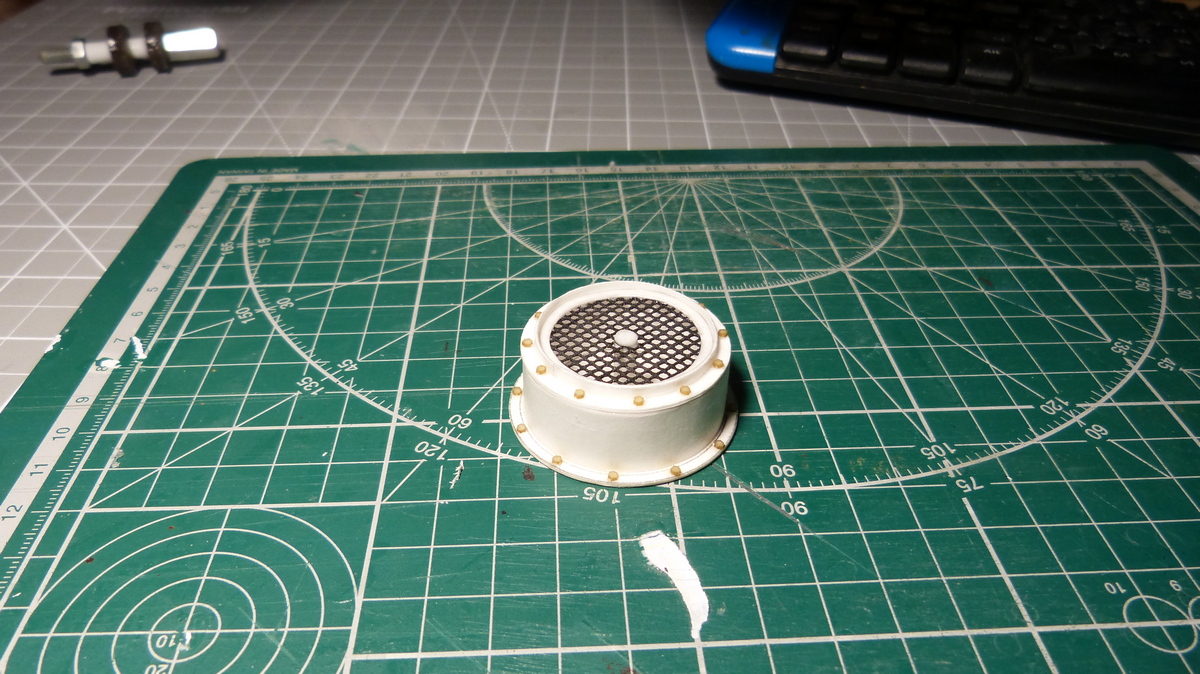

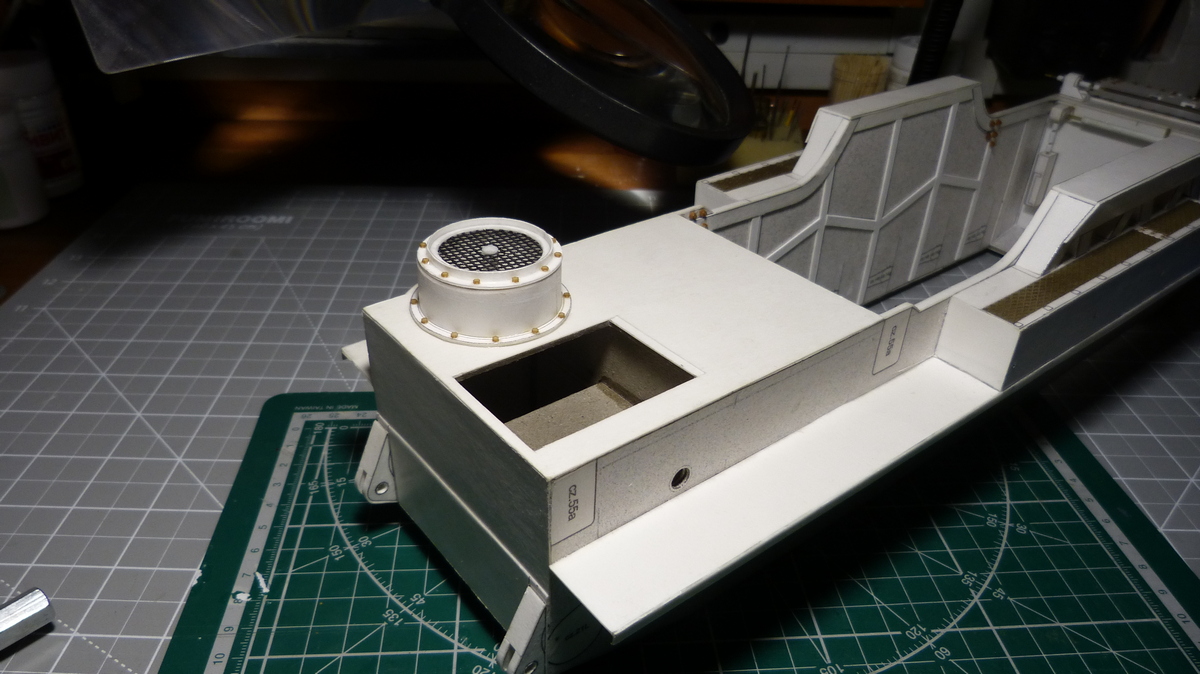

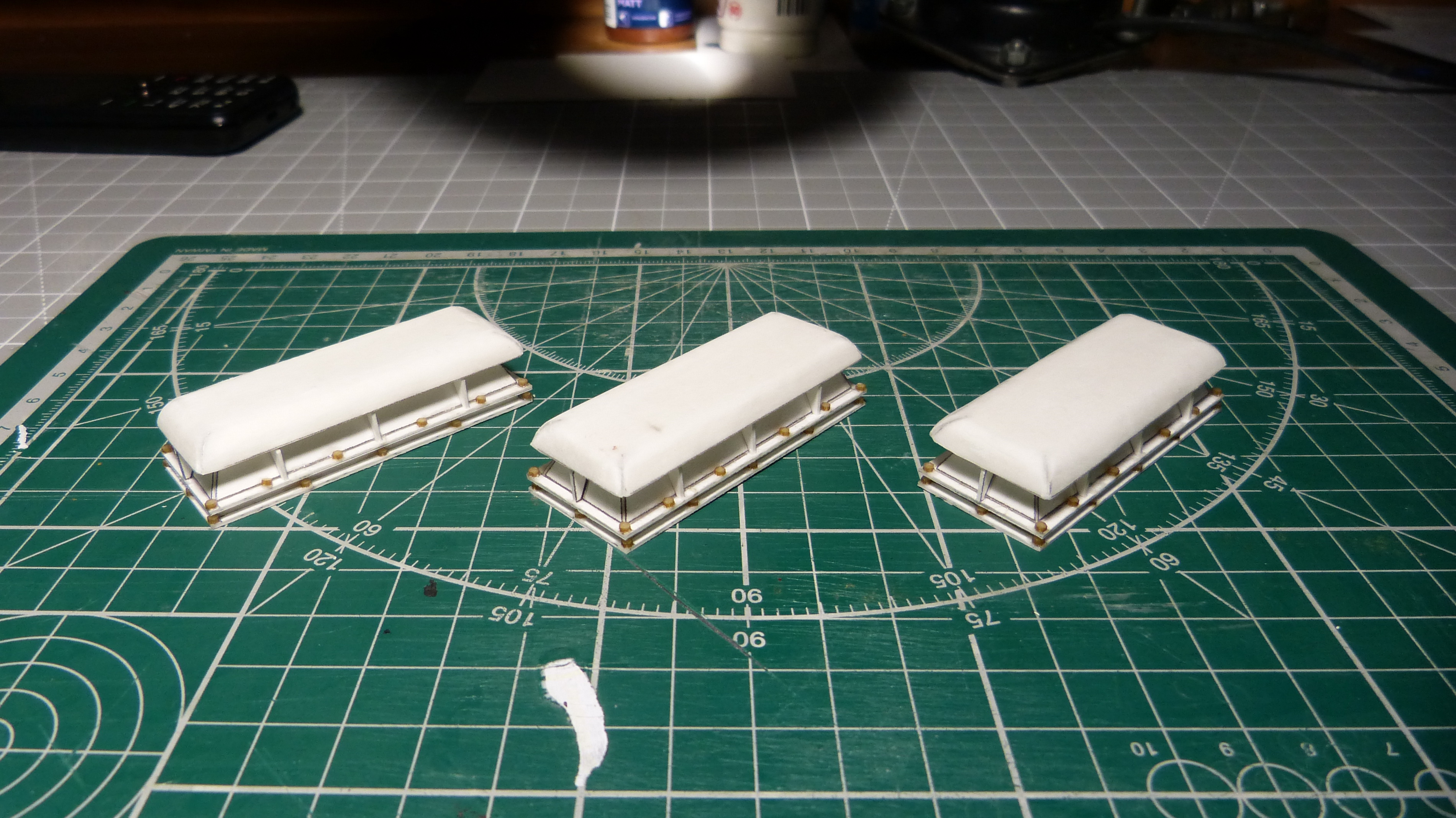

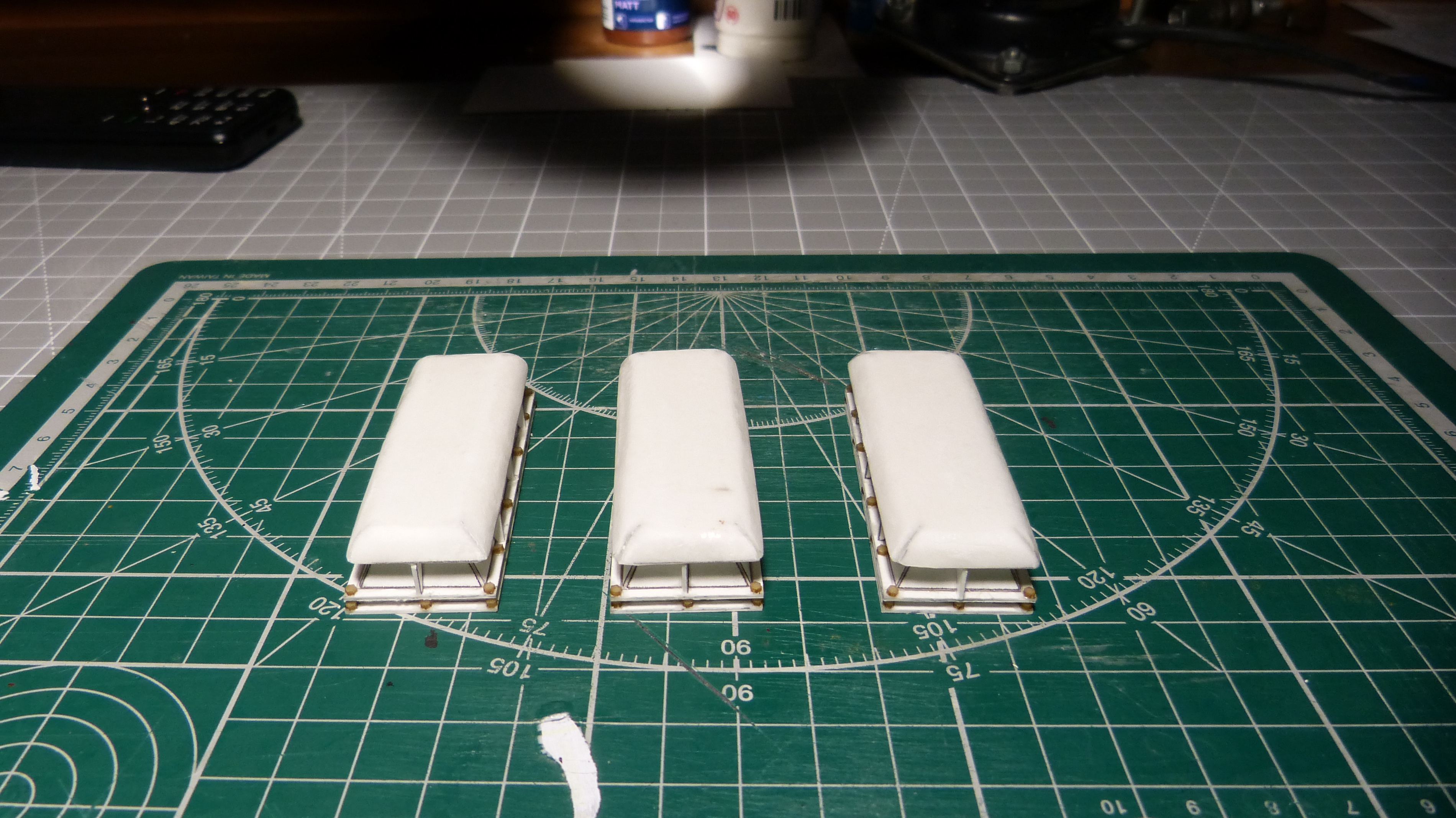

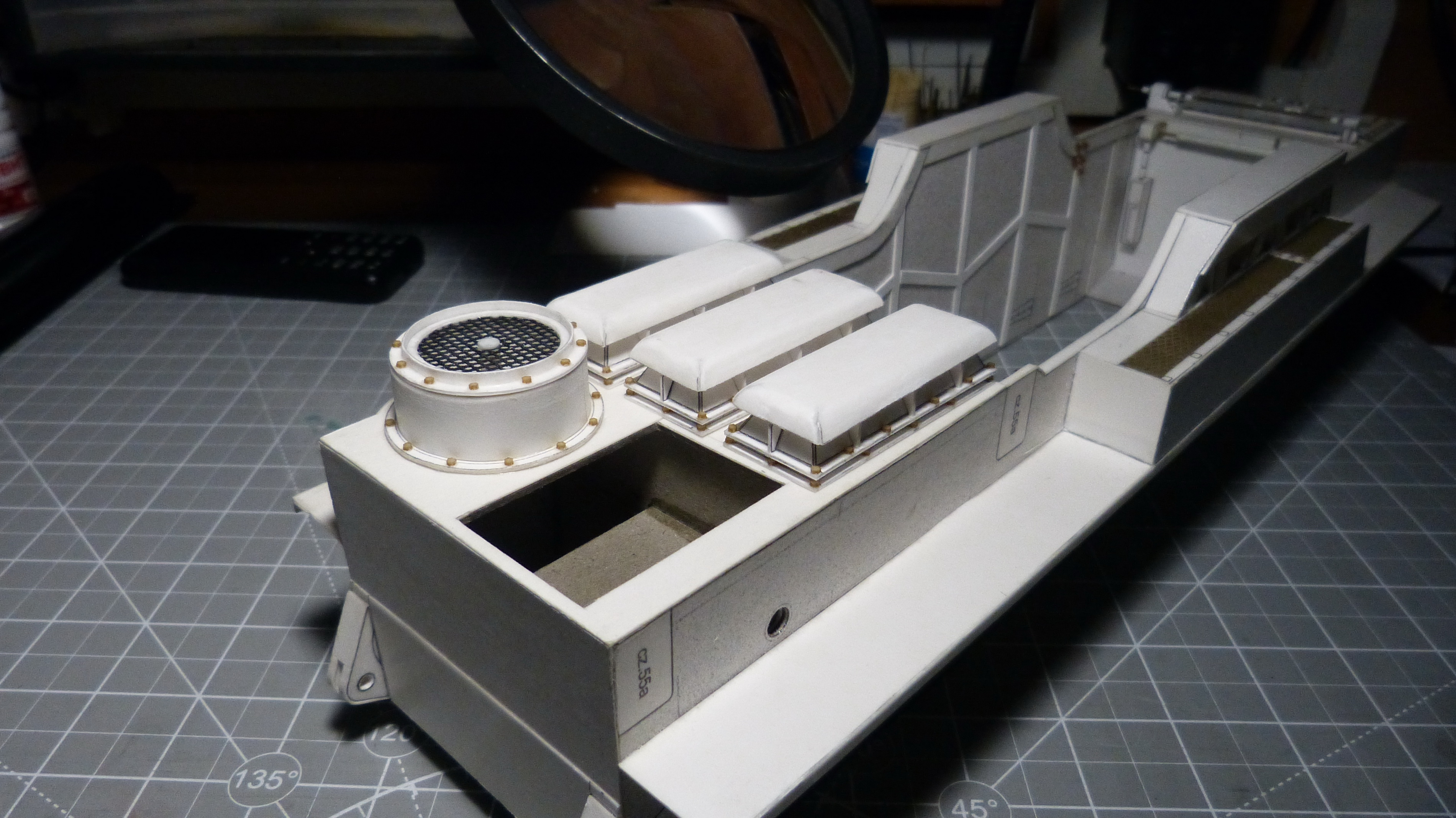

какие то хреновины,ну и общий вид,на данный момент из сканов только боковинки корпуса остальное самодел

Юрий Сотников....Это полубусинки,Вы наверно тему не просматривали там в сообщении №16 и 18

Спасибо за ответ!
Признаюсь, тексты не читал, а просматривал фото пытаясь увидеть жменьку бусинок перед их применением.

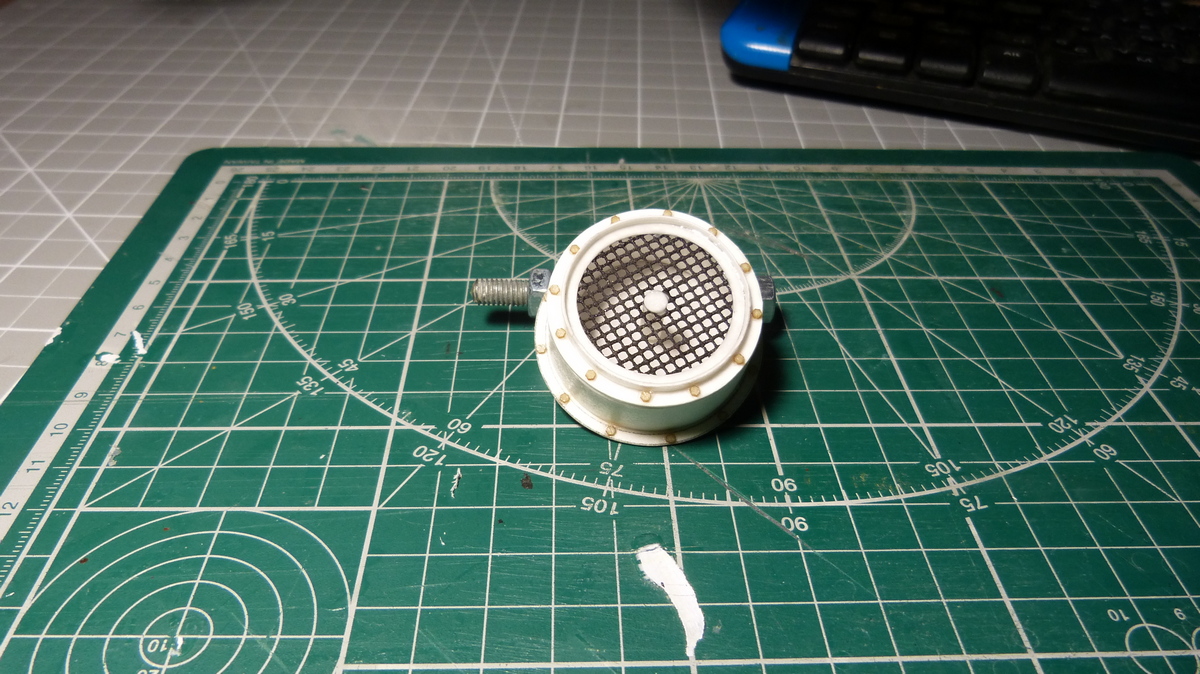

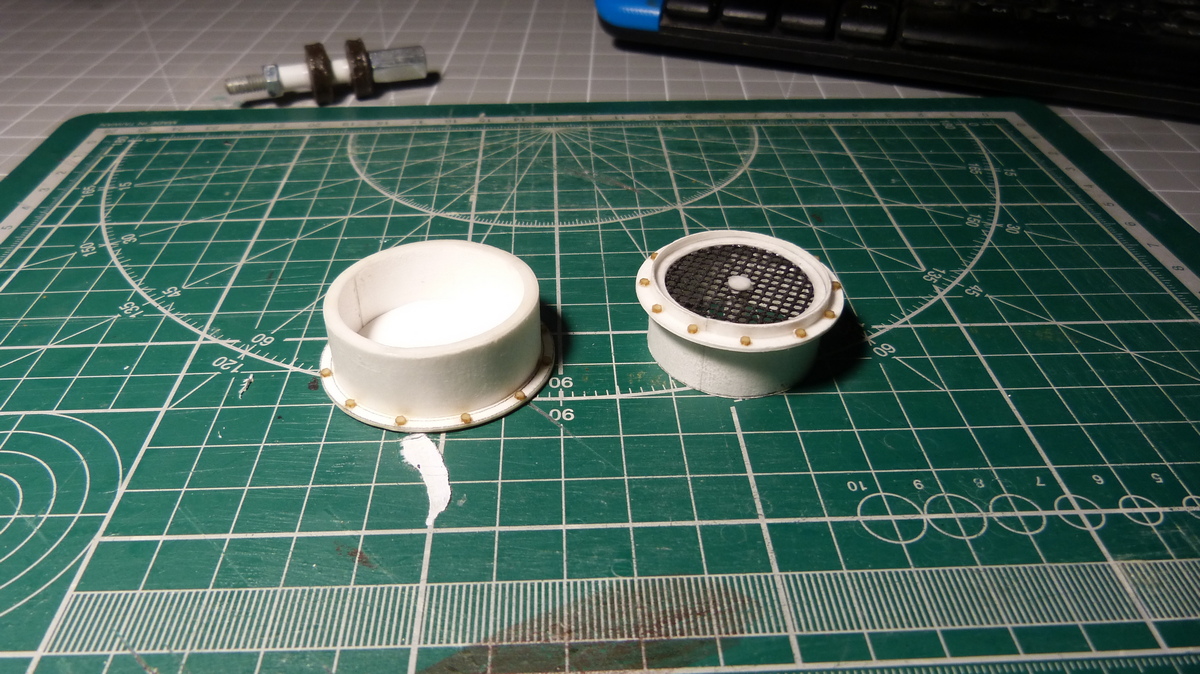

какие то хреновины

это, скорее всего, вентиляционные шахты, точнее колпаки этих шахт

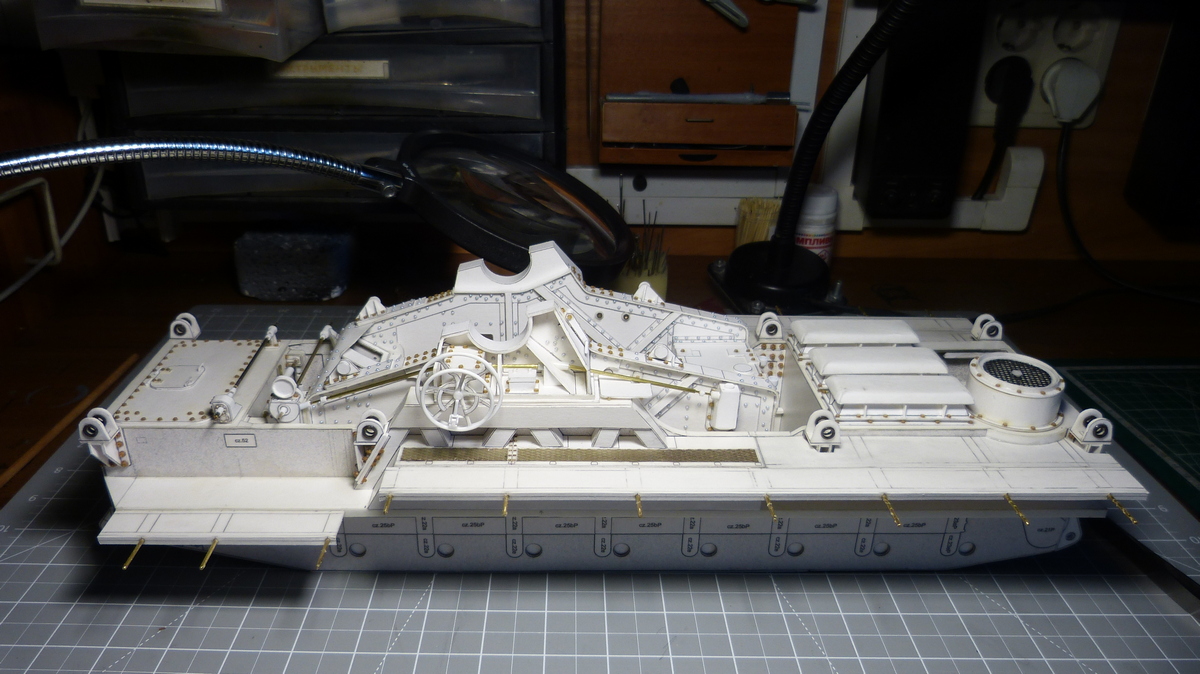

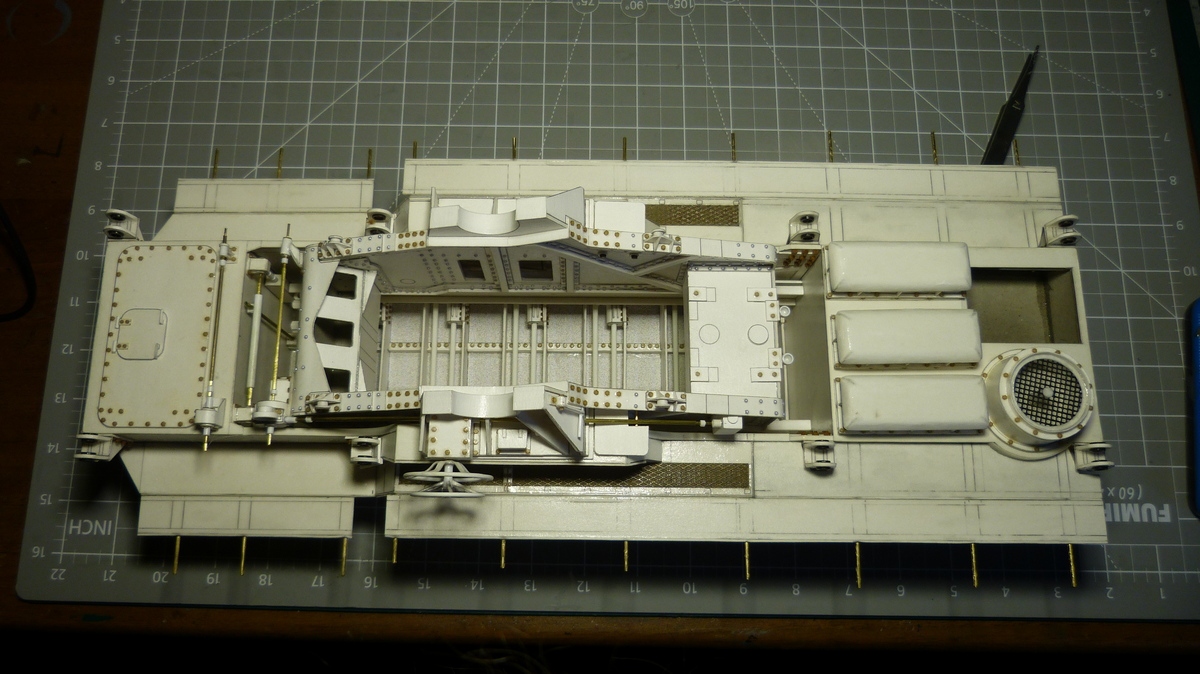

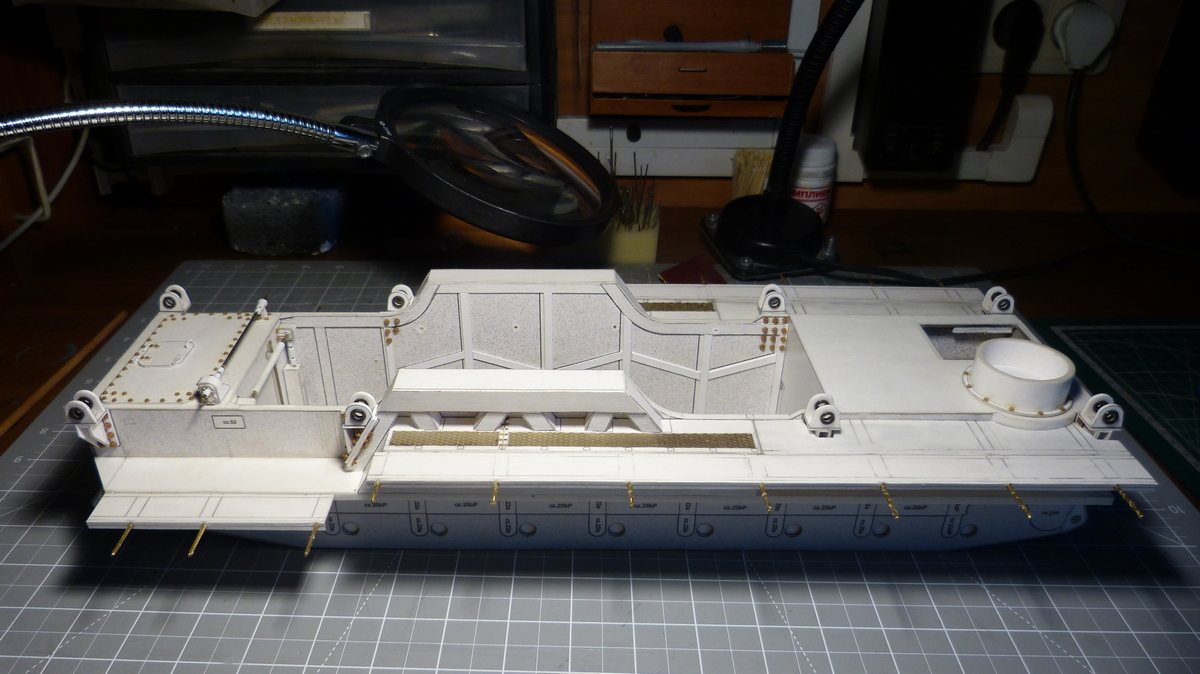

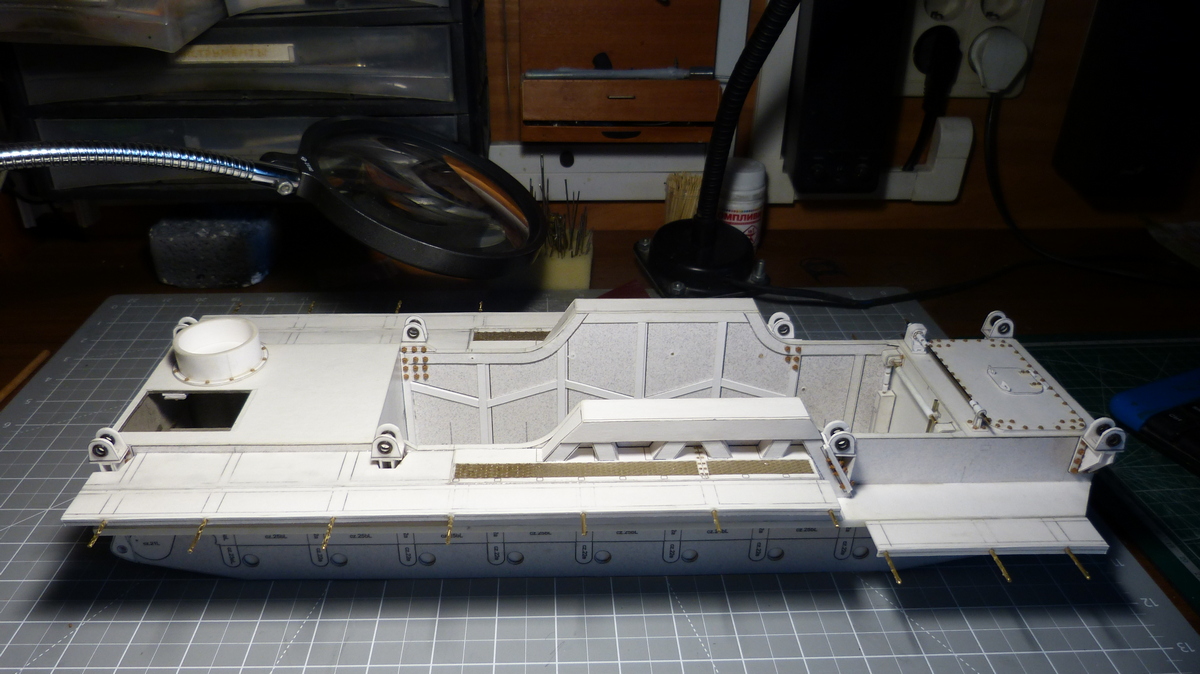

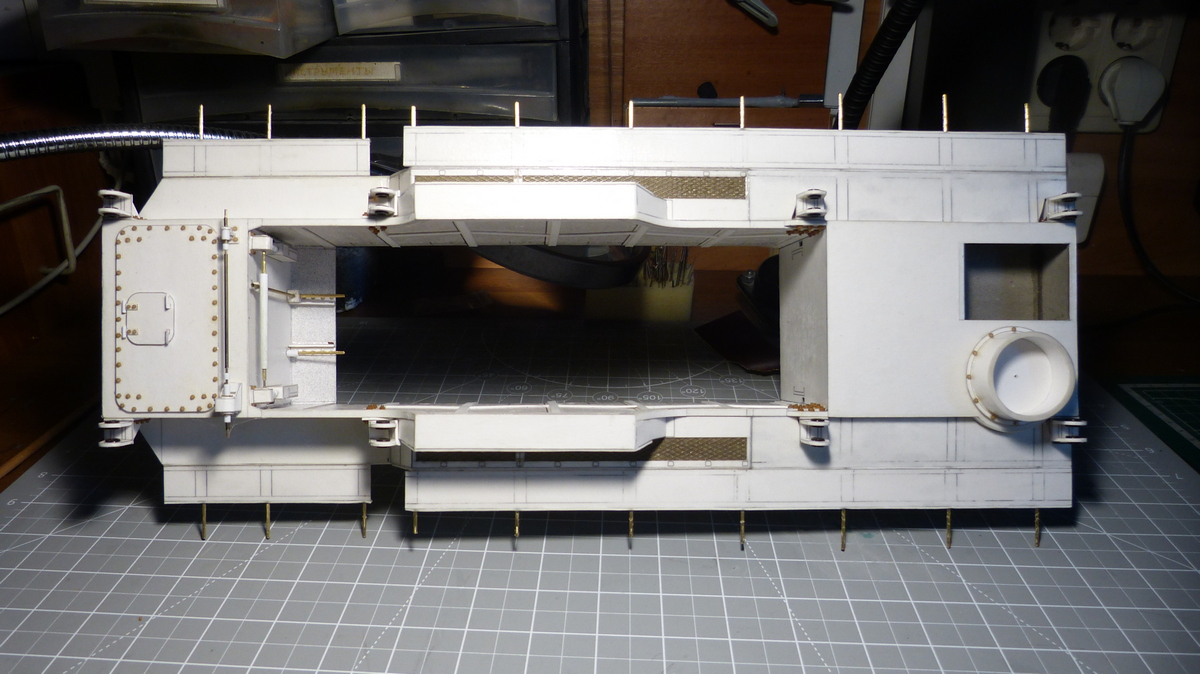

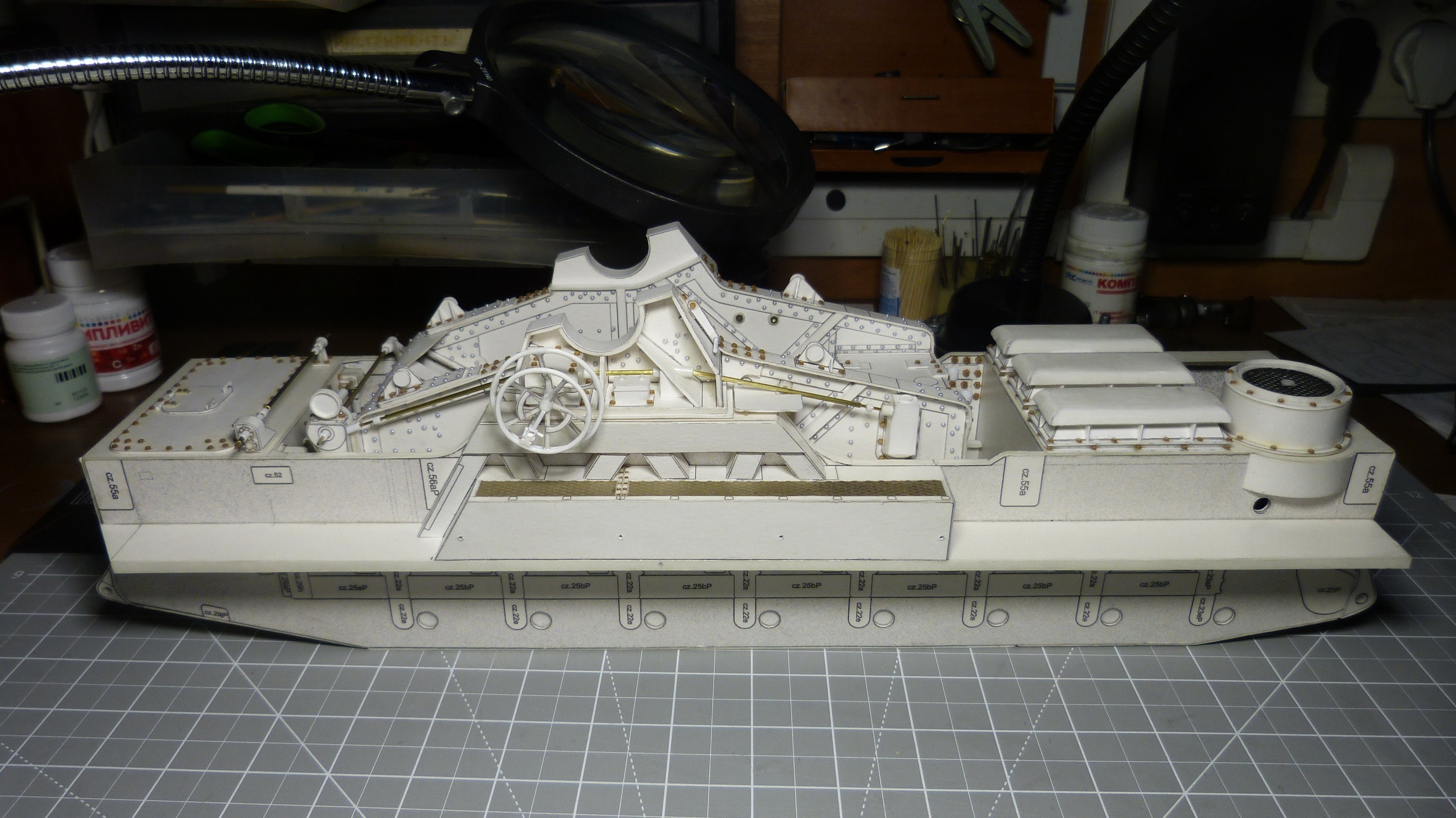

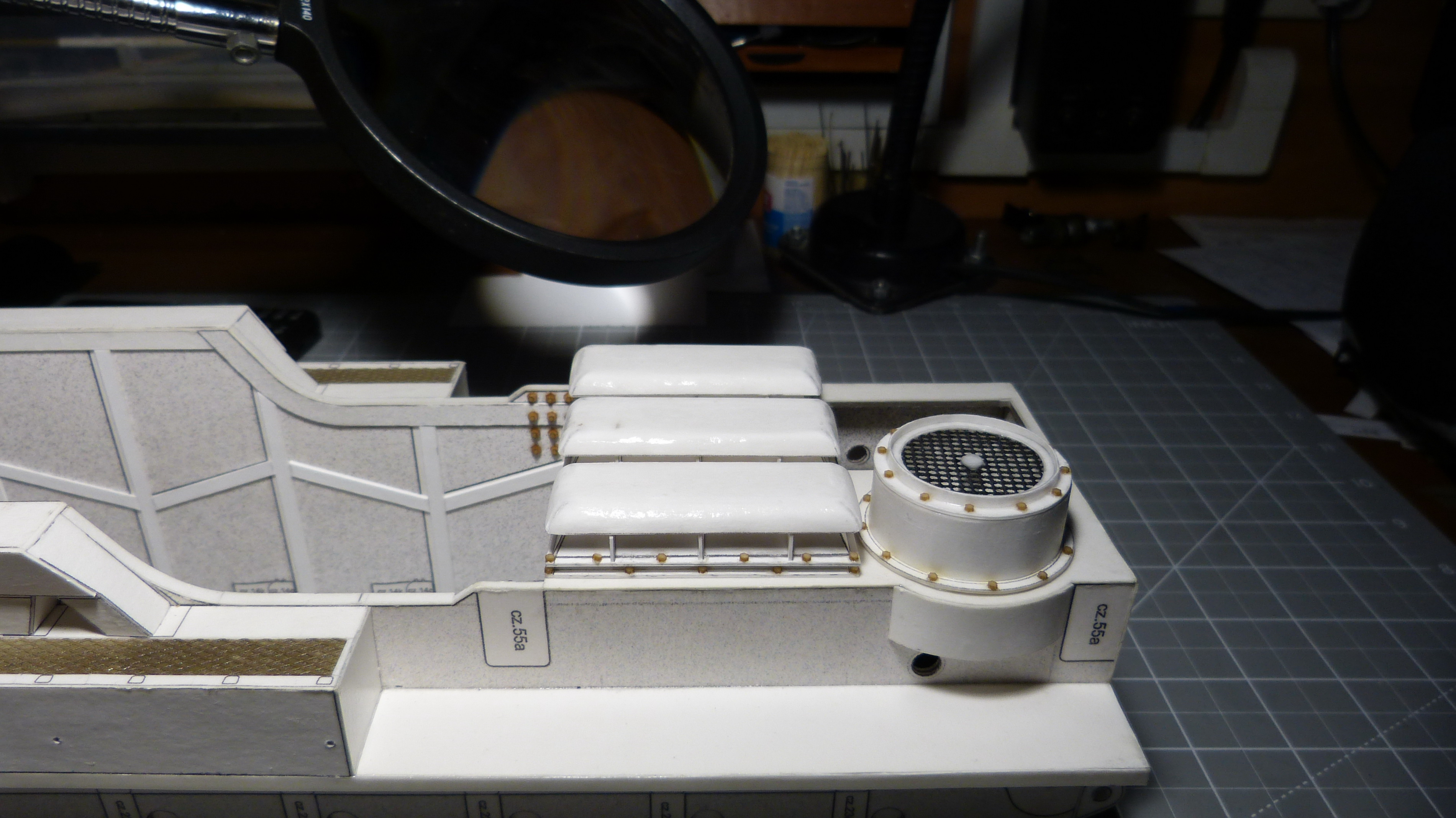

поставил настилы,пупырки на них будет 3Д декаль,ну и общий вид

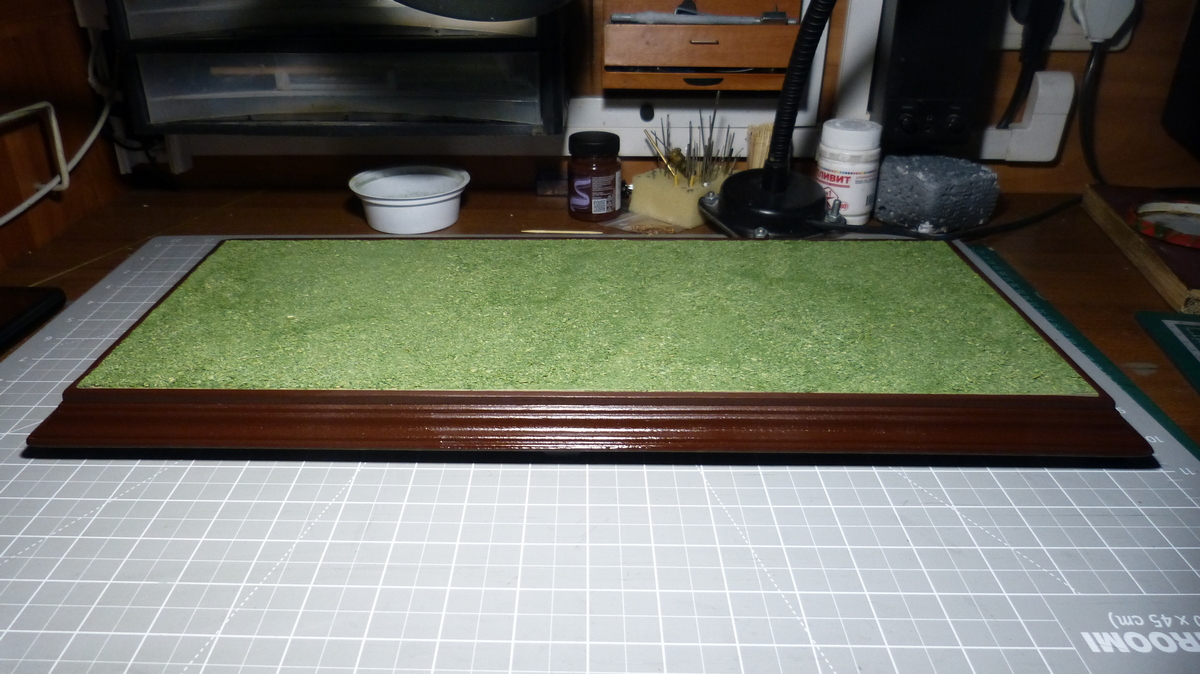

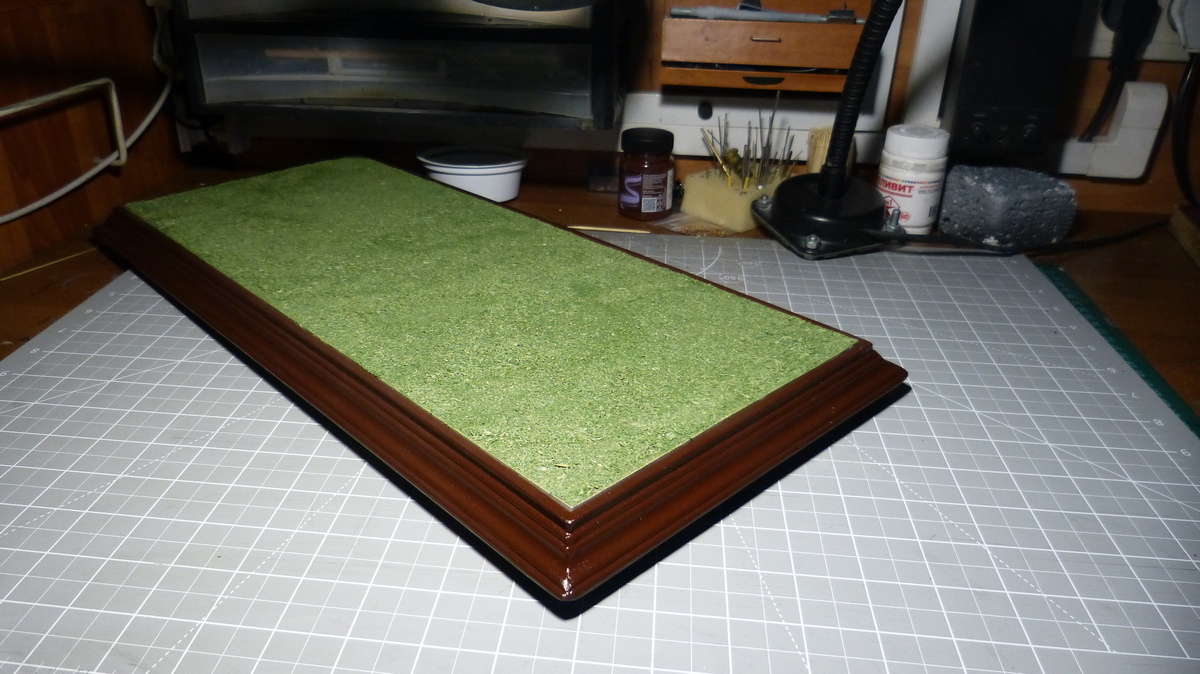

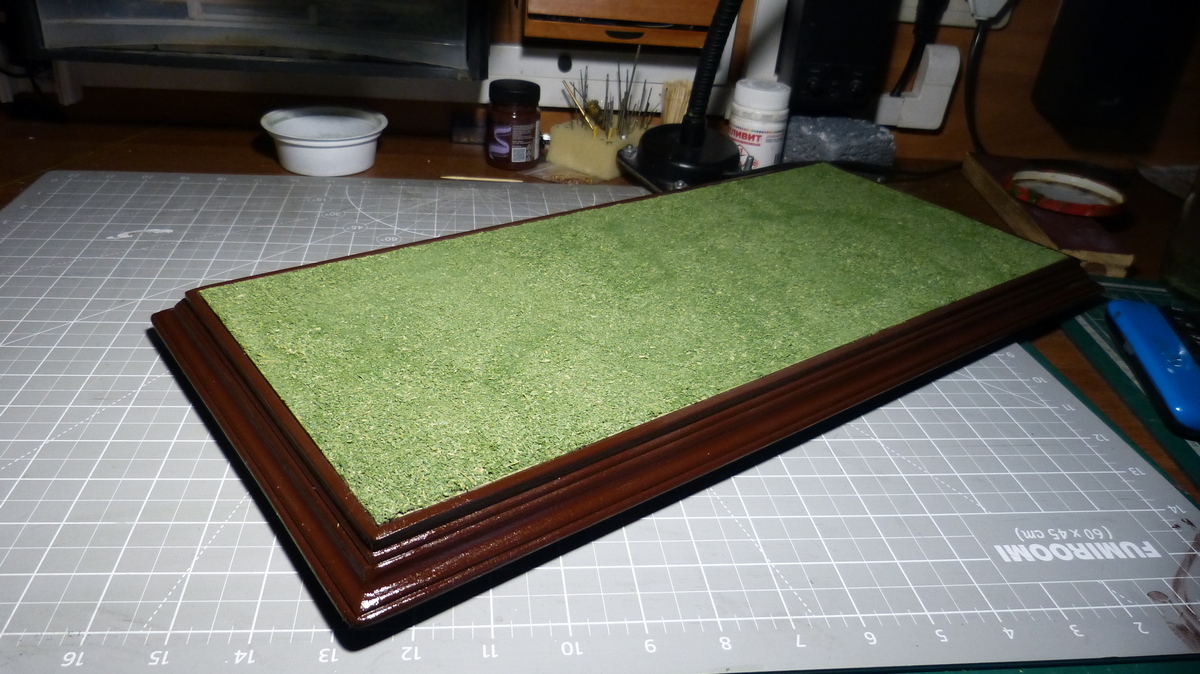

готова подставочка
