Давно у меня возникла идея попробовать себя и в диорамах. Поэтому, решил построить первую свою диораму в 35-м масштабе на тему Шестидневной войны.

Но первый получившийся (декабрь 2024) ЗиЛ-157К останется вне диорамы, т.к. его качество оставляет желать лучшего.

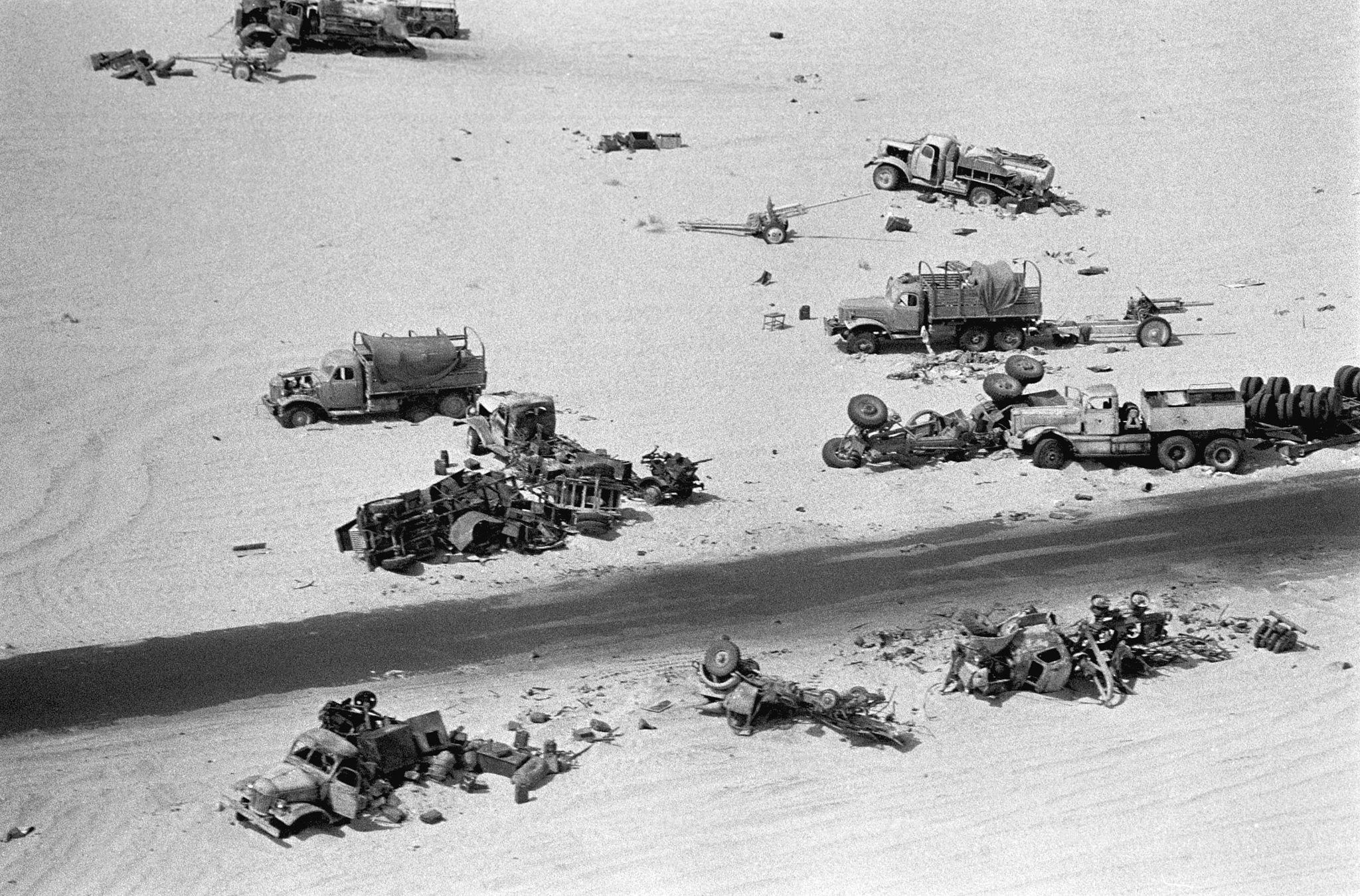

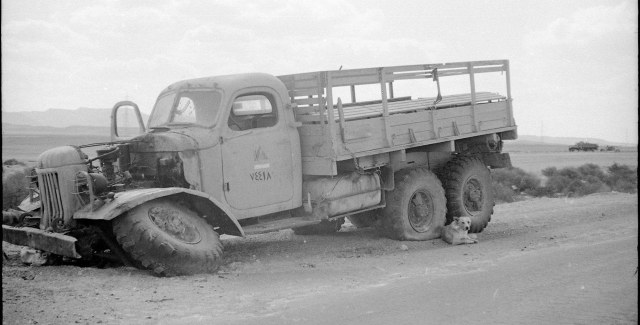

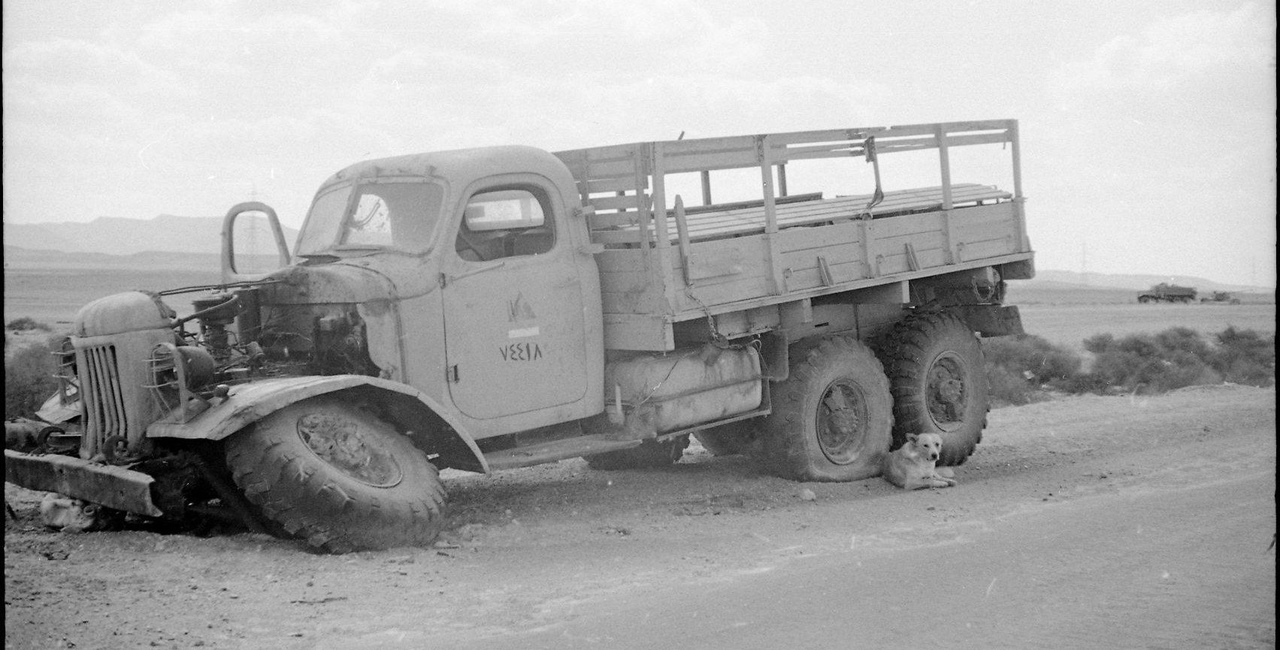

Задумка такая: египетский (ОАР) грузовик ЗиЛ-157К (производитель - Trumpeter, вариант без лебёдки), буксировал гаубицу М-30 (производитель - Звезда), но был брошен экипажем и расчетом в Синайской пустыне и его снимает израильский фотограф (фигурку заказал на Али-Экспресс, как и два набора кустиков/растительности), всё, разумеется в 35-м нашем любимом масштабе.

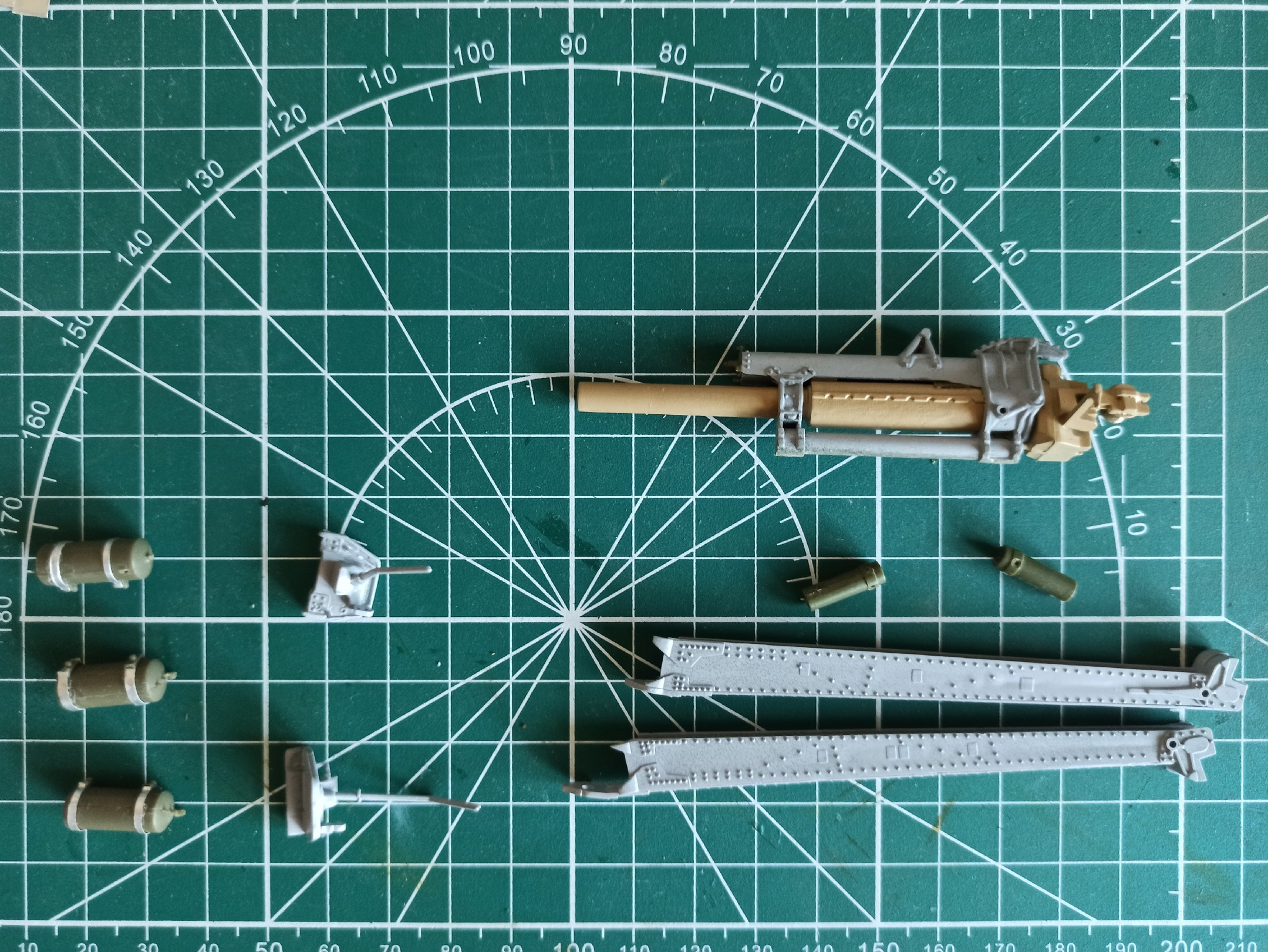

Начал сборку с замены ленты держателей на ресиверах грузовика, а также сделал станины и элементы ствола орудия:

Вопрос остается актуальным, сборка рамы грузовика идёт по-тихоньку.

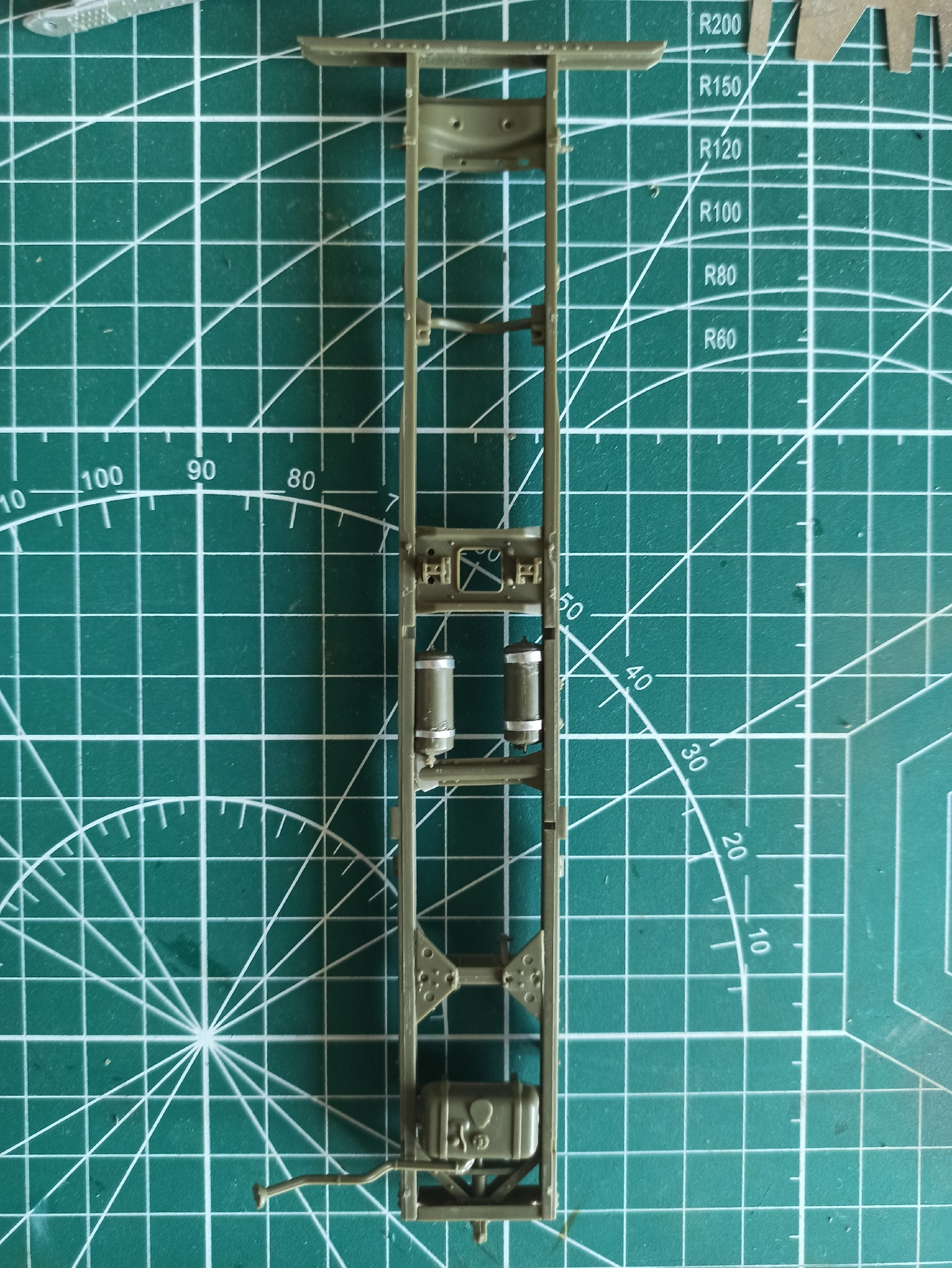

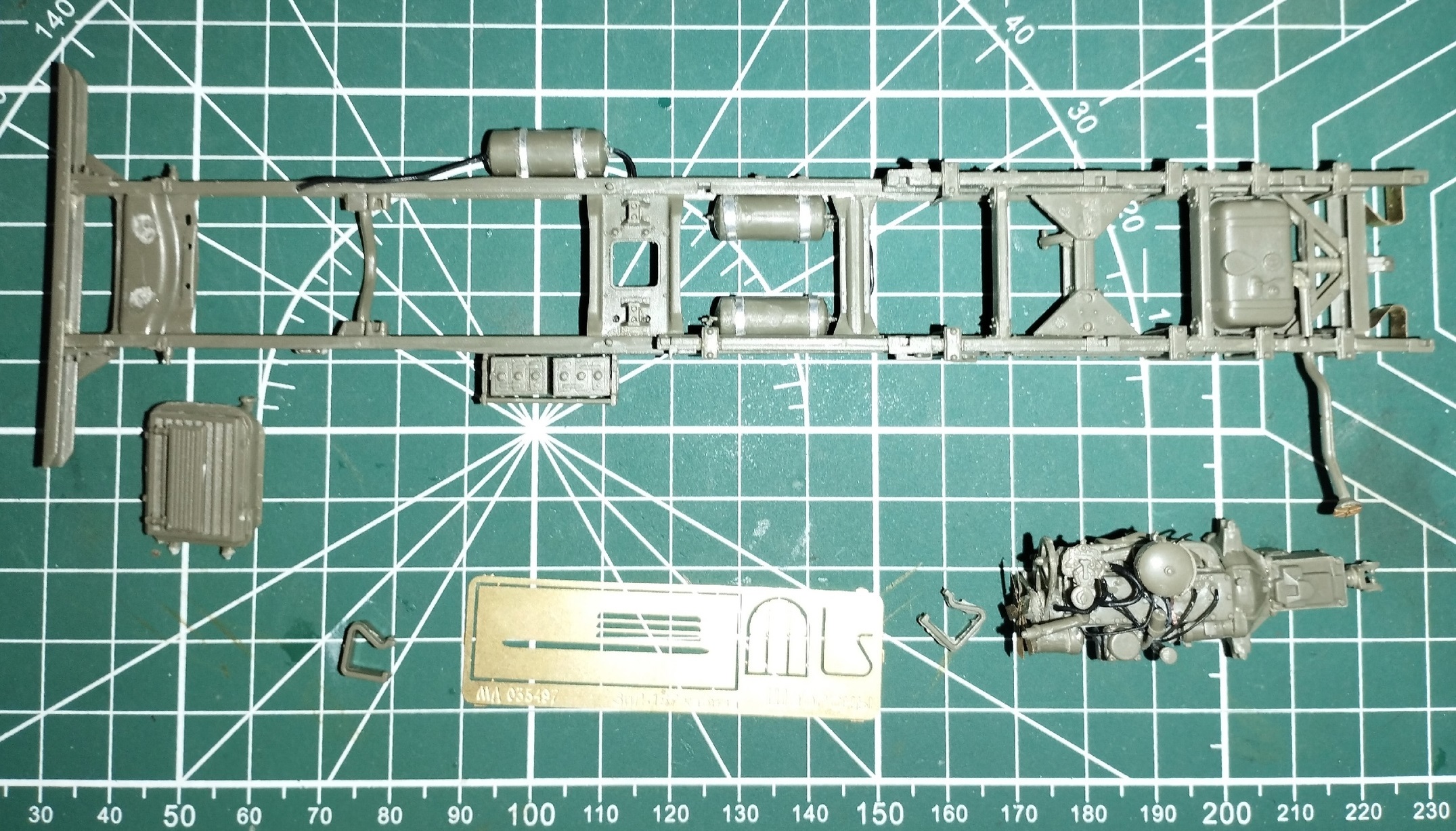

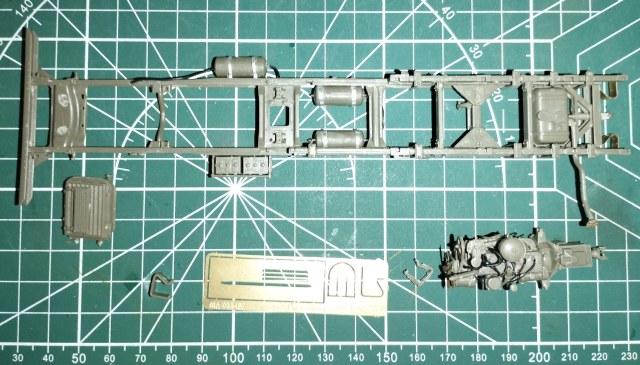

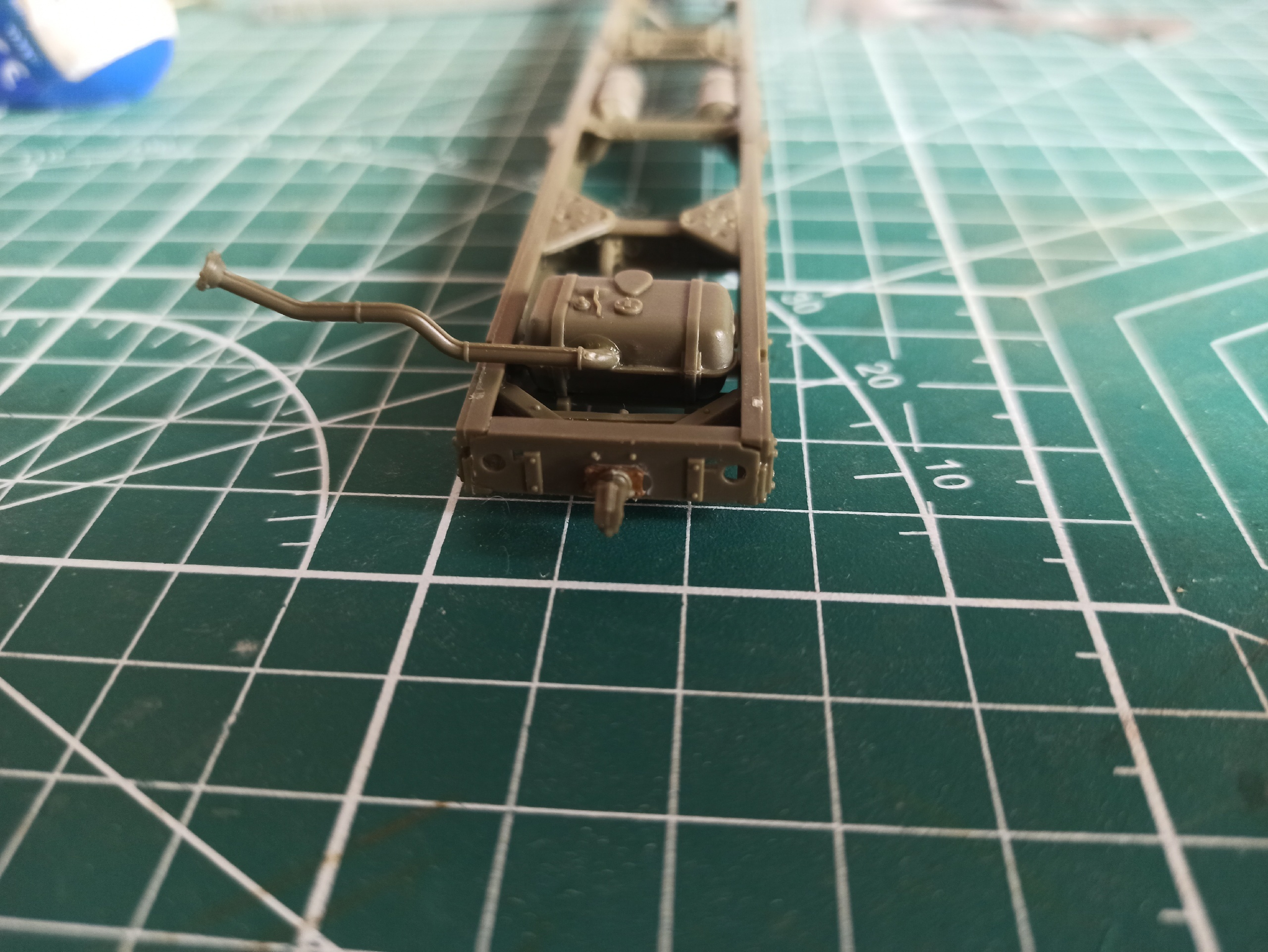

Рама собрана и ждет черного грунта от Пацифик. Использовано фототравление от Эдуард (усиление буксировочного крюка).
З,Ы, поправил косяк сборки ресиверов и ближайшей к ним поперечины, проделал нужные по инструкции отверстия модельной стамеской..

Летом больше отдыхаю после работы. Скоро продолжу: получил много интересного инструмента и афтермаркета, например новые краски-палитры для везеринга и узкие длинные пластиковые трубочки для имитации проводки.

З.Ы. прошу опытных спецов поделиться особенностями имитации проводки, особенно на ЗиЛ-157К от Трумпа, может есть хороший пример модели, где проводка реализована хотя бы по минимуму?

https://karopka.ru/community/user/14634/?MODEL=339498

https://karopka.ru/community/user/22578/?MODEL=486621

Mоngol

Да, даже ресиверы соеденены - спасибо, приму за образец! Сказки на эти модели тоже имеются же?

Mоngol

Здесь несколько хуже реализована проводка именно, ИМХО.

У Горлова- не знаю))) у себя не делал

Вот тут прямо в браузере крутите,увеличивайте,смотрите как там и что. https://sketchfab.com/3d-models/3d-model-zil-157-frame-78e35b695a374af69be814cef3b72539

Olegen75

Отлично, спасибо - осенью планирую продолжить стройку...

Сборка наконец-то продолжается, но по какой-то причине при хранении деформировалась кабина модели ЗиЛ-157, а именно ее передняя часть (сломались и погнулись рейки, идущие вдоль капота). Ни у кого случаем нет оставшейся лишней кабины?
З.Ы. докупаю цветное травло для кабины и буду иметь возможность выбирать из древнего Эдуарда и свежего Микродиза. И, видимо, придется взять полусобранный с рук 2ой набор, на случай брака и утрат деталей...

но по какой-то причине при хранении деформировалась кабина модели ЗиЛ-157, а именно ее передняя часть (сломались и погнулись рейки, идущие вдоль капота).

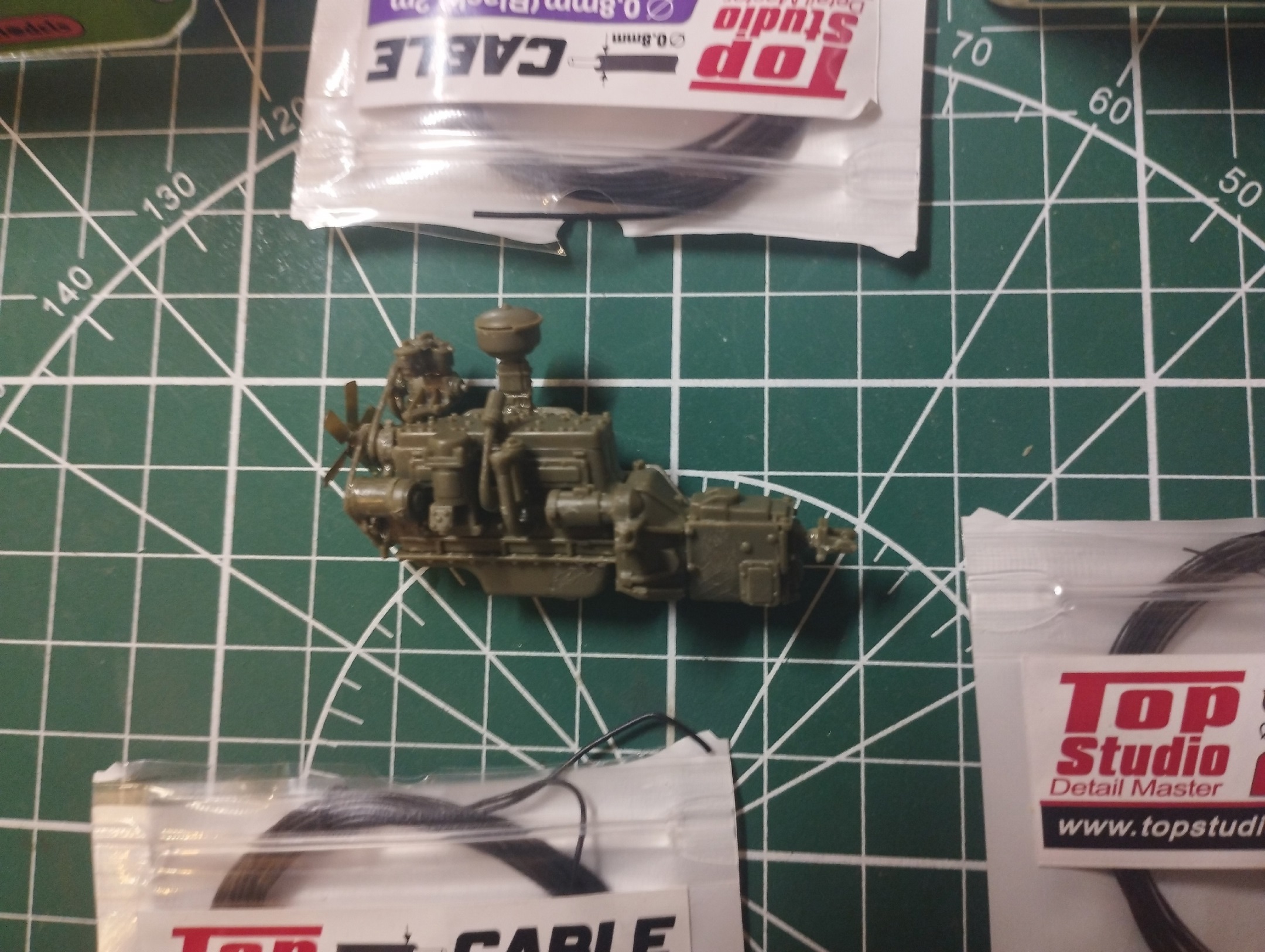

Так, собран в общем и целом двигатель. Теперь задача имитировать проводку, благо есть вот такие вот кабели 3-х диаметров (0,3, 0,6 и 0,8 мм) и их очень удобно грунтовать и красить. Нашел вот - пока не знаю что из этого сделаю...

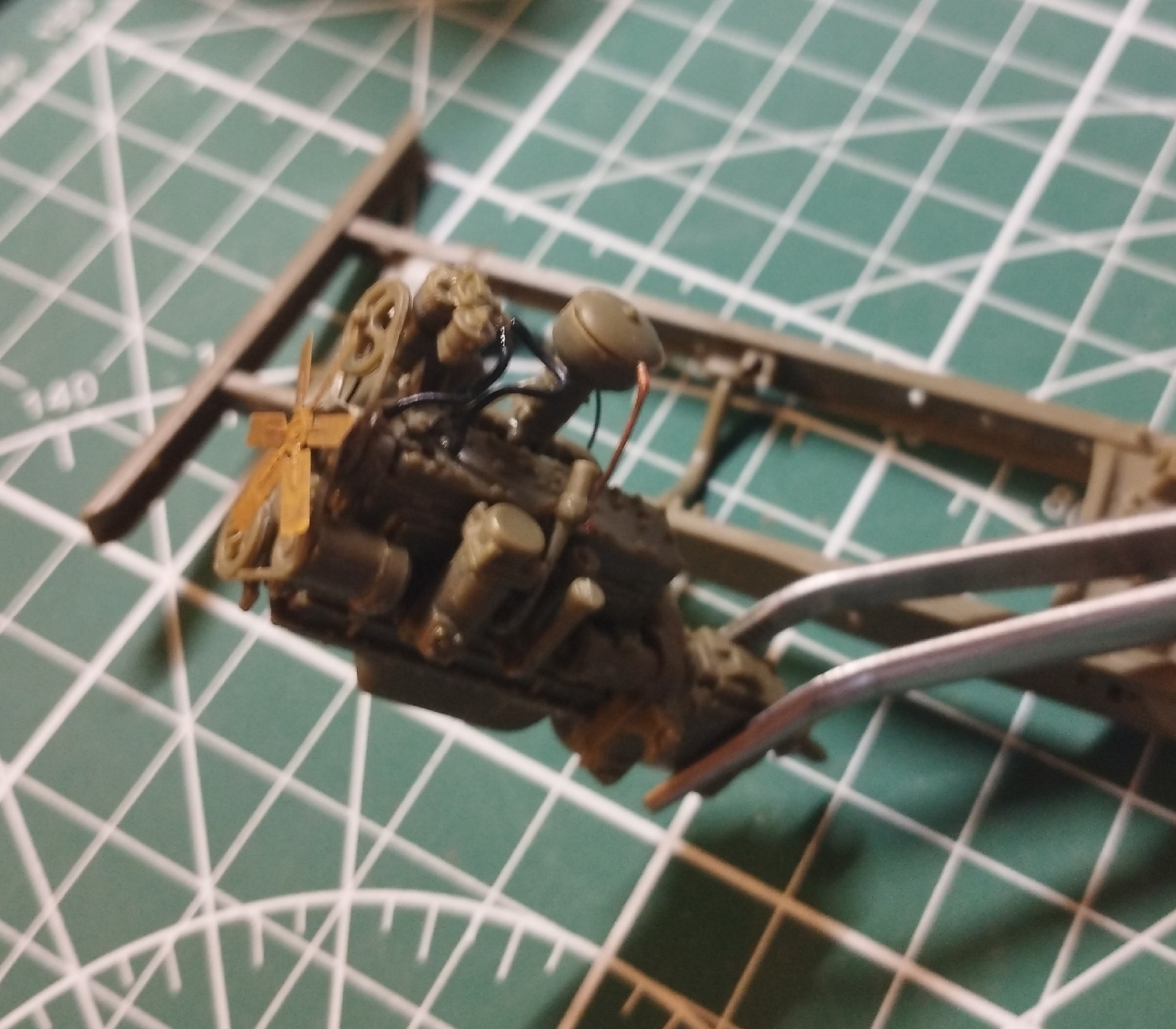

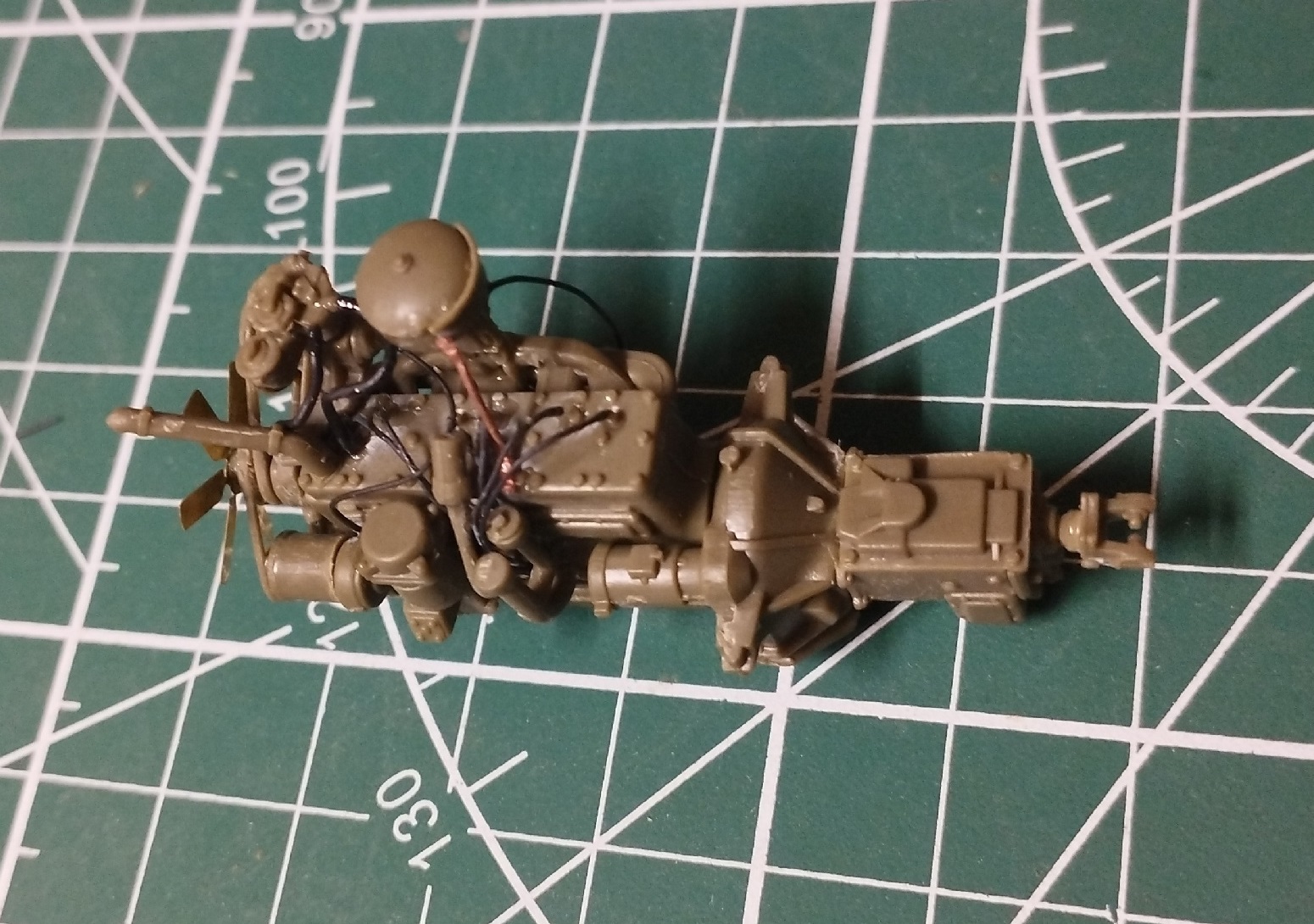

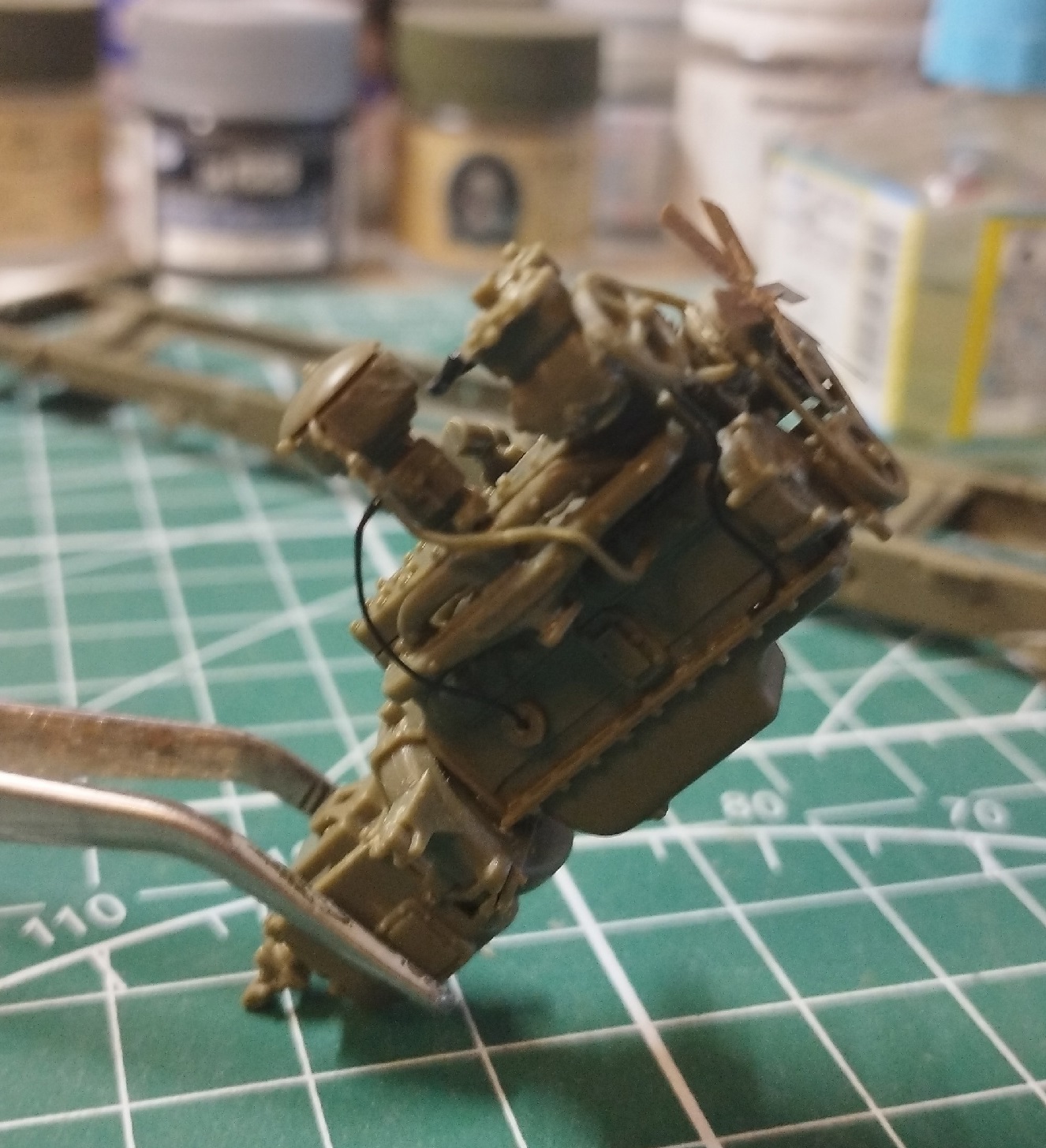

Это было нелегко, но я сделал проводку двигла! Кстати эти тросики очень удобны, лучше держат форму чем обычная проволока и лучше клеются, причем можно видимо не только цианоакрилатом, рекомендую. Фото №1 это конечный вид сейчас, два предыдущих - начало работы.

Так, вот такой момент: в связи с тем, что состояние пластика этого набора не самое лучшее, а также сложностью множества травлёных элементов от Микродизайна (у меня просто еще нет такого уровня, но буду постепенно учиться, в т.ч. и пайке; исключение - цветная пластинка с задним номером, но он советского образца, а мне из него делать египетский армейский "джейш" эта модель будет именно под диораму, но более "изкоробочная" чем это изначалано думалось.

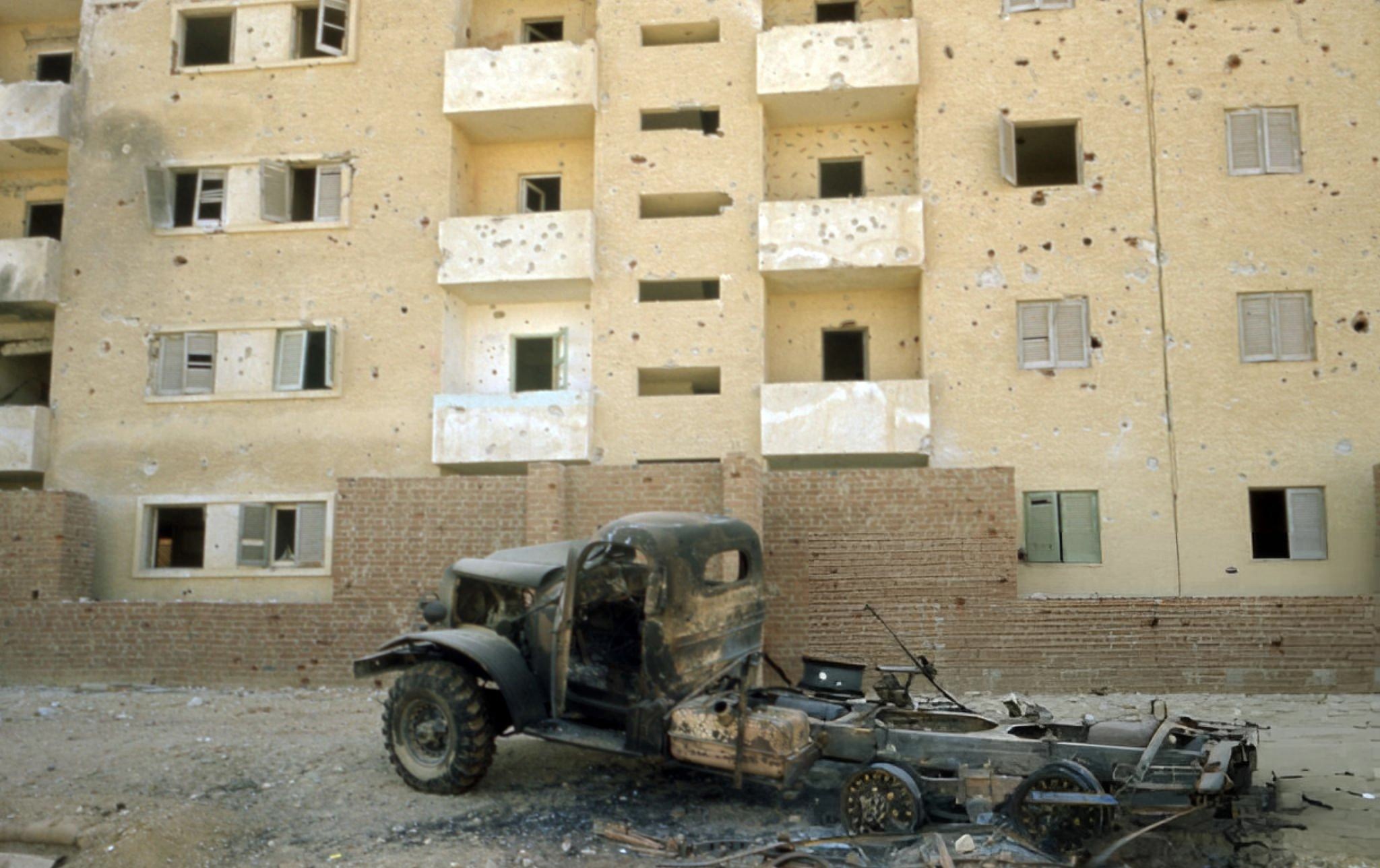

И вот такой вопрос: где можно увидеть как именно красили экспортные версии ЗиЛов в бежевый цвет? Например, бензобак боковой и подножка были бежевыми или черными?

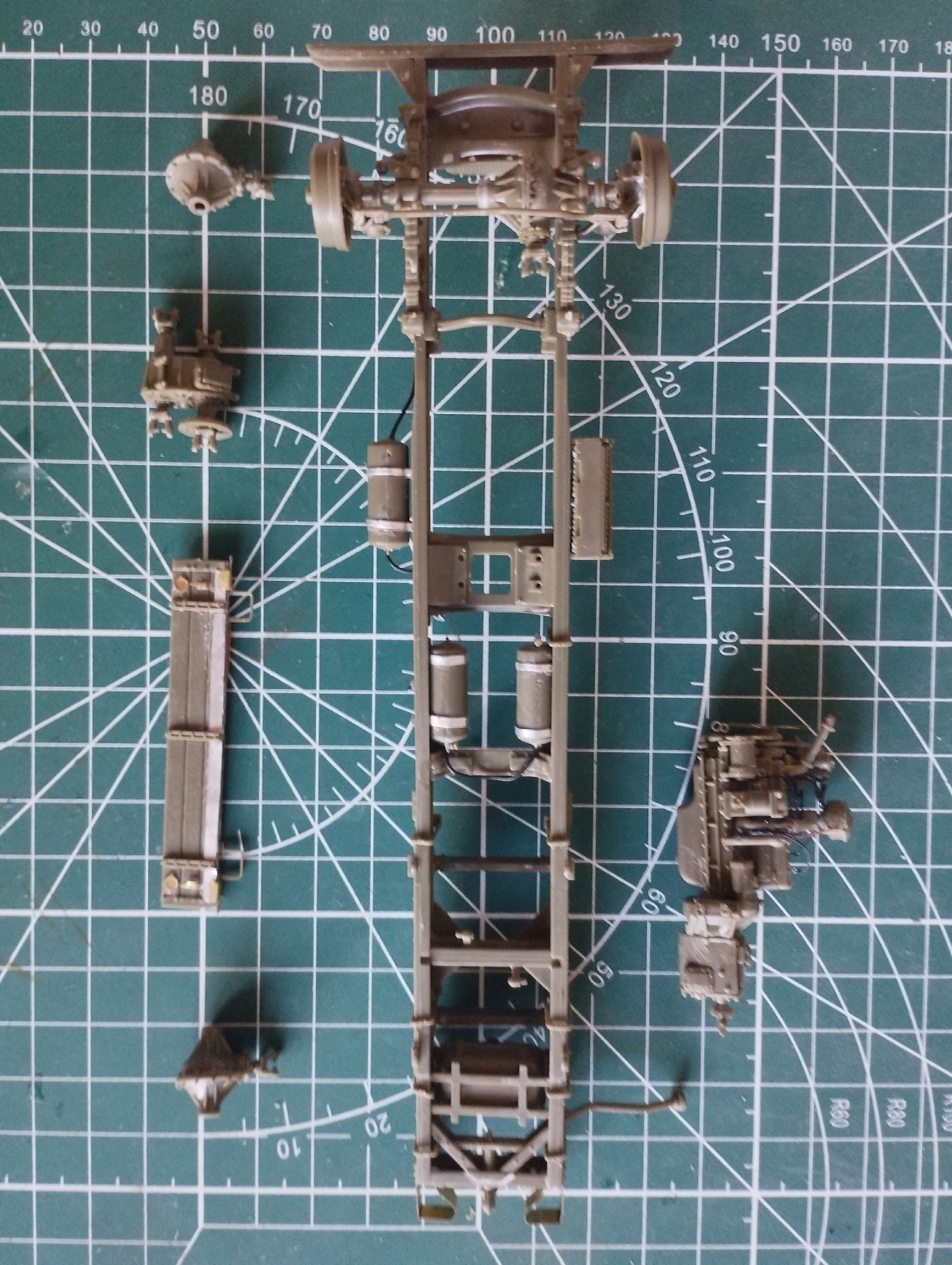

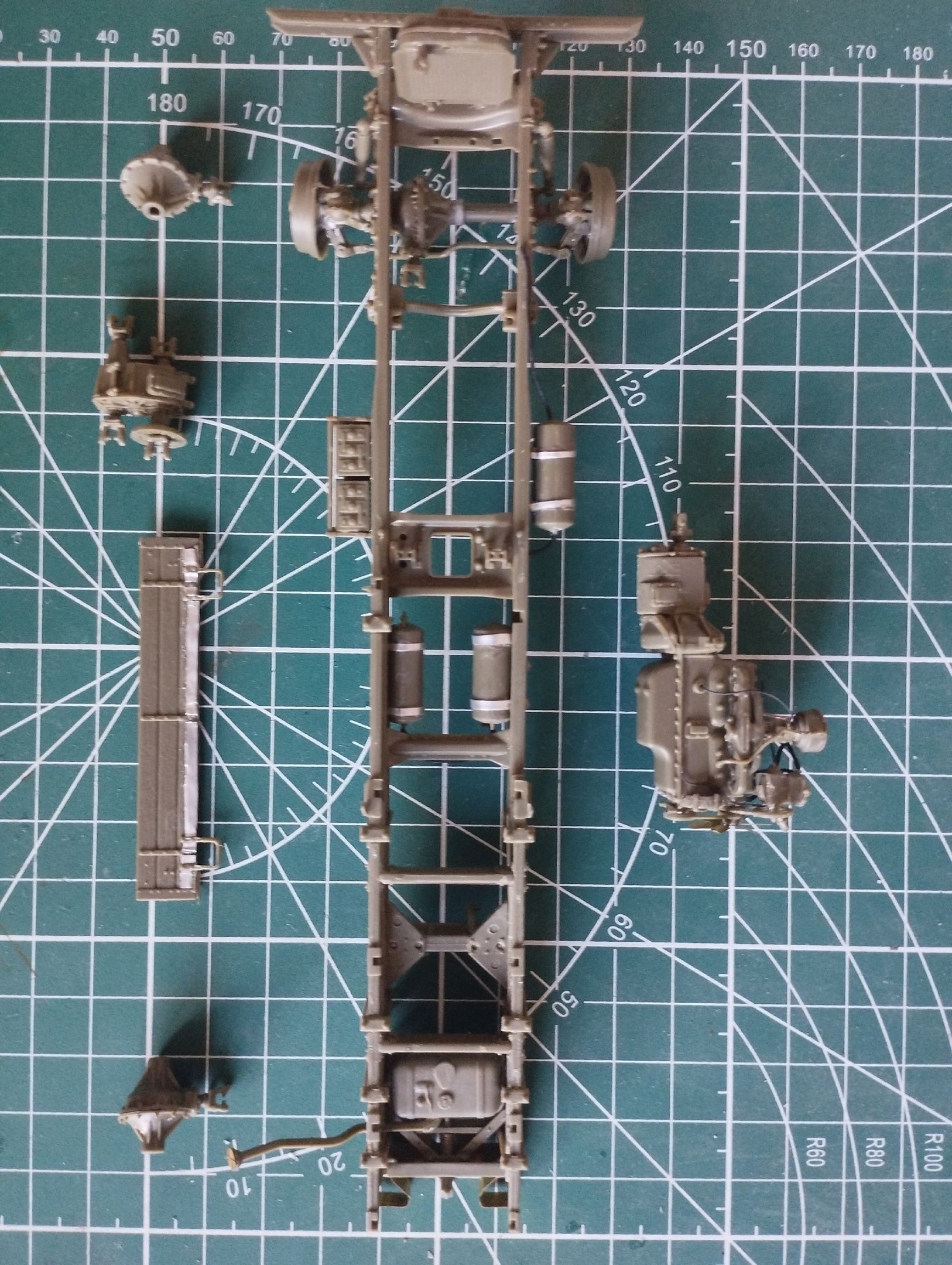

Стройка рамы продолжается, в этой модели буду использовать выборочно только эдуардовское травление (кроме заднего номера цветного, с которым придется немного повозиться), чтобы в будущем по возможности использовать микродизайновское травло для постройки такого же ЗиЛка, от Трампа, но с лебёдкой (по ошибке отличаются литерой "К", хотя учитывая наличие телескопических амортизаторов у обоих вариантов кита - и тот и другой это модификация "К", просто тот с лебёдкой):

Трубки/проводку имитирую только ту, что будет видна на модели "с ходу".

Сергей Горлов

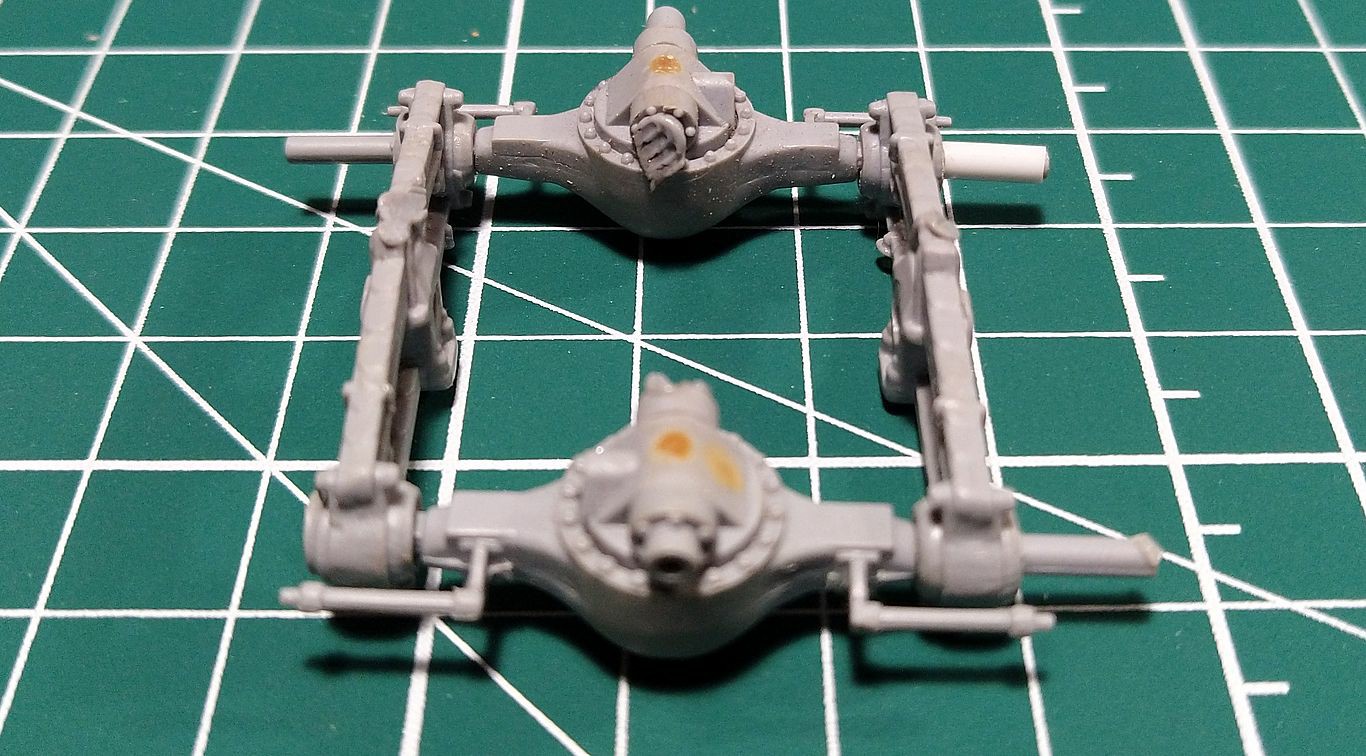

Как думаешь, грунтовать нужно раму с уже собранными и приклеенными мостами или отдельно от них загрунтовать? Грунт будет чёрный от Джим скейл, того от Пацифика из набора для грузовиков осталось мало.

В сборе грунтуй. Отдельно грунтованные потом хреново склеиваются. А можно и не грунтовать

Хомуты наружного ресивера бы переделать, кривоваты как то...

Привет, Влад. Абсолютно согласен с предыдущими ораторами!!!))) Грунтовать можно и в сборе. И хомуты на наружнем ресивере не айс. Пëс с ними, с внутренними-не видно, а тут, хоть немного, но видать... И ещё, на моëм ЗиЛке, мне указали, что заливная горловина доп. бака, что стоит в самом заде рамы, упирается в кузов.... Не открыть.  Проверь, как у твоего... Приложи низ кузова к раме. Хотя можно и потом подогнуть.

Ага, советы услышал, грунтовать буду в сборе. По поводу хомутов - все приклеено уже, это переделывать не буду..

Передний мост собран и это был самый сложный рабочий узел на этой модели. Причем клеить его пришлось цианоакрилатным суперклеем гелевым, т.к. сверхтекучий стопорил колесо, проникая в пространство, которое д.б. свободным от клея. В итоге все рабочее, и колеса и повортоный механизм, но деталь Е-19 подрезал, она была слишком длинной (возможно из-за косяков при сборке - не раз отклеивал колеса и переделывал заново, даже шпаклевки текучей от Ганзе туда капнул) и создавала неправильный угол поворота колес "внутрь".

Также начал сборку заднего борта, применив травло от Эдуарда, но оставил оригинальные ручки, подточив их надфилем. Помимо травления дополнил его аллюминиевыми полосками следуя образцу как на фото, замерив аналогичные детали из травления от микродизайна, и вырезав их из баночки "Фанты", посадив на цианоакрилат. Кроме того, заказал наконечники болтов от того же микродизайна, чтобы дополнить борт ими позже.

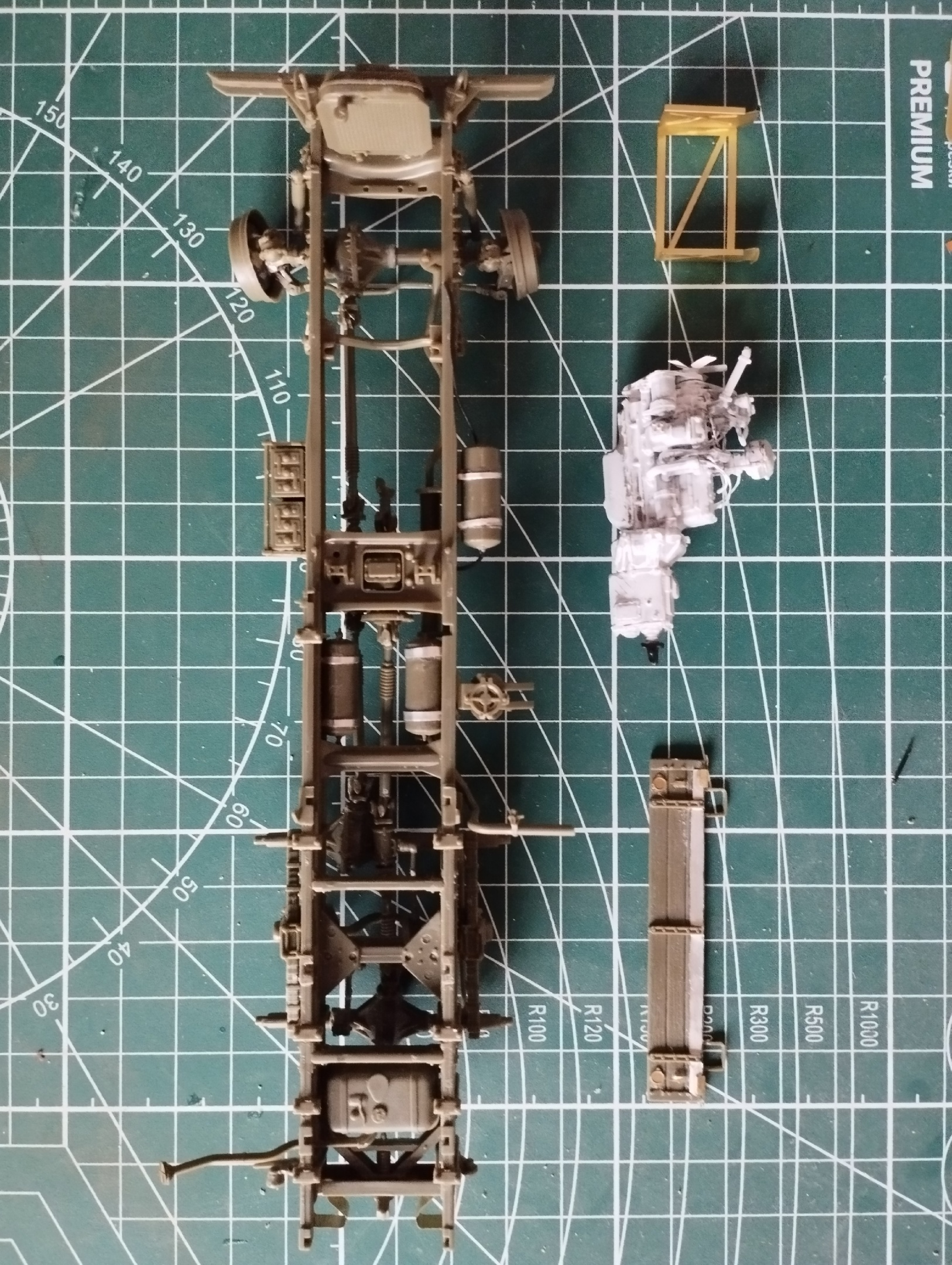

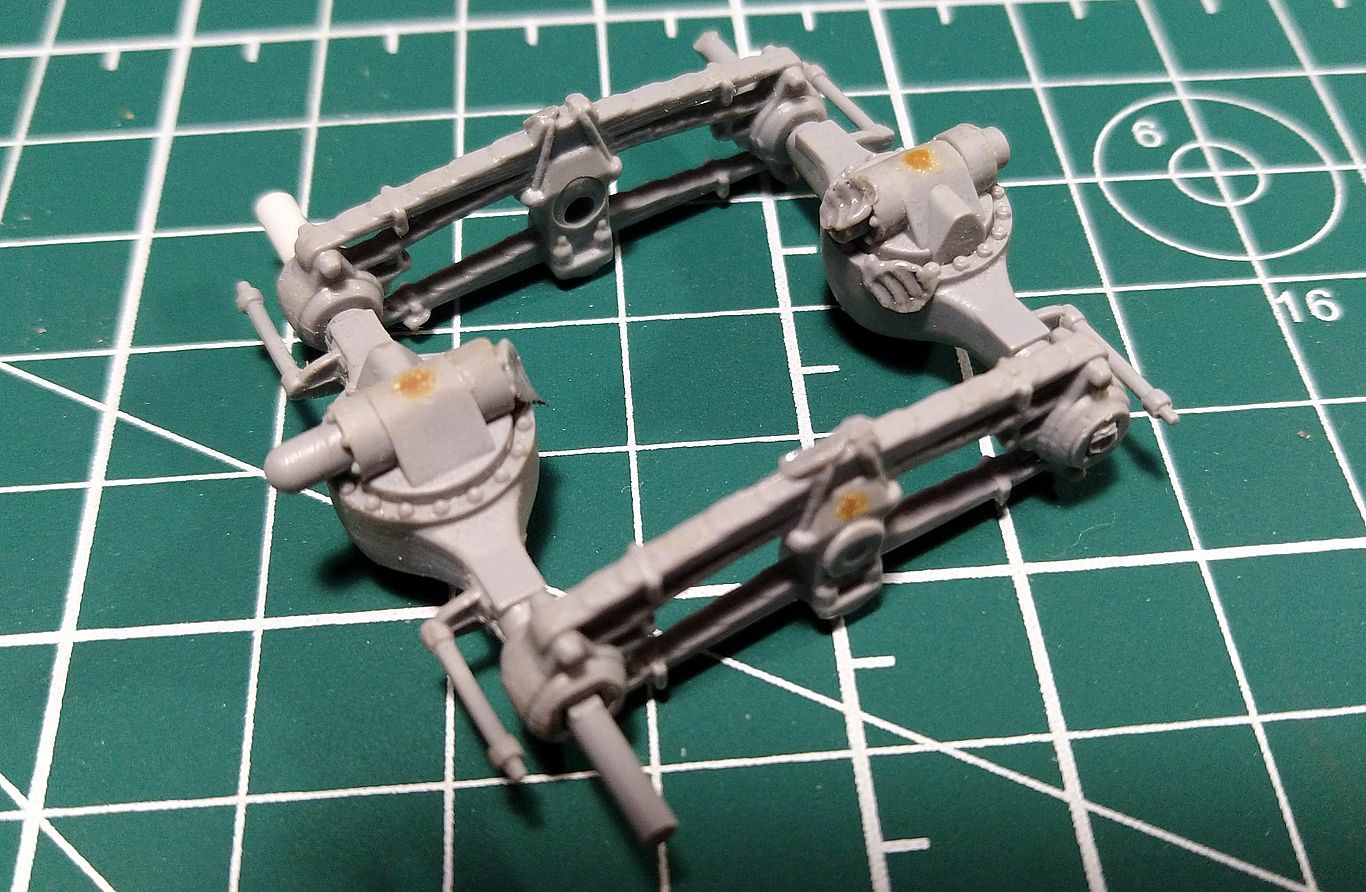

По мере свободного времени сборка продолжается: рама и все закрепленное на ней оборудование практически готово и ждет грунтовки. Начал сборку с травления, на котором будет установлен основной бак машины, благо гнулка в хозяйстве теперь таки имеется. Бак будет окрашен в песочный цвет. Двиг загрунтован белым грунтом от Пацифик, водорастворимым, вышло так себе, устранял потеки, тут надо было тамиевским на растворителе который (тот что в качестве груза исправляет задние мосты под давлением на фото) крыть.

Есть вот такие вопросы: какой клей для прозрачных деталей порекомендуете при отстутствии возможности купить "контакту" от Ревел?

Привет, Влад. Для стекляшек, пользуются ПВА, или сверхтекучий клей, но в этом случае, осторожность и ещё раз осторожность! А с ПВА все проще -даже если немного вылезет на стекло-не страшно, не помутнеет и убрать излишки можно спичкой.

Сергей Горлов

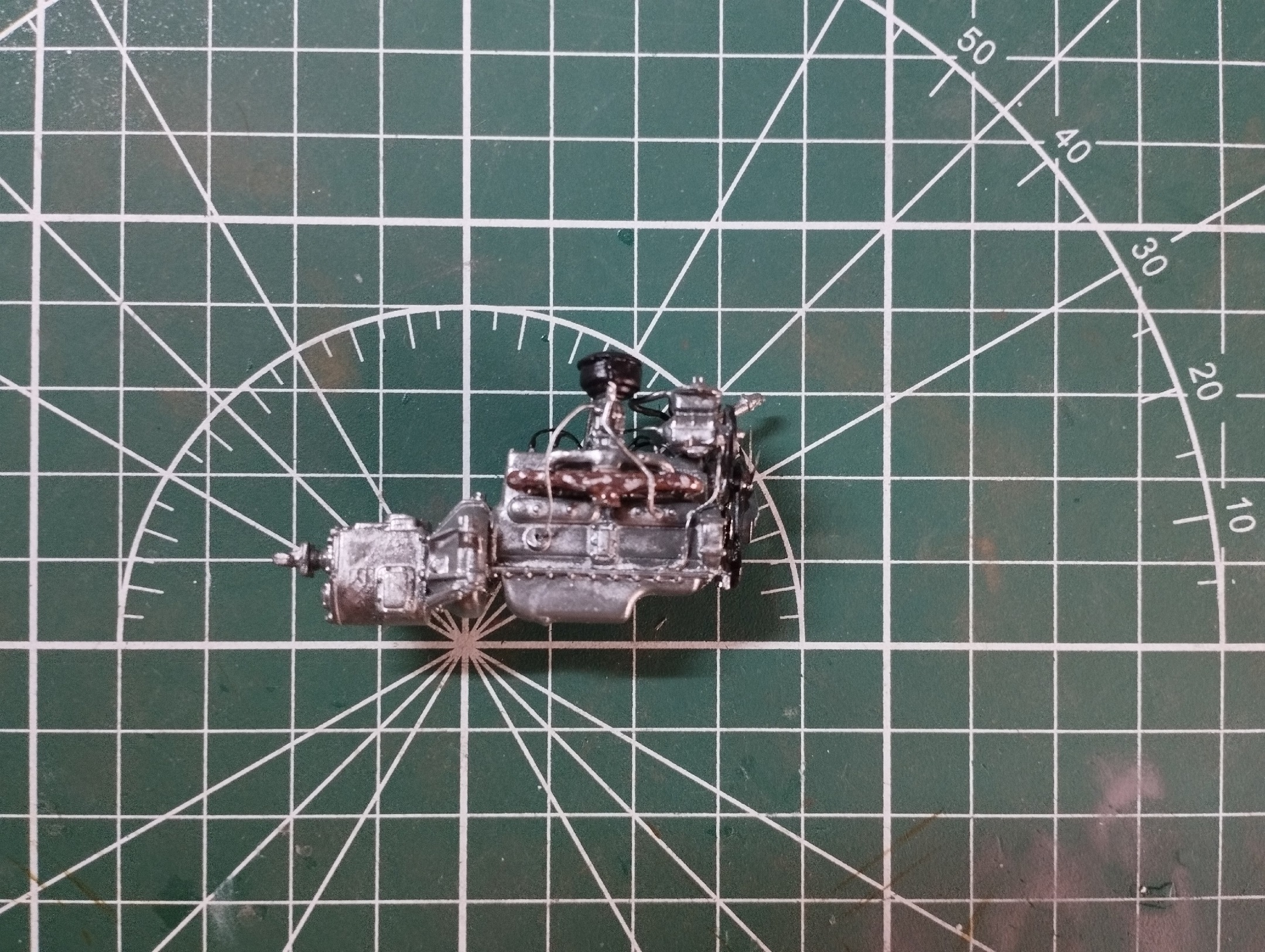

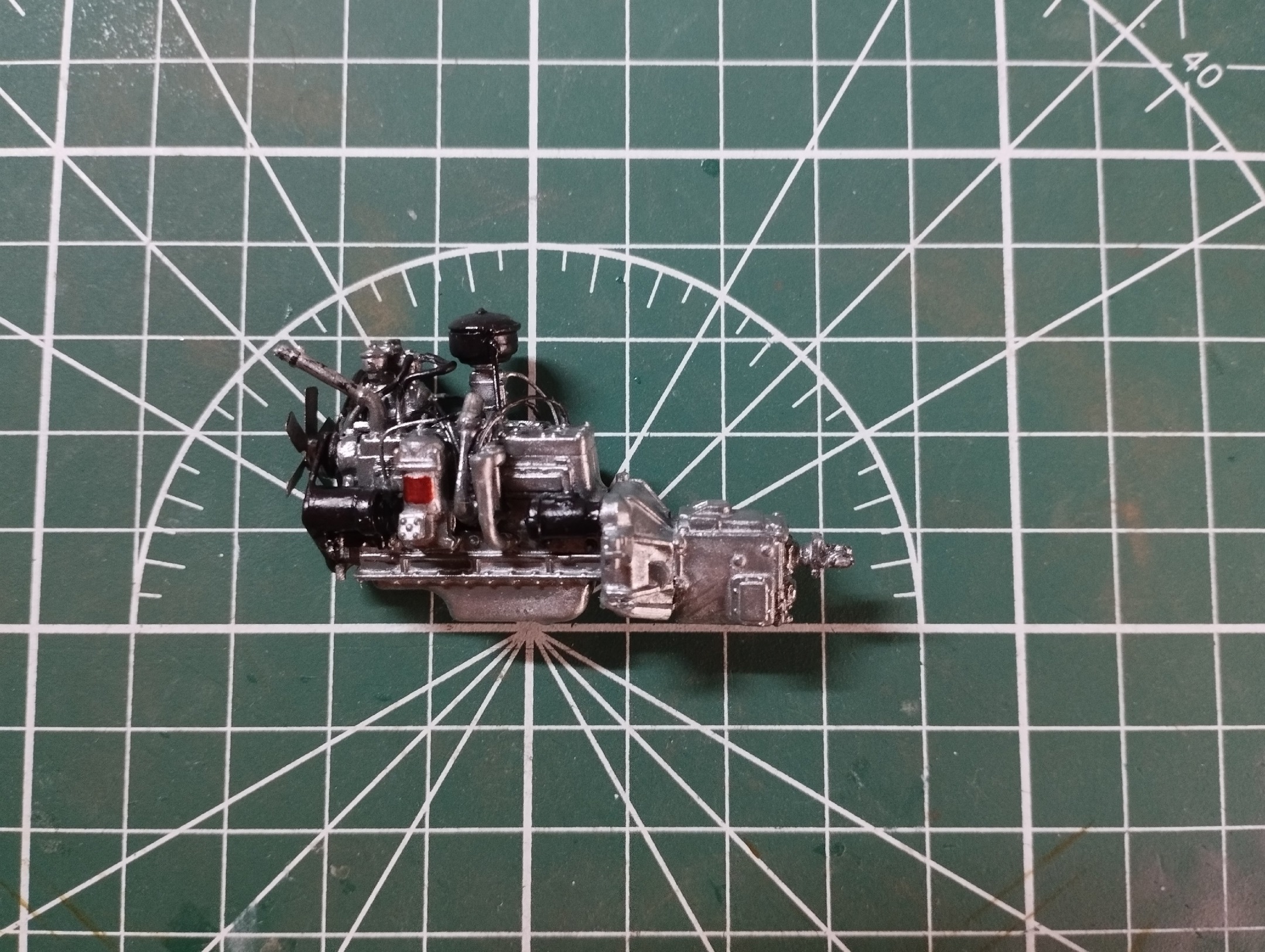

Привет, и все же заказал ганзевский клей для прозрачки в тюбике. Вот окрашенный двигатель, даже немного жаль, что он будет закрыт для обзора в капоте, но, как мне кажется, провода ведущие к свечам 0.3 мм слишком толстые, я заказал 0.2 мм тросики на Али. Тут металлик от Мачете, черный акрил от Тамии и красная метка нанесена перманентным маркером. Ржавление - акрил светлая ржавчина от ZIP, темная ржавчина - спиртовой акрил Джим Скейл и немного "ржавого" пигмента от того же ЗИПа.

Я покупил клей для прозрачных деталей от пасифик 88.Оказался очень хороший,следов не оставляет и держит очень хорошо,и при этом не дорог.

Olegen75

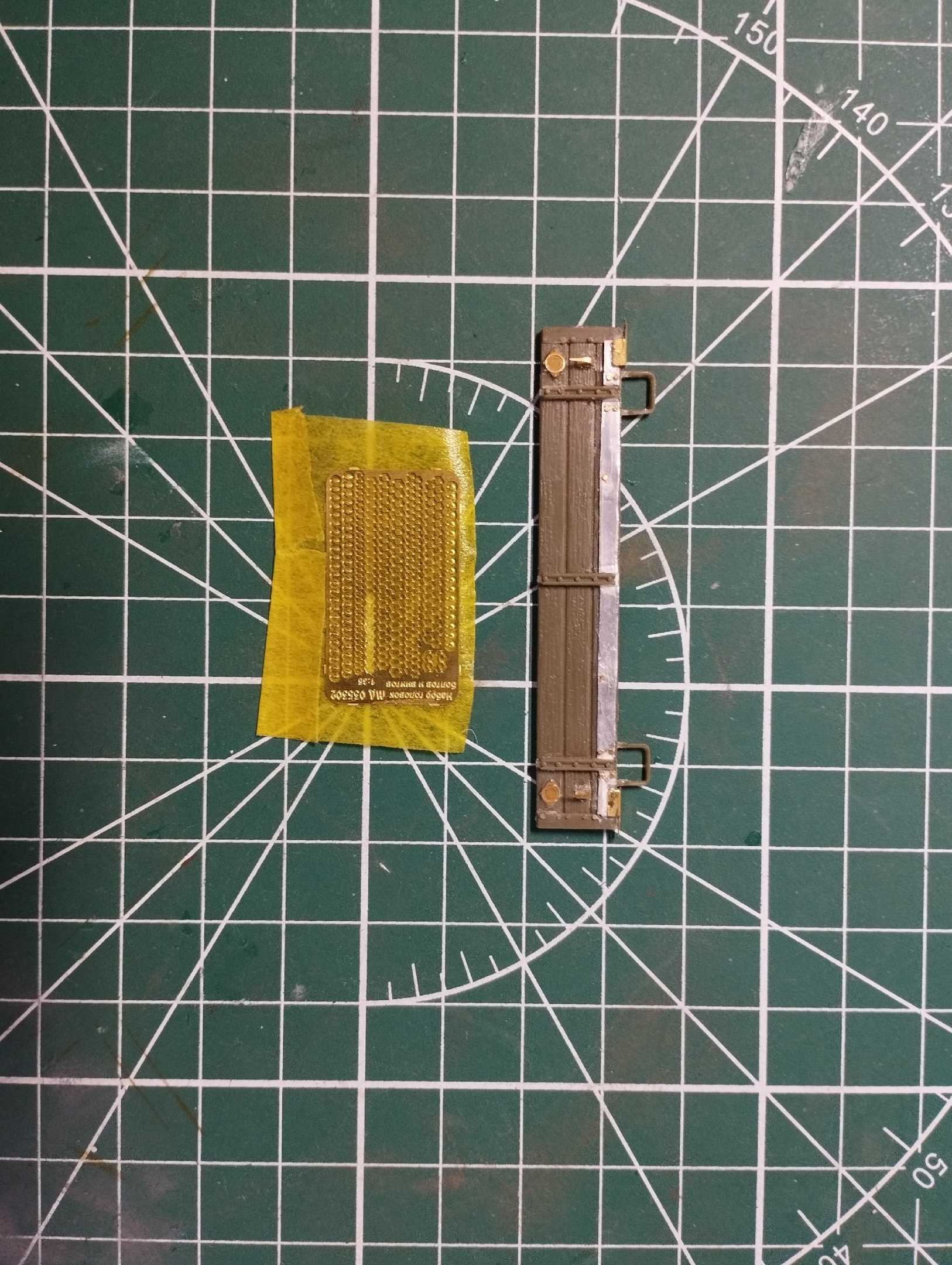

Хорошо, буду знать, я и ранее видел его в продаже, но почему-то подумалось, что он недалеко ушел от ЗИПовской мешанины и покупать его не стал. Задний борт тем временем готов под дальнейший грунт и покраску.

P.S. поправил положения болтов.
