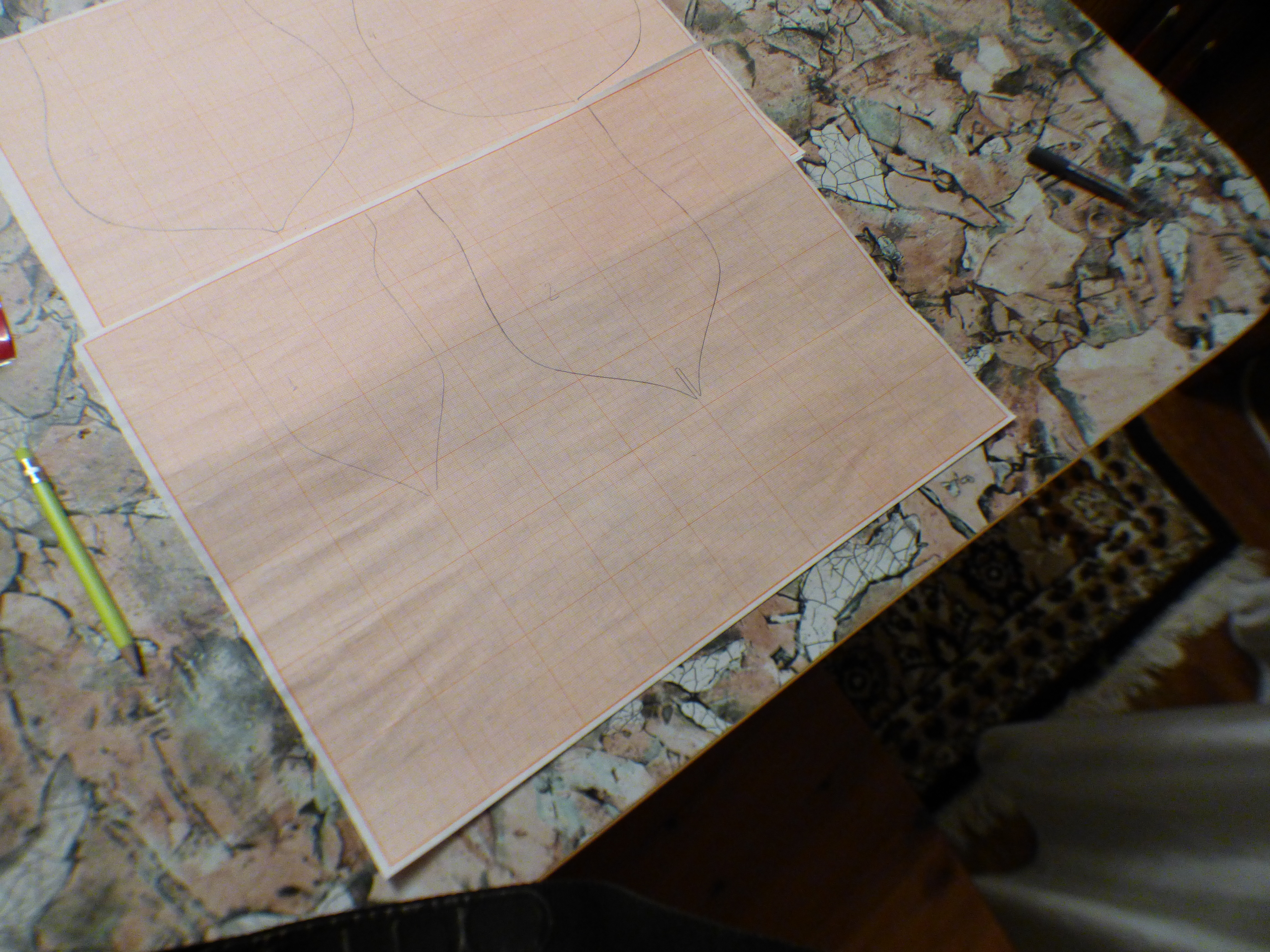

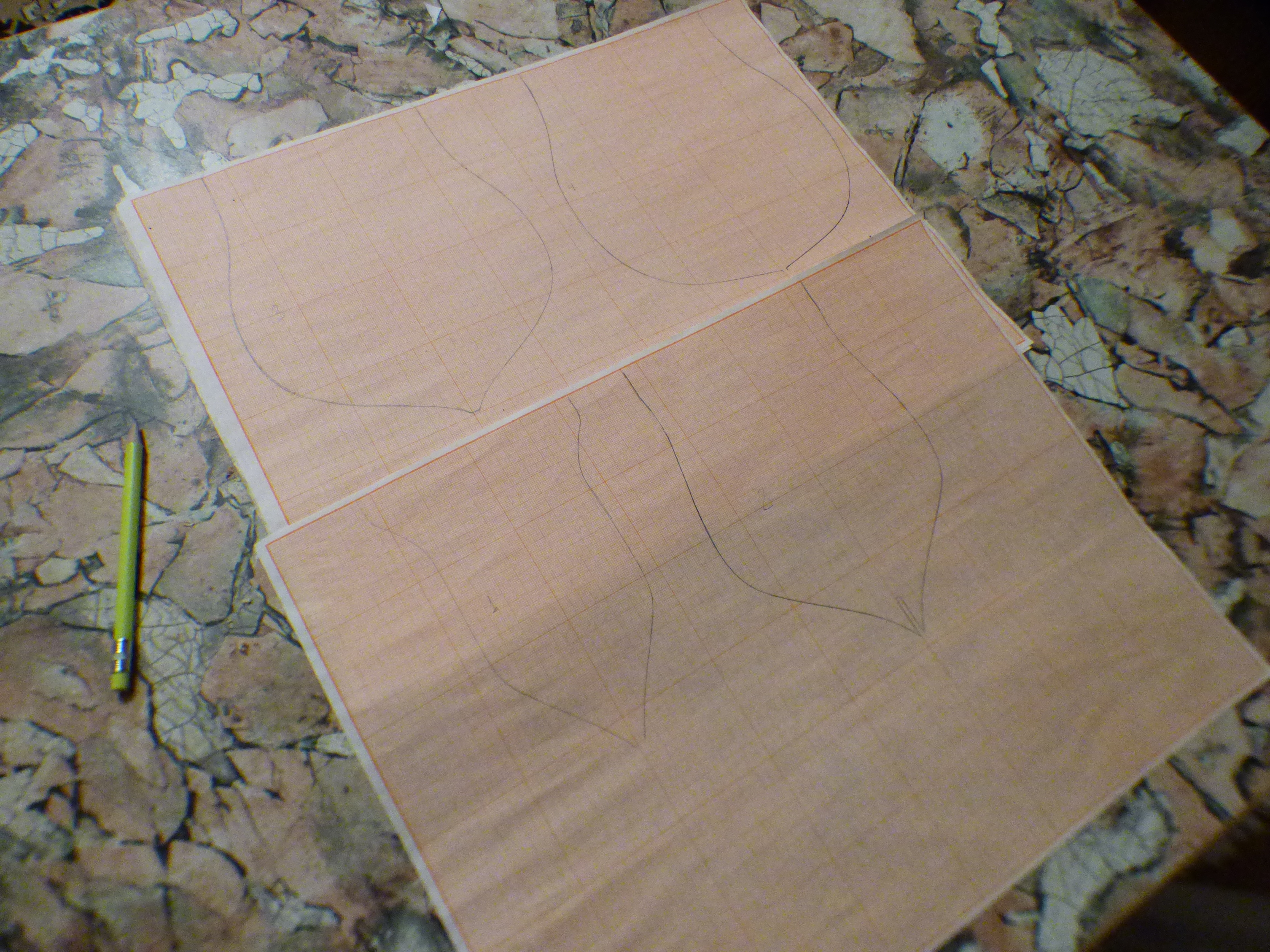

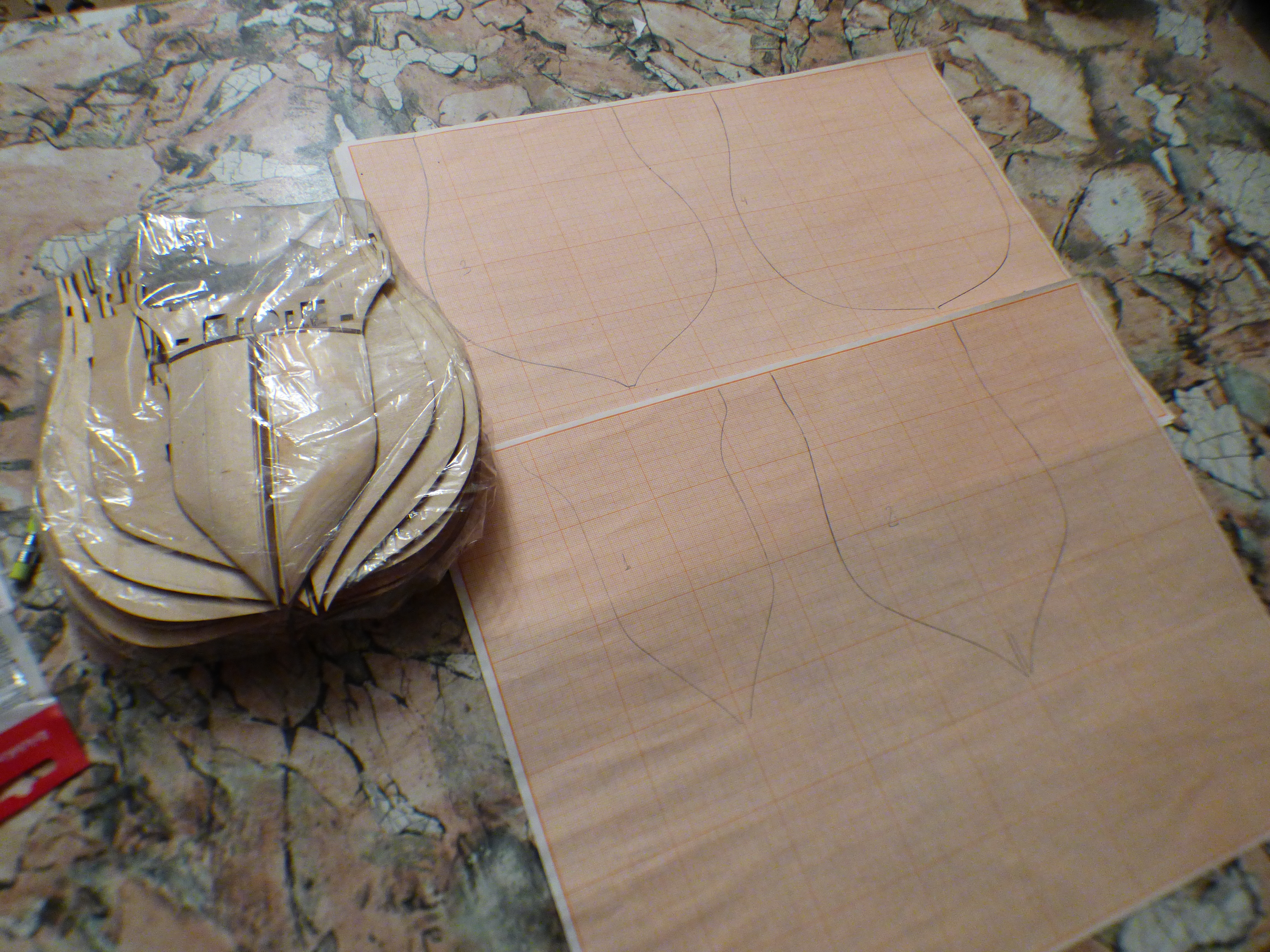

За два года сбора частей набора матрицы с деталями набора, увы, повело несмотря на условия хранения и упаковку. Желания возится с кипятком, паром, гнетом и прочими радостями такого рода у меня нет. Поэтому заказал отдельно силовой каркас. На данном этапе проверяю симметричность шпангоутов. Это подготовительный этап. Торжественная закладка кильевой рамки в стапель запланированна на 1.01.2024
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!
Итак, господа - товарищи. В распоряжении имеется:

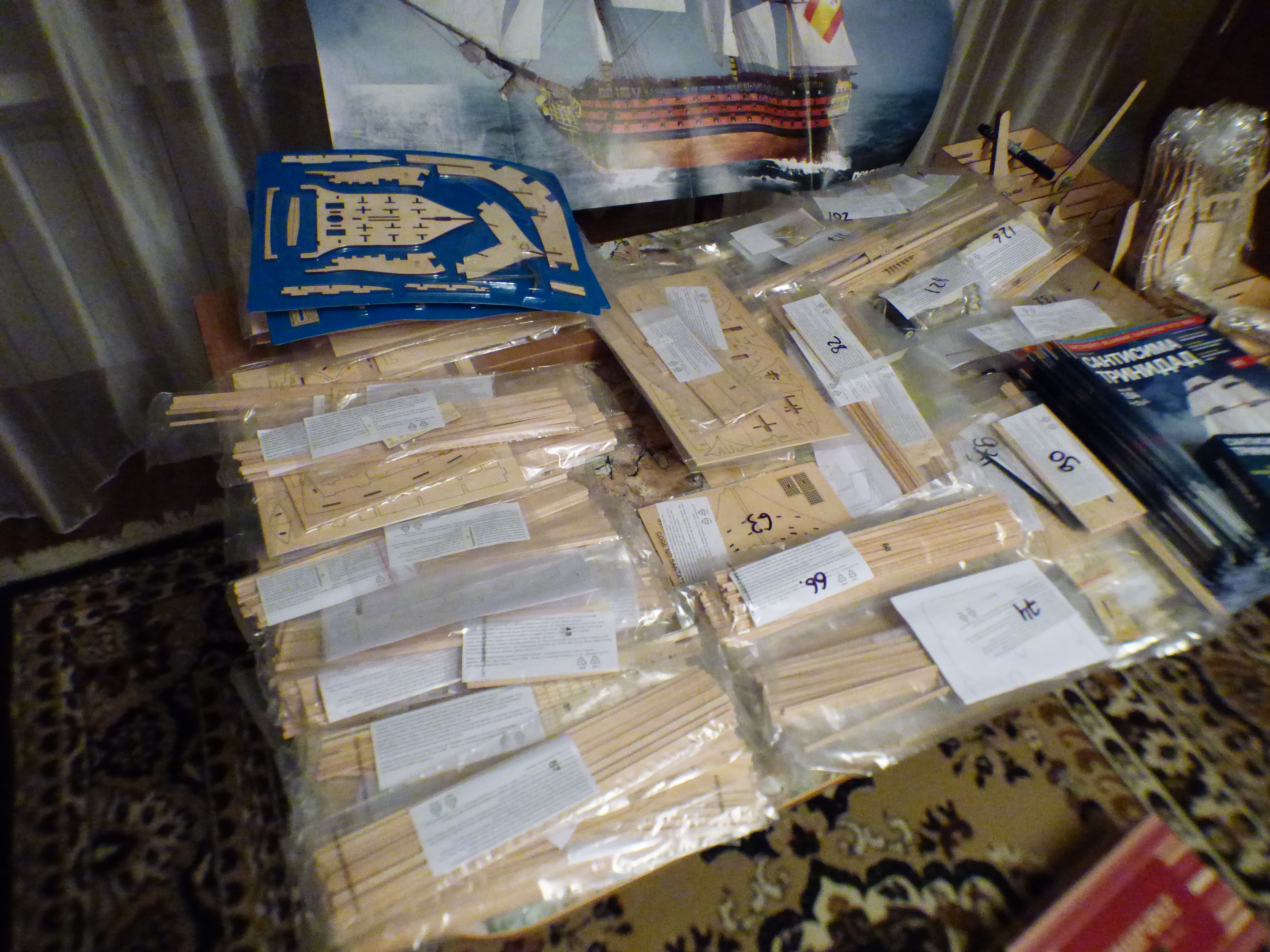

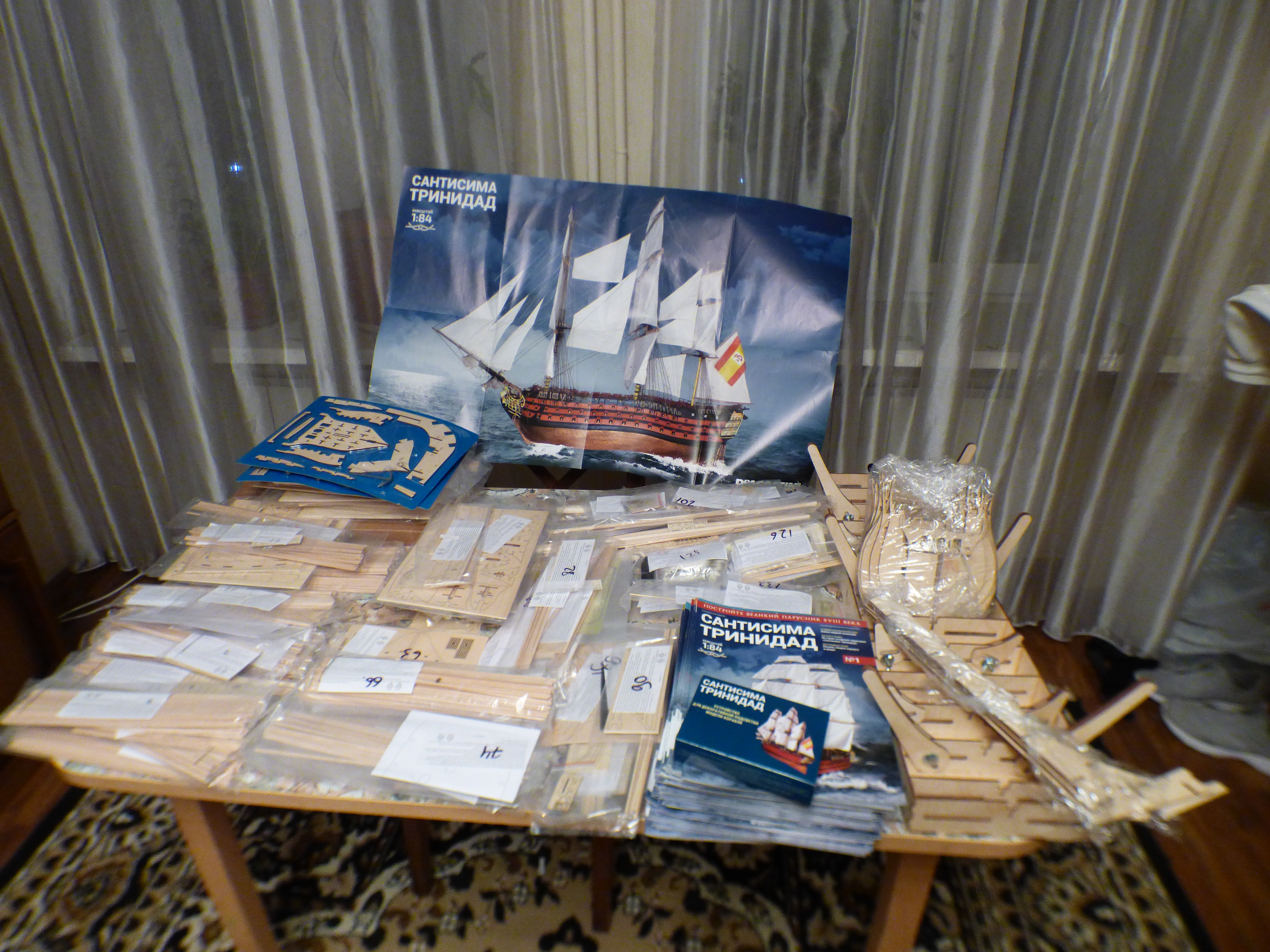

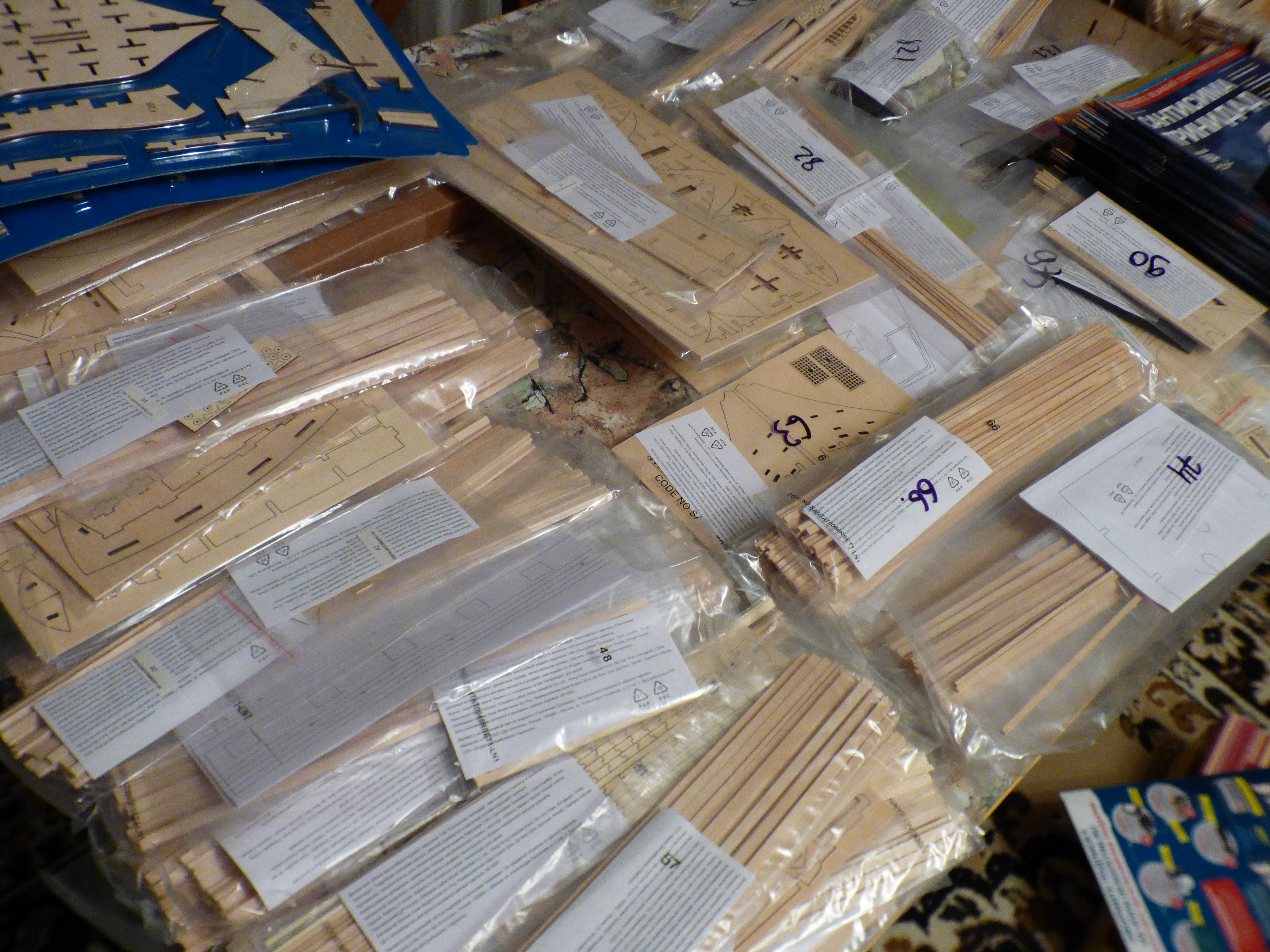

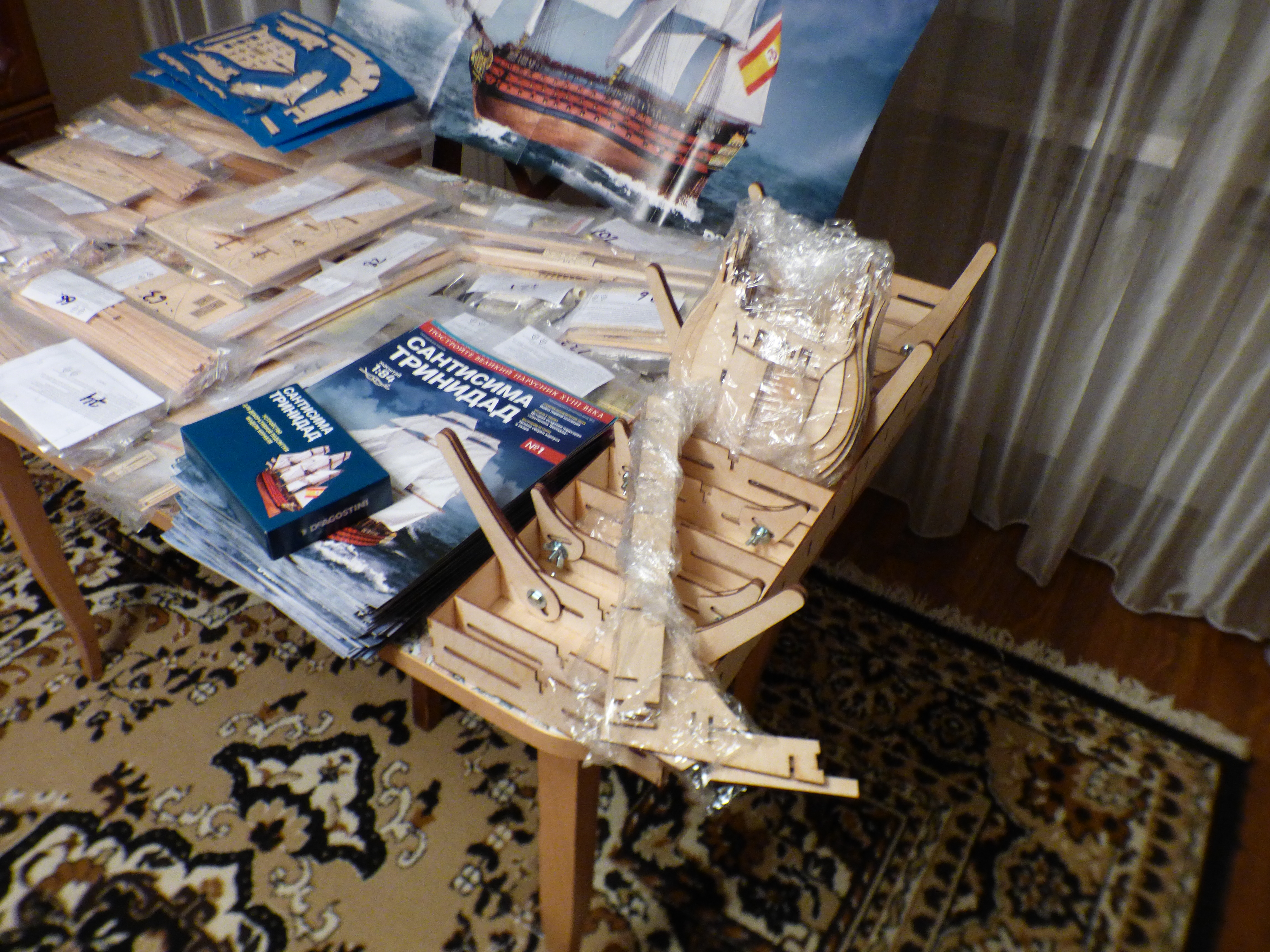

1. Вот эта "куча дров", иначе не скажешь.
2. примерно два гигабайта инфы по кораблю
3. Руки относительно прямые
4. Опыт в работе с деревянными моделями.
5. Небольшой станочный парк
6. Огромное желание собрать модель ИМЕННО Этого парусника и, желательно, так, чтобы было не стыдно поучаствовать с ним в КЦБ и в Кубке Университетов
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!

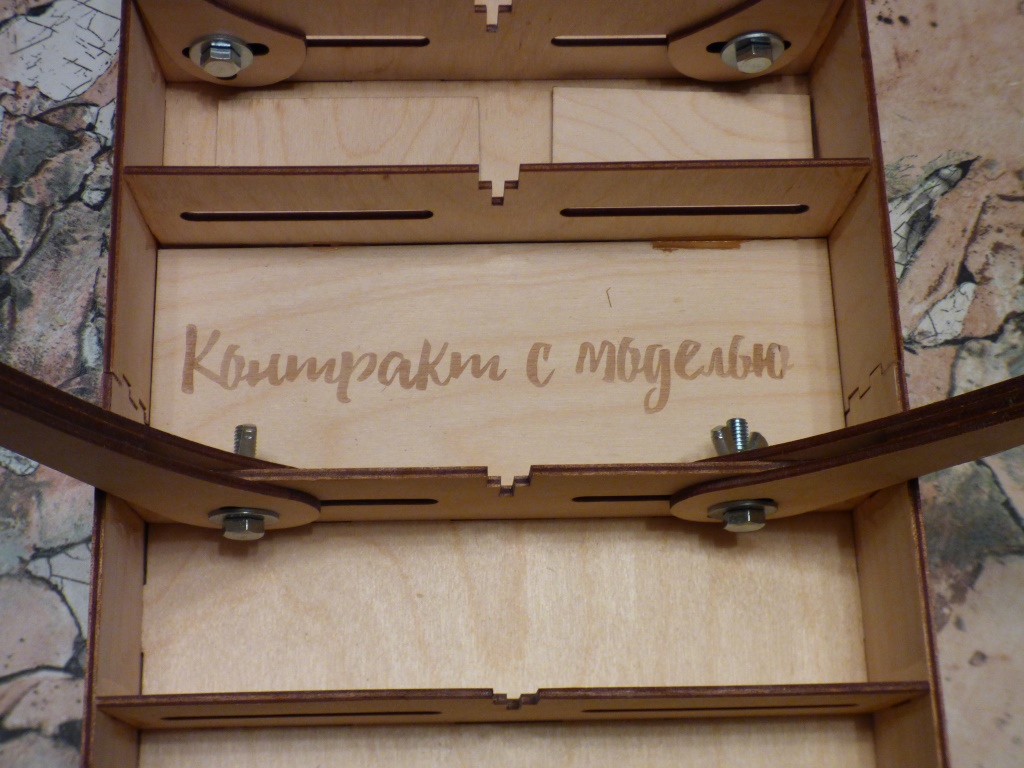

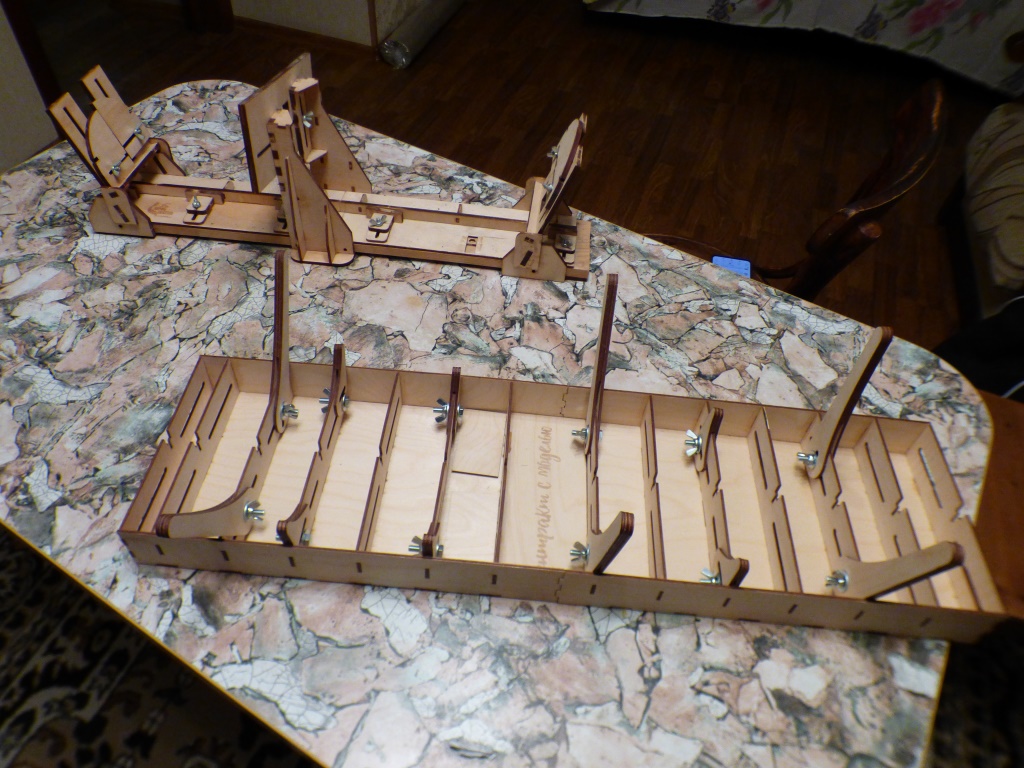

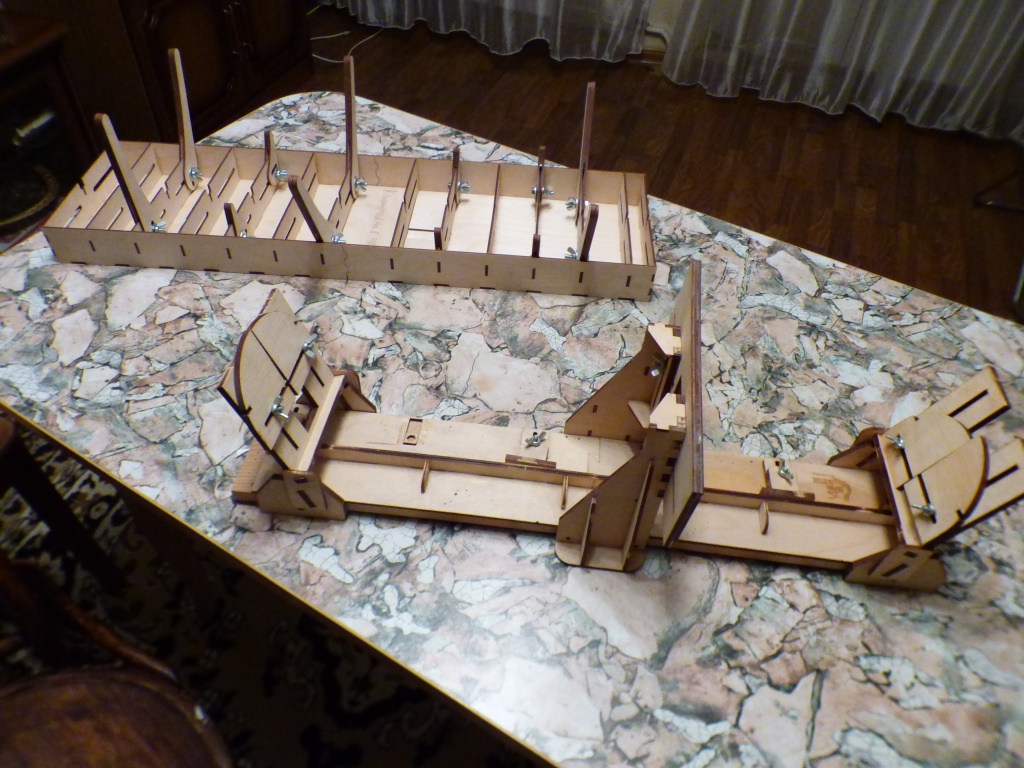

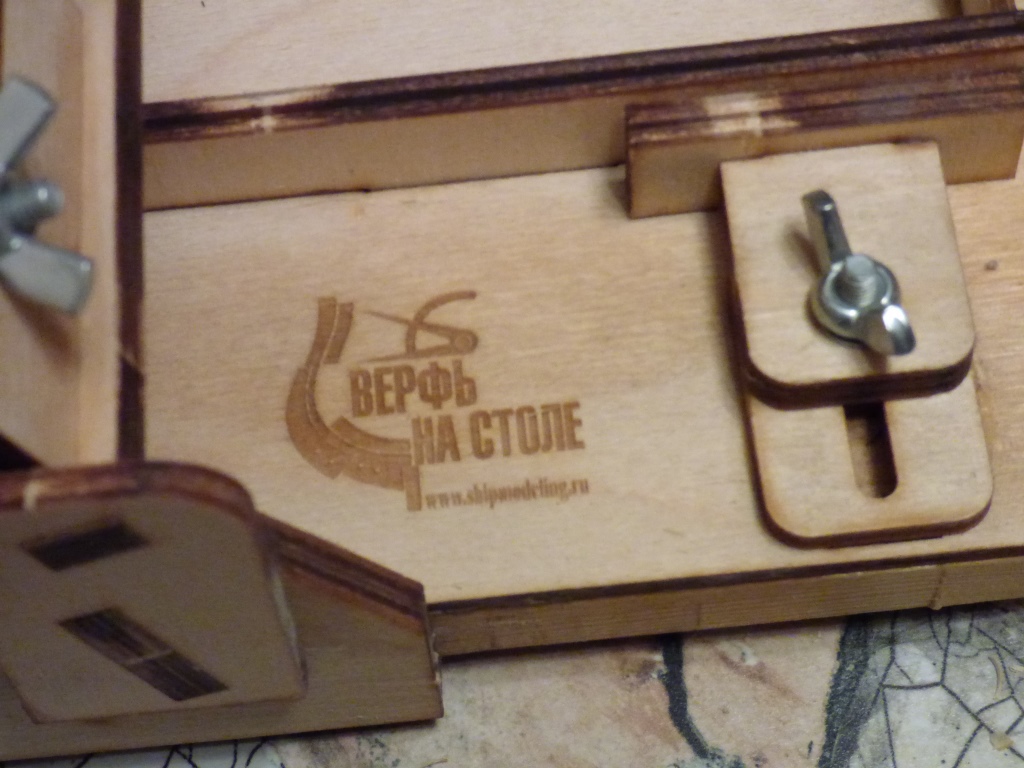

Стапеля готовы к сборке.
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!

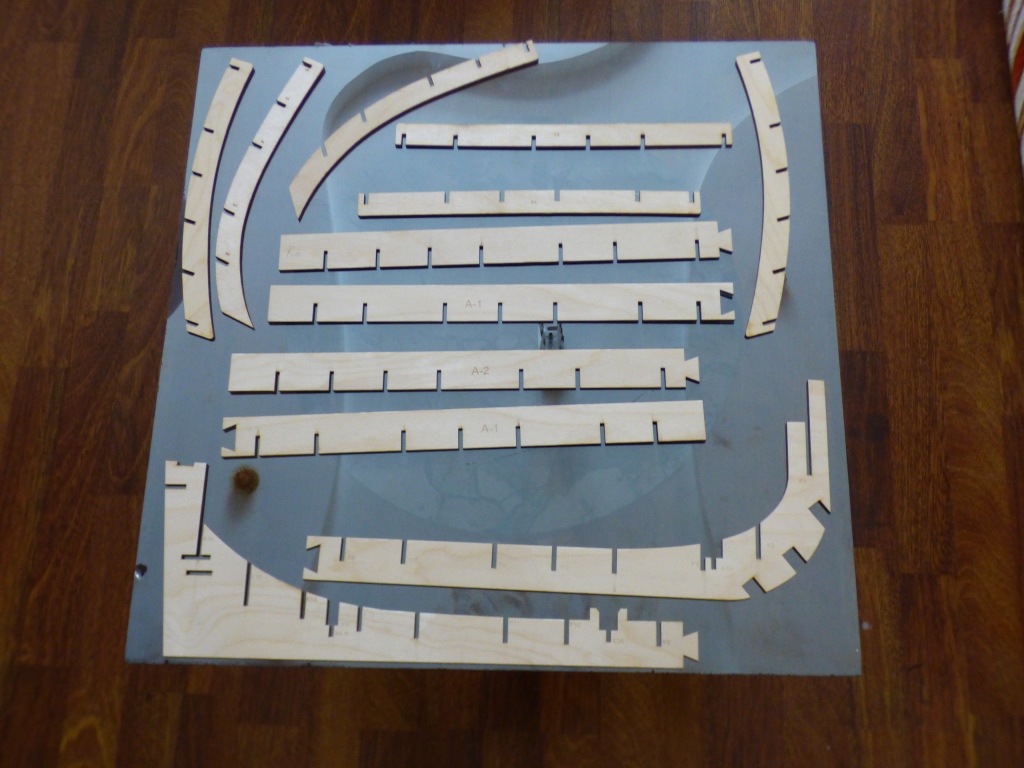

Детали кильевой рамки и стингеры подготовлены и готовы к сборке
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!

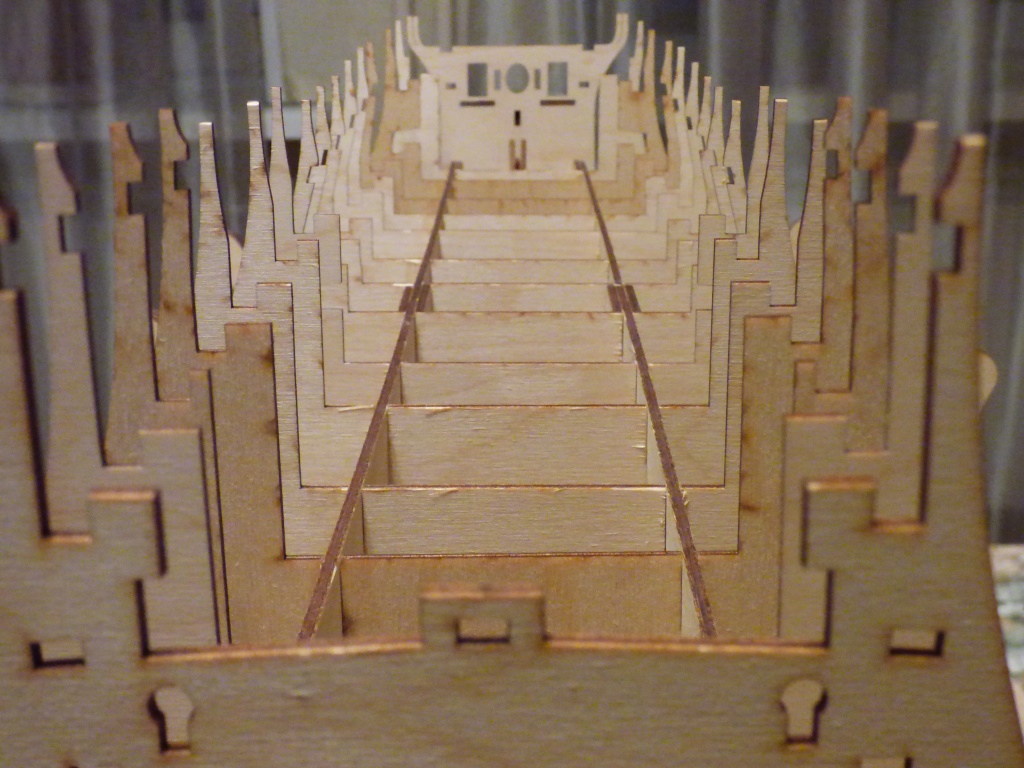

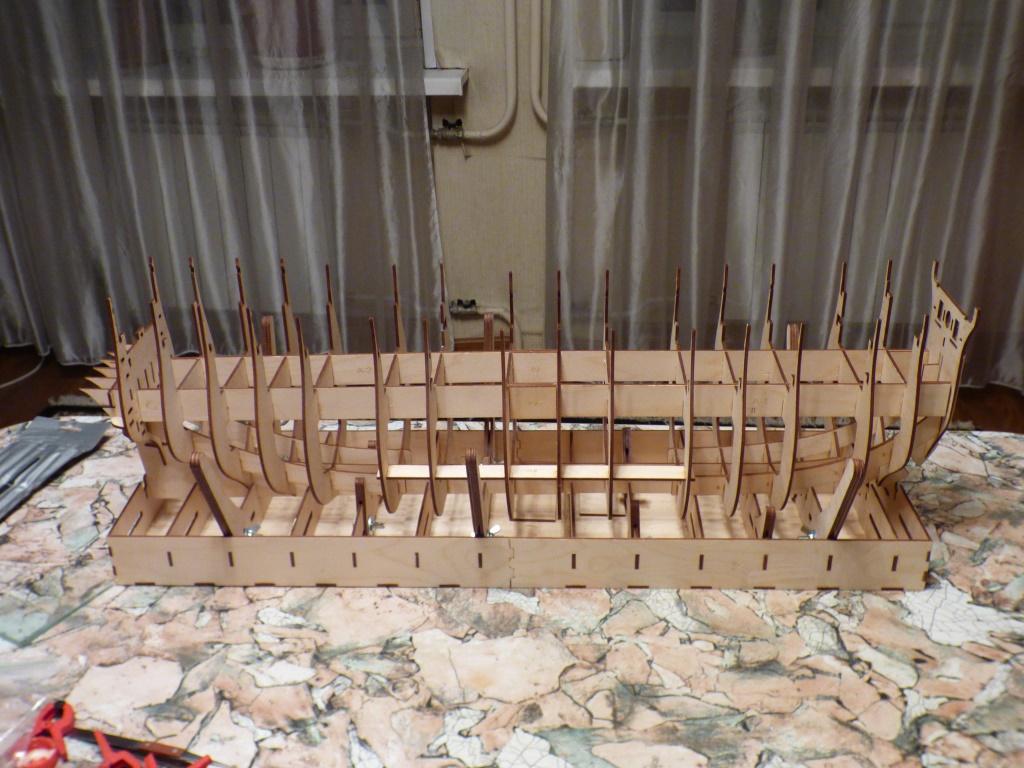

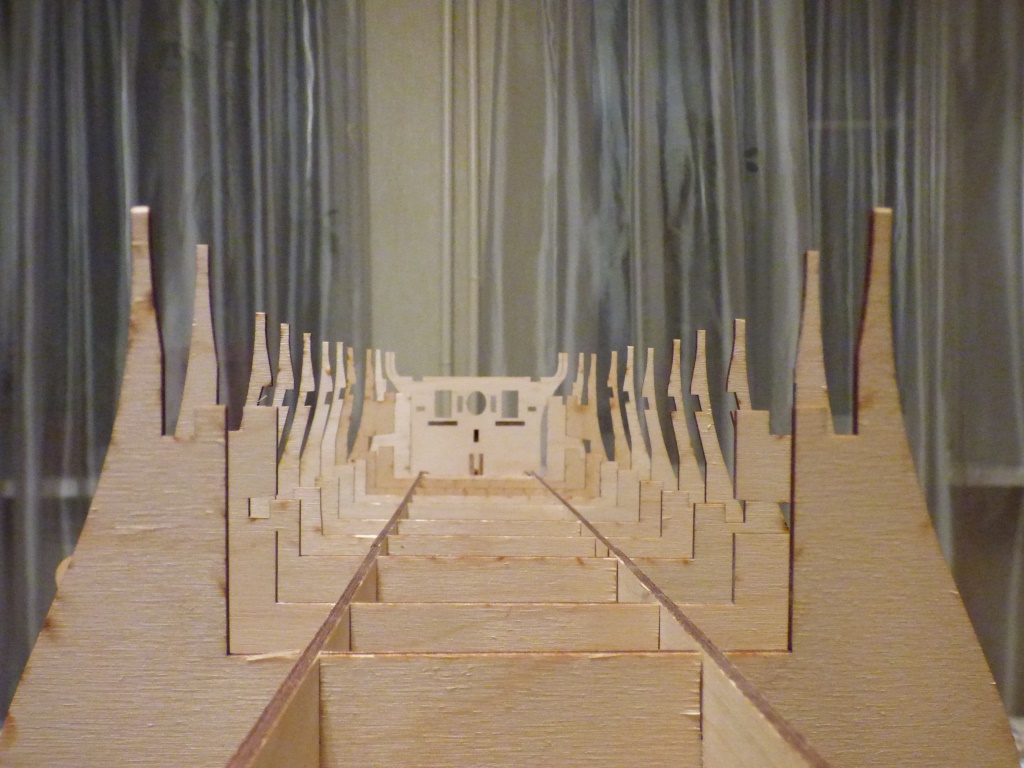

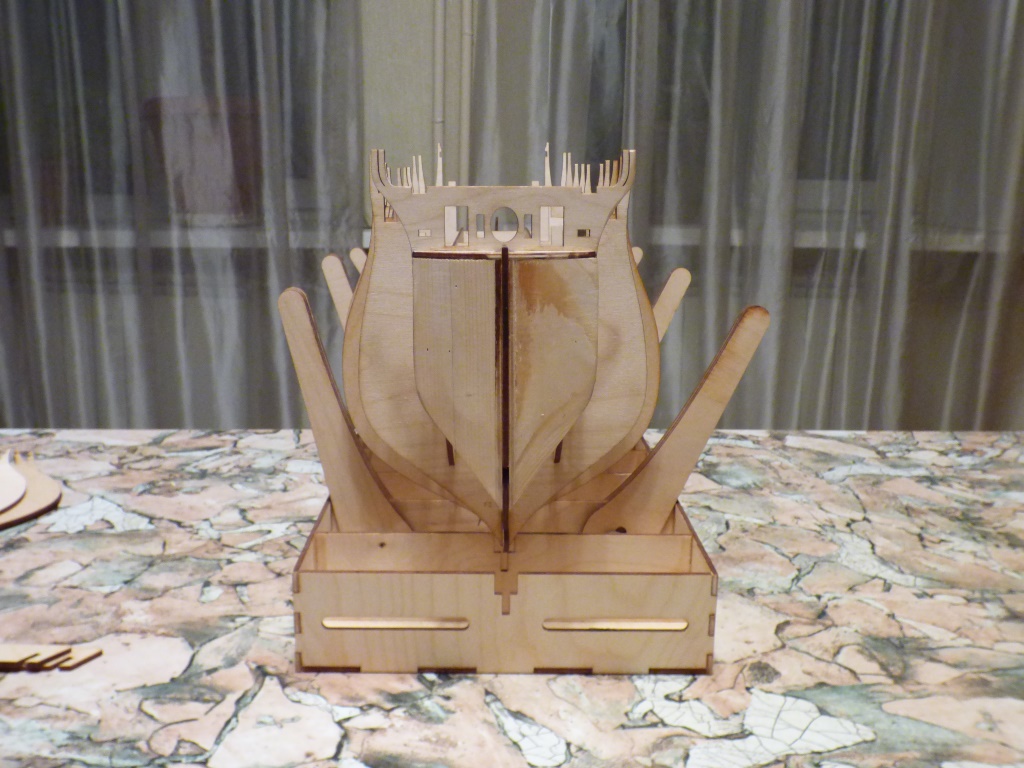

Силовой набор собран на сухую для проверки и подгонки
Извиняюсь за перевернутые изображения. Никак не могу разобраться как их вращать при вставке. Хотя на компьютере все как надо.
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!

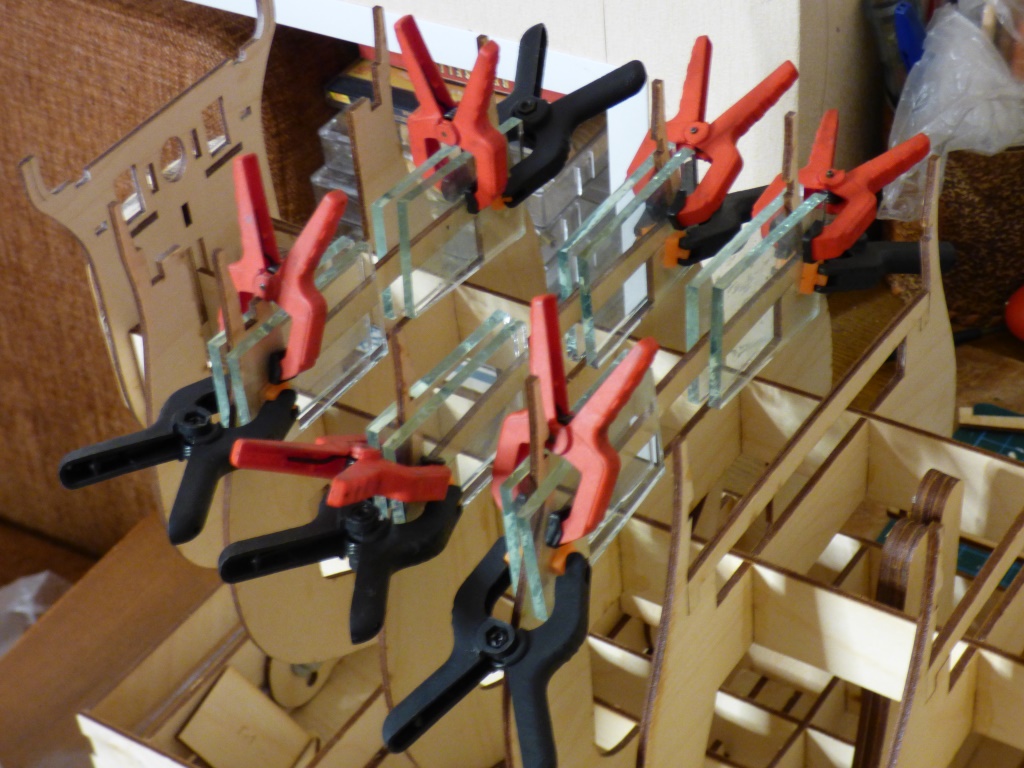

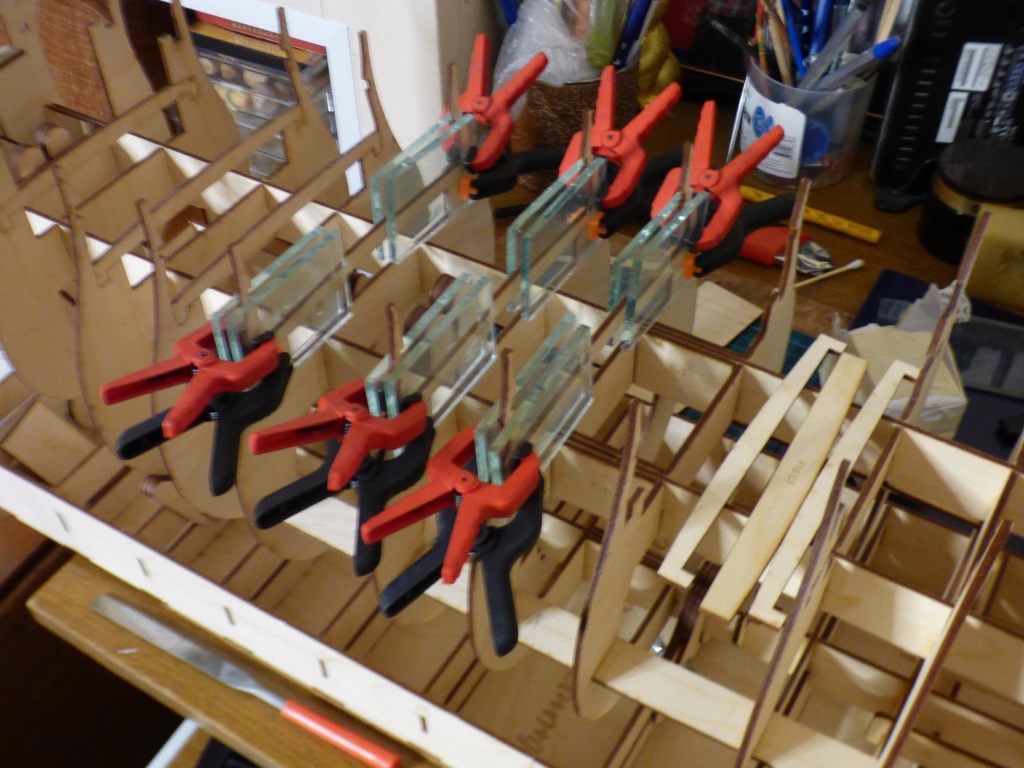

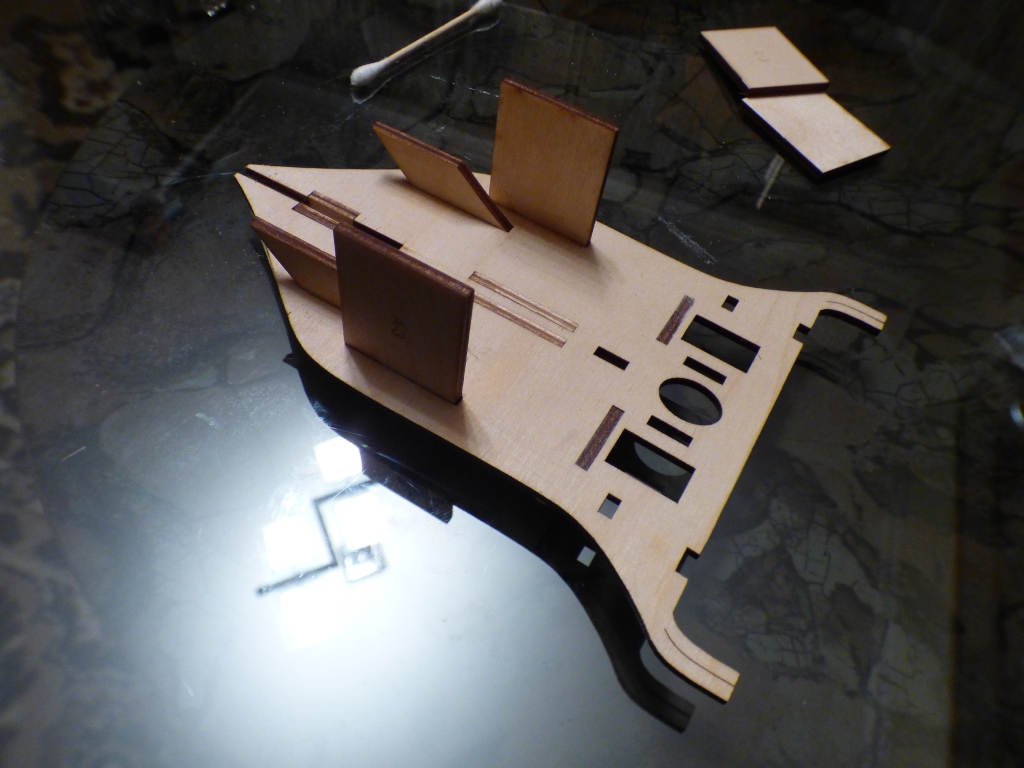

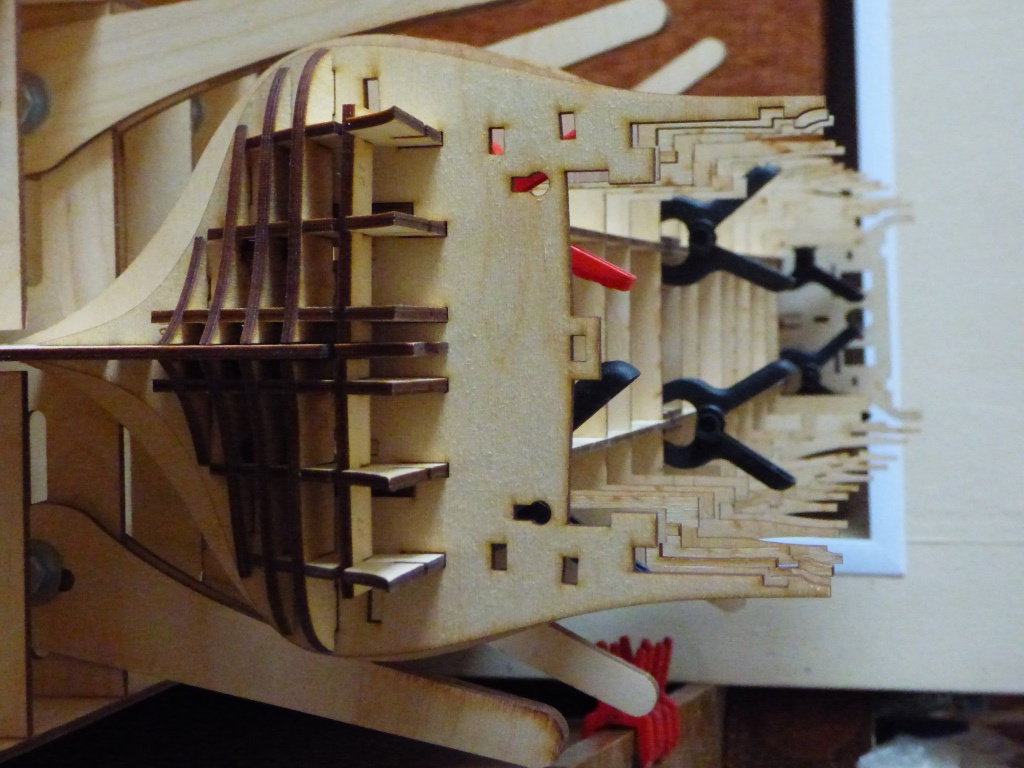

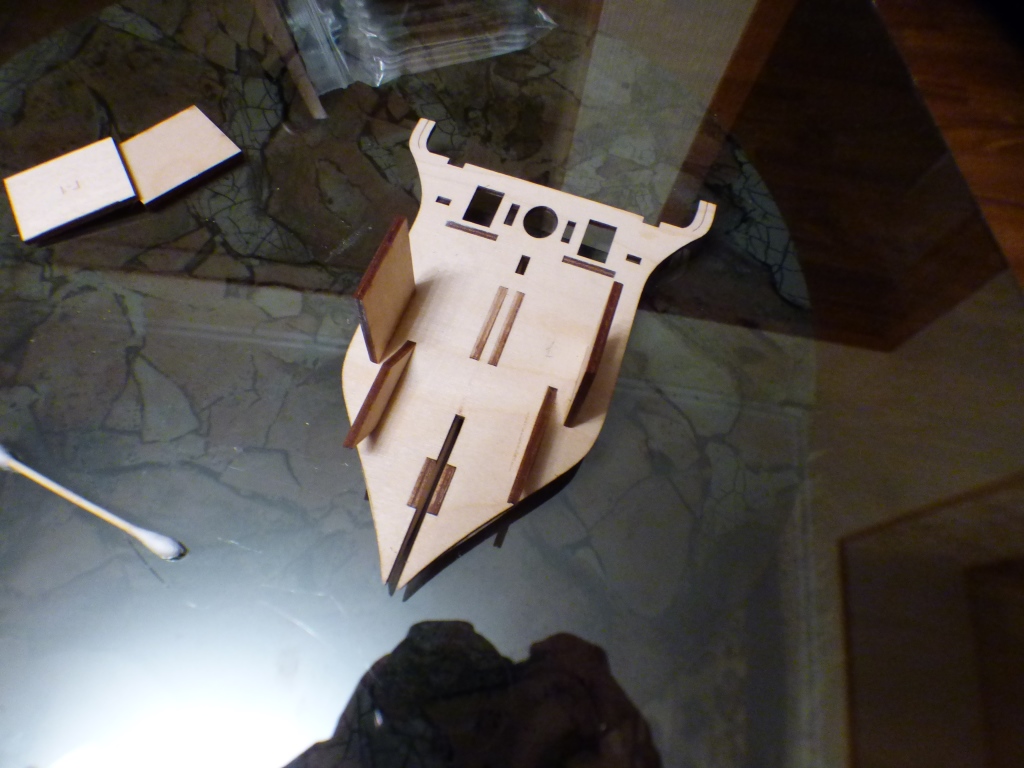

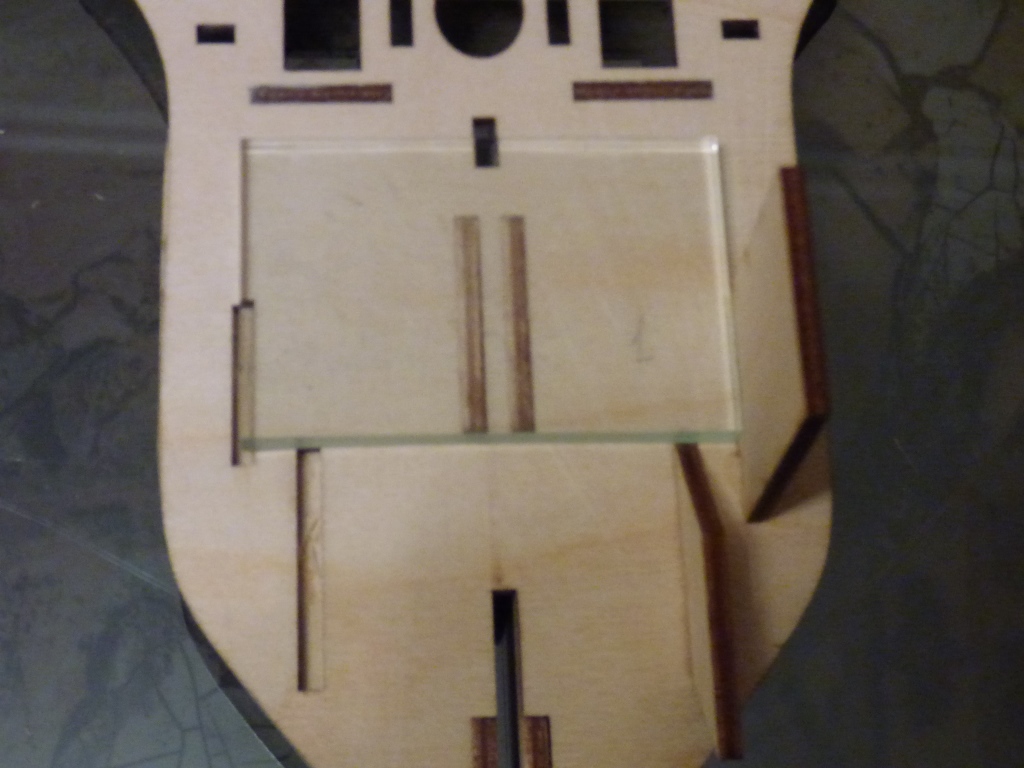

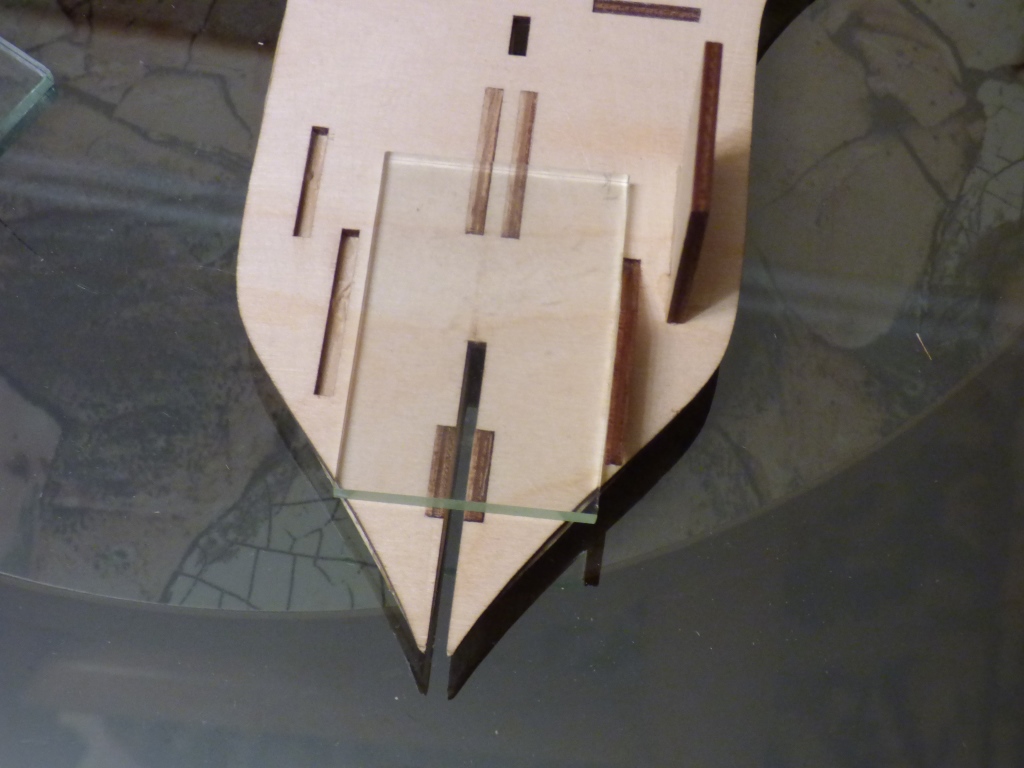

Работа с первым шпангоутом. Установка фиксаторов для стингеров. Для контроля пенпердикулярности использую стекло
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!

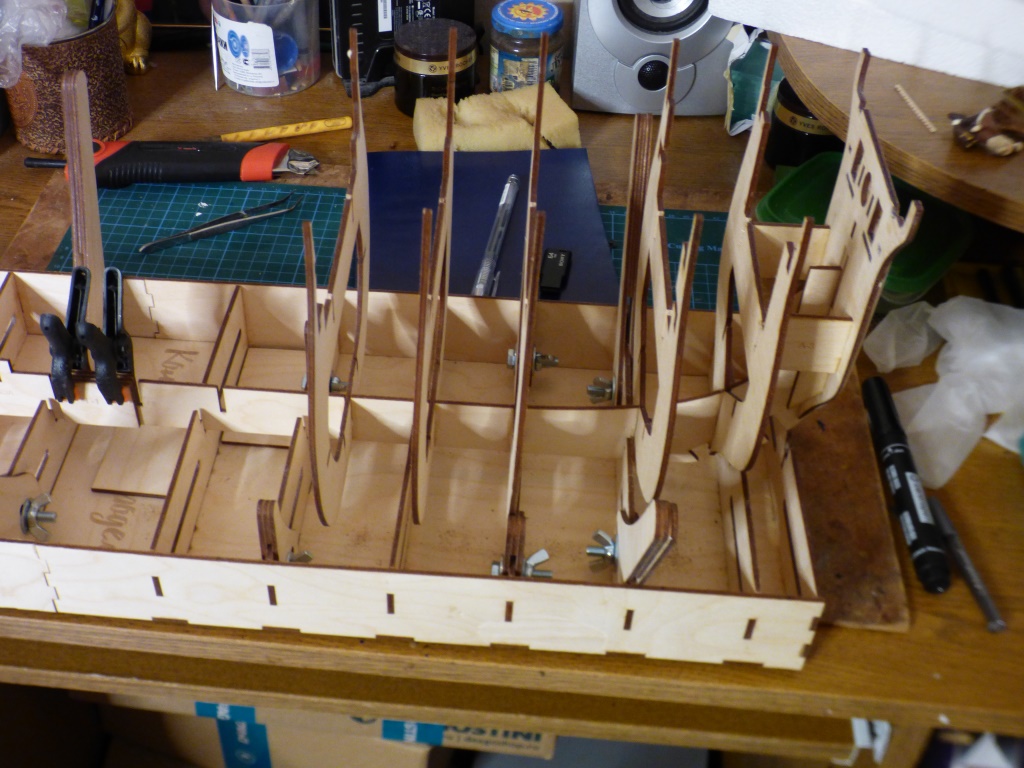

шпангоуты необходимые для вклейки нижней направляющей установлены
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!

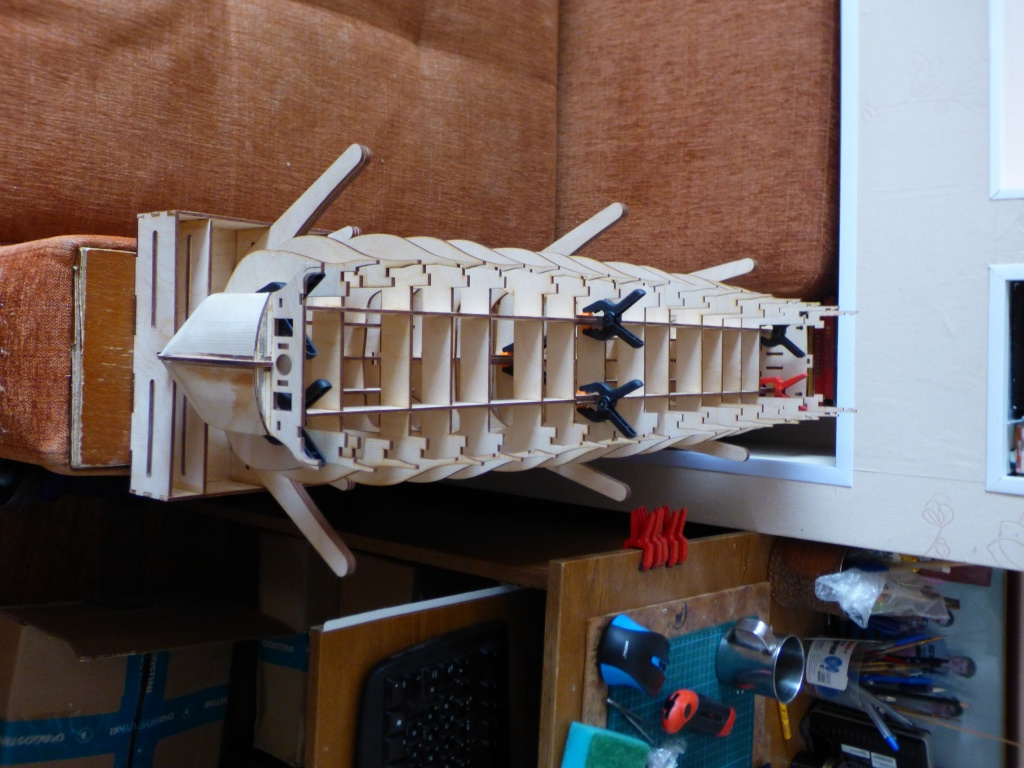

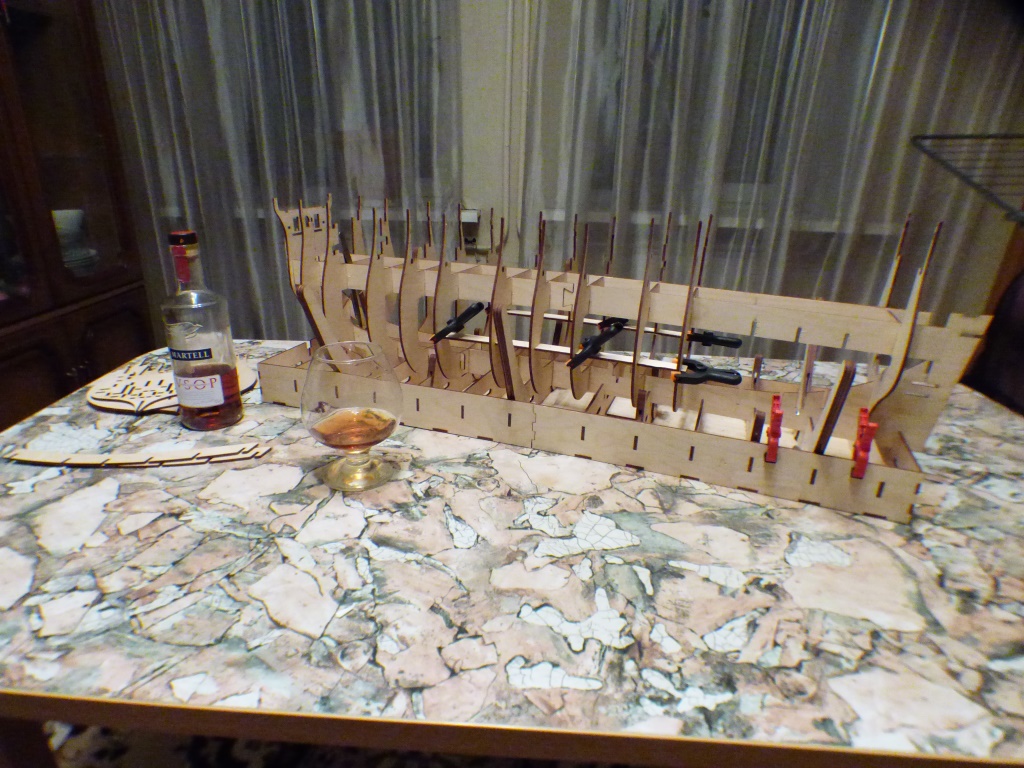

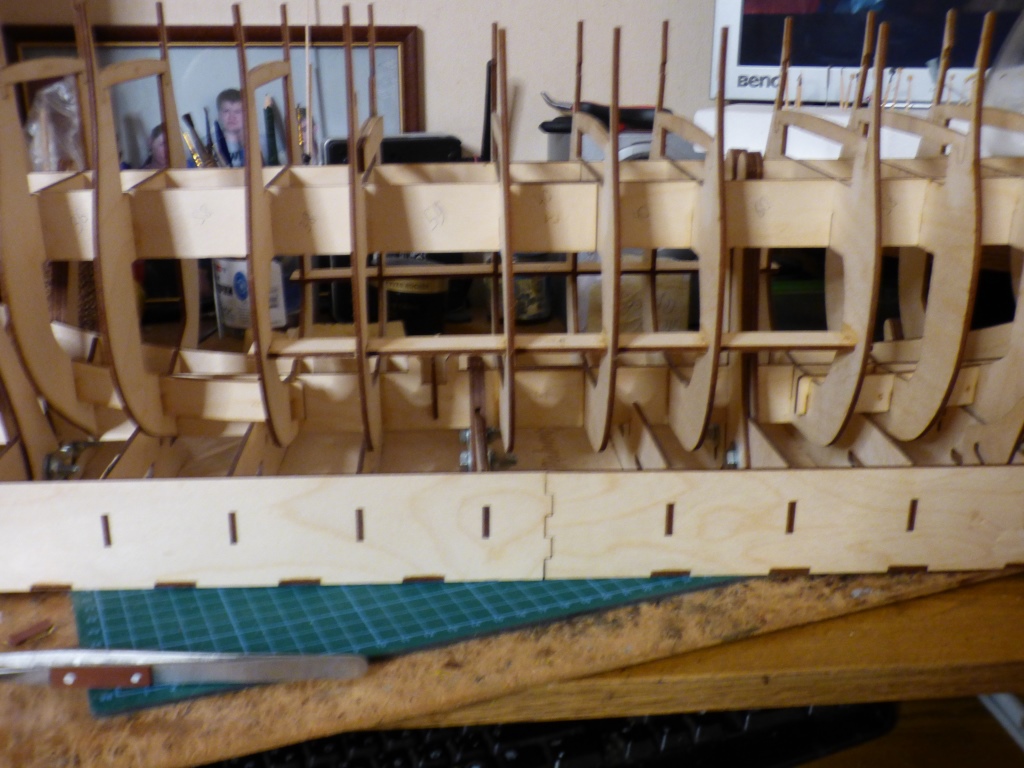

Все, что успел склеить за сегодня
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!
С чувством выполненного долга можно и передохнуть)))
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!

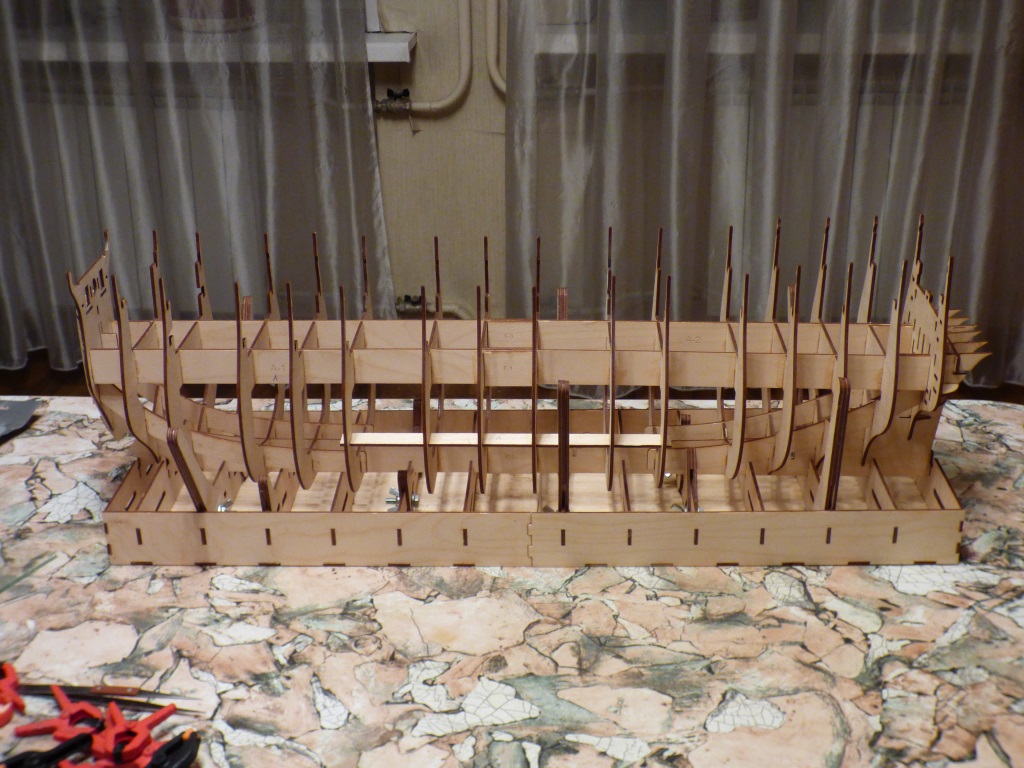

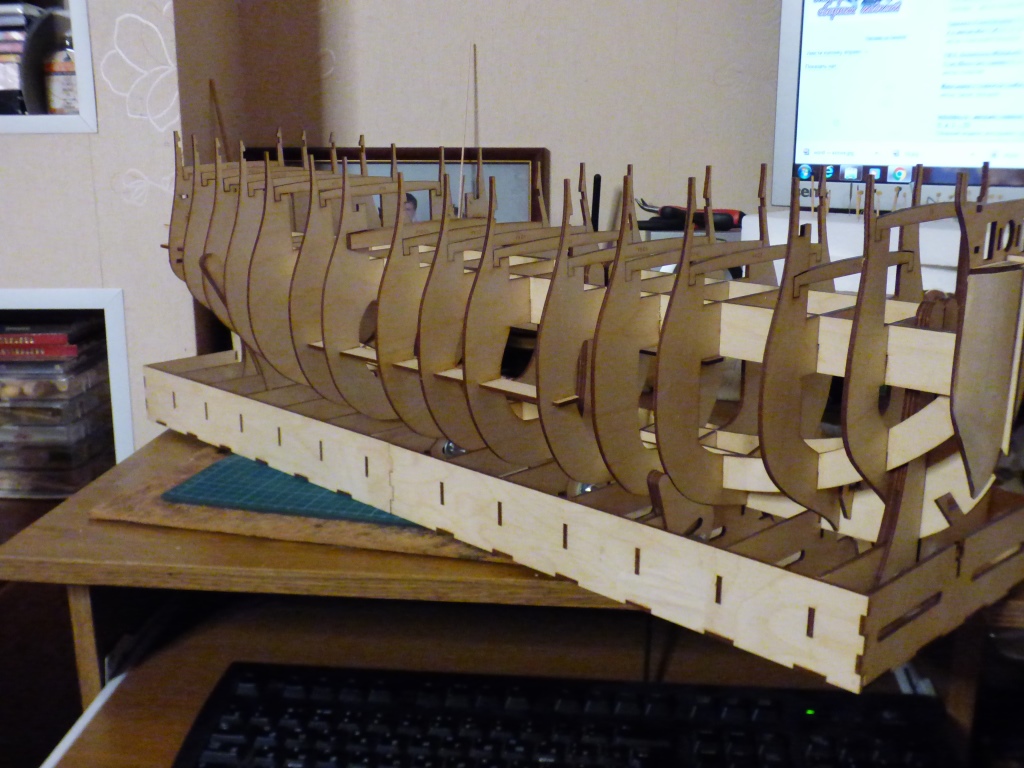

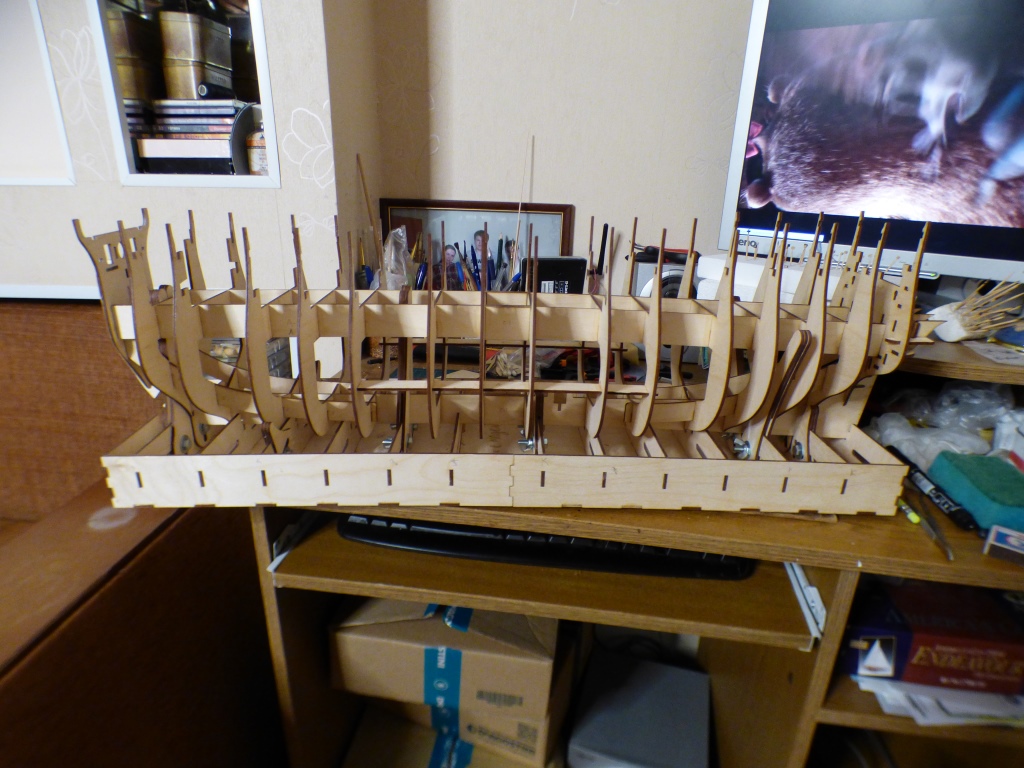

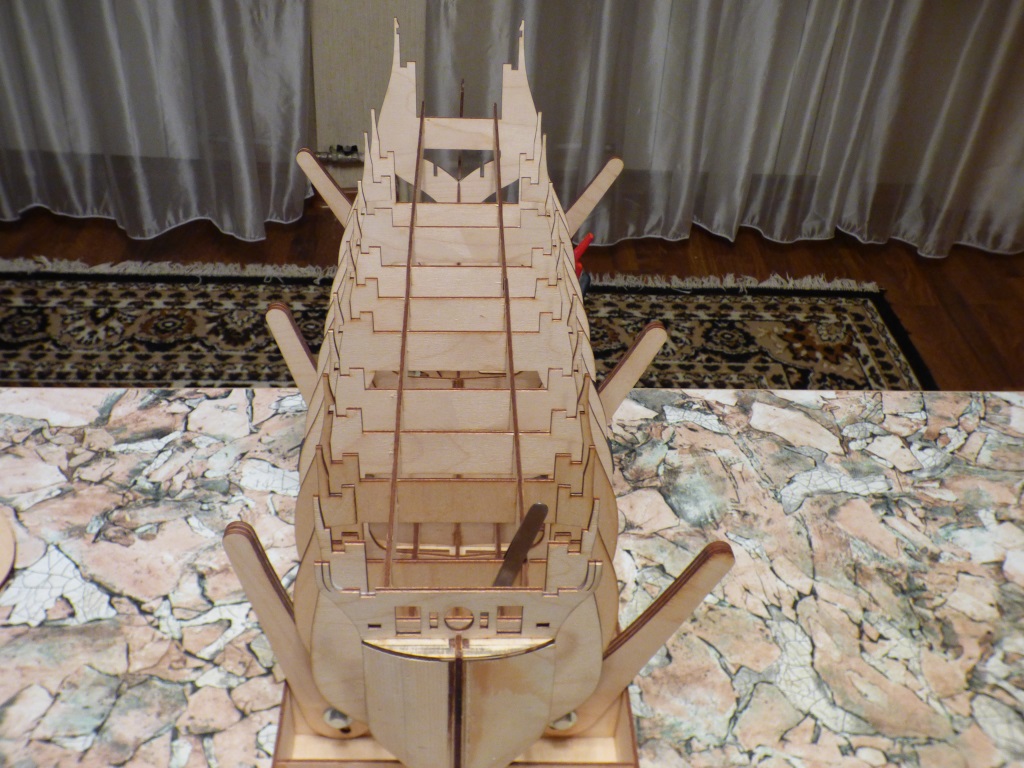

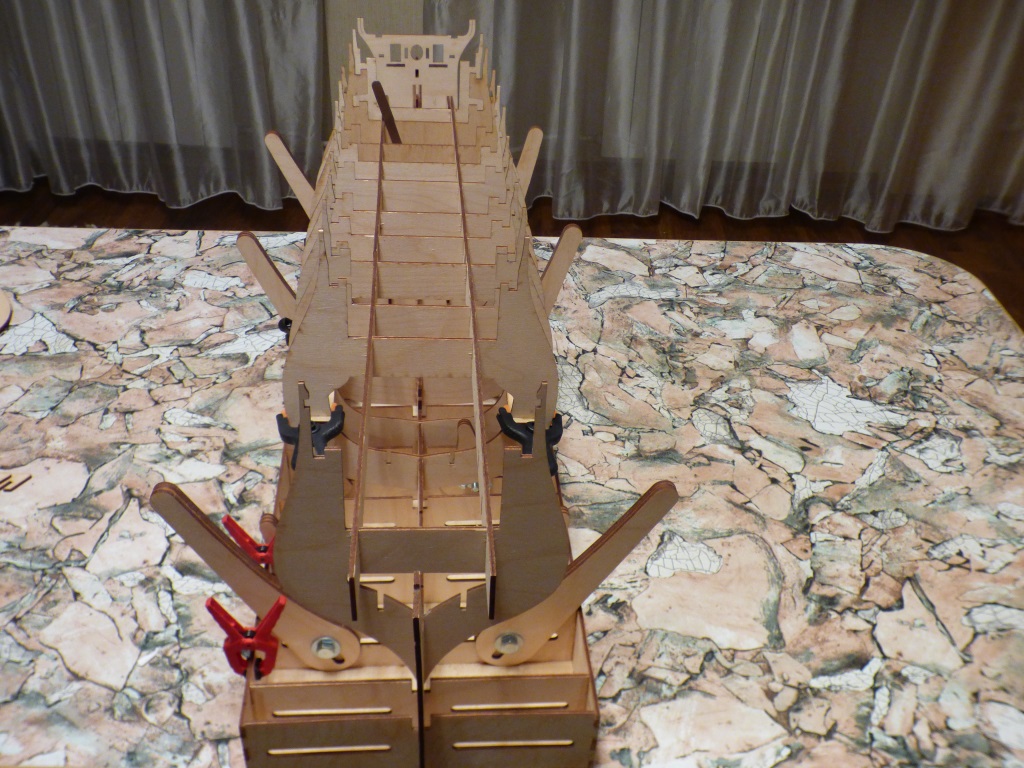

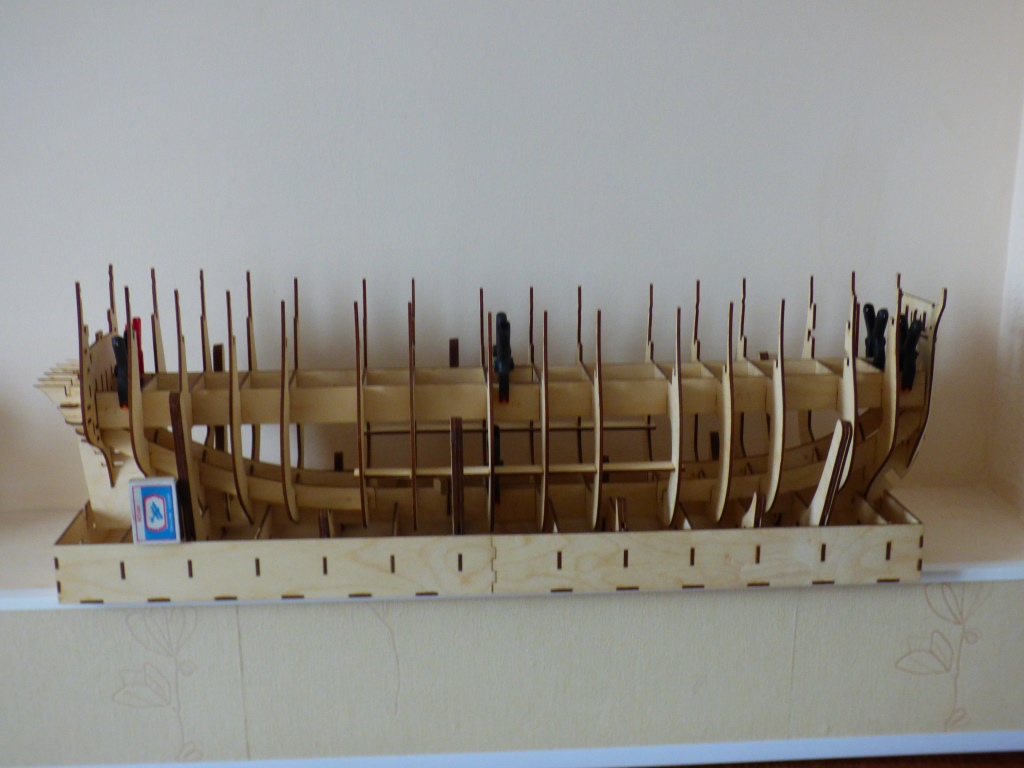

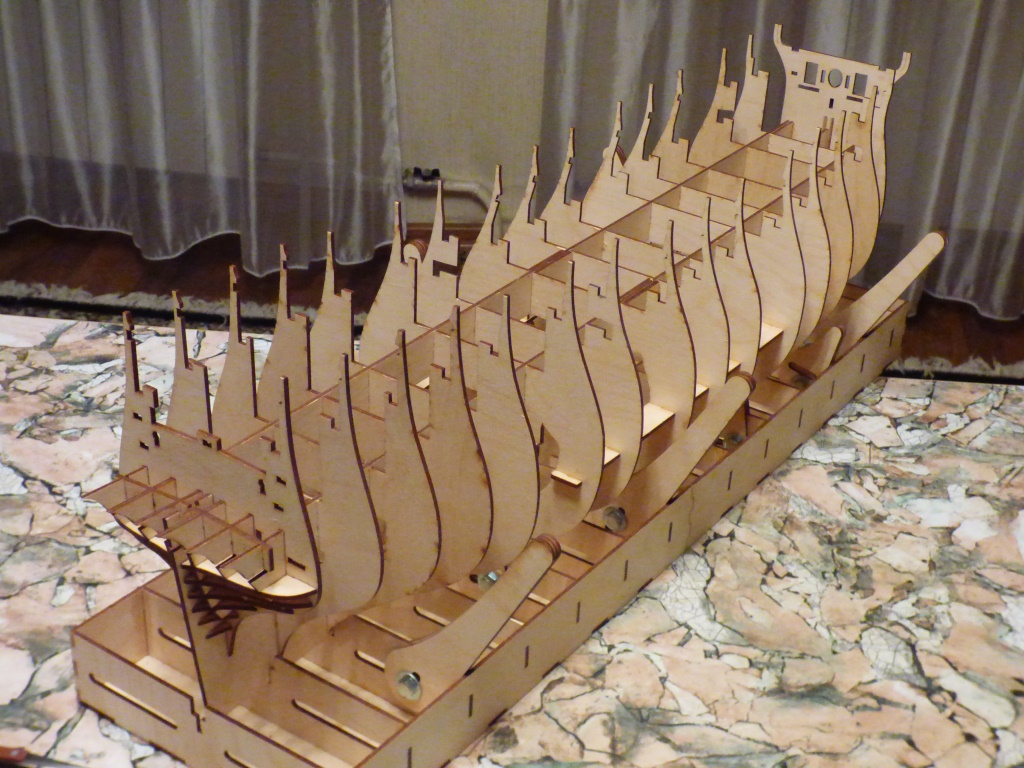

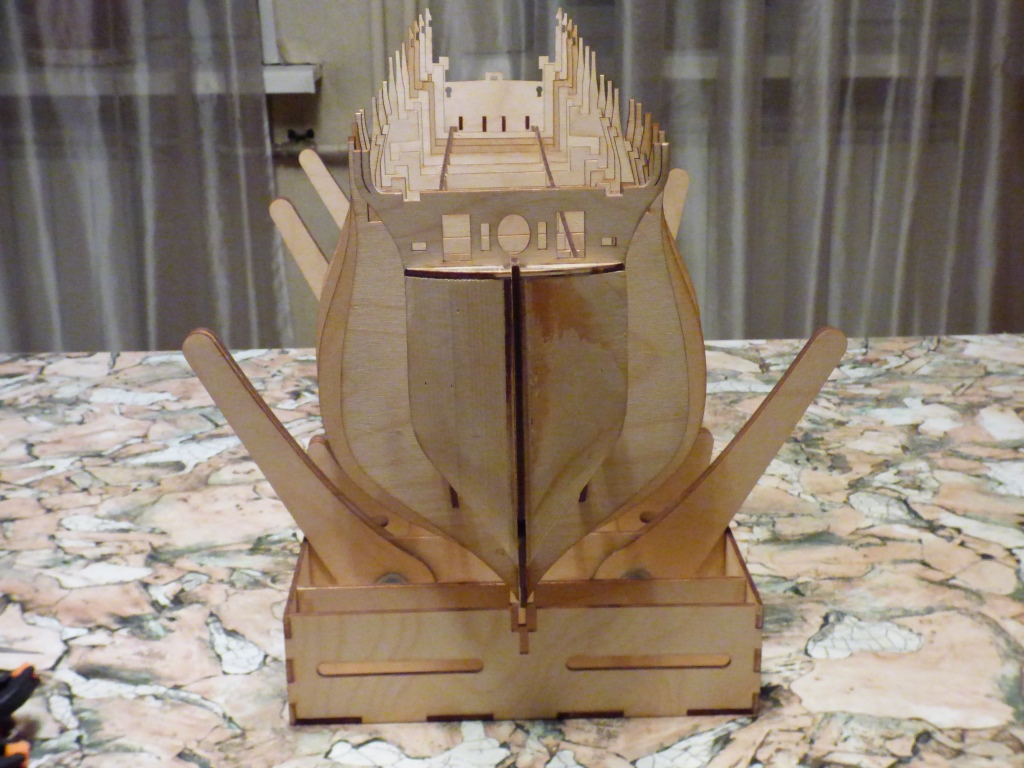

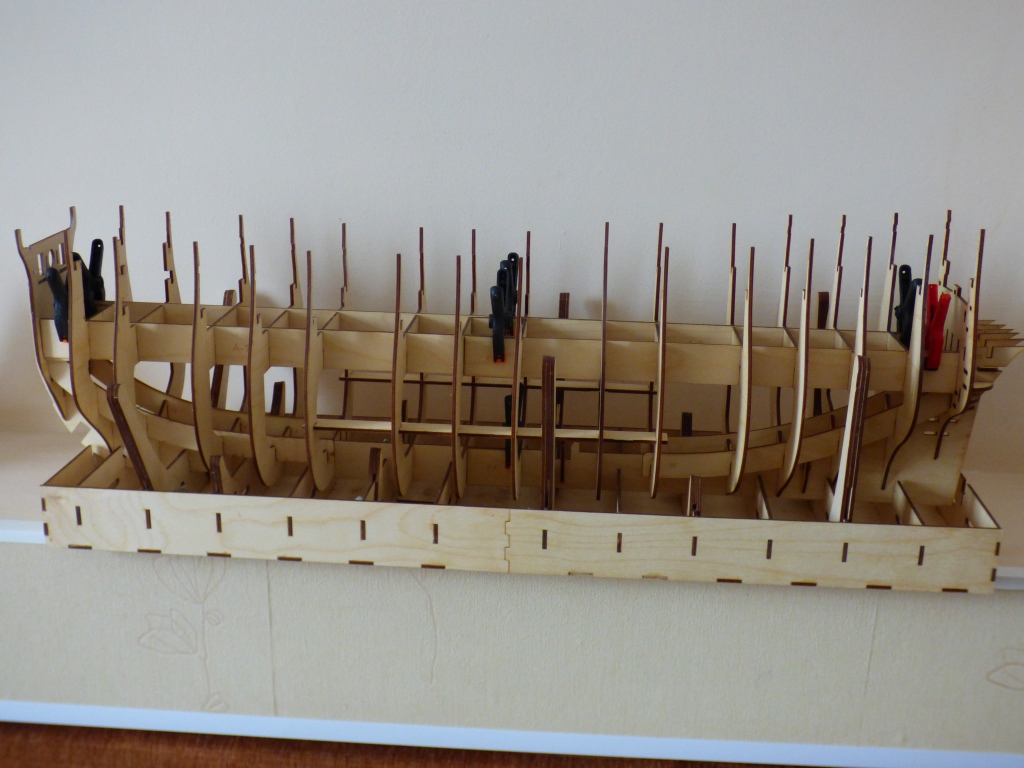

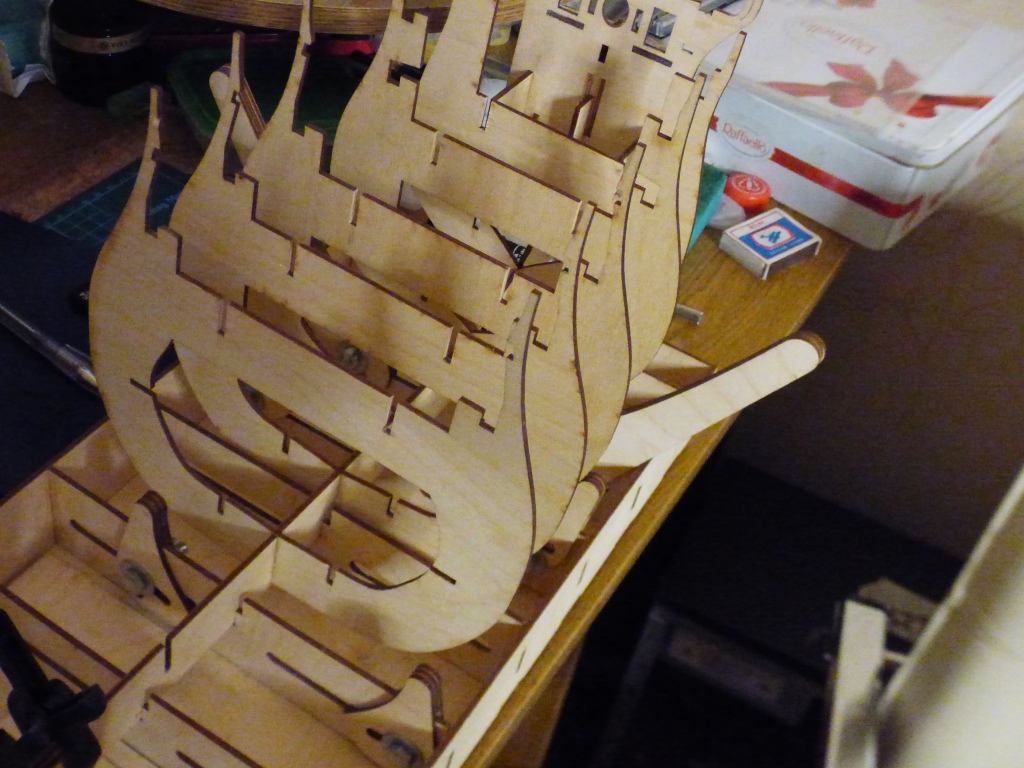

Основной "скелет" собран. Далее будут добавляться отдельные косточки и наращиваться "мясо".
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!

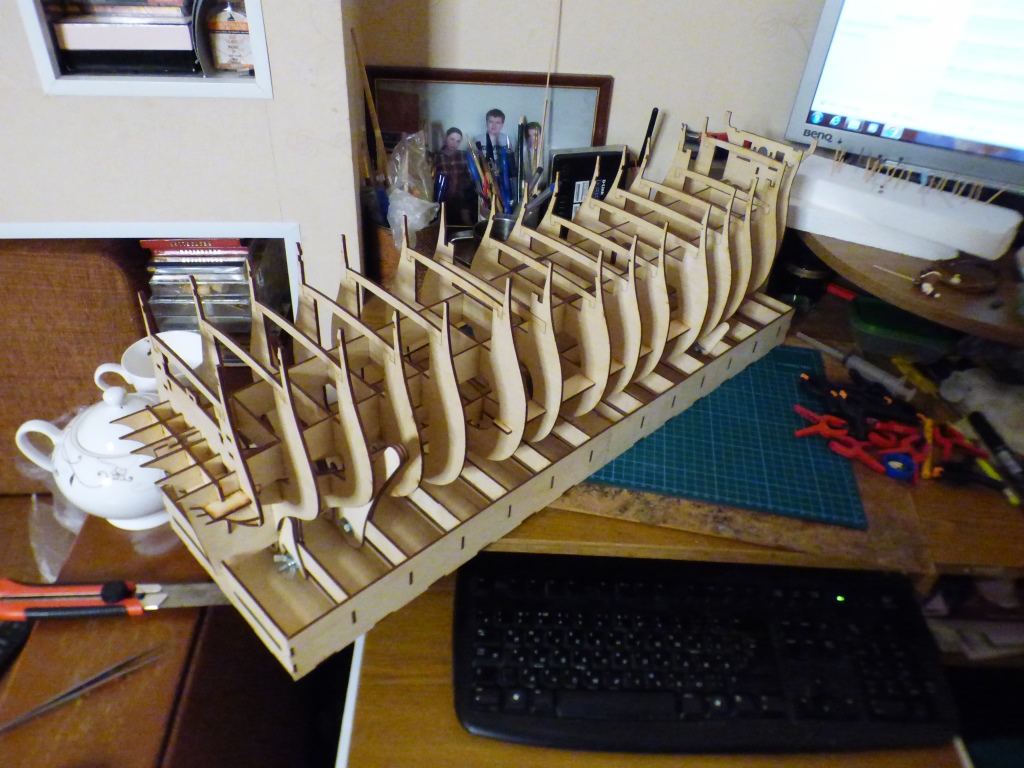

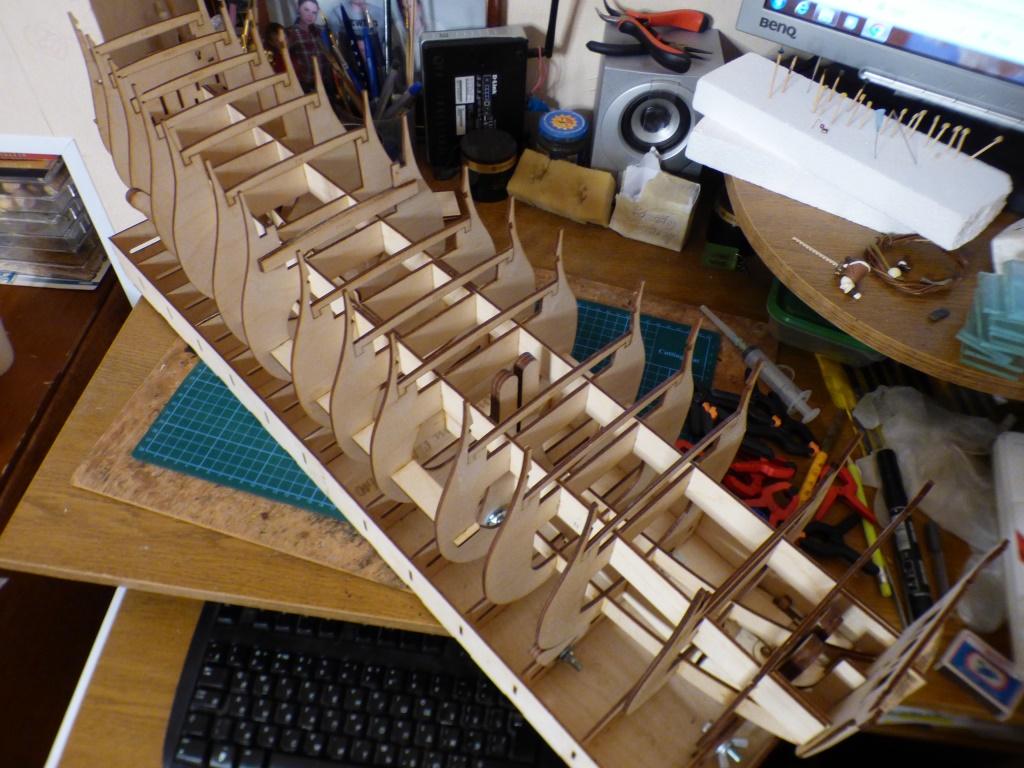

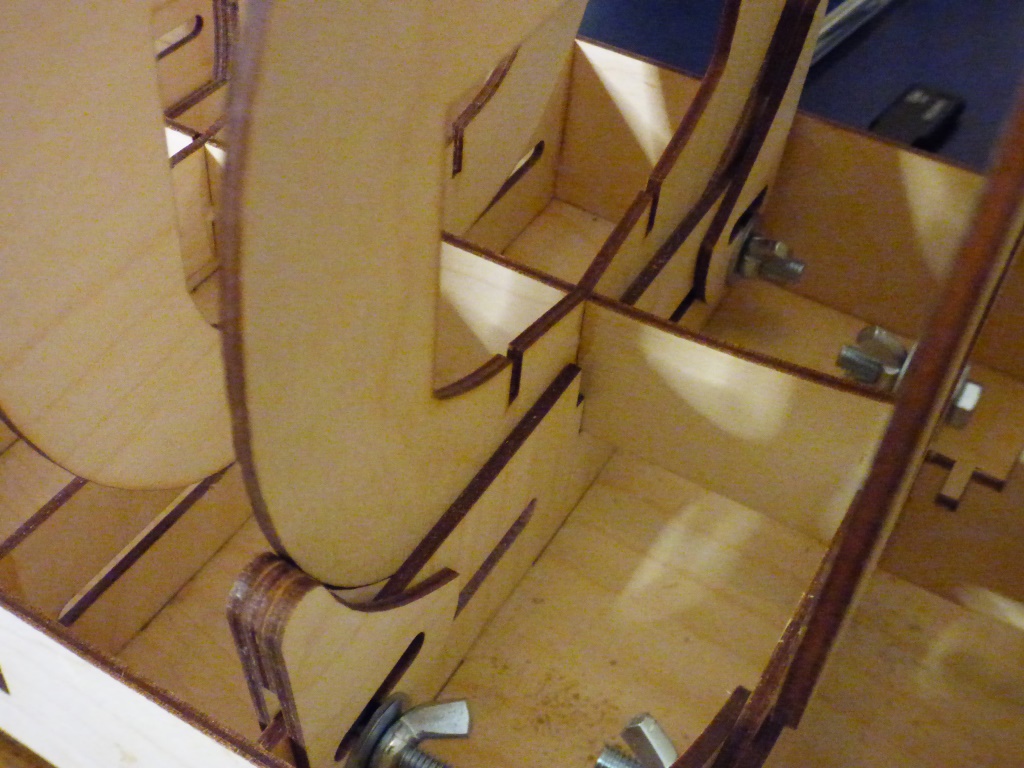

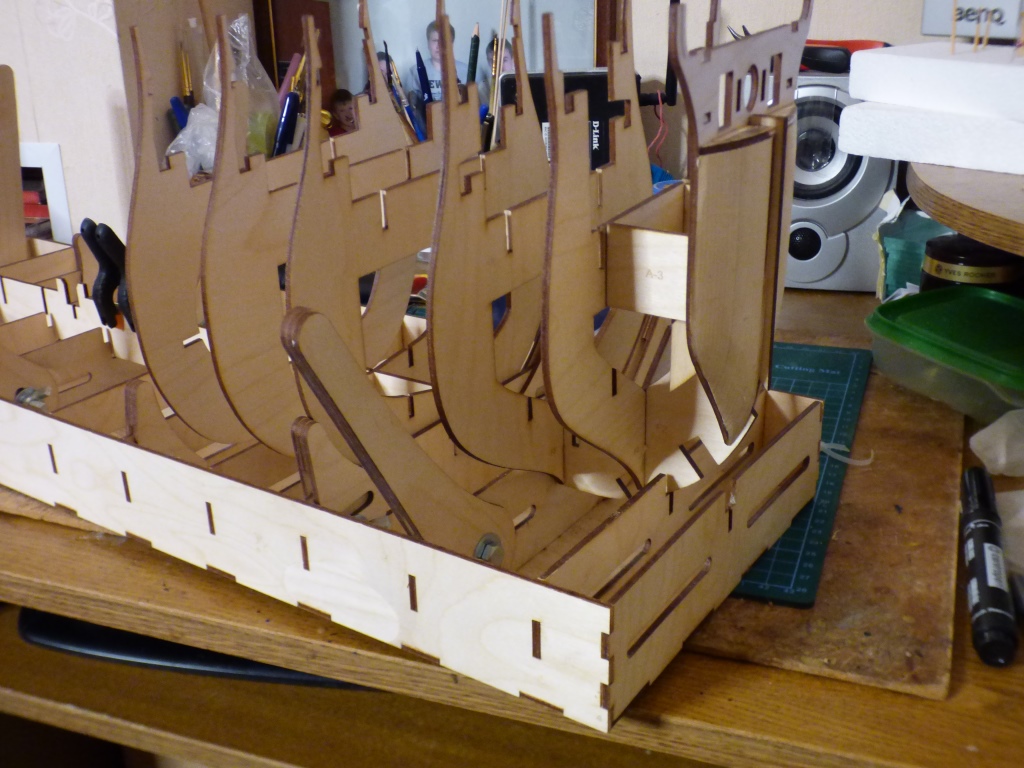

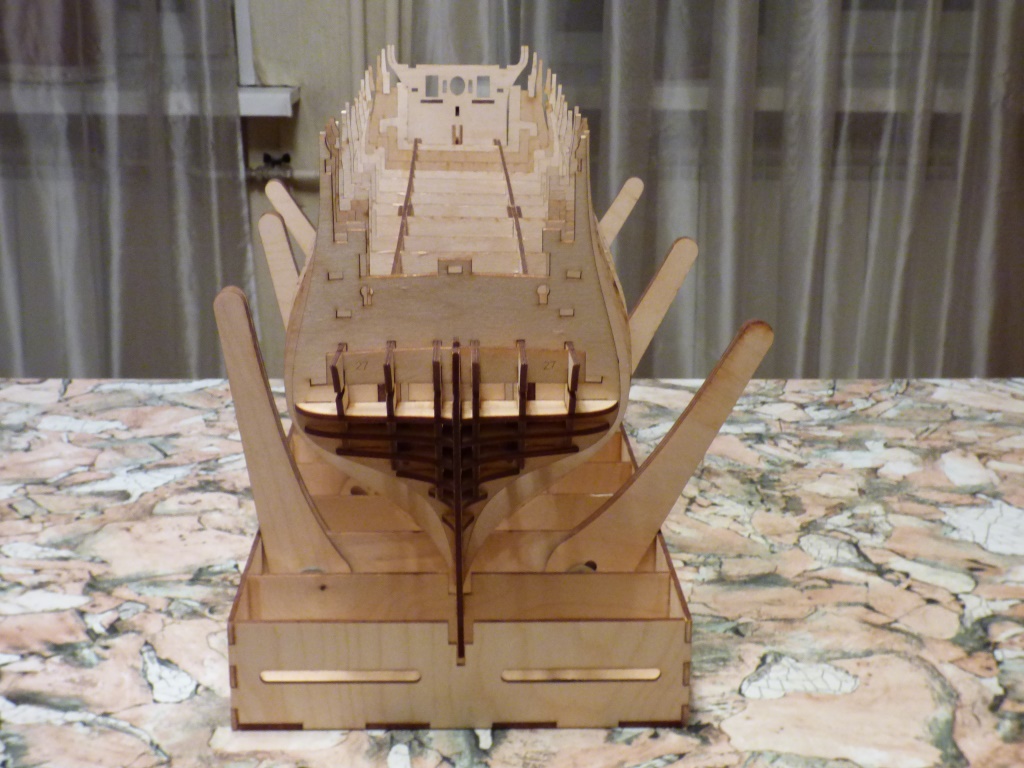

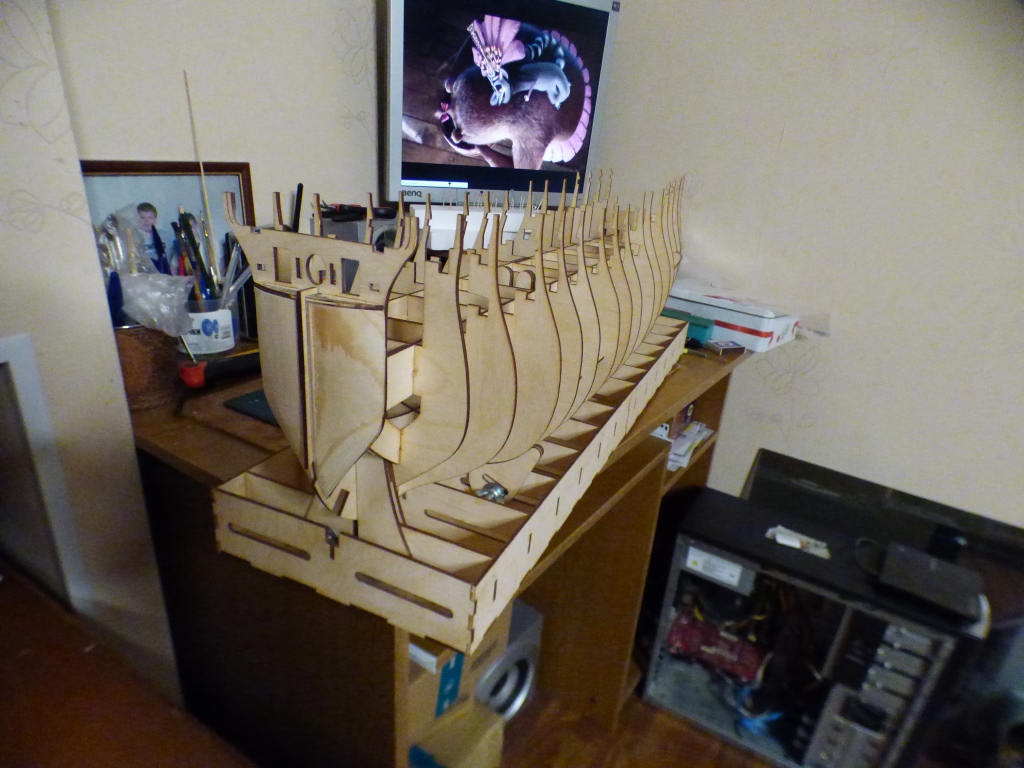

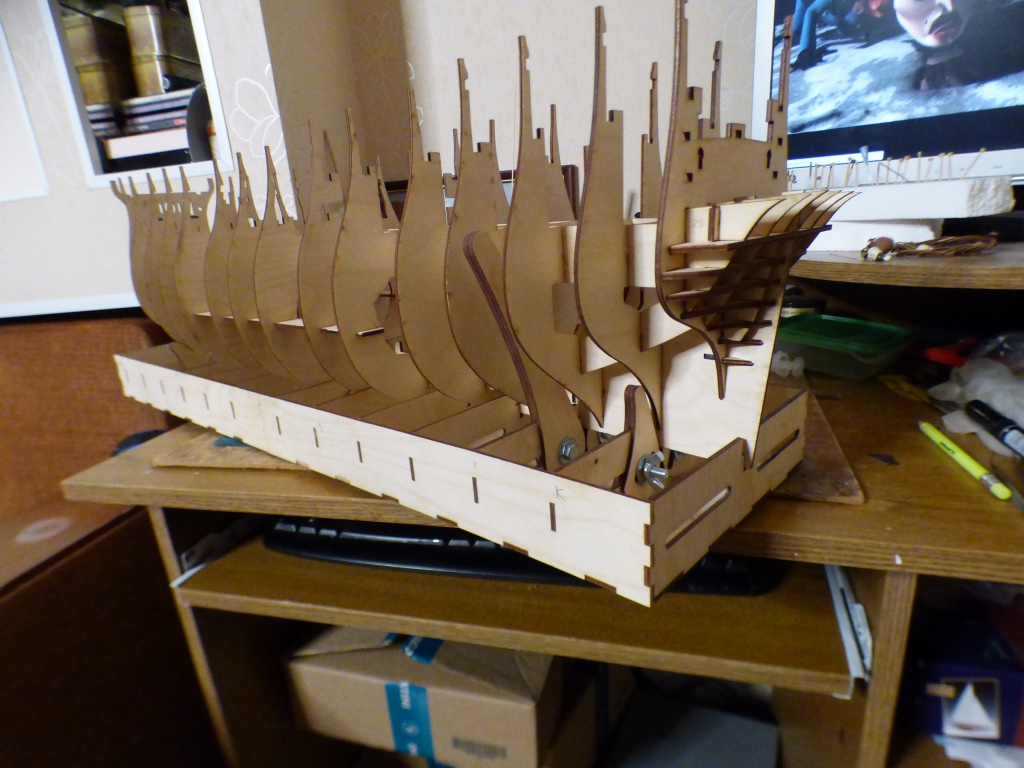

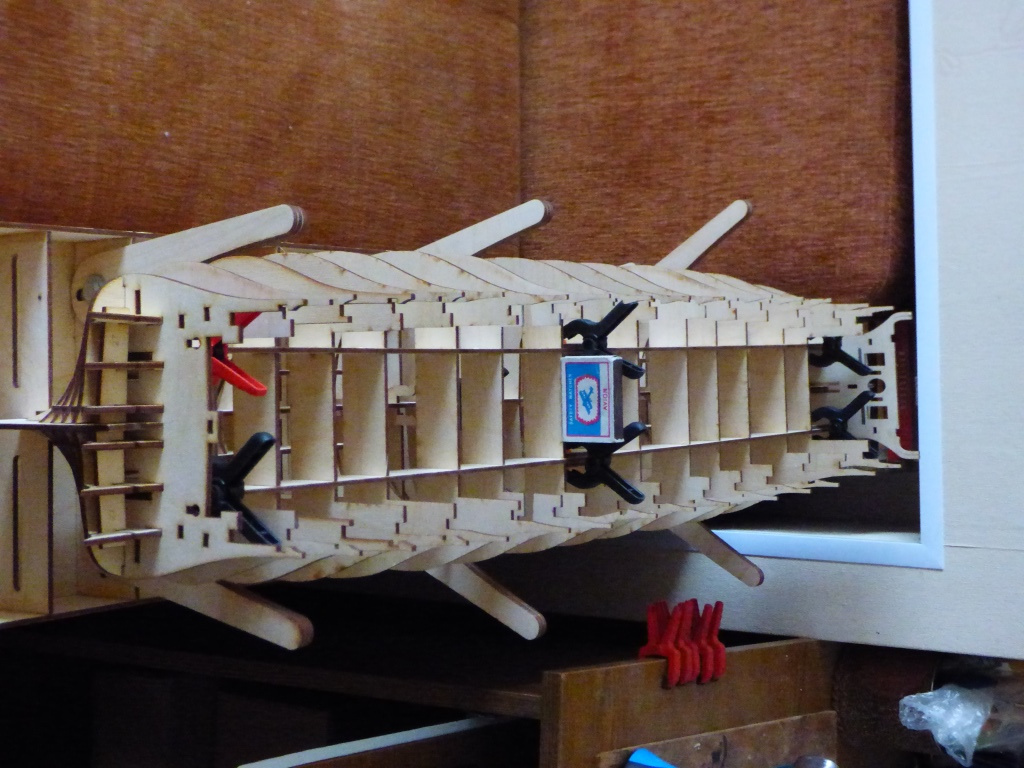

Для дальнейшей работы с корпусом надёжно закрепляем его в рабочем стапеле
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!
Устанавливаю бимсы для настила палуб
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!

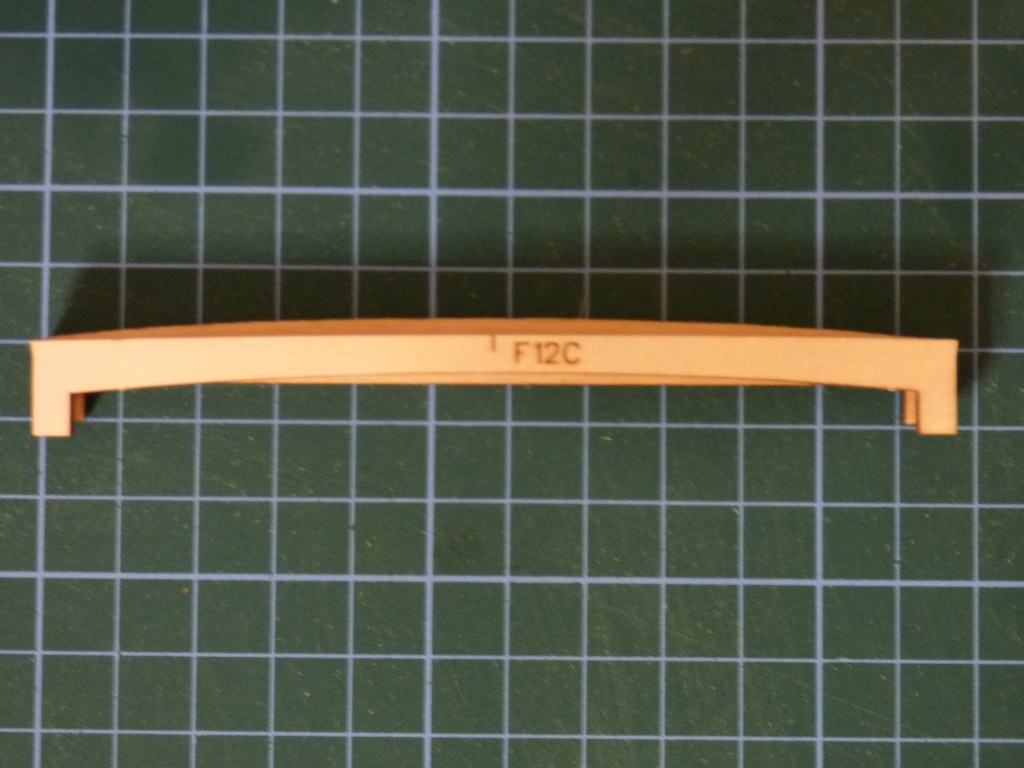

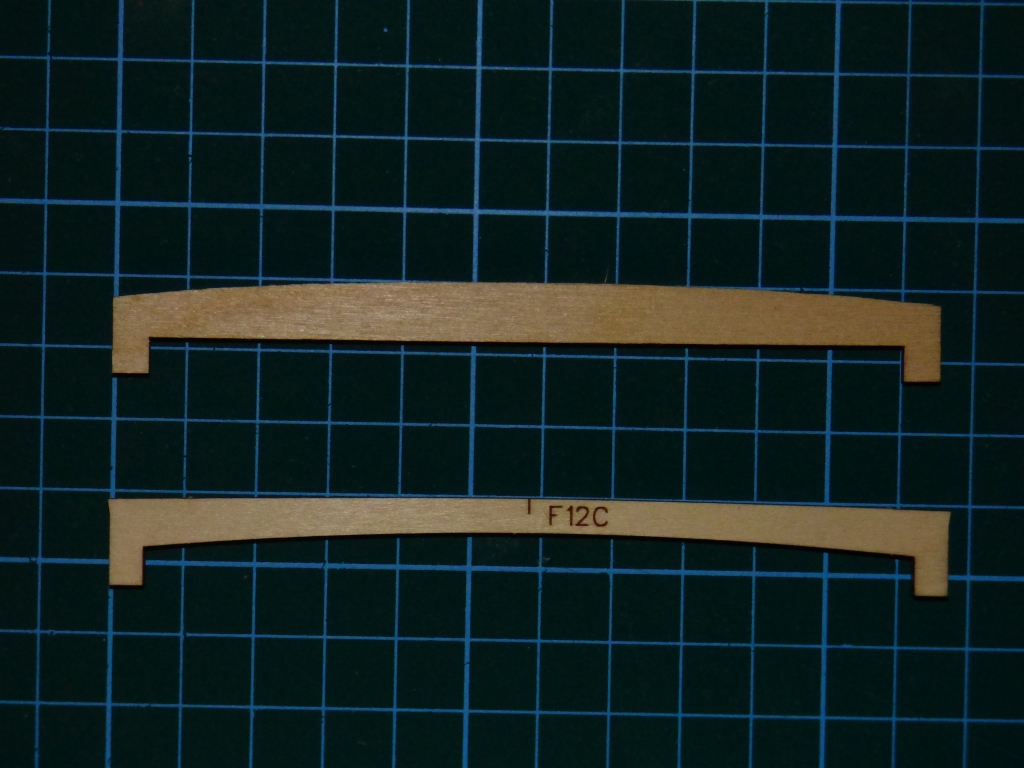

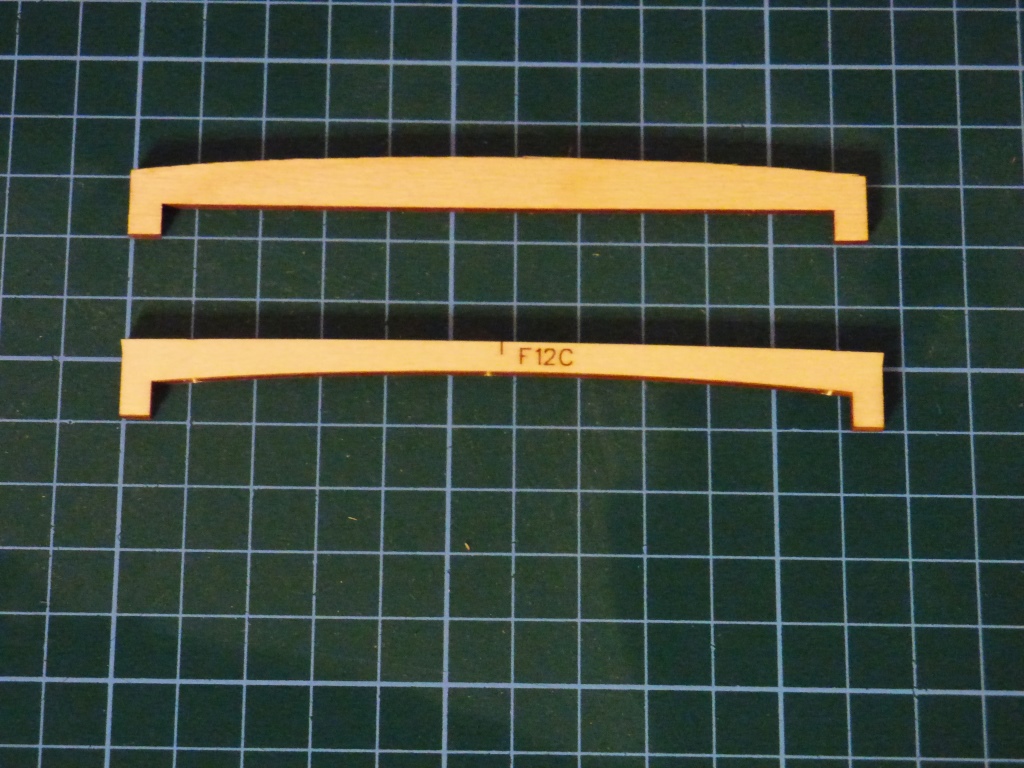

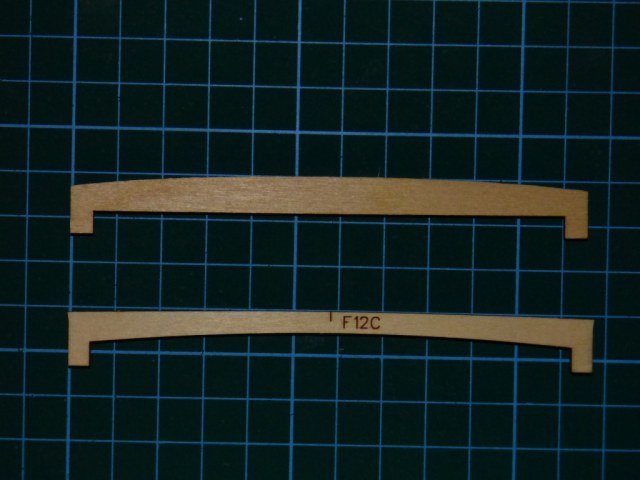

Думаю, ни для кого не новость, какие из ДеА фуфлоделы. Их бимсы почти прямые и не дают нужной погиби при настиле палубы. Поэтому я их меняю на свои. На фото отлично видно этот момент. С номером детали - от Деа, без - мой.
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!

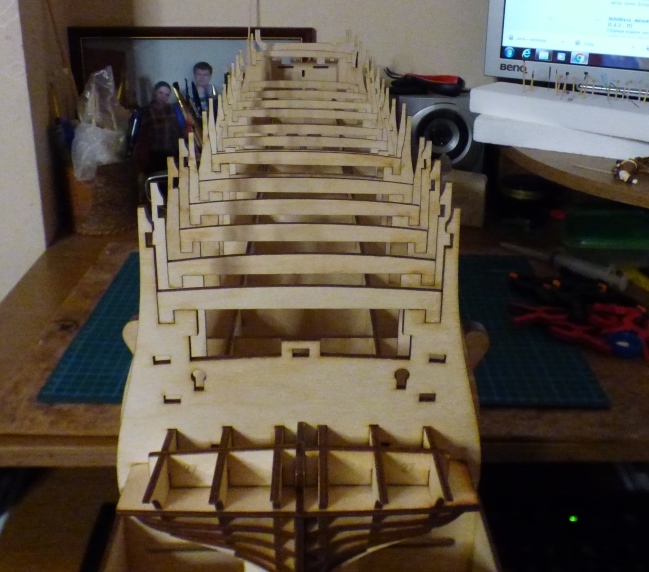

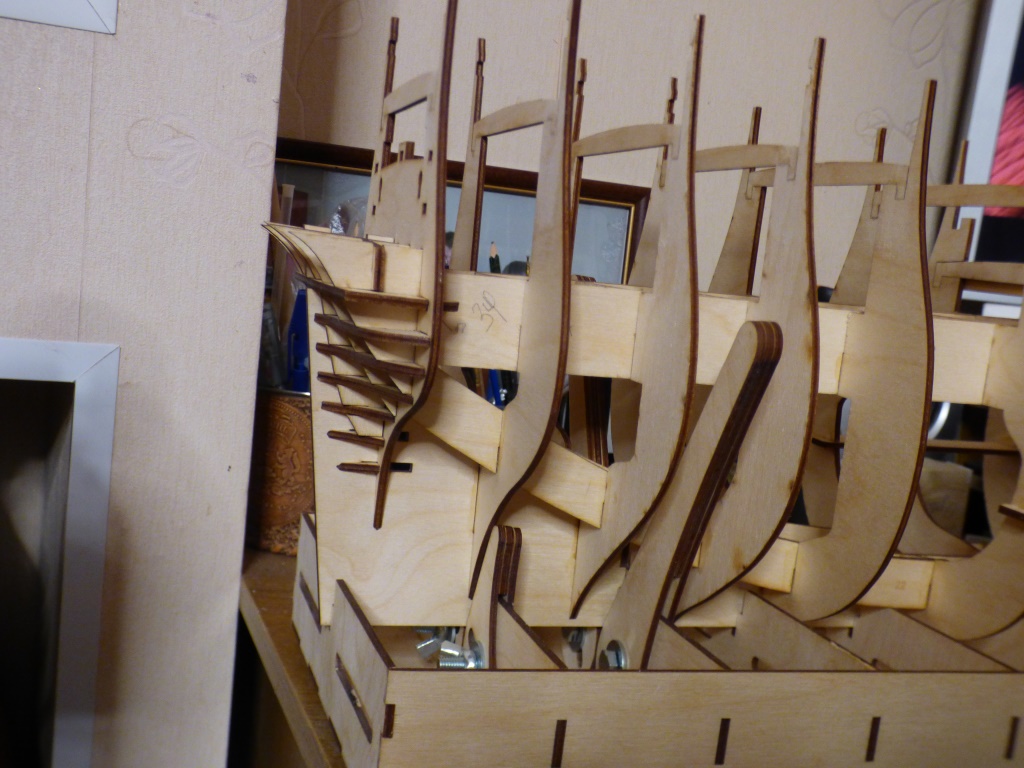

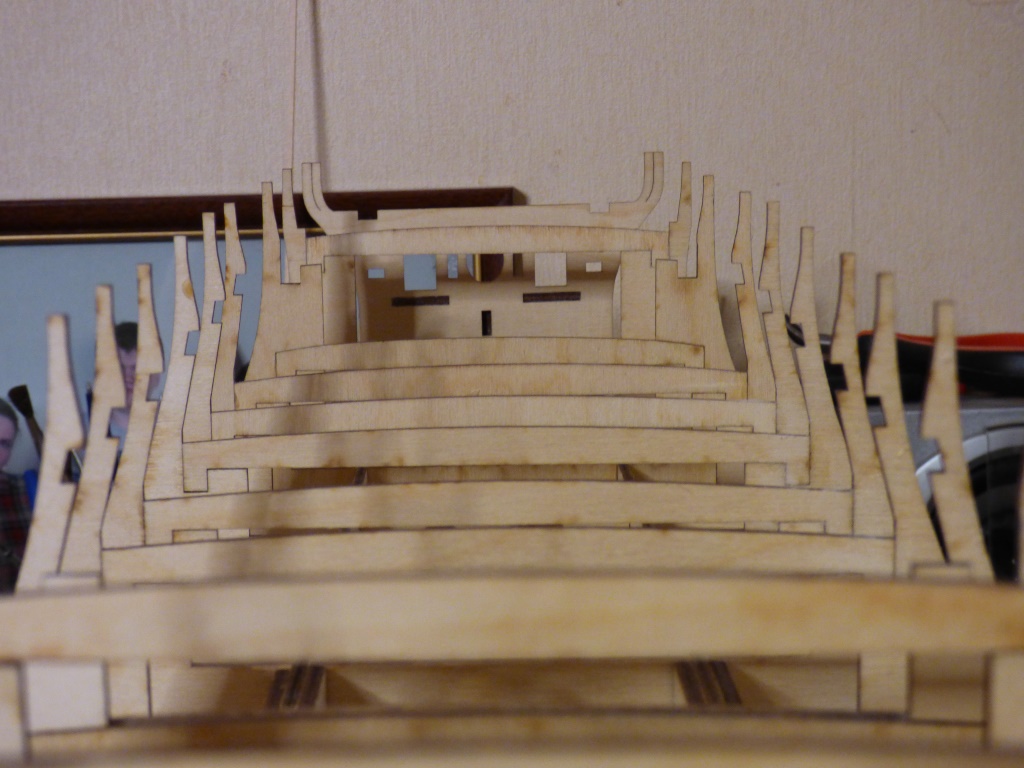

Установил все бимсы для начала работы с палубой
После замены журнальных деталей хорошо просматривается погибь и седловитость
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!
Пока жду фанерные заготовки для работы с палубой прикидываю где и какие люки должны быть. А так же и то, что должно быть на палубе.
Хоть и был Муллан ирландцем, но я смею утверждать, что Сантисима-Тринидад все-таки корабль континентальной корабельной школы, а не английской. Особенно если рассматривать на момент постройки. Он ближе к французским трехдечникам серии Océan (отличный пример 118-и пушечный Commerce de Marseille) чем к англичанам типа Виктори. Исходя из этого и буду прикидывать компоновку люков.
Кто что думает по этому поводу?

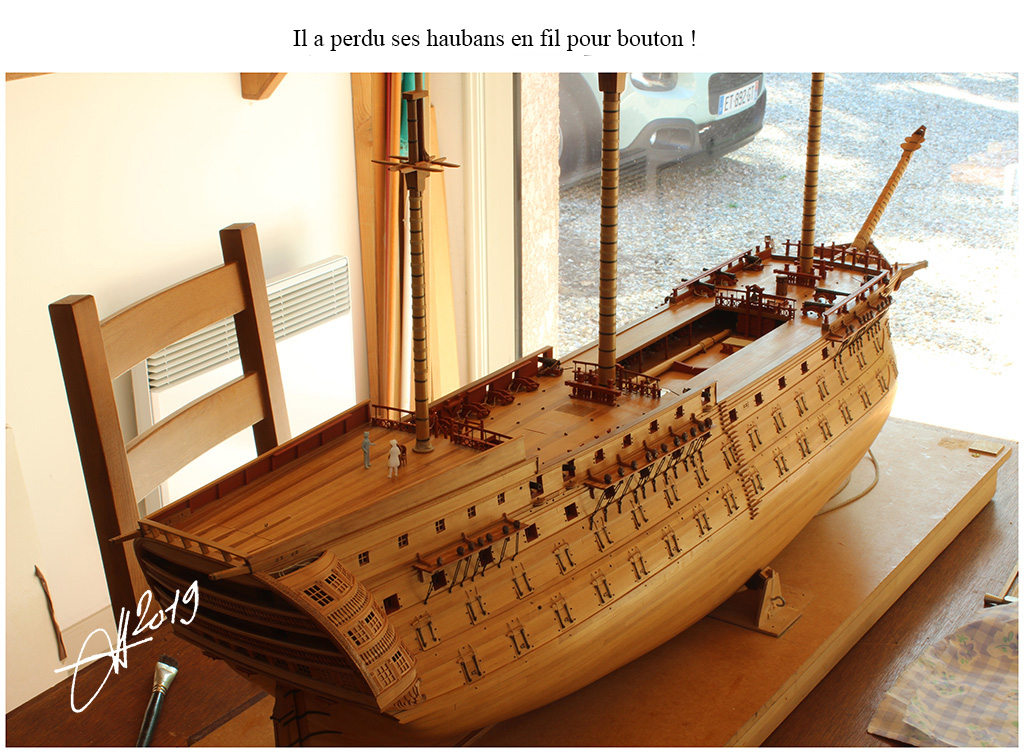

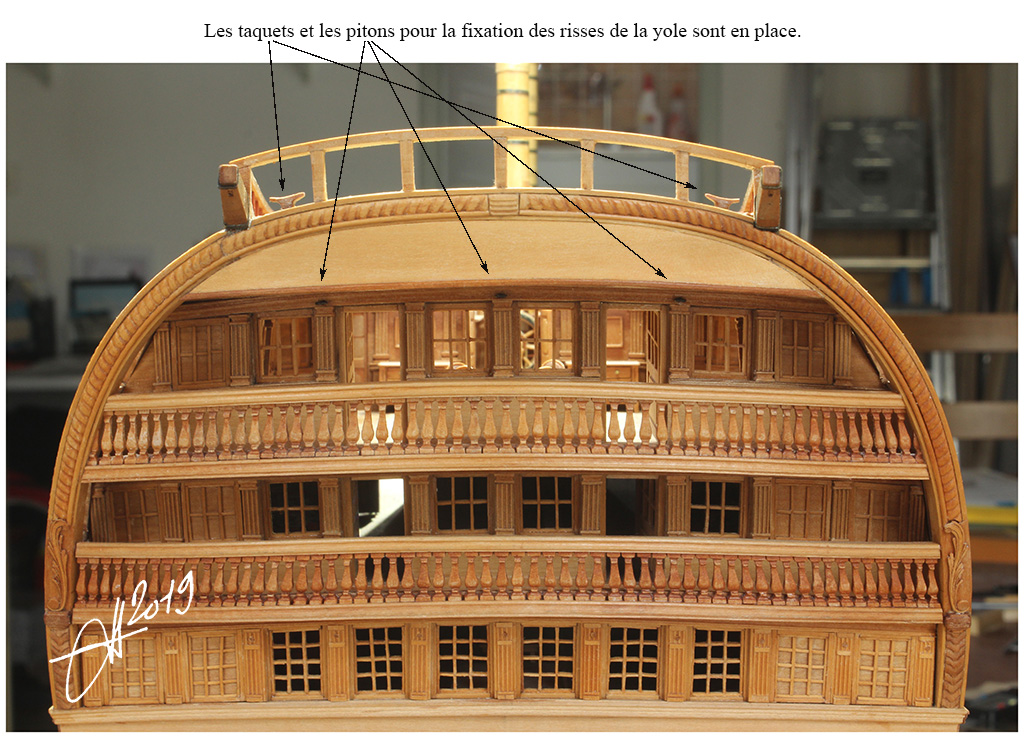

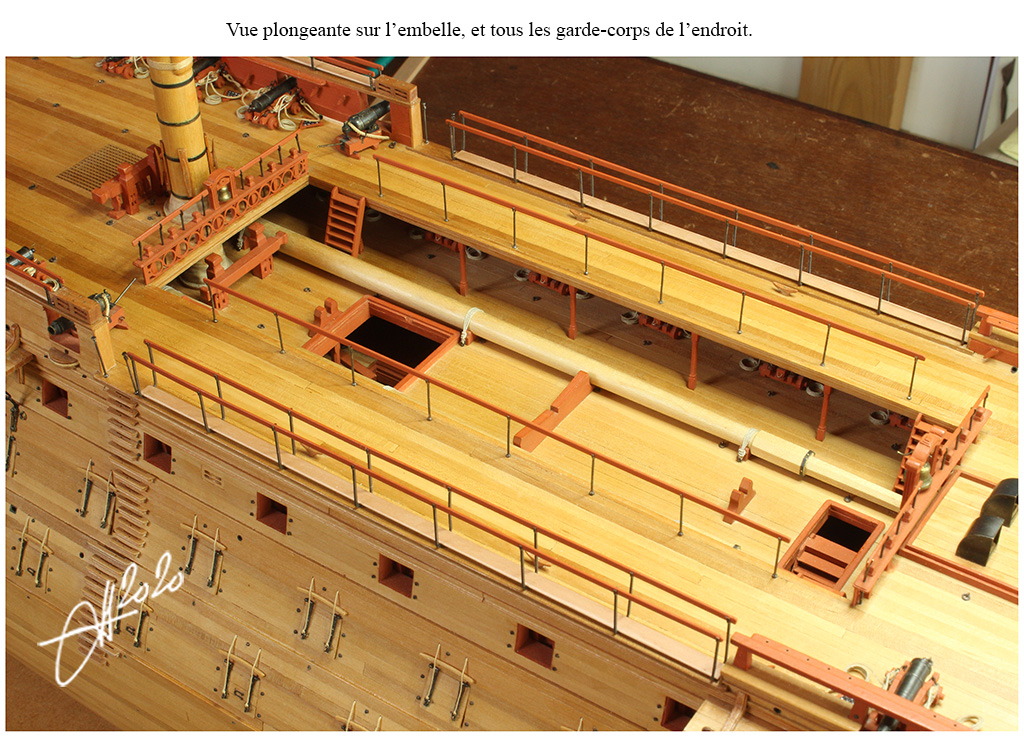

На фото ниже модель Commerce de Marseille в М1/72, которые я стянул с французского форума
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!
Ну просто красота, а чертежи какие используете?
Главная проблемма умных людей - они думают, что другие тоже думают. Дибилы - самая мощная организация в мире, у них везде свои люди.
В 2 Гб информации нету чертежей? Зачем самому придумывать в каких местах что должно быть?
Тем более хотите поучаствовать в Кубке - там же нужно приложить чертежи, по которым строилась модель.
А почему тема в матчасти?
Три слова - это два слова.
Иван Ильин
Иван! Как таковых чертежей этого корабля не сохранилось.Есть несколько вариантов воссозданных чертежей и они довольно сильно различаются. Я много рыскал по испанским и французским форумам. Все они используют разные. Поэтому конкретно мне надо определиться, что ближе и по ним уже строить.
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!
Ну просто красота, а чертежи какие используете?

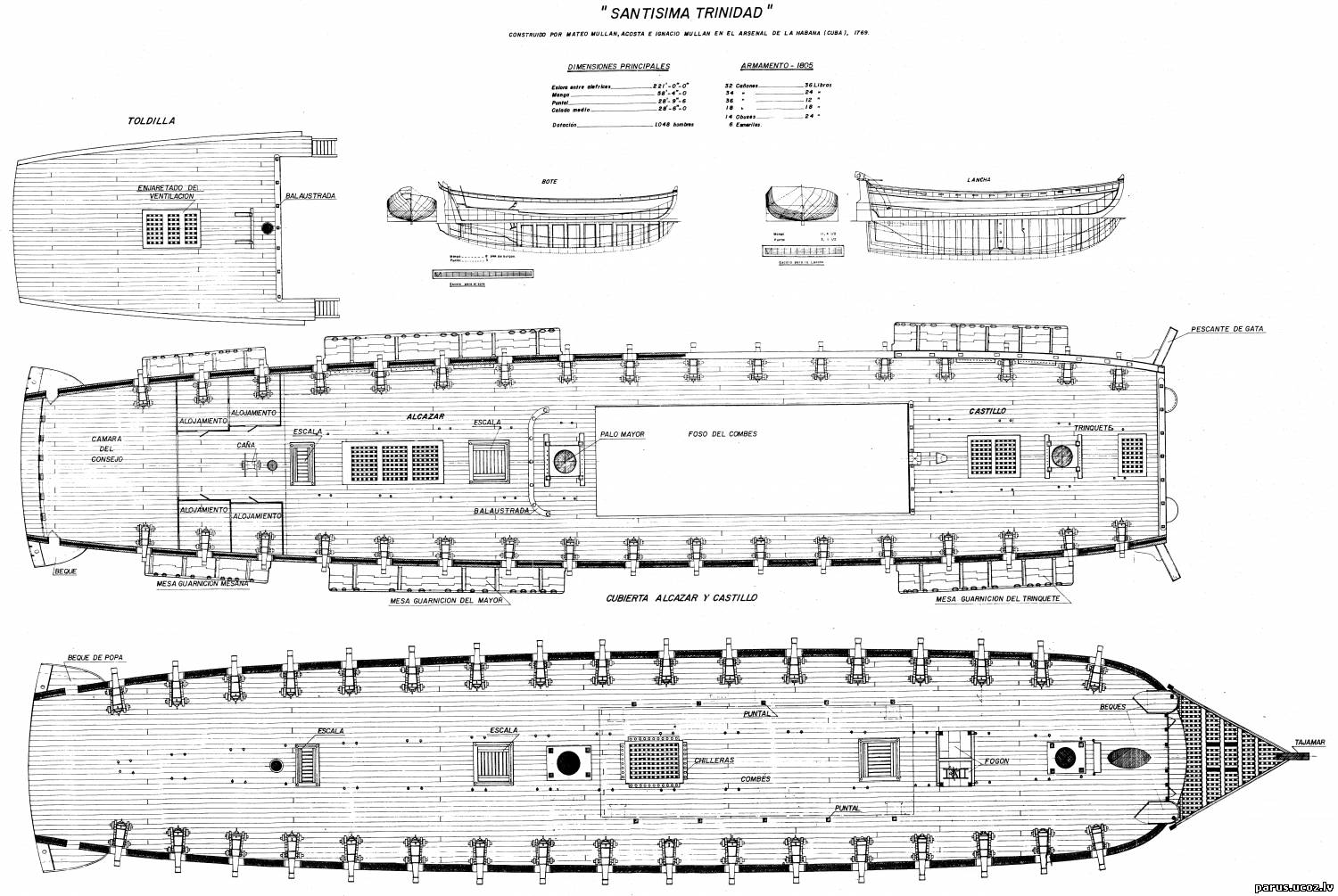

Использую компиляцию испанского варианта чертежей и чертежи Ancre на "Комерцию Марселя"
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!
Ага, вот это уже интересно
Главная проблемма умных людей - они думают, что другие тоже думают. Дибилы - самая мощная организация в мире, у них везде свои люди.
А какие размеры Вашего корпуса, по длине , высоте и ширине? Я вот читал что Деагостини немного увеличил пропорции, не так?
Главная проблемма умных людей - они думают, что другие тоже думают. Дибилы - самая мощная организация в мире, у них везде свои люди.
А какие размеры Вашего корпуса, по длине , высоте и ширине?
Длинна бьет. Ширина по миделю тоже бьет, но если одинарная обшивка из реек 2мм
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!

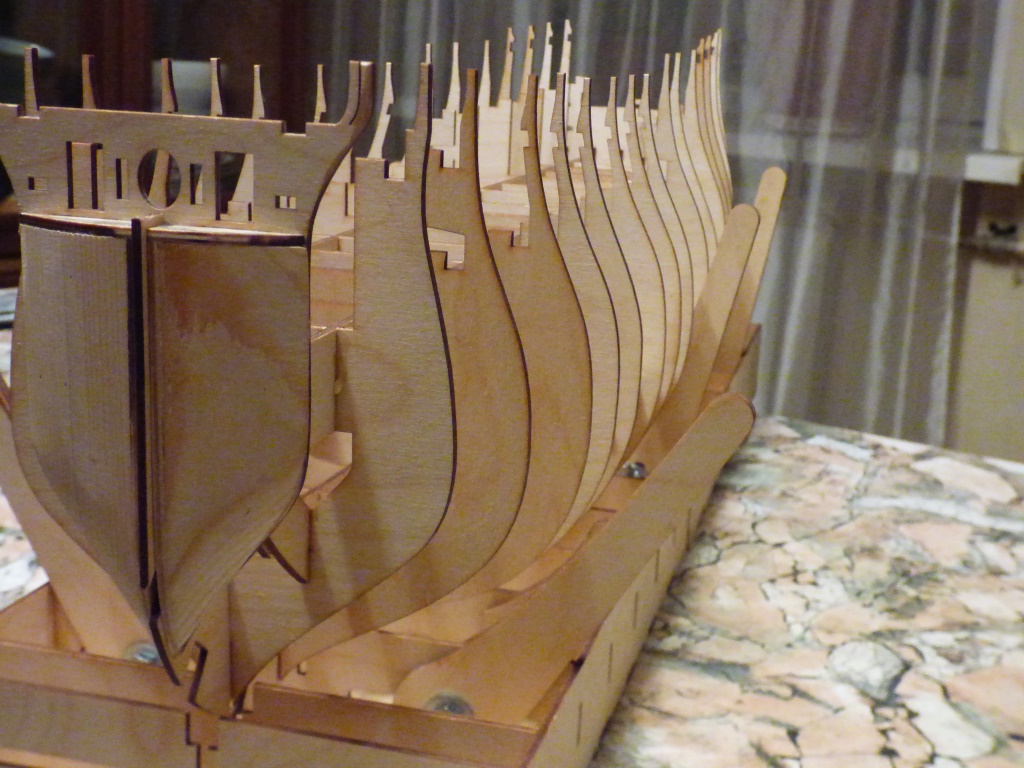

Пока идет подготовка основ палуб озаботился шпациями. Носовую уже сделал, кормовые последние три точно буду заполнять. А вот стоит ли заполнять середину корпуса? обводы достаточно плавные...
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!
Алексей, а Вы точно делаете всё правильно? Я не вижу на Ваших фото снятия малковки на шпангоутах, а носовая бобышка уже подогнана к первому шпангоуту, причём, по его максимальной полноте. Вы прикладывали планки, смотрели, как они сопрягаются со шпангоутами?
Делать заполнение шпаций по всей длине корпуса при изготовлении модели методом "килевая рамка плюс шпангоуты" не только не нужно, но и вредно. Малейшее несовпадение в долях миллиметров, и корпус поведёт: дерево весьма капризный и неблагодарный материал.
Игорь! Передняя бобышка вставлена с запасом под малковку. По корме не так-то просто будет крепить рейки черновой. А по центру тоже будет не просто стыковать рейки из-за толщины шпангоутов. Первую и последнюю грацию забью бальсой это никак не повлияет на геометрию. А середину можно забить пенаплексом. Он достаточно мягкий и корпус не поведет
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!

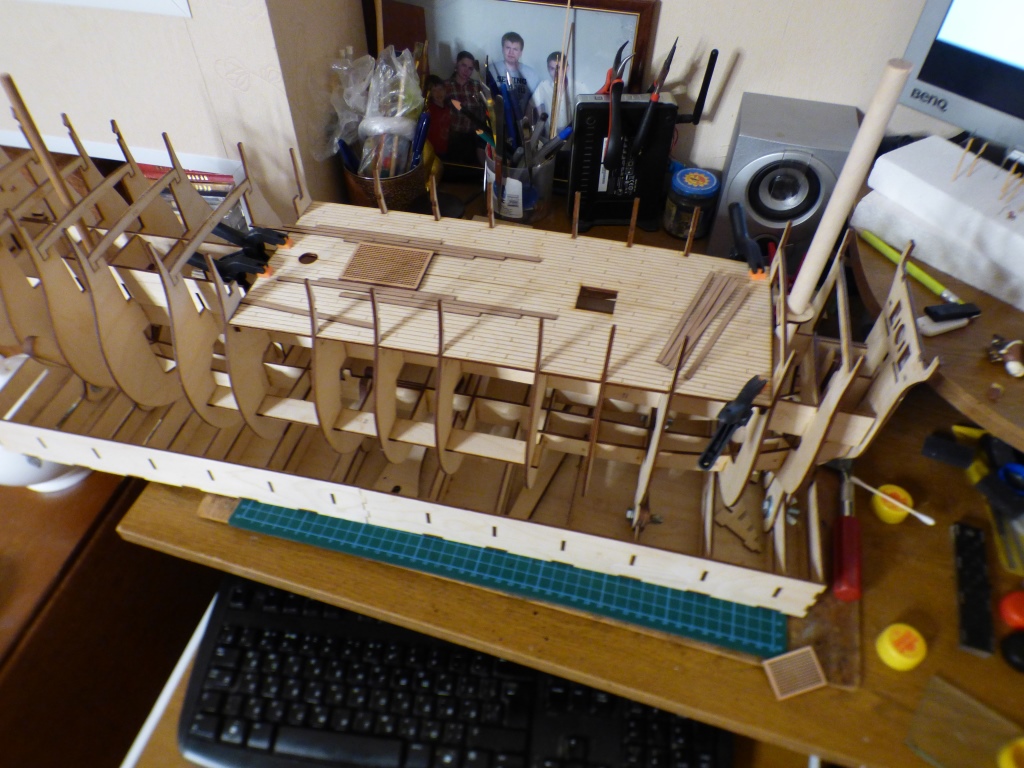

Сделал подложку под палубу, чтобы в люках не зияла пустота.
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!

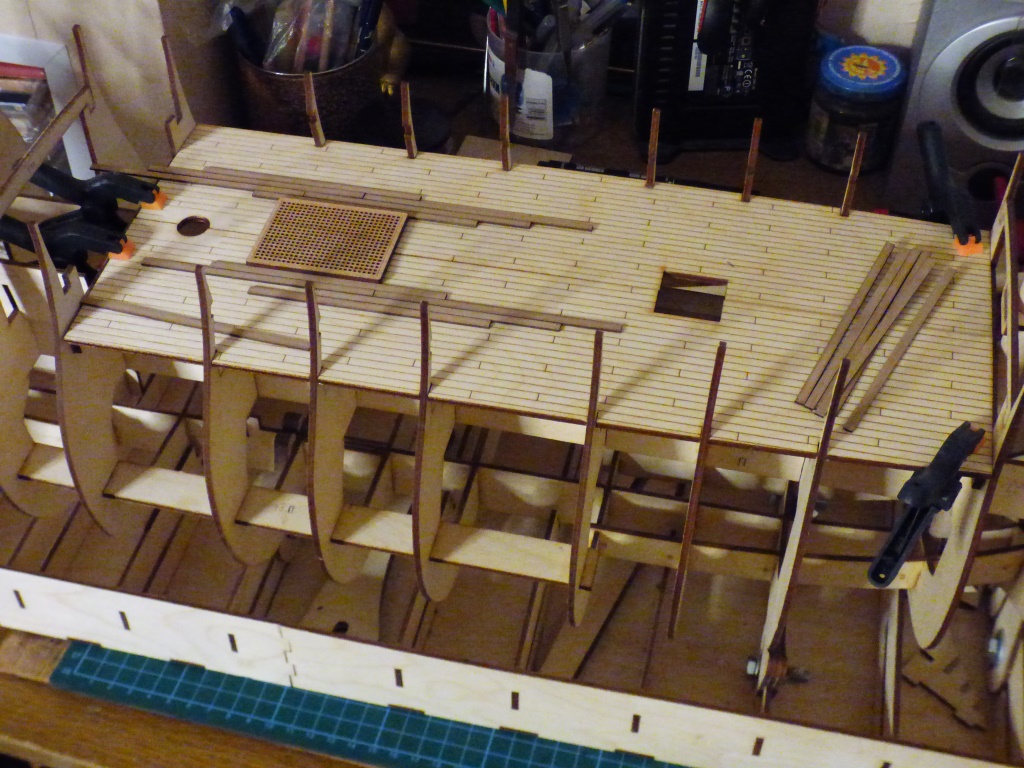

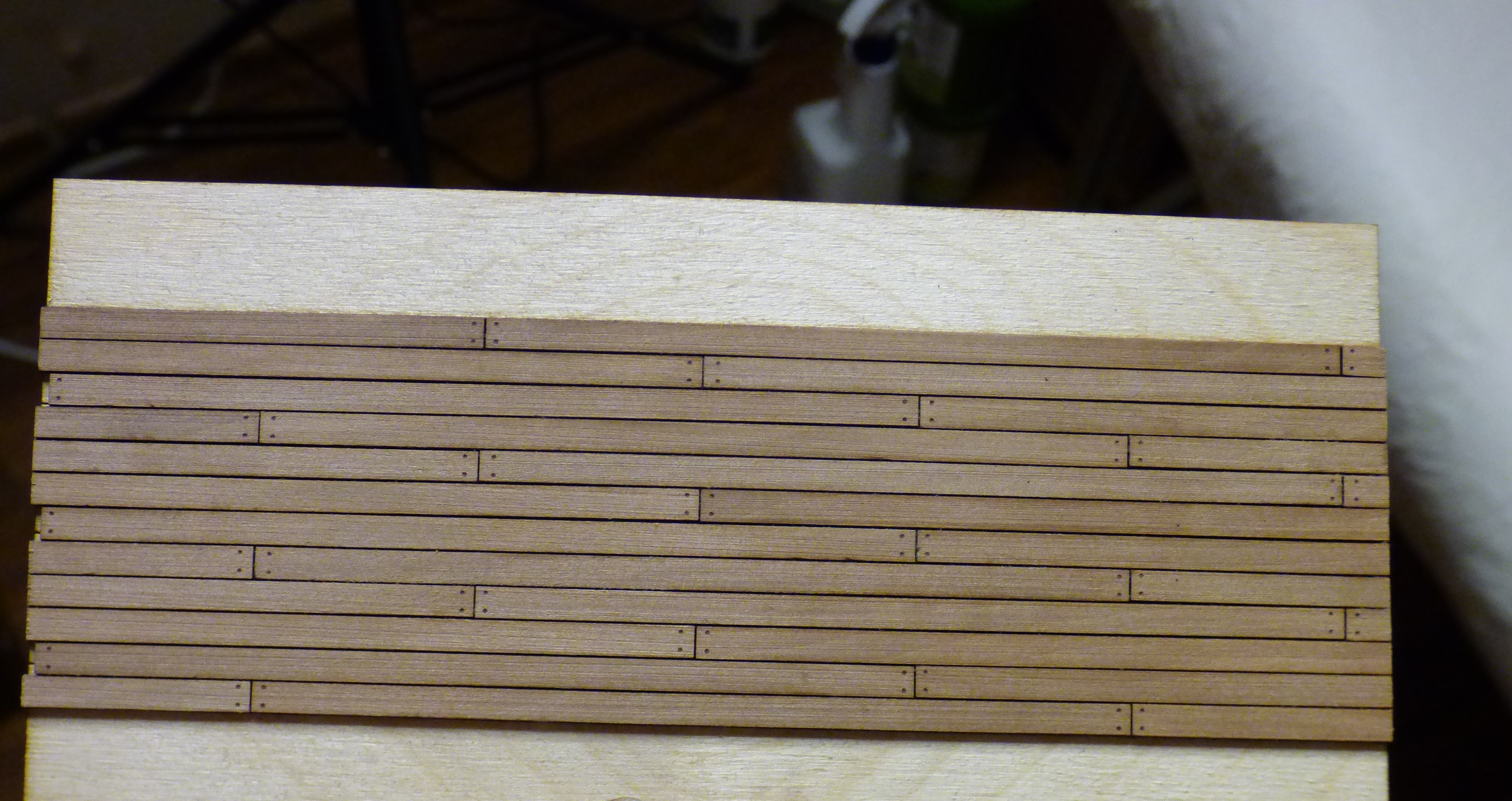

Попутно пришла фанерная основа под палубу. Теперь прикидываю что и как
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!

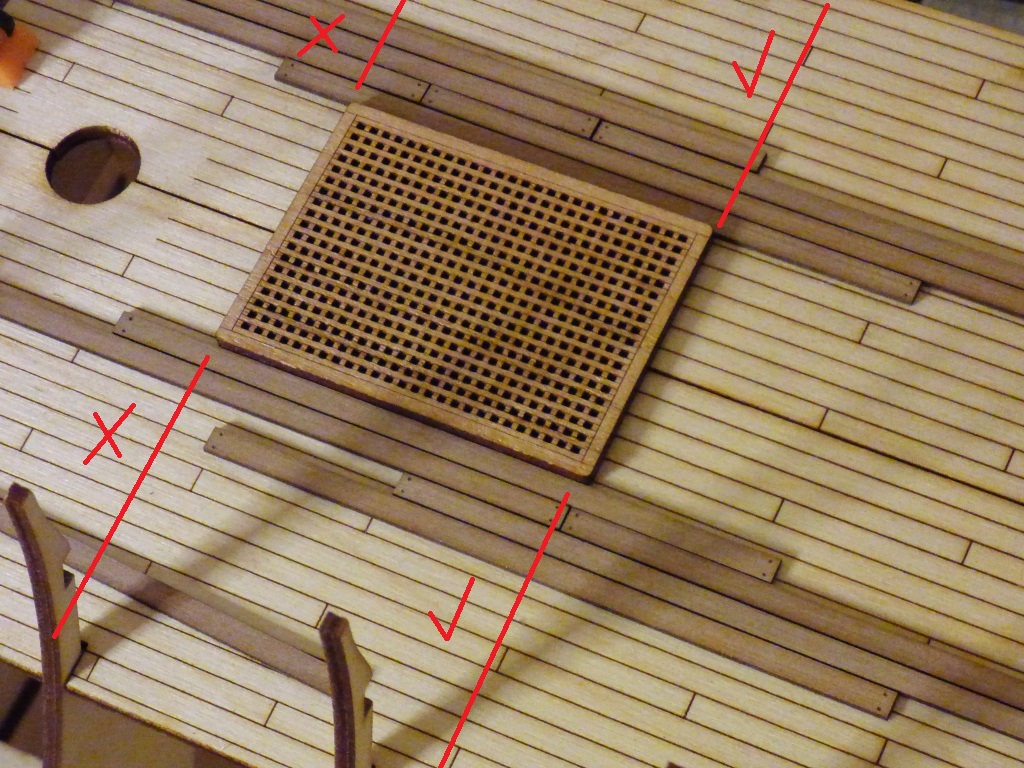

Алексей, поперечные стыки досок не совпадают с предполагаемым расположением бимсов в районе люков. Велика вероятность, что стыки в результате будут показаны мимо бимсов и леджесов.
Игорь - это понятно что раскрой надо менять. Кодложку кроили исходя из этого чертежа под шестиметровую доску особо не заморачиваясь силовым набором. Перед установкой подложки я расчерчу на ней силовой набор. Благо есть чертежи Комерции Марселя
Бог судья терористу. Моя задача ускорить их встречу.
Нет музыки приятнее рева танкового дизиля и грохота орудия. Нет запаха приятнее пороховой гари и дизильного выхлопа...
СКА Петербург - армейцы с Невы. СКА Петербург - удачной игры!!!
М-даа, коротышей навставляли, "мама дорохая".
Интересно, у них полы в доме тоже из таких вот щепок настелены?
Вот где логика?!
Ну, понятно, откуда ноги растут, хорошо, что адекватные люди на такое не поведутся.
