Паровоз СО17 в масштабе 1:32.

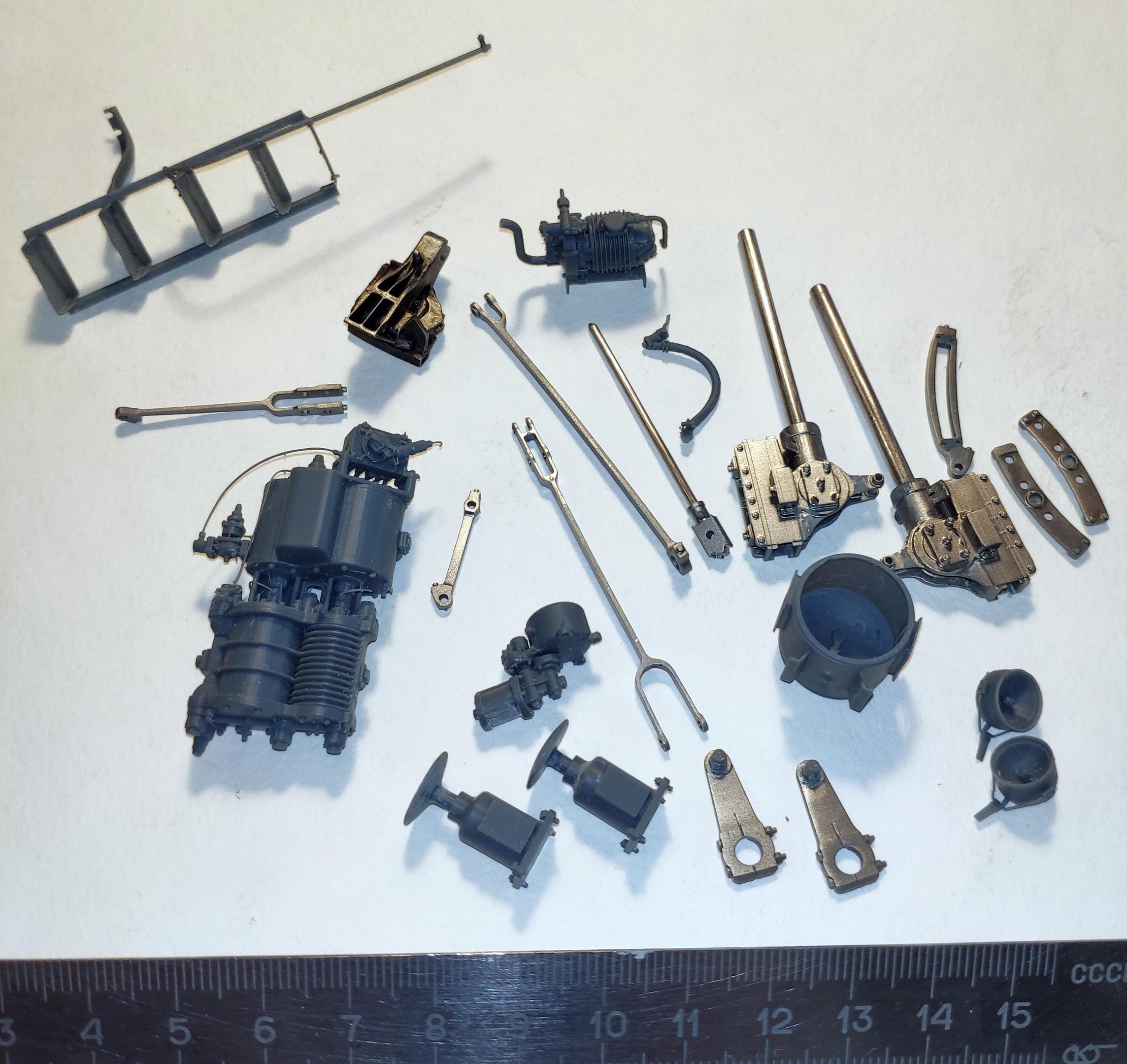

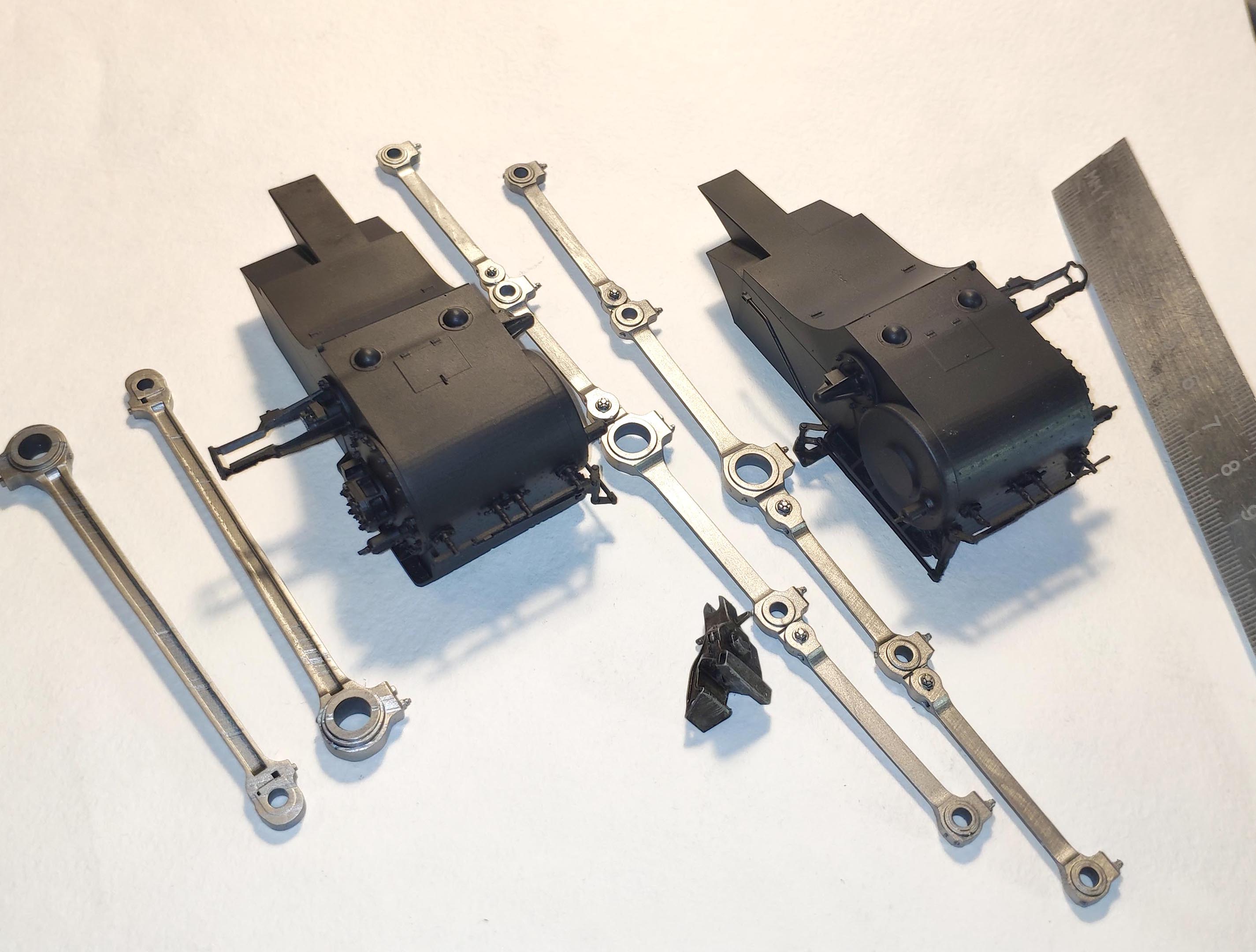

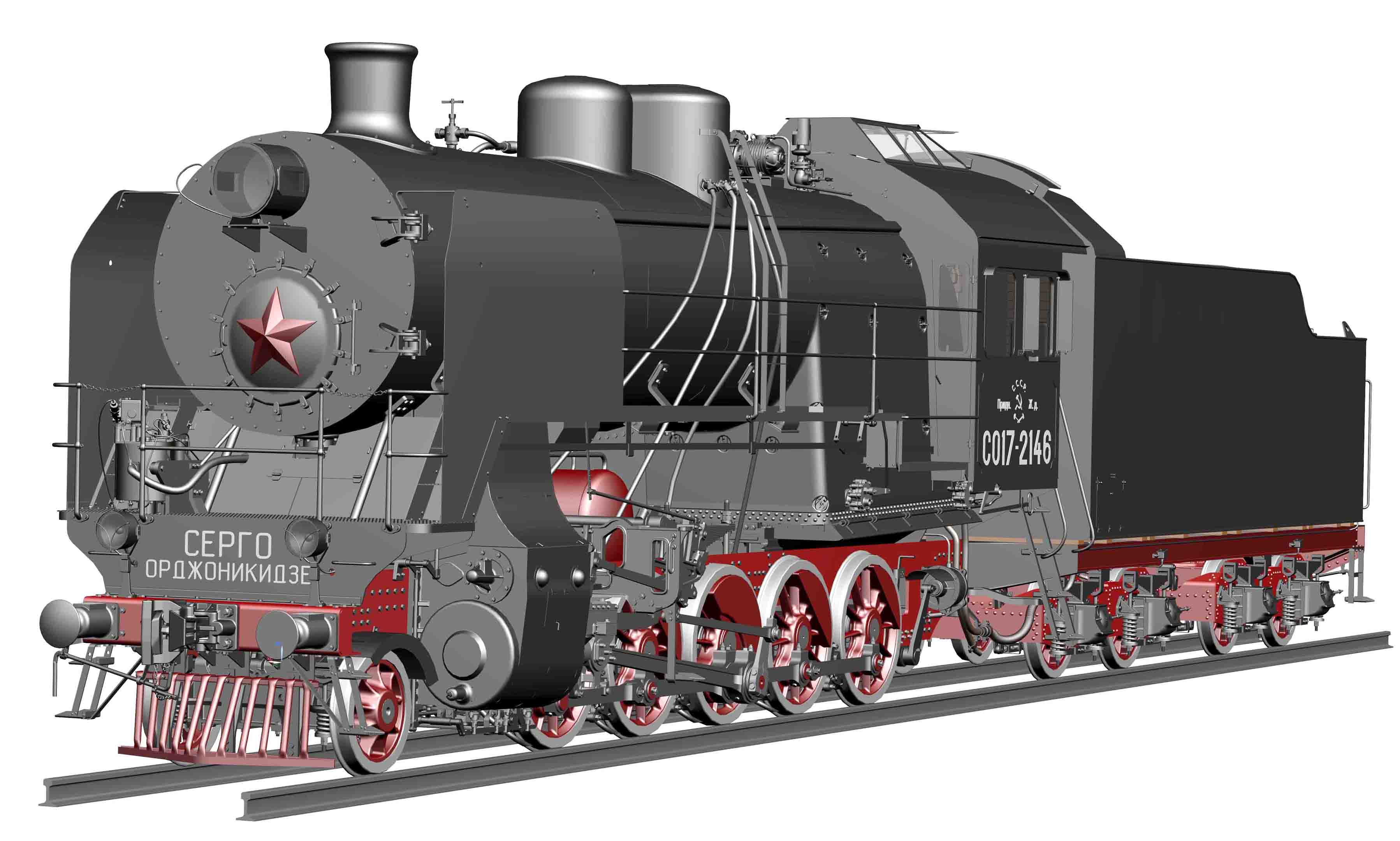

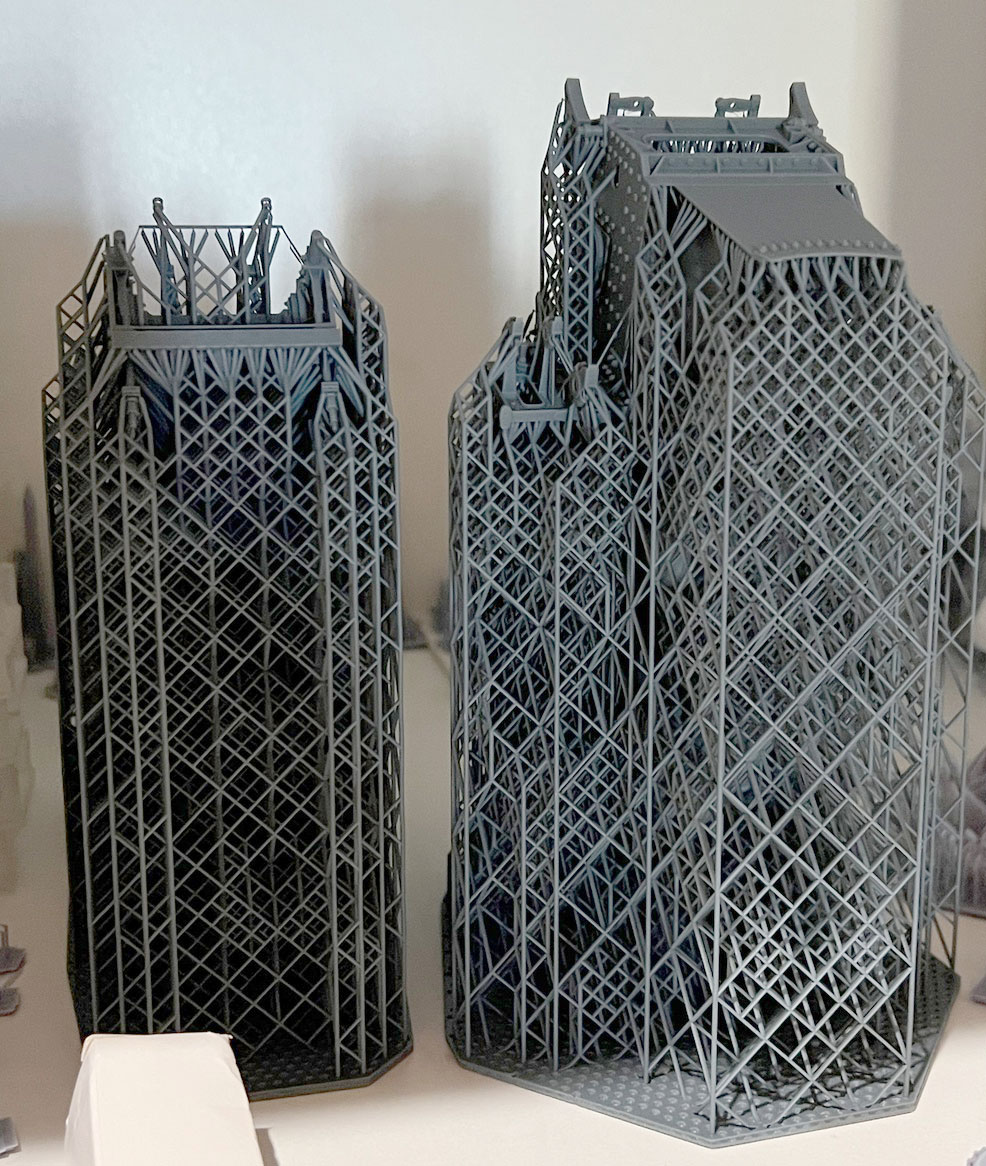

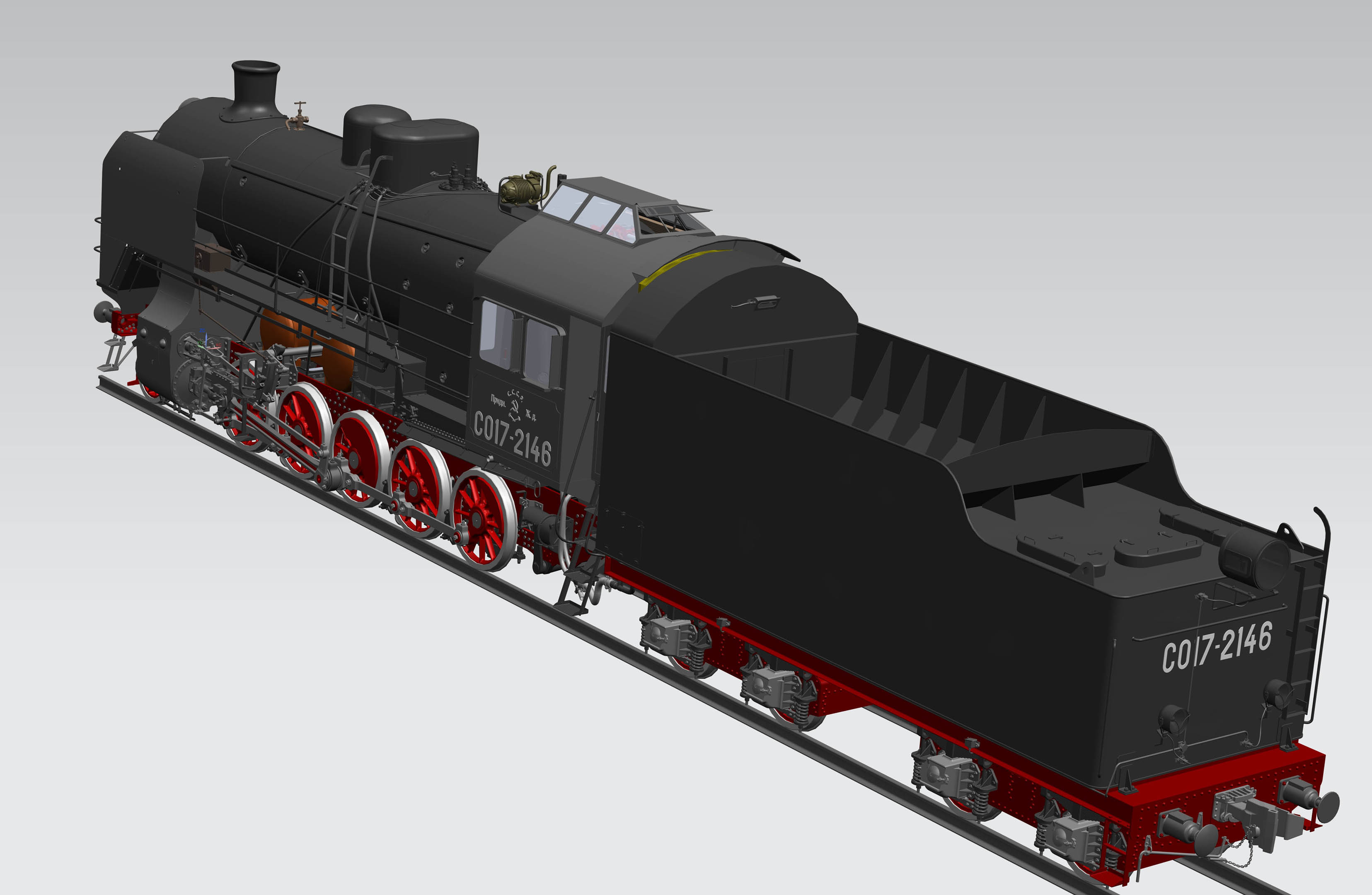

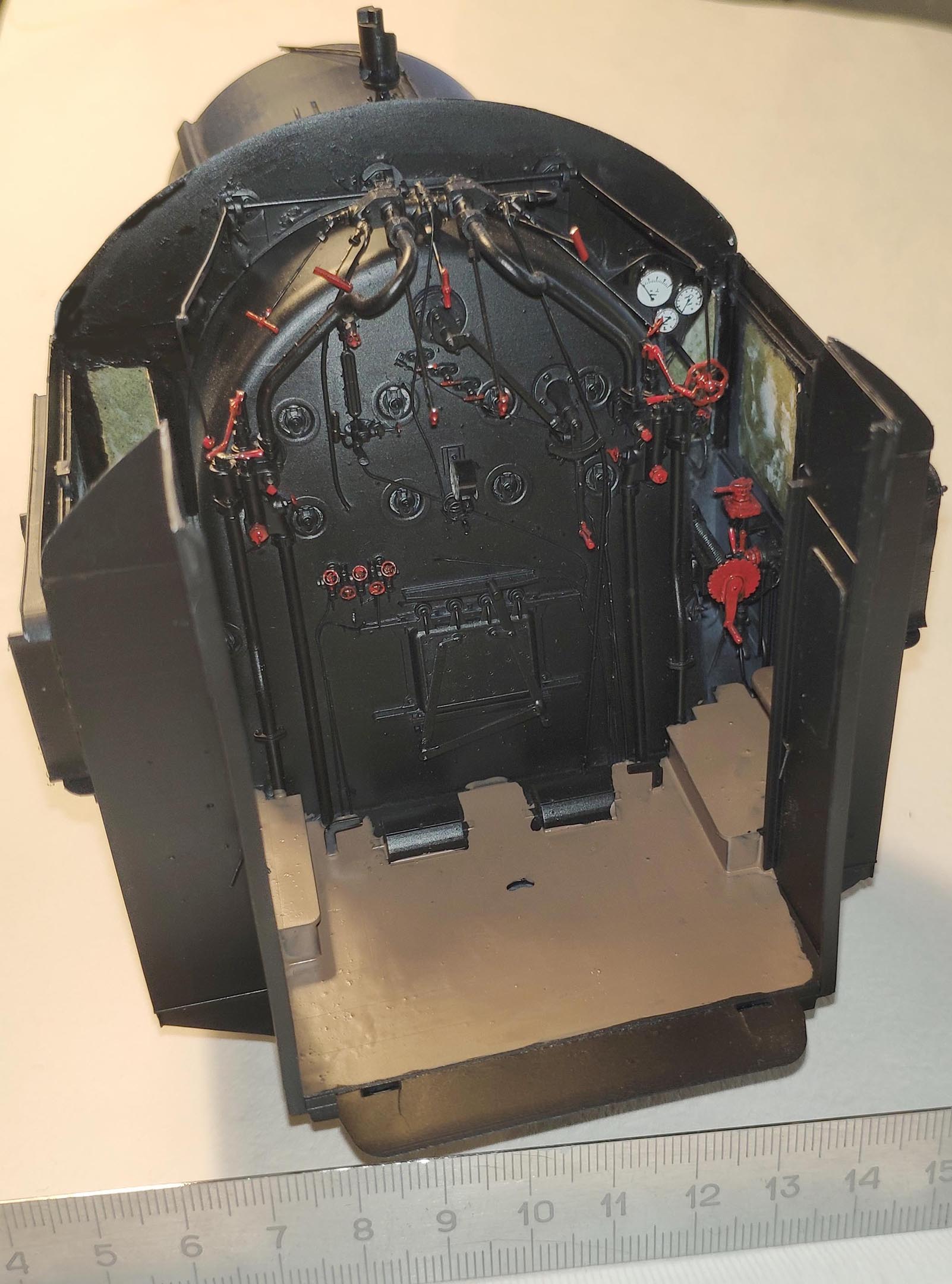

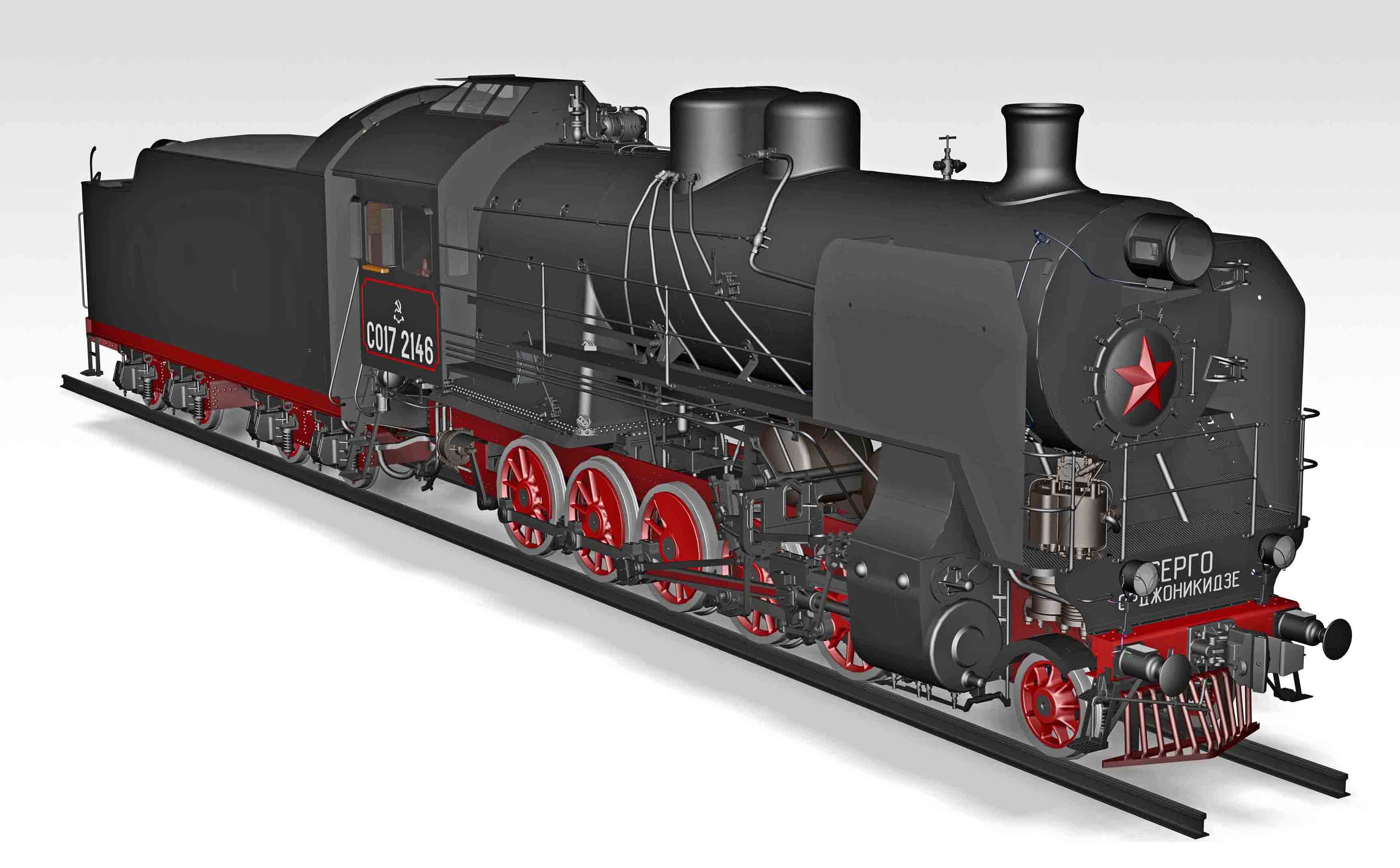

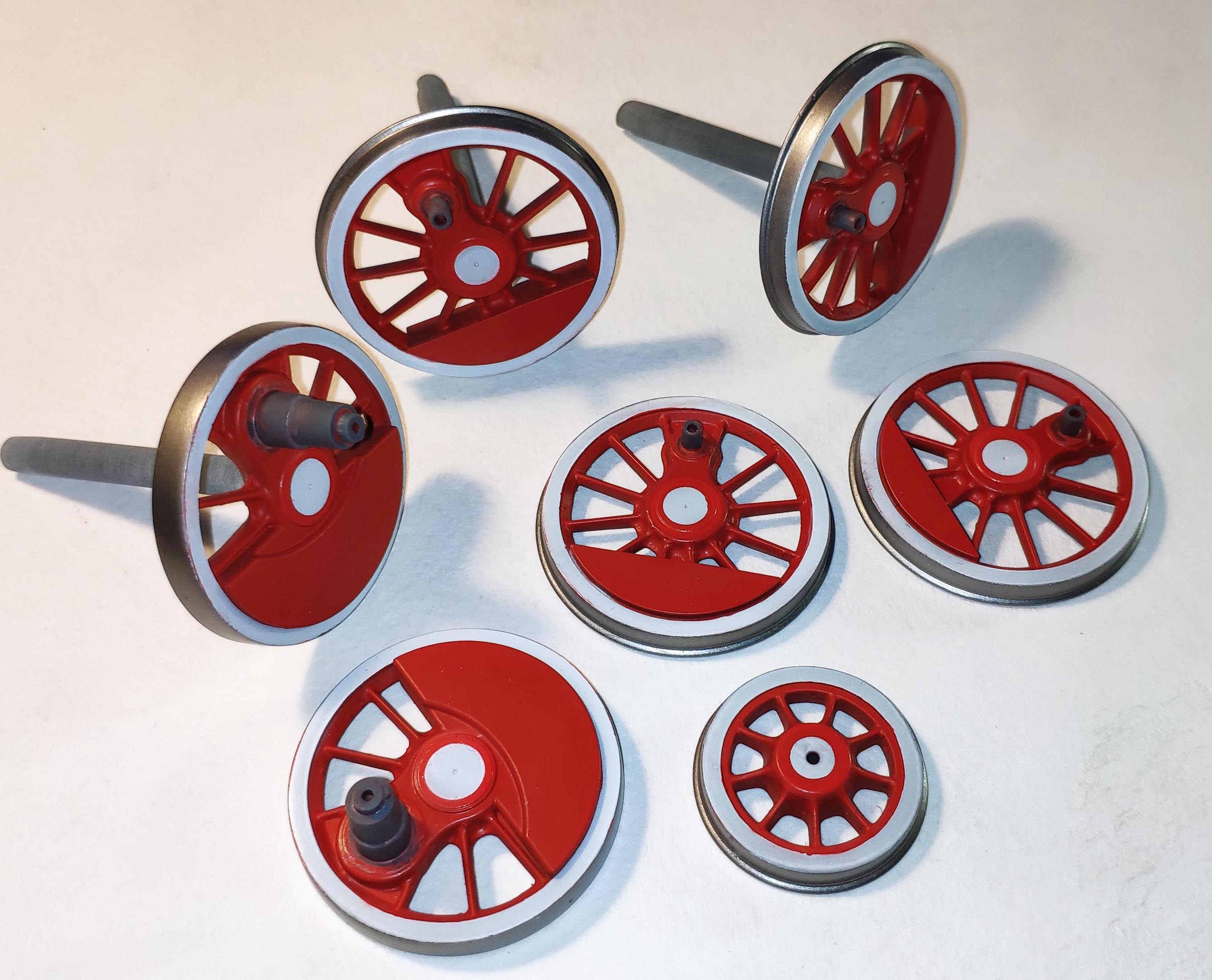

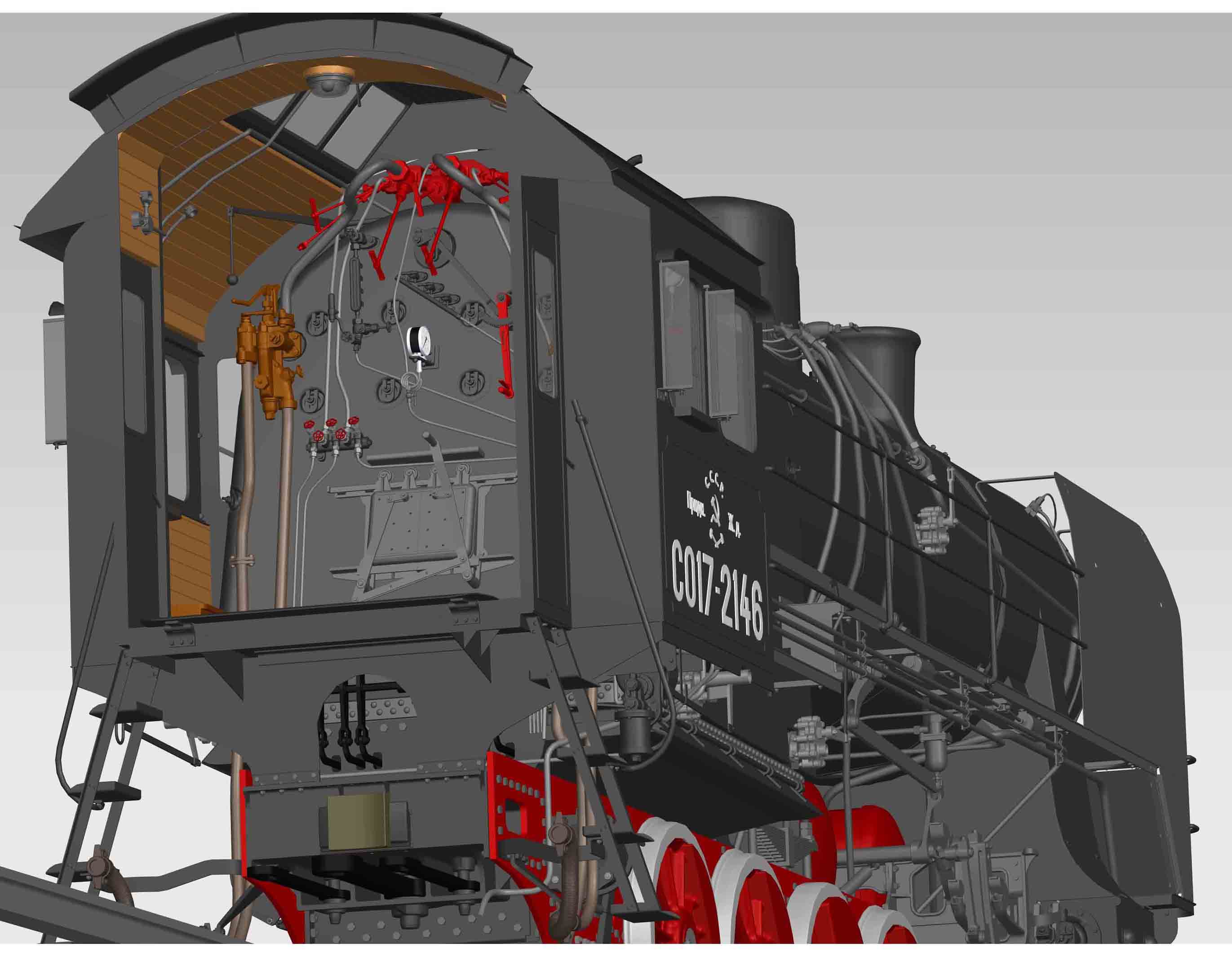

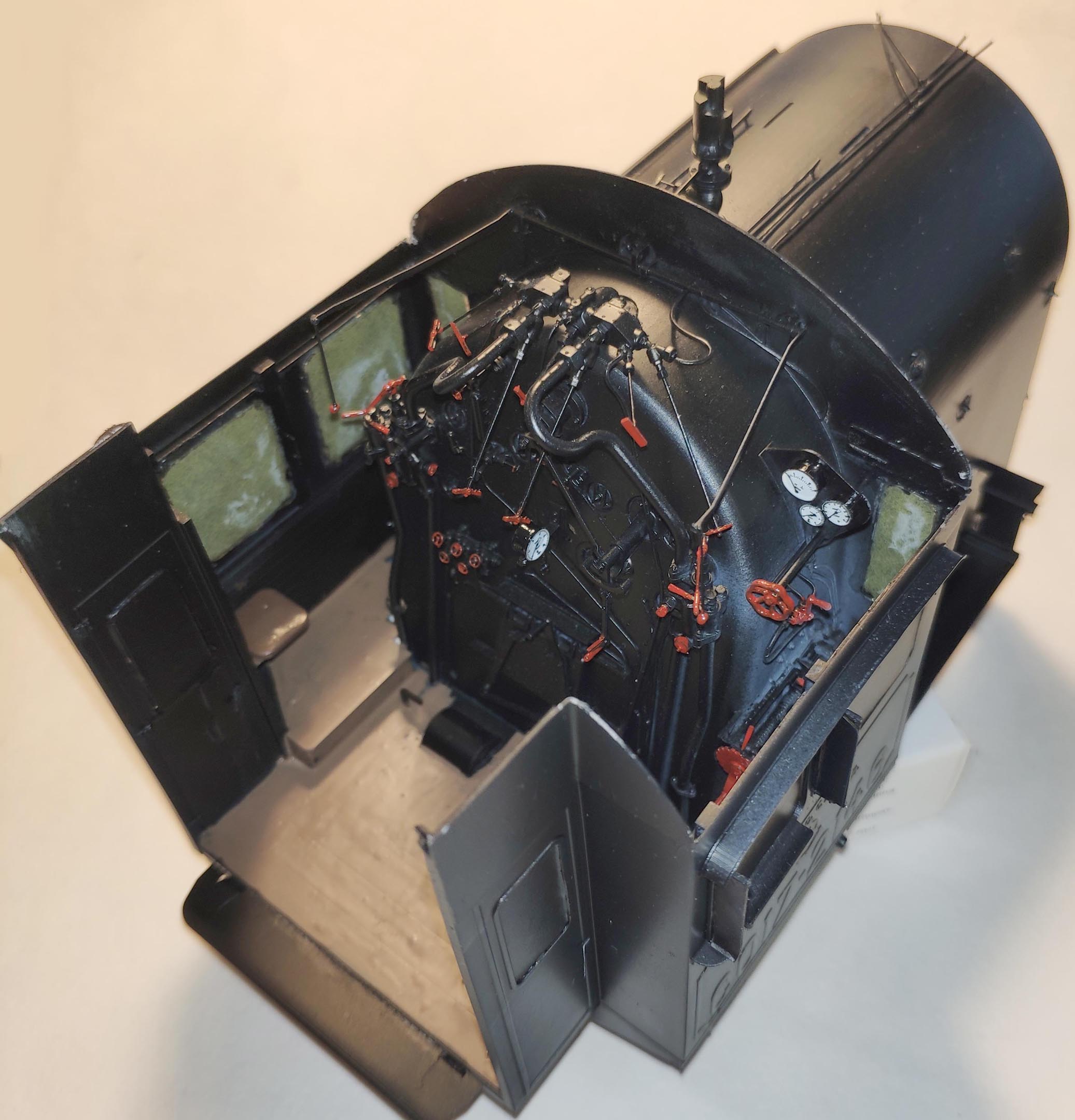

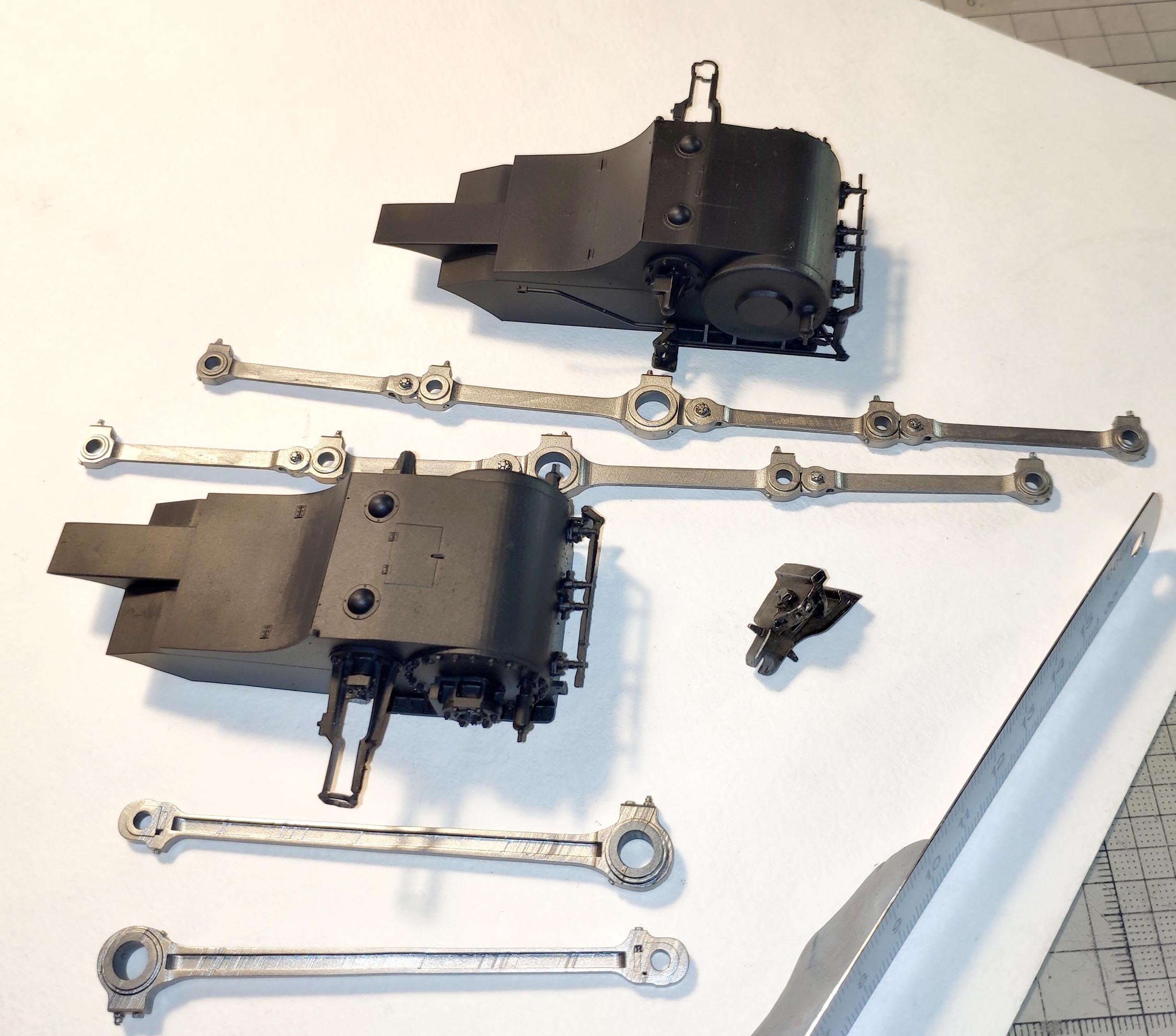

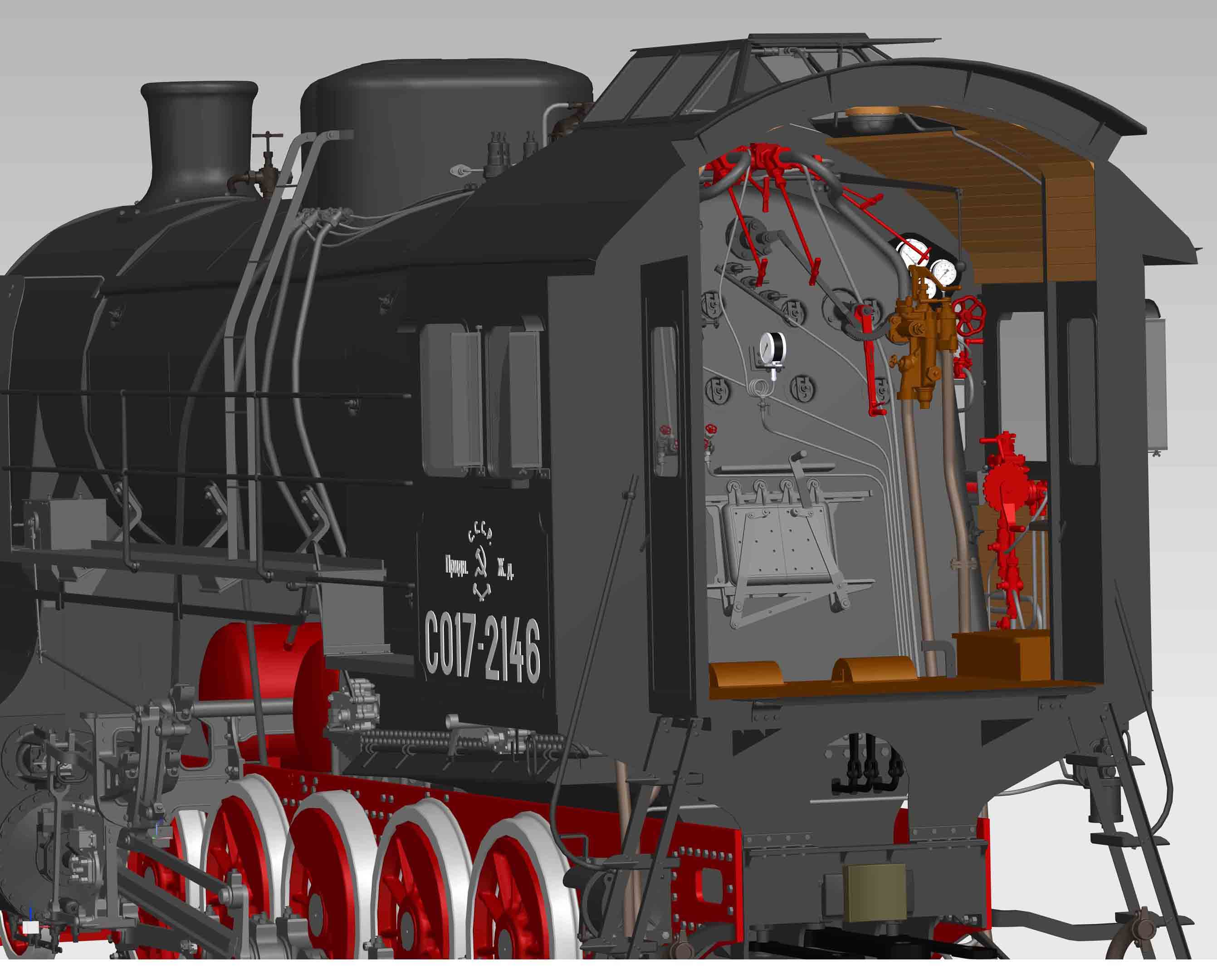

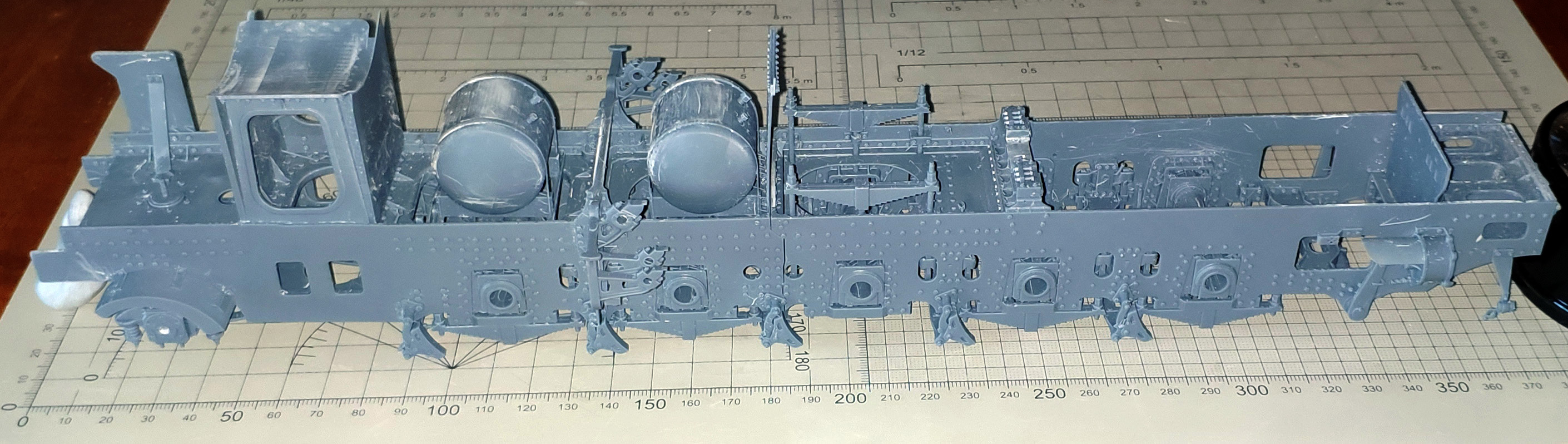

Некоторое время назад я завершил создание 3-d модели паровоза СО17 в масштабе 1:1 в одной из CAD систем. Модель строилась по чертежам из Альбома "Товарный Паровоз 1-5-0 серии СО" Ред Бюро Тяж Маш 1941 г издания.Затем, какое-то время было затрачено на перевод сборок, под-сборок и деталей в масштаб 1:32. Печатается модель для меня на заказ. На данный момент, напечатаны (некоторые - окрашены) почти все детали для постройки паровоза. Следующим этапом будет печать и сборка тендера. На картинках можно видеть рендеры 3-d модели и напечатанные фрагменты.

Классно.

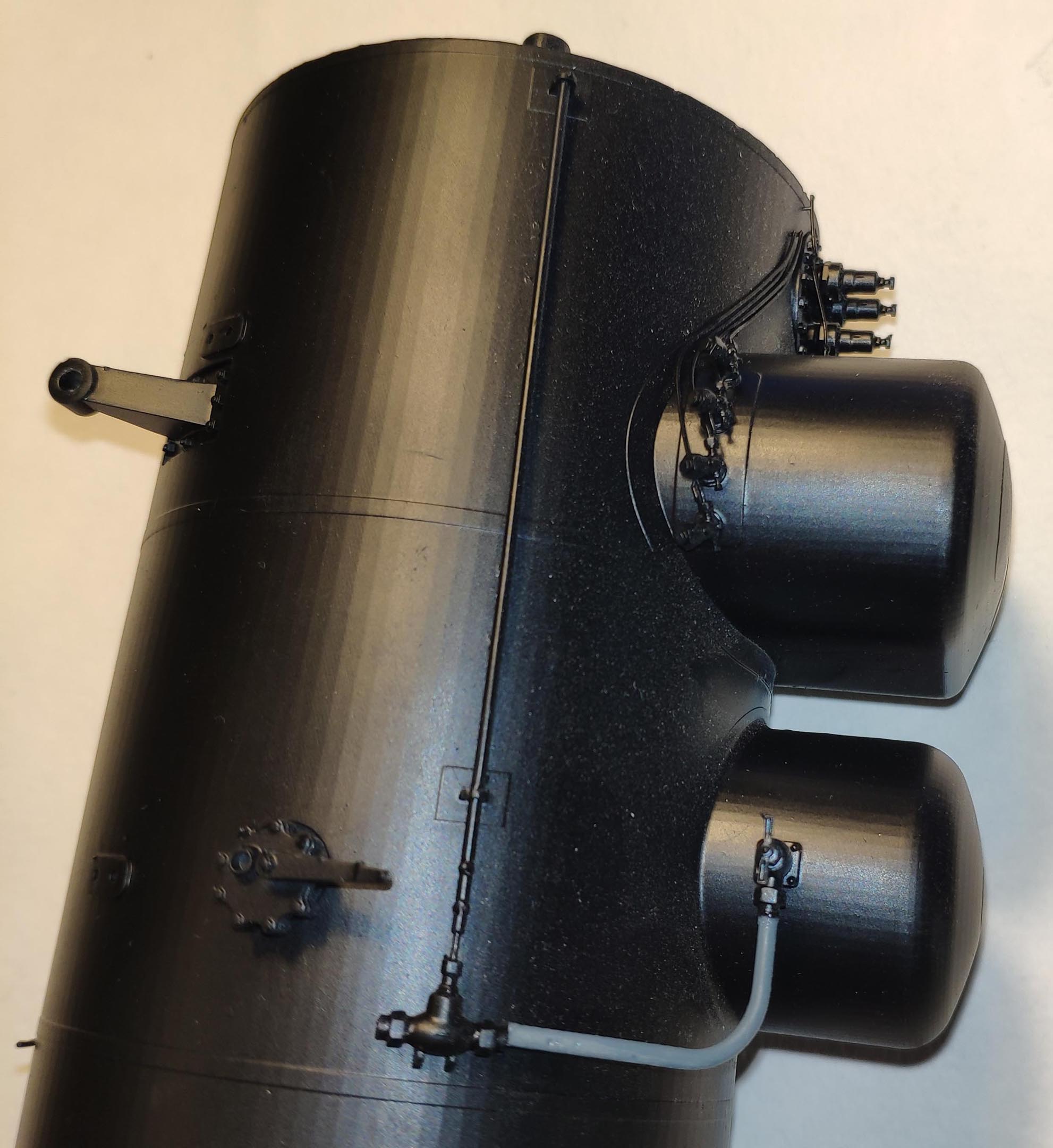

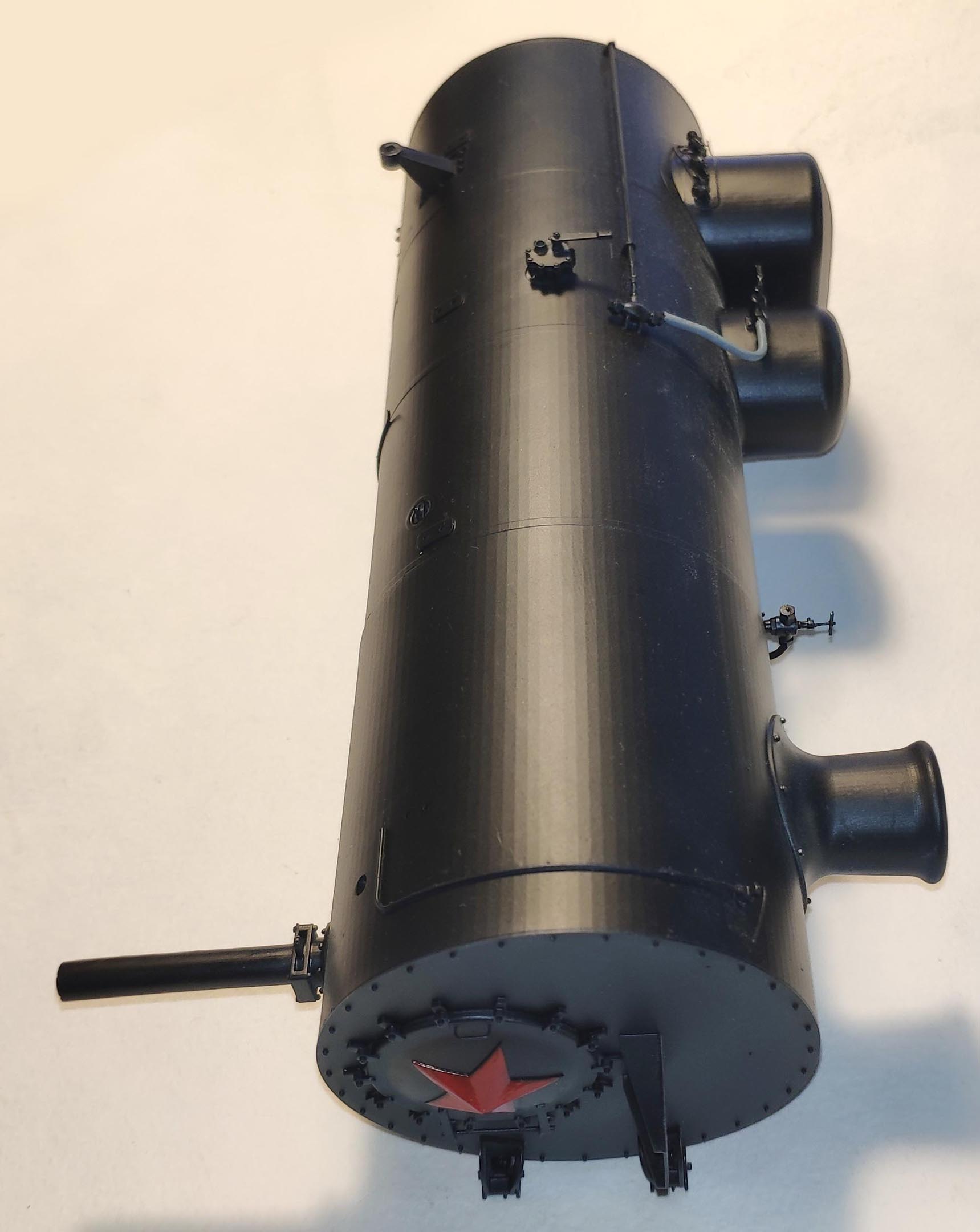

Только "ребра" на котле так и должны быть?

Рёбра на котле с полуметра, при комнатном свете - практически не видны. Вспышка делает своё. Также и на цилиндрах, при ярком свете - тоже видны, если присмотреться.

Здорово. Желаю удачи!

Спасибо

Сильно !

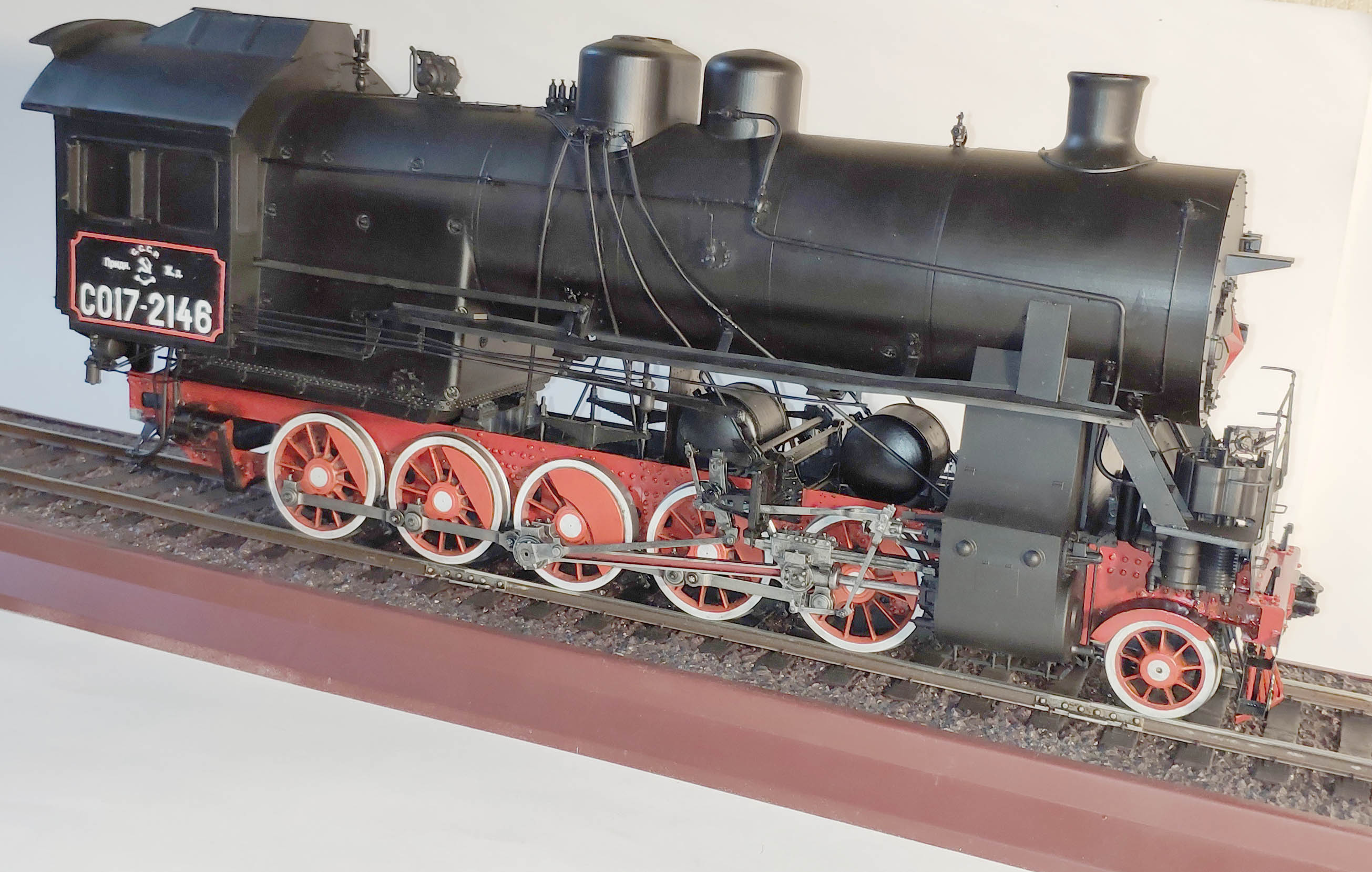

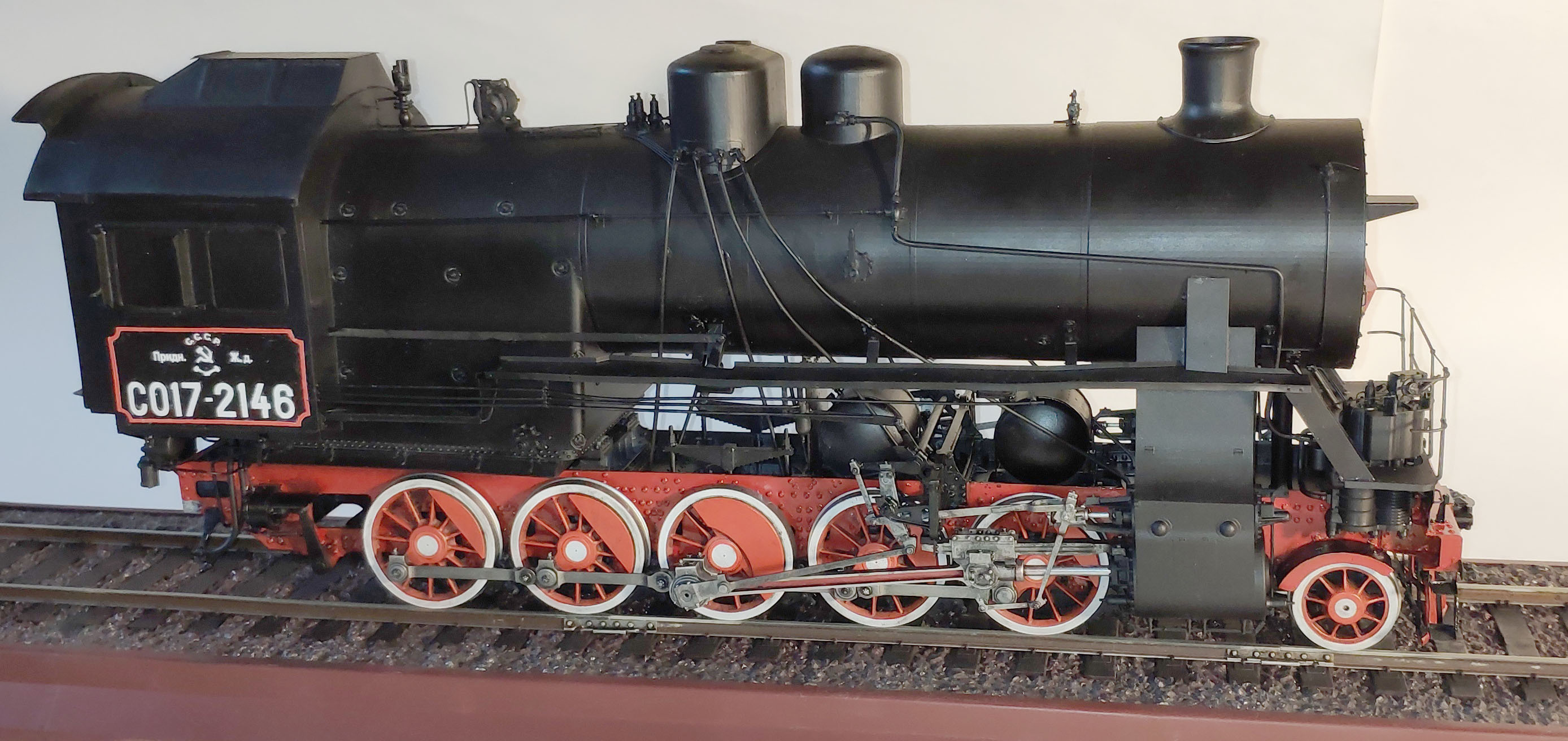

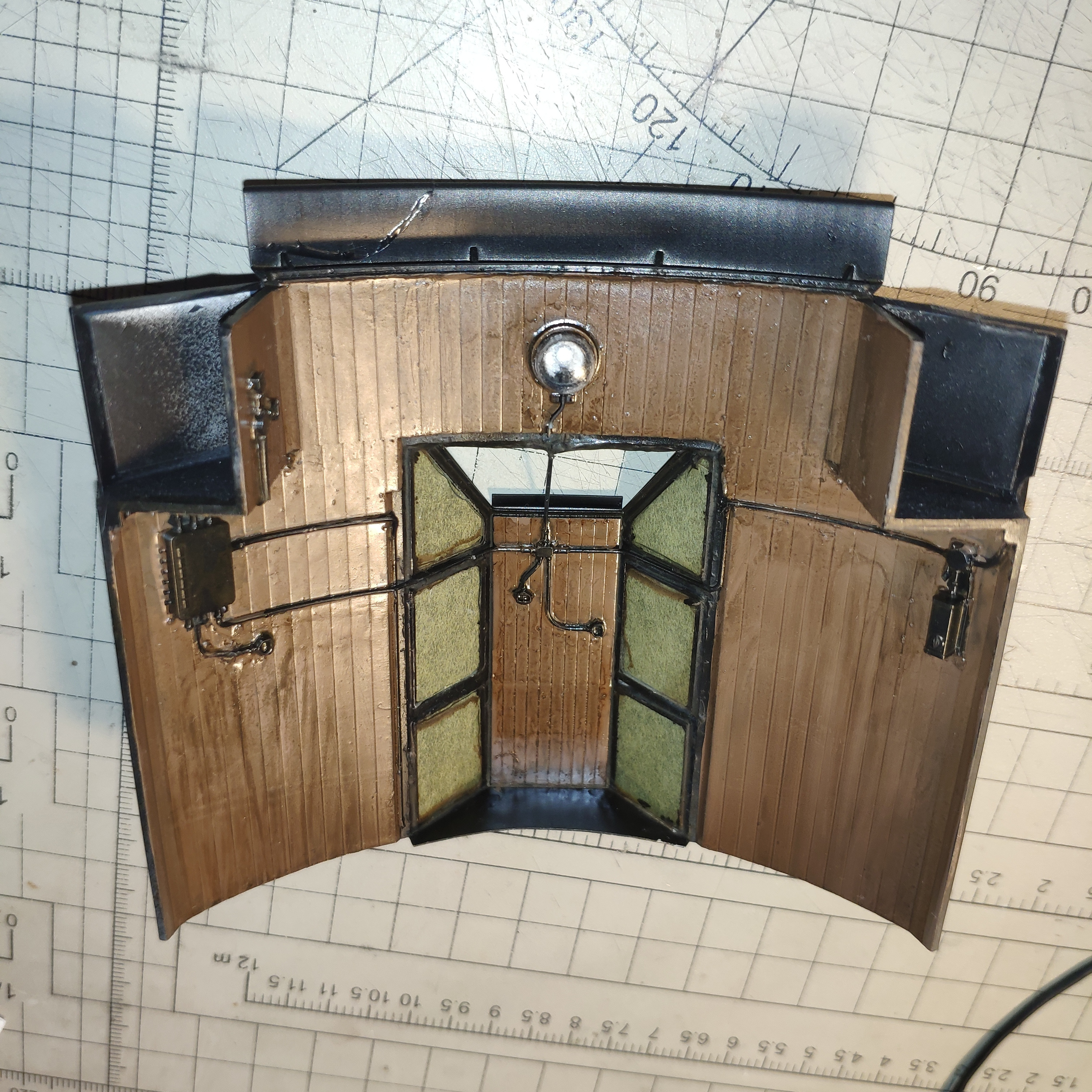

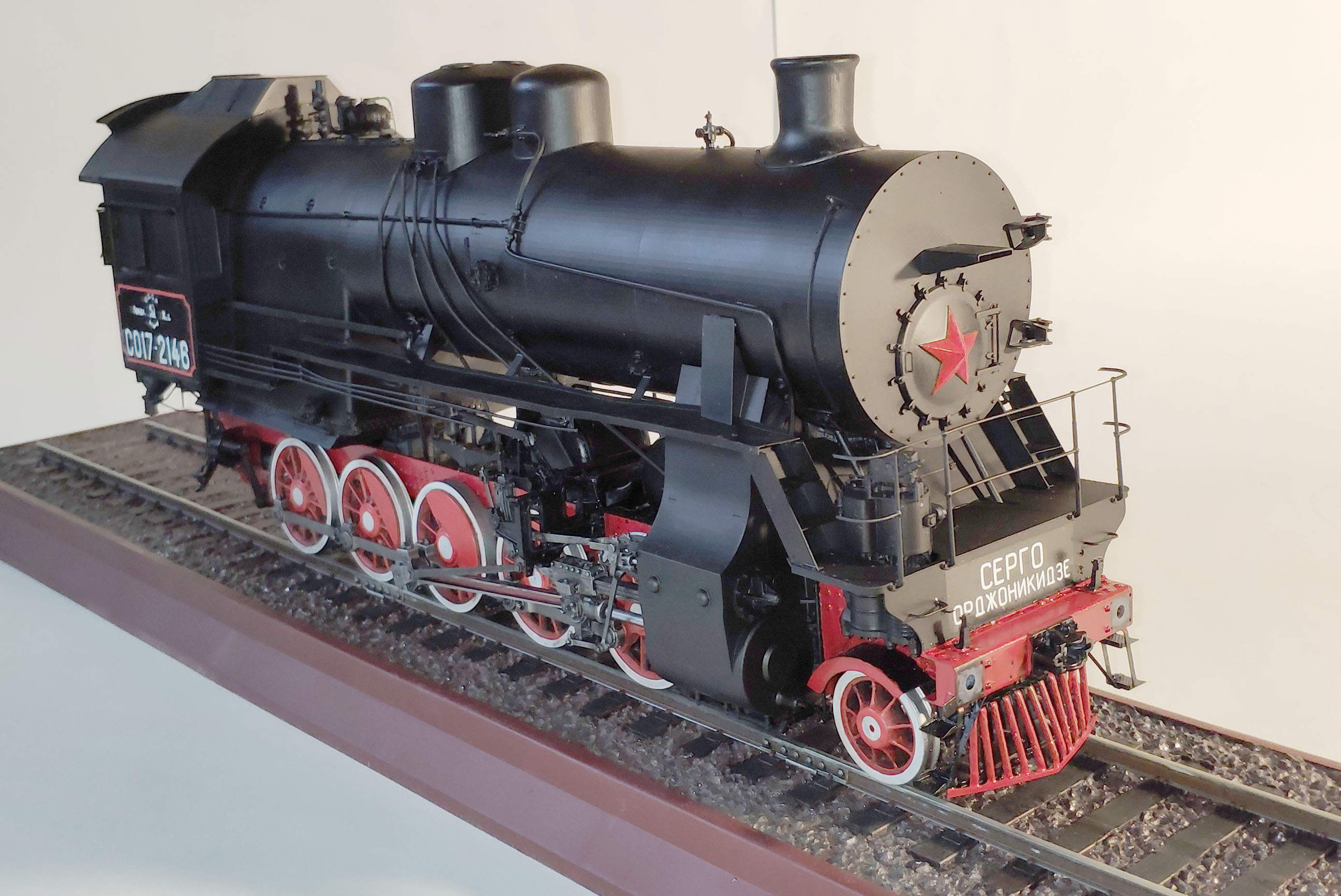

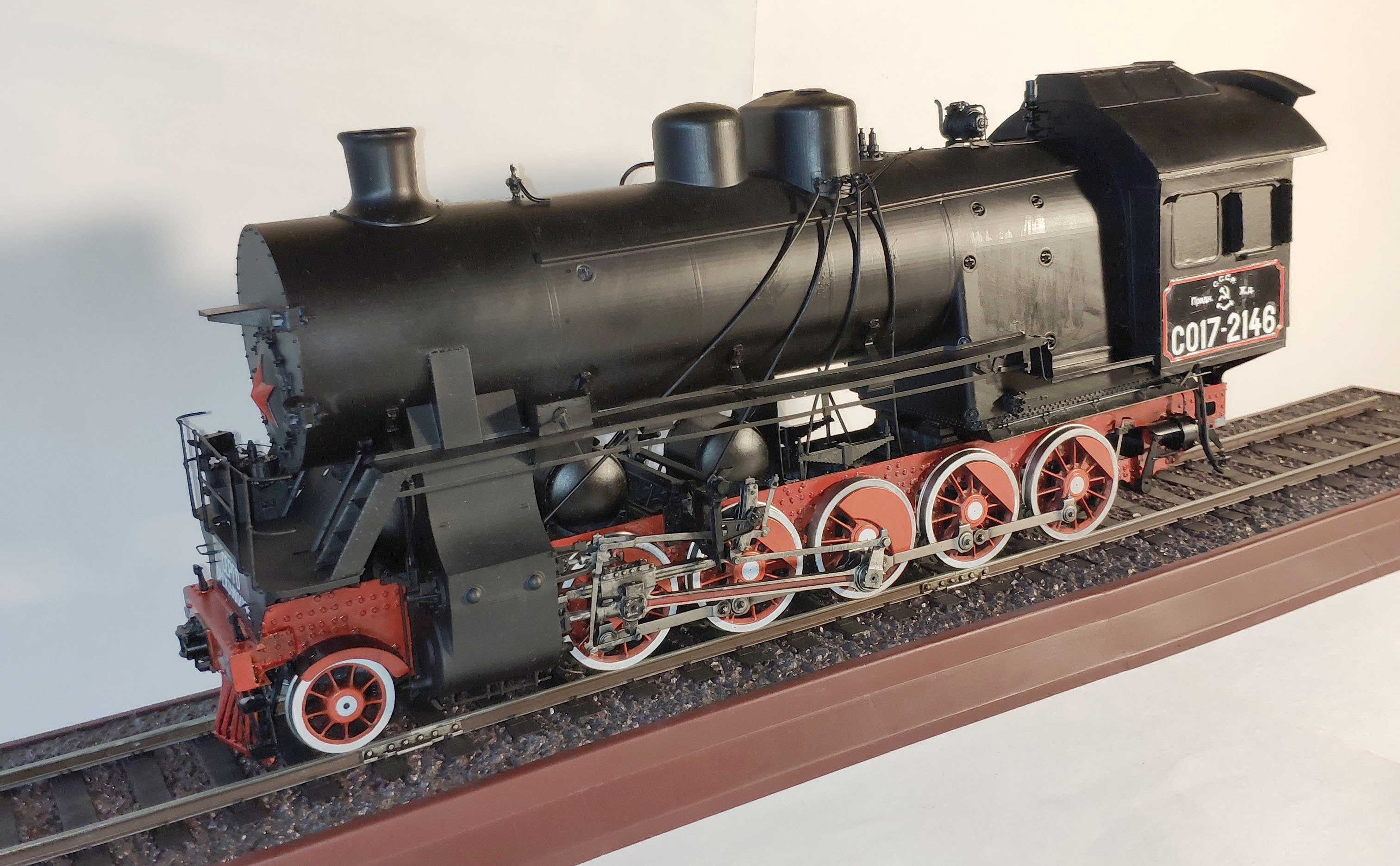

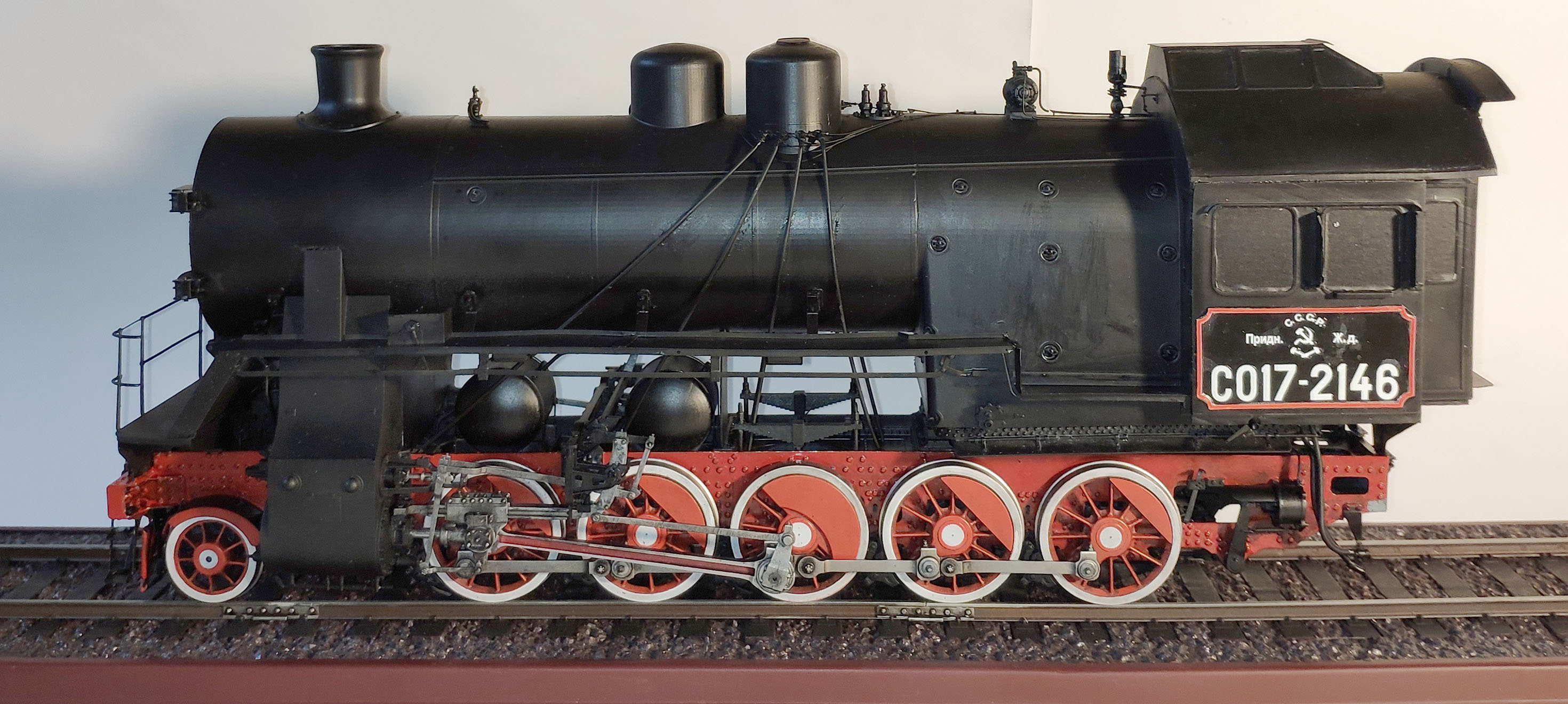

Некоторый прогресс в сборке напечатанного. Паровоз практически собран. Осталось подклеить мелочи, типа, лестниц, ограждений, кое каких труб, буферов, автосцепки, прожектор ... Потом - вэзеринг. Начал печатать тендер.

Что то у вас не ладное с покраской левого борта топки, а так смотрится хорошо, но как то безжизненно

И всё таки про рёбра на котле выскажусь - я вижу их, вы знаете что они есть и фото это показывают.
Моделировал несколько самолётов в масштабе 1:144 (размер со спичечный коробок) и заказчик каждый раз справедливо съедал меня за такую полигональную порнографию : )))
Всё остальное сделано классно, даже психую, что сам бы не смог так!

На счет полигональности, Тимур, я с вами не совсем согласен. Да, выгладить в яичко можно было бы, полигоны совсем слабенькие, но я уверен, что при осмотре с 40-50 см нифига видно  не будет. Фотосъемка выпячивает то, что глаз не видит

Согласен. Видимо мой внутренний перфекционист на изжоге.
Иногда пытаюсь заснуть и знаю что мир всё ещё не идеален : )))

Да,  коллега. Смирившись с этим уходит нервоз и приходит нирвана! Первое правило моделизма - моделим ДЛЯ СЕБЯ!

Да, Анатолий совершенно прав: фотосъёмка выпячивает то, что глазом на модели далеко не сразу заметишь. Тем более, фотосъёмка на далеко не совершенную камеру смартфона, и непонятно каким освещением. Подкрашиваться будет после сборки не раз, плюс - потом вэзеринг. Ещё много мелочей подклеивать.
Грани на котле: на взгляд - практически не видны. Это постпроцессор печати обеспечивает стрелу кривизны не менее 0.01мм. Т.е. мы видим грань - это хорда окружности (в сечении котла) при которой стрела кривизны равна одной сотой мм.

В этом "проекте" хотел (ДЛЯ СЕБЯ :-) ) опробовать прежде всего "полный цикл": создание 3-d модели, печать, сборка распечатанного и т.д. А мастера-макетчики здесь встречаются гораздо сильнее меня.
