Всем привет. Люблю я не избитые темы и наконец решил взяться за очередной зубодробительный экземпляр паровоза T1. Это удивительная машина историю которой можно найти в сети, но еще более удивительно почти полное отсутствие материалов на него, кроме нескольких фото. По этой причине много лет моя мечта его построить оставалась мечтой.
Недавно , штудируя забугорные сайты мне удалось (случайно) выйти на не коммерческую организацию в Пенсильвании, члены которой на пожертвования и своими силами создают свой паровоз T1 с нуля (все построенные паровозы попилили на металлолом). Они считают, что этот прекрасный локомотив заслуживает право хотя бы оказаться в музее.

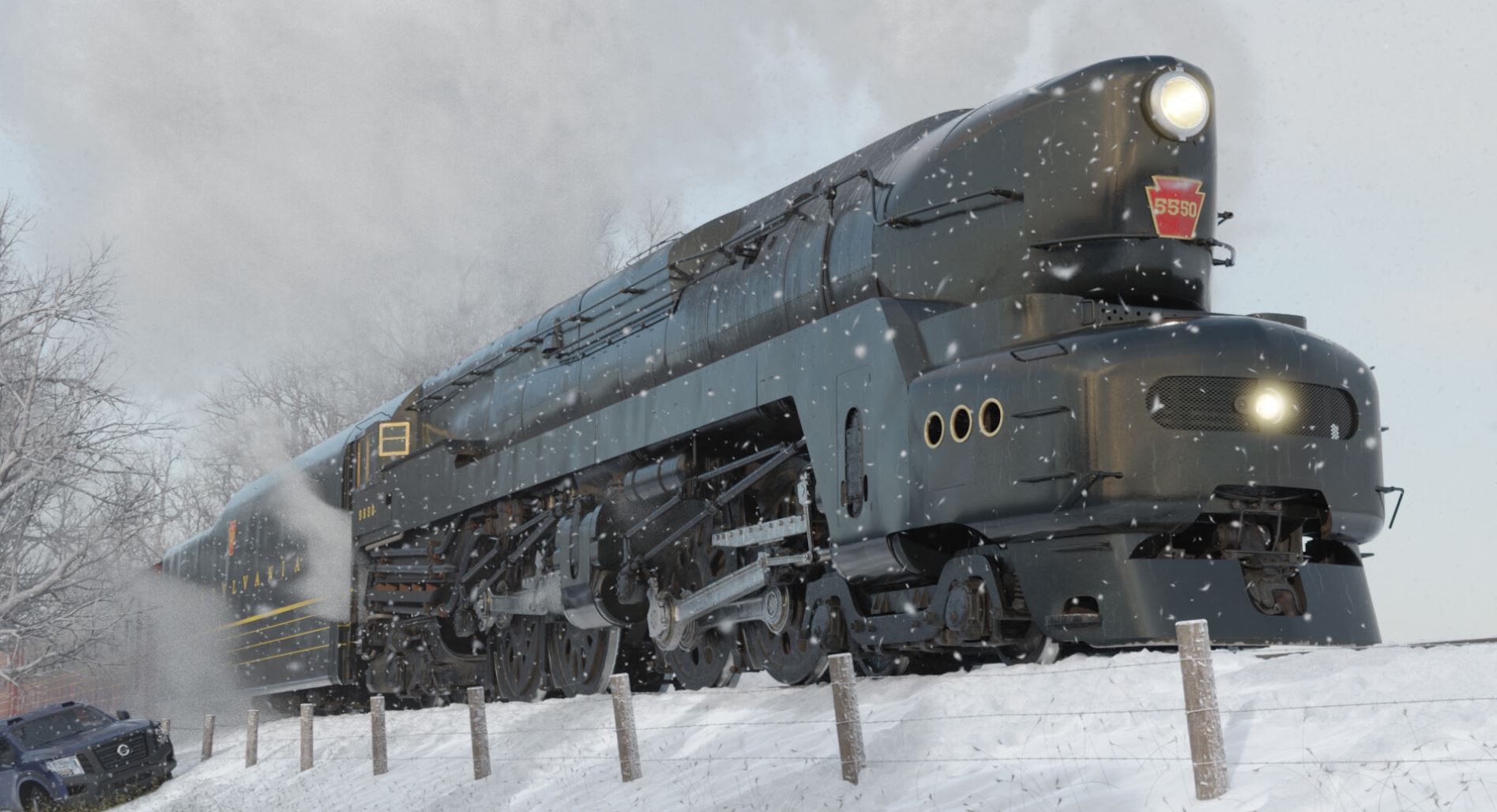

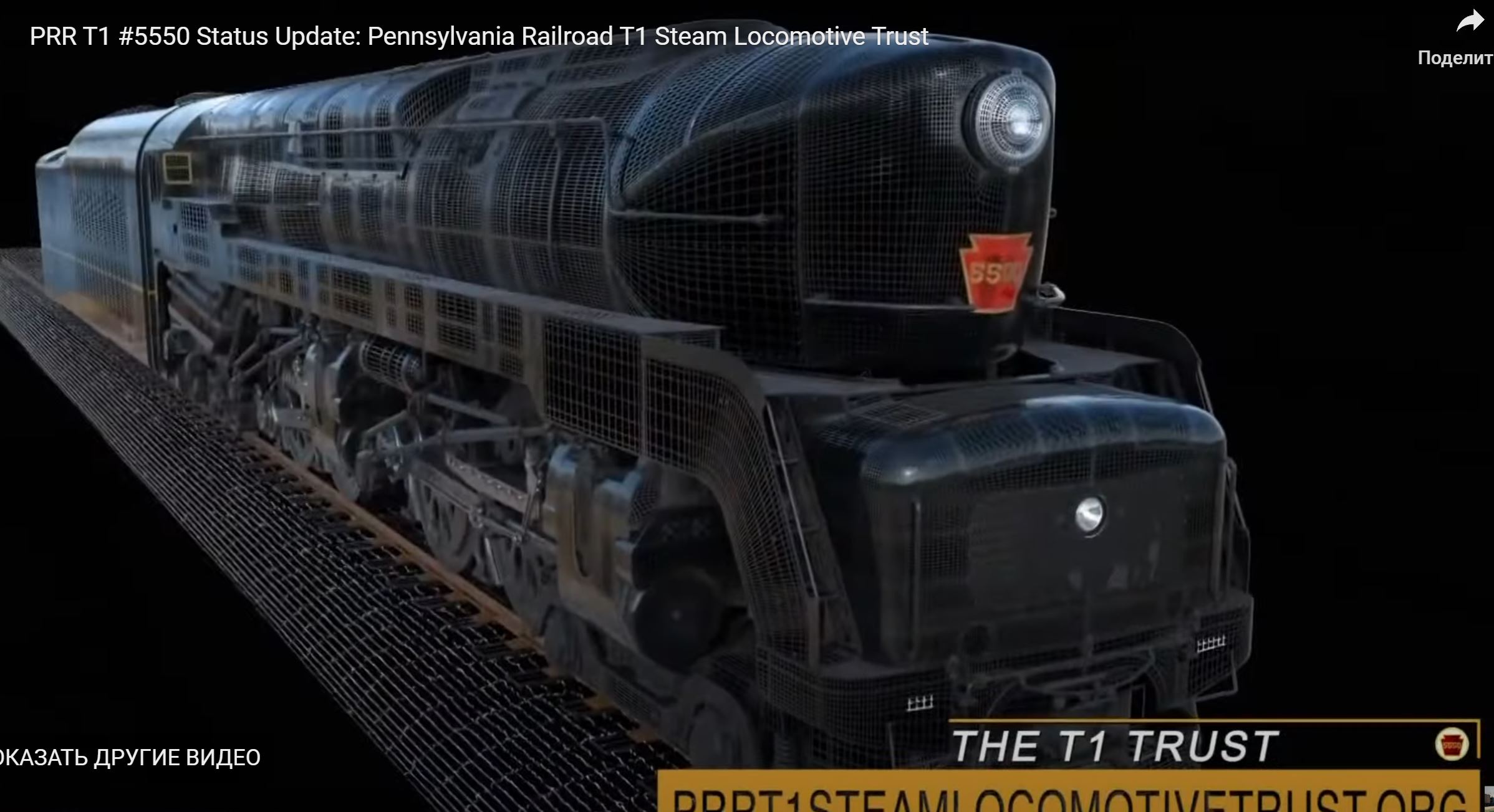

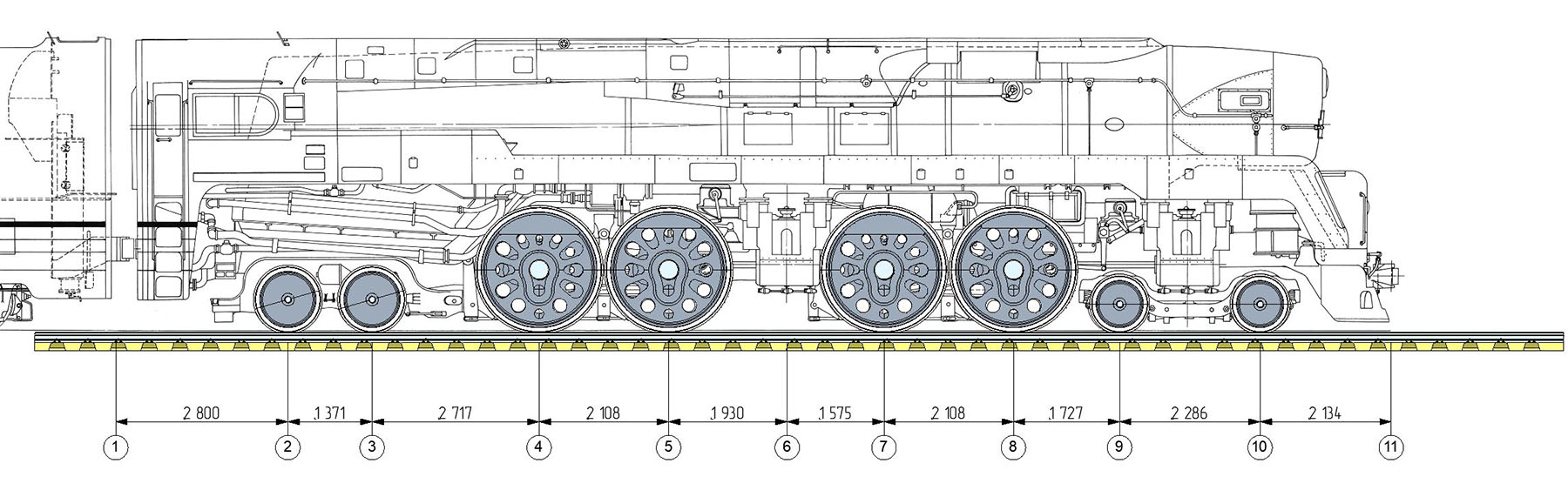

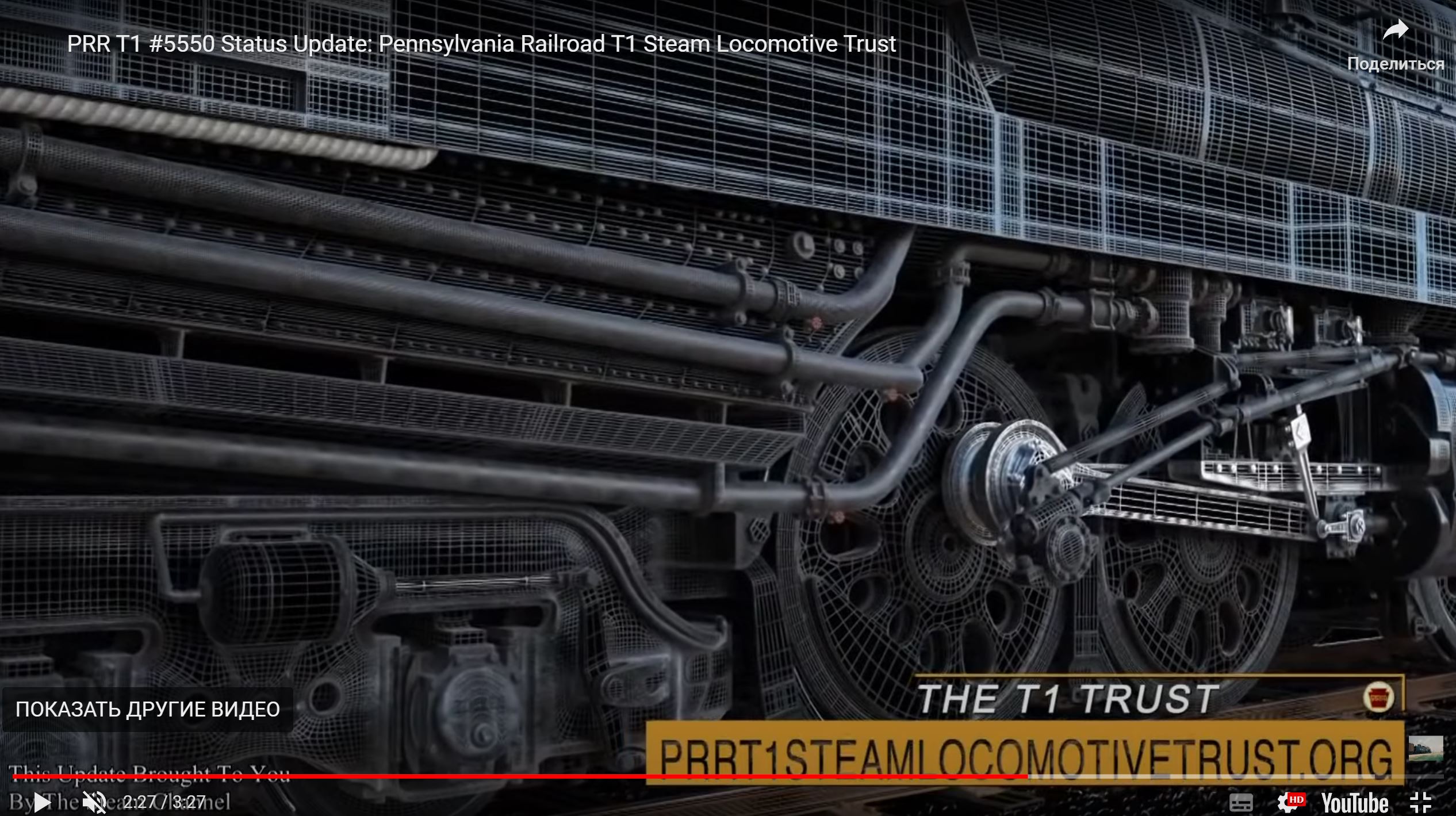

Я связался с организацией - чертежами они не раскидываются, НО, т.к. они за каждый чих пытаются срубить пожертвования, то и чертежами приторговывают (300-850$ за листочек). На сайте выложены превьюшки этих чертежей и хоть там все очень мелко, но имея некоторые нормальные чертежи (которыми я все же разжился) их полуразмытые узлы можно будет прочитать. Также, просмотрев все их видео я нашел множество 3д видов узлов и механизмов. В общем с миру по нитке - паровоз построим.
Стройка будет не быстрой, но отгрызая по чуть-чуть можно съесть любой пирог!
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

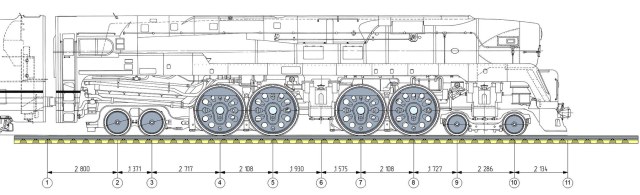

Ну все - погнали
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Так как внутри ничего видно не будет, то буду оптимизировать модель в плане сокращения популяции сусликов
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

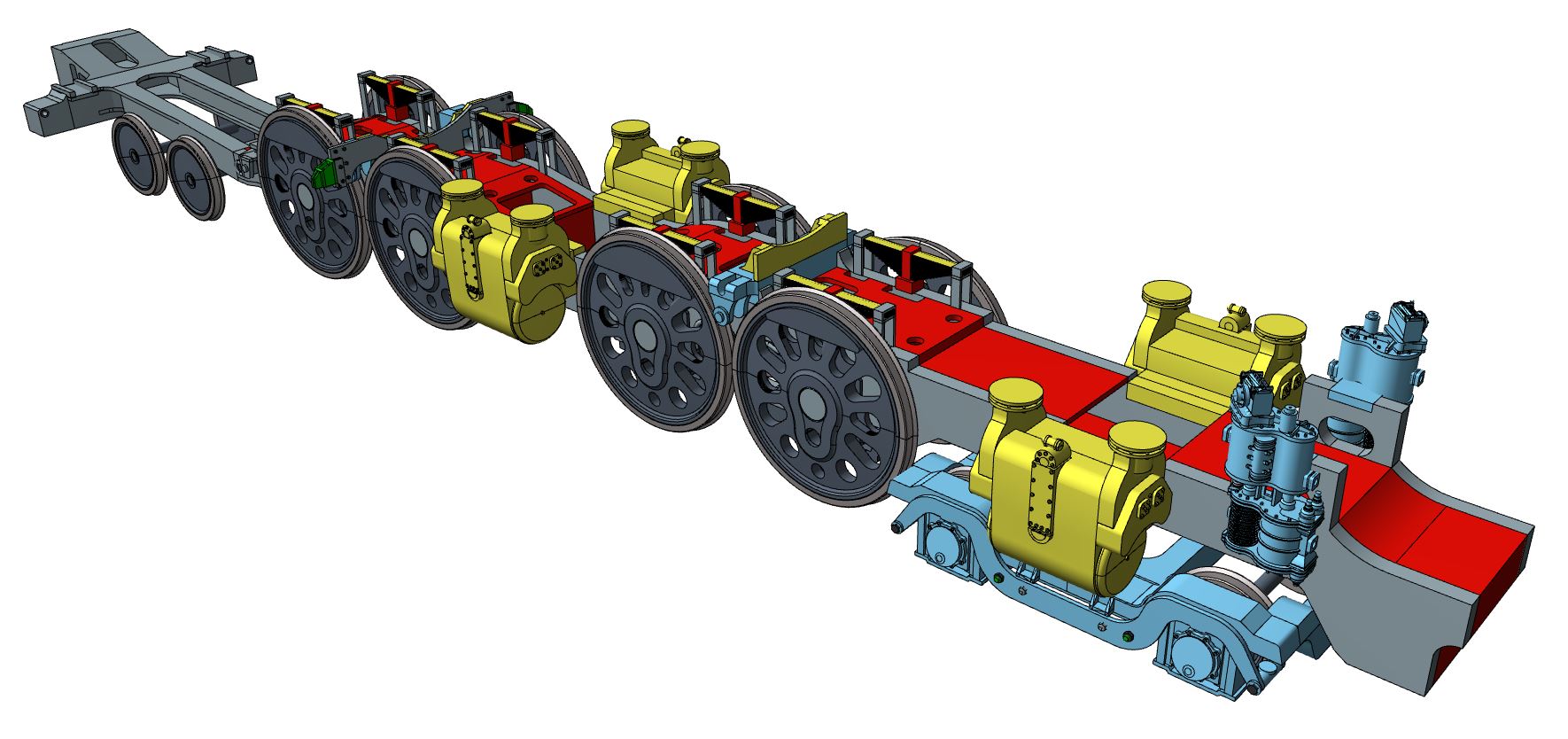

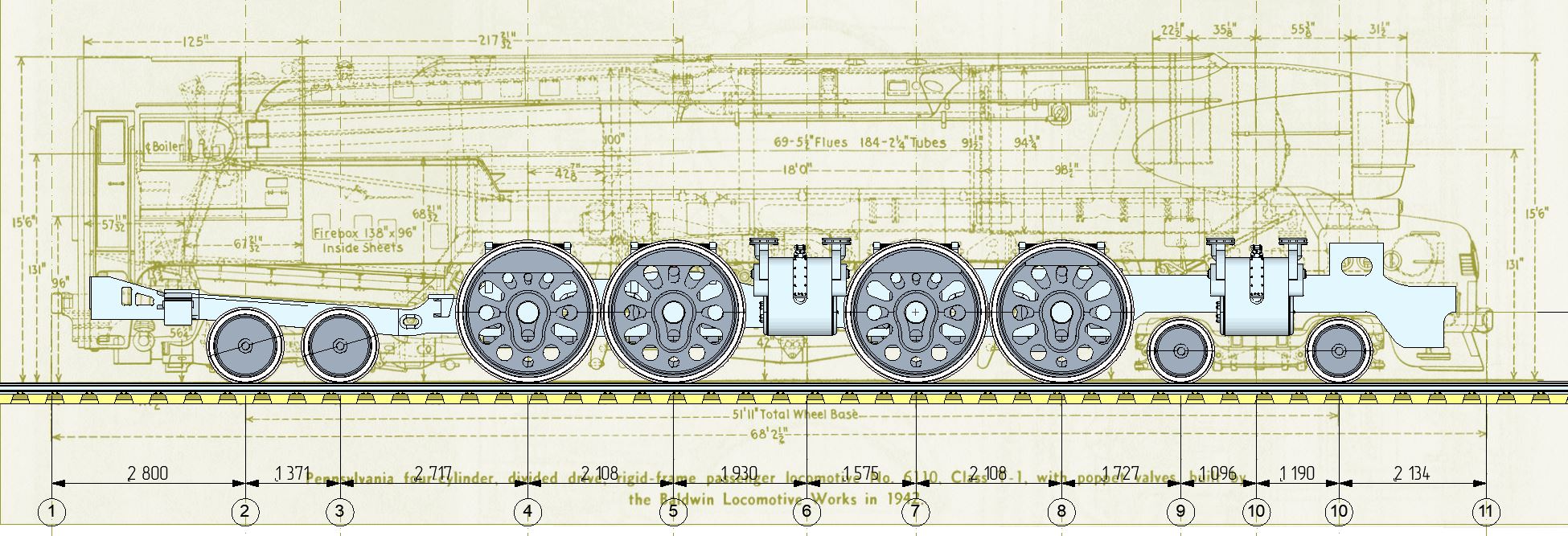

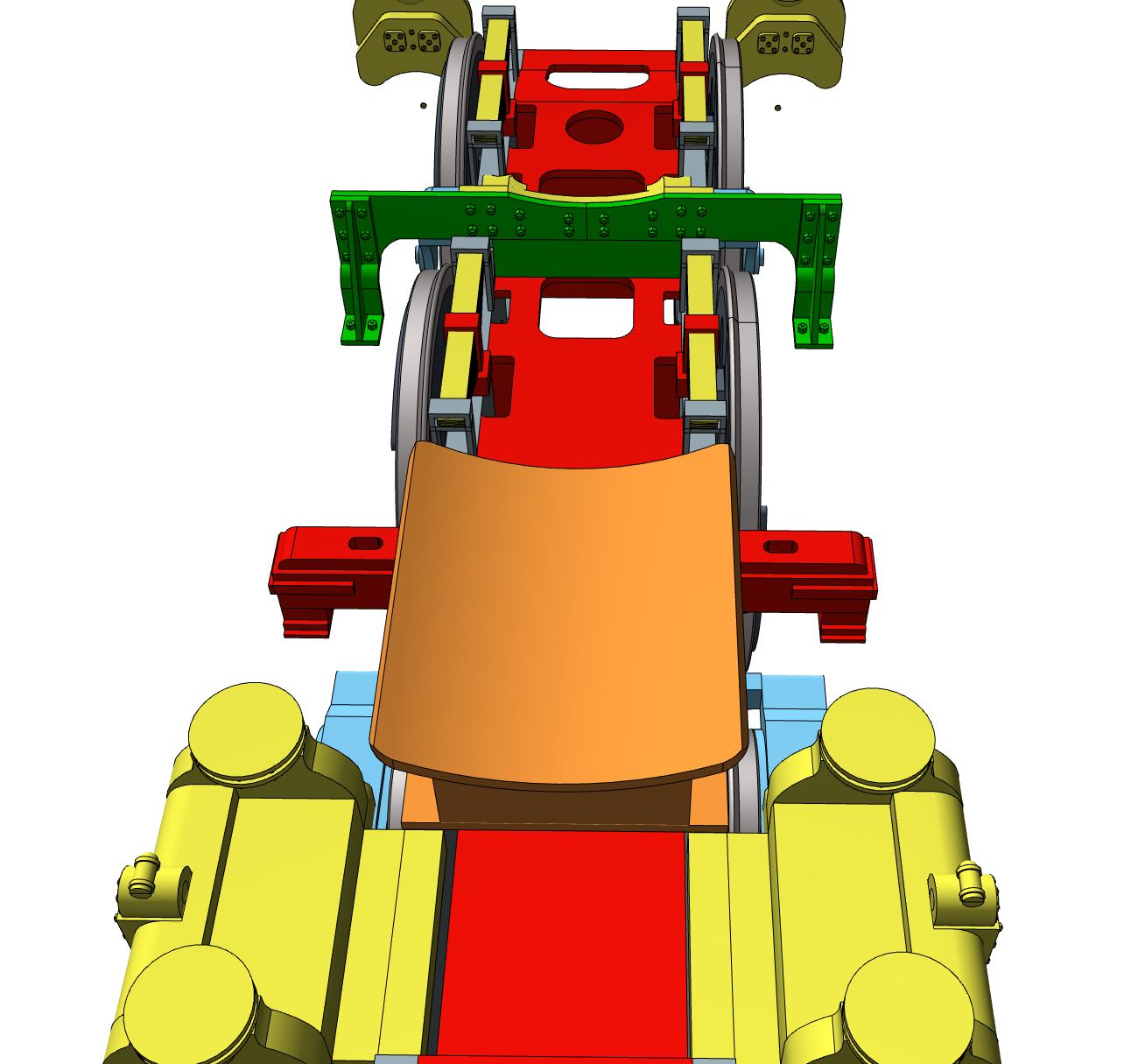

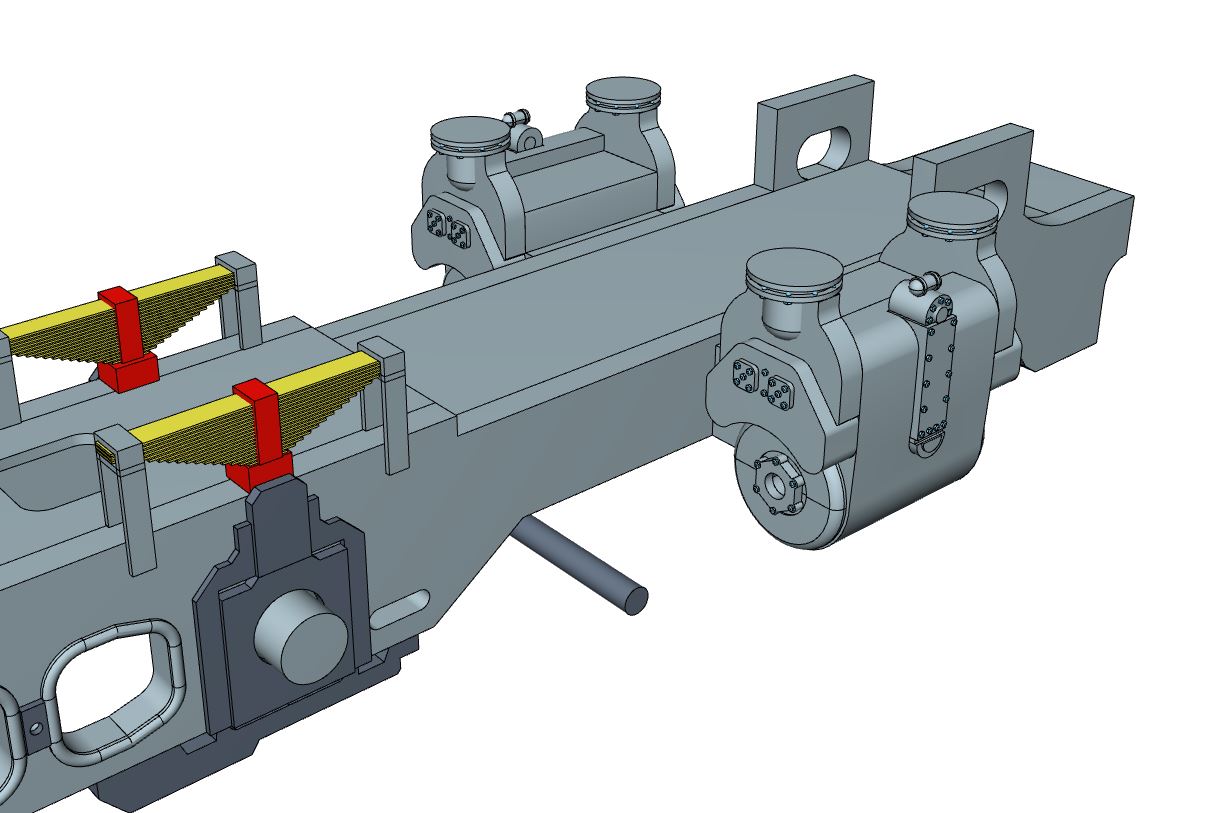

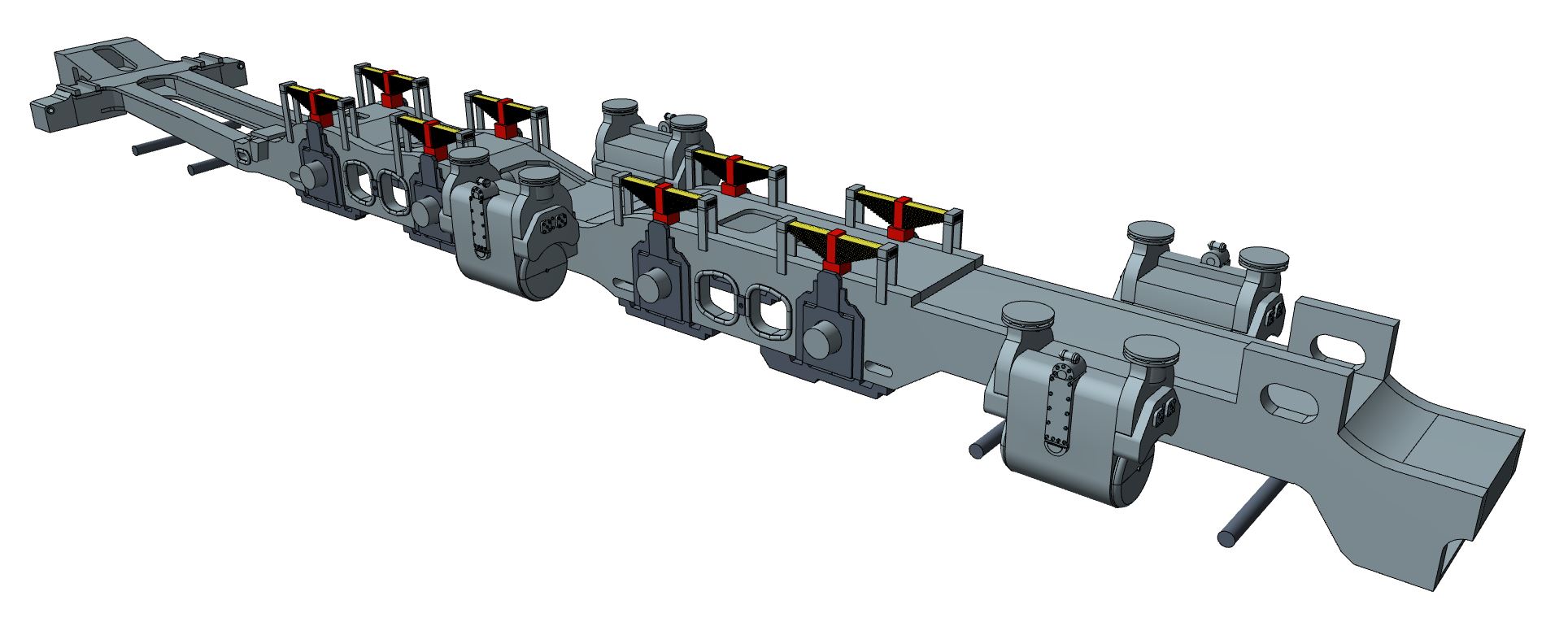

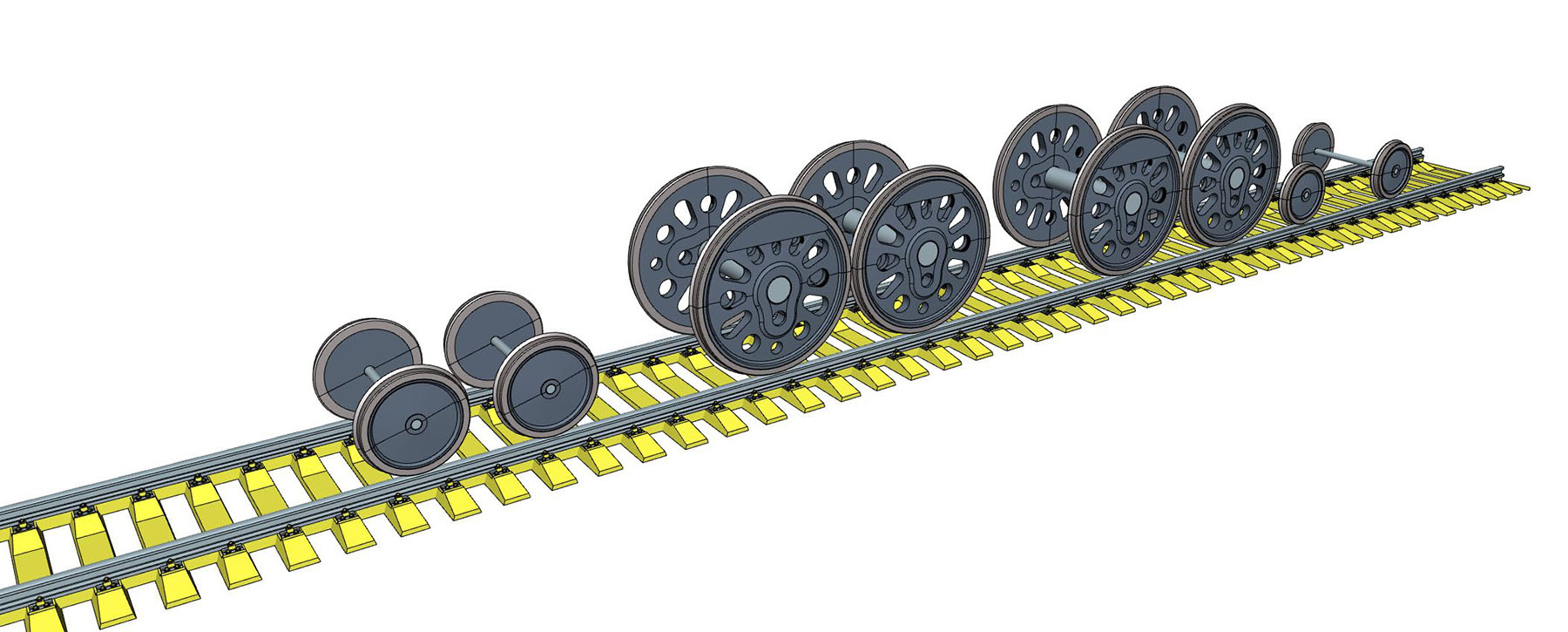

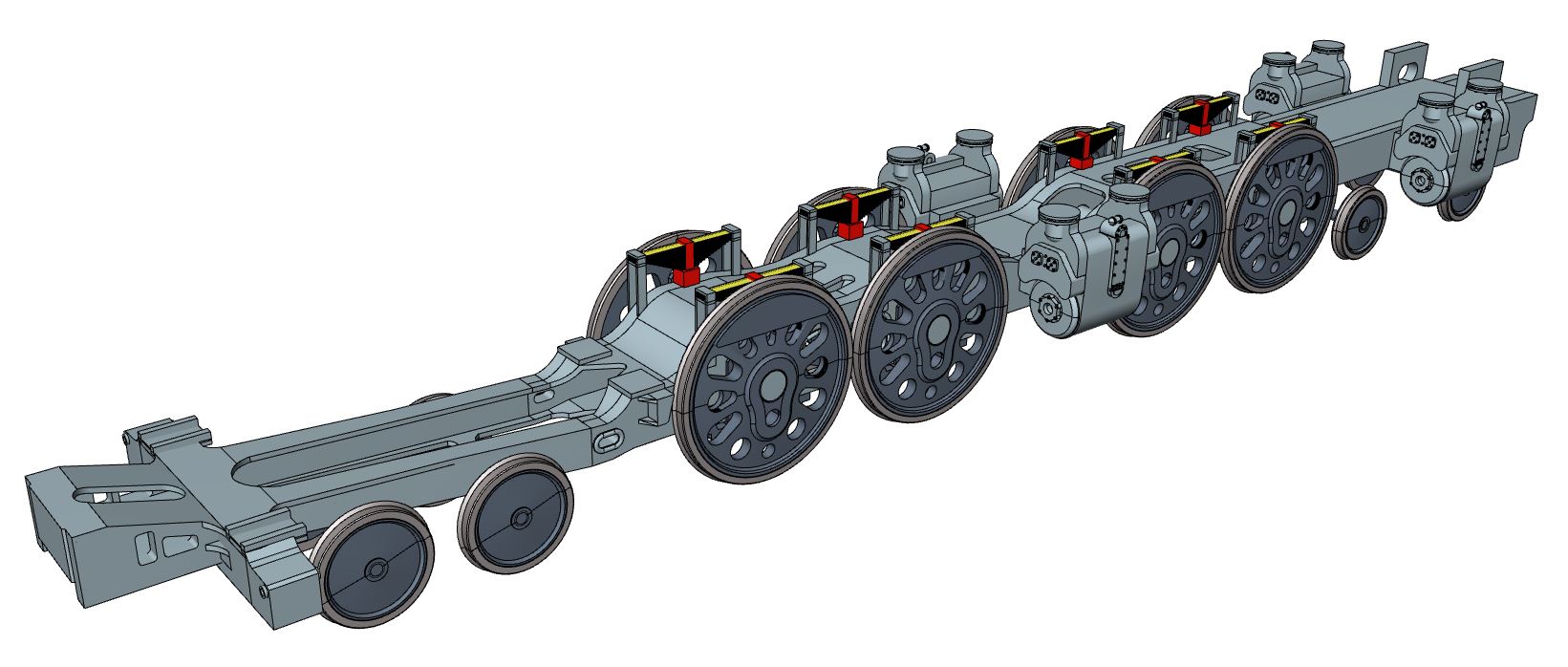

Сегодня весь день печатались колеса, а пока это происходило занялся рамой и цилиндрами. У этого паровоза они очень не стандартной формы - работать было трудно, но интересно. Эх, медленно принтер печатает. Тормозит процесс. Макетирование и моделирование тут надо делать одновременно.
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

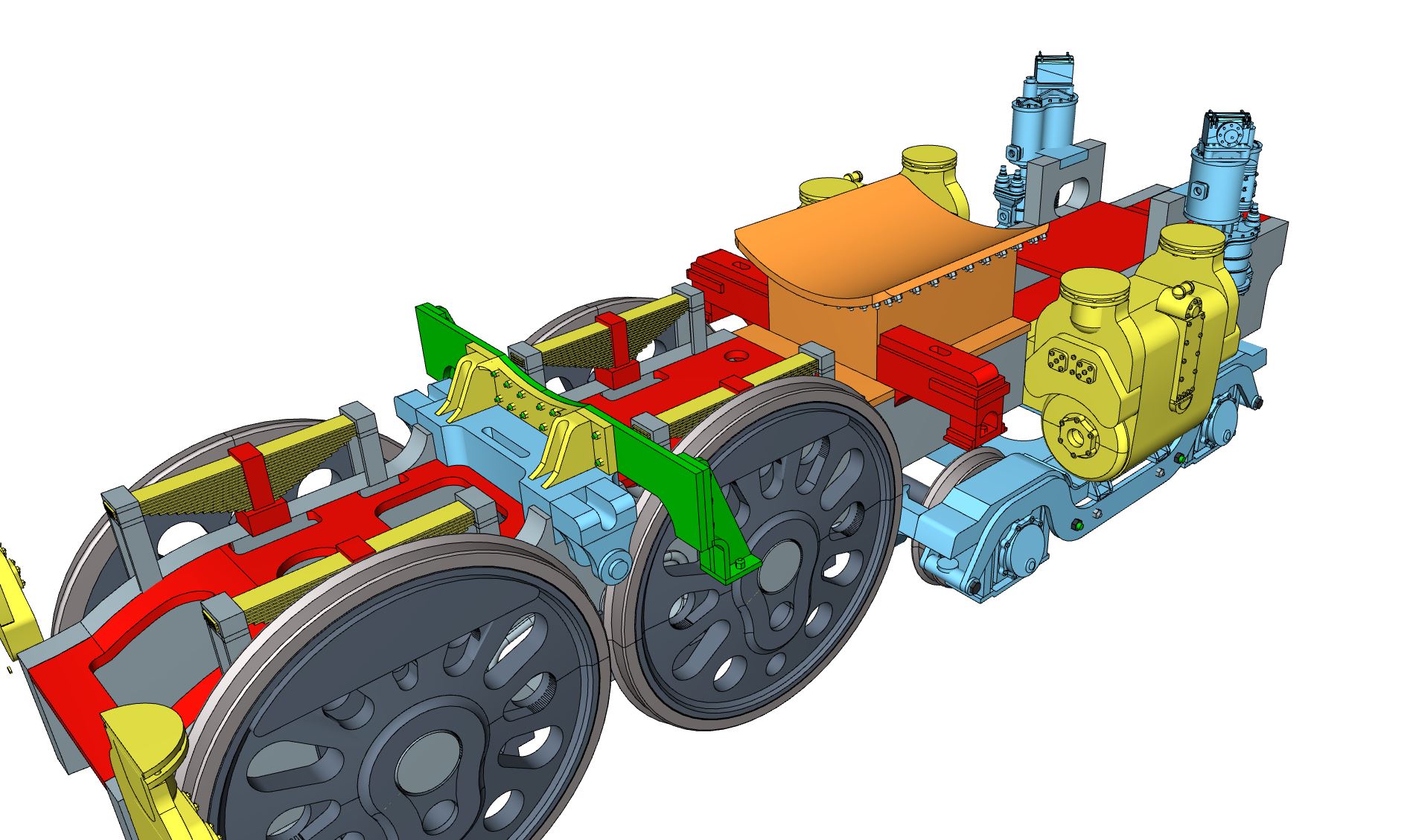

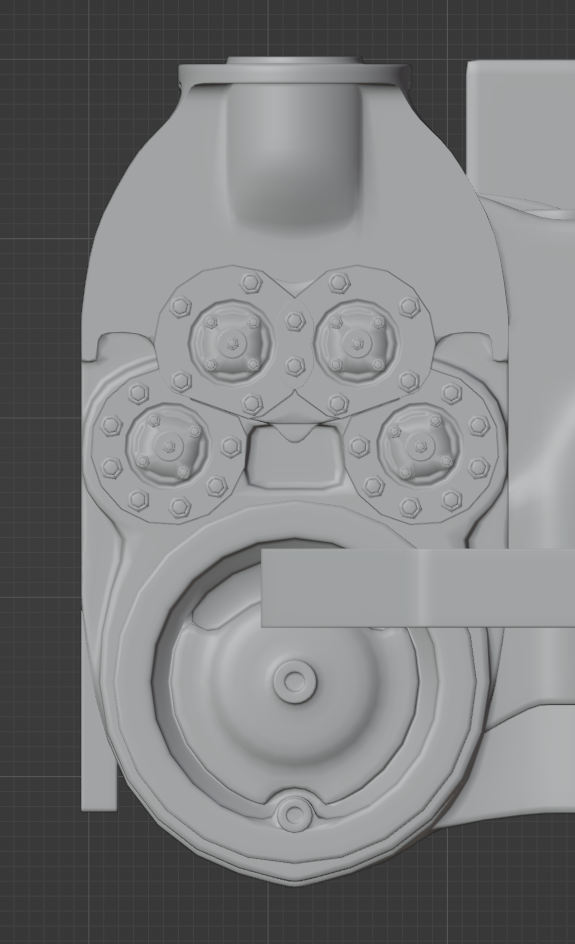

Дай Бог здоровья парню из Пенсильвании, который меня консультирует, но с его помощью процесс идет приятнее. Откорректировал обводы блоков цилиндров
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

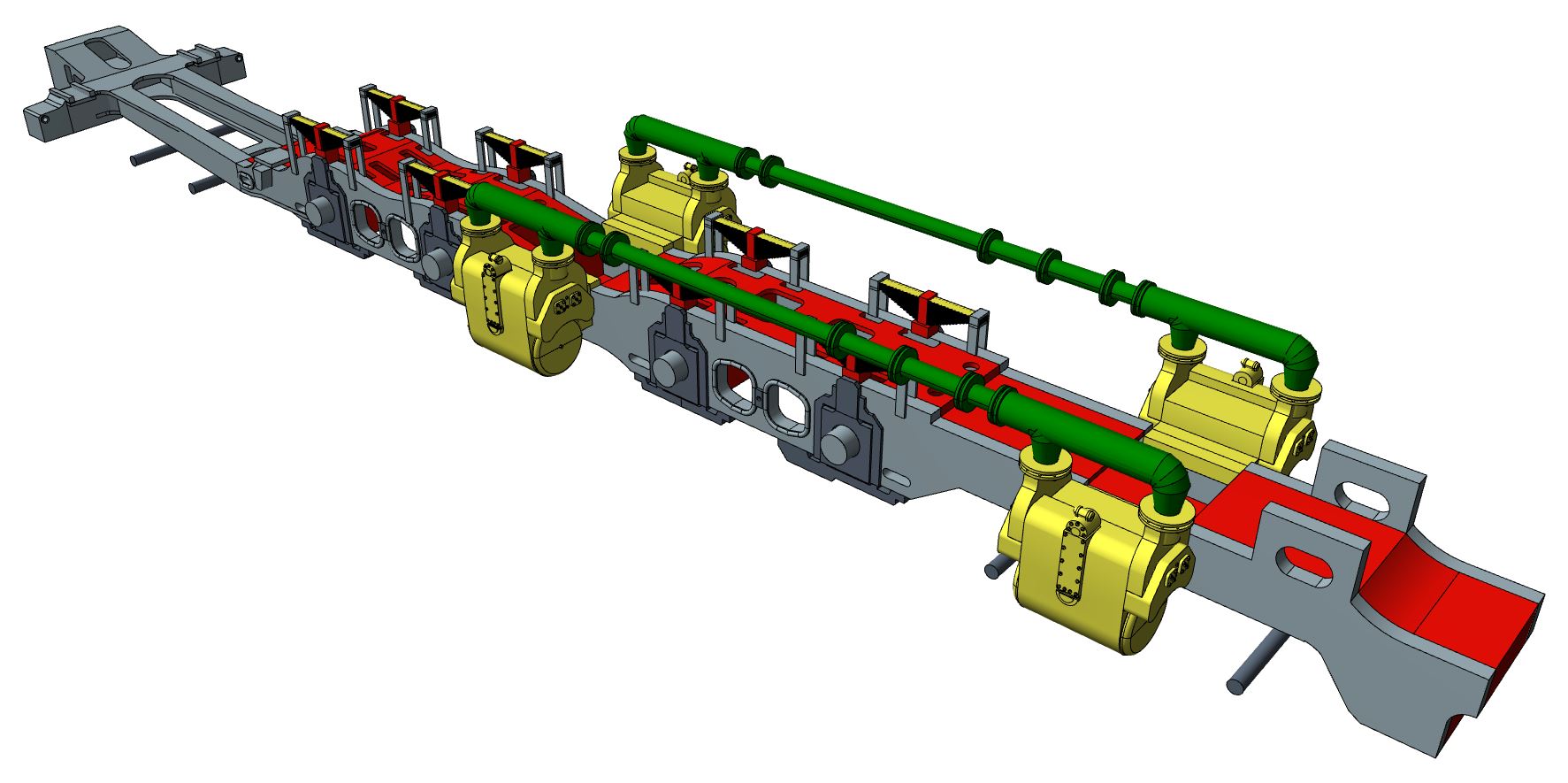

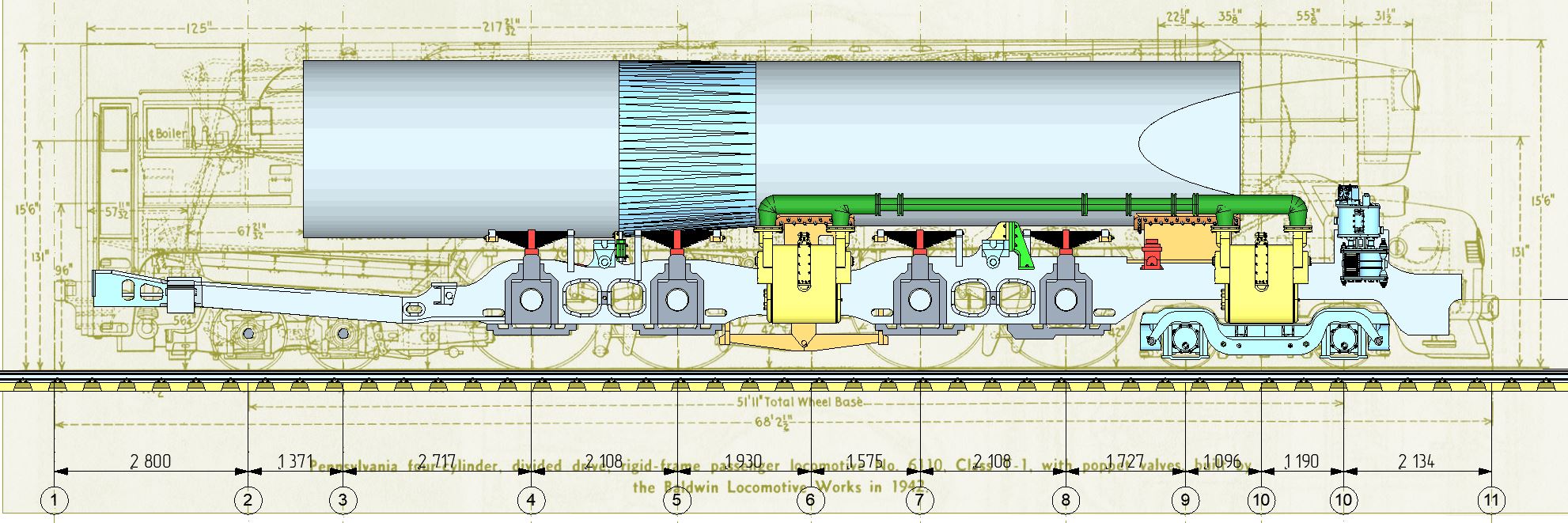

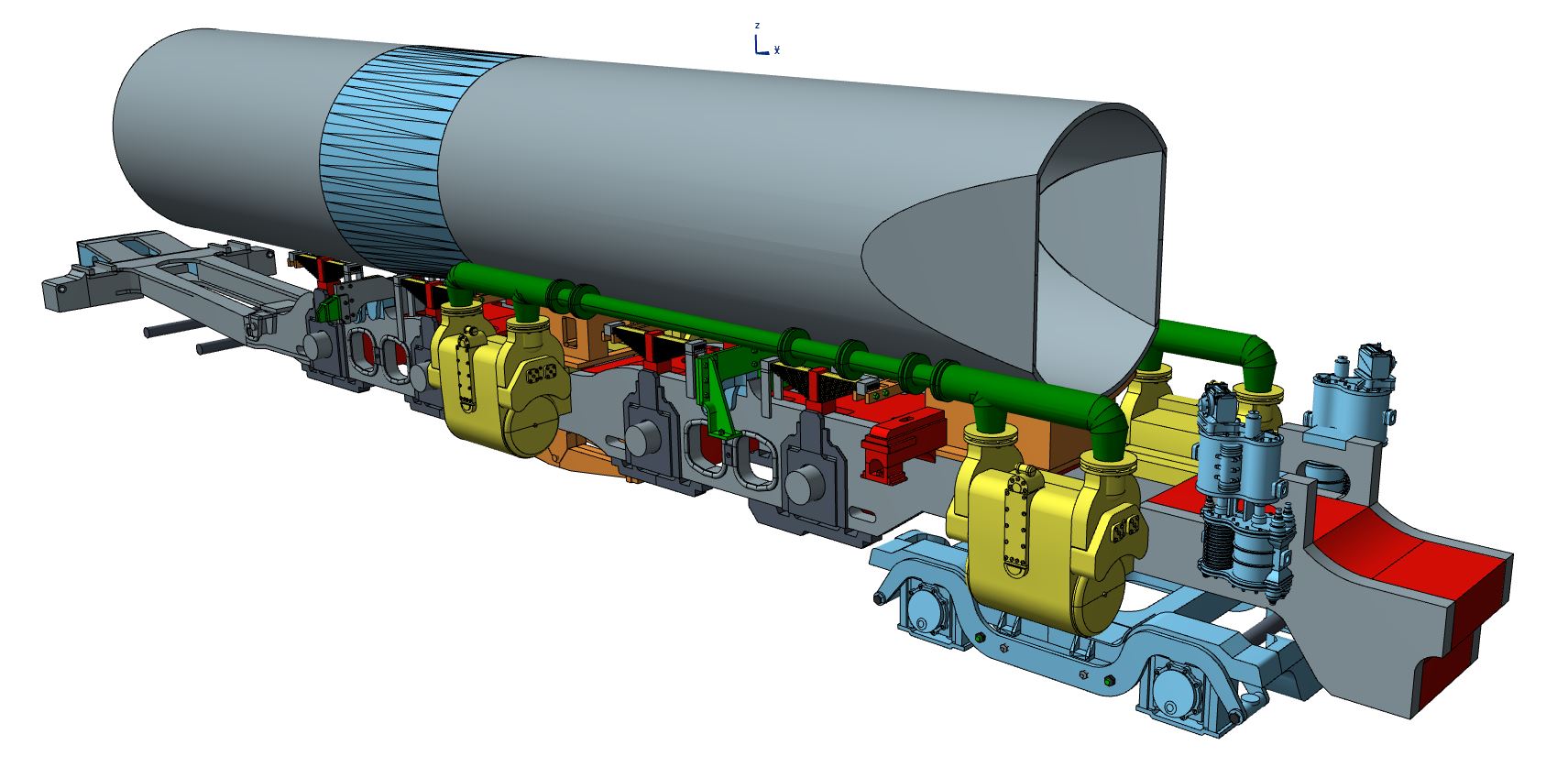

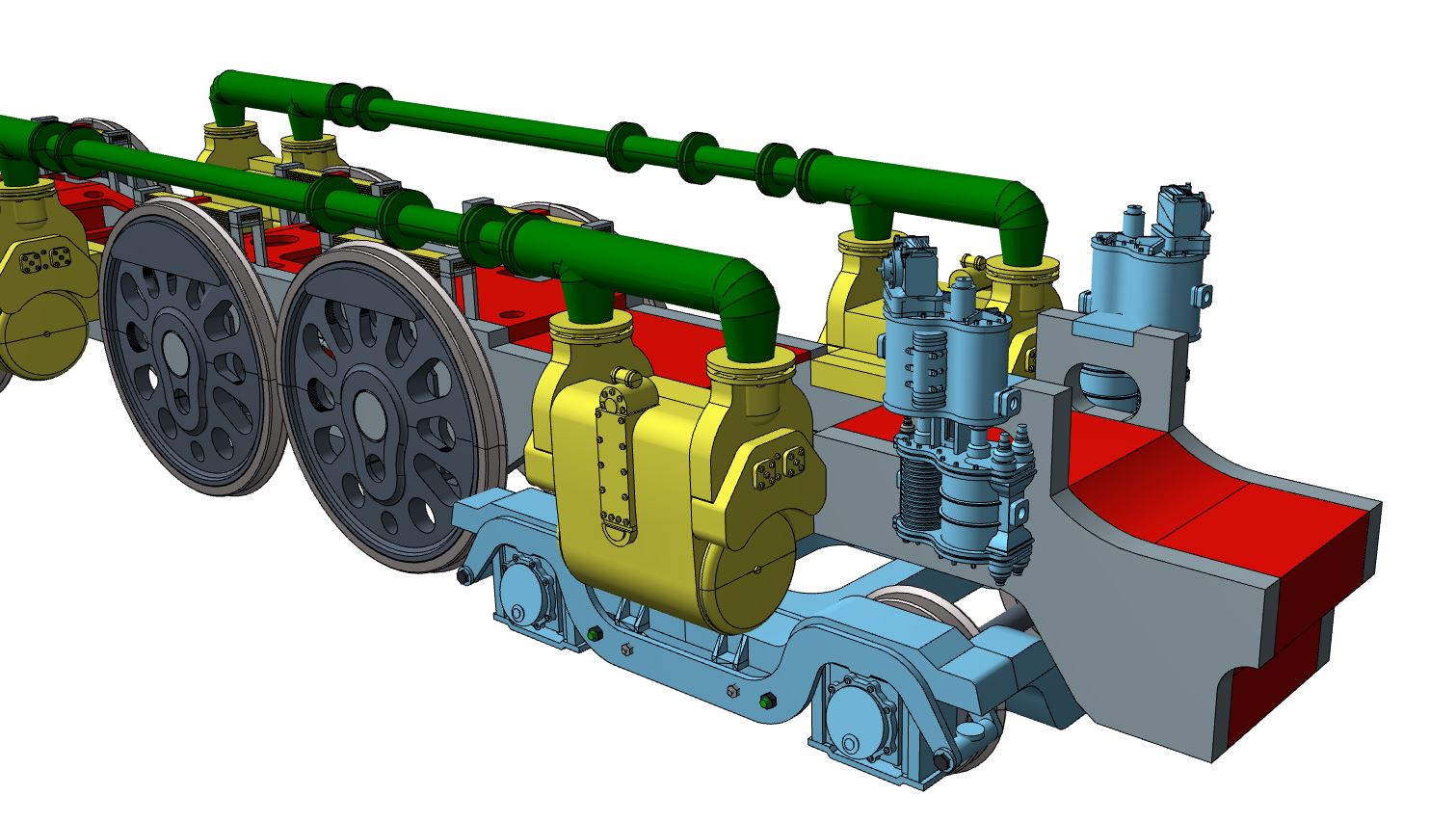

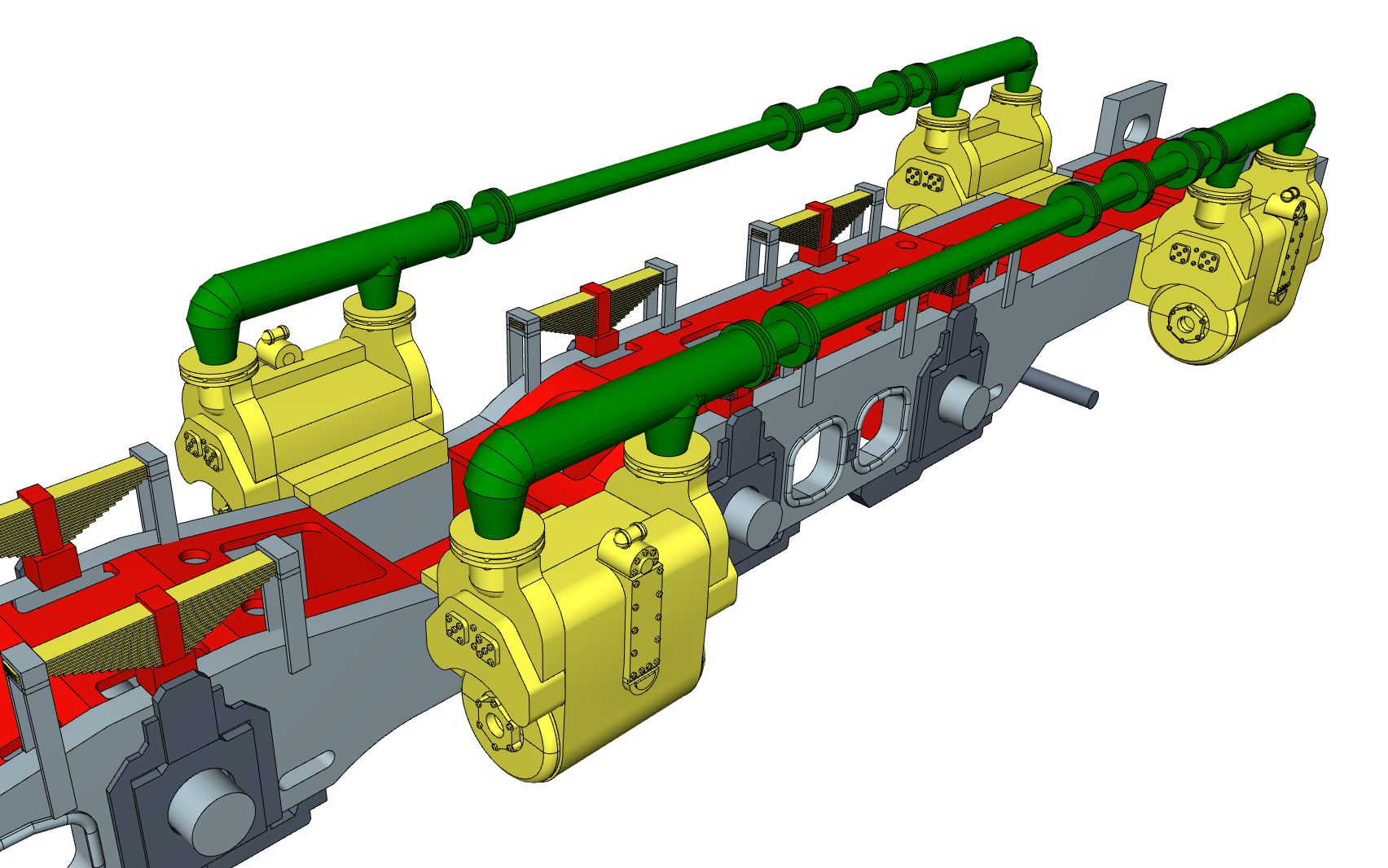

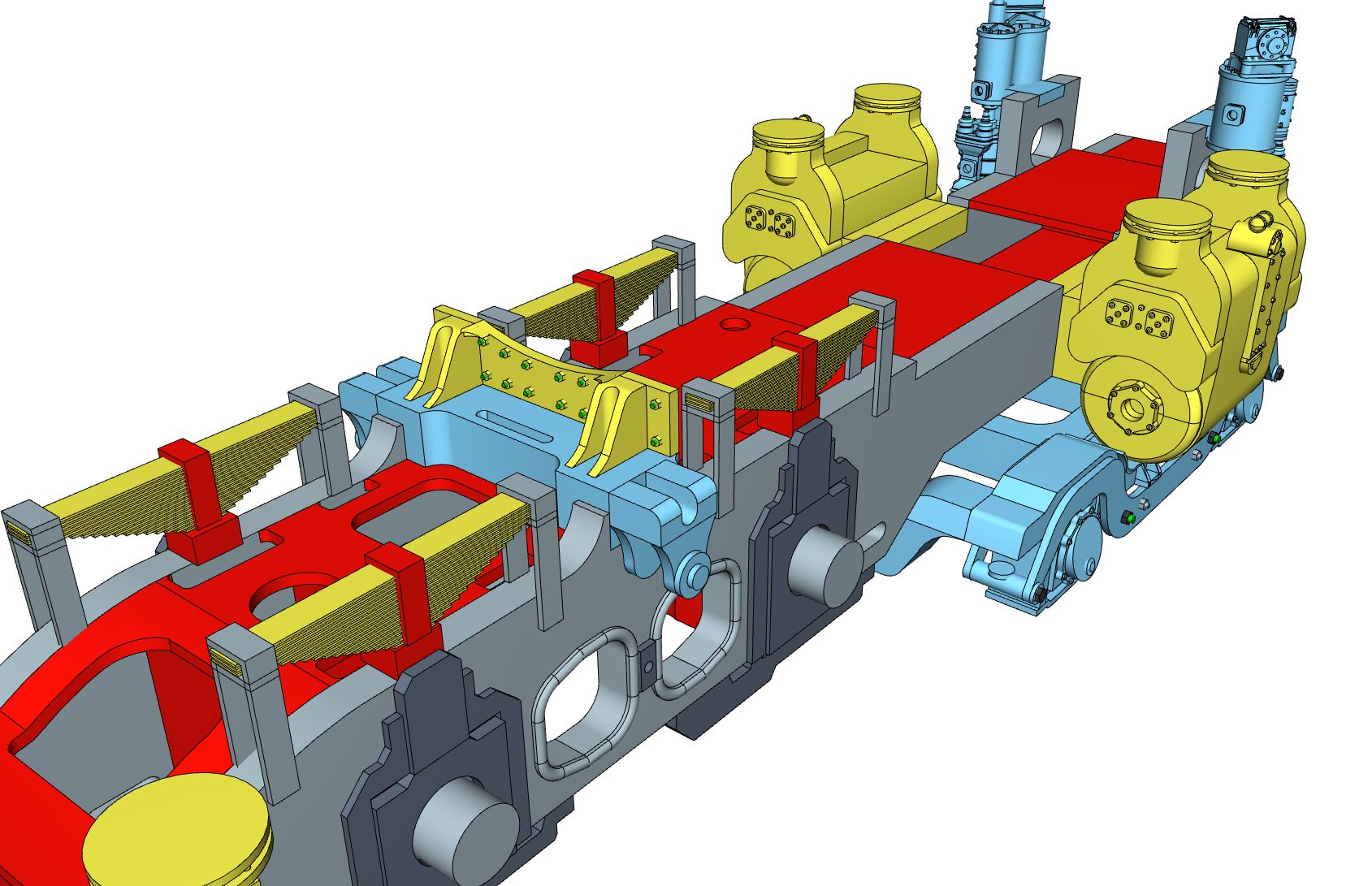

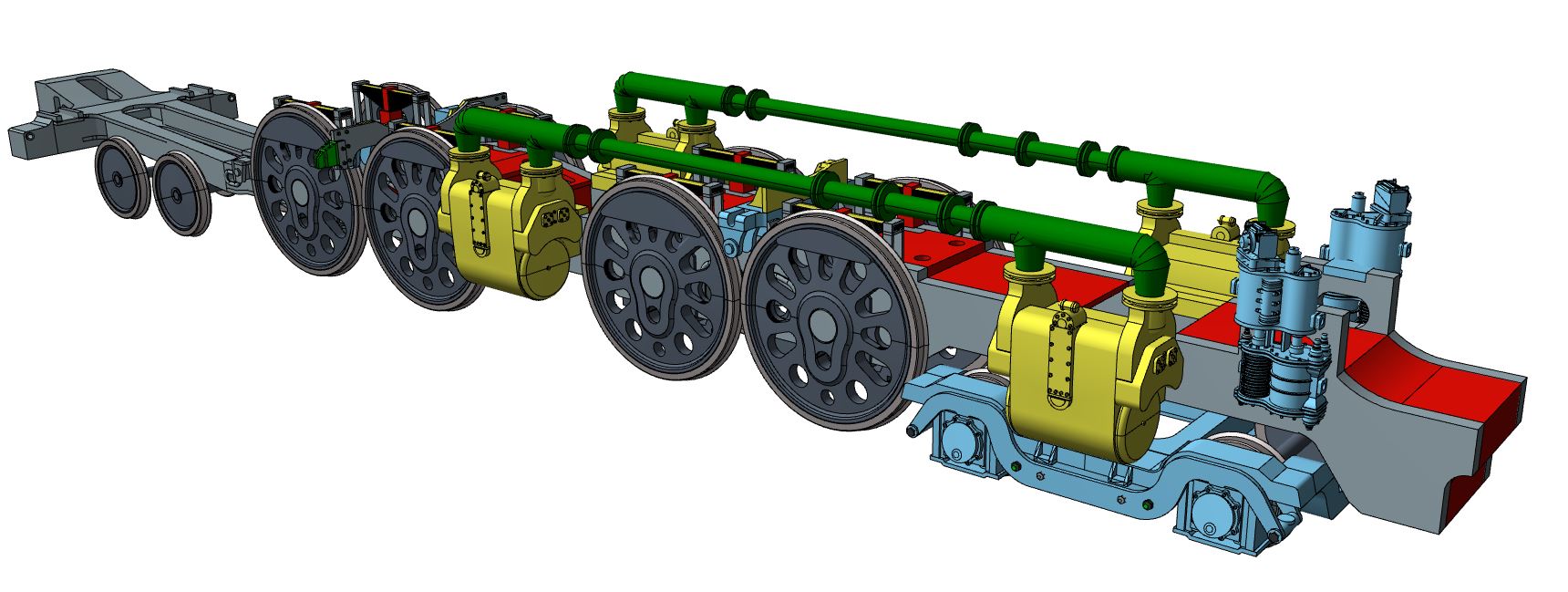

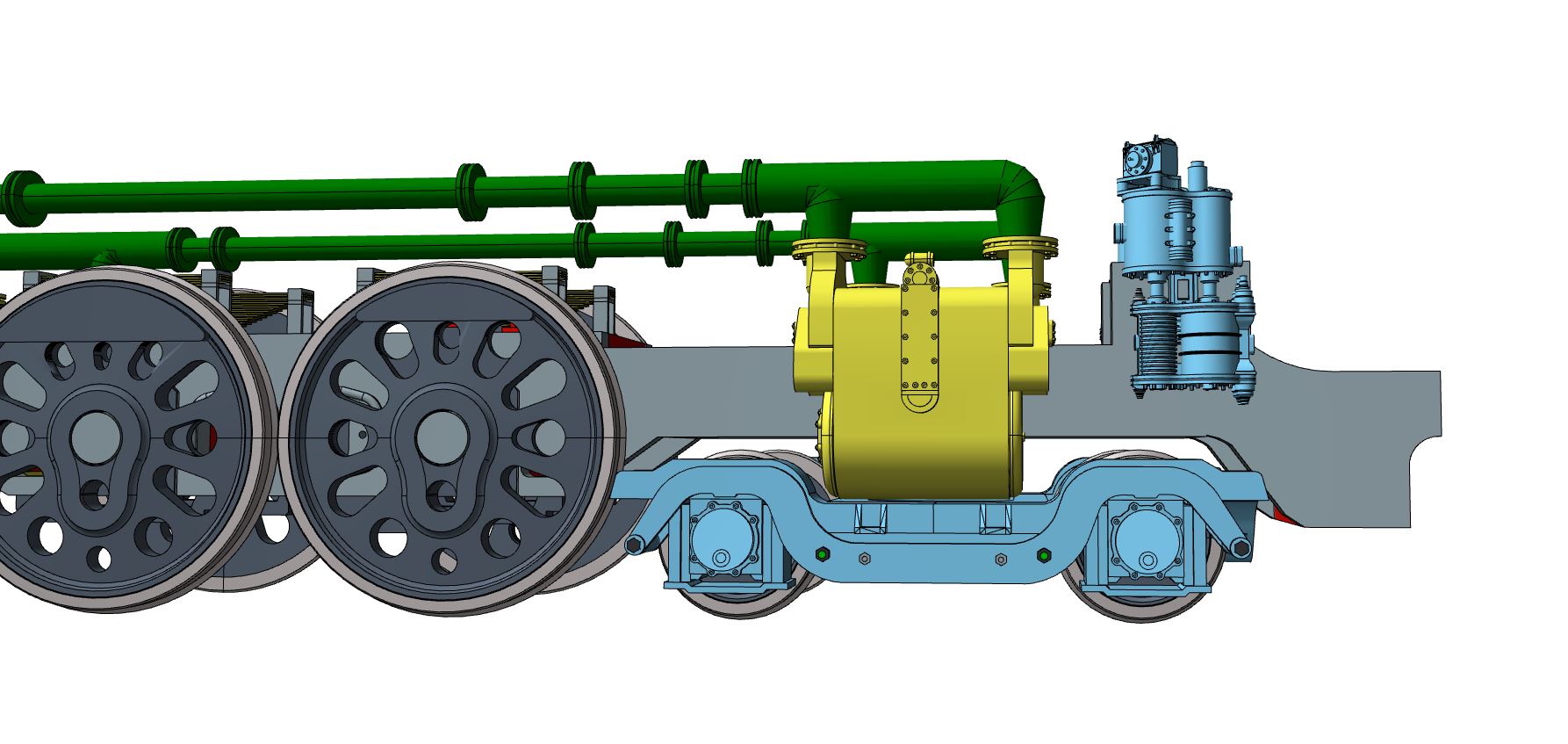

Основные трубопроводы
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

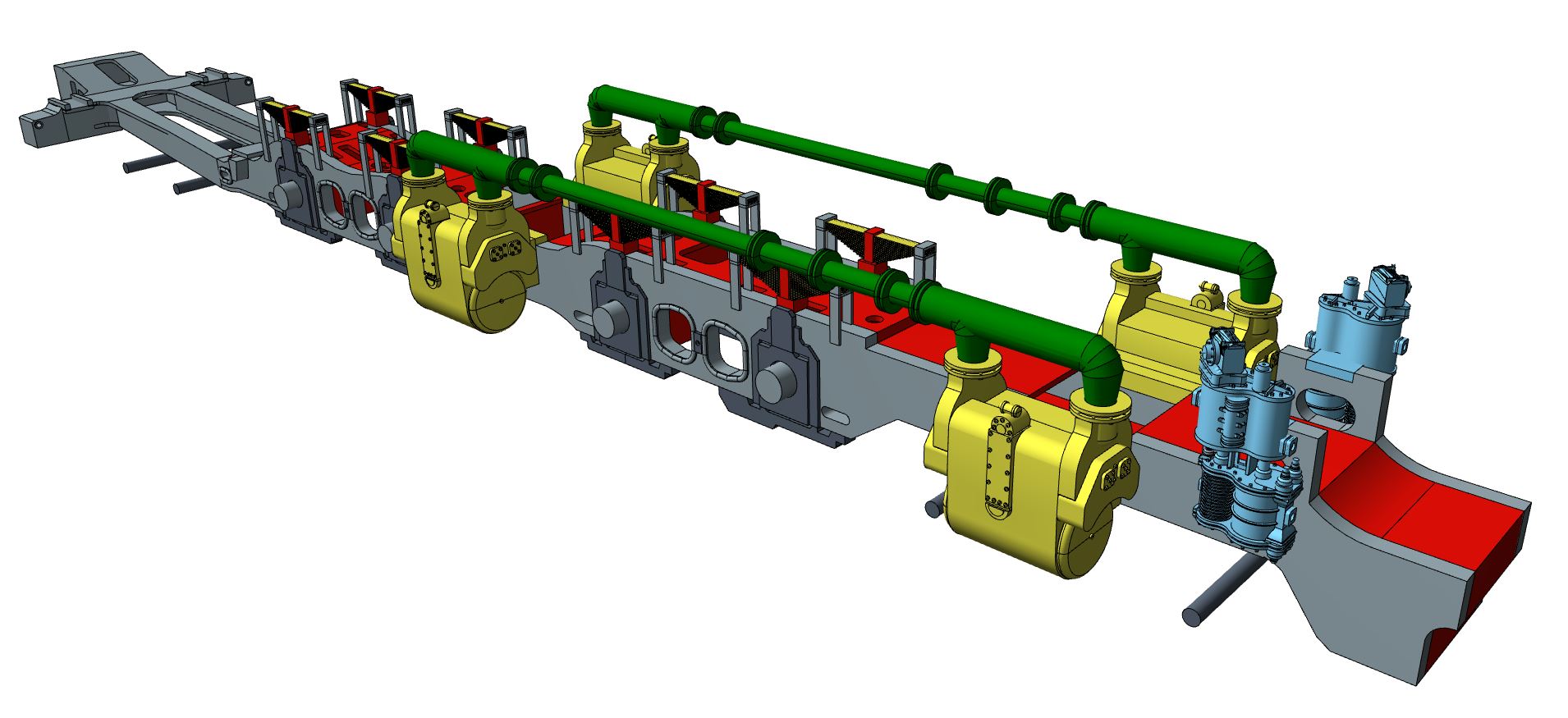

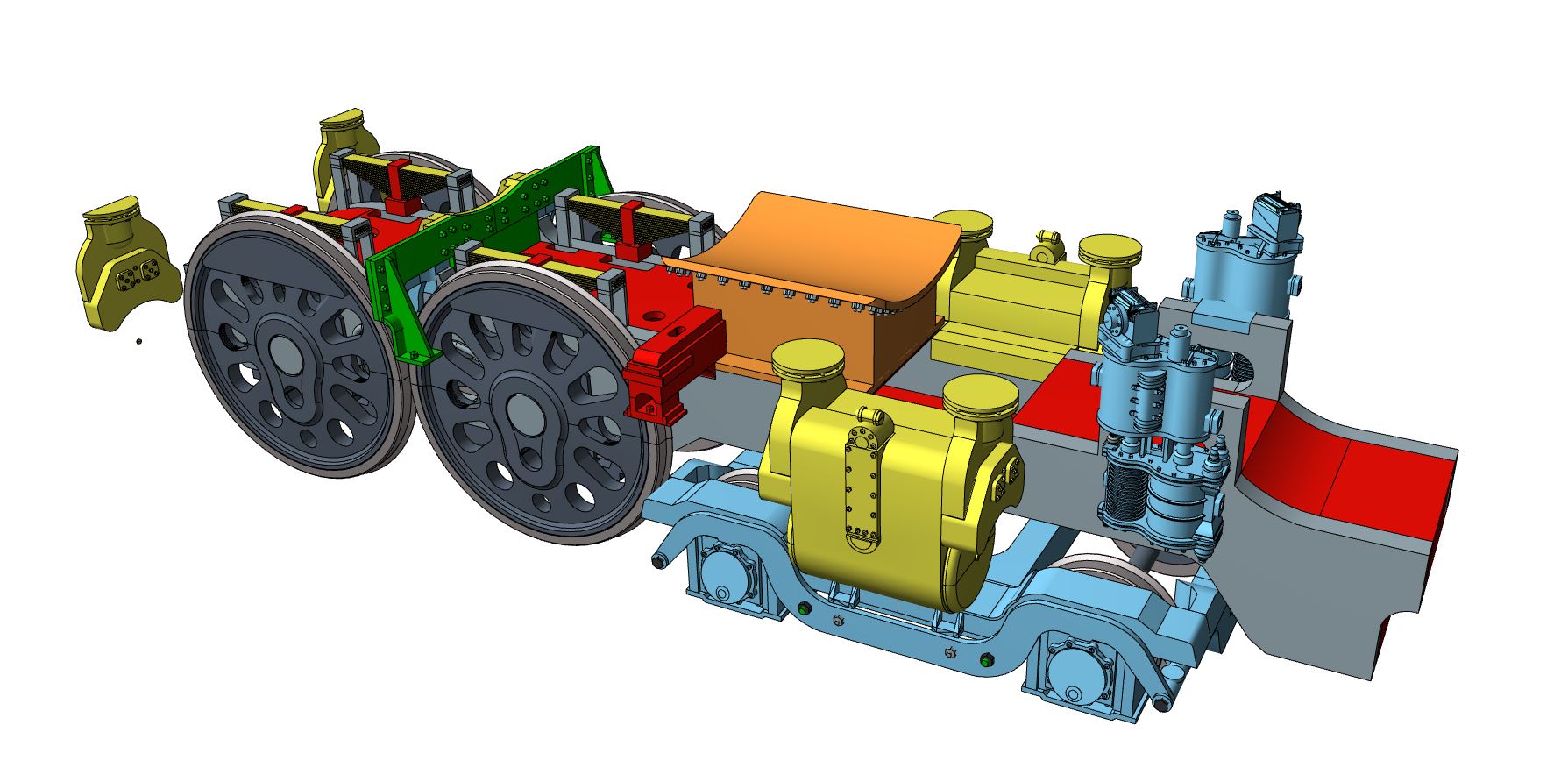

Установлены насосы
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Продолжаем разговор. Принтер пашет 24/7, так что скоро начну физическую сборку
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

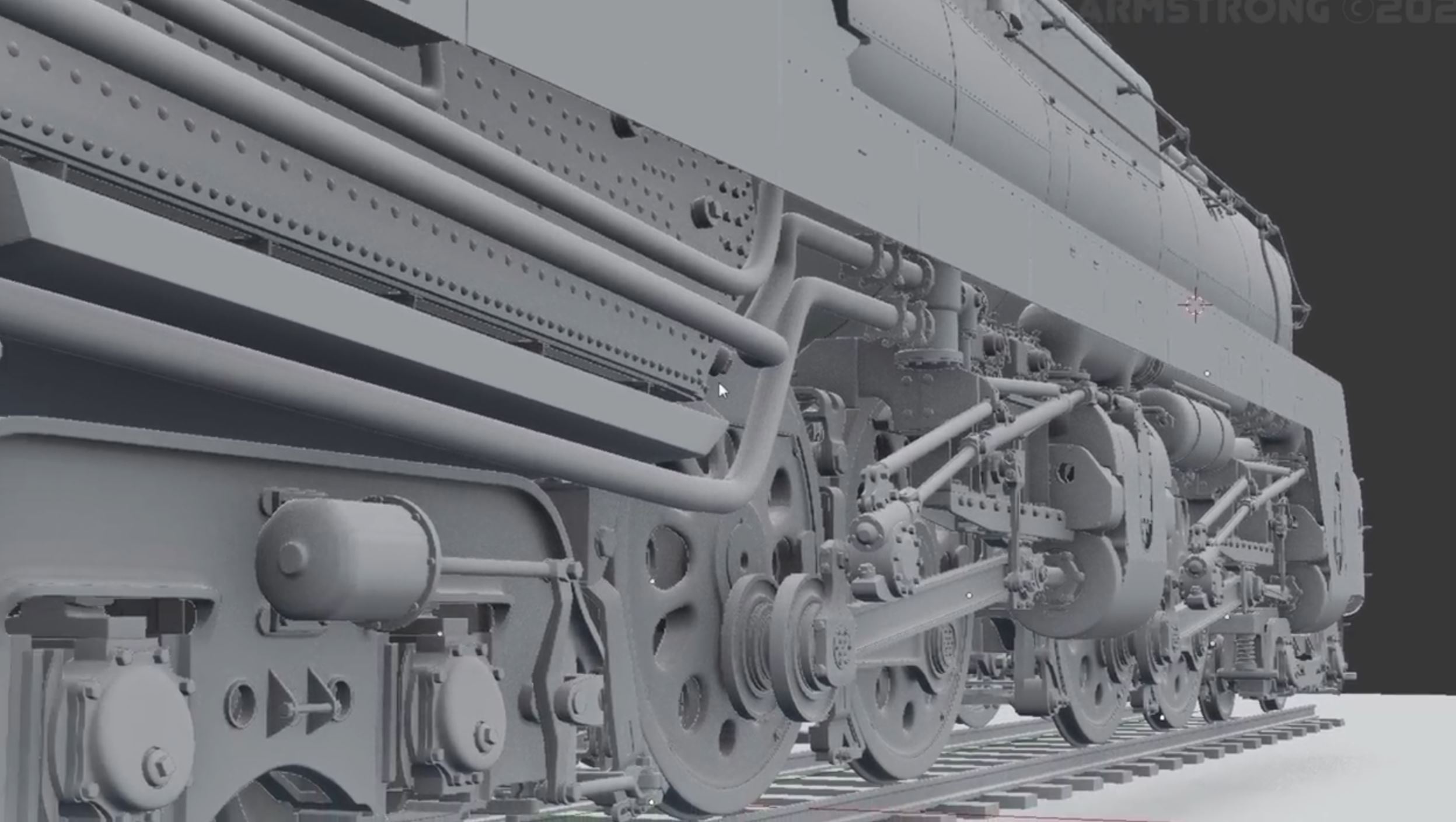

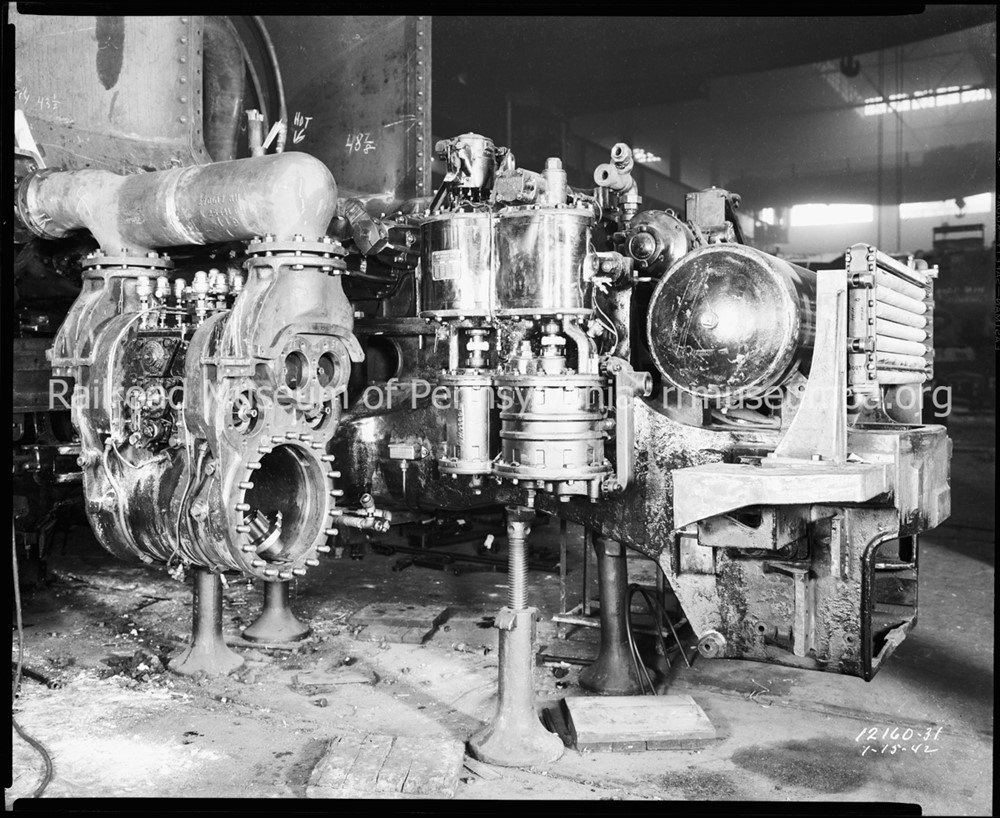

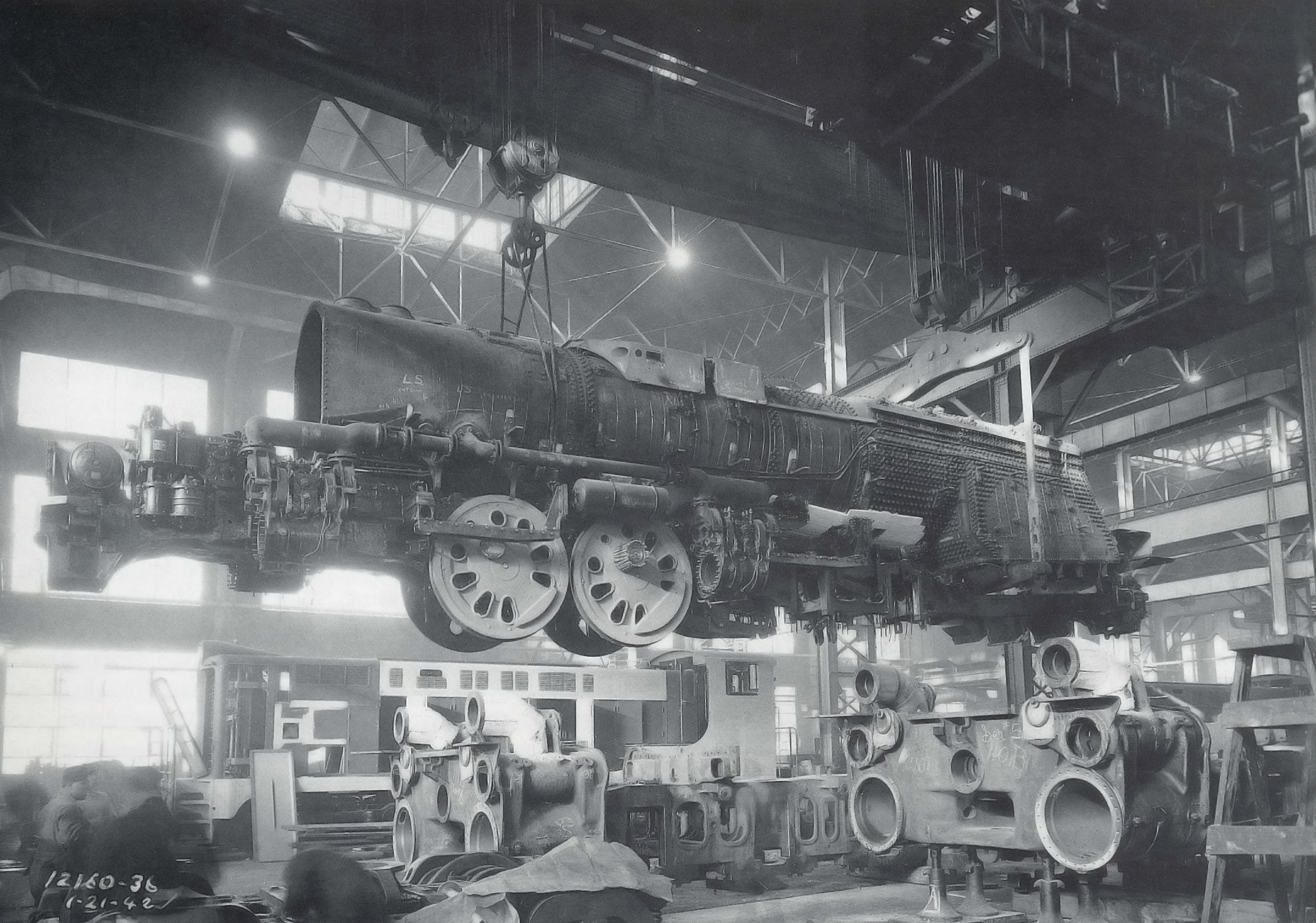

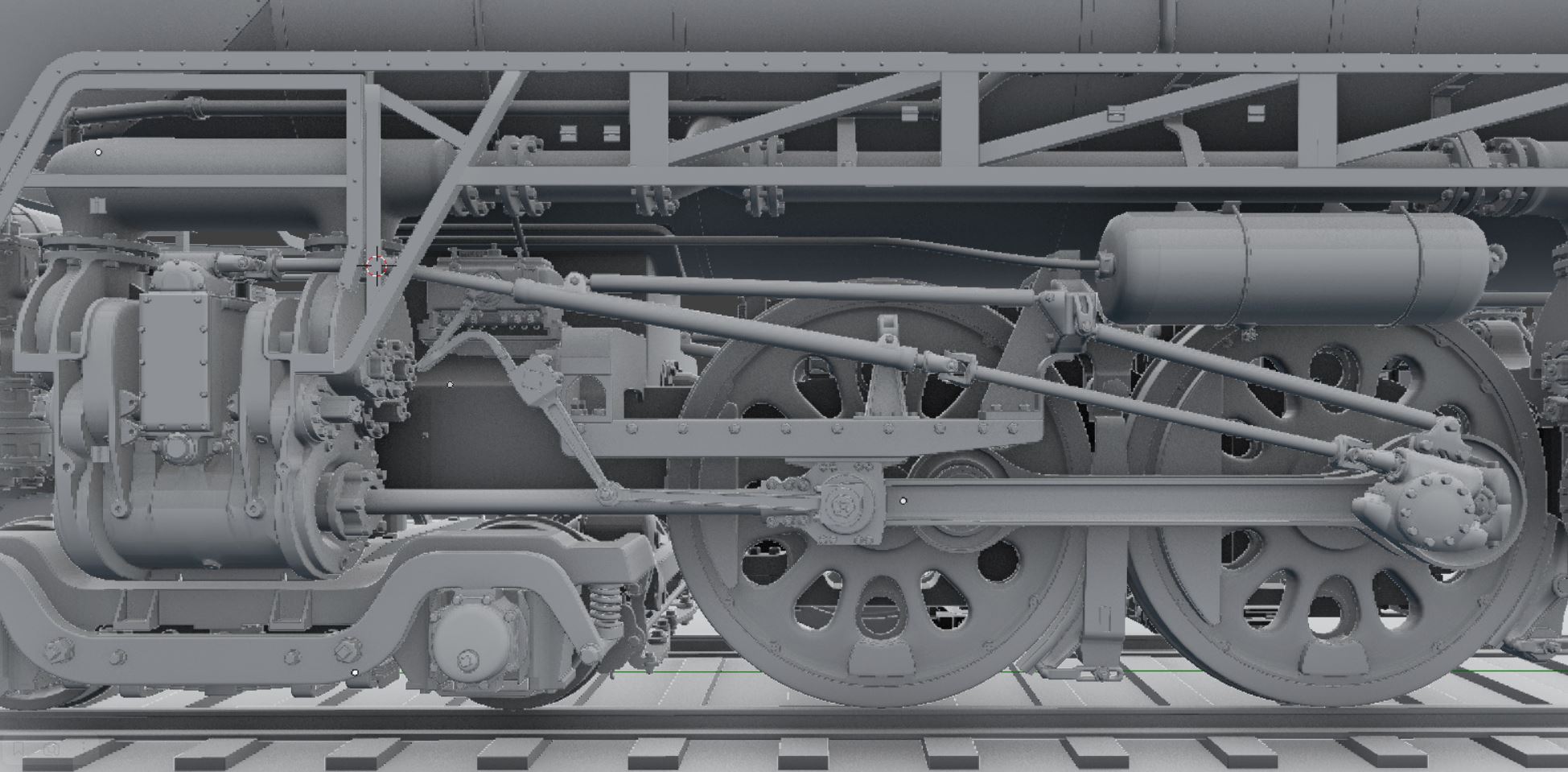

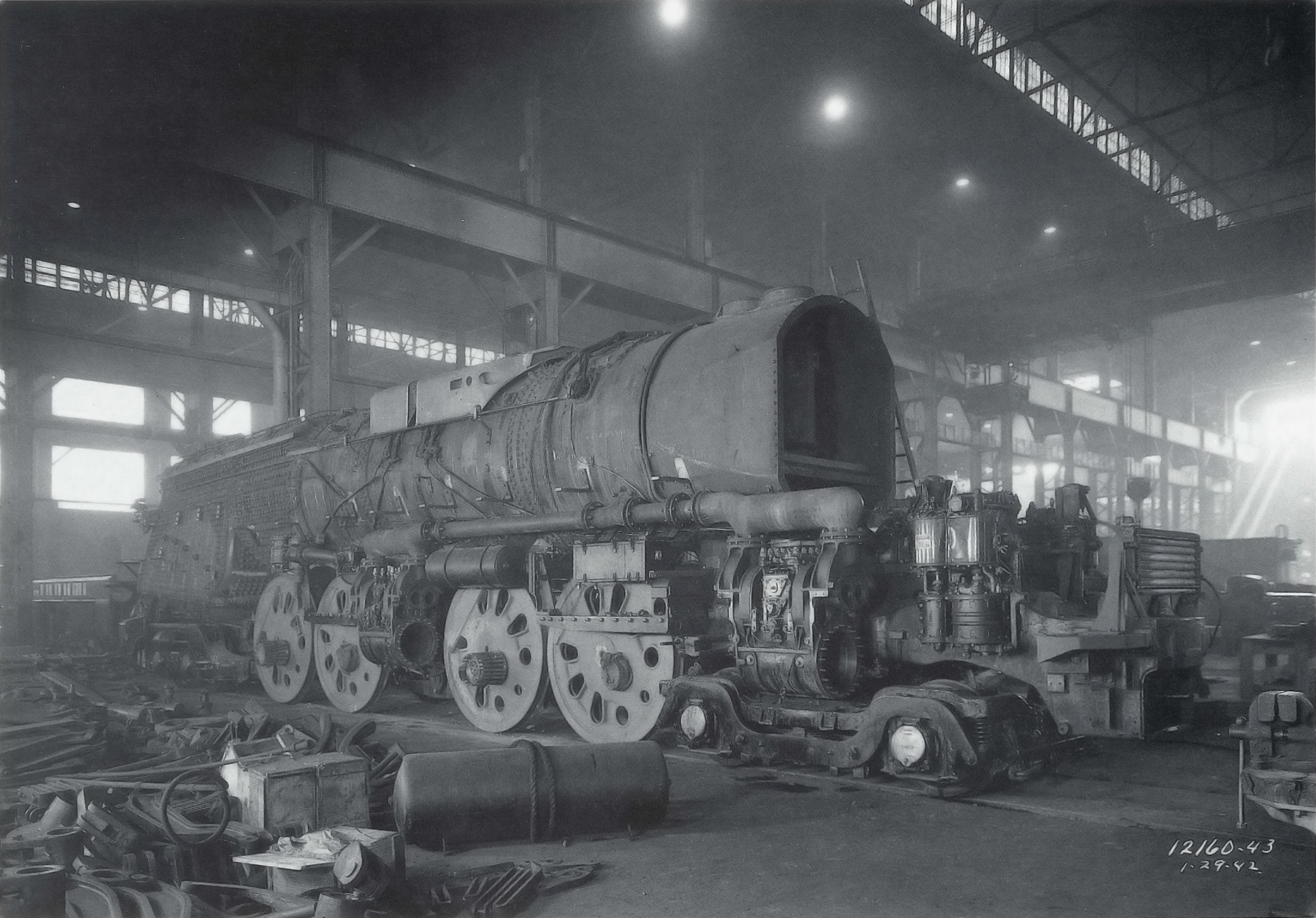

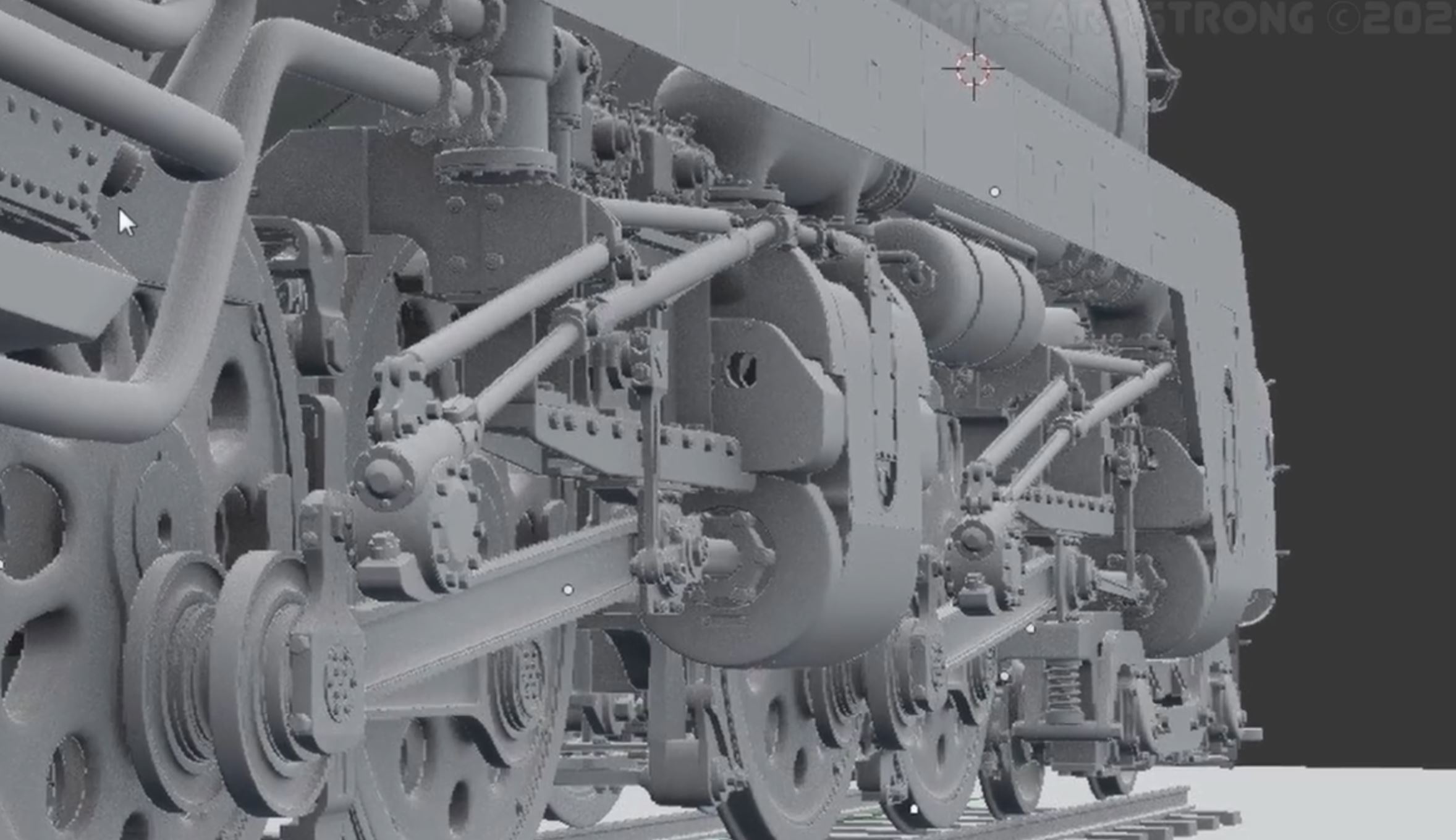

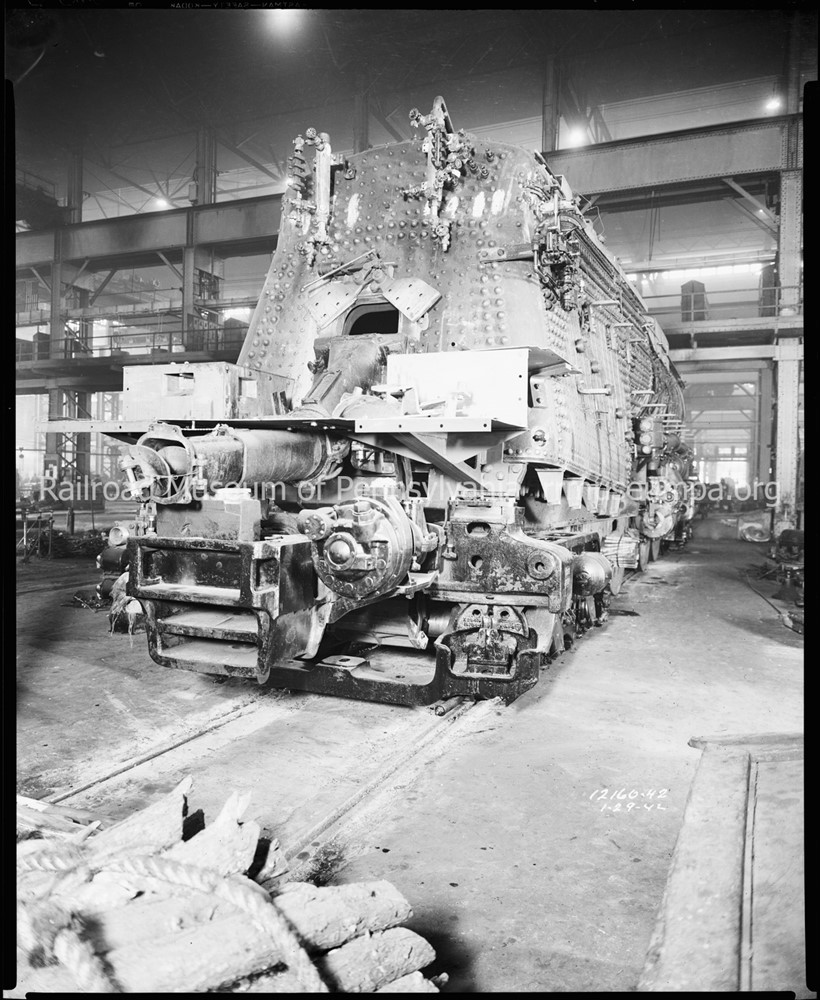

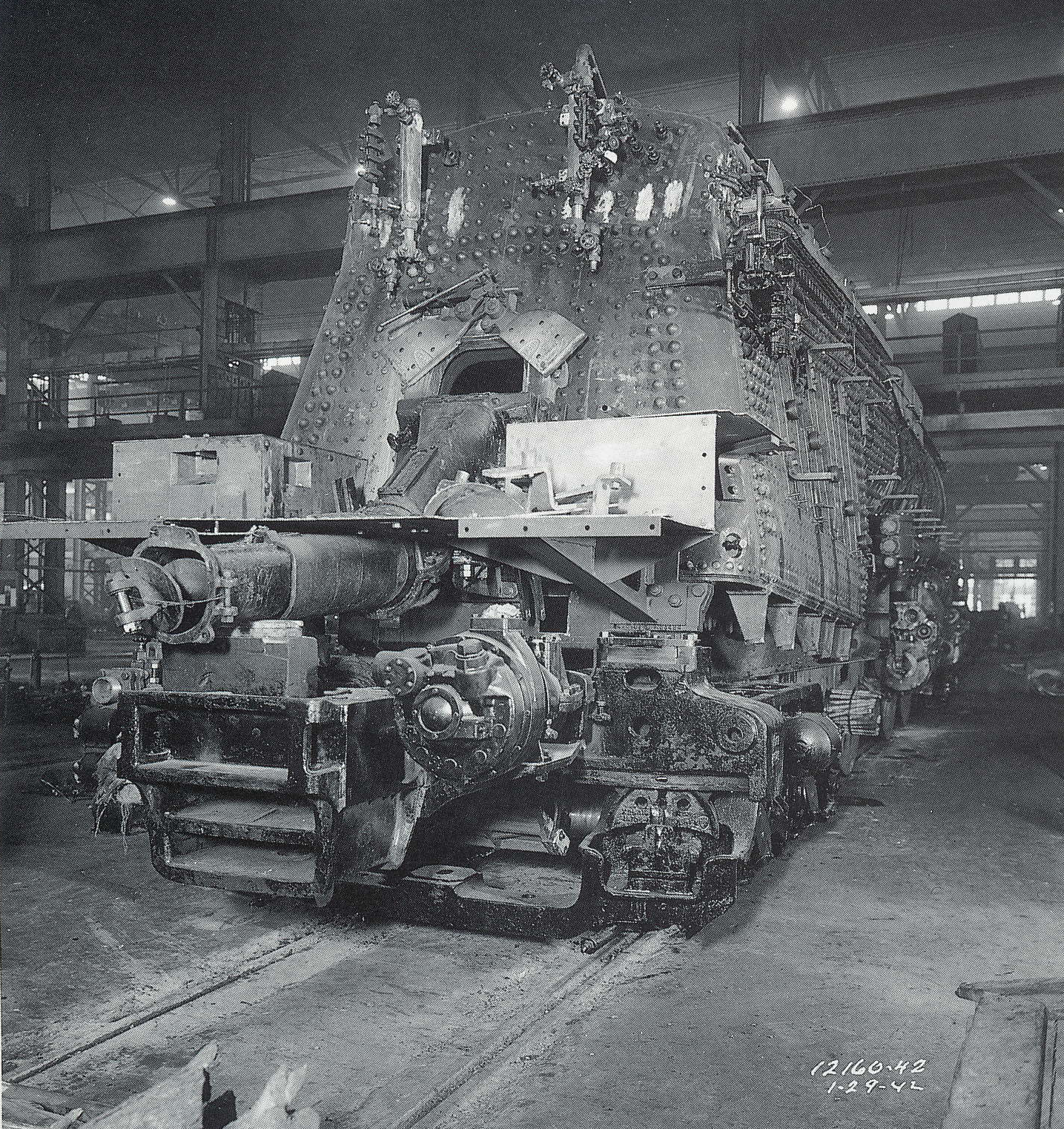

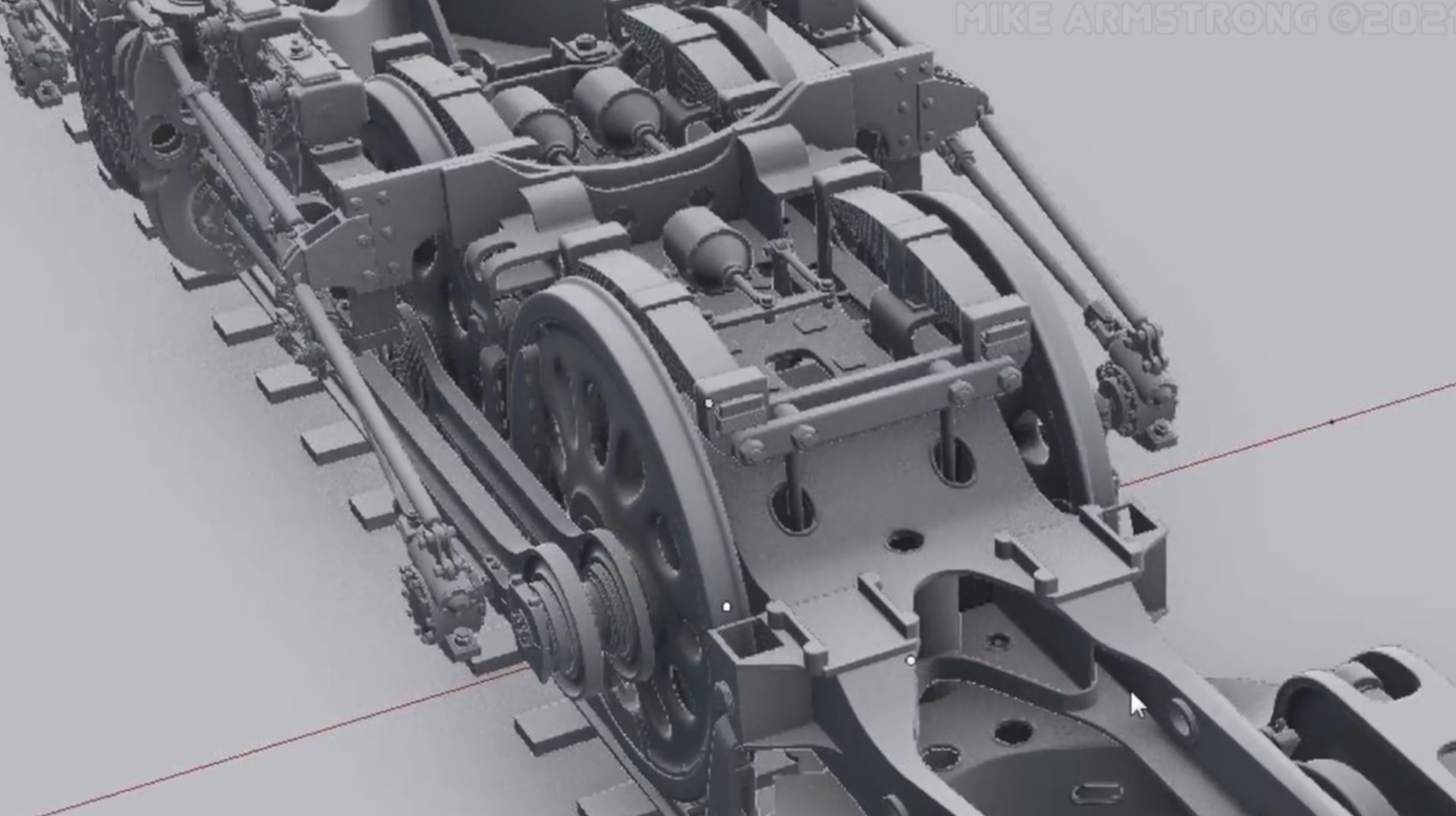

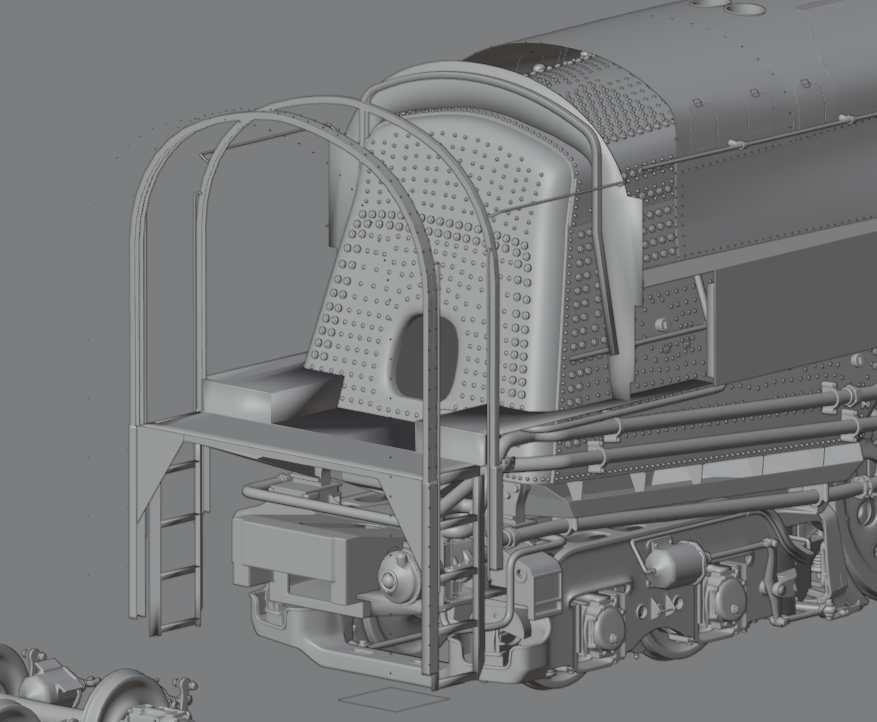

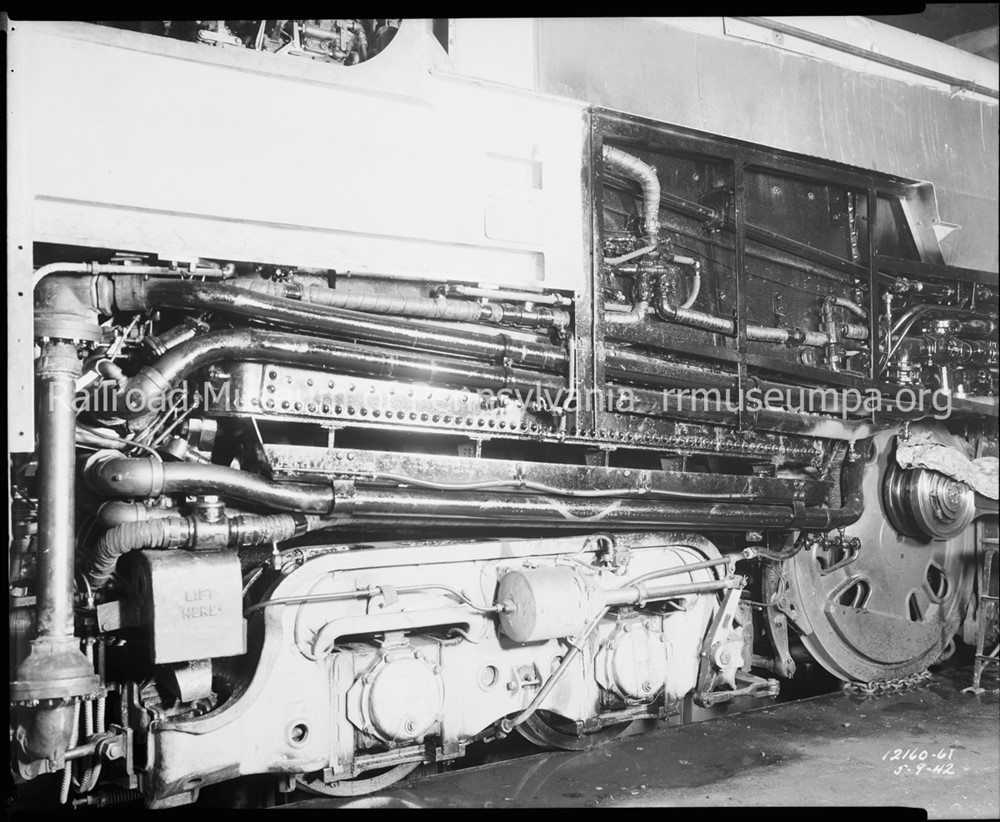

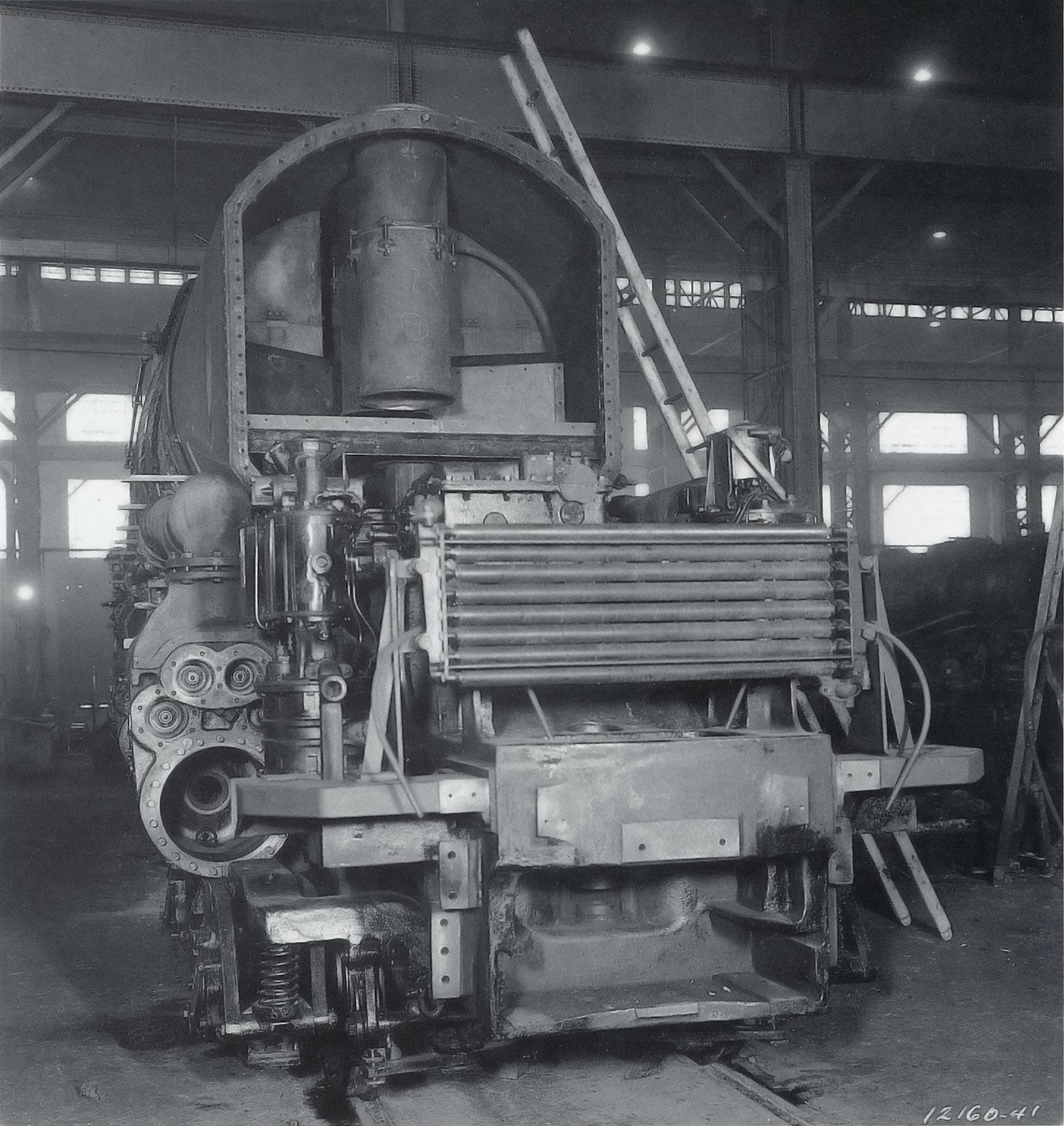

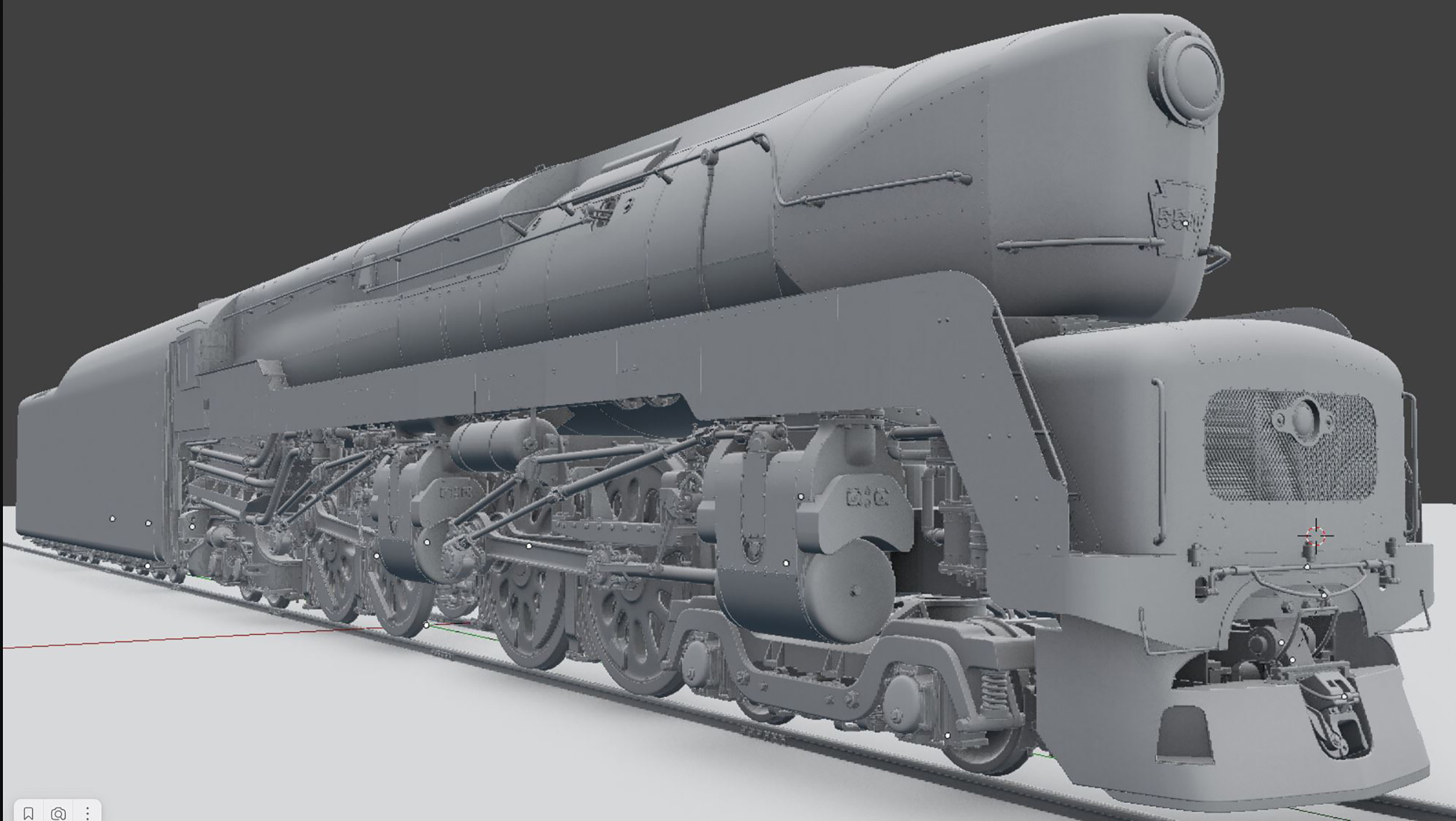

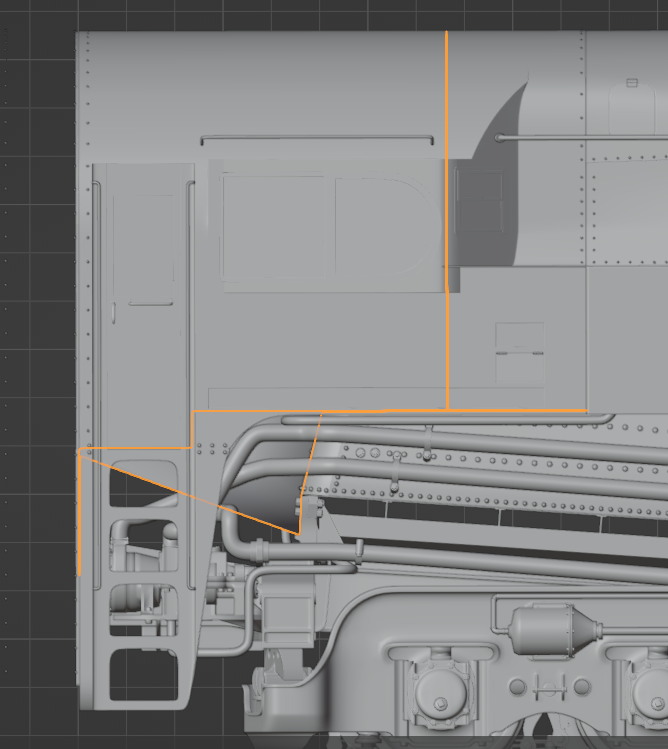

Поделюсь присланной мне информацией. Очень интересные фото наглядно иллюстрирующие узлы паровоза
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

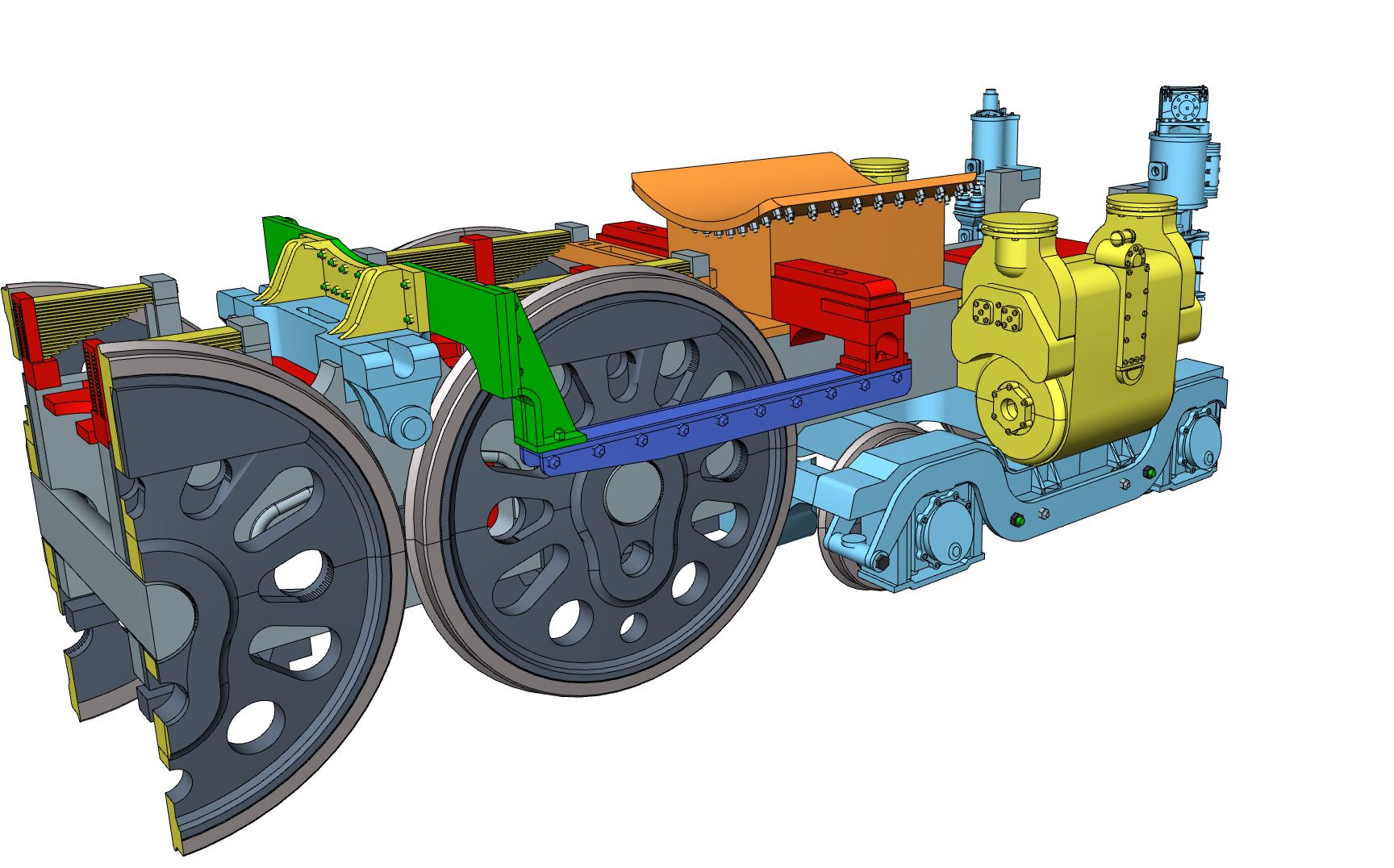

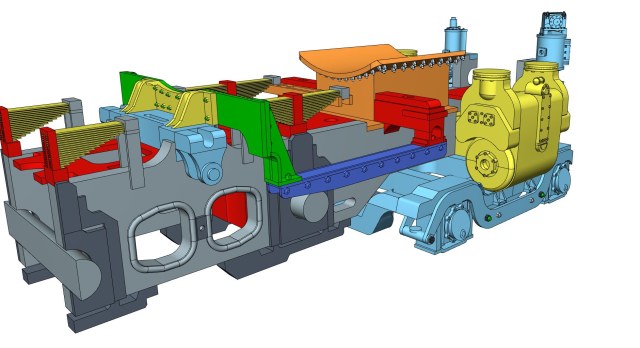

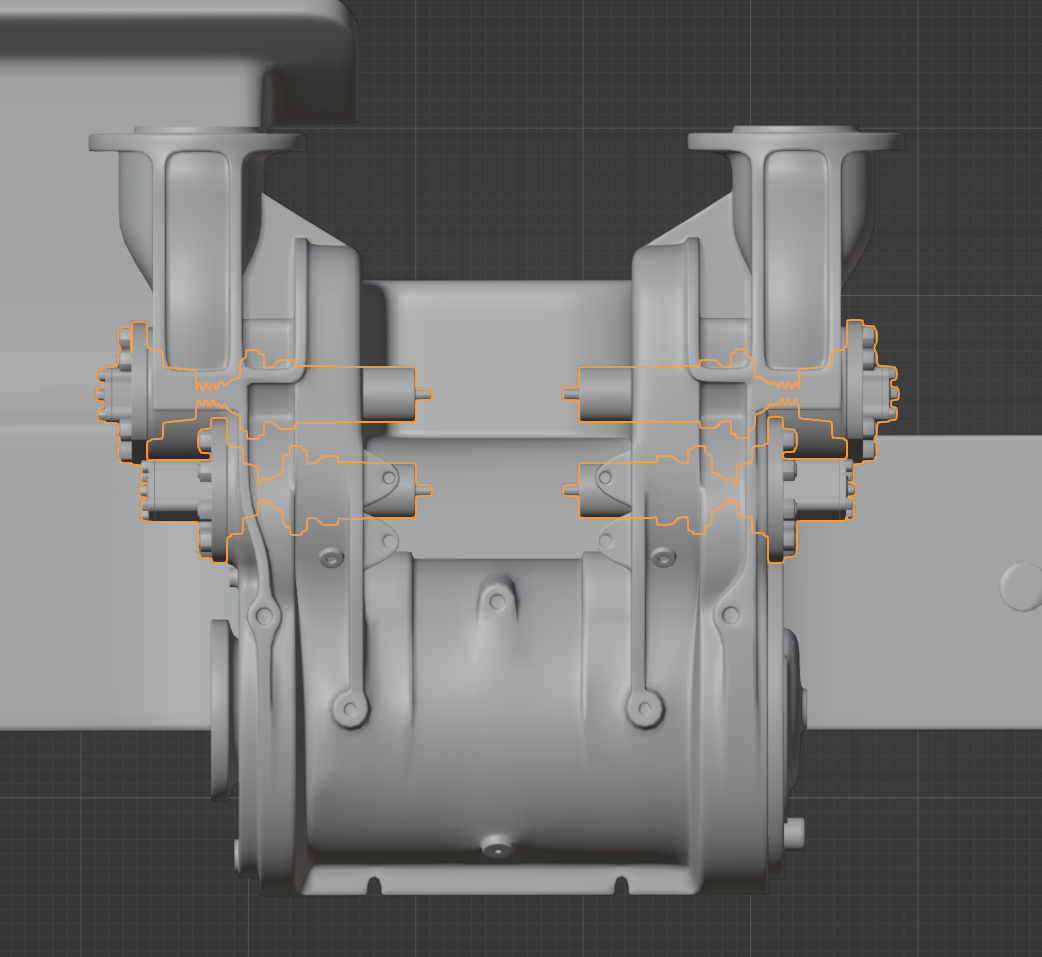

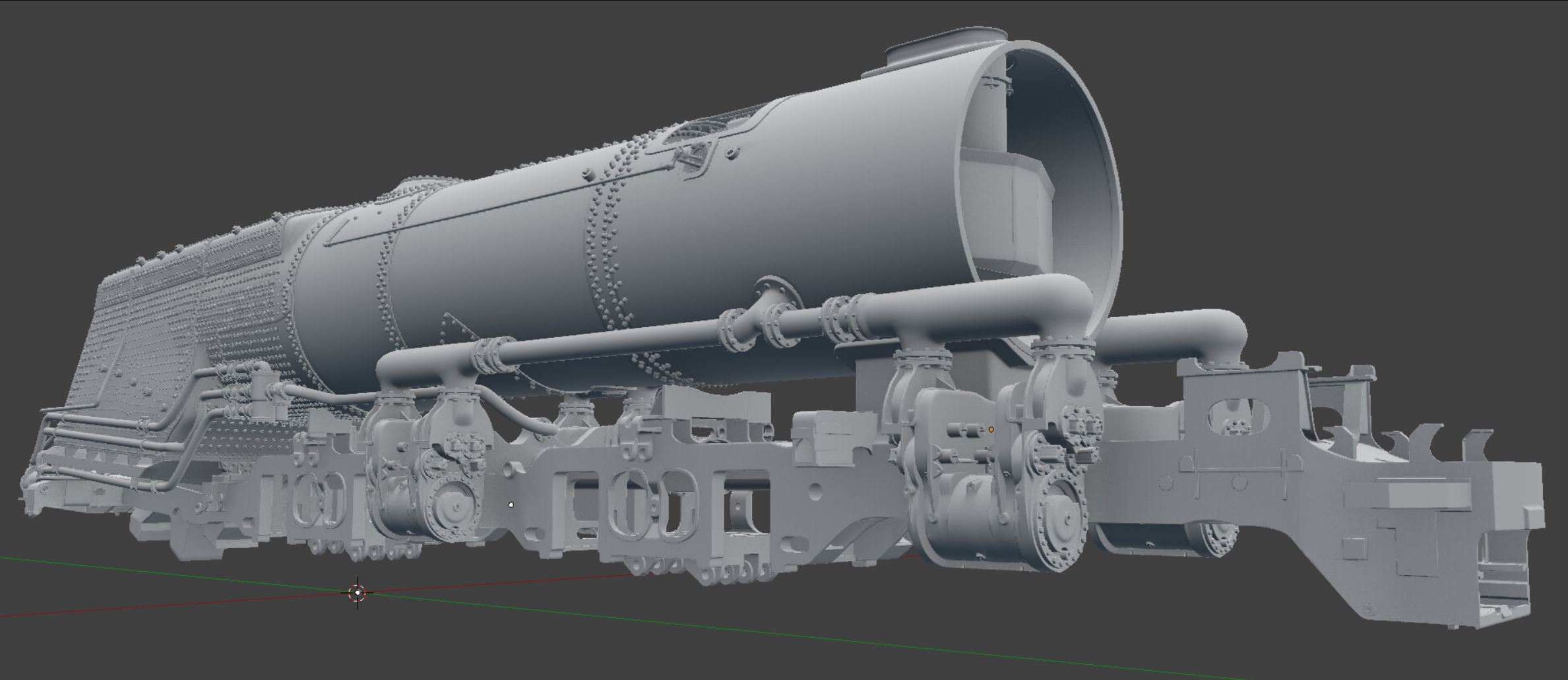

Ну и далее узлы. Блок цилиндров
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

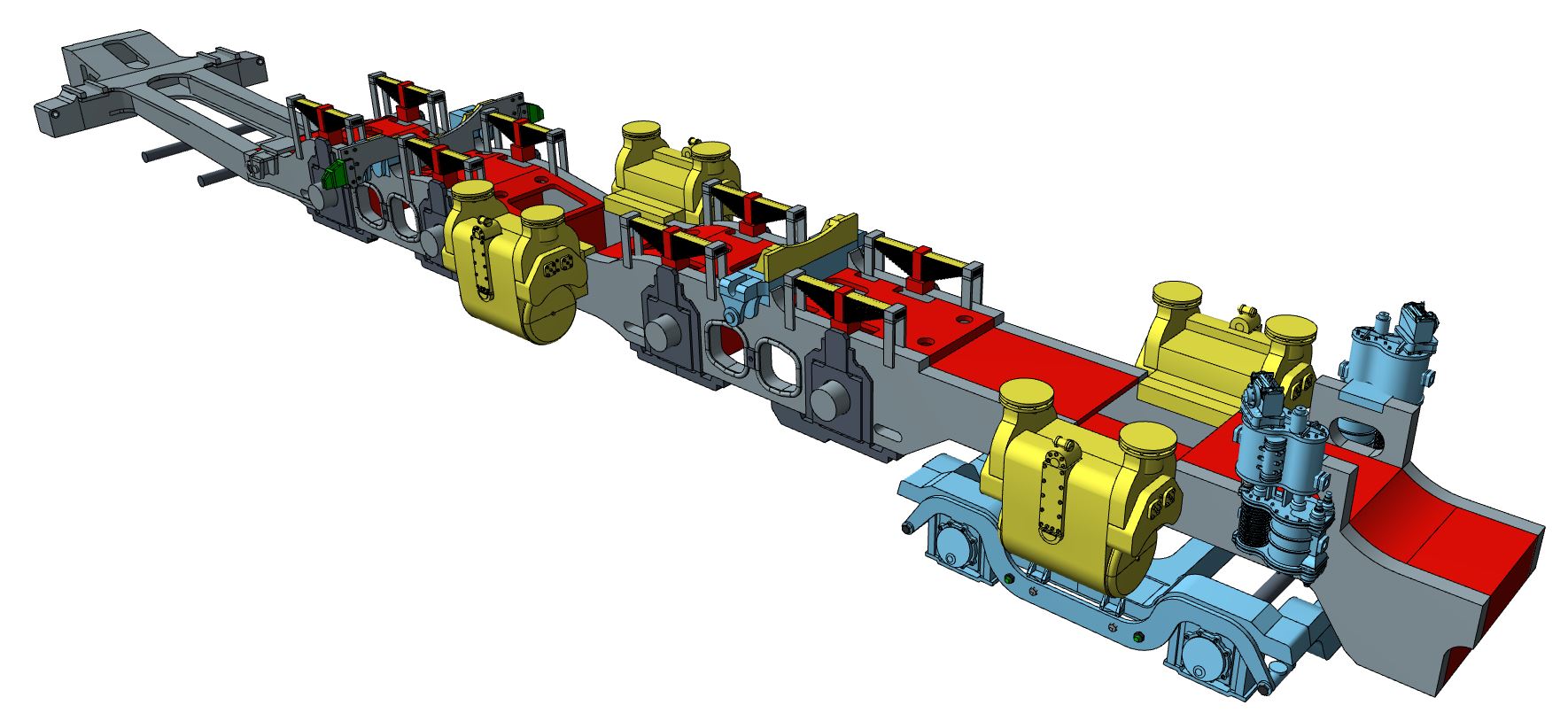

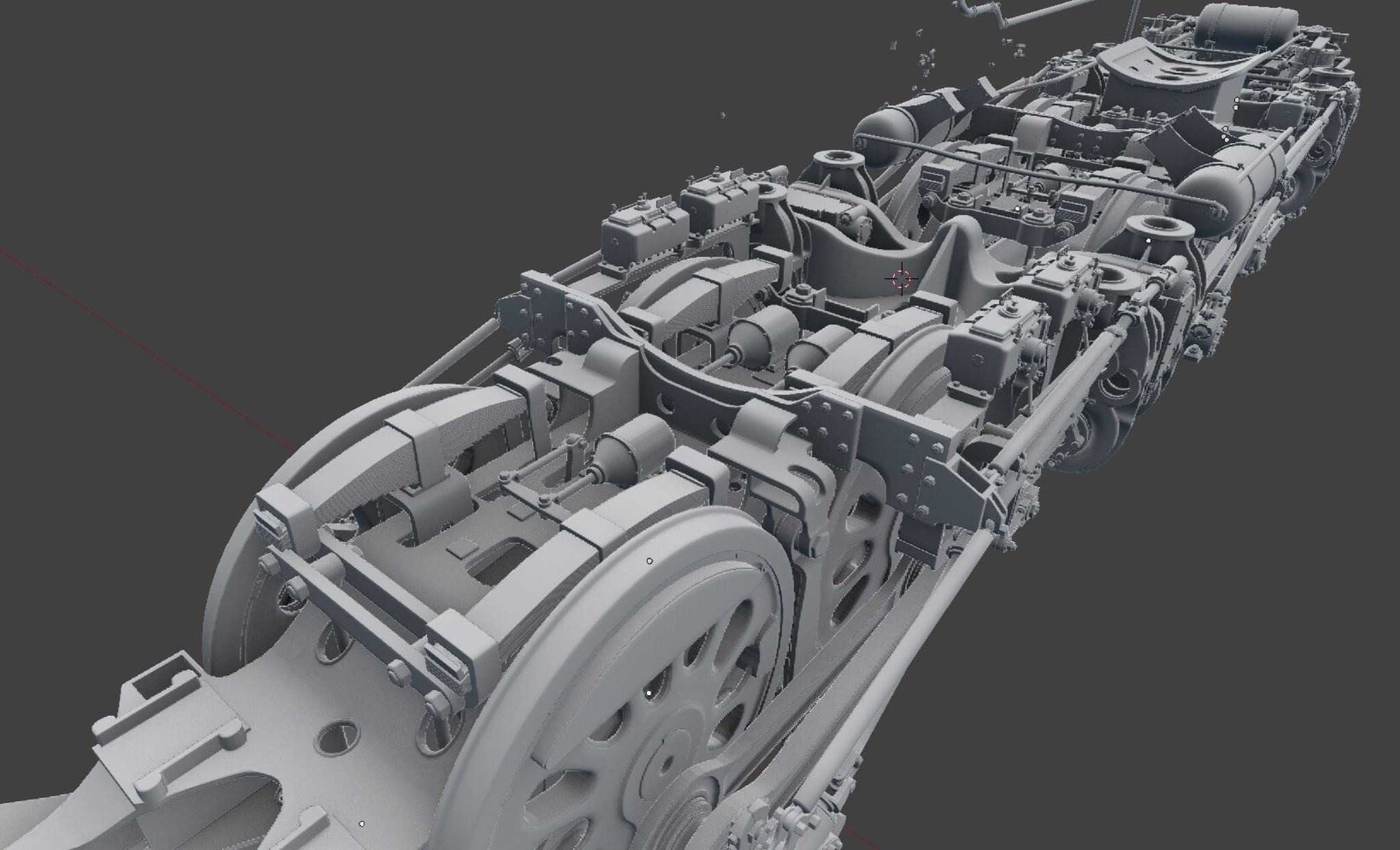

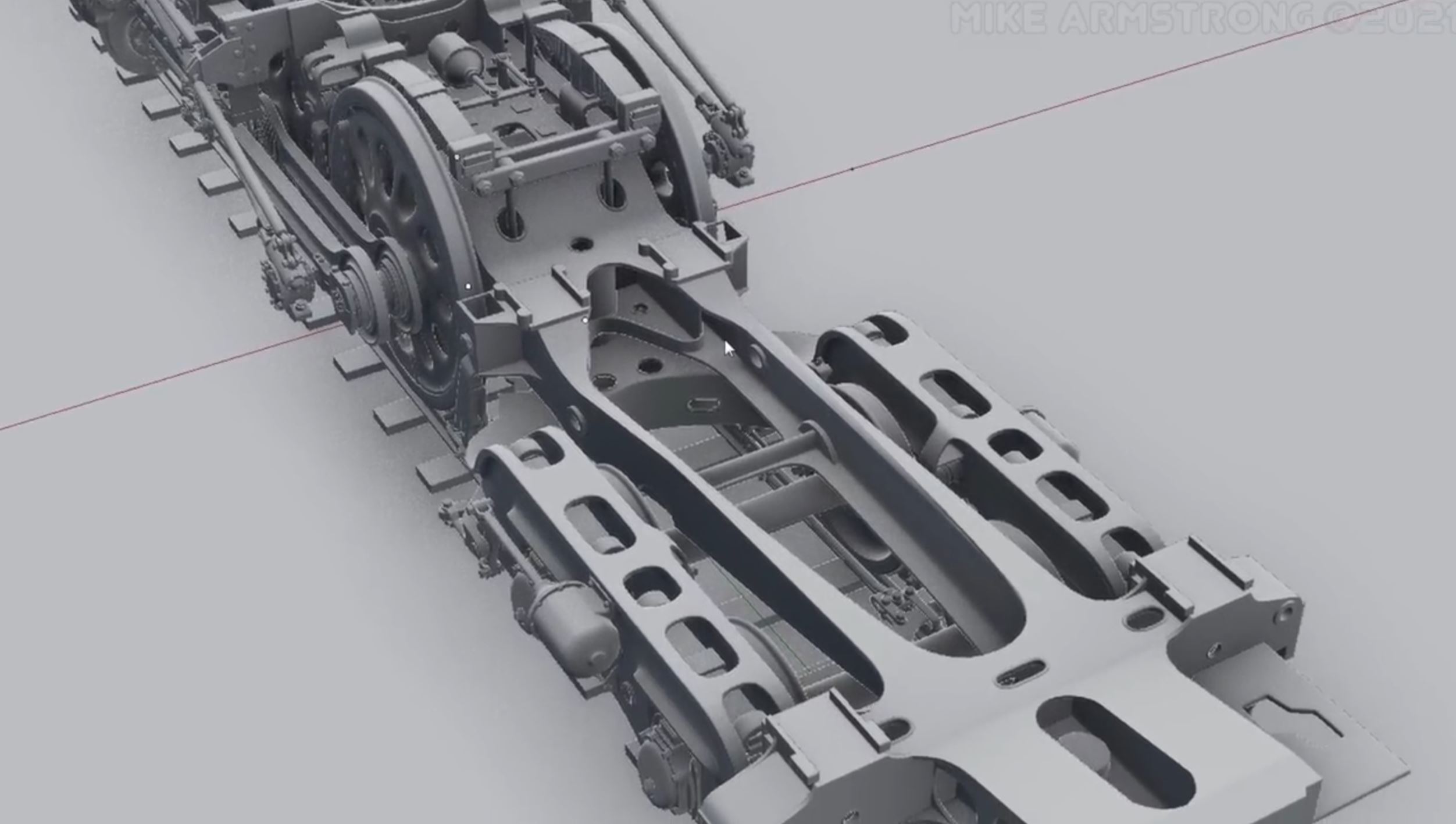

Рама
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

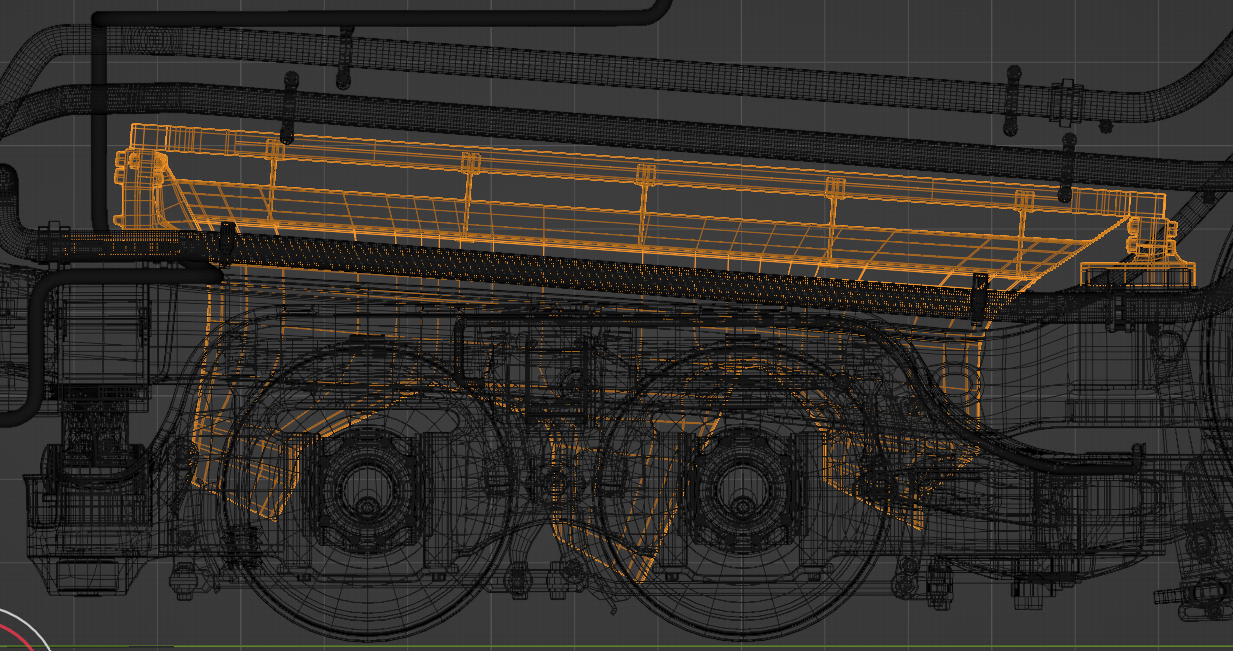

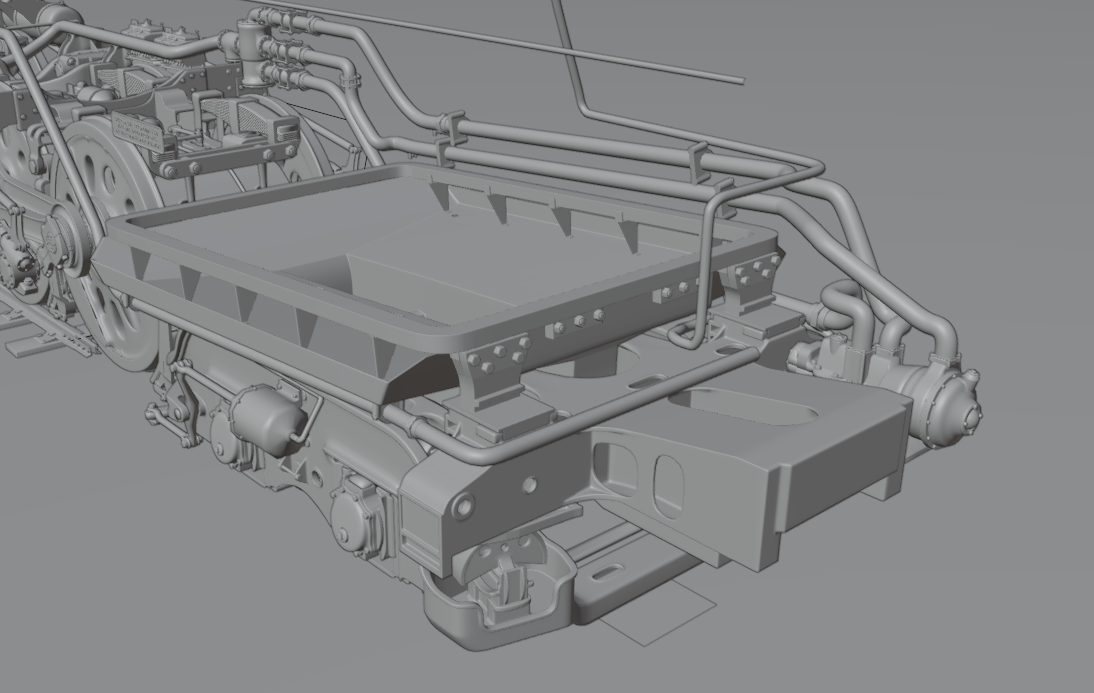

Зольник
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

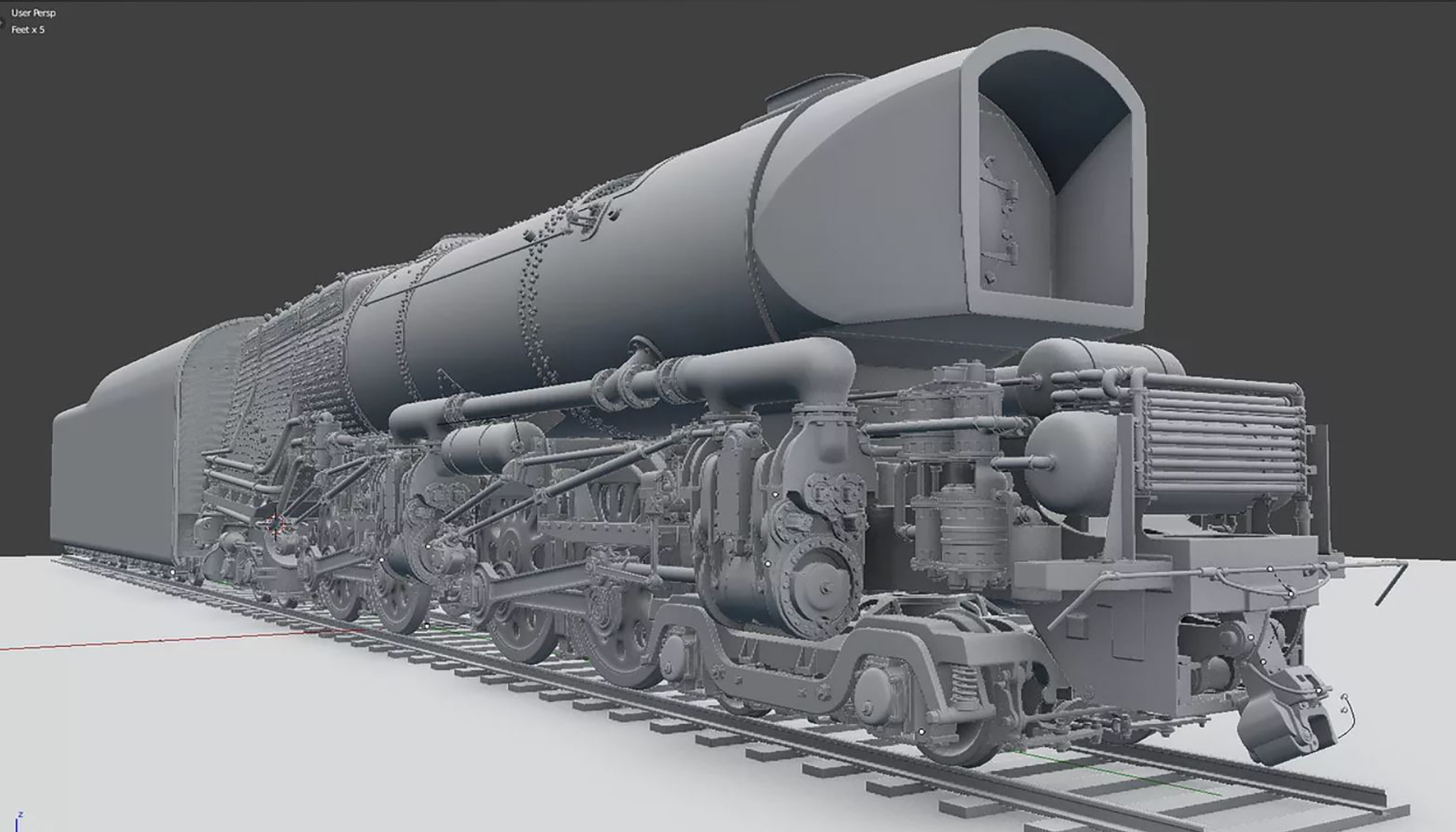

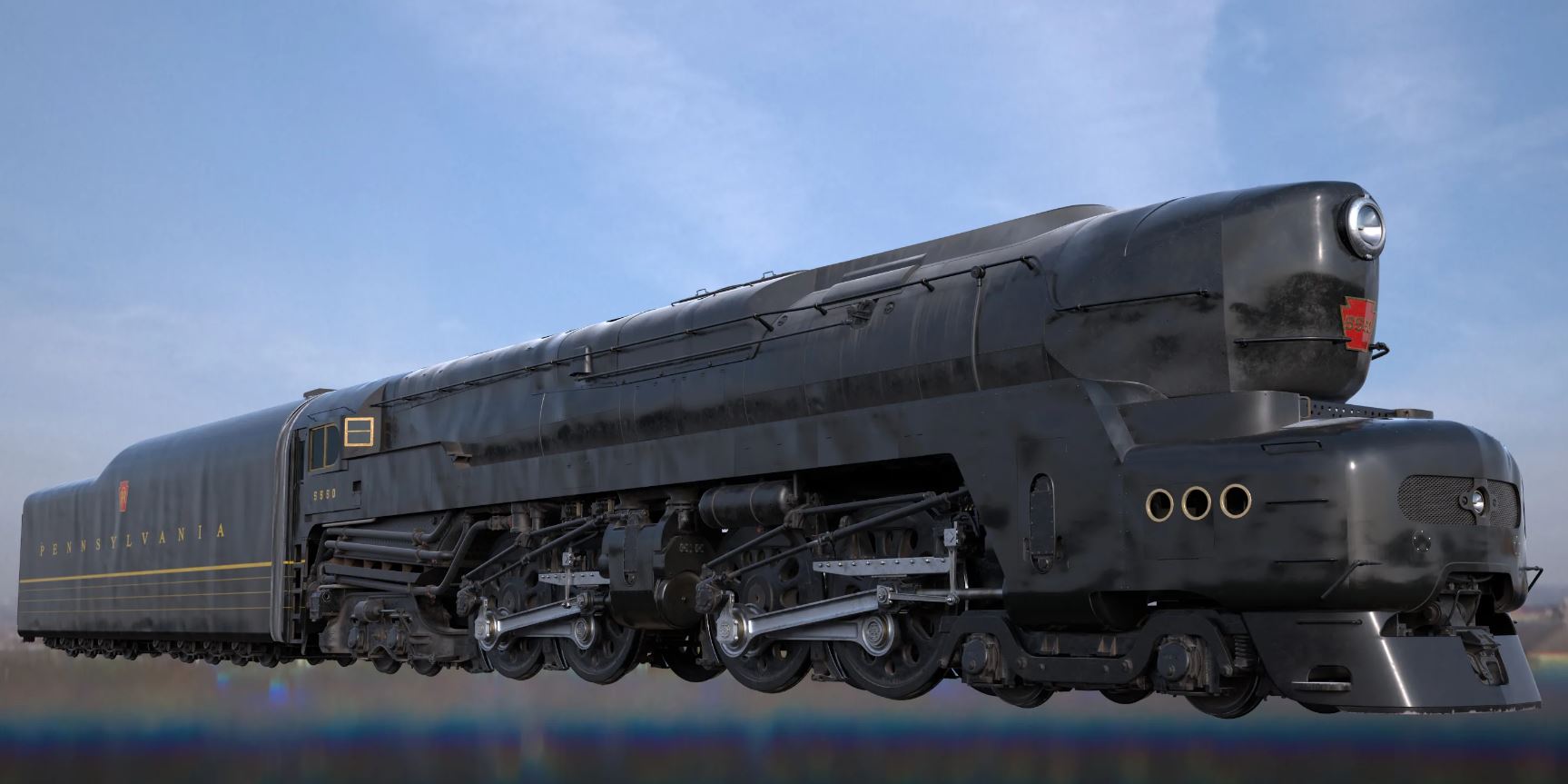

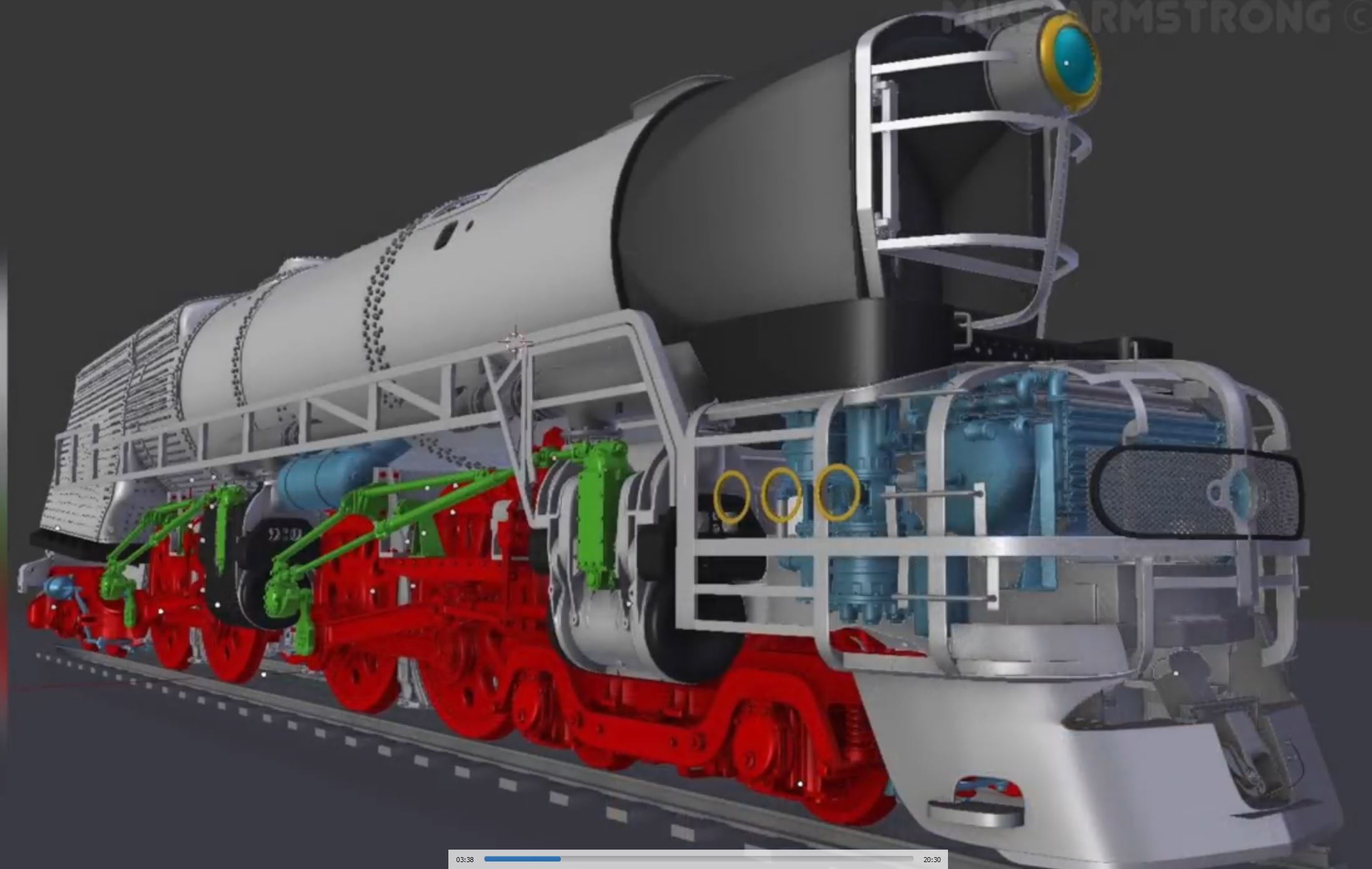

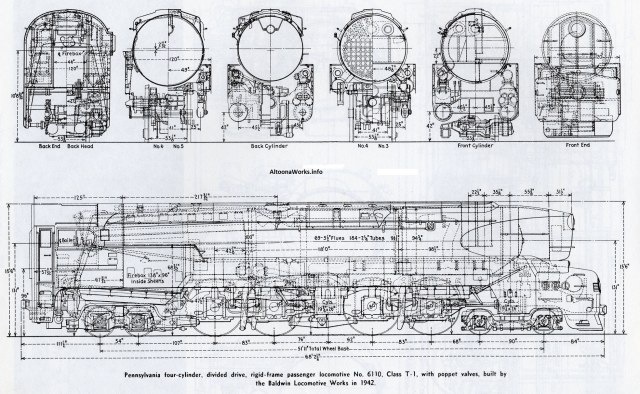

Общий вид
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Это то, что я могу выложить. Остальную информацию, которая мне помогает, к сожалению, нет
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

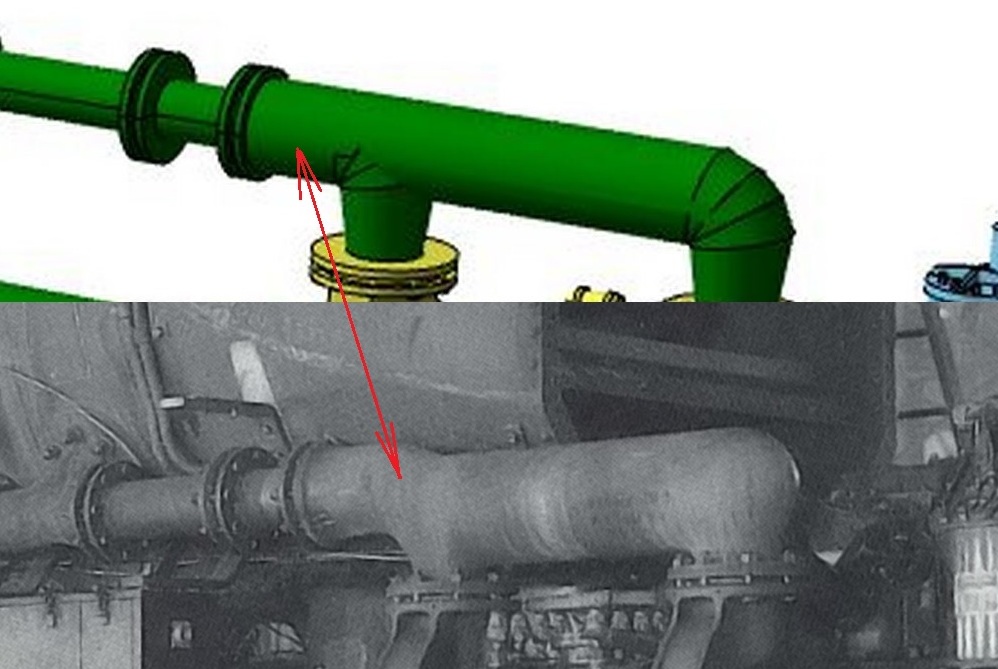

Толь привет !!! Инфа шикарная !!! Если можно вопрос по трубе,на фотке там изгиб ,а у тебя она ровная
На моей модели труба это пока концепт. Для примерки масштаба. Откорректирую - соколиный глаз!
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

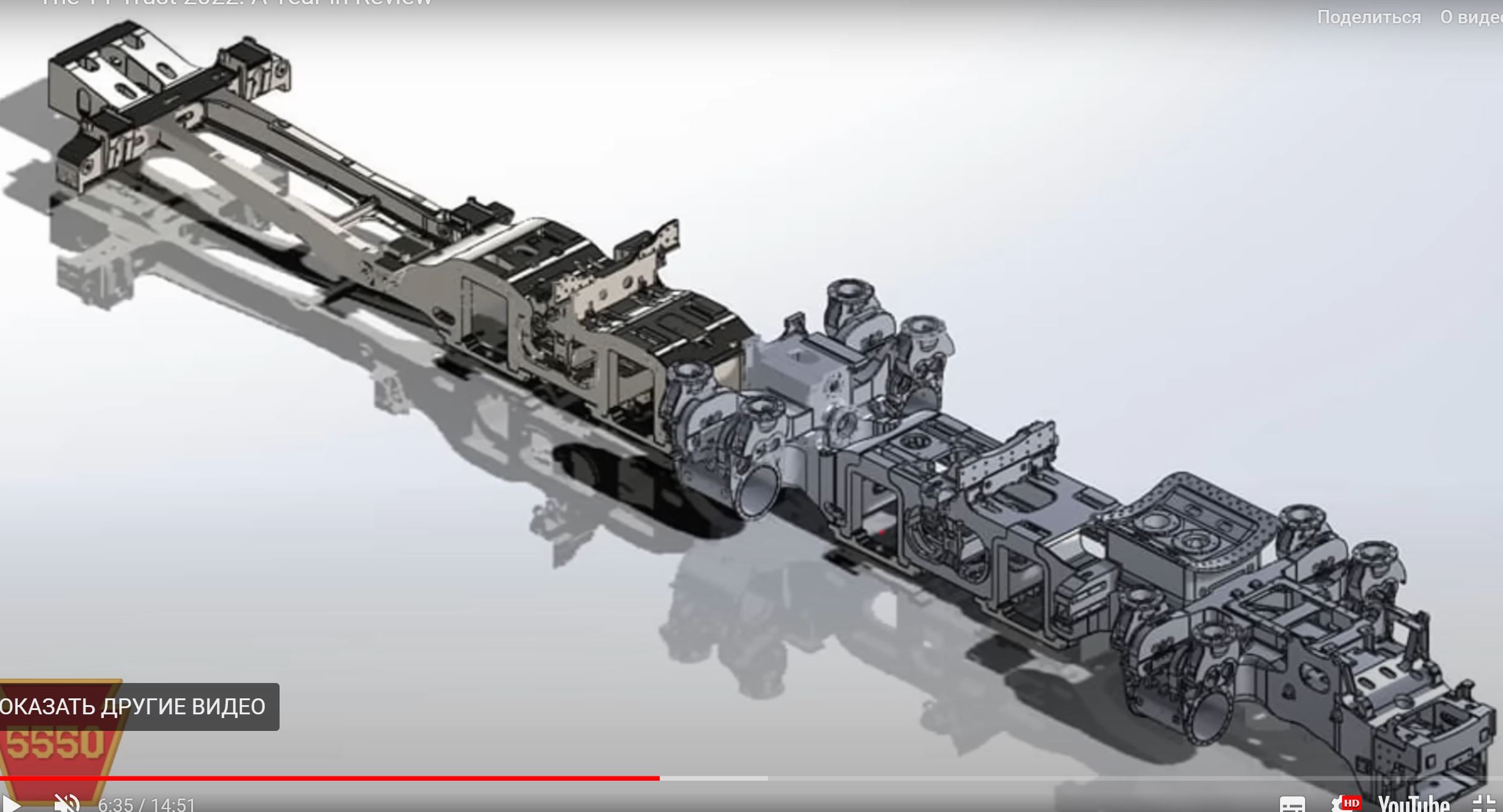

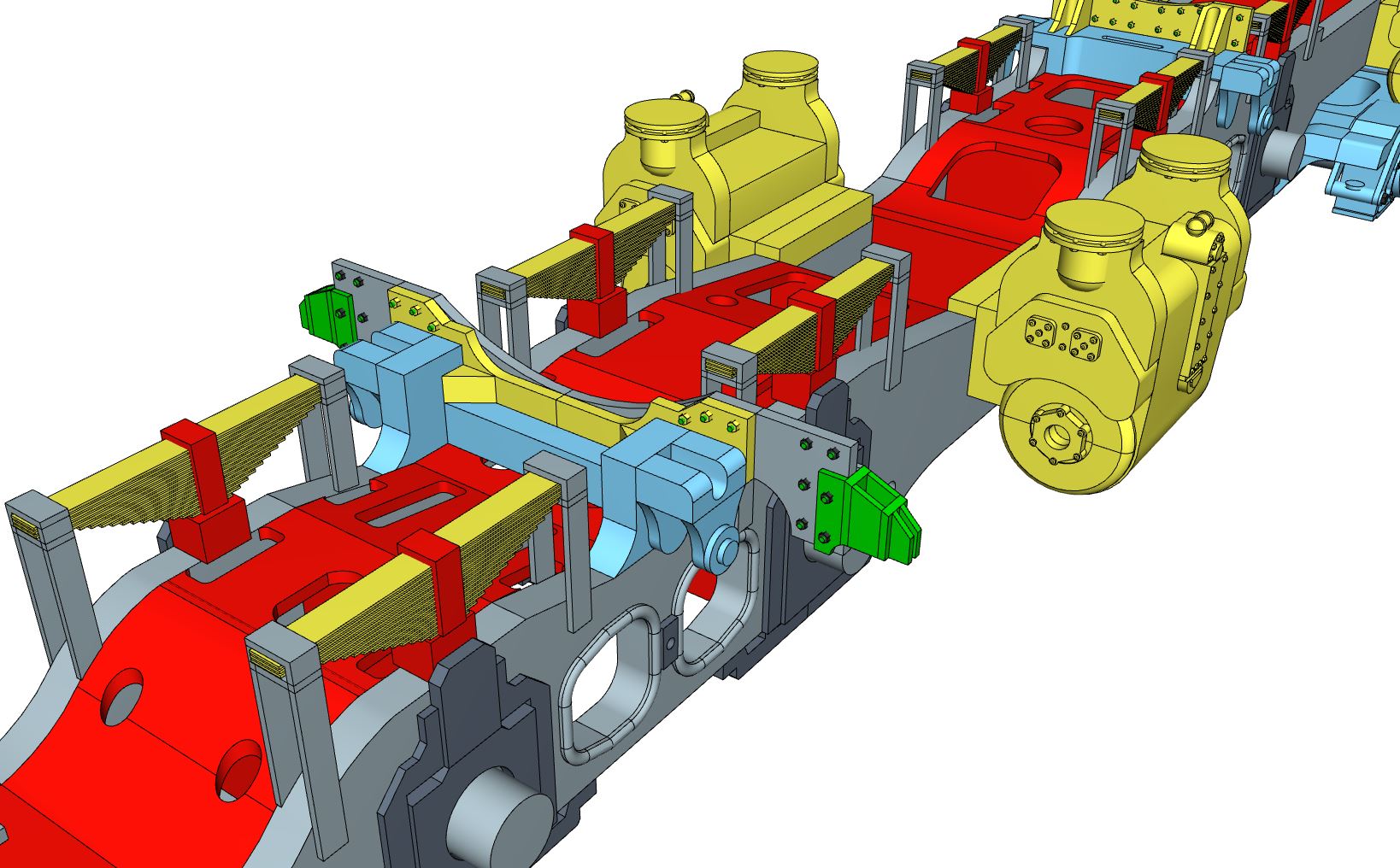

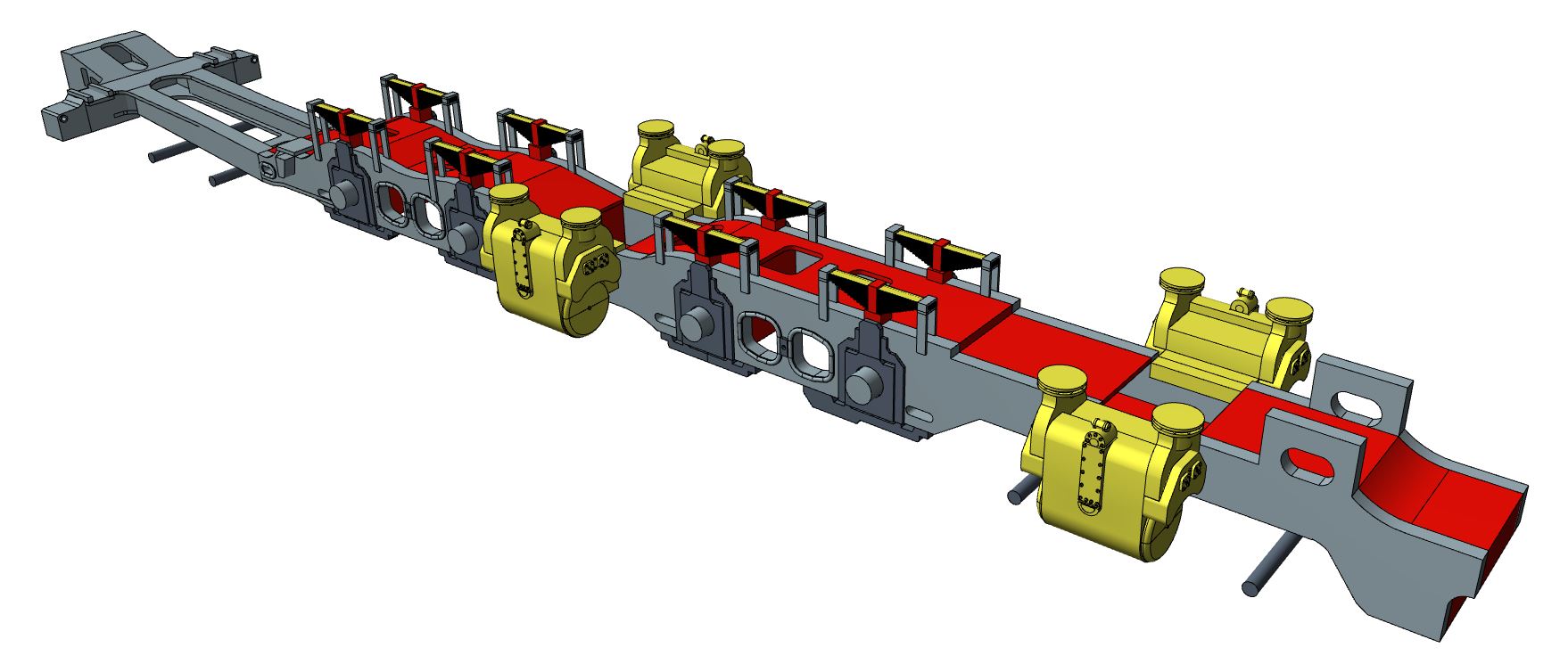

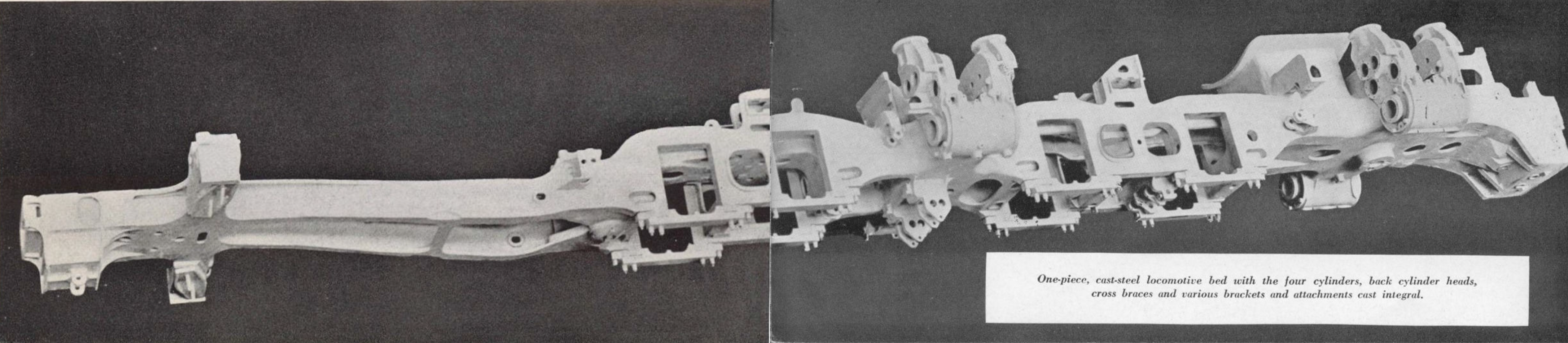

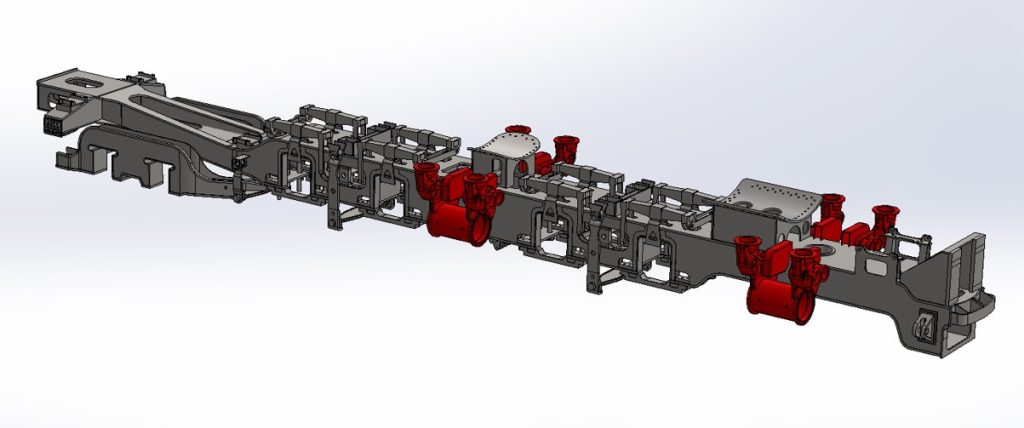

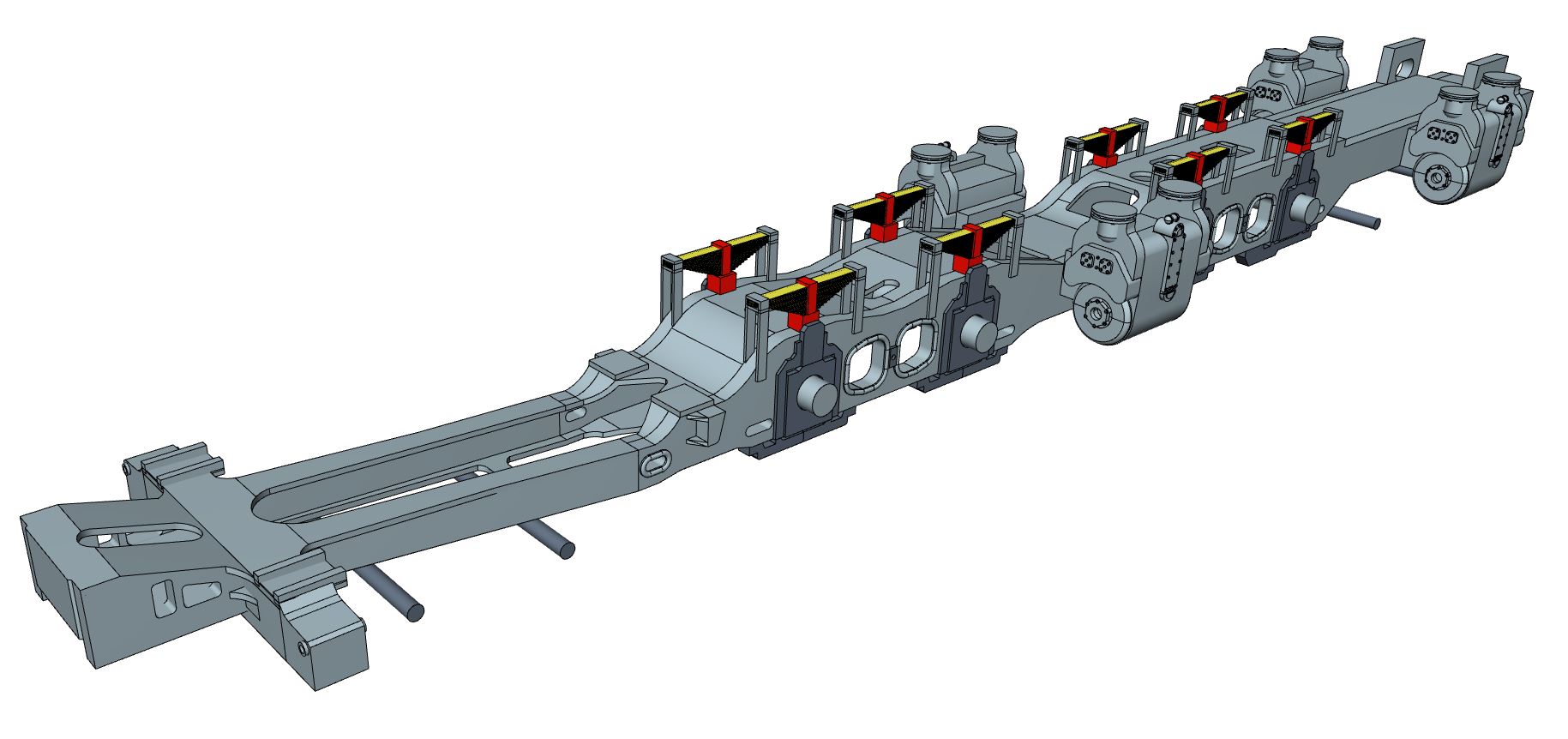

Пришла дополнительная инфа по раме. 3Д модель показывает ее концептуальный вид. На фото уже то, что пошло в работу. По этой фотке видно, что у меня не хватает седла между 1 и 2 ведущей колесной парой
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

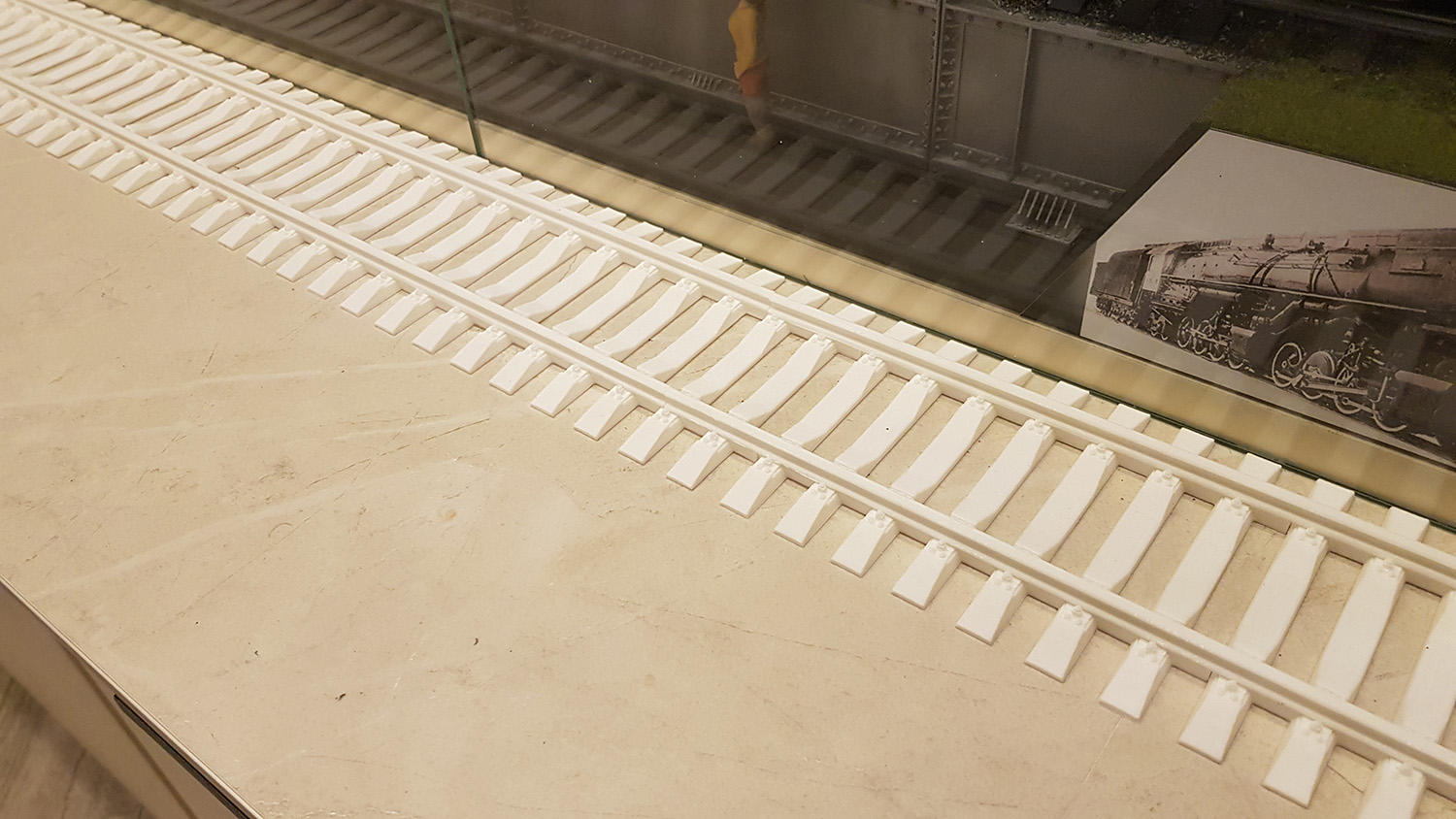

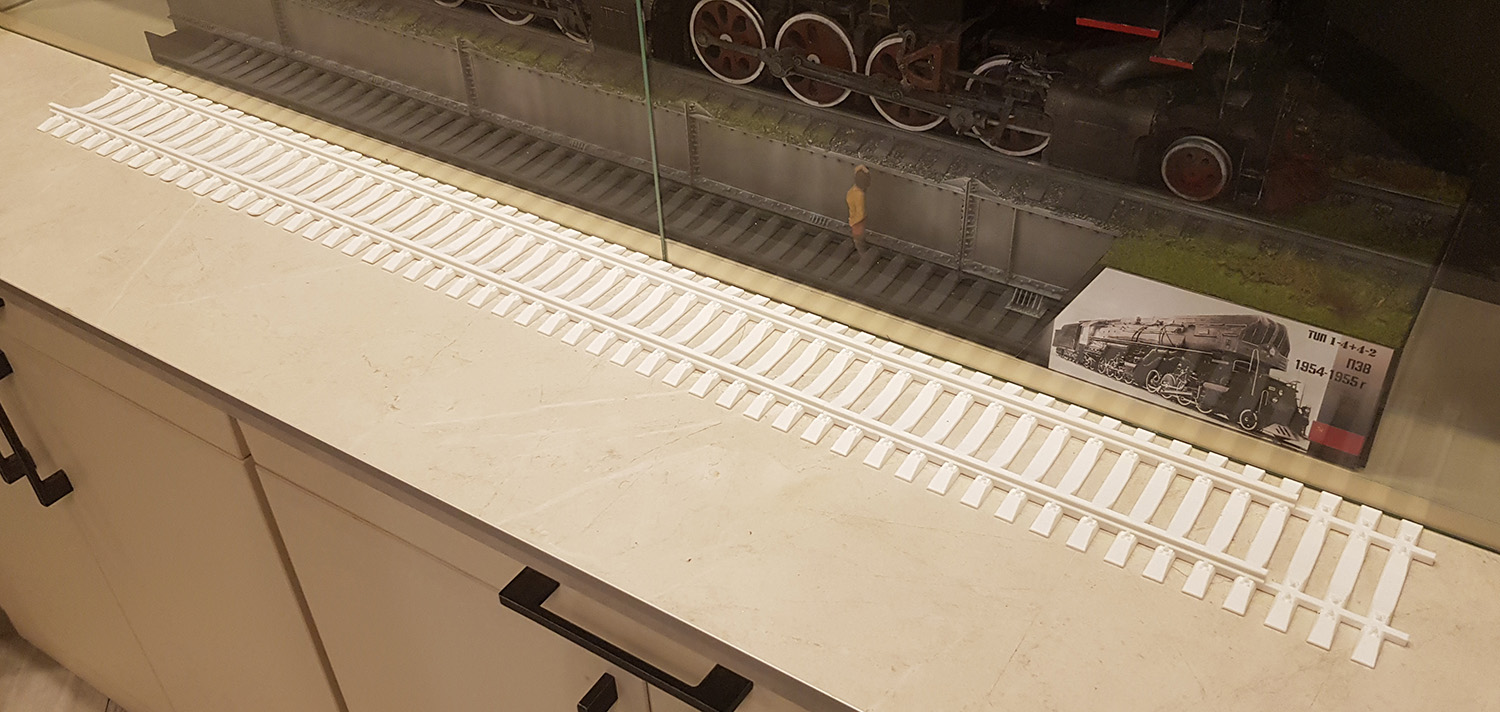

Памятуя, как в один прекрасный момент мой кот уронил П38 на керамогранитный пол с высоты более 1м и разобрал мне его на 2 десятка независимых элементов, теперь буду строить начиная от основания. Так что ЖД пути напечатал первым делом
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

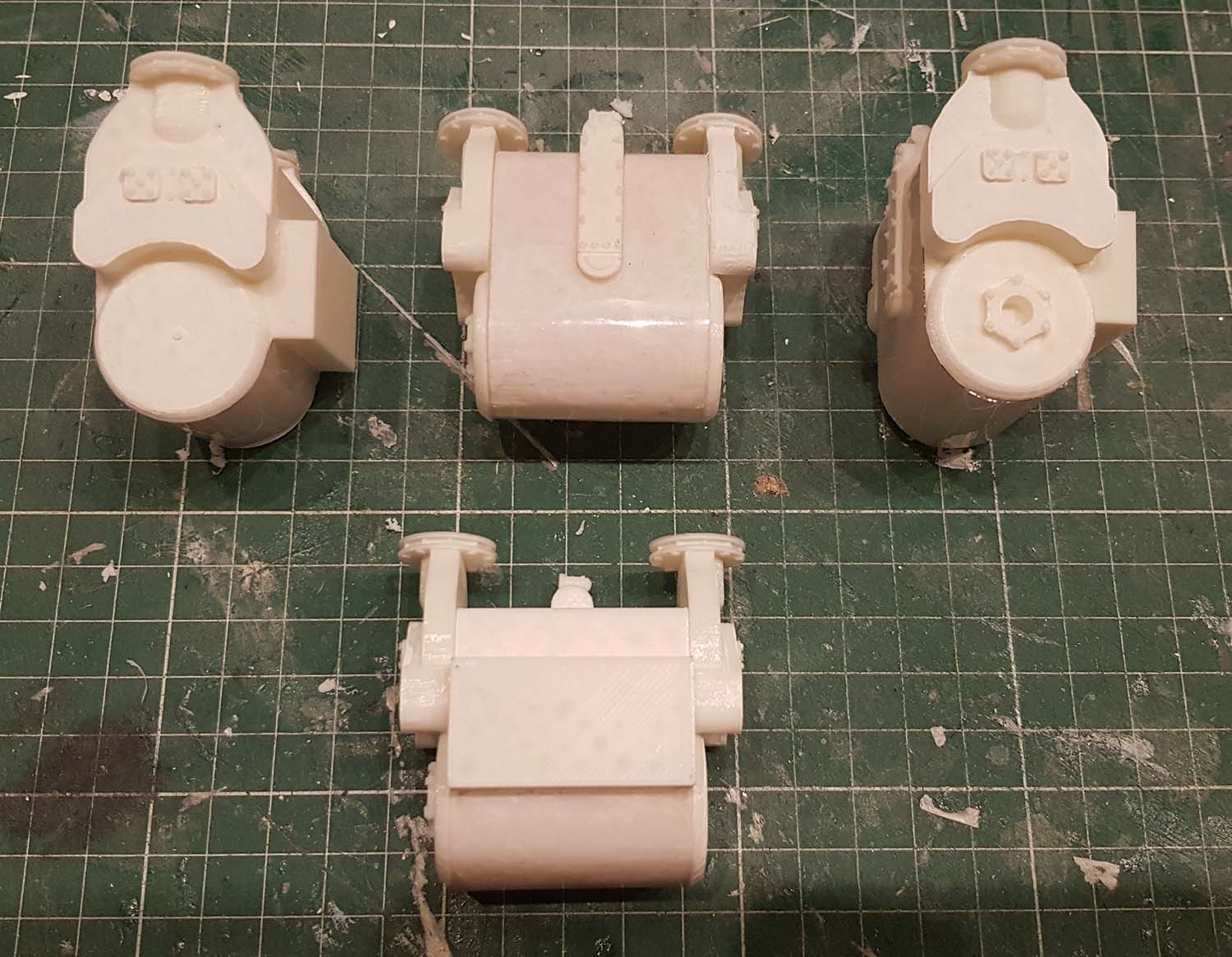

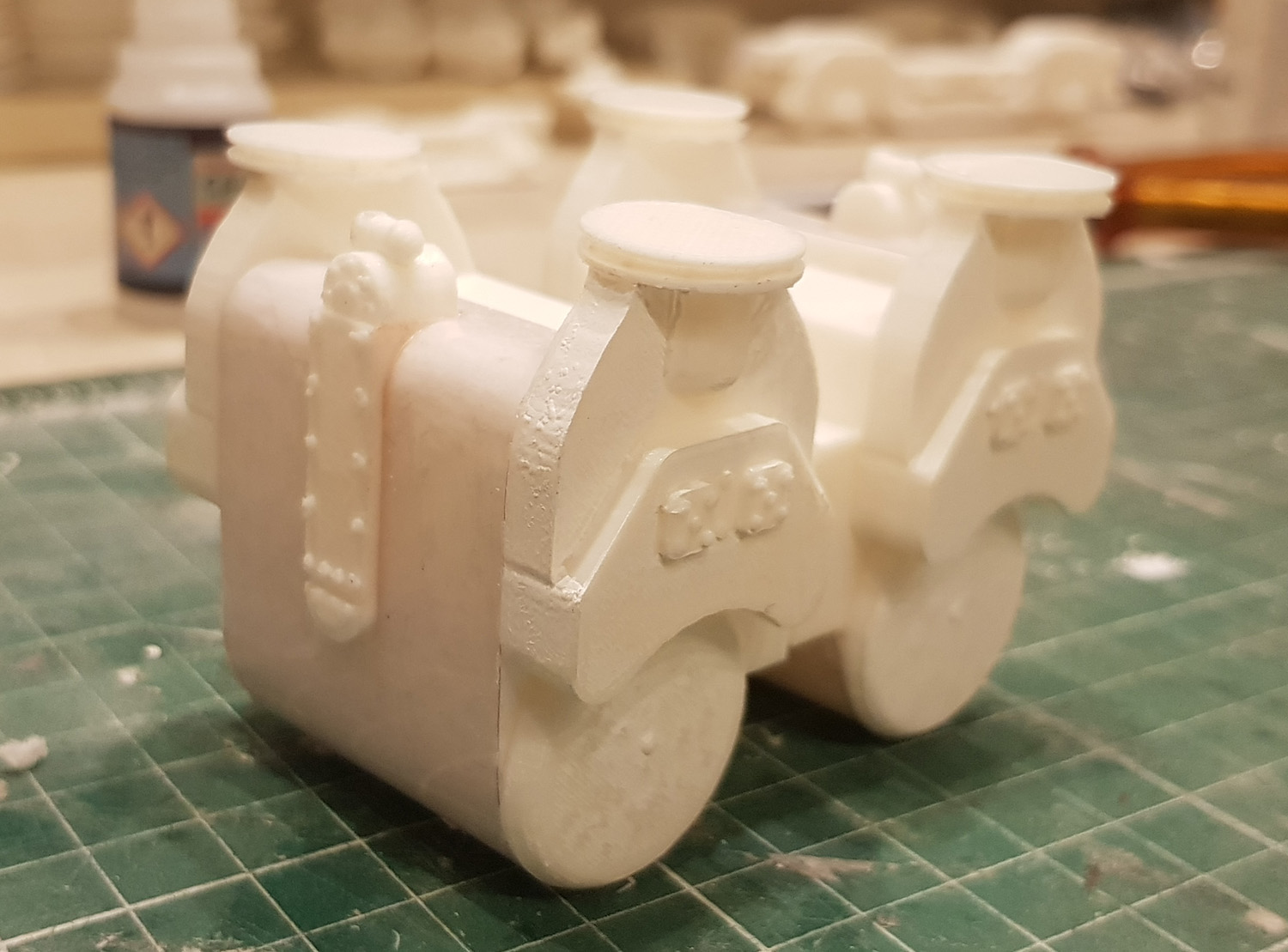

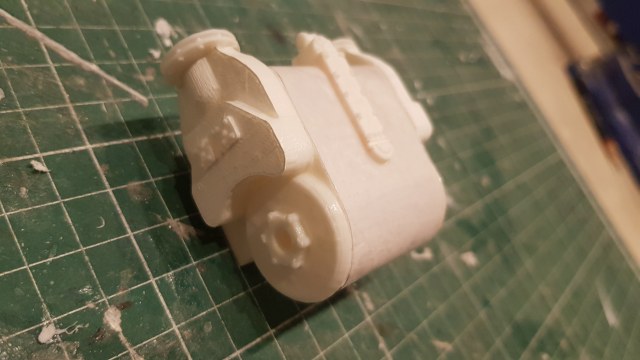

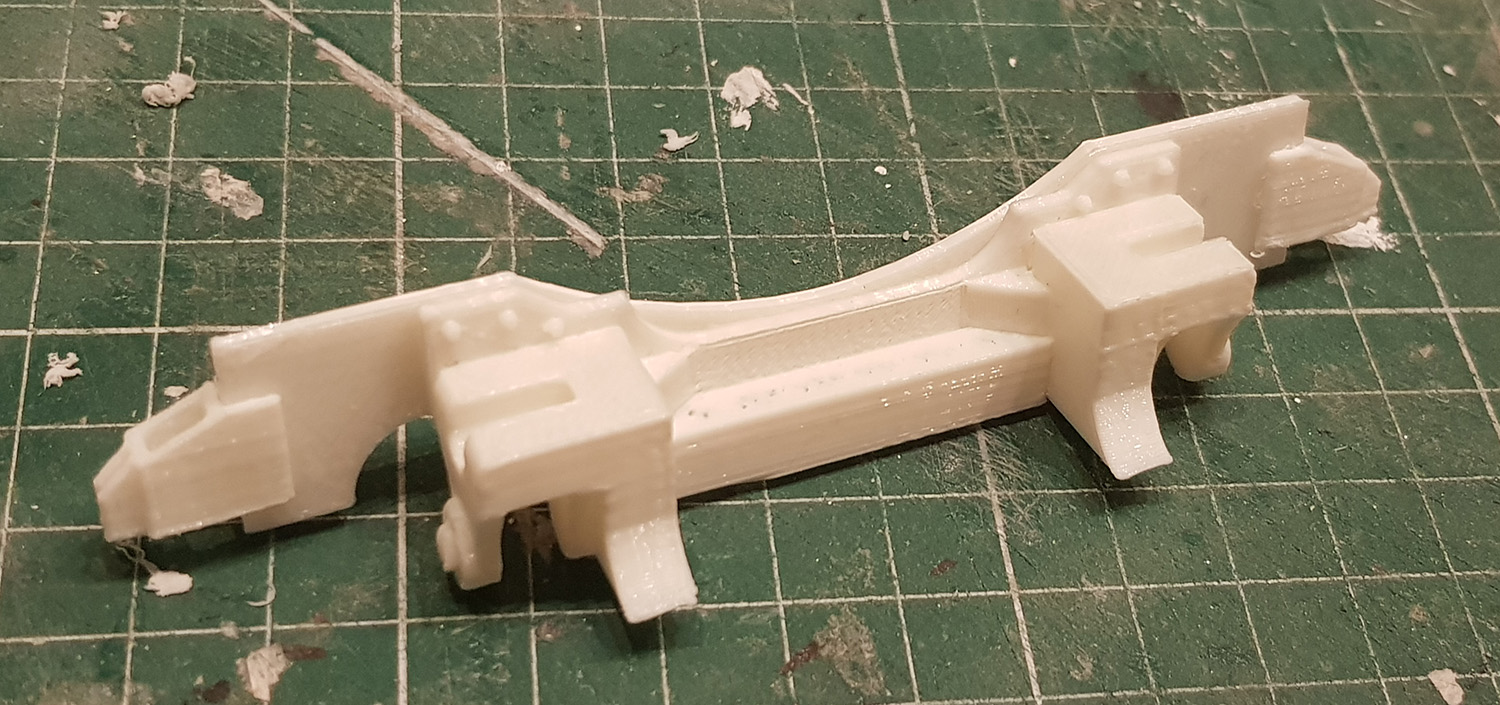

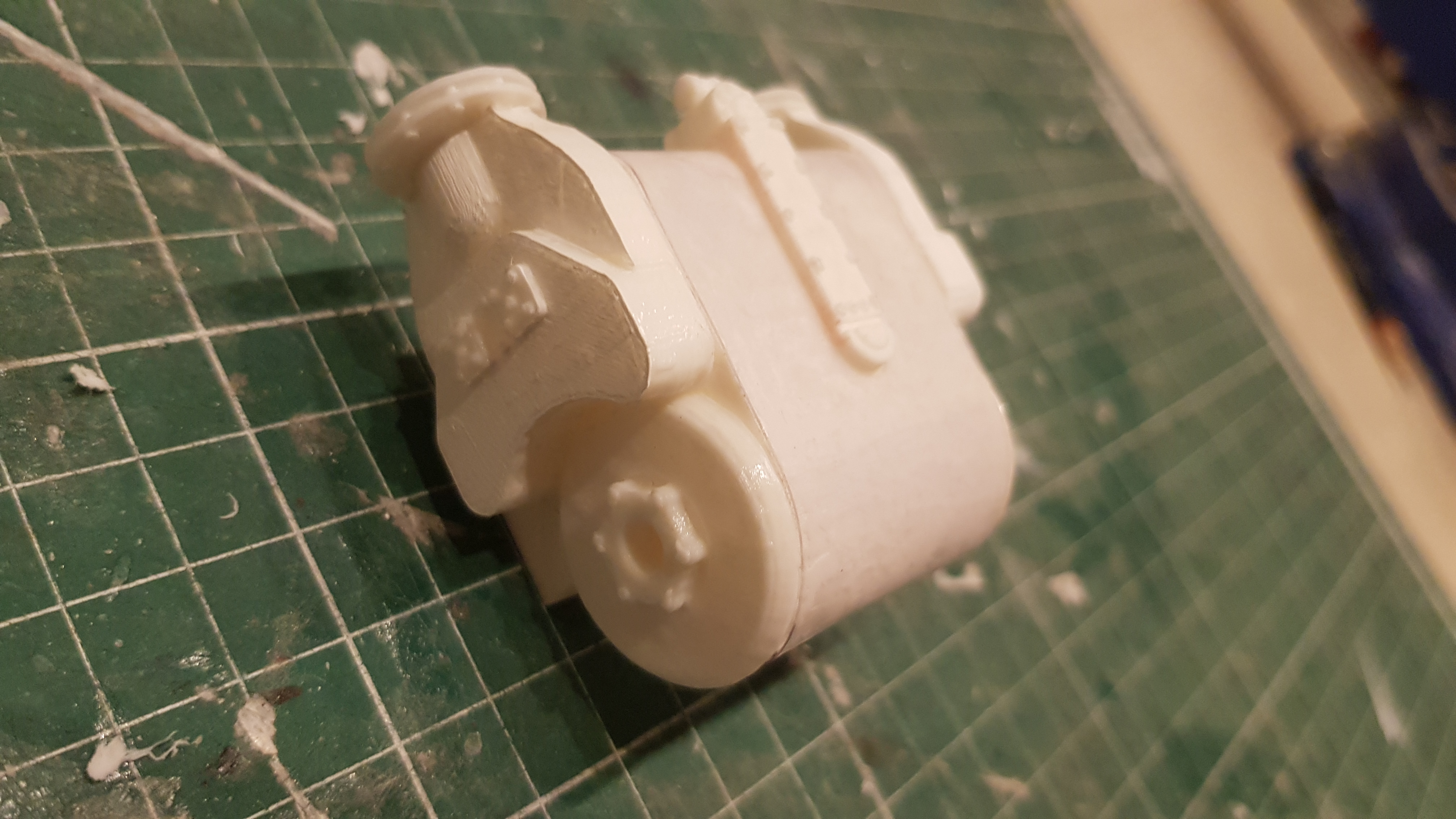

4 блока цилиндров. Не стандартная для нашей школы форма
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

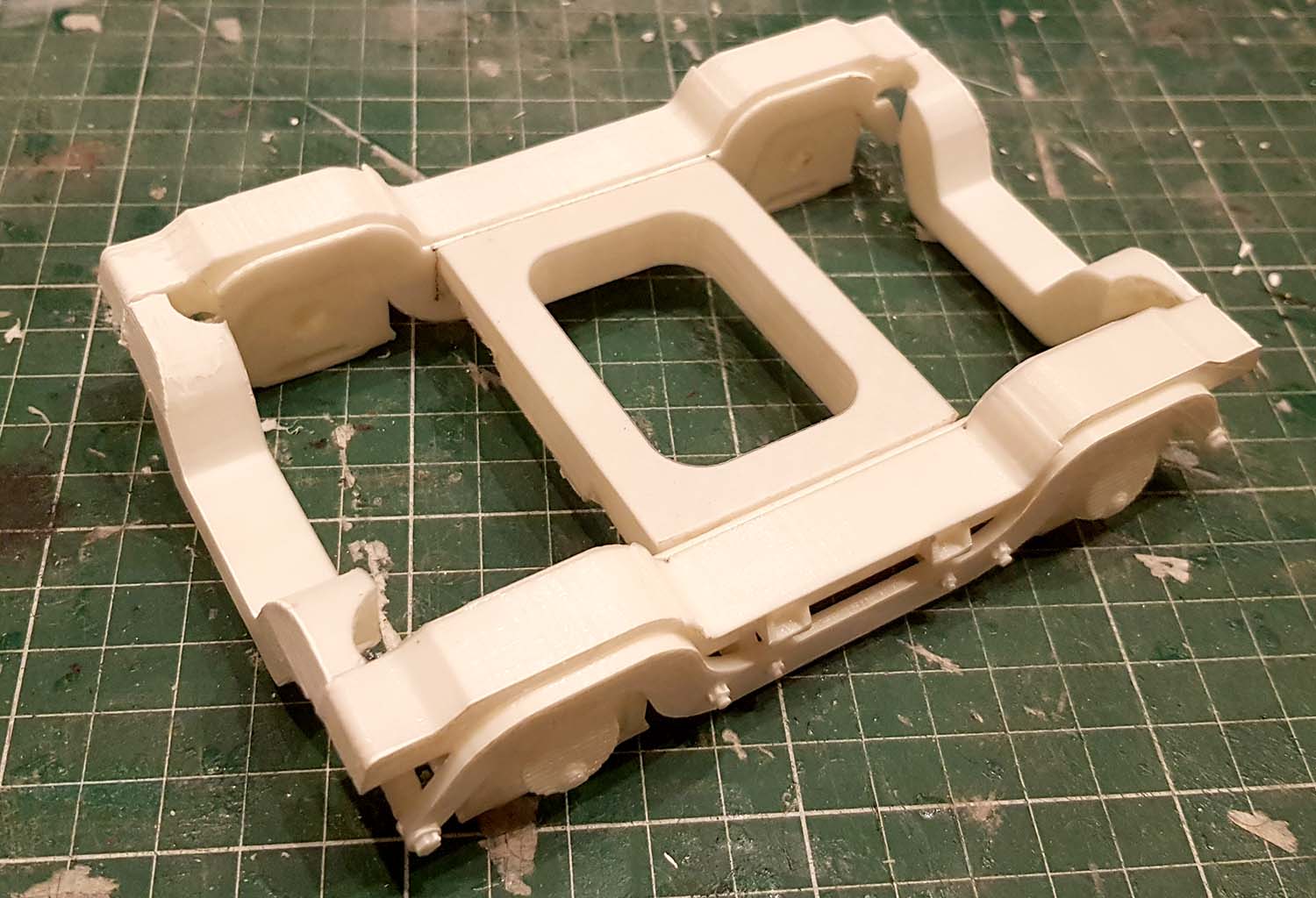

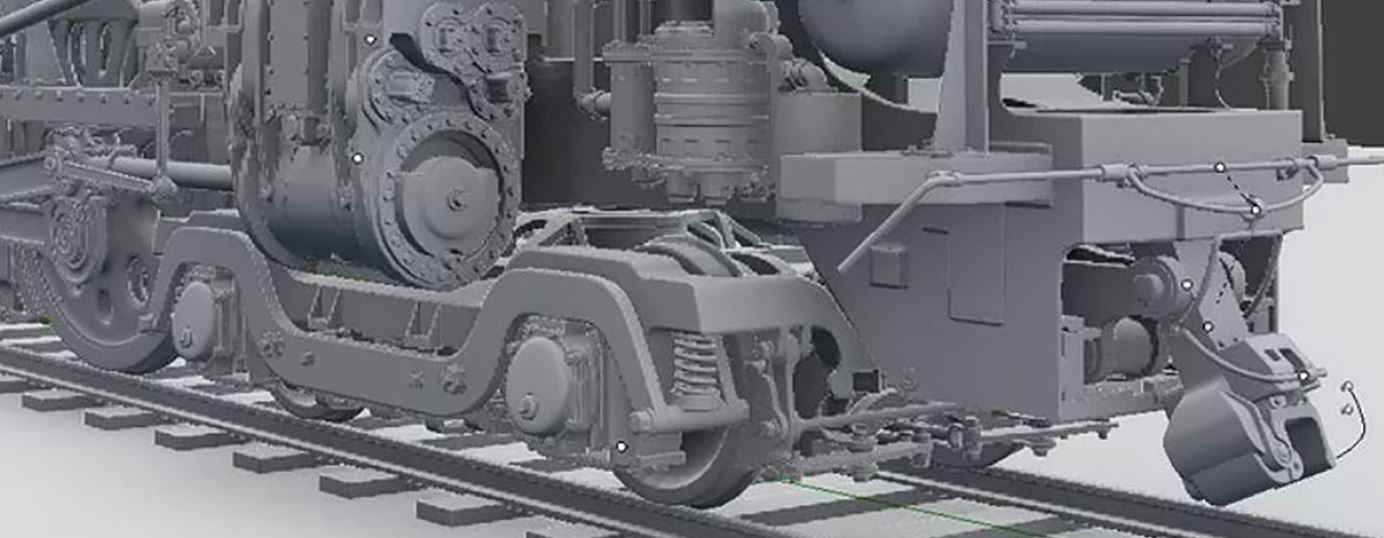

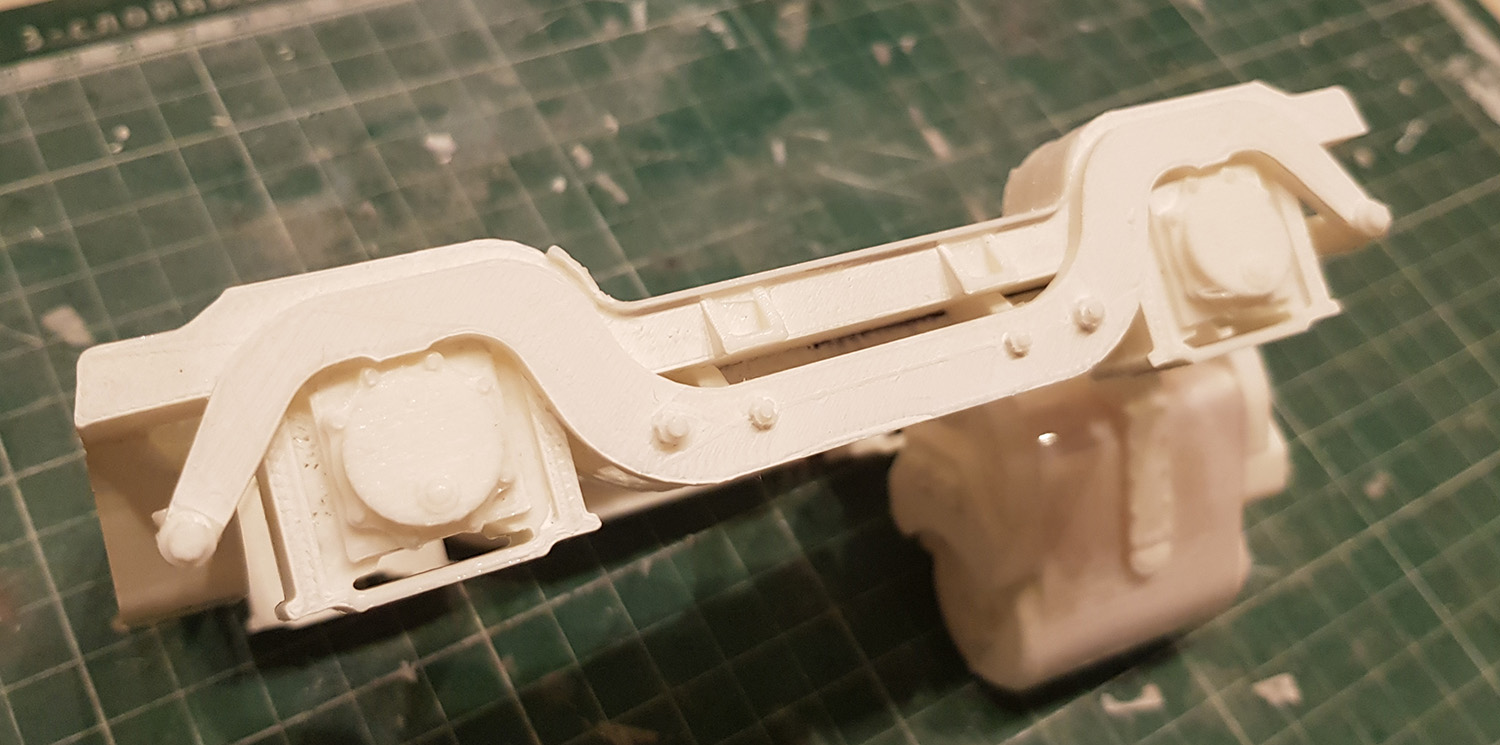

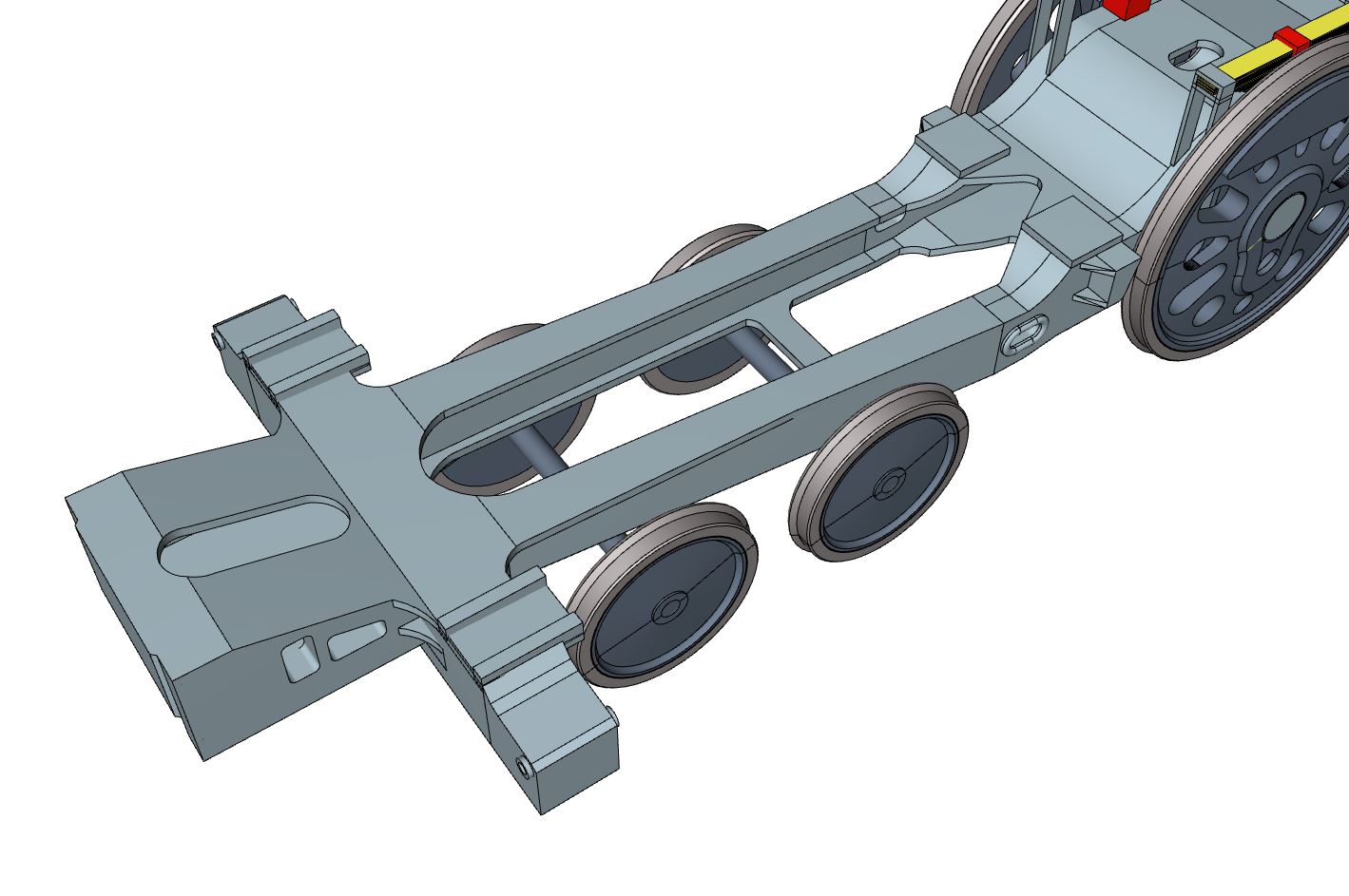

Передняя бегунковая тележка. Внутренняя часть сделана условно - главное, что будет видно. Тут постарался сделать как можно более похоже
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

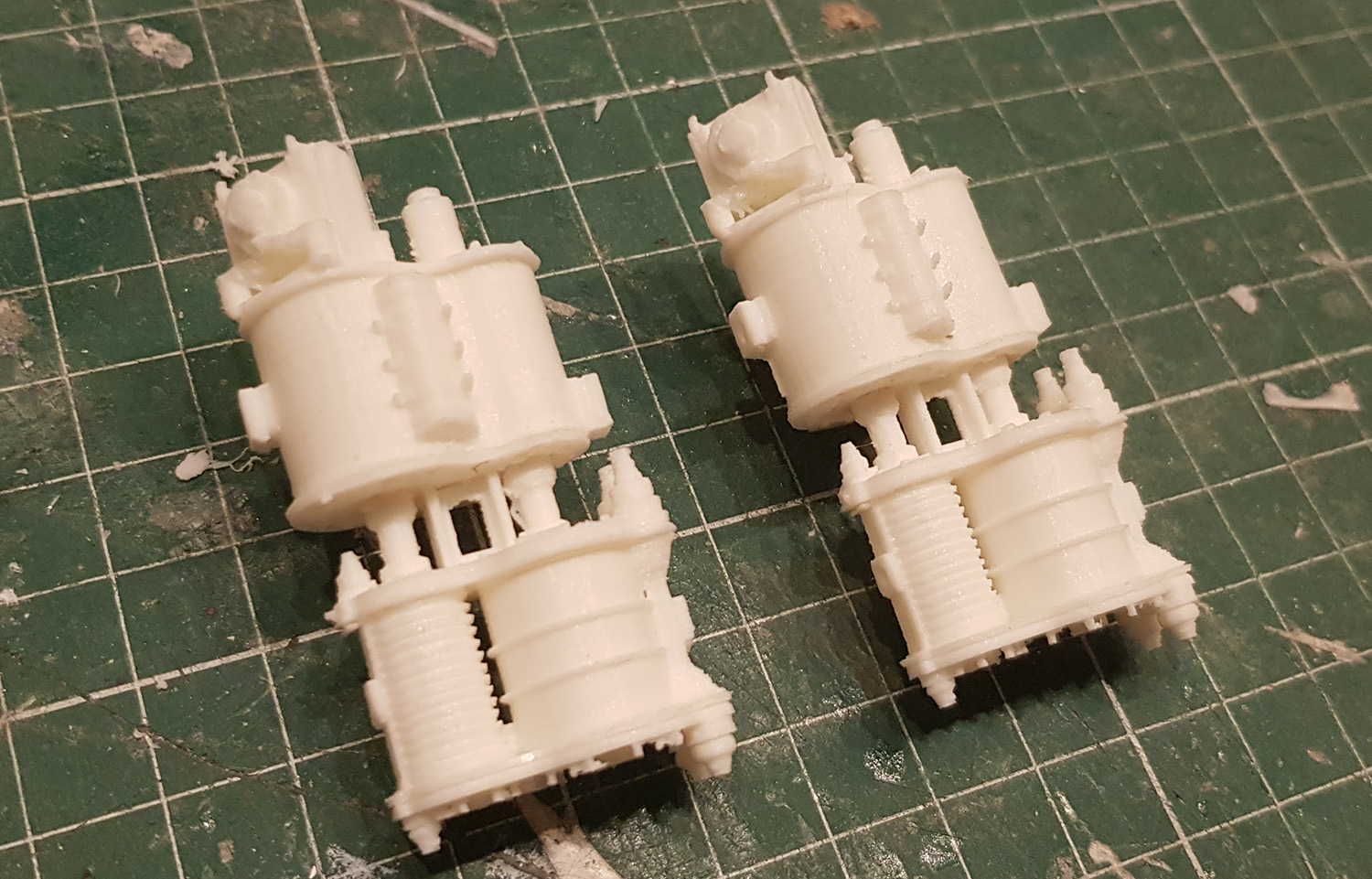

Насосы
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

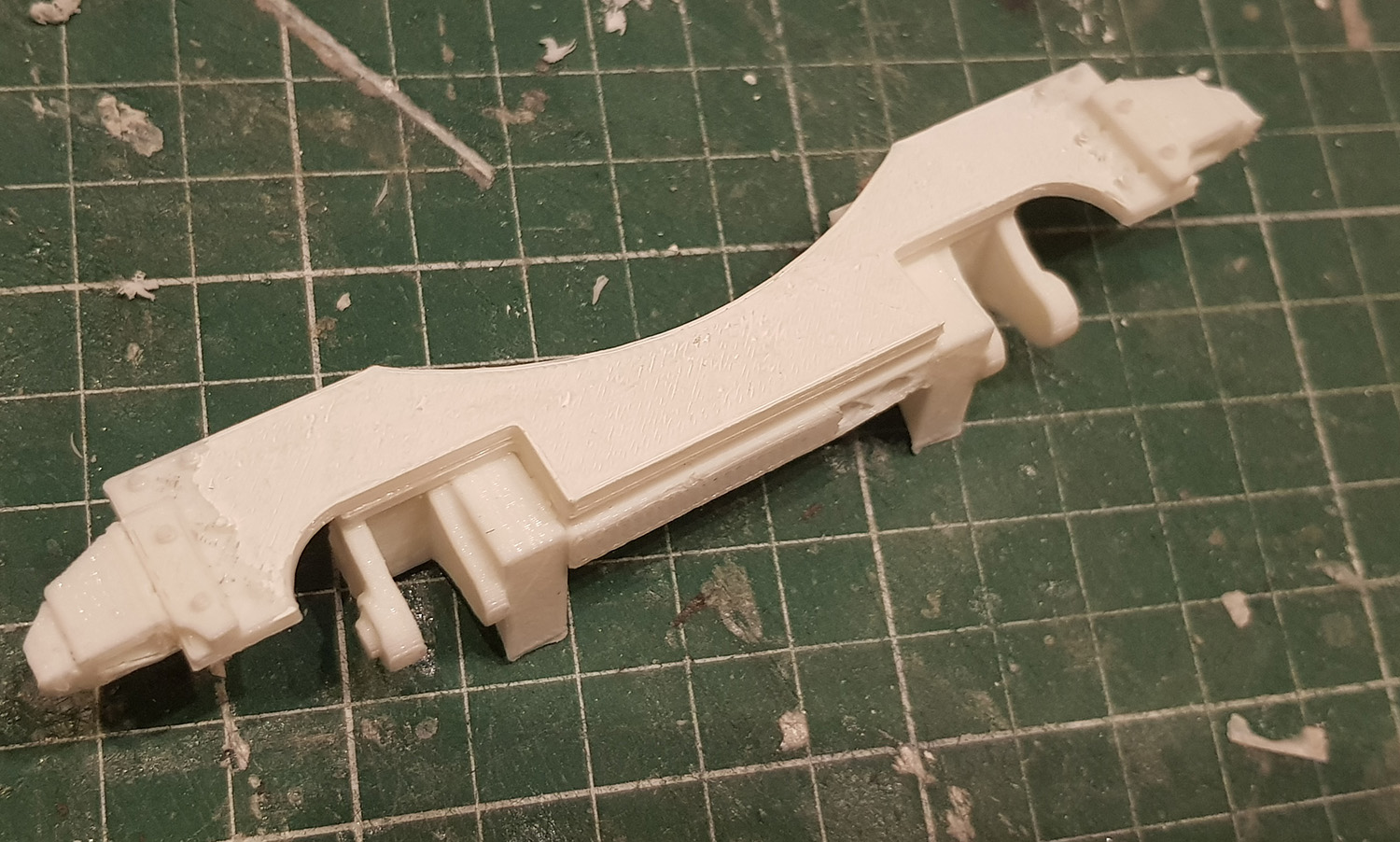

Рамы
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

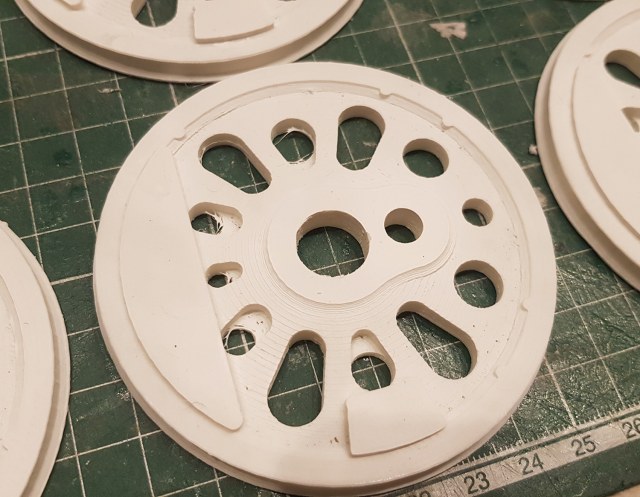

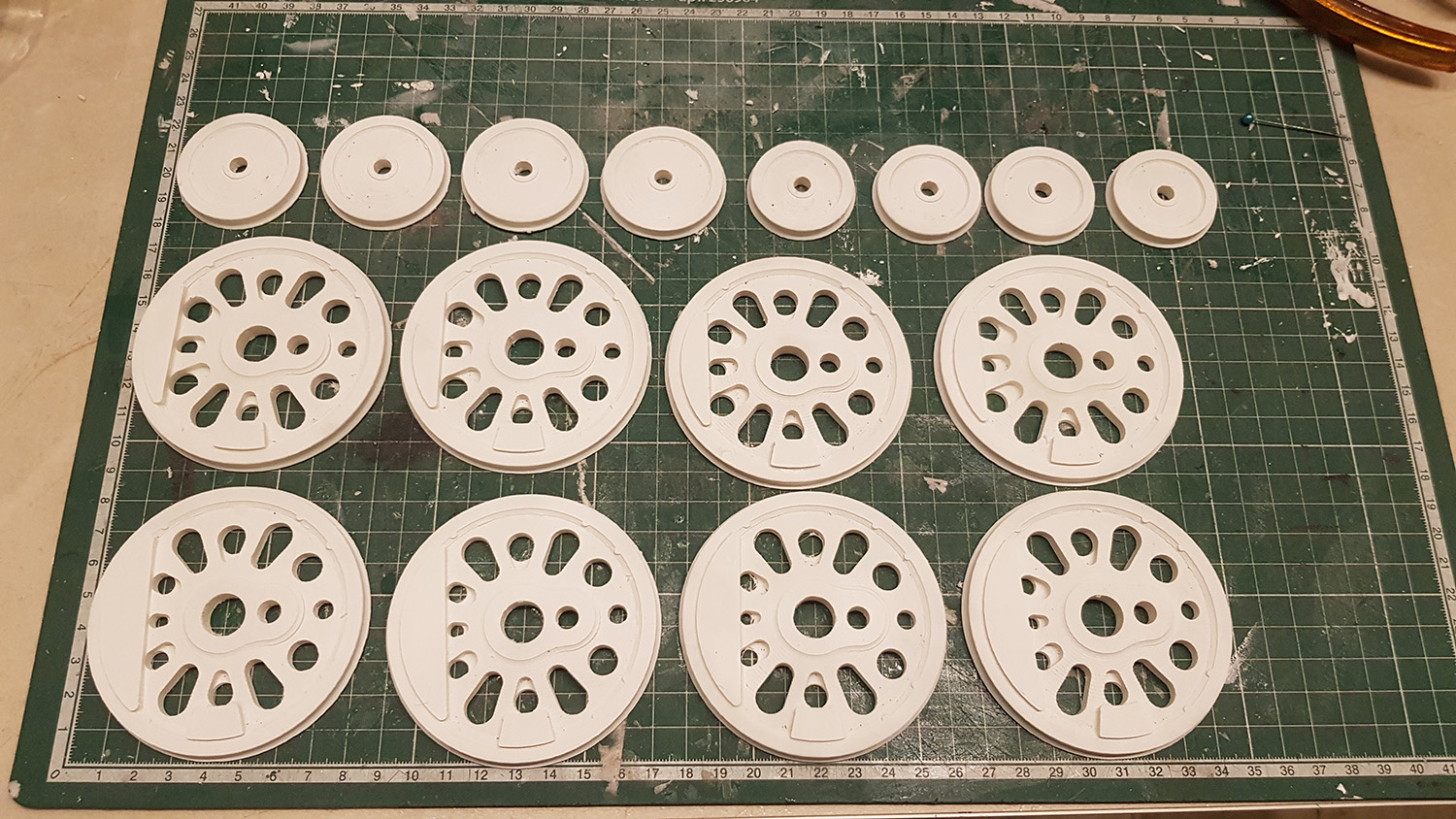

Колеса
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

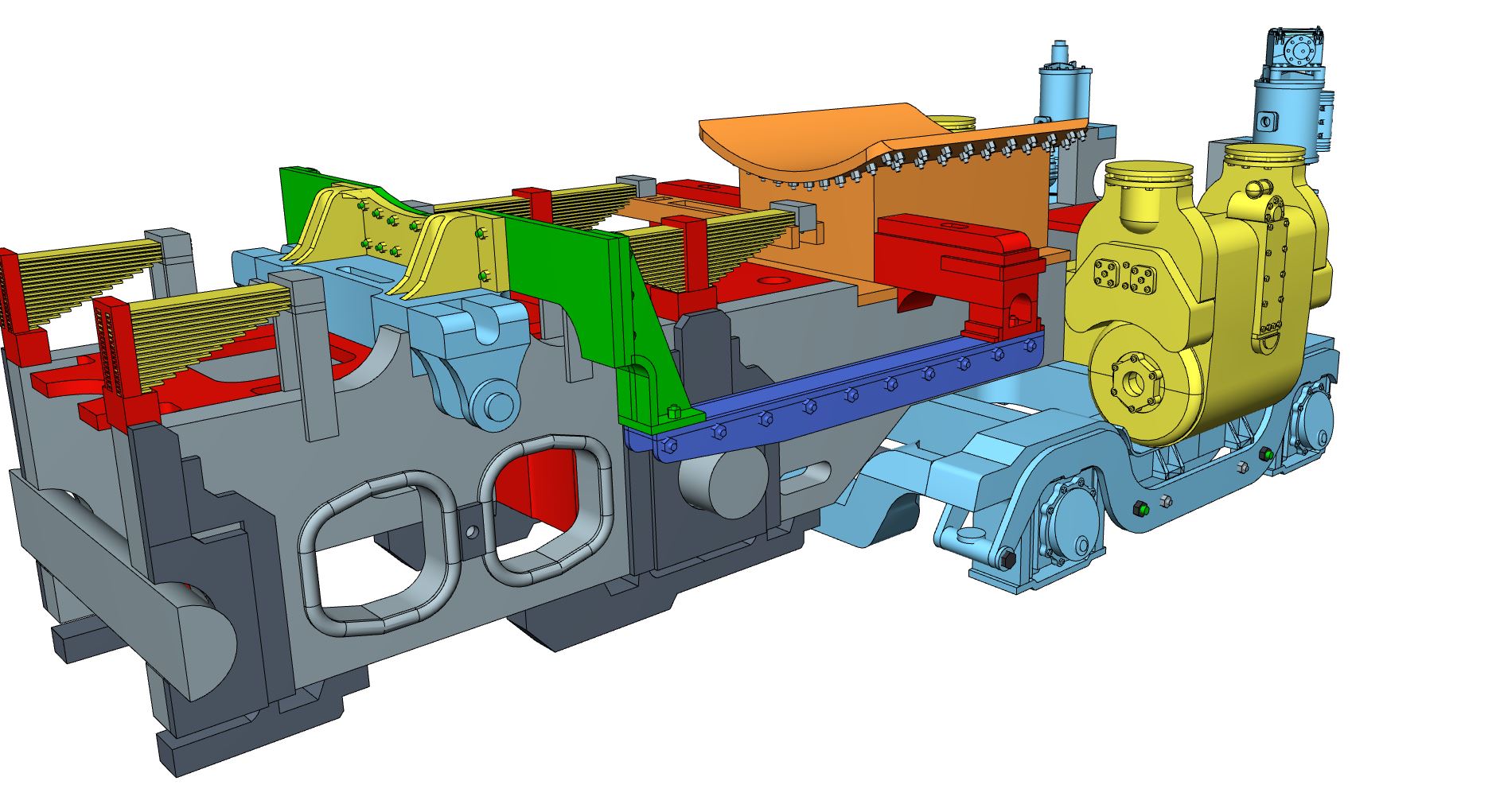

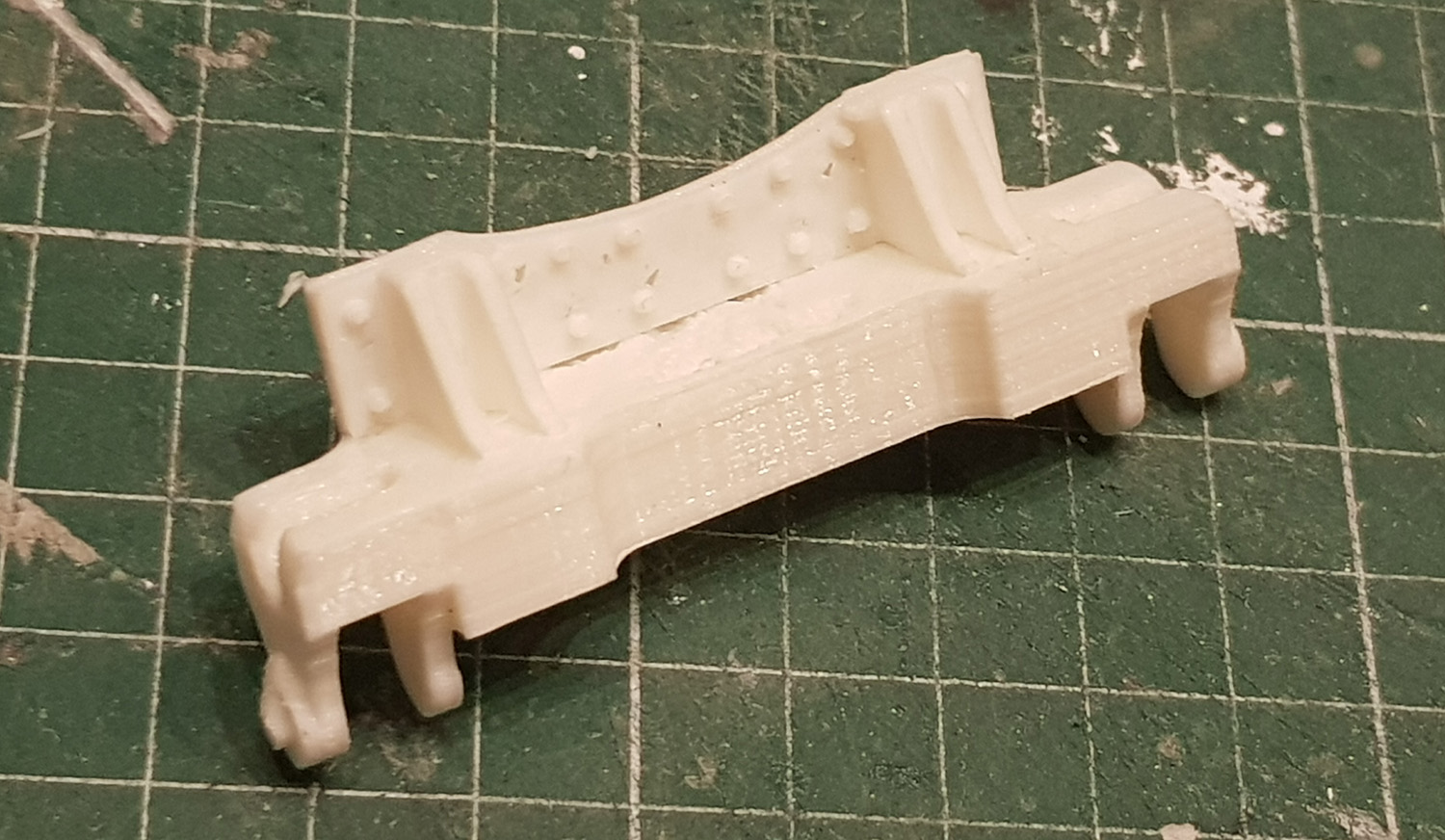

Передняя опора котла и крепления для подвеса параллелей. Интересный момент - передняя опора котла не в плоскости цилиндров (как на наших паровозах), а смещена назад
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
меня малехо поражает скорость 3d проектирования - она какая-то космическая! Тут остается только позавидовать работоспособности! Причем параллельно и детали печатаются.
Чудеса, не иначе!
Браво!
Да, идет быстро - не спорю, но это скоро пройдет...
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

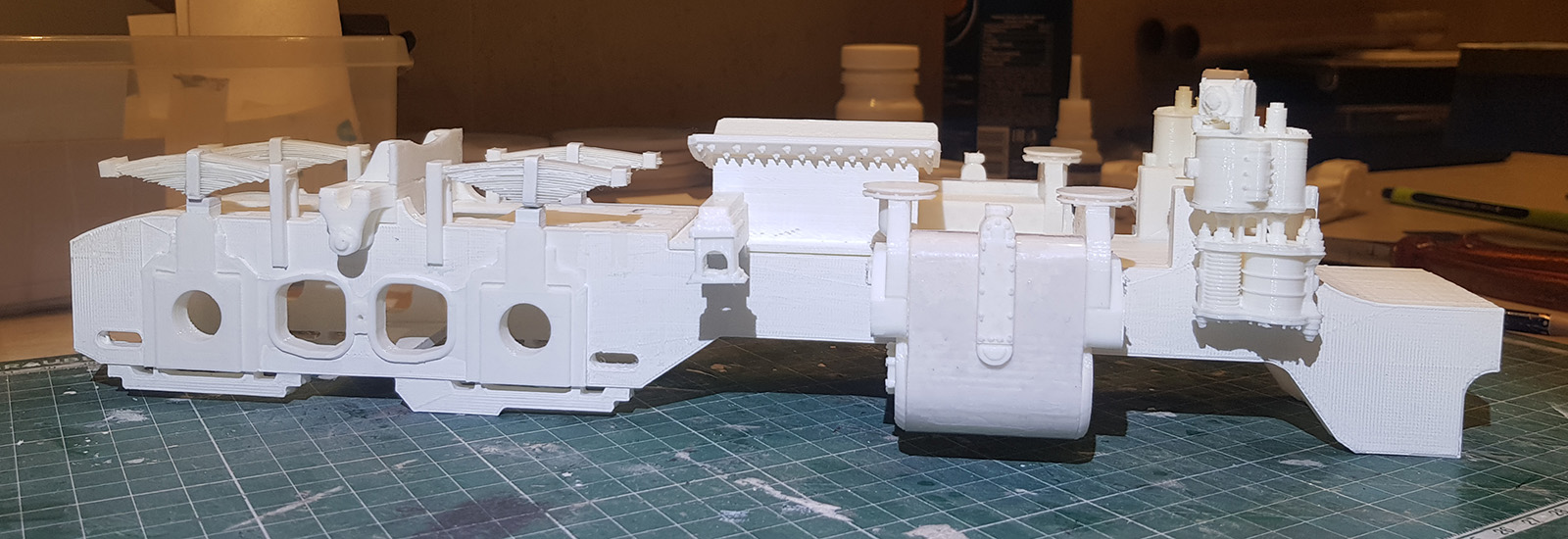

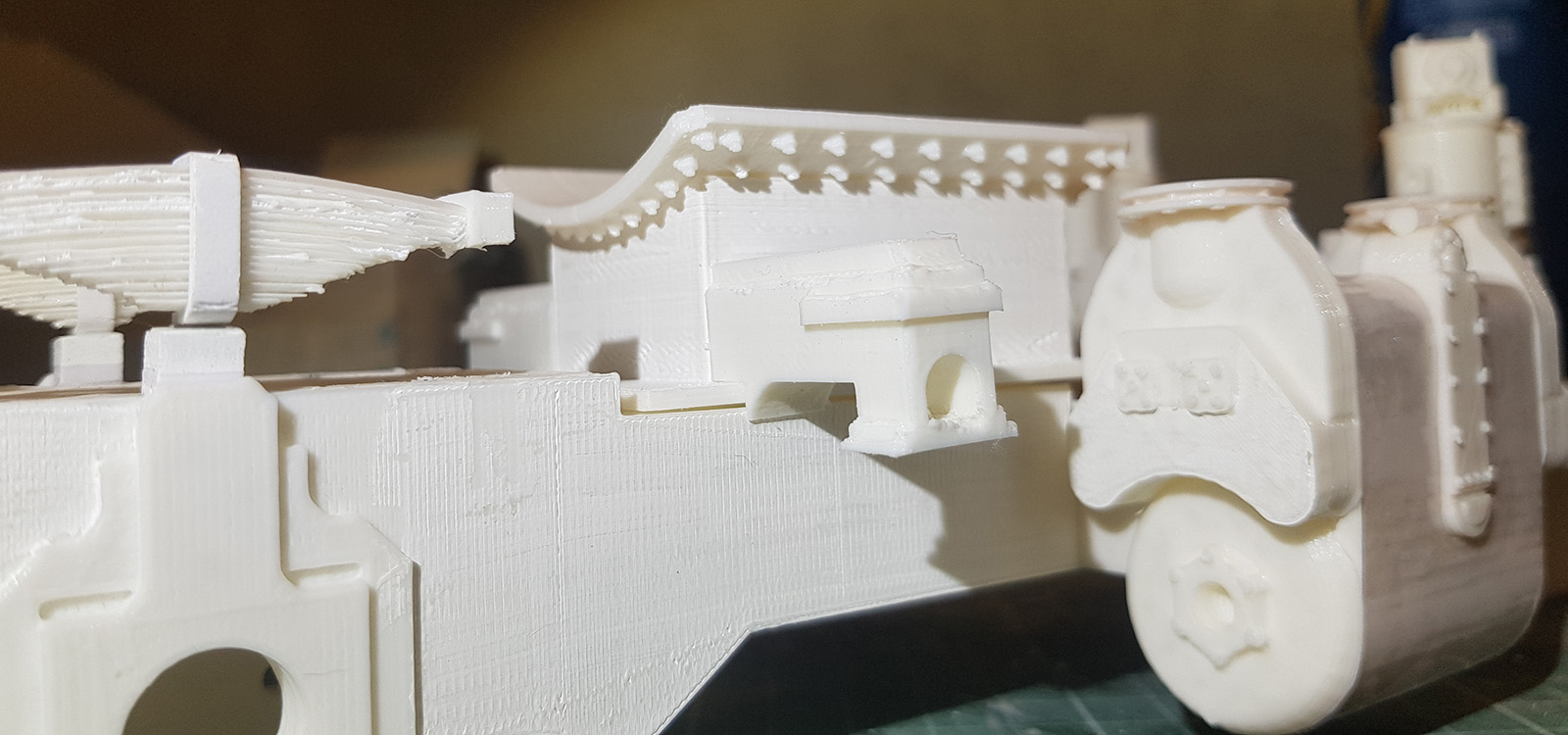

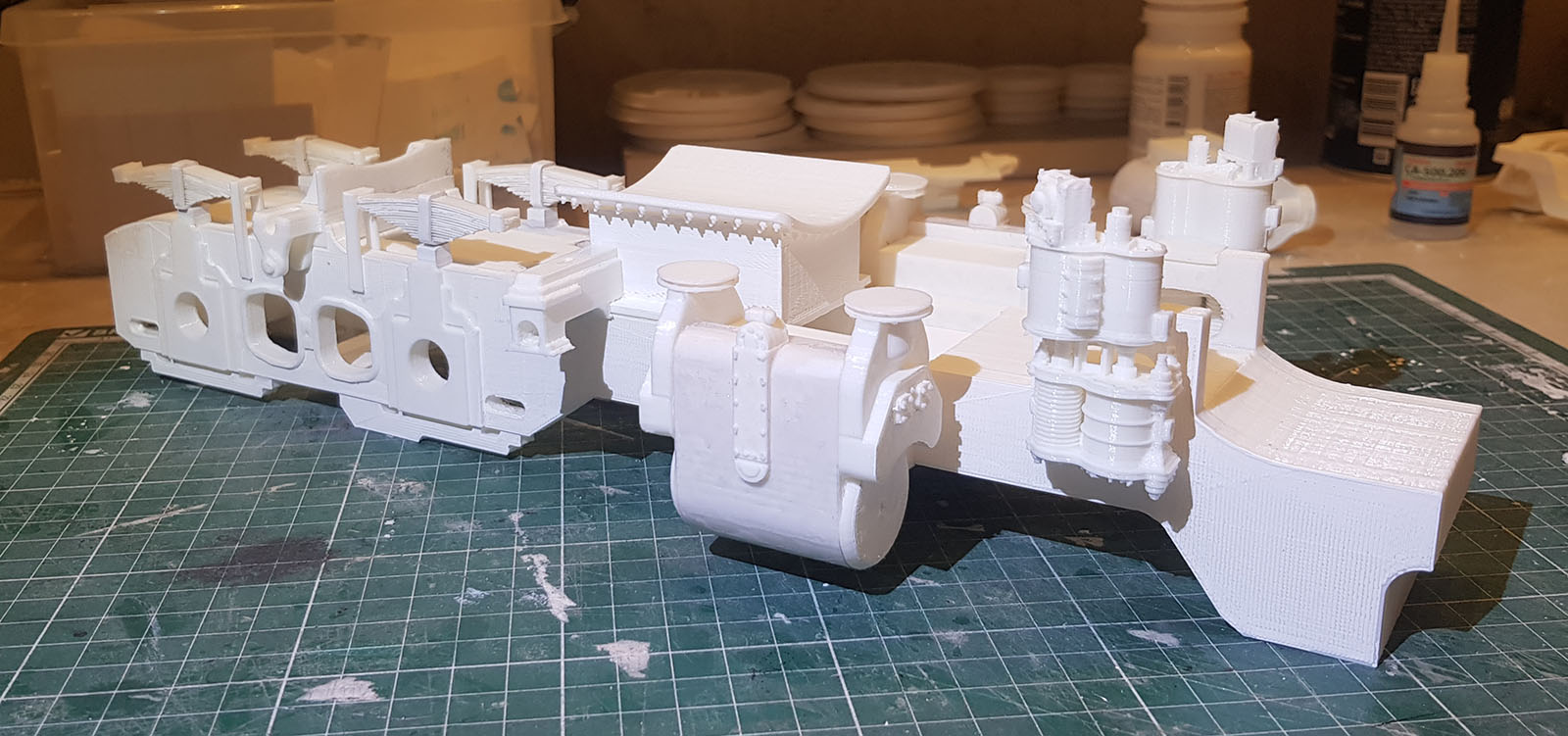

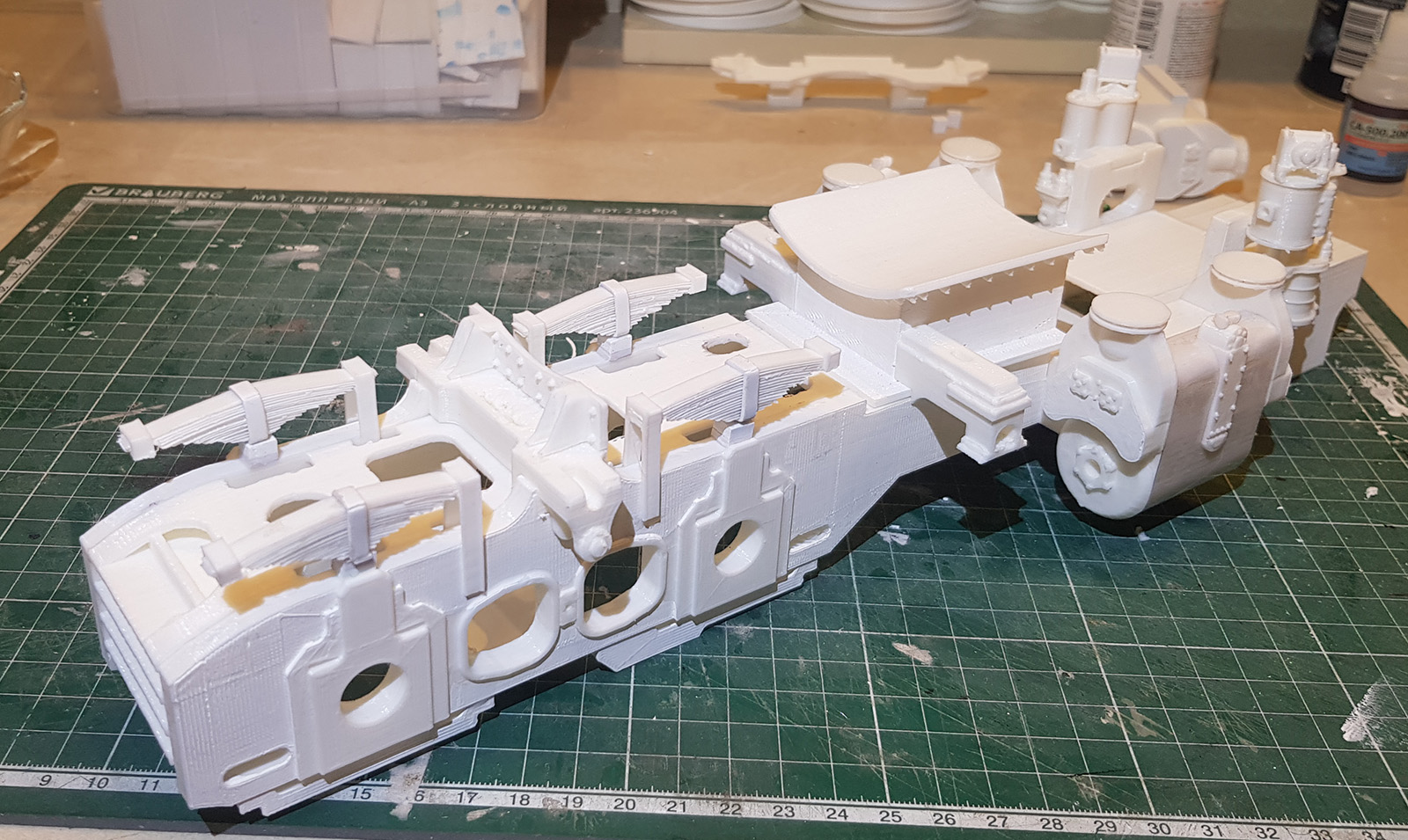

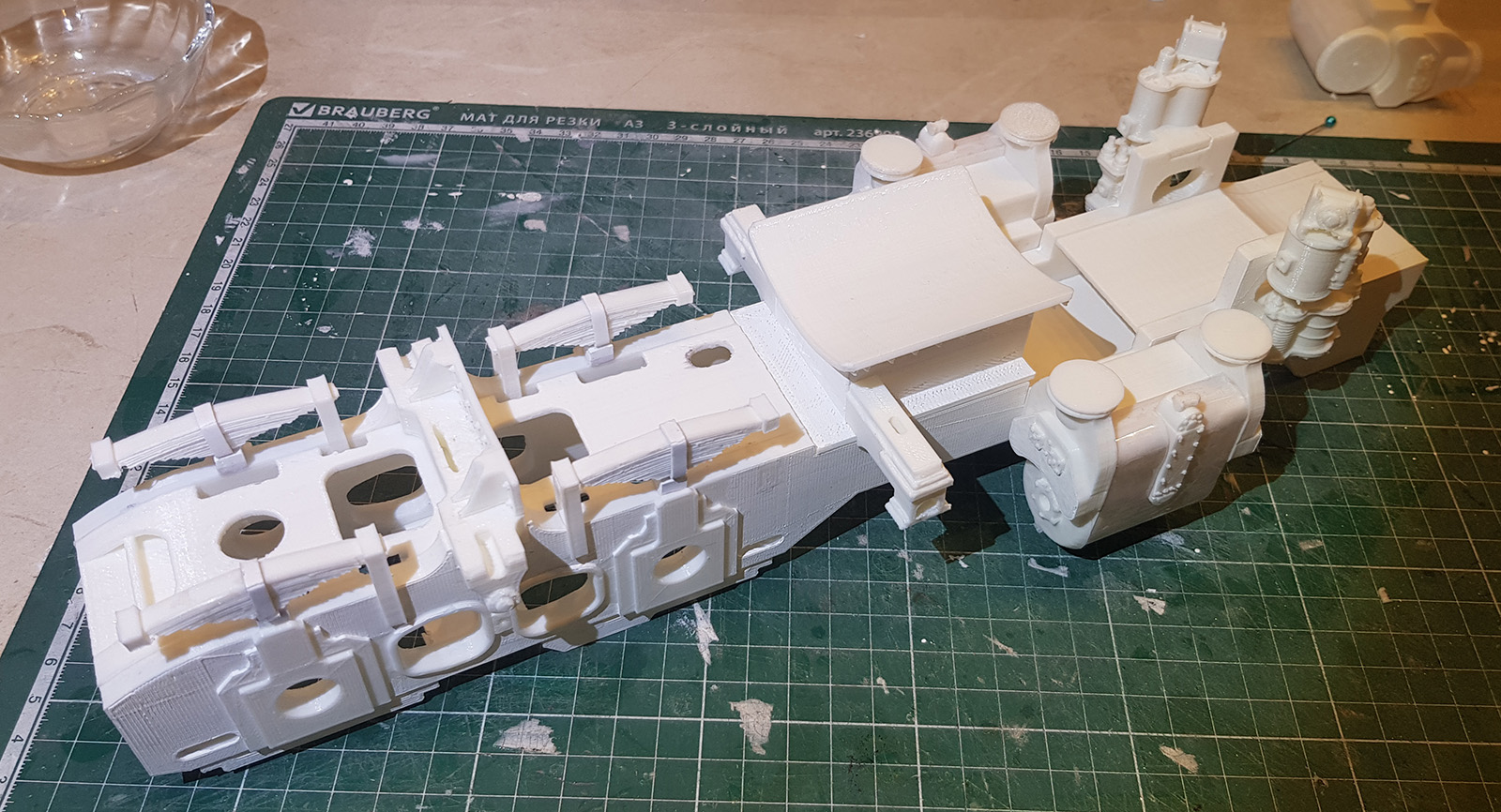

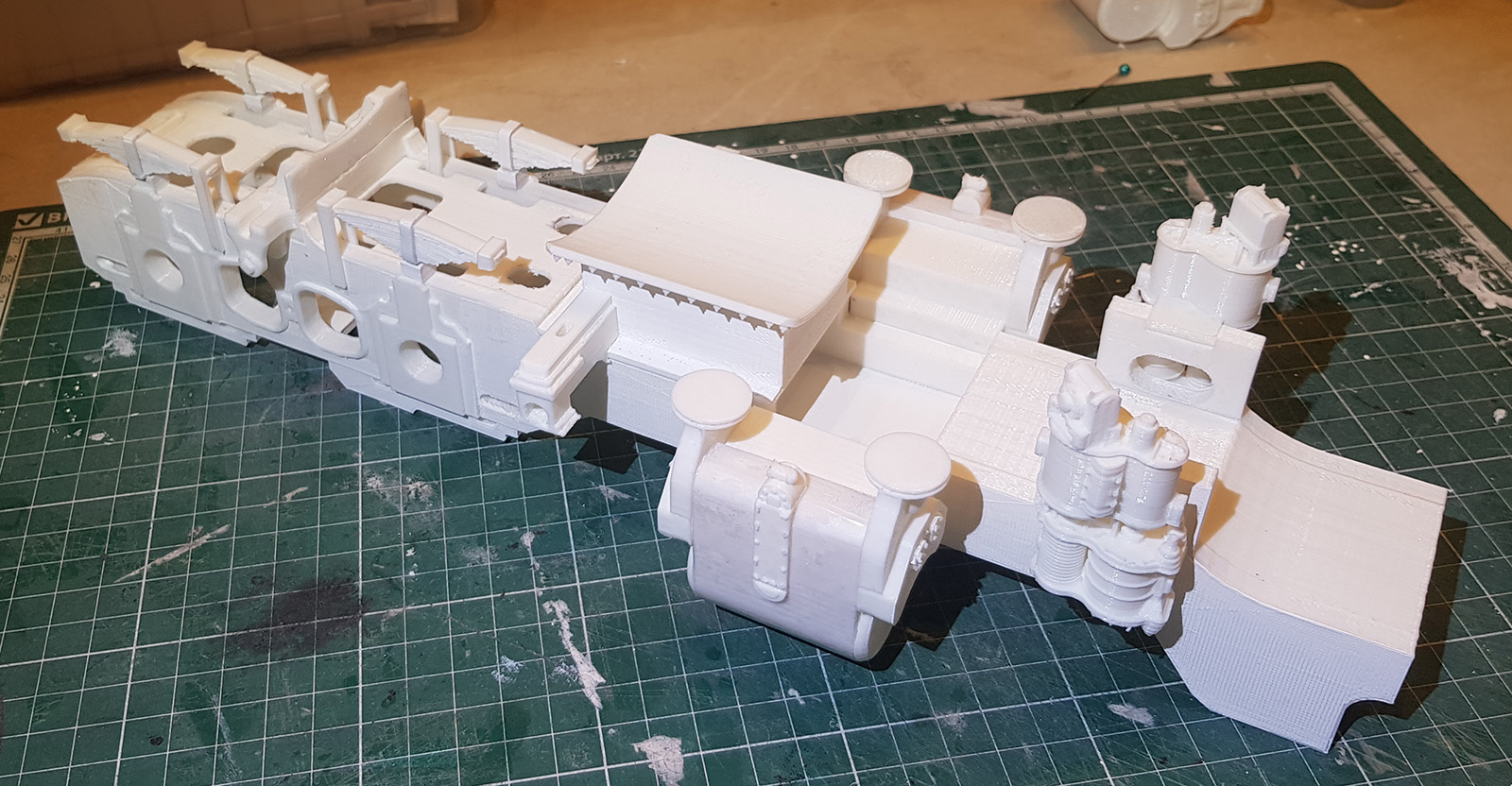

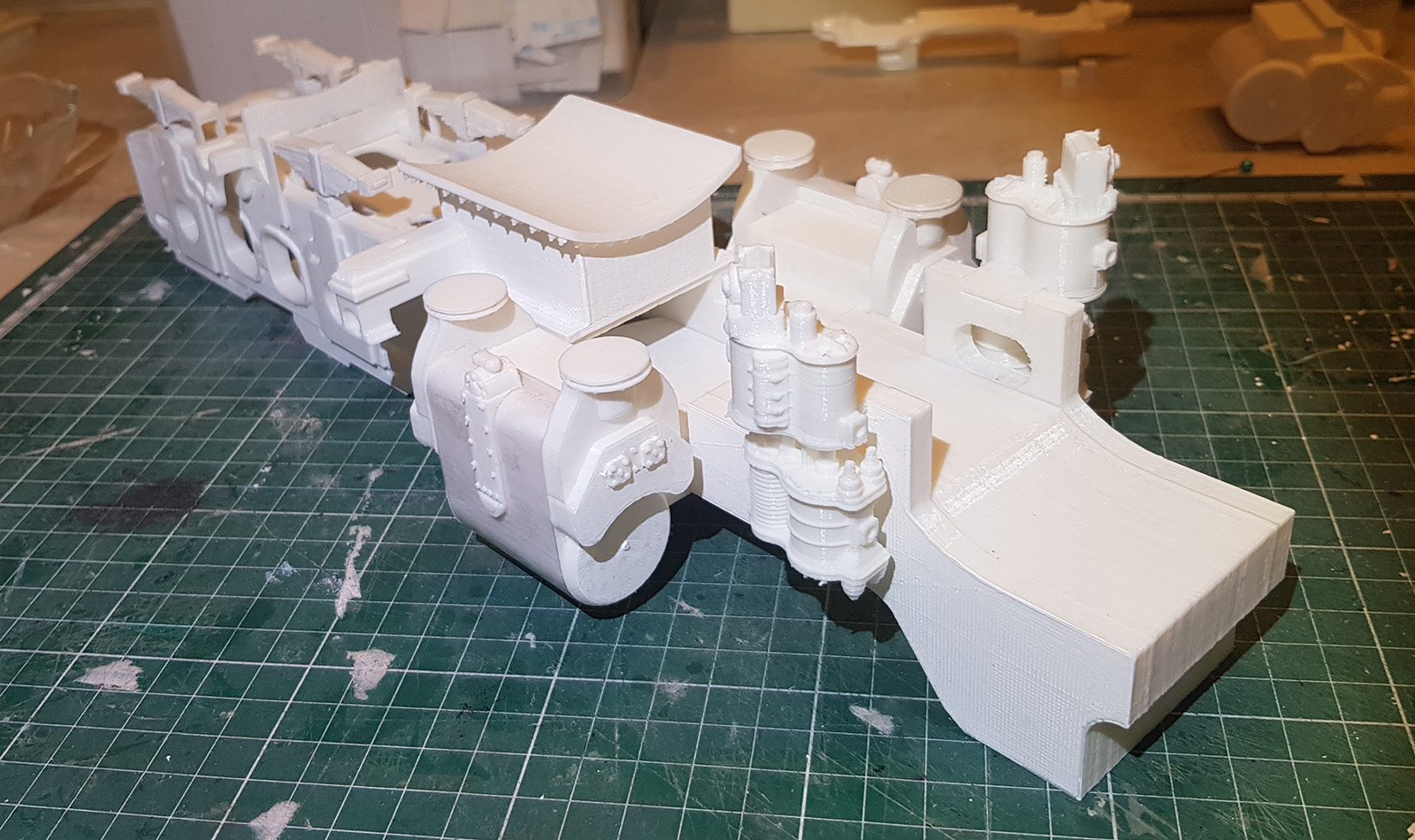

Передняя часть рамы в сборе
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина

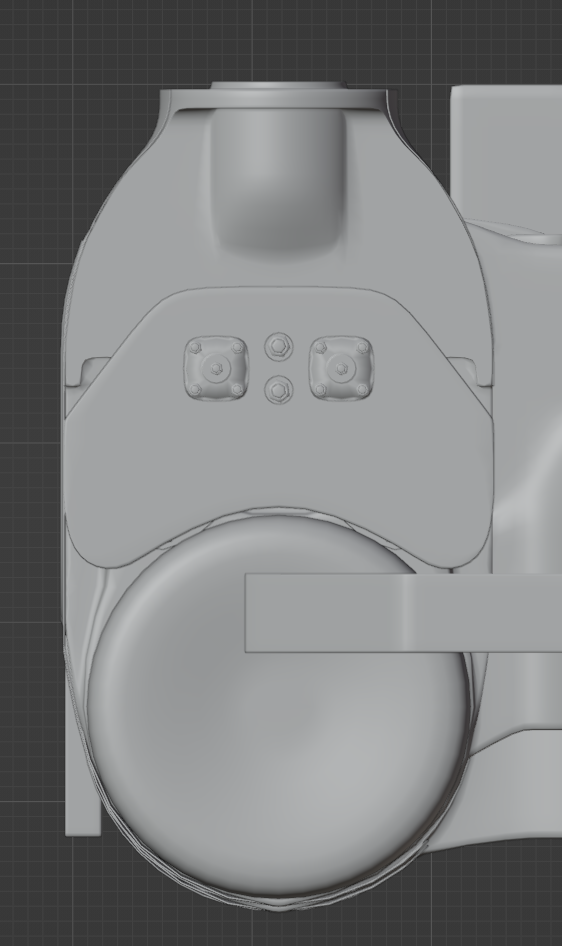

Поставил котел на опоры. Впереди появились зачатки характерного для этого паровоза заужения котла, так называемый "Акулий нос"
http://karopka.ru/forum/forum263/topic11767/ - Месть королевы Анны
http://karopka.ru/forum/forum263/topic15279/ - Летучий голландец
http://karopka.ru/forum/forum263/topic16531/ - Харон
http://karopka.ru/forum/forum263/topic12791/ - Черная Жемчужина
Передняя параллель
