Приветствую.
Будем строить прилюдно данный девайс в подарок.

На руках имеем.
1 Собственно комплект модель от Звезды.. бюджетнеько, но это ранняя версия Ка-52... обзор тут https://karopka.ru/community/user/7710/?MODEL=637842
2 травло Микродизайн 72236 кабина... обзор тут https://karopka.ru/community/user/7710/?MODEL=637851
3 травло Микродизайн 72237 экстерьер... обзор тут https://karopka.ru/community/user/7710/?MODEL=637846
4 маска фонаря от KV models 72238-1 ... обзор тут https://karopka.ru/community/user/7710/?MODEL=637873

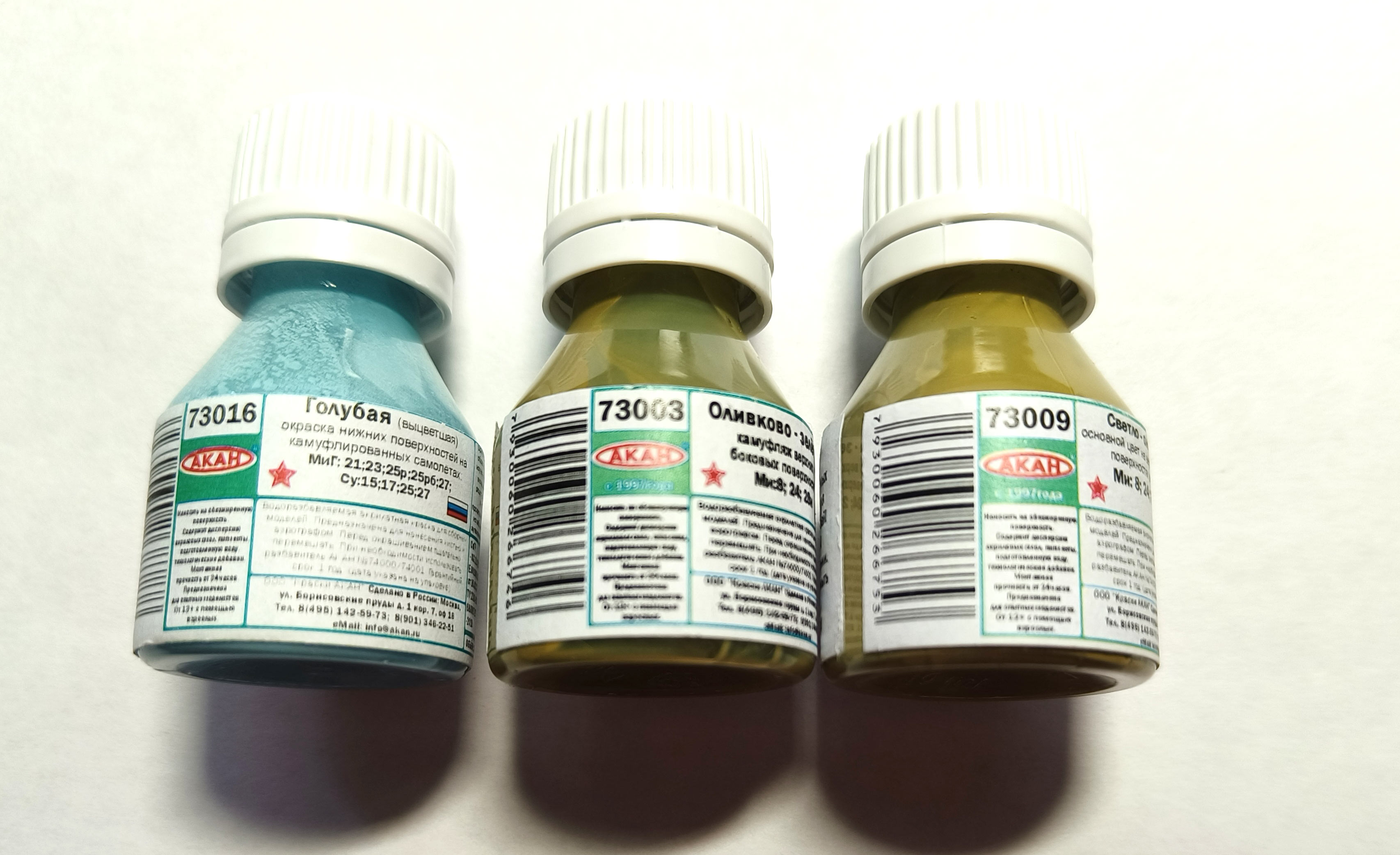

5 Краски водные от Акана фоновые цвета 7316 голубая, 73003 оливковво-зелёная 73009 светло-оливковая

Что хотим получить, в итоге .. Достойно собранный девайс, в виде миниатюры на подставке летящим.
Раскрывать детали догонок по модели и диораме, и  проектах запилов и ханд майд не буду.. будем держать интригу..

Поехали.. Старт стройки +- 23 февраль 2023.
ЗАЖГЕМ..

-------------------------------------

Интересненько...
Удачного запила!
Может пригодиться (недавно его пилил) https://karopka.ru/community/user/23514/?MODEL=626274

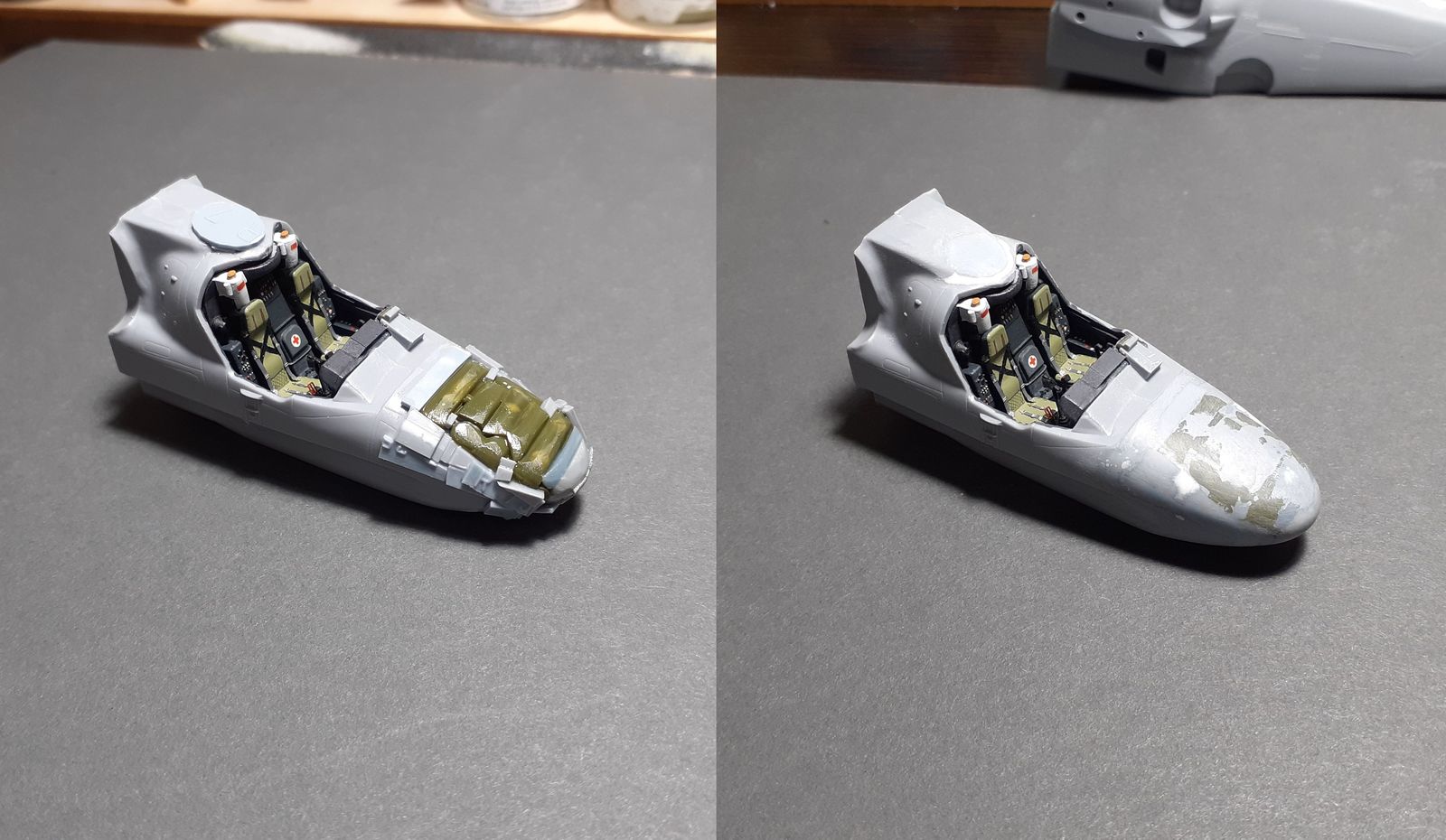

Первый заход на кабину..

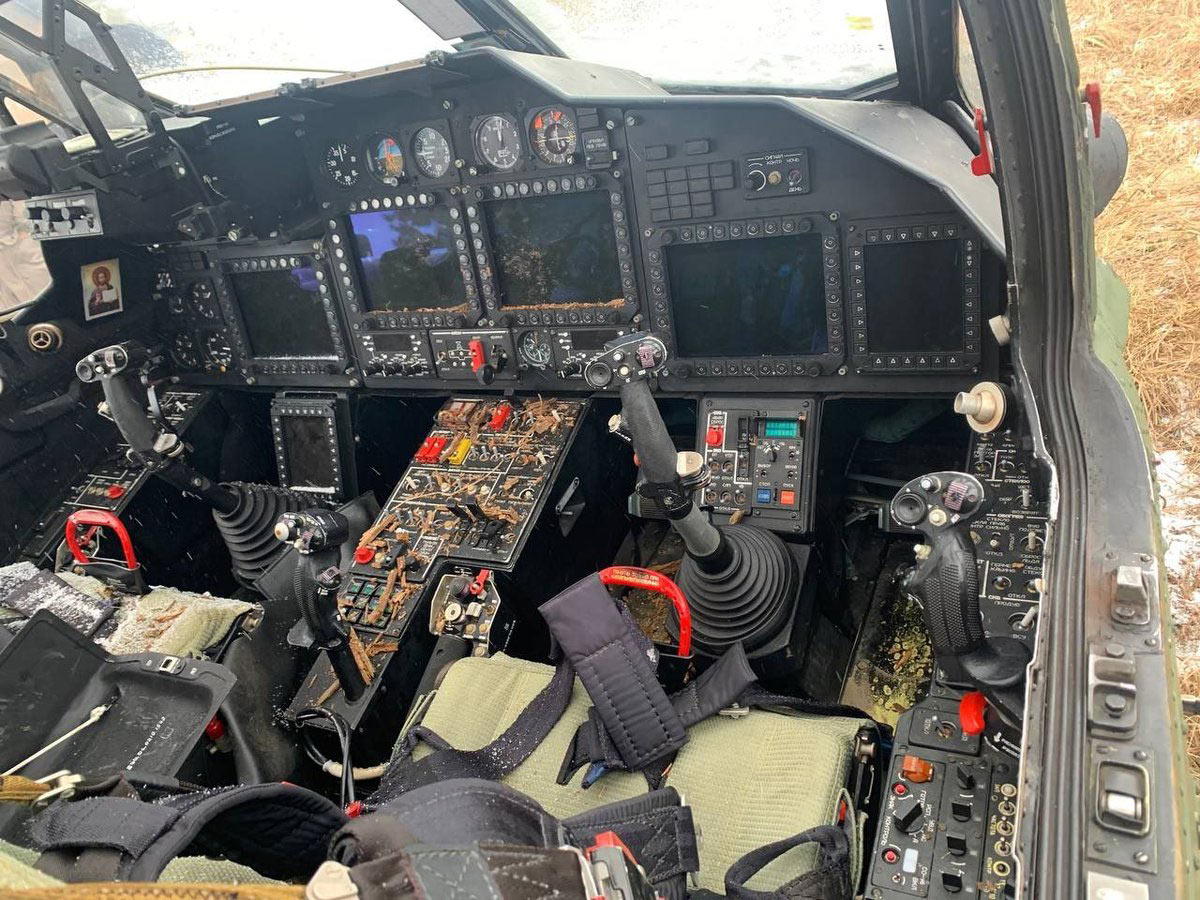

Исходник

Хотелось бы конечно такое качество но это есть не достижимо для 72го

погнали..

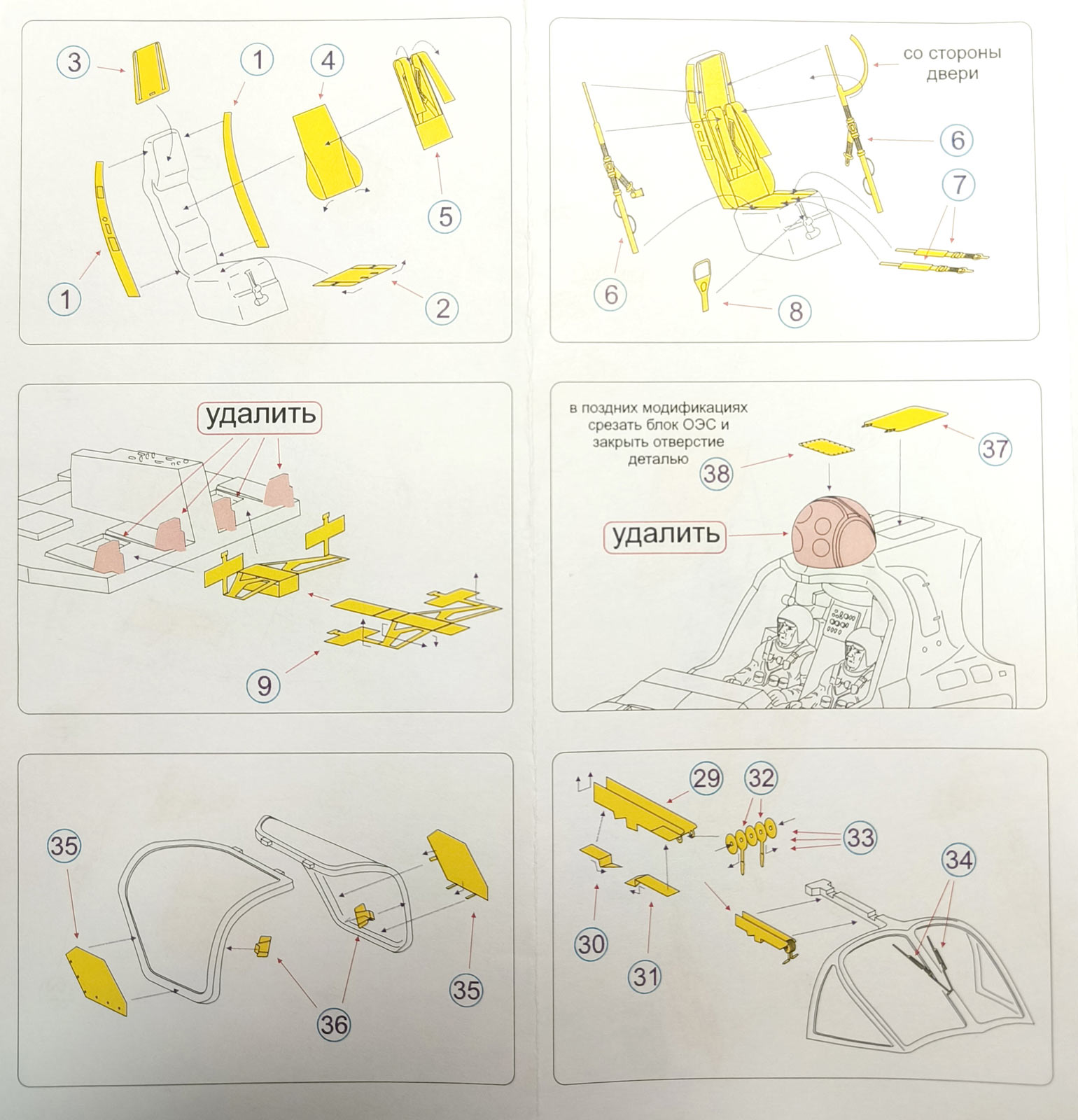

что нам советует инструкция..

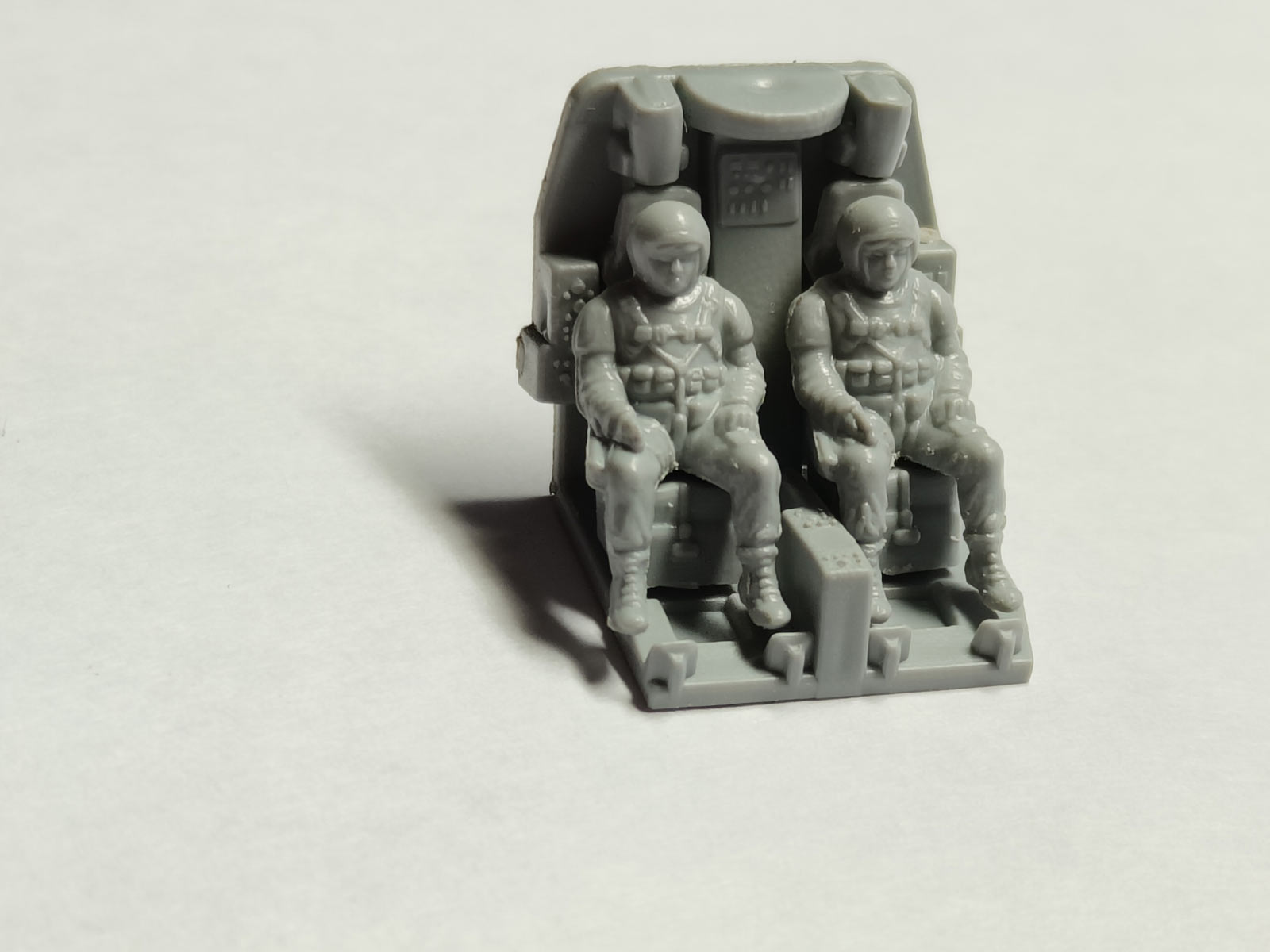

первая сборка..

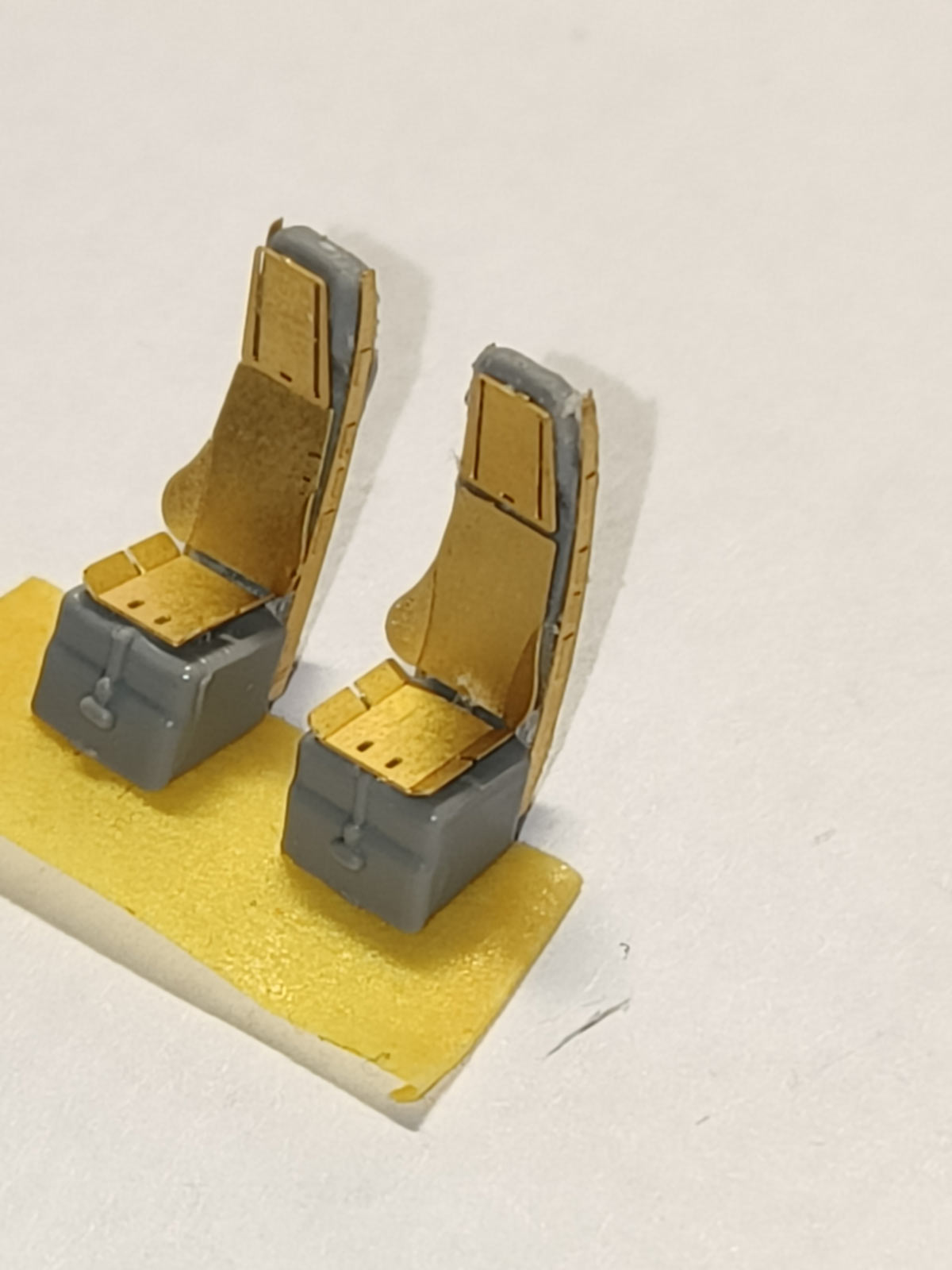

Фигню нам советует инструкция... кресло надо сильно обшлифовать пластик срезав все подушки пилота.

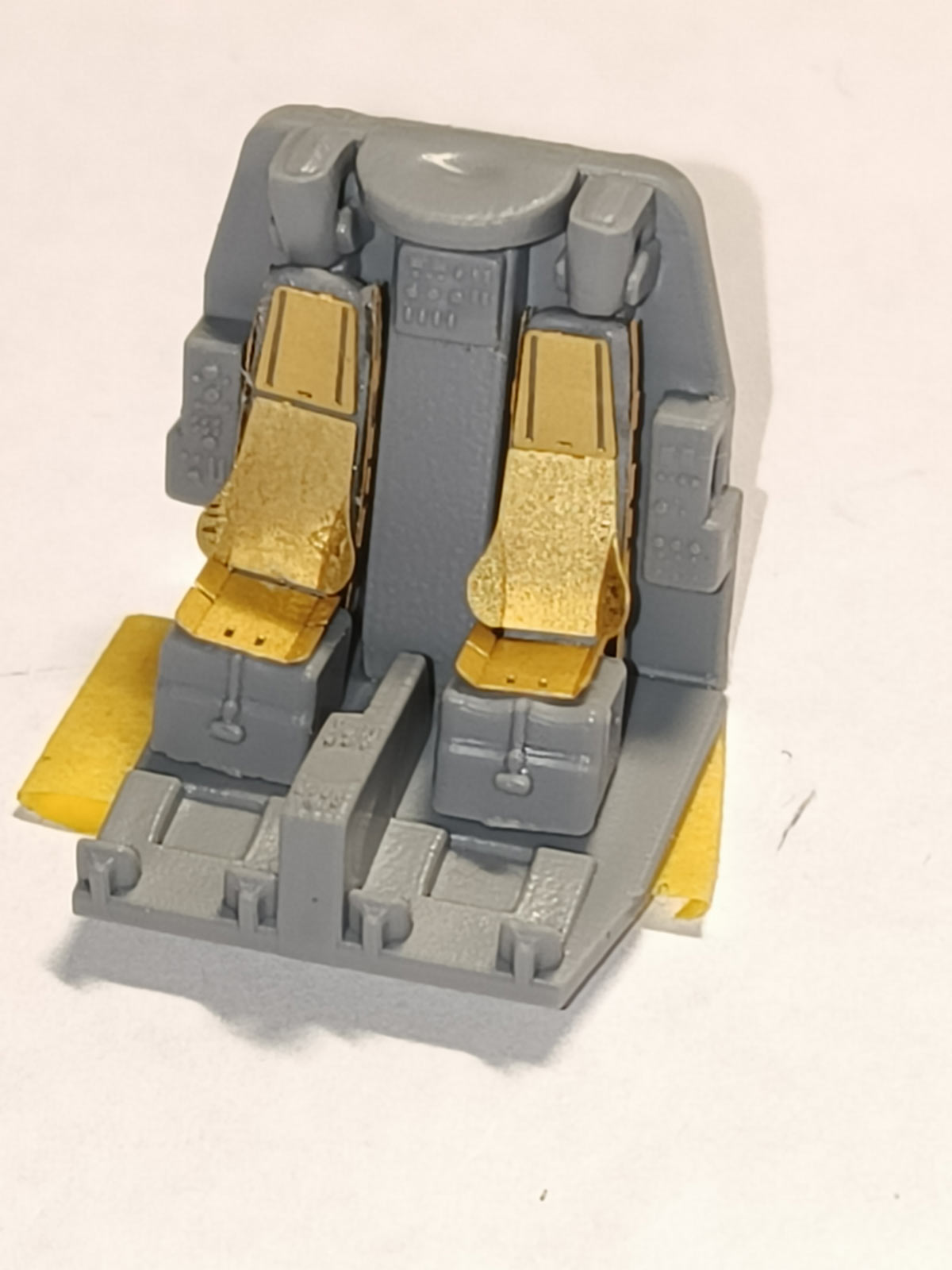

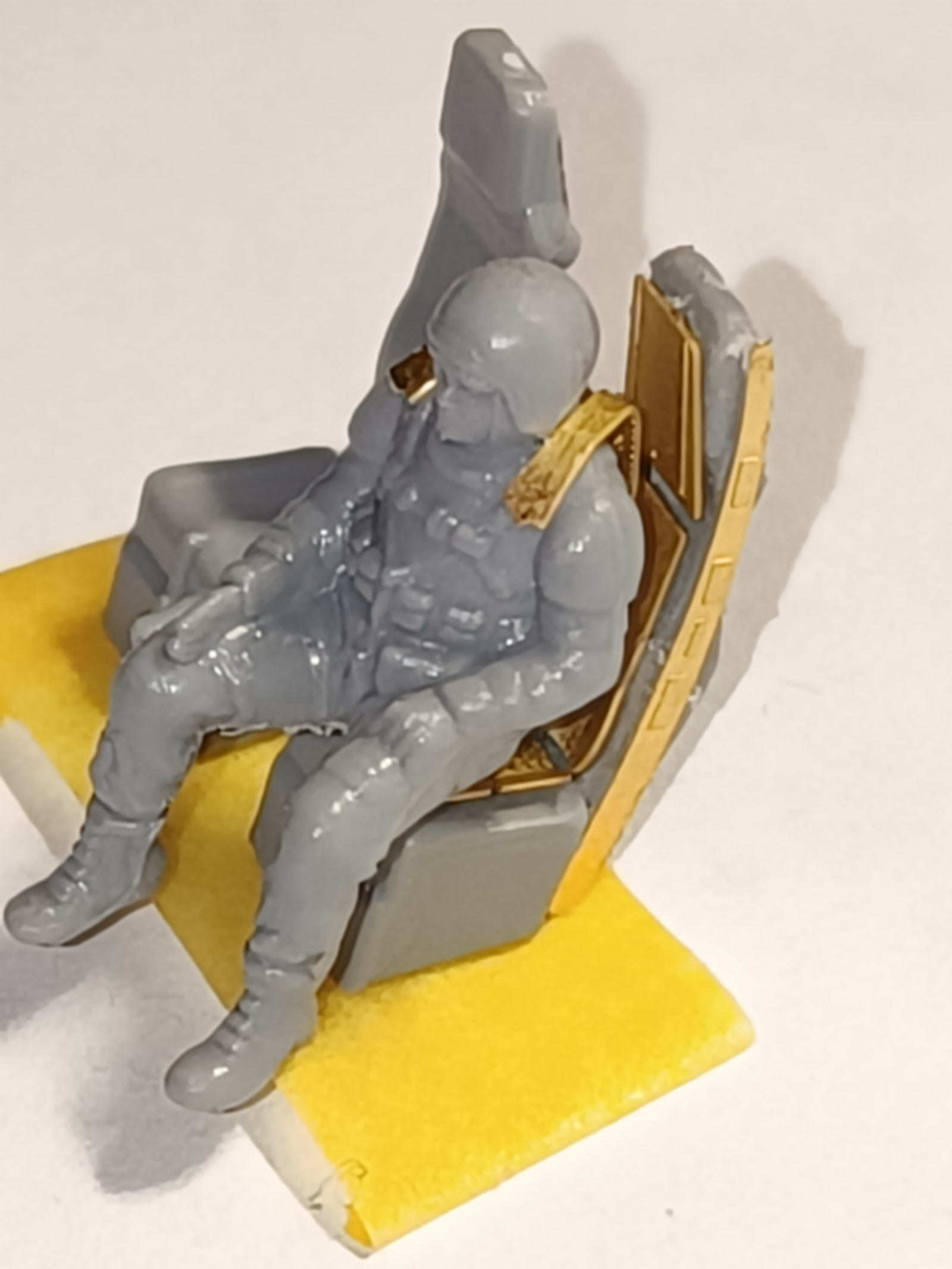

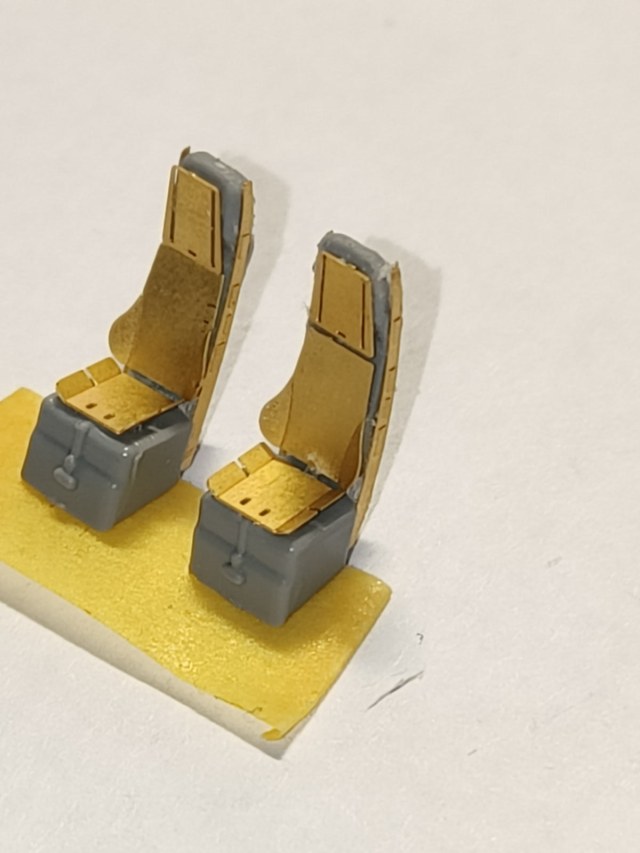

Правое кресло первое.. будем переделывать срезая подушки..

Первый день подхода к модели завершился.

Михаил Троян

Спасибо пригодится..

Ты правда его кистями красил?
Если это так, то очень даже достойный вариант на первый взгляд и не скажешь..

Чего там с носом делал?
Смола, или как шпаклёвка..
Вообще насколько проблема  сильная?

Кстати,  цвет использовался для блока управляемых ракет какой у тебя?

И тебе в ветке задавали вопрос как делал узор отстрела на фонре?

2,3 день постройки посвятим делам металлическим. начнем..

У меня есть отвратительные повадки в моделизме.. Я привык много мелочёвки в модели армировать,  стойки шасси, расчалки бипланов, антенки итд итп
Дабы они никогда не ломались, от слова совсем...
Это привычка проверенная временем(с)

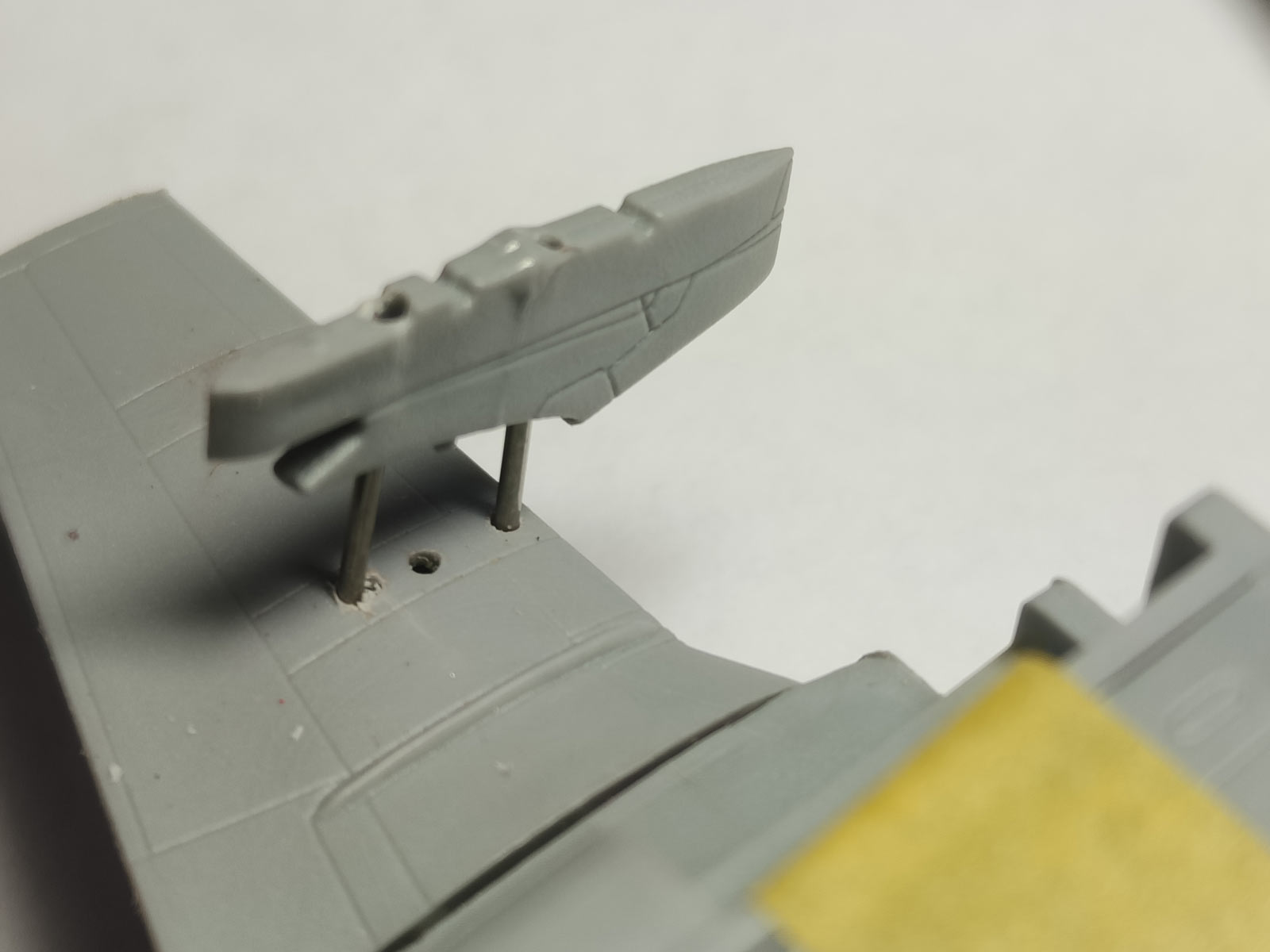

В стратегическом плане по застройке модели есть пункт укрепления крыльев, пилонов.

понеслось..

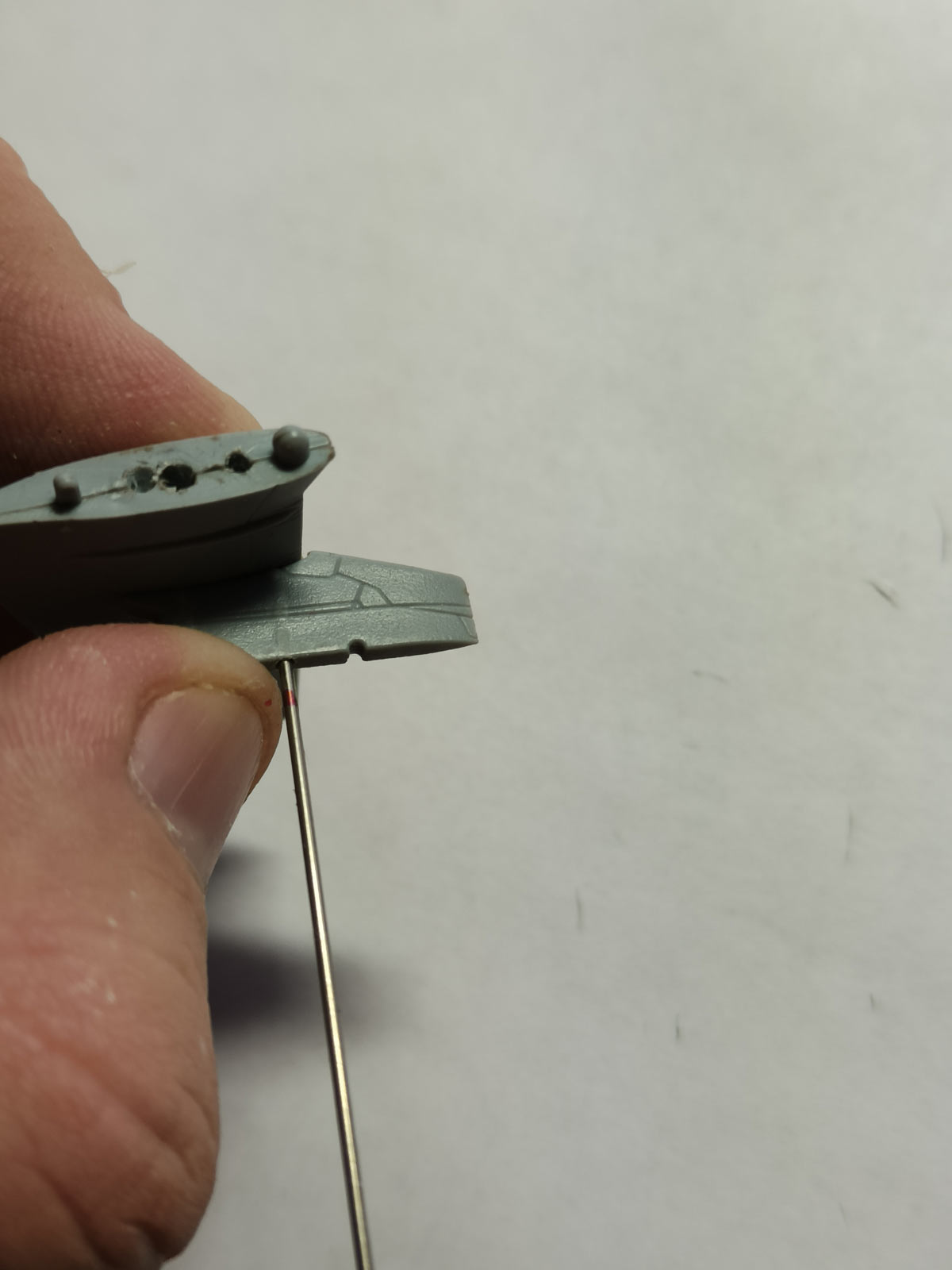

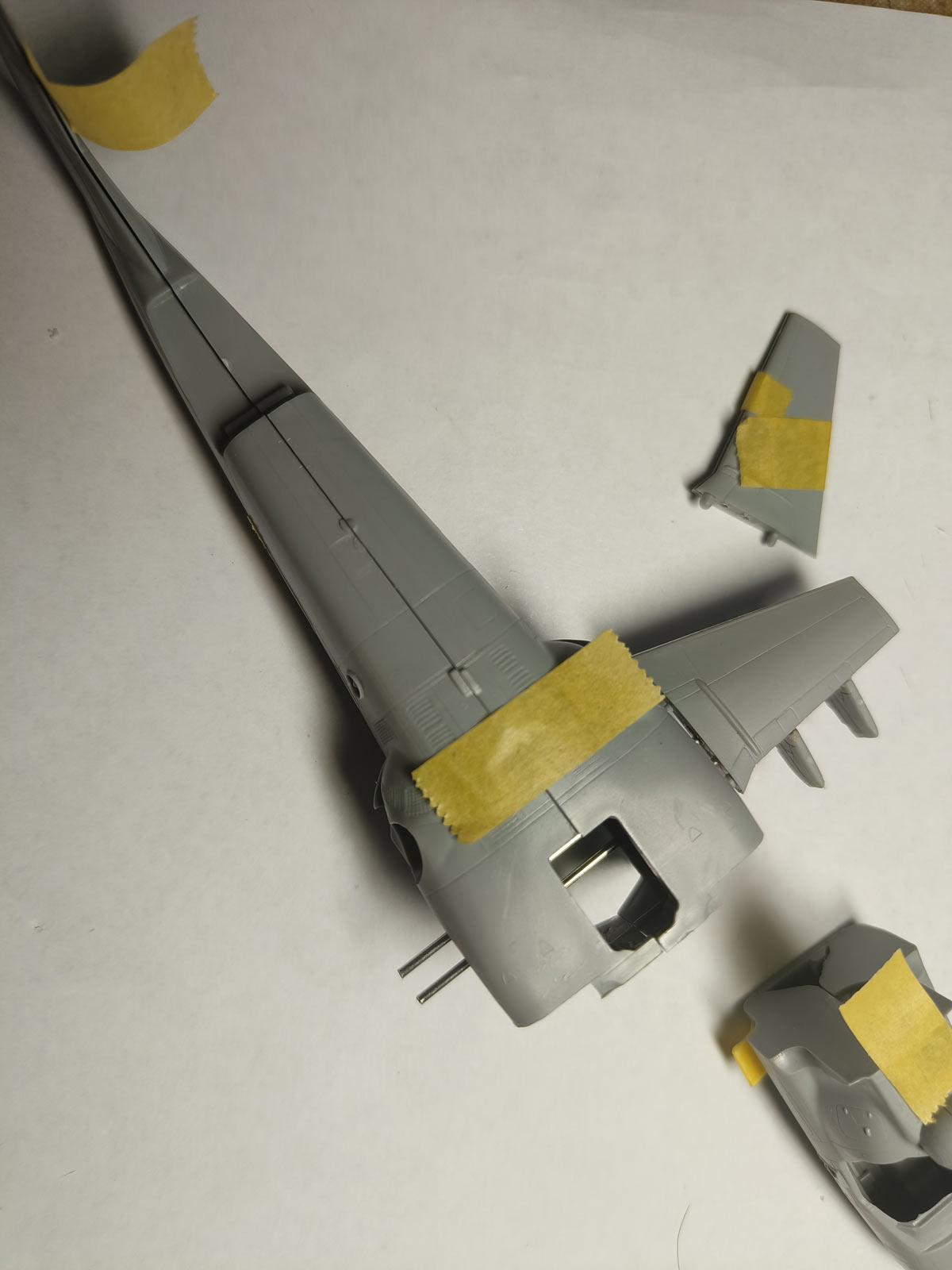

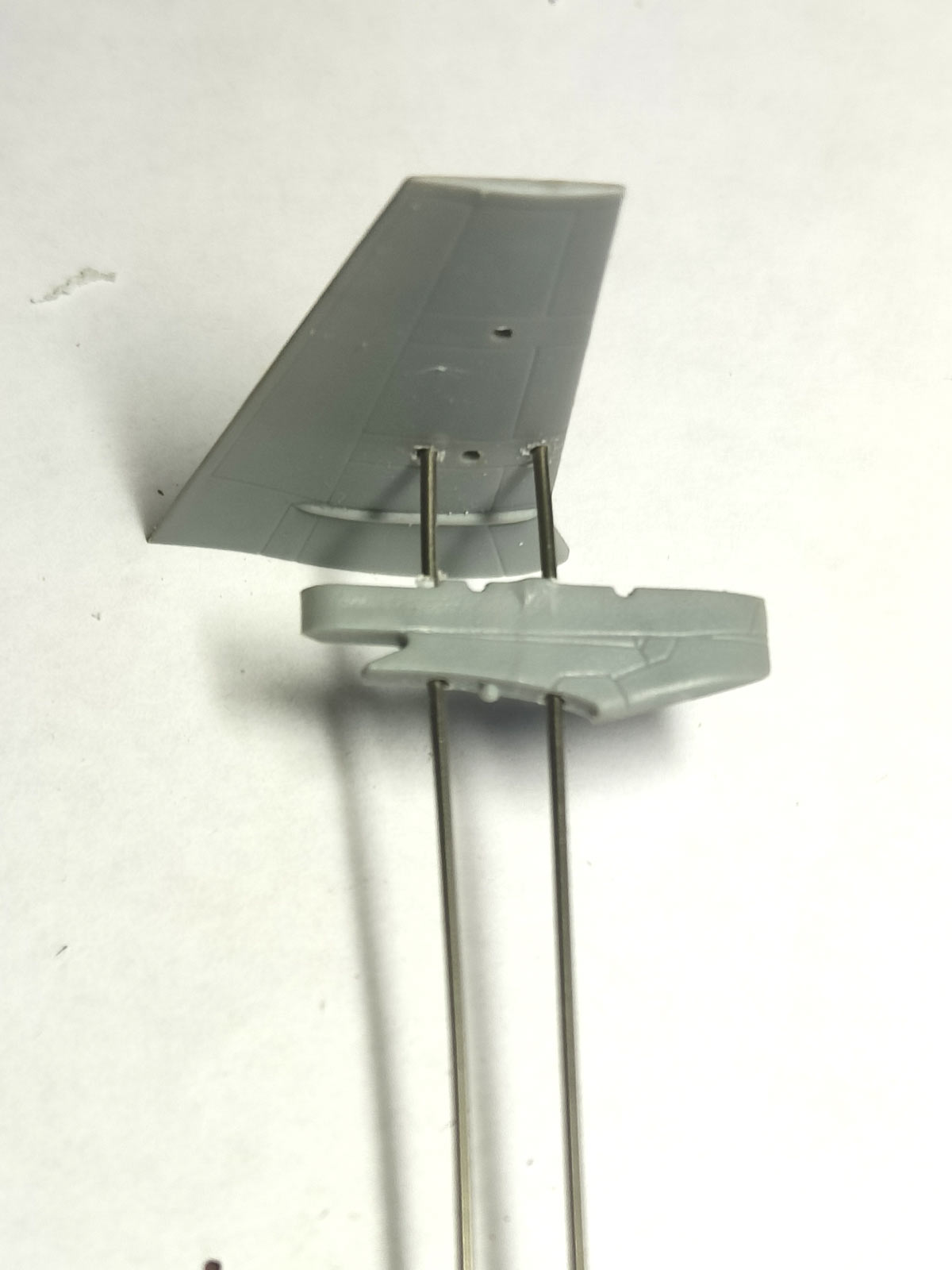

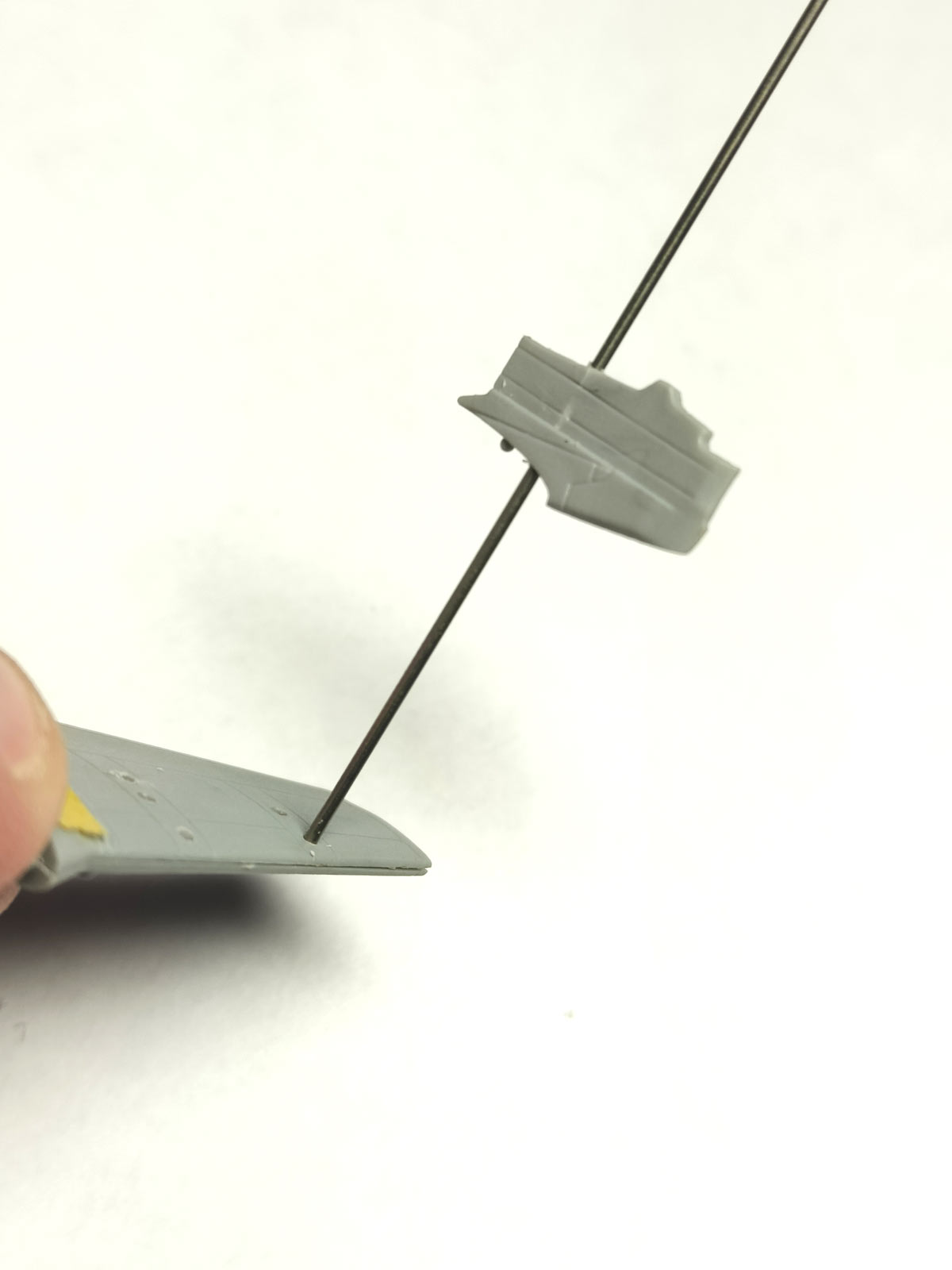

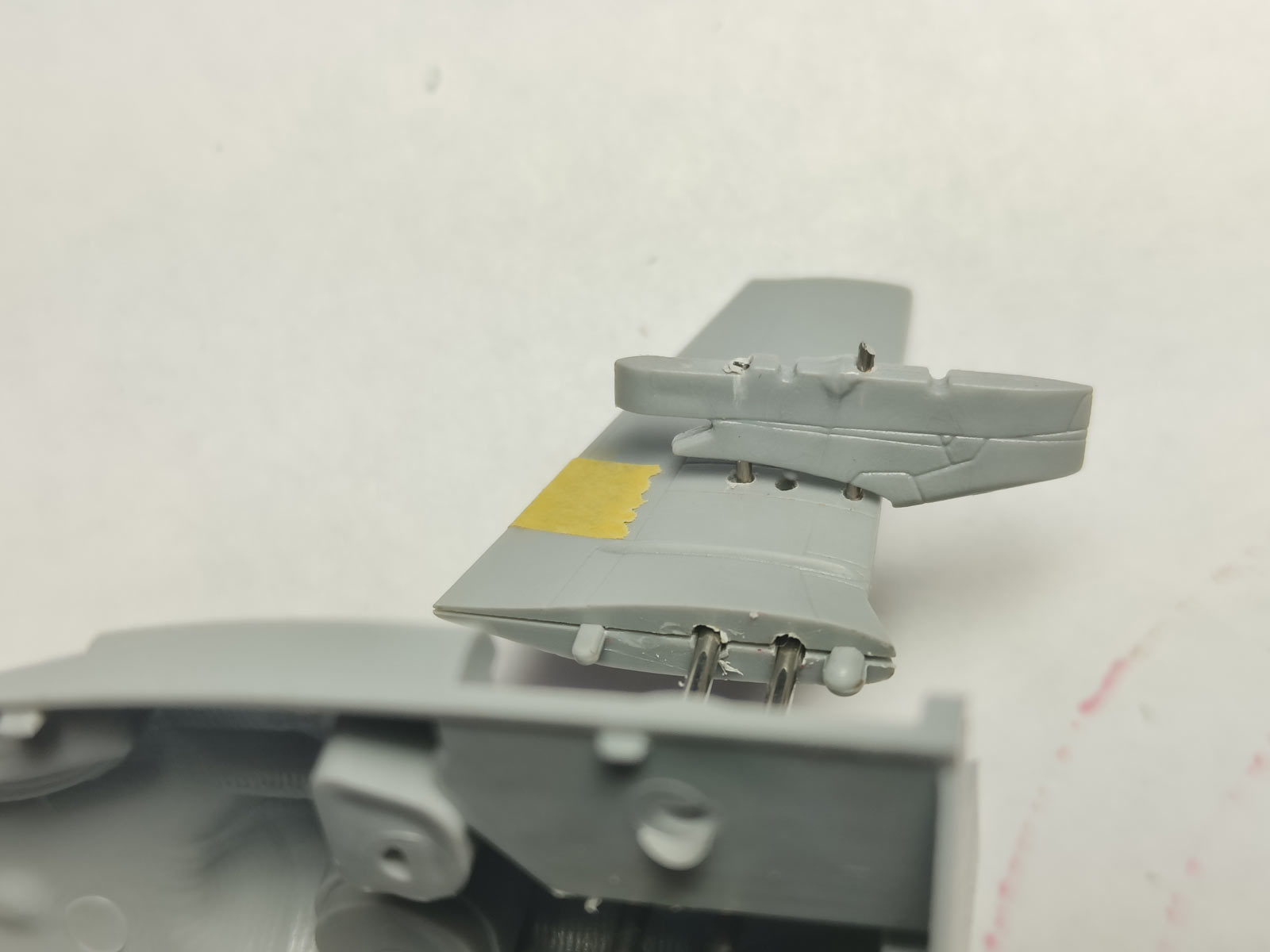

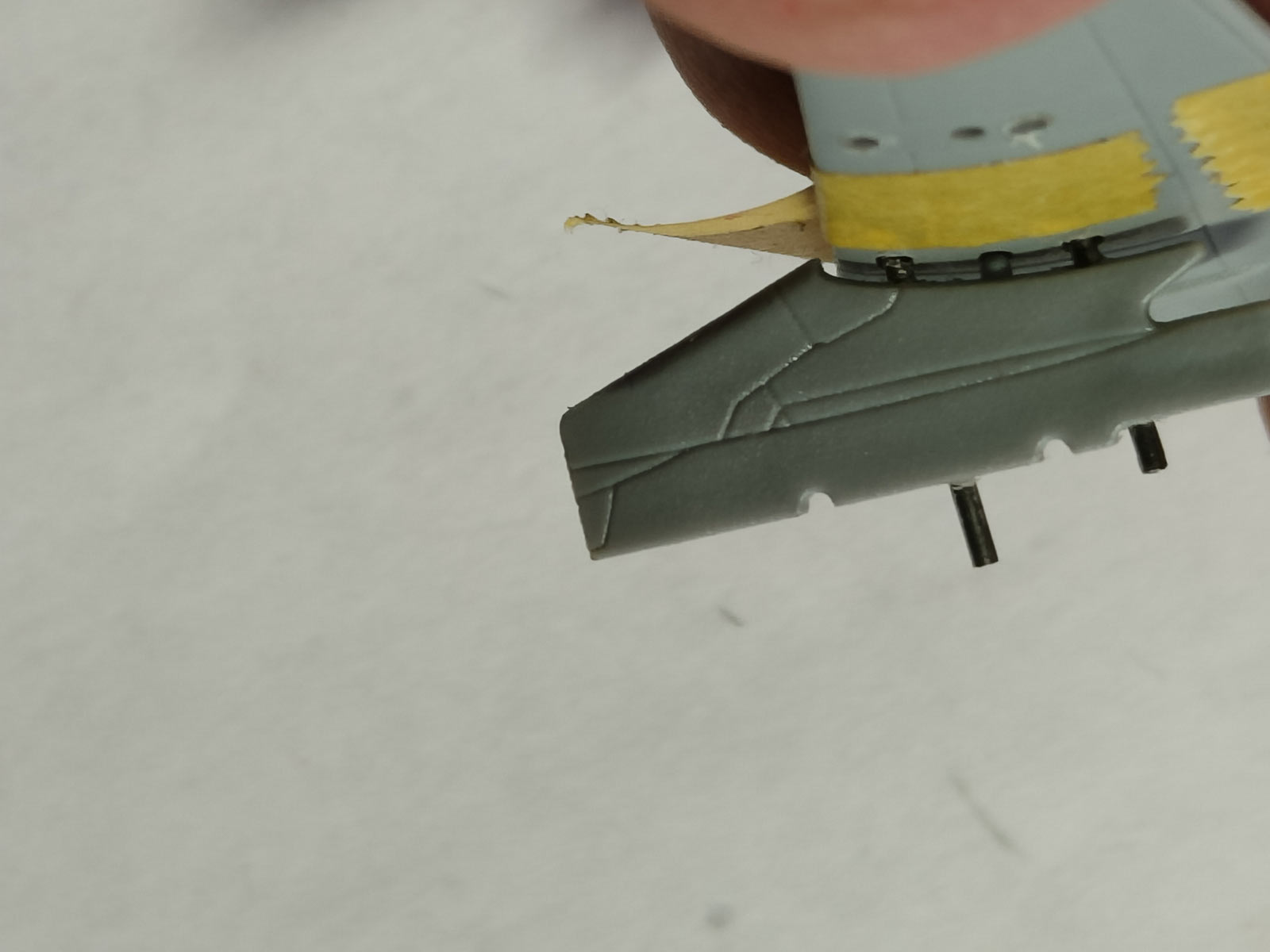

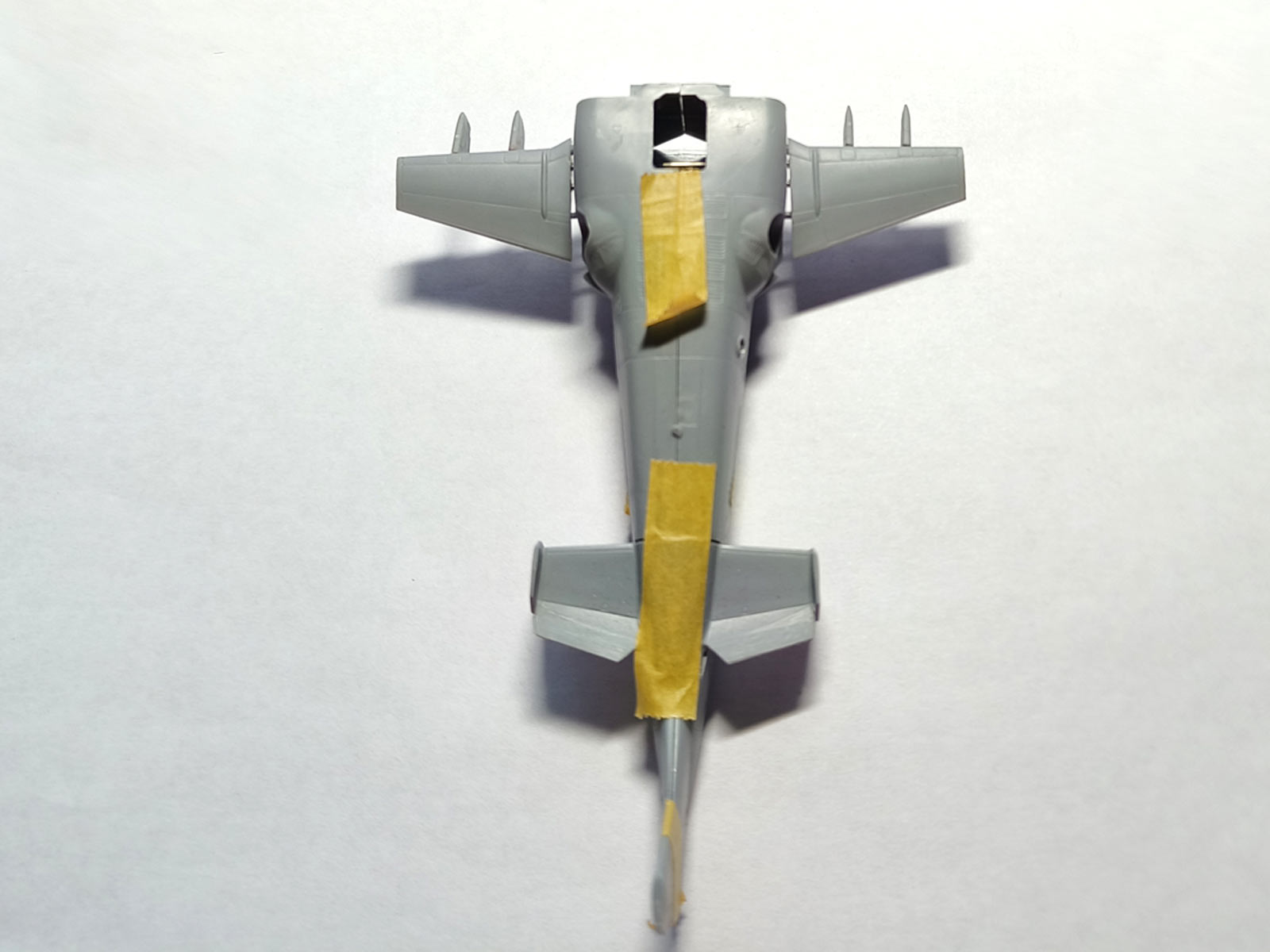

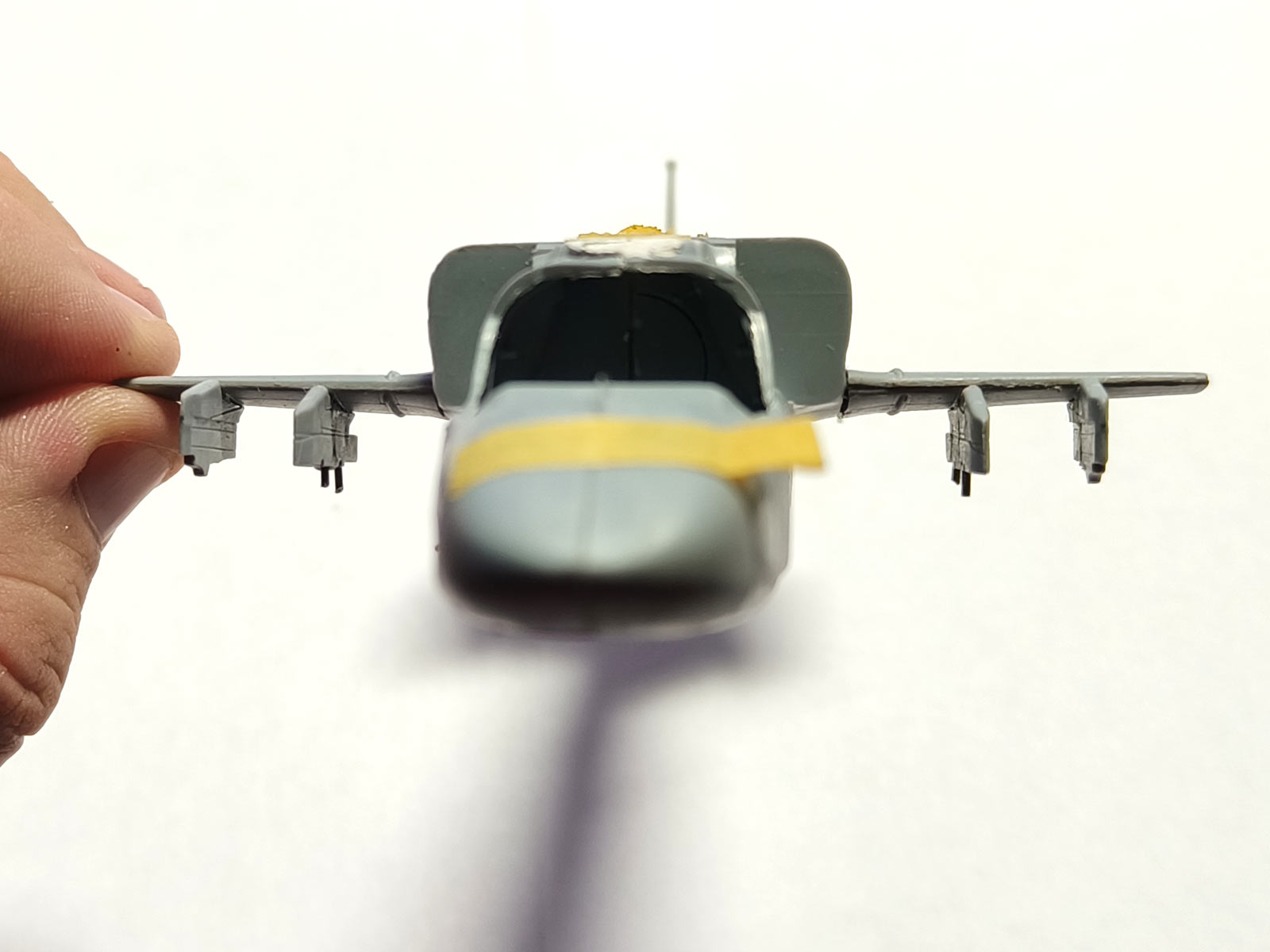

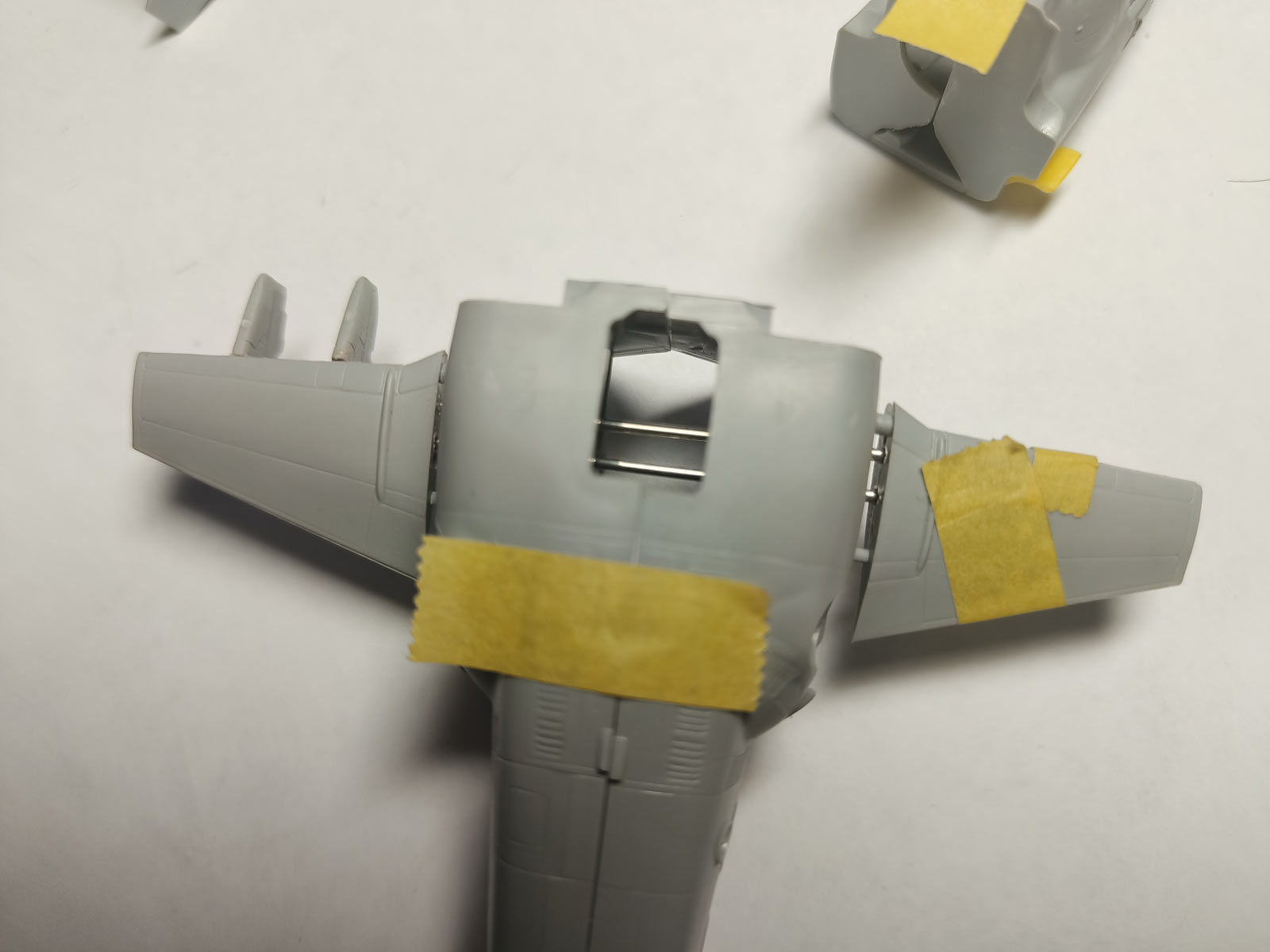

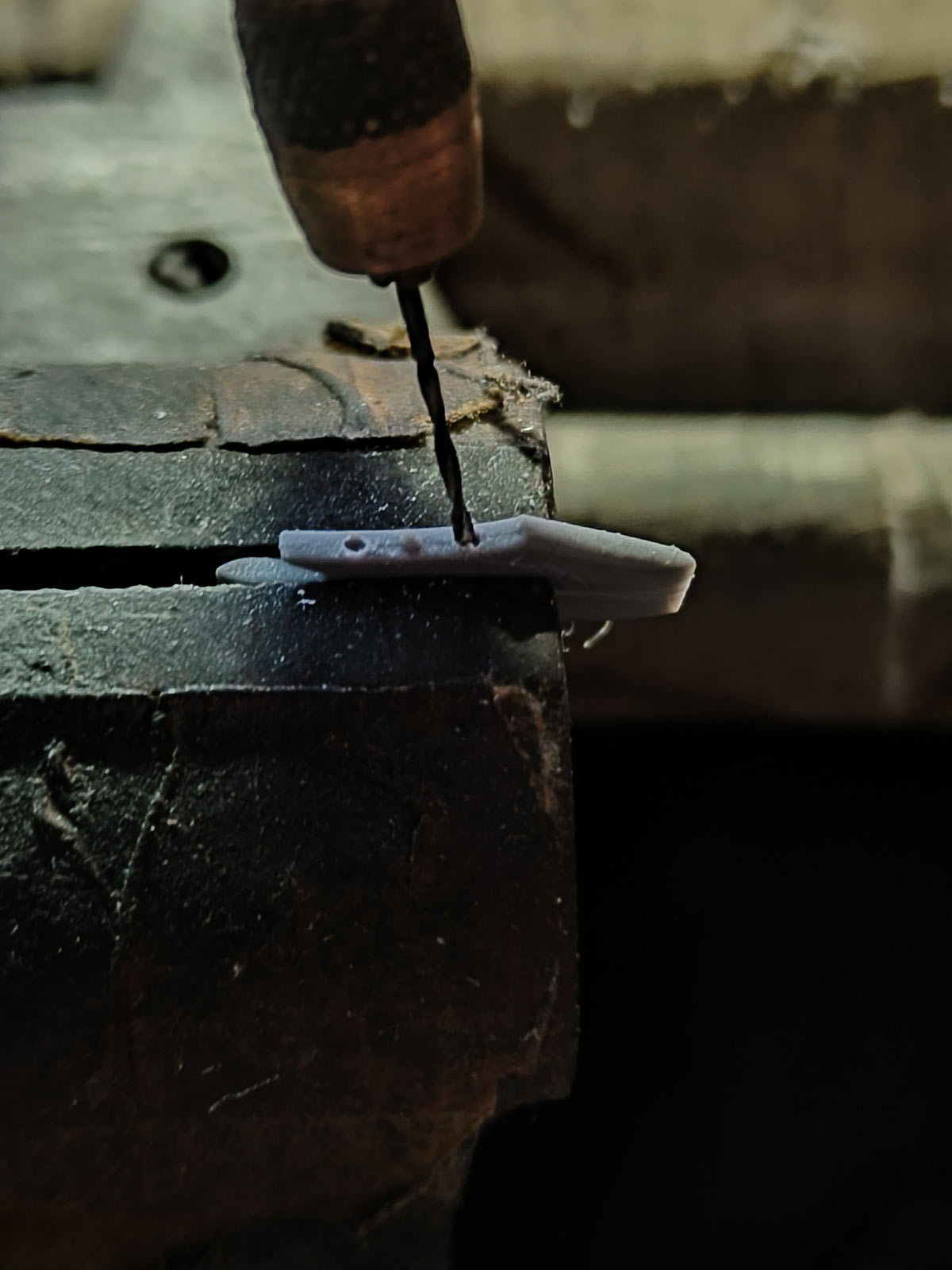

Армирование будем совершать, в особо извращённой форме, используя стальные трубки 1,2мм большая, и 0,8 малая..

день 3

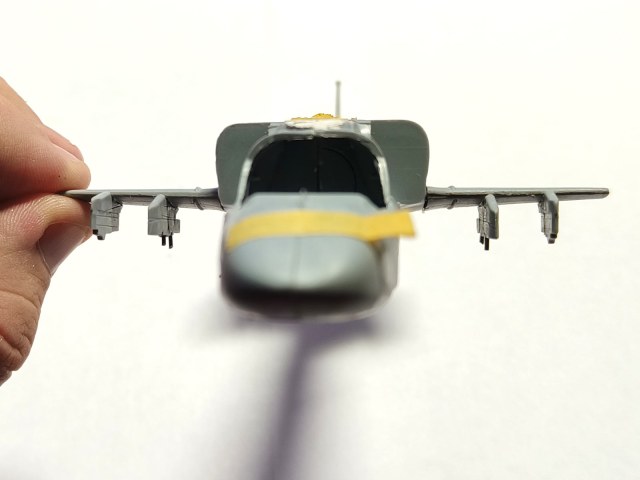

итог страданий.. фотка сильно более поздняя



=====

EXPrompt

Да, я всё кистями крашу...
С носами разница очевидная.

Наращивал и выводил...

Для какого блока ракет? Покажи...

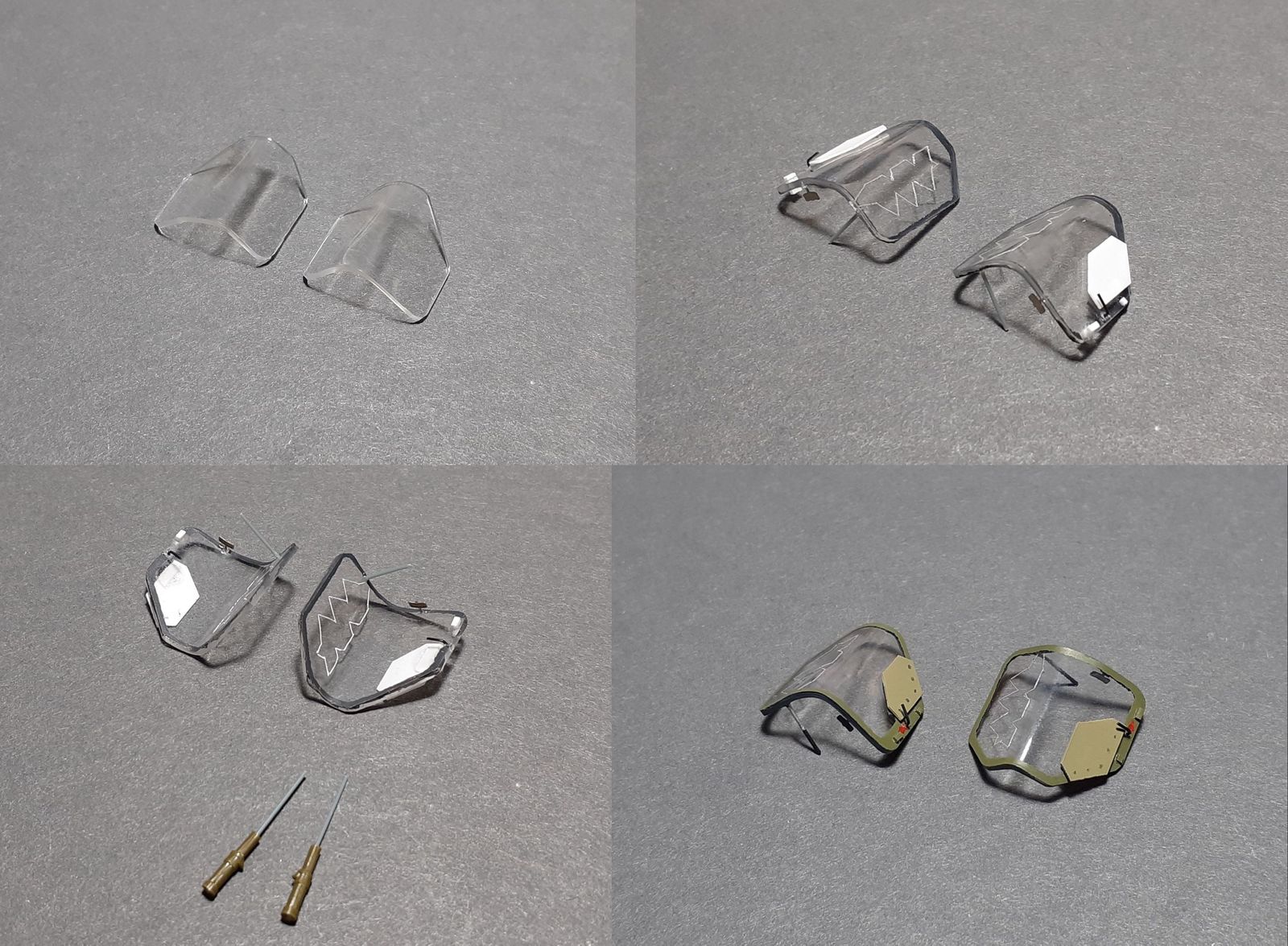

Створки дверей делал новые. Пирошнуры прошкрябывал иглой и заливал краской, потом излишки удалял зубочисткой.

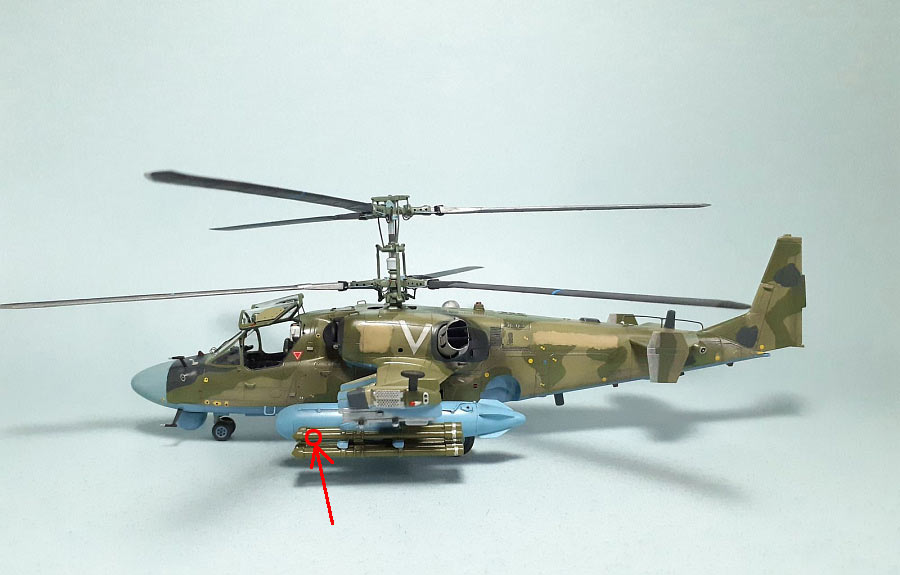

про цвет я про это

это базовый оливковый светлый?
только сильно заглянцованный..

С фонариком ясно. Я такую технологию вряд ли применю..
Либо я буду резать маску самопал и напыление, либо делать деку.. других вариантов пока не вижу .
в любом случае все упирается для начала в вырезание какой то маски с тонкой линией.

мне тут предложили не маяться, а просто смолу нос с новым шариком,   и витебск взять..раздумываю. пока...

EXPrompt

С цветом пусковых не заморачивался, просто в 4БО покрасил.

Сел в первом ряду!

Итак господа.. стройка идет,  правда неделю не писал, было много опытно - конструкторских работ.

Из изменений.

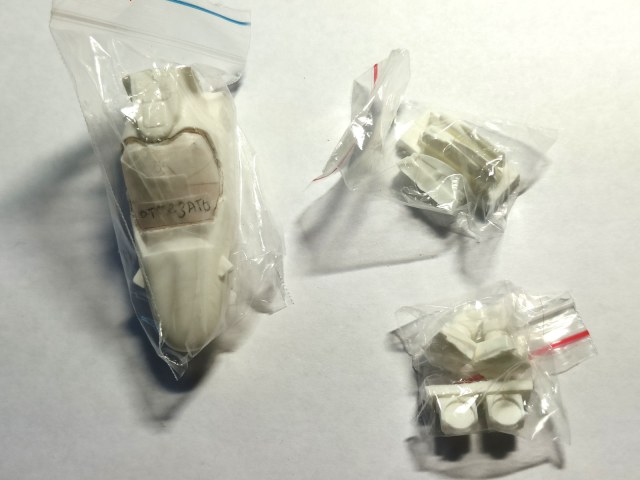

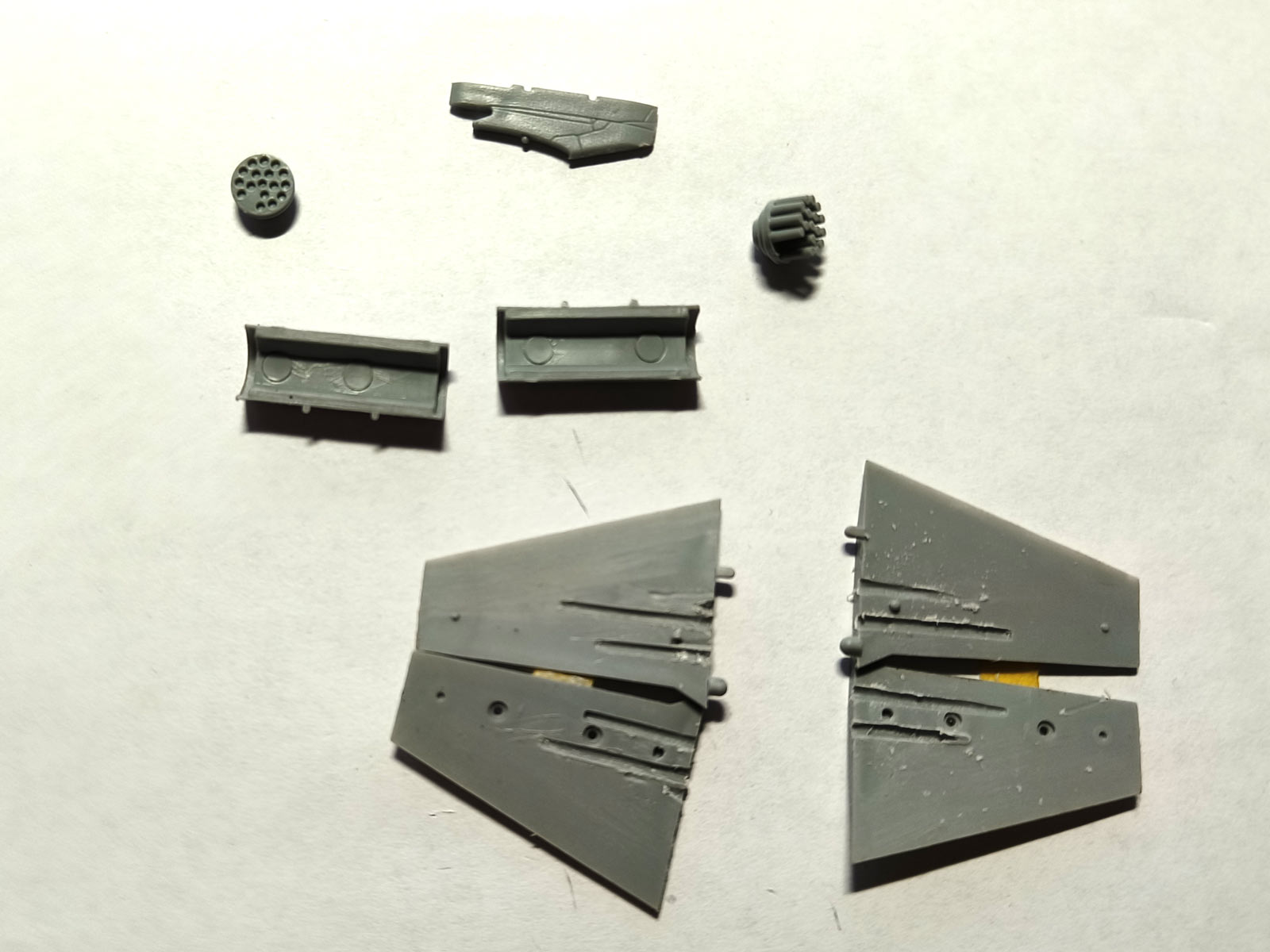

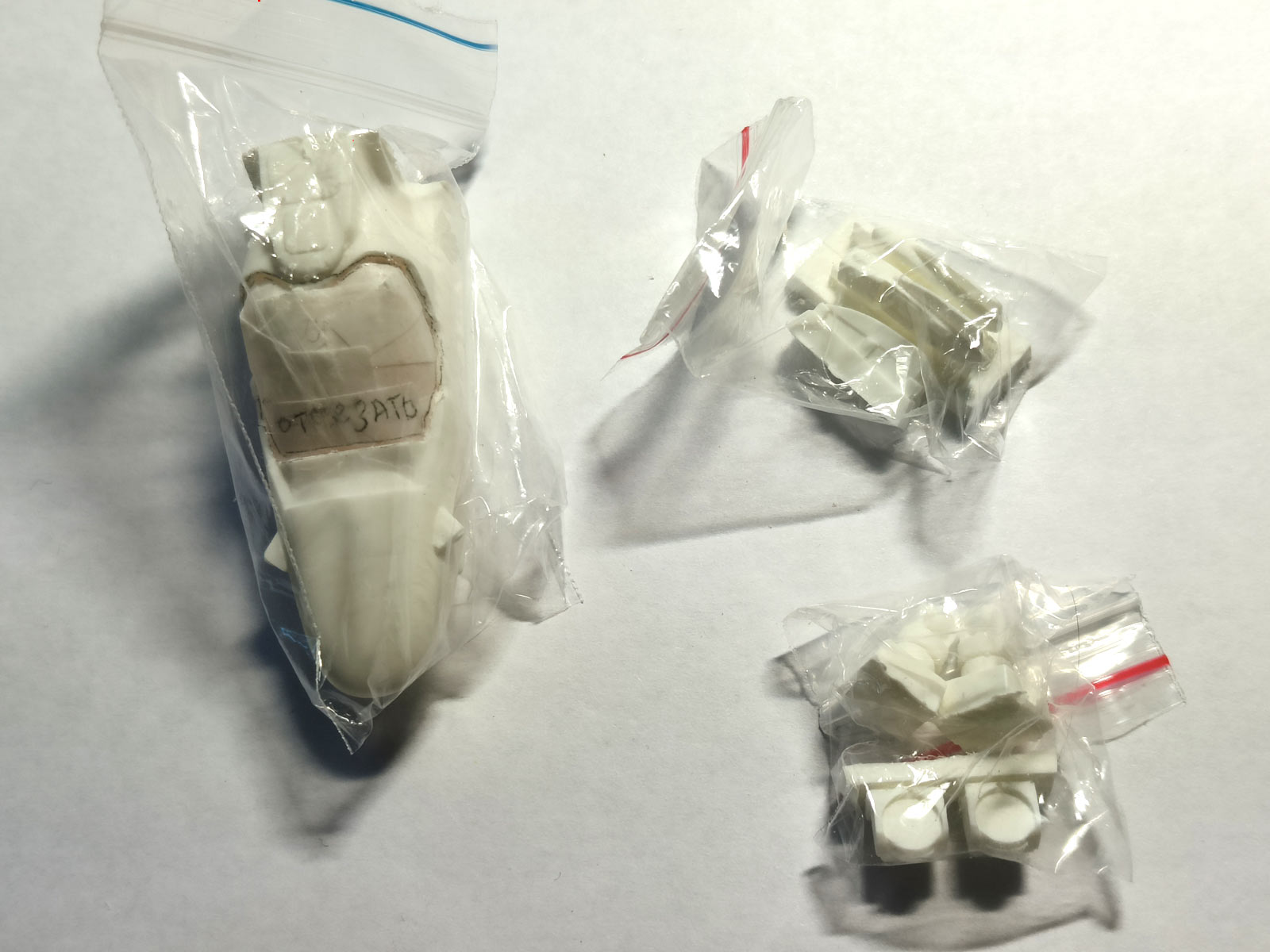

Мне предложили смолу под покупку на КА-52.. По здравому размышлению я её и взял 3 набора чтобы не возиться..

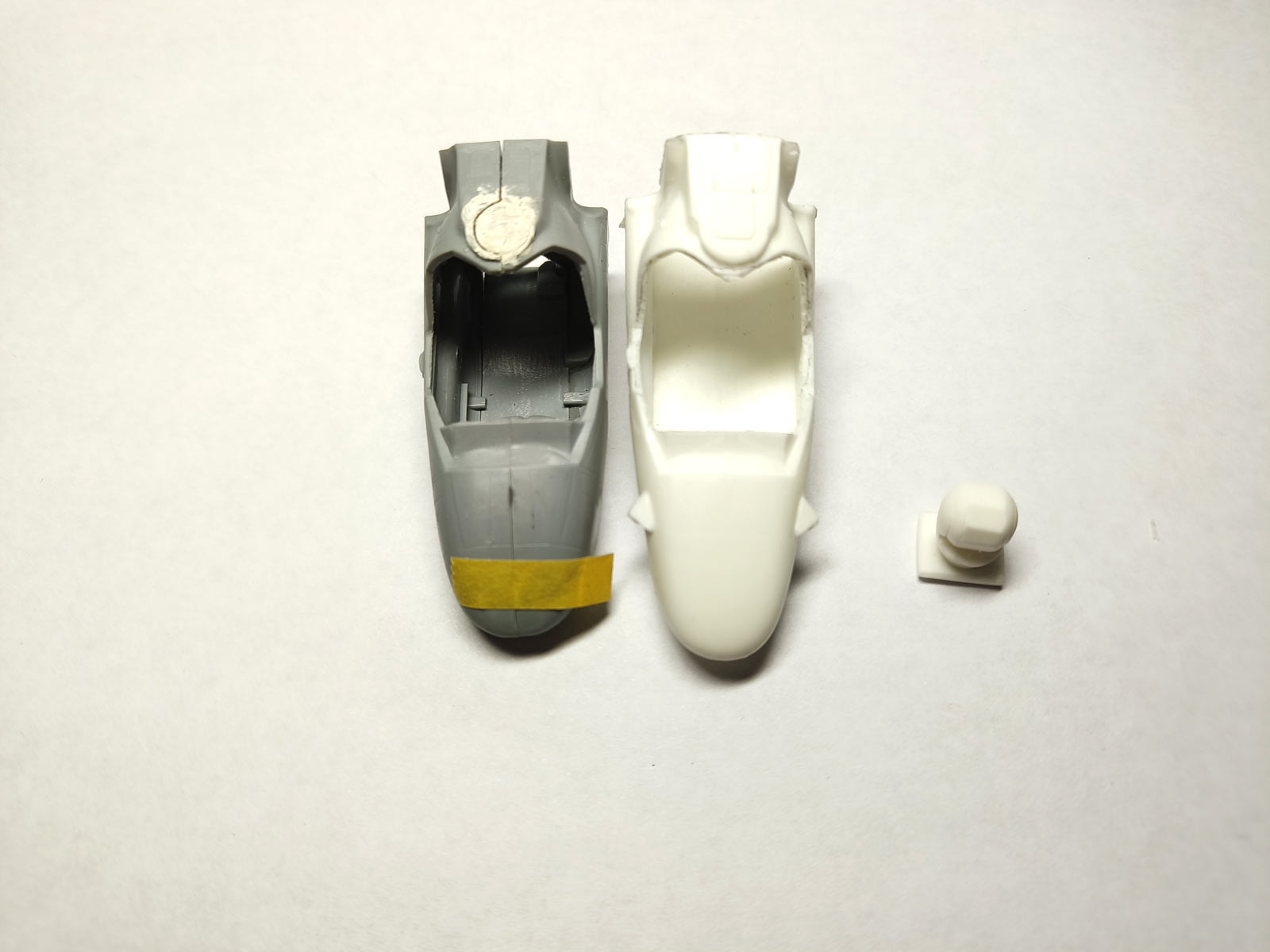

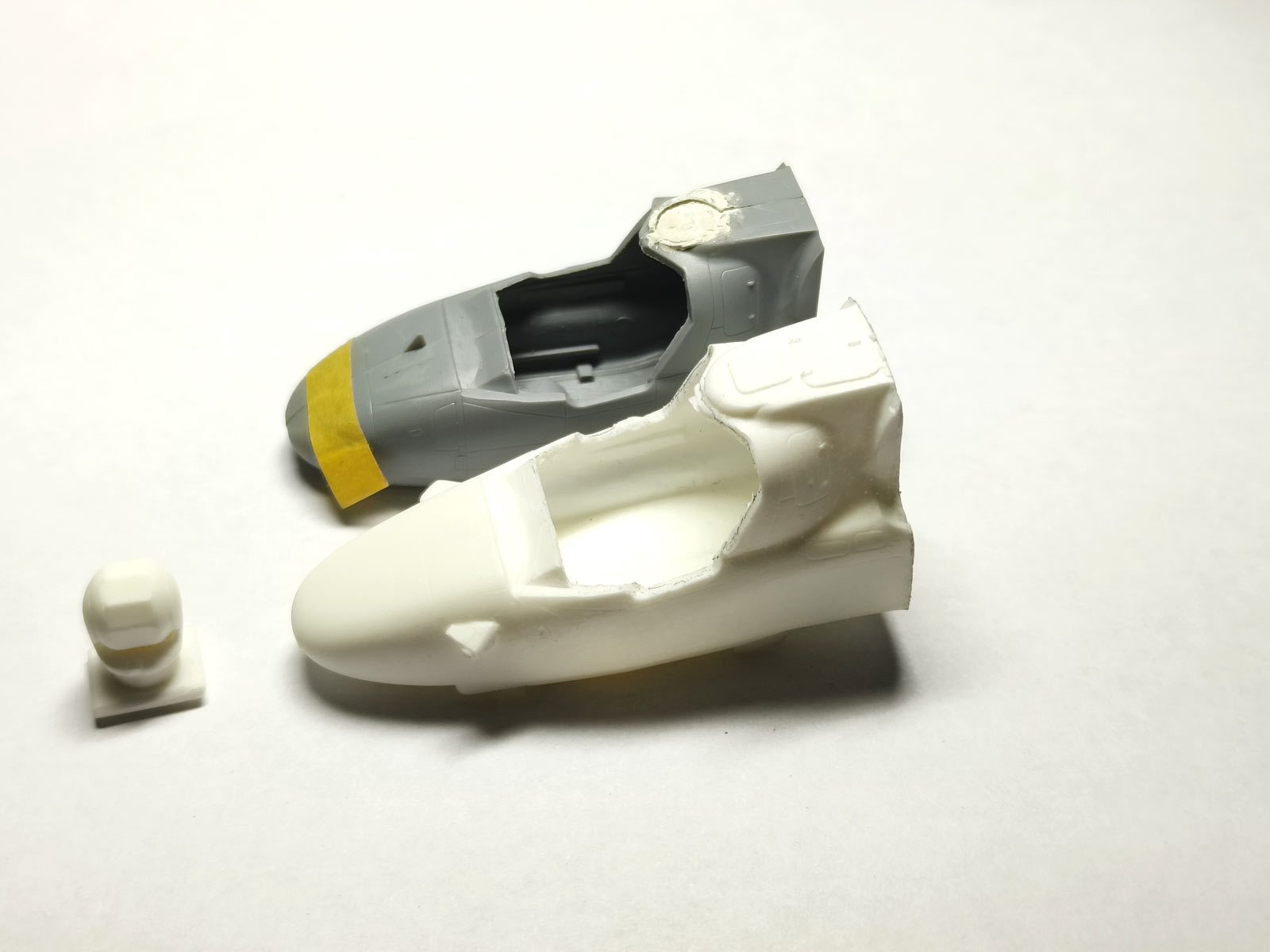

1 Носовая часть современная с станцией разведки под брюхом..
2 Витебск
3 Новые законцовки крыла. современные они уже другие..

Неделя прошла, и все приехало..

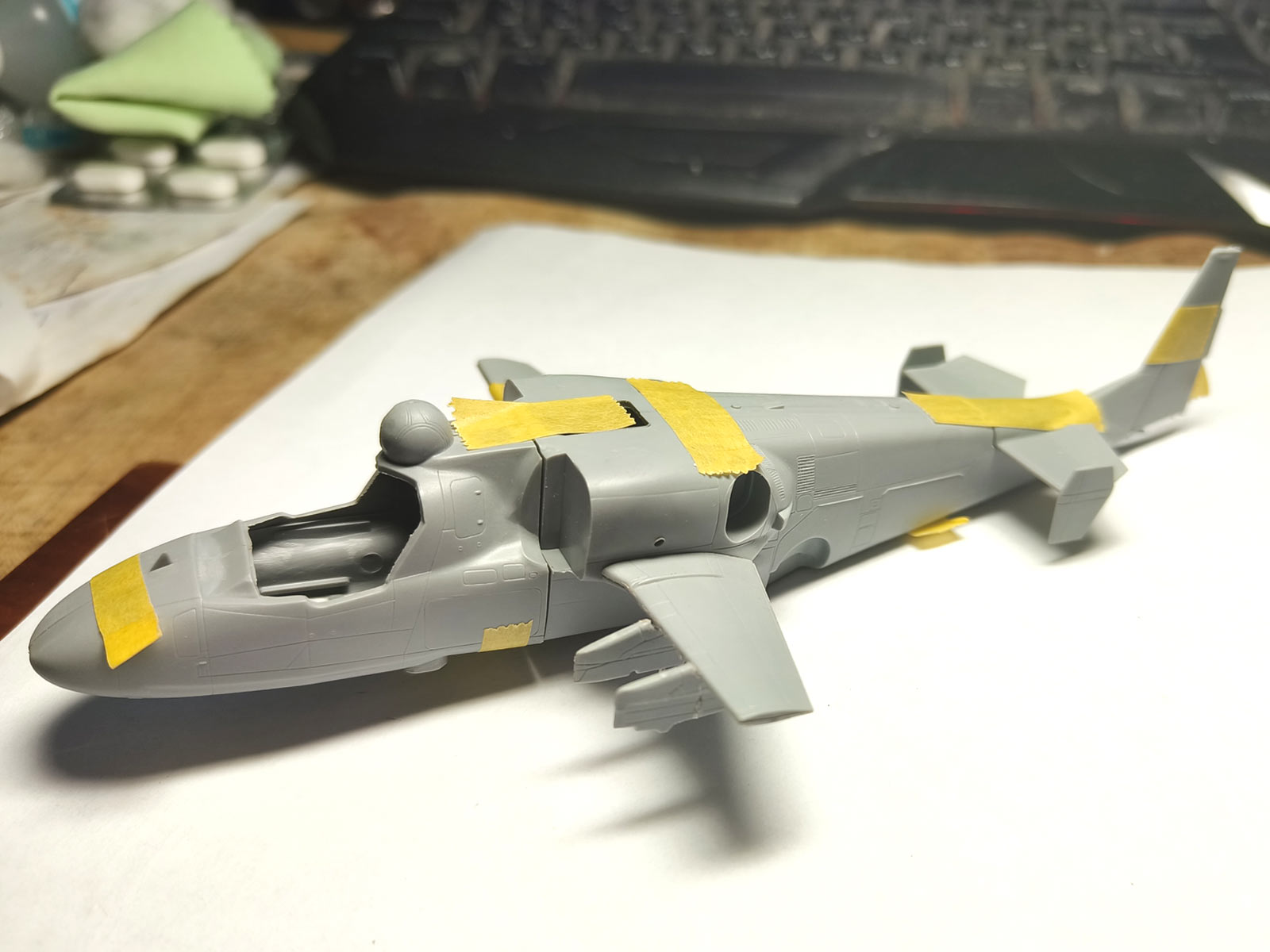

Расшивка явно мелковата, будут проблемы с установкой кабины будем подгонять, будут проблемы с установкой приборной панели травлёной.. Кабина не разборная, я подумываю может её разрезать пополам не хотелось бы..

====

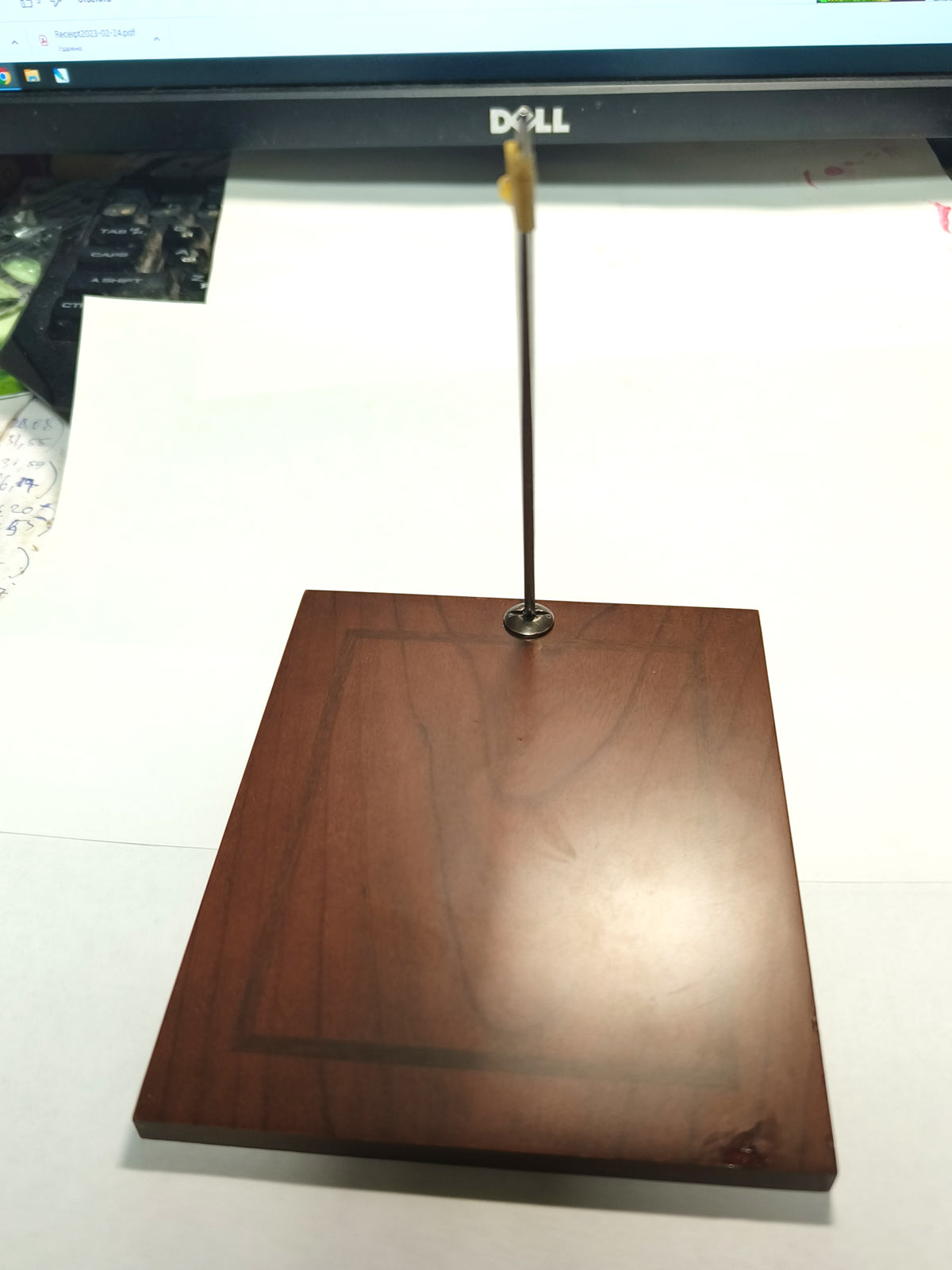

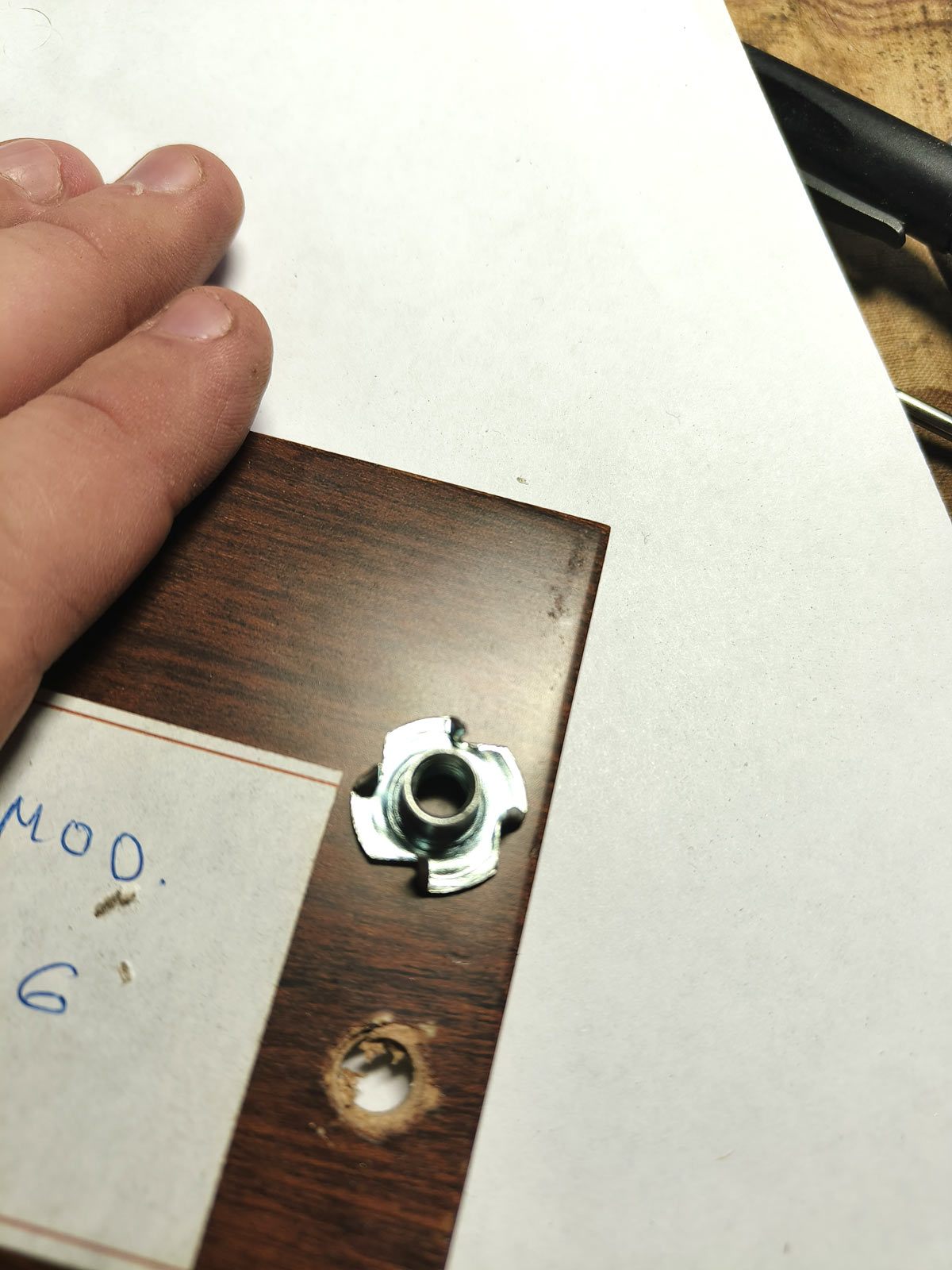

Состоялась сборка пьедестала..

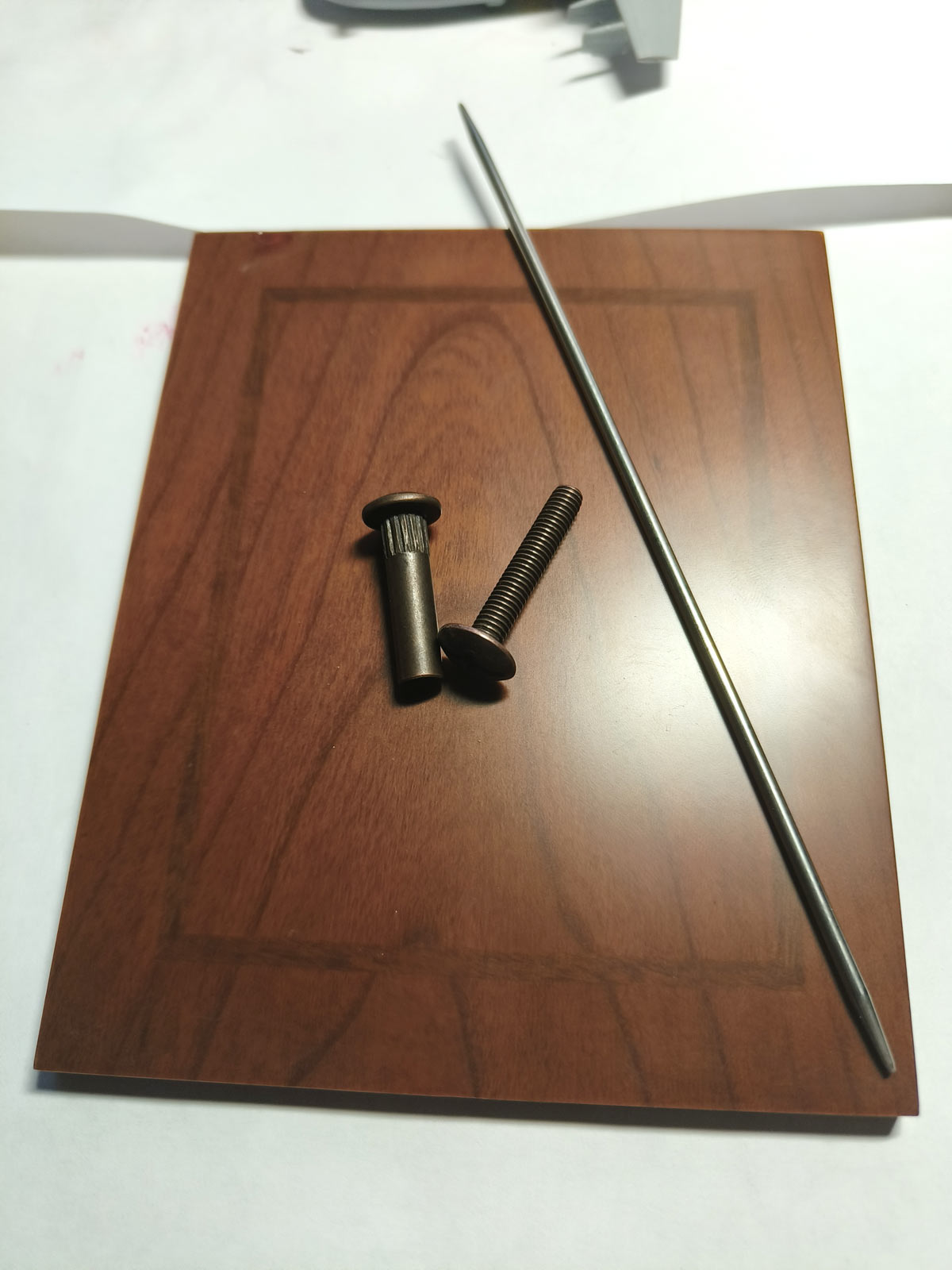

ИЗ кусочка дсп 10мм мебельной межмодульной стяжки..
Изначально хотел стяжку пилить и болт пилить в размер.. И все бы ничего, стяжка оказалась крайне мелкая по факту..
Пришлось копаться в закромах нашёл такую стяжку лепесток, ей по факту и обошёлся..
Спицу погнул, но к сожалению не без излома, у меня данная технология не выставлена.. Хотя вроде спицу путотелую прокалил, и встаив внутрь из медной проволки усиитель но погнулась все равно с изломом...

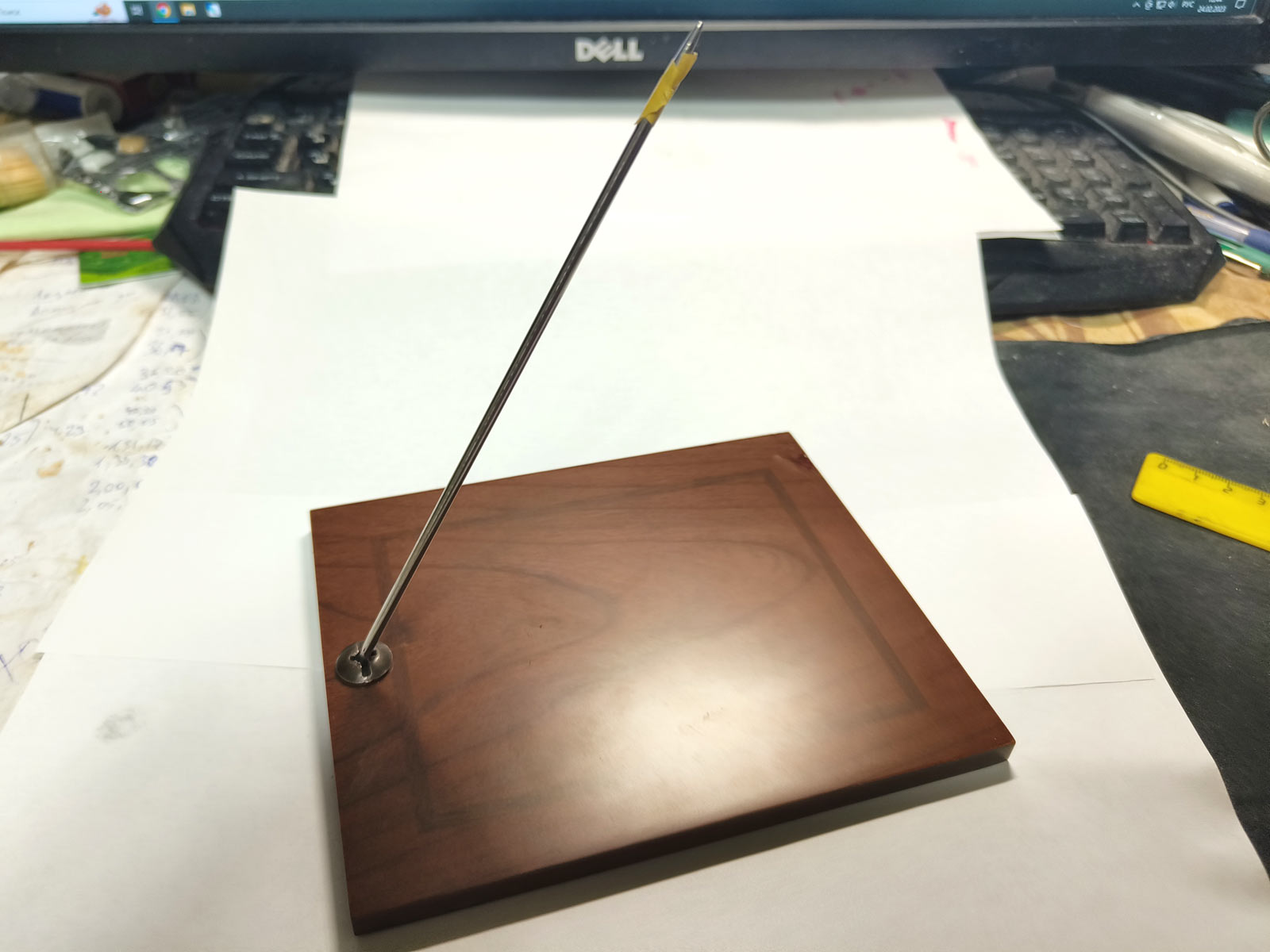

Вот что получилось... Ну это промежуточный вариант, возможно приедется гнуть спицу около окнчания по надобности.. Ну это будем уже к завершению стройки думать..
ДСПешка изначально имеет скол, закажу табличку и закрою по итогу, восстанавливать лаковое покрытие не буду..  такие планы.

Теперь по модели..

А где кабину с крыльями заказывал?

Теперь по модели..
=========================
ОКР-1
=========================

Изначально собирается летящий Ка-52, соотвественно имеем проблему лопастей.. Они должны быть прозрачными, и имитировать вращение,  будем делать новые..
Погнали..

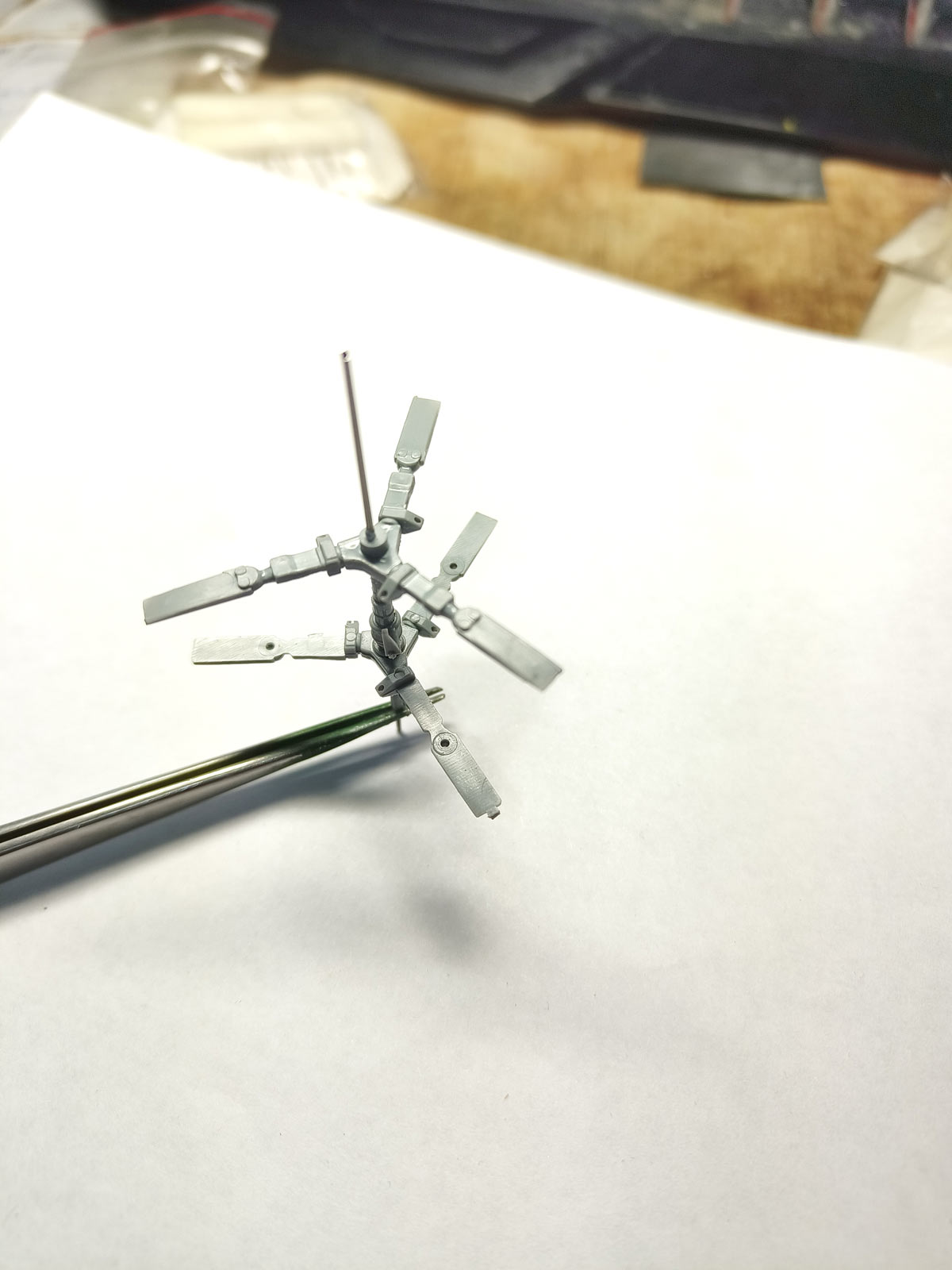

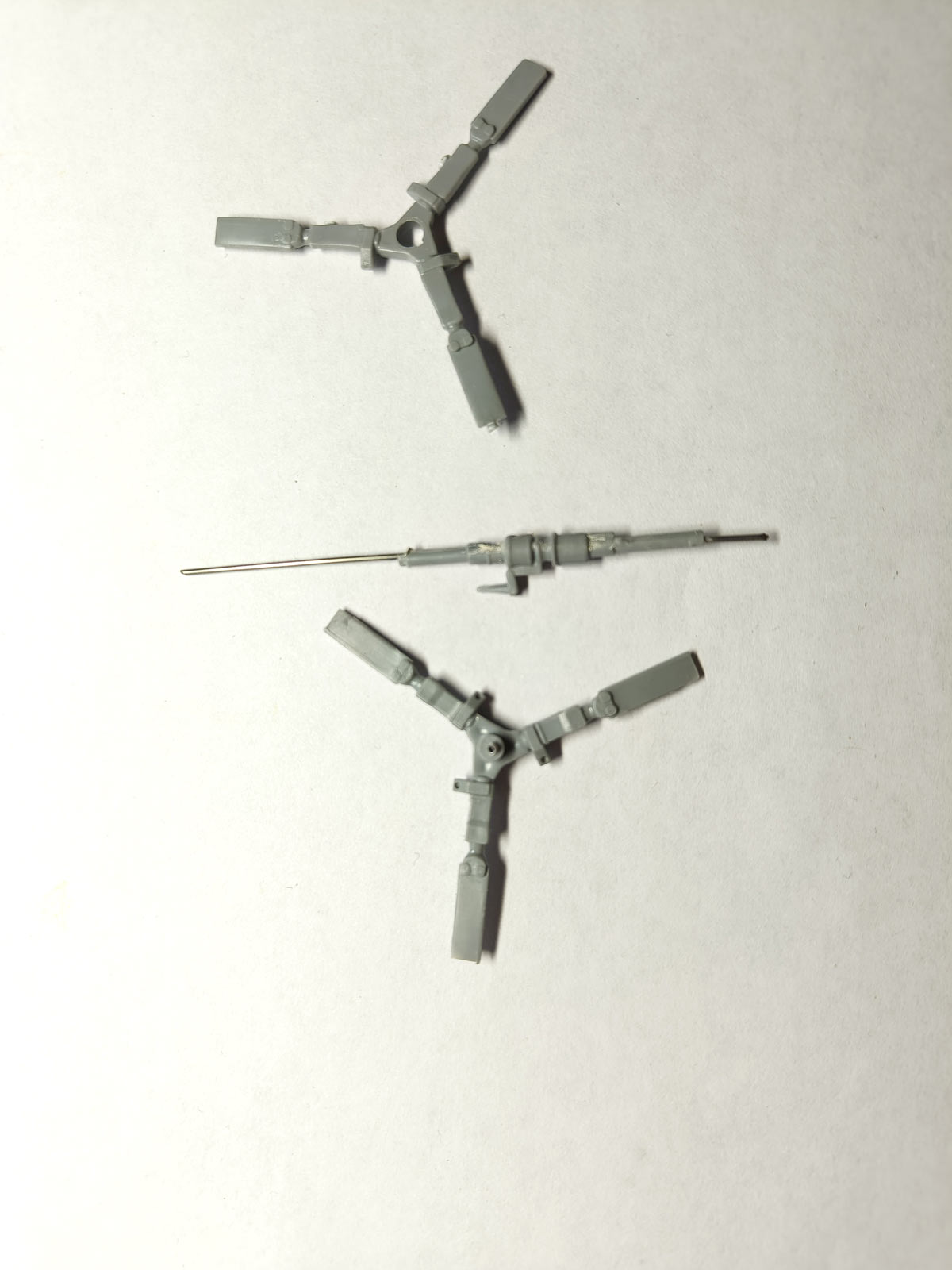

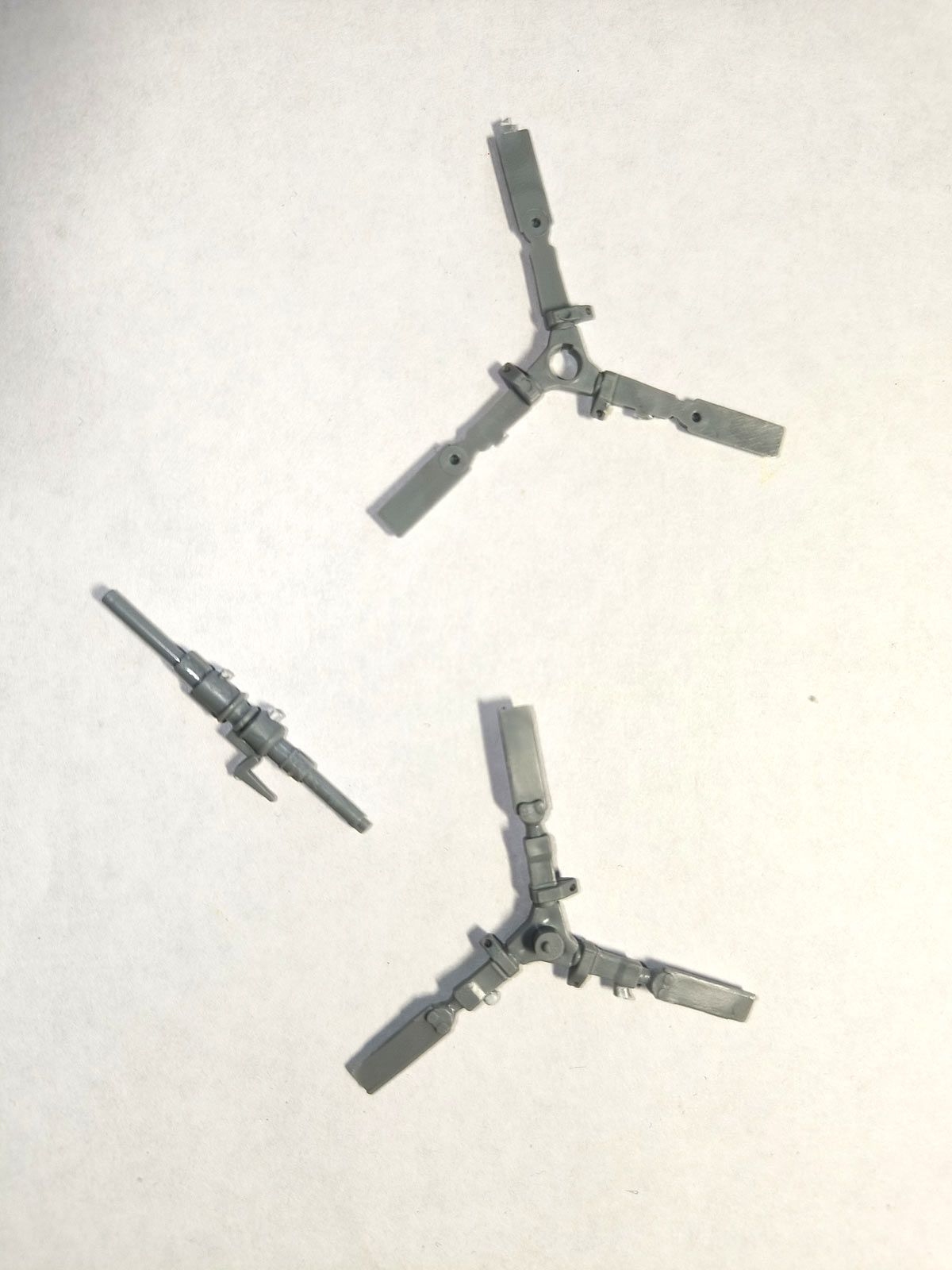

Снмаем с литников остов лопастей.. По моей традиции отсверливаем насквозь и армируем деталь..

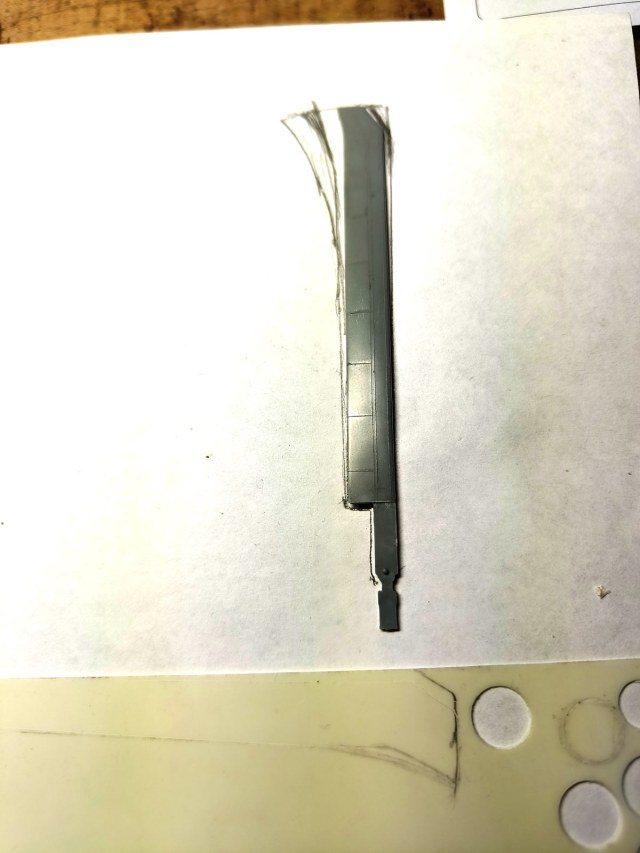

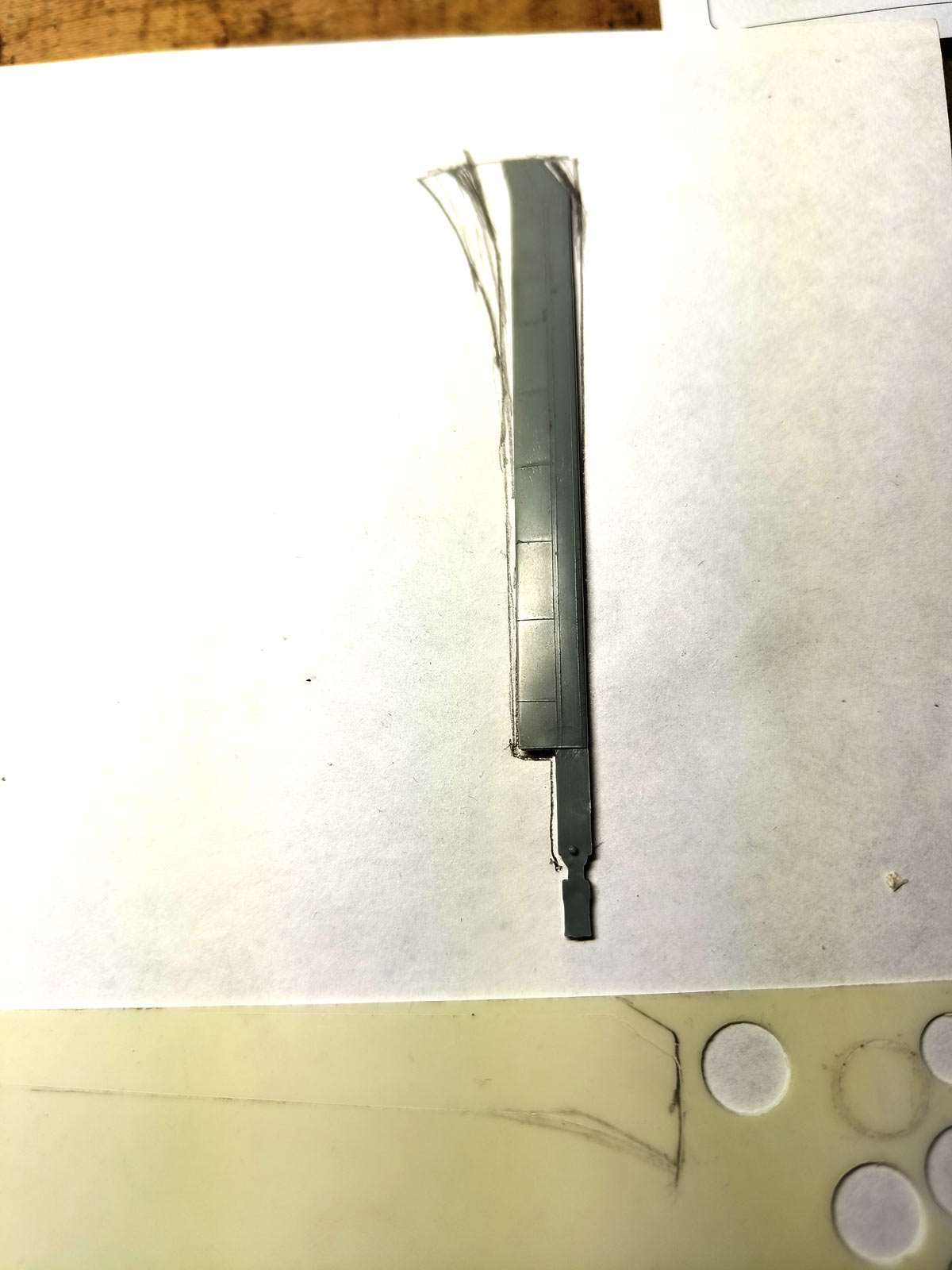

Теперь берём исходную лопасть от модели, рисуем и думаем форму..

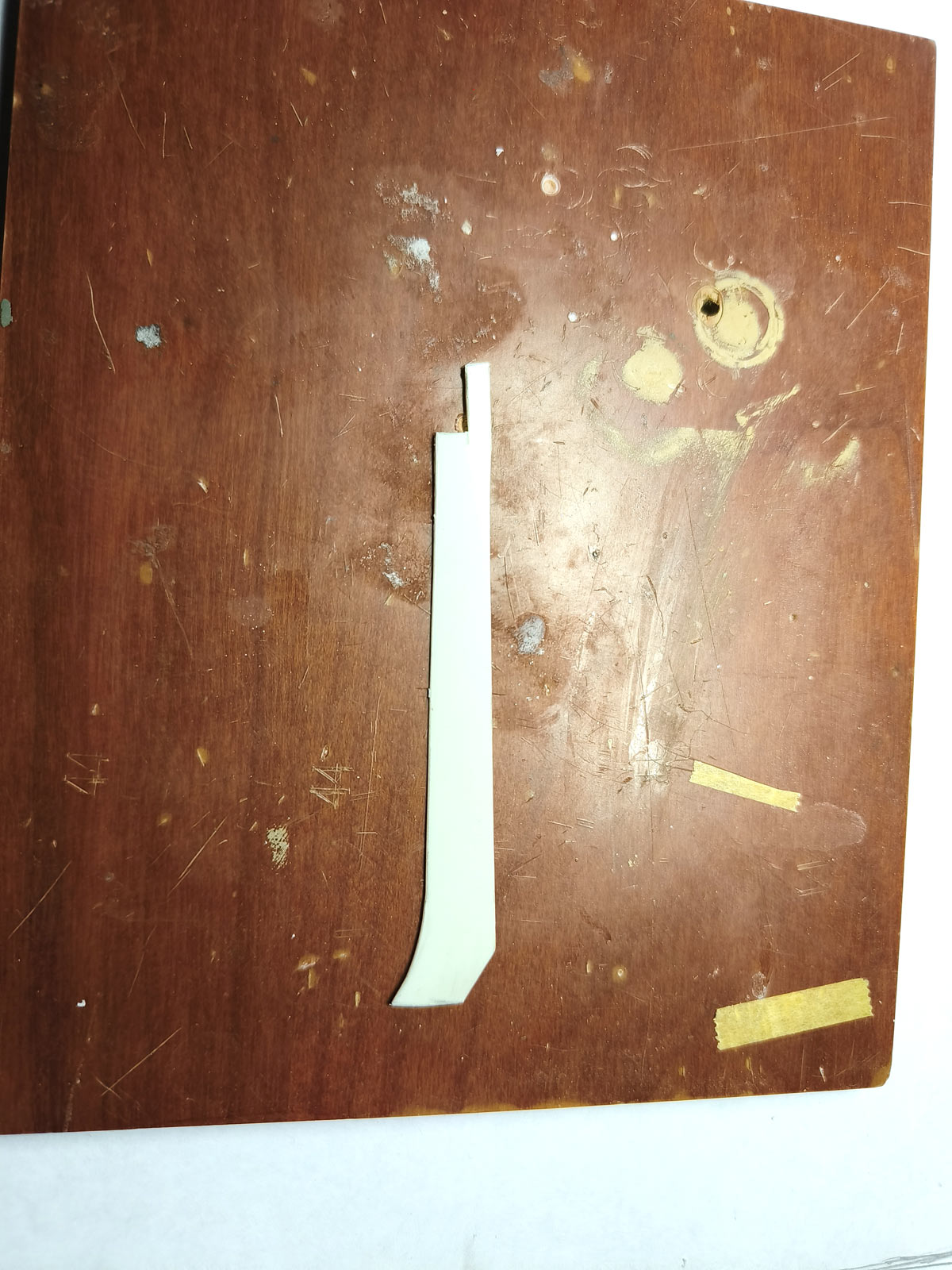

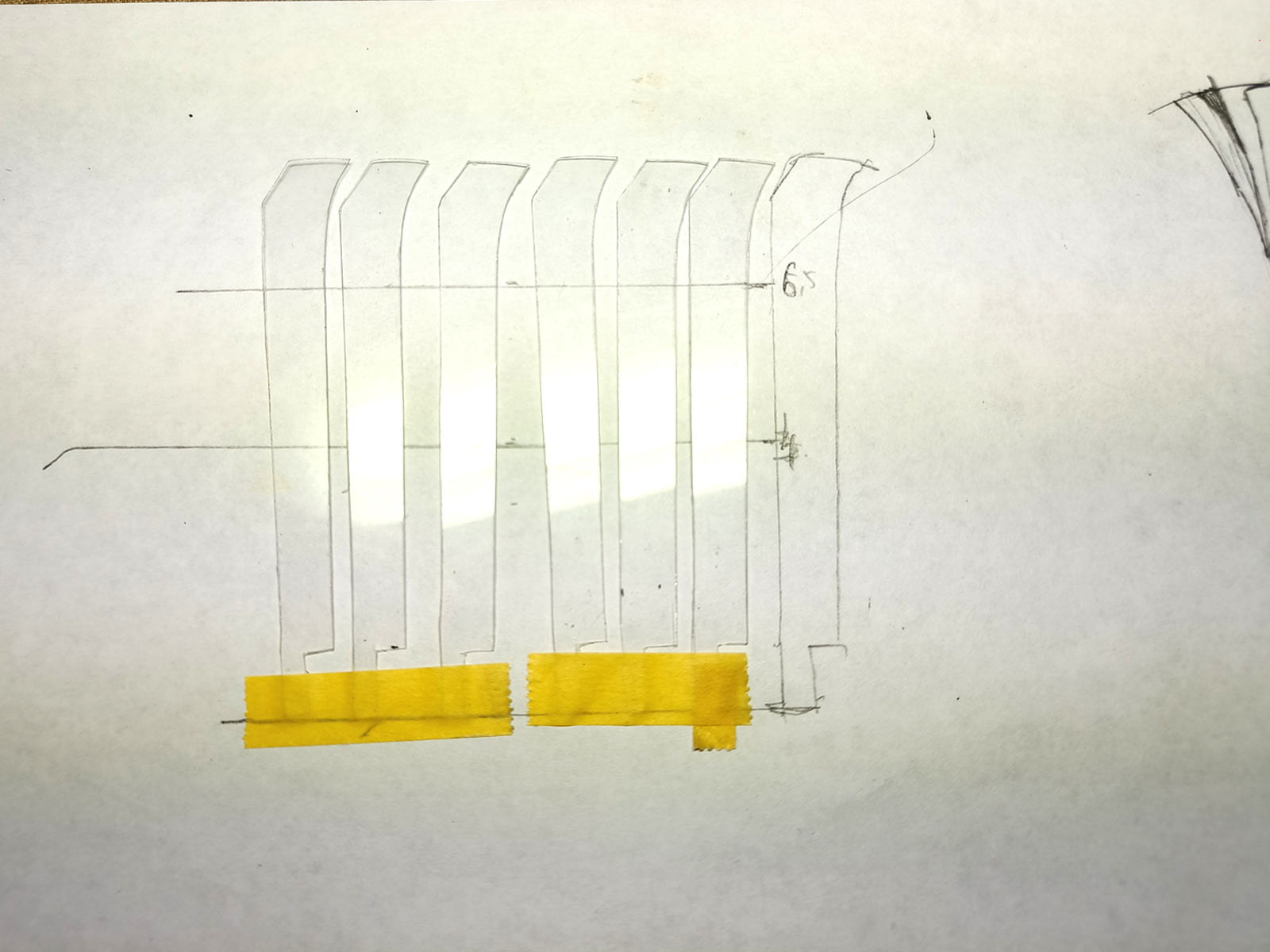

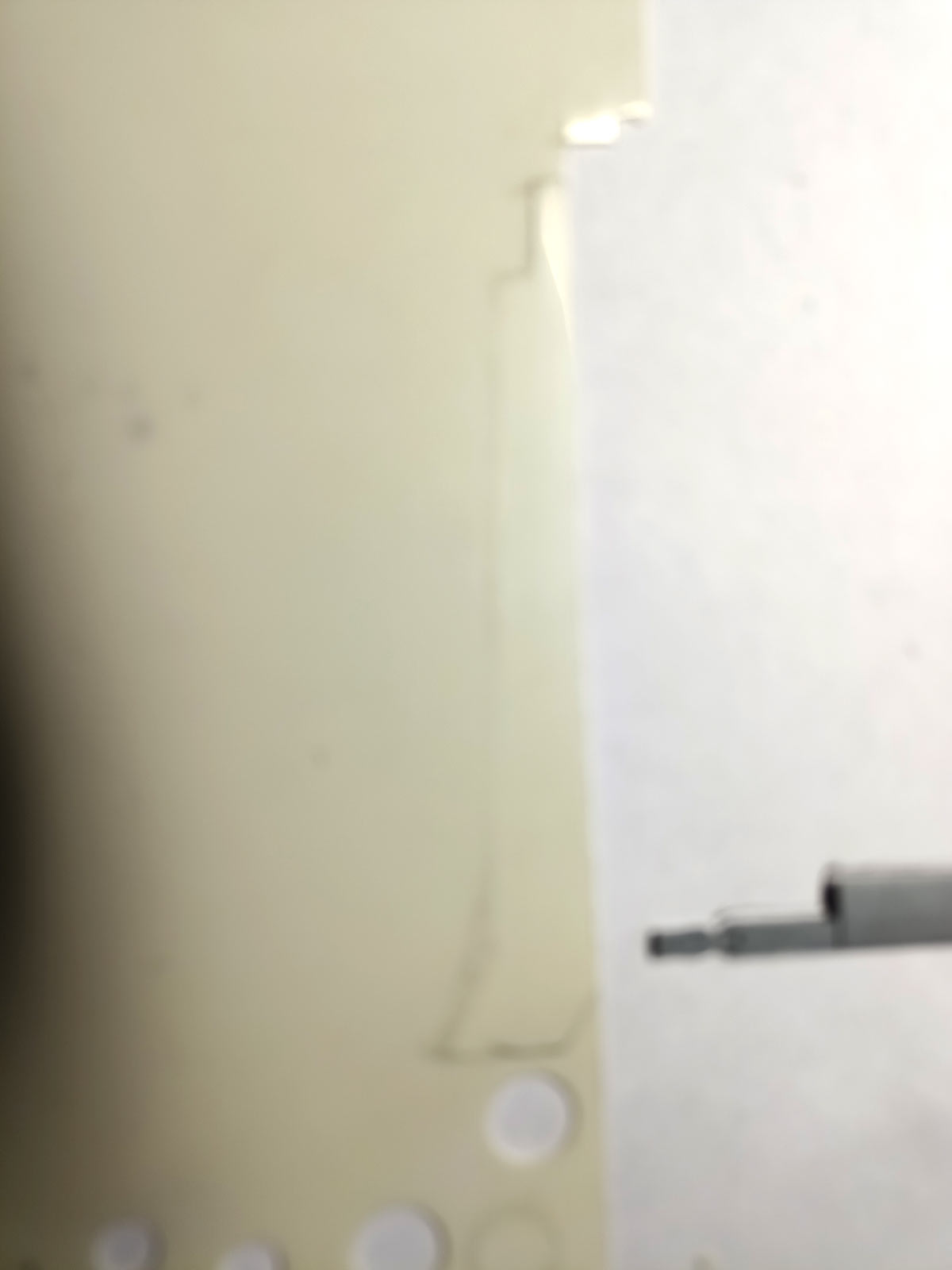

Переносим искомую форму, и делаем шаблончик из пластика..

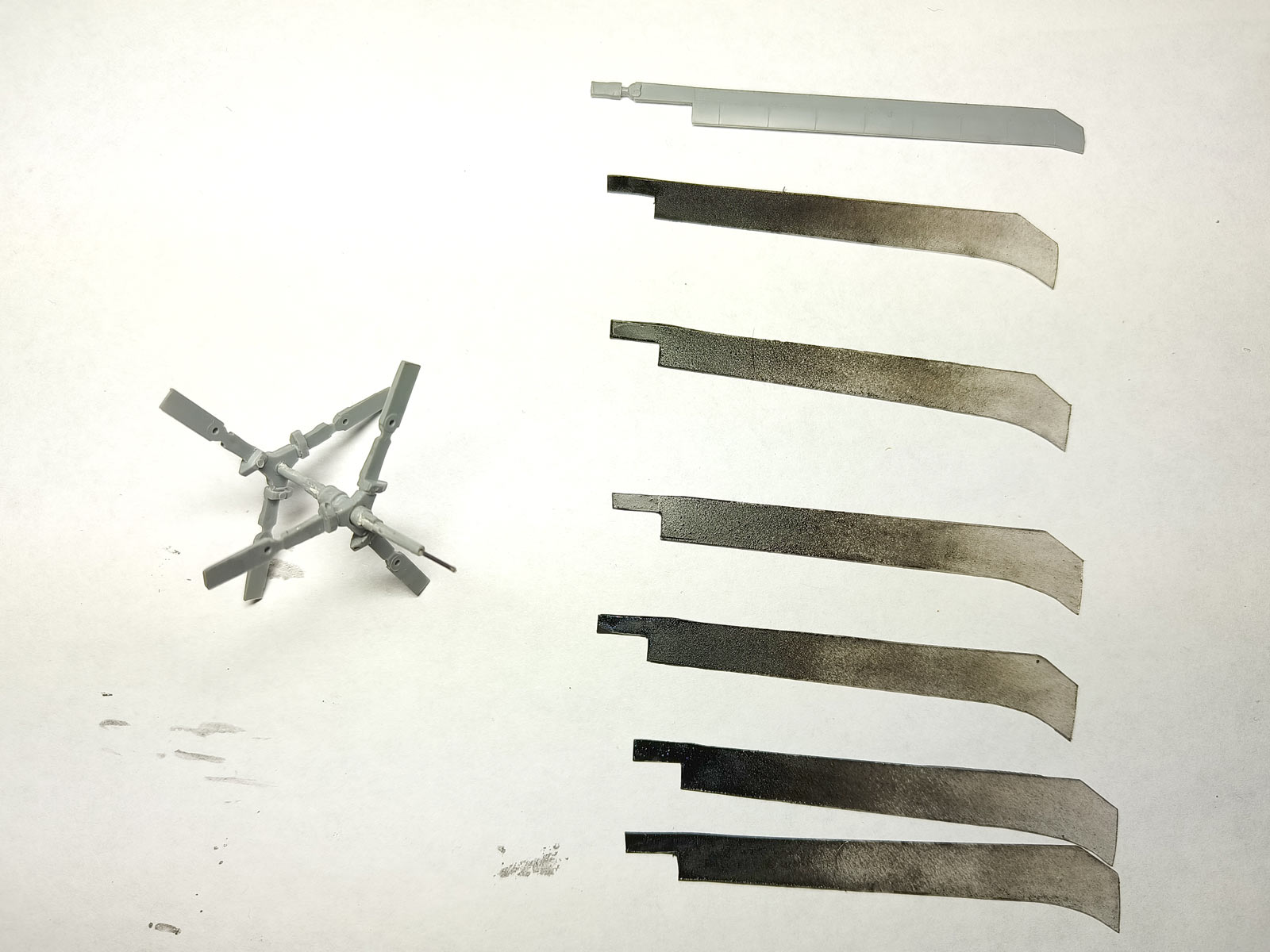

А дальше по тундре по широкой дороге.. Получаем искомые 6 лопастей..

Красим по шаблону

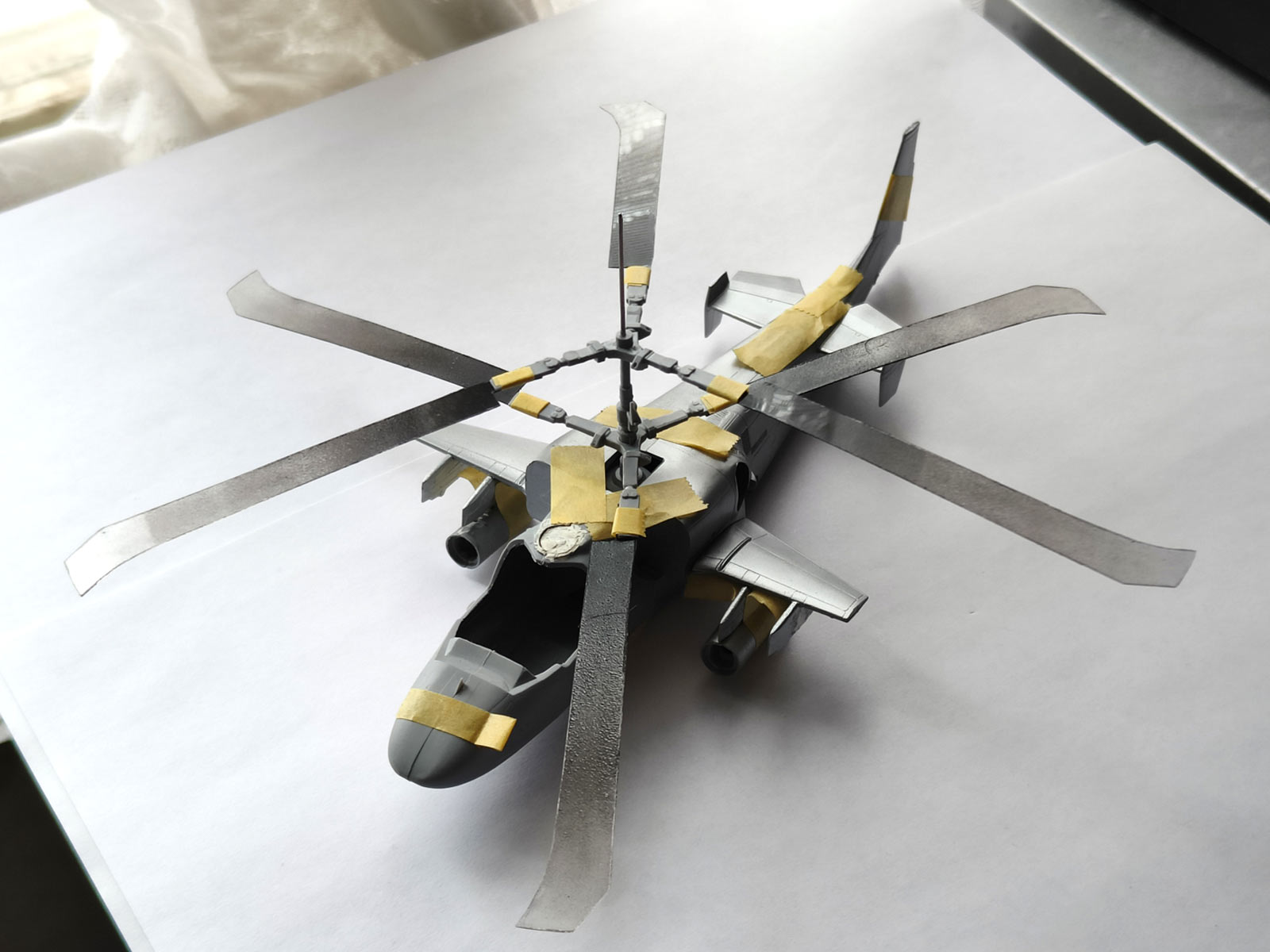

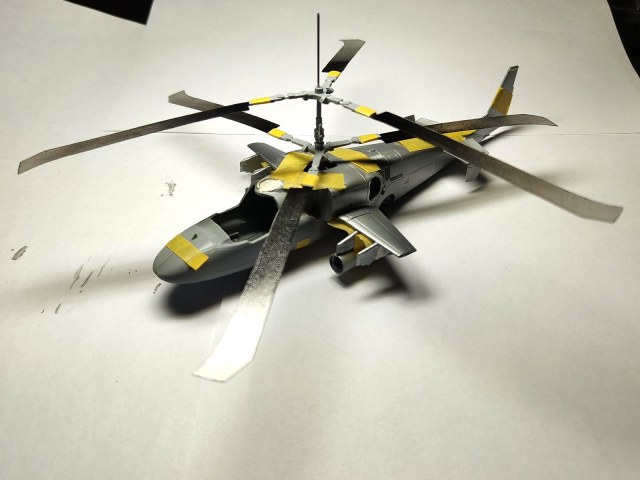

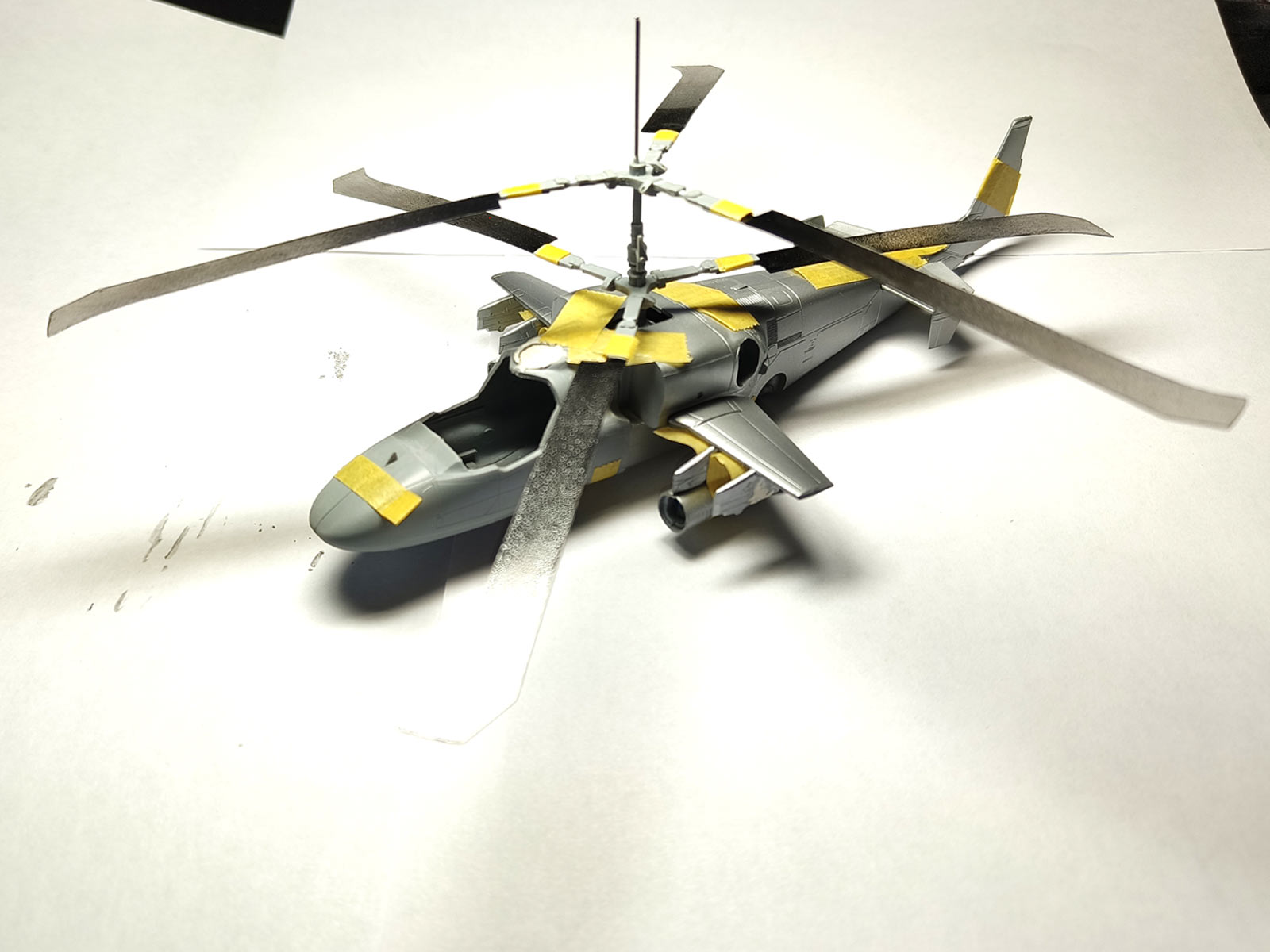

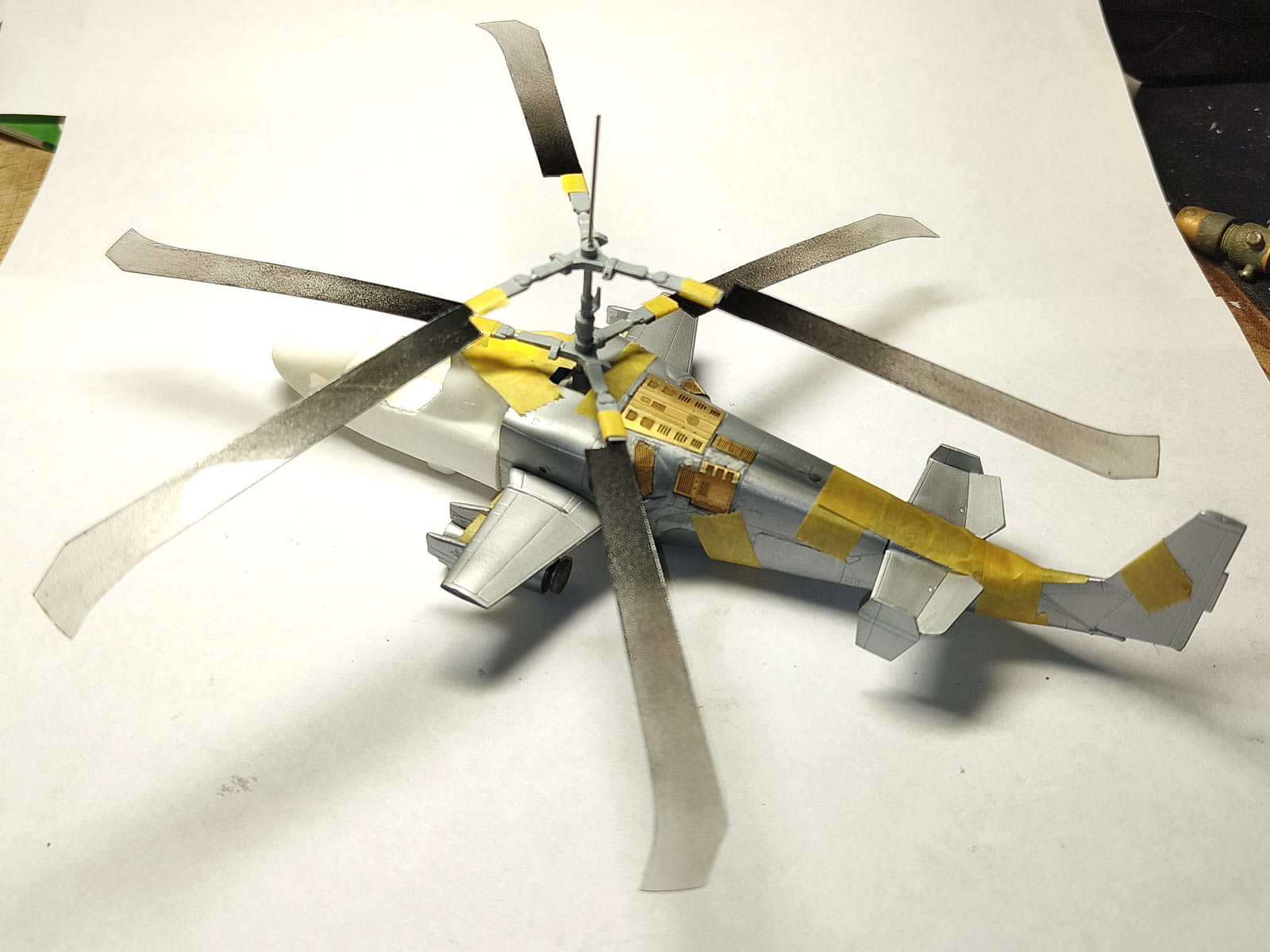

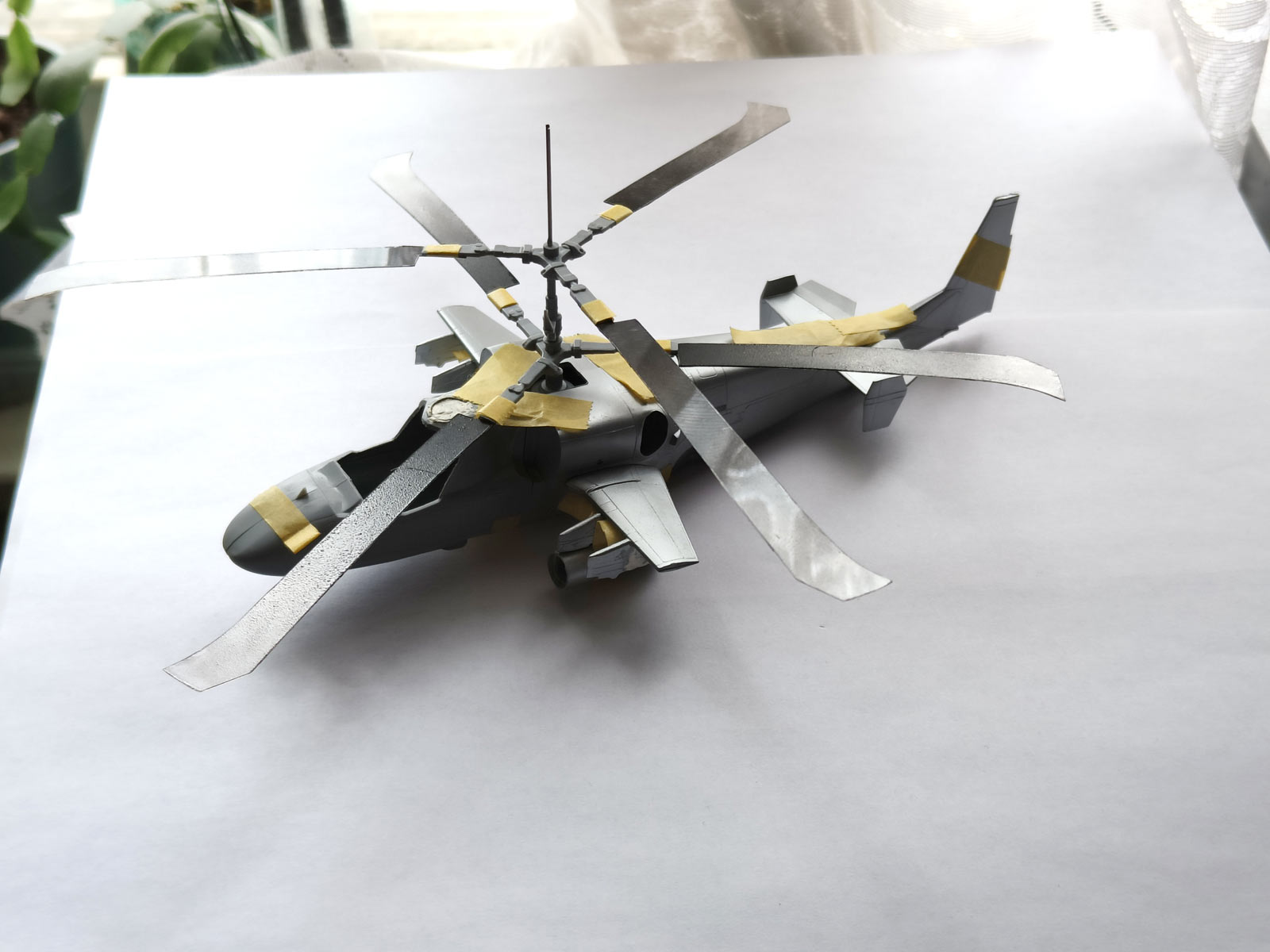

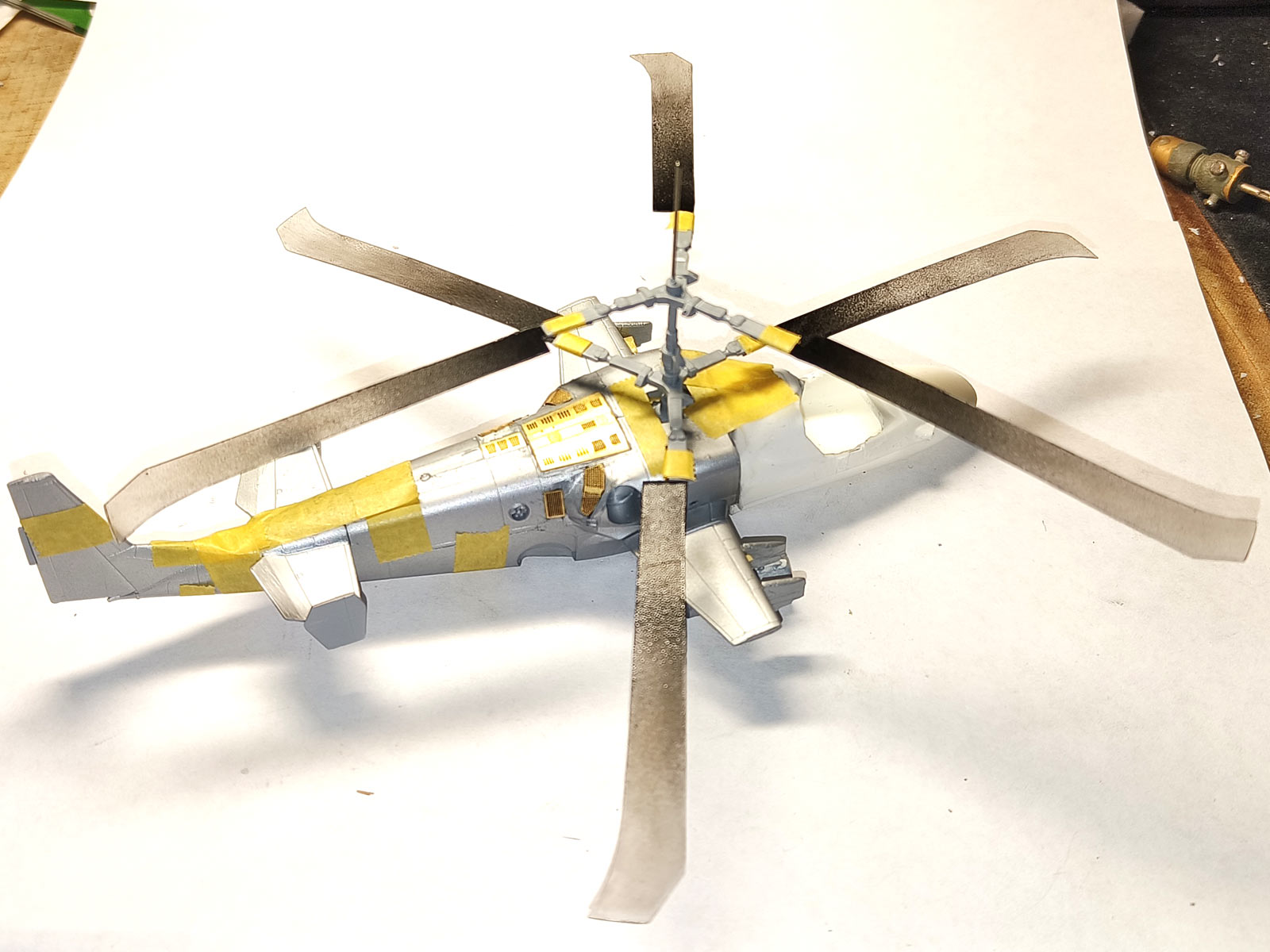

Собираем..
Фотки плохие.. На зернистость не смотрите, это без флат футуры.

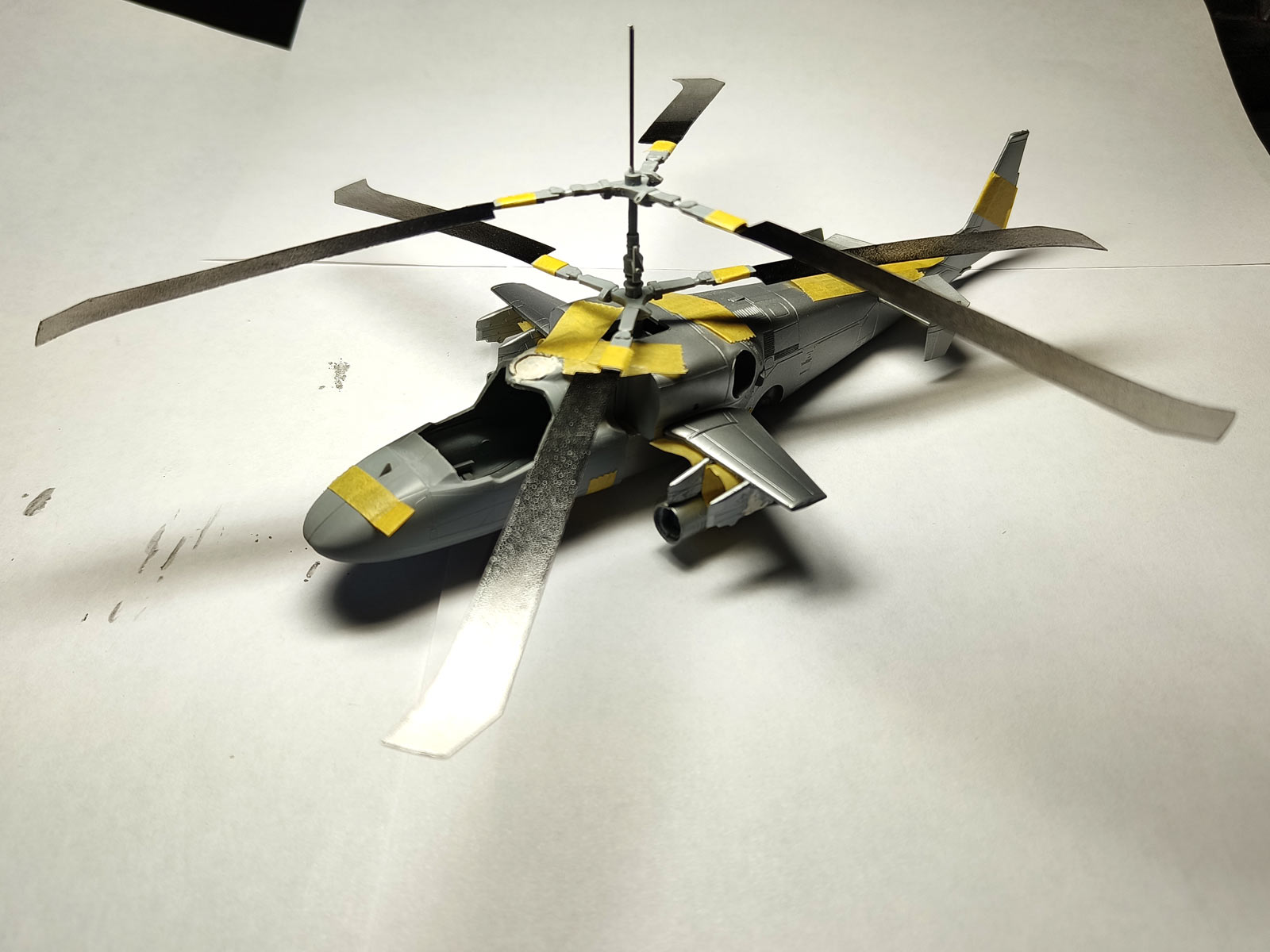

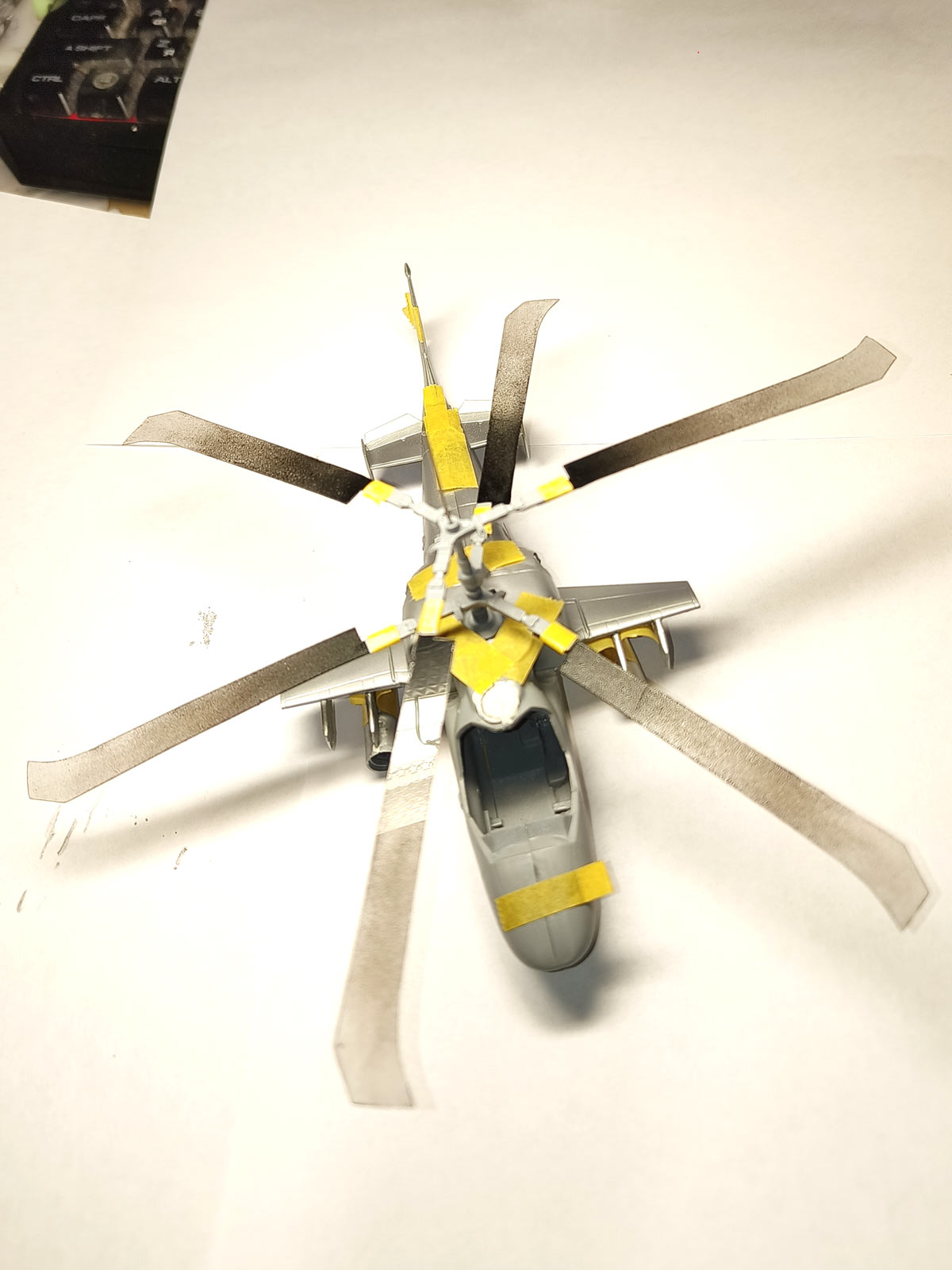

Утром перфоткал получилось это

Вобщем вот так.. С зернистостью будем боротся,  это без лака,  хотя согласен  не очень добротно легло на данный материал..
Есть мнение вырезать ещё 6 лопастей, и сделать сэндвич лопатей зажав наплыелние в центре... и увеличив толщину конечной детали.
Наступила стадия размышления ...
Менять форму лопастей.. не менять...
Менять  форму запыления... не менять ...
ИТД ИТП

Да взял попробовал травло на лопасти погнуть.. но потом понял.. рано.. Нужно ещё определится с другими моментами по лопастям, до чистовой сборки автоматики перкоса.

Господа кто имеет мнение по поводу.. Высказывайтесь..

Антон

тебе очень нужно?
Человека палить не буду, но я могу торговцу сказать если это для тебя актуально, он выйдет на связь.

Звезде давно пора допилить эту старую модель , при том что она достаточно популярна и большинство людей ее покупающих пытаются собрать строевой борт а не выставочную модификацию (одну из них), по сути изменений в пол литника от силы наберется.

цену кабины озвучте пожалуйста, или это тоже коммерческая тайна?

https://www.allscale.ru/proizvod/206
https://www.allscale.ru/dop/467
 нашел, только заказать проблемно может быть.

ух ты вещь какую нашел, прототип!!! от такой коробочки я б не отказался. правда допилить все же придется.
https://www.allscale.ru/korobka/772

Евгений Костин

Ну какие проблемы, озвучу -- за кабину хотели 500ре.
Но, не путайте --- там 3 набора, а не только одна кабина.

АМТшный это ваще то другой вертолет КА-50  правда не совсем ясной конфигурации..

EXPrompt

сильно похож на прототип, для введения в заблуждение на фюзеляже за кабиной была сделана разметка в виде окон второго места для пилота)) тут он как раз дан двух местным))) ну и по точности всего придется пройтись , насчет 6 ти пилонов тоже не уверен.
https://www.allscale.ru/upload/images/products/574/20190408072359834.png

Евгений Костин

Я не палю торговцев, особенно если они меня не просят..
Если хочешь нос, могу сказать продавцу пущай с тобой связывается если тебе реально это  интересно...

EXPrompt

да чесно сказать у меня обе коробки лежат, и ближайшее время в планах сборку делать нет, вдруг новый набор к тому времени появится, тогда будет и прототип и боевой вариант, а вот В 80 точно бы взял.  за 10 баксов))) правда доставка из сша еще в 30-50 выскочит.

Евгений Костин

Я тебе консультацию по той машине дать не могу.. Не разбирался..

А тут КА-52 строится не так просто из коробки и в лоб как кажется на первый взгляд,.
По хорошему и травло нужно экстерьер, интерьер, всякие лючки сеточки, нос либо самому либо смолой брать,  законцовки крыла, витебск итд итп  короче перепилов дохрена, либо куча допов....
Короче из коробки КА-52 от звезды современный не строится, если не строить совсем ранний выставочный ка-52й..

Я уже  травло в основном самые большие люки и сеточки уже положил, попозже, графику обработаю, вывешу..

PS народ, а чего молчимС?  вопрос задан по лопастям... у кого какие мнения будут? может предложения по форме лопасей, итд итп..

Вращение лопастей это всегда хрень получаеться, хоть у самолётов, хоть у верталётов..! Лучьше статичным делать..! (Вот моё мнение))

Евгений Костин

..если Вам не сложно, опишите, по пунктам, пресловутые "пол литника наберётся"

С уважением к сообществу, Кэп.

Кэп

Я уже 150й раз перечислил, что в модели звезды устарело..
Так вот пол литника и набирается..

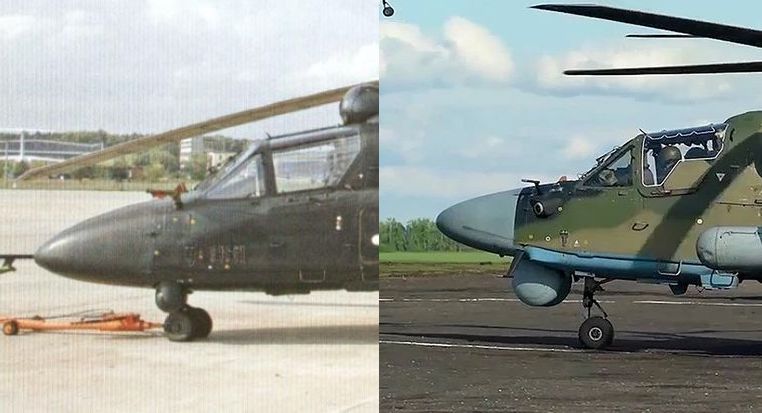

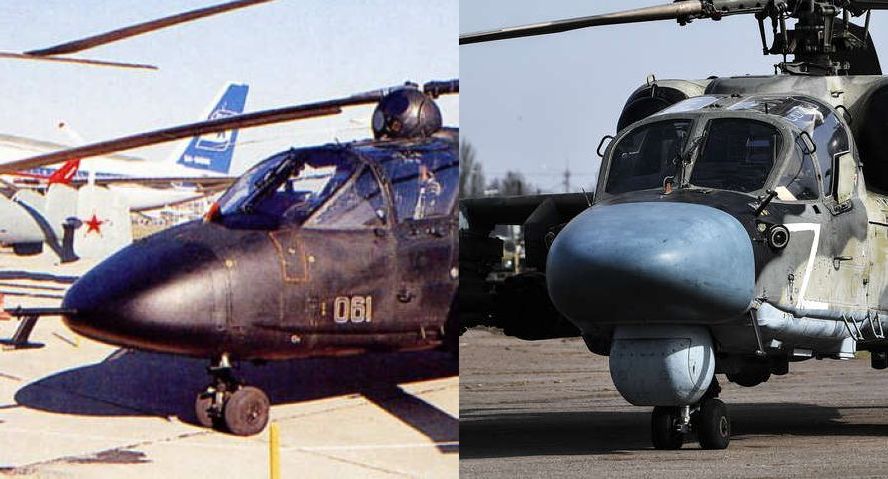

1 нос форма, размер, объем--современные уже другие и существенно .. Форма и размер ниши носовой стойки шасси, форма брюха в носовой части другая..
2 Стойки шасси носовая, нужна более длинная.
3 Шарик в носовой части станция оптической разведки. А станцию разведки над кабиной убрать, её там больше на ставят.
4 законцовки крыла, форма другая.. + яйца назаконцовках крыла  их нет в модели от слова совсем..
5 станция противоракетной борьбы  под брюхом Витебск.

Займемся понемногу травлом..

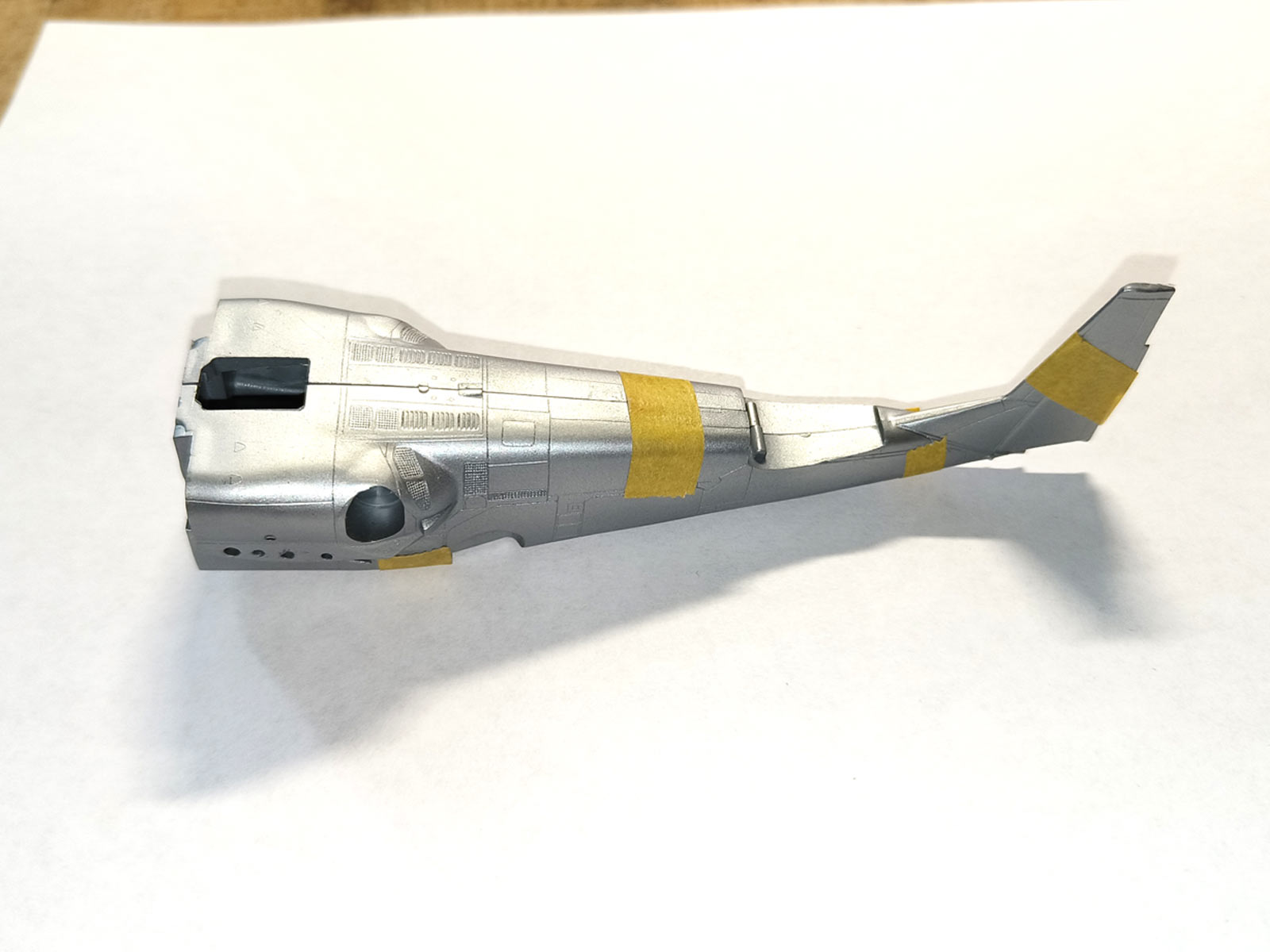

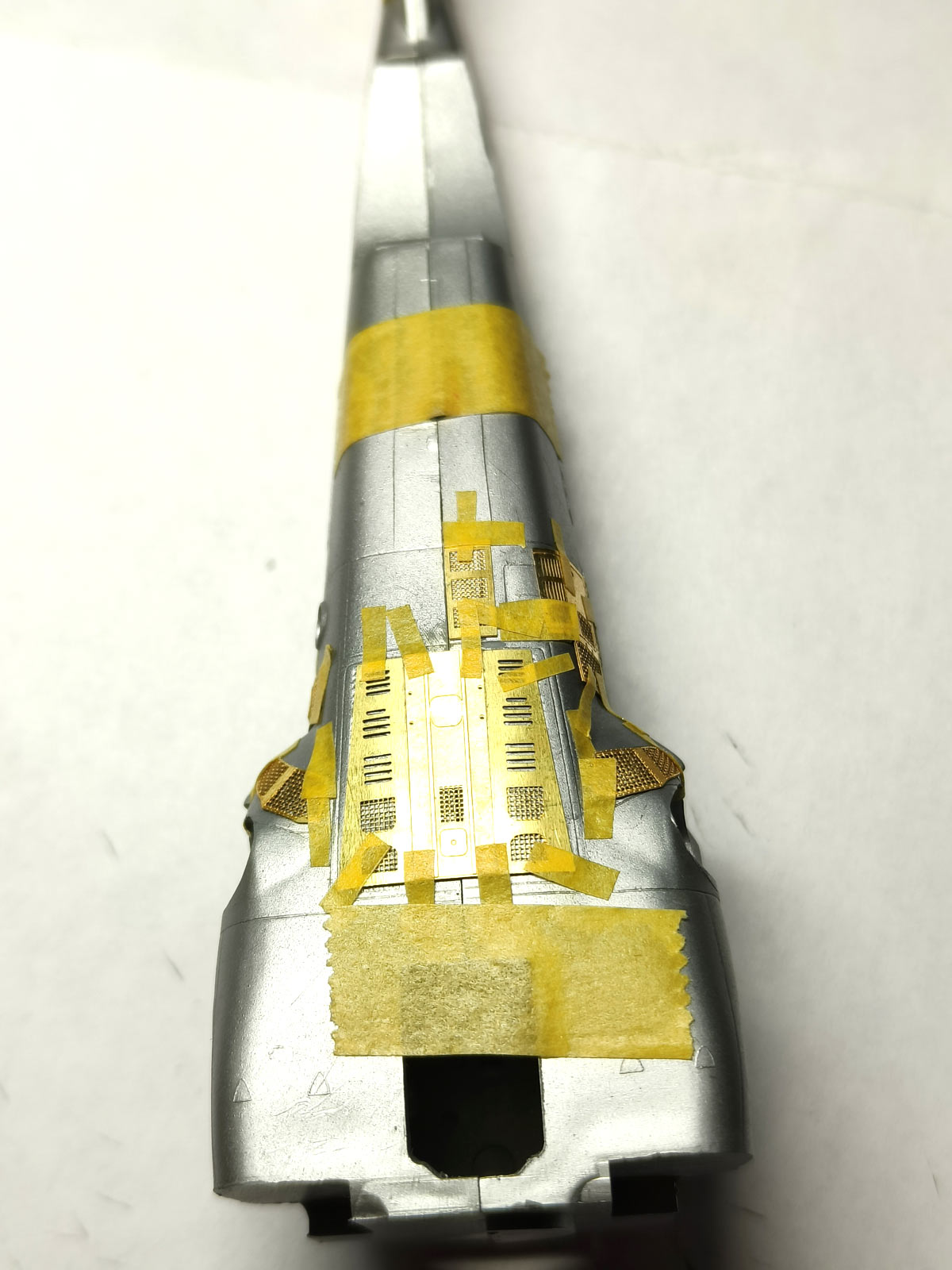

фюзеляж все решёточки и лючки на филейной части вертолёта.

1 стадия выложить травло по месту и согуть по изгибу.. Травло конечно, уже  заранее прошло термическую обрабоку...

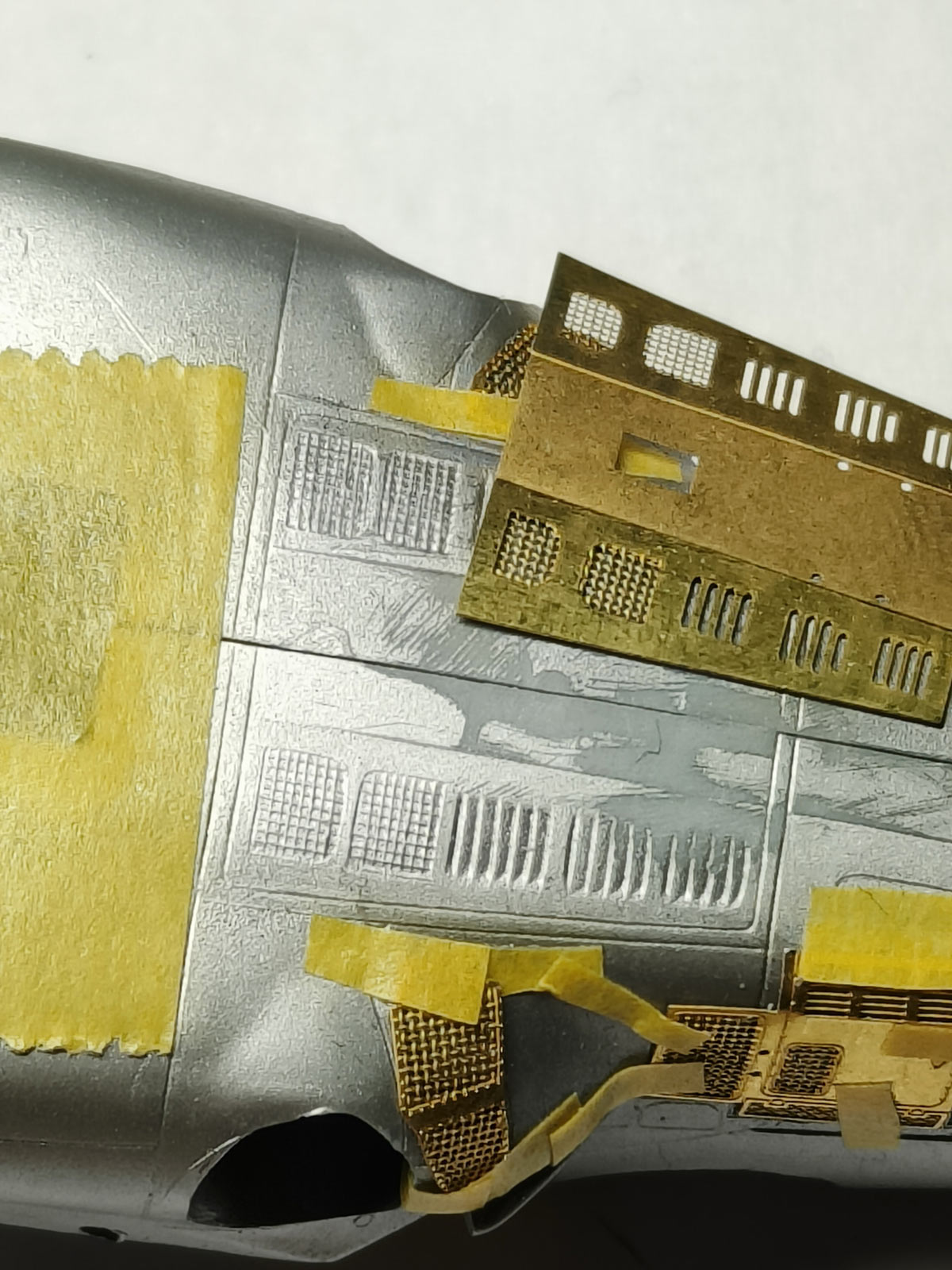

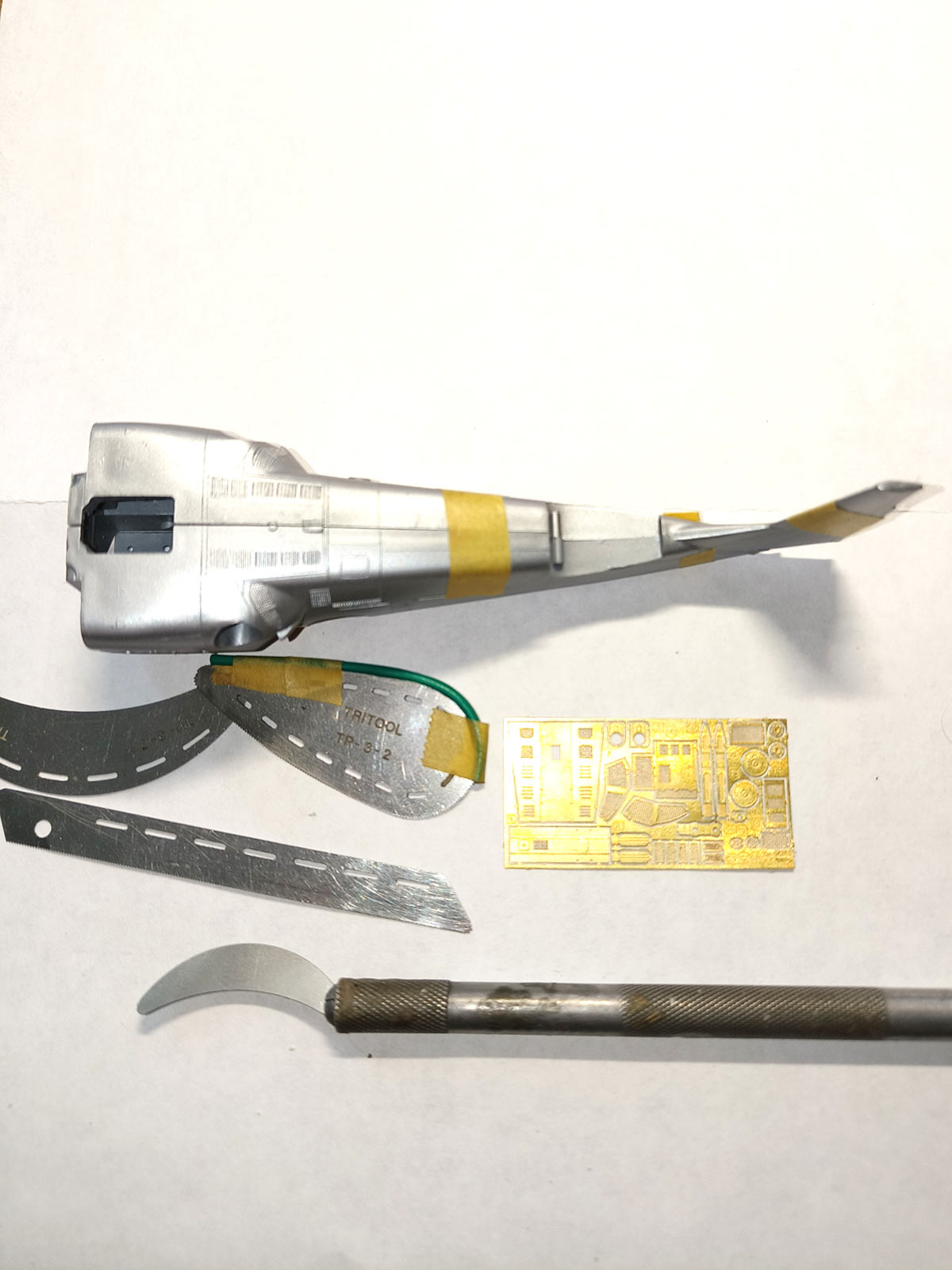

имеем исходное

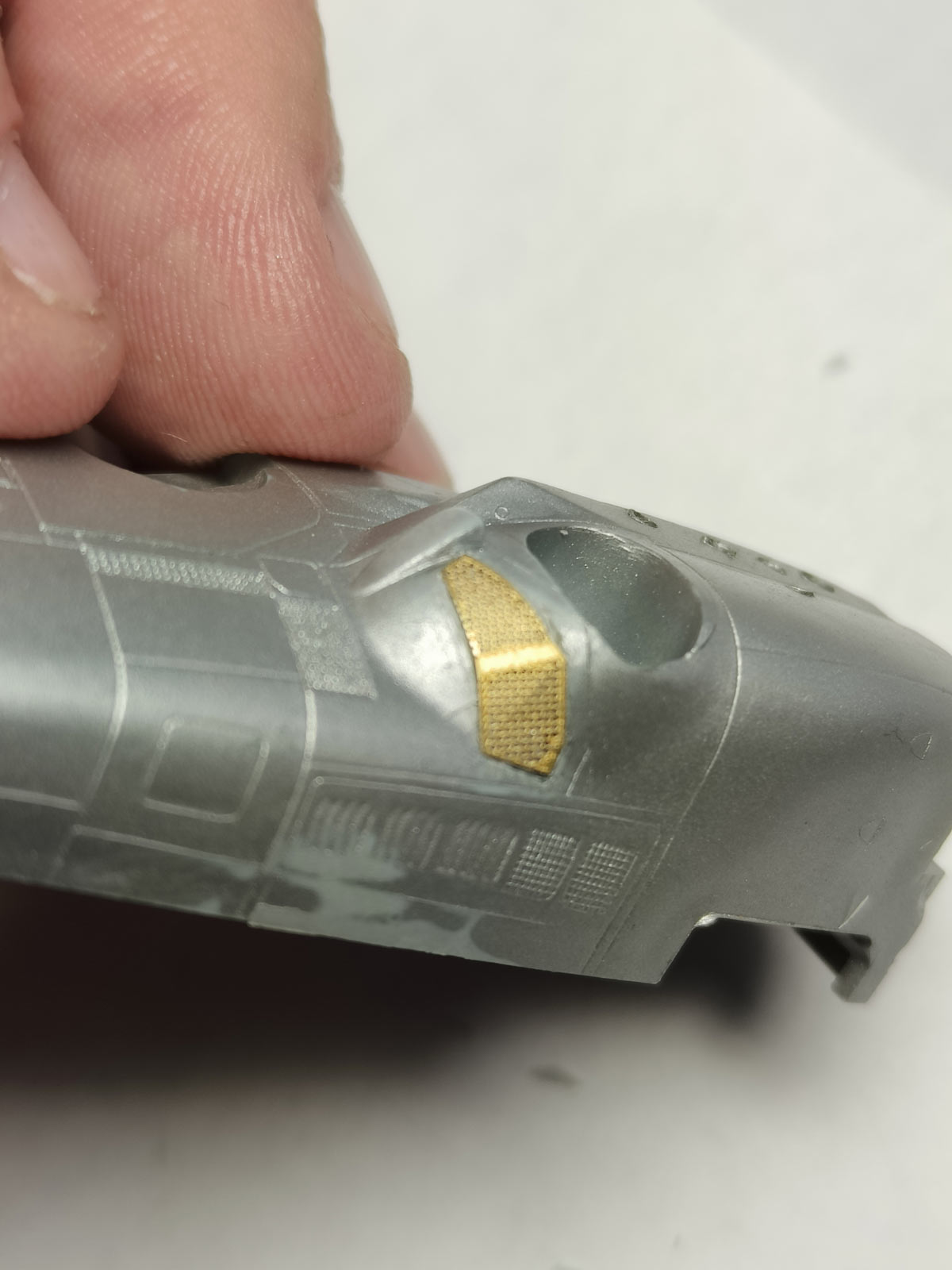

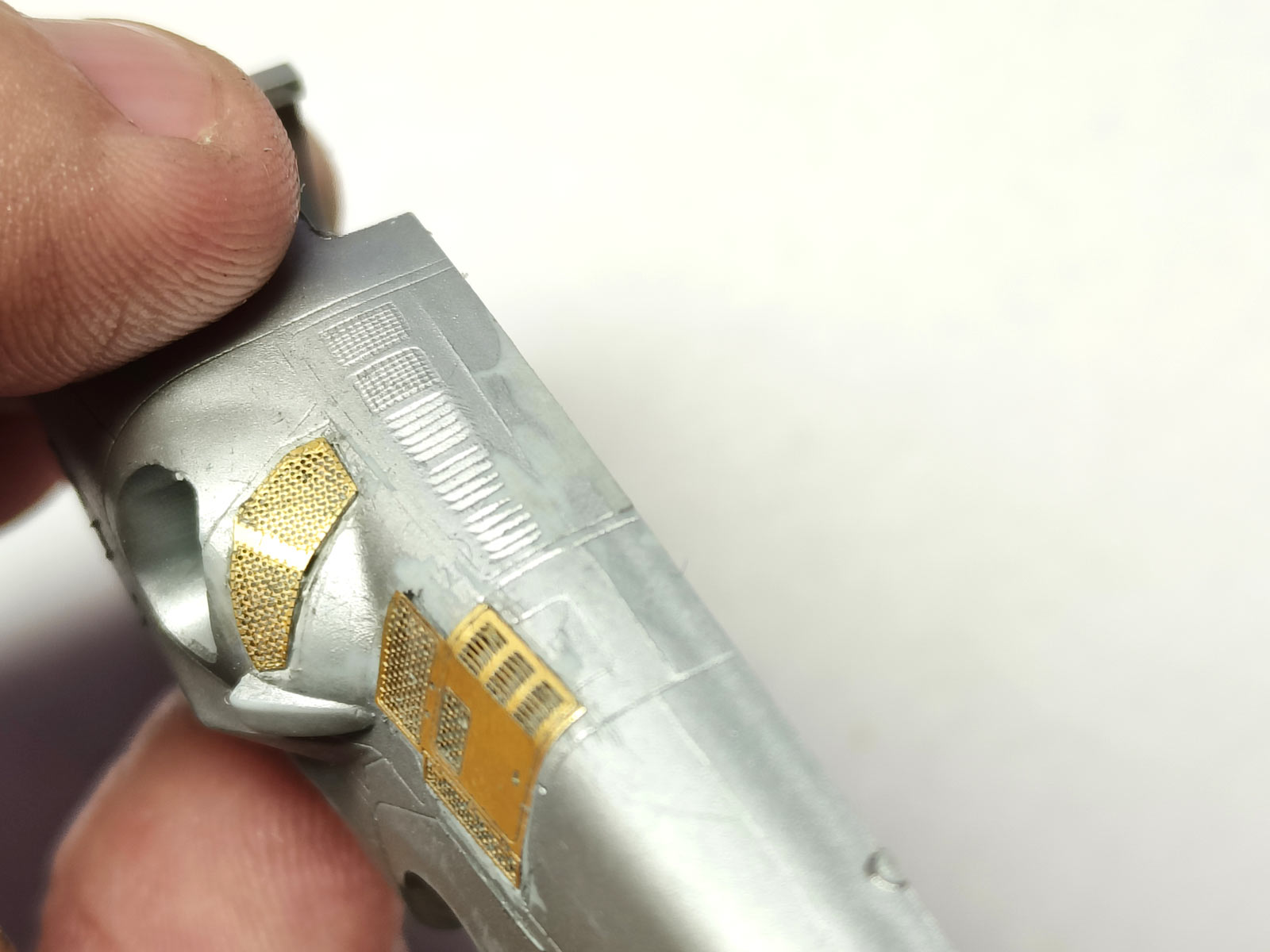

первый заход гнутая сеточка.. выгибаем предварительно

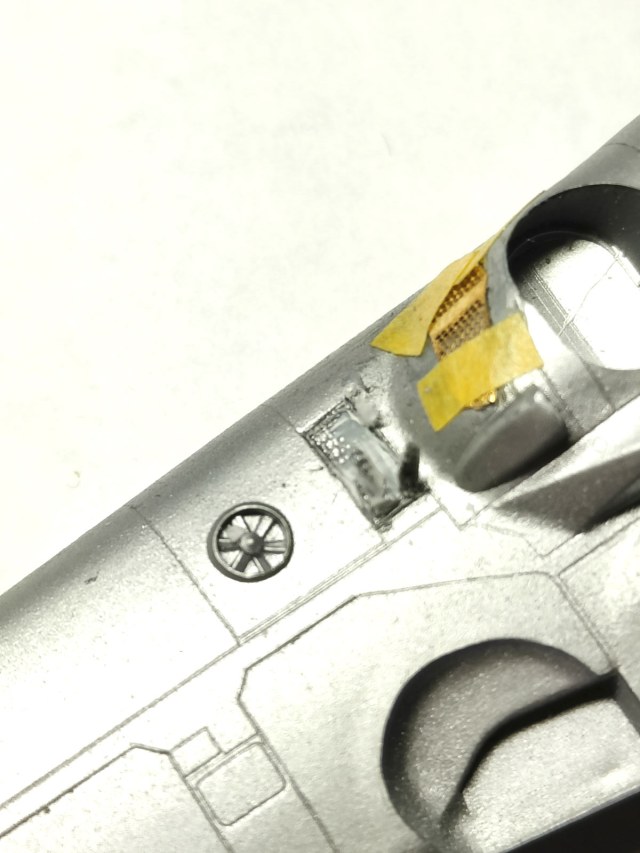

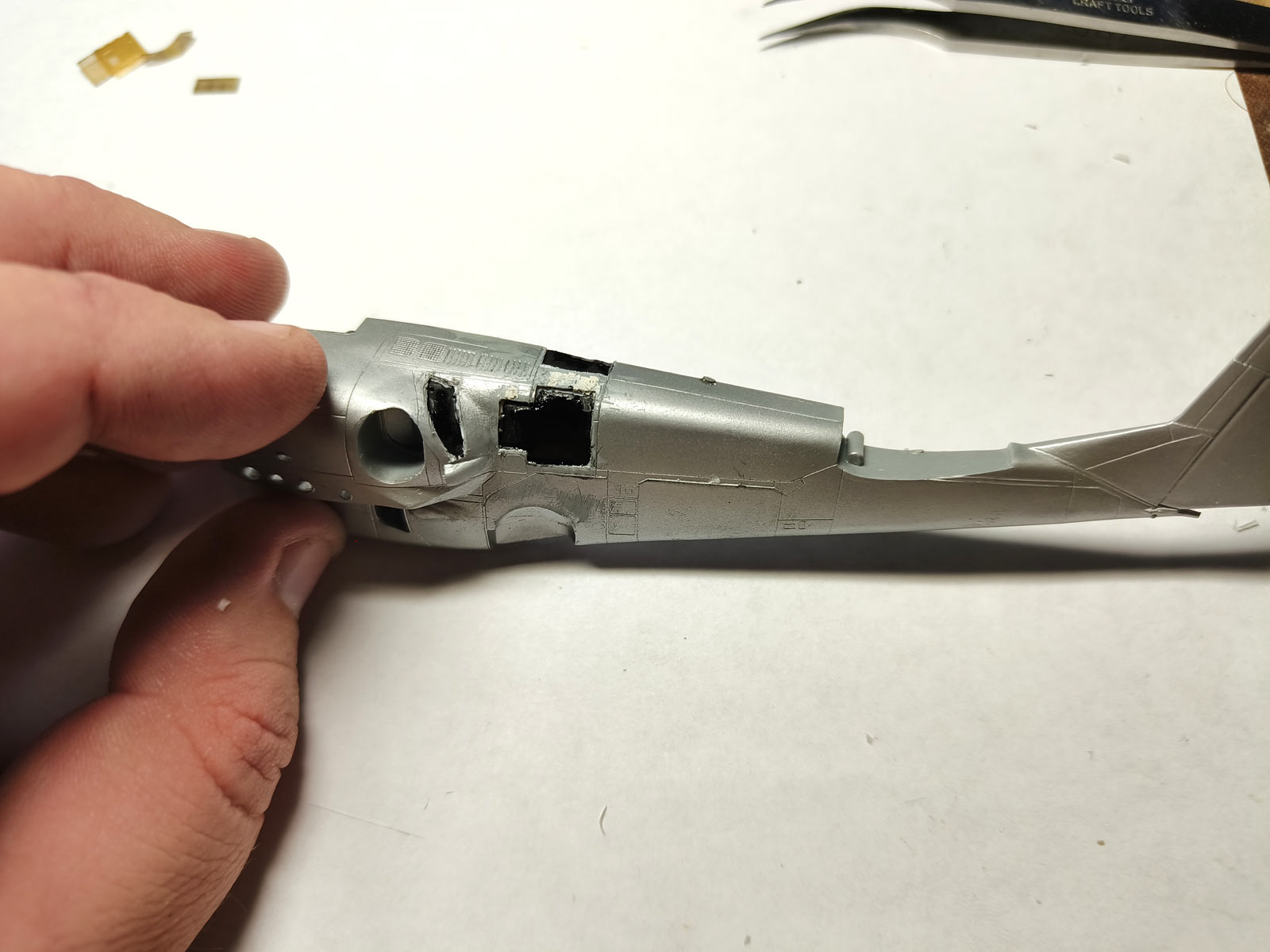

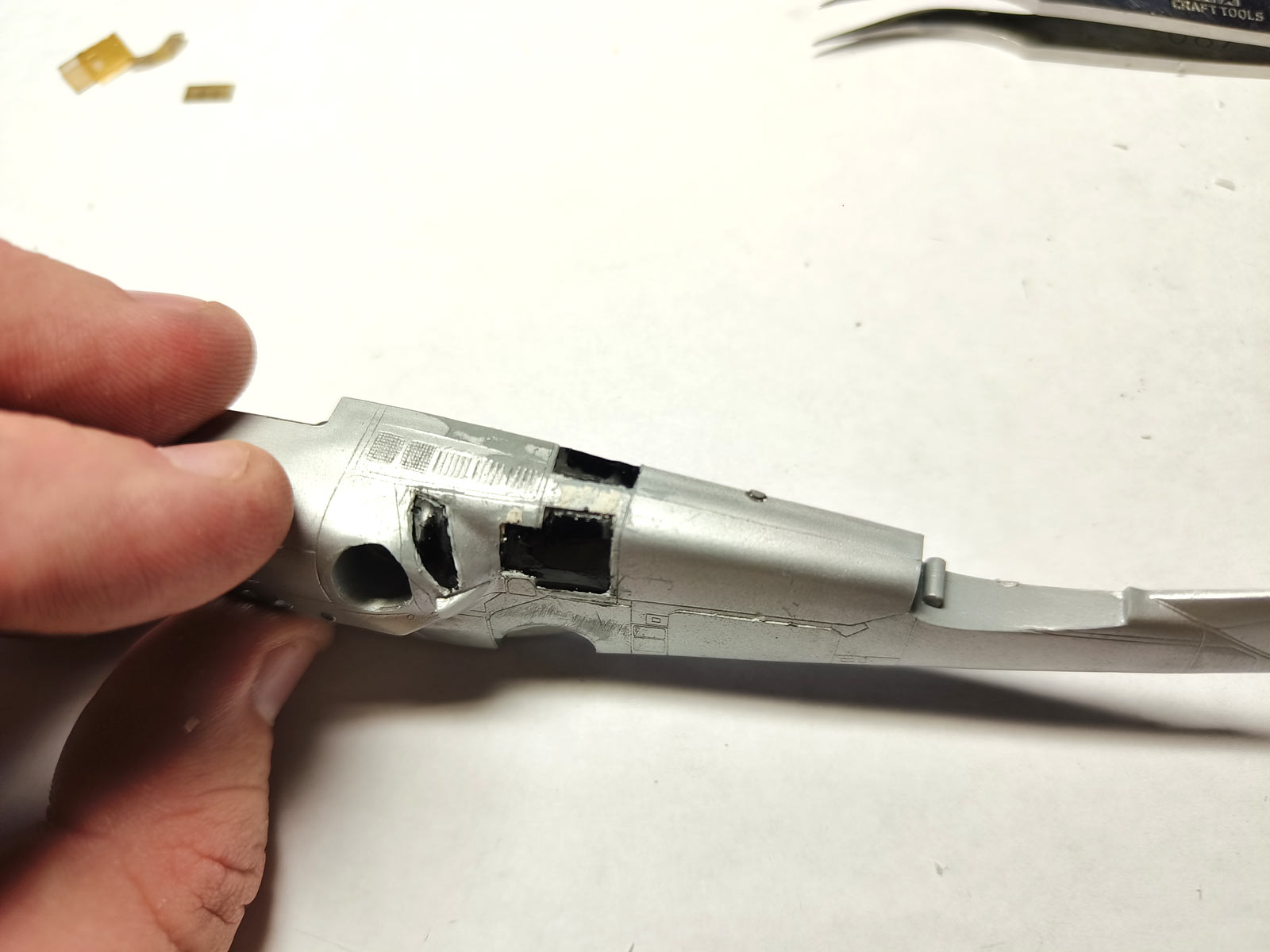

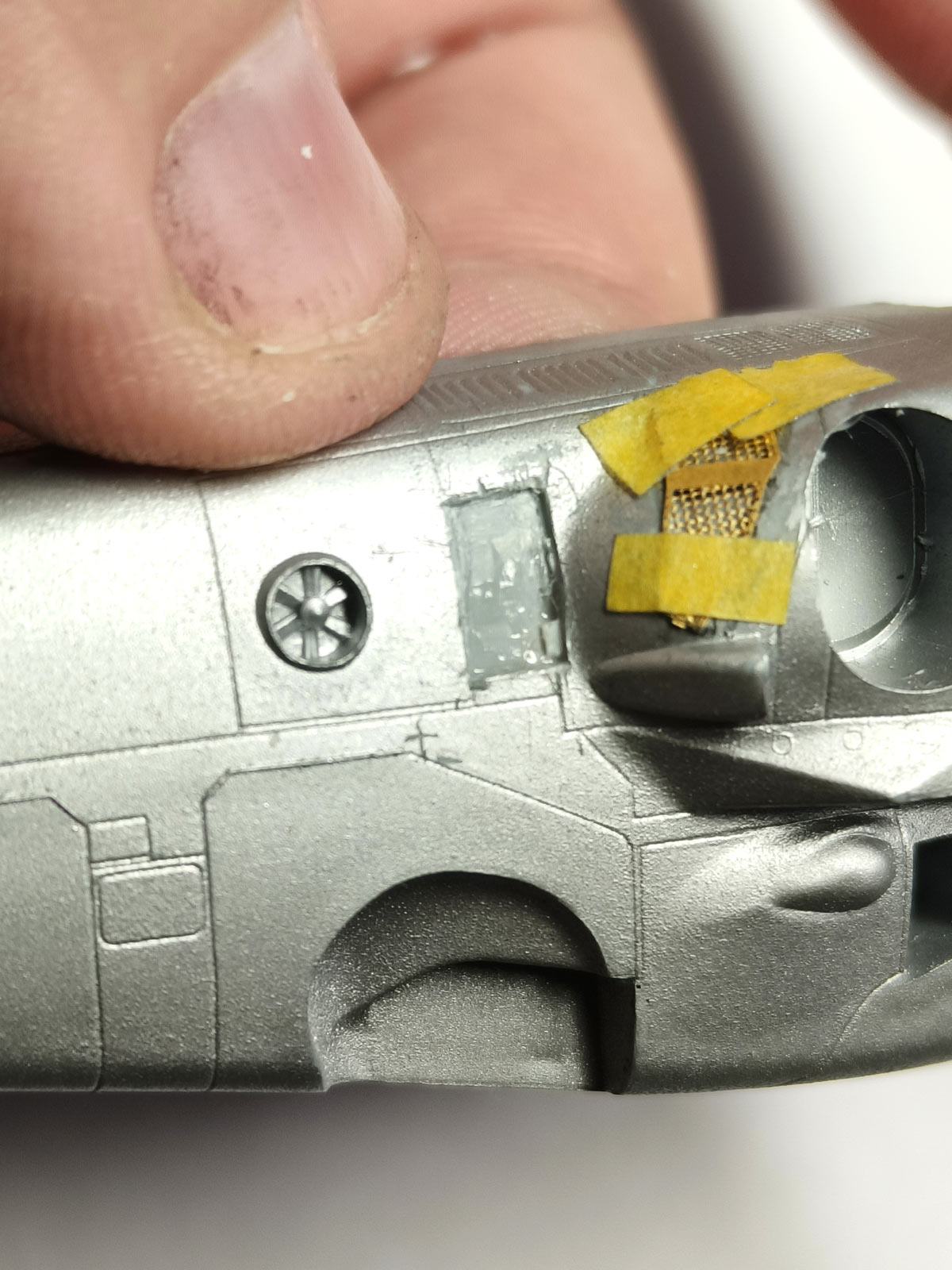

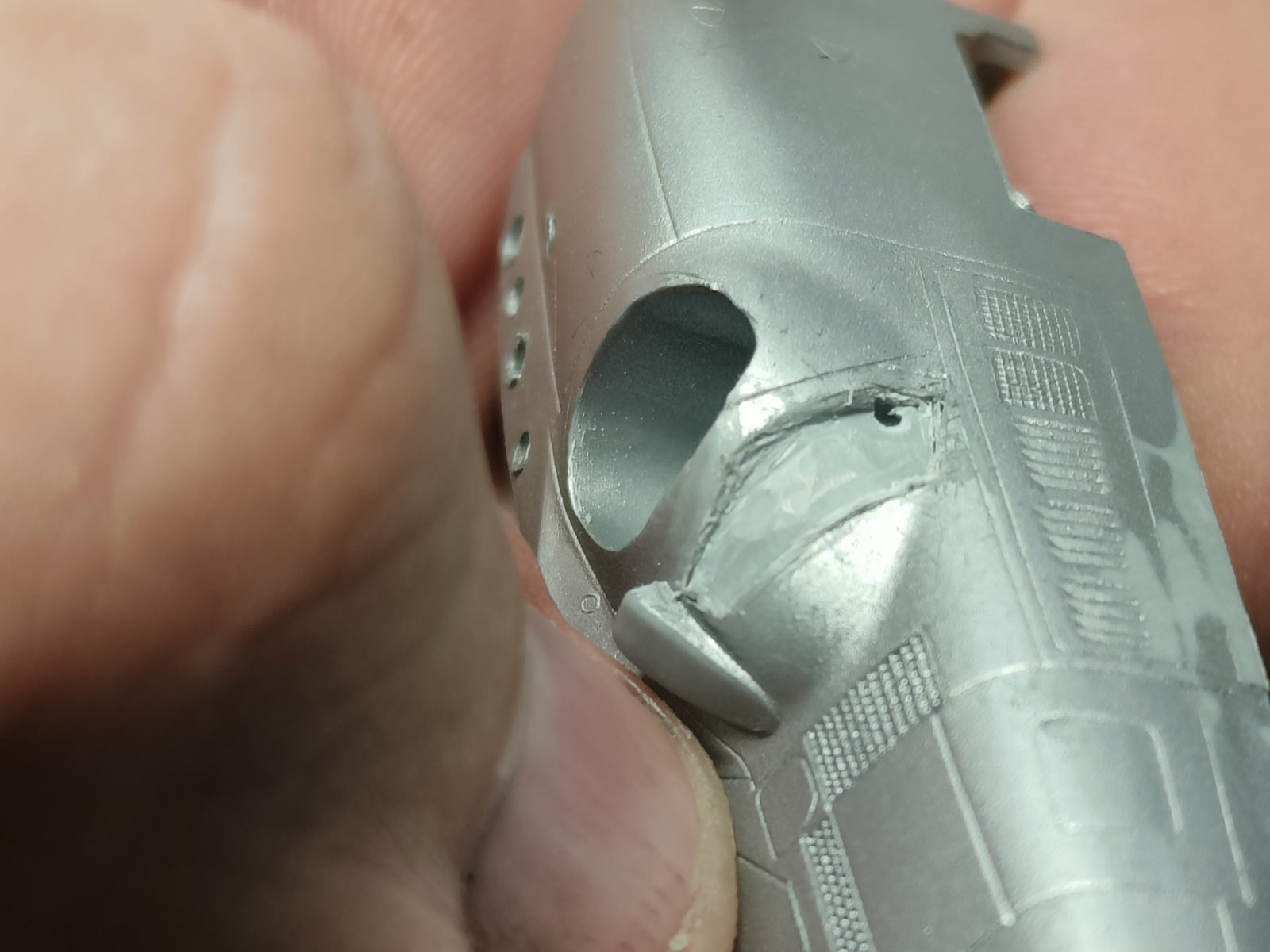

и начинаем долбить.. на свозь долго, понял сразу как засверлил... в этом месте у модели стакан от выхлопных патрубков, будем вырезать паз, а не насвозь..

вообщем первый готов.

2 стадия ---
далее снимаем травло, обрабатываем... и по месту предизгибаем

3 стадия ---

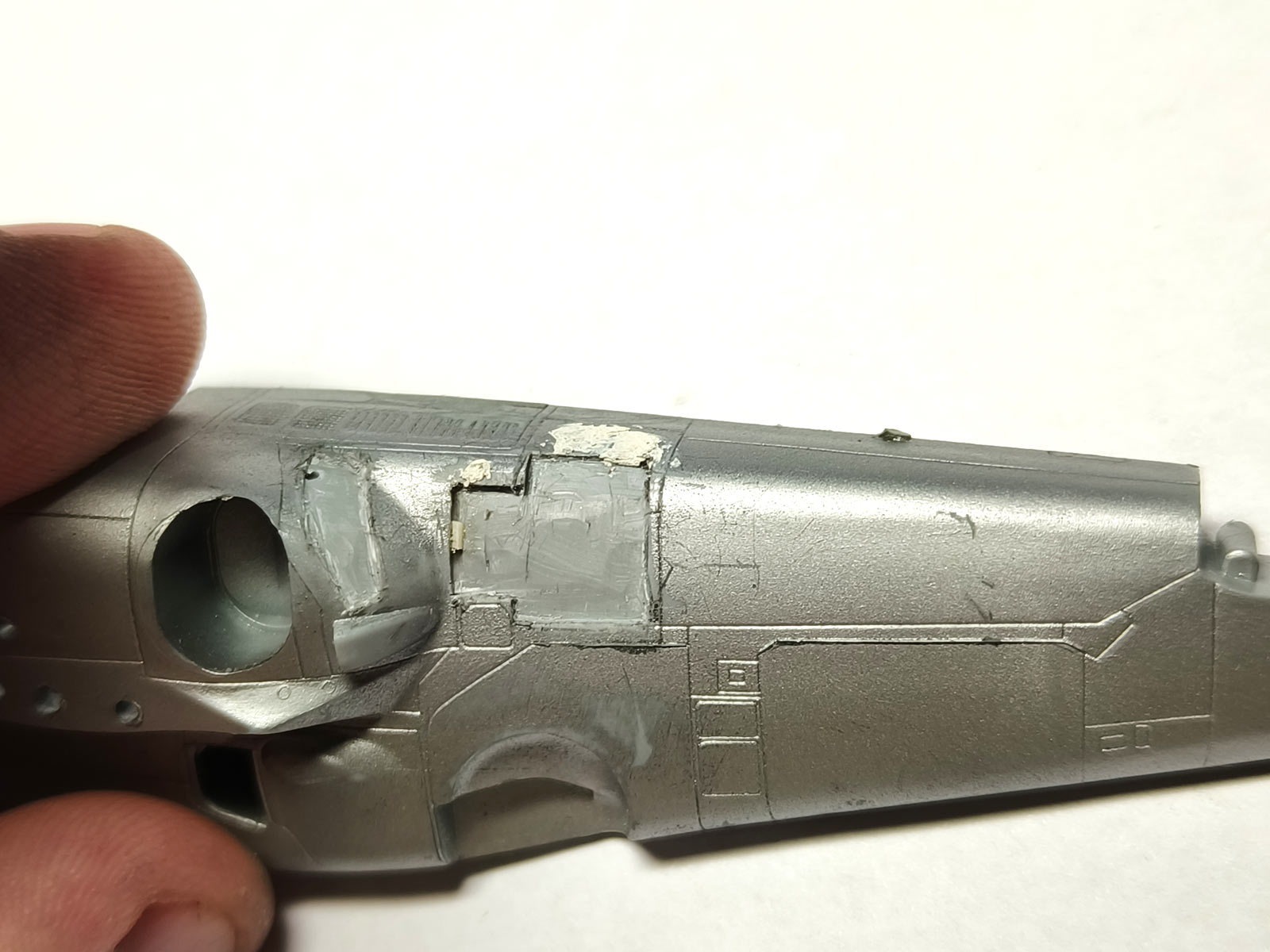

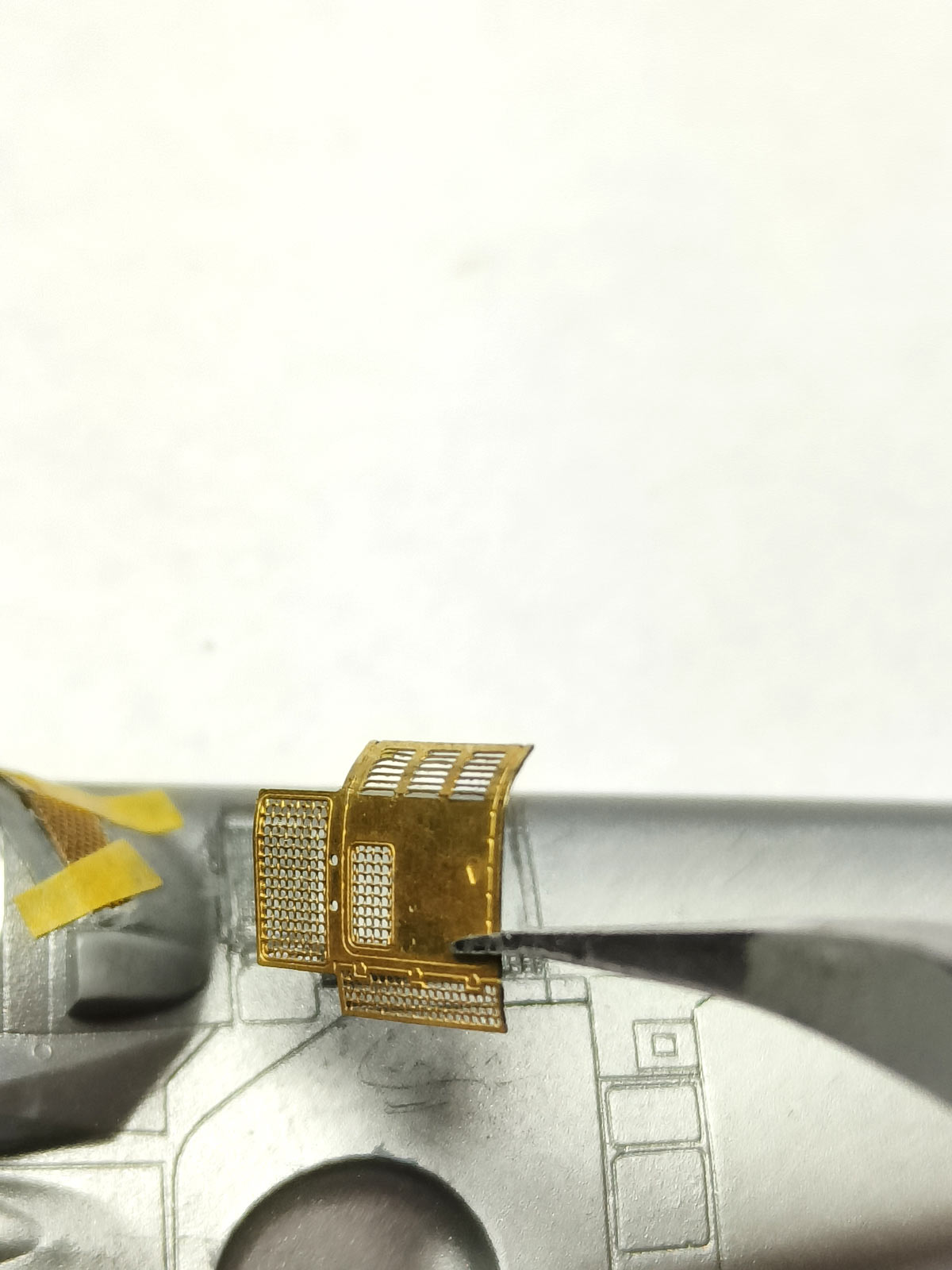

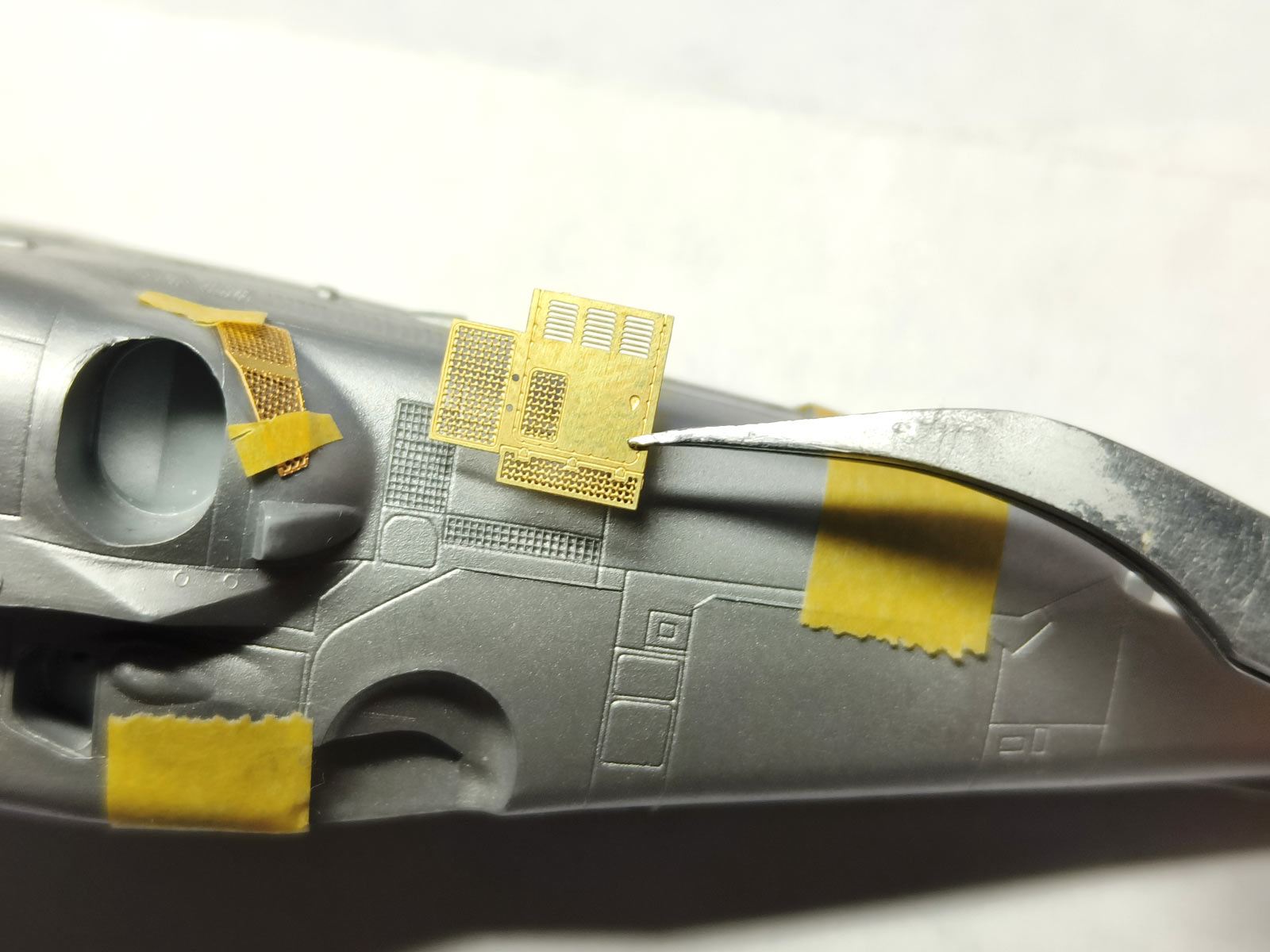

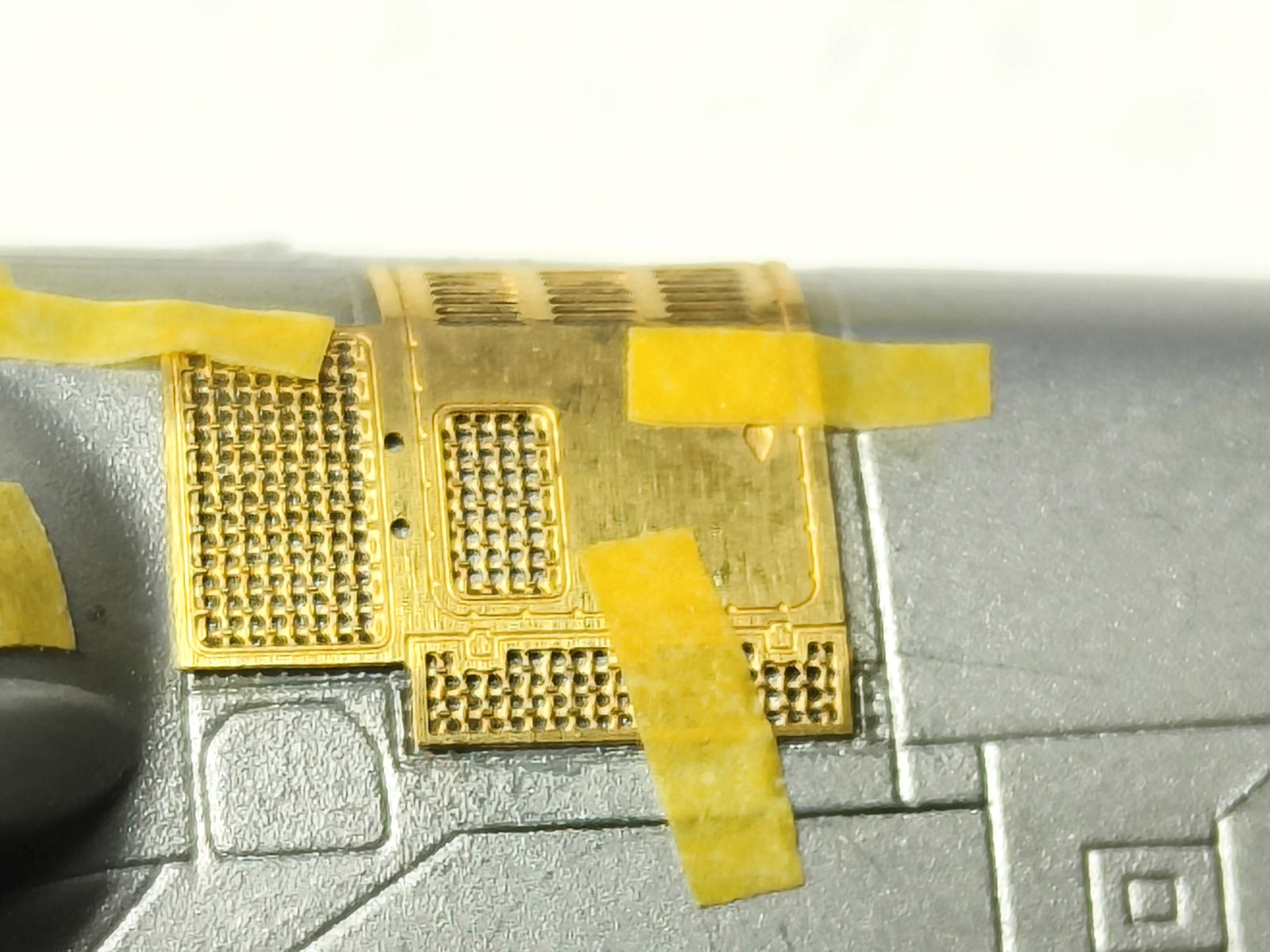

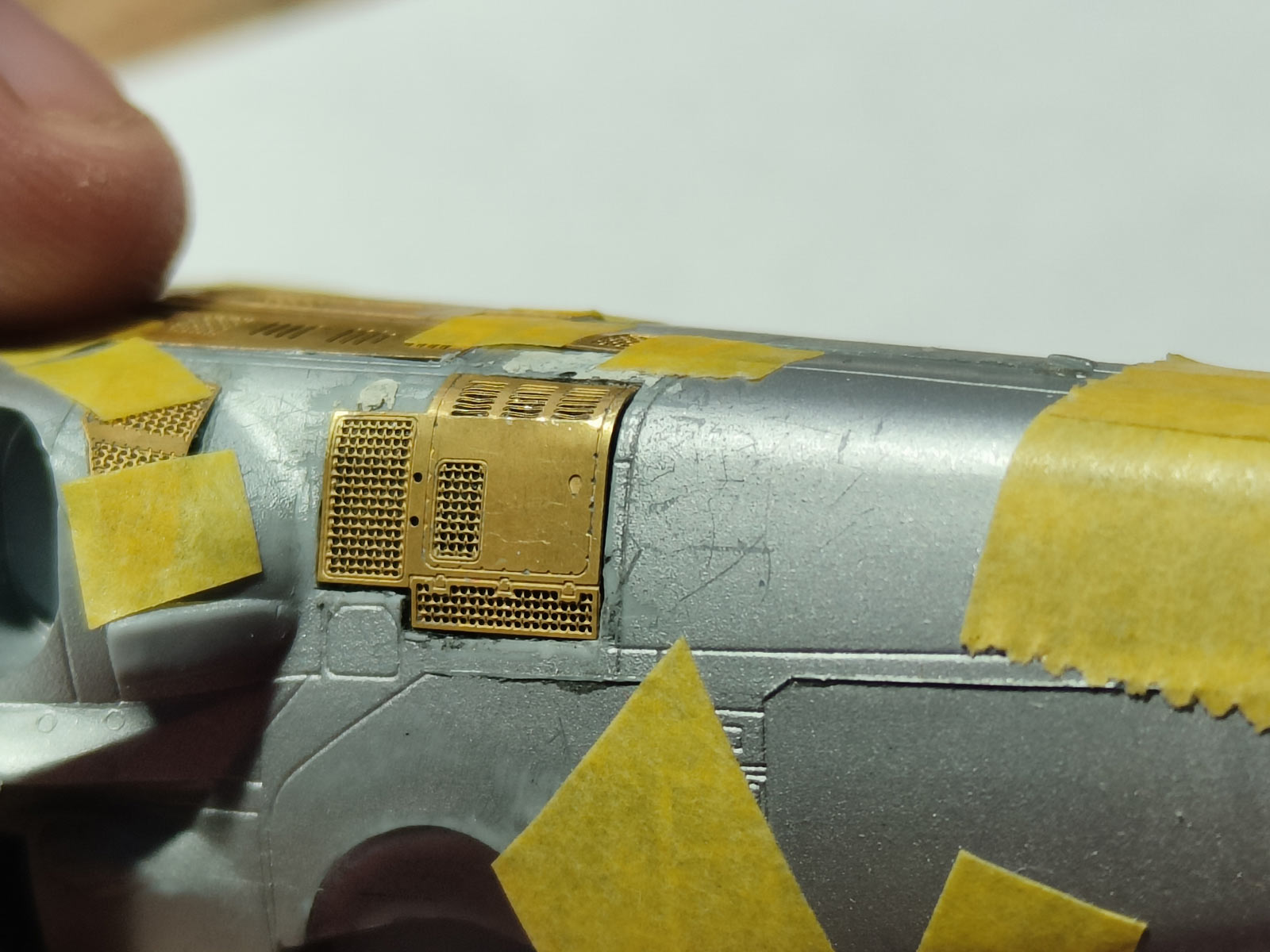

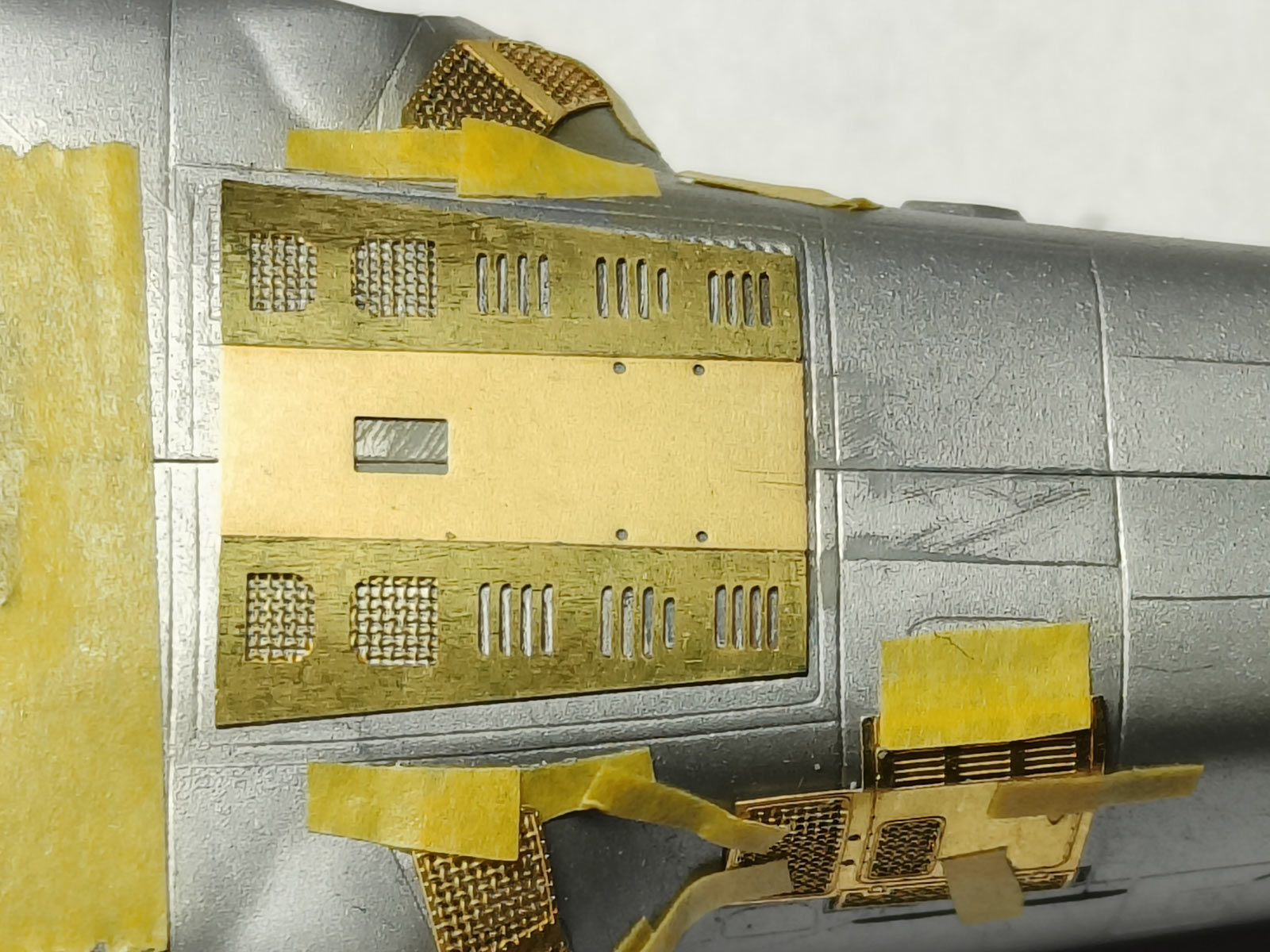

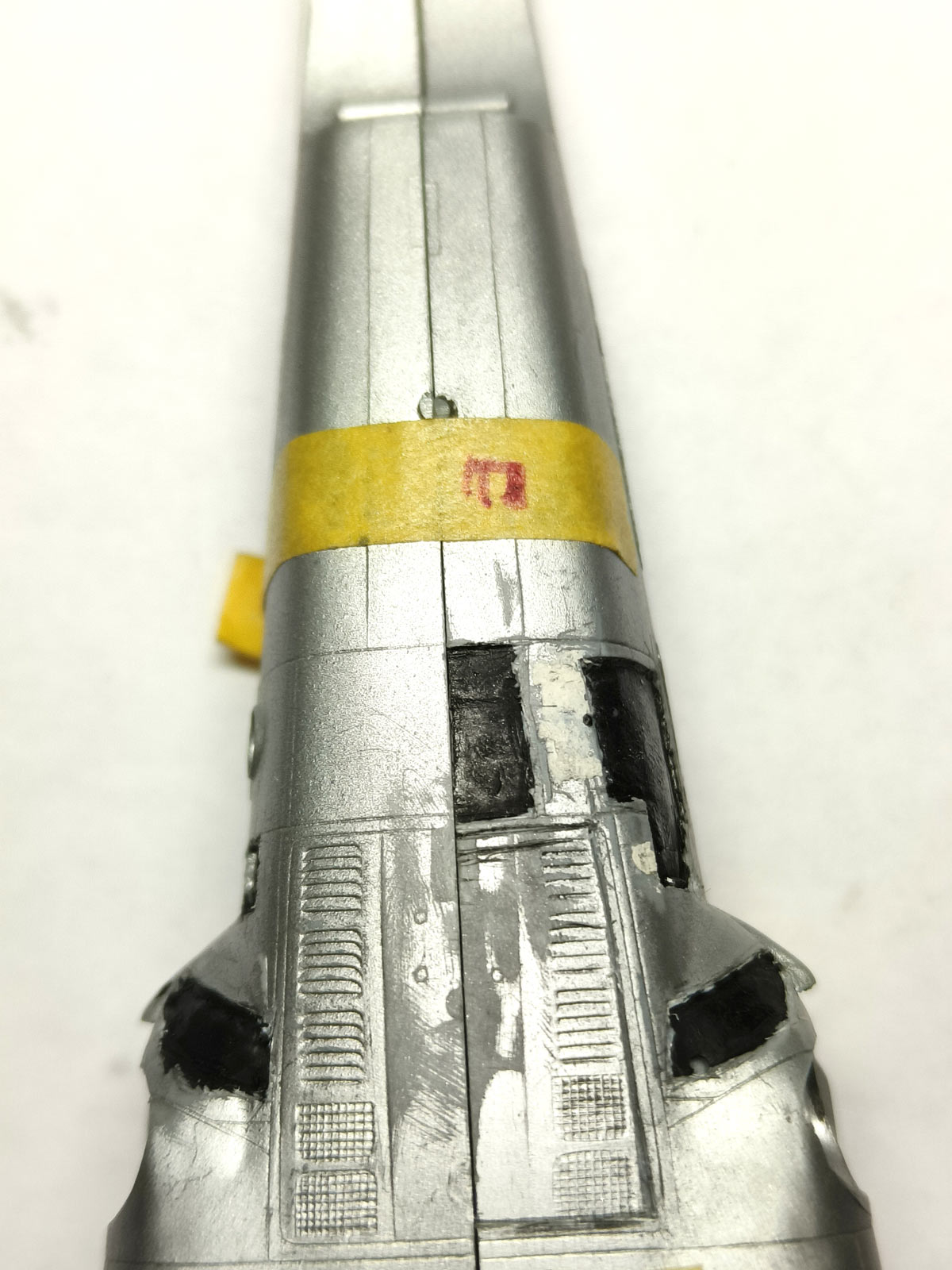

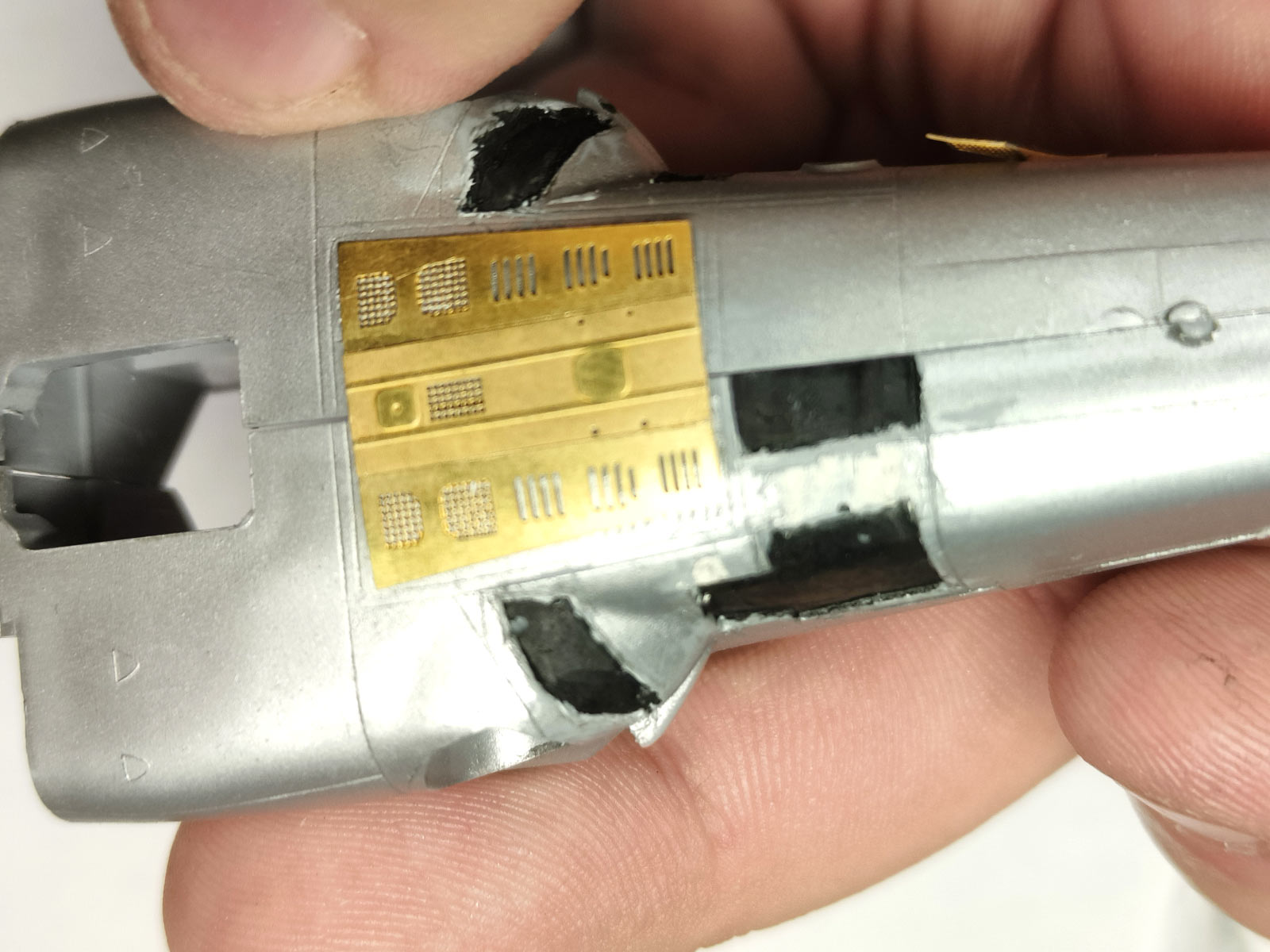

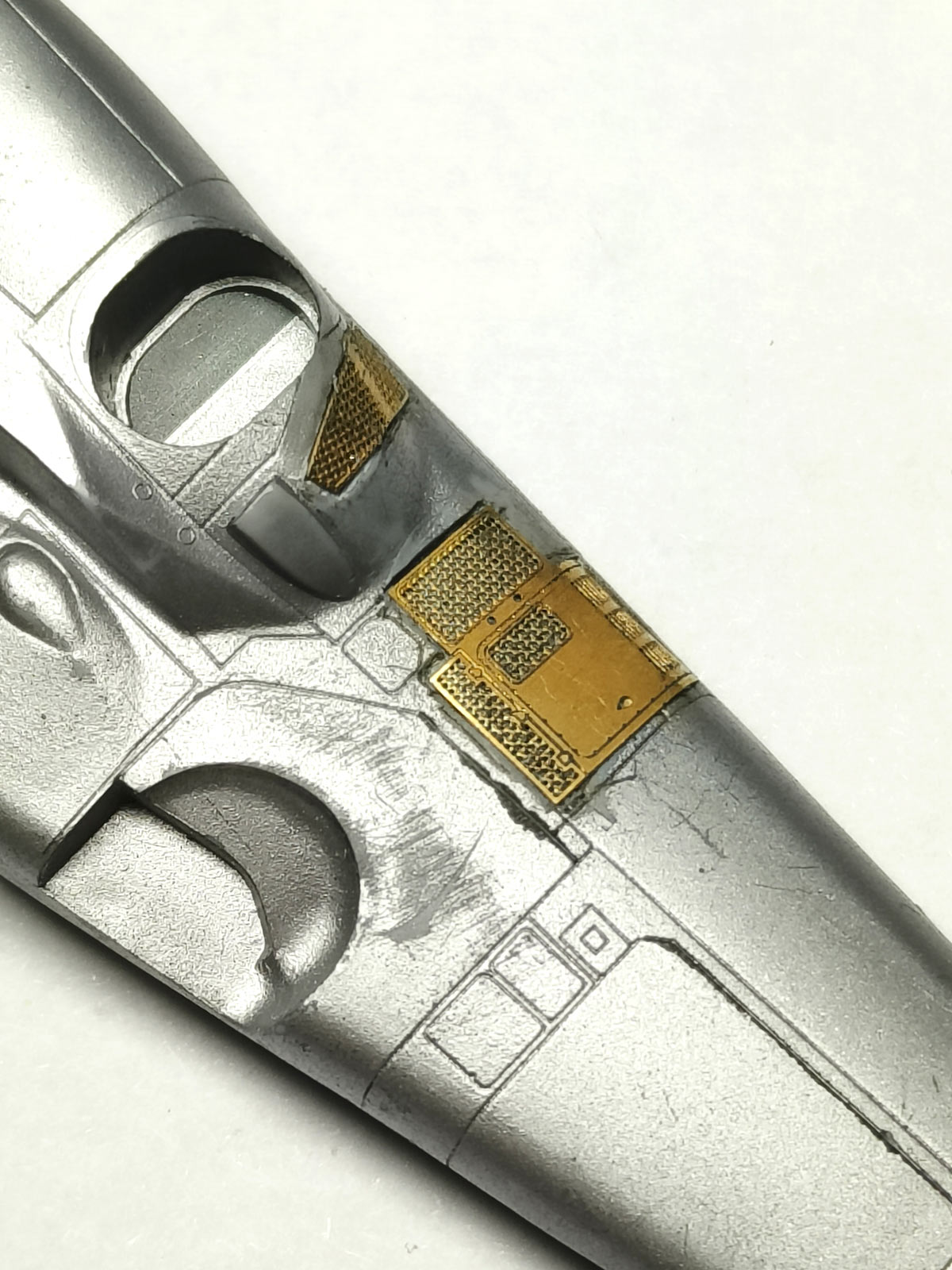

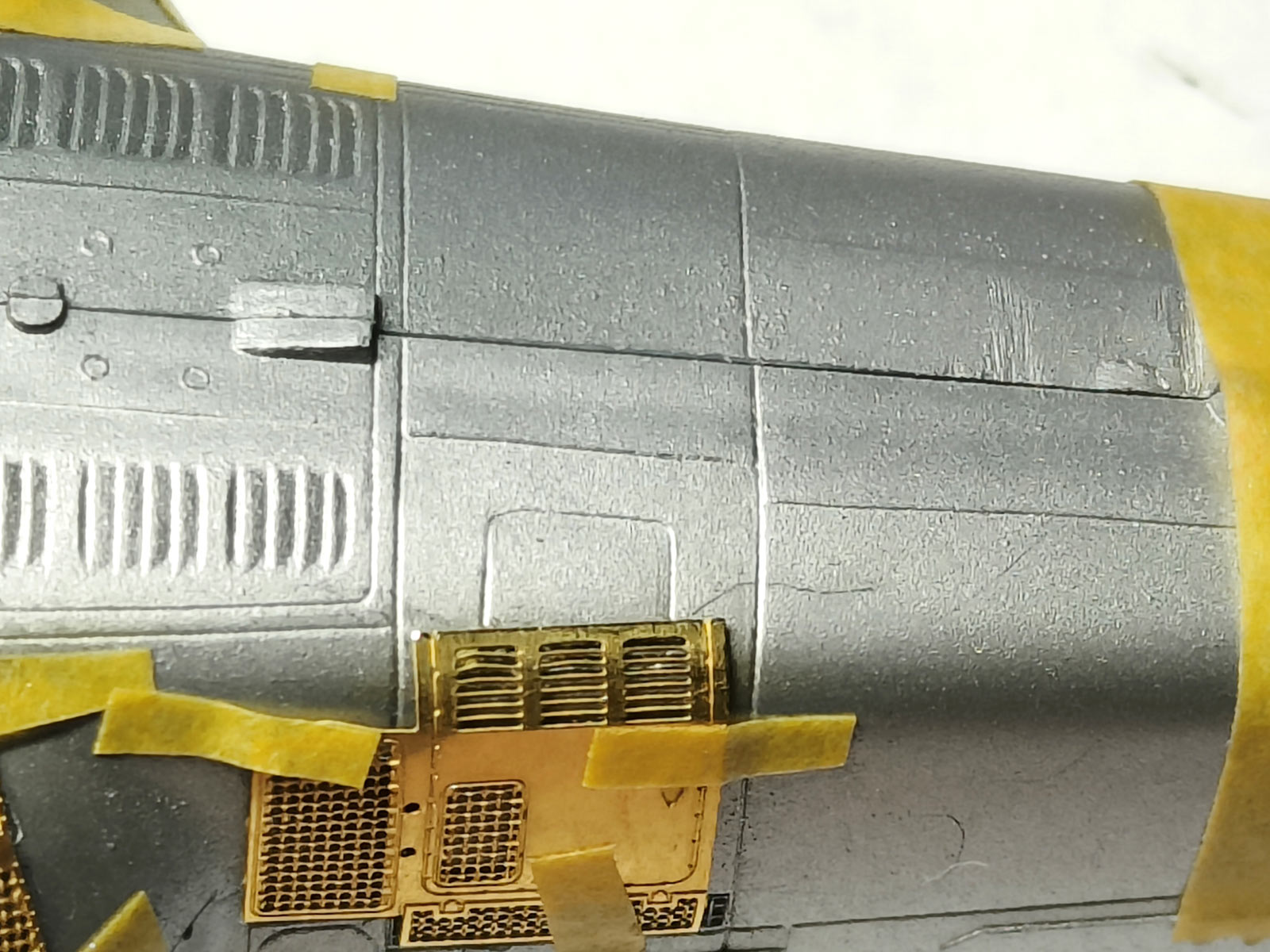

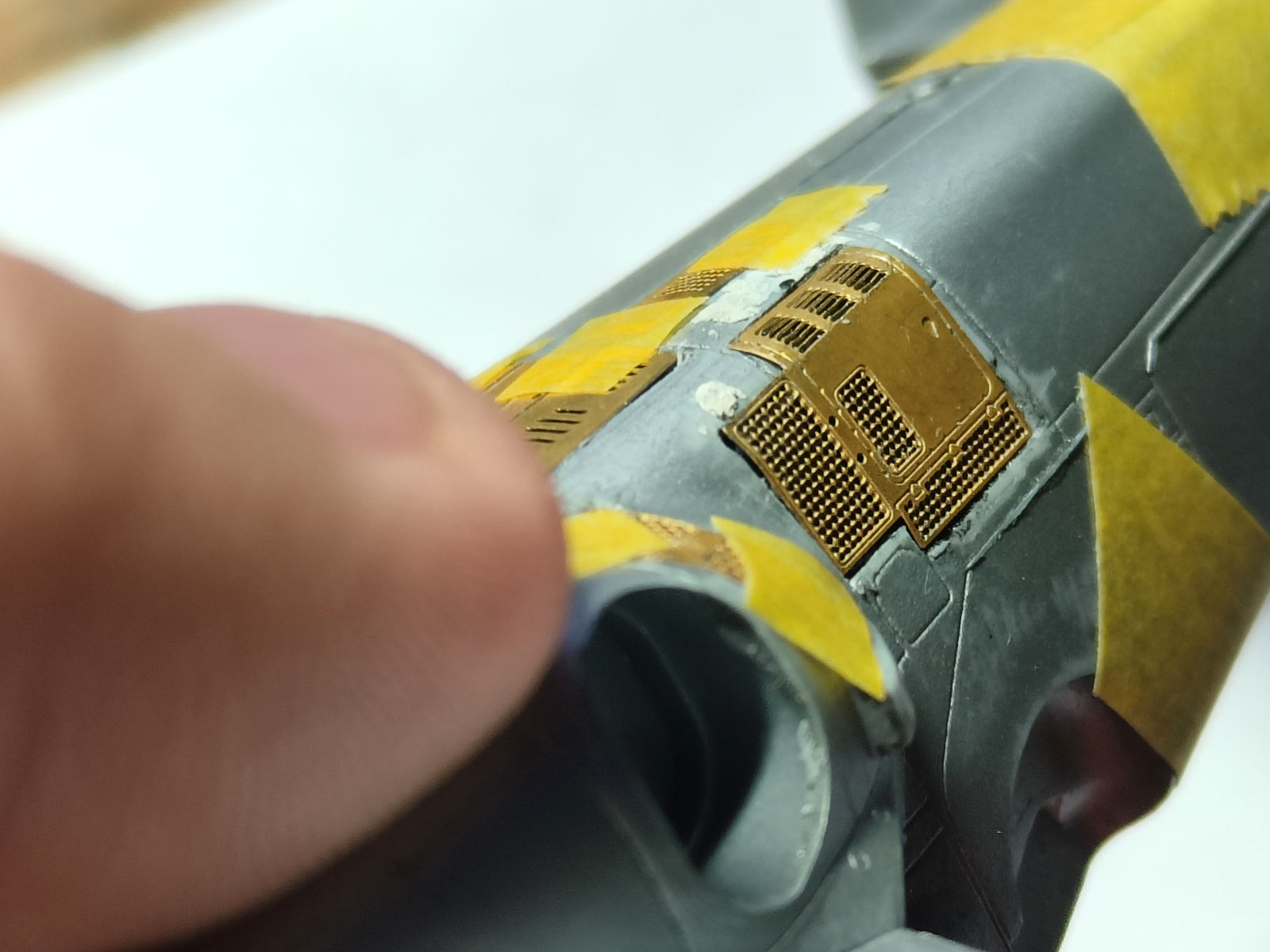

Начинаем долбить с левого борта большого люка, неспеша подгоняя по месту..  Сначала мне показалось что люк переразмерен, но оказалось как он лёг, что нет... Хотя с верху там на модели есть расшивкой выделенный люк, травло его закрывает наполовину.. пришлось зашапклевать...прорежу его позднее по шаблону.

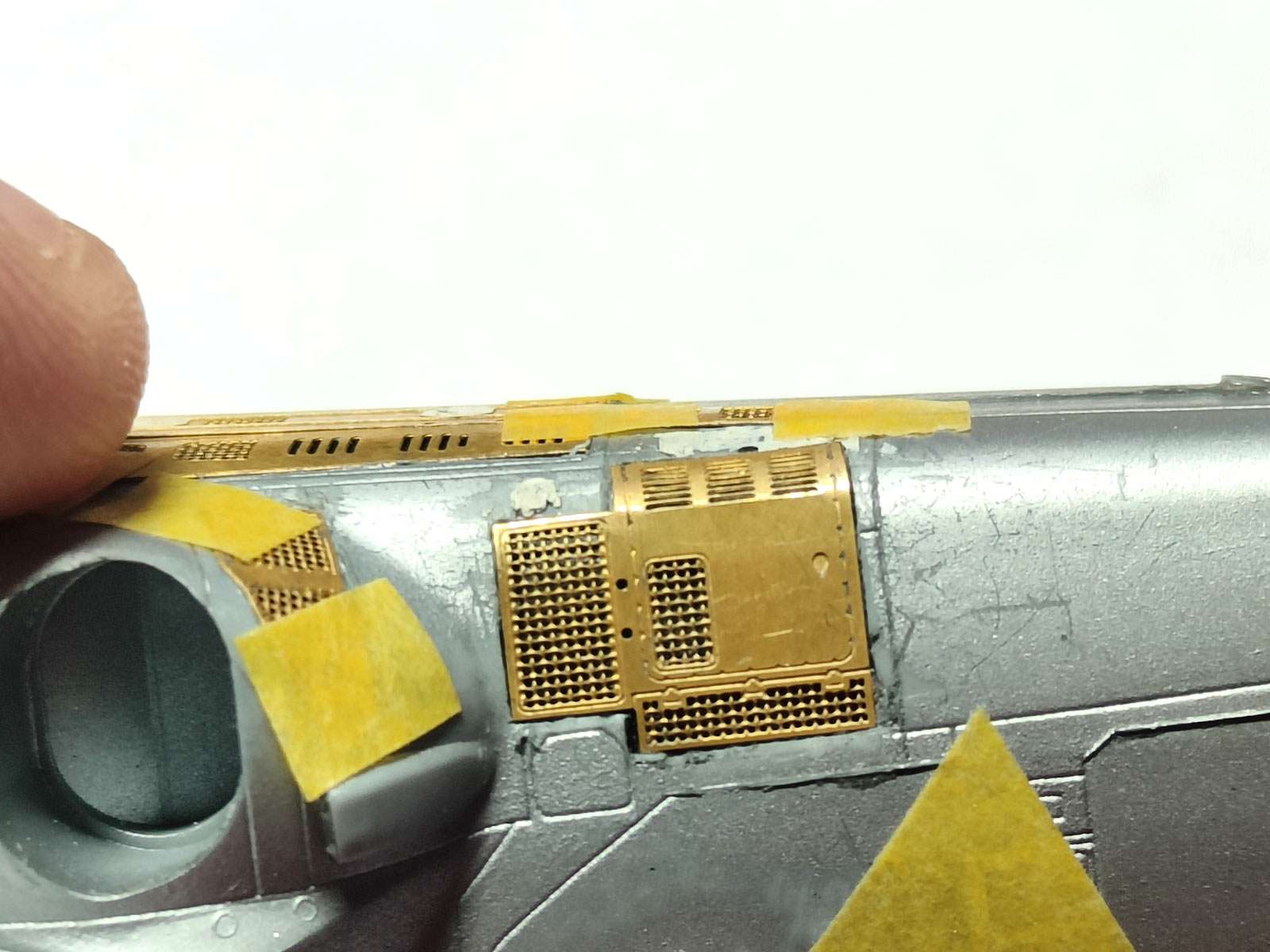

получилось так но люк сел с натягом, как пинцет отпускаю  сразу меняет свое положение... чето там с изгибом не так...   когда вклею будут отлично

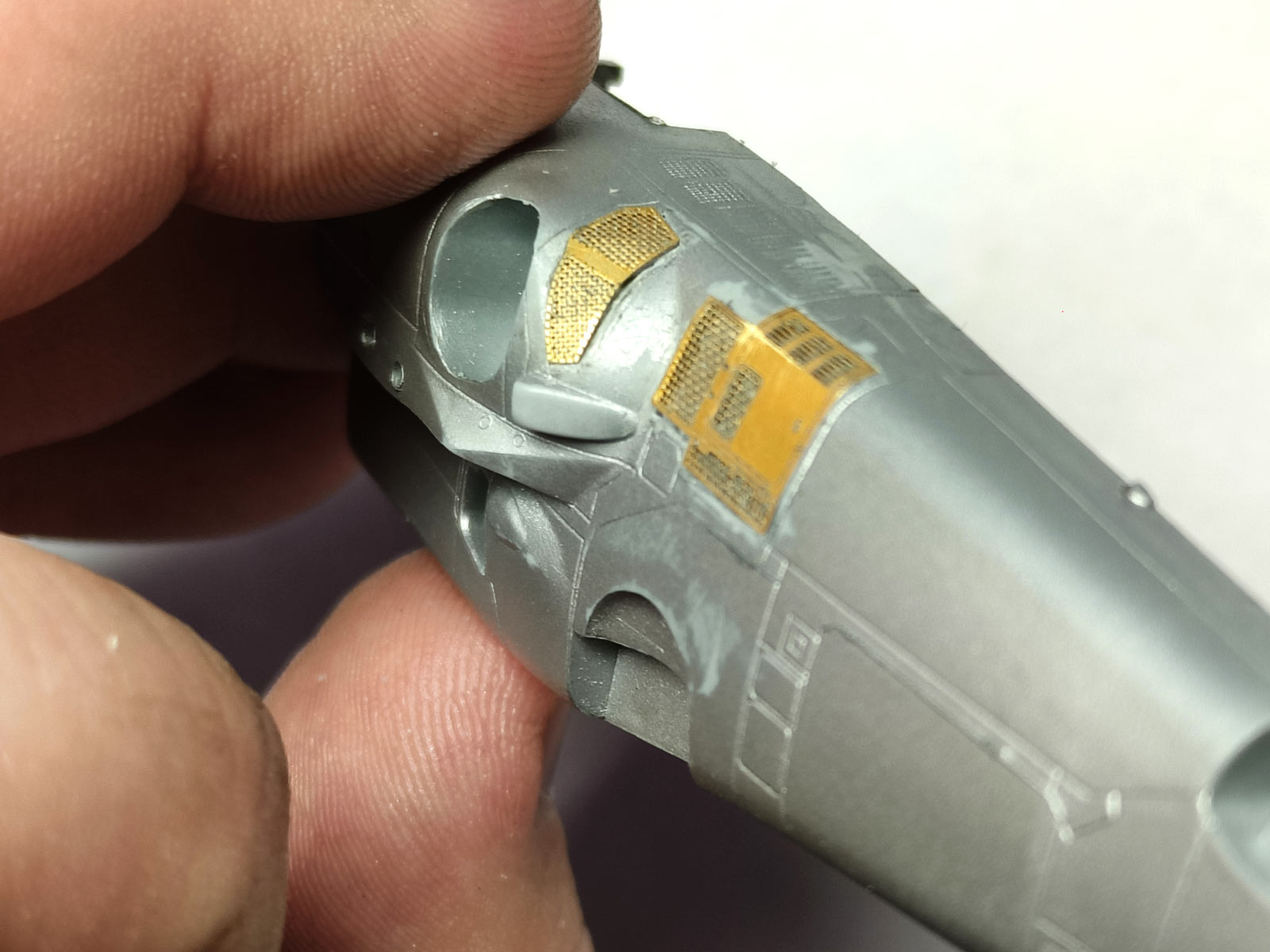

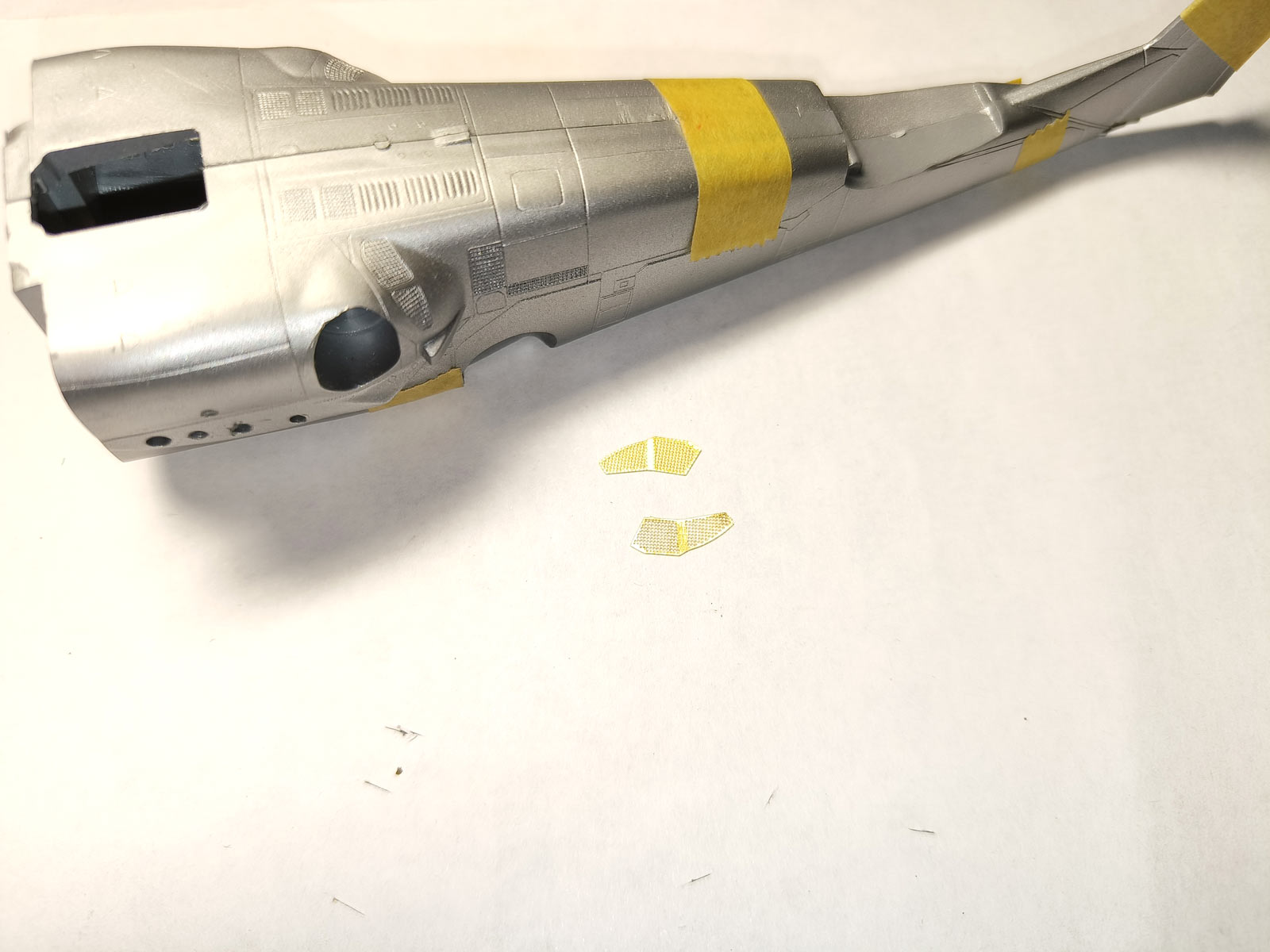

далее мелкая сеточка на спине .. ну это просто, и покраска ниш..

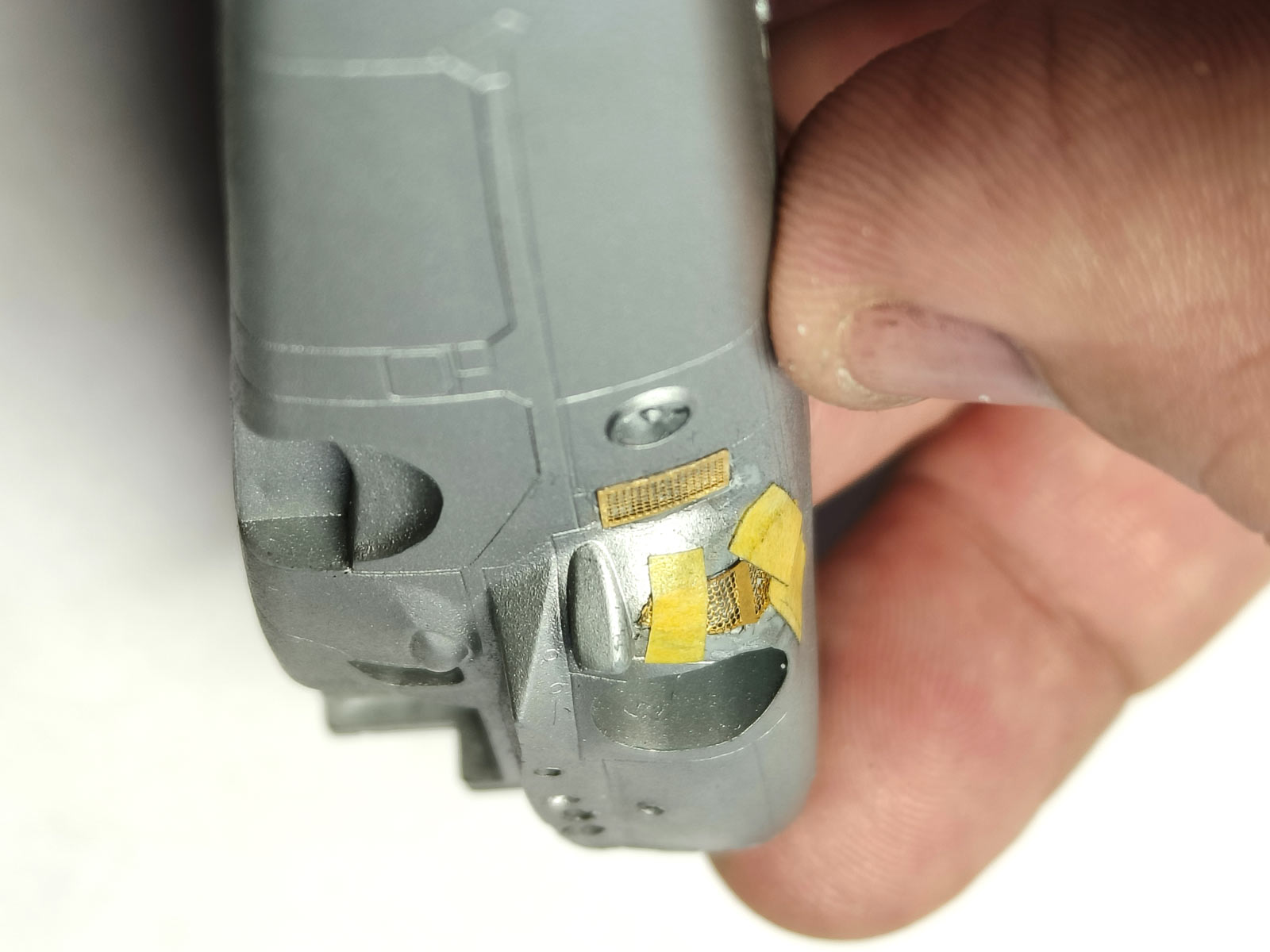

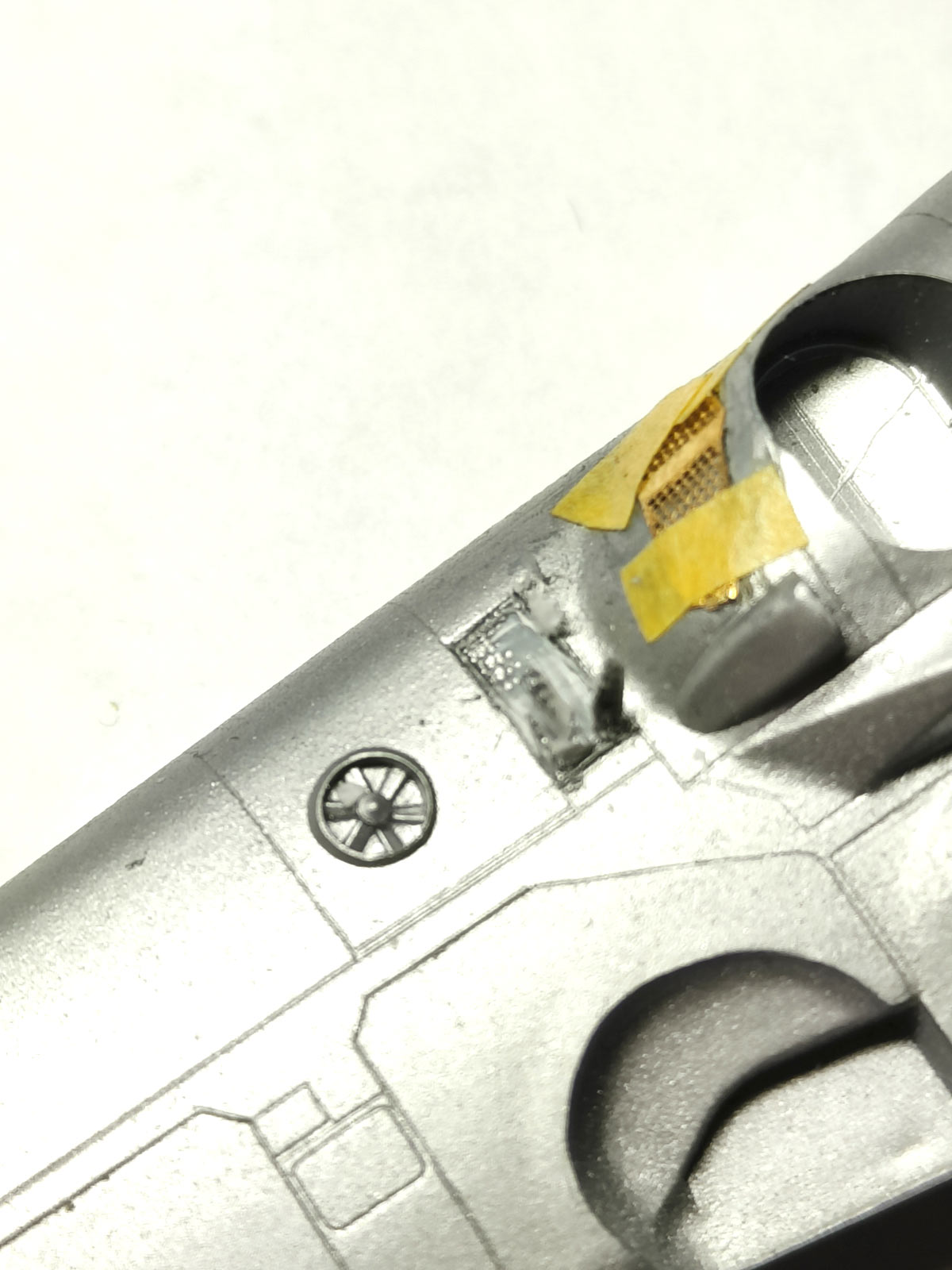

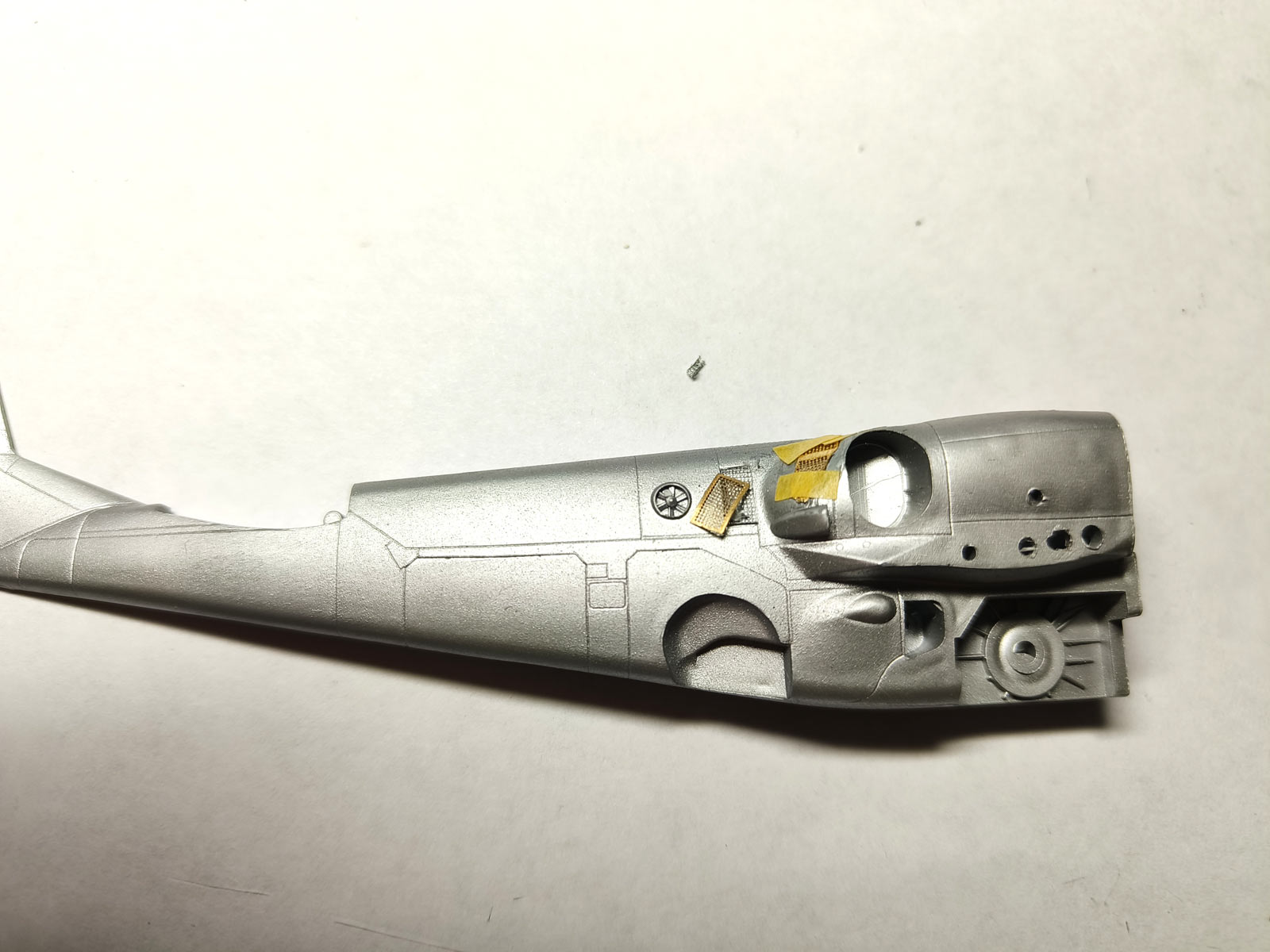

Погнали правый борт
============================
всего 2 сеточки

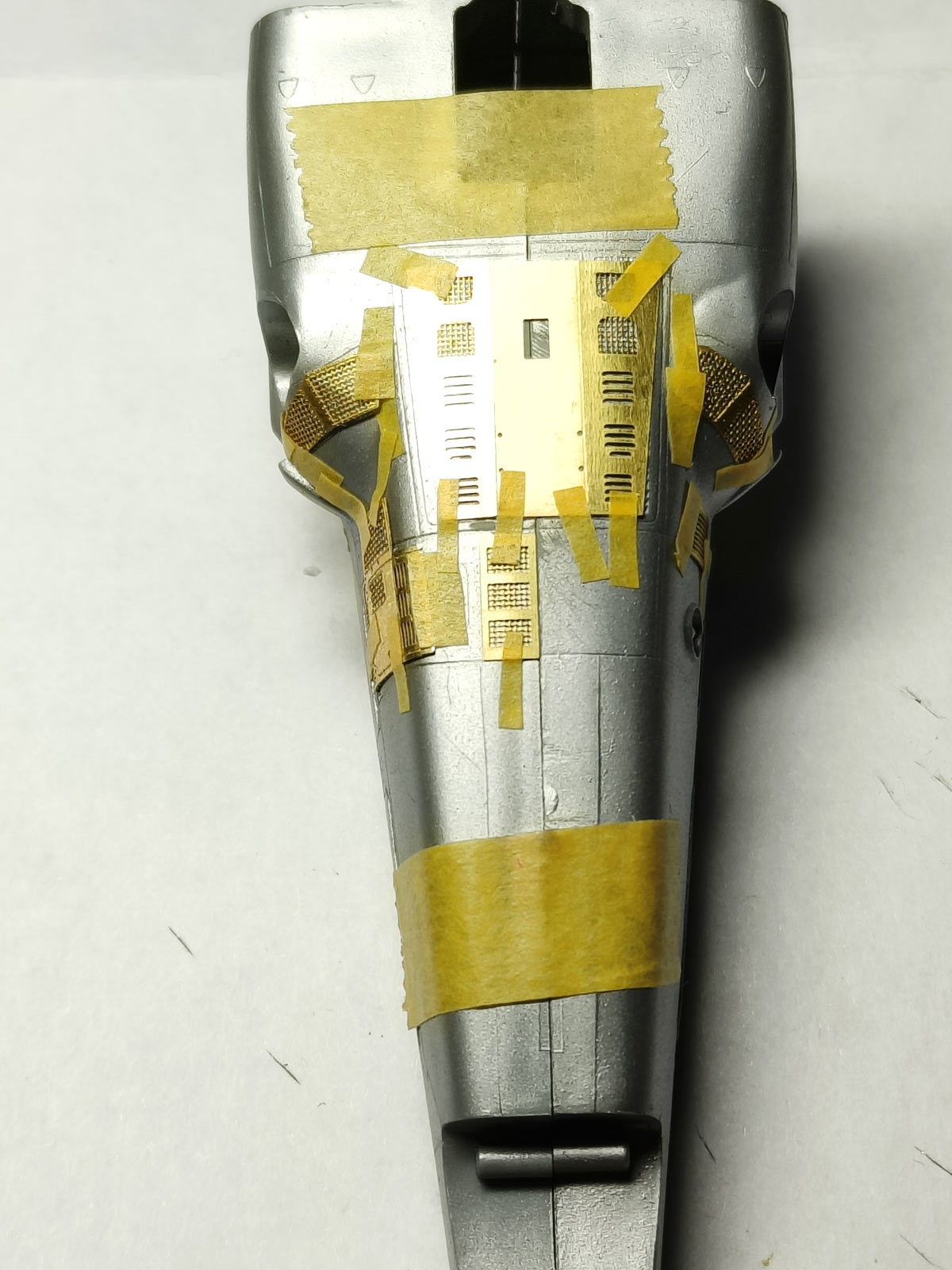

Спина.
===========================

Вот это деталь реально меньше чем расшив на модели.. первый кадр это моя реальная разметка, по которой +- по итогу деталь и села.

===========================

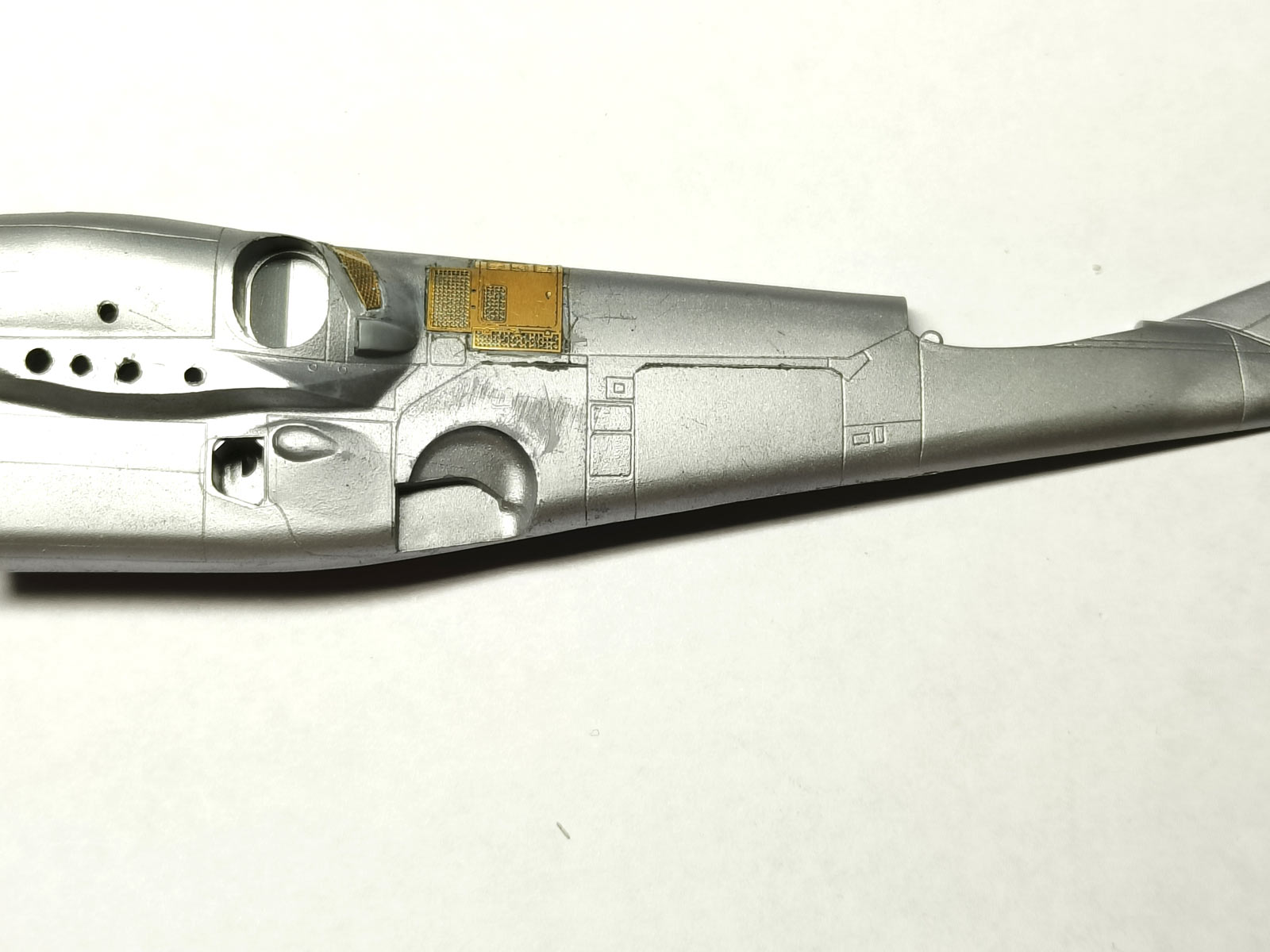

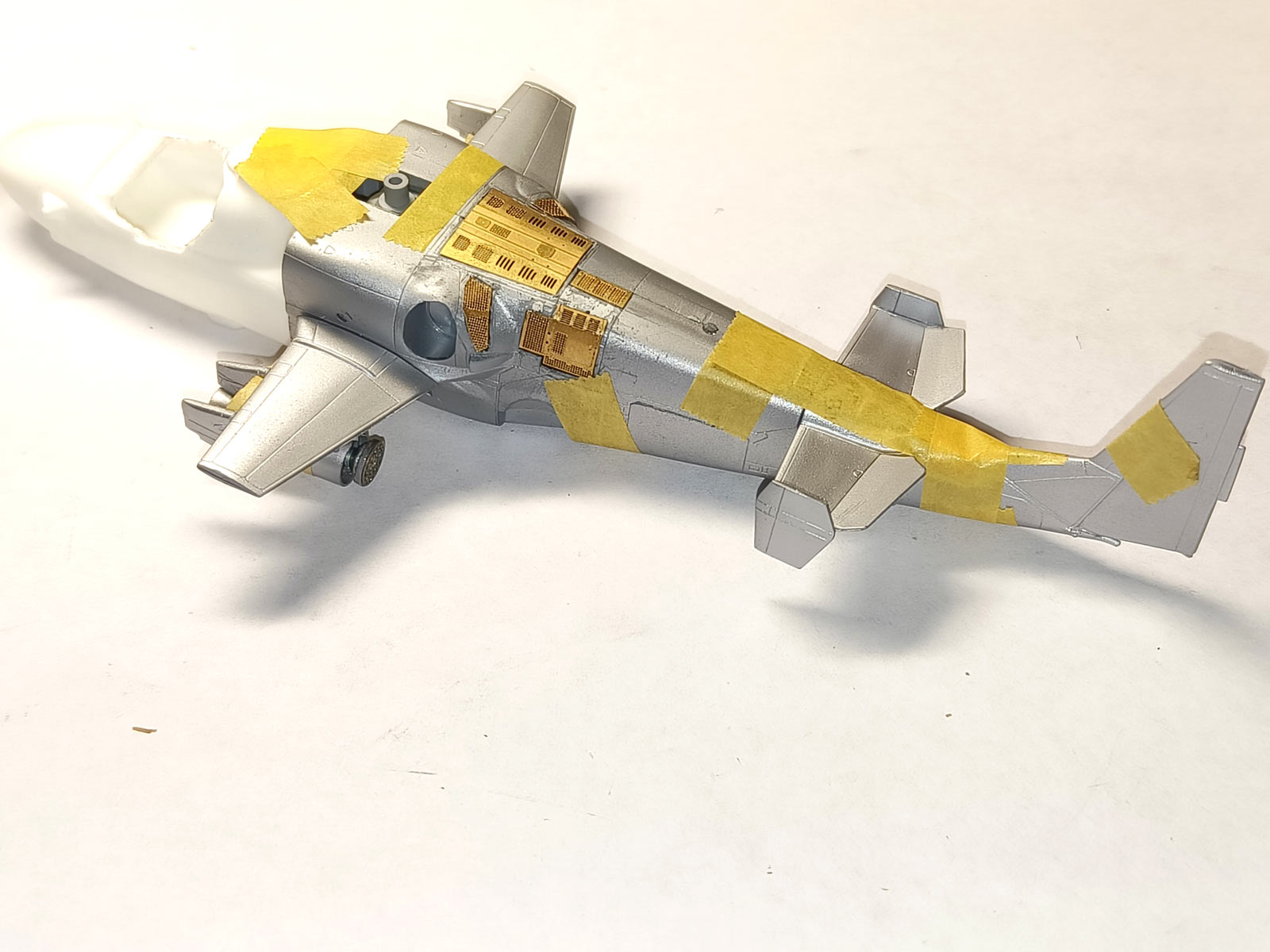

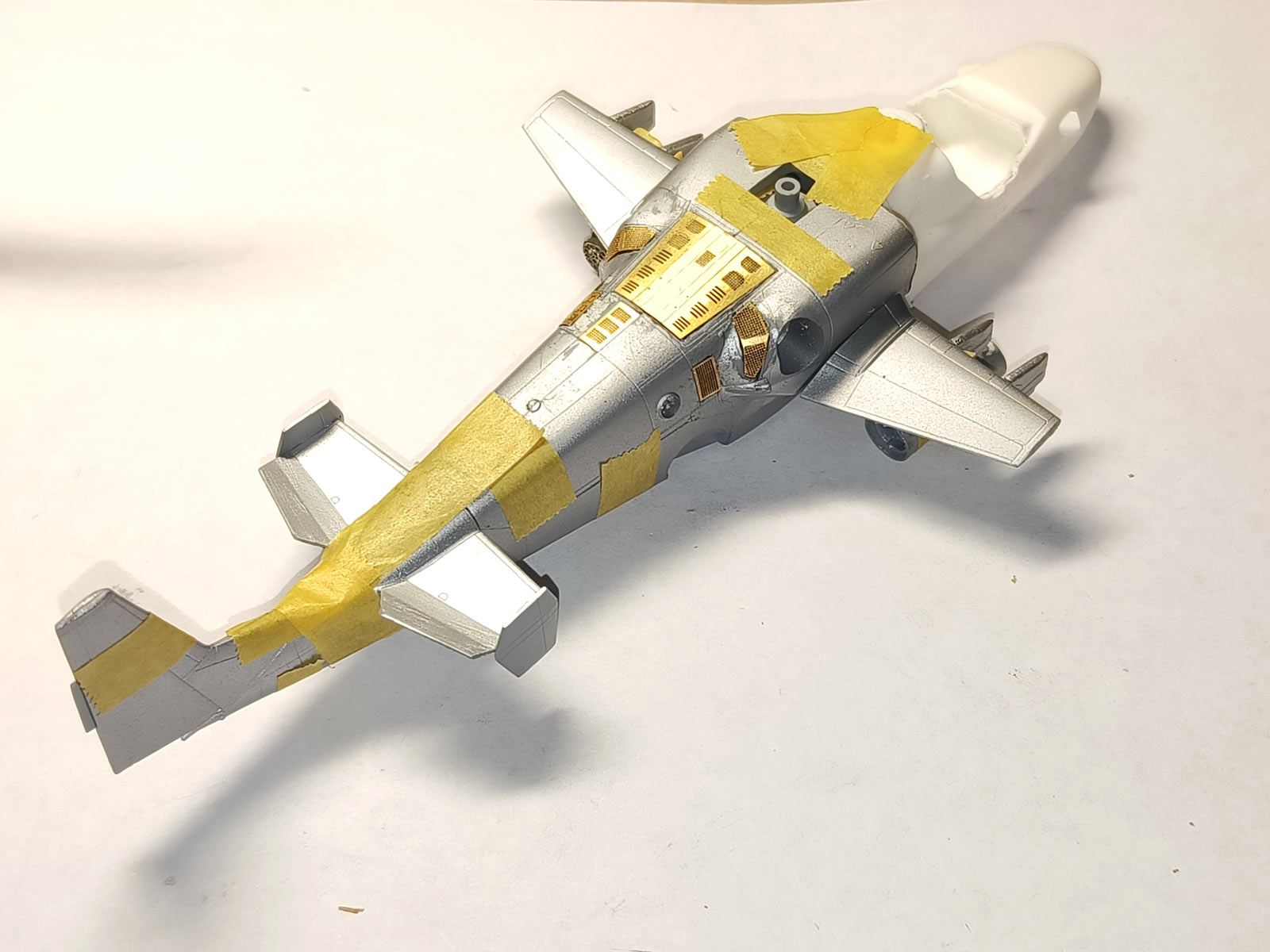

ИТОГ

EXPrompt

Вопрос был не Вам...Название фирмы пишется с заглавной буквы- "Звезда".
"Пол-литника" - ...геометрия у модели самая верная, в мелочах Вы перечислили едва ли половину от потребного.
Нужно новую модель делать, ибо изменилось почти всё, кроме колёс.
Удачи в доработках.
С уважением к сообществу, Кэп.

Кэп

Вопрос может был задан и не ему, а мне, но по основным местам доработок, все было указанно детально, ответ ты получил... в чем проблема?
по поводу заглавных букв, нууу я хз, возможно вам стоит занять должность модератора по лингвистике на сайте
по поводу новой модели... это в идепле , но как мы знаем, звезда часто просто выпускает допы к старой модели, и этого хватает для бюджетной сборки с незначительной доводкой, которая для 72 го масштаба выглядит вполне норм. так что тут скорее стоит вопрос вложений кто на сколько готов потратится тот и получит соответствующий результат, не считая вложенного своего труда.
 (еслинетруднорасставьзаменязнакипрепинания.пробелыивыставьоценку))))

но как мы знаем, звезда часто просто выпускает допы к старой модели

поделитесь примерами, пожалуйста!

BREMEN

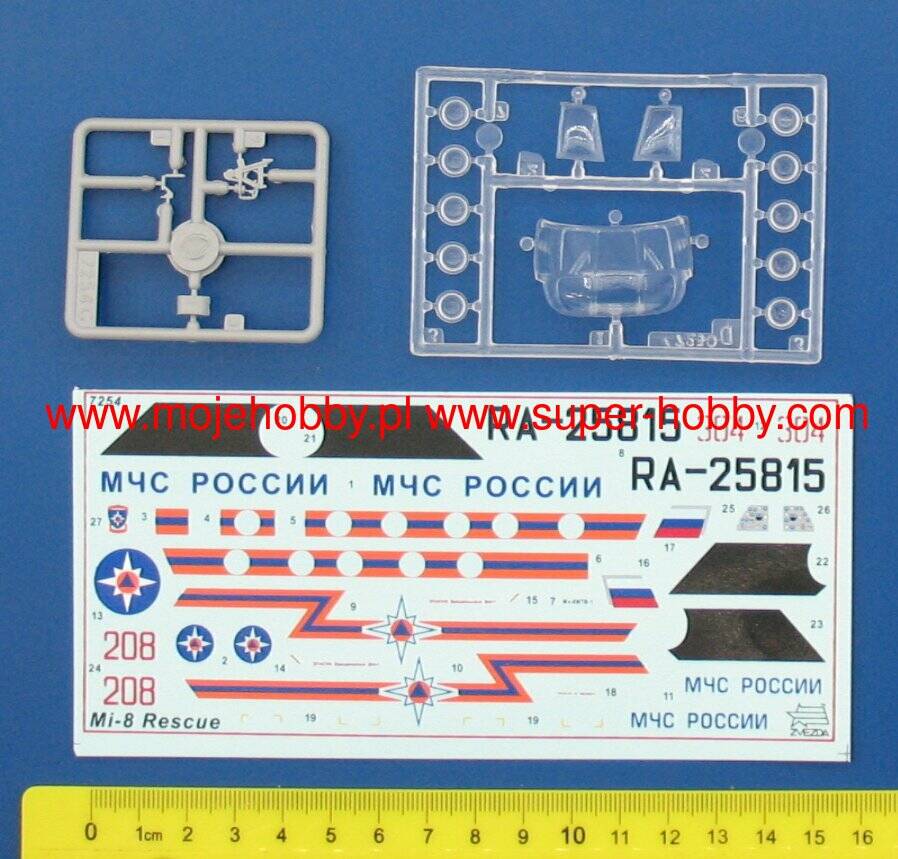

ну насчёт часто может и нет,но .... Был ли у Ми-8 изначально литник с лебёдкой? И почему они его в другие наборы не впихивают...
